Плуг-окучиватель своими руками + чертежи | Своими руками

Наиболее востребованный инвентарь для дачника и огородника — плуг-окучиватель. Особенно это касается тех чьи участки под например картофель велики, а силы уже не те что в молодости.

Думаю, что читатели сумеют своими руками изготовить плуг – окучиватель.

Основу инструмента составляет уголок опорный (рис. 1, поз. 3).

Он изготовлен из равностороннего уголка 40×40 мм, у которого полки в холодном состоянии сведены на угол примерно 60…70°. Размер уголка и других деталей можно определить по общему виду.

К нему приварен носок (рис. 1. поз. 4 и рис. 3, 4). Для работы плуга-окучивателя на установленной глубине через упорную планку (рис. 1, поз. 6) приваривается пятка (рис. 1, поз. 5).

В зависимости от регулируемого раствора щечек механизмом (рис. 2а, поз. 3) инструмент может работать как плуг (минимальный раствор) и как окучиватель (два других отверстия, отстоящих на 9,5 и 15,5 мм).

При желании производить окучивание с повышенным междурядным расстоянием нужно увеличить длину планки поворотной(размер 60 мм) на необходимую величину экспериментально.

Щечки крепятся к опорному уголку двумя петлями (рис 1. поз. 7). Зазор между опорным уголком и шечками следует устанавливать такой, чтобы при изменении раствора их торцы не упирались один в другой.

Поворотное устройство должно быть приварено к полкам опорного уголка клиновой частью площади поворота так, чтобы его опорная поверхность была перпендикулярна образующей грани уголка.

Щечки изготавливают одинаковыми по размеру (рис. 26). Затем из твердой древесины выполняется профиль загиба щечки.

Зажав щечку в тисках вместе с оправкой, ее гнут в холодном состоянии. Это можно выполнить упрощенно, зажав щечку по линии гибки в тисках. Следует помнить, что щечки должны быть зеркальными, т. е. загнутыми в противоположные стороны.


Ссылка по теме: Прицеп для мотоблок своими руками


Плуг-окучиватель: чертежи

Рис. 1. Общий вид плуга окучивателя: 1 — щека; 2 — механизм раствора щечек; 3 — угол опорный; 4 — носок; 5 — пятка; 6 — упорная планка; 7 — петля раствора; 8 — державка; 9 — фиксатор наклона; 10 — ось поворота

Рис. 2а. Поворотное устройство плуга-окучивателя:
1 — уголок опорный; 2 — щека; 3 — площадка поворота; 4 —ушко;
5 — планка поворотная нижняя; 6 — заклепка; 7 — штифт установочный;
8 — планка поворотная верхняя; 9 — шпилька; 10 — петля оконная

как сделать окучиватель

Рис. 2б. Разметка щеки и гибка по разметке. Рас. 3. Носок плуга-окучивателя: 1 — упор носка; 2 — носок; 3 — пятка. Рис. 4. Развертка носка

С. П. Прохоров, Днепропетровск

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Плуг своими руками: виды, чертежи, размеры, видео

При обработке земли одна из самых утомительных операций — ее вспашка и подготовка к посеву. При наличии техники — мотоблока или минитрактора — все можно переложить на них, но для вспашки нужен плуг. Купить готовый — слишком затратно. Цены на готовые изделия немалые. Чтобы сэкономить, можно сделать плуг своими руками. Причем есть два пути. Первый: делать самостоятельно все полностью. Это сложный путь — форма у частей плуга нелинейная, с изгибами определенного радиуса, а гнут толстый металл в домашних условиях очень сложно. Второй путь — купить готовые корпуса, а раму и все остальные вспомогательные части собрать самому. Это уже более простой вариант, с которым справитсяотносительно несложно.

Самодельная раму для плуга на минитрактор
Двухкорпусный самодельный плуг на минитрактор
Установка опорного колеса

Содержание статьи

Виды и классификация плугов

Есть несколько конструкций плугов:

  • лемешные;
  • дисковые;
  • ротационные;
  • комбинированные;
  • чизельные.

Наиболее распространенные — лемешные плуги. Они использовались еще нашими предками и по сей день на большинстве полей работают они. Для вспашки тяжелых земель, участков с повышенной или недостаточной влажностью, используют дисковые плуги. Комбинированные и ротационные — более сложные в устройстве, подходят для возделывания целины. Чизельные — это особые устройства, которые не предусматривают оборот пласта. Их относят к плугам условно и применяют редко, особенно в частном хозяйстве.

По типу тяги плуги делят на несколько категорий:

И это еще не все. Есть еще классификация по назначению: общего и специального. Плуги общего назначения работают на большинстве освоенных земель. Среди плугов специального назначения есть:

Это еще не все разновидности, но наиболее популярные и используемые. Отличаются они конструктивно, причем порой серьезно.

Строение и виды плугов

Чтобы сделать плуг своими руками, необходимо иметь информацию о его строении и назначении частей. Чаще всего используются пахотные орудия общего назначения. Он состоит из нескольких частей, которые можно условно разделить на рабочие и вспомогательные:

  • рабочие:
  • вспомогательные:
    • рама — основа, на которой все смонтировано, состоит из продольных брусьев, балок жесткости и распорок;
    • опорное регулируемое по высоте колесо;
    • навеска — система крепления к трактору или другому движущемуся средству.

Как работает такой плуг? Предплужник снимает верхний пласт земли с растущими на нем растениями, переворачивает его и укладывает на дно борозды, которая является результатом работы корпуса. Корпус с оснасткой отрезает часть грунта со стороны борозды, рыхлит его, оборачивает не определенный угол (зависит от конструкции), укладывает поверх перевернутого слоя дерна (уложенного предплужником). Чтобы выровнять стенку борозды, перед последним корпусом плуга ставят нож.

Плуги общего назначения могут обеспечить глубину вспашки от 20 см до 30 см, лемешные — от 16 см (у них также отсутствуют нож и предплужник).

Корпуса

По количеству корпусов плуги бывают однокорпусные, двухкорпусные и многокорпусные. Корпус состоит из нескольких частей:

Лемех и отвал — это рабочая поверхность — эта часть отвечает за качество и вид вспашки. Пласт почвы подрезается лемехом, по нему он поднимается к отвалу. Тут почва крошится и переворачивается. Степень поворота пласта зависит от формы отвала. Внизу корпуса прикреплена полевая доска. Ее задача — не давать плугу смещаться в сторону уже вспаханного участка.

Если вы  собираетесь сделать плуг своими руками, необходимо выбрать конструкцию с учетом типа почвы, которую собираетесь обрабатывать. Плужные корпуса бывают:

Планируя сделать плуг своими руками, конструкцию корпуса плуга выбирают исходя из типа почвы и поставленных целей. Иногда выбор зависит от типа выращиваемых насаждений. Например, под корнеплоды требуется усиленное рыхление, которое ни один из приведенных выше плужных корпусов не дает.

Тогда используется специальный — комбинированный. Он имеет укороченные отвал и лемех, а также ротор. При вспашке ротор дополнительно измельчает землю, которая поступает с лемеха.

Отвал

Плужный отвал — одна из рабочих частей плуга (составляющая корпуса). Его работа — отрезать от стенки пласт почвы, крошить ее и переворачивать (оборачивать). То есть, во многом от качества отвала зависит насколько хорошо будет подготовлена почва. При самостоятельном изготовлении плуга это стоит помнить.

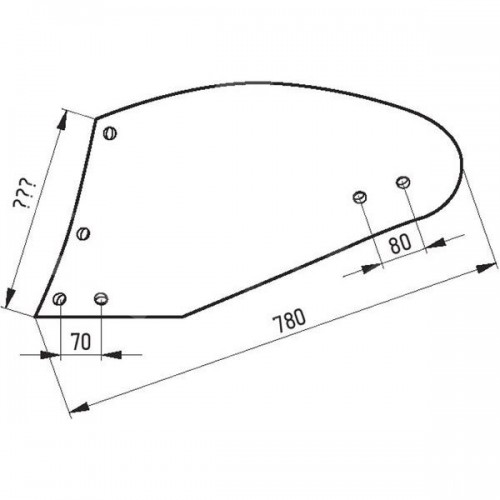

Форма и чертеж отвала из листовой стали толщиной 3 мм

Изготавливают отвал из листовой углеродистой стали или специальной трехслойной. Имеет он сложную изогнутую форму, от которой зависит степень измельчения почвы и ее оборот. Конструктивно различают в плужном отвале грудь и крыло (носик).

Грудь отвала отрезает от стенки борозды пласт почвы, дробит ее, начинает оборачивать срезанный пласт.  Крыло отвала заканчивает оборот. Как видите, основную часть работы выполняет грудь, потому и изнашивается, в среднем, в два раза быстрее.

Потому делают отвал состоящим из двух частей. В таком случае при сильном износе грудь отвала можно заменить. Еще один нюанс: на заводе для снижения трения пласта о поверхность, ее полируют.

Типы отвалов

Есть четыре основные формы отвала, каждая из которых придает определенные характеристике вспашке:

  • Культурный отвал. Хорошо крошит пласт и довольно полно оборачивает его. Применяется для вспашки больших площадей давно освоенных земель.
  • Цилиндрический. Хорошо крошит почву, но плохо оборачивает. В результате растительные остатки в этом случае равномерно перемешиваются с почвой. Используют подобный отвал на легких почвах.
  • Полувинтовые и винтовые. Оборачивают пласт полностью (растительные остатки укладываются корнями вверх), но очень плохо крошат. После вспашки плугом с таким отвалом, поле имеет ярко выраженные «волны». Перед посевом его необходимо дополнительно обработать — выровнять (бороны, фрезы и т.д.).

При выборе материалов, учтите, что и отвал и лемех должны иметь почти одинаковую толщину: допустимая величина «ступеньки» — 1 мм. Также очень небольшим может быть зазор на стыке лемеха и отвала — не более 0,5 мм.

Лемех

Чтобы изготовить плуг своими руками необходимо определиться с формой лемеха. Лемех — это част, подрезающая пласт земли, по нему также срезанный слой почвы поднимается и попадает на отвал. Для его изготовления используется высокопрочная закаленная сталь.

Располагают лемех следующим образом:

  • к дну борозды под углом 22-30°;
  • выбор угла наклона по отношению к плоскости борозды зависит от типа отвала:
    • для культурного отвала — 40°;
    • цилиндрического — 45°;
    • винтового и полувинтового — 35°.

Такое расположение дает наименьшее сопротивление при продвижении, при этом лезвие хорошо подрезает корешки, разбивает комки земли, которые скользят по его поверхности.

Формы лемехов

Лемехи бывают разной формы (на фото выше). Делая плуг своими руками, их выбирают в зависимости от типа почвы и сложности изготовления:

  • Трапециевидный. Самый простой в изготовлении, хорош тем, что при его применении дно борозды получается ровным. Недостаток — быстрый износ и сложность при заглублении. Потому чаще всего трапециевидные лемехи используются на давно обрабатываемых землях. Чтобы компенсировать быстрый износ, на обратной стороне делают некоторый запас материала — магазин. При очередной его оттяжке часть запаса уходит.
  • Зубчатый и с выдвижным долотом. Эти типы лемехов используют на тяжелых почвах (глина, суглинки) и там, где много камней.
  • Долотообразный. Отличается наличием острого, выдвинутого вперед выступа-носика. Это выступ выдается в сторону поля на 5 мм и вниз на 10 мм. Подобный изгиб способствует тому, что плуг с таким лемехом лучше и быстрее заглубляется и идет ровнее. Для компенсации износа также делают «магазин» — запас длины. Применяют плуги с долотообразным лемехом на тяжелых почвах.

Из всех этих видов наиболее распространены долотообразные лемехи. Они более устойчивы в работе, с ними нет проблем при заглублении: плуг легко опускается на нужную глубину.

Размеры отвала из толстостенной трубы диаметром 50-60 мм (подойдет газовый баллон)

По мере износа, лемехи оттягивают- затачивают режущую кромку. Делают это регулярно, так как при тупом лезвии (ширина более 3 мм), сопротивление плуга возрастает в на 50%. Потому выгоднее вовремя осматривать и обслуживать оборудование.

Чертежи

Собираясь сделать плуг своими руками, необходимо иметь какой-то образец для подражания. Если есть старый плуг, можно сделать новые по его подобию. А если такого нет, пригодятся чертежи. Только учтите параметры своей техники, на которую будете его навешивать.

Плуг общего назначения на трактор (однокорпусный)

Детализация некоторых размеров.

Сборочный чертеж однокорпусного плугаЧертеж плуга с размерами

Видео-уроки по изготовлению плугов


Как сделать ручной плуг своими руками чертежи

КРЮЧОК БАЗОВЫЕ НАВЫКИ | Автор топика: Angavu

Как выбрать крючок?
Как держать крючок в руке?
Как поменять нитку?
Как спрятать нить в начале вязания?
Как сделать удобный крючок своими руками?
Оформление проймы
Оформление горловины изделия

Как читать схемы вязания крючком?

Меня тут так часто спрашивали про схемы, что в конец достали, поэтому родился этот пост.

Начинающие вязальщицы не понимают как читать схемы вязания крючком. Так вот могу их обрадовать – это не просто, а очень просто! Разумеется если схема не супер навороченая какая-нибудь. Так что же надо знать?
Первое.
Я ещё не знаю ни одной вязальщицы, которая бы смогла прочитать схему, не зная обозначений. Поэтому обозначения надо выучить наизусть как таблицу умножения. Во всяком случае те, которые являются самыми распространёнными, а их не так уж и много, раз-два и обчёлся.
Обычно в журналах даётся табличка с обозначениями, поэтому всё нужное под рукой.
Второе.
Как в любой азбуке, так и при чтении схем вязания, необходимо знать правила. Как это читать? Собственно, где начало?
Так вот, начало, стартовая точка находится в правом нижнем углу для самых типичных узоров.
А для круговых узоров – в центре, за очень редким исключением.
Ну мы же не будем начинать с чего-то сложного, нам нужно одолеть самую простецкую схему.
Третье
Направление вязания – это и есть направление чтения схем. Когда мы берём в руки книжку, то читаем её сверху-вниз и слева-направо. А в вязании всё наоборот. Берём в руки схему и как книгу её читаем, только по-арабски – с последней страницы, то есть справа-налево и снизу-вверх.
Четвёртое
Когда расшифрован и связан первый ряд, начинаем читать второй. И тут направление мыслей меняется, ведь читать надо в том же направлении, как и вяжется. А вяжется змейкой – вперёд назад. Поэтому второй ряд читаем слева-направо. Если бы схема была прозрачная, мы бы перевернули её так, как перевернули вязание, но она не прозрачная, и этот поворот можно сделать только в голове.
Третий ряд вяжем как первый, четвёртый по принципу второго и т.д.
С круговыми узорами проще, там читается как вяжется – по спирали.
Пятое
Есть ещё один нюансик при чтении схем. Как переходить с одного ряда вязания на другой? Иногда в схемах указывают всё очень точно, а иногда забывают. Тогда нужно иметь в виду, что при переходе на новый ряд, если это схема простая и вяжется туда-сюда, надо для подъёма сразу же набрать воздушную петлю. В зависимости от высоты столбика, одну – если вяжем столбиками без накида, две – если столбиками с накидом и так далее.
Точно также и при вязании по кругу. Только там появляется вторая особенность, круг надо сначала закрыть, это делается с помощью соединительной петли ( урок 24), а уже потом вязать воздушные петли для подъёма во второй ряд.
А вот при спиральном вязании – перехода с ряда в ряд нету. Просто вяжем по кругу, это напоминает пружину.
Собственно вот и все советы для начинающих читать схемы. Тут самое главное, взять в руки крючок и провязать самый первый ряд, а потом второй, ну и всё встанет на свои места без инструктора. А вот теоретически научиться читать схемы вязания крючком не получится. Также как автомобиль никто ещё не научился водить в теории.

Как рассчитать количество петель при вязании крючком?

Этот заковыристый вопрос имеет совсем неоднозначный ответ, я бы даже сказала неожиданный для начинающих вязальщиц. Нет, нет опытные вязальщицы могут дальше не читать…
Так вот, дело в том, что в отличии от вязания спицами, при вязании крючком расчёт петель не нужен совсем! Да, да, без него можно обойтись!
Всё предельно просто. Допустим мы начинаем работу с вязания наборного края. Вот где он очень пригодится!!! Набираются петли наборного края последовательно, и мы точно видим, какой ширины получается работа. Раз-два, приложили к выкройке (а можно и к телу), и всё понятно. Ширина годится – стоп, достаточно. Поэтому очень рекомендую освоить вязание наборного ряда, в жизни не раз пригодится.
Другое дело, если мы начинаем вязать первый ряд с цепочки из воздушных петель

Вязание (Kaysie) 

Вязание (Kaysie) 

Вязание (Kaysie) 

Вязание (Kaysie) 

Вязание (Kaysie) 

Вязание (Kaysie) 

Вязание (Kaysie) 

Вязание (Kaysie) 

Вязание (Kaysie) Обозначения \ крючок http://natalianis.livejournal.com/105935.html

Tags: Как сделать ручной плуг своими руками чертежи

электролебёдка и плуг своими руками

нужны чертежи ручного плуга | Автор топика: Сергей

Кристина 

Валентина уменя есть плуг дореволюционный, ручной кажись на два лошади или быка. Семейная ценность от предков досталось.

Зоя куда мир катится.. . мотоблок сейчас купить не проблема.. . люди в 21 веке себя в упряжь заправляют…

различные виды, чертежи для изготовления своими руками

Все больше дачников начинают интересоваться, как сделать ручной окучник для картофеля своими руками.

Дело в том, что это несложное приспособление делает работу более быстрой и эффективной, позволяет как следует окучить грядки, чего вручную произвести не получится. Особенно хорошо иметь такой окучник людям, которые каждый год выращивают много картофеля на огороде.

Материалы и инструменты для работы

Чтобы сделать окучник для картофеля своими руками, понадобятся чертежи и некоторые материалы, которые совсем несложно достать.

Лучше подготовить все необходимое заранее, чтобы как можно быстрее сделать ручной плуг и приступить к работе с ним.

  1. Обязательно приобретите или возьмите напрокат болгарку и сварочный аппарат. Болгаркой нужно будет шлифовать неровные швы, а сварочный аппарат поможет максимально прочно соединить отдельные детали. Не забудьте о рукавицах и защитной маске, чтобы работать с такими инструментами было безопасно.
  2. В качестве ручки плуга будет служить трубка, которая внутри пустая. Лучше отдать предпочтение водонапорной трубке диаметром примерно в 1 дюйм. Длина ее зависит от роста человека, который будет работать плугом. Практика показывает, что 1 м вполне достаточно. А вот для тяги понадобится трубка сечением около ¾ дюйма.
  3. Чтобы трубы можно было сгибать и спаивать друг с другом, понадобится специальный аппарат. Но если такового нет, то вполне подойдет обыкновенная газовая горелка, над которой можно будет нагреть материал, а затем согнуть.
  4. Очень хорошо, если получится раздобыть талреп. Это часть прекрасно соединяет переднюю тягу с вертикальной стойкой плуга. Но его можно заменить и куском стальной пластинки, на которой нужно просверлить предварительно несколько дырочек для того, чтобы можно было регулировать в последующем угол наклона окучника.
  5. Для отвалов плуга понадобятся плотные куски листовой стали. Лучше всего отдать предпочтение стали, толщина которой около 2 мм. Более тонкие листы уже через некоторое время начнут гнуться, в результате придется переделывать весь окучник.

А теперь что касается непосредственно процесса сборки окучника для картофеля. Для начала необходимо внимательно изучить имеющиеся чертежи, где изображена схема грядиля без дисков (Рисунок 1). Если принцип соединения основных деталей плуга более или менее понятен, можно уже смело приступать непосредственно к самому процессу сборки.

Сборка каркаса окучника

Рисунок 1. Схема грядиля без дисков.

Окучник для картофеля должен выполнять сразу несколько функций одновременно. Поэтому рекомендуется сделать его регулируемым. Следует взять основную самую длинную трубку и в центральной ее части проделать отверстие. Далее от этого отверстия нужно отступать равные расстояния и проделывать еще отверстия. После этого нужно в это отверстие вставить трубку-переходник, а в нее — трубку для задней тяги.

Такое вот крепление будет обеспечивать более удобную работу плугом и позволит приспособить его для человека любого роста. Особенно это удобно для престарелых людей. Ведь в данном случае при работе с окучником не придется сильно нагибаться, регулируя нужную высоту. Необходимо будет только переставить трубку-переходник в другое отверстие на основной трубке.

Теперь необходимо сделать подвижную часть на окучник своими руками. Для этой цели следует присоединить трубку для передней тяги к основной ручке при помощи шарнира или сварочного аппарата. После этого нужно присоединить талреп, который даст возможность самостоятельно регулировать угол наклона.

Когда необходимый оптимальный угол наклона передней тяги будет выбран, рекомендуется прикрутить талреп на болты. Так плуг будет более надежным, со временем не поломается. В случае необходимости можно будет прикрепить болты в других местах.

Далее следует правильно изогнуть основную ручку. Здесь нужно работать не спеша и очень внимательно, чтобы в результате не испортить трубку. Помните о том, что оптимальный угол равен 15° (рекомендуется использовать транспортир во время работы). Начинать гнуть трубку нужно примерно через 40 см от конца.

Крепление отвалов и ручки

Когда это будет сделано, можно будет приварить еще одну трубку задней тяги, которая должна находиться на том же месте, что и передняя тяга. К ней теперь остается приварить отвалы из листов. Рекомендуется вырезать их круглыми в виде дисков. Но только не забудьте обработать края при помощи болгарки. В противном случае такие диски будут часто застревать в грунте, увеличивая время обработки.

Диаметр рукояток на задней тяге должен находиться в пределах от 20 до 25 мм. Чтобы работу было удобно выполнять, следите за тем, чтобы рукоятки были одинаковыми. Для более совершенного механизма рекомендуется приварить такие же лопасти на передней тяге.

Последним этапом является прикрепление ручек. Для этого можно использовать все те же металлические трубки минимального сечения в диаметре. Но можно приобрести и специальные ручки. Лучше всего их или приваривать, или крепить на шурупы. Но если принято решение закреплять эти детали плуга на шурупах, то вначале следует проделать отверстия в основной трубке.

Сразу следите за тем, чтобы концы ручек находились друг от друга на таком расстоянии, чтобы между ними свободно помещался человек. В противном случае выполнять работу будет очень неудобно. Можно также вместо двух установить всего одну ручку, напоминающую букву Т. За нее тоже можно будет удобно браться во время работы, но никакое расстояние соблюдать уже не нужно.

Используя точные чертежи, сделать ручной окучник картофеля будет еще проще. Но какие бы схемы ни были выбраны, все равно основные тонкости остаются общими в любом случае. Правильно собранный плуг своими руками позволит сэкономить много времени и сил. Ведь всем известно, что процесс посадки картофеля — очень трудоемкое и кропотливое занятие, которое способно отнять достаточно много времени.

Как сделать плуг для мотоблока своими руками, и как его соединить

Для выполнения определенной работы необходимо специально предназначенное сельскохозяйственное приспособление (инструмент), например, такое, как плуг. Возникает вполне рациональный вопрос, что дешевле, купить заводское устройство, или сделать свой плуг в домашних условиях?

Плуги могут монтироваться на мотоблоки. С помощью мотоблока можно производить любые сельхоз работы, такие как:

  • покос;
  • пахота;
  • посев;
  • посадка различных культур;
  • окучивание;
  • выкапывание моркови, картофеля, лука и др.

Изготовление своими руками устройства для мотоблока

Плуги разделяются на несколько типов, которые имеют каждый свою особую конструкцию. При пахоте мотоблоком применяются:

  1. Однокорпусный.
  2. Оборотный.
  3. Роторного типа.

Плуг однокорпусный

Этот тип устройства отличается очень простой конструкцией и наличием большого количества чертежей его модификаций. Исходя из этого, он является оптимальным вариантом для изготовления его в домашних условиях, своими руками. Из-за легкой конструкции его изготовление будет под силу владельцам мотоблоков, которые не выполняли раньше такого вида работ.

Самодельный однокорпусный плуг для мотоблока представляет собой легкую конструкцию. При его изготовлении не понадобится специальных инструментов и оборудования. Материал для изготовления и инструменты вы можете найти у себя в сарае или в гараже.

Опыт многих людей, которые экспериментировали с устройством и его чертежами, говорит нам о том, что необходимо выполнить лемех съемным, чтобы перед самой пахотой его можно было затачивать.

При выборе материала для режущей части своего устройства, лучшим считается сталь легированная 9ХС, из которых выполнены диски пил циркулярных.

Подойдет и 45 сталь, которую с помощью закалки необходимо довести до твердости HRC 55 единиц. Если в хозяйстве у вас только обычная сталь, например, марки 3 или 5, которая не подлежит закалке, ее режущую кромку можно отбить на наковальне, а затем наточить и она будет приспособлена для резки грунта.

Отвал для плуга

Способ производства №1

Рабочей площади отвала необходимо придать цилиндроидальную форму. Если в хозяйстве имеются вальцы, то у вас без труда получится придать нужную форму вашей заготовки.

Необходимо заготовку для отвала, которую вы предварительно вырезали ножницами по металлу либо электро- или газосваркой из листа стали толщиной до 4 миллиметров, кладут на вальцы под двадцатиградусным углом, изгибают заготовку, а затем тяжелым молотком дорабатывают заготовку до необходимой формы согласно шаблону.

Способ №2

Можно использовать для заготовки стальную трубу диаметром 600 миллиметров с шириной стенки до 5 миллиметров. Вначале необходимо изготовить шаблон из плотного картона, затем картон прикладывается к самой трубе так, чтобы нижняя кромка шаблона составляла с кромкой трубы угол примерно 23°.

Линию отвала изобразите мелом, затем газовой сваркой необходимо вырезать заготовку и обработать ее наждаком. Если нужно, то заготовку с помощью молотка, доводят до формы отвала по шаблону.

Способ №3

Это самый трудоемкий способ изготовления отвала. Необходимо поместить заготовку в горн для нагрева. Затем отбить молотком заготовку по матрице. В качестве образца можно взять отвал из другого плуга.

Материалом для изготовления рамы плуга можно взять лист стали от 3 до 10 марки, с толщиной примерно в 3 миллиметра.

Сборка самодельного устройства

Чертеж плуга состоит из деталей:

  • лемех из стали легированной;
  • щиток боковой стойки, выполнен из Ст3;
  • пластина распорная, изготовлена из Ст3;
  • пластина для основания тоже из Ст3;
  • доска полевая, уголок 30 на 30 миллиметров;
  • стойка, выполнена из трубы диаметром 40 миллиметров.

Специалисты рекомендуют для начала сделать из плотного картона все части устройства, затем их соединить между собой с выдерживанием необходимых углов. Если картонная модель устроила вас по всем критериям, смело можно начинать работу с металлическими заготовками.

Когда вы выполните все заготовки из стали, то для сборки корпуса вам понадобится вспомогательный стальной лист 500 на 500 миллиметров и толщиной примерно 3 миллиметра, а также аппарат для сварки заготовок.

С помощью клиньев, имеющих, угол α равный 25градусам на вспомогательный лист монтируется лемех и точечно приваривается к листу с двух сторон.

С лемехом плуга в вертикальном положении состыковывается боковой щиток стойки так, чтобы край его заходил за край лемеха на 7 миллиметров, при этом боковой щиток необходимо поднять выше, чем лезвие самого лемеха на 10 миллиметров, чтобы при этом не мешать, лемеху резать грунт. Щиток также необходимо слегка прихватить сваркой к лемеху и соответственно к вспомогательному листу.

После к лемеху очень плотно необходимо приложить отвал, чтобы не было зазора и они были одним целым. Между верхним краем отвала и лезвием самого лемеха угол должен быть равен примерно 7 градусам.

Крепление лемеха состоит из таких деталей:

  • лемех;
  • винт М8 с потайной головкой;
  • пластина основания;
  • отвал;
  • уголок 30 на 30 и на 90 мм;
  • гайка М8.

Если в процессе сборки обнаружится, что углы или края не соответствуют или не совпадают, то отвал необходимо доработать увесистым молотком. После необходимой подгонки самого отвала к лемеху, необходимо его сзади точечно прихватить сваркой как к боковому щитку, так и к лемеху. Затем щиток окончательно приваривается к распорной планке и пластине основания. Потом к пластине у основания прихватываются уголки для упора лемеха.

Плуг необходимо еще раз предварительно осмотреть, затем уже обварить капитально. Не забудьте демонтировать вспомогательный лист, который вы использовали для сборки плуга. Отделить его от корпуса можно с помощью зубила или «болгаркой» с применением отрезного круга. Уголки упора лемеха капитально свариваются с пластиной основания. После проведения сварочных работ необходимо зачистить все сварочные швы, а поверхности лемеха и отвала обрабатываются наждачной бумагой.

Самодельный поворотный плуг для мотоблока

Плуг поворотный является универсальным устройством для мотоблока. На одинарной стандартной сцепке содержит поворотный ручной механизм. Все мы знаем, что вовремя пахоты поля за один проход обычным плугом пласт земли лемехом переворачивается в одну сторону. Поэтому приходится переходить обратно к началу, чтобы почва следующего ряда переворачивалась в нужную сторону и начинать с той же стороны участка.

Он выполнит пахоту вашего участка гораздо быстрее. В конце ряда после поворота мотоблока вы просто поворачиваете лемех в обратную сторону и продолжаете обработку земли.

Размеры плуга

Поворотный плуг поворотного типа состоит из трех основных плоскостей:

  1. Боковая вертикальная плоскость полозка.
  2. Нижняя горизонтальная плоскость полозка.
  3. Передняя отвальная плоскость.

Если после демонтажа отвала и лемеха плуг положить сверху на стол, вплотную при этом прижатый к стене, и придвинуть его боковую плоскость к вертикальной стене, то крышка стола совпадет с горизонтальной нижней плоскостью полозка, а вертикальная стена с вертикальной боковой плоскостью полозка.

Хорошим считается тот плуг, у которого нижний режущий край установленного лемеха на 20 миллиметров ниже горизонтальной нижней плоскости полозка.

Второй правильной конструкцией плуга является сопоставление бокового режущего края установленного лемеха по прямой с режущим боковым краем вашего отвала. Также отвал и лемех не выступают более 10 миллиметров за вертикальную боковую плоскость полозка.

Третьим правильным условием является соединение рабочей передней плоскости лемеха к отвалу без зазора и в одной плоскости. Они в идеале должны блестеть как зеркало, соответственно быть хорошо заполированными и не должны торчать выступающие крепёжные элементы.

После того, как плуг вернулся с работы на участке, его рекомендуется очистить от грунта и сторонних предметов, отполированные части полить маслом или смазать солидолом, потом растереть ветошью. Это позволит защитить поверхность от воздействий окружающей среды и коррозии.

Четвёртой правильной конструкцией является тыльная ровная поверхность лемеха, составляющая с плоской стороной установки вашего плуга угол в 20 градусов, который равен заднему углу монтированного лемеха.

Режущие боковые кромки отвала и лемеха также имеют задние углы в 20 градусов с боковой поверхностью борозды, при этом режущая боковая кромка вашего отвала может иметь закругление.

Как монтировать готовый плуг на мотоблок

Перед тем, как проводить настройку и монтаж плуга, необходимо сам мотоблок подготовить и только потом устанавливать плуг на ваш мотоблок. Сначала необходимо мотоблок переместить на обрабатываемый участок, затем демонтируем колеса с резиновыми шинами и монтируем грунтозацепные стальные колеса. Это необходимо для того, чтобы мотоблок не буксовал в пахоте во время работы из-за сопротивления почвы.

После этого присоединяют плуг, выполненный вашими руками к мотоблоку с помощью навесного устройства. Крепежные гайки следует не полностью затягивать, чтобы можно было регулировать агрегат. Следующим этапом выполняется фиксация плуга к серьге вашего мотоблока двумя штырями. После окончания этих манипуляций можно начинать регулировку самого плуга.

Регулировка устройства на мотоблоке

Регулировка сделанного вашими руками плуга на мотоблоке проводиться с максимальным соблюдением всех условий, ведь от регулировки зависит и качество вспашки.

Регулировка осуществляется в следующем порядке:

  • для начала необходимо мотоблок установить на спец. подставку и произвести балансировку. Высота подставки прямо определяет вашу глубину вспахивания. Высота подставки для мерзлой почвы должна быть не более 25 сантиметров, а для весеннего прогретого грунта не более 20 сантиметров;
  • после балансировки, болтами регулировки, устанавливаем угол наклона вашего плуга так, чтобы его «пятка» параллельно располагалась поверхности почвы;
  • после монтажа плуга, мотоблок снимают с подставки и ставят на землю. Регулируем руль мотоблока так, чтобы управляющие рычаги находились примерно у пояса водителя;
  • на последнем этапе регулировки производим оценку правильности настройки плуга. Для этого произведем контрольную вспашку тремя бороздами с измерением качества отвала срезанного грунта и глубины среза, а также расстояния между пахотными бороздами. В случае если между бороздами расстояние превышает 100 миллиметров, или они начинают перекрывать друг друга, требуется выполнить повторную регулировку.

Роторный плуг своими руками

Этот тип плуга совершенно отличается от всех других типов плугов. Роторный плуг для вашего мотоблока, включает много изогнутых винтом лемехов, монтированных на одну ось. При работе ось плуга производит вращение, передаваемое от вала мотоблока и переворачивает грунт.

Роторный плуг обрабатывает грунт до глубины 30 сантиметров при малых затратах физических сил работника.

Работать с мотоблоком, оснащенным роторным плугом проще, чем с обычным плугом, так он позволяет перемещение не только по прямым линиям, но и по кривым, что дает возможность обработку участков с препятствиями и сложной геометрией.

Сейчас среди аграриев ведется горячая дискуссия, о том насколько эффективна работа современного роторного плуга, но он все больше набирает популярность у дачников при обработке заросшей и заплетенной корнями почвы.

Оцените статью: Поделитесь с друзьями!

Окучник своими руками чертежи



Главная
Видео
Чертежи
Плуг
Окучник
Статьи
Фото
Ссылки
Форум



Чертежи самодельного окучника можно посмотреть здесь

Окучник своими руками фото можно посмотреть здесь



Вторым по значимости инструментом для мотоблока или сельскохозяйственной лебедки после плуга является, конечно же, окучник. Весной у меня в наличии были мотолебедка для вспашки и плуг, после посадки картофеля приближалась пока окучивания, но времени было мало на изготовление окучника. Возникла мысль купить окучник в магазине. Посетив все места в городе Смоленске, где можно приобрести окучник, я в очередной раз убедился, что казалось бы при развитой системе торговли выбрать что-нибудь хорошее – очень сложно (точнее невозможно). В тот год я решил воспользоваться ручным окучником своего соседа. Сосед мне уже несколько раз предлагал свой инструмент, обращая внимание на то, что все очень хвалят достоинства его окучника.

Прошло время, и я приступил к изготовлению собственного самодельного окучника. Шаблон опять пришлось взять у своего дяди. Он свой окучник приобрел в магазине несколько лет назад, на данный момент такой модели в продаже найти не удалось. Сложным элементом является передняя часть окучника — изогнутый уголок.

Современные производители, упрощая конструкцию и пытаясь сэкономить на оснастке, проблему изогнутого уголка решили просто – сделали излом, сварив два уголка под определенным углом. Такой окучник вы видите на фото слева. Так как в условиях гаража согнуть уголок по радиусу задача сложная, поэтому было решено снять шаблон с половинок изогнуть их до совпадения радиусов, потом  сварить и уже полученный таким образом сварной шов обработать болгаркой, при необходимости подварить выборочно и еще раз зачистить. Я прошел сваркой два раза и у меня получился ровный идеальный слой металла. С остальными элементами все достаточно просто и понятно. Последовательность сборки каждый определяет для себя сам.

Ширину окучивания можно регулировать разворотом крыльев, а глубину можно  изменять, поднимая или опуская дет. 2. Плюс ко всему можно подыграть  при окучивании за счет ручного управления. Рукоятка изготовлена из водопроводных труб, гнул я их в гараже, разогревая  паяльной лампой (газовой горелкой)  места сгибов до красна, при этом в трубу засыпал песок. Получается изгиб отличного качества, без переломов. Две рукоятки сварены с пластиной, имеющей отверстия для крепления окучника (плуг тоже имеет аналогичные отверстия, потому что раньше эти же рукоятки применялись и для плуга), на данный момент для управления плугом они не используются, плуг пашет сам без участия пахаря. Первое впечатление было отличное, после окучивания моего участка сосед потащил мой окучник и мотолебедку на свой огород.

Вопросы, комментарии, обсуждение доступны на сайте Pahalka.ru


20 Самодельный снегоочиститель — Как построить снегоочиститель

Итак, это то время года, когда каждый укромный уголок и трещина покрыты снегом, чтобы проложить себе дорогу, вам понадобится снегоочиститель, в этой статье я собрал список из 20 проектов самодельных снегоочистителей, выполненных разными людьми.

Здесь вы найдете самодельные планы снегоочистителя для внедорожников, тракторов, велосипедов и т. Д. В конце этого руководства ваши потребности в снегоочистителе, скорее всего, будут удовлетворены.

1.Снегоочиститель для газонокосилок

Подробности смотрите здесь

Если у вас есть трактор, я очень рекомендую сделать этот самодельный снегоочиститель. Плуг достаточно широкий, чтобы убирать с дороги большое количество снега. Из этого руководства вы узнаете, как сделать этот малобюджетный снегоочиститель, он намного дешевле, чем тратить 500 долларов на снегоочиститель. Для изготовления вам понадобятся дерево, прут и еще несколько инструментов.

2. Самодельный снегоочиститель DIY

Щелкните, чтобы узнать больше

Во время исследования я обнаружил еще один удивительный самодельный снегоочиститель, в процессе изготовления которого используются сварочные инструменты.Этот снег сделан из металла, в процессе его изготовления вам потребуется построить раму отвала, а затем прикрепить пластину. Этим самодельным снегоочистителем можно без проблем пользоваться годами.

3. Простые шаги, чтобы сделать самодельный снегоочиститель

Щелкните, чтобы узнать больше

Вот еще один снегоочиститель, который я нашел, он идеально подходит для полноприводного автомобиля. В этом уроке своими руками вы узнаете, как сделать самодельный снегоочиститель и прикрепить его к вашему полноприводному автомобилю.Хотя в этом руководстве нет подробного объяснения процесса сборки этого плуга, если вы разнорабочий, вам не составит труда понять инструкции.

4. Плуг для носков своими руками

Щелкните, чтобы узнать подробности

Я нашел эту симпатичную идею и решил поделиться ею. Это отличный способ для людей, которые живут в районах, где снег невыносим. С этим плугом вы можете ходить на каблуках или в обуви и проложить себе путь.Прочитав это руководство своими руками, вы сможете сделать плуг для обуви. Процесс изготовления довольно прост для понимания.

5. Самодельный деревянный снегоуборочный снегоочиститель

Нажмите, чтобы узнать больше

Вот еще один самодельный деревянный снегоочиститель, который мне удалось найти в ходе моих исследований. С этим деревянным снегоочистителем вы будете пахать задом наперед, поэтому вам понадобится машина с задней навеской класса III. В автомобиле также должна быть камера заднего вида.Для этого урока не потребуется использовать пикап.

6. Как получить самодельный снегоочиститель

Щелкните, чтобы узнать больше

Это руководство предназначено для людей, владеющих тракторами и ищущих советы о том, как приобрести самодельный снегоочиститель. Советы в руководстве покажут вам все, что вам нужно знать, чтобы иметь самодельный снегоочиститель, от установки лезвия до затяжки деталей.

7. Снежный плуг «сделай сам» за 8 долларов

Щелкните, чтобы узнать больше

Мне нравится конструкция этого самодельного снегоочистителя. Плуг сконструирован таким образом, чтобы уменьшить вес и не дать ему забрать много снега при подъеме. .Это руководство идеально подходит для людей, которые собираются построить снегоочиститель для своего трактора. Это тот, который будет стоить менее 10 долларов. Если вы разнорабочий, это не должно быть сложной задачей.

8. Сборка снегоочистителя заднего хода, сделанная своими руками

Щелкните для получения более подробной информации

Это идеальный вариант для людей, обладающих удивительно выдающимися навыками вождения задним ходом. Вам стоит сделать этот самодельный снегоочиститель, если ваша обратная езда не на должном уровне. Для изготовления вам понадобится старый жим лежа, листы крыши, старые доски и некоторые другие материалы.

9. Велосипедный плуг «Сделай сам»

Щелкните, чтобы узнать больше

Я нашел этот идеальный вариант просто фантастическим. Чтобы сделать самодельный снегоочиститель, необязательно иметь трактор или машину. Из этого руководства вы узнаете, как сделать самодельный снегоочиститель из велосипеда и некоторых других материалов. Процесс изготовления займет некоторое время, но, в конце концов, оно того стоит.

10. Как построить мини-снегоочиститель с дистанционным управлением

Щелкните, чтобы узнать больше

Во время исследования я также наткнулся на этот снегоочиститель с дистанционным управлением.Стоимость изготовления этого мини-снегоочистителя составляет около 389 долларов. Это идеально подходит для людей, которые не хотят испытывать стресс от использования лопаты для расчистки тротуара. Процесс изготовления не так прост, на него уходит много времени, но в конечном итоге оно того стоит.

11. Самодельный деревянный снегоочиститель на Toyota 4 × 4

У вас есть Toyota Corolla 4 × 4? Тогда это руководство для вас. Здесь вы увидите, как создатель смог построить деревянный снегоочиститель на своей Toyota Corolla.Это один сильный снегоочиститель, однако для этого вам потребуется снять бампер с вашего автомобиля.

12. Самодельный снегоочиститель для газонокосилки за 12 долларов

Здесь создатель смог сделать из дерева самодельный снегоочиститель для своей газонокосилки за 12 долларов. К сожалению, он не показывает весь процесс изготовления, однако, если вы занимаетесь деревообработкой, вы поймете, как ему удалось сделать этот малобюджетный самодельный снегоочиститель из дерева.

13.Веселый квадроцикл Snow Plough

Вы можете создать эту идею из предметов, которые, вероятно, сейчас находятся в вашем доме. Я знаю, что этот самодельный снегоочиститель выглядит забавно, но он работает. Для процесса изготовления вам понадобится старый корпус для светодиодного телевизора, а затем прикрепите его к передней части трактора. Это работает как по волшебству. Эта идея идеально подходит для людей, которые ищут экономичный снегоочиститель.

14. Самодельная идея велосипеда снегоочистителя

Еще одна вещь, которую вы можете сделать, — это прикрепить к велосипеду дерево, как показано на изображении выше.Если вы занимаетесь деревообработкой, это не должно быть сложной задачей. Возможно, он не уберет столько снега, как квадроцикл, но он работает.

15. Самодельный снегоочиститель для квадроциклов

Одна уникальная особенность, которая мне нравится в этом снегоочистителе, заключается в том, что его можно вращать влево / вправо. Снегоочиститель металлический. В этом руководстве создатель тратит время, чтобы объяснить, как ему удалось собрать этот снегоочиститель. Это может занять некоторое время, но, в конце концов, оно того стоит.Вам не составит труда сделать это, если ваши навыки мастера — первоклассный снегоочиститель Самодельный снегоочиститель

16. Самодельный снегоочиститель

Хотя это не лучший самодельный снегоочиститель в мире, он все же выполняет свою работу. Если вы не планируете разрывать бампер автомобиля, то можете рассмотреть самодельный снегоочиститель. Каким-то образом создатель смог использовать доску и веревку, чтобы соединить это вместе. Думаю, это довольно крутая идея.

17.Самодельный снегоочиститель

Самодельный снегоочиститель, сделанный из кровельной мембраны TPO и небольшого количества дерева. Мне нравится, как создатель использовал кровельную мембрану, чтобы прикрыть дерево. Это отличная идея для тех, кто хочет иметь «единственный в своем роде» снегоочиститель.

18. Снегоочиститель

Избавьтесь от проблем, связанных с постройкой снегоочистителя с нуля, купив один из них для ваших нужд снегоочистителя. Эта машина проста в использовании и, если вы спросите меня, вполне доступна по цене.Я рекомендую это людям, у которых нет навыков в создании вещей.

Проверить текущую цену на Amazon

19. Снегоочиститель

Если предыдущий снегоочиститель кажется вам слишком дорогим, вот тот, который соответствует вашему бюджету. Это снегоочиститель, который потребует от вас усилий, это не машина, это как лопата, которую можно использовать, чтобы убрать снег с дороги.

Проверить текущую цену на Amazon

20. Стандартный плуг для квадроциклов

Нет, вы не покупаете квадроцикл в сборе, вы будете покупать отвал плуга, прикрепленный к передней части этого квадроцикла.Я решил включить это для людей, которые хотят прикрепить плуг к своему квадроциклу, но не знают, как построить его с нуля. Этот стандартный плуг для квадроциклов вполне доступен по цене. Лезвие бывает трех размеров. Сделайте свой выбор!

Проверить текущую цену на Amazon

Самодельный плуг для вспашки. Что такое самодельный плуг Самодельный ручной плуг чертеж

При покупке мотоблока у нас зачастую не получается закупить все навесные механизмы к нему. Например, цена навесного плуга от 800 до 6000 рублей.Такая разница в ценах обусловлена ​​типом и качеством, разной сложностью выполнения пахаря. И в то же время не всегда можно купить то, что нам нужно. Инструменты для самостоятельного изготовления стоят намного дешевле. Поэтому здесь мы рассмотрим, как сделать плуг для мотоблока своими руками. С рисунками, с пояснениями.

Плугов изобретено и создано много. В приусадебных участках достаточно использовать:

  • однокорпусный;
  • договорная;
  • поворотный.

Однокорпусный — самый распространенный, удобный в использовании. С ним сможет работать любой, кто не имеет навыков и не знаком с процессом механизированной вспашки. В сети много информации о том, как сделать самодельный плуг для мотоблока, чертежей на него. Такой плуг не так уж и сложно сделать своими руками.
Оборотная — хорошо наносится на твердые почвы. Имеет изогнутую форму. Благодаря этому земля вспахивается таким образом, что пласт переворачивается.Этот плуг сделать сложнее. У вас должны быть навыки работы с таким предметом труда, чтобы правильно изготовить изделие.
Плуг оборотный даже тяжелее, чем оборотный. Он состоит из нескольких долей, идущих одна за другой — на одной оси. Ось прокручивается. Слои переворачиваются. Благодаря физической инерции и поступательному движению процесс вспашки облегчается. Эта обработка позволяет эффективно пахать на глубину до 30 см. У роторного плуга своими руками есть еще один плюс: пахать можно по любой траектории, а не только по прямой.Участок с косыми или загнутыми краями с помощью данного устройства можно открывать по своему желанию. Естественно, это удобно.

Как сделать плуг однокорпусный

Выглядит такой плуг так. Необязательно иметь рядом колесо.

Имеется однокорпусный без колеса:

Это нужно делать, тщательно все замерив, заранее продумав чертеж. Вот пример такого чертежа:

Делается макет ДВП, полностью идентичный по размеру и форме плугу.Если макет удачный, то его дублируют из стали. Сталь следует выбирать легированную, толщиной 3 мм.
Когда стальная форма вырезается, возникает проблема, как сделать лемеху такой своеобразной формы с овальным винтом. Штамповать формы в домашних условиях и даже в мастерской проблематично. Поэтому снова делаем фигуру из плотного картона, теперь только прямую линию. После этого мы аккуратно разрезаем (болгаркой) стальную форму на полосы из стали. Нумеруем каждую полосу. Картонную форму нарезаем точно такими же полосками.Пронумеруем. Экспериментируем с загибом и склейкой (скотч, изолента) полосок так, чтобы изогнутые и склеенные полосы брали, повторяли форму первой картонной модели. Изучаем положение и изгиб каждой полосы.
Выполняем операции гибки, скручивания — уже стальных полос. В свою очередь сварка скрученных лент и проверка с макетом. Используем тиски и подручные средства. Когда лемех готов к черновой обработке, тщательно шлифуем места сварки.
Теперь о лемехе, который находится ниже.Ему нужна закаленная легированная сталь. Желательно сделать его съемным, чтобы можно было снять и поменять на готовый, предварительно заточенный. Так удобно. Закрепите нож короткими прочными болтами с потайной головкой. Достаточно трех болтов с потайной головкой под торцевой ключ со стороны лезвия.

Изготовление лемеха из трубы

Это был вариант наиболее изощренного способа создания однокорпусного плуга. Есть способы попроще, но работающие.
Существует способ изготовления лемеха из трубы.На рисунке выше это указано. Для изготовления подойдет простой плуг. Только для эксклюзивного мощного плуга вариант изготовления из трубы не подойдет. Возможностей придать желаемую форму меньше. Гнутый кусок из трубы можно только согреть и согнуть, стараясь добиться нужной формы. Цельный металл сложно согнуть в домашних условиях даже при нагревании.

Есть простой, но достаточно эффективный способ мелкой вспашки. Изображение этого метода дано на этом рисунке цехового плуга для мотоблока.

Вы можете сделать это вручную по-своему. Две стальные заготовки вырезают нужной формы. Их нужно согнуть, сварить под косым углом. Ослабьте нижнюю часть большей стороны квадрата с помощью большого молотка и формы. Сделайте лезвие. Установите лезвие на болты. Найдите металлическую квадратную прочную подставку. Разместите его внутри квадрата лемеха, просверлите все и прикрутите болтами.
К верхней части стойки перпендикулярно ей прикрепляем стержень квадратного сечения, который соединит плуг с мотоблоком.Чтобы плуг можно было регулировать по глубине вспашки (выше, ниже), сварите две прочные пластины с двумя отверстиями под болты по бокам штанги. В стойке просверлите отверстия под болты. В ряду — выше, ниже в стойке. Скрепляем шток через проушины пластин болтами и гайками на стойке. Товар готов к употреблению.

Плуг однокорпусный Зыков

В Интернете можно найти популярный однокорпусный плуг Зыков, чертежи, размеры для самостоятельного изготовления. Вот как это выглядит:

Эту форму лемеха можно получить, работая с большим молотком и газовой горелкой для нагрева металла.Эта модель славится своей экономичностью и простотой исполнения. Вот чертеж:

Как сделать роторный плуг для мотоблока

Самый простой способ визуально представлен на этой картинке:

Стойка. На него приварены две лопасти. Один занимается обрезкой. Другой (верхний) — переворачивание и наклонение земли. Сверху для усиления жесткости опрокидывающего землю лемеха к верхнему краю самосвала приваривается уголок. Наблюдается жесткость.Видим магазинный вариант.
При независимом исполнении можно изменить, сделать лучше и проще узел для перестановки глубины вспашки. Поперечину, которая соединяется со стойкой болтами, нужно приваривать плугом. Сделайте саму перекладину длиннее. Коробка на картинке не нужна. К передней поперечине прикрепите кронштейн, в который необходимо укрепить еще одну вертикальную стойку. Небольшой, но достаточный, чтобы выбраться из зоны опрокидывания земли.
В этой небольшой вертикальной подставке (квадратной) просверлите несколько отверстий под болты спереди.Через отверстия на нужной высоте крепится штанга, идущая от мотоблока под прямым углом. Штанга крепится к этой передней стойке двумя приваренными пластинами с проушинами. Вставляются два болта и скрепляются гайками. Они сочетают тягу и стоят как одно целое.
Такое подключение проще и эффективнее. А глубину вспашки можно регулировать. Можно еще здесь, чтобы земля не застряла в зазоре, между верхними и нижними лемехами следует приварить тонкий лист жести.Этот дополнительный фактор поможет земле плавно и быстро двигаться по дуге и переворачиваться слоем.

Плуг поворотный Zykov

Теперь рассмотрим еще один плуг поворотный — Zykova.

Здесь усиление лап осуществляется стальными полосами на болтах. И вверху, и внизу — под углом. Реализовано удачное дизайнерское решение по увеличению — уменьшению расстояния между верхними и нижними лопастями. Просто и экономично. Штанга с наварным устройством удерживает две лапы со вставленными в устройство стойками.Узел жгута удерживается двумя стопорными болтами. Для устойчивости плуга на шасси установлено колесо.

Конный, тракторный или навесной плуг — незаменимая вещь в приусадебном хозяйстве. Плуг вспахивает землю, переворачивая верхний слой почвы, что уменьшает количество сорняков, делает почву более мягкой и податливой. Плуг можно не только купить, но и сделать самому. Для этого помимо инструментов и материалов нужно иметь представление об устройстве плуга и его геометрии.

Сделать плуг правильно можно только при наличии представления о процессе вспашки, а также назначении каждой из частей плуга.

При вспашке клин плуга врезается в почву под определенным углом, в зависимости от мягкости и влажности почвы. Клин разделяет пласт, поднимает и сжимает его, при этом разделяя пласт на несколько частей. Угол входа зависит от того, на сколько частей будет разделен слой земли: чем больше угол, тем больше будет разрез. Но если угол въезда больше сорока пяти градусов, то почва перестает скользить по рабочей поверхности пашни, а начинает скапливаться перед ней, затрудняя дальнейшую работу.Вертикальный плуг, то есть с более острым передним углом, отделяет почву от края пахотной борозды и сжимает ее по горизонтали. Плуг с горизонтальным углом наклона работает иначе: он отклоняет и переворачивает почву.

Стандартный рабочий плуг состоит из:

  • Лапа, режущая почву
  • Дамп
  • Нож
  • Доска полевая
  • Стеллажи
  • Коултер.

Дополнительно на плуг можно установить:

  • Более прочный металлический каркас,
  • Колеса
  • Механизм, корректирующий работу плуга относительно трактора,
  • Гидромеханизмы
  • Пневматическая гидравлическая система.

Лезвие может иметь несколько типов рабочей поверхности:

  • Винт
  • Цилиндрический
  • Цилиндроид.

Цилиндрическая мелко измельчает почву, но пласт формируется плохо. Это не всегда удобно. Цилиндрическая рабочая поверхность обычно используется для работы с мягким грунтом. Наиболее удобна и практична в эксплуатации поверхность цилиндрической формы, которая хорошо крошится, переворачивает почву, а также справляется как с сухой, так и с влажной почвой.

Плуг самодельный

Чтобы сделать плуг своими руками в домашних условиях необходимо иметь:

  • Катки
  • Шлифовальный станок
  • Газорезка
  • Крепежные детали,
  • Измерительный инструмент,
  • Молоток,
  • Сварочный аппарат,
  • Ножницы для резки металла.

Плуг односторонний

Самый простой вариант в изготовлении. Одностороннее устройство может быть выполнено как неразъемное, в виде единого корпуса, так и разборно.Разборный вариант удобен тем, что позволяет снимать лемех для заточки. Лемех можно заменить на диск из круглой тарелки. Дамп обычно выполняется двумя способами. Первый из них требует использования отрезка трубы толщиной около пяти миллиметров и диаметром пятьдесят сантиметров.

Из пропила вырезается заготовка, и с помощью угловой шлифовальной машины для шлифования доводится до нужного размера. Второй способ изготовления клинка предполагает наличие стального листа толщиной четыре миллиметра или цилиндра с такой же толщиной стенки, но с поперечным сечением около 50 см.Форма вырезается сварочным аппаратом или ножницами и сгибается в виде цилиндра. Если есть отклонения от требуемых размеров, можно использовать молоток для доработки.

Любые чертежи включают шесть составных элементов:

  • Диск металлический или лемех,
  • Основание,
  • Распорка
  • Боковой щит
  • Отрезок для створки
  • Полевая рабочая доска.

Лемех обычно устанавливается с помощью металлического листа и нескольких клиньев, скошенных под углом в двадцать пять градусов.Крепятся двухточечной сваркой, а вместе с ней соединяют стойку и боковой щиток. Щиток желательно сделать выше нижнего края лемеха на сантиметр, края щита должны перекрывать край лезвия на пять-шесть миллиметров.

Лемех с отвалом скреплен сваркой, так что они представляют собой единое целое, без зазоров и неровностей. Образовавшийся между ними угол не должен превышать семи градусов. К боковой стойке крепится приварной лемех и отвал, а сама стойка приваривается сначала к основанию, а затем к распорной пластине.В конце к основанию приваривается угол плуга. Все следы сварки и швы зачищены, лезвие с лемехом отполировано.

Этот вид более эффективен для вспашки больших участков земли. Для изготовления потребуется прочный стальной каркас из круглого или прямоугольного профиля толщиной не менее двух миллиметров. Размер рамы зависит от количества необходимых деталей и элемента управления. В рабочем случае лемех обязательно располагается снизу, так как его роль заключается в перемещении пласта земли на отвал.Отвал также переворачивает почву, режет и перемещает, образуя борозду.

Подставка необходима для крепления к раме рабочих инструментов и удержания ножа. В нем сделано несколько регулируемых отверстий, которые позволят вам изменять глубину вспашки. Обычно стеллаж сваривается из металлической пластины толщиной не менее сантиметра и крепится к каркасу болтами.

Рама со всеми рабочими орудиями крепится к минитрактору или мотоблоку самодельным дышлом или сцепным устройством.Дышло должно иметь ручку, иметь прямую или V-образную форму. Второй вариант формы более эффективен, так как делает плуг более устойчивым. Также для большей устойчивости и прямолинейности движения можно установить полевые колеса. Крепятся к каркасу с помощью регулируемого кронштейна.

Монтаж и установка плуга

Для сборки плуга своими руками нужно придерживаться одного очень важного правила: сначала точечной сваркой свариваются все детали устройства, а только когда все детали на месте и правильно закреплены — окончательно.Проверить качество изготовления несложно — для этого необходимо снять отвал с лемехом, а сам плуг поставить на стол. Плотно нажимая на плуг, проверьте совпадение поверхности стола с горизонтальной поверхностью полозья. Если отклонений нет, все сделано правильно.

Определить хорошую сборку также можно по следующим признакам:

  • Острый край лемеха находится на два сантиметра ниже полозья,
  • Лемех с лезвием не выступает за вертикальный край полозья более чем на сантиметр,
  • Между бегунком и лезвием нет зазора.

Установите самодельное устройство на мотоблок возле пахоты. Начинают с установки стальных колес — они предотвращают скольжение мотоблока в почве. Следующий этап: прикрепите плуг, но не затягивайте до конца все крепежные гайки. С их помощью устройство будет регулироваться, что начинается на специальной подставке. Высота стойки должна равняться глубине вспашки. После монтажа и проверки крепления всех узлов плуг кладут на землю.

Проверка качества работы проводится при вспашке в три борозды.

Этого достаточно, чтобы измерить глубину и проверить перевернутые образования. Если борозды переходят одна в другую или расстояние между ними больше десяти сантиметров, необходимо еще раз отрегулировать все компоненты.

Чтобы обработать даже небольшой участок земли, требуются ощутимые физические усилия. Можно, конечно, использовать обычную лопату, но гораздо эффективнее мотоблок.С помощью этой техники быстро выполняются различные виды обработки почвы. Естественно, что главным элементом здесь является плуг, который можно купить или сделать самому. Приобретая мотоблок, зачастую невозможно сразу купить навесное оборудование к нему. Стоимость навесного плуга 800-6000 руб. Такая разница в цене объясняется типом, качеством и сложностью выполнения пахаря. Самодельный плуг для мотоблока стоит намного дешевле. Посмотрим, как сделать плуг своими руками.

Преимущества

При самостоятельном изготовлении плуга на мотоблок есть определенные преимущества.Параметры отвала и лемеха будут соответствовать требованиям обработки конкретного грунта. Эти параметры включают:

    угол лезвия
  • ;
  • глубина и качество вспашки;
  • КПД;
  • района захвата.

Учитывая мощность мотоблока, можно сделать плуг, который не дает чрезмерной нагрузки на двигатель и не вызывает проскальзывания, но сцепление с ним будет максимальным. Нужны только качественные материалы, которые позволяют значительно продлить срок службы пистолета.Полезно предусмотреть возможность присоединения насадок, значительно расширяющих функционал.

Плуг строительный

Если говорить о мотоблоке Нева, то на него устанавливают несколько разновидностей плугов, каждая из которых имеет свои конструктивные особенности.

Сейчас земли на приусадебных участках вспаханы со следующими строениями:

  • однокорпусный;
  • оборотный;
  • поворотный.

Самые популярные однозарядные ружья.К тому же такой плуг считается наиболее оптимальным для пахаря без навыков.

В верхней части плуга оборотного имеется изогнутое перо, которое позволяет сразу переворачивать пласт земли в процессе вспашки. Эта особенность делает модель отличным вариантом для обработки твердых почв. Поскольку конструкция такого плуга достаточно сложная, изготовить его сможет только опытный человек.

Плуг поворотный в изготовлении самый сложный. По конструкции он больше напоминает культиватор, так как на одной оси предусмотрено несколько лемехов.При обработке почвы ось прокручивается, так что слой почвы переворачивается. Преимущество конструкции в том, что землю можно обрабатывать на глубину до 30 см без особых усилий. Даже с помощью роторного плуга вспашка участка может осуществляться по разным траекториям.

Итак, однокорпусный плуг является наиболее распространенным, и работать с ним может любой, кто даже не знаком с механизированной вспашкой. Плюс в том, что это средство довольно просто сделать своими руками.

Плуг оборотный

Стойка, к которой приварены две лапы: подрезка и переворачивание и опрокидывание почвы.Для большей жесткости сошник, откидывающий почву, сверху приварен, который упирается в верхнюю кромку самосвала.

При самостоятельном изготовлении можно сделать узел перестановки глубины вспашки более простым. Поперечину, соединенную со стойкой болтами, приваривают плугом, делают длиннее. Ящики не нужны. К передней части перекладины крепится кронштейн, в котором укрепляется дополнительная вертикальная стойка, размер которой достаточен для выхода из зоны опрокидывания грунта.

В вертикальной малой квадратной стойке спереди просверливается несколько отверстий под болты, через которые на необходимой высоте крепится тяга, идущая от мотоблока под углом 90 °. Шток крепится к этой передней стойке двумя приваренными пластинами с проушинами. Два вставленных болта закреплены гайками. Они соединяют стойку и тягу . Такое подключение проще и эффективнее. Глубину вспашки можно регулировать.

Чтобы земля не застревала в зазоре, между нижними и верхними лемехами приваривается тонкий лист жести, который поможет грунту плавно и быстро двигаться по дуге и переворачиваться пластом.

Zykov Плуг поворотный

Усиление лемехов в данном случае производилось стальными полосами на болтах. Внизу и вверху — под углом. Экономично и просто. Штанга с приварным приспособлением удерживает две лапы со стойками, которые вставляются в приспособление. Связка удерживается двумя стопорными болтами. Для устойчивости на шасси установлено колесо.

Элементы конструкции плуга

Самостоятельно изготовить ручной плуг сегодня не проблема. Более того, в сети много рисунков разного дизайна.

Итак, для изготовления орудия для вспашки земли понадобится:

Главное, на что следует ориентироваться при изготовлении плуга, — это точное соблюдение инструкции и соблюдение параметров выбранного чертежа. Даже, казалось бы, незначительная мелочь может сильно повлиять на характеристики пистолета или впоследствии отрицательно сказаться на его рабочих параметрах.

Сборка

Первый — это каркас, который может быть изготовлен из металлической трубы сечением 40 × 52 мм и толщиной стенки около 7 мм.Для формирования вилки вырезаются широкие стенки рамы, которые расположены друг напротив друга. Затем на раме отмечается середина, где будет установлена ​​поперечная балка и приварены проушины, к которым крепится дышло. В начале вилки (перед рамой) есть отверстие, которое плотно приваривается для предотвращения попадания грязи.

Монтаж в стойку

Для закрепления стойки плуга в широкой части трубы, из которой изготовлен каркас, просверливаются или вырезаются отверстия 16 × 31 мм с двух сторон.В узких стенках рамы также сделаны сквозные отверстия Ø10,2 мм для крепления ручки болтами М 10. Ручки изготавливаются отдельно от трубы диаметром примерно полдюйма. Для этой цели можно использовать старую водопроводную трубу, которую с двух сторон расплющивают кувалдой. В получившихся плоскостях просверливаются отверстия Ø10,2 мм и прикручиваются к каркасу. Для большей жесткости между ручками вваривается поперечина.

Сцепное устройство для плуга

Сцепка — важный элемент , обеспечивающий надежное крепление навесного плуга к Неве.Наиболее популярно П-образное крепление из швеллера, которое устанавливается под рулевое колесо мотоблока. При создании сцепки просверливаются отверстия для фиксации установочного штифта и кронштейна. Монтажный кронштейн располагается сверху или снизу, чтобы не мешать вывешиванию.

Изготовление и крепление рабочих элементов

Основными элементами однокорпусной конструкции являются лемех и лопасть. Для их изготовления нужна прочная листовая сталь толщиной 3-5 мм.Первый — это лемех, в котором используется старый диск для циркулярной пилы, сделанный из высокопрочной стали. Для заточки режущей кромки лемеха его бьют по наковальне. Далее делается отвал из металлической трубы Ø50-60 см и толщиной стенок около 5 мм. Из картона или плотной бумаги изготавливается шаблон, который прикладывается к металлу и обводится мелом по контуру. На полученных газосварочных линиях вырезается заготовка, которую доводят до нужных размеров «болгаркой» или молотком и наждаком.

Заключительный этап

После создания всех металлических частей плуга для окончательной сборки требуется металлический лист 50 × 50 см, а также электросварочный аппарат. К листу при строгом соблюдении углов слегка прихватывают сваркой элементы будущего плуга: боковой щит и лемех, к которому примеряется отвал. Если есть несоответствия , лезвие доводят до необходимого состояния молотком и приваривают к задней части лемеха.

Если при осмотре недостатков нет, можно переходить к капремонту. Металлический лист, на котором производилась сборка, отсоединяется от конструкции с помощью «болгарки» или молотка и стамески. Далее тщательно зачищаются сварные швы, лемех и лезвие шлифуются наждачной бумагой. Когда конструкция собрана и практически готова к эксплуатации, ее окрашивают, особенно места сварных стыков. Это добавит эстетики и защитит металл от коррозии, а значит, значительно продлит срок эксплуатации изделия.

Так что сделать плуг своими руками для мотоблока не очень просто, требует хотя бы минимального опыта работы со слесарным инструментом. Обязательно придерживайтесь рабочего чертежа и всех применимых инструкций при изготовлении. Добавим, что самостоятельное изготовление плуга сэкономит, ведь большинство материалов можно найти в хозяйстве.

Плуг своими руками — универсальное изобретение, которое подходит как для вспашки земли, так и для посадки картофеля.Плуг можно изготовить самостоятельно из имеющихся материалов. Предлагаемая модель плуга состоит из блока управления и устройства, предназначенного для вспашки (плуга). Блок управления представляет собой подставку, которая состоит из основных элементов управления и устройств. А именно:
1 — выпрямительный мост (блок питания).
2 — электродвигатель.
3 — коробка передач совмещенная с редуктором.
4 — трос — 5 мм, действует как лебедка.
5 — якорь (рабочая часть от лопаты).

Плуг, предназначенный для вспашки земли, состоит из следующих элементов:
1 — штурвал (рычаг управления плугом).
2 — лемех.
3 — основание с креплениями.

Установка и подключение плуга.
1. Анкер необходимо установить под углом для лучшего упора.

2. После этого анкер следует заглубить в землю до соединительной полосы.

3. Затем анкер соединяется с устройством управления с помощью куска арматуры.

4. Арматура также вводится перед стержнем возле кабеля.Он также будет удерживать блок управления на месте во время работы.

5. В рабочем положении коробка передач включена.

6. Блок управления готов к работе.

7. После установки и закрепления устройства управления к нему следует прикрепить плуг. Для этого свободный конец троса прикрепляют к основанию плуга.

Принцип действия и работы.
1. Плуг переносится на нужное расстояние.
2. Лемех вбивается в землю на необходимую глубину.

3. Левая ножка устанавливается на лемех, а правая ступня опирается на землю.

4. Таким образом, когда плуг движется по земле, пахарь отталкивается правой ногой и управляет плугом своим весом.

5. Во время работы штурвал плуга не должен выходить за пределы ремня плуга.

6. Когда плуг доходит до конца вспашки, блок управления выключается, и плуг снова переносится на противоположную сторону участка.Изготовленный по этому принципу плуг способен вспахать землю, о которой долгое время не заботились.

Изготовить самодельный плуг — задача не такая простая, как может показаться на первый взгляд. Несмотря на кажущуюся простую конструкцию, для правильной работы необходимо правильно выдерживать геометрию плуга, иначе все усилия будут напрасными.

Подготовка инструментов и материалов к работе

Строительство плуга своими руками требует четкого плана действий и правильного выбора инструментов и материалов.Желательно заранее ознакомиться с чертежами готового изделия. Кроме того, самодельный продукт для обработки земли должен быть простым по конструкции и эффективным в использовании.

Для изготовления ручного плуга стандартного исполнения вам потребуются:

  • лемеха или стальная заготовка;
  • Перфоратор
  • ;
  • Сталь
  • для изготовления лезвия и полевой доски;
  • инвертор сварочный;
  • угловая шлифовальная машина;
  • крепежные детали, в виде набора болтов и гаек;
  • металлическая подставка для изготовления основания плуга.

При захвате слоя почвы более 25 см поверхность и материал плуга подвергаются сильным нагрузкам, что может привести к быстрому износу изделия. В качестве материала заготовки лучше всего выбирать углеродистую сталь 9ХС или закаленную сталь 45 толщиной 4-5 мм.

Плуг (показан ниже) является одной из основных частей плуга. Для удобства использования ее лучше сделать съемной, точить будет легче.

Далее приступаем к изготовлению рабочей части корпуса плуга, которая отвечает за подъем почвы и превращение ее в борозду.Есть несколько методов изготовления отвала. Контактная поверхность отвала имеет форму цилиндра. С помощью гибочного оборудования изготовить такую ​​заготовку несложно.

При отсутствии оборудования подходят ножницы по металлу или аппараты для газовой электросварки. На гибочном станке заготовка подается на валы под углом 20-23 градуса, и выбранный пуансон используется для получения желаемого радиуса.

Другой вариант подразумевает наличие готовой трубы диаметром 0.55-0,6 м и при толщине стенок 3-5 мм. Из обычного картона изготавливается шаблон, закрывающий необходимую площадь трубы, по контуру которой с помощью электрогазосварочного оборудования вырезается нужная форма.

Для исключения выпуклостей и заусенцев используйте молоток с напильником. Самым сложным методом изготовления плуга считается подготовка заготовки в металлургической печи с последующей правкой готовой матрицы (иногда используется отвал тракторного плуга).

Заготовка для корпуса изделия представляет собой лист из стали с содержанием углерода от 0,03 до 0,1%, толщиной не менее 3 мм. Для выдерживания габаритов рекомендуется сначала собрать модель из картона, а затем взять ее за металлическую основу.

Самодельная сборка изделий

После того, как все элементы будущего плуга будут готовы, для выполнения работ потребуется листовая заготовка из металла 0,5х0,5 м и сварочный инвертор. К заготовке привариваются детали плуга с определенными угловыми размерами: плуг и боковой щит.На поверхность лемеха накладывается отвал.

Если углы рассчитаны неправильно, отвал плуга доводится до нужной формы с помощью молотка, а затем путем сварки прикрепляется к задней части лемеха и к боковому щиту. После этого на щит устанавливают разрывную планку и основание в виде пластины, на котором крепятся уголки для лемеха.


Собранное самодельное изделие для обработки почвы тщательно осматривают по местам всех сварных стыков и при отсутствии дефектов окончательно сваривают все швы.

По окончании сборочно-сварочных работ вспомогательный лист снимается с помощью угловой шлифовальной машины или самодельного слесарного инструмента. Места сварных стыков требуют обязательной очистки, а отвал и лемех обрабатываются наждачной бумагой на стандартную шероховатость.

Для приведения изделия в движение его необходимо прикрепить к мотоблоку. Подобную конструкцию можно использовать при проектировании плуга для минитракторов. Разница будет только в габаритных и геометрических размерах, в зависимости от того, для какого типа минитрактора проектируется изделие.

Построение плуга своими руками, помимо приобретения определенных навыков, значительно снизит трудоемкость работы на вашем участке.

Плуг своими руками фото

Создайте свой самодельный культиватор — DIY

Узнайте, как собрать самодельный культиватор.

Из-за какой-то странной физики, с каждым годом ряды в моем саду, кажется, становятся немного длиннее, корни сорняков становятся немного глубже, а ручка моей мотыги становится немного тверже. Кто-то скажет, что это из-за преклонного возраста, но это, очевидно, невозможно, поскольку я такой же молодой, как был 15 лет назад.

Помимо этих странных изменений, я также обнаружил, что спрос в моем районе на хорошие, свежие, органические продукты растет с каждым годом. Расширение моих садов казалось разумным выбором, но для этого потребовалось бы больше энергии, чем мог бы произвести один человек.Мне нужен был культиватор, но купленный в магазине для использования на небольшом поле или в саду был вне моего ценового диапазона (более 1000 долларов).

Итак, я совершил набег на свою вечно полезную кучу лома и сделал культиватор, чтобы тянуть за собой мой верный вездеход (ATV). Думаю, вы тоже сможете это сделать, прочитав мою историю. У меня нет формулы, которой можно было бы следовать: прелесть моей системы в том, что она использует то, что доступно. Вот как можно собрать самодельный культиватор.


Я сделал язычок из красного дуба 6 футов длиной 4 на 4.Поскольку ширина моего квадроцикла составляет 42 дюйма, я сделал культиватор шириной 46 дюймов, чтобы стирать следы от шин на ходу. Я освободил место для экскаваторов по длине, сделав культиватор длиной 42 дюйма. Вы можете решить свои собственные потребности и соответственно спроектировать.

С левого и правого борта прикрутите два шурупа 2 на 4. (Теперь у вас должна быть вещь, которая выглядит как тягучая лошадь без зубов.) Просверлите соответствующие отверстия для тягового штифта, чтобы он мог войти в дышло вашего трактора или квадроцикла. Возьмите пару кусков плоского железа примерно 12 дюймов в длину, 1/4 дюйма в толщину и 1 1/2 дюйма в ширину.Прикрепите эти две железки к верхней и нижней части язычка.

Я использовал обрезки сосны 2 на 12, шириной ровно столько, чтобы сделать круглые вырезы для колес диаметром 11 дюймов. Вырежьте их лобзиком и отметьте центр, пока будете там. Я нашел старый кусок колодезной трубы, примерно 1 1/4 на 24 дюйма длиной, который составлял большую ось. Используйте кольцевую пилу и ручную электрическую дрель, чтобы проделать отверстия в центре колес, чтобы через них проходила ось. Используйте шплинты через ось с обеих сторон и шайбы с обеих сторон каждого колеса, чтобы колеса не соскочили при поворотах.

Я снял копающие зубья со старого полевого культиватора («землекопа-шарлатана»). Я надел зубья на машину, взял кусок довольно прочного стального стержня 1/2 дюйма, пропустил его через крепежные отверстия и закрепил их с обеих сторон машины.

Подъем зубьев может быть выполнен с помощью дорогостоящего электромеханического устройства, но я обнаружил, что простой кусок красного дуба 4 на 4, охватывающий ширину культиватора, делает то же самое. Чем ближе вы поместите древесину к оси стоек, тем выше поднимутся стойки для требований транспортировки.

Как показали испытания и усилия, требуется три или четыре поездки по твердой заросшей земле, чтобы почва стала пригодной для посадки.

Ранняя весна — лучшее время для запуска культиватора до начала первых всходов.

Вот и все. Конечно, это те материалы, к которым у меня был доступ. Вы можете заменить материалы, лежащие вокруг вашего двора. Как айовец, я имею дело в основном с фактами, и дело в том, что вам не нужно много тратить, чтобы механизировать свою работу.


Первоначально опубликовано: февраль / март 2002 г.

RC Робот-снегоочиститель: передовой опыт и примеры

За последние 5 лет резко вырос интерес к роботам-снегоочистителям, во многом благодаря любителям робототехники. В этом вдохновляющем посте я представляю самые важные части робота-снегоочистителя, чтобы облегчить вашу работу и позволить вам сосредоточиться на том, что более важно: создании робота-снегоочистителя.

Есть много разнообразия в конструкции роботов-снегоочистителей.Некоторые проекты придерживаются очень профессионального подхода (например, робот-снегоочиститель с открытым исходным кодом), в то время как другие имеют более эксцентричный дизайн (как этот роторный снегоочиститель RC). Но как лучше всего сконструировать робота-снегоочистителя? Какие компоненты и детали делают снегоочиститель более функциональным для пользователей? Читай дальше что бы узнать.

1. Создайте прочную модульную платформу

Конструкция платформы имеет решающее значение для успеха любого робота-снегоочистителя. Вы должны убедиться, что мобильный робот может убирать тротуар вашего дома с помощью прочного шасси и системы тяги, которая не теряет сцепление и не вращается безрезультатно.

Прочная конструкция

У большинства производителей нет времени, наклона и выделенного пространства для сварки металлического шасси. Следует учитывать все остальное, что обеспечивает жесткость и достаточно простое, чтобы построить его с помощью простых инструментов.

Ассортимент алюминиевых швеллеров и профильных соединителей — лучший вариант для создания сложной жесткой конструкции, подходящей для робота-снегоочистителя.
Алюминиевые направляющие, кубы и кронштейны, t-образные гайки и винты, корпус
и аксессуары служат надежной платформой для работы на открытом воздухе.

В этом проекте дизайнер использует алюминиевые рельсы для создания шасси, подходящего для газонокосилки и робота-снегоочистителя.

Пример алюминиевых модульных компонентов:

Хорошее сцепление на снегу и льду

Ваш робот должен иметь достаточное сцепление на снегу и льду, чтобы убирать снег с вашего участка. Большие колеса — это самая простая и очевидная вещь в использовании робота-снегоочистителя. Но подумайте о других вариантах. Подумайте о гусеницах танков.

Большая площадь гусеницы распределяет вес робота лучше, чем шина, позволяя платформе снегоочистителя с непрерывным гусеничным ходом перемещаться по снегу, не застревая в мягком снегу.Кроме того, гусеницы танка обеспечивают превосходную тягу и лучшую способность толкать снег, чем колеса.

К счастью, роботу-снегоочистителю не требуется высокая скорость для уборки снега. Единственный недостаток танковых гусениц — механическая сложность, которая намного выше, чем у колес.

Этот робот-снегоочиститель имеет две гусеницы для танков, которые более мобильны, чем пневматические шины, по снегу и льду.

Примеры формованных гусениц и колес без стыков:

Создайте большую мощность

Ключевым моментом робота-снегоочистителя является обеспечение значительной мощности.Мотор-редукторы постоянного тока с высоким крутящим моментом кажутся наиболее популярным вариантом. Чтобы дать вам представление, мотор-редукторы для инвалидных колясок или электровелосипедов не могут обеспечить высокие скорости, но эти двигатели постоянного тока способны генерировать высокий крутящий момент, необходимый для толкания снега.

Для этого робота-снегоочистителя конструктор использует двигатели постоянного тока 12 В, 40 об / мин. По словам дизайнера, мотор-редукторы для электровелосипедов на 24 В идеальны из-за высокого крутящего момента, обеспечиваемого при 24 В.

Примеры мотор-редукторов для электровелосипедов на 24 В:

2. Сделайте управление простым

Вся суть системы управления заключается в обеспечении связи между пользователем и роботом.При планировании и создании системы управления убедитесь, что низкая цена и простота являются приоритетом при принятии каждого решения.

Используйте лучший привод двигателя

Драйвер двигателя с ручным и автоматическим управлением кажется наиболее популярным из этого типа. Некоторым пользователям может потребоваться только удаленное управление роботом. Другие могут захотеть настроить робота для управления им вручную или автоматически. Водитель двигателя должен иметь возможность запускать и останавливать двигатели, выбирать прямое и обратное вращение, выбирать скорость и ограничивать крутящий момент с помощью ручных или автоматических команд.
В любом случае убедитесь, что привод двигателя способен питать двигатели постоянного тока с высоким крутящим моментом в течение длительного времени без нагрева и возгорания.

Этот робот-снегоочиститель 6WD управляется дистанционно с помощью привода двигателя Sabertooth Dual 60A, подходящего для роботов общего назначения весом до 450 кг (1000 фунтов).

Примеры лучших приводов двигателей для тяжелых роботов:

Упростите управление

Все, от контроллеров дистанционного управления и смартфонов до планшетов и приложений для ПК, — хорошие способы управления роботами.Самый простой способ управлять роботом — использовать оборудование, способное генерировать основные команды, необходимые для управления всеми функциями робота-снегоочистителя. Легкий и простой способ — с помощью пульта дистанционного управления.

Возможности RC-контроллера и приемника измеряются в каналах. Вы можете управлять всеми функциями робота-снегоочистителя с помощью 6-канального RC-контроллера и приемника, который дает вам возможность управлять всеми функциями робота.

В этом роботе используется 9-канальный приемник DSMX X-Plus Spektrum R9020 с функцией безопасности и передатчиком Spektrum DSMX DX6i

Три примера 9-канальных передатчиков и приемников:

3.Сделайте его зеленым

Без питания двигателей постоянного тока и электроники ваш робот представляет собой простой предмет мебели. Использование батарей вместо небольших газовых двигателей для хобби имеет больше смысла, а ваш робот более экологичен.

Этот робот использует четыре аккумулятора 12 В 35 Ач для питания двух мощных двигателей инвалидных колясок 135 об / мин в течение 1-2 часов работы.

Четыре примера герметичных свинцово-кислотных аккумуляторов (SLA) на 12 В:

4. Будьте уверены, что вы видите все

Облегчите свою работу и установите фары и камеру на робота.Конечно, вы можете убирать снег без этих двух аксессуаров, если вы находитесь в непосредственной близости от вашего робота. В противном случае используйте фары, чтобы видеть ночью, и камеру для прямой трансляции на вашем ПК.

Убирать снег ночью

Зимой дни короткие и холодные. Обязательно установите на робота лучшие фары, чтобы иметь возможность убирать снег в любой момент.

Фары, установленные на верхней части робота, позволяют убирать снег ночью.

Установите камеру, чтобы видеть, что происходит снаружи.

Как оператор с полным контролем над функциями робота, вы должны определять местонахождение и видеть, что робот делает на тротуаре. Помимо фар, нужно настроить видеокамеру для отправки изображений в реальном времени. Таким образом, вы можете видеть, что происходит снаружи.

Робот оснащен камерами, установленными сверху и обеспечивающими 360-градусный обзор оператора.

5. Постройте систему очистки снега

Содержание подъездных путей и пешеходных дорожек в чистоте и безопасности — вот причины, по которым следует использовать робота-снегоочистителя.Создание правильной системы очистки снега может иметь большое значение, когда робот толкает снег по земле.

Большинство конструкторов прикрепляют к роботу фиксированный отвал снегоочистителя. Это упрощает сборку робота. Но чем больше степеней свободы имеет отвал снегоочистителя, тем больше у него возможностей для очистки снега.

Приведите отвал снегоочистителя в движение

Лучший способ заставить отвал снегоочистителя двигаться вверх и вниз, влево и вправо — это использовать линейные приводы.

Этот линейный привод перемещает отвал снегоочистителя вверх и вниз.

Отвал снегоочистителя поднимается и опускается с помощью линейного привода. Угол вспашки регулируется с пульта дистанционного управления.

Примеры линейных приводов:

Выберите металлический снегоочиститель

Не существует идеального размера для отвала снегоочистителя. Размер зависит от ваших дорожек и мощности робота. Лучше всего использовать металлический снегоочиститель для длительного использования.

Этот робот использует отвал снегоочистителя шириной 52 дюйма, установленный спереди, чтобы толкать снег.

Пример металлического отвала снегоочистителя:

Если вам понравился этот пост, поделитесь им с помощью кнопок ниже.Будет много значить для меня, и это поможет другим людям увидеть историю.

Простых шагов по изготовлению самодельного снегоочистителя

Если есть что-то, что мы могли бы сказать о зиме этого года, так это то, что мы ничего не можем сказать о ней наверняка. Погода с каждым годом становится все более непредсказуемой, а это значит, что каждый домовладелец должен быть готов ко всему. Однако это становится проблемой, когда мы говорим о больших и дорогих инструментах, таких как снегоочистители. Что еще хуже, снегоочистители — это аварийный инструмент, который не используется часто и в конечном итоге обходится еще дороже.

Чтобы исправить это, мы решили собрать несколько простых шагов, как сделать самодельный снегоочиститель. Особенность снегоочистителей своими руками в том, что они могут быть разного дизайна, как и коммерческие. Тем не менее, чтобы не усложнять задачу, мы рассмотрим два основных типа плугов, которые вы можете сделать.

Плуг фронтальный для полного привода своими руками

Большинство людей, когда думают о снегоочистителях, представляют собой большой нож, прикрепленный к передней части грузовика, чтобы отталкивать и / или зачерпывать снег.Это хитрая штуковина, но если у вас есть подходящие инструменты, вы можете сделать ее самостоятельно.

  1. Постройте раму и угол лезвия. Для этого вам понадобится как минимум второй набор рук, а также несколько больших стальных деталей, которые будут служить каркасом, пропановая горелка и большой гаечный ключ, чтобы согнуть металл до нужной формы — слегка изогнутый снегоочиститель. . Две длинные поперечные части и три или четыре прикрепленных к ним вертикальных и изогнутых части должны составить красивую раму для отвала снегоочистителя.
  2. Затем вырежьте кусок металлической пластины по форме каркаса и приварите его поверх него.
  3. Добавьте полосу металлической ленты на нижнюю часть плуга, чтобы укрепить и выровнять края плуга.
  4. Установите снегоочиститель на свой автомобиль.

Плуг задний своими руками для трактора

Другой тип плуга, который вы можете сделать, — это тот, который устанавливается на задней части трактора. Такие плуги предназначены для таскания за трактором. Его цель — не столько убрать снег, сколько сгладить и утрамбовать его, чтобы вы могли проехать по нему на другом автомобиле.

Чтобы сделать такой тракторный плуг, вам просто понадобится любой плоский и большой кусок металла, который можно привязать к машине. Если необходимо, вы можете усилить его, приварив к нему раму, но самое главное здесь то, что вам нужно добавить к нему груз — что-то, чтобы утяжелить его и помочь ему как можно сильнее прижать снег.

Оттуда все, что вам нужно сделать, это прикрепить его к задней части трактора или к полноприводному автомобилю, который может преодолеть снег, и просто сделать несколько проходов по подъездной дорожке, пока снег не будет одновременно отодвинут в сторону и прижат. на гладкую и безопасную поверхность.

Самодельная лебедка для вспашки земли. Плуг Электротехника своими руками

С наступлением весны почти каждый помещик бросается в холодный пот. Опять же, регулярная обработка огорода, огорода, посадка картофеля и различных культур, что требует много времени и сил. Исходя из этого, одни задумываются о том, насколько упростить себе судьбу на протяжении всего этого процесса, другие — целенаправленно выбирать верного и незаменимого помощника.

Преимущества самодельной лебедки

Согласно опросу, мало кто находит подходящий тяговый механизм в магазинах или на других торговых площадках.Большинство делает это своими руками из фирменных материалов и стандартных общедоступных запчастей.

Как правило, конструкция самодельной лебедки очень проста и состоит из жесткой рамы, двигателя (в основном используется трехфазный), верхнего вала (передает мощность двигателя на барабан, наматывая трос) и нижний вал (влияет на передаточные числа устройства). Он отличается повышенной силой тяги при достаточно малой массе, может входить в состав грузового скутера, развивая скорость до 40 км / ч.

Характеристики лебедки для вспашки:

  1. Высокая тяговая мощность;
  2. Широкая область применения;
  3. Работает от двигателей внутреннего сгорания и электрических;
  4. Длительный срок эксплуатации;
  5. Легкость демонтажа;
  6. Поддерживает плодородие почвы;
  7. Эффективное выделение культурных растений;
  8. Безопасное и экологически чистое использование;
  9. Экономически выгодный механизм;
  10. Практически бесшумен в работе.

Электророзетка — Назначение и принцип работы

Часто плуг применяется в паре с электролибидом, что значительно повышает его эксплуатационные качества.Принцип его работы довольно прост: на одном краю участка устанавливается тяговая конструкция, на другом — навешенный на нее культиватор или плуг. Включение: Прицепной механизм начинает к нему подтягиваться, выключаясь — переключается на новую серию И процесс повторяется.

Купить плуг для лебедки можно практически в любом специализированном магазине, но можно сделать и свой. Для этого достаточно будет правильно замерить углы лемхерии (оптимальный показатель относительно доски поля 20 ° -25 ° и 45 ° — относительно осевой линии) и взять прочный фундамент (канал, например ).Часто для стойкости конструкции его варят посредине металлической полосы из металла толщиной 4 мм, что обезопасит плуг от повреждений при наезде на валуны.

Покупайте только качественные тяговые механизмы проверенных производителей. В основном для собственной сборки гальваники используются Dragon Winch и Husar польских компаний. Они довольно устойчивы к нагрузкам и не требуют значительного обслуживания. Однако при эксплуатации следует помнить — сила нагрузки напрямую зависит от длины троса: чем больше его витков на барабане, тем меньший вес лебедка может тянуть, и наоборот.


Мотоблок — «За» и «Против»

Не менее популярными механизмами для быстрой вспашки Земли являются мотоблоки. Эти устройства бывают трех видов: легкие, средние и тяжелые. В основном, последние особенности которых имеют наличие заднего привода, используются в садоводческих мероприятиях.

Мотоблоки подходят для работы на больших площадях (до 0,5 га), имеют устойчивый к нагрузкам двигатель, мощностью до 30 л.с., легко подключаются к дополнительному оборудованию.Однако, как и большинство электроприводных устройств, у них есть свои характерные «плюсы» и «минусы».

Преимущества минитрактора:

  • возможность крепления плуга, прицепа;
  • широкий спектр применения;
  • многофункциональность в работе;
  • легкий и простой в использовании;
  • не требует большого запаса топлива.

Недостатки мотоблока:

  • низкая производительность;
  • большие габариты;
  • недостаток при транспортировке.

Сельскохозяйственная или топливная лебедка — что лучше

Process Лебедка Motobl
Посадка картофеля

Происходит классическим способом

без повреждения продукта.

Дома у меня лежала старая, запыленная и обжаренная червячная передача 4-40 с передаточным числом 1:40, послужившая основой лебедки. Такие, кстати, можно найти на барахолке по невысокой цене и в хорошем состоянии.

Полностью разобрав и промыв его в бензине от масляных отложений, который больше походил на черный пластилин, решил сразу поменять сальники. При замене были использованы сальники от автомобиля семейства ВАЗ. Поменял все прокладки (сменный вырез от Pa-Ronitis толщиной 0,6 мм), отрегулировал зазор между червяком и шестерней. Залил трансмиссионное масло и коробка стала новой.

Чтобы определить, сколько потребуется барабана, я сначала сварил раму из угла 40х40х4 мм размером 75х30 см.

Сначала думал, что трос от барабана будет разматывать с помощью реверса двигателя, но оказалось очень долго и неудобно, вручную намного проще. Но для этого пришлось придумать муфту, с помощью которой можно будет отделить вал редуктора от вала барабана и тем самым без усилия протянуть трос на необходимую длину огорода. А во время работы лебедка соединяет редуктор с барабаном, и оба вала работают вместе.

Муфта изготовлена ​​из передних обрезков (шарниров равных угловых скоростей) и передней ступицы ВАЗ 2108. Вал кустов имеет внешние прорези, идентичные внутренним прорезям ступицы. Они придут, чтобы пообщаться между собой. Использованные ярлыки и ступица, приобретенная в пункте приема металлолома (в ближайшей автомастерской на тот момент их не было). От винта сразу отрежьте две части вала — они нужны для изготовления вала лебедки (рис.3).

Потом начал делать барабан, к которому будет охлаждаться кабель. Из отрезка трубы внешним диаметром 114 мм изготовлены два фланца толщиной 5 мм. По металлу покупали стальной круглый прокат (круглый) диаметром 35 мм — он служил заготовкой вала. Заготовкой для зацепов подшипников барабана стали патроны диаметром 90 мм. Кстати, учтите: покупая бондаж металл на металле (если он нарезан на новый резак), не бросайте его сразу в емкость с водой.Такой металл сложно превратить в токарную обработку. Еще мне пришлось купить пару подшипников 306-й серии — они снимут нагрузку, создаваемую плугом.

Придя домой и нарисовав на листе бумаги чертеж будущего вала (рис. 1), я подошел к токарю. Пора все это собрать в едином механизме. Сразу скажу, что кожухи для лебедки можно найти и подготовить, и использовать. Но в моем городе таких магазинов нет, потому что я попросил Токар заточить побольше и корпус под агрегат (рис.2).

Взяв фланцы с вырезанными по центру отверстиями под внешний диаметр вала, я приварил их к вырезанной трубе диаметром 114 мм. Затем, пропустив вал барабана через фланцы, отцентрируйте его так, чтобы оставался небольшой зазор между фланцем и корпусом подшипника, и приварите барабан к валу. Шлицевой вал шурупа вставляют в заточенное отверстие в конце елки барабана и аккуратно приваривают. Такие же прорези сделали на коробке передач. Для этого требовался второй шлицевый вал грохота — он фиксировался на редукторе через тянущую втулку.

Крепления редуктора и барабана к раме выполнены из уголка 50х50х5 мм. Все исправлено патчами, потому что все это нужно настраивать коаксиально. Доработан уголок 50х50 мм, повернутый на опорный уголок: теперь их можно закрепить на раме болтами и легко снять, если потребуется ремонт или замена подшипников.

Очень важно расположить корпус так, чтобы при сборке лебедки вся сила тяги от корпусов приходилась не на сварной шов, а на угол (фото 4).Тогда корпус не сломается, угол обеспечит большой запас прочности.

Все дополнительные детали поставил так, чтобы ступицы ходили свободно, не прилетели (фото 5), потом немного прихватил сварку, а когда убедился, что все установлено правильно, заварил на совесть.

Закрепить лебедку на земле можно при помощи приваренных двух коротких отрезков трубы. Нужно только пропустить через них арматуру или металлические стержни и вбить в землю.

Двигатель применяемый асинхронный, мощностью 1 л.5 кВт при оборотах не менее 2780 в минуту. Более маломощный — 750 Вт и 2780 об / мин — не справился. Выходом из положения стал неожиданный — на лебедке установили угловой шлифовальный станок, то есть болгарку мощностью 2,3 кВт.

Таков, наверное, каждый хозяин, а его мощность и 6500 об / мин позволяют справляться с любыми нагрузками при вспашке и окунании без малейших признаков перегрева. Пройдено это просто — два болта в отверстия, предназначенные для установки ручки. Вместо отрезного диска установил шкив с резьбой — и все отлично работает.Шкив, кстати, можно вытащить токарю, а можно сделать намного дешевле: в металлоломе найти подходящий шкив и к нему, точно отцентрировав, приварить гайку для подъема диска от той же болгарки. Пригодился ремень от автомобильного генератора ВАЗ-2101. Болгарка растягивается с помощью приложенного вручную усилия (фото 6).

Все подготовлено, осталось прикрепить к барабану болт с тросом и равномерно намотать. Кабель взял толщиной 4 мм: такой уверенно справляется со своей задачей, хотя если грунт тяжелый, стоит взять 5 мм, с запасом.Плуг и конек (фото 7-9) сделал сам, так как предлагаемый на рынке рынок не устраивал по качеству. Чертежи плуга и коньков — на рис. 4-7. Имея в хозяйстве сварочный аппарат, болгарку, молоток и подходящий материал, сделать плуг и костер несложно.

Подготовка к работе

В начале ряда посередине устанавливаем лебедку, забивая две металлические штанги для фиксации. Помощник вручную разматывает кабель на нужную длину. С помощью ступицы соединяются два вала, затем включается болгарка — и агрегат начинает работать.

Забивая, нужно только направить плуг влево или вправо, регулируя положение оккупантов в ряду. При вспашке плуга также необходимо регулировать, хотя большую часть работы за вас выполняет колесо, бегущее по борозде перед плугом.

Сейчас на плуг и плуг уходит много времени и сил, хотя, делая ту же лебедку снова, я бы кое-что скорректировал, сделав конструкцию менее габаритной. И так в планах — покраска и доработка этой лебедки, но теперь она отлично справляется со своей задачей.

Держатель плуга электрический своими руками — фото и чертежи

© г. Малюк Ставрополь Кута

1 шт. Светящаяся доска для рисования граффити A3-A5 …

203,81 руб.

Бесплатная доставка

★★ ★★ ★★ ★★ ★★ (4.20) | Заказы (114)

Мастер канала «Умный город» рассказал об устройстве самодельного электролибида, который используют для вспашки Земли. Двигатель 1.1 киловатта. 220 вольт. Редуктор на 40. Крепится ременной передачей.Электромагнитный пускатель. Дистанционное управление. Конденсатор. Вся конструкция крепится на одной раме. Схему можно найти в Интернете. Устройство для вспашки сада сделано своими руками.

Коробка передач крепится к раме к раме с возможностью регулировки. Сделаны бороздки. А за ним барабан. Изготовлен из трубы 150. К трубе приварены фланцы. На видео показано, как вал пропускается через барабан, как он крепится. Сделал реверс. Чтобы размотать трос, надо было включить реверс И он разматывался.Это происходит очень долго, поэтому решили заставить барабан снова крутиться на холостом ходу. Вытаскиваем вал диаметром 35. Подшипники могут быть разные, здесь 36. Этот вал будет плотно приварен к барабану.

Брал спереди, снаружи гранаты, т.к. у них длинная прорезь. Сам хаб можно выбрать. А внутренняя толстая, ничего не ковыряешь. У гранаты есть внутренняя обойма, все подходит. Две клипсы приварены и можно сделать одну общую. Стоит ровно на переходной втулке редуктора.Одна часть граната вставляется под сварку. Потом ступица передняя.


Коробка передач вращается, ступица соединена двумя лицевыми валами. Полностью барабан. При перемещении ступицы все крутится отдельно. Коробку передач не трогаем, но трос разматываем и барабан движется на холостом ходу. Снова нужно соединить вал. Мы переводим, и все механики крутятся вместе. Подробности об устройстве для вспашки на видео размещены в начале публикации.

Для приусадебного участка стало популярным использование при вспашке самодельной лебедки.Сделано самоделками своими руками Более предпочтительнее. Рассмотрим лебедку для вспашки донора, которым стал мотоцикл Минск. Двигатель рабочим объемом 125 см на Кубе не слишком тяжелый и мощности вполне хватает. Кто пользовался мотоциклом «Минск», знает, что двигатель заводится очень легко и без проблем. В эксплуатации надежный ремонт не дорого. Запчасти есть в наличии и проблем с ними нет.

Описание

Лебедка получилась компактной, удобной в работе.Расход топлива Немного 2-3 литра хватит на довольно большой участок земли. Топливный бак позаимствовал у бензопилы. Шасси Оно состоит из ведущей звездочки (установленной на двигателе), цепей и ведомой звездочки (установленной на барабане) всего от мотоцикла.

Двигатель на раме установлен в таком же положении и не перемещается по раме. Барабан на раме устанавливается с помощью четырех болтов с гайками. Для него прорезаются специальные продольные отверстия, чтобы барабан двигался по раме и этим регулировалось натяжение цепи.При создании самодельной лебедки для пахоты использовались не только детали от различных мотоциклов, но и детали, сделанные своими руками.


Лебедка для вспашки очень простая, кто правил мотоциклом, разберется очень быстро. Управляет, например, мотоциклом. Слева находится рычаг управления сцеплением, справа — ручка управления дроссельной заслонкой и выключателем зажигания. Включение скорости можно производить как ногой, так и рукой. Рука еще удобнее. Пахать желательно на первой скорости.Формы самодельные для вспашки мотоцикла.

Детали лебедки для вспашки

Основные детали самоделки:

1 — бензобак от бензопилы Урал, перед установкой отогните ручки и закрепите на раме.
2 — катушка зажигания.
3 — выключатель электронный
4 — самодельный блочный выпрямитель для подключения электродвигателя. Для охлаждения.
5 — Рама самодельной лебедки для вспашки, состоит из карбона, профильных труб и просто труб.

6 — Для очистки воздуха использован воздушный фильтр от Мотоцикла ИЛ Планета-Спорт.
7 — самодельный барабан лебедки.
8 — Самодельный глушитель Изготавливается из толщины 1мм, трубка пила и вареная.

9 — крючки для земли для удержания в одном месте.

10 — Электродвигатель принудительного охлаждения двигателя.

Лебедка барабанная для вспашки

Барабан — основная часть. Он наматывается тросиком и от того, как это будет происходить, зависит работа самоделки. Впервые сделал направляющие для намотки. После непродолжительного периода эксплуатации отказались, так как при соприкосновении троса с направляющими быстро износились и понеслись.Вам просто нужно установить лебедку в процессе прямо по направлению разблокированного троса. Кабель стал раздуваться ровно от кольца к кольцу и служить в разы дольше. Размеры трубы, на которую наматывается кабель, диаметр 108 мм. Ширина трубы 100 мм. Трубка приводится в движение болтами со звездочкой.

Детали, из которых был собран барабан для вспашки:
1. Основание сварено из труб и двух фланцев;
2. Фланец для установки звездочек;
3.Ведомый звездочкой с восхода солнца мотоцикла;
4. Болты с гайками и граверами для крепления звездочки;
5. Шайба для крепления троса;
6. Болт для крепления троса;
7. Подшипники 204;

8. Скорость рукава между подшипниками;
9. Ось крепления всех деталей;
10. Ось гравера;
11. Гайка оси;
12. Крепеж для крепления к раме;
13. Быстрозажимные втулки между подшипником и стойкой, приваренной к стойке;
14.Стойки, на которые крепится обмоточная труба.

15. Посадочные гнезда подшипников.

Установка кабеля

Расходные материалы При вспашке земли это конечно же трос. На него ложится вся основная нагрузка. При первых обрывах нужно подумать о замене ниток кабеля. Таким образом, на одном фланце в основании барабана выполнены два отверстия:

1 — отверстие с резьбой 10 мм под болт.
2 — Отверстие для пропуска кабеля.


Берем конец троса, пропускаем просверленное отверстие, закручиваем вокруг болта, под шайбу и плотно прижимаем к корпусу барабана.

Установка ведомой звезды


Вариантов крепления звездочки на фланце можно найти несколько. Первая и самая быстрая конечно выполненная сварка. Но не самый практичный. После сварки металл может быть мягче. Да и работа идет с земли, которая падает на цепи и звезды. В результате износ интенсивный. Заменить приваренную звезду довольно сложно.


Нужно выбрать способ, при котором замена должна быть удобной. Для этого на базе барабана (приварен) третий фланец.Во фланце просверлены отверстия диаметром 8 мм, к которым крепится звездочка. Привод осуществляется мотоциклетной цепью.

Самоделка для вспашки — один из агрегатов, очень распространенных у нас. Такую вещь старается иметь каждый уважающий себя хозяин. Причем не только для вспашки, но и для других нужд бизнеса.
основная часть самодельный мотоцикл — Это двигатель. Выбор подходящих отечественных двигателей не очень велик.Искреннее признание получили двигатели от Мотоцикла «Минск», от Моторол «Электрон», использовали мотоциклы «Урал» и «Дружба». Выбор таких двигателей обусловлен их распространенностью и дешевизной, многие двигатели качаются на старых, уже списанных на беду техники, и, надеюсь, доживут до конца.

Мощность двигателя должна быть не менее 2-3 лошадиных сил (моторная пила «Дружба»), двигатель должен быть ловушкой и должен хорошо заводиться.
Электронные двигатели очень давно не выпускаются, удобны тем, что имеют принудительное охлаждение.Но моторы от двигателя «Турист» уже не идут, лебедка очень тяжелая.

Минские двигатели подходят оптимально. Они не очень тяжелые, бывают, как говорится, полуторозными и очень распространены в сельской местности.
Основными узлами самодельной лебедки являются рама, тяговый барабан и капсюль. Обычно каркас сваривается из стальной трубы или квадратного стального профиля 25 на 25 мм. Можно использовать старую раму от мотоцикла, разрезав и сварив ее в другой конфигурации.
Барабан для троса часто делают из ступицы заднего колеса мотоцикла.В нем уже есть ось, подшипники, ведущие шестерни. Из трубы можно сделать барабан, но это немного сложнее.
Бензобак обычно используется небольшой, как правило, от мотоконцернов. В нем уже есть кран с отстойником и место для крепления. Зажигание — стандартное от мотоцикла.

Обычное положение водителя мотоцикла на вспашке — стоя на грунтовке, держась за колесо, правая рука управляет дроссельной заслонкой — как на мотоцикле. Коробки передач поставляются либо с ножным рычагом в сборе, либо с приварным ручным рычагом.
Скорость плуга при вспашке 4-8 км в час, поэтому диаметр барабана и шестерни подобраны таким образом, чтобы хватало оборотов при работе на первой передаче. При большой длине участка и легком грунте можно работать на второй передаче.

При большой длине участка лебедка обычно выходит из строя при перетаскивании плуга, если участок небольшой, двигатель не боится, и какое-то время работает постоянно. Это актуально, потому что минские двигатели не имеют принудительного охлаждения.Практика петажинга показывает, что обычная интенсивность работы мотоцикла позволяет обойтись без дополнительного охлаждения.

В качестве грунтовки к П-образному рычагу приваривают лезвия или штифты, которые делают площадь пола. Грунтовка обычно располагается горизонтально для удобства работы. Практика показывает, что при установке мотострела на канал ствола, заросший твердым дерном, гораздо удобнее использовать капсюли на основе металлических шпилек — они легко включаются в почву и хорошо держат лебедку.
Для полного удобства к грунтовщику можно прикрепить длинный рычаг с рукояткой-седлом и во время вспашки сесть на него, одновременно нажимая пятую точку грунтовщика.
На своих приусадебных участках практикуются электрические лебедки. Для электрогидравлических держателей для пахоты нужен электродвигатель не менее 2кВт, асинхронные двигатели довольно тяжелые, по большей части требуют трехфазной сети, что не очень удобно. Малогабаритные однофазные электродвигатели коллекторные. Наиболее применимы электродвигатели из электропуловеров, они мощные, легкие, имеют коробку передач и крепление, хорошо адаптируются под лебедку. Очень часто используются моторы от бензопилы «Парма», так как это очень опасно для работы и сейчас много хорошей импортной техники, а для лебедки используется устаревшая «Парма».

Самая распространенная вертикальная конструкция двигателя у мотоцикла «Минск» (фото 1а, б) изготавливается местными мастерами даже под заказ. Лебедка Rama изготовлена ​​из стального профиля квадратного сечения (из старых столов и партий). Барабан расположен внизу под двигателем, двигатель по ходу закреплен над барабаном.
Высокое расположение двигателя затрудняет переключение передач, поэтому ручной рычаг часто выполняется в такой конструкции (фото 1Б). Лебедка занимает мало места и ее можно перевозить в багажнике легкового автомобиля.Аналогичная лебедка (фото 2а) выполнена на раме из стальных труб круглого сечения с мотоциклетным двигателем «Санрайз», другая аналогичная (фото 2Б) с грунтоцепсией в виде лопасти.

Интересная конструкция лебедки (Фото 3А, б) примерно такой же компоновки, но с более просторной рамой. Для удобства передвижения при вспашке и подъезде к месту вспашки с одной стороны к раме крепится колесо, с другой — большая стальная дуга. Такая лебедка занимает больше места, но удобнее при транспортировке.

Еще одна конструкция мотоцикла (фото 4а, б) — это так называемый реверс. В его основе лежит рама мотоцикла, поэтому двигатель расположен по направлению к оператору, а барабан стоит на месте заднего колеса. Глушитель тоже штатный, руль в вилке развернут в обратную сторону. Передачи включаются правой ногой. Эта конструкция более длинная и низкая, но требует меньше сварочных работ. Интересной особенностью этой лебедки является принудительное охлаждение с помощью электровентилятора на 12 вольт с помощью электрогенератора мотоцикла (фото 4б — вентилятор справа от бензобака).

Котласский электромеханический завод уже несколько лет производит лебедки для мотобул «Дружба» и «Урал» (фото 5а, б). В качестве редуктора использовалась двойная цепная передача. Конструкция получилась небольшой и простой. Лебедка не очень дорогая, так как в ней нет штатного двигателя, но у каждой своя бензопила, и она популярна. В качестве комментария было высказано мнение, что диаметр тягового барабана небольшой.

При установке электроники «Парма» на такую ​​лебедку (фото 6а, б) конструкция остается компактной и легкой.Мощности лебедки хватает для вспашки садов на нетяжелых почвах. В общем, при вспашке тяжелых почв с дерном, острием, целинными участками необходимо уменьшить ширину захвата и глубину вспашки регулировкой плуга, а во время прохода удерживать плуг руками, иначе стремится выскочить из борозды или врезаться в поворот. Тогда либо лопнет трос, если он тонкий, что очень печально, либо лебедку поворачивает вместе с оператором с Земли, что намного лучше, техника остается целой.

Интересная конструкция полностью самодельного электролибида представлена ​​на фото 7а, б.
Агрегат твердотельный, двигатель асинхронный трехфазный 3кВт. Для удобства перемещения лебедка оснащена длинными ручками и колесами. При необходимости вспашки участка вдали от сети есть переходник для установки бензопилы (фото 7Б).

Главная особенность этой лебедки — наличие системы дистанционного радиоуправления (антенный разъем виден на коммутаторе слева).Дистанционное управление системой. Позволяет владельцу использовать лебедку для решения многочисленных бизнес-задач, будь то вытаскивание древесины, подъем тяжестей и т. Д. Лебедка оснащена легко чувствительной ручкой-седлом (фото 8а), которая вставляется в гнездо трубка, приваренная к грунтовке.

Оригинальные моторные конструкции Многие наши отечественные отечественные конструкторы не сидят без дела (готовые для лебедки — на фото 8б). Низкозатратный подход к дизайну ассоциируется с незначительным уровнем дохода на селе.В настоящее время стали появляться крутые агрегаты на импортных двигателях, опять же в основном полупедары, выпускаемые небольшими партиями.

Factory Motibes в продаже появляются редко, а их потребительские качества оставляют желать лучшего. Обычно заводская единица конвертируется в себя, оставляя базу данных и улучшая некоторые узлы, или используется в нестандартной версии. Например, есть лебедки на топливной основе. Мотоблок размещается на основании, вместо одного из колес, одевается тяговый барабан. Тем более что в транспортном положении повезло самому мотоблоку и плугу телега.


Еще одна интересная компактная конструкция электрохолдера (фото 9а, б) производится на одном из ПЭ в г. Хотлас. Очень удачным конструктивным решением этой лебедки является планетарный редуктор внутри тягового барабана, что позволило максимально увеличить габариты и вес лебедки. Теперь, судя по прицелу, весь агрегат состоит из двух частей: двигателя и барабана, установленных на закрытой раме с выдвижными ручками. Вес лебедки позволяет прикреплять легкие отпечатки грейферов прямо к основной раме.

От однофазного двигателя 2,2 кВт, цепная передача на шестерне, размещенной на первичном валу коробки передач, соосна валу барабана, который является вторичным валом коробки передач. Такая конструкция силовой схемы позволяет установить 4-х тактный импортный вместо газового электродвигателя без изменения трансмиссии. Рычаг (Фото 9А) служит для спуска барабана с коробкой передач (режим разматывания троса).
Конструкция двигателя на двигателе от мотопресса «Турист» или «Муравей» представлена ​​на фото 10а, б.

Очень известный двигатель Т-200 с принудительным охлаждением. Зажигание легко трансформируется в тракторный магнето, что позволяет обойтись без аккумуляторной батареи. Начинается очень хорошо, совсем хрень. Часто применяется к самодельным тушкам. Как уже отмечалось выше, его недостатком для мотоцикла является его вес. Но мотоцикл получился довольно технологичным, хотя и немного тяжелым.

Для лучшего скольжения кабеля в этом двигателе применены стальные вертикальные ролики на подшипниках. Это предотвращает трение троса о щеки барабана при неаккуратной установке мотоцикла.
Панели Groundotoz, бензобак взят от старого мопеда.
Работа этого мотоцикла демонстрируется на видео.
Вариант мотоциклов на двигателе «Лифан» представлен на фото 11а, б. Конструкция практически такая же, как на фото 9, рама немного увеличена для возможности установки двигателя. Земляная лопата жестко закреплена на раме, в транспортном положении лопаткой поднять вверх.
Регулировка газа — постукиванием, мощность двигателя 5.5 л.с. Редуктор — планетарный внутри барабана. Motlebeard максимально сложен для удобства транспортировки, может быть несколько в ущерб удобству при вспашке. Такие лебедки производит ООО «Морис» в Котласе.
Ну вот, наконец, недавно (сентябрь 2012) увидел в магазине в городе Корязьма заводской мотоцикл на пахоту (фото 12а, б). Лебедка производится на заводе в Ижевске. Компоновка отличная, ручки руля удобные, выдвигаются из транспортного положения в рабочее.Gruppes — мелкие лопатки. Двигатель 4-х тактный импортный мощностью 5-7 л.с. Редуктор двойной — ремень плюс цепь. Сцепление — натяжение ремня, как на культиваторах, включено в педаль. Вроде бы вполне достойный агрегат. Отзывов пока нет, в корпусе этого механизма еще не видел.
Плуги, ряды и различные приспособления Для обработки Земли — тема отдельной статьи.

Как работают снегоочистители для квадроциклов?

Снегоуборочные машины — одно из самых популярных аксессуаров для квадроциклов.Они предлагают простой способ повысить практическую ценность машины, которая в противном случае использовалась бы просто для развлечения и отдыха.

Но прежде чем вы потратите часть своих с трудом заработанных денег на новый плуг, неплохо было бы изучить некоторые основы работы с снегоочистителями.

Итак, как работают снегоочистители ATV?

Короче говоря, плуг для квадроциклов толкает снег с помощью широкого отвала, установленного перед квадроциклом. Лезвие может быть как из металла, так и из прочного композитного материала. Отвал можно поднимать или опускать либо с помощью лебедки квадроцикла, либо вручную.

Конструкция и конструктивные особенности снегоочистителя для квадроциклов

Снегоочистители для квадроциклов — это довольно простые конструкции, в которых мало что может пойти не так. Снег толкает любой плуг.

Но если вы присмотритесь, то заметите некоторые ключевые конструктивные особенности, которые отличают хороший плуг от не очень хорошего. Эти основные компоненты, из которых состоит снегоочистительная система квадроцикла, играют свою роль в успешной работе по вспашке.

Монтажная рама в сборе

Любой плуг для квадроциклов должен быть надежно закреплен на велосипеде с помощью монтажной рамы.Рама должна быть прочной и подходящей для конкретного велосипеда, на который она устанавливается.

Сухой легкий снег можно легко вспахивать, почти не нагружая плуг или квадроцикл. Но как только вы попадаете в мокрый и тяжелый или даже ледяной снег, удары, которые должна поглощать система вспашки, могут быть весьма значительными.

Непреднамеренное врезание в скрытые камни или застревание на замерзшем гравии приведет к еще большей нагрузке на раму и сократит срок службы плохо построенного крепления для снегоочистителя.

Если вы используете монтажную раму, которая не подходит для вашего велосипеда, вы даже рискуете нанести непоправимый ущерб своей машине.

Помимо того, что это крепление является прочным и безопасным, его необходимо сделать так, чтобы его можно было устанавливать или снимать быстро в течение всего сезона, потому что большинство пользователей предпочитают снимать плуг, когда он не используется.

В идеале, вся рама в сборе также должна легко сниматься, чтобы не оставлять ее включенной в теплое время года.

Некоторые велосипеды оснащены точками крепления OEM в передней части рамы, специально разработанными для того, чтобы вы могли прикреплять аксессуары, такие как снегоочиститель.Квадроциклы

Polaris оснащены системой крепления OEM для снегоочистителей и других аксессуаров.

Если в вашем велосипеде есть эта функция, вам следует искать плуг, предназначенный для использования с этой системой крепления, так как это определенно даст вам наилучшие результаты.

Если на вашем велосипеде нет встроенного крепления для плуга, вам лучше приобрести плуг с монтажным комплектом для конкретного автомобиля или с универсальным монтажным комплектом.

Ищите крепление, которое крепится непосредственно к раме велосипеда для более надежного результата.

Толкающая рама с механизмом наклона отвала

Узел рамы также известен как толкающая рама с механизмом, который позволяет вращать и регулировать отвал плуга для оптимальной работы в различных условиях вспашки.

Отвал, повернутый вправо, сгребает снег вправо во время движения.

Самый распространенный тип — это полностью ручная система, в которой вы потяните за рычаг, чтобы освободить лезвие для вращения вручную на желаемый угол. Это дешевый и пуленепробиваемый механизм, в котором мало что может пойти не так.

Это толкающая рама струговой системы Can-Am Pro Mount Quick Connect.

Некоторые плуги даже оснащены гидравлическим механизмом наклона и подъема отвала. Это очень удобно, но увеличивает вес, стоимость и время установки. Если вы работаете профессионально, дополнительное удобство может сделать его правильным выбором.

Эта конкретная модель оснащена гидравлической системой наклона, но по-прежнему использует лебедку для подъема и опускания плуга.
Подъемный механизм

Независимо от того, с какой системой крепления плуг поставляется, она должна быть сделана так, чтобы отвал можно было поднимать с земли, когда он не вспахивает, и снова опускать при вспашке.

От того, сколько денег вы готовы потратить, обычно зависит усилие, необходимое для подъема и опускания отвала.

Ваши варианты варьируются от полностью ручных систем, которые требуют, чтобы вы слезали с велосипеда каждый раз, когда вы хотите поднять лезвие, до автоматических систем, которые намного быстрее и эффективнее.

Система, в которой используется передняя электрическая лебедка велосипеда для подъема и опускания отвала, является наиболее распространенной. Это дает вам возможность поднимать плуг с места водителя, не увеличивая стоимость и сложность системы.

Если на вашем велосипеде еще нет лебедки и вы не готовы тратить деньги на ее приобретение, вам следует поискать систему, которая использует механический рычаг для подъема лебедки вместо лебедки.

Если ваша нижняя часть спины справится с этим, вы можете сэкономить немного больше, купив плуг, который требует от вас слезть с велосипеда и вручную поднять его голыми руками.

На другом конце шкалы находятся гидравлические системы.

Они не только позволяют наклонять лезвие нажатием кнопки.Гидравлическая система также может поднимать и опускать отвал из положения водителя. Это обычно называют системой прямого подъема, и это то, что предпочитает большинство профессионалов.

Отвал плуга

Отвал сам по себе является наиболее важным компонентом системы вспашки.

Лезвия плуга ATV изготавливаются либо из стали, либо из прочного композитного материала. У обоих типов материалов есть свои плюсы и минусы.

Сталь со временем заржавеет, независимо от того, насколько хорошо вы за ней ухаживаете. При этом он немного более жесткий и прочный, чем композитные лезвия.Последний тип имеет то преимущество, что он никогда не ржавеет и имеет гладкую поверхность, которая помогает снегу легче скользить по лезвию.

Лезвия имеют изгиб, так что снег будет двигаться перекатывающимся движением, когда вы толкаете его вперед, почти как при черпании мороженого.

Изогнутое лезвие, вид сбоку.

Это перекатывающее движение требует намного меньше усилий, чем простое толкание его прямым лезвием, и значительно упрощает толкание снега в любую сторону.

Вы можете выбирать между прямым или V-образным лезвием.Прямое лезвие можно наклонять в любую сторону или держать прямо. Таким образом, вы можете толкать снег прямо вперед или в любую сторону.

Наклон отвала влево или вправо будет вашим лучшим вариантом при вспашке проезжей части или даже при расчистке больших открытых пространств, таких как парковка.

Благодаря V-образному отвалу вы также можете настроить плуг на более традиционную форму наконечника стрелы. Это позволит вам прорезать даже более глубокий и твердый снег, чем с помощью прямого лезвия.

Вы также можете перевернуть букву V, создав совок, чтобы упростить укладку снега. Это будет держать снег прямо перед вами при движении вперед.

Для среднего домовладельца плуги с прямым отвалом в целом очень популярны, поскольку они, как правило, легче и дешевле, чем плуги с V-образным профилем.

Выбор подходящей ширины лезвия

Выбор идеальной ширины лезвия для вашего велосипеда имеет решающее значение для получения хорошего результата. Вес велосипеда в сочетании с условиями снега, на которых вы планируете использовать плуг, определяет его ширину.

Доступные варианты общей ширины: лезвия шириной 48, 54, 60, 66, 72 или 78 дюймов.

Со слишком широким отвалом квадроциклу будет сложно толкать снег из-за недостаточного сцепления с дорогой.

С другой стороны, слишком узкое лезвие приведет к увеличению времени вспашки, а также вы рискуете уплотнить снег, если лезвие уже ширины шины вашего велосипеда.

В качестве ориентира вы должны выбрать лезвие, которое полностью покрывает ширину шины вашего велосипеда, плюс пару дюймов с каждой стороны.Затем отрегулируйте условия вспашки, в которые вы рассчитываете попасть.

Сменный скребковый нож / изнашиваемая планка

В нижней части ножа вы найдете скребковый нож, сделанный из стали. Эта деталь со временем изнашивается, но при необходимости ее можно заменить.

Эта часть системы вспашки продлит срок службы вашего плуга в десять раз и помогает сохранить остроту кромки для лучшего прорезания любого уплотненного и ледяного снега.

Если вы вспахиваете много твердых поверхностей, таких как асфальт или бетон, эта деталь изнашивается быстрее, чем на более мягких поверхностях, таких как гравийные дороги или грязь.Оптимальная регулировка плавучего башмака предотвратит преждевременный износ.

Плавучие башмаки

Под отвалом вы найдете комплект плавучих башмаков, по одной с каждой стороны отвала. Без этого важного элемента конструкции вы обнаружите, что закопаете отвал в землю, рискуя повредить как обрабатываемую поверхность, так и плуг и квадроцикл.

Легко регулируемый и легко заменяемый башмак, установленный на плуге.

В разных плугах используются разные типы башмаков, но круглые диски очень распространены.Все они служат одной цели — поддержанию постоянного расстояния между землей и днищем плуга.

На гладких поверхностях, таких как асфальт или бетон, вы можете отрегулировать башмаки так, чтобы плуг едва касался земли. Но на более неровных или более мягких поверхностях, таких как гравий или грязь, вам нужно опустить обувь так, чтобы лезвие «плавало» примерно на дюйм над поверхностью.

Подпружиненная система отключения

Большинство плугов предназначены для вращения вниз и скольжения по объекту, чтобы предотвратить повреждение вашего оборудования, если вы столкнетесь с невидимыми объектами под снегом.

Мощные пружины удерживают отвал на месте при нормальной вспашке, и отвал не перевернется, пока вы не превысите «удерживающую способность» этих пружин.

Мощные пружины удерживают лезвие на месте.
Дополнительно: комплект прижимной силы

При вспашке обледенелого или уплотненного снега одной силы тяжести может быть недостаточно, чтобы отвал не плавал сверху. Чтобы преодолеть эту проблему, вы можете установить так называемый комплект прижимной силы.

В этом комплекте используется сила простого гидроцилиндра, такого как тот, который вы найдете на задней двери вашего автомобиля, чтобы толкать лезвие вниз.Дешево и просто!

Стоит ли построить снегоочиститель своими руками?

Из-за упрощенной конструкции может возникнуть соблазн взять ее на себя как самостоятельный проект.

Но, учитывая высокую вероятность поломки, если вы неправильно воспользуетесь одной или несколькими конструктивными особенностями, вместе с их относительно умеренной покупной ценой, вы также можете получить тот, который уже сделан.

Оптимизированный дизайн и конструкция дадут вам гораздо лучшие результаты вспашки в конце рабочего дня.

Сколько стоит снегоочиститель для квадроциклов?

Новый снегоочиститель для квадроциклов стоит от 300 до долларов 800, в зависимости от таких факторов, как качество сборки, качество материала, ширина отвала и наличие дополнительных функций, таких как гидравлика.

Добавить комментарий

Ваш адрес email не будет опубликован.
