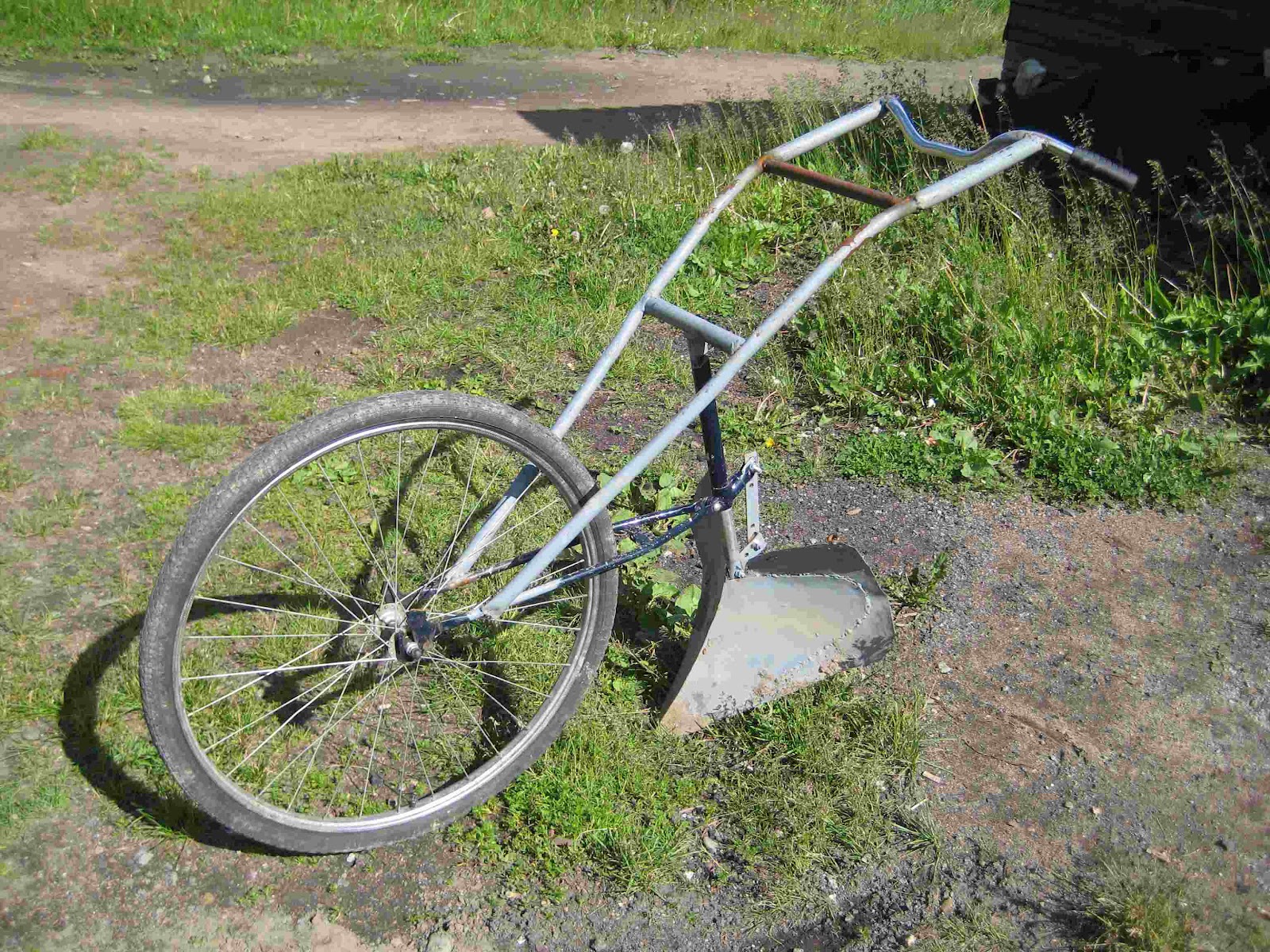

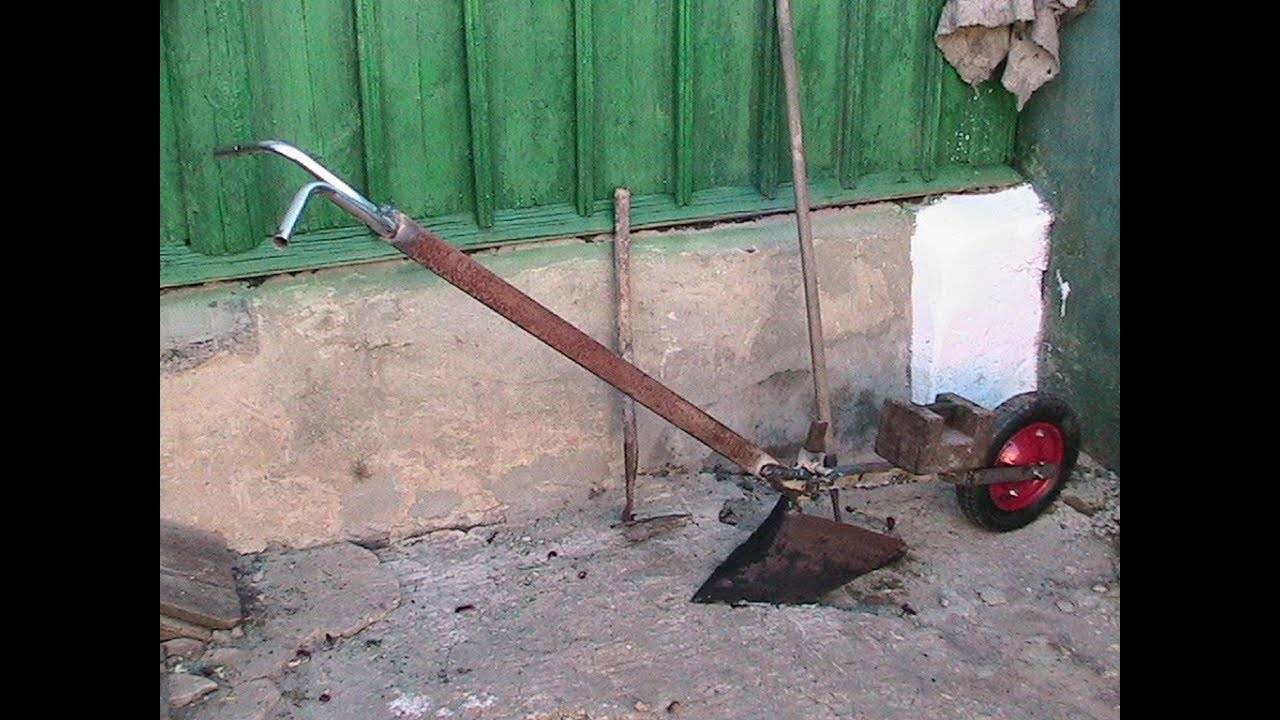

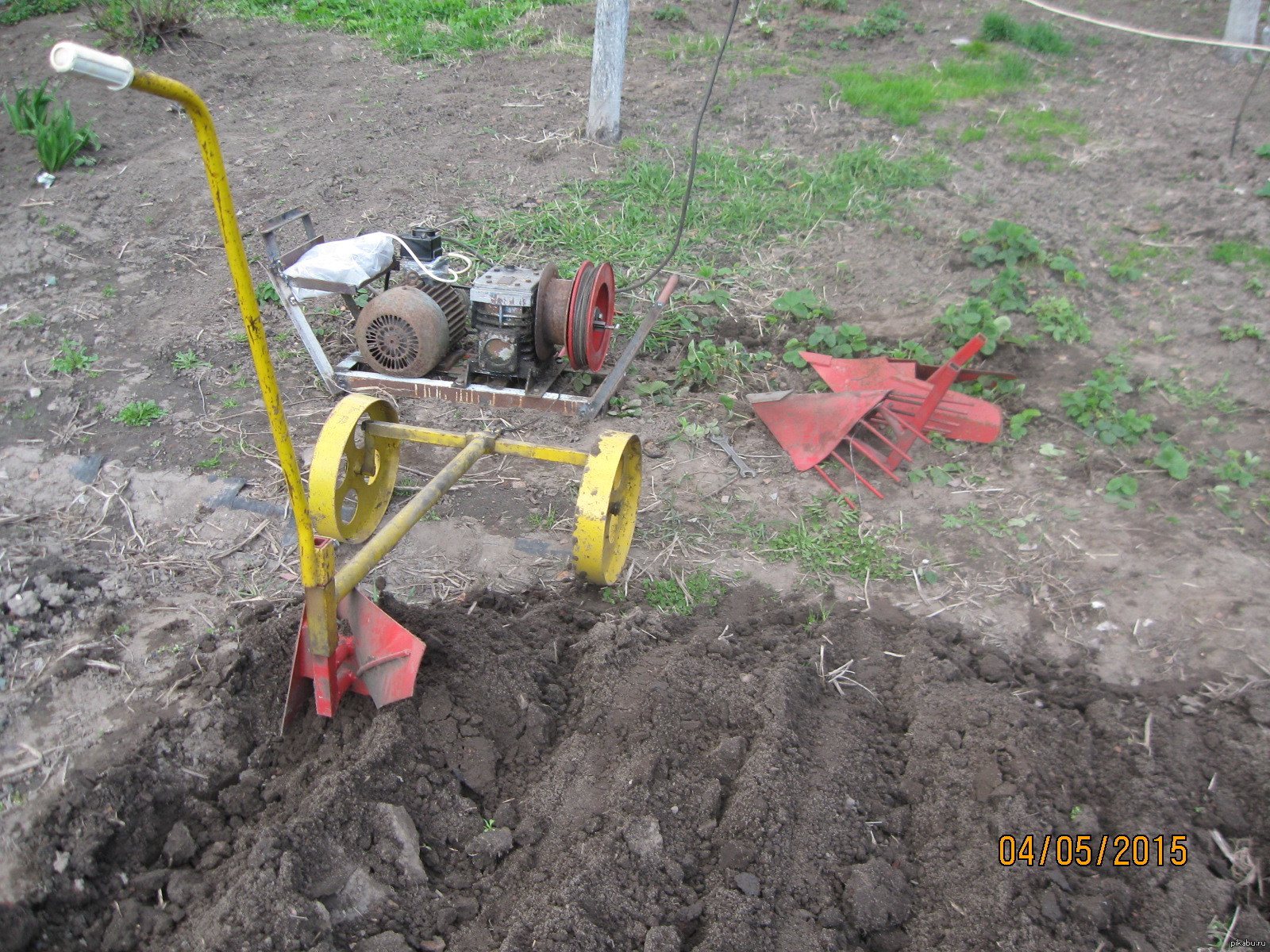

Самодельный плуг для вспашки земли

Плуг, сделанный своими руками, является универсальным изобретением, которое подойдет как для вспашки земли, так и для посадки картофеля. Плуг можно сделать самостоятельно из имеющихся в наличии материалов. Предлагаемая модель плуга состоит из управляющего блока и устройства, предназначенного для вспахивания (плуга). Блок управления представляет собой подставку, которая состоит из основных управляющих элементов и приспособлений. А именно:
1 – выпрямительный мост (блок питания).
2 – электрический двигатель.
3 – редуктор, совмещенный с шестерней.
4 – трос — 5 мм, выступающий в качестве лебедки.
5 – якорь (рабочая часть от лопаты).

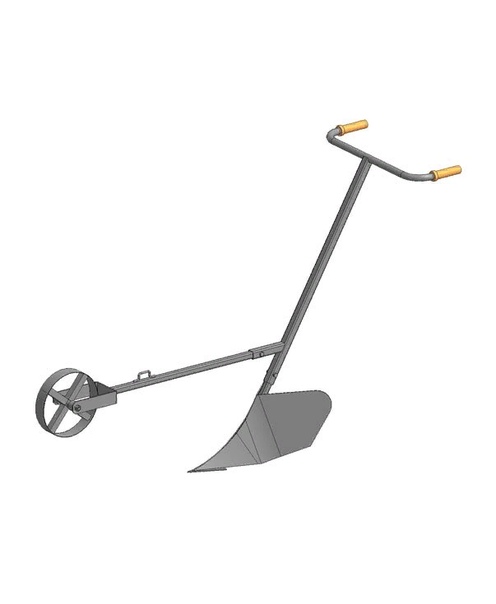

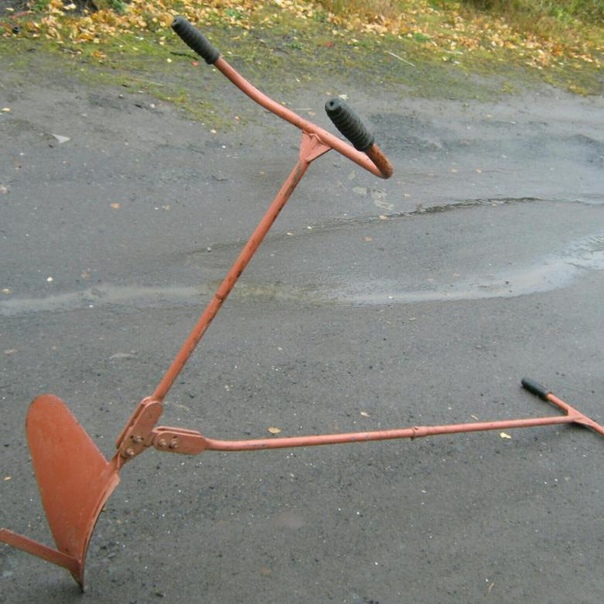

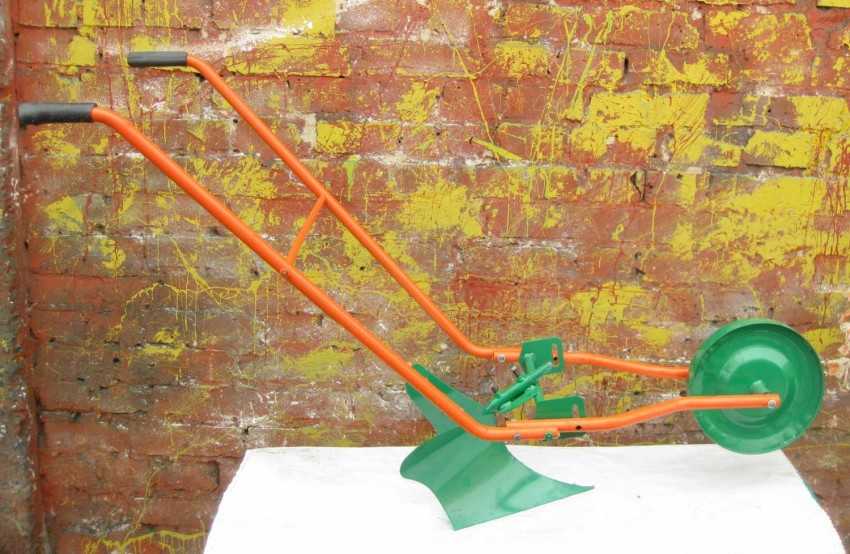

Плуг, который предназначен для вспашки земли состоит из таких элементов:
1 – руль (рычаг управления плугом).
2 – лемех.
3 – основа с креплениями.

Установка и подключение плуга.
1. Якорь необходимо установить под углом для лучшего упора.

2. После чего якорь следует углубить в землю до соединительной планки.

3. Затем якорь присоединяют к управляющему устройству при помощи куска арматуры.

4. Перед заградительной планкой возле троса также вбивают арматуру. Она дополнительно будет удерживать управляющий блок на месте во время работы.

5. В рабочем положении редуктор находится в положении зацепления.

6. Управляющий блок готов к работе.

7. После установки и закрепления управляющего устройства следует присоединить к нему плуг. Для этого свободный конец троса крепят к основе плуга.

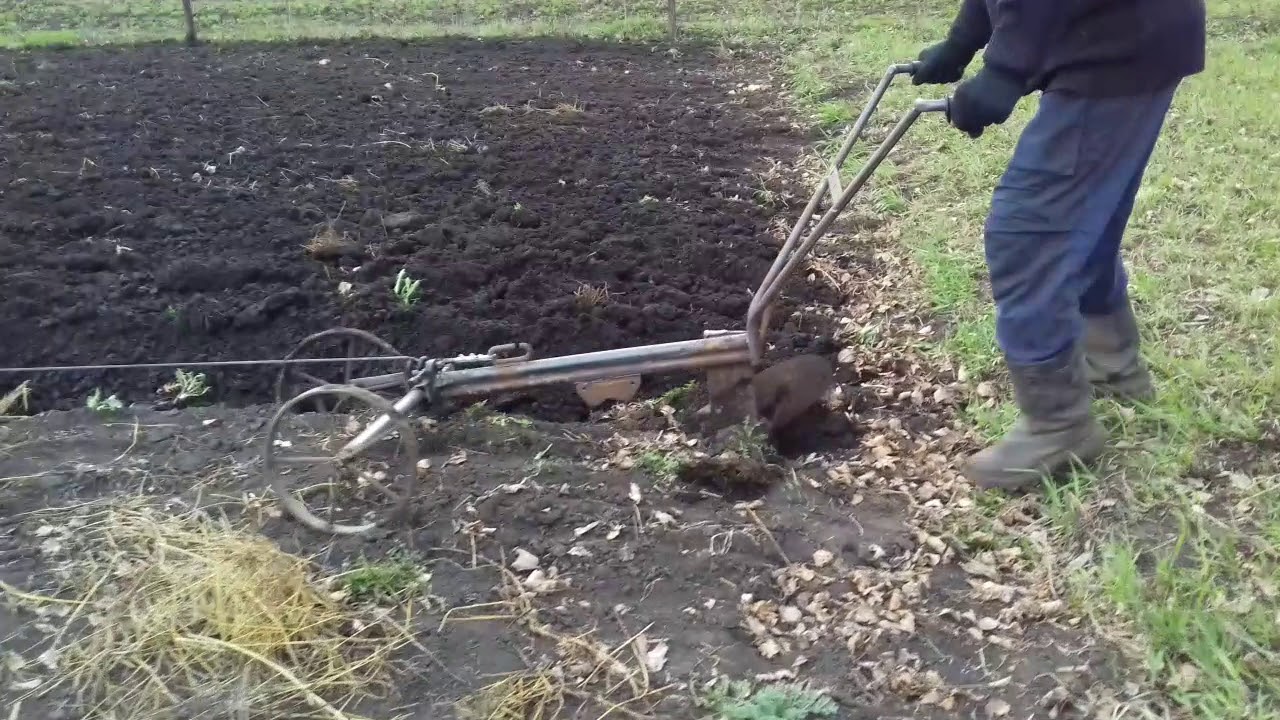

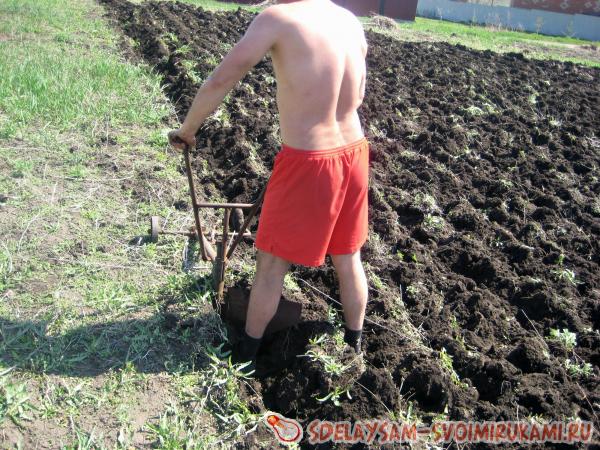

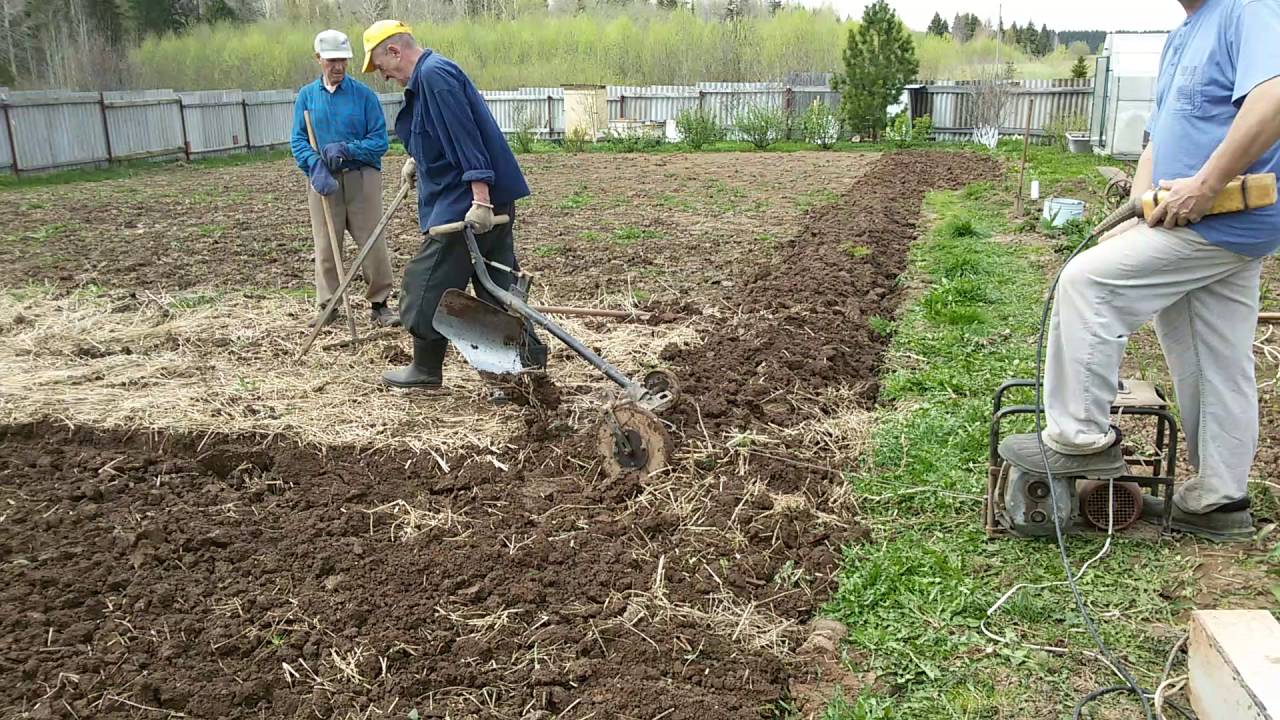

Принцип действия и работа.
1. Плуг относят на нужное расстояние.
2. Лемех вгоняется в землю на требуемую глубину.

3. Левая нога устанавливается на лемех, а правая упирается в землю.

4. Таким образом, во время передвижения плуга по земле землепашец отталкивается правой ногой и управляет плугом с помощью своего веса.

5. Во время работы руль плуга не должен превышать уровень пояса землепашца.

6. Когда плуг доходит до места окончания вспахивания, блок управления отключают и снова относят плуг на противоположную сторону участка. Плуг, сделанный по такому принципу, способен вспахивать землю, которая на протяжении длительного времени находилась без ухода.

Вспаханная земля имеет ровные и глубокие борозды.

После вспахивания землю следует обработать с помощью бороны. Это делается для того, чтобы разбить глыбы земли. Для этого вместо плуга к управляющему блоку крепят борону.

Заволакивают землю по тому же принципу, что и вспахивают.

В конечном результате получают практически ровный участок земли пригодный для пользования.

Плуг-окучиватель своими руками + чертежи | Своими руками

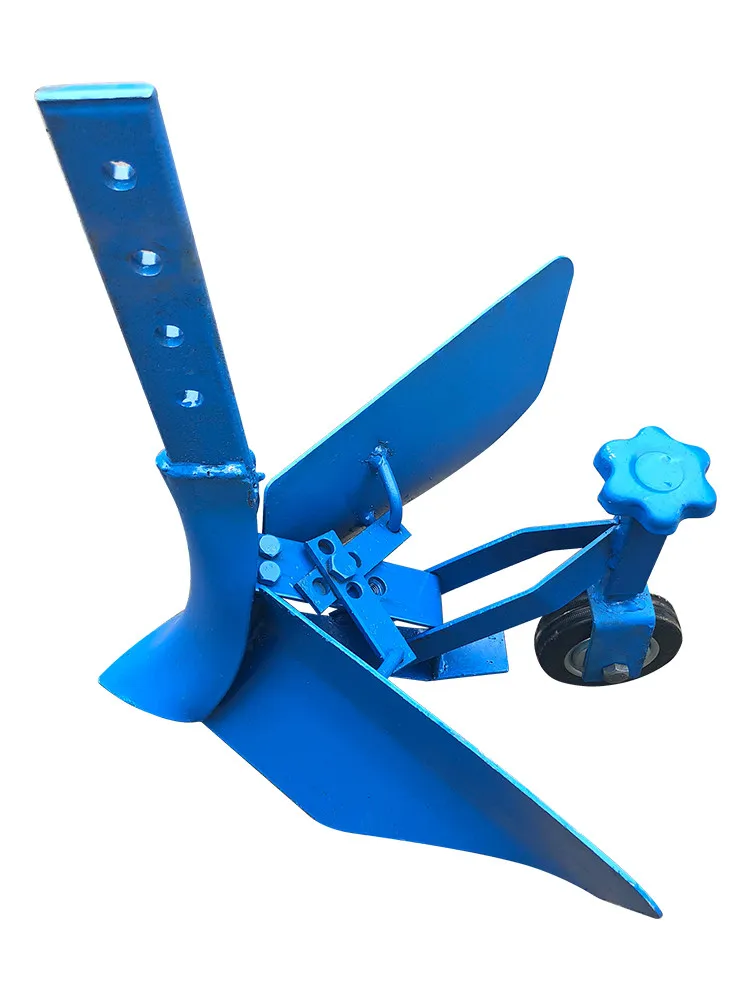

Наиболее востребованный инвентарь для дачника и огородника — плуг-окучиватель. Особенно это касается тех чьи участки под например картофель велики, а силы уже не те что в молодости.

Думаю, что читатели сумеют своими руками изготовить плуг – окучиватель.

Основу инструмента составляет уголок опорный (рис. 1, поз. 3).

Он изготовлен из равностороннего уголка 40×40 мм, у которого полки в холодном состоянии сведены на угол примерно 60…70°. Размер уголка и других деталей можно определить по общему виду.

К нему приварен носок (рис. 1. поз. 4 и рис. 3, 4). Для работы плуга-окучивателя на установленной глубине через упорную планку (рис. 1, поз. 6) приваривается пятка (рис. 1, поз. 5).

В зависимости от регулируемого раствора щечек механизмом (рис. 2а, поз. 3) инструмент может работать как плуг (минимальный раствор) и как окучиватель (два других отверстия, отстоящих на 9,5 и 15,5 мм).

При желании производить окучивание с повышенным междурядным расстоянием нужно увеличить длину планки поворотной(размер 60 мм) на необходимую величину экспериментально.

Щечки крепятся к опорному уголку двумя петлями (рис 1. поз. 7). Зазор между опорным уголком и шечками следует устанавливать такой, чтобы при изменении раствора их торцы не упирались один в другой.

Поворотное устройство должно быть приварено к полкам опорного уголка клиновой частью площади поворота так, чтобы его опорная поверхность была перпендикулярна образующей грани уголка.

Щечки изготавливают одинаковыми по размеру (рис. 26). Затем из твердой древесины выполняется профиль загиба щечки.

Зажав щечку в тисках вместе с оправкой, ее гнут в холодном состоянии. Это можно выполнить упрощенно, зажав щечку по линии гибки в тисках. Следует помнить, что щечки должны быть зеркальными, т. е. загнутыми в противоположные стороны.

---

Ссылка по теме: Прицеп для мотоблок своими руками

---

Плуг-окучиватель: чертежи

Рис. 1. Общий вид плуга окучивателя: 1 — щека; 2 — механизм раствора щечек; 3 — угол опорный; 4 — носок; 5 — пятка; 6 — упорная планка; 7 — петля раствора; 8 — державка; 9 — фиксатор наклона; 10 — ось поворота

Рис. 2а. Поворотное устройство плуга-окучивателя:
1 — уголок опорный; 2 — щека; 3 — площадка поворота; 4 —ушко;
5 — планка поворотная нижняя; 6 — заклепка; 7 — штифт установочный;
8 — планка поворотная верхняя; 9 — шпилька; 10 — петля оконная

как сделать окучиватель

Рис. 2б. Разметка щеки и гибка по разметке. Рас. 3. Носок плуга-окучивателя: 1 — упор носка; 2 — носок; 3 — пятка. Рис. 4. Развертка носка

С. П. Прохоров, Днепропетровск

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Как настроить плуг на мотоблоке: регулировка и настройка плуга

У этого термина существуют и другие значения, см. Плуг (значения).

Немецкий крестьянин работает с плугом

Плуг

— орудие для вспашки плотной почвы, поднятия целины[1]. Плугами также называются устройства для работы под водой, для прокладки кабелей, для подготовки земной поверхности перед звуковым зондированием и гидролокацией бокового обзора при поиске нефти. Первоначально плуги тащили на себе сами люди, затем волы, а ещё позже — лошади и мулы. В настоящее время в промышленно развитых странах плуг тянет за собой трактор.

Основная задача плуга — перевернуть верхний слой земли. Вспахивание уменьшает количество сорняков, разрыхляет и делает почву более мягкой и податливой, облегчает дальнейший посев. В процессе вспашки повреждаются уже тронувшиеся в рост, но ещё недостаточно окрепшие однолетние сорняки. Кроме того, оборот пласта земли способствует перемещению непроросших семян сорняков в нижний (более глубокий) слой плодородной почвы, что, в свою очередь, создаёт дополнительное препятствие на пути прорастания сорных трав — многие семена при этом погибают. При этом поднимаются семена сорняков прошлых годов, которые обладают хорошей всхожестью.

Содержание

• 1 История плуга 1.1 Доиндустриальная эпоха
• 1.2 Индустриальная революция

2 Современный плуг

2.1 Дисковый плуг

2.2 Кустарниково-болотный плуг

2. 3 Плантажный плуг

2.4 Ярусный плуг

2.5 Садовые плуги

2.6 Лесной плуг

2.7 Плуг для пахоты каменистых почв

2.8 Плуг для гладкой пахоты

3 Эрозия почвы

4 Детали плуга

4.1 Ручной плуг XIX века

4.2 Разновидности плуга на территории России XIII—XX вв.

5 В духовной культуре

5.1 В религии и мифологии

5.2 В геральдике

5.3 В музыке

6 См. также

7 Примечания

8 Литература

История плуга

Известно, что люди всегда с большим уважением относились к орудиям обработки почвы. Так, в средние века кражу плуга считали тяжким преступлением и наказывали вора колесованием. Нельзя было принимать плуг в заклад. Тот, кто становился за плуг, считался взрослым человеком

[2].

Этимологический словарь русского языка Шанского Н. М. сближает русское «плуг» с «плыть»: «плуг по сравнению с сохой кажется „плывущим“»[3].

М. Фасмер даёт следующее объяснение происхождения слова: «укр. плуг, др.-русск. плугъ (Пов. врем. лет под 981 г.), сербск.-цслав. плугъ, болг. плуг, сербохорв. плу̏г, словен. plùg, род. п. plúga, чеш. pluh, plouh, слвц. pluh, польск. pɫug, в.-луж. pɫuh, н.-луж. pɫug, полаб. pläug Заимств. из д.-в.-н. pfluog „плуг“, др.-исл. plógr, англос. plóg, которые сближают частью с нов.-в.-н. рflеgеn „ухаживать“, частью — с нов.-в.-н. Рflосk „колышек“».

Доиндустриальная эпоха

Распашка с использованием плуга и волов. Миниатюра поэмы «God Spede ye Plough», относящаяся к началу XVI века. Британский музей
Самые первые плуги (фактически соха) появились в III тыс. до н. э.[4] и имели очень простое строение и представляли собой раму (дышло

), держащую в себе вертикально закреплённый кусок дерева (
лемех
), который волочили сквозь верхний слой почвы. Как лемех, так и дышло выделывались из одного куска дерева, о чём свидетельствует, например, сиракузская бронзовая монета[5].

Древние формы плуга известны нам по вавилонским и древнеегипетским изображениям, наскальным рисункам в Северной Италии и Южной Швеции (относящимся ко второму тысячелетию до нашей эры), а также по находкам древних плугов в торфяниках на территории Польши. Ранее I тысячелетия до нашей эры плуг был известен в Китае.

Плуг на лошадиной (конной) тяге

Любор Нидерле противопоставляет древний плуг (соху) классическому плугу, который был изобретен древними римлянами. В отличие от сохи плуг имел колеса и металлический наконечник. Такой плуг позволял регулировать глубину борозды и отбрасывать землю в сторону[6]. От римлян плуг перешел к германцам (нем. Pflug, англ. Plough, швед. Plog), а от них к славянам[источник не указан 275 дней

]. Повесть временных лет упоминает плуг у вятичей в 981 году.

В самом начале отвалы делались из дерева в виде продолговатого четырёхугольника. Спереди их прикрепляли к стойке, а позади к подошве

и к одной из
рукояток
плуга посредством деревянной или железной связи. Так как к дереву земля налипает сильнее, нежели к металлу, то впоследствии стали делать отвалы из чугуна или железа и давать им форму местами вогнутую, местами выпуклую, так что отвал представлял собой изогнутую винтообразную поверхность[5].

Первым коммерчески успешным плугом с использованием железных частей следует считать «Роттерхамский плуг

», разработанный
Джозефом Фулджембом
(Joseph Foljambe) в 1730 году в Ротерхаме, Англии.

Индустриальная революция

Британский крестьянин за плугом

Различные плуги конца XIX — начала XX века. Энциклопедия Брокгауза и Эфрона
Стальные плуги появились во времена промышленной революции. Они были легче и прочнее тех, что изготовлялись из железа или дерева. Первый стальной плуг изобрёл американский кузнец Джон Дир (John Deere) в 1830-х годах. К тому времени дышло

, крепившееся к упряжи животных, было приспособлено так, что колесо в передней части плуга катилось по земле. Первые стальные плуги управлялись пешим человеком. Управляющий шёл вслед за плугом, держась за две рукоятки, и регулировал направление и глубину борозды. Он также часто руководил движением животных, тянущих за собой плуг. Позже появились плуги, где управляющий уже сидел на специальном сидении на колёсах, а плуг имел несколько лемехов.

Одна лошадь как правило может тянуть только плуг для одной борозды на чистой и мягкой почве. Для обработки более тяжёлых почв требовалось две лошади, одна из которых шла по борозде, а другая по необработанной земле. Для плугов, делающих две и более борозд, одна или несколько лошадей должны идти по свободной, невспаханной земле, и даже это даётся им с трудом. Обычно таким лошадям дают десятиминутный отдых каждые полчаса.

С появлением парового трактора стало возможно использовать его для вспашки. В Европе уравновешенные плуги на колёсах тянулись проволочными канатами (в качестве средства передачи), управляемых парой паровых двигателей английского инженера Джона Фоулера

(John Fowler). В Северной Америке твёрдая почва равнин позволила прямое использование больших паровых двигателей в качестве тяговой силы. Часто бывало, что до десяти паровых машин тянули один большой плуг, что позволяло вспахать сотни акров земли за день. Только паровые машины могли двигать такие большие плуги. Когда появились бензиновые двигатели, они не имели достаточной мощности сравнимой с паровой тягой.

В Австралии в 1870-е годы был изобретён специальный плуг для распашки земель под виноградники, названный «Стамп Джамп

». Его устройство позволяло плужному лемеху самому перепрыгивать через шишковатые и очень длинные, выступающие на поверхность корни эвкалиптов. С помощью такого плуга первые поселенцы в долине
МакЛарен
обрабатывали все самые старые виноградники в регионе[7].

Более простая система, созданная позже, использует вогнутый диск (или два), установленный под большим углом к направлению движения. Вогнутая поверхность удерживает диск в земле, если под него не попадает что-либо твёрдое. Когда плуг натыкается на корень дерева или камень, лемех плуга подпрыгивает, что позволяло избежать поломки плуга и продолжить вспашку.

Как сделать плуг для окучивания картофеля своими руками

Сельское хозяйство развивается огромными темпами, как и другие направления домашних и промышленных технологий. Картофель — царь всех овощей, считается самой популярной культурой, которую выращивают на огородах.

А сам он отличается хорошими питательными свойствами, разнообразием способов приготовления и отличным вкусом.

Чтобы получить хороший результат, нужен соответствующий уход. Окучивание — процесс присыпания почвы к нижней части растения. Причины использования этой процедуры:

• от присыпанной части отрастают дополнительные клубни;
• поступает больше воздуха;
• уничтожаются сорняки.

Окучивать картофель с помощью тяпок — прошлый век. Такой способ отнимает очень много сил и времени. Сегодня не смену полюбившимся инструментам пришли новые окучники, которые позволяют справиться с процессом намного быстрее и легче.

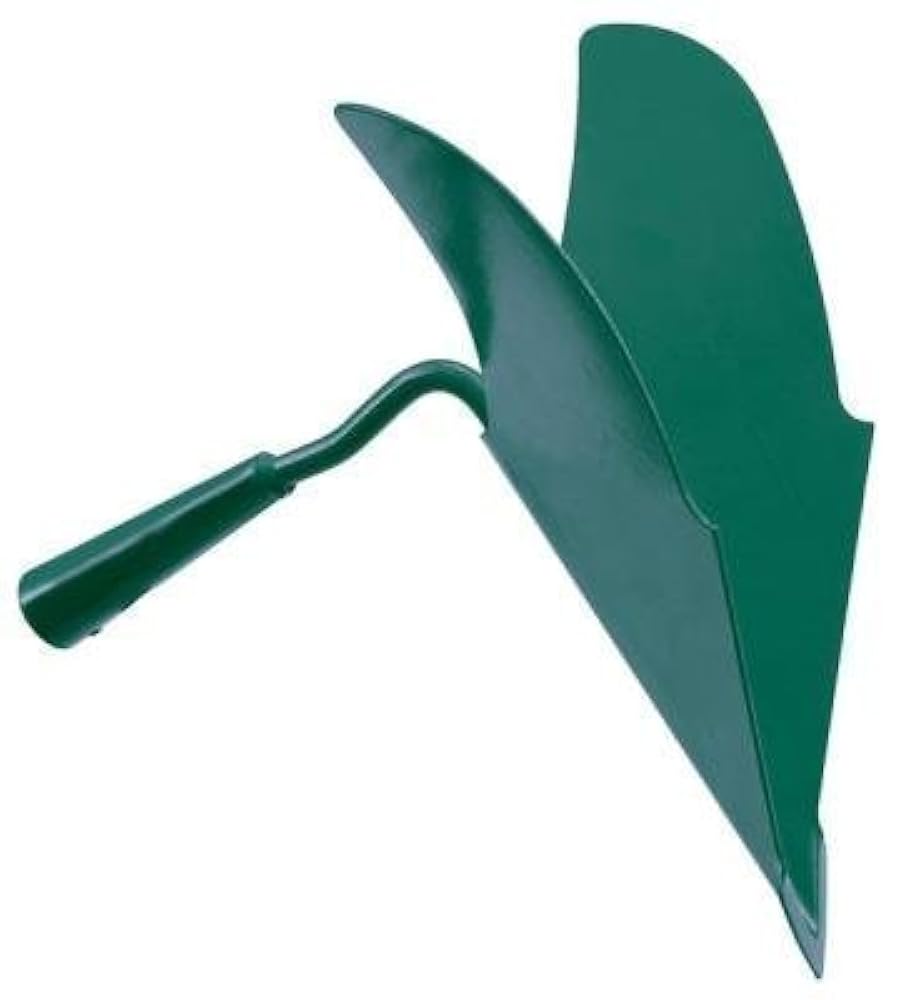

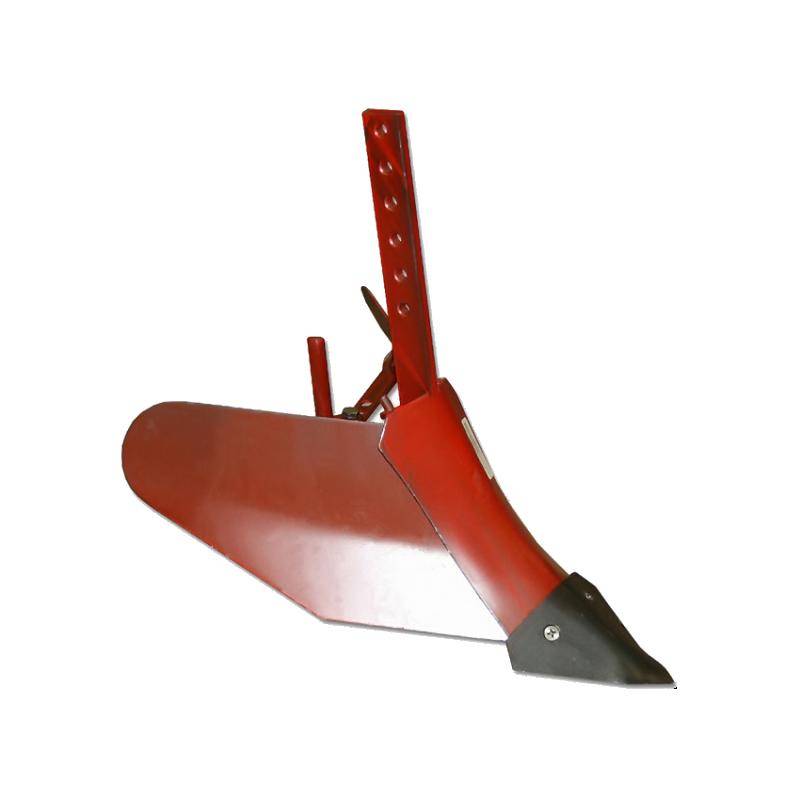

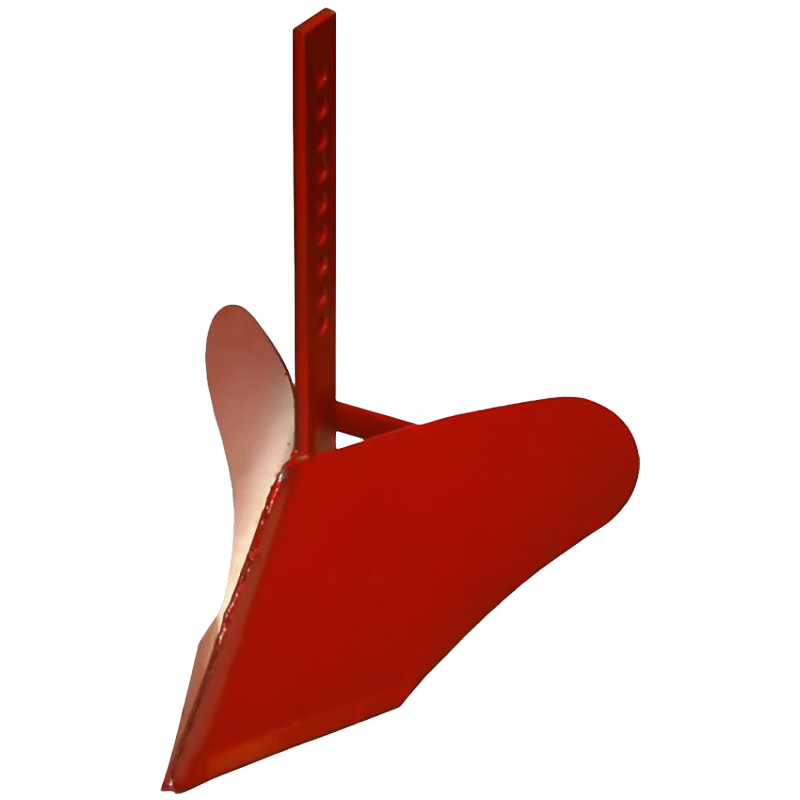

Ручной окучник для картофеля: предназначение

Окучник для картофеля — незаменимый помощник в хозяйстве у каждого, у кого есть огород.С его помощью можно в короткие сроки окучить большой участок в несколько соток. Его главное преимущество — что его можно сделать самостоятельно.

Важно! В регионах с пониженной температурой и высокой влажностью требуется частого окучивания картофеля. Это нужно для того, чтобы ушла лишняя вода, почва нагрелась и овощи насытились воздухом.

В регионах с повышенной температурой и пониженной влажностью такая процедура, наоборот, проводится намного реже. Ведь так убирается вся влага из почвы, которой может быть и без этого недостаточно.

Полезные советы для правильного окучивания:

• Процедуру необходимо делать в определенное время. Идеально — 2 раза за 1 сезон. Первый раз, когда картофель вырастет примерно на 10 см. Второй — уже где-то на 20 см. Цветки при этом не должны быть раскрыты.
• Отдавайте предпочтение пасмурной погоды. Если это редкое явление в вашем регионе, то выбирайте раннее утро и поздний вечер. Идеально — после дождя или полива.
• Забудьте про грабли и тяпку. Доверьтесь современному инструменту — окучиватель картофеля.

Итак, без такой процедуры не видать вам хорошего результата.

А без правильного приспособления не сделать вам ее максимально легкой и эффективной.

Виды окучивателей

Для начала вам нужно определиться с типом прибора. Самые популярные:

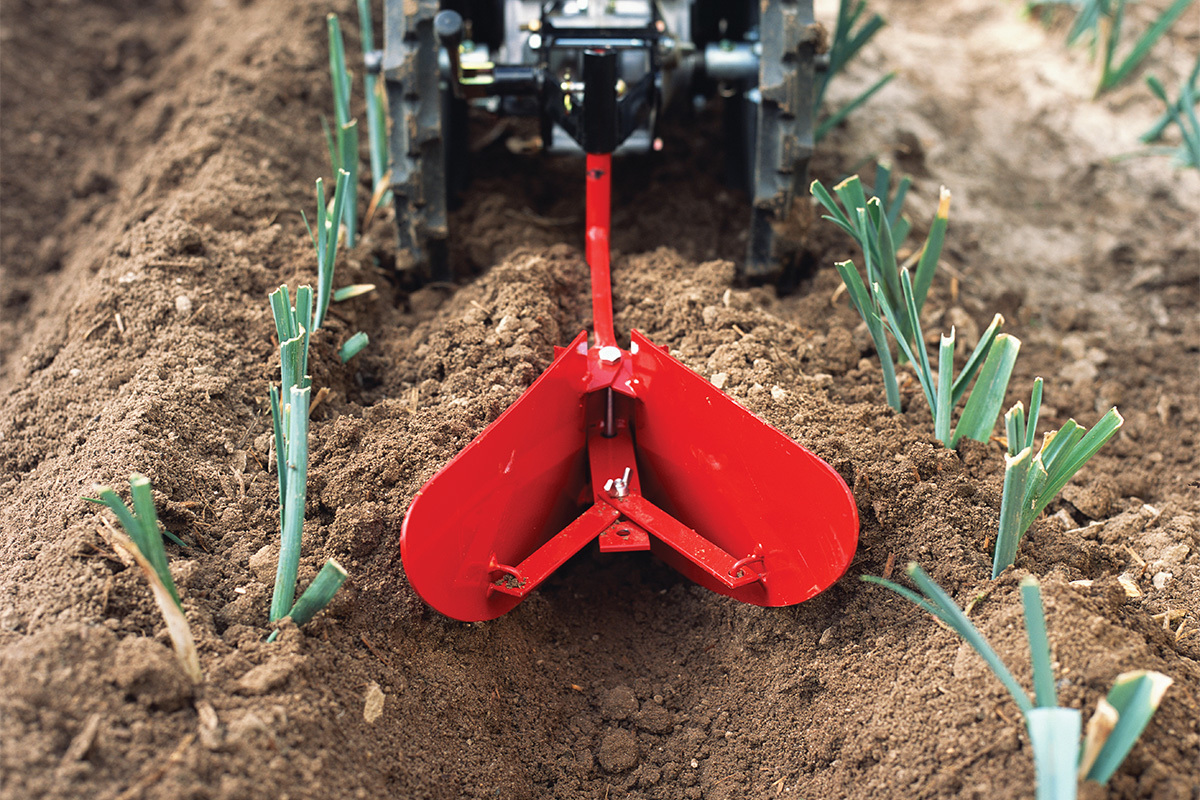

Ручной дисковый окучник для картофеля — это рама на колесах, к которой монтируются диски. Приспособление включает наличие:

• поводка;
• талрепов — регулируют подвижность дисков;
• стоек;
• дисковых отвалов.

Такой вид инструмента подходит для посадки картофеля или после его сбора, а окучивания земли между грядками. Дисковой тип конструкции позволяет изменять расстояние поворота дисков, чтобы можно было комфортно работать на небольших участках.

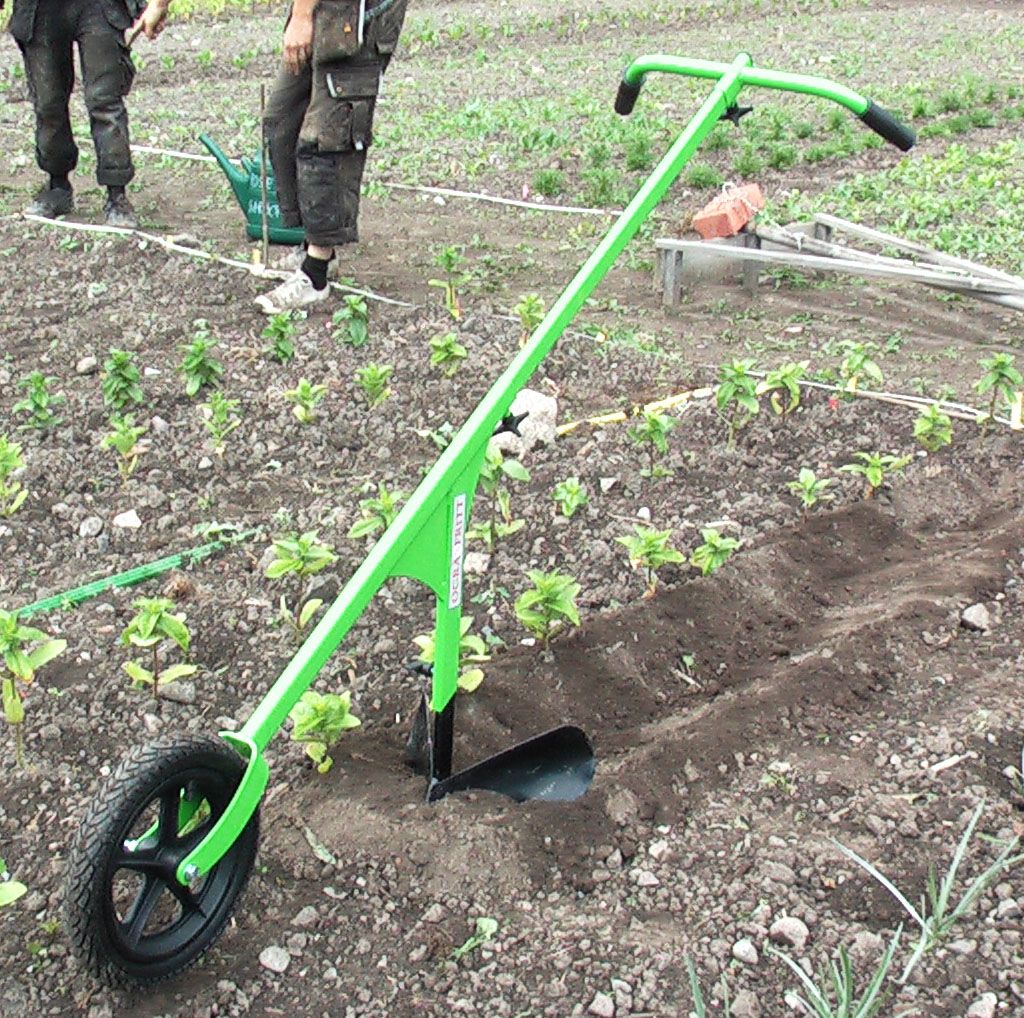

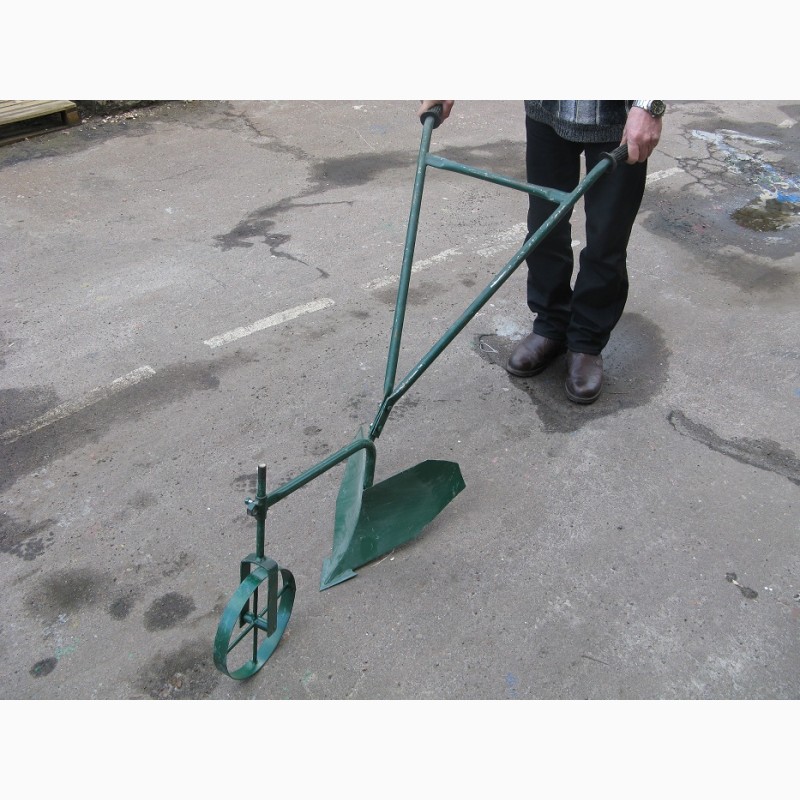

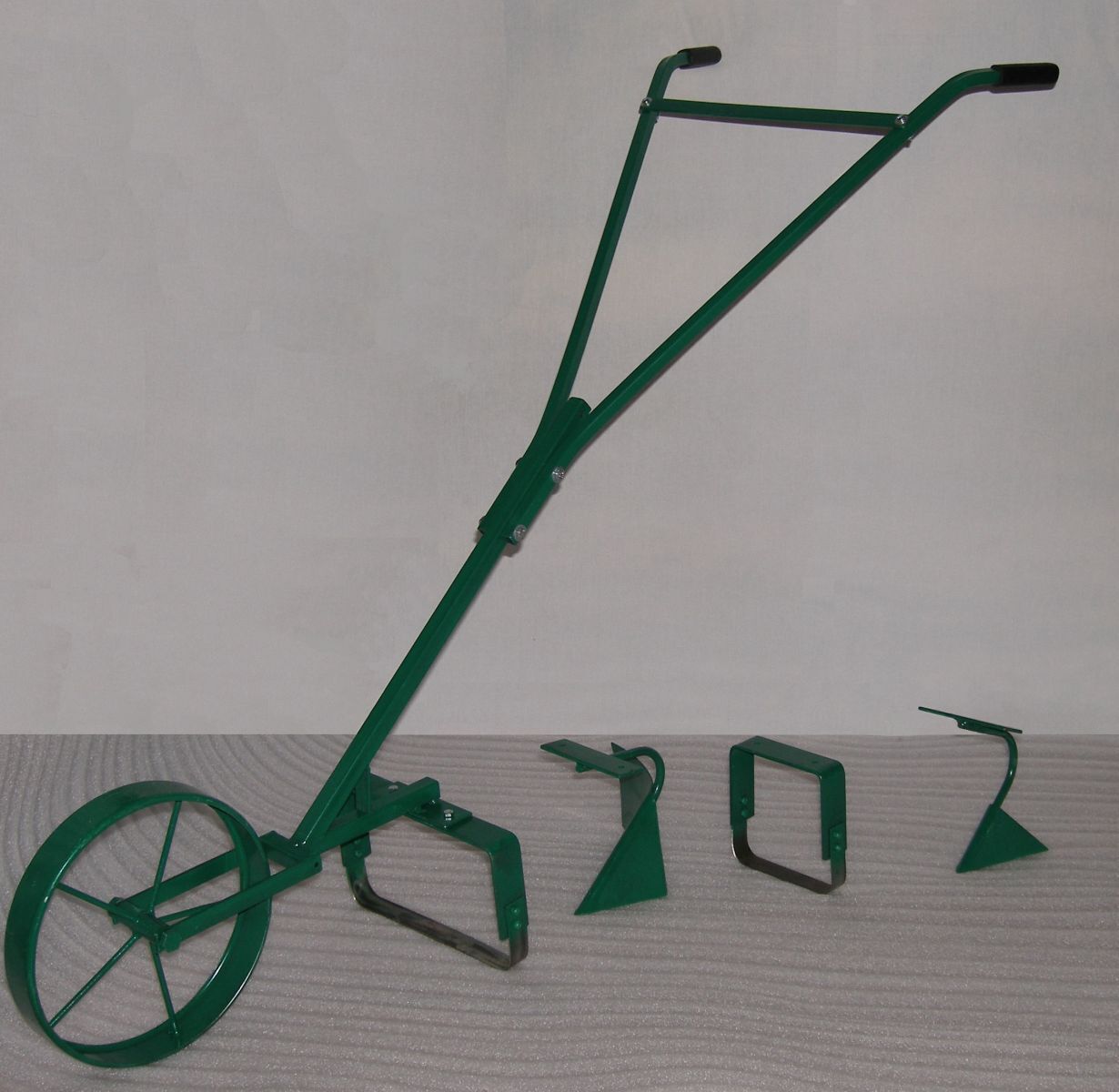

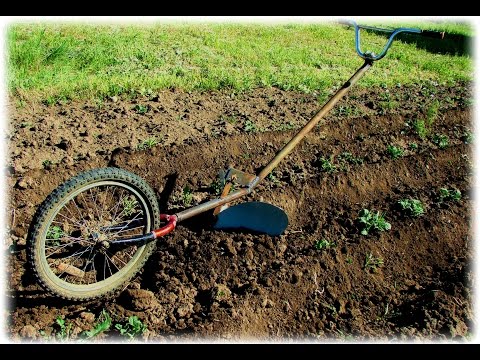

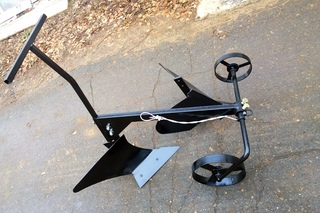

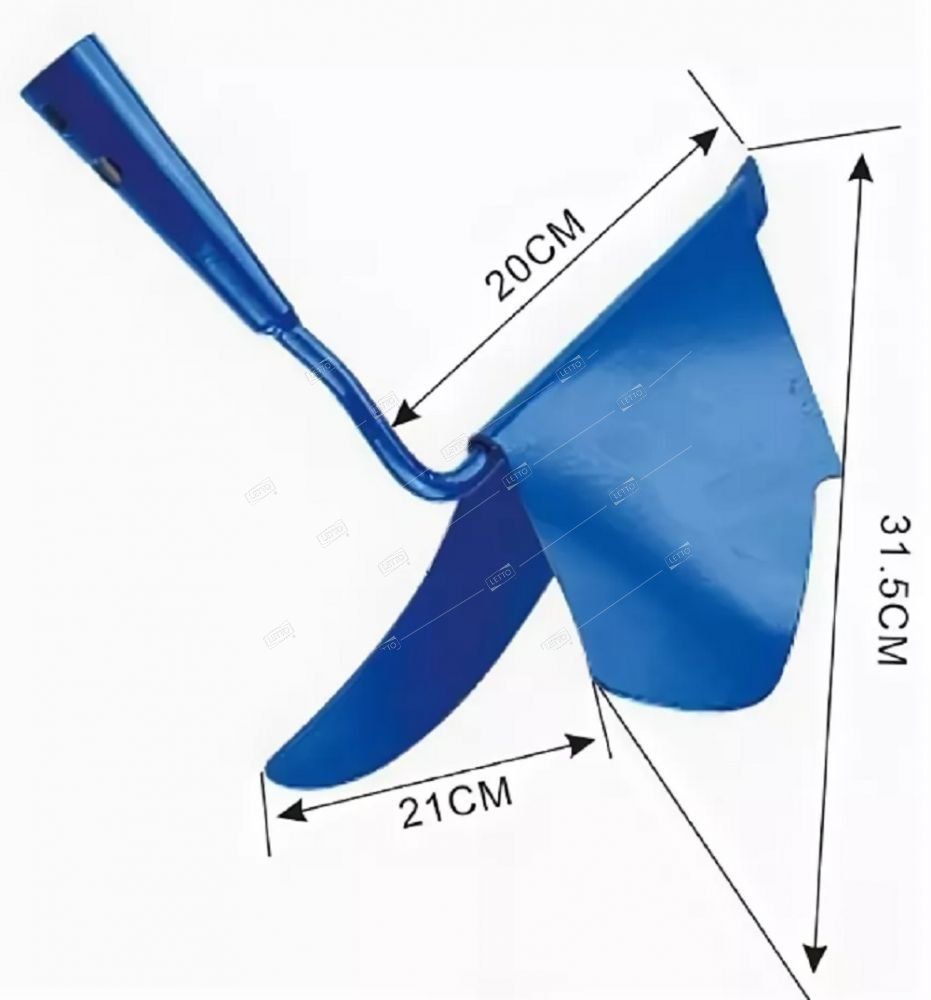

Ручной плуг для окучивания картошки — довольно комфортный тип приспособления. Позволяет за краткие сроки обработать большие участки. Используется для мотоблоков, в процессе работы фиксируете в борозде. Можно быстро работать даже если зима сухая. Можно регулировать глубину и ширину вспашки.

Большинство дачников отдают предпочтение дисковому типу за счет легкого управления и ровных грядок. Но и цена у них соответствующая. Плужный тип выигрывает своей стоимостью, но не уступает и функциональностью.

Другие типы инструмента:

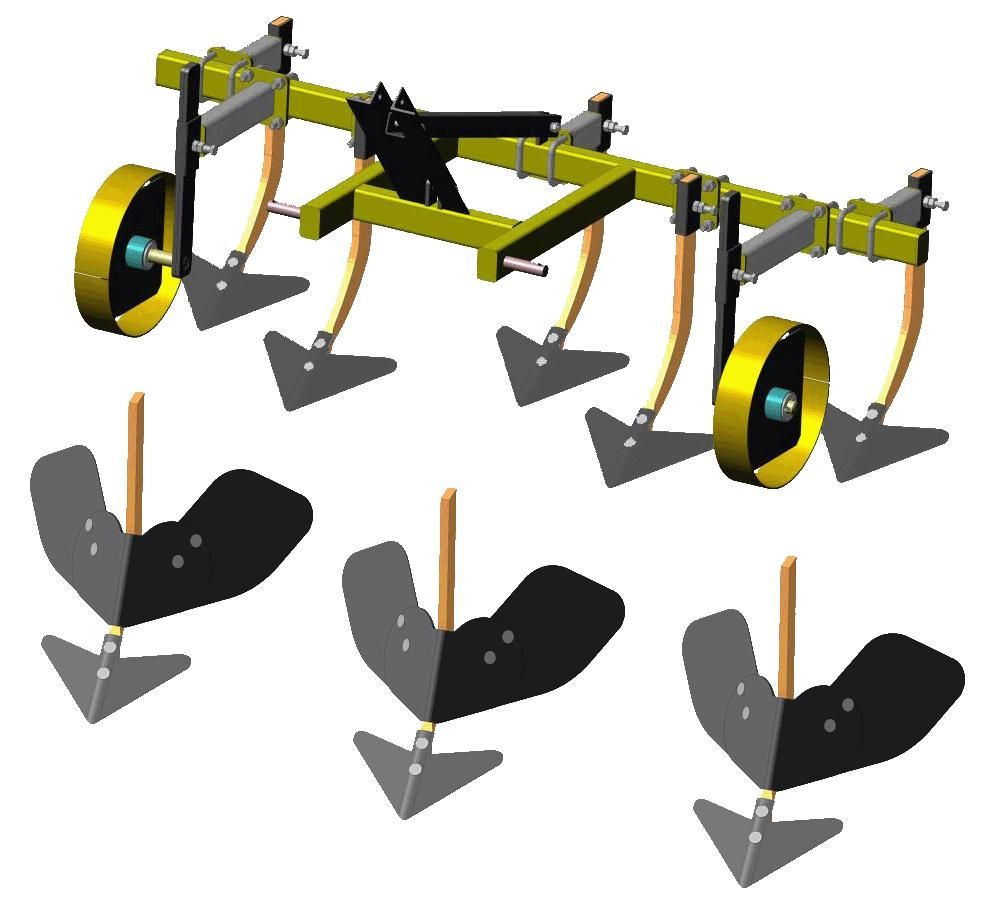

• К трактору — автоматизация процесса. Такая конструкция может сразу убрать все сорняки с обрабатываемого участка. На практике доказано, что после работы с таким типом урожайность картофеля увеличивается.

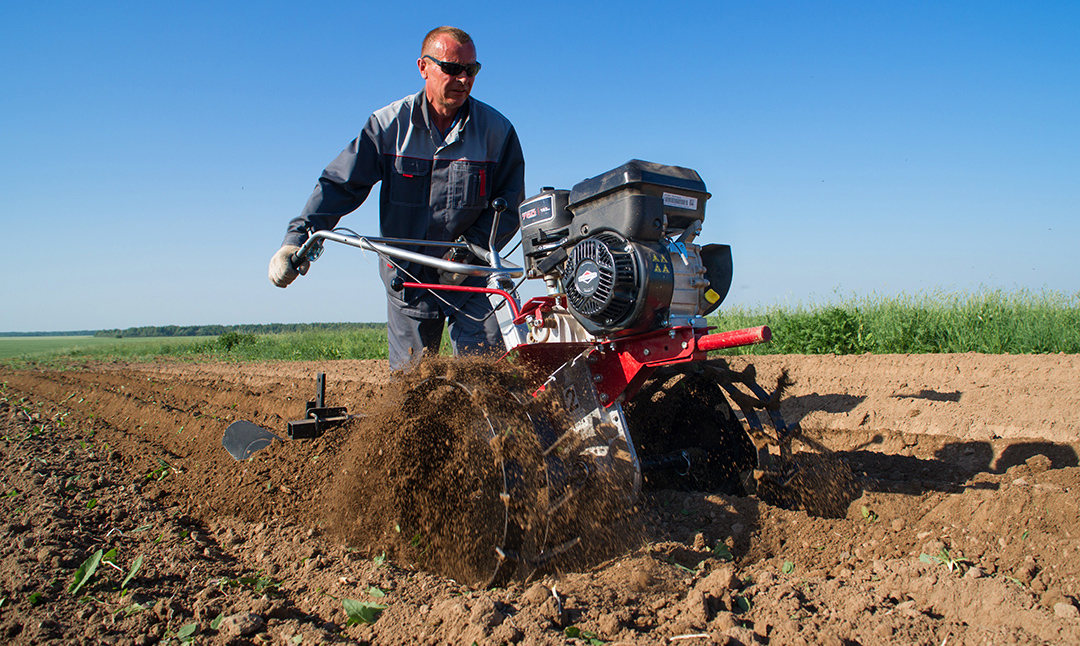

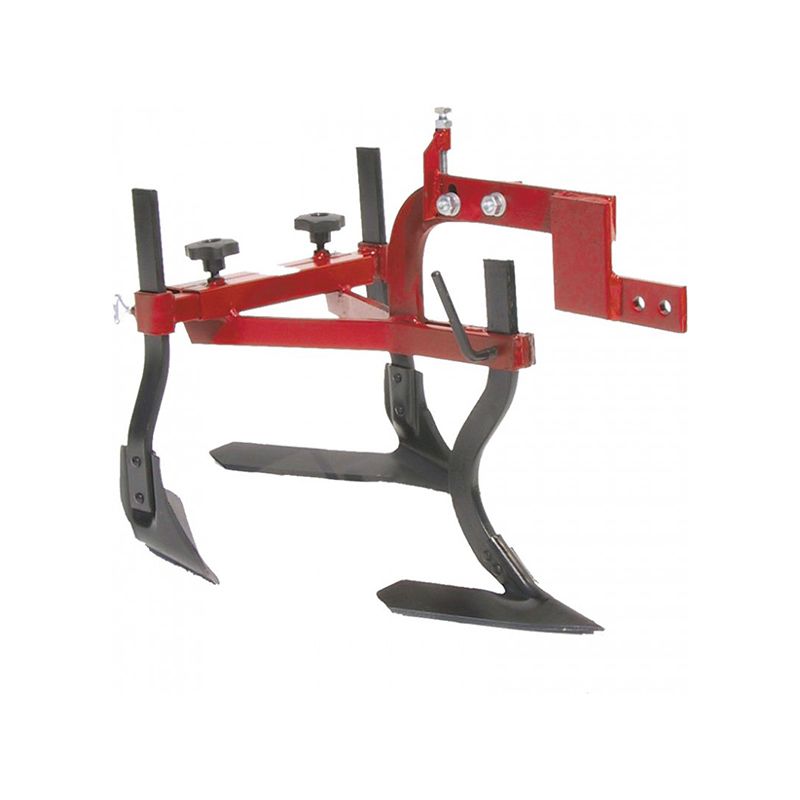

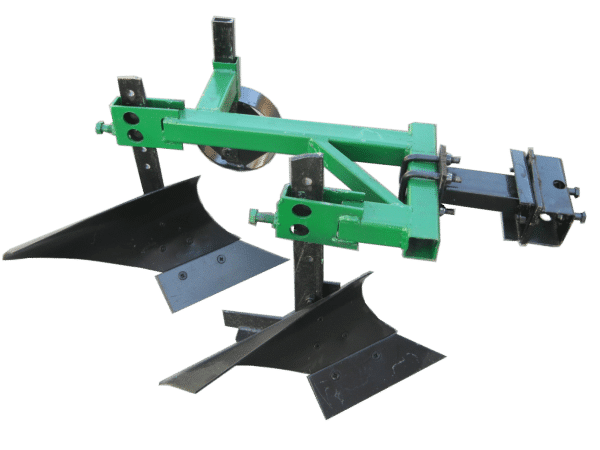

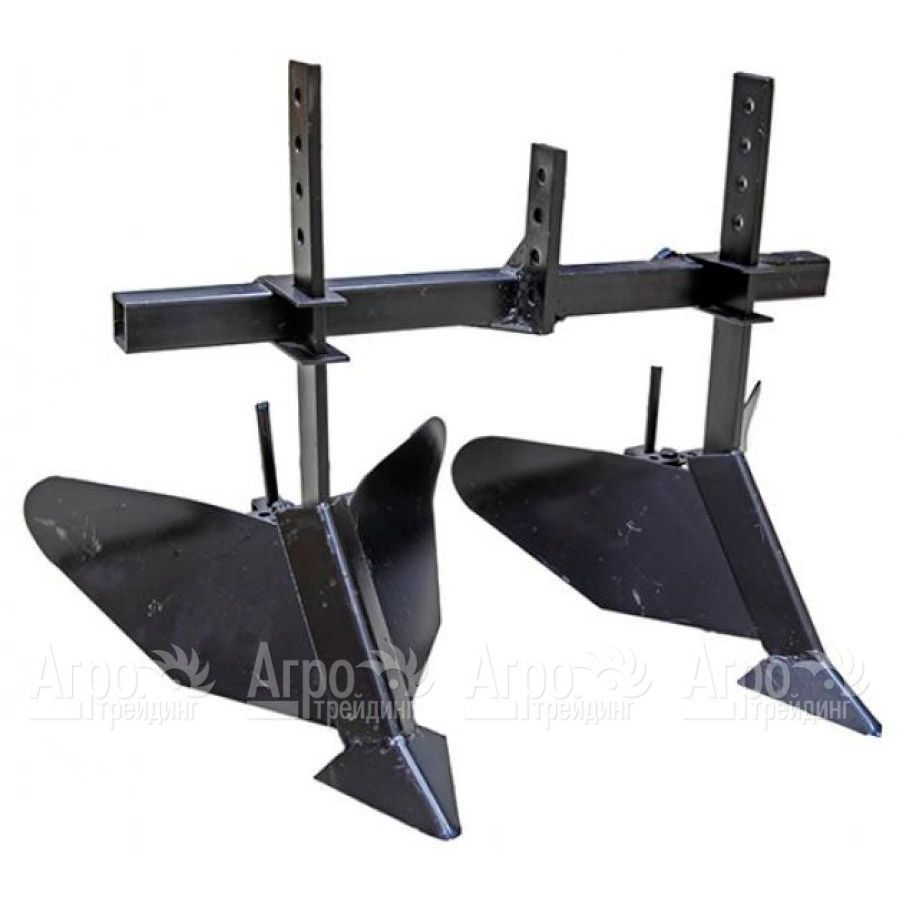

• для мотоблока — тоже для автоматизации работы. В принципе, это не отдельный вид, но инструмент можно установить и на этот транспорт.

Какое приспособление лучше — решать только вам. Это зависит от ваших целей, желаемой скорости работы и функциональных возможностей приборов.

Принцип действия

В механизме работы ручных окучивателей очень просто разобраться. Два человека берутся за инструмент спереди и сзади. Тот, что впереди делает упор на ручку и движет приспособление вперед. Тот, что сзади — вдавливает диски в землю с помощью ручки.

В это время диски проходят через почву, окучивая растения вблизи. Также регулируется расстояние.

В случае с автоматизированными приспособлениями, то все зависит от типа транспорта. Стандартно — нужно лишь управлять машиной.

Преимущества и недостатки самодельных конструкций

Самодельный окучник для картофеля имеет такие плюсы:

• Доступность. Сделать его сможет практически каждый садовод. Для этого не понадобятся специальные знания и какие-то навыки. Достаточно разбираться в основных инструментах и уметь их использовать.
• Экономия. Готовые решения всегда стоят дороже. А с учетом, что человек за работу сам себе не платит, то тут мы получаем бесплатный вариант.
• Производительность. Устройство, изготовленное своими руками, по своей эффективности не уступает автоматизированным аналогам.

Единственный недостаток — безопасность и качество зависит только от вас. Поэтому не ленитесь уделять должное внимание каждому этапу работ, даже если это кажется незначительным. Для получения качественной продукции, воспользуйтесь соответствующими деталями.

Как сделать окучиватель своими руками

Как сделать окучиватель для картофеля своими руками? Для этого нам нужно наличие таких инструментов:

• трубы полой водопроводной: длина — 10 см., диаметром в 1 дюйм.;
• еще одной такой же трубы, но с диаметром 3/4 дюйма;
• листовой стали 1-2 мм.;
• талрепа или стальной пластины;
• трубогиба или газовой горелки;
• сварочного инструмента;
• болгарки.

Это примерный список инструментов, в зависимости от того, какой именно тип окучивателя вы захотите сделать, он может изменяться.

Регулировать прибор можно будет несколькими способами:

1. По высоте. За счет телескопического механизма в центре. В трубу центральной стойки будет монтироваться труба меньше, которая и выполнит роль задней тяги. Такая конструкция очень комфортна в использовании, ведь может адаптироваться под любой рост человека.
2. Изменяем угол атаки наклоном центральной стойки касательно земли. Такую возможность мы получим, если изменить угол между передней тягой и вертикальной стойкой. Если в вашей конструкции нет талрепа, то изменять угол можно будет с помощью изменения положения пластины.

Самодельный окучиватель картофеля ручной начинаем делать с вертикальных стоек

Берем трубу на 10 см. и отмеряем от конца примерно 4 см. На этом расстоянии нам следует сделать небольшой изгиб. Приблизительно — 15 градусов. Комфортнее и проще всего сделать это с помощью трубогиба — инструмента, специально для этого предназначенного. Конечно, такой прибор найдется не у каждого, поэтому расскажем вам о более доступном способе выполнить этот этап.

Вас может заинтересовать:

Набиваем плотно трубу песком или землей — что есть в свободном доступе. Вставляем заглушки, чтобы вся смесь не высыпалась. С помощью паяльной лампы или любого другого нагревательного элемента делаем нужный нам изгиб. За счет того, что внутри трубы будет смесь песка или земли, она не прогнется и сохранит свои идеальные параметры.

Переходим к изготовлению тяги

В самодельный ручной окучник для картофеля встраивается задняя тяга. Она обладает формой буквы «Пе». В нашей конструкции она будет таких размеров: 5 см. в ширину и 2 см. в длину. Обратите внимание, что если вы изменяете это значение для одного механизма, то должны сделать то же самое и для других.

В центр вилки прикрепляем трубу длиной 3 см., вертикально. Его потом вставим в вертикальную тягу.

Нам теперь нужно изогнуть трубу с диаметром 3/4. Сделать это можно способом, уже рассмотренным выше. Если у вас есть и другие варианты, то можете использовать их. В этом случае главное — один результат.

Позаботимся о возможности изменять высоту. Делаем отверстие сверху и в вертикальной части механизма. И теперь, изменяя болт, мы сможем настраивать высоту. Так, человеку с любым ростом будет комфортно работать с инструментом.

Мы сделали заднюю тягу, теперь нужно перейти к изготовлению передней. Делается она в виде вилки, что и задняя тяга, отличается лишь размерами. Ручки должны быть такой длины, чтобы человек смог комфортно стать между ручками.

Для удобства использования добавим еще эластичный ремень, который можно будет надевать на плечи и грудь. Такая конструкция снизит нагрузку на руки и сохранит силы того,работающего с инструментом.

Размеры: ручки — 6 см., вертикальной части — 7 см. На вертикальной части вилки в её конце нужно сделать отверстие, с помощью которого ее можно закрепить к стойке.

Переходим к регулировке угла атаки. Лучший вариант — это талреп.

Отсчитываем от низа вертикальной стойки 3 см. и монтируем в этом место уголок 25х25 см. Отсчитываем от положения вилки 0,3 см. и тут делаем то же самое. И повторяем процедуру к вертикальной стойке над нашим первым уголком.

Последний этап — нож для подрезки

Именно этот механизм берет всю нагрузку и снижает сопротивление в почве во время работы.

Для ножа выбирайте углеродистую сталь. Нужно вырезать стрелы и заточить их под углом 45 градусов. Такие параметры позволяют нашему механизму оставаться острым и в полной мере справляться со своими задачами.

Теперь нужно заняться приваркой ножа к нижнему торцу вертикальной стойки. Наш ручной окучник для картофеля своими руками теперь готов!

Отзывы

Приспособление для окучивания картошки пользуется огромной популярностью среди дачников, а в особенности, если оно сделано своими руками. Доказательство тому многочисленные отзывы. Представим вам некоторые из них:

«Самодельный окучник для картошки — это, наверное, лучшее, что мы имеем среди всех приборов для огорода. Эта конструкция экономит так много сил и времени. Раньше даже хотели отказаться от огорода, т. к. требует он большой отдачи. Соседка посоветовала нам окучник.

Соответственно, хотели купить, но муж смастерил сам. Еще добавили специальный ремень, так теперь вообще комфортно работать.

Из практики: в этом году получили в 2 раза больше урожая, чем в прошлом, когда пользовались тяпкой и, соответственно, делали эту работу недобросовестно.»

«Никогда бы не подумал, что устройство для окучивания картофеля вызовет у меня так много радости! Открыли мы это приспособление недавно, о чем жалеем: сколько бы времени смогли сэкономить. Огород у нас очень большой, для всех работ приходилось просить детей и внуков, т. к. сами не справлялись.

Теперь решили, по крайней мере, одну проблему — окучивание картофеля, которое давалось очень сложно, если использовать лопату или тяпку. Посмотрели, как сделать самодельный окучник для картофеля и на следующий день уже испытали наше изобретение. Мне кажется, что наш механизм даже лучше, чем магазинный.

Конструировали мы его ведь с учетом своих особенностей.»

Не представляю, как мы раньше справлялись без такой конструкции. Плуг для окучивания картофеля ручной значительно экономит время и силы. Конечно, в мире есть много выдающихся изобретений, но для дачников и огородников этот механизм — наверное, лучшее, что придумали за последние года.

На рынке много техники для профессионального использования, которое и стоит соответствующие. А инструмент для окучивания картофеля можно сделать самостоятельно, чем мы и занялись. Уже второй сезон не обходимся без него. В последний раз заметила хорошую прогрессию в увеличении урожая.

Помните, что ручной картофелеокучник должен быть качественным. Поэтому на совесть выполняйте все этапы работ и не забывайте подбирать хорошие детали и материалы.

Подписывайтесь на наш канал в Яндекс.Дзен! Нажмите «Подписаться на канал», чтобы читать Ogorod-bez-hlopot.ru в ленте «Яндекса»

Источник: https://ogorod-bez-hlopot.ru/plug-dlya-okuchivaniya-kartofelya.html

Современный плуг

Традиционные плуги могут переворачивать землю только в одном направлении, указываемым отвалом лемеха. В результате действия плуга образуются гребни вспаханной земли между бороздами, похожие на грядки. Этот эффект наблюдается и на некоторых полях, обрабатывавшихся в древние времена.

Современные плуги разделяют[8]:

• по типу рабочих органов
  — на лемешные и дисковые;
• по роду тяги
  — на тракторные (навесные, полунавесные и прицепные), конные и канатные;
• по числу рабочих органов
  — на одно-, двух- и многокорпусные;
• по назначению
  — для основной вспашки (общего назначения) и специальные;
• по способу вспашки
  — на бороздные, работающие всвал и вразвал (с образованием свальных гребней и разъёмных борозд), и для гладкой пахоты.

Современные оборотные плуги имеют двойные переворачивающиеся лемеха: пока один работает на земле, второй переворачивает её в воздухе (ошибочное суждение — в текущий момент времени работает один комплект — так же, как у обычного плуга). Доходя до края поля, плуг под действием гидравлики переворачивается, и при втором обратном проходе новые борозды отваливаются в ту же сторону, что и в первый раз — это позволяет избежать образования гребней.

Оборотный плуг не производит никаких дополнительных операций с пластом. Его использование позволяет пахать «челночным» методом — каждый последующий проход вплотную к предыдущему. Для этого необходимы два комплекта лемехов «зеркальной» конструкции на одной раме. При проходе один комплект работает, второй «смотрит в небо». После прохода и разворота агрегата «зеркальные» лемеха с помощью гидравлики меняются местами. Такая схема вспашки позволяет получить однородную вспаханную поверхность с гребнями, ориентированными в одну сторону (гладкая вспашка). Кроме того, экономится время и топливо на переездах между загонами.

При вспашке же обычным плугом половина загона имеет гребни справа от борозды, половина — гребни слева. При этом в центре загона образуется либо двойной гребень (при вспашке «в свал», когда агрегат начинает движение с середины загона и ходит по расширяющейся спирали), либо двойная борозда (при вспашке «вразвал», когда агрегат начинает движение у края загона и ходит по сужающейся спирали).

Пахота в Южной Африке

Оборотный плуг подсоединяется к трактору с помощью трехточечной навески. Обычные плуги имеют от 2 до 5 отвалов, но полу-закреплённые плуги, поднятие которых поддерживается колесом с диаметром в половину длины плуга, могут иметь до 18 отвалов. Гидравлическая система трактора используется для поднятия и переворота плуга, а также для регулирования ширины и глубины борозды. Тракторист всё ещё должен регулировать сцепление плуга, так чтобы он шёл под нужным углом. На современных тракторах глубина и угол вспашки устанавливаются автоматически.

Цель вспашки состоит в перемешке слоёв земли, обогащении её кислородом, избавление от сорняков и некоторых бактерий. Закопанные сорняки разлагаются в земле и служат в качестве компоста.

Дисковый плуг

Дисковый плуг

в основном применяют при освоении новых территорий для вспашки новых земель после раскорчёвки леса, тяжёлых, уплотнённых, засорённых растениями и болотных почв. Рабочими органами этой разновидности плуга являются смонтированные на раме плуга сферические диски, вращающиеся на осях[8].

Кустарниково-болотный плуг

Кустарниково-болотный плуг

применяют для вспашки болотных и торфяных почв, лесных раскорчёвок, расчисток после кустореза, а также почв, покрытых кустарником и древесной порослью высотой 2—4 метра[8].

Плантажный плуг

Широкое распространение виноградников, плодовых насаждений и лесопосадок потребовало создания специального плантажного

плуга, вспахивающего землю на большую, чем обычный плуг, глубину (до 100 см), что способствует созданию более благоприятных условий для развития корней растений. Плантажный плуг может иметь двойные лемеха на разной глубине, почвоуглубители и другие рабочие органы, глубоко рыхлящие почву. Конструкция плуга позволяет улучшить водный режим почвы и уменьшить выщелачивание питательных веществ из верхних слоев грунта. Одновременно с плантажной вспашкой может проводиться внесение органических и минеральных удобрений[9].

Ярусный плуг

Для двух- и трёхъярусной вспашки солонцовых и подзолистых почв применяют специально предназначенный ярусный плуг

[8]. При трёхъярусной пахоте:

• передний корпус снимает верхний слой почвы, оборачивает его и укладывает на дно борозды, образованной при предыдущем проходе заднего корпуса;
• средний корпус поднимает третий слой и вместе с лежащим на нём верхним слоем сдвигает их в сторону, не оборачивая;
• одновременно задний корпус поднимает второй слой, оборачивает и сбрасывает на дно борозды, образованной средним корпусом.

В процессе двухъярусной вспашки

• либо укладывают верхний слой на поверхность поля, а средний и нижний слои перемешивают между собой,
• либо верхний слой заделывают на глубину, а 2 нижних слоя без оборота поднимают на поверхность.

Садовые плуги

Для вспашки почвы в междурядьях садов обычно применяют садовый плуг

, который снабжён специальным приспособлением — устройством, обеспечивающим боковое смещение плуга относительно продольной оси трактора, что позволяет обрабатывать почву под кронами полновозрастных деревьев[8].

Лесной плуг

Отрывает борозды для посадки и посева лесных культур на нераскорчёванных вырубках специально приспособленный лесной плуг

, снабжённый одновременно работающим корпусом с право- и левооборачивающими отвалами, имеющий приспособление для посева в отрываемые борозды семян хвойных пород[8].

Плуг для пахоты каменистых почв

Для обработки каменистых почв применяют специальный плуг, который снабжён рычажным механизмом для выглубления корпусов при встрече с препятствием и заглубления после преодоления его[8].

Плуг оснащен системой рессорной защиты, которая служит для выглубления корпусов плуга при наездах на препятствия (камни, плитняк и другие предметы) и автоматического их заглубления после преодоления препятствий, а также для обеспечения устойчивой работы корпусов при пахоте почв различного механического состава, плотности и влажности. На плуге устанавливаются корпуса с удлинёнными полувинтовыми отвалами. Носок лемеха усилен специальным долотом. Все интенсивно изнашиваемые детали корпусов изготавливаются из высококачественной стали и термически обрабатывается.

Плуг оснащен механизмом изменения ширины захвата корпусов (в пределах 30- 50 см для каждого корпуса) позволяющим регулировать (в зависимости от почвенно- климатических условий) ширину захвата плуга, что способствует выбору оптимального режима работы трактора и экономии расхода топлива. Изменение ширины захвата осуществляется с помощью тяг и гидросистемы трактора.

Этот раздел статьи ещё не написан. Согласно замыслу одного или нескольких участников Википедии, на этом месте должен располагаться специальный раздел. Вы можете помочь проекту, написав этот раздел. Эта отметка установлена 31 января 2020 года .

Плуг для гладкой пахоты

Основная статья: Плоскорез

Дополнительные сведения: целина и эрозия (геология)

На огромных и незащищённых от воздействия ветровой эрозии почвы равнинах (земли Северной Америки, целинные земли Казахстана) применение традиционного отвального плуга себя не оправдало. Специально для гладкой пахоты учёные разработали безотвальный плуг (плоскорез). Таким образом, для рыхления почвы на глубину до 40 см без оборота пласта применяют корпуса, которые не имеют отвала[8].

Сборка устройства

Составляя чертеж плуга, вы должны будете изобразить следующие узлы:

• щиток боковой стойки;
• стойку;
• лемех;
• распорную пластину;
• полевую доску.

Лемех изготавливается из легированной стали. А вот щиток можно выполнить из стали марки Ст3. Это же касается распорной пластины и пластины для основания. Роль полевой доски будет выполнять уголок с полкой на 30 мм. Что касается стойки, то в ее основе будет 40-мм труба. Из плотного картона необходимо сделать все части устройства, после их соединяют между собой с выдержкой нужных углов. Если картонная модель устроит по всем параметрам, можно начинать работу с металлическими заготовками.

Выполняя плуг для мотоблока своими руками, вы должны будете использовать вспомогательный стальной лист квадратной формы со стороной в 500 мм. Его толщина должна составить 3 мм. В качестве инструмента следует подготовить аппарат для сварки. Используя клинья с углом 25˚, следует уложить лемех на вспомогательный лист. С двух сторон после этого детали прихватываются точечной сваркой.

Боковой щиток стойки стыкуется с лемехом плуга в вертикальном положении таким образом, чтобы край заходил на край лемеха. Нахлест должен составить 7 мм. Боковой щиток следует поднять выше по отношению к лезвию лемеха на 10 мм. При этом важно учитывать, что лемех должен разрезать почву.

Отвал после этого прикладывается к лемеху, чтобы не было зазора. Детали должны образовывать одно целое. Между верхним краем отвала и лезвием лемеха угол должен составить примерно 7˚. Составляя чертеж плуга для мотоблока своими руками, вы должны предусмотреть крепление лемеха, который будет состоять из нескольких деталей, а именно:

• винта;
• отвала;
• гайки;
• пластины;
• основания уголка.

Винт должен иметь потайную головку. Что касается уголка, следует взять два; один из которых будет иметь полку на 30, другой — на 90 мм. Если перед вами стоит вопрос о том, как сделать плуг для мотоблока, то вы должны знать, что при сборке можете обнаружить, что края или углы не совпадают. Овал при этом дорабатывается большим молотком. После подгонки отвала к лемеху сзади следует прихватить его точечной сваркой, используя тот же принцип, что и с боковым щитком. Последний приваривается к пластине основания и распорной планке. У основания к пластине необходимо укрепить уголки для упора.

После этого инструмент осматривается, затем его можно обварить капитально. Вспомогательный лист после этого удаляется, ведь он использовался для сборки. Отделить его от корпуса можно болгаркой или зубилом. В первом случае используется отрезной круг. Уголки упора свариваются с пластиной основания на следующем этапе. После завершения сварочных работ следует зачистить швы, а поверхности отвала и лемеха обработать наждачкой.

Детали плуга

Ручной плуг XIX века

Ручной плуг XIX века
В отдельности главные части плуга (рис. справа) производят следующую работу. Нож (а

) — отрезает пласт в вертикальной плоскости. Лемех (
б
) в горизонтальной, оборачивает и разрыхляет пласт — отвал (
в
). К ним присоединяются ещё полевая доска (
г
), дающая плугу опору в вертикальной плоскости, подошва (
д
), служащая опорой плуга снизу и принимающая на себя вес плуга и лежащего на нём во время работы пласта; одна или две стойки (
е
), к которым прикрепляются с одной стороны вышеупомянутые части, а с другой — грядиль (
ж
, дышло), за который с переднего конца зацепляется упряжной валек и прикрепляется регулятор (
и
), а с заднего рукоятки (
з
). Обе последние части служат для управления плугом. К каждому плугу прикладываются ещё ключ для отвинчивания и закрепления гаек, молоток для заклепывания и или плуговой башмак, который надевается на лемех, или плужные салазки, служащие для перевозки плуга с одного места на другое.

Разновидности плуга на территории России XIII—XX вв.

Сибирский сабан («колесуха») конца XIX века
В европейской части России, по меньшей мере с X века[10], наибольшее распространение имела традиционная «великорусская» соха, вплоть до постепенной замены её железным плугом на рубеже XIX—XX вв[11]. В Поволжье, на Урале и в большинстве областей Сибири имели распространение колёсные разновидности плуга, такие как малороссийский деревянный плуг-«лемех» и сабан-«колесуха»[12].

Как сделать плуг своими руками с чертежами

При обработке земли одна из самых утомительных операций — ее вспашка и подготовка к посеву. При наличии техники — мотоблока или минитрактора — все можно переложить на них, но для вспашки нужен плуг. Купить готовый — слишком затратно. Цены на готовые изделия немалые. Чтобы сэкономить, можно сделать плуг своими руками. Причем есть два пути.

Первый: делать самостоятельно все полностью. Это сложный путь — форма у частей плуга нелинейная, с изгибами определенного радиуса, а гнут толстый металл в домашних условиях очень сложно. Второй путь — купить готовые корпуса, а раму и все остальные вспомогательные части собрать самому.

Это уже более простой вариант, с которым справитсяотносительно несложно.

Самодельная раму для плуга на минитрактор

Двухкорпусный самодельный плуг на минитрактор

Установка опорного колеса

В духовной культуре

В религии и мифологии

В земледельческих культурах плуг или соха имеют культовое значение, поскольку участвуют в календарных обрядах — например, «первой борозды». В мифологических представлениях плуг нередко приобретает фаллическую символику, поскольку «оплодотворяет» Мать-Землю. С этим связан и тот факт, что пашут и сеют в традиционном обществе обычно мужчины, как носители оплодотворяющего начала[13].

У восточных славян и на Балканах во время Зимних Святок (в Крещенский, а с XVIII века — в Васильев вечер) проводился обряд «кликанья плуги». Он заключался в шествии с плугом, его величании и даже заклинании, а также в инсценировке пахоты и сева[14]. Этот обряд, базировавшийся на магии подобия и магии «первого дня», должен был обеспечить в наступающем году плодотворную обрабоку земли и обильные всходы[15].

У многих земледельческих народов известен ритуал опахивания. Он основывается на ассоциации борозды, проведённой плугом, с границей, отделяющей освоенное, окультуренное пространство от хаоса внешней окружающей среды.

В мифологиях земледельческих народов имеют место персонажи, родившиеся из борозды, проведенной плугом. Согласно «Рамаяне», богиня Сита (др.-инд. Sītā «борозда») родилась из борозды, которую провёл плугом её отец Джанака, опахивая место для жертвоприношения. По преданиям этрусков, из борозды на поле вблизи Тарквиний родился Тагес — мальчик с умом старца.

В геральдике

Плуг и молот, внутри красной звезды, эмблемы РККА
Плуг используется как эмблема земледелия и как символ новой жизни. В первые годы существования Советской России плуг употреблялся как эмблема трудового крестьянства и одно время изображался с молотом, пока его в этом качестве не вытеснил серп. Плуг также был изображён на советских монетах достоинством в 1 рубль и полтинник в 1920-е годы; силуэт плуга также изображался на ордене Красного Знамени и на медалях в некоторых странах Восточной Европы (например, в Чехословакии в 1948—1989 гг.).

Как эмблема новой жизни, плуг использовался в конце XVIII — начале XIX века в Северной Америке, а в нынешнее время изображен на государственном гербе Либерии[16].

Также в настоящее время изображён на государственных печатях штатов США Пенсильвания, Орегон, Оклахома, Северная Дакота, Невада, Монтана и Миннесота[17].

Изображение плуга присутствует на гербе Петах-Тиквы.

В музыке

В 1989 году группа «Сектор Газа» записала песню «Плуги-вуги», а в 1991 году перезаписала её в новой аранжировке.

Примечания

1. Шангина, 2003.
2. В. А. ГОРСКИЙ.
   Из истории плуга / Школа и труд. Школа и труд.
3. Этимологический словарь русского языка
4. Зворыкин А. А. и др. История техники. М., 1962. С.37
5. ↑ 12Клюсс Г. А.
   Плуг, землеобработное орудие // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
6. Карпенко Н. А., Зеленев А. А., Сельскохозяйственные машины, Москва, 1968
7. The Stump Jump
8. ↑ 12345678
   БСЭ: В. Комаристов, Безотвальный плуг
9. Большой энциклопедический словарь. Сельское хозяйство
10. Ю. Краснов. Ранняя история сохи. «Советская археология», № 1, 1986 г.
11. Соха (сельскохозяйственное орудие) / Энциклопедический словарь Ф. А. Брокгауза и И. А. Ефрона. — С.-Пб.: Брокгауз-Ефрон. 1890—1907.
12. Андюсев Б. Е. Сибирское краеведение. Хозяйство, быт, традиции, культура старожилов Енисейской губернии XIX — начала XX вв.: Учебное пособие для учащихся и студентов. Изд. 2-е, испр. и дополн. — Красноярск: РИО КГПУ, 2003. — 336 с. ISBN 5-85981-049-0
13. Индоевропейская мифопоэтическая традиция нередко отождествляла человека и землю. К примеру, во многих индоевропейских языках семена растений и мужское семя обозначаются одним словом, равно как и рождение у человека и у земли, в отличие от животных (земля обладает плодород
    ием и
    рождает
    у
    рож
    ай, женщина
    рожает
    , а животное
    котится
    ; человек, земля и природа
    умирают
    , а животное
    издыхает
    ).
14. См. также: Посевание // Российский Этнографический Музей
15. Пропп В. Я.
    Русские аграрные праздники. СПб.: Терра, 1995. С. 59-61. Архивировано 27 февраля 2012 года.
16. Похлёбкин В. Словарь международной символики и эмблематики
17. Символика США

Изготовление инструмента в домашних условиях

Оптимальный вариант для сборки своими руками — лемешный инструмент для трактора или иной самоходной машины. Начинайте работы с составления чертежа. Для изготовления рабочей части самодельного плуга необходима сталь 3-5 мм толщиной. Хотя в первое время можно орудовать и съемным лемехом из диска от циркулярной пилы. Также допускается использование незакаленной стали.

Совет. Режущую кромку сначала отбивают на наковальне, затем затачивают любым удобным способом.

Еще один важный элемент корпуса — отвал. Для него найдите стальной 3-4-миллиметровый лист. Работайте по картонному шаблону. Вырежьте сваркой или ножницами по металлу часть по ширине лемеха. Детали необходимо придать загнутую форму. Если у вас есть листогибочные вальцы, сделать это несложно: задайте угол сгиба 20°-23°

Совет. Альтернативный вариант делают своими руками из трубы 500-600 мм и толщиной стенки 5 мм. Заготовку также вырезают, обрабатывают на наковальне и обтачивают.

В сборке инструмента придерживайтесь схемы. Попробуйте выполнить работу из картонных деталей. Особенно важно контролировать угол. Альфа в любой части корпуса должен составлять от 25° до 130°, гамма — быть в пределах 42°-50°.

Литература

плуг в Викисловаре

Плуг на Викискладе

• Шангина И. И.
  Плуг. Плуг малороссийский. Плуг русский // Русский традиционный быт : энциклопедический словарь. — СПб.: Азбука-классика, 2003. — С. 201—205. — 688 с.
• Каталог тракторов, сельскохозяйственных, землеройных и мелиоративных машин, транспортных средств, машин и оборудования для механизации животноводческих ферм, М., 1972.
• Сельскохозяйственная техника. Каталог. 3-е изд. — М., 1967.
• Анучин Д.Н.
  Плуг, происхождение // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
• Клюсс Г.А.
  Плуг, землеобработное орудие // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
• Плуг // Большая российская энциклопедия. Том 26. — М., 2014. — С. 452.

Садовые инструменты (англ.)

Плодосъемник Averruncato (англ.) Топор Цепная пила Сажальный кол Резак для газонов (англ. ) Садовые вилы (англ.) Садовая лопатка (англ.) Газонные ножницы (англ.) Шпалерные ножницы Мотыга Hori hori (англ.) Опрыскиватель Аэратор газона (англ.) Газонокосилка Газоноподметальная машина (англ.) Пневматическая машина для удаления опавшего листа (англ.) Сучкорез Киркомотыга (англ.) Вилы Секатор Грабли Riddle (Soil sifter) (англ.) Заступ Триммер Лейка Полольник (англ.) Лопата Нож для обрубки сучьев

Коса Серп Культиватор Кайло Бур Плуг

Плуг — это… Что такое Плуг?

Немецкий крестьянин работает с плугом

Плуг — сельскохозяйственное орудие для основной обработки почвы. Плугами также называются устройства для работы под водой, для прокладки кабелей, для подготовки земной поверхности перед звуковым зондированием и гидролокацией бокового обзора при поиске нефти. Первоначально плуги тащили на себе сами люди, затем волы, а ещё позже — лошади. В настоящее время в промышленно развитых странах плуг тянет за собой трактор.

Основная задача плуга — перевернуть верхний слой земли. Вспахивание уменьшает количество сорняков, делает почву более мягкой и податливой, облегчает дальнейший посев.

История плуга

Доиндустриальная эпоха

Распашка с использованием плуга и волов. Миниатюра поэмы «God Spede ye Plough», относящаяся к началу XVI века. Британский музей

Когда появилось сельское хозяйство, земля обрабатывалась вручную либо с помощью мотыг на мягких плодородных почвах, например на берегах Нила, где ежегодные приливы омолаживали почву и облегчали её обработку. Чтобы регулярно выращивать зерновые культуры в менее плодородных областях, более низкий слой почвы с питательными веществами требовалось поднять на поверхность.

Приручение волов в Месопотамии, произошедшее, возможно, уже в VI тысячелетии до нашей эры, дало человечеству достаточную тяговую силу, необходимую для развития орудий для вспашки. Самые первые плуги имели очень простое строение и представляли собой раму (дышло), держащую в себе вертикально закреплённый кусок дерева (лемех), который волочили сквозь верхний слой почвы. Как лемех, так и дышло выделывались из одного куска дерева, о чём свидетельствует, например, сиракузская бронзовая монета.

[1]

Древние формы плуга известны нам по вавилонским и древнеегипетским изображениям, наскальным рисункам в Северной Италии и Южной Швеции (относящимся ко 2-му тысячелетию до н. э.), а также по находкам древних плугов в торфяниках на территории Польши. Ранее I тыс. до н. э. плуг был известен в Китае.

Плуг на лошадиной тяге.

Древними римлянами был изобретён отвал, который отбрасывал землю в сторону, погребая сорняки и остатки предыдущего урожая под слой земли, в то же время вытаскивая питательные вещества на поверхность. Такой плуг мог также быть использован на сырой земле, вода стекала по бороздам, оставленным плугом. Кроме этого, римляне поставили передок на колёсах, позволявший регулировать глубину хода плуга; и применили нож, размещаемый перед лемехом для разрезания почвы.

^[2]

В самом начале отвалы делались из дерева в виде продолговатого четырёхугольника. Спереди их прикрепляли к стойке, а позади к подошве и к одной из рукояток плуга посредством деревянной или железной связи. Так как к дереву земля налипает сильнее, нежели к металлу, то впоследствии стали делать отвалы из чугуна или железа и давать им форму местами вогнутую, местами выпуклую, так что отвал представлял собой изогнутую винтообразную поверхность.^[1]

Первым коммерчески успешным плугом с использованием железных частей следует считать «Роттерхамский плуг», разработанный Джозефом Фольямбе (Joseph Foljambe) в 1730 году в Ротерхаме, Англии. Он был прочным, лёгким, и созданным по математическим расчётам шотландского конструктора Джеймса Смола (James Small). Плуг позволял срезать, поднимать и переворачивать слой земли.

Индустриальная революция

Британский крестьянин за плугом. Различные плуги конца XIX — начала XX века. Энциклопедия Брокгауза и Эфрона

Стальные плуги появились во времена промышленной революции. Они были легче и прочнее тех, что изготовлялись из железа или дерева. Первый стальной плуг изобрёл американский кузнец Джон Дир (John Deere) в 1830-х годах. К тому времени дышло, крепившееся к упряжи животных, было приспособлено так, что колесо в передней части плуга катилось по земле. Первые стальные плуги управлялись пешим человеком. Управляющий шёл вслед за плугом, держась за две рукоятки, и регулировал направление и глубину борозды. Он также часто руководил движением животных, тянущих за собой плуг. Позже появились плуги, где управляющий уже сидел на специальном сидение на колёсах, а плуг имел несколько лемехов.

Одна лошадь как правило может тянуть только плуг для одной борозды на чистой и мягкой почве. Для обработки более тяжёлых почв требовалось две лошади, одна из которых шла по борозде, а другая по необработанной земле. Для плугов, делающих две и более борозд, одна или несколько лошадей должны идти по свободной, невспаханной земле, и даже это даётся им с трудом.

Обычно таким лошадям дают десятиминутный отдых каждые полчаса.

С появлением парового трактора стало возможно использовать его для вспашки. В Европе уравновешенные плуги на колёсах тянулись проволочными канатами (в качестве средства передачи), управляемых парой паровых двигателей английского инженера Джона Фоулера (John Fowler). В Америке твёрдая почва равнин позволила прямое использование больших паровых двигателей в качестве тяговой силы. Часто бывало, что до десяти паровых машин тянули один большой плуг, что позволяло вспахать сотни акров земли за день. Только паровые машины могли двигать такие большие плуги. Когда появились бензиновые двигатели, они не имели достаточной мощности сравнимой с паровой тягой.

В Австралии в 1870-е годы был изобретён специальный плуг для распашки земель под виноградники, названный «Стамп Джамп». Его устройство позволяло плужному лемеху самому перепрыгивать через шишковатые и очень длинные, выступающие на поверхность корни эвкалиптов. С помощью такого плуга первые поселенцы в долине МакЛарен обрабатывали все самые старые виноградники в регионе. ^[3]

Более простая система, созданная позже, использует вогнутый диск (или два), установленный под большим углом к направлению движения. Вогнутая поверхность удерживает диск в земле, если под него не попадает что-либо твёрдое. Когда плуг натыкается на корень дерева или камень, лемех плуга подпрыгивает, что позволяло избежать поломки плуга и продолжить вспашку.

Современный плуг

Традиционные плуги могут переворачивать землю только в одном направлении, указываемым отвалом лемеха. В результате действия плуга образуются гребни вспаханной земли между бороздами, похожие на грядки. Этот эффект наблюдается и на некоторых полях, обрабатывавшихся в древние времена.

Современные оборотные плуги имеют двойные переворачивающиеся лемеха: пока один работает на земле, второй переворачивает её в воздухе(ошибочное суждение — в текущий момент времени работает один комплект — так же, как у обычного плуга). Доходя до края поля, плуг под действием гидравлики переворачивается, и при втором обратном проходе новые борозды отваливаются в ту же сторону, что и в первый раз, что позволяет избежать гребней. Оборотный плуг не производит никаких дополнительных операций с пластом. Его использование позволяет пахать «челночным» методом — каждый последующий проход вплотную к предыдущему. Для этого необходимы два комплекта лемехов «зеркальной» конструкции на одной раме. При проходе один комплект работает, второй «смотрит в небо». После прохода и разворота агрегата «зеркальные» лемеха с помощью гидравлики меняются местами. Такая схема вспашки позволяет получить однородную вспаханную поверхность с гребнями, ориентированными в одну сторону (гладкая вспашка). Кроме того, экономится время и топливо на переездах между загонами. При вспашке же обычным плугом половина загона имеет гребни справа от борозды, половина — гребни слева. При этом в центре загона образуется либо двойной гребень (при вспашке «в свал», когда агрегат начинает движение с середины загона и ходит по расширяющейся спирали), либо двойная борозда (при вспашке «вразвал», когда агрегат начинает движение у края загона и ходит по сужающейся спирали).

Пахота в Южной Африке.

Оборотный плуг подсоединяется к трактору с помощью трехточечной навески. Обычные плуги имеют от 2 до 5 отвалов, но полу-закреплённые плуги, поднятие которых поддерживается колесом с диаметром в половину длины плуга, могут иметь до 18 отвалов. Гидравлическая система трактора используется для поднятия и переворота плуга, а также для регулирования ширины и глубины борозды. Тракторист всё ещё должен регулировать сцепление плуга, так чтобы он шёл под нужным углом. На современных тракторах глубина и угол вспашки устанавливаются автоматически.

Цель вспашки состоит в перемешке слоёв земли, обогащении её кислородом, избавление от сорняков и некоторых бактерий. Закопанные сорняки разлагаются в земле и служат в качестве компоста.

Широкое распространение виноградников, плодовых насаждений и лесопосадок потребовало создания специального плантажного плуга, вспахивающего землю на большую, чем обычный плуг, глубину (до 100 см), что способствует созданию более благоприятных условий для развития корней растений. Плантажный плуг может иметь двойные лемеха на разной глубине, почвоуглубители и другие рабочие органы, глубоко рыхлящие почву. Конструкция плуга позволяет улучшить водный режим почвы и уменьшить выщелачивание питательных веществ из верхних слоев грунта. Одновременно с плантажной вспашкой может проводиться внесение органических и минеральных удобрений^[4].

Эрозия почвы

Одним из негативных последствий вспашки является эрозия почвы. Под действием воды и ветра земля перемещается, и использование плуга способствует этому процессу. В результате неконтролируемого использования сельскохозяйственных процедур на США в 1930-е годы обрушилась волна пыльных бурь.

Детали плуга

Ручной плуг XIX века

Ручной плуг XIX века.

В отдельности главные части плуга (рис. справа) производят следующую работу. Нож (а) — отрезает пласт в вертикальной плоскости. Лемех (б) в горизонтальной, оборачивает и разрыхляет пласт — отвал (в). К ним присоединяются ещё полевая доска (г), дающая плугу опору в вертикальной плоскости, подошва (д), служащая опорой плуга снизу и принимающая на себя вес плуга и лежащего на нём во время работы пласта; одна или две стойки (е), к которым прикрепляются с одной стороны вышеупомянутые части, а с другой — грядиль (ж, дышло), за который с переднего конца зацепляется упряжной валек и прикрепляется регулятор (и), а с заднего рукоятки (з). Обе последние части служат для управления плугом. К каждому плугу прикладываются ещё ключ для отвинчивания и закрепления гаек, молоток для заклепывания и или плуговой башмак, который надевается на лемех, или плужные салазки, служащие для перевозки плуга с одного места на другое.

Разновидности плуга на территории России XIII—XX вв

Сибирский сабан («колесуха») конца XIX века.

В европейской части России, по меньшей мере с X века^[5], наибольшее распространение имела традиционная «великорусская» соха, вплоть до постепенной замены её железным плугом на рубеже XIX—XX вв.^[6] В Поволжье, на Урале и в большинстве областей Сибири имели распространение колёсные разновидности плуга, такие как малороссийский деревянный плуг-«лемех» и сабан-«колесуха»^[7].

В духовной культуре

В религии и мифологии

В земледельческих культурах плуг или соха имеют огромное культовое значение, поскольку участвуют в многочисленных ритуалах — например «первой борозды». В мифологических представлениях плуг нередко приобретает фаллическую символику, поскольку «оплодотворяет» Мать-Землю. С этим связан и тот факт, что пашут и сеют в традиционном обществе обычно исключительно мужчины, как носители оплодотворяющего начала^[8].

У восточных славян и на Балканах во время Святок (в сочельник, под Новый год) проводился обряд «кликанья плуги». Он заключался в шествии с плугом, его величании и даже заклинании, а также в инсценировке пахоты и сева^[9]. Этот обряд, базировавшийся на магии подобия и магии «первого дня», должен был обеспечить в наступающем году плодотворную обрабоку земли и обильные всходы.^[10]

У многих индоевропейских народов известен архаичный ритуал опахивания. Он основывается на ассоциации борозды, проведённой плугом, с границей, отделяющей сакральное, «окультуренное» пространство от хаоса окружающей среды.

Сразу два мифоритуальных аспекта плуга отразились в образе индуистской богини Ситы. Согласно «Рамаяне», она родилась из борозды, которую провёл плугом её отец Джанака, опахивая место для жертвоприношения. Даже имя (др.-инд. Sītā) переводится как «борозда». С другой стороны, рождение Ситы и её упоминания в Ведах говорят о связи этой богини с плодородием и Матерью-Землёй, при том что плуг обладает фаллической символикой.

В геральдике

Плуг используется как эмблема земледелия и как символ новой жизни. В первые годы существования Советской России плуг употреблялся как эмблема трудового крестьянства и одно время изображался с молотом, пока его в этом качестве не вытеснил серп. Плуг также был изображён на советских монетах достоинством в 1 рубль и полтинник в 1920-е годы; силуэт плуга также изображался на ордене Красного Знамени и на медалях в некоторых странах Восточной Европы (например, в Чехословакии в 1948—1989 гг.).

Как эмблема новой жизни, плуг использовался в конце XVIII — начале XIX века в Северной Америке, а в нынешнее время изображен на государственном гербе Либерии^[11].

Также в настоящее время изображён на государственных печатях штатов США Пенсильвания, Орегон, Оклахома, Северная Дакота, Невада, Монтана и Миннесота^[12].

В музыке

В 1991 году группа «Сектор Газа» записала песню «Плуги-вуги».

См. также

Ссылки

1. ↑ ^{1 2} Энциклопедический словарь Брокгауза и Ефрона
2. ↑ Карпенко Н. А., Зеленев А. А., Сельскохозяйственные машины, Москва, 1968
3. ↑ The Stump Jump
4. ↑ Большой энциклопедический словарь. Сельское хозяйство
5. ↑ Ю. Краснов. Ранняя история сохи. «Советская археология», № 1, 1986 г.
6. ↑ Соха (сельскохозяйственное орудие) / Энциклопедический словарь Ф. А. Брокгауза и И. А. Ефрона. — С.-Пб.: Брокгауз-Ефрон. 1890—1907.
7. ↑ Андюсев Б. Е. Сибирское краеведение. Хозяйство, быт, традиции, культура старожилов Енисейской губернии XIX — начала XX вв.: Учебное пособие для учащихся и студентов. Изд. 2-е, испр. и дополн. — Красноярск: РИО КГПУ, 2003. — 336 с. ISBN 5-85981-049-0
8. ↑ Интересно, что индоевропейская мифопоэтическая традиция нередко отождествляла человека и землю. К примеру, во многих индоевропейских языках семена растений и мужское семя обозначаются одним словом, равно как и рождение у человека и у земли, в отличие от животных (земля обладает плодородием и рождает урожай, женщина рожает, а животное котится; человек, земля и природа умирают, а животное издыхает).
9. ↑ См. также: Посевание // Российский Этнографический Музей
10. ↑ Пропп В. Я. Русские аграрные праздники. СПб.: Терра, 1995. С. 59-61.
11. ↑ Похлёбкин В. Словарь международной символики и эмблематики
12. ↑ Символика США

Сельскохозяйственный (садовый) инструмент



Ручной плуг для посадки картофеля своими руками

Сайты районов области….

mikhailjonokk
Сайт Подосиновского района
http://www.podosinovets.ru/
На странице «Вят ские умельцы» есть такое предложение.

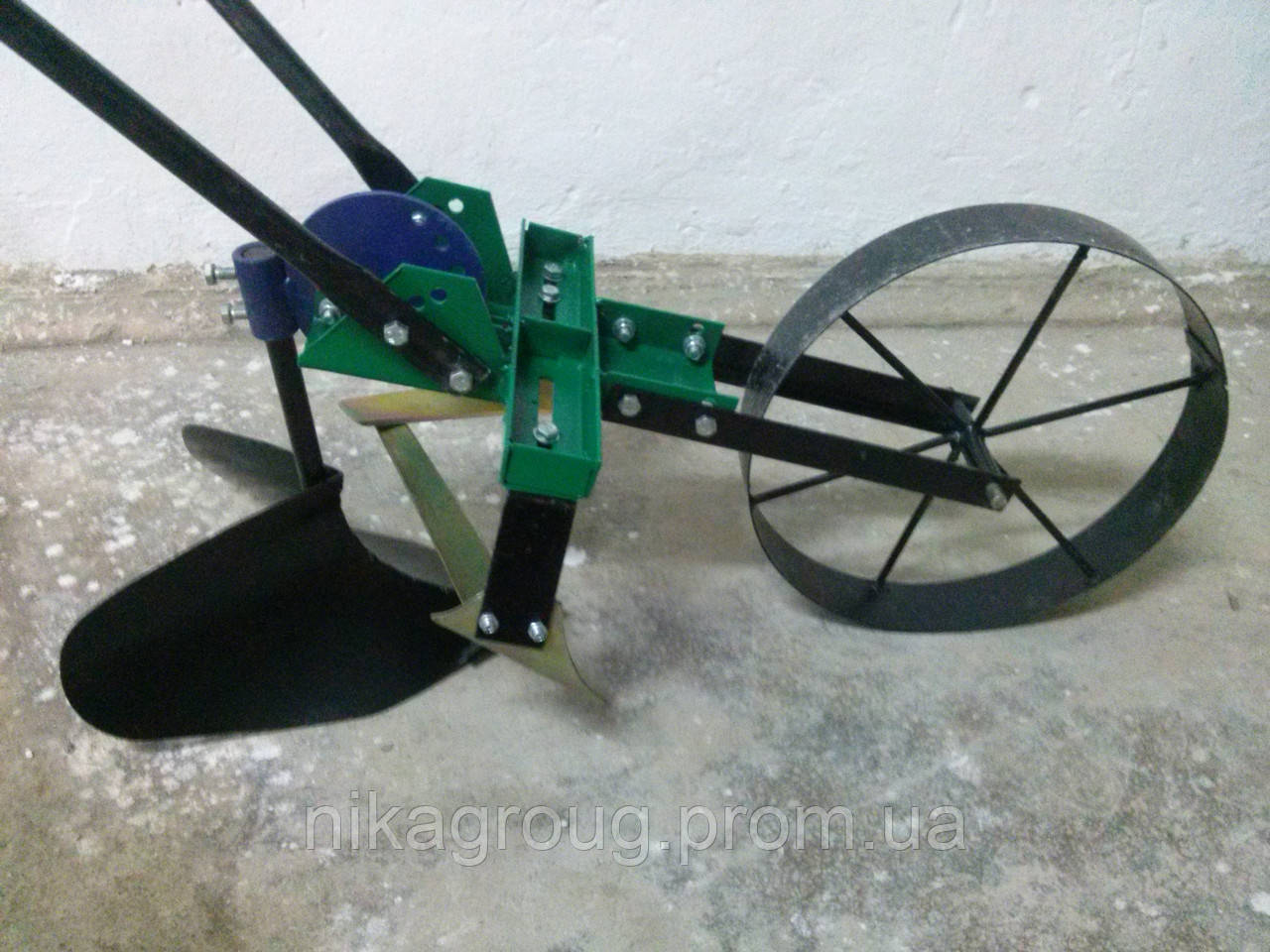

РУЧНОЙ ПЛУГ «ВЯТСКИЙ ПАХАРЬ»
http://www. podosinovets.ru/category/viyt-umelec/

Ручной плуг “Вятский пахарь” является уникальным инструментом для вспашки земли и посадки картофеля. Ширина лемеха 30 см позволяет производить посадку методом “под плуг” следующим образом: в первую борозду закладывается картофель и засыпается землей от второй борозды. Во вторую борозду закладывается удобрение и засыпается землей от третьей борозды. В третью борозду снова закладываются семена картофеля, и вышеописанные действия повторяются. Ширина между рядками картофеля составляет 60 см. БЫСТРО, ЛЕГКО, УДОБНО Изделие запатентовано и изготовляется при содействии прихода церкви Веры, Надежды, Любови и матери их Софии Вятской епархии
По вопросам приобретения обращаться: 610035, г. Киров, а\я 2875 : сот.: 8-912-734-65-75

Tags: Ручной плуг для посадки картофеля своими руками

Покажу как я сделал ручной бороздовик. У нас он еще называется маркер. Выкройка: …

Svetlana Novikova | Автор топика: Ирина

Ручной плуг «Вятский пахарь»является уникальным инструментом для вспашки земли и посадки картофеля. Ширина лемеха 30см позволяет производить посадку методом «под плуг». Работа с плугом требует определённого навыка.Рекомендуется медленно освоить технику работы, добиваясь минимального мышечного напряжения. Работа на земле должна приносить радость, и поверьте, что ручной плуг «Вятский пахарь» сможет вам её доставить.
Веб-сайт: http://lopata-43.narod.ru

Самодельный плуг. Сменные ножи. — YouTube

Этот плуг для посадки картофеля рядками. Глубина заделки картофеля не менее 10 см. А также сменные ножи для прополки сорняков.

Усовершенствованный ручной плуг для повышения эффективности в сельском хозяйстве Местное послепродажное обслуживание

Добейтесь точности и эффективности в сельском хозяйстве и культивации с помощью мощных и современных инструментов. Плуг ручной от Alibaba.com. Эти уникальные и потрясающие. Ручной плуг подходит для сельского хозяйства любого размера и масштаба. Это огромная помощь во многих необходимых действиях на ферме, таких как посев и ежедневный уход за посевными площадями. Эти. Ручной плуг использует надежную технологию, которая значительно снижает вероятность поломки.За ними невероятно легко ухаживать, и на содержание их не нужно много тратить.

Выберите из широкого спектра эффективных и ориентированных на производительность. ручной плуг , который помогает выполнять несколько различных действий. Помимо прочего, они помогают при рыхлении почвы, рытье траншей, прополке и вспашке сада. Эти. Ручной плуг доступны в различных моделях и оснащены мощными, эффективными двигателями, которые бесшумны и имеют более высокую скорость работы. Эти. Ручной плуг имеет прочное шасси и предлагается в версиях с электрическим, бензиновым и дизельным двигателем.

Подбирать из разнообразного. Ручной плуг на Alibaba.com для удобной работы, которая может помочь повысить производительность и урожайность. Выбирайте правильно. Ручной плуг отличается разнообразием моделей, расцветок, мощностей и характеристик. Эти передовые продукты имеют высокий уровень безопасности и оснащены 4-тактными двигателями с автоматической или полуавтоматической трансмиссией. Эти. Ручной плуг можно использовать в сельском хозяйстве на любой местности и в любых климатических условиях, что делает их незаменимыми для всех, кто занимается сельским хозяйством.

Alibaba.com предлагает широкий круг соблазнов. ручной плуг под ваш бюджет и технические характеристики. С этими привлекательными скидками. Ручной плуг Поставщики могут рассмотреть возможность закупки в больших количествах и накопления этих превосходных машин. Повысьте свой опыт ведения сельского хозяйства сегодня.

Пахота трактора 101 — Фермерский коллектор

Роберт Н.Приппс

1/14

Картина Герберта Дикси «Последняя борозда» наглядно демонстрирует трудный характер ручной вспашки с лошадьми.

Архивы Farm Collector

2/14

При финишной обработке земли, когда колеса трактора охватывают необработанную землю, подведите трактор левыми колесами к стенке борозды, опустите плуг, повторно выровняйте его и продолжайте движение до конца поля.Остается узкая незаконченная полоса, которую нужно вспахать на обратном пути.

Архивы Farm Collector

3/14

Шагающий плуг и пара мулов, не очень глубоко пахавших, а переворачивающих дерн. У опытного пахаря красивые прямые борозды. В средние века акр был впервые определен как количество земли, которое человек и упряжка волов могли вспахать за день.

Архивы Farm Collector

4/14

При отделке последней узкой полосы двухдонным плугом наклоните плуг влево, вбейте борозду правыми колесами и вспахите эту полосу передним плугом, таким образом завершив обработку земли.

Архивы Farm Collector

5/14

Угрюмый плуг значительно упростил работу пахаря, но стоимость машины по-прежнему позволяла большинству мелких фермеров использовать ручной плуг. Показанный здесь плуг был произведен компанией Grand Detour Plough Co., Диксон, штат Иллинойс. Эта хромолитография датируется 1880-ми годами.

Архивы Farm Collector

6/14

Rumely Type Z 1929 года выпуска с тяговым усилием 40 л.с. с 8-нижним плугом. В тракторах Rumely OilPull для охлаждения использовалось масло, а не вода из-за его более высокой температуры кипения, что, в свою очередь, позволяло лучше сжигать керосин.Трактор и плуг были отреставрированы владельцем Don Wolf, Ft. Уэйн, штат Индиана

Фото Дона Вольфа

7/14

Ранняя тракторная вспашка началась на рубеже 20-го века с паровых двигателей. Здесь показан корпус 110 л.с., тянущий то, что выглядит как плуг с 12 днищами.

Изображение предоставлено Робертом Н. Приппсом.

8/14

На этом плуге Ferguson с 2 днищами определены основные части типичного плуга для использования с трехточечной навеской. Другие типы отвальных плугов обычно имеют эти или аналогичные детали.

Архивы Farm Collector

9/14

Двухдонный прицепной плуг International Harvester Little Genius. К отвалам добавлены «крылья», чтобы обеспечить полное перекатывание вспаханной земли. International Harvester производила плуги Little Genius на протяжении многих лет. Конфигурация типична для других производителей.

Фото Роберта Н. Приппса.

10/14

Плуг Ford Dearborn Motors с двумя днищами (14 дюймов). В более поздних версиях, таких как эта, контрольные цепи на сошниках не требовались, поскольку блок в шарнирном соединении выполнял ту же функцию.Фрагмент над выдвижной площадкой известен как «лягушка». Трубки на концах отвала предназначены для дополнительных подпружиненных граблей.

Фото Роберта Н. Приппса.

11/14

Плуг John Deere Model A 1943 года с плугом International Harvester Little Genius в музее и историческом месте Мидуэй-Виллидж, Рокфорд, штат Иллинойс. Хэл Бейтлих за штурвалом трактора, который принадлежит сыну автора, Дагу Приппсу. И Хэл, и Дуг связаны с бывшей фермерской группой музейных добровольцев.

Фото Роберта Н. Приппса.

12/14

Автор Роберт Н. Приппс плуг с его плугом Ford-Ferguson 2N 1946 года и 2-донным 14-дюймовым плугом Dearborn.

Фото любезно предоставлено Робертом Н. Приппсом.

13/14

Предлагаемая схема вспашки прицепного плуга.

Архивы Farm Collector

14/14

Предлагаемая схема вспашки навесного плуга.

Архивы Farm Collector

❮ ❯

Немногие сельскохозяйственные работы приносят большее удовлетворение, чем обработка поля трактором.Конечно, вспашка тоже может стать источником большого разочарования. Большинство старожилов знают подводные камни и опасности, которых следует избегать, но новичку будет полезно краткое руководство.

Грубые деревянные плуги, царапавшие землю в доисторические времена, привели к шагающим плугам с приводом от животных. В Библии много говорится о пахоте, включая презрение к «ленивцу, который осенью не пашет из-за холода» (Притчи 20: 4). Вспашка с помощью этих ручных устройств была трудной и совсем не радостной.Генри Форд, выросший на ферме, сказал: «Я прошел много утомительных миль за плугом и знаю, как это тяжело».

Джеймс Оливер, изобретатель охлаждающего плуга «Оливер», сказал: «Человек, которого никогда не поднимали на рукоятку плуга или не швыряли в борозду упорным плугом, никогда не проверяли свой словарный запас». Колесные плуги были изобретены в 1870 году, но ручная вспашка все еще была нормой, пока ее не вытеснили недорогие легкие тракторы и соответствующие им плуги.

Залог хорошего земледелия

Зачем вообще пашет? Это правда, что современные методы земледелия с нулевой обработкой почвы уменьшили потребность в рутинной весенней и осенней вспашке, и во многих случаях полевой культиватор заменил отвальный плуг. Кроме того, использование химических средств уничтожения сорняков оставляет поля относительно чистыми от остатков прошлого сезона. Но когда густо задернованный участок земли нужно превратить в посевное ложе, лучше всего начать с плуга.

Плуг предназначен для измельчения (или измельчения) почвы, пропуская воздух и свет, два важных фактора для нормального роста растений.Плуг переворачивает дерн и засыпает мусор (например, стебли кукурузы) и навоз, смешивая его с почвой для разложения и получения корма для растений.

Вспаханная почва должна иметь хороший контакт с грунтом для облегчения подъема влаги. Пустоты и комья мусора или дерна препятствуют росту корней и нарушают контакт с грунтом. В брошюре John Deere Power Farming 1930-х годов говорится: «Независимо от того, насколько тщательно вы выполняете последующие операции по обработке почвы, вы не сможете исправить ошибки плохой вспашки. Хорошая вспашка и хорошее земледелие идут рука об руку.”

Во-первых, приведем некоторые термины и определения по порядку:

Плуг Есть много устройств, называемых плугами (или плугами), включая снегоочистители. Предметом данной статьи является отвал полевой плуг. Двумя основными типами являются прицепные плуги и навесные плуги. Основными частями обоих являются днище, сошники, фуганки, бороздковые колеса (или катки) и балки. Днища состоят из отвала, лемеха, крестовины и опоры, а в некоторых случаях — сменной голени.

Эти части обозначены на этом изображении, кроме лягушки и голени.Лягушка представляет собой стальную деталь, которая удерживает вместе нижнюю часть и отвал, а также поддерживает лапу. Плуги с несколькими нижними частями используют скользящие опорные площадки только на заднем днище. Некоторые типы плугов из закаленного железа имеют сменную стойку, которая служит передней кромкой отвала. Эта поверхность подвергается наибольшему износу, и ее можно заменить, если она потускнела.

Плуги

доступны с одним днищем или до 20. Самым маленьким, как правило, является дно диаметром 12 дюймов (что указывает на ширину пропила), но обычно используются плуги диаметром 14, 16 и 18 дюймов.С двухдневным 14-дюймовым плугом на каждом проходе вспахивается площадь шириной 28 дюймов. Плуги обычно перекатывают почву вправо, хотя двусторонние плуги имеют чередующиеся днища, которые поворачивают почву вправо или влево.

Прицепные и навесные плуги можно поднимать и опускать механически или гидравлически. Механические прицепы оснащены «тяговым канатом», который либо опускает плуги, чтобы начать вспашку, либо поднимает плуги (за счет мощности от колес плуга) в конце борозды.

Навесные плуги с гидравлическим приводом, как правило, основаны на патентах Гарри Фергюсона на трехточечную навеску, впервые использованных в США.С. на тракторе Ford-Ferguson 9N 1939 года выпуска. У них есть автоматическая компенсация тяги, известная как «контроль тяги». Система регулирования тяги автоматически поднимает плуг по мере необходимости при столкновении с трудностями, предотвращая тем самым остановку трактора. Затем система возвращает плуг на исходную глубину при прохождении твердого грунта.

Всасывание Как нижняя часть, так и лемех выполнены с небольшой вогнутой кривизной. Это создает всасывание, которое втягивает плуг в почву, а также плотно прижимает край борозды к стенке борозды. Износ уменьшает всасывание; в конечном итоге эти детали необходимо заменить.

Земля Участок поля, который нужно вспахать, называется землей . Концы и стороны площадки называются мысами . Большое поле может быть разделено на несколько земель, которые будут обрабатываться отдельно по экономическим причинам.

Борозда Открытая канавка, оставшаяся от самого заднего дна, когда плуг продвигается по земле, называется бороздой . Мертвая борозда возникает, когда соседние борозды вспахиваются в противоположных направлениях, отбрасывая почву друг от друга (или оставляя открытую борозду на краю поля).Задняя борозда противоположна, когда противоположные борозды складываются вместе.

Готовимся к пахоте

Надеюсь, у вас есть руководство по эксплуатации для вашего плуга. В противном случае общие руководства по John Deere, International Harvester и Ford доступны в Интернете. Если плуг работает удовлетворительно, вероятно, лучше ничего не регулировать, кроме как проверить настройки сошника. Они должны быть установлены на 3/4 дюйма выше ближайшей точки на лемехе. Их следует установить слева от поля, ровно настолько, чтобы оставалась чисто срезанная борозда.

Для навесных плугов убедитесь, что цепи проверки сошников не допускают ударов сошников о шины трактора. Для прицепных плугов дышло трактора должно быть отрегулировано так, чтобы правое колесо прицепного плуга находилось на расстоянии около 2 дюймов от стенки борозды. Если позволить прижаться к стене, передний плуг будет иметь на 2 дюйма меньше разреза, чем задний плуг.

Разметка поля

Прямые и ровные борозды — признак хорошего пахаря. Это было особенно очевидно при ручной вспашке, и гораздо проще сделать это с помощью тракторной пахоты, но это все же работа, которой рабочий может гордиться.Обычно лучше всего отойти от области, которую нужно вспахать, установить колья, чтобы указать отдельные земли, центр каждой земли и место начала мысов. Оставьте достаточно места на мысе, чтобы перевернуть экипировку для следующего прохода. Для прицепного плуга потребуется гораздо больше места. Поворотные полосы можно закончить после вспашки земли.

На изображениях 6 и 7 показаны две дополнительные схемы вспашки. Изображение 7 лучше всего работает с навесными плугами, так как в центре поля требуются крутые повороты. Для плугов с прицепными плугами рисунок 6 позволяет отламываться от финишной земли до начала следующей, и так далее с последующими площадками.Однако вполне вероятно, что для финиша последней площадки потребуется крутой поворот. Таким образом, для этого метода требуется больше места на поворотной полосе.

Сначала обработайте борозду поворотной полосы с плугом, наклоненным влево (при условии, что плуг с двумя днищами), оставив достаточно места для выполнения поворотов. Борозды поворотной полосы должны быть повернуты в сторону вспахиваемой земли. Эти борозды облегчат проникновение плуга в начале и сделают ровный конец в конце.

Открытие земельного участка

Опять же, наклонив двухдонный плуг влево, опустите плуг в почву по борозде поворотной полосы. Двигайтесь к столбу или другому маркеру на противоположном конце поля. Вот где окупается тщательная верстка. Вместо того, чтобы выбирать дерево, к которому нужно направиться на дальнем конце поля, используйте колья или другие хорошие маркеры. Говорят, что начинающие пахари использовали соседскую корову в качестве маркера только для того, чтобы корова отошла прочь.

Когда передний плуг достигнет борозды разворотной полосы, подтяните плуги, пока агрегат все еще движется к стойке. Разверните в соответствии со схемой и при необходимости отрегулируйте плуги так, чтобы они были выровнены, когда правые колеса машины находятся в борозде.Когда первое дно коснется борозды разворотной полосы, опустите плуги. На очень маленьких участках может быть предпочтительнее начинать с правой стороны земли и просто кружить вокруг и продолжать вспахивать в одном и том же направлении на каждом проходе. При навесных плугах наиболее удобным может быть движение задним ходом с поднятыми плугами, а затем движение влево для следующего прохода. В любом случае, этот метод не оставляет ни мертвых, ни засоренных борозд посреди земли, но он неэкономичен на больших участках.

Отделка земли

Пахайте вперед и назад, пока земли не будут заполнены.При прохождении последней посадки, когда незавершенная полоса уже, чем протектор трактора, ведите машину левым колесом трактора по последней борозде. Это, вероятно, оставит еще одну узкую полосу, которую нужно обработать на обратном пути с правым колесом в последней борозде. При необходимости повторно выровняйте плуги. Завершите поле вспашкой по бороздам на краю поля. Помните, вы бросаете землю вправо и двигаетесь влево для следующего прохода. Для этого может потребоваться сделать последние борозды круговыми движениями.При необходимости повторите до тех пор, пока не будет вспахана край поля. Затем сделайте шаг назад и полюбуйтесь своей работой!

Подготовка семенного ложа

Чтобы подготовить поле к посеву, требуются рыхление и боронование. Диск подрезает и выравнивает неровности борозды, оставленные плугом. Зубчатая борона или борона с пружинными зубьями могут быть использованы для разбивания комков дерна, оставшихся на поле.

Техническое обслуживание — залог срока службы оборудования

Храните плуг так, чтобы лемехи стояли не на земле. Все соприкасающиеся с землей поверхности должны быть покрыты смазкой для мостов или аналогичным средством для предотвращения ржавчины.Подшипники сошников и подшипников качения следует смазывать с помощью напорного пистолета. Убедитесь в отсутствии повреждений и затупления сошников или сошников. При необходимости замените, чтобы быть готовым к следующей вспашке. FC

---

Проработав 36 лет в авиастроении, Боб Приппс вернулся к своей первой любви и начал писать о тракторах. Он является автором около 30 книг по этой теме и нескольких журнальных статей. Приппс владеет фермой по производству кленового сиропа недалеко от Парк-Фолс, штат Висконсин. При сборе кленового сока он полагается на Ford Jubilee и Massey Ferguson 85.

Опубликовано 7 февраля 2017 г.

СТАТЬИ ПО ТЕМЕ

Прочтите о том, как тяжелый труд этой семьи обеспечил им груду дров, которая выдержит суровую зимнюю погоду.

Посмотрите теплые воспоминания одного блогера о школьных выходках и образовании 1940-х годов.

Посмотрите эту рекламу хромолитографии для J.I. Дело Плуг Работает.

Как вспахать сад вручную | Руководства по дому

Вспашка почвы в саду важна, если вы хотите, чтобы урожай хорошо рос. Хотя рыхление и переворачивание почвы вручную может быть утомительной задачей, это способствует аэрации и позволяет корням растений проникать в почву и свободно расти. Вспашку можно проводить осенью и весной. Осенняя вспашка особенно полезна, если почва тяжелая или вы хотите внести поправки, которые могут занять некоторое время. Если почва пористая и легкая, достаточно одной вспашки весной перед посевом.

Определите, готова ли почва к обработке.Возьмите в руку около 1/2 стакана земли и сожмите ее, чтобы получился шар. Вдавите большой палец в комок земли. Если мяч легко врезается в рыхлую почву, можно обрабатывать землю. Если шарик липкий и раскалывается на несколько комков почвы, подождите немного дольше, чтобы почва высохла. Если вы обрабатываете слишком влажную почву, большие комки могут оставаться на ней долгое время.

Вытягивайте сорняки и старые растения из почвы вручную. Обработайте поверхность почвы, чтобы собрать и удалить камни и другой мусор.

Выкопайте траншею по всей длине вашего сада с помощью лопаты. Используйте ступню, чтобы вдавить лезвие лопаты в почву на глубину примерно от 6 до 8 дюймов, поднимите почву лопатой и поместите почву в тачку. Повторите процедуру, чтобы удлинить траншею. Сделайте траншею по ширине, равную ширине лезвия лопаты. Избегайте выкапывания подпочвы, которая находится ниже самого верхнего слоя почвы, называемого верхним слоем почвы; выкапывают только богатый, рыхлый, темный верхний слой почвы. Возможно, вам придется отрегулировать глубину копания в зависимости от глубины верхнего слоя почвы.

Разрыхлите твердый грунт на дне траншеи с помощью лопаточной вилки. Разрыхлите этот грунт настолько, насколько сможете, стремясь к глубине 12 дюймов разрыхленной почвы. Во время работы измельчайте комки почвы и удаляйте камни.

Разложите 2-дюймовый слой компоста или торфяного мха вдоль дна траншеи, если качество почвы плохое. Компост и торфяной мох добавляют питательные вещества и улучшают дренаж.

Выкопайте вторую траншею рядом с первой. Заполните первую траншею почвой, которую вы удалили, чтобы создать вторую траншею. Разложите 2-дюймовый слой компоста или торфяного мха во второй траншее, если качество почвы плохое. Выкопайте третью траншею, при необходимости добавьте слой компоста или торфяного мха и заполните вторую траншею землей, выкопанной для создания третьей траншеи. Продолжайте рыть траншеи, при необходимости добавляя в них компост или торфяной мох и засыпая траншеи таким образом, пока вы не обработаете всю почву садового участка.

Распределите 2-дюймовый слой компоста или торфяного мха в последней траншее, если качество почвы плохое.Зачерпните почву из тачки в последнюю траншею.

Добавьте 2-дюймовый слой компоста или торфяного мха с верхними 2-дюймовыми слоями почвы, если качество почвы плохое. Гребли взад и вперед по почве любого качества, чтобы выровнять и сгладить ее. После этого верхние 2 дюйма почвы должны иметь размер частиц не более половины диаметра десятицентовика.

Ссылки

Биография писателя

Кимберли Кейнс — модель, писательница и лицензированный тренер по физической подготовке, которая много путешествовала, она впервые была опубликована в 1997 году. Ее работы публиковались в голландской газете «De Overschiese Krant» и на различных веб-сайтах. Кейнс получила степень по журналистике в колледже Меркуриус в Голландии и пишет свой первый роман.

3710 Отвал для отвала | Джон Дир США

Нижние части NU устанавливаются позади мэйнфрейма, чтобы предотвратить превращение мэйнфрейма в точку защемления остатков. Они предназначены для легкой тяги и скоростной вспашки.

• Операторы часто обнаруживают, что они могут пахать на шасси выше, чем с плугами конкурентов
• Повышенная производительность и экономия топлива
• Скорость до 10 км / ч (6 миль / ч)

Доступны размеры 400 мм (16 дюймов.) и 450 мм (18 дюймов) с неполированной поверхностью.

Максимальная глубина вспашки составляет:

Нижний максимум	Глубина вспашки *
400 мм (16 дюймов)	305 мм (12 дюймов)
450 мм (18 дюймов)	356 мм (14 дюймов. )

* В некоторых почвенных условиях при глубине вспашки от 254 мм до 356 мм (от 10 дюймов до 14 дюймов) почва может вскипать над отвалом, что приводит к плохо очерченным бороздам.

Акции на днища НУ

И NU 400, и NU 450 стандартно поставляются с усиленными цельнометаллическими лапами.

Разнообразие акций

Для соответствия условиям вспашки доступны различные сошники:

Изображение	Деталь	Описание
1	NU400	Стандартный, узкий крой
2	NU400	Для тяжелых условий эксплуатации, узкий срез
3	NU400	Для тяжелых условий эксплуатации, полный разрез
4	NU450	Для тяжелых условий эксплуатации, узкий срез
5	NU450	Для тяжелых условий эксплуатации, полная резка (стандартное оборудование)
6	NU450	Обрез 500 мм (для использования, когда требуется большая ширина реза или полная нарезка)
7	NU450	Гамбо с твердым покрытием (для тяжелых почвенных условий, когда проникновение является проблемой
8	NU400	Твердосплавный (для участков, где абразивная почва вызывает быстрый износ сверхмощных лемехов — не для использования в горных породах)
9	NU450	Твердосплавный (для участков, где абразивная почва вызывает быстрый износ сверхмощных лемехов — не для использования в горных породах)

Гумбоотвал (A32211) доступен для днища NU 400 и рекомендуется для использования в тяжелых почвенных (гумбо) условиях. Он похож на днище NU 400, за исключением того, что имеет меньшую площадь у законцовки крыла.

• Отвал не будет подниматься вверх за счет движения почвы, как NU 400.
• Позволяет почве легче отталкиваться для лучшего очищения и меньшей тяги.

John Deere предоставляет сменную лемеху для любой лапы плуга John Deere, которая ломается до того, как сошник достигнет следующих пределов износа (трудозатраты не включены; износ измеряется перпендикулярно посередине переднего отверстия под болт):

• 13 мм (1/2 дюйма.) износа, осталось 89 мм (3,5 дюйма).

Мусорные доски для днища НУ

Мусорная доска

Пластиковые или стальные мусорные доски могут быть добавлены к основанию NU для улучшения покрытия высоких тяжелых остатков. Пластиковые доски для мусора рекомендуются только для неабразивных почв, где очистка является проблемой со стальными досками.

LAND PRIDE ИНСТРУКЦИЯ ПО МОНТАЖУ СНЕЖНОГО ОТВАЛА Pdf Скачать

Снежный отвал

Инструкция по монтажу

Treker NT и ST серии

Перед началом работы

Когда вы видите этот символ, последующие

!

инструкции и предупреждения серьезны — следуйте

без исключения.Ваша жизнь и жизни

другие зависят от этого!

ВАЖНО: Прежде чем начать, прочтите эти

и убедитесь, что все детали и инструменты

На учете

шт. Сохраните эту установку

Инструкции для использования в будущем и заказа запчастей

информация.

Ваш снегоочиститель разработан специально для вашей земли

Pride NT & ST Treker. Пожалуйста, прочтите эту установку

и руководство оператора NT & ST Treker

тщательно перед началом.Особенно читаем информацию

по вопросам безопасности. Также входит в

Operator’s Manual — важная информация по эксплуатации,

Регулировка, устранение неисправностей и обслуживание

для этого

Приложение

(некоторые разделы руководства не относятся ко всем

принадлежностей).

Общая информация

Эти инструкции по сборке применимы к следующему Snow

Перечисленные ниже аксессуары для плугов:

701-067A

NT 60 «СНЕЖНЫЙ ПУХОГ

701-068A

СТ 60 «СНЕЖНЫЙ ПУХОГ

Дополнительная помощь

Ваш дилер хочет, чтобы вы остались довольны своим новым

Снегоочиститель.Если по какой-либо причине вы не понимаете

или не удовлетворены услугой

получено, предлагаются следующие действия:

1. Обсудите вопрос с вашим дилером.

менеджер, который знает о проблемах

у вас может быть, и что у него была возможность

поможет вам.

2. Если вы все еще недовольны, обратитесь к владельцу или

генеральный директор автосалона, объясните

и обратитесь за помощью.

3. Для получения дополнительной помощи пишите:

Отдел обслуживания Land Pride

Восточно-Северная улица 1525

P.O. Box 5060

Salina, Ks. 67402-5060

Электронный адрес

[email protected]

© Авторские права 2007

Напечатано

26.06.07

!

ОПАСНОСТЬ

Соблюдайте КРАЙНУЮ ОСТОРОЖНОСТЬ при вспашке. Всегда пахать на

медленная скорость.

!

ПРЕДУПРЕЖДЕНИЕ

ВО ИЗБЕЖАНИЕ СЕРЬЕЗНЫХ ТРАВМ ИЛИ СМЕРТИ:

1.

НЕ ПРЕВЫШАЙ 5 миль в час С УСТАНОВЛЕННЫМ НОЖОМ.

2.

ЭКСПЛУАТАЦИЯ НА СКЛОНАХ ПРЕДОСТОРОЖНО,

УРОВЕНЬ СТУПЕНЕЙ И НЕСОВЕРШЕННАЯ ПЛОЩАДКА.

3.

НЕ приближайтесь к ножам и движущимся частям

ВО ВРЕМЯ РАБОТЫ.

4.

ПРИ ЗАПАХАНИИ СНЕГА ИЛИ ГРЯЗИ НА СВАИ, НАЧАТЬ

РЕЗЕРВНОЕ КОПИРОВАНИЕ ПЕРЕД ПОДНЯТИЕМ НОЖА.

5.

НЕ УБИВАЙТЕ ЛЕЗВИЕ В СВАЙКУ. ** МЕДЛЕННО

ВНИЗ ПЕРЕД УДАРОМ.**

6.

БУДЬТЕ ВНИМАТЕЛЬНЫ О ВОЗМОЖНЫХ СКРЫТЫХ ПРЕДМЕТАХ ПОД

СНЕГ.

!

ВНИМАНИЕ

ВО ИЗБЕЖАНИЕ ЛИЧНЫХ ИЛИ ДРУГИХ ТРАВМ:

1.

ПРОЧИТАТЬ РУКОВОДСТВО ВЛАДЕЛЬЦА ОТВАЛА, ОПЕРАТОРА ATV

РУКОВОДСТВО И БЕЗОПАСНЫЕ НАКЛЕЙКИ ПЕРЕД ЭКСПЛУАТАЦИЕЙ —

ING.

2.

ЗАЩИТА ГОЛОВЫ, ЗАЩИТНЫЕ ОЧКИ И

ОБУВЬ, РЕКОМЕНДУЕТСЯ ОПЕРАТОРУ ATV? S

РУКОВОДСТВО.

3.

НЕ ДОПУСКАЕТСЯ ВОДИТЕЛЯМ НА ОТВАЛЕ ИЛИ Квадроцикле ВО ВРЕМЯ

ПЕРЕМЕЩЕНИЕ ИЛИ СТАЦИОНАРНОЕ.

4.

НЕ ДОПУСКАЙТЕ БЕЗОПАСНЫХ СТАНДАРТОВ ПРИБЛИЗИТЕЛЬНО ОТВАЛА ИЛИ Мотовездехода

В ДВИЖЕНИИ ИЛИ СТАЦИОНАРНОМ.

5.

ПЕРЕД РЕГУЛИРОВКОЙ УГЛОВОГО УПРАВЛЕНИЯ ОТВАЛА ATV

ДВИГАТЕЛЬ, УСТАНОВКА И БЛОКИРОВКА ТОРМОЗОВ, ПОДЪЕМ И БЛОКИРОВКА

ЛЕЗВИЕ В ВЕРХНЕМ ПОЛОЖЕНИИ. НЕ ПЫТАЙТЕСЬ ПОДНЯТЬ

ЛЕЗВИЕ РУЧНОЙ; ИСПОЛЬЗУЙТЕ ТОЛЬКО ПОДЪЕМНУЮ РУЧКУ.

6.

ПЕРЕД РЕГУЛИРОВКОЙ ВЫСОТЫ ЛЕЗВИЯ: НИЖНИЙ

ЛЕЗВИЕ В ВНИЗ.

7.

КОГДА ОТВАЛ НЕ ИСПОЛЬЗУЕТСЯ, ОСТАНОВИТЕ ДВИГАТЕЛЬ ATV, НАБОР

И БЛОКИРОВКА ТОРМОЗА И НИЖНИЙ ЛЕЗВИЕ ВНИЗ

ПОЛОЖЕНИЕ.

! ! ! ЭКСПЛУАТАЦИЯ! ! !

Ваше лезвие и оборудование разработаны с учетом вашей безопасности

в виду. Чтобы защитить вас и вашу машину, некоторые

частей лезвия и / или оборудования рассчитаны на отказ

при перенапряжении оборудования. По этой причине

Нажимные трубки, петли для лезвий, кронштейны для подножек, нажимные

Штифты для крепления пластин и штифты с тягами не подпадают под действие

.

Гарантия.

Регулируемый угол наклона лезвия.Зафиксируйте лезвие в верхнем положении.

Чтобы переместить лезвие влево, вправо или прямо, потяните лезвие

Инструкция №701-157М

1

Самодельный плуг оборотный для мотоблока. Плуг для лебедки своими руками чертежи Изготовление плуга для ручной вспашки земли

После того, как я приобрел своими руками сельскохозяйственную мотолебедку, которую используют для вспашки огорода, возник вопрос: купить плуг или сделать самому? Прогуливаясь по магазинам и базару Смоленска, возникает странное ощущение, что производимые промышленностью плуги для мотоблока — зрелище унылое.И эти промышленные творения подходят только для «пикировки» а не для вспашки земли и даже с оборотом шва, а по глубине и ширине вспашки можно сделать вывод, что для посадки картофеля с расстоянием между рядами 60 см, не один из предлагаемых в торговле плугом. Либо наши производители экономят, либо мощности самых популярных мотоблоков не хватает для работы с обычным плугом с шириной захвата 30 см. При посадке картофеля не следует трижды пахать одну борозду.И цена хочет оставить лучшую — под 2 тыс. Руб. рублей (за пару железок с пункта приема металлолома). Следующий шаг к поиску чего-то разумного — поискать в Интернете. К моему удивлению, на просторах русскоязычной сети плавают 3-4 оригинальных описания с рисунками (меня это очень удивляет). Следующий шаг — посмотреть, что используют другие. Приобрести подходящий плуг не удалось, решено было сделать плуг своими руками. Исходя из того, что плуг предполагалось использовать для посадки картофеля лебедкой для вспашки, к нему предъявляются следующие требования:

1.Ширина вспашки — до 30 см.

2. Глубина вспашки -10-20см.

3. Плуг должен сам удерживать борозду, не вырывая ее и не выскакивая из борозды. Геометрия плуга должна обеспечивать движение с заданными параметрами без помощи пахаря.

4. Наличие возможности регулировки глубины и ширины вспашки.

5. Минимальный вес и достаточная прочность.

Мой дядя уже более 10 лет использует свою самодельную моторную лебедку для вспашки и перепробовал несколько вариантов, за последние несколько лет остановился на варианте, оптимизированном для самодельной моторной лебедки для огорода, и специально для посадки картофель с междурядьями 60 см.Есть еще самодельный окучник. для моторной лебедки и картофелекопалки. сделано своими руками, все это можно посмотреть на соответствующих страницах сайта .

Чертеж полевой доски.

Лезвие изгибается по этому шаблону до совпадения двух профилей, а затем его сваривают под углом.

При помощи чертежа самодельного плуга необходимо на плотной бумаге начертить узор плуга, а затем перенести рисунок на металл и вырезать заготовку болгаркой.Лично я использовал нержавеющую сталь толщиной 1,8 мм. Многие часто используют лист толщиной 2-3 мм. Режущая кромка плуга усилена полосой из более толстого металла. Кто-то предлагает использовать для этих целей диск от циркуляра, кто-то от источника «Москвич». По личному опыту, если дачный участок для семьи из 4 человек пахать весной и осенью, обрабатывая шесть соток, гнаться за суперсилой не стоит. Выгоднее сделать легкий, но достаточно прочный плуг для своих задач.Лучше через 10 лет что-то отремонтировать или заменить, а потом, при необходимости, все 10 лет нести утяжеленную конструкцию самодельного плуга. Лишний вес бесполезен.

Так выглядит система регулировки ширины вспашки. Переставляя большое колесо, вы можете изменить ширину вспашки в значительных пределах. Когда сажаю картошку, устанавливаю захват 30 см, за два прохода получается расстояние 60 см между рядами. Для осенней вспашки огорода или при вспашке целины меньше делаю сцепление.Колесо сделано настолько широким, что плуг не вдавливается в землю.

Вопросы, комментарии, обсуждение доступны на сайте Pahalka.ru

Если вам необходимо изготовить плуг для лебедки своими руками, предварительно необходимо рассмотреть чертежи этого инструмента.

Особенности лебедки плуга

Перед началом работы стоит уяснить, что плуг используется как рабочий элемент плуга, подрезающий слой нижней части почвы.Среди других элементов есть еще и лезвие, которое предназначено для крошения и окутывания земли. Он используется в конструкции и полевой доске, которая выступает в качестве опоры для инструмента. Он упирается в дно борозды. Полевая доска, отвал, мех, а также стойка, на которой закреплен плуг, составляют корпус конструкции. В земле тело движется в направлении горизонта, срезая почву, а затем деформируя ее и переворачивая.

Особенности изготовления плуга

Плуг для лебедки своими руками, чертежи которого необходимо составить самостоятельно, можно выполнить только после изучения принципа работы инструмента.Перед этим нужно убедиться, что вы умеете работать с металлом, лезвие придется гнуть с помощью гибочных роликов. Вы можете выбрать для себя один из предложенных вариантов изготовления корпуса отвала.

Особенности изготовления корпуса

При изготовлении плуга для лебедки своими руками, чертежи которого позволят завершить работу без ошибок, необходимо будет сформировать корпус, с учетом того, что слой земли должен подниматься на 25 сантиметров.Это указывает на то, что инструмент будет испытывать значительные нагрузки. Кроме того, поверхности корпуса станут подвержены абразивному износу, что влечет за собой необходимость использования стали для изготовления рабочих элементов конструкции, толщина которой равна 5 миллиметрам.

Характеристики лемеха

Лемех должен быть съемным, чтобы его можно было точить. Изготовление этого элемента должно осуществляться из легированной стали, это может быть полотно дисковой пилы.Можно использовать незакаленную сталь. Если доступна только углеродистая сталь обычного сорта, не прошедшая термообработку, ее также можно использовать, но перед использованием режущую поверхность лемеха необходимо будет отбить холодной наковальней. После элемент следует заточить.

Технология изготовления отвала

При изготовлении плуга с лебедкой своими руками, чертежи которого позволят более легко выполнить работу, необходимо подготовить гибочные ролики.Они позволят придать заготовке желаемую форму. Для этого заготовку лезвия, толщина которой составляет 4 миллиметра, необходимо подвести к роликам под углом 23 градуса. Элемент необходимо согнуть, а затем при помощи молотка довести до нужной формы.

Второй вариант изготовления

Изначально нужно подготовить чертежи плуга на лебедку своими руками. Только после этого можно приступать к изготовлению полотна, которое можно сделать из стальной трубы, его диаметр должен быть равен 600 миллиметрам, а толщина стенки должна варьироваться в пределах 45 миллиметров.В этом случае сначала должен быть изготовлен шаблон элемента из достаточно плотного картона, а затем приложен к трубе, таким образом должен быть получен угол 23 градуса между дном отвала и цилиндром трубы. Контур элемента нужно обозначить мелом, а затем газовой сваркой вырезать овал, после чего заготовка обрабатывается наждаком. При необходимости форму можно изменить молотком.

Третий вариант изготовления

Сначала необходимо сделать чертежи плуга для лебедки своими руками.Третий вариант изготовления будет наиболее трудоемким. Заготовку для клинка нужно будет нагреть с помощью кузницы. После того как деталь нужно согнуть по матрице, в качестве последней можно использовать отвал, позаимствованный у тракторного плуга. Корпус плуга должен быть изготовлен из листовой стали, толщина которой составляет 3 миллиметра.

При изготовлении плуга для лебедки своими руками чертежи, фото которых необходимо изучить заранее, можно предварительно выполнить элементы конструкции из плотного картона, после того, как шаблоны будут склеены.Если дизайн-макет вас устраивает, вы можете использовать его как основу для изготовления инструмента. После изготовления основных заготовок плуга следует использовать стальную пластину для крепления корпуса, толщина которой должна быть равна 3 миллиметрам, а размеры этой заготовки — 500 х 500 миллиметров. Используя стальной лист, нужно отступить от его краев 40 миллиметров. Лемех необходимо установить на металлический лист и закрепить сваркой с двух сторон. Далее необходимо подвести щиток под лемех, учитывая, что его расположение должно быть вертикальным, кроме того, он должен заходить за края лемеха на 8 миллиметров.При этом ограждение стойки должно располагаться на 10 миллиметров выше отвала лемеха, только так можно будет исключить то, что оно будет мешать отвалу. Щит также необходимо прихватить сваркой к стальному листу и лемеху.

Элементы соединительные

При изготовлении плуга для лебедки своими руками, как сделать инструмент, необходимо узнать заранее. На следующем этапе нужно примерить отвал к лемеху, который должен быть соединен с этим элементом достаточно плотно, зазоров быть не должно.Угол между лезвием лемеха и кромкой лезвия должен составлять примерно 8 градусов. При обнаружении несоответствия углов лезвие необходимо обработать молотком. После того, как лезвие будет установлено на лемехе, его необходимо прихватить сваркой. На следующем этапе к этому щиту крепится распорная планка, а также опорная плита. Последние необходимо укрепить до опорных уголков. Инструмент должен быть осмотрен, и, наконец, все элементы должны быть сварены. Углы опоры сошников должны быть приварены к опорной плите.

Заключительная работа

Выполняя плуг для лебедки своими руками, на следующем этапе нужно хорошо зачистить швы, а лемех и отвал обработать шлифовальной тряпкой. Чтобы обеспечить самоходный плуг, необходимо приспособить к нему блок с двумя колесами.

Особенности изготовления колес

Колесо для борозды следует подбирать таким образом, чтобы его диаметр составлял 320 миллиметров, а ширина — 50 миллиметров. Его можно сделать из металлического листа, толщина которого составляет 4 миллиметра.После того, как нам удалось сделать своими руками плуг для лебедки, необходимо будет сделать полевое колесо диаметром 200 миллиметров, при этом его ширина должна быть эквивалентна ширине базового колеса. Изготовление должно быть из того же материала. Ось колеса образована из трубы диаметром 3/4 дюйма. После проведения этих работ можно смело приступать к использованию инструмента. Из его положительных черт можно выделить то, что в случае поломки вы без труда отремонтируете его, так как хорошо знаете его устройство.

Наши предки спали не так, как мы. Что мы делаем не так? В это трудно поверить, но ученые и многие историки склонны считать, что современный человек спит не так, как его древние предки. Изначально.

Как выглядеть моложе: лучшие стрижки для людей старше 30, 40, 50, 60 лет. Девушкам от 20 лет не нужно беспокоиться о форме и длине прически. Кажется, что молодость создана для экспериментов над внешностью и смелыми локонами.Впрочем, уже последнее.

Топ-10 звезд перебора Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

7 частей тела, к которым нельзя прикасаться руками Думайте о своем теле как о храме: вы можете использовать его, но есть некоторые священные места, к которым нельзя прикасаться руками. Исследования показывают.

13 признаков того, что у вас лучший муж Мужья действительно великие люди.Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, вы можете.

Непростительные ошибки в фильмах, которые вы, вероятно, никогда не замечали. Наверное, очень мало людей, которые не хотели бы смотреть фильмы. Однако даже в лучшем кинотеатре есть ошибки, которые зритель может заметить.

Некоторые мастера своими руками пытаются сделать плуг, скопировав его с трактора или конного плуга. Часто такая попытка заканчивалась неудачей, и не потому, что мастерам не хватало терпения и воли, а из-за отсутствия необходимых знаний о геометрии корпуса плуга.

Немного теории

Чтобы лучше понять процесс вспашки и назначение отдельных элементов плуга, сначала рассмотрим взаимодействие простого клина с почвой. Под воздействием клина происходит деформация грунта, характер которой зависит от технологических свойств грунта и угла альфа (α) установки рабочей кромки клина к горизонту.

Взаимодействие клина с углом альфа с почвой

Двугранный клин с углом альфа отделяет слой от дна борозды, приподнимает его, сжимает в вертикальной плоскости и разделяет на отдельные части.Чем больше альфа-угол, тем сильнее изгибается клин и крошится отделенный слой. Однако при увеличении угла альфа до 45 ° грунт перестает скользить по верхнему краю клина и начинает «нагружаться» перед клином. Вертикально ориентированный обоюдоострый клин с гамма-углом (γ) отделяет пласт от стенки борозды, отводит землю в сторону и сжимает ее в горизонтальной плоскости.

Взаимодействие гамма-клина с грунтом

Двугранный клин с бета-углом (β) предназначен для отклонения пласта в сторону, переворачивания его.

Взаимодействие бета-углового клина с грунтом

Однако для того, чтобы переместить пласт из горизонтального положения в наклонное и перевернуть, угол бета-клина должен изменяться от 25 ° до 130 °, т.е. необходимо, чтобы поверхность клина была изогнутой. Комплексное воздействие на образование трех двусторонних клиньев заменит один треугольный клин, который представляет собой тетраэдр АМБО с тремя взаимно перпендикулярными гранями ВОМ, АОМ и АОБ.

Взаимодействие треугольного клина с почвой

При движении треугольного клина в направлении оси X кромка АВ отрезает слой от дна борозды, кромка БМ — от стенки борозды, а кромка БМ — от стенки борозды. ABM edge отводит слой в сторону, крошится и заворачивает его.№

Для обеспечения вспашки почвы треугольный клин трансформируется в криволинейную лемехно-отвалную поверхность корпуса плуга, которая характеризуется непрерывно изменяющимися углами альфа, гамма и бета.

Рабочая поверхность корпуса плуга

Напомним, что рабочими органами плуга являются: лемех, режущий пласт снизу; отвал для обмотки и крошения шва, полевая доска — опора плуга, упирающаяся в дно борозды. Отвал, лемех, полевая доска, а также стойка, с помощью которой крепятся ранее перечисленные корпуса плуга, составляют корпус плуга.Двигаясь в почве в направлении оси X, корпус плуга с криволинейной поверхностью разрезает шов, приподнимает его, деформирует, крошится, заворачивает и выбрасывает в открытую борозду. Из множества технологических операций, выполняемых плугом, основной с точки зрения агротехники является оборачиваемость и крошение пласта, интенсивность которого определяется величинами и интенсивностью изменений углы альфа, гамма и бета, то есть фактическая форма рабочей поверхности отвала корпуса плуга.

Оборачиваемость слоя земли:
а — глубина вспашки; б — ширина покрытия пласта корпусом плуга

Поверхности отвала могут быть цилиндрическими, цилиндрическими (напоминая цилиндрические) и винтовые. Плуг с цилиндрической поверхностью хорошо крошит и перемешивает слои почвы, но плохо обволакивает слой, что не соответствует требованиям агротехники. Поэтому плуги с цилиндрическими поверхностями корпуса не используются для вспашки земли. Наибольший интерес представляет плуг с цилиндрической поверхностью корпуса отвала.Для этой поверхности характерно интенсивное увеличение как угла крошения альфа (от α 0 = 25 ° до α max = 130 °), так и угла охвата бета-слоя (от β 0 = 25 °. 35 ° до β max = 100 °. 130 °). Угол гамма-сдвига варьируется в небольших пределах от (от γ 0 = 35 °. 42 ° до γ max = 45 °. 50 °).

Изготовление плуга

Теперь, когда мы немного познакомились с теорией устройства плуга, переходим к изготовлению самодельного плуга.Чтобы изготовить плуг мог каждый (кто знаком с металлообработкой), и даже тот, у кого нет возможности гнуть отвал на гибочных роликах, ниже представлены три варианта изготовления отвала корпуса плуга. При формировании корпуса плуга необходимо учитывать тот факт, что поднимая слой почвы высотой 20-25 см, плуг испытывает очень значительные нагрузки, а поверхности его корпуса подвержены абразивному износу, поэтому сталь 3 Для рабочих частей плуга необходимо подбирать толщину -5 мм.

Лемех … Лемех должен быть съемным (для заточки перед началом вспашки), лучше из легированной стали 9ХС (полотно циркулярной пилы). Подходит также сталь 45, закаленная до твердости HRC 50-55. Если есть только углеродистая сталь обыкновенного качества, например Ст. 5, которая не подвергается «термообработке», то ее также можно заставить удовлетворительно срезать слой земли, если перед вспашкой режущая часть лемеха в холодном состоянии отбивают на наковальне, как косу, и затачивают.

Первый вариант изготовления лезвия … Как уже было сказано выше, рабочая поверхность лезвия должна иметь цилиндрическую поверхность. Если у вас есть гибочные ролики, придать заготовке нужную форму не составит труда. Для этого вырезанную из стали (газоэлектросварка, ножницы) заготовку лезвия толщиной 3-4 мм подают к роликам под углом 20 ° -23 °, загибают, а затем молотком. выполняется по шаблону.

Чертеж плуга из листовой стали 3 мм

Второй вариант … Отвал может быть изготовлен из стальной трубы диаметром 550-600 мм с толщиной стенки 4-5 мм. В этом случае сначала изготавливают шаблон отвала из толстого картона, затем шаблон прикладывают к трубе, следя за тем, чтобы между нижней образующей отвала и образующей цилиндра трубы был угол 20-23 °. Контур отвала очерчивается мелом, затем отвал вырезается газовой сваркой и обрабатывается наждаком. При необходимости форму клинка модифицируют молотком, ориентируясь по шаблону.

Форма лопасти из трубы диаметром 550-600 мм (толщина стенки 4-5 мм)

Вариант третий … Самый трудоемкий способ получения отвала — это когда его заготовку нужно подвергнуть нагревают в кузнице (или другим способом), а затем перегибают матрицу (в качестве последней подойдет отвал от тракторного плуга).

Корпус плуга изготовлен из листовой стали Ст.3-Ст.10 толщиной 3 мм.

Чертеж деталей плуга:
а — лемех, легированная сталь; б — боковая пластина стойки, Ст3; в — шайба распорная, Ст3; г — опорная плита плуга Ст3; г — полевая доска, уголок 30х30 мм; е — подставка, труба диаметром 42 мм

Рекомендуется предварительно изготовить элементы плуга из плотного картона, склеить их между собой, соблюдая соответствующие углы.Так, значение углов альфа и бета в разных частях корпуса составит от 25 ° до 130 °, угла гаммы — от 42 ° до 50 °. Если самодельный плуг из картона удовлетворит вас по всем параметрам, смело беритесь за металл.

Когда металлические элементы плуга готовы, для сборки корпуса потребуется металлический (стальной) лист толщиной 2-3 мм и размером 500х500 мм, а также сварочный аппарат. На металлическом листе отступив от краев 40 мм, отложите угол γ 0.

Плуг в сборе: 1 — лемех; 2 — боковая пластина стойки; 3 — металлический лист 2-3 мм

Используя клинья с углом α 0 = 25 °, устанавливаем на металлический лист лемехи и прикрепляем его к листу сваркой с двух сторон. Подводим боковую заслонку стойки под лемех, следя за тем, чтобы она располагалась вертикально и заходила за край лемеха на 5-8 мм, при этом откидная створка стойки должна располагаться над лопаткой лемеха (т.е. находится, над листом) на 6-10 мм, чтобы лезвие лемеха не мешало разрезать слой земли.Щит также слегка приклеивается сваркой как к лемеху, так и к металлическому листу.

Затем примеряем отвал на лемех, который должен плотно прилегать к лемеху, без зазоров, чтобы поверхности отвала и лемеха были единым целым. Угол между ножом лемеха и верхней кромкой ножа равен разности углов γ max и γ 0 и должен составлять 6-8 °.

Вложение акции:
1 — акция; 2 — винт с потайной головкой М8; 3 — лезвие; 4 — опорная плита; 5 — уголок 30х30х90 мм; 6 — гайка М8

При обнаружении несоответствий углов и / или поверхностей лезвие дорабатывают молотком.Установив лезвие на лемех, его приваривают к лемеху (сзади), а также к боковому щиту. Далее к боковому щиту приваривают распорную планку и опорную пластину, а упорные уголки для лемеха снова зацепляются за последний. Плуг снова проверяется и полностью сваривается, а металлический лист, на котором он был собран, отделяется от корпуса с помощью долота или «болгарки» с отрезным диском. Упорные углы крепления лемеха тщательно привариваются к опорной плите.Затем зачищаются сварные швы, а лезвие и лапа обрабатываются наждачной бумагой.

Чтобы плуг был «самоходным» и сам «держал борозду», необходимо приспособить к нему двухколесный агрегат.

Плуг с колесным агрегатом:
1 — колесо поле; 2 — фасоль; 3 — борозда колесо; 4 — корпус плуга; 5 — ручка; 6 — ось колеса; 7 — пластина регулировки плуга из канала

Колесо борозды диаметром 320 мм и шириной 40-50 мм изготовлено из стального листа толщиной 3-4 мм.Из этого же материала вырезают полевое колесо диаметром 200 мм и шириной 40-50 мм. Ось колеса изготовлена ​​из трубы 3/4 дюйма. С одной стороны труба изгибается под углом 90 ° и к загнутому концу приваривается гильза для установки бороздкового колеса. К другому концу трубы прикреплено полевое колесо. Ось колеса также выполнена составной (на рисунке выше изображена составная ось). Сама труба приваривается к балке плуга (труба диаметром 42 мм).

Глубина вспашки будет 200-240 мм, то есть примерно равна вертикальному расстоянию от наконечника лемеха до полевого колеса (см. Рисунок выше).Ширина вспашки, равная 220-250 мм, зависит от расстояния (по горизонтали) от наконечника лемеха до колеса борозды. Тем, кто хочет сделать плуг регулируемым по глубине вспашки и ширине земного шва (вниз), необходимо предусмотреть возможность перемещения полевого колеса по вертикали, а колеса по бороздам по горизонтали, а также зафиксируйте колеса в желаемом положении. Для устойчивости плуга при вспашке необходимо предусмотреть регулировку точки крепления плуга к тросу (если плуг перемещается с помощью электролебедки) или к крюку (если сила тяги составляет лошадь).Чтобы было легче найти оптимальную точку крепления для плуга, проще всего взять стальную пластину толщиной 6-8 мм (а лучше — швеллер) размером 120х160 мм, просверлить ряд отверстий диаметром 10 мм. в нем и приварить пластину к балке плуга. На рисунке ниже показана регулировочная пластина, прикрепленная к колесному блоку с разделенной осью для колес.

Регулировочная пластина:
а — пластина; б — крепление пластины (швеллера) к бортику; in — loop

Плуг лучше всего работает с электрической лебедкой, потому что трос тянет плуг строго горизонтально.Когда плуг тянет лошадь, появляется вертикальная составляющая тягового усилия, которая поднимает колесный блок вверх. Причем, чем выше лошадь и чем ближе к ней прикреплен плуг, тем больше эта вертикальная составляющая силы. При первоначальном присоединении плуга к тяговому устройству привяжите трос к регулировочной пластине на расстоянии 60-90 мм от балки в направлении колеса борозды. Первая борозда на пашне делается на половине глубины вспашки для уменьшения изгибающих усилий. При прохождении второй борозды, пройдя 5 м, необходимо остановиться и посмотреть на срез борозды, полевая доска должна оставить на нем четкую отметку, которая будет свидетельствовать о правильном взаимодействии плуга с почвой.Если колеи не видно, переместите точку крепления к левому колесу на 30-60 мм, если колея чрезмерная, переместите точку на колесо борозды. Если вы не хотите, чтобы плуг заходил глубоко, переместите точку крепления над бортом на 30-60 мм, а если она слишком глубокая, опустите точку крепления плуга.

При использовании содержания этого сайта вам необходимо разместить активные ссылки на этот сайт, видимые для пользователей и поисковых роботов.

Самодельный плуг не только экономически выгоден, но и не сложен в производстве.Вы всегда будете уверены в надежности такого оборудования, но давайте разберемся, как его построить.

Плуг применяется в сельском хозяйстве для вспашки земли.

Если вы хоть раз читали газеты и журналы для сельского жителя, то наверняка заметили обилие рекламы о продаже минитракторов и мотоблоков. Неудивительно, что землю нужно возделывать. Но навесное оборудование для такой техники в продаже не всегда бывает качественным.Самый востребованный агрегат — плуг. И при его покупке у будущего пахаря возникает масса проблем: от такого устройства не всегда можно ожидать качественной вспашки, хотя стоимость промышленного плуга довольно внушительная. Самодельный плуг может стать отличной альтернативой некачественному изделию.

Конструкция плуга

Прежде чем приступить к изготовлению плуга, разберемся с конструктивными особенностями. Его основные части: лемех, отвал и дощечка.

Виды плуговых отвалов: 1 — цилиндрический; 2 и 3 — культурные; 4 — полувинтовой; 5 — винт.

Лемех — основная режущая часть плуга. Находится под отвалом. Угол наклона режущей кромки лемеха должен составлять около 40 градусов. При меньшем угле изделие устремится вверх. При работе на мотоблоке придется постоянно поднимать ручки, что приведет к быстрому утомлению работника. Самодельный плуг для минитрактора с указанными лемехами необходимо постоянно удерживать в почве за счет гидравлики. Лапа изготовлена ​​из высокопрочной стали.Найти такой материал дома бывает сложно, поэтому рекомендуется использовать лемех промышленного производства по старинной технологии. Идеально может быть деталь от скиммера. В старину сельхозтехника была не очень мощной, поэтому для тяжелых почв применялась техника, перед которой устанавливались плуги — небольшие плуги предварительной обработки почвы, за счет которых рыхлили дерн.

Отвал плуга играет важную роль. Его работа основана на форме листа. Чем лучше лист выгнут наружу, тем легче продукту переворачивать вспаханную землю.Отвал изготавливается из низкоуглеродистой стали толщиной 3 мм (это критическая толщина, подходящая для мотоблока). Для трактора потребуется отвал с большей площадью листа и более толстым материалом.

Плуг нужен для устойчивости в почве. Если у вашего мотоблока есть блокировка колес, то при правильно установленной полевой доске вам не придется испытывать больших физических нагрузок. Блоку достаточно «показать» направление и задать заглубление, и тогда он проработает сам по себе до конца пахотной полосы.

Необходимые инструменты и материалы

Чертеж деталей плуга.

А теперь перейдем к непосредственному изготовлению плуга. Начнем с математических расчетов с учетом технических характеристик вашего мотоблока. Если ваша техника обеспечена хорошим коэффициентом сцепления с почвой, то вы можете взять за основу любые чертежи навесного оборудования для мини-техники. В противном случае не торопитесь сделать плуг с широким захватом и большим углублением.Для обычного мотоблока необходимо соблюдать следующие пропорции: 8 кг веса оборудования на 1 см выемки и 0,5 см ширины вспашки.

Для сборки плуга вам понадобятся:

• готовая лапка или кусок цельной стали;
• электродрель;
Сталь
• для изготовления отвала и полевого борта;
• электросварка;
• болгарский;
• болт и гайка;
• металлическая подставка для изготовления основания.

Заказ на работу

Метод определения центра тяжести плуга: 1- корпус плуга; 2 — фасоль; 3 — рукоятки плуга; 4, 5 и 6 — веревки; 7 — крючок; 8 — отвес.

На ровную горизонтальную поверхность устанавливаем стойку вертикально, с левой стороны по направлению предполагаемого движения размещаем полевую доску, с правой стороны — лемех. Иногда можно встретить совет, что все детали необходимо приваривать к стойке. Если вы тоже задумали это сделать, то откажитесь от этой мысли: плуг должен быть разборным.Тогда в случае выхода из строя какого-либо элемента его легко можно будет заменить, что сократит вынужденные простои.

Для того, чтобы плуг можно было легко разобрать и собрать, сварите под него основание, изделие будет иметь треугольные формы, призванные обеспечить жесткость всей конструкции. На этом основании крепим лемех и полевую доску в заранее обозначенных направлениях. Лезвие должно быть закреплено над лемехом. Ему нужно придать определенную округлость, что можно сделать на специальном станке или путем ковки.Холодная ковка здесь не подойдет по двум причинам:

1. Холодный металл очень трудно деформировать.
2. Придать изделию определенную форму не получится: сделаете неровности, которые будут препятствовать скольжению грунта по отвалу.

Будет лучше, если металл будет нагрет, кован и сразу закален. Отверстия в отвал (их нужно 3) можно проделать прямо в кузнице, но не ошибитесь с точностью в разметке.

Теперь закрепите лезвие на корпусе.Для крепежа необходимо использовать болты с головкой, плотно погруженной в отверстие. Все выступы будут мешать работе плуга, поэтому их нужно срезать под основанием, а места отшлифовать.

Если вы работаете на садовом участке на тракторе, то нужны парные плуги, которые закреплены на оси, идущей под углом к ​​оборудованию.

Здесь крепеж делается с помощью прочных металлических скоб (не используйте сварные крепежи — под нагрузкой они сломаются!).Положение оси подшипника не должно быть неподвижным. Здесь необходимо обеспечить хотя бы небольшой угол поворота, чтобы можно было регулировать положение плугов.

При желании мастер может сделать еще и оборотный плуг, разместив между осью и трактором гидропривод поворота. Но такая конструкция признана в народе иррациональной: она слишком быстро ломается. Лучше использовать заводские поворотные элементы плуга. Если они есть, то проблем нет; Самостоятельно изготавливать такое сложное устройство нет необходимости.Это будет стоить вам напрасной траты времени и нервов, а результат ваших усилий будет недолговечным.

Это моя третья самодельная модель плуга с электролебедкой. Учитывая предыдущий опыт, сделал по принципу «чем проще, тем надежнее» — из подручных материалов по минимальной цене.

Конструкция плуга (фото 1, рис.) Состоит из 5 основных узлов.

Дамп. Вырезаю болгаркой из листового металла толщиной 2 мм (фото 2).Сварил лемех из рессоры от «Москвича». Он загнул клинок по радиусу так, чтобы своей передней частью он вплотную подошел к передней части полевого борта (ПД), вырезанного из стального листа толщиной 3 мм. Приваривал отвал к ПД внахлест с расчетом, что его режущая часть будет ниже на 2-3 см. Из угла 50х50 см вырезала бегунок длиной 50 см. Прикрепил болтом МБ с потайной головкой к ПД.

Стойка. Использован профиль 20 × 40 мм.Прикрепляется снизу одним болтом М8 одновременно к бегунку и ПД, а сверху аналогичным болтом к ПД, с учетом того, что в этом месте можно регулировать угол наклона плуга. В конце бегунка приварил кусок трубки d 20 мм — проставку для полотна (фото 3). С помощью стойки, прикрепленной к дышлу, плуг можно поднимать и опускать, тем самым регулируя глубину вспашки.

Ящик. Вместе с поперечной осью выполнены водопроводные трубы диаметром 42 мм.Ящик навески дышла с подставкой был сварен из углов из профиля 30 × 60 мм. При движении вверх и вниз фиксируется на подставке шпилькой (гвоздем) в просверленных отверстиях с интервалом 50 мм (фото 4).

Узел сцепления. Предназначен для перемещения дышла по поперечной оси (фото 5) при регулировке ширины борозды. Рядом прикрепил кронштейн, через который идет трос от электролебедки (фото 6). С помощью дужки регулирую усилие, необходимое для удержания плуга по ширине борозды (частично и по глубине).

На концах поперечной оси закреплены колеса из жести толщиной 2 мм. Один плоский, другой в виде тарелки. Чтобы было удобнее гнуть, по периметру круга сделал прорези. Ступицы из отрезков трубы d 20 мм были усилены распорками из металлических полос шириной 20 мм (фото 7). Такими же полосами обрезал колесные диски, чтобы они не падали на землю.

Чуть выше отвала привязал к стойке кусок проволоки d 4 мм.Вытащил ее через отверстие в кронштейне на поперечной оси, а на другом конце загнул петлю. Этот S-образный крюк используется для сцепления плуга с тросом лебедки (фото 8).

Обычно при работе с лебедкой наиболее трудоемкой операцией является транспортировка плуга в новую борозду. С моей конструкцией весом менее 15 кг и с колесами она превращается в прогулку: я поднял ее за распорку и покатил одной рукой в ​​нужное место.

Прохожу 1-2 начальные борозды, нажимая на плуг сверху, чтобы получить желаемую глубину.После этого я только контролирую процесс — сам плуг держит нужную ширину (прижимая выпуклое колесо к краю борозды) и глубину.
На заметку

В идеале S-образный крюк должен изгибаться, когда тяговое усилие лебедки намного превышает рабочую силу — например, когда на пути плуга встречается большой камень. Это предотвратит перегорание мотора.

Некоторые мастера своими руками пытаются сделать плуг, скопировав его с трактора или конного плуга.Часто такая попытка заканчивалась неудачей, и не потому, что мастерам не хватало терпения и воли, а из-за отсутствия необходимых знаний о геометрии корпуса плуга.

Немного теории

Чтобы лучше понять процесс вспашки и назначение отдельных элементов плуга, сначала рассмотрим взаимодействие простого клина с почвой. Под воздействием клина происходит деформация грунта, характер которой зависит от технологических свойств грунта и угла альфа (α) установки рабочей кромки клина к горизонту.

Двугранный клин с углом альфа отделяет слой от дна борозды, приподнимает его, сжимает в вертикальной плоскости и разделяет на отдельные части. Чем больше альфа-угол, тем сильнее изгибается клин и крошится отделенный слой. Однако при увеличении угла альфа до 45 ° грунт перестает скользить по верхнему краю клина и начинает «разгружаться» перед клином. Вертикально ориентированный обоюдоострый клин с гамма-углом (γ) отделяет пласт от стенки борозды, отводит землю в сторону и сжимает ее в горизонтальной плоскости.

Двугранный клин с бета-углом (β) предназначен для отклонения пласта в сторону, переворачивания его.

Однако для того, чтобы переместить пласт из горизонтального в наклонное положение и перевернуть, угол бета-клина должен изменяться от 25 ° до 130 °, то есть необходимо, чтобы поверхность клин быть изогнутым. Комплексное воздействие на образование трех двусторонних клиньев заменит один треугольный клин, который представляет собой тетраэдр АМБО с тремя взаимно перпендикулярными гранями ВОМ, АОМ и АОБ.

При движении треугольного клина в направлении оси X край AB отрезает слой от дна борозды, край BM — от стенки борозды, а край ABM отводит слой в сторону , крошится и заворачивает. №

Для обеспечения вспашки почвы треугольный клин трансформируется в криволинейную лемехно-отвалную поверхность корпуса плуга, которая характеризуется непрерывно изменяющимися углами альфа, гамма и бета.

Напомним, что рабочими органами плуга являются: лемех, режущий пласт снизу; отвал для обмотки и крошения шва, полевая доска — опора плуга, упирающаяся в дно борозды.Отвал, лемех, полевая доска, а также стойка, с помощью которой крепятся ранее перечисленные корпуса плуга, составляют корпус плуга. Двигаясь в почве в направлении оси X, корпус плуга с криволинейной поверхностью разрезает шов, приподнимает его, деформирует, крошится, заворачивает и выбрасывает в открытую борозду. Из множества технологических операций, выполняемых плугом, основной с точки зрения агротехники является оборачиваемость и крошение пласта, интенсивность которого определяется величинами и интенсивностью изменений углы альфа, гамма и бета, то есть фактическая форма рабочей поверхности отвала корпуса плуга.

а — глубина вспашки; б — ширина покрытия пласта корпусом плуга

Поверхности отвала могут быть цилиндрическими, цилиндрическими (напоминая цилиндрические) и винтовые. Плуг с цилиндрической поверхностью хорошо крошит и перемешивает слои почвы, но плохо обволакивает слой, что не соответствует требованиям агротехники. Поэтому плуги с цилиндрическими поверхностями корпуса не используются для вспашки земли. Наибольший интерес представляет плуг с цилиндрической поверхностью корпуса отвала.Эта поверхность характеризуется интенсивным увеличением как угла крошения альфа (с α 0 = 25 ° до α max = 130 °), так и угла поворота бета-слоя (с β 0 = 25 ° … 35 ° до β max = 100 °. 130 °). Угол гамма-сдвига варьируется в небольших пределах от (от γ 0 = 35 ° … 42 ° до γ max = 45 ° … 50 °).

Изготовление плуга

Теперь, когда мы немного познакомились с теорией устройства плуга, мы переходим к изготовлению самодельного плуга.Чтобы изготовить плуг мог каждый (кто знаком с металлообработкой), и даже тот, у кого нет возможности гнуть отвал на гибочных роликах, ниже представлены три варианта изготовления отвала корпуса плуга. При формировании корпуса плуга необходимо учитывать тот факт, что, поднимая слой почвы высотой 20-25 см, плуг испытывает очень значительные нагрузки, а поверхности его корпуса подвергаются абразивному износу, поэтому сталь 3 Для рабочих частей плуга необходимо подбирать толщину -5 мм.

Лемех … Лемех должен быть съемным (для заточки перед началом вспашки), лучше из легированной стали 9ХС (полотно циркулярной пилы). Подходит также сталь 45, закаленная до твердости HRC 50-55. Если доступна только углеродистая сталь обычного качества, например, St. 5, которая не подвергается «термообработке», ее также можно заставить удовлетворительно разрезать слой земли, если перед вспашкой режущая часть лемеха будет отбили на наковальне в холодном состоянии, как косу, и заточили.

Первый вариант изготовления лезвия … Как уже было сказано выше, рабочая поверхность лезвия должна иметь цилиндрическую поверхность. Если у вас есть гибочные ролики, придать заготовке нужную форму не составит труда. Для этого вырезанную из стали (газоэлектросварка, ножницы) заготовку лезвия толщиной 3-4 мм подают к роликам под углом 20 ° -23 °, загибают, а затем молотком. выполняется по шаблону.

Второй вариант … Отвал может быть изготовлен из стальной трубы диаметром 550-600 мм с толщиной стенки 4-5 мм. В этом случае сначала изготавливают шаблон отвала из толстого картона, затем шаблон прикладывают к трубе, следя за тем, чтобы между нижней образующей отвала и образующей цилиндра трубы был угол 20-23 °. Контур отвала очерчивается мелом, затем отвал вырезается газовой сваркой и обрабатывается наждаком. При необходимости форму клинка модифицируют молотком, ориентируясь по шаблону.

Форма лопатки из трубы диаметром 550-600 мм (толщина стенки 4-5 мм)

Вариант третий … Самый трудоемкий способ получения отвала — это когда его заготовка должна быть прогреться в кузнице (или другим способом), а затем нагнуться над матрицей (в качестве последней подойдет отвал от тракторного плуга).

Корпус плуга изготовлен из листовой стали Ст.3-Ст.10 толщиной 3 мм.

а — лемех из легированной стали; б — боковая пластина стойки, Ст3; в — шайба распорная, Ст3; г — опорная плита плуга Ст3; г — полевая доска, уголок 30х30 мм; е — подставка, труба диаметром 42 мм

Рекомендуется предварительно изготовить элементы плуга из плотного картона, склеить их между собой, соблюдая соответствующие углы.Так, значение углов альфа и бета в разных частях корпуса составит от 25 ° до 130 °, угла гаммы — от 42 ° до 50 °. Если самодельный плуг из картона устраивает вас по всем параметрам, смело беритесь за металл.

Когда металлические элементы плуга готовы, для сборки корпуса потребуется металлический (стальной) лист толщиной 2-3 мм и размером 500х500 мм, а также сварочный аппарат. На металлическом листе отступив от краев 40 мм, отложите угол γ 0.

Плуг в сборе: 1 — лемех; 2 — боковая пластина стойки; 3 — металлический лист 2-3 мм

Используя клинья с углом α 0 = 25 °, устанавливаем на металлический лист лемехи и прикрепляем его к листу сваркой с двух сторон. Подводим боковую заслонку стойки под лемех, следя за тем, чтобы она располагалась вертикально и заходила за край лемеха на 5-8 мм, при этом откидная створка стойки должна располагаться над лопаткой лемеха (т.е. находится, над листом) на 6-10 мм, чтобы лезвие лемеха не мешало разрезать слой земли.Щит также слегка приклеивается сваркой как к лемеху, так и к металлическому листу.

Затем примеряем отвал на лемех, который должен плотно прилегать к лемеху, без зазоров, чтобы поверхности отвала и лемеха были единым целым. Угол между ножом лемеха и верхней кромкой ножа равен разности углов γ max и γ 0 и должен составлять 6-8 °.

1 — пая; 2 — винт с потайной головкой М8; 3 — лезвие; 4 — опорная плита; 5 — уголок 30х30х90 мм; 6 — гайка М8

При обнаружении несоответствий углов и / или поверхностей лезвие дорабатывают молотком.Установив лезвие на лемех, его приваривают к лемеху (сзади), а также к боковому щиту. Далее к боковому щитку приваривают распорную планку и опорную пластину, а к последнему снова прихватывают упорные уголки для лапы. Плуг еще раз осматривают и полностью сваривают, а металлический лист, по которому шел плуг, отделяют от корпуса с помощью долота или «болгарки» с отрезным диском. Упорные углы крепления лемеха тщательно привариваются к опорной плите.Затем зачищаются сварные швы, а отвал и лемех обрабатываются наждачной бумагой.

Чтобы плуг был «самоходным» и сам «держал борозду», необходимо приспособить к нему двухколесный агрегат.

1 — колесо поле; 2 — фасоль; 3 — борозда колесо; 4 — корпус плуга; 5 — ручка; 6 — ось колеса; 7 — пластина регулировки плуга из канала

Колесо борозды диаметром 320 мм и шириной 40-50 мм изготовлено из стального листа толщиной 3-4 мм.Из этого же материала вырезают полевое колесо диаметром 200 мм и шириной 40-50 мм. Ось колеса изготовлена ​​из трубы 3/4 дюйма. С одной стороны труба изгибается под углом 90 ° и к загнутому концу приваривается гильза для установки бороздкового колеса. К другому концу трубы прикреплено полевое колесо. Ось колеса также выполнена составной (на рисунке выше изображена составная ось). Сама труба приваривается к балке плуга (труба диаметром 42 мм).

Глубина вспашки плуга составит 200-240 мм, то есть примерно равна расстоянию по вертикали от наконечника лемеха до полевого колеса (см. Рисунок выше).Ширина вспашки, равная 220-250 мм, зависит от расстояния (по горизонтали) от кончика лемеха до колеса борозды. Тем, кто хочет сделать плуг регулируемым по глубине вспашки и ширине шва почвы (вниз), необходимо предусмотреть возможность перемещения полевого колеса по вертикали, а колеса по бороздам по горизонтали, а также зафиксируйте колеса в желаемом положении. Для устойчивости плуга при вспашке необходимо предусмотреть регулировку точки крепления плуга к тросу (если плуг перемещается с помощью электролебедки) или к крюку (если сила тяги составляет лошадь).Чтобы было легче найти оптимальную точку крепления для плуга, проще всего взять стальную пластину толщиной 6-8 мм (а лучше — швеллер) размером 120х160 мм, просверлить ряд отверстий диаметром 10 мм. в нем и приварить пластину к балке плуга. На рисунке ниже показана регулировочная пластина, прикрепленная к колесному блоку с разделенной осью для колес.

а — плита; б — крепление пластины (швеллера) к бортику; in — loop

Плуг лучше всего работает с электрической лебедкой, потому что трос тянет плуг строго горизонтально.Когда плуг тянет лошадь, появляется вертикальная составляющая тягового усилия, которая поднимает колесный блок вверх. Причем, чем выше лошадь и чем ближе к ней прикреплен плуг, тем больше эта вертикальная составляющая силы. При первоначальном присоединении плуга к тяговому устройству привяжите трос к регулировочной пластине на расстоянии 60-90 мм от балки в направлении колеса борозды. Первая борозда на пашне делается на половине глубины вспашки для уменьшения изгибающих усилий. При прохождении второй борозды, пройдя 5 м, необходимо остановиться и посмотреть на срез борозды, полевая доска должна оставить на нем четкую отметку, которая будет свидетельствовать о правильном взаимодействии плуга с почвой.Если колеи не видно, переместите точку крепления к левому колесу на 30-60 мм, если колея чрезмерная, переместите точку на колесо борозды. Если вы не хотите, чтобы плуг заходил глубоко, переместите точку крепления над бортом на 30-60 мм, а если она слишком глубокая, опустите точку крепления плуга.

При использовании содержания этого сайта вам необходимо разместить активные ссылки на этот сайт, видимые для пользователей и поисковых роботов.

Плуг ручной «Вятский пахарь» (лопата отца Геннадия) своими руками (чертежи и схемы)

Ручной плуг «Вятский пахарь» (лопата отца Геннадия) — инструмент для быстрого рытья земли.Повышает производительность вспашки в 4 раза по сравнению с обычной лопатой. За счет вращательного метода работы совершенно не нагружает поясницу. Усилия прилагаются только к «рулю направления».

Лопата монаха Геннадия регулируется по высоте, что позволяет ей идеально соответствовать росту румпеля. Ширина ковша 30 см — в 1,5 раза шире обычной лопаты. Вспахать землю быстро и легко! Подходит для целины, плотной почвы, дерновой почвы.

Лопата отца Геннадия «Вятский пахарь»:
Увеличивает скорость рытья земли примерно в 4 раза;
В отличие от обычной лопаты, вам не нужно наклоняться и приседать;
За один прием вытаскивает в 2 раза больше земли, чем лопата;
Облегчает и ускоряет посадку картофеля за счет бокового наклона почвы.

Несколько лет назад по телевидению показали, как священник в российской провинции ловко выкопал участок странной лопатой, в верхней части которой находился … руль велосипеда. Это меня очень заинтересовало (я сам не видел эту передачу), и, по словам моей жены, которая видела эту передачу, я сконструировал чудо-лопату, которая может легко копать землю в два раза быстрее и совсем не сгибаться, тем самым не сгибаясь. загружаю мою спину.

Материалы для изготовления лопаты использовали мастера:
1.Руль от старого велосипеда, на ручки надел отрезки шланга, так работать удобнее

2. Труба нержавеющая диаметром 22 мм.

3. Лопата из холоднокатаной нержавеющей стали толщиной 2 мм.

4 Штифт с пружинным или стальным подвижным элементом (регулируется по земле).

За рубежом, как и в нашей стране, каждый год придумывают что-то новое по рыхлению почвы, чтобы микрофлора не нарушалась, а микроорганизмы оставались на своем уровне: нижние находятся внизу, а верхние — вверху, что очень важно для будущих урожаев на приусадебном участке и дачном участке.сюжеты.

Копая такой лопатой, получаешь одно удовольствие: работать и работать хочется, и совсем не устаешь. Это очень хорошо для пожилых людей с радикулитом и другими заболеваниями позвоночника.

Для перекопки травы или злаков не подходит, потому что землю нужно переворачивать вверх ногами, а она поворачивает почву только на 180 градусов, а при резком движении достаточно 100-120 градусов

Еще можно использовать материал с шахтерской лопаты. Исходя из роста человека (а именно, рычага руки), я вывел формулу:

Таким образом определил высоту чудо-лопаты — от руля (верхняя часть) до режущей части (лопату снизу заточил).
Рулевое колесо выровнено по прямой линии. Штифт входит в трубу и фиксируется болтом 2,11 М8 и служит для поворота чудо-лопаты.
Копать нужно начинать справа налево или справа назад
Добавляю чертежи для изготовления чудо-лопаты. Такое орудие труда меня устраивает, работаю охотой и не особо напрягаясь. Всем советую сделать такую ​​замечательную лопату, чтобы облегчить свой нелегкий труд.

В течение многих лет небольшая гаражная подъемная лебедка, работающая от электросети 220 вольт, уже много лет пылится у меня на ферме.Его грузоподъемность была невысокой и составляла всего 250 кг. Хотя в моем сельскохозяйственном арсенале был мотоблок, я все же мечтал обзавестись настоящим плугом. В начале своей карьеры колхозника я приглашал технику с плугом для обработки земли, но с годами все засыпал постройками, фруктовыми деревьями и кустарниками, а трактор на участке не крутился. Пришлось что-то придумать.

Мотоблок — это самообман.

Я давно знаю, что некоторые самоделки пытались использовать в качестве плугов электрические лебедки.Но все известные мне примеры основывались на том, что лебедка неподвижно закреплена в конце обрабатываемой площади, а плуг тянется к ней тросами, переворачивая слои почвы. Мне эта технология совсем не понравилась. Во-первых, по такой схеме необходимо присутствие и участие в процессе двух колхозников. Один на переключателе, а другой на плуге. Во-вторых, необходимо не только тащить лебедку по мере вспашки, но и постоянно думать, как ее починить, как бы плуг ни на себя тянул, а не наоборот.

Моя лебедка не могла использовать ее только по одной причине — это ее низкая грузоподъемность. Я боялся, что она не потянет плуг. Но я решил рискнуть, тем более, что покупать не пришлось.

Для этого я использовал отрезок метровой трубы 50 мм, на котором закрепил лебедку. На концах трубы при помощи электросварки закрепите гайками М 20. Используя эти гайки и болты М 20 длиной 120 мм, я установил маленькие колеса.

На расстоянии 0.В 8 метрах от лебедки с колесами установите сам плуг так, чтобы в рабочем режиме он располагался на 20 сантиметров ниже самих колес. Это будет глубина вспашки. Идеально сделать этот узел регулируемым, но я очень торопился и не очень верил, что все получится и отложил эту работу на потом. Прикрепил плуг к оси при помощи уголков 33 на 33 мм и электросварки.

Все остальное — дело техники. Рукоять гнулась из трубы небольшого диаметра.Каждый наклоняется на свой рост.

Пришлось немного повозиться с кнопкой запуска. Дело в том, что тельфер срабатывает только при нажатии на переключатель. Если немного отпустить, электродвигатель выключится. Первые тесты показали, что это не очень удобно. Часто происходят несанкционированные отключения. Пришлось разобрать блок управления и все переделать на обычный автоматический выключатель.

Удивительно, но с первого раза все получилось. Всего за пару часов вспахала несколько соток огорода.Все очень привлекательно и интересно. Было удивительно наблюдать, как этот крошечный двигатель переворачивает целые слои земли. Не только переворачивает, но и аккуратно кладет верхним слоем со всей уже появившейся растительностью вниз, а не вверх с зараженной почвой, обнажая все корни сорняков в почве. Обрекая их на верную смерть.

Управлять плугом может один человек, так как лебедка находится на одной платформе с плугом и системой переключения.Лебедка не прикреплена к оси (на трубе) постоянно. Окончательное место установки можно определить только во время эксплуатации. Если конструкция будет уводиться в ту или иную сторону, то следует внести поправку.

Все бы хорошо, но постоянно нужно решать проблему фиксации свободного конца кабеля. Это самое слабое место устройства. Самое простое и утомительное — забить костыль в землю и зацепиться за него. Но удобнее всего цепляться за фаркоп своего автомобиля.Можно прицеп и т. Д.

Чтобы силовой кабель не попадал в рабочую зону, достаточно закрепить кабель на достаточном удалении от конструкции с любой удобной стороны.

При работе есть небольшие нюансы. Главное — надежно закрепить свободный конец троса лебедки.

Плуг конный, тракторный или для мотоблока — незаменимая вещь в подсобном хозяйстве. Плуг вспахивает почву, переворачивая верхний слой почвы, что уменьшает количество сорняков, делает почву более мягкой и податливой.Плуг можно не только купить, но и сделать самому. Для этого помимо инструментов и материалов нужно иметь представление об устройстве плуга и его геометрии.

Сделать плуг правильно можно только при наличии понимания процесса вспашки, а также назначения каждой из частей плуга.

При вспашке клин плуга врезается в почву под определенным углом, в зависимости от мягкости и влажности почвы.Клин разделяет пласт, приподнимает и сжимает его, одновременно разделяя пласт на несколько частей. Угол входа зависит от того, на сколько частей будет разделен слой земли: чем больше угол, тем больше разделение. Но если угол въезда больше сорока пяти градусов, то почва перестает скользить по рабочей поверхности пахотного устройства, и начинает накапливаться перед ней, затрудняя дальнейшую работу. Вертикальный плуг, то есть с более острым передним углом, отделяет почву от края пахотной борозды и сжимает ее по горизонтали.Плуг с горизонтальным углом поворота работает иначе: он отклоняет и переворачивает слой почвы.

Стандартный рабочий плуг состоит из:

• Лемех для обработки почвы
• Дамп,
• Нож,
• Доска полевая,
• Стеллажи,
• Скиммер.

Дополнительно на плуг можно установить:

• Более прочный металлический каркас
• Колеса
• Механизм, корректирующий работу плуга относительно трактора,
• Гидромеханизмы,
• Пневматическая гидравлическая система.

Отвал может иметь несколько типов рабочей поверхности:

• Винт,
• Цилиндрический,
• Цилиндроид.

Цилиндрический отлично измельчает почву, но не образует пласт. Это не всегда удобно. Цилиндрическая рабочая поверхность обычно используется для работы с мягким грунтом. Наиболее удобно и практично в работе с цилиндрической поверхностью, которая хорошо крошит и переворачивает почву, а также справляется как с сухой, так и с влажной почвой.

Плуг самодельный

Чтобы сделать плуг в домашних условиях своими руками необходимо иметь:

• Ролики,
• Болгарский,
• Газорезка,
• Крепежные детали,
• Измерительный инструмент,
• Молоток,
• Сварочный аппарат,
• Ножницы для резки металла.

Плуг односторонний

Самый простой вариант в изготовлении. Одностороннее устройство может быть выполнено как неразъемное, в виде единого корпуса, так и сборно-разборное.Разборный вариант удобен тем, что позволяет снимать лемех для заточки. Лемех можно заменить на диск от круглой тарелки. Дамп обычно выполняется двумя способами. Первый из них требует использования отрезка трубы толщиной около пяти миллиметров и диаметром пятьдесят сантиметров.

Из пропила вырезается заготовка и с помощью угловой шлифовальной машины доводится до необходимого размера. Второй способ изготовления отвала предполагает наличие стального листа толщиной четыре миллиметра или цилиндра с такой же толщиной стенок, но с поперечным сечением около 50 см.С помощью сварочного аппарата или ножниц по металлу вырезается и сгибается фигура в виде цилиндра. Если есть отклонения от требуемых размеров, можно использовать молоток для доработки.

Любые чертежи содержат шесть составляющих элементов:

• Металлический диск или лемех,
• Фундамент,
• Распорка,
• Боковая заслонка,
• Отрезок для створки,
• Доска для полевых работ.

Лемех обычно устанавливается с использованием металлического листа и нескольких клиньев, скошенных под углом в двадцать пять градусов.Крепится двухточечной сваркой, а также соединяет стойку и боковой щиток. Щит желательно сделать на сантиметр выше нижнего края лемеха, при этом края щита должны перекрывать край лезвия на пять-шесть миллиметров.

Лемех с отвалом крепят сваркой так, чтобы они были единым целым, без зазоров и неровностей. Образовавшийся между ними угол не должен превышать семи градусов. К боковой стойке крепятся приварная лапа и лезвие, а сама стойка приваривается сначала к основанию, а затем к распорной пластине.Наконец, к основанию приваривают уголки лапы. Все следы сварки и швы зачищаются, а лезвие с лемехом шлифуется.

Этот тип более эффективен при вспашке больших участков земли. Для изготовления потребуется прочный стальной каркас из круглого или прямоугольного профиля толщиной не менее двух миллиметров. Размер рамы зависит от количества необходимых деталей и элемента управления. В рабочем органе лемех необходимо размещать снизу, так как его роль заключается в перемещении слоя земли на отвал.Отвал переворачивает почву, срезает и сдвигает, образуя борозду.

Подставка необходима для крепления рабочих инструментов к раме и удержания ножа. В нем сделано несколько регулируемых отверстий, которые позволят изменять глубину вспашки. Обычно стеллаж сваривается из металлической пластины толщиной не менее сантиметра и крепится к каркасу болтами.

Рама со всеми рабочими орудиями крепится к минитрактору или мотоблоку самодельным дышлом или навеской… Дышло обязательно должно иметь ручку, иметь прямую или V-образную форму. Вторая форма более эффективна, поскольку делает плуг более устойчивым. Также для большей устойчивости и прямолинейности движения можно установить полевые колеса. Крепятся к раме с помощью регулируемого кронштейна.

Сборка и установка плуга

Чтобы собрать плуг своими руками, нужно придерживаться одного очень важного правила: все детали устройства свариваются сначала точечной сваркой, а только когда все детали на месте и правильно скреплены между собой — окончательной.Качество изготовления проверить несложно — для этого необходимо снять отвал с лемехом, а сам плуг поставить на стол. Плотно прижав плуг, проверьте совпадение поверхности стола с горизонтальной поверхностью полозья. Если отклонений нет, все сделано правильно.

Также можно определить хорошую сборку по следующим критериям:

• Острый край лапы находится на два сантиметра ниже полозья,
• Лапа с лезвием не выступает за вертикальный край полозья более чем на сантиметр,
• Между полозьями и отвалом нет зазора.

Самодельное устройство навешивается на мотоблок возле пахоты. Начинают с установки стальных колес — они предотвращают скольжение мотоблока в почве. Следующим шагом будет прикрепление плуга, но не затягивать полностью все гайки крепления. С их помощью устройство будет регулироваться, что начинается на специальной подставке. Высота стойки должна быть равна глубине вспашки. После монтажа и проверки крепления всех агрегатов плуг кладут на землю.

Эксплуатационные испытания проводятся при трехкорпусной вспашке.

Этого достаточно для измерения глубины и проверки опрокинутых образований. Если борозды переходят одна в другую или расстояние между ними превышает десять сантиметров, все компоненты необходимо заново отрегулировать.

Уборка снега — город и округ Денвер

Вспашка и обработка главных улиц Денвера

DOTI предоставляет услуги по реагированию на снегопад примерно на 2 050 миль основных улиц или на большинстве улиц с полосами, используя парк из 70 больших плугов, и плуги вокруг школ, чтобы обеспечить безопасные зоны для школьников.

Denver использует жидкие и твердые антиобледенители на своих главных улицах как часть борьбы со снегом. Твердый антиобледенитель, называемый Ice Slicer, — это продукт, добытый естественным путем из Юты, который более чем на 90 процентов состоит из хлоридных солей. Его красный цвет обусловлен более чем 60 микроэлементами, которые естественным образом содержатся в антиобледенителе. Продукт помогает предотвратить прилипание снега и льда к тротуару и может служить для обеспечения некоторого сцепления с дорогой во время снежных событий.

В центре города Денвер использует жидкий антиобледенитель, называемый жидким хлоридом магния.Жидкость используется в центре города вместо сухого материала, чтобы снизить уровень твердых частиц в воздухе и поддержать усилия города по обеспечению качества воздуха.

Денвер может наносить жидкий антиобледенитель на главные улицы перед бурей, чтобы предотвратить прилипание снега и льда к тротуару. Такая практика защиты от обледенения дорог, иногда называемая «предварительной обработкой», в Денвере встречается редко, поскольку погодные условия и температура дорожного покрытия должны быть подходящими для того, чтобы предварительная обработка была эффективной. Предварительно обработанные дороги также должны высохнуть, прежде чем температура упадет ниже нуля или может произойти обледенение.

Вспашка жилых улиц Денвера

Программа снегоочистителя для жилых домов

Денвера была создана во время метели 2006-07 годов, чтобы обеспечить проходимость жилых улиц или переулков. Программа охватывает около 1260 километров центральных полос жилых улиц с использованием парка пикапов 4×4 с плугами.

Denver ранее использовала плуги для жилых помещений только в чрезвычайных ситуациях и при сильных ураганах. Начиная с сезона 2017/18 гг., Департамент транспорта и инфраструктуры (DOTI) принял дополнительных сотрудников, которых он мог бы выделить для программы плугов для жилых помещений.

Когда шторм требует полного развертывания парка больших плугов Денвера, плуги для жилых помещений также срабатывают, когда выпадет достаточно снега, и они могут быть полезны при расчистке пути для автомобилистов, чтобы добраться до главных улиц. Небольшие грузовики не перевозят антиобледенительные материалы.

Чего ожидать:

• Вспашка жилых улиц будет производиться с 3 до 15 часов.
• При развертывании плуги для жилых помещений пройдут один проход по центру каждой боковой улицы, чтобы предотвратить образование глубоких ледяных колей и обеспечить проходимость улиц.
• Бытовые плуги сбривают верхние несколько дюймов снежного покрова и не обнажают голое покрытие.
• Жилые районы не будут получать противообледенительные материалы.

Используемые ресурсы:

• Пикапы 4×4 с плугами от DOTI и Denver Parks & Recreation

Велосипедные полосы

• Велосипедные дорожки на улице: Большинство уличных велосипедных дорожек Денвера расположены на проезжей части с полосами; это улицы, которые обычно вспахивают каждый раз, когда собирается снег.Экипажи приложат все усилия, чтобы проехать по велосипедной полосе до обочины, когда это возможно; однако во время быстрых обильных снегопадов велосипедные дорожки могут быть забиты снегом. Эти снежные / ледяные условия могут сохраняться на велосипедной дорожке через несколько дней после шторма в зависимости от температуры, особенно в затененных местах. Позвоните по номеру 311 или используйте Pocketgov, чтобы сообщить о проблемных областях.
• В течение зимнего сезона люди на велосипедах должны быть готовы к езде по общей полосе, используя крайнюю доступную полосу движения, и могут рассмотреть альтернативные варианты транспортировки в зависимости от состояния здоровья, способностей, погодных условий и оборудования.Велосипедистам, возможно, придется рассмотреть альтернативные маршруты и использовать систему городских троп. Людям также рекомендуется подготовить свои велосипеды к зиме и приобрести подходящие шины для навигации в зимних условиях.
• Защищенные велосипедные дорожки: DOTI бороздит охраняемые велосипедные дорожки города и множество пешеходных мостов. В Денвере для защищенных велосипедных дорожек используется плуг меньшего размера с прикрепленной щеткой, а также разбрасыватель материала, который может сбрасывать жидкий антиобледенительный материал в зависимости от погодных условий.Наша снежная программа направлена ​​на прохождение каждой защищенной велосипедной дорожки не реже одного раза в 12-часовую смену, если нет препятствий, таких как автомобили, припаркованные на велосипедной дорожке. Если нужно толкать много снега, уборка снега на защищенных велосипедных дорожках займет больше времени.
• Off-Street Bike Trails: Denver Parks and Recreation поддерживает городскую сеть внедорожных велосипедных и многофункциональных маршрутов. Любое скопление снега на тропе размером более одного дюйма будет распахано в сторону канала (или сторону спуска) в течение 12 часов после окончания снегопада.Снег, недоступный для машины, будет удален вручную. Ледяные скопления на тропе будут обрабатываться гравием и / или экологически безопасными химическими продуктами.

Городская собственность

Denver Parks & Recreation выполняет уборку снега на территории парка и некоторых тротуарах, таких как мосты и подземные переходы в пределах города. Во время обычного снегопада его убирают в обычном режиме, в том числе вокруг баз отдыха. Центры отдыха также будут вспаханы и вычищены лопатой в субботу и воскресенье по мере необходимости.

При выполнении пахоты на тротуарах выпадает снег

Несмотря на то, что наши плуги выталкивают снег на тротуары, это случается нечасто, но нам очень жаль, когда это происходит.
