РЕШЕТКИ НА ОКНА СВОИМИ РУКАМИ [фото, чертежи]

Цена на услугу создания оконной решетки достаточно велика, поэтому многие решают [собрать решетки на окна своими руками].

Металлические конструкции на окнах давно уже перестали быть исключительно защитным элементам жилища, теперь многие люди думают и том, чтобы внешний вид их фасада выглядел привлекательно и органично.

Это вполне можно сделать: об особенностях процесса вы узнаете в нашей статье, а фото и схемы помогут вам сделать как самую простую, так и более сложную конструкцию для вашей квартиры, дома или дачи.

Простые и раздвижные решетки

Проще всего сделать обычные решетки, в этом случае арматуру устанавливают в проемы окна, а затем на нее закрепляют прутья, которые украшают декоративными коваными деталями: пиками, корзинками или вензелями.

Смотрите на фото, как выглядит подобная конструкция.

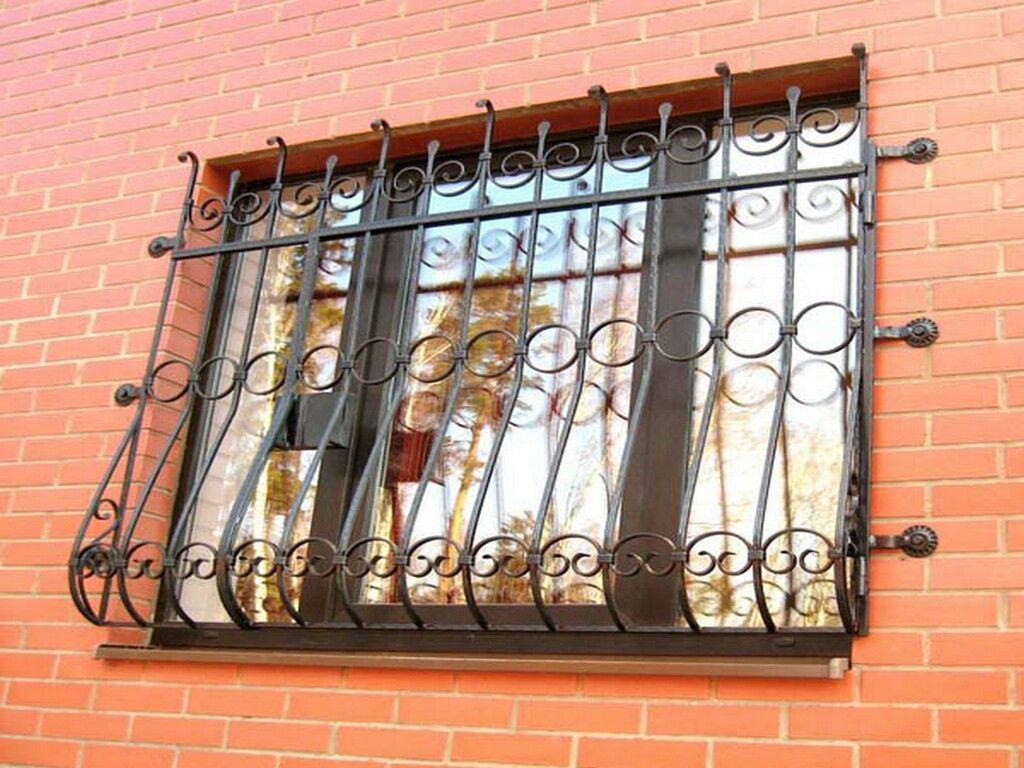

Решетка с ковкой

При такой конструкции она не будет слишком тяжеловесной, а сможет даже украсить окно и придать ему необычный вид.

Чтобы сделать подобную конструкцию своими руками для дома или дачи, вам понадобятся схемы, чертежи, а из материалов – полосы и прутья из металла.

Перед началом работ нужно измерить окно, и сделать чертежи в соответствии с ним.

Поскольку большинство оконных проемов имеют стандартный размер, вы сможете найти уже готовые схемы, или немного изменить их под свои размеры.

Примеры схем вы можете увидеть на фото. Для того чтобы сделать решетку, прутья нужно согнуть, либо сложить их один на другой и приварить в местах стыка.

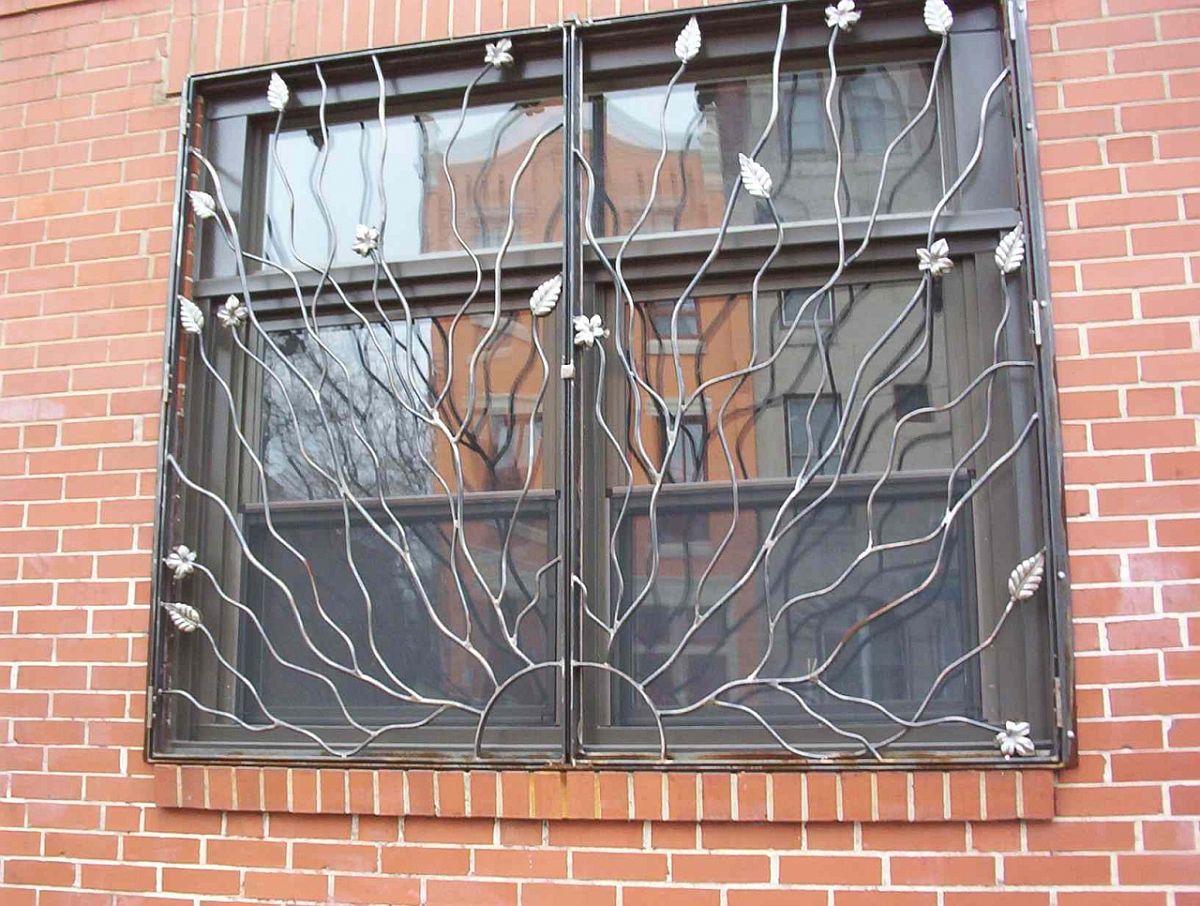

Примеры решеток

Чтобы вся конструкция находилась внутри и не была видна снаружи, вокруг ограждения необходимо создать каркас.

При составлении схемы решетки следите, чтобы она получилась не только нужной по размеру, но также чтобы пустоты в решетке не были слишком объемными – они должны быть такими, чтобы даже маленький и худой человек не смог через них пройти.

Иначе вся защитная необходимость в решетке отпадет, и она сможет выполнять исключительно декоративную функцию.

Таким способом делается самая простая решетка на окна, проследить весь процесс ее изготовления вы можете по видео.

Видео:

После того, как прутья приварены друг к другу, желательно дополнить конструкцию декоративными элементами – это улучшит ее внешний вид.

Места сварки чаще всего закрываются обжимками, благодаря этому они становятся практически незаметны, и не портят общий внешний вид изделия.

Скорее всего, сделать декоративные элементы самостоятельно не получится, т.к. для этого требуются навыки холодной металлической ковки, а также специализированное оборудование.

Можно оставить решетку и без декоративных элементов, если вам важнее просто защитить жилище или, например, дачу от непрошенных гостей, а не украсить фасад.

В ином же случае лучше заказать изготовление дополнительных элементов, либо решетки целиком у профессионалов.

Сделать раздвижную решетку самостоятельно будет гораздо сложнее, но тоже возможно.

Некоторые этапы работ будут аналогичны созданию обычной конструкции, главная же сложность в изготовлении такой решетки в том, чтобы изготовить ее механическую часть.

Каждая секция такой решетки должна быть способна не только сложиться, но и при необходимости перемещаться.

Такая защитная установка состоит из двух элементов: рамы и непосредственно решетки. Рама выступает в качестве направляющей, а также каркаса для удерживания конструкции.

Элемент решетки в такой конструкции разбивают на секции, которые соединяются друг с другом, но не ограничивают в движении.

Такие конструкции обязательно оснащены роликовым механизмом, благодаря которому ее можно передвигать.

Чтобы сделать складной механизм решетки, вам понадобятся пластины в количестве двух штук, которые фиксируются между прутьями.

В пластинах просверливаются отверстия с обоих концов и по центру, а затем их соединяют в этих местах с помощью специальных заклепок.

В центральных местах соединения должна быть установлена вертикальная стойка. Ею должны быть оснащены все три механизма. При этом при крепеже пластин они должны быть раздвинуты.

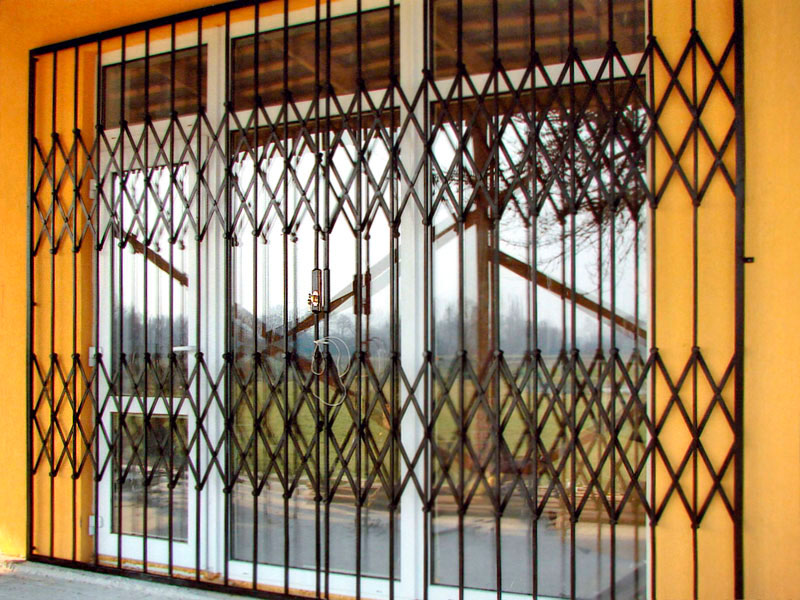

Смотрите на фото вариант устройства раздвижной решетки

Раздвижная решетка для окна

 Следующим этапом нужно соединить заклепками крайние пластины. По краям створок предварительно устанавливают подшипники и направляющие, чтобы сделать конструкцию подвижной.

Последним этапом устанавливают замок или другой закрывающий элемент – для этого подойдет даже обычный шпингалет или дверной замок.

Создание такой конструкции непросто, вам понадобятся схемы и фото в работе, а если подобного опыта у вас нет, то лучше остановиться на обычной решетке.

Как установить решетку?

Этап правильной установки конструкции не менее важен, чем ее создание. Сделать это можно двумя способами: присоединить решетку к торцам проема окна, либо наложить ее сверху на проем.

Для кирпичных и бетонных строений перед установкой конструкции требуется установить в оконный проем несколько металлических штырей.

При этом в установленном виде они должны выступать за проем на несколько см. Решетку нужно фиксировать на концы установленных штырей.

Если строение деревянное, то на окна нужно установить проушины.

В них есть специальные отверстия, через которые можно зафиксировать решетку на торцы окна с помощью шурупов.

В дачных или частных домах, сделанных из бруса, можно устанавливать конструкцию внакладку, предварительно сделав для нее отверстия в нужных местах стены.

Для большей прочности решетки, для ее фиксации можно использовать сквозные болты.

Такой способ крепления наиболее приемлем, т.к. считается самым надежным, однако использовать его можно только в домах, где стены достаточно толстые, т.к. тонкие конструкции такой нагрузки просто не выдержат.

Существуют и другие способы установки. Первым делом нужно сделать разметку рамы и отметить места крепления решетки.

Затем в этих местах нужно сделать отверстия (лучше всего использовать для этого перфоратор). На конструкции нужно зафиксировать стержни, устанавливая их снизу вверх.

Видео:

Теперь нужно приварить решетку. Такой способ фиксации самый надежный – можно не сомневаться, что она отойдет от окна.

Устанавливать таким образом можно как обычную конструкцию, так и раздвижную.

Если ваша раздвижная решетка оснащена петлями, то устанавливать ее нужно осторожно, чтобы они не повредились.

В противном случае открыть и закрыть ее будет невозможно, раздвижная конструкция превратится в обычную стационарную.

Самостоятельно проще всего поставить съемную решетку – ее закрепляют с помощью специальных крючков, однако такой способ подходит только для конструкций с минимальным весом.

Кроме того, надежной защитой она не является, особенно, если речь идет о раздвижной решетке.

Наиболее надежными считаются установленные решетки на окна своими руками, которые будут находиться внутри комнаты, а не снаружи.

Вы можете увидеть, что все официальные учреждения оснащены именно такими видами конструкций.

Вскрыть такой объект гораздо сложнее, но и установить такую решетку самостоятельно будет сложно, поскольку для этого нужно переделать оконные откосы, которые неминуемо будут повреждены в процессе установки.

Все это требует дополнительных финансовых и физических усилий.

Процесс установки решетки можно увидеть на фото.

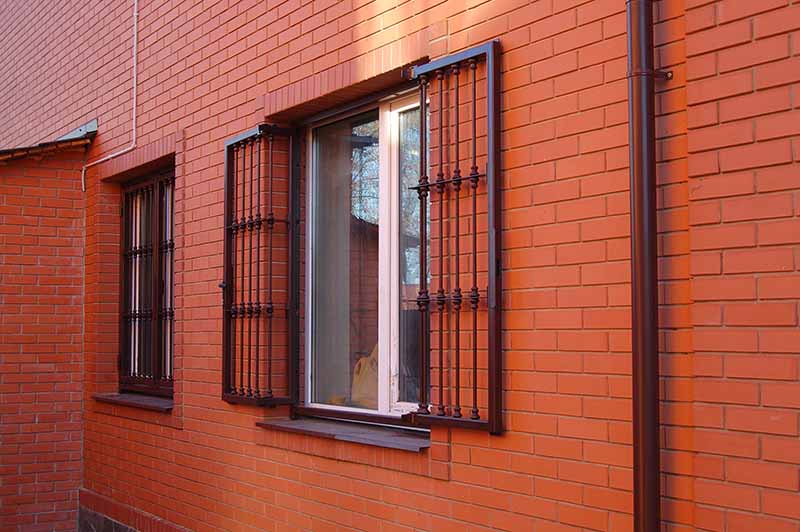

Установка решетки

Финишная отделка

Установленная конструкция обязательно нуждается в дополнительной обработке – как минимум, покраске. А лучше также обработать ее антисептиком, который защитит металл от коррозии.

С помощью краски можно скрыть места сварки, особенно это актуально, если вы отказались от декоративных элементов, которыми можно их скрыть.

Краска также служит защитным покрытием, которое защищает металл от погодного воздействия и влажности, таким образом, продлевая срок эксплуатации конструкции.

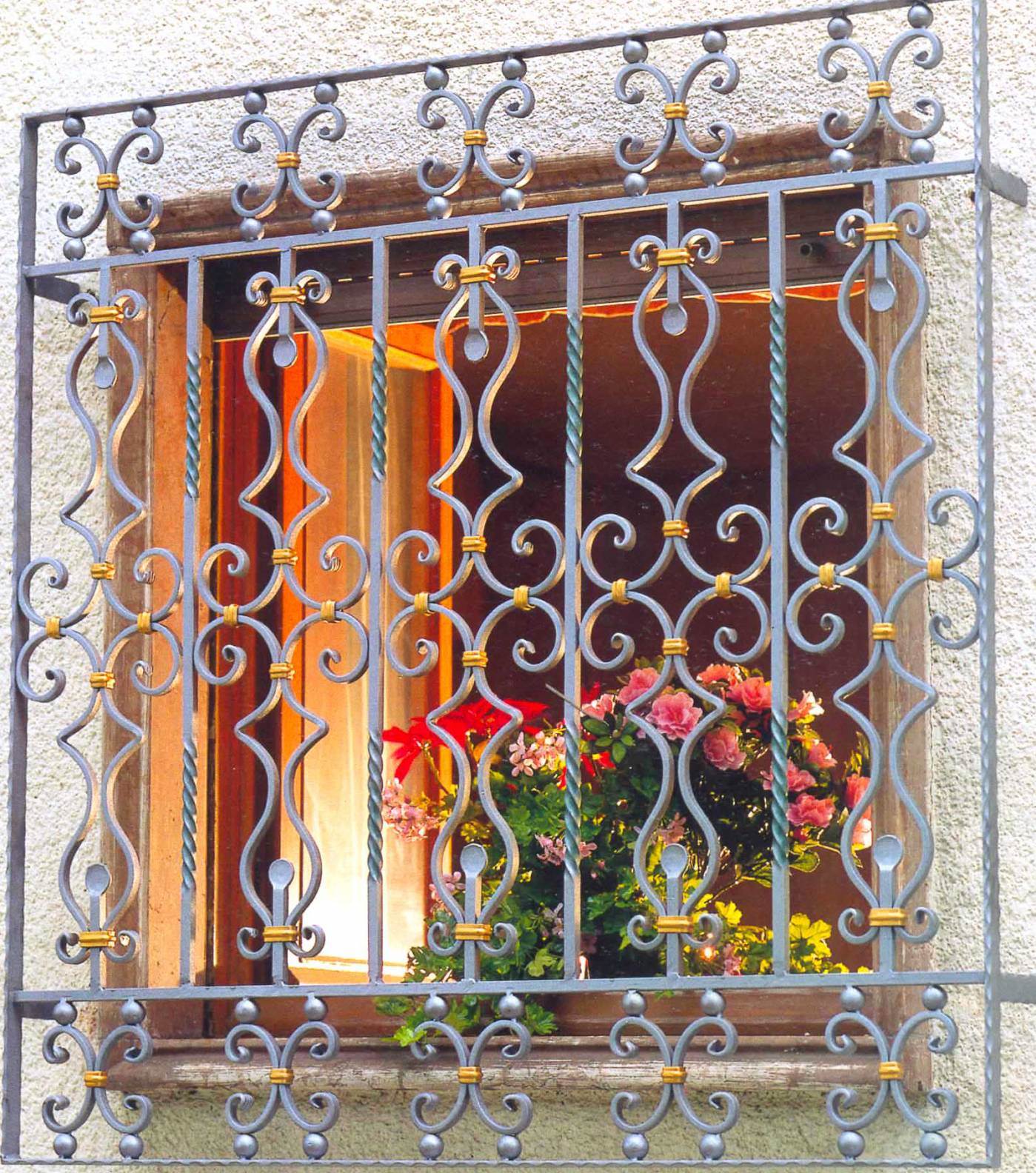

На фото можно увидеть вариант оформления решетки.

Оформление решетки

Для раздвижных конструкций нужно дополнительно установить полозья, с помощью которых она сможет двигаться.

Для раздвижных решеток обязательно оборудование защитным от взлома механизмом, поскольку вскрыть такую конструкцию гораздо проще, чем стационарную.

Полозья также можно визуально скрыть с помощью декоративных элементов, например, цветочных горшков.


Решётка на окно – особенности изготовления своими руками

Как самим сделать решетку на окноМеталлическая решётка в оконных проёмах загородных домов или городских квартир, располагающихся на первом этаже – это реальная гарантия безопасности их жильцов. Помимо этого, оконная решётка с декоративными коваными элементами украсит фасад любого здания. Естественно, стоимость качественной решётки - удовольствие не из дешёвых, однако каждый сможет сэкономить, выполнив работы по её сооружению своими руками.

Основные разновидности оконных решёток

Решётка на окно своими руками может изготавливаться как глухой, с жёстким креплением к стенам, так и распашной или раздвижной с затворным механизмом, открывающимся изнутри помещения. Глухие конструкции хоть и считаются максимально надёжной защитой жилья, но если подойди с точки зрения пожарной безопасности их использование, возможно, только при наличии аварийного дополнительного выхода.

Решётки с раздвижной системой открывания как на фото сложны в изготовлении, и поэтому соорудить такую защитную конструкцию своими руками достаточно проблематично. Сэкономить в такой ситуации, возможно, только на самостоятельной установке раздвижной системы на окно.

Самой популярной и простой в изготовлении считается распашная конструкция оконной защиты, которая плюс ко всему удобная в использовании и обеспечивает хорошую безопасность владельцев жилья. При этом распашная решётка изготавливается с запорной системой, открывающейся, изнутри.

Для изготовления такой конструкции используют различные материалы, начиная, от металлического прута и заканчивая элементами ковки. При этом самыми простыми в изготовлении являются решётки из металлических прутьев, скреплённых с помощью сварочного аппарата.

Подготовительный этап сооружения решётки

Первый этап обусловлен выбором подходящей конструкции решётки для окна. На сегодняшний день изготавливают глухие и открывающиеся конструкции. Но вне зависимости от системы, применяемой для защиты работы по изготовлению решётки своими руками, начинают с подготовки.

  1. Разновидности решетокПеред началом работ важно правильно провести замеры. Ширина и длина изделия должна приравниваться оконному проёму за вычетом 50 мм. Естественно, по длине решётка в случае необходимости может быть короче, но настолько, чтобы в образовавшийся проём не пролез злоумышленник.
  2. После снятия замеров важно чётко выполнить чертёж, на котором прорисовать все элементы декора. Конструкции со сложным рисунком изготавливаются с учётом максимальных отверстий, которые не позволят вору проникнуть в помещение.
  3. Если запланировано изготовление распашных конструкций своими руками, важно предусмотреть место установки замкового механизма. При этом одна створка может быть глухой, а другая открываться, что придаст защитной оконной конструкции большей жёсткости и позволит покинуть помещение при пожаре. Также важно чтобы распашная часть решётки была расположена у открывающихся оконных створок.
  4. Подготавливая план сооружения решётки, важно учитывать запас прочности конструкции, чтобы её не повело во время эксплуатации. Поэтому нужно предусмотреть наличие рёбер жёсткости, которые изготавливаются из металлического уголка, сравненного в каркас. В свою очередь, в декоративных решётках должны быть элементы, связанные между собой как в вертикальной, так и горизонтальной плоскости.
  5. По подготовленному чертежу выполняют расчёт расходных материалов: металлический прут и уголок, штифты и элементы декора или ковки, а также петли и замок, если система распашная.

Также для беспроблемного проведения работ по сборке оконной решётки своими руками не обойтись без хорошего инструмента:

  • электроболгарка;
  • электросварка;
  • дрель с функцией отбоя и набор свёрл по металлу и камню;
  • обычный молоток.

Несколько вариантов металлических решеток

Как сделать решётку для окон своими руками?

Если человек имеет хоть какой-то опыт сварочных работ, то для него не будет проблематично самостоятельно сварить оконную решётку, если придерживаться определённой последовательности действий.

  1. Вид решетки на окнаПо заранее подготовленным чертежам болгаркой вырезаются все детали оконной решётки. Если конструкция имеет сложные декоративные элементы, они выгибаются по необходимому рисунку. Для сгибания элементов, имеющих, скруглённые узоры используют металлическую трубу подходящего диаметра. Если имеются декоративные зеркальные элементы — это также нужно учитывать при заготовке деталей.
  2. Сварочные работы также выполняют по подготовленным чертежам. Для удобства все отдельные части собираются как пазл на ровной поверхности из негорючего материала. В первую очередь сваривается каркас, если конструкция распашная или крайние элементы в глухой системе. Во время сваривания важно следить за прямыми углами, чтобы не было перекоса.
  3. Если сооружается бескаркасная конструкция как на фото в местах крепления замкового механизма и металлических петель привариваются отрезки железных полос к крайним боковым прутам.
  4. В откосах оконного проёма закрепляются отрезки прутьев, которые вбиваются в заранее высверленные на глубину 150 мм отверстия диаметром чуть меньше штифта. Очень важно чтобы крепления не оказались в местах установки петель, так как последние могут плохо открываться и закрываться. Чтобы качественно закрепить глухую решётку достаточно 6 рельефных прутков, в свою очередь, если конструкция, распашная их количество увеличивают на 2 единицы.
  5. Металлические штифты должны торчать над поверхностью оконного проёма не меньше чем на 30 мм. После приваривания к штифтам решётки их в случае необходимости можно укоротить болгаркой.
  6. Петли для открывающейся конструкции решётки привариваются таким образом, чтобы у них было встречное направление. Это обусловлено тем, что такая конструкция получится не съёмной.
  7. Все сваренные элементы зачищают от окалины, и вскрывают грунтовкой, а после её высыхания – лакокрасочным материалом по металлу.

Качественная металлическая оконная решётка с элементами ковки станет поистине достойным украшением фасада здания. Также можно проявить немного фантазии при покраске такой защиты, на окнах применив краску с патиной, позолотой или другими богатыми оттенками. Снизу конструкции можно закрепить вазон с цветами, в общем, весь декор ограничивается фантазией владельца помещения.

Монтаж металлических оконных решёток

Самостоятельный монтаж решётки для защиты оконных проёмов своими руками может проводиться нескольким вариантами:

  • Оконные решетки и их видыв торцевую часть проёма окна;
  • в накладку на проём окна.

Также при монтаже решётки на окна нужно учитывать материал, из которого возводилось строение. Если это камень или бетон, то используют штыри из металла. В случае с деревянной постройкой используют специальные проушины, сквозь которые с помощью шурупов закрепляется решётка. Но так как каменных зданий больше, то установить решётки на окна можно следующим образом.

  1. В оконном проёме намечаются места для крепления штифтов. Если устанавливается распашная конструкция, то места крепления не должны совпадать с местами расположения петель.
  2. С помощью перфоратора высверливаются углубления до 150 мм по заранее намеченным меткам. В отверстия вбиваются стержни из металла так чтобы их край выступал на несколько сантиметров, но не меньше чем зазор от оконного проёма до рамы конструкции.
  3. Конструкцию приваривают электросваркой, а концы штифтов при необходимости подравнивают болгаркой. После чего сварочные швы зачищаются, и вся конструкция вскрывается краской.

Решетка на окне

Хочется отметить, что окрашенная решётка прослужит намного дольше и будет иметь завершённый внешний вид.

По аналогии крепятся, и раздвижные конструкции, однако, дополнительно придётся крепить направляющие полозья, по которым будет двигаться защитная система. Так как раздвижные конструкции проще взломать, то при их установке своими руками нужно позаботиться о дополнительной защите.

Также хочется рассмотреть съёмные конструкции, которые закрепляются на крючках и в случае необходимости легко демонтируются. Но сразу же хочется отметить, что такая защита для окон самая ненадёжная, поэтому специалисты не советуют устанавливать системы, которые несут больше декоративную, а не защитную функцию. Также такой вид решёток уместен в качестве временной защиты или если в ближайшее время планируется замена оконных конструкций.

Варианты решеток на окна

Решетки на окна своими руками

Собственная безопасность и безопасность семьи должна быть на первом месте. Добиться безопасности можно различными способами. Одни из них – установка решеток на окно, особенно это касается тех квартир, которые находятся на первом этаже. Кроме квартир, решетки могут понадобиться в загородных домах, а также на дачах. Сделать их можно самостоятельно, обладая требуемыми навыками. В статье будут рассмотрены возможные варианты решеток, изготовление эскиза, процесс сборки и монтажа.

Какими бывают решетки

Решетки делятся на группы в зависимости от способа и вида изготовления. По конструктивным особенностям можно выделить:

  • глухие;
  • раздвижные;
  • распашные;
  • откидные.

Глухие решетки встречаются чаще всего. Их особенностью является то, что они не открываются никаким образом. Представляют собой такие решетки прочную монолитную металлическую конструкцию, которая закрепляется на окно. Из положительных моментов можно выделить прочность и высокий уровень защиты. Но если речь идет о пожарной безопасности, то решетки такого типа не являются лучшим вариантом. Они блокируют возможность эвакуации во время пожара или другой непредвиденной ситуации. Раздвижные решетки имеют интересную конструкцию. Она является одной из самых сложных для самостоятельного изготовления. Конструкция такой решетки представляет собой пересечение многих металлических пластин, которые соединяются между собой подвижно. Часто такие решетки использую не только на окнах, но и на дверях. Они прекрасно защищают витрины магазинов от мародеров.

Распашная решетка в плане пожарной безопасности намного выгоднее. Конструкция может быть оборудована одной или несколькими створками. Такая конструкция чаще всего представляет собой металлическую раму, которая монтируется на окно, а с помощью петель к ней крепятся створки. Фиксация створок в закрытом положении осуществляется с помощью навесного или другого замка. Откидные решетки также являются интересным решением с точки зрения пожарной безопасности. По внешнему виду они практически ничем не отличаются от глухих, но изнутри фиксаторы могут быть отщелкнуты, чтобы вытолкнуть решетку наружу.

Обратите внимание! Распашная решетка может быть взломана легче, чем глухая. Это связано с тем, что замок и петли находятся в доступности злоумышленнику. Чтобы исправить ситуацию, необходимо предусмотреть скрытый вариант установки этих модулей в решетке.

По способу изготовления решетки можно разделить на:

  • сварные;
  • сварные с ковкой;
  • кованные;
  • литые.

Сварной вариант решетки для окон является самым простым в изготовлении, а также имеет невысокую стоимость. Такие решетки сложно назвать произведением искусства, но они отлично выполняют свою задачу. Чаще всего такие решения применяются в дачных домах, где не требуется особая эстетика. Вторая категория решеток изготавливается похожим методом, но в ней есть элементы ковки. Это, например, могут быть какие-либо узоры или цветы, которые скрашивают чопорность решения. Полностью кованные решетки не исключают использования при производстве сварных швов. Смотрятся такие изделия просто великолепно, поэтому часто их используют на особняках и в загородных домах. Минусом таких решеток является высокая стоимость на производство. Литые решетки могут быть изготовлены из чугуна в заводских условиях. Их недостатком является значительный вес и высокая стоимость.

Предназначение решеток

Решетки отличаются не только по конструктивным особенностям или способу изготовления, но и по предназначению. Вот три основных класса конструкций:

  • декоративные;
  • охранно-декоративные;
  • охранные.

Первый вид металлической конструкции не имеет своей целью выполнять защитные функции. Такие изделия монтируются для того чтобы подчеркнуть внешний вид здания. Ко второму виду решеток можно отнести конструкции с элементами ковки и кованные. Они являются украшением, а также выполняют защитную функцию. К охранным относятся обычные металлические сварные конструкции. Но отличие также лежит в толщине используемого материала. Для первого варианта диаметр арматуры может составлять всего 1 см, а в последнем уже от 2 см.

Способы фиксации в проем

Решетки монтируются на окна различным способом. Некоторые хозяева предпочитают использовать внутреннее крепление. Оно подразумевает расположение конструкции непосредственно в оконном проеме. Этот способ несколько сложнее, но более надежен для взлома. Другой вариант внутреннего монтажа подразумевает расположение конструкции внутри помещения или между двумя окнами. Он является не таким громоздким, но не совсем удобен в использовании. Другой вид монтажа называется наружным. При этом конструкция крепится не в проеме, а к внешним стенам. Преимуществом такого способа является дополнительное пространство на отливе, которое можно использовать для расположения цветов и других предметов. Из недостатков стоит выделить необходимость ответственного подхода к монтажу, т. к. крепежные элементы могут быть легко демонтированы.

Проектирование собственного варианта

Проектирование собственной конструкции начинается с выполнения замеров. В этом случае понадобится рулетка. Хорошо, если доступ к окну есть снаружи здания, тогда замеры будут более точными. До проведения замеров, необходимо точно определиться с тем, как будет выполнена установка конструкции. Если был выбран наружный монтаж, тогда необходимо сделать пометки, до каких пор будет смонтировано изделие и, уже отталкиваясь от них, производить расчеты. Далее потребуется лист бумаги, карандаш и немного воображения. Масштаб можно соблюдать только для сложных конструкций, где будет иметь значение место расположения отдельных элементов.

Когда этого не предусматривается, конечные размеры просто наносятся на подготовленный чертеж. Стоит помнить, что чертеж в масштабе облегчит задачу по подсчетам требуемого материала. Лучше использовать листок в клетку, так будет проще сориентироваться. В эскизе важно предусмотреть небольшие распорки, которые будут выполнять роль ребер жесткости. Если чертеж уже готов, тогда можно приступать к выбору арматуры, из которой будет изготовлена решетка. Для охранно-декоративной конструкции можно использовать квадрат с размерами 12×12 мм, если это кругляк, то его диаметр может быть таким же. Основа или каркас изготавливается из уголка или квадратного профиля. Чаще используется первый с размерами 50×50 мм, подойдет также уголок с неравномерными сторонами, если он уже есть в наличии.

Обратите внимание! В зависимости от выбранной конструкции могут понадобиться петли для подвешивания, держатели для замков и другие компоненты.

Требуемый инструмент

Для тех, кто занимается ремонтными работами не будет проблем с подготовкой требуемого инструмента. Понадобятся следующие единицы:

  • болгарка или сабельная пила;
  • сварочный аппарат;
  • мелок для разметки;
  • рулетка;
  • металлический угольник;
  • молоток;
  • щетка;
  • грунтовка;
  • краска;
  • кисть;
  • крепежи;
  • растворитель;
  • перфоратор.

Не каждый имеет в своем распоряжении сварочный аппарат, поэтому его можно взять напрокат в строительном магазине.

Процесс изготовления

Глухая конструкция используется чаще всего, поэтому стоит рассмотреть процесс ее изготовления. Кроме того, именно такая решетка может послужить основой для створчатой конструкции.

Глухая конструкция

Первым делом при изготовлении глухой конструкции, необходимо сделать качественную раму. Для нее можно воспользоваться уголком, о котором было сказано выше. По нарисованному образцу делается нарезка основных четырех элементов, которые составят каркас. Аккуратнее будет смотреться вариант их крепления между собой с запилом на 45 градусов. С помощью транспортира или методом проведения диагонали в квадрате делается разметка требуемого угла. Болгаркой выполняется рез, при этом необходимо сделать зазор на толщину диска, чтобы заготовка не получилась укороченной.

Сварочные работы проще всего будет проводить с использованием специальных угловых струбцин, но они не всегда бывают доступным, поэтому одну из заготовок можно зажать в тиски, а вторая удерживается помощником. Не следует сразу наваривать полный шов, достаточно будет сделать несколько небольших прихваток. После этого проверяется прямой угол, если все в порядке, тогда можно производить окончательное сваривание. Эту процедуру стоит повторить для всех углов. После этого важно посмотреть на плоскость основы, чтобы ее не повело.

Далее выполняется заполнение для каркаса. Арматура нарезается на требуемые части и приваривается внутрь каркаса. Для увеличения прочности всей конструкции к ней можно приварить поперечные или продольные перемычки. После полной сборки можно приступить к монтажу конструкции. Если она будет находиться внутри оконного проема, тогда есть смысл заранее просверлить в отверстия в боковых гранях уголка для крепежа. Расположение отверстий переносится на откосы и в откосах сверлятся отверстия на требуемую глубину. В решетки и стены вставляются анкерные дюбели и производится крепление. Чтобы изделие невозможно было демонтировать гаечным ключом, необходимо сделать прихватки гаек к основе. После этого решетку можно прогрунтовать и покрасить. Вариант изготовления красивой конструкции можно оценить в видео.

Распашная решетка

Распашная решетка для окна изготавливается похожим образом. Понадобится основная рама и рама для створок. Основная рама решетки может быть изготовлена из уголка, как и в предыдущем случае, а для рамы створок можно воспользоваться квадратом, который будет израсходован на перемычки. Если материал для створок решетки имеет небольшой диаметр, тогда нет смысл резать углы заготовок под 45 градусов. После подготовки элементов решетки привариваются петли для створок. Их стоит приварить прихватками, после чего наложить полный шов. Когда петли створок находятся на своих местах, можно приступать к заполнению пространства внутри створок.

Кроме поперечных и продольных планок, можно использовать элементы холодной ковки. Они представляют собой заранее изготовленные компоненты, которые можно приварить на решетку. Привариваются эти компоненты, на финишном этапе подготовки решетки. Фиксация готовой конструкции к стене производится похожим способом, как и предыдущий вариант. Если она будет установлена снаружи, тогда важно это учесть в размерах. Для фиксации в стену заранее устанавливаются металлические штыри, к которым приваривается готовая конструкция. Вместо навесного замка, можно предусмотреть такой, который можно будет открыть только изнутри.

Если монтаж решетки будет производиться на значительной высоте, тогда стоит заранее позаботиться о соблюдении мер безопасности. Решетку можно подавать сверху на веревках, чтобы ее было легче удерживать. Монтажнику и помощнику можно расположиться на стремянках или на специальных помостах. В этом случае будет удобнее использовать инверторный сварочный аппарат, т. к. он имеет небольшой вес и его легко взять с собой. Чтобы не тягаться с проводами, можно воспользоваться аккумуляторным перфоратором при монтаже решетки. Первичную покраску можно осуществить еще до установки конструкции, а финишную уже после, т. к. потребуется подкрашивать сварные швы.

Обратите внимание! Распашная решетка будет особенно востребована в комнате для детей, чтобы родители могли получить доступ в любой ситуации.

Резюме

Оконная решетка является неотъемлемой конструкцией для обеспечения безопасности. Но ее нельзя рассматривать как единственное средство защиты. В местности, где высокий уровень преступности, потребуется установка охранной системы, которая будет отслеживать периметр. Решетки на окна могут быть установлены на балконы или лоджии, т. к. через них легко получить доступ квартиру. В этом случае конструкция монтируется с внешней стороны с небольшим зазором.

Отправить комментарий

Решетки на окна чертежи с размерами. Оконные решетки своими руками

Решетки на окнах загородного дома или квартиры на первом этаже – это не только гарантия безопасности и неприкосновенности жилища. Решетки могут стать декоративным элементом, украшающим окна и придающим ему шарм и индивидуальность. Конечно, заказ решеток, особенно если речь идет о нескольких окнах – дело недешевое. Но, имея некоторые навыки работы с металлом и сварочным аппаратом, их вполне можно сделать своими руками.

Разновидности защитных решеток на окна

Решетки могут быть как глухими, жестко закрепленными в стене, так и распашными, и раздвижными, запирающимися изнутри. Первый вариант хоть и является хорошей защитой от воров, но с точки зрения пожарной безопасности не всегда приемлем. Сплошные несъемные решетки в случае пожара могут стать непреодолимым препятствием, поэтому устанавливать их можно только в тех зданиях и помещениях, которые имеют два независимых выхода.

Раздвижные решетки, как правило, покупают уже готовыми – их изготовление требует высокой точности и подвижности конструкции. Сэкономить в этом случае можно разве что на самостоятельной установке, технология которой мало отличается от установки распашных решеток.

Распашные решетки – пожалуй, самая простая в установке и самостоятельном изготовлении, и вместе с тем удобная и безопасная разновидность решеток на окна, которую можно успешно выполнить своими руками. Распашные решетки выполняют запирающимися изнутри на врезной замок. Материал для изготовления решеток может быть различным: пруток, металлическая лента, кованые декоративные элементы. Наиболее просты в выполнении решетки из прутка, выполненные с применением сварки. О технологии их изготовления и пойдет речь.

Подготовительные работы


Из инструмента и вспомогательных материалов вам потребуются:

  • Болгарка и круги по металлу;
  • Сварочный аппарат;
  • Перфоратор с диаметром бура на 1-2 мм меньше диаметра рифленого прутка для штифтов;
  • Молоток;
  • Обрезки уголка или металлической полосы для крепления навесных петель;
  • Грунтовка и краска по металлу.

Технология выполнения решеток

  1. Подготовленный материал нарезают по эскизу. При необходимости создать сложный рисунок пруток изгибают. Удобнее это делать по заранее изготовленному шаблону. Для скругленных элементов можно использовать металлическую трубу подходящего диаметра. Если рисунок решеток повторяется в зеркальном отображении – не забудьте об этом при подготовке деталей.
  2. Сваривают решетку по эскизу. Делать это удобно на ровной поверхности, например, на металлическом верстаке или бетонной площадке. Сварку начинают с каркаса или крайних элементов, прихватывая их на точечную сварку. После этого замеряют решетки, сравнивают диагонали, и если полученный результат соответствует эскизу, продолжают сборку решеток.
  3. Если решетка выполняется без каркаса, в месте установки петель и замка к прутку решетки необходимо приварить отрезки металлической ленты или уголка. Также приваривают на одну из решеток стальную полосу, к которой крепят замок с вертикальными ригелями.
  4. Закрепляют в откосах окна штифты. Для этого готовые решетки прикладывают к окну, выравнивают, размечают места установки штифтов с учетом закрепления навесных петель. Для закрепления двухстворчатых решеток достаточно 8 штифтов – по два с каждой стороны окна, сверху и снизу.
  5. Перфоратором сверлят в откосах отверстия глубиной 10-15 см. В них вбивают штифты из рифленого прутка так, чтобы на поверхности оставалось по 2-3 см прутка. При необходимости его можно подрезать болгаркой. На пруток наваривают уголок или металлическую ленту в виде каркаса.
  6. Приваривают петли так, чтобы они были направлены встречно – это сделает решетку несъемной. Вставляют в петли ответную часть, прикладывают решетки и по месту приваривают их к петлям.
  7. Все металлические элементы зачищают от окалины, покрывают грунтовкой, а после ее высыхания – краской по металлу.

Решетки на окна могут стать настоящим украшением ваших окон, если проявить немного фантазии. При покраске можно покрыть их полностью или частично слоем патины, создав тем самым решетки «под старину». Можно закрепить на них кованые элементы с цветочными мотивами или орнаментом. В нижней части решеток можно также сделать кронштейны под цветочные ящики. При этом главное – помнить, что конструкция при этом должна выполнять свою основную функцию и защищать от непрошеных гостей.

Собственная безопасность и безопасность семьи должна быть на первом месте. Добиться безопасности можно различными способами. Одни из них - установка решеток на окно, особенно это касается тех квартир, которые находятся на первом этаже. Кроме квартир, решетки могут понадобиться в загородных домах, а также на дачах. Сделать их можно самостоятельно, обладая требуемыми навыками. В статье будут рассмотрены возможные варианты решеток, изготовление эскиза, процесс сборки и монтажа.

Какими бывают решетки

Решетки делятся на группы в зависимости от способа и вида изготовления. По конструктивным особенностям можно выделить:

  • глухие;
  • раздвижные;
  • распашные;
  • откидные.

Глухие решетки встречаются чаще всего. Их особенностью является то, что они не открываются никаким образом. Представляют собой такие решетки прочную монолитную металлическую конструкцию, которая закрепляется на окно. Из положительных моментов можно выделить прочность и высокий уровень защиты. Но если речь идет о пожарной безопасности, то решетки такого типа не являются лучшим вариантом. Они блокируют возможность эвакуации во время пожара или другой непредвиденной ситуации. Раздвижные решетки имеют интересную конструкцию. Она является одной из самых сложных для самостоятельного изготовления. Конструкция такой решетки представляет собой пересечение многих металлических пластин, которые соединяются между собой подвижно. Часто такие решетки использую не только на окнах, но и на дверях. Они прекрасно защищают витрины магазинов от мародеров.

Распашная решетка в плане пожарной безопасности намного выгоднее. Конструкция может быть оборудована одной или несколькими створками. Такая конструкция чаще всего представляет собой металлическую раму, которая монтируется на окно, а с помощью петель к ней крепятся створки. Фиксация створок в закрытом положении осуществляется с помощью навесного или другого замка. Откидные решетки также являются интересным решением с точки зрения пожарной безопасности. По внешнему виду они практически ничем не отличаются от глухих, но изнутри фиксаторы могут быть отщелкнуты, чтобы вытолкнуть решетку наружу.

Обратите внимание! Распашная решетка может быть взломана легче, чем глухая. Это связано с тем, что замок и петли находятся в доступности злоумышленнику. Чтобы исправить ситуацию, необходимо предусмотреть скрытый вариант установки этих модулей в решетке.

По способу изготовления решетки можно разделить на:

  • сварные;
  • сварные с ковкой;
  • кованные;
  • литые.

Сварной вариант решетки для окон является самым простым в изготовлении, а также имеет невысокую стоимость. Такие решетки сложно назвать произведением искусства, но они отлично выполняют свою задачу. Чаще всего такие решения применяются в дачных домах, где не требуется особая эстетика. Вторая категория решеток изготавливается похожим методом, но в ней есть элементы ковки. Это, например, могут быть какие-либо узоры или цветы, которые скрашивают чопорность решения. Полностью кованные решетки не исключают использования при производстве сварных швов. Смотрятся такие изделия просто великолепно, поэтому часто их используют на особняках и в загородных домах. Минусом таких решеток является высокая стоимость на производство. Литые решетки могут быть изготовлены из чугуна в заводских условиях. Их недостатком является значительный вес и высокая стоимость.

Предназначение решеток

Решетки отличаются не только по конструктивным особенностям или способу изготовления, но и по предназначению. Вот три основных класса конструкций:

Как сделать решетки на окна своими руками

Несмотря на появление множества способов защиты помещения от проникновения через окно, решетки до сих пор остаются одной из самой действенной пассивной защитой. А если творчески отнестись к процессу их изготовления, то эти конструкции не только не испортят фасад здания, но и станут дополнительным декоративным элементом.

Виды оконных решеток

reshetkaНа первом этапе необходимо определиться с конструкцией решетки. В зависимости от функциональных возможностей они могут быть не открываемые, распашные и раздвижные. Так называемые «глухие» конструкции весьма популярны в частных домах и квартирах. Они отличаются невысокой себестоимостью  и простотой изготовления. Однако согласно нормативам неоткрываемые конструкции могут устанавливаться в окнах тех помещений, у которых есть как минимум 2 независимых выхода. При возникновении пожара они не смогут обеспечить аварийный выход из здания.

Для производственных и коммерческих строений монтируются другие модели – распашные и раздвижные. При этом необходимо предусмотреть механизм открывания створок изнутри комнаты. Для частных домов таких требований нет, поэтому рассмотрим минимальные требования к конструкции и материалам ее изготовления:

  1. Простота и функциональность решетки. Для частного дома (квартиры) лучше всего выбрать открываемые типы решеток. При их изготовлении возможны некоторые погрешности, в отличие от распашных моделей.
  2. Основной материал производства – стальные уголки и прутья. Толщина первых должна быть не менее 2 мм, а прутья — диаметром от 5 до 20 мм., в зависимости от степени надежности конструкции.
  3. Фурнитура – петли, замки дужки для них.

Выбрав соответствующий материал, можно приступать непосредственно к изготовлению решетки.

Порядок изготовления

Сначала необходимо составить чертеж изделия. Для этого замеряются габариты оконного проема по откосам. Размеры решетки должны быть на 5-10 мм меньше, чем сам проем. Важный момент – нижний отлив. Обычно его край располагается на расстоянии от 5 до 15 см от плоскости стены. А решетка должна находиться заподлицо фасада. В этом случае есть 2 выхода – высота конструкции будет меньше проема настолько, чтобы отлив находился под рамой решетки. Либо она изготавливается с нижним выступом для отлива.

primer

Оптимальным решением будет первый вариант с меньшей высотой конструкции.

shemaПосле выбора типа решетки и снятия размеров, можно приступать к составлению чертежа. Для открываемой решетки необходимо предусмотреть 2 основные конструкции – раму и створку.

В зависимости от габаритов оконного проема предусматривают одну или две открывающиеся створки. Для окон шириной до 1,5 м можно остановиться на одностворчатой конструкции. В противном случае рекомендуется устанавливать 2 створки.

В чертеже указываются не только габариты решетки, но и расположение прутьев, которые должны сформировать защитную плоскость. Главным условием является невозможность проникновения между ними даже для человека небольшого роста. Обычно это расстояние равно от 5 до 15 см. Сложность рисунка определяется наличием инструмента и трудоемкостью работ. Для стандартных пересекающихся прутьев достаточно самого простого набора – угловая шлифовальная машина (болгарка), сварочный аппарат. Если же планируется более сложная конфигурация, то без специального гибочного инструмента сделать нужный рисунок невозможно.

reshetki-all

Изготовление

Согласно размерам на чертеже вырезаются соответствующие заготовки из уголка и арматуры. Их поверхность очищается от грязи и ржавчины. Затем изготавливается рама. Сварив каркас, по его размерам делаются створки. Для этого также используются стальные уголки.

На створки навариваются арматурные элементы по чертежу.

Установив створку в раму, намечаются места крепления петель. Необходимо помнить, что петли должны открываться наружу. Приварив открывающие элементы конструкция собирается. Окончательный этап работ – установка дужек для замка. Так как точность должна быть максимальная, решетка устанавливается вертикально и только после этого намечаются места сварки дужек. В зависимости от высоты оконного проема относительно земли они могут располагаться в средней или нижней части решетки.

Для сохранности металла вся поверхность конструкции сначала покрывается грунтовкой, а затем красится.

Монтаж

В наружные откосы устанавливаются стальные прутья толщиной от 20 мм. Их количество определяется длинной периметра конструкции из расчета 1 монтажный элемент на 50 см. Глубина установки в стену должна составлять ¾ длины прута. Выступ из наружного откоса должен быть таким, чтобы при монтаже решетки она была заподлицо относительно наружной стены. Установив прутья привариваем к ним раму решетки. Места соединения также обрабатываются грунтовкой и краской. На этом монтаж окончен. Проверяется открывание решетки, ее прочность.

montaj-reshetok-na-okna

Каждый этап работы должен быть рассчитан, и обязательно необходимо соблюдать технику безопасности при использовании сварочного аппарата. Тогда в итоге получится надежная и эстетически гармоничная защитная конструкция для окна.

Решетки на окна - 100 фото готовых решений. Лучшие варианты для частного дома

В зимний период времени многие частные загородные владения остаются нежилыми, поэтому, подобные дома становятся простой добычей для злоумышленников. Чтобы избавить себя от ненужных переживаний и обеспечить своему жилью полную безопасность, хозяева загородных домов устанавливают на их окна решётки.

Однако выбор такого варианта безопасности вовсе не простой, так как современный рынок предлагает разнообразие оконных конструкций, в котором несложно потеряться, ведь решётки отличаются по форме, виду, а также назначению. Поговорим, как правильно приобрести решётки на дачные оконные проёмы, чтобы быть полностью уверенным в их безопасности.

Краткое содержимое статьи:

Классификация

Ориентируясь на базовые виды, можно выделить такие конструкции, как кованые, а также сварного типа.

К более востребованным элементам относятся сварные конструкции по причине доступности ценовой категории, практичности и лёгкости.  Что касается жёсткости, то они могут конкурировать даже с коваными оконными решётками, при этом они имеют стандартные внешние характеристики и нравятся не каждому собственнику загородной дачи.


Изделия из ковки не такие востребованные по причине дороговизны. Но этот минус имеет вполне обоснованные объяснения, так как кружево из ковки, созданное по персональному заказу, впишется в любой дизайн, при этом удовлетворит все пожелания будущего хозяина.

Существует и иная разновидность решёток для дачных окон в зависимости от нюансов их установки, по этой причине если нужно купить подобные конструкции недорого, следует сделать грамотный выбор. Создаются данные конструкции из профилей металлических, которые имеют разную форму, длину, изготовителей.

Так, выбором во многом зависит от внешних характеристик и формы необходимых решёток. При правильном выборе можно изготовить эксклюзивные защитные оконные решётки и получить множество великолепных идей для обустройства необычного экстерьера.

Подходящие дачные решётки

По особенностям и варианту установки оконные элементы бывают нескольких типов.

Съёмные модели являются цельным вариантом. В критичных случаях подобную конструкцию можно убрать с окна, однако благодаря плотному закручиванию элементов, провести подобные манипуляции крайне сложно. Вероятность устранения не лучшим образом отражается на прочности изделия в дальнейшей эксплуатации.

Варианты стационарного типа можно крепить к фасаду наглухо. Подобного вида защита относится к одной из самых долговечных. Данного плана модели вскрыть практически невозможно, так как они имеют внушительную толщину, а также соответствуют требуемым нормам пожаробезопасности.

Недостаток состоит в том, что в критическом случае у хозяев не будет возможности выбраться на улицу из дома через оконный проём, поэтому лучше комбинировать подобные изделия с различными другими вариантами решёток.


Решётки распашного вида имеют одну, либо пару створок, которые при необходимости несложно устраняются. Установка изделий проводится с использованием высокопрочного крепления, которое уходит достаточно глубоко непосредственно внутрь настенной поверхности. Створка закрывается на специальную щеколду.

Если в процессе изготовления использованы мизерные прутья, то открыть подобные элементы невозможно. В данном варианте прутья перерезаются специальным инструментом для работы по металлу.

Оконные решётки раздвижные представляют собой самые удобные в эксплуатации модели. Их закрывание и открывание осуществляется достаточно просто, а необычное размещение прутьев даёт им возможность складываться по типу гармошки. Данного вида элементы надёжно защищают оконные проёмы, а также двери.

Один минус — простота оформления и невозможность создания привлекательного узора. К тому же, надёжность защиты, которую обеспечивает подобная конструкция, средняя, так как для бесперебойности функционирования механизма применяются прутья-пластины, поддающиеся беспроблемной поломке.

Виды решёток раздвижного типа

Одностворчатые. В таких конструкциях одна сторона крепится к несущей стойке, а другая — к контактной. Подобного вида вариация позволяет элементам открываться в разные стороны — неоспоримый плюс.

Двустворчатые варианты представлены в виде нескольких подвижных композиций, запирающиеся в центральной части оконного проёма, незначительно смещающиеся в одну сторону.

Композиции вертикальные оснащены створками, а также соединением крестообразного типа.

Все перечисленные оконные решётки, фото которых представлены в каталоге, создаются требуемого размера. Таким образом, данные изделия могут иметь несколько видов, однако чтобы они были полезны в использовании, следует сочетать типовые конструкции с решёткой съёмной, либо распашного типа.

Если вы желаете преобразить окна своего жилья и купить для них решётки по доступной стоимости, тогда оптимальным решением может стать приобретение кованых элементов съёмного вида. Благодаря размеру полотна можно создать эксклюзивный и привлекательный рисунок.


Особенности приобретения решёток

Как правило, изготовлением подобных конструкций занимаются специализированные фирмы, поэтому предпочтительно остановить выбор непосредственно на изделиях, которые предлагают именно они. В основном, данные компании предлагают разнообразие качественных моделей решёток для оконных дачных проёмов.

Некоторые элементы решёток из ковки являются истинным произведением искусства и производятся исключительно одарёнными мастерами. В подобных случаях необязательно обращаться в огромные фирмы, так как можно сотрудничать и с маленькой мастерской для получения прекрасного результата.

Немаловажный показатель безупречного качества создаваемых конструкций — возраст фирмы, которые изготавливают их. Всё же элементы считаются не настолько востребованными и отличаются минимальным спросом среди населения.

При необходимости установки оконных решёток сварных или другого вида, ориентируйтесь не на рекламу, а только на положительные отзывы.

Решётки своими руками: делаем грамотный выбор

Стационарные

Подобные модели отлично справляются с функцией охраны. Однако необходимо смириться с их внешней простотой и другими нюансами в виде невозможности комбинирования и невозможности снятия.

Достоинства

  • Отличная защита от нежелательного проникновения в дом;
  • Несложность процесса установки;
  • Простота производственного процесса;
  • Высокая степень надёжности в отношении безопасности.

Минусы

  • Недостаточная огнеупорность;
  • Внешняя простота.

Установка

Данные конструкции просты в монтаже, но при условии, если вы будете придерживаться соответствующей инструкции. При отсутствии усидчивости и свободного времени альтернативным выходом станет приобретение решёток, так как сегодняшний рынок готов предложить множество элементов из самых разнообразных современных материалов, которые привнесут в ваше жильё эстетику.

Раздвижные

Это достойный вариант для тех, кто является приверженцем эстетики, элегантной простоты. Этого типа модели отличаются рядом особенностей.

Плюсы

  • Универсальность использования и удачная сочетаемость с каждым фасадом;
  • Простота эксплуатации;
  • Внешняя привлекательность;
  • Требует минимум места;
  • Многообразие модельного ряда.

Монтаж

Существует несколько главных способов установки таких конструкций — выкладка с внутренней части оконного проёма и внешняя. Первый метод достаточно удобен и весьма надёжен, так как благодаря креплению изнутри систему использовать очень просто.

Решётки, монтаж которых осуществлён изнутри, характеризуются высокой степенью безопасности в отношении нежелательного проникновения в дом, по этой причине при выборе подходящих конструкций следует уделить максимум внимания удобству в процессе эксплуатации.

Съёмные модели

Механизм элементов представлен в виде шпилек с резьбой. Подобные варианты проходят через настенную поверхность и способны удерживать пару гаек, чтобы гарантировать обеспечение надёжной преграды для нежелательных гостей.

Плюсы:

  • Возможность устранения элементов;
  • Недорогая ценовая категория;
  • Простота проведения монтажных работ;
  • Внешняя привлекательность.

Минусы: Возможность устранения для злоумышленников.

Установочный процесс

Если вы решили поставить на оконные проёмы схемного вида решётки, тогда придётся хорошо поработать, чтобы создать надёжную и красивую конструкцию. Правильный выбор в сторону конкретного вида решёток, их монтаж даст возможность владельцам строения полную безопасность, а также огромное эстетическое удовлетворение.


Фото решеток на окна

Сохраните статью себе на страницу:

Пост опубликован: 02.12

Присоединяйтесь к обсуждению: Copyright © 2020 LandshaftDizajn.Ru - портал о ландшафтном дизайне №1

Решетки на окна своими руками

Металлические решетки — прекрасный способ защитить окна дачи и частного дома. Если покупка готовых решеток для вас неприемлема, то ознакомьтесь с инструкциями по самостоятельному изготовлению и монтажу.

Решетки на окна своими руками

Решетки на окна своими руками

Содержание пошаговой инструкции:

Виды решеток на окна

Сварные конструкции

Сварные решетки

Сварные решетки

Они не отличаются эстетической привлекательностью, но идеально выполняют свою главную функцию — надежно защищают оконный проем. Сварные решетки изготавливаются из стальной арматуры, расположение элементов может быть разным, как и ширина металлических прутьев.

Сварные конструкции с элементами ковки

Сварные конструкции с элементами ковки

Сварные конструкции с элементами ковки

Этот вид решеток уже не отличается простотой исполнения. Конструкции дополнены декоративными рисунками или орнаментами из стали, которые подчеркивают стилистическую привлекательность фасада здания.

Кованые конструкции

Кованые конструкции

Кованые конструкции

Решетки отличаются сложностью исполнения, являются украшением фасада и прекрасно выполняют защитную функцию. Элементы конструкции дополнены декоративными вставками, сложным рисунком, могут быть выпуклыми или иметь нестандартную форму.

Глухие конструкции

Элементы решетки вварены в жесткий каркас, который прочно крепится к оконному проему. Этот тип решеток невозможно демонтировать.

Распашные решетки

Распашные решетки

Распашные решетки

Этот тип защиты окон состоит из нескольких створок. Створки представляют собой прочный металлический каркас с обрешеткой из стальных полос или арматуры. Закрываются створки на замок, при необходимости решетку можно открыть.

Раздвижные конструкции

Раздвижные конструкции

Раздвижные конструкции

Раздвижные конструкции  — одни из сложнейших в изготовлении. Конструкция обеих или одной створки складывается или смещается в одну сторону.

Видео — Варианты решеток

Виды крепления оконных решеток

Наружное крепление

Конструкция решетки располагается на наружном проеме окна. Защита может крепиться на одном уровне с фасадом дома или в оконном блоке.

Внутреннее крепление

Внутренние решетки на окна

Внутренние решетки на окна

Решетки располагаются между оконными рамами или перед стеклом. Плюсы таких конструкций заключаются в том, что злоумышленнику для доступа к решетке в первую очередь нужно разбить оконное стекло. Также такой тип решеток актуален для тех окон, которые отворяются наружу.

Назначение решеток на окна

Декоративные конструкции

Эти решетки не являются непроходимой преградой из-за слишком маленького диаметра прута (1 см), использованного для элементов конструкции. Решетки несут декоративную функцию, больше отпугивая злоумышленников своим видом, чем надежностью.

Декоративно-охранные конструкции

Декоративно-охранные конструкции

Декоративно-охранные конструкции

Диаметр арматуры или толщина стальной пластины у этих видов защиты намного солиднее, чем у декоративных решеток (1,4 см и более). Демонтировать или перекусить специальным инструментом элементы решетки довольно сложно, конструкция хорошо защищает от попыток проникновения в дом. Но при силовом взломе с применением спецтехники такая решетка бесполезна.

Кованые решетки на окна

Кованые решетки на окна

Охранная решетка

Эти конструкции изготавливаются из стали, толщина которой превышает 2 см. Ячейки между стальными арматурами очень маленькие. Монтируется конструкция на специальные металлические закладные штыри, которые могут выдержать большие нагрузки.

Виды — Решетки на окна своими рукам

Простая распашная решетка на окна своими руками

Распашная решетка удобна и безопасна, ведь в случае пожара или какого-либо другого происшествия, человек сможет спокойно покинуть территорию дома через окно. Глухие решетки такого шанса не предоставляют и именно поэтому намертво вмонтированные конструкции не рекомендуют устанавливать пожарные и спасательные службы.

Решетка на окна распашная

Решетка на окна распашная

Предварительная подготовка перед началом работ

Первое, что нужно сделать – тщательно измерить проем окна, на которое будут монтироваться створки решеток.

При выборе ширины решетки стоит знать, что конструкция из двух рам должна быть меньше ширины оконного проема на 10 см. Это расстояние оставляют для монтажа каркаса конструкции и фурнитуры. Высота створок может быть на 15 см меньше высоты оконного проема. Главное, чтобы в образовавшийся зазор не смог пролезть человек.

Замеры

Замеры

Второе, что требуется сделать — разработать эскиз створок. Если решетка будет устанавливаться на дачный домик, то конечно, можно обойтись без изысков и сделать обыкновенную мелкоячеистую решетку. На окна в квартире или доме лучше всего установить конструкцию с декоративным орнаментом или необычным расположением элементов.

Варианты несложных в изготовлении решеток

Варианты несложных в изготовлении решеток

Если же решетка будет выполнять не только защитную функцию, но и декоративную, то желательно тщательно продумать рисунок или орнамент из металлических элементов. При этом важно учитывать расстояние между арматурой или полосами стали: слишком маленькая ячейка будет мешать естественному освещению комнаты, слишком крупная не будет препятствовать проникновению человека в здание.

Также требуется продумать расположение и крепление створок. Можно сделать открывающимися обе створки. В этом случае на них требуется наварить дужки или скобы для замка. Можно сделать одну створку глухой, а вторую навесить на металлические завесы. В этом случае конструкция окажется более жесткой и надежной, и будут соблюдены меры пожарной безопасности.

Чтобы решетка была прочной и жесткой, ее створки должны быть заключены в металлический каркас. Также очень важны промежуточные ребра жесткости, расположенные среди элементов декора. Для предотвращения перекоса конструкции рекомендуется соединять вертикальные и горизонтальные элементы обрешетки.

Виды — Вскрытие оконной решетки

Материалы для изготовления металлической решетки

  1. Уголок для каркаса.
  2. Прутки, арматура или полосы стали.
  3. Рифленая арматура для штифтов.
  4. Навесные петли.
  5. Скобы.
  6. Приобретенные дополнительно декоративные кованые элементы.
  7. Навесной замок.

Инструментарий и расходники

  1. Сварочный аппарат.
  2. Электроды.
  3. Защитная одежда и маска для сварочных работ.
  4. Угловая шлифмашинка и круги для резки и шлифовки металла.
  5. Перфоратор.
  6. Набор сверл.
  7. Молоток.
  8. Грунтовочное покрытие и краска по металлу.

В первую очередь с помощью болгарки нарезается металлический уголок, выполняющий роль каркаса створок. Должно получиться 8 деталей. Затем нужно приступить к заполнению каркаса. Для этого прутки или стальные полосы нарезаются на элементы, из которых будет свариваться решетка внутри створки. Важно, чтобы каждая полоса или элемент строго соответствовал заданному размеру. Если пруток слишком короткий, то его нельзя наращивать, так как сварной шов при усилии или ударе может лопнуть.

Если в орнаменте решетки имеются скругленные элементы, то пруток придется гнуть с помощью молотка. Также для этой цели можно использовать металлические трубы. Проще всего украсить решетку уже готовыми металлическими сварными элементами или орнаментом, которые можно приобрести в специализированных магазинах.

Сварку конструкции нужно проводить на ровной поверхности. Желательно, чтобы пол был выполнен из негорючих материалов.

Изначально сваривают каркас. Затем точечной сваркой прихватываются все металлические элементы. Предварительная сварка помогает выявить дефекты и неровности в расположении элементов. Если все сошлось, то можно проводить основную сварку.

Сварка

Сварка

На каркасах створок с одной стороны наваривают металлические петли, с другой — скобы для замка. Важно, чтобы запорная фурнитура на двух створках располагалась зеркально относительно друг друга.

Затем рифленый стальной прут режется на 8 фрагментов, по 18 см. С помощью перфоратора в наружных верхних, нижних и боковых откосах по периметру оконного проема высверливаются глубокие отверстия — 15 см. Диаметр сверла должен быть чуть меньше, чем диаметр рифленого прута. В эти отверстия внатяг загоняется прут, на виду должны оставаться 3-сантиметровые отрезки.

Арматура

Арматура

Затем нужно сделать каркас для створок. Для этого стальной уголок раскраивается на 4 детали, размер которых совпадает с высотой и шириной оконного проема.

Уголок стальной

Уголок стальной

В этот каркас должны свободно входить створки решетки. Каркас сваривают, затем внутрь его кладут створки с наваренными петлями. Ответные петли нужно приварить к каркасу, но расположить их требуется встречно, чтобы конструкцию невозможно было снять. Ответные петли вставляются в приваренные петли к решеткам и затем сваркой прикрепляются к каркасу. Такой способ сварки убережет конструкцию створок от перекоса.

Если все сделано правильно, то получается большой каркас, в котором свободно открываются и закрываются навешенные на петли створки. Затем этот каркас нужно тщательно приварить к пруткам, которые вживлены в оконный проем. При этой работе желательно использовать уровень. Это нужно для того, чтобы рама со створками ровно стала в оконном проеме.

Если для украшения металлической решетки приобреталась дополнительная кованая декоративная фурнитура, в виде цветочных или растительных узоров, орнамента, ее можно приварить к конструкции после установки в оконный проем.

Процесс монтажа решеток

Процесс монтажа решеток

Чтобы металлическая конструкция не пострадала от воздействия окружающей среды, ее нужно тщательно обработать. Для этого с помощью болгарки и шлифовального диска обрабатываются все сварные швы, убираются наросты и капли сварки. После этого металл нужно покрыть грунтовкой, которая обеспечит антикоррозийную защиту. Последний штрих — покраска всех элементов конструкции. Краска должна быть качественной, выдерживать перемены температуры и влажности. Цвет подбирается в зависимости от индивидуальных предпочтений.

Решетка

Решетка

Глухая решетка своими руками

Глухая решетка на дачу делается довольно просто. Для этого из уголка сваривается каркас, имеющий размеры чуть меньше оконного проема. Внутри каркаса сваривается решетка из прутов или стальной полосы. Оптимальное расстояние между ребрами жесткости — 15 см. Желательно варить стандартную конструкцию, таким образом получится много точек соприкосновения ребер жесткости из прутка или стали. Это усилит прочность решетки.

Крепление стационарной решетки

Крепление стационарной решетки

Вставляется готовый глухой каркас так же, как и распашная конструкция — на утопленные отрезки из рифленой арматуры.

Процесс монтажа решеток

Процесс монтажа решеток

Решетка на окна, изготовленная своими руками и правильно установленная, ничем по прочности и безопасности не отличается от заводских конструкций.

Видео — Изготовление простой конструкции решетки на окна

Как рисовать ОКНА РЕШЕТКИ «TanglePatterns.com

Линда Фармер, CZT ~ 2 апреля 2014 года Тайвань. Она также носит имя Damy, и это ее первый сайт.

Дэми - студент тайваньской команды матери-дочери ЧЗЦ Лаура Лю и Дайан Тай, у которых тоже есть путаница. Дэми, которая также является лоскутным одеялом, пишет, что она и ее дочь Сюна Сюй записаны на ноябрьские уроки этого года, чтобы самим стать ЦЗТ.

Многие прекрасные узоры вдохновлены прекрасным декоративным кованым железом, которое можно найти по всему миру и выполняющим иногда пропускаемые утилитарные функции, такие как оконные решетки, садовая мебель, ворота, люстры и так далее.

Window Grilles как раз такой шаблон. Это может быть двоюродный брат моего собственного клубка Розе, но закрученные штрихи нарисованы в противоположных углах сетки. И Дэми исследует свой паттерн и берет его в лот направлений, как вы увидите ниже.

Дэми предоставил шаги для основного способа рисования Window Grilles и множество примеров с еще большим количеством идей для игры с этим прекрасным путаницей. Window Grilles и его варианты на некоторое время займут вас!

Базовые оконные решетки

Эта версия определенно требует переворачивания вашей плитки с каждым ударом, если вы хотите остаться на ней. Это версия, которую я использовал для моего примера выше.

Все изображения защищены авторским правом и использованы с разрешения, ВСЕ ПРАВА ЗАЩИЩЕНЫ.Пожалуйста, не стесняйтесь ссылаться на выходы, чтобы воссоздать этот клубок в ваших Zentangles и ZIAs, или ссылку на эту страницу. Однако художник и TanglePatterns.com сохраняют за собой все права на эти изображения, и они не должны быть закреплены, воспроизведены или переизданы. Спасибо за уважение этих прав.

Дополнительные способы экспериментов с Window Grilles

Все изображения являются собственностью автора и используются с разрешения. ВСЕ ПРАВА ЗАЩИЩЕНЫ.

Как насчет Window Grilles версии Betweed?

А теперь вот три прекрасных фишки с белыми на черном примерами ее спутывания Дэми.

Все изображения являются собственностью автора и используются с разрешения. ВСЕ ПРАВА ЗАЩИЩЕНЫ.

Что-то немного проще…

И наконец, что-то более сложное…

Проверьте тег meihuat , чтобы узнать больше о шаблонах Дэми на TanglePatterns.com.

Ссылки по теме

.oOo.

Расширьте возможности Zentangle, поддерживая TanglePatterns:

TanglePatterns.com РУКОВОДСТВО ПО РУКОВОДСТВУ TANGLE, издание 2020 года

9-е издание моего TanglePatterns.com РУКОВОДСТВО ПО УПРАВЛЕНИЮ . Эта интерактивная электронная электронная книга с 79-страничным ( 54 МБ ) с возможностью мгновенной загрузки содержит все путаницы на сайте с мая 2010 по по 31 декабря 2019 . Содержащий почти 1400 путаниц , это обязательный инструмент для использования сайта. Посетите страницу STORE> E-BOOKS и поддержите TanglePatterns.ком, получив свою копию сейчас!

" Линда, спасибо! Я слишком мало полагалась и застряла после 3 лет ежедневной работы с Zentangle. Это вдохновило меня на то, чтобы" начать заново "с новым волнением. " ~ Барбара Р.

Для получения более подробной информации о его функциях и просмотра образца страницы см. Страницу «КНИГА КНИГ». Примечание. Это цифровой продукт, который вы загружаете при оформлении заказа, и вам ничего не отправят по почте.
ПОДАРОЧНЫЕ ЗАКАЗЫ ДЛЯ ДРУГОГО ЛИЦА: Чтобы подать TANGLE GUIDE в подарок, посетите эту страницу, чтобы оформить заказ.
Если вы новичок в Zentangle® и запутываетесь, мой TanglePatterns.com РУКОВОДСТВО ДЛЯ НАЧИНАЮЩИХ ZENTANGLE - это то, что вам нужно для начала. Также доступны на английском и испанском языках.

Эта книга является единственной книгой Zentangle, которая вам когда-либо понадобится: невероятная книга Zentangle PRIMER Том 1. Это ваша книга CZT-in-a-book от основателей Zentangle ® . Посетите вкладку STORE в верхней строке меню или нажмите на изображение.Чтобы узнать больше о содержании и прочитать восторженные отзывы, перейдите на вкладку ОБЗОРЫ КНИГ.
NEW! Теперь доступен в формате KINDLE за 9,99 $.
" Абсолютно лучшая книга Zentangle! Как опытный художник, я привык думать, что мне не нужны инструкции по этому виду искусства. Как я ошибался! Мое ​​запутывание улучшилось на дрожжах после прочтения этой книги. Если вы думаю, что у вас есть Zentangle, тогда вам нужна эта книга больше, чем когда-либо! "~ Kris H

Еще одним отличным толчком для начинающих является новый официальный пакет Zentangle.В комплект входят все принадлежности, необходимые для правильного начала работы: ручки Sakura Micron, плитка Zentangle, карандаш, точилка для карандашей, тортиллион, буклет и учебный DVD от соучредителя Марии Томас. Нажмите на изображение для получения дополнительной информации о наборе и его содержании.

.oOo.

.
35 Прохладных, простых, причудливых идей для рисования
35 Easy Whimsical Drawing Ideas 35 Easy Whimsical Drawing Ideas

35 Прохладных, простых, причудливых идей для рисования

Вот список из 35 простых, простых, причудливых рисунков, которые можно попробовать в своем альбоме для рисования. Если вам скучно или вы пытаетесь поработать над своими навыками рисования - я надеюсь, вы найдете несколько маленьких, вдохновляющих рисунков, которые сделают ваш день немного светлее. Наслаждайтесь!


Отказ от ответственности: Этот сайт является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для того, чтобы сайты могли зарабатывать на рекламе и размещать ссылки на Amazon.com


1. Отражение

Doodle Ideas - Bujo Ideas Doodle Ideas - Bujo Ideas Вот красивый рисунок Art.Christmasen. Мне нравится рефлексивный стиль этого каракули - он делает его настолько капризным!

2. Роза

Doodle Ideas - Bujo Ideas Doodle Ideas - Bujo Ideas Нарисуйте розу с помощью этого быстрого и простого рисунка. Источник фотографии неизвестен - Найдено через Pinterest.

3. Зелье

Cool Drawing Ideas Cool Drawing Ideas Вот красивое, причудливое изображение зелья и цитата из @Noor_Unnahar в Instagram.

4. Кемпер

Outdoors Drawing Idea Outdoors Drawing Idea Вот милый, простой рисунок, найденный через Pinterest.

5. Фазы Луны

Moon Phase Drawing Idea Moon Phase Drawing Idea Создайте чертеж фаз Луны. Вот милая идея рисования из Львннси на Тумблере.

6. Дом

House Drawing Idea House Drawing Idea Нарисуй дом - Вот маленький простой рисунок от меня. Узнайте больше из моего блога 15 идей Easy Drawing для получения дополнительной информации.

7. Кит


8. Жизнь в кемпинге


9. Цветы, растущие в нечетных местах


10. Взгляд на облака

Cloud Drawing Idea Cloud Drawing Idea Вот милая идея рисования от Бродена через Тумблер.Все дело в том, чтобы ценить мелочи жизни.

11. Простые удобства жизни

Girl Drawing Idea Girl Drawing Idea Нарисуйте вещи, которые делают вас счастливыми - будь то цветы, книги или чашка чая или кофе. Источник фотографии неизвестен - Найдено через Pinterest.

12. Красивые на открытом воздухе

Outdoors Drawing Idea Outdoors Drawing Idea Нарисуйте сцену на открытом воздухе - вот один из @LiamAshurst в Instagram. Проверьте его страницу Instagram для более красивых простых рисунков.

13. Окно в мир

Mountain Drawing Idea Mountain Drawing Idea Вот простая идея рисования от меня: нарисовать окно в ваше любимое место.

14. Переключатель

Things to Draw Things to Draw Вот еще одна простая идея каракули. Источник фотографии неизвестен - Найдено через Pinterest.

15. Планеты на орбите

Cool Easy Things to Draw Cool Easy Things to Draw Вот небольшой рисунок планет на орбите из @Penabranca в Instagram.

16. Глаза

Cool Drawing Ideas Cool Drawing Ideas Создайте быстрый маленький рисунок глаз - вот простой, который можно найти в Pinterest.

17. Девушка с книгой

Girl and Book Things to Draw Girl and Book Things to Draw Вот милый, забавный рисунок девушки с книгой из Бруны Лимы - найден через Pinterest.

18. Восходящая луна


19. Астронавт

Things to Draw Things to Draw Нарисуйте этот симпатичный рисунок астронавта, который пускает пузыри на планете, найденные через WeHeartIt.

20. Breathe Flowers


21. Горы

Mountain Drawing Idea Mountain Drawing Idea Создайте красивый горный пейзаж, как этот рисунок - Источник неизвестен, Найден через Pinterest.

22. Банки


23. Письмо

Cool Drawing Ideas Cool Drawing Ideas Создайте этот простой рисунок из @carinabujo в Instagram. Посетите ее страницу для получения дополнительной информации и вдохновения.

24. Сердце

Heart with Flowers Drawing Idea Heart with Flowers Drawing Idea Вот еще один из моих маленьких рисунков сердца, полного цветов.

25. Цветок

Flower Drawing Ideas Flower Drawing Ideas Вот простой, красивый цветочный рисунок от @kprdesigns в Instagram. Следите за ее страницей в Instagram, чтобы увидеть красивые, освежающие цитаты и произведения искусства!

26. Фотографии

Things to Draw Ideas Things to Draw Ideas Нарисуйте несколько фотографий с вашей любимой цитатой - как этот рисунок, найденный через Pinterest. Источник не известен.

27. Девушка со звездами

Cool Things to Draw Cool Things to Draw Вот рисунок из блога Эм Хед - мне нравятся маленькие истории и идеи, о которых она пишет.Проверьте ее блог для больше!

28. Bandaid

Cool Things to Draw Cool Things to Draw Нарисуйте небольшую полоску, подобную этой, из @masa_tattooer в Instagram. Зайдите на его страницу в Instagram, чтобы получить более красивые татуировки и рисунки.

29. Букет

Things to Draw Ideas Things to Draw Ideas Нарисуйте букет цветов, как на этой иллюстрации от Black Lamb Studios. Посетите их потрясающий веб-сайт, чтобы увидеть больше иллюстраций и поддержать их искусство!

30. Лейка

Cool Drawing Ideas Cool Drawing Ideas Возьмите такую ​​лейку, как эта, от Papillon-pappillonnage. Посетите их сайт, чтобы увидеть больше рисунков и произведений искусства в этом стиле.

31. Пространство

Cool Drawing Ideas - Doodles Cool Drawing Ideas - Doodles Окунитесь в космос с помощью этой простой идеи рисования. Источник фотографии не известен. Нашел через Pinterest.

32. Чай


33. Планеты

Outdoors Drawing Idea Outdoors Drawing Idea Вот еще одна идея рисования планет - Источник не известен. Нашел через Pinterest.

34. Восход

Mountains Things to Draw Mountains Things to Draw Нарисуйте простой рисунок восхода. Источник чертежа неизвестен - найден через Pinterest.

35. Stairway


Похожие записи в блоге:
15 прекрасных простых идей для рисования
30 классных и простых вещей для улучшения в искусстве
40 простых вещей для рисования для пули
15 потрясающих идей для художественного журнала


Я надеюсь, что вы, дудлеры, наслаждались этим списком идей для рисования, чтобы попробовать их дальше.Не стесняйтесь комментировать ниже или поделиться этим с друзьями.

И до следующего раза, мои любимые читатели -
Я надеюсь, что у вас будет замечательный день, где бы вы ни были xx

Поделитесь любовью!

Отправить ответ

avatar
  Подписаться
Уведомление о
