Содержание

фундамента дома, садового участка, забора

Особенности разметки ограды для частного участка

Традиционно вехи устанавливаются по углам. Но тогда когда планируется разметка забора на дачном участке, предварительно надо согласовать вопросы границ, а соответственно и расположение столбиков по оси, с ближайшими соседями. После того, как этот этап будет урегулирован, надо определить линию прохождения изгороди и вбить в её концы столбы. Затем, между основаниями натягивается шнур.

В том случае, если по пути намеченных границ растут какие либо растения, их придётся отогнуть, а в особо крайнем случае, удалить.

Как правильно разбить на зоны садовый участок

Любая земельная территория (как частного, так и корпоративного пользования), имеет свои границы. Однако надо понимать, что разметка участков земли не ограничивается строительством заборов. Имея в распоряжении собственный надел, очень важно грамотно им распорядиться, чтобы впоследствии получать удовлетворение от гармонии обустройства. А для этого, его необходимо условно «разбить на зоны»:

  • жилую,
  • огородно-садовую,
  • для отдыха,
  • хозяйскую.

На языке профессионалов этот процесс носит название «внутренняя разметка садового участка» и она должна распределить территорию приблизительно так:

  1. Процентов 10 — 15 отдаётся под основательные застройки (дом, бассейн, летняя кухня, подсобки, гараж и т.п.).
  2. Ещё 15 процентов относится под внутренние коммуникации (подъездной путь, стоянка, дорожки), а также эстетическое озеленение.
  3. Ну а основную массу — процентов 70-75 будет занимать огород и сад (пропорции по усмотрению).

По сути, получается, что разметка садового участка — это ни что иное, как выделение части из общей территории под строительство. Львиная же доля достаётся в распоряжение деревьям, кустам и грядкам.

Тем не менее, разметка участка под строительство дома — остаётся задачей «№1», так как от неё будет зависеть безопасность и комфорт последующего проживания владельцев в возведённом строении.

Разметка под фундамент своими руками

В данной статье опишем процесс разметки участка под фундамент своими руками.

План статьи:

Общие правила для разметки фундамента
Построение прямоугольного фундамента (т.Пифагора)
Построение прямоугольного фундамента (метод паутина)
Разметка под столбчатый фундамент
Разметка под ленточный фундамент
Разметка под плитный фундамент

Общие правила для любого фундамента

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен  одной из сторон забора.  Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных.  © www.gvozdem.ru

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще.  Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки.  Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Калькулятор

Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т.п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).

Теперь давайте посмотрим как это применить на практике.

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта.

Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много  отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

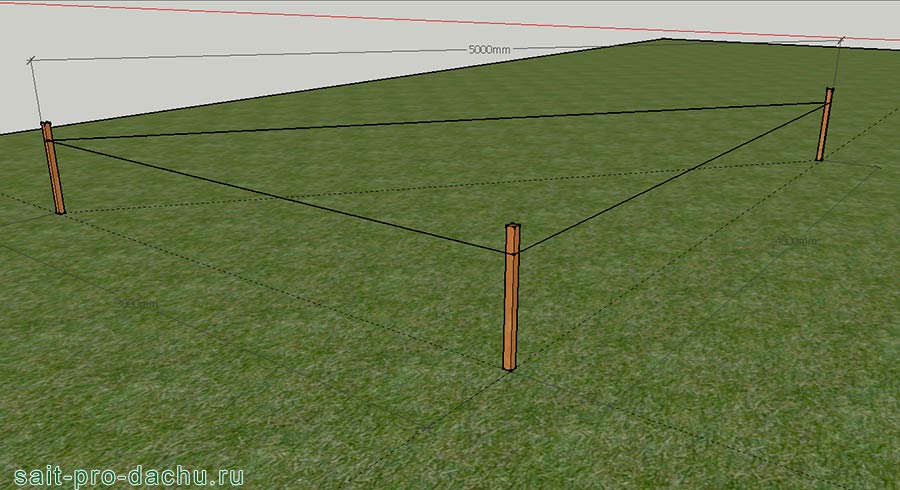

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке  4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.


15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае,  мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора.  © www.gvozdem.ru

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰.  Самое главное что нам понадобится — это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка  1-3 и диагональ 2-3 не провисали и были максимально натянуты.  После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

Разметка под фундамент дома

Разметка под столбчатый фундамент

Делаем двухъярусную обноску. Нижний ярус – это уровень столбов.

Верхний ярус обноски – уровень ростверка.

Подробную инструкцию читаем в статье: Разметка под столбчатый фундамент с ростверком

Разметка под ленточный фундамент

Создаем прямоугольник для внешнего контура применяя т.Пифагора. Затем отступаем на величину, равную ширине ленты и делаем внутренний контур.

Разметка под плитный фундамент

Самой простой способ разметки. Строим прямоугольник по размерам фундамента применяя теорему Пифагора для нахождения прямого угла.   © www.gvozdem.ru

От автора

В данной статье мы рассмотрели, как произвести разметку под фундамент своими руками с построением прямоугольника с углами в 90⁰. В целом ничего сложно в разметке нет. Цена вопроса – это стоимость бечевки, доски для обноски (эконом вариант — колышки) и умение пользоваться рулеткой.

Похожие статьи:

Разметка участка под фундамент: правильная технология

Весна – идеальное время для начала строительства. Россия – большая страна. Поэтому когда на севере еще метели, на юге земля уже прогревается. Однако, можно планировать подготовку к строительству! Прочность и долговечность любого здания зависит от надежности основания. Первое и очень важное действие по устройству основания – правильная разметка участка под фундамент.

Что вы узнаете

Разметка фундамента

До начала работ

Любое строительство начинается с проектирования. В принципе, прежде чем строить дом, нужно выполнить проект. На нем должен быть точно начерчен фундамент с размерами. Если нет проекта и вы собираетесь возвести гараж или сарайчик, все равно следует начертить чертеж. Точные размеры здания помогут определить габариты фундамента.

Читайте также: Можно ли заливать фундамент зимой?

Материалы и инструменты

Вероятно, для разметки под фундамент понадобятся следующие материалы:


  • колышки или обрезки арматуры достаточной длины. Можно использовать П-образные конструкции из арматуры или дерева;
  • шнур;
  • доски;
  • кувалда (или топор) для забивания колышков, молоток, гвозди;
  • длинная стальная рулетка, еще лучше – лазерная рулетка;
  • большой угольник;
  • нивелир или водяной уровень.

Шнур привязывается к колышку

Разметка под фундамент: подготовка

Расчищают участок от деревьев, кустов, растений, крупного мусора, больших камней. Поверхность почвы выравнивают. Разметка под фундамент проводится только на горизонтальной поверхности. Разметка на наклонной плоскости будет не точна – проекция на горизонталь будет меньше размеров на чертеже. вероятно, на участке с большим уклоном для выравнивания поверхности придется использовать бульдозерную технику.

Расчищают не только участок, но и дополнительные места:

  • для складирования земли;
  • для хранения стройматериалов;
  • подъезда и разворота землеройной техники и автомобилей.

Соблюдаем строительные нормы

При выборе места для здания на участке следует руководствоваться санитарными и пожарными нормами. Расстояние от стены до забора должно быть не меньше 3 м, от окон до стены соседнего дома – не меньше 6 м. Желательно размечать фундамент так, чтобы расстояние до стены и забора было немного больше нормативных значений. Хотя бы на 30 см. Запас нужен по двум причинам:

  • как правило, нельзя идеально выложить будущую стену и просчитать толщину штукатурки/отделки/утепления;
  • в будущем у хозяев будет возможность дополнительного утепления стен или отделки фактурными материалами.

Более того, наличие запаса расстояния до забора и соседских строений поможет избежать претензий от соседей в будущем.

Читайте также: Строим дом: с чего начать?

Выполнение разметки под фундамент

Разметка участка под фундамент начинается с определения размещения на местности самой длинной стены здания. Лучше всего привязать ее к другим строениям на участке или забору (меже). Размечают основную точку в углу внешней стены – устанавливают колышек, затем размечают наружный фундамент длинной стены и устанавливают колышек в другом углу.

разметка фундамента

Колышки, установленные во внешних углах, будут мешать при земляных работах. Как правило, поэтому устанавливают другую пару колышков – на расстоянии 0,5-1 м от линии края фундамента. Натягивают на них шнур. Затем устанавливают колышки и натягивают шнур по внешнему периметру перпендикулярных стен. Затем отмечают противоположную параллельную стену.

Внутренний периметр основания стен также размечают колышками и шнурами. Линии внутреннего периметра проходят параллельно наружным стенам на расстоянии, равном ширине фундаментной ленты. как правило, сначала размечают основание под фасадные стены, затем под внутренние.

Схема разметки

Все колышки разметки фундамента располагают за пределами габарита здания. Это сделано для того, чтобы при копании траншеи разметка не нарушалась. Расстояние от внешнего периметра – 0,5-1 м и даже больше. Это расстояние зависит от плотности грунта. Чем легче и сыпучее грунт, тем дальше от будущей траншеи размещают колышки.

Как выполнить прямые углы

Можно использовать большой угольник из деревянных реек. На практике, в частности, используют «египетский треугольник» со сторонами 3,4,5 м из шнура. Берут шнур длиной 12 м, через 3 и 4 м делают отметки. При измерении угла трехметровый участок, как правило, располагают вдоль натянутого шнура. Четырехметровый участок располагают перпендикулярно, конец шнура соединяют с его началом. Если шнур хорошо растянуть, в результате угол между катетами длиной 3 и 4 м будет точно 90°. Вдоль катета длиной 4 м натягивают шнур, отмечающий перпендикулярную стену.

египетский треугольник

Читайте также: Ленточный фундамент

Разметка под фундамент дома сложной формы

При разметке участка под строительство дома сложной формы размечают простую фигуру – квадрат или прямоугольник. Их размеры – максимальные размеры здания. Эркеры при этом, как правило, не учитывают. Затем внутри квадрата или прямоугольника размечают отдельные части дома. В результате, если очень тщательно измерять все расстояния и углы, то проверять каждую часть здания не нужно.

Разметка под фундамент: проверяем правильность

Самый простой и эффективный способ проверки правильности разметки под фундамент – с помощью замеров диагоналей. Этот способ подходит для проверки домов квадратной или прямоугольной формы (или отдельных частей дома). В принципе, разница между диагоналями не должна превышать 1 см. Если превышает – придется корректировать расположение колышков и шнуров.

Проверка диагоналей при разметке

Как исправить ошибки

Если обнаружено несовпадение длин диагоналей, разметка фундамента нуждается в корректировке. В этой ситуации прямоугольник или квадрат имеют не все прямые углы и по форме, как правило, похожи на параллелепипед.

Если отклонение заметное, проверяют углы. При отклонении величины углов, во-первых, заново измеряют углы, вбивают колышки и натягивают шнуры. Во-вторых, корректируют расположение шнуров, отмечающих положение параллельной стены. Проверяют диагонали. Как правило, старую разметку удаляют.

Обноска фундаментов

В процессе копания котлована или траншеи под фундамент колышки могут сместиться. Кроме того, в процессе строительства необходимо отмечать оси стен и фундаментов, границы стен. Для этого выполняют обноску – приспособление из столбиков и досок вокруг разметки фундамента. Обноску, как правило, используют для контрольных замеров.

Обноска фундамента

Два столбика вкапывается на расстоянии 1,5-2 м от угла здания с каждой стороны. Горизонтально к столбикам прибивается доска длиной около метра. Обноска делается со всех сторон здания, в упрощенном варианте – только напротив каждого угла. Горизонтальные доски прибиваются на одном уровне. Уровень соответствует верхнему краю основания (фундамента). В них вбиваются гвозди, отмечающие оси здания, уровень внутренней и наружной поверхности стен и фундаментов. Если возникает необходимость отметить соответствующие плоскости, достаточно просто натянуть шнуры или проволоку на соответствующие гвозди.

Видео вам в помощь:

Заключение

Правильная разметка под фундамент – основа выполнения надежного и прочного фундамента. Только при соблюдении всех требований технологии разметку можно выполнить своими руками. Главное – очень точно и аккуратно выполнять все измерения и операции.

Автор статьи:

Написание статей – увлекательное хобби. Помогает структурировать и систематизировать знания. А еще расширить и углубить их. И посмотреть на проблему под новым углом зрения. Строительство и ремонт дома, обустройство сада, дизайн – эти темы интересны всем. Читайте, пишите замечания – я всегда рада вашим комментариям, дорогой читатель!

Разметка участка под строительство дома.

Подробная пошаговая инструкция по разметке фундамента для дома


Разметка участка под фундамент: этапы и рекомендации (видео)

Разметка фундамента представляет собой процесс переноса размеров планируемой постройки с чертежей на участок.

Разметку на участке под фундамент необходимо производить точно и четко, используя для этого все необходимые предметы: лазерный дальномер, гидроуровень, рулетка, отвес и т. д.

Разметка под фундамент должна проводиться точно и грамотно, поскольку качество выполнения этой работы повлияет на ровность фундамента и постройки на нем.

Выполнив разметку фундамента правильно и точно, можно избежать многих ошибок в дальнейшем строительстве здания.

Прежде чем разметить участок под фундамент дома, необходимо:

  • разработать проект строительства, без которого правильная разметка, а тем более постройка, будет невозможна;
  • провести подготовительные работы, от которых будет зависеть удобство и правильность действий в процессе разметки участка.

Подготовка участка застройки к разметке под фундамент

Схема разметки фундамента на участке.

  1. Необходимо очистить участок застройки от ветхих построек, мусора, ненужных кустарников и деревьев. После этого площадку необходимо выровнять по горизонтали, то есть удалить все ямы и бугры.
  2. Теперь следует подготовить проезд для транспорта для доставки строительного материала и вывоза строительного мусора. Желательно после расчистки проезда засыпать его гравием, чтобы облегчить доступ к строительной площадке во время дождя.
  3. Далее необходимо обеспечить место для складирования строительных материалов. Оно должно быть расположено таким образом, чтобы не мешать строительству дома. Не обязательно возводить специальное строение для этой цели. Достаточно сделать временный навес.
  4. Не менее важно позаботиться и о защите строительного материала. Для этого рекомендуется установить забор. Его можно сделать временным из недорогих материалов, а можно возвести сразу капитальный забор, который и в дальнейшем будет ограждать участок.
  5. Для организации строительства также понадобятся вода, электричество, временное жилье и туалет.
  6. Теперь можно приступать к разметке участка застройки, выносу запроектированного дома в натуру и подготовке участка к устройству фундамента.

Разметка фундамента при помощи отвеса.

Для выполнения этих работ потребуются такие инструменты:

  • деревянные колья;
  • шнур;
  • отвес;
  • рулетка;
  • лазерный дальномер;
  • лазерный нивелир;
  • гидроуровень;
  • обрезки арматуры.

Вернуться к оглавлению

Этапы разметки фундамента

Вернуться к оглавлению

Этап первый — начало разметки

Вбивается первый колышек, который будет находиться ближе всего к границам территории. Таким образом будут соблюдены требования СНиП. Далее от этого колышка необходимо отложить расстояние, которое будет равно длине фундамента. Эта линия должна быть параллельна фронтальной границе либо какому-то другому ориентиру. Аналогично вглубь участка отмеряется перпендикулярный отрезок, равный ширине фундамента.

Построенный угол должен быть равен 90°. Проверить это поможет лазерный нивелир. Если этого прибора нет, можно использовать угольник, стороны которого должны быть минимум 1 м. Можно также воспользоваться теоремой Пифагора (квадрат гипотенузы равен сумме квадратов катетов)или так называемым правилом египетского треугольника, в соответствии с которым треугольник со сторонами 3, 4 и 5 имеет прямой угол, образованный меньшими сторонами.

Схема разметки внутренних границ фундамента.

На практике это выглядит таким образом: нужно отрезать шнур длиной 12 м, сделать отметки через 3 м от начала и через 4 м от первой отметки, отметку 3 м следует зафиксировать колышком. Далее начало шнура нужно закрепить на одной линии разметки, а отметку 4 м сделать перпендикулярно ей. Оставшаяся часть шнура должна соединиться с началом, тогда угол между меньшими отрезками будет прямым. В противном случае следует подкорректировать колышки.

При разметке участка под фундамент удобнее брать такие размеры сторон треугольника, чтобы полученное в уравнении число было целым, например 3х4х5 или 6х8х10.

Аналогично размечаем остальные стороны. Если диагонали прямоугольного в плане фундамента равны, то его углы прямые.

Вернуться к оглавлению

Этап второй — разметка внутренних границ

Когда разметка внешнего контура фундамента будет закончена, приступаем к размете внутренних его границ. Рекомендуется делать толщину фундамента минимум 40 см. Именно это расстояние необходимо отмерить от его внешних границ, зафиксировав колышками его внутреннюю границу.

Если у дома имеются внутренние несущие стены, их разметка делается аналогичным образом. В каждом имеющемся квадрате или прямоугольнике необходимо проверить равенство диагоналей.

Схема поэтапной разметки фундамента.

Если форма фундамента сложная, например Г-образная или имеет ниши, чтобы проверить правильность их углов, необходимо разделить его на квадраты и прямоугольники и каждый проверять по отдельности. Если стены дома располагаются не под прямым углом, то нужно обозначить контур, а после этого вычесть или прибавить прямоугольный треугольник.

Когда разметка участка под фундамент будет окончена, все размеры еще раз проверяют и закрепляют колышки.

К данной работе необходимо отнестись с особой ответственностью, поскольку даже небольшая погрешность в разметке может привести к ошибке во время возведения фундамента, которую исправить может быть очень сложно.

Вернуться к оглавлению

Этап третий — обноска фундамента

Производится обноска фундамента. Обноска является эталоном контрольного замера. Для этого все контуры конструкции переносятся на поверхность участка. Необходимо удалить верхний слой земли и заклубиться на размер штыка лопаты. Обноска теперь будет контролировать размеры.

Обноска представляет собой деревянные столбики, которые попарно вбиваются в землю на расстоянии 1,5-2 м от угла фундамента. Когда шнур будет натягиваться, благодаря обноске будет образовываться правильный контур одной из плоскостей вертикали. Каждая плоскость вертикали должна иметь свою пару столбиков. Все горизонтальные планки столбиков должны быть прибиты на одном уровне. Высота обноски является высотой основания здания. Отметка глубины траншеи ведется от обноски. Поэтому весь ее периметр должен быть одинаковым, несмотря на рельеф и визуальный уклон.

Правила разметки одинаковы для всех типов фундамента и не зависят от материалов, траншеи и присутствия цокольного этажа. Придерживаясь этих рекомендаций, участок под фундамент можно разметить самостоятельно.

По окончании этих работ можно приступать к выкапыванию траншеи и установке опалубки.

moifundament.ru

Разметка участка под строительство. | ГЛАВНАЯ

Разметка участка под строительство.



  Разметка участка под строительство дома — процесс, с которого начинается любая стройка. На эту тему я уже писал статью, ознакомиться с ней Вы можете здесь…

    Две основные вещи, которые нам нужно сделать при начальной разметке  участка — это:

   1) Определить положение дома относительно основного ориентира (это может быть соседский дом, забор, дорога и т. п.). Делается это при помощи обычной рулетки.

    2) Определить положение нулевой отметки дома. Здесь Вам  обязательно понадобится нивелир (простой оптический или лазерный) и конечно умение им пользоваться.

    За нулевую отметку практически всегда проектировщики принимают уровень чистого пола первого этажа. Но скажу сразу, удобнее брать за нулевую отметку верхний уровень чернового перекрытия первого этажа (будь то железобетонные плиты, монолитные перекрытия, либо перекрытия по деревянным балкам). Об этом кстати хорошо рассказано в видео, которое я и хочу предложить Вам к просмотру в данной статье.

    Также здесь хорошо озвучен самый главный момент, на который нужно обратить внимание при разметке участка — это правильное исследование рельефа строительной площадки. Обратите внимание, что нулевая отметка дома была поднята выше самой высокой точки участка, с учётом, что впоследствии дом будет обсыпан. Это очень разумно и поможет Вам избежать неприятностей с талыми и дождевыми водами в весенне-осенний периоды.

    Помимо этого в данном видео Вы ознакомитесь ещё с несколькими важными моментами…

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:

  • Рулонная гидроизоляция фундамента.

  • Монолитная бетонная плита как основание фундамента из блоков ФБС.

  • Как произвести утепление фундамента более эффективно.

  • Фундаменты. Основные типы, их применение и технология возведения.

  • Как построить дом на старом фундаменте?

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!

Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…Читать далее
Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее

stroyu-dom-sam.ru

Разметка участка под строительство дома и типичные ошибки

Прежде чем приступить к строительству дома на участке, необходимо определиться:- какого типа дом будет возведен на купленной земле. Это может зависеть от типа почвы на участке. Например на торфяниках очень тяжелый дом ставить где то не целесообразно, хотя и можно…- планируете ли вы проживать в доме круглогодично, или только сезонно — весной, летом и осенью…- из какого материала планируется возводить дом: из кирпича/блоков, бруса/бревна или же каркасно/щитовой…

Определившись с этими моментами, нарисовав план будущего строения (а возможно и распланировав другие постройки на участке) можно потихоньку приступать к началу постройки дома.

Касаясь вопроса планировки дома и построек, хотелось бы затронуть тему расположения дома на самом участке, поскольку он затрагивает вопрос разбивки участка строительства.Многие совершают ошибку, заключающуюся в несоблюдении так называемой «красной линии», которая ограничивает ваш участок.

Однозначного ответа что это такое — «красная линия», почему то никто сказать не может — даже местные архитекторы по разному отмечают эту линию на картах.На тематических форумах разбито немало копий на эту тему.

Можно взять за правило, что красная линия ограничивается периметром вашего участка — тогда вы не ошибетесь точно.Это будет справедливо для относительно больших участков, на которых нет особых проблем с расположением будущего дома на участке… чего не скажешь о «небольших» участках в 6 соток… да еще находящихся среди застроенных соседей.В этом случае соблюдение норм и СНиПов по возведению дома может быть очень проблематичным делом.

В любом случае, несоблюдение красной линии может привести в дальнейшем к проблемам с соседями и даже к сносу построенного дома.

Лучше всего, конечно же, перед строительством получить разрешение на оное и получить согласованные бумаги в местной архитектуре, заодно получив все точки выноса для постройки будущего дома.Однако это стоит денег и, зачастую, не малых.К примеру расстояние между домом и границей с соседом должна составлять не менее 3-х метров, причем расстояние это меряется не от вашей стены дома, а от свеса крыши.Расстояние от дома до проезжей части — не менее 5 метров. .. Что тоже иногда выполнить крайне сложно.

При разбивке участка под строительство дома первое, что необходимо сделать — найти нулевую точку на участке — нулевой уровень.И уже от нее производить все последующие разметки.

Разметку будущего дома на участке следует производить с помощью геодезических приборов…

Разбивка здания на участке — важная и ответственная процедура, от точного выполнения которой в большой степени зависит безупречность работы конструкций всего сооружения. Проектная разметка дает основные характерные точки здания. Обычно их обозначают колышками и вбитыми в них гвоздями. Точки выносятся проектировщиком с помощью геодезических приборов.

Сделав точную разметку, старайтесь не потерять эти отметки и не передвигать их — иначе в процессе строительства будут проблемы.

Был один случай, когда зять разметил рулеткой свой будущий дом, а начав строительство с ужасом обнаружил, что все размеры не сходятся на 30 см!!!Оказалось, что его любимая теща случайно перерубила метр. И чтобы не расстраивать любимого зятя — склеила рулетку (укоротив ее таким образом на 30 см) и ничего ему об этом не сказала.

Так что помимо всего прочего — следите внимательно за используемым инструментом — он должен быть исправен!!!

Перед возведением стен дома еще раз внимательнейшим образом проверьте фундамент на соответствие размеров.Перед началом кладки стены расширить фундамент еще есть возможность, а вот после — уже нет, что приведет к очень опасным последствиям в дальнейшем.

www.snthouse.ru

Как сделать разметку участка под фундамент?

Строительные работы начинаются после подготовки проектной документации. И самым первым этапом здесь будет вынос чертежа фундамента в натуру, т.е. разметка на участке фактического месторасположения постройки. Малейшая ошибка при этом может привести к тяжелейшим последствиям, поскольку диспропорции в размерах основания и его неправильное размещение не позволят выдержать требования проекта. Исправить положение зачастую возможно, но это приведет к колоссальным материальным затратам. Поэтому размечать положение и размеры фундамента следует с максимальной аккуратностью и пониманием сути процесса.

Разметка своими руками: что для нее необходимо?

Помимо детального строительного проекта, понадобятся знания геометрии на уровне седьмого класса средней школы, а также набор материалов и инструментов:

Наличие лазерного построителя не является обязательным условием, однако с его применением разметка фундамента упростится на порядок.

Подготовительные работы.

Перед началом разметки необходимо выполнить следующее:

  • очистить участок от кустарника, деревьев, мусора и высокой травы;
  • выявить место с максимально ровной поверхностью, при размещении на котором удалось бы без проблем подвести коммуникации и выполнить все требования СНИП;
  • продумать варианты доставки материалов на стройку при выбранном месторасположении дома.

Кроме того, для удачного выбора места под фундамент нужно принимать во внимание геологические особенности участка: тип и состав почвы, глубина промерзания, пучинистость и уровень грунтовых вод.

Тачка для выноса мусора

Разметка внешнего контура фундамента.

Данная процедура потребует выполнения следующих действий:

  • в точке, где планируется ближайший к границе угол постройки, вбивается металлический штырь;
  • параллельно передней границе участка, от штыря откладывается проектная ширина фронтальной части фундамента;
  • вбивается второй штырь;
  • по направлению в глубину участка и перпендикулярно получившемуся отрезку откладывается вторая линия, равная проектной длине боковой части фундамента.

После этого будет необходимо проверить перпендикулярность получившихся линий. Имея лазерный построитель, можно установить его на угол и визуально убедиться в точности выполненных работ.

Если построителя нет, то можно воспользоваться обычным шнуром и рулеткой. Согласно теореме Пифагора, треугольник с длинами сторон в 5, 4 и 3 метра является прямоугольным.

Учитывая данный факт, можно выполнить следующее:

  • взять отрезок шнура длиной 12 м;
  • на расстояниях в 3 и 4 м от каждого из концов шнура делаются отметки маркером;
  • концы шнура соединяют на одном из углов проверяемой разметки;
  • отрезки шнура до меток в 3 и 4 м растягиваются вдоль образующих угол разметочных линий;
  • если гипотенуза получившегося треугольника окажется в натяг, то разметка была произведена правильно.

В том случае, когда при попытке натяжения «катетов» длины «гипотенузы» не хватает или она оказывается излишней, то разметка фундамента была произведена неправильно.

Проверив один угол внешней разметки, переходят к построению следующего, продолжая вплоть до замыкания контура.

Качество разметки фундаментов прямоугольной формы можно проверить еще более простым способом. Достаточно измерить длины диагоналей. Если они равны, то получился прямоугольник.

Свойство равных диагоналей в прямоугольнике можно использовать и при разметке оснований сложной формы. Для этого план фундамента следует разделить на участки прямоугольной формы и при работе последовательно проверять качество разметки каждого из них.

Внутренний контур стены и разбивка несущих стен.

В индивидуальном строительстве наибольшее распространение имеют надежные ленточные фундаменты. При выполнении разметки под них потребуется разметить положение внутренних стенок основания, а также границы фундаментных лент под внутренними несущими стенами.

Ширина стенок ленточного фундамента задается проектом. Узнав данную величину, внутри внешнего контура основания на металлических штырях натягиваются шнуры внутреннего контура. Отступ от внешнего контура будет соответствовать толщине фундаментной ленты.

Внутренний контур стены и разбивка несущих стен.

Применение обносок.

Разметочные линии фундамента определяют его контур и толщину стенок, однако при проведении работ полагаться лишь на них одних крайне нежелательно, поскольку очень легко повредить шнур или сместить колышек.

Поэтому в строительной практике принято использовать обноски. По своей сути обноски – это крепления для шнуров, натянутых по линиям, повторяющим контуры траншеи. В отличие от угловых штырей контура разметки, обноски устанавливаются снаружи будущего фундамента, на расстоянии в 1.5-2 м.

Конструктивно обноски состоят из трех элементов: пары колышков и поперечной доски. Высота колышков выбирается такой, чтобы их можно было надежно закрепить в грунте. Над уровнем земли колышек должен возвышаться как минимум на высоту надземной части строящегося фундамента.

К колышкам прибивается перекладина, верхний срез которой должен совпадать по высоте с планируемым срезом фундаментной ленты или свайного поля. Для перекладины можно использовать доску толщиной 20-40 мм, имеющую хотя бы одну абсолютно ровную сторону. Прибивается перекладина с наружной стороны колышков. Высота расположения верхней грани перекладины определяется проектом фундамента.

Обноска

Для каждой из стен устанавливается собственная пара обносок. При этом верхние срезы их горизонтальных перекладин выставляются в одной плоскости. Для этого применяют либо трубчатый гидроуровень, либо лазерный построитель.

В перекладины обносок забиваются гвозди, между которыми натягивается шнур. Каждый из шнуров расположен строго над линиями основной разметки фундамента. Контроль положения шнуров обноски выполняется вертикальным отвесом ил лазерным построителем. Проверять нужно в двух точках, поблизости от каждой из обносок.

В итоге получается дублирующая сеть из натянутых шнуров, полностью повторяющая собой выполненную ранее основную разметку, но закрепленная на вынесенных за пределы рабочего участка опорах. Ели в хоте строительства фундамента шнуры основной разметки будут смещены или повреждены, будет нетрудно восстановить их, ориентируясь на шнуры обноски.

Использовать обноску можно не только при устройстве ленточного или открытого столбчатого фундамента. Она пригодна и для обустройства фундамента с ростверком. В этом случае между колышками обносок прибивается вторые горизонтальные перекладины. Они точно так же выравниваются по горизонту, но выставляются чуть выше, в плоскости поверхности ростверка.

Особенно полезны обноски при возведении свайного или столбчатого фундамента. Они помогают правильно разбить оси вертикальных опор или винтовых свай. Для этого между обносками натягивается шнур, проходящий над центрами опор.

Устройство обноски

Шнуры обносок, равно как и шнуры основной разметки, перед началом строительных работ можно убрать, предварительно сделав нужные отметки на грунте. Однако при выкапывании траншеи или установке свай очень легко сбить эти отметки. Поэтому рекомендуется как можно чаще натягивать обносочные шнуры для контроля за правильностью ведения работ. Чем чаще будут производиться подобные проверки, тем менее трудоемким станет исправление ошибок.

Чтобы не ошибиться с разбивкой фундамента на местности, нужно еще на этапе планирования работ как можно тщательнее разобраться с проектной документацией и уяснить все архитектурные особенности. В дальнейшем это поможет на объекте не совершить фатальных ошибок и подготовить такую разметку, по которой можно без труда обустроить геометрически правильный фундамент нужных размеров.

fundamentdomov.ru

конструкции, виды оснований, инструкция по шагам, особенности монтажа

От правильной разметки зависит устойчивость и целостность строения. Грунт под фундаментом имеет свойство усаживаться, это может привести к разрушению постройки в ближайшем будущем. Первым и одним из самых важных этапов при построении дома является разметка участка под фундамент.

Разновидности конструкций

Как известно фундамент — это основа каждого дома. В зависимости от типа и состава почвы и его применения различают несколько видов. Его основная задача — переносить тяжесть дома на грунт.

Что в первую очередь нужно сделать при строительстве:

  1. Провести анализ почвы.
  2. Сделать качественную планировку. Как разметить участок под фундамент, особенности работ и расчеты — это первый и важнейший этап работ.
  3. Сделать гидроизоляцию, для этого применяется столбчатый или свайный фундаменты
  4. Приобрести качественные материалы.

Виды фундамента

Ранее использовали один основной тип фундамента — бетонный, им выложена добрая половина советских построек. Сейчас же есть дома совсем без фундамента. В основном безфундаментные здания строятся для хозпостроек. Построить дом без основы можно одним из простых способов. Способ заключается в сооружении основания из столбов-опор, на этих опорах и будет держаться постройка.

Ограждение участка под строительство

Различают такие виды конструкций:

  • Ленточный. Это фундаментальная конструкция в форме ленты, вкопанная в основу здания. Ленточный фундамент кладут для того, чтобы достать до трудносжимаемого участка земли. Ширина зависит от веса дома, чем больше ширина фундамента, тем менее будет давление на землю. Глиняная почва или почва с подземными водами не является проблематичной для монтажа ленточного фундамента. Не рекомендуется такая «подошва» при особо неравномерной структуре грунта.
  • Фундамет-плита представляет собой заасфальтированную площадь. Нагрузка при такой конструкции минимальная, но при этом она наиболее подвергается разрушению из всех типов сооружений.
  • Столбчатый и свайный фундамент. Эти два вида схожи, но не одинаковы. Они предназначены для самых сложных почв (для болотистых местностей). Такие фундаменты закладываются с помощью забивания и вкручивания свай в землю.
  • Комбинированные типы — фундамент с цокольным этажом. Для этого вырывается котлован, в нем монтируют стены цокольного этажа, следом заливается пол.
  • Столбчатый. Производится посредством расположения столбов по углам, и районам пересечения стен. При таком фундаменте нельзя строить цокольный этаж.
  • Монолитный фундамент употребляется при постройке нетяжелых деревянных конструкций.
  • Плиточный — это один из монолитных фундаментов, в качестве пола часто применяют монолит.
  • Плавающий фундамент применяется на насыпных грунтах и местности с обильными грунтовыми водами.
  • Винтовой фундамент. Состоит из винтовых свай, предназначен для почв с грунтовыми водами и оползнями.

Подготовка земли под фундамент

Подготовка участка к разметке

Перед осуществлением работ следует позаботиться о наличии инструментов. Для разметки своими руками понадобятся:

  • Металлическая рулетка.
  • Проволока из бечевки или стали.
  • С десяток деревянных кольев.
  • Отвес и гидроуровень.
  • Арматурные обрезки
  • Лазерный дальнометр и нивелир.

Перед тем как отметить расположение строений на почве постройки, необходимо подготовить строительный проект и подготовить площадку. Проект должен составляться с учетом размера постройки, особенности почвы, толщины будущих стен, наличия цокольного этажа, размещения канализации и вида стройматериала для застройки. Стандартная технология укладки подразумевает сохранение прямоугольности.

Плотность грунта, качество материала и глубины траншеи влияет на конструкцию фундамента — вертикальный (глубина до 1 метра), с уклоном (глубина более 1 м).

При подготовке участка нужно очистить площадку от мусора, выровнять поверхность, для этого выравнивается почва, удаляются все ямы и бугры.

Стоит изначально подготовить хорошее место хранения для стройматериала, а также предусмотреть место для складирования отходов — его следует расположить так, чтобы обеспечить возможность подъезда транспорта для вывоза мусора. Непосредственно в процессе монтажа понадобятся вода и электроэнергия, обеспечение этих и подобных благ цивилизации будет обязательным.

Внешние границы

Организация рабочего процесса по разметке участка под фундамент проходит в несколько этапов. Первой в списке идет начало разметки. Разметка участка — это очень важный процесс, при несоблюдении определенных правил и пропорций может возникнуть погрешность, которая в будущем способна привести к разрушению постройки.

Пошаговая инструкция:

  1. Первый колышек вбивается следующим образом: чтобы он располагался наиболее близко границе площадки. От первого колышка отмеривается ровная линия по длине, она обязана проходить параллельно фронтальной границе. Таким же образом отмеривается линия по ширине.
  2. Получившийся угол должен равняться 90 градусам. Чтобы проверить правильный ли получился угол, нужно использовать лазерный реливер. При отсутствии подобного прибора, можно воспользоваться альтернативным угольником, имеющим стороны не меньше одного метра.
  3. Вертикальная отметка выполняется своими руками на случай монтажа сборной блочной конструкции. Для этого подготавливается несколько реек-раскладок, со специальными делениями, стандартный шаг равен 20 сантиметрам.

Обозначение границ фундамента

Рейки вбиваются по всем наружным углам, они должны быть в вертикальном положении. Раскладки погружаются в грунт до момента, когда первая метка (нулевая) не выйдет на поверхность фундамента. Для проверки можно применить теорему Пифагора — треугольник, имеющий стороны 3,4, 5, имеет прямой угол, который образовывается за счет примыкания меньших сторон к большей. Практически эта работа проводится таким образом:

  • Берется шнур длиной 12 метров.
  • От начала веревки делается отметка на первых 4 м, затем отмечается каждые 3 м.
  • Шнур крепится на первой линии разметки, участок, где отмечены первые четыре метра, нужно сделать перпендикулярно началу шнура.
  • Оставшийся конец веревки должен скрепляться с началом, таким образом, получившийся угол между меньшими по длине частями будет прямым.
  • Если концы веревки не соединились, то есть погрешность в расчетах, в таком случае нужно корректировать величину участка и перемещать колышки.
  • Для фундаментной разметки участка лучше подбирать правильную (целую) величину угла.

Внутренние границы

Начинать разметку внутреннего контура следует только после осуществления внешней контурной разметки. По рекомендации специалистов, оптимальная толщина фундамента — минимально 40 сантиметров. Толщина отмеривается от внешних границ, внутренние границы фиксируются колышком.

  1. Если у сооружения есть внутренние несущие стены, внешняя и внутренняя разметка производится подобным способом. Для того чтобы уменьшить давление на грунт при разметке каждого имеющегося угла, нужно проверять равенство диагоналей квадрата.

    Рытьё траншеи по линии границы

  2. При других, более сложных формах фундамента (Г-образных) — каждую нишу и плоскость требуется отдельно проверять на соответствие диагоналей и правильность углов. При другой планировке здания, когда стенки размещены не под прямым углом, следует обозначить контур здания и добавить или вычесть прямоугольный треугольник (обозначение необходимо для дальнейшей разметки и обнесения).

Заключительный шаг — обнесение внутренних границ.

Последним этапом является обноска границ. При этом все расчетные данные будущего построения отмечаются на поверхности площадки. Перед обнесением удаляется верхний земляной слой.

  • Обнесение выполняется деревянными рейками, они монтируются в грунт по ширине на расстоянии — полтора, два м. от угла. При натяжении шнура, полученное обнесение формирует контур из плоскостей, одна плоскость должна захватывать несколько столбиков.
  • Планки обязаны быть приколочены по одному уровню. От высоты обноски зависит длина основания сооружения. Правильное обнесение — одного размера, с учетом склона и рельефности поверхности, так как высота фундамента измеряется от основания в глубине траншеи до обнесения.
  • Основной порядок разметок одинаков для многих фундаментов независимо от величины траншеи, конструкции фундамента.

Соблюдая инструкции, вполне возможно смонтировать разметку самостоятельно.

Особенности монтажа

При планировке создания общего котлована выемку земли лучше осуществлять машинным способом (экскаватором). Ручной метод будет слишком длительным. Этапы работ производятся в том же порядке, что и для ручной обработки грунта.

Необходимо учесть о следующие моменты:

  • Граница траншеи должна быть превышать величину фундамента, специалисты рекомендуют отступать от каждой стены на полметра.
  • Обноска шнуром может препятствовать передвижению техники, поэтому ее следует хорошо закрепить. Для этого границы отсыпаются песком или по всему периметру нужно набить примечательные колья.
  • Контроль за выемкой котлована должен осуществляться обязательно, так как экскаватор ковшом, вероятно, захватит лишнюю часть участка.
  • После размещения обноски на уровне натягивается шнур, от которого с помощью отвеса можно проконтролировать наружную фундаментную сторону при монтаже.
  • На уровне основания котлована натягивают шнур либо проволоку. Это необходимо для точной укладки подушки под блоки.
  • После того, как разметка участка под фундамент окончена, можно приступать к монтажу последнего.

nafundamente.ru

Как правильно разметить фундамент для дома

Проект дома готов и, кажется, уже можно приступать к строительству. Но перед этим необходимо перенести чертеж с бумаги на землю, разметить контур фундамента будущего дома. Лишь на первый взгляд это быстрый и несложный процесс, на самом же деле к разметке стоит подойти ответственно, так как размеры стен должны быть соблюдены до сантиметра, а углы быть абсолютно прямыми. Ошибки на начальных стадиях всегда влекут за собой лавину еще более серьезных погрешностей, исправлять которые сложно и дорого.

Особенно важна точная разметка при строительстве каркасного дома из сэндвич-панелей, ведь они изготавливаются на заводе и имеют вполне определенные размеры. Если фундамент будет залит по неверной разметке, то дом просто невозможно на него поставить. Точность важна и для домов из бревен, бруса, газобетона, так как проекты домов разрабатываются с учетом типовых размеров материала.

Что понадобится

Кроме проекта строительства, понадобятся знания геометрии за 7 класс и нехитрый инструмент:

  • рулетка, длина которой желательно не менее самой длинной стены,
  • колышки или пруты из арматуры, в зависимости от плотности грунта,
  • толстый нейлоновый шнур и прищепки или зажимы,
  • большой угольник,
  • уровень.

Очень облегчит работу лазерный уровень (нивелир), он неоднократно пригодится на всех этапах строительства и внутренней отделки, так что сейчас самое время выбрать (как им пользоваться, я рассказывал) и приобрести его.

Подготовительные работы

В идеале перед строительством должен быть готов проект дома с размещением на участке, учитывая все особенности ландшафта, грунта и строительные нормы. Зачастую же оказывается, что есть лишь типовой проект дома, и его еще нужно соотнести с реальным участком. Располагать строение лучше на максимально ровной поверхности и так, чтобы подводить коммуникации было удобно. СНиПы оговаривают, что дом должен отстоять на 5 м от передней границы домовладения, и на 3 м от границ с соседями.

 Перед разметкой необходимо очистить и подготовить место под будущий дом – убрать мусор, выкорчевать кусты, скосить траву.

Сложнее всего размечать наиболее универсальный и популярный ленточный фундамент. Для разметки других распространенных в индивидуальном строительстве типов – столбчатого и плитного – можно использовать частные случаи общего метода разметки.

Разметка внешнего контура фундамента

Первый колышек лучше всего вбивать в угол, наиболее близкий к границам участка, так больше вероятность, что требования СНиПов не будут нарушены. От него параллельно фронтальной границе или другому ориентиру откладывается расстояние равное длине фундамента. Вглубь участка откладывается от этого же колышка аналогичным образом длина перпендикулярного отрезка фундамента.

Теперь нужно убедиться, что построенный угол ровно 90 градусов. При наличии лазерного нивелира это дело нескольких секунд. Если такого прибора нет, то можно воспользоваться угольником (даже самодельным) со сторонами не менее метра. При отсутствии и этого нехитрого приспособления придется вспомнить теорему Пифагора из школьной геометрии или правило египетского треугольника, любимое строителями. Согласно им, в треугольнике со сторонами 3, 4 и 5 угол между меньшими сторонами будет прямым.

На практике это используют так: отрезают 12 м шнура, делают отметки через 3 м от начала и через 4 м от первой метки, отметку 3 м фиксируют колышком. Начало шнура закрепляют на одной из линий разметки, а отметку 4 м – на перпендикулярной ей, свободный участок шнура должен точно соединяться с началом. Если этого не происходит, значит, угол не прямой и колышки нужно подкорректировать.

Остальные стороны размечаются аналогично. Если фундамент представляет собой прямоугольник на плане, правильность углов можно проверить, измерив его диагонали. Они равны? Тогда углы точно получились прямыми. При фундаменте сложной формы, например, Г-образной или с нишами, стоит мысленно разделить его на прямоугольники или квадраты и проверять каждый из них по отдельности.

Внутренний контур и несущие стены

После того, как размечен внешний контур, нужно очертить его внутренние границы. Толщину фундамента рекомендуется делать не менее 40 см, поэтому именно такое расстояние отмеряют от внешних границ и при помощи колышков намечают внутреннюю границу фундамента.

При наличии внутренних несущих стен в проекте дома, они аналогичным образом размечаются на поверхности. Для каждого получившегося прямоугольника или квадрата вновь проверяется равенство диагоналей.

Полезные мелочи

Если при разметке фундамента отступать с каждой стороны по 5 см, то копать траншею будет удобнее, так как меньше риск сдвинуть или потерять колышки. Для этого используют обноску – ряд колышков с протянутой между ними леской, идущие параллельно линии фундамента в нескольких сантиметрах от нее.

Шаблон для прямого угла легко сделать своими руками, жестко соединив 2 доски длиной не менее метра при помощи уголка. Для проверки используется столярный угольник или школьный треугольник. Также в качестве шаблона можно использовать угол от листа OSB или другого материала, изготовленного заводским способом.

После окончания разметки полученный контур еще раз тщательно сверяется с планом, промеряются расстояния между всеми стенами по нескольку раз, закрепляются колышки. Теперь можно начинать выкапывать траншею и устанавливать опалубку.

masterim.guru

Подготовка земельного участка к строительству

Вот сбылась мечта, и вы стали обладателем земельного участка, на котором собираетесь построить себе дом. На руках у вас уже подписанные правоустанавливающие документы, план участка, с обозначенными границами. Теперь можно начинать строиться. Но перед тем, как начать строительные работы, необходимо подготовить к ним участок. Но что же включает в себя подготовка участка к строительству? На самом деле, перечень работ, которые нужно сделать до начала строительства, не такой уж и маленький, и зависит он не столько от пожеланий хозяина, а скорее диктуется необходимостью. Сюда входят работы по подготовке почвы, составлению плана построек, подводка необходимых для строительства коммуникаций, постройка хозпомещений, без которых на этапе строительства не обойтись. Но давайте остановимся подробней на основных пунктах этого списка.

Подготовка участка к строительству

Виды работ при подготовке к строительству

Перечень работ по подготовке участка к строительству условно можно разделить на две группы —

  • на работы внутри площадки;
  • наружные подготовительные работы.

Провести и те и другие подготовительные работы очень важно.

Работы внутри площадки состоят из:

  • определения мест расположения коммуникаций;
  • удаление деревьев и пней;
  • выравнивания территории;
  • пересадки необходимых растений;
  • уборки и вывоза мусора с участка;
  • работы с коммуникациями;
  • возведения забора;
  • строительства хозпомещений, необходимых на данный момент, и прочего.

Если на территории находятся разрушенные помещения с подвалом или погребом, то необходимо их снести.

Первым этапом подготовительных работ является зачистка участка

Подготовительные работы внутри площадки

Зачистка участка – дело не быстрое. Первым делом, нужно очистить землю от травы, кустов и деревьев, убирая при этом обязательно и корни. Производить удаление деревьев на участке, находящемся в личной собственности, можно без разрешения. Если у вас уже есть план будущего участка, то на этом этапе можно высадить хвойные и плодовые деревья, если они не будут мешать дальнейшим строительным работам.

Геодезические работы. Перед началом строительства, необходимо провести геодезические работы для определения уровня залегания грунтовых вод и типа почвы. Проведение анализа этих данных специальными приборами позволит правильно определить необходимый тип фундамента и нужную глубину. Такие данные будут нелишними и при планировании дренажных систем участка, а это обеспечит надежность будущего дома.

Изучение почвы делается для определения ее глубинных и поверхностных свойств. Анализ проводится по 20 параметрам, включая кислотность и прочность почвы, а по окончании проведения процедуры, специалисты предоставят вам рекомендации, как улучшить состояние почвы, и какой тип фундамента необходим для строительства на данном участке.

Выравнивание поверхности участка. При правильном проведении подготовительных работ необходимым является и выравнивание поверхности участка. Для таких целей лучше нанять специальную технику. Бульдозеры быстро срежут холмы и выровняют овраги на участке. Такая подготовка необходима для правильного функционирования будущей дренажной системы, а, как следствие, и для долговечности фундамента.

Сохранение плодородного слоя почвы. Очень важно при подготовке к строительству сохранить плодородный слой почвы для будущего сада, огорода и газона. Уберечь на все 100% плодородный слой от строительных материалов и мусора, обычно не получается. Поэтому нужно бульдозером снять верхний слой грунта и высыпать его на дальней стороне участка, где он не будет мешать строительству.

Удаление верхнего плодородного слоя нужно делать при хорошей погоде, без осадков.

После завершения строительства, снятый слой можно будет распределить на участке для посадки растений.

Разметка на зоны. Перед началом строительных работ необходимо участок разделить на зоны. Нужно решить, где на участке можно складывать строительные материалы, а где можно будет временно хранить мусор. Нужно обозначить место для строительной и другой техники и построить помещение для строителей. Продвижение техники ко всем строительным объектам должно быть свободным.

Разметка участка на функциональные зоны

Колодец или скважина. Еще один важный момент – колодец или скважина на участке. Вода для строительных работ – вещь необходимая, а нужно ее будет много. Колодец для таких целей является довольно удобным источником воды. Рыть его нужно на равном расстоянии от будущего дома и хозяйственных строений.

Если вы остановите свой выбор на скважине, как альтернативе колодцу, то доверьте это дело специалистам. Это поможет избежать неприятностей в виде быстрого заиливания скважины.

Все вышеперечисленные мероприятия по подготовке участка должны быть проведены.

Наружные подготовительные работы

Наружные подготовительные работы могут быть самыми различными. Все будет зависеть от населенного пункта, в котором у вас расположен дом. Но хотелось бы обратить внимание на такой важный фактор, как подъездные пути к стройке.

Если вы строитесь в дачном поселке, то устройство подъездной дороги не займет у вас массу времени. В большинстве случаев, дороги уже есть. Но, если стройка будет на неосвоенном месте, нужно будет решать проблему с доставкой материалов и проездом техники. Своевременное решение этого вопроса облегчит вам и строительство, и последующую жизнь в доме.

https://www.youtube.com/watch?v=L88VqjoUrKA

Автор: Т. Розанова

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!

Спасибо Ваш голос засчитан!

Вы можете посоветовать статью своим друзьям, поделившись ею в соцсетях!

Да

Нет

4 раз ужепомогла

Оцените статью: Загрузка…

Сохраните ссылку чтобы не потерять, она Вам понадобиться:

rozarii.ru

границы дачного и садового участка, зонирование

Когда вы только приобрели загородный участок земли, который долго и с нетерпением ждали, не спешите с осваиванием новых территорий. Для обеспечения минимальных затрат и эффективных результатов использования земли, а также для придания участку оригинального и благородного внешнего вида, подготовьтесь к выполнению некоторых практических действий, предварительно составив подробный план. При определении места для расположения особняка или дачного домика, а также мест, где удобнее всего разбить цветочные клумбы и установить хозяйственные постройки, нужно в первую очередь правильно разграничить всю территорию участка. Чаще всего по границе участка устанавливается забор, возведение которого и производится в первую очередь.

Как правильно оценить планировочные факторы

В предварительную разметку загородного участка земли входят следующие работы:

  1. оценка земельных ресурсов;
  2. раздел участка на зоны;
  3. выбор стиля ландшафта;
  4. подготовка подробной схемы, в которой указаны места, где будет расположен дом, где – сад, и где – остальные объекты, которые необходимы для оборудования участка.

Выносим границы по координатам

Точное размещение границ территории либо восстановление утерянных данных о их расположении, возможно только посредством проведения геодезических исследований. Первоначальная разметка земельного участка с соблюдением точных координат заносится в кадастровый паспорт, поэтому, если эти данные отсутствуют, необходимо отправить запрос в кадастровую палату.

Используя выписку, в которой указаны точные координаты границ, специалисты могут указать определенные точки. В настоящее время эти мероприятия проводят при помощи GPS-устройств, либо используют для этого электронный тахометр, гарантирующий высокую точность получаемой информации. Границы обозначаются с помощью разных приемов межевания, самым простым из которых является использование установки небольших колышков, между которыми натягивается бечевка.

При грамотной разработке проекта и правильном составлении подробной схемы участка можно получить рациональное расположение строений, посадок и коммуникаций на территории, чтобы не пришлось в последствии что-то переделывать.

Благодаря уточнению границ земельного участка, вы избежите в последствии проблемы, если будете продавать или дарить землю. Кроме того, это исключить возникновение претензий у владельцев соседних участков и поможет правильно зафиксировать ограждение.

Учитываем природные характеристики

Перед тем, как приступить к планированию, необходимо знать не только размеры и формы земельного участка. Обязательно обращать внимание на особенности:

1. Рельефа, поскольку рельеф местности (равнинный или холмистый) оказывает влияние на выбор места для расположения дома и сада, на выбор видов коммуникаций и стиля ландшафта. Если территория участка состоит из оврагов, канав и имеет естественный водоем, это обязательно отмечается на составленной схеме.

2. Грунтовых вод. От уровня грунтовых вод зависит обустройство дренажных сооружений, колодцев и скважин. Исходя из этого, выбираются способы отвода ливневых стоков. Замечено большое влияние уровня подземных вод на урожаи плодовых деревьев.

3. Типа почвы. Знать структуру почвы необходимо для того, чтобы выбрать растения для участка, поскольку песчаные, глинистые, суглинистые, гумусовые грунты подходят для роста и развития не всех овощей, цветов или фруктовых деревьев.

4. Освещения.

5. Розы ветров.

Одним вариантом обустройства дачного участка регулярного стиля является плоский рельеф, в центре располагается дом, с которым граничит зона отдыха. Вокруг дома можно насадить декоративные зеленые композиции.

Параметр уровня залегания подземных вод может быть определен самостоятельно при обустройстве скважины или рытье колодца, с использованием метода бурения, либо при использовании старых точек забора воды.

Наличие точных данных про освещенность и розу ветров поможет правильной установке коттеджа, размещения сада и огорода, грамотному выбора сортов и видов растений.

Делим загородный земельный участок на зоны

Но необходимо не только обозначить внешние границы своего загородного участка. Нужно выполнить и внутреннюю разметку. Она называется зонирование, поскольку территорию условно разделяют на следующие основные зоны:

  1. Жилая зона;
  2. Зона отдыха;
  3. Садово-огородная зона;
  4. Служебно-хозяйственная зона.

Разметка и зонирование земельного участка.

Около 10-15 % площади загородного участка отводят для застроек – коттеджа, летней кухни, подсобных помещений, беседки, гаража, бассейна и других.

Примерно 15 % площади занимают внутренние коммуникации (садовые дорожки, автомобильная стоянка, подъездные пути) и озеленение, состоящее из цветников, клумб, рокарий, живой изгороди).

Около 70-75 % площади участка отводится на разбивку сада и огорода (пропорции могут быть далеко не одинаковыми).

Зонирование участка производится его владельцем произвольно: он может исключить некоторое необязательные зоны (например, жилую, зону въезда, зону отдыха), а некоторые упустить (парковку, детскую площадку, газон).

Коттедж или дачный домик является основным объектом на участке, поэтому с него и начинается разбивка территории на зоны. Местоположение хозяйственных построек должно быть около жилого дома, одновременно постройки должны быть скрыты от глаз, для чего можно использовать декоративные заросли.

Расположение грядок и клумб должно быть на освещенных участках, а растения, предпочитающие тень должны быть высажены вблизи дома или в саду. Некоторыми плодовыми кустарниками, например, смородиной, малиной, крыжовником, прекрасно переносится полутень, поэтому они могут быть высажены вдоль забора или возле стен построек, отбрасывающих тень.

Место для зоны отдыха выбирается хозяином дачи, который сам решает, что ему больше нравится: разместить зону возле бассейна, сделать ее в виде уютной полуоткрытой беседки или расширенной детской игровой площадки.

Разбивая на зоны территорию загородного участка, обязательно соблюдайте принципы рационализма и практичности.

Выбираем подходящий стиль ландшафта

Выбранный вами стиль влияет на общее восприятие всей территории загородного участка, которая может состоять из диких зарослей, образованных плодовыми или декоративными растениями и маленьким уютным домиком, который окружен ими. А может быть красивым величественным коттеджем, который окружают россыпи цветников и прямые садовые дорожки.

Существуют три основных стиля грамотного размещения участка.

Ландшафтный стиль. Соблюдение природной естественности

При этом размещение всех элементов ландшафта соблюдают принцип естественности. Здесь не используются четкие и прямые линии, симметрия и правильность форм. Расположение садовых деревьев произвольное, тропки извилисто вьются между деревьями, журчит ручеек, цветы высажены группками, в виде ярких лесных лужаек, нет организованных строгих клумб. Вид такого участка натуральный и живописный.

Разлом оврага с неправильными очертаниями естественных водоемов и неожиданными возвышенностями – все это указывает на то, что человек не главный художник этого участка, а создала его природа. В этом стиле и для выкладки дорожек нужно использовать максимально натуральный материал – камень, гальку, песок.

Если вы решили сделать ландшафтным дизайном китайский сад, то обязательно участок должен быть с водоемом, деревянными мостиками, водными и наземными растениями, которые посажены произвольно.

Регулярный стиль. Выполнение правильной геометрии

Чтобы благоустроить загородный участок в регулярном стиле, идеально подойдет плоский рельеф местности. Каждый из объектов должен подчиняться геометрическим принципам: дорожки должны быть прямыми, клумбы – прямоугольными, овальными или круглыми, ровные ряды или симметричные композиции кустарника.

Ландшафтное оформление и разметка дачного участка.

У водоемов, как и у площадок, должны быть четкие границы и определенная форма. Небольшие элементы дизайна можно выстроить вдоль условной и существующей оси. Окружите свой особняк растительным декором в регулярном стиле. Здание, расположенное в центре, окруженное симметрично высаженными цветниками и деревьями – это английский стиль.

Смешанный стиль — оформление разумного хаоса

Самый популярный стиль владельцев дачных участков – смешанный, поскольку именно предоставляет прекрасную возможность для обустройства и облагораживания участка. Для расположения некоторых элементов (грядок, садовых деревьев) используется определенный порядок, а расположение других объектов (садовых дорожек, цветочных клумб, построек) хаотичное. Результатом является получение уютного, аккуратного и живого загородного уголка для проведения огородно-садовых работ или отдыха в выходные и праздничные дни.

Прекрасным образцом смешанного стиля может быть участок, имеющий Г-образную форму. Расположение дома и бани должно быть асимметричным, одна часть растений высажена хаотично, а другая – в виде ровных рядов.

Правила составления схемы загородного участка

После подробного ознакомления с информацией о правильном размещении границ и зон, можно начинать составлять схему. Удобнее всего ее разместить на большом листе в клеточку или миллиметровке, где условно применить масштаб 1 к 100: 1 квадратный метр площади участка приравнять к 1 квадратному сантиметру.

Для удобства рекомендуется крупные объекты типа дома, бани, грядок, теплиц, цветников, бассейна, гаража, плодового сада, вырезать из листа цветной бумаги, чтобы была возможность свободного перемещения их по схеме участка. Это удобно тем, что эксперименты порой заканчиваются появлением новых интересных идей.

Особое внимание при планирование отводится участкам, имеющим нестандартную, удлиненную форму. Для придания им более живописного вида пользуются оптическими преградами и разделителями, которыми служат цветочные клумбы, водоемы, смешанные композиции.

Основы составления схемы земельного участка.

При расположении элементов по центру или краям участка, нужно не забывать о соблюдении санитарных и противопожарных норм, учитывать особенности рельефа местности. Очень удобно и выполнение дендроплана, а также схемы минимального расстояния от каждого дачного объекта до границ соседних участков, которые должны соблюдаться во время строительства и благоустройства территории вашего участка.

Упростит дальнейшее выполнение обустройства участка и то, если вы укажете, где будут располагаться электрические, канализационные и водопроводные коммуникации – надземные и подземные.

После самостоятельного составления плана-схемы ее можно показать специалистам лицензированной организации, которые составят вам официальный план, согласуют его в соответствующих государственных учреждениях. Он будет незаменим при выполнении работ дизайнеров, строителей и архитекторов.

Разметка участка под фундамент | СК «Кострома-Брус»

Строительство любого деревянного и каменного дома начинается с выбора земли — участка под застройку. Далее идут работы по заливке фундамента, но чтобы его залить — необходимо сделать разметку участка под фундамент.

Прежде всего нужно отметить тот факт, что следует очень ответственно подходить к процессу разметки фундамента на земельном участке. Это стоит делать особо тщательно по той простой причине, что в этот момент вы намечаете основы основ и ориентируете на местности свою будущую постройку. Точность соблюдения проектных параметров напрямую зависит от разметки.

То есть если во время совершения этого процесса вы допустили неточность, то вам потребуется корректировка при возведении стен. В связи с тем, что закладка фундамента обязана производиться только на ровной поверхности (допустим лишь очень небольшой уклон), то в том случае, когда вы уже решили, где будет находиться будущий дом, вам будет необходимо в первую очередь выровнять участок.

Начало разметки участка

Сначала необходимо определить расположение первой стены, затем – отмерить длину, придерживаясь плана проекта, и прибавить с каждой стороны по пятьдесят сантиметров. Затем нужно вбить в этих местах колышки и натянуть между колышками веревку. Далее фиксируем метаположение угла сооружения, отмерив пятьдесят сантиметров от конца веревки.

После этого необходимо будет сделать разметку боковой стены, которая прилегает к этому углу. От того места, где вы закрепили прищепку, надо вбить колышек, перпендикулярно натянуть веревку на длину равную длине стены и прибавить пятьдесят сантиметров. Затем веревку нужно зафиксировать колышком и проверить, чтобы угол пересечения был ровно девяносто градусов.

Точно также следует произвести и разметку оставшихся сторон здания, внутренних и внешних контуров, а также – всех перегородок. Точность разметки фундамента определяется с помощью измерения диагоналей полученного прямоугольника либо квадрата. Отметим, что они обязательно должны быть равны, и их длина должна быть тождественна длине проектной документации.

Помимо этого, необходимо провести специальные дополнительные мероприятия перед тем, как начать земляные работы, к примеру – соорудить обноску по всему периметру здания. Для этого надо вбить опоры на расстоянии в два метра от фундамента. С наружной стороны к ним необходимо прикрепить доски на высоте около семидесяти—восьмидесяти сантиметров. Обноска нужна для того, чтобы на ее внутреннюю поверхность можно было нанести точки разметки фундамента, которые используются для контроля точности производимых работ. Далее на двадцать сантиметров следует снять верхний слой грунта и дерн с почвы.

Подготовка траншей под заливку фундамента

Затем наступает следующий этап: процесс подготовки траншей под фундамент. Можно сказать, что это является основным направлением земляных работ при закладке фундамента. Траншеи могут быть различной глубины в зависимости от типа грунта. При песчаном, насыпном или гравийном грунте траншеи имеют глубину до одного метра, при суглинистом или супесчаном — до 1.25 метра, при глинистом — до полутора метров, при особо плотном грунте — до двух метров. Боковые стены следует сделать строго вертикальными. Данный вид работы нужно проводить прямо перед заливкой фундамента, чтобы предотвратить осыпание земли.

После того, как вы подготовили траншеи, вам следует произвести закладку песчаной подушки под основание фундамента. Ее глубина опять же имеет прямую зависимость от типа грунта. Как правило, углубление делается в размере от десяти до тридцати сантиметров, затем оно засыпается песком мелкой либо средней фракции. Далее во время следующей утрамбовки песок должен понемногу увлажняться.

Как мы видим, песчаную подушку выполнить достаточно просто, но вместе с тем она очень полезна, так как позволяет уменьшить нагрузки, а также – сохранить баланс в их распределении на фундамент и несущие конструкции. Причем подушка будет снижать нагрузки и распределять их независимо от сезонных колебаний грунта и уровня грунтовых вод.

Рекомендуем ознакомиться: дачные домики до 300000

Разметка участка под ленточный фундамент



Так сказать, начало начал. От того как вы точно разметите свой участок под свой будущий фундамент зависит многое, если не все.

Для разметки нам понадобятся:

  • Шнур
  • Колышки
  • Рулетка

Разметка фундамента. С чего начать.

Все просто. Втыкаем в землю колышки по внешним углам периметра  будущего дома. Рулеткой промеряем диагонали получившегося прямоугольника. В случае разницы переставляем колышки до получения нужного результата- в результате имеем строгий прямоугольник. Натягиваем шнур по периметру. Вот у нас уже есть база для разметки остальных элементов ленточного фундамента.

Ширина фундамента как правило 40 см, но в вашем конкретном случае она может быть какой угодно- смотрите свой план дома. Отступаем от внешней границы на расстояние равное ширине фундамента, и втыкаем в грунт  колышки внутренней границы фундамента. Все промеряем, корректируем, учитывая разницу диагоналей  при удовлетворительном результате  натягиваем шнур внутренней границы.

Аналогично размечаем все внутренние части ленточного фундамента. В результате у вас должно получиться примерно так:

Для верности к колышкам можно привязать тряпочки для лучшей заметности. На стройках часто ходят как попало и кто попало, разная техника опять же ездит. Вот чтобы подслеповатые строители вовремя заметили колышек, любовно установленный вами,  неплохо сделать их более заметными.

Хозяйке на заметку

К слову сказать, более быстро «поймать» прямой угол при разметке фундамента- это высчитать сразу гипотенузу прямоугольного треугольника по формуле:

где:

С-гипотенуза прямоугольника. В нашем случае диагональ фундамента.

В- одна сторона фундамента

А- вторая сторона фундамента.

Берем калькулятор, возводим в степень, извлекаем корень и вуаля!- сэкономлено куча времени на промер разницы диагоналей на местности. Построение разметки фундамента идет сразу по АБСОЛЮТНЫМ математическим значениям.

Читаем далее по теме обустройства фундамента:

Маркировка и черчение

Кнопки флажка рядом с каждым путем в списке путей занимают центральное место в многие функции ARTEMIS, связанные с построением графиков и другими задачами. Наряду со всеми инструментами в меню «Отметить» вы можете отметить группу путей, щелкнув в любом месте списка путей, удерживая нажатой кнопку клавиша Shift. При этом помечаются все пути между выбранным и нажата одна клавиша Shift.

Щелчок по списку путей, удерживая нажатой клавишу Control, также является специальной функцией, используемой для две цели.Щелчок с нажатой клавишей Control запускает перетаскивание с путь, по которому вы щелкнули. Перетаскивая путь в другое окно данных, копирует Если вы поместите путь в тот же список путей, этот путь к этим данным установленный. Удаление пути из того же списка путей эквивалентно клонированию перетаскиваемого пути, при этом клон является добавляется в конец списка путей.

Ошибочное нажатие клавиши Control, а не Shift, скорее всего, приведет к приведет к клонированию пути. Это может быть удивительно и сбивать с толку, так что будьте аккуратнее!

Напишите страницу об инструментах для построения MDS-подгонок

Перемещение путей в список печати

ARTEMIS не имеет особых типов сюжетов, включающих отдельные пути, такие как те для наборов данных.Любые графики с путями строятся с использованием списка Plotting на Окно сюжета. Есть три способа переноса отдельных путей на график. список.

  1. Синяя кнопка с волнистой линией в верхнем левом углу Страница пути передает этот путь в список печати.

  2. Путь будет перенесен автоматически после подгонки, если его Кнопка «График после подгонки» отмечена галочкой.

  3. Набор отмеченных групп будет перенесен, когда «Передача отмечена» выбирается из Меню действий.Это, наверное, самый распространенный способ построения сюжеты с участием тропинок.

Еще одна новая функция в этой версии ARTEMIS, связанная с построением графиков. называется «виртуальным путем» или «VPath». VPath — это ансамбль нормальные пути, которые суммируются. Затем сумма наносится на график в k-, R- или q-пространство. VPath создается путем пометки набора путей и последующего выбора «Сделать VPath из отмеченного» в меню «Действия». VPaths обсуждаются более подробно глава о Окно графика.


Вот пример VPath.Слева данные на золотой фольге. изображается как Re [χ (R)] с четвертой трассой однократного рассеяния оболочки и двумя коллинеарные траектории многократного рассеяния с участием четвертого соседа и промежуточный первый сосед по оболочке. Это довольно загроможденный сюжет из-за фазового соотношения между этими тремя путями. Справа VPath, состоящий из этих трех путей, нанесен вдоль с данными. Это гораздо более чистый сюжет и дает вам представление о чистое влияние четвертого соседа на соответствие.

Когда VPath создается, он помещается на вкладку VPath в Окно графика и в списке графиков. Список VPath содержит инструменты для переименования и отбрасывания VPaths, отображения его составляющих в Строка состояния главного окна и VPath на Список графиков. (Помните это, если только Нажата кнопка «Заморозить», график список очищается и заполняется заново после каждого соответствия.)

Графики с фазовой коррекцией

Когда кнопка страницы данных помечена «График с фазовой коррекцией», графики с использованием этот набор данных и / или любой из его путей будет отображен с фазой исправление.Это означает, что вклады центральной и рассеивающей фазовые сдвиги атомов будут удалены перед преобразованием Фурье. Этот имеет эффект сдвига пиков в χ (R) примерно на + 0,5 Å, так что первая оболочка достигает пика при значении R, близком к физическому межатомное расстояние между поглотителем и первой оболочкой-рассеивателем.

Информация о фазе берется с одного из путей. У каждого пути есть кнопка с надписью «Используйте этот путь для построения графиков с фазовой коррекцией». Эти кнопки являются эксклюзивными — только один путь для каждого набора данных может поставить галочку на его кнопке.Информация о фазе из этого пути используется для графиков с фазовой коррекцией.

Если включить режим построения с фазовой коррекцией, не выбрав путь для использования ARTEMIS выдаст предупреждение в строке состояния и включит график откорректирован по фазе. Вы должны выберите путь для использования в качестве источника информации о фазе.

Обратите внимание, что при построении графика с фазовой коррекцией оконная функция в R никак не исправляется.

Также обратите внимание, что фазовая поправка распространяется до χ (q).В то время как оконная функция будет отображаться разумно с центральным атомом с поправкой на фазу χ (q), график «kq» будет быть несколько менее проницательным, потому что фазовая коррекция не выполняется на исходных данных χ (k).

matplotlib.markers — документация Matplotlib 3.4.3

Функции для работы с маркерами; используется маркером функциональности участок , разброс и , шкала ошибок .

Здесь определены все возможные маркеры:

маркер символ описание
"." треугольник вверх
"<" треугольник влево
">" треугольник_права
"1" tri_down
"2" три_уп
"3" тройной левый
"4" tri_right
"8" восьмиугольник
"с" квадрат
"п" пятиугольник
"П" плюс (заполнено)
"*" звезды
"ч" шестигранник 1
"H" шестигранник2
"+" плюс
"x" х
"X" x (заполнено)
"D" алмаз
"d" тонкий алмаз
"|" vline
"_" hline
0 ( TICKLEFT ) тиклефт
1 ( TICKRIGHT ) право на
2 ( БИЛЕТ ) тикап
3 ( ТИКИНГ ) откат
4 ( CARETLEFT ) Caretleft
5 ( CARETRIGHT ) каботажное право
6 ( ОБСЛУЖИВАНИЕ ) уход
7 ( CARETDOWN ) дом
8 ( CARETLEFTBASE ) caretleft (по центру основания)
9 ( CARETRIGHTBASE ) каретка справа (по центру основания)
10 ( CARETUPBASE ) уход (по центру основания)
11 ( CARETDOWNBASE ) caretdown (по центру основания)
«Нет» , « или » « ничего
'$... $ Вывести строку с использованием математического текста. Например, "$ f $" для маркера, показывающего письмо ф .
верт Список пар (x, y), используемых для Path вершины. Центр маркера расположен в (0, 0) и размер нормализованный, так что созданный путь заключен внутри элементарной ячейки.
путь A Путь экземпляра.
(число сторон, 0, угол) Правильный многоугольник с числом сторон стороны, повернутые на угол .
(число сторон, 1, угол) Звездообразный символ с числом сторон стороны, повернутые на угол .
(число сторон, 2, угол) Звездочка с числом сторон сторон, повернут на угол .

Нет - значение по умолчанию, что означает «ничего», однако эта таблица упоминается в других документах для допустимых входов из входов маркеров и в те случаи Нет по-прежнему означает «по умолчанию».

Обратите внимание, что специальные символы могут быть определены через Математический шрифт STIX, например "$ \ u266B $" . Обзор символов шрифтов STIX см. В Таблица шрифтов STIX. Также см. Шрифты STIX.

Целые числа от 0 до 11 создают линии и треугольники.Это одинаково доступны через переменные с заглавной буквы, например CARETDOWNBASE . Следовательно, следующие эквиваленты:

 plt.plot ([1, 2, 3], marker = 11)
plt.plot ([1, 2, 3], marker = matplotlib.markers.CARETDOWNBASE)

Примеры использования маркеров:

Классы

MarkerStyle ([маркер, стиль заливки]) Класс, представляющий типы маркеров.

Линейный участок с маркерами - thispointer.com

В этой статье мы узнаем, как использовать разные стили маркировки для маркировки точек данных при построении линейного графика с использованием matplotlib в python.

Параметр

Markers в методе plot () используется для отметки точек данных на нашем графике. В этой статье мы обсудим различные стили маркеров и изменения, которые мы можем внести в маркеры.

Давайте посмотрим на синтаксис matplotlib.pyplot.plot (),

 plt.plot (x, y, scalex = True, scaley = True, data = None, marker = ’marker style’, ** kwargs)

Ниже приведены аргументы, которые мы можем передать в метод построения графика, который поможет нам внести изменения в наших создателей,

Параметры:

  • x, y: это могут быть массивы или любой объект, подобный массиву.
    • Они представляют собой горизонтальные / вертикальные координаты точек данных.
    • Данные
  • : индексируемый объект, необязательно. Объект с помеченными данными.
    • Если предоставлено, то будет использоваться в качестве имен меток для построения в * x * и * y *.
  • scalex, scaley: bool, по умолчанию: True
    • Необязательные параметры.
    • Эти параметры определяют, адаптированы ли пределы просмотра к ограничениям данных или нет.
    • Значения передаются в `autoscale_view`.'Маркер треугольник вверх
    • «'<‘ «треугольник_левый маркер
    • «’> ’« треугольник_правый маркер
    • Маркер tri_down «’ 1 ’»
    • Маркер tri_up «’ 2 ’»
    • Тройной левый маркер "’ 3 ’"
    • "’ 4 ’" tri_right маркер
    • квадратный маркер
    • «’ p ’» маркер пятиугольника
    • Звездный маркер «’ * ’«
    • Шестигранник "’ h ’" 1 маркер
    • Шестигранный маркер «’ H ’» 2
    • «’ + ’« плюс маркер
    • "’ x ’" x маркер
    • Алмазный маркер "’ D ’"
    • "’ d ’" маркер thin_diamond
    • “’ | ’“ маркер vline
    • “’ _ ’“ горизонтальный маркер
  • markeredgecolor или mec: цвет
  • markeredgewidth или mew: float
  • markerfacecolor или mfc: цвет
  • маркерfacecoloralt или mfcalt: цвет
  • размер маркера или мс: float
  • markevery: None или int или (int, int), или slice, или List [int], или float, или (float, float)

Давайте начнем с нескольких примеров, чтобы лучше понять это.

Примеры линейного графика с маркерами в matplotlib

В нашем первом примере мы создадим массив и передадим его в функцию журнала.

 импортировать matplotlib.pyplot как plt
импортировать numpy как np

x = np.arange (1,25,1)
у = np.log (х)

plt.plot (x, y, marker = 'x')
plt.show ()

Выход:

Маркер, который мы использовали, - это «D», который будет создавать точки данных в форме ромба.

 импорт matplotlib.pyplot как plt
импортировать numpy как np

x = np.arange (-5,40, .5)
у = np.sin (х)

plt.plot (x, y, marker = 'D')
plt.title ('Функция Sin')
plt.xlabel ('значения x')
plt.ylabel ('y = sin (x)')

plt.show ()

Выход

Давайте теперь попробуем изменить цвет нашей точки данных

 импортировать matplotlib.pyplot как plt
импортировать numpy как np


x = np.arange (-5,40, .5)
у = np.sin (х)

plt.plot (x, y, marker = 'D', mfc = 'красный')

plt.title ('Функция греха')
plt.xlabel ('значения x')
plt.ylabel ('y = sin (x)')

plt.show ()

Выход

Обратите внимание, что цвет нашего маркера изменился на красный. Теперь давайте попробуем изменить цвет края маркера и увеличить размер маркера.

 plt.plot (x, y, marker = 'D', mfc = 'red', mec = 'yellow', ms = '8')

Выход

Мы можем даже увеличить или уменьшить ширину края маркера

 plt.plot (x, y, marker = 'D', mfc = 'red', mec = 'yellow', ms = '8', mew = '2')

Выход

 plt.plot (x, y, marker = 'D', mfc = 'red', mec = 'yellow', ms = '8', mew = '2', markevery = 2)

Выход

Сводка

Мы можем отмечать точки данных на нашем графике, используя различные маркеры при построении графика.

Справка

Tracker: графическое представление Справка

Tracker: графическое представление

Графическое представление отображает графики данных трека.У него есть собственная панель инструментов для выбора треков и отображения нескольких графиков. Цвет маркеров графика такой же, как у выбранной дорожки. Точки данных, связанные с текущим видеокадром или текущими выбранными шагами, выделяются на графике, а для отдельных точек координаты отображаются в нижнем левом углу.

1. Обновление участков

По умолчанию графики обновляются автоматически при изменении данных (например, при маркировке точек).Но при работе с очень длинными видео может быть полезно отключить автообновление, чтобы ускорить процесс маркировки. Чтобы отключить автоматическое обновление, нажмите кнопку «Обновить» на панели инструментов и снимите флажок « Автообновление » во всплывающем меню. По завершении отметки снова включите автоматическое обновление или обновите графики вручную, выбрав пункт Обновить во всплывающем меню.

2. Выбор трека

Выберите интересующий трек из раскрывающегося списка на панели инструментов графического представления.

3. Несколько графиков и синхронизированные оси x

Щелкните кнопку Plots и выберите желаемое количество графиков. Несколько участков расположены вертикально.

Установите флажок Sync , чтобы синхронизировать горизонтальные оси графиков, чтобы все они имели одну и ту же переменную и масштаб. Снятие отметки с этого поля позволяет устанавливать горизонтальные переменные и масштабы независимо. Вертикальные переменные и шкалы всегда независимы.

4. Установка переменных оси графика

Наведите указатель мыши на метку оси, пока не появится поле, затем щелкните поле и выберите нужную переменную из всплывающего списка.

5. Установка шкалы

Автоматическое масштабирование осей графика по умолчанию. Существует несколько вариантов настройки масштаба по горизонтали и / или вертикали вручную:

  1. Перетащите правой кнопкой мыши график, чтобы отметить интересующую область, затем выберите Увеличить во всплывающем меню, чтобы увеличить выделенную область.Всплывающее меню также позволяет вам Уменьшить масштаб , Автомасштаб , Показать ноль (часто полезно, когда все нанесенные на график значения имеют один и тот же знак) или отобразить диалоговое окно Масштаб для установки пределов и / или свойств автомасштабирования для обоих концов обеих осей.
  2. Наведите указатель мыши на центральную часть оси, пока не появится двусторонняя стрелка, затем щелкните и перетащите ось, чтобы «переместить» график вдоль этой оси без масштабирования.
  3. Переместите мышь к любому концу оси, пока не появится односторонняя стрелка, затем щелкните и перетащите ось, чтобы «увеличить» этот конец, не изменяя противоположный конец.
  4. Удерживайте нажатой клавишу Alt, пока не появится четырехсторонняя стрелка, затем щелкните и перетащите, чтобы «переместить» график в любом направлении без увеличения.
  5. Переместите мышь к любому концу оси, чтобы отобразить всплывающее поле и флажок для установки предела и / или свойства автомасштабирования для этого конца оси.

6. Скрытие точек данных и линий

Щелкните график правой кнопкой мыши и снимите флажок, чтобы скрыть точки данных или соединительные линии.

7. Сравнение данных с другими треками

Щелкните правой кнопкой мыши график и выберите одну или несколько дорожек в диалоговом окне « Сравнить с », чтобы добавить их данные в горшок для прямого сравнения. Для дальнейшего анализа данных нескольких треков, отображаемых таким образом, откройте данные графика в Data Tool. Имена столбцов инструмента данных для добавленных треков будут иметь индексы, чтобы отличать их от исходных данных трека.

8.Определение новых столбцов данных с помощью Data Builder

Щелкните правой кнопкой мыши график и выберите Определить ... , чтобы отобразить Data Builder , с помощью которого вы можете определить пользовательские переменные, называемые функциями данных , для графиков и таблиц данных. Нажмите соответствующую кнопку Добавить , чтобы добавить новые функции данных или определить параметров для использования в выражениях функций.

Функции данных могут быть практически любой математической функцией параметров, столбцами данных, определенными для отслеживания, и другими функциями данных.

9. Функции сохранения, загрузки и автозагрузки данных

Функции данных, созданные с помощью Data Builder, могут быть сохранены в файлах XML для ручной или автоматической загрузки. Чтобы сохранить функцию для ручной загрузки, нажмите кнопку «Сохранить» на панели инструментов построителя данных, выберите функции для сохранения в диалоговом окне « Сохранение функций данных» и нажмите кнопку «ОК». Чтобы вручную загрузить функцию сохраненных данных, нажмите кнопку «Открыть» на панели инструментов построителя данных, откройте XML-файл с помощью средства выбора файлов, затем выберите функции для загрузки. Примечание : функции данных связаны с определенным типом трека и не могут быть загружены в другие типы треков - например, функция, определенная и сохраненная треком Point Mass, может быть загружена только другими точечными массами, а не векторами.

Функции данных также могут загружаться автоматически , поэтому они всегда доступны, как встроенные столбцы данных. Чтобы автоматически загрузить функцию данных, сначала создайте или загрузите ее вручную в построитель данных, затем нажмите кнопку Автозагрузка на панели инструментов построителя данных.Выберите функции для автозагрузки в диалоговом окне Autoload Data Functions и нажмите кнопку OK. Затем функции будут автоматически загружены всеми дорожками одного типа. Примечание : функции данных связаны с определенным типом трека и не могут быть автоматически загружены в другие типы треков - например, функция, выбранная для автозагрузки по трекам Point Mass, не будет автоматически загружаться по векторам.

10. Анализ данных с помощью Data Tool

Щелкните график правой кнопкой мыши и выберите Analyze... , чтобы открыть свои данные в Data Tool для анализа.

Data Tool обеспечивает анализ данных, включая автоматическое и ручное построение кривой для всех или любого выбранного подмножества данных. Чтобы получить справку по использованию Data Tool, откройте Data Tool и нажмите его кнопку Help .

Программное обеспечение системы маркировки

EZ-plot - Sprecher + Schuh

Professional Mark Настроить это быстро. Сделайте свой собственный макет клеммных колодок по своему дизайну и легко, или мы сделаем это за вас! Вводите маркеры индивидуально или укажите диапазон для автоматического макета. Сохраняйте полный контроль над выравниванием, размером и ориентацией шрифта. Используйте любые буквенные и / или цифровые символы. Создавайте до 6 карточек (600 тегов!) Одновременно. Выберите один из 17 электрических символов для добавления. к вашим маркерам V7 EZ - plot . Нанесите на график пользовательские теги терминала. Сократите время установки. Упростите обслуживание. Маркировка Система Программное обеспечение EZ - программное обеспечение системы маркировки plot является частью полной системы маркировки клемм Sprecher + Schuh . .С помощью EZ - plot вы можете быстро и легко создать свои собственные теги маркировки, подходящие для любого Sprecher + Schuh Терминал серии V7. EZ - plot является частью полной системы маркировки клемм Sprecher + Schuh . Этот мощный инструмент является отличным дополнением к серии V7 Sprecher + Schuh , которая предлагает различные варианты клемм с винтовыми и безвинтовыми зажимами.Выберите одну из девяти карточек с маркировкой клемм, чтобы она соответствовала всей серии V7. Увеличьте масштаб для деталей. Вырезайте, копируйте и вставляйте маркеры для ускорения макета. Сохраните файл EZ - plot и отправьте его по электронной почте нам для сюжета - сюжет тер не требуется! Приобретите полную систему построения и строите свои собственные маркеры в любое удобное для вас время! EZ - сюжет работает на вашем ПК с Windows.Если у вас есть Sprecher + Schuh plot ter, вам понравится удобство разработки и сюжета маркеры по запросу. Без сюжета просто отправьте нам по электронной почте свои файлы для сюжета , и мы сделаем это за вас! Четко обозначенные клеммные колодки делают идентификацию быстрой, простой и безошибочной. Когда требуется техническое обслуживание, точная идентификация терминала сокращает время простоя и вероятность ошибки.

Что подходит именно вам?

Есть несколько причин, по которым вы можете захотеть провести земельную съемку или план участка. Они используются людьми, которые владеют земельным участком по разным причинам, а также могут быть реализованы на участке земли, который вы собираетесь купить. В последнем случае, может помочь вам принять решение о покупке, используя земельный план или план участка.

В этом руководстве мы обсудим , подходит ли вам топографическая съемка или план участка , а также ответим на такие вопросы, как что включает в себя землемерная съемка? Какой план сюжета? И сколько вы можете рассчитывать заплатить?

Итак, если вы хотите узнать больше по этой теме, читайте сейчас.

Связанный: Полное руководство по исследованиям ALTA

Почему выбирают земельные исследования?

Есть много причин, по которым вы можете захотеть провести геодезию. Во-первых, они обычно используются для точного установления юридических границ участка. Это позволяет точно определить , где линии границ , и это важная часть понимания юридического размера участка земли.

Причины желания определить границы земли таким образом включают желание покупателя осознать территорию перед тем, как совершить покупку.Также может случиться так, что земля будет разделена на или, может быть, будет разработано или улучшено каким-то образом. Также может быть использовано в пограничных спорах.

Как подготовиться к землеустройству

При проведении геодезической съемки вашей целью всегда должно быть обеспечение плавности процесса и точности результатов.

  • Если вы владеете землей, вы должны предоставить геодезисту все юридических документов с юридическим описанием собственности, включая свидетельство о праве собственности.
  • Также необходимо предоставить карту участка земельного участка ; это особенно важно для больших участков земли.
  • Все, что закрывает линии участка, должно быть удалено , чтобы ландшафт был как можно более четким перед съемкой.
  • Вам также следует, , встретиться с инспектором , если это вообще возможно, особенно если у них есть вопросы, на которые они хотят получить ответы.
  • Наконец, вы должны отметить граничные штыри или памятники на участке.

Что включает в себя геодезия?

Когда геодезическая съемка завершена, она включает в себя масштабный чертеж участка в масштабе , который будет содержать точных измерения . Он также покажет местоположения, и , функции , которые постоянно присутствуют.

  • Обследование может также включать:
  • Позиции больших деревьев
  • Расположение подземных резервуаров
  • Места, где он не подходит для дренажного поля
  • Заборы
  • Топографические контуры

Получите все необходимое для надлежащего землеустройства с Millman National Land Services сегодня!

Сколько стоит исследование земли и кто за него платит?

Лицо, ответственное за оплату затрат на геодезию, если земельный участок продается, улучшается или делится, является лицом, которого владеет недвижимостью .Однако, если земельный участок покупается из-за спора относительно границ собственности, то ответственность за оплату несет лицо, подавшее иск.

С точки зрения затрат, геодезия может варьироваться в цене в зависимости от ряда факторов, включая сложность самого земельного участка . Вообще говоря, геодезия будет стоить где-то от до 300 долларов.

Что такое план участка?

План участка - это тип архитектурного чертежа, на котором показано объекта недвижимости и все основных строения и элементов .План участка включает несколько элементов, которые включают все здания, террасы, веранды, навесы, бассейны и другие элементы ландшафта, а также границы собственности.

Их часто можно использовать как часть заявки на зонирование , которую необходимо подать в соответствующие разрешительные органы при подаче заявки. Их могут нарисовать сами домовладельцы, но обычно их завершают архитекторы, геодезисты или инженеры, в зависимости от контекста.

Связанный: Подробные отчеты о зонировании и исследования ALTA

Земельный участок в сравнении с обследованием земельного участка

Если вы хотите идентифицировать существующее строение , и рукотворное строение , план участка - отличный вариант, который имеет наибольший смысл.Это идеальные решения для обеспечения того, чтобы план участка соответствовал руководящим принципам кодексов развития , и продемонстрировать это соответствующим властям.

С другой стороны, топографическая съемка больше ориентирована на точное и точное отображение размеров земли и ее границ. Итак, если по какой-либо причине это для вас самый важный фактор, возможно, имеет смысл выбрать землемерную съемку.

Свяжитесь с Millman National Land Services , чтобы получить дополнительную информацию о земельных участках и земельных исследованиях!

Как нарисовать план участка

Некоторые основные инструкции, которым необходимо следовать, , если вы хотите нарисовать свой собственный план участка:

  • Получите точных размеров собственности с помощью измерительного колеса . Уменьшите размеры и повторите процесс со всеми структурами на участке.
  • Используйте размеры до , начертите контур в масштабе на миллиметровой бумаге.
  • Убедитесь, что вы показываете масштаб, используемый на карте.
  • Показать существующих здания на карте , а также изменения, которые вы предлагаете внести.
  • Покажите ориентацию свойства с помощью стрелки направления или компаса.
  • Покажите квадратных метра собственности и общий проект .

Чем мы можем помочь?

Если вам нужна помощь в процессе создания топографической съемки или плана участка , Национальная земельная служба Миллмана, безусловно, может вам помочь. У нас работают высококвалифицированные специалисты, которые могут предложить точных планов и опросов клиентам по самым разным причинам и целям.

Мы обеспечиваем высокоэффективное обслуживание наших клиентов и выполняем всю нашу работу собственными силами. Выбирая нас, вы знаете, что всю работу будем выполнять мы, и мы будем нести за нее ответственность.Не стесняйтесь обращаться к нам, если вы хотите узнать больше о наших услугах или начать ими пользоваться.

Правильное выполнение геодезических изысканий и планов участка жизненно важно, и если вы хотите это сделать, лучше всего довериться нашей команде профессионалов. Надеюсь, приведенное выше руководство поможет вам решить, нужна ли вам геодезия или план участка, а также расскажет, что означают оба этих термина и какой из них вам подходит.

Связанный: Процесс и обзор земельных ресурсов ALTA

фермеров идентифицируют и маркируют сельскохозяйственные участки в Сан-Франциско...

Способность агроэкосистем обеспечивать продовольствие в конечном итоге зависит от регулирующих и поддерживающих экосистемных услуг, которые поддерживают их функционирование, таких как регулирование качества почвы, качества воды, эрозии почвы, вредителей и опылителей. Однако существуют компромиссы между обеспечивающими и регулирующими или поддерживающими услугами, характер которых на ферме и масштабы участка плохо изучены. Мы проанализировали данные на уровне фермерских хозяйств для двух агроэкосистем с противоположными целями в центральной части Мексики: одна нацелена на производство основных сельскохозяйственных культур для самообеспечения и местных рынков, другая - на производство товарных культур для экспортных рынков.Двумерные и многомерные компромиссы были проанализированы для различных стратегий управления культурами (традиционных, органических, традиционных, севооборотов) и лежащих в их основе социально-экономических факторов. В системах самообеспечения существовал очевидный компромисс между урожайностью сельскохозяйственных культур и качеством почвы. Однако другие ожидаемые компромиссы между урожайностью и качеством почвы не всегда имели место, вероятно, из-за в целом хороших почв в регионе и низкого или среднего профиля затрат большинства хозяйств. Компромиссы в значительной степени зависели от методов ведения сельского хозяйства в конкретных хозяйствах; Органические, традиционные системы управления и системы управления севооборотом, как правило, демонстрировали меньший компромисс между урожайностью и качеством почвы, борьбой с вредителями и биоразнообразием, чем традиционные системы управления.К предполагаемым движущим факторам, о которых сообщили фермеры, относятся рост цен на товарные культуры, рост затрат на вводимые ресурсы и экстремальные климатические явления (например, засуха, град, мороз). Фермеры не считали регулирование качества почвы, качества воды, эрозии почвы, появления вредителей или опылителей серьезными ограничениями. Хотя приемлемые урожаи могут поддерживаться независимо от основных регулирующих и поддерживающих услуг, согласно этим представлениям, нынешние уровни эрозии почвы и стока питательных веществ, вероятно, будут иметь важные негативные последствия в масштабе водосбора.Устойчивость обеих агроэкосистем можно существенно повысить за счет продвижения альтернативных методов, направленных на поддержание биоразнообразия, качества почвы и удержания почвы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
