полезная площадь листа, какие бывают размеры, черепица, ширина волны

Содержание:

Ондулин уже давно является довольно популярным кровельным покрытием, как в России, так и за рубежом. Для того чтобы кровля имела красивый внешний вид, листовой материал необходимо закупать из одной партии, предварительно выполнив точный расчет необходимого количества листов. В статье далее речь пойдет о том, какие бывают размеры ондулина, каковы его основные характеристики, а также каким образом выполнить расчеты.


Основные свойства ондулина

Сфера применения ондулина чрезвычайно широка – он используется для перекрытия легких построек (киосков, беседок и навесов), в жилищном, промышленном и коммерческом строительстве. Небольшая масса материала дает возможность его использования на плоских крышах, для ремонта старых покрытий, он практически не оказывает нагрузки на фундамент. Масса материала – примерно 3 кг/м2.


Изготавливается материал из целлюлозного волокна, которое формируется в волнистые листы методом прессовки, а затем пропитывается битумом. Сверху на ондулин наносят слой минеральных пигментов и специальные смолы.

Материал очень удобен в работе – благодаря небольшой толщине его можно резать, свободно затаскивать на крышу. Гибкость материала позволяет укладывать его на кровлях сложной конфигурации. Обычно площадь одного листа ондулина составляет 1,9 м2.

Преимущества материала

К основным достоинствам ондулина можно отнести:

  • внешняя презентабельность;
  • высокая степень звукопоглощения;
  • удобство укладки;
  • гарантированный срок службы у качественных изделий – от 15 лет;
  • способность выдерживать перепады температур в пределах от -40 до 80 ℃, а также сильные шквальные ветры до 200 км/ч;
  • допустимый уровень нагрузки составляет 300 кг/м2;
  • материал не боится воздействия щелочей, масел, кислот, а также биологических организмов;
  • безопасность для здоровья – ондулин не выделяет каких-либо токсинов.

Какие бывают размеры - ширина и длина одного листа

Как правильно, в России продается материал, который изготавливается по лицензии производителя. При этом размер листа черепицы ондулина составляет 2 м в длину и 0,95 м в ширину. Толщина материала достигает 3 мм, а высота профиля – 36 мм. Отклонения от нормы допускаются в пределах +10/-3 мм в длину, +-5 мм по ширине, и +-2 мм в высоту волны.

Как правило, ширина волны ондулина составляет 95 мм, а на каждом листе расположено по 10 таких волн. Эти данные нужно будет принять в расчет для определения общего количества материала. Так, в горизонтальной плоскости листы ондулина будут накладываться друг на друга на одну волну, придавая покрытию надежность и герметичность. В вертикальной плоскости перекрытие листов на скатах с уклоном выше 15º составит как минимум 100-150 мм. Таким образом, полезная площадь листа ондулина будет равна 1,6-1,64 м2.


При укладке ондулина на низкоуклонных крышах, горизонтальное перекрытие увеличивают до 2 волн, а вертикальный нахлест составит примерно 20 см.

При этом полезную площадь листа необходимо будет пересчитать.

Обратите внимание, что предварительные вычисления требуются для того, чтобы можно было за один раз закупить достаточное количество материала из одной партии.

Расчет количества материала по полезной площади листа

Проще всего рассчитать расход материала на двускатных крышах с уклонами от 15º. При этом скаты имеют форму прямоугольников, а размеры перекрытий берут стандартные. Следовательно, определив площадь ската, ее нужно разделить на полезную площадь листа. Исходя из стандартной длины и ширины ондулина, это значение составляет 1,6 м2.


Расчеты для кровли с более сложной конфигурацией нужно будет производить поэтапно. Сначала крышу разделяют на простые участки треугольной и прямоугольной формы. Затем вычисляют площадь каждого участка, суммируют полученные данные, а также прибавляют 5 % на дополнительные расходы во время укладки.

Кроме того, на количество листов ондулина влияет также наличие таких конструкционных деталей, как конек, ендова, карниз и фартук, элементы вентиляции, а также окна.

Почему так важно выполнить правильные расчеты

Учитывая необходимость выполнения нахлестов и перекрытий, от того, какого размера ондулин заложен в расчеты, будет зависеть итоговое количество материала. Поскольку разница площади обычно составляет порядка 0,3 м2 на одном листе, при некорректных расчетах материал придется докупать.


Если же все вычислительные работы выполнить правильно и учесть исходный и результирующий размеры кровельного материала, можно быть уверенным, что закупленного материала будет достаточно для проведения перекрытия крыши. В противном случае, придется потратить не только на деньги транспорт, но и дополнительное время. Более того, зачастую, разные партии материала отличаются по оттенку, что негативно скажется на внешнем виде крыши.





Размер листа ондулина, смотрите на фото и видео

Содержание статьи:

Перед началом устройства такого кровельного покрытия, как ондулин, безусловно, следует детально продумать количество материала, которое потребуется для монтажа. Порой неверный расчет может стать причиной покупки более дешевого покрытия, а иногда просто тяжело найти тот материал, который будет соответствовать желаемой расцветке или размеру.

Для недопущения подобных ситуаций очень важно принимать во внимание размер листа ондулина, а также необходимые правила по его монтажу.

Свойства ондулина

Это покрытие для кровли принято использовать при проведении строительных или ремонтных работ на крышах жилых или промышленных зданий.

 Материалу присущи такие положительные характеристики, как разнообразная гамма цветов, удобные размеры ондулина, гибкость, долгий срок эксплуатации, простота в монтаже.

Поскольку материал весит совсем немного (стандартная нагрузка – 3 килограмма на 1 м²), его можно монтировать прямо поверх старого кровельного покрытия. Срок гарантии составляет 15 лет, а на деле материал способен прослужить и до 50 лет. Читайте также: "Что такое андулиновая кровля".
Ондулин – материал качественный и долговечный, кроме того, в отличие от, например, шифера из асбеста, он не содержит никаких вредных примесей. Читайте также: "Размер листа шифера".

Технические характеристики ондулина

Процесс создания ондулина сводится к прессованию волокна из целлюлозы в напоминающие стандартный шифер листы, которые затем покрываются битумом.

Сверху на ондулин наносятся отверждающие смолы и минеральные пигменты.

От этой технологии зависят следующие показатели:

  • защитные свойства покрытия;
  • внешняя привлекательность;
  • долгий эксплуатационный срок.

При изготовлении ондулин размер листа обычно у всех производителей один и тот же. Допускается лишь погрешность в пределах от 2 до 5 миллиметров.

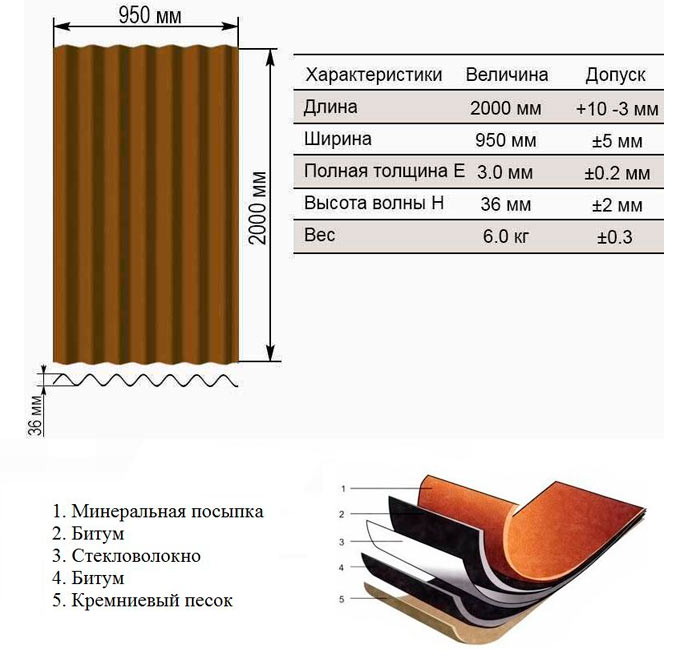

Параметры ондулина:

  • ширина – 95 сантиметров;
  • длина – 2 метра;
  • толщина – 3 миллиметра;
  • высота листовой волны – 36 миллиметров;
  • вес листа – 6 килограммов.

При расчете нужного количества материала некоторые застройщика принимают во внимание только габаритные ондулин размеры листа, хотя его монтаж требует поперечного и продольного нахлеста (прочитайте: "Расчет ондулина на крышу - свойства и монтаж").


Но важно помнить, что эти расчеты подходят лишь для двускатной, имеющей простую конфигурацию без элементов усложнения крыши.

Особенности монтажа ондулина

Выбирая ондулин (размер ондулина обычно стандартен), прежде всего нужно ознакомиться с инструкцией к материалу и правилами по его установке (при желании детальные описания с фото и видео всего процесса работы можно найти на нашем сайте).

Но существуют и некоторые так называемые секреты монтажа, то есть негласные нормы установки, на которых, однако, также следует заострить внимание.

К ним относятся следующие:

  1. Материал закрепляется при помощи гвоздей, которые идут с ним в комплекте. Ондулин размеры требуют применения не менее 20 элементов крепежа на 1 лист, иначе материал может не выдержать сильных порывов ветра.
  2. Монтировать кровлю из ондулина нужно при температуре, не превышающей 30 градусов.
  3. При установке обрешетки обязательно необходимо помнить о наклоне крыши, так как шаг обрешеточных досок напрямую зависит от угла ската: если повышается угол, увеличивается и шаг.
  4. Если нельзя обойтись без передвижения по установленным листам, то наступать нужно только на гребень волны, остальное пространство может не выдержать веса человека.
  5. Из-за определенной склонности ондулиновых листов к растяжению их укладку нужно выполнять аккуратно, в противном случае покрытие может пойти волнами.
  6. Монтируя листы, следует четко следить за параметрами и количеством нахлестов. При условии, если длина одного листа ондулина составляет 2 метра, нахлест по длине должен составлять 10 – 15 сантиметров, по ширине – одну волну. Выполнять нахлест нужно лишь в одном из углов крыши.

Еще один важная рекомендация: укладывать второй ряд лучше всего с половины с половины листового покрытия. Это поможет образовать большой нахлест, что положительно скажется на общей надежности кровельной системы.

Как покрыть крышу ондулином, детальная видео инструкция:

Достоинства ондулина

Свое широкое распространение этот материал получил благодаря ряду неоспоримых преимуществ, среди которых следующие:

  • листы ондулина способны выдерживать нагрузку снега в 300 килограммов на 1 м²;
  • материал способен противостоять ветру, скорость которого составляет 200 км/ч;
  • ондулин прекрасно поглощает воспроизводимый дождем и градом шум;
  • он устойчив к температурным перепадам;
  • способен оказывать сопротивление против изгибов;
  • ондулин выдерживает удары, механические, кислотные и другие воздействия;
  • материал характеризуется несущей способностью в 650 килограммов на 1 м², что связано с небольшой волнистостью листа и составу, состоящему из множества слоев;
  • прочность листов ондулина достигается при помощи образования послойного пересечения волокон во время прессования;
  • ондулин водонепроницаем;
  • температуры для эксплуатации этого материала могут варьироваться от -40 до +80 градусов.

Таким образом, ондулин представляет собой уникальное покрытие для кровли, которое обладает не только невысокой стоимостью, но и массой положительных характеристик, необходимых во время монтажа или эксплуатации.

плюсы и минусы крыши из ондулина, технические характеристики кровли и комплектующих + фото

Для правильного выбора кровельного материала индивидуальному застройщику необходимо иметь представление о достоинствах, недостатках, правилах монтажа всех возможных вариантов покрытий.

Среди других материалов для скатных кровель, таких как разные виды черепицы (классическая глиняная, мягкая битумная, композитная, металлочерепица) или наш отечественный асбоцементный шифер, Ондулин выделяется малым весом и относительно невысокой ценой.

Но только ли этим ограничены его достоинства?

Давайте поговорим о свойствах ондулина более подробно.

Ондулин черепица — виды

Кровельный материал “Onduline” (Ондулин), часто называемый еврошифером, производится во Франции с 1944 года, в 1994 году первая крыша из этого материала появилась в России, а еще через 14 лет завод в Нижнем Новгороде начал производство материала этой торговой марки.

В Российской Федерации производят два вида Ондулина – листы марки Смарт и DiY, и доборные элементы к ним (конек, щипец, ендова). Ондулин Компакт производят на заводах Евросоюза и поставляют в РФ через официальных дилеров. Заводы концерна есть в США, Турции и некоторых других странах.

  • Кроме классических продуктов Ондулин, концерн производит материалы марок Ондувилла, Ондулин — черепица, Bituwell, Nuline, Aqualine, Corrubit и комплектующие к ним.
  • Ондувилла и ондулин – черепица по составу дублируют классический Ондулин, дизайном имитирует черепичную кровлю.
  • Ондулин Bituwell производят в Германии, благодаря добавке картона в состав листы более жесткие и хрупкие.
  • Nuline производят в США, фактура глянцевая или матовая, глянцевый имеет дополнительный слой краски , по этому меньше выгорает.
  • Aqualine производят в Бельгии. Эта марка отличается акриловым покрытием, благодаря чему выгорает меньше остальных марок.
  • Corrubit От турецкого производителя, имеет классический состав.

При продаже дилеры оформляют гарантийный талон с руководством по монтажу. Гарантия производителя не распространяется на контрафактную продукцию, поэтому приобретать Ондулин нужно только через дилерскую сеть.

Ондулин фото крыш и варианты расцветок:

Ондулин коричневый

Ондулин цвета фото

Технические характеристики

Из чего сделан ондулин? Производство еврошифера напрямую связано с насыщением волокон целлюлозы дистиллированным битумом под высоким давлением.

В состав классической формулы материала входят так же минеральный наполнитель, пигменты и затвердевающая при охлаждении смола.

В результате получен материал, устойчивый к высоким и низким температурам, не гниющий и не ржавеющий, не содержащий асбестовых волокон. Более подробные характеристики ондулина тут.

Для всех марок материала характерны следующие свойства:

  1. Срок службы ондулина на крыше до 50 лет;
  2. Гарантированная влагонепроницаемость 15 лет;
  3. Масса листа от 6,0кг;
  4. Высота волны 3,6 см;
  5. Шаг волн 9,5 см;
  6. Максимальная снеговая нагрузка – 960 кг/ м кв.
  7. Цвет среза равномерный – зеленый, красный, коричневый и черный, пигмент вводится в массу до формования;
  8. Листы имеют компьютерную маркировку с названием концерна, кодом завода, датой выработки и номером партии.

Полезная площадь листа, толщина, число волн зависит от марки Ондулина. Для крепления листа необходимо не менее 20 специальных гвоздей.

Ондулин Смарт оснащен гидрозамком «Smart Lock», что придает этой марке дополнительную влагонепроницаемость.

Технические характеристики материала

Плюсы и минусы ондулина

К достоинствам Ондулина относятся:

  • малый вес,
  • долговечность,
  • влагонепроницаемость,
  • разнообразный дизайн,
  • относительно низкая стоимость,
  • простой монтаж,
  • быстрый расчет кровли при помощи онлайн калькулятора.

Недостатки материала обуславливаются составом:

  1. Горючесть;
  2. Хрупкость;
  3. Легкость;
  4. Неравномерное выгорание на свету;

Достоинства покрытия

Горит ли ондулин? Так как при производстве Ондулина используется целлюлоза, картон и битум, то материал по определению не может не гореть. Так же в его составе присутствуют в небольших количествах формальдегид и формалин, поэтому полностью экологически безопасным его тоже назвать нельзя.

ВАЖНО!

Производитель предупреждает – нельзя наступать на низкую часть волны из-за хрупкости материала.

Поскольку поверхность листов шероховатая, на ней задерживается и мусор, и палые листья, и снег. Кровлю придется регулярно чистить, а значит, предусматривать ходовые настилы, тем более, что при минусовых температурах материал становится более хрупким.

Малая масса материала – в какой то мере недостаток, например, при больших ветровых нагрузках и крутом скате кровли листы может сорвать ветер.

Несмотря на заверение фирмы — производителя о стойкости к УФ — излучению, в течение первых 2-3 лет эксплуатации материал выгорает, причем некоторые неравномерно окрашенные листы выгорают неравномерно. Замена выгоревших листов эстетики не добавит, новые будут смотреться заплатой.

Жалобы по выцветанию поступают в основном от южного региона и не более 4% от общей площади, покрытой еврошифером.

Черепица Ондулин

Настораживает разбежка в сроке службы кровли – 50 лет и гарантия на влагонепроницаемость в 15 лет. Если учесть, что основное качество кровли – защита от осадков, то кому нужна крыша, не потерявшая цвет или форму, но протекающая?

Так как материал имеет шероховатую поверхность, покрытие из него пылится и задерживает мусор и снег, что требует регулярной очистки. Однако из-за ограничения производителя по хождению, особенно в зимнее время, требуется устройство специальных трапов, и осторожности. Очистку желательно проводить веником или легкой пластиковой лопатой.

Крыша из ондулина — комплектующие материалы

Для качественной гидроизоляции и эстетичной крыши комплектующие необходимо приобретать одновременно с листами Ондулина. В полный комплект входят:

  • Подкровельная мембрана – для выветривания конденсата, если кровля теплая;
  • Коньковый элемент – защищает верхний стык листов;
  • Ендова – укладывается по линии стыка плоскостей;
  • Щипец – для оформления свесов фронтона;
  • Вентиляционная труба – устанавливается на выходе вентиляции;
  • Покрывающий фартук – оформляет стыки кровли с вертикальной стеной, например на выходе печной трубы;
  • Заполнитель карниза – для оформления края свеса, по месту можно раскрыть отверстия для вентиляции;
  • Изоляционные ленты – для защиты мест стыка и излома кровли;
  • Гвозди с литыми шляпками под цвет основного покрытия.

Комплектующие крыши

Монтаж покрытия

Монтаж Ондулина легко выполнить своими руками – вес листов и комплектующих не требует специальных подъемных механизмов.

Подробно о монтаже ондулина мы рассказали в этой статье.

Для работы понадобятся:

  • Карандаш;
  • Рулетка или измерительная лента;
  • Ножовка, электролобзик или болгарка;
  • Легкий молоток;
  • Шуруповерт;
  • Катушка ниток;
  • Специальная лестница.

Укладку еврошифера можно вести только при положительной температуре и не выше 30° С.

Укладка листов начинается с подветренной стороны снизу и идет горизонтальными рядами.

ОСТОРОЖНО!

Запрещен стык в одной точке четырех кровельных листов, поэтому каждый четный лист нужно начинать с половины листа, разрезанного вдоль волны.

Для легкой нарезки элементов режущий инструмент рекомендуется периодически смазывать маслом. Выравнивают свес по шнуру, натянутому между крайними стропилами.

Кровельный пирог под ондулин

В зависимости от марки Ондулина, свес листа по фронтону и карнизу 5-7 см. Листы укладываются с перехлестом в 1-2 волны. Нахлест горизонтальных рядов – 14-30 см, соответствует углу наклона кровли. Про крепление покрытия к обрешетке можно прочитать тут.

Для крепления каждого листа требуется не менее 20-ти гвоздей, если у него 10 волн и 18-ти гвоздей, если волн меньше. Все эти данные приведены в инструкции по монтажу, приложенной к купленным листам.

ОБРАТИТЕ ВНИМАНИЕ!

Запрещено растягивание или сжатие листов с целью придания формы – это может повредить структуру материала!

После монтажа листов покрытия и всех аксессуаров, необходимо выполнить гидроизоляцию всех стыков.

Основные правила монтажа

Устройство обрешетки и угол наклона

Правильное выполнение обрешетки обеспечит равномерность передаваемой нагрузки, послужит надежной опорой хрупким листам зимой во время снегопадов. Рекомендуем прочитать статью о монтаже обрешетки под ондулин.

Шаг брусков зависит от уклона кровли, сечение – 4х4 см.

Если кровля дома утеплена, то до выполнения обрешетки необходимо уложить гидроизоляцонную мембрану, закрепив ее к стропилам контробрешеткой.

Полотна мембраны укладывают внахлест 2 см, стыки проклеивают тканевым скотчем, затем приступают к выполнению обрешетки.

Крыша из ондулина с наклоном в 5-10° собирает наибольшее количество снега, поэтому требует сплошного настила под еврошифер. Возможно выполнение сплошного настила из листов влагостойкой ДСП, ДВП или ОСП толщиной 16-20 мм в 2 слоя, с перехлестом швов.

  • Для кровли с наклоном 10-15°шаг обрешетки составит 45см.
  • Уклон 15-18° требует шага брусков 60 см.
  • При уклоне 18-20° кровля из ондулина испытывает максимальные ветровые нагрузки, поэтому шаг обрешетки 72 мм.
  • Уклон кровли более 40° не подходит для Ондулина.

ВАЖНО!

На свесах карнизов и на коньке участки шириной 300 мм выполняют сплошным настилом.

При устройстве обрешетки из металлического профиля, ее шаг соответствует:

Для кровли с наклоном 10-15°шаг обрешетки составит 45см.

Уклон 15-18° требует шага элементов в 60 см.

Монтаж обрешетки

Аналоги ондулина

Огромный выбор кровельных материалов на строительном рынке дает возможность выбора в соответствии со стилем постройки, цветовым решением и экономичностью материала.

Рассматривая кровельные материалы другого состава, вычленяем главное: основное преимущество еврошифера – его легкость (от 6 кг/м кв), вполне сравнима с металлочерепицей и композитной черепицей, но Ондулин уступает им в сроке гарантированной влагонепроницаемости.

Сравнение ондулина с другими кровельными материалами.

Металлочерепица, профнастил:

  1. Вес – от 7 кг/м кВ.
  2. Негорючее;
  3. Экологичное;
  4. Сильный шум при дожде;
  5. Большой выбор дизайна и цвета;
  6. Простой монтаж.

Рекомендуем к прочтению сравнительный анализ ондулина и профнастила, а также ондулина и металлочерепицы.

Металлочерепица

Композитная черепица:

  1. Вес – от 8,4 кг/м кв;
  2. Негорючее;
  3. Экологичное;
  4. Гасит шум осадков;
  5. Многообразие дизайна и цвета;
  6. Простой монтаж.

Композитная черепица

Керамическая и цементно – песчаная черепица:

  1. Вес – около 50 кг/м кв;
  2. Негорючее;
  3. Экологичное;
  4. Гасит шум осадков;
  5. Требует мощной стропильной системы.
  6. Сложный монтаж.

Керамическая черепица

Гибкая битумная черепица:

  1. Вес – от 8,4 до 25 кг/м кв;
  2. Не поддерживает горения;
  3. Экологичное;
  4. Гасит шум осадков;
  5. Ограниченная цветовая гамма, небольшое количество дизайнов;
  6. Сложный монтаж.

Гибкая черепица

Все перечисленные виды кровельных материалов ремонтопригодны, с эстетической и ценовой точки зрения первенство держит натуральная керамическая черепица. Ондулин лидирует только в минимальной стоимости.

Полезное видео

Более подробно о недостатках материала смотрите на видео:

Заключение

Сравнивая Ондулин с другими кровельными материалами, можно сделать вывод о том, что этот материал предпочтительно использовать для кровли домов легкого каркасного типа, так как малый вес не требует устройства мощных фундаментов и стропильной системы. Поскольку материал горюч, не имеет смысла выполнять им крышу капитального каменного дома, но для деревянного домостроения или небольших летних дач он по своим характеристикам идеален.

Полезная площадь листа ондулина. Все в одной таблице

Кровельные материалы Ондулин представлены тремя типами листов, отличающихся конструкцией, габаритами и полезной площадью. Так, например, листы Ондулин Смарт снабжены «умным» замком Smart Lock,  листы Ондулин DiY  имеют меньшее количество волн, а листы Ондулин Компакт, как следует из названия, имеют небольшие размеры.

Полезная площадь листа ондулина - это площадь без учета боковых и торцевых нахлестов. Знание полезной площади позволяет быстро рассчитать необходимое количество кровельных материалов, для этого достаточно разделить общую площадь поверхности крыши на полезную площадь одного листа. Полезная площадь листа ондулина зависит от уклона кровли. С увеличением угла наклона полезная площадь кровельных материалов увеличивается, а при монтаже на пологие крыши - уменьшается.

Изменение полезной площади обусловлено следующими причинами:

- при больших углах наклона ондулин монтируется с боковым нахлестом в одну волну, а при малых углах наклона боковой нахлест составляет две волны;

- с ростом угла наклона кровли торцевой нахлест листов увеличивается, а при снижении уменьшается.

Увеличение бокового и торцевого нахлестов необходимо для того, чтобы предотвратить протечки во время сильного ливня, при косом дожде и сильном боковом ветре. Кроме того, большие нахлесты препятствуют протечкам при образовании линз из талой воды.

Замок Smart Lock является дополнительным препятствием для воды, поэтому торцевой нахлест листов Ондулин Смарт остается неизменным при любых углах наклона кровли и составляет 12 см.

Полезная площадь листа Ондулина

Тип кровельных листов

Угол наклона кровли

более 15 градусов (> 27%)

10-15 градусов (17%-27%)

5-10 градусов (9%-17%)

Ондулин Смарт

(1950х960 мм)

1,56 кв. м

(боковой нахлест - 1 волна, торцевой нахлест - 12 см)

1,56 кв. м

(боковой нахлест - 1 волна, торцевой нахлест - 12 см)

1,39 кв. м

(боковой нахлест - 2 волны, торцевой нахлест - 12 см)

Ондулин DiY

(2000х760 мм)

1,22 кв. м

(боковой нахлест - 1 волна, торцевой нахлест - 17 см)

1,2 кв. м

(боковой нахлест - 1 волна, торцевой нахлест - 20 см)

0,97 кв. м

(боковой нахлест - 2 волны, торцевой нахлест - 30 см)



Ондулин Компакт

(1000х760 мм)

более 27 градусов (более 50%)

17-27 градусов (30%-50%)

10-17 градусов (17%-30%)

5-10 градусов (9%-17%)

0,57 кв. м

(боковой нахлест - 1 волна, торцевой нахлест - 14 см)

0,53 кв. м

(боковой нахлест - 1 волна, торцевой нахлест - 20 см)

0,5 кв. м

(боковой нахлест - 1 волна, торцевой нахлест - 24 см)

0,4 кв. м

(боковой нахлест - 2 волны, торцевой нахлест - 30 см)









Размер листа ондулина — вес и полезная площадь (фото, видео)

Ондулин, который продавцы и производители часто называют еврошифером, считается надежным материалом, используют для ремонта, реконструкции и полного перекрытия крыши. Все производители этого технологичного покрытия являются дистрибьюторами одноименной французской компании «Ондулин». Размеры целлюлозного листа необходимо знать, чтобы точно рассчитать, сколько материала нужно закупить. Точный расчет количества листов избавляет строителей от ситуаций, когда остается много неиспользуемых остатков или, наоборот, нехватки покрытия для крыши. В этой статье мы расскажем о стандартных размерах ондулина, а также расскажем, что такое полезная площадь листа.

Содержание статьи

Характеристика и производственный процесс

Ондулином называют продукт французской компании «Onduline», который выпускается на протяжении более 70 лет. В состав входят только безопасные для здоровья, экологически чистые компоненты, это отличает его от асбестоцементного шифера, аналогом которого он считается. Он производится из очищенной целлюлозы, пропитанной нефтяным битумом и эфирными смолами, природных пигментов, модификаторов. Производство ондулина происходит в несколько этапов:

  1. Сначала целлюлозу очищают от мусора и примесей, а затем добавляют в нее воду с красящим пигментом и модификаторами. Получившаяся влажная субстанция называется пульпой.
  2. Пульпа поступает на специальный конвейер, где она выдавливается слоем толщиной 3 мм, а затем в процессе высыхания, затвердевая, приобретает волнистую поверхность.
  3. Затем целлюлозную основу ондулина, площадь которой составляет 1,9 м2 с обеих сторон обрабатывают нефтяным битумом.
  4. Готовый материал штабелируются в пачки, упакованные в термоусадочную пленку, а затем прикрепляют этикетку с информацией о материале.

Лист ондулина

Схема укладки ондулина

Обратите внимание! Несколько лет назад итальянские дизайнеры совместно с компанией «Onduline» разработали новый материал для крыши с таким же составом, который называется ондувилла. Ондувилла представляет собой гофрированные полосы шириной 40 см, длиной 103 см. Они укладываются на скате крыши внахлест, визуально имитируя керамическую черепицу.

Стандартные размеры

Достоинство этого материала в том, что размеры листов ондулина всегда стандартизированы. Если при приобретении кровельного покрытия вы заметили, что ширина или длина отличаются от описанных, перед вами скорее всего подделка, за качество которой никто не отвечает. Зная площадь одного листа ондулина, легко рассчитать, сколько листов понадобится для монтажа. Размеры этого материла для перекрытия крыши составляют:

  • Ширина листа ондулина составляет 950 мм. Это удобный формат для создания кровли маленькой или средней площади.
  • Длина листа ондулина составляет 2000 мм, что упрощает расчет необходимого для перекрытия материала.
  • Толщина материала однородная, составляет 3 мм, однако, в этом параметре допускаются небольшие погрешности, не считающиеся браком.
  • Волна профиля имеет высоту 36 мм.
  • Вес листа ондулина составляет 6 кг, а 1 квадратный метр покрытия ондувиллой весит 4 кг.
  • Площадь каждого листа материала составляет 1,9 квадратных метра.
  • Полезная площадь каждого листа составляет 1,6 квадратных метра с учетом вертикальных и горизонтальных нахлестов.

Стандартные размеры листа

Технические характеристики материала

Важно! Зная площадь ската крыши, рассчитать, сколько потребуется материала для перекрытия не составляет труда. Для этого площадь ската нужно разделить на полезную площадь 1 листа ондулина. К полученному количеству добавляют 15% страхового запаса, а также отдельно приобретают коньковые элементы.

Преимущества материала

Изначально компания «Onduline» задумывала одноименный кровельный материал как средство для выполнения быстрого ремонта и устранения протечек для крыши из профнастила, шифера, черепицы. Однако, со временем строители оценили декоративный потенциал и эксплуатационные качества этого материала, они стали применять его в качестве самостоятельного кровельного покрытия. Использование ондулина имеет следующие преимущества:

  1. Легкий вес. Легкость – главное достоинство этого материала, которым не обладает никакое другое кровельное покрытия. За счет малого веса он может укладываться поверх старого шифера или профнастила без демонтажа конструкции.
  2. Длительный срок эксплуатации. Ондулин без изменения эксплуатационных свойств материала выдерживает до 100 циклов замораживания и разморозки, поэтому он имеет гарантированные срок эксплуатации не менее 25 лет. Хотя по отзывам строителей в реальных условиях он выдерживает не менее 50 лет.
  3. Высокая прочность. Благодаря волокнистому строению, ондулин обладает несущей способностью до 650 кг/м2. Он выдерживает снеговую нагрузку до 300 кг/м2.
  4. Водонепроницаемость, низкая впитывающая способность. Благодаря этим качествам ондулин не дает протечек, а также исключает появления влаги внутри стропильного каркаса.
  5. Высокая шумоподавляющая способность. Ондулин эффективно подавляет звуки, снижая шум во время дождя, града или порывистого ветра.

Достоинства материала

Свойства материала

По отзывам опытных кровельщиков единственным недостатком ондулина является высокая горючесть этого кровельного материала. Без деформации он выдерживает температуру только до 110 градусов, поэтому он не рекомендован к использованию для перекрытия помещений с высокой вероятностью возгораний (бани, беседки с мангалами, дома с каминами или твердотопливными печами).

Видео-инструкция

Размер листа, свойства материала и область применения

Сегодня одним из самых популярных кровельных материалов является ондулин. Размер листа, устойчивость к нагрузкам и небольшой вес делают работу с ним удобной.

Ондулин - это волнистая ткань из прессованной целлюлозы, пропитанной битумом. Строители также называют этот материал Euroshare. Его цвет зависит от разновидности битума. Чтобы улучшить характеристики материала сверху, его дополнительно обрабатывают термомаслами и минеральными веществами, в совокупности они обеспечивают защиту от влаги.

Свойства ондулина

1. Материал устойчив к неблагоприятным воздействиям окружающей среды. Производители уверяют, что крыша у него прослужит не менее 50 лет.

2. Лист ондулина имеет вес всего 6 кг, что облегчает работу с ним и подъем на высоту.

3. Кровля из этого материала обладает прекрасными тепло- и звукоизоляционными свойствами.

4. Ондулин имеет привлекательный внешний вид. Разнообразие расцветок дает возможность выбрать подходящий оттенок, гармонирующий с участком.

5. Гибкие изогнутые листы не подвержены воздействию грибков, бактерий и других микроорганизмов.

6. Ондулин не впитывает влагу, а полностью ее отталкивает.

Область применения ондулина

Чаще всего в частном строительстве используется ондулин, размер створки которого позволяет точно составить смету. Его можно встретить на крышах как небольших коттеджей, так и двухэтажных домов.

В последнее время ондулин встречается в многоэтажных жилых домах, школах и поликлиниках.Строители выбирают этот вид кровельного материала из-за простоты монтажа.

На крышах небольших торговых павильонов и магазинов также можно увидеть ондулин. Выбор рубероида в этом случае объясняется возможностью укладки его поверх старого шифера. Таким способом обновить крышу можно, не закрывая магазин.

Стандартные размеры и вес листа ондулина

Удобство использования ондулина заключается в нормировании размеров листов материала. Это позволяет точно рассчитать его расход.

Изогнутые и изогнутые крыши лучше всего использовать ондулин. Размеры листа, полезная площадь которого всегда меньше габаритной, составляют 950 х 2000 мм. Допуск по ширине ± 5 мм, по длине +10 мм. Толщина листа 3,0 мм. Высота волны 36 мм. Вес стандартного листа 6,0 кг.

О том, какого размера лист ондулина останется в эксплуатации, если положить его внахлест с соседними элементами кровли, нужно рассказать подробнее.Двускатная крыша с небольшим углом наклона подразумевает укладку кровли с перекрытием по длине и ширине. Размер полезной площади листа в этом случае составляет примерно 864 х 1900 мм.

Следует учитывать, что при установке кровли со сложными изгибами можно значительно увеличить расход материала. Стандартный размер листа ондулина в этом случае делится по длине на 2-3 части. На стыке каждого элемента происходит перекрытие.

В смету строительства кровли нужно включать не только стоимость материалов и работу монтажников, но и дополнительные элементы. Например, коньки, желоба для дождевой воды и другие дополнения.

Стандартные размеры и вес ондулинового листа «Смарт»

Рынок кровельных материалов постоянно обновляется. Это касается ондулина. На смену ему пришла умная кровля нового поколения.

Улучшенный ондулин отличается от предшественника наличием маркировки на листе. Зачищенные полоски помогают точнее выполнить монтаж. Ондулин «Смарт», размер листа стал немного другим, позволяет уменьшить нахлест примерно на 50 мм (со 170 до 120 мм).Такая мера облегчает монтаж.

Специально разработанные системы Smart Lock слегка изменили размер листов до 950 x 1950 мм вместо 850 x 2000 мм. Увеличилась полезная площадь. Вес улучшенного листа материала уже 6,3 кг вместо 6,0 кг.

Отзывы владельцев домов с кровлей из ондулина

Некоторые владельцы частных домов через несколько лет после установки кровли начинают жаловаться, что крыша проваливается под ноги при ходьбе и со временем размокает от дождей.При более детальном осмотре выясняется, что вместо прочного ондулина покупателям продавали обычный прессованный картон, покрытый краской нужного цвета. Этим занимаются недобросовестные производители, которые хотят продавать больше материалов. Как правило, к оригинальному ондулину таких претензий не возникает.

Во избежание преждевременной потери свойств кровли передвигаться по ней следует только с помощью специальных лестниц. На такой крыше точно не стоит загорать или устраивать огород.

Кроме того, при установке необходимо следить за тем, чтобы дымоходы были должным образом изолированы.Такая мера поможет предотвратить возникновение пожара с крыши.

Особенности ухода за кровлей из ондулина

Качественный рубероид не требует особого постоянного ухода. Во избежание порчи имущества крышу желательно очистить от снега и загрязнений. Ондулин, размер листочков которого варьируется в зависимости от системы крепления, в некоторых случаях склонен к выцветанию. С его помощью покрыть крышу специальной краской.

Таким образом, ондулин, у которого размер полотна стандартизирован, на сегодняшний день является одним из самых современных и распространенных кровельных материалов. «Умная» система крепления помогает облегчить его установку. В дальнейшем популярность ондулина будет только расти.

Ондулин - установка и эксплуатация

История ондулина началась еще в 1944 году. Тогда француз Гастон Громье создал компанию по производству битумных листов. Но тогда никто не мог предположить, что этот строительный материал станет настолько популярным.

Ондулин, конечно, более современные листы битума. Производится с использованием передовых технологий.Волокна целлюлозы насыщаются битумом, резиной и минеральными пигментами под воздействием высокой температуры. При распиливании плит можно использовать обычную ножовку по дереву, которая также выделяет ондулин. Его установка очень проста.

Листы имеют волнистую форму, которую выделяет сланец. Однако, если сравнить ондулин с шифером, в пользу первого говорит тот факт, что он намного проще. Стандартный лист размером от 2 до 0,96 м имеет вес всего 6,5 кг. Когда вы строите крышу, это очень важно.

Ондулин, инструкция по установке которого обычно прилагается к комплекту, - материал, как уже было сказано, достаточно простой в установке. Однако, как и любой другой рубероид, требует выполнения некоторых простых правил при изготовлении монтажных работ.

Основные монтажные требования:

  • Необходимо соблюдать осторожность при работе с любыми кровельными материалами, не исключение и ондулин. Крепление желательно проводить в мягкой обуви.Двигаясь по крыше, наступайте только на гребень волны листов. На отклонение атаковать нельзя.
  • Работы можно проводить при температуре окружающего воздуха от +5 до +30 градусов.
  • При скреплении одного листа необходимо использовать не менее 20 гвоздей. В противном случае их могут сорвать порывы ветра.

Ондулин, который можно собирать и снимать рубероид, также требует тщательного выравнивания по вертикальной и горизонтальной линиям. Облицовка в этом плане должна выполняться очень качественно.Для выравнивания балок и соблюдения их параллельности лучше всего использовать простой деревянный брус определенной длины.

Возможен монтаж кровли из ондулина также сплошной обрешеткой. При вырезании лучше всего размечать листы простым карандашом и линейкой. Можно использовать плиту определенной длины.

Как правильно укладывать листы

Начинайте монтаж снизу, с уступа. Листы внахлест. Между рядами у него должно быть не менее 30 сантиметров.Определить ширину нахлеста между двумя плитами поможет волнистая форма, отличающая ондулин. Монтаж производится так, чтобы одна пластина входила во вторую двумя волнами. Крепление осуществляется с помощью гвоздей или шурупов.

В комплекте, кроме листов, поставляется концевой элемент. К гребню пластины крепят, забивая гвозди в каждую волну. Сверху накладывается коньковый элемент и тоже прибивается гвоздями. Трубы фартуков, которые также входят в комплект, необходимо тщательно закрепить, а швы обработать герметиком.

Легкость, прочность, привлекательный, стильный внешний вид и другие замечательные качества ондулина сделали этот продукт одним из самых популярных кровельных материалов на рынке.

Кровля из ондулина: особенности монтажа

Кровля из ондулина в последнее время становится все более популярной среди частных мастеров и профессиональных строителей. Это связано с множеством факторов, среди которых необходимо выделить приемлемую стоимость и простоту укладки. Монтажные работы сможет даже начинающий мастер, не имеющий достаточного опыта в проведении кровельных работ.Но сначала, конечно же, важно познакомиться с особенностями установки. В противном случае крыша прослужит недолго, а силы, время и деньги будут потрачены зря.

Ондулин продается в виде плитки или листов грифеля. В основе лежит целлюлозное волокно, пропитанное при производстве специальными смолами или битумом. Обработка проводится под высоким давлением, при этом материал нагревается до температуры 130 градусов. В результате можно получить листы, которые являются водонепроницаемыми, долговечными и могут быть уложены под любым углом наклона лучей.

Ондулин биологически инертен, на его поверхности не образуются плесень и грибок. Это покрытие устойчиво к ультрафиолету, не выгорает при эксплуатации. Крыша из ондулина популярна еще и по той причине, что имеет незначительный вес, поэтому ее можно использовать с легкими конструкциями. Можно уложить материал на старое кровельное покрытие, для начала настроив систему дноуглубительных работ.

Подготовительные работы

Монтаж кровли можно начинать только после того, как вы определитесь с типом и количеством материала для перекрытия.Вы можете произвести расчет самостоятельно. В зависимости от угла наклона пандуса будет меняться технология покрытия, в частности конструкция обрешетки. Это определяется снеговой нагрузкой, которая увеличивается в случае плоских крыш.

Если угол ската не более 10 градусов, то материал укладывается на сплошную обрешетку. При этом поперечное перекрытие листов должно быть равным 30 сантиметрам. В роли материала для подложки можно использовать обрезную доску или фанеру.

Сползать по крыше из ондулина только после того, как будет оснащаться каркасной системой. Он может быть разреженным и использоваться при угле от 10 до 15 градусов. Расстояние между планками может составлять около 45 сантиметров. Длина стыка должна быть равна 20 сантиметрам. Более крутым уклоном можно оборудовать обрешетку, расстояние между элементами которой составляет 60 сантиметров. В этом случае стык должен быть равен 17 сантиметрам.

Справочно

Несмотря на то, что производитель советует устанавливать ондулин без гидроизоляции при значительном угле наклона откоса, специалисты рекомендуют не отказываться от этого слоя.Потребуется создать вентиляционный зазор. Это обеспечит долговечность конструкции.

Особенности монтажа рамной системы

При небольшом уклоне, составляющем 5-10 градусов, устраивается сплошная обрешетка, между элементами которой необходимо оставлять зазор в пределах 3-5 миллиметров. Для конька и ендовы укладываются доски, которые укладываются на стропила. С каждой стороны расстояние должно быть равным 25 сантиметрам. Даже при небольшом уклоне на свесе крыши необходимо закрепить дополнительную планку, иногда она становится твердой на 0. 5 миллиметров. Однако этих рекомендаций в инструкции нет. С края крыши весной будет скапливаться лед и снег. Именно этот фактор определяет перечисленные выше требования.

Перед тем, как покрыть кровлю ондулиновыми руками, необходимо определить уклон кровли, который должен быть не менее 1/11. Такая система должна быть покрыта рулонной гидроизоляцией с покрытием. Если компоненты каркаса имеют одинаковую толщину, то ускоряют работу два деревянных бруска, длина которых будет эквивалентна внутреннему расстоянию между компонентами обрешетки.

Качество каркаса не так важно, так как ондулин отлично ложится на крышу с неровной поверхностью. В таких условиях асбестовый шифер покрылся бы трещинами. Битумно-целлюлозные полотна будут укладываться по форме конструкции, выполняя свою функцию. Но не стоит рассчитывать, что визуально крыша будет выглядеть максимально привлекательно.

Подготовка инструментов

Перед тем, как покрыть крышу ондулином, необходимо подготовить определенный набор инструментов, в том числе: деревянную вешалку, маркер, молоток, ремень безопасности и приспособления для подъема листов. .У ножовки должны быть мелкие зубцы, которые отлично справятся с рашпилем ондулина. Если масло смазано, ножовка будет быстрее резать материал. Также для распила можно использовать дисковую пилу. Маркер можно заменить мягким карандашом, лучше всего взять тот, который имеет светлый оттенок. Он будет использоваться для разметки листов. Некоторые специалисты используют для этого восковые мелки. Для разметки карниза понадобится шнур.

Молоток должен быть обычным молотком, но листы можно поднять вверх с помощью специального приспособления.Ондулин - легкий материал, поэтому подать его будет несложно. Но если крыша достаточно высокая или есть другие причины, исключающие подъем материала вручную, следует соорудить удобное приспособление. Самый простой - прочная веревка, по краям которой есть крючки. Их следует зацепить за крайние волны листа и поднять на крышу за центральную часть веревки.

Кровля кровли должна быть абсолютно необходима, чтобы выполняться при наличии средств индивидуальной защиты, которые будет использовать мастер. Сюда должны входить ремень безопасности, прочные ботинки, строительный шлем, а также пояс с карманами и комбинезон.

Необходимость использования футеровочных материалов

Если вы решили приступить к укладке ондулина, то у вас наверняка возникнет вопрос, есть ли необходимость в использовании парогидроизоляции. Производитель заявляет, что описанные свойства материала позволяют обойтись без дополнительных преград, поскольку материал отлично справляется с этими функциями. Но если вы хотите выполнить утепление чердака или чердака, то лучше всего дополнительно использовать гидроизоляцию.

Укладка листов

Перед началом кровельных работ особенно важно правильно выбрать материал для кровли. Лучшим решением для этого станет ондулин, который позволит создать надежную и прочную конструкцию. После выполнения всех вышеперечисленных работ можно приступать к укладке листов, эта технология аналогична установке шифера, но техника в данном случае более простая.

Монтаж осуществляется таким образом, чтобы вертикальные швы не загораживались. Для этого первый ряд должен начинаться с целого листа, а второй - с половины. По аналогии с шифером мастеру придется совместить полотно с карнизом.

Крепление листов к системе дверного коврика Рекомендуется выполнять гвозди с пластиковыми заглушками для головных уборов. Однако в некоторых c

размер листа

, свойства материала и область применения

Сегодня ондулин один из самых популярных кровельных материалов. Размер листа, устойчивость к нагрузкам и небольшой вес делают его удобным.

Ондулин - это гофрированная ткань из прессованной целлюлозы, пропитанной битумом. Строители также назвали этот материал еврошифером. Его цвет зависит от разновидности битума. Чтобы улучшить характеристики материала, его поверхность дополнительно обрабатывается минералами и минералами, вместе они обеспечивают защиту от влаги.

Свойства Ондулин

1. Материал устойчив к неблагоприятным воздействиям окружающей среды. Производители заявляют, что его кровля должна прослужить не менее 50 лет.

2. Простыни Ондулин имеют вес всего 6 кг, с ними легче работать и подниматься на высоту.

3. Кровля из этого материала обладает прекрасными тепло- и звукоизоляционными свойствами.

4. Ондулин имеет привлекательный внешний вид. Разнообразие расцветок позволяет правильно подобрать оттенок, гармонирующий с участком.

5. Гибкие изогнутые листы не подвержены поражению грибами, бактериями и другими микроорганизмами.

6. Ондулин не впитывает влагу, а полностью ее отталкивает.

Сфера применения ондулина

Чаще всего ондулин, размер листа которого позволяет точно оценить затраты, используемые в частном строительстве. Его можно встретить на крышах небольших коттеджей и двухэтажных домов.

В последние годы ондулин используется в многоэтажных жилых домах, школах и поликлиниках. Строители выбирают такой кровельный материал для простоты монтажа.

На крышах небольших торговых павильонов и магазинов также можно увидеть Ондулин. Выбор рубероида в данном случае обусловлен возможностью укладки его поверх старого шифера. Модернизация таким образом крыши может производиться без закрытия.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве - процесс очень трудоемкий, его использует большинство садоводов. Посадка семян в открытый грунт - простой и удобный метод, но он эффективен только в определенных климатических зонах.I ...

Светоотражающая краска. Сфера применения

Когда машины начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска - лакокрасочный материал, который ...

Стандартные размеры и вес листа Ондулин

Удобство использования Ондулин заключается в стандартизации размеров листов материала. Это позволяет точно рассчитать расход.

Для гнутых и криволинейных крыш лучше всего использовать Ондулин. Размер листа, полезная площадь всегда меньше, составляет 950 х 2000 мм. Допуск по ширине ± 5 мм, по длине +10 мм. Толщина плиты 3,0 мм. Высота волны - 36 мм. Масса стандартного листа - 6,0 кг.

О том, какой размер листа Ондулин все же пригодился бы, если бы я положил его внахлест с прилегающими элементами кровли, нужно поговорить дальше. Двускатная крыша с малым углом наклона предполагает укладку кровли внахлест по длине и ширине.Размеры полезной площади листа в этом случае составляют примерно 864 х 1900 мм.

Стоит учесть, что при монтаже кровли со сложными изгибами расход материала может значительно возрасти. Стандартный размер листа Ондулина в данном случае делится продольно на 2-3 штуки. На стыке каждого элемента идет внахлест.

Смета на строительство кровли должна включать не только стоимость материалов и работы монтажников, но и дополнительные элементы.Например, коньки, желоба для дождевой воды и другие дополнения.

Стандартные размеры и вес листа Ондулин "Смарт"

Рынок кровельных материалов постоянно пополняется новинками. Это касается и Ондулина. На смену ей постепенно приходит новое поколение кровли Smart.

Advanced Onduline отличается от своего предшественника наличием маркировки на листе. Штампованные полосы помогают лучше выполнить монтаж. Размер листа Onduline «Smart», который немного отличался, помогает уменьшить количество нахлеста примерно на 50 мм (со 170 до 120 мм).Эта мера упрощает установку.

Специально разработанный Smart Lock немного изменил размеры листов до 950 x 1950 мм вместо 850 x 2000 мм. полезная площадь увеличилась. Вес усовершенствованного листового материала 6,3 кг вместо 6,0 кг.

Отзывы владельцев домов с крышей из Ондулина

Некоторые владельцы частных домов через несколько лет после установки кровли начинают жаловаться, что крыша проваливается под ногами при ходьбе и со временем промокает от дождя.При ближайшем рассмотрении выясняется, что вместо прочного ондулина покупателям продавали обычный прессованный картон, покрытый краской нужного цвета. У недобросовестных производителей, желающих реализовать больше материалов. Как правило, к оригинальному Ондулину таких претензий не возникает.

Во избежание преждевременной потери свойств кровли перемещать ее следует только с помощью специальных лестниц. На крыше точно не стоит загорать или разбивать сад.

Также при монтаже нужно позаботиться о качестве изоляции дымоходов.Эта мера поможет предотвратить возгорание кровли.

Особенности ухода за кровлей Ондулин

Качественный рубероид не требует особого постоянного ухода. Для предотвращения порчи имущества желательно очистить крышу от снега и грязи. Ондулин, размеры которого варьируются в зависимости от системы крепления, в некоторых случаях подвергаются отбеливанию. В этом поможет обработать крышу специальной краской.

Таким образом, ондулин, размер листа которого стандартизирован, на сегодняшний день является одним из самых современных и популярных кровельных материалов.Система крепления «Smart» помогает облегчить установку. В дальнейшем популярность Ондулина будет только расти.

Ондулин - установка и эксплуатация

История Ондулина началась в 1944 году. Тогда француз Гастон Грэми создал компанию по производству битумных листов. Но тогда нельзя было предположить, что этот строительный материал станет настолько популярным.

Ондулин, безусловно, более современная форма битумных листов. Сделано по передовой технологии. Волокна целлюлозы при высоких температурах насыщаются битумом, резиной и минеральными пигментами.Для резки плит можно использовать обычную ножовку по дереву, которая также отличает Ондулин. Его установка очень проста.

Листья имеют волнистую форму, похожую на ту, что отличает сланец. Однако, если сравнивать Ондулин с шифером, в пользу первого говорит то, что он намного проще. Стандартный размер листа 2 на 0,96 м, вес всего 6,5 килограмма. При кровле это имеет большое значение.

Ондулин, инструкция по установке которого обычно прилагается к комплекту, материал, как уже говорилось ранее, довольно прост в установке. Однако, как и с любым другим кровельным материалом, он требует выполнения некоторых простых правил при проведении монтажных работ.

Основные требования при установке:

  • Необходимо соблюдать должную осторожность при работе с любым рубероидом, не исключение и Ондулин. Установка желательно проводить в мягкой обуви. Двигаясь по крыше, наступайте только на гребень волны листьев. В прогибе ступить нельзя.
  • Работы можно проводить при температуре не ниже +5 и не выше 30 градусов.
  • Для крепления одного листа необходимо использовать не менее 20 гвоздей. Иначе их может сорвать на ветру.

Ондулин, монтаж которого можно производить под старый рубероид, также требует тщательного выравнивания по вертикали и горизонтали. Обрешетка должна быть сделана в этом плане очень качественно. Для выравнивания досок и соблюдения их параллельности лучше всего использовать простой деревянный брусок определенной длины.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве - процесс очень трудоемкий, его использует большинство садоводов. Посадка семян в открытый грунт - простой и удобный метод, но он эффективен только в определенных климатических зонах. I ...

Светоотражающая краска. Сфера применения

Когда машины начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска - лакокрасочный материал, который ...

Возможен монтаж кровли Ондулина в сплошной обрешетке.Разрезая листы, лучше всего делать отметки простым карандашом и линейкой. Также можно использовать кусок тарелки определенной длины.

Как складывать створки

Начните установку снизу, с выступа. Листы внахлест. Между рядами должно быть не менее 30 сантиметров. Определить ширину нахлеста между двумя пластинами поможет волнистая форма, которая отличает ондулин. Установка ведется так, чтобы одна пластина заходила во вторую на двух волнах.Крепление производят с помощью гвоздей или шурупов.

В комплекте, кроме створок, идет ребристый элемент. К гребневой плите крепят забиванием гвоздей каждой волной. Накладывается поверх конькового элемента и также прибивается гвоздями. Трубки фартуков тоже идут в комплекте, их нужно аккуратно закрепить, а швы обработать герметиком.

Легкость, долговечность, привлекательный, стильный внешний вид и другие замечательные качества Ондулин сделали этот продукт одним из самых популярных на рынке кровельных материалов.

Ондулиновых листов. Инструкция по установке Ондулина

Ондулин - один из самых удобных для монтажа, кровельных. Размеры листов ондулина позволяют построить кровлю из этого материала даже в одиночку. Использование этих мягких, но в то же время достаточно прочных листов оправдано в различных сферах гражданского строительства, от частных домов до небольших магазинов и офисных зданий, поэтому инструкция по установке ондулина будет полезна всем, кто планирует проводить кровельные работы.

Размеры листа ондулина и его потребительские свойства

Производство этого кровельного материала ведется с 1994 года. Тогда его изобрели во Франции. В нашей стране он появился сравнительно недавно, но заслужил заслуженную популярность. Технология производства Еврошифер, также известная как у нас ондулин, основана на битумной пропитке прессованной пульпы. Листы делают волнистыми, похожими на привычный привычный шифер.

Кровля из ондулина - практично, прочно и эстетично

Цвет листов зависит от пигмента, добавленного в битумную пропитку, а также от ее насыщенности.Поверхность листов обработана термопластом и другими минеральными компонентами. Это обеспечивает влагостойкость и долговечность.

Ондулин, фото которого можно найти в различных интернет-магазинах, состоит из нескольких веществ:

  • Минеральные наполнители.
  • Термопленка с пигментами из минералов.
  • Битум очищенный от примесей.
  • Целлюлозное волокно.

Полезный совет! Поскольку в составе ондулина преобладают битумные компоненты, при нагревании он издает стойкий запах нефтепродуктов. По этой причине его не рекомендуется использовать в детских учреждениях и в местах с плохой циркуляцией воздуха.

Стандартные размеры листа ондулина мало чем отличаются от размеров листов шифера и составляют:

  • Длина нормальная - 2 м.
  • Общепринятая ширина 0,95 м.
  • Толщина изделия - 3 мм.
  • Волна имеет высоту 3,6 см.
  • Масса одного листа 6 кг.

Разница в весе, который значительно меньше, и в меньшей высоте волны.Такой вес - главное преимущество перед другими кровельными материалами. Ведь детали стропильной системы под ондулиновой кровлей могут быть намного тоньше. Поскольку этот материал условно можно отнести к мягкому виду кровли, его монтаж очень удобен. Прикрепите листы к обрешетке гвоздями с крупными шляпками. Их можно разрезать обычной ножовкой или циркулярной пилой. Размеры ондулина позволяют укладывать его по отдельности или вместе, что значительно снижает стоимость монтажных работ.В качестве недостатков обозначим: запах при нагревании и низкий класс пожарной безопасности.

Инструкция по установке ондулина

Технология установки этого материала на скатную крышу сильно зависит от угла ее наклона. Если он лежит в пределах от 5 до 10 градусов, то делается сплошная обрешетка. Он может быть изготовлен из теса толщиной от 15 до 25 мм или многослойной фанеры. Между собой соседние листы нахлестываются на 2 волны. Листы из соседних рядов укладываются друг на друга на 300 мм.Верхний лист укладывается на нижний, пока не достигнет верха пандуса. Стандартные размеры ондулина позволяют уложить три ряда листов на 5-метровом склоне.

Если угол наклона плоскостей скатов крыши увеличивается до диапазона 10 - 15 градусов, то обрешетку можно сделать не сплошной. По осям берется интервал 45 см. То есть это расстояние между верхними краями двух соседних досок. Нахлест по торцам 200 мм, а по бокам в 1 волну.Углы наклона больше 15 градусов позволяют использовать обрешетку с осевым интервалом 60 см, нахлестом по торцам 170 мм и бортиком в 1 волну.

Каждая обрешетка прибивается параллельно карнизной доске. Для этого сделайте из брусков контрольный «интервал», который используется для обозначения места установки каждой следующей обрешетки. Чтобы аккуратно выложить волнистые листы, нужно взять небольшой кусочек ондулина с прямым краем и нарисовать на нем цветным карандашом. Это позволит рисовать точные линии.

Полезный совет! При резке листов ондулина ножовку нужно смазать машинным маслом. Это не позволит ей застрять в вязкой структуре материала.

Ондулин - материал мягкий, его легко разрезать строительным ножом. Сделать крышу из ондулина своими руками не так уж и сложно.

Пошаговый алгоритм установки ондулиновой крыши

Дальнейшие инструкции по установке ондулина:

  • Определяем край крыши, который находится по ту сторону от господствующих в вашем районе ветров.
  • С выделенного края крыши начинаем укладывать первый ряд. В этом случае особое внимание стоит уделить первому листу. Его нижний срез должен быть абсолютно параллелен карнизу. Сначала они прикрепляют его к одному гвоздю, чтобы при необходимости отрегулировать положение.
Последовательность укладки листов ондулина в соответствии с направлением ветра
  • По всей длине доски планки натягивают веревку. Это нужно, чтобы гвоздь не попал за доску.Когда уложено 3 листа, и вы убедились, что они лежат параллельно карнизной доске, прибейте их гвоздями. В каждый лист необходимо вбить около 20 гвоздей. На концах листов в каждую волну вбивают гвозди, в середине можно через одну, с двух сторон фиксируют боковой нахлест.
  • После того, как первый ряд будет надежно прибит, можно приступать к укладке второго. Особое внимание стоит уделить притирке гвоздями. Листы в этих местах не должны иметь люфта. Аналогично укладываем все последующие ряды ондулина.Передвигая простыни ногами, нужно выходить только в места, где есть ящики и только в мягкой обуви, и желательно босиком, если позволяет погода.
После укладки и закрепления первого ряда листов ондулина - можно приступать к укладке второго ряда.
  • Когда листы на обоих скатах крыши полностью закреплены, приступайте к монтажу конькового элемента. Он сделан из того же материала, поэтому очень податлив. Закреплять начинают с той же стороны, откуда стали складывать листы.Нахлест делается не менее 125 мм. Прибейте лошадь в каждую волну всех листов с двух сторон.
  • После этого оформите впадины, если таковые имеются, которые производятся и продаются вместе с листами. Для их устройства делают специальную обрешетку.
  • Закрытие торцов кровли производится шпунтом или коньком ондулина, который начинает прибивать снизу. Его крепление производится как сверху, так и сбоку. Если на крыше есть различные элементы или вертикальные стены, то стыки с ними можно оформить с помощью той же ендовы.При этом необходимо организовать в этом месте хорошую гидроизоляцию, чтобы ондулин не протекал. Отзывы владельцев иногда бывают отрицательными из-за того, что этому моменту не было уделено достаточно внимания. Утечка всегда начиналась именно в таких местах.
  • Если крыша сложная или четырехскатная, придется подрезать ондулин под углом. Размеры листа такие, что сделать это несложно. Нижний край первого листа совмещаем с началом ската.В этом случае наклон наклонного гребня будет линией, по которой необходимо разрезать этот лист. Со всеми последующими листами, расположенными выше, проделываем те же манипуляции. Угловой стык закрывается ребристым элементом и в каждую волну забивается гвоздями.

Полезный совет! Инструкция по установке ондулина предполагает установку под ним пароизоляции. Строители рекомендуют использовать пароизоляционную мембрану того же производителя, что и сами листы.

В ассортименте производителей ондулина всегда есть пароизоляционная мембрана

Какие еще дополнительные детали можно использовать при установке кровли из ондулина

Поскольку этот материал имеет тенденцию выделять сильный запах при нагревании на солнце, крыша и чердак нуждаются в регулярной вентиляции, особенно в жаркое время года. Для этого производители выпускают различные кровельные вентиляторы, совместимые именно с ондулином. Их монтируют в любом месте плоскости крыши гвоздями в каждую волну.При этом стыки хорошо гидроизолированы.

Мансардные окна используются для освещения чердачного помещения. При их установке необходимо, чтобы верхний лист перекрывался на основе этого элемента. Окна также крепятся гвоздями под ондулин. Отзывы владельцев говорят о том, что использование таких окон полностью оправдано, так как помимо освещения они дают возможность при необходимости выходить на крышу.

Размещение мансардного окна в крыше, покрытой ондулином

Еще один полезный элемент - наполнитель карниза.Это прокладка, которая ставится под ондулин на уровне карниза или под коньковый элемент. Он нужен для того, чтобы птицы не проникали на чердак.

Кровля из ондулина, фото которой часто можно встретить при просмотре вариантов отделки, позволяет сэкономить не только на стоимости самого материала, но и на деталях стропильной системы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
