Ворота из профильной трубы своими руками: расчеты и алгоритм

Ворота, произведенные из трубы профильного сечения — доступны по цене, легки в исполнении, поэтому пользуются популярностью среди домовладельцев. Тем более, что их несложно сделать самостоятельно.

кованные

Содержание

Преимущества профильной трубы для изготовления ворот

Труба из профиля, как основной материал для создания ворот, востребована, популярна и часто используется благодаря следующим достоинствам:

  • низкая стоимость;
  • высокая прочность и при этом небольшой вес;
  • удобство монтажа – профиль податливый, легко вырезать детали, сваривать заготовки, соединять саморезами.

профильные

Но наряду с плюсами есть и недостатки:

  • Слабая устойчивость к коррозии. Высокая влажность окружающей среды и жидкость, проникающая внутрь конструкции, постепенно приводит к образованию ржавчины.
  • Наносить грунтовку и краску на поверхность труб неудобно, что значительно затягивает время установки.
  • При неаккуратном обращении и ошибках при установке каркас часто деформируется.

Как изготовить ворота самостоятельно

Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию.

из чего состоят заборы

Подготовительные работы

Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:

  1. Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
  2. Продумать обшивку и цветовой тон каркаса.
  3. Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.
  4. Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
  5. Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.

схема распашных

Рекомендации по выбору материала

При выборе профильной трубы в качестве материала для выполнения ворот встает вопрос, какой сорт, вид и размер трубы будет оптимальным для конструкции.

Чаще всего для производства въездных ворот применяют квадратные или круглые трубы, овальная конфигурация используется крайне редко.

размеры профильной

Ценовая политика определяется тем, из какого материала изготовлена трубная продукция. Так углекислая сталь – это более бюджетный вариант, но надо отдавать себе отчет, что выбирая трубы из этого материала, нельзя рассчитывать на то, что конструкция ворот будет прочной и прослужит долго. Оцинкованные трубы стоят дороже, но устойчивы к коррозии, поэтому имеют больший срок службы.

Для ворот оптимальным будет приобретение сварных холоднокатаных профилей. Толщина стенки труб при одинаковом диаметре может различаться вдвое.

Обратите внимание! Для изготовления каркаса забора, наилучшей и обеспечивающей прочность будет толщина 1,5-2 мм. Большая, сделает изделия дороже и тяжелее, что нецелесообразно в данном случае.

Как сделать необходимые расчеты для конструкции?

Для изготовления опор обычно используют стальную трубу, диаметром 100 х 100 мм, а устройство каркаса выполняют трубами 50 х 50 мм. Для сваривания перемычек и продольных полос, нужно подготовить куски труб 40 х 20 мм.

схема ворот

Обратите внимание! Распашные ворота сделать легче, поэтому больше подойдет для новичков в строительном деле.

Согласно разработанному плану, необходимо закупить материал, кроме этого понадобятся мелкие детали, фурнитура и вещества для обработки поверхности: грунтовка, краска и кисточка для покрытия всех деталей, цемент и песок для приготовления раствора, сварочный аппарат с электродами в комплекте, болгарка, молоток, уровень, строительный уголок, петли, замок, саморезы.

После покупки всех необходимых материалов и подготовки строительных инструментов, можно приступать к подготовке деталей и монтажу.

Пошаговая инструкция

Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.

Распашные ворота

Это более простая конструкция и требует меньших затрат.

ворота

Алгоритм подготовки и монтажа таких ворот:

  1. Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
  2. Далее необходимо согласно чертежу, разметить и нарезать металл.
  3. Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
  4. Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
  5. Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
  6. На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.

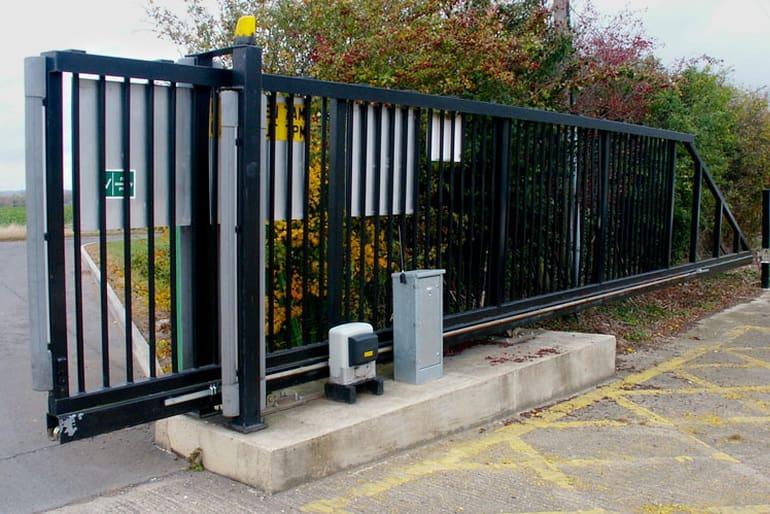

Откатные ворота

Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.

схема откатных

Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.

  • Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
  • Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
  • Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.

откатные

Это важно! Установка ворот требует наличие места, которое в половину больше габаритов самих ворот и предназначено для размещения роликовых элементов.

Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.

Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.

Все элементы необходимо защитить от проникновения воды, пыли и грязи.

В воротах на стадии проектирования предусматривают удобную калитку.

В качестве обшивки применяют любой материал.

Варианты отделки

Металлоконструкцию необходимо защитить от воздействия природных и климатических явлений. Для этого поверхность грунтуют и окрашивают, и только потом приступают к облицовке.

Более популярный вариант оформления ворот — листы профнастила. Широкая цветовая гамма позволяет подобрать нужный оттенок и идеально вписать конструкцию в общую картину участка.

из профнастила

Облицовка древесиной выглядит солидно, обеспечивая участку презентабельный вид. Чтобы оградить деревянные рейки от влияния климатических и атмосферных явлений, они подвергаются дополнительной обработке и покрываются антисептическими и влагоотталкивающими веществами.

Металлическая сетка – самый дешевый способ зашить ворота, она отличается долгим сроком службы, не сильно подвержена коррозии.

с сеткой рябицей

Поликарбонат – новый элемент на рынке строительных материалов, однако уже успел приобрести популярность, благодаря легкости монтажа и простоте крепления на каркас.

Металлическая конструкция для отделки ворот будет надежной и прочной, но тяжелой, что потребует дополнительного усиления и большего количества крепежных деталей.

Ворота из профильной трубы своими руками: чертежи и эскизы

Ворота для дома или дачи могут быть изготовлены самостоятельно. Подходящим материалом для этой цели является металл.

Существует большое количество различных способов изготовления проезда из этого материала, но наиболее простым и практичным техническим решением, является использование профильной трубы. При наличии сварочного аппарата ворота из профильной трубы своими руками можно изготовить в течение одного дня.

Виды ворот из профильной трубы

Изготовление ворот из профильной трубы своими руками может осуществляться следующих видов:

  1. В виде решётки.
  2. Обшитые сайдингом, деревом либо профнастилом.
  3. С элементами ковки.
  4. Ажурные.

открываются настежь

Если створки устанавливаются для того, чтобы скрыть двор от посторонних глаз, то из профиля изготавливается только рама ворот, а свободное пространство полностью закрывается с помощью любого сплошного материала.

В случае, когда необходимо установить ворота с элементами декора, то при сборке следует использовать кованые изделия, которые не закрывают обзор участка за ограждением. Ворота также могут быть изготовлены с использованием внутри рамы параллельно расположенных отрезков профильной трубы небольшого сечения.

кованное изделие эскиз

Вне зависимости от вида ворот изготавливаемых самостоятельно из профильной трубы, необходимо правильно подобрать материал для изготовления опор, каркаса и внутреннего заполнения рамы.

Выбираем профильную трубу

Только при наличии качественного материала можно изготовить ворота, геометрическая форма которых не изменится в течение длительного промежутка времени.

Если на поверхности материала имеется глубокая коррозия, то от использование такого профиля следует отказаться. Поэтому, если нужно использовать материал, который остался от выполнения других видов строительных работ, его следует тщательно осмотреть перед использованием.

Самым правильным вариантом является приобретение профильной трубы на металлобазе. Для изготовления конструкции потребуется материал следующего сечения:

  • Для изготовления опор — 80*80 мм.
  • Для рамы — 60*40 или 40*20 мм.
  • Для перемычек — 40*20 или 20*20 мм.

размеры материала схема

Толщина стенок металлической трубы не должна быть менее 2 мм.

Для выполнения сварочных и монтажных работ также понадобятся:

Когда все материалы и инструменты будут приготовлены можно приступать к непосредственному изготовлению сварной конструкции.

Процесс изготовления ворот из профильной трубы

Прежде чем приступить к практической части, составляются подробные чертежи и эскизы данного изделия. На бумаге следует обязательно указать длину и высоту сооружения, а также количество перемычек между горизонтальными плоскостями.

Если изготавливается распашная конструкция, то необходимо сварить две одинаковые по размеру створки.

простой чертеж распашных

При конструировании более сложной, откатной системы, ворота выполняются в виде одного длинного полотна прямоугольной формы.

чертеж откатных

Вне зависимости от типа конструкции, ширина не должна быть менее 3 метров, а высота — 1,6 м.

После выбора типа ворот и указания основных размеров элементов конструкции, металлический профиль разрезается на отрезки нужной длины. При изготовлении распашных ворот для получения абсолютной симметрии двух створок, рекомендуется разрезать профиль, ориентируясь по длине отрезков сделанных ранее для одной из половинок. Вертикальные перемычки также должны быть идеально ровными и совпадать по длине.

Для сооружения опор используется профильная труба большого размера, длина которой должна составлять не менее 2,5 метров. Около 1/3 от длины опоры будет установлено в землю с обязательным бетонированием. Только при таком способе фиксации вертикальных опор можно добиться максимальной устойчивости всей конструкции.

обязательное бетонирование

Если при изготовлении ворот будут использованы декоративные кованые вставки, то при заказе данных элементов в кузнечной мастерской, следует указать мастеру точные размеры каркаса. Несмотря на высокую стоимость кованых деталей, применение таких элементов, позволит изготовить оригинальную конструкцию с красивым узором.

Когда все детали будут подготовлены, осуществляются сваривание ворот по заранее намеченному эскизу.

Видео:

Сварочные работы

Поэтапно сварка ворот из профильной трубы производится следующим образом:

  1. Подготавливается горизонтальная площадка подходящего размера, на которой должны отсутствовать легко воспламеняющиеся предметы.
  2. Сваривается каркас ворот из профильной трубы.
  3. Привариваются внутренние декоративные элементы либо отрезки профильной трубы 40 * 20 мм.
  4. Если изготавливается распашная конструкция, то необходимо приварить петли к одной из сторон распашных створок.

рисунок для сварки

После выполнения всех вышеописанных действий потребуется установить опоры для распашной конструкции, а для раздвижной — специальный роликовый механизм.

Установка вертикальных опор

При выполнении данной операции потребуется соблюдение следующих условий:

  • Установить опоры строго вертикально.
  • Зафиксировать профильную трубу в грунте на глубину не менее 1 метра.
  • Тщательно забетонировать подземную часть опоры.

Прежде всего следует отметить расположение ямок, глубина  которых должна составлять не менее 1 метра. Диаметр ямок при ручном выполнении работы должен быть около 0,5 метра, при использовании мотобура, диаметр рабочей части инструмента, также должен равняться 50 см.

чертеж для повторения

После того как ямки будут вырыты на дно следует насыпать небольшое количество щебня с песком и хорошо утрамбовать. Затем устанавливаются опоры и пространство между профильной трубой и стенками заполняется бетонным раствором. Для установки опоры в строго вертикальном положении, во время выполнения работы, следует использовать строительный уровень.

После полного высыхания раствора к опорам приваривается нижняя часть петли и каждая створка ворот навешивается на опору. Для надёжного крепления створок ворот, на каждую секцию рекомендуется установить не менее 4 цилиндрических петель. Для плавного хода створок, если конструкция не оснащена дополнительными механизмами скольжения, рекомендуется в нижнюю часть петли установить шарик от подшипника.

Видео:

Установка раздвижных ворот

Если ворота из профильной трубы изготавливаются раздвижного типа, то установка такой конструкции потребует значительно больше времени и денег. Потребуется приобрести направляющие и ролики, а также автоматическую систему с электроприводом, которая будет открывать проезд, при поступлении радио-сигнала.

Для надёжной фиксации механизма, который будет удерживать ворота, следует установить опорные столбы. Кроме опорных столбов необходимо сделать фундамент на который устанавливается швеллер. Швеллер устанавливается на фундамент во время монтажных работ, а после высыхания бетонного раствора к нему привариваются роликовые тележки.

как сделать откатные

К вертикальным профильным опорам также необходимо приварить каретки и ловушки, после чего ворота можно устанавливать на ролики кареток, которые закреплены в горизонтальном положении. Фиксация должна быть осуществлена в строго горизонтальном положении. Если во время установки будет наблюдаться перекос, то необходимо переустановить каретки таким образом, чтобы боковые углы конструкции находились в одной плоскости.

После того как ворота будут установлены идеально ровно, необходимо приварить верхние ролики. Концевой ролик также устанавливается после тщательного выравнивания конструкции с применением строительного уровня.

Видео:

Заключение

Как правильно сварить ворота из профильной трубы рассказано в статье. Если работа выполняется впервые и нет опыта сварочных работ, то рекомендуется изготовить простейшую конструкцию распашного типа.

фото простого сооружения

При использовании качественных материалов и при неспешном, аккуратном выполнении каждого этапа работ, самостоятельно изготовленные ворота будут служить долгое время.

виды и изготовление своими руками

Если вы решили установить на своем участке ворота, то перед вами может стать вопрос, какой тип конструкции установить проще и экономичней.

Доступность материалов, простота изготовления и установки, транспортировки и эксплуатации, это лишь краткий список преимуществ, которыми обладают ворота из профильной трубы. Для изготовления конструкции этого типа не требуется большой список материалов и инструментов, главное это умение работать со сварочным аппаратом и знание особенностей стального материала.

Почему из профиля

Главным преимуществом материала является долговечность, надежность и прочность, а главное цена. Конечно существует и ряд недостатков, но их перекрывает доступность профильных труб на рынке.

Плюсы и минусы

Врата из профильных труб имеют ряд достоинств и недостатков, на которые следует обратить внимание.

Основные плюсы:

  • Доступность и стоимость профильных труб на рынке;
  • Длительная эксплуатация;
  • Простая установка, которую можно произвести своими руками, без привлечения специалистов;
  • Надежная конструкция;
  • Возможность реализации различных дизайнерских решений, в том числе в отношении забора и калитки;

Но существуют и недостатки ворот из данного материала, к ним можно отнести следующие минусы профильных труб:

  1. Подверженность к коррозии – при постоянном контакте и взаимодействии с влажной средой, а также при проникновении жидкостей внутрь труб, существует опасность развития ржавчины;
  2. При использовании резьбовых креплений, возможно появление деформации конструкции;
  3. Большое количество необходимой краски и грунтовки, а также длительное нанесение защитных материалов.

Виды ворот

Ворота из профтрубы подразделяются на разновидности по способам открывания: раздвижные, откатные или распашные. Каждый из этих трех вариантов можно выполнить в уникальном и красивом дизайне, главное это заранее подготовить правильные чертежи для успешного монтажа и удобной эксплуатации в будущем.

Распашные

Самая легкая в установке конструкция, для её монтажа необходима только сварка и болгарка. Такие ворота устанавливаются как к забору, так и на гараж, очень легко, на обычные петли.

Раздвижные

Этот тип часто используется если решено из профиля сконструировать гаражные ворота.

Их можно установить и к обычному забору. Их так же устанавливают на роликах, они сложны в реализации, но при этом имеют большую популярность.

Откатные

Если у вас нет желания возиться с петлями или вы хотите сделать удобную для эксплуатации конструкцию, то можно установить откатное решение на роликах – это более сложно в реализации, но выглядит эффектно и удобнее чем обычные распашные ворота.

Подготовка

Перед тем как начать изготовление ворот из профильной трубы своими руками, нужно провести ряд подготовительных работ, которые позволят изготовить каркас соответствующим образом.

Для начала проведите замеры, затем приступите к составлению чертежей и только после этого приступайте к приобретению материала и монтажу.

Как рассчитать размеры конструкции

Если вы владелец автомобиля, то важно подобрать ширину, которая позволит эксплуатировать машину с удобством. Стандартной является конструкция размером 4 метра в ширину и 2 метра в высоту. Если вы устанавливаете ворота на заранее установленных опорах, то в расчетах учтите размер петель и зазор между створками, а также заранее подсчитайте расстояние между опорами ворот и калитки, если таковая предполагается.

Когда вы определились с размерами, можно приступать к созданию чертежа.

Чертеж

На чертеже нужно не только указать размеры конструкции, но и определиться с основанием ворот. Обычно профильные трубы закапывают в землю, бетонируя их для устойчивости. Можно использовать готовый чертеж:

Данный чертеж ворот с калиткой, если вы её будете сооружать из другого материала, то её можно не использовать при создании чертежа.

Как выбрать профиль

Профиль применяется в различных строительных сферах, поэтому его ассортимент достаточно широк. Трубы различаются по размеру сечения, покрытию, форме и материалу из которого изготовлены: оцинкованная сталь, нержавеющая, углеродистая. Первый тип металла не подойдет для изготовления ворот – он слишком легкий, а вот углеродистая и нержавеющая сталь отлично подходит.

Стали различных марок имеют разную плотность и могут использоваться в различных климатических регионах.

Так же профиль различается по технологиям производства. Бесшовные выдерживают значительные нагрузки, вибрацию, постоянные удары, но они имеют высокую стоимость. А сварной профиль достаточно дешевый, но он менее устойчив к повреждениям. Выбор профильной трубы для ворот предопределяет срок службы конструкции.

Расчет материала

Именно чертеж позволяет понять нужное количество профильных труб, но кроме их понадобятся и другие необходимые материалы:

  1. Петли или ролики – в зависимости от выбранного типа решения;
  2. Обшивочный материал и элементы декоры, если таковые предусмотрены;
  3. Замок или другие элементы фиксации, например, щеколда или защелка;
  4. Грунтовка и краска – для защиты конструкции от возможной коррозии.

Количество материалов можно подсчитать при помощи чертежа, который составлен. Если вы решили использовать предложенный выше пример чертежа, то вам понадобится следующее количество материалов:

  • Квадратный профиль 80*80 мм длинной 3 метра в количестве 3 штук, для возведения основания.
  • Профильная труба размером 40*20 для сооружения ворот длиной 3 метра в количестве 10 штук.
  • Замок для калитки.
  • Металлический засов.
  • Петли гаражные 6 штук.
  • 1 мешок цемента для фундамента основания.
  • Грунтовка и краска по 1 литру.

Количество материалов может быть другим, если вы предполагаете сооружение, отличающееся от чертежа выше.

Необходимые инструменты

Перечень инструментария для сооружения может быть различным, но обычно возникает необходимость в следующих инструментах:

  1. Сварочный аппарат и электроды;
  2. Измерительные инструменты: уровень, уголок, рулетка;
  3. Дрель;
  4. Болгарка и диски для резки и шлифовки металла;
  5. Кисти для нанесения краски и грунтовки.

Пошаговая инструкция сборка и установка своими руками

Когда подготовлен чертеж и материалы, можно приступать к работам по монтажу ворот. Более подробно разобраться как поэтапно установить ворота своими руками можно ознакомившись с видеороликом в конце статьи.

Для начала определитесь, как вы будете сооружать конструкцию: используя сварку или соединяя профиль резьбовым способом.

Сварка или резьба

Если вы не знаете, как правильно сварить ворота, так как не умеете обращаться со сваркой, то можно собрать конструкцию из профильных труб при помощи обычных болтов и дрели. Это более трудоемкий процесс, но его сможет произвести любой домохозяин. В любом случае лучше использовать сварку – если вы не умеете обращаться с аппаратом, можно нанять квалифицированного сварщика для этой цели.

Резка трубы

Нарезка заготовок производится соответственно чертежу, при помощи болгарки и диска для резки металла. На местах срезов металлопрофиль необходимо зачистить шлифовальной машинкой. Ржавчина удаляется так же.

Установка опор

Заранее определяется местоположение будущих ворот, в местах установки опор выкапываются ямы глубиной не менее одного метра и шириной 10 сантиметров. Высота опорных столбов должна соответствовать составленному чертежу и высоте ворот. Внутрь ям засыпается песок, щебень. Затем столбы устанавливаются внутрь ямок, после чего они заливаются бетоном.

Используйте схему или чертеж, подготовленный заранее для правильного монтажа опорных конструкций.

Используя чертеж выше, можно понять, что опора должна быть закопана и забетонирована в землю на глубину 1 метр.

Петли

Петли для монтажа устанавливаются заранее, на местоположение, предусмотренное на чертежах. Петли легче всего приваривать обычным сварочным аппаратом, но при желании их можно монтировать посредством болтов. Варить петли на ворота лучше всего третьими электродами, чтобы не повредить детали или профиль.

Монтаж каркаса

Когда петли приварены к опорам, можно приступать к сборке ворот. Используя чертеж выше, необходимо правильно сложить конструкцию перед сварочными работами на земле. Каждая створка должна иметь форму прямоугольника, при этом в середине каждой, горизонтально земли устанавливаются планки, для целостности конструкции. Чтобы створки имели правильные углы устанавливается диагональная планка.

Все трубы, используемые в конструкции предложенную нами для установки, имеют размер 2 метра. Таким образом согласно чертежу выше, у вас получится две зеркальные створки, на каждую из которых навариваются петли на расстоянии 15 сантиметров от нижнего и верхнего угла. Они позволят прикрепить каркас к опорным столбам.

Крепление к опорам

Процесс крепления к опорам проводится вручную. Для работ понадобится несколько человек: поднимающие каркас и контролирующие процесс крепления каркаса при помощи петель к опорным столбам.

Калитка

Если вы решили устанавливать калитку так же из профильных труб, то её изготовление, монтаж и крепление производится точно так же. Согласно чертежу, предложенному нами, калитка имеет ту же высоту, но три горизонтальные планки должны иметь меньшую длину – 1.2 метра. Сборка конструкции так же производится на земле, согласно рисунку.

После окончания сборки, навариваются 2 петли на расстоянии 15 сантиметров от верхнего и нижнего углов калитки.

Отделка

После завершения работ по монтажу каркаса, его нужно обезжирить, покрыть грунтовкой для предотвращения коррозии и краской для долговечности. Затем конструкцию просушивают и приступают к отделке. Всего существует несколько способов отделки ворот из профильных труб, самыми популярными являются: ковка, профильный лист, дерево, поликарбонат, металлическая сетка или листы.

Декор ковкой

Очень эффектно смотрится каркас обшитый кованными деталями из арматуры. Для создания красивых кованных ворот понадобится профессиональная помощь сварщика 3 разряда. Декор ковкой выглядит следующим образом:

Сетка

Обшивка профильного каркаса металлической сеткой смотрится не эффектно, но данный способ позволяет значительно сэкономить на отделке. Сетка очень дешевый материал, а крепить его проще других – можно при помощи болтов, а возможно и использование проволоки. Этот вариант подойдет для реализации на дачных участках.

Поликарбонат

Отделка карбонатом сегодня очень популярна, но у неё есть один недостаток – конструкция по сути прозрачна, как и при обшивке каркаса сеткой. Установка поликарбоната на корпуса очень легкая – всё что нужно это сделать отверстия дрелью и закрепить листы поликарбоната на профильных трубах посредством болтов.

Профлист

Более экономичным и простым в монтаже считается установка на каркас профнастила. Всё что нужно при монтаже профлиста – в нужных местах просверлить отверстия и вкрутить в них болты. Выглядят подобные ворота следующим образом:

Обшивка металлом

В середине девяностых очень популярным была отделка профильного каркаса металлическими листами. Их крепеж производится при помощи сварки – на болтах тяжелые листы металла не смогут держаться. Обычно рекомендуют использование холоднокатаных типов стали для этой цели.

Грунтовка и окраска

После окончания работ по монтажу, следует приступить к обработке металлических поверхностей. Тщательно прогрунтуйте в местах соединения профильных элементов с деталями конструкции, чтобы избежать появления ржавчины.

Древесина

Дерево в роли обшивки ограждений и ворот смотрится очень красиво, кроме того спустя некоторое время обшитые древесиной модели смотрятся еще красивее чем в первоначальной версии. Минусом этого вида обшивки является его низкая устойчивость к гниению и механическому воздействию – после монтажа дерева, его нужно тщательно обработать пропитками, грунтовкой и лаком.

После того как отделка закончена, можно приступить к установке замков, грунтовочным и покрасочным работам, а также могут быть установлены элементы декора.

Установка замков

Обычно систему замка устанавливают в опоры, но если ворота закреплены непосредственно на забор, то можно установить защитный замок и на него.

Приобретать лучше надежные модели замков, со сложным ключом, врезного типа. Многие используют классическую щеколду, которую устанавливают с внутренней стороны двора или гаража. Если отделка была произведена металлическими листами, то вся поверхность каждого полотна должна быть тщательна обработана грунтовкой и окрашена в два слоя.

Видео процесса

Как быстро изготовить и установить сварные распашные ворота из профильных труб показано в данном видеоролике:

Загрузка...

выбор материалов для каркаса, подготовка чертежа

Участки, прилегающие к жилым домам, стандартно обносятся ограждением с последующей установкой ворот. Это достаточно громоздкое и тяжелое оборудование, для монтажа которого необходима спецтехника. На небольших территориях неудобно и сложно выполнять подобную работу, да и затраты человек несет немалые. Изготовление ворот из профильной трубы в самостоятельном порядке станет верным решением.

трубаВорота из подобного материала имеют свои нюансы

Правильный выбор материала

Такой металлопрокат, как профильные трубы, отличается универсальностью и используется на любом строительном этапе, начиная от закладки фундамента и заканчивая отделочными мероприятиями. Этим и объясняется большой ассортимент такой продукции. Трубы принято различать по типу сечения, внешнему покрытию, общему составу. Изделия могут быть:

  • нержавеющими;
  • оцинкованными;
  • углеродистыми.

Металлопрофиль, изготовленный из нержавеющей стали, отличается незначительным весом, подходит для создания мебельных каркасов. Углеродистая или оцинкованная сталь используется при изготовлении долговечных и надежных каркасов для ворот.

Профильные трубы различны по типам производства, их принято разделять на бесшовные и сварные варианты. Приспособления, относящиеся к первому типу, характеризуются высокой стойкостью по отношению к усиленному давлению, вибрациям, неблагоприятным внешним факторам. Этим и объясняется их высокая стоимость.

В этом видео вы подробнее узнаете, как сделать ворота:

Если говорить про сварные трубы, их ценовой диапазон значительно ниже. Самыми уязвимыми их местами выступают сварные швы, однако это свойство неприемлемо для небольших изделий. Сборка каркасов для ворот обычно выполняется с использованием сварных труб, полученных в результате горячей прокатки.

Подробная инструкция по сборке ворот

Прежде чем приступать к работе, необходимо подготовить соответствующие инструменты. При желании самостоятельно сварить ворота из профильных труб нужно пройти ряд последовательных этапов:

  • снятие замеров будущей конструкции;
  • создание эскиза, чертежа;
  • приобретение необходимых для работы материалов;
  • сборка и монтажные мероприятия.

Если есть транспортное средство, очень важно создать конструкцию, свободно пропускающую автомобиль. Стандартные размеры для ворот, через которые предстоит проезжать легковой машине, представлены показателями в 3 м (длина) и 1,5 м (высота). Что касается прилегающей калитки, ее параметры будут идентичны за исключением ширины, она изменится на 0,75 м.

Часто воротная конструкция монтируется на участке, где уже присутствует готовое ограждение. В таком случае ее высота должна рассчитываться исходя из параметров имеющегося забора. Перепад по высоте в таком случае не превышает показатель в 30 см. Обычно расстояние, которое оставляется между столбами опорного типа под будущую каркасную установку, составляет шаг в 3 м.

Чертеж и его построение

Сделать ворота из труб своими руками невозможно без подробной разработки и последующего создания эскиза. На плане должны обозначаться следующие данные:

  • толщина используемых труб;
  • размеры готовой конструкции;
  • промежуток между опорными столбами;
  • замеры вспомогательных частей, дополняющих общую конструкцию.

Тщательно продуманный чертеж упростит подсчет материалов, которые понадобятся во время выполнения работы над созданием ворот. В последующем эскиз облегчит выполнение строительных, сварочных, отделочных работ. Если в планах автоматическое управление, на чертеже обязательно отмечается место, где оно будет расположено в будущем. Ворота-автоматы нуждаются в большем зазоре, выдерживаемом между створками и крепежом.

чертежНе забываем составить чертёж

Если предполагается возведение массивной конструкции, она нуждается в достаточном количестве распорок. Ворота с обшивкой из оцинкованной стали или металлопрофиля оснащаются усиленными каркасными элементами, которые обеспечивают защиту от резких температурных перепадов, сильного ветра.

Подготовка материалов и оборудования

Когда полностью подготовлен чертеж и произведены необходимые расчеты, наступает очередь закупок материалов для выполнения работы. Для сборки стандартных створок потребуется:

  1. Металлопрофиль. Чтобы понять, какую профильную трубу использовать для ворот, необходимо исходить из стандартных замеров. Для столов обычно используется профиль 100*100, для каркасного сооружения подойдет труба, сечение которой равно 50*50.
  2. Обшивочный материал. Створки обычно заделываются кованными, деревянными элементами, профлистом. Реже для этих целей используется поликарбонат, сетка. При комбинировании таких элементов получаются необычные дизайнерские конструкции.
  3. Крепеж. Створки должны прочно присоединяться к установленным опорам, для чего приобретаются специальные готовые петли, дополненные саморезами.
  4. Грунтовки и краски для металлических приспособлений. Каркасная конструкция, выполненная из неоцинкованного сырья, обязательно покрывается защитным слоем, чтобы предотвратить коррозию.

При выполнении описываемых мероприятий необходимо иметь под рукой рабочий инвентарь. Стандартный перечень инструментов:

  • дрель;
  • сварочная установка вместе с электродами;
  • уровень, рулетка, уголок для выполнения точных замеров;
  • болгарка;
  • кисточки;
  • шлифовальное устройство, необходимое для работы со швами.

Выбор материалов и инструментов на рынке огромен. При самостоятельном выполнении ворот для приусадебного участка каждый человек без труда сможет приобрести необходимую продукцию.

Монтаж конструкции

Ворота из металлопрофиля отличаются надежностью. Они прослужат длительное время, если при монтаже соблюдены не допущено ошибок:

  1. Приобретенный металл нарезается с помощью болгарки по предварительно созданным эскизам. Рекомендуется заготовить материал в количестве, на пару метров превышающем предварительные подсчеты.
  2. Металлопрофильный срез обязательно зачищается шлифовальным инструментом. Таким способом устраняются появившиеся зазубрины и сколы. Участки со ржавчиной также тщательно обрабатываются. Таким способом продлевается эксплуатационный срок каркаса, облегчается его монтаж.
  3. Грунтовые работы. Под опорные столбы предварительно готовятся ямы. Их диаметр должен превышать обхват трубы примерно на 10 см. Глубина ямы должна быть не менее 1 м. Для усиленного крепежа опор в выкопанные углубления помещается песок со щебнем, все это заливается бетонным раствором.
  4. Проведение сварочных мероприятий. Нарезанные металлические фрагменты собираются в единое изделие. Работа выполняется с одного из углов, предполагает создание цельной прочной рамы. Точность углов определяется посредством уровня. Недопустимо наличие даже минимального перекоса.
  5. На готовом каркасе отчетливо просматриваются швы. Их необходимо обработать надлежащим образом, придав конструкции законченный вид и обеспечив защиту окружающих от травмирования острыми краями, заусенцами.
  6. Далее устанавливается крепеж. На раму со створками и опорные столбы напаиваются петли, на которые и насаживаются готовые ворота.
  7. При необходимости каркасная конструкция окрашивается. Перед этим рабочая поверхность зачищается и обезжиривается.

Установка замка и обшивочного материала допустима только после полного высыхания красящего слоя.

Выбор обшивки

На полностью сконструированный и подготовленный каркас монтируется отделочный материал. Последовательность действий напрямую зависит от выбора изделий, которые будут выступать полотном для створок. В большинстве случаев задействуется покрытие, аналогичное уже выстроенному забору, иначе вряд ли получится единая и целостная картина.

Но при правильном комбинировании материалов можно создать необычное архитектурное творение. Примером может выступать кирпичный забор строгих классических форм с калиткой и воротами, выполненными из кованого металла.

Беспроигрышный вариант — профнастил

Изделия из металла — самые прочные и долговечные. С этой целью стоит приобретать оцинкованные листы, предварительно окрашенные. Они подгоняются по размерам и просто монтируются на каркас. Для логического завершения картины стоит воспользоваться коваными деталями, это могут быть наличники, засовы. Выполненные в изящных формах, они всегда смотрятся презентабельно, украшая вид заурядного металлопрофиля.

Дерево — вне моды и времени

Практика показывает, что этот натуральный материал всегда смотрится беспроигрышно. Более того, с течением времени его внешний вид только улучшается. Однако такая обшивка может портиться из-за недостаточной устойчивости к внешним факторам, гниению.

Предотвратить столь нежелательные процессы поможет обработка деревянных конструкций антисептическими растворами, пропитками. Деревянная обшивка при необходимости легко заменяется иным отделочным материалом для ворот.

Металлическая отделка

Подготовленный и установленный каркас часто обшивается изящными коваными элементами, арматурными прутьями. Воспользовавшись сварочным агрегатом и владея элементарными навыками нарезки, можно создать самые необычные конструкции с витиеватыми сетчатыми узорами, плавными линиями. Завершенность такому изделию придаст однотонная красочная отделка.

воротаМеталлическая отделка имеет ряд нюансов

Обычно металлопрофиль или дерево закрепляется с двух сторон на воротах. Если же предусмотрена односторонняя обшивка, используемый материал закрепляется на наружной стороне створок. Отверстия и саморезы маскируются заглушками, которые к тому же предотвращают коррозию.

Каркас из металлопрофиля не предназначен для колоссальных нагрузок. Если обшивка выполняется из профлиста, он должен иметь минимальную толщину и небольшую высоту волн.

Решив, из какой профильной трубы сделать ворота, подготовив план для намеченных работ и приобретя необходимые материалы, инструменты, можно приступать к работе. Самостоятельно и за короткий срок изготовить конструкцию несложно, главное — придерживаться пошаговой инструкции и выполнять все указания.

Изготовление распашных ворот из металлопрофиля своими руками: преимущества использования материала

Металлический профиль, который также часто называют просто профнастилом, идеально подойдет для изготовления самых различных конструкций. Этот строительный материал можно также использовать в качестве основы для ворот из металлопрофиля. Кроме этого, он берется при изготовлении навесов, оградок и кровли. Самым легким и выгодным вариантом считаются классические размеры ворот из профнастила.

Преимущества применения металлопрофиля для ворот

Если есть желание, то можно без каких-либо трудностей разобраться в этапах изготовления передвижных или даже подъемных разновидностей ворот, которые делаются из металлопрофильного материала. Если грамотно подойти к работе, ворота станут не только преградой от воров, но и будут одним из украшений дачного участка.

Ворота из профлиста Установите металлические ворота на своем участке

Профильный материал изготавливается на основе оцинкованной стали, которую сверху производители покрывают полимерами. При этом профнастил может быть абсолютно любого цвета, благодаря чему можно сделать конструкции и идеально вписать их в любой дизайн двора.

Металлопрофильные листы обладают множеством преимуществ, которые выгодно выделяют этот материал на фоне остальных не менее популярных. Главное достоинство профнастила заключаются в:

  1. Высоком уровне жёсткости.
  2. Хороших показателях прочности.
  3. Относительно небольшом весе.
  4. Легкости монтажа.
  5. Неприхотливости и простоте в уходе.
  6. Привлекательном внешнем виде.
  7. Длительной эксплуатации.

В том случае, когда будут соблюдены все правила установки и эксплуатации самодельной конструкции на основе профнастила, то такие изделия прослужат хозяевам не один год, не нуждаясь при этом в каких-либо ремонтных работах. Иногда поверхности надо будет только протирать от пыли и освежать цвет. Небольшая масса делает материал весьма легким и удобным в эксплуатации, а все монтажные работы по изготовлению можно осуществить самостоятельно, но для удобства всё же потребуется хотя бы один дополнительный помощник, который сможет держать профильные листы во время их закрепления.

Металлопрофильные ворота являются одними из самых бюджетных, простых и популярных видов этой конструкции. Если грамотно организовать и выполнить все этапы работы, то можно получить отличный результат, который будет сочетать в себе не только высокое качество, но и низкую стоимость.

В данном видео рассмотрим установку ворот:

Всего имеется несколько видов металлопрофильных ворот, которые можно реализовать на практике самостоятельно. Самым простым методом принято считать распашные типы конструкции. Такие ворота, как правило, включают в себя пару створок, которые способны открываться как внутрь, то есть на участок, так и наружу. Однако стоит обратить внимание на то, что подобная конструкция нуждается в наличии большого пространства, чтобы открытие происходило легко. Перед началом работ необходимо изучить главные особенности имеющихся вариантов и подобрать наиболее подходящий для своих возможностей и запросов.

Особенности различных типов

Имеется множество различных видов ворот, сделать из металлопрофиля своими руками которые можно без особых трудностей в домашних условиях. Самыми распространенными разновидностями являются раздвижные, распашные и подъемные конструкции.

Новички должны начинать именно с распашных разновидностей. В качестве основополагающих элементов таких конструкций выступает одна или пара опорных стоек, на которые крепится каркас из металла, а в завершение устанавливаются металлопрофильные листы. Створки изделия при этом навешиваются на небольшие петельки с подшипниками. Проем для калитки, как правило, проделывается в одной из этих створок, однако ее возможно установить и отдельно.

Если есть желание, то распашные ворота из металлопрофиля можно дополнительно оборудовать электроприводом, с помощью которого конструкцию можно будет открывать и закрывать автоматическим путем. При этом не потребуется никакого специфического оборудования, так как металлопрофильные листы довольно лёгкие.

Еще одним довольно распространенным типом самодельных конструкций считаются откатные. Основное отличие их заключается в том, что для того, чтобы их открыть, необходимо раздвинуть створки противоположной стороны. Когда ворота откроются, они будут скрыты за забором. Удобство такой системы заключается в том, что она не потребует наличия большой площади за или перед собой, чтобы удобно произвести открытие.

Подготовка к строительным работам

Самыми простыми в изготовлении считаются именно распашные типы ворот, поэтому новичкам лучше всего начинать именно с этой конструкции. Весь рабочий процесс включает в себя установку нескольких столбиков, а также прикрепление к ним створок, которые состоят из каркаса, обшитого металлопрофильными листами. При этом придется решить, калитка будет установлена отдельно, или же ее необходимо встроить в одну из створок.

Монтажные работы конструкции из металлопрофиля должны начинаться с подготовительного этапа, в частности со сборки необходимых материалов, инструментов, а также каких-либо дополнительных крепежных элементов и приспособлений. Чтобы самостоятельно сделать такие ворота, потребуются:

  1. Болгарка с шлифовальным кругом, который подойдёт для нарезки металла профильных листов.
  2. Сварка.
  3. Электрический шуруповерт.
  4. Электрическая дрель.
  5. Рулетка, чтобы сделать необходимые замеры.
  6. Молоток.
  7. Клепатель.
  8. Бур.
  9. Бетономешалка или какая-нибудь ёмкость, где можно будет замесить необходимый раствор.
  10. Угломер.
  11. Любая краска для отделки каркаса. Можно также использовать грунтовку. В этом случае необходимо держать ориентир на собственные предпочтения, а также на имеющиеся средства.
  12. Лопата.
  13. Саморезы, которые можно также заменить заклепками.

Что касается типа металлопрофильных листов, то для изготовления распашных ворот рекомендуется подбирать профнастил C8. Материал этого вида в толщине составляет 0,6 мм, а высота волны не превышает 8 мм. Конструкции из такого профильного листа будут выглядеть аккуратно и привлекательно, а также обладать высокой прочностью. Расчет необходимого количества металлопрофиля осуществляется индивидуально в конкретном случае. Необходимо держать ориентир на имеющуюся прямоугольную площадь для ворот, которые будут крепиться к стойкам.

В качестве опорных столбов могут выступать простые стальные трубы. Как правило, диаметра 6 см будет вполне достаточно. Длина такой опоры должна выбираться на основе запланированной высоты будущей конструкции. Однако необходимо добавить ещё 30%. Именно такая часть трубы будет располагаться в грунте.

При установке столбиков их следует залить бетоном. Раствор при этом изготавливается по стандартной технологии. Для этого нужно взять:

  1. 1 часть цемента.
  2. 3 части песка.
  3. 5 частей щебенки.

Обязательно надо применить армирующую проволоку. Ее использование увеличит прочность, а также надежность будущих ворот.

Сам каркас делается на основе профиля. Для этого можно взять материал, ширина которого составляет 4 см, а толщина – 2 см. Однако эти показатели могут быть меньше или больше (зависит от конкретной ситуации).

Основные этапы

Первый этап строительных работ включает в себя подготовку площади. Всего для установки конструкции потребуется 3 вертикальных столбика. На два из них при этом будут подвешиваться створки, а на третьем будет держаться калитка. Важно отметить, что эти створки должны находиться на одном ряду с опорными столбиками ограждения. Для их установки необходимо сделать яму, диаметр которой должен составлять 20 см, а глубина – 10 см. Лучше всего их делать при помощи садового бура. Если такого инструмента нет, то можно применить простую лопату.

УстановкаУстановка металлических ворот не занимает много времени

Второй этап подразумевает засыпку. На дно полученных лунок надо засыпать 15 см щебенки. После этого все хорошо утрамбовать. Щебенка осуществляет роль опорной подушки.

Третий этап строительных работ заключается в подготовке раствора для установки столбиков. Все компоненты для этого перемешиваются, после чего к ним добавляется вода. С помощью бетономешалки можно довольно быстро изготовить раствор, но так как его потребуется совсем немного, то смесь можно замесить и в любой другой емкости.

Четвертый этап представляет собой установку и фиксацию столбиков. Для этого стойки устанавливаются в заранее вырытые лунки строго вертикально, после чего в яму заливается бетон. Для большей фиксация специалисты рекомендуют к низу приварить три горизонтальные планки. Их можно изготовить из металлических уголков, арматурного стержня или других похожих элементов. Ямы заливаются бетоном, после чего необходимо еще раз проверить вертикальность столбиков. Затем дать бетону застыть, на что, как правило, уходит 4 дня.

На пятом этапе необходимо приступать непосредственно к самой сборке ворот. Для этого понадобится сделать кирпичные или деревянные подставки, далее на них установить створки будущих ворот. Чтобы проверить горизонтальность, необходимо воспользоваться уровнем. Вертикальность при этом контролируется с помощью отвеса.

В нижней части стойки необходимо сделать разметку места нахождения петли, которая будет привариваться к опорному столбику. Все створки ворот должны прикрепляться при помощи как минимум двух петелек. Их лучше всего приобрести уже в готовом виде. Петли привариваются, а сверху на них навешиваются все створки. Такие же действия надо проделать и с калиткой. Чтобы придать воротам больше жесткости, два крайних столбика надо приварить к стойкам конструкции.

Металлопрофильные ворота отличаются весьма большой прочностью. Чтобы придать воротам большую жесткость, рекомендуется соединить верхние края опорных стоек горизонтальной перекладиной, которую можно изготовить из такого же материала, что и сами ворота.

Завершение процесса

В завершение строительных работ ворота необходимо покрасить. Кроме этого, для отделки поверхности можно применить и грунтовку. Подходящую краску можно будет подобрать в специализированном магазине, где опытные консультанты помогут с выбором.

Последний этап также подразумевает монтаж профнастила. Для этого металлопрофиль разрезается на несколько частей необходимого размера, после чего их надо закрепить. Полученные листы следует уложить внахлёст в одну волну. Чтобы закрепить их, можно применить различные методы. В основном для этих целей используются саморезы. Иногда будет актуальнее применять клипсы или болты.

Стоит отметить, что саморезы должны быть предназначены специально для крепления металлического материала. Болты необходимо подбирать, учитывая высоту и толщину профнастила на створках. Дырки для установки крепежа надо сделать заранее. Для этого применяется электрическая дрель. Далее делается установка металла профильных листов, которые фиксируются выбранным крепежным элементом. После этого можно будет использовать готовые ворота по назначению.



Лучшие чертежи ворот и калиток из профнастила

Ворота и калитка – необходимое дополнение к забору их профлиста. Ворота обеспечивают проезд на участок автомобилей и спецтехники, а калитка предназначена для тех, кто пришел пешком. В отличие от забора конструкция ворот и калиток оказывается более сложной, поэтому для них разрабатывается отдельный чертеж и производится специальный расчет материалов.

Мы хотим предложить вам несколько готовых чертежей ворот и калиток из профнастила, которые вы сможете подстроить под ваши условия. Высота забора и калитки должна соответствовать высоте забора.

Ворота и калитка из профнастила на загородном участке

Основные виды ворот для дачных и загородных домов

  • распашные – представляют собой две распашные створки, которые открываются внутрь или наружу. Простые и дешевые в установке, однако, при въезде могут повредить автомобиль, особенно если будет сильный ветер. Также под них нужно расчищать значительное пространство.
  • сдвижные или откатные ворота с направляющим рельсом – дверь двигается на роликовом механизме вдоль линии забора. Сложная конструкция, специальная дорогостоящая фурнитура делает такие ворота не самыми доступными. Но они обеспечивают более высокий уровень комфорта: автоматизированный привод дает возможность открывать их, не выходя из машины.

Чертежи распашных ворот и калиток

При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор. По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.

Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.

Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы. Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).

Схемы ворот и калитки из профнастила с параллельным каркасом

1. Перед нами «классический» и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.

Чертеж ворот и калитки с верхней съемной перекладиной

Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.

2. Еще один вариант чертежа. На этот раз без перекладины. Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр.

Схема ворот из профнастила без прекладины

3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).

Чертеж ворот с калиткой из профнастила

Схемы ворот и калитки с диагоналями

Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну. Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.

1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.

Пример каркаса ворот с диагоналями

Пример каркаса ворот и калитки с диагоналями

Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника (с).

Длина гипотенузы:, где а и b – стороны прямоугольного треугольника.

2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.

Диагональ на всю створку

3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.

Облегченный вариант с диагоналями

В следующем видео вы получите ценные советы, как предотвратить скашивание опорных столбов под тяжестью створок:

Чертежи откатных ворот из профнастила

Самым оптимальным вариантом сдвижного забора, который можно возвести собственными силами, является конструкция с направляющим рельсом. Для нее достаточно просто подобрать комплекты фурнитуры и системы автоматизации. Ворота включают выдвижную створку с нижним рельсом, который движется по специальной системе роликов. Для того чтобы конструкция уравновешивалась в закрытом виде к каркасу сбоку приваривается дополнительная треугольная консоль.

Чертеж створки сдвижных ворот с нижним рельсом

Как можно заметить каркас ворот состоит из рамы и консоли, которые выполнены из более толстой профильной трубы (60х40). Внутренние элементы консоли также лучше сделать из этой трубы. Внутри рамы ворот рисунок каркаса можно сделать в разных вариантах (с прямоугольниками или треугольниками. Главное, чтобы труба была более легкой трубы (например, 40х20). Также не стоит делать решетку слишком частой. Порядок монтажа откатного забора представлен в следующем видео:

Надеемся, что приведенные чертежи помогут вам сделать собственные ворота и калитку из профнастила, которые будут удобными, надежными и долговечными.

чертежи, фото и видео » VeryDveri.ru

vorota-iz-profilnoj-truby-svoimi-rukami-6Ворота из металла надежны и прочны, имеют достаточно высокую стоимость, половину из которой составляет оплата за выполнение работы. Рассматривая альтернативные варианты конструкций въездных ворот, можно попробовать изготовить прочные ворота из профильной трубы собственными руками. Такую работу под силу выполнить мастеру, обладающему знаниями и мастерством по сварке. В этой статье – все о том, как правильно сварить металлические ворота, подробные чертежи, фото и видеоматериалы по изготовлению конструкции ворот.

Выбор материала для изготовления ворот и набор необходимых инструментов

Ворота очень удобно и выгодно делать из профлиста, чему есть мотивированные объяснения:

  • Материал отличается достаточной прочностью.
  • Профлист не обладает значительным весом, что позволит исключить деформацию и провисание створок ворот и калиток.
  • Возведение фундамента при устройстве ворот выполняется только под отдельно стоящие опорные столбы.
  • Ворота из металлического профиля служат надёжной защитой территории от несанкционированных проникновений, защищают участок от любопытных взглядов и надежно разграничивают территорию.
Ворота из профлиста

Ворота из профлиста

  • Профиль из металла имеет доступную стоимость.
  • Монтаж ворот из профлиста легко осуществить своими руками.

Для изготовления ворот потребуются строительные материалы, которые необходимо приобрести заранее. Итак, для выполнения работ потребуются:

  1. Труба металлическая профильная для опорных столбов ворот размером 100 х 100 мм.
  2. Труба размером 50 х 50 мм для изготовления каркаса створок.
  3. Труба 40 х 22 мм для изготовления подкосов и перемычек, которые обеспечивают жесткость и устойчивость створок.
  4. Профильный металлический лист для устройства обшивки ворот.
  5. Крепежные метизы.
  6. Фурнитура (петли и накладки), запорные механизмы (крючки, щеколды, защелки, замки).
  7. Отделочные материалы (если будет производиться окраска ворот).
  8. Роликовые механизмы – если предусматривается изготовление откатных створок.
Каркас ворот

Каркас ворот

При изготовлении ворот необходимо использовать следующий инструмент:

  1. Сварочный автомат и электроды к нему.
  2. Болгарка.
  3. Дрель электрическая с набором сверл.
  4. Рулетка.
  5. Строительный уровень.
  6. Уголок.
  7. Молоток.
  8. Краскопульт, малярные кисти или валики.
Схема: ворота из трубы

Схема: ворота из трубы

Этапы изготовления металлических ворот

Для изготовления прочной конструкции ворот из профильных труб следует строго придерживаться определенного плана работ, включающего несколько этапов.

  • Подготовка эскиза конструкции – очень ответственный этап, который включает разработку эскизов и проведение необходимых расчетов потребности материалов. Ошибки на данном этапе недопустимы, иначе существует опасность изготовления бракованных деталей. При разработке чертежей учитывают различные нюансы принятых конструктивных решений.
  • Приобретение и заготовка материала – на этом этапе происходит приобретение необходимых материалов, предварительная обработка труб, очистка их от ржавчины, обезжиривание металлических поверхностей бензином или растворителем.
  • Раскрой металлических деталей – по изготовленным чертежам проводится нарезка труб по размерам.
  • Монтаж опорных столбов – для установки опорных столбов требуется предварительно выкопать две ямы. Размеры ям – 50 х 50 х100 см. При монтаже столбов очень важно выставить их строго вертикально, укрепление столбов в ямах производится послойной засыпкой крупным щебнем, бутовым камнем с заливкой бетонным раствором. Полное затвердевание достигается за 3 суток.
Как устроены ворота из профильной трубы

Как устроены ворота из профильной трубы

  • Изготовление каркаса ворот (сваривание труб) – самый ответственный этап в изготовлении ворот. Необходимо периодически проверять соответствие геометрических форм и размеров, проводить промеры углов. На этом этапе укрепляются декоративные элементы и замки. После сваривания конструкций детали ворот очищают от шлака, проводится шлифовка сварных швов.
  • Монтаж петель, навешивание каркаса на опоры – эту работу необходимо выполнять с помощником, чтобы избежать перекоса створок. Вначале производится приваривание петель к укрепленным столбам, затем к каркасу.

Совет! Выполнение сварочных работ необходимо проводить в специальной защитной спецодежде.

  • Окраска конструкций ворот – перед покраской ворот следует провести предварительную обработку металлических частей грунтовкой. Такая обработка защитит ворота от преждевременного поражения ржавчиной. После высыхания грунтовочного слоя можно приступать к финишной отделке ворот. Для нанесения краски удобно использовать краскопульт, валики или кисти. Если конструкция предусматривает отделку декоративным материалом (дерево, пластик, поликарбонат, профнастил), обшивка ворот продолжается с соблюдением определенных технологий выполнения работ.
  • Декоративная отделка створок ворот – выполняется путем закрепления отделочных элементов с помощью саморезов.
  • Автоматика для ворот – монтажные работы по установке автоматики выполняются при оснащении ворот механизмами принудительного открывания створок.

Виды ворот из профильной трубы, их достоинства и недостатки

Выбор того или иного типа ворот из профильной трубы напрямую зависит от многих факторов: типа территории и особенностей ее использования; наличия различных хозяйственных построек; личных требований к декоративной отделке забора и ворот.

Механизм раздвижных ворот

Механизм раздвижных ворот

Различают два основных типа ворот:

  1. Откатные – такими воротами удобно оборудовать участок, на который часто въезжают автомобили. Откатные ворота оборудуются дополнительной автоматикой, позволяющей легко и быстро открыть въезд во двор или гараж, не покидая салона автомобиля. Откатные створки никогда не травмируют автомобиль даже при самом сильном порывистом ветре; не требуется расчищать большие территории от снега, чтобы открыть ворота в особенно снежные зимы. Конструкция отличается высокой прочностью, долговечностью. Единственный минус в конструкции откатных ворот – отсутствие калитки. Что касается изготовления створок своими руками, то выполнить самостоятельно допускается лишь малую часть работ – створки приобретаются обычно в полной заводской сборке.
  2. Распашные – эти ворота не отличаются сложной конструкцией, поэтому их изготовление под силу любому мастеру. Ворота могут быть оборудованы калиткой. Для распахивания створок необходимо достаточно много свободного места, поэтому следует следить за чистотой дорожного покрытия, вовремя производить зачистку выпавшего снега. Распашные ворота не удается полностью автоматизировать. Данный тип ворот отличается монументальностью поэтому следить за качеством работ по установке и бетонированию столбов требуется с особой тщательностью. Минусом конструкции можно считать возможное провисание створок под собственным весом.

Как сварить ворота из металлической трубы: видео

Ворота из профильной трубы: фото

Facebook

Twitter

Вконтакте

Google+

BBC NEWS | Бизнес | Профиль: Билл Гейтс

Гейтс продал свою первую компьютерную программу в возрасте 17 лет

Билл Гейтс создал крупнейшую в мире компанию, он самый богатый человек в мире, и он стал крупнейшим благотворителем в истории.

Он может быть студентом колледжа и «компьютерным фанатом», но соперники часто недооценивают его способности в мире бизнеса.

Несмотря на богатство и безжалостное господство в мировой компьютерной индустрии, Гейтс утверждает, что именно программирование является его неизменной страстью.

Он ушел с поста генерального директора Microsoft в 2000 году, чтобы сосредоточиться на разработке программного обеспечения и новых задачах эпохи мобильного интернета.

Бывший энтузиаст компьютерных старшеклассников, чья стоимость превысила отметку в 100 миллиардов долларов в 1999 году, сказал, что хочет снова погрузиться в работу, которую любит больше всего.

Раннее увлечение

Гейтс стал известен своей агрессивной деловой тактикой и конфронтационным стилем управления.

В последние годы он и его компания привлекли огромную армию критиков и врагов, поскольку их господство в мире информационных технологий возросло.

Он родился 28 октября 1955 года, вырос в Сиэтле с двумя сестрами. Их отец, Уильям Х. Гейтс II, является сиэтлским адвокатом, а их покойная мать, Мэри Гейтс, была школьной учительницей.

Гейтс начал учиться в 13 лет в городской школе Lakeside.

К 17 годам он продал свою первую программу - систему учета рабочего времени для школы, заработав ему 4200 долларов.

Именно в Лейксайде он встретил однокурсника Пола Аллена, который поделился своим увлечением компьютерами.

Во время пребывания Гейтса в Гарварде они объединились, чтобы написать первую компьютерную программу, написанную для персонального компьютера.

Производителю ПК, MITS, понравилась их работа, и два друга основали Microsoft в 1975 году, так называемую, потому что она предоставила микрокомпьютерное программное обеспечение.

Самодельный миллиардер

Год спустя Гейтс бросил учебу в Гарварде, когда стало ясно, что возможности для Microsoft были блестящими.

Большой прорыв произошел в 1980 году, когда было подписано соглашение о предоставлении операционной системы, которая стала называться MS-DOS, для нового персонального компьютера IBM.

В рамках контрактного мастерства Microsoft разрешили лицензировать операционную систему другим производителям, породив в отрасли «IBM-совместимые» персональные компьютеры, которые зависели от операционной системы Microsoft.

Это способствовало дальнейшему росту, побудив компанию к размещению в 1986 году, получив 61 миллион долларов.

Теперь мультимиллионер, Аллен уже отступил от линии фронта. Но Гейтс продолжал играть ключевую роль в росте компании, поскольку его видение сетевых компьютеров оказалось центральным в успехе Microsoft.

Однако его суждение не всегда казалось безупречным.

В то время как продажи и прибыль резко возросли в начале 1990-х, он, по-видимому, в широком масштабе неправильно оценил возможности и рост Интернета.

Вне Microsoft он также имеет интересы в биотехнологических компаниях, входит в совет директоров корпорации Icos и имеет долю в Darwin Molecular, дочерней компании британской Chiroscience.

семьянин

Он основал корпорацию Corbis, которая разрабатывает цифровой архив произведений искусства и фотографии из государственных и частных коллекций по всему миру.

Его книги «Дорога вперед» и «Бизнес @ Скорость мысли» попали в списки бестселлеров.

Гейтс женился на Мелинде в новогодний день 1994 года. У них трое детей: Дженнифер Кэтрин, 1996 года рождения, Рори Джон, 1999 года рождения, и Фиби Адель, 2002 года рождения.

Он встретил свою жену в 1987 году на пресс-конференции Microsoft в Манхэттене. Она работала в компании, а затем стала одним из руководителей, отвечающих за интерактивный контент.

Другие интересы, перечисленные на его официальном сайте, читают и играют в гольф и бридж.

Гейтс и Мелинда жертвуют все больше денег на благотворительность, а его отец управляет фондом.

Он был наделен миллиардами для поддержки инициатив в области глобального здравоохранения и образования.

Это вторая по величине благотворительная организация в мире, и в нескольких шагах от первого в мире The Wellcome Trust в Великобритании.

Качественные Ворота | SonarQube Docs

Ворота качества - это лучший способ обеспечить соблюдение политики качества в вашей организации. Это ответ на один вопрос: могу ли я доставить свой проект в производство сегодня или нет?

Чтобы ответить на этот вопрос, вы определяете набор логических условий на основе пороговых значений мер, по которым измеряются проекты. Например:

  • Нет новых проблем с блокировщиком
  • Покрытие кода новым кодом больше 80%
  • и т. Д.

В идеале все проекты должны быть проверены на соответствие одному и тому же качеству, но это не всегда практично. Например, вы можете найти, что:

  • Технологическая реализация отличается от одного приложения к другому (вам может не потребоваться одинаковое покрытие кода для нового кода для приложений Web или Java).
  • Вы хотите обеспечить более строгие требования для некоторых ваших приложений (например, для внутренних платформ).
  • и т. Д.

Вот почему вы можете определить столько качественных ворот, сколько пожелаете.Качественные ворота определяются и управляются на странице Качественные ворота в верхнем меню.

Ворота качества «Путь сонара» предоставлены SonarSource, активированы по умолчанию и считаются встроенными и доступны только для чтения. Он отражает наш взгляд на лучший способ реализации концепции «Чистый как вы». При каждом выпуске SonarQube мы автоматически настраиваем этот стандарт качества в соответствии с возможностями SonarQube.

Три показателя позволяют применять определенный рейтинг надежности, безопасности и ремонтопригодности не только в целом, но и для нового кода.Эти метрики рекомендуются и являются частью качества по умолчанию. Мы настоятельно рекомендуем вам настроить свои собственные параметры качества, чтобы использовать их, чтобы сделать ваши отзывы более понятными для ваших разработчиков, глядя на их качественные ворота на странице своего проекта.

Не забывайте также, что условия качества ворот должны использовать дифференциальные значения. Например, нет смысла проверять абсолютное значение, такое как: Число строк кода больше 1000.

Рекомендуемые качественные ворота

Sonar way Встроенные качественные ворота рекомендуются для большинства проектов.Если основное внимание уделяется поддержанию чистоты нового кода, а не затратам на исправление старого кода. Из коробки он уже установлен как профиль по умолчанию.

Текущий статус отображается в верхней части страницы проекта:

Quality Gate Status

Благодаря механизму уведомления пользователи могут получать уведомления о сбое в работе шлюза качества. Для этого подпишитесь на уведомление о новом качественном шлюзе для всех проектов или для ряда проектов, которые вас интересуют.

Доступ к

Quality Gates может получить любой пользователь (даже анонимный пользователь). Все пользователи могут просматривать каждый аспект качества ворот.

Для внесения изменений (создания, редактирования или удаления) пользователям должно быть предоставлено разрешение Администрировать профили качества и Gates .

Администратор проекта может выбрать, с какими качественными воротами связан его / ее проект. См. Настройки проекта для более подробной информации.

Для управления качественными воротами перейдите к Quality Gates (верхняя строка меню).

Каждое условие качества Gate является комбинацией:

  • мера
  • оператор сравнения
  • значение ошибки

Например, условие может быть:

  • мера: блокировщик выпуск
  • Оператор сравнения
  • :>
  • значение ошибки: 0

Который может быть заявлен как: Нет проблем с блокировщиком.

итальянских законодателей требуют, чтобы Билла Гейтса расследовали за «преступления против человечества» ... Но ПОЧЕМУ? - RT World News

Итальянскому законодателю удалось вывести игру по обвинению в заговоре на совершенно новый уровень, воспользовавшись своей парламентской привилегией, чтобы взорвать Билла Гейтса как «преступника против вакцин» и инструмента глобализма.

Билл Гейтс и его последние антикороновирусные усилия были в центре самых смелых теорий, которые исследуют возможные зловещие мотивы деятельности миллиардера.Пожалуй, самый громкий протест на прошлой неделе, итальянский депутат от Рима Сара Куниал выступила с речью, редко (если вообще вообще) звучавшей в любом парламенте.

В своем страстном обращении Куниал призвала коллег-законодателей бросить вызов любым планам обязательной вакцинации против Covid-19. Такие усилия подталкивают коррумпированные элиты - Глубинное государство, - заявила она, указывая пальцем на Билла Гейтса как на одного из главных виновников прививки, если не на саму пандемию.

В течение десятилетий Гейтс работал над политикой депопуляции и планами диктаторского контроля над глобальной политикой, стремясь завоевать первенство в сельском хозяйстве, технологиях и энергетике.

Также на rt.com FDA заказывает программу HALT на дому Covid-19, финансируемую Биллом Гейтсом

Будучи известным активистом по борьбе с возбудителями, Куниал выделил Гейтса злодеем прежде всего из-за кампаний вакцинации, которые его фонд проводил в течение многих лет в менее развитых странах. Но, хотя она смело обвиняет миллиардера в стерилизации миллионов женщин в Африке и парализует сотни тысяч детей в Индии, она также добавила хорошую щепотку ГМО и технологии 5G в густую заговорную смесь его грехов.’

Итальянский политик также жестко раскритиковал меры по блокированию анти-коронавируса, которые ее страна одной из первых ввела. Согласно Куниалу, изоляция служит и глобалистской повестке дня, в то время как итальянцы были подвергнуты «священному расследованию ложной науки».

«Именно наши дети потеряют больше, которые являются« изнасилованными душами »», - сказал Куниал. «Таким образом, право на школу будет предоставлено только с браслетом, чтобы привыкнуть к испытательному сроку, привыкнуть к рабству и принудительному обращению.”

Реальная цель всего этого - полный контроль. Абсолютное господство над людьми, превращенными в морских свинок и рабов, нарушающих суверенитет и свободу воли.

Когда хеклеры попытались ее прервать, президент палаты призвал к порядку - потому что в «свободный парламент каждый имеет право высказать свое мнение» - и получил аплодисменты.

Также на rt.com «Билл Гейтс стремится микрочипать человечество!» Российский режиссер, получивший «Оскара», выдвигает заговор о вакцинах… слабо на основе РЕАЛЬНОГО патента

Позволив завершить свое выступление, Куниал поднял ставки еще больше, умоляя премьер-министра Италии представить Гейтса международному правосудию - если, конечно, Джузеппе Конте сам не является частью глобального заговора Глубинного государства.

В следующий раз, когда вы получите телефонный звонок от филантропа Билла Гейтса, перенаправьте его непосредственно в Международный уголовный суд за преступления против человечности.

В то время как Билл Гейтс в прошлом часто становился мишенью различных теорий заговора, продолжающаяся пандемия коронавируса вызвала интерес к его персоне. Его поиски вакцины против Covid-19, а также недавний патент Microsoft, неопределенно описывающий устройство, отслеживающее «активность тела», вызвали много шума.

Несмотря на то, что Билл Гейтс технически ушел из правления Microsoft и больше не связан с корпорацией, в то время как в «зловещем» патенте WO / 2020/060606 никогда не упоминалось о каких-либо имплантатах, некоторые из них пришли к выводу, что миллиардер может планировать скрытно микрочип человечество под видом вакцинации против коронавируса… по причинам.

Хотя тирада Куниала может показаться беспрецедентной, это не особенно шокирует, когда яростный активист, выступающий против Vax, был исключен из партии 5-звездного движения в прошлом году за ее несогласные взгляды.

Она также не будет первой громкой фигурой козла отпущения Гейтса. Российский режиссер, получивший «Оскара», Никита Михалков сделал заголовки в начале этого месяца после того, как он, как и Куниал, забил тревогу по национальному телевидению о предполагаемом заговоре с целью уничтожения и контроля над населением планеты.

Также на rt.com Цензоры расправляются с документальным фильмом «Заговор». Что в этом такого опасного?

Думаешь, твоим друзьям будет интересно? Поделитесь этой историей!

.
Фабрика профиля рулонных ворот, Изготовленная на заказ компания OEM / ODM профиля рулонных ворот
Всего найдено 91 профильных заводов и компаний с 273 продуктами. Поставьте высококачественные профили рулонных ворот из нашего большого выбора надежных заводов по производству профилей рулонных ворот. Золотой участник
Тип бизнеса: Производитель / Factory , Торговая компания
Основная продукция: Алюминиевое окно, рольставни, фасад, стальная конструкция
Mgmt.Сертификация:

ISO 9001, ISO 14001

владение фабрикой: Общество с ограниченной ответственностью
R & D Емкость: OEM, ODM, собственный бренд
Расположение: Чанша, Хунань
Diamond Member
Тип бизнеса: Производитель / Factory , Торговая компания
Основная продукция: PU сэндвич-панели, EPS сэндвич-панели, сэндвич-панели из минеральной ваты, сэндвич-панели из стекловаты, стальная конструкция
Mgmt.Сертификация:

ISO 9001, ISO 14001

владение фабрикой: Общество с ограниченной ответственностью
R & D Емкость: Собственная марка, ODM, OEM
Расположение: Биньчжоу, Шаньдун
Золотой участник
Тип бизнеса: Торговая компания
Основная продукция: Алюминий Профиль , Алюминиевый радиатор
Mgmt.Сертификация:

ISO 9001

владение фабрикой: Общество с ограниченной ответственностью
R & D Емкость: OEM, ODM
Расположение: Фошань, Гуандун
Diamond Member
Тип бизнеса: Производитель / Factory , Торговая компания
Основная продукция: Гаражные ворота, Рольставни, Роллинг Роллеты, Роллинг Дверь
владение фабрикой: Общество с ограниченной ответственностью
R & D Емкость: OEM
Расположение: Уси, Цзянсу
Diamond Member
Тип бизнеса: Производитель / Factory
Основная продукция: Высокоскоростная дверь из ПВХ, подъемная дверь, воздухонепроницаемая больничная дверь, автоматическая раздвижная дверь, алюминий Rapid Rolling Door
Mgmt.Сертификация:

ISO 9001

владение фабрикой: Общество с ограниченной ответственностью
R & D Емкость: ODM, OEM
Расположение: Шэньчжэнь, Гуандун
Diamond Member
Тип бизнеса: Производитель / Factory , Торговая компания
Основная продукция: Rolling Двери и окна, Противопожарные ставни и двери, Алюминиевые двери и окна, Промышленные двери и окна, Навесные стены
Mgmt.Сертификация:

ISO 9001

владение фабрикой: Общество с ограниченной ответственностью
R & D Емкость: ODM, OEM
Расположение: Гуанчжоу, Гуандун
Diamond Member
Тип бизнеса: Производитель / Factory
Основная продукция: Птичник, здание из металлоконструкций, сэндвич-панели, EPS цементная панель, машинное оборудование.
Mgmt. Сертификация:

ISO 9001

владение фабрикой: Общество с ограниченной ответственностью
R & D Емкость: OEM
Расположение: Циндао, Шаньдун
,

Отправить ответ

avatar
  Подписаться
Уведомление о
