Территория ландшафта

Разработка проекта ландшафтного освещения

Освещение участка должно начинаться с проекта

Функционально все освещение территории можно условно разделить на:

• Основное необходимое освещение, обеспечивающее безопасность использования участка в ночное время суток.
• Декоративное освещение, обеспечивающее различные интересные декоративные световые эффекты, что особенно актуально при заказе озеленения в Москве.

При проектировании ландшафтного освещения всегда начинают с основного освещения, которое позволит комфортно передвигаться по саду в темное время суток.

Основное освещение участка условно делится на следующие типы:

• Прожекторная подсветка больших площадей

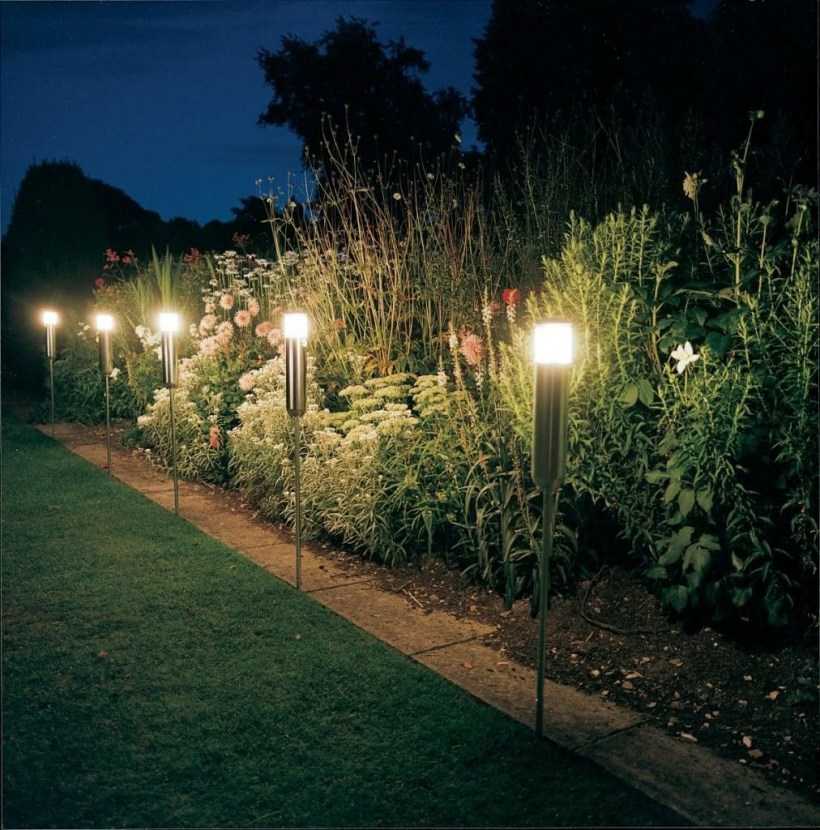

• Освещение пешеходных маршрутов
• Освещение точек прибывания в саду (беседки, скамейки, заны барбекю, патио и т.д.)

Как проходит проектирование основного освещения участка

Необходимо определить все основные транзитные дорожки, которыми пользуются в ночное время, и расставить светильники вдоль этих маршрутов. При расстановке учитывается световое пятно, которое дает выбранный светильник. Для частных садов не стоит накладывать световые пятна друг на друга, вполне достаточно будет расставить их так, чтобы световые пятна от светильников были разнесены на некоторое расстояние.

Когда все основное освещение расставлено – приступают к формированию световых композиций из декоративной подсветки.

Декоративная подсветка включает следующие типы освещения:

• Декоративная подсветка растений. Очень красиво выглядят подсвеченные особо ценные растений с интересным строением кроны.
• Декоративная подсветка прудов и водоемов. Подсветка в водоемах очень выигрышно смотрится, если она направлена на движущуюся воду.
• Декоративная подсветка, встроенная в мощение, подпорные стенки и ступени. Встроенная в мощение подсветка хорошо смотрится в тех местах, где нет большого количества основного освещения этого мощения. Здесь главное — не переборщить.
• Декоративная подсветка малых архитектурных форм. Малые архитектурные формы на участке, будь то пергола или статуя или арт-объект – всегда будут выигрышнее смотреться подсвеченными.
• Декоративная подсветка фасадов зданий — обычно проектируется и закладывается еще при строительстве дома.
• Новогоднее освещение. Грамотно продуманное новогоднее освещение – это также работа ландшафтного архитектора в тандеме со светотехником.

При формировании декоративного освещения сада ограничиваться стоит только лишь бюджетом. Все подсвеченные элементы ландшафта всегда выглядят очень интересно в темное время суток.

После того, как все фонари и подсветки расставлены, необходимо произвести разбивку всего освещения на зоны и линии, расположить выключатели этих линий или запроектировать другие типы включения — датчики света, движения.

Когда все зоны готовы и выключатели предусмотрены, можно переходить к формированию спецификации оборудования, подсчитывать нагрузки, длины кабеля, необходимые трансформаторы и так далее.

Чтобы создать грамотный проект освещения сада, необходима работа в тандеме ландшафтного архитектора и светотехника.

Оставить заявку

Стоимость работ

Заказать

Статьи по теме:

Правильное проектирование освещения на участке

Доброе утро, друзья! С вами снова Александр, бригадир строителей. Сегодня предлагаю поговорить о благоустройстве территории в целом и организации системы освещения на участке, в частности. В этом вопросе я наработал большой опыт, так как с определенной регулярностью беру подобные заказы. Итак, начнем.

При благоустройстве придомовой территории немаловажную роль играет наружное освещение участка.

Благодаря новым технологиям можно создать индивидуальную систему освещения, которая подойдет именно Вашему участку, обеспечит безопасность и комфорт передвижения по территории, а также привлекательный эстетический вид.

Прежде чем приступить к проектированию, я всегда обращаю внимание клиентов к вариантам освещения участка:

Фасадное освещение направлено на подсветку архитектурных особенностей здания, подчеркивает декоративные элементы и дизайн фасада. При фасадном освещении светильники располагаются над входными группами и на фасаде дома.

Ландшафтное освещение отвечает за решение таких задач как:

• Освещение территория для безопасного передвижения в темное время суток;

• Защита от проникновения нежелательных животных и третьих лиц на территорию участка;

• Обозначение подсветкой отдельных участков ландшафта;

• Организация места отдыха в темное время суток.

Виды ландшафтного освещения:

Функциональное или общее – это установка светильников на въездной зоне, на парковках, на тропинках и дорожках, направленное на безопасность передвижения по участку, а также в точках отдыха и досуга, например, в зоне барбекю, около беседки или на террасе.

Охранное освещение устанавливается с использованием датчиков движения для повышения безопасности территории от недоброжелателей и отпугивает животных. Кроме того, такие датчики существенно экономят затраты на электричество. Так охранное освещение устанавливается по периметру территории в местах установки видеонаблюдения.

Декоративное освещение – привлекает внимание к отдельным элементам ландшафтного дизайна, таким как альпийская горка, пруд, рокарий, красивые деревья и кусты и т.д. Принцип дизайнерского освещения – это игра света и тени на отдельных участках, направленная на зрительное восприятие отдельных элементов.

Для этого применяют различные садовые электрические фонарики, приборы на солнечных батареях, светодиодные ленты, светильники с цветной подсветкой, а также различные фигуры со встроенными лампами.

Как правильно выполнить проектирование освещения на участке

Я настоятельно рекомендую при составлении проекта и схемы освещения необходимо учесть все основные нюансы:

• Расположение и размещение кабельных сетей;

• Расчет мощностей и качественных показателей используемых светильников;

• Расположение, количество и вид осветительных приборов на определенных участках;

• Расчет потребляемой электроэнергии из расчета количества и вида осветительных приборов;

• Точки установки управляющих устройств, механических выключателей или приборов с другими конструктивными решениями.

При выполнении работ я сам придерживаюсь этих правил и советую использовать данные рекомендации при самоcтоятельном проектировании.

Для наружного освещения необходимо пользоваться специальными осветительными приборами с сетевым или аккумуляторным питанием. Лучше использовать энергосберегающие светильники, особенно если они будут использоваться каждый день.

Выбор опор для освещения

На мой взгляд, на рынке представлен широкий выбор опор для освещения из таких материалов как металл, пластик, дерево и железобетон. Предлагаемых вариантов для выполнения моих заказов более чем достаточно. Осветительные опоры выполняются в виде фонарных столбов, натяжных тросов, специальных держателей, различных кронштейнов и т.д.

При составлении план-схемы по расположению всех светильников на участке необходимо указать все имеющиеся постройки и участки с обязательным освещением. Лично я места расположения осветительных приборов стараюсь определять с учетом проектирования беседок, садовых дорожек, водоемов, террас и других зон отдыха. Иначе при прокладке электрического кабеля высока вероятность повреждения некоторых элементов ландшафтного дизайна.

Также при составлении схемы освещения я учитываю климатические особенности нашего сибирского региона. Так высота светильников должна быть такой, чтобы максимальное возможное количество снега не мешало нормальной работе светильников.

Что я могу посоветовать при организации освещения участка:

• Для того чтобы осветить участок не нужно устанавливать много фонарей. Достаточно выделить отдельные зоны;

• Необходимо учитывать мощность соседних светильников, так как они могут перекрывать эффект освещения друг от друга и образовывать яркие незапланированные пятна;

• Самые мощные светильники обычно используют для освещения периметра участка, а для подсветки декоративных элементов и фасада стоит использовать мягкий приглушенный свет;

• При установке осветительных приборов необходимо учитывать направление света, таким образом, чтобы в комнатах дома, таких как спальня и гостиная, было комфортно находиться;

• Установленные осветительные приборы не должны мешать свободному передвижению по участку и ограничивать доступ к важным элементам или постройкам.

Поэтапная схема установки фонарей и светильников нашей бригадой

Более детально остановлюсь на последовательности действий моей бригады при монтаже системы освещения. После того, как схема расположения осветительных приборов составлена и приобретены все необходимые материалы можно приступать к реализации проекта.
1 Этап. Прокладка кабеля может осуществляться как под землей, так и по воздуху.

Под землей электрокабель прокладывается в траншеи на глубине 30-50 см со специальным защитным покрытием для проводов. Данный способ не только обеспечивает защиту кабеля от механических воздействий, но и отлично маскирует провода и не портит общий вид ландшафта. Стоит отметить, что кабель мы укладываем не менее чем в полуметре от других коммуникационных труб и не менее метра до газопроводной трубы. Кроме того, кабель прокладывается в трубе или защитной гофре. Тянуть кабель по воздуху я настоятельно не рекомендую.

Если все же это необходимо, то нам приходится дополнительно усиливать провода натянутым металлическим тросом.

И так на первом этапе монтажа следует:

• Разметить и обозначить места установки фонарей;
• Подготовить траншею глубиной 70 см вдоль всех точек освещения согласно проекту;
• На дно траншеи засыпается песок слоем 10-15 см и тщательно утрамбовывается;
• Затем на дно укладывается труба ПНД, которая доводится до места нахождения будущего светильника, загибается вверх и отрезается выше уровня грунта. Отрезанная часть прокладывается к следующей точке, что в итоге позволяет сделать параллельное подключение источников света;
• Выполнить прокладку кабеля с обязательным заземлением светильников;
• После того как кабель проложен, его следует засыпать слоем песка 10-15 см, затем поверх засыпать 20 см земли, не содержащей камней, мелкого мусора и шлака, и утрамбовать ее;
• На получившуюся подушку профессионалы советуют уложить сигнальную ленту, возможно в будущем эта мера поможет обезопасить чью-то жизнь.

Так как сегодня преимущественно устанавливают светодиодные ламы, то потребление электроэнергии редко бывает больше 16А, а значит подойдет трехжильный кабель ВВГ-нг Ls, сечением 1,5 мм².

2 Этап. Для установки фонарей моя бригада подготавливает качественную платформу. Для этого в местах, запланированных под фонарные столбы, выкапываются ямы глубиной не менее 15-20% от длины столба и заливается фундамент под опоры:

• На дно ямы засыпается песок и щебень средней фракции и каждый слой тщательно утрамбовывается;

• Затем монтируется опалубка;

• На дно укладывается сварная металлическая сетка толщиной 3, 4 или 5 мм. Приобрести материал можно в компании «УралСибМет»;

• В центр опалубки устанавливается гофра, металлическая или пластиковая труба, через которую выводится кабель;

• Готовая опалубка заливается цементным раствором;

• После того, как бетон набрал достаточно прочности, необходимо просверлить отверстия под анкерные болты, для того чтобы установить и зафиксировать фонарный столб.

3 Этап. На этом этапе подсоединяется электропровод столба с проводом фонарного колпака, а затем устанавливается фонарный колпак на столб.

4 Этап. Проверяется работа всех осветительных приборов и если система не дает сбоев, то траншея зарывается, выравнивается и маскируется.

При установке осветительных приборов следует учесть следующие аспекты:

• Влажность. Крайне важно обеспечить осветительным приборам достаточную защиту от воздействия атмосферных осадков, инея, росы и т.д. Почти все прожектора оснащены влагозащитой. Но стоит помнить, что для уличной установки они должны обладать минимум IP44.

• Ветер. Конструкция осветительных приборов должна быть крепко и надежно зафиксирована таким образом, чтобы при резких порывах ветра устояла и не разрушилась.

• Необходимо обеспечить свободный легкий доступ ко всем осветительным приборам, так как в будущем возникнет необходимость замены лампочки, либо починки электропроводки.

Для изготовления фонарных столбов часто выбирают металлические трубы из нержавеющей стали со специальным покрытием или с применением полировки. Металлический столб для опоры фонаря – это оптимальный вариант для приусадебного участка. Такие столбы продаются в готовом виде или при наличии опыта работы со сварочным аппаратом можно изготовить своими руками. В случае если металлический столб устанавливается своими руками необходимо применить дополнительное армирование при помощи стальных прутков. Опоре необходимо придать строго вертикальное направление, проверив его при помощи уровня либо отвеса.

Источники искусственного света можно разделить по виду:

• Галогенные, формируют естественный спектр света и позволяют экономить электроэнергию


• Металлогалогенные очень надежные светильники с длительным сроком службы и мощным световым потоком с умеренным потреблением.

• Светодиодные также обладают низким электропотреблением при высоком уровне яркости, надежности и долговечности.

• Оптоволоконные системы освещения электробезопасны в месте освещения, кроме того могут применяться даже в труднодоступных местах где нет возможности применить обычные системы освещения.

• Светильники от солнечной энергии. Их главное достоинство – абсолютная экологическая чистота, хотя мобильность и экономичность также заслуживают внимания. Получив достаточный заряд от дневного светила, освещение данного типа автоматически включается с наступлением сумерек. Но использовать такие солнечные светильники можно лишь для декорации участка, поскольку интенсивный свет они излучать не в состоянии. А если днем погода была пасмурной, они и вовсе не сработают.

Надеюсь, что моя статья поможет при проектировании и монтаже системы освещения на вашем участке. Я всегда доступен и готов помочь, ответить на возникающие вопросы. Просто напишите комментарий, я обязательно прочитаю и выскажу свое мнение. На этом у меня все. В следующей статье речь пойдет об особенностях самостоятельной установке теплицы. Следите за обновлениями раздела.

Рекомендованые товары

• Трубы профильные
• Трубы э/св
• Круг отрезной
• Электроды
• Цемент

Город Скоттсдейл — Руководство по проектированию наружного и строительного освещения

г.

Скоттсдейл

 > Главная страница > Планирование и разработка > Долгосрочное планирование > Руководство по проектированию наружного и строительного освещения

• Руководство по внешнему освещению банкоматов и банкоматов (PDF)
• Таблицы освещенности
• Требования к представлению
• Фотометрия
• Руководство по освещению для печати (PDF)
• Зоны окружающего освещения (PDF)
• План политики уличного освещения (PDF)
• Постановление о зонировании, статья VII

Обратите внимание: Международный кодекс по энергосбережению (IECC) 2006 года был принят посредством ссылки на принятие Международного строительного кодекса (IBC).

НАЗНАЧЕНИЕ:

Поощрять проектирование качественного освещения на объекте, обеспечивая при этом чувство безопасности и защищенности за счет снижения чрезмерного уровня освещенности, проникновения света и бликов.

ПРИНЦИПЫ ПРОЕКТИРОВАНИЯ:

• Использование освещения должно быть разработано как часть застроенной среды и должно отражать баланс потребностей в освещении с контекстуальным уровнем окружающего освещения и окружающими ночными характеристиками нашего сообщества. В соответствии с Постановлением о зонировании, при определении соответствующих проектных решений по освещению следует учитывать рекомендуемые нормы уровня освещенности и коэффициенты однородности, установленные Обществом инженеров по освещению Северной Америки (IESNA) в Справочнике по освещению IESNA (текущее издание). Все проекты наружного освещения требуют одобрения Наблюдательного совета по развитию (DRB)
• Проекты освещения должны быть разработаны таким образом, чтобы свести к минимуму блики и проникновение света, обеспечить энергосбережение и обеспечить темное небо. Проектировщики освещения должны рассмотреть возможность использования систем освещения до и после комендантского часа с автоматическими системами управления, чтобы исключить избыточное освещение в часы бездействия на объекте и в здании.
• Светильники с полным отключением, высота установки и экранирование должны использоваться для эффективного контроля бликов и проникновения света.
• Любые проекты наружного освещения должны учитывать все источники внешнего освещения.
• Архитектурное освещение, если оно предлагается, должно быть включено в заявку DRB. Архитектурное освещение, если оно предлагается, должно использоваться только для освещения особых элементов. Следует избегать освещения обширных плоскостей стен, башен и крыш или использования архитектурного освещения, которое приводит к появлению «горячих точек».
• Ландшафтное освещение, если оно предлагается, должно быть включено в заявку DRB. Ландшафтное освещение должно использоваться только для акцентирования ландшафта, быть направленным в сторону от границы участка, а светильники должны иметь дополнительные экраны для минимизации бликов и видимости источника света.



Рекомендации по освещению
Уровень внешней освещенности *	Рекомендуемые поддерживаемые фут-свечи (на основе IESNA RP-20-98) (горизонтальная fc, измеренная на уклоне)
	Среднее	Максимум
E-1 – Истинно темные области	1	4
E-2 – поместье/сельская местность	1,5	6
E-3 – Пригороды	2	8
E-4 – Городские/пешеходные зоны	2,5	10





Ограничения по легкому проникновению
Уровень внешней освещенности *	Рекомендуемые фут-свечи (IESNA RP-33-99) (вертикальная fc измеряется на высоте 6 футов над землей на границе участка)
E-1 – Истинно темные области	0,1
E-2 – поместье/сельская местность	0,3
E-3 – Пригороды	0,8
E-4 – Городские/пешеходные зоны	1,5

* Общее расположение экологических зон (E-#) см. в Руководстве по стандартам и политикам проектирования. Эти места являются ориентировочными, но не окончательными и подлежат утверждению Советом по обзору развития.





ТРЕБОВАНИЯ К ПРЕДСТАВЛЕНИЮ:

Наружное освещение

Листы для изготовления всех наружных осветительных приборов (должны быть предоставлены на бумаге размером 24 x 36 дюймов). На каждом листе должен быть четко указан заводской номер используемого светильника, обозначение перекрестной ссылки на плане, и он должен быть разборчивым. (Закон штата запрещает использование ртутного освещения.)

Крепеж графический

Тип крепления

Дополнительные приспособления, если используется

Используемый тип лампы

Все фотометрические данные

Кривая распределения Кандела

ФОТОМЕТРИЧЕСКАЯ ИНФОРМАЦИЯ

1. Планы фотометрических измерений должны быть предоставлены для всей площадки с учетом Постановления о зонировании, ZN, UP, DRB, Руководств по проектированию и Политики персонала по освещению площадки. Дополнительная информация может потребоваться сотрудникам после того, как они оценят проект.
2. Для каждого проекта требуется минимум два фотометрических исследования. Это (1) горизонтальная освещенность участка и (2) проникновение вертикального света по периметру участка. Для каждого плана требуется следующая информация:
   1. Пошаговое показание в фут-свечах. Точки сетки горизонтального фотометрического плана, использующие отличительные символы точек захвата (пример: *), должны иметь максимальный интервал 10 футов-0 дюймов между каждой точкой по всему участку и 10 футов-0 дюймов за границей участка. Точка сетки вертикального фотометрического плана должна быть предусмотрена только вдоль линии собственности с максимальным расстоянием 10’-0” между каждой точкой.
   2. Показания в фут-канделябрах также должны быть предоставлены по крайней мере для одного светильника каждого типа.
   3. План должен включать шаблоны освещения, созданные программой проектирования освещения для расчета показаний в фут-канделях. Шаблон должен соответствовать светильнику и светильнику, указанным на чертежах. Идентификация типа светильника на плане должна соответствовать разрезным листам, планам электроустановок и графику освещения. Эта информация должна быть представлена ​​в сводной таблице.
   4. План должен определять начальную максимальную, минимальную и среднюю освещенность на горизонтальном фотометрическом плане и вертикальном фотометрическом плане.
   5. В плане должен быть указан коэффициент общего технического обслуживания (потери света).
3. Общий поддерживаемый коэффициент потерь света для всех горизонтальных фотометрических анализов должен быть не ниже 0,70. Планы должны включать только одно горизонтальное чтение по всему участку. Только контур здания должен быть скрыт от показаний. (Приемлемыми дополнительными горизонтальными сетками для считывания могут быть: навесы заправочных станций, проходы через банкоматы, банкоматы для пешеходов и въезды/выезды из гаражей. Если на одном плане используются отдельные сетки, необходимо использовать отдельный символ сетки (пример: %). должны быть использованы, и для сетки должны быть обеспечены отдельные поддерживаемые максимальная, минимальная и средняя освещенность.)
4. План Light Trespass (вертикальная освещенность) должен обеспечивать точечные показания в фут-канделябрах на высоте 6 футов 0 дюймов над землей вдоль всей линии собственности, при этом считыватель должен находиться под углом 90 градусов к надиру и направлен перпендикулярно площадке. Все показания световых планов проникновения должны основываться на начальной освещенности 1,00.
5. Фотометрический план горизонтальной освещенности и план проникновения света по вертикали могут быть объединены на одном листе, если в показаниях используются отличительные символы, отдельная сводная таблица для всех используемых светильников и отдельные фактуры полных потерь света.
6. План фотометрии должен содержать сводную таблицу осветительных приборов, в которой представлена ​​следующая информация:
   1. Идентификационный символ плана или аббревиатура
   2. Тип крепления (указать идентификационный каталожный номер изделия производителя)
   3. Тип лампы (указать каталожный номер производителя и мощность)
   4. Лампа Люмен
   5. Лампа, градус Кельвина
   6. Высота линзы приспособления над самой нижней соседней готовой маркой
   7. Использована фактура Total Light loss.

Контактная информация

Город Скоттсдейл – долгосрочное планирование
7447 E. Indian School Road, Scottsdale, AZ 85251

Часы работы
Понедельник Пятница
с 8:00 до 17:00

Адам Ярон
Главный планировщик
Тел.: 480-312-2761
Электронная почта: [email protected]

Тейлор Рейнольдс
Координатор проекта
Тел.: 480-312-7924
Электронная почта: [email protected]

Бен Мориарти
Старший планировщик
Тел.: 480-312-2836
Электронная почта: [email protected]

Понимание дизайна наружного освещения

Широкий спектр решений может удовлетворить разнообразные потребности в освещении объекта.

Надлежащая подготовка проекта освещения для наружной загрузки, хранения и производства обычно является сложной задачей. Художник по свету должен учитывать, не будут ли сложенные друг на друга материалы или тяжелая техника мешать распределению света, а также не будут ли какие-то препятствия или блокировка распределения света при выполнении работ.

Подбор осветительного оборудования для работы иногда бывает сложнее при наружной установке, чем при внутренней, поскольку меньшее количество светильников освещает заданную площадь. Как правило, это означает, что при проектировании наружного освещения существует небольшая погрешность (см. врезку ниже).

Несмотря на то, что вы можете установить осветительное оборудование на любой высокой конструкции, монтаж на опоре обеспечивает наибольшую универсальность. Светильники на опорах могут обеспечивать освещение во всех направлениях на расстоянии от 2 до 2,5 высоты монтажа от опоры. Таким образом, светильники на одном столбе могут обслуживать площадь, примерно в четыре раза превышающую монтажную высоту — в квадрате. Например, 50-футовый столб может охватывать около 40 000 кв. футов, а 150-футовый столб — около 369 000 кв. футов. Вы можете использовать прожекторы с узким лучом, чтобы осветить плоскую область, в пять раз превышающую монтажную высоту от столба. Однако на расстояниях, более чем в два раза превышающих монтажную высоту, однородность и эффективность системы значительно снижаются.

Вы можете увидеть эффективность минимизации теней при заданной высоте установки на рис. 1, на стр. 28 (недоступно в Интернете) . На этом рисунке видно, что зависимость между длиной теней и высотой установки светильника подчиняется закону подобных треугольников. Для горизонтального расстояния от столба, равного удвоенной высоте установки, длина тени будет в два раза больше высоты объекта, отбрасывающего тень.

После того, как вы определите расположение и высоту установки светильников, определите количество и тип светильника. Если вы выберете высокие столбы, вы можете использовать лампы большей мощности, которые более эффективны, чем источники света меньшей мощности. Как правило, натриевые (HPS) или металлогалогенные (MH) лампы мощностью 1000 Вт или 750 Вт являются предпочтительным выбором для применения на высоких мачтах.

В дополнение к выбору типа лампы, мощности, количества и расположения светильников проектировщик должен учитывать рассеивание луча или схему распределения мощности свечей, обеспечиваемую светильником. Светильники и прожекторы с высокой мачтой обеспечивают симметричное и асимметричное рассеивание луча. Естественно, светильник с высокой мачтой излучает большую часть света прямо вниз. Но вы можете изменить рассеивание луча светильника с высокой мачтой, регулируя лампу в узле отражателя по вертикали. Вы также можете выбрать устройства рефлекторного/рефракторного типа, которые излучают свет под большим углом. При повороте оптической сборки асимметрично-лучевого высокомачтового светильника можно формировать картину распределения кластера этих светильников.

Прожекторы, обычно устанавливаемые на конструкции и низкие столбы, имеют круглый отражатель с лампой, установленной в центре. Рассеивание луча прожектора и его эффективное расстояние проецирования классифицируются совместным обозначением IES/NEMA. Диаграммы распространения луча простираются от Типа 1 до Типа 7. На рис. 2 на стр. 30 (недоступно в Интернете) показаны диаграммы направленности от Типа 2 до Типа 7, которые являются наиболее широко используемыми типами. Во всех случаях по мере увеличения расстояния от прожектора до освещаемой площади рассеивание луча становится шире.

Типовая классификация предполагает симметричную форму луча, что означает, что угол раскрытия луча по вертикальной и горизонтальной осям одинаков. Как правило, узкие проекционные лучи (тип 1, 2, 3 и 4), которые полезны для направления длинного луча света, имеют симметричное распространение луча. Однако прожекторы для наружного освещения с рассеиванием луча типа 5, 6 и 7 имеют различное рассеивание луча по вертикальной и горизонтальной осям, поскольку они обычно используются для проецирования светового потока на средние и близкие расстояния.

Вы можете использовать следующую простую формулу, чтобы быстро вычислить количество единиц, необходимых для заданного уровня освещенности, или определить уровень освещенности, обеспечиваемый определенным количеством светильников.

fc = [(N)(BL)(UF)(MF)]/площадь

где, fc = средний поддерживаемый уровень освещенности в фут-канделах

N = количество светильников

BL = световой люмен светильника

UF = коэффициент использования (процент люменов луча, попадающих на освещаемую площадь)

MF = коэффициент технического обслуживания (коэффициент потери света)

Площадь = площадь освещения в квадратных футах или квадратных метрах.

Если проект освещения должен удовлетворять только общим критериям, достаточно такого простого расчета. Тем не менее, лучшим методом проектирования системы наружного освещения является использование изофутовой свечи.

Изофут-кандел графически представляет картину распределения света на горизонтальной поверхности. График состоит из серии линий или контуров, которые представляют одинаковую освещенность в любом месте на линии, причем каждая линия представляет разные фут-свечи. Каждый контур от центра к краям представляет примерно 50% значения предыдущего контура. График размещается над сеткой, которую можно использовать для обозначения делений монтажной высоты. График изофутовой свечи может варьироваться по форме от круга, овала или треугольника и может быть симметричным или асимметричным.

По сути, вы можете использовать кривую изофут-канделя в том же масштабе, что и план освещаемой области, чтобы определить вклад каждого светильника в общую площадь.

Сегодня у производителей есть мощные и относительно недорогие программы для выполнения этих расчетов. Многие из этих программ выполняют расчеты дизайна освещения на основе кривых изофут-кандел и таблиц фут-кандел для каждого типа светильника.

Боковая панель: почему проектные расчеты могут отличаться от реальной установки

При использовании программного обеспечения подрядчик может обнаружить, что после установки измеренная освещенность отличается от рассчитанной компьютером освещенности. Почему? Это изменение может быть вызвано рядом факторов. Во-первых, условия на площадке часто отличаются от предположений, использованных при подготовке проекта.

Затем учтите, что светоотдача лампы может отличаться на 55%, но при этом оставаться в пределах допусков производителя. Балласт HID может варьироваться в пределах 57% и оставаться в допустимых пределах. Таким образом, комбинация лампа/балласт может быть на 12,5% ниже прогнозируемой мощности.

Вы можете обнаружить, что установщик перекосил дуговую трубку лампы или немного сместил светильник, что привело к распределению света под углами, отличными от предусмотренных.

Другим фактором может быть рефлектор или рефрактор, установленный немного не по оси, что дает аналогичные результаты. Достаточно наклона всего на несколько градусов, чтобы добиться значительного изменения картины распределения света.

Низкое напряжение на балласте светильников также может быть проблемой из-за чрезмерного падения напряжения в питающих или ответвленных проводах.
