Мангалы из кирпича своими руками чертежи и фото конструкции

Как сделать мангал из кирпича своими руками? Этот вопрос задают многие дачники и владельцы собственных домовладений. При этом они полагают, что построить своими руками хорошую садовую печь или барбекю очень сложно и без опытного печника не обойтись.

Конечно, сделать самостоятельно кирпичное строиение такого типа сложнее, нежели сварить, а тем более купить готовый металлический короб. Однако если есть некоторые навыки работы с кирпичом и хорошие чертежи, стоит рискнуть и сделать свое собственное произведение печного искусства. Итак, строим своими руками мангал из кирпича.

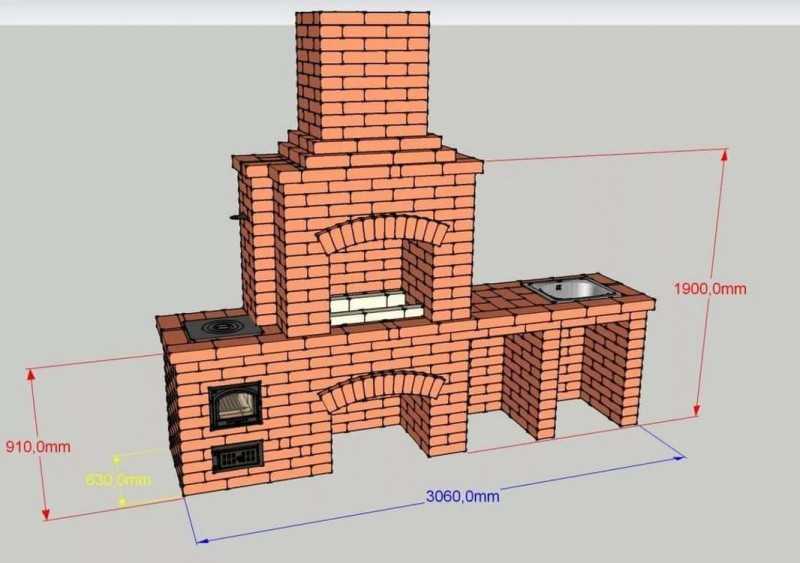

Чертеж мангала и схема расположения на участке

Содержание статьи

1 Чертеж мангала и схема расположения на участке
2 Определение размеров
3 Особенности кладки
4 О материалах для кирпичной кладки
5 Конструктивные особенности кирпичного мангала
6 Обустройство территории
- 6.1 Похожие статьи

Его можно строить как отдельно стоящее сооружение — к примеру, облагородить им не использованный ранее угол сада. Но лучше планировать его там, где впоследствии вы будете отдыхать. Идеально использовать уже существующую беседку — как правило, такие сооружения стоят уже с готовым фундаментом. Важно, чтобы постройка была защищена от ветра и желательно, чтобы имела крышу для защиты от осадков. Исходя из этих пожеланий и нужно выбирать место для ее устройства.

В интернете есть чертежи и схемы разных конструкций из кирпича

Что касается того, какие выбрать чертежи, то тут все зависит от фантазии. В интернете есть чертежи и схемы разных конструкций из кирпича, выбрать можно разные виды.

Определение размеров

При сооружении кирпичного мангала одна величина должна быть постоянной — это ширина кладки. Стена кирпичного мангала не должна быть толще одного кирпича. Все остальные параметры определяются по проекту и индивидуальных потребностей.

Так, длина рабочей зоны рассчитывается, исходя из того, сколько шампуров будет размещаться на огне одновременно. На один шампур обычно отводится 10 см.

Как правило, в кирпичном мангале рабочую поверхность делают меньше, чем в металлическом. Стандартные размеры жарочной поверхности стационарного мангала — 40 (50) на 30 (35) см.

Стена кирпичного мангала не должна быть толще одного кирпича

Высоту обычно определяют по удобству — в расчете на того, кто будет обслуживать этот мангал. Обычно его делают, ориентируясь на высоту стандартной газовой плиты, однако размеры могут быть индивидуальными.

Особенности кладки

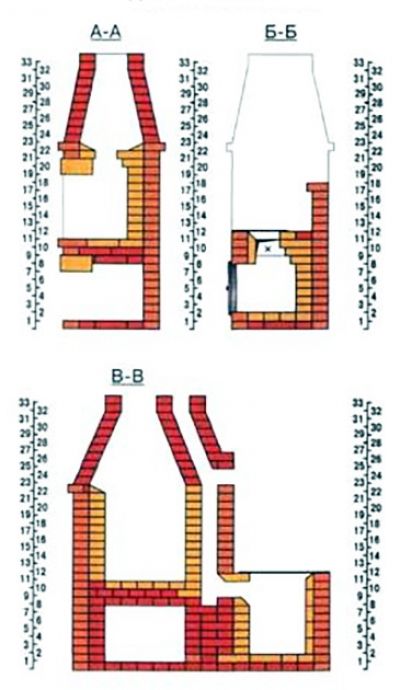

Схема кладки может быть различной. На профессиональном языке она называется порядовкой и представляет собой разные способы кладки кирпича. Самый простой из них — когда кирпич кладется с отступами в каждом ряду в одну и обратную стороны.

Важный момент: при кладке нужно учитывать особенности материала — кирпич прекрасно впитывает влагу. Поэтому заранее, накануне, его нужно замочить либо оставить в воде хотя бы на час перед кладкой. В противном случае кирпич вытянет влагу из раствора, и кладка будет непрочной.

О материалах для кирпичной кладки

Для устройства уличного барбекю лучше купить обыкновенный полнотелый красный кирпич. Можно взять также печной, но обойдется он дороже. А вот шамотным пользоваться на улице не желательно — этот тип кирпича плохо переносит постоянную влагу, которая будет в любом случае при наружном применении.

При кладке нужно учитывать особенности кирпича

Конструктивные особенности кирпичного мангала

Чертеж любого типа печи для шашлыка предусматривает некоторые конструктивные особенности. В частности, мангал должен иметь следующие элементы:

фундамент — если его нет изначально, то нужно залить бетонную площадку с отмостками в 10 см по всему периметру мангала, отмостку рекомендуется армировать прутками из металла. Можно уложить сначала слой мелкофракционного щебня толщиной в 15 см, затем утрамбовать его и далее выложить площадку декоративной тротуарной или иной плиткой. В любом случае, для устройства фундамента нужно вырыть прямоуголный котлован глубиной не менее 20 см;
подтопок с дверцей — он устанавливается на кладке в два кирпича от низа, в подтопок закладываются дрова, поэтому размеры дверцы должны быть где-то 30 на 20 см, а сам подтопок во избежании потери тепла не должен быть большим;
решетка-поддон под дрова — его устраивают примерно на расстоянии 70 см от земли, она снимается, лучше приобрести готовую решетку из чугуна;
вторая решетка для рабочей поверхности — она также будет снимаемой, ее ставят на случай разогрева готовых продуктов. Как и для первой решетка, здесь нужно предусмотреть металлические выступы либо кирпичи, выложенные вертикально.

Для устройства фундамента нужно вырыть прямоуголный котлован глубиной не менее 20 см

Дальше можно установить вертикальные стены от ветра и устроить дымоход. Впрочем, эти элементы устанавливаются факультативно и без них мангал вполне будет соответствовать своим задачам. Если же вы все же планируете построить еще и ветрозащитные стены, то они выкладываются в виде опорных колонн , на них сверху устанавливается труба дымосборника. Чтобы защитить эту конструкцию от попадания воды и снега, сверху дымоход закрывается металлическим козырьком.

Окончательные штрихи после кладки кирпича можно сделать, пройдясь по кладке наждачкой.

Обустройство территории

Теперь осталось только обустроить навес для удобства отдыхающих. Самый простой вариант — сделать беседку на столбах. Для этого можно использовать как металлические трубы, так и деревянные опоры. Дерево в обязательном порядке обрабатывают антисептическими и противопожарными составами, после чего устанавливают столбы с отступом не менее 20 см от задней поверхности мангала.

Крышу беседки делают любого типа, но интереснее смотрится шатровая крыша. Кровля шатра может быть любого типа, желательно, чтобы она совпадала по стилю с остальными строениями на участке.

Мангал из кирпича своими руками: подробная инструкция

Мангал из кирпича – отличное дополнение к каждому дачному участку, независимо от его размеров.

С наступлением весны многие отправляются на дачные участки. При этом после активных работ по приведению территории в порядок хочется отдохнуть, поэтому многие жарят шашлыки, овощи и создают другие кулинарные шедевры на огне. Безусловно, у таких блюд совершенно другой вкус, они получаются насыщенными и вкусными. Но для того чтобы данный процесс доставлял только удовольствие, на участке можно построить мангал. С его помощью можно будет избавиться от лишних забот, так как отпадет необходимость в раскладывании мангала либо чтобы его кто-то брал с собой и привозил ради того, чтобы поджарить шашлыки. Возле стационарного мангала из кирпича будет приятно собираться с друзьями, к тому же такой элемент способен украсить территорию.

Мангал – конструкция, на которой легко приготовить не только блюда из мяса, но и просто разогреть пищу. Чтобы он прослужил долго, строить лучше из качественных материалов, учитывая некоторые нюансы и особенности процесса. Причем сделать это несложно, главное придерживаться приведенной ниже инструкции.

Инструкция по установке мангала

Создание данного элемента будет простым, если все делать поэтапно. Для этого следует:
1. Просчитать местоположение и размеры мангала из кирпича. На этом этапе входит и разработка схем, чертежей. Данный шаг заключается в полноценном планировании и учете всех нюансов.
2. Приобрести необходимые материалы.
3. Приступить непосредственно к работе: подготовить фундамент, выполнить кладку.

Мангал из кирпича своими руками: чертежи

Простой мангал из кирпича своими руками создается очень просто и для этого не требуется слишком много времени. На первом этапе следует выбрать место, где разместить мангал. Поэтому стоит сразу зрительно представить будущую конструкцию на участке: его размеры и внешний вид зависят от этого. Для того чтобы не ошибиться, можно прорисовать свой участок и добавить его в различные места. Это поможет подобрать лучший вариант.

К тому же придется учитывать, что мангал – объект, обладающий повышенной пожароопасностью, значит он должен находиться в удалении от построек, особенно из дерева. Также учитывают направление ветра и расстояние от места отдыха, которое не должно быть удалено, тогда удобно будет доставлять приготовленную пищу. Обязательно выбранное место должно иметь ровную поверхность.

Размеры и комплектация

На втором этапе выясняют габариты желаемой конструкции. Для этого можно вручную нарисовать что должно получиться и какие размеры предпочтительны. Благодаря этому приблизительно можно будет просчитать и расход материалов.
При обдумывании мангала стоит предусмотреть в нем отделения: для золы, поддува воздуха. Можно распланировать место для хранения угля, дров и специальных приспособлений для приготовления еды. Не лишней будет металлическая решетка отделяющая огонь от продуктов. Это также следует учесть.

Определяясь с размерами, стоит учесть высоту конструкции – она должна быть комфортной для всех. В идеале размер высоты равен расстоянию от почвы до руки, а длина должна быть не больше метра. Поэтому обычно конструкция бывает стандартных размеров, а именно 590*1400 мм. В таком случае для таких габаритов понадобится примерно 300 штук кирпича.

Что понадобится?

При постройке обычной кирпичной конструкции следует ответственно подойти к выбору материала. По причине того, что мангал будет использоваться при высоких температурах, подойдет только печной кирпич. Именно он рекомендуется для данных температурных режимов. Также нужно приобрести дополнительный материал непосредственно для остальной части:

• Гашеная известь, цемент, песок, бутовый камень;
• Арматурные стержни либо армирующая сетка;
• Проволока для придания прочности кладке;
• Металлические уголки.

Если планируется рабочая поверхность, понадобится столешница. Для ниши подойдут двери, к примеру, выполненные из металла.

Подготовка фундамента

Чтобы построить любой стационарный мангал, потребуется надежное основание, от качества которого будет зависеть долговечность конструкции. Этому этапу стоит уделить особое внимание, так как мангал будет строиться раз, а не ежегодно. Поэтому к заливке фундамента нужно подходить серьезно, выполнив последовательно следующие действия:

• По размерам проекта размечают площадку, используя колышки и веревку. Копают траншею нужных размеров, глубиной до 50 см, устанавливают опалубку, лучше из влагостойкой фанеры и выкладывают бутовый камень, разбавив его пополам с песком.
• Заливают полученную яму смесью: цемент с песком в пропорции 1:3 и поверх размещают армирующую сетку. Полученное основание покрывают пленкой либо рубероидом для получения гидроизоляции и поверху тоже заливают смесь.
• Чтобы бетон хорошо просох, должно пройти несколько недель. Понадобится периодически сбрызгивать полученную бетонную поверхность, для равномерного просыхания.

Пока данная часть сохнет, готовят раствор из глины: в емкости на неделю замачивают глину. Ее периодически перемешивать. Потом добавляют песок и одну четверть гашеной извести, чтобы получилась густая смесь, которая не растекается. Консистенцию раствора можно проверить так: перемешивают небольшое количество с песком и скатывают в жгут. Если форма держится и не растекается, то все в порядке.

Кладка стен мангала из кирпича

На этом этапе очень важно определиться, как положить кирпичный ряд. Так как от этого будет зависеть количество материала, которое понадобиться, это самая важное при создании конструкции. Как правильно выполнить порядовку можно рассмотреть на схеме:

Как видно, самый обычный способ кирпичной кладки – ряд сдвигается в одну, затем в другую сторону на полкирпича. Укладывать цоколь начинают из угла к центральной части. Первые ряды кладка делается сплошной. Чтобы конструкция выдержала высокие температуры, армирующую сетку нужно класть через каждые три ряда, при этом обязательно нужно следить за уровнем. Кладка центральной части или топливника может выкладываться как из кирпича, так и с использованием специального отлитого основания из бетона.

В том случае, когда топливник будет иметь форму арки, стоит воспользоваться кружалом: с использованием щепок оставляется между кирпичами щель размером 1 см, пространство увлажняется водой и заполняется раствором, после этого оставляют конструкцию на 2 дня и не трогают ее вообще, чтобы все высохло.

В верхней части топливник можно накрыть металлическим уголком, а на него выложить ряд из кирпича.

Важно учесть, что для хорошего горения воздух должен проникать внутрь, поэтому стоит предусмотреть щели при кладке.

Можно продумать место для установки металлической решетки, предназначенной для барбекю. Для этого делают выступы, где располагают стержни арматуры. На них впоследствии будет укладываться основание топки. Лучше всего делать несколько уровней на боковых частях цоколя. Это даст больше возможностей для регулирования уровня жара.

Осуществив эти этапы, переходят к созданию стен для защиты от ветра и укладке трубы мангала. Так как дымоход из кирпича – тяжелый элемент, придется предусмотреть опорные колонны. Его верхняя часть делается из 4 кирпичей и накрывается жаропрочной сталью. Для нижней зоны понадобится больше материала, так как обычно она шире. В том случае, когда не хочется возиться с укладкой трубы, можно использовать уже готовую из металла.

Мангал из кирпича в беседке

Чтобы мангал из кирпича для дачи не поддавался воздействию осадков и в нем можно было готовить в любое время, стоит запланировать над такой конструкцией крышу. Она будет крепиться к цоколю, а опоры могут быть из металла либо дерева, обработанного специальными антисептиками. При этом выполняют декоративную отделку, используя кованные элементы, чугун и плитку.

Проект мангала из кирпича

Можно разработать проект самостоятельно либо если опыта в строительстве мангала недостаточно, можно взять уже готовые чертежи. Это позволит не ошибиться с покупкой нужных материалов. Также по желанию можно размещать конструкцию там, где хочется. Необязательно делать мангал совместно с беседкой, он может находиться и в саду.

чертежи, пошаговые инструкции

Мангал из кирпича — специальный мангал для приготовления шашлыка, построенный из кирпича. Солидный мангал из кирпича зачастую более функционален и используется в качестве гриля и барбекю, а нередко на нем готовят и другие блюда, даже просто предварительно разогревая пищу. Тоже интересный арт-объект на загородном участке. Вокруг такого заведения приятно собираться большой компанией.

Как выбрать место?

Не забывайте, что это сооружение является объектом повышенной пожароопасности. Не следует располагать вблизи дома, деревянных и других легковоспламеняющихся хозяйственных построек.
Строение не должно быть слишком далеко от места отдыха. Идеальный вариант — рядом с беседкой или возле летней кухни. Можно поставить широкий навес, который не только защитит мангал из кирпича от осадков, но и накроет пару скамеек и стол.
Обязательно обустройте сайт. Рядом не должно быть клумб или грядок, так как от жары трава просто завянет. Стоит рассмотреть удобный подход, а лучше несколько. Рядом не должны располагаться туалет и мусорные контейнеры.
Если ветер постоянно дует в одну сторону, следите за тем, чтобы дым не попадал в окна жилых домов.

Что нужно для строительства?

Лучший материал для строительства — шамотный кирпич (печной). Выдерживает большие перепады температур и не разрушается.

В качестве раствора для кладки используют глину с песком. Но требует предварительного замачивания.

Для кирпичного уличного мангала необходим хороший фундамент, а значит, нужен строительный материал для фундамента (цемент, песок, бутовый камень, фанера или доски для опалубки, арматура, камни и щебень).

Также понадобятся металлические уголки, решетки, защелки, лист железа. Если вы планируете сделать нишу и рабочее место, то вам нужна столешница из камня, дверцы можно сделать из дерева или металла.

Из инструментов потребуются:

лопата;
Мастер в норме;
уровень;
ведер для растворов;
бетономешалка или корыто;
Циркулярная пила.

Обязательно разрабатывается проект или берется готовый. По нему не только удобно выполнять работы, но и рассчитывать необходимое количество материалов. Небольшой запас никогда не помешает, а большие излишки бесполезны.

Заливка фундамента

Для стационарной кирпичной решетки требуется фундамент:

Необходимо выкопать яму в соответствии с размерами проекта.
Выложить дно котлована бутовым щебнем, установить опалубку (лучше смочить).
Далее котлован заливается бетонной смесью из цемента и песка в пропорции 1:3, но послойно и укладкой армирующей сетки. Арматура ни в коем случае не должна лежать на дне приямка. Если яма небольшая и стены ровные, то опалубка не нужна.
Сверху фундамент накрывают рубероидом или обычной пленкой.
В жаркую погоду для равномерного высыхания основания рекомендуется иногда сбрызгивать его водой. Бетон схватится и высохнет за 1-2 недели. Кладка кирпича осуществляется только после полного застывания фундамента.

За это время можно приготовить глиняный раствор. В кадке необходимо вымачивать глину в течение недели, периодически помешивая и при необходимости подливая воду. Затем добавьте песок. Хороший раствор по консистенции напоминает густую сметану, он должен легко браться руками и не растекаться.
Легко проверить качество раствора. Для этого смешайте небольшое количество глины с сухим песком. Скатайте его в жгут диаметром 1 см. Он не должен терять форму, трескаться или растекаться.

Фундамент под мангал обязателен, это ответственная часть работы

Кладка кирпича

Накануне кирпич рекомендуется облить водой или опустить на 20-30 секунд непосредственно перед укладкой. Это обеспечит лучшее сцепление с грунтом, а сам материал не будет забирать влагу из глины.

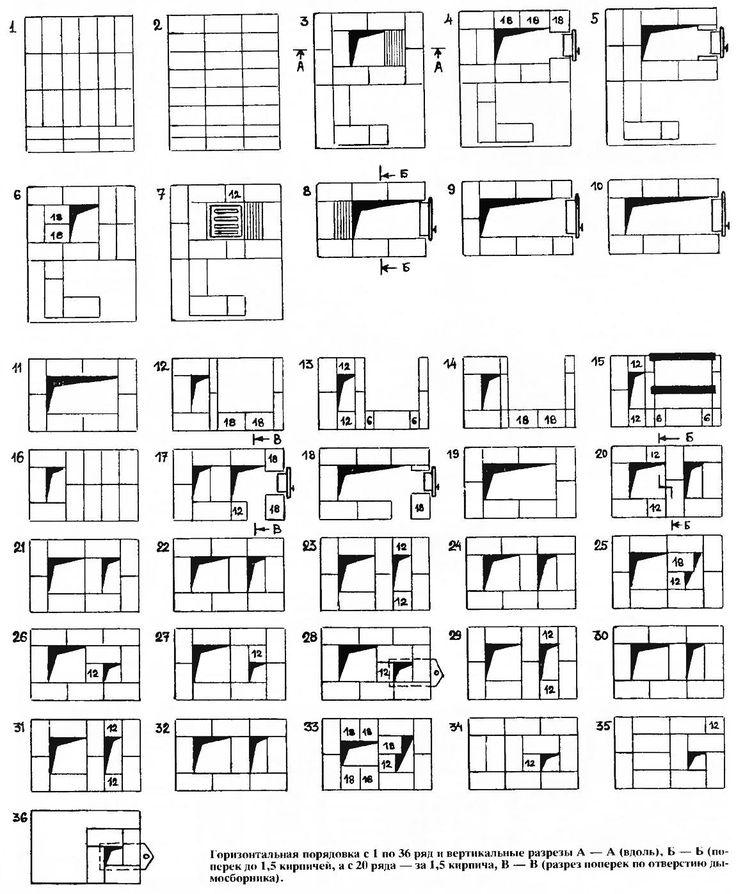

Порядок кирпичного барбекю показан на следующем рисунке. Если вы хотите нарисовать свой ордер, то удобнее всего это сделать на листе бумаги в клетку.

Так выглядит заказать мангал

Самый простой способ кладки кирпича для мангала — это сдвигать каждый ряд на полкирпича, затем один или другой. Начинать укладку основания следует от углов к центру по ранее размеченным линиям. Через каждые 3 ряда делать проверку уровнем и отвесом, а также класть армирующую сетку.

Первый ряд кладки, как и второй, выполняются сплошными. Цоколь может иметь разную высоту, в зависимости от проекта, и несколько отсеков, в которых удобно хранить дрова, древесный уголь, некоторую посуду и т.д.

Далее приступаем к кладке топки (центральная часть).

Для мангала можно использовать сборное железобетонное основание с армированием или выложить его из кирпича.

Если топку планируется сделать арочной, ее используют по окружности. Между кирпичами оставляют зазор в 1 см. Лучше всего для этого использовать чипсы. Так вы сможете равномерно распределить кирпичи. Только после этого пространство опрыскивают водой и заливают раствором. Окружность оставляют на 1-2 дня.

Сверху топку накрывают железобетонным брусом или железным уголком. На перемычку сверху выкладывается еще 1 ряд кирпичей.

При укладке рекомендуется оставлять небольшие зазоры, это позволит проникнуть воздуху, и горение будет лучше.

Если мангал из кирпича планируется использовать в качестве мангала, то нужно заранее продумать место установки мангала. Для этого делаются небольшие выступы. Сама решетка размещается на стержнях арматуры, заделанных в стены здания. Можно сделать несколько выступов, чтобы можно было разместить сетку на разных уровнях.

Далее ставятся ветровые стены и делается дымосборник. Труба крепится к опорным столбам и постепенно сужается. Это самая простая конструкция. А для защиты от осадков над ним устанавливается металлический козырек.

В простых схемах мангалов из кирпича труба может полностью отсутствовать, как и ветровые стены.

Облицовка и навес

Для того, чтобы постройка прослужила как можно дольше, необходимо построить навес для машины.

Он может быть:

общим и охватывать всю зону отдыха;
находиться прямо над жаровней.

Для этого под стойки навеса делаются бетонные основания или крепятся к основанию. Опоры могут быть металлическими или деревянными. В последнем случае по правилам пожарной безопасности они должны быть не менее чем в 16 см от конструкции и обработаны специальными антисептиками.

Крыша для навеса делается абсолютно из любого материала. А вот если он будет сочетаться с крышей дома и другими хозяйственными постройками, мангал из кирпича гармонично впишется в общий ландшафт.

Конструкцию можно оставить как есть, лишь слегка пройдя шлифовальный станок. Можно покрывать специальными красками для кирпичных печей. Интересно смотрится украшение из декоративного камня. Также можно использовать специальный пластырь.

Также можно использовать различные декоративные элементы не только на самом мангале, но и на дверцах встроенных шкафов, полках и т.д.

Посмотрите следующее видео, где наглядно показан процесс строительства кирпичного мангала.

Проекты, схемы и чертежи

Существует множество готовых проектов мангалов из кирпича, различных по сложности исполнения, стоимости и декоративным возможностям. Вы можете разработать собственный чертеж на основе существующих схем.

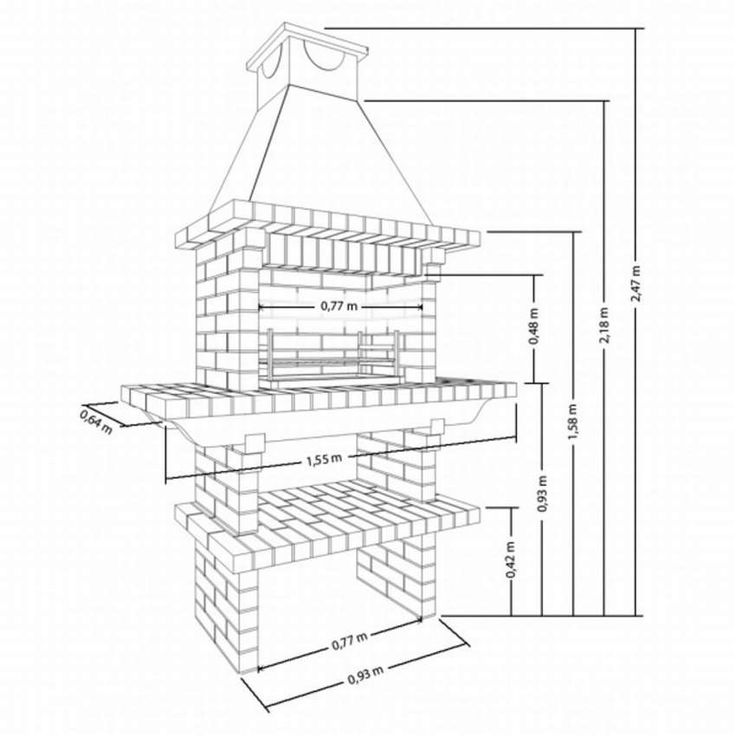

Представляем схему мангала, по которой легко построить мангал из кирпича своими руками.

Обычно высота от земли до жаровни определяется как расстояние от уровня руки до пола. Если хозяин высокого роста, то топка будет достаточно высокой. Ширина жаровни не превышает 30 см, иначе в нее просто провалится стандартный шампур. В длину чаще всего не превышает 1 м, из расчета на 10 шампуров.

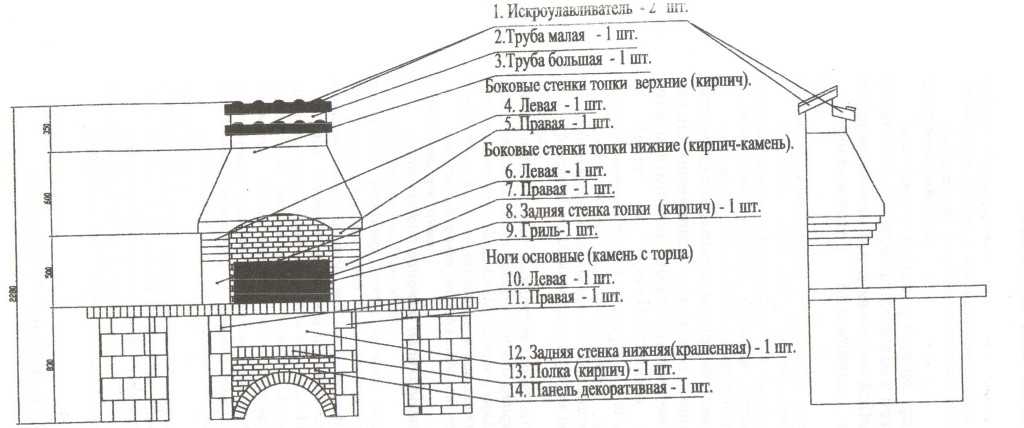

Построить мангал из кирпича своими руками можно по следующему чертежу.

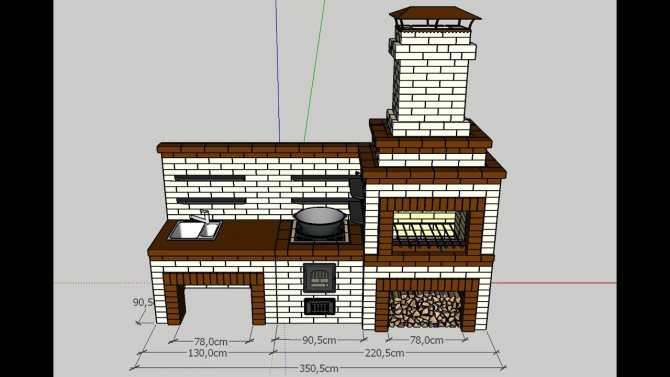

Возможно, этот рисунок подойдет вам больше?

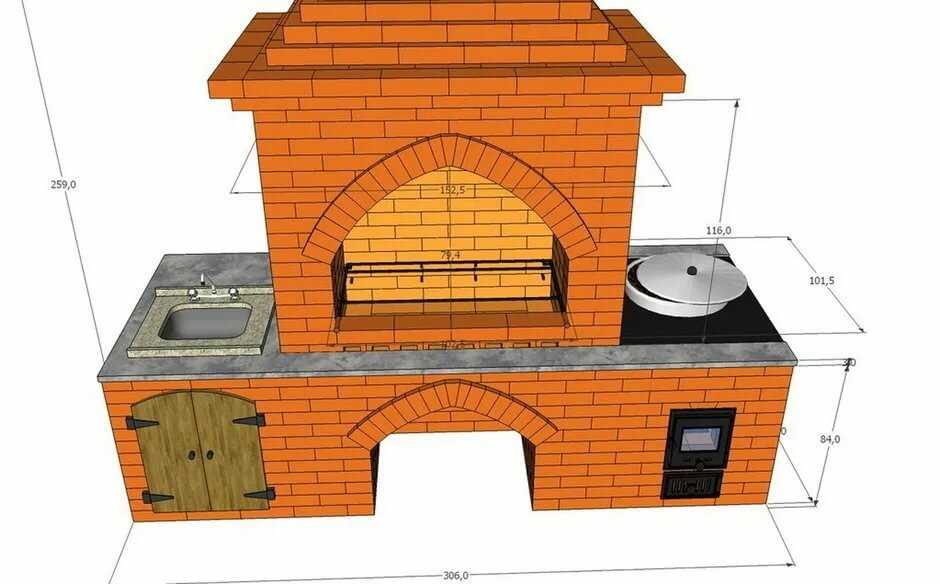

Еще один чертеж и реальное фото к нему, пошаговая инструкция по строительству мангала из кирпича.

Пошаговая инструкция по строительству мангала

Самый простой вариант

Самый простой мангал из кирпича имеет только цоколь и жаровню, иногда выступы для решетки. Укладывать не сложно, не нужно много места и материалов. Это будет отличный вариант шашлыка для дачи небольшой компании или семьи из 4 человек.

Это самый простой вариант мангала из кирпича

Если вы планируете построить прочную конструкцию, которую можно было бы использовать круглый год, то ставьте стационарный мангал из кирпича, дополняется ветровыми стенами и дымоходом.

Рекомендуем посмотреть следующее видео. В ней дана пошаговая инструкция по самостоятельному строительству мангала из кирпича.

чертежи, инструкции, рекомендации + фото готовых идей

Любую поездку на отдых за город или на дачу сложно представить без таинства приготовления шашлыка. С таким праздником ассоциируется приготовление мяса на углях, ведь запах костра придает оригинальности этому виду праздника. Большинство населения считает, что приготовление шашлыка – это сугубо мужское занятие.

Вкус шашлыка зависит не только от способности мариноваться, но и, конечно же, от инструмента, на котором он готовится. И этот механизм — барбекю. Ведь вкусный и сытный шашлык – залог отличного отдыха на природе.

Основные советы по маринованию мяса:

не злоупотреблять употреблением соусов, кислого молока и майонеза;

используйте натуральные маринады, такие как уксус или вино, лук, травы, специи.
штук для шашлыка нарезать кубиками со стороной не менее 4-5 см.
используйте «Правильный Жаровня».

Краткое содержание статьи:

Мангал и его характеристики

Его размеры должны позволять размещение шампуров с достаточным расстоянием между ними. Ширина мангала должна быть равна длине шампуров минус 12-18 см. Длину мангала следует рассчитывать исходя из того, что на каждый шампур будет приходиться примерно 8-10 см. Высота над углями не должна быть более 10 см, а глубина около 20-25 см.

И, конечно же, для удобства приготовления необходимо иметь прорези для шампуров по всей длине. Толщина стенки должна быть достаточно толстой.

Также не нужно счищать копоть с внутренней стороны стенок — она придает мясу особый вкус. Ближе к низу необходимо сделать в боковых стенках отверстия, облегчающие приток воздуха.

Изготовление жаровни

С чего начать приготовление шашлыка? Для начала необходимо определиться с типом шашлыка, который вы хотите сделать. Размеры мангалов различны в зависимости от потребностей, вследствие чего они делятся на стационарные и переносные.

В зависимости от потребности необходимо выбрать материал для изготовления мангала. Далее мы рассмотрим все виды мангалов от простых до самых сложных.

Барбекю из металла

Самый популярный вид барбекю из листовой стали. Преимуществами этого типа являются низкая стоимость, простота сборки и минимальные трудозатраты.

Для его изготовления можно использовать куски листового металла, стальной цилиндр или бочку в сочетании с обрезками труб и уголков. А так как велика вероятность того, что этот материал может просто валяться у вас на даче под рукой в виде ненужного хлама, мангал вообще не потребует от вас никаких финансовых затрат.

Второе преимущество – простота сборки. Каждый человек, немного умеющий пользоваться сваркой, без проблем сможет сконструировать и собрать мангал из металла практически любой сложности. Да, при использовании уголков можно вообще обойтись без сварки, а использовать для соединения специальные отверстия, болты и гайки.

Также эти мангалы очень мобильны. А главное, к созданию мангала можно подойти творчески, и вся эта куча хлама станет вашим творческим шедевром, которым вы сможете гордиться.

Недостатками таких мангалов могут быть недостаточно толстые стенки, из-за их способности быстро прогорать. В результате на стенах появится ржавчина и обязательно приведет вашу конструкцию к сильному нагреву.

Изготовление мангала без применения сварки

Изготовление мангала своими руками без применения сварки возможно в двух вариантах: крепление с помощью уголков, болтов и гаек или пазов. Барбекю с пазами будет очень кстати на природе благодаря простоте сборки и компактности при транспортировке.

Перед сборкой необходимо запастись следующими материалами:

листовой материал в необходимом количестве толщиной 2-4 мм;
металлические уголки для ножек;
инструментов: дрель, болгарка, тиски, молоток и ножовка по металлу.

Заказ на выполнение работ:

необходимо сделать чертежи мангала.
на металле делаем разметку дна и стенок металла.
по маркировке режем металл с помощью болгарки или ножовки по металлу.
Для удобства сборки согните нижнюю часть боковых стенок с помощью тисков и молотка.
у длинных стенок аналогичным образом загибают и края, примыкающие к коротким стенкам.
на боковинах и ножках выполняем пазы для соединения между собой.
на длинных стенках делаем щели для шампуров (желательно 2 вида по 4 см и 7 см). Щели рекомендуется делать разной глубины, чтобы можно было регулировать подводимое к продукту тепло, размещая его ниже или выше над углями.
на дне длинных сторон дрелью делаем отверстия диаметром около 12 мм.
будет полезно и удобно делать переносные ручки на более короткие стены.
и окончательно собрать получившуюся конструкцию.

Пример чертежа разборного мангала представлен на фото ниже и в конце статьи в галерее. Это, конечно, не единственный вариант, и многие другие варианты можно найти в Интернете.

Изготовление мангала с применением сварки

Этот способ сборки мало чем отличается от варианта без сварки. Принципиальное отличие заключается в том, что соединение всех деталей между собой осуществляется при помощи сварки. И нет необходимости производить различные загибы, формирование пазов и монтажных отверстий для разборных.

Сварка часто применяется для более основательных мангалов на даче и турбазах. Для удобства их иногда оборудуют специальными местами для дров, крышей и прочими полезными и приятными мелочами.

Также рассмотрим частный случай изготовления — мангал из газового баллона.

Преимуществом такого баллона является:

простота конструкции;
дешевизна;
достаточная толщина стенки;
функционал;
мобильность.

Недостатки:

для приготовления пищи используйте только угли;
Несмотря на мобильность, передать одному все же невозможно.

Особенности мангала

В первую очередь нужно полностью избавиться от газа в баке с помощью вентиля. Для контроля выхода газа необходимо смочить открытый клапан раствором мыла. Пока мыльный раствор пузырится, давления газа внутри баллона еще недостаточно, чтобы приступить к дальнейшим действиям.

Убедившись, что давление равно атмосферному, переверните баллон и вылейте остатки конденсата, по краям залейте водой на 2-3 дня. Воду желательно сливать подальше от жилых домов, в связи с тем, что метан имеет резкий запах.

Этапы сборки аналогичны его созданию из листового материала с небольшими отличиями.

Для изготовления нам потребуется:

разводной ключ;
;
болгарский;
2-4 петли;
перчатки
;
с заклепочным пистолетом;
;
;
металлические трубы для ножек и дымохода;
4 квадрата площадью около 100 см2 под ножки.

Пошаговая инструкция как сделать барбекю из газового баллона:

Пиление. Пожалуй, это самый ответственный этап, ведь от него зависит эстетичный вид будущего изделия. Требуется полностью выкрутить клапан с помощью разводного ключа и срезать его болгаркой. Все работы с измельчителем рекомендуется проводить с прямым орошением, чтобы предотвратить воспламенение остатков метана.

Привариваем ручки и крышку. Мы рекомендуем использовать петли, соединения которых основаны на заклепках. А затем приварите петли к цилиндру. Необходимость сварки петель связана с влиянием высоких температур, ведь если этого не сделать, то со временем заклепки исчезнут.

Установить ножки. Отпиливаем их на удобную для вас длину и привариваем к днищу цилиндра на равном расстоянии от центра. Незабываем снизу к ножкам прикрепить металлические пластины, обеспечивающие устойчивость на мягком грунте.

Есть еще один вариант базы. Процесс его создания будет более трудоемким и заключается в следующем. Берется пара полос металла, сгибается дугой, повторяющей форму емкости, и к ее концам привариваются ножки. Далее снизу ножки соединяются поперечной планкой. А в конце создания стоек соединяем их между собой.

Чтобы избежать деформации при варке, внутри него привариваем два уголка для придания большой жесткости.

Просверливаем примерно 14-18 отверстий диаметром примерно 12-18 мм в нижней задней части для подачи кислорода, так необходимого для горения. А также по краям делаем надрезы с помощью болгарки.

На место большого отверстия, где был снят вентиль, монтируем трубу дымохода и привариваем ее.

В этой статье мы уделили особое внимание мангалам из металла, но многие делают для себя специальные стационарные мангалы из кирпича. Более подробно об изготовлении таких мангалов вы можете найти в Интернете. Для примера ниже приведем фото готовых мангалов из кирпича.
