Применение бензопил позволяет проводить изменение размеров и формы древесины и других материалов. Режущим элементом бензопилы является цепь, которая движется с большой скоростью во время работы. На цепи расположены лезвия, геометрия которых обуславливает быстрое резание. Со временем цепь затупляется, и нужно заточить зубья. Заточка цепи – процедура, которую можно выполнить самому, так как она не сложнее, чем заточка иного режущего инструмента. Единственным условиям проведения заточки можно назвать использование специальной конструкции. Это связано с тем, что созданный зуб имеет необычную геометрию: состоит из двух режущих кромок, угол создается при помощи боковой и верхней плоскости. Особая сложность заточки заключается в том, что верхняя поверхность имеет угол относительно линии движения цепи, который следует выдерживать с большой точностью.

Когда нужно проводить работу?

При интенсивном использовании бензопилы заточка проводится довольно часто, зачастую несколько раз за один день. Особое внимание следует уделять тому, что встреча цепи с грунтом значительно ускоряет процесс. Поэтому бензопилы нужно использовать так, чтобы исключить вероятность соприкосновения цепи и грунта. После нескольких соприкосновений стружка будет очень мелкой, а цепь будет углубляться в материал незначительно.
При рассмотрении подобного вопроса можно отметить: чем чаще приходится точить цепь бензопилы, тем меньший слой металла снимается. Также если часто точить, то срок службы режущего элемента бензопилы значительно увеличиться. Главным условием можно назвать правильное выполнение работы, если ее делать своими руками. Правильно выполнить процедуру можно только при условии, если есть специальный станок.
Признаком того, что режущий элемент ручной бензопилы притупился можно назвать значительное усилие подачи. Правильно проведенная заточка цепей определяет значительное уменьшение показателя усилия подачи, то есть бензопилы входят легко при небольшом нажатии. Еще одним признаком необходимости проведения заточки цепей можно назвать получение очень мелкой стружки.
Проведение заточки бензопилы при появлении рассматриваемых признаков обязательно. Заточка цепей проводится для того, чтобы снизить сильно напряжение в теле, уменьшить показатель циклической нагрузки, расход топлива. Также если не точить зубья цепей вовремя есть вероятность повышения износа всех узлов, вследствие этого происходит сокращений срока службы ручной бензопилы.

Особенности геометрии

Для того чтобы правильно точить своими руками, даже если используется станок, следует знать геометрию зуба. К его составным элементам относится:

1. Лопатка.
2. Основное звено.
3. Ограничитель глубины.

При этом лопатка зуба состоит из следующих элементов:

1. Торцевое лезвие.
2. Верхнее лезвие.

Точить правильно своими руками нужно с учетом того, что торцевое и верхнее лезвие должны быть расположены правильно относительно друг друга для обеспечения наилучших показателей резания. Спинка зуба формирует определенный угол верхнего лезвия. Подобный угол формируется для врезания лезвий в материал. Точить своими руками следует также с учетом того, что назад лопатка имеет сужение – эта конструктивная особенность формирует угол торцевого лезвия. Он создается для обеспечения бокового обрезания стружки.

Зуб цепи бензопилы

Поверхность скольжения и торцевая часть лезвия формирует передний угол. В данном случае угол имеет фиксированное значение, оно варьирует от 60 до 85 градусов.
Если точить зубья своими руками стоит учитывать, что именно верхнее лезвие является главным, а угол, образованный им – наиболее важный угол.
Подводя итоги при рассмотрении вопроса особенностей геометрии отметим, что угол заточки может изменяться в зависимости от условий применения. К основному правилу, которое следует соблюдать, если точить зуб своими руками, можно отнести следующее: чем выше показатель угла, тем больше производительность бензопилы, но уменьшение показателя обеспечивает большую плавность хода лезвий, снижение вибрации и увеличение срока службы. Точить стоит с учетом того, что показатель должен находиться в пределах от 25 до 35 градусов. Исключением можно назвать вариант исполнения лезвия, которое предназначено для продольного распила – 10 градусов выдерживают многие производители режущего элемента бензопилы.

Конструкция пилы

Для лучшего понимания, что такое цепная бензопила и как она работает желательно знать, как она устроена.

Кстати, правильнее будет называть режущий инструмент бензопилы – пильной цепью.

Первые пильные цепи появились на свет в начале ХХ века. Конструкторы на стали ломать голову, просто на цепь смонтировали зубья, которые быстро теряли работоспособность. По виду они напоминали те, которые стоят на ручных ножовках по дереву. Затачивание такой бензопилы вызывало большие сложности. Но, многократные попытки создать совершенную пильную цепь увенчались успехом только в 1947 году.

Устройство бензопилы

Эта бензопила обладает звеньями с г-образной формой реза. Современные цепи – это, по сути, прямые предки этой разработки.

Если во время работы стала снижаться скорость реза, бензопила в руках мастера начинает «гулять», то скорее всего, пильная цепь потеряла свои эксплуатационные свойства, то есть затупилась и надо принимать меры по их восстановлению.

Почему происходит затупление инструмента

Каждая бензопила обладает определенным периодом стойкости. Так называют время от начала работы новым инструментом, до приведения его в неработоспособное состояние.

Разрушение или износ режущего инструмента, предназначенного для работы по дереву, происходит из-за воздействия набора сил, возникающих в процессе резания. Одна из ключевых – это сила трения. Затупление пильной цепи происходит из-за длительной работы, из-за использования бензопилы не по назначению

Размер износа может быть определен как показатель веса, измеряемого в миллиграммах. Износ – это параметр, который показывает изменение характеристики формы и размеров режущего лезвия. Изменение геометрических параметров, которые происходят в ходе резания, и при этом отсутствует линейный износ, называют затуплением.

Существуют параметры, на основании которых выносят решение о возможности дальнейшей эксплуатации инструмента. В частности, при обследовании зубьев пильной цепи необходимо обратить внимание на кромки передней и задней поверхности, высоту лезвия, на площадь износа. Если они пребывают в неудовлетворительном состоянии, это значит, пришло время выполнять заточку бензопилы.

К признакам того, что пила потеряла остроту можно отнести следующие:

1. Уменьшение размера стружки.
2. Использование большего усилия при выполнении работы.

Когда нужно проводить заточку и как об этом узнать

После обследования пильной цепи, мастер, принимает решение о том, пора точить инструмент или нет.

Как правило, пильная цепь теряет свои эксплуатационные свойства при интенсивной работе. Дело может дойти до того, что за один день цепь придется перетачивать несколько раз. Причиной может стать и контакт пилы с грунтом. На самом деле, довольно несколько раз чиркнуть пильной цепью по грунту и можно все работы останавливать. Бензопила просто перестанет входить в дерево. Кстати, один из признаков затупление пилы – появление мелкой стружки.

Затупившаяся цепь бензопилы

Чем раньше будут приняты меры по затачиванию цепи, тем она дольше прослужит. Понять когда потребуется переточка довольно просто. Произойдет изменение подачи. Цепь, с правильно заточенными зубьями втянется даже при небольшом усилии, если же при работе приходиться оказывать большее усилие подачи, то это обозначает только одно, зубья потеряли свою остроту.

Эксплуатация тупой цепи недопустима. Кстати, это требование техники безопасности. Да и процесс потребует значительных мускульных усилий от лесоруба. В результате это приводет к понижению качества реза, росту количества используемого топлива и ускоренной выработке цепи.

Напильник

Напильник может использоваться для проведения рассматриваемой работы. Напильником выполняют снятие необходимого слоя металла с поверхности. Для данного случая был создан специальный набор:

1. Напильник круглый, имеющий державку необычного вида.
2. Плоский напильник, необходимый для регулирования ограничения глубины.
3. Крючка.
4. Специального шаблона.

Державка с круглым напильником создается вместе с разметочными линиями, которые используются для правильного позиционирования инструмента. Сама пластина во время работы соприкасается с ограничителем глубины и поверхностью лезвий, а напильник ходит и снимает слой металла. Применение специальной державки с напильником позволяет обеспечить правильное прилегание инструментам к обрабатываемой поверхности. Стоит применять только тот напильник, который предназначен для выполнения подобной работы.

Углы наклона при заточке напильником

К правилам проведения работы можно отнести:

1. Делать следует одинаковое количество движений.
2. Нужно контролировать силу давления на поверхность во время ее обработки.
3. Шаблон, который используется вместе с напильником, позволяет соблюдать важные показатели заточки.

При разной длине наблюдается неравномерность хода и образование трещин в материале. Если показатель длины неодинаковый на момент начала обработки, то все режущие зубья опиливаются по показателю самого меньшего из них.

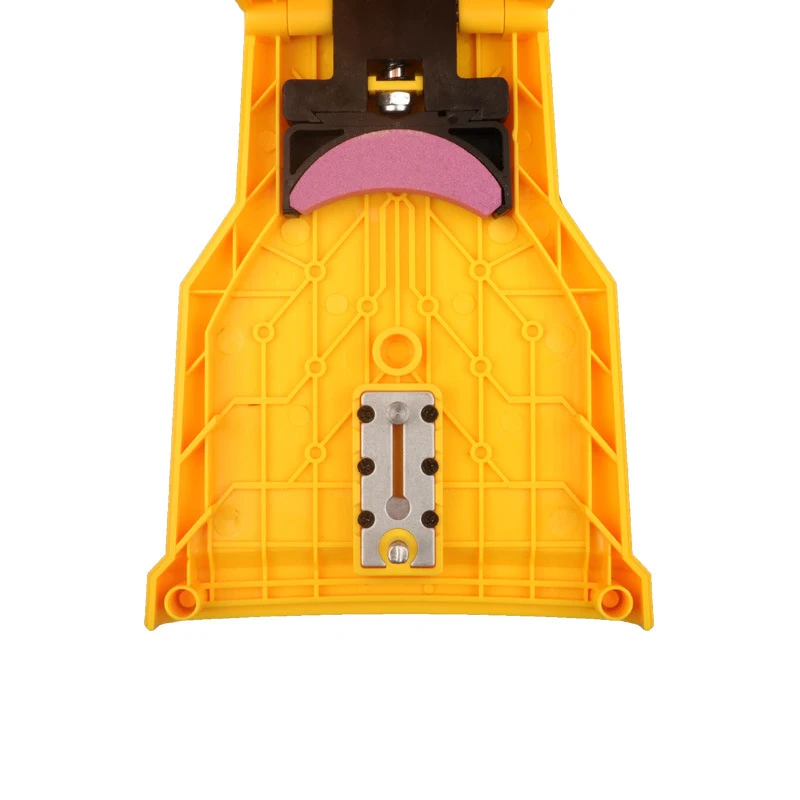

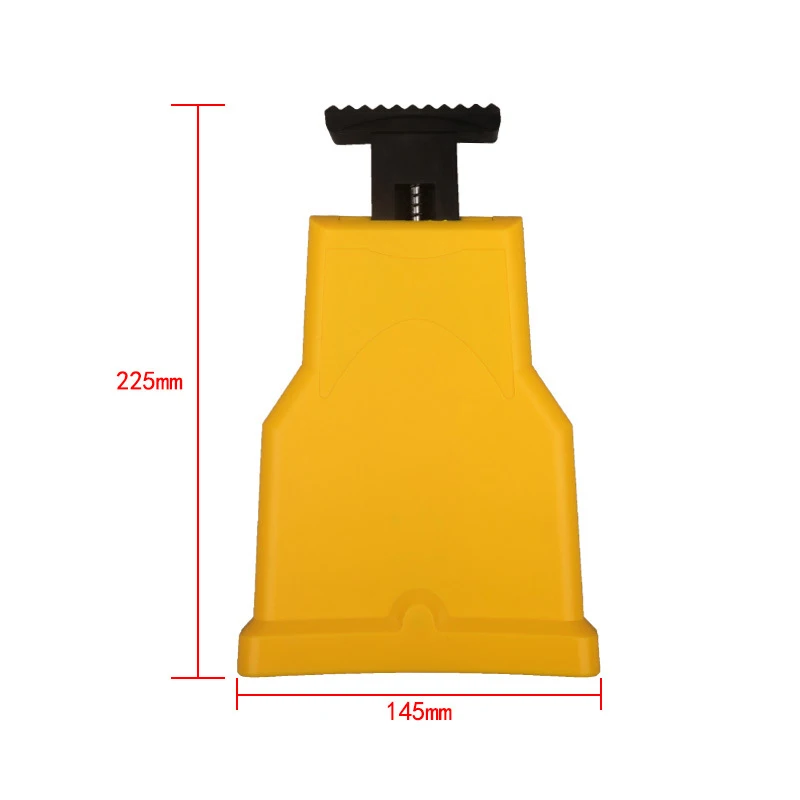

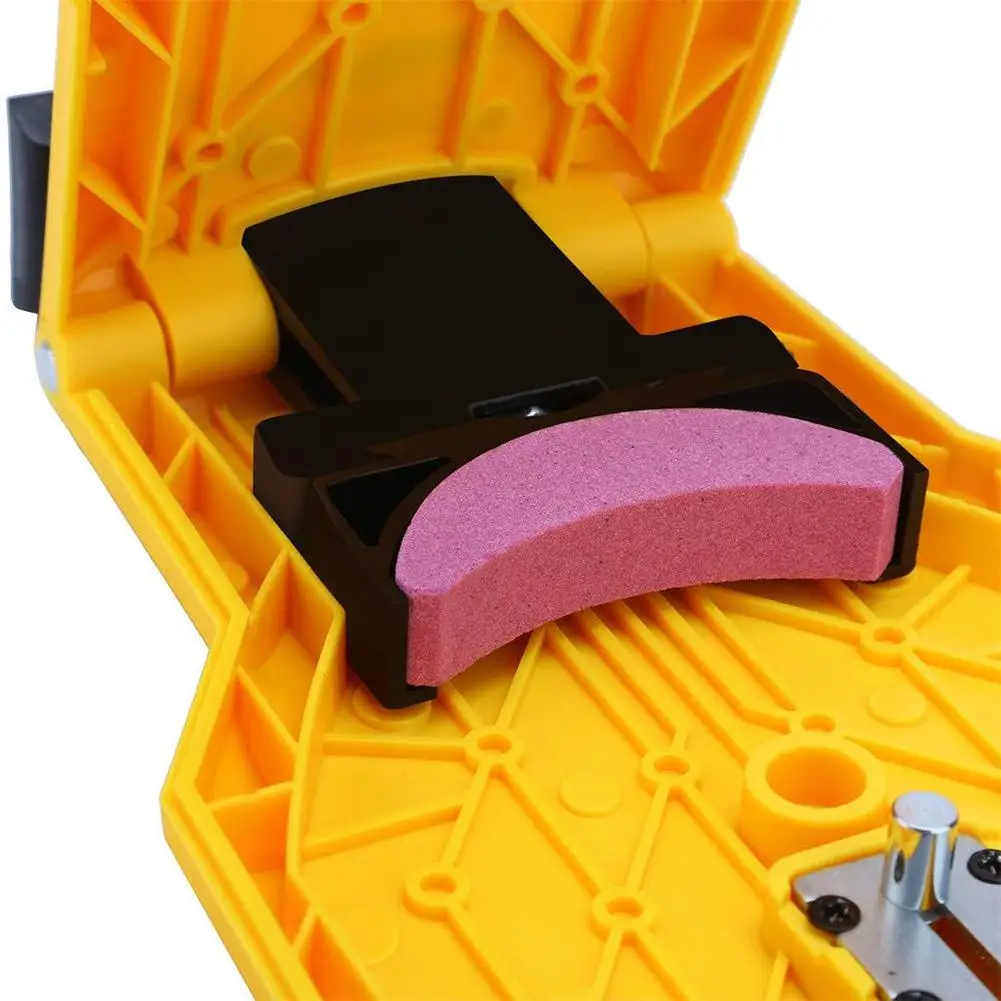

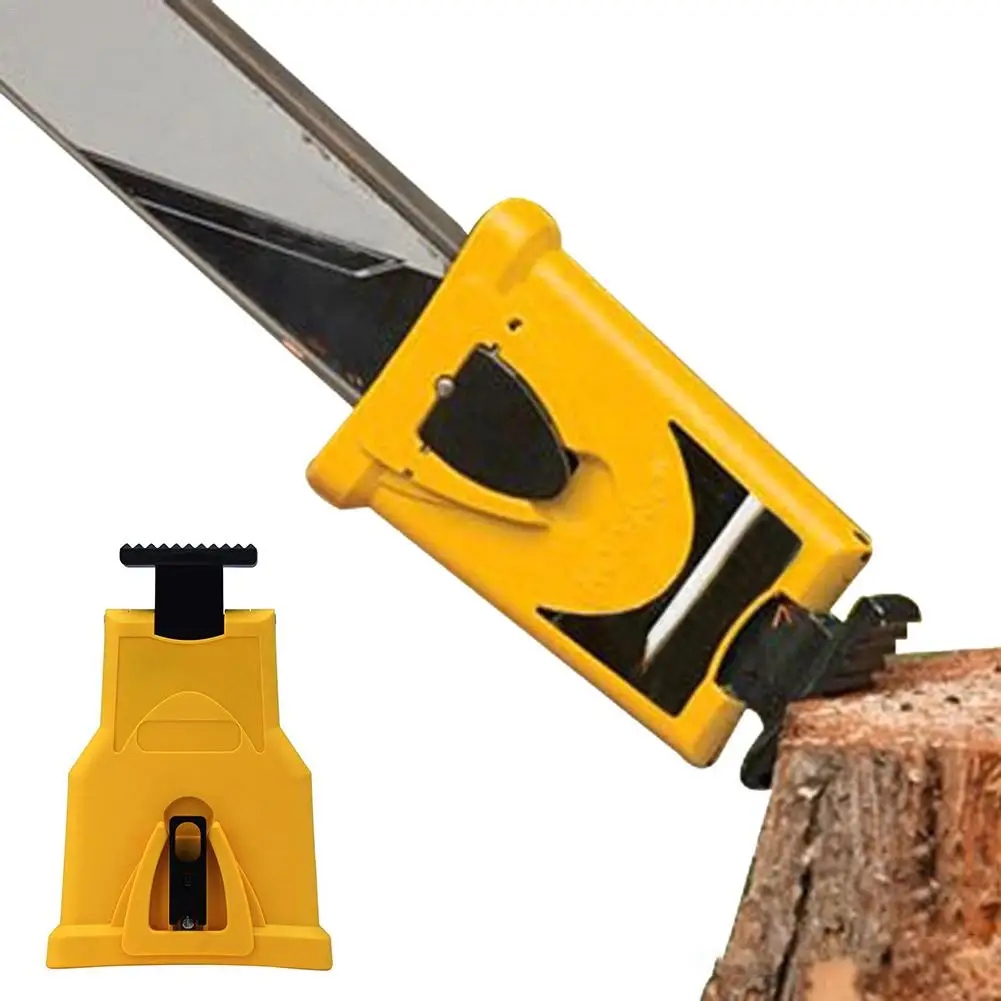

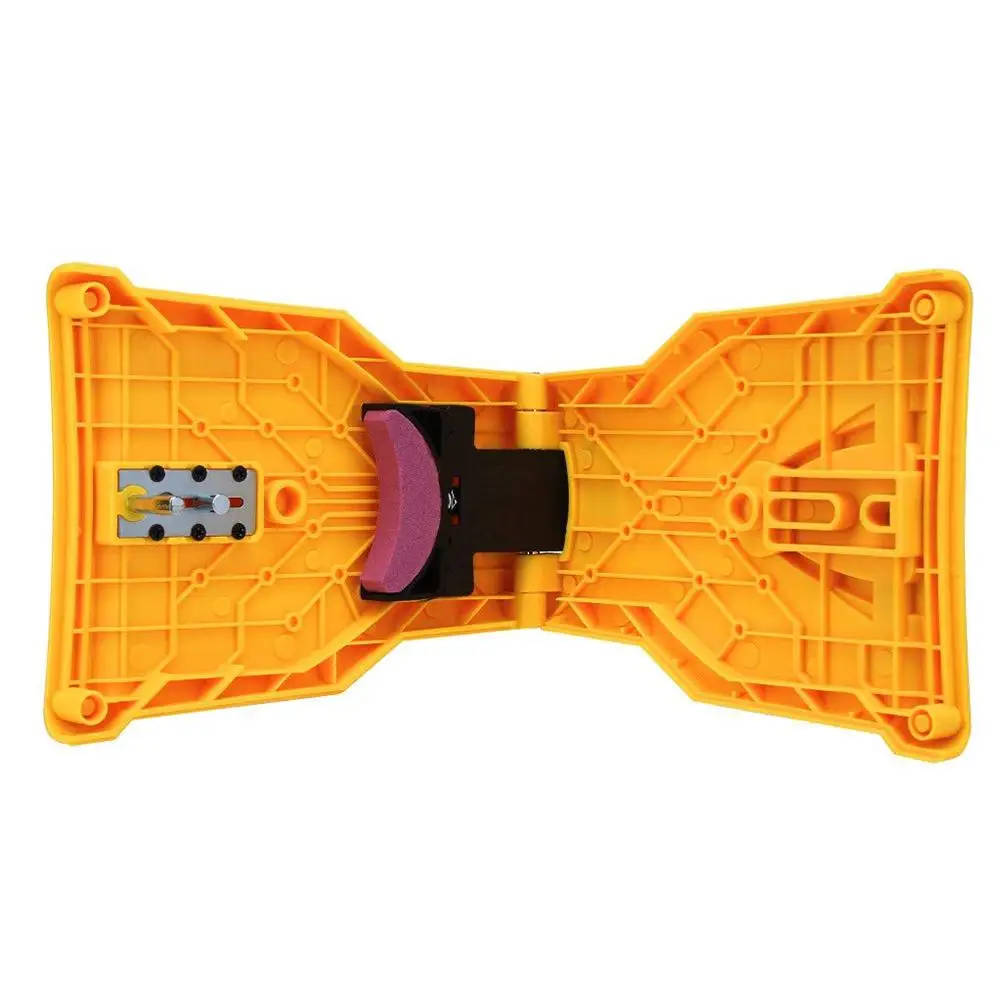

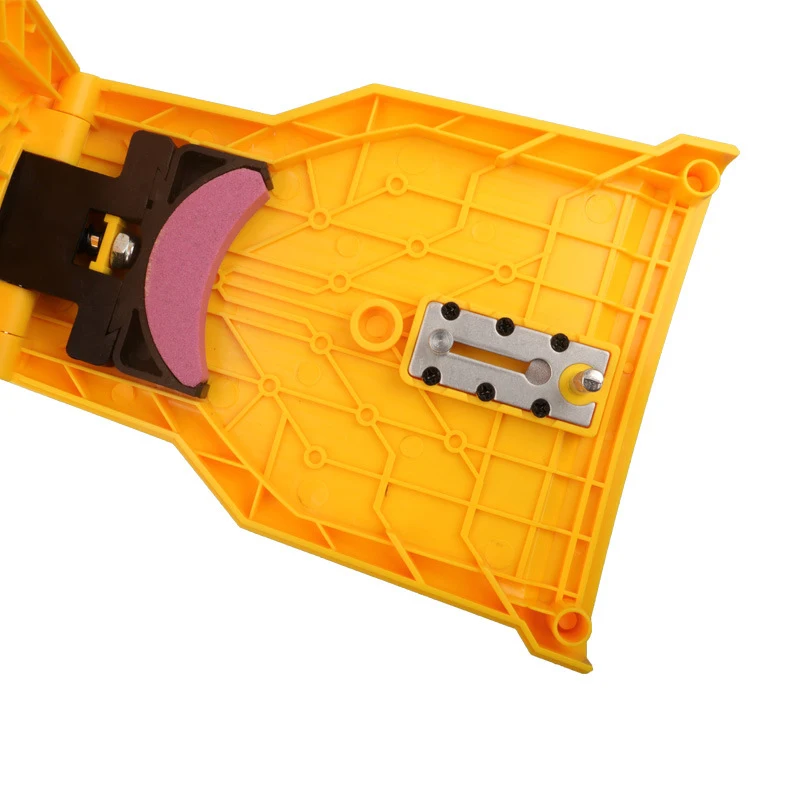

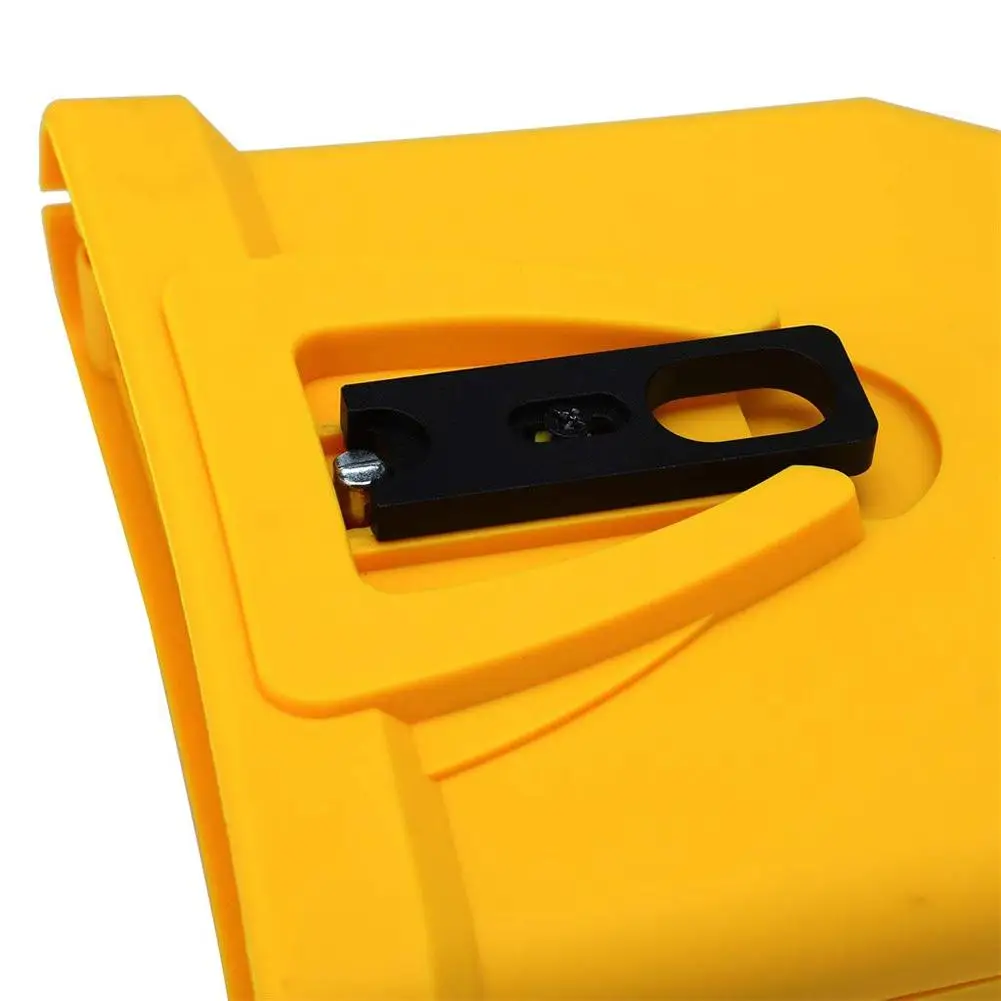

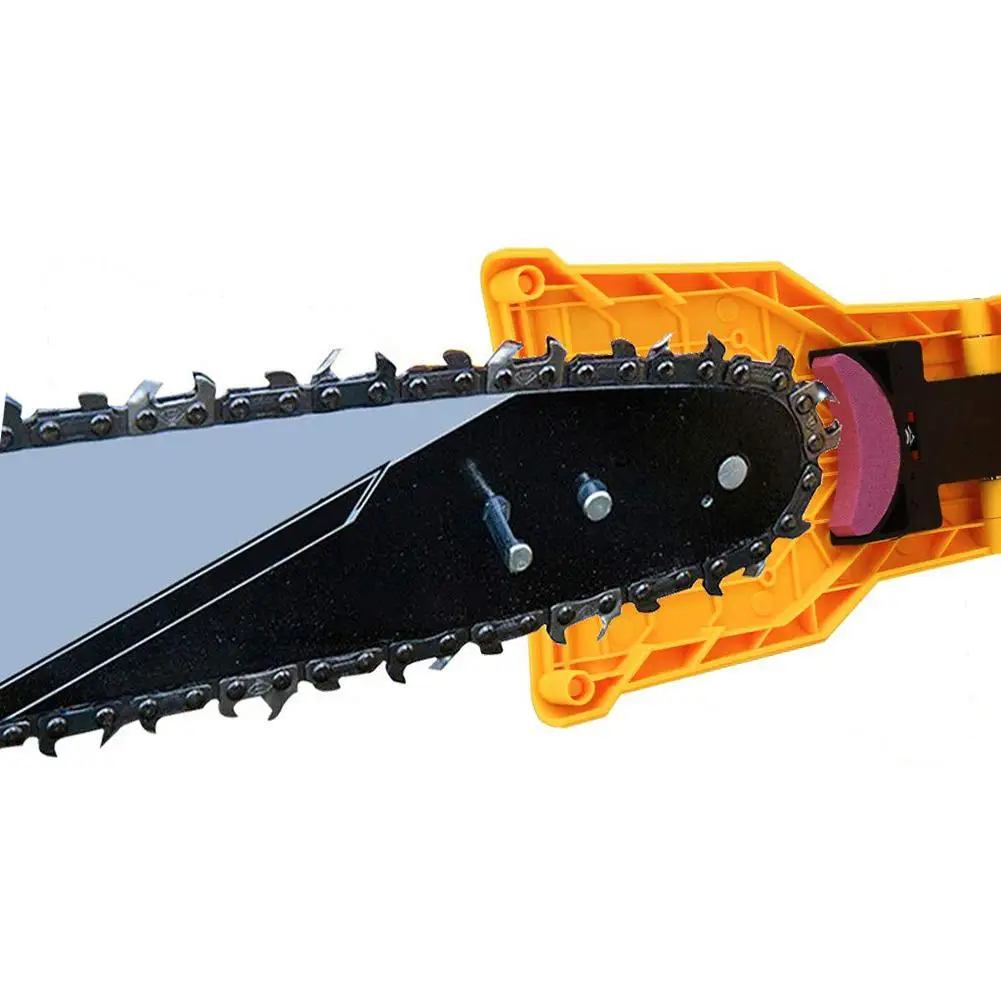

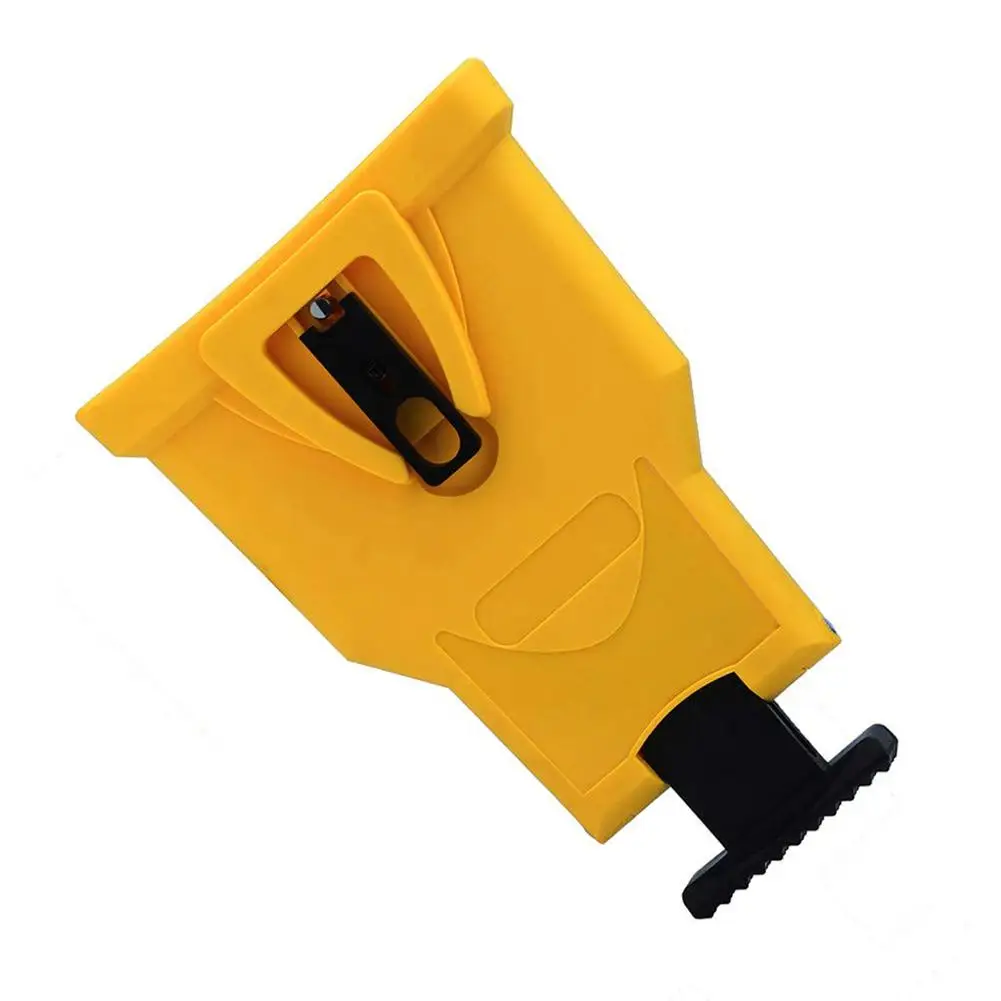

Применение специальных станков

Не всегда можно использовать ручной инструмент с шаблоном. К примеру, если режущая кромка во время работы соприкоснулась с грунтом, есть вероятность ее деформации. В этой ситуации применяется специальный станок.
Станок бывает двух видов:

1. Механический.
2. Электрический.

Механический станок имеет конструкцию, которая выглядит как лучковая пила, но с круглым напильником. Применять станок можно для выравнивания показателя длины всех кромок, для восстановления правильной геометрии. Рассматриваемый станок имеет сложную систему установки параметров обработки. Заточка выполняется примерно 2-3 движениями, после чего станок устанавливается на новое место.

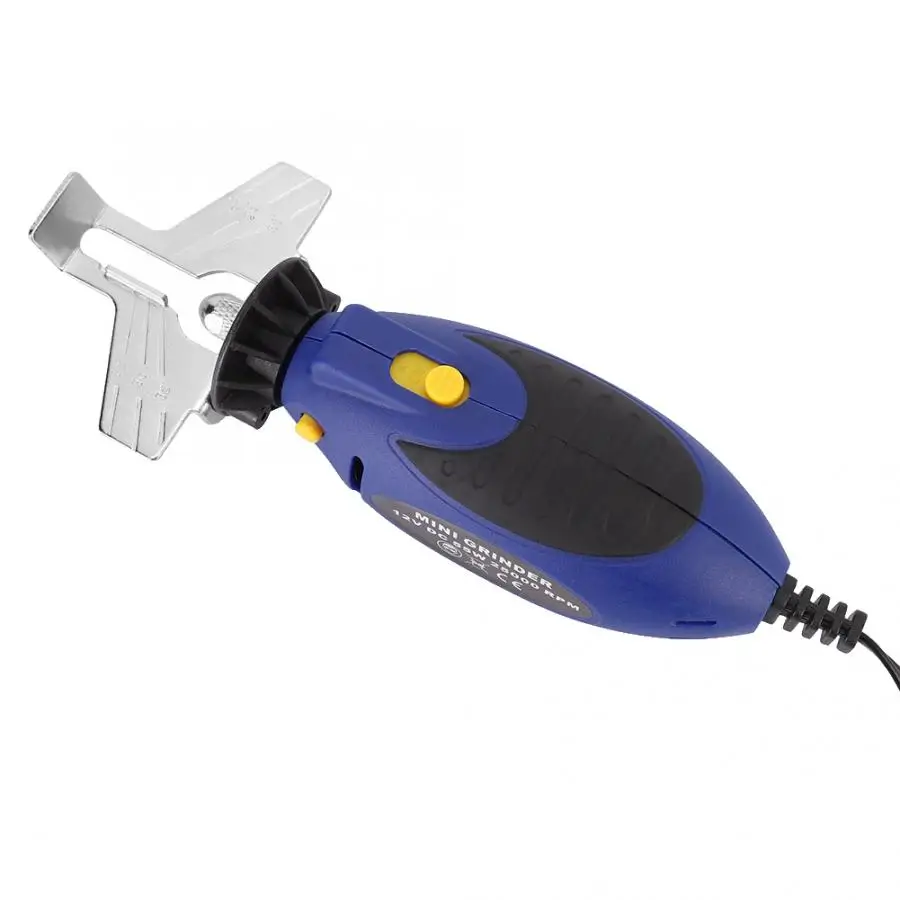

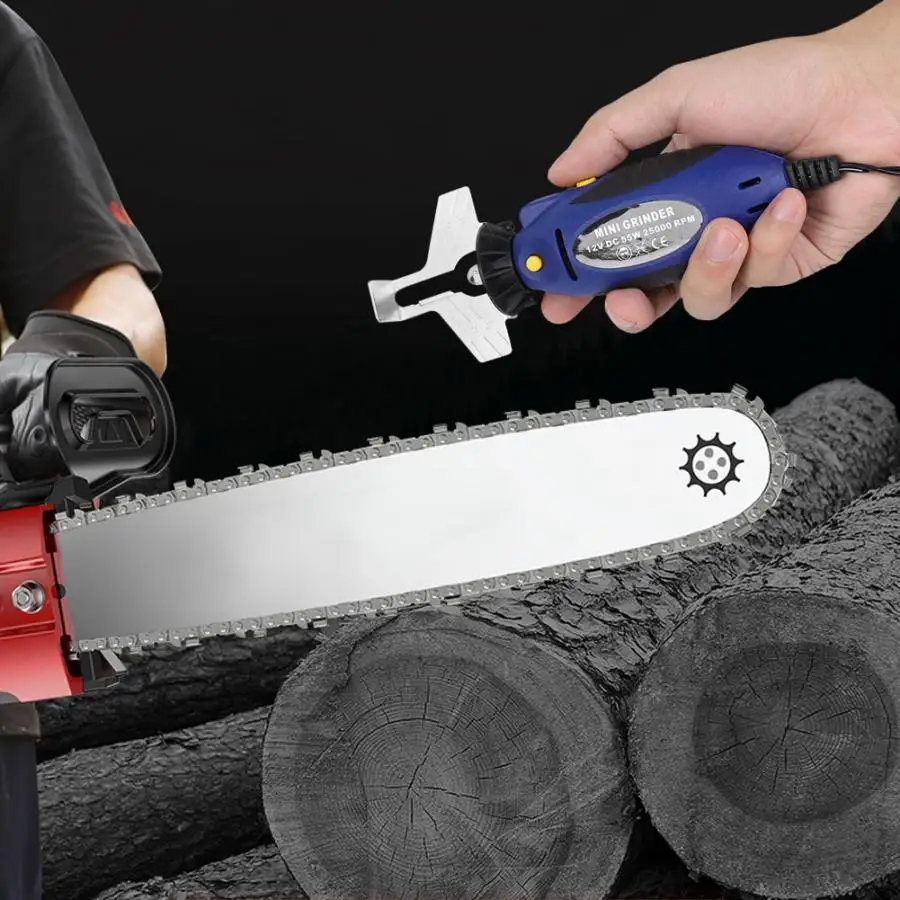

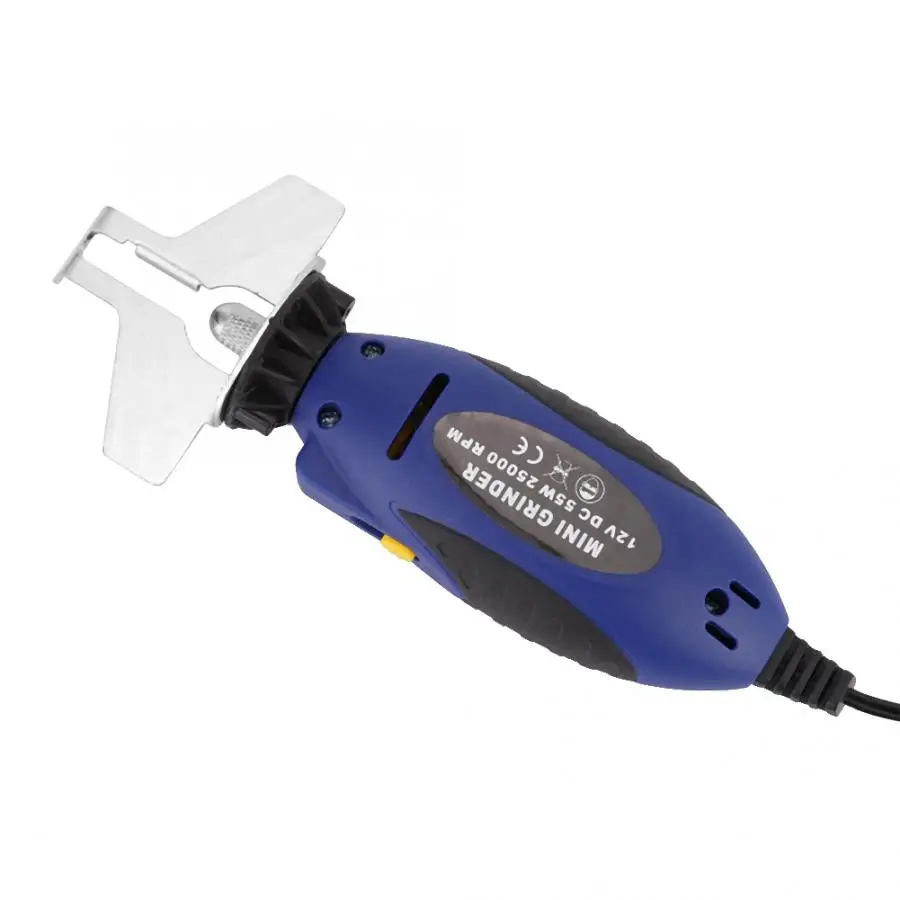

Электрический станок прост в использовании. Специальная система настроек позволяет правильно позиционировать обрабатываемую поверхность, а также подвести диск с высокой точностью. Некоторые модели имеют автоматическую систему зажима тисков на момент опускания диска. Стоимость электрического варианта исполнения несколько выше, но при этом значительно повышается производительность, можно добиться наиболее точного результата.

Руководство по заточке пильных цепей Stihl в формате PDF

Как правильно заточить цепь бензопилы своими руками. Пошаговая инструкция

Приведение цепи в рабочее состояние имеет свои особенности. Они определяются конфигурацией зуба. В нее входят две кромки, расположенные – одна в верхней части, а другая в нижней. Причем кромка расположенная к верху, обладает уклоном под заданным углом. По сути, зуб и по геометрии, и по принципу работы похож на лезвие от столярного рубанка.

Схема заточки цепи вручную

Для грамотной заточки, мастер должен понимать устройство зуба.

Параметры зубьев

Конструкция зуба состоит из:

1. основания;
2. лопатки;
3. ограничителя.

На лопатке сформировано две режущих кромки, одно размещено по горизонтальной плоскости, другое под углом. Для получения требуемых параметров лезвия затачивают под углом, указанном в технических условиях. Передний угол затачивают в диапазоне от 60 до 85 °.

Задний угол показывает наклон верхнего лезвия назад. Он лежит в диапазоне от 50 до 60 °. Лезвие расположенное сверху считают основным, задний угол в этой конструкции очень важен. Его трудно промерить, при выполнении правил заточки и соблюдения геометрических параметров он формируется в указанном диапазоне.

Зубья

Углы затачивают в зависимости от использования инструмента. Главное правило – чем угол больше, тем больше эффективность при обработке мягкого дерева, чем меньше угол, тем проще эксплуатация пилы с твердым деревом. Т. е. улучшается плавность хода и происходит понижение вибрации инструмента.

Между тем, следует избегать ситуации затачивания угла больше 35 и меньше 25 °. Это правило не относится к цепям продольного реза.

Углы изменяют при правке инструмента. Они оказывают важное воздействие на режущие параметры, поэтому необходимо тщательно исполнять все технические требования.

Что понадобится для заточки пилы в домашних условиях?

Цепь затачивают и дома. Существует два варианта выполнения этой работ. Первый способ предусматривает использование напильника. Второй способ предусматривает применение станка.

Снятие цепи с бензопилы

У каждой модели пилы могут быть свои особенности при демонтаже пилы. Перед началом этой операции необходимо тщательно ознакомится с руководством по эксплуатации.

Советы и рекомендации как заточить бензопилу в домашних условиях

Для заточки допустимо применить напильник, но надо понимать, что такая эксплуатация пилы потребует от мастера определенных навыков и, конечно, терпения. Для заточки каждого зуба необходимо иметь под руками надфили плоского и круглого сечения. Для выполнения заточки зуба, без использования дополнительной оснастки, необходимо выдержать базовый наклон затачивания. На заточку достаточно всего 2-3 прохода напильником, то изобретать какую-то оснастку для фиксации зуба в некоем положении нет смысла. Для натачивания верхней грани напильник во время работы надо удерживать под необходимым углом. Восстановление работоспособности начинают с подготовки, а именно, с рабочих кромок, необходимо удалить все забоины.

Если с углами зубьев с прямыми частями конструкции все ясно, то кромка, расположенная сбоку и ее рабочий наклон вызывают определенные сложности. Для их правки необходимо использовать надфиль с круглым сечением или напильник небольших габаритов. Затачивание этих элементов зубца выполняют под требуемым углом.

Заточка на станке

Если заточные работы производят достаточно часто, то необходимо применять специальное оборудование и технологическую оснастку (шаблоны). Применение шаблона на устройстве такого типа позволяет выполнить эту работу существенно быстрее. В качестве такого приспособления может выступить деревянный брусок линейка небольших размеров. Шаблон такого типа должен обеспечивать заточку под двумя углами. Заточку можно выполнять с применением точильного круга небольшого диаметра или наждачной ленты, которая может быть смонтирована на месте ременной передачи.

Станок для заточки цепей бензопил

Заточка цепи бензопилы станком

Станки этого типа, мастера, можно изготовить самостоятельно, взяв за основу конструкции привод от ножной швейной машинки. Применяя ременную передачу и шаблон допустимо обработать одну, а потом другу режущую кромку.

Технические особенности точильного процесса

Операция заточки осложняется тем, что на зубьях находится большое количество режущих кромок, размещенных в разных плоскостях и имеющими разные углы заточки. Во время затачивания зубьев необходимо совершать одно и тоже количество движение, при этом необходимо выдерживать одно и тоже усилие нажима. В результате, все зубья будут получать однотипную заточку.

И еще, если пильная цепь подвергается затачиванию больше чем 4 или 5 раз, то необходимо уменьшить ограничитель глубины.

Станок для заточки цепей бензопил своими руками

Если у вас есть электрическая или бензиновая пила, то вам, рано или поздно, придётся научиться затачивать цепь. Отдавать каждый раз свои «кровные» на заточку цепей легкомысленно, поэтому лучше сразу подумать над изготовлением простого, но эффективного станка.

Конечно же, такой станок сильно отличается от заводского, да и назвать его станком, можно с натяжкой. Тем не менее, данное приспособление поможет быстро и качественно заточить цепь бензопилы, в самые кратчайшие сроки.

Из чего можно сделать станок для заточки цепей бензопил

Основными элементами точильного станка для цепей, являются:

• Круглый напильник. Лучше взять специально тот, который шёл в комплекте с бензопилой;
• Небольшой подшипник, внутренний диаметр которого составлял бы не более 10 мм;
• Кусок бруска или стержень от термопистолета;
• Шуруповёрт, можно также использовать и обычную электродрель с высокими оборотами.

Дальше рассмотрим поэтапное изготовление самодельного станка для заточки цепей на бензопилу.

Порядок изготовления станка

Как вы уже поняли, в качестве точильного элемента будет использоваться обычный круглый напильник для цепей. Им также можно точить цепь, делая это долго и изнурительно, если вручную. Куда быстрее будет ускорить данный процесс, если вставить напильник в патрон шуруповёрта, а чтобы напильник не соскальзывал с зубьев бензопилы, установить на свободный его конец, подшипник.

Итак, берём небольшой подшипник с внутренним диаметром до 10 мм и заполняем его отверстие куском стержня от термопистолета. Можно также использовать и древесину, однако, в таком случае, придётся высверливать точно такое же отверстие, как диаметр у круглого напильника. Поэтому эффективней и быстрей воспользоваться именно стержнем.

Отрезаем небольшой кусок стержня и просовываем его в отверстие подшипника. Затем берём газовую горелку или самую обычную зажигалку, и нагреваем кончик круглого напильника. После этого, пока металл не остыл, вставляет конец напильника, точно по центру подшипника, таким образом, чтобы напильник расплавил пластик и, застыл в нем.

Обязательно необходимо подождать несколько минут, пока пластик остынет, и только после этого можно использовать самодельный станок для заточки цепей бензопил, в работе. Использовать его очень удобно, ведь теперь не придётся точить цепь вручную. Для этого достаточно установить другой конец напильника в патрон шуруповёрта, и удерживая подшипник рукой, производить заточку цепи.

В данном случае напильник не будет соскальзывать вниз и все время уходить в сторону, что весьма мешает нормальному процессу заточки цепи. И ещё один момент, который связан вот с чем. Неважно, какое приспособление вы используете для заточки цепей, важно правильно осуществлять данный процесс. Положение напильника при заточке должно быть под определённым углом, касательно вертикальной и горизонтальной плоскости.

На этой картинке наглядно показано, как производится заточка цепей бензопил при помощи круглого напильника. Если соблюдать неправильный угол заточки, то можно испортить цепь бензопилы или существенно сократить срок её службы.
