Принцип работы и устройство насосной станции

Насосная станция в индивидуальном домовладении поможет сделать проживание комфортным. С таким устройством владельцу обеспечено бесперебойное снабжение водой для приготовления пищи, бытовых и хозяйственных надобностей. Чтобы корректно подобрать оборудование и не совершать ошибок при эксплуатации, полезно знать его устройство, а также понять, как работает насосная станция.

Установка для водоподачи может быть собрана самостоятельно из отдельных элементов. Более удобный вариант — компактный готовый блок, состоящий из электрического насоса, аккумулирующего бака и автоматики управления.

Насосная станция: устройство

Насосная станция — практичное средство для автоматизации  подачи воды в частное домовладение. Откачка воды из точки забора производится автоматически, что значительно облегчает использование автономного источника водоснабжения.

Стандартное устройство насосной станции включает:

• поверхностный электрический насос;
• гидроаккумулятор;
• реле давления;
• манометр;
• арматуру для соединения элементов и узлов.

Закачка воды производится через трубу с установленным на ее конце фильтром сетчатого типа для нейтрализации механических загрязнений. Труба также снабжена обратным клапаном для регулирования водотока. Выходное отверстие устройства подсоединяется к магистрали водоснабжения, по которой вода подается в дом.

Гидробак — самая массивная часть устройства От его объема зависит частота включения насоса. Чем больше гидроаккумулятор, тем реже будет включаться оборудование, а следовательно — меньше изнашиваться.

Блок автоматического управления: особенности функционирования

Автоматика отвечает за включение/выключение насоса при колебаниях уровня давления в рамках системы. Контроль давления осуществляет манометр, а автоматическое включение/выключение насоса происходит благодаря встроенному реле. Действует реле следующим образом:

• большая пружина, входящая в его устройство, замыкает контур, когда давление в резервуаре падает до минимума из-за отсутствия в нем жидкости;
• малая пружина размыкает контур, когда давление достигнет максимального заданного значения.

Если предполагаются краткие периоды работы насоса вхолостую, стоит приобрести станцию, укомплектованную контроллером потока — это поможет предотвратить перегрев двигателя, если не будет происходить всасывание жидкости насосом. В этом случае выключение устройства будет зависеть не от давления в гидробаке, а от наличия тока воды.

Гидроаккумулятор в составе станции

Гидроаккумулятор состоит из корпуса, разделенного на 2 отсека мембраной с воздушным клапаном. Изначально гидробак заполнен воздухом, создающим давление 1,5 атмосферы. Воздушный клапан удерживает его на месте. По мере того, как в бак подается вода, воздух сжимается, а в случае открытия крана в водоподводящей линии — выталкивает жидкость.

Емкость гидроаккумулятора подбирают в зависимости от объема воды, потребляемой домовладельцами:

• для семейной пары или одного жильца достаточно бака емкостью до 40 л;
• для большой семьи понадобится резервуар объемом более 100 л;
• 15-литровые баки компактны, но их стоит приобретать, если предполагается применение только в дачный сезон, поскольку из-за часто включающегося насоса устройство быстро приходит в негодность.

Работа насосного блока

Производительность оборудования подбирают в соответствии с объемом мембранного резервуара:

• для 20-25-литрового бака подойдет насос производительностью 1,5 куб.м/ч;
• для 50-литрового – 2,5 куб.м/ч;
• для 100-литрового – от 5 куб.м/ч.

Работа насоса включает 2 цикла:

• закачка воды в резервуар до момента, пока давление в нем не достигнет предельно высокого заданного значения;
• отключение до момента, пока гидробак не опустеет.

Переключение между режимами происходит автоматически.

Особенности выбора насосной станции (НС)

Выбирая НС для установки на дачу, в частный дом или коттедж, лучше прислушаться ко мнению профессионалов, т.к. необходим учесть много разных факторов и определить подходящие именно для вашего дома параметры насосной станции.

Калининградская компания «Аква-ТЭК» не только предлагает недорого купить насосную станцию, но и оказывает помощь в подборе оборудования в соответствии с потребностями заказчика и установке, выполняет проектирование и монтаж систем водоснабжения и канализации под ключ.



• Консультанты компании помогут подобрать насосную станцию подходящей мощности.
• Монтажная бригада установит оборудование на месте, проведет подключение и пуско-наладочные работы.
• Предлагаем также сервисное обслуживание НС.

Для получения консультации и заказа оборудования обращайтесь в компанию «Аква-ТЭК» по контактным телефонам.



устройство, виды и принцип работы

Автор: Зубов Валерий

эксперт категории: «Все для сада и огорода»

Вода в доме — жизненная необходимость. И если в городской квартире о проблеме подачи воды никто не задумывается, то за городом — все совершенно иначе.

В загородном доме или даче стационарного водопровода нет. Разве что в исключительных случаях. Поэтому для водоснабжения своего помещения и участка, вам нужно решить два вопроса:

1. Откуда брать воду?
2. Как ее транспортировать в дом (ну, не ведрами же ее носить, в самом деле).

Ответ на вопрос «Откуда брать воду?» заключается в том, что вам нужна на участке собственная скважина или колодец. По поводу решения второго вопроса, то самый лучший способ подачи воды в дом — насосная станция для колодца или скважины. Это устройство хорошо продумано и проверено десятками лет работы.

Станция — весьма эффективный и экономный способ подачи воды в частный дом. Выгодный такой вариант водоснабжения и для дачного участка, где требуется полив огорода.

О том, что такое насосная станция, как она работает, в чем ее отличие от стандартного насоса и какие особенности нужно учесть при ее установке, я расскажу в этой статье.

Для чего нужна насосная станция, и чем она лучше обычного насоса

Задача насосной станции — транспортировать воду из водоема (колодец или скважина) на участок (дом и все остальные помещения, где нужна вода). Кроме насоса, не существует иного способа выполнить подачу воды в дом. Поэтому насосная станция для дома — это самый комфортный вариант, экономящий ваше время и физические силы.

Схема водяной насосной станции несложная, ее можно собрать самостоятельно при наличии определенного инструмента и минимальных технических навыков. Но я рекомендую не собирать, а купить готовую насосную станцию, так как сборка своими руками денег вам сэкономит немного, а заводское устройство все-таки протестировано и настроено на нужные параметры.

Заводская насосная станция для скважины и колодца не требует постоянного включения/выключения, так как ее работа автоматическая. Встроенная система производит контроль давления и работу самого насоса, гарантируя стабильное давление без перепадов.

Плюсы насосной станции состоят в том, что она:

• Обеспечит водой все домашнее хозяйство. То есть, все краны в доме (мойка, душевая, ванная, туалет и т.д.), а также все подсобные помещения. А еще даст воду для полива участка, ели вам это нужно. Главное, чтобы дебета скважины или колодца хватало для вашей потребности в воде.
• Сэкономит электричество. Поскольку двигатель самостоятельно выключается при показателе нужного напора.
• Создаст запас воды в баке (гидроаккумуляторе), что особенно актуально для дачи, где есть частые перебои с электроэнергией. Это означает, что когда «света нет» — вода все равно будет (в зависимости от объема гидроаккумулятора).
• Вытянет воду из наиболее узкой скважины (нужен поверхностный насос и погружная всасывающая труба).
• Долговечнее, чем простой насос. Обычный насос включается, когда вы открываете кран и выключается при его закрытии. То есть, включение-выключение идет постоянно, от этого механизмы и насосная часть быстрее изнашиваются. Станция же включается лишь при падении давления, что происходит гораздо реже.
• Устанавливается просто и легко, а в настройки производителя изменения вносить нет необходимости.

К недостаткам этого оборудования относим:

• Шумность.
• Возможность тянуть воду из глубины до 8-9 метров. Если глубже, нужно устанавливать выносной эжектор.
• Высокая цена. Есть и дешевые насосные станции, однако покупать их не советую. У них насосная часть выполнена из пластика — проработают такие устройства недолго, у них быстро сотрется крыльчатка. Приборы с чугунным, стальным и латунным рабочим колесом стоят дорого, однако срок службы у них в 5-10 раз дольше.

Как устроена насосная станция

Каждая станция, качающая воду в дом, состоит из:

1. Насосной части.
2. Электрического двигателя (этот блок включает также сетевой кабель, разъемы, заземление).
3. Управленческого блока (сюда относим реле давления и манометр).
4. Гидроаккумулятора. Это большой резервуар, внутри которого есть резиновая груша. Она наполняется водой, а свободный воздух в баке сдавливает эту грушу и создает напор. Благодаря ему вода поступает на высоту и нужное расстояние. Напор при этом стабильный. Как только он опускается ниже установленного минимального показателя, двигатель тут же включается и снова нагнетает воду в грушу. Гидроаккумулятор намного лучше, чем простой бак, поскольку вода идет не самотеком, а под напором.

Устройство насосной станции возможно в исполнении в двух вариантах:

• С использованием центробежного насоса. Он качает воду с примесями, фильтрует ее. Очень стабильный в работе, но сильно шумит.
• С применением вихревого насоса. Такой прибор работает тихо, но пригоден только для чистой воды. Зато сможет выкачать воду даже из малопроизводительной скважины.

Самые популярные вихревые насосные станции

ТОП 5

Ваш промокод на скидку

Если глубина забора воды больше 9-10 метров, то на помощь придет эжектор — это выносной глубинный насос. Или же насосная станция, у которой добавочно встроена рециркуляционная и напорная труба. Такой способ дорогой, но все равно дешевле, чем сверлить другую скважину.

Принцип действия насосных станций

Принцип работы насосной станции состоит в том, что первым делом включается электрический привод и передает крутящий момент на крыльчатку, и запускает процесс в такой последовательности:

1. Рабочее колесо создает центробежную силу, вода всасывается и поднимается к выходному патрубку.
2. Из него она поступает в гидроаккумулятор, а если быть точным, то в резиновую грушу внутри бака. Воздух в баке давит на мембрану и создает напор.
3. Двигатель выключается, так как качать воду насосом пока не нужно.
4. Вода с силой выталкивается и идет по водопроводу к точке забора (это кран).
5. Пока груша заполнена водой и имеется допустимый показатель давления, двигатель не включается.
6. Как только часть воды уйдет (при ее использовании в доме), давление падает. При критическом его минимуме автоматически включается двигатель. И рабочий цикл снова повторяется. При этом показатели давления контролируются встроенным реле. Оно и отвечает за включение/выключение мотора. Отражаются показатели давления на манометре.

Помимо основных механизмов, качественная насосная станция имеет добавочные функции и элементы. Их задача — продлить срок эксплуатации механизмов и уберечь насосную станцию от поломок. К ним относятся:

• Система защиты двигателя от перегрева и перегрузки.
• Автоматическая защита от сухого хода (не работает без воды).
• Система фильтрации (фильтры-сетки защищают крыльчатку от удара твердых частиц, мелких камней, песка).

Разновидности бытовых насосных станций

Насосные станции по своему исполнению и техническим характеристикам делятся на два класса:

1. Промышленный. Этот тип станций предназначен для больших объемов воды и усиленных нагрузок. Промышленные приборы работают бесперебойно, оснащены эффективными системами охлаждения. Часто включают в себя дублирующие устройства, чтобы не прерывать перекачку воды.
2. Бытовой тип. Сфера применения бытовых станций — загородные участки, частные дома, дачи, коттеджи.

Бытовая насосная станция может иметь разные типы насосов:

• Самовсасывающий (глубина всасывания до 9 метров). Этот прибор тянет воду, даже если в системе есть воздух, но работает очень громко. Нужно ставить в далеко от дома, можно в сарае, приямке.
• Многоступенчатый (допустимая глубина 8-9 метров). Отличаются высокой продуктивностью. Малошумные, но дорогие. Чем больше ступеней, тем выше производительность, но и цена, соответственно, выше.
• Вихревой (максимальная глубина всасывания 8 метров). Давление очень мощное, прокачает воду далеко по горизонтали и поднимет на второй этаж без проблем. Шума при работе почти нет, но вода в скважине должна быть чистая, без малейших примесей.
• Центробежный. Самый выносливый насос. Высота всасывания допускается свыше 10 метров. Причем температура воды может быть разная, допускаются примеси.

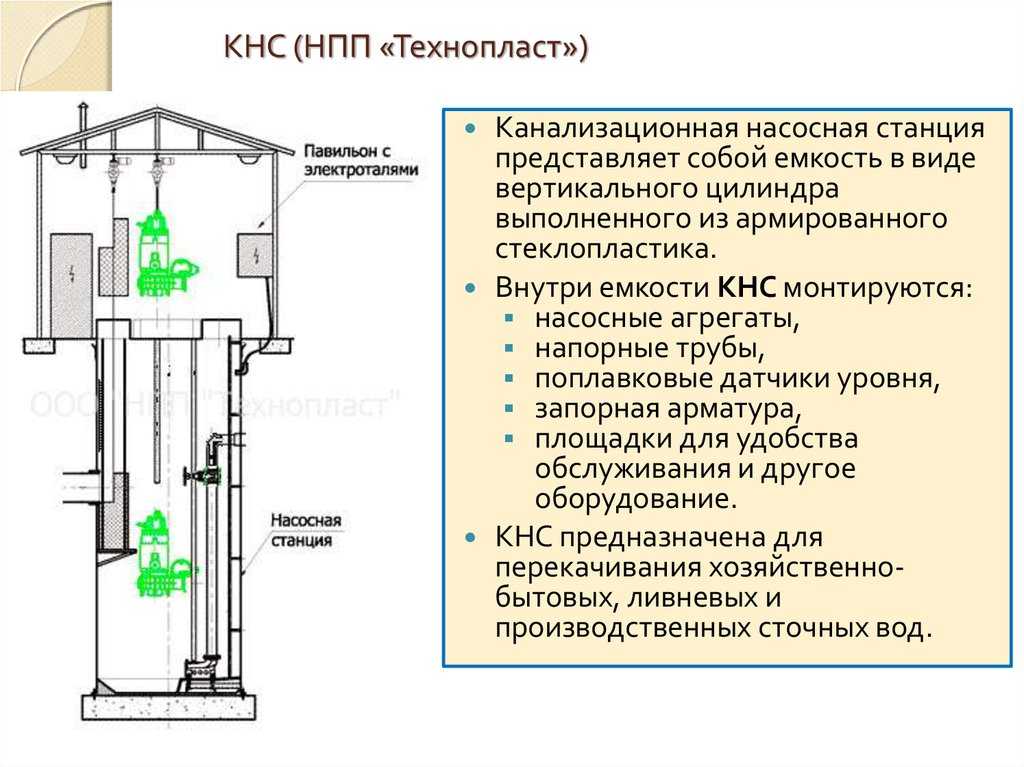

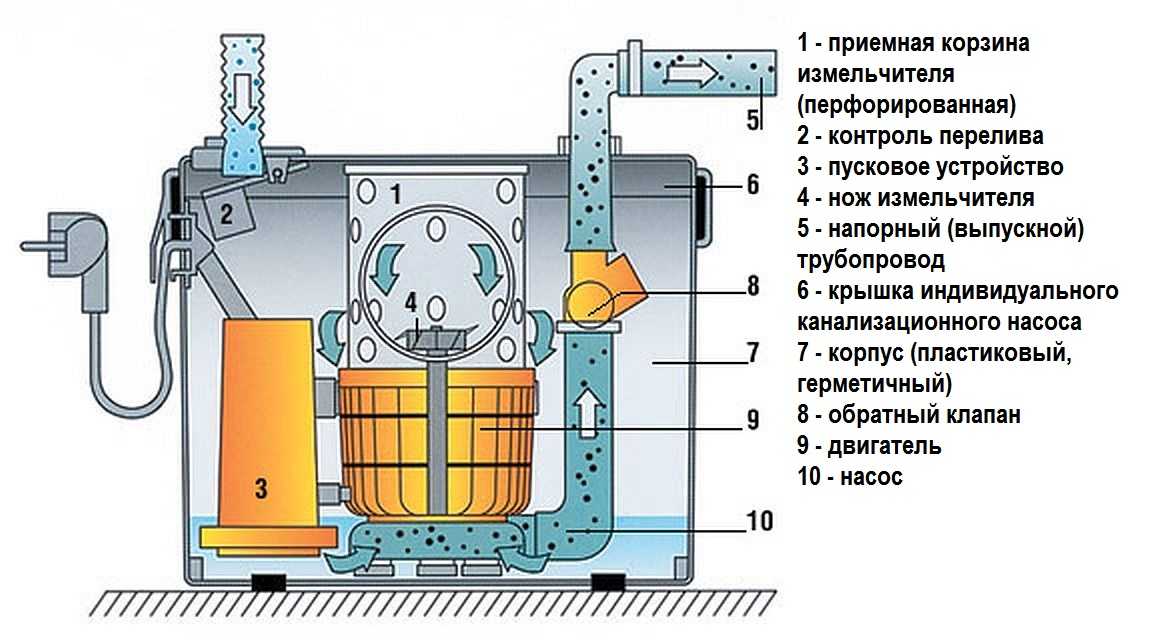

• Канализационный. Нужен там, где отсутствует самотек. Канализационная станция весит много, оборудование габаритное, оснащенное регуляторами и датчиками. Часто включает в себя несколько разных насосов.

Самые популярные центробежные насосные станции

ТОП 5

Ваш промокод на скидку

Еще одни виды станций — насосы с автоматикой, но без гидроаккумулятора. Это небольшие переносные приборы. Они актуальны на дачном участке — когда по окончанию летнего сезона станцию нужно будет демонтировать и хранить в другом месте. Также данные станции актуальны для небольшого отдельно стоящего помещения (не жилого) для поддержания снабжения в небольших технических целях (магазин, гараж). В этом случае их преимуществом является малое потребление энергии, низкий уровень шума и размеры.

Главные факторы, влияющие на выбор насосной станции

Чтобы правильно подобрать насосное оборудование, обращайте внимание на такие показатели:

1. Мощность двигателя — класс бытовых станций может иметь мотор от 0,5 до 2 кВт мощности. Но нужно знать, что при наличии у вас абиссинской скважины (а это весьма популярный в частном секторе тип колодца) даже самый мощный насос не вытянет на поверхность воду без применения эжектора.
2. Производительность — это то количество литров воды, которое перекачивается насосом за час работы. Этот показатель напрямую зависит от мощности. Оптимальный показатель для двухэтажного дома средних размеров — 2 тысячи литров в час. Для небольшой дачи можно брать производительность в 2 раза меньше.
3. Высота напора — на сколько метров в высоту ваш насос подает воду. При выборе этого показателя важна высота здания — до крайней верхней точки подачи воды. А также учитывайте и расстояние до дома по горизонтали (10 метров на 1 метр высоты напора).
4. Объем гидроаккумулятора. Вы можете выбрать бак от 15 литров до 60 — все зависит от потребностей в воде. Чем он объемнее, тем реже запускается двигатель и насос.
5. Автоматическая защита от перегрева и сухого хода — это гарантия долгого срока службы механизмов насоса и электропривода.
6. Материал корпуса, крыльчатки насоса, рабочего вала — все также влияет на долговечность станции и на качество ее работы. Сталь и чугун лучше и надежнее, чем пластик. А если насосная станция недалеко от жилого дома, то чугун предпочтительнее — он понижает шум работы насоса и двигателя. Чугун очень крепкий и солидный металлический сплав, но он быстро ржавеет, поэтому обязательно смотрите, есть ли противокоррозионное покрытие на чугуне.

Где и как установить насосную станцию

Станция, оснащенная насосом — оборудование стационарного типа, переносить его вы не сможете, поэтому место для него нужно выбирать тщательно. Самый проверенный вариант — подвал или сарай. Неплохо также сделать приямок возле колодца, но его нужно обязательно утеплить.

Еще несколько важных и обязательных условий для установки станции:

1. Крепкое и ровное основание. В идеале — бетонная заливка. Ее нужно сделать чуть выше поверхности земли, ведь водная станция всегда имеет риск затопления, особенно, в приямке возле колодца.
2. Если вы делаете бетонную подушку в подвале дома, то не нужно ее соединять со стенами, так как вибрации от работы насоса будут передаваться на весь дом и вызывать трещины в стенах.
3. Холод и влага — злейшие враги станции, так как на корпусе ее всегда выступает конденсат. Он высыхает только в теплом помещении, а в неотапливаемом способствует быстрому появлению ржавчины.
4. Приямок (кессон) — это углубление в грунте возле скважины или колодца. Это очень комфортный вариант размещения насосной станции. Но копать его нужно вглубь не меньше, чем на 2 метра — так промерзает земля. Стоит также сделать приямок немного просторнее, ведь, если нужно будет заменить поломанные части насоса или снять двигатель для ремонта, то мастер должен поместиться в углублении.
5. Если у вас очень шумный насос, то стены сарая или подвала нужно обложить несколькими слоями шумоизоляционого материала.
6. Вариант размещения внутри колодца на балконе (выдвинутой бетонной площадке) — не очень хорош. В случае, если поднимется зеркало воды, вся электрика выйдет из строя. Кроме того, колебания при работе заденут стены колодца и он начнет разрушаться.
7. Установив трубопроводы к дому, не засыпайте и не заделывайте их на протяжении 3-5 дней. Это своеобразный тест на целостность станции. Если протечки нет, можно закрывать.

Итоги

Насосная станция для дома — это выгодная покупка. Она позволяет получать воду во все нужные точки дома и другие помещения на участке, а также для полива и орошения растений. Причем напор всегда стабильный, а наличие воды не зависит от выключений электричества в сети. Механизмы станции рассчитаны на длительное ее использование, особенно, если купить оборудование с добавочными защитными функциями — защиты от перегрева и сухого хода.

При выборе насосной техники самые важные технические характеристики — мощность, производительность, высота напора и объем гидроаккумулятора.

Важны также качество изготовления, то есть материалы, которые использовал производитель. Мы советуем покупать станцию, где корпус и насосная часть выполнены не из пластика (хотя это дешевле), а из нержавеющей стали или чугуна. Такие станции стоят дороже, но прослужат в несколько раз дольше. Вообще, чем дороже насосная техника, тем она лучше, меньше шумит и будет работать долго без поломок.

Если у вас возникли вопросы после прочтения статьи, оставляйте комментарии ниже. Я с радостью на них отвечу!

Принцип работы насосной станции: устройство и комплектующие

Поверьте, частный дом можно обустроить с таким высоким уровнем комфорта, что жить в нем станет гораздо удобнее, чем в городской квартире. В любом случае водопроводом можно пользоваться с не меньшим удобством. Точно так же, чтобы получить воду, нужно просто открыть кран, что пока не очень совместимо с загородной инфраструктурой, согласитесь?

Но это не «радужная» мечта. Для реализации идеи достаточно включить в схему водоснабжения насосную станцию. Колоссальный объем тяжелой физической работы она переделает за хозяев. Правда, для его грамотного подключения и эксплуатации необходимо хорошо знать устройство оборудования.

Предлагаем Вам ценную информацию об особенностях использования вышеуказанного оборудования. Наша статья поможет понять принцип работы насосной станции и познакомит с правилами монтажа. Представленная нами информация дополнена предельно наглядными схемами, подборками фотографий и видеогайдами.

Содержание статьи:

• Устройство станции водоснабжения
  • Основные рабочие узлы
  • Работа и особенности блока управления
  • Взаимодействие насоса с гидроаккумулятором
• Критерии выбора оборудования
• Размещение гидростанции
• Параметры гидроаккумулятора
• Возможные проблемы при установке
• Преимущества насосной установки с гидробаком a14 Выводы 90 90 и полезное видео по теме

Устройство станции водоснабжения

Для организации магазины предлагают насосные станции в виде компактного блока гидробака, блока автоматики и электронасоса. Также возможна сборка подобного узла водоснабжения из отдельных деталей и оборудования.

Оба варианта приемлемы, но лучше выбрать готовый комплект с гарантией производителя. Это обойдется дешевле и практичнее при дальнейшем обслуживании.

Основные рабочие узлы

По устройству насосная станция водоснабжения, собранная в заводских условиях, отличается от поверхностного насоса наличием системы регулирования давления.

Фотогалерея

Фото

Насосные станции используются для автоматизации работы водопроводной сети. Входящая в состав оборудования автоматика запускает и останавливает процесс перекачки без участия человека

Насосные станции на базе поверхностных насосов применяются при заборе воды из неглубоких устьев и открытых водоемов

Максимальная глубина, с которой насосные станции могут откачивать воду без дополнительного выносного эжектора, составляет от 6 до 12 м в зависимости от производителя и мощности оборудования

Ограничения по глубине откачки влияют на использование насосных станций

Насосные станции с поверхностными насосами часто используются в качестве дополнительного оборудования для обеспечения перекачки воды из водоема в точки водоразбора

Вы можете купить насосную станцию ​​в заводском виде или оборудовать ее самостоятельно. Кроме насоса в его состав должны входить гидробак, манометр, реле давления или блок автоматики

Для откачки воды из скважин глубиной более 25 м в автоматизированной схеме водоснабжения поверхностный насос заменяется на глубинный

Гидроаккумулятор насосной системы с глубинным насосом устанавливается в кессоне или в пределах поставляемого дома

Станция насосная типовая

Производство откачки воды из абиссинской скважины

Работа насосной станции в контуре скважины

Станция насосная в схеме забора воды из водоема

Станция насосная на транспорте

Комплектация стандартная

Система погружного насоса

Гидравлический бак и системы автоматики в кессоне

В состав входят следующие функциональные компоненты:

1. Поверхностный электронасос.
2. Гидроаккумулятор с ниппелем и внутренней резиновой «грушей».
3. Манометр.
4. Реле давления.
5. Соединительная арматура.

Для забора воды к нему подсоединяется всасывающий патрубок с обратным клапаном и сетчатым фильтром. А магистраль транспортируется к выходу из установки, транспортируя перекачиваемую жидкость к точкам потребления. При этом если в станции есть встроенный фильтр и вентиль, то всасывающий шланг можно ими не дополнять.

Насосная станция представляет собой комплекс оборудования, включающий гидробак, реле давления, манометр и непосредственно наземный электронасос. Если есть возможность работы агрегата в режиме «сухой ход», рекомендуется покупать автоматические насосы, оснащенные регулятором расхода и блоком автоматики (+)

Гидравлический мембранный бак, совмещенный с центробежным насосом, способен поддерживать давление 1,5 атмосферы в водопроводе коттеджа. Этого вполне достаточно для стабильной работы всех бытовых приборов, которые установлены в частных домах. И большинство моделей гидроаккумуляторов рассчитано на 4,5 атмосферы максимально возможного давления, чего более чем достаточно даже для коттеджа в два-три этажа.

Автоматическая станция компактна и не требует тяжелого бетонирования площадки под оборудование. Крупнейшим ее элементом является резервуар для хранения воды. Однако для его установки требуется отдельное помещение из-за создаваемого при работе гула. Чаще всего всю установку монтируют на первом этаже или в подвале, где ее наиболее удобно эксплуатировать и обслуживать.

Чем больше емкость аккумуляторного бака, тем реже придется включать двигатель насоса и меньше износ (+)

Несколько дорогим, но вполне разумным решением для размещения оборудования может стать кессон, в котором может располагаться как весь комплекс агрегатов, так и установленный в доме насос с автоматикой без гидробака. Бюджетный вариант расположения станции на даче предполагает установку отдельного павильона, защищающего агрегат от атмосферного негатива.

Работа и особенности блока управления

В задачу блока управления насосной автоматики входит контроль давления в системе и включение/выключение двигателя гидронасоса по мере необходимости. Для этого в блок управления входят манометр и реле. Первый управляет текущим давлением, а второй – насосом.

Основными элементами реле являются две пружины. Большая из них предназначена для замыкания цепи при наименьшем давлении в мембранном баке, когда в нем мало воды. Меньший регулирует максимальное давление, разрывая цепь при достижении последнего.

Реле давления автоматически запускает насос станции при снижении давления, например, до 1,4 бар, и выключает при достижении максимального значения, указанного производителем. Заводские настройки реле менять нежелательно, так как они рассчитаны на запорную арматуру

При покупке насосной станции для работы в схемах с вероятностью кратковременной работы без воды необходимо обратить внимание на наличие устройства регулятора расхода.

Предназначен для защиты двигателя от перегрева при отсутствии воды во впуске. В таких агрегатах блок управления ориентирован не на ограничение давления, а на уменьшение расхода.

Фотогалерея

Фото

Для автоматизации процесса пуска/остановки насоса станция оснащена реле давления. В схемах водоснабжения реле используется только совместно с гидроаккумулятором

Реле давления представляет собой двухконтактное устройство для коммутации электрических цепей, один из которых реагирует на верхнее предельное значение давления и отключает насос, второй включается при снижении давления ниже установленного в настройках предела

Если существует угроза работы агрегата без воды, так называемый «сухой ход», лучше оборудовать станцию ​​блоком автоматики: он отключит электронасос при возникновении подобной ситуации

В отличие от реле давления , блок автоматики не останавливает систему при достижении минимального значения, а плавно выключает ее через 15 секунд при снижении расхода до минимальных значений

Реле давления в насосной станции

Внешний вид устройства управления

Особенности использования блоков управления

Особенности блока автоматики

В том, как грамотно обустроить дачный участок, поможет предложенная нами статья понять. Помимо ценных рекомендаций покупателям оборудования, в нем приводится рейтинг лучших предложений на отечественном рынке.

Взаимодействие насоса с гидроаккумулятором

Емкость мембранного бака подбирается с учетом объема потребления воды. Семейной паре вполне хватит пары на 25–40 литров, а для семьи из нескольких человек придется подбирать прибор от 100 литров.

Баки менее 15 литров рекомендуется покупать только для сезонного использования на даче. Из-за постоянной перекачки воды мембрана в них быстро изнашивается.

В исходном состоянии воздух нагнетается в гидробак через ниппель (воздушный клапан), который создает давление 1,5 атм. Во время работы в мембрану под давлением выдавливается вода, сжимающая воздушный «запас». Когда кран открыт, сжатый воздух выталкивает воду

Считается, что чем больше мощность, тем дольше прослужит насосное оборудование, т. к. уменьшится количество циклов включения/выключения. Однако бак большой емкости стоит дорого.

По правилам гидробак выбирают на основании расчетов, исходя из значений давления включения и выключения, указанных производителем, фактического расхода воды при одновременном включении точек водозабора.

Запас жидкости в гидробаке обычно составляет около одной трети от общего объема. Все оставшееся пространство отдано под сжатый воздух, который нужен для поддержания постоянного давления воды в трубах.

Если в систему водоснабжения встроен гидроаккумулятор для минимизации рисков, связанных с гидробаками, то бак можно подобрать небольшого размера. В данном случае важен не объем емкости, а наличие мембраны и воздуха за ней. Именно они в случае чего примут на себя основной удар, сглаживая его последствия.

Производительность насоса должна соответствовать объему мембранного бака (для емкости 20–25 л рекомендуется брать гидронасос производительностью 1,5 м3/ч, для 50 л – 2,5 м3/ч, а для бака объемом 100 л — не менее 5 м3/ч)

Автоматическая насосная станция работает в два такта:

1. Сначала вода подается в гидроаккумулятор насосом из водозабора, создавая в нем избыточное давление воздуха.
2. При открытии крана в доме мембранный бак опорожняется, после чего автоматика снова запускает насосное оборудование.

Аккумуляторное устройство насосной станции водоснабжения предельно простое. Оно состоит из металлического корпуса и герметичной мембраны, разделяющей все пространство внутри на две части. В первом из них находится воздух, а во втором закачивается вода.

Насос перекачивает жидкость в мембранный бак только при снижении давления в системе примерно до 1,5 атм, при достижении заданного максимального давления станция отключается (+)

После заполнения гидроаккумулятора реле выключается насос. Открытие крана в умывальнике приводит к тому, что вода, выдавленная давлением воздуха на мембрану, начинает постепенно поступать в водопровод. В какой-то момент бак опорожняется до такой степени, что давление ослабевает. После этого насос снова включается, начиная цикл насосной станции по новой.

При пустом баке мембранная мембрана сминается и прижимается к входному фланцу. После включения гидронасоса мембрана расширяется давлением воды, сжимая воздушную часть и повышая в ней давление уже воздуха. Именно такое взаимодействие газа-жидкости через меняющуюся преграду и лежит в принципе работы мембранного бака насосной станции.

Фотогалерея

Фото

Объем гидроаккумулятора для систем водоснабжения зависит от размеров и сложности системы. В упрощенном варианте расчетов водоизмещение потребляемой воды делится на плановое количество включений

Для систем небольших по длине и объему вертикально ориентированные баки объемом 6-10 л выпускаются без опорных стоек включены в схему. Выпускаются в горизонтальном исполнении с опорными ногами и площадкой для установки насоса сверху

Для систем водоснабжения с погружными насосами, откачивающими воду из скважин глубиной более 25 м, гидробаков объемом более 50 м л., т.к. нужно уменьшить количество включений. Это вертикальные емкости на опорах емкостью от 50 до 750 литров

Размеры гидроаккумулятора для автономной системы

Гидравлический бак в снабжении небольшого дома или коттеджа

Горизонтальные гидроаккумуляторы

Гидравлический бак для системы водоснабжения с глубинным насосом

Критерии выбора оборудования

Насосные станции заводского изготовления поставляются с поверхностным гидронасосом, часто с внутренним или внешним эжектором. Однако гидроаккумуляторы могут использоваться и с погружным насосным оборудованием, но им присваивается несколько иной технический термин «насосная система».

При работе в паре со станцией мембранные баки могут быть меньше, чем гидравлические баки для систем с погружными насосами. Это связано с тем, что для погружных насосных агрегатов количество допустимых включений/выключений в час меньше, чем для поверхностных насосных агрегатов.

Насосные станции, полностью подготовленные к работе на заводе-изготовителе, нуждаются только в подключении к соответствующим трубопроводам и электроснабжению (+)

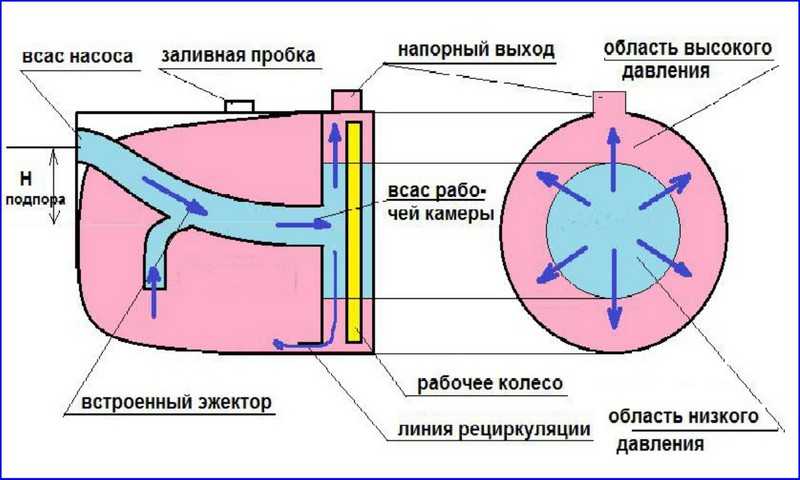

Поверхностные насосы, имеющие внутренний эжектор, имеют серьезные ограничения по глубине забора воды. Они могут поднять воду только с 7-8 метров. Однако они выдают мощный напор воды на выходе при столбе воды 40-60 метров (4-6 бар).

Внутренний эжектор не боится воздушных пробок. Они сначала качают воздух без каких-либо негативных последствий для себя, а потом начинают закачивать воду из скважины в систему.

Основным недостатком станций с внутренним эжектором является высокий уровень шума при работе. Если данные модели насосного оборудования для автономного водоснабжения планируется устанавливать в честном доме, то делать это рекомендуется только в подсобных помещениях с хорошей звукоизоляцией.

Использование позволяет брать воду с глубины до 50 метров. Эти насосы более экономичны, но имеют низкий КПД (не более 40%). Но они издают намного меньше шума, чем аналоги со встроенным эжектором.

Выбор типа насосного агрегата для станции зависит от качественных характеристик среды, планируемой к перекачиванию:

Галерея изображений

Фото

Вихревая насосная станция

Самовсасывающий насос на станции

Центробежный установка в перекачке воды

Станция многоступенчатого насоса

Размещение водяной станции

Выбирая место для насосной станции, необходимо ориентироваться на характеристики гидронасоса. Каждые десять метров горизонтальной трубы между источником воды и насосом уменьшают его всасывающую способность на 1 м.

Если предполагается их разнесение на расстояние более десяти метров, то модель насосного агрегата необходимо выбирать с увеличенной глубиной всасывания.

Автоматическая станция автономной системы водоснабжения может располагаться:

• на улице в кессоне у колодца;
• в утепленном павильоне, построенном специально для насосного оборудования;
• в подвале дома.

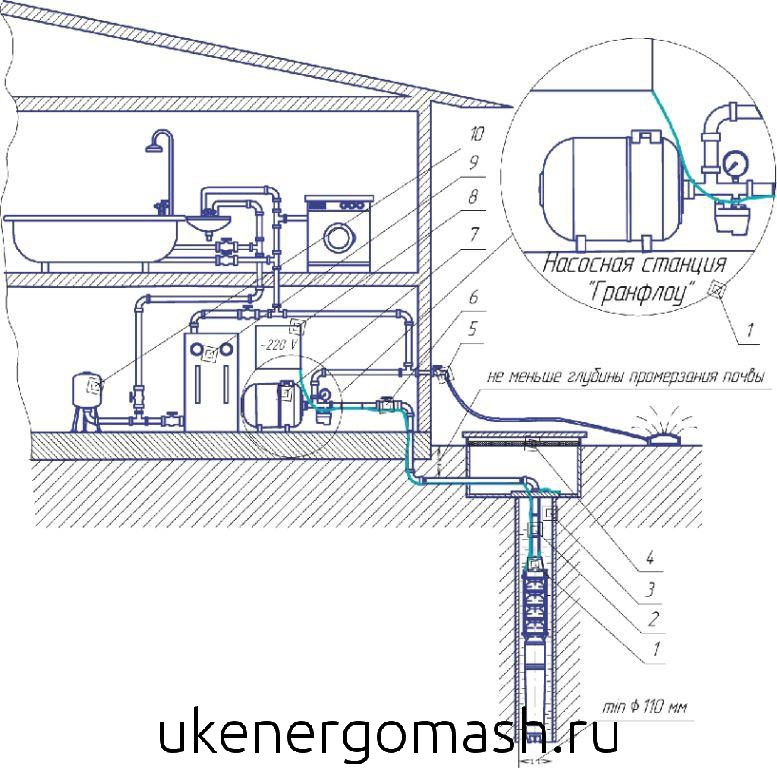

Стационарный наружный вариант предусматривает и прокладку напорного трубопровода от него до коттеджа ниже уровня промерзания грунта. При монтаже круглогодично эксплуатируемого трубопровода требуется прокладка его ниже глубины сезонного промерзания.

При устройстве временных летних магистралей на период проживания на даче трубопровод не закапывают ниже 40-60 см или укладывают на поверхность.

Теплый проветриваемый подвал со звукоизоляцией – идеальное место для установки насосной станции, где она и водопроводные трубы зимой не замерзнут (+)

не надо бояться замерзания помпы зимой. Нужно только проложить всасывающую трубу ниже границы промерзания грунта, чтобы она не промерзала в сильные морозы.

Часто скважину бурят прямо в доме, тогда значительно сокращается длина трубопровода. Но не на каждой даче такое сверление возможно.

Установка насосных станций водоснабжения в отдельно стоящем здании возможна только при эксплуатации оборудования в период положительных температур. Однако для районов с очень низкими зимними температурами такой вариант, рассчитанный на круглогодичное функционирование, необходимо утеплять или устраивать систему отопления. Насосную станцию ​​лучше сразу установить прямо в отапливаемом доме.

При выборе места для расположения водопроводной станции необходимо учитывать температурные ограничения, указанные в ее паспорте изготовителем:

Фотогалерея

Фото

На открытой местности насосные станции могут эксплуатироваться только при положительных показаниях термометра не выше +40 — 45ºС

Для откачки воды из неглубоких колодцев, колодцев, открытых водоемов устанавливаются малогабаритные насосные станции временно, а после работы переносят в закрытое помещение

Для размещения станции вне дома в период работы можно использовать крытый неотапливаемый павильон, бытовку, амбар, колодец и подобные сооружения

Стационарную установку насосной станции в пределах дома желательно производить в котельной, так как при работе оборудование шумит

Запрещается устанавливать насосную станцию ​​в помещениях, которые могут быть затоплены паводковыми водами в весенний период или осенний

При малом залегании грунтовых вод и отсутствии вероятности паводков насосная станция может быть установлена ​​в благоустроенном кессоне

Круглогодичное использование котлованов не глубже уровня промерзания горных пород не допускается . Этот вариант соответствует расположению на улице.

По окончании рабочего сезона вода из станции, расположенной в неглубокой яме, должна быть полностью слита. Также необходимо слить его из всасывающей и водопроводной трубы

Период работы насосной станции

Летняя откачка из мелководных источников

Установка насосной станции в колодце

Стационарная установка оборудования в котельная

Неподходящие места для установки станции

Использование кессона для работы насосной станции

Использование приямков для насосных агрегатов

Временное размещение станции в заглубленном боксе

Параметры гидроаккумулятора

Для правильной работы бытовых сантехнических устройств в коттеджном водопроводе необходимо поддерживать давление 1,4–2,6 атмосферы. Чтобы мембрана гидроаккумулятора не изнашивалась слишком быстро, производители рекомендуют устанавливать давление на 0,2-0,3 атм выше водопровода.

Давление в водопроводе одноэтажного дома обычно 1,5 атм. На эту цифру следует ориентироваться при регулировке гидробака. Но для более крупных жилых домов напор необходимо увеличить, чтобы вода была во всех дальних от стояка кранах. Здесь нужны более сложные гидравлические расчеты с учетом длины и конфигурации трубопроводов, а также количества и типа сантехнических устройств.

Упростить расчет необходимого напора для внутридомового водопровода можно по формуле:

(H+6)/10 ,

где «H» — высота от насоса до высшей точки подвода воды до водопровода на верхнем этаже дома.

Однако если расчетный показатель превышает допустимые характеристики существующих сантехнических и бытовых устройств, то при установлении этого давления они выйдут из строя. В этом случае необходимо выбрать другую схему разводки водопроводных труб.

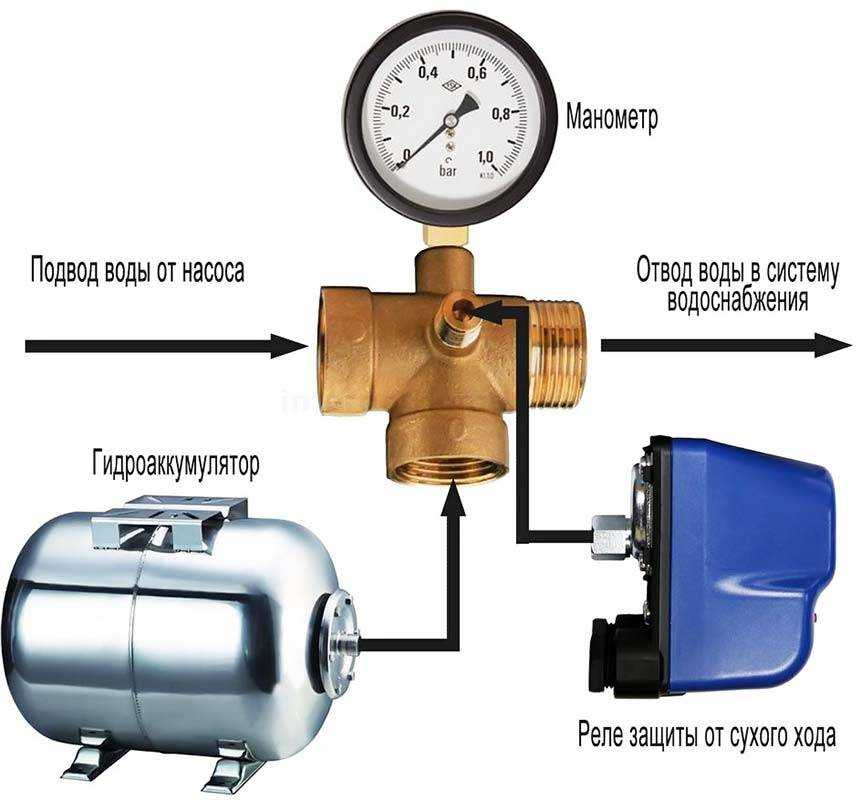

Регулирование давления в воздушной части гидроаккумулятора осуществляется через золотник путем стравливания лишнего воздуха или его откачки автомобильным насосом

Возможные проблемы при установке

Если насос включается слишком часто и сразу выключается, необходимо немедленно проверить давление воздуха в аккумуляторе. При низких показателях необходимо будет его подкачать. Но устранить проблему таким способом удастся только в том случае, если мембрана и корпус бака не повреждены. Здесь поможет только обращение в сервисный центр к ремонтникам.

Ниппель для подкачки воздуха чаще всего располагается сзади бака от входа воды, но возможны и боковые варианты

При появлении капель воды на штуцере воздушного клапана гидроаккумулятор необходимо немедленно отключить от водопроводной системы. Это прямой признак повреждения мембраны. Без его замены в подобной ситуации не обойтись. Воздух не должен попадать в систему водоснабжения частного дома через мембранный бак.

Если помпа вообще не хочет включаться, то стоит посмотреть . Бывают случаи, когда он установлен на слишком высокое давление. Но также возможно и при попадании воздуха во всасывающий шланг, что приводит к защите от работы всухую.

Преимущества насосного агрегата с гидробаком

Насосный агрегат является составной частью автономной системы водоснабжения. Обеспечивает подачу воды из колодца или колодца, водораспределение которого происходит дальше по даче за счет работы самого насоса, использования бака для воды или применения гидроаккумулятора.

Гидропневматическая водоподъемная установка и водонапорный бак предназначены для поддержания постоянного давления в системе внутридомового водоснабжения

Использование только одного насоса при подаче воды на дачу сопряжено со многими проблемами. При таком расположении насосное оборудование вынуждено постоянно включаться/выключаться, из-за чего срок его службы резко сокращается. А в ситуации с отключением электроэнергии дом вообще остается без воды.

Для уменьшения износа насоса и защиты дома при авариях на электрических сетях в систему водоснабжения дома включается дополнительный привод. Это может быть бак для воды на чердаке, из которого вода самотеком поступает к сантехническим приборам, или гидроаккумулятор, поддерживающий давление в сети искусственным путем (он же мембранный бак или гидробак).

В обоих случаях включается насос для формирования запаса воды в баке. Только во втором случае резерв создается в автоматическом режиме системой регулирования давления. В то же время накопительный бак позволяет создать запас воды на случай отключения электричества, а система с гидробаком без электричества вообще не будет работать.

Однако привод в залитом состоянии отличается значительным весом, а при установке в пределах чердака требует усиления перекрытия и теплоизоляции.

Вариант с мембранным баком более удобен и практичен. Принцип работы водопровода с такой насосной станцией основан на искусственном поддержании давления воды в трубах. Сам насос, качающий воду из водозабора, включается только для наполнения бака. Далее его подача в систему осуществляется с помощью сжатого воздуха.

Гидравлический насос, установленный в подвале насосной станции, работает на всасывание, что позволяет использовать его только с неглубокими водоносными горизонтами или со скважинами с естественным противодавлением воды

В отличие от версии с расширительным баком, гидропневмоустановка более компактна. Плюс использование гидроаккумулятора мембранного типа обеспечивает отсутствие сети и постоянный напор в водопроводах, а также упрощает обслуживание системы водоснабжения потребителей в частном доме.

Единственным недостатком насосных станций с гидроаккумулятором является их энергозависимость. Резервуар для хранения воды часто имеет небольшой размер 25-50 литров. Насос приходится часто включать, чтобы наполнить, а при выключенном свете запаса воды не хватает надолго. Для исключения подобных ситуаций желательно запастись автономным генератором.

Выводы и полезное видео по теме

Ролик №1. С какой глубины насосное оборудование может поднимать воду:

Ролик №2. Как самому собрать насосную станцию ​​из бытового центробежного насоса:

Ролик #3. Все о принципе работы гидроаккумулятора, входящего в состав насосной станции:

Автоматические автономные системы водоснабжения позволяют при проживании в загородном доме не утруждать себя тасканием воды ведрами. Благодаря простой конструкции насосные станции просты в установке и обслуживании.

С их установкой справится практически любой. К счастью, комплектаций насосного оборудования разного типа с гидроаккумуляторами существует множество, для каждой дачи можно подобрать оптимальное решение.

Хотите поделиться собственным опытом использования насосной станции, есть вопросы или нашли недостатки в статье? Пожалуйста, пишите комментарии в блоке ниже.

Курсы PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов HVAC; не только экология или энергосбережение

Курсы. «

Рассел Бейли, стр. меня к новым источникам

информации.»



Стивен Дедак, ЧП

Нью-Джерси

3 «Материал был очень информативным и организованным.

Я многому научился, а их было

очень быстро отвечают на вопросы.

Это было на высшем уровне. Буду использовать

снова. Спасибо.»

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании сайт. Хорошо организовано. Я действительно воспользуюсь вашими услугами снова.

Я передам название вашей компании

другим сотрудникам.»



Рой Пфлейдерер, ЧП

Нью-Йорк

«Справочный материал был превосходным, и курс был очень информативным, особенно потому, что я думал, что уже знаком

с деталями аварии в Канзасе

2

2

Hyatt».

Майкл Морган, ЧП

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится возможность просматривать текст перед покупкой. Я нашел класс

Информативный и полезный

В моей работе. «

Уильям Сенкевич, P.E.

Флорида

«. Вы

— лучшие, которые я нашел. «

Рассел Смит, P.E.

Pennsylvania

» Я полагаю, что это так, что это так. PDH, дав время на просмотр

материал». В действительности,

человек изучает больше

от неудач. »

Джон Скандры, P.E.

Pennsylvania

Pennsylvania

Well Alless Wowld Penlvania

Well Aslious

Well Sath Pat. учеба является эффективным

way of teaching.»





Jack Lundberg, P.E.

Wisconsin

«I am very impressed with the way you present the courses; i.e., allowing the

student to review the course

material before paying and

receiving the quiz. »

Arvin Swanger, P.E.

Virginia

«Спасибо, что предложили все эти замечательные курсы. Я, конечно, многому научился и

получил огромное удовольствие.»





Мехди Рахими, ЧП

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материала, простотой поиска и прохождения ваших онлайн-курсов

«.

Уильям Валериоти, ЧП

Техас

«Этот материал в значительной степени оправдал мои ожидания. Курс был прост для понимания. Фотографии в основном хорошо иллюстрировали

обсуждаемые темы.»



Майкл Райан, ЧП

Пенсильвания

«Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.»







Джеральд Нотт, ЧП

New Jersey

«Это был мой первый онлайн -опыт в получении моих необходимых кредитов PDH. Это было

Информативный, выгодный и экономичный.

ILIGHT ERKECITICAL IT

. все инженеры».

Джеймс Шурелл, ЧП

Огайо

«Я ценю, что вопросы относятся к «реальному миру» и имеют отношение к моей практике, и

не основаны на некоторых неясных Раздел

из законов, которые не применяют

до «нормальная» практика.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы вернуться к своему медицинскому устройству

организации.»0364

Теннесси

«Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологий».





Юджин Бойл, ЧП

Калифорния

«Это был очень приятный опыт.0364

использование. Большое спасибо. «

Патриция Адамс, P.E.

Канзас

» Отличный способ достижения непрерывного образования PE в рамках лицензиата.

Нью-Джерси

«Должен признаться, я действительно многому научился. Полезно распечатать тест во время

просмотр текстового материала. I

Также оценка просмотра

Фактические случаи. «

Jacquelyn Brooks, P.E.

Florida

9000 3 9000 3

. Тест

требовал исследований в документе

, но ответов было

всегда доступен.»

Гарольд Катлер, ЧП

Массачусетс

«Это было эффективное использование моего времени. Спасибо за различные выборы

в дорожно -транспортной инженерии, которые мне нужно

, чтобы выполнить требования

Сертификация PTOE.

Joseph GilRoy, P.E.

Joseph GilRoy, P.E.

.

«Очень удобный и доступный способ заработать CEU для выполнения моих требований в штате Делавэр.»





Ричард Роудс, ЧП

Мэриленд

«Защитное заземление многому меня научило. Пока что все курсы, которые я посещал, были великолепны.



Кристина Николас, ЧП

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных курсов

.

Деннис Мейер, ЧП

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессиональных

инженеров в получении единиц PDH

в любое время. Очень удобно.»



Пол Абелла, ЧП

Аризона

«Пока все было отлично! Я не имею много времени, у меня не так много

Время, чтобы исследовать, откуда до

.

«Это было очень информативно и поучительно. Легко для понимания с иллюстрациями

и графиками; Определенно делает это

проще , чтобы поглотить Все

Теории

Victor Ocampo, P.Er.Eng. обзор полупроводниковых принципов. Мне понравилось проходить курс в

моем собственном темпе в течение 9 лет.0364 Morning

ТЕМУ СУДА

. контрольный опрос. Я бы очень порекомендовал бы

всем PE нуждающимся

Устройства CE.»

Марк Хардкасл, ЧП

Миссури

«Очень хороший выбор тем во многих областях техники».







Рэндалл Дрейлинг, ЧП

Миссури

«Я заново узнал то, что забыл.0364

Сниженная Цена

на 40%». Я буду использовать вашу услугу в будущем. «

Чарльз Флейшер, P.E.

New York

профессиональная этика

Коды и Нью -Мексико

Правила. «

Брун Хилберт, P.E.

California

63″. Они стоили потраченного времени и усилий.»







Дэвид Рейнольдс, Ч.П. Буду использовать CEEngineerng

При необходимости дополнительной

.

мне то, за что я заплатил — много

ценю!»0363 «CEDengineering предлагает удобные, экономичные и актуальные курсы

для инженера.»





Майк Зайдл, ЧП

Небраска

«Учебный курс был по разумной цене, материал был кратким и

хорошо организованным.»





Глен Шварц, ЧП

Нью-Джерси

«Вопросы соответствовали урокам, материал урока

Хороший справочный материал

для дизайна древесины ».

Bryan Adams, P.E.

Minnesota

63″ Minnesota

« Minnesota

63″ Minnesota

63 « Minnesota

«. »







Роберт Велнер, Ч.П.0364

Курс Курс и

Организированные Рекомендовать это.

Денис Солана.

Материалы курса этики штата Нью-Джерси были очень хорошо подготовлены».0364

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы по номеру

, просматривать где угодно и

, когда угодно.»



Тим Чиддикс, ЧП

Колорадо

«Отлично! Широкий выбор тем на выбор.»







Уильям Бараттино, ЧП

Вирджиния

«Процесс прямой, никакой чепухи. Хороший опыт.»







Тайрон Бааш, ЧП

Иллинойс

«Вопросы на экзамене были наводящими и демонстрировали понимание

материала.



Майкл Тобин, ЧП

Аризона

«Это мой второй курс, и мне понравилось то, что курс предложил мне, что

поможет в моей работе.»



Рики Хефлин, ЧП

Оклахома

«Очень быстрая и простая навигация. Я определенно воспользуюсь этим сайтом снова.»







Анджела Уотсон, ЧП

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата.»







Кеннет Пейдж, ЧП

Мэриленд

«Это был отличный источник информации о нагревании воды с помощью солнечной энергии.





Луан Мане, ЧП

Conneticut

«Мне нравится подход, позволяющий зарегистрироваться и иметь возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти тест.»





Алекс Млсна, ЧП

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

4 использовать в реальной

3 жизненные ситуации. «

Natalie Deringer, P.E.

South Dakota

«. Обзорные материалы и образец были достаточно подробно. курс.»



Ира Бродская, ЧП

Нью-Джерси

«Сайт удобен в использовании, можно скачать материал для изучения, потом вернуться

и пройти тест. Очень

Удобный и на моем расписании

».

Деннис Фандзак, P.E.

Ohio

»очень легко регистрировать, доступ к курсу, тестирование и напечатайте PDH ».0364

свидетельство. Спасибо за то, что

упростили процесс». Я быстро нашел курс, который соответствовал моим потребностям, и закончил

одночасовой курс PDH в

один час».0364

«Мне понравилось, что можно загрузить документы для просмотра содержания

и пригодности, прежде чем

иметь для оплаты

3

3 материала.»

Ричард Ваймеленберг, ЧП

Мэриленд

«Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками».







Дуглас Стаффорд, ЧП

Техас

«Всегда есть возможности для улучшения, но я не могу придумать ничего в вашем

процессе, который нуждается в

улучшении.
