Прицеп для мотоблока своими руками. Прицеп для мотоблока «Нева» своими руками: чертежи :: SYL.ru

Такое оборудование, как мотоблоки, уже давно прижилось у дачников. Безусловно, это отличный помощник, который призван снизить трудоемкость земляных работ. Но сложно недооценить и необходимость качественного прицепа для мотоблока. Он может быть использован для самых различных целей, начиная от перевозки рассады и заканчивая урожаем или тяжелым инструментом. Давайте поговорим о том, как делается прицеп для мотоблока своими руками. Начнем с самого начала.

О характеристиках и цене прицепов

Прежде чем перейти непосредственно к теме, хотелось бы рассмотреть несколько основных характеристик, присущих любым прицепам к мотоблокам. Во-первых, это их грузоподъемность. Нецелесообразно делать прицеп, который не сможет перевезти и 300 килограммов, поэтому будем отталкиваться от данного минимума. Что же касается максимальной грузоподъемности, то она должна быть не более тонны. Вряд ли мотоблок утащит больше.

К примеру, имеющийся прицеп для легких мотоблоков грузоподъемностью 300 кг и габаритами 1 мх0,85 см стоит порядка 200 долларов. Если брать технику для средних мотоблоков, то их цена возрастает до 250, а тяжелых – до 500. Согласитесь, цифры не маленькие. Тем не менее, смастерить прицеп для мотоблока своими руками можно без особых проблем и при этом вы потратите совсем не много средств. Начинать всегда необходимо с того, что составляется чертеж. Давайте так и сделаем.

Делаем прицеп для мотоблока «Нева» своими руками: чертежи и основные моменты

Большинство современных адаптеров для мотоблоков изготовлены из оцинкованной стали. Такое решение наиболее целесообразно, так как прицеп будет служить достаточно долго. Днище тоже рекомендуется сделать металлическим, оно на порядок прочнее — следовательно, прослужит дольше. Приведенные в данной статье чертежи вовсе не обязательно использовать в таком виде, в котором они поданы. Вы можете набросать собственный эскиз с размерами и типами креплений и использовать его.

Но вот воспользоваться готовыми чертежами основных элементов все же рекомендуется. К таковым относится соединительная рама, кузов и несущее водило. Вас наверняка интересует, почему же так важен данный момент. Все дело в том, что можно без особых проблем сделать прицеп для мотоблока «Нева» своими руками. Чертежи же позволяют увидеть сложные места конструкции, способы крепления и места присоединения различных узлов. Поверьте, гораздо проще продумывать все сразу, нежели позже переделывать.

От простого к сложному

Сначала хотелось бы рассмотреть наиболее простую с точки зрения сложности изготовления модель. Для того чтобы приступить к сборочным работам, нам понадобится следующий материал:

  • стальные трубы сечением 60х30, а также 25х25 мм;
  • колеса и рессоры;
  • листовая сталь толщиной не менее 0,8 мм;
  • дюралюминиевый лист толщиной не менее 2 мм;
  • швеллер и крепежные элементы.

Не сложно догадаться, что не обойтись и без соответствующего инструмента. Вам понадобится болгарка, электролобзик, сварочный аппарат, а также шуруповерт.

Рама прицепа в нашем случае — это цельная конструкция, которая размещается на каркасной решетке. Чтобы её правильно обустроить, сначала изготавливаем две траверсы 25х25 мм, которые будут являться поперечинами. Сделать лонжероны можно из трубы 60х30 мм. Все элементы соединяются таким образом, чтобы в конечном итоге получилась решетка.

Продолжаем сборочные работы

После того как вы изготовили решетку, к ней привариваются две продольные трубы, в верхней части которых делается обвязка 25х25 мм и присоединяется посредством сварочных работ. Изготовленный прицеп для мотоблока своими руками, фото которого вы видите в данной статье, имеет откидные борта. Такое решение наиболее предпочтительно и для его реализации рамки делают отдельно от каркаса. В качестве материала для бортов можно использовать тонкие листы стали.

Теперь нам нужно сделать балку. Для этого понадобятся два швеллера, которые вставляют друг в друга. Один из концов обязательно оборудуется колесными осями. Теперь нам понадобятся заранее подготовленные рессоры, с помощью которых мы будем соединять лонжерон. Чтобы это сделать, конец рессор надевается на ось серьги и ось балки, а центральная часть приваривается стремянками к той же балке. Осталось изготовить дышло из труб 60х30 мм. Для этого трубы состыковывают и приваривают к прицепу, а задние части привариваются к лонжеронам.

Делаем многофункциональный прицеп для мотоблока «Зубр» своими руками

Мы уже разобрались, что прежде чем конструировать адаптер, необходимо составить чертеж, на котором будут указаны основные размеры и общий вид изделия. Дальше нужно позаботиться о том, чтобы все материалы были у нас в необходимом количестве. Для сцепки мы будем использовать швеллера, поэтому ими тоже стоит запастись. Именно этому этапу желательно уделить особое внимание. Дело в том, что если вы купите слишком много крепежных элементов и металлопроката, то это пустая трата денег, а недостаточное количество повлечет за собой переделки конструкции, что не есть хорошо.

Хотелось бы заметить, что прицеп, сделанный без использования сварки, то есть на саморезах, долго не проживет, вы должны это понимать. Поэтому возьмите сварочный аппарат у соседей или друзей на некоторое время. Чтобы сделать раму, можно взять стальные уголки 50х25 и 40х40 мм. Для кузова подойдут доски 20 мм и брус 50х50 мм из которого будут изготавливаться опорные балки.

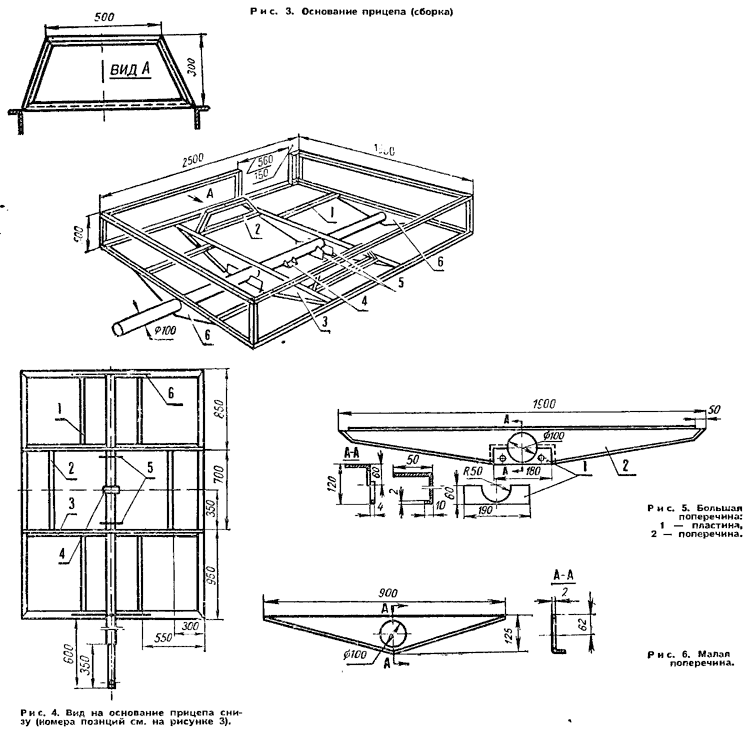

Изготовление основы прицепа

Самосвальный прицеп для мотоблока своими руками можно изготовить согласно имеющейся конструктивной схеме, представленной в данной статье. Данный прицеп имеет 4 основных узла: колеса, водило, рама и кузов. Между собой они соединяются сваркой.

Кузов практически полностью деревянный, собранный из 20-мм досок, углы которых укреплены с помощью металлических уголков. Крепление кузова к раме прицепа реализуется путем 3-х опорных балок (брусьев 50х50). Так как перед нами представлена одноосевая конструкция, то крайне важно, чтобы центр тяжести был смещен к передней части, но при этом не выходил за ось колес. Недостаток данной конструкции заключается в том, что борта не откидные. Но немного усовершенствовав прицеп, данный недочет можно устранить. Желательно сделать бортовые петли. Они нужны для фиксации груза при транспортировке.

Ходовая часть прицепа

Данный этап — один из самых важных. Дело в том, что если ходовая часть будет изготовлена неверно, то рассчитывать на долговечность подобного оборудования не приходится. Поэтому уделите этому особое внимание. Что значения в нашем случае не имеет, так это колеса и рессоры. Вовсе не обязательно покупать новые. Отлично подойдут отслужившие свое колеса любого автомобиля, а рессоры можно купить б/у от «Москвича».

В целом же для сборки подойдут колеса от мотоцикла. Их желательно снимать вместе со ступицей. Если диаметр стержня и подшипника ступицы не совпадают, то конец стержня нужно заточить. Хорошая колесная ось может получиться из стального стержня диаметром не менее 30 мм. Его длина должна быть таковой, чтобы колеса не выступали за обода кузова. Соединение стержня с прицепом осуществляется методом сварки через угловые опоры к лонжеронам.

Заключительная часть сборочных работ

Осталось соединить прицеп и мотоблок между собой. Для этого используется консоль. Желательно, чтобы она прикреплялась к кронштейну навесного оборудования. При этом поворотный узел водила должен свободно вращаться в своей нижней части.

Дышло вставляется в трубчатый корпус шарнира. Фиксацию лучше всего осуществлять упорным кольцом. Данное решение является наиболее предпочтительным, так как обеспечивается независимое перемещение колес мотоблока и прицепа. Крайне актуально это при движении на неровностях.

Заключение

Вот и собрали мы прицеп-самосвал для мотоблока своими руками. Все что осталось сделать, это закрепить сиденье водителя и подножку. Управление осуществляется непосредственно с сидения. При необходимости вы можете сделать прицеп с тормозами для мотоблока своими руками. Правда не всегда это нужно, так как соединение, описанное в данной статье, не предусматривает большого продольного перемещения, поэтому при остановке мотоблока станет и прицеп. Вот, в принципе, и все по данной теме. Теперь вы знаете, как сделать прицеп. Для этого вам понадобится чертеж, необходимый материал и инструмент. Ну и, конечно же, свободное время и желание. Какими-либо механиком или конструктором для этого быть не нужно.

своими руками, самодельные телеги, чертежи и размеры, самосвальная, самоходная, фото, видео, устройство, Нева МБ-2

Тележка для мотоблока — прицепное оборудование к универсальной сельскохозяйственной мототехнике для транспортировки грузов на приусадебных и земельных участках. С помощью такого механизма перевозят мусор, корм для животных, строительные материалы, удобрение, зерно, инвентарь.

Прицеп и адаптер для мотоблока — это разновидности самоделок, выполненные умельцами-механиками. Адаптер представляет собой продольную балку с собственной ходовой частью, водительским сидением и площадкой для ног. Данный модуль дает возможность обрабатывать почву в положении сидя, а также прикреплять сразу 2 оборудования — спереди и сзади.

Тележка — это разновидность адаптера с отличием в конструкции ходовой части.

Покупная телега для мотоблока стоит дорого. Для экономии финансовых средств мастера-умельцы изготавливают ее самостоятельно, проектируют чертежи конструкции, подбирают необходимые материалы. Процесс создания такого полезного транспортного средства не занимает много времени и не составляет большого труда. С ним может справиться даже новичок, хотя бы немного разбирающийся в технике.

Краткий обзор поможет разобраться с вопросом, как сделать тележку для мотоблока самостоятельно с хорошими эксплуатационными характеристиками.

Основные сведения

Перед проведением работ по изготовлению прицепа необходимо разработать подробный план действий и придерживаться его.

План проведения работ по изготовлению прицепа на мотоблок имеет такой вид:

  1. На подготовительном этапе необходимо ознакомиться с устройством механизма, проанализировать его функционал в зависимости от мощности мотоблока.
  2. Сделать эскиз конструкции. Составленная самостоятельно схема прицепа намного упростит работу.
  3. Рассчитать размеры телеги для мотоблока.
  4. Спроектировать чертеж тележки, на котором вынести основные узлы, параметры и размеры деталей.
  5. Спланировать принцип работы основных и дополнительных механизмов, продумать способы соединения всех узлов и деталей, их функционирование.
  6. Подготовить список необходимых материалов и инструментов.
  7. Приступить к процессу сборки и отделки.

В зависимости от способности к транспортировке груза прицепы подразделяют на 3 вида:

  1. Простое 1-осное приспособление для мотоблоков грузоподъемностью до 70 кг. Его конструкция простая и недорогая.
  2. Универсальная телега грузоподъемностью до 110-120 кг. Применяется часто в домашнем хозяйстве.
  3. Тележки для мотоблока грузоподъемностью свыше 120 кг. Такие механизмы предназначены для перемещения тяжелых грузов, поэтому имеют более сложное устройство, соответственно, увеличиваются затраты на материалы для рамы и облицовки. Функциональные возможности такой техники расширяются.

Исходя из данных параметров, выбирают материал по прочности для каркаса и отделки механизма.

Устройство тележки

Мотоблоки и мотокультиваторы на прицепах состоят из таких основных элементов:

  • рама;
  • кузов;
  • сцепное устройство или дышло;
  • водительское сидение;
  • рулевой механизм;
  • ходовая часть.

Для выдерживания больших нагрузок самодельную телегу для мотоблока усиливают специальными ребрами жесткости.

Для 1-осного прицепа достаточно устройства ручного типа. Самосвальная 2-осная телега с большой грузоподъемностью должна оборудоваться от опрокидывания гидравлическим приводом.

При грузоподъемности свыше 350 кг для безопасности самоходную телегу комплектуют деталями торможения. Механические тормоза можно сделать самому. Если эти детали не учитывать, то при перегрузе во время спуска с возвышенности тележка для мотоблока своими руками не сможет остановиться и опрокинется. Для того чтобы она оставалась в рабочем положении после отсоединения от мотоблока, устанавливают упоры.

Выбор

После покупки минитрактора у многих людей возникает вопрос о том, возможно ли использовать для него прицеп, который имеется у них в наличии. Дело в том, что все механизмы различаются между собой. В интернете можно просмотреть про мотоблок с прицепом видео, где рассказывают про их сочетание:

Стоит помнить, что машинный агрегат не имеет тормозов, из-за чего есть вероятность к получению травм. Минитрактор Нева с малой мощностью будет неустойчив без тормозов, согласно отзывам, особенно если он перегружен. Также на тележке имеется сиденье, что облегчает работу на мотокультиваторе;

Для сцепки с минитрактором применятся один и тот же механизм. Именно поэтому важными характеристиками, на которые стоит внимательно посмотреть, являются грузоподъемность, тормозная система и дополнительные полезных функций в устройстве. Но не стоит забывать и о мощности самого мотоблока. Обо всем этом можно узнать из рекомендаций производителя, который всегда указывает какой автомобильный прицеп к мотоблоку лучше всего подойдет;

Очень важен материал, который использован при изготовлении агрегата. Для этих целей может использоваться пластик, сталь или оцинковка. Именно последний вариант стоит дороже всех, но он и самый надежный. Немаловажным фактором является и толщина металла. К примеру, тонкостенные тележки с бортами в 2 мм не такие стойкие к механическим воздействиям. О грузоподъемности механизма можно узнать из цифр в его названии;

Лучшим вариантом является агрегат с бортами, которые можно откинуть, как видно на фото. Благодаря этой функции станет намного легче загрузку, перевозку и выгрузку любого груза. А наилучшим вариантом можно назвать повозку с возможностью автоматического опрокидывания кузова. Благодаря продуманному крепежу обеспечивается возможность отгрузки предельного веса. Но если груз достаточно габаритный и тяжелый, то минитрактор необходимо отсоединить, согласно отзывам;

Если вам необходима повозка с грузоподъемностью более 350 кг, то в нем обязательно должны присутствовать тормоза на прицепе к мотоблоку. Важно чтобы они были исправны, чтобы не возникло проблем, особенно при эксплуатации механизма на грунтовых дорогах, как шласят отзывы;

Колеса для прицепа мотоблока могут как быть в наличии, так и нет. При покупке очень важно обратить внимание на имеющиеся ступицы. Лучше всего если они будут стальные, так как чугунные очень быстро разобьются.

Материалы и инструменты

Для работы необходимы такие инструменты:

  • болгарка для резки деталей;
  • сварочный аппарат;
  • сварочные электроды;
  • электролобзик;
  • шуруповерт;
  • обычный строительный угольник для замера углов.

При изготовлении прицепной конструкции понадобятся следующие материалы и детали:

  • металлические профильные трубы квадратного или прямоугольного сечения;
  • колеса и рессоры;
  • дюралюминиевые листы толщиной 2 мм;
  • стальные листы;
  • швеллер №5;
  • металлические уголки;
  • металлический прут;
  • крепежи.

Все детали, особенно если это остатки старых металлических изделий, тщательно осматриваются на наличие повреждений, трещин, очищаются от ржавчины, обрезаются.

Изготовление тележки

Для того чтобы понять, как сделать телегу к мотоблоку своими руками, необходимо выполнить такой алгоритм операций:

  1. Для изготовления несущей сварной жесткой рамы взять 5 заготовок труб, обрезать концы болгаркой.
  2. Прижать струбцинами к листу ДСП и прихватить сваркой места соединения 3 продольных заготовок с 2 перпендикулярными так, чтобы они создавали решетчатый каркас.
  3. Проверить геометрию конструкции с помощью обычного строительного угольника. Углы соединенных ребер должны быть 90°.
  4. Установить распорки между прихваченными заготовками в углах днища и по центру, прихватить сваркой.
  5. К продольным трубам днища сделать прихватки сварочным электродом 4 вертикальных стоек по углам.
  6. Проверить перпендикулярность углов, сверить размеры сторон конструкции с размерами на чертеже телеги для мотоблока.
  7. Окончательно приварить все заготовки друг к другу, отшлифуйте сварочные швы, очистить их от наплывов и образований.
  8. Кузов можно сделать из фанеры или деревянных досок, угловые соединения при этом закрепляют стальными уголками.
  9. Доски устанавливаются на раму и прикрепляются при помощи болтовых соединений.
  10. Более прочные борта мастера выполняют из стальных листов. Борта могут быть откидными и фиксированными. Откидные борта кузова считаются более рациональными, т.к. выгрузка грузов больших объемов осуществляется легче. Борта делают также из металлических труб квадратного или прямоугольного сечения. Их выполняют, как и раму, прихватывают, проверяют геометрию для прочности и избежания раскосов и отклонений, окончательно сваривают, жестко прикрепляют к раме. Задний откидной борт крепится обыкновенными дверными петлями и оборудуется шпингалетами.
  11. Взять металлический прут диаметром 30 мм и длиной около 1050 мм для изготовления оси для колес, соединить с продольным шарниром и угловыми опорами. Длина должна выбираться так, чтобы ось не выходила за пределы колес. Подточить ее под необходимые диаметры подшипников в ступицах.
  12. В качестве ходовой части можно взять колесную базу от мотороллера, коляски, тачки или другой сельхозтехники. Тяжелые колеса от автомобильного прицепа со ступицами не рекомендуют устанавливать.
  13. Для изготовления дышла берут 2 профильные трубы диаметром 25х50 мм длиной около 1,85 м, приваривают их к балке рамы так, чтобы получилась треугольная конструкция. Для усиления по углам прикрепляют сваркой металлические косынки толщиной 4 мм, спереди тележки прикрепляют пластину толщиной 8 мм.
  14. Самосвальная технология предусматривает установку дверных шарниров, прикрепляемых внизу на балке и к распоркам днища.
  15. Каркас сделанной конструкции обшить деревянными досками, пластиком или металлом.
  16. Водительское сидение на мотоблок с тележкой устанавливают в готовом виде или в виде ящиков-самоделок из куска ДСП и поролона, обшитого дермантином. Такие ящики необходимы для укрытия инвентаря и материалов.
  17. В качестве тормоза можно использовать стояночный тормозной привод агрегата. Тормозную педаль, сделанную из пластины толщиной 6 мм, закрепить на подставке для ног под сидением, приварить 2 уголка. В передней части установить педаль, в задней — пластину с 2 отверстиями для крепления тросов тормозов, концы которых соединены с Т-образной пластиной с тягой.

Таким способом можно изготовить тележку для мотоблока своими руками.

Виды и типы прицепных устройств для мотоблоков Нева

Тележка одноосная прицепная к адаптеру АПМ

Это простая тележка с одной осью и кузовом сверху. Она просто в своей конструкции, но в то же время в ней нет ничего лишнего. Она прочна, надёжна и практична.

Тележка предназначена для использования совместно с адаптером мотоблока Нева.

Тележка используется для перевозки любых грузов, весом до 250 кг. Плюс этот прицеп оборудован пневматическими шинами. Они значительно уменьшают вибрацию и тряску при передвижении по кочкам и неровностям.

  • Дорожный просвет одноосного прицепа составляет 180 мм, а колея 870 мм.
  • Габаритные размеры этой модели тележки: длина составляет 150 см, ширина – 72 см, высота – 96 см.
  • Вес этой модели составляет 56 кг.

Эта тележка поставляется в разобранном состоянии с подробной инструкцией по сборке и дальнейшей эксплуатации.

Сборка проста и интуитивно понятна. Обычно на это уходит около 10 минут.

При необходимости перевезти тележку можно разобрать её и компактно сложить для транспортировки.

Тележка двухосная прицепная к адаптеру АПМ

Конструкция этой тележки представляет собой раму и две прикреплённые оси.

Отличием от предыдущей модели является то, что она не предназначена для перевозки сыпучих грузов.

В ней нет дна, однако это можно исправить при помощи листа металла или фанеры соответствующего размера. При этом длину листа можно менять при необходимости.

Однако максимальная грузоподъёмность в два раза больше чем у одноосного варианта и составляет 500 кг.

  • Дорожный просвет двухосной тележки составляет 18 см, а колея 99 см.
  • Двухосная тележка отличается большой манёвренностью, а так же наличием пневматических шин.
  • Максимальная скорость передвижения — 12 км/ч.
  • Габаритные размеры: длина регулируется от 190 см до 250 см, ширина – 41,5 см, а высота 110 см

Адаптер АПМ

Модели АПМ работают только при дополнительном оборудовании адаптером.

Это ось, на которой установлено сиденье и задний фаркоп для дальнейшей установки прицепа. Это оборудование используется не только с прицепом, но и со многим другим навесным оборудованием.

Тележка прицепная ТПМ

Эта тележка является усовершенствованной моделью одноосного варианта. Она может использоваться без адаптера, потому что впереди установлено сиденье.

Его высота при агрегации идеально совпадает с мотоблоком Нева.

Тележка прицепная предназначена для использования в строительстве, сельском или дачном хозяйстве, где есть необходимость в перевозке грузов любых типов.

  • Максимальная грузоподъёмность ТПМ составляет 150 кг. А вес самой конструкции – 100 кг.
  • Рекомендованная скорость передвижения составляет 10 км/ч.
  • Габаритные размеры составляют 270 см в длину, 125 см в ширину и 120 см в высоту.
  • Дорожный просвет составляет 30 см, а колея – 1 м.

Сзади на тележке предусмотрено откидная сторона, которая облегчает процесс погрузки-разгрузки.

Тележка прицепная ТПМ-М

Буква М в названии говорит о том, что это тележка прицепная ТПМ М только модернизированная.

Инженеры уменьшили размеры тележки, но при этом эксплуатационные свойства остались такими же.

Размеры этой модели составляют 222 см в длину, 112,5 см в ширину, 120 см в высоту. Вес усовершенствованной модели так же меньше. Теперь он составляет 85 кг.

Тележка прицепная (ВРМЗ)

Это единственная модель, которую производит не «Красный Октябрь». Исходя из названия понятно, что она изготавливается на волжском .

По своей конструкции это усовершенствованная модель ТПМ.

Главной характеристикой тележки должна быть грузоподъёмность. В данном случае она составляет 400 кг! А это почти в три раза больше, чем у ТПМ. Поэтому она пользуется большой популярностью среди строительных компаний или владельцев больших амбаров и складов, где необходимо перевозить большие грузы и ездить дважды нерентабельно.

Тем более что для использования прицепа производства ВРМЗ нет необходимости приобретать адаптер. Она подсоединяется непосредственно к валу редуктора. И управляется сидя на борту тележки.

Расстояние от дороги до дна прицепа составляет 30 см.

Размер колеи – 117 см. Несмотря на повышенную грузоподъёмность её вес всего 95 кг.

Для удобной и безопасной эксплуатации на раме установлен ручной тормоз, благодаря которому можно быстро остановить движение.

Как и все остальные прицепы, эта модель поставляется в разобранном виде с инструкцией по сборке и эксплуатации.

Тележка для мотобуксировщика своими руками

Мотобуксировщик (мотособака) – устройство для транспортировки грузов, поездок по снегу и заболоченным местностям. Сам буксировщик имеет гусеничный ход, дополняется санями. Прицеп в виде саней удобен зимой, при условии наличия большого снежного покрова, однако летом или в бесснежные зимы использование такого прицепа проблематично.

Производители сельхоз техники предлагают широкий выбор прицепов, адаптеров и телег, в том числе и для мотобуксировщика. Некоторые владельцы такой техники создают тележку своими руками. Ее устройство практически не отличается от тележки для мотоблока.

Главное отличие мотобуксировщика, диктующее особенности устройства прицепов – это гусеничный ход. Такие транспортные средства идеально подходят для бездорожья, поэтому прицеп должен соответствовать тем же требованиям.

Для мотособак рекомендуются прицепы двух видов: грузовая платформа и трелевочник. Оба варианта сложны в исполнении, поэтому лучше адаптировать готовую тележку для мотоблока. Чертежи и размеры для тележки мотобуксировщика и мотоблока будут практически одинаковыми, поэтому можно использовать любые.

Главная особенность прицепа для этого вида техники – колеса низкого давления. Они обладают высоким амортизирующим эффектом, отлично подходят для бездорожья. Тележку с такими колесами можно использовать в любое время года. Такая модификация требует от тележки усиления оси, а также крепления колес. Все остальные части тележки могут остаться без изменений.

Тачка для мотоблока своими руками

Тачка для мотоблока – незаменимый помощник в хозяйстве. Такое устройство позволяет перевозить грузы (урожай, мусор, стройматериалы и т.д.). Сделать тележку для мотоблока своими руками можно из авто деталей или из отдельных материалов. В обоих случаях понадобится сварка и определенные навыки в проектировании. Тачка предполагает самую простую конструкцию, для ее создания подойдет любой чертеж прицепа для мотоблоков.

Для мотоблока Нева мб-2 подойдет навесная тачка с Н-образной сцепкой. Такой вид соединения является универсальным, его легко изготовить. Место сцепки тачки и мотоблока – один из важнейших узлов, получающий большую нагрузку, поэтому материалы для ее создания должны быть прочными, обязательна проверка на наличие дефектов (трещины, ржавчина).

Тачка для мотоблока состоит из рамы, бортов и колес. Если к ней добавить сидение и рулевую колонку, то получится аналог мини-трактора. Любой из вариантов тачки для мотоблока можно изготовить из подручных средств, в Интернете есть много фото и видео с процессом сборки устройств.

Пользуетесь ли Вы прицепами, адаптерами и тачками для мотоблоков?

Основные правила выбора тележки для мотоблок Нева

Прицепы для мотоблоков, будь то Кентавр, АГРО, Нева МБ2 или Мотор Сич, не предназначены для передвижения по оживленным дорогам, не говоря уже о скоростных магистралях. Их основное предназначение – перевозка грузов с огородов и дачных участков, при этом передвигаться ими лучше вне дорожной сети, чтобы не создать на дорогах аварийную обстановку.

При выборе прицепа для мотоблока Нева, как и для любой другой марки, нужно правильно соотнести грузоподъемность прицепа и мощность своего механического работника. Если говорить о выборе тележки для мотоблока Нева, то, за исключением модельного ряда тяжелых моделей МБ-23, вся остальная линейка моделей оснащена двигателями от 5,5 до 7,5 л.с. Поэтому оптимальным решением для них будет выбор прицепного устройства грузоподъемностью от 250 до 500 кг. Прицепное устройство для мотоблока Нева МБ 23 можно брать грузоподъемностью до 1 т. – силенок потащить такой груз у этих мощных механизмов хватит.

Остальные правила при выборе прицепной телеги для любого мотоблока, в т.ч. и для Невы продиктованы не столько заботой о мотоблоке, сколько здравым смыслом и удобством в ее эксплуатации. При выборе нужно обращать внимание на:

  1. Материал кузова. Лучше выбирать тележку, кузов которой сделан из оцинкованной стали – ему ни мороз, ни жара, ни дождь и грязь не страшны.
  2. Наличие откидных бортов и самосвального опрокидывания кузова, чтобы нагружать и разгружать тележку было легче и удобнее.
  3. Наличие и качество тормозов. Поскольку перевозить грузы мотоблоком зачастую приходится по неровной местности, то наличие надежных тормозов на крутом спуске убережет вас от крупных неприятностей.

Соблюдая эти нехитрые правила, вы сможете выбрать такой прицеп к мотоблоку Нева, который прослужит вам долгие годы. Но если по каким-то своим соображениям вы не хотите покупать заводской прицеп, то несложно сделать его своими руками. Главное – найти хорошие чертежи самодельного прицепного устройства и обзавестись нужными для этого инструментами и материалами. Но это уже другая тема для разговора.

Чертежи и размеры заводских прицепов к мотоблоку. Как сделать прицеп к мотоблоку своими руками, видео и чертежи. Самостоятельное изготовление прицепа для мотоблока

Мотоблок — самоходное техническое средство, незаменимый помощник в частном хозяйстве. Дополнение спецтехники осями, коробом и водительским сиденьем расширяет ее функциональные характеристики. Мотоблок с прицепным устройством может работать как мини- грузовик.

Характеристики и стоимость промышленных прицепов для мотоблоков

Промышленный, готовый прицеп для мотоблока характеризуется грузоподъемностью 0,3 т — 1 т и разными габаритами. Выбирается тележка по мощности мотоблока и его техническим параметрам:

  • Прицеп с габаритными размерами кузова 1 м х 0,85-1.15 м, с грузоподъемностью 300 кг предназначен для легких мотоблоков. Стоимость кузова от 200$ и выше.

  • Адаптеры для средних по мощности мотоблоков от 5 л. с. имеют габариты 1х1.4-1.5 м, грузоподъемность до 500 кг. Средняя цена прицепа от 250$.
  • Для мотоблоков тяжелого типа продаются двухосные прицепы с габаритами 1.2 м х 2-3 м, грузоподъемностью до 1000 кг. Стоимость тележки от 500$.

Сделать на любой мотоблок прицеп своими руками не трудно. Далее рассмотрим все принципиальные моменты и саму технологию изготовления.

Предварительные чертежи прицепа мотоблока

Кузов прицепа принято изготовлять из оцинкованных, стальных окрашенных листов или из прочного пластика. Металлические бортики и днище из металла прослужат дольше, чем пластиковые, но по себестоимости второй вариант обойдется дешевле.

Определившись с материалом для прицепа, приступайте к составлению чертежей или технических схем для несущих элементов:

  • соединительной рамы,
  • несущего водила,
  • рабочего кузова.

Навык конструктора-механика необязателен, достаточно схематично изобразить набросок будущей повозки.

Почему предварительный этап необходим? На рисунке визуально проступает модель, видны сложные участки, уточнены габариты, прорисованы соединительные узловые элементы и их возможное подсоединение или соединение. Пример чертежа:

Чертеж показывает способ сцепления несущих ходовых элементов. Водило сцеплено с модулем мотоблока узлом поворота и консольным элементом, второй край водила присоединяется к раме с помощью центральной трубы. Присоединение к мотоблоку производят через консоли и тупицы. Изготавливают осевой стержень по размеру сцепного механизма мотоблока. Верхний осевой конец выступает в качестве опоры, поворотный узел водила выполняет вращение вокруг нее на подшипниках. Шарикоподшипники прикрывают антипыльником, пустоты заполняют специальным смазочным веществом.

Опытного умельца не затруднит выбор деталей, элементов, инструментов и запчастей в соответствии с составленным чертежом. Для самого простого варианта тележки необходимы следующие запчасти:

  • Колеса. Чаще всего берут колеса от мотоколяски или от автомобилей. Они покупаются с рук или приобретаются на разборке. Размер и прочность обода соответствуют нагрузке в 300 кг т более.
  • Колесная ось. Изготовляется из стального стержня с диаметром не меньше 30мм. Длину стержня рассчитывают самостоятельно, опираясь на ширину кузова. Оптимальная величина стержня не допускает выступа колес прицепа за обвод кузова.
  • Упорное кольцо. Для этих целей подходит трубка 58 х 4.
  • Болты M 8.
  • Балка для опоры — 3 шт.
  • Доски для короба.
  • Рама для сцепления с мотоблоком.
  • Водительское место из подручного материала.
  • Подставка для ног.
  • Простейшее водило.
  • Консоль из обрезка трубы.
  • Кронштейны по размеру.

Изготовление и сборка ходовой части самодельного прицепа

Для изготовления водила необходимо:

  • Накладки 25х4.
  • Фланцы размера S 4.
  • Опоры из труб 58х4.
  • Уголки 25х25х4 под ножную подставку.
  • Труба для дышла.

Водило простой конструкции состоит из минимального количества элементов, сваренных по схеме. Максимально нагружаемые части — дышло и поворотник, упрочняют ребрами жесткости. Водило сцепляется с рамой мотоблока шарнирным способом. Конструктивная модель «труба в трубе» формирует подобие длинного шарнира и позволяет колесной базе прицепа изменять положение самостоятельно, вне зависимости от колесной базы мотоблока. Такое решение защищает конструкцию прицепа от деформации и дает возможность легко преодолевать ямы или кочки.

Водило крепится к центральной трубе с помощью болтов, контргаек и шпилек. Вытачивают в центральной трубе вытянутое отверстие, чтобы фиксирующий болт вращался вдоль оси сцепа без продольного смещения.

Колесная база конструируется из деталей любых отечественных автомашин, подбираются колеса, рессоры, навески. Части и элементы приваривают к балке, а окончания присоединяют к лонжерону.

Дышло изготавливается из трубы 60х30 мм, приваренной к передним частям лонжеронов. Края лучей состыковываются и привариваются к тяговой механической сцепке. Получается аналог заводского двух лучевого дышла.

Материал и конструкция рамы самодельного прицепа

Рама служит основной несущей конструкцией. Выполнять расчет всех габаритов и составляющих элементов необходимо по чертежу, с высокой точностью, с исключением любых неточностей, возникающих при выпиливании, соединении швеллера, труб и уголков.

Простая, легкая, прочная рама изготовляется из трубы с прямоугольным сечением 60 х 30 мм. Она составит несущую конструкцию. Роль траверсы выполнят стальные квадраты размером 25 х 25 мм. Для надежности все элементы сваривают между собой и укрепляют несколькими поперечниками, оставляя выступы над лонжеронами. Для стоек на лицевую часть выпусков приваривают продольно пару труб по обе стороны конструкции. К стойкам приваривают верхние обвязки из труб с поперечным сечением 25 мм.

Материал несущей рамы подбирается по характеристикам, способным обеспечить условия прочности и жесткости, препятствовать деформации конструкции при предельно допустимой нагрузке. Рама на самодельный прицеп для мотоблока легкого типа изготовляется из любого доступного материала: металлического уголка, стальной трубы с прямоугольным, круглым сечением.

Прицеп мотоблока средней мощности выполняется на раме, с применением следующих элементов:

  • раскос 20х20.
  • уголок 20х20 для водительского сиденья
  • стойки для сиденья из уголка 40х40.
  • передние распорки из трубы 40х20.
  • профиль обвязки рамы из уголка 40х40.
  • уголок 32х32 для стойки колесной оси.
  • раскосы задние из трубы 40х20.
  • усилитель поперечный из уголка 40×40.
  • осевой прут 30 мм.
  • сплошной треугольник.

Замысловатая конструкция рамы обеспечит избыточный запас прочности и позволит перевозить в кузове тяжелые, объемные грузы и материалы. Изготовить раму усиленной конструкции стоит в случае частой эксплуатации нагруженного прицепа по бездорожью. Сварочный аппарат. Он понадобится для прочного соединения всех частей. Саморезы в данном случае не смогут придать конструкции прочность и долговечность.

Из чего можно сделать каркас для тележки-прицепа

Прицеп к мотоблоку изготовляется из профнастила, листового металла с толщиной 1 мм, досок с толщиной в 2 см, старого кузова автомобиля, мотоциклетной коляски или из окрашенных оцинкованных листов. Для кузова подходит любой материал доступный для изготовителя и не удорожающий постройку.

Для деревянного кузова углы упрочняют металлическими накладками. Крепление к раме выполняют болтами и трех опорными рамками.

Для кузова из профлистов или оцинкованного листа используют металлический профиль. Он набивается на днище по длине и ширине для защиты материала днища от провисания, деформации или выгибания.

Средние мотоблоки. Прицепы самодельные, изготовленные из металлопроката. Поэтапная инструкция сборки

Первый этап изготовления начинается после разработки чертежа и расчета размеров прицепной конструкции. Средний мотоблок позволяет перевозить груз до 500 кг, следовательно, грузоподъемность тележки будет большая. Для конструкции стоит выбрать металлопрокат, обеспечивающий расчетную грузоподъемность с запасом прочности. По общим размерам прицепа высчитывается метраж металлического проката и количество швеллеров, выступающих в качестве сцепной рамы. Точный расчет помогает сэкономить на расходных материалах и облегчает сборку сложной конструкции.

Материалы для тележки:

  • Металлопрокат. Длина индивидуальная, расчетная.
  • Уголок стальной 50х25мм.
  • Уголок стальной 40х40мм.
  • Обрезки труб прямоугольного и круглого сечений.
  • Доски с толщиной 2 см для кузова.
  • Брус 50х50 мм для опорных балок.

Второй этап. Для быстроты проекта, воспользуйтесь готовой схемой конструктивной части, представленной в главе « предварительные чертежи».

Кузов изготовьте из деревянных досок, углы укрепите стальным уголком. Прикрепите кузов к раме при помощи опорных балок, выполненных из деревянных брусьев. На кузове, по желанию, делайте бортовые петли и лямки для фиксации груза при перевозке. Готовый прицеп представлен в виде одноосевой конструкции. Недостатком такого кузова является смещение центра тяжести к передней части прицепа, при эксплуатации приходится следить за правильным распределением нагрузки. Вторым недостатком одноосевой конструкции прицепа считается отсутствие откидного бортика.

Третий этап. Сборка ходовой части производится из доступных запчастей и материалов. Это могут быть колеса от мотоколяски в сборе со ступицей. Концы осевого стержня необходимо заточить под диаметр подшипников ступицы.

Колесной осью выступит стальной стержень с диаметром 30 мм. Длина стержня рассчитывается так, чтобы колеса не выступали за обводку кузова. Стержень приваривается к лонжеронам и корпусу продольного шарнира через косынку и уголковую опору.

Тяжелый мотоблок. Как сделать прицеп из автодеталей

Мотоблок тяжелого класса, например «Зирка», оборудуется качественным недорогим прицепным устройством из автодеталей. Время на сборку по заранее составленному чертежу и подготовленным деталям составляет 1-2 дня.

Материалы и детали для прицепа:

  • Швеллер 65 мм по длине кузова.
  • Передние полуоси от «Москвича» или «Жигулей».
  • Профильная труба 60х40 мм. Длина 3.5 м. Количество 1 единица.
  • Трубы длиной 2 м. Количество 2 единицы.
  • Уголки 60х60 мм.
  • Сварочный аппарат.

Основной несущей деталью будет ось, изготовленная из швеллера. Его длина выбирается по усмотрению, в зависимости от предполагаемой ширины кузова. К швеллеру с обеих сторон привариваются передние полуоси от автомашины. Сверху укладываются профильные трубы по следующей схеме:

  • Одна труба кладется точно по центру. Длина отрезка от оси до задней части прицепа = 1 м, длина в передней части = 2.5 м.
  • По краям швеллера, на стыке его торца с полуосями, кладутся двухметровые трубы. Стык швеллера должен делить каждую из них пополам.
  • Трубы укладываются параллельно относительно друг друга.
  • Окончания коротких труб крепятся по перпендикуляру уголками.

Центральная, длинная труба выступает в качестве дышла. Длина регулируется в соответствии с габаритами прицепного устройства. От передних углов прицепа протягиваются профильные трубы или уголки, обеспечивающие конструкции жесткость и прочность. Стыки провариваются или соединяются болтами.

На готовую раму устанавливается простейший деревянный кузов с сиденьем для водителя, прицепное устройство присоединяется к дышлу.

В коробе оборудуются скобы, подобия петель. При необходимости к петлям пристегивается самодельным тент.

Изготовленный самостоятельно прицеп для мотоблока не обойдется даром. Средства на приобретение вспомогательных и основных деталей выделить придется. Не все материалы найдутся в подсобном хозяйстве. Для сопоставления расходов на собственное производство и расходов на приобретение нового заводского прицепа составьте смету. Заносите в нее все статьи расхода. По окончании домашнего производства подведите итог и получите удовлетворение от своего умения делать полезные, необходимые вещи, с выгодной экономией для бюджета семьи.

В огороде или в саду мотоблок — это одна из самых полезных вещей. С его помощью вы не только легко обрабатываете землю, но и перевезете массу нужных вещей: сено, удобрения, урожай картофеля, топливо… Вот только как это осуществить, если стандартный мотоблок не имеет прицепа? Выход есть — делается тележка для мотоблока своими руками, (чертежи приведены ниже) довольно просто, а денег это сэкономит массу.

Простая тележка для мотоблока своими руками чертежи

Тележка для мотоблока может везти груз400-450 кг плюс вес водителя. Она легко везет шесть или семь мешков с картофелем без перегрузки.

Чертеж тележки для мотоблока

Описание:

  • 1 — кронштейн для навесных устройств мотоблока;
  • 2 — консоль;
  • 3 — водило;
  • 4 — подножка из доскиs20;
  • 5 — водительское сидение из доски s20;
  • 6 — рама;
  • 7 — кузов из доски s20;
  • 8 — балка опорная из бруса 50×50, 3 шт.;
  • 9 — болт М8;
  • 10 -упорное кольцо из трубы ст.58×4;
  • 11 — колесо от мотоколяски, 2 шт.


Водило тележки конструктивно содержит всего несколько частей, скрепляемых между собой сваркой. Наиболее перегруженной частью будет сопряжение дышла с поворотной частью. Поэтому в этом месте нужно установить дополнительные ребра жесткости.



Рама тележки

Изготавливается из стального уголка и обрезков труб с круглым и прямоугольным сечением. Вся конструкция выглядит несколько замысловатой и имеет избыточный запас прочности. Она предназначена для использования на пересеченной местности и отсюда тяжелые условия эксплуатации для тележки.

Рама тележки для мотоблока

  • 1 — раскос из уголка ст.L21×3;
  • 2 — рамка сиденья из уголка ст.L21×3;
  • 3 — стояк из трубы ст.50×25×4;
  • 4 — стойки сиденья из уголка ст.L40×4;
  • 5,14 — подкосы передние из трубы ст.50×25;
  • 6, 15 -продольные лонжероны из уголка ст.L40×4;
  • 7, 8 — опоры колесной оси из уголка ст.L32×4;
  • 9,16 — подкосы задние из трубы ст.50×25;
  • 10 -усиливающая поперечина из уголка ст. L40×4;
  • 11 — корпус шарнира продольного из трубы ст.58×4;
  • 12 -колесная ось из круга ст.30 мм;
  • 13,17 -поперечные лонжероны из уголка ст.L40×4;
  • 18 — косынки (s4).

Кто не рассчитывает на столь большие нагрузки может принять и более простой вариант.

Водило тележки

  • 1 — корпус узлаповоротного;
  • 2 — дышло из трубы ст. 49×3, L1820;
  • 3 — рамка подножки изуголка ст.L25×4;
  • 4 — упор из трубы ст.58×4;
  • 5 — ребро жесткости из листа ст.s4;
  • 6 — накладка из полосыст.25×4.

Заготовкой для колесной оси служит стальной круг диаметром 30мм. При длине оси около метра колеса находятся под кузовом. Колесная ось с опорами уголковыми и косынкой скреплена сваркой с лонжеронами и корпусом шарнира продольного.

Кузов

Он сколачивается из 20мм досок,на углах которых крепятся стальные уголки. К раме кузов тележки крепится через три прочные опорные балки из бруса 50х50.

Колеса

Они берутся от мотоколяски вместе с ступицей в сборе. Оба конца оси точатся под диаметр подшипников ступицы.

Сцепка с мотоблоком

Сцепку тележки и мотоблока обеспечивает консоль. Верхняя часть ее повторяет контур держака окучивателя, так как закрепляется в штатном кронштейне навесных устройств мотоблока. Вокруг нижней части в виде оси в двух РУП- подшипниках закреплен узел поворотный водила. Пространство между РУПами заполняется смазкой и закрывается снаружи пыльниками.
При тяжелых условиях эксплуатации тележки соединение ее и водила должно быть шарнирным.

Дышло вставляется внутрь трубчатого корпуса продольного шарнира,оно фиксируется упорным кольцом. Такая конструкция ведет к независимости колес тележки от колес мотоблока, что при езде по неровностям существенно упрощает управление мотоблоком.

Узел поворотный


1 — консоль,
2 — пыльники,
3,6 — подшипники 36206,
4 — корпус,
5 -распорная втулка,
7 -дистанционная втулка,
8 — шайба,
9 — гайка М20×2,5,
10 — масленка,
11 — дышло.
Водитель сидит на полужесткой подушке сиденья из дерева перед кузовом. Руки водителя держатся за рычаги мотоблока, а ногами он опирается на подножку из дерева врамке из уголков на дышле водила.

Тележка для мотоблока своими руками

Простейшая тележка для мотоблока способна легко перевозить грузы весом до 400 кг.

Конструктивные части тележки

В любой тележке условно можно выделить следующие составные части: водительское место, установленное на сварном каркасе, центральная рама, собственно тележка с кузовом и колеса.

Из какого материала делать раму тележки?

Проще всего она варится из швеллера и уголка, купить которые можно в любом магазине строительных материалов. Рама варится максимальной аккуратностью, так как она должна выдерживать нагрузки при езде по ухабам разбитых проселочных дорог.

Заготовка для колесной оси

Для нее можно взять стальной круг диаметром не менее 30 мм. Ось соединяется сваркой с продольным шарниром и с угловыми опорами. Подбирать длину оси нужно так, чтобы колеса находились под кузовом.

Как делать кузов для тележки

Собственноручно кузов проще всего собирается из досок толщиной до 20 мм, на его углах устанавливаются стальные уголки. С рамой доски скрепляются болтовыми соединениями. Лучше сделать борта откидными: так будет удобнее выгружать грузы большого объема.

Колеса

Можно использовать их от любой сельхозтехники. Вполне подойдут колеса и от обычной коляски от мотоцикла. Ось необходимо будет обточить под диаметр подшипников в ступицах колес.

Сцепка для прицепа

Делается из любого пригодного куска металла путем высверливания я в нем такого отверстия, в которое легко проходит сцепка. Узел поворотный желательно сделать из подшипника с подходящим диаметром, закрепив его максимально прочно сваркой.

Днище тележки

Конечно, его можно сделать из обрезной доски. Но более прочное днище лучше выполнить из листового металла с предпочтительной толщиной листа два-три миллиметра. Такая тележка для мотоблока, которую самому можно сделать за два-три дня, сможет прослужить несколько лет и практически без ремонта.

Тележка для мотоблока своими руками видео подборка

Одним из самых необходимых инструментов для каждого огородника, фермера или садовода, который владеет механизированной аграрной техникой, является прицеп для мотоблока. Используя мотоблок в хозяйстве, можно посадить, вспахать культивировать. А если к мотоблоку прикрепить прицеп, то получим отличного помощника, который сможет транспортировать довольно тяжелые грузы. Размеры прицепа для мотоблока рассчитываются таким образом, чтобы быть универсальным и многофункциональными агрегатом. Также они облегчают работу фермера, за счет наклона кузова и возможности открывать задний борт.

Оптимальные размеры прицепа для мотоблока

На большинстве прицепов можно работать сидя, благодаря установленному сидению. Прежде, чем подбирать прицеп для мотоблока, необходимо проверить его совместимость с самим мотоблоком. Также нужно учитывать прочность рамы и толщину стального листа, чтобы при эксплуатации мотоблока, не происходила деформация прицепа.

Давайте рассмотрим на конкретных примерах, каких размеров бывают прицепы.
Прицеп самосвальный ПМ-0,6С. Длинна прицепа 1400 мм. Ширина прицепа 1000 мм. Грузоподъемность 350 кг.

Прицеп мотоблочный с рессорами 7С. Длинна прицепа 2900 мм. Ширина прицепа 1000 мм. Высота прицепа 1200 мм. Максимальная грузоподъемность 500 кг.


Прицеп к мотоблоку самодельный. Длинна прицепа 2250 мм. Ширина прицепа 965 мм. Высота прицепа 885 мм. Грузоподъемность 400 кг.

Чертеж прицепа к мотоблоку

Этот прицеп может использоваться как с мотоблоком, так и с легковым автомобилем, и является трансформированным агрегатом. Оснащен простой подрессоренной подвеской.

Одно из назначений прицепа — возможность перевозить мотоблок автомобилем. Узел «Вилка» позволяет погружать и разгружать мотоблок одному человеку без особых физических усилий.

При отсутствии легкового автомобиля, прицеп оснащается кузовом и подсоединяется к мотоблоку. Вместо фрез на мотоблок устанавливаются колеса. У прицепа хорошая подрессоренная подвеска, благодаря чему наблюдается отличная мягкость хода, хорошая продольная устойчивость и практически отсутствует жесткость. Части прицепа способны легко разъединяться, что позволяет компактно хранить прицеп, в разобранном состоянии.

Длинна кузова составляет 2320 мм, ширина 1590 мм, а высота 500 мм. Ширина колеи — 1490 мм. Размеры кузова: длинна 1500 мм, ширина 1200 мм, высота 300 мм. Размер вилки 500х300 мм.

Возможности комплектации

Все части по деталям

Варианты использования прицепа

Размеры прицепа

Главное цель прицепа — перевоз груза. Сам прицеп — это промежуточное звено при транспортировки груза. Следовательно первостепенная задача при создании прицепа — достижение малого веса и хорошей грузоподъемности. Все элементы конструкции прицепа рационально используются. Вес шасси — 25 кг. Вес перевозимого груза — 200 кг. При хранении прицеп занимает очень мало места, и легко помещается в легковой автомобиль.

Приветствую читателей сайта Самоделки — ТУТ, в этой статье хочу вам рассказать свою версию, как изготовить прицеп для мотоблока своими руками. Прицеп был сделан для мотоблока «Нева», и получился массивным на взгляд.

Прежде чем конструировать прицеп, необходимо снять все нужные размеры с мотоблока.

В моём случае, высота до низа сцепки 320 мм. длина втулки 71 мм.

В качестве оси я использовал мост от москвича, предварительно из него вытащил редуктор (он мне требовался для ) и место редуктоа заглушил заглушкой, сделанной из листа 2 мм. Колёса использовал так же от москвича.

Для наглядного представления размеров сделал простенький чертёж прицепа.

Для того чтобы снизить нагрузку со сцепного узла, необходимо ось сместить вперёд.

Рама прицепа 1900 х 1060 мм, сделанна из профтрубы 40 х 60 х 2 мм. Для того что бы пол прицепа не продавливался, необходимо сделать три перемычки поперёк рамы.

Водила сделана из круглой трубы и вынос её составляет от прицепа 1300 мм до отверстия крепления. Для прочности длина трубы должна хватать до первой перемычки. В моём случае длинна трубы составляет 1750 мм. Приваривать её к раме, лучше всего через уголки, затем её необходимо усилить двумя косынками.

Поворотный узел состоит из втулки, которая сделана из высокопрочной стали, толщина стенки составляет 10 мм и вала. Вал вставляется в толстостенную трубу и стопориться сзади, затем прихватывается, с снизу к трубе. Трубы между собой лучше всего сваривать через пластины 4 мм.

Для того что бы прицеп находился в горизонтальном положении когда отцеплен, необходимо сделать подножку, и натянуть пружинку.

Мост привариваем на раскосинах. Высота прицепа (клиренс) должна быть такой, что бы в сцепленном состоянии с мотоблоком, он находился горизонтально.

Высота бортов составляет 300 мм, выполнены они из профтрубы 40 х 20 х 2. На продольных бортах сделано две перемычки, а на поперечных одна. Перемычки необходимы для того, что бы оцинкованный лист, которым они будут закрываться, не играл. Открывается только задний борт. Петли можно сделать из трубки и круглого стержня, либо купить в магазине. Замки сделаны как на обычных бортах, в трубку вставлен изогнутый под 90 градусов стержень, и застопорен с обоих сторон, трубка приварена к не открываемому борту. На открываемый борт с приварен отрезок от полосы с вырезом под стержень.

Крылья сделаны из листвой стали 2 мм. Для того что бы ровно и без особых усилий согнуть их, необходимо в местах изгиба сделать прорезы болгаркой.

Площадка под ноги сделана из профтрубы 40 х 20 х 2 по небольшим углом для удобства. Короб под сиденье состоит из каркаса который закрывается листовой сталью, 1.2 — 1,5 мм, Для облегчения можно приклепать оцинковку. Сверху короб накрывается седушкой, которая сделанна на петлях.

Планируя покупку мотоблока, практически всегда приходится задумываться о хорошем навесном оборудовании для полноценной работы на земельном участке. Навесное оборудование для плуга и прицеп для мотоблока нужны, как воздух. С этим утверждением не поспоришь, но стоят они немало, и денег на покупку такого лафета не всегда можно выкроить из ограниченного бюджета обычного человека. Поэтому основную часть капитала лучше потратить на приобретение классного мощного мотоагрегата с американским или японским мотором, и сделать прицеп для мотоблока своими руками. Тем более что чертежи для любого варианта прицепа к мотоблоку отыскать — не проблема.

Варианты исполнения прицепа для мотоблока

В зависимости от планируемых объемов перевозки, способа использования прицепа и возможностей мотоблока можно изготовить несколько различных вариантов:


Важно! Основная причина, по которой прицепы к мотоблоку выходят из строя, — на лафет, рассчитанный на 120 кг., грузят больше, чем позволяет грузоподъемность и размеры прицепа.

Тяжелый вариант позволит перевести одним разом и навесное оборудование, и плуг, и весь запас картошки на посадку. Срок службы такой машины исчисляется десятками лет.

Рама прицепа: 1 — раскос (уголок 21х21х3), 2 — рамка сиденья (уголок 21х21х3), 3 — стояк (труба 50х25х4), 4 — стойки сиденья (уголок 40х40х4), 5,14 — подкосы передние (труба 50х25), 6,15 — лонжероны продольные (уголок 40х40х4), 7,8 — опоры колесной оси правые (уголок 32х32х4), 9,16 — подкосы задние (труба 50х25), 10 — поперечина усиливающая (уголок 40х40х4), 11 — корпус продольного шарнира (труба 58х4), 12 — ось колесная (пруток диаметром 30), 13,17 — лонжероны поперечные (уголок 40х40х4), 18 — косынки (s4)

Как сделать прицеп к мотоблоку своими руками

Для постройки тяжелого и устойчивого прицепа к мотоблоку нам понадобится следующее оборудование и материалы:

  1. Электросварочный аппарат, болгарка, электродрель с комплектом сверл, с десяток электродов №4;
  2. Стальной профиль — трубчатый квадрат 40х40 мм. -20м, 20х40мм. -15м., стальная труба с внутренним диметром, соответствующим наружному размеру подшипника ступицы, листовой металл толщиной 2мм. и общей площадью 2х3м.;
  3. Две ступицы в сборе, от автомобиля М2140 или М412, пара москвичевских колес с «живой» резиной, две пары навесов для гаражных ворот.

Работа по изготовлению прицепа к мотоблоку с покрасочными работами займет не менее трех дней. Основные габариты прицепа понятны из схемы, грузоподъемность приведенной схемы — не менее 500кг, больший вес для обычного мотоблока опасен. Если вы приобрели мотоблок по типу «ЗУБР»а или «Garden Scout GS 101DE» с дизелем в 12 лошадок, можете грузить и больше.

Собираем каркас по чертежам и фотографии

На первоначальном этапе необходимо раскроить материал и сварить электросваркой остов для грузового отделения прицепа. Он представляет собой прямоугольную раму, сваренную из металлопрофиля квадратного сечения. Если следовать чертежам, то получится 120х180 см. Мы будем делать 150х200 см. Внутри прямоугольной рамы необходимо сделать две поперечные проставки, как на фото. Это усилит днище грузового отделения будущего прицепа.

Далее вырезаем из профиля 40х20мм. и свариваем четыре борта, каждый высотой 500 мм. Борта зашиваем стальными листами и привариваем к основе грузового отделения, на дно укладываем лист металла и крепим его к балкам из металлопрофиля. Задний борт можно установить на больших дверных навесах, что позволит откидывать его при выгрузке. Все сваренные части конструкции тщательно обрабатываем преобразователем ржавчины и покрываем грунтовкой.

На следующем этапе необходимо вырезать из металлопрофиля и сварить прицепное устройство для крепления к мотоблоку и несущий каркас, на который будет устанавливаться изготовленный ранее грузовой отсек прицепа.

Форма и размеры несущего каркаса, и способ крепления прицепа к мотоблоку понятны из фото. Размеры квадратной части каркаса соответствуют половине грузового отсека.

Навесы необходимо тщательно выровнять по уровню и приварить с максимальным качеством сварки. Благодаря такой рационализации грузовой отсек прицепа получит возможность опрокидываться для выгрузки без изменения положения мотоблока.

Изготавливаем ходовую часть прицепа к мотоблоку

Прицеп будем изготавливать на резиновом ходу, это значительно упростит управление мотоблоком, повысит безопасность и комфорт при движении. Колеса со ступицами на двух опорных подшипниках обеспечивают минимальное сопротивление качению, поэтому даже с полностью загруженным грузовым отсеком мотоблок довольно легко пройдет по грунтовке или даже травянистому грунту.

В этом варианте не используются полноценные тормозные устройства, но технически такая возможность есть,и при желании вы сможете дополнить ступицы крышками и тормозными колодками от М412. Чтобы не связываться с гидравликой, можно использовать тросовый привод от ручного тормоза.

Для установки трубы с подшипниками и ступицами на прицеп необходимо предварительно вырезать и приварить к каркасу три опорные вертикальные стойки из металлопрофиля 40х40мм., высотой каждая в 120-150 мм. При установке трубы потребуется приложить немало терпения для точного позиционирования ходового узла параллельно поперечной балке каркаса прицепа. Трубчатая ось позволяет обеспечить высокую прочность и жесткость даже при двукратном превышении максимального груза или прохождении поворота на высокой, как для мотоблока, скорости движения.

Далее привариваем трубу, устанавливаем и настраиваем положение ступиц в трубе так, чтобы биение диска колеса, одетого и закрученного гайками на ступице, было минимальным. Сразу после завершения выравнивания, прихватите шов сварочными точками и обварите полноценный шов.

Чтобы снизить нагрузки на вертикальные стойки, от трубы до рамы каркаса необходимо вырезать и приварить усилители в виде металлопрофиля.

Для крепления прицепа к мотоблоку можно переделать стандартную сцепку на основе плуга или изготовить переходник по типу фаркопа. Главное условие — соединение должно иметь возможность свободно поворачиваться в горизонтальной плоскости, не мешать управлению мотоблоком и быть достаточно прочным, учитывая большой вес конструкции.

На треугольнике прицепа необходимо установить вертикальную стойку со скамейкой или сидением для водителя. Высоту и месторасположение сидения выбирают, исходя из длины ручек управления мотоблока. Пространство под ногами рекомендуют закрыть металлической сеткой или приваренной тонкой арматурой.

Заключение

Управление тяжелым лафетом к мотоблоку потребует определенного навыка, поэтому первые попытки следует выполнять исключительно на безлюдной местности. Кроме того, для подобного рода конструкций работниками ГИБДД могут требоваться регистрация и оборудование лафета для мотоблока габаритами, стоп-сигналами, тормозами.

Навесное оборудование для мотоблоков — усовершенствование и модернизация основных рабочих органов

Навесное оборудование для мотоблоков всегда вызывало особый интерес у самодельщиков. Простое и в то же время универсальное устройство силового агрегата средних и тяжелых мотоблоков позволяет создавать несколько видов навесного оборудования. А это значит, что все эти относительно простые приспособления сделают мотоблок реальным конкурентом современному трактору.

Самодельное навесное оборудование для мотоблоков

Для мотоблоков средней и большой мощности поставщики и производители сегодня предлагают огромное количество навесного и навесного оборудования, обеспечивающего механизацию многих операций.Однако, несмотря на такие заманчивые предложения и готовые варианты поставки комплектов, многие владельцы предпочитают делать навесное оборудование для мотоблока своими руками. И причина не в том, что самоделки дешевле. Отнюдь, если брать стоимость материалов, то это абсолютно не так. Проблема кроется в другом. Инвентарь для мотоблока своими руками – это, в большинстве своем, универсально подобранные по своим качественным параметрам инструменты, отвечающие потребностям конкретного человека.

Такой подход к формированию парка сельскохозяйственной техники позволяет учесть все возможные особенности как участка, так и самого владельца в процессе проектирования и комплектования инвентаря.

Разрабатываемое для блока оборудование условно подразделяется на оборудование:

  • универсального назначения;
  • узкоспециализированная направленность;
  • вспомогательное оборудование и приспособления для упрощения управления мотоблоком.

К универсальным средствам относятся прежде всего адаптеры и всевозможные прицепы, которые делают мотоблок универсальной транспортной платформой как для перевозки грузов, так и в качестве удобного транспортного средства. Некоторые модели мотоблоков способны развивать скорость до 25 км в час. Хотя до комфорта минитрактора здесь еще далеко, ходить пешком уже не придется.

Узкоспециализированные виды оборудования чаще всего предназначены для выполнения только 1 или максимум 2-х операций.Однако это самые востребованные орудия с точки зрения потребительских качеств для качественной обработки почвы, выполнения операций по уходу за посевами, заготовки кормов и даже используемые в строительстве. Отчасти следует отметить, что среди самоделок специального назначения преобладают относительно простые виды орудий – плуги, фрезы, окучники. Это то, что можно сделать из подручных материалов и с помощью самого простого электроинструмента. А вот более сложные элементы изготавливаются с использованием узлов от другого оборудования..

И, конечно же, то, что облегчает управление – противовес для мотоблока, колесные грузы и противобуксовочные цепи, все это позволяет работать с агрегатом круглый год.

Самоделки на мотоблок

Вопрос, с чего начать проектирование навесного оборудования для мотоблоков, вполне резонен. Дело в том, что почти все мотоблоки комплектуются прицепами заводского образца, рассчитанными на использование стандартных видов техники.Необходимо уточнить, что именно стандартная комплектация не отвечает запросам покупателей – прицепные системы оказываются слишком нежными и хрупкими при использовании в жестких условиях эксплуатации.

Для отечественных мотоблоков прицепы в основном изготавливаются из стали сварным способом, а для массового китайского производства в основном из чугуна, или сплава металлов. Понятно, что для одного корпуса плуга не выдержит даже самый мощный чугунный переходник.

Потому что первое, что нужно создать, это плуг своими руками, прицепленный к мотоблоку.Здесь за основу конструкции лучше взять стандартную схему – переходник представляет собой шарнир с возможностью фиксации плуга в разных положениях, что особенно удобно при вспашке небольших участков, когда плуг используется как с левым, так и с правый клинок.

Сам переходник рекомендуется изготавливать с возможностью фиксации не только вертикальных, но и горизонтальных плоскостей с помощью талрепов и болтовых соединений.

Этот вариант поможет использовать его и для вспашки, и для окучивания, и для установки адаптера сиденья для косилки или граблей для ворошения сена на сенокосах..

Универсальный прицеп к мотоблоку

Наличие прицепа обеспечивает мобильность, ведь одно дело управлять мотоблоком с уже установленными агрегатами, другое когда плуг, фрезу или картофелесажалку просто грузят на прицеп и перевозят мотоблоком .

Рассчитывать параметры прицепного оборудования для мотоблока нужно исходя из его мощности, принцип тут простой – 1 литр. с участием. означает возможность перевозки 100 кг полезной нагрузки на тележке.Самая простая и надежная схема — одноосный прицеп с центральной нагрузкой на ось. И хотя грузоподъемность такого прицепа небольшая, всего до 500 кг, этого вполне достаточно, чтобы установить на прицеп сиденье и управлять мотоблоком сидя на прицепе..

Здесь самое сложное — подобрать необходимые комплектующие. Проще всего использовать готовые детали. Например, ступица для мотоблока своими руками делается из автомобильной, для легковых автомобилей.Это позволяет использовать для оснащения агрегата стандартные автомобильные колеса и шины. С другой стороны, ступица от вазовской классики отлично подойдет для изготовления других полезных самоделок — проушин, лебедок, колесных грузиков.

Для прицепа в основном используется прямоугольная трубная конструкция, но в качестве основы рамы может использоваться как швеллер, так и двутавр. Борта для прицепа лучше предусмотреть съемными. Желательно сразу предусмотреть возможность установки на платформу нескольких типов плат:

  • деревянные или металлические для перевозки сыпучих грузов;
  • облегченная, сетка для заготовки зеленой массы для животных;
  • складной, с возможностью увеличения полезной площади для перевозки сена.

Но чтобы комфортно передвигаться по дорогам, стоит сделать крылья для мотоблока. Если есть возможность, сразу установите на них брызговики. Ведь не все дороги имеют асфальт и твердое покрытие.

Мотоблок с прицепом нельзя назвать транспортным средством по закону, на сегодняшний день нельзя, но это не значит, что прицеп не должен быть оборудован средствами световой сигнализации.

Обязательно установите на прицеп не менее 4 светоотражающих элементов – 2 красных сзади и 2 белых спереди.Это поможет водителю идентифицировать транспортное средство в темноте.

Инструменты для обработки почвы – плуг и плуг для мотоблока своими руками

Прежде чем делать навеску на мотоблок для обработки почвы, следует определиться, что важнее и расставить приоритеты в плане техники обработки участка. Для больших площадей, используемых под посадку картофеля, корнеплодов, зерновых культур, лучшим вариантом будет плуг для мотоблока, сделанный своими руками.Чтобы было проще и легче. А вот для грядок под овощные культуры, для обработки полос между рядами огорода или для окончательной обработки под посадку лучше сделать фрезу. Это значительно облегчит дальнейшую работу.

При готовой сцепке на мотоблок самое сложное в изготовлении плуга — это его форма. Корпус имеет форму, которую сложно сформировать и поэтому плуг лучше делать из нескольких компонентов. Сошник для мотоблока своими руками лучше сделать из стали.Большое усилие, которое будет испытывать этот элемент, не должно приводить к его деформации. Более того, именно сошник отвечает за глубину опускания плуга.

Лемех плуга должен быть изготовлен из максимально твердого металла. Это часть плуга, которая врезается в землю и прорезает ее пласт. Прочность и мощность этого элемента позволит вам работать плугом как в условиях пашни, так и делать предварительную обработку целины. Несмотря на сложность конструкции клинка, сделать его достаточно просто.Для изогнутого лезвия лучше взять готовую круглую или овальную заготовку. Сделайте из него отвал согласно чертежу. Умельцы для этого обычно используют большие трубы диаметром от 350 мм или газовые баллоны. При этом лезвие получается практически идеальной формы.

Одним из вопросов, как сделать плуг для мотоблока, будет изготовление полевой доски – стабилизирующего элемента для плуга, задающего направление его движения при работе на пашне.

Плуг для мотоблока своими руками так же, как и плуг, собирается из нескольких элементов.Правда, для применения плуга при обработке почвы лучше предусмотреть отвал из арматуры, чтобы во время обработки почва максимально разрыхлялась при повороте пласта. В конструкции плуга лучше предусмотреть не фронтальный отвал, а двусторонний с арматурными стержнями.

Фрезер для мотоблока своими руками

Навесное оборудование для мотоблока в виде почвенной фрезы может применяться в основном для легких и средних агрегатов.Для тяжелых моделей с раздельным отбором мощности и передачей крутящего момента на прицепные агрегаты для мотоблока оптимальными будут фрезы с цепным приводом.

Простейшими фрезами для рыхления почвы могут быть четырехсегментные поршневые фрезы. Конструктивно такой резец представляет собой трубу, на которую жестко посажены сабельные резцы. У средних и легких агрегатов полуоси для мотоблока делают разборными. Таким образом можно регулировать ширину и скорость обработки почвы.При установке двух сегментов с каждой стороны редуктора скорость обработки значительно выше. Правда, ширина в этом случае будет небольшой. Для полуосей из двух и даже четырех элементов рабочую ширину можно увеличить до 1,5 метра.

Навесные узлы для мотоблока своими руками изготавливаются из профильной трубы. Профиль проще установить на колесный редуктор. И артикулировать их при наращивании намного проще и легче..

Достаточно просто вставить их друг в друга и зафиксировать шпильками.Полуоси для мотоблока своими руками изготавливаются из квадратной или шестигранной трубы с толстыми стенками. На 1 комплект фрез вам понадобится:

  • трубы для корпуса полуоси с толщиной стенки 2,5-3 мм и длиной 50-80 см;
  • для соединения отрезков труб меньшего диаметра длиной 50-60 см;
  • 8 саблевидных элементов рабочего органа;
  • хомуты на полуоси – 4 шт.;

Сами фрезы рекомендуется изготавливать из стальной полосы толщиной 5 мм и более.Лучшим решением для изготовления резцов является использование кованого металла. В этом случае прочность выше и нет необходимости часто затачивать инструмент. Рекомендуется при разработке формы фрезы для мотоблока своими руками использовать чертежи наиболее удачных моделей – саблевидной, изогнутой или фрезы с треугольным остроконечным элементом.

Дисковый культиватор для мотоблока

Одним из самых популярных видов навесного оборудования для мотоблока в период ухода за растениями летом является культиватор.Сделать полироль для мотоблока своими руками можно:
  • по примеру классического культиватора в виде прицепного рыхлителя;
  • в виде дисковых окучников, применяемых для обработки корнеплодов.

Технология обработки предусматривает проход мотоблока между двумя рядами посевов или при использовании многокорпусного культиватора на три и даже четыре ряда.

Окучник-рыхлитель

может иметь в одном корпусе несколько видов орудий:
  • рыхлитель;
  • два двухотвальных плуга-плоскорезы;
  • 2 дисковые бороны для формирования гребней;
  • два диска для защиты растений.

Диски защиты растений для мотоблока своими руками обычно изготавливаются из листовой стали. В зависимости от назначения устройства, для которого они будут применяться, рассчитывается их диаметр. У фрез обычно диаметр меньше, чем у фрез на 5-7 см, а у культиватора они должны быть на 30-35 см в диаметре. Просто при фрезеровании площадь растения обычно имеет небольшую высоту. Но возделывание проводят, когда растения достигают значительного роста, и их поломка на этом этапе может закончиться гибелью овощной культуры.

Диски средних размеров могут быть универсальными, диаметром 20-25 см. При этом к каждому виду крепления необходимо предусмотреть универсальный тип крепления.

Дополнительное оборудование для мотоблока

Среди необходимых доработок мотоблока в виде навесного оборудования рекомендуется, помимо всего вышеперечисленного, изготовить следующие элементы:
  • колеса с грунтозацепами для работы на рыхлом грунте;
  • подъемник
  • ;
  • навесная лопата для снега.

Для колесных конструкций, используемых в качестве движителей мотоблока на пашне, применяют колеса с резиновыми бандажами. Как самому сделать колеса для мотоблока с грунтозацепами подскажет опыт и умение работать с готовыми конструкциями, например, со стальными дисками от автомобильных колес.

Для этого нужно:

  • 2 стальных диска от автомобиля;
  • уголков 25х25 см;
  • электросварка;
  • болгарский;
  • рулетка и карандаш.

Уголок нарезается на отрезки по 35-40 см. Края диска размечены на равные сегменты. Лучше всего, если их будет 8 или 10. Делаются метки и в местах меток привариваются уголки.

Подъемник для мотоблока своими руками лучше сделать из куска трубы диаметром 100 мм. Сам подъемник выполнен в виде ролика на кронштейне. При необходимости он меняет свое положение и дает возможность поднять мотоблок на опору.В обычном положении подъемный вал находится впереди машины и используется как опорный каток при преодолении канав и выбоин.

Ковш для мотоблока своими руками рекомендуется собрать, если вы планируете использовать его в качестве снегоуборщика.

Ведро можно изготовить:

  • из листового металла толщиной 1,5-2 мм;
  • жесткий пластик с ножом внизу из металлической полоски;
  • из фанеры толщиной 8-10 мм или OSB 10-12 мм.

Ковш жестко закреплен на раме мотоблока. Для облегчения работы можно сделать поворотное устройство для изменения угла наклона режущей плоскости к поверхности дороги.

Для того, чтобы ковш работал долго, перед кронштейном проводится опорная лыжа. Это сделает уборку более безопасной. Режущая поверхность будет находиться на определенной высоте над землей и не касаться земли.

Можно без больших затрат усовершенствовать отечественные автомобили под свои требования.Ведь навесное оборудование для мотоблока можно собрать самостоятельно, сделав все своими руками.

Работа мотоблока с навесным оборудованием — видео

Прицеп к мотоблоку своими руками: устройство и порядок изготовления

Работая на приусадебном участке или имея небольшой надел на некотором удалении от дома, приходится постоянно перевозить тот или иной груз: выращенный урожай или собранный мусор . Облегчить работу поможет прицеп к мотоблоку, который можно сделать своими руками.Для этого необходимо ознакомиться с устройством тележки для мотоблока, приобрести необходимые материалы и комплектующие, после чего приступать к работе.

Читайте в статье

  • 1 Устройство тележки к мотоблоку
  • 2 Возможные варианты прицепа к мотоблоку с фото примерами
  • 3 ФОТО: avtoromny.clan.su Своими руками прицеп к мотоблоку: чертежи, материалы, порядок изготовления
    • 3.1 Необходимые материалы и инструменты
    • 3.2 Чертежи с размерами прицепного устройства для мотоблока своими руками
  • 4 Изготовление самодельного прицепа к мотоблоку
      • 4.0.1 ФОТО: ad-cd.net
      • 4.0.2 Шасси
      • 4.0.3 Кузов, обшивка рамы
      • 4.0.4 Тормоза на прицеп к мотоблоку своими руками: порядок изготовления
      • 4.0.5 Прочие детали
  • 5 Самостоятельное изготовление сцепки для мотоблока
    • 5.1 Чертежи сцепки для мотоблока
    • 5.2 Как сделать сцепку для прицепа мотоблока: алгоритм действий и видео инструкция
  • 6 Нюансы изготовления других видов прицепов для сельхозтехники
    • 6.1 Прицеп-культиватор своими руками: нюансы изготовления
    • 6.2 Как сделать двухосный прицеп к мотоблоку: видео-инструкция
    • 6.3 Прицеп-самосвал к мотоблоку: особенности конструкции

T для мотоблока

Решая, как сделать тележку для мотоблока своими руками, необходимо в первую очередь определиться, какой груз будет перевозиться с ее помощью.Это окажет серьезное влияние на дизайн выпускаемого продукта. В зависимости от грузоподъемности прицепы принято разделять на устройства, позволяющие перевозить:

  • до 70 кг . Имеют простую конструкцию;
  • до 110-120 кг . Универсальный вариант. Чаще всего используется в домашнем хозяйстве;
  • более 120 кг . Имеют расширенный функционал. Они предъявляют повышенные требования к прочностным характеристикам материалов, используемых при изготовлении несущего элемента и отделки.

В самом общем случае тележка для мотоблока включает:

  • раму, воспринимающую нагрузку при работе. Для его изготовления может использоваться швеллер или металлопрокат в зависимости от требуемой грузоподъемности;
  • кузов, в который непосредственно будет загружаться перевозимый груз;
  • сцепка или дышло, которыми прицеп соединяется с мотоблоком;
  • Сиденье водителя. Конфигурация и размер разрабатываются с учетом телосложения владельцев;
  • рулевой механизм;
  • шасси.
ФОТО: a.d-cd.netОсновные элементы тележки для мотоблока

Продумывая, как сделать тележку для мотоблока своими руками, следует определиться с количеством осей. Для двухосной конструкции должен быть предусмотрен гидравлический привод опрокидывания кузова. Для одноосного достаточно ручного.

Если грузоподъемность устройства превышает 350 кг, стоит позаботиться о тормозной системе. В противном случае при спуске с горки тележка может перевернуться. Чтобы кузов после отсоединения от мотоблока оставался горизонтальным, стоит предусмотреть упоры.

ФОТО: i.piccy.infoТормоз предотвратит опрокидывание

Возможные варианты прицепа к мотоблоку с фото примерами

Сразу подобрать подходящий вариант под нужды своей семьи бывает достаточно сложно. В этом случае стоит осмотреть уже собранные конструкции. Это позволит лучше разобраться в особенностях конструкции и при необходимости внести некоторые изменения в конструкцию. Предлагаем посмотреть фото мотоблоков с прицепом, которые можно сделать своими руками.Прицеп к мотоблоку: чертежи, материалы, технология изготовления Чтобы тележка для мотоблока своими руками получилась качественной, необходимо найти правильные чертежи, содержащие всю необходимую информацию, и приобрести качественные материалы. Список необходимых материалов и инструментов может существенно отличаться в зависимости от грузоподъемности и конструктивных особенностей конструкции.Предлагаем ознакомиться с порядком изготовления такого изделия своими руками, если цена прицепа для мотоблока кажется слишком высокой.

ФОТО: masterbud.dp.ua Процесс изготовления начинается с подготовки

Необходимые материалы и инструменты

Для создания прицепного устройства мотоблока своими руками необходимо подготовить:

  • сварочный аппарат;
  • Болгарка
  • с набором дисков разных размеров;
  • Инструмент измерительный, в том числе для измерения углов;
  • маркер или другие средства для нанесения маркировки;
  • молоток, долото, плоскогубцы;
  • тиски, зажимы;
  • дрель
  • со свёрлами разного диаметра;
  • клепальное оборудование.
ФОТО: аукционы.c.yimg.jp Список используемых инструментов может меняться.

Перечень материалов зависит от особенностей и особенностей изготавливаемого прицепа. Для каркаса потребуется металлический профиль, трубы, уголки, швеллеры. Их размер подбирается с учетом требований чертежей. Для изготовления поддона берется лист толщиной до 2 мм.

Внимание! Для соединения элементов можно использовать различные крепежные детали.Если выбор сделан в пользу сапог и гаек, то от оснастки под заклепки можно отказаться.

Колеса для прицепа мотоблока могут быть разного диаметра. Часто выбор делается в пользу колес «Жигулей» или «Москвича». Такая конструкция будет иметь хорошую проходимость.

ФОТО: media2.24aul.ru Чаще всего устанавливаются колеса Лада

Чертежи с размерами прицепного устройства для мотоблока своими руками

При изготовлении прицепа к мотоблоку своими руками чертежи с размерами.

ФОТО: obinstrumentah.infoФОТО: prisep.ru

Изготовление самодельного прицепа к мотоблоку

Чтобы сделать самодельный прицеп к мотоблоку своими руками, следует придерживаться определенного последовательность действий. Мы приглашаем вас познакомиться с ней.

Для изготовления каркаса берется металлопрокат подходящей формы и размера сечения. Работы выполняются в следующей последовательности:

Иллюстрация Процедура
Прокат нарезается в размер.Количество элементов и их параметры зависят от габаритов и грузоподъемности будущего кузова
Подготовленные сегменты свариваются между собой, образуя каркас с поперечинами. Их пространственное положение тщательно контролируется. Особое внимание уделяется углам, на которых расположены соседние элементы
Собранный каркас дополнительно сваривается по периметру, что обеспечивает достаточную прочность готовой конструкции
Шасси

Сборочные работы по изготовлению изготовления шасси самодельного прицепа выполняется в следующей последовательности:

Кузов, облицовка рамы

Формовка кузова выполняется в следующей последовательности:

Тормоза на прицеп к мотоблоку своими руками: изготовление процедура

Чтобы прицеп к мотоблоку случайно не покатился, следует вовремя подумать, как сделать тормоза.При их наличии значительно повысится безопасность прицепной конструкции. Чтобы сделать тормоза на прицеп для мотоблока своими руками, нужно иметь в наличии тягу, трос и барабан. Работа выполняется в следующей последовательности:

  • прикрепляем барабан к ступице одного из колес;
  • приварить к тормозному диску кусок трубы;
  • ставим механизм на ось;
  • на оси закрепляем тросиком тормозные колодки.Последнюю протягиваем к рычагу, который устанавливаем рядом с водительским сиденьем.

Внимание! Тормоз обычно устанавливается на одно колесо. Создаваемой им силы достаточно, чтобы остановить прицеп.

Предлагаем посмотреть видео, в котором рассказывается, как сделать тормоза на прицеп для мотоблока своими руками:

Другие детали

Помимо перечисленных элементов, возможна установка дополнительных деталей что расширит функциональные возможности прицепа для мотоблока.При изготовлении прицепного устройства своими руками можно предусмотреть установку:

  • скамья складная . Крепится к передней части туловища, используя боковые части в качестве опоры;
  • Запасное колесо , которое может потребоваться при выполнении работ вне дома. Чаще всего для его размещения выбирают боковую доску или нижнюю часть поддона. Чтобы исключить ее смещение, используются специальные крепления;
  • небольшие коробки или специальные сумки , расположенные рядом с сиденьем водителя.Они используются для хранения мелких инструментов, которые могут потребоваться при выполнении ремонтных работ.
ФОТО: a.d-cd.netЗапасное колесо можно закрепить разными способами

Самостоятельное изготовление сцепки для мотоблока

Для соединения прицепа с мотоблоком используется специальная сцепка. Его размеры и конструкция могут отличаться в зависимости от модели мотоблока. В целом такая система должна обеспечивать устойчивость конструкции и облегчать управляемость мотоблоком.

ФОТО: stroy-podskazka.ru Комплектация сцепки для мотоблока своими руками может отличаться

Чертежи сцепки для мотоблока

Сделать сцепку для мотоблока своими руками , необходимо разработать подробный чертеж. В нем будет вся необходимая информация об основных элементах и ​​их размерах. При разработке конструкции учитываются особенности мотоблока. Предлагаем ознакомиться с чертежами возможных вариантов:

ФОТО: referatdb.ruФОТО: referatdb.ruФОТО: f.6324780.xyz

Как сделать сцепку для прицепа мотоблока: алгоритм действий и видеоинструкция

Дышло — система сварных труб, соединенных с лонжероном трейлер. На стыке монтируется сцепка для мотоблока. Его установка должна быть относительно простой. При этом соединение должно быть прочным, надежным, позволяющим обеспечить легкое вращение тележки с мотоблоком.

Изучив фото, видео, разработав чертежи с размерами для изготовления прицепа своими руками, можно приступать к сборке конструкции. Работы выполняются в следующей последовательности:

  • в месте соединения труб дышла привариваем отрезок трубы диаметром 40 мм и длиной 10 см;
  • запрессовываем в трубу два подшипника;
  • со стороны прицепа установить на трубу шайбу. Он будет использоваться для размещения резьбовой оси от сцепки;
  • формируем муфту из квадратной трубы.Для этого сверлится сквозное отверстие, диаметр которого равен поперечным размерам фиксирующего штифта;
  • усиливаем квадратную трубу листом металла. Края труб загнуты.

Предлагаем посмотреть видео, в котором рассказывается, как сделать прицепное устройство к мотоблоку Нева своими руками:

Нюансы изготовления других видов прицепов для сельхозтехники

Прицепы также можно агрегатируется с другими видами сельскохозяйственной техники.При изготовлении такой конструкции следует учитывать ряд нюансов. Внимание уделяется не только материалу, но и размерам элементов конструкции.

Прицеп к культиватору своими руками: нюансы изготовления

Изготовив прицеп для культиватора своими руками, можно значительно облегчить управление таким приспособлением. Как правило, такие механизмы имеют меньшую мощность, чем мотоблоки. Это влияет на размеры готовой конструкции. Предлагаем посмотреть следующие видео, чтобы разобраться в нюансах изготовления:

Как сделать двухосный прицеп к мотоблоку: видео инструкция

Если вы планируете перевозить за один раз большое количество груза, вам следует отказаться от использования одноосной модели.Она не выдержит нагрузки. Кроме того, он не всегда обладает достаточной устойчивостью при движении по пересеченной местности. Это может привести к опрокидыванию конструкции. Двухосные устройства имеют смещенный центр тяжести.

Внимание! Некоторые владельцы используют готовый автомобильный мост для изготовления двухосной модели. Конструкция позволит перевозить большой объем груза, но получится громоздкой.

Предлагаем вам посмотреть видео, чтобы лучше понять, как сделать прицеп с двумя осями к мотоблоку своими руками.

Прицеп-самосвал для мотоблока: особенности конструкции

Прицеп-самосвал для мотоблока облегчает выгрузку привезенного груза. Эта конструкция имеет смещенный центр тяжести для облегчения опрокидывания кузова.

Возможность наклона кузова обеспечивается специальной конструкцией кузова. Предлагаем вам посмотреть видео для ознакомления с нюансами изготовления прицепов-самосвалов:

Поделитесь в комментариях, приходилось ли вам делать прицеп для мотоблока своими руками, и какой конструкции вы отдали предпочтение.

особенности и инструкция по сборке мотоблока своими руками из заднего моста ваз

Можно ли сделать мотоблок своими руками из заднего моста ВАЗ? Собрать полноценный мотоблок не получится, а вот прицеп из этого агрегата для сельхозтехники получится отличный. Конечно, в конструкцию моста придется внести ряд изменений, но это поможет нам в дальнейшем правильно собрать новую раму прицепа.

Сборка мотоблока с нуля

Если вы собираетесь проектировать весь мотоблок своими руками, а то и целый минитрактор, перед началом работ следует подумать о целесообразности реализации такого проекта. Современный рынок может предложить пользователю множество моделей мотоблоков отечественного и китайского производства, характеристики которых позволяют выполнять работы низкой и средней сложности. При этом цена такого оборудования вполне доступна для многих пользователей.Так проект по созданию собственного мотоблока должен иметь следующие преимущества:

  • низкая стоимость;
  • возможность использования при сборке старых запчастей от техники, автомобилей или мотоциклов;
  • улучшенные характеристики по сравнению с заводским аналогом;
  • дополнительный функционал.

Проект стоит реализовывать, если выполнены хотя бы 3 из перечисленных пунктов. В противном случае идея не стоит затрат и проще купить готовый мотоблок, пусть даже б/у, с последующим обновлением деталей.

Теперь о дизайне. Вам необходимо найти чертеж, по которому будет производиться сборка самоделки. На чертеже будут указаны основные детали, особенности их установки, а также способ изготовления креплений для запчастей. Без документации реализовать проект будет невозможно, поэтому первоочередная задача – найти наиболее подходящий чертеж. После этого можно приступать к подбору материалов.

Детали, сборка новых узлов и комплектация мотоблока

К сожалению, от старого ВАЗа для мотоблока можно использовать не так много деталей.Вот список того, что пригодится в том или ином случае:

двигатель
  • , так как у Жигулей бензиновый двигатель, этот вариант не самый экономичный;
  • топливный бак и детали топливной системы;
  • система удаления выхлопных газов;
  • воздушный фильтр;
  • стартер;
  • руль, рычаги газа и сцепления;
  • КПП, раздаточная коробка;
  • колеса;
  • задний мост — пригодится для сборки прицепной конструкции.

По сути, это все, что можно использовать от ВАЗ. Сделать самодельный мотоблок из жигулевского моста и подобных моделей ВАЗ без множества преобразований очень сложно, поэтому приходится использовать только отдельные детали ходовой части.

Обычно для мотоблока берется дизель, поэтому стоит покопаться в старой мототехнике, например, в том же мотоцикле. Есть самодельные моторы для пил, но они используются для легких земляных работ.

Выбор двигателя очень важен, поэтому ориентируйтесь на вид работ, которые будет выполнять мотоблок. Для средних нагрузок с вспашкой земли и уборкой урожая будет достаточно двигателя от мотоцикла, а для более трудоемкой работы уже потребуется двигатель от автомобиля.

В некоторых случаях при нехватке деталей можно купить оригинальные запчасти для мотоблоков и использовать их в конструкции. Этот вариант стоит рассматривать только в том случае, если на чертеже есть рекомендации и примеры переделки покупных запчастей.

Так как нам необходимо получить работающий прототип, постараемся максимально полно следовать всем инструкциям и выполнять все работы согласно схеме и чертежам.

Минитрактор

Минитрактор отличается от мотоблока тем, что его мощность выше, а значит, увеличивается и изменяется область применения техники в хозяйстве. Сделать минитрактор из мотоблоков достаточно просто, подключив подходящий прицеп. Здесь можно использовать как заводскую модель мотоблока, так и его самодельный аналог.Получится такой мотоблок с мостом от Жигулей и с прицепом. В качестве двигателя стоит брать дизельный, желательно помощнее. Этот вариант сборки также предполагает использование специального чертежа.

От Жигулей пригодится не только задний мост, но и коробка передач. Потребуется некоторая доработка:

  1. Верх редуктора срезан, прикручен к импровизированной раме. Соотношение шкивов 1:4.
  2. От КПП на ось натянута цепная передача, установлены регулировочные звездочки с коэффициентом полезного действия 1 к 3.8.
  3. Сам мост крепится болтами к раме мотоблока.
  4. Колеса изготовлены из жигулевских дисков. Можно разобрать конструкцию по сварочным швам, а затем сузить сам диск, вложив меньшую часть в большую и сварив получившуюся деталь.

Вариант предполагает использование 2-х готовых агрегатов: мотоблока и прицепа.

Использование заднего моста ВАЗ

Что вы наверняка сможете сделать своими руками, так это многофункциональный прицеп из заднего моста Жигулей.

Для этого вам понадобится несколько материалов:

  • Заготовки стальные трубчатые 60х30 и 25х25 мм;
  • колеса и пружины от заднего моста Жигулей;
  • листовых отрезков стали толщиной от 0,8 мм;
  • швеллеров, листы дюралюминия толщиной от 2 мм.

Кузов прицепа может быть собран различными способами. Один из самых распространенных вариантов – деревянный с металлическими уголками и винтовыми креплениями. Процесс работы выглядит следующим образом:

  1. Деревянная рама крепится к металлической конструкции задней оси.
  2. Металлические детали сварены между собой.
  3. Поперечные балки изготавливаются из профиля 25х25 мм, для лонжеронов пригодятся трубчатые заготовки.
  4. Из уголков 25х25 мм делаем металлическую обвязку для каркаса, привариваем к нижней перемычке.
  5. Далее соединяются балки.
  6. С помощью пружин соединяем лонжероны между собой. Для этого край пружин аккуратно надевается на оси балок. Балка соединена с центральной частью конструкции лестницами.
  7. Последняя деталь – треугольное дышло, сваренное из металлических труб. Дышло приварено к металлической раме.

Осталось построить переход от дышла прицепа к мотоблоку.

Заключение по теме

Использовать полностью весь Жигул для сборки мотоблока не получится. Самые необходимые части конструкции от этой модели ВАЗ: задний мост, который используется в основном для прицепов; Контрольно-пропускной пункт; выхлопная система и бензобак.

Все остальные детали практически бесполезны. Придется долго искать подходящий чертеж, чтобы по максимуму реализовать старый Жигул в виде новой сельхозмашины. Но подобные проекты есть, и они успешно реализованы другими мастерами, осталось только найти нужные чертежи.

Многих интересует, можно ли сделать мотоблок своими руками. Тяжелый мотоблок или малогабаритные мотоблоки – незаменимые помощники в сельском хозяйстве, но не у всех фермеров и дачников есть возможность приобрести такую ​​технику.Поэтому при наличии определенных навыков, знаний и умений мотоблок можно собрать своими руками. Чтобы мотокультиватор, собранный своими руками, служил долго, создается схема проекта. Необходимо правильно измерить детали, купить материалы и инструменты, выполнить технические чертежи и размеры узлов. Можно воспользоваться одной из инструкций народных умельцев, которые пишут на специальных форумах, как сделать мотоблок своими руками.

Любые рекомендации в интернете, как самостоятельно выполнить мотоблок, следует проверять по отзывам. Хорошо, если пользователями таких самодельных мотоблоков будут друзья или знакомые. Тогда их отзывам можно доверять, в остальных случаях все советы по сборке и использованию самодельных устройств надо проверять.

Как собрать мотоблок самостоятельно

Рассмотрим, как собрать мотоблок своими руками. Детали, которые можно использовать для самоделки, берутся из старых мотоциклов и металлолома.В качестве двигателя, который часто ставят на самодельные мотокультиваторы, можно использовать мотор от Дружбы – бензопилы.

Такой двигатель имеет достаточную мощность, позволяет использовать различное навесное оборудование. Это значительно расширяет функциональное применение мотокультиваторов. Многие ставят на мотоблок двигатель от мотороллера Муравей, который имеет отличные характеристики и параметры для работы на дачном участке.

Для создания мотоблока в домашних условиях потребуются следующие запчасти и материалы:

  • Уголки стальные размером 36х36 мм или трубы 60х50х2 мм.Из этих деталей можно собрать раму для мотоблока.
  • Полностью собранный двигатель.
  • Топливный бак.
  • Выхлопная система.
  • Воздушный фильтр.
  • Кикстартер.
  • Рулевое колесо, на котором должны быть рычаги сцепления и газа.

Следующие инструменты помогут вам сделать мотоблок своими руками:

  • Сварочный аппарат.
  • Дрель.
  • Тиски.
  • Набор рожков и гаечных ключей.
  • Шлифовальный станок, на который должен быть установлен специальный диск для резки металла.

Схема создания мотоблока

Самодельный мотоблок из КПП ЗАЗ состоит из 2-х колес, самоходный, в сборе с двигателем, на котором есть принудительное охлаждение ГБЦ. Осуществляется с помощью воздуха. Двигатель необходимо подобрать так, чтобы он мог работать на разных оборотах, в том числе и на малых оборотах, и был способен выполнять большие объемы работы.Можно поставить мотор от скутера, а с него убрать другие элементы:

  • кабели управления;
  • подушки двигателя;
  • ручки;
  • цепи;
  • дуга, рама.

Тормоза на мотоблок используются как заводского производства, так и собственного. Самодельные тормоза позволят учесть необходимые параметры и нагрузки.

Имея все необходимое под рукой, можно сделать самодельный мини-культиватор в домашних условиях быстро и без особых проблем.Мотоблок на базе коробки передач ЗАЗ создается следующим образом:

  1. Из труб варится П-образная рама.
  2. На токарном станке нужно отшлифовать ось колеса.
  3. Изготовьте 3 самодельных шарнира, которые подходят для передней и управляющей тяг. Такой подход в сборке использовал конструктор Архипов, когда делал свой мотоблок. Шарниры использовались для соединения культиватора, руля и плуга.
  4. Приварите стальную трубу к раме машины, на которой должна быть ось.Он нужен для обеспечения напряжения, которое передается на редуктор. Чтобы это напряжение присутствовало постоянно, необходимо сделать качающееся коромысло.
  5. Приварить ручку переключения передач. Для этих целей подойдет небольшой кусок стальной трубы.
  6. Ходовая часть может иметь шаг цепи 12,7 и 15,9 мм. Звездочки на цепи имеют следующие характеристики — выходной вал 11 мм, выходной вал 60 и 20 мм, ходовая ось 20 мм.

Основные этапы изготовления мотоблока:

  1. Сваривается рама, на которую потом должен быть установлен двигатель, 2 трубы в виде дуги.
  2. Между ними крепится топливный бак.
  3. Мотор собираем с помощью кронштейна, который также приварен к раме.
  4. Мотор с подвеской необходимо навесить на ось, а затем все детали соединить с дугами рамы.
  5. Выходной вал установлен.
  6. Кабели управления натянуты.
  7. Цепи натянуты.

Трансмиссия и сцепление

Самодельный мотокультиватор на базе коробки передач ВАЗ или на базе МКПП должен иметь отличную трансмиссию.Он нужен для того, чтобы передавать крутящий момент от мотора на колеса, изменять скорость и направление движения машины. Эта часть мотоблока состоит из последовательно соединенных между собой узлов:

  • переходник;
  • дифференциал;
  • сцепление
  • ;
  • Трансмиссия.

Редукторы и трансмиссии делятся на несколько типов:

Наиболее оптимальное решение – установка на мотоблок шестеренчатой ​​передачи, имеющей несколько скоростей вперед и назад.

В мотокультиваторах можно использовать трансмиссии, которые состоят из 2-х редукторов — шестеренчатого (устанавливается сверху) и червячного (снизу). Такая конструкция подходит для легких и средних автомобилей, а вот для тяжелых мотоблоков необходимо устанавливать более модернизированные версии.

Червячная передача может быть оснащена центробежным автоматическим сцеплением. Ременная передача на коробках передач этого типа может выполнять также роль муфты, выполняющей свои функции через натяжной ролик и механизм управления (тягу и рычаги).

Важной частью трансмиссии и сцепления является выжимной подшипник. Скорость передачи крутящего момента зависит от выжимного подшипника.

Шасси и органы управления

Ходовая часть представляет собой раму, на которую нужно прикрепить все части мотоблока и колеса. Когда рамы нет, то ее функции выполняет трансмиссия, а мотор и колеса должны крепиться на нее.

Детали от автомобиля, например, от заднего моста Жигулей, можно разместить на шасси.

Это подходящий вариант для того, чтобы изменить расстояние между колесами и установить нужную ширину колеи. Если нет заднего моста от Жигулей, то подойдет от Муравей или вездехода.

На мотоблоках принято использовать 2 типа колес:

  1. Пневматический.
  2. Утяжеленные металлические с ушками. Они крепятся болтами или привариваются к колесам. Дополнительно на металлические колеса можно навесить другие грузы для увеличения веса мотоблока и улучшения тяги.

Мотоблок управляется с помощью системы рычагов, тяг переключения передач и рулевого колеса. В некоторых моделях есть сиденья оператора, но большая часть машины управляется только вручную. Вы можете расположить необходимые конструкции на следующих узлах.

Слева от рулевой тяги крепится рычаг управления сцеплением и аварийной остановкой.

С правой стороны установлены рычаги газа, привода колес и тормоза.

Жигулевский укороченный задний мост для самодельного мотоблока

Для постройки самодельного мотоблока можно использовать задний жигулевский (от автомобиля ВАЗ) мост, но для этого его необходимо укоротить.Делается это просто: режутся полуоси, как и сам корпус моста, естественно, это все делается отдельно и вырезается кусок. Затем сваривается все, то есть полуоси и детали корпуса заднего жигулевского моста. Подходящую ширину колеи для своего самодельного мотоблока выбирает каждый. На фото каждая полуось жигулевского моста от автомобиля ВАЗ-2106 укорочена на 287 мм, и в результате колея самодельного мотоблока составит 700 мм с учетом ширины колеса (то есть от середины колес).На этот самодельный мотоблок планируется установить жигулевские колеса. Посмотреть мотоблок в сборе с двигателем от мотоцикла Минск и задним мостом от шестерки (скопировать адрес (выделить и одновременно нажать Ctrl+c) и вставить в окно браузера (Ctrl+v):
мотоблок.популярно .com/photo/мотоблок_своими_руками/тормозное_устройство_для_мотоблока/жигулевские_колеса_на_самомодельном_мотоблоке/10-0-124

кто делал самодельные прицепы к мотоблоку какие колеса и ступицы ставили

Владимир (Ансберт) Гого то что есть, то ставтм.

leonid (Addalyn), чтоб не шлифовать.

Сергей (Упендра) На прицепе моего МБ стоит задняя балка «Москвич»-2141, в сборе

Александру (Томасону) будет тяжело

Василий (Агарна) Оптимальный вариант — прицеп для скутера почти каждый год, нужно только убрать все лишнее и приварить дышло вместо передка и готово.

Ну а если проблема с мотороллером, то хороший вариант с задними подвесками от переднеприводной машины, ну например от нашей девятки.

Сергей (Бруно) Фронт из казака

Сергей (Бруно)

Сергей (Бруно) Фронт с Жигулей

Сергей (Бруно)

Сергей (Бруно)

Вячеслав (Дульсинея) У меня колеса от 3 д с какими ступицами их можно состыковать и как сделать тормоз

Иван (Сили) Колеса и ступицы от сельхозтехники 4, 50х10 но без тормозов.

Сергей (Upendra) Тяжело смотря какой мб. У меня «китаец» 8 сильный, дизель.Сам МБ весит 220 кг, прицеп 300, итого 520, но тянет на тонну, проверено, но это в экстренных случаях, а я езжу в пределах 500 — 700 кг за 3, 5 лет. У нас очень популярны 8-10 сильные, 6-ти ступенчатые дизельные «китайцы», вязкие, выносливые, простые в обслуживании.

Геннадий (Гонора) Брал ступицы и тормоза от автомобиля ВАЗ 2109. Самодельный прицеп весом около 100 кг. несет смело. 500 кг. груз

Gennady (Honoura) задние ступицы.

Анатолий (Келли) Отличная идея, вообще задние мосты от переднеприводных машин идеальны, можно сделать гидравлические тормоза с помощью главного цилиндра сцепления от того же ВАЗа — классика, и сделать ручник.

Сергей (Бруно) а если поставить ведущий мост от Ваза и сделать привод от Вомы, то любая гора пофиг, а по грязи ходит как танк.

Сергей (Бруно) НО! НА ЖЕСТКОЙ КРЫШКЕ ДОЛЖЕН БЫТЬ ОТКЛЮЧЕН.

Сергей (Бруно) ЕСТЬ ЕЩЕ ОДИН СЕКРЕТ — ПОСТАВЬТЕ ПОД ПРИЦЕП НИВСКУЮ РАЗДАЧУ С МЕЖОСНЫМ ДИФФЕРЕНЦИАЛОМ И БУДЕТ ПОЛНОПРИВОДНОЙ.

Николай (Baladhi) скоро новое поле отработают, может будет лучше

Метки: Как сделать мотоблок из моста от ваз

Задний мост ВАЗ 2101 укороченный для мотоблока

Наш помощник МОТОБЛОК | Автор темы: Николай

грузовой мотоцикл днепр

Сергей (Казуно) Днепро-шоссе мртоцикл.Без принудительного охлаждения с нагрузкой по полям и лесам. Двигатель придет хане. Летом в жару сразу прогревается и вкладыши проворачивает.

Николай (Cramer) 3 года работает Днепр отличная температура

Саня (Чавив) Хочу себе такой создать, только от «Урала»

Санья (Чавив) Скажите, из чего сделан мост?

Владимир (Annamae) Думаю из классики.

Владимир (Annamae) Почему вы удаляете комментарии?

Саня (Чавив) А от москвича можно поставить с его родными сидениями?

Евгений (Amadee) Лет 20 назад мужчина ездил по деревням на подобной машине, ремонтировал швейные машинки.

Евгений (Amadee) Дюралюминиевый фургон оказался больше пятки.

Николай (Крамер) мост ваз 2101

Саня (Чавив) А какие пружины?

Николай (Кремер) Москвич

Саня (Чавив) А что с тормозами? Жидкость?

Николай (Крамер) веревка

Самодельный мотоблок на базе мотоцикла «Минск» и…

24.04.2014 — Мотоблок на базе моста «Минск» и ВАЗа…ничего не трясется и не болтается, ну а вы думали что будете делать из своего мост?)).

Задний мост ВАЗ 2101 укороченный для мотоблока…

РАЗМЕРЫ для колеи 70 см, укорачивание моста ваз — Продолжительность: 2:18. Александр Буек 617 просмотров. 2:18. Как сделать Прицеп к Мотоблоку…

Каждый владелец загородной недвижимости сталкивается с проблемой оформления земельного участка. Так как большая часть придомовой территории отведена под огород.

Обработать вручную обычными дачными инструментами очень проблематично.На культивацию и выравнивание почвы уходит много времени, и процесс тоже требует больших усилий.

Лучшим решением проблемы будет покупка мотоблока, с его помощью можно обрабатывать землю в кратчайшие сроки, и при этом не нужно применять физическую силу.

Но, не каждый может позволить себе приобрести этот агрегат, так как его стоимость высока. Однако сделать мотоблок своими руками можно. По качеству ничем не уступает аналогам, которые продаются в магазинах.А сделать его можно из подручных материалов, которых на дачных участках обычно много. Первым таким изобретателем был Валентин Архипов.

Из металлолома и мотора от бензопилы «Дружба» смогла сконструировать мотоблок, который не только вспахивал землю, но и окучивал насаждения. Далее рассмотрим, как сделать мотоблок по принципу Архипова.

Конструктивные особенности

На фото мотоблока видно, что конструкция имеет два колеса, двигатель, раму и цепи.Для создания мотоблока не потребуется много материалов. Как правило, все они находятся в амбарах. Валентин Архипов взял двигатель от мотороллера ВП-150М, так как он имел систему охлаждения ГБЦ с помощью воздуха.

Каркас изобретатель изготовил из труб П-образной формы. А также на токарном станке была изготовлена ​​ось, на которую впоследствии крепились колеса. Архипов изготовил для них четыре тяги — одну главную и три регулирующие, которые соединяют мотоблок с рулевой системой и плугом.

На устройстве шаг цепи 12,7 мм и 15,9 мм. Количество зубьев на звездочку:

  • вторичная ось — 20, 60;
  • выход оси — 11;
  • ходовая ось — 40.

Существует множество подобных устройств, которые созданы на основе чертежей мотоблока Архипов. Так как его агрегат имеет ряд неоспоримых преимуществ.

Тракторы и орудия для обработки земли соединяются с помощью шарниров.Это придает мотоблоку большую маневренность. Он может менять направление движения, не вынимая плуг из борозды.

При обработке земли мотоблоком многие сталкиваются с проблемой заноса агрегата в сторону. Архипов решил эту проблему. Он немного сместил ось плуга влево по отношению к направлению движения.

Изобретателю удалось сделать автоматический уровень глубины вспашки.Что очень практично, так как вам не нужно каждый раз самостоятельно опускать или поднимать плуг. Следовательно, обработка земли происходит гораздо быстрее.

Инструкция по созданию агрегата

В первую очередь нужно сделать ходовой вал. Чтобы его оснастить, нужно соединить его с подшипниками. После этого приваривается звездочка и устанавливаются обгонные муфты.

При работе аппарата выполняют дифференциальную функцию.Наконец, кузов дополняется моторной рамой и колесами. Рулевое управление, тяга и окучник для мотоблока могут крепиться к мотораме.

Для соединения рамы с двигателем необходимы две дугообразные трубы. Между которыми при соединении необходимо оставить место для размещения емкости для топлива.

Для соединения получившейся конструкции используется специальный кронштейн, который приваривается к основной части агрегата. По завершению всех работ можно устанавливать прицеп на мотоблок.

Модернизация мотоблока

Адаптер для мотоблока может быть дополнен различным дополнительным оборудованием. Который будет не только землю пахать, но и возделывать. Поэтому мотоблок Архипов признан самым функциональным и практичным.

Внимание!

Многие используют мотоблок не только для сельскохозяйственных нужд. Им очень легко расчистить снег на придомовой территории.Для этого нужно всего лишь установить на агрегат дополнительный ролик и еще одну звездочку.

Как и любое оборудование, агрегат может выйти из строя и произойти поломка. Однако ремонт мотоблоков предельно прост. И больших сложностей с ремонтом быть не должно. Поэтому для ремонта не нужны специальные инструменты или дополнительное оборудование.

Фото мотоблока

Внимание!

Можно ли сделать мотоблок своими руками из заднего моста ВАЗ? Собрать полноценный мотоблок не получится, а вот прицеп из этого агрегата для сельхозтехники получится отличный.Конечно, в конструкцию моста придется внести ряд изменений, но это поможет нам в дальнейшем правильно собрать новую раму прицепа.

Сборка мотоблока с нуля

Если вы собираетесь проектировать весь мотоблок своими руками, а то и целый минитрактор, перед началом работ следует подумать о целесообразности реализации такого проекта. Современный рынок может предложить пользователю множество моделей мотоблоков отечественного и китайского производства, характеристики которых позволяют выполнять работы низкой и средней сложности.При этом цена такого оборудования вполне доступна для многих пользователей. Так проект по созданию собственного мотоблока должен иметь следующие преимущества:

  • низкая стоимость;
  • возможность использования при сборке старых запчастей от техники, автомобилей или мотоциклов;
  • улучшенные характеристики по сравнению с заводским аналогом;
  • дополнительный функционал.

Проект стоит реализовывать, если выполнены хотя бы 3 из перечисленных пунктов.В противном случае идея не стоит затрат и проще купить готовый мотоблок, пусть даже б/у, с последующим обновлением деталей.

Теперь о дизайне. Вам необходимо найти чертеж, по которому будет производиться сборка самоделки. На чертеже будут указаны основные детали, особенности их установки, а также способ изготовления креплений для запчастей. Без документации реализовать проект будет невозможно, поэтому первоочередная задача – найти наиболее подходящий чертеж.После этого можно приступать к подбору материалов.

Детали, сборка новых узлов и комплектация мотоблока

К сожалению, от старого ВАЗа для мотоблока можно использовать не так много деталей. Вот список того, что пригодится в том или ином случае:

двигатель
  • , так как у Жигулей бензиновый двигатель, этот вариант не самый экономичный;
  • топливный бак и детали топливной системы;
  • система удаления выхлопных газов;
  • воздушный фильтр;
  • стартер;
  • руль, рычаги газа и сцепления;
  • КПП, раздаточная коробка;
  • колеса;
  • задний мост — пригодится для сборки прицепной конструкции.

По сути, это все, что можно использовать от ВАЗ. Сделать самодельный мотоблок из жигулевского моста и подобных моделей ВАЗ без множества преобразований очень сложно, поэтому приходится использовать только отдельные детали ходовой части.

Обычно для мотоблока берется дизель, поэтому стоит покопаться в старой мототехнике, например, в том же мотоцикле. Есть самодельные моторы для пил, но они используются для легких земляных работ.

Выбор двигателя очень важен, поэтому ориентируйтесь на вид работ, которые будет выполнять мотоблок. Для средних нагрузок с вспашкой земли и уборкой урожая будет достаточно двигателя от мотоцикла, а для более трудоемкой работы уже потребуется двигатель от автомобиля.

В некоторых случаях при нехватке деталей можно купить оригинальные запчасти для мотоблоков и использовать их в конструкции. Этот вариант стоит рассматривать только в том случае, если на чертеже есть рекомендации и примеры переделки покупных запчастей.

Так как нам необходимо получить работающий прототип, постараемся максимально полно следовать всем инструкциям и выполнять все работы согласно схеме и чертежам.

Минитрактор

Минитрактор отличается от мотоблока тем, что его мощность выше, а значит, увеличивается и изменяется область применения техники в хозяйстве. Сделать минитрактор из мотоблоков достаточно просто, подключив подходящий прицеп. Здесь можно использовать как заводскую модель мотоблока, так и его самодельный аналог.Получится такой мотоблок с мостом от Жигулей и с прицепом. В качестве двигателя стоит брать дизельный, желательно помощнее. Этот вариант сборки также предполагает использование специального чертежа.

От Жигулей пригодится не только задний мост, но и коробка передач. Потребуется доработка:

  1. Верх редуктора срезан, прикручен к импровизированной раме. Соотношение шкивов 1:4.
  2. От КПП на ось натянута цепная передача, установлены регулировочные звездочки с коэффициентом полезного действия 1 к 3.8.
  3. Сам мост крепится болтами к раме мотоблока.
  4. Колеса изготовлены из жигулевских дисков. Можно разобрать конструкцию по сварочным швам, а затем сузить сам диск, вложив меньшую часть в большую и сварив получившуюся деталь.

Вариант предполагает использование 2-х готовых агрегатов: мотоблока и прицепа.

Использование заднего моста ВАЗ

Что вы наверняка сможете сделать своими руками, так это многофункциональный прицеп из заднего моста Жигулей.

Для этого вам понадобится несколько материалов:

  • Заготовки стальные трубчатые 60х30 и 25х25 мм;
  • колеса и пружины от заднего моста Жигулей;
  • листовых отрезков стали толщиной от 0,8 мм;
  • швеллеров, листы дюралюминия толщиной от 2 мм.

Кузов прицепа может быть собран различными способами. Один из самых распространенных вариантов – деревянный с металлическими уголками и винтовыми креплениями. Процесс работы выглядит следующим образом:

  1. Деревянная рама крепится к металлической конструкции задней оси.
  2. Металлические детали сварены между собой.
  3. Поперечные балки изготавливаются из профиля 25х25 мм, для лонжеронов пригодятся трубчатые заготовки.
  4. Из уголков 25х25 мм делаем металлическую обвязку для каркаса, привариваем к нижней перемычке.
  5. Далее соединяются балки.
  6. С помощью пружин соединяем лонжероны между собой. Для этого край пружин аккуратно надевается на оси балок. Балка соединена с центральной частью конструкции лестницами.
  7. Последняя деталь – треугольное дышло, сваренное из металлических труб. Дышло приварено к металлической раме.

Осталось построить переход от дышла прицепа к мотоблоку.

Заключение по теме

Использовать полностью весь Жигул для сборки мотоблока не получится. Самые необходимые части конструкции от этой модели ВАЗ: задний мост, который используется в основном для прицепов; Контрольно-пропускной пункт; выхлопная система и бензобак.

Все остальные детали практически бесполезны. Придется долго искать подходящий чертеж, чтобы по максимуму реализовать старый Жигул в виде новой сельхозмашины. Но подобные проекты есть, и они успешно реализованы другими мастерами, осталось только найти нужные чертежи.

Описываемый ниже прицеп для мотоблока с жигулевского моста дает возможность грузить его до 500 кг, во избежание опрокидывания загружаем груз максимально к началу прицепа.

Как сделать прицеп для мотоблока из жигулевского моста

Такой прицеп мы ​​сделали по стандартной схеме (рамка показана ниже), единственное, что было установлено, это жигулевский мост, который дала возможность сразу затормозить прицеп. На этом прицепе мы вытаскивали из земли бетонные пасынки телеграфных столбов.

За один рейс получается загрузить 2 стойки весом по 250 кг каждая. Движение было легким, можно было нагрузить больше, но лучше не рисковать.Загружаем стойки прямо на раму.

Прицеп оборудован механическими тормозами — применены тормозные барабаны жигулевского моста. Тормозные цилиндры были сняты, трос ручника выведен на педали и закреплен. Мотоблок не оборудован тормозами, поэтому на крутых склонах перевозка грузов может стать опасной.

Кузов самодельного мотоприцепа позволяет лебедке опрокидываться. На фото видна мокрая глина, но в целом все отлично опрокидывается.Также можно сделать одно небольшое улучшение. Делаем узкие надкрылья, их ширина должна быть 14 см, затем крепим их к раме мотоблока. Затем отпускаем ролик, он тормозит об резину и не задевает крыло. Теперь к этим подкрылкам прикрепляем стандартные крылья. Их можно легко снимать и переустанавливать (путем замены разных колес). Брызги от колес не бьют в лицо.

Рама сварная для прицепа к мотоблоку

Раму для прицепа к мотоблоку делаем из стальных уголков и труб.Конструкция получается с запасом прочности.
Чертеж конструкции рамы самодельного прицепа.

  • 1. — раскос — размер уголка — 21x21x3,
  • 2. — каркас сиденья — размер уголка — 21x21x3,
  • 3. — стояк — труба — 50x25x4,

    3 размер — 40х40х4,
  • 5.14 — стойки передние — размеры трубы — 50х25х25.
  • 6.15 — лонжероны продольные — размеры углов — 40х40х4,
  • 7.8 — опоры оси правого колеса — размеры углов — 32х32х4,
  • 9.16 — стойки задние — размеры трубы — 50х25,
  • 10. — поперечина усиливающая — размеры уголка — 40х40х4,
  • 11. — корпус продольной петли — размеры трубы — 58х4,
  • 12. — ось колеса — размеры бруса — 030 , 13.
  • 17 — поперечные лонжероны — размеры уголков — 40х40х4,
  • 18. — косынки — (с4)


Сцепка прицепная для мотоблока своими руками

Сцепка — это механизм, позволяющий прикреплять навесное оборудование к мотоблокам.В основном к сцепке мотоблока можно присоединять окучники, плоскорезы, плуги, картофелекопалки, прицепы и двойную сцепку.

Именно такая жесткая муфта является одним из востребованных и достаточно популярных навесных устройств, которое чаще всего устанавливают владельцы частных усадеб.

Сцепка прицепа к мотоблоку своими руками – очень важный составной узел, обеспечивающий надежность соединений между мотоблоком и прицепной техникой.Существуют различные типы сцепного соединения. А разница в том, что именно вы хотите прицепить к мотоблоку, в нашем случае это прицеп, поэтому П-образный узел сцепки для мотоблока нам очень подходит.
Сцепку прицепа к мотоблоку необходимо сделать достаточно надежной, чтобы она выдерживала постоянные нагрузки. Поэтому рекомендуем делать его только из прочного сорта металла. Сцепка основана на П-образном креплении. Для его изготовления нам подходит канал.

Данное крепление необходимо установить в задней части мотоблока под рулем.
В креплении сцепки мотоблока нужно просверлить отверстия подходящего диаметра, чтобы зафиксировать в нем скобу и шкворень крепления. Штифт берем из качественной и высокопрочной стали. Он послужит нам для подключения дополнительных аксессуаров к мотоблоку.

Расположение кронштейна должно быть длинным концом вниз, это необходимо для того, чтобы оборудование, которое мы подключаем к мотоблоку, выполняло все необходимые функции и конец кронштейна не задевал и не изгибался.

Этот тип сцепки для мотоблока является стандартным.
Перед началом работы стоит очень внимательно проверить все резьбовые соединения — они должны быть затянуты до упора. Эта простая процедура помогает нам предотвратить повреждение сцепки, ведь ослабленное или отсоединенное соединение может привести к поломке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *


Открыть фото Укороченный задний мост автомобиля ВАЗ-2106 в увеличенном виде.Если это чертеж или схема устройства, вы можете скачать его на свой компьютер, открыв в большом размере и воспользовавшись кнопкой «Сохранить картинку как». Функция (правая кнопка мыши).
Пожалуйста, оцените этот материал, отметив соответствующее количество звездочек.

Чаще всего вместе с этим материалом по теме

«Для самодельного мотоблока»

Посмотреть все фотографии, чертежи, картинки и схемы из категории «Мотоблоки от автомобилей» перейдя по ссылке … Еще больше материалов с описанием как сделать мотокультиватор и комплектующие к нему вы найдете в разделе « Фото самодельных мотоблоков » Или сделав подборку из всех материалов на сайте motoblok.populjarno.com по следующим ЭТИКЕТКАМ:
автомобиля, оси колеса, механизмов, редуктора.

Возможно, то, что вы ищете, находится в одном из самых просматриваемых разделов нашего сайта:

ЧЕРТЕЖИ И ФОТО МОТОБЛОКОВ И ПРИНАДЛЕЖНОСТЕЙ
(НАЖМИТЕ НА ИЗОБРАЖЕНИЕ или название):
