как рассчитать площадь, правильно установить и зашить
Фасад часто называют визитной карточкой владельца дома. Поэтому выбору материалов для отделки уделяют не меньше внимания, чем его конструктивным особенностям. Только в этом случае он будет долго радовать вас своим достойным внешним видом.
Одним из важнейших элементов фасада является фронтон крыши. Чаще всего, когда предполагается возводить кровлю самостоятельно, владельцы останавливают свой выбор на двускатном варианте. Фронтон двухскатной крыши, как и любой другой, требует продуманного подхода и точных расчетов.
Как правило, в качестве материала для фронтона крыши подбирают более легкие, но при этом с достаточно высокими прочностными характеристиками. Чтобы лучше понять, с чем это связано, нужно понять что это такое фронтон дома.
Устройство фронтона двухскатной крыши ↑
Фронтон дома – это торцевой участок кровли, который закрывает пространство между ее скатами и опирается на карниз. Наиболее распространенной конструкцией сегодня является фронтон двухскатной крыши. Боковые карнизы в подобных случаях завершают треугольные скаты. При достаточной высоте (от 2 до 2,5 м) он может служить стеной для мансардного помещения. Для нежилых чердачных помещений искомая высота обычно не превышает 1 м.
На заметку
Устройство фронтонов крыши не является обязательным для всех скатных конструкций. К примеру, шатровые имеют только карниз. Однако, их может быть и несколько.Очевидно, что весь год фасадная часть кровли находится под воздействием агрессивных факторов внешней среды. Если же учесть также, что именно благодаря ей немалая нагрузка от кровли равномерно распределяется по несущим стенам, то конструкция фронтона и ее отделка должны быть прочными и надежными.
Довольно часто он продолжает внешнюю несущую стену.
В таких случаях используют тот же материал. Еще один вариант обустройства фасадной части кровли – это отдельная конструкция, для возведения которой используют вертикальные деревянные брусья либо железобетонные опоры. Зашивку фронтона крыши в этом варианте можно выполнить из любого отделочного материала.Преимущества и недостатки ↑
Среди основных достоинств конструкции в первую очередь отмечают:
- возможность создать дополнительное пространство под кровлей – в зависимости от высоты, там можно обустроить жилую мансарду;
- способность защитить кровельную конструкцию от осадков и сильных порывов ветра. Лучший результат обеспечит ее выпуск в 300–400 мм;
- обеспечение ее необходимой жесткости и устойчивости;
- эстетичность, за счет оформления фронтона крыши.
Преимущества и недостатки конструкции часто соседствуют. Скажем, дополнительная подшивка фронтонов крыши кирпичного дома не нужна, они отличаются долговечностью и прочностью.
К общим минусам этих конструкций, как правило, относят:
- необходимость усиления, если требуемый уровень надежности не достигнут;
- подверженность значительным ветровым нагрузкам, которая прямо пропорциональна высоте и фасадной части кровли и площади ската.
Как сделать своими руками ↑
Возведение фасадной части кровельной конструкции следует выполнять по тщательно проработанному проекту, поскольку любая ошибка в расчетах по определению точных размеров может привести к перекосу стропильной системы. Это, в свою очередь, станет причиной серьезных осложнений и даже обрушения стен.
В месте соединения верхней части строго вертикально устанавливают матчу, равную по длине высоте будущей конструкции. Ее закрепляют по центру стены, а верхний конец соединяют с углами стены, к примеру, капроновым шнуром в натянутом состоянии, образовав равнобедренный треугольник.
Его боковые стороны послужат в дальнейшем маяком при укладке боковин конструкции.Практически устройством фронтона можно заняться и до, и после возведения кровли. Тем не менее опытные мастера рекомендуют придерживаться первого варианта, поскольку готовая кровля, как правило, усложняет возведение фронтонной стены.
Подобная конструкция довольно хрупкая, поэтому ее желательно укреплять. К примеру, прежде чем зашить фронтон мансардной крыши, как один из возможных вариантов, сооружают дополнительную разделительную стену, толщиной более 24 см либо пилястры и колонны.
Как сделать козырек фронтона ↑
Одной из разновидностей кровельного карниза является фронтонный свес крыши, который выполняет защитную функцию. Опорой для выпуска крыши с этой стороны здания служат выступающие части таких элементов кровельной конструкции, как коньковый брус и мауэрлат, на который опирается дополнительная стропильная нога.
Для легких кровельных пирогов или мауэрлатов и коньковых прогонов, не имеющих консолей с фасадной стороны, карнизную доску, из которой сделан свес, крепят на выпущенной обрешетке.
Важно!
Надо сказать, что это не самое удачное стилевое и архитектурное решение, поэтому к нему в основном прибегают в случаях, когда к устройству свеса приходится приступать после завершения строительства дома.
Глубина свеса определяется конструктивными особенностями стропильной системы и материала кровельного покрытия.
Как рассчитать площадь ↑
Как уже было сказано, монтаж фронтона крыши можно выполнить как до, так и после ее возведения. В первом варианте высоту определяет сам владелец. Во втором – она должна быть соизмерена с габаритами чердачного пространства. Приведем несколько значений высоты, взятых из практики:
- при отсутствии чердака – менее 0,7 м;
- теплый чердак – 0,8–1 м;
- мансарда – начиная с 2 м. Этой высоты должно хватить на создание комфортных условий для проживания в мансардном помещении, скажем, для установки окон.
Расчеты выполняют с учетом геометрических измерений и особенностей конструкции. Это необходимо для определения величины допустимых нагрузок, создаваемых внешними факторами. Значение аэродинамического коэффициента – порядка 0,7.
В двухскатной крыше фронтом имеет вид равнобедренного треугольника, поэтому его площадь вычисляется по формуле из курса элементарной геометрии:
S= L /2*H, где в данном случае:
- основание L –это длина стены
- высота H –длина отрезка, соединяющего верхнюю точку стропильного узла конька и стену.
- Начнем с высоты. Для этого нам нужен угол наклона ската, поскольку с точки зрения геометрии высота представляет собой катет прямоугольного треугольника, который вычисляют по формуле
H=1/2*L* tg α.
Допустим, речь идет о здании 5*8 м, имеющей крышу с уклоном в 45°. tg 45°=1, поэтому оптимальной высотой конька считается 2,5 м.
- Теперь можно переходить к определению площади. Помимо указанной выше формулы, можно воспользоваться также методом параллелограмма. Для этого треугольник мысленно достраивают до параллелограмма и рассчитывают площадь по следующей формуле:
S=ah, в которой h – высота, а – основание.
Остается разделить полученную величину пополам.
Пример
Посчитаем площадь фасадной части двускатной крыши. Допустим, ширина – 8 м, а угол уклона – 35⁰.
H=1/2*8* tg 35⁰= 1/2*8* 0,7=2,7м, следовательно
S=1/2*8*2,7=10,8 м2.
Как видите, ничего сложного. Другое дело, когда определив, чем зашить фронтон крыши, нужно подсчитать количество материала. Многие из них имеют форму прямоугольника, поэтому неминуемо должны образоваться обрезки, и их будет тем больше, чем больше площадь листа. При закупке материала придется учитывать также отходы.
Внимание!
При подсчете высоты следует учитывать, что для установки стропил необходимо место. В противном случае в дальнейшем они будут выступать за границы фасадной части крыши, что усложняет процесс монтажа кровли.
Подшивка фронтонов крыши: варианты ↑
Попробуем разобраться, чем закрыть фронтон дома. Заделать его можно при помощи различных материалов. Каждый из них, безусловно, имеет свои особенности, но в любом случае он должен соответствовать конструкции кровли и общему дизайнерскому замыслу. Среди наиболее удачных решений можно назвать профнастил, сайдинг и другие.
Из дерева ↑
Когда речь заходит о том, как зашить фронтон деревянного дома, на ум сразу приходят брус, доска или вагонка. Добавим также, что современные деревянные дома нередко украшают крыши с рубленными фронтонами из имитации бруса или с резьбой. Отметим, что последний вариант оформления стоит весьма недешево.
Преимущества:
- Относительно простое устройство. Древесина легко поддается обработке. Отдельные доски весят совсем немного, поэтому обшивать конструкцию можно самому без помощника.
- Доступная стоимость. По стоимости материал доступен среднестатистической семье.
- Натуральный вид красивой текстуры дерева.
- Относительная длительный эксплуатационный срок. Без потери внешнего вида древесина может прослужить порядка 10-15 лет. Это не значит, что дальнейшая эксплуатация невозможна, однако, вид у нее, возможно, будет не тот: появятся трещины, доски начнут деформироваться и т. д.
Недостатки:
- Сложный уход. Единственным выходом сохранить древесину от разрушения является покраска, однако, в этом случае она теряет свою натуральность.
Совет
Знаете ли вы, как покрасить фронтон дома без лесов? Вместо громоздких традиционных конструкций можно использовать съемные подмости, которые помогут решить много задач, связанных со строительством и обслуживанием дома.
- Риск приобрести некачественный материал.
- Повышенная чувствительность к температурным и влажностным колебаниям.
- Подверженность порче насекомыми, к примеру, древоточцами.
Рекомендуем
Продлить жизнедеятельность фасадной конструкции поможет предварительная обработка всех деревянных элементов антисептиками и антипиренами. Таким образом можно предотвратить появление плесени и грибка и возгорание. Обработку деревянных реек и брусьев выполняют до их фиксации к стене.
Еще немного о том, как сделать фронтон крыши деревянного дома.
Доски фиксируют к торцевой стене при помощи обычных гвоздей. Можно использовать как лобовые, так и карнизные доски. Разница только в способе установки. Если карнизные устанавливают в карнизные пазы, то лобовые – на торцевой части стропил.
Как подшить сайдингом ↑
Сайдинговые панели надежны в эксплуатации. Они стойки к механическим воздействиям и сравнительно долговечны. К несомненным преимуществам материала относится также его стойкость к климатическим изменениям. Установку выполняют по выверенной технологии, доступной даже непрофессионалу.
Отметим несколько важных моментов монтажа сайдинга.
- Установку сайдинговых панелей выполняют на специальных направляющих из металла или дерева, закрепленных вертикально с шагом 30–40 см.
На заметку
Монтировать сайдинг можно и без направляющих, если в качестве основания выступает гладкая и ровная деревянная поверхность, обработанная антисептиком.
- Самой распространенной технологией считается монтаж сайдинговых панелей на деревянную обрешетку. Такой способ не требует большого времени и особых затрат. Сайдинг к обрешетке крепят при помощи шурупов (саморезов).
- Климатические и температурные факторы вызывают деформацию панелей, поэтому между ними и обрешеткой предполагается наличие технического зазора порядка 1 см.
- Для оформления последних рядов используют планки специального типа так называемые финишные. Образующийся при этом стык прячут под угловым элементом, чем и заканчивают монтажные работы.
- Эксклюзивный вид строению могут придать панели вертикального типа. Как правило, их закрепляют, используя молдинги и J – образные крепежные элементы.
Как правильно металлопрофилем зашить фронтон крыши ↑
Фронтон двухскатной крыши из профнастила монтируется на легкий каркас. Таким образом, при выборе отделки из металлопрофиля нагрузка на стропильную систему, которая выполняет функцию несущего элемента двухскатных крыш, значительно снижается. Профилируемые листы подходят даже для обустройства фасадной части крыш каркасных домов, а они, как известно, отличаются легкостью. При этом высокие прочностные характеристики позволяют им справиться с любыми ветровыми нагрузками.
Такая конструкция легка в эксплуатации и практически не требует для этого каких-либо расходов: достаточно шланга, воды и мягкой тряпки, которой протирают листы после мытья. К тому же можно легко и просто провести замену любого поврежденного участка.
Чаще всего для данного вида работ используется стеновой профнастил. Внешне он более легкий и изящный, что, несомненно, придает строению дополнительную привлекательность.
Технология монтажа
- Установка каркаса. Он собирается из металлических профилей, которые фиксируют на кронштейны. Таким образом одновременно обеспечивается вентиляционный зазор, необходимый между фасадной частью и обшивкой.
- Раскрой профлистов. Материал раскраивают согласно имеющемуся эскизу. Необходимый инструмент – специальные ножницы по металлу либо низкооборотные пилы.
- Категорически запрещено использование болгарки для резки металлопрофиля, так как в процессе работ из-за сильного нагрева мест среза нарушается защитный слой материала.
- Теплоизоляцию в случае необходимости проводят следующим образом. На отделываемую поверхность укладывают паропроницаемую мембрану, слой утеплителя и ветробарьер.
- Профлисты крепят к каркасу, используя кровельные саморезы.
Посмотрите на видео, как сделать фронтон крыши.
© 2021 stylekrov.ru
Подшивка фронтонов крыши — Информационно-строительный ресурс «Крыша Своими Руками»
Оглавление
- 1. Оформление фронтонов
- 2. Виды свесов
- 3. Подготовка к отделке свесов
- 4. Материалы для подшивки
- 5. Видео
- 6. Фото
19882
0
Последняя редакция: 13.11.2015
Автор: Олег Посольский
Для защиты кровли от природного воздействия выполняется подшивка фронтонов крыши, она также придает зданию завершенный вид. Эта процедура выполняется после всех кровельных работ. Фронтонный свес располагается под боковой стороной ската, из-за отсутствия обшивки края утеплителя и концы досок могут намокнуть при дожде с порывами ветра, поэтому главное назначение конструкции – повышение герметичности.
Оформление фронтонов
Мы часто встречаем треугольные фронтоны на зданиях с двускатной крышей, но существуют и другие конструкции:
- полувальмовые или голландские, где скаты имеют ломаную линию;
- комбинированные – с фронтоном, возвышающимся над кровлей.
Виды свесов
В конструкции кровли различают два вида свесов: карнизный и фронтонный. Первый находится в нижней части крыши и играет важную роль в обеспечении вентиляции. Свес на фасаде располагается под наклоном и является окончанием ската. Обычно его формируют из обрешетки. Такой вариант используется для легкого покрытия:
- металлочерепицы;
- мягкой кровли;
- еврорубероида.
Обратите внимание! Хрупкая конструкция не выдержит большого свеса, поэтому он выполняется до 50 см.

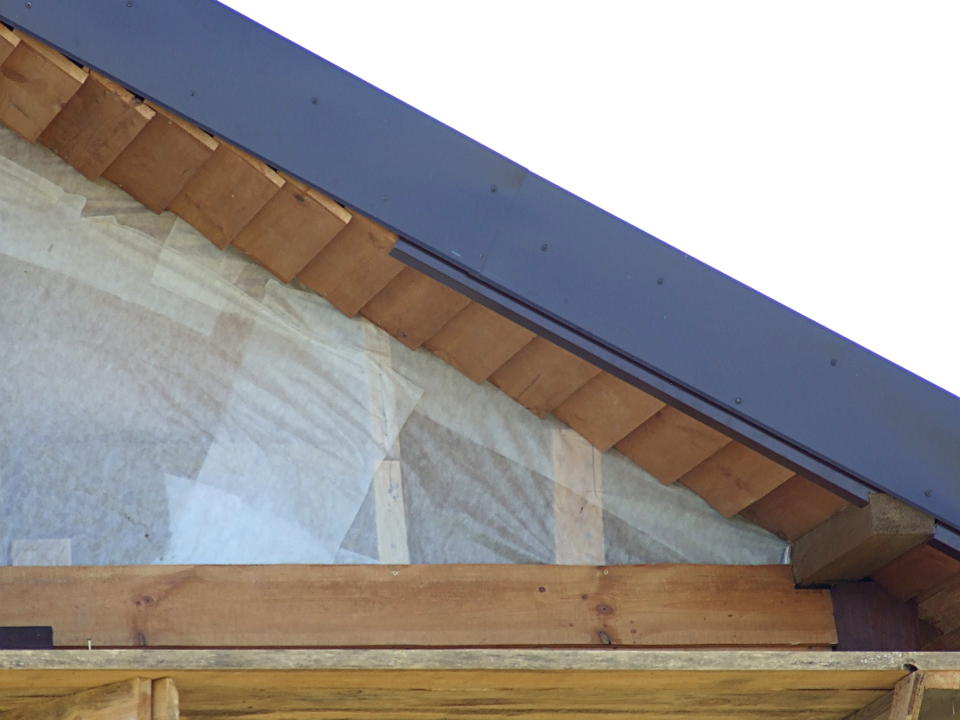

Выступающая обрешетка подшивается в нижней части, а торец прикрывается металлическим профилем.
Может использоваться другая конструкция, когда фронтонный свес выполняется со стропильным брусом. Вынос крайней стропильной пары определяет его глубину. За пределы фронтона выносятся и опорные элементы – мауэрлат, коньковый брус, промежуточные стойки. Надежная конструкция не ограничивает длину свеса и подходит для любого кровельного покрытия, например, керамической черепицы и шифера. Для кровли с малым весом стропильную ногу заменяют карнизной доской, с помощью перекладин она соединяется со стропильной системой и карнизным свесом.
Подготовка к отделке свесов
Прежде чем приступить к непосредственной отделке свеса, нужно выполнить подготовительные операции со стропилами. Их нижние концы выравниваются параллельно фронтону и отпиливаются по вертикали. Получившиеся торцы отделывают так же, как и весь свес. Заготовки для оформления делают одинаковой ширины.
Материалы для подшивки
Выбор материала зависит от кровельного покрытия, архитектуры здания и умения работать своими руками. Для крепежа отделки набивают направляющие на обрешетку – это могут быть брусья или доски.
- Пластиковые панели – бюджетный вариант, обычно используется нейтральный белый цвет. Этот материал тонкий, легко повреждается, не переносит нагревания.
- Стеновой сайдинг – если им обшивают фасад и фронтон дома, то он подойдет и для свеса. Использование материала для карниза затруднено отсутствием отверстий для вентиляции, а для фронтона такой проблемы не существует.
- Профнастил – надежная металлическая отделка хорошо защищает от ветра. Он удобен в монтаже, не горюч, долговечен. Полимерное покрытие позволяет выбрать цвет, подходящий под общий стиль. Его использование требует наличия вентиляции, чтобы избежать появления конденсата. Это единственный недостаток профнастила. При монтаже нужно учитывать тепловое расширение.
- Софиты – модель ПВХ сайдинга, созданная для защиты от непогоды и декорирования. Они имеют все характеристики сайдинга: не гниют, устойчивы к повреждению и температурным колебаниям. Для их монтажа к направляющим обрешетки прикручивают J-профиль. Для брусков используется сухая древесина, иначе со временем направляющие искривятся и испортят конструкцию. Софиты режут по ширине фронтонного свеса. Одну сторону вставляют в профиль, а другую прикручивают ко второй направляющей. Позже это соединение закрывают фаской. Материал имеет тепловое расширение, при закреплении шурупом необходимо закручивать шляпку не до конца. Отделка сайдингом не требует последующего ухода. Перфорация на панелях обеспечивает вентиляцию чердака.
- Деревянная вагонка – испытанный классический материал. Он прост в обработке, а паз вагонки облегчает соединение. Особые свойства дерева требуют специальной обработки от влаги. Детали размещают с зазором в 4 мм, это связано с усыханием и разбуханием материала. Чтобы этот процесс не испортил подшивку, стоит выдержать вагонку на воздухе в течение месяца.
- Обрезная доска – имеет те же характеристики, что и вагонка, поэтому перед монтажом также необходимо обработать материал специальной пропиткой и устанавливая его оставлять зазоры. Допускается толщина доски в 2,2 см, перед монтажом их можно покрасить или вскрыть лаком. Поперечные планки крепятся в двух местах, длинные продольные доски – через 1 м. Стоимость материала невысока, работа по монтажу доступна каждому человеку.
- Фанера – это влагостойкий вариант материала. Прочные плиты крепятся большими полосами, фиксация выполняется через каждый метр. Для привлекательного вида фанеру необходимо покрасить.
Аккуратно подшить свес фронтона по силам не только плотнику. Четкое следование инструкции и выбор подходящего материала обеспечат отличный результат.
Видео
Сделать фронтон крыши можно и не имея опыт в выполнении этих работ. Видеоматериал поможет вам в этом убедиться:
Фото
Расчет сайдинга для подшивки фронтона
Подшивка фронтона чешуйчатым сайдингом
Стеклянный фронтон в стиле фахверк
Резной деревянный фронтон
Стеклянный фронтон
Подшивка фронтона пластиком
Отделка сайдингом
Подшивка фронтона деревянным сайдингом
Обрезная доска для подшивки фронтонов
Фронтон из обрезной доски
Инструкция по обшивке фронтонов
Из вагонки
В европейском стиле
Подшитый искусственной черепицей
С фотопечатью
Подшит USB плитой
Подшитый блок хаусом
Фронтон крыши из металлопрофиля
Из профнастила
С дверью
Из металлопрофиля
Подшит натуральной черепицей
Последняя редакция: 13. 11.2015
Автор: Олег Посольский
что такое фронтонный свес, отделка и подшивка, чем зашить вынос кровли, как сделать монтаж самостоятельно
Чем закрыть фронтон крыши дома: еще несколько вариантов отделки
Помимо столь распространенного сайдинга, не менее популярны также другие варианты отделки. К наиболее современным решениям относятся:
- пластик;
- профилированный лист;
- блок-хаус или вагонка.
Под термином «пластик» зачастую подразумеваются панели, выполненные из поливинилхлорида, которые специально предназначаются для эксплуатации на открытом воздухе. В отличие от изделий, применяемых внутри помещений, представленный материал способен хорошо переносить существенные колебания температуры и воздействие ультрафиолета.
В процессе изготовления фронтонов из профнастила используются тонкие металлические листы с пазами и гребнями. Они покрыты слоем цинка либо полимером, который выступает защитой материала от влаги и других деструктивных факторов.
К современным вариантам обшивки фронтона относятся: пластик, профилированный лист, блок-хаус и вагонка
Что касается отделки блок-хаусом, пластиковые ламели и металлические профилированные листы можно заменить на натуральную древесину. В особенности деревянный фронтон будет отлично смотреться на строениях, возведенных из оцилиндрованного бревна, бруса либо выполненных в соответствии с каркасной технологией.
Следует учитывать, что древесина не терпит влаги и прямых ультрафиолетовых лучей. В связи с этим придется позаботиться о защите подобной отделки. В данном случае понадобится приобрести лак, краску, водоотталкивающие пропитки или другие аналогичные вещества.
Кроме того, представленные варианты, в сравнении с фронтонами из сайдинга, характеризуются гораздо меньшим сроком эксплуатации. Это связано с необходимостью постоянного обновления краски либо лака, что сокращает продолжительность службы материала. Таким образом, отделке блок-хаусом можно отдавать предпочтение в том случае, если того требует выбранный вариант оформления фасада строения.
Как обшить фронтон сайдингом: подробная инструкция
При принятии решения о применении сайдинга неминуемо возникает вопрос о том, как зашить фронтон по данной технологии. Итак, руководство по организации отделки предполагает следующие этапы:
Перед тем как обшить фронтон сайдингом необходимо выполнить монтаж каркаса и произвести утепление конструкции
- Перед тем как обшить фронтон, необходимо провести подготовку, которая подразумевает установку строительных лесов, удаление обрывков старой полиэтиленовой пленки, срезание выступающих остатков полиуретановой пены, а также очистку деревянных досок от мусора и пыли.
- Гидроизоляция поверхности. Осуществляется путем крепления пленки к деревянной плоскости посредством строительного степлера.
- Монтаж каркаса из оцинкованного профиля. Вдоль кровельного свеса и нижней части фронтона следует установить направляющие профили, которые будут служить опорой для несущих.
- Установка отливной планки производится методом ее фиксирования на оцинкованных профилях при помощи саморезов с шайбами.
- Крепление металлических откосов на оконный проем. Желая обустроить окна на фронтонах, предстоит прикрутить готовые элементы к закладным профилям. Чтобы избежать попадания влаги на сайдинг, в точках соединений профили следует не просто подрезать, а загнуть один на другой.
- Монтаж стартовой планки для сайдинга. Данный элемент закрепляется над отливной планкой на расстоянии 10 мм от нее.
- Установка всей остальной фурнитуры для сайдинга. При этом крепление выполняется точно так же, как в случае со стартовой планкой.
Завершающий этап обшивки фронтона сайдингом – облицовка каркаса. Для этого предстоит установить первую планку в направляющие, которые образованы фурнитурой, а затем закрепить ее к профилю сквозь специальные отверстия.
Красивый фронтон представляет собой визитную карточку любого дома. Руководствуясь основными правилами и рекомендациями по его самостоятельному изготовлению, а также вдохновившись фотографиями готовых решений, можно придать строению оригинальность и по-настоящему уникальный внешний вид.
Фронтон крыши: визитная карточка каждого дома
Фронтон: определение высоты крыши и расчет площади
Фронтон — важнейший элемент в строительстве дома, завершение его лицевой стены. Правильно выполненный фронтон может стать настоящим украшением.
Фронтон — это торцовая стена, закрывающая пространство между скатами крыши и опирающаяся на карниз. Основная его задача — быть опорой для стропил.
Располагается он между кровельными скатами. Форма может быть самая разная, наиболее распространенная треугольная и трапециевидная. Все будет зависеть от конфигурации крыши дома. К расчету его площади, проектированию и монтажу необходимо относиться очень серьезно. Ошибки в определении точных размеров могут стать причиной перекоса стропильной системы. Перед тем, как приступать к возведению, необходимо рассчитать площадь фронтона.
Как сделать отлив на фронтоне: тонкости технологии работы
Организация отлива предполагает выполнение серии определенных работ, причем невероятно важно делать все верно, применяя измерительные приборы. Благодаря этому можно будет избежать искривлений, перекосов
Для выполнения работ предстоит запастись следующими инструментами:
- болгаркой;
- ножовкой;
- рулеткой;
- молотком;
- саморезами;
- плоскогубцами;
- кровельными гвоздями;
- шуруповертом;
- уровнем;
- ножом-резаком.
Первый этап заключается в установке стропил, на которые будет уложен кровельный материал. Для них следует взять деревянные бруски, толщина которых составляет 50 мм, а высота – 80 мм.
Стропила для отлива крепятся к стене на расстоянии 60 см друг от друга.На заметку! Дерево непременно должно быть хорошо просушенным, не иметь сучков. Перед применением его следует пропитать специальными составами от грибков и насекомых.
Угол наклона стропил находится в рамках от 20 до 45 градусов. При этом финальная величина подбирается с учетом объемов осадков, которые выпадают в той или иной местности. Что касается ширины отлива, данное значение не должно быть меньше размера выступа кровли над стеной. Зачастую это примерно 500 мм. Подобной длины вполне хватает, чтобы предотвратить попадание дождевой воды на фасад строения.
По правилам организации фронтона кровли стропила крепятся к стене на расстоянии как минимум 600 мм друг от друга. После того как на них закреплен кровельный материал и уложена обрешетка, необходимо выполнить заделку мест стыка стены с отливом.
В случае если стропила заменяет стена дома, которая используется вместо фронтона, некоторые мастера формируют откос, а поверх него посредством саморезов крепят металлический отлив. Подобная конструкция характеризуется надежностью, выступает защитой чердака от влияния осадков, а также обеспечивает возможность эффективно отводить воду от фронтона.
Угол наклона отлива должен находиться в рамках от 20 до 45 градусов.
Соблюдая приведенные выше рекомендации, несложно самостоятельно справиться с задачей по установке отлива, превратив его в украшение дома.
Декоративная отделка фронтонов
Большинство домов имеют явно выраженный карниз, то есть уширение наружной стены на отметке чердачного перекрытия. Его иногда дополнительно украшают погонными лепными изделиями – тягами, порезками и др. Такими же рекомендуется сделать и, так называемые, лобовые доски, то есть элементы, завершающие наклонные или криволинейные части фронтона, так, чтобы ограничивающие его детали были одинаковыми. Торцовая стена, переходящая в ограждение чердака при отсутствующем карнизе, называется щипцовой.
Кирпичный фронтон
Кирпичный фронтон или щипец может быть украшен рисунком из точеного кирпича, например, в виде имитации кронштейнов для поддержки карнизной плиты.
Эти выступающие и западающие чередующиеся детали называют – сухарики. Кирпичная кладка через каждые 3…4 ряда армируется сеткой из проволоки с d = 4…6 мм.
Домик в немецком стиле
Когда дом и фронтон оштукатурены, окраска их плоскостей чаще всего совпадает по цвету, однако иногда дизайнеры рекомендуют контрастные тона для создания цветовой гаммы сооружения.
Фронтон из дерева
При отделке деревянных домов, их иногда обшивают вагонкой, то есть шплинтованной доской толщиной 1…1. 5 см. Обшивку выполняют вертикально, горизонтально или наклонно – «елочкой» или другим типом узоров. Карнизы и лобовые доски фронтонов, а также наличники и оконные сандрики часто украшают резьбой. А на коньке устанавливают флюгер с флажком или силуэтом какого-нибудь тотемного животного.
Большие панорамные окна, пропускают много света
Древесина – это горючий материал, а также органическое вещество, с низкой устойчивостью к биологическому загрязнению. Поэтому перед использованием деревянные элементы и конструкции должны быть соответствующим образом защищены.
Для биологической защиты от грибка, гниение, плесени, жуков точильщиков и короедов древесину обрабатывают антисептиками в водорастворимом виде или введенными в состав лаковой грунтовки. Для снижения пожароопасности используют антипирены. Это вещества, повышающие температуру вспышки, а также при нагревании выделяющие вещества, препятствующие горению.
Это будет Вам интересно: ОБЗОР:Как выбрать фасадные панели для загородного дома? 230+ (Фото) Отделки снаружи (под камень, под кирпич, из дерева)
Отделка профнастилом или асбоцементным шифером
Если строение не является сараем, местом для размещения животных (хлев, свинарник, птичник), гаражом или мастерской. В этом случае не рекомендуется для облицовки лобовых и других вертикальных частей металлический профнастил, волнистые и плоские асбоцементные листы. Строительные материалы, которые хороши для изготовления заборов и изгородей, в жилом доме везде, кроме кровли выглядят неуместно.
Фронтон из дерева
Современные Люстры и светильники: Какие подходят для зала/кухни/спальни? 205+ Фото Вариантов с натяжными потолками
Отделка и оформление
Утеплитель должен оказаться изнутри фронтона, то есть он спрячется под обшивкой. И это заключительный этап работы с данной частью дома. Какой бы материал ни был выбран, крепиться он будет на бруски контробрешетки.
Рассмотрим, чем можно обшить фронтон.
Сайдингом. Материал уже упоминался в пункте выше, и его популярность, действительно, трудно преуменьшить. Он надежно защищен от гниения, термоскачков, выгорания и деформации.
Древесиной. Это могут быть, например, доски, имитирующие брус, или обрезные элементы. Дерево монтируется на каркас из дерева, выглядит все же солиднее сайдинга, прельщает натуральностью и приятным цветом. И ничем дополнительным фронтон украшать не потребуется: дерево самодостаточный элемент в отделке.
Профнастилом. Так называется гофрированный лист металла с полимером или оцинковкой в качестве покрытия. Конкретно фронтоны обшивают стеновыми листами, имеющими маркировку С (они предполагают и вертикальную, и горизонтальную укладку). Укладываются на металлокаркас либо каркас из дерева.
Делать или нет украшение на фронтоне, зависит от того, как в целом дом выглядит снаружи, к какому он относится стилю, будет ли этот декор составлять стилистическую целостность с домом.
Если, к примеру, хочется повторить этностиль в русском направлении, можно приглядеться к нескольким вариантам.
Фриз – его оформляют на крыше ровно над крыльцом. По сути, это резной бордюр, арочный или же прямой.
Кронштейн – также резной, треугольный объект, который украсит место слияния опорных стропил над крылечком.
Крылья – а это резные объекты. Они хорошо смотрятся сбоку на двухскатной кровле, часто выступают за торцовые края.
Кайма – так называют резную полоску, довольно широкую, фиксирующуюся на кромку кровли над фронтонной стеной.
Но стили бывают разные: что правильно в одном, совершенно инородно смотрится в другом. Например, в восточном стиле тоже можно использовать деревянные элементы, но древесина может быть выразительнее, ярче, узоры тоже должны быть с аутентикой.
Если хочется что-то поскромнее, можно использовать бюджетные пластиковые ажуры, белые или других светлых вариантов. Для более основательного решения подойдет металлический декор, который будет отличаться хорошей износостойкостью.
А также обшивку можно покрасить, деревянную фронтонную стенку можно закрыть штукатуркой, использовать для отделки полиуретан, наконец, применить декоративный камень или кирпич. Вариантов, действительно, много.
Удачных решений и приятного строительства!
Конструкция фронтона
Фронтоном строители называют часть торцевой стены, с боков ограниченную скатами крыши, а снизу карнизом. Форма этого элемента конструкции зависит от геометрии скатов. Самый распространённый вид фронтона – треугольный, он характерен для двухскатной крыши. Однако, встречаются трапециевидные, пятиугольные и даже овальные формы. По способу монтажа выделяют два типа фронтона:
- Устанавливаемый до строительства крыши. Его возводят до налаживания стропильного каркаса, поэтому расчет высоты и площади фронтона в этом случае особенно важен. Профессиональные мастера утверждают, что, если неправильно рассчитать эти параметры, крышу дома может перекосить. Плюс этого метода в том, что стропильные ноги и балки не мешают в работе, не затрудняют кладку в труднодоступных местах. Фронтон, установленный до начала строительства крыши
- Устанавливаемый после возведения крыши. Если фронтон дома зашивают после окончания кровельных работ, считать высоту и площадь необязательно. Пространство меду скатами просто зашивается с помощью досок или закладывается кирпичом. Деформировать крышу, отделывая фронтон таким образом, невозможно. Этот способ подходит для неопытных строителей, не способных точно выполнить инженерный расчет. Зашивка щипцовой стены после завершения кровельных работ
Важно! Высоту и площадь фронтона нужно посчитать на этапе создания проекта, чтобы определить, каким материалом его зашивать, внести вес в расчет нагрузок на фундамент. Вычисления основных параметров крыши основываются на простых геометрических формулах, знакомых большинству из школьных учебников
Однако, для исключения случайных ошибок, а также для облегчения задачи начинающих мастеров, существуют онлайн-калькулятор, выполняющий вычисления автоматически.
Параметры дома, отражаемые в проектной документации
Возводим кирпичные фронтоны крыши своими руками – несколько полезных советов
При использовании кирпичей стандартного размера на один квадратный метр кладки требуется 35 штук, с учетом подгонки – все 40. Вес одного кирпича составляет от 2.5 до 7 кг, а зависимости от типа и толщины. Нетрудно заметить, что общий вес даже небольших кирпичных фронтонов будет измеряться в тоннах, и располагаться эти тонны будут над головой владельцев дома, всех жильцов и гостей. Для обустройства кирпичных фронтонов следует выбирать самый легкий, пустотелый кирпич для облегчения давления на перекрытия.
Сооружая фронтоны крыши своими руками, необходимо предварительно начертить их на бумаге или картоне. С помощью чертежа можно продумать расположение окон и слуховых отверстий, рассчитать их размеры, высоту и расположение верхних перемычек из стальных уголков или балок. Чем больше размер окон во фронтонной области стен, тем сильнее ветровая нагрузка, поэтому следует ограничить простор «оконной» фантазии.
Кладка фронтонов для жилых домов всегда выполняется в «половину кирпича«, то есть возводится обыкновенная и обязательно ровная стеночка. При большой площади верхней части фасада нижние ряды армируются стальными стержнями с внутренней стороны и заливаются бетоном, однако эта процедура увеличивает вес всей фронтонной конструкции. Другой вариант укрепления протяженных фронтонов – дополнительная стена-распорка, возводимая с внутренней стороны чердачного помещения.
Убедившись в прочном расположении стропил и выровняв торец плиты перекрытия в качестве фундамента для строительства, выкладывают первый ряд – как ответственную кладку, строго промеряя каждый кирпичик по отвесу и уровню. Раствор замешивается из цемента и песка в соотношении 1:3, довольно вязкой консистенции. Работу выполняют рядами, с промером каждого уровня и затиркой швов между кирпичами на финишном этапе.
Самый первый кирпич срезается согласно углу между стропилами и верхним перекрытием. Для этого лучше использовать болгарку с абразивным диском – резать придется каждый боковой кирпичик. Вплотную к стропильным лагам отрезанные кирпичи не укладываются ни в коем случае, необходим небольшой зазор для компенсационных усилий. После завершения кладки и монтажа кровли этот зазор оформляется декоративными планками либо другими дизайнерскими элементами.
Чтобы узнать, как сделать фронтон крыши красивым и теплым, достаточно изучить методики внутреннего утепления фасадов. Эту процедуру можно совместить с утеплением и гидроизоляцией крыши после монтажа кровли. Внешнее оформление фасадов из простого кирпича заключается в штукатурке, последующей шпаклевке или использовании сайдинга и сэндвич-панелей. В отдельных случаях (при глубоком расположении фронтонов) их можно декорировать деревянными планками и даже пластиковыми панелями.
На фото — возведение фронтонов крыши, postroem-doma.ru
Фото как сделать фронтон крыши своими руками, stroyopyt.ru
На фото — фронтон своими руками, mvm-life.ru
Фото расчета высот фронтонов крыши, kryshikrovli.ru
На фото — устройство фронтона крыши, italian-mirrors.com
Как сделать козырек на фронтоне самостоятельно: краткое руководство
Для того чтобы обеспечить полноценную защиту от попадания воды, наилучшим вариантом станет организация козырька, имеющего ширину вылета ската как минимум 60 см. При этом желательно, чтобы конструкция изделия не слишком бросалась в глаза и не портила общий вид строения.
Что касается габаритных скатов крыши, для них делать консольную конструкцию козырька не имеет смысла. Гораздо более рациональным решением станет обустройство навеса с выносными опорами. Зачастую стараются, чтобы ширина козырька была не менее ширины ленты отмостки фундамента.
Произвести отделку карниза можно с помощью профнастила.
Наиболее легким вариантом является формирование козырька на миниатюрных деревянных стропильных опорах, которые по своему строению напоминают кобылки. При этом сделать и закрепить несущую конструкцию козырька необходимо до того, как фронтон будет закрыт посредством обрешетки либо сайдинга.
Что касается конструкции козырька фронтона, она должна характеризоваться жесткостью и одновременно легкостью. Для этого на стропильные мини-опоры необходимо нашить несколько брусков обрешетки. В идеале можно сконструировать козырек со сплошной зашивкой ската рейкой либо вагонкой. В подобном случае скат рекомендуется сформировать из остатков мягкого кровельного материала и зашить металлочерепицей либо шифером.
После того как уложен настил, следует позаботиться о защите зоны примыкания кровельного материала козырька к стене.
На заметку! Участок примыкания козырька легко оформить в виде желобов водосточной системы. Благодаря этому можно минимизировать количество воды, которая стекает на козырек по поверхности фронтона.
Ширина вылета ската должна быть не меньше 60 см.
Наиболее простым решением является заделка стыка между металлом и материалом стены посредством герметика либо путем поклейки ленты из рубероида. Затем необходимо сформировать и пришить поверх герметичного слоя узкую полоску карниза из металла.
Материалы
После того, как возведены несущие стены здания и построена стропильная система, можно взяться за монтаж фронтона. Для его изготовления применяют несколько распространенных и надежных материалов.
Вагонка – пожалуй, самый популярный вид деревянного фронтонного покрытия. Она представляет длинные струганные доски с пазами и гребнями на торцах, служащими для их соединения между собой. Доски крепятся к каркасу стропильной системы с помощью обычных гвоздей. Подобные работы может осуществить не только профессиональный плотник, но и любой опытный хозяин – в этом один из главных плюсов этого доступного материала. При необходимости отрезать нужные фрагменты вагонки можно обычной ножовкой по дереву.
Вагонка изготовляется из различных хвойных и лиственных пород древесины, самая популярная – сосна, которая обладает высокой прочностью, гибкостью, простотой обработки и приятным внешним видом. Есть несколько сортов этого материала: первый, второй, третий и экстра. От разновидности зависит наличие или количество трещин, сучков, червоточин, вероятность гниения и другие параметры. Для долговечного и красиво смотрящегося фронтона лучше всего подбирать качественные сорта вагонки. Чтобы она не подвергалась действию влаги и гниению, ее необходимо обработать антисептиком, покрыть лаком.
Достоинство вагонки при возведении фронтона состоит в том, что не требуется никакого декоративного отделочного материала, она сама по себе имеет приятный внешний вид с выразительными древесными фактурами. Материал прочный и долговечный при должной обработке, экологически чистый, длительное время сохраняет внешний вид.
Перегородки для фронтонов можно сделать из обычной древесины. Для этого пригодны различные породы: ясень, бук, ель, сосна, дуб, кедр и многие другие. Необходимо взять струганные доски толщиной не менее 1 см с ровными краями. В результате можно получить добротные стены с приятным экстерьером, не нуждающиеся во внешней отделке. Недостаток в том, что какие бы ровные доски не были, щели между ними все равно остаются, через них будет продувать ветер, холод и влага поступать внутрь дома. Поэтому в любом случае подобные фронтоны будут нуждаться в утеплении.
Дерево при всех своих достоинствах не способно обеспечить требуемый уровень тепла и сухости в доме, особенно зимой. Даже если чердак не используется, не изолированный фронтон будет пропускать холод через потолочное покрытие на первый этаж. Поэтому стоит заранее приобрести качественные материалы для теплоизоляции, защиты от пара и влаги.
Минеральная вата в качестве защиты от холода очень удачный материал. Она легко режется на фрагменты, заталкивается в любой угол, не подвержена гниению. Ее стоимость ниже, чем у других теплоизоляторов. Но при укладке минвата может вызывать раздражение кожи, в этом признают ее главный недостаток.
Пенопласт – тоже сравнительно дешевый материал, который легко зашивается в полость между фронтонными перегородками. Резать его можно обычным малярным ножом. Изоляция из пенопласта может прослужить длительный срок, при этом в чердачном помещении будет сохраняться тепло.
Одним из самых эффективных теплоизоляционных материалов на сегодняшний день признают пенополистирол. Он стоит дороже других видов, зато легко обрабатывается и устанавливается, защищает от проникновения холода и влаги, не подвержен механическим повреждениям. Кроме этого, для теплоизоляции фронтонов можно применить и другие эффективные материалы: пенофол, пеноплекс, монтажную пену для заделывания щелей и другие.
Для монтажа карнизов и козырька можно использовать древесные материалы: доски, ДСП, штакетник или металлы, например, профильный лист или металлочерепицу.
Определение высоты крыши
Прежде чем проводить расчет высоты крыши, нужно определиться с ее типом. Она может быть односкатная, двускатная, шатровая, щипцовая, вальмовая или другого типа. В качестве примера можно рассмотреть односкатную, шатровую и двускатную крыши. Сложные конструкции будут рассчитываться по такому же принципу, потому что у них каждый элемент — это один из простых типов крыш.
Типы крыш. Прежде, чем проводить расчет высоты крыши, нужно определиться с ее типом.
Затем определяется угол наклона. У всех типов крыш, кроме мансардной, он находится в диапазоне от 11 до 60 градусов. Наиболее распространенное значение от 35 до 45 градусов. Все зависит от особенностей региона, в котором ведется строительство дома. Плоская (угол уклона менее 35 градусов) в зимнее время может подвергаться большой снеговой нагрузке, а увеличение угла свыше 45 градусов приведет к тому, что она будет находиться под повышенными ветровыми нагрузками.
Перед тем, как сооружать фронтон и делать расчет, важно определиться из какого материала будет вестись строительство. Выбор материала будет зависеть от технологии возведения дома
Если ему отводится роль продолжения наружной стены, то его можно делать из того же материала, что и все здание, например, из кирпича. Высота определяет, насколько вместительным будет чердак. Его задача состоит в защите чердачного помещения от попадания атмосферных осадков, кроме того, он служит опорой для стропильной системы. Конструкция должна быть крепкой и надежной и поднята на 2-3 ряда кирпичной кладки. Это нужно для того, чтобы смонтировать и зафиксировать мауэрлат и правильно подвести наклонные стропила к нему. Иначе они будут выступать, и создавать проблемы во время монтажа кровли.
Эта часть кровли может выступать и в качестве отдельной конструкции, для которой используются металлические или железобетонные элементы или же деревянные брусья, установленные вертикально. Обшивка может быть из любого материала.
Советы от профи
Для монтажа фронтонных перегородок и обрешеток следует брать хорошо высушенные, струганные и ровные брусья или доски. Мастера рекомендуют в первую очередь сосну как самый качественный и простой в обработке материал.
Для декоративной облицовки лучше всего использовать горизонтальный сайдинг. Он проще устанавливается и очень эффектно смотрится на любом фасаде.
Направление ветра играет важную роль при строительстве загородного дома. Как бы хорошо не был изолирован фронтон крыши, оптимально, чтобы он был расположен вдоль направления преобладающих порывов, а не перпендикулярно ему. В этом случае и мансарда, и первый этаж лучше защищены от непогоды.
Козырек у основания фронтона играет важную роль, он будет защищать от осадков стену первого этажа. Его стоит сделать из металла, профлиста, оцинкованной жести и монтировать до декоративной отделки.
Какой бы простой не была форма фронтона, перед монтажом стоит создать его чертеж с размерами, оконными проемами и другими деталями.
О том, как можно выложить идеально ровный фронтон, смотрите в следующем видео.
Готовые декоративные элементы
Итак, у вас есть возможность сделать изначально украшение для фронтона собственноручно, или же приобрести готовые комплекты.
Так, вот самые популярные способы отделки фронтона жилого дома, которые иногда делают декоративными:
- Покраска или оштукатуривание.
- Обшивка сайдингом.
- Декоративная лепнина.
- Обшивка современными полиуретановыми материалами.
- Отделка декоративным кирпичом.
- Применение вагонки, блокхауса, и других видов деревянной отделки, которые украшены дополнительными готовыми комплектами.
Выбирая один из этих способов, отталкивайтесь от того, из какого материала были построены стены дома, а также собственных финансовых возможностей. Так, дороже всего вам обойдется резьба по дереву и лепнина, а дешевле и проще станет сайдинг и плоские алюминиевые панели.
К слову, форма слухового окна сама по себе служит дополнительным элементом украшения фронтона:
Что же касается готовых элементов, которыми вы дополнительно можете украсить фронтон, вы будете удивлены, но они изготавливаются не только из древесины. Всего же для них используется несколько видов материалов, и пользуются популярностью такие.
Пластиковые ажуры – прочны и долговечны, поставляются комплектами. Ими особенно хорошо украшать фронтонные окна. Но, к сожалению, вы вполне вероятно обнаружите идентичный набор у соседа по загородному городку. А выглядят они преимущественно вот как:
Все же лучше с ними, чем совсем без них, согласитесь. Но в использовании всех этих готовых элементов важно не переусердствовать, чтобы фронтон вашего дома не стал местной достопримечательностью. Металлические ажурные украшения вырезают из листового материала, окрашивают и обрабатывают
Их плюсы:
Металлические ажурные украшения вырезают из листового материала, окрашивают и обрабатывают. Их плюсы:
- Высокий срок службы и износостойкость.
- Длительная гарантия от производителя.
- Простота и прочность в уходе.
- Быстрый и простой процесс монтажа.
Но и весят они немало. Сорвутся в бурю – не оберетесь проблем.
Готовые элементы украшения для фронтона из пластика или винила, вы, конечно же, приобретете в магазине. А вот деревянные резные элементы вам будет приятнее изготовить самостоятельно, тем более что хорошего мастера найти не так уж и просто. Причем древесине есть достойная альтернатива: МДФ элементы изготавливается из древесных волокон, и хорошо подходят для изготовления сложных узоров. В отличие от древесины, такие плиты хорошо противостоят влаге.
Только благодаря таланту русского народа и присущему ему чувству прекрасного, и создались на Руси все эти архитектурные произведения искусства, которые способствовали расцвету нашей страны. Кроме того, как мы уже говорили, в домовой резьбе всегда вкладывали определенный защитный символический смысл. Например, который обозначал Берегиню или духов рода, и тому подобное.
Вам лучше точно знать, как выглядели эти элементы и как правильно создается такое украшение, чтобы ваш фронтон не стал примером глупых ошибок. Или чтобы эрудированный человек вам однажды не сообщил, что ваше украшение намешало в себе разных стилей и, в общем, использованные символы говорят о том, что вы прирекли собственный дом на пожар или бедствие. Ведь смешно вам будет только первую минуту, а после какой-нибудь просмотренной передачи про экстрасенсов, где «неправильный» символ в старой дверной раме испоганил домочадцам всю жизнь, у вас появится желание взять стремянку и срочно переделать весь дизайн «лица дома».
И порой действительно лучше ограничиться традиционными заморскими шаблонами, которые смотрятся вполне мило:
Тем более, что воплотить в жизнь это не так уж и сложно, нужен только хороший клей и пистолет для гвоздей:
А уж если вы закатили рукава и решили навсегда оставить на вами построенном доме подпись автора, тогда читайте дальше.
Обшивка фронтона сайдингом своими руками
Если вы задумали обшить фронтон, нужно правильно выбрать сайдинг и рассчитать объем материала. С теплостойким, прочным и не выгорающим на солнце сайдингом, фасад здания будет защищен от УФ-излучения, влаги и механических повреждений.
Чаще всего в России для отделки фронтонов используют виниловый и акриловый сайдинг (фото №1)
Мы расскажем, как сделать обрешетку фронтона и обшить его сайдингом своими руками. Даже если вы наймете рабочих, вы сможете контролировать качество их работы и заметите возможные ошибки.
Обшивка фронтона сайдингом своими руками начинается с определения формы фронтона и выбора материала. Фронтон — верхняя часть фасада здания. К его отделке приступают в конце строительства или обновления фасада.
Оформление фронтона во многом определяет внешний вид дома, его лицевую сторону. Метод отделки верхней части фасада зависит от того, как вы используете подкровельное пространство: вы можете создать под крышей жилое помещение или оставить чердак нежилым.
Даже если вы наймете рабочих, вы сможете контролировать качество их работы и заметите возможные ошибки (фото №2)
Какие функции выполняет фронтон
Функции фронтона зависят от того, как вы собираетесь использовать чердак.
Конструктивная функция
Фронтон — элемент каркаса здания. Он служит опорой для балок и определяет устойчивость крыши. Зимой на крыше остается снег, который создает дополнительное давление на перекрытия. Важно, чтобы каркас выдерживал вес кровли и дополнительную нагрузку.
При строительстве фронтону придают разную форму. Чаще всего используют формы треугольника и пятиугольника. Треугольный вариант прост при возведении, но сокращает часть подкровельного пространства. Комната с пятиугольным каркасом комфортнее для проживания, но такую конструкцию сложнее построить.
Вы можете создать под крышей жилую комнату или оставить чердак пустым (фото №3)
Декоративная функция
Фронтон определяет внешний вид здания. Если вы хотите выделить фронтон относительно остальной части дома, придать ему индивидуальные черты, используйте обшивку другого цвета, фактуры или смените направление планок: с горизонтального на вертикальное.
Функциональность и внешний вид фронтона зависят от назначения помещения: в жилую мансарду устанавливают окно или монтируют фронтонный балкон. Через окна в комнату попадают дневной свет и свежий воздух. Для нежилого помещения монтаж окна необязателен.
Если вы хотите выделить фронтон относительно остальной части дома, используйте сайдинг другого цвета (фото №4)
Теплоизолирующая функция
Если вы используете пространство под кровлей как жилую комнату, то фронтон нужно утеплить. Проложить утеплитель вы можете с внешней или внутренней стороны здания.
Чаще всего для утепления фронтона используют стекловату, плиты из минеральной ваты, пенопласт и пенополистирол. У каждого утеплителя есть плюсы и минусы. Стекловата — недорогой, пожароустойчивый материал, но может вызывать аллергию. Минеральные плиты не впитывают влагу, более экологичные, но такая обшивка обойдется дороже стекловаты. Пенопласт легко монтируется своими руками, хорошо сохраняет тепло, при этом пожароопасен и легко разрушается. Пенополистирол превосходит пенопласт по теплоизоляции, пожарной безопасности и прочности, но стоит дороже, чем пенопласт.
Если вы используете пространство под кровлей как жилую комнату, то фронтон нужно утеплить (фото №5)
Защитная функция
Фронтон защищает чердачное помещение от влаги и ветра. С внешней стороны фронтона прокладывают гидро-ветроизоляцию, делают обрешетку, обшивку и укладывают сайдинг.
Виды сайдинга для отделки фронтона
Перед тем как приступать к обшивке фронтона сайдингом своими руками, надо определиться с материалом. Для отделки фронтона используют ПВХ-панели, металлические пластины, древесину и фиброцемент. Чаще всего для частных домов выбирают отделку из полимерных панелей: винила и акрила. Рассмотрим все варианты.
Виниловый сайдинг
Декоративные панели из винила — самый популярный вид обшивки. Винил не ржавеет, пластичен, мало весит. Стоит дешевле других материалов. Если фронтон расположен на солнечной стороне, выбирайте светлые тона, они меньше нагреваются и выгорают.
Декоративные панели из винила — самый популярный вид сайдинга (фото №6)
В холодную зиму виниловый сайдинг становится хрупким: если задеть его твердым предметом, он может треснуть. Чтобы избежать повреждений винила, не крепите на обшивку светильники и не прислоняйте к нему тяжелые предметы, например, лестницу или садовые принадлежности.
Акриловый сайдинг
Если вы решили обшить фронтон ярким, насыщенным или темным цветом, выбирайте акриловый сайдинг. Он устойчив к выцветанию, не деформируется при нагреве и легко переносит перепады температуры. Акриловые панели не гниют и не ржавеют. Прочнее, чем виниловый сайдинг.
Акриловые панели устойчивы к выцветанию и легко переносят перепады температуры (фото №7)
Виниловые и акриловые панели бывают разной длины: 3 и 6 метров. Их конструкция может быть двойной и одинарной. Подбирать размер панелей нужно с учетом особенностей фронтона: его размеров и наличия окна.
Вспененный сайдинг
Улучшенная разновидность винилового сайдинга. Легкий облицовочный материал с пористой структурой. Обшивка из вспененного сайдинга повышает теплоизоляцию фронтона, хорошо поглощает звук и не боится влаги.
Панель толщиной 14 мм имеет прочное основание и лучше переносит механические повреждения, чем простой винил. Фактурный рисунок глубиной 2 мм повторяет структуру дерева и выглядит более естественно.
Цокольный сайдинг
Прочные виниловые панели прямоугольной формы. Предназначены для отделки нижней части дома, устойчивы к повреждениям и к любым перепадам температуры. Дизайн фасадных панелей бывает «под камень» и «под кирпич».
Цокольные панели устойчивы к повреждениям, сильному ветру и к любым перепадам температуры (фото №8)
Если вы хотите добавить фронтону индивидуальности, защитить и утеплить жилую мансарду, то подойдет цокольный сайдинг. Минусом такой обшивки является высокая цена фасадных панелей.
Металлический сайдинг
Самый прочный вид отделки.
Алюминиевые и стальные панели укрепляют внешнюю часть фронтона, защищают от ветра и влаги. Чтобы защитить сталь от коррозии, ее покрывают защитной пленкой, но в местах повреждения может образоваться ржавчина.
Металл хорошо проводит холод. Фронтон, обшитый стальным сайдингом, желательно утеплить (фото №9)
Металл не горит, но хорошо проводит холод. Если вы используете мансарду как жилое помещение и решили отделать фронтон металлическим сайдингом, нужно утеплить его уличную сторону. Стальные панели намного тяжелее прочих. Их сложно монтировать и они создают дополнительную нагрузку на каркас. Еще один недостаток: металлическая обшивка стоит дороже полимерных аналогов.
Деревянный сайдинг
Дерево красиво выглядит и хорошо сохраняет тепло, но требует дополнительной обработки. Чтобы сохранить его качества, нужно обработать древесину антисептиком, покрыть лаком или защитной пропиткой.
Фиброцементный сайдинг
Сочетание целлюлозы и цемента улучшает теплоизоляцию фронтона, защищает подкровельное помещение от шума. Материал не боится влаги, не горит и не нуждается в дополнительной обработке. Производители придают цементу разную расцветку и фактуру: дерева, кирпича или камня. Из недостатков — высокая цена.
Из-за большого веса фиброцементный сайдинг увеличивает нагрузку на стены и фундамент дома (фото №10)
Как рассчитать сайдинг на фронтон
Чтобы правильно рассчитать объем материалов, нужно замерить фронтон. Возьмите строительную рулетку и измерьте основание (нижнюю часть) и высоту фронтона. Если в мансарде есть окна и балкон, определите их площадь. Для этого перемножьте стороны. Например, у вас есть окно высота которого 2 метра, а длина — 1.5, тогда площадь окна будет 3 м².
После расчетов нарисуйте чертеж фронтона. Начните с формы: она может быть треугольной, пятиугольной, полукруглой или повторять форму трапеции. На чертеже отметьте окна и балкон (если они есть).
Крыша с пятиугольным фронтоном называется ломаной (фото №11)
Если фронтон построен в форме равнобедренного треугольника, его площадь рассчитывайте по формуле:
S=0,5×(высота фронтона×длина основания фронтона)
Рассчитаем площадь треугольного фронтона высотой 4 метра и длиной основания 6 метров. S=0.5(6×4)=12 м².
При расчете материала вычтем из площади фронтона площадь окна. В нашем примере 12-3=9. Для отделки фронтона сайдингом нам понадобится 9 м² материала.
Для трапецевидного фронтона используют другую формулу:
S=0,5× (длина нижнего основания+длина верхнего основания)×высоту
Приведем пример. Фронтон в форме трапеции имеет нижнее основание длиной в 5 метров, верхнее — 3 метра. Высота фронтона — 4 метра. S=0.5(5+3)×4=16 м².
Чтобы рассчитать площадь пятиугольного фронтона, нужно разделить сложную фигуру на 2 части: трапецию и треугольник. Рассчитайте их площади по приведенным формулам, затем сложите. Так вы получите общую площадь фронтона.
Чтобы рассчитать площадь ломаного фронтона, нужно разделить сложную фигуру на 2 части: трапецию и треугольник (фото №12)
!
Совет специалиста. На случай возможного брака или неточностей при расчете, возьмите материал с запасом в 10-15% от рассчитанного объема.
Особенности монтажа сайдинга на фронтоне дома
Фронтон — верхняя часть стены. Чтобы обшить его своими руками, вам понадобится лестница или строительные леса. Монтаж сайдинга проходит в три этапа: подготовка поверхности, монтаж обрешетки, закрепление панелей. Расскажем о каждом этапе.
Подготовка поверхности
Если вы решили обновить внешний вид фронтона, сначала удалите неровности, заделайте щели и трещины. Уберите старую облицовку, выровняйте стену.
Деревянный фронтон обработайте антисептиком и антипиреном. Антисептик защитит фронтон от влаги и гниения, антипиренная пропитка препятствует возгоранию. Если у вас бетонный или кирпичный фронтон, нужно обработать поверхность грунтовкой глубокого проникновения. Она защитит стену от плесени и грибка.
Деревянный фронтон следует обработать антисептиком и антипиреном (фото №13)
!
Совет специалиста. Перед покупкой грунтовки, изучите ее состав, выясните для каких материалов она подходит. Антисептик для бетона, нанесенный на деревянное покрытие, приведет в негодность обработанную поверхность.
Дайте фронтону высохнуть. Если будете использовать подкровельное помещение как жилую комнату, проложите пароизоляцию.
Монтаж обрешетки
Без обрешетки неровности стены нарушают геометрию облицовки. Если поверхность имеет перепады в 1 см, сайдинг деформируется. Обрешетка нужна для выравнивания стен, она не дает панелям смещаться и создает вентилируемый зазор между обшивкой и стеной. Чтобы сохранить тепло в мансарде, утеплите фронтон.
Если вы решили проложить утеплитель снаружи, нужно правильно расположить материалы. На стену фиксируете пароизоляцию, крепите первую обрешетку, заполняете пространство теплоизоляцией, прокладываете гидроизоляционную мембрану, прибиваете вторую обрешетку, на нее крепите обшивку.
При таком расположении между сайдингом и обрешеткой создается зазор, который препятствует образованию конденсата, защищает от холода и делает конструкцию устойчивой к перепадам температур.
Для обрешетки используют:
- деревянные брусья или доски;
- профили для крепления гипсокартона;
- металлические П-профили для сайдинга.
Для монтажа винилового сайдинга чаще выбирают деревянную обрешетку: если нужно выровнять фасад, берут брусья разной толщины.
Не используйте сырую древесину, дайте ей высохнуть. Обработайте брус антисептиком для защиты от влаги и гниения. Если поверхность фронтона ровная, берите брусья одной длины и толщины.
Профили для гипсокартона предназначены для внутренних работ. Из-за небольшой толщины цинкового покрытия производители не рекомендуют использовать их для крепления сайдинга. Чаще всего их используют, если хотят сэкономить. Для лучшей прочности используйте дополнительные крепежи, они называются подвесами. Главные плюсы такой обрешетки: невысокая цена и простота монтажа.
Обрешетка из профилей для гипсокартона (фото №14)
Металлический П-образный профиль делают из оцинкованного металла толщиной 1 мм. Эти профили разработаны для крепления сайдинга, по кромке профиля проходит «отбортовка» — контур, который придает дополнительную жесткость профилю.
Если вы хотите облицевать фронтон своими руками и установить сайдинг горизонтально, обрешетку нужно крепить вертикально. Это же правило работает и в обратном случае. Чаще всего выбирают горизонтальную отделку фронтона.
Для крепления сайдинга к каркасу используют шуруповерт и оцинкованные саморезы (фото №15)
Делайте шаг между деревянными рейками или металлическими профилями не больше 60 см. Крепче всего будет шаг в 30-50 см. Используйте оцинкованные саморезы, они не ржавеют. Для бетонного и кирпичного фронтона, заранее разметьте и просверлите отверстия для крепления каркаса. Вам понадобится дрель и дюбели.
!
Совет специалиста. Если вы решили монтировать деревянный сайдинг, используйте не металлическую, а деревянную обрешетку. Под действием влаги древесина расширяется, а металл остается прежним, что может привести к трещинам в обшивке.
Если вы решите самостоятельно отделать фронтон, то сможете сэкономить на монтажных работах (фото №16)
Закрепление панелей
Когда готова обрешетка, приступайте к монтажу сайдинга. Вам понадобится строительный уровень, шуроповерт, ножовка по металлу, строительная рулетка и саморезы. Чтобы закрепить обшивку, по периметру фронтона используют вспомогательные конструкции: монтажные планки и профили.
- Начинайте с установки стартовой планки. Стартовую планку нужно установить строго по уровню: от того, как вы ее смонтируете зависит дальнейшая установка сайдинга.
- Виниловый сайдинг жарким летом расширяется, а зимой сужается. Из-за этой особенности материала саморезы не нужно закручивать до конца, оставляйте небольшой зазор для хождения планки под действием температуры. По этой же причине расстояние между планками должно быть 5-7 мм.
- Установите угловые планки. Их монтируют вдоль ската кровли: замерьте стороны фронтона, отрежьте нужный размер (пилой по металлу или ножом) и прикрепите на саморезы.
Монтаж угловых планок (фото №18) - Для отделки окна применяют разные элементы сайдинга. Если окно находится на одном уровне со стеной, используйте J-профиль. Если утоплено внутрь и есть откос, монтируйте приоконную планку, около откоса установите финишную.
- При обшивке фронтона сайдингом, вы можете использовать панели разного цвета и фактуры. Для их соединения используют Н-профиль.
- После установки вспомогательных конструкций, переходим к монтажу панелей сайдинга. Их нужно обрезать по длине фронтона. Первую панель установите в начальную и угловые планки. Не монтируйте панель впритык к угловым планкам, оставьте место для возможного расширения.
- Закрепите панели на каркасе. Лучше всего для этого использовать оцинкованные саморезы, они не ржавеют.
- Последнюю панель зафиксируйте финишной планкой.
Вспомогательные конструкции для установки сайдинга на фронтон (фото №20)
Заключение
Мы рассказали вам, как обшить фронтон сайдингом своими руками. Прежде всего выберите отделку: тип сайдинга, его цвет и фактуру. Рассчитайте нужный объем материала.
Удалите с фронтона старую финишную отделку, обработайте поверхность защитной пропиткой. Сделайте обрешетку, проложите пароизоляцию. Если будете использовать мансарду, как жилую комнату, фронтон нужно утеплить. При монтаже виниловым сайдингом, учитывайте возможные изменения под влиянием температуры.
Если вы решите самостоятельно отделать фронтон, то сможете сэкономить на монтажных работах. В случае, если захотите нанять строителей, сможете контролировать процесс работы и укажете на ошибки.
Оцените статью
Рейтинг 0/5 (0 голосов
Читайте также
Фронтон крыши: визитная карточка каждого дома
ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
Фронтон представляет собой довольно значимый элемент скатных крыш, который наделен ограждающей и эстетической функцией. До мелочей продумать варианты его обустройства следует еще на этапе проектирования строения. Далее речь пойдет о способах, согласно которым обшивают и сооружают фронтон крыши, а также будут представлены все существующие на сегодняшний день материалы и технологии.
Фронтон — это элемент скатных крыш, который наделен как ограждающей, так и эстетической функцией
Что такое фронтон и для чего он необходим
Что это такое – фронтоны крыши? Это участки стены, которые ограничены по сторонам скатами, а внизу карнизом. Если речь идет о двухскатных крышах, стоит отметить, что зачастую они представлены в форме треугольника либо пятиугольника.
Фронтон двухскатной крыши представляет форму треугольника или пятиугольника
Это интересно! В некоторых источниках под фронтоном крыши подразумевают только часть стены под скатами, выкладывающуюся одновременно с основными стенами методом кладки. По отношению же к деревянным строениям зачастую применяют термин «щипцовая стена».
Что касается необходимости возведения фронтонов, она вполне обоснована важнейшими функциями, с которыми они блестяще справляются:
- Защитой мансардных помещений двухскатной крыши от ветра, а также осадков в виде дождя и снега.
- Сохранением комфортной температуры. Двухскатная кровля предполагает оборудование жилого мансардного помещения, которое просто необходимо утеплить. Даже если оно не будет жилым, необшитые фронтоны превратятся в «черную дыру» для системы отопления, доводя цифры в счетах хозяев дома до заоблачных значений.
- Обеспечением дополнительной жесткости конструкции кровли. Фронтон создает вспомогательную опору для стропил, частично их разгружая. Это, в свою очередь, имеет благотворное влияние на уровень надежности, а также стойкости кровли, в особенности если дом располагается в местности, для которой характерны сильные порывы ветра.
К тому же фронтон крыши дома придает строению эффектный внешний вид. Благодаря декоративным материалам, можно без труда возобновить облик стареющего здания, не тратя на это много средств.
Фронтон также обеспечивает дополнительную жесткость конструкции кровли
Фронтон: это завершающий штрих в строительстве зданий, разнообразие конфигураций
Хотя в сознании большинства людей фронтон ассоциируется с треугольным либо пятиугольным элементом, этими двумя формами вариации конструкции вовсе не ограничиваются. Фото фронтонов поражают разнообразием конфигураций. Современная архитектура представляет следующие виды:
- Килевидный. В данном случае название говорит само за себя. Невзирая на изящество, в современной архитектуре подобное решение применяется довольно редко, поскольку от такого элемента крыши веет стариной.
- Полукруглый. Данный вариант, подобно предыдущему фронтону, в настоящее время тоже практически не используется в строительстве. Однако причина низкой популярности кроется в сложности подобной конструкции.
- Трапециевидный. Напоминает трапецию, большая сторона которой располагается внизу. Данная конструкция нашла широкое применение в процессе строительства полувальмовых крыш.
- Треугольный. Представленный вид является, пожалуй, наиболее распространенным на сегодняшний день. Если кровля симметричная, треугольник, соответственно, буде равносторонний.
- Самцовый. Сложен из бревен в виде треугольника, является продолжением венцов щипцовых стен.
- Прерванный. Горизонтальный карниз подобного фронтона прерывается с целью врезки одного либо нескольких окон.
- Лучковый. Его форма напоминает полуовальный натянутый лук. В случае увеличения степени крутизны изгиба он приобретает вид полукруга.
Фронтон может быть килевидным, полукруглым, трапециевидным, треугольным, лучковым
Кроме того, на сегодняшний день можно также встретить ступенчатые конструкции, боковые части которых выполнены в виде ступенек-лесенок, а настил кровли производится без создания фронтальных свесов.
Фронтоны домов: фото вариаций оформления
На сегодняшний день существует множество способов обустройства и вариантов декоративной отделки фронтонных плоскостей. Безусловно, решение во многом зависит непосредственно от того, каким образом хозяева планируют использовать пространство, расположенное под крышей. Однако необходимо принимать во внимание, из каких именно материалов предполагается конструирование коробки здания и кровли.
Как сделать фронтон крыши? Зачастую его выполняют в виде:
- сборного каркаса из деревянных реек с укладыванием теплоизоляционного слоя и наружной облицовкой вагонкой либо сайдингом;
- кирпичной либо газобетонной кладки с дальнейшей отделкой поверхности цементно-песчаной штукатуркой;
- кладки бруса или бревна в виде продолжения вертикальной части несущих стен бревенчатого строения.
Обратите внимание! Зачастую оформление фронтона дома существенно влияет на общий вид фасадной части здания. Таким образом, для сооружений со сложными ломаными крышами и дополнительными скатами отделка фронтонных стен должна в точности соответствовать общему стилю строения.
Оформление фронтона сильно влияет на общий вид фасада здания
Просматривая многочисленные фото фронтонов крыш, можно заметить, что очень эффектным видом характеризуется здание, кровля которой состоит из 4-х двухскатных секций. В представленном случае четыре треугольника либо трапеции становятся неотъемлемым элементом фасадной части. В связи с этим для кирпичных и деревянных домов конструкция подгоняется таким образом, чтобы визуально кладка выглядела единым целым.
Фронтон крыши: базовые подходы к самостоятельному созданию
На сегодняшний день в процессе возведения малоэтажных строений применяют три основных подхода к вопросу правильного конструирования фронтона дома. Пожалуй, главное различие заключается в методе возведения и привязки фронтонных вертикальных стен к стропилам и каркасу кровли.
Для компактных одноэтажных строений, как правило, фронтонные элементы производят одновременно со стропильными сборками по единому шаблону, что выступает гарантией высочайшей точности конструкции. При этом выполняется монтаж двухскатной крыши, начиная с установки фронтонов, коньковых балок, и лишь на следующем этапе выставляются стропильные пары и подкосы. За счет этого собрать фронтон строения значительно проще.
Для габаритных построек, отличающихся существенными размерами скатов крыш, подшивка фронтонов выполняется уже после того, как стропила, обрешетка и все силовые детали каркаса установлены. Чем более сложной является структура кровли, тем позже конструируются фронтонные элементы.
Для небольших одноэтажных домов фронтонные элементы выполняют одновременно со стропильными сборками
Кирпичные строения могут возводиться согласно объединенной схеме. Если плоскость фронтона планируется закрывать газобетонной либо кирпичной кладкой, ее выстраивают до момента организации стропильной системы.
Обратите внимание! Заранее сконструированные фронтоны, хотя и существенно облегчают процесс возведения стропильного каркаса в случае сильного ветра, предполагают довольно тщательную подгонку размеров, чтобы между кладкой и свесами не образовывались щели по причине несовпадения габаритов балок.
Пожалуй, наиболее простым методом сборки фронтона является организация каркасной конструкции обрешетки из деревянных планок или бруса, укладка утеплителя, гидроизоляционного слоя, а также подшивка фронтона пластиковым сайдингом либо вагонкой. Стоит заметить, что процесс закладки утеплителя на фронтон строения во многом похож на процедуру утепления крыши.
Как сделать фронтон двухскатной крыши: теоретические аспекты строительства
Говоря о последовательности выполнения работ по обустройству фронтонов, стоит заметить, что она определяется прежде всего материалом, которому было отдано предпочтение. Зачастую выбор возникает между кирпичом и древесиной.
Фронтон двухскатной крыши можно выполнить как до монтажа кровли, так и после
Можно выполнить кирпичную кладку в половину кирпича на вязком растворе. Чтобы придать материалу желаемую форму, достаточно лишь осуществить обработку пилой.
Важно! Расход кирпичей на один квадратный метр с учетом подгонки составляет примерно 35-40 штук.
При этом предпочтительнее применять пустотелый кирпич, поскольку его вес существенно меньше по сравнению с классическим материалом, а значит, нагрузка на фундамент является минимальной.
Приняв решение использовать древесину, прежде всего следует сформировать каркас, а затем осуществить отделку досками толщиной 30 мм. При этом очень часто для обшивки фронтона бани применяют фанеру, характеризующуюся стойкостью к воздействию влаги.
Если превращать мансарду в жилое помещение, фронтон как и саму крышу необходимо утеплить
С целью придания привлекательного внешнего вида снаружи можно выполнить монтаж сайдинга либо вагонки, которые станут отличной защитой от воздействия влаги и создадут эффект термоизоляции.
В случае если планируется превратить мансарду в жилое помещение, возникает вопрос о том, как зашить фронтон двухскатной крыши.
Обратите внимание! Специалисты рекомендуют использовать для этого минеральную вату на базальтовой основе, однако в случае ее отсутствия вполне подойдет стандартный пенопласт.
Чтобы осуществить монтаж, формируется каркас из досок. Их ширина должна соответствовать толщине утеплителя. Зачастую показателя 15 мм оказывается вполне достаточно. После этого с внешней стороны фронтона выполняется обшивка вагонкой или сайдингом со слоем пароизоляции, а внутри конструкция закрывается досками либо щитами.
Обшивка фронтона вагонкой или сайдингом выполняется в таком же стиле, что и весь дом
Вооружившись знаниями о том, как сделать фронтон, можно создать непревзойденный комфорт в доме, сохранив в нем тепло и организовав отличную защиту от ветра и дождя.
Фронтон дома: полезные практические советы по выполнению расчетов
Можно вычислить, сколько именно строительных материалов потребуется для отделки фронтона кровли, руководствуясь знаниями школьного курса геометрии, точнее, формулой расчета площади фигур.
Обратите внимание! Чтобы определить площадь фронтона классической треугольной формы, следует воспользоваться формулой: S = 0,5 B*H, где S —площадь, выраженная в квадратных метрах, B — ширина строения (длина основания), а H — высота фигуры.
В процессе вычисления площади чердачных стен за высоту необходимо принимать расстояние от перекрытия потолка первого этажа до конька крыши. При этом за длину основания следует принимать габариты стены, на которой осуществляется обустройство фронтона.
Вооружившись знаниями школьного курса геометрии можно вычислить количество необходимых строительных материалов для отделки фронтона
Расчет количества материалов для фронтона треугольной формы никоим образом не связан с тем, является ли крыша симметричной. Площадь чердачных стен, представленных в виде треугольников, не изменяется за счет разности наклона скатов крыши.
Для определения площади трапециевидных фронтонов деревянных домов требуется руководствоваться следующей формулой: S=C*(A+B)/2, где S — площадь, C — высота, A и B — длина оснований (стены и плоскости крыши). Таким образом, количество материала, необходимого для отделки чердачной стены в форме трапеции является результатом умножения высоты на половину суммы длины оснований.
Статья по теме:
Дом в английском стиле: следование традициям и современные черты
Особенности архитектуры разных эпох. Современный классический стиль. Одноэтажные дома, коттеджи. Оформление фасадов. Английский ландшафтный дизайн.
В случае если форма стены не совпадает со стандартной геометрической фигурой, ее условно разделяют на несколько прямоугольных треугольников, определяют площадь каждого из них, после чего суммируют полученные значения.
Выполнив расчет фронтона, предстоит определить габариты одного элемента материала, который выступит в роли отделочного. Для этого значение длины листа либо панели умножают на показатель ширины. Следующее действие вполне предсказуемо: площадь фронтонов делят на площадь элемента материала, вычисляя таким образом общее количество единиц строительного сырья.
Если фронтон имеет не стандартную форму, его условно разделяют на несколько прямоугольных треугольников и определяют площадь каждого отдельно
Карниз крыши: пошаговая инструкция по формированию
Процесс создания карниза фронтона представляет собой обязательную процедуру во время монтажа кровли любого типа. Если на визуальные характеристики порой можно закрыть глаза, практические функции данных элементов не терпят игнорирования.
Обустройство карнизного свеса может осуществляться одним из следующих методов:
- удлинением стропильных ног;
- увеличением длины стропил кобылками.
Первый способ характеризуется невероятной простотой. В представленном случае карнизы формируются посредством удлиненных стропильных ног, края которых выступают за пределы скатов. Для увеличения длины свеса достаточно лишь подобрать более длинные брусья для стропил.
Во втором случае удлинение краев стропил, в отличие от первого метода, происходит с помощью кобылок – наращиваемых деталей, для производства которых применяются более тонкие доски.
Обустройство карнизного свеса производится удлинением стропильных ног или увеличением длины стропил кобылками
Выбор метода формирования карнизов непосредственно зависит от длины скатов и параметров кровельной конструкции.
Говоря о том, как сделать карниз на фронтоне, следует также учитывать, что готовые свесы нуждаются в подшивке. Данный процесс может выполняться по одной из следующих технологий:
- Прямая подшивка. Подразумевает создание специального короба, который располагается под прямым углом к стене строения, именно к нему крепится материал.
- Диагональная подшивка. В данном случае карнизы прикрепляются таким образом, чтобы материал располагался параллельно скатам крыши.
Обратите внимание! Закладывание основы для карнизных свесов происходит в самом конце работ, связанных с монтажом стропильной системы. Когда обрешетка полностью готова, следует выложить стропила в единый уровень, после чего к ним можно прикрепить ветровые доски.
Подшивка свеса может быть прямой или диагональной
Самостоятельно сконструировать карниз строения не составляет никакого труда. Для этого достаточно лишь внимательно изучить технологию монтажа. Грамотно созданные и отличающиеся хорошей вентиляцией фронтонные свесы станут надежной защитой кровли от преждевременного разрушения.
Как сделать отлив на фронтоне: тонкости технологии работы
Организация отлива предполагает выполнение серии определенных работ, причем невероятно важно делать все верно, применяя измерительные приборы. Благодаря этому можно будет избежать искривлений, перекосов.
Для выполнения работ предстоит запастись следующими инструментами:
- болгаркой;
- ножовкой;
- рулеткой;
- молотком;
- саморезами;
- плоскогубцами;
- кровельными гвоздями;
- шуруповертом;
- уровнем;
- ножом-резаком.
Первый этап заключается в установке стропил, на которые будет уложен кровельный материал. Для них следует взять деревянные бруски, толщина которых составляет 50 мм, а высота – 80 мм.
Стропила для отлива крепятся к стене на расстоянии 60 см друг от друга
Обратите внимание! Дерево непременно должно быть хорошо просушенным, не иметь сучков. Перед применением его следует пропитать специальными составами от грибков и насекомых.
Угол наклона стропил находится в рамках от 20 до 45 градусов. При этом финальная величина подбирается с учетом объемов осадков, которые выпадают в той или иной местности. Что касается ширины отлива, данное значение не должно быть меньше размера выступа кровли над стеной. Зачастую это примерно 500 мм. Подобной длины вполне хватает, чтобы предотвратить попадание дождевой воды на фасад строения.
По правилам организации фронтона кровли стропила крепятся к стене на расстоянии как минимум 600 мм друг от друга. После того как на них закреплен кровельный материал и уложена обрешетка, необходимо выполнить заделку мест стыка стены с отливом.
В случае если стропила заменяет стена дома, которая используется вместо фронтона, некоторые мастера формируют откос, а поверх него посредством саморезов крепят металлический отлив. Подобная конструкция характеризуется надежностью, выступает защитой чердака от влияния осадков, а также обеспечивает возможность эффективно отводить воду от фронтона.
Угол наклона отлива должен находиться в рамках от 20 до 45 градусов
Соблюдая приведенные выше рекомендации, несложно самостоятельно справиться с задачей по установке отлива, превратив его в украшение дома.
Фронтон из газобетона: несколько секретов кладки
Прежде чем приступить к организации фронтона строения из газобетона, следует провести ряд расчетов. Если фронтон характеризуется прямоугольной формой, они совершенно несложные. Прежде всего, предстоит определить показатель высоты крыши (конька), а затем рассчитать площадь фронтона. Это можно сделать, руководствуясь правилами элементарной геометрии.
Обратите внимание! Вычисление высоты конька представляет собой наиболее важную задачу на данном этапе. В процессе определения этого значения, в особенности если речь идет об одноэтажных конструкциях, важно, чтобы соотношение высоты фронтона и высоты стены составляло 1:1. Таким образом, можно превратить чердачное помещение в дополнительную комнату.
Укладка фронтона из газобетона предполагает следующую очередность шагов:
Укладка газоблоков для фронтона производится таким же образом как и кладка стен
- После расчета высоты и площади фронтона можно приступать к разметке торцевых стен. Для зданий треугольной формы все просто: достаточно лишь найти середину нижнего катета. В обозначенном месте следует закрепить рейку – таким образом, отмечается центр будущего фронтона.
- Протянув шнурки от верха рейки до краев фасада, по ним нужно найти две оставшиеся линии треугольника, после чего можно выкладывать крайние ряды. Затем приступают к укладке блоков.
- Если чердачное помещение планируется оборудовать окном, предстоит учитывать место для установки оконного блока. Выложив несколько рядов газоблоков до уровня проема, нужно сделать разметку и разместить раму на блоки. После этого можно продолжать укладку блоков вплотную к раме.
- После того как все блоки уложены, остается завершающий этап – подрезание блоков. Необходимо получить ровные стороны скатов изделия. Срезая ровную линию, следует ориентироваться на шнурки, после чего отшлифовать неровности посредством специальной терки.
Вооружившись знаниями относительно того, каким образом выкладывать фронтоны, можно быть уверенным, что кровля будет уложена на очень надежное основание с каждой из сторон фасадной части.
Если выложить фронтоны согласно правил, то можно быть уверенным, что кровля будет уложена на очень надежное основание
Фронтон из кирпича: основные шаги создания
Процесс организации фронтона крыши своими руками выполняется в определенной последовательности:
- По периметру здания в местах, где планируется возведение фронтона, кирпичная кладка осуществляется в два кирпича, однако не по длине, а по его толщине.
- Новый ряд кладки поначалу выгоняется без применения раствора.
- По натянутой веревке на боковых кирпичах создаются пометки с учетом будущей толщины шва, по которым изделие обрезается. За счет этого скаты получатся с ровными, а не с зубчатыми гранями.
- Торцевая стена подрезается в соответствии с натянутой веревкой.
- Фронтон выгоняется по такому принципу до самого верха.
- Затем предстоит выровнять стороны.
- Кладка укрепляется посредством армирующих элементов через каждые 4-5 рядов.
- В зависимости от габаритов фронтона, осуществляется возведение укрепляющих подпорок внутри мансарды либо чердака. Их располагают перпендикулярно к плоскости базовой кладки.
Кроме того, если было принято решение организовать окна на фронтоне, непременно должна приниматься во внимание необходимость дополнительного армирования надпортальной кладки.
Особенностью кирпичной кладки является то, что она выгоняется, не выходя за границы натянутой веревки. Первоначальное изготовление срезанных кирпичей, которые соответствуют форме ската, избавит от дальнейшего закладывания щелей на уже сформированной пристройке.
Отличием кирпичной кладки является то, что она выполняется не выходя за границы натянутой веревки
Важно! Если предполагается возведение массивного фронтона, с целью усиления стены следует соорудить укрепляющие пилястры.
Говоря о фронтоне двухскатной крыши, выполненном из кирпича, стоит заметить, что он способен обеспечить продолжительную эксплуатацию всей конструкции. При этом его возведение не предполагает существенных затрат денег и применения комплексных технологических решений. К тому же представленный вариант характеризуется достойным внешним видом и отсутствием необходимости в особом уходе.
Как сделать козырек на фронтоне самостоятельно: краткое руководство
Для того чтобы обеспечить полноценную защиту от попадания воды, наилучшим вариантом станет организация козырька, имеющего ширину вылета ската как минимум 60 см. При этом желательно, чтобы конструкция изделия не слишком бросалась в глаза и не портила общий вид строения.
Что касается габаритных скатов крыши, для них делать консольную конструкцию козырька не имеет смысла. Гораздо более рациональным решением станет обустройство навеса с выносными опорами. Зачастую стараются, чтобы ширина козырька была не менее ширины ленты отмостки фундамента.
Произвести отделку карниза можно с помощью профнастила
Наиболее легким вариантом является формирование козырька на миниатюрных деревянных стропильных опорах, которые по своему строению напоминают кобылки. При этом сделать и закрепить несущую конструкцию козырька необходимо до того, как фронтон будет закрыт посредством обрешетки либо сайдинга.
Что касается конструкции козырька фронтона, она должна характеризоваться жесткостью и одновременно легкостью. Для этого на стропильные мини-опоры необходимо нашить несколько брусков обрешетки. В идеале можно сконструировать козырек со сплошной зашивкой ската рейкой либо вагонкой. В подобном случае скат рекомендуется сформировать из остатков мягкого кровельного материала и зашить металлочерепицей либо шифером.
После того как уложен настил, следует позаботиться о защите зоны примыкания кровельного материала козырька к стене.
Полезный совет! Участок примыкания козырька легко оформить в виде желобов водосточной системы. Благодаря этому можно минимизировать количество воды, которая стекает на козырек по поверхности фронтона.
Ширина вылета ската должна быть не меньше 60 см
Наиболее простым решением является заделка стыка между металлом и материалом стены посредством герметика либо путем поклейки ленты из рубероида. Затем необходимо сформировать и пришить поверх герметичного слоя узкую полоску карниза из металла.
Обшивка фронтона: разнообразие применяемых материалов
Говоря о том, чем обшить фронтон, многие специалисты советуют отдавать предпочтение сайдингу. Представленная технология подразумевает применение специальных панелей, которые предназначены для оформления фасадов строений. Внешне они похожи на дощатую обшивку и удобно скрепляются друг с другом посредством торцевого замка.
Сайдинг хорош тем, что он не предполагает дополнительной декоративной отделки и может сохранять свой первоначальный вид и технические характеристики на протяжении как минимум нескольких десятков лет.
Для отделки фронтона сайдингом может использоваться один из следующих видов материала:
Деревянная обшивка фронтона производится с помощью клееной вагонки
- Виниловый. Будучи изготовленным из поливинилхлорида, является твердой монолитной однослойной ламелью определенной конфигурации. Материал не склонен растрескиваться во время эксплуатации и не подвержен воздействию биокоррозии.
- Металлический. Подобный пластик характеризуется высокой прочностью и долговечностью. К тому же он стойко переносит довольно существенные колебания температуры.
- Деревянный. Клееная вагонка производится из древесных волокон, которые смешиваются с клеящими смолами, после чего выполняется их прессовка под влиянием высокой температуры и большого давления.
- Цементный. На поверхность цементных плит методом штамповки выполняется нанесение рисунка, который имитирует натуральную древесину либо другие природные материалы.
Важно! В процессе установки цементного сайдинга следует обязательно применять средства защиты органов дыхания. Таким образом, можно обезопасить легкие от попадания кремниевой пыли, которая может вызывать серьезные заболевания.
В продолжение темы о том, чем зашить фронтоны, отдельное внимание следует уделить керамическому варианту, особенностью которого является то, что с его помощью можно осуществлять оформление фасада в уникальном дизайне. При этом создается впечатление, что строение возведено из натурального материала.
Металлическая обшивка характеризуется высокой прочностью и долговечностью
Чем закрыть фронтон крыши дома: еще несколько вариантов отделки
Помимо столь распространенного сайдинга, не менее популярны также другие варианты отделки. К наиболее современным решениям относятся:
- пластик;
- профилированный лист;
- блок-хаус или вагонка.
Под термином «пластик» зачастую подразумеваются панели, выполненные из поливинилхлорида, которые специально предназначаются для эксплуатации на открытом воздухе. В отличие от изделий, применяемых внутри помещений, представленный материал способен хорошо переносить существенные колебания температуры и воздействие ультрафиолета.
В процессе изготовления фронтонов из профнастила используются тонкие металлические листы с пазами и гребнями. Они покрыты слоем цинка либо полимером, который выступает защитой материала от влаги и других деструктивных факторов.
Обратите внимание! Металлопрофиль является отличным вариантом для обустройства фасадов строений. Но если в случае отделки крыш профилированные листы смотрятся по-настоящему достойно, то этого нельзя сказать о фронтонах.
К современным вариантам обшивки фронтона относятся: пластик, профилированный лист, блок-хаус и вагонка
Что касается отделки блок-хаусом, пластиковые ламели и металлические профилированные листы можно заменить на натуральную древесину. В особенности деревянный фронтон будет отлично смотреться на строениях, возведенных из оцилиндрованного бревна, бруса либо выполненных в соответствии с каркасной технологией.
Следует учитывать, что древесина не терпит влаги и прямых ультрафиолетовых лучей. В связи с этим придется позаботиться о защите подобной отделки. В данном случае понадобится приобрести лак, краску, водоотталкивающие пропитки или другие аналогичные вещества.
Кроме того, представленные варианты, в сравнении с фронтонами из сайдинга, характеризуются гораздо меньшим сроком эксплуатации. Это связано с необходимостью постоянного обновления краски либо лака, что сокращает продолжительность службы материала. Таким образом, отделке блок-хаусом можно отдавать предпочтение в том случае, если того требует выбранный вариант оформления фасада строения.
Как обшить фронтон сайдингом: подробная инструкция
При принятии решения о применении сайдинга неминуемо возникает вопрос о том, как зашить фронтон по данной технологии. Итак, руководство по организации отделки предполагает следующие этапы:
Перед тем как обшить фронтон сайдингом необходимо выполнить монтаж каркаса и произвести утепление конструкции
- Перед тем как обшить фронтон, необходимо провести подготовку, которая подразумевает установку строительных лесов, удаление обрывков старой полиэтиленовой пленки, срезание выступающих остатков полиуретановой пены, а также очистку деревянных досок от мусора и пыли.
- Гидроизоляция поверхности. Осуществляется путем крепления пленки к деревянной плоскости посредством строительного степлера.
- Монтаж каркаса из оцинкованного профиля. Вдоль кровельного свеса и нижней части фронтона следует установить направляющие профили, которые будут служить опорой для несущих.
- Установка отливной планки производится методом ее фиксирования на оцинкованных профилях при помощи саморезов с шайбами.
- Крепление металлических откосов на оконный проем. Желая обустроить окна на фронтонах, предстоит прикрутить готовые элементы к закладным профилям. Чтобы избежать попадания влаги на сайдинг, в точках соединений профили следует не просто подрезать, а загнуть один на другой.
- Монтаж стартовой планки для сайдинга. Данный элемент закрепляется над отливной планкой на расстоянии 10 мм от нее.
- Установка всей остальной фурнитуры для сайдинга. При этом крепление выполняется точно так же, как в случае со стартовой планкой.
Завершающий этап обшивки фронтона сайдингом – облицовка каркаса. Для этого предстоит установить первую планку в направляющие, которые образованы фурнитурой, а затем закрепить ее к профилю сквозь специальные отверстия.
Красивый фронтон представляет собой визитную карточку любого дома. Руководствуясь основными правилами и рекомендациями по его самостоятельному изготовлению, а также вдохновившись фотографиями готовых решений, можно придать строению оригинальность и по-настоящему уникальный внешний вид.
Как оформить фронтон крыши. Что такое фронтон и каким он должен быть?
Как оформить фронтон крыши. Что такое фронтон и каким он должен быть?
Давайте начнем с самого простого: что такое фронтоны и какую именно часть дома правильно ими называть?
Если говорить говорить простым языком, фронтон – это верхняя часть фасада дома, которая получается между двумя скатами кровли. Иногда она также ограничена внизу перекрытием. Чаще всего фронтон имеет треугольную форму, в виде правильного равнобедренного треугольника.
Но существуют и другие формы, которые иногда современные архитекторы задействуют ради особого вау-эффекта в строительстве загородного дома. Например:
- Лучковая форма напоминает натянутый лук. Это дугообразный фронтон, который при увеличении сегмента круга уже называется циркульным .
- Килевидный фронтон явственно напоминает перевернутый киль корабля и сегодня встречается редко.
- Полукруглые фронтоны имеют полуциркульное завершение, а вот прерванный встречается вот как раз чаще всего. Одним словом, он имеет горизонтальный карниз, который в дальнейшем используется для вставки окна.
- Также достаточно эффектно и необычно выглядит ступенчатый фронтон, изготовленный в виде ступенек, которые постепенно ближе к коньку уменьшаются в своих размерах.
- Довольно часто сегодня встречается такая форма фронтона, как разорванный . Это происходит тогда, когда сверху фронтон не сходится.
- Если же карниза нет вообще, когда это уже «щит», или, согласно готической архитектуре, « вимперг ».
- А вот если концы фронтона опираются на две колонны – это полуфронтон .
Как видите, выбор немалый, и если хотите удивить соседей – отдайте предпочтение чему-то необычному!
Отделка фронтона мягкой кровлей. Как правильно зашить фронтоны на крыше
Как сделать подшивку фронтонов – варианты отделки свесов крыши
С целью защиты кровли от негативного воздействия окружающей среды производится подшивка фронтонов. Кроме этого она придает строению завершенный внешний вид. Это мероприятие выполняется после завершения кровельных работ.
Что такое фронтонный свес и зачем он нужен
Фронтонный свес находится под боковой стороной скатов кровель, у которых присутствует торцевой фронтон. Если не выполнить его обшивку, края теплоизоляционного материала и концы деревянных досок во время дождя с сильными порывами ветра могут намокать, поэтому главное назначение подшивки – усиление герметичности крыши.
Размеры фронтонного свеса не принято нормировать, поскольку они зависят от архитектурного стиля здания. У него глубина может быть как нулевой, так и достигать максимального значения, ограниченного только особенностью конструкции. Что касается защиты фасада дома от атмосферных негативных воздействий, то чем больше свесы, тем будет лучше.
Основные варианты конструкций — как можно подшить фронтон
Существует несколько разных конструктивных решений, как сделать фронтонный свес крыши:
- Фронтон находится выше кровли. Подобное решение в архитектуре считается классическим. Оно заключается в том, что фронтон приподнимают над уровнем крыши. Данный прием позволяет создавать видимость его парадности и массивности. Стена фронтона обязательно изолируется сверху кровельным материалом, обычно это металлические листы, монтируемые внахлест или с применением фальца. Место стыка между вертикальной поверхностью внутренней части стены фронтона и покрытием кровли необходимо качественно гидроизолировать.
- Фронтон обустраивается вровень с крышей, при этом свеса нет. Данная конструкция характерна для архитектурных построек в стиле минимализма.
- Свес фронтона формируется кровельной обрешеткой. Такой вариант является дешевым и простым. В данном случае стропильная система не пересекает границы фронтонных стен, а выпускаются элементы обрешетки. Для покрытия крыши используются легкие по весу кровельные материалы, например, еврошифер, битумная черепица, листы асбестоцемента. Сделанная из брусков или досок обрешетка подшивается снизу, а торец кровли прикрывается металлопрофилем или комплектным щипцом. Для недопущения прогиба консольный свес не нужно делать большим. Его глубина составляет максимум 50 сантиметров. Если такую крышу предстоит оборудовать водостоком, ближе к карнизу на нижнем участке свеса дополнительно делается каркас, на который крепятся крюки желобов.
- Свес устраивается одновременно с системой стропил. При этом стропильный брус монтируется не только в пределах стен строения, но и выводится за границы фронтона. Крайняя нога стропил является опорой для сплошной или разреженной обрешетки, а величина ее выноса влияет на глубину свеса. Чтобы создать точку опоры для внешних стропил, необходимо вынести за пределы стен несущие кровельные элементы – промежуточные и опорный коньковый брусы. Такое конструктивное решение отличается надежностью и дает возможность выноса свеса на большое расстояние даже на крышах, где предстоит монтаж тяжелого кровельного покрытия, к примеру, натурального шифера, керамической черепицы.
- Если возводится легкая по весу кровля и свесы небольшие, делают иную конструкцию. Стропильные ноги заменяют более тонкими и легкими досками, у которых высота аналогична этому параметру у деревянного бруса. Их соединяют с крайней ногой стропил перекладинами и фиксируют деревянным элементом нижнего, карнизного свеса. Такая схема менее надежна и неэкономична, поскольку требует большого расхода пиломатериалов и немалых трудозатрат.
Фронтон двускатной крыши. Функции фронтона
Фронтоном называют верхнюю часть стены, которая по сторонам ограничивается скатами, а снизу – карнизом. Двухскатная кровля в большинстве случаев выполняется в форме треугольника или пятиугольника. Также можно встретить и другое описание фронтона: подскатная часть стены, которая имеет сплошную кладку с несущей конструкцией. Что касается деревянного или каркасного дома, то этот элемент чаще называют щипцовой стеной, хотя оба термина означают одно и то же и относятся ко всем участкам чердачного перекрытия, созданного из кирпичной кладки, древесины или блочного материала.
На фронтон возложено несколько миссий одновременно, и он с ними отлично справляется:
- защищает мансардное помещение от осадков и негативных атмосферных явлений. Он не позволяет влаге воздействовать на деревянные элементы конструкции, ведь при повышенной влажности они быстро приходят в негодность, да и о комфорте в доме можно забыть;
- поддерживает оптимальный температурный режим. Для двухскатной кровли каркасного сооружения характерно обустройство мансарды, которую обязательно нужно утеплять. Даже если вы не планируете ее использовать под жилое помещение, зашить фронтон необходимо, иначе отопительная система будет вынуждена работать с нагрузкой, что отразится в счетах за использованное топливо;
- добавляет кровле необходимой жесткости. Он обеспечивает стропила дополнительной опорой, частично беря нагрузку на себя, что делает крышу надежной и устойчивой. Без такой детали не обойтись в ветреных регионах;
- придает эффектный внешний вид постройке. Благодаря декоративным элементам фронтона удается полностью преобразить облик даже самого ветхого каркасного дома, при этом не потратив огромную сумму.
Видео как сделать фронтон из профнастила. Строительство гаража и бани.
Обшиваем фронтон профнастилом: пошаговая инструкция
Фронтон – это часть фасада здания, ограниченная скатами крыши по бокам и карнизом снизу. Форма фронтона определяется формой кровли, и чаще всего они бывают треугольными или трапециевидными, реже – полукруглой формы. Фронтон можно назвать «лицом» и украшением крыши, то, тем не менее, ещё одна его важная функция – защита дома от ветровых и прочих нагрузок, связанных с неблагоприятными погодными условиями.
Чтобы эта защита была надёжной, необходимо не только правильное выполнение проектировки здания и фронтона, но также верный выбор материала для облицовки фронтона, и в этом отношении лидирующие позиции принадлежат профнастилу – материалу, в котором оптимальным образом сочетаются надёжность и низкая стоимость, простота работы и достойный внешний вид.
В чём преимущества профнастила как стенового и несущего материала? Ответ на этот вопрос ищите в следующем видеоролике:
Как выполнить обшивку фронтона профнастилом, можно узнать из этой статьи.
Основные формы фронтонов
Видов фронтонов крыши на сегодняшний день существует даже больше, чем разновидностей кровель. Традиционно на Руси использовался треугольный фронтон, который остаётся весьма популярным и по сей день (в первую очередь, из-за максимальной простоты конструкции двускатной крыши). Вот лишь частичный перечень форм фронтонов, которые можно встретить на фасадах домов сегодня:
- Треугольный фронтон в форме равнобедренного треугольника
- Трапециевидный фронтон в форме четырёхугольника с двумя параллельными противоположными сторонами
- Фронтон ступенчатого типа с уменьшением ступеней по направлению к верху крыши
- Полукруглый фронтон, также называемый лучковым из-за сходства с натянутым луком
- Циркульный фронтон – похож на лучковый, но более вытянут в высоту
Выбираем направление профиля
Профилированные листы можно расположить на фронтоне кровли тремя разными способами:
- Вертикальным
- Горизонтальным
- Ёлочкой
Вертикальная обшивка фронтона профнастилом – самая простая в исполнении, однако имеет один существенный недостаток: при возникновении осадков влага будет собираться на стыках листов, а затем польётся вниз потоком. Большие объёмы воды, скапливающиеся в одном месте, могут сильно навредить покрытию из профнастила, а именно, снизить его надёжность и срок службы.
При горизонтальной обшивке фронтона дома из профнастила вода будет стекать равномерно. Последний вариант зашивки фронтона «ёлочкой» отличается самым эффектным внешним видом (особенно на треугольных фронтонах), однако сам процесс расчёта и крепления профлиста по данной технологии наиболее трудоёмок и длителен, что делает его практически невозможным для осуществления своими руками, без помощи профессионалов.
Расчёт и раскрой
Прежде чем закупать листы профиля для обшивки фронтона, необходимо произвести расчёт площади фронтона, а значит, и площади используемого материала. Для симметричной кровли в индивидуальном строительстве лучше всего подойдёт фронтон в форме равнобедренного треугольника, и тогда формула для расчёта площади этого фронтона будет выглядеть так: S=h*1/2b, где h – это высота фронтона, а b – это его основание. Поскольку нередко боковые части крыши дома укомплектовывают окнами, их площадь нужно из полученного значения вычесть.
Если форма фронтона более сложна, не обойтись без предварительного чертежа крыши. Далее общую площадь фронтона необходимо разбить на простые фигуры (треугольники или прямоугольники), рассчитать их площадь по отдельности, а затем сложить. В любом случае, покупать листы профнастила для обшивки фронтона лучше с запасом, что особенно удобно, если на упаковке указывается не только количество листов, но и их площадь.
Разрезать профилированные листы лучше всего обыкновенной ножовкой по металлу. Использование горячих методов резки не рекомендуется, так как они могут повредить защитно-декоративное полимерное покрытие профнастила.
Монтаж профнастила
Начальный этап обшивки фронтона из профнастила – подготовительный. Во-первых, перед креплением профлиста на фронтон необходимо проверить надёжность стены, и если в ней есть сомнения, укрепить плоскость для крепежа с помощью армирования сеткой и штукатурки. После укрепительных работ фронтон покрывается водоотталкивающим средством, которое наносится с помощью валика или кисточки, уделяя особое внимание местам стыков, потенциально опасным сбором влаги. Прежде чем продолжать работы, необходимо дождаться высыхания средства.
Источник сложностей в обшивке фронтона профнастилом – места расположения окон. Чтобы облегчить процесс облицовки, необходимо устанавливать оконные рамы до обшивки фронтонной стены, что обеспечит свободное открывание оконных створок.
Второй этап работ – сооружение обрешётки, к которой будут крепиться листы профнастила и утеплитель. Для этой цели подойдут деревянные брусья квадратного сечения 5×5 см, предварительно обработанные антисептиком. Так как крепить каркас к стенке напрямую нельзя, требуется установка дополнительных планок толщиной 2-3 см. Обрешётка крепится к планкам анкерами, длинными шурупами или дюбелями. Материал-утеплитель с водонепроницаемой плёнкой прокладывается по всему фронтону между деревянными балками. Более надёжный, но и довольно дорогостоящий вариант – использование алюминиевого каркаса.
Третий и последний этап – непосредственное крепление обшивки дома из профнастила, листы которого соединяются между собой заклёпками или саморезами. Готовая обшивка крепится к обрешётке в местах прогиба волн с помощью шурупов-саморезов из расчёта шага между ними не более 25-30 см (лучше – 5 штук на один метр). Важно, чтобы между профлистом и утеплителем были предусмотрены зазоры, позволяющие воздуху свободно циркулировать. В конце работ острые края листов профнастила закрываются с помощью доборных элементов.
Установка доборников на фронтон – заключительный и немаловажный этап его обшивки, ведь долговечность всей конструкции будет зависеть и от того, насколько хорошо с фронтона отводится вода. В этом видео показано, как изготовить отлив на фронтон:
Как установить двускатную или грабельную отделку для металлической крыши: пошаговое руководство
Итак, вы думаете об установке металлической крыши, но у вас нет никакого опыта. Вы обеспокоены неправильной установкой облицовки, потому что это приведет к протечке крыши. Если вы собираетесь строить своими руками и не читать планы, письменное руководство по установке сбивает с толку. Вот почему мы создали пошаговое письменное руководство и видео, которые сделают установку фронтона легкой задачей.
В данной статье по установке конкретно описывается установка фронтона или передней кромки для открытой панели с крепежом, такой как: R Panel / PBR Panel , Western Rib / 7.2 Панель и ⅞ ”Гофрированный . Не предназначен для монтажа панелей со стоячим фальцем.
В этом блоге есть письменные инструкции и изображения, иллюстрирующие каждый шаг. Однако на тот случай, если вы визуальный человек, мы также сделали видео, за которым легко следить. Блог предназначен только для поддержки видео. Следуйте инструкциям в видео по установке фронтона.
Посмотрев видео, мы уверены, что даже не имея опыта работы с металлической кровлей, вы сможете правильно установить фронтон или грабли.
Наш персонал Western States Metal Roofing состоит из дружелюбных продавцов, имеющих опыт продажи и установки металлических кровель. Наша цель в этой статье — помочь вам с вашим проектом металлической кровли. Нужна ли вам помощь с установкой обшивки и окладов или вам нужна отличная цена на металлическую кровлю, мы вам поможем.
Наша цель в этой статье — объяснить:
- Что такое фронтонная отделка?
- Триммер рейка vs.фронтон
- Сколько стоит облицовка фронтона?
- Стоимость
- Вам нужна отделка фронтона?
- Необходимые инструменты и принадлежности
- Подготовка обшивки фронтона
- Обрезка торцов для карниза
- Обрезка торцов конька
- Подготовка обвязки примыкающей фронтона
- Накладка фронтона внахлест
- Крепление двускатной планки
Если вам понравилась эта статья, мы рекомендуем вам посетить и посмотреть наш плейлист по установке открытых крепежных элементов на YouTube:
Что такое металлическая кромка фронтона крыши?
Фронтонная отделка используется для отделки края вашей крыши.Он устанавливается на двух высоких сторонах крыши, а не на нижней стороне крыши, которая следует за уклоном. В нижней части облицовки фронтона есть выступ, который поможет отводить воду от стены. Фронтонная отделка обеспечивает водонепроницаемость вашей крыши в сочетании с герметиком.
Триммер для граблей и трим для фронтонаВы можете услышать эти два термина и задаться вопросом, в чем разница. Не волнуйтесь — фронтон и грабли — это просто взаимозаменяемые термины для одного и того же.
Сколько стоит отделка фронтона?Цена на обшивку фронтона зависит от длины и толщины обшивки, которая вам нужна. Вообще говоря, цены могут составлять в среднем от 20 до 25 долларов за 10-футовый кусок фронтона.
Нужна ли металлическая крыша двускатная отделка?Фронтальная отделка играет важную роль в укреплении и герметизации всей вашей кровельной системы. Фронтальная отделка создает водонепроницаемые переходы в критических местах, где меняется наклон или направление крыши.Фронтальная отделка вместе с металлическими кровельными панелями снижает вероятность протекания воды через потолки. Если вы хотите, чтобы крыша выглядела чистой и водонепроницаемой, вам понадобится двускатная отделка.
Установка облицовки фронтона: пошаговое руководство
Мы рекомендуем вам прочитать руководство по установке производителя перед установкой двускатного кровельного покрытия на металлической крыше. Вы также должны убедиться, что соблюдаете местные строительные нормы и правила.
Какие инструменты и расходные материалы понадобятся для установки облицовки фронтона:- Ножницы по металлу
- Закаточная машина ручная
- Плотницкий карандаш
- Кровельные перчатки
- Пистолет для герметика
- Герметик силиконовый
- Транспортир
- Скоростной квадрат
- Т-образная фаска
- Комбинированный квадрат
- Двусторонняя бутиловая лента
- ¼ x ⅞ Дюймовый винт металл-металл с уплотнительной шайбой
При измерении металлических кровельных панелей не забывайте учитывать вылет кровельных панелей.Три дюйма необходимы для перекрытий и минимум 1 дюйм для подготовки гребня. Это означает, что у вас будет 4 дюйма потерь материалов. Например, если у вас покрытие 10–0 дюймов, вам понадобится отрезок фронтона 10–4 дюймов. Перед тем, как приступить к отделке фронтона, вам необходимо знать уклон вашей крыши . Вот как рассчитать уклон крыши.
- На куске двускатной обшивки выровняйте квадрат скорости в зависимости от наклона вашей крыши.
- Отметить угол на пластиковом покрытии.
- Зафиксируйте нарисованный угол на Т-образной фаске.Угол понадобится для подготовки обшивки фронтона.
- Сделайте отметку 3 дюйма от края верхней части обшивки фронтона.
- Сделайте отметку 1 дюйм от края на верхней части обшивки фронтона.
- Используя Т-образный скос, который ранее был привязан к наклону вашей крыши, наметьте линию на стороне капельного края фронтона до отметки 3 дюйма.
- Используя комбинированный квадрат, нарисуйте линию под углом 45 градусов вдоль края капельки.
- Вдоль наклонной линии сделайте отметку на 1 дюйм вниз от вершины.
- Соедините отметку с отметкой 1 ”на верхней стороне. Это будет действовать как элемент жесткости.
- Используя ножницы, начните вырезать внешний контур.
- Используя ручную закаточную машину, отогните 1 ”язычок вниз до 90 градусов.
- Сделайте отметку в 1 дюйм от края верхней части обшивки фронтона.
- Используя ранее зафиксированный Т-образный скос, проведите линию от отметки 1 дюйм внутрь к краю оттока.
- Проведите параллельную линию на отметке 1 дюйм.
- Сделайте отметку под углом 90 градусов на краю оттока и поперек края фронтона.
- Ножницами срежьте внешний контур.
- Паз в верхней части фронтона.
- Вырежьте выемку диаметром 1 дюйм по краю фронтона.
- Используя ручную закаточную машину, отогните верхний боковой язычок вниз до угла крыши.
- Сделайте отметку в 1 дюйм от края верхней части обшивки фронтона.
- Используя ранее зафиксированный Т-образный скос, проведите линию от отметки 1 дюйм внутрь к краю оттока.
- Сделайте отметку под углом 90 градусов на краю оттока.
- Ножницами обрежьте внешний контур.
- Используя ручную закаточную машину, отогните верхний боковой язычок вниз в зависимости от угла наклона вашей крыши.
- Нанесите уплотнение на нижнюю обшивку фронтона — это позволит вашей обшивке совместиться друг с другом.
- Перед закреплением нанесите силиконовый герметик.
- Накладка фронтона должна перекрываться на 3 дюйма
- Отметьте кромку кромки на кромке шириной 3 дюйма (3 дюйма).
- С помощью отвертки подденьте обе кромки на отметке 3 дюйма.
- Ножницами удалите обе кромки и кромку фронтона на отметке 3 дюйма.
- Слегка приподнимите открытые кромки прилегающей кромки фронтона — это позволит пазу плавно войти внутрь.
- Нанесите 1 дюйм уплотнения на сторону с выемками на обшивке фронтона так, чтобы сторона конопатки фронтона перекрывала вторую часть обшивки фронтона.
- Счистить излишки герметика.
- Перед тем, как закрепить обшивку фронтона, удалить весь защитный пластик с обшивки фронтона.
- Лента бутилового герметика укладывается параллельно фронтону на высокий шов кровельной панели.
- Закрепите облицовку фронтона винтами с накатанной головкой «металл к металлу» ¼ x ⅞ дюйма .
- Винты с накатанной головкой следует устанавливать на 12 дюймов по центру, доходя до высокого шва кровельного гофра.
- Дополнительные винты должны быть размещены на поверхности 12 дюймов в шахматном порядке относительно верхних винтов.
- Не размещайте винты на расстоянии 12 дюймов от конька крыши до тех пор, пока не будет установлена крышка конька.
Теперь, когда вы знаете, как установить облицовку фронтона, пора узнать, как установить конек карниза или конька.
Купите металлические кровельные панели напрямую от производителя
Это отличная идея узнать цены от нескольких компаний. Когда вы покупаете металлическую кровлю в компании Western States Metal Roofing, вы покупаете ее напрямую у производителя. В этом нет посредников. Это сэкономит вам от 15% до 50% .
Если вы еще не приобрели металлические кровельные панели, нашу онлайн-форму можно быстро и легко заполнить. Мы хотели бы предложить вам бесплатную квоту .
Доставка по всей территории США. Наша цель — предложить недорогую доставку и отличное обслуживание клиентов. Ознакомьтесь с нашими обзорами Google и позвоните нам по телефону 877-787-5467.
Установка металлической кровли для жилых помещений
Автор Марк Робинс Старший редактор Опубликовано: 1 февраля, 2019 (Фото любезно предоставлено MBCI)Металлическая отделка кровли может придать дому законченный, отполированный вид с контрастными цветами и интересными формами.Что еще более важно, этот встроенный кровельный аксессуар обеспечивает критическую защиту в сочетании с металлическими кровельными панелями, которые укрепляют и герметизируют всю крышу. Устраняя проникновение влаги и отвод воды от здания, отделка создает плавные и водонепроницаемые переходы между различными секциями крыши, что имеет решающее значение в местах, где наклон или направление крыши меняются. Все это уменьшение влажности уменьшает рост плесени и снижает риск протечек потолка.
Итак, чем отличаются компоненты отделки, установленные на металлических крышах жилых домов, от компонентов отделки, установленных на металлических крышах нежилых помещений? Эшли Харпер, маркетинговый аналитик MBCI, Хьюстон, говорит, что отделка коммерческих крыш, как правило, больше и эстетичнее, чем крыши жилых домов.Рэй Смит, управляющий директор и владелец компании AppliCad USA Inc., расположенной во Флориде, Юпитер, говорит, что стиль отделки определяется обрабатываемой кромкой и используемым кровельным материалом. «Архитектурный стиль также определяет, какой вид отделки требуется», — добавляет он.
Следующие ниже инструкции являются общими, неполными руководящими принципами и рекомендациями относительно процедур установки трех основных компонентов отделки металлической кровли в жилых помещениях: коньковых крышек, обшивки карниза и обшивки граблей.
Заглушки коньковыеКоньковые заглушки герметизируют самый верх линии крыши, где встречаются две заглушки.«Часто они служат для вентиляции чердака, также известного как вентилируемый гребень», — говорит Харпер. «Внешние затворы обычно устанавливаются первыми, чтобы закрыть пространство между ребрами панели». Неправильная установка и установка коньковой заглушки может привести к образованию зазоров, которые могут позволить птицам гнездиться, проникнуть вредителям, а также могут привести к утечкам и коррозии строительных панелей. Вот несколько общих этапов установки с использованием крепежа:
• Заглушки коньков следует устанавливать так, чтобы все концевые прихлесты находились вдали от преобладающего ветра.
• Выровняйте центральный изгиб конька прямо над центральной линией конька крыши.
• Вставьте магнитную отвертку 1/4 дюйма в дрель. Вбейте один 2-дюймовый саморез по металлическому кровельному шурупу через обе стороны металлической крышки конька в кровельный материал. Каждый винт должен быть расположен на 1/2 дюйма выше края гребешка, и его следует закручивать до тех пор, пока неопреновая прокладка на винте не начнет выходить из-под металлической шайбы.
• Коньковые колпачки должны иметь притирку концевых соединений минимум на 4–6 дюймов.
Убедитесь, что все концевые перегородки и затворы правильно собраны. Чтобы предотвратить утечку на коньке, которая может капать или протекать под установленной системой крыши или в части конструкции, убедитесь, что герметик находится в правильном месте. Он должен полностью соприкасаться с концевой перемычкой, затворами и панелью крыши; без пустот и зазоров.
(Фото любезно предоставлены McElroy Metal)
Металлические элементы отделки карниза (иногда называемые капельницей) направляют дождевой сток по периметру облицовки крыши.Взаимодействуя с водосточным желобом или дренажной системой, он устанавливается в самой нижней точке крыши и должен обрабатывать любые стоки с участков крыши, скатывающихся вверх. Как правило, облицовку карниза следует устанавливать до установки кровельных панелей, когда это возможно. Его можно установить как над стяжкой, так и под ней.
«Обрезка карниза завершает кровельную панель со стороны карниза до стеновой панели», — говорит Кен Гизеке, вице-президент по продажам и маркетингу McElroy Metal, Bossier City, штат Луизиана.«Ее устанавливают на крышу, затем устанавливают внутреннюю заглушку поверх обшивки карниза, которая при установке панели закрывает открытые пустоты, оставленные профилем кровельной панели». В то время как обшивка карниза должна быть обрезана и сложена, чтобы соответствовать облицовке и фронтону, для правильной подгонки требуется минимальный угол наклона.
Специальные крепления, расположенные на расстоянии от 12 до 24 дюймов друг от друга, фиксируют обшивку карниза на месте. В других случаях можно использовать оцинкованные кровельные гвозди диаметром 1 1/4 дюйма для крепления планок карниза к самым нижним прогонам крыши.Убедитесь, что герметик для карниза находится в правильном положении на верхней части обшивки карниза, и что крепеж карниза проникает через центр герметика карниза в пластину карниза.
Триммер граблейОблицовка граблей (также известная как обшивка фронтона) представляет собой металлическую отделочную деталь с гидроизоляцией, размещаемую вдоль линии крыши на наклонных сторонах в конце слухового окна или фронтона дома. Обшивка граблей может быть плоской без выступа или выступать за фронтальный конец, как карниз. Его разрезают, наклоняют и складывают по линии крыши, а крепеж (обычно на равном расстоянии от 12 до 24 дюймов) устанавливает его на место.В результате получается однородный край: «Накладка граблей завершает панель крыши на конце крыши до панели стены фронтона», — говорит Гизеке. «Накладка граблей устанавливается над панелью крыши и над стеновой панелью с помощью саморезов и герметизирующей ленты». Лента, наклеенная на нижнюю сторону фланца с гвоздями, может обеспечить уплотнение от проникновения влаги между торцевой панелью и обшивкой.
I
Совет по установке Бутиловый герметик является важным компонентом водонепроницаемой крыши, его используют в любое время, когда есть соединение металл-металл, например, панель с обшивкой и обшивка с обшивкой.«Без герметика может возникнуть капиллярное действие, которое приведет к проникновению влаги и утечкам», — говорит Гизеке. «Бутиловые герметики доступны как в виде ленты, так и в виде тюбика. Перехлесты обрезки следует тщательно запечатать, чтобы не допустить проникновения воды на перехлесте. Может потребоваться совместить герметик внахлестку на другой герметик, например,
, соединяя герметик нахлеста отделки с герметиком карниза. Этот процесс просто гарантирует, что вода не сможет проникнуть через стыковое уплотнение, используя внутреннюю часть накладок.«Многие домовладельцы беспокоятся и жалуются на то, что их металлическая отделка не сочетается с остальной частью их дома. Чтобы избежать этой проблемы, убедитесь, что панели и отделка произведены из одного источника. Если это невозможно, выясните материалы и толщину существующего металла, чтобы подтвердить это.
Еще одна проблема, связанная с установкой металлической отделки в жилых помещениях, — это модификация типовых элементов отделки в полевых условиях для соответствия конкретному дому. Гизеке подчеркивает, что настоящие мастера могут модифицировать отделку, которая с технической точки зрения работает так, как требуется, и при этом сохраняет свою эстетическую привлекательность.Однако «в жилых домах с более низкими карнизами и владельцами, которые заботятся о привлекательности бордюров, было бы лучше всего установить облицовку, предназначенную для жилых помещений». После установки металлической отделки проверьте качество работы с земли. Именно с этой точки зрения будет видна резиденция и будут видны ошибки.
Доступны более подробные инструкции по установке, чем здесь. Следуйте за ними; правильную установку металлической отделки сложно переоценить.Перед началом установки внимательно прочтите все инструкции производителя. Харпер подчеркивает: «Лучше всего следовать [инструкциям производителя], поскольку большинство производителей имеют многолетний опыт и знают, что работает, а что нет».
(Фото любезно предоставлено MBCI)
Капельная кромка: действительно ли это важно для металлической крыши?
Капельная кромка незаменима для асфальтовых крыш и теперь требуется большинством строительных норм.Но как насчет использования водосточной кромки на металлической крыше? Мы попросили CertainTeed (www. sureteed.com), которая сейчас производит металлическую кровельную систему под названием Matterhorn, дать рекомендации в этой последовательности вопросов и ответов:
Капельная кромка помогает сохранять карнизы и грабли сухими и защищать от повреждений водой. Фотография любезно предоставлена CertainTeed
В: Я могу понять, зачем асфальтовой крыше нужен водосточный край, но зачем металлической крыше?
A: Отстойник не всегда требуется местными строительными нормативами, но установка отстойника — хорошая идея, особенно если дом находится в районе, который подвергается сильному ветру.Это применимо независимо от того, работаете ли вы с асфальтом или металлом, потому что кромка капель позволяет воде стекать с панели. Это помогает сохранить такие места, как карнизы и грабли, сухими и не поврежденными водой. Грабли более визуально открыты, поэтому повреждение граблей, нанесенное водой, легко обнаружить без подтеков. Кроме того, капельный край помогает герметизировать любые зазоры, которые могут существовать между настилом крыши и облицовкой, и предотвращает ненужное перемещение между ними.
Q: Можно предположить, что металлическая крыша не нуждается в водостоках, особенно если вы используете водосточную кромку — это правильно?
A: Многие металлические крыши со стоячим фальцем предназначены для отвода воды без использования желобов.Однако неправильно говорить, что во всех домах с металлической крышей или водосточным краем водосточные желоба не нужны. Панельная металлическая кровля, такая как продукт CertainTeed Matterhorn, устанавливается во многом так же, как и асфальтовая кровля, поэтому желоба могут быть предпочтительны в зависимости от погодных условий, наклона крыши, расположения бедер и впадин и т. Д. Наиболее важно, чтобы система не пропускала воду. от фасции и, что более важно, от фундамента. Края водостока могут помочь водосточным желобам отводить воду от важных систем и сооружений.
В: Всегда ли CertainTeed включает в себя отливную кромку с системой Matterhorn или ее нужно заказывать отдельно? Это стандарт для большинства конкурентов?
A: Металлические кровельные системы Matterhorn поставляются с водосточной кромкой, предназначенной для установки на уклоне до 12/12 без модификации. На более крутых крышах отливную кромку можно согнуть с помощью сайдингового тормоза для облегчения установки и более плотного прилегания. Мы не можем говорить о том, что это стандартная функция для других систем, но мы считаем, что кромка для отвода капель дополняет внешний вид и функциональность нашей системы.
В: Некоторые подрядчики гнут собственный металл. Есть ли какие-либо меры предосторожности, которые следует дать тем, кто изгибает собственный капельный край для использования в системе Маттерхорн?
A: Кромка отлива предназначена для удержания нижней части первого ряда металлических панелей. При установке убедитесь, что отливная кромка расположена прямо и перпендикулярно плоскости крыши и не повторяет волн на фасции (для этого может потребоваться линия мела). Обрежьте и согните облицовку оттока снаружи, чтобы она соответствовала передней кромке, а также внутреннему и внешнему фронтону.При соединении частей капельного края срежьте переднюю часть под углом, чтобы обеспечить плотное перекрытие и хорошее прилегание. Иногда необходимо подрезать нижний край, чтобы обеспечить плотную посадку. После того, как отливная кромка будет полностью установлена на карнизе, установите синтетическую высококачественную гидроизоляционную черепицу, такую как WinterGuard HT, поверх отводной кромки в соответствии с местными строительными нормами, чтобы обеспечить водонепроницаемость системы.
CertainTeed предлагает водоотливную кромку с металлической кровельной системой под названием Matterhorn, которая выглядит как черепица, тряска и шифер.Фотография любезно предоставлена CertainTeed
В. Капельный край выглядит так, как будто он изготовлен довольно стандартно. Есть ли различия в типах водосливной кромки — по качеству или типу используемого металла, глубине и т. Д.?
A: Кромки капельного люка обычно продаются длиной 10½ дюймов (а иногда и меньшей длины). Длина свеса обычно составляет от 2 дюймов до 5 дюймов. Края капель могут быть изготовлены из различных пластиков, винила, стекловолокна или коррозионно-стойких металлов. Чаще всего используются отводы из алюминия, оцинкованной стали и меди.Алюминий часто является предпочтительным металлом, поскольку он податлив, устойчив к коррозии и бывает разных цветов. Сталь прочнее, но она должна быть оцинкована, так как отливные края предназначены для контакта с водой. Три основных типа отливов — это классическая «L-образная» (называемая «L-образным» или «типом-C»), «T-образная» («T-образная» или «D-металлическая»), и «Фартук с водосточным желобом» или «F-стиль». Т-образная форма удерживает воду дальше от фасада и обычно используется в системах Matterhorn для карнизов.Фартуки водосточного желоба обычно используются при установке новых водосточных краев поверх существующей черепицы или граблей.
В: Какие ошибки обычно допускают установщики? Каковы правильные методы установки?
A: Перед размещением металлических панелей необходимо установить впадины, кромки карниза / водостока, грабли, торцевую стену и гидроизоляцию боковой стены. Для подрядчиков, занимающихся укладкой асфальта, это может показаться нелогичным, но это необходимо при установке металлических панелей. При обрезке панелей до нужной длины начинайте резку с верхней части панели, сокращая ее по направлению к предварительно сформированному изгибу внизу.Это обеспечивает самый чистый сдвиг и сохраняет закрученную кромку нетронутой для оптимальной фиксации. Для систем Matterhorn всегда устанавливайте панели справа налево, затем снизу вверх, начиная с правого нижнего угла настила крыши. При работе с металлическими панелями переносите панели на краях, а не на горизонтальной поверхности, чтобы они не сгибались или деформировались при транспортировке. Постарайтесь максимально снизить посещаемость и наденьте чистую обувь с мягкой подошвой и без следов при ходьбе по установленным панелям крыши.
В: Некоторые установщики выбирают неправильный инструмент? И какие инструменты лучше использовать?
A: Инструменты для установки металлической кровли, включая водосточные края, довольно просты.Вашими основными инструментами будут аккумуляторный шуруповерт для сверления компонентов, ножницы для жести и ручной закаточный станок для резки металла и работы с ним, меловая леска для обеспечения точности, перчатки из листового металла для защиты и прокладка из пеноматериала для безопасности. Тормоз для листового металла, механические ножницы, настольная пила или циркулярная пила могут упростить установку, но не обязательно. При скромных вложениях в инструменты квалифицированный подрядчик может выполнить большинство работ по установке металлических кровель.
Я собираюсь установить фальцевую металлическую крышу на стоянке для старых каменных дилижансов, которую мы восстанавливали пару лет. Крыша — два прямоугольника размером 11 х 44 фута. Я хочу, чтобы грабли не выглядели современно, как на многих фальцевых крышах. Можно ли подшивать грабли с помощью обрезки по краю капельницы так же, как я буду подшивать кануны? Я знаю, что обрезать последний край до нужной длины будет непросто, но я готов попробовать.Кроме того, можно ли предварительно согнуть эти панели под острым углом, чтобы я мог просто надеть их, а затем затянуть? Или есть способ согнуть эти панели по длине, чтобы они хорошо выглядели, когда я закончу? Мне также интересно, буду ли я делать крышу более уязвимой для повреждения ветром, подшивая грабли? Кроме того, для сверчка мне нужно использовать ребристые панели или я могу просто использовать плоский металл. Два треугольника, образующие сверчок, имеют размер 25x36x43, причем 25 дюймов являются общим краем, а стороны 36 дюймов расположены напротив каменной кладки.Продавец, у которого я покупаю материалы, пытается склонить меня к этому, когда я думаю, что просто плоский металл было бы неплохо и меньше работы. В любом случае это будет не очень заметно. Спасибо. | Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/21191/find/ | ||
Я не думаю, что это повлияет на сопротивление ветра. Вы должны убедиться, что соединение все еще может перекоситься и не скрепляться в этом случае, поскольку они будут расти и сжиматься с разной скоростью в зависимости от воздействия. | Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/21192/find/ | ||
Привет, Рэй, Спасибо за использование металлической кровли. Я считаю, что подшитые детали граблей более слабые при ветровой нагрузке, чем закрепленные детали граблей. Если вы не находитесь рядом с побережьем и не ожидаете сильных ветровых нагрузок, все будет в порядке. Поможет минимизация ширины краевой панели за счет планирования расположения панелей.Я думаю, что с крикетом можно справиться в любом случае. Я бы отказался от использования формованных панелей. Удачи, Дэвид Стермер | Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/21193/find/ | ||
Спасибо! На всякий случай, поскольку я действительно не хочу, чтобы эта крыша взорвалась, я приложил изображение с двумя рисунками и крупным планом лицевой панели из моего проекта. Верхняя часть фасции имеет край 1,5 дюйма. Я бы не хотел использовать металлический Т-образный отлив с вертикальным выступом, который опускается на лицевую панель.Я обвел красным цветом ту часть, о которой говорю в двух примерах обрезки. В основном то, что я надеюсь, что я могу сделать, это использовать плоский кусок металла (с широким сгибом по краю для прочности?), Прикрученный к лицевой панели 2×6 сверху каждые 8 дюймов или около того, а затем использовать один из двух методов. на изображении, чтобы прикрепить панели и быть в безопасности. И, нужна ли мне нижняя вкладка или нет, какой метод лучше всего использовать? Я знаю, что метод верхней обрезки и подгибки будет намного проще, чем обрезка и подгибка. | Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/21194/find/ | ||
Привет, Рэй, Я не поклонник метода «разрезания и складывания», когда плоскость панели разрезается и помещается в подол.Я считаю, что он не будет особенно устойчивым к погодным условиям и при ветровой нагрузке будет иметь небольшое сопротивление разъединению. Мне больше всего нравится прямая застежка. Скорее всего, выдержит ветровые нагрузки. Грабли с кромкой кажутся разумными для работы с низкой ветровой нагрузкой. Я бы порекомендовал прикреплять через вертикальную ножку, чтобы обеспечить поддержку язычку, на котором зацепляется подшитая панель. С уважением, Дэйвид | Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/21195/find/ |
Справочник по отраслевым терминам, которые необходимо знать
Металлическая кровля и профилирование — важные и распространенные операции в строительстве, архитектуре и жилищном строительстве. Однако их может быть довольно сложно понять для тех, кто не работает в этой сфере, или для тех, кто плохо знаком с этой отраслью.Различные детали, из которых состоит профилегибочная машина, что они делают, все, что входит в металлическую крышу, и проблемы, которые могут возникнуть при работе с этими машинами, могут заставить кого-то повернуть голову.New Tech Machinery остается лидером в индустрии портативного профилирования с 1991 года, и мы понимаем, что вы не приходите в этот бизнес, зная все. Мы хотим, чтобы наши сотрудники, клиенты и потенциальные клиенты получили хорошее образование и получили все инструменты, необходимые для принятия разумных решений.
Это подробное руководство помогает упростить сложный жаргон и процессы, часто используемые при изготовлении металлических кровель и профнастила, и объединяет все это в один глоссарий, на который вы можете в крайнем случае сослаться. Мы включили определения для:
- Профилирование Определения: Процесс профилирования и различные профилегибочные машины
- Определения металлических кровель: части кровли и монтажные аксессуары
- Другие определения металлических кровель: Типы металлических кровель и их компоненты, связанные с металлическими кровлями
- Проблемы с металлической кровлей и профилированием рулонов или листов металла
Hemming — Процесс, при котором материал загибается на себя.
Машинист — Рабочий, занимающийся изготовлением, сборкой или ремонтом оборудования; мастер, владеющий станками; тот, кто управляет машиной.
Металлическая катушка — Металлические листы, свернутые в большой рулон. Бухты — самый эффективный способ транспортировки или хранения листового металла.
Профилирование металла — Процесс подачи готового, свернутого в бухты, плоского или другого металла через ряд роликов, при котором каждая роликовая станция дополнительно придает куску металла желаемую форму.
Контроллер — Устройство с ручным или компьютерным управлением, которое заставляет машину работать и следовать входным измерениям и предпочтениям.
Приводные ролики — Что перемещает металл в машине; обычно из металла или полиуретана.
Формовочные ролики — Формовочные ролики и формовочные станции — это отдельные компоненты, через которые проходит металл, чтобы изгибаться или формировать желаемую форму.
Формовочные станции — Места, в которых металл изгибается или манипулируется парой формовочных роликов.
Гидравлические баки — Они не входят в стандартную комплектацию всех профилегибочных станков, но обычно добавляются для ускорения станка для повышения производительности или для автоматизации ножниц.
Источник питания — Как приводится в действие роллформер и как он может работать; обычно электрический или газовый.
- Ножницы или гильотины — Режет металлическую деталь или компонент на заданную длину.
Ножницы после резки — Металлическая деталь сначала формируется на станциях формования, а затем режется.
Ножницы для предварительной резки — металл разрезается на входе в машину, прежде чем он пройдет через формовочные станции.
Металлический лист — Металл, сформированный в тонкие листы в процессе прокатки.
Вырубка — Вырезание различных форм из листового металла по краю пустой полосы для подготовки панели к установке.
Портативная профилегибочная машина — Принимает все, что делает формовочная машина для металла, но имеет меньшие размеры, поэтому ее можно легко транспортировать. Переносной роликовый формирователь может работать от газа или электричества и часто поставляется с прикрепленным или автономным разматывателем для металла и разгрузочными столами для готовых панелей.
Переносная машина для производства кровельных панелей — Конденсированная переносная часть обрабатывающего оборудования, используемая для профилирования металлических листов / рулонов в металлические кровельные или стеновые панели.
Переносная машина для изготовления бесшовных желобов — Конденсированная переносная машина, используемая для профилирования бесшовных желобов (из металлических листов / рулонов) непосредственно на стройплощадке.
Выносной стол — Платформа с регулируемой высотой, используемая для поддержки и поддержания уровня кровельных панелей при выходе из профилегибочного станка. Обычно поставляется длиной 10 футов (3 м).
Продольная резка — Раскрой металлического листа на более узкие полосы.
Tapering — Сужение панели с одного конца.
Определения металлических кровель
Металлическая кровля — Кровельная система из металлических панелей или черепицы, характеризующаяся высокой устойчивостью к ветру / шторму, непроницаемостью и долговечностью.
Металлические рулоны / листы — Металлическая кровля начинается с рулонов или листов металла, которые затем раскатываются, разрезаются и свертываются в панели для установки. Металлические рулоны представляют собой длинные непрерывные металлические рулоны, обработанные или покрытые краской.
Панели — Профилированные куски металлического рулона, которым была придана желаемая форма профиля / ребристой структуры и которые готовы к стыку вместе, чтобы сформировать крышу.
Профиль — Форма, в которую формуются металлические панели; они также определяют, как панели подходят и соединяются друг с другом.
Профилегибочное оборудование — Стационарное или переносное оборудование, которое формирует рулон или листы в отдельные панели.
Шов — Боковое ребро, на котором две металлические панели соединяются и соединяются.
Монтажные принадлежности для металлической кровли
Бутиловая лента — Используется аналогичным образом в качестве герметика для заделки трещин и швов на металлических крышах, но в виде одно- или двухсторонней ленты и герметизации путем сжатия. Также используется для обрезки.
Зажимы — Маленькие металлические детали, которые затягиваются и прикрепляются к верхней части металлической крыши по ее стоячему шву. У этих зажимов есть винты в верхней части, которые используются для крепления дополнительных элементов кровли, таких как система удержания снега, солнечные панели, спутниковые антенны, вывески, блоки переменного тока и т. Д.
Зажимы — Скрытый анкер, который прикрепляет металлическую панель к основанию (настилу крыши или другому материалу под металлическими панелями) с помощью креплений.Зажимы также иногда называют шипами.
Крепежные детали — Любое механическое крепежное устройство, используемое для прикрепления металлической крыши к настилу крыши во время установки.
Кожух трубы — Конусообразный фитинг, устанавливаемый вокруг выхлопной трубы, выходящей через крышу.
Заклепки — Аналогичны крепежным изделиям, но для установки требуется специальный пистолет для заклепок.
Герметик — Используется во время установки для герметизации воды, грязи, ветра и других веществ, которые могут попасть в небольшие помещения, делая крышу максимально водонепроницаемой. Обычно изготавливается из силикона и полиуретана.
Подкладка — Слой материала, который проходит под металлическими панелями и защищает их от воды и влаги, льда, высоких температур и паров. Синтетика и войлок — два самых популярных подкладки для металлических крыш.
Части крыши
Cricket — Конструкция с остроконечным седлом, устанавливаемая между дымоходом и поверхностью крыши для предотвращения скопления снега и воды.
Бордюр — Аксессуар, используемый для установки дополнительных устройств (кондиционеры, вентиляторы, знаки и т. Д.), Чтобы обеспечить ровную опорную конструкцию на наклонной крыше.
Настил — конструктивный элемент кровли здания; материал между конструктивными элементами (фермы, балки, прогоны и т. д.)) и рубероид.
Капельная кромка — Длинный кусок металла, установленный на крыше, чтобы вода не попадала на панель и не стекала в желоб.
Карниз — выступающий край крыши, выходящий за пределы несущей стены.
Фасция — Вертикальная или круто наклонная крыша или обшивка, расположенная по периметру здания.
Мешочек — Компоненты, используемые для отвода воды от критических участков крыши, где бы плоскость крыши пересекалась с вертикальной поверхностью, например, стеной или слуховым окном.
Фронтон — Треугольное сечение стены между краями скатной крыши. Обрезка, занимающая это изделие, обычно называется «обшивкой фронтона» или «обшивкой граблей».
Подол — Кромка, образованная путем загибания металла назад.
Hip — Наклонный внешний угол, образованный пересечением двух наклонных панелей крыши.
Шаг — Наклон крыши, измеренный путем деления высоты крыши на ее пробег.
Конек — Самая высокая точка на крыше, представленная горизонтальной линией, в которой пересекаются две области крыши, по всей длине области.
Шов — соединение, образованное путем соединения двух отдельных частей материала.
Софит — Нижняя сторона любой внешней выступающей части карниза крыши.
Основание — Поверхность, на которую наносится кровельная или гидроизоляционная мембрана.
Долина — Внутренний угол, образованный пересечением двух плоскостей наклонной крыши.
Холодная металлическая кровля — Окрашенные металлические панели или панели с покрытием, которые отражают солнечную энергию для рассеивания тепла.
Кровля из EPDM — Этиленпропилендиеновый мономер; синтетический каучук, используемый в качестве кровельного материала для пологих или плоских кровель; распространены в коммерческих структурах.
Металлическая кровля с открытыми креплениями — Кровельная система, в которой панели прикрепляются к конструкции через лицевую поверхность металла и непосредственно в настил крыши или каркас ниже, и остаются видимыми наверху панелей.
Фланец — Выступающий обод или край детали, обычно узкий и приблизительно постоянной ширины для придания жесткости или крепления.
Galvalume® — металлическое покрытие, которое начинается с основы из углеродистой стали, которая непрерывно погружается в сплавы алюминия и цинка горячим погружением до тех пор, пока не достигнет покрытия, состоящего на 55% из алюминия, 43.4% цинка и 1,6% силикона.
Калибр — Измерение толщины металла. Меньшие номера калибра указывают на более толстый металл.
Типы шва металлических панелей — Форма и способ соединения двух или более металлических панелей вертикально, включая следующие типы:
Панель обрешетки — Две ножки панелей скручиваются и стыкуются друг с другом, металлический колпачок проходит поверх ножек, образуя шов, и либо защелкивается, либо механически приваривается.Два распространенных типа деталей, которые проходят через ногу:
Защелкивающийся колпачок — Защелкивается на ножках панели без механических стыков.
Тройной шов — приваривается механическим способом, напоминает букву «Т».
Открытый шов внахлест застежки — Перекрывающиеся концы панелей внахлест крепятся к деке от верхней части панели.
Механический замок — Панели, которые были профилированы с особыми краями, совпадающими друг с другом.После соединения панелей используется ручной или механический закаточный станок для сгибания краев и фиксации панелей вместе.
Двойной замок — Имеет две складки шва, напоминающие скрепку (180 градусов).
Замок одиночный — Один загиб шва (90 градусов).
Фланец гвоздя / застежки — Аналогичен системе панелей с защелкивающимся замком, но крепится непосредственно к настилу крыши через охватываемую ножку металлической панели вместо использования зажима для прикрепления панели к настилу.После того, как застежки будут на месте, охватывающая часть панели полностью защелкивается на охватываемой ножке, которая скрывает головку застежки.
Защелкивающийся замок — Панели, которые были тщательно отформованы в рулонах, с краями особой формы, охватывающая и охватывающая части, которые защелкиваются вместе, что не требует ручного или механического шва при установке.
Профиль панели — Форма и способ соединения двух или более панелей.
Ребристые ролики — «Узоры» или полосы, свернутые в металлическую кровельную панель между швами. Общие виды включают:
Разгрузка зажима (ребро жесткости, прилегающее к шву, что позволяет разместить зажим)
Гофра (большая, постоянная волнистость металлической панели)
Плоский (без зазубрин между швами)
Ребристая (некоторая форма или углубление между швами)
Полосатый (небольшие ровные линии отступа на панели)
Металлическая кровля со стоячим фальцем — Металлическая кровельная система со скрытым креплением, имеющая приподнятый вертикальный шов и широкую плоскую поверхность между двумя ножками панели.
Проблемы с металлической кровлей и профилированием металлических рулонов / листовCamber — Катушка с вытянутым краем и слегка изгибается из стороны в сторону.
Меление — Беловатый осадок, который со временем может стать видимым на окрашенной или покрытой металлической поверхности из-за разложения ингредиента в красках, покрытиях или других материалах.
Выцветание — Изменение цвета окрашенных металлических крыш или стен, вызванное разрушением пигмента при воздействии веществ (воды, загрязнения, химикатов и т. Д.).) в атмосфере и определенных средах вступают в реакцию с пигментом.
Масло в консервных банках — Воспринимаемая волнистость металлической панели, которая является неотъемлемой характеристикой легких металлических изделий холодной штамповки. Масляные консервы могут происходить практически с любым типом металлических материалов, используемых в строительстве.
Кривизна панели — Что происходит, когда панели не выходят из машины по прямой линии. Есть два вида:
Downhill — Если панель спускается вниз, центр панели поднимается над декой, а концы касаются деки.
В гору — если панель движется в гору, концы панели поднимаются над настилом, в то время как середина панели касается настила.
Маркировка панелей — Отметки на панели, возникающие в процессе профилирования. Они могут принимать форму длинных полос или несовершенных пятен наверху или внизу панелей и обычно возникают из-за захваченной грязи или мусора на формирующих или приводных роликах, пленки на металлическом листе, зацепления катушки ролика или застревания в машине , кусочки пластика, застрявшие в машине, или металл, царапающий выходную или входную режущую пластину.
Несоосность при сдвиге — Это происходит, когда ножницы не точно режут панели, что может означать, что сдвиговые плашки на входе / выходе смещены или ножи ножниц не расположены надлежащим образом в соответствии с типом профиля.
Как пользоваться данными УсловиямиНадеюсь, вы лучше понимаете не только общие термины и компоненты, используемые в металлочерепице и профилировании, но также их различные функции и важность для машин.
Мы надеемся, что этот глоссарий станет вашим справочным пособием при исследовании металлических кровельных систем и профилегибочных машин. Если вам нужно простое объяснение металлических кровель или вы планируете использовать профилегибочный станок в своем бизнесе, этот глоссарий терминов, которые вам необходимо знать, поможет вам стать более образованным потребителем или сотрудником.
New Tech Machinery производит лучшие в мире портативные профилегибочные машины в течение 28 лет, и мы гордимся тем, что предоставляем нашим клиентам ресурсы, необходимые им для разумных и разумных покупок.
Мы готовы ответить на ваши вопросы о портативных профилегибочных машинах, а также о производстве металла. Если вам нужна более подробная информация, обязательно посетите наш учебный центр, где вы найдете самые свежие ресурсы по профилированию металла.
% PDF-1.5 % 1 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 1 >> эндобдж 6 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 2 >> эндобдж 9 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 3 >> эндобдж 14 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 4 >> эндобдж 19 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 5 >> эндобдж 24 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 6 >> эндобдж 29 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 7 >> эндобдж 34 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 8 >> эндобдж 39 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 9 >> эндобдж 44 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 10 >> эндобдж 49 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 11 >> эндобдж 54 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 12 >> эндобдж 59 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 13 >> эндобдж 64 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 14 >> эндобдж 69 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 15 >> эндобдж 74 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 16 >> эндобдж 79 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 17 >> эндобдж 84 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 18 >> эндобдж 89 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 19 >> эндобдж 94 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 20 >> эндобдж 99 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 21 >> эндобдж 104 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 22 >> эндобдж 109 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 23 >> эндобдж 114 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 24 >> эндобдж 119 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 25 >> эндобдж 124 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 26 >> эндобдж 129 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 27 >> эндобдж 134 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 28 >> эндобдж 139 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 29 >> эндобдж 144 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 30 >> эндобдж 149 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 31 >> эндобдж 154 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 32 >> эндобдж 159 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 33 >> эндобдж 164 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 34 >> эндобдж 169 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 35 >> эндобдж 174 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 36 >> эндобдж 179 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 37 >> эндобдж 184 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 38 >> эндобдж 189 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 39 >> эндобдж 194 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 40 >> эндобдж 199 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 41 >> эндобдж 204 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 42 >> эндобдж 209 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 43 >> эндобдж 214 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 44 >> эндобдж 219 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 45 >> эндобдж 224 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 46 >> эндобдж 229 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 47 >> эндобдж 234 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 48 >> эндобдж 239 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 49 >> эндобдж 244 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 50 >> эндобдж 249 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 51 >> эндобдж 254 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 52 >> эндобдж 259 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 53 >> эндобдж 264 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 54 >> эндобдж 269 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 55 >> эндобдж 274 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 56 >> эндобдж 279 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 57 >> эндобдж 284 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 58 >> эндобдж 289 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 59 >> эндобдж 294 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 60 >> эндобдж 299 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 61 >> эндобдж 304 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 62 >> эндобдж 309 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 63 >> эндобдж 314 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 64 >> эндобдж 319 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 65 >> эндобдж 324 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 66 >> эндобдж 329 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 67 >> эндобдж 334 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 68 >> эндобдж 339 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 69 >> эндобдж 344 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 70 >> эндобдж 349 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 71 >> эндобдж 354 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 72 >> эндобдж 359 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 73 >> эндобдж 364 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 74 >> эндобдж 369 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 75 >> эндобдж 374 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 76 >> эндобдж 379 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 77 >> эндобдж 384 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 78 >> эндобдж 389 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 79 >> эндобдж 394 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 80 >> эндобдж 399 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 81 >> эндобдж 404 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 82 >> эндобдж 409 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 83 >> эндобдж 414 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 84 >> эндобдж 417 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 85 >> эндобдж 420 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 86 >> эндобдж 423 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 87 >> эндобдж 426 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 88 >> эндобдж 429 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 89 >> эндобдж 432 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 90 >> эндобдж 435 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 91 >> эндобдж 438 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 92 >> эндобдж 441 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 93 >> эндобдж 444 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 94 >> эндобдж 447 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 95 >> эндобдж 450 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 96 >> эндобдж 453 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 97 >> эндобдж 456 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 98 >> эндобдж 459 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 99 >> эндобдж 462 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 100 >> эндобдж 465 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 101 >> эндобдж 468 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 102 >> эндобдж 471 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 103 >> эндобдж 474 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 104 >> эндобдж 477 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 105 >> эндобдж 480 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 106 >> эндобдж 483 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 107 >> эндобдж 486 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 108 >> эндобдж 489 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 109 >> эндобдж 492 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 110 >> эндобдж 495 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 111 >> эндобдж 498 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 112 >> эндобдж 501 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 113 >> эндобдж 504 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 114 >> эндобдж 507 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 115 >> эндобдж 510 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 116 >> эндобдж 513 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 117 >> эндобдж 516 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 118 >> эндобдж 519 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 119 >> эндобдж 522 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 120 >> эндобдж 525 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 121 >> эндобдж 528 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 122 >> эндобдж 531 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 123 >> эндобдж 534 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 124 >> эндобдж 537 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 125 >> эндобдж 540 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 126 >> эндобдж 543 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 127 >> эндобдж 546 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 128 >> эндобдж 549 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 129 >> эндобдж 552 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 130 >> эндобдж 555 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 131 >> эндобдж 558 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 132 >> эндобдж 561 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 133 >> эндобдж 564 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 134 >> эндобдж 567 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 135 >> эндобдж 570 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 136 >> эндобдж 573 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 137 >> эндобдж 576 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 138 >> эндобдж 579 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 139 >> эндобдж 582 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 140 >> эндобдж 585 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 141 >> эндобдж 588 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 142 >> эндобдж 591 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 143 >> эндобдж 594 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 144 >> эндобдж 597 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 145 >> эндобдж 600 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 146 >> эндобдж 603 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 147 >> эндобдж 606 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 148 >> эндобдж 609 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 149 >> эндобдж 612 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 150 >> эндобдж 615 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 151 >> эндобдж 618 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 152 >> эндобдж 621 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 153 >> эндобдж 624 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 154 >> эндобдж 627 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 155 >> эндобдж 630 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 156 >> эндобдж 633 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 157 >> эндобдж 636 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 158 >> эндобдж 639 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 159 >> эндобдж 642 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 160 >> эндобдж 645 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 161 >> эндобдж 656 0 obj> / BaseFont / Times-Roman / FirstChar 0 / LastChar 255 / Subtype / Type1 / ToUnicode 17728 0 R / Ширина [333 333 333 333 333 333 333 333 333 333 333 333 278 556 556 611 278 611 444 564 250 250250250250250250250250250250 333 408 500 500 833 778 180 333 333 500 564 250 333250 278 500 500 500 500 500 500 500 500 500 500 500 278 278 564 564 564 444 921 722 667 667 722 611 556722 722 333 389 722 611 889 722 722 556 722 667 556 611 722 722 944 722 722 611 333 278 333 469 500 333 444 500 444 500 444 333 500 500 278 278 500 278 778 500 500 500 500 500 333 389 278 500 500 722 500 500 444480200480541250250250 333500 444 1000 500 500 333 1000 556 33389250250250250 333 333 444 444 350500 1000 333980 389 333 722 250 250 722 250 333 500 500 500 500 200 500 333760 276 500 564 333760 333400 564 300 300 333 500 453250 333 300 310 500 750 750 750 44 47 22 722 722 722 722 722 889 667 611 611 611 611 333 333 333 333 722 722 722 722 722 722 722 564 722 722 722 722 722 722 556 500 444 444 444 444 444 444 667 444 444 444 444 444 278 278 278 278 500 500 500 500 500 500 500 564 500 500 500 500 500 500 500 500] >> эндобдж 657 0 obj> эндобдж 658 0 obj> эндобдж 659 0 obj> эндобдж 660 0 obj> эндобдж 661 0 объект> эндобдж 662 0 obj> / BaseFont / Times-Bold / FirstChar 0 / LastChar 255 / Subtype / Type1 / ToUnicode 17730 0 R / Ширина [333 333 333 333 333 333 333 333 333 333 333 333 333 278 556 556 667 278 667 444 570 250 250250250250250250250250250250 333555500500 1000 833 278 333 333 500 570 250 333250 278 500 500 500 500 500 500 500 500 500 500 333 333570 570 570 500 930 722 667 722 722 667 611 778 778 389 500 778 667 944 722 778 611 778 722 556 667 722 722 1000 722 722 667 333 278 333 581 500 333 500 556 444 556 444 333 500 556 278 333 556 278 833 556 500 556 556 444 389 333 556 500 722 500 500 444 394 220 394520 250 250 250 333 500 500 1000 500 500 333 1000 556 333 1000 250 250 250 250 250 333 333 500 500 350 500 1000 333 1000 389 333 722 250 250 722 250 333 500 500 500 500 220 500 333747 300 500 570 333747 333400 570 300 300 333 556 540 250 333 300 330 500 750 750 750 500 722 722 722 722 722 722 1000 722 667 667 667 667 389 389 389 389 722 722 778 778 778 778 778 570 778722 722 722 722 722 611 556 500 500 500 500 500 500 722 444 444 444 444 444 278 278 278 278 500 556 500 500 500 500 500 570 500 556 556 556 556 500 556 500] >> эндобдж 663 0 obj> эндобдж 664 0 объект> эндобдж 665 0 объект> эндобдж 666 0 obj> эндобдж 667 0 obj> поток Hbd`ab`ddwwwq s () J4031
БЕЗОПАСНЫЙ КОНЬК Базовая цена 30 долларов США.58 | ПАНЕЛЬНАЯ КРЫШКА Базовая цена $ 16,83 | ОТДЕЛКА КАМНЯ Базовая цена $ 29,14 | ||
|
|
| ||
ОТДЕЛКА ГРАБЛИ Базовая цена $ 38.04 | СОФФИТ ОТДЕЛКА FASCIA Базовая цена $ 26,46 | КАПЕЛЬНАЯ КРАЯ Базовая цена $ 28,15 | ||
|
|
| ||
«Z» МЕТАЛЛ Базовая цена 30 долларов США.17 | УНИВЕРСАЛЬНАЯ БОКОВАЯ СТЕНА Базовая цена $ 37,53 | КОНЕЦ МИГАЕТ Базовая цена 23,80 долл. США | ||
|
|
| ||
ОФСЕТНАЯ ГИБКАЯ Базовая цена 8 долларов.75 | НЕПРЕРЫВНАЯ ЧИСТКА Базовая цена 7,30 долл. США | ВЫСОКИЙ ПЕРЕХОД Базовая цена $ 25,00 | ||
|
|
| ||
ПЕРЕХОД ГРАБЛИ Базовая цена 33 доллара.95 | ПОЛЬЗОВАТЕЛЬСКАЯ ОТДЕЛКА Базовая цена 6,10 долл. США | ОТДЕЛКА СКРЫТОГО КРЕПЕЖА ГРАБЛИ Базовая цена $ 39,99 | ||
|
|
| ||
ОТДЕЛКА КАМНЯ С КАПЕЛЬНЫМ КРАЕМ Базовая цена 47 долларов.21 | КОНЬК И БЕДРА Базовая цена 30,90 долл. США | ДЕНВЕР ПИК ТРИМ Базовая цена $ 46,58 | ||
|
|
| ||
DENVER ENDWALL МИГАЕТ Базовая цена $ 24.19 | DENVER GABLE Наша цена: 36,55 $ | РОЛИКОВАЯ ДОЛИНА / ПЛОСКИЙ ЗАПАС В БАТАРЕ Базовая цена 185,00 $ | ||
|
|
| ||
«W» ОБРАЗОВАННАЯ ДОЛИНА Базовая цена $ 81.40 | ПЛОСКИЙ ЛИСТ / ОТДЕЛКА Наша цена: 36,30 $ | ОТДЕЛКА КАНАЛА СТИЛЯ «D» Наша цена: 25.97 $ | ||
|
|
| ||
ПИТЧ-ПЕРЕХОД МИГАЕТ Наша цена: 62 $. |
