Плитный фундамент своими руками — пошаговая инструкция

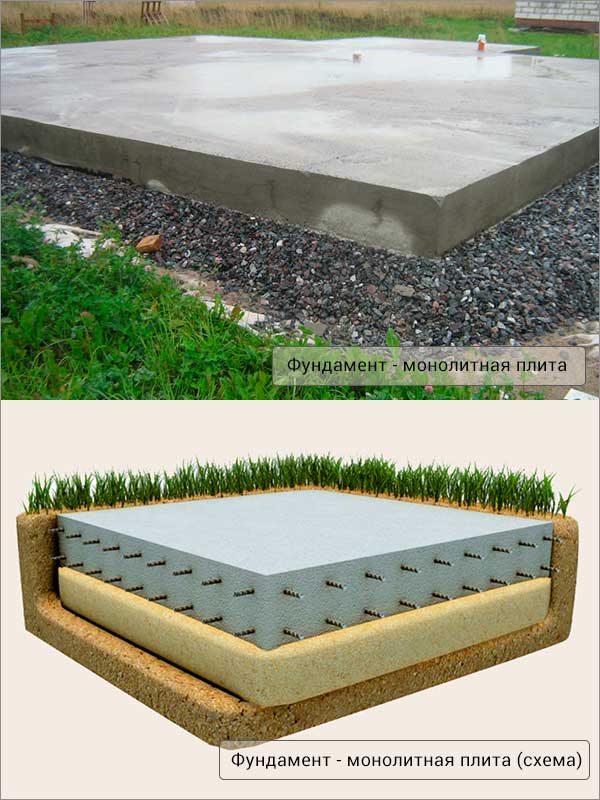

Монолитная плита или плитный фундамент – это фундаментальное основание, которое в отличие от ленточного обладает упрощенной технологией монтажа и используется для «сложного» грунта. Такая опора намного надежнее, служит дольше и подходит для любых типов построек (блочные, деревянные, кирпичные дома, одноэтажные и многоэтажные постройки, бани, сараи и многое другое).

Главный плюс плитного фундамента заключается в том, что его без труда может возвести человек, не обладающий большим опытом в строительных работах. Помимо этого постройки такого типа обладают и другими преимуществами.

Плюсы и минусы плитного фундамента

По большому счету такое основание является усовершенствованным вариантом ленточного фундамента, обладающим повышенной несущей способностью. Плитный мелкозаглубленный монолит выгодно отличается следующими достоинствами:

Подходит для участков, где почва отличается повышенной пучинистостью. Если грунт подвижный, то укладка ленточного фундамента невозможна. В свою очередь плитный фундамент на пучинистых грунтах, в моменты промерзания и отмерзания почвы, будет подниматься и опускаться равномерно, не разрушаясь при этом.
Оказывает пониженное давление на грунт.
Не подвержен деформациям и усадке.
Требует минимальных усилий и земельных работ при подготовке основания (для подготовки котлована потребуется снять совсем тонкий слой грунта).

Помимо этого, монолитный плитный фундамент можно использовать как готовый пол, в основание можно сразу интегрировать систему обогрева.

Однако, существуют у плитного фундамента как плюсы, так и минусы. К последним относится высокая стоимость строительных материалов, которые потребуются для такого сооружения. Однако, учитывая, что при закладке монолитного основания вы получаете два в одном (фундамент и пол), то суммы будут не так сильно разниться.

При грамотном расчете плитного основания и правильной укладке слоев «пирога» вы построите дом, на любой почве.

Устройство монолитной плиты

Как и при укладке любых монолитных конструкций, устройство плитного фундамента подразумевает определенную последовательность слоев бетонного «пирога»:

Песчано-гравийная подложка – 15-20 см песка позволяет выровнять «непослушный» грунт, а 15-20 см гравия станут хорошей дренажной системой.
Геотекстиль (некоторые укладывают его перед песчаным основанием).
Бетонная «подготовка» толщиной порядка 5-10 см. Этот слой представляет собой жесткое основание, которое потребуется для гидроизоляции.
Рулонный гидроизолирующий материал (лучше отдать предпочтение материалам на стекловолоконной основе).
Теплоизоляция толщиной около 15-30 см. Утеплитель (лучше всего подойдет пенополистирол) снизит силу пучения и сделает фундамент не таким холодным.
Армопояс состоящий из двух арматурных сеток с ячейками размером 20 х 20 (диаметр стержней 12-16 мм).
Бетонная стяжка толщиной 20-50 см и система теплых полов (если предполагается).

Чтобы залить плитный фундамент своими руками, необходимо произвести правильные расчеты.

Расчет плитного фундамента

В отличие от ленточного основания, для расчета плитного фундамента потребуется уточнить намного меньше параметров. Нам потребуется узнать несущую способность грунта и самого бетона. Также стоит убедиться в том, что плиточный фундамент будет способен выдерживать вес будущей постройки. Для этого разделим общий вес конструкций (бетонного основания и постройки) на общую площадь фундамента.

Рассмотрим пример. Сухой грунт обладает несущей способностью 2 кг/см², используем мы бетон марки М 150 с несущей способностью 163 кг/см². Исходя из этих данных получается, что фундамент и постройка не должны оказывать на грунт давление более 2 кг/см².

Расчет толщины плитного фундамента также будет зависеть от этих показателей. Допустим, вы планируете построить баню в 2 этажа 10 х 10 м, соответственно площадь основания составит 100 м². Если толщина фундамента будет 20 см, то его приблизительный вес (учитывая армопояс) составит порядка 100 тонн. При толщине стенок постройки в 25 см, общий вес всего сооружения увеличится еще на 30 тонн. Но, ведь в доме будет еще находиться мебель, оборудование и люди. Прибавляем еще 70 тонн и получаем 300 тонн. Если разделить эту величину на 100 м², то мы получаем приблизительно 0,1 кг/см² – это и будет давление, оказываемое постройкой на грунт.

Полезно! Если вы планируете возвести мелкую постройку, например плитный монолитный фундамент под гараж, то минимальная высота основания может быть 10 см. Если же речь идет о жилых домах, то минимально допустимая толщина составляет 20 см.

Однако, стоит учитывать, что это только приблизительный расчет. Независимо от того, планируете вы возвести плитный монолит или ленточный фундамент самостоятельно, лучше внимательно изучить:

ГОСТ 25100 – чтобы разобраться с классификацией грунтов;
СП 70. 13330 – где говорится об ограждающих и несущих конструкциях;
СП 28.13330 – антикоррозийные покрытия силовых каркасов зданий;
ВСН 29-85 и 37-96 – изготовление и проектирование МЗФ.

Нужно учитывать, что плитный фундамент очень сильно отличается от «ленты», поэтому площадь опирания и другие параметры будут разниться.

После составления проекта, начинаем готовить разметку под плитный фундамент своими руками.

Особенности разметки для монолитной плиты

Разметка для такого основания отличается несколькими особенностями:

Для монолитной плиты достаточно нанести разметку только самой будущей постройки. Где будут находиться стены и перегородки можно решить позднее, когда основание будет готово.
С каждой стороны разметку нужно сделать на 1 метр больше периметра будущего дома. Такая манипуляция необходима для обустройства дренажной системы и отмостки.
Если согласно вашему проекту постройка будет оснащена террасами, балконами, крыльцом и другими пристройками, то заливать эти элементы нужно вместе с фундаментом. Соответственно разметку нужно продумать и для них.

Чтобы осуществить строительство плитного фундамента, предлагаем ознакомиться со стандартной технологией укладки такого основания.

Технология строительства фундамента своими руками

Рассмотрим пошаговую инструкцию, которая поможет вам уложить фундамент.

Подготовка котлована

Глубина котлована зависит от плотности грунтовых пород:

Если земля очень плотная, то оптимальной будет глубина 50 см.
Если на участке преобладает торф, то лучше заглубить основание на 1 м.

Дно котлована выравнивается по горизонту. Если в процессе его подготовки в некоторых местах образовались ямы, то засыпать их землей нельзя, только песком. В противном случае плитный фундамент для дома может дать усадку.

Подложка

На этом этапе необходимо подготовить подушку под плитный фундамент. Для этого:

На дно котлована засыпьте промытый песок без примесей.
Утрамбуйте песчаный слой. Если котлован очень глубокий, то трамбовку необходимо производить послойно.

Если вы планируете провести коммуникации, то укладывать канализацию и водопровод нужно уже на этом этапе (газ и электричество можно провести потом).
Уложите гравийную подушку и утрамбуйте ее. Следите, чтобы щебень был распределен равномерно и строго горизонтально, лучше использовать для этого гидроуровень.
Поверх подушки расстелите геотекстиль.

Опалубка и утепление

Чтобы подготовить опалубку для плитного фундамента, учтите следующие нюансы:

Опалубка выставляется по периметру дома, а не по разметке «с запасом» в 1 м.
Для конструкции используйте доски на 50 мм.
Выставляется опалубка по высоте, которая будет равна толщине монолитной плиты. Чтобы выровнять ее по горизонтали, используйте шнуры и уровень. Если вы этого не сделаете, то перед тем, как сделать стяжку, вам придется выставлять метки по самой опалубке (при такой разметке легко можно допустить ошибку).
После этого выполните гидроизоляцию плитного фундамента. Для этого уложите на доски опалубки материал внахлест.
Также на этом этапе, под гидроизоляцию можно уложить дополнительный слой утеплителя. Для этого лучше всего использовать ЭППС высокой прочности.

Следующий этап – утепление плитного фундамента осуществляется с помощью листового материала (например, пенополистирола XPS), который нужно уложить в два слоя. Высота обоих слоев утеплителя должна составлять порядка 20 см. Укладывать материал нужно вплотную.

Армирование и заливка

Для выполнения армирования, вам поможет следующая пошаговая инструкция:

Вязать армокаркас нужно в два ряда с шагом 20-25 см. Нижнюю решетку уложите на специальные фиксаторы, таким образом, чтобы между слоем гидроизоляции и металлическими прутами было расстояние в 5-7 см.
Второй ряд арматуры (верхний) укладывается таким образом, чтобы после того, как вы зальете бетон, решетка «скрылась» в цементе на 5 см, но не меньше.
Оба слоя арматуры связывайте вертикальными стоками, которые нужно изготовить из таких же прутков.

После этого выполняется заливка бетонного раствора. Лучше всего использовать для этого марку состава М 300.

Залить раствор нужно за один день – чем короче будут промежутки между порциями бетона, тем прочнее и надежнее получится основание.

Залитый фундамент остается только выровнять правилом и дождаться пока основание высохнет (28 суток для полного застывания). Лучше всего, если на улице будет стоять теплая погода, а влажность будет составлять порядка 80%. Также рекомендуется накрыть основание полиэтиленом и ежедневно смачивать бетонную массу водой из распылителя.

В заключении

Благодаря этим рекомендациям вы сможете самостоятельно уложить плитный фундамент на склоне или на «сложной» земле. Однако, стоит учитывать то, что существует масса вариантов укладки таких основ. Например, некоторые отдают предпочтение свайно-плитным фундаментам.

Как сделать Плитный фундамент? Пошаговая инструкция своими руками +Видео

Плитный фундамент является самым прочным и надежным фундаментом из всех известных видов, однако он же является и самым дорогостоящим. Высокая цена такого фундамента обусловлена большим количеством затрат на бетон и изоляционные материалы, ведь размер такого фундамента равняется габаритам основания дома.

[contents]

Содержание:

1 Фундамент плита. Плюсы и минусы плитного фундамента дома
- 1.1 Плюсы при строительстве
- 1.2 Минусы монолитной плиты в фундаменте
2 Возведение фундамента. Этапы установки

Фундамент плита. Плюсы и минусы плитного фундамента дома

Плюсы при строительстве

Неоспоримым плюсом плитного фундамента является то, что он дает возможность построить каркасный дом, вообще любое здание (тяжелый дом, баню и т.п.) даже на заболоченных грунтах или торфяниках.
Конструкция такого фундамента, который представляет собой монолитную армированную плиту, позволяет ему как бы «плавать» на поверхности почвы, перемещаясь вместе с мигрирующим верхним слоем влажных грунтов. За такую особенность плитный фундамент прозвали плавающим.
Сложности возведения плитного фундамента связаны, как правило, с моментом расчета необходимых материалов.
Такого рода фундамент-монолитная плита станет полом для цокольного этажа дома, что достаточно удобно и практически выгодно.

Минусы монолитной плиты в фундаменте

Конечно это дороговизна, не все могут себе его позволить. И хотя плитный фундамент является самым дорогим из всех, экономить на его возведении не стоит, ведь от его прочности зависит устойчивость и долговечность всей постройки.

Если вы вдруг захотите перенести каркасный дом, с фундаментом стоит попращаться, в отличии от винтовых свай, которые можно выкрутить и использовать снова.

Возведение фундамента. Этапы установки

1. Плитный фундамент является мелкозаглубленной разновидностью фундаментов. После основной разметки на участке строения роется котлован. Плитный фундамент устраивают таким образом, чтобы он не сильно выступал на поверхности почвы. Глубина котлована рассчитывается исходя из следующих размеров: высота самого фундамента (20-40 см. ) + высота песчанной подушки (не менее 10 см.) + слой теплоизоляции (до 10 см.).

Засыпаем песок. Выравниваем основание

2. На дно котлована насыпается песчаный слой, который необходимо тщательно утрамбовать. Некоторые строители засыпают слой щебня, но это не обязательно, он всё равно умнется в песок. Пенокомплекс тоже не обязателен, но фирмы, чтобы больше заработать, делают с ним. Затем кладется слой гидроизоляции, в качестве которой может быть использован рубероид, застилаемый внахлест и спаянный газовой горелкой. В зависимости от климата на слой гидроизоляции укладывается теплоизоляционный материал (пенопласт или пенополистирол). Следует знать , что данный фундамент требует утепления не только в основании плиты, но и с боков конструкции.

3. Следующий этап – возведение опалубки по всему периметру будущей монолитной плиты-фундамента.

Доски опалубки также покрывают гидроизоляцией.
4. Далее по всей поверхности фундамента в виде решетки укладывается арматурный каркас из прутьев диаметром не менее 12 мм. Прутья фиксируются между собой проволокой, размер полученных после связки окошек может быть 20 на 20 см. или 30 на 30 см.

Подготовка каркаса перед заливкой бетона

Если залить плиту в один прием не получилось отложить заливку второго слоя можно на срок не более 12 часов, в противном случае фундамент может получиться не таким прочным, как хотелось бы.

Заливаем плитный фундамент своими руками

Существует еще один вариант возведения плитного фундамента, когда по всему примеру опалубки помещаются готовые железобетонные плиты, которые заливаются бетонной стяжкой. Однако такой вариант фундамента будет уступать монолитному в прочности. К тому же для укладки тяжелых бетонных плит понадобится привлечение спецтехники, что вряд ли станет более экономически выгодно, чем устройство плитного фундамента монолитной конструкции.

Как только бетон застывает и набирает прочность — фундамент под ваш будущий дом готов.

Foundation Field Tile Porcelain Rectified

Цвет: Черный

Вариант продукта Select24″ X 24″ X 3/8″ / Черный / Матовый24″ X 24″ X 3/8″ / Серый / Матовый24″ X 24″ X 3/8″ / Белый / Матовый

Количество

Необходимо квадратных футов

Уведомить меня

Рассчитать количество

Цена

$ S/F

13,00 $ S/F

13,00 $ за S/F

Необходимое количество квадратных футов

Добавьте 20% излишка

Превышение возраста

Мы рекомендуем как минимум 20% излишков сверх измеренного необходимого количества.

Естественные различия в материалах могут привести к тому, что вы удалите некоторые части из смеси
Материалы из определенной партии, и подобный материал может быть недоступен снова
Часть поставки может быть повреждена при транспортировке
Целесообразно держать под рукой дополнительный материал для решения проблем после установки, которые могут потребовать замены некоторые плитки

Узнать больше

Необходимое количество штук +20%

1 кусок

S/F за штуку

0 S/F

Всего С/Ж

0 П/Ф

Итоговая цена

Количество в вашем заказе превышает любую отдельную партию, находящуюся в настоящее время на складе. Смешивание партий может привести к отклонению продукта от рекомендованного диапазона. Если вы хотите продолжить оформление заказа, введите свои инициалы в поле, чтобы указать, что вы понимаете и принимаете этот риск, а затем нажмите «Продолжить и добавить в предложение».

Введите свои инициалы

Пожалуйста, введите инициалы для подтверждения.

Позвольте нам помочь вам

Плитка Foundation Black Field

Коллекция Foundation привносит эстетику полированного бетона в керамогранит, представленный в виде квадрата большого формата в трех цветах: белом, черном и сером.

скачать литературу

Инструкции по установке

Детали и установка

Приложения

Тип приложения	Значение
Внутренний пол	Коммерческий легкий/средний вес
Внутренняя стена	Все
Душевая стенка	Да, включая пар
Пол для душа	Да, только в мозаичных форматах
Наружный пол	Да
Наружная стена	Да
Бассейн/фонтан	Нет
Окантовка камина	Да
Столешница	Да

Вариант

Индивидуальная настройка

Поле

Седло

Резка ковров

Тщеслаковая верхняя часть

Отдел

Waterjet

Mosaic

Нет

Информация о упаковке

4 SF на ПК

16. 45002 на ПК

4.1000 4. 3 ПК на BX

12 SF на BX

49,2 фунта на BX

40 BX на ящик

480 SF на ящик

Проданы в полной коробке только

Атрибуты

Атрибут	Значение
Цвет	Черный
Деталь кромки	Ректифицированный
Размер	24X24
Переработанный	Да
ДКОФ	0,73-0,76-0,69

Установка и обслуживание

Детали установки	Значение
Раствор 1	Mapei Ultraflex LFT Белый
Раствор 2	Белая растворная смесь Ardex X5 Medium Bed
Вариант затирки 1	Mapei Ultracolor Plus FA
Вариант заполнения 2	Mapei Flexcolor CQ
Вариант затирки 3	Набор Ardex FL Rapid, шлифованный
Затирка швов	1/8″ мин.
Мембрана	Mapei Mapelastic AquaDefense
Герметик	Mapei Keracaulk шлифованный
Герметик	AquaMix Выпуск раствора
Очиститель	Концентрированное чистящее средство AquaMix
Инструкции по установке	Справочник TCNA
Требуется сухая компоновка	Рекомендуется

Примечания

DCOF AcuTest >0,73,0,76,0,69 В соответствии с рекомендациями TCNA, шаблоны швов склеивания/кирпича должны быть установлены с макс. Смещение 33% и мин. Затирка швов диаметром 1/8 дюйма, если иное не одобрено владельцем

Размер и масштаб

Плитка фундамента «Черное поле» |

Изображение недоступно

Системы гидроизоляции фундамента и дренажной плитки

Дренажная плитка представляет собой белую трубу под гравием. На него указывает красная стрелка. У строителя он в правильном положении, но ему нужно 2 дюйма гравия под ним и не менее 2 ФУТОВ гравия над ним. ПОДРОБНЕЕ НИЖЕ Copyright 2018 Tim Carter

«Вода движется горизонтально через почву. Вода занимает пустоты между частицами почвы. Чем глубже вы погружаетесь в почву, особенно если она глинистая, тем меньше места остается для воды. Дренажная плитка должна собирать эту воду и отводить ее подальше от вашего дома».

! ! ! См. примечания автора внизу столбца! ! !

Что такое дренажная плитка?

Дренажная плитка представляет собой перфорированную трубу, которая позволяет воде поступать в трубу. Устанавливается в основании фундамента. Вода в почве протекает через промытый гравий поверх трубы и уносится от фундамента в месте выхода трубы из земли.

Вот дренажная плитка и способ ее установки. Недостающая часть — это то, что происходит с круглой сливной трубой. Он будет либо выходить вбок к дневному свету, если склон вокруг дома крутой, либо будет проходить под фундаментом в выгребную яму в подвале или подполье. (C) Copyright 2017 Тим Картер

Является ли дренажная плитка частью системы гидроизоляции фундамента?

Да, водосточная плитка — это всего лишь небольшая, но важная часть системы гидроизоляции фундамента. Существует большая разница в обработке гидроизоляции фундамента снаружи. Вы можете подумать, что фундамент вашего нового дома был гидроизолирован, потому что вы видели что-то черное, распыленное на залитый бетон в верхнем левом углу фотографии выше.

Если вам интересно узнать больше об оценке стоимости гидроизоляции фундамента, у меня есть статья здесь.

Готов поспорить, что менее 1 из 100 новых домов на рынке жилья Большого Цинциннати имеют гидроизолированный фундамент. Большинство из них защищены от влаги. Как вы думаете, что происходит в вашем городе?

Ссылки по теме

открывается в новом окнеЛучшие фундаментные дренажные плиты легко заметить

открывается в новом окнеЛучшие советы по установке дренажных плит

Бесплатные и быстрые предложения

открывается в новом окнеНАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНО и БЫСТРО ЗАЯВКИ от местных подрядчиков-экспертов по дренажу.

Сработала ли старая глиняная дренажная плитка?

Важно понимать, что в начале своей строительной карьеры мне посчастливилось работать над многими старыми домами в Цинциннати, штат Огайо. Многие из домов были построены в конце 1800-х и начале 1900-х годов. У большинства из них никогда не было дренажной плитки или какой-либо гидроизоляции фундамента.

Сливная плитка начала появляться в конце 1920-х и 1930-х годах. Он был очень грубым и состоял из красной глиняной трубы диаметром 4 дюйма и длиной от 12 до 14 дюймов. Куски этой трубы были прижаты друг к другу рядом с залитым бетоном нижним краем фундамента.

Рабочий накладывал на каждый стыковый шов полосу асфальтобетонного полотна шириной 1,5 дюйма, чтобы предотвратить попадание грязи в трубу.

Вода попала в стыковые швы в месте соприкосновения двух кусков глиняной плитки. В редких случаях поверх глиняной трубы клали промытый гравий. Было ошибкой оставить гравий.

Делает ли асфальт, наносимый кистью, гидроизоляцией основания?

Начиная с 1950-х годов широкое распространение получил асфальт на новых основаниях. Рабочие наносили его вручную или наносили шпателем на новый фундамент.

Задерживает ли асфальт водяной пар?

Да, асфальт — отличный материал для защиты от водяного пара. Бетон впитывает воду. Если вы поместите влажную землю вокруг незащищенного фундамента, ваш подвал будет влажным. Наверняка вы бывали в старом подвале и чувствовали запах этой влаги. В старых домах бетон или камень редко подвергались какой-либо обработке.

Асфальт отлично справился с минимизацией проникновения воды в фундамент. Однако он не обладал способностью перекрывать или заделывать трещины, которые могут образоваться в фундаменте. Видите ли, через некоторое время асфальт становится несколько ломким. Когда фундамент, обработанный асфальтом, трескается, трескается и асфальт!

Существуют ли рецепты модифицированного каучуком асфальта для гидроизоляции фундаментов?

Да, компания Owens Corning модифицировала стандартный асфальт, добавив некоторые прорезиненные смеси. В результате получилось соединение, обладающее определенной гибкостью. Другие компании разработали синтетические каучуковые смеси, обладающие гораздо большей эластичностью, чем модифицированный асфальт.

Еще до появления любого из этих продуктов коммерческие строители использовали картонные панели, наполненные бентонитом, для гидроизоляции. Бентонит – это особый продукт из натуральной глины, который набухает при намокании.

Вода уносит глину в трещину, она набухает и закупоривает дыру! Суть в том, что вы действительно можете гидроизолировать свой фундамент. С вашей стороны требуется небольшая домашняя работа, чтобы выбрать правильный продукт для вашей конкретной строительной ситуации.

Работают ли системы гидроизоляции Dimple Mat?

Да, гидроизоляционные маты с ямочками работают хорошо, если они установлены правильно.

Новейшей технологией является установка барьера, позволяющего воде беспрепятственно стекать вниз к сливной плитке по всей высоте стены фундамента, засыпанной грунтом.

Одним из продуктов является Delta MS. Посмотрите на эту установку:

Эта система подключается к дренажной плитке. Это отличное гидроизоляционное решение. Я бы добавил больше гравия, и что бы ни говорили люди из MS Delta, я бы покрыл гравий футом или больше соломы. Эта колонка была НАСТОЛЬКО ХОРОША, что я поделился ею с 31 000 подписчиков, которые читают мои сообщения, открывающиеся в новом окне, 19 декабря 2018 г. , информационный бюллетень AsktheBuilder. Copyright 2018 Tim Carter

Почему важна дренажная плитка?

Компания, занимающаяся гидроизоляцией вашего фундамента, скорее всего, будет настаивать на установке или контроле за установкой вашей дренажной системы. Очень немногие строители, которых я знаю, тратят время или интерес, чтобы надлежащим образом установить дренажную плитку.

Вода естественным образом течет к вашему фундаменту. Это особенно верно, если вы живете на склоне холма или даже на небольшом склоне, как, кстати, большинство из нас!.

Что еще хуже, почва, которая используется для обратной засыпки вокруг вашего дома, редко уплотняется. Когда его сбрасывают вокруг вашего дома, в нем содержится огромное количество воздуха.

открывается в новом окнеНАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ ПРЕДЛОЖЕНИЯ от местных экспертов-подрядчиков по дренажу.

Почему грязь при обратной засыпке является проблемой?

Грязь засыпки представляет собой проблему, так как содержит много воздуха и пустот.

Эта грязь была взбита и наполнена воздухом, когда ее выкапывали из земли. На естественное уплотнение этой почвы могут уйти годы и годы. В некоторых случаях, когда свесы крыши защищают от грязи, на ее уплотнение могут уйти десятилетия.

В почве всегда может быть больше воздуха, чем в почве, которая находится всего в 5 или 6 футах от вас. Это может означать БОЛЬШИЕ проблемы для вашего фундамента, если он не гидроизолирован И если у вас плохая установка дренажной плитки.

Надеюсь, из приведенного выше обсуждения вы поняли, почему Draintile так важен. Дело вот в чем: грунт засыпки имеет способность (из-за большого объема воздуха) удерживать большое количество воды. Вам нужно быстро собрать эту воду и отвести ее от вашего фундамента. Это работа дренажной плитки.

Этой фразой я часто поддразнивал своих коллег после того, как мы заканчивали задание. Это была внутренняя шутка. Однако фраза относится к сливной плитке.

У вас есть только ОДИН шанс вставить его. Он закопается глубоко. Он может засориться, если его неправильно установить. Переделывать дорого. По этим и ряду других причин вам необходима качественная установка.

Куда девается плитка слива?

Я всегда предпочитаю устанавливать дренажную плитку сбоку от нижнего колонтитула. Многие строители просто устанавливают его поверх нижнего колонтитула.

Вода из почвы поступает в дренажную плиту снизу, а не сверху. Большинство домовладельцев считают, что вода, стекающая через почву, волшебным образом попадает в щели или отверстия в верхней части дренажной плитки. Это глупо.

Установка дренажной плитки поверх нижнего колонтитула означает, что уровень грунтовых вод будет находиться в верхней части нижнего колонтитула. Мой метод помещает уровень грунтовых вод примерно на 6 дюймов ниже верхней части нижнего колонтитула. Вы хотите, чтобы уровень воды был как можно ниже.

Когда следует устанавливать дренажную плитку?

Рекомендую укладывать сливную плитку на следующий день после заливки нижних колонтитулов. Раньше я помогал снимать формы, а затем клал 1-2-дюймовый слой 1-дюймового гравия вдоль внешней стороны нижнего колонтитула.

Затем я бы установил дренажную плитку непрерывно вокруг нижнего колонтитула. Наконец, мы покроем плитку слива 1-дюймовым гравием заподлицо с верхней частью нижнего колонтитула. Это завершит первый этап операции.

Такой способ работы имеет свои преимущества. Во-первых, пространство между краем нижнего колонтитула и стеной может заполниться рухнувшей грязью и/или переливами бетона от заливки стены фундамента. Этот материал трудно выкопать и удалить после заливки стен подвала. Кроме того, тяжело работать в узком месте, оставшемся вдоль фундамента после возведения и заливки стен.

Завершение установки после гидроизоляции фундамента

После гидроизоляции фундамента можно продолжить укладку дренажной плитки. Я рекомендую вам установить дополнительные 2-3 фута 1-дюймового гравийного покрытия над нижним колонтитулом. Вдобавок ко всему, установите толь или слой соломы толщиной 6 дюймов, прежде чем засыпать грязь.

Толь и солома предотвращают засорение сливной плитки илом.

Отказ от использования соломенной или рубероидной бумаги является огромной ошибкой. Засыпная грязь вспучивается. Дождевая вода уносит мелкие частицы ила вниз в почву, пока не уплотнится.

Первое, что нужно помнить, это то, что в земле засыпки есть много воздушных пустот, которые только и ждут, чтобы быть заполненными этим илом. Этот ил забьет гравий и дренажную плитку, если вы не остановите его движение вниз.

Лучшая плитка для слива Опустошается на дневной свет, как естественный источник

Так куда уходит вода из плитки для слива? Хороший вопрос!

Если повезет, где-нибудь на вашем участке она вытечет до дневного света. Вот что я имею в виду. Если вы строите на участке с уклоном, возможно, вам повезло, что вы достаточно попадаете в пределы вашей собственности, благодаря чему дренажная плитка может освещаться дневным светом. Труба не должна иметь уклон. Его можно уложить практически идеально ровно от нижнего колонтитула до дневного света. Конечным результатом является то, что вы просто обеспечиваете путь без сопротивления для выхода воды вокруг вашего фундамента.

Если вам не повезло, как мне, вам нужно установить отстойник в подвале. Дренажная труба попадает в отстойник через нижний колонтитул или под ним. Я всегда устанавливаю 6-дюймовую трубу под нижним колонтитулом именно там, где я знаю, что буду устанавливать отстойник. Я фактически устанавливаю эту трубу до заливки футера. Трудно тоннель!

Электрический насос перекачивает воду из поддона либо наружу дома, либо в систему ливневой канализации. Никогда не позволяйте дренажной трубе отстойника сливать воду вдоль фундамента. Это просто снова пропитывает почву!

Дренажные насосы с резервным питанием от аккумуляторов доступны для помощи обычному насосу в случае выхода из строя основного насоса или отключения электроэнергии из-за урагана.

Обратная засыпка стен фундамента подвала

Многие трещины в фундаменте связаны с обратной засыпкой. Очень немногие домовладельцы осознают риск слишком быстрой засыпки фундамента.

Не забывайте, что фундаментные стены — это просто балки или подпорные стены. Стены действуют как балка после присоединения цокольного этажа и чернового пола первого этажа.

Без этих двух элементов стена фундамента может наклониться внутрь, треснуть или даже соскользнуть с нижнего колонтитула! Не позволяйте вашему строителю производить обратную засыпку, пока эти полы не будут на месте!

Кроме того, знаете ли вы, что в идеальных условиях бетону требуется примерно 28 дней, чтобы достичь 75 процентов проектной прочности?

Я знаю строителей, которые засыпают фундамент в течение четырех дней после заливки! Я видел огромные трещины в фундаментах, которые были преждевременно засыпаны. Не позволяйте этому случиться с вами!

Грязь на склоне вдали от фундамента дома

Типовые строительные нормы требуют, чтобы грунт отходил от фундамента. На самом деле они заявляют, что в пределах первых 10 футов горизонтального расстояния от дома должно быть 6 дюймов падения.

Если границы участков расположены слишком близко, чтобы это произошло, должен быть какой-то дренажный канал, который позволяет гравитации отводить воду от фундамента.

Я сделал этот рисунок. Вы можете увидеть фундаментную стену с типичной плитой подоконника и балкой пола. Красная линия — участок до появления экскаватора. Верх фундамента должен оказаться на 18 дюймов ВЫШЕ красной линии. Используйте грязь из отверстия, чтобы создать уклон от фундамента. (C) Copyright 2018 Тим Картер ВСЕ ПРАВА ЗАЩИЩЕНЫ

Кроме того, после того, как эта вода выйдет из фундамента, ее необходимо направить в самую нижнюю часть участка. Другими словами, план планировки участка должен быть выполнен так, чтобы вода стекала с участка так же, как это было до того, как на участке был построен дом. Это вопрос здравого смысла. Этого легко добиться, если фундамент дома выступает из земли, а засыпанный грунт создает необходимый уклон.

Если у вас сейчас проблемы с прудом и вам слишком сложно перепланировать ваш двор, вы можете довольно легко осушить эти заболоченные участки. Все, что вам нужно сделать, это установить во дворе линейную французскую дренажную систему. Это простая траншейная система, содержащая перфорированную дренажную трубу и гравий. Траншеи имеют ширину всего 6 дюймов и глубину от 18 до 24 дюймов. Они следуют контуру вашего двора, пока не пройдут мимо вашего дома. Затем дно основной траншеи выравнивается, и вскоре труба выходит на свет!

открывается в новом окне

открывается в новом окнеНажмите здесь, чтобы заказать потоковое видео Тима с пошаговой процедурой установки линейного французского водостока и поддержания сухости в подвале.

Примечания автора:

Вы можете задаться вопросом, стоит ли чего-нибудь мой совет. Что ж, прочитайте, что написал мне Джим Сандерс, когда он был на пределе своих возможностей:

«Привет, я просто хотел написать вам о результатах моего «Осушения траншеи». У меня мокрое подполье уже 15 лет. , Вода время от времени заполняла подполье, поэтому нам фактически пришлось просверлить дренажные отверстия в основании, чтобы вода попадала в подвал и, в конечном итоге, в водоотливной насос. 0003

Я пробовал все. Несколько подрядчиков сказали, что единственное, что мы можем сделать, это подать воду в дом через дренажную плитку и пустить ее в дренажный насос. Это сработало бы, но поскольку я живу на высоте 6 футов, у меня не должно быть проблем с водой. Это стало работать как часы… когда шел дождь, мы мчались домой с озера или куда бы мы ни отправились в отпуск, чтобы быть готовыми запустить резервный генератор на случай отключения электричества. Наша компания, занимающаяся сигнализацией, даже установила в нашей системе сигнализацию отстойника, чтобы они могли уведомить нас, если у нас произойдет сбой питания. Резервный аккумулятор был не вариант, потому что иногда мы отключаем электричество на несколько дней, а во время любого дождя наша выгребная яма работала каждые 7 минут… как часы.

Нашла ваш сайт и прочитала статью о траншее или французском водостоке. Сначала это звучало для меня как «целостное исцеление». Я не мог понять, почему траншея глубиной 2 фута на расстоянии 4 фута от дома может принести пользу. Как эта простая вещь могла решить серьезную проблему с водой, которая преследовала меня годами, дала трещину в моем фундаменте, осела пол в гараже и испортила почти каждый отпуск?

Линейная траншея французского водостока, идущая от дома. ФОТО ПРЕДОСТАВЛЕНО: Джим Сандерс

Я решил «какого черта». Мне пришлось копать вручную, используя траншейную лопату и кирку, потому что строитель засыпал наш участок кирпичом и асфальтом. Это заняло совсем немного времени. Поскольку уровень земли на этой стороне дома сильно различается, я не смог достичь глубины ровно 2 фута. Местами он варьировался от 18 до 30 дюймов, но склон был нисходящим. Длина траншеи составляет около 80 футов. Иногда я думал о том, чтобы заполнить все это, потому что просто не верил, что это сработает.

Я облил его камнями, положил плитку и заполнил круглым камнем №1. Я намотал трубу просто для подстраховки, а сверху еще использовал геотекстиль, чтобы можно было засыпать грязью и травой. Я также заказал немного глины и бросил из дома в канализацию.

После непродолжительного дождя из дома убегает вода. ФОТО ПРЕДОСТАВЛЕНО: Джим Сандерс

Результат? За последний месяц у нас было 7 или 8 проливных дождей, самый сильный из которых был прошлой ночью. Дождь шел такой сильный, что наш газон местами смыло из-за высокого содержания глины. Наш дренажный насос, который обычно запускался каждые 7 минут во время и после дождя, имеет не включался 4 недели . Ил на дне отстойника теперь сухой и трескается. Наше пространство для ползания не показало следов воды или даже влаги.

Поскольку я не видел, как устранять трещины в фундаменте или оседание и наклон пола в гараже, пока не устранил источник проблемы, я подождал, чтобы сначала посмотреть, заработает ли траншейный водосток.

На этой неделе ко мне пришла компания и применила своего рода метод «закапывания грязи» на полу гаража, который отлично сработал. Кроме того, за последние несколько недель я заделал трещины в фундаменте.

Насос с сухим картером.
