Планировка мансардного этажа: Планировка мансардного этажа — ЭНКИСТРОЙ

Опубликовано 02.11.198728.10.2022 Автор: alexxlab Категории: Разное

Содержание

Планировка мансарды 6х6,8х8,9х9,10х10 и других размеров

Чердачное помещение современного дома редко остаётся местом для сбора устаревшего хлама. Удачная планировка мансарды позволяет увеличить полезную площадь на одну или несколько комнат независимо от количества нижних этажей. Стиль оформления дизайна-интерьера в программе, назначение помещений роли не играют.

Планировка всех этажей дома 9х9 с мансардой

Вернуться к оглавлению

Содержание материала

1 Нюансы планировки мансардного этажа
2 Примеры планировки мансарды для малогабаритных домов
3 Правила перепланировки
4 Интерьер мансарды

Нюансы планировки мансардного этажа

Чертеж мансардного этажа в доме может предусматривать два способа планировки:

Студийный. Когда вся мансарда – это одно просторное помещение, выполняющее функции спальни, кабинета, зоны отдыха, детской комнаты.
Ячеистый. Такая схема разбивает помещение мансарды на зоны, что даёт возможность обустройства комнат различных по назначению.

Конструктивные особенности мансардного этажа, тип крыши определяют некоторые особенности, которыми внутренняя обстановка и перепланировка этого помещения в доме отличается от обустройства в планировщике интерьера обычного этажа дома или дачи.

Когда ведётся новое строительство, используется готовый чертёж, планировка чердачного помещения обуславливается заранее, остаётся только выбрать стиль дизайнерского решения. Стандартные проекты предлагают дома с мансардой для небольших участков: с размерами 6х6, 6х9, 8х8, 6х8, 8х9.

Планировка дома 6х6 с мансардой

Если нужна индивидуальная планировка, архитектурные бюро выполнят любые заказы. Перепланировка старого дома заставляет учитывать особенности конструкции, созданной ранее.

Вернуться к оглавлению

Примеры планировки мансарды для малогабаритных домов

Неразделённое пространство. Этот чертёж дома 6х6 предполагает планировку второго этажа дома студийного типа. Внизу располагается небольшой холл, в который ведёт крыльцо. Из холла можно попасть в кухню- столовую и гостиную, которая занимает половину первого этажа. Второй этаж представляет одну комнату-студию, которую можно использовать в различных целях и оформить в любом стиле. Минус этого проекта – отсутствие санузла, поэтому в первоначальном виде дом предназначен для временного пребывания, в роли домика для летней дачи. По желанию возможна перепланировка.
Вариант планировки дома 6х6 с мансардой-студией
Маленький, но удобный. Планировка этого небольшого дома предполагает наличие санузла. Кухня и гостиная разделяются небольшими перегородками. Мансардный этаж вмещает в себя две спальни, гардеробную и небольшой холл. Удобное и компактное размещение комнат позволяет использовать дом для постоянного проживания небольшой семьи.
Строгая симметрия. Этот чертёж постройки 6х6 предполагает размещение в мансарде двух одинаковых спален, разделённых небольшой кладовкой. Такой дом успешно заменит трёхкомнатную городскую квартиру для небольшой семьи.
Мансарда для отдыха. Эта схема для дома 6х6 предполагает студийное оформление нижней части, а мансарда разделена на отдельные зоны, разные по площади.
Пример планировки мансарды для отдыха в небольшом коттедже 6х6 метров
Со всеми удобствами. Дома с мансардой немного большей площади: 6х8, 8х8 дают возможность оборудовать дополнительный санузел для мансардного этажа. Размеры этого сказочного домика позволяют идеально использовать небольшой участок. Отличительные черты: компактность и, вместе с тем, все необходимые удобства благодаря приемлемой планировке мансарды.

Ванная с видом на природу. Мансарда этого дома размерами 8х8 или 8х9 кроме трёх комнат, две из которых имеют выход на балкон, вместила в себя просторную ванную комнату с окном на природу.
Много пространства. Площадь мансарды дома 8х8 или 8х9 можно разделить на меньшее количество отдельных помещений, больших размеров: вариант для любителей пространства.
Проект дома 8х8 с мансардой на 2 спальни
Разнообразие форм. На прямоугольной площади сделать удобную планировку, которая соответствовала бы требованиям удобства и эстетики всегда труднее, чем на квадратной. Тем не менее, нет ничего невозможного. Этот чертёж предполагает ассиметричную форму одной из комнат на мансардном этаже дома 8х9. Таким вариантом можно воспользоваться в случае, когда проводится перепланировка чердачного помещения.

И снова классика. Этот чертёж 6х9 для поклонников классической планировки и удобств: пространство мансарды разделено на небольшие зоны и включает спальни, коридор и санузел.

Вернуться к оглавлению

Правила перепланировки

Строительство нового жилища с нуля предполагает наличие готового проекта обустройства всего дома, в том числе и мансарды. Необходимость оборудования или перестройки мансарды в уже давно построенном доме требует соблюдения некоторых правил.

Перепланировка требует серьёзного подхода, так как существуют определённые строительные нормативы и правила. Схема, составленная перед началом работ, на которой будет отмечены несущие конструкции и перекрытия, значительно облегчит задачу. Второе, что нужно указать на схеме – это наличие окон, или места их возможного устройства. И третья важная задача, без которой не обойтись – утепление и наличие необходимых коммуникаций;

Тип крыши. Не каждая разновидность и конструкция крыши позволяет использовать обустроенное чердачное помещение в качестве жилого этажа.
Схема устройства крыши мансардного этажа
Для обустройства не годятся чердаки под крышами, угол наклона которых меньше 35о. Ломаные двускатные с фронтонами, вальмовые или полувальмовые для этой цели подходят как нельзя лучше, если горизонтальные балки размещены не слишком низко;
Скошенные стены. Из-за скоса крыши стены мансардного этажа получаются разновеликими. На скошенной стороне нет возможности поместить любую стандартную мебель, зато эту особенность можно превратить в достоинство, если воспользоваться нехитрыми советами:

Поперечные балки – помеха или особый стиль. Если позволяет высота, потолочные балки можно закрыть и сделать потолок ровным и привычным. Но необязательно с этим спешить: удачно вписанные в дизайн именно балки могут создать особый колорит мансардного помещения. Создать контраст или особый стиль;
Особенность расположения окон:

Вернуться к оглавлению

Интерьер мансарды

Перепланировка интерьера может привести к созданию одного просторного помещения в мансарде, а может разделить большое пространство на несколько функциональных зон. Все зависит от размеров и предпочтений. Запретов на использование чердачного пространства нет, здесь может быть что угодно: от гостиной до дизайна кухни с газовой колонкой и ванной с бассейном.

Для оформления санузлов, ванных комнат достаточно помнить лишь одну вещь: ванная верхнего уровня, должна быть над хозяйственными помещениями нижнего, и никак не над спальнями и гостиной.

Важно правильно рассчитать высоту потолка и различных частей санузла. Неверная схема размещения создаст не только неудобства, но и будет препятствовать безопасной эксплуатации. Если сложно найти место для встроенной ванны, можно использовать отдельно стоящий вариант.

Отлично, если есть возможность оборудовать такой мини-бассейн под звёздами.

Вариант обустройства бассейна на мансардном этаже

Спальни – самое популярное предназначение комнат мансардного помещения. Отдых должен быть выше земной суеты. Чтобы пространство ограничивалось по минимуму, кровати в мансарде ставят изголовьем к меньшему парапету или вдоль низкой стены. Не всегда на такой площади есть возможность для размещения высоких шкафов, придётся заменить их полками, невысокими шкафчиками или использовать встроенные ниши;

Перепланировка мансарды в детскую комнату для девочки – распространённый вариант использования этого уголка дома. Во-первых, чердаки всегда любимое место для детских игр; во-вторых, небольшой детский рост позволяет организовать игровые зоны и места для игрушек в зоне скоса; в-третьих, в случае сложной конфигурации крыши все образовавшиеся ниши можно переоборудовать в места для хранения детских вещей, расположить там подвесные кровати;
Пример монтажа подвесных кроватей в мансарде
В отличие от взрослых спальных мест детские лучше расположить к низкому парапету не изголовьем, а боком, письменный стол – у окна;
Планировка кухонной мебели в специальной программе на мансардном этаже возможно в три варианта:
- Если есть возможность размещения рабочей зоны вдоль фронтона или высокой стены – это будет почти обычный вариант зонирования кухонного интерьера с некоторыми отступлениями;
- Возможно угловое размещение, когда высокие части расположены вдоль фронтона, а разделочная поверхность и полки – вдоль низкого парапета;
- Если планировка мансарды не позволяет оборудовать кухню обычной мебелью, можно изготавливать специальную мебель под заказ, а рабочую поверхность делать островного типа.

Обустройство небольшой кухни на мансардном этаже

Умелая перепланировка мансарды небольшого загородного дома поможет создать уютное место для общения семьи и встреч с друзьями.

Это может быть со вкусом обустроенный холл перед спальнями или даже домашний кинотеатр или бильярд. Мансарда – удобное место для кабинета, библиотеки, деловых встреч в непринуждённой обстановке.

мансарда с 4 фронтонами внутренняя планировка

Содержание статьи

Планировка и интерьер мансарды частного дома

Если в вашем жилом доме существует нежилая мансарда, которую вы решили перевести в жилое помещение, то мы с удовольствием поможем вам решить эту задачу.

Мансарда поможет увеличить полезную площадь дома на 50% и более.

В зависимости от площади пространства и высоты конька крыши относительно перекрытия верхнего этажа в ней можно расположить жилые комнаты, игровую, кабинет, биллиардную, гардеробную и даже дополнительный санузел.

Перечень помещений каждый определяет для себя сам, исходя из их отсутствия или недостатка.

Постараемся помочь вам распланировать помещения в мансарде и сделать эту часть жилища уютным и излюбленным местом обитателей дома.

Первый этап обустройства – составление плана

Мансардный этаж – это пространство, заключенное между скатной кровлей и частью наружных стен. Помещения мансардного этажа частично или полностью имеют наклонные потолки.

Приступая к обустройству пространства под крышей, прежде всего, необходимо выполнить план. На плане мансарды нужно нанести ограждающие стены и все выходящие на крышу вентшахты и дымоход, так как эти коммуникации занимают часть полезного пространства.

Прежде чем планировать помещения мансардного этажа, хотим обратить внимание на некоторые нормы.

СНиП 31-02-2001 «Дома жилые одноквартирные» гласит:

спальня, размещаемая в мансарде должна иметь площадь не менее 7 м 2 ;
общая комната (гостиная) – не менее 16 м 2 ;
ширина внутриквартирных коридоров не менее 0,85 м;
ширина ванной — не менее 1,5 м;
ширина уборной — не менее 0,8 м, минимальная глубина – 1,2 при открывании двери наружу, не менее 1,5 м при открывании двери внутрь;

высота помещений в мансарде не менее 2,3 м;
для обеспечения естественной вентиляции должна быть предусмотрена возможность проветривания через окна, форточки, фрамуги.

Варианты обустройства мансарды

Выполним планировку мансарды на примере деревянного дома размером в плане 6х8 м.

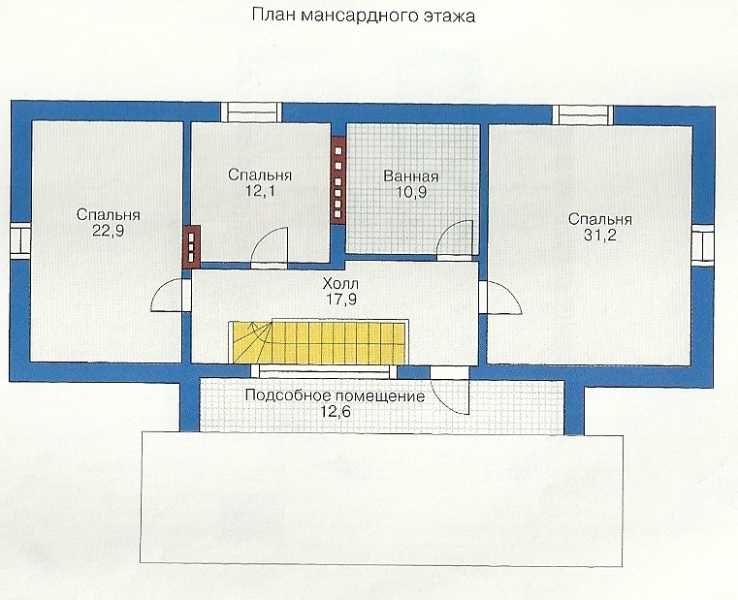

Перед вами план мансардного этажа с нанесенными стенами и коммуникациями. Труба дымохода усложняет перепланировку.

Посмотрим, как можно расположить помещения в заданном пространстве.

В первом варианте предлагается соорудить две достаточно просторные спальные комнаты. Чтобы дымоход не затруднял проход, устраиваем лестницу так, чтобы между трубой и перилами оставался проход не менее 0,85 м. В спальне в нише, образованной между фронтоном и вентшахтой можно расположить стеллаж или встроенный шкаф.

Поднимаясь по лестнице в мансарду, мы попадаем в небольшой холл, где прекрасно разместится уютное кресло и торшер – отличное место для отдыха, чтения, вышивания и пр. В наклонной части стен холла (под изломами кровли) можно соорудить книжные полки.

Второй вариант выполнен с устройством санузла. Дополнительно можно пробить оконный проем для освещения и проветривания данного помещения.

Увеличиваем площадь комнат за счет коридора, где в нише сооружаем гардероб. Небольшое помещение коридора и лестница освещаются окном фронтона.

Кстати, если в доме уже есть санузел на нижнем этаже, то вход в помещение устраиваемого в мансарде санузла можно запроектировать со спальни. Таким образом, он станет индивидуальным, предназначенным для обитателей спальни.

В небольшом садовом домике площадь мансарды часто не позволяет устроить более одного помещения. В этом случае в мансарде, как правило, размещают просторную спальню, кровати устанавливают вдоль стен со скатами кровли, центральная более высокая часть комнаты остается свободной для прохода, ведь порой мансардный этаж устраивается из чердачного помещения, где высота балки крыши не позволяет выполнить прямой потолок нужной высоты.

Дизайн мансардного этажа и его планировка во многом зависит от конструкции кровли. На схеме представлена мансарда частного дома с четырехскатной шатровой крышей. Полезная площадь этажа зависит от высоты ограждающих стен: чем выше стена от пола до наклонной балки, тем больше площадь мансардного этажа.

В мансарде дома размером 8х8, 10х10 с высотой боковых стенок от 1.4 м можно устроить четыре вполне комфортных помещения (спальню, детские или гостевые комнаты и санузел). При этом освещаться мансарда будет окнами, расположенными на крыше, они так и называются – мансардные окна.

Интерьер мансарды загородного дома

Интерьер мансарды, впрочем, как и любого помещения зависит от общей стилистики дома.

На представленных ниже фото мы предлагаем вашему вниманию несколько идей обустройства и отделки мансардного этажа.

Вариант устройства гостиной во всей площади мансарды.

В таком помещении можно собирать большие компании. Длинный стол и обилие мягких диванов располагают к посиделкам в кругу друзей и родственников.

Отличный вариант обустройства мансарды дачного дома, куда можно свезти «старые» диваны из городской квартиры. Они послужат спальными местами для обитателей дома и их гостей. Белые стены и потолок сделают помещение светлым, акцентами являются яркий стол и диванные подушки.

Санузел в мансарде загородного дома.

Деревянные балки и стойки крыши сочетаются цветовой гаммой с полом и мебелью. Стены и потолок молочного цвета являются фоном для открытой конструкции крыши.

В мансарде можно устроить зону активного отдыха, например, бильярдную.

Или тихого отдыха. Перемещенная домашняя библиотека в мансарду загородного дома, наполнит вечера интересным времяпровождением вас и ваших гостей.

Наклонные стены мансарды ограничивают возможности помещещения с одной стороны, а с другой делают его необычным. Спальня – одно из помещений, которое чаще всего располагают в мансарде.

Игровая комната для детей в мансарде — пространство, где дети практически не пересекаются со взрослыми.

Дети отличаюся повышенной активностью, способностью много двигаться. Устроенная в мансарде детская-игровая комната порадует не только ваших чад, но и их гостей. Здесь можно резвиться и играть в тихие игры, слушать музыку, смотреть телевизор, мечтать в тишине в одиночестве, заниматься творчеством.

Сделать мансарду монопомещением или разбить пространство на несколько комнат? Решение зависит не только от размера дома, но и от ваших предпочтений.

Часто обустройство мансарды откладывается до «лучших времен», порой из-за нехватки средств, иногда от нехватки идей. Пусть мансарда вашего дома всегда будет наполнена жизнью, смехом, голосами или молчанием людей.

Планировка и проектирование мансардного этажа

Коттеджное или индивидуальное строительство сегодня на пике популярности. Кто из нас не мечтает об уютном и просторном доме, где счастливо заживет вся семья? Дом с мансардой имеет не только особое французское очарование, но и массу преимуществ, главным из которых является возможность обустройства дополнительного жилого пространства. Такой проект малоэтажного частного строительства открывает новые возможности хозяевам: дополнительная жилая площадь при небольших финансовых затратах. Если есть желание и необходимость пристроить к дому мансардный этаж, нужно предварительно составить план и сделать чертеж. Это поможет исправить ошибки на этапе планирования, правильно рассчитать нагрузку и количество строительных материалов.

Особенности и требования

Планировка жилой мансарды – процесс трудоемкий, требует знаний и точности в расчетах. Главная задача – подготовить проект и подробный чертеж. Любые ошибки, которые были допущены на этапе планирования мансардного этажа, сразу же негативно скажутся на качестве эксплуатации помещения.

Для того чтобы подготовить план строительства, нужно соблюсти ряд требований к возведению мансардного этажа:

стены в таком помещении должны быть высотой не менее 2,5 метров, если высота стен меньше, тогда это чердачное помещение;
требуется обустройство качественной теплоизоляции, что поможет в создании оптимального микроклимата;
нужно создать безупречную вентиляцию строительных материалов и каркаса, чтобы избежать деформации, сырости и, как результат, появление плесени и грибка;
особенное внимание стоит уделить выбору строительных материалов, отдавая предпочтение маловесным, высокопрочным и износостойким;
вся конструкция дома в целом должна выдерживать увеличившуюся за счет постройки мансардного этажа нагрузку, для визуализации нужен подробный план.

Важно!

Перечень базовых требований должен быть учтен на этапе подготовки чертежа, чтобы возможные недочеты исправить своевременно. Любые ошибки могут привести к катастрофическим последствиям: появлению трещин и даже к обрушению.

Правила проектирования

В процессе строительства именно проект и чертежи являются главными документами, в соответствии с которыми ведутся работы. В документе отображаются такие моменты:

Выполняется описание форм, размеров, архитектурной геометрии, углов наклона скатов кровли.
Составляется список требуемых стройматериалов для возведения мансардного этажа.
По специальным формулам производятся точные расчеты нагрузки мансарды на все несущие элементы конструкции дома (балок, стропил, перекрытий и другого). Данные наглядно отображает чертеж.
В проект включается информация о создании теплоизоляционного слоя, выбор соответствующих материалов на основании теплотехнических расчетов.
К проекту прикладываются чертежи кровли мансарды. Чертеж позволяет наглядно и максимально точно отразить форму кровли, изломы и скаты.

Все строительные работы по возведению мансардного этажа должны полностью соответствовать подготовленному проекту дома.

На этапе планирования следует определиться с тем, сколько отдельных комнат будет в мансарде. Зонирование и коммуникации также отмечаются на плане.

Есть различные типы мансард, которые зависят от площади, формы кровли и высоты стен. Если мансардное помещение маленькое и узкое, можно обустроить уютную спальню или рабочий кабинет. А если комната получается просторной, с высокими сводами, то можно обустроить гостиную.

Одноэтажный дом: особенности проектирования

Планировка одноэтажного строения отличается необходимостью создания лестничного узла, основная функция которого – возможность добраться до второго уровня. Некорректное планирование месторасположения лестницы ведет к неудобству перемещения по дому.

Планировка жилой мансарды разрабатывается строго на этапе проектирования. Это необходимо:

для комфортного размещения лестничного узла;
для расчета экономичных затрат полезной площади;
для составления чертежа удобного выхода на второй уровень.

Роль мансарды в одноэтажном доме – так называемая “тихая зона”. Как подготовить проект? Планировка лестничного узла одноэтажного дома габаритами 6*6 или 8*8, где планируется жилая мансарда, имеет отличие: из общей площади в центре строения выпадает около 6 квадратных метров, поскольку выход на мансардный этаж возможно организовать только в области конька кровли здания. Если составляется проект дома габаритами 8*10, 9*12 или 9*9, он менее чувствителен к созданию лестничного узла, так как легче вписывается в общий план. Составляя план лестницы для того, чтобы попасть на мансардный этаж, важно учитывать тот факт, что подход к нему должен быть обеспечен с различных помещений. Кроме этого, следует помнить о рациональном использовании пространства. Поэтому выбор месторасположения для лестничного узла – крайне важный момент. Используя готовый план и типовой проект, необходимо тщательно оценить все риски, а также изучить технологические особенности.

План-проект двухэтажного дома в 10 шагов

Двухэтажное жилое здание с мансардой – наиболее распространенный тип постройки. Планировка эксплуатируемого мансардного этажа весьма специфична, поэтому есть ряд важных нюансов:

Интенсивность перемещения в двухэтажном доме выше. Лестница на второй этаж может быть широкой и пологой, площадь вполне позволяет. Площадки в пролетах можно делать большими, чтобы проходящие не сталкивались.
Мансардный этаж располагается непосредственно под кровлей, скаты которой расположены под углом. Планировка может иметь ограничения в силу архитектурных особенностей крыши.
Вход на лестницу рационален в области конька, так как именно в этом месте нормальная высота для его обустройства.
Традиционная крыша мансарды имеет вертикальные стены, поэтому планировка проемов для окон выполняется по фронтонам.
План здания с габаритами 9*9 или 10*10, с обустройством мансардного этажа, зависит от размещения световых проемов. Площадь помещения позволяет обустроить сразу несколько комнат, а организовать освещение через фронтоны сложно.
Чертеж должен отражать перегородки, балки, то есть, подробно всю стропильную систему.

Перегородки должны опираться на несущую стену. От этого напрямую зависит планировка этажей, расположенных ниже мансарды.

Если мансардный этаж эксплуатируемый, тогда чертеж должен наглядно отражать расположение всех коммуникаций и инженерных систем.
Если площадь мансардного этажа более 100 кв. метров, тогда санитарные условия и бытовые помещения следует расширить с учетом числа пользователей.
Составляя план конструкции стропильной системы важно учесть все возможные факторы, определяющие нагрузку. К ним относится создание теплоизоляции, материал и тип стропильных элементов, тип кровельного покрытия и другое.
Нагрузка на пол мансардного этажа не менее интенсивна, чем на стандартное перекрытие этажей. Рассчитать ее, определиться с выбором материалов для конструкции, отразить всю информацию в проекте следует в обязательном порядке.

Планирование мансардного этажа в индивидуальном строительстве является трудоемким процессом, требующим внимательности, подготовки и знаний. Соблюдение всех требований и правил при составлении типового проекта дома с мансардой – это залог долговечности строения и высокого уровня комфорта проживания. Результатом труда станет возможность получения дополнительных квадратных метров для обустройства жилого пространства.

Какой: одно-, двухэтажный, мансардный дом дешевле в строительстве?
