Как начертить план стропил двускатной крыши


План стропил двускатной крыши — Всё о кровле

Традиционный дом с двухскатной крышей – надежность и долговечность по приемлемой цене

Наиболее популярными в России всегда были проекты домов с двухскатной крышей. Это произошло, скорее всего, из-за климатических особенностей нашей страны. Зимой на скатные крыши наметает меньше снега, он сам сползает с поверхности крыши, и тем самым нагрузка на кровлю уменьшается.

Количество скатов никак не влияет на параметры крыши, поэтому выбор зависит от предпочтения конкретных людей. Двухскатная форму чаще всего применяют при сооружении небольших частных домов, которые идеально вписываются в любую местность. Монтаж двухскатной крыши отличается легкостью. Кроме того, такая кровля очень надежна в эксплуатации. Конструкция двухскатной крыши позволяет применить любую разновидностькровельных материалов от шифера до современной металлочерепицы.

Уклон кровли – важный параметр двухскатной крыши

Оптимальный уклон для домов в засушливой местности 25-45 градусов. В регионах с большим количеством осадков лучше выбирать кровлю с наклоном от 45 до 60 градусов. План кровли двухскатной крыши должен учитывать, что угол наклона будет также зависеть от ветра, господствующего в данной области: чем больше наклон, тем сильнее парусность конструкции.

В зависимости от уклона используются разные кровельные покрытия. Например, шифер, черепица применяются только на скатах, уклон которых не меньше 22 градусов.

Общая стоимость кровли напрямую зависит от уклона скатов. Чем он больше, тем затратнее в плане использования материалов, а значит, дороже.

Схема стропильнойсистемыдвухскатнойкрыши

Основополагающие элементы стропильной системы – это непосредственно стропила, подкосы, мауэрлат, обрешетка. Верхние стороны стропильных ног нужно соединять внахлест друг на друга с помощью накладок. Нижние концы прикрепляются к мауэрлату, опорным брусьям, сделанным из бревен и обработанным в два канта.

Схема стропильной системы

Существует два вида систем двухскатных крыш: с наслонными и висячими стропилами. Применяемый тип стропил связан с размером здания.

Во-первых, необходимо произвести правильный расчет стропильной системы. Лучше всего для этого нанять квалифицированного специалиста. Если вдруг произойдет ошибка в подсчетах нужного сечения стропил, вероятно нарушение сочленения узлов системы или даже разрушение всей стропильной системы. В любом случае, дальнейшая эксплуатация уже будет невозможна.

Крепление мауэрлата (опорного бруса) может производиться различными способами:

  • Самый распространенный и, одновременно, надежный вариант, применяемый при строительстве крыш большой площади (больше 250 м 2 ), состоит в следующем: при возведении стен, на которые будет крепиться мауэрлат, сверху заливается бетонная балка или же создается сплошной бетонный пояс по периметру строения (армопояс). В него вмуровываются шпильки с сечением не меньше 12 мм. То есть, при креплении мауэрлата шпильки должны проходить через его ось. При этом от края бруса до края армопояса должно остаться около 5 см.

Размещайте шпильки на расстоянии примерно 1,5-2 м, рассчитывая на то, что края каждой части бруса мауэрлата были надежно закреплены.

Более дешевый способ: вместо шпилек можно вмуровать части арматуры и к ним уже приварить болты с обрезанными головками.

Если вы не хотите предварительно вмуровывать шпильки, можете использовать анкера. Но это обойдется дороже.

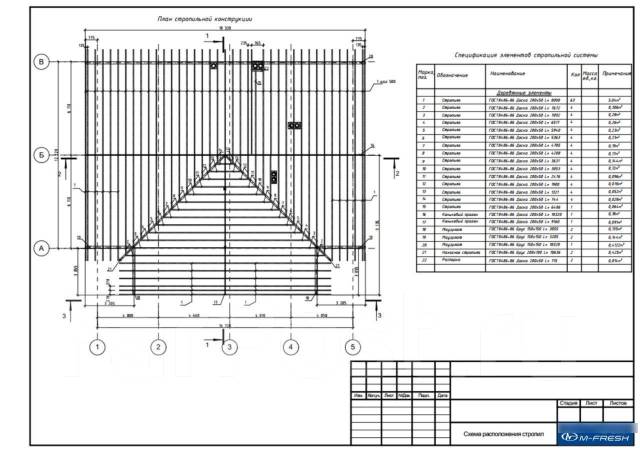

Чертеж стропильной системы двухскатной крыши приведен ниже. На нем наглядно изображены все основные крепления и узлы.

  • В этом случае шпильки необходимо вмуровывать прямо в саму стену во время кладки. В этом случае шпильки будут длиннее, а замуровывают их немного глубже. Этот вид крепления не такой надежный как первый, но если вы строите здание с крышей меньше 250 м 2 и он вполне подойдет.
  • Наиболее простой метод. Закрепление мауэрлата предварительно заложенной в кладку толстой мягкой проволокой. За несколько рядов до окончания кладки, между рядаминеобходимо уложить середину проволоки, так чтобы с двух сторон равномерно виднелись ее концы с длиной, достаточной для обвязки мауэрлата.

Чтобы проволока была не заметна, её наружный конец прячут, пропустив между кирпичами через растворный шов. Этот способ очень распространен и весьма надежен, если строение скромных размеров.

Стропила можно прикреплять прямо к балкам перекрытия, без использования мауэрлата, в случае если стены и балки крепкие.

План стропил двускатной крыши предусматриваетиспользование в качестве мауэрлата, например,верхнего венца рубленого дома. Но в некоторых случаях необходим отдельный мауэрлат.

Для наибольшей устойчивости стропил между стойками и прогонами делаются подкосы. Параметры стропильных ног и подкосов определяется расчетом кровли крыши. Обычно ширина стропильных досок примерно составляет 5 см, высота — от 15 до 20 см.

Чтобы образовать свес, защищающий внешнюю стену от промокания, стропила или затяжки выводят за ее плоскость минимум на 40-50 см.

Не забудьте сделать гидроизоляционный слой под мауэрлат. Без него срок службы конструкции заметно сократится. Для этой цели хорошо подойдет рубероид или другой подобный материал.

Между стропилами в несколько слоев укладывают теплоизоляцию со смещением швов. Лучше всего в качестве утеплителя применять минеральную вату, так как она имеет низкую теплопроводность. С внутренней стороны теплоизоляции натягивается и фиксируется пароизоляция в виде полиэтиленовой пленки. Далее монтаж двухскатной крыши.

Далее укладывается гидроизоляционная паропроницаемая пленка — диффузионная мембрана с перфорированной структурой. Этот материал выпускает пар, попадающий в утеплитель из внутреннего помещения, наружу, но не позволяет просочиться влаге извне.

Сборка обрешетки

Схема обрешетки крыши

Сборка обрешетки является последним этапом при возведении двухскатной крыши перед кровельными работами. Обрешетка обычно изготавливается из бруса с сечением 4*4, 5*5, 6*6 см и устанавливается перпендикулярно по отношению к стропилам.Это предусматривает чертеж двускатной крыши. Обрешетка принимает на себя вес кровли и перераспределяет нагрузку на стропила, которые после проецируют её на несущие стены здания.

Шаг обрешетки выбирают в зависимости от вида материала покрытия. Некоторые материалы нуждаются в устройстве сплошного настила. К ним относятся все виды мягких кровель, плоский шифер. Под мягкую битумную черепицу дополнительно поверх настила расстилается подкладочный ковер, который служит для выравнивания поверхности, защищает ее от излишней влажности на этапе укладки кровельных материалов. В качестве подкладки чаще всего используют стеклохолст, пропитанный модифицированным битумом.

Постройка дома с двухскатной крышей – отличный выбор людей готовых к самостоятельной работе. Этуконструкцию, в разрезе будет представляющую собой треугольник, опирающийся на стены здания, достаточно просто будет возвести. Здесь вы сможете варьировать угол наклона кровли и высоту спуска.

Установка и схема стропильной системы

Строительство любого дома заканчивается возведением крыши. Основным ее элементом является стропильная система, включающая в себя наклонные стропильные ноги, подкосы и вертикальные стойки. Большое значение имеет проектирование стропильной системы: прежде чем приступить к созданию кровли, необходимо тщательно продумать расположение элементов системы. Возведение крыши – ответственное и трудоемкое занятие, поэтому спешка недопустима.

Создание стропил

Стропильная система может быть металлической, деревянной или комбинированной. Чаще всего используют дерево, поэтому сначала следует рассмотреть схемы стропильных систем из древесины.

Такую конструкцию можно изготовить самостоятельно, или же заказать ее на специализированном предприятии. Готовые стропильные системы производятся с помощью специального оборудования. В конструкциях, изготовленных в заводских условиях, на места соединений ставят металлические пластины. На промпредприятии можно заказать изготовление стропильной системы любой сложности. На строительном объекте останется только собрать ее. При желании можно сразу установить заранее собранную изготовителем ферму наверх дома, но для этого потребуется специальная техника.

Если система изготавливается самостоятельно, для крепления могут использоваться:

Наиболее часто для соединения элементов стропил используют гвозди или скобы. Но если материал при сборке был влажным, по мере его усушки узлы крепления стропил крепления утрачивают прочность. Этого можно избежать, прибегнув к болтовому соединению, но из-за просверленных под него отверстий стропильная система из бревен, бруса или доски ослабляется. Элементы стропил также закрепляют и фасонными стальными деталями.

В случае с металлической конструкцией тоже можно обратиться на специализированный завод. Сейчас такие стропила изготавливают из оцинкованного проката. Если сравнивать с черным прокатом, то оцинкованный меньше весит, благодаря чему конструкцию проще поднять наверх здания и установить.

Если металлическая система изготавливается самостоятельно, то придется купить уголки и швеллера требуемого сечения. Также не обойтись без сварочных работ. Изготовление фермы металлической стропильной – трудоемкое занятие, помимо этого, еще и возникают сложности с их подгонкой на крыше (подробнее: «Ферма металлическая, минусы и преимущества «). Именно по этой причине многие используют не металл, а древесину: стропильная система из клееного бруса или доски намного проще в производстве и установке.

Соединение стропильных элементов

Если для изготовления стропил была выбрана древесина хвойных пород, то можно использовать такие способы крепления:

  • двойной или одинарный зуб;
  • применение подкосов и затяжек скобами;
  • использование хомутов или болтов;
  • соединение стропильных ног затяжкой;
  • выравнивание стропил «кобылкой»;
  • монтаж стропил к мауэрлату, с примыканием к нему стропильных ног.

Чтобы стропильные ноги не скользили по затяжке, эти элементы соединяют зубом или шипом.

Установка стропильной системы

Прежде чем приступить к работе, необходимо создать чертеж стропильной системы двухскатной крыши. Это поможет избежать ошибок при ее строительстве.

При установке системы обязательно делают выпуск стропильных ног за стены здания. Размер свеса для деревянных строений должен составлять не менее 55 сантиметров. Стропильные фермы также скрепляют со стенами. Если этого не сделать, конструкция может повредиться при сильном ветре.

В случае деревянного сруба основание фермы прикрепляют к венцу сруба. Если же стены кирпичные, на стропила надевают хомут, прикрепляемый к вбитому в стену штырю. Чтобы придать конструкции большую жесткость, балки стропил соединяют перемычками.

В случае создания объемной крыши потребуется сделать дополнительные подпорки, защищающие стропила от прогиба. Для кровельного покрытия делают обрешетку – перпендикулярно стропильным ногам.

План стропил четырехскатной крыши трудно составить самостоятельно – такие конструкции требуют соблюдения даже малейших нюансов. Незначительные ошибки могут стать причиной скорого разрушения кровли, поэтому лучше не рисковать. Но такая крыша выглядит очень красиво и отличается большой надежностью, поэтому если внешний облик дома имеет большое значение для его владельца, стоит рассмотреть именно такой вариант.

В том случае, если на руках есть грамотно составленная схема стропильной системы четырехскатной крыши, все же не стоит рисковать, выполняя установку конструкции самостоятельно. Если нет опыта в строительстве, лучше доверить дело специалистам, чем в течение ближайшего времени перестраивать крышу заново.

Установка стропильной системы

Прежде чем приступить к монтажу стропильной системы, нужно определиться с типом будущей крыши. Наибольшей популярностью пользуются односкатные и двухскатные крыши.

Односкатные крыши устанавливаются очень просто, а балки конструкции при этом опираются на противоположную стену. Угол наклона зависит от высоты подпор, он должен составлять 45-60 градусов. Стропильная система односкатной крыши в основном используется при строительстве хозяйственных построек, дачных домиков.

Схема стропильной системы двухскатной крыши более сложная, но именно такая конструкция чаще всего встречается в жилых домах (прочитайте: «Чертеж двухскатной крыши «). Ее основой является треугольная ферма, наверху которой, на коньке, соединяют балки. Нижнее основание крепят к мауэрлату или опорным столбам. И в случае с односкатной, и с двухскатной крышами балки устанавливают параллельно друг другу (прочтите: «Как сделать стропильную систему своими руками «).

Расчет элементов

В зависимости от типа кровельного материала, массивности конструкции, климата региона определяют размер стропильных ног и расстояние между ними. Расчеты очень важны для того, чтобы правильно составить план стропильной системы. Причем подбирается не только длина балок, но и их сечение.

На сечение балок оказывают влияние:

  • шаг установки стропил;
  • длина стропил;
  • предполагаемая величина нагрузки.

Рекомендуемые сечения элементов системы (в миллиметрах):

  • стропильные ноги — брус 75х125, 50х150, 100х150;
  • прогоны — брус 100х200, 100х100;
  • мауэрлат — брус 150х150, 100х100;
  • ригели – брус 100х150;
  • затяжки — брус 50х150;
  • кобылка — брус 50х150;
  • стойки — брус 100х100.

Расчетами элементов лучше всего заниматься еще тогда, когда ведется проектирование стропильной системы крыши. Это облегчит работу и послужит гарантией высокой прочности системы (прочтите: «Как правильно сделать расчет стропильной системы «).

Виды стропильных систем

Самой распространенной является наслонная система – ее устанавливают на зданиях, где есть средняя несущая стена. В состав такой системы входят стропильные ноги, опирающиеся на мауэрлат и коньковый прогон, и стойки, которые опираются на лежень.

План стропил двускатной крыши более сложен, так как стропильные ноги в этом случае опираются только на наружные несущие стены, а средняя опора отсутствует.

В такую конструкцию входят следующие элементы:

Схема расположения стропил сложных крыш предусматривает чередование наслонных и висячих стропил (читайте ещё: «Виды стропильных систем, в чем разница «).

Установка стропил: советы

Независимо от того, какая конструкция была выбрана, нужно следовать определенной инструкции. Если создается сложная стропильная система — ендова требуют особого внимания, поскольку на них приходится большая нагрузка.

Прежде всего, необходимо сделать мауэрлат, для этого берут брус с квадратным сечением. Укладывают его с внутренней стороны по краю стены, а закрепляют металлическими анкерами. Также делают временные подпорки для конькового бруса, который располагают параллельно стене, строго горизонтально.

Как крепить стропила на односкатную крышу, подробно на видео:

Ориентируясь на чертеж стропильной системы, подготавливают ее элементы, подгоняют по требуемому размеру. Если стропила короткие, их сращивают, а на местах стыков прибивают специальные накладки, чтобы на них под нагрузкой не возник прогиб. Верхнюю и нижнюю часть стропил совмещают с мауэрлатом и коньком. Потом устанавливают крайние элементы системы, которые будут служить ориентиром для остальных пар стропил. При этом нужно точно соблюдать расстояние между ними.

Стропильную систему сложно устанавливать в одиночку, поэтому помощь не помешает. Трудности возникают при поднятии элементов на кровлю и их крепеже. Только в том случае, если все работы будут сделаны правильно, крыша получится надежной.

Главная » Крыша » Виды стропильной системы двухскатной крыши: для маленьких и больших домов

Виды стропильной системы двухскатной крыши: для маленьких и больших домов

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

  • Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
  • Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
  • Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
  • Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
  • Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
  • Боковые прогоны — поддерживают стропильные ноги.
  • Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни. нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Источники: http://roof-tops.ru/ustroistvo/tradicionnyj-dom-s-dvuxskatnoj-kryshej/, http://kryshadoma.com/stropilnaya-sistema/ustanovka-i-skhema-stropilnoy-sistemy.html, http://stroychik.ru/krysha/stropilnaya-sistema-dvuxskatnoj-kryshi

Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Размещение общих стропил для двускатной крыши.

Презентация на тему: «Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction, проектирование общих стропил для двускатной крыши» — стенограмма презентации:

1

2 Авторское право © Glencoe / McGraw-Hill Carpentry & Building Construction Размещение общих стропил для двускатной крыши

3 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Компоновка общих стропил для двускатной крыши Зрителю настоятельно рекомендуется принять во внимание и использовать все меры предосторожности, описанные в этой презентации или которые также могут быть указаны при выполнении описанных здесь действий. Кроме того, следует проявлять здравый смысл, чтобы избежать всех потенциальных опасностей. Издатель не несет ответственности за действия зрителя или профильных экспертов, подготовивших эту презентацию. Издатель не делает никаких заявлений и не дает никаких гарантий, включая, помимо прочего, гарантии пригодности для конкретной цели или коммерческой выгоды, а также никаких подразумеваемых гарантий, связанных с этим, или иным образом. Издатель не несет ответственности за убытки любого типа, включая любые косвенные, особые или примерные убытки, возникшие, полностью или частично, в результате использования зрителем информации, инструкций, предупреждений или других материалов, содержащихся в этой презентации, или их доверия.Уведомление о безопасности

4 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Расположение общих стропил для двускатной крыши Соблюдайте правила техники безопасности. Убедитесь, что инструменты и оборудование доступны. Проверить материалы. Следуйте инструкциям, описанным здесь.

5 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Разложение общих стропил для двускатной крыши. Безопасность Всегда носите защитные очки.Соблюдайте все правила безопасности при использовании ручных инструментов. Соблюдайте все правила безопасности при обращении с пиломатериалами.

6 Авторские права © Glencoe / McGraw-Hill Carpentry & Building Construction Разметка общих стропил для двускатной крыши Инструменты и оборудование  Рулетка  Обрамляющий квадрат  Кнопки для калибров  Плотницкий карандаш  Пильные лошади

7 Авторские права © Glencoe / McGraw-Hill Carpentry & Building Construction Размещение общих стропил для двускатной крыши Материалы  Пиломатериалы для каркаса

8 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Выделение общих стропил для двускатной крыши Следующие шаги описывают процедуру выкладки общих стропил для двускатной крыши.Процедура

9 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Разметка общих стропил для двускатной крыши Стропила для двускатной крыши Стропила образуют каркас крыши.  Верх стропила упирается в коньковую доску.  Нижняя часть опирается на верхнюю пластину. Верхняя пластина

10 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Планировка общих стропил для двускатной крыши Шаг 1 a.Определите единичный подъем и единичный пролет для стропила.

11 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Планирование общих стропил для двускатной крыши Шаг 1 б. Поместите кнопку калибра на язычок квадрата каркаса в точке подъема блока. Поместите другую кнопку манометра на лезвие на расстоянии 12 дюймов (рабочий ход агрегата).

12 Copyright © Glencoe / McGraw-Hill Carpentry & Building Construction Планировка общих стропил для двускатной крыши Шаг 2 a.Поместите угольник на один конец стропила. Совместите отметку 12-дюймового прохода с краем стропил. Совместите отметку 10-дюймового подъема с тем же краем стропила.

.

PPT — Презентация PowerPoint для шаблонов стропил | бесплатно для просмотра

PowerShow. com — ведущий веб-сайт для обмена презентациями и слайд-шоу. Независимо от того, является ли ваше приложение бизнесом, практическими рекомендациями, образованием, медициной, школой, церковью, продажами, маркетингом, онлайн-обучением или просто для развлечения, PowerShow.com — отличный ресурс. И, что лучше всего, большинство его интересных функций бесплатны и просты в использовании.

Вы можете использовать PowerShow.com, чтобы найти и загрузить примеры онлайн-презентаций PowerPoint ppt практически на любую тему, которую вы можете вообразить, чтобы вы могли узнать, как улучшить свои собственные слайды и презентации бесплатно.Или используйте его, чтобы найти и загрузить высококачественные презентации PowerPoint ppt с практическими рекомендациями и иллюстрированными или анимированными слайдами, которые научат вас делать что-то новое, также бесплатно. Или используйте его для загрузки собственных слайдов PowerPoint, чтобы вы могли поделиться ими со своими учителями, классом, студентами, руководителями, сотрудниками, клиентами, потенциальными инвесторами или всем миром. Или используйте его для создания действительно крутых слайд-шоу из фотографий — с 2D и 3D переходами, анимацией и музыкой на ваш выбор — которыми вы можете поделиться со своими друзьями в Facebook или в кругах Google+.Это тоже бесплатно!

За небольшую плату вы можете получить лучшую в отрасли конфиденциальность в Интернете или публично продвигать свои презентации и слайд-шоу с высокими рейтингами. Но в остальном это бесплатно. Мы даже преобразуем ваши презентации и слайд-шоу в универсальный формат Flash со всей их оригинальной мультимедийной красотой, включая анимацию, эффекты перехода 2D и 3D, встроенную музыку или другой звук или даже видео, встроенное в слайды. Все бесплатно. Большинство презентаций и слайд-шоу на PowerShow.com доступны для просмотра, многие даже можно бесплатно загрузить. (Вы можете выбрать, разрешить ли людям загружать ваши оригинальные презентации PowerPoint и слайд-шоу из фотографий за плату или бесплатно или вовсе.) Посетите PowerShow.com сегодня — БЕСПЛАТНО. Здесь действительно каждый найдет что-то для себя!

презентации бесплатно. Или используйте его, чтобы найти и загрузить высококачественные презентации PowerPoint ppt с практическими рекомендациями и иллюстрированными или анимированными слайдами, которые научат вас делать что-то новое, также бесплатно. Или используйте его для загрузки собственных слайдов PowerPoint, чтобы вы могли поделиться ими со своими учителями, классом, студентами, руководителями, сотрудниками, клиентами, потенциальными инвесторами или всем миром.Или используйте его для создания действительно крутых слайд-шоу из фотографий — с 2D и 3D переходами, анимацией и музыкой на ваш выбор — которыми вы можете поделиться со своими друзьями в Facebook или в кругах Google+. Это тоже бесплатно!

За небольшую плату вы можете получить лучшую в отрасли конфиденциальность в Интернете или публично продвигать свои презентации и слайд-шоу с высокими рейтингами. Но в остальном это бесплатно. Мы даже преобразуем ваши презентации и слайд-шоу в универсальный формат Flash со всей их оригинальной мультимедийной красотой, включая анимацию, эффекты перехода 2D и 3D, встроенную музыку или другой звук или даже видео, встроенное в слайды.Все бесплатно. Большинство презентаций и слайд-шоу на PowerShow.com можно бесплатно просматривать, многие даже можно бесплатно загрузить. (Вы можете выбрать, разрешить ли людям загружать ваши оригинальные презентации PowerPoint и слайд-шоу из фотографий за плату или бесплатно или вовсе.) Посетите PowerShow.com сегодня — БЕСПЛАТНО. Здесь действительно каждый найдет что-то для себя!

.

Как рисовать планы крыши

Составление планов крыши требует точных размеров и выполнения определенных рекомендаций.

Создание индивидуального дома — мечта многих. Рассмотрение различных важных фактов, цифр и характеристик, которые создают безопасный, законный и пригодный для жизни дом, жизненно важны для успешного выполнения плана строительства. На основе фундамента (или контура) вы разрабатываете план этажа, схемы и проект крыши. Конструкция крыши — это не просто завершающий штрих для покрытия дома, но и защитный барьер от солнца, ветра, дождя, стекания, накопления снега и многого другого.Часто крыша может иметь большую видимую поверхность, чем стены, поэтому необходимо провести соответствующее планирование. Составление подходящей конструкции крыши потребует мастерства измерений и фактов, которые относятся конкретно к местоположению, погоде и размеру недвижимости.

.

Калькуляторы кровли онлайн + 3D: ферма, уклон, стропила, площадь

Калькуляторы кровли онлайн: стропильная система, площадь, уклон, все материалы

У каждого архитектора и профессиональной строительной компании есть программа для расчета кровли.

Однако эта программа будет полезна землевладельцам, которые решили строить свои дома самостоятельно и которым нужен калькулятор кровли. Кроме того, от точности расчета зависит устойчивость конструкции крыши, ее внешний вид и фасад.

Каждый онлайн-инструмент расчета кровли на нашем сайте дает пользователю возможность точно рассчитать количество материалов, необходимых для строительства выбранного типа крыши, а также проверить правильность рассчитанной стропильной системы кровли и других элементов конструкции.

В настоящее время возможен расчет односкатной, двускатной, мансардной и вальмовой кровли, а также стропил и деревянных ферм. Расчет конструкции крыши павильона будет возможен в ближайшее время.

Основные отличия наших калькуляторов и программ кровли от других аналогов

Нет необходимости скачивать строительные калькуляторы на свой компьютер — это главное отличие от многих подобных платных программ.

Все необходимые расчеты выполняются с использованием тщательно откалиброванных сложных алгоритмов расчета. Результаты представлены в доступной форме (технический чертеж и таблица с основными расчетными размерами выбранного типа кровли).

Технический чертеж крыши сэкономит много времени на создание подобного собственного проекта.

Реализованная в калькуляторе 3D визуализация конструктивных элементов кровли и стропильной системы необходима для наглядного представления будущего сооружения.Само собой разумеется, что 3D визуализация будущего сооружения чрезвычайно важна и полезна при строительстве.

Еще одно неоспоримое преимущество — вы можете добавить страницу сайта с калькулятором кровли нужного типа в закладки в любом браузере и использовать ее по своему усмотрению. Вы можете скачать результат расчета в любом формате или распечатать.

Онлайн-инструмент «Расчет кровли» выполнен на основе строительных норм, Строительных норм и ГОСТов, принятых в России и во всем мире, в соответствии с международными практиками современного строительства.

Просто введите размеры и получите точный расчет крыши.

От пользователя не требуется никаких знаний в области строительства или размышлений о том, как рассчитать крышу, чтобы избежать затрат.

Вам просто нужно правильно ввести основные измеряемые параметры (ширину и длину крыши, высоту или желаемый угол крыши) и выбрать тип кровельного материала и тип кровли.

Все расчеты, такие как расчет площади крыши, длины стропил или количества прогонов — вся эта информация будет представлена ​​всего за несколько секунд.

.

чертеж, проект, схема и план стропил вальмовой крыши

Презентабельный внешний вид, надежность, долговечность – все это  четырехскатная крыша, чертеж, расчет и монтаж которой, конечно, довольно сложно сделать самостоятельно, но ведь всегда можно обратиться за помощью к квалифицированным специалистам.

Заметное преимущество четырехскатных крыш состоит в том, что в таких постройках очень удобно оборудовать мансардные этажи. Помещения получаются очень комфортными и просторными, идеально подходят для проживания в отличие от домов, например, с двухскатными крышами.

По своей структуре стропильная система четырехскатной крыши бывает шатровая и вальмовая, но обе эти структуры очень похожи по конструкции.

В настоящее время стало появляться все больше зданий, выполненных по такому плану. Плюс многоскатной крыши – возможность применения на абсолютно разных постройках, от бани до крупного частного коттеджа.

Дома с четырехскатными крышами выглядят по-настоящему добротно и дорого, и поэтому, не стоит жалеть время и средства на её обустройство.

Основные разновидности четырехскатных крыш

Фронтонов (это треугольные завершения фасадов постройки, ограниченные с боков двумя скатами крыши, а  у основания карнизом) на такой кровле нет, а чердачные окна размещаются в скатах.

Эта кровля намного экономичней двухскатной по затратам на стеновые стройматериалы, но наклонные ребра на стыках вальм и фронтальных скатов  требуют установки весьма сложной стропильной конструкции и дополнительного замера, подгонки кровельного  материала.

Скаты зачастую делают с разными уровнями наклона, благодаря чему и создается силуэт ломаной крыши.

  • Полувальмовая (датская) конструкция. Отличается от предыдущей наличием фронтона, который наверху имеет небольшую вальму. Защита от ветровых нагрузок у такой кровли обеспечивается коньком (верхним горизонтальным ребром крыши, образованным из-за пересечения двух скатов). Наиболее часто подобное устройство кровли встречается в регионах с частыми сильными ветрами.
  • Шатровая конструкция. Имеет вид пирамиды: четыре треугольных ската, сходящиеся вершинами в одном месте. Такие кровли не имеют фронтонов, возводятся на небольших постройках в форме равностороннего многоугольника или квадрата. Монтаж стропильной системы у такой крыши очень сложен.

Создание проекта четырехскатной крыши

Перед тем как приступить к работе по обустройству крыши, её необходимо спроектировать,  осуществить расчеты по конструкции, а также создать её чертеж.

Проект четырехскатной крыши предусматривает, что наклон скатов такой кровли может быть в промежутке от 5 до 60 градусов. Зависит он от атмосферных нагрузок, назначения чердака и типа используемых кровельных материалов.

В районах с частыми и сильными осадками уклон скатов должен быть значительным (от 45 до 60 градусов). В регионах с сильными ветрами и редкими дождями наклон скатов обычно делается намного меньше.

Если угол наклона составляет примерно 5-18 градусов, рекомендуют использование рулонного покрытия;  14-60 — асбестоцементных листов, кровельного металла; 30-60 – черепицы.

Высота кровельного конька рассчитывается с помощью тригонометрического выражения для прямоугольных треугольников.

Расчета стропил – начало составления всего проекта дома. Сечение их определяют в зависимости от ожидаемой нагрузки (веса стропильных конструкций, пирога кровли, внешних воздействий), и степени наклона крыши. С помощью расчетов определяется и шаг между стропилами,  проверяется их несущая способность.

План стропил четырехскатной крышипредусматривает какие стропила целесообразно использовать — наслонные или висячие. Также выясняется, нужны ли дополнительные элементы: раскосы, затяжкии т.д.

Если случается так, что стандартные параметры пиломатериалов не подошли для будущей кровли, можно их модифицировать. Например, вы можете увеличить длину стропил или жесдвоить балки. Также можно применять клееные или наборныестропильные ноги (они  заметно мощнееи длиннее обычных).

Воздействие нагрузок на систему стропил

Способы усиления стропильной системы

Стропила подвергаются постоянным (масса кровли, обрешетки, стропил и т.д.) и временным (ветер, осадки) нагрузкам.Основной расчетный параметр снежной нагрузки, принятый в России для средней полосы – 180 кг/м?. Снеговой мешок может увеличить этот показатель до 400-450 кг/м?.

Если уклон крыши больше 60 градусов, снеговая нагрузка не берется в расчет.

Принято считать, что четырехскатная крыша своими руками, построенная по вальмовой технологии, более надежна, нежели чем четырехскатная шатровая крыша, и это правда. Стандартная расчетная величина ветровой нагрузки для средней полосы России — 35кг/м?.

Если уклон крыши менее 30 градусов, в чертеже поправка на ветер не учитывается.

Параметры нагрузок корректируются для местных условий климата за счет особых коэффициентов.Совокупная масса крыши рассчитывается, исходя из количества используемых материалов и общей площади сооружения.

В расчеты вводят показатели полезной нагрузки на систему, если к фермам подвешивают потолки, устанавливают водонагревательные баки, вентиляционные камеры и т.д.

Обязателен расчет прочности стропил и степени возможной деформации при различных условиях.

В качестве стропил чаще всего используются: прямоугольный брус с сечением, соответствующим рассчитанным нагрузкам, доски с параметрами 5?15, 5?20 см.

Чаще всего выбор останавливают на пиломатериалах хвойных пород (еловых, сосновых) с влажностьюв пределах 18-22%, обработанных антисептическими средствами и антипиренами.

Для повышения жесткости и устойчивости геометрии стропильной системымногоскатной крыши иногда вводят стальные элементы.

Монтаж и установка стропильной системы

Перед тем, как приступит к монтажу, нужно подобрать необходимые материалы и инструменты. Кроме этого, неплохо будет обзавестись прорисовкой всей конструкции на бумаге. Из материалов обязательно понадобятся: теплоизоляция (минеральная вата, например), гидроизоляция, пароизоляция, деревянные балки, кровельный материал, дерево для обрешетки. Необходимые инструменты: дрель, шуруповерт, молоток, гвозди, саморезы, уровень, рулетка, мерная  рейка и т.д.

Схема четырехскатной крыши предполагает наличие стропил, опорных брусьев, раскосов, и других элементов, необходимых для придания всей конструкции жесткости.

Стропила, имеющие сечение от 5?15 см придадут надежность конструкции. Когда пойдете за покупкой пиломатериала на стропила, не выбирайте мокрый, крученый или с серьезными изъянами.

Монтаж кровли всегда производят снизу вверх. Первым делом укладывают опорные балки (мауэрлат), на которые впоследствии  устанавливают стропила. Так у вас получится нижний каркас, который должен выходит за пределы стен на 40-50 см. Не желательно, чтобы выпирание стропил от краев стен превышало оговоренные выше пределы, иначе объект будет выглядеть негармонично.

Не забывайте проверять правильность установки с помощью строительного уровня.

Если у здания деревянные стены, опорные балки не нужны, так как в роли мауэрлата будет выступать  верхний  венец сруба.

Устройство и расчет диагональных стропил

После из каждого угла здания устанавливаются каркасные стропильные ноги, они называются накосными (диагональными). Верхние части стропильных ног, если необходимо, можно придержать системой из раскосов и стоек.Их главная задача — разгрузить стропила, путем перераспределения нагрузки по внутренним стенам или опорным столбам, а также — придать всей конструкции достаточную жесткость.

Следует с особой тщательностью отнестись к узлам присоединения стропильных ног к мауэрлату. Это главные точки, которые отвечают за прочность стропильной системы в целом. Свес четырехскатной крыши  регулируется посредством  длины диагональных стропил.

Поможет в работе особая таблица коэффициентов с представленными в ней соотношениями длины и заложением стропил для разных наклонов ската крыши. В одном её столбце указаны коэффициенты для промежуточных, в другом — для угловых стропильных ног.Для того, чтобы подсчитать нужную длину стропила, умножьте заложение на коэффициент. Такую таблицу вы без труда сможете найти в интернете.

В тех местах, где отсутствуют несущие стены, пятки стропил можно разместить на продольных балках (боковых прогонах). Кроме этого монтируется балка в центре, она крепится на трех подпорках: посередине и с двух концов.

Если у вас большая площадь крыши, не обойтись без обустройства шпренгельных ферм, которые примут на себя часть нагрузки  от накосных стропил. Шпренгельные фермы нуждаются в устройстве затяжек, на которые они будут опираться.  Иногда их можно закрепить на имеющихся поперечных или продольных балках.

Параметры, связанные с высотой и степенью наклона кровли определяются именно высотой накосных стропил и горизонтальной верхней балкой (коньковым прогоном).

После того, как установили направляющие стропила, приступайте к постройке основного каркаса. Наклонные (нарожные) стропила закрепите к опорным балкам, а также коньковому прогону.

Устанавливать их следует с шагом 40-50 см, не больше.В случае, если промежутки будут слишком большими, стропильная система,возможно, не выдержит нагрузок от выпавшего снега.Схема стропильной системы четырехскатной крыши обязательно должна учитывать этот факт.

Скрепите наклонные стропила между собой примерно на расстоянии метра от верхней стропильной балки.Сделать это возможно с помощью досок с сечением не меньше 4*12 см.

Необязательно подбирать нарожные стропила строго по длине, ведь ихвероятнее всего придется обрезать. Главное проследите, чтобы они не оказались слишком короткими.

Основные рекомендации по установке вальмовой конструкции:

  • дабы свести вероятность возникновения ошибок к минимуму, используйте при замерах не рулетку, а специальную мерную рейку;
  • наметьте осевую линию по верхней обвязке торцевой стены. После этого замерьте половину толщины конькового бруса, нанесите линию размещения первого из всех центральных промежуточных стропил;
  • совместите конец рейки и линию размещения того из стропил, которое вы пометили чуть раньше. На другой конец мерной рейки скопируйте линию внутреннего контура боковой стены (тем самым вы произведете заложение промежуточного стропила). Перенесите линию наружного контура стены и свес крыши на мерную рейку;
  • для определения будущего места нахождения второго из центральных стропил, передвиньте мерную рейку на стену сбоку, перенесите на неё нужное заложение стропила от внутреннего угла верхней обвязки;
  • повторите весь алгоритм действий в каждом из углов. Придерживаясь этой схемы, вы определите расположение концов конькового бруса, а также всех центральных промежуточных стропил.

После установки стропильной системы в соответствии с планом, делают обрешетку, пароизоляцию, гидроизоляцию, контробрешетку, а также утепление кровли.

Завершающий этап возведения четырехскатной крыши

После монтажа всей конструкции четырехскатная крыша (как и любая другая) предусматривает создание обрешетки. Для этой цели используют деревянные доски толщиной 50 или 40 мм.  Главное, чтобы материал был высококачественный и хорошо просушенный.

Обрешетка крыши

Перед устройством обрешетки необходимо простелить пленку, изолирующую крышу от пара и влажности. Такая пленка крепится с помощью степлера. Кроме этого, ни в коем случае нельзя упустить из виду теплоизоляцию, которая должна быть обустроена в чердачном помещении. Теплоизоляция необходима, чтобы поддерживать в здании нормальный температурный режим. И уже после этого производится установка четырехскатной кровли.

И последний этап — укладка кровельного покрытия. В выборе вы не ограничены, руководствуйтесь собственным вкусом, материальными возможностями и конструктивными особенностями вашей крыши. Главное, прикрепите материал достаточно прочно, аккуратно, чтобы дождь не мог проникать внутрь помещения через стыки, а ветер – срывать фрагменты кровли.

Схема стропильной системы вальмовой крыши весьма сложна, как уже не раз говорилось выше, но не стоит её пугаться. Самое главное произвести все расчеты и замеры правильно, а также не ошибиться с разметкой. Досконально разобравшись в этом один раз, вы сможете без труда повторить аналогичное строительство. Конечно, одному человеку будет довольно сложно справиться с предстоящим объемом работ, так что пара помощников не помешает.

Проектирование стропильной системы чертежи и расчеты в курсовом проекте

Формат файлов: AutoCAD, Word, dwg, doc
Кол-во чертежей: 4
Категории: Чертежи проекты / Деревянные конструкции

Проектирование стропильной системы

Курсовой проект



Список чертежей: план стропил, разрезы, план кровли, план чердака, узлы 1 и 2, узлы соединения диагональных стропильных ног.

В данной курсовой работе выполнено проектирование четырехскатной (вальмовой) крыши для жилого одноэтажного здания из газобетона. Крыша состоит из 2-х главных трапециевидных и двух треугольных скатов — вальм.
Опирание на 4 стороны.
Нормативная снеговая нагрузка Sg=100 кгс/м2 =1 кПа
Уклон кровли a=35°
Кровля из металлочерепицы марки «Ruukki»
Ширина здания в осях: 7,9 м.
Длина здания в осях 10,23 м.
Лесоматериал – из хвойных пород древесины класса не ниже К24 (2 сорта), обработанные по всей поверхности водным раствором антисептика. Изготовление конструкций построечное с использованием механизированного инструмента и шаблонов.

Содержание пояснительной записки
Исходные данные
Конструктивные решения
Сбор нагрузок
Расчет обрешетки
Расчет  диагональной стропильной ноги
Расчет прогона
Расчет стойки
Список литературы

Конструктивное решение покрытия принимаем следующее. Бруски обрешетки размещены по стропильным ногам,  которые нижними концами опираются на мауэрлаты , уложенные по внутреннему обрезу наружних стен, а верхними частями на прогон. Для уменьшения пролета стропильных ног установлены стойки, нижние концы которых опираются на лежень, укладываемый на внутреннюю стену. Углу наклона кровли к горизонту a = 35о соответствуют: Sin a = 0,57; Cos a = 0,819; tg a = 0,7. Лежни укладываем на одном уровне с мауэрлатами. Обрешетку под кровлю устраиваем из брусков сечением 75х60 мм, располагаемых по скату через 350 мм один от другого. Расстояние между осями стропильных ног принимаем равным 1000 мм.

Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, doc 15 (4)

Стропильная система мансардной крыши

На крышу дома идет высокая нагрузка. От ветра, снега, отделки внутри – все оказывает давление. Его принимает и распределяет стропильная система. Чем качественнее она сделана, тем дольше и лучше прослужит дом.

Рассказываем важные моменты создания стропильной системы мансардной крыши:

  • как оценить затраты на проект;
  • из чего строить;
  • какое устройство у стропильной системы;
  • какие виды бывают;
  • какие нюансы возникают из-за материалов дома.

Узнайте, как сделать надежную крышу, которая выдержит затяжной снегопад и шквальный ветер.

Прикидываем цену стропильной системы еще до строительства

Начнем с главного – бюджета. Его можно прикинуть до первых чертежей и расчетов.

Представьте будущий загородный дом:

  • Какая у него крыша? Большая, с множеством эркеров, выступами в разных местах, непонятной формой – увеличит стоимость стропильной системы. Простая, двухскатная, без излишеств – снизит. Сложнее крыша – дороже расчеты, материалы, строительство и эксплуатация.
  • Какое финишное покрытие? Чем тяжелее, тем больше нагрузка на стропильную систему и выше расходы. Мягкая кровля и металлочерепица экономят деньги. Цементно-песчаная или керамическая черепица тяжелая, поэтому придется делать более массивную и дорогую конструкцию.
  • Какой угол наклона кровли? Все зависит от баланса между ветровыми и снеговыми нагрузками. Чем больше угол наклона, тем быстрее скатывается снег и меньше давления от него. Но растет парусность и нагрузка от ветра. Вам важно знать, что чем больше всего давит на крышу, тем надежнее и дороже нужна стропильная система.
  • Как выглядит мансарда – везде балки стропил или они закрыты для красоты? Декоративная отделка – это расходы сами по себе и нагрузка на стропильную систему. Без нее будет дешевле.
  • Какие свесы у крыши? Чем они короче, тем меньше расходы. Потому что ниже нагрузка на стропила.
  • Какой размер дома? Больше 6 метров в ширину и хотите мансарду без опор – тогда нужны фермы. Их расчет, проектирование и производство будут дороже.

Если коротко – чем сложнее конструкция крыши, тем больше платить. Убираете каминные трубы, эркеры, снижаете наклон скатов и экономите. Но не всегда, поэтому нужно смотреть расчеты.

Материалы для стропильной системы мансардной крыши

Сделать стропильную систему двухскатной или ломаной мансардной крыши можно из дерева, готовых ферм и клееных балок, металла. Подходящий вариант выбирают с учетом нагрузок, стен дома, бюджета.

Дерево – стандартный выбор. Обычно берут сосну или ель. Они недорогие и прочные.

Брать нужно дерево без сучков, гнили, обзола, трещин. У дерева с пороками низкая прочность. Пару лет стропила прослужат и сломаются.

Дерево предварительно нужно высушить. Лучше взять материал камерной сушки, где влажность точно ниже 20%. Такое дерево не меняет геометрию.

Если взять слишком влажную древесину, то ее усушит или скрутит при высыхании. Это деформирует кровлю. Придется все делать заново и потратить больше денег.

Фермы и клееные балки – дороже, но проще и надежнее. Их изготавливают на заводе по чертежам. Каждая деталь точно соответствует тому, что нужно. Так исключают ошибки при подгонке пиломатериала прямо на строительной площадке.

Фермы рассчитывают, чтобы они ложились на наружные стены. Им не нужны дополнительные опоры, так что вы выигрываете пространство в мансарде.

Фермы приезжают уже готовыми деталями. Все пронумеровано и с инструкцией по сборке. Остается поставить стропильную систему на стены, сделать обрешетку, кровельный пирог и саму кровлю.

Фермы до 6 метров устанавливают вручную. Если строите широкий дом, то здесь ждут дополнительные расходы. Потому что для больших ферм нужно заказывать подъемник. Вручную их поднять не получится.

Некоторые заводы делят большие фермы на несколько элементов. Потому что иначе их не довезти до строительной площадки. Выбирайте качественную бригаду для сборки таких ферм. Потому что любая ошибка снизит прочность стропильной системы.

Металл – непопулярный материал. Он прочнее дерева, не боится гниения и грибка. Но высокая теплопроводность перекрывает эти преимущества. Быстрый нагрев и остывание требуют хорошей теплоизоляции. Иначе из-за разности температур на поверхности металла появится конденсат и испортит дом.

Для создания металлической стропильной системы можно использовать легкие стальные тонкостенные конструкции. Это каркас с низким весом, который дает малую нагрузку на стены.

Он долговечный. Производители заявляют до 100 лет службы без какого-либо ухода.

Его просто монтировать. На строительную площадку приезжают готовые к сборке элементы с одинаковым размером.

Но такой же качественной теплоизоляции, как с деревянными стропилами не получится. Можно поэкспериментировать с термопрофилем, который создан специально для защиты от промерзания. Это дорого, но зато сможете использовать металл в крыше мансарды.

Продлеваем срок службы стропил

Обрабатывайте все поверхности, чтобы стропильная система двухскатной мансардной крыши из дерева прослужила долго.

Покрывайте все антисептиками. Они дезинфицируют дерево и останавливают процесс гниения. Производители заявляют срок службы антисептиков от 20 до 35 лет. Все это время дерево должно простоять без гнили.

Используйте антипирены. Они замедляют распространение огня и увеличивают огнестойкость дерева. Обычная балка потеряет прочность через 15-20 минут горения. Обработанная – через 40-50 минут. В 2 раза больше времени на спасение в пожаре.

Обрабатывать желательно все деревянные конструкции. Но особенно хорошо пройдитесь по стропилам рядом с источниками высоких температур: горячими трубами, дымоходами.

Средний срок службы антипиренов от 30 до 40 лет. Потом их нужно обновить.

Необходимые термины

Небольшой блок с пояснениями про основные узлы мансардной крыши, без которого дальше идет что-то на непонятном языке.

  • Мауэрлат. Это такая балка из дерева, которая лежит на стене. Она создает переход от деревянной конструкции стропил к кирпичной стене. Используют в домах, которые не из дерева, чтобы равномерно распределить нагрузки.
  • Лежень. Принимает на себя нагрузку от стоек и перераспределяет ее. Это защита от точечного давления. Принцип действия, как у снегоступов – чем больше площадь воздействия, тем меньше шанс провалиться под снег. Лежень точно также не дает пробить стойке пол.
  • Прогон. Горизонтальная балка для поддержки стропил. Не дает им прогнуться от давления со стороны кровли. Увеличивает жесткость обрешетки, чтобы она оставалась на месте при нагрузках.
  • Стойки и подкосы. Держат прогон, чтобы не прогнулся уже он. Передают нагрузку дальше на лежни.
  • Затяжка. Используется в висячей стропильной системе. Стягивает стропила, чтобы они не разъехались в стороны от нагрузок.

Теперь идем дальше. Вы поймете, почему заниматься конструкцией стропил мансардной крыши должен опытный строитель.

Виды стропильных систем мансардных крыш

Есть два вида стропильных систем мансардной крыши: наслонные и висячие.

Наслонные стропила универсальны. Неважно, какого размера дом – они подойдут.

Особенность конструкции в использовании лежня и стоек. Лежень – кладут параллельно мауэрлату, если его используют. На него опирают стойку. В результате нагрузка перераспределяется. Появляется дополнительная поддержка стропильных ног.

Наслонная система простая, но в центре комнаты будут стойки. Придется их обыгрывать при создании интерьера.

Посмотрите на картинку, чтобы понять, как все это работает. Чтобы представить финальный вариант, мысленно  закройте все наклонные поверхности кровлей снаружи и отделкой внутри.

Висячие стропила подходят для крыш с шириной до 6 метров. Для больших размеров не хватит прочности. Нужно использовать фермы, если хочется мансарду без стоек.

Висячие стропила крепят на несущие стены и коньковый прогон. В результате на них воздействует распирающее усилие. То есть они всегда стремятся разъехаться в разные стороны.

Чтобы держать стропильную систему мансардной крыши на месте, устанавливают затяжки. Они скрепляют ноги между собой и компенсируют распирающее усилие.

Чем выше ставите затяжку, тем прочнее она должна быть. Иначе давление порвет дерево. Крыша сломается.

Иллюстрация, чтобы вы представили висячую стропильную систему.

Полезный совет для шага стропил мансардной крыши

Планируете использовать утеплитель, который привозят в рулонах или матах? Тогда подбирайте шаг стропил мансардной крыши так, чтобы он был на 1 сантиметр меньше утеплителя.

Это упрощает укладку материала. Нет свободного места – не появится зазоров. Это дополнительная защита от появления мостиков холода и росы в кровле. Так что ваша крыша прослужит дольше.

Для мансардного этажа наклон стропил от 35 градусов

Помните об угле наклона стропил больше 35 градусов. Он нужен вне зависимости от выбранного типа стропильной системы.

Если сделаете меньше, то получите холодный чердак. На нем невозможно сделать мансарду, так как высота этажа будет слишком маленькой.

Стропильная система вальмовой крыши: схема, расчет, чертеж

При постройке любого современного здания одним из главных факторов является эстетический вид. Как ничто другое на общий вид сооружения влияет тип и конструкция крыши. Но функции крыши намного шире, чем просто украшение. Кровля защищает дом от проникновения влаги и сохраняет тепло. Существует большое количество типов крыш и стропильных систем.

Очень популярная у владельцев частных домов стропильная система вальмовой крыши. Схема, по которой возводятся кровли данного типа, позволяет обеспечить высокую надежность, долговечность и универсальность. Эти три фактора и являются показателем хорошей кровли.

Выбор материала для стропильной системы

До того как начнется сборка конструкции, требуется обратить внимания на качество используемого сырья, которое будет применяться для изготовления основных несущих элементов, ведь на них будет сосредоточена вся весовая нагрузка. В жилых домах предпочтительней использовать древесину первого сорта, в сараях, времянках и прочих хозяйственных постройках подойдет второй и третий сорт.

Заготовки с дефектами (сучками, трещинами) лучше отложить для запаса или вообще не использовать.

По ГОСТу допускается наличие 3 здоровых сучков на один погонный метр. Наличие небольших поверхностных трещин допустимо, если их количество невелико.

Деревянные несущие элементы должны быть толщиной минимум 5 см, максимальная длина 6.5 м. Если длины материалов не хватает, их можно соединять специальными пазами или с помощью накладок.

Особенности вальмовой крыши

Если проект кровли предполагает наличие двух больших трапециевидных скатов и двух коротких — это стропильная система вальмовой крыши, чертеж поможет лучше понять все нюансы.

Стропильная конструкция такого типа включает в себя несколько видов стропил: центральные, диагональные и угловые. Обязательно стоит учитывать климатические особенности до того, как начнет возводиться стропильная система вальмовой крыши. Схема должна учитывать силу ветров, атмосферное давление и материал для укрытия кровли. От этих факторов зависит высота и углы скатов крыши. Для максимальной точности вычислений можно использовать специальную программу или обратиться к специалисту.

Преимущества вальмовой крыши

  • Такой тип крыш обладает максимальной устойчивостью к ветрам. Такой эффект достигается из-за отсутствия фронтонов, ветер скользит по поверхности.
  • Угловые стропила упираются в балку конька и предотвращают даже малейшую деформацию.
  • Свесы можно делать больших размеров для защиты стен от осадков.
  • Крыша имеет привлекательный вид и способна украсить любую постройку.

Виды и особенности вальмовых стропильных систем

Являясь разновидностью скатных кровель, вальмовые крыши делятся на несколько типов:

  • Шатровые. Крыши такого типа имеют четыре равных ската и подходят только для квадратных зданий.
  • Ломанные. Состоят из разных скатов под разными углами. Монтаж таких конструкций — достаточно сложная задача.
  • Полувальмовые. При такой конструкции вальмы не достают до низа, а прикрывают только фронтоны. Таким образом, малые скаты доходят до половины конструкции.

Помимо стандартных типов крыш, проект стропильной системы может предусматривать наличие дополнительных конструктивных особенностей:

  • Стропильная система вальмовой крыши с мансардой – позволяет использовать чердачное помещение как жилую комнату. Такое решение очень актуально для владельцев одноэтажных домов. Мансарда позволяет до 2 раз увеличить функциональные квадратные метры дома. При составлении плана конструкции следует учитывать расположение окон и следить, чтобы это не повлияло на общую жесткость конструкции.
  • Стропильная система вальмовой крыши с кукушкой придает крыше не только декоративный вид, но и дополнительные квадратные метры на мансардном этаже. Зачастую в таком выступе располагают окно, а это дополнительный источник освещения. Работы по созданию такой «кукушки» следует проводить внимательно, особенно тщательно нужно контролировать угол наклона и глубину вреза.
  • Стропильная система вальмовой крыши с эркером предполагает использование дополнений к основной стропильной конструкции. Эркер — это выступ из стены в виде балкона или расширения комнаты, часто строится для улучшения освещения в помещении. Если высота такой пристройки равняется высоте здания, при постройке крыши это нужно учитывать. В виде эркера также может выступать вход в дом или веранда.

Пропорции

Замерная рейка — незаменимая вещь, особенно когда строится стропильная система вальмовой крыши. Схема использования такого инструмента достаточно проста, достаточно наметить на рейке часто используемые размеры.

Потратив на изготовление 5 минут, вы избавитесь от необходимости каждый раз производить измерения рулеткой. Сделать её можно из фанеры или рейки шириной около 5 см. Замерная рейка поможет соблюдать максимальную точность и нужные пропорции.

Изготовление стропильной системы вальмовой крыши

Перед началом изготовления стропильного каркаса очень важно вникнуть в главные элементы и изучить особенности их монтажа:

  • конек располагается строго по центру постройки;
  • формирующими элементами являются стропила, один конец которых крепится к коньку, а другой выходит за границы строения, образуя свес;
  • центральный каркас идет от конька и выходит на стены;
  • промежуточный каркас идет также от конькового бруса и отходит по скатам;
  • короткие стропила применяются при обустройстве дополнительных элементов и мансардных окон.

Если хорошо разобраться в нюансах и тонкостях процесса, даже при самостоятельном возведении может получиться качественная стропильная система вальмовой крыши. Фото готового каркаса приведены в статье.

Разметка

Разметка конструкции проводится последовательно и зависит от этапов производимых работ:

  1. В первую очередь с торца здания по верхней обвязке размечаются оси.
  2. Вымеряется половина ширины конькового бруса и определяется положение первой детали в стропильной системе.
  3. Рейка для замера прилаживается одним концом к размеченной линии, а другим — вдоль линии стены.
  4. Для расчета длины свеса один конец устанавливают на внешний угол стены, а другой выпускают на свес. Остальные элементы высчитываются с помощью замерной планки с помеченным расстоянием для промежуточных стропил.
  5. На остальных углах производятся такие же действия. Так высчитывается расположение торцовых стропил и конькового бруса.

Расчет

Когда запланирована или возводится стропильная система вальмовой крыши, расчет и правильно составленные схемы будут главными факторами успешно выполненного проекта. При самостоятельной постройке для расчетов следует обратиться к услугам профессионала, если такой возможности нет, то придется применять калькулятор для проектирования вальмовых стропильных систем.

При расчетах проекта берется такой показатель, как угол наклона скатов. Для вычисления расстояния, на которое будут фиксироваться промежуточные стропила, выбираем в качестве точки отсчета одно стропило. Расстояние от точки отсчета до угла дома должно полностью совпадать с его длиной.

Промежуточные стропила крепятся в равномерном порядке, а вальмовые бруса крепятся впритык к угловым.

Практический расчет

Здесь приведен пример того, как рассчитываются размеры составных частей. Это следует делать до или во время того, когда планируется стропильная система вальмовой крыши. Схема крыш является лишь примером, для каждого дома подходит только индивидуально созданный проект.

  1. Замерной рейкой измеряется горизонтальное расстояние наклонного промежуточного стропила. По таблице расчетов крыш выбираем оптимальный угол наклона и смотрим результат произведения полученных данных.
  2. Меряем длину стропил от конька до места крепления, учитывая выступ.
  3. Определяется длина свеса суммой поправочного показателя плюс горизонтальная проекция.

Правильные углы среза стропил для крепления к коньку тоже высчитываются математическим способом, плотное прилегание угла к коньковой доске — залог крепкой конструкции.

Высчитываем длину углового стропила:

  1. Вымеряется длина стропила без учета свеса.
  2. Возведение проекций рядовых стропил в квадрат и будет общей проекцией.
  3. Полученный результат умножается на поправочный коэффициент, и получается длина углового стропила.

Последовательность монтажа

Начало строительства стропильной системы начинается с крепежа мауэрлата, не исключением является и стропильная система вальмовой крыши. Особенности монтажа мауэрлата одинаковы для всех типов стропильных систем:

  • Укладывать мауэрлат следует ближе к внутренней стороне стены, минимум 5 см от внешнего края.
  • Сам брус должен надежно прикрепиться к стене здания.
  • Крепление производится с помощью отверстий и анкеров.

Когда мауэрлат крепко закреплен, можно переходить к процессу установки конькового бруса. Нужно точно высчитать его высоту и правильно расположить относительно всех скатов, это залог долговечности кровли в целом.

После этого принимаемся за закрепление стоек. Крепятся они при помощи укосин под коньковым брусом. Все эти работы можно назвать начальным этапом.

После завершения начального приступаем к выполнению промежуточного этапа, при постройке четырехскатной крыши его начинаем с формирования боковых скатов. На данном этапе важно следить за параллельной установкой нарожников (полуног) в одной плоскости со скатами. Завершающим этапом является установка перемычек и подготовка к процессам укрытия кровли. Это основные этапы, по которым возводится стропильная система вальмовой крыши. Своими руками такой тип крыш можно возводить только при профессиональном составлении чертежей и расчетов.

Усиление конструкции

Обычно вальмовая конструкция крыши достаточно надежна и способна выдержать большие нагрузки. Но в случаях, когда проект кровли предполагает небольшой уклон, то снеговая нагрузка будет в разы больше чем при крутом скате, тогда стоит позаботиться об усилении всей конструкции. Укрепление происходит за счет шпренгелей или шпренгельных ферм.

Шпренгель — это брус, укладываемый на две соединяющиеся под углом стены. Такой брус служит основанием для вертикальных стоек, которые поддерживают стропила. Этот способ укрепляет нижнюю часть конструкции. Для усиления верхней части используют шпренгельные фермы.

Заключение

Вальмовая крыша подходит ко всем типам домов, основные сложности при её постройке вызывает стропильная система вальмовой крыши. Фото и схемы помогут подробно разобраться в вопросе тем, кто самостоятельно выполняет монтаж. Главное — вникнуть в технологию процесса и термины, употребляемые при строительстве.

Стоит внимательно отнестись к выбору материала. Одна бракованная деталь рано или поздно отрицательно скажется на состоянии стропильной системы.

Для правильного функционирования кровли помимо установки каркаса нужно произвести качественное утепление, паро-, гидроизоляцию и подобрать правильный материал для финальной устилки.

3 этапа планирования замены крыши

Изречение «не спланировать — значит потерпеть неудачу» особенно актуально для кровельных проектов. Вот несколько советов, как начать правильно.



Проект по замене кровли требует, чтобы менеджеры предприятия рассмотрели множество деталей. Планирование требует, чтобы руководители предприятий получали ответы на вопросы о бюджете, вариантах системы крыши, требованиях кодекса, гарантиях и многих других вопросах.Более того, важно внимательно следить за процессом оценки заявок на повторное подтверждение. Знание того, какую информацию искать на протяжении всего процесса, где скрываются подводные камни и чего ожидать от других участников команды проекта, может помочь обеспечить успех.

Клеи со слабым запахом, не содержащие растворителей, становятся все более популярными из-за экологических соображений. Однако существуют погодные критерии, которые необходимо соблюдать для надлежащего применения и рабочих характеристик.

Первые несколько шагов включают правильное планирование.

1. Определение участников

После того, как решение о замене крыши принято, владелец здания должен начать планировать, как выполнить эту задачу. Независимо от того, нанимаете ли вы архитектора, консультанта по кровле, генерального подрядчика или подрядчика по кровле, это может зависеть от предполагаемого размера и сложности проекта. Когда проект предполагает относительно небольшую площадь крыши, некоторые владельцы зданий решают работать напрямую с подрядчиком по кровельным работам. Даже если у вас были хорошие отношения с подрядчиком по кровельным работам, который предоставил вам обслуживание или услуги по устранению утечек, желательно получить второе и третье мнение и цитаты.В конце концов, вы делаете капитальные вложения, которые, с учетом технического обслуживания, должны работать в течение следующих 20 с лишним лет. При работе с более крупными проектами, особенно связанными с несколькими площадями крыши и типами настилов, а также сложностью обширного оборудования на крыше, рассмотрите возможность работы с квалифицированным независимым консультантом по кровле. После того, как вы встретитесь с несколькими из них, проверите их ссылки и рассмотрите их предложения, тот, который вы выберете, поможет вам пройти остальную часть процесса с учетом ваших интересов и сгенерирует спецификации и чертежи, необходимые для успешного проекта.Кроме того, консультант может посоветовать вам, когда настил крыши или другие структурные компоненты могут быть повреждены и требуют инженерной оценки.

Владелец здания может также выбрать работу с генеральным подрядчиком. Это может быть вариант, когда ожидаемый проект будет включать не только кровельные работы. Например, если стены, примыкающие к крыше, нуждаются в кладке, для поднятия водоотталкивающих систем или восстановления парапета, то генеральный подрядчик выставит торги и координирует работу по нескольким специальностям в рамках проекта.

Выбор генерального подрядчика также должен основываться на предложениях и ссылках из множества источников. Владелец будет оплачивать дополнительные расходы на услуги генерального подрядчика, даже если некоторые торговые работы выполняются самостоятельно.

2. Составление бюджета

Финансирование кровельного проекта может оказаться трудным, если оно не было запланировано, а расходы были запланированы. Если крыша «вне поля зрения», необходимость в замене приведет к финансовым неудачам.Избегать подобных сюрпризов — еще одно преимущество постоянной программы профилактического обслуживания. Независимо от того, имеет ли персонал предприятия квалификацию для самостоятельной проверки или привлекается третья сторона, профилактическое обслуживание продлит жизненный цикл кровельной системы, а также предоставит информацию, предупреждающую персонал о будущих потребностях, чтобы организация могла составить соответствующий бюджет.

Размер бюджета на замену крыши зависит от множества факторов.

• Каков долгосрочный план для объекта? Если использование объекта изменится или недвижимость будет продана, эти факторы могут повлиять на составление бюджета.

• Насколько велика площадь крыши, подлежащей замене?

• В каком состоянии настил крыши? Тип и состояние колоды определят, потребуется ли в бюджете ремонт или замена самой колоды.

• Нужно ли модернизировать стены, поднимающиеся с краев крыши? Например, некоторая история протечек крыши могла быть результатом плохих условий кладки. Осмотры и смета бюджета должны включать обновления, которые негативно повлияют на новую крышу.

• Сколько крыш на существующем настиле? Нормы Кодекса не допускают установки более двух крыш, так что это может повлиять на стоимость отрыва.

• Сколько оборудования находится на крыше? Чем больше проходок будет выполнено, тем выше стоимость материалов и рабочей силы на квадратный фут.

• Насколько критично место под крышей при возникновении утечек? Владелец здания может захотеть перейти на более надежную систему в критических областях.

• Делится ли крыша на секции стенами или компенсаторами? Владелец здания может решить заменить секцию (секции) в худшем состоянии при составлении бюджета на следующий этап.

• Какой тип кровли хочет владелец здания и как долго организация хочет, чтобы она прослужила? Каждый тип кровельной системы будет иметь разную стоимость, связанную с материалом и рабочей силой, а также с факторами производительности и долговечности, которые влияют на ее долговечность.

• Насколько важно для организации установить наиболее энергоэффективную кровельную систему? (См. Раздел ниже относительно утверждения кода.)

Если владелец здания ранее не работал со сторонним поставщиком услуг по обслуживанию кровли, ему потребуется помощь одного из участников, упомянутых выше, для определения необходимого бюджета для завершения проекта.

3. Жизненный цикл: компоненты системы и дальнейшее обслуживание

В задачу данной статьи не входит обзор всех доступных вариантов кровельных систем, их различных преимуществ и недостатков, а также относительной стоимости. Однако, прежде чем устанавливать бюджет, владелец здания захочет ознакомиться с доступными типами кровельных систем, какие системы лучше всего подходят для данной площади и использования крыши, а также того, как долго владелец ожидает, что замененная крыша прослужит. Например, если имеется значительное количество оборудования на крыше, которое требует регулярного обслуживания, то владелец должен склоняться к прочной системе, которая может выдерживать пешеходное движение и иметь сопротивление проколам от падающих инструментов и панелей из листового металла.(Кстати, люди, проходящие по поверхности крыши, не будут следовать точно выложенному рисунку ступенек.)

Примером конкретного воздействия на крышу, которое может определить лучшую систему крыши для здания, является ожидаемое химическое воздействие. Если есть производственный процесс, при котором отходы будут сбрасываться на крышу, важно выбрать систему крыши, на которую не повлияет выброс химикатов, в то время как ожидаемый срок службы новой системы крыши будет в некоторой степени определяться Если выбран тип кровельной системы, другим важным фактором, влияющим на продление срока службы инвестиций в повторную кровлю, будет включение эффективной программы планового профилактического обслуживания.Владелец здания может или не может выбрать включение затрат на техническое обслуживание в бюджет проекта, но разумно запланировать текущие затраты на техническое обслуживание.






Связанные темы:

Комментарии

Односкатная крыша: стили, терминология и советы

Для большинства мастеров возведение крыши — самая сложная часть строительства сарая.Но при небольшом понимании стилей, терминологии и конструкции крыш сделать каркас крыши вполне по силам любому плотнику на выходных.

Существует два основных способа обрамления односкатной крыши. Традиционный метод заключается в разрезании и установке всех частей — стропил, коньковой доски, воротниковых стяжек и балок потолка — по одной доске за раз. Преимущество такого подхода в том, что один человек может легко поднять и прибить доски на месте. Однако вы будете тратить много времени на подъем и спуск по лестнице, что может быть утомительно.

Ускорьте работу по обрамлению крыши, предварительно изготовив стропильные фермы на земле. Затем поднимите каждую ферму на место и прикрутите к стене.

Второй вариант: построить каркас крыши на земле , чтобы сформировать отдельные стропильные фермы. Ферма крыши — это сборная секция каркаса крыши, состоящая из пары угловых стропил и одного горизонтального нижнего пояса, образующего балку перекрытия. После сборки фермы поднимают и прикрепляют к вершинам стен.Строительство и установка ферм происходит быстрее и проще, чем сборка по частям, но вам понадобится помощь, чтобы поднять ферм на место.

Что такое односкатная крыша

Односкатная крыша, также известная как односкатная или односкатная крыша, представляет собой крышу, которая наклоняется в одном направлении. Равнинный, с крутым уклоном. В зависимости от конструкции здания уклон может быть разным. Раньше он использовался только для навесов, но теперь он стал более популярным в домах. Конструкция проста и экономична.Кровельщику проще и быстрее построить крышу такого типа, что требует меньших затрат на рабочую силу. Очень важно правильно утеплить эту крышу, так как в разное время года может быть очень жарко или холодно.

Откидная крыша

Скат односкатной крыши

Односкатная крыша имеет одну наклонную плоскость, что делает ее наиболее простой в изготовлении из всех каркасов крыши. Крыша этого стиля может быть использована на отдельно стоящей пристройке, но особенно хорошо подходит для навесов, которые построены напротив другой конструкции, такой как дом, гараж, конюшня или сарай.В таких ситуациях к существующей стене крепится горизонтальная балка для поддержки верхних концов стропил. Односкатные крыши обычно имеют относительно пологий уклон, обычно от 4 до 12 (18º) до 8 дюймов-12 (33º).

Совет: Выбирая наклон односкатной крыши, учитывайте положение дверей. Круто скатная крыша спускается в дверной проем ниже, чем чуть менее крутая крыша, и это может

Двускатная крыша

Конструкция двускатной крыши

Двускатная крыша — безусловно, самый распространенный вид односкатной крыши.Его легко узнать по знакомому А-образному профилю с двумя наклонными плоскостями одинаковой длины. Двускатные крыши образованы парами общих стропил, идущих под углом от вершин стен до пика крыши. Коньковая доска, если она используется, проходит горизонтально между парами стропил в месте их пересечения на вершине.

Проверьте планы навеса на предмет точного размера и расстояния между брусом, используемым для обрамления крыши. Большинство навесов для хранения обрамлены стропилами 2 × 4 или 2 × 6, расположенных на расстоянии 16 дюймов по центру.Доска коньковая часто вырезается из 1х6 или 1х8. При обрамлении крыши строительными фермами коньковая доска не нужна. Стропила плотно прилегают друг к другу на козырьке и крепятся фанерными косынками.

Совет: Двускатные односкатные крыши лучше всего смотрятся с уклоном крыши 11 дюймов 12 (40 °) или 12 дюймов 12 (45 °).

Крыша соляного ящика

Конструкция крыши соляного ящика

Крыша соляного ящика похожа на двускатную крышу, за исключением того, что одна плоскость крыши немного длиннее другой. Этот уникальный дизайн смещает вершину крыши не по центру, так что она приближается к передней стене, создавая характерную крышу соляной коробки.При обрамлении соляной крыши важно следовать двум простым рекомендациям, чтобы сохранить правильные пропорции крыши: во-первых, установите стропила под углом 45º, чтобы создать уклон крыши 12 на 12. Во-вторых, расположите козырёк крыши на расстоянии одной трети от передней стены.

Совет: При обрамлении крыши сарая обязательно установите каждое стропило непосредственно над стеновой стойкой, которая будет передавать нагрузку с крыши на фундамент.

Gambrel Roof

Конструкция крыши Gambrel

Эту конструкцию часто называют крышей сарая, и ее легко узнать по характерному двускатному профилю.У него две короткие неглубокие плоскости крыши, идущие под углом вниз от пика, а затем он резко обрывается на два более крутых склона, которые спускаются к вершинам стен. Каркасную крышу немного сложнее обрамить, чем крышу других стилей, просто потому, что она содержит намного больше деталей. Преимущество, однако, в том, что двускатные крыши создают очень просторный интерьер с большим пространством над балками потолка, которое можно использовать как чердак для хранения вещей. Как и большинство стилей крыш, гамбрель можно обрамлять по частям, по одной доске за раз, или вы можете построить фермы на земле, а затем поднять их на место.

Совет: При строительстве навеса с двускатной крышей лучше всего размещать двери на торцевой стене, потому что боковые стенки обычно слишком короткие, чтобы обеспечить достаточный запас высоты.

Вальмовая крыша

Конструкция вальмовой крыши

Вальмовая крыша — это крыша со скатом со всех сторон сарая. Все они имеют одинаковую длину и образуют гребень. У этой крыши нет фронтона или козырька наверху. Они могут быть прочной крышей из-за четырех наклонных сторон. Они хорошо себя чувствуют при сильном ветре и заснеженных районах из-за наклона крыши.Однако строительство шатровых крыш может быть дорогостоящим. При более сложной конструкции требуется больше строительных материалов.

Какая крыша лучше всего подходит для сарая?

Мы рассмотрели несколько различных стилей крыш. Какой из них лучше всего подходит для сарая? Наши рекомендации — либо двускатная крыша, либо односкатная крыша. Вот несколько причин, по которым нам нравятся эти двое.

Фронтон

  • Обычный тип крыши
  • Имеет дополнительное пространство над потолком для чердака, кладовой или высоты над потолком
  • Легко проливает дождь и снег, особенно на крутых склонах
  • Простая сборка для новичка

Наклон

  • Недорого построить
  • Стены, защищенные от влажной погоды свесом крыши
  • Дождь и снег легко соскальзывают, особенно на крутых склонах
  • Большая высота стены дает место для хранения вещей на чердаке или чердаке
  • Хорошее место для солнечных батарей
  • Простая сборка для начинающих

Сборка основания односкатной крыши

Подложка — это поверхность, на которую укладывается кровля.Во многих случаях кровельная доска — лучший вариант для этого, и существует несколько видов. Как правило, это тонкие подложки, которые устанавливаются между изоляционным и мембранным слоями крыши. Они могут помочь вам избежать образования пузырей в кровельной системе из-за выделения газа из изоляции при контакте с определенными клеями, используемыми для кровли.

Различные типы кровельных материалов или покрытий:

  • Фанера / OSB
  • Минеральное волокно
  • Цемент
  • Древесное волокно
  • Гипсоволокно
  • Гипс
  • Полиизо высокой плотности
  • Перлит
  • Асфальт

Основание устанавливается путем прикрепления к несущему настилу или к нижележащему основанию.Многие из лучших методов установки включают в себя смещение балок облицовочной плиты в каждом ряду и до стыков изоляции под ней. Это уменьшает перемычки и промежутки между слоями.

Какая древесина лучше всего подходит для моей односкатной крыши?

Приобретая древесину для односкатной крыши, вы должны учесть несколько моментов:

  • Уклон вашей крыши
  • Снеговая нагрузка, которую может выдержать ваша крыша
  • Ветер, который может повлиять на навес
  • Какая будет отделка крыши
  • Расстояние между стропилами — 12, 16 или 24 дюйма
  • Размер вашей крыши
  • Ваш кровельный бюджет

Для кровли можно использовать разные виды фанеры.

Ориентированно-стружечная плита (OSB)

Это самый дешевый вариант обшивки из дерева. Это делается путем склеивания щепы хвойных пород вместе с полуслучайным рисунком и поставляется в виде листов, обычно 4 фута. X 8 футов. и толщиной 7/16 дюйма. Несмотря на то, что это будет делать то, для чего предназначено, OSB не так прочна, как фанера, и не прослужит так долго при воздействии определенных погодных условий.

Внешняя фанера (CDX)

Аналогичен OSB, но сделан более прочным и устойчивым к погодным условиям.Это делается путем склеивания тонких кусочков дерева слоями. В большинстве случаев для кровли подходит фанера толщиной ½ дюйма. C и D (в CDX) относятся к классам фанеры, а X означает экспозицию.

Отличия

Самая большая разница между этими двумя видами древесины заключается в том, насколько они выдерживают воду. CDX (выдержка) не выдерживает воды так же долго, как OSB. Поэтому CDX обычно используют внутри, если он не обрабатывается давлением. Однако OSB удерживает воду, а CDX — нет. Это может привести к повреждению OSB.

OSB

— хороший выбор для обшивки. Клей и смола, используемые для смешивания древесной стружки, делают ее менее проницаемой, чем CDX, что увеличивает ее стойкость.

OSB

вообще намного дешевле CDX. Итак, если вы хотите гораздо более экономичную древесину, это то, что вам нужно.

2 × 4 и 2 × 6 стропила: в чем разница?

В зависимости от наклона односкатной крыши вы можете выбрать стропила 2 × 4 или 2 × 6. Но в чем разница? Проще говоря, все сводится к тому, что нужно для вашего сарая.Первое, что вам нужно знать, это то, имеет ли ваша крыша уклон меньше или больше 3:12. Это означает, что на каждые 12 дюймов горизонтального пробега крыша поднимается на 3 дюйма. Для тех, что меньше 3:12, стропила 2х4 недостаточно прочны. Это низкие крыши, и всегда следует выбирать из пиломатериалов стропила 2 × 6.

Если вы хотите сделать ферму, вы всегда будете использовать перепонки 2×4, соединенные вместе для прочности.

Хотя пиломатериалы 2 × 6 обойдутся вам дороже, их можно использовать практически для любого типа сарая.Их можно разнести дальше, чем 2×4. Но если вы живете в месте, которое не подвержено сильным ветрам или сильным снегопадам, вам подойдут стропила 2 × 4. Они не могут выдерживать большую нагрузку, как 2 × 6, но могут сделать вашу крышу более универсальной.

Кровельные материалы сарая

Существуют различные типы кровельных материалов, которые вы можете выбрать, когда будете готовиться к завершающей отделке крыши.

  • Битумная черепица с тремя выступами — Это стандартный и самый недорогой вариант односкатной крыши.Гибкую черепицу легко установить, что делает ее отличным вариантом для самостоятельной сборки. Многие из них будут включать 30-летнюю гарантию.
  • Металл — Металлическая кровля имеет ряд преимуществ. Они легкие и часто служат дольше, чем другие типы кровельных материалов. Они устойчивы к атмосферным воздействиям, что является большим преимуществом. Единственный реальный недостаток металла заключается в том, что он может быть дорогостоящим, но многие из этих кровельных систем имеют гарантию более 50 лет.
  • Кедровая дрожь — При правильном уходе за кедром он может прослужить до 35 лет.Этот материал от природы устойчив к насекомым, а также к повреждениям от солнца. Он имеет традиционный внешний вид и может стать отличным вариантом для тех, кто хочет платить за свои кровельные материалы по средней цене.
  • Битумная черепица — Архитектурная черепица — это два или более слоев асфальта, склеенных вместе. Они намного тяжелее черепицы с тремя язычками, но на них дается пожизненная гарантия. Этот вид черепицы может привнести художественный элемент в крышу сарая.Их обычно используют в жилых домах, что делает их популярным вариантом и для сараев.
  • Рулонная кровля из стекловолокна с минеральной поверхностью (MSR) — Этот тип кровли представляет собой армированный стекловолокном асфальт. Он покрыт керамической гранулированной поверхностью для защиты от ультрафиолета, погодных условий и физических повреждений. Дно покрыто минеральным разделительным материалом. Обычно это используется для зданий с низким уклоном, таких как навесы, подъезды и навесы для автомобилей. Этот материал универсален, прочен и экономичен.
  • Доска и планка — Эта кровля и сайдинг используется уже давно. Раньше его делали из деревянных реек, накладываемых на стыки деревянных панелей. Это обеспечило дополнительную защиту от непогоды. Для кровельных работ в качестве дренажных путей использовались рейки, позволяющие соединять панели вместе. Для этого теперь используются разные металлы, что придает старому стилю обновленный современный вид.
  • Кровельная панель из поликарбоната — Поликарбонат — это прочный и эластичный термопластический материал.Легкий материал, поликарбонат, выдерживает экстремально высокие или низкие температуры. Это хороший кровельный материал для навесов, настилов, террас, гаражей и других небольших строений. Это также доступный вариант, устойчивый к ультрафиолетовому излучению и защищающий от обесцвечивания.

Какой самый дешевый способ установить крышу для сарая?

Самый бюджетный кровельный материал — МСР. Он похож на обычный асфальт, но поставляется в широких рулонах. Помимо того, что он дешевле черепицы, он также тоньше и проще в установке.Если у вас крыша скатная, то рулонную кровлю можно установить с помощью гвоздей. Для плоских крыш используется метод факельного опускания.

Как сделать гидроизоляцию односкатной крыши?

Каждый хочет иметь возможность хранить вещи в своем сарае, не беспокоясь о том, что дождь или снег попадут внутрь. Защита крыши от атмосферных воздействий — очень важный шаг при строительстве сарая. Вот несколько важных шагов, о которых следует помнить:

  • Шаг 1: Выберите конструкцию крыши, позволяющую легко спадать с нее в сырую погоду, например, двускатный или односкатный.
  • Шаг 2: Используйте фетр на крыше перед укладкой черепицы. Это просто дополнительный слой защиты фанеры под ним.
  • Шаг 3: Имейте подходящий выступ. Если вы этого не сделаете, воду можно будет направить обратно в сторону сарая и стечь по наружным стенам.
  • Шаг 4: Немедленно отремонтируйте повреждения крыши.
  • Шаг 5: Добавьте желоба.

Гидроизоляция односкатной крыши продлит срок ее службы.

Как продвигается ваш дизайн односкатной крыши?

При наличии подходящих материалов, знаний и руководства любой может построить односкатную крышу. Мы надеемся, что это руководство было полезно для вас при строительстве сарая. Мы хотели бы услышать, как продвигается ваша односкатная крыша! Дайте нам знать об этом в комментариях!


Джозеф Труини — ведущий телешоу Today’s Homeowner и один из ведущих еженедельных радиопередач Today’s Homeowner Radio . Он написал три самых продаваемых книги о строительстве сараев и живет в Роксбери, штат Коннектикут.

Стоит ли денег на план обслуживания крыши? |

Чтобы получить максимальную отдачу от вашей крыши и защитить ваши инвестиции, регулярное техническое обслуживание и надлежащие проверки являются ключевыми факторами. План технического обслуживания крыши поможет вам достичь именно этого за счет регулярного ухода за кровлей, который продлит срок службы вашей крыши и предотвратит дорогостоящие повреждения сразу. Я знаю, что вы, вероятно, думаете, действительно ли план обслуживания крыши стоит своих денег? Короткий ответ — да. Регулярное обслуживание крыши может быть дешевле, чем вы думаете, с нашими низкими затратами.

3 причины, по которым вы должны защитить свои инвестиции с помощью плана обслуживания крыши

продлевает срок службы вашей крыши
Наличие плана обслуживания отсрочит необходимость замены крыши. Согласно журналу Roofing Contractor Magazine, «профилактически обслуживаемые крыши служат в среднем 21 год по сравнению с 13 годами для крыш с реактивным обслуживанием. Более 80 процентов всех крыш заменяются преждевременно из-за проблем, которые возникают до того, как они достигнут ожидаемого срока службы.«Если вы являетесь домовладельцем, у которого недавно была установлена ​​новая крыша, вам следует серьезно подумать о плане технического обслуживания крыши, поскольку вы хотите обеспечить максимальный срок службы как можно раньше.

Выявляет мелкие проблемы, прежде чем они станут дорогостоящими Проблемы
Когда дело доходит до вашей кровельной системы, профилактика проще (и дешевле), чем исправление. Идея состоит в том, чтобы найти и решить незначительные проблемы, прежде чем они станут большими и дорогостоящими. Профессиональный подрядчик может легко определить участки, которые уже повреждены, как а также области, которые могут обернуться дорогостоящими проблемами в будущем.К тому времени, когда протечка пробьется через основание крыши к потолку, у вас могут быть серьезные повреждения изоляции, настила крыши и потенциальные проблемы с плесенью. Все эти косвенные убытки быстро накапливаются и могут легко разрушить бюджет домовладельца.

Обеспечивает гарантийную защиту
Несмотря на то, что гарантия производителя могла быть куплена вместе с вашей новой крышей, большинству производителей кровельных материалов требуется регулярное техническое обслуживание для сохранения своих гарантийных обязательств на крышу.Это означает, что домовладелец несет ответственность за надлежащее обслуживание крыши, чтобы обеспечить ее максимальную производительность. План технического обслуживания — отличный способ для домовладельцев гарантировать, что их крыша остается на гарантии и находится в хорошем состоянии, не выходя за рамки бюджета. Гарантии не продлят срок службы вашей крыши, но план технического обслуживания продлит ее.

Все это говорит о том, что план обслуживания крыши стоит своих денег и в конечном итоге окупится. Многие домовладельцы могут не задумываться о своей крыше, пока не обнаружат видимую проблему.Этот реактивный подход к вашей кровельной системе может стоить вам много денег в будущем. Как домовладелец, вам есть о чем подумать, и ваша крыша не должна им быть.


Увеличьте отдачу от своих инвестиций с помощью плана обслуживания кровли Yates

Компания Yates Roofing поможет вам проявить инициативу и получить максимальную отдачу от вашей кровли. Мы предлагаем три плана обслуживания в соответствии с вашими потребностями. Мы выполняем весь необходимый ремонт вашей крыши и общее профилактическое обслуживание один или два раза в год в зависимости от вашего плана.Если вы заинтересованы в предоставлении другой услуги или не заинтересованы во всех предлагаемых услугах, позвоните нам сегодня, чтобы составить для вас индивидуальный план.

Все планы включают:

  • Эксклюзивные скидки для участников, Участники получают 10% скидку на все ремонтные работы
  • Ежегодный осмотр крыши и анализ чердака, Включает очистку светового люка, удаление мусора, герметизацию открытых головок гвоздей и осмотр проемов в крыше и окладов
  • Гарантированный приоритетный прием, Мы обслужим вас в течение 24 часов после вашего звонка
  • Пожизненная гарантия на ремонт, Расширенная гарантия распространяется на неисправность установки и материалов

Планы:

  1. Бронза: 14 долларов.95 в месяц
  2. Silver: 19,95 долларов США в месяц (включая очистку одноэтажных водосточных желобов длиной до 150 футов один раз в год)
  3. Gold: 24,95 долларов США в месяц (включая очистку одноэтажных водостоков длиной до 150 футов два раза в год)

Наши планы обслуживания доступны для новых и существующих кровельных систем. Вам не обязательно быть предыдущим клиентом Yates Roofing, чтобы пользоваться преимуществами нашего плана обслуживания. Если вы хотите узнать больше о наших планах обслуживания или зарегистрироваться, позвоните нам по телефону (405) 607-0966 или напишите нам по адресу .

3 типа кровельных систем, которые отлично подходят для домов из бревенчатого сайдинга

Кровельные системы являются неотъемлемой частью бревенчатых домов конструктивного и декоративного назначения. Ваш взгляд будет обращен на потолок и любые открытые части конструкции крыши. Мы хотим обсудить три распространенных типа систем, которые вы можете включить в свои планы. К ним относятся балки и прогоны, традиционные стропила и готовые фермы для бревенчатой ​​крыши.

Все три из этих кровельных систем испытаны и надежны и обеспечивают структурную целостность на протяжении многих поколений.Угол наклона крыши, настил, изоляция и тип кровельных материалов оставлены на ваше усмотрение, и все четыре из этих элементов применимы ко всем трем кровельным системам. Продолжайте читать, чтобы увидеть 3 типа кровельных систем, которые отлично подходят для домов из бревенчатого сайдинга!

Система крыши из балок и прогонов

Каркас балочно-прогонной крыши

Система крыши из балок и прогонов использовалась в бревенчатых домах на протяжении веков. Эта система великолепна для просмотра и рассчитана на то, чтобы выдерживать вес крыши, включая снег.Он построен путем установки вертикальных досок, называемых балками (стропилами), и горизонтальных досок, называемых прогонами. Каждые из них расположены на подходящем расстоянии, чтобы поддерживать настил, изоляцию и кровельные материалы.

Затем поверх прогонов накладывают шпунт и канавку или фанерный настил, затем фетровую бумагу или другой материал, а затем добавляют изоляцию. Коэффициент сопротивления изоляции зависит от:

  • Ваш климат
  • Местные строительные нормы и правила
  • Личные предпочтения
  • Ваш бюджет

После установки жесткого утеплителя поверх него устанавливаются планки опалубки.Эти планки служат основой для крепления материалов, размещаемых поверх них, и для каналов для воздушного потока. Поверх утеплителя накладывается обшивка, за которой следуют гидроизоляционные материалы, гидроизоляция, а также металлическая или гонтовая кровля. Вы можете окрасить, побелить или покрасить потолки в любой цвет (а) по вашему выбору.

Традиционные стропила

Красиво отделанная стропильная система

Кровельная система со стропилами — второй вариант для вашей хижины или дома. В этой системе не используются прогоны для крепления кровельных материалов.Традиционные стропила размещают ближе друг к другу, чем те, которые используются в крышах из балок и прогонов, чтобы обеспечить дополнительную поддержку. Два противостоящих стропила можно соединить между собой винтами или прикрепить к коньковой стойке. Оставшаяся часть кровельной системы выполняется с использованием тех же процедур, что и балочная и прогонная крыша.

Ширина и толщина открытых стропил зависят от размера и веса крыши, количества снега в вашем районе и ваших эстетических предпочтений. Их длина зависит от уклона крыши для стандартного, соборного или А-образного каркаса.

Готовые фермы для бревенчатой ​​крыши

Фермы для крыш из соснового бревна

Наши бревенчатые фермы добавляют особый штрих к бревенчатому дому и отлично поддерживают систему крыши. Этот дом демонстрирует эстетичный и красивый внешний вид бревенчатых ферм с шпунтованными досками над ними. Балки и потолок можно окрасить в один или два разных цвета по вашему вкусу.

Крыша из бревенчатой ​​фермы завершается над фермами практически так же, как балка и прогоны и традиционная стропильная конструкция.Имеются крышки столбов и обертки балок, которые сочетаются с сосновыми фермами бревенчатых ферм.

Этот красивый потолок может стать вашим, и он доступен для большинства бюджетов бревенчатых домов. Наши фермы прочные, прочные и привлекают внимание всех, кто их рассматривает.

Выберите форму крыши, которая вам нравится

Бревенчатый дом с двускатной крышей

Не существует единой формы или стиля крыши, которая подходила бы для всех бревенчатых хижин и домов. Большинство домовладельцев больше думают о плане этажа, чем о крыше, но оба они важны.Правильная форма и материалы определяют, как структура будет выглядеть и ощущаться внутри и снаружи. Распространенные стили крыши бревенчатых домиков:

  • Двускатная крыша
  • Односкатная (скатная) крыша
  • Крыша Gambrel

Также необходимо учитывать наклон (крутизну) крыши и величину свеса крыши. Двускатная крыша является наиболее распространенной для кают, поскольку она максимизирует пространство наверху и добавляет больше возможностей дизайна. Односкатную или скатную крышу построить проще всего и дешевле всего.Крыша из каркаса более сложна в изготовлении и является еще одним прекрасным выбором для тех, кому нравится стиль. Дополнительную информацию о формах и стилях крыш можно найти в этой статье.

Где можно найти бревенчатые фермы, балки и сайдинг на заказ

Найдите изготовленные на заказ бревенчатые фермы, бревенчатые балки, крышки столбов и сайдинг из бревен у ведущего американского поставщика товаров для дома из бруса, WoodWorkers Shoppe . Посетите наш выставочный зал или наш интернет-магазин, чтобы найти одни из лучших доступных товаров для строительства бревенчатых домов.Мы обработаем ваши заказы в кратчайшие сроки и проследим, чтобы они были доставлены на выбранный вами объект как можно скорее.

Наши цены всегда справедливы, а уровень обслуживания клиентов — на высшем уровне. Мы относимся к каждому вашему заказу так, как будто он был нашим собственным, потому что мы знаем, что вам нужны самые лучшие изделия из дерева. Не забывайте — у нас есть огромный выбор бревенчатого сайдинга и отделки для бревенчатого дома любого размера и стиля, а также материалы для отделки, пятен, конопатки и трещин.

Ресурсы и ссылки:

4.6 синих крыш | Обзор плана ливневых вод Филадельфии

4.6 Голубые крыши

Загрузите резюме этого SMP и руководства по его обслуживанию с краткой справочной информацией для клиентов и разработчиков:
Blue Roofs SMP One-Sheet
Blue Roofs Maintenance Guidance One-Sheet

4.6.1 Blue Roof Введение

Синие крыши, также известные как водосточные системы с контролируемым потоком, представляют собой методы управления задерживающими ливневыми водами (SMP), которые обеспечивают временное хранение и медленный выпуск дождевой воды на крышу.Системы голубых крыш — эффективная практика для контроля стока из зданий с плоскими или слегка наклонными поверхностями крыш. На синих крышах вода временно задерживается на поверхности крыши с помощью контрольных плотин на крыше или ограничителей водостока. Во всех случаях отток контролируется с помощью отверстий до выпуска, которые обычно направляются в ливневые стоки, водостоки или водосточные трубы.

Поскольку синие крыши функционируют только за счет задержания и медленного высвобождения, они не добавляют и не удаляют загрязняющие вещества из ливневой воды; тем не менее, в объединенной канализационной зоне они являются приемлемой практикой по снижению загрязнения для соблюдения требований к качеству воды, не проникающей через воду.Синие крыши могут также обеспечить соблюдение всех оставшихся применимых Правил Департамента водоснабжения Филадельфии (PWD) по ливневым водам (Правила по ливневым водам), в зависимости от размеров водоотвода, а также конструктивных и технико-экономических ограничений. Для получения информации о последовательном использовании SMP см. Раздел 3.2.3.

Дизайн синих крыш не ограничивается примерами, приведенными в этом тексте. В успешных планах управления ливневыми водами будут сочетаться подходящие материалы и конструкции, характерные для каждого участка.

Пример синей крыши в Филадельфии
Когда можно использовать синие крыши?

В комбинированных канализационных зонах, где инфильтрация невозможна, синие крыши могут использоваться для обеспечения скорости сброса качества воды и требований по сокращению выбросов загрязняющих веществ.

Синяя крыша может рассматриваться для установки на полностью застроенном участке или на участке с жесткими ограничениями. Они могут быть установлены на многих типах крыш, включая террасы, крыши высотных зданий, низкие подиумы или наземные конструкции.

Крыши

Blue также могут быть установлены в качестве модернизации для ливневых вод на существующих зданиях с плоскими, слегка наклонными или террасированными крышами после подтверждения адекватной несущей способности конструкции, гидроизоляции и защиты инженерных сетей на крышах.

Ключевые преимущества Blue Roofs
  • Управлять ливневым стоком, не занимая площадь на уровне поверхности
  • Хорошо подходит для участков, на которых крыши составляют значительную часть общей непроницаемой площади, и для участков с ограниченным пространством на уровне земли
  • Обычно не требует дополнительных подключений к канализации, кроме уже предусмотренных для здания
  • Простота установки при соблюдении требований к конструкции и гидроизоляции
  • Легко сочетается с другими SMP, такими как зеленые крыши
  • Может стоить меньше, чем другие SMP
  • Не требует раскопок
  • Может обеспечить образовательные преимущества, особенно при использовании в общественных и / или очень заметных местах, таких как школы, центры отдыха, библиотеки и т. Д.
  • Предполагать меньший риск для проектов в пойме
Основные ограничения Blue Roofs
  • Требовать регулярного осмотра и обслуживания поверхности крыши и водостоков, особенно после сильного ветра, поскольку водоросли и мусор могут образовываться вокруг водостоков на крыше и ограничивать скорость сброса воды
  • Требовать строгого соблюдения регулярных плановых осмотров, поскольку потребности в техническом обслуживании не так легко заметны
  • Может иметь ограниченную емкость хранилища с уклоном более 2%, что, вероятно, потребует установки контрольных дамб на крыше и / или террас для удовлетворения требований к скорости утечки
  • Может привести к увеличению затрат или ограничению возможностей модернизации существующих зданий и сооружений для ливневых вод из-за дополнительной нагрузки, связанной с скоплением воды на крышу.
  • Предлагает ограниченное преимущество на участках, где площадь крыши составляет лишь небольшую часть общей непроницаемой площади
  • Не улучшают эстетику и не обеспечивают дополнительных экологических преимуществ, связанных с растительными SMP, таких как создание среды обитания и улучшение качества воздуха.
Основные соображения при проектировании синих крыш
  • Системы голубых крыш, использующие водостоки с регулируемым потоком, обычно требуют плоских или почти плоских крыш (например,г., уклон менее 2%). Возможно использование контрольных дамб при уклонах более 2%.
  • Все механические системы здания, кровельная мебель и другие приспособления, установленные на крыше, не должны подвергаться риску образования отложений на крыше во время дождя и не должны вызывать повреждения кровельной мембраны.
  • Водосточные желоба на синей крыше по возможности должны располагаться подальше от деревьев, расположенных над деревьями, чтобы предотвратить опад листвы, который может привести к засорению водостоков и дополнительному или продолжительному скоплению воды на крыше.
  • Чтобы предотвратить повреждение гидроизоляционной мембраны, доступ к крыше должен быть ограничен только для обслуживания. Брусчатку можно использовать для отделения синей крыши от пешеходной дорожки.
  • Рекомендуется создать легкодоступную точку обзора, чтобы облегчить визуальный осмотр системы синей крыши после дождя. Если объем хранилища не осушен в течение запланированного времени слива, следует выполнить более тщательный осмотр поверхности крыши и / или средств управления сливом.
Типы синей крыши

На крышах с парапетом , Ограничительные системы водостока с крыши задерживают воду на крыше с возможным сливом в существующий водосток.

Системы плотин для проверки крыш задерживают дождевую воду на крышах или участках крыш без парапета, чтобы увеличить объем накопления на крышах с уклоном более 2%. Эти дамбы создают временные водоемы во время дождей перед тем, как медленно сливаться в водосток с крыши.

4.6.2 Компоненты синей крыши

Рисунок 4.6-1: Синяя крыша с типичными характеристиками

Компонент управления впуском

Синие крыши, которые получают только прямые (1: 1) осадки, не имеют регуляторов притока. Для синих крыш, на которые поступает сток с прилегающей кровли, непосредственно связанной с водонепроницаемой зоной (DCIA), включая дополнительные уровни крыши, системы впускного контроля передают и контролируют поток ливневой воды из соответствующей водосборной зоны в SMP.Разработчик может обратиться к разделу 4.11 «Управление впуском» для получения дополнительной информации об элементах управления впуском.

Компонент складского помещения

Хранилища с голубой крышей временно удерживают ливневую воду до тех пор, пока она не испарится или не уйдет вниз по течению с контролируемой скоростью. Площадь, предназначенная для хранения, зависит от выбранного типа системы синей крыши.

Хранение в ограничительных системах водосточных желобов определяется уклоном и геометрией крыши относительно высоты ограничителей и парапетов.Общий объем, занимаемый всеми механическими системами здания, кровельной мебелью и принадлежностями, также должен быть учтен при расчетах объема хранилища.

Хранение в системе контрольных плотин на крыше определяется уклоном крыши и соответствующей площадью, предназначенной для создания прудов за плотинами. Общий объем, занимаемый всеми механическими системами здания, кровельной мебелью и принадлежностями, также должен быть учтен при расчетах объема складских помещений

Хранилища с синей крышей покрыты гидроизоляционной мембраной.Существует множество гидроизоляционных мембранных систем, включая модифицированные битумные кровельные покрытия (MBR), водонепроницаемые типы однослойных кровель, металлические кровельные панели, кровельные покрытия из напыляемой полиуретановой пены, синтетические резиновые мембраны, термопластичные мембраны и жидкие покрытия (включая полиуретановые и полимерные покрытия). модифицированные битумные изделия) кровельные. В то время как высококачественные системы MBR (несколько листов MBR, облицованных плиткой для уменьшения восприимчивости швов) подходят для использования на синей крыше, системы MBR более низкого качества (несколько слоев асфальтовых листов) не рекомендуются из-за их швов, которые позволяют воде проникать.

Долговечность и отсутствие швов достигаются при нанесении горячей жидкости, прорезиненный асфальт, армированная тканью кровельная система хорошо подходит для голубых крыш. Системы с холодной жидкостью одинаково эффективны из-за строгих правил использования пропановых устройств для систем с горячей жидкостью.

Компонент управления выпуском
Элементы управления розетками

в системе с голубой крышей могут выполнять ряд функций, включая следующие:

  • Соблюдение требований по времени простоя;
  • Контроль скорости сброса из СМП и ограничение высоты водной поверхности во время различных штормовых явлений; и / или
  • Обход потоков от крупных штормовых явлений.

Органы управления выпускными отверстиями могут включать отверстия, водосливы, ограничители на крыше, стояки или непроницаемые футеровки. Разработчик может обратиться к Разделу 4.12 «Управление выходами» для получения дополнительной информации об элементах управления выходами.

Ограничитель водосточного желоба на синих крышах используется ограничитель водосточного желоба, который размещается над водосточным желобом. Эти устройства ограничивают поток через отверстие в сливном узле, вызывая временное скопление воды на крыше. Обычно они приобретаются коммерчески через производителя.В качестве альтернативы производитель может настроить размер отверстия для конкретной разработки. Количество и размер водосливов и отверстий основаны на заданном соотношении между глубиной воды, приближающейся к сливу, и скоростью потока, поступающего в канализацию. Механизм перелива устройства определяет максимальную глубину затопления.

Для систем обратных плотин на крышах использовались перфорированные алюминиевые Т-образные плотины для удержания и замедления отвода дождевой воды. Эти перевернутые Т-образные секции защищены от атмосферных воздействий и прикреплены к конструкции крыши, создавая зоны затопления за плотиной.Перфорация в дамбе обеспечивает медленное высвобождение. Если их нет в продаже, эти дамбы можно легко изготовить.

Компонент доступа для осмотра и обслуживания

Безопасный и простой доступ для осмотра и обслуживания всех основных компонентов системы синей крыши имеет решающее значение для обеспечения долгосрочной работы. В зависимости от высоты и наклона крыши компоненты доступа для осмотра и обслуживания синей крыши могут состоять из систем постоянного или временного контроля безопасности, ограждений и систем безопасности, систем предупреждающих линий и / или индивидуальных систем защиты от падения.Системы доступа для осмотра и технического обслуживания для синих крыш могут также включать системы долгосрочного обнаружения утечек для обнаружения и устранения утечек.

4.6.3 Стандарты проектирования голубой крыши

Общие стандарты проектирования
  1. Структурная нагрузка должна учитываться для всех конструкций синей крыши, а проект синей крыши должен согласовываться с лицензированным инженером-строителем как при строительстве новых зданий, так и при модернизации существующих конструкций.
  2. Максимально допустимая глубина залегания на поверхности составляет от четырех до шести дюймов.Это будет зависеть от несущей способности крыши; шесть дюймов представляют собой примерно 32 фунта на квадратный фут статической нагрузки.
  3. Максимально допустимое время слива составляет 72 часа после 24-часового шторма.
  4. Положительный перелив должен быть обеспечен для крупных штормов, вплоть до 100-летнего 24-часового шторма или, если проект освобожден от контроля над наводнениями, 10-летнего 24-часового шторма. Конструкции и трубы для перелива должны быть спроектированы так, чтобы выдерживать как минимум десятилетний, 24-часовой шторм.
  5. Хранилища на синей крыше должны быть покрыты гидроизоляционной мембраной.
Стандарты проектирования входного регулятора
  1. Для получения информации о стандартах проектирования систем управления впуском разработчик может обратиться к Разделу 4.11 «Управление впуском».
Стандарты проектирования складских помещений
  1. Система хранения должна обеспечивать адекватное хранение для контроля скорости выброса в соответствии со всеми применимыми Правилами ливневых вод. Обратитесь к проектировщику к разделу 3.2.3 для информации о последовательном использовании SMP.
  2. При проектировании емкости для хранения синих крыш необходимо учитывать конструктивные и технико-экономические ограничения. При необходимости подключение к другим SMP может обеспечить дополнительное хранилище.
  3. Для балластного камня необходимо использовать пористость 0,40.
  4. На крышах без балласта проектировщики должны обеспечить достаточный вес для крепления гидроизоляционной мембраны. На крышах с балластом проектировщики должны учитывать глубину и пористость балласта при расчете потенциального объема хранилища.
Стандарты проектирования управления выпускным отверстием
  1. Ограничители водостока на крыше должны быть рассчитаны по размеру в соответствии с желаемой скоростью утечки и глубиной затопления.
  2. Разработчик может обратиться к Разделу 4.12 «Управление выходами» за информацией о стандартах проектирования систем управления выходами.
Стандарты проектирования доступа для осмотра и обслуживания
  1. Должен быть обеспечен безопасный доступ к синим крышам для периодической очистки, осмотра и обслуживания обученным строительным персоналом.Должен быть обеспечен легкий доступ к каждому выпускному регулятору, точкам слива с низким расходом и переливным соединениям, чтобы можно было удалять мусор в условиях насыщения.
  2. Швы, углы, проходы, крепления или платформы для механических коммуникаций, а также любые другие участки кровельной мембраны, где риск утечки наиболее высок, должны быть проверены на предмет повреждений или отказов и отремонтированы в соответствии с материалом мембраны.

4.6.4 Стандарты материалов для синей кровли

Стандарты входного контрольного материала
  1. Разработчик упоминается в Разделе 4.11, Inlet Controls, для получения информации о стандартах материалов для входных систем управления.
Стандарты материалов для складских помещений
  1. Камень:
    1. Камень или гравий, используемые для балласта в зоне хранения ливневых вод, должны быть равномерно рассортированы, очищены от камня, дробленого или гладкого. PWD определяет «чистую стирку» как потерю воды менее 0,5% по массе при испытании в соответствии с испытанием на потерю при стирке T-11 Ассоциации государственных служащих автомобильных дорог и транспорта (AASHTO).Камень AASHTO № 3 и № 57 может соответствовать этой спецификации.
    2. Размер камня должен превышать размер ячеек экрана или щелей управления выходом. Балластный камень обычно имеет размер от 3/8 дюйма до 2 дюймов.
    3. Балласт
    4. должен соответствовать всем требованиям Американского общества испытаний и материалов (ASTM) D1863 для минерального заполнителя, используемого на сборных крышах.
    5. Другие материалы могут быть разрешены до утверждения PWD.
  2. Водонепроницаемая мембрана:
    1. Допускаются ПВХ, EPDM и термополиолефин (TPO).
    2. Все водонепроницаемые мембраны должны соответствовать требованиям ASTM. Мембраны из ПВХ должны соответствовать требованиям ASTM D4434, мембраны из EPDM должны соответствовать требованиям ASTM D4637, а мембраны из ТПО должны соответствовать требованиям ASTM D6878.
    3. Гидроизоляционная мембрана должна быть полностью водонепроницаемой с должным образом герметизированными швами, углами и выступами, чтобы предотвратить попадание стоячей воды над мембраной.
    4. Кровельные мембраны должны соответствовать всем требованиям строительных норм и правил города Филадельфии.
Стандарты материалов для контроля выпускных отверстий
  1. Для получения информации о стандартах материалов для систем управления выпускными отверстиями обратитесь к разделу 4.12 «Управление выходами».

4.6.5 Руководство по строительству синей крыши

Правильная конструкция синих крыш важна для обеспечения долгосрочной функциональности и снижения потребности в долгосрочном техническом обслуживании. Системы голубых крыш лучше всего устанавливают опытные кровельные подрядчики, имеющие опыт установки мембран для плоских крыш поверх новых или существующих конструкций крыши.Ниже представлена ​​стандартная последовательность строительства для правильной установки синей кровельной системы. Это может быть изменено, чтобы отразить различные применения системы синей крыши или ожидаемые условия площадки.

  1. Установите водонепроницаемую мембрану вдоль крыши и стены парапета на высоте не менее шести дюймов над пиковым уровнем пондирования согласно проектам SMP.
  2. Проверьте, нет ли неровностей, которые могут помешать дренажу.
  3. Герметизируйте все края, швы, углы, выступы и другие дефекты водонепроницаемым способом в соответствии с инструкциями по установке производителя мембраны.
  4. Установите регуляторы розеток в соответствии с Городскими нормами и правилами по строительству и сантехнике. Обратитесь к проектировщику за информацией о размерах и установке систем управления розетками в Разделе 4.12. Выпускные системы должны включать механизм перепуска / перелива, чтобы обеспечить быструю разгрузку при превышении объема хранения системы голубой крыши.

4.6.6 Руководство по обслуживанию синей крыши

Техническое обслуживание систем синей кровли направлено на периодическое удаление отложений и мусора из зон выпуска и хранения, чтобы предотвратить засорение и ограничить разрушение кровельной мембраны.Работы по техническому обслуживанию, как правило, могут выполняться отдельными владельцами зданий или обслуживающим персоналом объекта по мере необходимости. Следует немедленно связаться с подрядчиком, ответственным за установку системы на крыше, если она не работает так, как было задумано.

Обслуживание сборки крыши и гидроизоляционной мембраны будет зависеть от типа сборки, возраста и качества компонентов крыши. Как и в случае любой кровельной системы, следует проводить периодические проверки, чтобы убедиться, что в ремонте или замене нет необходимости.

Компоненты крыши

Blue относительно просты в обслуживании из-за их простоты и легкости доступа. Как в системах обратных дамб, так и в системах ограничения водостока с крыши, работы по техническому обслуживанию легко проводятся на поверхности крыши. Все ограничители и водоемы должны быть доступны для периодической проверки и очистки.

Проблемы с системой синей крыши обычно делятся на две категории: (1) система дренирует слишком медленно, что приводит к накоплению избыточной воды на крыше в течение продолжительных периодов времени, обходу водостоков с контролируемым потоком или перепускам / переливам во время небольшие осадки; или (2) система сливается слишком быстро из-за утечки или других проблем, превышая расчетную скорость слива.Если проблема не исчезнет, ​​следует проконсультироваться с лицензированным специалистом.

Общие рекомендуемые действия по техническому обслуживанию систем голубой крыши приведены в Таблице 4.6-1.

Таблица 4.6-1. Руководство по обслуживанию синей крыши

Действия по раннему техническому обслуживанию

Частота

Осмотреть выпускные сооружения и складские помещения на предмет скопления мусора и отложений.

Ежемесячно в течение первого года после установки для определения периодичности текущего обслуживания

Текущее техническое обслуживание

Частота

Удалите мусор из сливных отверстий и выпускных сеток, чтобы предотвратить засорение.

Во время проверок или по мере необходимости для проверки работоспособности

Удалите мусор из вторичного дренажа / перелива.

Во время проверок или по мере необходимости для проверки работоспособности

Удалите излишки осадка вокруг выходных регуляторов или внутри ячеек для хранения.

Во время проверок или по мере необходимости для проверки работоспособности

Проверить на утечки.

Во время проверок или по мере необходимости для проверки работоспособности

Разрушайте ледяные образования вокруг выходных отверстий и переливов.

По мере необходимости в зимние месяцы

Вести записи обо всех проверках и техническом обслуживании.

Выполняется

Разработчик может обратиться к Разделу 4.12 «Управление выходом» за информацией о руководстве по техническому обслуживанию для управления выходом.

Строительство и обслуживание крыш | Здания

Сэмюэл Чиодо

Мы все слышали, как люди говорят, что нужно тратить деньги, чтобы зарабатывать деньги; однако в сегодняшние нестабильные экономические времена компании по всей стране не просто стремятся заработать денег — они затягивают пояса, задраивают люки и ищут способы сэкономить денег.Но даже в тяжелые времена важно помнить, что старая пословица о «расходах» все еще верна в отношении сбережений; иногда приходится тратить деньги, чтобы сэкономить, особенно на крышу здания.

Хотя они, возможно, являются наименее заметной частью зданий, крыши могут составлять до 50 процентов общей площади здания и могут составлять до 25 процентов от общей стоимости здания. Активно инвестируя ресурсы в строительство и обслуживание прочной крыши, владельцы зданий могут продлить срок службы своих 15-летних крыш до 25-летних за счет предотвращения утечек и других неблагоприятных условий, что приводит к значительной долгосрочной экономии затрат.

Превентивные инвестиции в срок службы крыши происходят в двух основных областях: в процессе строительства нового здания или в качестве профилактического обслуживания существующей крыши. Целью каждого из них является продление срока службы или основной функции оболочки крыши, но на разных этапах требуется два разных типа надзора.

Новое строительство
Как и в любой области строительства, от остекления до проектирования конструкций, крыши требуют уникального опыта для максимального повышения их эффективности.Привлечение эксперта к проектированию здания на всем протяжении строительства может гарантировать, что крыша спроектирована, спроектирована, изготовлена ​​и собрана для обеспечения водонепроницаемости здания и его содержимого.

Оптимальное время для привлечения специалиста по кровле к строительству здания — это этап проектирования, пока команда архитекторов еще работает над подробными планами. Встреча перед проектированием между владельцем / разработчиком, архитектором и экспертом по кровле может помочь выявить проблемы, которые архитекторам, возможно, придется решить при проектировании, особенно проблемы, которые могут быть уникальными для конкретного климата.

Архитектор, проектирующий в Южной Флориде, например, должен будет спланировать более прочное крепление всех компонентов крыши из-за расчетных требований к давлению подъема, изложенных в строительных нормах и правилах, касающихся ураганов. Однако в северном климате необходимо учитывать вес и вынос снега, ледяные дамбы, а также расширение и сжатие строительных материалов в экстремальных климатических условиях. В любой ситуации архитектору может быть полезно иметь эксперта по кровле, который предупредит его / ее о потенциальных проблемах до того, как они возникнут.

В процессе проектирования консультант по кровле должен проверять архитектурные чертежи и спецификации CSI Division 7 , относящиеся к гидроизоляции и кровле. Здесь преследуется двоякая цель: убедиться, что команда архитекторов спроектирует и определит кровельную систему, которая будет адекватно защищать здание, и обеспечить, чтобы чертежи и спецификации были достаточно подробными и точными, чтобы генеральный подрядчик мог получить точные предложения от кровельных субподрядчиков. Точные и подробные чертежи на этом этапе могут предотвратить необходимость отнимающих много времени изменений архитектурных чертежей и дорогостоящих повторных торгов или заказов на изменение ставок позже в процессе строительства.

Как правило, специалист по кровле просматривает проектные чертежи и спецификации для таких вещей, как:

  • Компоненты мембраны и оклад. Соответствующие мембрана и гидроизоляция указаны для данной конструкции и отражают ли они руководство по спецификациям?

  • Подробный способ крепления. Способ крепления крыши является важным фактором ее долговечности и эффективности. Содержат ли проектные чертежи адекватные детали и спецификации, относящиеся к географическому положению?

  • Совместимость продуктов. Как и в любом другом строительстве, некоторые продукты работают вместе; некоторые нет. Например, большинство силиконовых герметиков нельзя красить, а аэрозольная пена и асфальт никогда не сочетаются друг с другом. Консультант оценит совместимость. Будут ли указанные продукты кровельных систем, которые пересекаются с продуктами других субподрядчиков (например, стеклянная и остекленная навесная стена), работать вместе?

  • Последовательность установки. Кровельные слои необходимо наносить в определенном порядке, в зависимости от системы, для максимальной эффективности.Требуется ли для дизайна правильная последовательность?

  • Общий вид. Определенные области крыши, например те, где расположены блоки HVAC, будут иметь более высокие требования к пешеходному движению и техническому обслуживанию. Это должно быть учтено при проектировании крыши с использованием дорожных и защитных прокладок для защиты кровельной мембраны и гидроизоляционных материалов. Достаточно ли защиты в нужных местах?


Повреждения при столкновении с ударом следует искать во время проверок качества.

Предоставление продукции
После выбора кровельного подрядчика подрядчик должен предоставить полные спецификации на систему и все компоненты, которые он / она намеревается использовать. Консультант по кровле должен просмотреть эти документы, чтобы убедиться, что они совпадают с исходными спецификациями, и чтобы убедиться, что все детали подходят для системы и климата.

Одной из распространенных ошибок во многих проектах является выбор неправильного типа крепежа. Например, кровельные субподрядчики для проектов в прибрежной Флориде могут предложить использовать гальванизированные винты для крепления гидроизоляции; однако во Флориде соленый воздух вызывает ржавчину оцинкованных винтов, поэтому консультант по кровле может порекомендовать использовать нержавеющую сталь.Это небольшая деталь, но она может иметь огромное влияние на срок службы крыши и необходимость ремонта в будущем.

Предварительная конференция по установке
Многим из различных субподрядчиков, участвующих в строительном проекте, в какой-то момент потребуется доступ на крышу для завершения своих частей здания. Многим может потребоваться проникнуть через крышу, чтобы установить трубы, вентиляционные отверстия, каналы или оборудование. Чтобы координировать эти усилия и гарантировать, что они не повредят крышу, предварительная конференция должна быть главным приоритетом.

На этой встрече консультант по кровле сядет с архитектором, генеральным подрядчиком, производителем кровли и любыми субподрядчиками, чья работа может повлиять на кровлю, чтобы согласовать графики и планы. Эта конференция также может помочь определить, где могут потребоваться дополнительные защитные прокладки для крыши.

«Еще одна проблема, с которой мы часто обращаемся, — это расстояние и разделение всех проемов в крыше», — говорит Джон Б. Блехар, архитектор из Лейк-Уорта, Флорида. «Мы должны быть уверены, что все трубы, вентиляционные отверстия и кабелепроводы расположены на достаточно большом расстоянии друг от друга, чтобы кровельщики могли должным образом их осветить.Отсутствие надлежащей оклейки может вызвать протечки и повлиять на гарантию производителя крыши ».

Проверки качества
После утверждения всех планов, документов и продукции и начала фактических работ необходимо провести проверки качества различные точки на протяжении всей установки. Количество проверок варьируется от двух до восьми до 12. Хороший ориентир — четыре: один в начале, чтобы убедиться, что все идет хорошо, один посередине для проверки прогресса, один ближе к концу и проверка перфокарта в самом конце.

Общие проблемы, с которыми сталкиваются во время этих проверок, включают все, от разрыва гидроизоляционных швов до поврежденного оклада и мусора, оставшегося на крыше. См. Roof Disarray, ниже, где приведен пример результатов инспекции одного проекта. Конечная цель — безопасная ограждающая конструкция здания и водонепроницаемая крыша, соответствующая требуемым нормам и спецификациям.


Плохие концевые заделки и другие проблемы с поверхностью, возникающие во время строительства, могут привести к тому, что производитель крыши откажется от гарантии до устранения повреждений.

Профилактическое обслуживание: управление активами крыш
Все крыши имеют ограниченный срок службы и в конечном итоге потребуют замены, модернизации, ремонта или восстановления. Независимо от того, участвовал ли консультант по кровле в строительстве здания или нет, разработка плана профилактического обслуживания может еще больше продлить срок службы крыши и сэкономить деньги за счет устранения проблем до того, как они станут серьезными утечками, которые могут вызвать повреждение конструкции. Со временем программа управления активами кровли может оптимизировать эксплуатационные характеристики кровли, сэкономить деньги и разрешить замену или ремонт кровли на плановой основе, а не в ответ на кризис.

Если крыша новая и осматривалась консультантом по кровле на протяжении всего строительства, окончательный отчет о проверке должен содержать достаточно информации, чтобы составить план технического обслуживания и график проверок.

Для существующей крыши консультант должен тщательно осмотреть крышу и предоставить письменный отчет о результатах с фото-обзором состояния крыши для использования в будущем. Основываясь на этих выводах, консультант разработает прогнозируемую смету расходов на жизненный цикл и составит планы предстоящего обслуживания, замены или ремонта.

С этого момента хорошая программа управления кровлей должна включать ежегодные проверки инспектором на предмет повреждений, в том числе:

  • Износ мембраны.

  • Водяные пузыри.

  • Плыть с водой.

  • Преодоление повреждений при ударе.

  • Ржавый металл.

  • Распылительная пена для окисления.

  • Мембрана раздельная.

Если на крыше видны признаки износа, консультант может порекомендовать провести испытания на влажность, например:

  • Датчики влажности , которые используются для проверки проблемных участков на наличие влаги путем зондирования поверхности крыши и снятия показаний влагомера.

  • Инфракрасное сканирование , представляющее собой инфракрасные снимки площади крыши, сделанные для обнаружения возможного присутствия влаги путем регистрации разницы температур.

  • Ядерное сканирование , которое использует обследование сетки крыши для обнаружения подповерхностной влажности.

  • Сердечники крыши , где в крыше и изоляции прорезается исследовательское отверстие для документирования условий в подозрительных зонах. Эта дыра залатывается по завершении.

В конечном итоге, цель обзора кровли нового строительства и текущих программ управления кровлей состоит в том, чтобы защитить интересы владельцев зданий, продлить срок службы крыши и предотвратить дорогостоящие утечки и повреждения.В сегодняшнем деловом климате многие владельцы зданий и предприятия по понятным причинам ищут способы сократить расходы; тем не менее, привлечение консультанта по кровле к строительству или программе текущего обслуживания в конечном итоге сэкономит вам больше, чем вы тратите.

Сэмюэл Чиодо (Samuel Chiodo) — специалист по кровельным работам в West Palm Beach, штат Флорида, Glazing Consultants Intl. ООО .

Конструкция крыши — Проектирование зданий

« Конструкция крыши » — это термин, который относится к конструкции наверху здания, которая обычно обеспечивает защиту от элементов.Как правило, он состоит из системы конструктивных элементов, предназначенных для поддержки конструкции крыши, то есть материалов, обеспечивающих водонепроницаемость, а также термическую и звукоизоляцию здания, расположенного ниже.

Термин кровельная конструкция обычно ассоциируется с скатными или мансардными крышами, а также со специальными типами крыш, такими как крыши, состоящие из пространственных рам, ферм, цилиндрических сводов и других структурных форм. Этот вид конструкции крыши (помимо пространственных рам) часто создает пространство на крыше, которое можно использовать для различных функций, в том числе для жилых помещений, хранения, офисных помещений, растений и других целей.Образованные таким образом пространства на крыше часто называют чердаками или чердаками.

Конструкция крыши (иногда называемая просто «крышей») часто выполняет следующие функции:

С точки зрения строительства, традиционная конструкция крыши может рассматриваться как отдельный объект по отношению к конструкции под ней. Например, в доме с каменной кладкой конструкция крыши часто представляет собой каркас «на болтах», состоящий из деревянных прогонов и стропил, прикрепленных к стеновым плитам, которые, в свою очередь, привязаны к каменным стенам.Этот деревянный каркас не только поддерживает надстройку крыши (изоляцию, покрытия и т. Д.), Но также создает пространство на крыше, которое можно использовать для жилья. Конструкция крыши также является самостоятельным эстетическим элементом.

В обычных каркасных приложениях система стальных или бетонных балок заканчивается на нижней стороне кровли. Нет отдельной конструкции крыши как таковой, только каркас из балок и колонн верхнего этажа (поддерживающих надстройку крыши), который считается частью надстройки здания.Если, однако, добавляется мансардная или скатная крыша, система стальных (или деревянных) элементов будет использоваться для создания конструкции крыши и вместе с ней нового пространства крыши, которое может иметь различное использование.

К каркасным зданиям могут быть добавлены различные строительные системы. В этих случаях конструкция крыши может быть образована из ряда ферм, пространственного каркаса, цилиндрических сводов, скрепленных куполов, гнутых плит, северного сияния и натяжных конструкций, и это лишь некоторые из них. Однако большинство коммерческих многоэтажных зданий имеют кровельную плиту, которая просто поддерживает конструкцию крыши и обеспечивает защиту от погодных условий.

Конструкция крыши может также поддерживать проходы и другое оборудование для доступа, оборудование для обслуживания зданий, озеленение, водные объекты, освещение, хранилище воды и так далее.

Здания, такие как концертные залы в шумных местах, могут потребовать особого внимания к конструкции крыши, с учетом веса и неоднородности конструкции, необходимых для достижения подходящей акустики. Это может сделать конструкцию крыши сложной и дорогой.

Аналогичным образом, сопротивление распространению огня будет зависеть от близости к другим зданиям, характера рассматриваемого здания и самой конструкции крыши .Противопожарная защита должна предотвращать прохождение огня с соседних крыш, а конструкция крыши должна предотвращать распространение огня из пространства под крышей в другие части здания. Подобные соображения могут очень усложнить проектирование конструкций крыши .

Подробнее см .: Типы кровли.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
