Печь барбекю своими руками — пошаговая инструкция!

Любите готовить шашлыки и другую пищу на свежем воздухе, но до сих пор не имеете собственного барбекю? Предлагаем вам прямо сейчас исправить сложившуюся ситуацию! Изучив следующую инструкцию, вы узнаете, в какой последовательности выкладывается полноценная садовая печь, а представленные схемы помогут вам досконально разобраться во всех нюансах технологии.

Печь барбекю своими руками

Печь барбекю своими руками

Содержание статьи

Материалы для строительства уличной печи

Наименование Средняя плотность, кг/м3 Пористость, % Марка морозостойкостси Коэф. теплопроводности, Вт/м*С Марка прочности Цвет
Кирпич полнотелый 1600-1900 8 15-50 0,6-0,7 75-300 красный
Кирпич печной шамотный 1700-1900 8 15-50 0,6 75-250 от светло-желтого до темно-красного

Начните с подготовки материалов. Вам понадобится:

  • бетон. Его нужно не особо много, поэтому можете приготовить самостоятельно;
  • доски для сооружения опалубки. Отлично подойдет необрезная доска;
  • арматура. Нужна для упрочнения фундамента. Можете использовать ненужные металлические изделия – обрезки швеллеров, толстой проволока, полоски стали и т.п.;
  • обрезные доски. Из таких досок вы соорудите опалубку для бетонной стяжки под столешницу;
  • кирпичи. Понадобятся простые керамические и огнеупорные изделия;
  • железная труба диаметром порядка 150 мм;
  • материал для гидроизоляции фундамента. Обычно применяется рубероид;
  • смеситель;
  • раковина. Для садовой печи лучше всего подойдет металлическая мойка;
  • резиновый шланг.

Необходимое количество исходных материалов подбирайте в соответствии с выбранными габаритами будущей печи.

Рекомендации по составлению проекта

Схема барбекю

Схема барбекю

Подготовьте проект печи. В этом руководстве рассматривается процесс возведения полноценного комплекса для приготовления пищи, укомплектованного разделочной столешницей и мойкой. Если раковина и стол вам не нужны, просто исключите из инструкции этапы, связанные с их обустройством.

Выберите подходящее место для барбекю. В первую очередь, вам должно быть удобно пользоваться печью.

Выбираем место для печи

Выбираем место для печи

Важно! Если рядом с выбранной площадкой растут высокие деревья, убедитесь, что их ветви не будут находиться в непосредственной близости с будущим дымоходом. В противном случае обрежьте ветки, иначе они сгорят.

Печь не должна примыкать своей задней стенкой к каким-либо постройкам. В процессе эксплуатации барбекю кирпич будет очень сильно прогреваться, что не лучшим образом отразится на состоянии примыкающих строений – они могут попросту сгореть.

Далее представлены схемы с указанием габаритных размеров. Можете взять их в качестве основы, но параметр А лучше увеличить до 1,5 м.

Барбекю своими руками чертеж

Барбекю своими руками чертеж

Схема расположения камина

Схема расположения камина

Где лучше разместить раковину

Где лучше разместить раковину

Обустройство фундамента для печи барбекю

Обустройство фундамента

Обустройство фундамента

Печь будет иметь сравнительно небольшую массу. Ее отлично выдержит армированный фундамент толщиной порядка 20 см. Для заливки оптимально подойдет бетон М100.

Первый шаг. Разметьте площадку под фундамент. Делайте это с помощью колышков (металлических прутков, обрезков труб) и бечевки (шнура, веревки и пр.).

Второй шаг. Выройте котлован по периметру основания. Рекомендованная глубина – порядка 30-35 см. Обязательно сделайте 5-сантиметровый запас по ширине ямы.

Третий шаг. Засыпьте дно углубления песчано-гравийной смесью и тщательно ее уплотните.

Четвертый шаг. Сделайте опалубку. Чтобы было удобнее, предварительно соберите из досок щиты шириной 30-35 см. Длину подбирайте по размерам сторон основания. Элементы опалубки установите по периметру котлована.

Пятый шаг. Уложите арматуру в опалубку. Лучше всего использовать стальные прутки диаметром 1 см.

Шестой шаг. Залейте бетон.

Приступать к дальнейшим работам можно через 3-4 дня после заливки фундамента.

Кладка печи

Уложите на фундамент двойной слой рубероида. Он возьмет на себя функции гидроизоляции и обеспечит надежную защиту стенок садовой печи от влаги из грунта.

Пример строительства барбекю

Пример строительства барбекю

Пример строительства барбекю

Пример строительства барбекю

Пример строительства барбекю

Пример строительства барбекю

Выберите форму проемов барбекю. Если вы хотите делать прямоугольные проемы, подберите материал для обустройства перемычек. Подойдет железный уголок. Если же проем будет оформлен в виде арки, заранее сделайте шаблон для выкладывания свода. Для изготовления шаблона используйте доски.

Кладка печи

Кладка печи

Шаблон из досок для арки

Шаблон из досок для арки

Как сделать арку

Как сделать арку

Пример строительства барбекю

Пример строительства барбекю

Разобравшись с вышеописанными нюансами, приступайте к кладочным работам. Вид кирпичей, узоры, всевозможные вставки и прочие декоративные решения остаются на ваше усмотрение. В рассматриваемом руководстве печь выложена в стиле, подобном оформлению дома.

Пример строительства барбекю

Пример строительства барбекю

Выложите нижний ярус. Кладку стен выполняйте в полкирпича, не забывая оставлять проемы. Для скрепления кирпичей используйте цементный раствор. Выложите стены 60-сантиметровой высоты, если планируется обустройство арочного проема, либо же на высоту 80 см, в случае если вы решили делать проем прямоугольной формы.

При подобной высоте проема и паре-тройке рядов кирпича сверху рабочая столешница будет находиться на метровом расстоянии от основания, что является самым удобным для работы вариантом. Если ваш рост заметно отличается от среднестатистических показателей, скорректируйте высоту стола под свои нужды.

Если вы решили делать прямоугольный проем, положите металлический уголок на последний ряд кладки в соответствии со схемой, а затем выложите стены печи по периметру. При желании же обустроить проем арочной формы, предварительно установите шаблон для кладки свода.

Высота стенок

Высота стенок

Если будет устанавливаться мойка, на этом же этапе уложите в стену печи трубу. Через нее вы пустите шланги водопровода.

Выложите стены на желаемую высоту. В рассматриваемом примере высота стенок составляет 0,9 м. Верхний ряд кладки сделайте с незначительным выступом наружу. Благодаря этому внутри образуется ступень, позволяющая установить опалубку для заливки стяжки.

Чтобы кладка прошла успешно, осуществляйте ее с соблюдением следующих правил:

  • швы должны иметь равную ширину;
  • высота проемов должна быть такой, чтобы между их верхними краями и столом поместилось минимум 2 ряда кладки;
  • проем арочной формы необходимо оформить с одним центральным кирпичом.

Завершив обустройство нижнего яруса, займитесь подготовкой основы для топки и стола. Сделайте стяжку. Опалубку для бетона кладите на обустроенную ранее ступеньку внутри печи. Доски нарежьте по габаритам пролета. Если будет устанавливаться мойка, оставьте в бетонной стяжке пространство для ее размещения. Делается это очень просто. Надо лишь не закладывать участок для установки раковины. Обложите его еще одной своеобразной опалубкой, зафиксированной с помощью распорок.

Залейте стяжку и оставьте ее на трое суток. Спустя указанное время демонтируйте опалубку проема для раковины.

Покройте столешницу материалом на свой вкус. К примеру, замечательно подойдут цельные плиты мрамора – это одновременно красиво и удобно.

Схема устройства ступеньки под столешницу из кирпича фагота и обычного

Схема устройства ступеньки под столешницу из кирпича фагота и обычного

Деревянные доски в качестве подложки под бетонную стяжку

Деревянные доски в качестве подложки под бетонную стяжку

Фото бетонной стяжки под столешницу без мойки

Фото бетонной стяжки под столешницу без мойки

Уличная столешница для барбекю

Уличная столешница для барбекю

Если планируется мойка, не забудьте оставить под нее проем в стяжке

Если планируется мойка, не забудьте оставить под нее проем в стяжке

Второй ярус печи барбекю состоит из топочного отделения и стенок, закрывающих участок от любопытных взглядов с улицы. С перегородками все предельно просто – это обыкновенные сплошные стенки, выложенные в половину кирпича. Если хотите, можете и вовсе отказаться от их обустройства. Порядок же возведения топки заслуживает отдельного внимания.

Как правильно обустроить мойку

Как правильно обустроить мойку

Опалубка под мойку в камине своими руками

Опалубка под мойку в камине своими руками

Схема укладки досок в качестве опалубки под бетонную стяжку

Схема укладки досок в качестве опалубки под бетонную стяжку

Цены на огнеупорный кирпич

Огнеупорный кирпич

Обустройство топки

Топка печи имеет двухрядную конструкцию: внешний ряд выкладывается из обычного керамического кирпича, внутренний – из огнеупорного материала.

Пример строительства барбекю

Пример строительства барбекю

Кладку топки ведите стандартным способом. Рекомендованные параметры следующие:

высота топочного проема – 7 рядов плюс арка либо же 9 рядов в случае обустройства проема прямоугольной формы;

  • глубина топки – около 600 мм;
  • ширина – порядка 700 мм.

Выложив проем топочной камеры, достройте сверху пару дополнительных рядов кладки и переходите к обустройству дымоотводящей трубы.

Для перехода на необходимую ширину дымохода последовательно уменьшайте длину стен топочного отделения. Заднюю и переднюю грани нужно укорачивать на полкирпича в каждом следующем ряду. Боковые же стенки следует уменьшать на 25% ширины кирпича. По такой схеме нужно выложить порядка 7 рядов. Затем можно начинать заниматься обустройством дымоотводящей трубы. Она должна иметь прямоугольную форму. Рекомендованная высота конструкции – 12-14 рядов.

Пример строительства барбекю

Пример строительства барбекю

Пример строительства барбекю

Пример строительства барбекю

Пример строительства барбекю

Пример строительства барбекю

На этом камин готов. Чтобы в процессе выполнения этого этапа не возникло никаких проблем, соблюдайте следующие рекомендации:

  • не делайте топочный проем чересчур высоким. Достаточно 7-9 рядов. В противном случае тяга в дымоходе станет слишком слабой, в результате чего весь дым будет уходить на участок, а не в небо;
  • внутреннюю часть топки нужно выкладывать именно огнестойким кирпичом. В противном случае кладка попросту растрескается под воздействием температурных перепадов;
  • дымоход тоже не должен быть слишком высоким, т.к. из-за этого ухудшится тяга;
  • контролируйте, чтобы дно топочного отделения было максимально ровным – так вам будет гораздо легче вычищать золу в будущем.

Последние штрихи

Сравнение печей

Сравнение печей

Барбекю почти готово. В завершение сделайте следующее:

  • установите смеситель и мойку;
  • подведите шланги подачи и забора воды;
  • покройте столешницу финишным материалом (выполняется по желанию). Лучший вариант отделки – натуральный камень;
  • выложите площадку перед печью тротуарной плиткой.

Если хотите, установите рядом с барбекю столик и пару скамеек. Дополнительно в такой ситуации рекомендуется подумать над обустройством навеса.

Навес кованый

Навес кованый

Теперь вы знаете, как построить печь барбекю. Представленный агрегат позволит вам не только готовить вкуснейшие блюда, но и сжигать листья и прочий мелкий мусор – барбекю прекрасно справляется со всеми задачами.

Столешница и раковина сделают печь максимально удобной в эксплуатации. Вам не придется бегать в дом, чтобы подготовить продукты – все можно будет делать в одном месте.

Свободное пространство под столом подойдет для хранения дров. Здесь они всегда будут оставаться сухими и прекрасно вентилироваться, что не даст древесине отсыреть и сгнить.

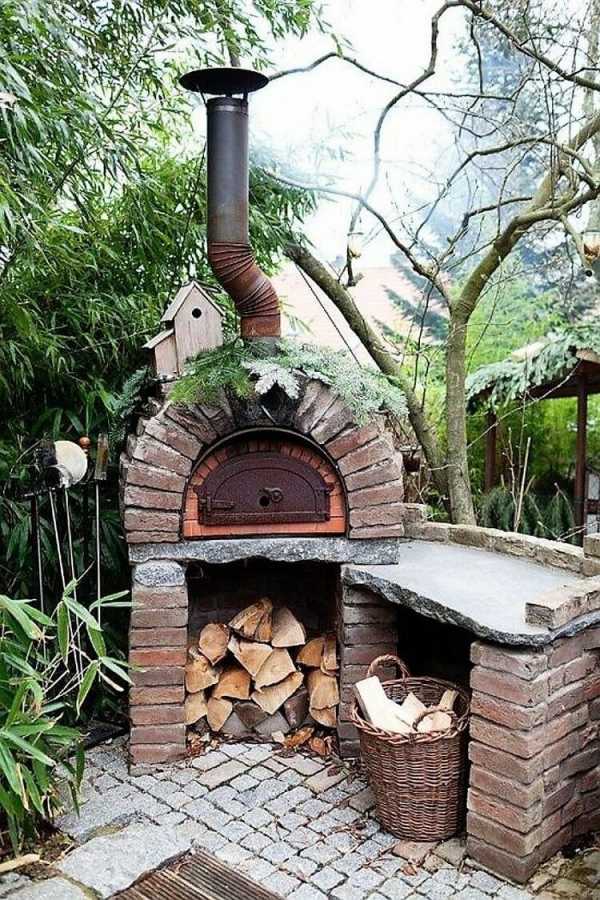

Барбекю своими руками из кирпича

Барбекю своими руками из кирпича

Камин барбекю

Камин барбекю

Удачной работы!

Цены на барбекю

Барбекю

Видео – Печь барбекю своими руками

stroyday.ru

Как сделать печь, барбекю и мангал из кирпича на даче своими руками

Сегодня трудно представить отдых на свежем воздухе без организации пикника. И обязательным атрибутом такого отдыха стал мангал. Из нашей статьи вы узнаете как сделать печь, барбекю и мангал из кирпича на даче своими руками. С их помощью вы не только сможете приготовить отличное угощение для гостей, но и удачно украсить свой участок.

На даче, в процессе приготовления

Уличные печи и мангалы из кирпича – фото, преимущества и недостатки

Перед тем, как непосредственно приступить к процессу возведения на вашем приусадебном участке данного сооружения, рассмотрим преимущества и недостатки печи-мангала из кирпича.

Среди основных преимуществ, которыми неоспоримо обладает печь мангал из кирпича на даче, можно назвать следующие:

  • универсальность. Печь-мангал удачно подойдет для приготовления не только шашлыка из мяса, но позволит искусно приготовить рыбу, овощи, птицу;
  • большие размеры. Одним из неоспоримых преимуществ является большая площадь жаровни. Ее задняя стенка позволяет распределить равномерно жар по всей площади, что способствует равномерному приготовлению пищи;
  • возможность варьировать режим приготовления блюд. В данном случае используемые продукты не нанизываются на шампуры, а могут быть равномерно распределены на решетке. При этом в зависимости от того, что в печи готовится, можно варьировать ее высоту в поисках лучшего варианта приготовления;
  • возможность использования различных типов топлива. В данной печке-мангале из кирпича могут быть использованы как дрова, так и уголь;
  • конструкцией в мангале предусмотрена вытяжка;
  • в более совершенных моделях может быть установлен индикатор уровня температуры, что позволяет обеспечить больше удобства при приготовлении блюд;
  • при использовании печи-мангала не требуется предварительное маринование мяса.

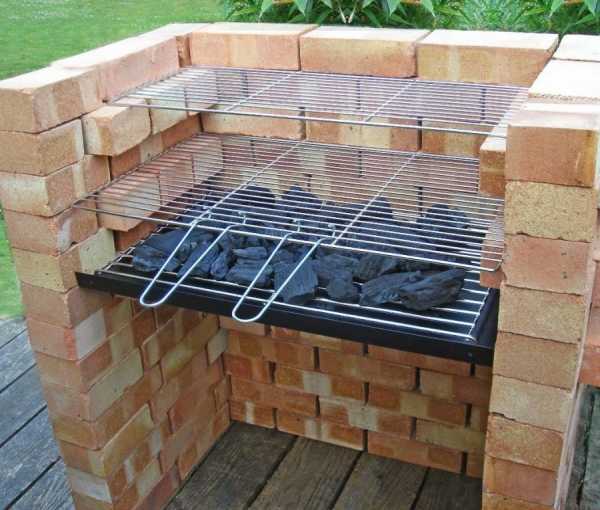

Уличные печи и мангалы из кирпича – фото на участке

Несмотря на ряд преимуществ, можно отметить и один существенный недостаток:

  • сооружение является довольно дорогостоящим мероприятием.

Как сделать печь, барбекю и мангал из кирпича на даче своими руками

Далее подробно расскажем как сделать печь, барбекю и мангал из кирпича своими руками на даче. Выбирая материал для постройки кирпич, вы можете быть уверены, что не потребуется никаких дополнительных специальных навыков, как например при использования металла. Также немаловажный плюс заключается в значительной экономии средств, ведь вы делаете все самостоятельно, не привлекая при этом специалистов со стороны.

В данной статье мы подготовили для вас пошаговую инструкцию, которая поможет в строительстве печи-мангала из кирпича на вашем приусадебном участке. При этом можно выделить следующие основные этапы:

  • проведение подготовительных работ;
  • возведение мангала;
  • декорирование.

Подготовительные работы

Как сложить кирпичную печь-мангал на даче своими руками и что для этого вам потребуется, мы решим на первом этапе.

Подготовительные работы должны включать следующие этапы:

  • выбор места, где будет установлен мангал;
  • изготовление проекта;
  • подбор инструментов и материалов.

Определяем место для установки на участке

Первоначально необходимо определить место для установки вашей будущей уличной печи и мангала из кирпича, фото ниже.

Обязательно необходимо помнить, что в месте установки печи-мангала из кирпича рядом должны отсутствовать высокие насаждения, близость которых может привести к возникновению пожара. Также место не должно сильно продуваться ветрами.

При выборе места следует учесть ряд требований:

  • на этапе проектирования следует учесть, чтобы дым от мангала не доходил до основных строений;
  • рассмотреть возможность защиты от ветра и непогоды;
  • для предохранения газона лучше всего место установки мангала выложить кирпичом или камнем;
  • предусмотреть возможность установки освещения в данном месте.

Кстати, зона барбекю на даче: проекты, фото и идеи – все это описано в специальной отдельной статье на нашем сайте.

Проект, чертеж и схема на бумаге

Для того, чтобы правильно определить, как сделать печь-мангал из кирпича на даче, вам потребуется проект или схема на бумаге. На данному этапе вы сможете набросать эскиз самого сооружения, на котором будут отмечены все ключевые элементы. После этого можно приступать к изготовлению чертеже, где само сооружение примет более реальные очертания с размерами. С его помощью мы сможем рассчитать требуемый расход материалов.

Инструменты и материалы

Сейчас необходимо определиться, какие инструменты и материалы вам потребуются для сооружения печи-мангала. Из материалов вам пригодятся:

Количество материалов, которые вы затратите напрямую зависит непосредственно от вашего проекта.

В качестве инструментов рекомендуется использовать:

Порядовка печи мангала из кирпича

Порядовка представляет собой схему, которая шаг за шагом отмечает последовательность действий при кладке печи, последовательность кладки с описанием требуемых материалов. Этапы, которые помогут ответить на вопрос как сделать печь, барбекю и мангал из кирпича на даче своими руками:

  • изготовление фундамента;
  • подготовка раствора для кладки;
  • кладка цоколя;
  • установка жаровни;
  • кладка стен и дымосборника;
  • декоративная отделка.

Порядовка требуется и опытному мастеру. Знание точного количества кирпичей, последовательности их кладки, а также последовательности работ, значительно упрощает сам процесс возведения печи-мангала.

Фундамент под кирпичный мангал с печкой

Для сооружения фундамента печки-мангала из кирпича потребуется выкопать яму, глубиной около 30 см, что является вполне достаточным для веса мангала.

Необходимо помнить, что глубина выемки грунта зависит в первую очередь от веса самой конструкции.

Размеры закладываемого фундамента должны быть больше размеров самого мангала

Фундамент должен быть на 10 см больше самой постройки, что позволит сделать вокруг мангала бетонированную площадку в целях повышения пожарной безопасности.

Используйте обрезную доску, чтобы зафиксировать опалубок. Полученный котлован засыпаем смесью гравия и песка и тщательно утрамбовываем, периодически подливая воду в раствор.

Раствор для кладки

Для его подготовки нам потребуются::

  • цемент;
  • песок;
  • глина.

Для кладки печи мангала из кирпича своими-руками потребуется приготовить две разновидности строительного раствора.

В первую очередь потребуется сделать раствор для тех участков, которые не будут непосредственно соприкасаться с огнем. Качество смеси напрямую зависит от марки цемента. Лучше всего использовать  цемент марок М25, М50 и М75. Для приготовления раствора также потребуется песок. Оптимальными будут следующие пропорции:

  • песок к цементу марки М25 — 5:1;
  • песок к цементу марки М50 — 4:1;
  • песок к цементу марки М75 — 3:1.

Для изготовления самой топки лучше всего использовать шамотную глину. У нее лучшие показатели огнеупорности, которые подходят для высоких температур. В магазинах она также называется “каолин”.

Кладка цоколя

Следующим этапом, чтобы построить кирпичный мангал с печкой на даче, является укладка цоколя.

Для этого подготовленный опалубок заливается раствором, на приготовление которого потребуется два мешка цемента. После чего дается дня два для того, чтобы цемент застыл. Далее укладывается гидроизоляция.

В качестве материала для изоляции для печи-мангала лучше всего подойдет рубероид.

Далее выполняется 1 ряд кладки кирпичом, который впоследствии также заливается раствором.

Перед тем, как начать возведение стен, в соответствии с проектом необходимо рассчитать количество требуемых цельных кирпичей, а также их кусков. Если вы используете при строительстве ранее использованный материал, необходимо предварительно его очистить от накопившейся грязи и остатков раствора.

Первые два ряда выкладываются в виде сплошного прямоугольника. Это позволит предотвратить перегрев рубероида у основания. Углы мангала выравниваются с помощью строительного уровня. В процессе кладки тщательно убираются излишки раствора. Только при кладке третьего ряда кирпичей начинает формироваться объем и форма самой печки.

Жаровня

Во время строительства совмещенных мангала и печи из кирпича необходимо в обязательном порядке предусмотреть поддувало для вашей печи-мангала. Для этого лучше всего воспользоваться материалами, которые могут выдерживать высокие температуры.

Между кирпичной кладкой и дверцей необходимо оставить зазор, так как при нагревании металл имеет свойство расширяться.

От размеров дверцы также будет зависеть и высота поверхности для варки: оптимальным ее значением будет 84 см.

Читайте также:

Порядовка барбекю с казаном из кирпича: кладочные чертежи мангала с печкой своими руками

Для беспрепятственного проникновения тепла в жаровню в конструкции необходимо предусмотреть наличие зазора, величина которого будет составлять два кирпича. его наличие поможет вам в дальнейшем без труда убирать угли после приготовления блюд.

Если правильно сделать кладку, то можно быть уверенным, что дверца надежно зафиксирована. Для организации дровника обычно формируется отдельная стенка. Для придания конструкции эстетичного вида, лучше всего воспользоваться ¼ кирпичей. Для более надежного крепления дверки применяется проволока, которая дополнительно крепится с помощью кирпичей.

На следующем этапе формируется арка дровника и крыша. В качестве точки опоры лучше всего внутри возвести дополнительную стенку.

В центральной части оставляем место для укладки решетки.

Все швы при этом скрепляются с помощью цементного раствора. После этого можно возводить стенки жаровни. На конечном этапе все швы затираются.

Дровник может быть перекрыт с помощью оцинкованного листа.

Стены и дымосборник

Половина дела сделано, теперь самое время подумать про стены и дымосборник. После формирования жаровни и дровника продолжаем выкладывать кирпичом заднюю стенку. Параллельно выкладывается несколько рядов для формирования арки дровника – это придаст мангалу законченный вид.

На следующем этапе нужно сделать шесть ходов, которые будут способствовать удалению дыма из жаровни.

Возводим перекрытия топки, используя при этом настил.

Поверх топливника укладывается слой изоляции и варочная поверхность.

В завершении, с помощью кирпичей формируется дымовая труба.

Декоративная отделка

Заключительным этапом является придание вашей кирпичной печи-мангалу декоративного вида, чтобы она гармонично сочеталась с остальными строениями на участке. Для этого можно использовать декоративные камни, керамический кирпич и другие материалы на выбор. Рассмотрим вариант отделки с помощью декоративного камня.

Для отделки вам понадобятся:

  • кельма;
  • мастерок;
  • ведро;
  • строительный уровень;
  • болгарка с диском для резки бетона.

Перед укладкой камня необходимо тщательно выровнять поверхность, оштукатурив ее. Далее используйте специальный раствор для камня для его укладки.

В данном случае силикон лучше не использовать, так как итоговое качество работы уступает подобному с использованием раствора

Казан мангал из кирпича своими руками (чертежи и фото)

Для придания необычного вида вы можете комбинировать разные породы и типы камней между собой. Огромный выбор вариантов декоративного камня в магазинах позволит вам создать уникальные оригинальные композиции из различных фрагментов.

Примеры мангалов с печкой

В заключение рассмотрим некоторые примеры подобных мангалов с печкой из кирпича.

tvoidvor.com

фото, проекты, кладочные чертежи, порядовка, размеры и графики

Часто понятия барбекю и мангал путают, так как они строятся для приготовления пищи на дыму и углях. Но мангал нужен для приготовления шашлыка, а барбекюшница является способом приготовления блюд на открытом огне с помощью решетки.

Обычный мангал можно превратить в барбекю, пристроив к нему решетку.

Барбекю печи бывают мобильными и стационарными, размеры зависят от выполняемых функций. Простейшая печь сооружается в габаритах 0,18*0,07*0,9 м, напоминает обычный мангал с решеткой.

Немного усовершенствованная барбекю возводится с местом для варочной плиты, её габариты составляют 1,7*0,4*1,9 м. Простейший печной комплекс имеет размеры 1,2*2,2*1,9 м.

Печи предлагаются для сооружения с казаном, мангалом, плитой, другими приспособлениями для приготовления пищи на углях. Вам остается выбрать подходящий именно вашим нуждам проект. Мы же подробно расскажем в этой статье о том, как построить барбекю из кирпича своими руками. Чертежи, фото некоторых проектов прилагаются. Ну, а размеры барбекю из кирпича, чертежи и фотографии других моделей печей можно найти на соседних страницах нашего сайта.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Зачем строить уличный барбекю из кирпича своими руками?

Современное разнообразие уличных плит не дает возможности выбрать единственную модель — хочется взять по элементу из каждого проекта. Постройка печи барбекю в саду из кирпича своими руками позволяет скомбинировать их в одну идеальную печь на вашем участке.


Фото 1. Небольшая высокоэстетичная садовая печь барбекю из кирпича с манга

ogon.guru

Мангал с плитой из кирпича своими руками: порядовка

Отдых на природе в выходные дни – это один из самых эффективных способов восстановления сил после напряженной трудовой недели. Нет ничего лучше приятного общения в кругу друзей и знакомых за столом в теплый летний вечер. А разве можно представить себе отдых на даче без свежего, ароматного, аппетитного шашлыка? Конечно же, нет.

Для правильного приготовления мяса необходима специальная печь, называемая мангалом. В этой статье мы поговорим о том, какие разновидности прямоугольной жаровни существуют в настоящее время, а также коснемся вопросов, связанных с изготовлением подобных устройств с плитой своими руками.

Печь из кирпича с мангалом

Когда заходит речь о мангале, многие из нас представляют металлический ящик, оборудованный по бокам отверстиями. Так выглядит классическая переносная жаровня. Подобное устройство незаменимо при вылазках на лоно природы, а вот в условиях дачи можно построить и успешно эксплуатировать более основательную конструкцию. Это может быть кирпичная печь с вмонтированным в нее мангалом.

Подобное устройство от своего простейшего переносного аналога отличается гораздо большими возможностями. Крытая конструкция защищена от проникновения пыли во время приготовления шашлыка, а труба для отвода дыма не заставит повара искать средство спасения от удушливого газа.

Конструкция кирпичной печи-мангала может быть дополнена варочной плитой, коптильной и духовой камерами. В подобный агрегат получится также вмонтировать небольшую емкость для подогрева воды.

Мангал, созданный по образу русской печи

В таком варочном приспособлении в пределах одной конструкции объединены достоинства мангала и русской печи.

Главной особенностью устройства является отсутствие необходимости перевязки швов, что значительно упрощает процесс его возведения и позволяет каждому домашнему мастеру сложить печь своими руками.

После того как устройство будет возведено, перед началом эксплуатации его необходимо просушить самым тщательным образом, при этом несколько первых растопок следует осуществить в разгонном режиме.

При создании арочного свода дачной печи нужно учитывать, что в его центре должен присутствовать только один кирпич. От выполнения этой конструкции зависит прочность сооружения. При формировании арочного свода используется специальное устройство из дерева, которое носит название кружало. Присутствующую разность расстояний между нижней и верхней частями соседних кирпичей арочного свода компенсируют цементно-песчаным раствором, который используется в ходе создания конструкции.

Как сделать печь для барбекю самостоятельно

Наверняка многие дачники желали бы иметь в пределах своего участка уютную беседку, оборудованную красивой печью, обладающей множеством дополнительных приспособлений для приготовления пищи, таких как духовой и коптильный шкафы, а также мангал с плитой для жарки шашлыка.
Как известно, реализация любой идеи начинается с создания проекта. Самой простой схемой является эскиз будущего устройства, в котором отображено грамотное расположение всех варочных приспособлений печи. В ходе работы над подобным проектом важно учитывать следующие особенности:

  1. Высота топочной камеры должна быть не меньше расстояния между нижней и верхней частями четырех рядов кладки.
  2. Высота камина – не менее шести уровней.
  3. Высота мангала – не меньше трех рядов.
  4. Высота кожуха, в котором будут объединены дымоходы всех варочных приспособлений, должна быть не менее трех уровней кладки.

Кроме того, следует учесть одно важное обстоятельство, значительно упрощающее конструкцию. Так как самодельная печь будет эксплуатироваться на улице, при ее постройке нет необходимости создания сложной сети каналов дымоходов, которые во время прохождения по ним дымовых газов обеспечивают дополнительную теплоотдачу.

Для печи, эксплуатирующейся на улице, достаточно все продукты горения просто-напросто вывести в одну трубу, максимально выпрямив каналы дымоходов, являющихся частью общей конструкции.

Где расположить печь

Как правило, установка мангала производится во дворе дачного участка. При выборе места для монтажа печи необходимо учитывать вероятность попадания дыма на соседний участок. Вряд ли соседи придут в восторг от того, что во время приготовления шашлыка вы лишаете их возможности дышать свежим воздухом. Проблему получится решить, пригласив соседей отведать свежеприготовленное блюдо, однако будет лучше, если вы все же избавите их от неудобств.

Чтобы выявить направление, в котором будут исходить дымовые газы от работающей печи, необходимо в месте ее будущей установки развести костер и наблюдать за направлением дыма. Нелишним будет спросить у соседей о наличии или отсутствии продуктов горения на их участке, исходящих от пылающего в вашем дворе костра.

Печь-мангал с плитой можно установить в саду. В этом случае необходимо выбрать свободную от деревьев территорию. Если плотность посадки растений высока, месторасположение будущей печи необходимо расчистить от них. Согласно требованию пожарной безопасности, вблизи источников огня не должно находиться зеленых насаждений.

Готовим материалы

Несмотря на то что печь-барбекю с плитой будет располагаться под крышей, это не защитит ее от имеющихся в данном регионе атмосферных воздействий. Следовательно, в ходе кладки корпуса печи необходимо использовать кирпич марки М-250 и выше. Это обусловлено вероятностью эксплуатации устройства в зимнее время при температуре ниже 25 °С. В результате стены конструкции будут подвержены значительным изменениям температурного режима в течение относительно непродолжительного промежутка времени.

Для кладки корпуса печи и дымовой трубы потребуется около 1500 единиц кирпича. Для выполнения полостей топок и других конструктивных элементов, где возможен прямой контакт пламени со стенами, необходимо использовать огнеупорный кирпич. Отличие шамотного материала от обычного аналога заключается в том, что он способен выдержать температуру до 1000 °С, в то время как традиционные марки кирпича могут разрушаться при показателях в 450 °С.

Величину температуры сгорания топлива можно определить косвенным способом: по цветовому оттенку нагреваемой поверхности. На основании этих наблюдений удастся выбрать необходимый для постройки топки кирпич. Если в верхнюю часть пламени поместить стальной брусок и наблюдать за изменением его цвета, через определенное время можно сделать следующие выводы:

  • брусок станет темно-красным при температуре 350 °С;
  • цвет металла изменится на красный при нагреве до 400 °С;
  • сталь примет ярко-алый оттенок при температурном воздействии, величина которого достигает 450-500 °С;
  • на поверхности бруска возникают области с белым оттенком при показателях от 550 °С и выше;
  • белоснежный цвет металла говорит о том, что температура пламени составляет более 700 °С.

Нетрудно сделать вывод, что выложенная из обычного кирпича печь вряд ли прослужит несколько сезонов, а при ее эксплуатации в условиях улицы и того меньше.

Во время постройки печной конструкции необходимо использовать следующие две разновидности раствора:

  • обычный песчано-цементный, предназначенный для кладки стен;
  • состав с огнеупорными составляющими, используемый в ходе сооружения каминов, топок и мангалов.

Выкладываем корпус устройства

Беседка с установленной в ее пределах печью для барбекю должна располагаться на монолитной бетонной плите. В ходе создания этого изделия стройматериал следует армировать металлическим прутком. Выполнение подобной основы избавляет от необходимости закладки отдельного фундамента для печи. После создания плиты на ее поверхности с целью обеспечения условий гидроизоляции корпуса устройства нужно расстелить сложенный вдвое лист рубероида, после чего заняться кладкой.

Чаще всего в дачных беседках обустраивается печь-барбекю с плитой длиной 2500 мм и шириной 800 мм. При укладке кирпичей первого ряда определяется наличие отклонений от горизонтальной плоскости. В ходе выполнения второго уровня выявленные дефекты устраняются. При создании третьего ряда в корпус будущей печи устанавливаются зольники, топочные камеры, варочные плиты и прочее оборудование, предназначенное для приготовления пищи.

Чтобы процесс кладки печи происходил без ненужных перерывов, к месту проведения работ следует подвести электричество, которое может понадобиться для пользования необходимыми электроинструментами, а также обеспечить строительную площадку требуемым количеством воды и материалов.

Фурнитура барбекю закрепляется к основе посредством крепежной печной ленты, которая размещается в тело кладки. Окончательная фиксация осуществляется саморезами.

Боковые стороны печи-барбекю лучше делать не прямоугольными, а скругленными. Это повышает уровень эстетического восприятия созданной конструкции. При укладке зольника необходимо использовать кирпичи, грани которых срезаны под углом 45 градусов. Это позволяет во время дальнейшей эксплуатации печи осыпаться золе в полость зольника без препятствий. Для обрезания кирпичей нужно использовать болгарку с кругом для керамики. Применять для этих целей кирку недопустимо.

Одновременно с кладкой зольника выполняется обустройство ниш, предназначенных для хранения дров и подсобных инструментов, необходимых для обслуживания печи-барбекю с плитой. С целью придания конструкции декоративного вида некоторые кирпичи можно выдвинуть наружу на расстояние около ¼ их длины.

Колосник печи-барбекю следует укладывать на два уголка из металла, помещенных в специальные пазы, образуемые в передней части швом кладки. Задний же элемент размещается в созданные для этой цели прорези.

Во время монтажа кирпичи необходимо усаживать с помощью резинового молотка подходящих размеров. Применяя подобный инструмент, можно мягко уложить каждый брусок, не повреждая его.

При кладке топочной камеры между слоем шамотного внутреннего кирпича и наружного керамического необходимо оставить зазор для дальнейшего размещения в нем базальтового картона – материала, обеспечивающего высокие показатели теплоизоляции, а также уберегающего керамический кирпич от перекаливания. Важно, чтобы толщина встраиваемого материала была не менее 5 мм.

Высота устанавливаемого базальтового картона должна соответствовать высоте топочной камеры. При укладке теплоизоляции важно не смять лист. В противном случае материал не сможет выполнять возложенные на него функции.

В непосредственной близости от топки казана необходимо смонтировать специальную емкость для приготовления углей, которые в дальнейшем будут использованы в качестве топлива для мангала с плитой. Емкость представляет собой металлический ящик необходимых размеров. В него закладывают поленья и поджигают их. Доступ воздуха ограничивается углом открытия дверцы топливника. Этим незатейливым способом готовят угли для растопки мангала и казана.

Для всех используемых в печи дверец следует предусмотреть открытие левой рукой. Это позволит человеку, занимающемуся приготовлением пищи, удобно пользоваться совком или кочергой. В случае если владелец дачного участка является левшой, петли для открытия дверец печи должны быть расположены справа.

Предназначенный для приготовления древесного угля ящик следует обязательно обложить с внешней стороны базальтовым картоном. Это убережет контактирующие с емкостью керамические кирпичи от разрушения.

В ходе монтажа печной фурнитуры не следует пренебрегать необходимостью проверки вертикального положения встраиваемых элементов. Для этой цели используется специальный строительный уровень для проведения печных работ.

Измерительное устройство обладает магнитными свойствами, что позволяет прикрепить его к железной поверхности и освободить руки мастера для проведения необходимых работ.

Используемый для приготовления блюд восточной кухни казан нужно установить в специально подготовленный лист металла толщиной не менее 10 мм. На поверхность выбранного изделия нужно поставить казан, обвести его контур, после чего вырезать в металле отверстие для емкости. В полученный проем нужно поместить казан, затем получившуюся конструкцию вмонтировать в корпус многофункциональной печи. Котел необходимо устанавливать только на поверхность схватившейся кладки.

Кладка топки для варочной плиты

В ходе выполнения устройства для сжигания топлива важно грамотно уложить огнеупорный кирпич во внутреннее пространство топливника. Чтобы объем камеры сгорания не уменьшался, шамотный материал рекомендуется укладывать на ребро. Это позволит рационально использовать имеющееся пространство, а также ускорит процесс приготовления пищи.

Дверцы топки и поддувала необходимо устанавливать на крепежную печную ленту, применяя для фиксации болты М8. Далее, над дровницей следует обустроить перекрытие с использованием спаренных стальных уголков 50 мм. Одно изделие крепится к другому с помощью сварки. Общую длину рядов перекрытия нужно подогнать так, чтобы ни один из кирпичей не выступал за плоскость конструкции. При необходимости бруски можно обрезать до требуемой длины болгаркой.

По окончании выполнения перекрытия нужно приступить к угловой кладке основания для плиты для казана и формированию пода мангала. Эта часть выполняется из огнеупорного кирпича. Материал для плиты размещается в специально предназначенные для этой цели пазы. Сначала необходимо сложить бруски насухо, затем отметить место прохождения узкой щели, снять кирпичи, посредством болгарки сделать в отмеченных областях пазы, после чего собрать конструкцию с применением раствора.

При необходимости усадки плиты на предназначенное место следует воспользоваться резиновым молотком. Обратите внимание на то, что конструкция для казана должна быть уложена в предназначенные для нее пазы до того момента, пока раствор не успел схватиться.

Плита для варочного отсека устанавливается по такой же технологии, как и для казана.

Как можно заметить, процесс изготовления многофункциональной печи для дачного участка не так сложен, как может показаться на первый взгляд. Выполняя самостоятельное сооружение печи, не стоит забывать о том, что прямой контакт шамотного кирпича и керамического материала недопустим. Между ними обязательно должна присутствовать прокладка из базальтового картона.

Если вы не будете пренебрегать этим советом, долгий срок эксплуатации созданной на дачном участке печи гарантирован.

Похожие статьи:

pechnoedelo.com

Печь барбекю своими руками чертежи фото, видео

Барбекю – это слово имеет много значений: мероприятие для проведения досуга, рецепт приготовления мяса, соус для мяса, само мясо, приготовленное при высокой температуре, но все они сводятся к одному – в результате должно получиться мясо, приготовленное на открытом огне или горячих углях. Если должен быть открытый огонь, значит, это мясо будет готовиться на природе, то есть, само название «барбекю» предполагает отдых – на даче, на природе, в собственном саду. Сегодня речь пойдет о том, как построить мангал из кирпича своими руками.Кирпичный мангал в помещении

Что такое барбекю и его преимущества

Такая печь – устройство стационарное, так как строится из кирпича. Хотя можно найти и переносные варианты из металлических элементов и деталей, но, несомненно, кирпичная печь-барбекю имеет массу преимуществ, так как:

  1. Внешне барбекю-мангал из кирпича выглядит внушительно и сложно, но на самом деле конструкция настолько проста, что такой мангал может сделать даже непрофессионал. А чтобы вам было понятнее, как обустроить печь барбекю своими руками чертежи и практические рекомендации мы приведем в статье ниже;
  2. Функциональность стационарного барбекю существенно выше: можно приготовить мясо барбекю, пожарить шашлык, приготовить мясо гриль и стейк, испечь мучные изделия, приготовить мясо или рыбу на открытом или закрытом огне (запечь), можно сушить фрукты, запекать овощи, коптить и сушить различные продукты, в том числе и грибы, и т.д.;
  3. Кирпичный мангал строится с капитальной задней стенкой, ее предназначение – равномерное перераспределение температуры от горящих углей по камере, а также длительное сохранение тепла в ней;
  4. Наличие дымоходной трубы освобождает зону приготовления от дыма;
  5. Так как дрова или уголь сгорают в кирпичной топке, а не на стальном поддоне, как в переносном мангале, то зона горения становится более безопасной, а сама уличная печь служит намного дольше;
  6. Кирпичная конструкция очень долго сохраняет тепло, а это значит, что за одну растопку и использование барбекю можно приготовить несколько блюд по разным рецептам$
  7. Если построить барбекю в дачном или садовом домике, то можно будет не только готовить пищу, но и отапливать помещение.

Кирпичный мангал на открытой площадке

Варианты, схемы и проекты печей-барбекю существуют в огромном количестве, но конструктивно они разделяются на следующие подгруппы:

  1. Мангал с решеткой или вертелом для гриля, с увеличенной открытой топкой, которая также может служить камином в беседке или доме;
  2. Жаровня (духовая камера или духовка) по типу русской печки, в которой можно запекать мясо, рыбу, овощи, или печь хлеб и пироги;
  3. Мангал для шашлыков;
  4. Заглубленная ниша для кастрюль, казана, котла;
  5. Коптильная дымовая камера;
  6. Стандартная варочная плита;
  7. Различные комбинации всех этих вариантов.

Различные конструкции барбекю

Простейшая печь-мангал-барбекю

Это конструкция П-образной формы из красного огнеупорного кирпича высотой не ниже 100 см (смотрите рисунок ниже). Такая печь, как и другие стационарные конструкции барбекю, строятся на мощном бетонном фундаменте.

На высоте 0,75 м от уровня фундамента расположены боковые кирпичные ступеньки – кирпичи укладываются перпендикулярно основной кладке, и нужны они для установки поддона для разжигания и сгорания топлива. Выше в кирпичную стену вставляются (в заранее просверленные отверстия) металлические прутья-направляющие, которые служат для изменения высоты расположения поддона с целью поддерживать постоянный и оптимальный температурный режим приготовления мяса или других продуктов.

Камера горения и приготовления пищи находится в своеобразном кирпичном кожухе, который образуется боковыми и задней стенками мангала, и служит для защиты от ветра, а также для накопления и сохранения тепла. Эта схема барбекю не имеет дымового канала и верхнего закрытого свода, которые в других схемах повышают экономичность печи и ее эффективность.Схема простейшего мангала с колосниками из кирпича

Зону сгорания топлива нужно обустраивать из огнеупорного кирпича и на огнестойком цементном растворе, замешанном на очищенном песке в пропорциях 1:3. Также можно использовать глину в пропорциях 1:3:3 (цемент – песок – глина). Стенки мангала-барбекю выкладываются из обычного красного или облицовочного кирпича. Пристраивая к такому простому мангалу дополнительные рабочие поверхности, полочки и ниши, можно значительно расширить функциональность конструкции.Место для кирпичного мангала

Чертежи кирпичного барбекю

Габариты, конструкция и экстерьер кирпичного мангала зависят в основном от особенностей ландшафта участка. Отталкиваясь при строительстве от среднего роста человека, решетку и рабочую поверхность обустраивают на высоте 9-10 кирпича. Все дополнительные конструкции и приборы нужно делать съемными. Стандартное барбекю показано на чертеже – его размеры 1500 х 7500 мм, подробная порядовка позволяет начать строительство сразу после заготовки стройматериалов. Если этот чертеж слишком большой или маленький, масштаб можно изменить с сохранением пропорций.

Чертежи порядовки мангала

Для возведения кирпичного мангала нужно заготовить шамотный и облицовочный кирпич, а также сыпучие материалы для двух видов раствора: глиняный раствор для камеры сгорания, и цементно-песчаный раствор для боковых и задней стенок. Также потребуются:

  1. Для строительства фундамента – щебень, песок, цемент, арматура, материал для опалубки;
  2. Листовой металл для камеры горения и духовки;
  3. Железные дверцы для топочной и зольной камеры, дверца дымохода (задвижка), чугунные колосники или колосниковая решетка, чугунная варочная плита;
  4. Металлический уголок или стержни арматуры для строительства перекрытий свода, варочной поверхности и других горизонтальных перекрытий;
  5. Многослойная фанера для арки, рубероид или толь;
  6. Бетономешалка или большая емкость для замешивания раствора вручную;
  7. Шлифмашинка и диски: для резки кирпича и металла;
  8. Печной и резиновый (деревянный) молоток, кельма, мастерок, шпатели разных размеров, уровень и отвес;
  9. Шанцевый инструмент, деревянная трамбовка, ведра для раствора, строительный шнур и колья для разметки фундамента.

Фундамент под барбекю

Возведение фундамента начинается с рытья траншеи глубиной 0,4-0,5 м с обустройством на дне песчано-щебневой подушки, которую увлажняют и утрамбовывают. Монтируется деревянная съемная опалубка, в которую укладывается простейший арматурный каркас или сетка: правила изготовления каркаса такие же, как и при строительстве фундамента под дом.

Цементно-песчаный раствор готовится из сыпучих материалов в пропорциях: 1 часть цемента, три части песка, четыре части щебня или гравия и четыре части воды. После заливки раствора его нужно накрыть полиэтиленом или рубероидом, и оставить на неделю до набора прочности. Через 7 суток фундамент открывают, застилают поверхность слоем гидроизоляции (или промазывают горячим гудроном) по ширине ленты, и начинают укладку первого ряда кирпича.

Горячие зоны выкладываются из шамотного кирпича на глиняно-песчаном растворе, остальные ряды – обычным кирпичом и раствором. Весь кирпич перед укладкой необходимо замочить в воде на 24 часа.

Сначала выводится ниша для топлива со сдвигом последующего ряда относительно предыдущего на полкирпича. Высота печи – 28 кирпичей, выше идет дымоход. Согласно приведенной порядовке кладка проходит быстро и без задержек, так как схема для каждого ряда полностью рабочая. Чтобы печь дала минимальную усадку, через каждые 6-8 рядов делается 48-часовый перерыв.

С первого по восьмой ряд выстраивается топливное отделение, в котором также можно хранить кухонную утварь.1-8 ряд мангала

Перекрытия для сводов ниш выстраиваются после восьмого ряда. После девятого ряда встраиваются стальные перемычки.Девятый ряд

Выкладыванием двух последующих рядов (10 и 11) формируется перекрытие и постамент, встраиваются железные уголки или швеллера для монтажа столешницы.Основа для перекрытия

Для столешницы двенадцатый ряд выкладывается сплошным, декоративным с выпуском в половину кирпича.Столешница барбекю

Следующие ряды (13-15) – топка, которую выкладывают шамотным кирпичам на глиняном растворе.Топка

Для обустройства полукруглого свода используют фанерный шаблон.Свод мангала

Последующие ряды необходимо сужать – с 15 по 24 ряд, чтобы завершить объем топочной камеры. Двадцать четвертый ряд выпускают на ¼, чтобы отделить границу топки от дымохода. Эта же деталь служит декором, как и выпуск на 12 ряду.С 16 по 24 ряд – топочная камера

Место на участке имеет большое значение – дымящийся мангал не должен мешать ни жильцам, ни соседям, барбекю должно быть защищено хотя бы деревьями от ветра, солнца и дождя, поэтому от места зависит и выбор стройматериалов, и, соответственно, строительных инструментов. Вот несложные правила:

  1. Между домом и мангалом должно быть оптимально минимальное расстояние, так как во время приготовления пищи придется много ходить;
  2. Вокруг барбекю не должно быть высокой растительности;
  3. Дым от печи должен уходить от дома, а не идти на дом;
  4. Экстерьер барбекю желательно подбирать в соответствии с дизайном жилья и участка;
  5. На маленьком участке рекомендуется строить небольшую печь, и наоборот;
  6. Громоздкий кирпичный мангал с несколькими рабочими зонами устанавливается на бетонный фундамент.



jsnip.ru

Печь-барбекю из кирпича своими руками

Уважаемые посетители сайта «В Гостях у Самоделкина» из представленного автором мастер-класса по кладке печи-барбекю из красного кирпича, вы научитесь своими руками строить печи различных конструкций и форм.

По словам автора в этом деле можно применять фантазию, но и не отходить от строительных норм и законов!

Печь-барбекю представленная в материале, довольно простая и с ее кладкой вполне справится человек который не имеет представления о кирпичной кладке.

Изучив схемы и фотографии, все станет понятно, так же к статье приложено видео от автора, где он подробно и в мелочах распишет каждый этап.
Что ж давайте приступим к разбору представленной информации.

Материалы
1. кирпич (красный керамический)
2. кирпич (шамотный) плита
3. песок
4. цемент
5. красная глина
6. арматура
7. стальная проволока
8. листовой металл 0.7 мм
9. пластина металла 2 мм
10. доска 30 мм
11. гравий

Инструменты
1. лопата
2. бетономешалка
3. молоток
4. мастерок
5. уровень
6. рулетка
7. шпатель
8. ножовка
9. ножницы по металлу
10. болгарка

Процесс строительства печи-барбекю из красного кирпича своими руками.
И так, перед началом стройки необходимо определиться с местоположением будущей печи, на вашем участке.

ВНИМАНИЕ! Печь должна располагаться на удалении от капитальных строений, во избежании пожара, потому как искры могут разносится ветром, так же обязательно нужно установить колпак искра- гаситель из металла. (Соблюдайте правила пожарной безопасности!)

После того как будет найдено подходящее место, его нужно расчистить от растущей травы, каменьев, кустарника. Если же выбрали чистое место то «это замечательно!» и можно приступать к стройке, но в начале изучите чертежи и схемы представленные автором и определитесь с видом и формой будущей печи. Как говорит автор «здесь можно немного пофантазировать»

Печь-барбекю из кирпича своими руками
Далее выкапывается яма на глубину 40-50 см, она нужна для заливки фундамента. На дно засыпается гравий, поверх него песок, смачивается водой и утрамбовывается (создается песчаная подушка) Из доски 30 мм изготавливается короб-опалубка. Так же внутрь ямы закладывается арматура связанная вязальной стальной проволокой. в виде решетки.Затем полученная полость с арматурой, заливается бетоном приготовленном тут же на месте, при помощи бетономешалки.После того как фундамент будет залит, придется подождать пока цемент просохнет и окрепнет, минимальное время 1.5 -2 недели. Пока цемент будет крепнуть, его рекомендуется периодически смачивать водой, таким образом он станет еще крепче. Как только просохнет фундамент, можно приступать к кладке кирпича, но сперва нужно уложить слой гидроизоляции в виде рубероида, он не даст влаге разрушать нижнюю часть основания кирпичной кладки. Класть кирпич автор начинает от угла, так же он обезопасил себя от палящего летнего солнца и чтоб не получить солнечный удар во время работы, установил пляжный зонт.И вот так кирпич за кирпичиком поднимаются стенки печи.В нижней части автор оставляет пространство, оно необходимо для сушки и хранения дров либо угля.Делается поперечная прокладка из арматуры и металлического листа, а далее производится кладка самой печи.
ВНИМАНИЕ! Для кладки печи следует использовать исключительно глиняный раствор и не в коем случае не используйте цементную смесь, потому как вредные выделения при нагреве цемента будут испаряться и оседать на приготовленной вами пище, что может привести к плачевным последствиям для вашего здоровья. Так что будьте внимательны!Внутри печь выкладывается шамотным огнеупорным кирпичом, в данном случае автор использовал плиты, что гораздо удобнее, проще и быстрее в монтаже.Так же мастер засыпает битое стекло в промежуток между плитой и кирпичной кладкой, описания автор сему действию не дает?! «Наверно секретный ингредиент» Если кто знает ответ? Напишите в комментариях.Продолжает выкладывать печь внутри.Вот собственно, что получается в итоге.Далее выкладывается труба сужающаяся к верху и устанавливается колпак искрогаситель. выполненный из листового металла 0.7 мм на металлических стойках 2 мм толщиной.Внутрь помещается специальная решетка на ножках для барбекю, кстати такую спокойно можно сварганить самому «но это уже другая история».Вот собственно и весь процесс строительства, как видите сложного ничего нет и при желании справится любой человек, маломальски умеющий держать инструмент в руках. Теперь каждые выходные автор будет готовить мясо на углях и радовать своих родных и близких.

Так же вы можете посмотреть видеоматериал. обучающий кладке печей.
На этом заканчиваю статью. Спасибо за внимание! Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!


Источник

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Барбекю из кирпича своими руками + чертежи, видео

Активный отдых и праздничные мероприятия на даче стали практически невозможными без шашлыка или жаренного на углях мяса. Ушли в небытие самодельные мангалы на кирпичах, и даже металлические закопченные коробки сданы в утиль. Чтобы готовить мясо и овощи на углях самым цивилизованным способом, потребуется более серьезное сооружение – печь барбекю, или в просторечии – барбекюшница.

В чем отличие мангала от печки из кирпича

На первый взгляд, особой разницы нет — в обоих случаях как на решетке барбекю, так и для шашлычных мангалов мясо готовится под жаром углей. В реальности отличия между двумя разными устройствами примерно таковы, как если сравнивать спиртовой примус и современную газовую печь. Процесс похож, но вкус явно отличается, поэтому печи барбекю из кирпича на сегодня стали повседневным явлением.

Настоящие ценители барбекю приведут множество аргументов в пользу постройки жаровни из кирпича, среди которых можно привести следующие:

  • Работать за печкой барбекю, сложенной из кирпича, намного удобнее, все на своих местах, ничего не теряется и не падает под ноги;
  • Печка из кирпича запускается не намного медленнее мангала, но при этом дает абсолютно стабильный жар, позволяющий в течение всего застолья пользоваться раскаленными углями;
  • Правильно сложенная печь позволяет жарить и греть барбекю без оглядки на ветер или погоду.

Несмотря на внешнюю элементарность, конструкция и схема барбекю может оказаться не такой доступной и простой в изготовлении. Поэтому прежде чем приступать к работе, потребуется правильно оценить отдачу и сопоставить затраты на изготовление отдельной постройки из кирпича для приготовления барбекю.

Замес кладочного раствора под барбекю

Как и во всех случаях строительства печей, прежде потребуется подобрать правильный раствор для кладки кирпича. Проще всего купить готовую смесь, но нет гарантии того, что ее характеристики точно будут соответствовать заявленным на упаковке.

Если у вас есть возможность, попробуйте своими руками подобрать пропорции смеси глины и песка такими, чтобы слепленный «корж» при высыхании на солнце не давал трещин и оставался достаточно прочным.

Полученный опыт, даже не совсем успешный, сослужит огромную услугу при выполнении первых кладочных работ, можно будет увидеть, как меняется прочность печной стенки под тяжестью верхних рядов и угольного жара.

Строим печку барбекю из кирпича

Проектов постройки жаровни из кирпича для барбекю существует достаточно много. В зависимости от того, как часто потребуется жаровня с углями, и какой объем продуктов предстоит готовить, можно использовать один из перечисленных проектов барбекю из кирпича:

  1. Самый простой вариант жаровни из кирпича, который может быть не так удобен для работы, но по качеству приготовленного барбекю на углях не уступает большим и красивым садовым печам. Проект не производит впечатления особо сложного объекта, его вполне по силам построить всего за неделю, от составления проекта до первой порции барбекю;
  2. Достаточно эффектный и относительно простой в изготовлении вариант жаровни под барбекю. Особых преимуществ по сравнению с предыдущим вариантом нет, но благодаря броской внешности, можно похвастаться перед гостями;
  3. Настоящая «свечка» из кирпича для приготовления печеных овощей и мяса барбекю. Такой вариант строится один раз и на долгие годы. Продуманная конструкция из кирпича позволит не только готовить барбекю, но и варить, жарить, запекать, в общем, все, что может дать обычная варочная плита.

Совет! Разумеется, последний проект потребует значительных затрат, и самое главное- перед тем как начать класть кирпич для печи барбекю, предстоит серьезно подучиться печному делу или довериться мастеру.

Самая простая конструкция жаровни барбекю

Если вам по вкусу простенький коробок, который вполне реально сложить своими руками, то можно сильно не заморачиваться, и пробовать строить печку барбекю на свой страх и риск. Такая жаровня не представляет особой проблемы, так как у нее, кроме трех стен, решетки и металлического коробка под угли, ничего нет.

Как выглядит готовая печка, можно увидеть из фото. Ниже приводится барбекю порядовка.

Из-за небольшого веса постройки требования к обустройству фундамента минимальные. Потребуется убрать дерн, отсыпать подушку из песка и щебенки и сделать стяжку. Для строительства используют качественный кирпичный материал М200, но не хуже. Кладку кирпича выполняют на глиняно-песчаном растворе. Больших температур в такой конструкции нет, поэтому опасаться растрескивания кладки кирпича не стоит. Чтобы усилить связку рядов и ускорить набор прочности всей печкой барбекю, в кладочный раствор добавляют десятую часть марочного цемента М400. Под первый ряд кирпича потребуется уложить лист рубероида или другой рулонной гидроизоляции.

Проблем с выкладкой кирпича не бывает, достаточно простая схема перевязки ложковым способом позволяет сложить корпус печки в течение одного дня. Главное — держать шов стабильно одного размера, не более 5 мм толщиной, и правильно контролировать геометрию корпуса барбекю с помощью строительного уровня и вертикального отвеса.

На шестом, и далее на десятом ряду боковые кирпичи нужно будет развернуть на 90о, чтобы получились опорные выступы. Справа от жаровни из кирпича выводят столик, но проще не тратить материал, а использовать раскладной вариант стола.

Примерно через пять дней на печку барбекю можно устанавливать решетку и стальной короб под угли, и пробовать жаровню в действии.

«Свечка» или печь–барбекю для настоящего праздника

Разница между этой печью для приготовления барбекю и трехстенной конструкцией из кирпича, описанной выше, разительна, хотя бы потому, что этот вариант позволит вам не задыхаться от горящего угля и спокойно готовить даже в сырую или ненастную погоду. Чтобы понять процесс выкладки стен и жаровни из кирпича, можно полюбопытствовать, как это делает мастер на видео:

Первым делом для настоящей печки из кирпича потребуется изготовить плитный фундамент. По контуру залитого бетонным раствором фундамента необходимо уложить арматурные прутки, они примут основной вес стен из кирпича.

Порядовка выкладки кирпича приведена на схеме. Для возведения жаровни барбекю используется полуторный пустотелый кирпич, на купленной готовой смеси для печных работ. Кроме керамики, потребуется примерно еще сорок штук шамотного кирпича ША8 и смесь для кладки огнеупора. Чтобы добиться максимально равномерной усадки, потребуется дополнительно контролировать толщину шва кладочного раствора, он должен быть в пределах от 8 до 10 мм.

Для выкладки шестого и одиннадцатого рядов потребуется уложить отрезок металла из стального уголка с полкой 45-50 мм. Наиболее ответственным этапом будет выкладка задней стенки, свода и «горячего блока», где, собственно, и горит загруженный древесный уголь. Между наружными стенками из керамики и внутренней топочной камерой необходимо сделать тепловой зазор, обеспечивающий нормальное расширение шамота.

После укладки свода делается пирамидальный переход от стенок камеры к трубе, конструкция выкладывается в виде пирамиды в шесть рядов полуторного красного кирпича с отступом каждого ряда в 4 см.

В условиях плотной застройки, когда печь ставится во дворе дома, с верхнего ряда кладки потребуется добавить трубу из чугуна примерно метровой высоты. Если печь барбекю стоит на открытом пространстве, и ветерок хорошо разгоняет тягу, от чугунной «добавки» можно отказаться.

Проект печи-барбекю для себя и гостей

При выборе конструкции и дизайна будущей жаровни барбекю можно сделать основной упор на эффектном внешнем виде постройки. Это особенно приятно, если печь используется очень часто и служит предметом зависти гостей.

Самые простые конструкции барбекю функционально мало чем отличаются от приведенного выше варианта. Можно отказаться от привычной кладки из кирпича и оштукатурить стены с окраской теплостойкой краской. Черный цвет металла жаровни будет хорошо гармонировать с белым корпусом барбекю.

Более сложным, но не менее изящным выглядит дизайн печи барбекю, отделанной облицовочным камнем и кирпичом. Чтобы придать постройке завершенный вид, переднюю стенку печи можно выложить в виде изогнутого профиля.

Использование облицовочного кирпича дает возможность сделать привлекательным печь даже самой заурядной конструкции.

Еще один вариант отделки – облицовка природным камнем-пластушкой. Получается очень стильно, а главное – намного дешевле дорогого клинкерного или цветного кирпича.

Заключение

Для первого опыта возведения жаровни барбекю лучше всего работать с мастером- профессионалом. Самостоятельное возведение стен несложно, но вы наверняка не увидите и не поймете своих ошибок, пока не пройдет несколько месяцев, и «вылезут» первые огрехи. Опыт постройки барбекю своими руками, но под чутким руководством специалиста позволит освоить азы и в дальнейшем сэкономить значительно больше, чем пришлось потратить на работу мастера.

bouw.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
