Направление ветра: Пестициды не следует применять, когда ветер дует на прилегающую восприимчивую культуру или культуру на уязвимой стадии роста.Подождите, пока ветер не подует в сторону уязвимых культур, растений или чувствительных участков с подветренной стороны.

Скорость ветра: Количество гербицида, потерянного из целевой области, и расстояние, на которое он перемещается, увеличиваются с увеличением скорости ветра. Однако серьезные травмы в результате дрейфа могут возникнуть при малых скоростях ветра, особенно в условиях температурной инверсии.

Стабильность воздуха: Движение воздуха в значительной степени определяет распределение капель спрея. Ветер обычно считается важным фактором, но вертикальное движение воздуха часто не учитывается.Температурная инверсия — это состояние, при котором прохладный воздух у поверхности почвы задерживается слоем теплого воздуха. Высокий потенциал инверсии возникает, когда приземный воздух на 2–5 F холоднее, чем воздух над ним. В условиях инверсии даже при ветре происходит небольшое вертикальное перемешивание воздуха. Снос распыления может быть значительным в условиях инверсии, поскольку мелкие капли распыления могут медленно падать или могут оставаться в подвешенном состоянии из-за плотного прохладного воздуха и перемещаться с легким ветерком в прилегающую территорию.

Смещение распыления может происходить даже в относительно спокойных условиях при стабильном воздухе или в условиях инверсии, особенно с небольшими каплями распыления.Некоторые из наиболее серьезных проблем сноса возникают из-за низких скоростей ветра, условий инверсии и мелких капель брызг. Избегайте распыления в условиях переворачивания. Потенциал сноса распыления можно уменьшить, увеличив размер капель, используя форсунки с большими отверстиями и / или более низкое давление распыления с форсунками с расширенным диапазоном.

Другая причина сноса распылителей — это уменьшение «пропуска» более 3,2 F на каждые 1000 футов высоты. В нормальных условиях «перерыва» холодный воздух мягко опускается, вытесняя нижний теплый воздух и вызывая вертикальное перемешивание воздуха.Это может привести к поднятию и рассеянию мелких капель. Когда «провал» сильнее, больше брызг будет подниматься вверх, что приведет к увеличению вероятности сноса брызг. Исследования показали, что температурная инверсия вызывает больший снос брызг, чем условия «пропуска» при заданной скорости ветра.

Избегайте применения гербицидов рядом с восприимчивыми культурами в условиях температурной инверсии. Инверсии часто можно определить по дыму от костра. Дым, движущийся горизонтально близко к земле, указывает на температурную инверсию.

Тип форсунки: Размеры капель, получаемых с помощью различных типов форсунок при разном давлении распыления, показаны в Таблице 11 . Плоскоструйные и заливные форсунки производят капли одинакового размера. Сопло с полным конусом производит капли большего размера, чем плоский вентилятор, а сопло с полым конусом производит капли меньшего размера, чем плоский вентилятор.

Скорость потока: Скорость потока через сопло сильно влияет на размер капель. Это показано Таблица 12 . Форсунки с маленькими отверстиями производят маленькие капли, а большие форсунки — более крупные.Увеличение размера сопла до следующего размера — отличный способ уменьшить количество сносимой мелочи.

Давление распыления: Давление распыления влияет на образование капель распыляемого раствора. Раствор для опрыскивания выходит из сопла тонким слоем, а на краю листа образуются капли. Более высокое давление приводит к тому, что лист становится тоньше, и этот лист распадается на более мелкие капли. Форсунки большого размера с более высокой скоростью подачи производят капли большего размера, чем форсунки меньшего размера.Мелкие капли уносятся дальше по ветру, чем более крупные капли, образующиеся при более низком давлении. Таблица 9 показывает процент химического вещества, выпавшего с подветренной стороны на различных расстояниях. Он также показывает расстояние по ветру, на котором скорость химического осаждения снижается до 1 процента от нормы внесения.

Угол распыления форсунки: Угол распыления — это внутренний угол, образованный между внешними краями рисунка распыления из одного сопла. Таблица 10 показывает, что форсунки с более широким углом распыления будут производить более тонкий слой распыляемого раствора и меньшие капли распыления, чем форсунки с той же скоростью подачи, но с более узким углом распыления.Однако широкоугольные сопла размещаются ближе к цели, чем узкие, и преимущества более низкого расположения сопла перевешивают недостаток капель немного меньшего размера.

Объемный средний диаметр (VMD) — это термин, используемый для описания размера капель, производимых из сопла. VMD определяется как диаметр, при котором половина объема распыляемой жидкости находится в каплях большего диаметра, а другая половина объема — в каплях меньшего размера.

Высота штанги: Использование штанги опрыскивателя как можно ближе к обрабатываемой поверхности — хороший способ уменьшить снос.Чем ближе штанга к земле, тем шире должен быть угол распыления для равномерного покрытия. Убедитесь, что насадки подходят для области применения. Отскакивающие штанги вызывают неравномерное покрытие и снос. Штанги с колесной опорой — хороший способ стабилизировать высоту штанги, что снизит опасность заноса и улучшит качество опрыскивания.

Эффект уменьшения сноса, когда форсунки установлены как можно ближе к земле, показан в Таблица 9 . Химикаты, выбрасываемые из сопла с плоским веером, показывают значительное уменьшение отложений с подветренной стороны как на расстоянии 4, так и 8 футов для сопел, расположенных ниже.Распылительные форсунки производят широкое распыление и могут работать при низком давлении. Широкое расположение позволяет устанавливать их близко к земле, сводя смещение к минимуму.

Относительная влажность и температура: Низкая относительная влажность и / или высокая температура вызывают более быстрое испарение капель распылителя между распылителем и целью. Испарение уменьшает размер капель, что, в свою очередь, увеличивает потенциальный снос капель спрея. Распыление при более низких температурах и более высокой влажности поможет уменьшить снос.

Загустители для опрыскивания: Некоторые адъюванты для опрыскивания действуют как загустители при добавлении в бак для опрыскивания. Эти материалы увеличивают количество более крупных капель и уменьшают количество мелких капель. Они, как правило, придают спреям на водной основе несколько «вязкое» качество. Загустители уменьшают снос, но не делают распылитель устойчивым к сносу. Уменьшение отложений с подветренной стороны при добавлении загустителя в бак для опрыскивания показано в таблице .

Капли, образующиеся из спрея на масляной основе, имеют тенденцию уноситься дальше, чем капли от водовода, потому что капли масла обычно меньше, легче и остаются в воздухе в течение более длительного периода.Масла образуют капли меньшего размера, чем вода, когда распыление производится с помощью того же гидравлического сопла и того же давления распыления. Спреи на масляной основе не испаряются, как только спреи на водной основе, поэтому капли остаются активными в течение более длительного времени.

Экранированные штанги: Распылительные щитки стали чрезвычайно популярными для опрыскивания мелкого зерна, поскольку исследования показывают, что снос уменьшается на 50 процентов и более. Ветер во время сезона опрыскивания часто является ограничивающим фактором для своевременного опрыскивания в Северной Дакоте.Щиты помогают продлить время опрыскивания при умеренном ветре. Опрыскивание необходимо прекратить при слишком сильном ветре или при подветренном ветре уязвимых культур. Щиты не останавливают весь дрейф, а только уменьшают его. При использовании экранов могут возникнуть серьезные проблемы сноса, если аппликаторы будут небрежны, не обращая внимания на подветренные культуры.

Контроль дрейфа

Поскольку все форсунки производят капли разного размера, мелкие, склонные к сносу частицы не могут быть полностью устранены, но снос можно уменьшить и удерживать в разумных пределах.

1. Используйте достаточное количество носителя. Это означает более крупные сопла, которые, в свою очередь, обычно производят более крупные капли. Хотя это увеличит количество повторных заправок, добавленный носитель улучшает покрытие и обычно увеличивает эффективность химикатов. Более мелкие капли будут образовываться при меньшем объеме распыления, что приведет к большей опасности сноса.

2. Избегайте использования высокого давления. При более высоком давлении образуются мелкие капли; 40 PSI следует считать максимальным значением для обычного распыления.

3. По возможности используйте сопло, уменьшающее снос. Они производят более крупные капли и работают при более низком давлении, чем эквивалентное плоское сопло.

4. Многие присадки для распыления, снижающие снос, которые можно использовать с обычным распылительным оборудованием, доступны сегодня.

5. Используйте широкоугольные форсунки и держите штангу устойчиво и как можно ближе к урожаю.

6. Выполняйте опрыскивание при скорости ветра менее 10 миль в час и при ветре вдали от чувствительных культур.

7.Не распыляйте при полностью спокойном воздухе или при перевороте.

8. Используйте экранированную штангу опрыскивателя, когда ветровые условия превышают основные условия внесения пестицидов.

Калибровка аппликаторов химикатов

Количество применяемого химического раствора на акр зависит от скорости движения, давления в системе, размера сопла и расстояния между соплами на стреле. Изменение любого из них приведет к изменению нормы внесения.

Тестирование более 100 сельскохозяйственных опрыскивателей в Северной Дакоте выявило ряд проблем, которые могут существенно повлиять на точность внесения.К ним относятся:

Первое, что нужно сделать при калибровке опрыскивателя, — это выбрать тип и размер сопла для вашей работы по опрыскиванию. Вы можете принять решение о типе форсунки на основе условий распыления и руководящих указаний, как рекомендовано в таблицах 2 и 3 .

После того, как вы выбрали тип сопла, следующим шагом будет расчет размера сопла.

Выбор форсунки не должен основываться на «галлонах на акр», как рекламируют некоторые производители. Сопло, обозначенное как 10-галлонное сопло, будет подавать это количество на акр только при одном условии, например, когда расстояние между соплами на штанге составляет 20 дюймов, опрыскиватель движется со скоростью 4 мили в час и давление в штанге составляет 30 фунтов на квадратный дюйм. Если расстояние, скорость или давление отличаются от этих установленных значений, форсунка не будет подавать указанные галлоны на акр.

Выбор размера сопла должен основываться на расчете галлонов в минуту, а не на расчете галлонов на акр. Расчет на основе галлонов в минуту позволяет оператору принимать решения об опрыскивании в зависимости от культуры и условий поля.

Метод калибровки № 1

Спецификации из каталогов производителей для 80-градусных плоских форсунок (Таблица 13) показывают, что XR8004 и LFR 4 будут обеспечивать 0,4 галлона в минуту при давлении 40 фунтов на квадратный дюйм. Другой выбор — XR 8005 или LFR 5 при 25 фунтах на квадратный дюйм или XR 8006 или LFR 6 при 18 фунтах на квадратный дюйм. При более низком давлении образуются более крупные капли с меньшим потенциалом сноса, чем при распылении под давлением 40 фунтов на квадратный дюйм. Однако большее падение приведет к уменьшению покрытия по сравнению с меньшим падением, произведенным при 40 фунтах на квадратный дюйм.Обязательно сверьтесь с этикеткой пестицида, чтобы узнать о рабочем давлении.

После того, как вы определили наконечник подходящего размера, наденьте эти форсунки на распылитель и запустите его с водой. Проверьте герметичность, другие проблемы с распылителем, равномерность формы распыления и калибровку.

Уравнение 2

Если набор форсунок доступен для использования, предыдущая формула после изменения значений может использоваться для определения нормы внесения опрыскивателем в галлонах на акр.

Калибровка опрыскивателя чрезвычайно важна.Он определяет, сколько пестицидов вы равномерно наносите на площадь. Распылители необходимо калибровать, даже если они новые или заменены форсунки. Их также следует повторно откалибровать через несколько часов использования, поскольку износ новых форсунок и скорость потока будут быстро увеличиваться. Калибровку следует выполнять путем измерения количества пестицида, нанесенного на часть акра, и расчета того, какое количество пестицида будет внесено на весь акр. Обязательно проверьте скорость потока всех форсунок на распылителе, чтобы все они применяли одинаковое количество.Каждая форсунка распыляет отдельную полосу через поле. Если одно сопло наносит больше или меньше, могут появиться полосы по полю.

Управляйте опрыскивателем, используя ту же настройку дроссельной заслонки, которую вы используете при опрыскивании и при проверке скорости. Это обеспечит подачу насоса того же объема, что и при фактическом распылении.

Собрать распыляемый материал из каждой форсунки в мерную емкость на одну минуту. Тщательно измерьте расход из каждого сопла.Обычно легче производить измерения в унциях в минуту, чем в галлонах в минуту. Скорость потока в галлонах в минуту, указанная в каталогах форсунок, можно преобразовать в унции в минуту, умножив количество галлонов на 128. Во многих каталогах форсунок также указывается скорость потока в унциях в минуту, а также в галлонах в минуту.

Уравнение 3

Если средняя производительность не соответствует требованиям, отрегулируйте производительность, увеличивая или уменьшая давление. Простой и быстрый метод проверки расхода через форсунку — использование калибратора расхода через форсунку, как показано на Рисунок 27 . Это быстрее, чем сбор потока в мерной емкости, и очень точно.

Рисунок 27.Калибратор расхода сопла.

Проверка скорости

Для хорошей работы опрыскивателя необходима точная скорость. Спидометры трактора или пикапа могут давать неточные показания, поэтому их необходимо проверить. Используйте рулетку, чтобы разбить измеренное расстояние. Затем запишите время, необходимое для прохождения загруженного опрыскивателя на это расстояние (Рисунок 28) при настройке дроссельной заслонки и передаче, которую вы будете использовать для опрыскивания. Делайте это, когда опрыскиватель хотя бы наполовину заполнен водой и находится на той же поверхности, на которую будет производиться опрыскивание — калибровка на рыхлой почве или твердой дороге не даст точных скоростей при работе на полях.

Рисунок 28. Проверка скорости опрыскивателя.

Уравнение 4

Проверить скорость на расстоянии 300 футов легко и точно. Таблица 14 представляет собой диаграмму, в которой время в секундах, необходимое для преодоления расстояния 300 футов, преобразуется в мили в час.

Метод калибровки № 2

Следующий метод калибровки избавляет от догадок и позволяет быстро и точно определить, как нужно настроить опрыскиватель, чтобы обеспечить требуемый средний балл.Этот метод позволяет настроить и откалибровать опрыскиватель, управляя опрыскивателем на небольшом расстоянии в поле. Это гарантирует, что форсунки будут обеспечивать необходимый равномерный выход.

Этот метод включает опрыскивание на определенное расстояние, начиная с полного резервуара воды. Путешествие на большее расстояние даст более точные результаты.

Эту формулу можно использовать для калибровки на любом расстоянии. Этот метод хорошо работает, когда у вас есть поле известной длины, например ½ мили (2640 футов) или 1 миля (5280 футов).Также можно использовать другие расстояния измеренной длины.

1. Начните с полным баком воды.
2. Распылите на известное расстояние в поле, на котором вы будете распылять.
3. ИЗМЕРИТЕ количество галлонов воды, необходимое для наполнения бака.
4. Используйте следующую формулу для вычисления количества галлонов на акр (ГПа).

Например, если было опрыскано 100 акров и использовано 600 галлонов химической смеси, это была норма внесения 6 галлонов на акр.Эта система очень проста, и ее преимущество заключается в измерении количества распыляемой жидкости, фактически нанесенной на область. Имейте в виду, что это не единственный метод калибровки.

Метод калибровки № 3

УНЦ = МЕТОД В ГАЛЛОНАХ

Этот метод калибровки очень прост, и его можно использовать для быстрой проверки и точной настройки опрыскивателя, но для этого требуется проехать определенное расстояние в поле. Перед калибровкой опрыскивателя каким-либо методом необходимо проверить равномерность подачи форсунки.Исправьте все форсунки, расход которых различается более чем на + 5%. Также проверьте надежность манометра и правильность настройки давления. Затем действуйте следующим образом:

1. Для широковещательной передачи определите расстояние в дюймах между соплами. Для приложений с полосами определите ширину полосы в дюймах. Для направленного применения соберите сливы из всех форсунок в каждом ряду.

2. Из Таблицы 15 определите расстояние, необходимое для равного 1/128 акра.Отметьте это расстояние на поле, которое вы будете опрыскивать.

3. Измерьте время (в секундах), необходимое для преодоления необходимого расстояния на нормальной рабочей скорости со всем присоединенным оборудованием и заполненным на ½ баком опрыскивателя.

4. Соберите выбросы из всех форсунок, направляющих распылитель в один ряд, в течение времени, измеренного на этапе 3. Все химические вещества, добавленные вместе в унциях, являются галлонами на акр. Если выполняется рассредоточенное опрыскивание, количество унций, собранных из одной форсунки, составляет галлонов на акр.

Ленточное и направленное распыление

Ленточное приложение наносит химическое вещество в параллельных полосах, оставляя область между полосами свободной от химикатов.

Направленное распыление — это нанесение химического вещества на определенную область, такую ​​как полог растения, ряд или у основания растений.

Часто используются несколько конфигураций насадок, когда возникает проблема с проникновением листвы или высотой пропашной культуры. На рис. 29 показано несколько часто используемых конфигураций сопел.

Рисунок 29. Размещение форсунок для ленточного и направленного распыления.

Конфигурации с двумя и тремя соплами обеспечивают лучшее покрытие нижней части листа, чем с одним соплом.Это может быть важно для многих пестицидов. Капельные форсунки полезны для внесения гербицидов на более высокие пропашные культуры, чтобы снизить риск повреждения урожая. Для пропашных культур меньшего размера достаточно использовать «ленточную» конфигурацию форсунки с форсункой с равномерным рисунком, например, с равномерным потоком.

Калибровка приложения ленты

Для калибровки ленточных аппликаторов можно использовать те же методы калибровки, что и для широковещательного распыления. Единственная разница — это размер покрываемой площади.Основная идея, о которой следует помнить, — это то, что подразумевается под акром. Общая площадь — это вся площадь поля. Это будет включать полоску с напылением и область между полосами. Обработанный акр относится только к обработанной площади полосы. Спрей, который будет выпускаться при скорости вещания, сконцентрирован в узкой полосе на основе отношения расстояния между рядами, деленного на ширину полосы (см. Следующий пример). При ленточном опрыскивании расстояние между рядами и расстояние между форсунками одинаковы.

Если не указано иное, нормы внесения химикатов даются на основе широковещательной рассылки.Для полосовых применений скорость на обработанную площадь такая же, как и на широковещательную скорость, но общее количество пестицидов, используемых на поле, меньше, потому что обрабатывается только часть поля.

Таблицы распыления, предоставляемые производителями для ленточных форсунок, обычно указываются как применяющие химикаты на основе рассылки. Наносимое количество будет увеличиваться, если направить его в узкую полосу.

Калибровка ленты

Пример: В таблицах производителей форсунок галлоны на акр означают объем, нанесенный на обработанную площадь (обработанный акр).В зависимости от расстояния между рядами и ширины полосы эта область составляет некоторую долю от общего поля. На следующем рисунке показан больший объем, сбрасываемый с обработанного акра при определении скорости передачи:

При внесении 15 ГПа в ряду (обработанный акр) СМЕШИВАНИЕ ХИМИЧЕСКОГО ВЕЩЕСТВА В БАК ДЛЯ ОПРЫСКИВАНИЯ НА ОСНОВЕ ЭТОЙ СКОРОСТИ .Не смешивайте его с нормой 5 ГПа (общая площадь), иначе вы будете вносить химикат в ряд с трехкратной дозой. Если вы не хотите поливать ряд водой с плотностью 15 ГПа, потребуется насадка меньшего размера. См. Таблицы в каталоге производителей форсунок.

Калибровка ручного распылителя

Ручные распылители обычно используются для нанесения химикатов на небольшие площади. Ручные опрыскиватели можно откалибровать следующим образом: определить площадь в квадратных футах, измерить мощность ручного пистолета в течение одной минуты и рассчитать, насколько быстро должна быть покрыта измеренная площадь.Затем смешайте достаточное количество химиката, чтобы покрыть область, и нанесите все химическое вещество как можно более равномерно.

Пример: Вы измеряете площадь 21 на 21 фут. Это примерно 1/100 акра. Ваш пистолет выпускает ½ галлона за одну минуту, и химикат следует наносить из расчета 25 галлонов на акр. В данном случае: 1/100 акра = 0,01 акра.

Сколько химикатов в бак

Чтобы определить количество пестицида, которое нужно добавить в бак для опрыскивания, вам необходимо знать рекомендуемую норму пестицида, емкость бака для опрыскивания и откалиброванную производительность опрыскивателя.

Рекомендуемая норма внесения обычно указывается в фунтах на акр для смачиваемых порошков и в пинтах, квартах или галлонах на акр для жидкостей. Рекомендация также может быть выражена в фунтах активного ингредиента (фунты AI) на акр, а не в общем количестве продукта на акр. Активный ингредиент должен быть преобразован в фактический продукт.

Убедитесь, что на вашем баке для опрыскивания есть точная маркировка сбоку, чтобы вы могли определить количество смеси для опрыскивания, оставшейся в баке. Это необходимо, чтобы вы не добавляли больше или меньше химикатов, чем необходимо.Убедитесь, что опрыскиватель стоит на ровной поверхности, чтобы можно было получить точные показания.

Большинство пестицидов продаются в виде составов, в которых активный ингредиент (AI) объединен с носителем из воды, масла или инертного материала. После того, как вы выбрали химическое вещество и рецептуру, вы должны определить количество смеси для спрея, необходимое для нанесения. Это будет зависеть от размера резервуара, объема распыления на акр, площади покрытия и требуемой нормы внесения, указанной на этикетке продукта.

Пример: Рекомендуемая жидкость требует 0,5 фунта активного ингредиента (AI) на акр.
Пестицид содержит 4 фунта (AI) на галлон состава. Используемый опрыскиватель имеет бак на 500 галлонов и откалиброван на 8 галлонов на акр. Сколько продукта нужно добавить в бак для опрыскивателя?

Адъюванты (распределители — наклейка, поверхностно-активное вещество и т. Д.)

Производитель может рекомендовать добавление небольшого количества адъюванта в дополнение к обычному химическому веществу. Эта рекомендация часто выражается в виде «процентной концентрации».

Если рекомендуется адъювант с концентрацией 0,25% по объему, сколько следует добавить в резервуар на 500 галлонов?

Химическое смешивание и утилизация излишков пестицидов

Со всеми сельскохозяйственными химикатами следует обращаться осторожно, чтобы избежать случайного разлива и загрязнения.Поскольку при работе с пестицидами почти неизбежны незначительные проливы и стекание промывочной воды для опрыскивателя, целесообразно загружать и очищать опрыскиватель на подушке для смешивания. Подушечка будет содержать пролитую жидкость и ополаскиватель, что позволит перекачивать ее в сборный резервуар для последующего использования в качестве подпиточной воды для опрыскивания или для надлежащей утилизации.

Подушка может быть изготовлена ​​из герметичного бетона или из соответствующей ткани, если требуется портативность. В справочнике «Проектирование сооружений для локализации пестицидов и удобрений» MWPS-37 от Службы планирования Среднего Запада содержится много идей и предложений по строительству этих сооружений.Эту книгу можно получить в местном представительстве округа или в отделе сельскохозяйственной инженерии при Государственном университете Северной Дакоты.

Лучше всего использовать химические вещества в соответствии с указаниями на этикетке. Чтобы свести к минимуму проблемы с утилизацией, покупайте и смешивайте только необходимое количество химикатов. Когда необходимо утилизировать небольшое количество пестицидов, примените их к той же культуре в другом месте или к другой культуре и вредителю, для которых помечен пестицид. Внимательно проверьте этикетку, чтобы убедиться, что химическое вещество зарегистрировано для этого альтернативного применения.

Уборочное оборудование

Практика, которая получает все большее распространение, заключается в том, чтобы носить на опрыскивателе дополнительный бак с чистой водой, который можно использовать для мытья и ополаскивания опрыскивателя в поле. Это оставляет разбавленный распыляемый материал в поле и позволяет распылителю вернуться к подушке «чистым», тем самым устраняя накопление химической промывочной воды, которую необходимо будет утилизировать позже. Предлагаемое водопроводное устройство, показывающее расположение резервуаров для воды и клапанов, показано на Рис. 30 .Бак для воды и промывочные форсунки могут быть добавлены к большинству опрыскивателей.

Рисунок 30. Система промывки поля опрыскивателя.

Трижды промойте внутреннюю часть распылителя, используя от 5 до 10 галлонов чистой воды для каждого полоскания. Пропустите ополаскиватель через опрыскиватель и распылите его по полю на одобренной культуре. Повторите процедуру полоскания еще два раза. Кроме того, никогда не сливайте излишки пестицидов и не ополаскивайте там, где они могут стекать в ручьи, озера или другие поверхностные воды, или где они могут загрязнить колодцы и грунтовые воды.

Для удаления остатков гербицидов на масляной основе, таких как сложные эфиры 2, 4-D и подобных материалов, промойте опрыскиватель средством для очистки резервуаров, которое можно приобрести у большинства продавцов пестицидов.

После ополаскивания оборудования маслом или моющим средством для воды заполните резервуар на четверть или наполовину водно-аммиачным раствором (1 литр бытового аммиака на 25 галлонов воды) или водно-тринатрийфосфатом (TSP ) раствора (1 стакан TSP на 25 галлонов воды). Пропустите раствор через систему в течение нескольких минут и дайте небольшому количеству пройти через сопла.Дайте оставшемуся раствору постоять не менее шести часов, затем прокачайте его через форсунки. Снимите форсунки и фильтры и дважды промойте систему чистой водой. Оборудование, в котором использовались смачиваемые порошки, формы аминов или водорастворимые жидкости, следует тщательно промыть водно-моющим раствором (2 фунта моющего средства на 30-40 галлонов воды). Водорастворимые материалы следует рассматривать как водорастворимые жидкости. Дайте водному раствору моющего средства циркулировать по системе в течение нескольких минут.Снимите форсунки и фильтры и дважды промойте систему чистой водой.

Когда пришло время поставить опрыскиватель на хранение, добавьте от 1 до 5 галлонов, в зависимости от размера вашего бака, антифриза (этиленгликоль) и воды или антифриза для транспортных средств для отдыха перед окончательной промывкой. Когда вода откачивается из опрыскивателя, антифриз оставит защитное покрытие
внутри резервуара, насоса и водопровода.

Контейнер для утилизации

Рекомендуются возвратные, многоразовые контейнеры, если они доступны, поскольку они устраняют проблемы с утилизацией.Переработка — это решение проблемы невозвратной тары; в 1995 году было переработано около 48 000 единиц. Когда это невозможно, очень важно правильно избавиться от пустых контейнеров из-под пестицидов. Не оставляйте пустые контейнеры, так как они представляют опасность для окружающей среды, животных и людей.

Пустые емкости с жидкостью перед утилизацией необходимо промыть трижды или под давлением. После того, как содержимое полностью слито в распылитель, промойте его, наполнив как минимум на 1/10 воды, закрыв крышкой, затем встряхивая, пока все внутренние поверхности не будут ополоснуты.Слейте промывочную воду в бак для опрыскивания. Полностью слейте воду из емкости (не менее 30 секунд) и повторите процесс ополаскивания еще два раза, добавляя промывочную воду в бак для опрыскивателя.

Тройное ополаскивание — медленное и утомительное занятие. Более простой и быстрый способ — использовать устройство для ополаскивания под давлением, которое прикрепляется к шлангу и протыкает дно или боковую поверхность
контейнера (Рисунок 31) . Распыляемая вода ополаскивает емкость во время слива. 60-секундное ополаскивание спреем обычно лучше, чем тройное ополаскивание.Также доступны специальные вращающиеся форсунки для промывки емкостей и опрыскивателей. Промытые контейнеры следует раздавить и утилизировать в системе обращения с отходами или переработать, если они подлежат возврату.

Рисунок 31. Устройство для ополаскивания.

Если сжигание упаковок разрешено местными постановлениями, сжигайте не более одного дневного накопления за раз. Дым и пары пестицидов могут быть токсичными. Сжигайте контейнеры в местах, где дым и пары не движутся в сторону людей или населенных пунктов.Альтернативой сжиганию является поместить пустые бумажные и картонные контейнеры в пластиковый мешок для мусора и утилизировать их на утвержденном предприятии по переработке отходов.

Утвержденные процедуры утилизации излишков химикатов и пустых контейнеров часто менялись. Методы утилизации, которые являются законными сегодня, могут оказаться неприемлемыми завтра. Узнайте у местных властей, какие методы использовать.

Химическая инъекция

Дозирование химикатов для опрыскивания — еще один подход к решению многих проблем, связанных с обращением и удалением излишков смеси и ополаскивателя в баке для опрыскивания.

сконструированы таким образом, что перемешивание в баке не требуется. Поскольку в баке содержится только чистая вода, промывка бака между распылениями и утилизация неиспользованной химической смеси исключаются.

Вместо смешивания в баке дозируются химикаты из контейнера для концентрата и впрыскиваются в воду, прокачиваемую через опрыскиватель, обеспечивая правильное соотношение химиката и воды для необходимого опрыскивания. Впрыск может происходить в различных точках опрыскивателя, в зависимости от конструкции.После завершения распыления контейнеры с концентратом можно убрать на хранение, и после минимальной очистки распылитель готов к следующему использованию.

Теплица и цветоводство: опрыскиватели и методы опрыскивания

Самая важная цель применения сельскохозяйственных пестицидов — добиться равномерного распределения химикатов по всей листве сельскохозяйственных культур. Недостаточная дозировка может не дать желаемого покрытия и необходимого контроля. Передозировка обходится дорого, поскольку приводит к потере пестицидов и увеличивает вероятность загрязнения грунтовых вод.

Для тепличного внесения пестицидов доступны два основных типа опрыскивателей: гидравлические и маломощные. Существует множество их разновидностей, подходящих для конкретных культур или методов выращивания.

В гидравлическом опрыскивателе насос подает энергию, которая переносит распыляемый материал к цели (листве растений). Вода является носителем, а насос создает давление 40-1000 фунтов на квадратный дюйм. Спрей материал обычно наносится «мокрым» или «капельным» способом. Форсунки на штанге или ручном пистолете разбивают струю на мелкие капли и направляют ее на листву.

В распылителе малого объема (LV) распыляемый материал в водном или масляном носителе впрыскивается в высокоскоростной воздушный поток, создаваемый вентилятором, нагнетателем или компрессором. В большинстве опрыскивателей LV используется небольшой насос для впрыскивания концентрированного раствора пестицидов в воздушный поток. Скорость воздушного потока может достигать 200 миль в час. Чтобы обеспечить достаточное покрытие, воздух внутри листвы необходимо заменить воздухом, содержащим пестицид. Поскольку размер капель намного меньше, хорошее покрытие может быть достигнуто с меньшим количеством химикатов.

Различия между опрыскивателями

Отличить гидравлический опрыскиватель от опрыскивателя малого объема можно по размеру капель. Гидравлические распылители производят спрей с большинством капель в диапазоне диаметров 200-400 микрон (толщина человеческого волоса составляет около 100 микрон). Распылители небольшого объема образуют туман (50–100 мкм) или туман (0,05–50 мкм). Небольшие капли из распылителя тумана или тумана могут привести к более равномерному покрытию и большей вероятности контакта с насекомым или болезнью.В отличие от гидравлического опрыскивателя, распыляемый материал обычно наносится для «блеска», так как отдельные капли на листе трудно увидеть.

Одним из недостатков более мелких капель является то, что они быстрее испаряются при низкой влажности и могут не достичь цели. Другой заключается в том, что крошечные капельки имеют тенденцию отскакивать или прыгать по поверхности листа. Отчасти это можно преодолеть, добавив расширитель и наклейку.

Типы гидравлических опрыскивателей

Гидравлический опрыскиватель содержит следующие компоненты: бак, насос с мешалкой, манометр, регулирующий клапан, предохранительный клапан, регулирующие клапаны, трубопроводы и форсунки, источник питания и опорную раму.

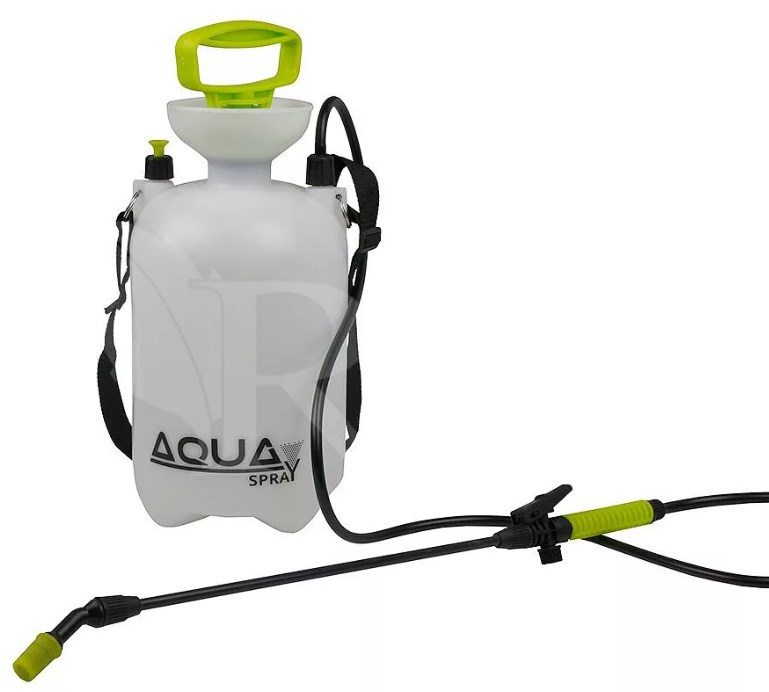

Опрыскиватель сжатого воздуха

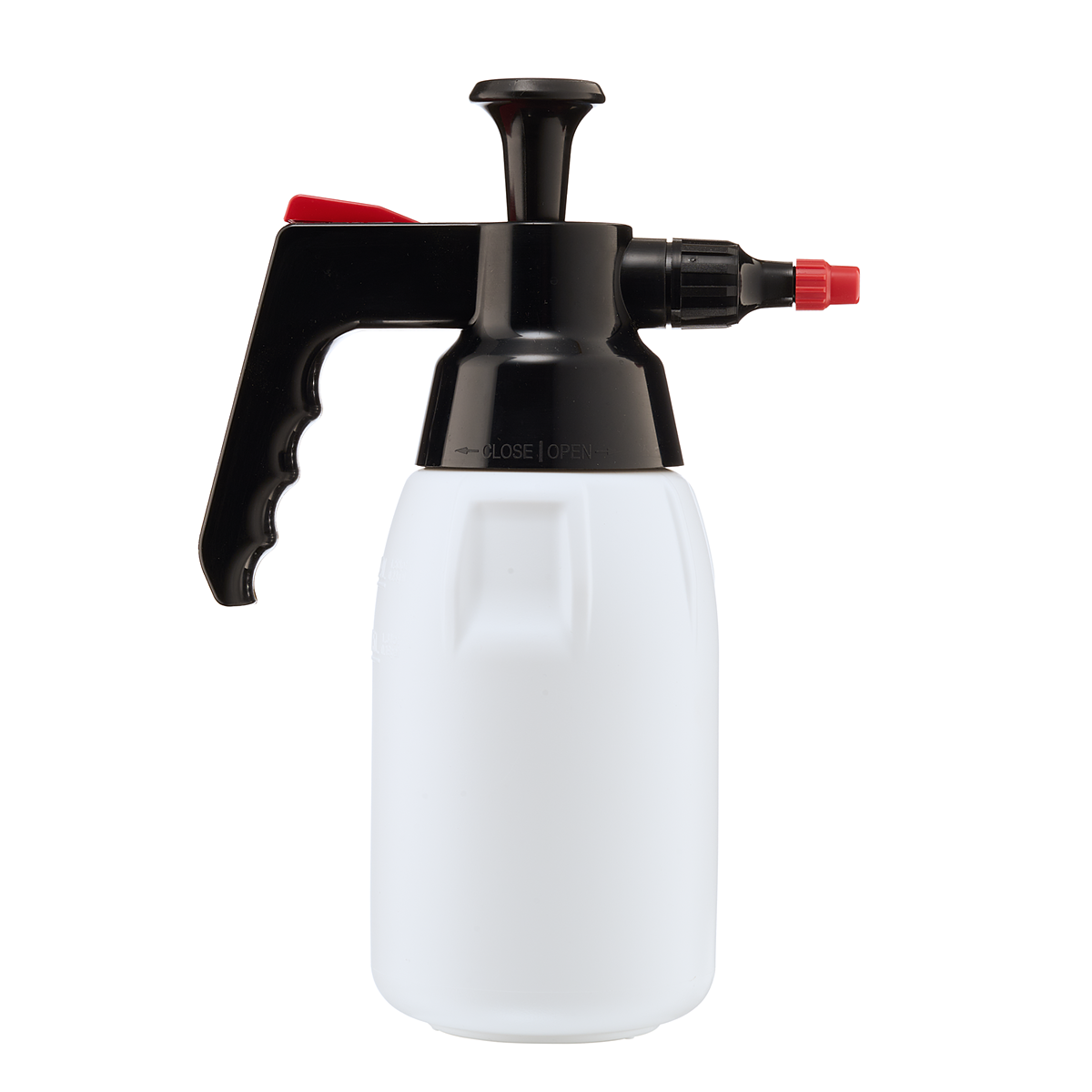

Самые маленькие опрыскиватели — это ручные опрыскиватели, работающие на сжатом воздухе. Они содержат резервуар объемом от 1 до 5 галлонов с воздушным насосом в верхней части и трубку с соплом для направления распыления. Лучше всего их использовать для точечной обработки небольших участков. Во время работы резервуар необходимо часто откачивать, чтобы поддерживать давление, и резервуар необходимо встряхивать, чтобы перемешать химикат.

Ранцевый опрыскиватель

Бак этого опрыскивателя вмещает около четырех галлонов материала.Насос с ручным управлением нагнетает распыляемый материал по мере продвижения оператора, а палочка с соплом направляет распылитель к цели. Его использование ограничено небольшими участками, до которых можно добраться с пешеходной дорожки.

Опрыскиватель на салазках

С объемом бака до 200 галлонов эти опрыскиватели можно установить на квадроцикл или электрическую тележку. Их также можно установить на колеса и тянуть вручную или с помощью компактного трактора. Насос приводит в действие небольшой электрический или газовый двигатель. Агрегат может содержать барабан для шланга и пистолет или стрелу с насадками.

Штанговый опрыскиватель для полива

С увеличением производства пробок и лотков для ячеек использование штангового опрыскивателя стало важным инструментом для обеспечения равномерного полива. Благодаря установке трехходовых турелей с форсунками для орошения, опрыскивания и внесения пестицидов одна единица оборудования служит универсальным целям. Альтернативный метод — добавить штангу для внесения пестицидов к той же транспортной тележке. Необходим независимый смесительный бак, насос, фильтр и клапаны.

Центральная система внесения пестицидов

На участках с водосточным желобом можно установить систему трубопроводов, по которой пестициды будут доставляться в любую часть теплицы.Подготовка и фильтрация пестицидов производятся в зоне смешивания. Требуются один насос и трубопровод, которые выдержат создаваемое давление. Шланг можно легко подсоединить к одному или нескольким выпускным отверстиям в каждом отсеке для внесения пестицида. Недостатком является то, что всю систему необходимо слить и очистить перед переходом на новый химикат.

Распылители малого объема

Ранцевый нагнетатель тумана

Небольшой газовый двигатель и встроенный вентилятор создают воздушный поток со скоростью 100–200 миль в час.Спрей-концентрат, впрыскиваемый специальной насадкой в ​​воздушный поток, по воздуху разносится к листве. Техника опрыскивания сложнее, чем с помощью гидравлического опрыскивателя. Насадка должна быть направлена ​​в растительный покров, чтобы обеспечить хорошее проникновение и покрытие, но ее следует держать на расстоянии не менее шести футов от растений, чтобы избежать повреждения взрывом. Оператор должен представить себе, что весь воздух внутри козырька должен быть заменен воздухом из туманоуловителя.

Электростатический распылитель

Сжатый воздух, которому при прохождении через сопло передается отрицательный электрический заряд, образует капли распыляемой жидкости и переносит их к растениям.Это помогает создавать частицы более однородного размера, которые хорошо диспергируются, потому что они отталкиваются друг от друга. Заряженные частицы притягиваются к листьям, металлу и некоторым пластмассам; когда они ударяются о поверхность, эти частицы создают мгновенный перезаряд, который отталкивает другие частицы. Эти другие частицы приземляются в другом месте на листе, поэтому покрытие более равномерное.

Самый простой электростатический опрыскиватель переносится в рюкзаке и содержит бак и пистолет-распылитель. Для зарядки бака требуется независимая подача воздуха.Другие агрегаты устанавливаются на тележке со встроенным компрессором, приводимым в действие газовым или электродвигателем. Электростатические распылители работают лучше всего, если расстояние распыления составляет менее 15 футов.

Ротационный дисковый распылитель

Вращающийся диск используется для разбивания струи воды на капли диаметром 60-80 микрон. Доступны различные размеры для использования в теплицах.

Thermal Fogger

Для этой машины требуется специально разработанный носитель, который смешивается с пестицидом для улучшения однородности размера капель и распределения распыляемого материала.Носитель также снижает молекулярную массу, позволяя частицам парить в воздухе до шести часов, что является недостатком, если вам нужно попасть в теплицу, чтобы ухаживать за растениями.

При работе теплового туманообразователя пестицид впрыскивается в очень горячий, быстро движущийся воздушный поток, который превращает его в частицы тумана. Перемещаясь от одного конца теплицы к другому, термогенератор может покрыть покрытие всего за 15 минут. Циркуляция воздуха от системы HAF обеспечит более равномерное покрытие и лучшее проникновение листвы.

Температура и влажность также влияют на капли спрея. Из-за шума, связанного с реактивным двигателем, рекомендуется использовать средства защиты органов слуха.

Механический туманообразователь

Это устройство, также называемое холодным туманообразователем, использует насос высокого давления (1000–3000 фунтов на кв. Дюйм) и распылительные форсунки для получения частиц размером с туман. Распыление распыляемого материала осуществляется с помощью ручного пистолета или внешнего вентилятора. С вентиляторным блоком расстояние и площадь, которую можно покрыть, зависят от мощности вентилятора.Для покрытия больших площадей может потребоваться несколько единиц или настроек.

Как и у других туманообразователей, проникновение и покрытие могут быть не такими хорошими, как у тумана или гидравлического опрыскивателя. Капли размером 30 микрон выпадают из воздуха довольно быстро, но капли размером 5 микрон могут испаряться или плавать в воздушных потоках в течение нескольких часов. Маленькие частицы не обладают массой или скоростью, чтобы превратиться в тяжелые лиственные; однако в большинстве исследований был достигнут хороший контроль над насекомыми.

Безопасность важна при использовании распылительного оборудования с насосом высокого давления.Держите руки подальше от сопла, потому что под высоким давлением частицы распыляемой жидкости могут очень легко проникнуть в кожу.

Калибровка и эксплуатация

Перед тем, как выбрать распылитель, проверьте этикетку и инструкции IPM для конкретного пестицида, который будет применяться. В них приводится рекомендуемая норма внесения, тип оборудования, наиболее подходящего для применения, тип форсунки и другая информация для достижения наилучших результатов. В зависимости от типа культуры и ее размера выберите опрыскиватель, который обеспечит хороший баланс между размером капли и покрытием.

Калибровка опрыскивателей важна для обеспечения хорошего контроля без использования излишков материала. Распылители небольшого объема могут обеспечить более равномерное покрытие с меньшим количеством распыляемого материала. Там, где это возможно, на большинстве этикеток есть рекомендации для малотиражного оборудования.

При приготовлении баковой смеси необходимо учитывать как дозировку, так и потребность в воде. Дозировка, количество химического вещества, которое следует нанести на определенную область, указана на этикетке. Для большинства пестицидов диапазон, такой как 4-12 унций.за 100 галлонов. дано. Выбор нормы следует производить на основе уровня заражения, типа и зрелости культуры, прошлого опыта и других переменных. Если это первый раз, когда пестицид используется, дозировка в середине диапазона является хорошей отправной точкой.

Количество воды, необходимое для покрытия зоны выращивания, зависит от типа используемого оборудования. С гидравлическими опрыскивателями расход 25-50 галлонов. на 10 000 кв. футов является обычным явлением. В опрыскивателях малого объема используется только 1 / 4–2 галлона.на 10 000 кв. футов

На большинстве химических этикеток указывается количество пестицида, которое нужно развести в 100 галлонах воды, а не количество концентрата для опрыскивания, которое должно быть нанесено на данную область. На некоторых этикетках теперь указано количество химиката, которое следует наносить на акр. Руководство по эксплуатации, которое поставляется с каждым распылителем, содержит диаграммы или таблицы, которые помогают определить, сколько распыляемого материала следует смешать с водой. Обычно это основано на 10 000 кв. футов, поэтому вам нужно будет отрегулировать норму в соответствии с площадью опрыскивания.

Техника опрыскивания

Техника опрыскивания культур очень важна для получения хорошего покрытия. Его следует разрабатывать в соответствии с типом используемого оборудования. С помощью ручного пистолета легкое движение по листве позволит распыляемому материалу проникнуть и добраться до нижней стороны листьев.

Для агрегатов с фиксированным вентилятором необходимо установить схему воздушного потока, чтобы пестицид попадал на весь растительный покров; расположение агрегата способствует хорошей циркуляции воздуха.Использование системы циркуляции воздуха, такой как HAF, улучшит перемещение и распределение тумана и частиц тумана.

Вентиляторы должны продолжать работать в течение 30-60 минут после завершения операции распыления.

Необходимо следить за тем, чтобы опрыскиватель работал правильно и был обеспечен достаточный охват. Хороший способ контролировать покрытие с помощью гидравлического распылителя или распылителя тумана — использовать полоски водочувствительной бумаги от местного поставщика оборудования для распыления.Бумага прикреплена к репрезентативным листьям на пологе растения. При воздействии капель спрея появляются пятна, указывающие размер и количество частиц, которые попали на лист.

Для тумана оценка покрытия может быть сделана с использованием флуоресцентного красителя в воде. Если поместить репрезентативные листья под ультрафиолетовый или черный свет, можно увидеть размер и распределение капель.

Еще один инструмент, который может помочь продвинуть лучшую технику и покрытие, — это ведение журнала операций опрыскивания и полученных результатов.Это должно включать дату, время и место подачи заявления; урожай и вредители; используемый пестицид; баковая смесь; и оценка полученных результатов.

В последующие приложения необходимо внести изменения, чтобы попытаться улучшить результаты.

Правильный выбор, калибровка и эксплуатация оборудования для опрыскивания важны для достижения оптимальной борьбы с вредителями, а также для соблюдения требований по охране окружающей среды и безопасности.

Узнайте больше о преимуществах и недостатках опрыскивателей малой и большой мощности, чтобы помочь вам выбрать лучший вариант для вашей теплицы.

John W. Bartok, Jr.
Сельскохозяйственный инженер и почетный профессор кафедры управления природными ресурсами и инженерии
Университета Коннектикута

Опрыскиватели — обзор | Темы ScienceDirect

4 Стерилизация

Стерилизатор можно наносить с помощью ручного распылителя, но мы предпочитаем распылитель сжатого воздуха, такой как распылитель хлора модели 5870 производства Spraying Systems Co. (рис. 26.12). При оснащении флаконом на 500 мл этот распылитель содержит достаточно стерилизатора, чтобы полностью смочить внутреннюю часть 60-дюймового гибкого пленочного изолятора или 30-дюймового полужесткого изолятора и заполнить внутреннюю часть плотным стерилизующим туманом.Мы предлагаем заменить трубку, образующую ручку распылителя, на ниппель из латуни или нержавеющей стали размером 2 дюйма или 3 × 1/4 дюйма и установить на ниппель латунный автомобильный воздушный шланг с наружной резьбой и латунный фитинг с внутренней резьбой. на воздушном шланге, чтобы можно было легко отсоединить распылитель от воздушного шланга.

В UAB Gnotobiotic Facility используется следующая процедура стерилизации гибких пленочных изоляторов. Оператор помещает распылитель внутрь камеры, надевает перчатки и распыляет внутреннюю часть камеры, включая перчатки, внутри ниппелей фильтра, вокруг перчаточных колец и стыка камеры и порта, многократно до тех пор, пока все поверхности не будут полностью очищены. влажный и стерилизующий раствор начал скапливаться на дне изолятора.Затем распылитель удаляется из камеры. Используя новое прочное бумажное полотенце или новую чистую губку, оператор тщательно смачивает все поверхности напольного коврика, полок клетки и внутренней крышки порта Exspor ™ и помещает их в изолятор. Резиновые ленты, щипцы и пробки погружают в стерилизатор и помещают в изолятор. (Некоторые органы рекомендуют автоклавировать резиновые изделия из-за возможности того, что такие материалы могут быть пористыми и, таким образом, задерживать микроорганизмы. Это, вероятно, лучшая практика, но автоклавирование может ускорить порчу таких изделий, и мы считаем, что риск невелик.В перчатках оператор разворачивает автоклавированные днища клеток и помещает их в изолятор. (Это позволяет избежать необходимости перемещать клетки по нескольку за раз через порт после стерилизации изолятора.) Оператор снова надевает перчатки и размещает предметы внутри камеры таким образом, чтобы максимально увеличить воздействие стерилизатора, при этом полки клетки находятся на краю. , клетки были отделены и поставлены так, чтобы их дно было на полу камеры, а коврик на полу накрывал клетки и полки. Перчатки остаются натянутыми внутри изолятора.Оператор прикрепляет наружную крышку к порту и распыляет стерилизующий агент через один ниппель в камеру до тех пор, пока она не заполнится стерильным туманом, и туман не начнет выходить из другого ниппеля. Один ниппель закупоривается и заклеивается лентой, и стерилизующий раствор распыляется в камеру до тех пор, пока камера полностью не надувается и перчатки не вывернуты наизнанку. Оператор надевает перчатки, при необходимости слегка вентилируя камеру, и закрепляет внутреннюю крышку порта. Порт опрыскивается и затуманивается, а оставшийся ниппель внешней крышки закрывается пробкой и заклеивается лентой.Когда работа будет завершена, на дне изолятора должно остаться значительное количество жидкого стерилизатора. Изолятору дают постоять в течение ночи, затем пропускают стерильные пакеты из бумажных полотенец, вытирают как можно больше стерилизующего средства, отрывают пленку Mylar ™ с фитингов фильтра и включают вентилятор, чтобы высушить внутреннюю часть камеры. .

Процедура стерилизации полужестких изоляторов аналогична, но включает меры по стерилизации входных и выходных фильтров, которые не подлежат автоклавированию.Оператор помещает дно клетки и распылитель, заполненный 500 мл стерилизатора, внутрь камеры. На внешнем отверстии порта устанавливается адаптер, который обеспечивает цилиндрическое отверстие, к которому с помощью ленты прикрепляется внешняя крышка порта из пластиковой пленки с ниппелями. Воздушный шланг вставляется через один ниппель и фиксируется лентой, а другой ниппель закрывается пробкой и заклеивается лентой (рис. 26.8). Оператор переворачивает воздуходувку и включает ее, открывает заслонку впуска воздуха, надевает перчатки и распыляет стерилизующее средство во впускное отверстие в течение 60 с.Воздуходувка возвращается в положение положительного давления, и стерилизующий раствор распыляется в выходное отверстие фильтра в течение 60 с. Оператор выключает вентилятор и опрыскивает всю внутреннюю часть изолятора, включая нижние поверхности полок, все углы, петли и защелки внутренней дверцы, стык внутренней дверцы с ее прокладкой, кожух осветительной арматуры и все остальное. поверхности клеток. Это повторяется до тех пор, пока не останется около 50 мл стерилизующего средства. В этот момент заслонка впуска воздуха закрывается, а фильтр выпускаемого воздуха накрывается пластиковым пакетом, закрепленным лентой или эластичным шнуром.Камера распыляется до тех пор, пока в камере не появится умеренное положительное давление, и распылитель не отключится, внутренняя дверца закрыта, адаптер внешней дверцы порта удален, а порт распыляется и запотевает. На следующий день полиэтиленовый пакет снимается с выходного фильтра, открывается заслонка на входе воздуха, включается вентилятор, пропускаются пакеты с полотенцами и стерилизующее средство вытирается из внутренней части камеры. Воздушная заслонка полностью открывается, чтобы высушить внутреннюю часть камеры, после чего ее устанавливают на заданное внутреннее давление.

Обычно используемый подход к проверке процедуры стерилизации камеры заключается в взятии нескольких мазков из внутренней части изолятора и их культивировании с использованием неселективных агаровых и бульонных сред, способных поддерживать рост привередливых организмов. Мы рекомендуем использовать полоски со спорами, содержащие 10 ⁶ спор G. stearothermophilus или B. atropheus для проведения процедур стерилизации изолятора. Их можно прикрепить малярной лентой в различных точках внутри изолятора перед нанесением стерилизатора.После стерилизации полоски асептически переносят в пробирки с нейтрализующим бульоном.

Термины и определения для распыления — Broyhill

Общие термины и определения для распыления

Некоторые из этих слов имеют несколько значений. Здесь приведены те, которые относятся к оборудованию для борьбы с вредителями и опрыскивания.

Истирание: Процесс истирания при трении.

Поглощение: отделение плодов, листьев или стеблей от растения.

Поглощение: процесс попадания химического вещества в растения, животных или минералы. Сравните с адсорбцией.

Активатор: химическое вещество, добавляемое к пестициду для повышения его активности.

Прилипание: прилипание к поверхности.

Адъювант: инертный ингредиент, добавленный в состав пестицида, чтобы он работал лучше.

Адсорбция: процесс удержания химических веществ на поверхности минерала или частицы почвы.Сравните с абсорбцией.

Фальсифицированный: любой пестицид, сила или чистота которого ниже качества, указанного на его этикетке. А также продукты питания, корма или продукты, содержащие остатки запрещенных пестицидов.

Аэробика: живущих в воздухе. Противоположность анаэробному.

Аэрозоль: очень мелкий туман или туман, состоящий из твердых или жидких частиц, взвешенных в воздухе. Кроме того, некоторые составы используются для образования мелкодисперсного тумана.

Перемешивание: процесс перемешивания или перемешивания в распылителе.

Щелочи: химических веществ, присутствующих на некоторых заводах. Некоторые используются как пестициды.

Ампер, Ампер: мера электрического тока; поток электронов. Один ампер — это 1 кулон (6,3 х 101 электрон), проходящий за одну секунду. Один ампер вырабатывается электрической силой в 1 вольт, действующей через сопротивление в 1 Ом.

Антагонизм: потеря активности химического вещества при воздействии другого химического вещества.

Антибиотик: вещество, используемое для борьбы с микроорганизмами-вредителями.

Противоядие: практическое лечение отравлений, включая первую помощь.

Водный: термин, используемый для обозначения присутствия воды в растворе.

Мышьяки: пестицидов, содержащих мышьяк.

Асептика: без болезнетворных организмов.

Биоразлагаемый: процесс, при котором вещество разлагается на естественные элементы в результате естественных стихийных бедствий.

Bipyridyliums: группа синтетических органических пестицидов, в которую входит гербицид паракват.

Штанга: механическая конструкция, используемая для выдвижения и переноса форсунок от держателя опрыскивателя.

• Сухая штанга: переносит жидкость из синтетического каучука или пластика и использует нейлон, латунь или нержавеющую сталь для переходников форсунок.
• Мокрая штанга: жидкость проходит через конструкцию. Мокрые штанги изготовлены из нержавеющей стали или нержавеющей стали 304.

Ботанический пестицид: пестицид, полученный из растений. Также называется пестицидами растительного происхождения.

Британская тепловая единица (BTU): единиц тепла, необходимого для повышения температуры 1 фунта воды на 1 градус по Фаренгейту.

Широколиственные сорняки: растений с широкими, округлыми или уплощенными листьями.

Контроль кистью: Контроль древесных растений.

C.D.A .: «Аппликатор контролируемых капель». Благодаря использованию высокоскоростных вращающихся дисков образуются капли одинакового размера.

Карбамат: синтетический органический пестицид, содержащий углерод, водород, азот и серу.

Канцерогенный: может вызывать рак.

Носитель: инертный жидкий или твердый материал, добавляемый к активному ингредиенту для приготовления пестицидного препарата.

Возбудитель: организм (патоген), вызывающий конкретное заболевание.

Chemosterilant: химическое вещество, которое может препятствовать размножению.

Хлорированный углеводород: синтетический органический пестицид, содержащий хлор, углерод и водород.То же, что хлорорганический.

Хлороз: пожелтение зеленой ткани растения.

Холинэстераза: химический катализатор (фермент), обнаруженный у животных, который помогает регулировать активность нервных импульсов.

Система с закрытым центром: в системе с закрытым центром гидравлический насос трактора (обычно поршневого типа) имеет регулируемую мощность, которую можно регулировать для компенсации частоты вращения двигателя или потребности в дополнительном оборудовании.

Совместимость: , когда два или более химических вещества могут быть смешаны, не влияя на свойства друг друга, они считаются совместимыми.

Совместимый агент: соединений или составов, которые можно смешивать и применять вместе без нежелательного изменения их отдельных эффектов.

Концентрация: количество активного ингредиента в данном объеме или весе препарата.

Загрязнение: сделать нечистым или загрязнить.

Коррозия: процесс химического износа.

Эффективность преобразования (элемент): Отношение электроэнергии, производимой солнечным элементом (в условиях полного солнца), к энергии солнечного света, падающего на элемент.

Крестоцветные: растений, принадлежащих к семейству горчичных, таких как горчица, капуста, репа и редис.

Тыквы: растений, принадлежащих к семейству тыквенных, таких как тыква, огурец и кабачок.

Лиственные растения: многолетних растений, теряющих листья зимой.

Глубокая разрядка: разряжает аккумулятор до 20% или менее от его полного заряда.

Дефлокулянт: материал, добавляемый к суспензии для предотвращения осаждения.

Разложение: процесс восстановления химического вещества до менее сложной формы.

Кожный: кожи, через или через кожу.

Токсичность для кожи: способность химического вещества причинять вред при всасывании через кожу.

Разбавитель: любой жидкий или твердый материал, используемый для разбавления или содержания активного ингредиента.

Разбавьте: , чтобы сделать разбавитель добавлением воды, другой жидкости или твердого вещества.

Диспергирующий агент: материал, уменьшающий притяжение между частицами.

Спящий: состояние , при котором рост семян или других органов растения временно прекращается.

Доза, дозировка: количество применяемого пестицида.

Электрический ток: поток электронов, электричество.

Эмульгатор: химическое вещество, которое помогает суспендировать одну жидкость в другой.

Эмульсия: смесь, в которой одна жидкость суспендирована в виде крошечных капель в другой жидкости, такой как масло в воде.

Затопленное всасывание: источник жидкости выше насоса, и жидкость течет в насос под действием силы тяжести. Предпочтительно для центробежных насосных установок.

Расход: мера объема жидкости насоса. Дается в галлонах в час (gph) или галлонах в минуту (gpm), а также в литрах в минуту (lpm) и миллилитрах в минуту (мл / мин).

Фунгистат: химическое вещество, препятствующее росту грибов.

Сальник: удерживает набивку в сальниковой коробке, чтобы поддерживать желаемое сжатие для надлежащего уплотнения.

GPA: галлонов на акр.

галлонов в минуту: галлонов в минуту.

Этапы роста зерновых культур:

• Кущение — при развитии дополнительных побегов из бутонов.
• Соединение — когда междоузлия ствола начинают удлинять пороги.
• Booting — когда верхняя оболочка листа набухает из-за роста развивающегося колоса или метелки.
• Товарная позиция — когда семенная головка выходит из верхней оболочки листа.

Жесткая (вода): вода, содержащая растворимые соли кальция и магния, а иногда и железа.

Напор: другая мера давления, выраженная в футах. Указывает высоту водяного столба, поднимаемого насосом, без учета потерь на трение в трубопроводе.

Травянистое растение: растение без древесной ткани.

Гербицид: химическое вещество, используемое для уничтожения растений или прерывания их нормального роста.

Шланг: гибкая труба или трубка, используемая для транспортировки жидкостей. Распылительный шланг бывает низкого давления (0-75), среднего давления (0-450) и высокого давления (800-1000). Вариант без оплетки, 1 оплетка, несколько оплеток или проволочная оплетка. (Для шланга со смотровым указателем обычно не используется оплетка).

Шланг высокого давления: используется для нагнетания поршневого насоса и пистолета-распылителя.

• Горизонтальный плетеный шланг (со встроенной оправкой): конструкция обеспечивает больший диаметр шланга и более высокое номинальное рабочее давление.Обеспечивает минимальное сжатие и расширение под давлением, отличную гибкость, лучший контроль внутреннего диаметра. Применения — бутан / пропан, пар и гидравлические системы, где требуется высокое номинальное давление.
• Горизонтальная оплетка (армированная проволокой): аналогична шлангу с горизонтальной оплеткой с добавлением армирующей проволоки, намотанной по спирали между оплетками. Обеспечивает больший диаметр шланга и более высокое номинальное рабочее давление. Подходит для применений, связанных с всасыванием, а также в гравитационных и пневматических системах.Области применения — химический транспорт и нефть.

Гидравлический шланг: маслостойкий шланг с несколькими оплетками или проволочной оплеткой для гидравлических систем и рассчитан на вес от 1000 фунтов. вверх, в зависимости от типа и размера.

• Шланг среднего давления: по типу используется для байпаса, штанги и шланга распылителя, где используются роликовые насосы.
• Шланг с вертикальной оплеткой: обеспечивает длинные непрерывные шланги с превосходной гибкостью и без складок.Применения — мазут, сад, сварка и распыление, где требуются большие длины.
• Шланг , армированный проволокой: конструкция с гладким отверстием обеспечивает устойчивость к разрушению шланга. Гибкость для изгиба малого радиуса без разрушения. Области применения — погрузочно-разгрузочные работы или всасывание и нагнетание масла, требующие специальных концов, максимального всасывания или особых требований к изгибу, или все три.

Хозяин: живое растение или животное, от которых зависит выживание вредителя.

Концентрация ионов водорода: мера кислотности или щелочности, выраженная в единицах pH раствора. Например, pH 7 является нейтральным, от 1 до 7 — кислотным и от 7 до 14 — щелочным.

Иммунитет: не подвержен болезням или ядам.

Непроницаемый: не проникает. Полупроницаемость означает, что одни вещества могут проходить, а другие — нет.

Инсектицид: химическое вещество, используемое для уничтожения насекомых или прерывания их нормального роста.

Лактация: Производство молока животным или период, в течение которого животное производит молоко.

Личинка: ранняя форма насекомого с момента выхода из яйца до куколки.

LC50: концентрация активного ингредиента в воздухе, которая, как ожидается, вызовет смерть у 50% подопытных животных, обработанных таким образом. Средство выражения токсичности соединения, присутствующего в воздухе, в виде пыли, тумана, газа или пара.Обычно он выражается в микрограммах на литр в виде пыли или тумана, но в случае газа или пара — в частях на миллион (ppm).

LD50: доза активного ингредиента, принимаемая перорально или всасываемая кожей, которая, как ожидается, вызовет смерть у 50 процентов подопытных животных, обработанных таким образом. Если химическое вещество имеет LD50 или 10 миллиграммов на килограмм, оно более токсично, чем химическое вещество, имеющее LD50 100 миллиграммов на килограмм.

Выщелачивание: движение вещества вниз или из почвы в результате движения воды.

Высота подъема (высота всасывания): источник жидкости ниже насоса. Насосное действие создает частичный вакуум, и атмосферное давление нагнетает жидкость к насосу. Теоретический предел высоты всасывания составляет 34 фута, практический предел — 25 футов или меньше, в зависимости от типа насоса и высоты над уровнем моря.

Млекопитающие: теплокровных животных, которые кормят своих детенышей молоком. Их кожа более или менее покрыта волосами.

Метаморфоза: изменение формы, формы и размера у насекомых.

Смешиваемые жидкости: две или более жидкостей, которые могут быть смешаны и остаются смешанными при нормальных условиях.

микрон: единица измерения. 25 400 микрон на дюйм.

миль в час: миль в час.

Мутагенный: может вызывать генетические изменения.

Некроз: локализованная гибель живой ткани, например гибель определенной области листа.

Некротический: с разной степенью мертвых зон или пятен.

Нитрофенолы: синтетических органических пестицидов, содержащих углерод, водород, азот и кислород.

Ядовитый сорняк: растение, определяемое как особенно нежелательное или вызывающее беспокойство.

Нимфа: стадия развития некоторых насекомых после вылупления. Они выглядят как взрослые, но не имеют полностью развитой винки.

Система с открытым центром: в этой гидравлической системе трактора гидравлический насос трактора (обычно шестеренчатого типа) работает непрерывно и обеспечивает постоянный поток масла, даже когда рычаг управления системой находится в нейтральном положении и масло не используется для работы оборудования.«Открытый» означает непрерывный поток.

Напряжение холостого хода: напряжение на фотоэлементе при солнечном свете при отсутствии тока; максимально возможное напряжение.

Устный: уст; через рот или через рот.

Оральная токсичность: способность пестицида причинять вред при приеме внутрь.

Органические соединения: химических веществ, содержащих углерод.

Хлорорганическое соединение: то же, что и хлорированный углеводород.

Органофосфат: синтетический органический пестицид, содержащий углерод, водород и фосфор; паратион и малатион — два примера.

Овицид: химическое вещество, разрушающее яйца.

Паразит: растение или животное, живущее на другом растении или животном, от которого оно получает пищу, или на нем.

Возбудитель: любой болезнетворный организм.

Penetratlon: акт входа или способность войти.

Вредители: живых существ, которые конкурируют с человеком за пищу и клетчатку или напрямую нападают на человека.

Пестицид: любое вещество или смесь веществ, предназначенных для борьбы с насекомыми, грызунами, грибами, нежелательными растениями или животными, считающимися вредителями.

Photovoltaic Array: взаимосвязанная система фотоэлектрических модулей, которая функционирует как единый блок, производящий электричество. Модули собираются в виде дискретной конструкции с общей опорой или креплением.

Фотоэлектрический элемент: устройство, которое преобразует свет непосредственно в электричество. Солнечные фотоэлектрические элементы или солнечные элементы предназначены для использования при солнечном свете. Все фотоэлементы вырабатывают постоянный ток (DC).

Фитотоксично: вредно для растений.

Загрязняющее вещество: агент или химическое вещество, которое делает что-либо нечистым или грязным.

PPB: частей на миллиард. Способ выразить концентрацию химических веществ в продуктах питания, растениях и животных.Одна часть на миллиард равна 1 фунту на 500 000 тонн.

частей на миллион: частей на миллион. Способ выразить концентрацию химических веществ в продуктах питания, растениях и животных. Одна часть на миллион равна 1 фунту на 500 тонн.

Давление: сила, прилагаемая жидкостью к стенкам емкости (резервуара, трубы и т. Д.). Измеряется в фунтах на квадратный дюйм (psi).

Prime: заправка жидкости, необходимая для начала перекачивания центробежных насосов, когда источник жидкости ниже, чем насос.Может удерживаться в насосе с помощью нижнего клапана на линии всасывания или камеры клапана внутри насоса.

Пропеллент: жидкость в пестицидных продуктах под давлением, выталкивающая активный ингредиент из контейнера.

PSI: фунтов на квадратный дюйм.

PSIG: фунтов на квадратный дюйм в соответствии с калибром.

Опушенные: с опушенными листьями или стеблями.

Насос: любое из различных механизмов, которые нагнетают жидкость или газ внутрь чего-либо или вытягивают их из чего-либо посредством всасывания или давления.

• Центробежный насос: большого объема при низком давлении и в зависимости от скорости ротора производят от 30 до 90 фунтов на квадратный дюйм. Обычно используется там, где могут присутствовать абразивные материалы и требуется объем для перемешивания при работающей полной системе дозирования. Идеально подходит для растворов удобрений или смачиваемых порошков и может использоваться в большинстве сельскохозяйственных приложений, где достаточно среднего давления. Нормальные скорости вращения ротора при номинальных значениях составляют от 3600 до 4200 об / мин. Галлонирование изменяется почти прямо в зависимости от давления и снижается до 0 фунтов на квадратный дюйм при самом высоком давлении, создаваемом при отключении.Двухступенчатый центробежный насос доступен для давления до 180 фунтов на квадратный дюйм. Не использует предохранительный клапан, но требует наличия клапана потока в линии подачи для регулирования давления путем ограничения в дозирующем устройстве. Обойдет корпус ротора. Бег всухую не рекомендуется, возможны короткие интервалы. Без специальных принадлежностей он не является самовсасывающим и всегда должен устанавливаться ниже или как можно ближе к уровню основания источника жидкости.
• Мембранный насос: уникальная конструкция этих насосов удерживает все движущиеся части в масляной ванне и полностью защищает их от коррозионных и абразивных брызг.Помимо защиты движущихся частей, масляная ванна уравновешивает давление на диафрагмы, обеспечивая их долгий срок службы. Все смачиваемые детали насоса защищены антикоррозийным эпоксидным покрытием или специальным сплавом. Самовсасывающие диафрагменные насосы требуют меньше мощности, чем другие типы насосов с аналогичными показателями расхода и давления. Как и поршневые насосы, все диафрагменные насосы представляют собой поршневые насосы прямого вытеснения, производительность которых не зависит от скорости насоса.
• Шестеренчатый насос: насос с почти положительным давлением в неизношенном состоянии и обычно приводится в действие валом, прикрепленным к шестерне внутри корпуса насоса, которая приводит в движение нижнюю шестерню.Раствор переносится зубьями шестерни по внешней стороне незацепленной части шестерен. Использование абразивов и сухого хода не рекомендуется. Необходимо использовать предохранительный клапан. 0–3600 фунтов на квадратный дюйм — это нормальный диапазон оборотов и давление до 150 фунтов. нормальные.
• Поршневой насос : насос с положительным давлением и требуются предохранительные и разгрузочные клапаны. Следует использовать камеры перенапряжения, если они не встроены в насос. Диапазон давления, в зависимости от конструкции, варьируется от 400 до 1000 фунтов на квадратный дюйм. Галлонирование варьируется от 2 до 30 галлонов в минуту.Число оборотов в минуту будет составлять 1800 на небольших агрегатах, предназначенных для использования с двигателями. Стандартная частота вращения большинства поршневых насосов составляет от 500 до 800 об / мин. Доставляемый галлон прямо пропорционален кубическому объему поршней и частоте вращения. Не должны работать с давлением выше их расчетного и не должны работать всухую.
• Роликовый насос : полуположительный и галлонов зависит от требований к давлению. Обычно может использоваться при нанесении растворов от 30 до 200 фунтов. или давление в галлонах от низкого до среднего.Насос набирает воду из резервуара и требует наличия предохранительного клапана перед запорным или регулирующим клапаном дозирования. Не предназначен для работы с абразивами и не может работать всухую без повреждений. Обычно работают со скоростью от 500 до 1200 об / мин. Некоторые маленькие модели рассчитаны на 1800 об / мин. Самостоятельная грунтовка. Может работать на небольшом расстоянии над источником жидкости.
• Турбинный насос : аналогичен центробежному насосу, за исключением того, что он имеет более узкие допуски, дополнительные ребра и обычно является многоступенчатым. Требуется предохранительный клапан или байпасная линия.

Насосная система: всасывающая линия, линейный фильтр, насос, напорная линия, гидрораспределители, клапан регулирования давления и байпасная линия опрыскивателя.

Куколка: стадия между личинкой и взрослой особью в развитии некоторых насекомых.

PV: аббревиатура для фотоэлектрических устройств.

Дыхательные пути: , связанные с дыханием или используемые для дыхания; легкие и другие части дыхательной системы.

Корневище: корневидный подземный стебель.

Веревочный аппликатор: «аппликатор фитиля», который использует пропитанные нейлоновые веревки для переноса гербицида; обычно контактный гербицид.

Вращающееся сопло: сопло с вращающимся отверстием или набором отверстий, использующих центробежную силу для перемещения распыляемой жидкости.

об / мин: оборотов в минуту.

Защитное средство: химикат, добавляемый к пестициду, чтобы он не повредил растения.

Уплотнение: устройство, установленное в корпусе насоса и / или на валу насоса, для предотвращения утечки жидкости из насоса.Бывают двух типов: механический — имеет вращающуюся часть и неподвижную часть с полированными соприкасающимися поверхностями. Обладает отличной герметизирующей способностью и долговечностью, но может быть поврежден грязью или песком в жидкости. Губка — гибкое кольцо (обычно из резины или аналогичного материала), внутренняя кромка которого плотно прижата к вращающемуся валу пружиной.

Без уплотнения (магнитный привод): уплотнение не используется; мощность передается от двигателя к рабочему колесу насоса под действием магнитной силы через стенку, которая полностью отделяет двигатель от рабочего колеса.

Средство для защиты семян: химическое вещество, наносимое на семена перед посадкой для защиты семян и новых сеянцев от болезней и насекомых.

Ток короткого замыкания: ток, свободно протекающий от фотоэлемента через внешнюю цепь без нагрузки или сопротивления; максимально возможный ток.

Стерилизатор почвы: химическое вещество, предотвращающее рост всех растений и животных в почве. Стерилизация почвы может быть временной или постоянной, в зависимости от химического вещества.

Растворимый: растворяется в жидкости.

Раствор: смесь одного или нескольких веществ в другом, в которой все ингредиенты полностью растворены.

Растворитель: жидкость, которая растворяет вещество с образованием раствора.

Удельный вес: отношение веса данного объема жидкости к тому же объему чистой воды. Если не указано иное, требования к мощности всех перечисленных здесь насосов основаны на перекачке воды.Перекачивание более тяжелых жидкостей (удельный вес более 1,0) потребует большей приводной мощности.

Распылитель: машина для контролируемой подачи растворов, работающая на основных принципах гидравлики. Распылительная установка состоит из держателя, резервуара, дозирующей системы (форсунка, отверстие), штанги или пистолета-распылителя, насосной системы (роликовой, центробежной, турбинной, шестеренчатой ​​или поршневой) и системы подачи мощности (двигатель или моторный привод, ВОМ. привод или наземный замер). Опрыскиватель можно установить на прицеп (трехточечное крепление сбоку, спереди или подвешивать на раме).Может тянуться с электроприводом (двух- или четырехколесный прицеп), устанавливаться в кузове грузового автомобиля или прикрепляться к шасси грузового автомобиля. Другие блоки могут быть стационарными, тянуться или толкаться вручную.

• Распылитель тумана: распылитель, который перекачивает жидкость перед потоком воздуха, обычно создаваемым вращающимися турбинами или короткозамкнутыми клетками, которые направляют аэрозоль в «тумане» к цели.

Пистолет-распылитель: ручное сопло.

Разбрасыватель: химическое вещество, которое увеличивает площадь, которую данный объем жидкости покрывает на твердом или другой жидкости.

Статический напор: вертикальное расстояние (в футах) от насоса до точки нагнетания.

Наклейка: материал, добавленный к пестициду для увеличения его сцепления.

Столон: надземный стебель, дающий корни.

Сетчатый фильтр: устройство для процеживания, просеивания или фильтрации. Сетчатые фильтры встроены в систему опрыскивания для удаления посторонних веществ из распыляемой жидкости перед входом в систему форсунок штанги, где используются центробежные насосные агрегаты, и перед входом жидкости в насосный агрегат на роликовых, поршневых и зубчатых передачах.Линейный фильтр Broyhill 1 дюйм используется на всех моделях резервуаров сельскохозяйственных, газонных или промышленных машин. Этот фильтр с сеткой из нержавеющей стали с размером ячеек 20, 40, 80 или 200, имеет сито 27 квадратных дюймов и подходит для всех стандартных насосных агрегатов, включая центробежные. Корпус фильтра изготовлен из белого нейлона.

Сальниковая коробка: часть корпуса, через которую проходит вал и в которую помещены набивка и сальник или механическое уплотнение для предотвращения утечки.

Поддон: колодец или яма, в которых собираются жидкости ниже уровня пола; иногда относится к масляному резервуару.

Поверхностно-активное вещество: химическое вещество, которое увеличивает эмульгирующие, диспергирующие, растекающиеся и смачивающие свойства пестицидного продукта.

Восприимчивый: способен заболеть или отравиться, не имеет иммунитета.

Восприимчивые виды: растение или животное, отравленное умеренным количеством пестицидов.

Суспензия: мелкодисперсных твердых частиц, смешанных с жидкостью.

Синергизм: совместное действие двух или более пестицидов, превышающее сумму их активности при использовании по отдельности.

Резервуар: баллон для жидкости или газа. Изготовлен из стали, нержавеющей стали (409 и 304), полиэтилена и стекловолокна. Сталь подвержена коррозии (в основном в период простоя со средними химикатами), а полиэтилен очень стойкий. Сталь чрезвычайно прочна и устойчива к температурам и повреждениям, тогда как прочность полиэтилена достаточна, если она надлежащим образом поддержана для предполагаемого использования, но может разрушиться, если она ударится об инородный объект или будет использоваться неправильно.Сталь с эпоксидным покрытием сохраняет характеристики стали, но в течение длительного времени защищена от коррозии. Эпоксидная смола не выдерживает воздействия углеводородов, например Lasso Ramrod, или летучих химикатов под давлением. Резервуары из стекловолокна обладают стойкостью к химическому воздействию плюс дополнительная прочность для собственной опоры, которой нет в полиэтилене. Конечный резервуар изготовлен из нержавеющей стали, в которой сочетаются прочность и устойчивость к коррозии.

Целевой вредитель: вредитель, против которого направлен конкретный пестицид или другой метод борьбы.

Допуск: (1) способность живого существа противостоять неблагоприятным условиям, таким как нападения вредителей, экстремальные погодные условия или пестициды. (2) количество пестицида, которое может безопасно оставаться в сырой сельскохозяйственной продукции или на ней во время продажи.

Общий напор: сумма напора нагнетания, высоты всасывания и потерь на трение.

Токсикант: ядовитое химическое вещество.

Торговое наименование: то же, что и торговая марка.

НКТ

• Трубка — полиэтилен: отличный электроизолятор.Низкая паропроницаемость, высокая проницаемость для O и CO. Хорошая химическая стойкость. Полупрозрачный белый. Жесткий, но гнется даже при низких температурах. Стерилизуется оксидом этилена. Диапазон температур: от -70 до + 176 F (от -60 до + 80 C).
• Трубки — полипропилен: полупрозрачные и более жесткие, чем полиэтиленовые трубки. Высокая нагрузка и устойчивость к проколам. Хорошая химическая стойкость; следует избегать сильных окислителей. Автоклавируется. Диапазон температур: от + 32 F до 275 F (от 0 C до 135 C).
• Трубка — полиуретан: прозрачный, гибкий, нетоксичный; идеально подходит для работы с высокой степенью чистоты. Отличная химическая стойкость. Стерилизуется оксидом этилена. Диапазон температур: от -94 F до + 116 F (от -70 C до +82 C). Nalgene.
• ULV: «Сверхмалый объем».

Давление пара: свойство, которое вызывает испарение химического вещества. Чем ниже давление пара, тем легче он испаряется.

Клапан: устройство, регулирующее поток жидкости в канале.Обозначен как 8-позиционное управление, мяч, ворота, игла или глобус, а также электронные системы управления. Размеры соответствуют проектному потоку и изготовлены из материалов, испытанных для общего указанного использования. Стандартные по внешнему виду, имеют специальные компоненты, уплотнения или набивки для химической службы.

• 8-ходовой регулирующий клапан: составной узел или отливка, предназначенная для установки манометра и предохранительного клапана в корпусе, содержащем клапанный механизм. Блок этого типа рассчитан на максимальное давление 200 фунтов на квадратный дюйм и является стандартным регулятором, используемым в насосной системе Broyhill.
• Шаровой кран : проходной 90-рычажный запорный клапан, рассчитанный на давление от 400 до 1000 фунтов на квадратный дюйм и полнопоточный. Клапан доступен из латуни, нейлона или нержавеющей стали. Используется при высоком давлении или там, где требуется быстрое действие.
• Обратный клапан: позволяет жидкости течь только в одном направлении. Обычно используется в нагнетательной линии для предотвращения обратного потока.
• DirectoValve: клапан управления потоком с рычажным управлением, который направляет поток в определенную секцию штанги или в другое заранее заданное место назначения.
• Электронный клапан: клапан с электрическим управлением (обычно с питанием от постоянного тока) для использования на мобильном оборудовании. Может быть двухпозиционным или регулирующим клапаном.
• Нижний клапан: обратный клапан со встроенным сетчатым фильтром. Используется в точке забора жидкости для удержания жидкости в системе, предотвращая потерю заливки, когда источник жидкости ниже, чем насос.
• Задвижка: прямоточный полнопоточный клапан с колесной ручкой для закрытия.Изготовлен из латуни и пластика. Используется для перекрытия всасывания перед сетчатым фильтром, чтобы его можно было очистить без потери жидкости из резервуара.
• Проходной клапан: не полнопоточный и используется в качестве регулирующего клапана в системе струйного перемешивания. Изготовлен из латуни или целкона.
• Игольчатый клапан : не полнопоточный и используется для гидравлического дозирования на приводах гидравлических насосов. Распылители промышленного типа имеют игольчатый клапан для защиты манометра. Изготовлен из латуни или стали.
• Предохранительный клапан: обычно используется на выходе поршневого насоса прямого вытеснения. Регулируемый клапан, подпружиненный клапан открывается или «сбрасывает» при достижении заданного давления. Используется для предотвращения чрезмерного давления и повреждения насоса или двигателя в случае перекрытия напорной линии.
• Разгрузочный клапан: аналогичен предохранительному клапану, но не регулируется. Роскошный предохранительный клапан (диапазон от 60 до 600 фунтов на квадратный дюйм) содержит отдельный механизм, который обеспечивает свободный обход предохранительного клапана, когда создаваемое давление превышает установленное давление.Обычно он используется с поршневыми насосами, поэтому, когда штанга или распылитель не работают, насос может работать без нагрузки на источник питания. Когда стрела включается, давление в системе автоматически возвращается к заданному значению рабочего давления.

Вектор: носитель, например насекомое, переносящее патоген.

Вязкость: «толщина» жидкости или ее способность течь. При указании вязкости необходимо указывать температуру, так как большинство жидкостей легче текут по мере их нагрева.Чем более вязкая жидкость, тем ниже требуется скорость насоса.

Летучие: испаряется при обычных температурах на воздухе.

Вольт, Напряжение: мера силы или «толчка» электронов в электрической цепи; мера электрического потенциала. Один вольт дает один ампер тока при сопротивлении в одно ом.

Ватт, мощность: мера электроэнергии или количество работы, выполненной в единицу времени.Один ампер тока, протекающего при потенциале в один вольт, производит один ватт мощности.

Ватт-час (Вт-ч, Вт-ч): количество электрической энергии (электричества). Один ватт-час потребляется, когда один ватт энергии используется в течение одного часа.

Смачивающий агент: химическое вещество, которое заставляет жидкость более тщательно контактировать с поверхностями.

Аппликатор фитиля: аппликатор пестицидов (обычно гербицидов), который использует насыщенный материал (веревку, ковер, пеноматериал) для нанесения химического вещества на цель.Пропитанный материал остается влажным из-за капиллярного действия или капиллярного впитывания.

Сельскохозяйственные и штанговые опрыскиватели | Запчасти PaulB

Ваш дом для новых сельскохозяйственных опрыскивателей и Запчасти для сельскохозяйственных опрыскивателей

В PaulB Parts есть огромный выбор запчастей для сельскохозяйственных опрыскивателей, которые можно использовать для поддержания своего оборудования в оптимальном состоянии. Мы также предлагаем новые системы и модификации опрыскивателей, которые вы можете установить для улучшения результатов в полевых условиях. Наш полный список запчастей для сельскохозяйственных опрыскивателей включает:

• Опрыскиватели: У нас есть новые системы опрыскивания CropCare от 25 галлонов до 60 галлонов, разработанные для использования с вашим трактором, пресс-подборщиком, квадроциклом и другим сельскохозяйственным оборудованием.Опции включают точечные опрыскиватели, опрыскиватели для газонов и системы штанги / без штанги для одновременного опрыскивания больших площадей.
• Пенные маркеры и GPS-наведение: Пенные маркеры и GPS-навигационные системы — это последние обновления для упрощения ваших операций по опрыскиванию. Эти продукты помогут вам сэкономить время на уходе за полями, повысить эффективность использования ресурсов и снизить вероятность наложений и пропусков.
• Запчасти TeeJet: Если у вас есть система распыления TeeJet и вы ищете запчасти для распылителя, в PaulB Parts есть все, что вам нужно.У нас есть широкий выбор распылительных форсунок, а также сетчатые фильтры и обратные клапаны, аксессуары для корпуса форсунок и многие другие заменяемые компоненты.
• Пистолеты-распылители: С нашими краскораспылителями вы можете построить новую систему, купить запасные части или внести улучшения для большей досягаемости. У нас есть пистолеты-распылители высокого давления и их варианты из латуни, алюминия и полипропилена, а также наконечники распылителей и другие детали.
• Насосы для опрыскивателей: Установите новый насос в свой опрыскиватель, независимо от того, используете ли вы центробежную, роликовую или мембранную систему.Наш ассортимент включает роликовые насосы, центробежные насосы Hypro и Ace, поршневые насосы Hypro и мембранные насосы Delavan на 12 и 110 вольт.
• Насосы для перекачки жидкости: Если ваш насос для перекачки жидкости сломался, вы можете выбрать новую замену из широкого набора доступных вариантов. У нас есть двухдюймовые и трехдюймовые насосы для опрыскивателей мощностью до 6,5 лошадиных сил и сменные комплекты шлангов.
• Клапаны опрыскивателя: У нас есть более десятка сменных 12-вольтных клапанов опрыскивателя на выбор, включая шаровые, соленоидные и регулирующие клапаны, предназначенные для работы с широким спектром опрыскивающих систем.Эти детали распылителя позволяют контролировать расход и максимальное давление.
• Сетчатые фильтры: Функциональные фильтры имеют решающее значение для предотвращения засоров и продления срока службы вашей системы. Если ваш поврежден, у нас есть необходимая вам замена: тройники, Y-образные и всасывающие фильтры, рассчитанные на длительный срок службы и изготовленные из качественных материалов.
• Шланги и хомуты: У нас есть запасные шланги и шланги из EPDM, ПВХ, прозрачного винила, резины на всасывании, плоские шланги и шланги высокого давления, а также шланги, которые продаются отдельно.У нас также есть десятки запасных стальных хомутов и хомутов с Т-образным болтом для обеспечения безопасности.
• Фитинги, клапаны и муфты: Обеспечьте оптимальную работу всей вашей системы с помощью наших сменных фитингов, клапанов и муфт для распылителей. У нас есть все компоненты, необходимые для того, чтобы ваши жидкости оставались в вашем распылителе, чтобы предотвратить подтекание и поддерживать давление.
• Другие аксессуары: PaulB Parts — это универсальный магазин для всех необходимых дополнительных запасных частей для опрыскивателя. К ним относятся перчатки, мониторы потока, лента для трубной резьбы и герметик, манометры и другие предметы первой необходимости, которые помогут вам очистить и откалибровать распылитель.

Получите помощь в поиске подходящих запчастей для сельскохозяйственного опрыскивателя

Что бы вы ни искали, вы можете положиться на нашу команду, которая поможет вам быстро найти это, и вы сможете вернуться к работе. В PaulB Parts наша команда знает сельскохозяйственное оборудование и может помочь вам найти запчасти, соответствующие вашей марке и модели. Позвоните нам сегодня по телефону 1-844-728-5228 для получения экспертной помощи или отправьте нам сообщение, и мы быстро свяжемся с вами.

Насосы для нанесения средств защиты растений — Опрыскиватели 101

Насос — это сердце опрыскивателя и ключевой компонент для создания потока распыляемого материала и производительности опрыскивателя.Поскольку для различных ситуаций распыления требуются разные давления и скорости потока, использование правильного насоса опрыскивателя имеет важное значение для достижения желаемых результатов. Помимо требований к распылителю, насос также должен быть достаточно прочным, чтобы выдерживать агрессивные химические вещества, которые могут вызвать чрезмерный износ. Несмотря на то, что насосы с дополнительной химической защитой от коррозии более дороги, они популярны благодаря своей долговечности.

Роликовые, центробежные, диафрагменные и поршневые насосы обычно используются для внесения средств защиты растений.Центробежные и роликовые насосы обычно используются для опрыскивателей низкого давления, а диафрагменные и поршневые насосы более популярны, когда необходимы опрыскиватели высокого давления (например, для овощей, садов и т. Д.). Менее распространенные типы насосов включают отжимной, шестеренчатый и турбинный.

обычно имеют привод от земли или приводятся в действие главными или вспомогательными двигателями, валами отбора мощности (ВОМ) или гидравлическими насосами. Выбор насоса зависит от перекачиваемого материала и необходимой производительности или объема. Однако ни один конкретный тип насоса не подходит для всех целей.

можно разделить на две основные категории: поршневые и непрямые. Насосы прямого вытеснения (роликовые, диафрагменные и поршневые) поддерживают поток, прямо пропорциональный скорости насоса. Этим насосам требуется предохранительный клапан и байпасная линия для надлежащей работы. Поршневые насосы непрямого действия не имеют выходного потока, пропорционального скорости насоса, и не требуют предохранительного клапана и байпасной линии. Центробежный насос является примером поршневого насоса непрямого действия.Краткое описание общих типов и характеристик насосов можно найти в следующей таблице (вклад от ACE Pumps Corporation, Hypro Pumps Inc. и CDS-John Blue Company).

КПД насоса

Независимо от типа насоса, необходимая скорость потока должна быть обеспечена при желаемом давлении. Необходимо перекачивать достаточное количество жидкости для опрыскивания, чтобы обеспечить количество галлонов в минуту (галлонов в минуту), необходимое для форсунок и мешалки резервуара, с резервной производительностью от 10 до 20 процентов, чтобы учесть потерю потока по мере износа насоса. К сожалению, насосы теряют эффективность по ряду причин, например из-за трения привода или утечки.

При оценке мощности насоса, необходимой для применения, следует принять КПД (Eff) от 40 до 60 процентов.Мощность (л.с.), необходимая для привода насоса, может быть рассчитана по следующей формуле:

л.

Пример: Сколько лошадиных сил требуется для работы насоса, если максимальная производительность составляет 50 галлонов в минуту при 40 фунтах на квадратный дюйм (psi)? Предположим, что КПД насоса составляет 40 процентов.

л.с. = (50 галлонов в минуту × 40 фунтов на кв. Дюйм) / (1,714 × 0.40 Eff)
HP = 2,92

Из-за неэффективности приводных агрегатов мощность электродвигателей должна быть примерно на треть больше расчетной мощности. Бензиновые двигатели должны быть на половину или две трети больше мощности, необходимой для насоса. Насосы с наземным приводом, которые изменяют расход при изменении путевой скорости, точны и надежны; они часто используются при внесении больших объемов материалов, таких как удобрения.

Многие насосы имеют привод от вала отбора мощности, но большинство современных насосов для опрыскивания имеют гидравлический привод из-за универсальности монтажа, простоты обслуживания и настройки для индивидуальных опрыскивателей.Имеются диаграммы для соответствия насосов различным гидравлическим системам трактора. Вы можете получить доступ к этим таблицам, перейдя по ссылкам на следующие основные производители насосов:

Hypro Pumps — www.hypropumps.com
ACE Pump Corporation — www.acepumps.com
CDS-John Blue Company — www.cds-johnblue.com
Hardi — Северная Америка — www.hardi- us.com
Delavan Ag Spray — www.delavanagspray.com
Watson-Marlow — www.watson-marlow.com

Производительность насоса

Правильный размер насоса является важным фактором при выборе насоса для опрыскивателя. Требования к производительности форсунки, гидравлическому перемешиванию и преодолению отмеченной ранее потери эффективности являются важными моментами, которые необходимо учитывать. Производительность форсунок определяется умножением количества форсунок на штанге на производительность (галлонов в минуту) каждой форсунки для конкретного применения. Обязательно обратите внимание на диапазон давления распыления, который будет использоваться для данной области применения.Требования к перемешиванию обычно составляют еще 5 процентов емкости бака опрыскивателя. Потери эффективности из-за трения и износа насоса могут привести к дополнительному увеличению требуемого расхода на 10–20 процентов. Производители распылительных насосов предоставляют полезные рабочие листы на веб-страницах, чтобы помочь определить размеры насоса на основе типичных сценариев применения в полевых условиях.

Производители также предоставляют справочники по продукции, которые помогают согласовать насосы и гидравлические двигатели опрыскивателей с гидравлической системой трактора (Таблица 2).В конце статьи представлена ​​простая таблица выбора насоса.

Независимо от того, какой тип насоса используется, он должен быть подключен к водопроводу для подачи жидкости от насоса к штанге опрыскивателя с минимальным ограничением, необходимым для достижения максимальной номинальной производительности насоса. Шланги должны быть того же размера, что и всасывающий и напорный патрубки насоса. Другие рекомендации включают установку манометра и клапана на напорной стороне насоса для измерения давления отключения и использование минимального количества колен, фитингов и клапанов для снижения потерь давления.

Следование этим рекомендациям необходимо для обеспечения максимального давления на стрелу.

Вращение насоса

Вращение насоса критически важно для насосов с приводом от вала отбора мощности и шкивом. Направление вращения всегда определяется, если смотреть лицом к насосу и приводному валу, и насосы могут вращаться как по часовой стрелке, так и против часовой стрелки. Таким образом, при прямом соединении валов насос противоположного вращения всегда должен соответствовать валу. При установке насоса с ремнями и шкивами можно использовать любое вращение насоса для согласования вращения приводного вала и желаемого направления насоса.Валы бензинового двигателя и электродвигателя вращаются против часовой стрелки, а вал отбора мощности трактора вращается по часовой стрелке.

Типы насосов

Роликовые насосы популярны для небольших опрыскивателей из-за их низкой начальной стоимости, компактных размеров, простоты ремонта и эффективной работы при скоростях ВОМ 540 и 1000 оборотов в минуту (об / мин). Роликовые насосы представляют собой самовсасывающие поршневые насосы прямого вытеснения, и доступно множество моделей. Максимальный выход составляет от 2 до 75 галлонов в минуту, а давление — до 300 фунтов на квадратный дюйм.
