Способы обустройства скважины на воду: подбор оборудования

Для полноценной автономной поставки воды в частный дом требуется выполнить обустройство скважины. Ее необходимо снабдить оборудованием и защитить от влияния погодных условий.

Зачем нужно обустраивать скважину

Работы по обустройству решают следующие задачи:

Обустройство скважины своими руками.

  • источник защищается от попадания с поверхности грязи, талой или дождевой воды;
  • при минусовых температурах системе не грозит замерзание;
  • создаются условия, позволяющие подключить и затем удобно обслуживать оборудование.

Подбор и монтаж оборудования для поставки воды

Водоснабжающее оборудование отличается типом и местом установки. Основными элементами являются:

  • насос, который опускают в скважину или располагают на поверхности;
  • автоматика, обеспечивающая включение и отключение помпы, защиту от перегрузок;
  • гидроаккумулятор – емкость для накопления воды.

Гидроаккумулятор бывает открытого и закрытого типа. Открытый устанавливают в самой высокой точке здания. Предпочтительнее закрытый (мембранный) гидроаккумулятор, поддерживающий постоянное давление в водопроводе.

Поверхностный насос для неглубокой скважины

Поверхностное оборудование легко установить, оно дешевле погружного. Область применения ограничивается глубиной уровня воды. Если она превышает 8 м, помпе трудно захватить воду. Максимальная глубина – 10 м, но в этом случае оборудование работает с минимальной производительностью, долго запускается.

Наиболее рациональное решение – поставить насосную станцию, оснащенную, кроме помпы, мембранным баком и автоматикой. Приобрести комплект «три в одном» дешевле, чем отдельные составляющие.

Поверхностный насос.

Станцию размещают на поверхности, шланг от нее опускают в скважину. Это упрощает монтаж и уход. Водоприемная труба небольшого диаметра, что позволяет применить станцию в абиссинском колодце.

Погружной насос для глубокой скважины

С глубины более 10 м поднять воду можно только погружной помпой. Некоторые изделия снабжаются автоматикой управления, защитой от перепадов напряжения, сухого хода.

Обязательные элементы водоснабжающего оборудования для частного дома – гидроаккумулирующий бак и автоматика. Глубинная помпа обеспечивает подъем воды на большую высоту, поэтому никаких ограничений в выборе места для расположения мембранного гидроаккумулятора нет. Его и автоматику можно разместить на большом удалении от источника водозабора – на производительность это влияет незначительно. Отличным выбором месторасположения будет подсобное помещение, где сухо и чисто.

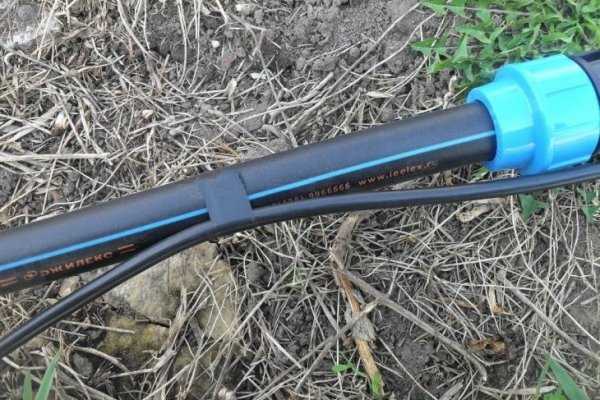

Глубинный насос монтируют, опуская в скважину на отметку ниже уровня воды вместе с другими устройствами:

  • кабелем для подачи питания на электродвигатель;
  • пластиковой трубой;
  • нержавеющим страховочным тросом.

Крепление осуществляется к оголовку скважины.

Защита скважины от атмосферных воздействий

Открытый источник водозабора подвергается воздействию мороза, дождя и талой воды, что грозит сбоями в эксплуатации, поломками. Для защиты установки используют различные варианты конструкций.

Вариант 1: надземный домик-павильон

Надземный домик-павильон.

Сооружение в виде домика-павильона можно увидеть рядом с частными домами, чаще на промышленных водозаборных скважинах. Его основное назначение – предохранить от воздействия погодных условий. Помещение желательно возводить из кирпича, бетона, бревен. Кроме этого, используют сэндвич-панели, пеноблоки.

Проводят утепление теплоизоляторами, дополнительно желательно заглубить постройку, чтобы снизить теплопотери. Насколько опускать сооружение в землю, зависит от климатических условий, в некоторых регионах возведение такого защитного сооружения нецелесообразно.

Вариант 2: размещение источника внутри здания

Здание возводится над источником воды после бурения скважины. В качестве места для обустройства можно использовать подвал, хозяйственное помещение, теплицу, гараж.

Преимущества способа заключаются в том, что оборудование укрыто от холода и влаги, защищено от воров. Монтировать и обслуживать устройства внутри здания просто и удобно. Помех для жильцов не создается: звук работающего насоса через закрытую дверь не слышен.

Вариант 3: подземный колодец-кессон

Для изготовления защитных сооружений используются различные материалы:

  1. Пластик. Такой кессон – круглая или прямоугольная конструкция, которая отличается долговечностью, герметичностью и неплохой теплоизоляцией. Изделие удобно для монтажа благодаря небольшому весу, но это качество создает трудности при высоком уровне грунтовых вод. Чтобы контейнер не всплыл, его фиксируют на предварительно сооруженном бетонном основании.
  2. Металл. Металлические кессоны чаще делают своими руками из стали толщиной 4 мм. Листы сваривают, после чего обрабатывают со всех сторон антикоррозионным препаратом, окрашивают.
  3. Железобетонные кольца. Их монтаж сопряжен с трудностями из-за большого веса. Сильное давление на почву приводит к перекосам и проседанию конструкции. Достоинство – долговечность.
  4. Кирпич. Кирпичные сооружение требуют надежной гидроизоляции. Подойдет только хорошо обожженный красный кирпич.

Подземный колодец-кессон.

Кессоны всех видов монтируются одинаково. Инструкция по установке пластиковых конструкций:

  1. Копают котлован, размеры которого больше защитного устройства на 30 см по всем сторонам. Глубина ямы должна быть такой, чтобы горловина возвышалась над землей не менее чем на 10 см. Если существует угроза выталкивания конструкции грунтовыми водами, дно бетонируют.
  2. Готовят кессон, в нижней части которого вырезают отверстие под обсадную трубу скважины, а в боковой – для патрубка водопровода. Если в емкости планируется разместить гидроаккумулятор, отверстие в дне смещают в сторону, чтобы хватило места и было удобно обслуживать оборудование.
  3. Опускают конструкцию на дно, нанизывая на трубу. Обрезают обсадную трубу, заводят магистральную, места соединений герметизируют.

Работы заканчивают засыпкой грунта вокруг стенок резервуара и монтажом необходимого оборудования. Горловину утепляют.

Размеры защитного сооружения скважины

Размеры защитного сооружения должны быть такие, чтобы монтажник легко мог произвести свою работу.

Габариты зависят от места установки оборудования. Если оно не располагается над устьем скважины, достаточно 0,8×0,8 м, чтобы человек мог опустить насос. Если в кессоне предполагается монтаж аккумулятора давления или станции, прибавляют не менее 0,5 м спереди и сзади.

Если для устройства защитного сооружения используют железобетонные кольца, минимально допустимый размер – 90 см, при условии, что оборудование будет находиться в доме. Внутри кольца диаметром 150 см размещается оборудование средних размеров, остается место для работы монтажника. Круг диаметром 200 см позволяет поместить внутри бак объемом 200 л.

Обеспечение герметичности обсадной трубы

Обсадную трубу требуется защитить от проникновения внутрь пыли и талой воды, являющихся источниками микроорганизмов. Для герметизации служит специальное устройство – оголовок, сделанный из чугуна или пластика, способный выдержать нагрузку 200 кг. Устройство состоит из:

  • фланца;
  • крышки;
  • карабина;
  • манжет;
  • крепежных элементов.

Оголовок подбирают по диаметру обсадной трубы и после насаживания на нее фиксируют фланцем. Во входной крышке имеются отверстия для ввода питающего электрокабеля и водопроводной трубы. Все места соединений с трубами и кабелем надежно герметизируются резиновыми уплотнителями. Под крышку перед фиксацией болтами устанавливают прокладку.

Использование скважинного адаптера

Альтернативой дорогостоящему кессону или домику служит скважинный адаптер. Конструкция позволяет вывести водопроводную трубу в дом непосредственно из скважины. Устройство имеет вид разборного фитинга и состоит из наружной и внутренней частей. С наружной соединяется водопроводная магистраль, а с внутренней – шланг от насоса. Обе детали закрепляются на стволе скважины, повторяя его форму. Герметичность обеспечивается двойным уплотнением.

Использование скважинного адаптера.

Остановив свой выбор на адаптере, следует учитывать следующее:

  1. Конструкция располагается ниже уровня промерзания почвы, и при поломке понадобятся земляные работы.
  2. Обсадная труба выходит на поверхность, закрывается крышкой. Через нее вводится электрокабель.
  3. Зимой возможно промерзание скважины через обсадную трубу, поэтому ее оборачивают теплоизолирующим материалом.
  4. Установка оборудования возможна только в доме.
  5. Монтаж адаптера требует специального ключа.

Советы по обустройству скважины

На даче, где зимой люди не проживают, оборудование рекомендуется размещать в кессоне, где всегда плюсовая температура. Перед отъездом сливают воду, даже если отсутствуют зимой несколько дней. В домах с постоянным проживанием лучшее место для оборудования – жилой дом. В нем сухо и тепло, удобное обслуживание.

Другие полезные советы:

  1. На участках с высокими грунтовыми водами лучше использовать наземные защитные сооружения или адаптер.
  2. Чтобы не повредить водопровод к дому, применяют защитный кожух. Это особенно важно в плывунах, пучинистых и каменистых грунтах. Электрокабель всегда помещают в трубу.
  3. В схему водоснабжения обязательно включают обратный клапан для насоса и фильтр для гидроаккумуляторного бака.
  4. Для подсоединения гидравлического оборудования используют запорные вентили. Это облегчает ремонт и обслуживание.
  5. Необходимо постоянно следить за давлением в гидроаккумуляторе и при необходимости подкачивать.

Если нет уверенности в том, что работы по обустройству скважины удастся выполнить правильно, рекомендуется обратиться к специалистам.

vodasovet.ru

Обустройство скважины на воду своими руками: принцип бурения

Содержание статьи

Скважина во дворе – быть или не быть

Бурение скважины – дело трудоёмкое и грязное, и стремление владельцев земельных участков к его самостоятельному исполнению продиктовано исключительно необходимостью экономии. Есть, конечно, специализированные организации, которые сделают всё быстро и качественно, но такая услуга обойдётся практически в ту же цену, что и материал. Отсюда и желание — а иногда и необоснованная уверенность в целесообразности непрофессионального подхода к этому действу.

Буровая установка легко пройдёт даже скальный грунт

Когда оно может оказаться пустой тратой времени? Например, когда зеркало вод грунтового бассейна сильно удалено от поверхности. Для того чтобы браться за добычу подземной воды, вы должны быть уверены, что она там есть. И даже когда она располагается близко (бывает, что находится и в одном метре от поверхности), не факт, что её качество будет питьевым.

Скорее всего, это верховодка – очаговая зона рыхлого грунта, пустоты в котором заполняются дождевой или талой водой. Ею можно разве что поливать грядки или мыть машину. К тому же верховодка нестабильна, и в летнее время вода из неё может уходить полностью. Что же это тогда за водоснабжение?

Ориентировочная схема залегания воды

Более стабилен уровень вод в грунтовом бассейне, который залегает ниже верховодки, в первом песчаном слое, подстилаемом глинистым водоупором. Именно в этом горизонте берут воду для колодцев и обычных скважин (именуемых «на песке»). По закону это можно делать бесплатно и без всяких на то разрешений, если вы не углубились дальше этого слоя.

Несанкционированное прохождение водоупора и вскрытие следующего водоносного пласта запрещено законодательно. Да и вручную это сделать невозможно, что бы вы там не вычитали в интернете — поэтому и говорить о таком варианте мы не будем.

Тем не менее, добыча воды из ближайшего к поверхности земли песчаного, насыщенного водой слоя, тоже может оказаться проблемной. Например, по причине его сильной удалённости, которая может составить 30 и более метров. Для профессиональных бурильщиков это просто мелочь, а для человека с самодельным буром – настоящая каторга.

Видео — Обустройство скважины на воду

Выбор типа скважины в зависимости от удалённости водного бассейна

Сам собой возникает вопрос: а как узнать, на каком уровне находится вода? Проще всего, когда у ваших соседей уже есть водозабор – можно сориентироваться по его глубине. Если это не представляется возможным, обратитесь в местную геологическую партию – у них должны быть данные, причём ежегодно обновляющиеся.

Пример составления карты с данными по глубине залегания вод

Если же и тут ничего не получилось, придётся положиться на дедовские способы поиска воды. А они, кстати говоря, тоже работают: там, где ближе вода, буйно растёт трава — а так же скрещиваются Г-образные металлические стержни. Только ответа на вопрос о точной глубине её залегания такими методами вы всё равно не получите, а от этого зависит, какой тип скважины вам нужно бурить. А их в этом случае может быть всего два.

Вариант №1. Мини-скважина (абиссинская, скважина-игла, трубчатый колодец)

Такой водозабор имеет диаметр менее 3-х дюймов, и глубину не более 8 метров. Его преимущество состоит в том, что его можно расположить не на участке, а в подполье дома, и не заморачиваться по поводу утепления устья и поверхностного оборудования.

Ограничение по глубине связано с тем, что никакой погружной насос в такую проходку не зайдёт, так как их диаметры, от этих самых 3-х дюймов только начинаются. А поверхностные насосы не могут доставать воду с большей глубины, чем 7-8 м.

Добыча воды бытовой насосной станцией из мини-скважины

Цены на насосные станции

Насосные станции

На заметку! Существуют самовсасывающие модели эжекторного типа, способные поднять воду и с 45-метровой отметки. Но выносной эжектор тоже не поместится в пятисантиметровую скважину, да и стоит такой насос очень дорого.

Обслуживание абиссинской скважины

Вариант №2. Скважина на песке

Имеет диаметр от 80 мм и больше, глубина может достигать отметки 40-50 м — в соответствии с уровнем залегания зеркала вод под землёй. Её тоже можно пробурить самостоятельно – при условии, что это будет не слишком глубоко.

Полноценная скважина имеет больший диаметр

Проходка длиною в 15-20 метров вполне реальна, но опять же, трудоёмкость работ зависит и от диаметра шурфа, и от типа вынимаемого из него грунта. Если он будет преимущественно каменистым, скорее всего вы пожалеете, что взялись за такую работу. И вдвойне будет обидно, если окажется, что в найденном горизонте мало воды.

Если всё получится, вы сможете установить насос не на поверхности, а в стволе скважины, да и вода в ней наверняка будет чище, так как прошла через более толстые слои грунта.

К преимуществам такого водозабора можно отнести и возможность углубления ствола в случае истощения запасов воды в эксплуатируемом горизонте.

Структура скважины на песке

Особенности бурения и эксплуатации песчаных скважин

При условии одинаковой глубины проходки, разницы между полноценной и мини-скважиной нет. Во всяком случае, когда дело касается бурения. Разница только в диаметре отверстия. Что касается производительности таких скважин, то даже и абиссинская может давать до полутора кубов воды в час, если вы, конечно, не будете открывать сразу все имеющиеся в доме краны с одновременным поливом грядок.

Удел нерегулярно использующихся скважин — слабая струйка сомнительной чистоты

Срок службы подобных водозаборов при правильной эксплуатации может быть достаточно долгим (до 8-10 лет). Тут главное условие заключается в том, чтобы откачка воды осуществлялась регулярно, а не посезонно, как это бывает на дачах. Простаивающий водозабор может довольно быстро заилиться. Проблемы могут возникнуть и в том случае, когда в относительной близости функционирует другая скважина (например, у соседей), оснащённая более мощным откачивающим оборудованием.

Ручная проходка – пошагово

Существует несколько способов ручной проходки скважин. Об одном из них – гидробурении, мы расскажем подробно в картинках.

Цены на различные виды ручных буров

Бур ручной

Таблица 1. Подробная инструкция

Шаги, фотоКомментарий

Шаг 1 – подготовительные земляные работы

После того, как вы определили место размещения скважины, перед началом бурения необходимо произвести небольшой комплекс земляных работ. Нужно выкопать две лунки и между ними квадратную яму глубиной сантиметров 40, и соединить их между собой канавками.
  • в первой лунке будет производиться бурение;
  • в большую ямку будет оседать песок, попадающий на поверхность с потоком воды;
  • во вторую лунку помещается насос, забирающий более менее чистую воду, и подающий её обратно для промывки скважины.
  • Шаг 2 – перфорирование трубы

    Фильтровальная колонна скважины представляет собой трубу с перфорацией. В данном случае её сделали из канализационной трубы ПНД диаметром 110 мм.

    Шаг 3 – изготовление фильтра

    Чтобы в отверстия попадало меньше песка, трубу обматывают нержавеющей проволокой, сеткой и снова проволокой.

    Шаг 4 – вырезание наконечника

    Чтобы труба легче вставлялась в отверстие, на неё должен быть острый наконечник. Для этого берут кусок трубы подходящего диаметра с раструбом, и с помощью дисковой пилы вырезают вот такой, как на фото «тюльпан».

    Шаг 5 – формирование острия

    Чтобы закрыть его «лепестки» и сформировать остриё, пластик достаточно прогреть строительным феном, а потом зафиксировать изолентой или пластырем.

    Шаг 6 – установка заглушки

    Для герметичности наконечника в его полость вставляется заглушка от канализационной трубы, промазанная по наружному периметру силиконом.

    Шаг 7 – посадка заглушки на фильтр

    Готовую заглушку устанавливают на фильтровальную трубу, так же промазывая силиконом. Чтобы она не слетела при установке в скважину, по бокам делаются дополнительные крепления заклёпками.

    Шаг 8 - организация подачи воды для бурения

    Чтобы облегчить процесс бурения, требуется вода, а так как её ещё не добыли, пришлось привезти двухсотлитровую бочку. Из неё она насосом подаётся по шлангу во вторую лунку. Одной бочки не хватит, на весь процесс нужен минимум 1 м3 воды.

    Шаг 9 – установка дренажного насоса

    В лунке стоит ведро, а в нём ещё один насос - так он будет меньше всасывать грязи. От насоса вода под напором подаётся в первую лунку, где и будет производиться бурение.

    Шаг 10 – увлажняется лунка, подготавливается бур

    Благодаря постоянному увлажнению грунта, бур погружается в недра гораздо легче.

    Шаг 11 - бурение

    Бур представляет собой утяжелённую стальную трубу 32 мм, с острым наконечником и передвижным рычагом. Поворачивая его поступательными движениями, и слегка надавливая своим весом, вы заставляете его погружаться в землю.

    Шаг 12 – наращивание длины бура

    По мере погружения бура, приходится наращивать дополнительные звенья до тех пор, пока проходка не достигнет нужной отметки. Соответственно, рычаг сдвигается выше.

    На заметку! Шланг, подающий воду, присоединяется к верхушке бура и тоже переставляется по мере его наращивания.

    Шаг 13 – завершение бурения

    Завершается бурение в тот момент, когда вода из лунки начнёт убывать. Это верный признак того, что вы вошли в водоносный слой.

    Шаг 14 – установка насоса для прокачки

    Бур демонтируется в обратной последовательности, оставляется только его нижняя часть, в которую вставляется погружной насос и производится прокачка ствола.

    Шаг 15 – обсада ствола трубой

    Затем бур удаляют и начинают обсаживать шурф колонной труб: сначала фильтровальной, которую изготовили в самом начале, затем рядовыми, без перфорации. Их точно так же наращивают по длине, как это делали с буром.

    Шаг 16 – и снова прокачка

    После установки всех труб, последняя остаётся торчать над землёй. В неё опускается насос (вибрационный), который должен качать воду пока её поток не увеличится, и она не станет более чистой. На это может уйти целый день.

    Данным способом можно пробурить скважину до 30 метров, но вам обязательно понадобится помощник. Как видите, в процессе работы используется несколько насосов разной мощности. Приобретать всё это для одноразового бурения было бы накладно, но некоторые, оказывая такие услуги, зарабатывают себе на хлеб с маслом.

    Обвязка скважинного устья

    После прокачки и дезинфекции скважины, вокруг её устья копается и бетонируется приямок. После этого торчащая труба подрезается до нужного уровня, монтируется оголовок, устанавливается эксплуатационный насос и подсоединяется к подающему трубопроводу.

    Цены на скважные погружные насосы

    Погружные насосы

    Выгребная яма своими руками без откачки — один из возможных недорогих, и в определенных условиях — довольно рациональных вариантов автономной канализационной системы. Чтобы справиться с работами по ее обустройству и провести их правильно, необходимо знать некоторые нюансы этого процесса. Подробно о них и поговорим в специальной статье.

    Видео — Скважина на воду своими руками

    Видео — Скважина своими руками

    remont-book.com

    Обустройство скважины на воду на даче — своими руками от а до я (+видео)

    Организация бесперебойной системы водоснабжения – важный и ответственный процесс.

    Самым быстрым и надежным вариантом является бурение и обустройство скважины на воду.

    Если работы по бурению можно поручить специализированным компаниям, то обустроить скважину на воду водонапорным оборудованием можно самостоятельно.

    Содержание статьи

    Рабочее оборудование для скважин

    Благоустройство скважины предусматривает разработку водяной шахты и монтаж специальных установок. Для этих целей используется современное оборудование для скважины под воду:

    • кессон;
    • насосная установка;
    • гидравлический аккумулятор;
    • оголовок.

    Использование кессона

    Кессон для скважины – главное приспособление для установки в водозаборной точке. Конструктивно он представлен герметичным резервуаром, который используется для защиты водного источника от загрязнений и промерзания.

    По желанию владельца гидросооружения кессон может комплектоваться дополнительными устройствами:

    • фильтрами для очистки воды;
    • резервуаром на мембранной основе;
    • манометром;
    • реле рабочего давления для насоса;
    • автоматизированными средствами управления.

    Кессон оснащается прочным горлышком с надежной фиксирующей крышкой.

    Подобные установки производятся из различных материалов, инертных к повреждениям, коррозии и разрушению: пластика, металла, алюминиевого сплава.

    Чтобы оборудовать скважину на даче своими руками, рекомендуется использовать цилиндрические емкости диаметром 100 см, высотой 200 см. При желании установку можно изготовить самостоятельно.

    Погружное насосное оборудование

    Чтобы готовая скважина на даче надежно функционировала, необходимо правильно выбрать насосное оборудование. Выбор погружного насоса определяется двумя параметрами – производительностью и напором водной струи. Кроме того, важно учитывать размеры гидросооружения, протяженность водостоков, расход жидкости при пиковой нагрузке.

    Для бесперебойной подачи воды давление в системе должно составлять от 1,4 до 3 атмосфер при высоте водозаборного столба 33 метра.

    Гидроаккумулятор

    Чтобы грамотно и красиво оснастить водозаборную точку, потребуется установка гидравлического аккумулятора. Он поддерживает и постепенно изменяет рабочее давление воды в обустроенном гидросооружении. Также емкость предназначается для хранения минимального водного запаса и защиты от гидроударов.

    Современные гидроаккумуляторы представлены единой конструкцией, отличия заключаются в объеме жидкости, на который они рассчитаны. Для дачи и загородного домика достаточно гидробака вместительностью от 15 до 55 литров, для коттеджей, частных гостиниц и пансионатов – от 100 до 950 литров.

    Оголовок

    Он представляет собой защитное устройство, имеющее отверстия для протягивания водонапорных труб и силовых кабелей, монтажа насосного оборудования, обеспечивает защиту гидросооружения от биологического и прочего загрязнения, а также атмосферных осадков.

    Для изготовления скважинных оголовков используются чугунные и пластмассовые сплавы, способные выдерживать предельную нагрузку до 210 кг.

    Обустройство скважины своими руками предусматривает подготовку рабочих материалов и приспособлений:

    • оборудования для бурения шахты;
    • лопат;
    • веревки;
    • ведер металлических;
    • кирки;
    • лестницы;
    • водопроводных труб;
    • колец из бетона;
    • строительного отвеса;
    • треножной установки.

    Обустройство скважины на воду своими руками от А до Я предусматривает поэтапное выполнение всех строительных и монтажных работ: бурение шахты под скважину, прокладку труб, монтаж кессона, погружного насоса, оголовка и гидробака.

    Бурение шахты и проведение земляных работ

    Процесс возведения сооружения для воды своими руками начинается с бурения шахты. Если предполагается использование кессонной установки, для нее потребуется выделить до 5 кв. м участка. Дачный участок должен быть подготовлен для проведения земляных работ – расчищен от мусора, сорняков и садовых растений.

    Бурение скважины проводится различными приспособлениями: ручным буром, канатно-ударной установкой, оборудованием, оснащенным электрическим двигателем и треногой.

    Определение подходящего диаметра и глубины скважины осуществляется с учетом типа грунта на участке, особенностей водоносного слоя и насосного оборудования, используемого для эксплуатации сооружения.

    Прокладка водяных труб

    На дно сооружения засыпают щебень мелкой фракции и песок, толщина каждого слоя должна составлять не менее 12 см.

    Чтобы предотвратить возможное заиливание дна, готовая скважина на даче прочищается желонкой.

    Далее выполняется укладка первой трубы, которая предотвратит осыпание внутренних стен шахты.

    По всему периметру трубы на уровне 20 см от низа конструкции рекомендуется проделать небольшие отверстия для повышения напора воды. В торцевой части трубы устанавливается сетка-фильтр.

    Для обустройства шахты используется водяная труба длиной от 2 до 2,5 метров и одно соединительное колено. Первая труба устанавливается на необходимую глубину скважины, чтобы упор осуществлялся в дно шурфа. Далее выполняется монтаж следующей трубы с фиксацией к первому элементу ввинчиванием на резьбу.

    Пошаговая установка кессона

    Стандартная схема обустройства скважины предусматривает установку кессона. Все работы выполняются в следующем порядке:

    1. Обустраиваем котлован для резервуара вокруг готового гидросооружения. Общие размеры котлована определяются габаритами кессона: глубина составляет 200 см, ширина – не менее 160 см. По центру котлована должна проходить обсадная колонна. При поверхностном уровне залегания грунтовых вод рекомендуется углубить котлован на 50 см, чтобы обеспечить своевременную откачку вод.
    2. В резервуаре проделываем отверстие, размер которого равен диаметру обсадной колонны. Установку опускаем в котлован в центральной части колонны.
    3. Колонну отрезаем и фиксируем к донной части кессонного резервуара сваркой. К готовой конструкции выполняем подводку питающего провода погружного насоса и водонапорной трубы. Емкость засыпаем грунтом до такого уровня, чтобы на поверхности была видна крышка.

    Установка насосного оборудования

    Как правильно обустроить скважину, используя надежный насос погружного типа? Процесс монтажа проводится с соблюдением следующих правил:

    1. Дно и стенки гидросооружения тщательно очищают от мусора, воду прокачивают до полного избавления от сторонних примесей.
    2. Монтаж оборудования производят так, чтобы расстояние между корпусом и дном сооружения составляло не менее 100 см, при этом насос полностью находился в воде.
    3. Параллельно монтируют водонапорную трубу и питающий насосный кабель.
    4. В конце выполняют установку клапана обратного типа и устройства пусковой защиты.
    5. Готовую систему проверяют на герметичность и работоспособность.
    6. Чтобы зафиксировать насос на конструкции оголовка, применяют трос из металлического сплава в защитной оплетке, устойчивой к коррозии.

    Монтаж защитного оголовка

    Конструктивно оголовок состоит из следующих частей:

    • карабина и фланцевого соединителя;
    • кольца из плотной резины;
    • крепежей;
    • крышки.

    Облагородить скважину оголовком можно в следующем порядке:

    1. При проведении монтажа срезают колонну, очищают и обрабатывают защитным составом против коррозии и гниения.
    2. Через входную крышку конструкции проводят питающий кабель насоса и водонапорную трубу.
    3. Насосное оборудование стыкуют с трубой. Свисающий конец троса фиксируют к карабину при помощи рым-болта, расположенного внутри крышки. На колонну закрепляют фланец и кольцо уплотнения.
    4. Насос погружают на дно скважины, сверху на крепежные болты фиксируют крышку.

    Завершающая установка гидробака

    Монтаж гидробака в колодцы и скважины обеспечивает бесперебойную работу системы водоснабжения для частного дома или бани. Как обустроить скважину для воды, оснащенную гидроаккумулятором?

    Гидробак подсоединяется к насосному оборудованию и обеспечивает постоянную подачу воды. При открытии крана жидкость поступает из гидросооружения в бак, а после – к потребителю.

    При монтаже накопительного бака параллельно устанавливается обратный клапан для воды. До и после конструкции бака монтируется кран для дренажа. Для надежной фиксации гидробака рекомендуется использовать уплотнитель из резины.

    Организация скважины без кессона

    Обустройство скважины без кессона возможно в том случае, когда сооружение используется не круглый год, а сезонно – летом, весной или осенью. Также отсутствие кессона оправдано при наличии отдельных строений на участке, в которых может быть установлено оборудование, необходимое для функционирования гидросооружения.

    Обустройство скважины своими руками без кессона с приямком – самый практичный и доступный вариант. В этом случае приямок обеспечивает надежную защиту обсадной колонны скважины от негативного воздействия окружающей среды.

    Для возведения приямка используются бетонные кольца с замочной системой, выполняется опалубка, заливка бетонной смеси и возведение кирпичных стен.

    Рассматривая вопросы о том, как обустроить скважину на даче и как облагородить ее до начала эксплуатации, нужно грамотно оценить свои финансовые и технические возможности.

    Процесс обустройства гидротехнического сооружения сложный и трудоемкий, он требует практических навыков и знаний. При правильном подходе и подготовке реализовать подобный проект под силу любому владельцу участка.

    gidpovode.ru

    Обустройство скважины своими руками. инструкция, этапы обустройства

    Перед любым владельцем земельного участка и загородного дома рано или поздно встает вопрос об обеспечении водоснабжения. По этой причине производится оборудование скважины, так как именно этот способ является одним из наиболее удобных и распространенных вариантов.

    Скважина на даче или на загородном участке позволяет обеспечить круглогодичную подачу чистой воды, которую можно использовать для питья и для других нужд. Однако стоит отметить, что бурение шахты в земле еще не является достаточным для подачи чистой питьевой воды. Обустройство артезианской скважины также включает в себя и подбор специального оборудования для очищения воды.

    Обустройство скважины на воду своими руками требует монтирования определенного оборудования, которое включает в себя:

    • насос;
    • кессон;
    • гидроаккумулятор;
    • а также оголовок колодца.

    При помощи данной системы можно обеспечить бесперебойное водоснабжение всего участка. Чтобы в дальнейшем не возникла необходимость ремонтировать довольно дорогостоящее оборудование, необходимо сразу подобрать именно те детали, которые будут в состоянии обеспечить нужное количество воды ежедневно.

    1. Благоустройство скважины в первую очередь включает в себя установку кессона – одного из основных элементов конструкции системы водоснабжения. Данный элемент представляет собой емкость, которая внешне очень похожа на бочку. Она водонепроницаема и необходима для того, чтобы предотвратить смешение воды и грунта, а также уберечь воду от промерзания. В данной герметичной емкости можно дополнительно разместить другое необходимое оборудование, к примеру, фильтры для очистки, манометры, реле давления и прочие агрегаты, которые обычно используются для обустройства скважины. Это позволит освободить жилые помещения дома от большого количества оборудования. Кессон можно изготовить своими руками, если есть такая возможность. Как правило, для обустройства скважины на даче применяются изделия в виде цилиндра с диаметром около метра и высотой в два раза больше.
    2. Погружной насос – еще одно комплектующее для скважины. Именно этот агрегат качает воду и доставляет ее с глубины на поверхность. Чтобы колодец прослужил долгое время, к нему необходимо подобрать хороший погружной насос. При выборе устройства обязательно учитываются такие параметры, как глубина колодца, его ширина, длина водопроводных путей, а также ежедневный расход воды.
    3. Обустройство различных водяных скважин невозможно без гидроаккумулятора. Основная задача данного элемента заключается в сохранении оптимального давления в водозаборной системе. Более того, данная емкость обеспечивает необходимый минимальный запас жидкости и защиту от гидроудара.
    4. Оборудование для обустройства скважины также включает в себя оголовок. Основная функция данного элемента заключается в защите колодца от мусора и попадания в нее талой воды. Кроме того, данная конструкция может значительно упростить процесс использования колодца, поскольку к ней можно достаточно удобно прикрепить насос.

    Как обустроить скважину для воды? Данный вопрос возникает перед любым загородным жителем или дачником. Обустройство скважины своими руками – довольно трудоемкий процесс, требующий определенных знаний, поэтому новички в этом деле могут спокойно предоставить данную работу профессионалам. Компаний и специалистов, которые занимаются бурением и обустройством колодцев, достаточно много.

    Обустройством абиссинской скважины, которая представляет собой трубу, забитую на небольшую глубину в землю, многие владельцы участков предпочитают заниматься самостоятельно. Кроме того, находятся умельцы, которые своими руками делают даже полноценные глубокие колодцы. В целом весь процесс обустройства шахт для воды делится на несколько этапов:

    1. Первое, что нужно сделать при обустройстве скважины под воду – установить кессон. Для монтажа данного элемента необходимо вокруг самого колодца выкопать яму диаметром около полутора метров. Глубина должна составлять в среднем два метра. По итогу на участке должна появиться яма, в середине которой располагается обсадная труба. Если в яме вы обнаружили скопление грунтовых вод, необходимо подготовить специальное углубление, чтобы вода стекала туда. Далее кессон необходимо подготовить, в его дне вырезается отверстие, которое должно соответствовать ширине обсадной трубы. Затем кессон размещается по центру колодца в яме. При этом часть обсадной трубы можно устранить и прикрепить ее с помощью сварки ко дну цилиндра. Затем осуществляется установка трубы, через которую будет выходить вода, а также монтаж провода насоса. После этого кессон засыпается, над уровнем земли должна остаться только крышка кессона.
    2. Следующий этап обустройства скважины на воду – монтаж погружного оборудования. Данный процесс в целом особой сложности не представляет, однако, есть некоторые особенности в этой деятельности. Перед тем как монтировать агрегат, необходимо прокачать воду. Сделать это нужно несколько раз, чтобы в воде не появлялся осадок из песка или других посторонних частиц. Устанавливается насос так, чтобы от него до дна оставалось расстояние в один метр, но при этом устройство должно полностью находиться в воде. Вместе с насосным оборудованием также устанавливается специальная труба, по которой вода будет выходить наружу, а также кабель для обеспечения контроля и управления работы насоса. После монтажа насоса происходит крепление обратного клапана и пускозащитного агрегата. Далее, после того как оборудование для скважины на воду установлено, регулируется давление в баке, оно должно соответствовать 0,9 от того давления, которое будет наблюдаться при включении. Трос для крепления лучше использовать из нержавеющей стали или с водонепроницаемой оплеткой.
    3. Монтаж гидроаккумулятора. Обустроить скважину на воду и обеспечить работу системы водоснабжения без установки гидроаккумулятора просто невозможно. Данный элемент служит емкостью для накапливания воды. Именно сюда при включении насоса попадает вода, а затем при открывании крана идет по трубам. Как только вода из бака расходуется, насос автоматически включается и снова наполняет его. Монтаж гидроаккумулятора производится таким образом, чтобы его удобно было ремонтировать или заменять в случае поломки. В большинстве случаев устанавливается он в одном из помещений дома.
    4. После того как погружной насос и остальные детали установлены, можно приступать к монтажу оголовка. Данная деталь играет роль крышки колодца и защищает находящуюся внутри воду от загрязнения.

    Таким образом, обустроить скважину своими руками также возможно, однако, для этого потребуется дополнительная помощь, так как некоторые детали конструкции самостоятельно установить очень сложно, а на некоторых этапах  даже физически невозможно.

    Довольно распространенным вариантом также является обустройство скважины бетонными кольцами. В этом случае после подготовки ямы в области рядом с обсадной трубой заливается кольцо из бетона с использованием арматуры. Чтобы облагородить скважину с бетонным кессоном нужно обязательно обеспечить гидроизоляцию колец. Для этой цели отлично подойдет битумная мастика.

    Прежде чем решать вопрос, как правильно обустроить скважину, нужно разобраться, какой именно вариант шахты для воды больше подойдет в конкретном случае:

    • абиссинский колодец. Часто данную разновидность скважины принимают за летний вариант, поскольку ее устанавливают в основном на даче для использования исключительно в летнее время. Глубина такого колодца может достигать максимум двенадцати метров, ширина его, как правило, значительно уже стандартных колодцев и скважин. Такой вариант прост в установке и удобен в использовании, однако, срок службы его в среднем составляет около пяти лет, поскольку за это время колодец заполняется илом;
    • артезианская скважина. Соорудить подобный колодец на даче своими руками просто невозможно, так как глубина ее очень большая. В некоторых случаях отверстие в земле бурится до 200 метров глубиной. Как правило, такие колодцы обустраиваются сразу на несколько домов, срок их использования может доходить до 50 лет.

    После выбора подходящего варианта становится более понятно, как обустроить скважину на даче или загородном участке.  Главное понимать, что данный процесс достаточно сложен, а потому не всегда можно все работы выполнить без посторонней помощи. Если навыка установки оборудования для скважин нет, лучше предоставить возможность выполнить эту работу профессионалам, тем более что устройства не дешевы.

    Еще один частый вопрос – как облагородить колодец или скважину на участке. Понятно, что торчащая из земли труба не представляет никакой эстетической ценности и порой портит внешний вид всего участка. Способов сделать скважину более привлекательной достаточно много.

    Для улучшения внешнего вида скважины можно воспользоваться различными средствами и материалами, в том числе сайдинг, натуральный камень, древесину, кирпич и т.д. Многие домовладельцы, проживающие за городом, сооружают целые домики над скважиной или колодцем. Внешне это выглядит довольно симпатично, а вторая крыша обеспечивает лучшую защиту воды от попадания грязи и талых вод. Конечно же, лучше всего декор колодца или скважины подбирать исходя из дизайна дома и участка в целом.

    proskvazhinu.ru

    Обустройство скважины на воду: как обустроить скважину своими руками

    Просмотров: 15

    Вы обзавелись скважиной и переживаете, чтобы она не прекратила подачу воды с наступлением холодов? Совсем неприятно остаться без водоснабжения в самый неподходящий момент, не правда ли? Для того, чтобы обеспечить своему дому полноценные автономные поставки воды, вы планируете подготовить источник для эксплуатации, но не знаете, как это правильно сделать?

    Мы поможем вам грамотно провести обустройство скважины на воду своими руками, подскажем, как самостоятельно соорудить кессон или смонтировать адаптер, а также установить оголовок и где расположить гидроаккумулятор.

    В нашей статье приведены лучшие варианты защиты вашей скважины от всевозможных сюрпризов природы с подробными фотографиями, позволяющими визуально оценить сложность каждого из рассматриваемых сооружений. А также полезные рекомендации по подбору оптимального оборудования с видеосоветами от экспертов по обустройству источника воды своими силами.

    Содержание статьи:

    • Зачем нужно обустраивать скважину?
    • Подбор и монтаж оборудования для поставки воды
      • Поверхностный насос для неглубокой скважины
      • Погружной насос для глубокой скважины
    • Защита скважины от атмосферных воздействий
      • Вариант #1 — надземный «домик»-павильон
      • Вариант #2 — размещение источника внутри здания
      • Вариант #3 — подземный колодец-кессон
    • Размеры защитного сооружения скважины
    • Обеспечение герметичности обсадной трубы
    • Использование скважинного адаптера
    • Советы по обустройству скважины
    • Выводы и полезное видео по теме

    Зачем нужно обустраивать скважину?

    После того, как скважина пробурена и до того, как от неё будет запитан водопровод в доме, производят обустройство источника, подбор и установку водоснабжающего оборудования.

    Какие задачи решает обустройство водозаборной скважины:

    • Обеспечение чистоты источника. Нельзя допустить попадания в скважину загрязнений с поверхности: пыли, дождевых либо талых вод.
    • Защита источника водоснабжения, оборудования и трубопровода от замерзания.
    • Формирование условий для подключения и обслуживания оборудования.

    Водоснабжающее оборудование (кроме погружного насоса) может быть установлено как в доме, так и рядом со скважиной. В последнем случае необходимо иметь у устья скважины техническое помещение достаточной площади, где эта техника будет установлена.

    Но даже при установке ее в доме иметь небольшое помещение на выходе трубопровода из скважины весьма удобно, это значительно облегчает монтаж насоса и его обслуживание.

    Ввод в скважину водопроводной трубы, а также подача электропитания для погружного насоса также производится на стадии обустройства.

    Обустройство скважины имеет целью защиту источника водоснабжения от атмосферных воздействий, обеспечение ввода коммуникаций, удобной установки и обслуживания оборудования

    Подбор и монтаж оборудования для поставки воды

    Оборудование для индивидуального водоснабжения состоит из следующих элементов:

    • Насоса, он может быть погружным либо располагаться на поверхности.
    • Автоматики, управляющей работой насоса и предохраняющей его от перегрузок.
    • Гидроаккумулятора, открытого либо закрытого (мембранного бака). Последний предпочтительнее, он обеспечивает стабильное давление в водопроводе.

    Открытый накопитель воды приходится устанавливать в верхней точке водопровода, на чердаке или под потолком верхнего этажа. Закрытая ёмкость не имеет ограничения по месту установки.

    Основные элементы водоснабжающего оборудования частного дома из скважины: насос, гидроаккумулятор, автоматика

    Характер обустройства скважины в значительной степени определяется типом и местом установки водоснабжающего оборудования. Рассмотрим основные варианты комплектации источника оборудованием.

    Поверхностный насос для неглубокой скважины

    Поверхностный насос ощутимо дешевле, проще в установке и обслуживании, чем погружной.

    Наиболее рациональный и экономически оправданный вариант — комплектная насосная станция «три в одном», в состав которой входит поверхностный насос, относительно небольшой (20-60 л) мембранный бак и вся необходимая автоматика.

    Галерея изображений

    Фото из

    К поверхностному насосу подключается две трубы: одна из них заводится в скважину, вторая идет от насоса к водопроводной системе

    Погружаемый в водозаборную выработку шланг или жесткую трубу оснащают сетчатым фильтром, который предотвращает попадание в насос абразивных минеральных частиц

    Перед включением поверхностный насос нуждается в заполнении водой, необходимой для охлаждения и нормальной работы двигателя

    Перед выходом воды из насоса в водопроводную сеть есть фильтр тонкой очистки, предназначенный для защиты последующего оборудования и для подготовки воды к употреблению

    Подключение поверхностного насоса

    Подсоединение фильтра грубой очистки

    Подготовка поверхностного насоса к работе

    Встроенный фильтр тонкой очистки

    В скважину опускают только всасывающий шланг. Таким образом, упрощается обустройство скважины, обслуживание насоса.

    К тому же шланг имеет небольшой диаметр, что позволяет использовать его в так называемых «нортоновских скважинах» (абиссинских колодцах), куда погружной насос просто не поместится.

    Насосные станции имеют лишь один, но весьма существенный недостаток. Поверхностная помпа не в состоянии поднять воду с большой глубины, для большинства моделей предел — 8-10 м.

    Это ограничивает сферу применения насосных станций колодцами и неглубокими скважинами.

    Из-за малой высоты подъёма насосные станции с верхним расположением помпы зачастую приходится устанавливать максимально близко к устью скважины.

    В противном случае придётся дополнительно преодолевать гидравлическое сопротивление от источника воды до места в доме, где установлен насос.

    Принципиальная схема водоснабжения на основе комплектной насосной станции с поверхностным расположением насоса. Применяется для неглубоких скважин из-за небольшой высоты подъёма воды

    Погружной насос для глубокой скважины

    Для подъёма воды из скважин глубиной более 10 м приходится использовать погружные насосы. Правильный выбор помпы и определение её высоты подвеса в обсадной трубе — отдельный и довольно непростой вопрос.

    В рамках темы статьи нам лишь нужно понять, каким дополнительным оборудованием оснащается насос, как он монтируется, подключается.

    Галерея изображений

    Фото из

    Если откачка воды будет производиться с глубины более 10 м, требуется погружной насос

    Перед установкой погружной насос подключается к подающему воду шлангу. Для удерживания агрегата используется трос

    Процессы подключения и обслуживания глубинных насосов максимально упрощены, чтобы не вызывать затруднений даже у неопытного владельца

    Подготовить глубинный насос к установке в скважину можно без затруднений, четко следуя указаниям инструкции

    Погружной насос для глубокой скважины

    Подключение глубинного насоса

    Эксплуатация и обслуживание глубинных насосов

    Подготовка к установке в скважину

    Как мы уже упоминали, обязательные элементы водоснабжающего оборудования индивидуального дома — гидроаккумулятор и управляющая автоматика.

    В случае с погружным насосом, высота подъёма которого в разы больше, чем у поверхностного, никаких ограничений по месту установки закрытого гидроаккумулятора нет.

    Мембранный бак и управление можно размещать довольно далеко от устья скважины, расстояние до источника незначительно влияет на работу системы.

    Отличное место для размещения оборудования — сухое и чистое техническое помещение в доме, в подвале или первом этаже.

    Схема автономного водоснабжения на основе погружного насоса. Мембранный бак можно располагать на довольно большом расстоянии от скважины

    Защита скважины от атмосферных воздействий

    Чтобы уберечь источник и технику от атмосферных воздействий, осадков и промерзания, вокруг устья скважины возводят защищённое помещение, располагая его над уровнем грунта либо ниже поверхности земли:

    Вариант #1 — надземный «домик»-павильон

    На первый взгляд, проще всего поставить над водозаборной конструкцией небольшой «домик»-павильон. Его можно немного заглубить, подобно входу в отдельностоящий погреб, обсыпать по сторонам грунтом, сделав своеобразную завалинку. Это снизит теплопотери.

    Похожие павильоны делают над промышленными скважинами. Но на частном подворье их увидишь нечасто. «Домик» занимает место на участке, загромождает его, что сомнительно и с эстетической точки зрения. К тому же, надземный павильон непросто эффективно утеплить.

    Стандартный готовый павильон контейнерного типа, специально предназначенный для установки над скважинами. Подобный домик можно изготовить и хорошо утеплить и своими силами

    Вариант #2 — размещение источника внутри здания

    Нечасто используемое, но вполне рациональное техническое решение обустройства водозаборной скважины — размещение источника воды в подвале жилого дома либо внутри утеплённого хозяйственного здания, зимней оранжереи, теплицы.

    Весьма, кстати, популярный в старину приём при строительстве каменных зданий.

    Скважина и оборудование под крышей надёжно защищены от всех атмосферных воздействий, воров и вандалов. Максимально упрощается монтаж и сервисные работы.

    Вибраций оборудование не создаёт, из шума — негромкие щелчки при срабатывании реле. Но они практически не слышны за пределами технического помещения при закрытой двери.

    Однако размещение скважины в доме или утеплённом хозблоке встречается нечасто. Объясняется это тем, что для реализации такого варианта нужно сначала бурить скважину, а уж над ней строить дом.

    У нас же подавляющее большинство застройщиков поступает наоборот.

    Скважина пробурена и обустроена прямо в цокольном этаже частного жилого дома

    Вариант #3 — подземный колодец-кессон

    Самый популярный вариант защитного помещения над частной скважиной — колодец. Правильно будет называть его кессоном, это адекватный технический термин.

    Подземный кессон хорош тем, что он не загромождает участок, на поверхности мы увидим лишь небольшой люк, расположенный вровень с землёй.

    Утеплить подземное помещение гораздо проще, чем надземное, к тому же нижняя его часть, расположенная ниже глубины промерзания, зимой находится в зоне положительных температур, получая некоторое количество тепла из грунта.

    Проблему представляет собой лишь гидроизоляция. Кессон можно приобрести готовым к монтажу либо соорудить самостоятельно.

    Заводской кессон полностью готов к установке. Требуется лишь отрыть котлован и опустить резервуар на нужную отметку.

    В кессоне уже имеются необходимые технологические отверстия, остаётся через герметичные манжеты ввести в них коммуникации: водопроводную трубу и электрический кабель.



    Пример конструктивного решения заводского кессона. В готовом изделии уже имеются люк, лестница, необходимые технологические отверстия, укомплектованные уплотнителями

    Готовые кессоны изготавливают из стали либо полимерных материалов. Металлические ёмкости прочнее, не боятся морозного пучения, ударов, могут устанавливаться в проблемных грунтах, склонным к смещениям.

    Установка стального кессона на бетонное основание. Металлические конструкции промерзают, утеплять их нужно особенно тщательно

    Пластиковые кессоны не подвержены коррозии, почти не образуют конденсат на внутренней поверхности. К сожалению, заводские кессоны обходятся недёшево. Зато могут быть смонтированы за несколько часов, надёжно решаются вопросы гидроизоляции.

    Некоторые производители, оснащая свои скважинные кессоны полками, предлагают использовать их «по совместительству» для хранения закаток. Если в доме нет подвала или погреба, это очень удобно

    Кессон реально построить и самостоятельно. Скорее всего, он обойдётся заметно дешевле заводского. Возможно, будет прочнее. Однако, времени и сил придётся потратить немало.

    Самый простой вариант — закопать в землю пару железобетонных колодезных колец, накрыв их сверху крышкой и люком с горловиной.

    Дно придётся забетонировать. Довольно непросто сделать надёжную гидроизоляцию железобетонного кессона. Если делать её снаружи, лучше использовать рулонный битумный материал или качественную мастику.

    Однако придётся откапывать слишком большой котлован, чтобы иметь доступ к стенкам колодца.

    Можно сделать изоляцию изнутри, тщательно зачеканив швы и промазав внутренние стенки, дно и «потолок» кессона полимерно-цементным составом.

    Бетонный кессон-колодец из колец диаметром 1,5 м с уже установленным внутри оборудованием: мембранным баком на 100 л, фильтром, автоматикой

    Соорудить кессон своими силами можно не только из заводских колец. Конструкция может быть монолитной, кирпичной (нужен хорошо обожжённый красный кирпич), можно использовать мелкоразмерные бетонные блоки. Списанная с производства стальная бочка тоже подойдёт.

    Размеры защитного сооружения скважины

    Каковы должны быть размеры кессона над скважиной? Это зависит от того, где будет установлено оборудование. Если в доме, габаритов 80х80 см достаточно для того, чтобы монтажник мог «развернуться», опуская насос.

    Внутренние размеры кессона, как минимум, должны позволять монтажнику спокойно работать

    При размещении насосной станции либо отдельного мембранного бака в кессоне рекомендуем к размерам оборудования прибавить по 50 см с двух сторон (условно спереди и сбоку). Лучше, конечно, если места для обслуживания побольше.

    Если говорить о бетонных колодцах: диаметр типовых железобетонных колец — 90, 150 и 200 см. 90 см — минимально возможный размер для кессона без оборудования, 150 см — для сооружения с оборудованием умеренных габаритов.

    В круглом двухметровом колодце свободно поместится довольно большая индивидуальная насосная станция или гидроаккумулятор литров на 200. Высота кессона — рост человека или два типовых бетонных кольца.

    Среди заводских комплектных кессонов выбор размеров весьма широк, можно найти вариант для скважины с оборудованием различных габаритов

    Упомянем также, что в районах с суровыми зимами дно кессона должно располагаться хотя бы на 15 см ниже глубины промерзания грунта. Ещё лучше, если вся его нижняя треть будет размещаться в незамерзающей зоне.

    Утепление верхней части необходимо, лучше его делать снаружи, но можно и изнутри. Подойдёт любой не страдающий от влаги теплоизоляционный материал, идеально подойдёт экструдированный пенополистирол.

    Обеспечение герметичности обсадной трубы

    В обсадную трубу скважины, снабжающий дом питьевой водой, не должна попасть ни пыль, ни образующийся в кессоне конденсат ни, тем более, дождевая и талая вода.

    Если это произойдёт, в чистый подземный источник могут попасть вредоносные микроорганизмы с поверхности и «лечить» его будет сложно и дорого.

    Для герметизации скважины, крепления погружного насоса и пропуска коммуникаций используйте заводской оголовок: стоит он относительно недорого и весьма облегчает монтаж оборудования

    Для защиты скважины служит оголовок — специальная стальная крышка, снабжённая технологическими отверстиями для пропуска коммуникаций и надёжным крюком для подвеса насоса.

    Оголовок подбирается по диаметру обсады, он имеет резиновую обжимную манжету, герметизирующую обсадную трубу. Водопроводная труба и электрокабель также вводятся через герметичные уплотнители.

    Не рекомендуем обрезать обсадную трубу близко к полу кессона. Лучше оставить над поверхностью бетона отрезок высотой 25-40 см. Во-первых,  монтировать насос с оголовком будет удобнее. Во-вторых, при небольшом подтоплении кессона в ствол скважины не попадёт вода.

    Галерея изображений

    Фото из

    Шаг 1: Приямок вокруг скважины нужно обустроить: укрепить при необходимости стенки, забетонировать или выложить камнем дно

    Шаг 2: Обсадную трубу обрезаем до высоты, удобной для установки оголовка и эксплуатации

    Шаг 3: Устанавливаем нижний элемент конструкции оголовка на обрезанную обсадную трубу

    Шаг 4: Заподлицо с кромкой обрезанной трубы устанавливаем эластичное герметизирующее кольцо

    Шаг 5: Подключаем электрокабель, скрепляем его с водоподающей трубой в 20 — 30 см от патрубка насоса и выше через каждые 1,2 — 1,5 м

    Шаг 6: Через отверстие в крышке оголовка протаскиваем водоподающую трубу, кабель протягиваем через отверстие с уплотнителем

    Шаг 7: Крышку оголовка вместе с протянутым через нее кабелем и трубой устанавливаем на обсадку и фиксируем

    Шаг 8: Проверяем работоспособность системы и выполнение соединений. Если все в норме, обрезаем водоподающую трубу для подключения наружной ветки водопровода

    Обустройство приямка вокруг скважины

    Обрезка обсадной трубы

    Установка нижней детали оголовка

    Установка уплотняющего кольца оголовка

    Подключение кабеля к насосу

    Установка крышки оголовка

    Оголовок скважины в полной сборке

    Подготовка к подключению к водопроводу

    Использование скважинного адаптера

    Павильон или кессон наилучшим образом обеспечивают защиту источника водоснабжения. Однако оба эти решения отнюдь не дёшевы.

    Если речь идёт о солидном загородном доме и обширном участке, заметные финансовые затраты по обустройству скважины, несомненно,  оправданы.

    Но что делать тому застройщику, который не обладает бесконечным бюджетом, строит небогатый сельский домик или скромную дачу? Для обустройства скважины на даче существует экономное альтернативное решение — скважинный адаптер.

    С его помощью водопроводную трубу, идущую из дома, можно ввести непосредственно в обсадную трубу скважины. Никакой кессон не нужен.

    Правда, при необходимости обслуживания, адаптер придётся раскапывать, ведь он находится в грунте. Но необходимость в этом возникает редко.

    Скважинный адаптер представляет собой разборный фитинг, состоящий из двух частей: наружной и внутренней. Наружная часть располагается снаружи обсады и служит для соединения с водопроводной трубой, идущей в дом.

    К ответной внутренней части подсоединяется труба от насоса. Обе части адаптера, соединяющиеся на обсадной трубе, имеют радиусную форму, повторяющую диаметр ствола. Соединяются элементы через двойное герметичное уплотнение.

    Адаптер в обсадной трубе, вставляется в заранее просверленное отверстие. При установке следует тщательно проверить герметичность соединений

    Адаптер должен размещаться ниже глубины промерзания грунта и монтаж должен быть произведен с особой тщательностью.

    Обсадная труба остаётся на поверхности земли, её оставляют невысоко торчащей над уровнем земли. Сверху монтируется крышка, в которую вводят электрокабель для питания погружного насоса.

    В сильные морозы холод будет проникать внутрь скважины по обсадной трубе. Поэтому, если зимние температуры опускаются ниже -20 °C, рекомендуем скважину укрыть на зиму еловыми лапками, соломой или утеплить иным способом.

    Единственное, но весомое преимущество адаптера перед кессоном — дешевизна.

    Из недостатков: сложность обслуживания оборудования, слабая защищённость от механических повреждений электрокабеля, менее надёжная подвеска насоса (он держится не на тросе, а на одной лишь водопроводной трубе).

    Обустройство с помощью скважинного адаптера. И адаптер и водопроводная труба должны располагаться ниже глубины промерзания грунта

    И да, оборудование для водоснабжения может быть установлено только в доме. Смонтировать адаптер можно самостоятельно, но потребуется специальный ключ с длинной насадкой, некоторая техническая сноровка и немало терпения.

    В заключение скажем, что «дешёвый и сердитый» скважинный адаптер действительно дёшев. Однако не всегда может быть применён и не обеспечивает того же уровня защиты источника и долговечности, что и кессон.

    Советы по обустройству скважины

    Надеемся, что из сказанного выше в общих чертах понятно, как можно обустроить скважину своими руками. Позволим себе дать читателям несколько полезных советов:

    • Если уровень грунтовых вод на участке высок и располагается выше глубины промерзания грунта, лучше располагать защитное помещение на поверхности, а не под землёй. Или использовать адаптер.
    • В доме с круглогодичным проживанием старайтесь размещать водоснабжающее оборудование в основном здании: много места, тепло и сухо. Удобно обслуживать, техника дольше прослужит.
    • Оборудование для дома с сезонным проживанием лучше разместить в подземном кессоне. Неотапливаемый дом замёрзнет, а в кессоне сохранится положительная температура. Кстати, нужно не забыть слить на зиму воду в дачном доме, если в нем больше недели не будут проживать.
    • В проблемных грунтах (пучинистых, с включениями щебня с острыми ребрми, в плывунах) водопроводную трубу из дома к кессону или адаптеру желательно вести в защитном кожухе. Электрокабель же всегда помещать в защитную трубу ПНД.
    • Подсоединение гидравлического оборудования к системе лучше делать через запорные вентили с разборными соединениями. При необходимости его будет просто обслужить или заменить.
    • Не забудьте, что вне зависимости от типа оборудования в схему подключения должен входить обратный клапан после насоса и фильтр грубой очистки перед гидроаккумулятором.

    Помимо всего прочего, в процессе эксплуатации необходимо следить за уровнем давления в пневматическом элементе мембранного бака. Проверять ежемесячно, при необходимости следует подкачивать.

    Выводы и полезное видео по теме

    Напоследок видеоролики, наглядно показывающие процесс обустройства источника подземной воды.

    Процесс самостоятельного строительства утеплённого кессона из бетонных колец и ввод водопровода в дом:

    Экономичное обустройство скважины — самостоятельная установка скважинного адаптера:

    Правильное обустройство источника индивидуального водоснабжения гарантирует отличное качество воды и избавит от проблем с ремонтом и периодическим обслуживанием скважинного оборудования.

    Facebook

    Twitter

    Вконтакте

    Google+

    je7.ru

    Обустройство скважины на воду и принцип работы (схематично)

    Обустройство скважины – это идеальный способ устроить частный “водопровод” на участке загородного дома или на даче с возможностью полного обеспечения жилища водой. Качество создаваемого объекта в современных условиях можно обеспечить и зимой, в привычные России сильные и суровые морозы, и в более теплое летнее время года.

    Для этого придуман, например, скважинный адаптер, а также грамотно функционирующий и идеально подходящий на участке с домом принцип работы водопровода. Схема обустройства скважины не так сложна, как может показаться на первый взгляд, так что оборудовать ее можно в короткие сроки.

    Принцип работы скважины

    Схема конструкции скважины и ее типового обустройства

    Независимо от типа вашей скважины, принцип работы всех скважин на воду идентичный и заключается в следующем:

    1. После бурения стенки, во избежание осыпания, укрепляются обсадной трубой;
    2. Для первичной очистки воды от песка или других твердых включений устанавливается фильтр, через который вода и попадает в скважину;
    3. Устье герметизируется оголовком;
    4. Насос по водоподъемным трубам поднимает воду;
    5. Водоподъемная труба соединяется с водопроводной, а скважина утепляется в зависимости от выбранного способа;
    6. Устанавливается необходимое оборудование для автоматического водоснабжения.

    Подбор оборудования

    Выбор оборудование для обустройства вашей будущей скважины – один из важнейших этапов, так как именно от правильного выбора будет зависеть качество и срок ее работы. Наиболее важное оборудование, на выбор которого следует обратить внимание, это: насос, кессон, оголовок для скважины и гидроаккумулятор.

    Кессон или адаптер

    Принцип обустройства с кессоном или адаптером

    Кессон можно назвать основным элементом конструкции будущей скважины. Внешне он напоминает емкость похожую на бочку и применяется для защиты оборудования от грунтовых вод и замерзания

    Внутри кессона можно расположить все необходимое компоненты для автоматического водоснабжения (реле давления, мембранный бак, манометр, различные фильтры очистки воды и пр.), таким образом освободить помещение дома от лишнего оборудования.

    Изготавливается кессон из металла либо пластика. Главное условие, чтобы он не был подвержен коррозии. Размеры кессона обычно составляют: 1 метр в диаметре и 2 метра в высоту.

    Кроме  кессона можно также использовать адаптер. Он более дешевый и имеет свои особенности. Давайте ниже рассмотрим, что выбрать кессон или адаптер и какие у каждого из них преимущества.

    Кессон:

    1. Все дополнительное оборудование можно разместить внутри кессона.
    2. Лучше подходит для холодного климата.
    3. Долговечно и надежно.
    4. Быстрый доступ к насосу и другому оборудованию.

    Адаптер:

    1. Для его установки не нужно дополнительно рыть яму .
    2. Быстрый монтаж.
    3. Экономично.

    Выбирать кессон или адаптер также следует из типа скважины. К примеру, если у вас скважина на песке, многие специалисты советует обратить внимание на адаптер, так как использование кессона не всегда выгодно из-за небольшого срока службы такой скважины.

    Насосные агрегаты

    Одним из ключевых элементов всей системы является насос. Принципиально можно выделить три типа:

    1. Поверхностный насос. Подходит только, если динамический уровень воды в скважине не будет опускаться ниже 7 метров от земли.
    2. Погружной вибрационный насос. Бюджетное решение, редко используется именно для системы водоснабжения, так как обладает малой производительностью, кроме того может разрушать стенки скважины.
    3. Центробежные скважинные насосы. Профильное оборудование для систем водоснабжения из скважины.

    Скважинные насосы широко представлены на рынке большим обилием производителей, на любой вкус и кошелек. Подбор характеристик насоса происходит по параметрам скважины и непосредственно вашей системы водотеплоснабжения.

    Принципиальная конструкция скважинных насосов: электродвигатель в нижней части, насосная часть – в верхней

    Важно отметить, в случае выхода насоса из строя на вас ложатся расходы не только по покупке нового, но еще и подъем сломанного из скважины и установка купленного обратно. Поэтому к выбору производителя стоит подойти со всей ответственностью.

    Гидроаккумулятор и реле

    Ключевой функцией этого оборудования является поддержание постоянного давления в системе и накопление воды. Гидроаккумулятор и реле давления контролируют работу насоса, когда вода в баке заканчивается, в нем падает давление, что отлавливает реле и запускает насос, соответственно после наполнения бака, реле отключает насос. Кроме всего, гидроаккумулятор защищает водопроводное оборудование от гидроудара.

    Гидроаккумуляторы бывают горизонтального и вертикального типа

    По внешнему виду гидроаккумулятор похож на бак, выполненный в овальной форме. Его объем в зависимости от целей может колебаться от 10 до 1000 литров. Если у вас небольшой загородный дом или дача, объема 100 литров будет вполне достаточно.

    Гидроаккумулятор – аккумулирует, реле – управляет, манометр – отображает

    Оголовок для скважины

    Для обустройства скважины также устанавливается оголовок. Основным его предназначением является защита скважины от попадания в нее различного мусора и талых вод. Другими словами оголовок выполняет функцию герметизации.

    Оголовок

    Этапы создания и обустройства скважины

    Обустройство скважины своими руками проходит в несколько этапов, позволяющих добыть воду на участке. К ним относятся следующие действия.

    Схема обустройства скважины под воду

    Подготовка

    Первый этап – это подготовка, когда только планируется, как обустроить скважину и обозначается ее окончательный принцип работы, а также проводятся основные операции.

    Разрабатывается котлован, дно которого выравнивается песком, до уровня воды проводится насос, что впоследствии соединятся с основной трубой, главным источником, дающим воду на участке.

    На этом этапе используется страховочный трос, после чего все крепится к оголовку скважины вместе с созданием врезок; прокладывается окончательная траншея к дому для создания удобного водопровода на даче, где ведутся работы.

    Роем котлован для скважины. Первый этап

    Монтажные работы

    Второй этап – это главные монтажные работы. В первую очередь устанавливается кессон, но, в случае, если создают скважину без кессона, этот этап несколько изменяется, вместо изолирующего воду кессона устанавливается дополнительный адаптер для обвода воды или же осуществляется так называемая “обвязка”, комплексное подключение его ко всей системе насоса для защиты его от воды; кстати, именно качественный адаптер представляет собой главную хитрость, позволяющую отказаться от кессона, все крепится герметично с использованием оголовка

    Устанавливается гидроаккумулятор, дополняемый реле давления, после чего коммуникации по заранее подготовленной траншее подводятся непосредственно к даче, бане, сауне или любому другому строению, где необходим доступ воды. Качественная скважина может давать воду даже не на одной даче, а стать центральным водопроводом для нескольких соседних домов.

    Монтажные работы. Второй этап

    Давайте более подробно рассмотрим установку всего необходимого оборудования для скважины

    Монтаж кессона

    Перед тем как приступить к монтажу кессона следует предварительно подготовить яму. Разумеется, размеры ямы должны соответствовать габаритам купленной емкости. После того как вы погрузили кессон в яму, на уровне земли должна остаться только его крышка.

    Если на месте будущей скважины присутствуют грунтовые воды, нужно предусмотреть дополнительное углубления, что бы в случае необходимости производить своевременную откачку.

    Только после того как кессон опустили в котлован и закрепили его, можно приступать к закреплению обсадной трубы.

    Установка погружного насоса

    Погружной насос является важнейшим элементом скважины и при его монтаже необходимо учитывать некоторые нюансы:

    1. Перед тем как окончательно установить насос следует тщательно очистить скважину. Ее нужно прокачать таким образам, чтобы вода не давала осадок в виде песка и других мелких частиц.
    2. Устанавливать насос специалисты рекомендуют так, чтобы он находился полностью под водой и при этом не касался дна. Минимальное расстояние погружного насоса от дна скважины должно превышать 1 метр.
    3. Установить обратный клапан следует в метре от насоса на водоподъемной трубе.
    4. С помощью специальной автоматики и датчика сухого хода можно обезопасить насос от работы без воды.
    5. Важно, чтобы трос, благодаря которому насос крепится к крышке оголовка, был крепок и защищен от коррозии.
    Монтаж гидроаккумулятора

    Если вы хотите обеспечить ваш участок бесперебойной подачей воды, то монтаж гидроаккумулятора обязателен. Этот тип оборудования можно установить как в помещении, так и в кессоне. Технология работы системы достаточно проста. После того как был включен насос, в пустой бак подается вода. Если вы включили кран, вода туда подается непосредственно из гидроаккумулятора, а не скважины.

    Установку гидроаккумулятора нужно производить таким образом, чтобы в дальнейшем обеспечить к нему беспрепятственный доступ. Также следует предусмотреть обратный клапан и кран, для перекрывания и слива воды.

    Гидроаккумулятор рекомендуется монтировать с применением резиновых вкладышей, чтобы снизить уровень вибрации.

    Завершающие настройки

    Третий этап заключается в завершающих настройках, позволяющих отрегулировать работу всей системы, проверяется и устанавливается оптимальное давление, сам насос подключается непосредственно к сети электричества, система запускается в первый раз, тестируется и в случае нахождения неполадок корректируется, трубы и изоляцию еще раз проверяются на наличие протечек.

    В случае, если планируется обустройство скважины своими руками, лучше не пренебрегать подготовительными работами и за консультацией обратиться к опытным и проверенным специалистам, уже получившим хорошие отзывы.

    Они помогут подобрать лучшее место для организации источника воды, а также порекомендуют лучший насос, позволяющий справиться с конкретным объемом жидкости, и адаптер,  а также поставят точку в вопросе о необходимости установки кессона и помогут решить множество других проблем, максимально подробно объяснив принцип работы.

    Необходимое оборудование для обустройства скважины

    Среди необходимого оборудования для создания скважины в загородном доме необходимо достаточно большое количество элементов, среди которых особое место занимают:

    1. Насос, предназначенный непосредственно для получения воды из скважины, а также детали, без которых обвязка насоса не будет закончена.
    2. Скважинный оголовок, предназначенный для полноценной герметизации главной обсадной трубы.
    3. Реле давления, позволяющее управлять насосом и контролировать состояние его работы.
    4. Трос стальной, обязательно выполненный из нержавеющего материала, и обязательно такие же нержавеющие зажимы для троса.
    5. Трубы пэ водопроводные, необходимые для строительства системы водоснабжения, в последующем использующимся исключительно в хозяйственно бытовых целях.
    6. Обратный клапан для воды, пропускающий жидкость только в одном направлении – в сторону дома или любого другого строения, ради которого и создается частный скважинный водопровод.
    7. Ниппели, желательно, латунные, отличающиеся резьбой на концах и соединяющие трубы друг с другом, а также другие виды крепежей и соединений, правильно подобранные для конкретного проекта.
    8. Непосредственно гидроаккумулятор, передающий объем жидкости в нужном направлении под давлением.
    9. Тройники, позволяющие создать ответвления от основной трубы водопровода.
    10. Манометр, также позволяющий контролировать показатель давления воды в трубах.
    11. Шланги и краны, дающие возможность направить воды в нужные точки дома.
    12. Различные расходные материалы, вроде герметика, электроды и других.
    13. Сам кессон, водонепроницаемая камера, защищающие устройства на глубине от попадания в них воды из скважины.
    14. Адаптер, выводящий трубы сквозь главную обсадную трубу всей созданной скважины, а также дополнительный адаптер, необходимый для герметизации в случае отказа от кессона.

    Самая крупная и дорогостоящая деталь – это кессон, остальное оборудование в большинстве своем можно назвать материалами расходными, количество которых зависит от размера проектируемой системы.

    Правильно организованная скважина станет постоянным источникам воды, независящим от сезона – так что даже зимой на даче будет постоянный поток чистой воды, походящей для любой цели и обеспечивающие комфортные условия проживания в частном доме.

    Помимо правильной организации, высокий уровень воды и долговечность использования скважины обеспечивает и грамотно подобранное оборудование, например, скважинный адаптер, так что на его выбор также стоит обратить внимание при подготовке проекта.

    vodosistema.ru

    как обустроить скважину после бурения, как оборудовать, обустроить, как облагородить, оборудование для скважины, благоустройство, схема

    Содержание:

    Наличие загородного дома зачастую предусматривает необходимость обустройства скважины на участке. При этом необходимо учитывать ряд требований, что даст возможность организовать бесперебойное водоснабжение жилища.


    Назначение обустройства скважины

    Обустройство скважины на воду своими руками начинается по завершению бурильных работ. Эта процедура подразумевает приобретение и монтаж подходящего оборудования, предназначенного для перекачки воды внутрь дома.

    Чтобы обустроить скважину на воду после бурения, как правило, необходимо выполнить следующие функции:

    • Почистить точку водозабора и обеспечить его защиту от загрязнения. Проводятся мероприятия по защите скважины от пыли, дождя, весеннего снеготаяния.
    • Утеплить источник водоснабжения, насос и трубы. Это сохранит их от замерзания в зимнее время.
    • Создать предпосылки для быстрой коммутации и обслуживания используемых для водоснабжения агрегатов.

    Точкой размещения оборудования для подачи воды выбирают участок рядом со скважиной, или ближайшую постройку (дом). Это условие не относится к насосной установке. Первый вариант предполагает наличие возле гидротехнического сооружения помещения, которое смогло бы вместить все приборы. Однако даже в тех случаях, когда обвязка размещена в доме, наличие небольшого помещения возле устья скважины на порядок упрощает работы по установке и обслуживанию насоса. Чтобы ввести в готовый ствол водопроводную трубу или провести проводку для погружной помпы, лучше выбрать момент во время бурения и обустройства скважины. Читайте также: "Как происходит регистрация скважины на воду – все об оформлении документов".

    Как подобрать оборудование для подачи воды

    Автономное водоснабжение комплектуется следующим набором оборудования:

    1. Насос. Для подачи воды из скважины применяются погружные или поверхностные модели.
    2. Автоматика. Предназначена для управления помпой, что обеспечивает защиту двигателя от перегрузок.
    3. Гидроаккумулятор. Бывает открытым или закрытым. Более удобными считаются закрытые мембранные баки, благодаря которым рабочее давление сохраняется на одном уровне. Для установки емкости открытого типа выбирают самый высокий участок водопровода. Чаще всего это – чердак или потолок последнего этажа. Закрытые накопители не имеют ограничений по месту монтажа.

    На процедуру, как оборудовать скважину для воды своими руками, напрямую влияет особенности места размещения оборудования, и конкретные модули, которые будут для этого использоваться.

    Особенности использования поверхностного насоса для подачи воды

    Цена поверхностных помп на порядок дешевле, чем погружных. Кроме того, их проще монтировать и обслуживать. Для решения задачи, как обустроить скважину, рациональнее и экономичнее всего применить вариант с насосной станцией «три в одном» (прочитайте: "Схема подключения насосной станции к скважине своими руками – инструкция, советы"). Этот модуль комплектуется поверхностным насосом, мембранной емкостью объемом 20-60 л и автоматикой. В ствол скважины вводится только шланг для всасывания. Это значительно упрощает обустройство скважины на даче и обслуживания оборудования. Благодаря небольшому диаметру, используемый шланг может быть применен внутри абиссинских колодцев. Из-за слишком узкой шахты опустить в нее погружной насос не получается. Наиболее существенным недостатком насосных станций этого типа являются ограничения по высоте подъема всасываемой жидкости.


    Как правило, поверхностные установки в состоянии поднимать воду с глубины до 10 м. Данное обстоятельство вводит определенные ограничения на использование оборудования. Сфера его использования – колодцы и скважины небольшой глубины.

    Если схема обустройства скважины предусматривает верхнее размещение насоса, его стараются устанавливать как можно ближе к точке водозабора. Иначе возникнет потребность в преодолении сопротивления на участке между скважной и точкой монтажа помпы внутри дома.

    Погружные насосы

    Если глубина шахты превышает 10 м, оборудование для скважины под воду включает в себя погружной насос. Чтобы правильно подобрать оптимальную модель помпы и рассчитать высоту ее подвешивания внутри обсадной трубы, потребуется соответствующий опыт. В перечень обязательных приборов подачи воды входит гидроаккумулятор и автоматический модуль. Погружные насосы могут поднимать воду на большую высоту, по сравнению с поверхностными аналогами.


    Кроме того, отсутствуют любые ограничения по точке монтажа закрытого гидроаккумулятора. Мембранную емкость и управляющие блоки разрешается устанавливать на любой дистанции от скважины: расстояние до точки водозабора не скажется на эффективности работы системы.

    Желательно, чтобы место установки приборов было сухим и теплым. Для этих целей выбирается подходящее помещение внутри дома, подвала или летней кухни.

    Как защитить скважину

    Благоустройство скважины на воду своими руками предусматривает сооружение технического помещения. Это даст возможность защитить источник и оборудование от климатических воздействий: имеются в виду колебания температуры, ветер, атмосферные осадки и т.п. Эта постройка может располагаться как на поверхности земли, так и под землей. Читайте также: "Как почистить скважину – варианты и способы очистки своими руками".

    Надземное сооружение по типу павильона

    Это самый простой вариант, как облагородить скважину. Для этих целей используется компактная конструкция, которую размещают над гидротехническим сооружением. Допускается некоторое заглубление такого павильона. В таком случае он будет напоминать автономный погреб, обсыпанный со всех сторон землей.


    Для этого перед монтажом конструкции выкапывается небольшая траншея. Подобным образом чаще всего оснащаются промышленные скважины. В приватном секторе павильоны применяются редко, т.к. его присутствие скрадывает полезную площадь и нарушает эстетичность участка. Чтобы утеплить такое сооружение, приходится приложить немало усилий.

    Внутреннее размещение

    Такой способ благоустройства скважины на воду встречается редко. Для этого в доме должен быть капитальный подвал. Также для этих целей подойдет утеплённый сарай, оранжерея или теплица. Внутреннее размещение оборудования для водоснабжения массово практиковалось в старину: чаще всего таким образом оснащались каменные здания.


    Преимущества решения:

    1. Надежная защита оборудования от любых атмосферных, механических и вандальных воздействий. Для этого не нужно тратить дополнительные финансы.
    2. Простота установки и обслуживания. Все, что нужно сделать – спуститься в подвал.
    3. Отсутствие шума при работе. Несмотря на опасения, современные модули не издают громких звуков по ходу функционирования. Что касается негромких щелчков от срабатывающего реле, то хорошие двери в техническое помещение в состоянии решить эту проблему.

    Несмотря на перечисленные достоинства, внутреннее расположение приборов редко применяют, чтобы оборудовать скважину своими руками. Причина простая: для реализации такой схемы первым делом нужно бурить скважину, а уже потом строить дом. На практике же все происходит наоборот.

    Установка подземного кессона

    Самым распространенным способом, как обустроить скважину на даче своими руками, является использование над скважиной защитного колодца. На техническом языке его называют кессоном. Преимущество такого колодца заключается в отсутствии загромождения территории: на поверхности земли остается только небольшой люк. Для теплоизоляции подземного сооружения затрачивают на порядок меньше средств, чем в случае с наземным павильоном. Технология установки кессона подразумевает его заглубление ниже уровня промерзания почвы. Как результат, в зимнее время объект будет частично обогреваться теплом из грунта.

    Готовые кессоны заводского производства в широком ассортименте представлены в продаже. Для удешевления задачи, как обустроить скважину для воды, колодец сооружают своими силами (прочитайте: "Как сделать колодец для скважины своими руками - инструкция"). Заводские модели не требуют дополнительной подготовки перед монтажом. Все, что нужно – выкопать яму нужной глубины и опустить туда конструкцию. Резервуар уже оснащен специальными технологическими отверстиями. Используя герметичные манжеты, внутрь них укладывается водопровод и питающая проводка.


    Материалом изготовления готовых колодцев выступает сталь или полимеры. Изделия из металла демонстрируют большую прочность, стойкость к морозному пучению и ударным воздействиям. Их разрешается устанавливать на участках с нестойкими почвами, которые иногда смещаются. Пластиковым емкостям не страшна кессоны коррозия, воздействие влаги и конденсата. Единственным недостатком готовых кессонов для благоустройства скважины является их стоимость. Это компенсирует быстрая установка и отсутствие необходимости в дополнительной гидроизоляции.

    Чтобы сэкономить финансы, некоторые владельцы скважин решаются соорудить кессон самостоятельно. Если все сделать правильно, такая конструкция будет даже прочнее своего заводского аналога. Однако необходимо заранее готовиться к значительным временным и трудовым затратам. Самым простым способом обустройства скважины дома является погружение в почву двух колодезных колец из бетона. Сооружение оформляется сверху крышкой: удобнее, если в ней будет люк с горловиной. На дно укладывают слой бетона.


    Процедура гидроизоляции железобетонного кессона обычно вызывает проблемы. Для наружной укладки применяют битумные рулоны или качественную мастику. Чтобы реализовать такой подход, котлован должен быть значительно шире размеров кессона. При внутренней изоляции производится качественная заделка швов и обработка стен, дно и крышки. Для этих целей используют полимерно-цементный материал.

    Обустроить скважину своими руками можно не только при помощи заводских колец. Иногда используются монолитные или кирпичные конструкции из качественно обожжённого красного кирпича. Еще один бюджетный вариант, как правильно обустроить скважину – применить мелкоразмерные блоки из бетона. Для этого сгодится также старая металлическая бочка.

    Параметры защитной конструкции

    Перед тем, как оборудовать скважину для воды, необходимо определиться с размерами защитного кессона.

    На это влияет место монтажа оборудование:

    • Внутри дома. Достаточно габаритов 80х80 см: этого вполне хватит для удобной установки и обслуживания насоса.
    • В кессоне. Если для размещения помпы или мембранной емкости используют кессон, при расчете его размеров к параметрам прибора добавляют 50 см по каждой стороне (прочитайте также: "Какой кессон для скважины лучше выбрать – виды, различия, правила установки"). Чаще всего – спереди и сбоку. Чем больше будет места, тем проще проводить обслуживающие мероприятия.
    • Бетонный колодец. Типовые размеры колец из железобетона – 90, 150 и 200 см. Наиболее популярным решением является кольцо диаметром 150 см. Габаритные насосные станции рекомендуется размещать внутри колодцев из колец сечением 200 см. То же касается и объемных мембранных баков. За высоту кессона берут два бетонных кольца.

    Если работы по обустройству скважины на участке проводятся в местностях с суровыми климатическими условиями, конструкцию необходимо заглубить на 15 см ниже уровня зимнего промерзания. В идеале 1/3 емкости должна размещаться ниже этого уровня. Для теплоизоляции верхней части используют наружный способ (он более эффективен). Бюджетным вариантом выступает укладка экструдированного пенополистирола.

    Как герметизировать обсадную трубу

    Исследуя вопрос, что нужно для скважины под воду, важно не забыть о герметизации обсадной скважинной трубы. Это коммуникация занимается подачей воды из глубины на поверхность, поэтому внутри нее не должно быть пыли, грязи, конденсата и атмосферной воды. В противном случае внутрь подземного источника попадут опасные для здоровья микроорганизмы. После этого скважина будет считаться зараженной.

    Элементы защиты обсадной трубы:

    1. Оголовок. Речь идет о надежном стальном люке с технологическими отверстиями. Через них внутрь шахты подаются коммуникации и трос с крюком для подвешивания помпы. Диаметр оголовка должен слегка превосходить сечение обсадной трубы. Чтобы обеспечить герметичное крепление, на нем имеется резиновая обжимная манжета.
    2. Резиновые уплотнители для ввода подающей трубы и электрического кабеля.

    Запрещается производить обрезку трубы в непосредственной близости от дна кессона. Оптимальная дистанция между концом трубы и дном – 25-40 см. Это упростит установку помпы с оголовком, а в случае проникновения внутрь конструкции воды скважина будет защищена от загрязнения.

    Адаптер для скважины

    Лучшими способом, как благоустроить скважину, является использование павильона или кессона. Именно эти сооружения способны надежнее всего защитить источник водоснабжения. Недостатком этих решений является их дороговизна. Если ставится задача обустройства скважины на участке солидного коттеджа, подобные траты являются вполне объяснимыми. Иное дело, когда скважина обеспечивает нужды небольшого сельского дома или дачи. Как правило, владельцы подобных строений не могут похвалиться огромными средствами.

    Бюджетным вариантом устройства скважины на участке является скважинный адаптер. Он дает возможность коммутировать подающую трубу напрямую с обсадной трубой скважины. Это позволяет исключить применение кессона. Есть и неудобство: в случае возникновения потребности в ремонте адаптер нуждается в раскапывании (его во время монтажа укладывают в траншею). Как показывает практика, этот надежный элемент довольно редко выходит из строя.


    В состав скважинного адаптера входит два основных блока:

    1. Наружный. Располагается по внешней стороне обсадной трубы. Его назначение – обеспечить коммутацию с водопроводом, подающим жидкость в дом.
    2. Внутренний. Служит для подключения трубы от помпы.

    Наружный и внутренний блок обладают радиусной конфигурацией, которая повторяет очертания ствола. Для коммутации элементов между собой применяют парный герметичный уплотнитель. Чтобы обустроить скважину своими руками, необходимо установить адаптер ниже глубины промерзания почвы.

    По ходу монтажа необходимо четко выполнять следующие этапы:

    • Обсадную трубы необходимо вывести так, чтобы ее конец оказался на небольшой высоте над уровнем земли.
    • Для защиты обсады от загрязнений верхний край оформляется крышкой с отверстием для питающего погружную помпу электрического кабеля.
    • Зимой в случае значительного понижения температуры возникает реальная угроза проникновения холода внутрь скважины: он начинает двигаться по обсадной трубе. В регионах с суровыми зимами (где мороз достигает -20 градусов) практикуют дополнительное утепление скважины. Для этого ее на зиму укрывают еловыми ветками, сеном, соломой и другими натуральными материалами.

    Данный вариант, как обустроить скважину своими руками, превосходит использование кессона своей дешевизной. К слабым сторонам применения адаптера можно отнести сложность обслуживания, риск механических повреждений электрической проводки и не очень надёжное крепление насоса. В этом случае вместо традиционного троса применяют непосредственную фиксацию на водопроводной трубе. Используемое оборудование может быть размещено исключительно внутри дома. Перед тем, как оборудовать скважину своими руками с помощью адаптера, необходимо обзавестись специальным ключом с длинной насадкой. Чтобы реализовать процесс, потребуется определенный технический опыт и аккуратность.

    Рекомендации по бурению скважины для воды от специалистов

    Приведенная выше информация позволит сложить некоторое представление об установке скважины на участке.

    Также существует несколько дополнительных рекомендаций, как облагородить скважину своими руками:

    • На приусадебных участках с высоким уровнем грунтовых вод желательно обустраивать защитный модуль для оборудования скважины на поверхности земли. Особенно это касается ситуаций, когда грунтовая воды находится выше глубины промерзания почвы. Правильно оборудовать скважину, как того требуют нормы, в такой ситуации поможет адаптер (прочитайте также: "Как бурят скважину на воду – правила и нормы бурения").
    • Если дом используется для постоянного проживания, блоки для подачи воды лучше установить внутри жилища. Для этого выделяется теплое и сухое техническое помещение. Это даст гарантию того, что оборудование не замерзнет при наступлении морозов и обеспечит его простое обслуживание в любую погоду. Эксплуатация в подобных условиях заметно увеличивает срок службы техники.
    • Дома и дачи сезонного использования рекомендуется оснащать подземными кессонами. Даже если температура в доме опуститься ниже нуля, это никак не скажется на сохранности оборудования в утепленном колодце. По окончанию летнего сезона на таких объектах проводятся мероприятия по консервации на зиму. Это предусматривает слив воды из домовой системы и дополнительное утепление ямы под скважину.
    • В случае наличия в местности проблемных грунтов (к ним относят пучинистые, каменистые, почвы с твердыми острыми включениями, плывуны) при прокладке водопроводной линии между жилищем и кессоном необходимо применять специальный защитный кожух. Кроме того, во время засыпки траншеи рекомендуется применять керамзит, создающий дополнительную утепляющую прослойку.
    • Для прокладки электрического питающего кабеля для насоса используют защитную трубу ПНД. Она создает надежный барьер на пути атмосферной влаги и механических воздействий.
    • Проводя коммутацию оборудования к домовому трубопроводу, обязательно применяют разборные вентили на разборных патрубках. Это дает возможность во время обслуживающих мероприятий отсекать нужный участок, без необходимости отключения всей системы.
    • Любое выбранное оборудование предполагает включение в схему водоснабжения обратного клапана (его врезают после помпы) и фильтра грубой очистки (перед мембранным баком). Если возникают трудности с подбором комплектующих для обвязки насоса, необходимо посоветоваться с опытным сантехником. Читайте также: "Обезжелезивание воды из скважины – какой вариант выбрать, установка системы очистки своими руками".
    • Облагородить скважину своими руками поможет использование заводских люков. Даже если кессон сооружался самостоятельно из бетонных колец, его желательно оформить готовой крышкой с горловиной. Красиво обустроить скважину на даче, как правило, помогает использование декоративных элементов ландшафтного дизайна.
    • Чтобы установленное оборудование прослужило максимально долго, во время работы насосной станции необходимо постоянно проверять уровень давления внутри пневматической груши гидроаккумулятора. Как правило, снимают показатели манометра раз в месяц. Если давление упало, его нагнетают до нужного уровня посредством ниппеля на корпусе бака.




    kanalizaciyadoma.com

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
