Самодельное навесное оборудование для мотоблоков — Sam-Village

Сам переходник рекомендуется сделать с возможностью фиксации не только в вертикальной, но и горизонтальной плоскостях при помощи талрепов и болтовых соединений.

Такой вариант поможет использовать его и для вспашки, и для окучивания, и для установки адаптера-сиденья для косилки или граблей для переворачивания сена на сенокосе.

Универсальный прицеп к мотоблоку

Наличие прицепа обеспечивает мобильность, ведь одно дело вести мотоблок с уже установленными агрегатами, другое, когда плуг, фреза или картофелесажалка просто грузятся на прицеп и транспортируются самим мотоблоком.

Рассчитывать параметры прицепного оборудования для мотоблока нужно исходя из его мощности, принцип здесь прост — 1 л. с. означает возможность перевозки 100 кг полезного груза на тележке. Самым простым и надежным является схема одноосного прицепа с нагрузкой на центральную ось. И хотя грузоподъемность такого прицепа невелика, всего до 500 кг, этого вполне хватает для того, чтобы на прицепе установить сиденье и управлять мотоблоком сидя на прицепе.

Самое сложное здесь это подобрать необходимые комплектующие. Легче всего использовать готовые детали. Например, ступица для мотоблока своими руками изготавливается из автомобильной, для легковых машин. Это позволяет использовать стандартные автомобильные колеса и покрышки для оборудования агрегата. С другой стороны, ступица от вазовской классики отлично подойдет и для того чтобы сделать и другие полезные самоделки — грунтозацепы, лебедки, утяжелители колес.

Для прицепа в основном используют конструкцию из прямоугольной трубы, но в качестве рамной основы может быть использован и швеллер и двутавр. Борта для прицепа лучше предусмотреть съемными. Предпочтительно сразу предусмотреть возможность установки на платформу нескольких видов бортов:

• деревянные или металлические для перевозки сыпучих грузов;
• легкие, сетчатые для заготовки зеленой массы для животных;
• раскладные, с возможностью увеличения полезной площади для перевозки сена.

А вот для того чтобы было комфортно перемещаться по дорогам стоит сделать крылья на мотоблок. По возможности сразу установить на них брызговики. Ведь не на всех дорогах есть асфальт и твердое покрытие.

Мотоблок с прицепом назвать транспортным средством согласно законодательству, сегодня нельзя, но это не означает что прицеп не должен оборудоваться средствами световой сигнализации.

Обязательно установить на прицеп как минимум 4 светоотражающих элемента — 2 красного цвета сзади и 2 белого впереди. Это поможет водителю автомобиля определить повозку в темноте.

Орудия обработки почвы — плуг и соха для мотоблока своими руками

Перед тем как сделать навеску на мотоблок для обработки почвы следует решить, что важнее и расставить приоритеты в вопросе техники обработки участка. Для больших участков, применяемых для посадки картофеля, корнеплодов, зерновых культур оптимальным вариантом была бы соха для мотоблока своими руками. Сделать ее проще и легче. А вот для грядок под овощные культуры, для обработки полос между рядами сада или финальной обработки под посадку лучше сделать фрезу. Это намного облегчит дальнейшие работы.

При готовой сцепке на мотоблок самым сложным в изготовлении плуга выступает его форма. Корпус имеет сложную для формовки форму и поэтому лучше сделать плуг из нескольких составляющих. Сошник для мотоблока своими руками лучше сделать из стали. Большое усилие, которое будет испытывать этот элемент не должно приводить к его деформации. Тем более, что именно сошник отвечает за глубину опускания плуга.

Лемех плуга должен быть из максимально твердого металла. Это та часть плуга, которая врезается в землю и разрезает ее пласт. Прочность и мощность этого элемента позволит работать с плугом как в условиях обрабатываемой пашни, так и делать предварительную обработку целины. Несмотря на сложность конструкции отвала сделать его довольно просто. Для изогнутого отвала лучше взять уже готовую заготовку круглой или овальной формы. Из нее по чертежу сделать отвал. Умельцы для этого обычно используют трубы большого размера от 350 мм в диаметре или газовые баллоны. Отвал при этом получается практически идеальной формы.

Одним из вопросов как сделать плуг для мотоблока будет изготовление полевой доски — стабилизирующего элемента для плуга, задающего направление его движения при работе на пашне.

Соха своими руками для мотоблока так же, как и плуг собирается из нескольких элементов. Правда, для использования сохи в обработке почвы лучше предусмотреть отвал из арматуры, так, чтобы во время обработки грунт как можно больше рыхлился при повороте пласта. В конструкции сохи лучше предусмотреть не фронтальный отвал, а двусторонний отвал с арматурными прутьями.

Фреза для мотоблока своими руками

Навесное оборудование для мотоблока в виде грунтофрезы может быть использовано в основном для легких и средних агрегатов. Для тяжелых моделей с отдельным механизмом отбора мощности и передачей крутящего момента на прицепные агрегаты для мотоблока оптимальными будут фрезы с цепной передачей.

Самыми простыми фрезами для рыхления почвы могут быть четыре сегментные сабельные фрезы. Конструктивно такая фреза представляет собой трубу, на которую жестко посажены сабельные фрезы. Для средних и легких агрегатов полуоси для мотоблока делают разборными. Так можно регулировать ширину и скорость обработки почвы. Если установлено два сегмента с каждой из сторон редуктора, то скорость обработки существенно выше. Правда, ширина в этом случае будет небольшой. Для полуосей из двух или даже четырех элементов ширина захвата может быть увеличена до 1,5 метра.

Навесные агрегаты для мотоблока своими руками изготавливаются из профильной трубы. Профиль легче устанавливать на редуктор колес. Да и сочленять их при наращивании намного проще и легче.

Достаточно просто вставить их друг в друга и закрепить шпильками. Полуоси для мотоблока своими руками изготавливаются из квадратной или шестиугольной трубы с толстыми стенками. Для 1 комплекта фрез понадобится:

• трубы для корпуса полуоси с толщиной стенок 2,5-3 мм длиной 50-80 см;
• для соединения сегментов трубы меньшего диаметра длиной 50-60 см;
• 8 сабельных элементов для рабочего органа;
• фиксаторы на полуосях — 4 штуки;

Сами фрезы рекомендуется изготовить из стальной полосы толщиной 5 мм и более. Самое лучшее решение для изготовления фрез — применение кованного металла. В таком случае и прочность выше и нет необходимости часто делать заточку инструмента. Рекомендуется использовать при разработке формы фрезы для мотоблока своими руками чертежи наиболее удачных моделей — сабельной, изогнутой или фрезы с треугольным заостренным элементом.

Дисковый культиватор для мотоблока

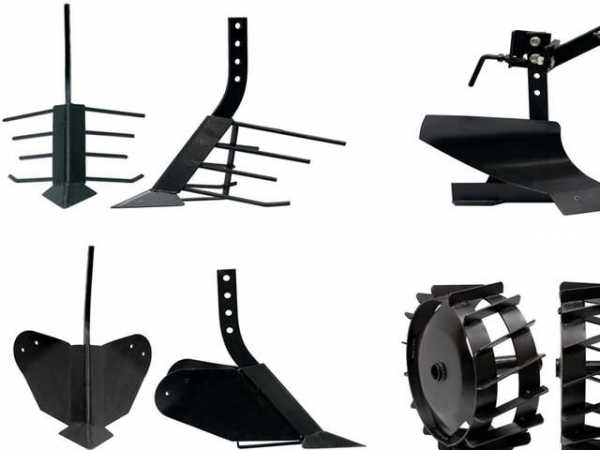

Одним из самых востребованных видов навесного оборудования для мотоблока в период ухода за растениями летом является культиватор. Полольщик для мотоблока своими руками можно сделать:

• по примеру классического культиватора в виде прицепного рыхлителя;
• в виде дисковых окучников, применяемых для обработки посевов корнеплодов.

Технология обработки предусматривает прохождение мотоблока между двумя рядами посевов или при использовании много корпусного культиватора трех и даже четырех рядов.

Рыхлитель окучник может иметь несколько видов инструмента, установленных в одном корпусе:

• рыхлитель;
• два двухотвальных плужка-плоскореза;
• 2 дисковые бороны для формирования гряд;
• два диска для защиты растений.

Диски защиты растений для мотоблока своими руками обычно изготавливаются из листовой стали. В зависимости от назначения устройства, к которому они будут применяться рассчитывается их диаметр. Для фрез, обычно диаметр меньше фрез на 5-7 см, а для культиватора они, должны быть диаметром 30-35 см. Просто во время фрезерования участка растения обычно имеют небольшую высоту. А вот культивация проводится, когда растения достигают значительного роста, и поломка их на этом этапе может закончиться гибелью овощной культуры.

Диски среднего размера могут быть и универсальными, диаметром 20-25 см. При этом нужно предусмотреть и универсальный тип крепления к каждому из видов навесного оборудования.

Вспомогательное оборудование для мотоблока

В числе необходимых усовершенствований мотоблока в виде навесного оборудования рекомендуется сделать, кроме всего вышеперечисленного, следующие элементы:

• колеса с грунтозацепами для работы на рыхлой почве;
• подъемник;
• навесной ковш-отвал для уборки снега.

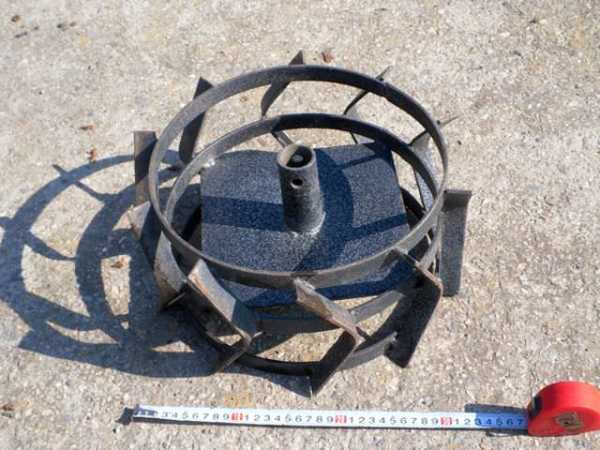

Для конструкций колес, используемых в качестве движителей мотоблока на пашне используют колеса с резиновыми покрышками. Как самому сделать колеса для мотоблока с грунтозацепами подскажет опыт и умение работать с готовыми конструкциями, например, со стальными дисками от автоколес.

Для этого нужно:

• 2 стальных диска от легкового автомобиля;
• уголки 25х25 см;
• электросварка;
• болгарка;
• рулетка и карандаш.

Уголок разрезается на отрезки по 35-40 см. Обода диска размечаются на равные сегменты. Лучше всего, если их будет 8 или 10. Делаются отметки  и в местах отметок привариваются уголки.

Подъемник своими руками для мотоблока лучше сделать из отрезка трубы диаметром 100 мм. Сам подъемник делается в виде ролика на кронштейне. Он в случае необходимости изменяет свое положение и дает возможность поднять мотоблок на опору. В обычном положении вал-подъемник находится впереди агрегата и используется как опорный каток при преодолении канав и рытвин.

Ковш для мотоблока своими руками рекомендуется собрать в том случае, если планируется использовать его в качестве снегоуборочной машины.

Ковш можно сделать:

• из листового металла толщиной 1,5-2 мм;
• жесткого пластика с ножом в нижней части из металлической полосы;
• из фанеры толщиной 8-10 мм или плиты OSB 10-12 мм.

Ковш жестко закрепляется на раме мотоблока. Для облегчения работы можно сделать поворотное устройство для изменения угла наклона режущей плоскости к поверхности дороги.

Чтобы ковш работал долгое время, впереди на кронштейне выносится опорная лыжа. Это позволит сделать очистку более безопасной. Режущая поверхность будет находиться на определённой высоте над землей и не касаться грунта.

Усовершенствовать домашнюю мототехнику под свои требования можно без больших затрат. Ведь навесное оборудование на мотоблок можно собрать самостоятельно, все сделав своими руками.

Работа мотоблока с навесным оборудованием — видео

Читайте также:

sam-village.ru

Навесное оборудование для мотоблока своими руками

Нынешние крестьяне не представляют своей деятельности без специальной техники. Большинство собирают навесное оборудование для мотоблока своими руками, так как данная машина в продажу поступает с минимальным набором дополнительных инструментов для обработки земли.

Для дачников и жителей сельской местности, где требуется обработать достаточно большие площади земли, эта техника является настоящим спасителем, позволяющим выполнять намеченную работу быстро, качественно и без тяжелых физических усилий. Только вот сам мотоблок представляет ценность в роли тягача, для выполнения разных земельных работ необходимо приобрести или сделать своими руками навесное оборудование.

Стоят дополнительные инструменты к этой машине немало, поэтому приобретать их выгодно лишь крупным фермерам и тем, кто занимается выполнением земельных работ на заказ. А вот для того чтобы обработать достаточно небольшие площади земли или в целях экономии, можно создать все эти инструменты собственными руками. Часто специалисты советуют все же приобрести сцепку в магазине, так как она выполняет довольно важную роль в работе и имеет универсальный тип. Она просто необходима для мотоблоков, с ее помощью присоединяются навесные устройства, такие как: плуг, прицеп, картофелесажалка, окучник и многое другое, что понадобится в работе фермера. К сожалению, этот сцепляющий узел не идет в комплекте с техникой, поэтому его придется приобретать отдельно. Но многие умельцы в случае неудачных поисков сцепки изготавливают ее самостоятельно.

Как изготовить сцепляющий узел?

Данная деталь должна быть изготовлена из прочного материала, так как является связующим звеном между инструментом для работы и тяговой силой мотоблока. Этот узел должен иметь прочные элементы фиксации с обеих сторон.

Для его изготовления понадобятся следующие инструменты и материалы:

1. Металл или швеллера. Они понадобятся для создания основного корпуса узла.
2. Элементы крепления в виде болтов, гаек и стальных стержней.
3. Для того чтобы положение узла можно было менять, нужно продумать, какой элемент регулировки необходим. Это должен быть прочный и металлический рычаг.
4. Для сборки этой детали мотоблока понадобится сварочный аппарат, набор ключей, сверла и дрель по металлу.

Такие самодельные приспособления должны соответствовать габаритам и грузоподъемности машины. Узел должен иметь достаточно прочные детали крепления и по своим размерам подходить к основному оборудованию.

Купить или сделать самому?

Конечно, изготовить нужно универсальную сцепку, так как к ней можно будет присоединить, как самодельные устройства, так и приобретенные.

Универсальный узел собирается в следующей последовательности:

1. Для начала необходимо взять 2 одинаковые по своим размерам металлические дуги П-образной формы, для их изготовления прекрасно подходят швеллера. В каждой металлической пластине нужно просверлить отверстия: в одной — 6 шт., а в другой — 8 шт.
2. Корпус является более сложной деталью и собирается при помощи сварочного аппарата. У него четко должны быть отмерены и просверлены отверстия для соединительных элементов, а на одной из скоб необходимо продумать, как выполнить подвижное соединение.
3. Самым сложным в этой работе считается изготовление рычага, вернее, самого механизма регулировки положения мотоблока. Основные его детали — это винт, кронштейн и рукоятка.

Для выполнения данной работы рекомендуется воспользоваться специальным станком, на котором можно будет выточить все необходимые детали. Когда сцепка будет собрана и готова к эксплуатации, стоит проверить прочность ее присоединения и крепления рабочего приспособления для мотоблока.

Навесные устройства для мотоблока

Для того чтобы обработать землю и выполнить ряд сельскохозяйственных работ на малогабаритном тракторе, понадобятся следующие дополнительные приспособления:

1. Грабли.
2. Плуги.
3. Окучиватели.
4. Картофелесажалки и картофелекопалки.
5. Бороны.
6. Пропольники и косилки.
7. Дровоколы.
8. Опрыскиватели.
9. Почвофрезы.

Все эти устройства рано или поздно понадобятся, но чаще всего используют, грабли, плуг, окучиватели и устройства для посадки и сбора картофеля.

Как сделать окучник?

Самое простое самодельное навесное оборудование — это окучник. Для сборки этого устройства понадобятся следующие инструменты и материалы:

1. 2 диска одинакового размера из прочного металла. Их можно изготовить самостоятельно, либо взять от отслужившей свой срок сеялки.
2. Болты, гайки, металлические оси и шайбы, подшипники скольжения.
3. Металлическая рама Т-образной формы.
4. Стойки — 2 шт.
5. Для правильной регулировки угла поворота дисков необходимо приобрести винтовые талрепы.

По центру дисков располагают переходники, с их помощью производится крепление к раме. Стойки в идеале необходимо крепить на такие устройства, чтобы в дальнейшем можно было регулировать расстояние между дисками. Остальные детали собираются путем сварки и болтов.

Устройство для копания картофеля

Данное приспособление является незаменимым в период сбора урожая клубневой культуры, в особенности картофеля. Такие самоделки для мотоблока своими руками выполнить не так уж и просто. Перед работой необходимо создать чертежи навесного оборудования и продумать при этом каждую деталь.

Рама, как основной корпус, путем сварки изготавливается из металлических уголков или швеллеров. Она должна быть достаточно прочной и устойчивой.

Для непосредственного сбора клубней необходима 1 или 2 металлические пластины с закругленными краями, делается это для того, чтобы они не разрезали картофель. Также потребуются металлические прутья, которые привариваются к пластине. Вся вместе эта конструкция называется лемехом — это подвижная деталь данного устройства.

Не менее важный элемент оборудования — это редакционный узел. Для его изготовления необходимо приобрести 2 металлических цилиндра, они предназначены для соединения 2 втулок, которые обеспечивают взаимодействие валов.

Корпус для очистки клубней. Его достаточно сложно изготовить неопытному мастеру. Для его сборки необходимо приобрести роликовые цепи, стальные стержни, именно с их помощью требуется собрать конструкцию, которая по своему внешнему виду будет напоминать колесо для белки. Это колесо нужно прочно закрепить на 2 специальных стержнях таким образом, чтобы барабан смог вращаться.

Правильно собранные детали позволят применять в работе это устройство многие годы, а качественный результат будет радовать.

Снегоуборочное устройство

Выполнить его не сложно, для его создания необходимо подготовить 2 металлические трубы и кронштейны. Так называемый отвал, можно сделать из металлического листа. К его корпусу при помощи сварки присоединяются штанги, а кронштейны позволяют фиксировать его угол наклона и расположение относительно сцепляющего узла. Эту подвижную деталь можно взять из отслужившей свой срок самоходной техники.

Картофелесажалка

Для того чтобы собрать самостоятельно данное навесное устройство, необходимо подготовить следующие детали:

1. Рама является основным несущим элементом, ее можно сварить из металлических уголков и швеллеров.
2. К раме необходимо присоединить металлическую ось, к которой будут крепиться колеса.
3. В нижней части рамы крепится бункер для картофеля.
4. Зацепные звездочки следует правильно прикрепить к раме и соединить с регулировочным механизмом.

Особое внимание необходимо уделить правильно отрегулированному расположению звездочек, так как от этого будет зависеть распределение клубней в почве во время посадки. Колеса на этом устройстве могут быть разного диаметра, все зависит от габаритов самого мотоблока и навесного оборудования.

Некоторые умельцы умудряются создавать универсальные приспособления для земляных работ, к примеру, путем добавления или снятия каких-либо деталей можно создать из мотокультиватора картофелесажалку, а грабли легко переделать в бороны, путем смены основных насадок на раме. Если подойти к этому вопросу грамотно и со знанием дела, то можно постепенно собрать весь необходимый инструмент для домашних и сельскохозяйственных работ на мотоблоке.

sadovod.guru

Как изготовить навесное оборудование для мотоблока своими руками

Мотоблок очень нужен при ведении приусадебного хозяйства. Оборудованная разными навесными устройствами, такая техника способна делать практически все начиная с окучивания растений и заканчивая заготовкой древесины или уборкой мусора. Стоит заметить, что мотоблоки тяжело назвать универсальной техникой. Перечень агрегатов, которые можно подсоединить к наиболее дорогостоящим моделям, ограничен несколькими типами навесного оборудования.

Однако работать только заводскими узлами тоже не стоит. Почти каждый из агрегатов мотоблока, необходимых для хозяйственных нужд, можно изготовить своими руками при помощи чертежей.

Навесное оборудование для мотоблока Нева своими руками

Перечень навесного оборудования для всех моделей мотоблоков очень большой. Прежде всего, в него входят:

• бороны и плуги;
• косилки и грабли;
• картофелесажалки и картофелекопалки;
• почвофрезы и пропольники;
• снегоуборщики и дровоколы;
• сеялки и отвалы;
• опрыскиватели и насосы.

Настолько большой выбор навесных агрегатов никогда не входит в комплект поставки мотоблока Нева. Тяжело себе представить, сколько средств необходимо для приобретения всех нужных для подсобного хозяйства дополнительных устройств. А также необходимо помнить о том, что полностью универсальных мотоблоков практически не выпускается. Другими словами, агрегаты, подходящие к определенной модели, очень редко устанавливаются на другой мотоблок. Иногда изготовители заранее предусматривают дополнительные возможности для усовершенствования своей техники, что делается за счет применения дополнительных навесных узлов. К ним относятся:

• утяжелители;
• ходоуменьшители;
• дополнительные ступицы;
• адаптеры;
• грунтозацепы;
• транспортировочные тележки;
• упорные рычаги;
• сцепки.

Совершенно любое подобное оборудование можно изготовить своими руками или позаимствовать от других мотоблоков и переделать. Главное, необходимо убедиться в их совместимости. Максимальная мощность мотора, метод подключения, размеры и массу, чертежи, предельные нагрузки и другие показатели стоит учесть при разработке оборудования. В противном случае можно потерять средства и потраченный труд.

Сборка прицепа для мотоблока Нева своими руками

Специальный самодельный адаптер может сделать из мотоблока Нева маленький трактор и наиболее автоматизировать ведение домашнего хозяйства.

Его элементами являются:

• рама из металла;
• поперечная штанга;
• сцепка;
• ось, колеса и колесные стойки;
• раскосы;
• узлы управления;
• тележка;
• удобное сиденье.

Обычная рама для прицепа делается из любой стальной трубы длиной до 2 метров. На один конец к ней крепится при помощи сварки сцепка. Это узел, при помощи которого вся конструкция прикрепляется к фаркопу мотоблока. На другую сторону приваривается поперечная штанга, размер которой стоит выбрать на основании ширины колесной базы техники. Далее, к штанге прикрепляются раскосы и стойки колес, которые необходимы для обеспечения жесткости рамы и амортизации при движении по огороду. Колеса стоит снять с прицепа автомобиля или садовой тележки.

Обычно, адаптер и навесные узлы мотоблока соединяются при помощи одинарной сцепки. Все функциональные агрегаты управляются специальным рычагом с несколькими коленами. При их переключении можно регулировать изменение положения поставленного навесного оборудования. А также можно применять дополнительный рычаг для регулировки прилагаемой силы. В конце на поперечную штангу необходимо прикрепить основание из металла, на котором будет располагаться сиденье водителя.

При большой длине дышла адаптера необходим наиболее мощный мотоблок. Мощность мотора также повлияет на величину колес и размер трубы, из которой в дальнейшем будет собрана несущая рама.

Сборка дискового окучника для мотоблока Нева своими руками

Самым лучшим при эксплуатации на садовом участке считается самодельный окучник дискового типа. Работая с ним необходимо прилагать минимальное количество физического труда. Снижая скорость передвижения, можно увеличить его максимальную мощность, что хорошо сказывается на результатах работы. Подобная дисковая конструкция окучника выгодно отличается своей универсальностью. Таким приспособлением можно делать хозяйственные работы после высадки различных растений и при их интенсивном росте.

В состав дискового окучника входят:

• стойки;
• металлическая рама;
• диски;
• специальные талперы.

Специальные талперы необходимы для регулирования угла поворота дисков. От этого угла напрямую зависит глубина работы дисков и усилие, которое нужно для выполнения задачи. Чтобы упростить работу человека, дисковый окучник оборудуется несколькими подшипниками скольжения, обеспечивающими удобство и надежность изделия.

Диски необходимо сделать из качественного металла толщиной в 2 миллиметра. Наружные кромки стоит выгнуть, а в центре проделать специальное отверстие для переходников. Они закрепляются на раме окучника. В случае когда нет возможности сделать диски своими руками, то необходимо взять их из старой сеялки или остального похожего оборудования.

Окучник способен иметь изменяемую или фиксированную ширину захвата поверхности. При переменной есть возможность, регулировки расстояния между дисками просто перемещая стойки. Узлы навесного оборудования собираются при помощи сварки или болтовых соединений.

Сборка картофелекопалки для мотоблока Нева своими руками

Подобный тип навесного узла для мотоблока очень помогает при уборке картофеля и прочих видов растений.

Картофелекопалка состоит из таких элементов:

• лемеха;
• металлической сварной рамы;
• очистительного барабана;
• редукционного узла.

Лемехом называется подвижная часть такого оборудования, которая делается из металлических прутьев и нескольких немного заостренных пластин из стали. Очень острые концы и кромки на всей конструкции лемеха необходимо затупить таким образом, чтобы не допустить порезов клубней растений при уборке.

Чтобы сделать крепкую раму, нужны уголок из металла, кусок швеллера и профильная труба. Габариты, а еще масса сварной рамы, которая зависит от массы применяемых материалов и специфических черт конструкции, должны соответствовать размерам и максимальной мощности мотоблока.

Редукционный механизм является наиболее важной частью картофелекопалки. Чтобы сделать его необходимо два цилиндра из металла, выполняющие функцию стаканов для всех соединительных узлов. Подобная конструкция обеспечивает взаимную работу ведомого и ведущего валов. Потом из стальной трубы нужно изготовить ступицы, к которым прикрепляются передаточные звездочки. Эти элементы при помощи специальных призматических шпонок плотно насаживаются на втулки.

Наиболее сложным узлом картофелекопалки является очистительный барабан, в конструкцию которого входят несколько роликовых цепей, одевающиеся на специализированные стержни. Такой узел еще имеет название беличье колесо, которое крепится на двух зафиксированных осях, что делает его подвижным при движении. Другими словами, при помощи усилия вала мотора лемех картофелекопалки, который закреплен на движущемся кожухе, сможет изменять угол наклона и совершать при движении аппарата копательные действия.

Угол наклонения рабочего механизма и глубина копания изменяется при помощи ползунка. Такой ползунок делается из фторопласта, а его технические параметры должны соответствовать характеристикам мотоблока. Это, прежде всего, скорость движения, максимальная мощность мотора и другие параметры. Дополнительно необходимо учитывать свойства почвы.

Сборка снегоуборщика для мотоблока Нева своими руками

Далеко не всякий человек способен приобрести для себя заводской снегоуборочный аппарат. Не всегда целесообразно покупать его для нескольких месяцев использования. Вручную очищать всю прилегающую территорию тоже довольно тяжело. Можно изготовить вполне эффективный снегоуборочный механизм для мотоблока своими руками.

Самым легким вариантом можно считать отвальный снегоуборщик. Его составляют несколько основных узлов, которыми являются отвал и адаптер. Последний состоит из нескольких штанг из металла и кронштейнов. При помощи штанг отвал прикрепляется к раме изделия, а кронштейны позволяют обеспечить возможность регулирования его положения в различных плоскостях.

Регулировку можно выполнять как в ручном режиме, так и с помощью рычагов или тягового узла. Подобная система основывается на поворотном механизме, который можно снять с разной транспортной техники или сделать самостоятельно. Для этого стоит применять, как основу, механизмы передних колес автомобиля.

Для того чтобы собрать бульдозерный отвал необходимо сделать каркас из металла, обшитый жестяным листом. Размеры снегоуборщика можно выбирать в соответствии с техническими параметрами аппарата и особенностями убираемой местности. В случае когда дорожки во дворе шириной около 75 сантиметров, то стоит сделать 50 сантиметровый отвал. С таким отвалом можно довольно просто маневрировать при уборке снега.

К нижней кромке отвала, которая находится под углом к ведущей оси рамы, при помощи надежного соединения прикрепляется специальный нож. Когда угол наклона ножа большой, то отвал легко срезает плотные слои снега. Маленький угол помогает передвинуть снег без большого приложения мощности аппарата.

Сборка универсальных навесных механизмов для мотоблока Нева своими руками

Довольно многие типы самодельного навесного оборудования для мотоблоков имеют похожую конструкцию и принцип действия. Именно поэтому при сборке навески на мотоблок своими руками, стоит позаботиться об универсальности. Для примера, картофелесажалку можно переделать под картофелекопалку, а снегоуборочный механизм в маленький бульдозер. Немного изменив конструкцию, один механизм можно будет применять для разных работ на приусадебном участке. Это поможет сэкономить физические силы, средства и место для их хранения.

instrument.guru

Самодельные приспособления для мотоблоков своими руками: видео, чертежи, фото

Мотоблок – помощник в обработке почвы, в перевозке грузов, в сборе урожая. Для этих манипуляций его надо оборудовать дополнительными навесными приспособлениями. Но в магазине они стоят дорого, полный комплект по цене получается дороже самого мотоблока. Многие умельцы конструируют и делают самоделки для мотоблока своими руками. В этом помогают статьи, фото, инструкции из Интернета.

Обладая простейшими навыками в работе с болгаркой, сварочным аппаратом, дрелью, можно из подручного материала и вышедших из употребления деталей собрать полезные самоделки. Самодельные конструкции, часто, сделаны из более прочного металла, чем покупные, и служат дольше.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Самодельные приспособления для мотоблока

К необходимым в хозяйстве навескам можно отнести:

• землеобрабатывающие – плуги, фрезы, рыхлители;
• для ухода за культурами – окучиватели;
• грабли;
• снегоуборочные лопаты;
• сеялки, посадочные приспособления.

Грабли для мотоблока

Самодельные грабли к мотоблоку используют при заготовке сена для домашнего скота в небольшом хозяйстве. Их изготавливают своими руками из узких металлических труб и прутьев. Чтобы получилась прочная конструкция, детали собираются на сварку.

Грабли-самоделки делают складными для удобства транспортировки.

Самостоятельно конструируя грабли, можно сделать ширину захвата по своему усмотрению. Высота подбора валков регулируется. Прутья грабель делают под сбор сена или скошенной травы на участке. Во втором случае и ширина конструкции, и величина зубьев может быть уменьшена.

к содержанию ↑

Самодельные фрезы «гусиные лапки» для мотоблока

Фрезы «гусиные лапки» помогают глубоко взрыхлить почву, размельчить крупные комья земли.

Это приспособление представляет собой цельную сварную конструкцию, поэтому она крепче и прочнее обычных культиваторов для мотоблока. Фреза качественно обрабатывает твердую почву под посев картофеля. Ею можно вспахать землю под снег.

Качество вспашки зависит от степени заточки фрез-самоделок. Земля становится пышной, поднимается на 5-10 см, если края плоскорезов острые. Они размельчают крупные и мелкие корешки, уничтожают вредных жуков и проволочника, насыщают почву кислородом.

Самодельные «гусиные лапки» для стандартного входного крепления надо сделать диаметром 52 см, захватом – 1,25 м, количество лучей – 30 штук. Каждый луч крепится к катушке на болтах.

к содержанию ↑

Плуг самодельный

Плуг-самоделку для вспашки несложно сделать даже человеку с минимальными навыками в работе с металлом. Фрезами пользуются для рыхления уже используемой земли. Плугом обрабатывают целину и слежавшуюся твердую почву. Он имеет больший запас прочности. Плуг стоит дорого, купить его может не каждый дачник, но можно попробовать сделать его своими руками.

Понадобится пластина толщиной 4-5 мм и труба со стенкой такой же толщины. Крепится конструкция на раму. Главным элементом приспособления является заточенная пластина, ее надо вырезать болгаркой в форме отвала. Лемех имеет форму вытянутой плоской трапеции. Закрепляем трубу и собираем конструкцию полностью. К мотоблоку она присоединяется через сцепку.

В отдельной статье можно найти чертеж плуга для мотоблока.

к содержанию ↑

Оборотный плуг

Плуг этой конструкции немного сложнее. Сверху самоделки крепится закругленное перо. Происходит не только вспашка земли, но и отвал срезанного пласта – при обработке целины это бывает необходимо. Сложное строение оборотного плуга предполагает изготовление его профессиональным мастером, который может рассчитать точные параметры каждой детали.

Одной из разновидностей такой конструкций является плуг Зыкова. Для сборки своими руками потребуется стойка, с помощью которой он цепляется к мотоблоку, непосредственно корпус плуга с лемехом, доска для упора и загнутое лезвие для переворачивания пластов. Отвал плуга изготавливается из трубы диаметром 50 см.

к содержанию ↑

Отвал-лопата

Мотоблоком можно выравнивать земельные участки для строительства хозяйственных сооружений. Он как бульдозер может чистить тротуары и дорожки от грязи и снежных сугробов. Для изготовления самодельного отвала надо взять металлический лист в 2 мм толщиной. Для прочности внутри отвала вертикально привариваются пластины из более толстого металла – они не дадут прогибаться задней стенке отвала. Еще нужна нижняя часть лопаты, ее обшивают жестью, чтобы низ не застревал в грунте или снегу. Низ лопаты к нижнему основанию располагают под прямым углом.

Самоделки для мотоблока своими руками можно изготавливать из отслуживших материалов.

Для изготовления самодельной лопаты понадобится пила по металлу, дрель и сварочный аппарат. В качестве материала подойдет 200-литровая стальная бочка. Ее надо разрезать вдоль высоты на 3 части и сварить между собой крайние две из них. Металл бочки имеет достаточную толщину для прочности приспособления.

к содержанию ↑

Картофелесажалка

Очень востребованным и незаменимым оборудованием на огороде является самодельная картофелесажалка. Она имеет расширитель для клубней с отверстием внизу и дисками для закапывания их в землю. Заднее колесо с внутренней стороны надо закрыть пластиной, чтобы посадочный материал не попадал под колесо мотоблока. Вся конструкция крепится на стальной раме. Глубина его закрепления регулируется.

Бункер можно сделать из фанеры или оцинкованного тонкого листа. Деревянный ящик можно покрасить водостойкой краской. Чтобы клубни не повреждались, внутри бункер выстилают резиной.

Вам может быть интересна борона для мотоблока своими руками.

Посадочное устройство состоит из металлической трубки диаметром 10 см, к которой крепится сошник для прорезывания борозды. Высота его, а значит и глубина борозды, регулируется вертикальным перемещением конструкции.

Борозды заделываются дисками, направленными навстречу друг другу под углом. Они двигаются за счет подшипников. Ширина ряда изменяется ослаблением болтов стремянок и сдвиганием дисков. Чтобы на земле не оставалось следов от колес сажалки, землю можно рыхлить культивационными лапками, приваренными к раме.

Сидение сеятеля-самоделки для мотоблока крепится к металлической раме основания.

к содержанию ↑

Дисковый окучник

Из подручных материалов своими руками можно собрать удобное приспособление для окучивания посаженных рядами овощных культур. Основными элементами самодельной навески будут две металлические крышки от кастрюль или диски одинакового размера. Диаметр их – не меньше 50 см. Края крышек или металлических дисков надо заточить как фрезы. Это основные детали окучника. Плоские крышки закругляют внутрь с помощью молотка.

Подробнее написано в статье про самодельные окучники для мотоблока.

Диски, собирающие землю в валик вокруг стеблей картофеля или другой культуры, укрепляют на металлическую раму. К нижней части ее приваривают небольшие колесики для опоры. Надо закрепить стержни дисков подвижно, чтобы можно было регулировать угол наклона обрабатывающих поверхностей.

moymotoblok.ru

выбираем приспособления и насадки, приставку и траншеекопатель, плоскорезы и щетку. Что еще идет в комплекте?

Мотоблок сам по себе – это двигатель, тяговая сила. Полезным в хозяйстве он становится благодаря навесному оборудованию. Эта техника может трудиться круглый год: весной вспахивать землю и сажать семена, картошку, а летом окучивать, поливать растения. Осенью агрегат способен собирать урожай, а зимой – убирать снег. Мотоблок также используют для заготовки дров, при покосе травы, как маленький грузовичок для перевозки тяжести. Каждый год появляются новые модели оборудования для универсального труженика.

Что это такое?

Мотоблок похож на мини-трактор, его настоящее участие в работе начинается с оснащения навесным оборудованием. «Симбиоз» двигателя и всевозможных насадок позволяют пахать, взрыхлять, колоть дрова, перевозить груз, косить траву, чистить снег. Все эти приспособления можно поставить на мотоблок и получить миниатюрный экскаватор, трактор или газонокосилку.

Мотоблок часто путают с культиватором, и тот и другой проводит на грунте предпосадочные работы.

Но следует понимать, что возможности первого намного шире второго, хотя и полностью зависят от навесного оборудования. Мотоблок мощнее культиватора, его тяговые усилия происходят за счет колес. Он также имеет двигатель, зачастую внутреннего сгорания, трансмиссию, регулирующую скорость и коробку передач, руль (пульт) управления. Как видим, устройство несложное, поддается самостоятельному ремонту.

К мотоблоку приобретается навесное оборудование разных типов, например, стационарное монтируется к адаптеру. Активаторное зависит от вращательных мощностей редуктора. На осевом оборудовании насадки делают обороты под весом мотоблока. Посадочно-рулевые дополнения относятся к адаптерным насадкам.

Типичные комплектующие

Промышленность выпускает для мотоблоков простое и сложное оборудование. К типичным комплектующим относятся простейшие навесные элементы, которые прилагаются к агрегату на стадии продажи. Или их можно приобрести в момент покупки техники за дополнительную плату. Рассмотрим некоторые из них.

• Обязательным дополнением к мотоблоку являются грунтозацепы. Это специальные железные колеса с шипованными элементами, которые придают устойчивость технике во время полевых работ. С помощью грунтозацепов мотоблок легко передвигается по любым, даже сложным почвам. Кроме того, они вносят свой вклад в более качественную обработку грунта.
• Всесезонная приставка для мотоблока обеспечит его работу на гусеничном ходу. Благодаря повышенному сцеплению она улучшает проходимость по сложным грунтам и снежному покрову.

• К типичным комплектующим относится подъемный механизм навески. Он в любом положении подъема груза находится горизонтально поверхности. Усилие на педали навески не превышает 10 кг на 100 кг груза.
• Плоскорезы-рыхлители монтируются на мотоблок для перемалывания сорняков в грунте. Срезанные сорняки со временем превращаются в перегной (органическое удобрение).

• Мульчер на мотоблок хорошо справляется с ботвой, сорняками, слабой порослью, но жесткие стволы кукурузы или подсолнечника он переработать не может.
• Полольник или культиватор прополочный можно приобрести в магазинах для сельскохозяйственной техники, они бывают разной формы и размеров. Это один из самых популярных навесов для полевых работ.
• Пресс подборщик для мотоблока (тюковалка) формирует тюковые брикеты с сеном.

• На мотоблок устанавливается трехточечная навеска, но важно знать тип конструкции (плуг, борона и т. д.).
• Ежи представляют собой диски с шипами разных размеров, их применяют для окучивания и прополки картофеля.
• Мотоблоки, оснащенные щетками, используют для уборки тротуаров, дорог от падающих листьев и снежных наносов.

Эти орудия полезны в течение всего года.

Сложные насадки

Сложные насадки – это тип мотоблочного стационарного оборудования. Их приобретают для обработки земельного участка, сезонного ухода за растительной культурой, сбора урожая и других хозяйственных нужд. Благодаря им посев происходит в кратчайшее время, когда счет идет на считаные дни. Мотоблоки оборудуются не только семенными сеялками, но и картофелесажалками. Кроме того, большое количество оборудования предназначено для другого использования. Ознакомившись с простыми насадками, попробуем разобраться с теми, которые относят к сложным.

Плуг

Плуг, пожалуй, самое популярное навесное оборудование для мотоблока. Его оценить в полной мере могут те, кому приходилось долгими днями перекапывать земельный участок вручную. Техника, оснащенная плугом, вспашет поле быстро, полностью взяв физический труд на себя. Плуг способен вспахивать землю на глубину 15-25 см. При этом он выглядит достаточно просто, в виде стальной пластины на металлическом рычаге, с элементом предплужника. Простота конструкции позволяет многим умельцам изготавливать его самостоятельно. Этот механизм неоднозначен, он имеет свои разновидности.

• Плуг стандартный. Наделен широким лемехом (ножом) и загнутым отвалом, что дает ему возможность срезать сорняки и переворачивать пласты почвы.
• Оборотный плуг. Более сложная конструкция, представляющая собой два плуга, закрепленные под определенным углом на раме, с отвалами, «смотрящими» в противоположные стороны. Пока один вспахивает грунт, второй находится в состоянии запаса, на следующей борозде плуг меняют, это значительно упрощает работу пахаря.
• Плуг Зыкова. Это устройство более качественно переворачивает и измельчает почвенный пласт благодаря усовершенствованной форме отвальной плоскости.

Борона

С помощью этой конструкции происходит выравнивание вспаханной поверхности. Выглядит оборудование в виде стальной решетки с острыми шипами, благодаря которым борону называют зубовой. Есть еще одна разновидность бороны – дисковая. Она отличается от зубовой наличием крутящихся ножей, выполненных в виде дисков.

Такая модель является более качественным рыхлителем, она лучше справляется с измельчением и выравниванием почвы.

Окучники

Название оборудования говорит само за себя, это конструкция, помогающая окучивать растения. Кроме подсыпания грунта под саженцы, окучник формирует борозды и даже засыпает их вместе с семенами. Бывают разные виды окучников.

• Листерный – простейшая модель с двумя неподвижными крыльями и постоянной шириной захвата почвы, создает междурядья в 20-30 см. Понятно, что такое устройство не регулирует ширину захвата, поэтому придется довольствоваться тем междурядьем, на которое способен окучник. Листерное оборудование навешивают на облегченные виды техники.
• Окучник с переменной шириной захвата имеет подвижные крылья и поддается регулированию, благодаря чему расстояние междурядья можно менять по своему усмотрению. Такую насадку применяют на технику, которая имеет мощность не менее четырех лошадиных сил. К сожалению, это энергозатратная работа, так как часть земли с образованных бугорков ссыпается обратно в лунки.

• Более продуман дисковый окучник. С ним легко, эффективно работать и выработанные гребни у него получаются намного выше. Покупая окучник, стоит выбирать толстые диски крупных размеров из легированной стали. Такая покупка обойдется дороже подобных моделей, но после нее трудно перейти на другое оборудование.
• По качеству окучник голландского типа уступает дисковому, но превосходит обычный тем, что его крылья на поворотах способны двигаться вверх и в стороны. Конструкция позволяет не делать лишнюю работу и снижает энергоемкость окучивания.
• Пропеллерный (активный) по качеству не уступает дисковому. Принцип работы у него другой: с помощью лопастей он измельчает почву вместе с сорняками и делает разрыхленные насыпи.

Фрезы

Наиболее встречаемый вид оборудования, предназначенный для полевых работ. Фрезы легко вспахивают, рыхлят грунт, избавляя его от сорняков. С их помощью можно вносить удобрения и специальные подкормки. Это оборудование разнообразно по форме, количеству и месту расположения ножей. Выглядит оно, как ось с закрепленными на ней под разными углами пластинчатыми ножами, которые при вращении по очереди входят в землю. Если блоки с фрезами выставить с боков мотоблока, они заменят колеса.

Выделяют два вида фрез: саблевидные (активные) и гусиные лапки.

• Активный нож изготавливают из легированной стали, он имеет вид изогнутых в разные стороны окончаний, их применяют для работ на мягкой почве.
• Гусиные лапки сделаны из низкоуглеродистой стали. Они эффективны благодаря своей форме, которая действительно напоминает лапки гусей. Узкие удлиненные металлические пластины с треугольниками на концах, закреплены на одном стержне и развернуты в разные стороны.

Такое оборудование используют для твердых почв, оно долгое время не нуждается в затачивании.

Оборудование для работы с картофелем

• Картофелесажалка. Кто сажал картофель вручную, наверное, мечтал автоматизировать свой труд. С помощью мотоблока и специального оборудования (картофелесажалка) такая возможность появилась. Техника снабжена плугом, который создает борозду для посадки картофельных клубней. На раме закрепляется специальная емкость с картофелем, из нее через равный отрезок времени клубни падают в борозду. Рама снабжена окучниками, которые тут же засыпают посаженый картофель.
• Картофелекопалка. Вручную выкапывать картофель тоже задача непростая. На помощь приходит техника, снабженная оборудованием для сбора клубней (картофелекопалки). Выглядят они по-разному (веерная, вибрационная, транспортерная), но принцип действия у всех один: острые штыри вонзаются в грунт и вытаскивают куст вместе с корнеплодами наружу, после чего их остается только собрать. Есть оборудование вместе с бункерами, куда засыпается извлеченный из почвы картофель. Такой сбор урожая еще более удобен.

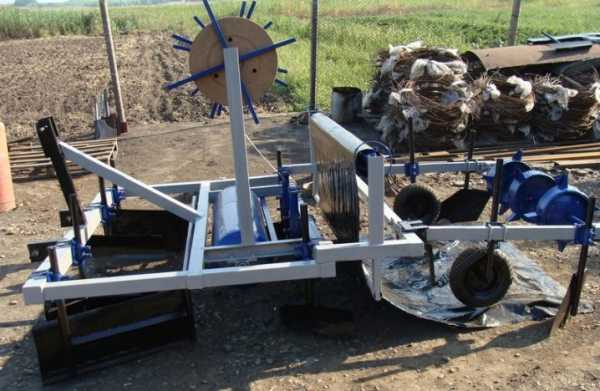

Грядообразователь-пленкоукладчик

С помощью подобного оборудования выкладывается пленка с высеванием семян. Техника формирует гряду на уже подготовленной фрезами почве. Одновременно осуществляется укладка пленки, заделка ее краев и пробивание пленочного материала для засева и роста растений. Такой метод посадки в дальнейшем поможет удерживать влагу в почве и негативно повлияет на рост сорняком, которым не так просто будет уживаться под пленкой. Чаще всего грядообразователь используют для посадки клубники и земляники.

Траншеекопатель

Навесное оборудование такого типа превращает мотоблок в миниатюрный экскаватор. Он довольно маневренный и может использоваться в нестандартных ситуациях, на участках между постройками и деревьями. Канавокопатели производятся на базе колес или гусениц, они снабжены различными видами оборудования (ножи, отвалы, фрезы) и способны производить траншеи глубиной до двух метров. Используют их для разных целей: копание канав, при постройке фундамента, посадке деревьев, для устройства дренажной системы.

Траншеекопатели способны преодолеть мерзлый грунт, а также неустойчивые почвы, оставляя после себя аккуратные уплотненные стены канавы.

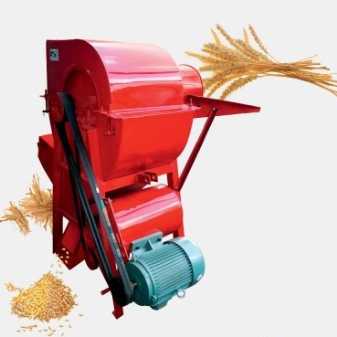

Зерновая молотилка

Оборудование состоит из емкости для зерна, барабанной камеры, транспортера и устройства для выделения и обмолота зерен. Из емкости урожай попадает в соломотряс, где происходит отделение зерна от соломы. Далее зерно очищается и обдувается усилиями вентилятора. Если насадка не имеет вентилятора, зерно придется дорабатывать вручную (высеивать). С помощью этого оборудования зерно выбивается из колосьев и отделяется от них. Аппарат высокого качества дает сохранность зерен до ста процентов. Для продуктивной работы оборудования необходима влажность сырья около 20%.

Гусеничная лента «Крутец»

Она универсальна и подходит для установки на отечественные и импортные мотоблоки любой мощности и веса. Имея прочную раму, «Крутец» способен выдержать любые погодные условия, поэтому он годится для всех сезонов. На такой технике можно перевозить грузы, ездить на охоту и рыбалку.

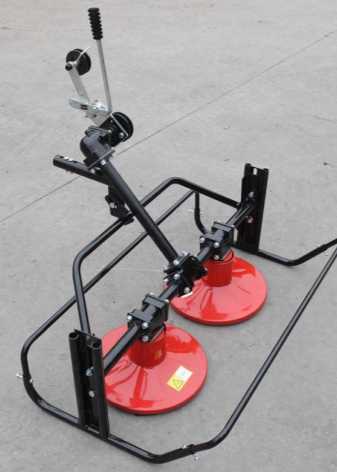

Роторная косилка

Этот тип навесного оборудования позволяет скашивать растительность разных уровней высоты и толщины, при этом освобождая фермера от тяжелой рутинной работы. Из-за конструктивных особенностей косилки, ее часто называют дисковой, а по способу соединения с мотоблоком, разделяют на прицепную и навесную. Режущие ножи на косилке могут располагаться впереди, сзади или сбоку по отношению к мотоблоку, в любом случае они закреплены на раме с опорным колесом, как только оно приходит в движение, диски начинают скашивать растительность. Кроме роторной, существует сегментная косилка. Она кажется усложненной, напоминает машинку для стрижки волос. Ее работа более квалифицирована и используется для больших участков.

Оборудование для уборки снега

Снегоуборщик представляет собой ковш, которым захватывается снег и отбрасывается к обочине на расстояние от 3 до 6 метров, в зависимости от мощности двигателя. Для работы с мокрым снегом применяется насадка – отвал-лопата, которая сгребает снег с водой и льдом толщиной до 30 сантиметров. Чем мощнее мотор и крупнее оборудование, тем больше осадков и обширнее территорию способна убрать техника. Несмотря на хорошие итоговые показатели, борьба со снегом трудоемка и энергозатратна.

Да и стоят снегоуборщики дороже многих других видов навесного оборудования.

Подметальное оборудование

Для ухода за участками с дорогими декоративными покрытиями существует щеточные насадки. С их помощью вычищаются садовые дорожки, газоны, бордюры.

Как выбрать?

Выбор навесного оборудования в какой-то степени зависит от мощности мотора мотоблока. Эта техника бывает трех классов: легкая (бытовая), средняя (полупрофессиональная) и тяжелая (профессиональная). Вал с отбором мощности перспективно увеличивает возможности техники, с его помощью оснащается навесное оборудование.

Навесные насадки для разных видов хозяйственной деятельности часто обходятся дороже самого мотоблока. Чтобы сделать выбор, следует подумать, какие работы самые трудоемкие. Для них можно выбрать более сложное оборудование. Упрощенные насадки вполне доступно сделать самостоятельно.

Иногда для обработки почвы не знают, что лучше выбрать – фрезы или плуг. Для выбора следует изучить особенности почвы своего участка. Для вспахивания поля с мягким грунтом используют фрезы, а для работы на твердой земле применяют плуг.

Выбирая небольшой мотоблок для дачи, многие обращаются к модели чешского производства «МФ-70». Ее можно использовать для скашивания травы на участке, уборки снега, доставки небольших грузов. Благодаря компактности и маневренности «МФ-70» применяют для работы в труднодоступных местах. В помощь садоводам и огородникам разработана новая модель мотоблока СтавМаш БМ-15. Эта техника уже неплохо себя зарекомендовала, с помощью насадок выполняются любые работы на садовом участке.

Мотоблок Brado BD-1600 приобретают для работ на небольших фермах. Он оснащен самым сильным четырехтактным мотором, который работает на бензине. Техника весит 120 кг, способна производить глубину вспахивания до 30 см. Самоходный мотоблок SW 360 (SunGarden MF 360 S) предназначен для профессионального применения. К технике имеется большой выбор оборудования, замена которого происходит без применения инструментов.

Мотоблок с навесным оборудованием облегчит работу дачнику с небольшим земельным участком и фермеру с полем средней величины. Выполненный объем работы напрямую зависит от мощности двигателя и специфики насадок.

Далее смотрите видеообзор навесного оборудования для мотоблока.

stroy-podskazka.ru

Самоделки для мотоблока. Самодельные приспособления и оборудование для мотоблока :: SYL.ru

Очень скоро после приобретения собственного участка встает вопрос ухода за ним. Если площадь его невелика, то можно обойтись и тележкой с ручным инструментом. Но это не всегда удобно, да и не всем под силу. А если участок больше по размеру, то здесь и вовсе не обойтись без «помощника». На выручку многим хозяевам приходит мотоблок. Но здесь опять-таки возникает проблема: как расширить его функциональные возможности? Конечно же, можно приобрести в тех же магазинах уже готовое заводское навесное оборудование. Главное, чтобы денег хватило на все. А есть еще один вариант: самоделки для мотоблока, изготовленные своими руками. Минимум инструментов и материалов, немного труда — и приспособления готовы. Главное, с минимальными финансовыми затратами. О том, что и как можно изготовить самому, — далее в данной статье.

Что можно изготовить?

Функциональные возможности мотоблока очень широки. Только зависят они от дополнительных приспособлений, которые к нему присоединяются. Самоделки для мотоблока являются хорошей альтернативой заводским механизмам. Главное, иметь немного фантазии и понимания дела. А изготовить можно практически все.

Изготовить для мотоблока своими руками можно следующие агрегаты:

Этот список можно продолжать. Но и так уже понятно, что самодельное оборудование для мотоблока позволяет выполнить все виды работ по участку.

Этапы изготовления

Весь процесс изготовления агрегатов для мотоблока своими руками условно можно разделить на несколько этапов. Для начала необходимо определиться, какое оборудование необходимо и какие функции оно будет выполнять. К примеру, если речь идет о прицепе, то в зависимости от выполняемых видов работ может изменяться конструкция. Самодельная тележка для мотоблока может обладать способностью выгружать грузы самостоятельно. Это очень удобно, если речь идет о перевозке насыпью удобрений, почвы, убранных овощей. В таких случаях поднять кузов и высыпать все гораздо проще, чем разгружать это вручную.

Следующий этап – расчет и изготовление чертежа. На этом этапе важно, чтобы мотоблок и полученное оборудование могли работать «в паре». Это касается мощности, размеров, способа крепления и многих других факторов.

После подготовки чертежа, когда известны необходимые материалы и инструменты, можно приступать к их подготовке. Работа будет выполняться быстрее, если все будет подготовлено заранее. В таком случае не нужно будет бросать работу и ехать в магазин за недостающими деталями.

И только когда все этапы подготовки пройдены, можно приступать собственно к изготовлению. На строительство может уйти много времени и сил. Но результат того стоит.

Необходимые параметры

Изготавливая самоделки для мотоблока, важно учитывать факторы, которые позволят оборудованию работать правильно. Нельзя собрать агрегат как у соседа, работающего на тракторе, и подсоединить его к мотоблоку. Параметры техники и навесного оборудования должны быть соответствующими. Поэтому необходимо уделить внимание следующим моментам:

• Мощность мотоблока. Так, для техники мощностью 4,5 л. с. будет достаточно нагрузки 250 кг с учетом водителя. Исходя из этого значения, можно рассчитать массу перевозимого груза в прицепе, количество допустимых плугов и так далее.

• Размер. Участок возле дома, даже самый большой, — это все-таки не поле. Поэтому наверняка найдутся участки, где большая техника не поместится. К тому же большая (или, наоборот, узкая) техника не всегда удобна в работе. Она может не пройти между деревьями или, наоборот, быть слишком узкой для грядки. Необходимо учитывать подобные размеры заранее.

• Предусмотреть узел для крепления оборудования к мотоблоку. Оно может быть шарнирным, на втулках, подшипниковым. Подбирать его необходимо именно для своей техники.

• Способ крепления отдельных частей оборудования между собой. Цельные узлы могут соединяться между собой сваркой, заклепками, болтами. Выбор в данном случае зависит от наличия инструмента, времени и способностей.

Это основные вопросы, которые необходимо продумать. Но не единственные. В процессе изготовления самоделки для мотоблока будет много вопросов и нюансов, которые нужно будет тщательно обдумывать для принятия правильного решения.

Изготовление прицепа

Одной из наиболее популярных самоделок является прицеп. Его можно считать самым основным агрегатом для работы с мотоблоком. Как уже отмечалось, начинать необходимо с подготовки чертежей и расчетов. Конструкция может отличаться в зависимости от желания, фантазии и имеющегося материала.

Первым делом готовится рама. Делается каркас прямоугольной формы с обязательной вставкой ребер жесткости. Предусматриваются места, к которым будут присоединяться элементы ходовой части и крепления к мотоблоку. Ходовая часть чаще всего крепится на самодельной ступице (окантовывается приваренная к раме арматура).

Далее производят непосредственное крепление ходовой части. Здесь может использоваться подшипниковая система или ось в зависимости от конструкции прицепа. Во втором случае лучше выполнить съемное крепление, нежели сварное. Это может понадобиться при ремонте (замене) оси.

Сцепной механизм проще приобрести готовый. Его нужно будет просто присоединить к прицепу. Обычно его крепят к куску металлической трубы, которая приваривается к раме тележки.

Далее собирается кузов. Используют для этого сталь, нержавейку или оцинковку. Важно сделать ребра жесткости по дну и бортам. Предусматривается место для водителя.

Плуг своими руками

Реальностью является самодельный плуг для мотоблока. Только в данном случае важно найти точные и правильные чертежи. От этого будет зависеть качество обработки почвы.

Сам отвал плуга обычно изготавливают из стали толщиной 3 мм. Важно ее правильно изогнуть. Сделать это правильно поможет шаблон из обычной металлической трубы.

Для стойки берут металлическую пластину, толщина которой не менее 10 мм. Степень заглубления регулируется местом установки стойки на кронштейне. Угол вспашки выбирается наклоном мотоблока. Может использоваться с этой целью регулировочный винт.

Почву разрезает и формирует ее пласт лемех. Традиционная версия – двухсторонняя конструкция. Но можно выбрать и более современный вариант самозатачивающегося лемеха. В первом случае периодически необходимо затачивать оборудование. Это позволит равномерно разрыхлить почву, разрезать корни сорняков.

Самодельная косилка для мотоблока

Изготавливать косилку можно из подручных вариантов. В таком случае для начала изготавливается рама. Чаще всего в качестве исходного материала берут металлический уголок 40х40 мм. Иногда берут основу от заводских косилок. Но это более дорогой вариант.

На готовую раму крепят подшипники, в которые монтируется ось для колес. После этого крепится рабочая часть. От ее вида зависит тип косилки: роторная, сегментная или соединенная с повозкой. В действие она может приводиться цепью от редуктора бензопилы. В случае роторной косилки берут металлические диски, между которыми крепят ножи. Во втором случае ножи крепятся на металлическую планку. На металлический брус крепят колесо (подойдет от старой детской коляски), которое приводится в действие ВОМ от техники. На этом самодельная косилка для мотоблока готова.

Изготавливаем культиватор

Самодельный культиватор для мотоблока изготавливается из стального листа размером 150х150 мм. Фреза изготавливается из пластин 250х40 мм. Пластины соединяются попарно в виде фрезы. Обычно крепят их болтами. Далее берутся две металлические трубы, которые соединяются между собой уже готовыми фрезами. Вся конструкция крепится к валу мотоблока.

Самодельный отвал

Еще одно популярное приспособление для мотоблока – отвал. Он может использоваться для очистки снега, разравнивания почвы. Основу гнут из стального листа толщиной 1-2 мм. К ней крепятся вертикальные ребра жесткости из более толстого металла.

www.syl.ru

Навесное оборудование для мотоблоков какое бывает видео

Мотоблоки, навесное оборудование для мотоблоков находят самое широкое применение в личном подсобном хозяйстве. Большое хозяйство может оснащаться необходимым набором специализированной техники.

Самый простой способ получить красивую лужайку перед домом

Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство — жидкий газон AquaGrazz.

Читать далее>>

Виды и назначение навесного оборудования

Маленькие частные хозяйства, фермеры привыкли экономить во всем. Мотоблок используется разнообразными способами, он механизирует все виды работ. Двигатель на бензине, дизельном топливе достаточной мощности позволяет решать широкий круг задач.

Назначением мотоблоков является, прежде всего, обработка почвы. Приспособления дают возможность вспахать, окучить, посадить сельхозкультуру, убрать богатый урожай. Агрегаты исправно выполнят работу на небольшом участке до 4 га. Навесные приспособления существенно расширяют круг выполняемых задач. Приспособления способны:

• убрать снег;
• вырыть канаву;
• постричь газон;
• скосить траву.

Перечень неполный, возможное количество работ существенно больше перечисленных. Разные механизмы могут использовать мотоблок, служащий приводом. Широкий круг вопросов, решаемых дополнительным оборудованием, делает агрегат неоценимым, позволяет выполнять многие сельскохозяйственные, строительные, бытовые работы.

Функции, возможности мотоблока ставят его между мини-трактором и мотокультиватором. Приспособление более универсально, чем мотокультиватор. Аппарат выполняет работу, применяя тяговое усилие. Культиватор решает только узкие специализированные задачи культивации. Аппарат рыхлит поверхность почвы.

Мотоблок обладает единственной осью, у него сидения нет, и оператор удерживает устройство руками, шагая позади. Существует возможность оснастить аппарат прицепом. Этот вариант предполагает наличие сидения. Сверхтяжелые модели оборудуются третьим колесом и сидением. Эти варианты обладают существенным сходством с мини-трактором.

Важно! Мотоблок мало отличается от трактора конструктивно, он имеет те же детали.

Часто понятия мотоблок и культиватор отождествляют, особой разницы между ними не видят. Два устройства, между тем, имеют принципиальные различия, касающиеся функциональности устройств.

Обработка почвы происходит обоими видами техники. Устройства готовят почву, делают структуру грунта лучше, смешивают почву и удобрения. Основным элементом и того, и другого агрегата выступают фрезы, погружаемые в землю, позволяющие произвести вспашку, потратив минимум усилий. На небольшом участке площадью несколько соток стоит применять легкую модель.  Такие аппараты бывают электрическими, бензиновыми, дизельными.

Помимо обработки почвы, мотоблок легко выполняет другие работы. Использование соответствующей навески для мотоблока позволит косить траву, убирать картофель, другие корнеплоды. Даже вывоз урожая выполняется легко. Мотоблок обладает богатым функционалом, намного превосходит культиватор. Рынок изделий предлагает заманчивые варианты. Можно приобрести модель, снабженную фарами, способную работать ночами. Интересен вариант, оснащенный ножами, позволяющими рыть канавы. Дополнительные навесные приспособления делают технику дороже.

Функциональность мотоблока очень велика. Устройство поможет выполнить многие виды работ. Аппарат использует широкий ряд навесных устройств. Очень полезно бывает присоединять мощный насос, полезна тележка. Некоторые модели комплектуются рубанком, циркуляркой. Небольшая мощность агрегата не отражается на работоспособности, скорости выполнения операций.

Частное хозяйство, фермер приобретают тот или иной агрегат в зависимости от типа выполняемых работ. Вспашка целины, обработка междурядий требуют разной техники. Более мощные модели стоят намного дороже. Тратить средства нужно эффективно, производительность устройства должна соответствовать типу работ. Участки классифицируют так:

1. Сверхмалым считается участок менее 10 соток, который предполагает разные зоны – сад, клумбы, грядки, газон.
2. Участок до 40 соток считают малым. Он разбивается на несколько зон.
3. Средний участок размером 50-90 соток используется под пару культур.
4. Большой участок — более 100 соток требует проведения слишком большого количества видов работ. Культиватор все выполнить не сможет.

Владельцам больших участков имеет смысл использовать тяжелые модели, оснащаемые навесным оборудованием.

Важно! Тяжелая модель не выполняет прополки.

Дополнением послужит сверхлегкая модель, позволяющая выполнить прополку. Владельцу небольшого надела стоит подумать, как приобрести средний агрегат, дающий возможность обрабатывать почву оптимальным образом.

Эксплуатационные характеристики

Различные модели имеют собственное оснащение, отличаются параметрами, характеристиками. Скорость агрегата задается количеством передач. Обычная рабочая скорость составляет 4 км/час. Трехскоростные изделия обладают скоростью 15 км/час. Существуют шестискоростные варианты, способные развить вдвое большую скорость.

Устройство снабжается качественным надежным двигателем. Современные модели оснащены четырехтактным мотором. Охлаждение используется обычно воздушное. Запускается мотор ручным стартером. Более мощные модели обладают аккумулятором, электростартером.

Большое значение имеет трансмиссия аппарата. Редукторы очень разнообразны, применяются цепные, ременные шестеренчатые передачи. Редуктор лучше выбирать разборный, потому что отказ необслуживаемого редуктора потребует смены всего агрегата.

Устройство обеспечивает возможность маневра. Маневрирование устройства предполагает наличие механизма отключения одного колеса. Существуют варианты оснащения дифференциалом. Навесное оборудование, рабочие органы, прицепные механизмы подключают к валу отбора мощности. Зависимые устройства подключаются муфтой сцепления. Независимые приводятся во вращение непосредственно мотором.

Часто модификации допускают регулировку межколесного расстояния. Добиться лучшего сцепления колес позволяет большая масса устройства, достигнуть которой легко путем установки специального балласта.

Мотоблоки предлагаются укомплектованными некоторыми вариантами навесного оборудования. Фрезы обычно предоставляются сразу. Она надевается вместо колес, ряд моделей предусматривает совместно применение. Фреза позволяет вспахивать грунт. Слишком мягкий грунт заставляет фрезу закапываться, поэтому предпочтительно использовать секционные модели, обеспечивающие хорошую проходимость.

Применение грунтозацепов

Использование плуга, выкапывателя требует применения грунтозацепов. Только тяжелые модели поставляются без грунтозацепов. Необходимость оборудования этого типа заставляет умельцев изготавливать грунтозацепы к мотоблоку своими руками. Изделие имеет вид металлических колес. Приспособление обеспечит выполнение основных грунтовых работ.

Адаптер делает применение механизма комфортным. Тележка имеет сидение, предусмотрен блок сцепления, колесная пара. Приспособление служит местом крепления навесных устройств.

Вспашка целины проводится плугом. Приспособление очень производительно, более глубоко обрабатывает почву, усилия необходимы минимальные. Кроме обычных вариантов исполнения, бывают плуги оборотные, нередко применяются роторные варианты. Оборотная модель использует попеременно правый-левый плуги, двигается вперед-назад. Роторный вариант плуга позволяет пахать и одновременно проводить культивацию.

Самостоятельное изготовление навесного оборудования

Мотоблок полезен, функционален, оснащается многими навесными приспособлениями. Механизм способен окучить картофель, убрать снег, заготовить дрова. Но даже продвинутые совершенные модификации устройств комплектуются ограниченным количеством навесных приспособлений. При этом сравнительно легко выполнить навесное оборудование для мотоблока своими руками, чтобы использовать технику наиболее продуктивно.

Посадка картофеля пройдет намного легче с применением картофелесажалки, которую легко выполнить самостоятельно. Хорошо зарекомендовали себя модели небольшой мощности. Сажалка сама проложит борозду, забросит клубни картофеля, прикроет картофель землей.

Важно! Устройство может использоваться и для посадки других овощей.

Для изготовления устройства требуются:

• звездочки;
• цепи;
• швеллеры.

Картофелесажалка применяется на обработанной почве. Посадка картофеля происходит равномерно, что обеспечивает отличный урожай. Изготовить приспособление на мотоблок своими руками невозможно без соответствующих схем. Потребуются чертежи на бумаге для исполнения изделия. Основой служит рама, которую сваривают из швеллеров. Бункер нужного объема выполнить несложно.

Правила выбора оборудования

Многие владельцы техники стремятся приобрести дополнительное навесное оборудование. Только изделия того же производителя гарантирует полную совместимость устройств. Продукция другой фирмы может иметь особенности крепления. Эффективность работы навесных устройств требует совпадения крутящего момента, прочих параметров. Изделия должны точно подходить друг другу.

Некоторые виды навесных механизмов нуждаются в сцепке. Она часто отсутствует в базовой комплектации. Чаще всего ее докупают отдельно.

Ассортимент навесных устройств очень широк. Производители постоянно предлагают все новые виды более совершенных приспособлений, изобретают принципиально новые изделия. Желание модернизировать свой агрегат, усовершенствовать работу похвально. Стоит чаще посещать сайт производителя.

rozarii.ru
