Навес из труб своими руками: каркас, опоры, размеры и чертежи, как правильно сварить односкатный навес из профтрубы, какую использовать, как сделать схему

Расчет навеса из профильной трубы

Сегодня навес из профильной трубы можно встретить буквально в каждом дворе. Это может быть как небольшой козырек над крыльцом, так и просторная крытая стоянка на несколько автомобилей.

Популярность этого строительного материала понятна – конструкции получаются красивыми, крепкими, а работы по их возведению занимают совсем немного времени. В этой статье мы раскроем основные вопросы, касающиеся конструкции навеса из профильной трубы.

Invalid Displayed Gallery

Навес из профтрубы: расчет, чертежи, строительство и виды креплений

Особенного внимания при расчетах требуют габаритные навесы – для автомобиля, бассейна, зоны отдыха и т. д. Небольшие козырьки для односкатных навесов своими руками можно делать без учета СНиП.

Как рассчитать навес, чертежи

Расчет навеса из поликарбоната из профильной трубы начинается с создания эскиза. На нем отражается желаемый тип конструкции и отделки, а также примерные размеры. Точные параметры определяем только после похода на место будущего размещения сооружения – делаем замеры строительной площадки и стены дома, если каркас навеса из профильной трубы будет приставным. Эскиз может быть сделан как вручную, так и с помощью специальной программы.

Делаем навес из квадратной трубы своими руками: эскиз, сделанный в компьютерной программе

Исходные данные для расчетов: дом 9 х 6 м, свободная площадка (9 х 7 м) имеется перед свободной его стороной.

• Навес можно делать шириной во всю стену дома – 9 м, вылет пусть будет на метр короче площадки – 6 м. Получаем сооружение 6 х 9 м.
• Оптимальная высота низкого края – 2,4 м, высокий поднимаем до 3,5 или 3,6 м.
• По перепаду высоты ската вычисляем угол его наклона – получается 12 – 13 градусов.
• Смотрим ветровые и снеговые карты своего района и высчитываем по ним вероятные нагрузки.
• Выбираем на основании полученных цифр материалы, приступаем к составлению чертежа навеса из профильной трубы.

Отдельно надо сделать отдельные чертежи для стропильных ферм. Несколько их вариантов отображены на следующем рисунке.

Изготовление ферм из профильной трубы для навеса: схемы разных типов конструкций

СНиП позволяет делать расчет фермы из профильной трубы для навеса с уклоном от 6 градусов. Однако лучше отталкиваться минимум от 8 градусов. Это связано с тем, что малый уклон зимой создаст проблему накопления снега на поверхности кровли.

Далее приступаем к расчетам количества нужных материалов. Обязательно учитываем процент брака и возможных потерь при монтаже. Обычно закладывается 5% от итогового количества.

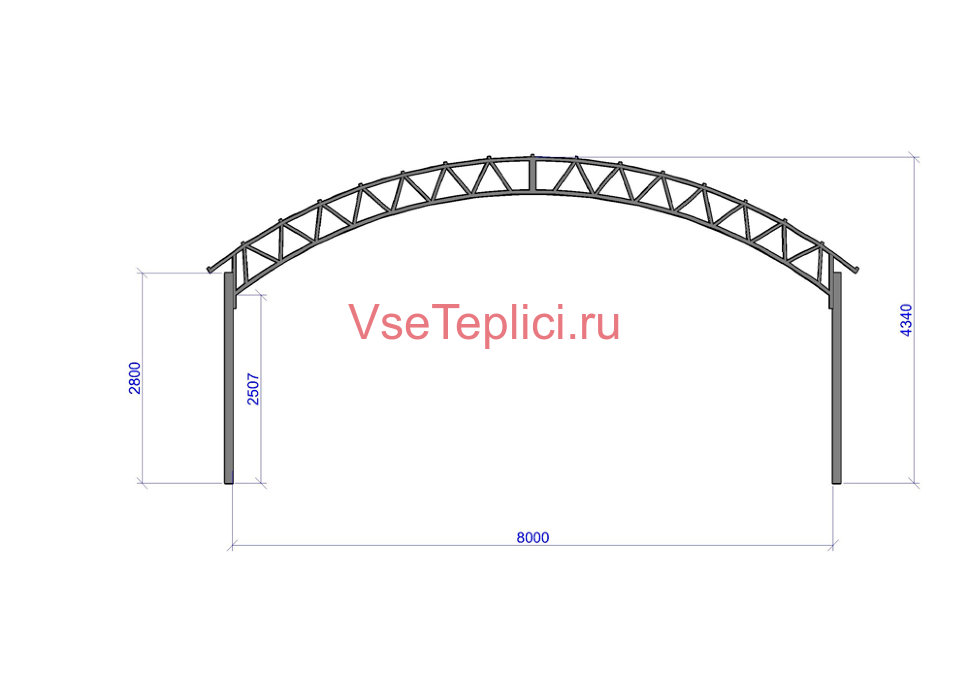

Чертеж с размерами

Процесс изготовления навеса из профильной трубы

Сделать небольшой пристенный навес из труб совсем не сложно. Начинаем расчетов конструкции и подбора подходящих материалов. Этот процесс описан в предыдущем и следующем абзацах. Далее, согласно чертежу, размечаем рабочую площадку, а точнее расположение фундаментных ям на ней.

• Откапываем ямы на нужную глубину.
• На дно засыпаем слой щебня.
• В ямы вертикально устанавливаем закладные детали.
• Заливаем яму цементно-песчано-гравийным раствором.

На нижние концы стоек навариваем квадраты стали, по размеру точно совпадающие с площадками закладных деталей. Отверстия под болты также должны совпадать. После того как фундаментные столбы застынут, прикручиваем стойки к закладным.

Как зафиксировать навес из профтрубы своими руками: фото коллаж с примером использования закладной детали

Теперь переходим к сборке каркаса кровли. Профтрубу размечаем и режем на части нужной длины. Свариваем или скрепляем болтами сначала боковые фермы, затем фронтальные перемычки и в самом конце монтируем элементы раскосных решеток, если они нужны. В процессе сверяемся со строительным уровнем, также можно использовать магнитные уголки. Готовый каркас поднимаем на стойки и фиксируем метизами/привариваем.

Навес из профильной трубы, фото фиксации кровли на стойках

перед началом монтажа кровельного материала навес из профтрубы должен быть окрашен или обработан антикоррозийным составом. Это связано с тем, что в процессе сборки конструкции заводская защита металла повреждается на местах вхождения креплений.

Виды крепления элементов между собой

Очень часто навесы собираются при помощи сквозных болтов или саморезов. Этот способ хорош тем, что в процессе вам не потребуется сварка – не все владеют приемами сварочных работ. Понадобятся только сами метиз и дрель со сверлом по металлу. Диаметр выбираемых болтов/саморезов напрямую зависит от сечения профтрубы – на этот счет вас сориентирует продавец в магазине стройматериалов.

Собираем навесы из профильной трубы своими руками: фото крепления сквозными болтами

Сварка не менее популярна для сборки навесов из профтрубы, чем болты или саморезы. Для работы требуется сварочный аппарат, электрический или газовый. Последний предполагает использование некоторого количества расходников. Сварка обеспечивает очень прочное крепление, не нарушающее целостности тела элементов. К примеру, те же болты предполагают сверление отверстий, что ослабляет всю конструкцию.

недостаток такого монтажа – сложность процесса. Не все владеют приемами сварки на уровне, достаточном для сборки сооружений, испытывающих большие нагрузки. Поэтому, если вы не уверены в себе или не имеете возможности нанять специалиста, лучше отдайте предпочтение болтам/саморезам.

Как сделать навесы из профильной трубы своими руками: на фото сварных швов

Небольшие навесы из профиля сечением до 25 мм собираются с помощью специальных хомутов, или, по-другому, краб-системы. Они бывают Т-образными – для соединения трех концов и Х-образными, для соединения четырех концов. Стягиваются хомуты болтами (6х20 или 6х35) с гайками – метизы обычно в комплекте не идут и приобретаться должны отдельно. Недостаток краб-системы – элементы соединяются только под углом 90 градусов. Сварка здесь не уместна, так как профтруба указанного сечения имеет маленькую толщину стенок.

Чем можно скрепить навес из профильной трубы своими руками: краб-системы

антикоррозийную обработку профтруба имеет только снаружи, внутри металлическая поверхность остается подверженной ржавлению. Поэтому все срезы конструктивных элементов навесы обязательно должны быть закрыты заглушками.

Выбираем профтрубу для навеса: размер и сечение

При выборе профтрубы для крупных навесов необходимо пользоваться данными из СНиП:

• 01.07-85 — регламентирует сочетание снеговых нагрузок и вес конструктивных элементов постройки.
• П-23-81 – работа с изделиями из стали.

Руководствуясь данными из этих положений и собственными потребностями вам надо будет определиться со следующим: выбрать угол наклона кровли, тип профтрубы для стоек и тип ферм. Для примера возьмем пристенный навес 4,7х9 м, передний край которого будет опираться на стойки, задний – жестко крепиться к стене дома. Местоположение, допустим, Краснодарский край. Оптимальный угол наклона кровли для навесов такого типа – 8 градусов. Снеговая нагрузка для крыши 4,7х9 м для этой местности будет 84 кг/м².

Примерный вес одной стойки (2,2 м) – 150 кг, вертикальная нагрузка на нее получится 1,1 т. Популярная в строительстве круглая профтруба сечением 43 мм и со стенками в 3 мм тут не подойдет, минимальные показатели – 50 мм и 4 мм. Труба квадратного сечения может быть 45 мм со стенкой 4 мм.

Таблица соответствия толщины стенок сечению

Самый простой и удобный вариант ферм – два параллельных друг другу пояса с раскосной решеткой. При высоте фермы 40 см на пояса лучше подойдет квадратная профтруба сечением 35 мм и стенкой 4 мм, на раскосные решетки – 25 мм и 3 мм. Система связей обязательно должна идти по стойкам и фермам.

Пример стропильной фермы

конструкция, расчеты, чертежи + фото, видео

Перекрытие небольшого пространства около дома позволяет защитить от осадков и непогоды места отдыха или хранения какого-то имущества. Зачастую для этой цели используют навесы. Этот вид сооружения не имеет по периметру стационарных стен, хотя может использоваться тканевая или иная лёгкая обшивка для усиления защитных функций.

рис1.Навес

Навес практически является лёгким каркасом с установленной на нём кровлей. Таким образом, навес выгоднее всего изготавливать из материалов, достаточно прочных на осевое сжатие и изгиб, имеющих минимальный вес при максимальной технологичности. Опыт показывает, что лучше всего навес изготавливать из профильной трубы. Своими руками при этом можно выполнить работу полностью или её значительную часть.

Виды стального профиля.

Современная индустрия производит огромный ассортимент трубных изделий из стального профиля, обычно имеющих прямоугольное или квадратное сечение. Ширина стенки варьируется от десяти миллиметров до десяти сантиметров и более. Толщина металла, использованного в изделии, может быть от одного миллиметра до полутора сантиметров. Отличаются трубы и по способу изготовления. Они бывают:

• холоднокатаные;
• горячекатаные;
• электросварные.

рис.2 Труба профильная стальная

Каждый вид трубы имеет свои достоинства и основную сферу применения. Для изготовления несложных строительных конструкций, к которым относятся навесы, лучше всего подходят холоднокатаные и электросварные трубы.

Элементы навеса из профильной трубы

Как любая пространственная конструкция, каркас навеса из профильной трубы будет состоять из стоек, прогонов перекрытия и элементов горизонтальных и вертикальных связей. Стойки или столбы для навеса могут изготавливаться из профильной трубы, хотя возможно применение и обыкновенной трубы круглого сечения. Некоторым недостатком столбов из круглой трубы станет более сложная конструкция узлов опирания и крепления элементов.

рис 3. Сечение трубы

Опоры лучше изготавливать из трубы квадратного сечения. Такая форма идеально подходит для сопряжения элементов, располагающихся под прямыми углами. На ровной и прямой поверхности стенки легко устанавливаются элементы крепления при помощи сварки, болтовых или резьбовых соединений. Форма сечения, представляющая собой равносторонний квадрат, обеспечивает равную жёсткость профиля в продольном и поперечном направлении.

Для изготовления прогонов или ферм лучше всего подойдёт труба прямоугольной конфигурации. В отличие от стоек, прогоны испытывают значительное усилие в поперечном направлении, то есть сверху вниз. И практически никаких нагрузок вдоль оси. Поэтому использование квадратного или круглого профиля совершенно не целесообразно.

Для изготовления элементов вертикальных и горизонтальных связей профили трубного сечения использовать нет необходимости. Лучше всего для этого подойдёт стальной уголок небольшой ширины.

Стойки навеса из профильной трубы

В зависимости от длины элемента следует выбрать ширину и толщину стенки. Подбор этих параметров лучше производить на основании расчёта нагрузок, но в то же время для строительства простого навеса такие сложности выглядят избыточными. Нужно учесть, что и толщина стенки, и ширина её, влияют на жёсткость стойки. Можно применить более толстую трубу меньшей ширины сечения или тонкостенную трубу с широкой полкой.

Вертикальная нагрузка от перекрытия навеса, воспринимаемая стойкой, не является очень большой и даже тонкостенная труба сможет её воспринимать без деформации. Жёсткость трубы напрямую зависит от высоты сечения. Поэтому применение стойки с широкой полкой и тонкой стенкой будет целесообразнее и экономичнее.

рис 4. Чертёж навеса

Размер профильной трубы для навеса среднего размера, например, легкового автомобиля, может быть от пятидесяти до ста миллиметров. Если стойки расположены чаще, то сечение трубы можно уменьшить. При опирании кровли навеса на четыре опоры, лучше их изготовить из труб большего сечения.

На стойки навеса закрепляются элементы связей, препятствующие смещению в вертикальной плоскости под воздействием ветровых нагрузок. Их следует закреплять на стойках жёстко, при помощи сварки или закрепления в двух точках на каждой плоскости опоры. Связи устанавливаются крестообразно в продольной и поперечной плоскости.

Стойки следует закреплять в фундаменте жёстко, замоноличивая в тело бетона или монтируя при помощи анкеров, установленных в верхнем срезе фундамента. Устанавливая столбы для навеса из профильной трубы, необходимо контролировать их вертикальность при помощи водяного уровня или лазерного отвеса. Стойку, закреплённую при помощи анкеров, можно выровнять в процессе монтажа. Замоноличенную в процессе установки, выровнять впоследствии практически невозможно.

Почти все работы, связанные с изготовлением несущих элементов каркаса навеса из профильной трубы, можно выполнить собственными руками. Бетонирование фундаментов и установка стоек не требует высокой квалификации и доступно любому застройщику. На этом этапе можно обойтись без сварочных работ.

Устройство кровли навеса

Кровля навеса является основной целью, ради которой и проводятся все остальные работы. Сложность её изготовления и монтажа напрямую зависит от длины перекрываемой стороны и шага стоек опор. Чем больше длина прогона или фермы навеса из профильной трубы, тем изделие будет сложнее и дороже. Оптимальным вариантом можно считать трёхметровый пролёт, позволяющий получить достаточно площади при минимальных затратах.

Более простым решением является односкатная крыша навеса, на основе простых прогонов из профильной трубы. Для изготовления прогонов лучше всего подходят элементы прямоугольного профиля. При этом большая сторона сечения балки устанавливается вертикально, а меньшая является основанием.

Расчёт балок навеса из профильной трубы можно поручить специалисту или подобрать размер профиля самостоятельно. Для этого следует посчитать предполагаемую нагрузку на балку, которая будет зависеть от климатического пояса, шага прогонов и их длины, веса кровельного покрытия. Для балки длиной три — четыре метра можно порекомендовать профиль высотой восемьдесят — сто миллиметров.

рис 5.Типы ферм

Уменьшить высоту профиля можно использовав вместо сплошного прогона сварную ферму. Чертежи ферм из профильной трубы для навеса проще всего поискать в интернете или сделать на основе чертежей металлических ферм, уменьшив пропорционально длине. Ферма не должна получаться сложной, помимо треугольной конструкции нижнего и верхнего пояса, связанных центральной стойкой, достаточно укрепить верхнюю балку подкосом. Для такой конструкции может оказаться достаточно профиля с высотой шестьдесят миллиметров по большей стороне в нижнем поясе и меньшего размера для остальных элементов фермы.

Не забывайте, что приведённые примеры соответствую минимальным пролётам и небольшой нагрузке на балку или ферму. При увеличении любого параметра, расчёты следует передоверить специалистам, обладающим необходимой квалификацией.

Элементы фермы следует скрепить при помощи сварки. Если вы не знаете, как правильно сварить ферму навеса своими руками, то нужно доверить эту работу знающему сварщику. Сварка сегментов трубчатого сечения непростая задача и этому ремеслу нужно учиться. Сварные швы следует зачистить и защитить от коррозии специальной грунтовкой.

На уложенные балки или фермы устанавливается обрешётка из бруса высотой пятьдесят миллиметров, называемого обрешёткой. Обрешётка предназначается для крепления листов кровельного покрытия. Если не гнаться за экзотикой, то наилучшим вариантом для этого типа сооружений является металлический профильный кровельный настил или листы на основе полимеров. Установить обрешётку и настелить кровельные листы навеса из профильной трубы своими руками, может практически любой застройщик. Брус, из которого делается обрешётка, должен быть заранее пропитан антисептическим составом или окрашен специальной краской, предотвращающей гниение древесины. После установки бруса в проектное положение, сделать это окажется труднее, а качество выполненных операций будет гораздо хуже.

Фермы или прогоны навеса скрепляют между собой с горизонтальной плоскости крестообразными связями из профильного металла небольшого сечения. Так же, как и на стойках, связи должны жёстко крепиться в точках опоры, лучше при помощи сварки.

Все металлические конструкции необходимо защитить от коррозии специальными красками для металла. Эту операцию лучше делать до монтажа элементов в проектное положение. После монтажа, требуется восстановить защитное покрытие в местах, где оно оказалось повреждено. Там, где производились сварочные или иные крепёжные работы в процессе установки элементов, нужно нанести покрытие на оголённые участки.

рис 6.Навес

Как видно из описания, несмотря на кажущуюся простоту конструкции, она содержит много элементов различного размера, устанавливаемых на разных отметках. Для предотвращения брака в работе и контроля исполнения задач приглашёнными специалистами, перед началом работ рекомендуется сделать максимально подробный чертёж навеса из профильной трубы. При изготовлении фермы перекрытия, на эту конструкцию тоже нужно сделать чертёж с нанесением размеров всех элементов. Чертёж каркаса навеса можно сделать собственными руками на бумаге или при помощи компьютера, если вы обладаете соответствующими навыками.

Следуя этим рекомендациям, вы сможете выполнить работу с достаточным качеством и не сожалеть о потраченных деньгах.

Навес из профильной трубы своими руками

Для любого двора частного дома строительство навеса из труб — это лишь вопрос времени. Рано или поздно, но хозяева самостоятельно придут к пониманию того, что нужно делать навес из профильной трубы своими руками. Нехитрая конструкция из профиля не только защитит от снега, дождя и солнечного света, но и значительно расширит жилое пространство дома. Но постройка из профилированных труб требует немалых затрат на приобретение материала, кроме того, немалый вес металла над головой может нести угрозу здоровью, поэтому строительство придется выполнять по всем правилам, на основании чертежей и расчетов.

Как сделать конструкцию навеса из профильной трубы

В самодеятельном строительстве навес из профильной трубы, если он не имеет фундамента, кровли и боковых стен из горючих материалов, можно спокойно оставить без оглядки на архитектурные и противопожарные ограничения. Единственное, что нужно будет сделать:

• Подобрать подходящий проект навеса из профильной трубы;
• Спланировать конструкцию на конкретной площадке;
• Выполнить проверочный расчет навеса из профильной трубы на устойчивость конструкции под весом снежной шапки максимальной толщины;
• Составить смету и последовательность выполнения операций.

Важно! При разработке проекта потребуется сделать оценку наиболее приемлемого варианта фундамента, которого было бы достаточно для удержания тяжелого стального каркаса из профильной трубы для навеса.

Размер сечения профилированной трубы, из которой будет планироваться постройка навеса, напрямую зависит от размеров площадки, и в первую очередь от длины балки перекрытия между опорами. Чтобы определить количество и сортамент необходимого материала, потребуется, используя чертеж навеса из профильной трубы, составить деталировку, и только после этого планировать смету.

Конструкция и расчет навеса

Наиболее простым вариантом, доступным для изготовления своими руками, является односкатный навес из профильной трубы, изображенный на чертеже.

Расчета на прочность опор и горизонтальных прогонов проводить нет необходимости, так как вес постройки относительно небольшой, и прочности металла стоек более чем достаточно. К преимуществам приведенной конструкции можно отнести простоту и небольшой вес постройки из стального профиля. В основе устройства каркаса односкатной крыши применяется ферма из профильной трубы клиновидной формы. На крышу 5,45х5,45 м будет установлено три фермы, максимальной высотой в 120 мм. Ферма сделана из облегченного профиля 25х25 мм с пятью подкосами.

Данные оценочного расчёта и выбранных размеров конструктивных элементов показывают, что вес металлического каркаса крыши из трех ферм не превысит 200 кг, что для шести опор сечением 50х50 мм составляет менее 15% максимальной статической нагрузки. Расчет по массе и нагрузке на кровлю массы максимального снежного покрова дает увеличение распределенного давления на вертикальные опоры до 780 кг, что обеспечивает запас прочности конструкции в 1,3 единицы.

Более серьезной проблемой может быть наличие горизонтальной реакции, способной опрокинуть навес или придать конструкции небольшой наклон. Если навес строится с жестким защемлением профильной опоры в бетонном основании фундамента, то реакция при 27^о уклоне ската составит 30% от массы снега. Опора из профилированной трубы 50х50х3, длиной 2 м, способна выдержать боковую нагрузку почти в 150 кг, шесть опор обеспечат сопротивление усилию в 900 кг, что втрое превышает максимальное горизонтальное давление от снежной массы.

Даже если на горизонтальное сечение крыши будет добавлена ветровая нагрузка при скорости 20 м/с, а это составит 24 кг/м² клиновидной поверхности, то общее увеличение горизонтального усилия не превысит 144 кг, что значительно меньше горизонтальной реакции от давления снега, и на прочность опор практически не повлияет.

Конструкция большого навеса

Для обычного двора приведенного варианта навеса из профильных труб малого сечения вполне достаточно для того, чтобы укрыть автомобиль, или использовать его в качестве места отдыха на свежем воздухе. Но зачастую требуется сделать навес большего размера, например, такой, как приведен на чертеже. Конструкция 9х8 м из профильной трубы позволяет закрыть пространство, которого хватило бы для стоянки четырех легковых или двух грузовых автомобилей.

Несмотря на внешнюю схожесть с предыдущим проектом, вес нового навеса уже составляет более двух тонн, количество ферм из профильной трубы увеличено вдвое, кроме того, нижняя и верхняя кромка односкатного навеса из профильной трубы усилены с каждой стороны прямоугольной фермой, увеличивающей жесткость в продольном направлении. С увеличением размеров навеса возрастает сечение используемых в каркасе профилированных труб, увеличивается количество несущих ферм крыши.

В данном проекте односкатного навеса для вертикальных опор используется квадратная профильная труба 120х120 мм, для горизонтальных балок перекрытия профиль 80х80 мм. Для обустройства каркаса односкатной кровли применяется профильная труба 50х50 мм. Односкатную крышу образуют семь рамных ферм, длиной восемь метров. Такое устройство обеспечивает максимальную жесткость при небольшой массе. Шаг между подкосами фермы составляет 1740 мм, высота козырька 370 мм.

Расчет несущего каркаса из профильной трубы для навеса в данном случае выполнить вручную достаточно сложно, да и в этом нет особой необходимости. Размеры профильной трубы можно получить расчетом с помощью специализированной строительной программы, например, как на видео:

В данном проекте навеса все размерные цепи на чертежах прошли дополнительные расчеты и проверку на прочность и устойчивость, поэтому их можно просто использовать в качестве опорных или базовых при строительстве навеса из профильной трубы.

Какой из навесов более подойдет для использования в частном доме, зависит, прежде всего, от цели и финансовых возможностей хозяев. С помощью таких навесов можно накрыть дом или зону отдыха с бассейном и игровой площадкой. При этом часть козырька и ската односкатной крыши можно покрыть прозрачным поликарбонатом, а вторую часть ондулином или металлопрофилем.

Технология сборки навеса из профильной трубы

Процесс постройки навесов из профильной трубы обоих вариантов во многом схож, но есть и различия. В первом случае большую часть соединений можно сделать на болтах или шпильках, более мощные и тяжелые конструкции навесов необходимо собирать только с помощью сварки, в противном случае добиться требуемой жесткости конструкции из профильной трубы будет намного сложнее.

Процесс сборки навеса состоит из пяти этапов:

1. Подготовка фундамента под установку навеса из профилированных труб;
2. Изготовление ферм из заранее раскроенных по чертежу профилей;
3. Установка вертикальных опор, обвязка стоек горизонтальными балками перекрытия, установка прямоугольных ферм;
4. Монтаж клиновидных ферм и соединение их в один каркас;
5. Укладка кровельного материала и покраска профильных труб навеса защитной эмалью.

Применение сварки в защитной среде позволяет надежно соединить профилированную трубу 50х50 мм и 25х25 мм с минимальной толщиной стенки в 2 мм. Этот этап работы требует хорошего знания технологии соединения тонкостенных изделий. Если нет возможности использовать аргон или углекислоту, то лучше заменить сварку болтовым соединением, и после монтажа усилить стыки сварочными точками. Более толстую профильную трубу можно сварить, используя обычную электрическую сварку по схеме, показанной на видео:

Особенности подготовки и обустройства фундамента

Чем больше сечение профильной трубы, тем тяжелее и жестче получается конструкция односкатного навеса. Но в обоих проектах есть существенный недостаток – нижние части вертикальных стоек не обвязываются дополнительными горизонтальными перемычками из профиля. Поэтому жесткость нижнего яруса может быть обеспечена только за счет правильной привязки к основанию.

Для обустройства основания можно сделать малозаглубленный ленточный фундамент, еще лучше, если площадку под навесом заделывают монолитным бетоном в виде плиты. В обоих случаях бетонного массива фундамента будет достаточно, чтобы удержать навес без крена или перекоса под действием ветровых нагрузок.

Для навесов используется два типа заделки вертикальных стоек в фундамент.

В первом случае для каждой опоры выкапывается скважина на глубину в 60-70 см, в нее помещается кусок асбестоцементной трубы, диаметром в 200 мм, и оставшееся пространство между стенками скважины и трубой засыпается гравием с песком и проливается цементным молочком. Каждую вертикальную опору из профилированной трубы вставляют в подготовленное гнездо и заливают бетонным раствором. В течение 20-30 мин необходимо выровнять стойку по вертикали и подпереть двумя-тремя подкосами. После схватывания бетона оголовки стоек подрезают по одному уровню, и можно приступать к монтажу навеса из профилированной трубы.

Во втором случае для установки стоек используют специальные забетонированные опорные площадки из отрезка профильной трубы 100х100 мм, с приваренным на торце квадратом из листового металла. Для вертикальных опор навеса изготавливается ответная часть «пятки» с отверстиями под крепление анкерными шпильками. Такой способ крепления позволяет идеально точно выровнять опоры при сборке каркаса, и при необходимости подкорректировать их положение. Осталось только решить, как сварить навес из профильной трубы.

Последовательность сборки навеса из профильных труб

После того как были установлены вертикальные опоры, необходимо обвязать оголовки с помощью горизонтальных профилей. Первыми устанавливают короткие отрезки навеса, затем длинные. Прямоугольные фермы сваривают непосредственно на каркасе. Для этого первоначально приваривают горизонтальные отрезки профильной трубы, сначала выравнивают по водяному уровню, прихватывают сварочными точками или хомутом, и только после этого провариваются швы на каждом соединении.

Далее по чертежу вырезают из профильной трубы 50х50 мм отрезки для изготовления профиля. После подрезки углов подкосы прихватывают точками внутри фермы. Если после установки всех подкосов не появилось кривизны в горизонтальных прогонах, можно выполнять окончательную сварку всех элементов.

После этого выполняется подъем и установка крайних ферм крыши, чтобы не нарушить геометрию кровли, рамы временно усиливают с помощью деревянных брусов и планок, а на верхний и нижний свесы устанавливают горизонтальные продольные трубы.

После соединения сваркой всех узлов, оставшаяся часть ферм крепится на каркасе навеса.

Места и линии сварочных швов тщательно оббивают от шлака, зачищают и покрывают грунтовкой. Все металлические элементы навеса профильной трубы обязательно обрабатывают фосфатным антикоррозионным составом, грунтуют и окрашивают в два слоя алкидной эмалью для наружных работ.

Для кровли чаще всего используют сотовый поликарбонат или профнастил. Первый – очень удобный и красивый, второй дешевый и практичный.

Совет! Перед тем как приступать к укладке кровельного материала, необходимо осмотреть все сварочные швы на фермах и подкосах, если из-за ошибки или температурных напряжений сварка треснула, нужно будет наварить усиливающую косынку из листового материала.

Иногда, после укладки кровли, легкие варианты навеса под действием ветра могут раскачиваться и совершать незаметные глазу колебания в горизонтальном направлении. Чтобы увеличить поперечную жесткость каркаса, можно дополнительно наварить к навесу арочные подкосы между стойками и горизонтальными прогонами из профильной трубы. Такое решение позволит избавиться от малейших колебаний и, соответственно, сохранить целостность кровельного материала.

Заключение

Кроме односкатных конструкций, для навесов широко применяются арочные и двухскатные варианты кровли. Такие схемы имеет смысл устанавливать за пределами двора, на удалении от дома и хозпостроек, в местах, где существуют сильные порывы ветра. Технически постройка двухскатного навеса из профильной трубы ничем не отличается от односкатного варианта. Арочные варианты сложнее из-за того, что приходится заказывать изготовление дуговых сегментов ферм, кроме того, это значительно увеличивает цену постройки.

Отправить комментарий

Фото и порядок составления чертежей навеса из профильной трубы своими руками

Навесы экономически выгодно и очень просто изготавливать из металлического профиля или трубы своими руками. В этом случае для устройства опорного каркаса применяется профильная труба, из металлопрофиля делается навес и стены конструкции. Металл для навеса применяют различных видов: оцинковка, медь, алюминий, черный металл.

Конструктивная схема навеса обычно не представляется сложной. Ее изготовляют своими руками все желающие, даже если вы очень далеки от строительства. Состоит она из вертикальных стоек, на которые крепят металлические балки или фермы из трубы. По ним выполняется обрешетка из дерева, на которую укладывается кровля из профнастила.

Навесы широко применяются для перекрытия площади частного двора, а также в коммерческом хозяйстве. Их используют для укрытия стоянок автомобилей, остановочных комплексов, козырьков над входами, переходных галерей, летних и зимних хозяйственных строений.

Различные конструкции навесов

В зависимости от потребностей строят различные навесы из профильной трубы своими руками. Фото навесов можно посмотреть в каталогах интернета, а именно:

• миниконструкции – это небольшие беседки, козырьки, укрытия для мангалов;
• отдельно стоявшие металлические навесы из трубы;
• пристроенные конструкции навесов из профнастила – веранды, террасы, козырьки на стене дома, хозяйственные укрытия.

В зависимости от функциональных особенностей строят:

• отдельные открытые навесы из профнастила, располагающиеся на стойках и имеющие одну крышу;
• постройки закрытого типа, имеющие защиту от непогоды не только сверху, но закрытые со стороны стен, одной или нескольких сторон.

На крыше гаража, беседки, летней кухни, открытом балконе и террасе устраивают открытые типы навесов из металлопрофиля своими руками. Чертежи для таких несложных строений делают сами или заказывают в специализированных проектных организациях. Такие недорогие и несложные решения позволяют комфортно организовать место отдыха, работы, хранения или приема небольшой компании.

Закрытые типы навесов выполняются из различных материалов. Для стен используют стекло, пластик, фанеру, профильный металл, оцинковку, стекло, профнастил, сайдинг и другие материалы. Для остекленных закрытых навесов применяют алюминиевые раздвижные системы, которые являются прочными и прозрачными для обзора. Закрытые строения обеспечивают защиту от непогоды со всех сторон и позволяют находиться под навесом длительное время.

Преимущества профнастила при изготовлении навесов

Решение сделать металлическое укрытие является очень выгодным и практичным решением:

• металл не боится перепадов температуры, не подвержен растрескиванию на морозе, не изменяет форму от действия палящих лучей солнца;
• профнастил обладает достаточной прочностью, чтобы выдержать нагрузки бытового назначения и определенные технические усилия.

К недостаткам относится:

• высокая теплопроводность, нагревание от высоких температур, которое на сам металл не влияет, но может испортить смежные материалы;
• если предусмотрено опирание на металлические перила, то лучше их закрыть менее теплопроводным материалом, например, деревом;
• профнастил страдает от влажности, которая проявляется ржавчиной на поверхности, этот недостаток убирается при помощи антикоррозийных пропиток.

Металлопрофиль для навесов

Для изготовления опор берут круглые трубы диаметром до 100 мм или профильный прокат с ребром не менее 100- 150 мм. Стропильные фермы и системы иногда выполняют из дерева, но в случае применения металла, их делают из круглой или квадратной трубы со стенкой толщиной 2 мм для минипостроек и толщиной стенки трубы 3 мм для крупных каркасов.

Обрешетка делается из деревянного бруса или из металлического профиля, уголка, квадрата или швеллера. Соединение металлических деталей производится сварным швом с использованием накладных металлических косынок. Иногда части соединяют болтами с гайками.

Технология постройки навеса своими руками

Чертеж или рабочая схема

Для начала делают схему будущего изделия, указав при этом размеры. Затем из этого наброска выбирают конструктивные элементы, указывают их расчетную длину и считают количество одинаковых элементов, стараясь не упустить ни одной детали. После этого считают необходимое количество материала для стоек, ферм и крыши. Если конструкция навеса закрытая, то считают и материал стен и пола.

Установка опор

Опоры представляют собой вертикальные стойки, выполненные из металлопрофиля. Поверху металлических столбов обязательно приваривают обвязку, которая идет по всему периметру и служит для упрочнения каркаса и придания ему жесткости.

Стойки рекомендуется ставить на расстоянии не более 1,2 м один от другого. В случае примыкания стоечного каркаса к стене здания около нее так же ставят ряд опорных столбов. Если нет возможности установить вертикальные столбы около стены, тогда к стене крепят несущую балку, которая примет на себя нагрузку от покрытия. Для крепления балки к стене используют длинные анкера, которые будут надежно удерживать балку вместе с кровельным покрытием.

Устройство ферм

Этот элемент конструкции подвергается основной нагрузке от снега и ветра, поэтому сделать расчет требующегося профильного металла нужно обязательно правильно. Для небольших навесов можно принять стандартные характеристики профильного проката. Если говорить о сложных конструкциях навесов, то выбор материала фермы и ее конструкция должны определяться сложным расчетом, выполнить который самостоятельно не получится, если хозяин, конечно, не инженер-конструктор. Поэтому для этого существуют специалисты.

Фермы в зависимости от формы делят на треугольные, прямоугольные, трапециевидные, ломанные и арочные. Внутри фермы могут устанавливаться дополнительные стойки, прогоны, раскосы и подкосы. Опирание ферм может осуществляться на две опоры, защемляться одним концом или иметь комбинированный способ опирания на опоры.

Ферму делают так, чтобы уклон кровли составлял 15-20º. Такая скатность подходит для любого кровельного покрытия, выполненного из профнастила, пластика, поликарбоната, рубероида, шифера металлочерепицы и других материалов. Листы профильного настила, шифера и черепицы кладут так, чтобы из волны располагались параллельно стоку воды, но ни в коем случае не перпендикулярно.

Заливка фундамента под опоры

Перед началом рытья ям под установку столбов делают разметку основания будущего каркаса. Простые навесы размечают с помощью рулетки и строительного уровня, для сложных строений применяют нивелиры, лазерные и водяные уровни для выставления отметок на большой протяженности.

Ямы под столбы делают глубиной 70 см, на дно насыпают слой щебня, песка и поливают водой для наибольшей усадки. Бетонируют ямы после установки столба и фиксации его в проектном положении. Бетон делают в бетономешалках при большом объеме работ или замешивают вручную. Заливают всю ячейку сразу, нельзя оставлять половину залитой ямы на следующий день.

На следующие сутки бетон набирает половину прочности, оставшиеся 50% бетон наберет в течение 27 суток. Если делается сплошной фундамент под укладку пола, то перед заливкой бетона устанавливают сварной или связанный арматурный каркас, который потом заливается бетоном.

Дальнейшие работы по укреплению обвязки по верхнему слою стоек можно выполнять через неделю. Столбы из металлопрофиля подрезают болгаркой в проектный размер, затем укрепляем поперечными профилями.

Сварка ферм

Сварку ферм выполняют на земле, все конструкции должны быть сварены точно по размеру и одинаковыми. Если предусмотрены большие и мощные фермы, а в строительстве не предусмотрено использование подъемного крана, то их делят на составляющие части, которые монтируют своими руками, а затем сваривают на высоте.

Чередование ферм по стене принимается по расчету. Если речь идет о небольших навесах, то принимается стандартное расстояние от одного к другому, равное одному метру. После установки ферм в монтажное положение к верхним стропилам приваривают обрешетку из квадратного профиля или уголка.

Если предусмотрена деревянная обрешетка, то ее крепят к металлу фермы при помощи болтов. Шаг обрешетки принимается в зависимости от материала кровли, иногда по обрешетке устанавливают дополнительное сплошное покрытие из фанеры.

При изготовлении ферм их размер должен быть больше ширины навеса на 30–50 см. Это нужно для того, чтобы вода как можно меньше попадала на фундаменты и не приводила к их разрушению. Другим, более надежным вариантом является устройство отвода сточных вод с крыши навеса при помощи оцинкованных желобов или современных пластиковых систем.

Антикоррозийная обработка

После того как каркас из стоек установлен и на нем стоят фермы, проводят обработку против коррозии. Перед обработкой профиль обезжиривают растворителем. Обрабатывают составом металлический профиль, дают высохнуть положенное время по инструкции. Грунтовка защитит металл от появления ржавчины и повлияет на сокращение расхода окончательного окрашивающего состава.

Окраска производится при помощи кисточки или валика. Большие навесы красят краскопультом или распылителем, что ускоряет процесс окраски.

Крепление кровельных материалов к каркасу обрешетки

Навесы из металла очень выгодно и удобно покрывать поликарбонатом. Материал режется болгаркой в нужный размер, а затем наждачной бумагой проходят по краям поликарбоната, чтобы удалить неровности от порезки. Крепят материал к металлу саморезами или термическими шайбами. Поликарбонат при нагревании и остывании изменяет свои размеры, поэтому при креплении нужно оставлять небольшое свободное вхождение и обязательно ставить резиновую прокладку между материалом и метизом.

Устройство навеса из металлического профиля не требует специальных строительных навыков, поэтому сборка и установка его своими руками подойдет тем хозяевам, которые хотят научиться делать что-то в своем жилище самостоятельно. Это сэкономит средства на оплату работ специалистов и позволит гордиться произведением своих рук.

Оцените статью: Поделитесь с друзьями!

размеры чертежеЙ, как согнуть трубу для каркаса, как сварить своими руками

Вопрос возведения навесов всегда будет актуальным для владельцев частных домов. Сложно найти более подходящий материал для строительства, чем профильные металлические трубы. Каркас будет устойчивым, но легким, его можно сделать как стационарным, так и разборным.

Профильные металлические трубы квадратного или прямоугольного сечения обладают хорошей жесткостью и практически не подвержены деформации, а ровные стороны облегчают процесс подгонки и обеспечивают большую площадь сварочного шва. Промышленность выпускает профильные трубы, изготовленные тремя способами:

• Холодной прокатки.
• Горячей прокатки.
• Сварные.

Толщина стенки — от одного до пятнадцати миллиметров, наружное сечение — от десяти миллиметров.

Конфигурация профильных труб, используемых в конструкции навеса

Совет. Для строительства навеса желательно использовать сварные и холодной прокатки профильные трубы.

Несмотря на простоту конструкции, для строительства потребуется чертеж навеса из профильной трубы с расчетами нагрузки. Конструктивно навес состоит из следующих элементов:

• Вертикальные стойки.
• Фермы.
• Обрешетка.
• Кровля.
• Фундамент.

Детали конструкции навеса из профильной трубы с односкатной крышей

Варианты фундамента для вертикальных стоек из профиля

Установить вертикальные стойки можно несколькими способами:

1. Выкапывается яма глубиной 50-60 см и размером 40×40 см. На дно ямы укладывается щебень или мелкий камень. Нижний конец стойки обрабатывается антикоррозийной краской. Стойка устанавливается в вертикальное положение, фиксируется подпорками, яма заполняется бетоном.

Самый простой пример бетонирования стойки, но его нельзя назвать самым практичным

2. Подготовленную яму заполняют бетоном и устанавливают закладную деталь, к которой впоследствии приваривается вертикальная стойка.

Фундамент в разрезе с закладной деталью. Вертикальная стойка устанавливается и приваривается к закладной, при необходимости усиливается приваренными косынками.

3. Производятся действия, аналогичные второму пункту, только вместо закладной детали устанавливаются анкерные болты.

Использование анкерных болтов позволяет выровнять стойку при монтаже регулировкой затяжки гаек и подкладкой металлических пластин различной толщины

На заметку. Горизонтальные обвязывающие трубы, на которые будут устанавливаться фермы, монтируются по длинным сторонам навеса, при необходимости могут быть усилены укосами, изготовленными из профиля.

Изготовление ферм из профильной трубы и монтаж

Формы крыш для навесов в основном разнообразием не отличаются, хотя бывает, что встречаются эксклюзивные экземпляры. В основном это односкатные, двухскатные и арочные конструкции, для покрытия которых чаще всего применяют:

• Поликарбонат.
• Металлочерепицу.
• Оцинкованный профнастил.

Изготовить фермы удобнее всего на земле, а потом готовые приварить к стойкам. Тем более что изготовленная первая ферма будет использоваться в качестве шаблона, что значительно ускорит сборку последующих. Наглядные примеры разъяснят, как правильно сварить ферму для навеса.

Конструкция фермы, которая используется в основном для односкатных и двухскатных навесов из профильной трубы

Ферма, собранная из двух элементов (смотреть фото 6) для двухскатной крыши

Виды ферм, чаще всего используемые при строительстве навесов, способные выдержать любую снеговую нагрузку

Если с фермами для таких обычных крыш более или менее все ясно, то при изготовлении фермы арочного типа возникает технический вопрос: как согнуть трубу без трубогиба для навеса с покрытием из поликарбоната.

Изготовление арочной фермы

Изогнуть трубу с квадратным сечением будет тяжелее, чем профиль, имеющий форму прямоугольника. Изгибать следует широкую сторону.

Направление изгиба прямоугольной трубы

Существует несколько способов изгиба профильной трубы без трубогиба и нагрева:

1. Потребуется изготовить несложный инструмент: к отрезку трубы большего диаметра приваривается полутораметровая ручка, надевается на трубу, которую следует изогнуть. Последовательно подгибают заготовку, перемещая самодельный трубогиб.

Самый простой, но действенный способ изгиба профильной трубы

2. Если требуется произвести изгиб большого радиуса, то можно к нижней ровной части фермы приварить вертикальные стойки. Начиная с одного края, последовательно надо подгибать руками верхний профиль и приваривать к верхним концам стоек.

Изготовление арочной фермы с небольшим изгибом для навеса

3. Изогнуть профильную трубу можно, используя шаблон, изготовленный из деревянных досок и круглых кольев, изгибая и фиксируя кольями профиль.

Стенд для изгиба дуги из прямоугольной трубы моно изготовить самостоятельно

Совет. Конструкцию дугообразной фермы следует выбирать с учетом проекта и доступности способа изготовления. В принципе, изогнуть необходимую заготовку можно в любой слесарной мастерской, где есть трубогибочный станок, а фермы — сварить самим.

Монтаж ферм навеса

Очень важно установить правильно крайние фермы, так как именно от них будет зависеть установка последующих, поэтому крепить следует изначально на прихватки, тщательно проверяя установочные размеры. После фиксации крайних элементов следует натянуть шпагат по краям и середине. Так как фермы имеют одинаковый размер, монтаж производится с ориентировкой на натянутый шпагат. Отклонения по плоскости ската не должны составлять более 2 мм.

Схема каркаса двухскатного навеса

К установленным фермам приваривается обрешетка из профильной квадратной трубы (можно использовать меньший размер). Если навес из профтрубы накрывается профнастилом, то листы нужно заказывать в соответствии с шириной ската, чтобы избежать лишних стыков. При покрытии навеса металлочерепицей рассчитать размеры установки обрешетки надо таким образом, чтобы стыки листов лежали на обрешетке.

Важно. После сборки каркаса и окончательной проверки все швы стыков провариваются и зачищаются. Готовый каркас навеса грунтуют и окрашивают антикоррозийной краской.

Покрытие навеса профнастилом или металлочерепицей

Технология крепления профнастила и металлочерепицы практически одинаковая. Необходимый инструмент для работы:

• Шуруповерт.
• Насадка под шестигранную головку саморезов.
• Ножницы по металлу.
• Болгарка.
• Саморезы.
• Шпагат.

Саморезы с резиновой уплотнительной шайбой. Острый конец выполнен в форме сверла, что позволяет без дополнительного сверления закручивать их в металл толщиной 2 мм.

Главное — не ошибиться с установкой первого листа, в этом помогут предварительно натянутые два шпагата, выставленные по вертикали и горизонтали. Тот, кто впервые работает с этими материалами, нередко допускает ошибку, осуществляя крепеж саморезами по технологии крепления шиферных листов. Это является грубой ошибкой.

Правильное закрепление профлиста саморезом — он установлен в нижнюю волну

Два варианта крепления металлочерепицы. Слева — запрещенный способ крепления, справа — правильный.

Примечание. Очень важная деталь: саморезы должны устанавливаться строго перпендикулярно поверхности профильной трубы, так как герметизацию отверстия обеспечивает эластичная шайба, находящаяся под головкой.

Саморез, установленный с отклонением, будет способствовать проникновению влаги из-за неплотного прилегания уплотнительной шайбы

Следует обратить внимание на момент затяжки саморезов. Слабо завернутый саморез будет причиной протекания крыши навеса. Перетянутый приведет к разрушению уплотнительной шайбы, что будет способствовать проникновению влаги.

Внимание! При закручивании саморезов шуруповерт необходимо располагать строго перпендикулярно поверхности крыши. Закручивать саморез следует на небольших оборотах, контролируя правильный прижим уплотнительной шайбы.

Коньковый стык двухскатной крыши накрывают коньковыми элементами, которые можно приобрести на рынке строительных материалов (это относится к покрытию из металлочерепицы) или изготовить самостоятельно из оцинкованного кровельного железа (для покрытия из профнастила).

Фото навесов из профильной трубы своими руками

Навесы экономически выгодно и очень просто изготавливать из металлического профиля или трубы своими руками. В этом случае для устройства опорного каркаса применяется профильная труба, из металлопрофиля делается навес и стены конструкции. Металл для навеса применяют различных видов: оцинковка, медь, алюминий, черный металл.

Конструктивная схема навеса обычно не представляется сложной. Ее изготовляют своими руками все желающие, даже если вы очень далеки от строительства. Состоит она из вертикальных стоек, на которые крепят металлические балки или фермы из трубы. По ним выполняется обрешетка из дерева, на которую укладывается кровля из профнастила.

Навесы широко применяются для перекрытия площади частного двора, а также в коммерческом хозяйстве. Их используют для укрытия стоянок автомобилей, остановочных комплексов, козырьков над входами, переходных галерей, летних и зимних хозяйственных строений.

2 Преимущества профнастила при изготовлении навесов

• 2.1 Металлопрофиль для навесов

3 Технология постройки навеса своими руками

• 3.1 Чертеж или рабочая схема
• 3.2 Установка опор
• 3.3 Устройство ферм
• 3.4 Заливка фундамента под опоры
• 3.5 Сварка ферм
• 3.6 Антикоррозийная обработка
• 3.7 Крепление кровельных материалов к каркасу обрешетки

Различные конструкции навесов

В зависимости от потребностей строят различные навесы из профильной трубы своими руками. Фото навесов можно посмотреть в каталогах интернета, а именно:

• миниконструкции – это небольшие беседки, козырьки, укрытия для мангалов;
• отдельно стоявшие металлические навесы из трубы;
• пристроенные конструкции навесов из профнастила – веранды, террасы, козырьки на стене дома, хозяйственные укрытия.

В зависимости от функциональных особенностей строят:

• отдельные открытые навесы из профнастила, располагающиеся на стойках и имеющие одну крышу;
• постройки закрытого типа, имеющие защиту от непогоды не только сверху, но закрытые со стороны стен, одной или нескольких сторон.

На крыше гаража, беседки, летней кухни, открытом балконе и террасе устраивают открытые типы навесов из металлопрофиля своими руками. Чертежи для таких несложных строений делают сами или заказывают в специализированных проектных организациях. Такие недорогие и несложные решения позволяют комфортно организовать место отдыха, работы, хранения или приема небольшой компании.

Закрытые типы навесов выполняются из различных материалов. Для стен используют стекло, пластик, фанеру, профильный металл, оцинковку, стекло, профнастил, сайдинг и другие материалы. Для остекленных закрытых навесов применяют алюминиевые раздвижные системы, которые являются прочными и прозрачными для обзора. Закрытые строения обеспечивают защиту от непогоды со всех сторон и позволяют находиться под навесом длительное время.



Преимущества профнастила при изготовлении навесов

Решение сделать металлическое укрытие является очень выгодным и практичным решением:

• металл не боится перепадов температуры, не подвержен растрескиванию на морозе, не изменяет форму от действия палящих лучей солнца;
• профнастил обладает достаточной прочностью, чтобы выдержать нагрузки бытового назначения и определенные технические усилия.

К недостаткам относится:

• высокая теплопроводность, нагревание от высоких температур, которое на сам металл не влияет, но может испортить смежные материалы;
• если предусмотрено опирание на металлические перила, то лучше их закрыть менее теплопроводным материалом, например, деревом;
• профнастил страдает от влажности, которая проявляется ржавчиной на поверхности, этот недостаток убирается при помощи антикоррозийных пропиток.

Металлопрофиль для навесов

Для изготовления опор берут круглые трубы диаметром до 100 мм или профильный прокат с ребром не менее 100- 150 мм. Стропильные фермы и системы иногда выполняют из дерева, но в случае применения металла, их делают из круглой или квадратной трубы со стенкой толщиной 2 мм для минипостроек и толщиной стенки трубы 3 мм для крупных каркасов.

Обрешетка делается из деревянного бруса или из металлического профиля, уголка, квадрата или швеллера. Соединение металлических деталей производится сварным швом с использованием накладных металлических косынок. Иногда части соединяют болтами с гайками.

Технология постройки навеса своими руками

Чертеж или рабочая схема

Для начала делают схему будущего изделия, указав при этом размеры. Затем из этого наброска выбирают конструктивные элементы, указывают их расчетную длину и считают количество одинаковых элементов, стараясь не упустить ни одной детали. После этого считают необходимое количество материала для стоек, ферм и крыши. Если конструкция навеса закрытая, то считают и материал стен и пола.

Установка опор

Опоры представляют собой вертикальные стойки, выполненные из металлопрофиля. Поверху металлических столбов обязательно приваривают обвязку, которая идет по всему периметру и служит для упрочнения каркаса и придания ему жесткости.

Стойки рекомендуется ставить на расстоянии не более 1,2 м один от другого. В случае примыкания стоечного каркаса к стене здания около нее так же ставят ряд опорных столбов. Если нет возможности установить вертикальные столбы около стены, тогда к стене крепят несущую балку, которая примет на себя нагрузку от покрытия. Для крепления балки к стене используют длинные анкера, которые будут надежно удерживать балку вместе с кровельным покрытием.

Устройство ферм

Этот элемент конструкции подвергается основной нагрузке от снега и ветра, поэтому сделать расчет требующегося профильного металла нужно обязательно правильно. Для небольших навесов можно принять стандартные характеристики профильного проката. Если говорить о сложных конструкциях навесов, то выбор материала фермы и ее конструкция должны определяться сложным расчетом, выполнить который самостоятельно не получится, если хозяин, конечно, не инженер-конструктор. Поэтому для этого существуют специалисты.

Фермы в зависимости от формы делят на треугольные, прямоугольные, трапециевидные, ломанные и арочные. Внутри фермы могут устанавливаться дополнительные стойки, прогоны, раскосы и подкосы. Опирание ферм может осуществляться на две опоры, защемляться одним концом или иметь комбинированный способ опирания на опоры.

Ферму делают так, чтобы уклон кровли составлял 15-20º. Такая скатность подходит для любого кровельного покрытия, выполненного из профнастила, пластика, поликарбоната, рубероида, шифера металлочерепицы и других материалов. Листы профильного настила, шифера и черепицы кладут так, чтобы из волны располагались параллельно стоку воды, но ни в коем случае не перпендикулярно.

Заливка фундамента под опоры

Перед началом рытья ям под установку столбов делают разметку основания будущего каркаса. Простые навесы размечают с помощью рулетки и строительного уровня, для сложных строений применяют нивелиры, лазерные и водяные уровни для выставления отметок на большой протяженности.

Ямы под столбы делают глубиной 70 см, на дно насыпают слой щебня, песка и поливают водой для наибольшей усадки. Бетонируют ямы после установки столба и фиксации его в проектном положении. Бетон делают в бетономешалках при большом объеме работ или замешивают вручную. Заливают всю ячейку сразу, нельзя оставлять половину залитой ямы на следующий день.

На следующие сутки бетон набирает половину прочности, оставшиеся 50% бетон наберет в течение 27 суток. Если делается сплошной фундамент под укладку пола, то перед заливкой бетона устанавливают сварной или связанный арматурный каркас, который потом заливается бетоном.

Дальнейшие работы по укреплению обвязки по верхнему слою стоек можно выполнять через неделю. Столбы из металлопрофиля подрезают болгаркой в проектный размер, затем укрепляем поперечными профилями.

Сварка ферм

Сварку ферм выполняют на земле, все конструкции должны быть сварены точно по размеру и одинаковыми. Если предусмотрены большие и мощные фермы, а в строительстве не предусмотрено использование подъемного крана, то их делят на составляющие части, которые монтируют своими руками, а затем сваривают на высоте.

Чередование ферм по стене принимается по расчету. Если речь идет о небольших навесах, то принимается стандартное расстояние от одного к другому, равное одному метру. После установки ферм в монтажное положение к верхним стропилам приваривают обрешетку из квадратного профиля или уголка.

Если предусмотрена деревянная обрешетка, то ее крепят к металлу фермы при помощи болтов. Шаг обрешетки принимается в зависимости от материала кровли, иногда по обрешетке устанавливают дополнительное сплошное покрытие из фанеры.

При изготовлении ферм их размер должен быть больше ширины навеса на 30–50 см. Это нужно для того, чтобы вода как можно меньше попадала на фундаменты и не приводила к их разрушению. Другим, более надежным вариантом является устройство отвода сточных вод с крыши навеса при помощи оцинкованных желобов или современных пластиковых систем.

Антикоррозийная обработка

После того как каркас из стоек установлен и на нем стоят фермы, проводят обработку против коррозии. Перед обработкой профиль обезжиривают растворителем. Обрабатывают составом металлический профиль, дают высохнуть положенное время по инструкции. Грунтовка защитит металл от появления ржавчины и повлияет на сокращение расхода окончательного окрашивающего состава.

Окраска производится при помощи кисточки или валика. Большие навесы красят краскопультом или распылителем, что ускоряет процесс окраски.

Крепление кровельных материалов к каркасу обрешетки

Навесы из металла очень выгодно и удобно покрывать поликарбонатом. Материал режется болгаркой в нужный размер, а затем наждачной бумагой проходят по краям поликарбоната, чтобы удалить неровности от порезки. Крепят материал к металлу саморезами или термическими шайбами. Поликарбонат при нагревании и остывании изменяет свои размеры, поэтому при креплении нужно оставлять небольшое свободное вхождение и обязательно ставить резиновую прокладку между материалом и метизом.

Устройство навеса из металлического профиля не требует специальных строительных навыков, поэтому сборка и установка его своими руками подойдет тем хозяевам, которые хотят научиться делать что-то в своем жилище самостоятельно. Это сэкономит средства на оплату работ специалистов и позволит гордиться произведением своих рук.

Пять навесов из ПВХ-труб для вашей дачи

Пластиковые трубы можно использовать по-разному, доступный и легко поддающийся обработке материал подталкивает умельцев к созданию полезных конструкций. В летнее время как никогда актуальна тема защиты от палящих солнечных лучей, и ПВХ-трубы — отличная возможность соорудить навес.

Арочная конструкция

Потребуется пара длинных труб, которые необходимо согнуть дугой. На получившийся каркас натягивается ткань, отлично подойдёт, например, штора для ванн или иной вариант клеёнки. Простота сооружения — плюс данного варианта конструкции, но в ветреную погоду такой навес легко повредится.

Переносная арка

Более сложный вид конструкции подразумевает дополнительные соединения. В этом случае материал, собственно, навеса может быть не только тканевый, но и более жёсткий. Можно выполнить из труб каркас для арки навеса, её опор, а также для столика и стульев. То есть получится настоящая удобная беседка.

Прячем автомобиль

Укрыть от солнца или небольшого дождя автомобиль поможет другая конструкция. Собирается она за сорок минут-час. Восемь труб из ПВХ скрепляются каркасом кровли и вкапываются в землю.

Накрыть такую конструкцию лучше брезентовой тканью. Сильный ветер и в этом случае довольно опасен, но за счёт лёгкости конструкции автомобилю не будет нанесено вреда.

Навес со скамьёй

Такой вариант потребует от вас гораздо больше усилий, но смотрится он потрясающе. Изящная линия изгиба достигается за счёт правильного сочленения отдельных элементов конструкции. Установив такую скамейку с навесом в саду, вы почувствуете особенное удовлетворение.

Какой бы вариант вы ни выбрали, вам потребуются нож и ножовка, рулетка, газовая горелка и напильник. Приступайте и не забывайте хвастаться в комментариях собственными вариантами ПВХ-навесов!

Сделайте свой собственный навес / навес на заднем дворе с помощью труб из ПВХ

Эта запись была опубликована 20 июля 2020 года Эшли Карстен.

Лето пришло, и оно приносит жару! Нет ничего лучше, чем проводить время на улице с семьей и друзьями, гулять, есть и играть в игры. Однако одна вещь, которая может испортить веселый летний день, — это жара. Если в вашем дворе мало тени, вам может подойти навес на заднем дворе.

С помощью всего нескольких простых принадлежностей и одного дня вы можете сделать свой собственный солнцезащитный козырек для труб из ПВХ.

Принадлежности для каркаса навеса

50 футов трубы ПВХ диаметром 1 «
(4) Тройники 1 ¼»
(4) Колена 1 ¼ «90 °
(4) Муфты 1 ¼»
(4) Большие емкости
Цементная смесь

Принадлежности для крышки козырька

Застежка-липучка (клейкая или пришитая натурой, по вашему выбору)
(1) Лист королевского размера

Инструменты

Резаки для труб из ПВХ
Измерительная лента
Грунтовка для ПВХ и цемент
Лестница

Шаги по созданию рамы

Первый шаг к созданию собственного солнцезащитного козырька — подготовка рамы.Следуйте этим простым инструкциям, и вы на полпути!

Шаг 1: Заполните каждую из ваших банок цементом и поместите в каждую 11-дюймовую трубу, прежде чем она высохнет; проталкивая трубу полностью вниз.

Шаг 2: После высыхания цемента установите муфту на каждую трубу.

Шаг 3: Поместите 59-дюймовую секцию ПВХ-трубы в каждую муфту.

Шаг 4: Поместите тройник наверху каждой трубы.

Шаг 5: Возьмите кусок 48 дюймов и соедините два из полюсов 59 дюймов вместе.Повторите то же самое с двумя другими. Они образуют правую и левую часть кадра.

Шаг 6: На двух передних полюсах рамы поместите 2-дюймовую муфту поверх Т-образного фитинга с обеих сторон.

Шаг 7: Поместите колено 90 ° поверх муфт.

Шаг 8: Поместите 78-дюймовую трубу из ПВХ между двумя коленами.

Шаг 9: Двигаясь к задней стороне рамы, поместите 24-дюймовую секцию ПВХ в верхнюю часть Т-образного фитинга.

Шаг 10: Поместите оставшиеся колена поверх 24-дюймовых секций.

Шаг 11: Соедините трубкой из ПВХ диаметром 78 дюймов.

Поздравляю, вы на полпути! Теперь самое интересное — сделать собственный навес от солнца.

Направляющая для вашего навеса

Изготовление чехла для навеса — это «выбери свое собственное приключение». Если вы просто хотите быстро получить тень во дворе, простой плоский лист размера Queen будет охватывать всю длину от передней части навеса до задней части.Используйте липучку (вшитую или клейкую), чтобы она оставалась на месте.

А теперь, если вы хотите что-то, что сделает вас изюминкой района, сделайте верх своего навеса произведением искусства. Используйте ткань с рисунком, возьмите две разные ткани и сделайте топ в полоску. Возьмите побольше ткани и дайте балдахину боковые стороны для защиты от солнца. Честно говоря, ваши варианты безграничны!

Прежде чем наступит летняя жара, установите свой собственный навес для труб из ПВХ. Для настройки рамы достаточно всего нескольких простых материалов, а варианты верхней части солнцезащитного козырька безграничны.Используйте обычную простыню размера «queen-size» для повседневного использования или сделайте свой собственный узорчатый топ с балдахином, который подойдет для любой вечеринки.

Если у вас есть какие-либо вопросы о том, какие расходные материалы из ПВХ вам нужны, обращайтесь!

Как сделать навес для труб из ПВХ

Не хотите потратить целое состояние на купленный в магазине навес? Создай свой! Мы расскажем, как сделать навес из труб из ПВХ с использованием расходных материалов в местном хозяйственном магазине.

Вы видели их на вечеринках и в бутиках и думали: «Это супер мило.Хотел бы я иметь один! » Теперь, благодаря моему другу Кенне из Miss Party Mom, вы можете создать свою собственную. Она делится своим пошаговым руководством по изготовлению навеса из ПВХ-трубы. С помощью всего нескольких принадлежностей вы можете сделать свой собственный в эти выходные!

Моя подруга, Кенна из «Мисс вечеринка», не только очень изобретательна, но и очень изобретательна. Они с мужем разработали этот потрясающий навес из ПВХ-трубы, и, к счастью для нас, делятся полным руководством здесь. Не позволяйте всем шагам пугать вас … это прекрасно сделано и подробно описано, и как только вы это сделаете, вы сможете разложить по кусочкам для следующей вечеринки.

Вдохновение для навеса из ПВХ трубы

Кенна был вдохновлен идеей создания навеса после того, как увидел тонну удивительных навесов, размещенных над десертными столами в Pinterest. Все они были великолепны и очень хорошо сделаны. Она хотела, чтобы на их незатененном заднем дворе не попадало солнце на «тающие десерты». Она умоляла своего мужа (когда дело доходит до вечеринок, вы делаете то, что должны!), Чтобы помочь сделать их после того, как нашла много вдохновения на Pinterest. Они решили, что, хотя навесы Pinterest были великолепны, большинство из них были сделаны из дерева, а не «разборными», в которых она ДЕЙСТВИТЕЛЬНО нуждалась.ПВХ настолько прочен, и, поскольку она берет их с собой повсюду, ей нужно долговечность. На самом деле она может просто разобрать все на части, оставить части снаружи и при необходимости протереть их.

Как сделать навес для труб из ПВХ

Муж Кенны решил, что сможет сделать навес менее чем за 50 долларов. Он пошел в Home Depot и получил все трубы из ПВХ, соединительные детали и цементную смесь. Она пошла в продуктовый магазин и купила самые дешевые банки еды, которые я смог найти — Hominy Beans от Smart & Final стоит 2 доллара.23 штуки. Подойдут и большие банки из-под кофе.

Перед тем, как начать, вот что вам понадобится:

• 1 1/4 ″ ПВХ трубопровод
• 1 мешок самой дешевой цементной смеси
• 4 больших банки (бобы, кетчуп, кофе)
• Пила
• Измерительная лента
• Карандаш
• Белая аэрозольная краска
• Липкие квадраты на липучке
• 1 лист королевского размера для купола
• 6 ярдов ткани (по 3 каждого цвета)

Кусочки ПВХ, нарезанные следующим образом размеры:

• (2) 2 ″
• (4) 11 ″
• (2) 24 ″
• (2) 48 ″
• (4) 59 ″
• (2) 78 ″

Соединительные детали Вам потребуются:

• (4) тройники
• (4) угловые фитинги 90 градусов
• (4) муфты

Заполните каждую банку цементной смесью и быстро поместите кусок ПВХ размером 11 дюймов в каждую банку.Толкайте полностью вниз.

СОВЕТ: Оберните банки в цветную бумагу или упаковку, чтобы они соответствовали тематике вечеринки.

Поставьте четыре угла на землю.

Вставьте муфты на трубу 11 ″

Поместите (4) 59 ″ частей в каждую муфту

Рама начинает собираться вместе.

Теперь поместите Т-образные фитинги наверх 59-дюймовой трубы.

Вставьте 48-дюймовую ПВХ-трубу внутрь Т-образных фитингов на передней и задней трубах.

Должен выглядеть так спереди.

Поместите (2) 2-дюймовых муфты поверх Т-образных фитингов спереди

Теперь поместите угловые детали на 2-дюймовые детали

Вставьте 78-дюймовую ПВХ-трубу между двумя коленами

Поместите (2) 24 ″ Трубы в Т-образный фитинг на задней стороне рамы

Установите оставшиеся части колена поверх 24-дюймовой детали

Теперь вставьте 78-дюймовую трубу из ПВХ между двумя коленами

Почти готово с рамой!

Этот проект занял пару часов, но должен быть намного быстрее для вас, так как вся математика и дизайн были вычислены за вас.

СОВЕТ № 2: Когда вы соберете все вместе, нанесите аэрозольной краской маленький черный текст на трубах из ПВХ. Убедитесь, что вы не опрыскиваете муфты, иначе вы не сможете их снять при разборке.

СОВЕТ № 3: Пометьте каждую деталь, чтобы знать, где она находится. Если вы этого не сделаете, вы можете в конечном итоге с недоумением смотреть на части и жалеть, что не пометили их.

Изготовление тканевого навеса

Метод шитья

Кенна использовал (6) ярдов ткани для создания тканевого навеса… 3 () ярда обоих цветов.Вам нужно будет разрезать (16) полосок 6 ″ Ш x 86 ″ Д. Сшейте вместе с припуском на шов 1/3 дюйма, а затем подкройте его листом размером с королеву. Сшейте лицевые стороны вместе, оставив отверстие около 10 дюймов, чтобы вывернуть его наизнанку. После того, как вы повернули его лицевыми сторонами наружу, нажмите на отверстие и прострочите.

Приколите всю простыню размера «queen-size» к полосам лицевыми сторонами вместе, а затем сшейте. Не пропускайте закрепление. Это огромная деталь для шитья, и ее важно прикреплять булавками через каждые несколько дюймов. Простыня будет немного больше, чем навес, поэтому не забудьте обрезать ее, прежде чем выворачивать.После того, как вы закончите сшивать балдахин, обязательно прогладьте края. Это требует времени, но оно того стоит.

Нет метода шитья

Если вы не шьете, вы можете использовать простыню размера «queen-size». Вы также можете выбрать толстую ткань в крупную полоску и «подшить» края с помощью клея для ткани.

Как установить тканевый навес

Прикрепите навес к раме из ПВХ-трубы с помощью квадратов на липучке. Прикрепите квадрат к верхней задней части 78-дюймовой ПВХ-трубы через каждые несколько дюймов. Вы можете приобрести липкую спинку, но лучше всего пришить их, чтобы они не оторвались во время установки или в ветреный день.

Попросите кого-нибудь подержать раму, чтобы вы могли сосредоточиться на прикреплении тканевого капюшона. Двигайтесь по краю навеса и прикрепите квадрат на липучке к трубе из ПВХ, чтобы он совпадал с тканью. Потяните тканевый навес к нижней передней рамке из ПВХ, прикрепите и закрепите квадраты на липучке, как вы это делали на задней стороне.

Используйте заднюю планку, чтобы добавить тканевый фон. Вы можете использовать квадратики на липучке или прикрепить их с помощью упаковочной ленты или зажимов для фотографий. Вы можете узнать больше о том, как Кенна использует фоны, в ее посте «10 главных тенденций вечеринок».

Если приглядеться, можно увидеть, как она прикрепляла квадратики липучки.

Если ваш тканевый плащ оказывается немного короче, как у Кенны, вы можете прикрепить его с помощью лески и иглы.

СОВЕТ № 4: Используйте упаковочную ленту на задней части, а также леску и иглу, если необходимо, чтобы прикрепить ее к передним углам.

Кенна делится этой фотографией в качестве примера того, как выглядит свободный и не отглаженный тканевый балдахин… она говорит, что это беспокоит ее каждый раз, когда она смотрит на фотографию, поэтому не забывайте гладить каждый раз!

Тканевые навесы — идеальная двухметровая скатерть для десертных столов.

Чтобы создать зубчатый вид, разрежьте маленькие салфетки пополам и прикрепите их двойной липкой лентой.

Большое спасибо, Кенна, за то, что показали нам, как сделать навес из ПВХ трубы! Если вы создадите фото по ее руководству, поделитесь фотографией… мы будем рады ее увидеть!

Если у вас есть какие-либо вопросы или вы хотите связаться с Кенной, свяжитесь с ней по адресу [email protected]. Вы также можете найти ее на сайте www.misspartymom.com.

Сопутствующие товары

Монтаж на потолке, водопроводная труба Кровать с навесом

Простой балдахин превращает кровать из обычной в стильную.Беда в том, что кровати с балдахином дороже стандартных конструкций. Вместо того, чтобы покупать совершенно новую спальню, возьмите шторы и водопроводную трубу, чтобы создать свой собственный красивый навес своими руками.

Материал навеса

Поскольку вы создаете индустриальный вид, не ограничивайтесь традиционными шторами. Другие варианты включают москитную сетку, парашюты или бамбуковые бусины.

Шаг 1. Измерьте размер кровати

Измерьте каркас кровати. При необходимости снимите матрас и пружины коробки, чтобы получить точные измерения.Используя эти размеры, отрежьте трубу пилой или сделайте ей нарезку нужного размера.

Шаг 2 — Получите свою трубу

На основании ваших измерений найдите водопроводную трубу, соответствующую этим размерам. Медные, железные и пластиковые трубы из ПВХ будут доступны в магазине товаров для дома. Купите трубу диаметром 1 дюйм в том стиле, который вам нравится. Медь и ПВХ легче поддаются резке — железо и медь придадут вам промышленный вид — ПВХ можно покрасить распылением в любой цвет, который вам нравится, но не пытайтесь скрыть это.Чтобы этот проект работал, вы хотите, чтобы труба была видна. Он создаст потрясающий индустриальный контраст на фоне мягкости ткани.

Вам также понадобятся угловые фитинги на 90 градусов, 4 штуки, соответствующие диаметру и материалу вашей трубы.

Если вы используете железную трубу, вы прикрепите ее к потолку с помощью фланцев, а не крюков. Вам нужно 8. А вам нужно 8 тройников.

Шаг 3 — Отметьте потолок и установите крюки или фланцы

Отметьте место для навеса на потолке, прямо над кроватью.Балдахин должен точно совпадать с каркасом кровати.

Используйте потолочные винты, прикрепите крючки непосредственно к потолку. Вам нужно по 2 крючка с каждой стороны каждого угла и по одному крючку в центре каждой длины трубы. Всего 12 крючков.

В качестве альтернативы, если вы используете железную трубу, отметьте потолок, но дождитесь установки фланцев.

Шаг 4 — Подвесьте раму и навес

С крючками — После того, как крюки установлены, сдвиньте трубы на место, но пока не прикрепляйте колена.Наденьте кольца для штор на трубы и повесьте балдахин.

После установки навеса установите фитинги для фиксации трубы. Поскольку вы не пропускаете воду по трубам, вам не нужно постоянно крепить их припоем или клеем для ПВХ.

С фланцами — Разложите конструкцию каркаса трубы на полу или на станине. Привинтите Т-образные фитинги, равномерно расположенные рядом с каждым углом, и фланец пола к каждому T. Создайте всю раму, затем поднимите ее к потолку и прикрутите фланцы пола на место.Рама не тяжелая, но, очевидно, для этого понадобится не один человек.

Советы и варианты

Это ваш навес и ваш проект «сделай сам», так что проявите творческий подход, чтобы адаптировать дизайн именно для вас.

Искусственное изголовье — Покрасьте стену за кроватью до самого подвесного балдахина, чтобы создать иллюзию изголовья.

Под балдахином — Повесьте короткие шторы по всей длине балдахина и длинные шторы до пола по четырем углам.Это создаст иллюзию тестовой кровати с четырьмя высокими стойками.

Над верхом — Вместо того, чтобы создавать полностью прямоугольный навес, установите два коротких стержня прямо над изголовьем кровати. Повесьте длинную занавеску на штанги, чтобы создать романтический образ с полукруглым балдахином.

Hoop It — Вместо полного прямоугольного балдахина повесьте большой круг над кроватью. Создать круглую форму с правильными фитингами не так уж и сложно. Используйте очень длинные шторы, которые можно раздвигать по бокам кровати.

За гораздо меньшую стоимость, чем стоимость новой кровати с балдахином, вы можете легко создать свой собственный балдахин своими руками и придать своей кровати более стильный и романтичный вид всего за несколько часов работы.

Фото Home-Dzine

Свадебный навес своими руками с трубкой из ПВХ

Digital Vision./Photodisc/Getty Images

Изготовление индивидуального навеса для свадьбы не только экономит деньги, но и гарантирует, что вы получите именно то, что ищете, в балдахине. Использование труб из ПВХ помогает снизить затраты, обеспечивая при этом полную свободу цвета.Приложив немного усилий, вы сможете сделать правильный балдахин для свадебной церемонии и приема.

Приобретите четыре трубы из ПВХ, отрезанные до нужной длины, так как вы хотите, чтобы навес был выше, чем пара, состоящая в браке, но не слишком. Обычно хорошо подойдет длина от 7 до 8 футов.

Оставьте трубку белой или сделайте цвет, соответствующий цвету вашей свадьбы. Покрасьте трубы, поместив трубы на большой кусок ткани и распылив всю трубу. Дайте трубам полностью высохнуть, прежде чем немного их свернуть, чтобы можно было покрасить ту часть, которая лежала на ткани.

Заполните все четыре горшка песком примерно в дюйме от верха горшка. Это утяжелит горшок и удержит ПВХ-трубу в вертикальном положении.

Вдавите трубу в середину каждого горшка. Просыпайте песок вокруг трубы, пока он не станет твердым. Добавьте еще, если считаете, что ПВХ не прочный. Сделайте это со всеми четырьмя горшками.

Украсить верхнюю часть горшка мхом или другим украшением, чтобы покрыть песок. Вы можете использовать материал, соответствующий цвету свадьбы, или завязать бантик, если хотите.Вы также можете обернуть трубку мерцающими огнями или тюлем, обвив трубку, как леденец.

Разложите материал для верхней части навеса между четырьмя поверхностями из ПВХ. Когда вы уверены, что материал отцентрирован, сделайте ножницами небольшой разрез в материале, где материал встречается с трубкой из ПВХ наверху. Сделайте это для всех четырех труб, так как вы продвинете дверную ручку через прорезь в трубу из ПВХ, чтобы закрепить материал на месте. Вы также можете отрегулировать размер материала, если считаете, что он слишком велик для созданного вами купола.

Вдавите дверную ручку через прорезь в материале в полую часть трубы из ПВХ. Это защищает материал. Проделайте это во всех четырех углах. Вы можете выбрать любую модную лампочку с помощью прямой палки, которая помещается внутрь трубы из ПВХ.

При необходимости украсьте материал и трубы дополнительными цветами, бантами и лампочками.

DIY Тент, палатка для игрового домика + кабина для отдыха

Когда на свежем воздухе становится все жарче-жарко, это погода типа «принеси свою тень».Наша забавная переносная тент-палатка отвечает всем требованиям. Он идеально подходит как детский домик на открытом воздухе, так и в качестве удобной лаунж-беседки, где «большие дети» могут расслабиться, почитать и подремать. Мы покажем вам, как создать простой в сборке каркас из ПВХ, а также тканевое покрытие без шнуровки. Этот проект был создан несколько сезонов назад, но быстро поднялся на вершину наших списков самых популярных в нескольких социальных сетях и продолжает сохранять там свои позиции. Только в Pinterest наша беседка появлялась более 20 000 раз! Мы можем видеть причины: его легко изготовить, быстро установить и свернуть для путешествий или хранения, поэтому мы любим выкатывать его снова, когда начинает светить летнее солнце.

Этот проект — отличный повод для использования уличных тканей с их классическими крупными и смелыми мотивами! Он имеет идеальный вес: достаточно тяжелый, чтобы сформировать структуру палатки, но все же достаточно легкий, чтобы плавно вздыбиться на летнем ветру. Мы выбрали две гармонирующие ткани насыщенного кораллового цвета с узорами в стиле Икат. Выберите свою комбинацию из огромного выбора тканей для дома и улицы, традиционно доступных в это время года.

Многие из проектов DIY-палаток, которые мы рассмотрели в этом уроке, были классической формы типи, что действительно было забавным вариантом, но также приводило к ограниченному пространству, которое действительно могло использоваться только детьми младшего возраста.Мы хотели что-то более универсальное и простое в сборке.

Наша рама из ПВХ продумана из легко доступных сантехнических деталей. Их легко собрать и разобрать. Поэтому, когда летнее солнце уступает место более прохладным осенним дням, палатка разбирается всего за несколько быстрых шагов и складывается для хранения.

Есть также принадлежности и инструкции, перечисленные для красивой веревки с кисточкой, которую вы можете сделать, чтобы украсить проемы… как раз для достижения настоящей атмосферы «бохо кабана».

Палатка имеет ширину 51 дюйм, глубину 62 дюйма и высоту 51 дюйм на вершине.

• 4½ ярда шириной 54 дюйма от среднего до тяжелого для внутренних и наружных работ для внешних панелей палатки и обшивки из ПВХ
• 2½ ярда 54 ″ + шириной от средней до тяжелой ткани для внутреннего и наружного применения для внутренней панели палатки
  ПРИМЕЧАНИЕ: Как упоминалось выше, смелый рисунок с правильным вырезом важен для дизайна палатки. Дополнительный метраж включен в указанное выше количество, чтобы учесть это.
• Универсальная нить для ткани
• Удлиненная металлическая линейка и / или мерка для точных разрезов панелей
• Ручка или карандаш для ткани
• Калибр шва
• Рыхлитель шва
• Ножницы или дисковый нож и коврик
• Утюг и гладильная доска
• Штифт прямой

ДЛЯ ДОПОЛНИТЕЛЬНЫХ ТАССЕЛЕЙ

• ТРИ мотка разноцветной пряжи; мы использовали супер милую пряжу Dippity Dots от Bernat в бирюзовом, зеленом и персиковом цветах.
• Небольшой кусок картона для кисточек, прибл.9 ″ x 5 ″
• 5 ярдов мягкого шнура ¼ ”; мы использовали крученый хлопковый шнур, приобретенный на месте, но существует множество других вариантов — вам нужно что-то достаточно прочное, чтобы удерживать кисточки, но которое все равно будет легко обертываться и красиво драпироваться из рамки из ПВХ.

ДЕТАЛИ РАМЫ

Все следующие разрезы (A-E) представляют собой трубу ¾ ”Schedule 40 — обычную трубу из ПВХ, которую вы можете найти практически в любом домашнем центре. Соединяющиеся части также являются обычными деталями пластиковой сантехники. Мы даем вам номера артикулов для всех элементов, которые мы приобрели в Home Depot.Вы можете отрезать ПВХ-трубу самостоятельно с помощью специального режущего инструмента или попросить персонал домашнего центра отрезать ее для вас на заданную длину. В Home Depot это была бесплатная услуга. Они также упомянули, что вы можете позвонить в разрезы (с номерами SKU), а затем прийти, чтобы забрать готовый заказ.

Все пластиковые детали (A-J) были куплены (и вырезаны) менее чем за 30 долларов в Home Depot.

¾ ”Труба (Home Depot Артикул 0000-193-712)

• A: ТРИ @ 57⅝ ”
• B: ДВА по 60 ″
• C: ДВА по 48 ″
• D: ЧЕТЫРЕ @ 25¼ ”
• E: ЧЕТЫРЕ @ 31½ ”

Мелкие детали:

• F: ТРУБА из ПВХ ¾ ”, ЧЕТЫРЕ ОТРЕЗЫ НА 1½”
• G: Разъем FOUR ¾ ”45º (Home Depot SKU 0000-188-026)
• H: Футболка FOUR ¾ ”(Home Depot SKU 0000-187-917)
• I: ШЕСТЬ ¾ ”x ¾” x ½ ”90º с подступенком (Home Depot SKU 0000-613-525)
• J: ШЕСТЬ переходников с переходником ¾ ”x ½” с наружной резьбой (Home Depot SKU 0000-294-020)

Другие рекомендуемые детали для сборки палатки:

• Мы покрасили нашу раму распылением, что мы настоятельно рекомендуем для более красивой отделки; мы использовали около двух с половиной банок Rust-Oleum Painters Touch 2X in Aluminium, который рекомендуется для приклеивания к пластику.
• Салфетки для очистки ПВХ после сборки и перед окраской
• Вазелин или бальзам для губ, облегчающие разъединение некоторых суставов оправы
• Скобы садовые для крепления палатки к земле; Рейки для капельной трубки RainBird ½ дюйма — хороший вариант, они доступны в Home Depot в упаковке из 10 штук (артикул 525-556), чтобы вы могли забрать их вместе со всеми остальными деталями.
• Картон или бумага для покрытия земли при окраске распылением

1. Из ткани для внешних панелей палатки и обшивки из ПВХ (ромбовидный узор в нашем примере) вырежьте следующее:
   ONE панель WOF (ширина ткани 54 ″) x 136 ″.Разрежьте эту панель пополам на ДВЕ панели 27 ″ x 136 ″.
   ТРИ WOF x 4 ″ полосы для обшивки
   ПРИМЕЧАНИЕ: У нас есть хорошее руководство о том, как резать большие панели с помощью дискового резака.
2. Из ткани для внутренней панели палатки (медальон икат в нашем образце) аккуратно вырежьте ДВЕ панели шириной 15½ дюймов и длиной 68½ дюймов по центру рисунка.
   ПРИМЕЧАНИЕ: Если возможно, начинайте каждую панель в сплошном цветовом пространстве между мотивами. Эти две панели будут сшиты вместе в одну полосу с узорами, обращенными к центру, таким образом, узор проходит лицевой стороной вверх по обеим сторонам палатки.


Создание основной панели из трех частей

1. Найдите две внутренние панели. Сложите их лицевыми сторонами вместе, выровняв два 15½-дюймовых края, вырезанных из сплошного цветового пространства между мотивами. Убедитесь, что оба рисунка обращены в одном направлении друг к другу, так что, когда шов будет сделан и оба будут растянуты, они будут двигаться правой стороной вверх с ОБЕИХ сторон. Другими словами, лицевой стороной вверх от нижнего необработанного края к центральному шву с обеих сторон.Скрепите панели вместе.
2. Используя припуск на шов ½ дюйма, сшейте панели вместе.
3. Палатка без подкладки, поэтому мы хотели, чтобы все швы были чистыми. Мы закончили этот шов внутренним плоским вырубным швом.
4. У нас есть полное руководство по плоским швам, но резюмируем: сначала нажмите, чтобы открыть шов.
5. Обрежьте одну сторону припуска на шов до ¼ ”.

6. Загните неразрезанный припуск на шов так, чтобы он совпадал с обрезанным припуском на шов. Прижмите, затем сложите весь припуск на одну сторону, скрыв оба необработанных края.Нажмите и закрепите булавками.
7. Стежок кромочный по сгибу. Мы удлинили наш стежок.

8. У вас останется один видимый шов с правой стороны и красиво обработанный шов с внутренней стороны.

9. Найдите две внешние панели. Сложите одну внешнюю панель лицевыми сторонами вместе с одним длинным необработанным краем внутренней панели. Закрепите на месте.
10. Используя припуск на шов ½ дюйма, прострочите на месте. Закончите внутренним плоским вырубленным швом, как указано выше.

11. Повторите эти действия, чтобы прикрепить булавками и пришить оставшуюся внешнюю панель к оставшемуся длинному необработанному краю внутренней панели.
12. Подрубите все края готовой панели из трех частей. Сначала на более коротких сторонах сделайте двойную складку шириной 1½ дюйма. Для этого загните необработанный край на ½ дюйма и прижмите. Затем сложите еще 1 дюйм, снова нажмите и закрепите булавками. Прострочите кромку на месте, оставаясь близко к внутренней складке.
13. Затем на более длинных сторонах сделайте двойной сгиб на 3½ дюйма. Для этого загните необработанный край на ½ дюйма и прижмите. Затем сложите еще 3 дюйма, снова нажмите и закрепите булавками. Прострочите кромку на месте, оставаясь близко к внутренней складке.

Создать и прикрепить кожух

1. Найдите три полосы 4 ″ x WOF.
2. Сделайте двойную складку ½ дюйма вдоль каждого 4-дюймового конца. Для этого загните необработанный край на ¼ ”и нажмите. Затем сложите еще ¼ ”, снова нажмите и закрепите булавками. Прострочите кромку на месте, оставаясь близко к внутренней складке. Мы сшили наши полосы цепочкой для более быстрой подшивки.

3. Загните оба необработанных края WOF каждой полосы на ½ дюйма.

4. Теперь ваши полоски имеют ширину 3 дюйма x прибл.53 дюйма в длину.
5. Положите основную панель палатки изнаночной стороной вверх и ровно на большой поверхности (возможно, на полу, так как эта вещь довольно большая).
6. Вдоль обеих более коротких сторон проведите линию на 2 дюйма вверх от верха кромки (кромка 1½ дюйма). Эта параллельная линия должна проходить по длине с обеих сторон, но не должна пересекать более широкие кромки.

7. С одной стороны разместите полоску оболочки параллельно подгибу и нарисованной линии. Нижний загнутый край корпуса должен прилегать вплотную к верхнему краю подгиба.
8. Отцентрируйте кожух из стороны в сторону по более широким кромкам.
9. Приколите булавкой, а затем прострочите на месте через все слои, удерживая линию шва как можно ближе к загнутому краю оболочки.

10. Надавите на верхний загнутый край корпуса, пока он не совместится с нарисованной линией. Основная панель палатки остается плоской, но кожух изгибается, образуя канал для трубы из ПВХ.
11. Прикрепите булавкой по всей нарисованной линии, затем прострочите на месте через все слои, удерживая линию шва как можно ближе к загнутому краю оболочки.

12. Повторите эти действия, чтобы прикрепить другую полосу кожуха на противоположной более короткой стороне.
13. Сложите панель пополам, чтобы найти верх в центре. Вы выравниваете более короткие стороны так, чтобы центральная складка была перпендикулярна швам панели. Слегка нажмите, чтобы установить центральную линию сгиба. Эта линия сгиба должна быть параллельна двум линиям, которые вы нарисовали, чтобы прикрепить нижнюю оболочку.
14. Откройте основную панель, развернув ее изнаночной стороной вверх, чтобы была видна центральная линия сгиба.
15. Проведите параллельную линию на 1 дюйм слева от центральной складки и на 1 дюйм справа от центральной складки.
16. Найдите оставшуюся полосу корпуса.
17. Поместите один загнутый край полосы оболочки вдоль одной нарисованной линии и закрепите кромку на месте через все слои, оставаясь близко к загнутому краю оболочки.
18. Как и выше, подтолкните кожух вверх так, чтобы он образовал туннель, и совместите его противоположный загнутый край с оставшейся нарисованной линией. Застежка на месте, максимально приближенная к загнутому краю кожуха. На всех трех оболочках оба конца не сшиты и открыты, чтобы принять трубу из ПВХ.

19. Отложите тент в сторону.

1. Сборка деталей из ПВХ для палатки очень проста. Помните, что вы ничего не приклеиваете, поэтому в любой момент, когда вы захотите повторить примерку, просто разорвите детали и сделайте это снова.
   ПРИМЕЧАНИЕ. Детали из ПВХ предназначены для плотной посадки при нормальном использовании. Поскольку нам нужно, чтобы наша рама разваливалась в трех местах, чтобы она могла скользить по ткани, и чтобы ее можно было полностью разобрать для хранения, мы хотим, чтобы она легко разбиралась. Мы сочли полезным слегка смазать концы трубки бальзамом для губ или вазелином.Не нужно переусердствовать, просто легкая потирание облегчит разборку.
2. Сначала соберите угловые фитинги (которые соединяют трубы D и E). Эти части останутся соединенными, поэтому нет необходимости смазывать их или планировать их разборку.
3. Вы получите ЧЕТЫРЕ угла. Найдите части F, G и H. По четыре каждой части.

4. Поместите фитинг 45 ° (Деталь G) на отрезок трубы 1½ дюйма (Деталь F). Труба должна входить в фитинг примерно наполовину. Постучите по твердой поверхности, чтобы убедиться, что труба на месте.
5. Поместите один из верхних концов тройника (деталь H) на другой конец трубы и постучите им по твердой поверхности. Между фитингами должно быть очень мало или совсем не должно быть места. Теперь сегмент трубы утоплен в двух фитингах. Поверните тройник (деталь H) так, чтобы его выходная сторона была направлена ​​в сторону от собранного уголка.

   ПРИМЕЧАНИЕ: Этот «поворот» можно дополнительно отрегулировать для получения точного угла, когда длинная труба вставлена ​​на место. Если вам по какой-либо причине необходимо разобрать любой из этих угловых фитингов, вам может потребоваться помощь, чтобы вытащить сегмент трубы из фитингов.Плоскогубцы сделают свою работу.
6. Затем вы сделаете ШЕСТЬ углов по 90˚: четыре для нижней части палатки и два для передней и задней вершины палатки.
7. Найдите части I и J. По шесть штук каждой части.

8. Вкрутите резьбовой переходник (Часть J) в каждые 90º с стояком (Часть I). Просто затяните пальцем. Будут показаны темы; не беспокойся об этом.

9. Найдите все более длинные части трубы (A-E).
10. Вы начнете со соединения двух концов рамки.
11. Найдите два угла 90 ″ и одну трубу части C.
12. Положите углы на землю так, чтобы они образовывали угол 90˚ с одним отверстием вверх. Наденьте угол на каждый конец трубы части C, как показано ниже.

13. Найдите ДВЕ трубы части D.
14. Поместите по одной трубе части D в верхнее отверстие каждого угла 90˚.

15. Найдите ДВА угловых фитинга.
16. Поместите по одному угловому фитингу на конец каждой трубы части D.

17. Тройник фитинга должен быть обращен назад.При необходимости поверните тройник, чтобы правильно расположить его.

18. Найдите ДВЕ трубы части E.
19. Поместите по одной трубе части E в верхнюю часть каждого углового фитинга.

20. Найдите ОДИН угол 90˚.
21. Поверните его в положение треугольника, чтобы оба оставшихся конца труб части E вошли в него.

22. Остается оставшееся отверстие в углу 90 ° назад.

23. Повторите эти действия, чтобы создать зеркальное отображение конечной рамы. Эти два конца образуют переднюю и заднюю часть каркаса палатки.Все открытые концы фурнитуры должны быть обращены друг к другу.

24. Когда оба конца готовы, соедините их внизу двумя трубами Части A. Эти боковые трубы завершают нижнюю часть рамы.

25. Найдите оставшуюся трубу Части А. Вставьте его сверху, чтобы сформировать вершину рамки.

26. Две оставшиеся части — это трубы части B. Они вставляются поперек центральных сторон рамы и вставляются в остальные отверстия каждого углового фитинга.


1. Мы покрасили нашу раму аэрозольной краской, что придало ей вид, удивительно близкий к алюминиевому.
2. При сборке рама должна быть покрашена.
3. Сначала протрите все трубы и фитинги, чтобы очистить поверхности.

4. Убедитесь, что вы работаете в хорошо проветриваемом помещении, и установите рамку на бумагу или картон, чтобы защитить рабочую поверхность. Лучше всего снаружи, потому что краска действительно будет летать, поскольку вы распыляете круглую поверхность.
5. Распылите средство на все стороны труб и фитингов медленными равномерными движениями.

6. Как упоминалось выше, мы использовали около двух с половиной баллончиков спрея, чтобы получить красивую, ровную поверхность.


1. Найдите свою симпатичную панель для палатки. Три кожуха панели предназначены для установки на три трубы части A.
2. Чтобы вставить трубу в кожух, просто вытяните каждую трубу из одного угла 90˚, наденьте кожух на трубу, затем снова вставьте трубу в угол.
3. Сначала мы установили верхний кожух на место.

4. Затем вставил каждую нижнюю трубу в кожух.

5. Затем ткань палатки просто укладывается на две трубы Части B.


1. Мы создали 18 кисточек, чтобы украсить передние и задние проемы нашей версии палатки «хижина для отдыха».
2. Мы следовали нашему пошаговому руководству «Как сделать свои собственные кисточки».
3. Наши кисточки имеют размер 4½ дюйма и состоят из пряжи трех разных цветов.
4. Сложите картон размером 9 x 5 дюймов пополам так, чтобы он был высотой 4½ дюйма. Если вы хотите, чтобы кисточки были короче или длиннее, отрегулируйте картон так, чтобы он складывался до желаемой длины готовой кисточки.
5. Отрежьте ВОСЕМНАДЦАТЬ пряжи длиной 12 дюймов для подвешивания галстуков и ВОСЕМНАДЦАТЬ длиной 36 дюймов, чтобы обернуть кисточки.
6. Мы использовали ШЕСТЬ 135 ″ длин пряжи каждого цвета, всего ВОСЕМНАДЦАТЬ 135 ″ длин пряжи. Каждую длину оборачивают вокруг картонной формы примерно 15 раз. Цвета были упакованы случайным образом, поэтому они хорошо смешивались. Одна длина была связана узлом с другой, чтобы образовать непрерывную обертку. Опять же, вы можете настроить пушистость кисточек, добавляя или удаляя пряжу.

7. Закрепите вешалку, отрежьте кисточку от картонной формы и заверните верх, чтобы закончить.

8. Опять же, вы можете следовать нашему руководству для конкретных шагов. Единственная разница в том, что нам не нужно было использовать иглу для вешалки или обертки. Пряжа достаточно толстая, чтобы ее можно было просто манипулировать вручную.
9. Найдите мягкий шнур и разрежьте его на два равных отрезка примерно по 2,5 ярда.
10. Сначала мы обмотали шнур петлей вокруг трубы, а затем связали кисточки на месте, чтобы получить наилучшее расстояние.
11. Начните с закрепления середины шнура на вершине палатки.Вы можете привязать, скотчем или застегнуть веревку к раме. Мы использовали зубную нить, чтобы закрепить его на месте!

12. Затем аккуратно оберните шнур вокруг трубы с каждой стороны. Вы хотите, чтобы шнур был немного свободным, чтобы он слегка свисал при прикреплении кисточек. Таким образом, они могут мягко раскачиваться на ветру. С помощью вешалки привяжите каждую кисточку на месте. Хорошо подойдет случайный интервал. Мы использовали девять вдоль переднего отверстия и девять вдоль заднего отверстия.


1. Как вы можете видеть на фотографиях выше, мы расстелили одеяло и поставили на него нашу палатку.Это отлично сработало даже при слабом ветре. Тем не менее, палатка легкая, и если вы беспокоитесь об этом, вы можете закрепить нижнюю раму в земле с помощью 1-дюймовых садовых скоб. Если вы используете одеяло, которое не является обязательным, вам просто нужно будет сложить его в сторону, чтобы протолкнуть скобу по трубам из ПВХ в землю.


1. Одна из замечательных особенностей этой конструкции — то, насколько легко ее хранить, когда сезон уличной жизни закончился.
2. Полностью разобрать раму на трубы и фитинги.Сложите фитинги в сумку. Вы также можете упаковать дополнительную веревку с кисточкой.
3. Сложите палатку пополам и уложите трубы поверх сложенной ткани.

4. Сверните трубы внутрь ткани и храните на следующий солнечный день.


Участники

Дизайн проекта: Алисия Томмас.
Создание палатки и инструкция: Debbie Guild.
. Конструкция рамы и инструкция: Боб Джонсон.

.

Весов для палаток, чтобы закрепить навес для рукоделия

Если вы покупаете что-то по ссылкам на Craft Professional, я могу получить реферальный сбор.Чтобы узнать больше, см. Мое раскрытие.

---

Вес палатки Canopy абсолютно необходим для выставок на открытом воздухе. Если вы не хотите беспокоиться о том, что ваш переносной купол летит при небольшом ветре, вы должны надежно закрепить его. Вот как правильно выбрать готовые утяжелители или сделать своими руками утяжелители для купола, чтобы закрепить всплывающую палатку.

Если вы не уверены, что вам нужны веса палатки, чтобы закрепить навес на ремесленных выставках, вынесите невзвешенную палатку на задний двор, поставьте боковину и дождитесь легкого ветерка.

Будьте готовы поймать свою палатку!

Сколько ветра выдерживает навес?

Немного, если не закреплен с помощью веса палатки .

Просто шокирует, насколько легко даже небольшой ветер может отправить ремесленную палатку в плавание через улицу, особенно когда вы устанавливаете одну или несколько боковых стен. Спросите меня, откуда я знаю!

Если вы хотите убедиться, что ваша ремесленная палатка не:

• повредила ваш инвентарь
• повредила инвентарь ближайших к вам ремесленников
• или не поранила кого-то на выставке

, вы должны закрепить ее должным образом.

На самом деле, правила многих шоу-шоу разумно требуют, чтобы все палатки были правильно взвешены.

Выберите подходящий вес палатки для навеса PoP Up

Чтобы помочь вам понять ваши варианты крепления навеса, независимо от того, нужно ли вам закрепить навес на бетоне или на траве, мы рассмотрим:

• Вес палатки и анкеры для палатки
• Подвесные грузы и веса, прикрепленные к основание ножки каркаса козырька
• Гири самостоятельно по сравнению с покупными

Вес палатки vs.Якоря для палаток

Два основных способа закрепить палатку — это использовать грузы или анкерные крепления. Иногда вы можете использовать якоря, но, по большей части, продавцам ремесел потребуется реальный вес, чтобы закрепить свою палатку.

Анкеры для палаток

Якоря для палаток — это колья, которые можно вбить в землю и прикрепить к палатке, чтобы она оставалась на месте, как если бы вы закрепляли палатку для кемпинга. Некоторые бренды ремесленных палаток поставляются с кольями.

Вы можете использовать этот тип якоря для закрепления переносного купола на некоторых, но не на всех выставках ремесел.

Многие выставки ремесел на открытом воздухе — это уличные фестивали, на которых палатки устанавливают на цементе. Очевидно, что о палатках на этом мероприятии не может быть и речи.

Вы можете быть удивлены, узнав, что вы не можете использовать колья для палаток на каждом шоу в парке. Некоторые шоу, которые проводятся в парках, где ремесленные палатки устанавливаются на траве, запрещают использование якорей для палаток в траве.

Поскольку вы часто не сможете поставить палатку на якорь, вы не можете полагаться только на колья, которые идут в комплекте с навесом для ремесленного шоу.У вас должна быть стратегия закрепления вашей палатки грузами. Конечно, вы можете закрепить свою палатку кольями в качестве дополнительной безопасности, когда это возможно, но знайте, что якоря палатки не заменяют веса навеса.

Вес для палаток

Вес палатки универсальны. Их можно использовать в любой ситуации и на любой поверхности.

У них есть свои недостатки. Вес палатки может быть:

• тяжелым для транспортировки (люди часто рекомендуют использовать около 40 фунтов веса на каждую ногу вашей ремесленной палатки, а на некоторых шоу требуется даже больше, чем на каждую ногу)
• сложнее установить, чем колья
• и занимают больше места в упакованном виде, чем анкеры для палаток.

Однако они действительно являются необходимой частью вашего выставочного стенда на открытом воздухе.

---

Я получаю комиссию за покупки, сделанные по ссылкам на этой странице.
Чтобы узнать больше, см. Мое раскрытие.

---

Подвешенные грузы и грузы, прикрепленные к основанию ножки рамы купола

Вес навеса подвешивается к верхним углам навеса на открытом воздухе или прикрепляется к основанию каждой ноги.

Я даже не буду притворяться, что разбираюсь в физике противовесов подвешенного купола и веса, лежащего на земле, поэтому я не собираюсь вдаваться в плюсы и минусы утяжеления палатки с помощью противовесов висячих грузов.используя грузы, прикрепленные к основанию ног вашей палатки, с точки зрения того, как каждая система реагирует на ветер.

Некоторые организаторы ремесленных шоу предъявляют особые требования к типу веса палатки, который вы должны использовать. Поэтому я предлагаю изучить требования к выставкам, которые вы планируете посетить.

Найдите правила для продавцов, опубликованные на веб-сайтах выставок, и определите их требования по взвешиванию ремесленных палаток. Они могут указать тип требуемых весов и количество веса, которое необходимо использовать для каждой ноги.Узнав эти требования, убедитесь, что вы покупаете или изготавливаете систему весов для палаток, которая будет соответствовать правилам выставок, которые вы планируете посетить.

Самодельные гири для навесов и купленные в магазине

Многие профессиональные мастера используют свои собственные самодельные системы для утяжеления палаток. Самодельные утяжелители для балдахинов могут быть изготовлены на заказ в соответствии с вашими потребностями.

Утяжелители, купленные в магазине, с другой стороны, чрезвычайно удобны, и их покупка обычно не намного дороже по сравнению с затратами на изготовление собственных грузов.

Хотя я лично предпочитаю гири, купленные в магазине, многие мастера делают свои собственные.

Утяжелители для навесов, приобретенные в магазине

Если вы планируете купить вес для палатки, на рынке есть несколько типов и характеристик, которые следует учитывать и сравнивать.

Предварительно заполненные весовые тарелки

Есть утяжелители, состоящие из тяжелых пластин, которые крепятся к основанию ноги палатки и не требуют наполнения. Эти грузы тяжелее перевозить, чем заполняемые, но они удобны.

Предварительно заполненные весовые плиты готовы к установке, поэтому вам не придется выполнять дополнительную работу, когда вы уже заняты подготовкой к большому ремесленному шоу.

Наполняемые веса палатки

Вы также можете купить наполняемые грузы, которые можно опорожнять и заполнять песком и / или водой. Если вы знаете, что на шоу, которое вы посещаете, у вас будет доступ к песку или воде, наполняемые грузы могут облегчить вам нагрузку во время путешествия.

Если вы решите набить вес на выставке, вы добавите дополнительную задачу к уже загруженной работе по установке вашей ремесленной палатки.Однако вы всегда можете набрать вес дома, если не хотите заниматься этим дополнительным заданием перед выступлением.

Весовые марки для палаток

Существуют гири, производимые компаниями, которые также производят популярные ремесленные палатки, такие как Caravan, EZ Up и King Canopy, которые позволяют вам оставаться в рамках одного семейства продуктов для ваших принадлежностей для ремесленных палаток.

Как сделать собственный вес навеса

Если вы планируете изготавливать собственные утяжелители для палаток, есть несколько решений, которые люди использовали, в том числе:

• Утяжелители для труб из ПВХ
• большие ведра

Гиря для самодельных труб из ПВХ

ПВХ трубы, заполненные бетоном (а иногда и песком), используются многими профессиональными мастерами-ремесленниками.

Для изготовления грузов для палатки из ПВХ вам потребуются:

• Труба из ПВХ (обычно белая для смешивания с тентом)
• Бетон
• Заглушки
• Болты с проушинами

Чтобы сделать свои собственные утяжелители из ПВХ-труб, просто заполните поливинилхлоридную трубу длиной 3-4 дюйма бетоном (Quikrete — популярный бренд, который можно приобрести во многих магазинах товаров для дома).

Длина и диаметр трубы, которую вы выберете, будут зависеть от того, сколько вы хотите, чтобы труба весила.Многие люди стремятся к 40 фунтам веса на каждую ногу, но вы можете создать 8 труб, которые будут весить 20 фунтов каждая (по 2 трубы на каждую ногу палатки), чтобы каждый вес не был таким тяжелым для переноски. С 20-фунтовым грузом будет легче работать, чем с 40-фунтовым.

Если вы пойдете в магазин товаров для дома, который обеспечивает хорошее обслуживание клиентов, они смогут помочь вам посчитать количество бетона (и, следовательно, размер ПВХ-трубы), которое вам понадобится, чтобы создать количество бетона. веса, который вы хотите.

Закрепите торцевые крышки на одном конце каждой трубки из ПВХ. Смешайте бетон в соответствии с инструкциями и залейте в трубы из ПВХ.

После заливки бетонной смеси в трубу и до того, как она затвердеет, вставьте кольцевой болт в каждый груз, который позволит вам подвесить грузы, если хотите. Вы также можете прикрепить грузы к ножкам палатки с помощью белой липучки, обернутой вокруг трубы и ноги, чтобы предотвратить раскачивание грузов.

Большой противовес

Большие ведра менее привлекательны, чем белые трубы из ПВХ, но представляют собой простое и недорогое решение.

Некоторые продавцы ремесленных шоу просто наполняют большие ведра песком или водой и подвешивают эти ведра к углам своих палаток для рукоделия или прикрепляют их к основанию ножек палатки.

Если вы наполняете ведра водой, вам понадобится 5 галлонов воды на 40 фунтов веса. Если вы наполняете ведра песком, вам понадобится около 3,2 галлона песка, чтобы создать вес в 40 фунтов.

Одно из преимуществ наполнения больших ведер водой или песком состоит в том, что, если вы знаете, что у вас будет доступ к воде или песку на шоу, вы можете наполнить их на месте и избежать лишнего веса.Однако у вас не будет доступа к воде или песку на каждом шоу. Кроме того, заполнение весов на выставке добавит еще одного шага к процессу настройки.

Некоторые мастера любят брать с собой несколько больших ведер, чтобы использовать их в качестве дополнительных грузов в особенно ветреные дни. Они могут использовать покупные гири или другую самодельную систему в качестве основных весов для палатки, и они просто добавляют в систему воду или ведра с песком в те дни, когда они чувствуют, что им нужен небольшой дополнительный вес.

Поскольку такой вес навеса не очень привлекателен, вы, вероятно, захотите найти способ их прикрыть. Простое решение — повесить шторы в каждом углу палатки для рукоделия и завязать шторы так, чтобы ведра были спрятаны в складках штор.

Дополнительные способы защиты палатки для рукоделия на выставках на открытом воздухе

DIY Canopy Bed — 5 You Can Make

Мы склонны думать о кроватях с балдахином как о романтичных, гламурных и, возможно, немного эффектных.И все же их происхождение скромно. Еще в средние века люди оцепляли свои спальные места тканью, чтобы отпугивать вредителей и насекомых. Современные домовладельцы выбирают кровати с балдахином по разным причинам, но практичность обычно не входит в их число. Эти волнистые святилища остались популярными в основном благодаря своей декоративной ценности. Если вы всегда хотели иметь собственный частный балдахин, воодушевитесь тем фактом, что на самом деле довольно легко превратить обычный матрас и каркас в кровать с балдахином, сделанную своими руками, которая полна волшебства и тайны, комфорта и спокойствия.

1. ПЕРЕМЫЧКА ЧЕРЕЗ ПЯЛЬЦЫ

Фото: acasadava.com

Создайте кровать с балдахином своими руками, используя немного больше, чем простые пяльцы для вышивания и пару купленных в магазине или самодельных занавесок. Наденьте тканевые панели на пяльцы, затем повесьте их с помощью крепежа (хорошо подойдет крючок для полки для горшков). Получите учебное пособие от Country Living; Пока у вас уже есть шторы, проект должен стоить всего около 10 долларов.

2. ТЯНИТЕ ЗАВЕС

Фото: bargainhoot.com

Окружите свою кровать тканевым балдахином с углом обзора 360 градусов — недорого и без изменения изголовья, каркаса кровати, матраса или пружинной коробки. Это так же просто, как прикрепить карнизы для штор к потолку; стержни должны повторять форму и размер вашей кровати. Как только стержни будут на месте, добавьте прозрачные занавески с каждой стороны и готово!

3. JUST HANG OUT

Фото: elementsofstyleblog.com

Покажите графический текстиль в этом современном минималистичном варианте кровати с балдахином, сделанной своими руками.Установите втулку в каждом углу ткани, проденьте веревку через каждое отверстие, а затем привяжите панель к потолку с помощью крючков или шурупов. Имейте в виду, что эта идея может работать во многих комнатах: вы можете создать атмосферу уюта не только в кровати, но и на диване или шезлонге.

4. СДЕЛАЙТЕ ЭТО КАЧЕСТВО

Фото: bhg.com

Вот еще один способ сделать красивую недорогую кровать с балдахином своими руками, используя оборудование, изначально предназначенное для обработки окон. Прикрепите пару карнизов для штор к стене на несколько дюймов ниже потолка, по одной с каждой стороны кровати.
