Классификация насосов | Виды насосов

Насос – это агрегат, предназначенный для перемещения различных веществ с разными объемами, имеющих разный состав и особенности. Многообразие разновидностей насосного оборудования требует четкой классификации, для того чтобы потребители могли быстро подобрать необходимую модель в соответствии с собственными нуждами.

Насосы подразделяются на типы с учетом следующих критериев:

  • области использования;
  • принцип действия;
  • конструктивные особенности;
  • назначения и места установки.

При этом определенная модель может характеризоваться по каждому виду классификации.

Область использования

Бытовые – предназначены для:

  • создания давления в автономных системах отопления частных жилых домов;
  • подачи воды при отсутствии централизованных источников снабжения;
  • перекачивания стоков в системах канализации при невозможности обеспечить нужные уклоны в трубопроводах и т. д.

Производительность бытовых насосов значительно более низкая по сравнению с промышленными.

Промышленные – используются:

  • для снабжения водой, необходимой при работе промышленных установок;
  • в водоочистных сооружениях и системах охлаждения;
  • в системах снабжения топливом и смазочными материалами;
  • для промывки узлов механизмов и оборудования;
  • для транспортировки нефтепродуктов;
  • в системах водоснабжения котельных установок;
  • в химической промышленности для перекачивания агрессивных жидкостей и т.п.

Мощность промышленных типов имеет большое значение для обеспечения рентабельности предприятий, в том числе работающих в сфере услуг, поэтому подбирая насосы, не экономят на их производительности и стоимости.

Принцип действия

По этому критерию оборудование можно разделить на насосы объемного принципа действия и динамические.

Принцип работы объемных насосов заключается в изменении различными способами объема внутренней камеры, что создает давление, побуждающее к движению перекачиваемые жидкости. Главная их особенность – самовсасывание новых объемов перекачиваемого вещества за счет создания разрежения в камере после удаления из нее ранее поступившего. К ним относятся следующие виды:

  • Поршневые насосы – главным их рабочим органом является поршень, создающий давление в камере цилиндрической формы за счет возвратно-поступательного движения. Впуск и выпуск перекачиваемой субстанции обеспечивают всасывающий, а также нагнетательный клапаны, конструкция которых зависит от области применения. Насосы могут быть предназначены для вертикальной или горизонтальной установки, одноцилиндровыми или оснащенными несколькими цилиндрами, однократного или многократного действия. Мощность зависит от объема цилиндров и скорости движения поршня.
  • Роторные подразделяются на зубчатые, шиберные, шестеренные, лабиринтные, винтовые, импеллерные, перистальтические и другие. Несмотря на различия в устройстве все они функционируют по одному принципу – жидкость или газ перекачивается через фиксированный корпус с помощью перемещения ротора, кулачков, винтов, лопастей или других движущихся деталей. Импеллерные насосы несколько отличаются от других видов – передвижение жидкости в них осуществляется с помощью вытеснения эластичными лопастями вращающегося колеса, заключенного в эксцентрическом корпусе. Конструкция этого вида намного проще поршневых в связи с отсутствием клапанов, поэтому они имеют большую популярность среди пользователей.
  • Вакуумные насосы в полной мере можно назвать самовсасывающими. Большинство из них можно отнести к роторным. Основное условие для их нормальной работы – обеспечение полной герметичности между движущимися деталями и корпусом.

  • Перистальтические представляют собой устройство, состоящее из гибкого рукава, изготовленного из эластомера с размещенным на нем валом с роликами. Вал при вращении пережимает рукав с помощью роликов, обеспечивая проталкивание жидкости.

Функционирование <b>динамических насосов</b> осуществляется за счет сил движения при отсутствии самовсасывания и характеризуется уравновешенностью работы, равномерностью подачи перекачиваемой жидкости и исключением вибрации. К ним относятся:

  • Центробежные – оснащены рабочим колесом, расположенным внутри корпуса. Колесо при вращении повышает кинетическую энергию водотока, за счет которой повышается кинетическое, и вслед за ним потенциальное давление жидкости, что побуждает ее к перемещению.

  • К струйным насосам можно отнести эрлифты и гидроэлеваторы. Эрлифты работают в комплекте с компрессором, насыщающим перекачиваемую жидкость воздушными пузырьками, которая передвигается благодаря их подъемной силе. Действие гидроэлеваторов осуществляется за счет кинетической энергии перекачиваемой субстанции.

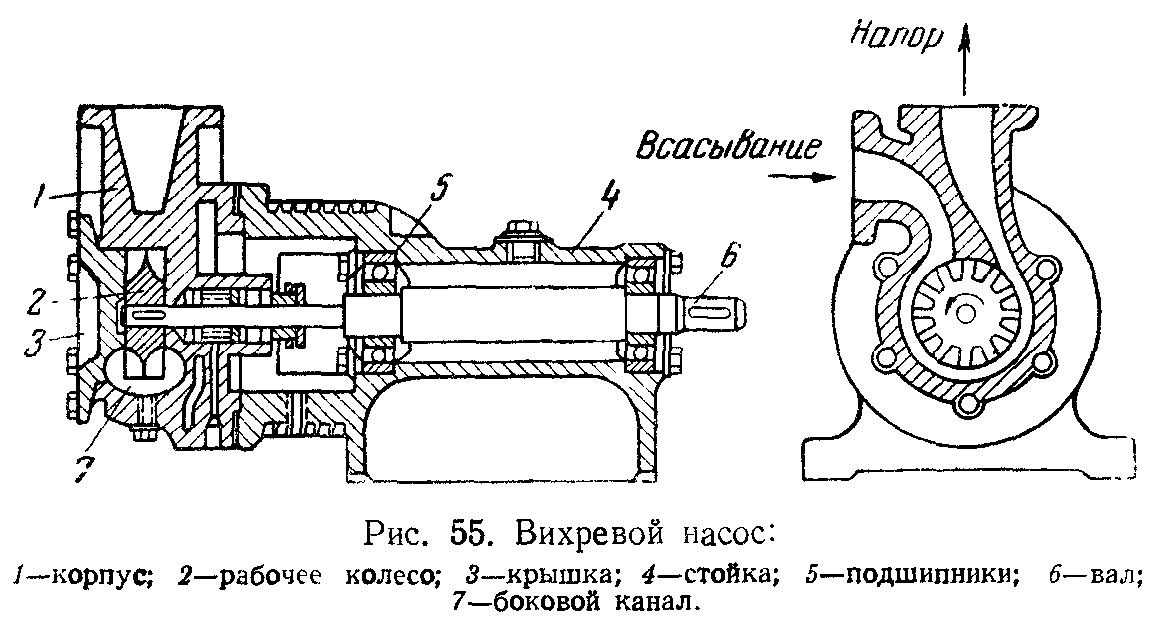

  • Вихревые насосы по принципу работы схожи с центробежными. Только здесь ускорение движения водотока побуждается за счет завихрений жидкости, которые создаются посредством эксцентричности корпуса, что приводит к периодическому изменению зазоров между лопастями и кожухом. Они имеют малые размеры и массу, что позволяет легко их перемещать. Единственный недостаток этого типа насосов – невысокий КПД – менее 50 %.

Конструктивные особенности

По конструктивным особенностям насосы можно отличить невооруженным глазом, особенно в случаях, когда не получается его установить на запланированное место из-за несовместимости соединений и неподходящих размеров.

Кроме того, даже у одной разновидности насосов могут быть отличия во внутреннем устройстве. Например, все роторные насосы оснащены роторами, но рабочие элементы – кулачки, лопатки, винты и т.д. – у них могут отличаться.

Еще одно явное отличие разных видов насосов по конструкции – горизонтальное или вертикальное исполнение.

Назначение и место установки

Широко используемые насосы, служащие для подачи воды из скважин, резервуаров и колодцев, подразделяются на поверхностные и погружные.

Поверхностные насосы

Подача воды осуществляется за счет всасывания через гибкий шланг или трубу, которые опускают в скважину. Они могут оборудоваться системой автоматики, обеспечивающей поступление воды по сигналу датчика, срабатывающего при включении кранов в системе. Такая система называется насосной станцией.

Погружные насосы

Колодезные опускают непосредственно в саму воду. Они оборудованы поплавками, прекращающими работу насоса при отсутствии воды.

Назначение дренажных насосов – откачка воды из затопленных подземных помещений, дренажных систем, водоемов, бассейнов, систем автономной канализации. Откачиваемая вода чаще всего бывает загрязненной, поэтому конструкция оборудования рассчитана на минимальный контакт с водой трущихся деталей.

Насосы циркуляционные используются в автономных системах отопления для создания давления и ускорения циркуляции теплоносителя. Они отличаются небольшими размерами, бесшумностью работы, легкой встраиваемостью непосредственно в трубопроводы системы отопления. При их подборе следует пользоваться простым правилом: оборудование должно в течение часа пропустить через себя 3-кратный объем теплоносителя.

Назначение фекальных насосов – перекачивание загрязненных и сточных вод, включая хозяйственно-бытовые канализационные стоки, содержащие большое количество крупных примесей. Такие сточные воды удаляются из систем канализации жилых домов, моечных ресторанов и кафе, прачечных и банных заведений, гостиниц и т.д. Обычно хозяйственно-бытовые стоки содержат крупные частицы, которые могут забивать трубы канализационных систем, для предотвращения этого в конструкции предусматривается механизм, измельчающий крупные частицы до нужной фракции.

Основные виды и типы насосов. Их классификация и область применения

Перейти к содержанию

Search for:

На чтение 9 мин. Просмотров 67.8k. Опубликовано

Содержание

  1. Общая классификация
  2. Виды насосов и их классификация
  3. Разделение насосов по сферам применения
  4. Типы насосов
  5. Типы бытовых насосов и область их применения
  6. Описание и характеристики насосов
  7. Разновидности насосов по конструкции
  8. Классификация по принципу действия — по типу рабочей камеры
  9. Классификация по назначению
  10. Классификация по виду перекачиваемой среды
  11. Виды промышленных насосов
  12. Насосы для систем пожаротушения
  13. Масляные и топливные насосы
  14. Погружные насосы

Насос – тип гидравлической машины, который перемещает жидкость путем всасывания и нагнетания, используя кинетическую или потенциальную энергию. Насос необходим для использования в противопожарных технических средствах, для отвода жидкостей в жилых кварталах, при подаче топлива и многих других целях. По области применения, конструкции, принципу действия существует разные виды и типы насосов. При использовании насосов для различных целей необходимо знать, какие виды бывают и чем они отличаются.

Общая классификация

В первую очередь насосы делятся по области применения на бытовые и промышленные. Бытовые насосы используются в домашних хозяйствах, промышленные — на предприятиях и в специальных службах (пожарная). Отдельная классификация насосов по типу рабочей камеры предполагает деление на динамические и объемные насосы.

Виды насосов и их классификация

Различные классификации насосов основаны на понимании того, какие типы насосов существуют и чем они отличаются. Насосы делятся на несколько видов, те, в свою очередь, делятся на категории.

По техническим характеристикам:

  • в зависимости от объема жидкости, перемещаемой в единицу времени;
  • давление и напор;
  • КПД.

По области применения:

  • бытовые;
  • промышленные.

Разделение насосов по сферам применения

Область применения насосов очень широкая. Сегодня их используют практически во всех сферах: строительстве, промышленности, при добыче полезных ископаемых, при разработке систем пожаротушения. В малых масштабах также используются различные типы насосов, и область их применения варьируется от бытового использования для полива, до установки в системах водоснабжения и теплопередачи. В зависимости от сферы применения выделяют типы и виды насосов. Ниже представлены описания, их характеристики и разновидности.

Типы насосов

По целевому назначению:

  • погружные насосы;
  • поверхностные насосы.

По способу энергопитания:

  • электрические насосы;
  • жидкотопливные насосы.

В зависимости от типа воды:

  • для чистой воды;
  • для воды средней степени загрязненности;
  • для воды высокой степени загрязненности.

Типы бытовых насосов и область их применения

По области применения насосы делятся на бытовые и промышленные. Бытовые насосы бывают поверхностными и погружными. Для бытового использования чаще используют первый тип. Поверхностные насосы применяются для автономного водоснабжения частных домов, полива прилежащей территории, откачки воды из подвалов и прудов, повышения давления при автономной подаче воды в частный дом.

Существует четыре типа бытовых насосов:

  • садовые;
  • насосные станции;
  • дренажные;
  • глубинные.

Описание и характеристики насосов

Существует 2 вида насосов: поверхностные и погружные. Поверхностные насосы устанавливаются на уровне земли, в скважину или яму опускается шланг. Если насос оборудован автоматической системой включения-выключения при подаче воды, то он называется станцией. Насосы погружного типа включают в себя: дренажные насосы, фекальные, циркуляционные, насосы, установленные в колодцах и скважинах.

Разновидности насосов по конструкции

По конструкции все насосы различаются между собой. Они могут быть вертикальные и горизонтальные. Все насосы отличаются своей сборкой, в зависимости от модели в них могут быть использованы лопатки, лопасти, винты.

Классификация по принципу действия — по типу рабочей камеры

Различают типы насосов по принципу действия и конструкции. Они делятся на объемные и динамические насосы.

  1. Объемные насосы — такие, в которых жидкость перемещается за счет изменения объема камеры с жидкостью под действием потенциальной энергии.
  2. Динамические насосы – механизмы, в которых жидкость перемещается вместе с камерой под действием кинетической энергии.

Динамические насосы, в свою очередь, делятся на лопастные и струйные.

Отдельно выделяют виды объемных насосов по принципу действия в зависимости от конструкции:

  1. Роторные насосы – это цельный корпус, с определённым числом лопаток/лопастей, приходящих в движение при помощи ротора.
  2. Шестеренные насосы – самый простой тип механизма, состоящий из сцепленных между собой шестерен, приходящих в движение под принудительным изменением полости между шестернями.
  3. Импеллерные – в эксцентрический корпус заключены лопасти, при вращении выдавливающие жидкость.
  4. Кулачковые – насосы, в корпус которых заключены 2 ротора, которые при вращении перекачивают жидкости разной степени вязкости.
  5. Перистальтические – корпус включает эластичный рукав, в котором находится жидкость. При вращении дополнительных валиков жидкость перемещается по рукаву.
  6. Винтовые – насосы, состоящие из ротора и статора. При вращении ротора жидкость начинает перемещаться по оси насоса.

Существует также деление динамических насосов по принципу действия:

  1. Центробежные – включает в себя рабочее колесо, внутри которого находится жидкость, при вращении колеса, частицы приобретают кинетическую энергию, начинает действовать центробежная сила, под действием которой жидкость переходит в корпус мотора.
  2. Вихревые насосы – по принципу действия аналогичны центробежным, но менее габаритны и имеют более низкий КПД.
  3. Струйные – основаны на переходе потенциальной энергии в кинетическую.

Вихревый тип насоса является наиболее часто используемым за счет легкости установки. В бытовых нуждах такой агрегат устанавливают в загородных домах для обеспечения подачи воды. Циркуляцию воды обеспечивает жидкость, подаваемая на лопатки, расположенные в корпусе насоса. Ключевым элементов здесь является колесо, на которое вода подается через входное отверстие. Также такой насос используют для скважин, так как создают высокое давление. Они обладают способностью самовсасывания и могут перерабатывать не только жидкость, но газо-водную смесь.

Насосы центробежного типа часто применяют в бытовых и промышленных целях:

  • для организации систем водоснабжения на промышленных предприятиях;
  • для организации систем водоснабжения жилых кварталов;
  • для систем полива.

Эти насосы отличаются простотой эксплуатации, так как принцип работы достаточно прост. Основную нагрузку принимает колесо с лопатками, на которое и подается жидкость, однако если жидкости внутри не будет, то насос выйдет из строя. Чаще такие насосы бывают поверхностными. За счет этого снижается их производительность. Погружные насосы центробежного типа требуют герметичность корпуса высокого качества.

Классификация по назначению

По назначению различные виды насосов используют в промышленных целях (в пищевой, химической, бумажной промышленности). В бытовых целях насосы используются при строительстве, откачке воды из скважин и колодцев, для бурения колодца, для теплоснабжения. Бурение колодца требует использования насосной станции или насоса погружного типа. Насос обеспечивает подачу воды из скважины под небольшим давлением.

В автомобилях и промышленных машинах насосы являются вспомогательными устройствами.

При добыче полезных ископаемых используют различные типы насосов для бурения скважины, обустройства прилежащей к скважине территории, откачки жидкости, для переработки жидкостей. В промышленности насосы устанавливаются на предприятиях для гидроудаления отходов производства.

Насосы, применяемые в пищевой индустрии, часто имеют устройства для измельчения материалов (кроме камня и металлов), чтобы предотвратить засорение трубопровода.

Отдельно выделяют насосы для пожаротушения. Конструкция таких насосов предусматривает подачу воды под сильным давлением.

Дренажные насосы относятся к погружным, они характеризуются наличием системы измельчения и фильтрации.

Насосы, нагнетающие давление используются в системах, где требуется повышение давления при работе (теплоснабжение, водоснабжение).

Выделяют виды водяных насосов по назначению:

  1. Водоподъемные.
  2. Циркуляционные.
  3. Дренажные.

В зависимости от сферы использования существует классификация водяных насосов по принципу действия.

  1. Водоподъемные насосы используются для экстракции жидкости из скважин или колодцев.
  2. Циркуляционные виды насосов используют для перемещения жидкости в системах отопления, кондиционирования и подачи воды.
  3. Дренажные насосы используют для откачивания жидкости из подвалов и канализации.

Классификация по виду перекачиваемой среды

В зависимости от того, какого типа жидкость будет проходить через насос, конструктивные и другие особенности будут различаться.

Насосы используют для перекачивания:

  • чистой жидкости и жидкости малой загрязненности;
  • жидкостей средней степени загрязненности с примесями легкой взвеси;
  • не сильно загазованных жидкостей;
  • смесей газа и жидкости;
  • агрессивных жидкостей;
  • жидких металлов.

Для работы с разными типами жидкости используют насосы объемного типа. Этот вид насосов работает по принципу изменения объема камеры, что приводит к переходу энергии двигателя в энергию субстанции. Такие насосы способны работать с любыми средами, однако следует учитывать высокий уровень вибрации.

Динамические насосы могут также работать с любыми типами жидкостей, однако они не обладают способностью к самовсасыванию. В зависимости от конструктивных особенностей насосов существуют различные способы переработки перемещаемой жидкости. Например, вихревые насосы динамического типа не предназначены для работы с загрязненной жидкостью, включающей абразивные вещества. Для таких агрегатов жидкость с примесями является разрушающей, приводя к истончению стенок насоса.

Виды промышленных насосов

В промышленности используются насосы разных типов. Основные виды насосов, используемые на различных предприятиях:

  • многоступенчатые;
  • маслонасосы шестеренные;
  • насосы химические погружные;

Промышленные насосы используются в различных областях

  • в легкой промышленности;
  • в химической промышленности;
  • в строительстве;
  • в машиностроении;
  • при добыче полезных ископаемых.

Вид и тип насоса выбирается в зависимости от нужд предприятия, свойств и качества перекачиваемой жидкости.

К наиболее популярным относятся глубинные насосы, так как широко используются в бытовых и промышленных целях. Их легко монтировать при установке систем водоснабжения и отопления, они используются для забора воды из скважин, в отопительных системах.

Основные виды насосов по типу подводимой энергии:

  • насосы, работающие за счет механической энергии;
  • водоструйные насосы;
  • насосы, работающие за счет сжатого пара или газа.

К насосам, работающим за счет механической энергии, относятся поршневые насосы, пропеллерные, винтовые, центробежные и ротационные. Несмотря на одинаковый принцип действия, эти насосы сильно отличаются по конструкции. Водоструйные насосы – элеваторы, эжекторы, работают за счет подачи жидкости на лопасти колеса.

Насосы для систем пожаротушения

Основным требованием к насосам системы пожаротушения является подача воды под высоким давлением. Наиболее часто используемыми являются центробежные насосы, так как они позволяют быстро закачать воду за счет центробежной силы. Важными пунктами при выборе насоса для пожаротушения являются:

  • напор;
  • частота вращения колеса;
  • КПД;
  • высота всасывания;
  • объем перемещаемой воды.

В зависимости от количества колес с лопастями насосы бывают одноступенчатыми и многоступенчатыми. Многоступенчатые агрегаты позволяют создать более высокое давление, что в свою очередь, влияет на напор и высоту подаваемой жидкости. При установке систем пожаротушения в зданиях стоит учитывать, что оборудование необходимо периодически проверять, так как застой может вызвать затруднения при запуске. На пожарных машинах устанавливают центробежные насосы и вспомогательные агрегаты. Вспомогательные насосы заполняют корпус центробежного насоса жидкостью и отключаются автоматически.

Масляные и топливные насосы

Среди промышленных типов насосов выделяют масляные и топливные устройства, устанавливаемые на двигателях автомобилей и машин и двигателях внутреннего сгорания.

Масляные насосы обеспечивают снижение силы трения между взаимодействующими частями двигателя. Они бывают регулируемыми и нерегулируемыми. В двигателях автомобиля устанавливаются роторные или шестеренные насосы для перекачивания масла.

Топливные насосы устанавливаются в автомобилях в обязательном порядке. Они обеспечивают доставку топлива из бака в камеру сгорания. В зависимости от конструкции топливные насосы бывают: механические и электрические.

Погружные насосы

Погружные насосы применяются при работе на глубине более восьми метров. Все типы погружных насосов обладают системой охлаждения, а также выполнены из прочного материла, помогающего избежать деформации под давлением. Погружные насосы бывают центробежными и вибрационными. В насосах второго типа жидкость всасывается с помощью вибрационного или электромагнитного механизма.

При выборе насоса важно учитывать большое количество факторов:

  • цель использования;
  • место использования;
  • необходимость установки вспомогательных агрегатов;
  • габариты насоса;
  • способ работы насоса.

Adblock
detector

ТИПЫ НАСОСОВ И ПРИНЦИПЫ ИХ РАБОТЫ

ТИПЫ НАСОСОВ И ПРИНЦИПЫ ИХ РАБОТЫ

Обычно классификация насосов осуществляется на основе их механической конструкции и принципа работы. Классификация насосов в основном делится на две основные категории:

1. Динамические насосы / кинетические насосы
Динамические насосы сообщают жидкости скорость и давление, когда она движется мимо рабочего колеса насоса или через него, и, впоследствии, преобразуют часть этой скорости в дополнительное давление. Их также называют кинетическими насосами. Кинетические насосы подразделяются на две основные группы: центробежные насосы и объемные насосы.

Классификация динамических насосов
1.1 Центробежные насосы
Центробежный насос представляет собой вращающуюся машину, в которой поток и давление создаются динамически. Изменения энергии происходят благодаря двум основным частям насоса: рабочему колесу и улитке или корпусу. Функция корпуса состоит в том, чтобы собирать жидкость, выбрасываемую крыльчаткой, и преобразовывать часть кинетической (скорости) энергии в энергию давления.

1.2 Вертикальные насосы
Вертикальные насосы изначально были разработаны для перекачивания скважин. Размер скважины ограничивает внешний диаметр насоса и, таким образом, влияет на общую конструкцию насоса.2.) Поршневые насосы / Объемные насосы

2. Поршневые насосы / объемные насосы
Поршневые насосы, подвижный элемент (поршень, плунжер, ротор, кулачок или шестерня) вытесняет жидкость из корпуса насоса (или цилиндра) и, в то же время, повышает давление жидкости. Таким образом, поршневой насос не создает давления; он производит только поток жидкости.

Классификация поршневых насосов


2.1 Поршневые насосы
В поршневом насосе поршень или плунжер движется вверх и вниз. При такте всасывания цилиндр насоса наполняется свежей жидкостью, а при такте нагнетания она вытесняется через обратный клапан в нагнетательный трубопровод. Поршневые насосы могут развивать очень высокое давление. К этому типу насосов относятся плунжерные, поршневые и диафрагменные насосы.

2.2 Насосы роторного типа
Ротор роторного насоса вытесняет жидкость либо за счет вращения, либо за счет вращательного и орбитального движения. Механизмы роторных насосов, состоящие из корпуса с плотно прилегающими кулачками, кулачками или лопастями, обеспечивающие транспортировку жидкости. Лопастные, шестеренчатые и лопастные насосы представляют собой объемные роторные насосы.

2.3 Пневматические насосы
Сжатый воздух используется для перемещения жидкости в пневматических насосах. В пневматических эжекторах сжатый воздух вытесняет жидкость из сосуда под давлением с гравитационной подачей через обратный клапан в нагнетательную линию серией скачков, разделенных временем, необходимым для повторного заполнения резервуара или ресивера.
