Устройство, принцип работы и подключение насосной станции

Насосная станция: устройство и принцип работы

Насосная станция это, пожалуй, самый простой способ сделать водопровод в частном доме.

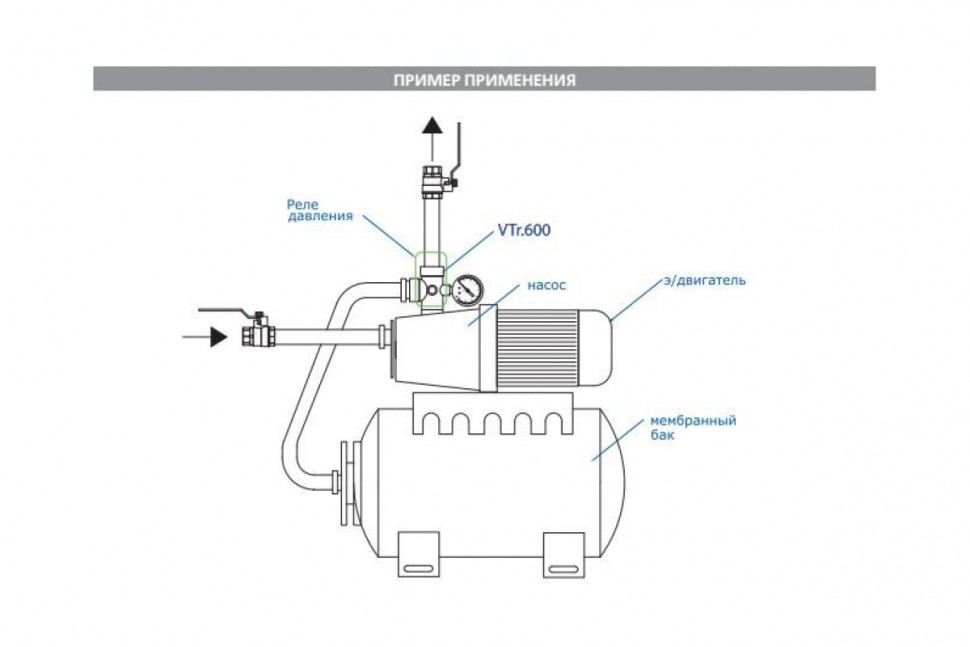

Разберем этот несложный аппарат по составным частям:

Насосная станция: устройство

Насос, установленный на гидроаккумуляторе включается при помощи реле давления, которое работает по следующему принципу — при падении давления в системе до определенной величины (чаще всего 1.5 атмосферы) реле включает питание насоса и он начинает качать воду из скважины.

Как только прекращается разбор воды (закрывается смеситель, душ, кран полива итд), давление в водопроводе начинает расти и при достижении значения в 3 атмосферы реле размыкает цепь питания насоса.

Таким образом насосная станция поддерживает давление в системе водоснабжения в определенных пределах (1,5 — 3 атмосферы).

Её можно применять и в целях повышения давления,  если ваш дом подключен к центральному водоснабжению, но не хватает напора.

Насосная станция: технические характеристики

Ниже приведены  самые важные технические характеристики насосов-автоматов:

  • Высота подъема воды до 9 метров.
  • Расход от 40 до 120 л/мин (для частного дома обычно хватает 65-70 л/мин).
  • Мощность двигателя не более 1,8 кВт (самые популярные модели 600 — 900 Вт).
  • Диаметр резьбовых соединений  чаще всего 1 дюйм.
  • Напряжение питания 220 В частота тока 50 Гц.
  • Напор насосных станций лежит в пределах от 40 до 60 м.

Подключение насосной станции

Монтаж насосной станции

Не забудьте внимательно прочитать руководство пользователя!!!

  1. Перед установкой необходимо проверить не заблокирован ли вал насоса. Для этого нужно снять кожух с вентилятора и осторожно попробовать повернуть его. Если вал заблокирован его необходимо провернуть при помощи отвертки.
  2. Насос должен устанавливаться в месте с хорошей вентиляцией и защищенном от атмосферных осадков. Диапазон рабочих температур для насосной станции лежит в пределах от 0 до 40 градусов  Цельсия.
    При падении температуры ниже нуля насос будет разморожен
    , что приведет к дорогостоящему ремонту.
  3. Основание, к которому будет закреплена станция, должно быть достаточно жестким и хорошо поглощать вибрацию от работы насоса.
  4. Станция должна быть расположена максимально близко к источнику воды.
  5. Насос для правильной работы должен быть расположен горизонтально.
  6. Внутренний диаметр всасывающей магистрали не должен быть меньше, чем диаметр резьбы. При глубине забора более 4 метров  или при наличии длинного горизонтального участка трубы, рекомендовано увеличить диаметр всасывающей магистрали и поставить на ее конец обратный клапан с сеткой. Поясню это так, диаметр резьбы на насосе равен 1 дюйм (DN25) — это значит, что необходима труба или напорный шланг с таким же внутренним диаметром DN25. Самым популярным материалом для такой всасывающей магистрали является труба ПНД диаметром 32 мм.

Соблюдая эти правила, вы сможете самостоятельно установить насосную станцию, но

все равно не забудьте ознакомиться с руководством пользователя, которое идет в комплекте.

Помимо вышеперечисленных правил могут быть и иные рекомендации производителя, которыми нельзя пренебрегать.

Подключение электрооборудования к насосной станции

  • Необходимо проверить совпадение параметров насоса с параметрами электрической сети.
  • При стационарном монтаже по правилам техники безопасности желательно использовать предохранительные автоматы. Однофазные насосы оборудованы защитным тепловым реле и поэтому могут подключаться непосредственно в сеть 220 В

Запуск насосной станции своими руками

  1. Перед запуском необходимо заполнить насосную часть и всасывающую магистраль чистой водой через специальное отверстие на насосе закрытое резьбовой заглушкой. После заполнения пробку необходимо завинтить на прежнее место. Работа без воды вызовет повреждение  гидравлической части — повреждение рабочего колеса и уплотнений.
  2. После включения насоса необходимо проверить правильность вращения двигателя ( для трехфазных насосов). Если смотреть на вентилятор, он должен вращаться по часовой стрелке. Если он крутится против часовой, то необходимо изменить подключение — надо поменять местами два фазных провода.
  3. Станция не должна запускаться чаще, чем 20 раз в час. Иначе двигатель будет перегреваться. Частые включения могут быть вызваны малым объемом гидроаккумулятора при большом расходе воды или неисправностью его  мембраны (она может порваться). Кроме того может неправильно работать автоматика станции, в этом случае нужно обратиться в ближайший сервисный центр производителя.

Обслуживание насосной станции

Обслуживание насосной станции состоит в основном в контроле давления воздуха в гидроаккумуляторе — давление должно быть равным 1,5 атмосферы.

При падении производительности насоса  необходимо обратиться в сервис по месту жительства.

Самостоятельно разбирать насос можно, но стоит заранее подумать сможете вы его собрать обратно или нет.

На этом мы сегодня закончим, жду ваших вопросов в комментариях.

типы, принцип работы, способы установки и цена

На чтение 7 мин Просмотров 102 Опубликовано Обновлено

Насосная станция имеет ряд преимуществ перед простыми насосами: наличие накопительной емкости, дополнительных защитных функций, нескольких вариантов работы – автоматика или полуавтомат. Чтобы продлить срок эксплуатации, агрегат необходимо правильно подобрать и установить. Выбор зависит от нескольких критериев – количества людей в доме, типа водоема, возможности установки в техническом помещении.

Типы и принцип работы насосных станций для дачи

Обустроить водопровод в частном владении невозможно без соответствующего оборудования, которым является автоматическая насосная станция для дома и дачи. Принцип работы у нее простой – насосная часть доставляет воду в накопительный бак, далее жидкость поступает в точки водозабора. Весь процесс происходит в автоматическом режиме, что очень удобно, так как не нужно каждый раз включать оборудование ради стакана воды. Как только жидкость из гидробака уходит, агрегат включается и снова наполняет резервуар. Сигналом к включению является падение внутреннего давления, контроль за которым осуществляется при помощи манометра. Запуск контролирует реле. В гидробак вода поступает по трубе с обратным клапаном и фильтром на конце.

Преимущество насосной станции водоснабжения для дачи в том, что все составные части входят в комплект. Можно своими руками собрать систему из отдельных компонентов, но это будет дольше, вдобавок самодельные узлы чаще выходят со строя. Заводское оборудование работает до 15 лет без необходимости ремонта, если соблюдаются все правила эксплуатации.

Различают установки по следующим характеристикам:

  • Тип всасывания. Есть модели с внутренним и выносным эжектором. Агрегаты со встроенным устройством не боятся наличия воздуха или газов в перекачиваемой среде (ведь не все хозяева покупают насосы для перекачки воды), а также не ломаются из-за попадания грязи внутрь механизма. Минус встроенного эжектора в достаточно шумной работе, а также небольшой мощности, способной поднять воду с глубины всего лишь до 9 метров. Модели с выносным устройством гораздо чувствительнее к грязи и пузырькам воздуха, но менее шумные, поэтому чаще устанавливаются в помещениях. Мощность таких моделей выше – они поднимают жидкость с 45 метров.
  • Тип подачи жидкости: модели с гидроаккумулятором и накопительным баком. Накопительный резервуар имеет объем до 300 л, что может обеспечить семью из трех человек водой на сутки. Гидроаккумулятор – это мембранный бак объемом 8–20 л. При повышенном расходе утром и вечером насосная станция включается чаще.
  • Тип источника для водозабора: поверхностные и погружные. В поверхностных моделях оборудование находится над землей, а труба опускается в скважину. Второй тип предусматривает полное погружение оборудования в колодец или скважину.

По мощности среди ассортимента выделяются мини агрегаты. Принцип работы такой насосной станции для дачи отличается тем, что ее используют при нерегулярной потребности в воде.

Критерии выбора

Защита от сухого хода нужна при засухах в летнее время.

Чтобы устройство работало долго и без перебоев, на покупке насосной станции экономить не рекомендуется. Здесь важно соблюдать баланс между потребностями семьи и качественными материалами.

Размер накопительного бака имеет значение в том случае, если вся жидкость расходуется за сутки. В таком случае происходит экономия электроэнергии, так как агрегат включается 1–2 раза в день, и в системе всегда есть вода. Если жидкость застаивается, она приобретает специфический запах и вкус, так как находится в резиновом мешке.

В зависимости от того, на какую высоту необходимо поднять воду, выбирают оборудование по величине давления. Можно выбрать устройство с большим запасом жидкости, но тогда напор в кране будет меньше, или наоборот: меньше запас воды, но напор сильнее. Для маленького дома или дачи достаточно 1–2 бар, для большого двухэтажного дома необходим показатель в 4–6 бар.

Материалы, которые используют при изготовлении насосных станций, должны быть отдельно указаны в инструкции к изделию:

  • Корпус может быть из пластика, чугуна, нержавеющей или черной стали.
    Пластик не желательно покупать, если планируется длительное регулярное использование – это бюджетные модели для дач на летнее время или для дома, в котором проживает один человек. Чугун – самый выносливый материал, но стоит дорого. Оптимальный вариант – стальные корпуса. Чтобы защитить их от коррозии, наносится слой специальной краски.
  • Рабочий вал двигателя должен быть изготовлен из нержавеющей стали, прошедшей термическую обработку. Это самое уязвимое место насоса, потому что сильнее всего подвергается воздействию воды.
  • Рабочее колесо делают из сверхстойких полимеров, потому что оно должно выдерживать огромный напор жидкости. Неплохой вариант – нержавейка, но она со временем все же подвергается образованию ржавчины, и агрегат выходит со строя.
  • Уплотнители – важные детали системы, так как контролируют протечки и величину давления. В дорогих моделях в качестве уплотнительного материала применяют плетеные сальники из асбестовой нити, внутри которых вставлены медные элементы.

Важный элемент системы – наличие защиты от сухого хода, при котором автоматика выключает оборудование. Летом часто наблюдается засуха и вода уходит вглубь, поэтому лучшим вариантом будет установка насосной станции с такой функцией. Многие покупатели хорошо отзываются об электронном реле с дисплеем, позволяющем не думать о регуляции давления.

Объем накопительного бака не соответствует цифрам в инструкции: какую-то его часть всегда занимает сжатый воздух, поэтому максимальное количество воды будет меньше указанной величины.

Способы установки

Самое лучшее место для установки насосной станции – подвальное помещение. Так прибор будет защищен от вредного воздействия окружающей среды в любое время года. Чтобы устранить вибрации и снизить силу работающего насоса, под него кладут резиновый коврик.

Второй распространенный способ – оборудование специального помещения с замком на улице. В таком случае станцию не будет слышно. Потребуется утепление стен, чтобы поддерживать температуру.

Третий способ – установка в земле. Приямок выкапывают около скважины на глубину ниже промерзания грунта.

Условия эксплуатации и обслуживания

Чтобы оборудование служило долго, нужно учитывать правила:

  • в помещении желательно организовать вентиляцию, чтобы не собирался конденсат;
  • трубы от насосной станции необходимо прокладывать настолько глубоко, чтобы они не промерзали, вдобавок использовать утеплитель для защиты от сильных морозов;
  • необходимо установить стабилизатор напряжения, чтобы не вывести из строя двигатель;
  • перед первым включением оборудования гидробак заполняют водой.

Чтобы не засорять внутренности насоса грязью и песком, рекомендуется в обязательном порядке установить фильтр грубой очистки на конце трубы, которая находится в скважине. При желании получать чистую питьевую воду из крана на входе в дом устанавливают фильтр тонкой очистки. Его можно в любой момент снять, почистить и поставить на место.

Если в комплект с насосной станцией не входит обратный клапан, его нужно купить отдельно, иначе часть воды будет стекать обратно в скважину, а частота включений увеличится.

Важный момент – состояние сантехнических приборов. При неисправном бачке унитаза, когда вода постоянно вытекает, давление в системе будет часто падать, а насос при этом включаться большее количество раз. Это приводит к быстрому изнашиванию деталей.

Преимущества и недостатки использования насосной станции для дачи

Плюсы и минусы насосных станций напрямую зависят от того, насколько правильно произвели расчеты и установили прибор. Если стальной корпус установить во влажное сырое помещение, каким бы хорошим ни был насос, он быстро разрушится под действием ржавчины.

Насосные станции однозначно удобнее и надежнее дешевых приборов, которые необходимо самостоятельно включать и выключать. Единственное условие – правильный подсчет расхода воды и качественный монтаж изделия.

Агрегаты импортного производства обойдутся дороже, чем насосные станции отечественного производителя. Однако разнообразие моделей зарубежных изготовителей позволит выбрать самый подходящий вариант для своего дома.

Насосная станция. Принцип работы. Видео. Помощь специалиста.

Автор: Надежда Лысенко

Для дополнительного удобства в доме сегодня применяется насосная станция, принцип работы которой заключается в подаче воды. Такая установка также используется для заполнения различных декоративных прудов, полива или для циркуляции фонтанов. Безусловно, преимущества такого агрегата по сравнению с погружными или поверхностными насосами существенные. Во-первых, устройство может поддерживать напор воды, который нужен для полноценного обеспечения жидкостью домов или участков. К тому же, станция имеет небольшой вес, а установить ее может один человек за несколько часов.

В отличие от накопительных, насосная станция и принцип работы ее отвечают высоким технологическим показателям. Более того, расположить ее можно в любом доступном и удобном месте. Нельзя не согласиться, что это является также преимуществом в отличие от других систем водоснабжения, которые ранее в основном монтировались на чердаке.

________тел. 093-609-67-60 Надежда_________
{youtube:

450 400}

Насосная станция. Принцип работы

Кроме насосов, которыми обладает система, сюда входит напорный стальной бак – емкость, разделенная резиновой мембраной на две полости. Одна часть отведена для воды, а другая содержит воздух под большим давлением. Объем баков разный и может достигать даже 200 литров.

Сначала вода поступает в бак (подкачивается насосом), после чего за счет давления поступает в трубопровод ил полостей бака. Поскольку напору мешает обратный клапан, жидкость вытечь обратно никак не сможет.

Дополнительно

Любая насосная станция, принцип работы которой уже понятен, обладает автоматическим блоком с датчиками давления, а также предохранителем от работы всухую и защитой от перегрева самого двигателя. В некоторых моделях для того, чтобы система не работала вхолостую, устанавливаются специальные датчики, которые при отсутствии воды в трубе всасывания передают сигнал, и насос автоматически выключается. После этого, через определенное количество времени (зачастую проходит 20-45 минут) станция снова полностью готова к запуску. Но, если вдруг в течение суток не восстановится необходимый объем воды, установка опять отключится. После этого система включается исключительно вручную. Охлаждение станции осуществляется за счет того, что перекачивается жидкость, но если двигатель перегрелся, то автоматика обесточивает систему.

На что обратить внимание?

При покупке насосного оборудования, нужно изучить условия эксплуатации, производительность, напорные характеристики, габариты и расход воды. Также желательно знать, как происходит установка и дальнейшая работа. Если однажды из крана полилась вода с примесями песка, пугаться не стоит. Просто был превышен максимальный расход жидкости в скважине. В этом случае нужно подождать, когда в отключенной станции уровень воды снова поднимется. Если эксплуатация оборудования осуществляется исключительно летом, то перед наступлением холодов из системы обязательно нужно слить воду, чтобы она не замерзла. Обычно такую работу проводят при помощи компрессора.

При выборе станции, нужно знать возможности Вашего колодца или скважины, то есть производительность. Это делается для того, чтобы впоследствии ничего не препятствовало полноценной работе системы. И не стоит забывать, что по мощности оборудование должно быть с запасом.Подобрать правильно насосную станцию Вам помогут в компании Электромотор.

Для заказа насосной стануции или по другим вопросам, которые у вас возникнут при установке или подборе насосной станции звоните по телефону 044-5-000-888. Меня зовут Надежда буду ждать звонков и надеюсь информация в данной статье станет для Вас полезной.

Также будет интересно прочитать:

Как выбрать насосную станцию

Мы торгуемся, на все насосы есть промо коды на скидку. Не стесняйтесь – всегда спрашивайте про скидку. В Интернет магазине компании Электромотор  скидка  может составлять до 50%.  Все насосы имеют гарантию 2 года  Обязательно посетите наш Интернет магазин. Мы предлагаем как насосы для воды, так и для других жидкостей, в том числе и взрывоопасных.  Больше насосов и насосных станций для дома Вы найдете в нашем магазине https://elektromotor.com.ua/g21337098-drenazhno-fekalnye-nasosy    На нашем сайте не только китайские модели, но и качественные мировые бренды ведущих мировых производителей

Sneakers Store | Patike – Nike Air Jordan, Premium, Retro Klasici, Sneakers , Iicf

устройство, как работает, основные узлы

Насосная станция позволяет повысить эффективность системы водоснабжения, безопасность оборудования и трубопроводов. Принцип работы насосной станции и ее комплексное оснащение обеспечивает защиту от внешних факторов и возможность бесперебойной подачи воды даже при отключении электроэнергии. При постоянном использовании, постоянном или долговременном проживании в частном доме, такая станция значительно повышает уровень комфорта.

Устройство и принцип работы

Для того чтобы понять, как работает насосная станция для дачи или частного дома, следует подробнее рассмотреть ее устройство и основные функциональные элементы. Рассмотрим их последовательность по ходу движения воды.

  • Водозабор, расположенный в скважине или колодце, оснащается фильтрующей сеткой, препятствующей попаданию в систему относительно крупных частиц примесей. Здесь же расположен обратный клапан для предотвращения обратного тока воды при снижении давления или прекращении работы насоса.
  • Всасывающей магистралью называют участок трубопровода от водозабора до насоса.
  • Работа центробежного насоса создает разрежение в трубопроводе, подающем жидкость от источника, что способствует ее интенсивному подъему, и избыточное давление в магистрали, ведущей к точкам водопотребления, для обеспечения тока воды по коммуникациям. Для оптимизации работы системы насос оснащается манометром и реле давления, настройки которого обеспечивают включение и отключение перекачивающего агрегата при достижении критических значений.
  • Принцип работы насосной станции для дачи был бы непонятен без уточнения – настройки реле выставляются с учетом характеристик насоса, объема и необходимого давления в гидроаккумуляторе и других параметров.
  • Системы оснащаются резервуарами, из которых осуществляется подача воды в трубопровод.
На фото схема устройства водоснабжения на базе насосной станции с гидроаккумулятором

Таким образом принцип работы насосной станции для дома поэтапно выглядит следующим образом:

  • При включении насоса вода поднимается из источника, заполняет систему и гидронакопитель до достижения определенного значения давления либо уровня. После этого насос отключается.
  • При расходе воды (открытие крана, использование душа или водопотребляющей техники) давление либо уровень в системе снижается, что способствует подаче жидкости из камеры гидроаккумулятора/накопительного бака. Так расход воды из накопителя осуществляется вплоть до достижения критического значения давления/уровня. После этого вновь включается насос и цикл повторяется.

Преимущества насосных станций

Устройство насосной станции для дома позволяет обеспечить целый ряд преимуществ при использовании:

  • возможность подачи воды при отсутствии электроснабжения,
  • стабильность напора в системе,
  • компактность и небольшой вес комплексного оборудования,
  • возможность выбора места установки,
  • экономичность эксплуатации за счет продления срока службы элементов системы водоснабжения и снижения расходов на электроэнергии благодаря своевременным включениям и выключениям перекачивающего агрегата,
  • долговечность оборудования.

Выбор накопителя

Напорные водонакопители (обычные емкости, расположенные на высоте, что обеспечивает возможность подачи воды в систему самотоком) все чаще заменяются на более современные и эффективные гидроаккумуляторы.

Схема насосной станции с накопительным баком и погружным насосом

Принцип работы насосной станции водоснабжения в обоих случаях остается тем же. В то же время несомненными преимуществами гидроаккумуляторов является возможность размещения рядом с насосом (без подъема на высоту) и наличие камеры со сжатым воздухом, которая дает возможность настраивать значение избыточного давления и, соответственно, режим подачи воды в трубопровод. Кроме того, гидроаккумулятор лучше обеспечивает наличие и стабильность напора.

Типовые гидроаккумуляторы для насосных станций бюджетной и средней ценовой категории могут иметь небольшой объем. Если вместимость резервуара за вычетом объема сжатого воздуха будет составлять 25-40 литров, гидроаккумулятор сможет работать на систему, но расценивать его как возможность обеспечить большой запас воды на случай аварийного отключения системы уже нельзя. В большинстве случаев устройство насосной станции позволяет подключение дополнительного гидронакопителя без нарушений работы. Если в доме часто отключают электроэнергию, следует заблаговременно узнать, существует ли подобная возможность.

Принцип работы насосной станции с гидроаккумулятором

Тем не менее, напорный бак тоже имеет определенное преимущество. Его наличие позволяет выбрать менее мощный (а значит, и более дешевый) насос. Обратной стороной такого преимущества является низкая производительность маломощных перекачивающих агрегатов, а значит, наполнять резервуар он будет медленно, то есть, бак должен иметь большой объем.

Насосное оборудование

Современные производители предлагают отдельно погружные насосы или насосные станции с поверхностными насосами. Считается, что первый вариант оптимален для скважин практически всех типов, а второй подходит для колодцев и абиссинских источников (из-за минимальной ширины их обсадных труб и неглубокого расположения зеркала воды).

  • Действительно, погружные модели обладают возможностью подъема воды даже с очень большой глубины (например, высота обсадной трубы артезианских скважин достигает 100 метров и более).
  • В то же время поверхностные перекачивающие агрегаты удобны в обслуживании, их легко ревизировать и периодически осматривать. Однако в классической модификации такие модели способны обеспечить подъем жидкости с глубины 8-9 метров максимум.

Основной дилеммой является сочетание большой высоты подъема с небольшой производительностью и достаточно скромными напорными характеристиками у погружных моделей и хорошая производительность и напор в сочетании с возможностью использования только для неглубоких источников у поверхностных агрегатов.

Дополнительную информацию о схеме подключения насосной станции для частного дома или дачи вы можете найти в другой статье.

Если вам интересно, какие бывают баки для душа с подогревом и без него, то рекомендуем ознакомиться с нашим материалом на эту тему.

Компромиссом могут стать эжекторные модели. Эжектор обеспечивает образование разреженной зоны в трубопроводе за счет разницы давлений. Последнее возникает следующим образом: в упрощенном виде эжектор представляет собой конусообразное устройство, двигаясь по которому жидкость увеличивает скорость по мере сужения просвета. В зоне высокой скорости потока образуется разреженность, которая через дополнительное отверстие или патрубок захватывается жидкость из внешней среды.

Важно: Следует учитывать при выборе модели, что эжектор насосной станции может быть выносным или встроенным.

Оснащенный внешним эжектором, который непосредственно опускается в водоисточник, насос способен поднимать воду с большей глубины (в зависимости от мощности перекачивающего агрегата и конструкции эжектора – до 25-40 метров). Выносные эжекторы более эффективны и обычно отличаются по конструкции, представляя собой две параллельный трубы (одна из них может быть заменена гибким шлангом) – вакуумно-нагнетающую и основную. Но они также чувствительны к песку в воде и другим загрязнениям.

Насосная станция с внешним эжектором

К недостаткам эжекторных станций со встроенным устройством часто относят повышенный уровень шума во время работы, однако он может стать заметной помехой только в том случае, если насосная станция размещается на открытом пространстве и близко к окнам дома. При установке в специальной постройке (которая часто необходима для защиты оборудования от промерзания зимой) теплоизоляция также выполняет и роль шумопоглотителя. Устроить звукоизоляцию помещения при установке оборудования в подвале так же не составит труда и не потребует чрезмерных затрат. Нужно отметить, что увеличение высоты подъема при использовании оборудования с встроенным эжектором не происходит, но возрастает производительность.

О том, как выбрать насосную станцию для дачи, более подробно мы рассказали в отдельной статье.

Если в процессе ее эксплуатации возникнет необходимость в ремонте, то вам будет полезен наш материал, в котором разобраны стандартные неисправности и даны рекомендации по их самостоятельному устранению.

Информацию про самостоятельную чистку колодца вы найдете на этой странице http://okanalizacii.ru/vodosnabzhenie/kolodec/kak-pochistit-svoimi-rukami.html. Описаны технологии и необходимые приспособления для работ.

Автоматические системы управления

Наличие автоматических систем управления заметно увеличивает стоимость насосной станции, поэтому целесообразность такого оснащения определяется индивидуально. Специалисты рекомендуют устанавливать датчики контроля и автоматические регуляторы при постоянном использовании системы водоснабжения.

Автоматика может обеспечить защиту от различных факторов, например, от так называемого «сухого хода», когда при снижении уровня жидкости насос захватывает воздух, насосная станция работает рывками, перекачивающий агрегат перегревается. Кроме того, востребованной оказывается защита от:

  • повышения температуры (перегрева) насоса,
  • перепадов напряжения в питающей сети и пр.

На видео можно посмотреть как устроена насосная станция и описание ее работы.

конструкция, принцип работы + советы по выбору — Инжи.ру

Жизнь в мегаполисе с его многолюдностью и бешеным темпом жизни нравится далеко не всем. Сегодня все больше и больше людей задумывается о жизни в собственном доме, вдали от высоток и шумных улиц. И неспроста, ведь намного приятнее просыпаться в собственном доме, который по площади будет в несколько раз больше квартиры, а еще лучше, если в доме есть гараж, бассейн и огород. В таком случае жизнь во многоквартирном доме кажется совсем непривлекательной перспективой. Однако, порой от переезда в пригород и постройки своего дома нас останавливает то, что мы не сможем так же наслаждаться благами цивилизации, как в городе.

Одна из тем, больше всего вызывающих беспокойство – водоснабжение в доме. Чистить зубы под умывальником на протяжении нескольких лет не самое удобное занятие, не говоря уже о том, что для семьи, безусловно, необходимо большое количество воды, которое от скважины каждый день носить не будешь. Для решения такой проблемы устанавливаются насосные станции водоснабжения для частного дома. В этой статье мы разберем, что же это такое, из чего состоит насосная станция для дома и какой принцип ее работы, а также дадим несколько полезных советов по выбору и установке насосной станции в частном доме.

Конструкция насосной станции

Насосная станция – это конструкция, подающая воду из колодца, скважины или любого другого резервуара, а также насосная станция отвечает за регулировку давления в системе водоснабжения.

Чтобы правильно понимать принцип работы станции, необходимо знать из чего она состоит и какую работу выполняют отдельные составные элементы конструкции.

Насосная станция состоит из следующих частей:

  1. Насос – двигатель и насосная часть;
  2. Реле давления – реле отвечает за контроль уровня давления, то есть при понижении необходимого уровня давления повышает его, а при повышении, наоборот, понижает;
  3. Гидроаккумулятор;
  4. Шланг, соединяющий насос с гидроаккумулятором.

Обратимся к схематичному изображению типовой насосной станции:



На данной схеме мы видим правильное расположение составных частей домашней станции водоснабжения.

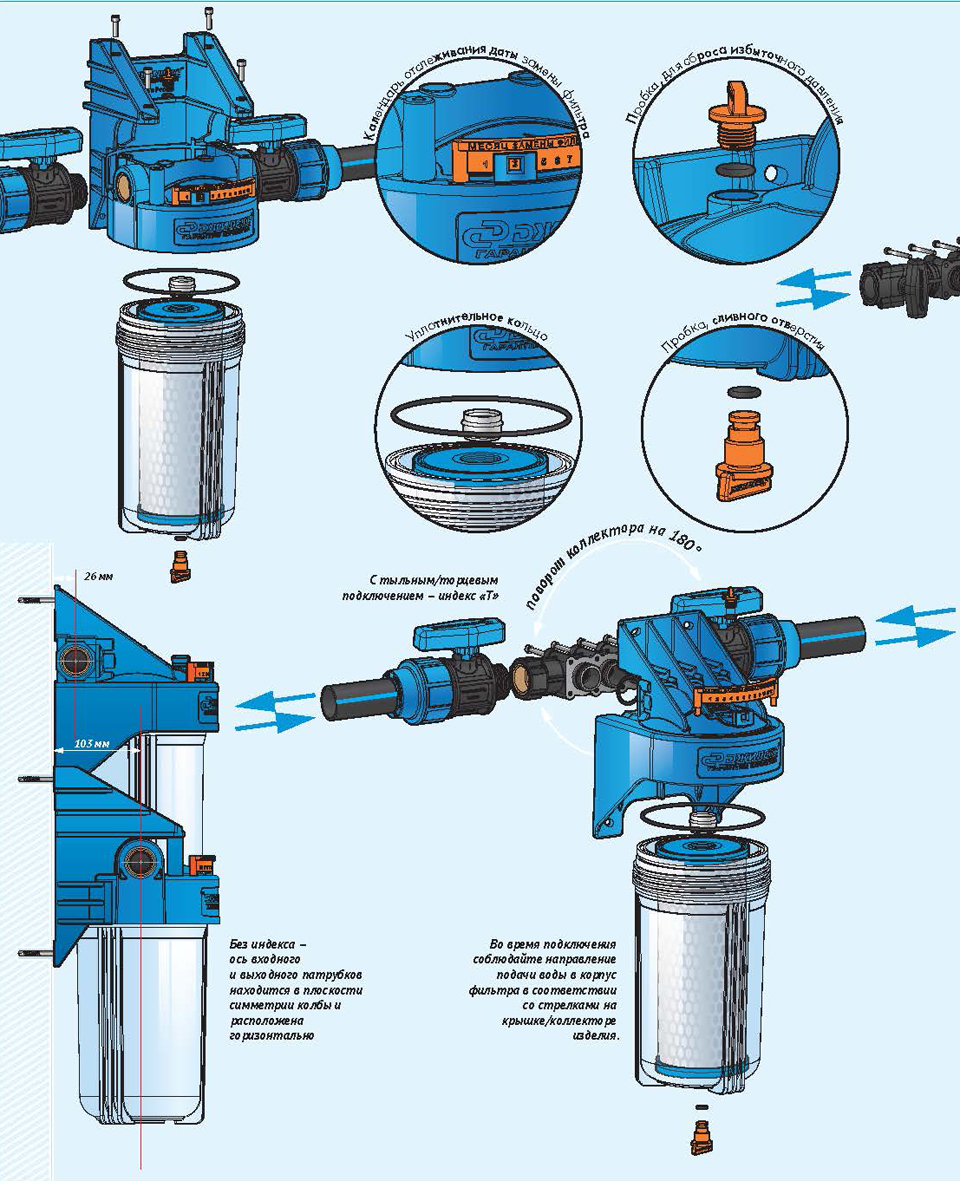

Совет! После бытовой насосной станции водоснабжения лучше всего установить фильтр тонкой очистки воды.

Виды насосных станций

Существует несколько классификаций, по которым можно разделить бытовые насосные станции. Во-первых, станции можно разделить в зависимости от конструкции:

  • Вихревая насосная станция создает давление в водопроводе с помощью колеса с лопастями, которое своим вращением создает множество вихрей. Такие системы могут работать только при наличии базового давления, то есть их использование в колодце невозможно;
  • Центробежная насосная станция – основой такой конструкции является центробежное колесо, которое создает необходимый уровень давления для поднятия воды вверх. В отличие от вихревой системы, центробежная насосная станция может находиться и в колодце, и в скважине, то есть в любом резервуаре, вне зависимости от наличия в нем давления. Такие станции бывают погружные, то есть находящиеся целиком под водой и полупогружные, то есть те, у которых двигатель размещается над уровнем воды. Безусловным плюсом в пользу центробежных станций будет то, что они могут работать даже при перепадах температур без потери эффективности.

Также насосные станции бывают следующих видов:

  • Станции с гидроаккумулятором – более современный вид станций водоснабжения для частного дома. Такие конструкции включают в себя реле давления, которое контролирует необходимый уровень давления и отвечает за включение и выключение всей насосной системы;
  • Станции с накопительным баком – сейчас используются редко, так как такая конструкция занимает довольно большое пространство, а также такую станцию сложнее устанавливать, а уровень напора сохраняется достаточно низким.

Также существуют канализационные насосные станции для отведения сточных вод – намного более габаритная конструкция. Главным отличием от станций для воды является наличие контейнера для накопления крупных частиц, содержащихся в сточных водах. Разумеется, такие контейнеры требуют регулярной очистки и контроля.

Принцип действия

Разобравшись в составляющих частях станций и их разновидностях, перейдем к принципу работы таких систем.

Основная задача станций – регулировка давления в системе и включение или отключение двигателя гидронасоса. Для отслеживания уровня давления устанавливается манометр, а «решает» необходимость подключения гидронасоса реле. Пример внешнего вида реле вы можете увидеть на иллюстрации ниже:



Несмотря на небольшие размеры, на реле лежит одна из главных функций по работе всей системы насосной станции водоснабжения, а также значительно облегчает жизнь, поэтому большинство современных моделей станций включают в себя реле давления.

Как выбрать насосную станцию?

При выборе насосной станции водоснабжения для дома возникает большое количество вопросов, особенно, если покупатель новичок в устройстве системы водоснабжения частного дома. Существует несколько критериев, на которые стоит опираться при выборе насосной станции:

  1. Если вы выбираете насосную станцию с накопительным баком, то необходимо правильно оценивать его объем, исходя из количества необходимой воды в семье;
  2. На какую высоту необходимо поднять воду? Если источник воды находится достаточно глубоко, а давления нет, то нужно помнить, что в таком случае вихревая станция не подойдет;
  3. Из чего сделан корпус накопительного резервуара и насосной станции: лучше всего выбирать наиболее неподверженные ржавчине материалы, то есть, нержавеющую сталь;
  4. Наличие дополнительных функций: критически относитесь к различным доп. функциям, которые могут быть предложены производителем, ведь самое главное, чтобы он безупречно справлялся со своей основной задачей.

Конечно, у насосной станции водоснабжения для частного дома цена может быть довольно высокой, но в этом вопросе важно одновременно и не скупиться, так как от этого зависит долговечность и работоспособность системы, и не покупать чудо-агрегат с множеством дополнительных функций за баснословные деньги. Лучшим выбором будет насосная станция от надежного, проверенного производителя и по средней стоимости.

Популярные модели

Обратимся к популярным среди пользователей моделям насосных станций для частного дома.

Насосная станция Джилекс Джамбо 70/50 Н-24

Насосная станция обладает накопительным резервуаром объемом 24 литра, а также реле давления.

Модель отличается высокой производительностью – 70 литров в минуту, корпус насоса Джилекс Джамбо выполнен из нержавеющей стали, а гидроаккумулятор из стали углеродистой. Пользователи отмечают высокую мощность прибора, но при этом отмечают, что при работе данная модель может шуметь.

Насосная станция водоснабжения BP 3 HOME

Станция предназначена для подачи воды для бытовых нужд, таких, как стирка, мытье посуды и так далее.

Насос может подавать воду из неглубокого колодца или любого другого резервуара, отличается небольшими габаритами и в комплектации отсутствует накопительный бак. Последнее это также и плюс, так как конструкция занимает намного меньше места. Пользователи замечают, что работа прибора происходит практически бесшумно и он вполне может обеспечить водой семью из 2-3 человек.

Установка насосной станции

Итак, после покупки станции возникает закономерный вопрос о ее установке: как и где устанавливать, что необходимо учитывать при установке? Разберем подробнее каждый из этих вопросов.

Правильное месторасположение

Не секрет, что правильное расположение насосной станции помогает избежать непредвиденных сложностей и проблем в работе системы.

Прежде всего, при выборе места для установки, нужно четко понимать характеристики гидронасоса, главным образом, его мощность. Также важно учитывать частоту, с которой будет использоваться насосная станция: если круглогодично, то необходимо позаботиться о том, чтобы избежать промерзания насоса в зимний период.

Установка может быть произведена в следующих местах:

  • Подвальном помещении дома;
  • В кессоне, если вода подается из скважины;
  • Утепленном строении.

Как уже было замечено выше, насосное оборудование лучше лишний раз не подвергать воздействию низких температур, поэтому, если установка станции планируется на улице, то очень важно, во-первых, утеплить само помещение, в котором будет находиться станция, а также прокладывать трубы ниже уровня промерзания земли. Таким образом вы обезопасите насосную станцию от промерзания.

Если же вы планируете использовать насосную станцию только в теплое время года, то отпадает надобность в дополнительном утеплении строения, где будет находиться насосное оборудование.

Важно! Если вы проживаете в местности, где зимний период отличается особо низкими температурами, то даже если вы планируете использовать насосную станцию только летом, необходимо утеплить или оборудовать обогревателем строение, в котором будет установлена станция.

В этом плане установка в подвале дома будет более простым решением, так как в этом случае не нужно беспокоиться ни о дополнительном павильоне, ни о его утеплении.

Информацию о допустимых температурах вы можете найти в паспорте модели или на сайте производителя.

Проблемы при установке и их решение

Даже при правильном расположении и монтаже могут возникнуть неполадки в работе системы насосной станции. Разберем, с какими проблемами можно столкнуться и каким способом их решить:

  • Насос не запускается. Такое возможно, если не поступает электрический ток. Вам необходимо проверить все контакты, подключенные к реле давления;
  • Насос работает без перерыва. Так как за включение и отключение насоса отвечает реле давления, то в данном случае проблема заключается именно в этой части конструкции. При возникновении такой неполадки нужно проверить реле на наличие повреждений или неисправностей;
  • Насос включается, но вода не поступает в систему. Такое возможно при отсутствии воды в системе, а также в случае разгерметизации трубопроводов. Необходимо проверить все контакты и клапан на герметичность, если же неисправностей не обнаружено, то стоит посмотреть, нет ли неполадок в самом насосе;
  • Насос включился, но не вращается. С такой проблемой часто сталкиваются те, кто использует насос не круглогодично, а с большими перерывами. Это связано с тем, что крыльчатка примкнула к корпусу насоса. Для решения проблемы необходимо вручную прокрутить лопасти, если ситуация не изменилась, значит проблема заключается в конденсаторе и тут уже нужно проверять на неисправность непосредственно его.

Это самые распространенные из проблем, которые могут возникнуть при установке и работе насосной станции водоснабжения для частного дома. Если вы столкнулись с проблемой, не описанной выше, то для ее решения стоит обратиться за помощью к специалисту.

Итоги

В данной статье мы рассказали, что такое насосная станция, какова ее конструкция, составные части и принцип действия. Помимо этого, проанализировали различные существующие виды насосных станций: вихревый, центробежный и насосная станция для сточных вод. И, наконец, дали полезные рекомендации относительно места для установки такого оборудования, а также привели распространенные проблемы при установке и дальнейшей работе станции и способы их решения.

Установка насосной станции водоснабжения требует определенных знаний и навыков, при наличии которых вполне можно провести монтаж своими руками.

При выборе станции стоит особое внимание обращать на мощность и характеристики насоса, а также учитывать то, с какой частотой будет использоваться данный агрегат. При использовании его в зимний период, необходимо заранее позаботиться об утеплении павильона, где будет установлена станция, или же установить ее заблаговременно в подвальном помещении вашего дома.

Насосная станция водоснабжения – покупка отнюдь не дешевая, но и служить она будет долгое время, обеспечивая вас благами цивилизации даже вдали от города.

Принцип действия канализационной насосной станции

В продаже есть канализационные насосные станции (КНС) различной конструкции и назначения. Между собой они отличаются производительностью, объемом и материалом изготовления накопительного резервуара, а также некоторыми другими параметрами. Но, несмотря на все эти характеристики, принцип работы всех канализационных установок одинаков. Системы могут функционировать в одном из трех режимов, выбор которых зависит от объема поступающих сточных вод.

Работа станции при оптимальной нагрузке

В такой ситуации станция находится в состоянии покоя, насосы отключены. При наполнении накопительного резервуара до определенного уровня срабатывает поплавочный выключатель, что приводит к запуску основного фекального насоса. Последний откачивает стоки до тех пор, пока снова не сработает выключатель. Освободив накопительный бак, насосы выключаются, установка возвращается в исходное состояние покоя. Если станция оснащена несколькими наносными агрегатами, то сначала запустится один, во втором цикле – следующий. Такая попеременная работа обеспечивает равномерный режим использования оборудования и продлевает срок его службы. Оптимальной считается нагрузка, которая равняется расчетному объему стоков, поступающих в КНС.

Работа установки при пиковой нагрузке

Если объем стоков, поступающих в резервуар станции, превышает расчетные показатели (то есть, производительность насоса), КНС будет функционировать в режиме пиковой нагрузки. Сначала установка работает по принципу, описанному выше. Функционирует только один насос. Но поскольку его производительность меньше, чем требуется для откачки стоковых вод, уровень последних продолжает расти. По достижению определенной отметки подключается второй насос. Вместе они откачивают стоки до стартовой отметки, после чего поплавки канализационной насосной станции отключают оборудование.

Аварийный режим работы

Данный режим запускается в случае заполнения накопительного резервуара до критической отметки. По сути, наблюдается переполнение бака. Такое может происходить в случае аварийного отключения одного/обоих насосов либо при резком возрастании объемов стоков и их значительному превышению расчетных показателей. При возникновении такой ситуации необходимо обратиться в компанию, которая занимается обслуживанием канализационных установок. Длительная эксплуатация станции в аварийном режиме может спровоцировать выход оборудования из строя.

Смотрите также

Повысительная насосная станция в системе водоснабжения и водоотведения

Качество систем водоснабжения за чертой города или при необходимости поставки жидкости на значительную высоту редко отвечает ожиданиям потребителей ввиду низкого давления в сети и нестабильности подачи воды. Низкое давление в таких системах не только ухудшает качество жизни частных потребителей, но и является настоящей проблемой для производственных и коммерческих организаций.

Повысительная насосная станция в системе водоснабжения и водоотведения позволяет эффективно разрешить проблему недостаточного давления в системе, применяется для стабилизации этого параметра и обеспечивает его максимальную приближенность к оптимальным показателям.


Устройство и принцип работы

Конструкция насосных станций повысительного типа включает ряд устройств, объединенных в единую систему. В числе основных элементов помимо одного или нескольких насосных агрегатов можно выделить:

  • Трубопроводные конструкции для подведения и отведения жидкостей.
  • Накопительные резервуары.
  • Арматура.
  • Гидроаккумулятор.
  • Манометры.
  • Обратные клапаны и прочее.

Основной принцип работы оборудования заключается в заборе жидкости от входного коллектора с использованием центробежных насосов и ее последующей транспортировки по системе. В представленной ситуации перенос воды или другой жидкости осуществляется за счет воздействия насосов, обеспечивающих повышение давления в системе.

Характеристики

Технические характеристики отдельно взятых моделей различаются. Основные параметры:

  • Количество насосов, которыми комплектуется повысительная станция и их мощность. В зависимости от количества применяемых насосов можно контролировать подачу воды, добиваясь оптимальных показателей.
  • Тип управления: ручной или автоматический.
  • Требуемая производительность и максимальный напор, обеспечиваемый установкой.
  • Материал, из которого изготовлен коллектор.
  • Тип перекачиваемых жидкостей и прочее.

Повысительная автоматическая насосная станция

Наиболее комфортными в использовании являются насосные станции с автоматическим типом управления, сводящие к минимуму необходимость вмешательства со стороны пользователя. Регулирование различных рабочих параметров у таких установок осуществляется при помощи специальной насосной автоматики, которая по своей конструкции напоминает стандартный распределительный электрощит и называется шкаф управления (ШУ).

Основные опции, за которые отвечают шкафы управления:

  • Регулирование и автоматизация различных параметров (давления, температуры и других характеристик).
  • Автоматический ввод резерва.
  • Функции защиты при возникновении различных аварийных ситуаций.
  • Возможность дистанционного контроля процесса работы оборудования при использовании инструментов диспетчеризации.
  • Управление электроприводами запорной арматуры и другие функции.

Преимущества

Насосные повысительные станции обладают рядом достоинств:

  • Компактные размеры установки даже при ее комплектации максимально возможным количеством насосов.
  • Малый уровень шумности в процессе функционирования.
  • Возможность автоматизации большей части процессов и использования дополнительных опций для обеспечения большей функциональности оборудования.
  • Защита от «сухого» хода.
  • Широкий ассортимент моделей и вариантов комплектности, обеспечивающий возможность подбора установки с требуемой производительностью и диапазоном подачи воды.

Недостатки

Насосные станции не имеют серьезных недостатков, но обладают несколькими условными минусами. В первую очередь это ощутимые затраты на приобретение повысительных систем, в полной мере окупающиеся долгими годами работы. Кроме того, станции нуждаются в регулярном профессиональном обслуживании, проведении чистки обратных клапанов и водонакопительных резервуаров.

Оборудование Jetex

Обширный ассортимент повысительных станций предлагает клиентам компания «Jetex», являющаяся ведущим российским производителем насосного оборудования. Благодаря максимальной технической оснащенности производства и его расположению на территории России, мы можем обеспечить для заказчиков следующие преимущества:

  • Высокое качество, энергоэффективность и долговечность насосов.
  • Индивидуальные решения с оптимизацией типовых моделей под заданные условия или разработка станций в соответствии с рядом предоставленных требований.
  • Выгодные цены. Экономия в диапазоне 20-70% в сравнении с более дорогостоящим импортным оборудованием.
  • Технические консультации и экспертная помощь в подборе насосных установок.
  • Гарантия на любые модели станций сроком на два года.
  • Высокая ремонтопригодность и стабильное наличие запасных частей на собственном складе производителя.

Свяжитесь с нашими техническими специалистами любым удобным способом, чтобы рассказать о своих потребностях и индивидуальных пожеланиях, или заполните опросные листы. На основании полученных данных компания «Jetex» подберет насосную станцию, идеально соответствующую вашим целям.

Принцип работы канализационной или канализационной станции »Engineering Basic

Станции подъема сточных вод / канализации или насосные станции используются для перекачивания сточных вод или сточных вод с более низкого уровня на более высокий уровень. Подъемные станции устанавливаются для Мест, где высота источника недостаточна для гравитационного потока и / или когда использование самотечного транспорта приведет к чрезмерным земляным работам и более высоким затратам на строительство.

Подъемные станции

в системах сбора сточных вод обычно предназначены для перекачивания неочищенных сточных вод, которые поступают из подземных самотечных трубопроводов (труб с уклоном, так что жидкость может течь в одном направлении под действием силы тяжести).Сточные воды вводятся и хранятся в подземной яме, известной как «мокрый колодец » . Колодец оборудован электрическими приборами для определения уровня сточных вод. Когда уровень сточных вод поднимается до заданной точки, запускается насос, поднимающий сточные воды вверх через систему труб под давлением, называемую канализационной магистралью , если сточные воды переносятся на значительное расстояние. Насосная станция может называться подъемной станцией , если насос просто выполняет сброс в ближайший гравитационный люк. Отсюда цикл начинается снова, пока сточные воды не достигнут пункта назначения, обычно на очистных сооружениях. По этому методу насосные станции используются для перемещения отходов на более высокие высоты. В случае сильного притока сточных вод в скважину (например, в периоды пикового расхода и в сырую погоду) будут использоваться дополнительные насосы. Если этого недостаточно, либо в случае выхода из строя насосной станции может возникнуть дублирование в канализационной системе, что приведет к переполнению канализационной канализации сброса неочищенных сточных вод в окружающую среду.

Станции отвода сточных вод обычно проектируются так, что один насос или один комплект насосов могут работать в нормальных условиях пикового потока. В систему встроено резервирование, так что в случае выхода из строя какого-либо одного насоса оставшийся насос или насосы будут обрабатывать расчетный поток. Объем хранения влажного колодца между настройками «насос включен» и «насос выключен» предназначен для минимизации количества запусков и остановок насоса, но не является настолько большим временем удержания, чтобы позволить сточным водам из влажного колодца поступать в STP. .

Внутри канализационной насосной станции очень опасно. Ядовитые газы, такие как метан и сероводород, могут накапливаться в мокром колодце; плохо оборудованный человек, входящий в колодец, будет очень быстро охвачен парами. Любой вход в мокрый колодец требует правильного метода входа в замкнутое пространство для опасной среды. Чтобы свести к минимуму необходимость входа, установка обычно проектируется таким образом, чтобы насосы и другое оборудование можно было снимать снаружи мокрого колодца.Должны быть предусмотрены 2 или более люка на станции для надлежащей вентиляции для человека, работающего внутри, люк предназначен для входа, а другой - для дополнительной вентиляции.

СРОК СЛУЖБЫ ПОДЪЕМНОЙ СТАНЦИИ

По большей части, заказчик может ожидать ожидаемый срок службы стальных подъемников от 15 до 20 лет или более. В большинстве случаев этого более чем достаточно, поскольку ожидаемые скорости потока обычно рассчитаны только на десять лет расширения.Стальные подъемные станции покрыты эпоксидной краской с высоким содержанием твердых частиц и дополнительно защищены анодами для предотвращения катодного воздействия.

Если требуется бетонная конструкция (не предоставленная PCS), PCS может предоставить комплект оборудования для установки в бетонную конструкцию в полевых условиях подрядчиком по установке.

Любите этот пост, и вам нравится получать копию

Нажмите кнопку ниже, чтобы получить файл PDF и прочитать его в автономном режиме.

ОПЕРАТОР НАСОСНОЙ СТАНЦИИ

7E51

ДИАПАЗОН ПЛАТЕЖЕЙ: 13

ОБЩЕЕ ОПРЕДЕЛЕНИЕ

Это оператор насосной станции работает в Департаменте водоснабжения, с ответственностью для эксплуатации, осмотра и обслуживания водонасосных станций, сырых водозаборы, водохранилища и регулирующие клапаны с дистанционным управлением в распределительная система.Сотрудники этого класса выполняют работу самостоятельно на вращающуюся смену и должны выезжать на удаленные объекты для обеспечения надлежащей работы водяных насосов, электрораспределительного устройства, клапанов вспомогательного оборудования и вращающегося экрана оборудование. Общение и координация с другими подразделениями Департамента водоснабжения и внешними коммунальными службами это важный аспект работы. Работа является выполняется под наблюдением технического руководителя.

ФАКТОРЫ РАСПРЕДЕЛЕНИЯ : ( Для того, чтобы должность была отнесена к этому классу, должны быть выполнены следующие условия.)

1. Сотрудники этого класса должны управлять, проверять и обслуживать воду. насосные станции, водозаборы сырой воды, водохранилища и удаленные управляемые регулирующие клапаны в системе распределения.

2. Должности должны быть расположены в Департаменте водоснабжения.

ТИПИЧНЫЕ ПРИМЕРЫ РАБОТЫ (ТОЛЬКО ИЛЛЮСТРАТИВНАЯ ИНФОРМАЦИЯ)

Путешествия к дистанционно управляемым водонасосным станциям, водозаборам и хранилищам; чеки и регистрирует температуру подшипников и / или уровни вибрации насосов и двигателей; проверяет уровень масла в насосах и двигателях и при необходимости доливает масло; чеки моторные щетки на искрение и износ; касается внешней стороны сальникового уплотнения насоса для температура; наблюдает за потоком затворной воды и может регулировать поток с помощью гаечного ключа; наблюдает за смотровым окном на предмет надлежащего уровня воды; проверяет всасывание и нагнетание клапаны от перегрева и протечек; сообщает о несоответствиях руководителю или обслуживающий персонал для контроля; Проверяет и управляет аварийным резервом генераторы, соблюдающие надлежащие письменные процедуры; записывает все данные, необходимые для Разрешения на управление воздушным движением и операционная история

Отвечает на запросы от Load Контроль для расследования отказов оборудования или недостатков системы; общается аварийные ситуации руководителям, другим подразделениям отдела и за его пределами агентства по мере необходимости; записывает условия и действия во время смены в журнал книга для справки; использует надзорную Система управления и сбора данных (SCADA) для управления и мониторинга компоненты водораспределительной системы; проверяет правильность работы параметры и собирает данные; получает доступ и использует компьютеризированный Система управления техническим обслуживанием (CMMS) для отслеживания и обновления технического обслуживания виды деятельности.

Проверяет вспомогательное оборудование для правильной работы; запускает заправочные насосы, отстойник и воздух компрессоры при необходимости; отводит влагу из вакуумных емкостей; проверяет гидравлический конденсационный насос масляной системы и котла отопления; проверяет аккумуляторные батареи на правильный уровень воды, напряжение и сила тока во время зарядки; проверяет трансформаторы на предмет перегрева, утечек, уровня масла и отчетов при необходимости; начинает станцию нагревательный блок для определения условий эксплуатации; проверяет устройства безопасности и очищает масляный фильтр при необходимости; проверяет работу вентиляторов или нагнетателей, регулирует термостат и определяет адекватность подачи мазута.

Очищает бухты забора сырой воды с помощью козлового крана для удаления листьев и мусора; убирает листья и мусор с решетки для мусора вручную; удаляет накопленные ветки деревьев и мусор от вращающихся воздухозаборных решеток в сетчатом доме или другом структуры забора после переключения управления с автоматического на ручное; работает впускные клапаны вручную или с помощью переносного моторизованного привода.

Считывает поток и электросчетчики, манометры, вращающиеся диаграммы и другие индикаторы, и записывает показания в журнал операций с водой; интерпретирует показания для определения правильная работа насосов и сопутствующего оборудования.

Работает с электричеством оборудование и связывается с внешним энергокомпанией для переключения нагрузок по запросу; устанавливает автоматические выключатели с 480В на 13200В; проверяет распределительное устройство и оборудование на предмет аварийной сигнализации или визуальные подсказки, указывающие на неисправности; удаляет выключатели из шкафов и вытаскивание предохранителей пилотного потенциала; изменяет работу насоса на альтернативную линию электропередачи, переключившись на ручное управление и замкнув шинную стяжку; восстанавливает электропитание в линиях, соблюдая надлежащие рабочие процедуры для каждого распределительного устройства место нахождения.

Определяет безопасность станции путем проверки территории, окон, дверей и выключателей сигнализации на предмет наличия вмешательство или вандализм; запирает двери и ворота при выезде; следует написанному процедуры сообщения о несоответствиях в безопасности.

Делает несовершеннолетний ремонт и наладка оборудования; масла и смазки для насосов, двигателей и вспомогательное оборудование.

Проверяет плавающие крышки на водохранилищах; выполняет проверку безопасности; работает крышка насоса дренажной системы; участвует в установке, перемещении, удалении и чистка насосов.

Выполняет сопутствующие работы по мере необходимости.

НЕОБХОДИМЫЕ ЗНАНИЯ, НАВЫКИ И СПОСОБНОСТИ

ЗНАНИЕ :

• работа разнообразной аппаратуры управления

• принципы, регулирующие эксплуатацию и техническое обслуживание крупногабаритного оборудования и двигатели на электричестве

• опасности и меры безопасности, связанные с автоматическим и дистанционным управлением вращающихся машин, работающих на электричестве

• принципы, регулирующие работу различных небольших насосов, вакуумных и гидравлические масляные системы, зарядные устройства аккумуляторных батарей и нагреватель низкого давления единицы.

• компьютер ввод и поиск данных

СПОСОБНОСТЬ :

• учиться работа больших насосов, клапанов и двигателей на водонасосной станции

• научиться оценивать данные насосной системы для обнаружения неисправностей в водонасосном оборудовании

• учиться для проверки и эксплуатации резервных генераторов и соблюдения письменных процедур по каждой операции

• изучить операцию распределительного устройства высокого напряжения, интерпретируйте и соблюдайте письменные процедуры по каждой операции

• научиться ориентироваться и использовать компьютеризированную систему управления техническим обслуживанием (CMMS)

• изучить операционные характеристики забора сырой воды по с портальным краном и вращающимися решетками для мусора

• понять и следовать устным и письменным инструкциям

• прочитать интерпретировать показания счетчиков, манометров и диаграмм, а также составлять стандартные отчеты водохозяйственных операций

• обнаружить неисправности в водонасосном оборудовании

• учиться получить доступ к базе данных системы SCADA для получения информации о насосной станции операция

МИНИМАЛЬНАЯ ДОПУСТИМАЯ ОБУЧЕНИЕ И ОПЫТ (Следующее утверждение представляет минимальные стандарты обучения и опыта, которые будут использоваться для допуска или отклонять поступающих на тесты.Заявки, поданные кандидатами на это класс будет пересмотрен на основе требований к обучению и опыту, поскольку утв. 15.12.)

ОБРАЗОВАНИЕ :

Образование эквивалентно завершению двенадцатого класса школы.

И

ОПЫТ :

Два года опыт эксплуатации, обслуживания или ремонта насосов, фильтров, очистное или тяжелое промышленное оборудование или машины, работающие от электричества такое как фрезерное оборудование, конвейеры, подъемники или краны.

ИЛИ

Два года опыт выполнения квалифицированных работ по эксплуатации очистных сооружений с ответственность за эксплуатацию или техническое обслуживание механического и электрического оборудования и оборудование.

ИЛИ

Любые эквивалентная комбинация образования и опыта признана приемлемой Управлением людских ресурсов.

Класс города Филадельфия, который обычно соответствует требования к опыту :

Станция очистки воды Оператор (7E45)

ФИЗИКО-МЕДИЦИНСКАЯ ТРЕБОВАНИЯ

Возможность физически выполнять свои обязанности и работать в условиях окружающей среды требуется должность в этом классе.

ЛИЦЕНЗИИ, РЕГИСТРАЦИЯ И / ИЛИ СЕРТИФИКАТЫ

Владение действующей лицензии оператора автотранспортного средства надлежащего класса, выданной Содружество Пенсильвании до назначения и во время пребывания в должности трудоустройство машинистом насосной станции.

Класс Учрежден 1/53

Спец.Пересмотрено , 11/72; 9/97

Спец. Редакция: CSC - 9/14 Ad. Доска - 11/14

Последний Спец. Редакция: CSC - 15.12 Ad. Доска - 12/15

CW

Конструкция / принцип действия

4.7.1 Конструкция / принцип действия

Принцип работы одноступенчатых насосов Рутса. соответствует принципу работы многоступенчатых насосов, т.к. описано в главе 4.5. В вакуумном насосе Рутса два синхронно роторы встречного вращения (4) бесконтактно вращаются в корпусе (рис. 4.16). Роторы имеют форму восьмерки и разделены. друг от друга и от статора узким зазором. Их действующие принцип аналогичен шестеренному насосу, имеющему один двухзубый каждая шестерня перекачивает газ от впускного отверстия (3) к выпускному отверстию. порт (12). Один вал приводится в движение двигателем (1). Другой вал синхронизируется с помощью пары шестерен (6) в зубчатой ​​камере. Смазка ограничена двумя камерами подшипника и шестерни, которые изолированы от всасывающей камеры (8) лабиринтными уплотнениями (5) с компрессионные кольца.Потому что на всасывании нет трения камеры, вакуумный насос Рутса может работать на высоких скоростях вращения (1500 - 3000 об / мин). Отсутствие возвратно-поступательных масс также обеспечивает беспроблемную динамическую балансировку, что означает, что вакуум Корня насосы работают очень тихо, несмотря на свою высокую скорость.

Дизайн

Подшипники вала ротора расположены в двух боковых крышках. Они есть спроектированы как неподвижные подшипники с одной стороны и как подвижные (незакрепленные) подшипники с другой стороны, чтобы обеспечить неравномерное тепловое расширение корпуса и ротор.Подшипники смазываются маслом, которое вытесняется подшипники и шестерни разбрызгивающими дисками. Проход карданного вала к снаружи в стандартных версиях уплотняется радиальными уплотнительными кольцами вала изготовлены из FPM, погруженного в уплотнительное масло. Чтобы защитить вал, уплотнительные кольца проходят по защитной втулке, которую можно заменить при изношенный. Если требуется герметичное уплотнение снаружи, насос также может приводиться в движение посредством муфты на постоянных магнитах с баллончиком.Этот конструкция обеспечивает скорость утечки $ Q_I $ менее 10 -6 Па м 3 с -1 .

Характеристики насоса, нагрев

Так как насосы Рутса не имеют внутренней компрессии или выхода клапан, при открытии всасывающей камеры объем газа возвращается назад во всасывающую камеру и затем должен быть повторно выпущен против давление на выходе. В результате этого эффекта, особенно в наличие высокого перепада давления между входом и выходом, a генерируется высокий уровень рассеивания энергии, что приводит к значительный нагрев насоса при малых расходах газа, которые только транспортируют низкое количество тепла.Вращающиеся поршни Рутса относительно трудно охладить по сравнению с корпусом, так как они практически с вакуумной изоляцией. Следовательно, они расширяются больше, чем корпус. К предотвратить контакт или захват, максимально возможное давление дифференциал, а также рассеиваемая энергия ограничены перепускной клапан (7). Он подключен к входной стороне и напорному сторона прокачиваемых каналов. Открывается нагруженная пластина клапана. при превышении максимального перепада давления и позволяет большая или меньшая часть всасываемого газа течет обратно из сторона нагнетания к стороне входа, в зависимости от пропускной способности.Из-за ограниченный перепад давления, стандартные насосы Рутса не могут нагнетание против атмосферного давления и требует подпорного насоса. Однако вакуумные насосы Рутса с перепускными клапанами могут быть включены. вместе с подкачивающим насосом даже при атмосферном давлении, таким образом увеличивая их скорость откачки с самого начала. Это укорачивает время эвакуации.

Рисунок 4.16: Принцип работы насоса Рутса

Резервные насосы

Одноступенчатые или двухступенчатые пластинчато-роторные насосы или внешние пластинчатые насосы насосы используются в качестве маслосмазываемых форвакуумных насосов.Винтовые насосы или многоступенчатые насосы Рутса могут использоваться в качестве сухих реверсивных насосов. Насос такие комбинации могут использоваться для всех приложений с высокая скорость откачки в диапазоне низкого и среднего вакуума. Жидкое кольцо насосы также могут использоваться в качестве форвакуумных насосов.

Насосы Рутса с газовым охлаждением

Чтобы вакуумные насосы Рутса работали против атмосферного давления, некоторые модели имеют газовое охлаждение и не имеют перепускных клапанов (Рисунок 4.17). В этом случае газ, выходящий из выходного фланца (6) через охладитель (7) снова попадает в середину всасывающей камера (4). Этот искусственно созданный поток газа охлаждает насос, позволяя ему сжиматься против атмосферного давления. Вход газа управляется поршнями Рутса, что устраняет необходимость в каких-либо дополнительные клапаны. Нет возможности термической перегрузки, даже при работе на предельном давлении.

Рисунок 4.17: Принцип работы насоса Рутса с газовым охлаждением

На рисунке 4.17 показано поперечное сечение системы охлаждения с газовым охлаждением. Вакуумный насос Рутса. Направление потока газа вертикальное сверху вниз. дно, позволяя жидким или твердым частицам захватывать впускное отверстие поток стечь вниз. В фазе I камера (3) открывается вращение поршней (1) и (2). Газ поступает в камеру через входной фланец (5) под давлением $ p_1 $.На этапе II камера (3) изолирована как от входного фланца, так и от фланец давления. Входное отверстие (4) для охлаждающего газа открыто. вращением поршней в фазе III. Камера (3) заполнена до выходного давления $ p_2 $, и газ продвигается к фланец давления. Первоначально объем всасывания не изменяется с вращательное движение поршней Рутса. Газ сжимается поступающий охлаждающий газ. Поршень Рутса теперь продолжает вращаться (фаза IV), и это движение выталкивает уже сжатый газ через охладитель. (7) в сторону нагнетания (фаза V) при давлении $ p_2 $.

Насосы Рутса с газовым охлаждением могут использоваться в диапазоне входного давления. от 130 до 1013 гПа. Потому что во всасывании нет смазки камеры, они не выпускают туман и не загрязняют среду, которая перекачивается. Последовательное соединение двух из этих насосов позволяет предельное давление снизить до 20–30 гПа. В комбинации с дополнительные вакуумные насосы Рутса, предельное давление может быть уменьшено до диапазон среднего вакуума.

Скорость откачки и степень сжатия

Характерные рабочие характеристики насосов Рутса: скорость и степень сжатия.Теоретическая скорость откачки $ S_ {th} = S_0 $ - объемный расход, который насос вытесняет без противодавление. Степень сжатия $ K_0 $ при работе без газа рабочий объем (входной фланец закрыт) зависит от выходного давления $ p_2 $. Диапазон скоростей откачки от 200 м 3 · ч -1 до нескольких тысяч м 3 · ч -1 . Типичный Значения $ K_0 $ находятся в диапазоне от 10 до 75.

Рисунок 4.18: Степень сжатия воздуха для корней без нагрузки насосы

На степень сжатия отрицательно влияют два эффекта:

  • Обратным потоком в зазоры между поршнем и корпусом
  • Газом, который осаждается при адсорбции на поверхностях поршень на выходной стороне и повторно десорбируется после вращения в направлении сторона всасывания.

В случае выходного давления от 10 -2 до 1 гПа молекулярная поток преобладает в зазорах уплотнения, что приводит к меньшему обратному потоку из-за их низкая проводимость.Однако объем перекачиваемого газа обратно через адсорбцию, которая относительно высока по сравнению с объем перекачиваемого газа снижает степень сжатия.

$ K_0 $ является самым высоким в диапазоне от 1 до 10 гПа, поскольку молекулярный поток по-прежнему преобладает из-за низкого давления на входе в уплотняющие зазоры насоса, поэтому обратный поток невелик. Поскольку газ перенос за счет адсорбции не зависит от давления, он меньше важнее, чем пропорциональный давлению поток газа, который транспортируется по скорости откачки.

При давлениях выше 10 гПа ламинарный поток возникает в зазоры и проводимость зазоров значительно увеличиваются, что приводит к снижению степени сжатия. Этот эффект особенно заметно в насосах Рутса с газовым охлаждением, которые достигают степени сжатия всего приблизительно $ K_0 $ = 10.

Ширина зазора имеет большое влияние на степень сжатия. Из-за разного теплового расширения поршней и корпуса, однако они не должны опускаться ниже определенных минимальных значений, чтобы Избегайте контакта ротора со статором.

Custom404 • Портленд, ME • CivicEngage

Custom404 • Портленд, ME • CivicEngage

[{"WidgetSkinID": 17, "ComponentType": 20, "FontFamily": "", "FontVariant": "", "FontColor": "# f4f2e7", "FontSize": 0.00, «FontStyle»: 0, «TextAlignment»: 0, «ShadowColor»: «», «ShadowBlurRadius»: 0, «ShadowOffsetX»: 0, «ShadowOffsetY»: 0, «Заглавные буквы»: 0, «HeaderMiscellaneousStyles1»: « "," HeaderMiscellaneousStyles2 ":" "," HeaderMiscellaneousStyles3 ":" "," BulletStyle ": 0," BulletWidth ": 2,00," BulletColor ":" "," LinkNormalColor ":" "," LinkNormalUnderlined ": false," LinkNormalMaltyles " ":" padding: 1.1em 0; "," LinkVisitedColor ":" "," LinkVisitedMiscellaneousStyles ":" "," LinkHoverColor ":" "," LinkHoverUnderlined ": false," LinkHoverMiscellaneousStyles ":" "," LinkSelectedUnderlined ": false , «ForceReadOnLinkToNewLine»: false, «DisplayColumnSeparator»: false, «ColumnSeparatorWidth»: 0.0000, "HoverBackgroundColor": "", "HoverBackgroundGradientStartingColor": "", "HoverBackgroundGradientEndingColor": "", "HoverBackgroundGradientDirection": 0, "HoverBackgroundGradientDegrees": "/" HoverBackgroundGradientDegrees ": /" 0.0000000, "HoverBackgroundGradientDegrees": "/ 0.0000000," ImageFileNackground? " "HoverBackgroundImagePositionXUseKeyword": true, "HoverBackgroundImagePositionXKeyword": 1, "HoverBackgroundImagePositionX": {"Value": 0,0, "Unit": 0}, "HoverBackgroundImagePositionYUseKeyword": true, "HoverBackgroundImagePositionYUseKeyword": true, "HoverBackgroundImagePositionYUseKeyword": true, "HoverBackgroundImagePositionYackground": 1 : 0.0, «Unit»: 0}, «HoverBackgroundImageRepeat»: 0, «HoverBorderStyle»: 0, «HoverBorderWidth»: 0, «HoverBorderColor»: «», «HoverBorderSides»: 15, «SelectedBackgroundColor»: «», «SelectedBackgroundColient» : "", "SelectedBackgroundGradientEndingColor": "", "SelectedBackgroundGradientDirection": 0, "SelectedBackgroundGradientDegrees": 0,0000000, "SelectedBackgroundImageFileName": "", "SelectedBackgroundImageFileName": "", "SelectedBackgroundImagePositionXUseKeyword": true, "SelectedBackgroundImagePositionXUseKeyword": true, "SelectedBackgroundImagePositionXUseKeyword": true, "SelectedBackgroundImagePositionXUseKeyword": true, "SelectedBackgroundImagePositionXUseKeyword": true, "SelectedBackgroundImagePositionXUseKeyword": true, : 0.0, «Unit»: 0}, «SelectedBackgroundImagePositionYUseKeyword»: true, «SelectedBackgroundImagePositionYKeyword»: 0, «SelectedBackgroundImagePositionY»: {«Value»: 0,0, «Unit»: 0}, «SelectedBackgroundImageRepeat»: 0, «SelectedBackgroundImageRepeat»: 0, «SelectedBackgroundImageRepeat»: 0, «SelectedBackgroundImageRepeat»: 0, «SelectedBackgroundImageRepeat» , "SelectedBorderWidth": 0, "SelectedBorderColor": "", "SelectedBorderSides": 15, "HoverFontFamily": "", "HoverFontVariant": "", "HoverFontColor": "# f4f2e7", "HoverFontSize": 0.00, "" HoverFontStyle ": 0," HoverTextAlignment ": 0," HoverShadowColor ":" "," HoverShadowBlurRadius ": 0," HoverShadowOffsetX ": 0," HoverShadowOffsetY ": 0," HoverCapitalization ": 0," Selected SelectedFontVariant ":" "," SelectedFontColor ":" "," SelectedFontSize ": 0.00, «SelectedFontStyle»: 0, «SelectedShadowColor»: «», «SelectedShadowBlurRadius»: 0, «SelectedShadowOffsetX»: 0, «SelectedShadowOffsetY»: 0, «SpaceBetweenTabs»: 0, «SpaceBetweenTabgersUnits»: «,« SpaceBetweenTabgersUnits »: 1, «AnimationId»: «174971f7-9e36-43e8-a3ee-62af85932efd», «AnimationClass»: «animation174971f79e3643e8a3ee62af85932efd», «ScrollOffset»: 0, «TriggerNameLowerCase»: «hoverponent»: «фоновый элемент»: «hoverponent» "", "BackgroundGradientStartingColor": "", "BackgroundGradientEndingColor": "", "BackgroundGradientDirection": 0, "BackgroundGradientDegrees": 0.0000000, «BackgroundImageFileName»: «/ ImageRepository / Document? DocumentID = 15663», «BackgroundImagePositionXUseKeyword»: true, «BackgroundImagePositionXKeyword»: 1, «BackgroundImagePositionX»: {«Value»: 0,0, «Unit»: 0}, «BackgroundImagePositionYUseKeyword» : true, "BackgroundImagePositionYKeyword": 1, "BackgroundImagePositionY": {"Value": 0.0, "Unit": 0}, "BackgroundImageRepeat": 0, "BorderStyle": 0, "BorderWidth": 0, "BorderColor": " "," BorderSides ": 15," MarginTop ": {" Value ": null," Unit ": 0}," MarginRight ": {" Value ": null," Unit ": 0}," MarginBottom ": {" Value ": null," Unit ": 0}," MarginLeft ": {" Value ": null," Unit ": 0}," PaddingTop ": {" Value ": 1.5000, "Unit": 0}, "PaddingRight": {"Value": null, "Unit": 0}, "PaddingBottom": {"Value": 1.5000, "Unit": 0}, "PaddingLeft": { "Value": null, "Unit": 0}, "MiscellaneousStyles": "", "RecordStatus": 0}]

Слайд-шоу со стрелкой влево Слайд-шоу со стрелкой вправо

Контроль помпажа на насосных станциях

В этом учебном пособии представлены основные принципы контроля помпажа и функции различных клапанов, связанных с насосными станциями.

Водопроводы и распределительные системы почти ежедневно подвергаются скачкам напряжения, которые со временем могут привести к повреждению оборудования и самого трубопровода.Скачки вызваны внезапными изменениями скорости жидкости и могут быть от нескольких фунтов на квадратный дюйм до пятикратного статического давления. Будут обсуждены причины и последствия этих скачков в насосных системах, а также оборудование, предназначенное для предотвращения и рассеивания скачков. Будет сделана ссылка на типовые установки и примеры, чтобы можно было понять применимые ограничения.

На рис. 1 показана типичная система перекачки / распределения воды, где два параллельных насоса забирают воду из мокрого колодца, а затем перекачивают воду через обратные клапаны и дроссельные заслонки в коллектор и систему распределения насоса.Расширительный бак и предохранительный клапан показаны как возможное оборудование на коллекторе насоса для снятия и предотвращения скачков. Каждый из них будет рассмотрен более подробно.

Причины и последствия

Скачки вызваны внезапными изменениями скорости потока, которые являются результатом общих причин, таких как быстрое закрытие клапана, запуск и остановка насоса, а также неправильная практика заполнения. Трубопроводы часто сталкиваются с первым всплеском во время заполнения, когда воздух, выпускаемый из трубопровода, быстро выходит через ручной выпускной клапан или дроссельный клапан, за которым следует вода.

Будучи во много раз плотнее воздуха, вода следует за воздухом к выпускному отверстию с высокой скоростью, но ее скорость ограничена выпускным отверстием, вызывая тем самым выброс. Крайне важно, чтобы скорость потока наполнения тщательно контролировалась, а воздух выпускался через автоматические воздушные клапаны надлежащего размера. Точно так же линейные клапаны должны закрываться и открываться медленно, чтобы предотвратить резкие изменения расхода.

Работа насосов и внезапная остановка насосов из-за перебоев в подаче электроэнергии, вероятно, имеют наиболее частое воздействие на систему и наибольшую вероятность возникновения значительных скачков напряжения.Если насосная система не контролируется или не защищена, загрязнение и повреждение оборудования и самого трубопровода могут быть серьезными.

Последствия скачков напряжения могут быть как незначительными, например, ослабление стыков труб, так и серьезными, например, повреждениями насосов, клапанов и бетонных конструкций. Поврежденные соединения труб и условия вакуума могут вызвать загрязнение системы грунтовыми водами и обратным потоком. Неконтролируемые скачки также могут иметь катастрофические последствия. Разрывы линий могут вызвать затопление, а смещение линии может вызвать повреждение опор и даже бетонных опор и сводов.Убытки могут исчисляться миллионами долларов, поэтому очень важно понимать и контролировать скачки с помощью соответствующего оборудования.

Фон перенапряжения

Будут представлены некоторые из основных уравнений теории перенапряжения, чтобы можно было получить представление об оборудовании для контроля перенапряжения. Во-первых, импульсное давление (H), возникающее в результате мгновенной остановки потока, прямо пропорционально изменению скорости и может быть рассчитано следующим образом:

H = ср / г

где:

H = импульсное давление, фут водяного столба

a = скорость волны давления, фут / с

v = изменение скорости потока, фут / с

г = плотность, 32.2 фут / с2

Скорость волны давления (а) зависит от жидкости, размера трубы и материала трубы. Для стальной линии среднего размера это значение составляет около 3500 футов / с. Для труб из ПВХ скорость будет намного меньше. Для 12-дюймовой стальной линии с водой, протекающей со скоростью 6 футов / с, величина скачка от мгновенной остановки потока составляет:

H = (3500 фут / с) (6 фут / с) / (32 фут / с2)

H = 656 футов водяного столба

Это импульсное давление 656 футов (285 фунтов на кв. Дюйм) в дополнение к статическому давлению в трубопроводе; следовательно, результирующее давление, вероятно, превысит номинальное давление системы.Кроме того, это высокое давление будет поддерживаться в течение нескольких секунд, поскольку волна отражается от одного конца системы трубопроводов к другому концу, вызывая избыточное давление в уплотнениях труб и фитингов. Затем после отражения волна давления может вызвать отрицательное давление и вакуумные карманы на несколько секунд, позволяя загрязненным грунтовым водам попадать в систему через уплотнения или соединения.

В системах с длинными трубопроводами достигаются даже более высокие скорости, чем скорость откачки.Если насосы внезапно останавливаются из-за сбоя питания, кинетическая энергия воды в сочетании с низкой инерцией насоса может вызвать разделение водяного столба в насосе или в высокой точке трубопровода. Когда водяные столбы возвращаются через статический напор линии, обратная скорость может превышать нормальную скорость. Результирующее импульсное давление может быть даже выше, чем рассчитанное выше 656 футов.

Компьютерные программы анализа переходных процессов обычно используются для прогнозирования разделения колонок и фактических скоростей обратного потока и скачков.переходные программы могут также моделировать методы, используемые для управления разделением колонок, такие как использование расширительного бака, вакуумного прерывателя или воздушного клапана. Эти решения будут рассмотрены более подробно.

До сих пор изменения скорости описывались как «внезапные». Насколько внезапными должны быть изменения скорости, чтобы вызвать скачки? Если изменение скорости происходит в течение периода времени, волна давления пройдет по длине трубопровода и вернется, изменение скорости можно считать мгновенным, и применимо уравнение для импульсного давления (S), приведенное ранее.Этот период времени, часто называемый критическим периодом, можно рассчитать по уравнению:

т = 2 л / год

где:

t = критический период, с

L = длина трубы, фут

a = скорость волны давления, фут / с

Для более раннего примера 12-дюймовой линии критический период для стального трубопровода длиной 4 мили будет следующим:

t = 2 (21 120 футов) / (3500 фут / сек)

t = 12 сек

Чтобы вызвать скачки, насос не должен останавливаться быстро, а клапан не должен закрываться мгновенно (или даже внезапно).Обычная остановка потока на 5 или 10 секунд может вызвать максимальный скачок в длительных насосных системах. Отсюда следует, что стратегии борьбы с помпажами должны применяться на всех протяженных трубопроводах.

Насосы

Снова обращаясь к рисунку 1, ключом к управлению скачками в насосных системах является управление скоростью увеличения и уменьшения скорости потока в системе. Насосы должны быть рассчитаны на ожидаемый расход. Для удовлетворения различных потребностей в воде можно использовать несколько насосов.Негабаритные насосы могут нанести ущерб некоторым насосным системам.

Доступны специальные системы управления двигателем насоса для медленного разгона и торможения насосов путем управления электрическим приводом насоса. Эти системы контролируют подачу и могут предотвратить скачки напряжения во время нормальной работы насоса. Однако после сбоя питания органы управления двигателем перестают работать, и насос немедленно отключается и вызывает внезапную остановку потока.

В некоторых конструкциях насосных станций используется несколько насосов, поэтому, когда один из насосов запускается или останавливается, остановленный насос оказывает незначительное влияние на общую скорость в трубопроводе.Однако эти станции также сталкиваются с серьезными последствиями перебоя в электроснабжении. Почти все насосные системы нуждаются в дополнительном импульсном оборудовании для предотвращения скачков напряжения после сбоя питания.

Вертикальные насосы и воздушные клапаны для обслуживания скважин

Вертикальные насосы, как показано на Рисунке 2, поднимают воду из резервуара или колодца в трубопровод. Когда насос выключен, уровень всасываемой воды ниже напорной трубы насоса. Колонна насоса наполняется воздухом после каждой остановки насоса.

Воздушные клапаны играют важную роль в автоматическом удалении воздуха из колонны насосов и контроле скачков в насосных колоннах. Если вертикальный турбинный насос запускается без воздушного клапана, воздух в насосной колонне будет сжат и выдавлен через обратный клапан в трубопровод, вызывая проблемы, связанные с воздухом. Воздушные клапаны для нагнетания насоса, называемые воздушными клапанами для обслуживания скважины, аналогичны воздушным / вакуумным клапанам, но оснащены либо дросселирующим устройством, либо устройством предотвращения захлопывания, и предназначены для выпуска воздуха при запуске насоса и впуска воздуха за насосом. неисправность.

Как показано на Рисунке 3, воздушный клапан для обслуживания скважины представляет собой нормально открытый поплавковый клапан, который быстро сбрасывает воздух из колонны насоса. Когда вода попадает в клапан, поплавок автоматически поднимается и закрывается, чтобы предотвратить слив воды.

Дросселирующие устройства предусмотрены на выходе 3-дюймовых и меньших клапанов для управления скоростью выпуска воздуха, особенно с медленно открывающимися регулирующими клапанами насоса. Дросселирующее устройство регулируется с помощью внешнего винта для замедления подъема воды в колонне насоса.Однако после отключения насоса второй порт в верхней части дроссельного устройства обеспечивает полный поток в колонну насоса для сброса вакуума. Двухпортовое дросселирующее устройство важно, поскольку оно обеспечивает полный вакуумный поток и предотвращает попадание загрязненной воды в трубопровод, что может произойти, если устройство имеет общее выхлопное и вакуумное соединение.

Когда регулирующий клапан насоса с механическим приводом используется с вертикальным насосом, можно использовать выпускной воздушный клапан, оборудованный вакуумным прерывателем, как показано на Рисунке 4.В этом случае запускается насос, и открытие регулирующего клапана задерживается на несколько секунд, так что выпускной воздушный клапан может медленно вытеснять воздух через небольшое отверстие.

Во время процесса колонна насоса будет находиться под давлением до запорной головки насоса и вытеснять воздух под высоким давлением. На мгновение захваченный воздух будет действовать как подушка, чтобы контролировать подъем воды в колонне насоса. Размер отверстия клапана позволяет регулировать подъем воды до безопасной скорости, обычно 2 фута / с.

Обратные клапаны

Еще одним ключевым элементом конструкции насосной системы является правильный выбор и работа обратного клапана нагнетания насоса. Каждый проектировщик насосной станции сталкивался с захлопыванием обратного клапана, которое вызвано внезапной остановкой обратного потока через закрывающий обратный клапан. Во избежание захлопывания обратный клапан должен закрываться очень быстро или очень медленно. Все, что находится посередине, - это нейтральная зона и повод для беспокойства.Но не менее важно, что клапан должен защищать насосную систему и трубопровод от внезапных изменений скорости, если это находится в пределах его функциональных возможностей. Обратный клапан также должен быть надежным и обеспечивать низкие потери напора.

Мы подробно рассмотрим две категории обратных клапанов. Первые, быстрозакрывающиеся обратные клапаны, представляют собой общую категорию обратных клапанов, которые работают автоматически менее чем за секунду и без использования внешнего источника питания или сигналов от насосной системы.Другая категория - это регулирующие клапаны насоса, которые работают очень медленно (например, от 60 до 300 секунд), чтобы тщательно контролировать изменения скорости жидкости в трубопроводе.

Быстро закрывающиеся обратные клапаны

Быстро закрывающиеся обратные клапаны просты, автоматичны и экономичны, но часто страдают из-за проблемы с захлопыванием обратного клапана и, как следствие, скачком давления в системе. Если замедление прямого потока можно оценить, например, с помощью анализа переходных процессов в насосной системе, можно спрогнозировать возможность захлопывания различных обратных клапанов.Затем будут представлены несколько вариантов клапанов без гидрораспределителя, а характеристики производительности и затраты могут быть использованы для выбора наилучшего обратного клапана для конкретного применения.

Самый распространенный тип обратного клапана - это традиционный поворотный обратный клапан. Поворотные обратные клапаны определены в AWWA C508 для гидротехнических сооружений и предназначены для быстрого закрытия, чтобы предотвратить обратное вращение насоса во время реверсирования потока.

Традиционные поворотные обратные клапаны имеют седло под углом 90 градусов с длинным ходом и подвержены ударам.Таким образом, эти клапаны снабжены широким спектром принадлежностей, которые выходят за рамки стандарта AWWA C508. Наверное, самый распространенный аксессуар - это рычаг и грузик. Хотя обычно предполагается, что вес заставляет клапан закрываться быстрее, на самом деле он уменьшает захлопывание, ограничивая ход диска, но, в свою очередь, вызывает значительное увеличение потери напора. Закрытие клапана также замедляется инерцией самого веса и трением набивки штока.

В более тяжелых условиях иногда используется воздушная подушка для замедления воздействия закрытия клапана.Все видели, насколько эффективно работает воздушная подушка при хлопке штормовой двери. Но условия в трубопроводе существенно отличаются.

Когда дверь захлопывается, ее импульс плавно поглощается воздушным цилиндром, потому что по мере замедления двери сила закрывающей пружины и внешнего ветра становится все меньше и меньше. И наоборот, когда обратный клапан в трубопроводе закрывается, обратный поток ускоряется с огромной скоростью, поэтому каждую долю секунды, когда закрытие клапана задерживается, силы на диске будут увеличиваться на порядок.

Хотя это может быть правдой, что воздушная подушка предотвращает удары веса диска о седло клапана в витрине с продукцией, на практике воздушная подушка просто удерживает диск открытым достаточно долго, чтобы обратный поток усилился и еще сильнее ударьте диск по седлу. Поскольку воздушные подушки основаны на использовании воздуха (который является сжимаемым), они не обеспечивают принудительного ограничения закрывающего диска и не могут противодействовать огромным силам, создаваемым обратным потоком.В общем, наилучшая установка воздушной подушки, как правило, - это когда выпускной игольчатый клапан полностью открыт и воздух удаляется с максимальной скоростью.

Гораздо более эффективным аксессуаром для управления движением обратного клапана поворота является масляная подушка, также называемая масляной заслонкой. Поскольку масло несжимаемо, масляная подушка будет выдерживать большие силы, оказываемые на диск обратным потоком, и должным образом контролировать последние 10 процентов закрытия клапана. Однако насос должен быть способен к некоторому значительному обратному потоку, потому что масляный бачок позволит обратному клапану пропускать часть потока обратно через насос.

Поскольку силы обратного потока на тарелке клапана чрезвычайно высоки, давление масла часто превышает 2000 фунтов на кв. Дюйм, из-за чего клапаны с этими устройствами становятся дорогостоящими. Масляный цилиндр высокого давления стоит дорого, и, поскольку он подвергает шток клапана высоким нагрузкам, часто требуется специальный обратный клапан. Поскольку насосы могут выдерживать только такое количество обратного потока, время закрытия дашпотов обычно ограничивается 1–5 секундами. Если в трубопроводе есть мусор или сточные воды, обратный клапан с масляной подушкой может действовать как экран в условиях обратного потока и быстро забивать трубопровод.

Еще лучшим решением является выбор обратного клапана, который закрывается до того, как разовьется значительный обратный поток, тем самым предотвращая захлопывание. Одним из таких клапанов является подпружиненный «бесшумный» обратный клапан (SCV) с центральной направляющей, как показано на Рисунке 6. SCV почти защищен от взлома из-за его короткого линейного хода (1/4 диаметра), расположения клапана диск в потоке и сильная пружина сжатия. Однако выбор бесшумного обратного клапана имеет несколько недостатков, таких как высокая потеря напора, отсутствие индикации положения и ограничение применения чистой воды.

На другом конце спектра находится обратный клапан Tilted Disc® (TDCV). TDCV, показанный на Рисунке 7, имеет самые низкие потери напора, поскольку площадь его порта составляет 140 процентов от размера трубы, а его диск похож на диск дроссельной заслонки, где потоку позволяют проходить по обеим сторонам диска. Этот клапан имеет надежные металлические седла и может быть оснащен масляными коллекторами, установленными сверху или снизу, для обеспечения эффективных средств управления клапаном и минимизации помпажа.Он полностью автоматический и не требует внешнего питания или электрического подключения к системе управления насосом.

Другой вариант - обратный клапан с упругим диском, называемый обратным клапаном Swing-Flex® (SFCV). Единственная движущаяся часть SFCV - это гибкий диск. Этот клапан имеет 100-процентный канал, наклоненный под углом 45 градусов, что обеспечивает короткий ход в 35 градусов, быстрое закрытие и низкую потерю напора. Он также доступен с механическим индикатором положения и концевыми выключателями. Surgebuster® (SB) имеет еще более быстрое закрытие благодаря добавлению дискового ускорителя, обеспечивающего характеристики закрытия SB, аналогичные бесшумному обратному клапану.

Имея все возможности обратного клапана, один доступен для каждой системы с низкой потерей напора и безударной работой. Характеристики закрытия всех типов обратных клапанов показаны для различных замедлений системы на Рисунке 9. Клапаны, кривые которых наиболее правы, имеют лучшие характеристики без захлопывания.

Регулирующие клапаны насоса

Даже несмотря на то, что быстрозакрывающийся обратный клапан может предотвратить захлопывание, он не может полностью защитить насосные системы с длительными критическими периодами от изменений скорости во время запуска и остановки насоса.Для насосных систем с длительным критическим периодом часто используется регулирующий клапан насоса. Клапан управления насосом подключен к контуру насоса и обеспечивает регулируемое время открытия и закрытия сверх критического периода времени для системы. Клапаны управления насосом имеют гидравлическое управление, поэтому движение запорного элемента клапана (т. Е. Диска дроссельной заслонки) не зависит от потока или давления в линии. Кроме того, большинство используемых сегодня насосов имеют низкую инерцию вращения и останавливаются менее чем за 5 секунд.

Регулирующий клапан насоса может быстро закрываться при отключении электроэнергии или отключении насоса для защиты насоса. Однако, когда требуется быстрое закрытие, потребуется дополнительное оборудование для перенапряжения, как объясняется в следующем разделе. Однако сначала будут представлены критерии выбора регулирующих клапанов насоса.

Список возможных регулирующих клапанов насоса длинный, потому что многие клапаны могут быть оснащены автоматическим управлением, необходимым для насосных систем.Обычно рассматриваются такие клапаны, как дроссельные, пробковые, шаровые и шаровые регулирующие клапаны. Вероятно, наиболее распространенным критерием выбора клапана является первоначальная стоимость, но для насосных систем процесс выбора должен быть тщательно продуман с учетом следующих факторов:

  • клапан и затраты на установку
  • затраты на прокачку
  • целостность сиденья
  • надежность
  • расходные характеристики

Стоимость установки различных типов регулирующих клапанов насосов может сильно различаться.Например, 12-дюймовый дроссельный или плунжерный клапан с гидравлическим приводом и элементами управления может стоить 5000 долларов, в то время как шаровой или шаровой регулирующий клапан может стоить от 2 до 4 раз больше. В дополнение к стоимости покупки следует также добавить затраты на выполнение фланцевых соединений, управляющую проводку к органам управления двигателем насоса и обеспечение бетонных оснований для более тяжелых шаровых и шаровых регулирующих клапанов.

Конечно, стоимость установки клапана важна и представляет собой важное вложение.Но не менее важна стоимость перекачки, связанная с потерей напора через клапан. Электрический ток, потребляемый насосом, зависит от потери напора в системе и расхода. Дополнительные затраты на электроэнергию из-за потери напора клапана можно рассчитать по формуле:

A = (1,65 Q ΔH Sg C U) / E

где:

A = годовая стоимость энергии, долларов в год

Q = расход, галлонов в минуту

ΔH = потеря напора, фут водяного столба

Sg = удельный вес, безразмерный (вода 1.0)

C = стоимость электроэнергии, $ / кВт · час

U = использование, процент x 100 (1,0 равняется 24 часам в день)

E = КПД насоса и двигателя (типичное значение 0,80)

Например, разница в потерях напора между дроссельной заслонкой 12 дюймов (K = 0,43) и шаровым регулирующим клапаном (K = 5,7) в системе 4500 галлонов в минуту (12,7 футов / с) может быть рассчитана как следует:

ΔH = K v2 / 2 г

где:

ΔH = потери напора, фут водяного столба

K = коэффициент гидравлического сопротивления, безразмерный

v = скорость, фут / с

г = плотность, 32.2 фут / с2

заменяющий:

ΔH = (5,7 - 0,43) (12,7) 2/2 · 32,2

= 13,2 футов туалета

Эту разницу в потерях напора можно затем использовать для расчета разницы в годовых эксплуатационных расходах, предполагая, что затраты на электроэнергию составляют 0,05 доллара США за кВт-час и 50-процентное использование.

A = (1,65 х 4500 х 13,2 х 1,0 х 0,05 х 0,5) / (0,8)

= 3062 доллара США

Расчет показывает, что использование 12-дюймовой дроссельной заслонки вместо 12-дюймовой проходной регулирующей заслонки может сэкономить 3062 доллара в год на затратах на электроэнергию.Если бы на насосной станции было четыре таких клапана, работающих в течение сорока лет, общая экономия составила бы около 490 000 долларов за весь срок службы станции. Понятно, что затраты на перекачку могут быть даже более важными, чем затраты на установку. Кроме того, чем больше размер клапана, тем больше влияние затрат энергии.

Типичные коэффициенты потери напора показаны в таблице ниже в порядке уменьшения потерь напора. Шаровой кран AWWA имеет самые низкие потери напора среди всех регулирующих клапанов насосов, но дроссельный клапан AWWA, вероятно, обеспечивает лучший баланс между затратами на электроэнергию и затратами на установку.

Тип клапана размер порта cv k регулирующий клапан globepattern 100 1800 570 бесшумный обратный клапан 100 2500 295 двухдисковый обратный клапан 80 4000 115 поворотный обратный клапан 100 4200 105 эксцентриковый плунжерный клапан 80 4750 81 обратный клапан swingflex 100 4800 80 обратный клапан с наклонным диском 140 5400 63 Дроссельная заслонка 90 6550 43 Шаровой кран 100 21500 4

Целостность седла регулирующего клапана насоса также важна, чтобы насос можно было обслуживать без обратного потока через клапан.Упругое седло клапана, которое сопрягается с устойчивой к коррозии посадочной поверхностью, очень надежно, поскольку обеспечивает нулевую утечку. Если какая-либо утечка допустима, например, из-за неподходящих металлических седел, в местах утечки будет накапливаться мусор, а сопрягаемые поверхности могут подвергнуться эрозионному износу от мусора или утечке с высокой скоростью.

Чтобы клапан был надежным, он должен быть построен и испытан на соответствие промышленным стандартам, таким как AWWA C504, Butterfly Valves, опубликованным Американской ассоциацией водопроводных сооружений, чтобы гарантировать надежность конструкции, а также рабочие характеристики.Некоторые клапаны, такие как регулирующие клапаны с шаровой опорой, не подпадают под стандарт AWWA.

Наконец, характеристики потока регулирующих клапанов насоса определят, насколько хорошо они будут предотвращать скачки. Наиболее желательной характеристикой расхода клапана является такая, при которой клапан равномерно изменяет расход при установке в системе. Данные о расходе, доступные от производителей клапанов, представляют собой внутренние характеристики расхода, обычно выражаемые через коэффициент расхода (Cv) в различных положениях, как показано на рисунке 10.

С левой стороны изображена кривая быстро открывающегося клапана (например, поворотного обратного клапана), которая отображает быстрое изменение расхода при открытии клапана. С другой стороны, это равнопроцентный клапан (например, шаровой кран с V-образным отверстием), который изменяет скорость потока в равном процентном соотношении. Наиболее желательной характеристикой потока для длинных трубопроводов является равный процент, обеспечиваемый поворотными дисковыми затворами и шаровыми кранами.

Все обсуждаемые критерии выбора, включая стоимость, потери напора, надежность и характеристики потока, следует рассматривать вместе при выборе клапана.Ни один тип клапана не превзойдет всех категорий. Выгоды от ожидаемой производительности должны быть сопоставлены с затратами и влиянием на потенциал всплеска системы.

Работа регулирующего клапана насоса

Используя дроссельную заслонку, давайте рассмотрим работу типичного регулирующего клапана насоса. Дроссельная заслонка приводится в действие поворотом вала на 90 градусов и обычно оснащена приводом с гидроцилиндром. Цилиндр может питаться водой под давлением от магистрали или от независимой масляной энергосистемы.

Ранее мы узнали, что отрицательные помпажи могут возникать в течение нескольких секунд, поэтому резервная водяная или масляная система является подходящей. На рисунке 11 показана типичная установка. На клапане установлено гидравлическое управление, электрически подключенное к контуру насоса. Четырехходовые и двухходовые электромагнитные клапаны (SV) направляют рабочую среду к портам цилиндра для включения клапана. Скорость открытия и закрытия регулируется независимо регулируемыми клапанами управления потоком (FCV).Клапаны управления потоком представляют собой специальные игольчатые клапаны со встроенным обратным обратным клапаном, позволяющим свободный поток в цилиндр, но контролируемый поток из цилиндра.

Когда насос запускается и давление растет, реле давления (PS), расположенное на коллекторе насоса, подает сигнал на открытие дроссельной заслонки. Во время останова, клапан закрывается, а насос продолжает работать. Когда клапан приближается к закрытому положению, концевой выключатель (LS), расположенный на клапане, останавливает насос.

Безопасное время работы регулирующего клапана насоса обычно намного больше критического периода. Для трубопроводов требуется длительное время работы, поскольку эффективное время закрытия клапана составляет часть его общего времени закрытия из-за того, что потеря давления клапана должна быть объединена с общей потерей давления в трубопроводе при регулировании расхода. Начальные полевые настройки обычно в три-пять раз превышают критический период, чтобы свести к минимуму помпаж.

Следует учитывать еще одну функцию регулирующего клапана насоса: предотвращение обратного вращения насоса после сбоя питания или отключения по перегрузке. Поскольку современные насосы больше не оснащены маховиками, как в старых дизельных агрегатах, они имеют низкую инерцию вращения и останавливаются всего за несколько секунд. Следовательно, после отключения электроэнергии или отключения насоса регулирующий клапан насоса должен закрываться быстрее, чтобы предотвратить обратное вращение.

Гидравлическое управление клапана оснащено байпасной линией, оснащенной 2-ходовым соленоидным клапаном (SV) для направления контролируемого потока цилиндра вокруг клапана управления нормальным потоком и через большой клапан управления потоком (FCV), тем самым закрывая управление насосом. клапан автоматически через 5-10 секунд после сбоя питания.Это важно для предотвращения чрезмерного обратного вращения насоса и предотвращения истощения воды в гидропневматическом расширительном баке обратно через насос, если он используется.

В качестве альтернативы специальной байпасной схеме перед регулирующим клапаном насоса иногда устанавливается быстрозакрывающийся обратный клапан для поддержки регулирующего клапана. Быстро закрывающийся обратный клапан не только предотвращает обратный поток через насос, но также обеспечивает избыточную защиту насоса, если регулирующий клапан насоса не может закрыться из-за потери давления или неисправности оборудования.

Быстрое закрытие либо регулирующего клапана насоса, либо быстрозакрывающегося обратного клапана в системе длинных трубопроводов создает дилемму. Ранее было объяснено, что регулирующий клапан должен закрываться в три-пять раз больше критического периода. С другой стороны, клапан должен закрываться через пять секунд, чтобы защитить насос после сбоя питания. Следовательно, в этих системах при отключении электроэнергии будут возникать чрезмерные скачки напряжения, поэтому обычно требуется дополнительная защита от перенапряжения.

Оборудование для защиты от перенапряжений

Поскольку непрактично использовать материалы для труб, которые могут выдерживать высокие скачки давления или замедлять рабочую скорость потока до ползучей, необходимо оборудование для разгрузки от перенапряжения, чтобы предвидеть и рассеивать скачки при резких изменениях скорости после перебоев в подаче электроэнергии.Оборудование для сброса перенапряжения также обеспечит защиту от неисправных клапанов, неправильного наполнения или других проблем в системе.

Напорные трубы и расширительные баки

Многие типы оборудования для защиты от перенапряжения используются для защиты насосных систем. В системах с низким давлением напорная труба, открытая в атмосферу, почти мгновенно сбрасывает давление за счет выпуска воды. Для систем с более высоким давлением высота стояка была бы непрактичной, поэтому баллонный аккумулятор или уравнительный бак с воздухом под давлением над водой можно использовать для поглощения ударов и предотвращения разделения колонн (см. Рисунок 12).

Однако для типичных насосных систем эти резервуары имеют тенденцию быть большими и дорогими и должны поставляться с системой сжатого воздуха. При использовании также необходим дополнительный обратный клапан с быстрым закрытием, чтобы предотвратить утечку воды из расширительного бачка обратно через насос. Это распространенный пример, когда вы видите установленный регулирующий клапан насоса и обратный клапан с быстрым закрытием.

Кроме того, расширительный бачок создает чрезвычайно высокие показатели замедления (т.е.е. 25 футов / с2), поэтому для предотвращения захлопывания следует использовать быстрозакрывающиеся обратные клапаны или обратные клапаны, оборудованные расположенными снизу масляными заслонками.

Предохранительные клапаны

Клапаны сброса давления часто являются более практичным средством сброса давления. В этих клапанах скачок давления поднимает диск, позволяя клапану быстро сбрасывать воду в атмосферу или обратно во влажный колодец.

Клапаны сброса перенапряжения имеют ограничение, заключающееся в том, что они могут не открываться достаточно быстро для рассеивания скачков в случаях, когда может произойти разделение колонки.В тех случаях, когда компьютерная модель переходных процессов предсказывает резкие или быстрые скачки давления, следует рассмотреть возможность использования предохранительных клапанов, оборудованных упреждающими устройствами. Регулирующий клапан с шаровой опорой, оснащенный элементами управления для защиты от перенапряжения и предотвращения перенапряжения, показан на рисунке 13. Клапан предупреждения перенапряжения быстро открывается при обнаружении события высокого или низкого давления.

Когда насос внезапно останавливается, давление в коллекторе упадет ниже статического давления, что приведет к открытию клапана предотвращения перенапряжения.В этом случае клапан будет частично или полностью открыт, когда произойдет скачок давления в обратном трубопроводе. Клапаны антиципатора обычно открываются менее чем за пять секунд, проходят высокие низкие скорости и повторно закрываются медленно со скоростью закрытия регулирующего клапана насоса (от 60 до 300 секунд). Подбор предохранительных клапанов имеет решающее значение и должен контролироваться специалистами по анализу переходных процессов.

Комбинированные воздушные клапаны Anti-Slam

Воздушные клапаны помогают уменьшить скачки давления в трубопроводах, предотвращая образование воздушных карманов в трубопроводах во время нормальной эксплуатации.Воздушные карманы могут перемещаться по трубопроводу и вызывать внезапные изменения скорости и отрицательно влиять на работу оборудования, такого как устройства измерения расхода. Воздушные клапаны также предназначены для открытия и впуска воздуха в трубопровод, чтобы предотвратить образование вакуумного кармана, связанного с разделением колонны. Компьютерные программы анализа переходных процессов позволяют анализировать уменьшение помпажа при использовании воздушных клапанов различного размера.

Если ожидается разделение колонки в месте расположения воздушного клапана, воздушный клапан должен быть оборудован устройством защиты от захлопывания, которое контролирует поток воды в воздушный клапан, чтобы предотвратить повреждение поплавка клапана (см. Рисунок 14).

Устройство предотвращения захлопывания позволяет воздуху беспрепятственно проходить через него во время цикла выпуска или повторного входа воздуха. Когда вода (из-за ее большей плотности) попадает в устройство, диск быстро закрывается и обеспечивает медленное закрытие поплавка воздушного клапана. Диск содержит отверстия, которые позволяют воде проходить через устройство защиты от захлопывания, когда оно закрыто, чтобы заполнить воздушный клапан примерно на 5 процентов от полной скорости заполнения, предотвращая закрытие воздушного клапана.

Клапаны вакуумного прерывателя

Другой тип воздушного клапана, который используется в критических точках трубопровода, где может произойти разделение колонны, - это вакуумный прерыватель (VB), см. Рисунок 15. VB имеет компоненты, очень похожие на устройство предотвращения захлопывания, за исключением того, что диск VB удерживается закрытым с помощью пружину, в то время как тормозной диск остается открытым. Следовательно, вакуумный прерыватель не может удалить воздух; он пропускает воздух только для предотвращения образования вакуумного кармана. Это поддерживает избыточное давление в трубопроводе и снижает помпаж, связанный с разделением колонны.По сути, большая воздушная подушка попадает в трубопровод и задерживается в трубопроводе после отключения насоса. Затем в течение нескольких минут воздух медленно выпускается через примыкающий к нему выпускной воздушный клапан, имеющий небольшое (т.е. дюйма) отверстие. Опять же, программы анализа переходных процессов также предназначены для моделирования этого типа решения с воздушным клапаном.

Список литературы

1. Американская ассоциация водопроводных сооружений, Стальная водопроводная труба: руководство по проектированию и установке M11, «Гидравлический удар и скачок давления», 4-е изд.2004, с. 51-56.

2. Боссерман Баярд Э. «Контроль гидравлических переходных процессов», Проект насосной станции, Баттерворт-Хайнеманн, 2-е изд., 1998 г. Санкс, Роберт Л., изд., Стр. 153-171.

3. Хатчинсон, Дж. У., Справочник ISA по регулирующим клапанам, 2-е изд., Instrument Society of America, 1976, стр. 165-179.

4. Kroon, Joseph R., et. др., "Причины и последствия гидроудара", журнал AWWA, ноябрь 1984 г., стр. 39-45.

5.Val-Matic Valve & Mfg. Corp, 1993 "Критерии выбора обратного клапана" Обзор Waterworld, ноябрь / декабрь 1993 г., стр. 32-35.

6. Рахмейер, Уильям, 1998. «Испытания обратного потока восьмидюймовых обратных клапанов Valmatic», Отчет лаборатории Университета штата Юта № USU-609, Отчет об испытаниях клапана Val-Matic № 117, Элмхерст, Иллинойс, [конфиденциально].

7. Таллис, Дж. Пол, Гидравлика трубопроводов, Черновик 1984 г., Университет штата Юта, стр. 249-322.

8.Valmatic Valve & Mfg. Corp., "Динамические характеристики обратных клапанов", 2003 г.

Насосы и системы , май 2007 г.

СИСТЕМА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ НАСОСНОЙ СТАНЦИИ 60850

Конкурсные

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ КЛАССА

Работа включает в себя ответственность по надзору за работой бригад, занимающихся обслуживанием и ремонтом оборудования и принадлежностей на станциях перекачки сточных вод.Сотрудник этого класса составляет график работы персонала, проверяет работу в программе и после завершения, руководит аварийным ремонтом и ведет записи о выполненном техническом обслуживании, часах, затраченных на техническое обслуживание, и стоимости технического обслуживания. Есть несколько различий между работами этого класса и надзорными и руководящими классами, ответственными за обслуживание канализации, водотоков и очистных сооружений: (a) работа этого класса подвергает должностных лиц проблемам технического обслуживания и ремонта, которые требуют своевременного решения, потому что, в отличие от очистные сооружения, на насосных станциях отсутствуют резервные системы для обеспечения откачки сточных вод; если оборудование станций не подлежит ремонту, сточные воды попадают в дома, ручьи или на землю; (b) работа этого класса подвергает должностных лиц проблемам, связанным с навыками и способностями, применимыми к механическому обслуживанию и методам ремонта, тогда как работа вышеупомянутых специализированных классов обслуживания оборудования ограничивается специальностью этого класса, т.е.е. техническое обслуживание и ремонт механических или электрических / контрольно-измерительных приборов; (c) работа этого класса требовала от сотрудников для обслуживания и ремонта различного оборудования, не используемого на станциях очистки сточных вод, такого как погружные и переносные насосы для мусора, комбинированные вакуумные и высокоскоростные очистители, форсунки для сточных вод и вспомогательное оборудование, а также различное оборудование. сигнализация, измерители и средства управления. Следовательно, для этого класса требовались хорошо развитые навыки в области техники технического обслуживания и ремонта, применимые к специализированному оборудованию, которое можно найти только на насосных станциях, где не существует резервных систем, что требует эффективного обслуживания.

Сотрудник этого класса работает под общим контролем суперинтенданта по обслуживанию канализации, который дает свободу действий для независимых действий при выполнении деталей работы. Инспектор по техническому обслуживанию насосной станции осуществляет непосредственный надзор за рядом подчиненных рабочих по обслуживанию насосной станции I и II. Выполняет сопутствующие работы по мере необходимости.

ТИПОВЫЕ ДЕЯТЕЛЬНОСТИ

Планирует все профилактические работы по техническому обслуживанию насосных станций сточных вод и назначает конкретные задачи.

Проверяет незавершенную работу и по ее завершении, чтобы гарантировать, что работа выполняется эффективно и безопасно, в соответствии с установленной процедурой и с минимальным вмешательством для общественности; помогает и консультирует бригады в выполнении повседневных задач, а также может планировать и направлять действия по аварийному техническому обслуживанию, которые связаны с потерей обслуживания или повреждением имущества.

Обеспечивает постоянную чистоту и исправность транспортных средств, оборудования и помещений.

Готовит регулярные отчеты, касающиеся затрат на эксплуатацию и техническое обслуживание насосных станций сточных вод, запросов на оборудование и поставки, отработанных часов, оценки производительности и дисциплины и т. Д.

Рассматривает планы новых насосных станций для сточных вод и инспектирует новые станции, прежде чем принять на себя ответственность и / или ответственность.

Проводит обучение персонала в области техники безопасности, использования оборудования и процедур технического обслуживания, связанных с техническим обслуживанием и ремонтом насосных станций сточных вод.

Работает с обслуживающим персоналом других рабочих групп для облегчения координации работ по техническому обслуживанию насосных станций сточных вод.

ПОЛНАЯ ЭФФЕКТИВНОСТЬ ЗНАНИЯ, НАВЫКИ, СПОСОБНОСТИ И ЛИЧНЫЕ ХАРАКТЕРИСТИКИ

Глубокое знание методов, инструментов и оборудования, используемых при техническом обслуживании и ремонте насосных станций сточных вод и оборудования, используемого в них.

Доскональное знание мер безопасности и опасностей, связанных с работами по техническому обслуживанию насосной станции.

Хорошее знание принципов и практики надзора.

Хорошее знание принципов и практики планирования работы.

Умение пользоваться инструментом и обслуживать и ремонтировать.

Умение вести работы по техническому обслуживанию и ремонту насосных станций сточных вод.

Умение читать и интерпретировать планы насосных станций сточных вод, чертежи, схемы и руководства по эксплуатации и техническому обслуживанию.

Умение использовать инструменты и ремонтное оборудование для обслуживания и ремонта канализационных насосных станций.

Способность осуществлять надзор, способствующий полной производительности и высокому моральному духу.

Умение обучать подчиненных методам обслуживания насосных станций сточных вод.

Умение составлять простые отчеты.

Физическое состояние соизмеримо с требованиями должности.

МИНИМАЛЬНАЯ КВАЛИФИКАЦИЯ

Продвижение :

Один (1) год постоянного конкурентного статуса в качестве руководителя бригады КИП, бригады электрика по техническому обслуживанию, руководителя бригады по обслуживанию очистных сооружений или руководителя бригады по обслуживанию канализации.

Открытое соревнование :

A) Четыре (4) года опыта работы или его эквивалент неполной занятости в обслуживании и ремонте оборудования насосных станций сточных вод; или,

B) Четыре (4) года опыта работы или его эквивалент неполной занятости в обслуживании и ремонте механического, электрического или контрольно-измерительного оборудования, два (2) года из которых должны были проработать в качестве наблюдателя в сточных водах. очистное сооружение; или,

C) Эквивалентная комбинация обучения и опыта, как определено пределами (A) и (B).

3/08 Пересмотрено

Сухая насосная станция AS-PUMP SEP: ASIO, spol. s r.o.

Простая в эксплуатации и надежная насосная станция, которая за счет отделения твердых частиц предотвращает блокировку насосов. Это значительно снижает потенциальные потребности в обслуживании. Кроме того, по своей конструкции станция обеспечивает легкий доступ к отдельным частям насосных модулей, что более популярно по сравнению с обычными насосными станциями

.

Сухая насосная станция AS-PUMP SEP состоит из двух отдельных контуров с общим удерживающим модулем.Каждый контур снабжен самоочищающимся сепаратором твердых частиц.

Сухоблочные насосные станции проектируются в индивидуальном режиме под каждый индивидуальный заказ. Пожалуйста, заполните форму запроса, чтобы обработать ваше индивидуальное предложение: AS-PUMP SEP REQUEST FORM

Конструкция насосной станции
  • AS-PUMP SEP ETS - разделительный модуль из нержавеющей стали с расходом до 36 м 3 / ч
  • AS-PUMP SEP ESS - модуль сепарации из нержавеющей стали с расходом от 36 до 250 м 3 / ч
  • AS-PUMP SEP ESS PE - комплексная насосная станция для сухих скважин из ПЭВП (полиэтилена высокой плотности)

Преимущества
  • Простота ухода и обслуживания
  • Легкий доступ к отдельным частям оборудования и обслуживание без необходимости прерывания работы насосной станции.
  • Низкие затраты на эксплуатацию и обслуживание
  • Нейтрализация запаха
  • Конструкция из высококачественной нержавеющей стали ETS и ESS (сварные швы обрабатываются травлением и пассивацией)
  • «Plug and play» поставка станции ESS PE, сокращающая время установки на месте до минимума
  • Возможность конструкции станции с насосами собственного выбора
  • Более длительный срок службы за счет защиты от проникновения твердых частиц / использования самоочищающегося сепаратора твердых частиц

Принцип работы

Принцип работы насосных станций сухих скважин можно разделить на два этапа.

  • Этап 1 - Заполнение

Сточные воды поступают в насосную станцию ​​сухого колодца в коллектор и в распределитель, где поток разделяется на два отдельных контура. Подходящая конструкция разделительной камеры сводит к минимуму риск засорения. Смотровой люк позволяет наблюдать за условиями без прерывания работы. Далее сточные воды проходят через сепаратор крупных твердых частиц (грохоты). Сточные воды, освобожденные от крупных твердых частиц, начинают накапливаться в модуле удержания.

  • Фаза 2 - откачка

Как только уровень накопленной воды в накопительном баке достигнет максимума, один из насосов начнет откачивать сточные воды со всеми примесями (включая фильтры, задержанные на заслонке сепарации). Конструкция разделительной заслонки обеспечивает эффект самоочистки. Отдельные насосы активируются автоматически - один управляется автоматически. Насосы работают альтернативно.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
