Гусеницы для мотоблоков — преимущества, применение, видео

Для улучшения транспортировочных возможностей техники используются гусеницы для мотоблока. Благодаря им агрегат можно эксплуатировать даже зимой, поскольку не будет проблем с его манёвренностью.

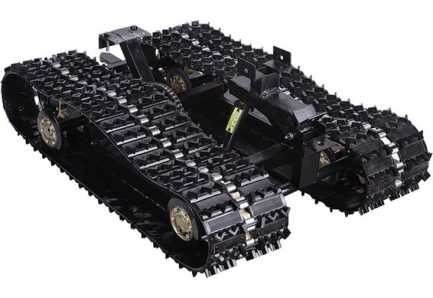

Готовый гусеничный привод ГП Н1 треугольный стоит недёшево, потому можно собрать конструкцию самостоятельно из подручных материалов. Предварительно составляются чертежи или можно воспользоваться готовыми эскизами. Если организовать работу корректно, гусеница будет надёжная и устойчивая.

В сравнении с колёсным, гусеничный ход при движении использует большую площадь покрытия.

Благодаря такой особенности обеспечивается:

  • Равномерное распределение нагрузки;
  • Уменьшение давления массы агрегата на землю.
  • Отличная манёвренность техники;
  • Длительная работоспособность устройства без остановок;
  • Увеличение скорости передвижения;
  • Работоспособность вне зависимости от погоды.

Техника на гусеничном ходу не застрянет в песке, снегу и сильной грязи.

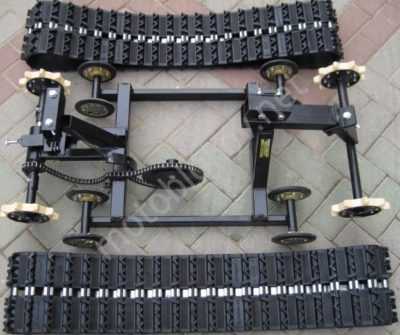

Устройство гусеничной приставки

Гусеничный модуль для мотоблока изготовляется по одному с двух вариантов. Каждый имеет свои конструкционные особенности.

Вариант первый:

  • Ось с четырьмя роликами внизу. Они создают напряжение на гусеничной ленте;
  • Слева и справа по краям две шестерёнки. Они нужны для натягивания гусениц и провоцирования движения модуля в горизонтальном положении. Для этого болтами закрепляется специальный каркас;
  • К валу приваривают шестерёнчатую передачу;
  • С помощью цепи и шарнирной передачи приводится в движение вся гусеничная установка;
  • Гусеничная лента, имеющая V-образные ставки. Острие направлено за движением агрегата.

Второй вариант:

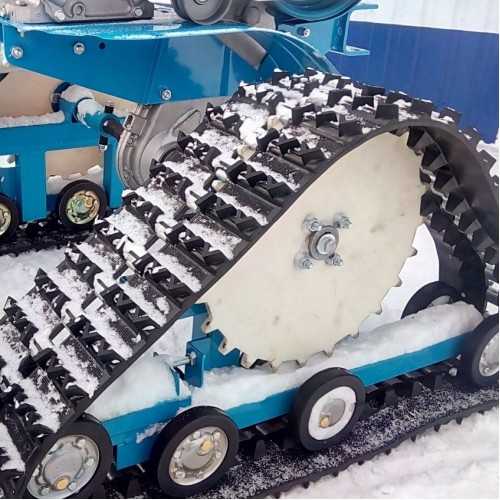

  • Большая шестерёнка закреплена на оси, на раме восемь роликов, поддерживающих ленту натянутой и бесперебойное движение мотоблока;
  • При поднимании и опускании шестерёнки контролируется уровень натянутости ленты;
  • Гусеничную приставку не нужно собирать самостоятельно, лучше приобрести её. Так исключаются поломки, которые могут быть связаны с некорректной сборкой.

Как сделать гусеницы для мотоблока своими руками?

Гусеничная приставка для мотоблока может быть изготовлена своими руками даже без опыта в данном вопросе. При выборе материала нужно брать во внимание уровень предстоящей нагрузки. Готовые гусеницы должны отличаться прочностью, максимальной лёгкостью, не портиться при эксплуатации, не перегружать мотор.

Проектируя конструкцию, стоит позаботиться о креплении пары колёс равных габаритов. Каждая колёсная ось будет с зафиксированной лентой. Можно воспользоваться лентой транспортёра, покрышками из грузового автомобиля, ремнями и цепями.

Есть несколько способов изготовления гусеницы на мотоблок. Рассмотрев особенности каждого из них, можно подобрать максимально актуальный.

Схема изготовления гусеницы, используя зубчатую транспортерную ленту:

  1. Леской с шилом или утолщённой иглой прошивается полоска по краю ленты для предотвращения растрепывания;
  2. Втулочно-роликовая цепь монтируется внутри для хорошего сцепления с приводящими в движение элементами;
  3. Прошитая лента сшивается в кольцо, плотно охватывающее колёса.

Это самый простой способ переделки агрегата, не требующий особых умений. Важно брать ленту не тоньше семи миллиметров, чтобы она не испортилась при эксплуатации. Универсальная гусеничная платформа может быть любого размера.

Для конструирования гусеничной приставки можно использовать покрышки грузовика с выраженными протекторами. Придётся воспользоваться острым ножом и электролобзиком. Важно, чтобы внутренний диаметр используемых покрышек совпал с охватом колёс. Если все материалы и инструменты готовы, приступают к изготовлению конструкции.

Схема изготовления гусеницы с применением покрышек грузовика:

  1. Электролобзиком срезаются края покрышки;
  2. Внутри покрышки зачищается от различных выступов;

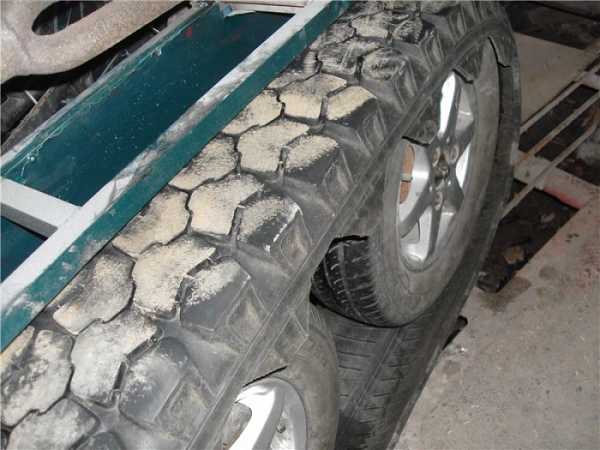

  3. Готовые гусеницы сразу устанавливаются на покрышки колёс агрегата.
Есть и более сложные варианты изготовления, когда вместо колёс используют звёздочку.

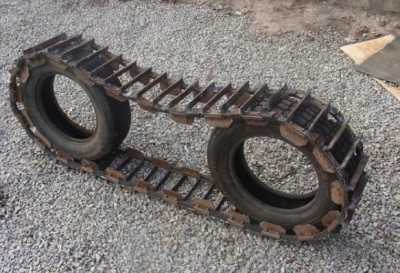

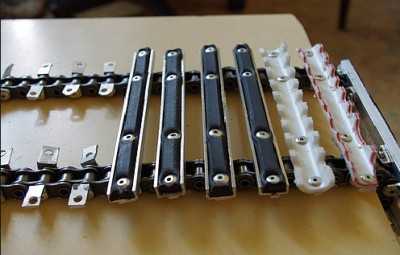

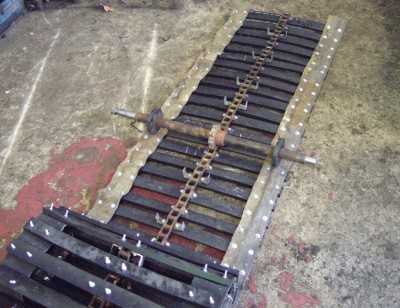

Гусеничная приставка к мотоблоку изготовляется из ремней и цепей по следующему принципу:

  1. Втулочно-роликовая цепь заменяется двумя равными кусками обычной цепи. К ним прикрепляют части ремня с клиновидным профилем;
  2. К ремню прикручивают болтами грунтозацепы из стали;
  3. Гусеничное полотно соединяется, крайние звенья завариваются, чтобы конструкция была максимально упрочнённой.

Данная конструкция отличается своей универсальностью, потому подойдёт для многих моделей мотоблоков. Зачастую такой переделке подвергается техника марок Нева, Салют.

Грунтозацепы бывают не только из стали, но и деревянными, пластиковыми. Для этого используются деревянные бруски и пластиковые трубы. Выбор материала основывается на особенностях назначения мотоблока. Если нагрузка на агрегат небольшая, стоит остановиться на более лёгком материале. Так устройства из брусков или труб подходят для мотоблоков с моторами небольшой мощности. Если агрегат исполняет роль мини-трактора с мощным двигателем, то предпочтение стоит отдать стальным элементам.

Правильный уход за гусеницами

Самодельные гусеницы прослужат намного дольше, если ухаживать за ними комплексно.

Общие рекомендации по уходу:

  • Нужно контролировать уровень настройки и натяжения цепи;
  • Выезжая на готовом агрегате, нужно чтобы цепь была целостной и без повреждений;
  • Все трущиеся детали нужно постоянно протирать машинным маслом для предотвращения их повреждения.

Несложные рекомендации по уходу помогут предотвратить выход из строя готовых конструкций. Мотоблок на гусеничном ходу станет универсальным помощником для решения различных задач.

pro-traktor.ru

самодельные гусеничные приставки. Как сделать гусеничный модуль и поставить, чтобы мотоблок был на ходу?

Многие мастера предпочитают усовершенствовать свой мотоблок и сделать его более функциональным, устанавливая специальные гусеничные приспособления. Безусловно, их можно приобрести готовыми в магазине, но гораздо бюджетнее и разумнее будет сделать собственноручно.

Особенности и устройство

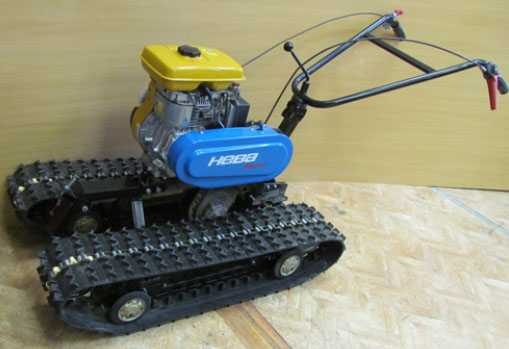

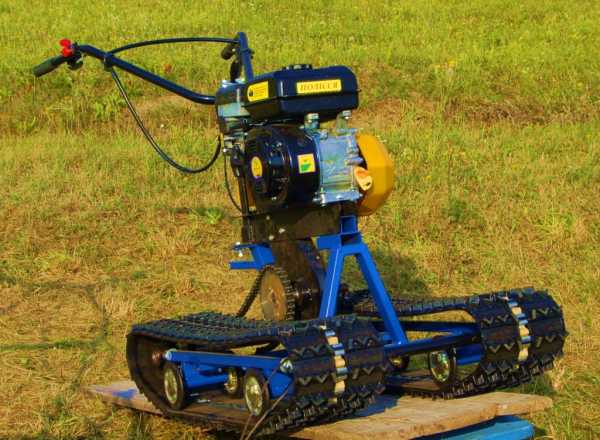

Гусеницы для мотоблока значительно упрощают и перевозку груза, и движение самого устройства. За счет того, что гусеничный механизм покрывает довольно большую поверхность, мотоблок движется гораздо равнее, оказывает меньшее давление на поверхность и не застревает на сложных почвах. Мотоблок на гусеницах способен работать даже в плохую погоду, а в хорошую он становится еще более маневренным.

Уход и использование гусеничного модуля не вызывает у владельцев особых сложностей, а сделать его самостоятельно совсем несложно. Предстоит учитывать, что, когда мотоблок укомплектовывается гусеничным модулем, его скорость уменьшается. Однако способность устройства перемещаться по сложным местностям, перевозить грузы и даже очищать территорию от снега возрастает.

Мотоблоки с гусеничными модулями в остальном полностью совпадают с обычными мотоблоками. Двигатель должен быть четырехтактным с возможностью блокировать оси, чтобы устройство могло повернуться, при этом не делая целый круг. Существует также требование наличия водяного охлаждения, помогающее справиться с высокими нагрузками, из-за которых мотор перегревается. Данная разновидность более эффективна, чем воздушная. Система сцепления, коробка передач и редуктор у гусеничных механизмов представлены в традиционной версии. Управляется мотоблок на гусеницах при помощи рукоятки.

Самостоятельно создавая гусеницы, важно понимать, что если сконструировать их слишком высокими, то центр тяжести мотоблока переменится, и он начнет испытывать трудности, поворачиваясь, и даже накреняться на тот или иной бок. Для предотвращения такой ситуации вторую ведомую ось предстоит сделать длиннее на пару-тройку сантиметров. Также при помощи втулки удастся расширить колесную базу, уже существующую у мотоблока.

Из чего можно сделать?

Выбирая материал для гусениц, важно учитывать, что он не должен быть избыточно тяжелым. Так как сам мотоблок не обладает мощным двигателем, он банально не справится с увесистым материалом и, скорее всего, сломается. Гусеничный механизм, как правило, делается из мотошин, цепей, труб, ремней либо же транспортной ленты в комбинации с втулко-роликовой цепочкой.

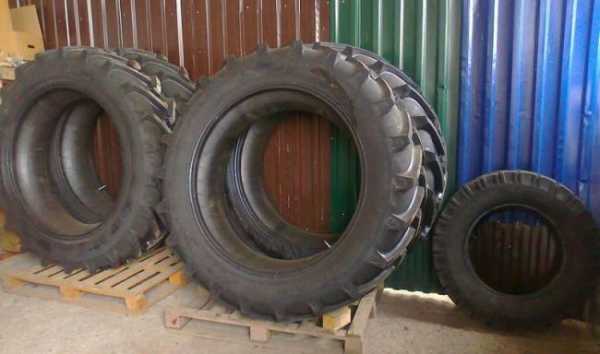

Большинство мастеров создают гусеницы из автопокрышек – эти детали легко преобразовываются в требуемую конструкцию.

Выбирать необходимо покрышки больших грузовых машин, учитывая имеющийся рисунок протектора и форму, ведь правильный рисунок улучшит сцепление с поверхностью. Лучше, если это будут запчасти, ранее принадлежавшие тракторам или иным крупногабаритным моделям.

Правильно подобранный протектор сможет хорошо контактировать и с мокрой землей, и с покрытой льдом, и с заснеженной поверхностью. Помимо материалов для гусениц, для конструирования полноценного устройства потребуется мотоблок с КПП, а также пара дополнительных колес. При необходимости к мотоблоку прикрепляется дополнительная телега и, по желанию, даже на полозьях, чтобы транспортировать грузы по глубокому снегу.

Пошаговая инструкция по изготовлению

Чтобы сделать своими руками гусеничный механизм для мотоблока, помимо используемых материалов потребуются определенные инструменты: болгарка, а иногда и дрель, сапожный ножик и набор отверток, болтики, гайки и гаечные ключи, аппарат для сварки, проволока, цепочки и шлифовальная лента. Безусловно, необходимыми окажутся и чертежи, которые несложно обнаружить в интернете в свободном доступе.

Если самодельные гусеницы будут делаться из автомобильных покрышек, то первым делом шины освобождаются от бортиков до состояния беговой ленты – дорожки для гусениц. Делать это проще при помощи качественно заточенного ножика, например, предназначенного для работы с сапогами. Процесс корректировки получается длительный, но ускорить его получится, если периодически промазывать лезвие мыльной субстанцией.

Боковины покрышек удобнее срезать электрическим лобзиком, обладающим мелкими зубцами. На следующем этапе изнанка покрышки также корректируется: с нее убираются лишние слои. Делать это нужно в том случае, когда лента получается внутри слишком плотной. Такая гусеничная приставка из автомобильных запчастей оказывается довольно прочной, так как покрышка изначально является замкнутой, а значит, и гусеницы сложнее будет повредить во время работы. К сожалению, имеющаяся ширина покрышки не даст пользователю возможности задействовать большую поверхность. Впрочем, некоторые умельцы решают эту проблему, используя несколько шин.

Самый простой гусеничный модуль удастся сделать из транспортной ленты и втулочно-роликовых цепочек. Сперва в зависимости от того, насколько мощный имеется двигатель, выбирается требуемая толщина используемой ленты. Следом происходит обработка краешков, которые могут начать лохматиться и из-за этого раньше выйти из строя. Для этого используется леска с шагом в десять миллиметров. Обработанные края затем сшиваются в кольцо, специальным шарниром либо просто по торцевым частям.

Несмотря на некоторую примитивность механизма, служить он будет очень долго. Важно дополнить, что толщина ленты должна превышать семь миллиметров, иначе устройство окажется не в состоянии выдерживать требуемые нагрузки. Оптимальным считается промежуток от восьми до десяти миллиметров.

Гусеничный модуль удастся изготовить из ремней, если они обладают клиновидным профилем. Соединять детали лучше всего грунтозацепом, который фиксируется на ремешках винтами или заклепками. Еще одним распространенным решением считается конструирование гусениц из цепочек равного размера. Такая универсальная деталь, как правило, имеется в большом количестве в любой домашней мастерской, поэтому данный способ является еще и экономичным. Чтобы сделать гусеницы, предстоит взять пару равных цепочек и разжать у них крайние звенья.

Теперь две цепи можно соединить в один контур, звенья зажать обратно и для надежности все сварить. Для большей прочности цепочки можно скрепить опять же грунтозацепами, которые, кстати, также просто делаются из подручных материалов – металлических листков требуемой толщины. Вообще, данная деталь может быть не только стальной, но деревянной и даже пластиковой. В последнем случае в качестве нее применяются бруски из дерева или же трубки из пластика. Какой именно материал окажется наиболее подходящим, можно определить в зависимости от целей использования мотоблока.

В том случае, когда ожидаемый для транспортировки груз не отличается большим весом, грунтозацепы стоит сделать пластиковыми. То же относится и к движущимся устройствам, оборудованным слабыми моторами. Когда мотоблок планируется применять в качестве трактора, и он обладает довольно мощным двигателем, отдавать предпочтение следует деталям из стали.

Иногда самодельные гусеницы укрепляют трубами, которые при помощи сварки соединяются между собой. Детали в этом случае используются выполненные из металла и обладающие прямоугольным сечением. При этом приводные валы рекомендуется извлекать из «Оки», а шлицевую часть брать у «Бурана». Оборудование обязательно укомплектовывается тормозами, которые монтируются на передние валы. Такое дополнение позволяет получить устройство с максимальными возможностями.

Стоит упомянуть, что для того, чтобы переделать обычный мотоблок в гусеничный на ходу, на него сперва придется поставить два дополнительных колеса, по одному с каждой стороны. В результате должна получиться четырехколесная конструкция, на которую уже и надеваются гусеницы. Некоторые мастера предпочитают делать эти дополнительные колеса съемными, вместо того чтобы приваривать новые крепления. Осуществить это получится, если прикрепить колеса к оси, задействуя гибкую или жесткую передачу. Нельзя не упомянуть, что необязательно изготавливать гусеницы самостоятельно – не менее экономным решением будет использование частей от старой техники, например, «Бурана».

Рекомендации по эксплуатации

Пользуясь гусеницами мотоблока, необходимо постоянно проверять, насколько хорошо натянута цепь, а также регулярно промасливать детали, чье трение возникает при движении. Кроме того, рекомендуется каждый раз перед эксплуатацией проверять, не появились ли на цепи какие-то повреждения и разрывы. После поездки также следует провести плановый осмотр, чтобы вовремя обнаружить какие-либо повреждения или же вышедшие из строя зацепы. Пользуясь мотоблоком, следует избегать наездов на корни и каменные массивы, а также пеньки, иначе гусеничный модуль очень быстро будет порван.

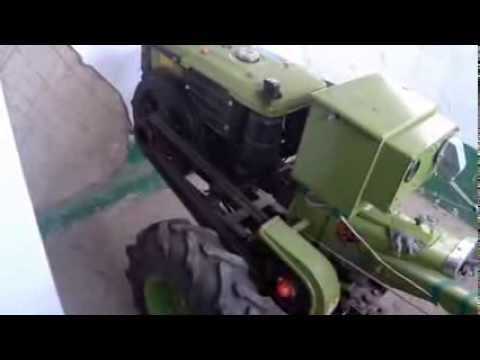

Обзор мотоблока-вездехода на гусеницах смотрите в следующем видео.

stroy-podskazka.ru

Гусеничный вездеход из мотоблока


Каждый сельский мужик мечтает о вездеходе, чтобы ездить в лес и на рыбалку, так как дорога в деревне есть только летом, в остальное время года ее нет вообще, проедешь разве что на тракторе да не у каждого он есть. Но есть в деревне выход из положения - это мотоблок, а если он еще и дизельный то просто зверь, а не машина. Как пример агрегат нашего автора дизельный мотоблок "Зубр" восемь лошадей мощность, имеет аккумулятор с генератором и фару, способен притормаживать левым или правым колесом, что дает возможность разворачиваться на месте за счет отдельного тормоза на каждое колесо. Это дало идею сделать гусеничный вездеход по типу гусеничного трактора ДТ-75 где принципом поворота служат левый и правый фрикцион, при повороте притормаживается тот фрикцион куда вы хотите повернуть. Гусеничный ход дает малое удельное давление на грунт, так как масса давящая распределяется по нижней плоскости гусеницы, кстати танки делают гусеничными по этой причине иначе они бы просто увязли в грязи. Так же гусеницы очень хороши на снегу, к примеру снегоход он тоже на резиновой гусенице. И вот наш автор одержимый идеей гусеничного вездехода, собрав информацию и материал приступает к созданию агрегата.

Инструменты: нож резак, монтировка ,отвертка ,кусачки ,молоток
Материалы: покрышки от трактора Беларусь МТЗ 82

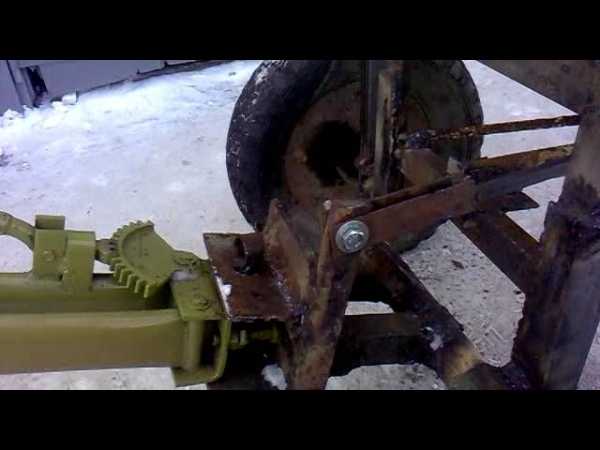

Доработок наш мастер с мотоблоком никаких не производит конструктивных изменений не вносит единственное что застопорил сцепное устройство между мотоблоком и одаптором чтобы конструкция превратилась в единое целое


Затем автор взял тракторные покрышки которые по всюду валяются без дела только зогрезняют природу

Приволок домой конечно же с запасом а в друг еще куда пригодится

Самое важное действие это срезать боковую часть покрышки она самая твердая составляет основу, автор это делает ножом резаком очень острым

Потом автор натянул резиновую гусеницу на колесо мотоблока

И на колесо адаптера получилось вот такая гусеница

Вот в принципе и все как уже говорилось конструктивных изменений не было просто автор надел резиновые гусеницы на мотоблок с адаптером и все как говорится все гениальное просто.

И вот уже автор поехал по снежку проверяя свой вездеход на проходимость по сугробам.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Гусеничная приставка к мотоблоку - как сделать своими руками?

Чтобы усовершенствовать передвижные характеристики техники, многие приобретают гусеничные приставки. Гусеницы – один из типов навесного оборудования к мотоблоку, который можно сделать своими руками.

Гусеничные приставки: особенности устройства и преимущества эксплуатации

Гусеницы к мотоблоку – специальный механизм, помогающий улучшить процесс транспортировки грузов или перемещения самого мотоблока. Преимущество гусеничного механизма в том, что он позволяет покрыть большую площадь поверхности. Это дает возможность равномерно распределять нагрузку, оказываемую на почву при передвижении. Еще один плюс в том, что гусеничное оборудование предотвращает возможность застрять в грязи. Сейчас рынок переполнен предложениями различных подобных приспособлений. Следует обратить внимание на некоторые профилактические моменты эксплуатации устройства:

  • регулярно осуществляйте контроль степени натяжения цепи;
  • покрывайте маслом те части гусеницы, которые трутся друг о друга при движении;
  • осматривайте цепь перед каждым началом работы на предмет неровностей и повреждений.

Мотоблок на гусеницах – полезное приобретение, которое будет выгодно своему владельцу. Причем, кроме возможности купить уже готовый механизм, можно немного потрудиться и сделать его своими руками.

Гусеницы для мотоблока: каким способом изготовить их самостоятельно?

Перед тем как начать, стоит отметить некоторые моменты. Гусеницы для мотоблока должны быть не слишком тяжелыми, потому что обычно данный мини-трактор обладает не слишком мощным двигателем. Чрезмерный вес может привести к тому, что устройство выйдет из строя. Есть несколько вариантов материалов: втулко-роликовая цепь в сочетании с транспортной лентой, шины, цепи, трубы, ремни. Чтобы своими руками сделать гусеницы на мотоблок, необходимо иметь в наличии следующие инструменты:

  • болгарка, в некоторых случаях ‒ дрель, электролобзик;
  • болты, гаечные ключи и, непосредственно, определенное количество гаек;
  • шлифовальная лента, цепи, проволока;
  • нож (преимущественно ‒ сапожный), набор отверток;
  • аппарат для сварочных работ.

Как сделать гусеницы для мотоблока своими руками, можно узнать из видеоинструкции.

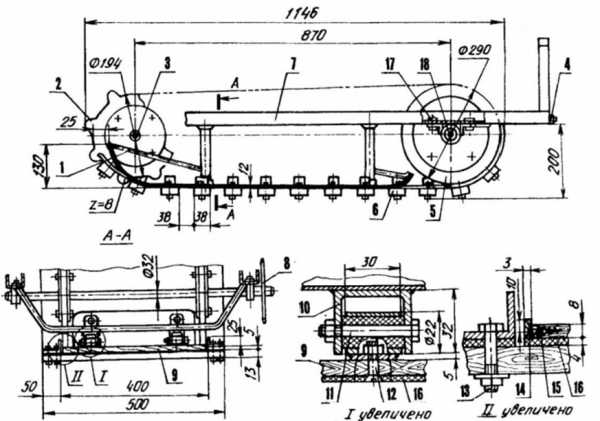

Конечно, схематическая разработка и чертеж – обязательный пункт в подготовке к самостоятельному изготовлению приспособления. Кроме самого механизма, можно самостоятельно изготовить гусеничный привод для мотоблока, применение которого зависит от фантазии владельца (начиная от работ с обработкой почвы, заканчивая даже сбором угля).

Гусеница из автомобильных покрышек

Гусеничная самоделка из автомобильных шин – самый часто встречающийся способ самостоятельного изготовления навесного оборудования. Для этого выберите покрышки, желательно от больших грузовых авто, учитывая также форму и рисунок протектора. Это поможет избежать взаимодействия с грязью, песком и снегом в дальнейшей эксплуатации.

Для гусеничного мотоблока нужно обрезать шину так, чтобы осталась сама беговая лента, то есть избавиться от бортов. Для этого потребуется хорошо наточенный нож (используется, преимущественно, сапожный).

Такая работа, конечно же, займет много времени и терпения, так как процесс довольно кропотливый. Чтобы упростить себе задачу, периодически смазывайте поверхность ножа мыльным раствором. Далее следует обработать изнаночную сторону покрышки, посредством срезки лишних слоев. Кроме того, можно самостоятельно спроектировать гусеничные грунтозацепы.

Преимущество данного вида самодельных гусеничных приставок в том, что сама покрышка изначально представляет собой замкнутый контур. Это уменьшает вероятность ее разрыва или повреждения во время работы. Недостатком же является то, что фиксированная ширина шины позволяет охватывать достаточно небольшую поверхность грунта. Но это не беда ‒ покрышки можно и удвоить, и утроить на усмотрение владельца.

Простейший способ создания гусеницы для мотоблока

Простейшая гусеничная приставка к мотоблоку изготавливается с применением втулочно-роликовых цепей и транспортерной ленты. Суть в том, что для этого вам не потребуется никаких приборов. Весь процесс происходит, так сказать, «на коленке».

Вначале подберите правильную толщину ленты, опираясь на мощность двигателя. Далее следует обработать края ленты, чтобы предотвратить их разлохмачивание и значительно продлить срок службы. После этого необходимо сшить края ленты, используя, например, специальный шарнир.

Такая конструкция, несмотря на примитивность процесса изготовления, прослужить долго и качественно, при этом ее легко можно отремонтировать, если понадобится.
Кроме предыдущих двух способов, существует множество других путей изготовления гусеничных модулей.

В навесное оборудование также входят гусиные лапки для мотоблока. Эти фрезы успешно используют для работы с особо твердой почвой. Такое устройство применяется, например, для вспахивания небольших участков почвы. Гусиные лапки можно установить практически на любой мотоблок.

pro-motobloky.ru

Как сделать самодельные гусеницы на мотоблок фото, видео, инструкции

Оглавление:

Многие люди занимающиеся изготовлением самодельной техники, разрабатывают также и вездеходы на гусеничном ходу и самодельные гусеницы на мотоблок. При воплощении этой задумки в жизнь, люди применяют самые разные решения. Но изготовление гусениц остается большой проблемой для любителей такого вида транспорта.

Ведь, если вездеход или снегоход сделан своими руками, то и гусеницы должны быть самодельными.


Как сделать самодельные гусеницы на мотоблок

Здесь рассмотрим несколько способов изготовления гусениц своими руками, с хорошими эксплуатационными характеристиками.

Самый простой вариант самодельных гусениц

Для легких вездеходов и снегоходов можно гусеницы делается из транспортерной ленты и втулочно-роликовой цепи. Чтобы изготовить такую гусеницы, не обязательно владеть специальным инструментом, все можно сделать «на коленке».

Чтобы продлить срок службы ленты, необходимо прошить ее по краям леской, с соблюдением шага в 1 сантиметр, что защитит от разлохмачивания ленту. Чтобы соединить в кольцо ленту, можно сшить ленту с торцов, или использовать шарнир.


Выбирая толщину ленты следует исходит из мощности двигателя. Если использовать двигатели от отечественных мотоциклов, достаточно взять ленту толщиной 8-10 мм, используемую на транспортерах в сельском хозяйстве.

У такой гусеницы для снегохода, сделанной своими руками, имеется хороший ресурс, и легко ремонтируется, если необходимо.

Самодельная гусеница для мотобуксировщика

Среди самодельщиков очень распространено изготовление гусениц, используя автомобильные покрышки. Для этого выбираются покрышки, у которых подходящий рисунок протектора, от грузовых автомобилей.

Чтобы изготовить такую гусеницу, нужно вырезать борта из покрышки, и оставить беговую дорожку. Это довольно трудоемкая работа, требующая хорошего терпения, ведь используемым инструментом является заточенный сапожный нож.


Чтобы работа шла легче, время от времени лезвие ножа можно смачивать в мыльном растворе, для более быстрого разрезания резины. Один из вариантов — это применить самодельное приспособление для резки, или использовать электролобзик с пилкой с мелким зубом.

После отрезания бортов, если дорожка получилась слишком твердая, можно снять лишние слои резины внутри получившегося кольца. Если рисунок протектора не подходит для условий использования, тогда нарезают новую структуру грунтозацепов.

Несомненное преимущество самодельной гусеницы из покрышки перед гусеницей из транспортной ленты, в изначально замкнутом контуре, а значит и надежности. Минус этой гусеницы в ограниченной ширине заготовки, что можно исправить использовав сдвоенный по ширине вариант.

Гусеницы из ремней

Этот вариант изготовления гусеницы привлекателен своей относительной простотой.
Для этого нужно ремни с клиновидными профилями соединить в одно целое винтами или заклепками, используя для этого грунтозацепы прикрепленные к ремням.

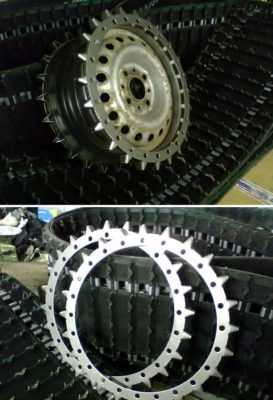

Чтобы в таком гусеничном полотне получились отверстия под ведущую звездочку, нужно сделать промежутки между ремнями.
Можно найти много способов изготовления гусениц своими руками — главное иметь терпение, желание и усидчивость — тогда все получится.

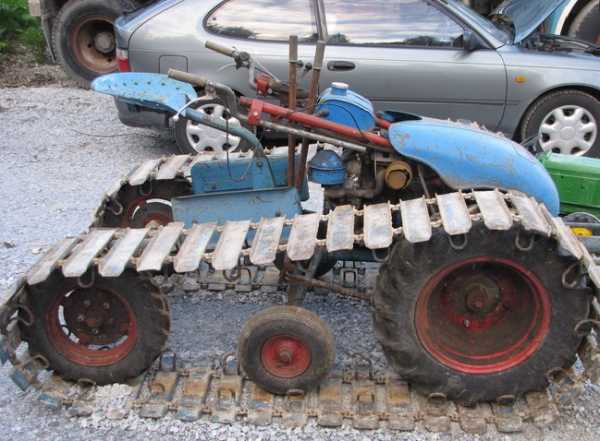

Лучшие самоделки из мотоблока на гусеницах фото

motoblok-kultivator.com

Гусеницы для мотоблока из подручных средств + Видео

Гусеница для мотоблока поможет сделать вам из подручных средств полноценное транспортное средство. Для воплощения данной задумки можно использовать подручные материалы, которые найдутся у любого настоящего хозяина, а подробную инструкцию представят для вас наши специалисты.

Из чего можно изготовить гусеницы

Видео про самодельную гусеницу

В наши дни многие люди пытаются своими руками разработать и изготовить импровизированные вездеходы, но очень проблематично сделать гусеницу для мотоблока, так как она должна быть легкой и прочной одновременно. Ниже мы приведем несколько способов осуществления этой идеи.

Для изготовки гусеничного модуля для мотоблока можно использовать подручные средства. Самый простой способ – сделать самодельные гусеницы с помощью втулково-роликовой цепи и транспортной ленты.

Для того, чтобы изготовить гусеницу своими руками из этих материалов, вам не понадобятся специальные инструменты или станки. В целях продления срока службы самодельные гусеницы из транспортной ленты и цепи можно прошить с края леской. При прошивке соблюдайте шаг в 1-2 см.

Соединить ленту в кольцо можно различными способами:

  • вы можете использовать шарнир, который будет схож с рояльной петлёй;
  • можно сшить края ленты, однако этот способ будет ненадежным.

Совет: Толщину будущей гусеницы подбирайте в зависимости от мощности вашего мотоблока.

Для высокомощных агрегатов можно использовать ленту толщиной 7-15 мм. Ее также используют для сельскохозяйственной техники. Однако помните, что ставить такую ленту нужно аккуратно, так как её вес достаточно большой.

Гусеницы из шин

Следующий способ изготовки подобного узла передвижения своими руками – с помощью старых автомобильных протекторов машины либо трактора. Такая гусеничная приставка к мотоблоку достаточно практична и проста в изготовлении. Ещё к преимуществам данного способа можно отнести отсутствие необходимости изготовления специальных грунтозацепов.

Для начала вам необходимо вырезать своими руками из старой шины дорожку с протектором и тщательно отделить её боковые поверхности. Отрезать боковую поверхность достаточно проблематично. Вручную это можно произвести с помощью хорошо заточенного ножа.

Однако, в таком случае, процесс может затянуться, и вряд ли вы отрежете боковую часть качественно и аккуратно. На помощь может придти обыкновенный электролобзик. Лучше всего использовать пилку с мелкими зубьями. Для того, чтобы уменьшить трение полотна электролобзика, периодически смачивайте его водой либо специальным мыльным раствором.

После того как вы сняли борта, при необходимости уберите лишние слои с изнаночной стороны вашей заготовки. Это необходимо сделать, если получившаяся дорожка слишком твёрдая.

Совет: Если вы заметили, что рисунок протектора не подходит – лучше заново нарежьте новые грунтозацепы.

Получившаяся гусеница отлично подойдет для вашего мотоблока, так как она уже изначально будет иметь замкнутый контур, следовательно, её надёжность будет выше. Среди минусов узла передвижения из шин можно отметить ограниченную ширину. Хотя этого недостатка можно избежать, если вы используете сдвоенный или строенный протектор.

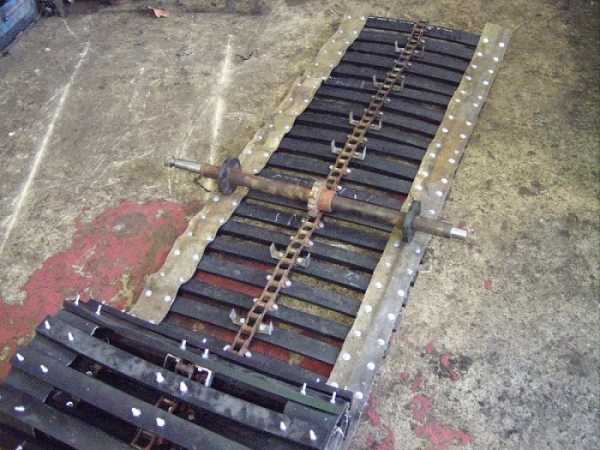

Вездеход из ремней и цепей

Ещё одним простым способ считается изготовление гусеницы из ремней своими руками. Данный способ отличается своей простотой и удобством. Для изготовления гусениц для мотоблока из ремней используйте те, у которых клиновидный профиль. Соединять их воедино нужно с помощью грунтозацепов, которые прикреплены к ремням винтами либо заклёпками.

Более надежной будет гусеница, сконструированная из старых, ненужных одинаковых цепей. Они наверняка будут валяться у вас или у соседей в сарае. На одну такую ленту понадобятся две цепи:

  • берут изделия необходимого размера;
  • разжимают последние звенья и сворачивают цепи в кольца;
  • края зажимают и заваривают.

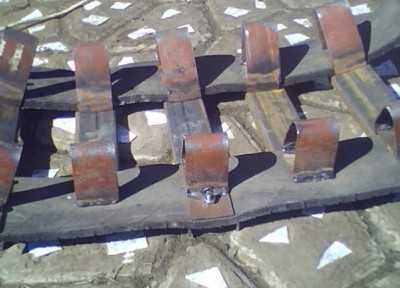

Скрепляют кольца-цепи самодельными грунтозацепами, выполненными из толстых стальных (железных), заранее просверленных пластин. Их накладывают на одноименные звенья цепи с двух сторон и зажимают болтами и гайками.

Желательно, чтобы пластины обращенные к земле были толстые, чтобы головка болта была утоплена в ней полностью

Советы конструкторам гусениц

Видео про переделку колес на гусеницы

Прежде всего, при конструировании вездехода своими руками, вы должны помнить, что если вы соорудите высокие гусеницы – это обязательно повысит центр тяжести мотоблока и создаст большой риск опрокидывания на резких поворотах либо труднопроходимых участках дороги. Для того, чтобы повысить устойчивость вашего мотоблока на гусеницах, вам необходимо увеличить вторую ведомую ось на несколько десятков миллиметров.

Не помешает расширить узкую колесную базу вашего мотоблока. Совершенно не обязательно вытачивать втулку самостоятельно, вы можете без проблем её приобрести в ближайшем автомобильном магазине. Втулку необходимо установить на ведущий вал.

Если на вашем мотоблоке отсутствует дифференциал, то вы можете повысить маневренность вашего вездехода с помощью поворотного удлинителя.

Крайне нежелательно использовать для вашего вездехода на гусеничном ходу мотоблок с воздушным охлаждением мотора. Такой двигатель не сможет справиться с повышенной нагрузкой.

Лучшей базой для вашего вездехода станет мотоблок с водяным охлаждение мотора. Он намного выносливее при длительном использовании и редко перегревается.

Оцените статью: Поделитесь с друзьями!

refite.ru

Гусеничные платформы — преимущества и особенности, видео

Мотоблоки — это универсальные агрегаты, которые широко используются в сельском хозяйстве во время посадки и сбора урожая. С их помощью вы сможете обрабатывать разные типы почв, делать грядки, сажать клубни культур, ухаживать за растениями, перевозить грузы. Также при помощи специальных навесных инструментов можно значительно расширить возможности машины, а именно поливать огород при помощи водяной помпы, убирать снег, косить траву, и многое другое.

Современные мотоблоки являются очень мощными агрегатами, задача которых выполнять всю самую изнуряющую работу, тем самым избавив человека от нее. В магазинах вы можете приобрести разные навесные инструменты. Для повышения ходовых способностей устройства можно приобрести и гусеницы для мотоблока. Именно благодаря этой конструкции вы сможете работать в зимнее время или после сильных дождей, не боясь того, что мотоблок будет плохо передвигаться.

В данной статье мы рассмотрим особенности, виды и преимущества гусеничных модулей для мотоблока, а также то, как сделать их своими руками из подручных материалов.

Преимущества и особенности гусеничной платформы


Мотоблок на гусеничном ходу имеют массу достоинств. Как уже говорилось выше, это навесное оборудование крайне необходимо, если вы собираетесь использовать агрегат в зимнее время. Мало какая техника способна нормально ехать по снегу. Также гусеницы необходимы в период обильных дождей, для проезда по бездорожью, для проходимости по песку.

Гусеницы на мотоблок имеют такие преимущества:

  • их легко крепить и снимать. Вам не потребуется много времени и дополнительного оборудования для этого;
  • имеют компактные размеры, поэтому у вас не возникнет проблем с их хранением;
  • это универсальное навесное оборудование, которое облегчит вам работу на любых типах местности и в любую погоду;
  • стоимость такой приставки достаточно приемлема;
  • вы можете сделать оборудование своими руками из подручных материалов.

Гусеницы неприхотливы в уходе, однако есть некоторые моменты, которые вам придется соблюдать. Во-первых, следите за натяжением цепи и периодически ее подтягивайте. Во-вторых, все трущиеся элементы нужно смазывать машинным маслом. В-третьих, перед каждым началом работы осмотрите все элементы гусеницы на целостность и исправность, чтобы во время езды не возникало каких-либо сложностей.

Гусеничный привод ГП-Н1 треугольный


Универсальная гусеница для любых видов мотоблоков, кроме тяжелых, как МТЗ или Агро. Она позволит вам передвигаться на вашем агрегате, а также использовать его круглый год вне зависимости от погодных условий. При этом конструкция полностью готова к использованию и не требует каких-либо дополнительных доработок.

Имеет такие параметры:

  • скорость — до 20 км/ч;
  • вес — 50 килограмм;
  • может тянуть прицеп с грузом по любой местности, покрытой снегом, песком или грязью.

Как сделать гусеницы для мотоблока своими руками?


Владельцы мотоблоков все чаще стали сооружать из подручных материалов самодельные приспособления к ним. Это могут быть и плуги, и картофелекопалки, и многое другое. Но также можно сделать и гусеничную приставку для мотоблока. Причем мы предложим вам несколько вариантов конструкции, из которых вы выберете для себя самый оптимальный.

Конечно, вы можете купить гусеницы типа «Нева» или «Салют», но сегодня все стремятся сэкономить, а такое оборудование будет стоить достаточно дорого. Если вы мастер на все руки, у вас есть набор инструментов, вам не составит труда сделать гусеничную приставку своими руками.

Для этого вам понадобится:

  • сам мотоблок. Он должен быть мощным и иметь КПП. Мотор должен быть четырехтактный с блокировкой осей;
  • колеса. На пару колес вы будете натягивать непосредственно саму самодельную гусеницу;
  • сам гусеничный модуль;
  • исходя из материала, из которого будет сконструирована гусеница, вам могут пригодиться две большие автомобильные покрышки, цепи или транспортная лента.

Предлагаем вам несколько вариант гусениц из разных материалов:

  1. Из покрышки для автомобиля. Это самая распространенная самоделка. Однако для того, чтобы сделать по-настоящему качественную и практичную гусеничную приставку к мотоблоку, вам нужно найти правильные покрышки. Покрышка должна иметь крупный рисунок. Подойдут детали от тракторов или крупных машин, у которых покрышки будут служить грунтозацепами для лучшего сцепления с поверхностью земли. Их главное достоинство — вам не придется создавать кольцо, так как покрышка уже имеет замкнутую структуру. Но при этом вы будете ограничены по длине. Весь процесс можно разделить на такие этапы:
  • первым делом из покрышки нужно вырезать гусеничную дорожку. Уделите этому процессу достаточно времени, чтобы у вас получилась ровная деталь. Резать можно сапожным ножом, который нужно периодически смачивать мыльным раствором для лучшего скольжения по резине;
  • срежьте боковины с покрышки. Это можно сделать электрическим лобзиком;
  • обработайте внутреннюю часть покрышки при необходимости;

  • Из транспортной ленты. Это самый простой способ. Для него потребуется втулково-роликовая цепь. К тому же вам не понадобится огромное количество дополнительных инструментов, а это огромный плюс. Чтобы продлить срок службы такой ленты, ее по краям нужно закрепить леской шагом в 1 сантиметров. Чтобы сделать из ленты кольцо, можно прошить ее по торцам либо использовать шарнир. Выбирайте ленту толщиной как минимум в 7 миллиметров — это будет напрямую влиять на нагрузку на мотоблок. Также вам понадобится дополнительное колесо в конструкцию, которое можно взять из старого автомобиля;

  • Из цепей и ремней. Ремни должны иметь клиновидный профиль. Их соединяют с помощью грунтозацепов, которые, в свою очередь, крепятся к ремням с помощью винтов или заклепок.

Также можно сделать гусеницу с помощью цепей одинаковой длины и размера. Для этого вам нужно выполнить такие этапы:

  • возьмите две цепи одного размера;
  • крайние звенья разожмите и сделайте из цепей кольца;
  • после того, как вы зажмете звенья обратно, их нужно еще и заварить для надежности.

Цепи между собой соединяют с помощью грунтозацепов с использованием болтов. Также подобную цепь вы можете взять уже готовую от старой техника, как, например, от «Бурана». Предлагаем вам подобный чертеж по изготовлению гусеницы из цепей.

Особенности изготовления самодельной гусеницы


Перед тем, как приступить к конструированию гусеницы, вы должны учитывать некоторые нюансы. Так, вся конструкция должна иметь определенную высоту. Например, если гусеничный привод будет слишком высоким, у мотоблока изменится центр тяжести и он при поворотах будет просто падать на бок.

Также вам следует учитывать то, что ваш мотоблок должен иметь водяное охлаждение. Воздушное охлаждение будет слабо справляться с перегревом мотора во время больших нагрузок. Поэтому выбирайте агрегаты с водяным охлаждением, что будет гарантией стабильной работы всей системы.

sadovaja-tehnika.com

Отправить ответ

avatar
  Подписаться
Уведомление о
