Как построить причал (помост) к реке своими руками? Какой способ установки выбрать?

Вариантов довольно много, есть индивидуальные моменты касающиеся конкретной местности (нюансы), это скорость течения, какое дно и.т.п

Сам настил (причал) можно расположить на деревянных вбитых в грунт сваях, можно на металлических винтовых, «раму» под настил можно сварить.

Такой вариант один из самых дорогих, но он действительно надёжен + возможность причала использовать и в зимний период, то есть это не временное сооружение, а капитальное.

Более простой вариант, это понтонный причал (плавучий), его можно сделать не только из бочек

(бочки держат конструкцию на плаву), но даже из пластиковых бутылок.

Если из бочек, то конструкцию собираем рядом с берегом.

Если причал на винтовых сваях

(кстати таким образом даже дома на воде возводят, конструкция абсолютно надёжна), то лучше его делать зимой, когда водоём покрыт льдом, но конечно промерить глубины у берега надо летом, глубина важна, нам надо знать длину свай.

Начинаем с проекта, с расчётов.

Далее приобретаем винтовые сваи с вот такими оголовками,

разметка (работаем на льду, там и размечаем).

Во льду делаем лунки, диаметра свай.

Сваи вкручиваются в грунт (естественно на одоном уровне, уровень достигается обрезкой оголовков свай, в одном уровне), параллельно друг другу, сколько свай (и их диаметр), смотрите уже по месту, нужны расчёты, размеры причала могут быть разными.

Далее привариваем к сваям наконечники с площадкой (см. выше).

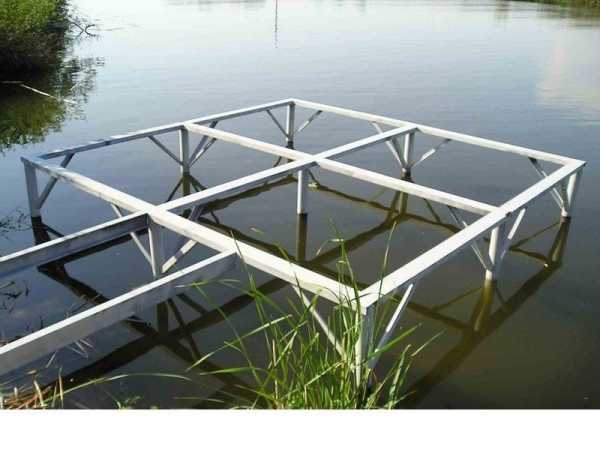

На площадку сваркой крепим швеллера (если причал не большой, можно обойтись металлическими уголками).

Практически те же работы что в случае ростверка по винтовым сваям на суше, отличие лишь в том, что на финише у нас будет сплошной настил на ростверке.

Далее сваи заполняются бетоном, есть зимние смеси, или ждём лета.

Последний этап монтаж настила, тут вариантов масса, от досок, до влагостойкой фанеры.

Причал можно оборудовать перилами, смотрите уже по месту.

Помост к берегу, от причала можно также сварить из уголков (или швеллера)

и далее такой же настил из доски (можно сделать просто деревянным), крепление доски к швеллерам (уголкам) болтовое, головки болтов в патае.

Весь «лес» покрывается влагостойкими составами.

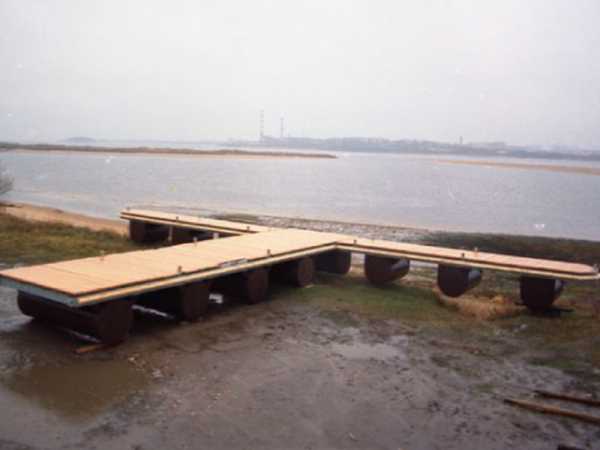

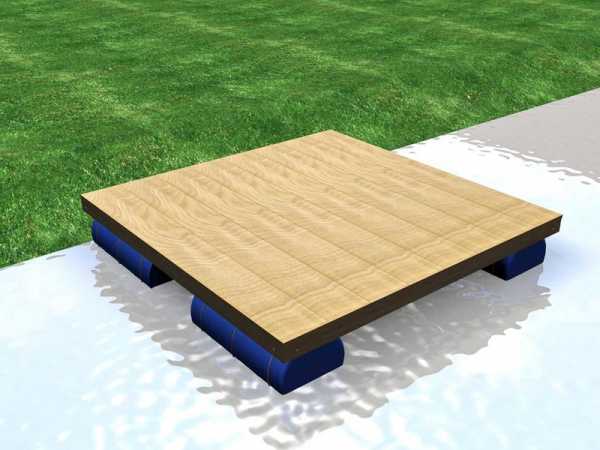

Плавучий причал из бочек, совсем простой.

Каркас квадратный из бруска (или доски), по углам четыре бочки (как вариант), привязываются верёвками, внутри каркаса бруски для жёсткости.

Перевернули конструкцию и зашили влагостойкой фанерой, это настил, спустили на воду.

www.remotvet.ru

Как построить мостки для водоема своими руками

Если участок примыкает к естественному водоему или на нем есть рукотворный пруд, то рано или поздно во весь рост встает вопрос о мостках.

 Это может быть незамысловатое сооружение, или солидный домашний причал. Рыбоводы используют это сооружение, чтобы кормить рыбу, дачники – как настил для загара, рыболовы – как небольшой лодочный причал. К тому же такие мостки могут стать полноценным элементом ландшафтного дизайна.

  • Как сделать мостки на сваях
  • Порядок работы
  • Щадящий способ устройства опоры
  • Как сделать понтон
  • Выводы

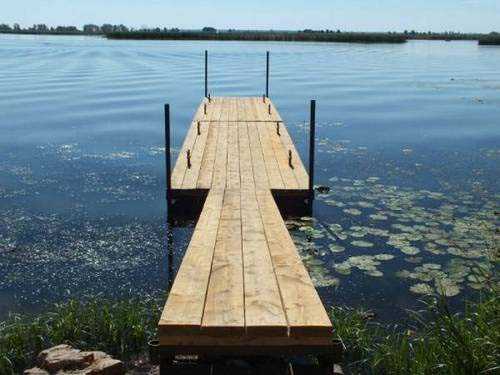

Как сделать мостки на сваях

На первый взгляд, конструкция мостков на сваях несложная. Всего-то и нужно:

  • зафиксировать опоры в грунте
  • установить каркас
  • сделать настил или перекрытие.

Если течение быстрое, мостки лучше сделать в форме буквы «Т» или «Г», перекладиной навстречу течению.

Работу осложняет то, что у большинства водоемов илистые берега, заросшие осокой или камышом. Приступая к работе, нужно учитывать целый ряд обстоятельств:

  • особенности грунта под водой;
  • особенности грунта на берегу;
  • глубину промерзания;
  • возможность весеннего ледохода;
  • скорость течения.

И вкручивать сваи в илистое дно – очень тяжелая работа, особенно с лодки. В абсолютном большинстве случаев опоры мостков ввинчивают вручную: техника, как правило, не может подъехать к берегу водоема, да и платить кучу денег за пару свай готов не каждый.

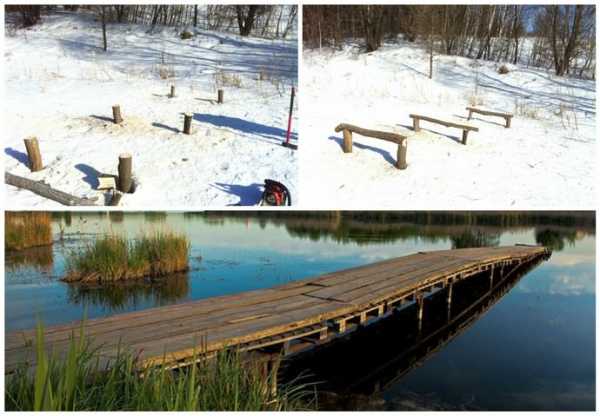

Тут есть один известный лайфхак: лучше всего делать мостки зимой, когда водоем покрыт льдом. Края лунок – лишние точки опоры, и они помогают выдержать вертикальность по уровню.  Со льда это будет делать легче.

Порядок работы

Надежно закрепить опорные сваи на ширине 1,5 – 2 метра. Это оптимальная ширина: на такой мосток можно будет поставить шезлонг или кресло, а если мостки будут уже, будет тесно даже для рыболовного стульчика.

  • Мостки не должны быть особо длинными, в зависимости от задачи, ширины причала и глубины водоема их делают от полутора до пяти-семи метров длиной.
  • Опоры лучше делать из обработанных от коррозии винтовых металлических свай диаметром 10-15 см.

Необходимо заглубить опоры в дно на полметра или метр и на это же расстояние вывести над уровнем воды.

  1. Уровнем и визуально проверить горизонтальное соответствие верхушек свай. Наклон допускается, но:
  • небольшой;
  • ТОЛЬКО в сторону берега – это важное правило безопасности. А так как прочность грунта и глубина водоема будут, скорее всего, разными в разных местах, сваи для опор нужно покупать с запасом по длине – какие-то из них, возможно, придется ввинчивать на большую глубину, чем остальные.
  1. Обвязать сваи стальными двутаврами или уголками с просверленными для крепления досок отверстиями, закрепить конструкцию сваркой.
  2. Настелить на каркас доски (толщина 3-4 см). Доски предварительно обработать – это продлит срок службы мостков.

Щадящий способ устройства опоры

Этот способ рекомендуется для устройства мостков в искусственном пруду. Главное преимущество этого способа в том, что он не нарушает гидроизоляцию водоема. Кроме того, такая установка опор гораздо легче, чем обычное ввинчивание свай.

В чем заключается этот способ: на стадии гидроизоляции пруда сваи устанавливают в пластиковый контейнер, который заполняется бетоном; контейнер устанавливается на дне пруда поверх пленки. Несущие опоры конструкции на берегу при этом необходимо установить на фундаменте. Такая конструкция получится не менее прочной, чем мостки на винтовых сваях, и она исправно служит несколько десятков лет.

Для изготовления такой щадящей конструкции потребуются:

  • большие емкости из пластика (по количеству свай). Диаметр емкости должен быть больше ширины сваи в 8 или более раз;
  • сваи;
  • бетонный раствор;
  • защитная ткань;
  • тротуарные плиты;
  • водоизоляционная пленка;
  • состав для внутренней гидроизоляции бетона или водостойкий клей;
  • камни, чтобы задекорировать пруд вокруг сваи.

Порядок работы:

  1. В тех местах, где планируются опоры, под пленку пруда нужно положить тротуарные плиты. Они должны быть надежно закреплены и устойчивы. На плитку постелить несколько слоев нетканого материала, чтобы не протерлась пленка.Это важный этап. Прочная основа, которая выдержит вес бетона, обеспечит надежность всей конструкции.
  2. На пленку тоже настелить несколько слоев ткани. По размеру они должны совсем немного превышать размеры плитки под пленкой. Это тоже нужно обязательно сделать, чтобы емкость с бетоном не перетерла пленку.
  3. На ткань поставить пластиковую емкость. Она должна стоять точно по центру плитки!
  4. Поставить сваю и зафиксировать ее в середине емкости.
  5. Залить бетоном емкость со сваей, оставив сверху несколько сантиметров для слоя декорационных камней.
  6. Оставить бетон на несколько дней для застывания.
  7. Выполнить гидроизоляцию: или обработать бетон вокруг сваи гидроизоляционным составом, или приклеить прудовую пленку.
  8. Дождаться полного высыхания, насыпать камни.

Трудность в этом процессе возникает обычно с замерами. Необходимо убедиться, что все опоры получились одинакового размера, установлены на одном уровне, что во всех емкостях (чаще всего хватает двух) бетон залит на одном уровне.

Когда бетон высохнет, можно закреплять несущие балки и  завершать конструкцию мостков.

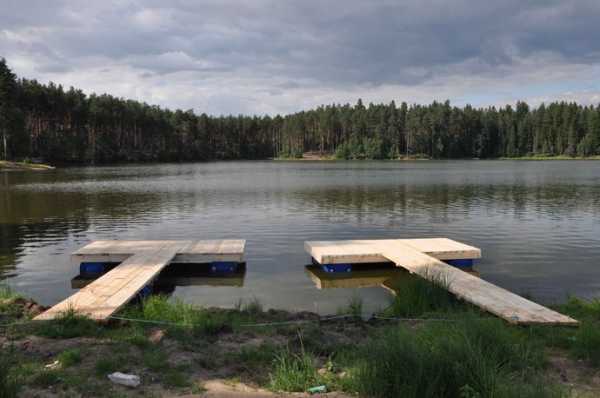

Как сделать понтон

Понтоном в обиходе называют конструкцию не на сваях, а на плавучих опорах. Собрать понтон можно своими руками, и многие пользователи FORUMHOUSE выбирают именно этот вариант.

Понтонная конструкция, действительно, проще, чем причал на сваях. Не нужно просчитывать высоту свай, продумывать, на каком уровне делать обвязку. И вопрос с ледоходом решается очень просто – осенью пирс можно разобрать, а весной сделать его снова. Мобильность конструкции позволяет переносить ее на другое место.

Чаще всего такую конструкцию делают на пластмассовых (или металлических бочках).

Для небольшой конструкции потребуется :

  • 4-6 бочек 150-200 литров;
  • деревянные брусья сечением 5х10 см;
  • доски толщиной 2-4 см;
  • гвозди или саморезы длиной 10 см.

Конструкцию собирают на берегу водоема. Порядок работ:

1. Сделать раму из брусьев, скрепить ее гвоздями или саморезами (загнуть их молотком с тыльной стороны).

2. Прибить к раме несколько поперечных брусьев.

3. Со всей ответственностью провести инспекцию бочек. Недопустимо, чтобы они были с трещинами или пробоинами.

4. Смазать резьбу бочки силиконом, намертво закрутить крышку. Разместить бочки по углам каркаса.

5. Скрепить конструкцию одним из предложенных способов.

— если бочки металлические, то приварить к ним ушки, продеть в них веревки и прочной веревочной паутиной скрепить бочки друг с другом и с каркасом;

— соединить бочки и каркас монтажной лентой;

— в верхней части каждой бочки просверлить по нескольку отверстий, и продеть веревки в них.

6. Прибить к каркасу настил из досок.

7. Перевернуть конструкцию так, чтобы бочки были внизу. Отнести на воду.

8. Максимально надежно зафиксировать понтон к берегу. Для этого вбить в грунт на метровую глубину металлические уголки, и прикрепить конструкцию к ним.

Понтон покажется легким и не очень надежным, но такая конструкция спокойно выдерживает 2-3 полновесных взрослых человек.

Осенью понтон вытягивают из воды до появления льда.

Выводы

Построить хорошие мостки для водоема не так просто, как кажется. Но, используя лайфхаки и соблюдая технологию, можно успешно справиться с этой задачей. опубликовано econet.ru

Подписывайтесь на наш канал Яндекс Дзен!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

econet.ru

Как правильно выбрать вид причала и построить его своими руками у себя на озере

Загрузка…

Как здорово иметь свой домик или дачу у берега озера, речки или даже моря! Ведь это даёт замечательную возможность в любой момент насладиться красотой заката у воды, порыбачить и просто искупаться в знойный денёк. Но для того чтобы обеспечить максимально безопасный доступ к воде, требуется наличие какой-либо причальной конструкции. На сегодняшний день существует большое количество магазинов и фирм, занимающихся изготовлением и установкой причалов, но, согласитесь, что гораздо приятнее сделать это самому. В этой статье мы поговорим о видах причальных конструкций и о том, как построить причал своими руками.

Поскольку зачастую позволить себе услуги профессионала в сфере строительства причалов и пирсов могут не все, появляются мысли о самостоятельном решении проблемы. Для начала нужно определиться, с какой целью будет использоваться пирс, есть ли у вас водный транспорт, которому требуется отдельное пространство или он нужен только для рыбалки и загорания. Только потом следует заниматься проектированием и закупом материалов. Рассмотрим основные виды причалов и их особенности.

Виды причалов

  • Понтонный причал. Самый простой, распространённый и бюджетный вариант. Преимущества понтона заключается и в его лёгком весе, что немаловажно, если необходимо убирать его на зиму. Ведь в основном все реки и озёра (в зависимости от региона, конечно) зимой полностью промерзают. Если сравнить такой причал с мостиком на сваях, то у понтона есть ещё одно явное преимущество. Его можно использовать как абсолютно полноценное средство для отдыха в любой части озера, отбуксировав понтонный причал как плавающее средство передвижения. Как причал для маломерных судов он тоже вполне сгодится.

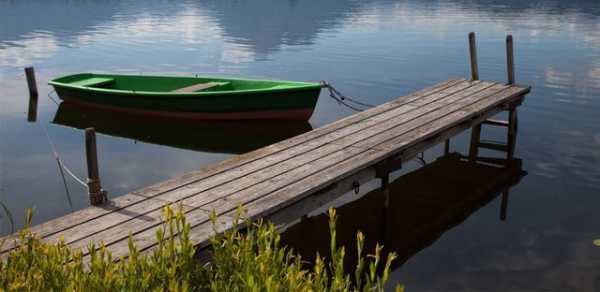

  • Дощатый мостик. Тоже довольно бюджетный и несложный вариант. Он подойдёт для любителей рыбалки, и его можно использовать как причал для лодки или другого судна. Единственный недостаток — необходимость обновлять его каждые три-четыре года, поскольку любая порода дерева начинает гнить от постоянного нахождения в воде.
  • Свайный причал. Процесс постройки будет более энергозатратным и дорогим. Но зато это долговечный вид причала для катеров, лодок и просто отдыха. Дизайн и размеры такого пирса могут быть абсолютно на любой вкус и кошелёк. Сваи могут быть как деревянные, так и металлические. Второй вариант считается более прочным и долговечным. Сваи бывают винтовые и забивные.

Постройка пирса

Построить пирс своими руками — это несложно. Если вы уже сделали выбор в пользу той или иной причальной конструкции, то пора приступать к самому интересному — проектированию и строительству.

Галерея: причал своими руками (25 фото)

Понтон

Строительство понтона — один из самых быстрых и простых процессов. Выполнить понтон из бочек своими руками — задача лёгкая и не затратная в финансовом плане. Для начала нужно определиться с размером понтона. На минимальную площадь потребуется не меньше четырёх бочек объёмом в 200 литров, которые необходимо обвязать деревянной рамой. Чем больше требуется площадь причала-понтона, тем больше бочек вам нужно приобрести. Если нет возможности найти такое количество бочек, то понтон можно сделать из обыкновенных пластиковых бутылок. Основа такого плавучего причала может быть как деревянной, так и пластиковой или вовсе из пенопласта.

Деревянный мостик

Лучше всего устанавливать мостки на пристани в зимнее время года, пока не растаял лёд на озере или реке. При помощи бензопилы прорубите лунки необходимого диаметра и вбейте брёвна. Но предпочтительнее использовать трубы из нержавеющего металла, ведь они прослужат гораздо дольше дерева. Оптимальное расстояние между брёвнами или трубами — 1,5 метра. Если выбор материала сделан в пользу дерева, то перед установкой обязательно обработайте его специальными средствами. После установки оснований можно заняться настилом, который лучше всего выполнить из пластиковых труб — они наиболее долговечны, так как не гниют и не ржавеют.

Свайный причал

Деревянный пирс или причал для швартовки суден, рыбалки и отдыха лучше всего выполнять на основе стального свайного фундамента. Этот вариант хоть и более дорогостоящий, но гораздо более долговечный и красивый. Как мы уже сказали, существует два типа свай. Забивные сваи представляют собой стальные трубы с острым концом, которые необходимо забивать в землю при помощи специализированной техники. Это довольно негативно отражается на состоянии металла. Труба может перекоситься или вовсе скрутиться спиралью, что, конечно же, говорит о неполноценности опоры. Кроме того не всегда спецтехника может добраться именно к вашему участку.

Поэтому в последнее время популярнее становятся винтовые сваи. Они легко вкручиваются в почву благодаря конусообразному концу при помощи приваренных лопастей. С другого конца сваи приваривают оголовок, который впоследствии будет служить основой крепления настила. Винтовая свая плавно входит в землю, что не приводит к её деформациям и не требует чрезмерных усилий. Кроме того, длину такого основания можно регулировать самостоятельно, что очень удобно.

Также рекомендуем прочитать:

Количество и диаметр свай зависит от площади вашего будущего причала и от общей весовой нагрузки. Просчитайте расстояние между сваями так, чтобы слой настила не провисал. Как только свая будет завинчена на нужную глубину, обязательно залейте её полость высококачественным бетоном. Эта мера позволит увеличить способность сваи выдерживать немалые нагрузки. Как мы уже писали выше, работы по установке свая лучше проводить зимой, поэтому нужно добавить к бетону необходимые присадки.

При выборе варианта настила стоит обратить особое внимание на водостойкие породы древесины. К ним относятся:

  • лиственница;
  • акация;
  • кумару;
  • гарапа;
  • мербау;
  • массарандуба.

Если нет возможности приобрести столь дорогие сорта древесины, то можно сделать выбор в пользу специальных полимерных палубных досок. Именно эти материалы отвечают всем требованиям, предъявляемым к постройке сооружений, контактирующих с водой. Они не гниют и не разлагаются при долговременном взаимодействии с водой, благодаря своей негладкой поверхности исключают процесс скольжения при попадании воды. Не деформируются при перепаде температур и длительном воздействии солнечного света, не потрескаются, усохнут или разбухнут (как это может сделать натуральная древесина). Конструкция из такого материала долговечна благодаря высокой износостойкости и способности выдерживать немалые нагрузки.

Для красоты общего вида используется скрытая система крепежа. В процессе отделочных работ готовой пристани установите перила, удобный спуск к воде и необходимые атрибуты для швартовки суден.

Строительство причалов

Внимание, только СЕГОДНЯ!

Загрузка…

landshaftnik.com

Строительство причала: две простые технологии

Читайте в этой публикации:
Строительство причала: какой вариант выбрать
Причал своими руками: опорная технология
Как построить причал: понтонная технология

Если ваш дом или дачный участок расположен на берегу живописного озера или реки, то рано или поздно вас посетит мысль о небольшом причале. Использовать его можно по-разному и необязательно по его прямому назначению в качестве пристани для лодки. Причал – это удобное место для рыбалки, живописный уголок для отдыха и, в конце концов, банальное место, которое вполне в состоянии заменить пляж. По крайней мере, детвора точно предпочтет прыжки с причала ровному песчаному берегу. О таком изделии пойдет разговор в данной статье, в которой вместе с сайтом stroisovety.org мы поговорим о том, как производится строительство причала своими руками – мы рассмотрим два сравнительно простых варианта, из которых вы сможете выбрать наиболее подходящий для себя.

Как сделать пирс своими руками фото

Строительство причала: какой вариант выбрать

Существует два способа соорудить небольшую пристань на воде. Один из этих вариантов можно назвать жестким (он предусматривает использование опор в дно водоема), а другой вариант можно назвать плавающим или понтонным. Каждый из этих типов причалов имеет свои преимущества и недостатки, с которыми следует разобраться еще до начала строительства.

  1. Опорные конструкции. Это жесткий пирс, который своими опорами устанавливается в дно водоема – именно отсюда и берут начала все его достоинства. Какой бы ни дул сильный ветер, какие бы волны он ни поднимал, причал, изготовленный по этой технологии, будет стоять жестко, не раскачиваясь. Если не принимать во внимание брызги воды, то на таком причале человек себя будет чувствовать вполне комфортно. Второе достоинство причала с опорами в дно заключается в сравнительно простой технологии изготовления – в этом отношении он мало чем отличается от террасы возле дома. Об этом мы поговорим несколько позже, а пока посмотрим, что собой представляет причал без опор.

    Строительство пристани фото

  2. Понтонный причал. Можно сказать, что это полная противоположность предыдущему варианту – сама площадка, на которой человек будет проводить время, размещается на плавучих понтонах, которые реагируют на каждое колыхание воды в водоеме. Говоря простым языком, это огромный поплавок, сидя на котором человеку возможно даже придется ощутить все прелести морской болезни. Кроме того, вопрос, как построить пирс своими руками по такой технологии, решается несколько сложнее – вся загвоздка заключается в изготовлении понтонов. Хотя как знать – если вы отлично владеете сварочным аппаратом, то изготовить их, в общем-то, не сложно. Еще одним недостатком можно назвать большее количество финансовых затрат – опоры сделать дешевле, чем сварить понтоны для причала.

В общем, в большинстве случаев люди выбирают стационарный вариант причала с опорами, так как ни качка, ни большие расходы их не устраивают. Исключением может быть только ситуация, когда у человека имеется бесплатный материал – к примеру, труба большого диаметра для изготовления понтонов. Хотя даже в таких ситуациях человек тысячу раз подумает и примет решение, что качаться на волнах не очень хорошая идея, даже если для этого не придется вкладывать много средств.

Пристань своими руками фото

Причал своими руками: опорная технология

Как и говорилось выше, построить пристань своими руками по опорной технологии весьма просто, и самое сложное во всем этом деле заключается в установке опор, в качестве которых можно использовать как обычные трубы диаметром от 50 мм и больше, так и специальные винтовые сваи. Последние хоть и влетят в копеечку, зато обеспечат более надежную опору для причала и немного удобную технологию установки. Они просто ввинчиваются в дно водоема посредством обычного воротка, то есть поперечно прикрепленного к свае куска трубы. А что касается установки обычных труб, то их бетонируют или же просто забивают в дно водоема на максимально возможную глубину. Спросите, как бетонировать на дне водоема? Этот процесс мало чем отличается от бетонировки на суше – создаете максимально возможное углубление, забиваете в него столбик, потом устанавливаете вокруг него опалубку, в которую и засыпаете бетон. Своей массой он вытесняет воду и после застывания обеспечивает надежное крепление столбика в дне водоема.

Строительство причала фото

Следующим этапом работ, связанным с решением вопроса, как сделать пирс своими руками, на установленных опорах монтируется каркас металлической площадки – как правило, его делают из металлического уголка или профильной трубы. Говоря простым языком, из этого материала сваривается несущая рама площадки, в которой трубы или уголки монтируются как по ее периметру, так и по центру для усиления пола. На том же этапе работ из тех же материалов создается вход на причал (некоторое подобие лесенки или просто наклонная площадка), ограждения (стандартный парапет высотой порядка 800 мм, предупреждающий падение человека в воду). Как вариант, также можно оборудовать и выход на воду – как правило, для этой цели без ограждения оставляют какую-то часть причала. Если любите купаться, то также необходимо позаботиться и о лестнице, по которой можно будет свободно выбираться на причал из воды.

Как построить причал фото

В завершение строительства причала на нем создается пол – дощатый настил. Сложного здесь ничего нет – на раму сначала навинчивается деревянный брусок, который впоследствии используется в качестве лаг для настилки доски. Единственное, что еще здесь следует учесть, так это климат эксплуатации материала – доску необходимо пропитать защитными составами и хорошенько покрасить качественной краской. Металл также следует вскрыть грунтовкой и покрасить.

Как построить причал: понтонная технология

По большому счету, причал на понтонах отличается от описанного выше варианта только тем, что вместо опор в дно водоема здесь используются мощные поплавки, называемые понтонами. Если сумеете их изготовить, то все остальное будет сделать весьма просто – то есть наварить на них металлическую раму для пола, установить парапет, изготовить вход, лестницу в воду и все остальное. Вместо того, чтобы рассматривать подробно весь процесс решения вопроса строительства пристани на понтонах, мы разберемся с вопросом изготовления самих понтонов. Изготовить их можно из различных материалов.

  1. Труба диаметром полметра и более. Вся проблема изготовления подобных понтонов заключается в их дороговизне – стальная труба такого диаметра обойдется в немаленькую копеечку. Как минимум таких труб понадобится две штуки длиной во весь причал – чтобы они держались на воде и не шли ко дну, трубы глушат с обеих сторон, создавая таким образом герметичную емкость с воздухом. Впоследствии два таких понтона соединяют друг с другом площадкой и спускают на воду.
  2. Бочки. В принципе, вариант практически такой же, как описан выше, за исключением того, что он весьма недолговечный – как правило, бочки изготавливают из тонкой стали, которая со временем ржавеет. Как результат, пропадает герметичность, и понтоны (а вместе с ними и весь причал) идет ко дну. Другое дело – если эти самые бочки использовать в качестве опор – под водой без доступа кислорода они не подвергаются быстрому ржавлению. Для этого их наполняют камнями, после чего укладывают на них площадку и дальше строят причал, как и во всех других случаях. Как вариант, для изготовления понтонов можно использовать пластиковые бочки, что будет даже лучше.

    Пирс своими рукам фото

  3. Старые баллоны из-под пропана. Это практически та же самая труба, только уже готовая к использованию в качестве понтона. Единственное, что нужно будет сделать с ним, так этот предотвратить возможность взрыва и выхода газа в воду – дело в том, что при попадании пропана в воду умирает практически вся рыба, находящаяся поблизости от него. Для этого нужно отбить или выкрутить вентиль, слить с баллона конденсат, наполнить его водой, вытеснив тем самым из емкости весь газ. Дальше, пока баллон с водой, вокруг вентиля вырезается круглое отверстие, которое позволит окончательно избавиться от взрывоопасного газа в баллоне. После того, как отверстие будет вырезано, вода сливается, а дырка глушится листовым железом с помощью сварки. Подготовленные таким образом баллоны соединяются друг с другом площадкой, которая, в свою очередь, спускается на воду. Как вы понимаете, дальше вопрос, как сделать причал своими руками, решается аналогичным образом, как и во всех других случаях.

И в заключение темы, строительство причала своими руками, скажу несколько слов о важных вещах, о которых не стоит забывать. В первую очередь, это защита материалов от воздействия высокой влажности – пропитывать, грунтовать красить все элементы этой постройки нужно обязательно. Мало того, все это делать нужно очень тщательно, так как от этого зависит срок эксплуатации пирса. Второй момент касается понтонов – такие причалы устанавливаются на привязь. В обязательном порядке их необходимо закрепить к берегу посредством тросов или цепей, за целостность которых нужно постоянно следить. Ну и эксплуатация – малейшие повреждения защитных покрытий необходимо сразу же восстанавливать. Следует понимать, что начавшийся процесс коррозии остановить весьма трудно.

Автор статьи Александр Куликов

stroisovety.org

причальные конструкции, плавучие пирсы для лодок, мостики на водоеме для рыбалки, как сделать на озере, реке

Причалы, или причальные конструкции, — особые разнотипные приспособления на водоеме, отличающиеся широкой сферой применения. Чаще всего причалы для лодок или пристань используются для швартовки и стоянки маломерных судов, посадки и высадки пассажиров, проведения ремонтных работ. Сделать такую конструкцию своими руками вполне возможно, если строительство будет базироваться на грамотном проекте.

Виды причалов и их характеристика

Все причальные сооружения в настоящее время могут быть классифицированы на виды в зависимости от расположения и конструктивных характеристик:

  • набережная эстакада – сооружение сквозной конструкции, представленное свайными опорами или сваями-оболочками;
  • пирс – сооружение с выступом в акваторию и обладающий двусторонним или трёхсторонним доступом для судов;
  • оторочка – конструкция, примыкающая на одинаковой отметке к базовым сооружениям на причале;
  • рейдовый причал,устанавливаемый на открытом рейде и пригодный для швартовки крупномерных судов;
  • плавучий причал – разновидность рейдового причала, применяемый при наличии значительного колебания уровня воды.

В зависимости от конструктивных особенностей, можно выделить четыре основных вида пристани:

  • гравитационная;
  • сквозная или свайная;
  • тонко­стенная или больверка;
  • комбинированная.

Простейшие гидротехнические сооружения для рыбалки или для катера можно обустроить самостоятельно. Выполненные из разнообразных подручных материалов пристани находятследующее применение:

  • плавучая площадка для барбекю и отдыха;
  • точка общественного питания на воде;
  • причал для катамарана, лодок и гидроциклов;
  • плот для рыбалки;
  • понтон-катамаран для мелководья;
  • плавучая баня или сауна;
  • площадка для водных мероприятий;
  • жилое домовладение или дача.

На плотах, пирсах и понтонах, сделанных собственноручно, можно загорать или нырять с него в воду, осуществлять перевозку грузов и осмотр садков с рыбой.

Как построить мостик для летней рыбалки (видео)

Как построить простейшую причальную конструкцию

Для домовладельцев, живущих в непосредственной близости к реке, или водоему, всегда актуален вопрос о создании удобного спуска к воде. Некоторое время назад с этой целью строились мостки или мостик, позволяющие подойти к привязанным лодкам. На сегодняшний день предпочтение отдаётся более серьезным сооружениям.

Изготовление плавучего пирса

В отличие от причала, пирс может располагаться не вдоль берега, а при пересечении водной плоскости под прямым углом, с заходом на несколько сотен метров от суши. В этом случае может осуществляться швартовка не только маломерного, но и грузового судна с двух сторон сооружения. На озере возводятсядостаточно примитивные пирсы, расположенные на одной линии.

Понтонный или плывучий пирс может возводиться на участках водоема, подвергающихся подтоплению, но защищенных от порывистого ветра. Понтоны отличаются легкостью и простотой сборки, а также доступным оформлением всей необходимой документации.Плавучие пирсы чаще всего бывают металлическими, пластиковыми или надувными. Самым оптимальным вариантом являются плавучие пластиковые конструкции из элементов, соединённых по периметру специальными крепежами.

Плавучий пирс не нуждается в особом обслуживании, а при необходимости такая конструкция легко собирается, демонтируется и устанавливается на новом месте. Современная пластиковая конструкция создаётся из ПНД с дополнением специальными составами против негативного воздействия солнца и морской соли.

Монтаж плавучего пирса предполагает использование дополнительных аксессуаров в виде поручней, сходней и кнехт. Стоимость разнообразных составных пластиковых модулей для самостоятельного создания плавучего пирса вполне доступная.

Монтаж мостика для рыбалки

Качественный и долговечный настил или мостик можно достаточно легко сделать самостоятельно. Очень важно не только правильно выбрать место для расположения и разработать грамотный проект, но также осуществить надежное закрепление конструкции при помощи обработанного специальными составами бревна или сваи. Установку лучше всего выполнять в зимний период, пока не растаяла ледяная корка.

Прорубить лунки можно бензопилой, а диаметр отверстия будет зависеть от диаметра опоры. Стандартная ширина мостика должна составлять порядка полутора метров, поэтому расстояние между опорами не должно составлять более двух метров.

Оптимальным является использование в качестве опоры труб с достаточно толстыми стальными стенками или нержавеющих опор. Деревянная опора достаточно быстро под воздействием воды потеряет высокие показатели прочности. Некоторые рыболовы советуют устанавливать настил на основу из пластиковых труб, не подвергающихся коррозии и гниению. Каркас изготавливается из стального уголка, способного выдержать значительную нагрузку.

Кладка настилавыполняется из деревянных досок, предварительно обработанных посредством трансформаторного масла, что позволит увеличить срок службы и предотвратит быстрое гниение. Также могут быть использованы ПВЛ-листы или профильный настил.

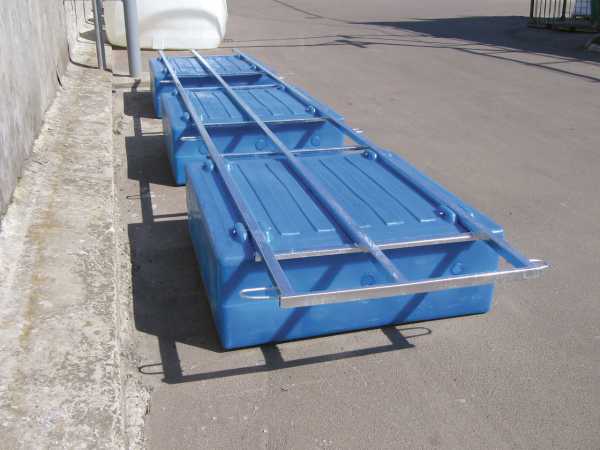

Понтоны из бочек своими руками

Понтоны на основе пластиковых бочек является одним из наиболее недорогих вариантов. Показатели прочности такой простой конструкции зависят от правильно выполненной несущей рамы и элементов, способных обеспечить достаточный уровень диагональной, продольной и поперечной жесткости конструкции. Для создания рамы могут быть использованы сталь, алюминий, древесина или пластик.

Высокий уровень устойчивости позволяет применять плот-понтон из бочек для передвижения и отдыха на воде, а при дополнении небольшим лодочным мотором можно получить самоходный понтон.

Для создания понтона достаточно часто используются и альтернативные пластиковым бочкам варианты:

  • понтоны из пенопласта базируются на паре деревянных «лыж», заполненных пенопластом. Такая конструкция идеально подходит для обустройства моторных легкоуправляемых плотов;
  • надувные понтоны из больших автомобильных камер создаются на основе рамной конструкции, а одну вышедшую из строя камеру можно легко заменить или заклеить даже в процессе сплава;
  • наиболее популярным и бюджетным является вариант понтона из пластиковых бутылок, которыми нужно заполнить крупные прорезиненные мешки, закрепленные под настилом плота.

Очень востребованы и самодельные плоты-катамараны на фанерном понтоне. Для изготовления используются фанерные влагостойкие, пропитанные олифой листы толщиной 3 мм, а также трёхметровые деревянные рейки размерами 25х25 мм или 25х15 мм. Велосипедные детали позволяют создать гребной привод и колёса для катамарана.

Особенности строительства пирсов и причалов (видео)

Перед изготовлением необходимо выполнить несложные расчёты по общей грузоподъемности, которая включает в себя показатели плавучести всех поплавковых элементов. Например, если пластиковая бочка может удержать на плаву 120 кг веса, то для грузоподъёмности в 1,2 тонны потребуется использовать минимум десять бочек. Оптимальным является запас показателей плавучести, равный 20-30% от выполненных расчётов.

Что нужно учесть при строительстве небольшого причала для катера или лодки

Прибрежная зона водоема, оборудованная спецсредствами для швартовки, проведения ремонтных работ и техобслуживания, называется причалом. Если до недавнего времени для создания свайного фундамента использовалась древесина твердых пород, то на сегодняшний день чаще всего применяются металлические забивные и винтовые сваи, отличающиеся по строению и способу монтажа:

  • забивные сваи, представленные стальными трубами с острым наконечником, заглубляются при помощи сваебойных машин, что часто негативно сказывается на состоянии металлической конструкции. Такие опоры используются для самостоятельного изготовления причалов крайне редко, что обусловлено необходимостью использовать спецтехнику;
  • винтовые металлические сваи имеют нижний конусообразный конец с приваренной лопастью и оголовок, к которому крепится основа изготавливаемого причала. Винтовая лопасть достаточно легко и равномерно вкручивается в грунт, что делает риск деформирования металлической опоры минимальным.

Диаметр ствола и толщина стенок свай зависит от уровня предполагаемой нагрузки. В полости ввинченных свай обязательно заливается бетонный раствор, повышающий несущие способности опоры.Снизить стоимость используемого для строительства материала можно посредством приобретения современных полимеров с высокими водоотталкивающими характеристиками.

Надводная конструкция из такого стройматериала характеризуется следующими качественными характеристиками:

  • отсутствие процессов гниения в результате воздействия высокого уровня влажности;
  • отсутствие деформирования и растрескивания в результате усыхания;
  • отсутствие потери декоративности под воздействием температурных перепадов;
  • повышенная стойкость к истиранию и ударным нагрузкам;
  • наличие нескользящей рифленой поверхности.

Полимерные палубные доски, применяемые в монтаже настилов, не требует защиты при помощи лаков и масла, что делает мероприятия по уходу простыми и доступными.

Декоративный спуск к водоему возле участка

На дачных участках, расположенных возле рек или озер, также могут быть оборудованы декоративные металлоконструкции помоста. В качестве опор в этом случае чаще всего используются швеллера №12. Покрытие помоста и ступени чаще всего выполняются из рифленой стали, а проступи – из нескольких арматурных стержней. Для удобства спуска и подъёма нужно обустроить перила. Для окрашивания применяется краска для причалов Tikkurila.

Как построить пирс на винтовых сваях (видео)

Следует отметить, что любые пирсы, которые уходят в воду на значительное расстояние от линии берега, обязательно должны быть возведены профессионалами с применением специального оборудования. Также очень важно контролировать техническое состояние пристани, и своевременно проводить ремонтные работы.

dachadecor.ru

Как сделать речной причал на своем участке самостоятельно

Людям, владеющим участками по берегам рек, озер и прочих водоемов, всегда хотелось иметь комфортный доступ к воде. Наши отцы и деды для этой цели чаще всего возводили мостки, с которых они садились в привязанные к конструкциям лодки.

В настоящее время подобные примитивные мостики используются крайне редко. Теперь владельцы прибрежных участков, как правило, сооружают более сложные виды причалов, создание которых требует сил, времени и определенной смекалки.

Варианты устройства причала своими руками

Сегодня мы поговорим об устройстве причалов своими руками, разберем несколько популярных способов оборудования собственных мини-пирсов.

Вариант с понтонным причалом из бутылок

Данный вариант устройства пирса считается одним из самых простых. В качестве основного материала здесь используется необходимое количество пластиковых бутылок (2 или 2 с половиной литра). Сколько именно бутылей понадобится – это будет зависеть от того, какие габариты причала вами запланированы. На всякий случай рекомендуем заготовить триста-четыреста баклажек. Если вы собираетесь использовать баклажки объемом в полтора литра, — их понадобится существенно больше, так как они очень узкие.
Важный момент! Баклажки должны быть однотипными и, по возможности, не прямыми, а оснащенными выемками, благодаря которым удобнее будет осуществлять крепление.

В обязательном порядке следует удостовериться, что в бутылках нет дыр, а каждая пробка надежно закручена. Один из простых и надежных способов проверки – сжать бутыль вполсилы. Если изделие останется упругим, значит, его можно использовать. «Бутылочная основа» причала должна состоять из трех секций (от 60 до 100 бутылок, в каждой). Кроме того, с каждого бока необходимо оборудовать ограничитель.
Далее переходим к изготовлению настила для нашей понтонной конструкции. В качестве материала используем пенопласт или легкие доски.
Плавучий причал должен быть надежно закреплен. В противном случае его может попросту сорвать и унести сильным ветром и течением. Крепеж можно обеспечить путем вбивания двух свай, за которые и будет держаться причал. Сооружение такого типа отличается малым весом, поэтому на зиму ее можно убирать в укрытие.

Вариант с понтоном из бочек

Необходимо сразу же подчеркнуть, что осуществлять сборку подобной конструкции рекомендуется в непосредственной близости от водоема. Весит подобный понтон немало, и транспортировать его на большое расстояние (даже сто метров) – малоприятная и трудоемкая задача.
Итак, для изготовления причала такого типа нам понадобится минимальный инструментарий и некоторые стройматериалы. В данном случае речь идет о: четырех металлических бочках (по 200 литров), деревянных брусках, строганных досках, саморезах (гвоздях) и крепких веревках.
На первой стадии работ изготавливаем каркасную конструкцию из брусьев (размер 2,5 на 2,5 метра с сечением 100 на 50 миллиметров). Крепеж рекомендуем осуществить посредством гвоздей, достаточно длинных для того чтобы они могли пройти сквозь брус насквозь, при этом их концы можно было бы загнуть для повышения уровня надежности соединения. Специалисты советуют дополнительно усиливать каркас путем вставок в углы деревянных небольших брусков.

После того, как основная рама будет готова, к ней необходимо прикрепить ряд дополнительных опор. Для их изготовления также используем деревянные брусья, но с размером 50 на 50 миллиметров. Эти брусья следует установить таким образом, чтобы край каждой из бочек мог опираться на них.
Следующий шаг – тщательный осмотр бочек. Убедитесь в том, что каждая пробка тщательно закручена. Если у вас нет твердой уверенности в полной герметичности соединения, советуем намазать силиконовым составом резиновый уплотнитель и саму резьбу, а лишь затем вкрутить пробку.
Важный момент! Помните о том, все металлы рано или поздно подвергаются коррозийным процессам. Если вам важно, чтобы понтонный пирс служил на протяжении многих лет, — потратьте время на качественную окраску бочек. В дальнейшем эту процедуру необходимо повторять ежегодно.
Итак, две пары подготовленных бочонков размещаем в углах каркаса, напротив друг друга. Сверлим шесть дырок в каждом бочонке и крепим их при помощи веревок.
Теперь пришло время перенести понтон к воде и установить его бочонками вниз. Тщательно закрепляем конструкцию у берега и продолжаем обшивку.
В заключении необходимо оборудовать мостик, по которому удобно будет переходить на причал и обратно.

Вариант со стационарным причалом

Если вы решили сделать выбор в пользу стационарного причала, рекомендуем остановиться на конструкции с винтовыми сваями. Для того чтобы построить подобный пирс нам придется вооружиться:

  • сварочным аппаратом;
  • строганными досками с сечением порядка 30 миллиметров;
  • электродрелью и саморезами;
  • уголками, имеющими достаточную прочность. Число необходимых уголков будет напрямую зависеть от габаритов причала. К примеру, если пролеты будут очень широкими, нам понадобится несколько дополнительных перемычек;
  • ну и, конечно, нужны сами винтовые сваи в количестве 6 или 8 штук.

Оптимальное время для проведения строительных работ – зима. Для крепления свай на большой глубине потребуется серьезное приложение усилий. Так или иначе, со льда это делать проще, чем с лодки или другого плавучего средства. Если вы будете ставить сваи на достаточно малой глубине, фактор времени года не будет иметь решающего значения.

Осуществляем приварку уголка к сваям с соблюдением небольшого зазора, при помощи которого обеспечивается вентиляция и хороший сток воды. Для крепежа досок лучше использовать винты с гайками (не забудьте о шайбах-прокладках), но вполне допустим вариант с применением гвоздей или саморезов. Если у вас нет оснований опасаться воров, рекомендуем сделать выбор в пользу медных креплений.
Если крепеж все-таки стальной, не лишним будет принять меры против ржавчины. Один из простых и надежных способов – натянуть на шляпку каждого из винтов кусок резины, пропитанный трансмиссионным маслом. Если этого не сделать, вероятность появления ржавчины на металлических элементах крепежа будет очень высокой. В результате, дощатый пол будет громыхать при хождении по нему.
В заключении обязательно пропитайте деревянное покрытие причала антисептическим раствором.

Видео: Причал своими руками

С этим материалом читают так же:

Как построить декоративный мостик на своем участке

Дорожки и мосты в ландшафтном дизайне своими руками

Как устроить систему освещения водоема на своем участке

sami-stroim.ru

Делаем рыбацкий мостик. Стационарное сооружение либо плавучий понтон


Под вымосткой, или рыбацким мостиком понимают настил из досок, бочек, металла и других материалов, который размещают на берегу озера или реки и используют в качестве мостика для купаний, рыбалки и высадки/посадки на лодку.

Стационарное сооружение

С одной стороны, кажется, что соорудить причал достаточно легко: нужно в грунте зафиксировать опоры, после установить каркас и сверху сделать перекрытие или настил. С другой, – следует проявить внимательность и усердие при выполнении работ. Берега у большинства водоемов илистые, поросшие камышом и другой растительностью. Кроме того, надо учитывать характеристики и особенности грунтов, причем как под водой, так и на берегу. Также следует принять во внимание характер движения воды – стоячая она или проточная, а если проточная, то какая скорость течения. Например, если оно быстрое, то причал лучше выполнить в форме буквы «Г», ему навстречу.

Еще один важный момент – важно учесть глубину промерзания воды зимой и возможность ледохода во время весеннего снеготаяния. Наконец, проверьте, сильно ли изменяется уровень воды в зависимости от сезона и погоды. Все эти данные можно узнать в местной администрации, региональном гидрометеоцентре или геологической службе, да и просто у рыбаков. Впрочем, если для работ будет нанят подрядчик, то при правильном подходе он сам должен заниматься сбором сведений.

Сначала надежно закрепляют опорные сваи. Расставляют их на расстоянии 1,5-2 м друг от друга. В этом же диапазоне обычно выбирают ширину мостика (если сделать уже, то находиться на нем будет неудобно), а вот длина может составлять от 1,5 до 5-7 м. Больше обычно попросту не нужно. В качестве опор лучше всего подойдут винтовые металлические сваи диаметром 10-15 см, покрытые антикоррозионной обработкой.

Читайте также: Как сделать вольер для собаки?

Длину подбирают в зависимости от глубины водоема и ширины причала. Опоры важно заглубить в дно на 0,5-1 м и на такое же расстояние вывести над уровнем воды (причем наиболее высоким по статистике). Работы лучше производить зимой, когда на речке стоит лед, ведь для того чтобы закрутить сваи на большую глубину, потребуется приложить много усилий. С лодки это сделать будет непросто, так как сначала ее нужно надежно закрепить, а уж потом заниматься сваями.

Вкручивают опоры вручную. В большинстве случаев машиной невозможно подъехать достаточно близко к берегу. В процессе работ проверяют горизонтальное соответствие вершин опор при помощи уровня и визуально. Небольшой наклон допускается, но только в сторону берега, что связано с требованиями безопасности. По этой причине сваи нужно заказывать с запасом по длине. Ведь глубина и прочность грунта могут быть разными и, возможно, некоторые из опор придется вкрутить больше, чем остальные.

Сваи обвязывают стальными элементами – двутаврами или уголками. Укрепляют их при помощи сварки. Поверх каркаса укладывают настил, для которого чаще всего применяют доски толщиной 3-4 см. Перед укладкой стоит покрыть их отработанным машинным маслом или яхтенным лаком, чтобы избежать быстрого гниения. Доски привинчивают в заранее просверленные в уголках отверстия.

Плавучий помост

Понтон – это конструкция, которая опирается на плавучие опоры (именно их и правильно называть понтонами). Чтобы собрать его самостоятельно, понадобится несколько (четыре-шесть) металлических или пластмассовых бочек объемом 150-200 л, доски толщиной 2-3 см, деревянные брусья сечением 5 × 10 см.

Собирать конструкцию надо рядом с берегом. Сначала изготавливают каркас размером 2,5 × 2,5-3,5 м. Брусья для него скрепляют гвоздями или саморезами длиной 10 см, которые с тыльной стороны загибают молотком. К основной раме прибивают несколько поперечных брусков.

Бочки внимательно осматривают, чтобы они были целыми, без пробоин. Резьбу стоит смазать силиконом, а затем тщательно закрутить крышки. Подготовленные бочки размещают по углам рамы параллельно друг другу. После этого в верхней части просверливают по 4-6 отверстий в каждой емкости и продевают в них веревки. Делают это таким образом, чтобы получилась веревочная «паутина», которая надежно соединит бочки друг с другом, а также с каркасом. Второй метод укрепления – при помощи монтажной ленты. В этом случае просверливать отверстия не понадобится. Третий вариант – приварить к металлическим бочкам «ушки», используемые для фиксации веревок.

Читайте также: Как правильно собирать грибы? Советы дачнику

Поверх каркаса прибивают настил из досок. Затем конструкцию переворачивают бочками вниз и относят на воду. Помост будет сравнительно легким, но вес двух-трех человек он точно выдержит. Главное – надежно прикрепить его к берегу, например к паре металлических уголков, вбитых в грунт на 1 м. На зиму, до появления льда на воде, стоит вытянуть конструкцию на берег.

Готовые причалы

В продаже (в крупных строительных супермаркетах или на интернет-сайтах) можно найти модульные пластиковые понтоны (из полиэтилена низкого давления). Среди их преимуществ – скорость создания вымостки, отсутствие коррозии, возможность изменить конфигурацию в будущем. Кроме того, благодаря антискользящему рисунку, нахождение на понтоне является безопасным, а специальные добавки к полиэтилену не дают ему перегреваться под воздействием солнечных лучей.

Модули – это цельнолитые полые конструкции размером от 1,5 до 3 м по ширине и длине и 0,3-0,4 м по высоте. Между собой их соединяют при помощи специальных крепежных элементов, которые идут в комплекте к конструкции. На одном месте понтон держится при помощи якоря с внешней стороны и за счет канатов у берега.

superdom.ua

Отправить ответ

avatar
  Подписаться
Уведомление о
