Монтаж станции водоснабжения: Установка насосной станции в частном доме, на даче

Особенности монтажа водопроводной насосной станции

Насосные станции могут перекачивать различные жидкости, нефтепродукты и даже песчано-гравийные смеси, но наиболее востребованы для подачи воды. Такие комплексы способны обеспечивать ею отдельные здания, промышленные предприятия и даже населенные пункты. Чаще всего станции работают в автоматическом или полуавтоматическом режиме и используются для подачи воды из природных источников или водопроводной сети со слабым давлением.

Что входит в состав водопроводных насосных станций

В состав стандартной водопроводной насосной станции входят:

• Осевые, центробежные или диагональные насосы. Окончательный выбор их вида зависит от способа подачи воды и необходимого напора. В составе станции может быть до шести рабочих насосов и до трех резервных.
• Двигатели, приводящие в действие насосы. Чаще всего это электродвигатели или двигатели внутреннего сгорания. Реже – паровые или газовые турбины.
• Система трубопроводов и запорная арматура.
• Автоматическая или полуавтоматическая система управления.
• Электрооборудование: щиты управления, распределительные устройства, силовые трансформаторы, токопроводы и прочее.
• Измерительные приборы: манометры, термометры и другие.

Водопроводная насосная станция – сложный для монтажа объект

Какими бывают водопроводные насосные станции

Водопроводные насосные станции используют для сельскохозяйственных целей, подачи воды в жилые, общественные или административные здания, на промышленные предприятия, для обеспечения пожарной безопасности. В зависимости от назначения им присваивают одну из категорий:

1. Станции первой категории являются частью сложных технологических процессов. Они должны работать безостановочно или с минимальными задержками подачи воды (до 10 минут). Для этой цели в оборудовании предусмотрены резервные источники водоснабжения и питания, дублирующие элементы для замены вышедших из строя.
2. Станции второй категории применяют в системах с низким напором и существующим запасом воды. Их можно без каких либо негативных последствий отключать на время до 6 часов. В состав такого оборудования включают резервные насосы и источники питания.
3. Станции третьей категории – наименее ответственное оборудование. Их можно останавливать на время до 24 часов и это не вызовет аварий или поломок другого оборудования. Их используют, например, в системах полива.

Кроме того, водопроводные насосные станции делятся на несколько типов:

• Станции первого подъема устанавливают рядом с источником воды. Задача оборудования – подать ее в накопительный резервуар.
• Станции второго подъема подают воду из накопительного резервуара к водонапорной башне или конечным потребителям.
• Станции третьего и следующих подъемов используют в качестве промежуточных при большом перепаде высот между накопительным резервуаром и конечными потребителями.
• Станции подкачки (повысительные) нужны для повышения напора в сети.
• Циркуляционные станции применяют на промышленных предприятиях, использующих воду для технологических целей повторно.

Чтобы водопроводная насосная станция работала безаварийно, монтаж оборудования нужно выполнить без ошибок

Этапы выполнения монтажных работ

Мы можем выделить основные этапы монтажа водопроводных насосных станций:

1. Подготовительные работы.
2. Установка и соединение элементов станции.
3. Электромонтажные работы.
4. Пусконаладочные работы.

Особенности подготовительных работ при монтаже насосных станций

При проведении подготовительных работ осматривают помещение для установки насосной станции, продумывают размещение мест для временного хранения механизмов, материалов и оборудования, необходимых для монтажа, проводят входной контроль рабочей документации и предназначенного для установки оборудования. Во время монтажа необходимо учитывать расстановку оборудования таким образом, чтобы дальнейшее техническое обслуживание не было затруднительным.

В помещении для установки насосной станции должна быть вентиляция для охлаждения электродвигателей насосов.

Особенности установки и соединения элементов насосной станции

После проведения подготовительных работ приступают к непосредственному монтажу насосной станции. При этом размещают ее компоненты и присоединяют к трубопроводам. В перечень монтажных дополнительно могут быть включены работы по прокладке кабеля электроснабжения станции от главного распределительного щита, кабелей автоматизации и диспетчеризации, установке контрольно-измерительных приборов.

Насосы с электродвигателями фиксируют на твердой и ровной поверхности. Чаще всего их устанавливают на бетонное основание, к которому оборудование крепят жестко или через виброгасители. Станцию подключают к трубопроводам через фланцевые соединения с использованием компенсирующих вставок, как правило резиновых, которые позволяют уменьшить распространение структурного шума через трубопроводы и повышают устойчивость соединения к механическим деформациям.

На этом же этапе можно выполнять установку подающих и принимающих трубопроводов. Сначала устанавливают насосную станцию в подготовленном для этого помещении, а следом монтируют трубопровод таким образом, чтобы исключить его смещение при дальнейшей эксплуатации.

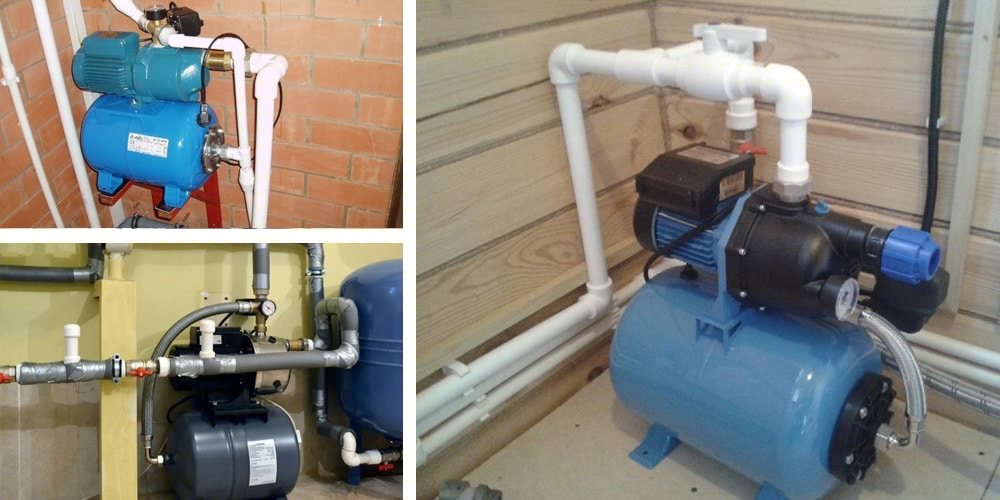

Работающая водопроводная насосная станция

Особенности электромонтажных работ

При выполнении электромонтажных работ станцию с датчиками и контрольно-измерительными приборами подключают к сети электропитания, руководствуясь электрическими принципиальными схемами. Делать это может только специально обученный и квалифицированный персонал.

Кабели и провода подключают к станции через присоединительные устройства: кабельные вилки, низкочастотные соединители или винтовые зажимы. Каждый провод или жилу кабеля в месте присоединения к аппаратному узлу станции нумеруют в соответствии с монтажной схемой.

Для электромонтажных работ используют кабели и провода только с медными жилами.

Насосную станцию и электропроводку систем локального управления в обязательном порядке заземляют с помощью медных гибких проводников.

Контроль качества электромонтажных работ проверяют с помощью электролабораторных испытаний и измерений.

Особенности пусконаладочных работ

При проведении пусконаладочных работ проверяют настройку и выполняют испытания смонтированного оборудования. Главная цель этого этапа – подтвердить, что насосная станция может обеспечивать параметры и режимы работы, предусмотренные проектом.

Перед проведением испытания насосной станции проводят наладку электрооборудования, систем диспетчеризации и управления:

• осматривают электрооборудование, питающие кабели и шкаф управления для выявления повреждений;
• замеряют сопротивление изоляции обмоток статоров электродвигателей;
• проверяют наличие заземления;
• осматривают манометры, датчики давления и другие приборы для выявления повреждений;
• проверяют работоспособность компонентов щита управления (преобразователей частоты тока, программируемых логических контроллеров, панели управления и других) и проводят другие работы.

Затем выполняют пробный пуск электродвигателей для контроля направления их вращения, а после – пробный запуск станции с выходом на плановый режим работы. Если он прошел успешно, станция считается готовой к эксплуатации. Далее оформляют акты технической готовности оборудования и окончания пусконаладочных работ. На этом монтажные работы считаются законченными.

Заключение

Монтаж водопроводной насосной станции – сложная и ответственная задача. Здесь много специфических тонкостей и особенностей, которые невозможно изложить в рамках одной статьи. Чтобы получить ожидаемый результат, доверяйте монтаж специализированным компаниям с квалифицированными сотрудниками в штате и достаточным опытом выполнения подобных работ.

Монтаж насосной станции со скидкой 15%

Насосные станции очень тесно вошли в нашу жизнь, ведь перекачка воды необходима для нормального жизнеобеспечения. Существует множество насосов. В основном перед каждым насосом стоит задача обеспечить наш дом водичкой.

В этой статье речь пойдет о подключении насосной станции. Насосная станция от погружного насоса отличается тем, что погружник необходимо погружать в колодец или скважину, а насосную станция можно устанавливать стационарно в доме или в кессоне.

необходимо начать с определения расстояния от колодца до дома (желательно в метрах), метраж подъема воды из колодца и подъема трубопровода в дом. Только после определения этих параметров можно приступать к выбору мощности насоса. После подбора насоса нам необходимо будем закупить весь необходимый материал. Необходимо правильно выбрать диаметр трубы, по которой будет поступать вода до нашего дома. Диаметр трубы зависит от расстояния до колодца, и конечно мощности самого насоса.

МОНТАЖ НАСОСНОГО ОБОРУДОВАНИЯ
Насоса скважинного однофазного монтаж на глубину до 20 м

. — 4500
Насоса скважинного однофазного монтаж на глубину 20-50 м. — 6500
Насоса скважинного однофазного монтаж на глубину 50-90 м. — 8800
Насоса центробежного замена — 2500
Насоса циркуляционного d до 32 мм. монтаж — 2600
Насоса циркуляционного замена — 2000
Оголовка устья скважины монтаж с герметизацией

— 3000
Системы Сололифт монтаж — 2500
Станции насосной замена — 2500
Станции насосной монтаж — 3700
Узла рециркуляции монтаж — 4000

Монтаж насосной станции к скважине немного легче ведь сама насосная станция будет находиться в непосредственной близости от скважины. То есть будет находиться в кессоне. Кессон устанавливается непосредственно на скважину. Его основная функция это защита скважины от поверхностных вод. Грубо говоря, кессон это технический колодец. Далее мы заводим трубу в скважину или в колодец. Перед установкой трубы нам необходимо установить обратный клапан. Обратный клапан нужен для того чтоб вода зайдя в водопроводную трубу под воздействием насоса не сбрасывалась обратно. От сюда и название обратный клапан. Преимущество насосной станции заключается в том сто в ее комплектацию уже входит расширительный бак. Что помогает нам поддерживать необходимое давление в трубопроводе. Насосная станция это достаточно дорогостоящее оборудование.

Монтаж насосной станции «Сантехник-сервис» предлагает большой перечень услуг, в том числе и установку насоса. Наши специалисты сделают это надежно, качественно и в максимально короткий срок. Установить насос не такая и легкая задача, особенно, когда этот насос вы видите впервые и даже не знаете как им пользоваться. Тем более мы беремся и за обслуживание, купленной у нас техники.

Для малых нужд обычно используют водяные насосы, используемые в малой системе водоснабжения. Также применяются насосы для установки в колодец или скважину. Если у Вас уже есть скважина, то сроки проводимых работ максимально уменьшатся, ну а если нет, то будет Вам и скважина.

Первым делом нужно остановить свой выбор на конкретном типе насоса, сделать выбор. По установке и цене насоса, самым распространенным будет водяной насос, которые применяется практически в любой сфере деятельности человека.

Самый маленький такой насос, способен обеспечить нужды воды для питья и полива огорода.

Для того чтоб у вас в доме функционировали все сантехнические приборы необходимо правильно установить насос. Конечно, какая же ванная комната обходится без резервуара для наполнения теплой водой с расслабляющими компонентами или душа? Ведь, отсутствие такого вида сантехники сводит на нет основное предназначение данного помещения. Выбирая то, что по душе, потребитель, глядя на обилие специального оборудования, уже задумывается над тем, где и как собрать душевую кабину небесно голубого цвета либо как установить мойдодыр для мойки рук и лица, так приглянувшиеся в гипермаркете. Скорее всего, чтобы добиться положительного результата, а не изуродовать стены, пол и обновки, придется обратиться за помощью к специалисту – сантехнику, который не только знает как установить унитаз в предназначенном для него месте без моральных и материальных потерь для клиента, но, и расскажет, сколько стоит заменить трубы на полностью устраивающий, в финансовом плане, вариант.

При этом, непонятная схема сборка душевой кабины которую вы накануне приобрели, не вызовет на лице опытного спеца недоумения, поскольку установка такого вида сантехнического оборудования производится, практически, повсеместно, поскольку пользоваться современным душем удобно и комфортно.

Монтаж и сборка насосной станции

Но, следует отметить, что насосы, сборка и монтаж которых отличаются особой точностью и подгонкой составляющих, должны радовать клиентов как можно большой период времени. Именно поэтому, внимательность и квалификация сантехника занимают не последнее место при выполнении такого ответственного участка работы. Конечно, очень сложно, психологически, доверить установку дорогостоящего оборудования постороннему человеку, который, с порога, назвался опытным специалистом, а на деле, как заменить трубы на пластиковые не имеет ни малейшего представления. Поэтому, только рекомендации знакомых либо отзывы на многочисленных форумах в Интернете дадут потенциальному клиенту основание считать, что элементарная схема монтаж душевой кабины знакома предлагающему себя специалисту.

Насосы можно разделить на следующие виды:

• Погружные — насосы полностью погруженные в воду, надежно изолированы от воды, корпусы таких насосов обычно узкие ко диаметру, из-за особенности эксплуатации.
• Центробежные — обширное применение и обслуживании, простая конструкция, используются везде.
• Поверхностные — нет контакта корпуса насоса с жидкостью, применяется в поливе огорода.

Насосы погружные идеально подходят для установки в артезианскую скважину. При хорошо защищенном и узком корпусе исключается попадание воды и обеспечение охлаждения мотора насоса. Имеют очень хороший напор. Средняя глубина подъема воды 10 метров. На такие насосы одевают защитные резиновые кольца.

Если вы хотите установить насос в колодец, то Вам подойдут поверхностные и погружные насосы. Для этого понадобится: напорный бак, реле давления, сам насос и гидроаккумулятор. При такой схеме насос будет выдерживать две или 3 атмосферы, что вполне достаточно для работы как бытовых приборов, так и для других нужд.

«Сантехник-сервис» проведет всю нужную консультацию с возможными клиентами, подберет нужный насос индивидуально. Установит и расскажет о всех нюансах использования гидронасоса. Стоимость установки насоса зависит самого насоса, проводимых работ и дополнительных услуг, заказанных нашими уважаемыми клиентами. Мы готовы исполнить все прихоти наших клиентов, какими бы невероятными они не были. Хотите фонтан на садовом участке? Будет Вам и фонтан!

«Сантехник-Сервис» именно та компания, которой можно доверить все услуги и не беспокоится об их исполнении. Будьте с нами и не пожалеете об этом!
Поэтому монтаж насосной станции лучше доверить профессионалам.

Колодезная насосная станция: выбор, установка и подключение

Использование насосной станции при заборе воды из шахтного колодца значительно повышает уровень комфорта загородной жизни. Процесс наполнения емкостей для приготовления пищи и гигиенических процедур занимает несколько минут и не требует от хозяев ни малейших усилий. Вам не кажется, что экономия энергии и времени крайне полезна?

Всем, кто стремится к эффективному обустройству сайта, предлагаем тщательно отобранную информацию. Здесь вы найдете информацию о том, какая насосная станция для скважины станет идеальным решением. Мы расскажем, как установить оборудование и произвести подключение.

В статье подробно описан монтаж системы водоснабжения на базе насосной станции. Нюансы подключения водопровода и электрической части были тщательно разобраны. Предлагаемая к рассмотрению информация прекрасно дополняется фото-подборками, схемами и видео.

Содержание статьи:

• Плюсы и минусы насосной станции
• Мощность и выбор модели
• Определение места установки
  • Вариант №1 — установка непосредственно в колодец
  • Вариант №2 — кессон или отдельное помещение
  • Вариант №3 — внутри дома
• Требования к монтажу основного блока
• Устройство водопроводной сети
  • Заборная часть системы водоснабжения
  • Водоснабжение после насосной станции
• Пуско-наладочные работы и испытания станции
• Выводы и полезное видео по теме

Плюсы и минусы насосной станции

На насосной станции Есть минусы и плюсы. Во-первых, это очень удобно – все основные механизмы собраны в едином блоке, а значит, просты при приобретении, наладке, установке, обслуживании.

Требует минимум дополнительных затрат. Система имеет врожденный иммунитет к гидроударам – скачкам давления при открытии и закрытии подающих клапанов.

Минусов всего два, и оба незначительные. Установка шумная. Второй относительный минус – невозможность без дополнительных механизмов подъема воды с глубины свыше 8-10 метров.

Применение насосной станции для забора воды из колодца целесообразно, если глубина водного зеркала в нем не более 7 — 8 м. Оборудование может располагаться в ближайшем боксе или в шахте колодца

Шум нейтрализуется условиями монтажа и размещения. Глубина подъема может быть увеличена за счет введения дополнительного устройства — эжектора.

Они бывают двух типов. Встроенные и внешние, выносные. Встроенный отличается большей производительностью, но повышает шумность всей конструкции. Как уже было сказано, к этому недостатку относятся с вниманием к установке и размещению.

Насосная станция не требует много дополнительных деталей и механизмов — фильтр очистки лучше ставить после станции, а не перед

Мощность и выбор модели

Даже небольшая и маломощная установка способна обеспечить солидную производительность достаточно для подачи воды нескольким потребителям. Спорить о достоинствах той или иной марки совершенно бесполезно — это как обсуждать автомобили. У каждого есть свои поклонники.

Основным фактором, влияющим на производительность, является объем привода — насос работает с перебоями. Его задача — накачать воду в гидроаккумулятор, как только давление упадет ниже заданного уровня.

Но расход и давление в сети уже поддерживаются гидроаккумулятором. Следовательно, чем он больше по объему, тем меньше срабатывает автоматика, тем меньше пусковая нагрузка на двигатель.

Фотогалерея

Фото

Насосная станция КАЛИБР СВД-310/2

Насосная станция ВИХРЬ АСВ-800/19

Насосная станция Марина АПМ 100/25

Насосная станция Metabo H1

G2 0 900 H1 000 также следует учитывать, что половину объема накопительного бака занимает сжатый воздух, обеспечивающий давление в системе и вытеснение воды.

Поэтому только часть объема резервуара заполнена водой. А при выключенном насосе потребитель может рассчитывать только на него.

Требуемый объем зависит от многих факторов: количества проживающих, установленного оборудования и так далее.

А схематично это выглядит так:

• один-два человека или дача, где всего один умывальник или примитивный душ — объем гидроаккумулятора 24 литра;
• три-четыре человека уже должны смотреть размеры от 50 литров и более;
• более 5 человек — минимальный объем бака 100 литров.

Помимо характеристик производительности, которые необходимо учитывать, существуют дополнительные опции. Например, наличие реле сухого пуска. В конструкции он не обязателен, но вполне способен при определенных условиях продлить срок службы станции или предотвратить ее выход из строя. К сожалению, это немного увеличивает стоимость и сложность системы.

При выборе модели стоит учитывать дальность транспортировки воды по горизонту и высоту подъема

Определение места установки

Напорную станцию ​​лучше всего размещать как можно ближе к точке забора. В этом случае инерция системы снижается. Она быстрее реагирует на потребление воды и быстро ее восполняет.

То есть вся система работает более ровно, без скачков давления, стабильнее. Так что в идеальном мире лучшим решением будет установка в скважине насосной станции. Что не всегда возможно.

При компактной установке насосная станция занимает очень мало места и для нее достаточно легко найти место установки

Вариант №1 — установка непосредственно в скважину

Ат решает проблему удаления станции от источника. Шум механизмов также никак не влияет на комфортную эксплуатацию – двигатель работает вне жилого помещения.

Есть и недостатки. В первую очередь улучшаются условия работы механизмов — в основном повышенная влажность. Мероприятия по гидроизоляции и герметизации узлов не дают ожидаемого эффекта – из-за образования конденсата.

Установка станции внутри ствола колодца может быть выполнена двумя способами:

• съемное крепление с креплением за верхнюю поверхность ствола колодца;
• настенный кронштейн в колодце ствола.

Оба метода примерно эквивалентны. Первый немного проще, второй компактнее. Оба они мешают другим методам подъема воды — ведром, например, уже неудобно манипулировать, и неизбежно капание воды не прибавляет срок службы станции.

Дополнительно колодцу потребуется изоляция наземной части. Конечно, температура воды и грунта на такой глубине неизменно положительна, но возможно поверхностное, локальное замерзание воды и образование льда – даже это насосной установке совершенно противопоказано.

При такой установке возможна только летняя эксплуатация — зимой без утепления оборудования могут возникнуть проблемы

Вариант №2 — кессон или отдельное помещение

Также возможен вариант установки насосной станции в специальный сервисный колодец, вырытый из основного, служащего для водоснабжения — это называется установка в кессоне. Альтернативой ему станет установка оборудования в наземных офисных помещениях.

Кессонный способ установки имеет те же преимущества, что и установка непосредственно в скважину. Тихо, близко к забору, удобно. Чаще всего кессон монтируется как можно ближе к колодезным кольцам — естественно, с гораздо меньшей глубиной.

Из отрицательных моментов стоит отметить возможность образования конденсата. И утепление нужно серьезное, и самое основательное. И, по возможности, борьба с конденсатом. Это все при максимально качественной гидроизоляции – влажность грунта в кессоне совершенно не нужна.

Существуют также обязательные меры по предотвращению попадания внутрь кессона талых или дождевых вод — в большинстве случаев они решаются конструкцией люка. В остальном придется повозиться.

Строительство наземного хранилища специально для насосной станции с технологической точки зрения достаточно простое. Но здесь требуется утепление. А поскольку расположение наземное, к необходимости теплоизоляции добавляются проблемы с отоплением. В помещении, где монтируется насосная станция, недопустимы минусовые температуры.

Если насосная станция монтируется в отдельном хозяйственном помещении, она должна быть утеплена

Вариант №3 — внутри дома

Третий вариант размещения — внутри дома, в котором организовано водоснабжение. Из-за шумности оборудования его лучше всего устанавливать отдельно – обычно для этих целей используется котельная или подвал. Но, в условиях нехватки места, установку можно производить в ванной или прачечной, подвале или под лестницей.

В любом случае следует позаботиться о звукоизоляции. В противном случае жить в таком доме будет, мягко говоря, не очень комфортно. А если выбран вариант установки станции в цокольном этаже, то следует проверить необходимость дополнительной гидроизоляции. Если в подвале сыро.

Когда насосная станция монтируется в доме, всегда помним о снятии с подающего колодца. Этот фактор также может скорректировать точку установки уже относительно внутренней географии дома.

Если вы не можете найти тихое место для станции, можно пойти другим путем и выбрать модель с большим гидроаккумулятором — насос будет включаться реже

Требования к установке основного блока

Непосредственно сама станция должна также устанавливаться по определенным правилам. Он прикручен к основанию. Основание желательно бетонное. Допускается жесткая стальная рама из профильного проката. Его конструкция сварная или болтовая.

Очень полезно установить эбонитовую прокладку из толстого листа — такой амортизатор снизит ударные нагрузки при включении и снизит уровень шума.

Значительно реже для этой цели применяют амортизаторы из пружинной стали, размещаемые под основанием, по типу крепления эксцентрикового возбудителя вибростола.

Но такое крепление при малейшем ослаблении или разрегулированности способно сломать гнезда крепления на основании станции и создать лишние нагрузки на — слишком велика амплитуда колебаний. Так что лучшим вариантом будет лист жесткой резины толщиной до 3 сантиметров. Жесткость примерно такая же, как у протектора летней автомобильной шины.

Важно уделить должное внимание электрической части. Обязательно подключение корпуса станции к контуру заземления – независимо от выбора места установки. Очень помогает применение УЗО (автомат защитного отключения – второе название этого механизма «устройство дифференциального тока») – особенно если выбран вариант с кессоном или установка производилась непосредственно в скважине.

Нет смысла излишне усложнять схему подключения. Делаем только то, что необходимо

Станция в любом случае должна иметь индивидуальную защитную электрическую цепь — как минимум автоматический выключатель с током срабатывания несколько выше номинального пускового тока установки.

Кроме того, на срок службы электрической части станции положительно влияет наличие стабилизаторов, сетевых фильтров и источников бесперебойного питания. Может быть, на сам двигатель они и не смогут оказать существенного влияния, но для электроники в составе блока автоматики станции такое дополнение будет весьма кстати.

Устройство водопроводной сети

Технически подключение насосной станции к колодцу можно разделить на два участка. До и после станции. Между ними есть важное различие. Образно говоря: на станцию ​​- сфера влияния самой помпы.

После станции это зона заботы гидроаккумулятора, так как именно он отвечает за расход воды и создание давления в водопроводе. Поэтому проще рассмотреть их по отдельности. Более того, они могут использовать самые разные трубы.

Насосная станция очень проста — для успешной работы нужно только правильно ее подключить

Заборная часть водопровода

Эта часть общего контура находится между насосной станцией и колодцем. Именно через него осуществляется забор воды и питание системы. Его устройство простое, но есть несколько важных моментов.

Чаще всего на забор идет труба ПНД диаметром 32 мм. Подающая труба такого сечения не будет создавать лишних нагрузок на насос. Пластиковая труба легче переносит замерзание, гидроудары. Не боится коррозии. Поэтому предпочтительнее в такой роли. Один конец опускается в воду, второй подключается к станции.

Со стороны воды к трубе крепится обсадная муфта. На него накручивается обратный клапан, не позволяющий потоку воды двигаться обратно в скважину. Таким образом, клапан предотвращает опустошение системы – она всегда остается полной.

На клапан необходимо навинтить специальный сетчатый наконечник. Сетка играет роль фильтра грубой очистки, задерживающего песчаную взвесь и крупные фракции, которые могут находиться в воде.

Чаще всего обратный фильтр имеет резьбу штуцера на дюйм. Так вот в этом агрегате требуются муфты с переходом 32 — 1PH.

Трубу лучше вынимать из колодца на уровне ниже глубины промерзания грунта. Можно утеплить трубу и провести через верх, но все же лучше пустить ее в дом на глубине. Если такой возможности нет, то теплоизоляционную оболочку хорошо дополнить специальным электронагревателем для труб – он предотвратит замерзание воды.

Лучшим материалом для заборной линии можно считать трубу ПНД — благодаря удобной фурнитуре сборка цепи будет выглядеть как простой конструктор

Труба проложена под землей на глубине ниже расчетного промерзания. Чаще всего это значение составляет 1,4 – 1,8 метра. Зависит от региона. Заход в дом лучше делать на одинаковую глубину. Если не получится, то ввод надо заизолировать, причем очень и очень тщательно. Изоляция должна начинаться снова ниже глубины промерзания.

Когда через траншею проводят трубу, то перед тем, как засыпать ее грунтом, неплохо было бы засыпать ее песком. Песчаный слой не даст серьезных преимуществ в дренаже или подобных вещах, но впоследствии может послужить хорошим индикатором — песок при копании будет сигнализировать о близости трубы.

Подающая труба заканчивается обжимной муфтой с переходом на дюймовую резьбу для присоединения к станции. На этом месте неплохо было бы поставить еще дополнительный сетчатый фильтр (опционально) и штуцер разборный «американка». Уже надо — нужно на случай профилактики или ремонта станции. Запорная арматура и дополнительные системы очистки воды на этом участке не нужны.

При организации водоснабжения из скважины на даче необходимо предусмотреть возможность консервации системы. Перед входом в насосную станцию ​​нужен сливной кран или американка для разборки трубопровода

Подача воды после насосной станции

Выход насосной станции обычно имеет резьбу 1 дюйм. Но этот диаметр не так важен при установке системы — его можно легко уменьшить до полдюйма. Линия подачи больше не управляется насосом, а гидроаккумулятором. Поэтому возможное увеличение нагрузки из-за меньшего сечения трубопровода роли не играет.

Очень многие при монтаже ставят переходную лапку с дюйма на полторы — экономя таким образом деньги на дальнейшей сборке системы, так как трубы и фитинги меньшего диаметра дешевле.

В подошву вкручивается запорный шаровой кран на случай проведения профилактических и ремонтных работ с системой. Из шарового крана через разборную «американку» уже делают выход в водопровод дома. Его особенности уже зависят от того, какие трубы используются в доме – полипропиленовые, металлические или традиционные металлические трубы.

Обратный клапан должен быть снабжен сетчатым фильтром — без него клапан быстро выйдет из строя

Сразу после запорного шарового крана также вставляется колба с фильтром очистки воды. Ставить его на СТО нецелесообразно. Лучше работает с равномерным потоком воды, что возможно только после — на подаче на станцию ​​вода движется слишком импульсивно, с большей пиковой мощностью. После аккумулятора его движение более предсказуемо и стабильно.

Фильтр также необходимо отрезать от системы кранами — в случае замены. И здесь неплохо предусмотреть обходную линию — на случай, если эта замена по тем или иным причинам затянется. Естественно, этот обход тоже должен перекрываться. В противном случае через него всегда будет идти поток воды – по правилу наименьшего сопротивления.

После фильтра уже возможно разветвление магистрали — на холодное и горячее водоснабжение, на подающую ветку на систему отопления и так далее. Перед фильтром можно сделать кран для нужд полива участка – растения не так требовательны к качеству воды, как человек. Для других целей лучше пустить подготовленную воду.

Характеристики фильтра зависят от характеристик воды в колодце. Их можно определить после заключения о составе воды. Иногда может потребоваться даже несколько фильтров — например, против известковых включений и железистых соединений. Универсальных типов в природе не существует.

Если планируется только сезонная эксплуатация системы водоснабжения (например, в загородном доме), то следует установить арматуру для опускания системы. Обычно это простой постукивание по самой нижней точке.

Обратный клапан является одним из важнейших элементов всей системы и им нельзя пренебрегать.

Пуско-наладка и проверка станции

Первый запуск после монтажа или восстановление системы после долгой «сухой» несложный, хотя и требует определенных манипуляций. Его назначение – заполнение системы водой до первого включения в сеть.

Это простая процедура, не требующая специальных навыков. На насосе есть заглушка, которую необходимо открутить. В отверстие, через которое заполняется система, вставляется простая воронка – важно заполнить подводящий патрубок и насос с гидроаккумулятором. На этом этапе требуется немного терпения — важно не оставить пузырьков воздуха.

Налить воду на горлышко пробки, затем снова закрутить. Затем с помощью простого автомобильного манометра проверьте давление воздуха в гидроаккумуляторе. Система готова к запуску.

Чтобы было проще тестировать насосную станцию, мы подготовили для вас 2 галереи.

Часть 1:

Галерея изображений

Фото

Для проверки работоспособности и технических характеристик устанавливаем насосную станцию ​​возле скважины

Арматура (элементы для присоединения водопроводных труб или шлангов к агрегату) в комплект не входит комплект, поэтому мы приобретаем их отдельно

К верхнему отверстию гидроаккумулятора подсоединяем трубу, по которой вода будет поступать к точкам разбора в доме (душ, унитаз, раковина)

Также подсоединяем шланг или трубу для забора воды из колодца в боковое отверстие

Не забудьте оборудовать конец заборной трубы обратным клапаном, обеспечивающим стабильную работу и необходимое давление

Перед заливкой воды в трубу проверяем герметичность всех соединений — прилегание посадки и качество затяжки накидных гаек

Для проверки качества насосной станции наполняем бак чистой водой. При установке насоса на скважину проверяем, позволяет ли уровень воды использовать насос

Перед началом работ заливаем 1,5-2 литра воды в насосное оборудование через специальное отверстие

1 этап — установка насосной станции в выбранном месте

Этап 2 — Установка арматуры системы водоснабжения

Этап 3 — подключение системы, обеспечивающей дом водой

Этап 4 – подсоединение трубы, ведущей к колодцу

Этап 5 – установка обратного клапана на конец трубы (шланга)

Этап 6 – Проверка всей системы на герметичность

Этап 7 – заполнение резервуара воды (или проверка уровня воды в колодце)

Этап 8 — набор воды для создания нужного давления

Часть 2:

Галерея изображений

Фото

Конец трубы (шланга) с обратный клапан опущен в бак с водой (или колодец)

Чтобы станция заработала, осталось подключить блок питания. Находим шнур питания, разматываем и вставляем в розетку 220 В

Не забываем нажать кнопку «Старт», которая обычно находится сбоку корпуса

Включаем прессостат, чтобы запустится насос, и подождите, пока стрелка манометра не достигнет нужного уровня

Когда давление в гидроаккумуляторе достигнет нужного уровня, он автоматически отключится

Для проверки правильности работы насосной станции включаем один из кранов, например, в ванной или на кухне

Следим за работой насосной станции, обращаем внимание на расход воды, силу напора , производительность

Когда вода в баке (или в колодце) заканчивается, автоматически срабатывает защита от сухого хода и насос перестает работать

Шаг 9 — опускание конца шланга в воду

Шаг 10 — подключение станция к энергосистеме

Шаг 11 — ввод в эксплуатацию нажатием кнопки

Шаг 12 — запуск прессостата

Шаг 13 — Аккумулятор набирает заданное давление

Шаг 14 — открытие крана на точке подачи воды

Шаг 15 — Проверка работоспособности станции

Шаг 16 — Автоотключение при сухом ходе

Выводы и полезное видео по теме

Небольшая видеопамятка по установке насосной станции:

В дальнейшем насосная станция не требуется особый уход или повышенное внимание. И при соблюдении правил монтажа и эксплуатации служит долго и надежно.

Вы уже сталкивались с подбором и установкой насосной станции для скважины и не могли бы вы дополнить наш материал дельными советами? Пожалуйста, поделитесь своим опытом и знаниями с посетителями сайта в блоке ниже.

Установка и правила водоснабжения

Правила водоснабжения

Скачать правила

Подать заявку на водоснабжение

Скачать заявку

Установка и правила водоснабжения

(Пересмотрено 10.05.18)

Заявки на водоснабжение должны быть представлены вместе с утвержденным Планом участка, Планом канализации, копией Разрешения на строительство и соответствующими сборами.

Новые услуги водоснабжения требуют платы за разработку системы (SDC). Минимум (SDC) составляет 1300 долларов США за «стандартный» счетчик 5/8 дюйма, который требуется на момент подачи заявки в OBWD.

• SDC был создан для погашения будущих долговых и процентных расходов, а также элементов расширения системы, таких как заполненные гравием колодцы и насосные станции.
• SDC — это единовременный сбор за подачу заявки, который не будет включать оплату работы, выполненной в связи с проектом.
• Для счетчиков большего размера потребуется более высокая зарядка SDC.
• Для каждого отдельно стоящего здания на участке требуется отдельная линия обслуживания.
• Заявитель должен иметь полномочия от имени собственника на подачу заявки на водоснабжение.

Водопровод должен примыкать к собственности владельца, чтобы иметь право на муниципальное водоснабжение.

• Если магистрали рядом с домом нет, владелец, запрашивающий обслуживание, несет ответственность за все расходы, связанные с основной пристройкой.
• Уличная служба — это трубы, клапаны и фитинги, которые проложены в государственной или частной полосе отчуждения к границе участка. Служба собственности — это трубы, клапаны и фитинги, которые лежат за бордюром Districts.
• Право собственности на линии связи собственности останется за владельцем собственности. На участке собственника должен быть установлен водяной кран.
• Все трубы и клапаны должны быть заглублены минимум на 4 1/2 до 5 футов.
• Трасирующий провод (12 AWG) должен быть проложен на трубе по всей длине траншеи и подведен к верхней части водопроводного крана в собственности (джереки) и завязан, а также подведен к бордюрному ящику с достаточным количеством проволоки для привязки в верхней части коробки.
• Голубая водяная лента должна быть проложена по всей длине траншеи и закопана на глубину 18”.
• Фитинги должны быть компрессионного типа из латуни без свинца (NL).
• Нет Хомуты радиатора, нейлоновые фитинги или паяные соединения (на меди) разрешены на подземных водопроводах.
• Нет Другие инженерные коммуникации будут разрешены в траншее водовода.
• Траншея для водопровода должна быть отделена друг от друга на расстоянии не менее 5 футов во всех направлениях для инженерных коммуникаций, 10 футов во всех направлениях для септических систем и/или канализационных труб.
• Коммуникации, пересекающиеся друг с другом, должны иметь кожух или кожух для защиты водоснабжения. В крайних случаях правила разделения траншей могут быть отменены по усмотрению инспектора водного хозяйства.
• Все линии уличного обслуживания будут установлены OBWD или его уполномоченным лицом. Все установки службы собственности должны соответствовать требованиям OBWD.
• Жилищные услуги будут ограничены 1-дюймовым полиэтиленом класса 250 фунтов на квадратный дюйм / C901, водопроводными трубами размером с медную трубу или медными трубами типа K. Линия большего размера потребует предварительного одобрения OBWD.
• Новые коммуникации должны иметь пластиковую оболочку для защиты при заливке фундамента пола или стены. Коммерческие услуги будут ограничены 1, 1 1/2, 2, 3, 4, 6, 8 и 12 дюймами, размеры и материалы будут определены OBWD.
• Все линии обслуживания собственности должны быть проверены представителем OBWD перед обратной засыпкой с уведомлением как минимум за двадцать четыре часа. Если траншея была засыпана до проверки, ее необходимо будет повторно подвергнуть проверке. БЕЗ ИСКЛЮЧЕНИЙ!

Лицензированный сантехник установит водомер после одобрения установки линии обслуживания .

• Сантехник несет ответственность за промывку водопровода перед установкой счетчика.
• Все жилые, коммерческие и пожарные линии должны быть оснащены устройствами обратного потока, одобренными OBWD. Для всех установок расходомера потребуется обратный клапан (NL) и шаровой кран расходомера (NL).
• Владелец несет ответственность за обеспечение надлежащей защиты резервуаров с горячей водой путем установки предохранительных клапанов в соответствии с Сантехническим кодексом штата.
• Все расходы, связанные с установкой инженерных сетей, должны быть полностью оплачены до подачи воды в объект.
• Линии обслуживания будут устанавливаться в порядке живой очереди, минимум через две недели после подачи заявки.

Oak Bluffs Water District предоставляет равные возможности и работодатель.

Скачать: Правила

Скачать:

Заявление на водоснабжение

Застройщики подразделений или строительных проектов

Если вы являетесь застройщиком подразделения или проекта в городе Ок-Блафс, который предлагает подключиться к городской сети водоснабжение, вам нужно будет заполнить и подать заявку на исследование воздействия на систему водоснабжения.

Исследование будет проводиться Департаментом водного хозяйства и/или его назначенным консультантом и будет включать следующее:

1. Исследование системы водоснабжения в Подразделении или Проекте, включая анализ потоков, давления и других применимых гидравлических данные.

2. Исследование воздействия Подразделения или Проекта на существующие водные объекты.
