Монтаж крыши металлочерепицей: схема крепления кровли с помощью саморезов

схема крепления кровли с помощью саморезов

Из большого количества известных кровельных материалов металлочерепица выделяется своей долговечностью, практичностью и привлекательным внешним видом. Покрытие крыши металлочерепицей существенно изменяет облик постройки, придает дому солидный и нарядный вид.

Производится из стали (реже — из алюминия или меди) толщиной около полмиллиметра, отчего вес кровли ощутимо снижается — по сравнению с шифером — в 2 раза. Материал имеет двойную степень антикоррозийного покрытия — оцинковка и полимерный слой, надежно сохраняющий металл в течение большого количества времени.

Попутно с покрытием изготавливаются все необходимые доборные элементы — коньки крыши, карнизные и оконные уголки, ендовы, водостоки и т.д. Выпускается несколько цветовых вариантов, размеры и рисунок профиля у разных производителей отличаются друг от друга, что создает возможность выбора наиболее привлекательного варианта.

В этой статье вы узнаете, как правильно прикручивать металлочерепицу и как крепить металлочерепицу на крыше частного дома.

Содержание статьи

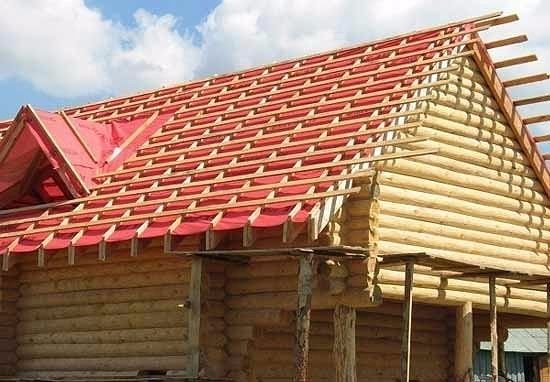

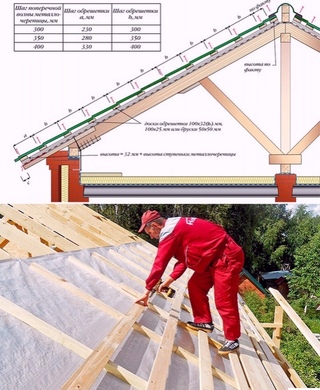

Что такое обрешетка и ее установка

Для правильного монтажа металлочерепицы необходимо соорудить обрешетку, представляющую собой деревянную подложку в виде решетки или сплошного слоя. Обрешетка выполняет несколько функций:

• Обеспечивает крепеж металлочерепицы
• Образует необходимый вентиляционный зазор, исключающий намокание подкровельных материалов от конденсата.
• Создает ровную плоскость, компенсируя возможные неровности стропильной системы, что способствует нормальной установке листов и обеспечивает максимальный срок службы.

ВАЖНО!

Обрешетка устанавливается поверх слоя гидроизоляции, крепится к стропилам рядами, соответствующими шагу волны металлочерепицы. Крепится оцинкованными гвоздями, исключающими их коррозию.

Материалом для ее изготовления служит обрезная доска, чаще всего 25 мм толщиной. Материал должен быть высушен, не иметь изъянов, гнилых участков, не допускается заражение плесенью или грибком.

Два способа стыковки листов

Крепление металлочерепицы саморезами начинается с подготовки кровельных листов. Листы металлочерепицы стыкуются внахлест на ширину одной волны. Это можно делать двумя способами: слева направо и наоборот.

Разница в том, что в первом случае каждый последующий лист подсовывается по предыдущий, а во втором — накладывается на него сверху. Выбор того или иного способа диктуется удобством работы, типом крыши или другими соображениями и никакого влияния на результат не имеет.

Чаще всего при работе применяются оба способа, где как удобнее.

При стыковке листов между рядами нельзя располагать их в шахматном порядке

, каждый лист должен располагаться строго над нижним. Исключением может быть единичное включение фрагмента листа при заполнении, например, уклона шатровой крыши или подобных участков.

как крепить металлочерепицу на крыше саморезами: фото

Все листы, помимо крепления к обрешетке, обязательно крепятся между собой короткими саморезами по линии стыка для обеспечения герметичного соединения и исключения проникновения ветра под лист, отчего его может сорвать.

Как крепить металлочерепицу по линии карниза?

Чаще всего линия карниза перекрывается листом металлочерепицы примерно на 5 см. Такой свес позволяет воде скатываться прямо в водосточный желоб, исключая возможность контакта с деревянными деталями стропильной системы.

При этом, в некоторых случаях приходится располагать край листа выше карнизной доски, что бывает вызвано сложными условиями монтажа, наличии ступенек или иных нарушениях геометрии карниза. При таком креплении вода сходит с карнизного уголка, что несколько хуже, чем первый способ, но вполне приемлемо.

Крепление покрытия по линии каркаса

Водосточный желоб и карнизный уголок устанавливаются перед монтажом листов, чтобы обеспечить правильный сток воды.

Крепление металлочерепицы к обрешетке саморезами

Как правильно крепить металлочерепицу саморезами к обрешетке? При установке листов надо учитывать особенности материала.

Дело в том, что полимерное покрытие довольно легко разрушается при сгибании или продавливании, отчего защита листа существенно ослабляется.

Один оцинковочный слой надолго защитить металл не сможет, начнется коррозия и лист выйдет из строя. Поэтому важно правильно настроить силу прижима листа к обрешетке. Крепление металлочерепицы к обрешетке производят по следующей схеме:

1. Чтобы рассчитать примерное количество саморезов, можно воспользоваться следующим правилом: на 1 квадратный метр кровли понадобится 9-10 саморезов.
2. Если в процессе укладки было повреждено лакокрасочное покрытие металлочерепицы, то место скола следует тщательно закрасить антикоррозийной краской того же цвета
3. Если саморез недостаточно глубоко завинтить, не получится плотного прилегания резиновой прокладки к листу, отчего возникнет щель, в которую проникнет вода. Слишком сильное завинчивание продавит материал, покрытие отслоится и лист начнет ржаветь. Выходом из этой ситуации может стать использование шуруповерта с заданным усилием завинчивания, или постоянный контроль за глубиной погружения самореза.

ОБРАТИТЕ ВНИМАНИЕ!

Саморезы должны быть специальными, предназначенными для таких работ. Они имеют оцинкованное покрытие, уплотняющую прокладку из специальной резины. Обычная не подойдет!

Монтаж металлочерепицы вокруг труб или иных препятствий

Схема крепления металлочерепицы довольно проста, но случаются моменты, о которых стоит поговорить отдельно. Все выступающие элементы кровли должны быть обложены по периметру дополнительным рядом обрешетки, отступающим от них на 20 см. Это необходимо для установки уголка, перекрывающего стык.

В зависимости от расположения того или иного элемента может потребоваться изготовление специально обрезанного листа, соответствующего размерам оставшегося пространства или доходящего до следующего листа, расположенного штатным образом. Например, такой вариант может применяться для образования стока мансардного окна.

Правильный обход трубы металлочерепицей

Производители выпускают детали, соответствующие всем элементам крыши — внутренние и наружные уголки, коньки, ендовы, желоба и пр. Практически все они имеют единое требование к установке — наличие дополнительной планки в обрешетке, к которой они, собственно, будут крепиться.

ОСТОРОЖНО!

Следует помнить о необходимости предварительной гидроизоляции всех стыков от внешних протечек, такие места наиболее подвержены этой опасности. Конек крыши крепится поверх листов, для его крепления также требуется установка дополнительной доски вдоль верхнего конькового среза крыши.

Расположение саморезов определяется размером элемента, или по правилу — не менее 3 шт на погонный метр. Требования по усилию завинчивания такие же, как и к листам — контроль и недопустимость продавливания.

Распространенные ошибки крепления

• Наиболее частой ошибкой является неправильное соединение листов между собой, образующее щели или зазоры, в которые врывается ветер. Частое воздействие порывов ветра при довольно большой площади листа рано или поздно оторвет его от обрешетки. Кроме того, часто встречается неправильно обрезанный край листа, накрытый уголком таким образом, что вода беспрепятственно подтекает под него.
• Все места, в которых может скапливаться или проникать вода, требуют особенного внимания и местной дополнительной гидроизоляции.
• При монтаже металлочерепицы могут возникнуть различные ситуации, требующие нестандартного решения. Надо учитывать, что в любом случае должны соблюдаться общие требования — отсутствие щелей, возможности проникновения воды, части листов должны располагаться по направлению стока воды.
• К часто встречающимся ошибкам можно отнести отсутствие контррейки при установке обрешетки, отчего исключается возможность циркуляции воздуха.
• Не рекомендуется использование рубероида или подобных материалов с использованием битума, так как в летнее время он плавится, провисает и издает удушливый запах.
• Ни в коем случае не надо использовать саморезы без уплотняющей шайбы с прокладкой.

Советы опытных мастеров

1. Листы металлочерепицы довольно тонкие. Ходить по ним можно только в мягкой обуви, наступая на нижние точки волны в местах расположения планок обрешетки.
2. Нельзя допускать проворачивания самореза при завинчивании, от этого сила сцепления с древесиной снижается во много раз.
3. Монтаж скатной крыши можно начинать справа или слева, как удобнее, но если крыша — шатровая, монтаж начинают ровно посередине, для симметрии оформления уклонов.
4. Саморезы должны закручиваться строго перпендикулярно плоскости листа, иначе возникнет продавленный участок со стороны наклона.
5. Обычно к приобретаемой металлочерепице прилагается подробная инструкция по монтажу. Ее рекомендуется внимательно изучить, так как все виды материала имеют свои особенности, их необходимо знать и учитывать при монтаже.

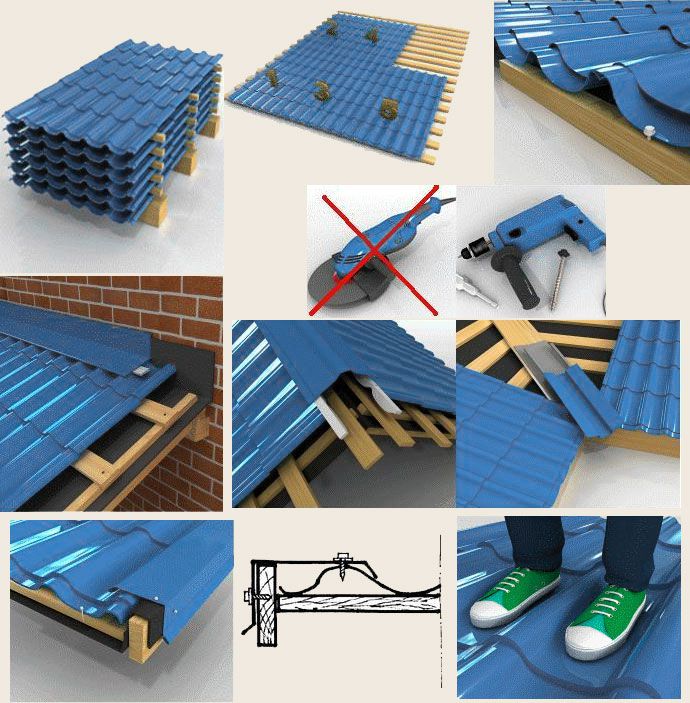

крепление металлочерепицы саморезами: схема и советы

Полезное видео

А теперь предлагаем вам посмотреть видео по самостоятельному креплению черепицы к обрешетке:

Заключение

Крепление металлочерепицы — процесс не столько сложный, сколько требующий внимания и определенных знаний. Прежде, чем начинать работы, надо детально уяснить себе все аспекты вопроса, подготовить материалы и инструменты. Теперь вы знаете, как закрепить металлочерепицу на крыше и сможете использовать полученные знания при монтаже крыши.

Самостоятельное крепление металлочерепицы будет успешным только тогда, когда человек ясно представляет себе все этапы работы

и понимает очередность и правила установки всех элементов. Тогда срок службы кровли будет максимальным и не потребует ремонтов или переделок.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как класть металлочерепицу на крышу: инструкция + разбор ошибок

Укладка кровли на крышу и монтаж водосливной системы – завершающий этап строительства коробки дома, зависящий от погодных условий.  Все дальнейшие работы по обустройству внутренних помещений можно выполнять в любое время года и при любой погоде, что намного упрощает и ускоряет процесс строительства. Кровельные работы выполняются на большой высоте, это создает дополнительные трудности и требует безусловного соблюдения правил техники безопасности.

Как класть металлочерепицу на крышу

Перекрытие крыши выполняется в самых сложных условиях, требуется максимальная внимательность и осторожность. Кровля – один из самых ответственных элементов любого здания или сооружения. Вот почему класть металлочерепицу на крышу должны опытные строители не только теоретически знающие все тонкости производства работ, но и имеющие солидный практический опыт.

Укладку металлочерепицы проводят опытные кровельщики

Дело в том, что жизнь намного сложнее любой книги, ни одна из них не может предусмотреть все возникающие во время кровельных работ ситуации. В этой статье будут даны практические советы и рассмотрена подробная пошаговая инструкция, полученные знания помогут самостоятельно принимать правильные решения для решения различных проблем.

Содержание статьи

Перечень инструментов для укладки металлочерепицы

Работать на высоте опасно, крайне нежелательно отвлекаться на неисправные инструменты. Пред началом работ нужно проверить их техническое состояние, заменить режущие элементы и т. д. Профессионалы настоятельно советуют купить специальный пояс плотника. Он имеет множество различных карманов и приспособлений для фиксации ручного инструмента и метизов, они всегда под руками, не отвлекается внимание на поиски, не теряется напрасно время.

Технология покрытия требует подготовить следующие инструменты:

• измерительные. Надо иметь маркер, угольник, длинную ровную рейку или правило, рулетку. Желательно, чтобы рулетка имела тряпичную ленту, металлическая может повреждать верхний декоративный слой черепицы. Следует знать, что, кроме декоративного, покраска выполняет и защитную антикоррозионную функцию, ее повреждения намного уменьшают сроки эксплуатации кровли;

  Измерительные инструменты

• » data-font=»» data-listid=»1″ aria-setsize=»-1″ data-aria-posinset=»1″ data-aria-level=»1″>инструменты для резки и изгиба металлических листов. Требуется подготовить электрические высечные ножницы или насадку на дрель для резки металла, электрический лобзик, клещи «Гофра», ручные ножницы, просечные ножницы, ручную ножовку по металлу. Мы привели перечень инструментов для профессионального кровельщика, если строительство не ваша основная работа, то этот список можно существенно сократить и оставить только самые необходимые и доступные по цене;

  Инструменты для резки и изгиба металлических листов

• молоток, монтажный нож, шуруповерт с насадкой 8×45 мм. С помощью этих инструментов закручиваются саморезы.

  Инструменты для закручивания саморезов

Важно. Настоятельно рекомендуется одновременно с покупкой металлочерепицы приобрести баллончик с такой же краской. Она необходима для закрашивания мест среза, царапин поверхности листов и иных незначительных механических повреждений кровли.

Цены на металлочерепицу

Металлочерцепица

Подготовительные мероприятия

Для того чтобы во время выполнения работ не возникали непредвиденные ситуации, не тормозился процесс и не понижалось качество кровли, все свои действия нужно продумать и разбить на несколько этапов.

Первый этап – доставка материалов

Надо замерить размеры скатов крыши, подсчитать количество и длину ендов и коньков, нарисовать схему водоотвода. На основании этих данных сотрудники магазина при помощи специальной программы рассчитают оптимальное количество каждого элемента, метизов и подсчитают сумму. Необязательно сразу заказывать материал, можно проделать такие подсчеты в нескольких торговых предприятиях и на основании имеющейся информации выбрать для себя самый подходящий вариант. Сразу следует договориться о доставке кровли, длина кузова автомобиля должна быть не меньше длины листов металлической черепицы.

Длина машины должна соответствовать длине заказа

Грузоподъёмность машины должна соответствовать отгружаемым заказам

Практический совет. Если такой автомобиль дорого обходится или его сложно найти, то можно к короткому кузову прибить длинные доски. На небольшие дистанции кровлю можно перевозить и на таких приспособленных автомобилях.

Сразу выбрать площадку для складирования материалов, выровнять ее поверхность, при необходимости сделать временный навес.

Второй этап – изготовление приспособлений

Надо иметь минимум три приспособления, они существенно ускоряют процесс монтажа металлической черепицы и повышают безопасность труда.

Наименование приспособления	Назначение и краткое описание
Переносная лестница с упорами	Используется во время монтажа карнизных планок и водосливной системы. В верхней части имеет две специальные ноги, которые упираются о стену дома. За счет такой конструкции исключается вероятность повреждение свеса черепицы, не гнется желоб. Лестница легкая, по мере технологической необходимости без проблем переносится на новое место.
Леса	Они не только намного облегчают монтажные работы, но и делают их безопасными. На двухэтажных домах леса должны обязательно устанавливаться и иметь специальные поручни для упора. Могут быть самодельными или заводскими, есть большое количество вариантов изготовления лесов, конкретный следует выбирать учетом индивидуальных условий.
Трап для передвижения по кровле	Внешне похож на деревянную лестницу, в верхней части сделаны специальные зацепы для фиксации к коньку крыши. Позволяет перемещаться по смонтированной кровле и не повреждать ее. Намного облегчает процесс вкручивания саморезов, обхода дымоходов, герметизации примыканий. Это приспособления считается обязательным согласно требованиям техники безопасности.
Направляющие для подачи металлической черепицы	Самое простое приспособление. Достаточно закрепить вместе две параллельные доски необходимой длины. Приспособление используется для подачи листов металлочерепицы на крышу дома.

Работать нужно в обуви с мягкой и нескользящей подошвой, одежда должна быть свободной, не мешать движениям, без свисающих деталей.

Для работы нужно правильно выбирать одежду и обувь

Третий этап – проверка размеров стропильной системы

Еще не поздно устранить проблемы стропильной системы. Вначале следует убедиться, что скаты двускатной крыши прямоугольные. Делается это просто, надо измерить две диагонали, если они одинаковы – все в норме. Если есть разница, то нужно устранять брак. Треугольные скаты должны иметь форму равнобедренных треугольников, проверьте расположение вершины, ее проекция должна располагаться точно посредине.

Проверка геометрии скатов

Одновременно нужно сделать замеры расстояния между рейками обрешетки. Эти параметры зависят от вида металлической черепицы.

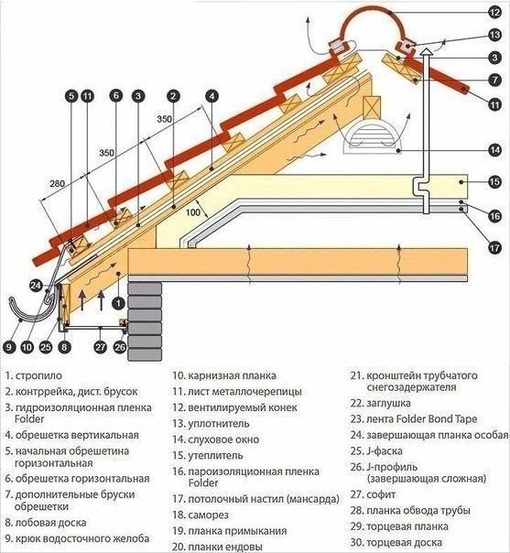

Схема шага обрешетки

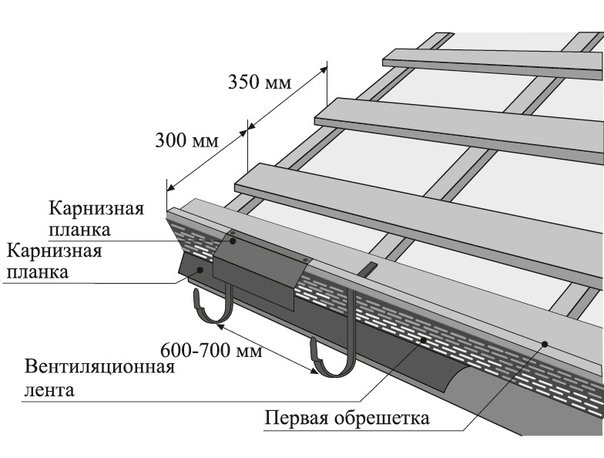

Первая от карниза доска обрешетки

Расстояние между центрами досок должно быть равным шагу волны металлочерепицы

Шаг обрешетки для металлочерепицы макси

Рекомендуемый шаг обрешетки для металлочерепицы монтерей и супермонтарей

Деревянные элементы стропильной системы рекомендуется обработать антисептиками.

Четвертый этап – кровельные работы

Приступать к ним следует только тщательной подготовки. Надо поинтересоваться прогнозом погоды и выбрать солнечные дни. Особенно это важно, если планируется делать теплую крышу. Минеральная вата быстро намокает и очень долго сохнет. Если неприятность случилась с уже уложенным между стропилами утеплителем, то его придется вынимать. Это не только долго, но и может стать причиной механических повреждений утеплителя.

Кровельными работами, особенно утеплением, стоит заниматься в погожий день

Калькулятор. Толщина утепления ската кровли

Перейти к расчётам

Укладку металлочерепицы нужно делать с учетом конструкции крыши, обязательно выполнять все рекомендации производителей и требования строительных норм и правил.

Пятый этап – монтаж водосливной системы

Некоторые элементы водосливной системы следует устанавливать до начала кровельных работ. Конкретный перечень зависит от конструктивных особенностей системы и выбранной технологии монтажа кровли.

После окончания работ обязательно нужно проверить ее работоспособность. Для этого надо выливать на крышу по ведру воды с каждой стороны дома и проверять, какой объем вылился из сливной трубы.

Проверка работоспособности водосточной системы

Должно быть не менее 9,5 литра. Если ее меньше, то это указывает на две проблемы:

• неправильное расстояние между желобом и краем кровли, вода со ската льется мимо желоба. Очень неприятная ситуация, придется полностью переделывать крюки фиксации и изменять положение элемента системы;

  Край желоба должен быть на 25-30 мм ниже края металлочерепицы

• держатели расположены не на одной линии, желоб не прямолинейный, а волнистый. В некоторых местах вода не уходит, а застаивается. Этот недостаток не критичен, но и его желательно устранить. Дело в том, что в этих местах будет накапливаться грязь, потом появятся растения, пропускная возможность системы намного уменьшится.

  Крепление водосточного желоба

  Схема установки крюков водосточной системы

Цены на водостоки

Водостоки

Практические советы: как класть металлочерепицу на крышу

Листы поднимаются на крышу по одному, для фиксации используются специальные саморезы с резиновыми прокладками.

Первый лист выравнивают по торцу крыши

Цвет головок саморезов должен соответствовать цвету металлочерепицы, метизы приобретаются одновременно с кровлей. Длина примерно ≈30 мм, Ø 4,8 мм. Саморезы вкручиваются в шахматном порядке в количестве не менее 8 шт./м2.

Листы крепят саморезами в верхней части перехлеста

Края листов выравнивают относительно карнизной планки

Саморезы вкручивают через одну волну в шахматном порядке

Свес над карнизом примерно 50 мм, порядок монтажа определяется размещением водоотводных канавок. Места резания и механические повреждения поверхности листов закрашиваются краской в тон лицевой поверхности.

Подрезка листов

Установка конькового элемента

Коньковый элемент выполняется несколько функций:

• декоративную. Улучшает внешний вид крыши, придает ей завершенный вид;
• техническую. Не допускает попадания влаги и снега в чердачные помещения, защищает деревянные конструкции кровельной системы от намокания и гниения. Еще одна техническая функция – обеспечение оптимальных показателей естественной вентиляции.

Коньковый элемент может быть полукруглым или плоским. Первый более сложный, но отличается улучшенными техническими характеристиками. Коньковые элементы фиксируются к гребням волн металлической черепицы, нахлест примерно 10 см. Для защиты подкровельного пространства от птиц и насекомых щели закрываются уплотнителями, они не препятствуют движению воздушных потоков.

Уплотнители используют для предотвращения подтеков

Цены на различные виды кровельных коньков

Конек кровельный

Установка карнизной планки

Это не только декоративный, но и функциональный элемент кровли. Защищает обрешетку и стропильные ноги от намокания, обеспечивает вентиляцию подкровельного пространства, улучшает внешний вид крыши. Укладывается с нахлестом 10 см, фиксируется саморезами с шагом 25–30 см.

Нижний край карнизной планки должен перекрывать край желоба

Монтаж ендовы

Сложный элемент крыши, обрешетка в этих местах должна быть сплошной. Согласно существующей технологии на кровле устанавливаются две ендовы: внутренняя и внешняя. Внутренняя укладывается под металлической черепицей на сплошную обрешетку. Принимает сточные воды со скатов крыш и направляет их в водосточную систему. Внешняя ендова используется только в декоративных целях, фиксируется к листам кровли.

Схема крепления нижней ендовы в зоне примыкания

На нижнюю ендовную планку укладывают листы металлочерепицы и крепят верхнюю ендовную планку

Крепление торцевой планки

Торцевая планка предупреждает отрыв листов сильным ветром, закрывает неровный срез металла и предохраняет ветровые доски от намокания. Направление крепления снизу вверх, шаг между саморезами 50–60 см. Горизонтальная плоскость ветровой планки прикручивается к волнам металлочерепицы.

Торцевые планки крепят через 500-600 мм

Саморезы для крепления карнизной планки

Нахлест между планками

Монтаж снегозадержателей

Их существует несколько видов, технология установки каждого отличается. Наиболее прочные те конструкции, упорные элементы которых крепятся к обрешетке. Если саморезы вкручиваются только в волны металлочерепицы, то такие снегозадержатели имеют скорее декоративный, чем функциональный характер. Профессиональные кровельщики настоятельно не рекомендуют их устанавливать, практической пользы почти нет, зато есть риски очень неприятных повреждений кровли. Снегозадержатели в виде планок могут удерживать небольшие объемы снега, его падение и так не повредит водосливную систему. А большое количество снега вырвет снегозадержатели из мест крепления. Как результат – большие повреждения металлических кровельных листов.

Крепление опоры снегозадержателя

Расстояние от снегозадержателя до карниза

Система снегозадержания на крыше частного дома

Цены на снегозадержатели

Снегозадержатель

Пошаговая инструкция монтажа металлочерепицы

Для примера возьмем самую простую двускатную крышу. Перед тем как начинать класть металлочерепицу, следует установить некоторые доборные элементы.

1. Карнизные планки. Прикручиваются саморезами к карнизным доскам, защищают их от влаги и улучшают внешний вид крыши.

   Капельник для вывода конденсата

2. Решетки для защиты вентиляционных отверстий от птиц и насекомых. Крепятся степлером к обрешетке. Величина отверстий должна быть такой, чтобы не нарушался оптимальный режим вентиляции подкровельного пространства.

   Пространство вентзазора закрыто сеткой

3. Ендова. Монтируется только внутренняя, вешняя на завершающем этапе.

   Установка ендовы

4. Крюки для монтажа водосточного желоба. Есть два типа этих элементов. Одни фиксируются к обрешетке, а другие к карнизной планке. Во время установки кронштейнов нужно выдерживать уклон в пределах одного сантиметра на погонный метр.

   Установлены крюки для водосточного желоба

Практический совет. Если крыша холодная, то устанавливать ветрозащиту нет надобности. Но опытные кровельщики советуют ее в любом случае сделать.

Почему? Со временем планы владельцев дома могут измениться, появится необходимость переделывать чердачные помещения под жилые с теплой крышей. Если утеплитель и парозащиту есть возможность устанавливать с внутренней стороны чердака, то ветрозащиту так не сделать. А без нее в качестве утеплителя можно использовать только пенопласт, что устраивает далеко не всех.

Начинать укладку кровли рекомендуется с подветренной стороны ската, но это необязательное условие. Обращайте внимание на расположение замков. В одних случаях они накрываются очередными листами, а в других новый лист приходится подпихивать под уже установленный. Это немного влияет на очередность прикручивания саморезов.

Шаг 1. Поднимите первый лист на крышу. Проверьте его положение по отношению к линии карниза, свес листа не менее пяти сантиметров, конкретные значения зависят от характеристик водосливной системы.  Первый лист не фиксируйте, а только наживите одним саморезом.

Подъем металлочерепицы

Фиксация листа металлочерепицы

Шаг 2. Поднимите второй лист металлочерепицы, соедините с первым замком и опять проверьте расположение нижней кромки.

Крепление следующих листов

По одному листу точно выровнять линию карниза очень сложно, ошибка может проявиться на 4–5 листе, когда для исправления придется демонтировать всю уложенную кровлю. Два листа дают больше гарантии, что никаких отклонений в дальнейшем не будет. Закрепите оба листа саморезами по рекомендованной схеме.

Порядок укладки листов

Нахлест листов

Метизы следует вкручивать как можно ближе к выступу профиля, в этом месте второй горизонтальный ряд должен лежать на деревянной обрешетке. Чем дальше от выступа, тем больше расстояния между металлом и обрешеткой, при вкручивании саморез будет деформировать лист, что значительно ухудшает внешний вид кровли.

Саморезы должны располагаться строго перпендикулярно

Схема вкручивания самореза

Таким методом следует продолжать покрывать один скат крыши, соблюдайте очередность фиксации листов.  Работы закончены – переходите на второй скат, уложите два ряда листов. Теперь надо одновременно доделывать кровлю и монтировать коньковый элемент. Такая технология предпочтительнее, меньше риски деформации тонких металлических элементов кровли.

Монтаж листов на втором скате

Монтаж металлочерепицы

Крепление металлочерепицы

Укладка последних листов

Установка коньковых элементов

Перед фиксацией конька нужно закрепить уплотнитель, он препятствует задуванию зимой снега под конек. Уплотнитель имеет вид полоски размером примерно 2×2 см, с одной стороны есть самоклеящийся состав. Надо удалить защитную пленку с полосы, перевернуть коньковый элемент обратной стороной, очисть места от пыли и приклеить уплотнитель. Коньки прикручиваются саморезами к гребням металлочерепицы, прилагайте максимум усилий, чтобы линии примыкания были ровными, не перетягивайте саморезы, не надавливайте на коньковый элемент.

Технология установки коньковой планки и уплотнителя

Уплотнитель

Коньки прикручиваются саморезами к гребням металлочерепицы

Теперь следует поочередно фиксировать два листа металлической черепицы и один конек. Таким способом нужно продолжать работать до окончания монтажа кровли второго ската и полной установки коньковых элементов.

Коньковый элемент

Торцевые (ветровые) планки

Фиксируются саморезами к ветровым доскам или элементам обрешетки, расстояние примерно 50 см, работы ведутся снизу вверх с нахлестом в пределах 10 см.

Монтаж торцевой планки

Установлены торцевые планки, монтаж кровли на данном объекте завершен



Обустройство зон примыкания (ендов)

Это самые сложные и ответственные участки крыши зданий, по ним отводится большое количество воды с двух скатов, именно здесь наиболее высокие риски образования протечек. В этих зонах делается только сплошная обрешетка, для увеличения герметичности можно предварительно уложить любой гибкий водозащитный материал. Зоны примыкания (ендовы) делаются в два этапа.

1. Укладка нижнего элемента ендовы.  Он изготовлен из такого же металла, как и черепица, имеет вид согнутого листа. Угол изгиба корректируется во время монтажа элемента и зависит от параметров кровли. Нахлест в пределах 10 см, ширина элемента 15–20 см. Фиксация может выполняться саморезами на удалении от места изгиба не мене десяти сантиметров или специальными металлическими полосами. Второй метод не делает отверстий в ендовах и считается более надежным. Хотя на практике никакой разницы нет, если все делать согласно инструкции, то оба способа крепления нижнего элемента зоны примыкания гарантируют полную герметичность кровли.
   Нижний элемент монтируется до начала установки металлочерепицы, это общее правило для всех типов крыш. После того как весь скат закрыт, можно приступать ко второму этапу отделки ендовы.
2. Укладка верхнего элемента ендовы. Это декоративный элемент, монтируется на финишном этапе установки кровли. Прикручивается саморезами к выступам черепицы.

   Ендова верхняя и нижняя

Важно. Со всех металлических элементов кровли перед монтажом следует обязательно удалять защитную пленку. Не нужно ее оставлять в надежде, что это поможет увеличить время эксплуатации кровли. Под воздействием солнечных лучей и высоких температур пленка рвется, в щели попадает вода и грязь, внешний вид крыши ухудшается. Сделать ничего уже нельзя, через несколько месяцев удалить защитную пленку с поверхности невозможно.

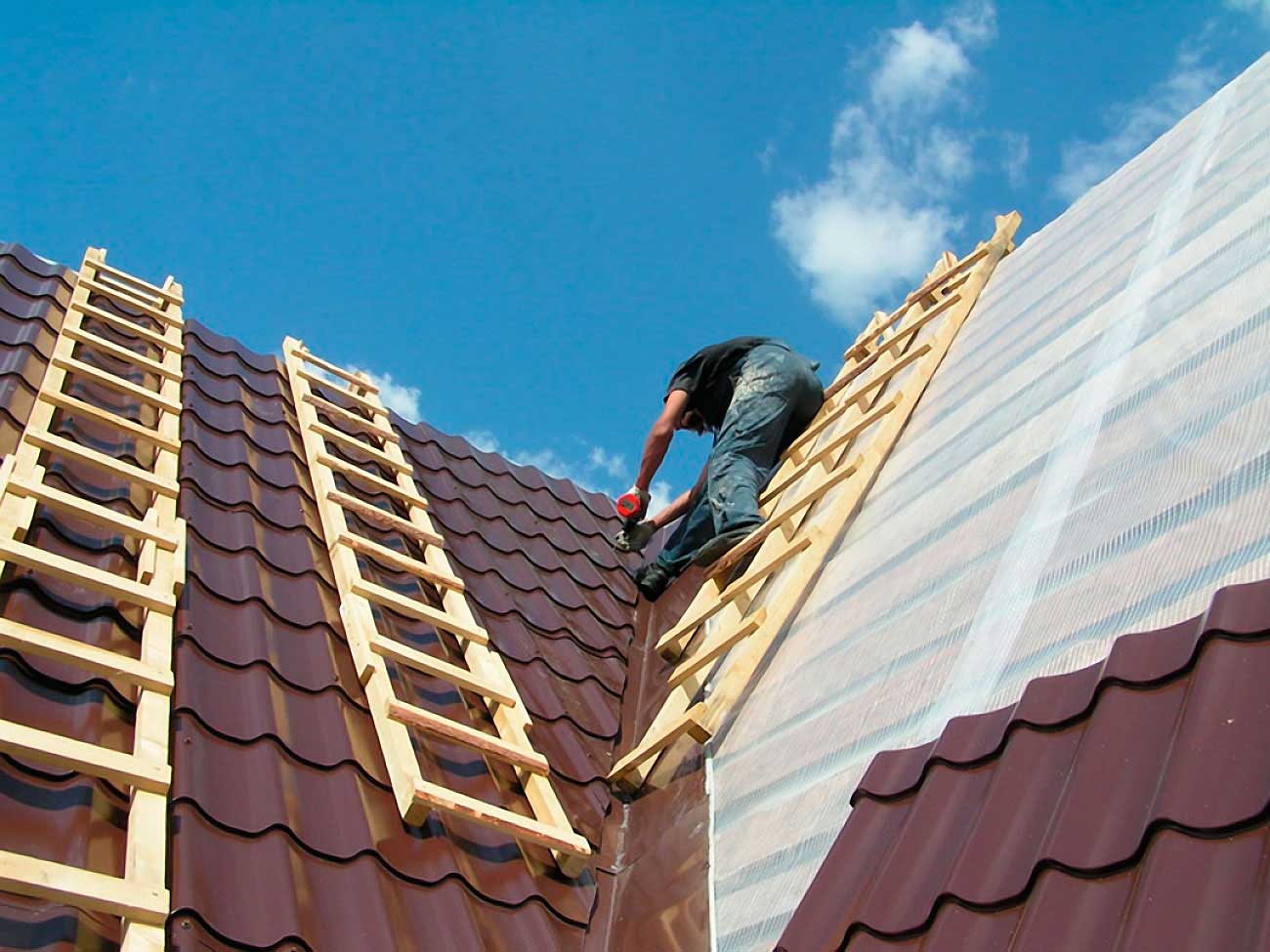

Передвигаться по уже установленной кровле следует по специальным трапам, они изготавливаются из деревянных брусков и закрепляются на коньке. При необходимости трапы переставляют на новое место.

Типичные ошибки крепление металлочерепицы

1. Саморез вкручен очень близко к краю доски обрешетки, она может расколоться, фиксация ненадежная. Возможен подрыв листов ветром.

   Саморезы нельзя прикручивать слишком близко к краю доски обрешетки

2. Саморез вкручен далеко от ступеньки волны. В этом месте большое расстояние между листом и обрешеткой, металлочерепица деформируется головкой метиза.

   Еще одна ошибка. Саморезы располагаются в середине волны по длине или снизу в нижней части ступеньки

3. Саморез не под прямым углом. Резиновый уплотнитель не обеспечивает надежную герметизацию.

   Ошибка. Резиновая прокладка неплотно примыкает к металлочерепице, саморез вкручен криво

4. Метизы очень сильно вкручены или не докручены. В первом случае деформируется и трескается резина, во втором отверстие пропускает воду.

   Ошибка. Саморез слишком вкручен, резиновая прокладка деформирована

   Ошибка. Саморез недокручен, есть зазор между резиновой прокладкой и металлочерепицей

   Ошибка. Саморез перекручен

   При неравномерном расположении обрешетки или использовании досок разной толщины вероятность некачественного монтажа возрастает в разы

В основном эти ошибки возникают из-за неправильного или неравномерного шага обрешетки или использования досок неодинаковой толщины.

Если есть необходимость монтировать снегозадержатели, то рекомендуется выбрать трубчатые модели. Их кронштейны фиксируются к доскам обрешетки, а не к листам металла, что гарантирует высокую устойчивость и надежность.

Видео – Как класть металлочерепицу на крышу

подготовка ската крыши к монтажу металла

Металлочерепица от других кровельных покрытий отличается повышенной износостойкостью и эстетическим оформлением. Единственным недостатком является сложность укладки металлочерепицы своими руками. Материал требует качественной подготовки основы и точного прилегания всех деталей.

Необходимые инструменты и оборудование

Для установки металлочерепицы необходимо иметь стремянку, рулетку, саморезы по дереву, саморезы кровельные, дополненные резиновым уплотнителем, саморезы коньковые, отличающиеся от кровельных длиной и шуруповерт. Для резки листов используется углошлифовальная машина, называемая еще болгаркой. Для вырезания мелких деталей могут пригодиться ножницы по металлу.

Из средств индивидуальной защиты во время работы применяются:

• очки для защиты глаз от металлической стружки во время работы с болгаркой;
• тканевые перчатки с прорезиненной рабочей поверхностью, исключающей скольжение листа;
• страховочные тросы.

При установке обрешетки пользуются бензопилой, молотком или шуруповертом. В этом случае дополнительно приобретают гвозди или саморезы по дереву соответственно. Укладка паро- и гидроизоляционного материала требует заранее подготовить ножницы, скотч, мебельный степлер и скобы для него.

Подготовка кровли к укладке металла

Для монтажа металлочерепицы предварительно готовят обрешетку. Ее выполняют из шестиметровых ровных реек шириной 10−15 см, толщиной 3−5 см. Первую крепят по нижнему краю стропил параллельно земле, используя строительный уровень. Если длины рейки не хватает, то ее наращивают встык. Стыковка двух деталей выполняется только на стропилах, а не между ними. Следующий ряд обрешетки укладывается на 30−40 см выше.

Чтобы добиться точности шага, рекомендуется заготовить две одинаковые деревянные детали нужной длины. Обрешетка тщательно крепится к каждой стропилине. Она должна спокойно выдерживать вес человека, выполняющего монтаж крыши из металлочерепицы.

Важно учитывать, что с торцов необходимо сделать выпуск обрешетки в 40−50 см. На коньке, независимо от шага, укладывается коньковая рейка, к которой в дальнейшем будет крепиться коньковая планка.

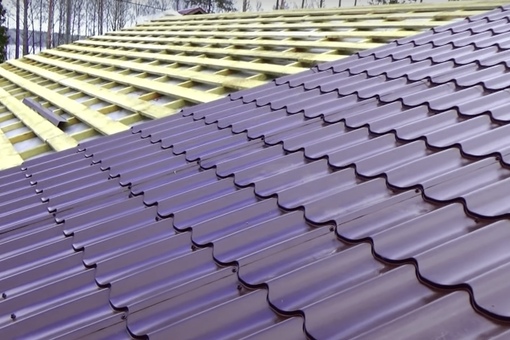

После того, как работа с деревом завершена, для дальнейшего монтажа кровли из металлочерепицы требует укладки гидроизоляционного материала. Его раскатывают горизонтально, начиная снизу. Каждый следующий слой должен заходить на 5−10 см на предыдущий. Крепление изоляционного материала осуществляется скобами. Для повышения качества изоляции все стыки дополнительно проходят скотчем.

Укладка металла

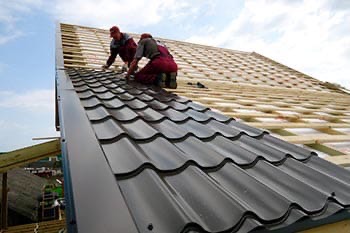

Установка крыши из металлочерепицы начинается с правого нижнего угла. Лист выставляют по уровню. Он должен ровно ложиться по выпуску обрешетки и по нижнему краю. Для защиты от дождя необходимо сделать выпуск нижнего края листа. Если крыша имеет крутой скат, то выпуск может составлять 7−12 см. Для более плоских поверхностей выпуск равен 5−7 см. Пренебрежение этими рекомендациями приведет к тому, что в зимнее время съезжающий снег замнет край металла. Также его могут повредить и сильные порывы ветра.

После того, как положение первого листа установлено, его фиксируют с помощью 3−4 саморезов. Затем укладывают следующий лист. Он должен лечь внахлест с соблюдением волны. Никаких изгибов быть не должно. После того, как определено точное положение листа, его фиксируют саморезами. После этого лист протягивается. Нижний ряд крепится к обрешетке в каждую волну. Затем выполняется фиксация через ряд, через 1−2 волны.

Если ширина последнего в ряду листа больше, чем размер выпущенной обрешетки, его обрезают с помощью болгарки.

После этого выполняется монтаж второго ряда по той же схеме. На коньке обрезается лишняя длина листов и крепится коньковая планка. При ее установке важно избегать изгибов, в противном случае она не ляжет ровно. По коньку определяют ровность крыши, профессионализм мастера. Крепление коньковой планки осуществляется соответствующими саморезами через каждые 50−100 см.

Когда основные работы завершены, устанавливается торцевая планка, которую еще называют ветровик. Эта деталь позволяет защитить металлочерепицу от сильных ветра. Планка крепится поверх листов металла. Для максимально плотного прилегания этой детали рекомендуется выбирать материал, имеющий по одной из своих сторон углубления, соответствующие волная листа.

Внимание к деталям

Покрытие кровли металлочерепицей редко обходится без оформления печной трубы и карнизов. Для защиты трубы необходимо вставить ендову, которая будет разбивать потоки воды, заставляя их стекать по поверхности.

Пошаговая инструкция оформления карниза предусматривает:

1. Крепление карнизной планки. Ее ширина — 10−15 см. Она вертикально крепится к стропилам под выступающей частью металла.
2. Монтаж обрешетки. От стены дома к карнизной планке.
3. Крепление листов металла соответствующей ширины. Для оформления карниза используется профлист.
4. Стык между вертикальной и горизонтальной частью карниза закрывается металлическим уголком.

Завершающим этапом работы является закрытие выступающей части обрешетки под скатами. Для этого используют профлист. При его укладке совмещают направление волны.

Как правильно делается укладка металлочерепицы на двухскатную крышу

Качественно уложенное покрытие кровли не только оберегает дом от дождя, снега и других атмосферных воздействий, но и является его украшением, придавая дому вполне законченный вид. Как кровельное покрытие, металлочерепица уже давно стала популярной среди застройщиков частных домов. Небольшой вес, простота укладки, довольно изящный внешний вид — это только небольшой перечень всех достоинств этого кровельного материала.

Но все же, несмотря на кажущуюся простоту укладки этого материала, нужно хорошо усвоить основные принципы монтажа металлической черепицы, чтобы она могла длительное время защищать дом от атмосферных осадков.

Подготовительные работы

Перед началом покрытия крыши нужно произвести подготовку к работе, то есть выбрать металлочерепицу, уложить гидроизоляцию, произвести монтаж обрешетки и сделать расчет необходимого для кровли количества материала.

Выбирать металлочерепицу рекомендуется по таким показателям:

1. Толщина листа, согласно нормативам, должна быть не меньше 0,5 мм.
2. Показатель оцинкованного покрытия должен быть не меньше 275 г на кв./м. Совсем неплохо, если у черепицы будет дополнительное покрытие еще и из алюминиевого сплава.
3. Обратить внимание на вид полимерного покрытия. Например, черепица для кровли в южном регионе рекомендуется с покрытием из поливинилхлорида (ПВХ), которое довольно устойчиво к воздействию солнечных лучей. Для резко континентального климата лучше выбирать листы с пураловым покрытием, которое не реагирует на температурные перепады. А вот пластизол и полиэстер можно назвать универсальными, черепицу с этими покрытиями можно использовать в любых климатических зонах.

Что нужно приготовить перед укладкой металлочерепицы

1. Ножницы для резки металла ручные и электрические. Этот кровельный материал резать с помощью болгарки не рекомендуется.
2. Для разметки понадобится угольник, маркер и рулетка.
3. Кровельные саморезы для металлочерепицы.
4. Желательно аккумуляторный шуруповерт.
5. Небольшая деревянная лестница, на которой придется работать во время укладки черепицы.
6. Прочная веревка для страховки и поднятия листов.
7. Две длинные доски для приспособления подъема металлочерепицы.
8. Мягкую обувь, чтобы не повредить покрытие из полимера.

Во время резки абразивным кругом образуется высокая температура, которая выжигает не только полимер, но и оцинкованное покрытие. А это приводит к коррозии металлической середины листа и к медленному разрушению кровли.

Определение размера и формы крыши

Перед тем как правильно класть металлочерепицу, нужно снять размеры всей крыши и определить ее форму. Это нетрудно будет сделать, если она имеет всего два ската. В этом случае нужно будет только проверить симметричность каждого ската по диагонали, которые должны быть одинаковой величины, и если они совпадают, это очень хорошо. Если показатели разные, значит, придется их выравнивать за счет обрешетки.

А вот при сложной геометрической форме крыши расчеты производить уже будет более затруднительно. Например, у четырехскатной, ломаной или вальмовой крыши каждый скат придется высчитывать по отдельности.

Расчет материала

Чтобы рассчитать количество листов на скат крыши, нужно замерить его ширину, если это одно- или двускатная крыша, и разделить полученное значение на ширину листа, высчитав из него значение нахлеста на соседний лист. А если это сложная крыша, ширина замеряется от ендовы до карниза.

Полученные результаты округляются в большую сторону. Стандартный лист выпускается шириной 1,17 − 1,2 м, но их рабочая ширина всегда одинакова и равна 1,1 м, а все остальное уходит в нахлест. Например, ширина ската равна 9 м, расчет будет производиться таким образом: 9:1,1 = 8,18. Это значит, что на такой скат нужно будет заготовить 9 листов.

Затем высчитывается количество листов в одном ряду. Для этого скат крыши замеряется от конька до карниза. Максимальная длина листа 8 м/п, но перевозка и особенно укладка листов такой длинны довольно затруднительна. Поэтому листы подрезаются. Но если брать длинные листы и подрезать их по месту, это может довольно сильно затруднить монтаж черепицы. Чтобы подобной ситуации не произошло, длину листов нужно выбирать оптимальную.

Например, длина ската составляет 6 м, прибавим сюда еще 0,5 м, это длина свеса. Общая длина получается 6,5 м, значит, эту длину можно перекрыть двумя листами по 4 м, при этом один лист будет целым, а другой будет подрезаться на 250 мм. Значит, в каждом ряду по два листа, и в итоге получается 9×2 = 18 листов нужно приготовить на один скат.

Делая расчет материалов для кровли из металл0черепицы, следует не забывать, что нужно производить замеры каждого ската в отдельности, так как они могут быть разной длинны даже на двускатной крыше.

Как укладывать металлочерепицу на крышу

По инструкции монтаж кровли из металлочерепицы производится в следующей последовательности:

1. В первую очередь по нижней стороне ската крыши на стропилины крепится капельник, после чего по тем же стропилинам раскатывается гидроизоляционная пленка.
2. По раскатанной гидроизоляционной пленке на стропильные ноги набивается контрольная рейка, на которую уже будет крепиться обрешетка для металлочерепицы.
3. Но перед этим, в самом низу кровли, на обрешетку прибивается карнизная планка и капельник. Они изготовлены из того же металла, что и металлочерепица.

Все деревянные элементы кровли должны обрабатываться специальными противопожарными пропитками, а также составами против грибка, гнили и различных микробов и насекомых.

Гидроизоляция: на что обратить внимание

На внутренней стороне листов металлочерепицы при изменении температуры происходит конденсация влаги, которая может со временем, если не принять вовремя меры, привести к очень неприятным последствиям, таким как гниение стропильной системы кровли, обрешетки, коррозия металла и т. д.

Чтобы таких неприятностей в будущем не произошло, под черепицу подкладывается гидроизоляционная пленка и делается внутренняя вентиляция кровли. Вентиляция производится за счет контрольных реек, набитых сверху на гидроизоляционную пленку, и обрешетки, на которую укладывается металлочерепица.

Гидроизоляционная пленка подбирается из такого материала, который имеет хорошую гидрофобность и не склонен к накоплению влаги. Он должен устойчиво переносить любые температурные перепады и подходить именно к конкретным климатическим условиям. Еще из требований можно отметить длительный срок эксплуатации и выносливость к любым условиям.

Укладка гидроизоляции: ход работы

Пленку, начиная от самого низа ската, раскатывают по крыше горизонтально. При этом каждая верхняя полоса должна нахлестываться на нижнюю примерно на 100−150 мм. Часто для ориентира на пленке уже имеется соответствующая цветная полоса, которая указывает величину нахлеста.

Пленка фиксируется на стропильных ногах скобами, забитыми с помощью строительного степлера, и окончательно крепится к стропилам контрольной рейкой, на которой впоследствии собирается обрешетка для черепицы. Для более надежной изоляции стыки нахлеста пленки дополнительно склеиваются клейкой лентой.

Пленке между стропилин нужно дать небольшой провис примерно в пределах 20 мм. Это нужно для ее сохранения в зимнее время, чтобы она не порвалась при низкой температуре от чрезмерного натяжения. При раскатке гидроизоляции очень важно не перепутать стороны пленки, иначе все ее свойства перестанут выполнять свои функции, и она будет не только протекать, но и выведет из строя утеплитель, если укладка такового планируется.

Как сделать обрешетку

Первая доска обрешетки набивается по краю среза крыши на кобылки стропильных ног. Центр второй доски должен размещаться примерно через 280 − 300 мм от наружного края первой доски. Следующие элементы обрешетки должны закрепляться таким образом, чтобы их центры находились на расстоянии 350 мм друг от друга.

Последний ряд обрешетки в области конька делается из широкой доски или нескольких брусков, набитых рядом.

Когда обрешетка будет полностью готова, начинается укладка металлочерепицы. Сама по себе схема не имеет особой сложности, но стоит знать определенные правила монтажа. Лучшим вариантом, конечно, будет тот, где один лист перекрывает полностью всю длину ската: меньше стыков, меньше проблем и меньше отходов. Но это верно для перекрытия двускатных крыш. А вот при покрытии сложных крыш всегда будет много обрезков.

1. Укладка черепицы начинается с прибивания на карнизную доску карнизной планки, которая служит для защиты лобовой доски и внутренней части кровли от прямого воздействия атмосферных осадков. При укладке черепицы меду листом и планкой должен находится уплотнитель.
2. В местах вероятных протечек воды под кровельное покрытие (отрицательные углы на стыках скатов) на обрешетку монтируются внутренние ендовы, которые защищают от протекания воды в пространство под кровлей. В месте укладки ендовы обрешетку желательно делать практически сплошной, а между ней и металлочерепицей прокладывается уплотнитель.
3. Начинать укладку металлочерепицы на двухскатную крышу можно с любого края. Шатровую крышу лучше начинать перекрывать с самой верхней точки и расходиться от нее в стороны, а вальмовую — от карниза. В зависимости от направления монтажа на крыше из двух скатов листы могут укладываться внакладку на уложенные листы или подсовываться под них.
4. После того как первый лист будет временно закреплен, над ним кладется второй лист, который также временно фиксируется к обрешетке. Затем рядом с первым листом черепицы укладываются еще 2−3 листа, которые временно фиксируются между собой. После этого они выравниваются нижней кромкой четко по карнизному срезу и закрепляются на обрешетке. Не закрепляется только последний, с помощью которого будут выравниваться следующие листы черепицы.
5. Как только металлочерепица будет уложена, производится монтаж торцевых планок, перекрывающих края черепицы сверху, защищая ее от порывов ветра и проникновения под нее дождевой воды. Кроме защиты от ветра, планка выполняет еще и декоративную функцию. Монтаж торцевых планок производится от низа карниза. Каждая последующая планка накладывается на ранее смонтированную с нахлестом около 100 мм.
6. Монтируются коньковые и наружные угловые планки. Но перед установкой конька следует убедиться, что гидроизоляционная пленка по коньку имеет разрыв в пределах 200 мм для осуществления вентиляции.
7. Монтируются наружные ендовы. Их основная роль заключается в отводе воды и приданию кровле более эстетичного вида.
8. Ближе к краю ската устанавливаются элементы для снегозадержания.
9. Устанавливаются планки примыкания к стенам, с помощью которых производится герметичное соединение кровли со стенами.
10. Монтируется водосточная система. Не рекомендуется подводить к одной сливной трубе больше 10 м желоба.

Несколько правил крепления металлочерепицы

В процессе работы следует учитывать некоторые нюансы:

1. Листы металлической черепицы закрепляются на обрешетку специальными саморезами из расчета 6−8 штук на 1 кв./м.
2. Саморезы закручиваются под нижней частью волны в месте самого плотного прилегания листа к обрешетке.
3. Боковая накладка листов друг на друга по ширине составляет примерно 60−80 мм. По длине, если укладываются короткие листы, накладка может быть в пределах 100−130 мм, а при длине листов более 6 м/п накладка должна быть не менее 250 мм.
4. В местах накладки листов не производится герметизация, а при стыковке кровли со стенами и другими элементами крыши под планки примыкания закладывается уплотнитель (обычно используется силиконовый герметик).

особенности материала, правильный расчёт, нюансы работы

Для обладателей частных домой и дач может наступить момент, когда крыша начинает протекать и появляется необходимость срочной замены кровельного покрытия. Можно нанять профессионалов, но обладая определёнными знаниями и придерживаясь правильной технологии работ, эту процедуру можно провести и своими руками, что значительно сэкономит бюджет.

Современный рынок стройматериалов предлагает огромный выбор различных покрытий для кровли, и какой выбор сделать – личное решение каждого хозяина. Главное, учитывать все нюансы, влияющие на долгосрочную и эффективную службу покрытия – качество материалов, гарантии производителя, а также для чего оно предназначено (для плоской крыши или стропильной).

Особенности материала и порядок действий

Металлочерепица – один из самых популярных видов материала для стропильной крыши. Получил свою известность и распространение благодаря годам успешного использования владельцами домов. Это универсальный, надёжный и доступный по цене материал.

Для того чтобы произвести монтаж металлочерепицы своими руками, необходимо знать порядок работы и нюансы при укладке. Правильная укладка этого кровельного покрытия обеспечит его длительную и беспроблемную эксплуатацию.

При укладке металлочерепицы своими руками важно соблюдать чёткую последовательность действий, которая поможет определить приблизительный объём работ и вкратце опишет, что представляет собой этот процесс:

1. Замер кровли и расчёт необходимого количества материала.
2. Монтаж стропильной системы.
3. Монтаж карнизной доски.
4. Подшив крыши свеса и монтаж лобовой доски.
5. Установка крюков для водостока.
6. Гидроизоляционное покрытие.
7. Установка обрешётки.
8. Монтаж карнизной планки.
9. Установка ендовы (нижний край).
10. Установка фартука дымохода.
11. Укладка металлочерепицы (в том числе монтаж мансардных окон, если есть).
12. Монтаж торца.
13. Установка ендовы (верхний край).
14. Установка планки примыкания.
15. Монтаж внешних углов.
16. Установка водостока.
17. Заземление.
18. Монтаж теплоизоляции и контрреек на стропильной системе.
19. Закрепление пароизоляции.

Фронт работ, конечно, немаленький, но если рассмотреть все поближе, то процесс уже не будет так пугать.

Расчёт материала и необходимые инструменты

Перед началом работ необходимо сделать замер крыши и рассчитать стоимость необходимого материала, чтобы не тратить деньги на лишние ненужные объёмы, а также не оказалось, что при самом процессе вам не хватит покрытия. Но чтобы это сделать правильно, прежде всего, нужно разобраться какие бывают листы металлочерепицы. Обычно их принято делить на:

• одномодульные;
• трёхмодульные;
• шестимодульные;
• десятимодульные.

Модуль – это лист из шести так называемых волн (декоративный защитный слой) на черепице с расстоянием в один шаг 35 сантиметров между рядами. Ширина листа с учётом декоративных элементов всегда больше рабочей поверхности приблизительно на один сантиметр, поэтому при расчёте необходимого материала необходимо замерить точную площадь работы.

Чтобы узнать, сколько рядов будет иметь ваша крыша с учётом размера выбранного материала, длину ската кровли делят на ширину рабочей поверхности листа и округляют в большую сторону.

Для вычисления длины ряда необходимо измерить расстояние от конька до карниза крыши и прибавить к нему длину карнизного свеса. К полученному результату добавляем количество рядов и умножаем на длину нахлеста (15 мм).

Перед началом работ, приготовьте все инструменты, что могут понадобиться при монтаже металлочерепицы, а именно: ножницы по металлу, шуруповёрт и дрель, молоток, маркер, длинную рейку, инструмент для измерения (рулетка), монтажную ленту, стремянку и защиту (очки и перчатки).

Кроме металлочерепицы для её монтажа своими руками вам также понадобятся – кровельные, коньковые и торцевые планки, саморезы, направляющая и обрезная доски, аэроролик, материал для гидроизоляции.

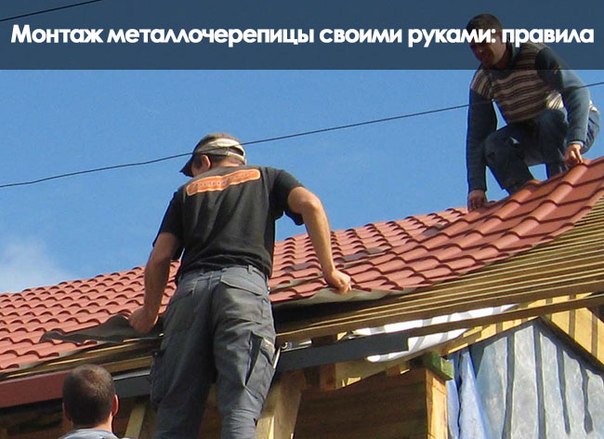

Монтаж металлочерепицы своими руками

Система стропил — это единственный процесс, на который желательно пригласить профессионалов, так как если вы сделаете расчёт неверно, то со временем кровля может просесть под собственной тяжестью. Чаще всего используют балки 15 на 5 и 10 на 5 см с шагом в 60–90 см, предварительно обработанные противопожарными и антисептическими средствами.

Монтаж карнизной доски обеспечивает дополнительную жёсткость конструкции, и на ней будет крепиться желобный крюк. Для её установки выпиливают специальные углубления в стропилах.

Монтаж лобовой доски и подшивка крышевого свеса обеспечивает большую надёжность всей системы и крепится гвоздями на торцы стропил. Пространство под крышей требует обязательной вентиляции воздуха, для этого при подшивке свеса оставляют небольшие щели. Для подшивки можно использовать разные материалы на выбор – вагонку, сайдинг или профнастил. Для этого в стену на уровне низа лобовой доски вбивается горизонтальный брусок, а между ними – поперечные бруски, образуя собой обрешётку, на которую и крепится обшивка. Сверху конструкцию желательно завесить мелкой сеткой, чтоб туда не смогли попасть насекомые или птицы.

Водосточный жёлоб – устанавливается перед началом монтажа металлочерепицы, а крюки для него можно вбить в стропила или карнизную доску саморезами.

Вентиляция – необходима для недопущения гниения дерева и коррозии металлических частей конструкции. Нужна беспрепятственная регулярная вентиляция под крышей, для этого обеспечиваются промежутки при карнизной подшивке, свободный поток воздуха между крышей и гидро/теплоизоляцией, слуховыми окнами и зазором у крыши конька.

Гидроизоляция – этот слой необходим, чтоб под крышу не смогла попасть вода и грязь. Также он отлично выводит лишний конденсат из-под кровли в коньковый зазор для вентиляции. Можно применить классическую гидроизоляцию или современные плёнки:

• Супердиффузионная мембрана.
• Антиконденсатный материал.

Первый вариант укладывают сразу на утеплитель и достаточно обеспечить вентиляцию между ним и металлочерепицей. Второй вариант требует двойной вентиляции (с обеих сторон от материала должен проходит поток воздуха). Антиконденсатный материал впитывает в себя воду благодаря ворсистой структуре, которая высыхает на солнце. При классической гидроизоляции вентиляция также должна быть обеспечена с двух сторон от материала.

Ендовы – устанавливается на стыке скатов с отрицательными углами. Перед её укладкой необходимо установить обрешётку в виде деревянного жёлоба – с двух сторон от угла кладутся доски с сечением 15 на 2,5 см, защищаются гидроизоляцией и на них саморезами крепится ендова. Между металлочерепицей и нижней ендовой кладётся пористый саморасширяющийся материал для уплотнения конструкции.

Особенности гидроизоляции

При монтаже самой конструкции перед укладкой стоит также помнить, что гидроизоляционная плёнка должна быть уложена между стропил с запасом (провис на 2 см), чтобы исключить возможность её обрыва при неблагоприятных погодных условиях и возможного оседания конструкции. Также её необходимо укладывать внахлёст и изолировать места стыка специальным строительным скотчем.

Если вы выбрали антиконденсатную или классическую мембрану, помните, она требует двойной вентиляции, для которой необходимо дополнительное место, поэтому стропило должно выступать на 3–5 см за уровень теплоизоляционного материала. Если этого нет, добейте дополнительные бруски на балке на это расстояние.

Печную и вентиляционную трубу лучше обмотать двойным слоем гидроизоляционной мембраны (первый с нахлестом в 5 см ввысь).

Если вы не планируете утеплять чердак, гидроизоляцию всё равно нужно провести, так как из-за перепада температур в металлочерепице будет скапливаться конденсат. При укладке антиконденсатной мембраны под листы с промежутком в 5 см вы обеспечите одинаковую благоприятную температуру с двух сторон профиля.

Особенности работы с металлочерепицей

Металлочерепица достаточно прочный материал, но не забывайте, что вы работаете на высоте и листы не маленькие по объёму. Поэтому необходимо соблюдать несколько правил при работе с ними.

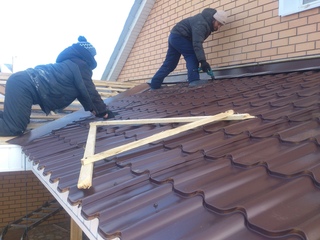

Поднимаются на кровлю листы с помощью направляющих досок и берутся за край штамповочной линии обязательно в защитных перчатках. Если крыша дома достаточно большая, на ней можно оборудовать специальные стеллажи, на которые складывается определённое количество листов металлочерепицы. Тогда вам не придётся постоянно поднимать их вверх по одному. Но помните, что металлочерепица хоть и крепкая, но довольно лёгкая и её может просто снести сильным ветром с крыши или с земли.

Также следует быть осторожным при движении по уже установленным листам на крыше – обувь должна быть с мягкой подошвой, нога ставится на носок параллельно скату (каждая нога в отдельной выемке), на гребень волны становиться категорически нельзя!

Разрез листов металлочерепицы для сложных участков крыши лучше всего делать ножницами по металлу, так как болгаркой вы повредите защитный слой. Ещё один вариант – воспользоваться специальными электрическими высечными ножницами, ими можно работать и на земле, и на крыше.

Ну и не забывайте про защитные очки!

Процесс крепления листа

Монтаж металлочерепицы своими руками следует проводить в строгой последовательности: определяете места крепление первого листа, после чего начинаете укладку остальных вправо или влево от него по желанию. Особенностей в требовании выбора стороны нет, делайте как вам удобнее. Главное, монтаж должен начинаться с более лёгкой стороны – где нет скосов, и плавно перетекать к ендове или срезам.

Все следующие листы металлочерепицы после вмонтированной кладутся на её крайнюю волну, подсовывая их снизу. Монтаж таким способом довольно прост, так как листы закрепляют друг друга и полностью исключают любые возможные сдвиги кровли, но есть вероятность повреждения защитного покрытия.

Все листы металлочерепицы должны быть установлены строго параллельно линии карниза. Монтаж конька необходимо делать в самую последнюю очередь, так как материал кладут сверху вниз.

Нюансы крепежа

Для правильной укладки металлочерепицы своими руками стоит помнить несколько нюансов:

• Для удобства доски обрешётки, на которые набиваются листы металлочерепицы, должны быть установлены на расстоянии их шага.
• Саморезы покупаются в цвет черепицы и обязательно должны иметь резиновую прокладку (стандартный размер 4,8 на 28 мм). Их закручивают на обрешётке до небольшого сжатия прокладки, в специальные места между гребнями волны на расстоянии 1–1,5 см.
• Стык листов идёт по волнам рядами (это обеспечит защиту крыши от бокового ветра). Каждая волна стыкуется на обрешётке и закрепляется саморезами.
• Крепление к карнизу может происходить двумя способами. При первом дождевая вода с крыши стекает напрямую в водосток — для этого с листа металлочерепицы за карниз делается выступ в 5 см (доска карниза должна быть на 1–1,5 см толще обрешётки). Если у вашей крыши карниз ступенчатый, то вода с кровли сначала попадает на карнизную планку, а потом в водосточных жёлоб.
• Самая верхняя доска обрешётки выступает опорой для коньковой доски (она должна быть на 1–1,5 см толще для получения вентиляционного зазора). К металлочерепице коньковую доску притягивают саморезами с расстоянием в 0,8 метра между ними.
• Шаг саморезов при креплении торцевых планок к фронтовой доске также составляет 0,8 метра.
• Если во время работ было повреждено защитное покрытие металлочерепицы – это место необходимо обработать красителем.
• Места нахлеста черепицы обязательно должны находиться непосредственно на обрешётке либо других деревянных элементах конструкции, но ни в коем случае не в пустотах.

Процесс монтажа металлочерепицы своими руками, конечно, не очень прост, но при определённой сноровке у вас все обязательно получиться. Металлочерепица – это отличный современный материал, который прослужит вам долгое время (производители гарантируют срок службы до 50 лет). Главное, помните – металлочерепица не укладывается на плоскую крышу – минимальный уклон, при котором используется этот материал, должен составлять не менее одиннадцати градусов.

расчеты, устройство и монтаж пошагово своими руками

Кровля из металлочерепицы — самая популярная в строительстве частных и многоэтажных домов, общественных и промышленных зданий, создании малых архитектурных форм. Тонкий профильный лист имитирует кладку из керамической черепицы, но при этом лишен ее недостатков — значительного веса, сложного монтажа и высокой цены. Покрытие используется для скатных крыш с углом наклона более 12°.

Первую металлочерепицу выпустили в начале 80-ых годов в Финляндии. Она быстро завоевала признание у архитекторов, дизайнеров и строителей. Оценил новинку и конечный потребитель. В России кровельный материал появился в 90-е годы. Теперь его применяют в регионах с различным климатом — в суровых северных широтах и на жарком юге. Ранее мы писали про то, как сделать двускатную крышу и односкатную своими руками без помощи специалистов, в любом случае Вам будет полезно прочитать, даже, если работать будут специалисты.

Виды металлочерепицы

Основа металлочерепицы — холодногнутый профильный лист из стали, алюминия или меди, покрытый цинксодержащими составами, базой, грунтовкой и полимерными материалами. Тонкий наружный слой выполняет также декоративную функцию. Поверхности имеют различную текстуру и цвет.

Устройство металлочерепицы схематически.

Типы защитно-декоративных внешних покрытий

Таблица покрытий по температуре.

Кровельные листы покрывают полимерами, устойчивыми к перепаду температур, солнечной радиации. Пленка, нанесенная на внешнюю сторону изделия, должна быть гибкой, прочной, надежно защищать сталь от коррозии. Таким требованиям соответствуют:

• Полиэстр — блестящее или матовое покрытие толщиной 25-35 мк, обозначается PE или MPE. Внешний слой устойчив к высоким температурам, но механически непрочен, разрушается от морозов. Срок службы такой металлочерепицы не превышает 15 лет.
• Полиуретан — сложный полимер PURAL, устойчивый к износу, выгоранию и химической коррозии. Это одно из самых долговечных покрытий, защищающее кровельную сталь более 30 лет. Пленка толщиной 50 мк образует матовую шелковистую поверхность. Интервал рабочих температур -60°С…+100°С.
• Поливинилденфторид — обозначается аббревиатурой PVDF, отличается высокой прочностью, радиационной и температурной устойчивостью. Выдерживает нагрев до +150°С. Покрытие толщиной 27 мм обладает характерным металлическим блеском.
• Пластизоль — полимер из ПВХ и пластификаторов наносят на профильный лист слоем толщиной 120-200 мк. Подвергнутая тиснению или штамповке поверхность приобретает шероховатую текстуру, напоминающая кору дерева или выделанную кожу. Материал механически прочен, но цвето- и термостойкость его ниже, чем у полиуретановых или полиэстеровых покрытий. Обозначается как PVC.
• Акрил. Лакокрасочный слой из этого полимера хотя и не боится нагрева, но быстро выгорает и начинает шелушиться. Кровельные материалы с акриловым покрытием рекомендуется применять для временных сооружений.

Производители для нужд потребителя выпускают металлочерепицу с покрытиями разнообразного состава и характеристик. Полимеры прослаивают кварцевым песком, наносят на поверхность точечное тиснение, добавляют к основе алюминий и цинк. Некоторые пленки обладают шумозащитными свойствами, что важно для металлических крыш. На высококачественную продукцию срок гарантии достигает 70 лет.

Какого вида бывают профиля

Кровля из металлочерепицы изготавливается из проката толщиной 0,4-0,5 мм. Листу придается профиль методом холодного давления. Сначала формируется продольная волна, затем — поперечный рельеф. Изделия приобретают законченный вид, имитирующий разнообразную кладку из глиняных пластин. Потребитель сможет выбрать наиболее подходящий вариант для оформления жилища.

Расчетная таблица размеров профилей металлочерепицы.

Монтеррей. Классическая форма черепичного покрытия в финских традициях. Скругленные грани, невысокая волна, плавные изгибы — отличительные черты геометрии этого профиля. Разновидности — СуперМонтеррей, Макси.

Каскад. Профиль напоминает наплывающие друг на друга прямоугольные пластинки. Волны четко очерчены, грани прямые и строгие. Удобно стыкуется с ендовами или разжелобками, поэтому применяется для строительства сложных кровель. Разновидность — МаксиКаскад с удлиненной волной.

Испанская Дюна. Листовой материал производится в России в Подмосковье. Ширина элемента 540 мм, по продольным кромкам расположены паз и зацеп для скрытого крепления. Саморезы, вкрученные в монтажные отверстия, перекрываются сверху соседней деталью. Вода, не попадая в стыки или под крепеж, не вызывает коррозии. Изготавливают металлочерепицу под размеры ската. Разновидность — Андалузия.

Финнера. Модульный кровельный материал размером 705х1190 мм финского производства. Двухволновой элемент снабжен загибом на передней кромке для дополнительной защиты крыши от непогоды.

Адаманте. Металлочерепица с покрытием из матового ПУРАЛа имитирует средиземноморские глиняные кровли. Профиль с мягкой волной, цветовая гамма очень насыщенных оттенков. Разновидность — Кантри с полимерным слоем из полиэстера.

Новинки профилей финских и российских производителей — Деккорей с высотой гребня 18 мм, Банга с круглой выпуклой волной, Шанхай с чередующимися разновеликими выступами.

Кровля из металлочерепицы: гидроизоляция и пароизоляция

Кровля из металлочерепицы устраивается по двум технологиям — теплой или холодной. Выбор варианта зависит от назначения чердачного пространства. Для жилого помещения утепляют скаты и фронтоны, если оно неотапливаемое — укладывают теплоизоляцию по перекрытию. Монтаж кровельного пирога в каждом случае имеет свои особенности.

Теплая кровля

Устройство теплой кровли из металлочерепицы начинается с укладки гидроизоляции. Она защищает утеплитель и деревянную конструкцию крыши от конденсата и случайно просочившейся воды.  Одновременно выполняет функцию ветрозащиты — препятствуют выдуванию волокон теплоизолятора сквозь щели.

Гидроизоляцию укладывают поверх стропил. Для этого применяют:

• недорогие полиэтиленовые или пропиленовые пленки, не пропускающие пар;
• диффузные дышащие мембраны.

Для теплых кровель рекомендуются паропроницаемые материалы. Благодаря конусообразным порам, они пропускают пар, но создают барьер для капельной влаги.

Если используются полиэтиленовые пленки, то между ними и утеплителем устраивают вентиляционный зазор. Это позволит влаге испаряться.

Пленку или мембрану монтируют степлером к стропилам без провисания. В местах стыка полотнища крепят внахлест на ширину 15 см. Проклеивают скотчем, чтобы избежать задувания ветра. Направление укладки — снизу вверх для свободного стекание воды по поверхности гидроизоляции.

Мембраны при укладке ориентируют согласно инструкции. Поскольку прохождение паров предусмотрено в одном направлении, нужно быть внимательным. Иначе результат будет обратным. Обычно производитель печатает на внешнюю сторону логотип или яркую полосу.

Поверх гидроизоляции монтируют бруски контробрешетки толщиной 40-50 мм. Это обеспечивает необходимый вентиляционный зазор между пленкой и металлочерепицей.

Между стропилами враспор размещают маты базальтовой ваты. С нижней стороны теплоизоляцию защищают паронепроницаемыми пленками. Если этого не сделать, в толще материала образуется конденсат. Это ухудшает свойства утеплителя, создает источник постоянной сырости в помещениях.

Пароизоляцию устраивают из пленок, мембран, отражающих фольгированных материалов с паропроницаемостью в пределах 0-90 г/м²*сутки. Их крепят к стропилам изнутри, стараясь сохранить герметичность покрытия. Для этого стыки тщательно проклеивают, места прохождения коммуникаций дублируют накладками с вырезанными отверстиями.

Важно. Фольгированные пленки укладывают, обращая металлический слой внутрь помещения. Тепловые волны отражаются от барьера, не излучаясь в атмосферу. Для проклейки выбирают скотч с металлизированным слоем.

Холодная кровля

В холодных кровлях утеплитель укладывают на перекрытие верхнего этажа. При этом его также защищают от проникновения влаги изоляционными материалами.

Под металлочерепицу помещают только слой гидроизоляции. Он защищает подкровельное пространство и стропильную систему от конденсата, образующегося на внутренней поверхности профильного листа.

Для гидроизоляции используют пленки или мембраны. Их выбор достаточно велик. Крепят материалы аналогично утепленному варианту. Между стропилами оставляют небольшое — 20 мм — провисания для стекания конденсата в водосточную систему. Все стыки герметизируют клейкой лентой.

Несмотря на то, что чердак холодный, рекомендуется смонтировать контробрешетку. Помимо циркуляции воздуха этот конструктивный элемент позволит устранить неровности стропильной системы, создаст дополнительную прослойку для теплоизоляции.

Чтобы уменьшить шумы, возникающие во время дождя или града, гидроизоляцию совмещают со звукоизоляцией. Применяют плотные тяжелые мембраны, барьеры на основе акустического войлока или каучука, пенофол, минеральную вату.

Крепление и укладка металлочерепицы — шаг за шагом

Монтаж кровли из металлочерепицы выполняют, как правило, профессиональные бригады. Вес квадратного метра кровельного материала 4-7 кг, что позволяет легко поднимать листы и устанавливать их на крыше. Имея строительный навык и набор инструментов, можно сделать это вместе с помощником.

Для работы потребуются:

• приставная лестница и стремянка;
• инструмент для резки — ножницы по металлу, ножовка с мелким зубом, электрический лобзик, дисковая пила;
• шуруповерт;
• молоток;
• рулетка;
• длинная рейка;
• маркер или карандаш для разметки;
• мягкая щетка для удаления опилок после резки.

Важно. Не рекомендуется резать металлочерепицу ручной болгаркой. Вращаясь с большой скоростью, абразивный круг выжигает защитное цинковое и полимерное покрытие. Это ускоряет образование коррозии, приводит к появлению ржавчины.

Листы крепят к обрешетке цветными оцинкованными саморезами с прокладкой из ЭПДМ-резины, вкручивая их шуруповертом.

Если при монтаже появились царапины, их закрашивают аэрозолем того же цвета, что и базовый материал. Деревянные элементы обрабатывают антисептиком.

Этапы работ при укладке металлочерепицы:

1. Проверяют геометрию крыши с помощью рулетки. Диагонали ската должны быть равны.
2. Монтируют гидро-, паро- и теплоизоляцию согласно проекту.
3. Устанавливают контробрешетку по стропилам из брусков 40х50 или 50х50 мм.
4. Обрешетку из досок толщиной 40-50 мм прибивают параллельно коньку с шагом, равным длине волны металлочерепицы. Для самого распространенного профиля Монтеррей это 350 мм.
5. На нижнем элементе обрешетки закрепляют крюки для водосточной системы, карнизные планки и желоб. Он должен быть ниже края кровли на 25-30 мм.
6. В местах наклонных стыков скатов устанавливают внахлест элементы нижних ендов.
7. Монтируют листы металлочерепицы справа налево. Каждый предыдущий лист перекрывают последующим на одну волну. Крепят саморезами.
8. Стыки закрывают верхними ендовами.
9. Устанавливают торцевые планки с уплотнителями.
10. На расстоянии 350 мм от карниза монтируют снегозадержатели.

Саморезы вкручивают в центр прогиба волны на 3-5 см ниже штампового рельефа. Крепеж располагают строго перпендикулярно. Резиновая шайба должна плотно примыкать к поверхности листа. Неправильная установка приводит к образованию зазоров или деформации эластичной прокладки.

Рекомендуется располагать саморезы через одну волну в шахматном порядке. Во избежание сколов нельзя прикручивать метизы близко к краю доски обрешетки.

Важно. Нельзя крепить саморезы в верхнюю часть волны, это приведет к непрочной фиксации профиля. Недопустимо использовать для каркаса доски разной толщины, устанавливать их с неравномерным шагом. В результате возникают дефекты покрытия.

Монтаж металлочерепицы — пошаговая инструкция

Перед началом работ проводят предварительный расчет для определения расхода материалов. Верхние края профилей несимметричны, поэтому при раскладке их нельзя поменять местами. Помимо основных размеров элемента учитывают его рабочие габариты с учетом перехлеста.

На чертеже размечают положение каждого листа. В двухскатных кровлях монтаж начинают с нижнего правого или левого угла ската. Второй элемент располагают рядом. Третью панель крепят выше первой, четвертую — над второй.

При четырехскатных или более сложных крышах начальная линия — вертикаль, где располагается самая высокая точка. Укладку начинают с устройства стыков или примыканий.

Для регулирования положения листов сначала их временно закрепляют друг к другу, не прикручивая к обрешетке, по 2-3 штуки в ряд. Затем выравнивают образовавший блок и прочно фиксируют.

Важно. По металлочерепице ходят только в мягкой обуви, стараясь наступать в прогибы волны.

Монтаж доборных элементов

Доборные элементы предназначены для герметизации стыков, сочленений и примыканий кровли, придания ей законченного облика. Для каждого вида и цвета черепицы выпускают соответствующие профили. Изготавливают их из того же стального листа с защитным покрытием.

Для оформления крыш используют:

• Карнизные планки — капельники, устанавливаемые по низу карниза. Служат для сбора конденсата из подкровельного пространства, защиты от дождя при боковом ветре. Элементы закрепляют саморезами к нижней доске обрешетки, которая должна быть на 10-15 мм толще остальных. Свесы кровли подшивают софитами или профилями.
• Торцевые планки — защищают фронтон крыши от порывов ветра. Их еще называют ветровыми или фронтонными. Верхнюю часть крепят к металлочерепице, нижнюю — к ветровой доске.
• Коньковая планка — профиль для оформления вершины крыши круглой, треугольной, трапециевидной или прямоугольной формы. Для плотного примыкания к фигурной черепице добор уплотняется поролоном. Он пропускает воздух, но создает барьер для птиц или насекомых. Планки комплектуются заглушками, повторяющими форму торцевого отверстия. По длине стыкуются внахлест или замковым креплением.
• Ендовы — фигурные планки, предназначенные для отведения атмосферной влаги, стекающей с поверхности крыши, и декоративного оформления стыка сверху.

Герметизацию стыков, мест расположения мансардных окон или коммуникаций выполняют планками, пристенными профилями, наружными примыканиями и проходными элементами. Для защиты от схода больших пластов снега на скаты устанавливают уголковые, трубчатые или решетчатые снегозадержатели.

Важно. Доборные элементы нужно крепить так, чтобы исключить риск протечек. Для этого применяют уплотнители, стальные клипсы, герметики.

Вывод

Крыша из металлочерепицы — достойная альтернатива натуральной черепице. Выпускается в виде разнообразных профилей. Срок службы материалов с качественным покрытием достигает 70 лет. Важное условие — правильный монтаж и эксплуатация.

Как установить металлическую крышу над черепицей

Нам все время задают этот вопрос:

Можно ли установить новую металлическую крышу поверх черепицы?

Ответ: « Да, можно. ”И тем самым вы сэкономите на труде и хлопотах, связанных с отрывом старой крыши, и не внесете свой вклад в заполнение наших свалок. Еще одно дополнительное преимущество состоит в том, что слои вашей старой крыши будут дополнительно утеплять ваш дом. Металл — лучший выбор из-за его очень низкого веса на квадратный фут и уникального дизайна.Металлическая кровля весит менее одного фунта на квадратный фут. Асфальтовая черепица может весить до четырех фунтов на квадратный фут в зависимости от марки.

Если вы не хотите верить нам на слово, обратитесь в местный строительный отдел. В некоторых районах строительные власти разрешают заменять крышу только над одним слоем черепицы. Остальные участки позволят вам повторно перекрыть крышу двумя слоями. В большинстве случаев это даже не проблема, если вы перебираете только один слой черепицы.

Ссылка на раздел R907.3 Международной книги кодов жилищного строительства 2006 г. лучше всего отвечает на этот вопрос:
«Полные и отдельные кровельные системы, такие как системы металлической крыши со стоячим фальцем, которые предназначены для передачи нагрузок на крышу непосредственно на структурные системы зданий и которые не опираются на существующие крыши и кровельные покрытия в качестве опоры, не требуют удаления существующих кровельных покрытий ».

Когда вы решите продолжить этот проект, есть несколько предосторожностей в отношении основного материала:

• Если есть протечки на крыше, необходимо устранить их и заменить гнилые листы или стропила.
• Если есть какие-либо признаки проблем, вызванных слишком большим весом предыдущей кровли, их также необходимо устранить.
• Сюда могут входить такие вещи, как провисание настила или коробление ферм.

Пара вариантов:

Слой подстилки, установленный поверх существующей черепицы, поможет предотвратить трение гранул старой черепицы об обратную сторону металла и возможную коррозию.

Промышленным стандартом для подложки часто называют войлочную бумагу (гудрон), но есть также много новых синтетических подложек, которые предназначены для работы с металлической кровлей.Стандартная битумная бумага имеет тенденцию прилипать к задней части металлической кровли. Это может привести к разрыву бумаги при расширении или сжатии металлической кровли, поскольку она предназначена для . Новые синтетические подложки не имеют этой проблемы, поскольку их дизайн намного превосходит стандарты войлочной бумаги.

«Э-фольга» или пленка с воздушно-пузырчатой ​​пленкой, светоотражающая барьерная изоляция также может использоваться в качестве подушки между существующей крышей и новой металлической кровлей. Светоотражающая барьерная изоляция также может снизить затраты на охлаждение в летние месяцы, отражая тепло от крыши вашего дома. Изоляция излучающего барьера будет работать лучше всего при использовании с гофрированной панелью, которая имеет встроенное воздушное пространство из-за гофры. Воздушное пространство также позволит иметь естественную вентиляцию.

Надеюсь, эта статья была полезной. Но вот еще одна вещь, на которую вы должны обратить внимание: Понимаете ли вы, что если вы выберете металлическую крышу, это, вероятно, будет последним вашим решением в отношении крыши вашего дома?

Более подробная информация здесь https: // www.metalroofingsource.com

Хотите настоящего человека?

Пожалуйста, позвоните нам по бесплатному телефону 1-877-833-3237
с любыми вопросами или предложениями! Мы здесь, чтобы помочь.

Обслуживание клиентов и цены доступны с 8:00 до 17:00 MST с понедельника по пятницу.

Как устанавливаются черепичные крыши

[/ caption]

Когда каркас дома установлен, пора накрывать кровлю.Будет ли это происходить до возведения или облицовки внешних стен, во многом зависит от того, что строится. Проще говоря, вся цель крыши — не допускать попадания воды в ваш дом — и именно поэтому иногда она поднимается вверх сразу после каркаса.

Многие другие части строительства дома полностью зависят от способности держать вещи сухими и укрытыми (включая рабочих), поэтому установка крыши является большим приоритетом.

Большая часть крыш австралийских домов будет покрыта:

• бетонная плитка
• терракотовая плитка, или
• сталь

Есть и другие варианты — например, шифер — отличный выбор, но он встречается реже, потому что стоит намного дороже.

Как устанавливают черепичные крыши

Многие из нас никогда не задумываются о том, как устанавливаются черепичные крыши, и справедливо сказать, что это недооцененное искусство. Черепичные крыши необходимо строить так, чтобы они были привлекательными, прочными, устойчивыми к атмосферным воздействиям и долговечными. Черепичные крыши должны устанавливаться в соответствии с Австралийским стандартом AS 2050 — Укладка черепицы .

Процесс укладки черепицы начинается с установки водосточного желоба и облицовки, а также доставки черепицы на объект оптом.Затем следует установка ограждения и предупреждающих указателей, которые помогают защитить находящихся внизу от любой опасности во время выполнения работ.

Затем производятся замеры и забиваются гвозди по стропилам, чтобы удерживать обрешетки, которые представляют собой деревянные части, которые проходят горизонтально по поверхности крыши, чтобы все было на месте.

Установка обрешетки и обрешетки

Затем поверх этих гвоздей укладывается слой каркаса (обычно светоотражающий ламинат из фольги или RFL) светоотражающей стороной вниз.Что именно используется, будет зависеть от того, как спроектирован ваш дом, но sarking часто будет действовать как:

• отражающая пленочная изоляция
• пароизоляция, а иногда
• Устройство защиты от падения для повышения безопасности

После укладки обрешетки на нее осторожно прибивают рейки и обычно устанавливают подъемник для черепицы, чтобы безопасно транспортировать черепицу на крышу. Если вы не видели такого раньше, элеватор для плитки — это длинная узкая конвейерная лента.Плитку аккуратно выкладывают небольшими связками по крыше, чтобы равномерно распределить вес перед укладкой.

Доска для защиты от луж

Далее, под настилом по краям крыши устанавливается противопонинговая плита (APB). Назначение противоскользящей доски — предотвратить скопление воды под черепицей на внешнем крае крыши. APB эффективно расширяет барьер, создаваемый за счет выхода на водосточные желоба.

Укладка плитки

Затем черепицу кладут на крышу и прикрепляют.Плитка по краям обрезается так, чтобы получились ровные линии вдоль шатров и впадин крыши (то есть там, где встречаются разные стороны крыши). В долинах под плиткой также размещаются уплотнители долин, чтобы предотвратить затопление.

Как только это будет сделано, коньки прикрепляются к краям бедра и коньку крыши, где они закладываются на место для завершения крыши, перекрывая необходимые проходы для таких вещей, как вытяжные отверстия, мансардные окна или световые люки.

Сколько времени нужно для укладки черепицы?

Черепичные крыши обычно устанавливаются немного дольше, чем металлические.Какая длина будет зависеть от того, насколько велика крыша, и сколько людей работают над ней. Процесс может занять от одного дня до недели (или дольше, особенно если погода плохая).

Какие сделки потребуются?

Что такое металлическая крыша? Использование, типы и определения

Заметили вы их или нет, но металлические крыши есть везде. Вы, вероятно, обычно и не думаете смотреть на крышу дома, но если вы поедете по дороге в любом городе, вы, скорее всего, найдете дом или здание с какой-то металлической крышей.

Но что вы знаете о металлических кровлях? Знаете ли вы, что после установки он часто требует минимального или нулевого обслуживания? Или то, что вы можете выбрать из множества стилей и стилей, например, для кровли с фальцем или штампованной металлической кровли?

Здесь, в Sheffield Metals, мы хотим помочь вам выбрать лучшую крышу для ваших нужд, поэтому мы думаем, что объяснение основ металлической кровли поможет вам в процессе принятия решений. В этой статье мы собираемся обсудить:

• Причины рассмотреть или выбрать металлическую крышу
• Общие термины и определения
• Различные варианты использования и применения металлической кровли
• Типы и варианты, доступные с металлической кровлей

Преимущества и преимущества металлической кровли

Есть ряд причин, по которым следует выбирать металлическую кровлю по сравнению с другими материалами, такими как битумная черепица, черепица или бетон. Хотя металлическая кровля может быть лучшим выбором для некоторых домовладельцев, мы понимаем, что это не всегда лучший материал для каждого потребителя. Лучший способ узнать, подходит ли вам металлическая кровля, — это рассмотреть некоторые из наиболее распространенных причин, по которым люди решают купить:

Долговечность

Металлическая кровля специально спроектирована так, чтобы служить десятилетия дольше, чем любой другой кровельный материал. Фактически, многие потребители в конечном итоге решают купить металлическую крышу, потому что это будет последняя крыша, которую им когда-либо придется ставить на свой дом или бизнес.В зависимости от типа используемого металлического материала, большинство металлических крыш служат более 60 лет без каких-либо признаков разрушения или коррозии.

Долговечность

При сравнении различных материалов, таких как дерево, бетон, металл, пластик или стекло, металл легко выделяется как самый прочный и долговечный. При правильной установке металлическая кровля рассчитана на:

• Сильный ветер
• Мусор (листья, палки и т. Д.)
• Дождь
• Снег
• Град
• Плесень
• Плесень
• Грызуны и другие животные

Не говоря уже о том, что металлические кровельные материалы часто относятся к классу огнестойкости и негорючие, что означает, что их огнестойкость является максимально возможной.Эта доказанная стойкость к распространенным угрозам кровли является одной из основных причин такой популярности металлических кровель.

Обслуживание

Уровень обслуживания, необходимый для обслуживания металлической крыши, как правило, минимален, особенно если крыша была установлена ​​правильно. Общий уход будет включать поиск листьев, веток и другого мусора, который может застрять на крыше и в желобах примерно два раза в год и после сильных штормов. В том случае, если грязь или другие пятна не смываются дождем, существуют методы очистки металлической крыши.Кроме того, крыша со скрытыми крепежными элементами обычно требует меньшего ухода, чем металлическая крыша с открытыми креплениями.

Экологичность

Металлическая кровля является экологически чистой по ряду причин. Во-первых, большая часть металла подлежит вторичной переработке, а это означает, что любой отрывной металл, старые панели или даже производимые излишки обрезков можно переработать и использовать в будущих продуктах. Эти металлические материалы могут быть переработаны как до потребителя, так и после потребителя:

• Вторичные материалы до потребителя — содержание лома на этапе производства, которое было переработано для использования в будущем.
• Вторичные материалы после потребителя — Излишки материалов, которые уже были в распоряжении потребителя в определенный момент времени и были переработаны для повторного использования.

Во-вторых, есть даже некоторые металлические кровельные материалы, в том числе алюминий, которые сделаны из уже переработанного металла. Почти 95% всей алюминиевой кровли состоит из переработанных материалов. В-третьих, многие металлы, такие как цинк и медь, находятся в окружающей среде или в земной коре, что означает, что они могут естественным образом пополняться и поддерживаться с течением времени. Перед началом строительства и установки убедитесь, что переработанное содержимое важно для вас.

Снижение затрат в долгосрочной перспективе

Это правда: металлические крыши дороже сразу в виде единовременных затрат по сравнению со стоимостью битумной черепицы или черепицы. Однако, как упоминалось ранее, срок службы металла составляет не менее 60 лет, а битумной черепицы — от 15 до 20 лет. Одна металлическая крыша легко переживет как минимум три кровли из битумной черепицы.

Две фотографии справа представляют собой сравнение затрат на черепицу среднего класса (всего три) и металлическую кровлю (всего одна) за 60 лет.В этом сценарии средняя стоимость одной архитектурной черепичной крыши составляет около 8700 долларов, а стоимость одного стоячего шва G-90 с Kynar 500, высококачественной системой окраски, составляет около 17 400 долларов. Даже если черепичная крыша прослужит 20 лет, вам придется платить за черепицу три раза, а за металлическую крышу один раз в 60-летний период, что делает металлическую крышу более экономичным выбором.

Металлическая крыша = 17 457 долларов США x 1 (срок службы 1, 60 лет) = 17 457 долларов США

Кровля из черепицы = 8 737 долларов США x 3 (срок службы 3, 20 лет) = 26 211 долларов США

Гарантия Одна из лучших составляющих владения металлической крышей — это разнообразие вариантов гарантии, предоставляемых производителями или поставщиками металла.Двумя наиболее распространенными являются гарантии водонепроницаемости, которые покрывают протечки в кровельной системе, и гарантии на краску, которые покрывают определенные уровни деградации системы окраски, которая наносится на металлическую основу. Гарантии могут немного отличаться в зависимости от того, где вы живете, климата, которому будет подвергаться крыша, типа используемого кровельного материала и типа системы окраски, используемой на змеевике. Обязательно заранее внимательно прочтите гарантийные документы и задайте вопросы перед покупкой.

Примечание. Всепогодные гарантии обычно используются архитекторами и владельцами нежилых зданий для обеспечения долговременной целостности системы от производителя системы.

---

---

Компоненты, аксессуары, детали и определения металлической крыши

Чтобы лучше понять, как работает металлическая крыша, давайте начнем с некоторых компонентов, общих аксессуаров и других важных терминов и определений кровли.

Металлические кровельные элементы

МЕТАЛЛИЧЕСКИЕ РУЛОНЫ / ЛИСТЫ — Металлические рулоны представляют собой длинные непрерывные металлические рулоны, обработанные или покрытые краской. Вся металлическая кровля начинается с рулона или листового металла, который затем раскатывается, разрезается и свертывается в панель для установки.

ПАНЕЛИ — Панели представляют собой профилированные куски металлической катушки, которым придана желаемая профильная / гофрированная структура и которые готовы к стыку вместе для образования крыши.

ШВ — Боковое ребро, на котором две металлические панели соединяются и соединяются. Швы формируются с помощью роллформера, а затем стыкуются или механически сшиваются.

ПРОФИЛЬ — Форма, в которую формуются металлические панели. Профили определяют, как панели подходят и соединяются друг с другом.

ПРОФИЛЬНОЕ ОБОРУДОВАНИЕ — Оборудование, стационарное или портативное, которое формирует рулон в отдельные панели.

Принадлежности для монтажа металлической кровли

ПОДСТАВКА — Подложка — это слой материала, который проходит под металлическими панелями и обеспечивает защиту от воды и влаги, льда, высоких температур и паров. Подложка обычно устанавливается механически или самоклеящейся с клеевой основой на кровлю.Несмотря на то, что существует много различных типов подложки, наиболее распространенными материалами являются войлок, синтетический материал (полипропилен или полиэтилен), а также полностью приклеенные кожухи и палочки.

ЗАЖИМЫ — Зажимы используются для крепления металлических панелей крыши к настилу. Зажимы надеваются на фальцевую часть нижней панели, которая затем крепится к настилу крыши с помощью креплений. После того, как зажим помещен на нижнюю панель, верхняя панель помещается поверх зажима, и две панели защелкиваются вместе или механически сшиваются на место, что надежно прикрепляет ее к конструкции.

КРЕПЕЖИ — Крепежные элементы — это винты, которые используются для крепления металлической крыши к настилу крыши во время установки.

ЗАКЛЕПКИ — Заклепки аналогичны крепежным элементам, но для их установки требуется специальный пистолет для заклепок.

SEALANT — Герметики используются во время установки, чтобы изолировать воду, грязь, ветер и другие вещества, которые могут попасть в небольшие помещения, делая крышу максимально водонепроницаемой. Герметики, которые обычно состоят из силикона или полиуретана, выходят из тюбика как гибкий герметик, который затвердевает после нанесения. Большинство герметиков доступны в цветах, соответствующих цвету кровельных панелей.

БУТИЛОВАЯ ЛЕНТА — Бутиловая лента используется аналогично герметику для герметизации трещин и швов на металлической кровле. Его также часто используют для обрезки. Он отличается от герметиков тем, что имеет вид одно- или двухстороннего скотча и герметизирует его.

ЗАЖИМЫ — Зажимы представляют собой небольшие металлические детали, которые затягиваются и прикрепляются к верхней части металлической крыши по ее стоячему шву. У этих зажимов есть винты наверху, которые используются для крепления дополнительных элементов кровли, таких как система удержания снега, солнечные панели, спутниковые антенны, вывески, блоки переменного тока и т. Д.

КОЛПАЧОК — Кожух трубы представляет собой конусообразный фитинг, который устанавливается вокруг выхлопной трубы, выходящей через крышу. Эти продукты обычно состоят из каучука EPDM (силикон также доступен для высокотемпературных применений). Кожух трубы, который можно приобрести в цвете, подходящем к крыше, обрезается по диаметру выхлопной трубы и затем приваривается к трубе и металлической поверхности.

Детали конструкции металлической крыши

FASCIA — Накладка прямо под крышей, которая проходит по периметру конструкции, чтобы не допустить попадания воды в конструкцию.

КАПЕЛЬНАЯ КРАЯ — Длинный кусок металла, устанавливаемый таким образом, чтобы вода попадала в желоб и от лицевой панели.

EAVE — Часть крыши, выходящая за несущую стену.

ДОЛИНА — Внутренний угол, под которым встречаются две плоскости скатной крыши.

HIP — Внешний или выступающий угол, под которым встречаются две наклонные панели крыши.

КОНЕК — Самая высокая часть крыши, где по крайней мере две кровельные панели подходят к одной точке (обычно это горизонтальная линия).

ФРОНТАЛЬНЫЙ — Треугольное сечение стены между краями скатной крыши. Обрезка, занимающая этот предмет, обычно называется «обшивкой фронтона или граблей».

CRICKET — Конструкция с остроконечным седлом, устанавливаемая между дымоходом и поверхностью крыши для предотвращения скопления снега и воды.

FLASHING — Листовой металл, который используется для герметизации различных частей крыши, например, дымоходов, впадин и т. Д., И обеспечивает дополнительную защиту от атмосферных воздействий.

CURB — Аксессуар используется для установки дополнений (единиц переменного тока, вентиляторы, знаки) и обеспечивают уровень отдыха структуру на наклонной крыше.

НАКЛОН КРЫШИ — Основание или фундамент, к которому крепятся подкладочный материал и кровельный материал. Обычными материалами для настила крыши являются металл, фанера и ориентированно-стружечная плита (OSB).

PITCH — Наклон крыши, который измеряется делением высоты крыши на ее пробег.

Общие области применения и применения металлической кровли

Металлическая кровля имеет репутацию используемой только на крупных промышленных или коммерческих сооружениях.Хотя это правда, что металл является хорошим вариантом для этих применений, металлические кровли выходят далеко за рамки этого при использовании в домах, архитектурных зданиях и сельскохозяйственных сооружениях. Давайте обсудим более распространенные варианты использования и конструкции, на которые можно обратить внимание в следующий раз, когда вы будете в своем городе.

Коммерческие здания

Одна из основных причин, по которой металлическую кровлю обычно выбирают в коммерческих целях, связана с ее превосходной атмосферостойкостью к ветру и воде, особенно в районах, где ураганы или другие тропические погодные условия вызывают беспокойство.Даже когда конструкция находится не в тропической местности, металлическая кровля дает бизнесменам и владельцам зданий уверенность в том, что их крыша рассчитана на длительный срок и не требует постоянного ухода. Общее использование:

• Больницы
• Школы и университеты
• Церкви
• Правительственные здания
• Военные сооружения
• Рестораны
• Магазины
• Офисы
• Гостиницы
• Транспортные здания

Жилые проекты

Рынок жилой недвижимости быстро растет, поскольку домовладельцы начинают понимать, что металлическая кровля на самом деле сэкономит им деньги в долгосрочной перспективе.Многие домовладельцы не думают, что их крыша достаточно велика, чтобы гарантировать металлическую крышу, но мы здесь, чтобы сказать вам, что размер вашей крыши не имеет значения. Металлические кровельные системы можно использовать на таких небольших объектах, как кирпичный или каменный почтовый ящик.

Также увеличилось количество металлических кровель, используемых в качестве акцента на навесах или как часть крыши. Обязательно проконсультируйтесь с производителем, прежде чем подрядчик установит два разных материала вместе, так как они потенциально могут вступить в реакцию и / или ухудшить друг друга.

Архитектурные проекты

Поскольку металлическая кровля начинается с рулона или листа металла, ее можно формировать и разрезать на различные формы, размеры и длины. Это разнообразие, наряду с прочностью, разнообразием цветов и экологичностью, дает архитекторам много преимуществ при использовании металла для создания эстетически привлекательных конструкций.

Использование в конструкциях

Вы когда-нибудь были внутри склада, фабрики или другого промышленного здания, где вы смотрите вверх и видите крышу изнутри? Это хороший пример структурной металлической кровли, когда металлические панели устанавливаются на открытый каркас или на конструкции, которые перекрывают большие длины и прикрепляются непосредственно к каркасу или прогонам (дополнительные опорные балки добавляются к каркасу крыши).

Сельскохозяйственные постройки

Металлические кровли, как и строительные конструкции, часто используются в сараях и других сельскохозяйственных зданиях. В сельскохозяйственных сооружениях традиционно используется профиль шва внахлест, когда концы панелей перекрывают друг друга и имеют герметик или открытые застежки, удерживающие две панели вместе.

Типы и варианты металлических кровель

Популярность металлических кровель часто объясняется их универсальностью, разнообразием опций и возможностью индивидуальной настройки каждой конструкции, включая цвет, форму, стиль и многое другое.

Типы металлических материалов

Металл — это очень широкий термин, когда речь идет о кровле, особенно потому, что в периодической таблице элементов содержится около 100 металлов. Некоторые из наиболее часто используемых металлических кровельных материалов, используемых в промышленности:

• Сталь с цинковым покрытием
• Оцинкованная сталь
• Нержавеющая сталь
• Алюминий
• Цинк
• Медь

Все эти металлы являются хорошими вариантами, но с каждым из них связаны разные плюсы и минусы.Обязательно ознакомьтесь с вариантами материалов для металлической кровли, чтобы выбрать наиболее подходящий для вашего местоположения, стиля и потребностей.

Стили металлических кровельных панелей

Постоянный шов — Металлическая кровля со стоячим швом — это металлические панели, соединенные вместе по краям для образования вертикального шва. Настоящая система стоячих швов использует метод скрытой установки застежек, то есть зажимы и застежки скрыты под поверхностью и не видны невооруженным глазом.Это то, что отличает его от всех остальных металлических кровель. Фальц со стоячим фальцем считается лучшим вариантом с лучшей защитой по сравнению с металлической кровлей с открытыми креплениями.

Открытая застежка — Металлическая кровля с открытыми крепежными элементами, считается менее дорогим и более экономичным вариантом, устанавливается так, чтобы головки крепежа были видны на верхней части панелей. При установке открытой кровли с креплением крепеж проходит прямо через металл в настил крыши.
