Монтаж электропривода распашных ворот: выбор привода и его монтаж

Важно! Если к этой клемме ничего не подключено, то необходимо установить перемычку между контактом STP и «-«.

Безопасность на открытие/закрытие

CL FSW — Контакты активации элементов безопасности на закрывание (Н.З.): назначение данных подключений — для защиты от защемления людей, животных и посторонних предметов в проеме ворот при закрывании створок. При работе по логике A-AP-S-E-EP срабатывание устройств приводит к реверсивному движению или немедленной остановке и последующему реверсивному движению, если оно установлено (см. программирование). При работе по логике B и C, срабатывание приводит к прерыванию движения.

OP FSW – Контакты активации устройств безопасности на открывание: назначение данных подключений — для защиты от попадания посторонних предметов в зону действия автоматической системы при открывании створок ворот. При работе по логике A-AP-S-E-EP срабатывание устройств приводит к реверсивному движению или немедленной остановке и последующему продолжению движения. При работе по логике B и C, срабатывание приводит к прерыванию движения.

Фотоэлементы и световые индикаторы

TX–FSW – отрицательный контакт напряжения питания фотоэлементов передатчиков: если вы подключаете к этому контакту отрицательный вход питания фотоэлемента передатчика, то предоставляется возможность использовать функцию тестирования фотоэлементов. Если программно разрешена работа этой функции, то каждый раз перед началом движения полотна на открывание или на закрывание, блок управления проверяет работоспособность фотодатчиков.

Разъем J5 на блоке управления служит для работы светового индикатора и электронного замка. W.L. – выход напряжения питания индикаторной лампы: подключение индикаторной лампы осуществляется между +24В и этой клеммой.

LOCK — выход напряжения питания электромеханического замка. Если необходимо, подсоедините 12В электромеханический замок между +24В и этой клеммой.

Разъем J2- для быстрого включения. Используется для быстрого включения следующих встраиваемых устройств FAAC: Minidec, декодера и радиоприемника.

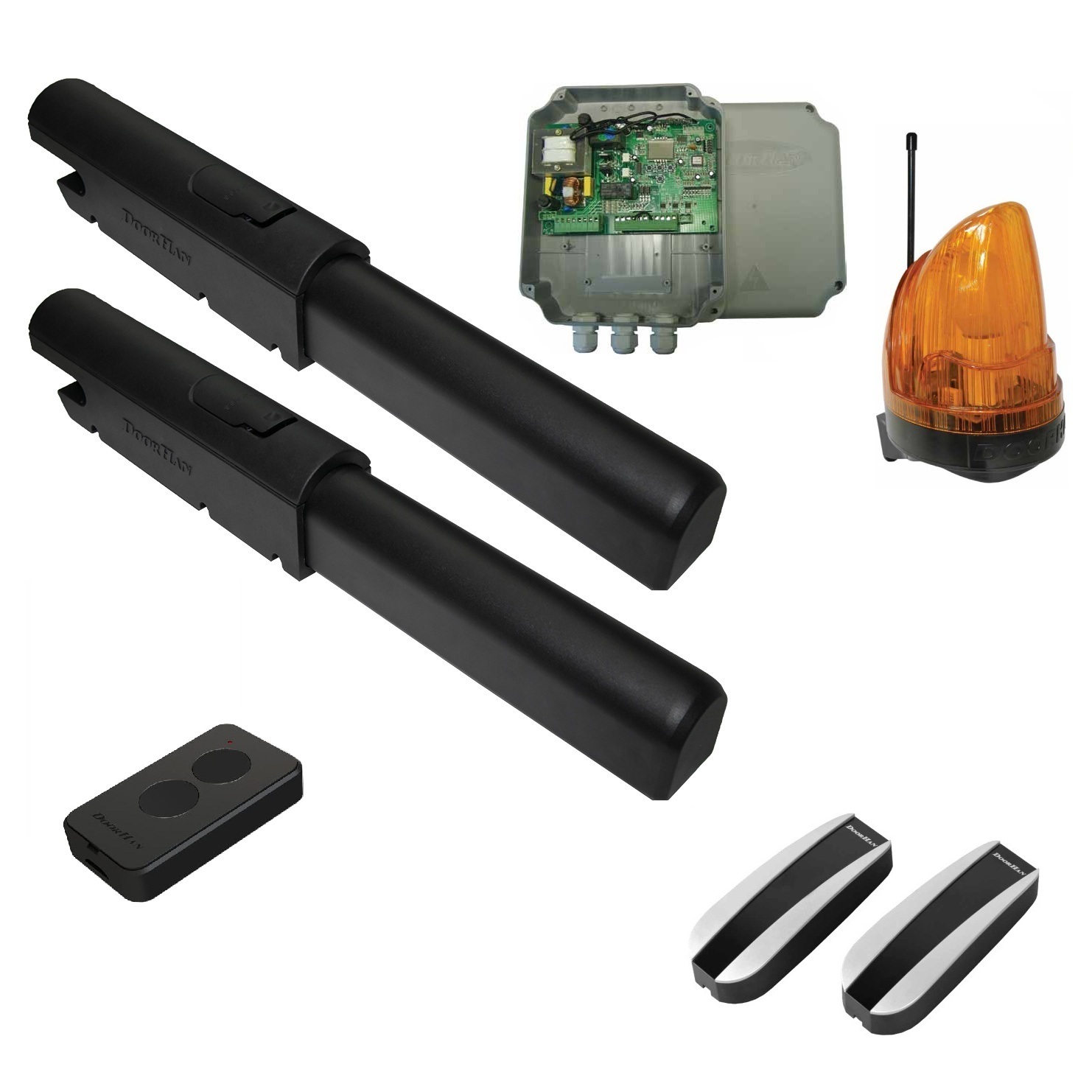

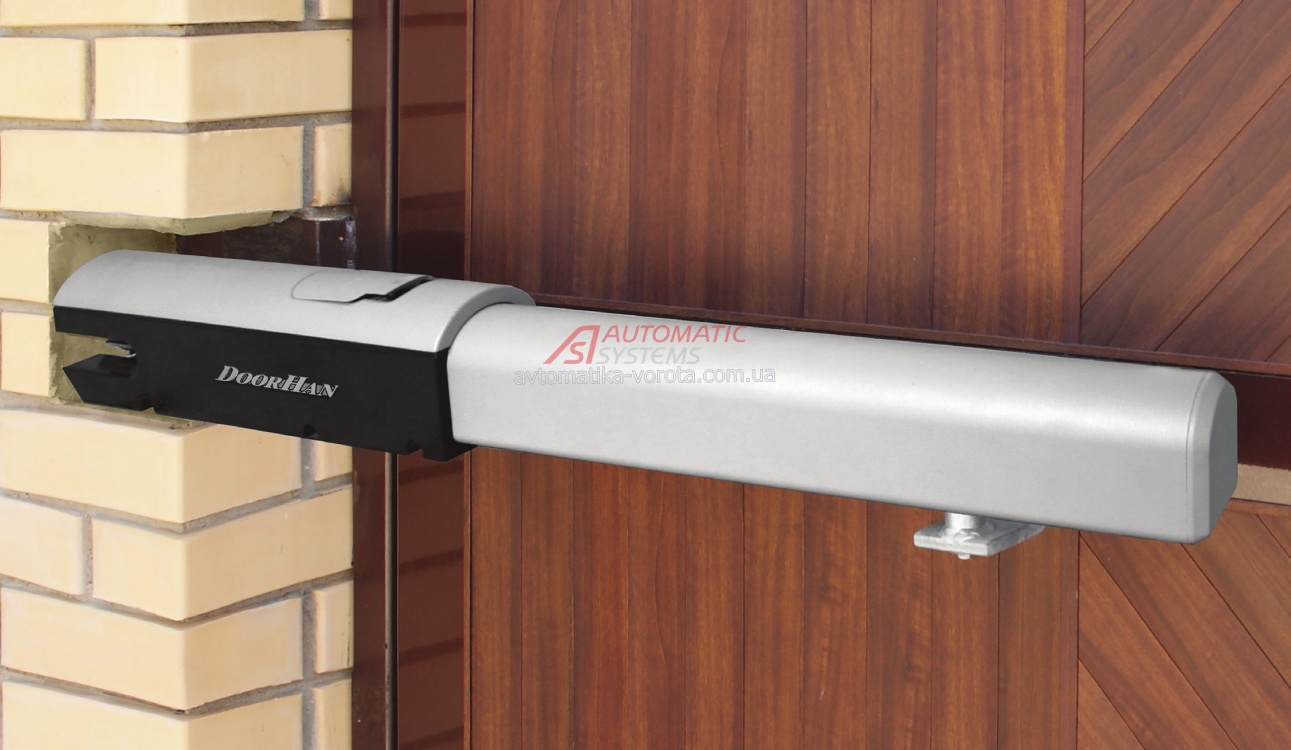

Монтаж электропривода Swing от DoorHan

Монтаж распашных ворот. Рекомендации по установке.

 Монтаж и установку распашных ворот следует проводить строго соблюдая инструкцию и технику безопасности.

1. Несущие профили и «сэндвич»-панели

2. Ручка алюминиевая.

3. Лампа сигнальная

4. Блок управления

5. Электропривод

6. Специальный профиль, скрывающий технологические просветы между створками ворот, между крепежными столбами и створками.

7. Задвижка.

8. Регулируемые петли с износостойкими подшипниками

Этапы монтажа и установки распашных ворот.

1. Сборка створок распашных ворот.

Сборку створок ворот нужно проводить на ровной горизонтальной поверхности. Необходимо следовать инструкции. Установить основные несущие профили на профили для сборки каркаса. Прикрепить боковые профили к нижнему, затем левый боковой соединить с верхним. Установить панели, затем закрепить правый боковой профиль с верхним. Выбрать место крепления петель, установить петли.

2. Подготовка навесных столбов.

Расположить навесной столб ниже бокового основного профиля на 45мм, сделать отметки, а затем отверстия для крепления петель. Установите навесные столбы к столбам проема на одном уровне, проверьте строительным уровнем вертикальность. Закрепите конструкцию.

Возьмите створки, прикрепите к столбам, выравнивая при помощи подкладок и соблюдая горизонтальность положения створки.

3. Установите ручки

4. Установите боковые упоры.

Они устанавливаются на дорожное покрытие сбоку от створок ворот для ограничения их движения при открывании ворот.

5. Установите задвижку

  Для автоматизации ворот рекомендуем ознакомиться с приводами Came и автоматикой Nice для распашных ворот — продукцией ведущих итальянских производителей, лидеров в данной области.

Автоматика для распашных ворот своими руками

Современные ограждающие конструкции играют очень важную роль. Они не только выполняют защитную функцию, но и являются элементом декора участка. При этом вы можете сделать их еще более удобными в эксплуатации, установив автоматику для ворот. Работы по монтажу могут проводить профессионалы, но все чаще собственники выполняют все самостоятельно. Главное, быть предельно внимательным и следовать всем рекомендациям, которые перечислены в прилагаемой инструкции.

Принцип работы устройства очень прост. Необходимо лишь выбрать подходящую для ваших условий эксплуатации автоматику для распашных ворот. На ее выбор влияют следующие параметры:

• ширина створки;
• масса полотна;
• частота использования изделия;
• сила ветровой нагрузки.

Необходимо учитывать каждый из вышеперечисленных факторов, иначе со временем работа привода может быть нарушена. Обязательно перед установкой автоматики на распашные ворота изучите ее схему, а затем проводите подготовительные работы. Они включают в себя осмотр конструкции створок и выявление неполадок в их работе. Правильно установленная ограждающая конструкция должна с легкостью открываться. Если ее работе что-либо препятствует, то нужно найти причину и обязательно ее исправить. Наиболее распространенными проблемами являются несмазанные петли, перекос столба, петель или неровные створки.

Сегодня на любой тип ограждающей конструкции можно вмонтировать привод. Однако наиболее сложной и скрупулезной является установка своими руками автоматики на распашные ворота. Она требует четкого расчета и аккуратного выполнения работ. Даже самый малый недочет может привести к быстрому износу оборудования и выходу из строя. Необходимо не только соблюдать осторожность при установке привода и другого оборудования, но и уметь правильно подключить и настроить всю электрику.

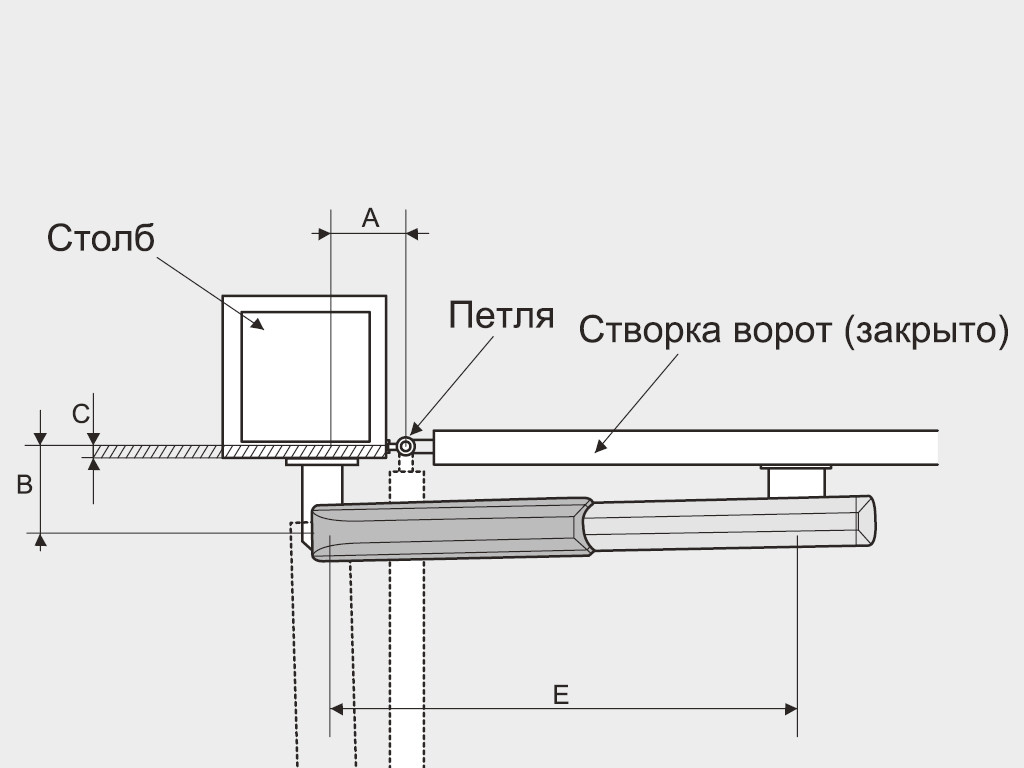

Схема и принцип работы

Принцип работы зависит от выбранного типа автоматики на распашные ворота. Наиболее популярным является линейный привод. Он отличается относительно невысокой стоимостью, простотой конструкции и долговечностью. Срок службы двигателя увеличивается благодаря использованию специальной функции – при открытии и закрытии створки замедляют ход.

Линейный привод позволяет открывать створки участка на 90 градусов. Однако осуществлять монтаж автоматики с открытием распашных ворот наружу и вовнутрь можно лишь на узкий опорный столб. Например, когда его изготавливают из профильной трубы. При открытии створок наружу рекомендуется устанавливать линейный привод в верхней части ворот, поскольку он, сужая проезд, может препятствовать движению автомобиля.

Производители электроприводов стараются постоянно расширять свой ассортимент, удовлетворяя спрос потребителей. Так, на рынке можно найти автоматику для распашных ворот Nice с рычажным приводом (с использованием инструкции вы с легкостью сможете установить его самостоятельно). Он не замедляется к концу цикла открытия или закрытия, поскольку принцип работы рычажного привода заключается в непревзойденной плавности хода. Его использование позволяет открывать створки наружу и вовнутрь участка от 90 до 110 градусов.

Принцип работы рычажного привода заключается в передаче энергии двигателя через редуктор на центральный вал. К нему одной стороной крепятся рычаги, а другой – к створке. Производить монтаж автоматики на распашные ворота своими руками необходимо предельно внимательно: изучите инструкции с фото и видео и информацию на форумах. Рычажный привод используют в тех случаях, когда установка линейного невозможна. Например, если опорные столбы имеют большую ширину и выполнены из кирпича или камня. В этом случае перед монтажом необходимо удостовериться в надежности поверхности, чтобы она не просыпалась под весом привода.

Производители и марки автоматики для ворот

Рынок позволяет выбрать на сегодняшний день того производителя, который будет в полной мере соответствовать всем вашим требованиям, выдвигаемым при покупке электропривода. Однако немаловажную роль при покупке автоматики для распашных ворот играют отзывы. Благодаря им можно узнать, с какими трудностями сталкивались те, кто уже успел установить двигатели на своих участках. Мнения других людей всегда субъективны, но нередко они позволяют принять окончательное решение при покупке.

На протяжении многих лет любовь и доверие покупателей завоевывают итальянские производители. Наиболее популярными являются:

1. Nice;

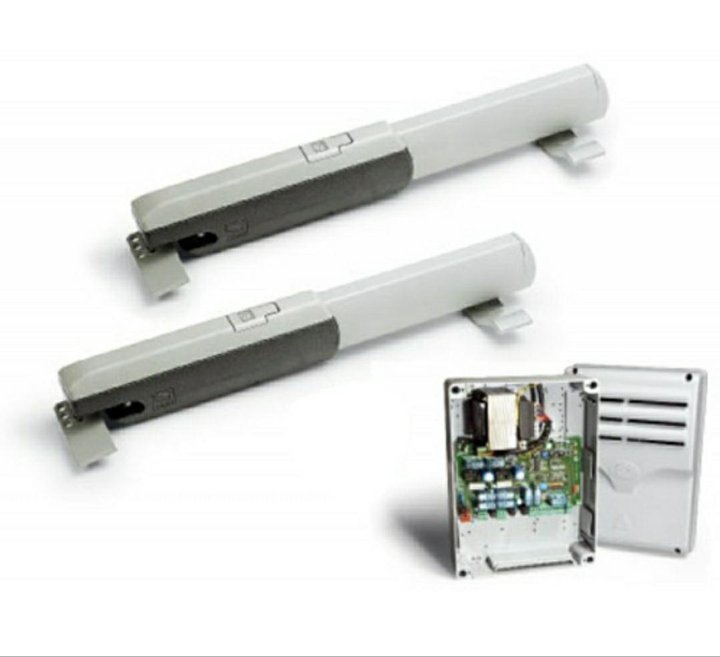

2. Came;
3. Faac.

Это проверенные временем компании, которые на деле доказали свое качество и надежность. При выборе и покупке автоматики для распашных ворот Найс необходимо учитывать массу створки и частоту использования. Более мощные электроприводы устанавливают на промышленных объектах с высокой проходимостью. Компания производит и приводы для частного использования в жилом секторе. Они характеризуются простотой конструкции и легкостью в эксплуатации. Компания предлагает следующие серии электроприводов:

• Wingo;
• PopKCE;
• Toona;
• Hyppo.

Качественный итальянский производитель автоматики Faac предлагает готовые решения для распашных ворот как на частных участках, так и на промышленных объектах. В наборе вы получаете полный комплект изделий, которые останется лишь установить и настроить под конкретные условия эксплуатации.

Существуют и более бюджетные решения. Так, вы можете приобрести продукцию китайских производителей. Следует лишь проявлять бдительность, поскольку не все компании одинаково хороши. Многие производители бюджетных комплектов автоматики для распашных ворот из Китая делают ставку на низкую стоимость, что отрицательно сказывается на качестве продукции. В результате вы столкнетесь с необходимостью замены подобного привода, поскольку многие из них не поддаются ремонту.

Компания Алютех производит электроприводы под маркой An-Motors. Отечественные разработчики создали модели, которые полностью пригодны для эксплуатации в зимнее время, когда на улице отрицательная температура воздуха и высокая влажность. Производство автоматики для ворот полностью проходит в Китае, однако компания тщательно следит за качеством выпускаемой продукции и предлагает гарантию на готовые изделия.

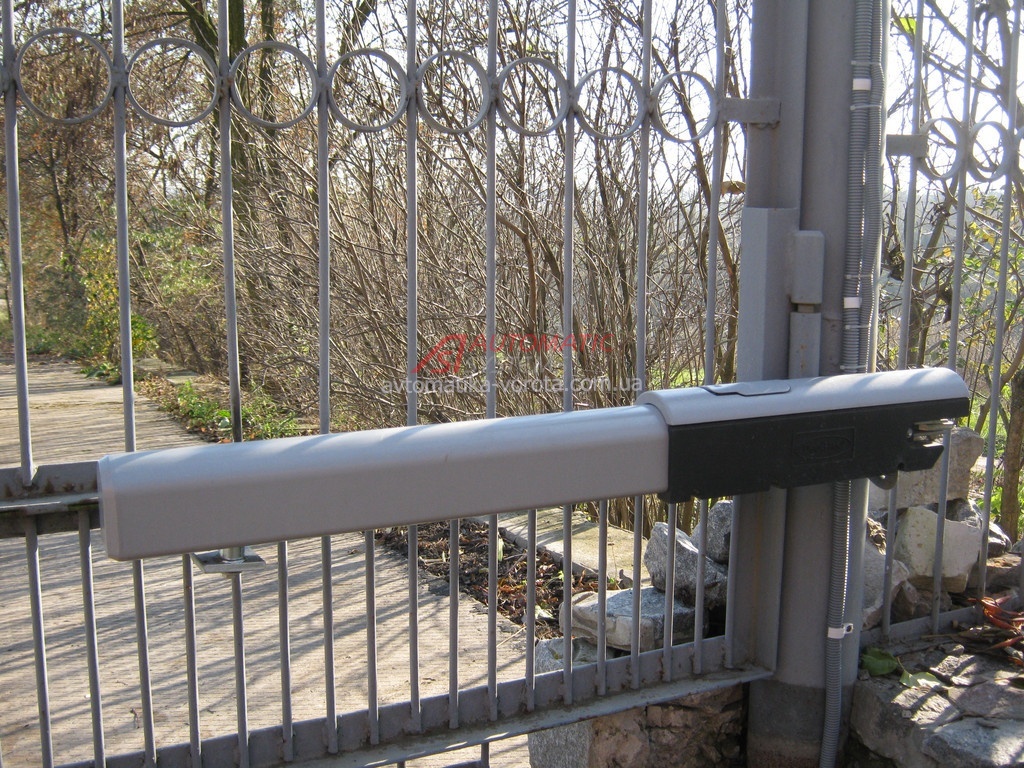

Самостоятельная установка электропривода на распашные ворота

Для начала необходимо удостовериться в том, что створки исправно работают. После этого подготовьте набор инструментов, которые понадобятся для установки самодельной автоматики для ворот с распашными створками. Чтобы сделать все своими руками, помимо дрели, шуруповерта и рулетки вам потребуются молоток, плоскогубцы, рулетка и изолента.

При выборе электропривода необходимо учитывать не только условия эксплуатации, но и вид опорных столбов. Если расстояние от петли до внутреннего края столба составляет 150 мм и менее, то вам подойдет линейный привод. Это наиболее доступный и популярный вид автоматики для ворот распашного типа. Если же расстояние больше, то необходимо выбрать рычажный привод.

Первым делом приступают к монтажу автоматики, а затем электрики. Если четко следовать инструкции и соблюдать все рекомендации, то у вас не возникнет никаких трудностей с монтажом автоматики для распашных ворот своими руками и у вас не возникнет необходимость в ремонте. Если же вы допустите ошибки или не учтете какой-либо параметр, то это приведет к тому, что со временем электропривод быстро выйдет из строя.

Очень важно следить за тем, на каком основании устанавливается привод. Если у вас бетонное или кирпичное основание, то его необходимо предварительно укрепить. Для увеличения срока эксплуатации линейного привода при установке необходимо оставить минимум 1 см запаса хода штока. После этого необходимо проверить механизмы на плавность хода. Движению створок не должно ничего мешать. А вот останавливать их могут упоры или специальная автоматика для ворот с концевыми выключателями.

Подключение электрики должно проходить также строго по инструкции. Необходимо настроить концевые выключатели или же установить на плате время работы створки, если вы планируете использовать упоры. Для безопасности и удобства конструкция может оснащаться сигнальными лампами и фотоэлементами. Установите также во дворе резервную кнопку, которая позволит пользоваться автоматикой для распашных ворот без пульта.

А вы готовы самостоятельно установить в своем дворе электропривод? Мы ждем ваших ответов в комментариях под статьей.

Руководство по установке ворот с электроприводом

Все больше домовладельцев видят преимущества установки ворот с электроприводом.

И легко понять почему.

Они обеспечивают дополнительную безопасность и удобство, а их потрясающий внешний вид добавляет сдержанности и потенциально увеличивает стоимость вашей собственности.

Автоматические ворота также долговечны и при правильном уходе в соответствии с рекомендованным графиком обслуживания будут работать в течение многих лет.

Сколько стоят ворота с электроприводом?

В качестве ориентира мы предлагаем алюминиевые ворота по цене от нескольких сотен фунтов для пешеходных ворот до от 2 000 до 4 000 фунтов стерлингов для подъездных ворот, сделанных на заказ, в современном или классическом стиле.

Между тем, двигатели для ворот варьируются по цене от нескольких сотен фунтов за двигатель с шарнирно-сочлененной рамой низкой интенсивности (для легких ворот) до в среднем 1000 фунтов за пару подземных двигателей для распашных ворот и их фундаментные коробки.

Если вы намереваетесь добавить автоматизацию к существующим воротам, то все же необходимо учесть некоторые соображения.

Хотя вы не будете платить за новые ворота, могут возникнуть дополнительные расходы, связанные с подготовкой существующих ворот для автоматизации.

Например, вам может потребоваться построить достаточно прочных столбов для установки двигателей ворот.

Вы также должны учитывать затраты на установку.

Во многом они определяются земляными работами и типом ворот.

Земляные работы включают в себя столбы, столбы и, если вы выбрали распашные ворота, установку подземных двигателей и дренаж, а также расходы на сертифицированное электроснабжение.

Тщательное обследование места установки квалифицированным установщиком позволит выявить потенциальные проблемы и то, что их решение приведет к увеличению затрат.

Конструкции электрических ворот

Есть так много разных стилей и типов электрических ворот на выбор.

В нашем ассортименте есть множество цветов, дизайнов и рисунков заполнения.

Все чаще алюминий становится материалом для автоматических ворот из-за сочетания прочности и сравнительной легкости.

Это означает, что они не только дешевле в эксплуатации, но и уменьшают нагрузку на арматуру и требуют менее мощного двигателя.

Также нет недостатка в возможностях конструкции ворот; от современного до классического, от простого к разработке.

Найдите время, чтобы изучить доступный ассортимент.

Если вы не видите то, что вам нравится, можно создать индивидуальные варианты, соответствующие вашим конкретным желаниям.

Какая система электрических ворот самая лучшая?

Лучшая система электрических ворот для вашего проекта будет та, которая отвечает вашим конкретным требованиям, является рентабельной и долговечной.

Прежде чем решить, какой вариант является для вас лучшим, важно взглянуть на то, что включают в себя системы электрических ворот и что они должны делать.

Все системы комплектов автоматики ворот будут состоять из минимального количества основных элементов:

1. Один или несколько электромеханических или гидравлических двигателей для перемещения каждой створки ворот
2. Система управления
3. Фотоэлементы безопасности
4. Дистанционное управление открытием и закрытие ворот

В некоторые комплекты может быть включен ряд дополнительных функций, но также могут быть добавлены:

1. Ручное управление в случае выхода из строя автоматики или отключения электроэнергии
2. Мигает предупреждение светится, когда ворота работают.
3. Защитные кромки, которые обнаруживают контакт с объектами, когда ворота открываются и закрываются.
4. Предупреждающие надписи для предупреждения людей об их работе.Они особенно полезны в коммерческих условиях.
5. Система петлевых кабелей, встроенная в подъездные пути, которая обнаруживает транспортные средства, проезжающие через нее, и управляет воротами
6. Системы контроля доступа, включая домофоны, клавиатуры, бесконтактные считыватели и аудио- или видеосвязь с воротами

У нас есть широкий выбор комплектов электрических ворот на выбор в компании Gate Automation Supplies.

Вот некоторые из наших самых популярных:

NICE TOONA5024-DKIT — популярный выбор для распашных ворот.

Эта модель третьего поколения подходит для распашных ворот высотой до 5 м и представляет собой систему на 24 В со встроенной защитой.

КОМПЛЕКТ ДВИГАТЕЛЯ ВОРОТ NICE RUNKIT 2 230 В переменного тока совместим с системой Opera, что упрощает программирование, управление и обслуживание вашей системы автоматизации и может работать с откатными воротами весом до 1800 кг. В комплект входит необратимый электромеханический мотор-редуктор затвора со встроенным блоком управления и электромеханический концевой выключатель. В комплект также входят два передатчика, фотоэлементы и приемник.

Чтобы еще больше снизить затраты и упростить работу, мы поставляем два очень популярных комплекта и комплекта затворов.

Комплект для автоматизации откатных ворот Life из алюминия содержит все необходимое для установки автоматических откатных ворот на вашем участке.

Если распашные ворота подходят больше, тогда наш комплект для автоматизации алюминиевых ворот Life Swing предлагает все необходимое.

Оба комплекта включают алюминиевые ворота с плоским верхом, полностью закрытые, антрацитово-серого цвета.Они имеют высоту 1,8 м и подходят для приводов с проемами до 4 м.

В комплект откатных ворот входит популярный комплект двигателя для ворот Life ACER230Vac, который подходит для откатных ворот весом до 400 кг. Комплект распашных ворот предлагает вам выбор из двух различных комплектов автоматизации. Оба комплекта также содержат внешние фотоэлементы и пару передатчиков скользящего кода.

В комплект калитки также входит отдельный блок управления.

Оба этих набора представляют собой отличную ценность и относительно просты в настройке и программировании после установки.

Какой материал ворот лучше?

Подъездные ворота изготавливаются из различных материалов, и все они могут быть автоматизированы.

В прошлом для подъездных ворот использовались два наиболее распространенных материала: дерево и кованое железо.

Оба остаются популярными, особенно в старинных домах.

Деревянные ворота

Деревянные ворота убедительно прочные и прочные и обладают эстетической привлекательностью, которую многим трудно превзойти.

Если за ними хорошо ухаживать, они могут быть прочными и долговечными.

Однако, когда дело доходит до автоматизации, у них есть некоторые недостатки.

Одно из них — их вес.

Деревянные ворота могут быть тяжелыми, а в сырую погоду станут еще тяжелее, когда они впитают воду.

Двигатель, прикрепленный к воротам, должен быть достаточно мощным, чтобы двигать их.

Еще один фактор, который следует учитывать при выборе деревянных ворот, — это объем необходимого обслуживания.

Даже при окрашивании и лакировании покрытие поверхности в конечном итоге будет пузыриться или отслаиваться, вода попадет в дерево, оно потрескается и медленно гниет.

Железные ворота

Кованые ворота могут быть красивыми.

Часто изготавливаются по заказу опытными мастерами, их дизайн может быть богато украшенным и детализированным.

Железные ворота часто автоматизируются, когда они уже находятся на месте, и домовладелец не хочет их заменять.

Некоторые из проблем, с которыми сталкиваются деревянные ворота, аналогичны тем, что касается кованого железа.

Они будут нуждаться в регулярной чистке и обслуживании, чтобы они выглядели наилучшим образом.

Они также тяжелые, поэтому для их безопасной и эффективной работы потребуется мощный двигатель.

Срезать углы с мотором на деревянных и кованых воротах не окупается, потому что из-за дополнительного износа их, скорее всего, потребуется заменить.

Алюминиевые ворота

Все чаще алюминий становится очень популярным выбором, когда речь идет о новых установках электрических ворот.

Как материал для автоматических ворот, он почти не имеет себе равных; легкий, но при этом невероятно прочный.

Двигатель и детали изнашиваются меньше, чем ворота из дерева или железа, что также означает, что они дешевле в эксплуатации.

Благодаря достижениям в производстве и дизайне алюминиевых ворот, они выглядят почти так же, как альтернативы, с огромным выбором стилей и доступных отделок.

Например, отделка под дерево на алюминиевых воротах, стилизованная под деревянные ворота, представляет собой не подверженную гниению альтернативу настоящим вещам.

Распашные или откатные электрические ворота?

Выберете ли вы распашные или раздвижные ворота, это будет зависеть от планировки вашего подъездного пути и от того, сколько места у вас есть.

Распашные ворота могут быть тише и подходят для узких проездов.

Распашным воротам требуется место на вашем участке, чтобы они могли безопасно открыться.

Если они собираются открываться наружу, вам необходимо убедиться, что они не выходят на общественные земли, такие как тротуары.

Однако на распашные ворота может повлиять сильный ветер, поэтому они могут быть не лучшим вариантом, если вы живете в незащищенном месте.

Распашные ворота также не подходят, если ваша подъездная дорожка ведет к дому с уклоном, так что открывающиеся ворота приземляются на поднимающийся подъезд.

Раздвижные ворота не открываются на ваш подъезд, поэтому вам не нужно оставлять свободное место, чтобы ворота могли открываться.

Однако для раздвижных ворот необходимо пространство, в которое можно врезаться, длиннее, чем ворота, на уровне входа в подъездную дорожку и сбоку от столбов или столбов ворот.

Как установить ворота с электроприводом

Любой, кто хочет установить ворота с электроприводом, должен обладать квалификацией и опытом со знанием соответствующих вопросов безопасности.

Если у вас нет опыта установки электрических ворот, рекомендуется воспользоваться услугами профессионала.

Место должно быть надлежащим образом обследовано, и аудит безопасности должен быть завершен для выявления потенциальных проблем, требующих внимания перед установкой.

В компании Gate Automation Supplies мы работаем с опытными установщиками электрических ворот.

Имея многолетний опыт поиска и устранения неисправностей, мы можем предложить жизнеспособное решение любых потенциальных проблем.

Мы досконально знаем, что доступно, и как это может помочь вам в достижении ваших целей.

Почему бы не связаться с нашей опытной командой за советом по вашему проекту?

как выбрать и установить ворота + тонкости настройки автоматики

Выбор и установка распашных ворот — ответственные этапы в организации доступа на приусадебный участок, территорию предприятия, в гараж. Ведь от этого зависит надежность и функциональность входной группы.Ты согласен?

Но как правильно выбрать и установить ворота? Об этом мы и поговорим в нашей статье. Учитывайте важные критерии, влияющие на выбор, а также дайте инструкции по установке ворот и настройке автоматики. Представленный материал предоставим с наглядными фото и подробными видео-рекомендациями.

Содержание статьи:

• Что нужно учитывать при выборе ворот?
  • Критерий №1 — место установки ворот
  • Критерий №2 — габариты конструкции
  • Критерий №3 — тип и ветровая нагрузка
  • Критерий №4 — количество створок и калиток
  • Критерий №5 — эффективность автоматизации
  • Критерий №6 — проектирование конструкций
  • Критерий №7 — материал изготовления
  • Критерий # 8 — значение ворот
• Этапы установки распашных ворот
  • Установка опорных столбов
  • Установка петель и дверной петли
• Особенности монтажа и настройки автоматики
  • Требования к размещению привода
  • Нюансы подключения и настройки
• Выводы и полезное видео по теме

Что нужно учитывать при выборе ворот?

Чтобы распашные ворота стали оптимальным решением, а также прослужили долго и без поломок, необходимо учитывать ряд важных особенностей.И еще до выбора, а тем более перед покупкой и установкой ворот.

В противном случае игнорирование этого правила может привести к денежным потерям. Например, это может произойти, когда характеристики опорных стоек и электроприводов окажутся несовместимыми.

Ворота современные распашные — это надежная, прочная конструкция. Но это довольно дорого, поэтому к выбору и установке нужно подходить ответственно. Созданный в первую очередь проект поможет избежать ошибок.

Во избежание проблем следует обратить внимание на:

• местонахождение;
• размеров;
• место для открывания;
• ветровая нагрузка;
• воротного типа;
• количество закрылков;
• наличие калитки;
• подбор автоматики;
• архитектурный проект;
• материал изготовления;
Цена
• .

Перечисленные особенности напрямую влияют на функциональность дверей, их долговечность и удобство использования.

Критерий №1 — место установки ворот

Проектирование входной группы следует начинать с осмотра места будущего расположения ворот — на этом этапе определяется, сможет ли конструкция иметь необходимый функционал.

Почему определяется по земле:

• удобство въезда / выезда автотранспорта — машина даже подъедет к воротам, заедет в них, а потом припаркуется на территории гаража, участка;
• стоимость устранения недостатков, мешающих выполнению подъезда;
• правовых оснований.

Последний пункт говорит о том, что наличие каких-либо ограничений сделает установку ворот в конкретном месте невозможной. Например, нельзя ухудшать жилищные условия соседей, перекрывать путь пожарным машинам, использовать чужую территорию.

Определение местоположения распашных ворот позволит понять, будет ли удобно ими пользоваться, а также рассчитать стоимость оборудования подъездных путей и разобраться со многими другими сопутствующими вопросами.

При проектировании убедитесь, что двери можно открывать на нужный угол (90-120 °) и закрывать после парковки.

И еще следует учитывать, что зимой нужно будет где-то убирать снег, значительное количество которого обычно мешает открываться заслонкам. То есть рядом с воротами должен быть дополнительный запас места.

Критерий №2 — размеры конструкции

При проектировании конструкции распашных ворот следует обратить внимание на ряд параметров, чтобы правильно организовать плановый контроль доступа, комфортность входа / выхода на территорию.

Следовательно, следует точно рассчитать габариты:

• вся конструкция ворот;
• проезжая часть;
• створка;
• колонн.

При этом следует иметь в виду, что входная группа должна позволять проезд не только существующему транспортному средству, но и более крупному. Например, пожарная машина или большая машина (купленная в будущем).

На фото решетчатые распашные ворота. Которые сегодня становятся все более востребованными, так как обладают высокими эстетическими свойствами.И при правильном подходе могут подчеркнуть красоту дома, участка. Кроме того, решетчатые ворота отличаются малой парусностью, что продлевает срок службы дорогостоящих электроприводов.

Критерий №3 — вид и ветровая нагрузка

Что касается типа, то в входной группе два основных типа дверей: глухая и решетчатая .

В первом случае вся площадь ворот покрыта облицовкой из различных материалов. Этот вариант наиболее популярен, если владельцы хотят исключить посторонних из осмотра своей территории.

Решетчатые ворота представляют собой конструкцию с отдельно расположенными створками, поэтому пространство за ними хорошо видно.

Ворота глухие, в силу особенностей своей конструкции, имеют высокую парусность. Что является существенным недостатком при сильном ветре. Например, если электроприводы выбраны неправильно, то они не смогут закрыть ворота или их износ значительно ускорится. А это приведет к преждевременной поломке указанного дорогостоящего оборудования.

Чтобы избежать этих проблем, еще на этапе проектирования ворот следует рассчитать ветровую нагрузку.Этот шаг поможет вам выбрать лучший вариант привода.

Не стоит игнорировать ветровую нагрузку, так как это приводит к преждевременному выходу из строя электроприводов, выкручиванию ворот, а бывает, что двери просто не закрываются при сильных порывах

Чтобы выполнить расчет, площадь слепых ворот необходимо умножить на давление ветра, которое актуально для желаемого региона. Указанный параметр можно узнать у специалистов организаций, занимающихся монтажом ворот.Но во многих случаях давление ветра может достигать 60 кг / м².

Рассмотрим пример расчета нагрузки для ворот площадью 5 м²: 5 м² x 60 = 300 кг .

Затем полученное значение нужно разделить на количество листьев.

Так, например, если их 2, то получаем: 300/2 = 150 кг — именно эта нагрузка будет воздействовать на каждую половину ворот, если их площадь равна.

В результате проведенных расчетов выясняем, что для автоматизированного управления каждой створкой необходимо приобретать электропривод, способный выдержать нагрузку в 150 кг.Но практичнее добавить 15% запаса хода, а еще лучше 50%. В последнем случае приводной двигатель не будет подвергаться максимальным нагрузкам, что продлит его ресурс, причем значительно (в 2 раза).

Критерий №4 — количество створок и калиток

Потребители чаще всего останавливаются на одно- и двустворчатом исполнении входной группы. При этом створки могут складываться и пополам или гармошкой. Такие функции востребованы, когда пространство ограничено.

Складные створки распашных ворот повышают их функциональность, делают их более удобными, практичными в условиях нехватки места. Управлять ими так же легко, как и обычно. Единственным недостатком можно считать только более высокую стоимость.

Такое устройство, как калитка, часто является элементом конструкции ворот — может быть частью дизайнерского решения. Или он используется как отдельная структура.

Критерий №5 — эффективность автоматизации

На этапе проектирования ворот следует решить, как они будут управляться.То есть вручную или автоматизированный (с использованием электроприводов). Дизайн входной группы в обоих случаях разный.

Если на момент установки ворот денег недостаточно, но в будущем планируется установка автоматики, то следует принять промежуточное решение. То есть установить входную группу, конструкция которой позволит в будущем без переделок, дополнительных затрат установить электроприводы.

Критерий № 6 — проектирование конструкций

Для современных распашных ворот мало быть надежными и долговечными.Потребители все больше обращают внимание на эстетические характеристики. Дизайн особенно важен для владельцев частных домов.

В результате архитектурный план должен быть комплексным, что позволит создать гармоничный жилой комплекс.

Критерий №7 — материал изготовления

Каркас распашных ворот чаще всего изготавливается из стальных труб различного сечения. Профиль у которых может быть круглым или квадратным. В редких случаях каркас изготавливается из дерева. Он красивый, экологически чистый, но по долговечности и прочностным свойствам указанный материал уступает своим стальным аналогам.

Материалом для изготовления распашных ворот чаще всего выступает металлический профиль, листовая сталь, а также различные кованые элементы, различные виды пластика, в том числе прозрачные, непрозрачные, сэндвич-панели. Но все более востребованным снова становится деревянная облицовка (на фото ниже).

Ворота с деревянными панелями. На картинке показано, как не устанавливать актуаторы. Они расположены слишком низко, поэтому их работе будут мешать снег, осадки, что снизит долговечность электроприводов

Выбирая материал изготовления, следует обращать внимание на его вес.Поскольку от этого зависит мощность электроприводов, которые необходимо будет установить, удобство при открывании вручную.

Критерий # 8 — значение ворот

Ассортимент входных групп богат в разных ценовых категориях. Поэтому приобрести ворота по приемлемой для покупателя стоимости не составит труда.

Также следует учитывать, что дорогие ворота обычно требуют значительных затрат на обслуживание и ремонт.

Пошаговый монтаж распашных ворот

Основным этапом является установка опорных столбов.К которому впоследствии крепятся створки ворот.

Материалом для изготовления опорных столбов может быть:

• стальные трубы — обычно используются изделия сечением 60Х60 мм или 80Х80 мм;
• бетон;
• кирпич;
• камень.

Для обеспечения достаточных прочностных характеристик конструкции все типы столбов, кроме стальных труб, снабжены металлической основой — сердечником.

Для установки опоры нужно пробурить колодец (можно выкопать вручную).Затем внизу создается песчаная подушка, которая предотвращает перемещение колонны во время работы. Далее нижняя часть столба заливается бетонным раствором. Если есть желание снизить стоимость процедуры, то можно использовать метод засорения, но в этом случае надежность конструкции будет ниже

Установка опорных стоек

Материал изготовления влияет на объем работ при установке. Так что стальных труб достаточно вбить в или бетон .При необходимости их можно установить комбинированным способом.

Трубы заглублены на глубину 1,5 м. Для этого необходимо заранее хорошо подготовиться. Процедуру забивания можно проводить с помощью кувалды и деревянной колодки. Но это самый трудоемкий способ. Поэтому чаще всего используют специальные приспособления, например, сваебойные станки.

Затем выполняется выравнивание с помощью гидравлического уровня. Далее опорные столбы соединяются с забором и между собой.Для чего нужны специальные съемные ленты?

Конструкция распашных ворот должна иметь достаточную жесткость, чтобы исключить возможность выкручивания створок, возникновения других дефектов, приводящих к дополнительным затратам (ремонт, замена отдельных элементов)

Бетонирование столбов — более надежный способ, потому что вся конструкция входной группы будет более устойчивой. Это не сложнее, чем забить.

Итак, бетонирование состоит из нескольких этапов:

• бурение скважин;
• установка и центровка;
• заливка бетоном.

При этом глубина колодца обычно не более 1,5 м. Монтаж опорных труб производится в армированном стекле или без него. А для выравнивания используется гидравлический уровень.

Раствором заливается не весь колодец, а только его часть. Например, если глубина 1,5 м, то бетонируются только нижние 50 см. Остальное пространство засыпано щебнем, почвой.

Монтаж петель и петли дверной

Независимо от способа установки опорных стоек, необходимо приварить дальнейшие петли.После этого осуществляется навеска створки распашной калитки.

Опорные столбы со стальным сердечником устанавливаются так же, как и стальные аналоги, до тех пор, пока они не будут облицованы кирпичом или другим требуемым материалом.

Но следует помнить, что к каждому сердечнику следует приваривать шарнирные петли и накладку. Это необходимо для крепления створки и электропривода.

К декоративным качествам распашных ворот предъявляются все новые и новые требования. Поэтому в перечень монтажных работ входят еще и отделочные работы.Но сделать ворота оригинальными сегодня несложно. Например, на фото пояс с недорогой наклейкой.

Когда ворота не планируется автоматизировать, нет необходимости в накладных плитах. Если обстоятельства изменятся, то их можно будет прикрепить к опорным стойкам с помощью химических анкеров или сварки. Последний способ более надежен.

Рекомендуем ознакомиться с руководством по электросварке для начинающих.

В любом случае плиту нельзя крепить ниже 50 см от уровня земли — чем ниже, тем больше на нее влияет влага.Так, зимой электропривод будет покрыт снегом, что может привести к преждевременной поломке.

Открытие створок ворот можно производить в любом направлении, но практичнее наружу. Это сэкономит место на вашей территории.

Особенности монтажа и настройки автоматики

В состав систем управления воротами входит значительное количество элементов, обеспечивающих их эффективную и безопасную работу:

• Электроприводы различных типов (рычажные, линейные).Каждая створка оснащена одним таким приспособлением.
• Блок управления.
• Фотоэлементы. Они не являются обязательным элементом конструкции, то есть даже без них автоматика легко справится с закрытием / открытием ворот. Фотоэлементы позволяют мгновенно определить препятствие — ребенка, животное, неудачно управляемую машину. Затем дайте команду остановить движение листьев.
• Провода.
• Панели управления.
• Распределительные коробки.

Автоматика ворот работает от 220 В.

На фото линейный электропривод. В его верхней части виден ключ, которым открываются двери при отсутствии электричества. В этом случае кронштейн привода приваривается к накладке и таким же образом крепится к стальному сердечнику стойки

Если владелец планирует самостоятельно установить автоматику, то следует выбрать модель электропривода, на которую после самостоятельной установки не пропадет гарантия.

Автоматика для распашных ворот не должна стоить дешево, ведь малоизвестные производители часто экономят на качестве.Например, стальные шестерни электропривода (показанные на фото) часто заменяют пластиковыми.

Требования к размещению привода

Важным моментом при настройке конструктивных элементов системы управления створкой ворот является их правильное размещение:

• Фотоэлементы должны располагаться строго напротив друг друга. Это необходимо для того, чтобы ничего не мешало приемнику принять командный сигнал от передатчика.
• При установке электроприводов следует учитывать требования и рекомендации производителя.Практически во всех случаях следует соблюдать неукоснительное соблюдение требований к расстоянию между петлями и углу наклона опорной стойки. Очень важно, чтобы кронштейн привода находился на правильном расстоянии (значение указано в инструкции) от угла стойки.

Если игнорировать перечисленные требования, то ворота просто не откроются.

При креплении кронштейна электропривода к опорной плите сваркой сначала выполняется прихватка.После этого производятся замеры, а также тестовое открытие / закрытие створки, и только потом проводится ошпаривание. В этом случае, если будут выявлены какие-либо недостатки, то кронштейн можно без особых трудностей и потерь перенести на новое место.

На фото представлен электропривод, расположенный в верхней части створки, и это может привести к ее преждевременной поломке. Причина: когда заслонка уже упирается в защелку, мотор все равно будет пытаться ее сдвинуть. В результате произойдет скручивание, если жесткость недостаточна.

Шток электропривода должен крепиться к раме створки, а не к створке, даже если она жесткая. Блок управления размещают на вертикальной поверхности не ниже полуметра от земли, но желательно выше. Этот элемент системы герметичен, но это правильно, если резиновую прокладку периодически заменять. Это снизит вероятность выхода из строя дорогой платы, аккумуляторов, трансформатора внутри.

Нюансы подключения и настройки

Автоматика подключается к электросети после установки всех элементов системы.Изначально провода подводятся к блоку управления. А потом к приводному двигателю и другим устройствам.

Для подключения автоматики желательно использовать медные провода ПВА. Их следует защищать гофрированными трубами. Если кабель проходит под проезжей частью дороги, то водопроводные трубы лучше брать пластиковые, что исключит поломку даже при значительной нагрузке.

Электропроводка должна быть скрыта, то есть они должны быть спрятаны внутри опорных труб, в заборе и т. Д. Если это невозможно, то для изоляции необходимо использовать материалы, устойчивые к ударам.ультрафиолетовая радиация.

На схеме показано, как должна быть размещена автоматика, управляющая створками распашных ворот. Для обеспечения достаточного уровня безопасности необходимо использовать 2 комплекта фотоэлементов

Для снижения нагрузки на электропривод используют ограничители положения створки. Снижают негативное воздействие на мотор-редуктор при ветре, открытии створок людьми. Это значительно увеличивает срок их службы.

Открыть ворота при отсутствии электричества можно специальным ключом.Он есть в каждом электроприводе.

Выводы и полезное видео по теме

Разобраться в том, как проводится установка автоматики, поможет видео:

Современные распашные ворота эффективно предотвращают несанкционированный доступ на территорию. А также значительно повысит комфорт и безопасность входной группы. Но для этого необходимо правильно выбрать и установить ворота и автоматику.

Есть ли у вас опыт самостоятельного монтажа ворот, установки и подключения автоматики? Расскажите об этом нашим читателям — ниже расположена форма блока комментариев.Также здесь вы можете загрузить оригинальные фотографии ваших ворот, задать вопросы или оставить рекомендации по выбору.

Прочный, автоматический, сверхмощный двигатель для автоматических распашных ворот Inspiring Collections

 Alibaba.com предлагает широкий спектр высококачественных, эффективных и интеллектуальных двигателей для автоматических распашных ворот  , которые идеально подходят для всех типов коммерческого использования. Эти продукты оснащены всеми новейшими технологиями, обеспечивающими долговечность и стабильную производительность.Этот мотор  для автоматических распашных ворот  идеально подходит для установки в офисах, торговых центрах, промышленных предприятиях, аэропортах и ​​во многих других местах. Электродвигатель  для автоматических распашных ворот  изготовлен из оптимальных стандартных прочных материалов, обеспечивающих экологичность, а также поставляется с опциями энергосбережения. Вы можете приобрести их у ведущих поставщиков и оптовиков на сайте по привлекательным ценам и предложениям.
 Хорошо спроектированный мотор  для автоматических распашных ворот на строительной площадке изготовлен из металлических рам, стекла, стеклопластика и т. Д., Что обеспечивает более высокую надежность, стабильность и долговечность.Эти продукты разработаны для стабильной работы с регулируемым временем открытия и закрытия. Роликовые двигатели переменного тока, бесщеточные серводвигатели постоянного тока, которые помогают мотору  для автоматических распашных ворот  открываться и закрываться, очень эффективны и требуют минимального обслуживания. Потребляемая мощность двигателя  для автоматических распашных ворот  может варьироваться в зависимости от продуктов, но обычно находится в диапазоне от 220 В до 380 В.

 Alibaba.com предлагает несколько автоматических приводов для распашных ворот  , чтобы удовлетворить ваши индивидуальные требования.Эти продукты энергосберегающие и, следовательно, существенно сокращают расходы. Электродвигатель для автоматических распашных ворот   доступен во всех типах раздвижных, толкающих и вытяжных, с одним двигателем, варианты открывания для индивидуального соответствия вашим требованиям. Эти прочные моторы  для автоматических распашных ворот  просты в установке и оснащены специальными шумоподавляющими гусеницами.

 Изучите обширную линейку автоматических приводов для распашных ворот   на сайте Alibaba.com, которые соответствуют требованиям вашего бюджета.Эти продукты предлагаются с послепродажным обслуживанием и расширенной гарантией. Они также имеют сертификаты ISO, CE, ROHS, SGS.


Автоматика для распашных ворот своими руками

Сегодня многие мечтают об устройстве автоматики для распашных ворот своими руками. Их можно открывать и закрывать с помощью пульта дистанционного управления. Совершенно не нужно выходить из машины в ненастную погоду.

Характеристики ворот с электроприводом

Установка привода в ворота — дело довольно сложное.Это может сделать точно и точно человек с определенной квалификацией. Электропривод лучше подготовить.

При установке на ворота необходимо учитывать:

• , в каком положении находится заслонка относительно стойки;
• возможность использования опор для установки автоматики без концевых выключателей.

Если игнорировать эти параметры, может произойти следующее:

• кронштейны отрываются от задвижек или от стоек;
• выходит из строя электродвигатель;
• прочие неприятности.

Люди, настраивающие привод, должны иметь навыки работы с различными кабелями, которые являются его частью.

Показан комплект для распашных ворот без троса. Имеет долгий срок службы. Отличается силой и гибкостью. В собранном виде он показан. Механизм очень простой на вид, открывает и закрывает ставни до 15 секунд. К недостаткам его можно отнести то, что на пути полотна не должно быть никаких препятствий.

Они могут привести к неисправности системы и заклиниванию клапанов.Для бесперебойной работы необходимо периодически очищать всю площадь под крыльями. Все части механизма, требующие смазки, необходимо вовремя смазать. При возможном выходе из строя механизмов закрывания и открывания нельзя применять чрезмерное усилие для перемещения заслонок.

Проем оборудован распашными дверями, оснащен электродвигателями. Затем устанавливается механизм открывания, активируется и блок управления. Если створки движутся в разные стороны, вам понадобится одна из них, реверсирующая соединение.

Далее устанавливаем концевые выключатели. Привод снова тестируется. Напоследок можно поставить фотоустройство и сигнальную лампу. Схема расположения показана.

самоделка Автоподзавод

При желании можно сделать автоматику для ворот своими руками. Этот процесс — довольно увлекательное занятие. Основным элементом механизма может быть поворотная спутниковая антенна. Этот мотор подходит для распашных ворот. Для его работы необходимо обеспечить напряжение 36 В.
