Маркировка пилок для лобзика расшифровка и таблица Bosch Makita Metabo DeWalt

У каждого производителя своя маркировка пилок для электрического лобзика. Но почти все производители указывают, для своих пилок, еще и маркировку, которую разработала компания Bosch. Поэтому начну я с этой маркировки.

Маркировка пилок Bosch

Bosch маркирует свои пилки буквенно-цифровым кодом. Выглядит такой код вот таким образом:

T101 B, U101 B, T344 D, T344 DP, T308 BF и так далее. Буквами и цифрами в этом коде описываются характеристики пилки.

Первая буква это тип хвостовика пилки. Это чаще всего буква Т и очень редко буква U. Потому что хвостовик U типа сегодня почти не используется в лобзиках. Впрочем, обычно в лобзик можно вставить пилки с обоими типами хвостовика.

После первой буквы идут три цифры, иногда даже 4, которые обозначают длину пилки и тип ее применения. Первая из этих цифр всегда обозначает длину пилки:

  • 1 - пилка длиной 10 или менее сантиметров (до 100 мм). Самые короткие пилки. В маркировке учитывается длина пилки с хвостовиком. Цифра маркировки не определяет точную длину, а лишь ее крайний диапазон.
  • 2 - пилка длиной более 100 мм, но менее 120 мм. В ассортименте Bosch всего две пилки с индексом 2, это T244 D и T234 X, обе длиной 117 мм.
  • 3 - пилка длиной от 100 до 150 мм.  Длина пилок с индексом 3 может сильно различаться. T301 BCP, T308 BF имеют длину 117 мм, а T344 DP имеет длину 152 мм.
  • 7 - пилка длиной более 150 мм.
  • 10 - пилка длиной более 200 мм.

Таким образом получается:

  • T301 BCP - длина более 100 мм.
  • T101 AO - длина 100 мм (или менее).

Последние две цифры определяют тип пилки, например:

  • 01 обозначают шлифованные полотна и неразведенные зубья (пилки для чистого пропила). Чаще всего пилки с индексом 01 предназначены для чистого пиления дерева.
  • 02 - пилки для термопластичных пластиков - полипропилен, полиметилметакрилат, ПВХ, полистирол, полиамид, полиэтилен. Цифры 02 часто комбинируются с буквой H, например T302 H.
  • 08 обозначают особую форму зуба - пилки для сверх чистого пропила, чаще всего по дереву.
  • 11, 19 обозначают пилки с фрезерованными зубьями.  Чаще всего пилки с этими индексами предназначены для пиления дерева.
  • 13 обозначают волнообразный нож.
  • 18 и 21 обозначают пилки для металла. Пилки с индексом 18 имеют волнистые, фрезерованные зубья. Пилки с индексом 21 имеют волнистые, фрезерованные зубья, но другой формы, по сравнению с 18 индексом.
  • 23 и 34 обозначают пилки с переменным (прогрессивным) шагом зуба.
  • 27 обозначают пилки для алюминия и подобных ему мягких, вязких металлов.
  • 44 обозначает пилки с большим разведенным зубом (пилки для быстрого грубого распила).
  • 41 обозначает пилки для абразивных материалов - гипсокартон, газобетон, фиброцемент.

Таким образом получается:

  • T301 BCP - длина более 100 мм, пилка для чистого пропила.
  • T101 AO - длина 100 мм (или менее), пилка для чистого пропила.

После цифр идут буквы, которые определяют шаг зуба пилки и тип ее применения или материал изготовления. Первая буква всегда указывает размер шага зуба:

  • G - менее 1 мм
  • E - 1.4 и 1.5 мм
  • А - менее 2 мм, ближе к 2 мм.
  • В - 2 - 3 мм
  • С - 3 - 4 мм
  • D - 4 - 5 mm
  • X - пилка с переменным шагом зуба. Ближе к хвостовику зуб мелкий, ближе к концу зуб крупный (до 5 мм).

Таким образом получается:

  • T301 BCP - длина более 100 мм, шаг зуба между 2-3 мм, пилка для чистого пропила.
  • T101 AO
    - длина 100 мм (или менее), шаг зуба меньше 2 мм, пилка для чистого пропила.



Следующие буквы (вторая и далее) обозначают:

  • F - составное полотно из двух типов стали - HCS + HSS. Полотно из HCS стали, зубцы из HSS стали. Такие пилки имеют более долгий срок "жизни".
  • O - пилка для фигурного пропила. От обычных пилок она отличает более узким полотном.
  • R - с обратным направлением зуба - от хвостовика к концу полотна.
  • P - пилка с более толстым полотном. Если например пилка T301 B имеет толщину 1 мм, то пилка с индексом P может иметь толщину до 1.7 мм (на хвостовике).
  • I - пилка с ненаправленной (ни вниз, ни вверх) формой зубьев и мелким шагом зубьев. Рекомендуется для пиления тонких ламинированных материалов, например ламината.
  • S - пилка для листовой нержавеющей стали.
  • BC - переменный шаг зуба, так называемый «японский зуб».
  • RIFF - зернистое углеродное покрытие. Пилка для пиления керамической плитки.
  • H - пилка для пиления термопластичных пластмасс, например ПВХ.
  • HM - зубья из твердосплавного материала. Пилка для пиления твердых материалов с абразивным наполнителем, например Кориан, Варикор, гипсокартон, газобетон, стекловолокно, углеволокно.
  • AW (или 13 A) - даже не пилка, а волнообразный нож. Для разрезания мягких материалов - картон, полистирол, резина и т.п.



Таким образом получается:

  • T301 BCP - длина более 100 мм, переменный шаг зуба (японский зуб), пилка для чистого пропила, полотно увеличенной толщины.
  • T101 AO - длина 100 мм (или менее), шаг зуба меньше 2 мм, пилка для чистого пропила, пилка для фигурного пиления.

На пилках Бош, маркировку наносят на хвостовик пилки. А на полотне пилки есть текстовая подсказка:

Маркировка T308 BP означает что это пилка длиной более 100 мм, шаг зуба у нее между 2 и 3 мм, и у этой пилки увеличенная толщина.

Текстовая подсказка "Precision for wood" означает, что это пилка для точного, по углу, пропила. То есть этой пилкой можно сделать ровный пропил под 90 или 45 градусов. Если конечно лобзик позволяет сделать ровный пропил.

Информация по пилкам Бош, на официальном сайте.



Маркировка пилок Makita

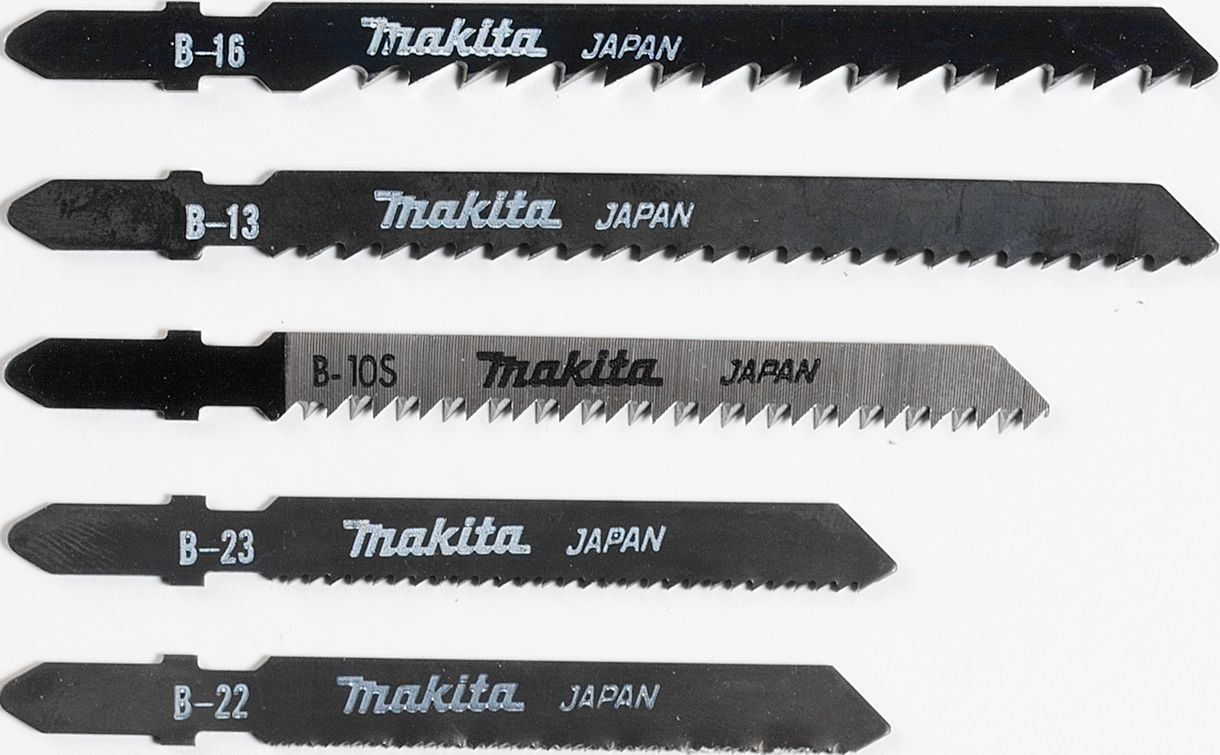

Makita тоже маркирует свои пилки буквенно-цифровым кодом. Выглядит такой код вот таким образом: В10S, В13, В16, L10 и т.д.

Буквы означают:

  • В - длина рабочей части (с зубьями) пилки пилок менее чем 100 мм.
  • L - длина рабочей части (с зубьями) пилки 100 или более мм.

Что означают цифры неясно, собственные коды Makita не информативны. Но для большинства своих пилок, Makita указывает на упаковке соответствие в кодировке Bosch.

Однако это не означает, что такие пилки точно копируют пилки Bosch, это просто ближайшее соответствие по характеристикам. Это связано с тем, что пилки Макита делают в Японии, по своим технологиям и поэтому это не копии Бошевских пилок.

На упаковках пилок Makita указаны технические характеристики - размеры, шаг зуба. Таким образом можно ориентироваться по этой информации. На сайте Макита нет информации по пилкам, в удобной форме. Нужно скачать огромный PDF файл (почти 300 Мб) - каталог аксессуаров и там искать информацию по пилкам. На русском сайте Макита этого каталога нет, его нужно скачивать с японского или американского сайта. Каталог на английском языке.



Маркировка пилок DeWalt

DeWalt тоже маркирует свои пилки буквенно-цифровым кодом. Выглядит такой код вот таким образом: DT 2205, DT 2074 и т.д. Собственные коды DeWalt не информативны, но для большинства своих пилок, DeWalt указывает на упаковке соответствие в кодировке Bosch.

Поскольку пилки DeWalt делают в Швейцарии, как и для Бош, вероятно что это в основном копии пилок Бош. Информацию по пилкам Девольт можно получить в официальном магазине DeWalt Россия.



Маркировка пилок Metabo

Metabo тоже маркирует свои пилки цифровым кодом. Выглядит такой код вот таким образом: 23651, 23640 и т.д.

Цифровой код Metabo не информативен как и у Деволт и Макита. Мало того и на упаковке они не дают соответствие в кодах Бош. Так что нужно открывать сайт Metabo и там по номеру смотреть характеристики пилки. А на сайте, для большинства своих пилок, Metabo указывает соответствие в кодировке Bosch. Сайт Метабо.

Поскольку пилки Metabo делают в Швейцарии, как и для Бош, вероятно что это в основном копии пилок Бош.

Резюме

Из всех самых популярных производителей, у Бош наиболее информативная и удобная маркировка пилок. Не случайно что именно она стала стандартом де факто. Однако это не значит что пилки Бош самые лучшие в мире. Тем более, что Бош не производит пилки сам, а заказывает у стороннего производителя в Швейцарии. Не исключено даже, что пилки для Bosch, Метабо, DeWalt и некоторых других фирм, делают на одном и том же заводе в Швейцарии.

Больше всего информации по пилкам предоставляет компания Бош. У нее информации не только много, но ее легко найти. Есть информация непосредственно на страницах сайта, есть хороший каталог в PDF формате.

На втором месте компания Девольт. На третьем месте компания Метабо - информации по пикам мало, но найти ее легко на их сайте. Метабо, на сайте, указывает толщину своих пилок.

Хуже всего с Макитой. На русском официальном сайте информации по пилкам нет. На япноском и американском сайтах она есть, но в очень неудобной форме.



Помощник.ру, 2019



как правильно выбрать пилки для электрического лобзика — обзор товара от компании Гала Центр

Лобзик может все, если он оснащен правильными и качественными пилками. Хотите с легкостью распиливать дерево, пластик, металл и оргстекло? Тогда поспешите купить пилки для электрического лобзика Ермак оптом на сайте Гала-Центр. Какие модели выбрать и как разобраться в непонятных цифрах, рассказывают эксперты в нашей статье.

Пилки для электрических лобзиков Ермак и маркировка

Разобраться во всех цифрах и буквах, указанных на упаковке товаров, новичку достаточно сложно. Здесь-то на помощь и приходит следующая шпаргалка:

Первая буква после цифр означает размер зубьев по возрастанию: A (самый мелкий для металла), B (чуть побольше для ДСП), C и D (самые крупные для грубого реза).

За буквой, обозначающей, размер зубьев, иногда стоит еще одна цифра. Ее обозначения в следующей таблице:

Далее нам нужно узнать, из какого материала сделана пилка. Для этого следует расшифровать аббревиатуры из латинских букв:

Исходя из нашей шпаргалки, понять, какая пилка Ермак перед вашими глазами, достаточно легко:

T101B — пилки с T-образным хвостиком, коротким полотном 75 мм и размером зубьев B. Материал пилки HCS — легированный упругий сплав, предназначенный для работы с деревом.

Классификация пилок для электрических лобзиков

Деликатный распил. Если нужно точно и ровно отрезать фанеру, оргстекло, пластик, ламинат, листы ДВП и ДСП, советуем выбирать изделия с мелкими зубчиками. Они делают гладкий срез без сколов. Оптимальным вариантом станут пилки для электрического лобзика Ермак Т101В. Главное условие качественной работы — толщина заготовки не должна быть больше 7,5 см.

Быстрый распил. Если нужно быстро распилить старую оконную раму и идеальный срез неважен, рекомендуем купить пилки для электрического лобзика Ермак с крупными зубьями. Чем массивнее зубья, тем быстрее выполняется работа. При этом важно помнить — срез получится грубым и негладким. Выбирайте пилки T-144D для мягкой древесины толщиной до 5 см и пилки T-244D, легко справляющиеся с брусками толщиной 10 см.

Фигурное пиление. Если в дереве нужно выпилить круг, ваш выбор — Ермак -119ВО. Тонкие полотна предназначены для фигурной резки. С их помощью легко выпилить овалы, ромбы и круги в фанере и листах ДСП. Благодаря мелкому зубу получается гладкий и ровный рез.

ВАЖНО. Для поперечного реза выбирайте прямые зубья, для резки вдоль волокон — косые зубы.

Пиление металла. Для резки металла толщиной до 3 мм используется T-118A Ермак, предназначенная для цветных металлов и стали. Ключевое отличие — очень мелкие зубья. Часто такую модель используют для распила пластика.

Для работы с очень тонкими металлическими листами толщиной до 1,5 мм, купите пилки T-118G.

Пиление пластика. Если нужно отрезать пластиковую трубу или подрезать подоконник, используйте модели с крупными зубами, предназначенные для дерева или металла. Также можно взять мелкозубную модель, но работать придется очень аккуратно и медленно, чтобы опилки не размягчились. Оргстекло и тонкий пластик прекрасно режется пилками по дереву с небольшими зубчиками.

Где купить пилки для электролобзика Ермак оптом

В каталоге Гала-Центр представлен большой ассортимент пилок для работы с деревом, сталью и цветными металлами. Вы можете выбрать инструменты для деликатного или грубого реза по оптовым ценам с бесплатной доставкой по России и городам Крыма.


Виды, особенности и маркировка пилок для электролобзика

Электрический лобзик является прибором регулярного практического применения у каждого мастера по дереву, а развитие и совершенствование техники расширило сферу его практического использования. Теперь прибором можно успешно пользоваться и при работе с другими материалами, единственное, что следует учесть, это правильный выбор пильного полотна. Пилки для электролобзика классифицируются по нескольким наиболее значимым признакам, что позволяет изначально подобрать нужную насадку в зависимости от особенностей и типа резки. Попробуем разобраться с тем, как правильно выбрать пилку для своего лобзика, и какие ее виды бывают.

Главный признак, наиболее точно разделяющий все варианты пилок для электролобзика — вид обрабатываемого материала.  Эта классификация позволяет детально описать особенности эксплуатации.

Пилки по дереву

Изначально лобзик приходил на помощь тем, кто регулярно работал с деревянными материалами. Несмотря на то, что современные электрические модели стали намного совершеннее и могут справляться с большим количеством разновидностей материалов, работа по дереву остается приоритетной задачей. В зависимости от типа выполняемых работ следует выбирать оснастку для инструмента.

Выполнение быстрого реза

Очень часто при выполнении резки деревянных материалов на первое место ставится не чистота и аккуратность реза, а скорость, с которой выполняется этот процесс. Для этого рекомендуется приобретать полотна, предназначенные для быстрой пилки. Их легко отличить от других разновидностей по следующим параметрам:

  • длина полотна должна быть не менее 60 мм;
  • размер зубьев достигает 6 мм;
  • развод большой (примерно 1 мм).

При выполнении распиловки дерева и подобных ему материалов поперек волокон лучше использовать полотно с прямым зубом. Если выполняется продольный рез, то лучше брать пилку с косым зубом.

Читайте также: как вставить пилку в лобзик.

Выполнение чистого реза

Во время выполнения тонкой работы, такой как подготовка щитов для мебели или резка ламината, необходимо, чтобы рез был максимально ровным и аккуратным. В таком случае надо обращать внимание на качество, а не на скорость проведения работ. Поэтому лучше всего использовать специальные пилки для чистого реза. Они обладают следующими особенностями:

  • размер зубьев должен быть не более 3 мм;
  • развод у пилок совсем незначительный.

Большинство типов «чистых» пилок обладают зубьями, которые направлены в сторону инструмента. Это необходимо для того, чтобы лицевая сторона ДСП и ламината не повредилась и на ней не появились задиры и сколы. Поэтому нужно материал укладывать для работы так, чтобы в сторону инструмента она была направлена не лицевой стороной.

Однако у таких пилок есть одна непривычная особенность. При работе инструмент будет выталкиваться наружу, поэтому его необходимо крепко удерживать. Кроме того, можно использовать полотна, у которых имеется два ряда зубьев, направленных в противоположные стороны.

Читайте также: как ровно пилить лобзиком.

Выполнение фигурного реза

При профессиональном использовании или заготовке сложных деталей в домашних условиях может потребоваться сделать фигурный рез. Сделать это очень сложно, но облегчить работу могут пилки, специально предназначенные для этого. Они обладают следующими параметрами:

  • высота полотна не более 4 мм;
  • размер зубьев до 2 мм;
  • длина пилки не более 40 мм;
  • тыльная сторона имеет скос.

Читайте также: как работать лобзиком по дереву.

Пилки для металлических материалов

Для работы с металлическими изделиями лучше использовать специализированный инструмент. Дело в том, что лобзики не рассчитаны на высокие нагрузки, поэтому зубья очень быстро тупятся. Однако иногда может сложиться ситуация, когда кроме такого инструмента под рукой ничего нет. В таком случае лучше заранее приобрести несколько специальных пилок.

Главное их отличие от пилок по дереву в том, что изготавливаются они стали высокой прочности. Кроме того, у них очень мелкие зубья, которые разводятся особенным волнообразным способом. В том случае, когда работа по распиловке металла выполняется регулярно, лучше сразу озаботиться достаточным количеством полотен.

При этом рекомендуется приобрести разновидности для алюминия, стали и остальных цветных металлов. Однако если такая работа выполняется не слишком часто, то вполне достаточно обладать только полотном для стали. Оно вполне достойно справится с любыми цветными металлами.

Пилки для полимерных изделий

Если возникает необходимость распилить трубы или другие изделия из ПВХ, то специально готовится к этому не обязательно. Для такой работы подойдут любые полотна по металлу или дереву. Главное, чтобы у них был крупный зуб. Конечно, можно использовать и мелкозубые полотна, но они будут быстро забиваться пластиком, и их придется регулярно чистить. Если нужно распилить тонкую пластмассу, то стоит применять пилки по металлу с мелким зубом. Если материал толстый, то подойдет и полотно по дереву. В любом случае рез надо выполнять на минимальных оборотах.

Виды, особенности и маркировка пилок для электролобзика

Пилки для лобзика: их виды и особенности

Электрический лобзик является очень популярным инструментом и имеется практически у каждого мастера. В настоящее время изготавливается большое количество полотен для лобзика, которые могут с легкостью справиться не только с древесиной, но и с множеством других материалов. Для того, чтобы разобраться какие существуют пилки для лобзика, рассмотрим этот вопрос более подробно. Существуют универсальные пилки для лобзика, но с помощью таких полотен невозможно качественно выполнить любой тип работы. Они скорее предназначены для черновых работ, при выполнении которых качество выполненной работы не имеет большого значения. Поэтому для узконаправленной деятельности придется выбирать полотно соответствующее вашим требованиям. Полотна отличаются не только по характеристикам, но и внешне. Существуют пилки по дереву, пилки по металлу, а также для гипсокартона, керамики и так далее. При выборе полотна, важным критерием является шаг зубьев. В России за шаг принято считать промежуток между вершинами зубьев, который обозначается буквой t. В ряде других стран шагом считается количество зубьев на один дюйм полотна, которое обозначается аббревиатурой TPI. Поэтому при выборе шага, стоит обращать внимание на маркировку (надписи на боковой стороне) и только после этого делать выводы. Помимо шага, важным критерием является ширина пилки. Ширина влияет на скорость и качество распила. При выпиливании сложных линий, стоит выбирать узкие полотна, которыми гораздо легче управлять и создавать различные линии распила. Желательно, чтобы при работе электролобзика было задействовано от пяти до восьми зубьев. В противном случае лобзик начнет вибрировать и создавать кривой и грубый шов. При выборе полотна для лобзика, стоит обратить внимание на материал изготовления. Узнать эту информацию можно из надписи на пилке для лобзика.

Виды маркировок полотна

Рассмотрим виды маркировок, указывающие на материал изготовления полотна:

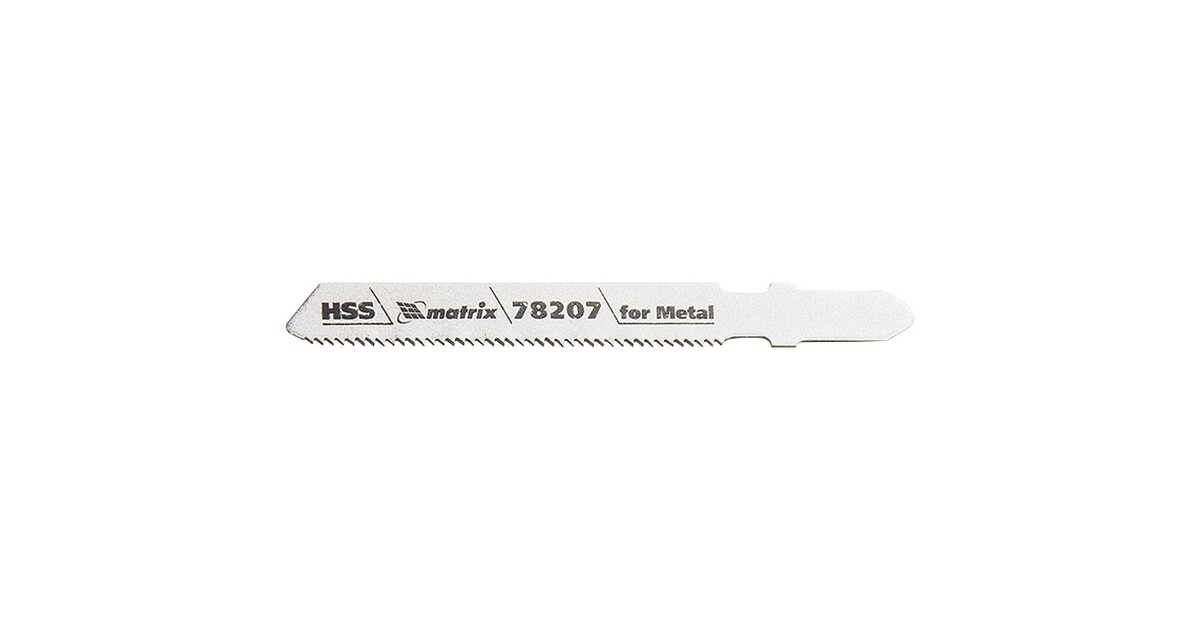

  1. HSS. Означает, что пилка выполнена из закаленной стали, которую допускается эксплуатировать на повышенных оборотах. Данные полотна широко используются для распила прочных поверхностей, в том числе и металлов различной плотности. Несмотря на внушительную жесткость, пилки из стали часто ломаются, поэтому эксплуатировать их нужно с особой аккуратностью.
  2. HIM. Полотно с такой надписью используются для распила кафеля и плитки, так как обладают высоким запасом прочности.
  3. HCS. Такой инструмент подходит для работы с деревом. Производится полотно из высокоуглеродистой стали, благодаря чему обладают большой упругостью. Подходит для любых изделий из дерева.

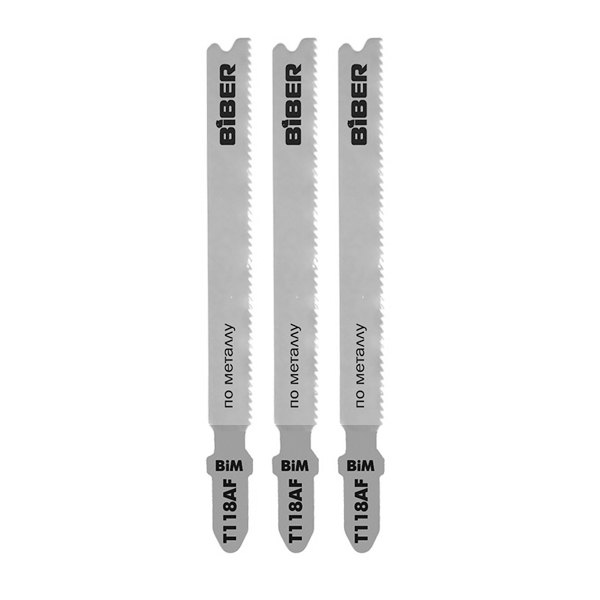

  4. BIM. Полотна из биметаллического сплава вобрали в себя все самое лучшее от вышеуказанных моделей. Здесь сочетается и прочность и упругость. Благодаря этим техническим характеристикам, полотном можно распилить не только дерево, но и металлическое изделие.

О предназначении полотна может рассказать не только надпись, но и его цвет:

  • белый цвет полотна – для распила древесины и металлических изделий,
  • серый цвет — для распила древесины и различных изделий, изготовленных из дерева,
  • синий цвет – разработано исключительно для распила металлических конструкций,
  • черный цвет свидетельствует о том, что пилка предназначена для специальных материалов (плитка, камень).

Помимо этого существует еще множество маркировок пилок:

  • первая цифра «1» означает короткую длину полотна до 7,5 сантиметров;
  • первая цифра «2» означает среднюю длину полотна от 7,5 до девяти сантиметров;
  • первая цифра «3» означает, что полотно длинное от девяти до пятнадцати сантиметров;
  • первая цифра «7» означает, очень большую длину пилки более пятнадцати сантиметров;
  • Буквы (A,B,C,D) после цифр означают величину зубцов.

Маркировка пилок по дереву

Пилки для работы по дереву маркируются следующим образом:

  • T101B короткое полотно с маленькими зубцами, которое обеспечивает ровный и аккуратный шов.
  • T101BR имеет обратный зуб и подходит для распила материалов с декоративной поверхностью. К таким материалам можно отнести ламинат. Особенность данного полотна помогает избежать нежелательных сколов.
  • T301CD предназначено для работы с материалом, толщина которого не превышает 6,5 сантиметров.
  • Т101AO пилка предназначена для фигурной резки.
  • T101BIF это полотно, изготовленное из биметаллического сплава. Используется для распила материалов, толщиной до пятнадцати сантиметров.
  • T101BRF биметаллическое полотно с обратным зубом.
  • T144DP полотно с крупными зубцами, предназначенное для быстрого и грубого распила.

Маркировка для пилок по металлу выглядит следующим образом:

  • T118A пилка с мелкими зубьями, для аккуратного распила небольших конструкций.
  • T318A предназначено для распила металлических труб, диаметром до 6,5 сантиметров.
  • T118G – полотно для распила очень тонких металлических пластин.

Специальные пилки можно отличить по следующей маркировке:

  • T118AHM полотно для работы с тонкими изделиями из нержавеющей стали,
  • T301CHM полотно для стеклопластика, толщина которого не превышает 6,5 сантиметров,
  • T141HM полотно для аккуратного распила гипсокартона,
  • T101A полотно для резки органического стекла,
  • T313AW полотно для резки картона и резины, толщина которой не превышает пяти сантиметров,
  • T150Riff специально разработанное полотно, которое позволяет распилить плитку и кафель.

Полотно для лобзика по дереву

Пилка по дереву позволяет работать с фанерой, мягкой и твердой древесиной, паркетом, ламинатом и со многими видами досок. Пилка для электролобзика по дереву имеет очень важную особенность. Дело в том, что у нее большой шаг между зубьями. Расстояние может достигать четырех миллиметров. При сравнении с другими типами полотен, отличие заметно не вооруженным глазом. Пилка по дереву тоже может быть разной. Они отличаются между собой рабочей длинной зуба и шагом. Такие отличия позволяют идеально подобрать полотно для конкретного вида древесины. В связи с таким разнообразием возникает вопрос, как выбрать полотно для электролобзика по дереву. В данном случае нужно расставить приоритеты, так как полотна делятся на две основные категории: быстрый распил и ровный шов. Чем крупнее зубья у полотна, тем быстрее можно распилить древесину, но при этом может получиться не аккуратный шов. Поэтому придется чем-то жертвовать или выбрать золотую середину. Если в приоритете скорость распила, тогда для таких целей можно приобрести полотно с маркировкой T101D. С помощью него можно быстро распилить древесину, толщиной до восьми сантиметров. Для более толстых заготовок подойдут полотна по дереву с надписью T244D или T344D. Для более тонкой работы и аккуратного шва подойдет модель T101В. Данную модель часто применяют на мебельных фабриках для осуществления чистых. Пользуясь таким полотном, срез получается ровный и без зазубрин. С помощью него можно распилить даже толстую древесину, но на это понадобится очень много времени. При распиле ламината или паркета, недопустимо наличие сколов, рваных швов или зазубрин. Шов должен быть идеально ровным, без видимых дефектов. Проделать такую работу можно при помощи пилки по дереву с обратным зубом. В крайнем случае, можно использовать T101В, но перед этим оклеить место распила скотчем или изолентой. Такая мера предосторожности необходима, чтобы избежать скола декоративной поверхности.

Пилка по металлу

Для распила металлических изделий потребуется электрический лобзик и плотное полотно. Плотность полотна должна быть выше, чем плотность распиливаемого материала. Но вся проблема в том, что плотные материалы очень быстро трескаются и ломаются. Поэтому для резки металла используют биметаллические полотна. Благодаря своей прочности и упругости, они легко справляются с поставленной задачей и не ломаются после первого использования.

Пилка для лобзика по работе с плиткой

Пилка для кафеля или плитки выглядит очень узнаваемо. Перепутать ее с другими полотнами просто невозможно. Дело в том, что данная пилка полностью лишена зубьев. Вместо привычных зубцов полотно имеет карбидо-вольфрамовое напыление, которое хорошо разрезает плитку и другие каменные поверхности.

Пилки для фигурного реза

Пилки для лобзика для фигурной резки легко узнать по наличию мелких зубцов. Такие полотна специально производят очень узкими. Это делается для того, чтобы полотно с легкостью проходило, любые повороты и при этом не закусывалось древесиной. Пилки для электролобзика для фигурной резки по дереву можно узнать не только по внешним признакам, но и по нанесенной маркировке. На таких полотнах маркировка всегда начинается с буквы «О».

Производители полотен для электролобзика

При выборе пилки необходимо обращать внимание на ряд показателей, при этом фирма производства имеет огромное значение. На прилавках магазинов находится огромное количество изделий от российских, китайских и европейских производителей. При таком большом выборе, порою возникает вопрос, как выбрать пилку для электрического лобзика. Наиболее привлекательными по своей стоимости являются полотна от китайских производителей. Стоимость таких пилок почти в два раза ниже, чем у европейских производителей. Все это очень привлекательно, но есть одна проблема. Полотна из Китая не отличаются хорошим качеством. Они постоянно стачиваются, перегреваются и лопаются. Поэтому дешевле будет один раз приобрести качественное полотно и пользоваться им на протяжении длительного времени.

Оснащение электролобзика

Основная часть производителей постоянно работают над усовершенствованием своих инструментов и разработке дополнительного оснащения к своему устройству. Среди таких дополнений, можно отметить систему, которая помогает избежать сколов на верхней поверхности материала. Этот вопрос особенно актуален при распиле материалов с декоративной поверхностью (ламинат, паркет, облицовочная доска). Также очень полезным дополнением считается циркульный резец и параллельный упор. Благодаря параллельному упору можно без особых усилий нарезать неограниченное количество одноразмерных реек. Циркульный резец позволяет выпилить идеальный круг различного радиуса. Имея в своем арсенале подобные устройства, можно проводить более широкий перечень работ и при этом значительно экономить время.

Установка полотна в электролобзик

Пилка устанавливается в специальный разъем и надежно закрепляется зажимами. На рынке существует огромное количество лобзиков, при этом некоторые производители вносят отдельные особенности в механизм креплений. Но в большинстве случаев установка полотна происходит по стандартной схеме.

  1. Электролобзик оборудован специальным рычагом, который одним движением ослабляет зажимы и позволяет без проблем извлечь полотно.
  2. После того как зажимы ослаблены, необходимо взять пилку и вставить ее хвостик в специальное отверстие.
  3. Теперь остался заключительный этап, который включает в себя зажим регулировочного винта.
  4. После того как все установлено, необходимо убедиться что полотно установлено надежно и ровно.
  5. Приступаем к работе.

Типы хвостиков полотен

Крестообразный хвостик или есть еще одно название Т-образный. Такое название получено благодаря визуальному сходству с буквой «Т». С таким видом хвостика существуют самые разнообразные полотна, начиная от полотен для дерева и заканчивая пилками для кафеля. U-образный хвостик, так же получил свое название, благодаря соответственной форме. Очень редкий вид полотен, который подходит только к американскому инструменту. Помимо этого существуют конический и погружной хвостик, но рассматривать их практически не имеет смысла, так как в России преобладающую часть рынка заняли полотна с «Т» образным хвостиком. Остальные модели практически не используются, так как нет подходящего инструмента. Любой тип хвостика надежно крепится в подходящем для него электрическом лобзике. Поэтому разница состоит исключительно в форме.

Виды пилок для электролобзика и их технические особенности

Электрический лобзик является прибором регулярного практического применения у каждого мастера по дереву, а развитие и совершенствование техники расширило сферу его практического использования. Теперь прибором можно успешно пользоваться и при работе с другими материалами, единственное, что следует учесть, это правильный выбор пильного полотна. Пилки для электролобзика классифицируются по нескольким наиболее значимым признакам, что позволяет изначально подобрать нужную насадку в зависимости от особенностей и типа резки. Попробуем разобраться с тем, как правильно выбрать пилку для своего лобзика, и какие ее виды бывают.

Особенности классификации

Требования, предъявляемые к инструменту, в настоящее время очень высоки. Важны и производительность, и скорость работы, и точность пропила, и его ровность. В общем виде все варианты классификаций полотен, подходящих для электролобзика, можно объединить в несколько групп по следующим признакам:

  • тип хвостовика;
  • материал, используемый в процессе обработки;
  • варианты формы зубьев пилки;
  • ширина полотна;
  • шаг зубьев;
  • толщина полотна.

Виды пилок

По типу хвостовика

Т-образный вариант. Этот хвостовик именуют «бошевским», так как именно компании Bosch принадлежит идея его создания. Ориентируясь на лидера в этой сфере, другие производители стали производить лобзики с такими же хвостовиками, поэтому в настоящее время они повсеместно распространены.

U-образный хвостовик. Следующий по частоте использования – американский вариант, который подходит для старых типов лобзиков. Также совместим с моделями, имеющими винтовые и колодочные зажимы.

Хвостовики Makita и Bosch. Раритетные представители своего вида, подходящие только к лобзикам того же производителя, причем старого образца.

По материалу

Пожалуй, это главный классификационный признак, наиболее точно разделяющий все варианты пилок для электролобзика и позволяющий детально описать их виды и особенности эксплуатации.

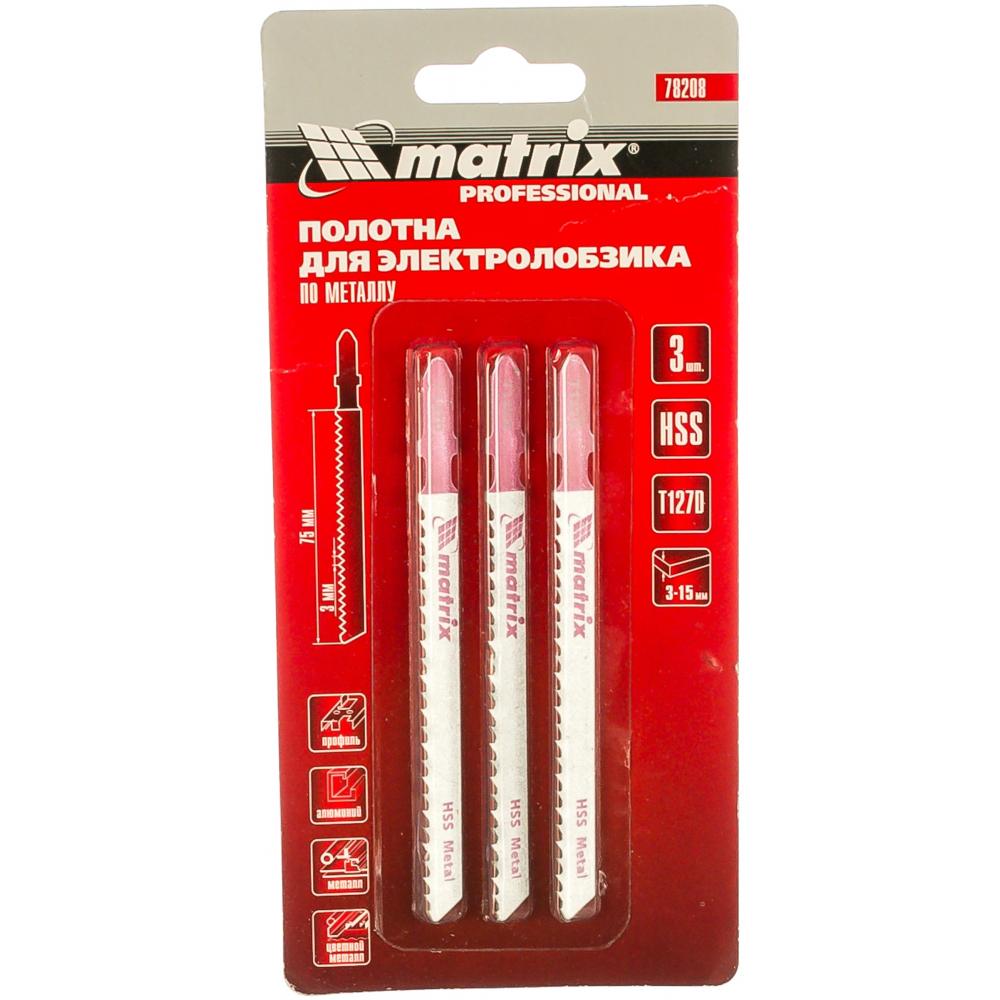

По металлу. Такие пильные полотна чаще всего изготавливают из особой быстрорежущей стали, сами сегменты резки мелкие и зависят от степени твердости металла – чем он тверже, тем мельче зуб. Вообще, по правде сказать, лобзик не сильно подходит для металла – процесс резки обычно становится длительным. Выбранный вариант пилки может подходить либо для алюминия, либо для стали, либо для цветных металлов.

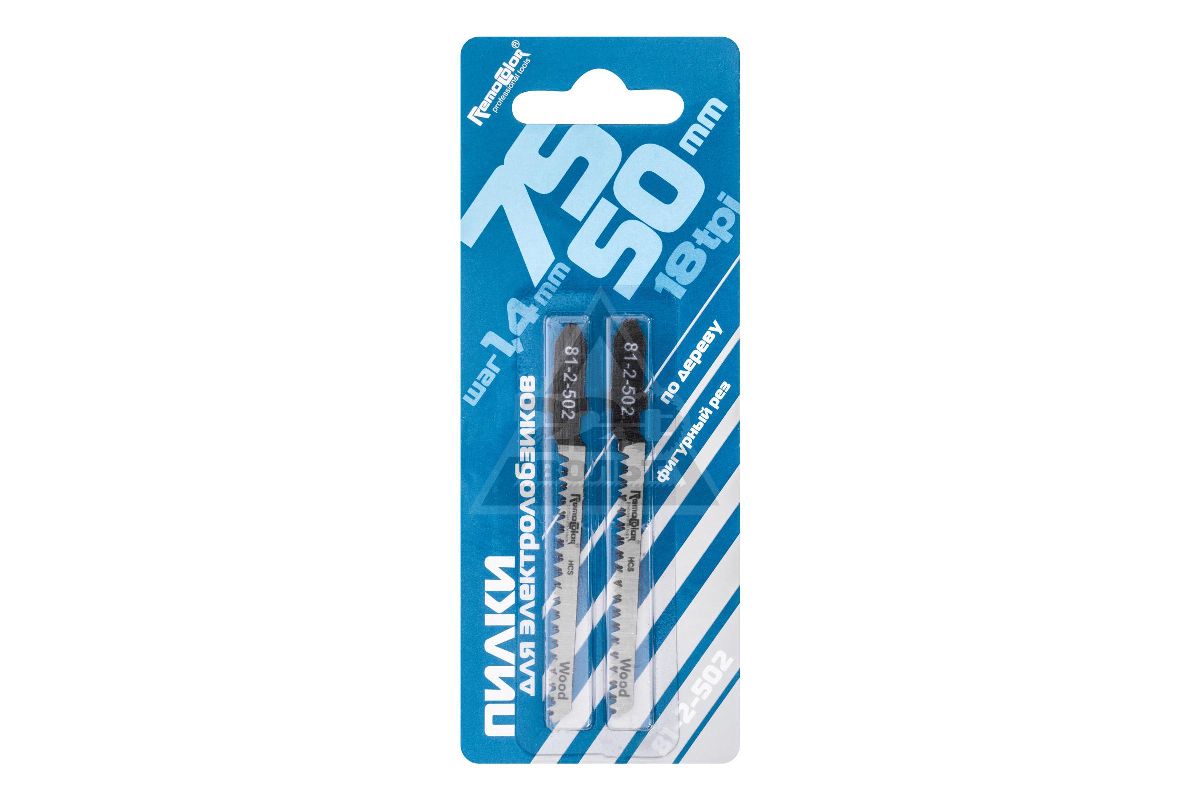

По дереву. Именно дерево с момента создания электролобзика было единственным вариантом материала в сфере его применения, и до сих пор именно оно является его классическим предназначением. Такие пилки производят из стали хромованадиевого или высокоуглеродистого типа. При этом для черновой распилки, где важна не столько аккуратность и точность, сколько скорость, используют широкие полотна и крупные зубцы.

Для чистой обработки панелей из ДСП и ДВП нужна скорее аккуратность, нежели повышенная производительность, поэтому пилка для этих целей имеет зубья до 3 мм и небольшой развод.

Существуют также специальные варианты с двойным рядом зубьев, позволяющие максимально точно сделать рез ламинированных панелей. Для фигурной обработки используются неширокие варианты полотен с мелкими зубьями и слегка скошенной тыльной частью.

Для ламината. Особенность такого полотна заключается в наличии так называемых обратных зубьев, предотвращающих возникновение сколов на лицевой части при пилении. Зуб у такой пилки мелкий.

Для керамической плитки. Такие модели снабжены карбидным покрытием по краям. Такой насадкой удобно резать и даже фигурно вырезать. Однако следует учесть, что электролобзиком получится пилить только настенную плитку, для напольной необходима болгарка или плиткорез.

Универсальные. Одинаково неплохо справляются и с деревом, и с металлом благодаря тому, что на одной стороне пилы зубцы мелкие, а на другой – крупные. Для фигурных обработок и абсолютно безукоризненного распила такое лезвие не подойдет.

Специальные. Подразделяются на группы изделий, предназначенных для разных материалов. Для керамической плитки, как уже описывалось ранее, подходят варианты из самых прочных сплавов со специальным напылением. Выбирая лобзик для таких целей, учтите, что целесообразность его использования присутствует только в случаях необходимой фигурной резки, для прямых кромок существуют другие, более приспособленные варианты.

Если материал содержит абразивные частицы, как в случае с гипсом или цементом, пилки тупятся очень быстро. Следует выбирать особые полотна, на режущей части которых располагаются напайки твердого сплава.

Для мягких «форм» типа картона или резины, выбирают «беззубые» пилы, которые, скорее, напоминают ножи. Рез кромки выполняется волной со шлифовкой.

По форме зубьев

С разведенными фрезерованными. В таких вариантах пилок зубья отгибаются в разные стороны по очереди. При этом нормальной считают ширину разводки равную 1,5-й толщине самого полотна. Благодаря разводке не происходит сильного нагревания, а опилки удаляются просто и легко. Используются при быстром резе не слишком твердой древесины, а также пластиковых конструкций и цветных металлов.

С волнообразными фрезерованными. Разводка выполняется группами зубьев, которые отклоняются попеременно влево и вправо. Величина отклонения каждой последующей отличается от угла наклона предыдущей, таким образом, образуется волна. Такими пилами пользуются при чистой резке пластмассовых и алюминиевых изделий и материалов из цветных металлов.

Со шлифованными зубьями, шлифовка коническая. Применяется исключительно для чистовых распилов при обработке древесины и пластмассы, а также ламината и полимерных материалов.

С разведенными шлифованными. Используется для ускоренного распила с грубым резом мягких древесных пород, плит ДСП и ДВП.

По ширине полотна

Этот параметр пилки подобран с учетом специфики требований к конкретным результатам работы. Широкие полотна более устойчивые, поэтому ничто не мешает пилить на высокой скорости, не опасаясь отклонений. Если необходимо качественно выпилить кривую, то подойдут более узкие варианты, с их помощью можно легко преодолевать повороты. При этом необходимо, чтобы сами зубья располагались прямо на оси привода – это придает инструменту управляемости.

По шагу зубцов

Шагом называют длину траектории между вершинами. В большинстве стран принято такое обозначение шага, как TPI от английского «teeth per inch», измеряемое количеством зубьев, которое приходится на 1 дюйм. То есть если, например, значение TPI равно 5, то это означает, что в одном дюйме полотна присутствует 5 зубьев.

Если древесину необходимо распилить поперечно, то целесообразно использовать пилки с TPI равным 7-4, при обычных работах достаточно 9-7, при необходимости предельно точного и аккуратного распила – 13-10. Необходимо также учесть и толщину исходного материла, в работе должно участвовать 6-8 зубьев, в противном случае полотно начнет вибрировать, и спил получится рваным.

По толщине полотна

Толщина пилки определяет то, насколько сильно она будет отклоняться от вертикальной установки. С этой точки зрения толстые пильные полотна наиболее хорошо обеспечивают ровный перпендикулярный спил. Однако они почти наверняка не подойдут к лобзикам, имеющим быстрозажимный вариант механизма.

Маркировка пилок

Маркировка пилок для электролобзика особенно полезна тем, кто еще недостаточно опытен в столярном деле и не может обозначить назначение насадки, ориентируясь на ее внешний облик.

Большинство производителей склонны маркировать свои изделия по системе, изобретенной компанией Bosch.

Итак, маркировка проставляется на хвостовой части и содержит комбинацию букв и цифр.

Первая литера в комбинации указывает на тип хвостовика:

  • T-образный,
  • U-образный,
  • M — для лобзиков Makita,
  • стандарт Fein.

Далее указывается цифра, обозначающая длину полотна:

  • 1 — самая короткая длина, не превышает 75 мм,
  • 2 — среднее 75-90,
  • 3 — длинное 90-150,
  • 7 – наиболее длинные пилки с длиной свыше 150 мм.

Следующая буква говорит о размере зубьев:

  • A – мелкие зубья,
  • В – средние,
  • С или D – крупные.

Последняя же буква указывает на некую дополнительную важную информацию:

  • F — рабочая часть из особо прочного биметаллического сплава,
  • P — точный рез,
  • O — узкая спинка,
  • X — прогрессивный шаг зубьев,
  • R — реверсивное (обратное) направление зубьев.

Цвет хвостовика тоже может сказать о многом. Серый обозначает предназначенность пилки для древесных материалов, синий – для металлических, а красный – для пластиковых конструкций.

Виды маркировок пилок

Вид стали, положенный в основу полотна при производстве, проставляется особой комбинацией букв на шейке:

  • HM – твердые сплавы,
  • CV – хромованадиевая сталь,
  • HSS – быстрорежущая сталь,
  • HCS (CV) – высокоуглеродистая сталь,
  • BM (BiM) — соединение CV и HSS, очень прочное и долговечное.

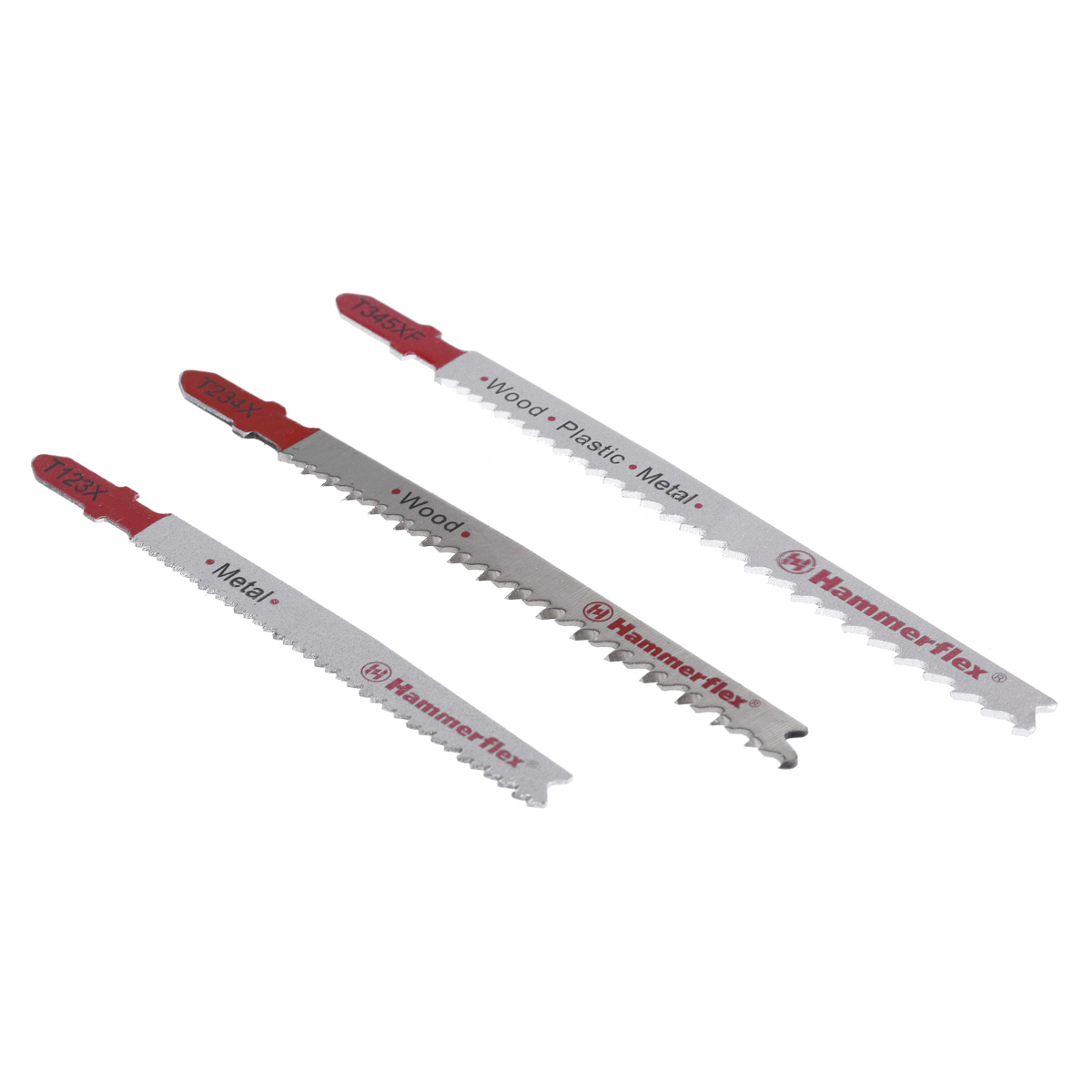

Часто на пилке проставляются буквенные обозначения, напрямую отражающие суть ее назначения. Для тех, кто хотя бы чуточку знаком с английским языком, расшифровать эти буквенные комбинации не составит большого труда.

  • «Wood» указывает на работу с мягким деревом и другими мягкими материалами.
  • «Hardwood» — твердое дерево, ПВХ панели.
  • «Inox» – работает с нержавейкой.
  • «Metall» – металл.
  • «Alu» – алюминий.
  • Fiber, Plaster — стеклопластик.
  • Soft-material — резина, ковер.
  • Acrylic — поликарбонат.

Заключение

Теперь вы ознакомлены с основными видами полотен, и без труда сумеете ответить на вопрос, как правильно выбрать пилку для своего электролобзика. Учитывая специфику устройства каждого изделия, можно выбрать по-настоящему подходящий вариант пилки, которая прослужит долгое время и не испортит вашу первоначальную задумку. Для тех, кто практикует столярное дело часто, имеет смысл обзавестись разнообразными вариантами пилок и использовать их строго по назначению. Если же вы достаете лобзик пару раз в год, то лучше иметь под рукой универсальные модели для срочной и грубой работы, а аккуратную и фигурную резку доверить профессионалам. Удачных покупок вам!

Пилки для элеткролобзика – виды и маркировка, описание и фото

Пилки для элеткролобзика – виды и маркировка, описание и фото

Электрический лобзик является универсальным инструментом, который дает возможность выполнить фигурные и прямые реза практически каждого материала (и мягких пород древесины, и листов стали, и стекла).

Но универсальным является сам инструмент, а не его оснастка – для любой задачи нужен определенный вид полотна для распила.

Чтобы понять, как выбирать пилку для электрического лобзика в каждом случае, требуется разобраться, какими аспектами руководствоваться при выборе, чем полотна между собой отличаются и как узнать об этом по маркировке.

Общие сведения

Когда вы придете в строительный маркет, и осмотрите прилавок с пилками для электрического лобзика, вы увидите, что они все очень разные. Отличия заключаются не только в длине, толщине и ширине полотна, но еще и в размере зубчиков, геометрией режущей кромки и разновидностью хвостовой части

Мы предлагаем вам рассмотреть, какие бывают виды полотен для инструмента, какие из особенности и как расшифровать маркировку пилок для элеткролобзика.

Виды хвостовиков пилок для электролобзика

Первое, на что точно стоит обраща

длинные лезвия для электролобзика, пила 150 мм для ручного лобзика

Металл можно распилить разным инструментом, но не всегда удобно использовать, например, болгарку или ножовку по металлу. В некоторых случаях для дела больше подходит ручной или электрический лобзик с соответствующими пилками.

Чтобы сделать распил как можно аккуратнее важно правильно выбрать распиловочное полотно для такой работы.

Маркировка

Подходит ли пила по металлу для лобзика в целях использования в конкретном случае, и годится ли она для инструмента, выпущенного определенным производителем, можно определить по маркировке, указанной на полотнах. Приобретая опыт обращения с лобзиком, люди без труда начинают разбираться в обозначениях на полотне. Первая буква на нем свидетельствует о типе хвостовика.

Он может обозначаться буквами Т, U или М, хотя имеются и другие стандарты в зависимости от выбранного инструмента. С маркировки на полотне также можно считать его размеры. Они указываются непосредственно после литеры с обозначением типа хвостовика. Самая короткая пилка не длиннее 75 мм. Средней считается имеющая размер в пределах 75–90 мм.

К самым длинным относятся такие, длина которых от 90 до 150 мм. За цифровым обозначением идет указание на величину зубьев:

  • мелкие обозначаются литерой А;
  • средние – В;
  • крупные – C либо D.

Есть и еще одно обозначение, указывающее на особенности пилы:

  • литера F указывает на использование в материале пилки сплава из двух металлов, обеспечивающего особую прочность изделия;
  • буква P обозначает, что пила позволяет делать точный рез;
  • буква О говорит о том, что у пилки спинка особо узкая, и такое изделие может использоваться для кривых срезов;
  • Х: такое полотно подходит для резки разных материалов, включая металлические изделия.
  • обозначение R – реверс, то есть зубья пилы направлены в обратную сторону.

О многом говорит и цветовое указание на хвостовике. Для работы с металлом выбирают изделия с синим обозначением на нем. Белый цвет сигнализирует о том, что пилка подходит как для обработки металла, так и для деревянных изделий. А также на предназначение по работе с металлическими вещами могут указывать специальные надписи.

Для распиливания нержавейки подойдет полотно с обозначением Inox, просто для металла – Metal, а для резки алюминия – Alu.

Виды

Для работы с электролобзиками разных фирм применяют пилки с хвостовиком той или иной формы. Т-образная – разработка компании Bosch. Сегодня такие хвостовики используют для своих инструментов и другие производители. Встречаются пилы с подобным основанием на рынке очень часто. Хвостовик в форме буквы U больше подходит для лобзиков, которые на рынке находятся дольше, чем производства Bosch. Они совмещаются с инструментом, у которого есть зажимы в виде колодок. А также существуют хвостовики старого образца, подходящие для инструмента от Bosch и Makita.

Нужно учитывать, что кроме пилок для работы с металлом существуют такие, которыми делают срезы на дереве, пластике и других материалах. В частности, для обработки дерева изначально и были предназначены лобзики, работающие от электричества. Если для работы с деревянными изделиями используются пилки, изготовляемые из сплава хрома и ванадия, то полотна для работы с металлом делают из стали, способной быстро распилить прочные металлические листы и другие вещи из такого твердого материала. Чем прочнее распиливаемый металл, тем мельче зубцы на лезвии. Ширина полотна также бывает разная.

Все зависит от того, какие работы предполагается выполнять. Широкое позволяет выполнить прямой срез на большой скорости без опасения сойти с выбранной траектории. Это будет зависеть и от толщины полотна. Чем оно толще, тем больше шансов разрезать металл по идеально прямой линии. Для фигурных вырезов подойдут узкие лезвия, позволяющие легко выполнять затейливые повороты.

Имеет значение и форма зубчиков на пилке, предназначенной для резки металла. У некоторых инструментов они очень мелкие и волнистые, позволяющие делать ровные срезы, при желании выполняя небольшие повороты. Предназначены такие полотна для резки материалов толщиной 1–3 мм. Разрезать различные металлические изделия или куски металла с более значительной толщиной помогают полотна с разведенными зубчиками, количество которых на дюйм увеличивается по направлению к краю. Они способны разрезать материалы толщиной до 10 мм, например, латунные, медные и алюминиевые изделия и листы.

Различают пилки и по расстоянию между их зубцами. Расчет ведется в зависимости от того, сколько зубьев приходится на один дюйм. Об этом свидетельствует показатель TPI. Пилки для ручного лобзика отличаются тем, что их просто подогнать под размер конкретного инструмента, например, установить его длиной 150 мм. Для ювелирных ручных лобзиков в зависимости от толщины обрабатываемого металлического изделия можно выбрать номер пилки от 8/0 до 8.

Ширина таких пилящих устройств совсем невелика. Издали нежное полотно похоже на струну. Это позволяет легко делать изгибы на металле, создавая с их помощью особо тонкий рисунок. Среди всего разнообразия имеющихся в обращении пилок для лобзика можно найти универсальные. Считается, что они подходят и для работы с деревом, и с пластиком, и с металлом. Но, как показывает практика, применение их, в том числе на металлических предметах, хорошего качества реза не обеспечивает.

Онлайн-генераторы файлов для лазерной резки

Я создаю большинство своих проектов для лазерной резки в Inkscape или Fusion 360, но со временем я также собрал список полезных генераторов файлов для лазерной резки. В этом посте я хочу поделиться ими с вами.

Все генераторы в списке ниже основаны на браузере, поэтому вам не нужно загружать и устанавливать какое-либо программное обеспечение. Все они также бесплатны для использования в частных проектах без какой-либо регистрации.

Коробки

Коробки - отличный пример проектов, в которых генераторы могут оказаться очень кстати.Хотя спроектировать простую коробку несложно, это может быстро занять много времени, когда вы начнете добавлять суставы пальцев или внутренние разделители.

MakerCase

MakerCase - это бесплатный веб-инструмент для разработки индивидуальных проектов. Очень просто использовать. Когда вы вводите размеры и толщину материала коробки, MakerCase генерирует трехмерную модель, которую можно вращать на экране. Мне очень нравится предварительный просмотр в 3D, потому что вы можете сразу увидеть, как будет выглядеть ваша коробка.

Существует три различных варианта шарниров: плоские, пальцевые и Т-образные. После того, как вы нажмете кнопку «Загрузить планы коробок», вы сможете настроить свой файл или пример, выбрав цвета и толщину линий. Также есть возможность указать компенсацию пропила.

Тип файла загрузки: SVG или DXF

Boxes.py

Boxes.py - генератор окон с открытым исходным кодом. Он поставляется с библиотекой всевозможных ящиков - не только прямоугольных, но и ящиков со скругленными углами, петлями и многим другим.Кроме того, вы также можете создавать другие объекты, такие как полки, вставки для ящиков или живые петли.

Возможности этого инструмента огромны. Если вы хотите погрузиться в более сложные настройки, вам придется немного научиться. Я считаю, что части описания настроек не интуитивно понятны. Требуется некоторое время, чтобы понять, что изменение определенной настройки будет означать для конечного результата.

Boxes․py - бесплатное программное обеспечение под лицензией GPL v3 +. Также существует плагин Inkscape для Boxes.py, и вы можете использовать код Python для создания собственных генераторов.

Тип файла загрузки: AI, DXF, GCODE, PDF, PLT, PS или SVG

Сделать коробку

Сделать коробку делает именно то, что написано в ее названии. Он имеет очень интуитивно понятный пользовательский интерфейс и создает красивые коробки с симметричными суставами пальцев.

Скачать Тип файла: PDF

Laser Cutter Box

Хороший маленький генератор для создания файлов для лазерных коробок. Не самый красивый пользовательский интерфейс, если вы спросите меня, но он работает очень хорошо, и есть предварительный просмотр вашего рисунка, так что вы можете увидеть, что вы получите.

Вы можете выбирать между различными типами ящиков, например, открытый или закрытый ящик. Также можно создавать коробки с уклоном и добавлять в коробку разделители.

Тип файла загрузки: DXF

Создатель шаблонов - бумажные коробки

Все ранее упомянутые генераторы предназначены в основном для изготовления коробок из дерева, акрила или аналогичного материала. Этот другой. Template Maker - это набор настраиваемых шаблонов для бумажных коробок.

Есть некоторые шаблоны премиум-класса, загрузка которых требует оплаты, но большинство шаблонов можно использовать бесплатно в соответствии с лицензией Creative Commons BY-SA 4. 0 Лицензия.

Тип файла: PDF, SVG и DXF

Зубчатые колеса

С помощью лазерного резака даже сложные профили эвольвентных шестерен можно легко вырезать, если у вас есть векторный рисунок шестерен, которые вы хотите создать. Сложность заключается в создании чертежа шестеренок. Создание чертежа функциональной шестерни вручную довольно сложно и требует много времени. Из-за этого большая часть программного обеспечения САПР для технических чертежей поставляется с каким-то зубчатым генератором.
Если вы не хотите использовать программу САПР и вам просто нужны зубчатые передачи, следующие онлайн-генераторы для вас.

Involute Spur Gear Builder

Involute Spur Gear Builder - это программа с открытым исходным кодом и браузером для расчета и рисования шестерен. Инструмент также поддерживает внутренние шестерни и узлы реечной передачи. Можно настроить многие параметры, такие как круговой шаг или угол давления.

Тип файла загрузки: DXF

Gear Designer

Простой в использовании зубчатый генератор. Размер шестерен можно настроить, задав модуль и количество зубьев.

Тип файла загрузки: DXF

Лабиринты

Laser-Cut Maze Designer

Создайте файлы для создания вашего собственного деревянного лабиринта, вырезанного лазером.

Тип файла загрузки: SVG

Генератор лабиринтов

Выбирайте между прямоугольными, треугольными, круглыми и шестиугольными лабиринтами. Бесплатное использование для частных проектов, и вы можете купить лицензию для коммерческих проектов.

Тип файла загрузки: PDF, SVG, PNG

Другие генераторы файлов для лазерной резки

Некоторые другие генераторы файлов, не подходящие ни для одной из вышеперечисленных категорий.

Генератор векторных линейок для лазерной резки

Отлично подходит для создания собственных пользовательских линейок для лазерной резки.

Тип файла загрузки: SVG

Генератор головоломок

Создавайте собственные головоломки, не рисуя каждую деталь.

Тип файла загрузки: SVG

SVGnest

Бесплатный онлайн-инструмент с открытым исходным кодом для вложения, т. Е. Упорядочивания нескольких частей для использования как можно меньшего количества материала.
Существует также бесплатное приложение с расширенными функциями: Deepnest.io


Знаете ли вы о каких-либо других онлайн-генераторах для лазерной резки? Напишите в комментариях и я добавлю их в список!

Понравился этот пост?

Подпишитесь на рассылку новостей и будьте в курсе аналогичного контента!

Файл JIGSAW - Как открыть файл.файл лобзика? [Пошаговое описание]

В таблице ниже представлена ​​полезная информация о расширении файла .jigsaw. Он отвечает на такие вопросы, как:

  • Что такое. лобзик файл?
  • Какая программа мне нужна, чтобы открыть файл. лобзик файл?
  • Каким образом. файл головоломки открывать, редактировать или печатать?
  • Как я могу конвертировать. jigsaw файлов в другой формат?

Мы надеемся, что эта страница окажется для вас полезной и ценным ресурсом!

В базе данных найдено 1 расширение (а) и 0 псевдонимов (а)

✅ Сохраненная игра Jigsaw Explorer

Описание:
JIGSAW файл - это сохраненная игра Jigsaw Explorer. Jigsaw Explorer - это веб-сайт, на котором представлены высококачественные онлайн-пазлы для всей семьи головоломки .

Описание формата JIGSAW еще не доступно

Mime-type: application / octet-stream

Magic number: -

Magic string: -

Sample: -

Псевдонимы JIGSAW:

-

Ссылки по теме JIGSAW:

-

JIGSAW связанные расширения:

-

Другие типы файлов также могут использовать .лобзик расширение файла.

🔴 Не удается открыть файл .jigsaw?

Если дважды щелкнуть файл, чтобы открыть его, Windows проверяет расширение имени файла. Если Windows распознает расширение имени файла, она открывает файл в программе, связанной с этим расширением имени файла. Когда Windows не распознает расширение имени файла, вы получаете следующее сообщение:

Windows не может открыть этот файл:

example.jigsaw

Чтобы открыть этот файл, Windows должна знать, какую программу вы хотите использовать для его открытия. ...

Если вы не знаете, как настроить сопоставления файлов .jigsaw , проверьте FAQ.

🔴 Могу ли я изменить расширение файлов?

Не рекомендуется изменять расширение имени файла. Когда вы меняете расширение файла, вы меняете способ чтения файла программами на вашем компьютере. Проблема в том, что изменение расширения файла не приводит к изменению формата файла.

Если у вас есть полезная информация о расширении файла .jigsaw , напишите нам!

🔴 Оцените нашу страницу JIGSAW

Пожалуйста, помогите нам, оценив нашу страницу JIGSAW в 5-звездочной рейтинговой системе ниже. (1 звезда плохо, 5 звезд отлично)

Tarsia Jigsaws on Mr Barton Maths

arrow_back Вернуться к богатым задачам
Лобзики Tarsia

На этой странице вы также найдете ссылки на все мои файлы Tarsia. в качестве подсказок и советов, как извлечь максимальную пользу из этого удивительного свободное программное обеспечение.

Содержание
Устранение неполадок с Tarsia keyboard_arrow_up

В начало

Пожалуйста, не пишите мне, если у Вас возникнут проблемы с программой Tarsia Jigsaw.Я не создавал программное обеспечение, я не знаю, как это работает, я никак не связан с этим, Я просто учитель, который написал много бесплатных головоломок, используя это и хочет ими поделиться. При возникновении технических проблем обращайтесь создатели, лаборатория Hermitech, через свой веб-сайт здесь.

Вот решения некоторых из наиболее распространенных проблем:

Я получаю загрузку случайного кода, когда пытаюсь открыть головоломку

Вы действительно скачали бесплатную программу Tarsia Jigsaw? Вы можете получить его на сайте создателя здесь.

У меня есть программное обеспечение, но лобзики не открываются, когда я нажмите на них через свой сайт

Вы можете получить его на сайте создателя здесь. Попробуйте нажать на их, выбрав Сохранить вместо Открыть, а затем открыв их непосредственно в самой программе Tarsia Jigsaw, перейдя в Файл > Открыть.

Это все еще не сработало

Может быть, попробуйте поговорить со своими техническими специалистами на работе

Я не могу отображать пробелы между словами на мозаике

На экране ввода перейдите в Стиль и выберите Текст

У меня на компьютере много файлов Tarsia Jigsaw, но они не открывается

Попробуйте сначала запустить программу Tarsia Jigsaw, а затем откройте лобзик из самой программы, перейдя в Файл> Открыть.

Есть ли версия Tarsia для Mac?

Не думаю, но еще раз обращайтесь к создателям.

Я не могу добавлять изображения на лобзики Tarsia

Это можно сделать, но это немного сложно. Этот сообщение в блоге должно помочь

Как получить программное обеспечение Tarsia Jigsaw? keyboard_arrow_up

В начало

Что такое файлы Tarsia Jigsaw?

Tarsia - это свободно распространяемое программное обеспечение, которое позволяет учителя для создания широкого набора головоломок, домино и следуй за мной деятельность очень легко.

Почему Тарисас такой великолепный?

Я использую лобзики Tarisa последние 11 лет своего обучение, потому что:
- Вы можете легко создавать широкий спектр действий, в том числе лобзики разных форм и размеров, домино, подгонка прямоугольные карточки и карточки "следуй за мной".
- Учителю не нужно тратить время на резку лобзика, как программа автоматически перемешивает кусочки лобзика в раздел «Вывод», что позволяет учителю просто распечатать копию и передайте студентам, чтобы они вырезали и собрали
- Ключевой момент: есть много способов добавить богатства и бросить вызов деятельности по мозаике Тарсии, как я объясняю в Раздел «Твисты» ниже.

Как я могу получить программное обеспечение?

Программное обеспечение можно бесплатно загрузить с этого ссылка
Прокрутите страницу вниз до «Formulator Tarsia». Пакет установки »
Если эта ссылка не работает, вы также можете получить установщик здесь

Лицензия на использование вот
А вот и полноценный пользователь manual
Снимки экрана и инструкции доступны через ссылка

Стандартное использование Тарсия keyboard_arrow_up

В начало

Выбрав, какой вид деятельности они хотят создать, учителя используют экран ввода, чтобы ввести как можно больше вопросов и отвечает как им нравится.В программе есть встроенный редактор формул. чтобы убедиться, что все математические символы и выражения доступен и поддерживает импорт изображений. Тогда учителя могут проверьте их ответы на экране Таблицы, прежде чем распечатать беспорядочная версия для студентов. Затем они могут либо напечатать разработать решение или спроецировать его на интерактивную доску чтобы студенты могли проверить свои ответы. Готовые лобзики тоже сделайте красивые дисплеи в классе.Пожалуйста, смотрите внизу этой страницы для заметки об изображениях в Tarsia Jigsaws.

Задания Tarsia Jigsaw невероятно разнообразны, и их можно использовать по многим математическим темам и всем уровням способностей. Они продвигают групповую работу и обсуждение, и предоставить хорошую альтернативу выполнению вопросы из учебника. Это идеальный способ пересмотреть или закрепить тему. Кроме того, их можно дифференцировать - по написав вопросы разной сложности, вы можете убедиться, что все студенты могут получить доступ к некоторым занятиям, а также предоставить удлинительный материал для самых способных.

Твисты и вариации Tarsia keyboard_arrow_up

В начало

После небольшой настройки головоломки Тарсия можно сделать еще больше. сложно, побуждая ваших учеников еще больше думать о тема в руке. Идеи включают:

Тарсия: убеди меня - на мой взгляд, это лучший способ использовать действия Tarsia Jigsaw! Они работают так:
- Создайте тарсию (или адаптируйте оригинальную), чтобы она содержала (как минимум) 5 ошибок, и убедитесь, что эти ошибки выделяют наиболее распространенные неправильные представления учащихся о конкретной теме
- Распечатайте слайд с решением и раздайте его своим ученикам (много меньше ксерокопирования и не нужны ножницы!)
- Студент должен найти (как минимум) 5 неправильно подобранных элементы, убедить вас, что каждый из них неверно объясняет сделанную ошибку, а затем решить, какой ответ должен были
- А еще лучше включить? вместо ответа и вызова студенты, чтобы заменить? при правильном ответе
- Включить ?? вместо вопроса и предложите студентам придумали много разных вопросов по замене ?? что могло дайте ответ.Затем можно задать выборку этих вопросов. другим учащимся, чтобы использовать их в качестве богатого, интересного, созданного учениками домашнее задание.
Все это можно красиво изложить в их тетради, обеспечивая интересное, насыщенное и стоящее занятие 🙂
Нажмите вот пример активности Tarsia Convince Me на множители, кратные и простые числа

Рабочий лист «Нет ответов» - одна критика Тарсии заключается в том, что как только ученики завершат пазл, у них нет запись / доказательства их работы, а также отсутствие материалов для пересмотра.Gill У Хиллитта есть решение ... просто распечатайте страницу «Таблица» и вычеркните ответы. Раздайте это ученикам вместе с головоломки, и они могут заполнить свои ответы здесь, когда они идут. когда головоломка была завершена, у них есть прекрасный отчет о их работа. Ницца.
Верхний совет: чтобы не отображать ответы, удалите их на экране ввода, но добавьте пробел (нажмите пробел), иначе вы можете найти ответ возвращается!

Дополнительные листы - сделайте лобзики Tarsia намного лучше универсален с дополнительными листами.Это могут быть изображения статистические диаграммы для интерпретации или даже секретные коды для раскрытия загадочное слово. В моей Тарсии есть примеры всего этого сборник головоломок.

Дистракторы - при создании (или адаптации) предплюсны и вы находитесь на экране ввода, есть вкладки с метками «d1», «d2», и т. д. Здесь вы можете поместить "отвлекающие факторы" - т.е. вопрос, не соответствует ни одному из ответов, или ответ, который не соответствует на любой вопрос.Они всегда будут приземляться снаружи финальный, успешно завершенный лобзик, и обеспечивающий отличный дополнительный вызов для студентов.

Отсутствующие ответы - выберите пару карточек и оставьте ответ (или даже вопрос!) пустой, поэтому студенты должны заполнить их сами за себя

Умышленные ошибки - объявите в начале действия, что вы сделали две ошибки (или, что еще лучше, загадочное количество ошибок!) в головоломке и ученики должны соберите лобзик, определите ошибки и исправьте их

Неуникальные решения - есть пара ответов то же самое, поэтому учащиеся должны использовать логику и навыки мышления, чтобы правильно собрать всю головоломку

Порядок сложности - когда учащиеся завершили головоломки, попросите их выбрать три самые сложные части для сопоставьте и объясните, что делает их сложными

Повторные уроки - попросите учащихся создавать головоломки Тарсия на сложные темы (это бесплатная программа, поэтому можно установить на все школьные компьютеры) и бросать вызов друг другу решить их

Верхние насадки Tarsia keyboard_arrow_up

В начало

1.Оставление пробелов между текстом

Возможно, вы обнаружили, что если вы попытаетесь ввести слова в Экран ввода головоломки Tarsia (например, "Я люблю математику"), когда вы распечатать головоломку, они появляются все вместе, без пробелов, например это: "ILoveMaths". Чтобы решить эту проблему, вам нужно перейти в Стиль в верхней панели инструментов и измените с математики на текст. Это должно решить проблема.

2. Отключить ответы

Очень полезно для создания рабочих листов, как описано выше.Просто удалить ответы на экране ввода, но добавить пробел (нажмите пробел), иначе вы можете найти ответ!

3. Обработка изображений в Тарсии и обмен ими:

Хорошие новости - в Тарсию можно вставлять изображения. Плохие новости - Тарсия не вставляет изображение, а вставляет ссылку на абсолютный адрес изображения. Это означает, что если изображения затем перемещаются лобзик потеряет контакт, и вы получите эти надоедливые красные прямоугольники.

Это нормально, если вы создаете головоломку для публикации на сеть, если вы сначала поместите все изображения, которые хотите использовать где они могут быть доступны всем, с кем вы хотите поделиться. Однако, если вы хотите просто скопировать головоломку, содержащую изображения, то не только изображения должны быть скопированы туда, где они будут доступны, но также все ссылки должны быть изменилось! Увы, я не нашел способа обойти это.Вы можете найти более подробную информацию о добавлении изображений в Tarsia любезно предоставлено Аланом Кэтли, щелкнув здесь.

Однако есть альтернатива! После того, как вы разместили изображения в вашем Tarsia вы можете конвертировать выходные страницы в pdf. Этот затем сохранит все ваши изображения, что позволит вам поделиться файлом намного проще. Обратной стороной является то, что вы не сможете редактировать Тариса, поскольку он будет заблокирован в формате pdf, но это может быть идеальное решение, чтобы обойти проблему с изображением.Хороший бесплатный pdf конвертер - PrimoPdf.

Файлы головоломки Тарсия мистера Бартона keyboard_arrow_up

В начало

Обратите внимание: Я собрал все свои лобзики Tarsia для Key Stage 3 и GCSE, поэтому они относятся к категории соответствующих предметная область. Вы можете найти их все в разделе «Уроки» тема вы смотрите вверх.

Как всегда, если у вас есть лобзики Tarsia, пожалуйста, напишите нам мне!

Дополнительные наборы пазлов Tarsia:

Тарсия Редакция GCSE

Ядро 1
Ядро 2
Ядро 3
Ядро 4

Статистика 1
Статистика 2
Статистика 3
Статистика 4
Статистика 5

Механика

Решение 1

FP1
FP2
FP3

Ключевые участники Tarsia keyboard_arrow_up

В начало

Эти пилки для лобзиков пользуются огромной популярностью и полезно, так что если у вас есть собственные файлы-головоломки, которые вы хотел бы поделиться, тогда, пожалуйста, напишите мне по адресу [электронная почта защищена].Чем больше тем лучше! Спасибо ...

Большое спасибо следующим людям за их любезные пожертвования. пазлы в набор:
Питер Брукс, Колледж искусств Плант-Хилл, Манчестер
Джудит де Вильерс, Академия Фолкстон, Кент
Стив Рен, Колледж Комбертон-Виллидж, Кембридж
Ниша Ганатра, средняя школа поместья Лиа, Лутон
Саманта Грин, Женский колледж Челтнема, Челтнем,
Сьюзан Верити,
Джон Уайт, консультант по средней математике, Суиндон,
Карен Уокер, Школа Полтэра, Св.Austell
Дженни Эндрюс, Школа Ричарда Хейла, Хертфорд
Сэм Пауэлл, Общественное искусство Шелдон-Хит College, Birmingham
Nyima Drayang, Seaham School of Technology
Уильям Леонард, Буллерсвуд, Бромли
Викки Саттон, Технологический колледж Холмсдейла
Пол Тайреман
Джеймс Гатрелл, католик Сент-Джон Плессингтон Колледж
Кевин Алдерсон, Ньюкаслский колледж
Гилл Хиллитт, Колледж Джозефа Чемберлена, Бирмингем
Сара Пирсон, Тайбэйская европейская школа
Саймон Янг, школа Эрит
Стив Шерман и ученики, средняя школа Титерингтона Школа
Алан Кэтли

Ваш вклад очень признателен!


.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
