два варианта изготовления своими руками, чертежи, видеоинструкция

Еще с давних времен древесина является самым востребованным строительным материалом. И если раньше для ее обработки применялись довольно примитивные инструменты, то на сегодняшний день используется самая новейшая современная техника. Так, например, для того чтобы распилить древесину и обработать ее до нужных размеров, строители прибегают к помощи пилорамы. К сожалению, стоит такой инструмент недешево и поэтому доступен он не каждому. Домашние умельцы нашли выход из такой ситуации, изготовив пилораму из бензопилы своими руками. Советы по ее конструированию, чертежи и видеоинструкцию можно найти на многочисленных сайтах интернета, а также в нашей статье.

Виды и особенности пилорам из бензопилы

Строительные рынки предлагают большой выбор пилорам, в основу которых входит бензопила. Закрепленный в тележке с роликами агрегат можно вручную передвигать по заранее проложенному рельсовому пути. Для заготовки древесины может быть использована мощная цепная или ленточная бензопила.

  1. Цепной агрегат используется для распила круглого леса. В его конструкцию входит пильная цепь, после работы которой остается большое количество опилок. Это является основным недостатком такого вида пилорамы.

  2. Ленточные бензопилы способны распилить бревна достаточно большого диаметра. Работая на такой пилораме, следует иметь в виду, что вокруг нее на большую площадь разлетаются опилки, поэтому необходимо соблюдать осторожность. Справиться с этой проблемой поможет подключенный к стружкоотсосу гибкий воздуховод.

Для бытовых условий большие пилорамы чаще всего не требуются, поэтому оптимальным решением будет изготовление функционального самодельного мини-станка. Такой агрегат будет иметь небольшие размеры, в связи с чем его легко можно будет при необходимости перемещать.

Чаще всего в качестве основного элемента подобного устройства выступает бензопила, которую можно приобрести в специализированном магазине или использовать агрегат марки «Урал».

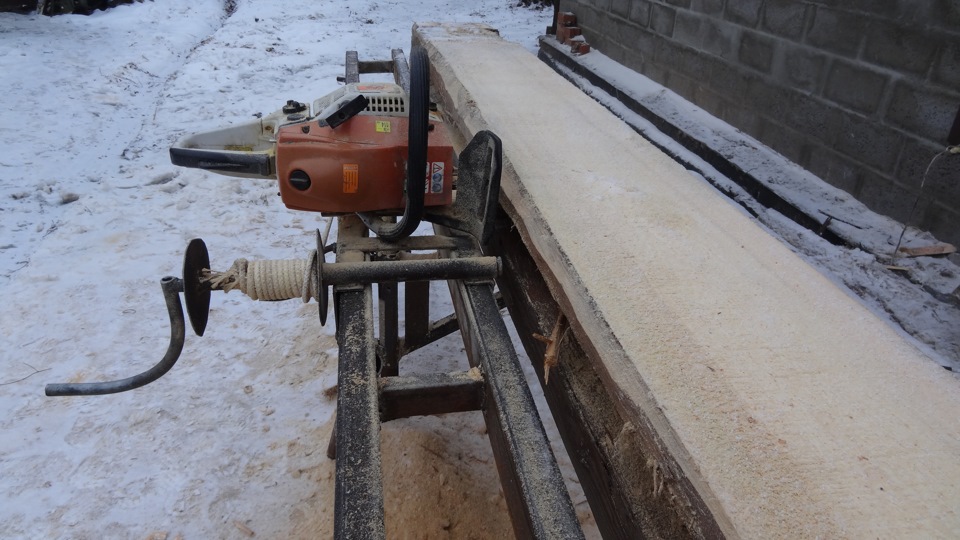

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

  • два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
  • две рельсы;
  • уголки 50х100 мм и 40х40 мм;
  • отрезки водопроводной трубы в 25 см в качестве стяжек;
  • плита из стали толщиной в 4-6 см и длиной в 60 см;
  • подвижные шланги;
  • трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

Далее выполняются следующие работы:

  1. По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
  2. Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
  3. Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
  4. Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого снизу стальной плиты приваривается уголок 40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

Пилорама из бензопилы своими руками – вариант №2

Состоит конструкция из четырех главных узлов:
  1. Пилы с приводом.
  2. Механизма для регулирования толщины изготавливаемой доски.
  3. Механизма для передвижения пильной части конструкции.
  4. Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки

, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Несколько полезных советов

Пилорама – это имеющий внушительные размеры достаточно опасный в работе агрегат
, поэтому перед началом его сборки следует тщательно продумать место его эксплуатации. Оно должно быть хорошо освещенным, проветриваемым и иметь свободное пространство. Значительно облегчит процесс обработки материала находящийся рядом склад для готовых досок.

Для пилорамы с электрическим двигателем следует очень внимательно устанавливать необходимые переключатели и автоматы, а также делать монтаж проводки.

Так как наиболее опасными элементами агрегата являются все его режущие и подвижные части, то при сборке конструкции именно им следует уделить особое внимание.

Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции.

Инструкция по эксплуатации самодельной пилорамы из бензопилы

После того как конструкция собрана и проверена, ее необходимо опробовать в работе с древесиной. Для этого необходимо:

  1. На основании с помощью тисков зажать бревно.
  2. На полозьях и пилораме установить разметку.
  3. Плавно завести агрегат и медленно начать вести его к бревну. При этом шина бензопилы должна находиться точно по центру разметки пропила.

Рывковых движений при распиле делать нельзя, так как это может привести к стопору шины.

Следует иметь в виду, что работать необходимо в средствах индивидуальной защиты, к которым относятся рукавицы, халат, нарукавники и очки. Кроме этого, заранее стоит побеспокоиться и о защите для подвижной рамки. Ее можно изготовить из акрила или прозрачного пластика. Такие щитки способны защитить от пильной цепи и стружки.

Собранная своими руками из бензопилы пилорама позволит изготовить качественный пиломатериал с распилом правильной формы. Поэтому, если приходиться часто работать с пиломатериалами, то такое самодельное оборудование, выполненное на основе приложенных чертежей и видеороликов, станет незаменимой вещью в хозяйстве.

Оцените статью: Поделитесь с друзьями!

Ленточная пилорама своими руками чертежи

Уважаемые посетители сайта «Самоделкин друг« из представленного материала вы узнаете как можно самостоятельно сделать свою собственную ленточную пилораму. Каждый мастеровой человек мечтает иметь в своем хозяйстве свою собственную пилораму, потому как ее наличие в десятки раз уменьшит расходы на пиломатериал. При помощи данного станка можно самому распускать бревна на доски и бруски, так же отличный вариант и для тех кто строится, тоесть доски можно производить непосредственно на месте строительства будущего дома. А так же возможно открыть свою частную пилораму и распускать доски уже за деньги и пополнять семейную казну дополнительным заработком. Вообщем станочек очень хорош со всех сторон, да и самостоятельная его сборка опять же обойдется куда дешевле заводского аналога, потому как много запчастей можно использовать б/у и имеющихся в наличии у автолюбителя, к примеру : колеса от легкового автомобиля, ступицы, подшипники, болты и прочее что можно раздобыть в гараже)

Конструкция ленточной пилорамы представляет из себя 1. рельсовую дорожку 2. станину с силовым агрегатом 3. полотно 4 механизмы регулировки и натяжения 5. каретка 6. ровная поверхность (желательно фундамент-плита)

И так, давайте ознакомимся с перечнем необходимых составляющих для сборки станка. А так же разберем весь процесс поэтапно.

Материалы

  1. уголок 100х100, швеллер, рельса от узкоколейки (для изготовления рельсового полотна)
  2. колеса от легкового автомобиля
  3. ступицы
  4. подшипники
  5. профтруба квадратного сечения
  6. шпилька с резьбой
  7. цепь
  8. домкрат
  9. капельница
  10. силовой агрегат (бензиновый или электродвигатель)
  11. арматура
  12. болты, гайки, шайбы, граверы
  13. листовой металл 1 мм
  14. шкив
  15. ремень

Инструменты

  1. сварочный аппарат
  2. дрель
  3. наждак
  4. болгарка
  5. молоток
  6. рулетка
  7. набор гаечных ключей
  8. уровень (лазерный)
  9. линейка
  10. уголок

Процесс сборки ленточной пилорамы своими руками.



И так, первым делом стоит ознакомится с чертежами, потому как любое дело начинается с разметки, как говорится «Семь раз отмерь, один раз отрежь. Так с чертежами ознакомились, а теперь хочется еще отметить то, что самодельные пилорамы бывают нескольких видов

1 Ленточная пилорама с электродвигателем. 2. Ленточная пилорама с бензиновым двигателем. 3 Шинная пилорама. Принцип работы ленточного станка для распиловки древесины. Полотно натягивается на 2 горизонтально расположенных шкива, в данном случае это обычные автомобильные колеса с покрышкой и камерой, неоспоримый плюс данной конструкции в том, что можно производить натяжение пильного подкачкой шин.  Ограничитель и поддерживающие ролики располагаются непосредственно в нижней части. Чтож  принцип работы надеюсь понятен, далее стоит позаботится о размещении рельсовой дороги по которой будет ходить каретка с пильным полотном и распускать бревна на доски. Площадка должна быть размерами не менее 3 х 6 м, а самое главное ровной! Поэтому необходимо под пилораму залить плиту-фундамент и выровнять до идеально ровной поверхности.

Копается углубление, укладывается песчаная подушка и заливается армированная плита из бетона. Далее идет установка самой рельсовой дороги, ее в лучшем случае можно сделать из рельс от узкоколейной железной дороги, но таковое трудно достать, так что придется делать из швеллера либо уголка. Обратите внимание!!! На фото уголок расположен ребром вверх. Соединять уголок между собой можно сваркой, но при нагреве металла его может повести, а нам нужна идеально ровная дорога, так же можно крепить рельс непосредственно к бетонному основанию при помощи анкерных болтов. Опорные ролики можно сделать из обычных подшипников, либо заказать у знакомого токаря. После чего изготавливается непосредственно сама пильная рама, где используются трубы разного диаметра которые можно вставить одна в другую. за счет чего ползун может подниматься вверх и вниз. Рама же сварена из профтрубы квадратного сечения.  В нижней части устанавливают опорные ролики. они должны соответствовать ширине рельсовой дороги. Далее изготавливается механизм подъема.     После чего устанавливаются шкивы и ступицы.  Подключение к силовому агрегату. Выравнивание и поддержка пильного полотна осуществляется за счет подшипников.  Сверху в обязательном порядке следует установить защитный кожух из металла. Техника безопасности здесь превыше всего, потому как полотно может и вылететь . Механизм натяжения можно сделать из небольшого домкрата. После полной сборки пилорамы проводится пробный запуск, если все в порядке, то отключается двигатель и укладывается и крепится бревно.   Распускается бревно на доски. Так же можете посмотреть работу лесопилки наглядно на видео.

Вот такая замечательная пилорама вообщем то получилась, теперь распускай доски и бруски для строительства и ремонта сколько угодно, только успевай бревнышки подкидывай)

Большое спасибо за внимание!



Ленточная пилорама своими руками - инструкция, чертежи и видео

Если подсчитать, из каких составляющих складывается конечная стоимость пиломатериалов – цена древесины + обработка + перевозка до места назначения – то становится понятно, на чем можно сэкономить. Заготовки из древесины (доска, брус, рейки) – одни из самых используемых образцов в сфере строительства и ремонта.

Учитывая простоту работы с деревом, имеет смысл заниматься его «роспуском» непосредственно на участке. Достаточно лишь сделать пилораму. С типовыми чертежами, порядком изготовления своими руками ее ленточной модификации и некоторыми особенностями конструирования ознакомит эта статья.

Целесообразность такого решения станет еще очевиднее, если просмотреть на сайтах расценки на заводские пилорамы. В продаже они имеются, но вот стоимость установок такова, что приобрести какую-либо модель для использования в быту вряд ли большинство из нас захочет. В зависимости от серий (в рублях): «Кедр» – от 138 000 до 194 000, «Тайга» – от 116 890 до 172 400. И это еще сравнительно недорогие образцы. Дешевле только мини-станки (порядка 94 000), но вряд ли они удовлетворят все потребности хозяина частного дома в деревообработке.

Общие сведения об устройстве пилорамы ленточного типа

Модификаций оборудования данного типа существует несколько. Но если речь идет о сборке пилорамы своими руками, то выбор небольшой – вариант с фиксированным положением пилы и подвижной станиной (тележкой), на которой располагается заготовка. Именно она и перемещается в процессе деревообработки по специальным направляющим (рельсам). Все остальное – это усовершенствования, «сервисы», облегчающие труд персонала и обеспечивающие качество продукции. Например, мобильная пила.

Вот несколько несложных в изготовлении моделей самодельных ленточных пилорам.

Особенности конструирования

Габариты пилорамы определяются в зависимости от места ее расположения. Участки (придомовые, дачные или иные) отличаются планировкой, поэтому выбирать оптимальные размеры установки хозяину придется самостоятельно. Все чертежи, имеющиеся в доступе (специальная литература, интернет), могут служить лишь «ориентирами» – по соотношению отдельных частей, их линейным параметрам и так далее. Своими руками пилорама делается так, как удобнее работать именно в конкретном месте и с определенным видом сырья. В основном такое оборудование используется для роспуска бревен и обрезки досок.

Что учесть при проектировании пилорамы

Конструкция установки такого типа хороша тем, что ее можно постоянно дорабатывать и совершенствовать, более точно «подгоняя» ее характеристики и возможности под растущие потребности хозяина. К примеру, если она первоначально планировалась для роспуска бревен на доски, то вполне возможно, что через некоторое время встанет вопрос об организации собственного производства бруса.

Она собирается по блочно-модульной схеме, и при отсутствии практического опыта в изготовлении сложных механизмов, целесообразно начинать с простейших вариантов. Ленточную пилораму с ручным управлением впоследствии нетрудно оснастит элементами автоматизации (регулирование толщины реза, подача пилы, программатор и тому подобное). Именно поэтому далее – общие инструкции по составлению чертежей ленточной пилорамы и сборке. Автор настоятельно рекомендует соблюдать последовательность и первую в своей жизни установку монтировать по упрощенной схеме.

Существует множество модификаций ленточных пилорам. Первый вопрос – в какой плоскости предполагается вести рез? Это определяет расположение рабочего инструмента. Второй – однотипная ли продукция будет изготавливаться или придется использовать пилораму как устройство универсальное? Например, не только для роспуска лесоматериала на доски, но и для обрезки бревен на отдельные сегменты. Все это учитывается заранее. Желательно, чтобы раму, на которой крепится рабочая пила, можно было переустанавливать.

Бревна, которые распускаются на ленточной пилораме, характеризуются значительным весом. В процессе работы ее станина подвергается еще и динамическим нагрузкам. Главное внимание – устойчивости лентопильного оборудования. Это и качество реза, и безопасность обслуживающего персонала.

Изготовить ленточную пилораму – это полдела. Ее грамотная эксплуатация требует определенных навыков в настройке. Основной «подводный камень» – разводка и заточка пилы. Следует детально изучить данный вопрос!

Подготовительные мероприятия

Выбор места

Если есть подходящее помещение, то следует учесть, что его полезная площадь не должна быть менее 18 «квадратов». Этого достаточно, чтобы распускать на ленточной пилораме даже габаритные бревна.

В частном секторе редко кто может выделить под установку пустующее строение или хотя бы отсек. Как правило, деревообработкой приходится заниматься на улице. Вряд ли летящим по ветру опилкам и мелкой стружке соседи по смежным участкам станут аплодировать. Да и собственная территория довольно быстро окажется замусоренной. Вывод – после сборки ленточной пилорамы сразу же придется заниматься возведением ограждения сплошного типа. Например, из листов поликарбоната или многослойной фанеры.

Кроме того, придется заранее определиться, где будет организовано складирование готового пиломатериала. Следовательно, рядом с пилорамой должен быть еще хотя бы небольшой, но свободный участок земли.

Вот из этого и следует исходить при выборе рабочего места под оборудование.

Выбор материалов и комплектующих

 Двигатель.  Как правило, используется один из двух типов – бензиновый или электрический. Главное, чтобы соответствовала мощность. С точки зрения практицизма (если у кого-то есть сомнения) асинхронный эл/двигатель намного лучше. Во-первых, проблема с подключением к домовой эл/сети из категории решаемых. Во-вторых, такой механизм ни в ТО, ни в частом ремонте не нуждается (в отличие от бензо/агрегата). В-третьих, постоянство оборотов обеспечит высокое качество реза бревен на пилораме.  Материалы.  Учитывая вес обрабатываемой древесины, везде только металлоизделия. Какие? Для подвижной части (тележки), на которую укладывается заготовка, подойдет и профилированная (толстостенная) труба квадратного или прямоугольного сечения. А вот опорную раму ленточной установки, учитывая совокупные нагрузки, следует монтировать из швеллера. Соответственно, рельсы для движения тележки – из габаритного уголка (не менее 45). Хотя можно использовать и тот же швеллер, только с меньшими линейными параметрами.

Инструменты и оборудование

Здесь коротко – без сварочного аппарата не обойтись. Применительно к пилораме болтовые соединения практиковать не стоит. Со временем так или иначе, но они разболтаются, а заниматься ежедневным контролем состояния и подтяжкой – перспектива не самая лучшая.

Чертежи пилорамы

Ниже представлены чертежи простой ленточной пилорамы, которые вы сможете легко адаптировать под свои условия и потребности, соблюдая пропорции и принципы работы:

Особенности сборки ленточной пилорамы

Алгоритм действий довольно простой. Сложность – в изготовлении (с подгонкой по размерам) составных частей.

Опорная платформа

По ней будет перемещаться тележка с пиломатериалом. Плюс к этому, к рельсам крепится рама, на которой располагается рабочий инструмент. Главные требования – надежность такой опоры и выравнивание в горизонтальной плоскости. На чем ее крепить – специально оборудованном фундаменте (например, столбчатом) или на стойках, вкопанных в грунт – решается на месте.

Тележка

О ее назначении уже сказано. Чтобы в процессе распиловки бревно находилось в фиксированном положении, передвижную станину следует оснастить «струбциной», которая и будет надежно прижимать заготовку к раме и не давать ей возможности сместиться. Соответственно, тележка должна иметь колесики, обеспечивающие ее подвижность.

Рама для пилы

Сложность – в обеспечении возможности изменения положения режущего инструмента. Если не будет механизма регулирования, то вся продукция получится калиброванной (одного типоразмера, хотя тот же брус используется следующих размеров). Существует несколько инженерных решений, поэтому с данным вопросом придется разбираться отдельно. Приводить что-то конкретное бессмысленно, не зная, о какой модификации пилорамы идет речь.

Общий порядок изготовления и особенности работы в статье отмечены. Автор рекомендует сначала определиться, для каких именно целей предполагается собирать ленточную пилораму. И только потом искать оптимальный вариант. Можно просто скопировать имеющиеся в доступе чертежи, и своими руками собрать установку иных размеров, соблюдая масштабирование. Или взять конкретную схему за основу, доработав (видоизменив) ее под собственные запросы.

Удачи в конструировании ленточной пилорамы!

Самодельная пилорама - видео, чертежи, пошаговая инструкция

Когда появляется необходимость обработать большой объем досок и древесины, то лучшим вариантом является использование пилорамы, созданной собственноручно. Многие уверены, что стоит купить готовое устройство, однако сделать его самостоятельно совсем не сложно. в этой статье мы расскажем о том, как делается самодельная пилорама. Фото чертежей в большом количестве присутствуют в интернете.

Как сделать самодельную пилораму

Прежде чем приступить к этому процессу, нужно определиться с объемом предстоящей работы, а также с древесиной. После это нужно поискать чертежи самодельной пилорамы в интернете и определиться с типом устройства для успешной реализации поставленной цели. При сборке устройства своими руками, главное внимание должно быть уделено вопросам безопасности, так как подобное устройство является объектом повышенного риска.

Самодельная пилорама напоминает вращение двух катушек с натянутой между ними нитью. Эта нить и есть пила, а расстояние от одной катушки до другой – это оптимальный размер бревна. Самодельная пилорама, видео создания которой представлено ниже, дает возможность:

  • подгонять бревна под одну форму и размер
  • осуществлять распил заготовки по конкретной схеме после точных настроек оборудования.

Однако в результате распила зачастую получаются незначительные изъяны, ликвидировать которые нельзя. По этой причине дерево нужно дополнительно обрабатывать вручную.

Работает самодельная пилорама таким образом:

  • на платформу прочно закрепляется заготовка, которая не двигается
  • движение мобильной тележки обеспечивает распил древесины
  • пила расположена горизонтально
  • для получения конкретного размера досок, нужно изначально задать соответствующие параметры
  • пильная лента является пилой, поэтому она должна быть качественно натянута.

Самодельная пилорама, видео

Место для самодельной пилорамы

Поскольку самодельная пилорама – это крупногабаритное и достаточно опасное устройство, то перед тем как делать самодельные пилорамы своими руками (видео их создания можно посмотреть на нашей сайте) нужно хорошо подумать, и решить в каком месте вы будете использовать подобное устройство.

Наилучшим образом для этой цели подойдет сарай или гараж, а также любое подсобное помещение с бетонным основанием. Помещение для пилорамы должно иметь хорошую систему проветривания. Оно должно быть не тесным и хорошо освещаться.

Модно расположить пилораму и на улице, однако для нее нужно обязательно смастерить навес. Если вы планируете создать пилораму с электрическим двигателем, то нужно особенно внимательно отнестись к монтажу проводки и всех переключателей и автоматов.

Во время сборки агрегата своими руками, уделите особое внимание его режущим и подвижным частям. Именно они являются наиболее опасными частями.

При работе с четырех вальцовыми лесопильными рамами необходимо осуществлять распиловку бревен не короче 3 метров. Если возникает необходимость обработки более коротких заготовок, то пилорама должна быть оборудована дополнительными механизмами. Чтобы работать с заготовками менее 1,5 м нужно использовать особые восьми вальцовые рамы. Дополнительную безопасность гарантирует тормоз пилорамы, позволяющий безоткатно ее тормозить.

По окончанию сборки и перед началом использования нужно тщательно проверить все крепления и составные узлы, а также устойчивость всей конструкции. Только после этого можно запускать устройство.

Как сделать правильный выбор

Во время выбора самого идеального варианта станка для деревообработки необходимо обратить внимание на самое основное преимущество ленточных пилорам в сравнении с многопильными дисковыми станками, это преимущество состоит в небольшой высоте пропила.

Величина пропила дисковой пилорамы, зачастую колеблется в пределах 5-6.2 мм. Шинная пилорама делает еще больший пропил. К примеру, можно посмотреть карту раскроя тонкомерного бревна сечением 180 мм и материал с сечением 124х35, получается, суммарная площадь пропила будет составлять 4377 мм2. А вот если бревно будет 90х90, то 17.2% древесины станет опилками. Если каждый месяц вы будете перерабатывать 900 м3 и более, то такая потеря древесины не будет заметна, потому что выполняемые объемы компенсируют потерю. Но если объемы производства не большие, то нужно использовать технологии, которые отличаются низкой производительностью, но дают возможность распиливать заготовки с минимальными потерями. Следовательно, для малых объемов производства лучше применять ленточные пилорамы, но не шинные.

При использовании ленточного станка, величина пропила составит от 2.2 до 2.5 мм. При заготовке сечением 180 мм для изготовления пиломатериалов с сечением 124х35, площадь пропила равняется 1765 мм2. В опилки превратится в этом случае лишь 6,9% древесины.

Шинные устройства, которые дают широкий пропил, применяются, чаще всего, частниками или небольшими фермерскими хозяйствами для обработки минимальных объемов сырья, при которых не важен выход пиломатериалов.

Ленточная пилорама своими руками

Масштабные работы с использованием деревянного бруса или доски, например, работа плотника или самостоятельное строительство дома, связаны с необходимость регулярного распила необработанных бревен. Разумеется, можно закупать готовые пиломатериалы или приобрести пилораму промышленного изготовления, но это дорого. Данная статья рассказывает (на основе реального опыта), как была изготовлена ленточная пилорама своими руками при относительно небольших расходах.

Это вполне реально сделать и вы получите надежную конструкцию, позволяющую распиливать ствол дерева на отдельные доски трехметровой и более длины. Вам понадобятся некоторые материалы (сортовой прокат и детали старых машин), а также провести слесарные, сварочные и токарные работы. Все было спланированы так, чтобы свести к минимуму необходимость в токарных работах.

Для сборки станка были взяты старые шкивы, примерно 30 см диаметром, демонтированные с комбайна «Нива». Направляющие пилорамы были изготовлены из труб двух видов: диаметром полдюйма и второй, чуть большего диаметра, такого, чтобы легко надевались на полудюймовую трубу с миллиметровым зазором.

На первом этапе нужно изготовить «рельсы». Для этого использовался стальной уголок на 5 см. Установлен он стороной вверх, что требует очень высокой точности регулировки колесиков (плохо установленные колеса быстро износятся об уголок). Иногда, для решения этой проблемы, уголок укладывают ребром вверх.

«Шпалами» этой конструкции стала профильная труба размером 25х25 мм.

Между этими профильными трубками, приварена полудюймовая труба, а не ней уже закреплены когти — крепеж для бревна. Данные когти свободно наклоняются и перемещаются, а когда нужно зафиксировать бревно, то по зажимам производится несколько ударов молотком, в результате этого происходит самозаклинивание фиксирующего механизма.

Когда делалась ленточная пилорама своими руками, то трубки профильные («шпалы») были изготовлены так, что выступают за рельсы. На выступающих частях стоят болты (M14 x 100 мм) для регулировки. Кроме этого, на профильных трубах сделаны «мостики» — перемычки, на которые кладут бревно перед обработкой. На случай заготовок маленькой длины, последние две перемычки установлены на расстоянии полуметра друг за другом.

Шкивы были подточены так, что надетый ремень на несколько сантиметров выступал. Для корпусов шкивов использовались ступицы от автомобиля «Москвич», приваренные к трубками.

Все это вместе перемещается по направляющим — расположенным горизонтально полудюймовым трубам, а при необходимости, с помощью болтов, данный узел фиксируется.

При выставлении шкивов, вы можете столкнуться с неожиданными проблемами, из-за которых их придется отрезать и снова приварить. Это связанно с тем, что на практике, установка шкивов «по науке», параллельно, приводит к слету ленты в процессе работы. Так что, лучше их установить с легким наклоном, до 4 градусов, тогда лента в движении будет «сама натягиваться» на ролики.

Ведомым шкивом является правый, он натягивается, автоматически, пружиной. В данном случае была использована пружина, демонтированная с мотоцикла «КаСика». А ведущий, левый шкив фиксируется жестко, но его можно сместить, если поменяется размер ленточной пилы.

В пилораме надо использовать каленые ролики. В описываемом в статье варианте был использован роликовый узел, который проще сделать своими силами и быть уверенным в его надежности.

Этот узел состоит из трех подшипников на одной оси: двух — марки 202 и третьего, стоящего сзади, на 2-4 миллиметров больше. Вал с роликами выточен с учетом того, чтобы при изменении ширины пилы, установить шайбы между подшипниками.

Вал входит в две трубки: полудюймовая и вторая, в которую полудюймовка вставлена. В полудюймовой трубе вал находится со смещением оси, фактически, приварен к нижней стенке. Весь данный узел из вала и трубок прикреплен к направляющим таким образом, чтобы роликовый узел можно было регулировать по высоте, смещать в сторону, при различном диаметре бревен, и надежно фиксировать после регулировки. Со стороны ведомого шкива на ролик установлена капельница, подающая смазывающе-охлаждающую жидкость (СОЖ).

Сама рама, высотой полтора метра, сделана из швеллера номер 100, а для дополнительной жесткости, конструкция укреплена косынками. Блок для резки может двигаться по швеллерам посредством шпилек-винтов. А жесткую фиксацию режущего узла в пилораме обеспечивают болты с контргайкой.

Итак, как видите, такое оборудование, как ленточная пилорама своими руками может быть изготовлена даже в условиях небольшой домашней мастерской или гаража. Таким образом, плотник или дачник получит возможность прямо у себя на участке распускать на доски большие заготовки для своих нужд или даже немного зарабатывать — брать заказы на распил бревен.

Еще несколько вариантов рабочих узлов ленточной пилорамы:

Ленточная пилорама своими руками видео

http://www.youtube.com/watch?v=T96rO6aXFfI

Дисковая пилорама своими руками в домашних условиях: чертежи, видео

Содержание статьи:

Во время первичной обработки древесины понадобится пилорама. Это оборудование может быть нескольких типов — дисковая или ленточная. Для самостоятельного изготовления предпочтение отдается первому виду, так как она обладает хорошими эксплуатационными свойствами и относительно несложной конструкцией.

Принцип работы дисковой пилорамы

Горизонтальная дисковая пилорама

Перед тем как сделать конструкцию, следует ознакомиться с принципом работы и назначением комплектации мини дисковой пилорамы. В большинстве случаев она необходима для распиловки бревен большого и среднего диаметра. В результате этого происходит формирование досок или бруса.

Основным компонентом конструкции является силовая установка. Она должна обеспечить должное количество оборотов одного или двух дисков. Кроме этого, для максимальной автоматизации работы необходимы следующие компоненты:

  • подающая линия. Она может быть неподвижной или с системой транспортировки бревна к дискам. Чаще предпочитают сделать первый вариант, так как он менее всего затратен при самостоятельном изготовлении;
  • узел реза. Состоит из одной или нескольких пил. В зависимости от их расположения может быть горизонтальным или поперечным. Для одновременной обработки бревна в двух плоскостях необходима пилорама углового пиления;
  • блок управления. Чаще всего он находится на внешней части узла реза. С его помощью оператор может регулировать количество оборотов двигателя, включать или выключать оборудование.

Угловая пилорама необходима для тангенциального и радиального распила заготовок. Благодаря своей конструкции максимально рационально используется весь объем бревна.

В комплектацию мини двухдисковых моделей обычно входят два двигателя. Однако не всегда их мощность и количество оборотов могут совпадать. Эти параметры необходимо рассчитать заранее и сделать соответствующий узел реза.

Выбор конструкции дисковой пилорамы

Самодельная вертикальная пилорама

Самая простая самодельная распиловочная конструкция состоит из стола, над поверхностью которого находится отрезной диск. Сделать подобную модель можно в домашних условиях. Однако ее производительность будет невысока.

Главным недостатком этой конструкции является необходимость самостоятельно осуществлять подачу бревна к месту распиловки. Это приведет к нарушению геометрии будущей доски или бруса. Поэтому подобные типы оборудования используются только для обработки небольших заготовок или листового материала.

Намного большей функциональностью обладает угловая пилорама. Она выполняет одновременно два реза в горизонтальном и вертикальном положении. Однако ее изготовление сложнее, чем у вышеописанной модели. Дисковая пилорама своими руками имеет такие особенности конструкции:

  • подвижная режущая каретка. Она передвигается по направляющим, находящимся на корпусе стационарной платформы. На каретке располагаются два двигателя, на валы которых установлены пильные диски. Обязательно необходимо сделать устройство для регулировки положения кромок дисков;
  • стационарная платформа для заготовок. В ней предусмотрены фиксаторы бревен. В противном случае во время работы возможно смещение, что приведет к деформации изделия.

Подобную мини конструкцию можно сделать из подручных материалов. Важно, чтобы она смогла выдержать нагрузки и постоянную вибрацию, которая неизбежно появится во время работы.

Если пилорама рассчитана только на производство досок — можно вместо горизонтальной пилы установить еще одну вертикальную. Это позволит увеличить производительность оборудования.

Советы по самостоятельному изготовлению

Пример угловой пилорамы

Если пилорама необходима в коммерческих целях для обработки больших объемов древесины – подходить в самостоятельному изготовлению следует очень тщательно. Самодельные модели не всегда смогут обеспечить качественный рез при постоянной нагрузке. Но для небольших работ можно сделать конструкцию своими руками.

Прежде всего следует правильно подобрать мощность и количество оборотов силового агрегата. При установке электродвигателей подобных проблем не возникнет, но придется подключать линию 380 В, так как для обеспечения производительности потребуется монтаж трехфазных моделей. Если планируется применение двигателей внутреннего сгорания, что происходит крайне редко, устанавливают повышающий редуктор для увеличения числа оборотов пильных дисков.

Предварительно необходимо сделать мини чертежи будущей конструкции. Так как для изготовления будут применяться подручные материалы — перед формированием схемы следует снять их точные размеры. Не существует точных правил по изготовлению двухдисковой пилорамы – конструкция в каждом случае получается сугубо индивидуальная.

Однако для создания надежного оборудования рекомендуется следовать советам профессионалов:

  • каркас необходимо изготовить из швеллеров №4 или №6. Для соединения следует использовать два способа – механический с помощью болтов и сварной. Это обеспечит максимальную прочность и как следствие – долговечность;
  • в качестве направляющих каретки лучше всего использовать стандартные рельсы Р50. Они не должны быть деформированы или искривлены. Колеса для платформы подбираются под них;
  • во время изготовления нужно учитывать, что ширина каретки и передвижной платформы должны быть одинаковыми. Допускается небольшая регулировка с помощью ступиц колес;
  • расположение двигателя. Так как большинство моделей имеют воздушное охлаждение – силовую установку следует располагать как можно дальше от места распиловки. Для привода диском следует сделать вал или цепную передачу;
  • для защиты оператора на платформу устанавливают стальной щит. Он предотвратит появление опасных ситуаций. Но при этом он не должен препятствовать нормальному обзору.

Во время эксплуатации необходимо периодически проверять состояние оборудования. Самодельная установка при длительной эксплуатации может потерять свои первоначальные качества. Также не нужно забывать проводить заточку пил с двух сторон, а после завершения их ресурса работы – менять на новые.

Для изготовления ручной пилорамы своими руками нам потребуются (в зависимости от конструкции):

  • строительные козлы;
  • доски;
  • швеллеры;
  • уголки;
  • электродвигатели;
  • набор ручного инструмента;
  • наличие двух пар рельс;
  • металлические пластины.

В видеоматериале можно ознакомиться с примером самодельной угловой дисковой пилорамы:

Примеры подробных чертежей

от схем и чертежей к готовой конструкции

Если подсчитать, из каких составляющих складывается конечная стоимость пиломатериалов – цена древесины + обработка + перевозка до места назначения – то становится понятно, на чем можно сэкономить. Заготовки из древесины (доска, брус, рейки) – одни из самых используемых образцов в сфере строительства и ремонта.

Учитывая простоту работы с деревом, имеет смысл заниматься его «роспуском» непосредственно на участке. Достаточно лишь сделать пилораму. С типовыми чертежами, порядком изготовления своими руками ее ленточной модификации и некоторыми особенностями конструирования ознакомит эта статья.

Целесообразность такого решения станет еще очевиднее, если просмотреть на сайтах расценки на заводские пилорамы. В продаже они имеются, но вот стоимость установок такова, что приобрести какую-либо модель для использования в быту вряд ли большинство из нас захочет. В зависимости от серий (в рублях): «Кедр» – от 138 000 до 194 000, «Тайга» – от 116 890 до 172 400. И это еще сравнительно недорогие образцы. Дешевле только мини-станки (порядка 94 000), но вряд ли они удовлетворят все потребности хозяина частного дома в деревообработке.

Модификаций оборудования данного типа существует несколько. Но если речь идет о сборке пилорамы своими руками, то выбор небольшой – вариант с фиксированным положением пилы и подвижной станиной (тележкой), на которой располагается заготовка. Именно она и перемещается в процессе деревообработки по специальным направляющим (рельсам). Все остальное – это усовершенствования, «сервисы», облегчающие труд персонала и обеспечивающие качество продукции. Например, мобильная пила.

Вот несколько несложных в изготовлении моделей самодельных ленточных пилорам.


Особенности конструирования

Габариты пилорамы определяются в зависимости от места ее расположения. Участки (придомовые, дачные или иные) отличаются планировкой, поэтому выбирать оптимальные размеры установки хозяину придется самостоятельно. Все чертежи, имеющиеся в доступе (специальная литература, интернет), могут служить лишь «ориентирами» – по соотношению отдельных частей, их линейным параметрам и так далее. Своими руками пилорама делается так, как удобнее работать именно в конкретном месте и с определенным видом сырья. В основном такое оборудование используется для роспуска бревен и обрезки досок.

Что учесть при проектировании пилорамы

Конструкция установки такого типа хороша тем, что ее можно постоянно дорабатывать и совершенствовать, более точно «подгоняя» ее характеристики и возможности под растущие потребности хозяина. К примеру, если она первоначально планировалась для роспуска бревен на доски, то вполне возможно, что через некоторое время встанет вопрос об организации собственного производства бруса.

Она собирается по блочно-модульной схеме, и при отсутствии практического опыта в изготовлении сложных механизмов, целесообразно начинать с простейших вариантов. Ленточную пилораму с ручным управлением впоследствии нетрудно оснастит элементами автоматизации (регулирование толщины реза, подача пилы, программатор и тому подобное). Именно поэтому далее – общие инструкции по составлению чертежей ленточной пилорамы и сборке. Автор настоятельно рекомендует соблюдать последовательность и первую в своей жизни установку монтировать по упрощенной схеме.


Существует множество модификаций ленточных пилорам. Первый вопрос – в какой плоскости предполагается вести рез? Это определяет расположение рабочего инструмента. Второй – однотипная ли продукция будет изготавливаться или придется использовать пилораму как устройство универсальное? Например, не только для роспуска лесоматериала на доски, но и для обрезки бревен на отдельные сегменты. Все это учитывается заранее. Желательно, чтобы раму, на которой крепится рабочая пила, можно было переустанавливать.

Бревна, которые распускаются на ленточной пилораме, характеризуются значительным весом. В процессе работы ее станина подвергается еще и динамическим нагрузкам. Главное внимание – устойчивости лентопильного оборудования. Это и качество реза, и безопасность обслуживающего персонала.

Изготовить ленточную пилораму – это полдела. Ее грамотная эксплуатация требует определенных навыков в настройке. Основной «подводный камень» – разводка и заточка пилы. Следует детально изучить данный вопрос!


Подготовительные мероприятия

Выбор места

Если есть подходящее помещение, то следует учесть, что его полезная площадь не должна быть менее 18 «квадратов». Этого достаточно, чтобы распускать на ленточной пилораме даже габаритные бревна.

В частном секторе редко кто может выделить под установку пустующее строение или хотя бы отсек. Как правило, деревообработкой приходится заниматься на улице. Вряд ли летящим по ветру опилкам и мелкой стружке соседи по смежным участкам станут аплодировать. Да и собственная территория довольно быстро окажется замусоренной. Вывод – после сборки ленточной пилорамы сразу же придется заниматься возведением ограждения сплошного типа. Например, из листов поликарбоната или многослойной фанеры.


Кроме того, придется заранее определиться, где будет организовано складирование готового пиломатериала. Следовательно, рядом с пилорамой должен быть еще хотя бы небольшой, но свободный участок земли.

Вот из этого и следует исходить при выборе рабочего места под оборудование.


Выбор материалов и комплектующих

Двигатель. Как правило, используется один из двух типов – бензиновый или электрический. Главное, чтобы соответствовала мощность. С точки зрения практицизма (если у кого-то есть сомнения) асинхронный эл/двигатель намного лучше. Во-первых, проблема с подключением к домовой эл/сети из категории решаемых. Во-вторых, такой механизм ни в ТО, ни в частом ремонте не нуждается (в отличие от бензо/агрегата). В-третьих, постоянство оборотов обеспечит высокое качество реза бревен на пилораме. Материалы. Учитывая вес обрабатываемой древесины, везде только металлоизделия. Какие? Для подвижной части (тележки), на которую укладывается заготовка, подойдет и профилированная (толстостенная) труба квадратного или прямоугольного сечения. А вот опорную раму ленточной установки, учитывая совокупные нагрузки, следует монтировать из швеллера. Соответственно, рельсы для движения тележки – из габаритного уголка (не менее 45). Хотя можно использовать и тот же швеллер, только с меньшими линейными параметрами.

Инструменты и оборудование

Здесь коротко – без сварочного аппарата не обойтись. Применительно к пилораме болтовые соединения практиковать не стоит. Со временем так или иначе, но они разболтаются, а заниматься ежедневным контролем состояния и подтяжкой – перспектива не самая лучшая.

Чертежи пилорамы

Ниже представлены чертежи простой ленточной пилорамы, которые вы сможете легко адаптировать под свои условия и потребности, соблюдая пропорции и принципы работы:



Особенности сборки ленточной пилорамы

Алгоритм действий довольно простой. Сложность – в изготовлении (с подгонкой по размерам) составных частей.

Опорная платформа

По ней будет перемещаться тележка с пиломатериалом. Плюс к этому, к рельсам крепится рама, на которой располагается рабочий инструмент. Главные требования – надежность такой опоры и выравнивание в горизонтальной плоскости. На чем ее крепить – специально оборудованном фундаменте (например, столбчатом) или на стойках, вкопанных в грунт – решается на месте.


Тележка

О ее назначении уже сказано. Чтобы в процессе распиловки бревно находилось в фиксированном положении, передвижную станину следует оснастить «струбциной», которая и будет надежно прижимать заготовку к раме и не давать ей возможности сместиться. Соответственно, тележка должна иметь колесики, обеспечивающие ее подвижность.

Рама для пилы

Сложность – в обеспечении возможности изменения положения режущего инструмента. Если не будет механизма регулирования, то вся продукция получится калиброванной (одного типоразмера, хотя тот же ). Существует несколько инженерных решений, поэтому с данным вопросом придется разбираться отдельно. Приводить что-то конкретное бессмысленно, не зная, о какой модификации пилорамы идет речь.


Общий порядок изготовления и особенности работы в статье отмечены. Автор рекомендует сначала определиться, для каких именно целей предполагается собирать ленточную пилораму. И только потом искать оптимальный вариант. Можно просто скопировать имеющиеся в доступе чертежи, и своими руками собрать установку иных размеров, соблюдая масштабирование. Или взять конкретную схему за основу, доработав (видоизменив) ее под собственные запросы. Рекомендую посмотреть видео о сборке ленточной пилорамы:

Удачи в конструировании ленточной пилорамы!

Ручная бензопила предназначена для распиловки древесины. Она считается по-настоящему универсальным инструментом. Однако ее функция может быть недостаточной. Для увеличения скорости обработки можно сделать пилораму из бензопилы своими руками.

Конструкция пилорамы из бензопилы

На первом этапе рекомендуется ознакомиться со стандартными заводскими моделями. Это поможет выбрать оптимальный вариант конструкции исходя из наличия расходных материалов. Лучше всего предварительно изучить чертежи и составить индивидуальную схему.

Конструктивно любая ленточная пилорама состоит из блока подачи бревен и движущейся каретки, на которую крепится бензопила. Чаще всего режущее полотно располагается горизонтально. Таким способом удобно выполнять распиловку для формирования ровных досок. На каретке предусмотрен механизм изменения высоты режущей части.

Любая мини-пилорама из бензопилы, сделанная своими руками, отличается от заводской модели следующими параметрами:

  • большое количество опилок. В заводских установках предусмотрены принудительные стружкопылесосы. Их входные раструбы крепятся непосредственно над зоной обработки;
  • устойчивость каретки. При большой производительности монтажные элементы могут подвергаться влиянию вибрации. Это приводит к изменению изначальных геометрических размеров;
  • степень регулировки расположения бензопилы. Для увеличения функциональных возможностей она может быть установлена не только горизонтально или вертикально, но и под различными углами. В установках, сделанных своими руками, реализовать это сложно.

Все заводские модели проходят обязательные испытания, в ходе которых выявляются недостатки и дефекты. В дальнейшем происходит модификация пилорамы. Изменить конфигурацию самодельной модели проблематично, так как это связано с дополнительными расходами.

Для выполнения большого объема работ можно сделать регулировочную насадку, которая ограничивает толщину реза бревна. Таким образом происходит формирование досок нужной толщины.

Комплектующие для изготовления пилорамы

Важным моментом в проектировании является выбор исходных материалов изготовления. Во время работы пилорамы, изготовленной своими руками, неизбежно будут возникать вибрации и нагрузки на конструкции. Во избежание преждевременного выхода из строя необходимо использовать надежные комплектующие.

Сначала выбирается методика обработки бревен. Для выполнения большого объема работ рекомендуется сделать движущуюся каретку с закрепленной бензопилой. Фиксация деревянной заготовки выполняется непосредственно на нижней рамной части конструкции.

  • опорная платформа. Для движения каретки обычно используют стандартные рельсы небольшого размера. Они соединяются между собой швеллерами или уголками;
  • движущая каретка. Опорная часть изготавливается из швеллера №4 или №6. Элементы жесткости — из уголков 8*8 или 10*10 мм;
  • блок крепления бензопилы. Его конфигурация напрямую зависит от модели режущего инструмента. Бензопилу «Урал» или аналогичную рекомендуется крепить на основание.

Все компоненты конструкции не должны иметь деформации. В противном случае будет невозможно сделать качественную пилораму своими руками. В особенности это относится к опорной платформе, которая обеспечивает равномерное движение каретки для формирования ровного реза.

Альтернативным вариантом швеллеру могут быть трубы квадратного сечения. Толщина стенки должна быть не меньше 1,5 мм. С их помощью можно сделать каретку.

Пилорама из бензопилы своими руками: пошаговая инструкция


Для изготовления потребуются профессиональные инструменты. Крепление компонентов выполняется двумя способами — с помощью сварочного аппарата и болтами. Для формирования монтажных отверстий необходима мощная электродрель. К ней подбираются сверла по металлу. Отрезание заготовок выполняется с помощью болгарки с соответствующим диском.

По предварительно составленной схеме следует сделать заготовки, в нужных местах формируются отверстия. После этого необходимо еще раз проверить их размеры и соответствие геометрии первоначальной. При наличии ржавчины ее следует очистить с помощью специальных средств.

Пошаговая инструкция по изготовлению пилорамы своими руками.

  1. Опорная платформа. На одну из рельс приваривают уголки. Затем присоединяется вторая рельса.
  2. Движущаяся каретка. Ее габаритные размеры должны соответствовать расстоянию между рельсами. Сначала формируется рамная часть, устанавливаются колеса. Еще раз выполняется проверка размеров и пробный монтаж каретки на платформу.
  3. Окончательный этап. Монтируется монтажный узел для бензопилы. Если в качестве режущего инструмента используется электропила — необходимо предусмотреть блок подключение к электросети. Его можно сделать своими руками или приобрести уже готовый и закрепить в нужном месте.
  4. Покраска. Для защиты конструкций от преждевременного ржавления ее сначала грунтуют, затем наносят слой краски.

Для предварительных испытаний рекомендуется применять мягкие породы древесины или мини-заготовки. Если срез будет точным и ровным — можно постепенно увеличивать нагрузку. Нужно помнить, пилорама из бензопилы, сделанная своими руками, нуждается в периодической проверке профилактических работах по поддержанию конструкции в рабочем состоянии.

В видеоматериале можно знакомиться с примером работы пилорамы:

Строительство любого загородного частного домовладения невозможно без интенсивной обработки дерева. Пилорама своими руками из бензопилы является наиболее эффективным инструментом для такой работы, позволяющим значительно экономить и затраты труда, и время. Приобрести такой инструмент заводского производства по карману далеко не каждому, поэтому самостоятельное изготовление может стать реальным выходом из положения. из бензопилы, если она выполнена правильно, не уступит по эффективности применения образцам заводского производства. В то же время конструкция ее достаточно проста, сделать ее своими руками может практически каждый, кто хоть как-то знаком с ручным трудом. Решить задачу, как сделать пилораму из бензопилы, в любом случае легко сможет человек, который берется самостоятельно за возведение дома.

Пилорама с вертикальным расположением бензопилы

Сначала нужно найти прямой кусок металлического швеллера или трубы прямоугольного сечения. Из них получится основание, длина которого зависит от того, какие бревна будут на этой пилораме пилиться. Кругляк реализуется стандартных размеров 2, 4 и 6 м. В данном случае отрезок швеллера играет роль направляющей, по которой движется специальная рама с закрепленной на ней бензопилой. Для ее изготовления нужно взять два отрезка стального уголка со стороной 5 см, имеющих длину 40 см. К ним с обеих сторон привариваются или крепятся болтами перпендикулярно расположенные прямоугольные пластины толщиной 3-4 мм и длиной не менее ширины направляющей.

Чтобы пилорама из бензопилы могла пилить доски различной толщины, нужно обеспечить возможность перемещения бензопилы не только в вертикальной, но и горизонтальной плоскости. Для этого к отрезкам уголка приваривают сверху два небольших отрезка такого же уголка, в которых просверлены отверстия, расположенные соосно. В них продевается стальной стержень толщиной не менее 10 мм, к концу которого крепится металлическая рама в виде буквы “П”. На нее и устанавливается бензопила. Сквозь отверстия ось проходит через отрезок металлической трубы большего диаметра, в которой просверлены 2 отверстия с резьбой. В них вкручиваются болты М8, которые могут фиксировать ось в определенном положении. Это позволит варьировать толщину получаемых досок.

Перед началом работы направляющую крепят прямо к поверхности бревна с помощью саморезов. Головки саморезов должны быть утоплены при этом в специальные потайные углубления, чтобы не препятствовать перемещению подвижной рамы. Толщина будущей доски варьируется с помощью движения оси и стопорных болтов, которые регулируют положение пилящей шины. После этого можно включать бензопилу и начинать пилить бревно.

Вернуться к оглавлению

Как из бензопилы сделать пилораму горизонтального распила

Пилораму с горизонтальным положением пилящей шины сделать из бензопилы своими руками если и сложнее, то не намного. В качестве основы конструкции нужно соорудить раму из двух металлических профилей размером 7х7 или 7х8 см, которые скрепляются отрезками уголка примерно такого же размера. Ее можно как сварить, так и скрепить болтами, головки которых должны быть направлены внутрь конструкции. При этом длина такой рамы должна примерно на 0,5 м превышать длину бревна, которое будет эта самодельная пилорама обрабатывать. Это превышение нужно для того, чтобы пила свободно подходила к торцу деревянной заготовки.

Подвижный блок делается из стального уголка 5х5 см, имеющего длину 1 м. На его противоположных концах сверлятся отверстия, в которые вставляются два стальных стержня толщиной в 1 см, покрытые резьбой. Каждый из них закреплен по обе стороны отверстия двумя гайками. К одному из них крепится стальная плита толщиной 2 мм, на которой устанавливается бензопила. Противоположный конец пилящей шины с помощью деревянной прокладки нанизывается на второй стержень и фиксируется гайками и шайбами. Подобная конструкция помогает сохранять выставленное положение пилящей шины даже при значительной силе давления на нее.

Сделать пилораму с горизонтальным расположением пилы можно и в мобильном варианте. Такая мини пилорама имеет раму из уголков в виде буквы “F”. К ее длинному концу под прямым углом приваривается другая рама в виде перевернутой буквы “П”, в которую и вставляется бензопила. Основная рама ставится прямо на поверхность бревна, вся мини пилорама движется вдоль ее оси. Главным недостатком такой конструкции является необходимость предварительного выравнивания поверхности заготовки, чтобы рама передвигалась беспрепятственно.

Если пилорама предназначена только для личного потребления, ее рентабельнее сделать именно так.

При проведении строительных или плотницких работ всегда необходимы пиломатериалы. Это могут быть доски различного предназначения, брус для фундамента и перекрытий, детали строительных конструкций.

Чтобы иметь достаточный запас необходимых материалов, придется часто распиливать необработанные бревна. Конечно же, можно купить уже готовую продукцию, но финансовые затраты увеличатся в несколько раз.

Пилорама заводского изготовления тоже стоит недешево. Однако можно изготовить вполне функциональную пилораму своими руками в домашних условиях, причем расходы будут значительно меньше.

В зависимости от конструкции рабочей части, самодельную пилораму изготавливают трех типов:

  • дисковая пилорама;
  • ленточная;
  • шинная.

Рассмотрим подробнее каждую из них.

Дисковая установка


Среди самодельных устройств чаще всего встречаются именно дисковые пилорамы. Они получили широкую популярность, благодаря своей многофункциональности и простоте сборки.

Более всего подходят для проведения единоразовых строительных работ либо для малого бизнеса, не предполагающего больших объемов производства. Основой данной конструкции является дисковая пила, устанавливаемая на электрическом двигателе либо на шпинделе.

В большинстве случаев изготавливается так называемая «циркулярка» - прочное основание в виде стола, на котором закрепляется двигатель и вал с дисковой пилой.

Основание изготавливается из деревянных или металлических частей, которые фиксируются в положении крест - накрест и закрепляются с помощью доски подходящего размера. Поверх доски с помощью болтов крепятся металлические пластины.

В получившейся плите необходимо оставить прорезь для пилы и отверстия для крепления двигателя. Отверстия необходимо дополнительно раззенковать и после этого скрепить с помощью винтов.

Пила должна быть установлена строго посередине получившейся конструкции. Верхняя плита соединяется с основой винтами, в отверстии между плитами фиксируется вкладыш для диска. Последней крепится упорная планка.

Обратите внимание : при сборке пилорамы пристальное внимание следует уделять надежности крепления всех элементов конструкции. Ненадежно закрепленное полотно пилы представляет собой серьезную угрозу для здоровья и жизни человека.

С помощью самодельной дисковой пилорамы можно сделать брус, рейки разного размера и шпон. Скорость вращения пилы достаточна, чтобы получить качественную продукцию с ровными краями и срезами.

Ленточного типа


Установки с использованием ленточных пил применяются на производстве пиломатериалов в промышленных объемах.

Частные производства в большинстве случаев оснащаются самодельными пилорамами, изготовленные на основе чертежей заводских агрегатов. Главное преимущество таких устройств заключается в возможности быстрого распила крупных бревен общим весом до трехсот килограмм.

Изготовление ленточной пилорамы требует специальной подготовки и наличия достаточно большого количества различных стройматериалов:

  • трубы различного размера и диаметра;
  • металлические уголки для монтажа рельсовой системы;
  • швеллер;
  • шкивы;
  • профильные трубы для шпал.

Кроме этого, потребуются инструменты для работы с металлом - аппарат для сварки, электродрель, болгарка и набор крепежных элементов (болты, гайки, шурупы).

Работы по изготовлению устройства начинаются с монтажа неподвижной части - станины. Форма этой конструкции напоминает букву «П», материалом служат два швеллера или уголка 50X100 мм.

Стандартная длина швеллера составляет 8 – 9 метров, высота не менее 14 см. После монтажа станины в ней просверливаются отверстия, промежутки между которыми должны быть не менее одного метра.

После необходимо стянуть швеллеры трубами длиной 25 см, крепление производится с помощью болтов нужного размера и шпилек. После этого монтируются стойки, на которых будет закреплена пилорама. Для повышения устойчивости конструкцию дополнительно укрепляют нужным количеством раскосов.

Важно знать: пропорции всех деталей должны совпадать, для пилорамы длиной 9 метров необходима пила размером не менее метра.

К тележке крепится пила, сбоку устанавливается штурвал для управления работой агрегата. Фиксаторы изготавливаются из труб диаметром не более 40 мм, внутрь устанавливаются подвижные шланги. Сверху на трубы устанавливаются прижимы из металлических уголков.

В последнюю очередь устанавливается полотно пилы и двигатель. Постройку конструкции лучше всего производить непосредственно на месте будущих работ, так как общий вес ленточной пилорамы весьма велик.

Шинная (логосоль)


Самодельный агрегат кардинально отличается от других видов пилорам своим устройством.

Главной задачей является продольная распиловка бревен, изготовление высококачественного шпона и реек. Многочисленные видео в сети дают исчерпывающую информацию обо всех этапах монтажа шинной пилорамы.

Такой тип пилорам используется на небольших производствах для изготовления мини заготовок нестандартной формы и размера. В самодельных агрегатах в качестве рабочей части используется полотно от бензопилы подходящего размера.

Конструкция состоит из профиля, рабочая высота которого составляет чуть более метра. Бензопила перемещается с помощью тележки.

Точная высота рассчитывается с учетом роста рабочего, дабы избежать длительного пребывания в неудобной позе. На основной профиль укладывается бревно, пила перемещается и производит распиловку по заранее установленным параметрам.

Главное условие, необходимое для качественной работы таких устройств - достаточный вес и жесткость основного профиля, а также наличие необходимого количества опор . Для получения ровной линии распила необходимо наличие как минимум четырех устойчивых колес и ручного привода.Похожие записи.

На протяжении последних нескольких десятилетий древесина является самым популярным строительным материалом, который применим как при возведении сооружений, так и при отделке. Еще несколько лет назад для обработки древесины использовались примитивные инструменты, которые не имели высокой производительности. В современном мире существуют станки, позволяющие автоматизировать процесс для упрощения процесс обработки и повышения производительности. Примером можно назвать пилораму, используемую для распиливания заготовок. Стоимость промышленного варианта исполнения очень велика, лесопилка приобретается только в случае наладки производства в большом объеме. В быту чаще всего используются самодельные варианты исполнения, которые имеют меньшую стоимость и лучше всего подходят для решения бытовых задач. Самодельная пилорама из бензопилы может быть изготовлена при использовании различных чертежей.

Разновидности самодельных моделей

Существует довольно много различных пилорам, которые изготавливают из бензопил. Как правило, подвижный элемент конструкции закрепляется в специальной тележке, которая передвигается по ранее расположенным рельсовым путям. При этом можно установить в тележку мощную цепную пилу Урал или ленточный вариант исполнения Дружба. При этом отметим нижеприведенные моменты:

  1. цепной вариант исполнения используется для распила круглого леса. В конструкции режущим инструментом становится пильная цепь, после которой остается довольно много опилок. Отметим, что большое количество отходов можно назвать основным недостатком конструкции. В остальном цепной агрегат превосходит другие варианты исполнения: большая надежность и срок службы, высокая производительность и так далее;
  2. ленточные бензопилы используются для распилки древесины большого диаметра. Следует учитывать, что при пилении вокруг разлетается огромное количество опилок. Поэтому нужно соблюдать определенную технику безопасности.

Для бытового применения зачастую подходит пилорама небольших размеров и производительности. При этом основным элементов конструкции становится обычная бензопила, а остальная часть лишь приспособления, необходимые для обеспечения ровного реза.

Что необходимо для проведения работы по самодельному созданию лесопилки?

Для того, чтобы пилорама из бензопилы своими руками была изготовлена правильно, следует скачать или самостоятельно создать чертежи, в которых отражаются основные линейные размеры и правильность расположения всех элементов. Перед тем как заниматься этой работой, следует решить, где будет проводится установка оборудования. Пилорама из бензопилы может иметь различные габаритные размеры, что позволяет проводить установку практически в любом помещении. Также нужно предусмотреть возможность крепления конструкции к основания. Во время резки может образовываться достаточно много пыли. Поэтому при работе в закрытом помещении следует позаботится о наличии специальной вытяжки.

При рассмотрении того, как сделать пилораму из бензопилы самостоятельно, следует обратить внимание на нижеприведенный список необходимых деталей:

  1. Швеллеры длиной 8 метров и высотой 150 миллиметров в количестве 2-х штук. Стоит обратить внимание на то, что швеллеры будут принимать всю нагрузку, которая может быть весьма существенной.
  2. Две рельсы. Они станут верхней частью пилорамы, а также своеобразными направляющими для подвижного элемента. Рельсы должны быть исключительно прямыми, не иметь дефектов.
  3. Уголки, штиль, размеры которых 50 на 100 и 40 на 40 миллиметров.
  4. В качестве стяжек используются отрезки водопроводной трубы, длина которых 25 сантиметров.
  5. Плита из стали длиной около 60 сантиметров и толщиной не менее 4 сантиметров.
  6. Механизм подвижных шлангов, выступающих в качестве защиты для электропроводки.
  7. Трубы, диаметр которых 35-40 миллиметров.
  8. Ручная бензопила. К выбору пилы следует отнестись основательно. Следует учитывать тот момент, что от ее показателей будет зависеть особенности проводимого пила дерева.


При рассмотрении подобного списка можно сказать, что найти все необходимое достаточно просто, пилорама своими руками из бензопилы обойдется достаточно дешево. Однако рекомендуется учесть, что большая часть элементов подвержена воздействию повышенной влажности, то есть на поверхности, если установить пилораму под открытом небом, неизбежно появится ржавчина.

Особенности проводимых работ

Сразу отметим тот момент, что провести работу самостоятельно достаточно просто. Изготовление нужно начать со сборки основания из перевернутых рельс и уголков. Для их соединения можно использовать сварку. Достаточно важно чтобы пилорама из бензопилы была установлена исключительно параллельно основанию, для чего следует проверять расположение рельс и уголков при помощи уровня. Свой пол можно предварительно также проверить для облегчения работы.


После этого проводится работа в следующем порядке:

  1. В основании со шагом 1 метр проводится создание отверстий, диаметр которых 14 миллиметров. Для того чтобы сверлить отверстие в стали используют сверла от меньшого диаметра к большому, то есть выполнять предварительное рассверливание, или использовать сверла со сложной режущей кромкой и твердосплавного материала.
  2. Затем берутся стяжки, которые соединяются при помощи болтов.
  3. Металлические угольники используются для создания стоек. На стойки ставиться основание. Расстояние между основой и стойками должно быть около 100 сантиметров. Крепление проводится при помощи сварки.
  4. Для повышения жесткости конструкции между стойками проводится приваривание раскосов.

Вышеприведенная работа позволяет получить основание для рассматриваемой конструкции. Однако для того, что она могла называться пилорамой, следует создать подвижную тележку, на которой будет установлена бензопила. Для этого с нижней стороны стальной плиты проводится приваривание уголков 40 на 40 миллиметров, а затем ставятся ролики и подшипники. С верхней части плиты приваривается еще два уголка, которые необходимы для фиксации бензопилы.

Важно отметить тот момент, что конструкция фиксации пилы зависит от ее вида. Чем прочнее крепление, тем меньше усилий нужно будет прилагать при обработке древесины.

Как видно из приведенной информации в этом пункте, для выполнения работы понадобится сварочный аппарат и хорошие сверла.

Еще одним важным элементом можно назвать механизм крепления бревен. Во время пиления возникает большая нагрузка, которая может сдвигать с места заготовку. Для крепления используются подвижные шланги и трубы, которые следует расположить на необходимой высоте.

В заключение отметим, для того чтобы не хотелось пить во время работы на пилораме нужно устанавливать вытяжки, которые будут проводить удаление пыли и другие примеси из воздуха. Сделать эффективную втяжку можно самостоятельно, она существенно повысит комфорт во время выполнения работы и повысит производительность.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .

Как построить лесопилку менее чем за 1000 долларов - Сделай сам

До того, как я решил построить для своей семьи бревенчатый дом в лесах центральной Джорджии, у меня не было опыта работы с лесопилкой или какой-либо связи с торговлей пилорамами. Однако когда пришло время делать квадратные бревна и резать сверхтолстые балки перекрытий и балки крыши, я обнаружил, что наиболее практичный и экономичный способ сделать это - спроектировать и построить свою собственную мельницу ... с нуля и на месте.

Я ни в коем случае не эксперт по лесопилкам, но я счастлив поделиться с читателями MOTHER EARTH NEWS тем, что я узнал на собственном горьком опыте о том, как построить лесопилку, «просто делаю это»."

Вы можете спросить, зачем кому-то нужна собственная лесопилка. У меня есть несколько веских причин. Во-первых, если вы работаете с деревом, вы знаете, как цены на пиломатериалы за последнее время резко выросли. Обычный строительный сорт, сушеный в печи, 8 футов 2 x 4 стеновые стойки выросли в цене еще на треть только прошлой зимой до 3,50 долларов в некоторых местах. Доска 2 x 10 x 12 футов, используемая для балок крыши или перекрытий, стоит почти 15 долларов. Итак, одно из преимуществ наличия ваша собственная фабрика избавляется от посредников по доставке и устраняет расходы на доставку пиломатериалов до вас, что означает экономию денег - целую кучу денег, если вам нужно построить дом, сарай или подобное большое строение.

Еще одна привлекательность вашей собственной фабрики заключается в том, что вы можете резать пиломатериалы любого размера на ваш вкус. Квадратные бревна для стен и негабаритные бревна, которые я хотел использовать для стропил и балок перекрытий, не продавались ни в одной торговой точке. Мне пришлось бы заказывать их на заказ, так как «габаритные» пиломатериалы из прозрачной ели или ели поставляются только той толщины и ширины, которая рассчитана на производство самых дешевых каркасов домов из палки. Почти все пиломатериалы для обрамления имеют толщину в 1 3/4 дюйма. Доска, которая называется 2 x 4, уже не имеет толщины 2 дюйма и ширины 4 дюйма.Может быть так, что бревно получается необработанным пиломатериалом «реальных размеров», но после сушки в печи и гладкого строгания (так что все куски будут одинакового размера и правильными во всех размерах), доска имеет размер всего 1 X 3 / 4 дюйма толщиной и 3 1/2 дюйма шириной. Вы платите за древесину, которая была в пропиле, за пропил в бревне, который превращается в опилки, и за удаленную тонкую стружку, чтобы сделать грубую доску гладкой. Вы просто не можете взять с собой древесную стружку.

Доски оставлены шероховатыми и осколочными, но полноразмерные могут быть на крошечную долю дюйма от истинного, но они могут сэкономить ваше время и дерево, так как вы можете разместить большие доски дальше друг от друга.Кроме того, если оставить на виду внутри здания, негабаритные балки и грубо обрезанные доски придадут вашему дому прочный вид, сделанный вручную.

На собственной фабрике вы можете распиливать местные хвойные породы дерева для каркаса зданий и распиливать местные бревна лиственных пород для изготовления навесов, дверей, панелей и другой отделки дома или для изготовления мебели. Я использую такие редкие твердые породы и трудно найти мягкие породы, такие как черный орех, пекан, кипарис и желтый тополь, которые обычно выбрасываются в отходы; например, заросшие тенистые деревья, вырубленные на участках домов, обычно расщепляются на дрова или сжигаются и раскалываются на месте.

Завод также дал мне возможность использовать хвойную древесину, которая пошла бы в отходы. Южно-желтая сосна - это строительный пиломатериал, из которого они производят обработанные под давлением устойчивые к гниению пиломатериалы, называемые «PT». (А потом это отправляется по всей стране отсюда, тратя впустую, я не знаю, сколько энергии) Желтая сосна растет как сорное дерево в Джорджии, и я сделал пиломатериалы из деревьев, которые были срублены, чтобы расширить шоссе. Строительная бригада сложила их для сжигания и нисколько не возражала, что я их утащил.Еще я делаю пиломатериалы из сосны, пораженной сосновыми короедами. Не существует известного способа избавиться от жуков, поэтому срезать дерево, пока оно еще живое и пригодное для древесины, кажется более логичным, чем позволить ему умереть и сгнить.

Хотя не все мои пиломатериалы собираются из мусора, я испытываю значительное удовлетворение, когда могу превратить дерево, которое было бы потрачено впустую, во что-нибудь полезное. И пока мой грузовик работает, а я продолжаю замечать деревья, которые можно брать бесплатно, мельница позволяет мне резать что угодно, от бейсбольной биты до дома, не задумываясь о затратах на сырье.

Лесопильная промышленность

Лесопилки довольно просты. В традиционной мельнице есть источник энергии, колесная каретка на гусенице, пильный диск и различные валы и подшипники, соединенные с шестернями или набором барабанов, ремней и шкивов. Не для всех подойдут проектирование и строительство мельницы с нуля, потому что для этого требуется определенная степень механических способностей и несколько инструментов. Купить готовую мельницу или комплект - это вариант, если вы можете выкурить ее и если деньги не имеют значения.Но моя мельница является доказательством того, что вы можете построить свою собственную намного дешевле, используя лишь здравый смысл и старомодную решимость. Чтобы построить лесопилку, вам не нужны все профессии, над которыми я работал, только базовые механические навыки и несколько инструментов для обработки металла. И вы всегда можете найти руку помощи. Мобильные сварщики «имеют грузовик, будут путешествовать», а производители металлоизделий везут сырье всех размеров и могут резать и сваривать детали на заказ.

У вас есть четыре типа мельниц для тяжелых условий эксплуатации: есть выбор между ленточной пилой или циркулярной пилой в переносной или стационарной установке.На стационарной мельнице бревно закреплено на колесной тележке (часто называемой бревенчатой ​​балкой), которая движется по рельсам и протягивается мимо большого лезвия, приводимого в действие мощным источником энергии. В переносной мельнице бревно остается неподвижным. Лезвие гораздо меньшего размера вместе с маленьким двигателем, который его приводит в действие, протягивают мимо бревна.

Ленточнопильный станок - это увеличенная версия обычного электроинструмента для деревообрабатывающей промышленности. Это замкнутая петля из тонкой гибкой стали с зубьями на одном крае, которая непрерывно проходит вокруг набора плоских шкивов.Чтобы развивать скорость резания и поддерживать импульс без поломки, «6-футовая фреза», способная резать большие бревна, требует обширной конструкции с большими шкивами для поддержки 36-дюймового полотна шириной от 6 до 10 дюймов, необходимого для обнажения шести футов. ходового лезвия. Этот тип оснастки был распространен на водяных мельницах 18 и 19 веков, где массивные деревянные балки опорного механизма лезвия тянулись между тремя этажами здания мельницы. Если деревья заходят на 2 1/2 Возможно, вы захотите проверить такую ​​фрезу, и вам нужно будет найти коммерческого поставщика изделий из древесины для изготовления шкивов, полотен и ленточных пил.

Мне сказали, что современные портативные ленточные пилы довольно хорошо преодолевают двухфутовые бревна, если вы будете двигаться достаточно медленно. Они работают, пропуская ленточное полотно с замкнутым контуром шириной 6 футов или более между плоскими шкивами в раме, подвешенной между параллельными направляющими. Бегущее лезвие, рама и шкивы, силовая головка и все остальное протягиваются мимо неподвижного бревна, отслаиваясь от доски при каждом проходе.

В более обычном стационарном стане для циркулярной пилы тяжелое зубчатое полотно диаметром от 3 до 5 футов прикреплено болтами к одному концу тяжелой оправки, вала, вращающегося в шариковых или роликовых подшипниках, установленном на тяжелом основании.Маховик / приводной шкив с лопастным грузом прикреплен болтами к другому концу вала, чтобы обеспечить баланс и импульс, а также удерживать плоский приводной ремень. Между ними прикреплены другие шкивы силового привода. Как и стационарная ленточная пила, она может работать от воды, большого электродвигателя, двигателя автомобиля или трактора. (Я использую старинный 4-цилиндровый тракторный двигатель JI Case, но я видел мельницы с двигателями V-8 от автомобилей и большими старыми электродвигателями. На действительно больших установках используются дизели Cat.) Лопасть и маховик достаточно развиты. импульс, чтобы пролететь сквозь бревно с такой скоростью, с какой тележка может двигаться вперед-назад мимо лезвия.

Переносные дисковые пилы - это новая морщина, которую я видел в рекламе. Я никогда не видел их в действии, но я не могу представить, что любое лезвие, которое вы можете тащить за пикапом, может быть большим или достаточно тяжелым, чтобы развить импульс, чтобы вырезать доски из бревна серьезного размера за один проход и на любой скорости. .



Сравнение конструкций лесопильных заводов

Основным преимуществом переносной ленточнопильной пилы является то, что она разработана для достаточно быстрой сборки и разборки, поэтому вы можете доставить ее на место работы в своем пикапе, установить и работать в тот же день.Кроме того, пропил тонкого лезвия узкий, поэтому вы экономите древесину. Он потребляет меньше газа, чем двигатель автотипа стационарной пилы, двигатель и подшипники служат примерно столько же (в среднем 2500 часов между ремонтами), но при восстановлении или замене обходятся гораздо дешевле (250 долларов снаружи по сравнению с 900 долларами и более).

Стоимость переносной мельницы составляет около 1500 долларов США для базовой мельницы, плюс дополнительные 500 долларов США для механического подъемного механизма для подъема бревен на платформу. Стационарная мельница со всеми компонентами, кроме нового двигателя, будет стоить 5000 или 6000 долларов, причем примерно половину от стоимости бывшего в употреблении, и вам все равно придется ее установить.Это сопоставимо с моей общей стоимостью менее 1000 долларов.

Портативная ленточная пила с тонким лезвием и небольшим двигателем не имеет большого веса и мощности, чтобы доставлять бревно. Таким образом, это мучительно, мучительно медленно по сравнению с циркулярной пилой, требуя минут, чтобы разрезать доску, которую старая циркулярная пила прорежет за секунды. Я также слышал, что рамы сделаны не из самых тяжелых известных материалов, что хорошо с точки зрения их портативности; но, если пила должна резать прямо, а не заедать, рама всегда должна быть квадратной, жесткой, ровной и вертикальной.И далеко не легко сохранить это таким образом, когда вы сбрасываете тяжелые бревна на основание, которое представляет собой небольшой прямоугольник из тонкого металлического уголка, который может прогибаться, наклоняться или погружаться в почву под странными углами.

Я знаю одного потенциального строителя дома, который потратил все свои свободные деньги на свой фундамент, колодец, септик, лесной джип, бензопилу и переносную ленточную пилу, намереваясь вырезать свои собственные 2-бай и сайдингом, а летом в выходные поднять дом. Он недооценил время и сложность обрезки, обрезки верхушек, обрезки, перетяжки и секционирования каждого дерева.Не говоря уже о том, чтобы каждое бревно пройти через лес на мельницу, затем закрепить его на основании мельницы, сделать несколько проходов, чтобы выровнять по крайней мере две стороны, разделить бревно на 2-дюймовые плиты ... затем разорвать каждую плиту на 4 «по ширине, затем штабелирование плит и досок из коры ... затем складирование опилок, очистка пилы, защита от дождя и, наконец, перетаскивание досок к фундаменту. Только после этого он приступил к работе над домом. В конце концов он решил, что легче вытащить равномерно сухие и идеально подходящие по размеру 2x4 из всепогодных упаковок, установленных вокруг фундамента грузовиком, оборудованным стрелой.Но к тому времени закончилось лето и его энтузиазм. Рама пилы ржавела еще два года, прежде чем он сдался и был продан.

Большой диск для циркулярной пилы потеряет лезвие, если заденет старую металлическую скобу забора, заросшую корой. Но полотно ленточной пилы может сломаться, точно так же, как оно может попасть в твердый узел, или если оно заедает, когда оно замедляется во влажной древесине, или если вы не отталкиваете доску от бревна в конце жесткого пропила. Полотна переносных ленточных пил изготовлены из очень твердой пружинной стали, которая будет описывать узкие дуги на шкивах, но не подлежит ремонту.Его нельзя затачивать вручную, если у вас нет полдня на это, поэтому его необходимо заменить по цене от 20 долларов и выше. Огромные ленточные полотна, используемые на стационарных ленточнопильных станах, сделаны из достаточно мягкой стали, их можно сваривать и затачивать, что хорошо, так как они стоят более ста долларов за штуку.

Большой диск для циркулярной пилы прослужит вечно, но чтобы резать быстро и чисто, зубья необходимо часто и равномерно затачивать, а (на поперечных пилах) их угол атаки необходимо периодически менять.В отличие от полотен для ленточных пил, они редко ломаются, и это хорошо, так как они стоят сотни долларов. Зубья с зубьями из закаленной стали, вставленные в корпус из мягкой стали, могут быть восстановлены. Но странствующие ремесленники, которые заделывали дыры в кастрюлях, измельчали ​​материнские ножницы и ножи для резьбы, а также точили каждое лезвие пилы на месте, остались в прошлом. Вы должны научиться ухаживать за своим собственным клинком. Угол заточки для каждого типа лезвия и зуба разный, и небольшой ручной электродвигатель типа Dremel с заусенцами из карборунда сделает это намного быстрее, чем ручной напильник.

С другой стороны, вы больше не можете получить стационарные пилорамы или даже планы лесопильных заводов по почте от Sears Roebuck. Вам нужно будет спроектировать свой собственный, найти или собрать компоненты, а затем собрать их на месте. Двигатель, столярные изделия и гусеница требуют прочного закрепления станины с крышей и некоторой боковой защиты от проливного дождя. Тем не менее, я выбрал стационарную циркулярную пилу, потому что она лучше соответствует моим потребностям при более низких начальных затратах и ​​меньших эксплуатационных расходах, чем переносная ленточная пила.

Части мельницы

На мой взгляд, круглопильный станок состоит из четырех основных компонентов:

1. Гусеница как минимум в два раза длиннее самого длинного бревна, которое вы хотите распилить.

2. Каретка на рельсах, оснащенная передними стойками, которые удерживают бревна при их движении вперед и назад мимо пилы.

3. Прочно закрепленная рама из лузги, которая удерживает жестко установленные пилу и оправку, а также направляющую пилы рядом с двигателем и в средней точке гусеницы.

4. Источник питания, способный поворачивать пильное полотно под нагрузкой и имеющий дополнительную мощность, достаточную для перемещения каретки и вдавливания бревна в полотно.

Вариант, позволяющий сократить трудозатраты для небольшого лесопильного завода, но необходимый для крупносерийного промышленного предприятия, - это гидравлическая или механическая система для управления флипперами или цепями с крюком, которые вращают окорку пиловочника и обтачивают его на четверть оборота перед каждой первой резкой. , чтобы выровнять бревно прямоугольной формы в каретке перед каждым проходом, переворачивать плиты в бункер для связывания и перемещать готовые доски по роликовым желобам к месту укладки.Я не особо тороплюсь, и это работа, которую я выполняю с помощью своего самодельного лесозаготовительного трактора и моего peavey - большого крюка на рукоятке, используемого для рычага и подъема бревен.

Есть несколько способов получить необходимые компоненты, и каждый лесоруб должен решить, какой из них лучше всего соответствует его способностям и возможностям. Один из способов - купить б / у мельницу в разумных пределах, требующую лишь мелкого ремонта. Вы будете удивлены, сколько маленьких одно- или двухместных мельниц разбросано по лесам в любом хорошо заросшем лесом уголке страны.В моем районе они стоят около 3000 долларов - покупаются «как есть / где есть», что означает, что вам придется снести мельницу, переместить и собрать ее на своей земле. Другой способ - спроектировать и построить новую мельницу с нуля. Это требует времени и доступа к оборудованию механического цеха, но относительно небольших денежных затрат, если используется утилизированное сырье. Вы можете купить подержанный, но исправный промышленный четырехцилиндровый двигатель или автомобильный двигатель и трансмиссию всего за 100 долларов, а также подержанное лезвие за то же самое. Валы, подшипники, шкивы и барабаны для оправки, на которой крепится лезвие, и сталь, из которой бабка будет удерживать бревна, а также различные фитинги, колеса, пиломатериалы и рельсовый инвентарь будут стоить, возможно, еще 250 долларов, в результате чего общая стоимость будет меньше. 500 долларов.Наконец, вы можете пойти по пути, который я выбрал, то есть покупать основные необходимые детали лесопильного завода в готовом виде для ремонта или модификации и импровизировать остальные. Моя общая стоимость была чуть меньше 1000 долларов.

Трек

Я начал с того, что построил гусеницу, по которой катится карета, из заброшенной рамы дома на колесах длиной 42 фута и колес, которые я купил за 100 долларов. Я удалил косынки, которые удерживали коробку с основных двутавров. Затем я сузил раму с ширины 108 дюймов до 32 дюймов, вырезав 76 дюймов из центра поперечных распорок, сдвинув двутавровые балки ближе друг к другу, а затем снова сварив распорки.Я также сузил ось и прикрепил ее к нижней части рамы, а затем снова прикрепил язычок прицепа к одному концу. Это дало мне портативную раму длиной 42 фута.

Я сделал гладкую и устойчивую направляющую для каретки, приварив стальную плоскую ленту размером 2 x 1/2 дюйма поверх обеих двутавровых балок. Затем я приварил круглый стальной стержень 5/8 дюйма поверх плоской планки, которая перекрывала двутавровую балку, которая должна была быть ближе всего к лопасти. Круглый стержень входит в канавку между фланцами на передних колесах каретки, удерживая каретку на ходу. .

A '46 Двигатель Case, комплектующие, передние бабки и корма

В рыночном бюллетене государственного фермера я обнаружил партию утилизированных компонентов лесопилки - некоторые из них старше меня. Я заплатил 800 долларов за газовый двигатель JI Case 1946 года с ручным пуском мощностью 60 л.с. с ручным сцеплением, работающим как новенькое, пильное полотно диаметром 42 дюйма со вставленными зубьями из закаленной стали, оправку, тяжелый вал, на котором держится пильный диск на одном конце и большой шкив / маховик на другом, детали для подающего механизма - батарея шестерен или шкивов, которые передают мощность от двигателя к каретке - плюс три передних бабки, которые удерживают бревна на каретке и наборе. работы, которые продвигают бревна вперед для распиловки.Каждая передняя бабка состоит из тяжелой стальной основы, которая крепится к верхней части каретки. Колени скользят вперед и назад в канале в верхней части основания, на которых держатся собаки с шипами, которые вбиты в заднюю часть бревна, чтобы удерживать его на месте для пиления. Позади передних бабок находится установка: расположение шестерен и валов с рычагом, который с храповым механизмом с небольшими приращениями толкает колени вперед и переносит бревно на лезвие для резки.

Из древесины, подвергнутой обработке давлением, я построил 20-дюймовую каретку в форме лестницы, сделав длинные боковые поручни из сдвоенных 2-х 6-дюймовых PT-ложей, соединенных спереди и сзади, а каждые четыре фута с деревянными двутавровыми перекладинами. "x 6" PT.

Каретка движется на трех парах стальных колес на осях со стальными стержнями - пара спереди и сзади, а другая посередине. Три колеса на задней длинной стороне рамы плоские; три впереди, ближайшие к пиле, представляют собой усиленные шкивы с канавками с канавкой 7/8 дюйма вокруг, которые подходят к круглому стальному стержню, приваренному к гусенице, чтобы обеспечить правильную работу каретки.

Я мог бы найти шарикоподшипники и опорные подушки, подходящие для трех осей каретки и нескольких других валов, которые мне пришлось собрать.Но я решил сделать это по старинке с подшипниками из баббита, которые использовались на ранних автомобилях. Бэббит - это мягкий свинцовый металлический горшок, который можно легко расплавить и залить в корпус, построенный вокруг вала, чтобы создать литой подшипник скольжения для вала, в котором он вращается. Вал обычно забивается в зоне подшипника при медленном вращении. над дымным (грязным) огнем. Я использовал старый латунный керосиновый фонарь с загнутым фитилем и без дымохода. Жирный технический углерод из дыма попадает между металлическим баббитом и вращающимся валом и стирает ровно столько зазора, чтобы вал свободно вращался и предотвращал прилипание металлического баббита к валу (до тех пор, пока он остается смазанным; если это не так , подшипник может нагреться и оплавиться).

Рама из лузги и комбикормовый завод

Затем я сделал раму из лузги рядом с гусеницей, чтобы удерживать оправку - вал и опоры, удерживающие лезвие и приводное колесо от двигателя, а также подающие устройства - механизм ремня / шкива, который приводит в действие каретку - и направляющую пилы. что удерживает лезвие врезаться в бревно под желаемым небольшим углом. Я сделал раму из лузги из деревянных балок 4 "x 10", так как она должна быть достаточно большой, чтобы выдерживать силу и вибрацию от вращающейся пилы, а также натяжение приводных ремней двигателя.

Подача соединяет ремень от двигателя с барабаном, расположенным в середине пути, вокруг которого находятся несколько витков бесконечного кабеля, который пересекает каретку вперед и назад по пути. С помощью одного рычага пильщик может продвинуть загруженную каретку в полотно, а затем потянуть ее назад, чтобы приспособиться к другому пропилу или загрузить новое бревно. Я видел это разными способами.

Я выбрал систему из плоских ремней и шкивов, использующих промежуточную шестерню, потому что она проста, и у меня был доступ к шкивам с плоскими ремнями с канавками шириной 6 и 12 дюймов, которые обеспечивают достаточный контакт ремня для обеспечения достаточной движущей силы без чрезмерного напряжения.В этом нет ничего особенного, кроме старого здравого смысла и изобретательности. Я тяну за ручку, и управляемый шкив натягивает передний ремень против силы, и каретка медленно продвигается. Когда я нажимаю на ручку, управляющий шкив на переднем ремне ослабляется ровно настолько, чтобы позволить ему проскальзывать, в то же время натягивая реверсивный ремень против силы, и каретка застегивает молнию. Разница в скорости обусловлена ​​размером шкива; реверсивный шкив в три раза больше диаметра переднего шкива.Когда я отпускаю, пара пружин для дверных решеток под платформой возвращает ручку в нейтральное положение.

Наконец, я установил направляющую пилы - своего рода "С" зажим, который охватывает вращающиеся зубья и сжимает корпус лезвия, чтобы оно продолжало входить в бревно под желаемым небольшим углом. Направляющая не для изменения угла пилы (это делают регулировки оправки), но поддерживает переднюю кромку полотна. Я расположил его так, чтобы он выступал из передней части рамы шелухи вверх на переднем крае пильного полотна как можно ближе к каретке, не касаясь.Рабочие поверхности направляющей в местах соприкосновения с лезвием должны быть заменяемыми деревянными блоками, оставляющими зазор около 1/64 дюйма от каждой стороны лезвия.

Сборка мельницы

После создания четырех основных компонентов пришло время установить их на место и выровнять все по линии, отвесить, выровнять и отрегулировать так, чтобы распиливать хороший прямой пиломатериал. Некоторые корректировки были не столь очевидны. Мне пришлось изучить методом проб и ошибок такие вещи, как регулировка шага пилы и направляющей.

Первым делом я проложил 42 'гусеницу.Используя веревку и линейный уровень, я установил рельсовое полотно из переработанных, но все еще прочных, устойчивых к гниению железнодорожных шпал, расположив их на расстоянии около 8 футов друг от друга. Еще две стяжки были утоплены в сторону посередине, чтобы удерживать раму из шелухи. Добавив еще две шпалы немного левее рамы лузги для поддержки двигателя, я получил базовый фундамент. Я мог бы хорошо закопать шпалы и иметь прочную основу, потому что здесь, в Джорджии, у нас стабильная почва и мало или совсем нет мороза. В пустыне или на песчаном пляже, в зыбучих почвах Запада и на морозном Севере вы должны быть уверены, что фундамент вашей мельницы вырыт достаточно глубоко, чтобы он не соскользнул с холма после сильного дождя или мороза и не вылезет из истинного состояния каждую зиму .

Я натянул раму / гусеницу прицепа на основание поперечины, приподнял ее, чтобы снять опорные колеса, затем опустил, выровнял и выпрямил ее с помощью веревки и ровной линии и, наконец, прочно закрепил все в нашей хорошей красной глине Джорджии. В верхней части пути я сделал простую стойку для загрузки бревен на столбах, чтобы я мог катить бревна прямо с грузовика на бревенчатую балку. Внизу под пилой я построил длинную платформу высотой с каретку с выступом вдоль открытого края, чтобы ловить доски, когда они сходят с пилы.

Я установил каретку на колеса посередине гусеницы и установил три передних бабки наверху, а регулировочный механизм (приспособления) - вдоль задней части. Затем я поместил раму из лузги на поперечины и закрепил ее ровно и правильно сориентировал по рельсу. Я окончательно закрепил оправку пилы и подающее устройство в раме лузги и тщательно отрегулировал все так, чтобы пила и каретка целовали кузена близко, но не настолько близко, чтобы когда-либо касаться ... расположено спереди назад, чтобы бревно Сторона пильного полотна должна быть на 1/2 дюйма от каретки и регулироваться по направлению сверху вниз, так что верхняя часть воротника пилы будет на хорошие 1/2 дюйма ниже кромки бревна передней бабки.

Затем я подключил трос, который будет проходить через каретку и пиловочник взад и вперед. Вал привода каретки проходит от шкива с приводом от двигателя в подающем устройстве через втулку из баббита в отверстии, которое я вырезал в двутавровой балке на стороне пилы, к катушке привода троса в середине пути. Конец вала, выступающий за ведущую катушку, входит в шейку, приваренную к внутренней стороне внешней двутавровой балки. Я несколько раз обернул центр поперечного троса вокруг катушки тросового привода, пропустил концы троса через шкивы на каждом конце гусеницы и потянул их назад, чтобы плотно прикрепить к концам каретки.В какую бы сторону ни повернулась катушка, каретка будет следовать за ней.

Вернувшись на подачу, я измерил, отрезал и соединил ремни прямой и обратной подачи каретки. Затем я отрегулировал встречные возвратные пружины и тягу, ведущую к рычагу управления, так, чтобы ни передний, ни задний ремень не натягивались на силовой шкив, когда рычаг отпущен и находится в нейтральном положении.

Затем я установил полотно пилы на рабочий конец оправки и с помощью отвеса и лески отрегулировал оправку на его креплениях, чтобы поверхность полотна была идеально вертикальной и параллельной движению каретки.Затем, отрегулировав болты с каждой стороны передних подшипников оправки, я установил шаг так, чтобы лезвие входило в встречное бревно на 1/32 дюйма, и отрегулировал направляющую пилы для сохранения этого шага. свинца, пила не будет кусаться, а выскочит и протерет лицевую часть бревна. При слишком большом количестве свинца лезвие будет врезаться, заедать, тереться или застревать в пропиле. Если вы продолжите резать пилой в Таким образом, вы можете нагреть лезвие до такой степени, что оно деформируется. Старые пилорамы вытащили застрявшее бревно и, медленно вращая лезвие, использовали старую швабру и воду, чтобы быстро охладить нагретую область на лезвии, чтобы повторно закалить ее и избежать перманентная основа или сетка.Я думаю, что лучше вообще избежать проблемы и действовать медленно.)

Я закрепил двигатель на поперечинах, провел трос дроссельной заслонки и выключатель аварийной остановки к небольшой приборной панели на платформе оператора, которую я построил там, где рычаг управления выступал из подающего механизма в раме лузги. Затем я соединил шкив главного привода двигателя с большим ведущим колесом на валу пилы с помощью 6-дюймового плоского ремня. Я проверял, перепроверял, затягивал и снова затягивал, пока, наконец, не пришло время опробовать это изобретение.

Давайте сделаем это!

Хорошо. Еще раз проверьте, что все готово к работе. Убедитесь, что лезвие чистое, и поблизости нет обломков дерева или камней, которые могли бы вибрировать в него. Убедитесь, что сцепление брошено. Затем запустите двигатель и дайте ему хорошо прогреться. Установите скорость немного выше холостого хода и включите сцепление. Остановите и отрегулируйте оправку или втулку, если лезвие качается или вибрирует. Убедитесь, что ремень главного привода остается в центре обоих главных шкивов.

Убедитесь, что бревенчатые собачки и колени головной части находятся на значительном удалении от лезвия и хорошо пригнаны.Затем перемещайте каретку вперед и назад. Все должно работать гладко; шкивы должны двигаться правильно, а ремни должны двигаться прямо, не натирая внутренние части их шкивов.

Когда все будет хорошо, разгоните двигатель до тех пор, пока пильный диск не начнет вращаться с рабочей скоростью от 400 до 500 об / мин (пока вы не научитесь определять скорость на слух и эффективность резки, вы можете установить датчик частоты вращения, если у двигателя его нет. Или нанесите метку на лезвие и отрегулируйте скорость так, чтобы метка мигала более восьми раз в секунду.Вы знаете, сколько секунды нужно, чтобы сказать «тысяча»? Что ж, считая так быстро, как вы можете, сократите количество от одного до восьми за тот же короткий промежуток времени. Увеличивайте скорость, пока лезвие не будет вращаться восемь раз в секунду.) Дайте двигателю поработать пару минут. Затем выключите и проверьте все вокруг. Особенно убедитесь, что оправка остыла. Если подшипники теплые на ощупь, значит, они застряли, и вам необходимо отрегулировать, смазать маслом, ослабить крышки журналов или опорные блоки или сделать что-то еще, что необходимо для устранения проблемы.Затем бегите 10-15 минут и снова проверьте.

Пришло время распилить первое бревно. Переместите каретку обратно к погрузочной платформе и загрузите небольшое бревно диаметром от 7 до 9 дюймов. Зацепите бревно за переднюю бабку и переместите каретку к лезвию. Включив храповой механизм, продвиньте бревно вверх так, чтобы оно просто целовало заднюю часть лезвия. Поднимите каретку и поверните бревно вперед примерно на 1/2 дюйма. Включите двигатель до рабочей скорости и медленно переместите каретку, чтобы сделать первый распил.Внимательно следите за тем, чтобы разрез был прямым. Если все в порядке, отведите каретку назад, продвиньте бревно на дюйм и снимите еще одну плиту. Как только у вас получится ровная поверхность вдоль всей распиленной поверхности бревна, оттяните и поверните бревно так, чтобы плоскость была внизу. Соберите собаку и срежьте следующую сторону. Продолжайте вращать и резать, пока не получите желаемое квадратное бревно. Теперь вы можете вырезать из бревна пиломатериал любого размера. Вы занимаетесь лесопильным бизнесом.

Разветвитель

Во времена водяных мельниц большую продольную пилу, которая распиливала целые бревна, называли головной пилой, а главного пилорама называли раскалывающим станком, потому что именно это он и пытался сделать - разрезать каждое бревно так, чтобы все доски выходили с зерно, идущее прямо по длине от конца до конца - так же, как если бы он разделил его на рельсы забора, разделив их вдоль естественного волокна молотком и клиньями.

Разделение каждого бревна на части, чтобы получить наиболее пригодную к употреблению древесину, и укладывание бревен на балку - вот где разделитель отделен от обычных смертных. Не то чтобы я пока что претендую на то, чтобы быть полностью законченным сплиттером, хотя я работаю над этим. Видите ли, задача пилорама - получить как можно больше дощатых футов прямозернистой древесины из каждого бревна. Но ни одно дерево не облегчит эту задачу, поскольку ни одно из них не является идеально прямым. Все бревна, даже самые прямые сосны, имеют изгибы. Многие изгибаются в двух измерениях, спереди назад и справа налево.Более чем у некоторых есть двойные обратные кривые, скручивания, трещины, узлы, отверстия от узлов, гнилые узловые отверстия и действительно гнилые отверстия на конечностях, которые необходимо вырезать или подпилить.

Пиломатериалы для коммерческих зданий имеют минимальную длину 8 футов, что больше, чем вы можете получить за один кусок из множества бревен. Размер увеличивается с шагом 2 фута (длина) и 2 фута (ширина), что создает много отходов. Но с помощью собственной мельницы вы можете спасти бревно, которое имеет, скажем, два отрезка прямой нити длиной 3 1/2 дюйма между большим узлом, гнилым отверстием на ветке и расколотым верхом, а затем устранить отходы, выпилив их на заказ. до нечетных размеров, чтобы соответствовать вашему конкретному использованию.С помощью цепной пилы вы можете разрезать 3 1/2 '- "шорты", а затем распилить их тонкими, чтобы получить ту 41-дюймовую обшивку в деревенском стиле, которая идет на кухню, или на стойки 5 x 5 дюймов, чтобы пройти по бетонным опорам для опор крыльца или квадратов 17 дюймов x 17 дюймов x 7 дюймов, чтобы обрамлять песочницу детей. Вы можете отложить этот большой узел в сторону, чтобы он высох на воздухе, и использовать его твердую, волнистую древесину капа в качестве основы для стола со стеклянной столешницей или разрезать и украсить его для настенных ковров. Оттащите прогнивший кусок ствола обратно в лес, когда в следующий раз вы отправитесь за новыми бревнами, и он будет перезимовать скунсов или укрыть семейства кроликов на долгие годы.С вашей собственной мельницей ничего не пропадает зря.

Ориентация бревен на тележке требует ощущения зерна ... способности «шестого чувства» заглядывать внутрь бревна, чтобы угадать, как движется зерно, и эта способность приходит только с опытом и внимательным изучением своих ошибок. Пиломатериалы для обрамления хвойных пород полностью распиливаются по волокнам. Вы хотите разместить бревно так, чтобы его основная кривая изгибалась вверх и вниз. Таким образом, бревно будет опираться на балку пальцами рук и ног, а кривая будет иметь вертикальное направление вдоль бревна.(Когда зерно проходит по длине доски, вы вносите слабость.)

Распиловка древесины твердых пород. Вы захотите сделать пропил в четверть волокна и другие пропилы, каждый из которых лучше всего подходит для различных областей применения. Прочтите хорошую книгу по столярному делу, чтобы узнать, в чем разница и почему.

Уловки Сойерса

Познакомившись с вашей мельницей, вы узнаете маленькие уловки, которые сделают ее работу плавной и точной. Вот несколько советов, которые работают для меня и могут избавить вас от головной боли.

  • Держите зубья пилы острыми, так как тупые зубы могут заставить пилу сесть, блуждать и делать другие странные вещи.
  • При заточке режущей кромки зубьев пилы всегда держите напильник перпендикулярно поверхности полотна.
  • Внимательно осмотрите нижние 6 футов бревен и удалите закопанные в них гвозди или заборную проволоку; выбросьте бревно, а не затупите лезвие о старую скобу забора.
  • Промойте бревна со всех сторон, как только они выйдут из леса и до того, как грязь высохнет на коре.Грязь притупляет лезвия.
  • Держите поводок правильно и следите за лезвием на предмет кружков сгоревшего сока или других следов трения.
  • Прислушайтесь к углубляющемуся звуку пилы, который может означать, что лезвие горит или застревает. Замедлите движение каретки до тех пор, пока звук не станет снова слышен.
  • Постройте рампу для захвата рядом с гусеницей, чтобы укладывать недавно распиленные доски, и установите на ее конце рампу с роликами, чтобы перемещать их к сушильным штабелям.
  • Часто проверяйте трос и ремни на предмет правильного натяжения.
  • Держите движущиеся части смазанными, а ремни заправляйте каменноугольной смолой или другим консервантом для сохранения гибкости.
  • И НИКОГДА НЕ ЗАБЫВАЙТЕ: БЕЗОПАСНОСТЬ В первую очередь!

Как я уже упоминал в начале, я не являюсь экспертом и хотел бы получить информацию о строительстве или эксплуатации лесопильного завода от тех, кто попробовал свои силы.


Лексикон Сойера: определения терминов дровоколов

оправка - Вал, удерживаемый подшипниками, к которому прикреплена дисковая пила.

Баббитовый подшипник - подшипник скольжения, залитый вокруг оси или вала вместо использования баббитовый металл, мягкий, похожий на свинец металлический горшок, плавящийся при низкой температуре.

Балка (бревенчатая балка) - Колесная тележка, которая переносит пиловочник мимо пилы.

Подшипник - Смазываемая втулка или набор роликов или сфер, которые удерживает вал, позволяя ему вращаться с минимальным трением.

Комбикормовый - Группа шестерен или тяг и ремней, которые активируют храповик колесо или катушка и трос, который перемещает бревно к пиле и обратно.

Журнал - Корпус, в котором находится подшипник.

Передние бабки - Две или более опоры для бревен, опирающиеся на балку бревна. Детали включают:

1. База: Фиксированная отливка с каналом, удерживающим скользящие колени.
2. Колени: скользящие, L-образные отливки удерживаются в каналах на верхней части основания передней бабки, которые удерживают бревно и перемещают его вперед в пилу.
3. Собаки (бревенчатые собаки): шипы в верхней части колен, которые втыкаются в заднюю часть бревна, чтобы удерживать его на месте для резки.
4. Наладочные работы: механизм, который продвигает колени, проталкивая пиловочник в передние бабки, чтобы определить глубину пропила.

Рама из шелухи - Низкое кольцо из жерновов или платформа из деревянных балок, поддерживающая раму большой циркулярной пилы.

Оправка - При лесозаготовке вал, шейки и подшипники, на которых установлена ​​пила.

Блоки подушек - Пара отливок, удерживающих подшипник на месте.

Головка - Нанесение угля из малого пламени для снижения рабочего допуска между валом и подшипником из литого баббита.

Траверса - Для перемещения вперед и назад, когда бревенчатая балка многократно проходит мимо фрезерной пилы.


Несколько слов о безопасности

  • Запрещается использовать работающую пилу для маленьких детей.
  • Постройте прочные кожухи и ограждения движущихся ремней и шкивов.
  • Носите ботинки с нескользящей подошвой, занимайте твердую стойку и сохраняйте равновесие на мельнице.
  • Не приближайтесь ко всем компонентам во время их движения.
  • Не позволяйте никому стоять рядом с пильным полотном.
  • Никогда не пытайтесь удалить куски дерева, заклинившие движущееся полотно пилы.
  • Всегда останавливайте полотно перед регулировкой.
  • Надевайте защитные очки и средства защиты слуха.
  • Помните, что с лесопилкой, как с любым другим оборудованием, нужно работать осторожно и осторожно.

Первоначально опубликовано: июнь / июль 1994

Как я построил лесопилку на заднем дворе

Деревообработка - мое недавнее хобби.Мне повезло, что у меня есть неплохой гараж, полный инструментов, которые я купил за свои одинокие дни. Совет: купите эти игрушки до свадьбы! С тех пор, как появилась семья (второй ребенок на подходе), стало труднее позволить себе деревообрабатывающий инструмент! Помимо машин и расходных материалов, сырье выходит за рамки моего бюджета.

Вокруг моего дома много дерева в виде только что упавших ветвей и деревьев. Я посмотрел на него и подумал: «Если бы я только мог освободить доски внутри». Коммерческие лесопилки большие и дорогие, но когда я начал исследовать их, голос в моей голове сказал: «Эй, я могу сделать одну из них!»

Если посмотреть на ленточнопильный завод, то на самом деле его всего три части: ленточная пила, портал, удерживающий ее в горизонтальном положении, и рельсы, по которым все это может скользить.Есть несколько сложных моментов, но я сначала проигнорировал их и просто бросился в строительство.

Есть что сказать о теориях и планах, но слишком часто я увязаю в дизайне. При его создании не использовались чертежи САПР или бумажные эскизы. Единственные расчеты, которые я сделал, были для определения размеров шкивов, чтобы получить правильную скорость лезвия (2800 футов в минуту) и определить, как далеко должны быть друг от друга колеса для определенной длины лезвия. Я конструировал «на лету», руководствуясь собственным опытом и интуицией - то, что я называю «инженерией глазного яблока».”

Это сработало для некоторых вещей. Я придумал хитроумную конструкцию для натяжения полотна на основе направляющих фрезерного станка. Я придумал, как сделать направляющие для лезвий, используя простые подшипники и немного лома. Я чувствовал, что большинство самодельных лесопилок используют слишком много металла и слишком тяжелые, поэтому я построил свою с наименьшим количеством стали, насколько мог, и в итоге получил очень способную легкую машину.

Однако кое-что из моей интуиции было далеким.Я предположил, что двигателя переменного тока мощностью 1 л.с. более чем достаточно для рыхления 20-дюймовых бревен. Ну первый раз пользовался пилой, этот мотор перегрелся и чуть не загорелся! Теперь я гораздо лучше понимаю мощность в лошадиных силах.

Также я недостаточно хорошо разбирался в тонкостях работы с полотнами ленточной пилы. Мне стыдно признаться, что я даже не заказал лезвие, пока пила не была почти готова. До этого момента я не исследовал лезвия. Лезвие, которое я купил, сильно билось в разрезе или терлось о дерево и несколько раз отваливалось.Поскольку первое купленное мной лезвие было слишком узким, не было надежды на то, что направляющие лезвия выполнят свою работу.

Первое, что я сделал в своей второй доработке, это заменил мотор на «маленький» бензиновый двигатель мощностью 6,5 лошадиных сил. С точки зрения стоимости и веса на одну лошадиную силу, газ побеждает электричество.

Затем я заменил лезвие. Оглядываясь назад, я понимаю, насколько безумно было не начинать свой дизайн с той части, которая выполняет фактическую резку. Оказалось, что на рынке всего несколько лезвий, которые будут работать с такой маленькой пилой, поэтому я заказал по одному.Это начало становиться дорогим, но я списал это на исследования. Мне посчастливилось найти тот, который отлично работает. Кроме того, он был самым толстым, дешевым и, как я думал, точно не подойдет.

В результате получилась небольшая лесопилка, которая просто роет деревья! Я был очень удивлен, насколько хорошо это работает. Я просто хотел попробовать и в итоге фрезеровал бревно из расщепленного клена диаметром 18 дюймов и длиной 6 футов на более чем дюжину досок размером 6 x 1 дюйм. В кедровом бревне, которое я разрезал затем, обнаружилась потрясающая пурпурная сердцевина.Я начал фрезеровать дерево и просто не мог остановиться. В конце концов я пришел в чувство и признал, что у этой пилы практически нет функций безопасности. Следующим моим шагом перед тем, как разрезать другую доску, будет установка ограждений вокруг лезвия и приводного ремня. Я также добавлю ручку для толкания.

Тогда есть рельсы. Свернутые вместе пиломатериалы 2 × 8 сработали на удивление хорошо, но, вероятно, всего этого хватит только на один сезон. Я скатываю бревна и прикручиваю их к дереву.Это сработало довольно хорошо, но медленно, и рельсы начинают ломаться. Со временем заменю его сварным металлическим каркасом со встроенными зажимами для крепления бревен. Фактически, если бы я построил еще один завод, я бы буквально начал с нуля и сосредоточился в первую очередь на обработке бревен и создании прочной основы для остальной части пилы.

Посмотрите мои видео, чтобы узнать больше о сборке и увидеть ее в действии. Я скоро опубликую обновленное видео, поэтому, пожалуйста, подпишитесь на мой канал и следите за обновлениями!

Переносные пилорамы, Планы лесопильных заводов от Procut Переносные пилорамы

ДОСТУПНЫЕ ПОРТАТИВНЫЕ МЕЛЬНИЦЫ


Вы можете построить себя

Знаете ли вы, что , у вас может быть сверхмощная портативная пилорама, построенная из
прочная сталь, которая также трансформируется в 20-футовый прицеп, который будет на всю жизнь...

Для менее чем 1100 долларов США - Менее 1500 канадских долларов

Режет бревна длиной 16 футов
удлинение до любой длины
Режет бревна диаметром 24 дюйма
с возможностью расширения до 36 дюймов
Скорость резания - Все лиственные породы
От 250 до 500 доскофутов в день
Скорость резания - все хвойные породы
От 500 до 1000 досок футов в день

См. Страницу часто задаваемых вопросов в качестве Стационарная лесопилка может распиливать до 48 футов.Я включил много информации на этом сайте, чтобы помочь вы узнаете об одном человеке или портативном лесопильном предприятии, и лесопилки, и я действительно надеюсь, что вы не торопитесь читать весь сайт, особенно FAQ.


См. Карту сайта для краткие описания на всех страницах этого веб-сайта.

Я предполагаю, что вы просто хотите распиливать пиломатериалы, когда вам угодно вы, используя свою собственную древесину. Вы не хотите связывать целую кучу денег на портативную пилораму, которая будет иметь производить пиломатериалы 8 часов в день, неделя за неделей, просто чтобы возместить стоимость. Вам нужно недорогое решение, чтобы лесопилка можно сидеть неделю или две без работы, пока вы используете пиломатериалы, которые вы произвели.

Планы наших лесопильных заводов разработаны для новичка использовать с пошаговым письменным текстом, диаграмма и фото для каждой процедуры. Некоторые клиенты построили передвижной лесопильный завод Procut, даже не собирая молоток раньше. В планы входит даже руководство для новичка научиться сваривать. Более 5000 клиентов легко создали Переносные пилорамы Procut за последние 15 лет.

Привет и добро пожаловать.
Меня зовут Аллан Корнес, и я работаю в сфере лесоводства более 35 лет. Я хотел бы вкратце упомянуть о своем опыте работы в лесном хозяйстве и на лесопилках, так что вы можете быть уверены в моей способности помочь вам сэкономить значительную сумма долларов при покупке лесопилки.

Я работал во всех областях лесного хозяйства. торговля от производства гибкой кровли, все аспекты лесозаготовки, большой оператор лесопилки, много различных операций переносной лесопилки, распиловщик черепицы, менеджер лесопилки, управление лесным хозяйством и проектировщик лесопилки - строитель.

За годы работы много разных лесопильных заводов (большие и небольшие - в том числе портативные), и постоянно поддерживаются их, я знал, что есть дешевое решение. Это лесопилка может быть полностью надежным, точно разрезанным, с очень низкие эксплуатационные расходы и при этом низкая стоимость.

На протяжении многих лет я проектировал и эксплуатировал именно такие лесопилка.Я положил в Procut Переносная бензопила - все знания, полученные за многие годы работающих переносных пилорамов. Я считаю, что Procut соответствует вышеуказанным критериям. Прокат будет резать прецизионные пиломатериалы быстро и точно с очень низкой Стоимость. Я также включил в дизайн мелкие предметы в целом упускается из виду другими лесопильными предприятиями, например, минимальное изгибание спасите свою спину, и для всех нас, кто режет зимой, ¼ "рельсы были использованы для дорожки, поэтому опилки не собирались и заморозить.Вам не нужно очищать треки Procut, чтобы можно резать пиломатериалы.


Переносные пилорамы просты в сборке

ВЫ ПОЛУЧИТЕ ГОРДОСТЬ ОТ ЗДАНИЯ ПЕРЕНОСНАЯ ПИЛКА PROCUT PRECISION, ПЛЮС ОБЪЯВЛЕНИЕ МНОГИХ ЛЮДЕЙ, ВИДЯЩИХ ЗАВЕРШЕННУЮ МЕЛЬНИЦУ.

Вам нужен только сварочный аппарат домашнего типа - ручной шлифовальный станок - ручной сверло плюс 900 долларов США или меньше в легко приобретаемых материалах. Обработка не требуется. Вы сами строите целую мельницу - начать заканчивать. Ориентировочное время постройки 70 часов. для новичка или 40 часов для кого-то с минимумом сварки навыки и умения. Рекорд пока что 18.5 часов.

Стоимость: канадцы всего 159 долларов США в канадских фондах
US $ 119.00 в долларах США
все остальные страны - 169 долларов в канадских долларах

Используйте эту портативную пилораму самостоятельно и распиливайте пиломатериалы самостоятельно, или рубите пиломатериалы для получения дополнительного дохода. Вы можете легко построить это передвижная высокоточная пилорама. Как дизайнер и строитель, Я лично гарантирую это, с бесплатно помощь и совет - пользователем по телефону или по электронной почте.

ПОМНИТЕ - ВЫ НЕ МОЖЕТЕ ПОПРАВИТЬСЯ -
Я ТАК БЛИК КАК ТЕЛЕФОН ДЛЯ ЛЮБОЙ ПОМОЩИ
ВАМ МОЖЕТ ПОТРЕБОВАТЬСЯ ПРИ ПОСТРОЕНИИ МЕЛЬНИЦЫ

Лесопилка Из 12-дюймовой ленточной пилы и косилки: 10 шагов (с изображениями)

Хорошо, у меня есть люлька, которая катится, пила лежит набок.... теперь мне нужно соединить их и начать рассчитывать высоту хода, установку всего ... Я начал с картонных коробок и досок для молока, чтобы выровнять пилу, затем я закрепил двигатель на месте, чтобы спланировать зазоры приводного ремня и домкрата.

******* Вы должны убедиться, что ваша пила всегда выровнена во время сборки ОБОИМ СПОСОБОМ (из стороны в сторону, вперед и назад), иначе вам придется как-то отрегулировать ее позже. Если это не так, ваше лезвие будет либо вылезать по вашему разрезу (вверх), либо вниз, поэтому у вас никогда не будет настоящей доски.Легче сейчас, чем пытаться изменить его позже. Да, вы можете выровнять домкраты, но затем вниз или вверх они не будут совпадать, поэтому это повлияет на длину хода.

Я использовал толстостенную трубу для крепления передних и задних домкратов, убедившись, что есть место для цепи и зубчатого колеса.

Теперь, когда домкраты на месте, мне нужно прикрепить цепной привод между ними, чтобы поднимать и опускать узел. Я изо всех сил стараюсь собрать всю машину для долговечности ... поэтому я купил цепь № 40 в Tractor Supply и шестерни, ступицы зубчатых колес слишком тяжелые, но они должны прослужить долго.Я купил цепь оптом, два 10-футовых рулона, и купил цепной прерыватель, чтобы упростить их размер. Я использовал главные звенья, чтобы соединить концы, отрезанные по длине для каждой секции. Я снял ручки с домкратов, где и подойдут ступицы. Я надел шестерню приводного домкрата, а на трех других сдвинул две на расстоянии, чтобы цепи очистились. Затем я приварил шестерни к ступицам и надел домкраты. Они удерживаются установочными винтами. После того, как все они были на месте, я приварил узел ручки к верхней части домкрата.После первого поворота я понял, что рукоятка либо слишком короткая, либо слишком жесткая, поэтому я отрезал рулевой вал косилки и снял ручку, заменив ее рулевым колесом. Какая разница и в очередной раз использовали еще одну деталь от косилки! Я также использовал старую скобу для крепления мешков от газонокосилки для нашей ручки-толкателя.

Примечание !!!!! Цепи проще собрать перед установкой домкратов, так как если вы на 1/4 дюйма, цепь может быть слишком ослаблена или настолько натянута, что вы не сможете повернуть ручку. ОООпс! К счастью, я смог срезать прихватки и немного отрегулировать домкрат, чтобы натянуть цепь.Поскольку на цепи очень мало напряжения, растяжение не должно быть проблемой, если это так, я могу отрегулировать, вытащив половину звена.

Обратите внимание на одну картинку с черточкой, одну с танком ... насмехаясь над ним снова и снова ... или это издевается надо мной?
У меня все еще есть элементы управления и многое другое, что нужно добавить ... Двигатель установлен выхлопной трубой назад, в середине пилы, поэтому я поставлю топливный бак как можно дальше за борт. Я поставлю аккумулятор рядом с ним, так чтобы панель управления находилась посередине, чтобы я мог использовать существующие жгуты проводов и тросы управления для дроссельной заслонки и сцепления.Я даже собираюсь использовать кожух косилки для звукоизоляции, и это тоже будет круто смотреться. Я сделал крепление для топливного бака из металлического уголка рамы станины и использовал поддон аккумуляторной батареи косилки, просто добавив кусок коробчатой ​​трубы, чтобы приварить его к раме пилы. Для удобства оператора и безопасности я добавил отрезок трубопровода 3/4 дюйма для удлинения выхлопа, отводящего вниз и в сторону от контрольной зоны.

По мере роста цен на пиломатериалы, некоторые строят свои собственные: NPR

Житель Анкориджа, Аляска, Ханс Доу построил собственный лесопильный завод и начал фрезеровать собственные доски после того, как цены на пиломатериалы резко выросли за последний год. Эмили Швинг для NPR скрыть подпись

переключить подпись Эмили Швинг для NPR

Цена на пиломатериалы за последний год выросла более чем вдвое, и экономисты предупреждают, что какое-то время ситуация может оставаться такой же. Вот почему такие люди, как Ханс Доу, становятся хитрыми.

«Я подумал, ну, я хочу лесопилку. Я могу сделать с ней много чего. Мне также нужно научиться сваривать ...», - говорит Доу, поднимая 9-футовое бревно на палубу. его ручной пилорамы. Он находится в углу его заднего двора в Южном Анкоридже, Аляска.

Доу провел зиму в своем гараже, строя эту лесопилку с нуля. Он собирал металлолом и детали машин со всего города. Он говорит, что его брат убеждал его взяться за проект.

«Он работал над своим домом, и мы как бы шутили, типа« чувак, пиломатериалы действительно дорогие.Мы могли бы, вероятно, построить или купить лесопилку, сделать свой собственный сайдинг и выйти на уровень безубыточности или выйти вперед ». А потом я начал подсчитывать, - говорит он. - И я подумал: «О да, это будет дешевле» ».

На сборку у него ушло три недели и 3000 долларов.

Dow говорит, что мебельные проекты находятся в стадии реализации. Его будущее. Но его первая главная попытка улучшить дом - построить садовые ящики для своей жены. Если бы он купил эти пиломатериалы сегодня, это обошлось бы ему как минимум в 2000 долларов. Но для Доу еловые бревна бесплатны.Он забирает их у Paul's Tree Service в Анкоридже, где он работает крановщиком. Компания вывозит зараженную жуками ель по всему городу.

Растущий спрос

Когда пандемия вызвала общенациональную блокировку, она вынудила коммерческие лесопильные заводы, производителей мебели и домовладельцев временно прекратить работу. «Таким образом, спрос на пиломатериалы восстановился, несмотря на то, что предложение оставалось ограниченным», - говорит Джереми Мозес, аналитик рынка пиломатериалов из IBISWorld.

«Но в то же время многие люди хотели больше места в период пандемии, больше места для работы из дома», - говорит он. «Люди, которые застряли дома, хотели новую мебель, и люди, покупающие новые дома, также покупали новую мебель».

Сейчас производители изо всех сил пытаются догнать спрос. Кроме того, рекордно низкие процентные ставки стимулировали строительство новых домов.

Фил Хадсон, 71 год, не сварщик и не работает в службе поддержки деревьев.Пенсионер десятилетиями работал с деревом. Он говорит, что когда 20 лет назад построил свой дом, он обошелся ему в 3500 долларов. Он уже много лет планирует увеличить площадь в квадратных футах. «Я добавляю 16 на 24, - объясняет Хадсон, - а затем есть еще пара небольших выпуклостей. Я собираюсь утроить площадь пола», - говорит он.

Он живет на 40 акрах в Уиллоу, Аляска, примерно в часе езды к северу от Анкориджа. Если бы он купил пиломатериалы, в которых нуждался в прошлом году, он говорит, что, возможно, заплатил бы чуть больше 6 долларов за доску.В этом году базовый брус для каркаса стоит не менее 15 долларов. В зависимости от типа древесины и от того, подвергается ли она обработке давлением, цена может превысить 64 доллара за доску.

«Вы не можете платить такую ​​цену», - говорит он. «Это все равно, что пойти в продуктовый магазин, потратить 200 долларов и уйти с одним пакетом продуктов».

Недавно Хадсон был в Анкоридже, чтобы забрать новенькую портативную лесопилку, которая только что прибыла из Портленда, штат Орегон. С доставкой и дополнительной коробкой лезвий, мельница стоила 10 000 долларов.

Полезное хобби

Хадсон говорит, что у него есть много акров сухостойной древесины, которую он может обрабатывать самостоятельно. С 2015 года еловый жук поразил более 1,1 миллиона акров лесов на юге центральной Аляски. Большая часть мертвой древесины на территории Гудзона связана с жуком. После того, как Хадсон уменьшит опасность лесных пожаров на своей земле и завершит свои собственные проекты, он хочет использовать свою мельницу, чтобы заработать немного дополнительных денег.

«По мере того, как это будет продолжаться, я заработаю несколько долларов в будущем, построив печь и сушу березу в печи.«Он планирует продать эти доски людям, которым нужны новые стеллажи и столешницы с грубыми краями.« Я не знаю, сколько мне осталось лет, - говорит он, - так что я мог бы заняться чем-нибудь интересным ».

Хадсон приобрел свою фабрику у WoodMizer, компании из Индианы, которая производит портативные пилорамы. Самая дешевая лесопилка компании стоит чуть более 3000 долларов. Цены поднимаются до почти 60 000 долларов. И спрос высок.

"Срок поставки - от 44 до 59. прямо сейчас для лесопилки », - говорит Кейт Себринг, торговый представитель WoodMizer.До пандемии она продавала одну лесопилку в неделю. Теперь она каждый день берет залог за три-четыре лесопилки.

По словам Себринга, WoodMizer отправила десятки лесопилок в деревни по всему штату.

На Аляске бизнес зависит не только от дорожной сети. Дон Морган также пришел в офис WoodMizer, чтобы купить лесопилку.

«Я превращаю свой магазин в дом, так что теперь мне нужен магазин», - говорит он.

Морган отправился в двухчасовой перелет из Аниака, деревни коренных жителей с населением около 500 человек на юго-западе Аляски, чтобы навести порядок.Здесь нет хозяйственных магазинов и лесных складов. Вместо этого Моргану придется заказывать пиломатериалы за несколько месяцев вперед.

Морган мог рассчитывать заплатить не менее 2000 долларов только за фрахт, чтобы отправить все это в Аниак из Сиэтла на барже. Ценник лесопилки в 10 000 долларов заставил его задуматься, но в конце концов он решил ее купить.

«У нас было много проблем со строительством домов и доставкой материалов», - говорит он о своей деревне.

Аниак сидит на реке Кускоквим, к востоку от Вефиля, где много деревьев.Морган говорит, что может буксировать свою мельницу снегоуборочной машиной или квадроциклом и найти всю необходимую древесину.

Переносная бюджетная лесопилка

| Дешевые пилорамы

Портативные пилорамы Hud-Son Freedom, наши самые доступные пилорамы для самостоятельной сборки.

Сэкономьте деньги и соберите ленточную пилу самостоятельно, или за немного больше вы можете приобрести предварительно собранную. Построен в США для разнорабочего, фермера или лесоруба. Выбирайте из красного, бело-синего Sawyer или охотника с камуфляжной краской.

Hud-Son Forest Equipment представляет совершенно новую линию Freedom Line с портативной пилорамой Hunter. Эти лесопилки построены здесь, в США, в нашем родном городе Барневелд, штат Нью-Йорк. Некоторые люди просто не могут обосновать дополнительные расходы из-за очень дорогих лесопилок на рынке. Компания Hud-Son Forest Equipment предложила решение, которое поможет ВАМ сэкономить деньги. Цена указана со стандартной доставкой для 48 штатов с низкими ценами.

Имея опыт продажи тысяч лесопилок в США и за рубежом, мы увидели, что есть на рынке и чего хотят клиенты.. Итак, мы создали Hunter, общеамериканскую мельницу, которая идеально подходит для мастеров-мастеров, разнорабочих или специалистов с механическими навыками.

По конкурентоспособной цене это наша самая уникальная мельница. Его можно заказать в собранном или разобранном виде, чтобы удовлетворить ваши потребности и бюджет. С помощью нашего DVD-диска с инструкциями вы можете легко собрать эту мельницу в домашних условиях с помощью простых ручных инструментов… сварка не требуется! Рама, соединенная болтами, разработана с дополнительными распорками, что делает мельницу прочной и долговечной.Мы рекомендуем просмотреть обучающее видео перед покупкой пилорамы Sawyer. Вы также можете зайти в местное представительство, чтобы увидеть их лично. Затем вы можете решить, хотите ли вы цену в разобранном виде или цену в собранном виде.

The Hunter доступен в индивидуально окрашенном камуфляже (нет двух одинаковых!), Разработанном и изготовленном для трудолюбивых американцев. Он поставляется с трехлетней гарантией и ВКЛЮЧАЕТ БЕСПЛАТНУЮ СТАНДАРТНУЮ ДОСТАВКУ в нижних 48 штатах. Свяжитесь с вашим местным дилером или купите сейчас, чтобы получить свою лесопилку Hunter сегодня.

  • Двигатель / Мотор

    , 7 л.с., газ - ручной запуск

  • Включение сцепления

    Центробежный

  • Рама

    Изменено 4 поста

  • Ленточные колеса

    16 ″

  • Направляющая система

    Двойные направляющие башмака, фиксированные

  • Подъемная система

    Кабель с ручным управлением

  • Измерение

    Двойная шкала 1 ″ и 4,5,6,8 четверти

  • Коренные подшипники

    1.5 ″

  • 3-летняя ограниченная гарантия

    Жилое использование

  • 6-летняя гарантия

    Главные валы и подшипники

Домашний лесопильный завод: изготовление габаритных пиломатериалов - зернистость

1/8

Этот красивый кухонный остров был построен из бревен с земли Хэнка.

Фото Карен Кеб

2/8

Хэнк Уилл распиливает пиломатериалы на своей лесопилке в Гранберге.

Фото Карен Кеб

3/8

Легкая рама прикрепляется к традиционной силовой головке бензопилы, что позволяет недорого распиливать пиломатериалы на земле.

Фото Карен Кеб

4/8

Ленточнопильный станок Hudson HFE 21 в действии. Хэнк распиливает пиломатериалы, чтобы построить свой кухонный остров.

Фото Карен Кеб

5/8

Хэнк нарезает шипы на некоторые из пиломатериалов кухонного острова своей настольной пилой.

Фото Карен Кеб

6/8

После фрезерования можно распиливать пиломатериалы по размеру на настольной пиле.

Фото Карен Кеб

7/8

Совместите диагональные размеры, чтобы обеспечить прямоугольность.

Фото Карен Кеб

8/8

Вы можете построить кухонный остров и многие другие проекты, используя пиломатериалы из деревьев на вашем участке.

Фото Карен Кеб

❮ ❯

Многие люди полагаются на свои приусадебные участки в качестве готового запаса дров или комбинации дров и столбов для забора.Другие могут даже добавить в этот список деревенские строительные материалы. Но если вы часто ходите на лесной склад в поддержку всех этих проектов мастерских, вы можете подумать о том, чтобы добавить другую перспективу к своему виду этих прекрасных лесных акров. Где бы ни росли деревья, вы можете собирать их и использовать непосредственно в качестве строительной древесины для небольших построек, или вы можете распиливать их на пиломатериалы и пиломатериалы для поддержки всех видов строительных проектов. И вам не нужно быть хорошим плотником, чтобы все это произошло.

Сказка о двух лесозаводах

Однажды обдумывая проект кухонного острова, насущная потребность в материалах заставила нас исследовать небольшие портативные пилорамы вместо цен на пиломатериалы в местном магазине товаров для дома. В довольно короткие сроки у нас в распоряжении была небольшая бензопила Гранберг на Аляске - весь пакет стоил менее 200 долларов в 2010 году - и примерно за час распиловки у нас было большое скопление твердых сосновых пиломатериалов и досок - достаточно, чтобы построить корпус, двери, ящики и ножки кухонного острова.

Тем временем Hud-Son отправил нам модель ленточнопильного станка Homestead для демонстрации. Эта машина легкая, простая в настройке, проста в использовании и способна обрабатывать бревна диаметром 21 дюйм, в том числе американский черный орех, который мы разработали для верхней части кухонного острова (см. «Ленточнопильный завод HUD-Son HFE 21 Homesteader» далее в этой статье). Ленточнопильный завод работает немного быстрее и потребляет меньше древесины в виде опилок, но стоит примерно в 10 раз дороже, чем ленточнопильный завод на Аляске.

От лесопарка до лесопилки до кухонного острова своими руками

Доступ к лесопилкам позволяет создавать пиломатериалы заданных размеров для любых проектов, включая базовое столярное дело.В нашем случае у нас также был строгальный станок, продающийся в гараже, чтобы сделать некоторые первоначальные размеры и сглаживание досок по мере необходимости. Строительство из самодельного бруса занимает немного больше времени, но окупаемость огромна в виде удовлетворения, цены и того факта, что вы точно контролируете размеры досок.

Первым шагом в этом процессе было создание чернового проекта. Мы выбрали основание шириной 34 дюйма и длиной 42 дюйма, которое было бы на 2 1/2 дюйма меньше, чем у других столешниц на кухне.Верх будет из массива ореха толщиной 2 1/2 дюйма, шириной 46 дюймов и длиной 44 дюйма. Дополнительная ширина позволила сделать свес. Основание и верх вместе взятые будут соответствовать высоте других столешниц на кухне.

Проект начался с распиловки тяжелого материала с квадратными ножками 3 1/4 дюйма и рельсового материала толщиной 1 3/4 дюйма с помощью настольной пилы. Затем я пропустил детали через строгальный станок, чтобы уменьшить их размеры до 3 квадратных дюймов для ног и до 1 1/2 дюйма для рельсов.

Обрамление

Для обрамления этого шкафа мы использовали сквозные пазы, входящие в ножки. Мы прорезали пазы с помощью сверла 3/4 дюйма, вставленного в сверлильный станок, и очистили их старым набором долот. Я использовал настольную пилу, чтобы нарезать шипы на концах рельсов.

После того, как основание было собрано и приклеено, мы установили доски толщиной 1/2 дюйма по бокам и сзади, установили дно толщиной 3/4 дюйма, соорудили дверцы и ящики, а затем перешли к верху.

Для верха я выбрал лучшие куски черного ореха толщиной 2 3/4 дюйма, которые у нас были, и когда я пропустил их через строгальный станок, он решил съесть часть своей арматуры. Пришло время настроить ручные плоскости и использовать их, чтобы довести доски до окончательной толщины и выровнять их края для склеивания.

Когда верх был собран, я потратил около часа, работая с ним плоскостями, отшлифовал его и залил эпоксидной смолой. Это поможет сохранить стабильность размеров толстого верха.Потом еще шлифовка и нанесение нескольких слоев полиуретана, и у нас был прекрасный, удобный для кухни островной верх.

Завершающие этапы проекта включали отделку основания, установку верха и установку фурнитуры.

Подробнее: Получите подробный обзор кухонного острова Хэнка от начала до конца в разделе «Строительство кухонного острова, часть 1: Работа с самодельной древесиной».

Главный редактор Хэнк Уилл проводит много времени в своей мастерской, создавая такие вещи, как самодельные грабли, столбы и ворота для заборов, а также кухонные острова со встроенными блоками для мясников из апельсинового дерева Осейдж и других деревьев в его округе Осейдж, штат Канзас, ферма.


Малая бензопила Гранберга на Аляске

Наша малая бензопила Granberg на Аляске прибыла с полосами для перекрытий, новой 20-дюймовой полосой и рыхлительными цепями, подходящими для нашей пилы Husqvarna 357XP. Сборка заняла около 20 минут.

Выполнение первого пропила с установленными планками перекрытия гарантирует, что последующие пропилы будут правильными. Отрезав пару футов первой плиты, я установил клин в конце пропила, чтобы вес плиты не давил на пилу и не приводил к ее заеданию.

Затем я свернул бревно и переставил бревна под углом 90 градусов к первому разрезу, снял брусочки и приступил к разрезанию бревна на несколько частей толщиной 4 и 2 дюйма для использования на кухонном острове и другие проекты вокруг фермы. В результате сокращения денег было получено несколько досок размером с древесину и много более тонких досок.

Мельница на Аляске работала безупречно, а силовая головка Husqvarna 357XP могла без проблем приводить в движение рыхлительную цепь. Чтобы сделать самые широкие надрезы длиной 8 футов, потребовалось от 4 до 6 минут.Вы, конечно, не пойдете в лесопильный бизнес с этой установкой, но вы наверняка захотите и сможете распилить бревна, которые вы даже не подумали бы тащить на лесопилку. Это, а также тот факт, что вы можете легко поднести бензопилу Аляски к бревнам, вместо того, чтобы вытаскивать их из куста, делают этот инструмент незаменимым для нас.


HFE 21 Homesteader Bandsaw Mill Hud-Son

Лесопилка Hud-Son прибыла на поддоне, который можно было легко переместить в мой цех с помощью нашего трактора-погрузчика.Также можно было бы распаковать поддон и отнести отдельные детали к месту сборки.

Наш Hud-Son поставлялся с гусеничной системой, скрепляемой болтами - мне потребовалось около часа, чтобы собрать все правильно с параллельными рельсами, но я довольно дотошен, когда дело доходит до того, чтобы выровнять или поставить вертикально. Руководство и несколько ручных инструментов были всем, что мне нужно для этого.

Следующим шагом была установка пилы и каретки на гусеницу. Мне удалось сделать это в одиночку, но с партнером было бы немного легче.Прокручивая пилу вперед-назад по гусенице, я заметил, что пара стыков между рельсами была немного шире, чем следовало бы, поэтому я ослабил несколько болтов и постучал по ним молотком. Снова вернуть все в квадрат было несложно, поскольку пила уже была на трассе, и я был готов установить полотно в мгновение ока.

После снятия пары ограждений и снятия напряжения с ведущего колеса я смог вставить лезвие на место и расположить направляющие лезвия, как указано в руководстве.Я затянул гайку натяжения до указанного момента, снова прикрепил защитные приспособления и приступил к работе с двигателем. Наша пила оснащена бензиновым двигателем мощностью 6,5 лошадиных сил. Я проверил масло в картере и обнаружил, что оно чистое и полное. Затем я залил в бак неэтилированный бензин и поджег.

Перед пилкой я добавил очень разбавленный мыльный раствор в резервуар для охлаждения лезвия и включил клапан, чтобы убедиться, что я понял, как он работает. HFE 21 оборудован для распиловки бревен диаметром до 21 дюйма, поэтому я прикатил бревно из черного ореха на гусеницу и закрепил его на месте с помощью бревен, которые были включены в комплект.Я отрегулировал глубину своего первого реза, завел двигатель, включил охлаждающую воду и отрегулировал дроссельную заслонку на полную скорость, которая включила центробежную муфту. Вау, пил я.

В первые пару проходов я вырезал на бревне фрезы, но затем повернул его так, чтобы у меня был хотя бы один достаточно прямой край для правильной плоскости перед тем, как разрезать доски на доски с размерами. Я был поражен тем, насколько легко с помощью Hud-Son Homesteader можно было создавать заготовки толщиной от 1/2 дюйма до нескольких дюймов.Я также был удивлен, что в первый же день мне удалось так легко превратить несколько бревен в сотни дощатых футов годного к употреблению пиломатериала, особенно с учетом того, что я никогда раньше не фрезеровал древесину на ленточнопильном стане. И когда я закончил выходные, я смог отодвинуть всю установку в сторону, чтобы я мог припарковать трактор под навесом. Для тех из вас, кто задается вопросом, почему я не задохнулся, мой магазин большой, с дверьми высотой 14 футов с двух сторон, что делает его внутри довольно просторным.


Хэнк Уилл вместе со своей женой Карен выращивает шерстяных овец, старинный крупный рогатый скот и многие сорта кукурузы открытого опыления на их ферме в округе Осейдж, штат Канзас.Его семейная жизнь идеально дополняет его профессиональную жизнь в качестве главного редактора журналов GRIT и Capper’s Farmer. Свяжитесь с ним в Google+.

Опубликовано 27 сентября 2012 г.

СТАТЬИ ПО ТЕМЕ

Узнайте, как затачивать ножи с зазубринами и без зубцов, какими инструментами их затачивать, а также о технике, используемой для получения самых тонких кромок.

ОСНОВНАЯ ИСТОРИЯ Оставшиеся рецепты Станьте лучшим другом повара Оставшийся ростбиф - это быстрое и простое решение: сытный и полезный рецепт обертывания из ростбифа с грибами, когда у вас мало времени или вы просто не хотите готовить.

Из этой статьи о домашнем вялении мяса вы узнаете, как приготовить летнюю колбасу, палочки для закусок, домашнюю салями и даже высокотемпературный сыр.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
