Содержание

Инструкция по монтажу металлочерепицы

Резка металлочерепицы

Перед тем, как приступить к обработке листа металлочерепицы, его следует положить на устойчивое, твердое основание. Листы металлочерепицы подрезаются по одному в индивидуальном порядке во избежание ошибок в размерах. Рекомендуется осуществлять резку только специальными инструментами. После резки необходимо тщательно смести все металлические опилки с листа. Следует учесть, что «треугольники», которые зачастую остаются после резки металлочерепицы, использовать невозможно, т.к. они не подойдут для рисунка основных листов.

Укладка металлочерепицы

Вариант1: Укладка металлочерепицы по длине листа, которая равна длине ската кровли (рис. А)

  1. Первый лист металлочерепицы выравнивается при укладке точно по торцу крыши и закрепляется саморезом (1 шт.) ровно у конька кровли. Вынос его относительно карниза должен быть не менее 50 мм.
  2. При монтаже справа налево второй лист металлочерепицы должен укладываться на первый лист внахлест.
  3. При монтажа слева направо второй лист металлочерепицы должен укладываться под первый лист.
  4. Третий лист монтируется таким же образом, как и второй.
  5. Три листа металлочерепицы, скрепленные между собой при помощи саморезов, выравниваются строго параллельно карнизу крыши.
  6. В верхней части бокового нахлеста листы соединяются саморезами таким образом, чтобы они могли свободно вращаться относительно самореза, удерживающего первый лист у конька кровли, и при этом не были прикручены к обрешетке кровли.


    Вариант 2: Укладка металлочерепицы по длине листа, которая меньше длины ската кровли. В таком случае стыковка листов осуществляется по их длине. (рис. Б)

    Листы с первого по четвертый соединяются вместе и выравниваются по торцу крыши.

    Крепление металлочерепицы

    Листы металлочерепицы крепятся саморезами 4.8х28 (4.8х35) с цветной головкой и ЭПДМ-прокладкой. При этом цвет головки самореза подбирается под цвет листа металлочерепицы. Для надежного крепления их количество должно быть не менее 6-8 штук на 1 кв. м. металлочерепицы.

    Низ листов металлочерепицы прикрепляется при помощи тех же саморезов в прогиб через одну волну в местах, где лист прилегает к обрешетке.

    Все последующие ряда саморезов вкручиваются через одну волну листа металлочерепицы строго в шахматном порядке.

    Инструкция по монтажу металлочерепицы Монтеррей

    Инструкция по монтажу металлочерепицы Монтеррей — в этом тексте, пошагово:

    1. Карнизная планка
    2. Доска обрешетки
    3. Спадающий брус контробрешетки
    4. Гидроизоляционная пленка
    5. Стропило
    6. Конек
    7. Листы металлочерепицы
    8. Уплотнитель конька
    9. Заглушка конька
    10. Ветровая доска
    11. Водосточная труба
    12. Водосточный желоб
    13. Держатель трубы
    14. Держатель желоба
    15. Снеговой барьер
    16. Ендова внешняя
    17. Ендова внутренняя







    Замер и расчет кровли

    Металлочерепица изготавливается или режется по длине заказчика. Как правило, при расчете кровли длина листа равна длине ската кровли. При монтаже лист металлочерепицы монтируется так, чтобы край листа выступал на 40 мм от карниза, для того, чтобы на коньке было пространство для вентиляции. Расчеты производятся по чертежу, но все-таки измерьте подготовленную конструкцию обрешетки. Так же проведите замеры кровли по диагонали, чтобы убедится, что она прямоугольная.

    Количество листов легко рассчитывается по формуле: длина карниза делится на полезную ширину одного листа.
    ВНИМАНИЕ! Каждый скат рассчитывается индивидуально.



    Выступающий скат

    Поперечный рисунок профиля карниза всегда должен образовывать единую линию. И в случае, если на скат требуется листы разной длины, то они должны быть кратны шагу волны.



    Проектирование кровли и расчет

    Потребность в проветривании пространства между кровельным основанием в основном зависит от:

    — влажности внутреннего и наружного воздуха;
    — перепада температуры между конструкциями и наружным воздухом;
    — герметичности кровли и основания;
    — толщины слоя теплоизоляции основания;

    Чтобы избежать накопления конденсата и влаги на внутренней поверхности металла, необходимо выполнить гидроизоляцию чердачных помещений, тщательно смонтировать гидроизоляцию под обрешеткой, обеспечить хорошую вентиляцию.

    Гидроизоляционный ковер укладывают внахлест от карниза к коньку, при этом под коньком, должен быть зазор не менее 50 мм для беспрепятственного испарения влаги (если чердачное помещение теплое). Обрешетка должна быть выполнена так, чтобы воздух беспрепятственно проникал от карниза под конек крыши.

    Вентиляционные отверстия устанавливаются в самом высоком месте кровли.

    Складские помещения и неотапливаемые чердаки проветриваются через торцевые окошки. В особо важных помещениях вентиляция должна быть принудительной.



    Хранение

    Если монтаж кровли будет производится не сразу, то рекомендуется проложить листы металлочерепицы рейками. Листы нужно переносить, взяв за края по длине листа. При переноске не порежьте руки об острые края листов.







    Дополнительная обработка

    При монтаже кровли листы приходится резать в ручную. Металлочерепицу можно резать только специальным инструментом или ножницами по металлу. Если же необходимо сделать косой разрез, то для этого применяют ручную дисковую электро пилу с твердосплавными режущими элементами или высечные ножницы. ВНИМАНИЕ! Категорически запрещено использовать абразивные отрезные диски .

    Уход за покрытием листа

    При обрезке и сверлении металлочерепицы образуются опилки, которые нужно аккуратно смести, иначе металлическая крошка будет ржаветь и испортит покрытие. Если при монтаже кровли поверхность испачкалась, грязь смывается водой (можно с использование мягкого моющего средства.

    Окраска

    Если во время монтажа пластиковый слой покрытия поврежден, то защитный цинковый слой под покрытием предохранит лист от ржавчины. Царапины легко закрасить одноцветной краской. Тщательно проверьте, все ли срезы и царапины Вы защитили.

    Обрешетка

    Для обрешетки используются доски 30х100 мм. Их нужно устанавливать с определенным шагом, в зависимости от того, с каким видом черепицы ведутся работы. Этот шаг обычно составляет 350 мм. При монтаже обрешетки следует не забывать, что выходящая на карниз доска должна быть на 10-15 мм толще других. При монтаже обрешетки необходимо предусмотреть крепления для проходных элементов (вентиляционные трубы и проч.).



    Обрешетка и подкровельные пленки

    ВНИМАНИЕ! Сначала укладывается гидроизоляционный материал, а только потом монтируется обрешетка.

    Если есть вероятность, что вентиляция под черепицей будет недостаточна, то при монтаже обрешетки рекомендуется использовать гидроизоляционный материал. Это делается для предотвращения возникновения конденсата с нижней стороны кровельного листа. Гидроизоляционный материал должен поглощать влагу со стороны теплоизоляции и предотвращать попадание влаги в виде конденсата, образующегося на нижней стороне кровельного покрытия в связи с атмосферными колебаниями.



    Торцевая планка

    Торцевая планка должна быть выше обрешетки на высоту волны профильного листа. Доски должны прибиваться к стропилам оцинкованными гвоздями.

    Карнизная планка

    Карнизная планки должна крепиться перед кровельными листами. Нахлест выполняется 100 мм. Карнизную планку крепят оцинкованными гвоздями на расстоянии 300 мм друг от друга. Лист обрезают ножницами по металлу.





    Коньковая планка

    Для надежного крепления коньковой планки, под нее нужно прибить две дополнительные доски.


    Монтаж кровельных листов

    Монтаж проводится в следующей последовательности:

    • Двухскатная крыша — с торца
    • Шатровая крыша — листы начинают крепить с самой высокой точки ската по обе стороны.

    Замок волны каждого кровельного листа должен быть накрыт следующим листом. В то же время монтаж кровельных листов можно начинать как с левого, так и с правого торцов. Если монтаж начат с левого края, то каждый следующий лист устанавливается под последнюю волну предыдущего листа. Этот прием облегчает работу при монтаже.



    Край листа устанавливается по карнизу, и крепится с выступом от карниза на 40-60 мм. Рекомендуем сначала скрепить три-четыре листа между собой, затем закрепить из одним шурупом на коньке, выровнять строго по карнизу, затем крепить по всей длине.

    Установив и прикрепив одним шурупом первый кровельный листу конька, второй укладывают так, чтобы нижние края составляли ровную линию. Нахлест скрепляют одним шурупом по верху волны под первой поперечной складкой. Затем плотно состыкуйте листы. Скрепите 3-4 листа между собой и получившийся ровный нижний край выровняйте строго по карнизу. И только после этого крепите листы окончательно к обрешетке.

    Крепление металлочерепицы к обрешетке

    Самонарезающиеся шурупы с уплотнительной шайбой ввинчивают в прогиб волны профиля под поперечной волной, перпендикулярно к листам. На один м кв профиля требуется 8 шурупов, с учетов того, что по краям лист крепится только в каждой второй волне.


    Места нахлеста по длине

    В местах нахлеста листы устанавливаются по поперечному рисунку (для нахлеста достаточно 250 мм) и крепятся как указанно выше. В местах нахлеста крепление производится в каждую вторую волну под поперечным рисунком.





    Правила передвижения по кровле

    По профилю нужно ходить аккуратно, в обуви с мягкой подошвой, и наступать только в местах прохождения обрешетки и в прогиб волны.

    Уплотнительные ленты

    Обычно при монтаже кровли уплотнительные ленты используют только под коньком и на стыках крыш шатровой формы. Если основание крыши уже выполнено с гидроизоляционным материалом, то уплотнительные ленты не требуются, кроме внутренних стыков.

    В местах нахлестов и сквозных отверстий для уплотнения используют силиконовую массу или другой подобный герметик.

    Уплотнительные ленты аккуратно прибиваются небольшими гвоздями к профилю, и только после этого конек или стык покрывается планкой.


    Внутренний стык

    Для внутренних стыков на крышах, применяется стандартная планка для разжелобки. Нахлест планок должен составлять не менее 150 мм, а герметизация шва выполняется уплотнительной массой.

    На внутренний стык можно смонтировать накладку ендовы. Ее крепят без уплотнителей, заклепками или шурупами по верх волны профиля с расстоянием 300-500 мм.






    Ветровая планка

    Торцевая (ветровая) планка крепится к деревянному основанию шурупами. Если обрешетка выполнена согласно инструкции, то торцевая планка легко покрывает торец поверх волны профиля.


    Установка коньковой планки

    Коньковая планка монтируется только после полной установки и крепежа всех кровельных листов. Не забудьте закрепить уплотнительную ленту под конек. Все шурупы и уплотнительная лента должны накрываться коньковой планкой. Коньковая планка крепится на каждой второй профильной волне шурупами, а торцы к коньку крепятся или шурупами или заклепками.



    Снегозадержание

    Чтобы избежать несчастного случая или ущерба имуществу, необходимо предусмотреть установку снегозадержателя. Его крепят под вторым поперечным рисунком от карниза, т.е. с расстоянием около 350 мм от карниза. Крепление устанавливается под снегозадержатель на профиле, и крепится сквозь лист к обрешетке большими шурупами. Нижний край снегозадержателя крепится к профильному листу по каждой второй волне шурупами обычного размеры.









     Сквозные отверстия

    Монтаж элементов сквозных отверстий, различных выходов и коммуникаций, а также пожарного люка производится по инструкции, приложенной к набору для установки элемента. Все зазоры между элементами и кровельными листами необходимо тщательно загерметизировать. Тяжелые элементы (такие как вентиляционная труба, крепятся сквозь сквозное отверстие к обрешетке.



    Руководство по монтажу металлочерепицы на крышу

    1. Главная
    2. Инструкции
    3. Инструкция по монтажу металлочерепицы
    В компании Вестмет вы можете купить металлочерепицу следующих производителей:

    Элементы кровли

    1. Карнизная планка.
    2. Доска обрешетки.
    3. Спадающий брус контробрешетки.
    4. Гидроизоляционная пленка.
    5. Стропило.
    6. Конек.
    7. Металлочерепица.
    8. Уплотнитель конька.
    9. Заглушка конька.
    10. Ветровая доска.
    11. Водосточная труба.
    12. Держатель трубы.
    13. Водосточный желоб.
    14. Держатель желоба.
    15. Снеговой барьер.
    16. Ендовая внешняя.
    17. Ендовая внутренняя.

    Замер кровли и расчет

    Изготовление металлочерепицы производится согласно размерам, указанным заказчиком. Длина листа при расчете кровли принимается равной длине ската. Монтаж к основанию выполняется так, чтобы край выступал за карниз на 40 мм. Это обеспечивает пространство для вентиляции на коньке. Расчет кровельного материала выполняется по чертежу, но рекомендуется измерить готовую обрешетку. Замеры кровли производятся также и по диагоналям – это необходимо для того, чтобы убедиться в правильной прямоугольной форме кровли.

    При монтаже необходимо рассчитать нужное количество материала: длину карниза необходимо разделить на полезную ширину.

    Расчет для металлочерепицы Монтеррей:

    • Полезная ширина – 1100 мм.
    • Длина карниза – 11300 мм.
    • Количество листов: 11300:1100=10,27

    Соответственно, для двух скатов потребуется 11х2=22 листа.

    Примечание: расчет каждой крыши индивидуален. Форма заявки на детальный расчет кровли.

    Выступающий скат

    Необходимо обращать внимание на то, чтобы поперечный рисунок профиля всегда образовывал у карниза единую линию. Если для устройства кровли на одном скате используются разные по длине листы, они обязательно должны быть кратны шагу волны. К примеру, шаг волны для черепицы Монтеррей составляет 350 мм.

    Профиль типа «Монтеррей»

    Вентиляция пространства между основанием кровли зависит от таких факторов, как:

    • влажность наружного и внутреннего воздуха;
    • толщина теплоизоляции;
    • перепад температур между температурой наружного воздуха и температурой конструкций;
    • герметичность кровли и основания.

    Чтобы на внутренней поверхности кровельного материала не скапливалась влага и конденсат, чердачные помещения утепляются. Выполняется также гидроизоляция под обрешеткой, принимаются меры по обеспечению оптимальной вентиляции.

    Гидроизоляционный материал (гидроизоляционная прокладка) устанавливается по направлению от карниза к коньку внахлест. Обязательно предусматривается зазор под коньком, величина которого составляет не менее 50 мм. Это необходимо, чтобы влага беспрепятственно испарялась – в тех случаях, когда чердак является теплым. Обрешетка выполняется с таким расчетом, чтобы для движения воздуха от карниза до пространства под коньком крыши не создавалось преград. В самом высоком месте кровли выполняются вентиляционные отверстия. Если чердачное помещение неотапливаемое, проветривание его осуществляется через торцевые окошки. Если в помещении постоянно наблюдается повышенная влажность, необходимо обеспечить принудительную вентиляцию.

    Правила хранения и пользования

    Хранение

    В случае, если монтаж будет проводиться позже, листы рекомендуется прокладывать рейками. Переносить материал нужно за края по длине. Края острые, поэтому при переноске следует соблюдать осторожность.

    Дополнительная обработка

    Резка выполняется вручную. Для этого применяется специальный инструмент, допускается использование ножниц по металлу. В случаях, если выполняются скосы, нужна ручная электрическая пила с твердосплавными зубьями. Можно использовать также высечные ножницы.

    Внимание! Использовать для резки шлифовальные машинки с абразивными кругами запрещается.

    Уход за покрытием

    Опилки, которые образуются при резке или сверлении металлочерепицы, необходимо удалить с поверхности. В противном случае металлическая крошка со временем ржавеет и портит внешний вид кровли. Если в процессе монтажа кровельный материал подвергся загрязнению, его можно легко удалить, используя неабразивное моющее средство.

    Окраска

    Даже если в процессе монтажа покрытие несколько пострадало, лист от ржавчины предохранит цинковый слой, который находится под покрытием. Царапины на поверхности можно закрасить краской соответствующего цвета.

    Внимание! На места срезов, особенно тех, где обрезка производилась по месту, а также срезов в месте прогиба волны, рекомендуется нанести слой краски.

    Внимание! Применение сильных моющих средств может вызвать повреждения полимерного покрытия.

    Инструкция по монтажу обрешетки

    Обрешетка

    Для выполнения обрешетки под металлочерепицу применяются доски 25-30х100 мм. Интервал между досками устанавливается в зависимости от вида черепицы. К примеру, для профиля Монтеррей интервал профиля составляет 350 мм. Монтируя обрешетку, необходимо учесть, что толщина доски, которая выходит на карниз, должна превышать толщину остальных досок на 10- 15 мм.

    Обрешетка и прокладка

    Внимание! Монтаж обрешетки осуществляется только после укладки гидроизоляции.

    Если имеются опасения, что под кровельным материалом вентиляция будет недостаточной, монтаж обрешетки сопровождается установкой гидроизоляционного материала. Это поможет предотвратить появление на нижней стороне листа конденсата. Поглощение влаги гидроизоляционным материалом осуществляется со стороны теплоизоляции. Гидроизоляционный материал также предотвращает попадание конденсата.

    Торцевая планка

    Торцевая планка выбирается с таким расчетом, чтобы она была на высоту волны выше обрешетки (величина H). Для профиля Монтеррей эта величина составляет 40 мм. Крепление досок обрешетки к стропилам выполняется с использованием оцинкованных гвоздей.

    Карнизная планка

    Прежде чем монтировать кровельные листы, необходимо закрепить карнизную планку RL. Нахлест при этом составляет 100 мм. Крепление карнизной планки осуществляется с помощью оцинкованных гвоздей, которые вбиваются с шагом 300 мм. Для резки применяются ножницы по жести.

    Коньковая планка

    Для того, чтобы крепление коньковой планки было надежным, под нее устанавливаются и прибиваются две дополнительные доски.

    Монтаж кровельных листов

    На двускатных крышах монтаж начинается с торца, на шатровых крышах крепление металлочерепицы начинается от самой высокой точки ската.

    Материал укладывается таким образом, чтобы каждый следующий лист накрывал замок волны предыдущего. У черепицы Монтеррей эти замки находятся на левом краю. Монтаж можно начинать либо с правого, либо с левого торцов. Монтаж существенно облегчается, если начать его с левого края. В этом случае каждый последующий лист закладывается под последнюю волну предыдущего.

    Край выравнивается по карнизу, крепление его производится на расстоянии 40 см от карниза. Удобно сначала скрепить между собой 3-4 листа, закрепить их на коньке с помощью одного шурупа, затем тщательно выровнять по карнизу и окончательно зафиксировать по всей длине.

    После того, как первый лист кровельного материала закреплен у конька с помощью одного шурупа, укладывается второй таким образом, чтобы нижние их края находились на одной линии. С помощью шурупа под первой поперечной складкой по верху волны скрепляется нахлест. Если состыковать не удается, лист сначала необходимо приподнять, а затем слегка его наклонять и продвигаться по направлению снизу вверх, укладывая одну складку за другой и по верху волны скрепляя их шурупом под каждой поперечной складкой. Таким образом можно скрепить между собой 3-4 листа, а нижний их край тщательно выровнять по карнизу. После этого они окончательно крепятся на обрешетку.

    Крепление к обрешетке

    Для крепления металлочерепицы Монтеррей применяются специальные кровельные шурупы. Для удобства работы рекомендуется использовать электродрель со специальной насадкой. При монтаже этого кровельного покрытия применяются самонарезающие шурупы с уплотнительной шайбой. Шуруп ввинчивается в прогиб волны и располагается под поперечной волной, в направлении, перпендикулярном листам. Для крепления одного квадратного метра профиля применяется 8 шурупов, так как крепление по краям производится не в каждой, а в каждой второй волне.

    Места нахлеста по длине

    В местах, где выполняется нахлест по длине (250 мм), кровельный материал устанавливаются в соответствии с поперечным рисунком. Крепление описано выше. Каждый конкретный случай имеет особенности. Крепление в местах нахлеста выполняется под поперечным рисунком в каждую вторую волну.

    Правила передвижения

    При ходьбе по профилю следует соблюдать осторожность. Желательно использовать обувь с мягкой подошвой. Наступать при проведении монтажных работ разрешается на обрешетку или на листы материала в прогибе волны.

    Уплотнительные ленты

    Как правило, уплотнительные ленты при монтаже кровли необходимо использовать на стыках или под коньком. Применение уплотнительной ленты не требуется, если в основание крыши уложен гидроизоляционный материал, за исключением внутренних стыков. В местах, где имеются сквозные отверстия или нахлесты, допускается применение силиконовой массы или других видов герметика. Крепление уплотнительной ленты к профилю производится с использованием небольших гвоздей. После этого можно покрывать планкой стык или конек.

    Внутренний стык

    Для оформления внутренних стыков применяется планка для разжелобка LSJ. Планки устанавливаются с нахлестом не менее 150 мм. Шов герметизируется уплотнительной массой. Внутренний стык может быть также выполнен с использованием накладки ендовы LSPL. Крепление ее осуществляется без уплотнителей, с применением шурупов или заклепок, которые размещаются с шагом 300-500 мм по верху волны профиля.

    Торцевая планка

    Крепление торцевой планки LPT-250 к основанию выполняется с использованием шурупов. При правильно выполненной обрешетке торцевая планка оптимальным образом размещается поверх волны профиля на торце.

    Установка коньковой планки

    Только после того, как установлены и закреплена вся металлочерепица, монтируется коньковая планка LH 3. Под конек закрепляется уплотнительная лента. Коньковая планка устанавливается таким образом, чтобы она накрывала уплотнительную ленту и все шурупы. Крепление коньковой планки производится с использованием шурупов на каждой второй волне профиля. К коньку с помощью заклепок или шурупов крепятся торцы.

    Снегозадержатель

    Чтобы снег не скатывался с крыши над входом, рекомендуется установка снегозадержателей LE. Снегозадержатель закрепляется на расстоянии 350 мм от карниза, под вторым поперечным рисунком. Под снегозадержатель на профиле устанавливается крепление, которое фиксируется к обрешетке с помощью большого шурупа. Крепление выполняется обычными шурупами по каждой второй волне.

    Сквозные отверстия

    Элементы для сквозных отверстий изготавливаются из прочного стеклопластика и обрабатываются в соответствии с цветом и рисунком. Поэтому установка их не нарушает эстетической целостности кровельного покрытия. Установка элементов сквозных отверстий, пожарного люка и др., осуществляется в соответствии с прилагаемой инструкцией по монтажу. Зазоры, которые образуются после монтажа элементов сквозных отверстий, необходимо загерметизировать. При установке обрешетки необходимо помнить, что крепление тяжелых элементов (вентиляционные трубы) осуществляется через панель сквозного отверстия.

    Комплектующие

    • Все доборные элементы выполняются из того же материала, что и кровельные листы.
    • Длина каждого элемента составляет 2000 мм.
    • При необходимости по заказу могут быть изготовлены нестандартные элементы по чертежам, предоставленным заказчиком. Наценка в этом случае составит 50% стоимости стандартного элемента.

    Лестницы

    Настенные лестницы

    Крепление настенных лестниц производится так, чтобы верхняя ступенька лестницы размещалась на уровне карниза. Расстояние от первой ступеньки до земли должно составлять около 1000 мм. Расстояние между лестницей и стеной составляет минимум 200 мм. Фиксация поручней выполняется с применением специальных креплений.

    Переходные мостики

    Если наклон крыши превышает 1:8, удобство передвижения по ней обеспечат переходные мостики. Фиксация креплений производится с использованием металлочерепицы к дополнительному основанию, которое должно учитываться при разметке обрешетки. Для крепления применяются шурупы. Расстояние между шурупами составляет 1000 мм.

    Лестницы на крыше

    Лестницы на крыше крепятся сквозь кровельный лист шурупами к обрешетке. Лестница на крыше может соединяться с настенной лестницей. Соединение выполняется у основания поручней.

    Монтаж системы слива воды (водосточных систем)

    Системы водостоков являются необходимым элементом любого здания. Целесообразно их установить одновременно с кровельным покрытием.

    Ниже представлено описание монтажа системы водостоков. Прежде, чем к нему приступить, необходимо окрасить все наружные доски, а также доски карниза. Желоба крепятся, как правило, параллельно карнизу.

    Крюки под желоб

    Крепление крюков под желоб осуществляется таким образом, чтобы расстояние между верхним краем желоба и линией, продолжающей лист металлочерепицы, составляло минимум 25 мм. Расстояние между крюками составляет около 900 мм. Однако необходимо принять во внимание, что повышенная прочность конструкции необходима на концах желоба, а также в месте выхода водосточной трубы и на стыках желоба.

    Места соединения водосточной трубы и желоба

    Отверстие для водосточной трубы вырезается в нужном месте. На желобах полукруглой формы выполняется V-образный пропил.

    Места стыка на желобах

    Для того, чтобы состыковать друг с другом желоба, их размещают впритык и защелкивают замком. Для герметизации шва применяются силиконовые герметики.

    Концы желоба

    На концы желоба устанавливаются заглушки, которые крепятся шурупами или заклепками. Швы герметизируются.

    Место соединения водосточной трубы и желоба

    Водосточную трубу с желобом соединяют с использованием так называемого «воротничка». В местах нахлеста по периметру примыкания используется силиконовый герметик. Применение герметика не обязательно в местах, где соединяются «воротничок» и колено.

    Крепление водосточной трубы

    Крепление трубы к стене производится с использованием специальных хомутов. Расстояние между ними составляет около 1900 мм. В местах стыка водосточной трубы также устанавливаются крепления. От конца водосточной трубы до земли должно быть минимум 300 мм. Закрыть замок крепления можно, легко по нему постукивая.

    Изгибы

    При необходимости часть трубы между коленами отпиливается. Места, где водосточная труба соединяется с коленом, необходимо надежно прикрепить к стене.

    1. Главная
    2. Инструкции
    3. Инструкция по монтажу металлочерепицы

    Инструкция по монтажу металлочерепицы Монтеррей

    Металлочерепица Монтеррей – это в данный момент один из самых востребованных материалов, используемых в процессе осуществления кровельных работ. На высоте у него находятся такие качества, как практичность и привлекательный, эстетичный внешний вид. В данной статье подробно будет описана инструкция по монтажу такого качественного и универсального материала.

    Вне зависимости от того, как планируется произвести процесс — своими собственными силами или пригласив профессионалов, застройщику необходимо обязательно иметь максимально точное представление, как и каким образом протекает подобный процесс, соблюдается ли инструкция по монтажу, то есть все особенности работ.

    Это предоставит возможность контролировать все проводимые работы, если их будет выполнять строительная компания, а также провести данные процессы самостоятельно на высоком уровне качества.

    Особенности выбора материала

    Современные магазины и иные торговые точки предлагают потребителям огромное разнообразие качественного доступного по стоимости кровельного материала. Из них именно Монтеррей является одним из самых универсальных. Данный эффект достигается благодаря особенному профилю данного материала, а также разными видами полимерных материалов, которые используются для его покрытия. Это такие составы, как:

    • Матовый или простой пурал;
    • Пластизол;
    • Призма;
    • Полиэстр;
    • ПВДФ.

    Данные качественные современные покрытия в состоянии обеспечить максимально надежную защиту кровли от разрушительно коррозии и каких-либо повреждений. Говоря о широком выборе материала, можно выделить такие виды металлочерепицы, как:

    1. Стандартная;
    2. Супер Монтеррей;
    3. Макси Монтеррей.

    Каждый вид характеризуется своим собственными особенностями и характеристиками. Различными могут быть размеры профиля. Есть определенные стандартные показатели материала, которые приобретают современными строительными компаниями и простыми мастерами. Это такие параметры:

    • Ширина 1180 мм;
    • Высота профиля равна 39 мм;
    • Толщина каждого элемента металлочерепицы колеблется от 0,4 до 0,5 мм;
    • Шаг между волнами равен 350 мм.

    Металлочерепица Супер Монтеррей имеет подобные габариты, но отличается исключительно высота, равная 46 мм. Макси Монтеррей от иных вариантов может отличаться шагом волны, он равен 400 мм.

    Важно! Описываемый кровельный материал характеризуется таким преимуществом, как наличие большого разнообразия цветовых оттенков. Производители данного материала предлагают широкую цветовую гамму цветовых решений, стандартная палитра состоит из более сорока разных оттенков. Еще одной особенностью Металлочерепицы Монтеррей является предоставление возможности окрасить его в самые разные цветовые оттенки.

    Инструменты для монтажа

    Для быстрой и качественной установки кровли Монтеррей и соблюдения такой схемы, как инструкция по монтажу, нужно приготовить следующие материалы и инструменты:

    1. Специальное устройство для качественной резки. Сюда можно отнести ручные или работающие от электричества ножницы, которые предназначены для работы с металлом. Можно воспользоваться особыми просечными ножницами, лобзиком с электрическим приводом или качественной дисковой пилой.
    2. Важно! Запрещено использовать болгарку, то есть тот или иной инструмент, который оснащен специальными абразивными кругами. Причина заключается в том, что ее применение в состоянии привести к полному разрушению защитного покрытия, что вызовет еще более быстрый коррозийные процессы.

    3. В обязательном порядке потребуется приготовить шуруповерт и лучше, если он будет оснащен аккумуляторной батареей.
    4. Не обойтись без обычного молотка.
    5. Понадобится длинная и ровная со всех сторон рейка или предназначенное для соблюдения ровности правило.
    6. Для проведения разметки потребуется маркер.

    Как грамотно подготовиться к процессу установки?

    Провести качественный монтаж невозможно без определенных предварительных работ. Говоря иными словами, перед началом работ потребуется собрать особый кровельный «пирог», который состоит из паро- и гидроизоляционного материала, присутствует специальный утеплитель и качественно сконструированная обрешетка.

    Обычно выбор качественного кровельного покрытия осуществляется еще при разработке проекта дома, как говорит инструкция по монтажу.

    Важно! При осуществлении работы со стропилами при выборе Металлочерепицы Монтеррей, стоит выдерживать шаг с расстоянием в 550-850 мм. самое главное расположить стропила на основании ориентирования по ширине используемых теплоизоляционных качественных плит.

    После окончания работ со стропильной системой требуется провести качественные контрольные измерения скатов. В данном случае должны быть измерены горизонтальность, а также прямоугольность конструкции.

    Материал широко используется при покрытии крыш, у которых угол ската равен 14 градусов. Важна длина листов, она должна быть примерно на 40-50 мм больше, они пойдут для карнизного свеса. Если длина ската равна 6 метрам, листы материала потребуется разбить на две части и укладывать их строго внахлест.

    Важно! Если в процессе монтажа используются очень длинные листы, на кровле будет минимальное количество стыков. Это является преимуществом, но устанавливать подобные конструкции на порядок сложнее.

    Особенности монтажа материала

    Монтаж такого качественного материала, как металлочерепица Монтеррей, осуществляется строго на заранее смонтированную обрешетку, которая предварительно установлена с шагом в 300 мм. В специальных ендовах потребуется выполнить обрешетку.

    Перед проведением требуемых работ, на стыковых элементах требуется закрепить особые нижние ендовы планки. Если требуется произвести установку специальных стыковых планок, важно соблюдать определенный перехлест, равный 150 мм.

    Есть несколько важных советов относительно применения металлочерепицы, которые помогут выполнить данный процесс быстро и профессионально:

    1. Процесс, связанный с монтажом, должен начинаться строго по направлению идущему снизу вверх. Сверху стыка элементов металлочерепицы, там где присутствует пересечение, крепится верхняя ендовая планка.
    2. Важно! Стоит понимать, что многочисленные внутренние углы, присутствующие на поверхности кровли, являются самым уязвимым место данной конструкции. Именно по этой причине к процессу их обустройства необходимо подходить очень ответственно.

    3. Для обеспечения максимально плотного прилегания кровельной металлочерепицы к установленным вертикально расположенным поверхностям, потребуется использовать особые внутренние фартуки.

    Монтаж их нужно установить на специальные планки примыкания, что характеризуются, как нижние. Заранее закрепленную планку требуется приложить к трубе и отметить визуальную линию верхнего края. Потом на трубе именно по этой линии проводят штробу.

    Важно! По окончании процесса штробления потребуется удалить всю пыль и помыть поверхность материала простой водой. Это значительно увеличит общее качество работ.

    Подводя итоги

    В процессе выполнения такого процесса, как укладка металлочерепицы Монтеррей, инструкция рекомендует позаботиться о полной безопасности мастера. Важно наличие удобной обуви, страховочного фала. Наступать требуется только в прогибы волн.

    Кровля такого плана дает возможность создавать очень надежное и одновременно с этим привлекательное покрытие для сооружений. Произвести ее монтаж относительно не сложно, но стоит постоянно помнить об ответственности данного процесса, о том что в обязательном порядке потребуется наличие практических навыков.

    Монтаж металлочерепицы Монтеррей: инструкция, схема крепления, технология

    Металлочерепица – это один из самых популярных кровельных материалов. Своему распространению она обязана отличным характеристикам. Материал обладает привлекательным внешним видом, высокой надежностью и большим сроком эксплуатации. Производители предлагают большой выбор марок металлочерепицы. Например, на рынке можно приобрести материал под названием Монтеррей. Эта марка пользуется популярностью. А как правильно произвести монтаж металлочерепицы Монтеррей? Какие существуют нюансы в этой работе?

    Характеристики материала

    Прежде чем рассматривать вопрос, как проводится монтаж металлочерепицы Монтеррей, следует познакомиться с самим изделием. Что из себя представляет эта марка кровельного материала? Какими характеристиками обладает металлочерепица Монтеррей?

    Эта марка материала считается классической. По своему внешнему виду металлочерепица Монтеррей наиболее близко похожа на натуральную керамическую черепицу. Листы материала выполнены из оцинкованной стали и имеют полимерное защитное покрытие.

    Металлочерепица марки Монтеррей обладает следующими техническими характеристиками:

    • Толщина материала лежит в пределах от 0,4 до 0,5 миллиметров. По существующим ГОСТам отклонение у разных производителей металлочерепицы по этому параметру не должно превышать 0,05 миллиметра;
    • Ширина листа равна 1180 миллиметров. Но в инструкции по монтажу металлочерепицы Монтеррей для расчетов рекомендуют использовать другое значение. Полезная ширина материала равна ровно одному метру;
    • Высота профиля. Это значение зависит от разновидности металлочерепицы Монтеррей.  Если вы проводите монтаж материала с маркировкой МП Монтеррей, это самый распространенный вариант, то высота профиля будет составлять 39 миллиметров. В случае применения разновидностей Супермонтеррей или Макси, то этот параметр будет равен 46 мм;
    • Шаг волны также зависит от разновидности. Для монтажа металлочерепицы Монтеррей и Супермонтеррей это значение берется в 35 сантиметров. В моделях Макси шаг волны равен 40 сантиметров;
    • Если говорить о длине листа, то тут вариантов много. Минимальное значение составляет полметра, а максимальное зависит от технических возможностей производителя.

    Выбирая металлочерепицу с помощью которой будет проводиться монтаж кровли, следует внимательно отнестись к покрытию. Можно приобрести материал с защитой из полиэстера, пластизола или пурала. Их надежность возрастает от первого к последнему в списке, но также растет и стоимость.

    Подготовка к работе

    Монтаж металлочерепицы Монтеррей проводится не сразу после покупки. Для любой работы, в особенности для покрытия кровли, имеется свой подготовительный этап. Инструкция по монтажу металлочерепицы Монтеррей указывает следующие предварительные работы:

    1. Вначале следует проверить правильность геометрии каркаса крыши. Если будут неровности, то монтаж металлочерепицы пройдет сложно. К тому же кровельное покрытие будет прогибаться и быстрее выйдет из строя.
    2. Укладка металлочерепицы проводится на гидроизоляционный слой. В качестве такового может выступать толстая полиэтиленовая пленка или специальная мембрана. Монтаж гидроизоляции проводится так, чтобы материал не был сильно натянут.
    3. Технология укладки металлочерепицы Монтеррей подразумевает наличия контробрешетки. Она необходима для того, чтобы создать вентиляционное пространство. Для контробрешетки используются деревянные бруски, которые прибиваются к стропилам с помощью оцинкованных гвоздей. Высота такого дополнительного «настила» должна быть 3-5 сантиметров.
    4. Очень важно правильно выбрать шаг обрешетки под металлочерепицу. Тут многое зависит от расстояния между волнами материала. В случае монтажа марок Монтеррей и Супермонтеррей, шаг делается в 35 сантиметров. Если применяется металлочерепица макси, то расстояние между брусьями обрешетки делается в 40 сантиметров. При этом первая планка прибивается непосредственно у края карниза, вторая укладывается на расстоянии в 20-30 сантиметров. Монтаж остальных брусьев обрешетки проводится с выбранным шагом.

    На этом подготовительный этап закончен. Можно производить непосредственный монтаж металлочерепицы Монтеррей. Конечно предварительно подготовив все инструменты и приспособления. Крепить материал к обрешетке нужно с помощью саморезов. Они должны быть оцинкованными и снабжены специальными резиновыми шайбами.

    Кроме этого, следует подготовить лестницу или строительные леса, веревку чтобы поднимать металлочерепицу, молоток, отвертку и другие инструменты. Также следует собрать команду. Металлочерепица весит немного, но справиться с работой одному будет затруднительно. Лучше всего, и быстрее, если соберется команда минимум из трех человек.

    Очень важно внимательно отнестись к резке материала. Полимерное покрытие не должно быть повреждено. Поэтому пользоваться болгаркой или другими инструментами с абразивной режущей поверхностью нельзя. Лучше всего нарезать металлочерепицу ножницами по металлу.

    Технология укладки

    Монтаж металлочерепицы марки Монтеррей проводится по той же схеме, что и других материалов этого типа. Пошаговая инструкция выглядит следующим образом:

    • Первым делом удаляем защитную пленку с материала. Сделать это следует еще на земле, до поднятия листов на крышу;
    • Монтаж металлочерепицы Монтеррей проводится снизу вверх и слева направо. При укладке делается нахлест в 15 сантиметров;
    • Первым делом проводится монтаж первого листа, который должен идти строго по карнизной планке с отступом в 5 сантиметров за края крыши. Его крепление производится вначале одним саморезом, в верхней части;
    • Далее сверху укладывается следующий лист. Его крепят к первому. При этом прикручивать к обрешетке пока не нужно. Достаточно закрепить так, чтобы листы не двигались относительно друг друга;
    • После того, как весь вертикальный ряд расположен на своем месте, проводится контрольное выравнивание. Определяется точность расположения как по горизонтали, так и по вертикале. От этого во многом будет зависеть вся дальнейшая работа. После этого листы металлочерепицы Монтеррей можно крепить саморезами к обрешетке;
    • Монтаж проводится так, чтобы на каждый квадратный метр покрытия было минимум восемь точек крепления. В этом случае кровля из металлочерепицы Монтеррей будет служить долго и не доставлять беспокойства в период эксплуатации;
    • Крепление саморезами проводится в прогибах, в шахматном порядке;
    • Далее проводится монтаж остальных блоков металлочерепицы Монтеррей. При этом нельзя забывать про нахлест.

    Инструкция по укладке этого типа кровельного материала указывает на обязательное использование доборных материалов. К таковым относится торцевая и карнизная планка, конек, накладки на место прохода труб и так далее. Всех их лучше приобрести у того же производителя, у которого была куплена и сама металлочерепица Монтеррей. В этом случае монтаж пройдет без особых проблем, и сама крыша будет иметь законченный и красивый внешний вид.

    Видео по теме:

    Использовать ли уплотнитель?

    Металлочерепица Монтеррей прекрасно справляется со своими обязанностями. Она надежно защищает строение от атмосферных осадков. Но все-таки большинство профессиональных строителей рекомендуют использовать некоторые дополнения, а конкретней – это уплотнитель для металлочерепицы Монтеррей.

    А для чего он необходим? Какие функции он должен выполнять? Монтаж уплотнителя для металлочерепицы нужен для того, чтобы предотвратить попадание дождя, влаги и насекомых в подкровельное пространство. Как бы плотно вы не прижимали листы металлочерепицы друг к другу, между ними все равно остаются небольшие щели. Именно для того, чтобы их закрыть и используется уплотнитель.

    Этот материал выпускается в нескольких разновидностях, которые отличаются по следующим параметрам:

    • По месту применения. Монтаж уплотнителя может производиться в районе конька. Именно эту разновидность материала используют чаще всего. Конек – это место, где наиболее вероятна протечка. Также уплотнитель может применяться у карниза. В этом случае его подкладывают под металлочерепицу;
    • По используемому в производстве материалу. Уплотнитель под металлочерепицу Монтеррей может быть саморасширяющийся. В этом случае для его производства используется пенополиуретан с пропиткой из полимеров и акрила. Другая разновидность, которая считается универсальной, выполнена из полиуретановой пенки. Самый дорогой, так называемый профессиональный уплотнитель под металлочерепицу, делается из вспененного полиэтилена.

    Кроме того, материал может различаться по своей форме. Поэтому приобретать уплотнитель нужно у того же производителя, у которого куплена металлочерепица Монтеррей и другие доборные изделия.

    Стоит ли использовать уплотнитель? Конечно, делая расчет своих расходов, вы обязательно захотите их снизить. Но в некоторых случаях лучше не экономить. Например, если плохо выполнить конек, то вся кровля будет под угрозой. Влага будет поступать под покрытие и даже качественная металлочерепица Монтеррей не сможет помочь. То же самое касается и ендовы.

    Другой вопрос монтаж этого «дополнения» у карниза. Здесь, если все работы выполнены с соблюдением технологии и инструкции, риск протечки минимален. В этом случае, если вы уверены в правильности установки, то на уплотнителе под металлочерепицу можно сэкономить.

    Посмотрите еще статьи:

    Монтаж металлочерепицы: инструкция и советы

    При строительстве и ремонте крыши очень часто используют металлочерепицу. Долговечность этого материала напрямую зависит от его грамотной установки. Монтаж металлочерепицы довольно прост. При покупке Вы обязательно получите инструкцию по ее укладке. Однако без наличия навыков проведения кровельных работ не рекомендуется проводить отделку или ремонт крыши самостоятельно. Осуществление этих процессов лучше всего доверить профессионалам. Опыт показывает, что не стоит экономить на монтаже кровли из металлочерепицы, так как допущенные при этом ошибки могут слишком дорого Вам обойтись.

    Если Вы хотите избежать различного рода неприятностей, Центр Кровли «Покрофф» рад помочь Вам. В нашей компании Вы сможете приобрести надежную металлочерепицу, а также заказать ее монтаж по разумной цене. Мы готовы предложить Вам материалы от отечественных и финских производителей и услуги наших партнеров-кровельщиков, которые выполнят укладку выбранного Вами кровельного покрытия, проведя предварительно замер крыши и все необходимые расчеты.

    Как происходит монтаж кровли из металлочерепицы? Чтобы понять, как проводится этот процесс, кратко опишем проводимые при этом работы.

    1

    Подготовка

    Перед началом монтажа металлочерепицы нужно получить представление о геометрических размерах кровли. Прямоугольные скаты в диагонали должны иметь одинаковую величину. Угол наклона крыши должен быть как минимум 14°. Если скат кровли имеет меньший уклон, то при установке материала необходимо делать нахлест на 2 волны.

    2

    Утеплитель, паро- и гидроизоляционные пленки

    При монтаже крыши из металлочерепицы необходимо предусмотреть надежное утепление ее конструкции. Для этого часто используют минвату, стекловолокно, пеноизол. Толщина утеплителя должна быть не менее 150 мм. Укладывать его нужно как можно плотнее к стенам и потолку здания.

    Для исключения возможности проникновения влаги в подкровельное пространство необходимо установить паро- и гидроизоляционные пленки и обеспечить хорошую вентиляцию кровли.

    Пароизоляцию укладывают внахлест под теплоизоляционный материал, при этом проклеивая стыки специальной клейкой лентой.

    Слой гидроизоляции кладется от карниза к коньку горизонтально с нахлестом 150 мм и провисом пленки между стропилами обрешетки приблизительно в 20 мм.

    Вентиляция — это главное условие долговечной эксплуатации кровли. Для этого необходимо обеспечить беспрепятственный проход воздуха в основание крыши. Вентиляция может представлять собой:

    • щель между карнизной планкой и кровельным материалом
    • зазор между гидроизоляцией и коньком
    • перфорацию в коньке
    • зазор в подшивке свеса крыши.

    3

    Обрешетка

    Перед креплением самого кровельного покрытия необходимо осуществить монтаж обрешетки. Для работы с металлочерепицей, в основном, используются деревянные брусы, которые предварительно необходимо просушить и обработать антипиреновыми и антисептическими средствами. Их толщина зависит от определенной конструкции здания. Нижняя доска основания должна быть толще примерно на 17-18 мм. Расстояние между началом первого и серединой второго бруса обрешетки должно составлять 300 мм, а между последующими — 350 мм.

    Для лучшего закрепления коньковой планки по обе стороны прибиваются 2 дополнительные доски. По карнизу крыши обязательно должна быть закреплена карнизная планка. В соответствующих местах нужно провести монтаж ендовы.

    4

    Установка материала

    Металлочерепица крепится к обрешетке с помощью кровельных саморезов длиной 29-38 мм. Существует несколько вариантов ее укладки:

    • В один ряд. Листы кладутся справа налево, выравниваются по торцу и карнизу и закрепляются по центру одним саморезом. Сверху накладывается второй слой, третий и четвертый. Затем листы закрепляются между собой и выравниваются по линии карниза.
    • В несколько рядов. Как и в предыдущем случае, укладывается первый лист, на него второй. Затем они скрепляются с помощью саморезов. После этого слева от первого листа укладывается и скрепляется с ним третий, над которым размещают четвертый. Затем весь блок выравнивается по торцу и карнизу и окончательно крепится с обрешеткой.
    • На треугольных скатах. Перед укладкой листов необходимо провести подготовительные работы. На треугольном скате размечается центр, через который проводится ось. То же самое проделывается с первым листом материала. После этого проведенные линии необходимо соединить и закрепить металлочерепицу. Остальные листы укладываются в обе стороны от первого.

    Существуют общие правила установки МЧ:

    • Все листы крепятся в местах прилегания к обрешетке в прогиб волны. При этом для установки потребуется 6-8 шт. саморезов.
    • Со стороны торцевой доски листы крепятся в каждую волну.

    5

    Крепление других элементов:
    • Нижняя ендова прикрепляется к обрешетке при помощи кляммеров. Расстояние от листов кровельного покрытия при этом должно составлять 100 мм. Верхняя ендова устанавливается с помощью саморезов с шагом 200-300 мм после покрытия крыши кровельным материалом.
    • Фронтон должен быть закреплен таким образом, чтобы закрыть верхний прогиб волны покрытия кровли.
    • Монтаж конька осуществляется следующим образом: он крепится саморезами с нахлестом 100 мм к доскам обрешетки.
    • Пристенный профиль и планка примыкания устанавливаются в местах прилегания кровли к стенам, трубам и окнам здания.

    Так происходит монтаж кровли из металлочерепицы. Если Вы хотите заказать выполнение всех этих работ «под ключ», свяжитесь со специалистами нашей компании. Мы с удовольствием проконсультируем Вас по любому вопросу: расскажем, чем различаются МЧ «Монтеррей» и «Ривьера», проинформируем о преимуществах того или иного покрытия, а также при необходимости поможем Вам с выбором. И все это совершенно бесплатно! Обращайтесь к нам, мы будем рады сотрудничеству с Вами!

    Читайте наши статьи по монтажу:


    подробное описание укладки материала на кровлю

    Планируя строительство или ремонт кровли дома, многие владельцы останавливают свой выбор на металлочерепице. Это современные материал, который имеет хорошие эксплуатационные качества и привлекательный внешний вид. Уложить металлочерепицу на крышу вполне можно и самостоятельно, сам процесс монтажа не слишком сложен, но требует знания многих нюансов. Выполнить работу правильно поможет подробная инструкция по монтажу металлочерепицы, приведенная ниже.

    Кровля – это важный элемент каждого строения. Она должна надежно защищать внутренние помещения от непогоды и, в то же время, украшать дом. Сегодня многие владельцы домов выбирают среди огромного ассортимента материалов металлочерепицу. Данный выбор вполне оправдан, металочерепичное покрытие получается надежным, прочным и привлекательным внешним.

    Уложить металлочерепицу вполне можно самостоятельно, сэкономив на оплате труда профессиональных кровельщиков. Но для этого нужно будет познакомиться с правилами работы с таким материалом, как металлочерепица – монтаж-инструкция и видео материалы помогут в этом.

    Готовим материалы и инструменты

    Прежде всего, нужно будет подготовить нужные материалы и инструменты, чтобы в процессе работы не отвлекаться на мелочи.

    Необходимые материалы

    Для выполнения работ потребуется:

    • Металлочерепица в необходимом количестве. Количество материала определяется площадью и конструкцией крыши.

    Совет! Чем более сложная форма у крыши, тем больше материала потребуется для кровельных работ, так как много материала пойдет в отходы.

    • Гидроизоляционный материал. Необходимо использовать современные мембранные рулонные материалы.

    • Пиломатериалы: доски для строительства обрешетки и брусья для сооружения контробрешетки. Доски, как правило, используют толщиной 32 мм, а брус – сечением 50 мм. Только для сооружения карнизного элемента обрешетки используется доска толщиной 50 мм.
    • Гвозди оцинкованные.
    • Специальные саморезы для крепления металлочерепицы.
    • Если планируется строительство «теплой» кровли, то потребуется еще утеплительный материал (чаще всего, применяется минеральная вата в плитах) и пароизоляционная пленка.

    Набор инструментов

    Для выполнения работ потребуется:

    • Дрель и шуруповерт;
    • Молоток;
    • Рулетка;
    • Для нанесения разметки удобно использовать мел или маркер;
    • В качестве линейки рекомендуется взять длинную рейку;
    • Инструмент для резки.

    Совет! В качестве инструмента для резки применяют ножницы по металлу (ручные или вырубные с электроприводом), ножовки с мелкими зубьями из твердых сплавов, элетролобзики. А вот инструмент с абразивными кругами (болгарку) использовать нельзя.

    Выполнение контрольных обмеров

    После завершения строительства стропильной системы необходимо выполнить контрольные замеры скатов. Чтобы убедиться в том, что скаты получились ровными, необходимо произвести замеры по диагоналям скатов. Оба замера должны совпадать, если будут выявлено отклонения, потребуется выполнить работы по исправлению.

    Совет! Если отклонение от прямоугольной формы ската незначительны (1-2 см), то исправить дефект можно будет при помощи доборных элементов, установленных с торцов крыши.

    Укладывать металлочерепицу рекомендуется на крыши, у которых уклон ската превышает 14 градусов. В зависимости от размеров скатов определяют число рядов металлочерепицы на крыше. Число вертикальных рядов определяется простым расчетом. Нужно замерить длину ската и разделить полученное значение на полезную ширину металлочерепицу.

    Совет! Полезная ширина листа металлочерепицы всегда меньше ширины реальной, так как материал следует укладывать с нахлестом. Значение полезной ширины листа указывается производителем при маркировке материала.

    Количество горизонтальных рядов определяется высотой ската с учетом ширины карнизного свеса. Если длина ската более пяти метров, то рекомендуется использовать двухрядную схему укладки.

    Вентиляция подкровельного пространства

    Если планируется монтаж кровли из металлочерепицы – инструкция предписывает обязательное устройство вентиляции подкровельного покрытия. Делается это для того, чтобы защитить конструкции крыши и утеплитель от разрушительного действия влаги.

    Влага в подкровельном пространстве образуется вследствие разницы температур. Водяной пар, оседая на холодных поверхностях, конденсируется, превращаясь в воду. Для защиты конструкции используется паро- и гидроизоляция, а также обязательное устройство вентиляционной системы.

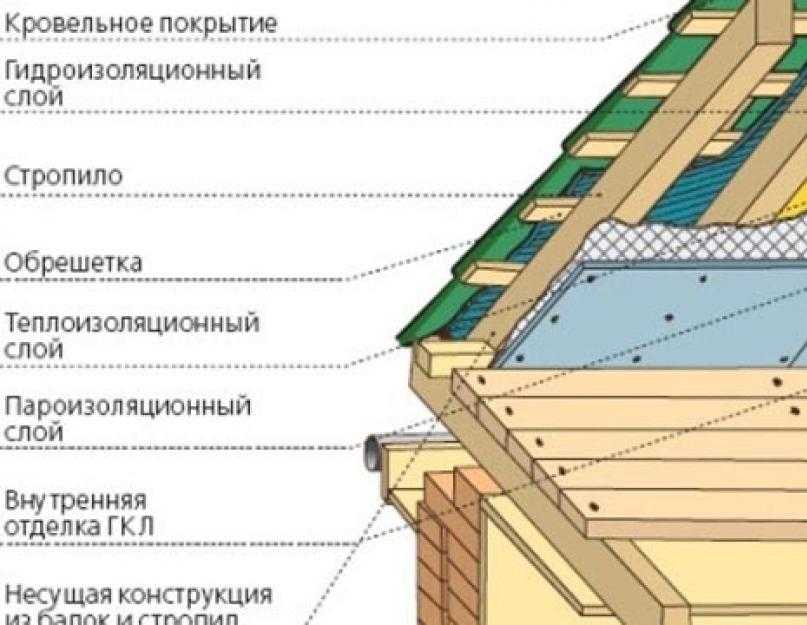

    Конструкция «теплых» мансардных кровель

    В том случае, если планируется строительство мансарды, необходимо строить утепленную кровлю. Конструкция такой кровли следующая:

    • Между стропильными ногами укладываются плиты утеплителя. Для того чтобы материал хорошо удерживался на месте, между стропильных ног можно построить «мостики» из проволоки.
    • Изнутри помещения утеплитель закрывают слоем пароизоляционной пленки. Это необходимо для того, чтобы водяной пар, неизбежно образующийся в жилых помещениях, не мог проникнуть вглубь утеплителя.
    •  Снаружи над слоем утеплителя строиться внутренняя контробрешетка. Выполнят ее из брусков, которые прибивают на стропильные ноги.

    Совет! Материал, используемый для строительства контробрешетки и обрешетки, необходимо заранее обработать антисептическими и антипиреновыеми пропитками. Это увеличит срок службы конструкции и повысит ее пожарную безопасность.

    • По брускам внутренней обрешетки расстилают гидроизоляционный материал. Укладывать материал нужно параллельно карнизам с провисом между стропильными ногами величиной 2 см.

    • Использовать рекомендуется современные мембранные пленки, которые надежно перекрывают путь для воды, но хорошо пропускают пар.

    Совет! Используя современные гидроизоляционные материалы, важно не перепутать стороны пленки. Укладывают их маркировочной полосой наружу.

    • Полотнища материала укладывают с нахлестом шириной 15-20 см и скрепляют между собой двухсторонней клейкой лентой. К деревянным брускам контробрешетки материал крепят при помощи гвоздей с плоскими шляпками или скобок, устанавливаемых при помощи строительного степлера.
    • Закончив укладку гидроизоляции, начинают сборку внешней обрешетки, которую собирают так же, как и внутреннюю.

    Конструкция холодных кровель

    При сооружении неотапливаемых кровель исключается этап укладки утеплительного материала, пароизоляции и строительство внутренней контробрешетки. Гидроизоляция на таких кровлях устраивается так же, как описано выше.

    Обрешетка

    Теперь нужно построить обрешетку – настил, на который непосредственно будет укладываться металлочерепица. Собирают ее из досок толщиной 32 мм. Только для первого элемента обрешетку берут более толстую доску – толщиной 50 мм.

    Шаг обрешетки определяется видом выбранной металлочерепицы, а точнее, шириной профиля материала. Так, для популярной металлочерепицы «Монтеррей» шаг расположения элементов обрешетки составляет 35 см, для материала марки «Макси» — 40 мм.

    В любом случае, расстояние между первым и вторым элементом уменьшают на 5 см, остальные элементы укладывают с выбранным шагом. Очень важно, чтобы обрешетка была построена правильно, ее поверхность должна быть идеально ровной, а элементы настила должны находиться на равном расстоянии друг от друга.

    В ендовах, у дымоходных труб и прочих вертикальных элементов кровли необходимо строить сплошную обрешетку. У коньковой планки с обеих сторон нужно прибить две дополнительные доски.

    Предварительное устройство сложных элементов кровли

    Чтобы кровля была надежной, необходимо правильно оформить все элементы конструкции. Особенное внимание в процессе работ уделяют местам, в которых протечки наиболее вероятны – у примыканий к вертикальным поверхностям, в ендовах и пр.

    Ендовы

    Для обустройства внутренних углов используется специальный элемент – внутренняя планка ендовы. Ее крепят при помощи саморезов к сплошному настилу обрешетки. При укладке планок формируют нахлесты шириной 10-15 см.

    После выполнения укладки основного покрытия из металлочерепицы, места стыков закрывают путем установки верхних планок ендовы.

    Примыкания

    Для исключения протечек в местах примыканий устанавливают покрывающие фартуки, для их изготовления используют планки примыканий. Работа проводится так:

    • Планка прикладывается к вертикальной поверхности (стенки трубы) и намечают верхнюю линию расположения планки.
    • По намеченной линии выполняют штробу. После окончания процесса штробления аккуратно убирают пыль и промывают поверхности водой.
    • Установка фартука начинается с установки планки примыкания. Ее устанавливают, подрезают на месте по размеру и закрепляют при помощи саморезов. Планки устанавливают по всему периметру трубы, выполняя нахлесты в местах стыка шириной 15 см.
    • Конец планки, который вставляется в штробу, нужно герметизировать. Для этого используется силиконовый герметик.
    • Затем под установленные планки заводится плоский металлический лист, так называемый, галстук. Этот элемент направляется либо вниз к карнизу крыши, либо в ендову.
    • По боковым поверхностям галстука формируют бортики при помощи молотка и плоскогубцев.

    После того, как будет закончен монтаж кровельного покрытия, у мест примыканий производится установка наружного фартука. Этот элемент является декоративным, но, в то же время, дополнительно защищает кровлю от протечек.

    Держатели желобов

    На карнизную доску крепят держатели для желоба водосточной системы. Важно, чтобы край желоба располагался на расстоянии около 30 мм ниже края металлочерепичного покрытия. Такое устройство обеспечит защиту водосточного желоба от разрушения при сходе с крыши пластов снега.

    Установка карнизных планок

    Для защиты торцов карнизной обрешетки устанавливаются металлические карнизные планки, закрепляя их саморезами. Устанавливают планки так, чтобы ее нижний край перекрыл край установленного водосточного желоба. Край подкровельного гидроизоляционного ковра выводят поверх планки, это обеспечит свободный сток конденсата в систему водоотведения.

    Оформление мансардных окон

    Мансардные окна могут иметь разную форму и размеры, однако, в любом случае, проем под окно должен быть больше самого окна на 5 см по горизонтали и 4,5 см по вертикали. Устанавливать окна рекомендуется на высоте около метра от пола.

    Окна устанавливаются на обрешетку и крепятся на балки стропил. Окна большого размера устанавливают непосредственно на стропилах. Устанавливают окна в соответствии с инструкцией по монтажу, которая прилагается к каждой модели окон.

    Укладка листов

    Закончив подготовительные работы, можно приступить к укладке листов. Если собирается кровля из металлочерепицы – инструкция по монтажу предписывает поступать так:

    • Монтаж начинают с нижнего угла ската. Рекомендуется начинать укладку с левой стороны ската, тогда край каждого последующего листа будет перекрывать лист предыдущий. Если удобнее начать монтаж с противоположной стороны, тогда придется заводить край последующего листа под уже уложенный лист.

    Совет! Соблюдение этой рекомендации крайне важно, так как в противном случае при укладке будут перекрыты капиллярные канавки, необходимые для стока воды.

    • При укладке нижнего ряда листов производят формирование карнизного свеса шириной 4-5 см.
    • Первый лист после выравнивания закрепляют на обрешетке при помощи одного самореза. На этом этапе плотно закручивать саморез не требуется, нужно, чтобы лист оставался подвижным.

    • Последующий лист укладывается рядом с первым, формируя нахлест и выравнивая листы относительно друг друга и относительно карнизного свеса. Листы соединяются между собой саморезами.
    • Аналогично укладывается еще 1-2 листа. При однорядной укладке листы укладываются последовательно. При двухрядной – третий лист следует размещать над первым, а четвертый – рядом со вторым.
    • Собрав блок из нескольких скрепленных между собой листов, производят их окончательное выравнивание и закрепление на обрешетке.
    • В нижней части листов саморезы вкручиваются с шагом, равным ширине одной волны. Далее крепления располагают в шахматном порядке через ряд волн.

    Совет! Рекомендуют на каждый квадратный метр кровли расходовать 8-10 саморезов.

    • В ендовах производится обрезка листов так, чтобы расстояние до угла составляло не более 5 см.

    Завершение монтажа

    Укладкой листов металлочерепицы монтаж кровельного покрытия не заканчивается. Необходимо провести еще ряд работ.

    Установка торцовых планок

    На фронтонные торцы устанавливают специальные металлические планки. Они монтируются так, чтобы их боковые поверхности перекрыли листы металлочерепицы, это обеспечит защиту от ветровой нагрузки. Планки устанавливают с нахлестом шириной 5 см, крепят саморезами, располагая их с шагом 50-60 см.

    Установка коньковых элементов

    На конек крыши устанавливают специальные коньковые элементы. Их крепят саморезами к листам металлочерепицы через одну волну. Под коньковые элементы укладывают фигурный уплотнитель. Коньковые планки бывают плоскими и круглыми. При использовании круглых элементов на крайние планки устанавливают специальные заглушки.

    Монтаж вентиляционных элементов

    Для обеспечения работы системы вентиляции дома на кровлю устанавливают специальные элементы. На металлочерепичном покрытии производят вырезание отверстий по шаблону.

    Затем саморезами укрепляют проходные элементы, уплотняя места стыков слоем герметика. В проходные элементы вставляют выход вытяжки, который при помощи гофрированной трубки соединяют с воздуховодом вентиляции дома.

    На последнем этапе монтажа кровли производят установку снегозадержателей, ограждений кровли, кровельных лестниц и переходных мостиков.

    Итак, монтаж кровли из металлочерепицы – это не слишком сложный, но очень ответственный этап строительства. Работать с металлочерепицей нужно предельно аккуратно, чтобы не повредить защитное покрытие материала. Через три месяца после завершения работ рекомендуется выполнить дополнительное подтягивание саморезов, поскольку крепление к древесине может несколько ослабнуть.

    MS Logo_4C

    % PDF-1.5 % 1 0 объект > эндобдж 2 0 obj > ручей приложение / постскриптум

  1. MS Logo_4C
  2. Патрик Лэннинг
  3. Adobe Illustrator CC 2014 (Macintosh) 2015-04-21T14: 19: 07-04: 002015-04-21T14: 19: 08-04: 002015-04-21T14: 19: 08-04: 00xmp.did: 96f3735f-e6c4 -47b7-a5db-cc9ce49324abxmp.iid: 96f3735f-e6c4-47b7-a5db-cc9ce49324abuuid: 94B716702A5EE11183DBA298

    FE1proof: pdfxmp.iid: bd82e36d-6fdf-4804-9c9d-19a5669fbaf9xmp.did: bd82e36d-6fdf-4804-9c9d-19a5669fbaf9uuid: 94B716702A5EE11183DBA298

    FE1proof: pdf
  4. преобразован из application / postscript в application / vnd.adobe.illustrator
  5. Savedxmp.iid: 01801174072068118C14FE06E5829BFF2013-04-02T11: 39: 52-04: 00 Adobe Illustrator CS6 (Macintosh) /
  6. преобразовано из приложения / postscript в приложение / vnd.adobe.illustrator
  7. savedxmp.iid: FC7F11740720681195FEE70936DD72952013-04-17T08: 12: 34-04: 00 Adobe Illustrator CS6 (Macintosh) /
  8. преобразовано из приложения / postscript в приложение / vnd.adobe.illustrator
  9. сохраненный xmp.iid: FE7F11740720681195FEE70936DD72952013-04-17T08: 14: 13-04: 00 Adobe Illustrator CS6 (Macintosh) /
  10. преобразовано из приложения / postscript в приложение / vnd.adobe.illustrator
  11. savedxmp.iid: 008011740720681195FEE70936DD72952013-04-17T08: 18: 52-04: 00 Adobe Illustrator CS6 (Macintosh) /
  12. преобразовано из приложения / postscript в приложение / vnd.adobe.illustrator
  13. преобразован из application / postscript в application / vnd.adobe.illustrator
  14. преобразовано из приложения / postscript в приложение / vnd.adobe.illustrator
  15. savedxmp.iid: 03801174072068118083846A5910B3BC2013-05-24T11: 44: 06-04: 00 Adobe Illustrator CS6 (Macintosh) /
  16. savedxmp.iid: bd82e36d-6fdf-4804-9c9d-19a5669fbaf92014-11-17T18: 08: 16-05: 00 Adobe Illustrator CC 2014 (Macintosh) /
  17. преобразовано из приложения / postscript в приложение / vnd.adobe.illustrator
  18. сохраненный xmp.iid: 96f3735f-e6c4-47b7-a5db-cc9ce49324ab2015-04-21T14: 19: 08-04: 00 Adobe Illustrator CC 2014 (Macintosh) /
  19. преобразовано из приложения / postscript в приложение / vnd.adobe.illustrator
  20. Печать1 Ложь Ложь 1036.000000201.000000 Пикселей
  21. Голубой
  22. пурпурный
  23. Желтый
  24. Черный
  25. Группа образцов по умолчанию 0
  26. PANTONE 294 CSPOT100.000000CMYK100.00000058.0002010.00000021.000700
  27. Черный-06PROCESS100.000000RGB353132
  28. Черная копия
  29. R = 0 G = 85 B = 150 1RGBPROCESS085150
  30. Библиотека Adobe PDF 10.01 конечный поток эндобдж 3 0 obj > ручей HWM ϯc {xg% MKS = oҴL ڍ% r9HC} xc 4 / wo + (X ~ O ۗ

    Инструкции по установке — Florida Metal Roofing Products, Inc.

    Определите прямоугольность каждого участка кровли, измеряя расстояние от угла до угла.Обязательно, чтобы площадь кровли была квадратной. Необходимо принять меры для исправления любых нестандартных условий. Для всех установок требуется водонепроницаемая подложка для защиты от влаги из-за конденсации. Минимальные требования к основанию для фанерного настила — один слой толщиной

    штук.

    30 фунтов рубероид. Долины и уклоны крыш, которые имеют размер менее 3:12, должны иметь подкладку из тряпок и прутьев, например, Polystick T / U Plus.

    Облицовка карниза (BT / E-303) устанавливается по прямой линии по линии карниза.Если установлено, что карниз не является прямым, следует провести линию струны на линии карниза, чтобы она служила ориентиром для определения прямолинейности установки панели. Каждая часть карниза должна перекрываться как минимум на 3 дюйма и устанавливаться в соответствии с местными правилами. Для приложений с более низкими шагами или проблемными участками может потребоваться подложка из льда и водяного экрана для дальнейшего предотвращения проникновения воды. Эта подложка будет применяться в соответствии с рекомендациями производителей непосредственно поверх обшивки карниза.

    Florida Metal’s Barrel Tile — это вертикальная панель с шириной покрытия 40 дюймов и индивидуальной обрезкой до длины 40 ± 0. Он устанавливается вертикально от карниза до конька, при этом каждая панель имеет ширину 40 дюймов. Панели устанавливаются справа налево, при этом первая панель размещается у правого края крыши с дополнительными панелями, перекрывающими (1) один гофр с прогрессией влево.

    СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ: При обращении с панелями обязательно, чтобы панели полностью поддерживались или переносились на краю, чтобы не нарушать ступеньки плитки.Неправильное обращение с панелями может привести к удлинению ступеньки плитки и поставить под угрозу способность эффективно фиксировать каждый боковой нахлест и обеспечивать плотное прилегание к погодным условиям.

    Панели Barrel Tile компании Florida Metal предназначены для установки, начиная с правого края крыши и перекрывая панели по мере продвижения влево. Первая панель должна быть установлена ​​так, чтобы нижний край выступал за линию карниза на 1-1 / 4 дюйма. Поместите первую панель примерно на 4 дюйма за линию карниза и подтолкните крышу вверх, пока первая ступенька плитки не коснется края водостока.Это правильное размещение панели, проверьте перпендикулярность линии карниза и закрепите максимум 4–4 винтами. Размещение каждой последующей панели на 4 дюйма за линией карниза и снова подталкивание панелей вверх по крыше до тех пор, пока первая ступенька плитки не коснется края капель. Как только панель будет закреплена, продолжайте, фиксируя каждую ступеньку плитки и полностью завинчивая боковые нахлёстки. Начните с первого шага в нижней части панели, используя винт с накатанной головкой 7/8 ″, затем продолжите этот процесс, используя ударные винты # 12-14 x 1-1 / 4 ″.

    СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ : Чтобы не поцарапать панели, перекрывающуюся панель следует размещать так, чтобы правая сторона находилась примерно на 1 дюйм слева от линии отступа на нижней панели. Когда панель подталкивается вверх и первая ступенька плитки встречается с краем капель; панель можно отрегулировать вправо, чтобы правый край панели располагался в центре линии отступа. Это правильное выравнивание будет видно на верхнем и нижнем краях, а также на ступенях бокового нахлеста каждой панели.Правильное выравнивание приведет к прямым краям панели на краях карниза и гребня, а также к плотно закрытому боковому перекрытию на каждом шаге плитки. Обратите внимание, что боковые перехлесты спроектированы так, чтобы плотно прилегать.

    Неправильное обращение с панелями во время установки может привести к появлению небольших зазоров на боковых нахлестах ступеней плитки. Рекомендуется заделать такие зазоры водонепроницаемым герметиком. Это сведет к минимуму любую возможность проникновения воды в боковые перегородки. Чтобы обеспечить герметичность установки, можно использовать бутиловую ленту размером 3/32 ″ x 3/8 ″ на гофре дренажного канала на каждом боковом нахлесте.

    Критичность прямоугольности — Критическая точка панели находится на линии карниза. При установке панелей необходимо проверять каждую третью панель, чтобы убедиться, что панели идут прямо по линии карниза. Обратите внимание, что необходимо принять некоторые меры, если линия карниза не прямая. Необходимо произвести корректировку, чтобы обеспечить установку панелей перпендикулярно линии карниза. Обратите внимание, что первые 3–3 панели следует закрепить на месте всего несколькими винтами.После того, как панели будут выровнены должным образом и кромка карниза будет сохранена, панели можно закрепить согласно нашей стандартной схеме шурупов.

    The Eave Closure представляет собой полосу из вспененного полиэтилена, которая соответствует нижнему профилю панели по линии карниза и имеет покрытие 40 дюймов. Затворы требуются под каждой панелью на линии карниза и устанавливаются в соответствии с деталями карниза. Наши дверные проемы для карнизов снабжены клеем по нижнему краю, чтобы помочь закрепить их на месте во время установки.Крышки также имеют «ласточкин хвост» на каждом конце, чтобы помочь правильно выровнять их под панелью. Винты расположены на 3 дюйма от края панели и не предназначены для прокалывания крышки. Установка винта через крышку может привести к разрыву крышки и снижению ее эффективности.

    Каждая панель должна быть установлена ​​с использованием рекомендованной схемы расположения винтов. Верх панели на гребне фиксируется с помощью соответствующего винта с уплотнительной шайбой в каждой впадине в соответствии с деталью гребня.Винты должны располагаться в пределах 4 дюймов от линии гребня. В приложениях из фанеры; средняя часть (поле) панели закрепляется с помощью шурупов WoodZAC 1-1 / 2 дюйма с уплотнительной шайбой в центре каждого плоского «нижнего ребра», расположенного на 5/8 дюйма ниже каждой ступеньки плитки. Боковые перехлесты фиксируются с помощью накатных винтов 7/8 ″ Impax TM с уплотнительной шайбой. Они расположены на 1 дюйм слева от левого края панели и на 5/8 дюйма ниже ступеньки плитки.

    Размещение шурупов непосредственно под ступенькой черепицы позволяет скрыть винт теневой линией, которую создает ступенька, что увеличивает эстетический вид крыши.

    СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ : Требуется использовать меловую линию для точного определения горизонтального положения каждого винта. Между сливным каналом и выемкой внахлест имеется плоская секция размером 1-1 / 4 дюйма; Нахлестывающиеся винты должны быть размещены в центре этой 1-1 / 4-дюймовой секции. Все винты с боковым нахлестом должны иметь предварительно просверленные отверстия, чтобы верхняя и нижняя панели были правильно скреплены друг с другом.

    Оцинкованный двускатный поддон (BT / GP-301) калибра 24 должен быть установлен на фронтальном конце в соответствии со стандартными строительными нормами.Шпилька фронтона (BT / GC-305 для фанеры) устанавливается путем фиксации открытого подола к верхней части сковороды фронтона (BT / GP-301) и закрепления на панели в соответствии с местными строительными нормами. Облицовка фронтона (BT / G-305C) для установки из фанеры устанавливается путем расположения обшивки таким образом, чтобы она выступала за линию карниза на 4 дюйма. Это позволяет изгибать фронтонную обшивку под углом 90 градусов и закрывать или закрывать рамку по линии карниза. Нижний край фронтона должен войти в оцинкованную планку; Согните облицовку фронтона по краю сковороды фронтона и закрепите шипом с размером # 1 / 4-14 x 7/8 ″ lg.винт с накатанной головкой с уплотнительной шайбой минимум на 16 дюймов по центру. Перекрывайте последовательные части отделки минимум на 3 дюйма вверх по торцу фронтона.

    Для обеспечения водонепроницаемости необходимо установить поддоны

    Valley. Перед установкой поддонов в долине рекомендуется использовать Ice & Watershield, например Polystick T / U Plus. Первый поддон устанавливается на линии карниза и вырезается в соответствии с требованиями работы. Каждая последующая долина перекрывается минимум на 12 дюймов.На место нахлеста между поддонами следует нанести силиконовый герметик. Универсальная заглушка шириной 1-1 / 2 дюйма и высотой 2-1 / 2 дюйма должна быть применена к поддону долины сразу внутри внешних краев поддона долины. Поддоны (BT / V-210 для фанеры и обрешетки 1 ″ x 4 ″ и металлического настила) закреплены зажимами, прикрепленными к внешнему краю поддонов, с минимальным расстоянием в 24 дюйма по центру. Поддон BT / V-212 для установки обрешетки 2 ″ x 4 ″ устанавливается с прикреплением к верхней части обрешетки 2 ″ x 4 ″.

    Для создания вида открытой долины, который ассоциируется с кровлей из глины или бетонной черепицы, используется W-образный поддон Valley BT / V-215, для которого не требуется покрытие долины. Для использования этого лотка долины требуется прямая на панели, параллельная линии впадины. Этот разрез должен быть сделан на расстоянии 2 дюймов от линии впадины, чтобы обеспечить надлежащий дренаж.

    Примечание: Для BT / V-210 требуется крышка долины BT / VC-210, которая крепится в центре впадины с помощью # 9-14 x 1-1 / 2 ″ lg.винты расположены на расстоянии 18 дюймов друг от друга, а края крышки долины склепаны заклепками на каждом другом высоком ребре. Для BT / V-212 требуется крышка впадины BT / VC-212, которая крепится по краям с помощью заклепок, расположенных на каждом втором высоком ребре.

    Там, где верхняя часть панели Florida Metal’s Barrel Tile встречается с вертикальной стеной, необходимо использовать торцевую отделку (BT / EW-214B или BT / EW-214S), чтобы гарантировать водонепроницаемость установки. Эта облицовка торцевых стен изготавливается специально для уклона каждой отдельной крыши.После установки панели Barrel Tile на панели FM на панель кладут торцевую накладку и прикрепляют к вертикальной стене, используя стандартные строительные методы. Область под облицовкой торцевой стенки и над панелью FM’s Barrel Tile закрыта полосой из вспененного полиэтилена, которая соответствует верхнему профилю панели. Этот затвор размещается на расстоянии ½ дюйма от передней кромки облицовки торцевой стенки. Облицовка торцевой стенки крепится к панели с помощью lg 12–14 x 1–1 / 4 дюйма.Обрезной винт прикрепил каждое второе высокое ребро на 14 дюймов в центре.

    Там, где сторона панели ствольной плитки Florida Metal встречается с вертикальной стеной, необходимо использовать боковую отделку (BT / SW-216B или BT / SW-216S) и боковой поддон (BT / SWP-217), чтобы гарантировать водонепроницаемость. установка. Поддон для боковых стенок устанавливается вдоль основания вертикальной стены и устанавливается в соответствии с местными строительными нормами и стандартами обработки листового металла. После установки панели FM Barrel Metal Tile на верхнюю часть панели кладут боковую накладку и прикрепляют к вертикальной стене, используя стандартные строительные методы.Затем внешний край боковой стенки закрепляется с помощью 12-14 x 1-1 / 4 дюйма lg. Обрезать винт через каждое второе высокое ребро. Любой ветер, попадающий под обшивку боковины, будет отводиться через поддон боковой стенки в карниз. Могут быть предприняты дополнительные меры для дополнительной защиты от проникновения воды. Лента для плитки, такая как Protecto Wrap’s Tile Flash, может быть применена вдоль края панели и прикреплена к стене. Затем накладку на боковую стенку кладут на панель и прикрепляют к вертикальной стене, используя стандартные строительные методы.Для дополнительной защиты от проникновения воды универсальную застежку можно поместить под обшивку боковины на расстоянии ½ дюйма от передней кромки.

    Примечание. Установка винтов через универсальную крышку может привести к разрыву или разрыву крышки, что снижает ее эффективность.

    Выровняйте гребень / бедро (BT / RC-101) или верблюжий гребень / бедро (BT / RC-102) по центру линии гребня. Крышка Flat Ridge Cap (BT / RC-101) имеет длину 10′-0, а Ridge Cap верблюжьей спины (BT / RC-102) имеет длину покрытия 43 дюйма.Обе крышки имеют ширину покрытия 12 дюймов. Поместите гребневую (внешнюю) заглушку на панель и под гребневую заглушку по центру фланцев с плоскими краями. Закрепите коньковый колпачок с помощью гайки 12–14 x 1–1 / 4 дюйма. Накладной винт с уплотнительной шайбой на каждом выступе панели. Винт должен входить в центр крышки гребня шириной 1-1 / 2 дюйма у высокого выступа, это предотвратит разрыв крышки. Установите последовательные заглушки гребня внахлест или под притирку минимум на 6 дюймов. На каждое перекрытие необходимо нанести герметик, чтобы обеспечить водонепроницаемое уплотнение.Складывание концов вниз закрывает конец конька / бедра (BT / RC-101). Крышка конька / бедра верблюжьей спины (BT / RC-102) закрывается на фронтоне с помощью торцевой заглушки на 180 градусов (BT / EC-103).

    Для вентилируемого гребня используйте нашу вентиляционную систему Trimline Rigid Vent Plus.

    Установите подкладку под бедра (BT / SH-201) вдоль линии бедра; Эти обрезные детали поставляются длиной 10′-0. Затем панели Florida Metal Barrel Tile обрезаются по углу бедра.Затем панели размещаются на платформе, выровненной по краю подбедренной отделки. С панелями, установленными с обеих сторон обшивки Sub-Hip; отцентрируйте 12-дюймовую набедренную ленту (BT / HT-501) на подбедренной отделке и прижмите внешние края ленты в соответствии с конфигурацией плитки. Обратите внимание, что этот продукт необходимо наносить на чистую зону и не может растягиваться во время установки. Этот продукт обеспечит водонепроницаемое уплотнение на линии бедер. Крышка конька / бедра фиксируется с помощью длины 12–14 x 1–1 / 4 дюйма.Импаксные винты с уплотнительной шайбой примерно через каждое высокое ребро примерно на 20 дюймов от центра. Установите последовательные заглушки гребня / бедра внахлест или под притиркой минимум 6 дюймов. На каждое перекрытие следует наносить герметик, чтобы обеспечить водонепроницаемое уплотнение. Конец набедренной крышки (BT / RC-101) должен выходить на 4 дюйма за край карниза, чтобы его можно было обрезать и сложить, чтобы закрыть конец. конец бедренной крышки Camel-back (BT / RC-102) закрывается заглушкой под углом 90 градусов.

    Florida Metal Roofing Products, Inc.поставляет гибкие системы гидроизоляции труб, которые подходят для любого прохода в круглой крыше диаметром до 19 дюймов. Обрежьте гибкую втулку так, чтобы получилось прямое кольцо диаметром не менее ½ дюйма вокруг трубы. Сдвиньте гидроизоляцию вниз по трубе, при необходимости смажьте водой. Сформируйте и согните алюминиевую основу гидроизоляции, чтобы она соответствовала контурам панели Florida Metal Barrel Tile . Герметизируйте гидроизоляцию, нанеся уретановый / силиконовый герметик между гидроизоляцией и панелью Florida Metal Barrel Tile .Закрепите оклад с помощью погодостойких креплений, чтобы завершить герметизацию.

    Краску для ретуши

    Kynar 500® следует использовать всякий раз, когда обнажается обрезанный край панели или обшивки. Для достижения наилучших результатов пораженный участок следует покрыть ингибитором ржавчины, например Cold-Galv. а затем покрасил нашей краской для ретуши. При незначительных царапинах подкрашивайте только поврежденный участок; НЕ РАСПЫЛЯТЬ . Краску для ретуши следует наносить с особой осторожностью только на пораженный участок.Существует разница между блеском лакокрасочного покрытия и лакокрасочного покрытия Kynar 500® Paint Finish, нанесенного на заводе. Хотя цвет ретуши будет точно совпадать, подкрашенный участок будет более тусклым, чем заводская краска Low Gloss Kynar 500®. Для дополнительной защиты от окисления можно также нанести прозрачный лак на подкрашиваемую краску в пораженной области.

    ПОЛЕЗНЫЕ СОВЕТЫ: ​​

    1. Рекомендуется, чтобы панели были нагружены кровлей, чтобы свести к минимуму погрузочно-разгрузочные работы и снизить вероятность повреждения ступеней черепицы.
    2. Сохраняйте плитку Florida Metal Barrel Tile.
    3. При обращении с панелями обязательно, чтобы панели полностью поддерживались или переносились на краю, чтобы не нарушать ступеньки плитки. Неправильное обращение с панелями может привести к удлинению ступеньки плитки и поставить под угрозу способность эффективно фиксировать каждый боковой нахлест.
    4. Следует проявлять особую осторожность при обращении с панелями Florida Metal Barrel Tile .Не перетаскивайте панели поверх других панелей, это приведет к появлению царапин и потертостей на окрашенной поверхности.
    5. Всегда надевайте обувь с мягкой подошвой при работе с плиткой Florida Metal Barrel Tile . Это обеспечит наилучшее сцепление при стоянии и ходьбе по панелям, а также уменьшит возможное повреждение плитки. Всегда ходите в долине панели, где она поддерживается.
    6. Рекомендуется резать панель только ножевым ножом. Обратите внимание на другие методы резки, такие как плазменные резаки или дисковые ножи для резки металла; может оставить после себя металлическую стружку, которая окислится за ночь.Всегда чистите щеткой или сдувайте все следы опилок или стружек, образовавшихся при разрезании панелей и закреплении саморезов, поскольку эти опилки окисляются и вызывают обесцвечивание.
    7. Важное примечание. Краска Kynar 500® Paint Finish очень скользкая во влажном состоянии.
    8. Вентиляционные системы
    9. Ridge могут быть включены в кровельную систему Florida Metal Barrel Tile , а также в световые люки и т. Д. С этими аксессуарами должны обращаться квалифицированные профессионалы в области листового металла и кровли.
    10. Наши винты с шестигранной головкой соответствующего цвета поставляются с вулканизированной шайбой.Винты устанавливаются прямо (перпендикулярно основанию) с помощью шуруповерта с регулировкой сцепления. Установите муфту так, чтобы винт надежно удерживал компоненты, но не затягивал слишком сильно до такой степени, что неопреновая шайба выступала за край шайбы.

    Кровельная панель Snap-Lok — Westman Steel

    Описание панели

    Кровельная панель Snap-Lok — это кровельная система со скрытым креплением, которая обеспечивает чистую и долговечную отделку любой крыши.Он доступен в двух размерах: 12 и 16 дюймов, 26 и 24 размера и 16 стандартных цветов. Стальные листы предварительно окрашены Galvalume или без покрытия Galvalume и имеют самый долгий срок службы из всех доступных кровельных листов. Гарантия на высококачественную заводскую лакокрасочную систему составляет 40 лет.


    Описание руководства по установке

    Это руководство по установке кровельных панелей Snap-Lok предназначено для домовладельцев, подрядчиков и монтажников металлических крыш. Пожалуйста, прочтите и усвойте содержание руководства перед началом установки крыши, чтобы обеспечить безотказную установку и поддержать применимые гарантии.Если у вас есть какие-либо вопросы относительно установки вашей металлической кровельной системы, обращайтесь в Westman Steel.

    Заявление об ограничении ответственности

    Используя это Руководство, вы принимаете на себя риски и ответственность за все убытки, убытки, расходы и другие последствия, прямо или косвенно возникшие в результате использования этого Руководства. Эти инструкции по установке предназначены только для ознакомления. Westman Steel не несет ответственности за производительность или качество монтажа кровельной системы, а также за любые травмы или повреждения, которые могут возникнуть в результате неправильной установки.

    Westman Steel не гарантирует, что какой-либо продукт или материал соответствуют действующим строительным нормам, законам или постановлениям какой-либо конкретной юрисдикции или местного муниципалитета.

    Это руководство содержит предложения и инструкции по установке кровельных панелей Westman Steel Snap-Lok и деталей отделки. Содержимое этого руководства включает руководящие принципы, действовавшие на момент первоначальной печати данной публикации. Стремясь идти в ногу с постоянно меняющейся средой кодов, Westman Steel оставляет за собой право изменять без уведомления любые спецификации и / или конструкции в любое время без каких-либо обязательств.Чтобы быть уверенным, что у вас есть самая последняя доступная информация, спросите или посетите наш веб-сайт. Детали применения и конструкции предназначены только для иллюстративных целей и могут не подходить для всех условий окружающей среды и / или конструкции здания. Проекты должны разрабатываться и устанавливаться в соответствии с применимыми строительными нормами, правилами и принятой отраслевой практикой.

    Перед заказом материалов необходимо проверить все размеры путем полевых измерений.

    Кровельные панели

    Snap-Lok следует устанавливать с минимальным уклоном крыши 3:12 или больше.Если уклон кровли меньше 3:12, обратитесь в компанию Westman Steel.

    Масляная консервная банка — это эстетическое явление, присущее тонким листам холодной штамповки и характеризующееся деформацией или волнистостью плоских поверхностей металлических кровельных и сайдинговых материалов. Поскольку консервирование масла является эстетической проблемой и не влияет на прочность или характеристики продукта, это не повод для отказа. На это поведение влияют несколько факторов, в том числе толщина листового металла, размеры, установка и конструкция системы.Масляные консервы можно свести к минимуму, если учесть эти факторы, упомянутые выше. См. Канадский институт строительства из листовой стали (CSSBI) — Информационный бюллетень 13.

    Меры безопасности

    При работе с металлическими кровельными панелями и обшивкой всегда используйте соответствующие средства индивидуальной защиты. Westman Steel рекомендует использовать средства защиты глаз, ушей, перчатки и защиту от падения при работе с кровельными материалами из листового металла. Уточните у местных органов безопасности требования, касающиеся ограждений, защиты от падения и других безопасных рабочих процедур.

    Избегайте работы с металлическими панелями в ветреную погоду.

    Не ходите по панелям, пока они не будут полностью прикреплены к основанию. Не наступайте на ребра панели.

    Всегда наступайте на опоры.

    Металлические поверхности могут быть очень скользкими во влажном состоянии или покрытыми инеем. Всегда следите за тем, чтобы использовались надлежащие процедуры и оборудование для защиты от падения. Избегайте работы на мокрой или заснеженной крыше.

    При ходьбе по металлической крыше надевайте обувь на мягкой резиновой подошве, чтобы не повредить покрытие.

    Раскрой

    Стальные кровельные панели можно разрезать ножницами по металлу, механическими ножницами, ручными ножницами или ножницами. Допускаются циркулярные пилы с лезвиями для резки металла. Не используйте абразивные лезвия, так как они могут обжечь краску и цинковое покрытие, что приведет к преждевременному износу этих участков.

    При резке панелей переверните окрашенные панели лицевой стороной вниз и прорежьте их в месте, удаленном от других панелей, чтобы избежать попадания металлических частиц на окрашенную поверхность соседних панелей. Всегда сразу удаляйте металлические частицы после сверления или резки, чтобы не повредить лакокрасочное покрытие.Частицы, оставленные на поверхности панели, могут за ночь заржаветь.

    Кромки листового металла очень острые. Всегда надевайте защитные очки и перчатки при работе с металлическими листами или их резке.

    Не штабелируйте разрезанные панели.

    Прием / обработка

    Проверьте поставку металлических кровельных панелей и аксессуаров на предмет количества и / или повреждений сразу после получения.

    Отметьте любые повреждения или недостачу во время доставки. Обо всех ошибках / упущениях необходимо сообщать в течение 30 дней.

    Обращайтесь со связками панелей и отдельными панелями осторожно, чтобы не повредить их. Как правило, Westman Steel рекомендует размещать опоры на расстоянии не более 10 футов друг от друга, чтобы обеспечить адекватную поддержку от коробления или изгиба.

    Не перетаскивайте листы по земле или друг по другу. Получите помощь других для перевозки более длинных отдельных панелей.

    Погрузочно-разгрузочные работы

    Хранилище

    После получения кровельных панелей храните их в хорошо вентилируемом сухом месте.Между сложенными листами может попасть дождь или конденсат, что может вызвать преждевременное повреждение защитного покрытия. Не храните панели в контакте с землей. Убедитесь, что панели имеют достаточную опору и находятся на высоте над землей, желательно с уклоном, чтобы вода могла стекать. Защитные панели с водонепроницаемым покрытием, отделенным от панелей для обеспечения движения воздуха. По возможности храните панели внутри.

    Необходимые инструменты / оборудование

    1. Ножницы по металлу, высечные ножницы, механические ножницы или циркулярная пила с режущим лезвием по металлу.Примечание. Кромки пропилов могут быть неровными, иметь неприглядный вид и ржаветь быстрее, чем кромки со срезом. При распиловке образуются опилки горячего металла, которые могут врастать и повредить лакокрасочное покрытие. Кроме того, распиловка приводит к ожогам краски и гальванизации, что приводит к появлению ржавчины на кромках.
    2. Ножницы по металлу
      (ножницы по левому, правому краю и по средней линии)
    3. Инструмент для гибки кромок (см. Изображение)
    4. Перчатки и спецодежда
    5. Защитные очки и беруши (защита глаз и ушей)
    6. Рулетка и меловая линия
    7. Резиновый молоток
    8. Шуруповерт или дрель (рекомендуется регулируемое сцепление)
      — дополнительную информацию о рекомендуемых типах шуруповертов см. В Информационном бюллетене CSSBI 42 дюйма
    9. Гнезда 1/4 ”и 5/16” — должны быть лепестковыми и заменяться после 10 000–15 000 крепежных элементов
    10. Сверла, сверла
    11. Пистолет для заклепок
    12. Пистолет для герметика
    13. Карандаши и маркеры
    14. Универсальный нож
    15. Клещи для листового металла с фиксатором
    16. Молотковые степлеры

    Облицовка и окантовка

    Крепление

    Для завершения монтажа металлической кровли в деревянно-каркасном строительстве используются следующие крепежные элементы:

    # 10 x 1 ”Винты по дереву с круглой головкой
    Для крепления покрытий со скрытым креплением и панелей крыши.
    # 10 Шестигранник головка дерево винт с самоуплотняющейся шайбой,
    доступны различной длины
    Самоуплотняющийся винт, используемый для крепления планок.
    # 14 x 7/8 ”Винт с петлями с самоуплотняющейся шайбой
    Используется для крепления металлических планок к металлу.
    Нержавеющая сталь Сталь pop заклепки
    (опция, Westman не поставляется).
    Используется для соединения планок по углам.
    Крепежные детали

    должны быть правильно забиты, чтобы обеспечить надлежащее уплотнение и прочность, а также обеспечить допуск на расширение и сжатие. На схеме ниже показано правильное крепление листового металла винтами.

    Панель Snap-Lok использует скрытую систему застежек. Один край панели содержит перфорированный фланец для крепления крепежных элементов, а другой конец защелкивается на выступе соседней панели. Требования к креплению панелей различаются в зависимости от географического региона, местных погодных условий и строительных норм.Ветровые нагрузки на крыши максимальны по углам и краям. На изображении ниже показаны типичные зоны ветрового давления.

    Рекомендуемое расстояние между крепежными элементами в форме плоской формы для панелей Snap-Lok составляет 15-1 / 2 дюйма.

    Установка

    После того, как материал будет оценен и заказан, можно начинать монтаж кровельной панели. Монтаж крыши начинается с самой низкой точки и продолжается вверх в следующем общем порядке:

    Накладка
    Защита карниза и ендов
    Отделка карниза
    Профнастил долинный
    Подкладка
    Кровельные панели
    Фронтальные планки
    Заглушки коньковые

    Установка

    Панели

    Westman Steel Snap-Lok предназначены для установки поверх прочной обшивки, обычно используемой при строительстве крыш жилых домов.

    Установка состоит из следующих шагов:

    • Точно измерьте крышу и создайте план крыши для оценки и заказа кровельных панелей и аксессуаров
    • Перед началом убедитесь в наличии всех необходимых проемов в крыше (вентиляционные отверстия, вытяжка, вентиляция чердака).
    • Удалите грязь и мусор с поверхности крыши
    • Убедитесь, что из крыши не выступают гвозди или другие предметы, которые могут проткнуть новую подкладку или повредить новые панели крыши.
    • Установите защиту от льда и воды на карнизе на минимальном расстоянии 60 дюймов вверх от внешней стены и в впадинах с одним 36-дюймовым роликом, центрированным с помощью Проверки с местными строительными нормами и правилами для конкретных требований.Кроме того, установите защиту от льда и воды на любых проходах или мансардных окнах
    • .
    • Установите стальную подкладку Westman
    • Установить облицовку фасада и карниза, а также обшивку ендовы (см. Прилагаемые детали)
    • Проверка прямоугольности и разметки кровельного устройства
    • Совместите первую панель крыши с краем крыши и проверьте прямоугольность и надлежащий вылет панели на карнизе, который будет зависеть от желаемой отделки.
    • Закрепите первую панель соответствующими креплениями
    • Установите следующие две панели свободно, постоянно проверяя совмещение с ними. Если панели правильно выровнены, закрепите и зафиксируйте фиксирующий край панелей на соседних панелях
    • Продолжайте установку панели, периодически проверяя выравнивание и прямоугольность и, при необходимости, корректируя

    Установка с деревянным каркасом

    Руководства:
    • Все герметики, указанные на деталях, являются рекомендациями Westman.Westman не будет поставлять ленточный герметик или герметик для труб в кавычках или упаковочные пакеты, если только это не было сделано до заказа.
    • Типы и расположение ленточного герметика и уплотнения труб, показанные на деталях, являются лучшей рекомендацией для надлежащего уплотнения.
    • Все типы винтов, показанные на деталях, лучше всего подходят для каждого места, рекомендованного Westman.
    • Длина винта, указанная на деталях, является стандартной рекомендуемой длиной. Доступны застежки различной длины, которые могут быть поставлены по предварительному запросу.
    • Все крепежные детали, указанные на деталях, поставляются Westman, если не указано иное перед бронированием.
    • Детали нахлеста концевых панелей могут быть предоставлены, но могут отличаться в зависимости от реальных условий на объекте.
    • Детали бедра и впадины могут быть предоставлены, но могут отличаться в зависимости от реальных условий на месте. Эти данные должны использоваться только в качестве ориентировки при установке.
    • Вентиляция конька не будет включена в расценки или пакеты облицовки. Если требуется вентиляция на гребне, пожалуйста, сообщите Westman перед заказом.
    Примечания:

    A. Без масштабирования. Детали приведены только для ознакомления и могут не подходить для всех зданий и условий.

    B. Длина винта может варьироваться по запросу клиента. Доступны # 10 × 1 ″, # 10 × 1 1/2 ″ и # 10 × 2.

    Инсталляция с деревянным каркасом

    Руководящие принципы

    Руководства по установке металлических кровель | Integrity Metals Vero Beach

    Руководства по установке металлических кровель | Integrity Metals Vero Beach Убедитесь, что Javascript включен для обеспечения доступности веб-сайта.

    Позвоните нам, чтобы получить бесплатную цитату: (772) 584–2654

    Доставка металла — это только первый шаг.Компания Integrity Metals является лидером в области производства металлических кровельных покрытий в Центральной Флориде — от панелей с открытыми крепежными элементами до панелей со стоячим швом. Наши руководства по установке могут помочь вашей команде узнать, как правильно установить эти продукты. Ознакомьтесь с нашими новыми руководствами по установке ниже, чтобы помочь вашей команде установить качественную металлическую крышу для вашего клиента.

    МЫ ОБСЛУЖИВАЕМ СЛЕДУЮЩИЕ ОБЛАСТИ

    Автоматическая оптимизация скорости страницы для быстрой работы сайта

    Металлические крыши | Building America Solution Center

    Вкладка «Соответствие» содержит информацию о программе и коде.Кодовый язык взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

    Международный жилищный кодекс (IRC) 2009, 2012, 2015, 2018 и 2021 годов

    Раздел R301 Критерии проектирования. Обсуждаются положения для строительства зданий и сооружений для безопасной поддержки всех нагрузок, включая постоянные нагрузки, временные нагрузки, нагрузки на крышу, нагрузки от наводнений, снеговые нагрузки, ветровые нагрузки и сейсмические нагрузки, что приводит к созданию системы, обеспечивающей полный путь нагрузки, отвечающий требованиям для передача нагрузок от их исходной точки через несущие элементы к фундаменту.

    Секция Р302 Огнестойкая конструкция. Описывает огнестойкую конструкцию строительных элементов.

    В главе 9 обсуждаются требования к сборкам крыши.

    Раздел R902 («Классификация крыш» в 2009 и 2012 годах). Обсуждает пожарную классификацию материалов и узлов кровельного покрытия классов A, B и C, а также (начиная с 2015 года) положения для фотоэлектрических элементов, устанавливаемых на крышу.

    В разделе R905 обсуждаются требования к кровельным покрытиям.

    Раздел R905.1 представлены требования к подкладочным материалам, основанным на конструкции ветра.

    В разделе R905.4 обсуждаются положения по установке металлической черепицы, включая требования к настилу, уклон, подкладку, стандарты материалов, применение, гидроизоляцию и т. Д.

    В разделе R905.10 обсуждаются положения по установке металлических кровельных панелей, включая требования к настилу, уклон, стандарты материалов, крепления, подкладку и т. Д.

    Раздел R905.1.2 (Раздел R905.2.7.1 в 2012 и 2009 годах) определяет требования к ледяным барьерам для географических районов, где существовала история ледяных плотин.Требования распространяются на кровли из асфальтовой черепицы, одиночные металлические кровли, рулонную кровлю с минеральным покрытием, сланцевую и сланцевую черепицу, деревянную черепицу и деревянную черепицу. Исключение составляют отдельно стоящие вспомогательные конструкции, не содержащие кондиционируемой площади пола.

    Раздел R905.7.1.1 (Раздел R905.8.1.1 в 2009 году) гласит, что в районах, где средняя дневная температура в январе составляет 25 ° F (-4 ° C) или ниже, требуется сплошная оболочка на этой части кровля, требующая применения ледяной преграды.

    Раздел R908.3 (Раздел R907.3 в 2009 году) гласит, что замена кровли должна включать удаление существующих слоев кровельного покрытия вплоть до настила крыши, за исключением случаев, когда существующая конструкция крыши включает в себя мембрану ледового барьера, и в этом случае существующий ледяной барьер мембрана должна оставаться на месте и покрыта дополнительным слоем ледяной барьерной мембраны.

    Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

    Раздел R102.7.1 Дополнения, изменения или ремонт.Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизменные части существующего здания соответствовали требованиям этого Кодекса, если не указано иное. (См. Код для дополнительных требований и исключений.)

    Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

    Международный код взаимодействия между природными территориями и городами (IWUIC) 2009, 2012, 2015, 2018 и 2021 годов

    Раздел 504, огнестойкая конструкция, класс 1

    Раздел 504.2 Сборка крыши. Крыши должны иметь конструкцию крыши, которая соответствует классу A при испытании в соответствии с ASTM E108 или UL 790. Для крышных сборок, где профиль обеспечивает пространство между кровельным покрытием и настилом крыши, пространство на концах карниза должно быть противопожарным. для предотвращения проникновения пламени или тлеющих углей, или иметь один слой 72-фунтового (32,4 кг) неперфорированного защитного листа с минеральной поверхностью, соответствующего стандарту ASTM D3909, установленный над горючим настилом крыши.

    Исключений:

    1. К кровельным конструкциям класса А относятся кровли с покрытием из кирпича, кирпичной кладки или открытой бетонной кровли.
    2. Класс А кровли в сборе также включают черепицу или листы из железа или меди, металлические листы и черепицу, глиняную или бетонную черепицу или шифер, установленные на негорючих настилах, или листы из железа, меди или металла, установленные без настила крыши на негорючем каркасе.
    3. Кровля
    4. класса A включает минимум 16 унций / кв. футов (0,0416 кг / м2) медных листов, установленных над горючими настилами крыши.

    Примечание: IWUIC 2009 и 2012 не упоминает соответствие ASTM E108 или UL 790 и не включает список исключений.

    Раздел 504.2.1 Подкровельные впадины. Там, где это предусмотрено, выступы долины должны быть выполнены из коррозионно-стойкого металла не менее 0,019 дюйма (0,48 мм) (толщина оцинкованного листа № 26), установленного на подкладку шириной не менее 36 дюймов (914 мм), состоящую из одного слоя 72-фунтового материала. (32,4 кг) неперфорированный защитный лист с минеральным покрытием, соответствующий стандарту ASTM D3909, по всей длине впадины.

    Раздел 505, огнестойкая конструкция, класс 2

    Раздел 505.2 Сборка крыши.Крыши должны иметь конструкцию крыши, которая соответствует классу A не ниже, чем при испытании в соответствии с ASTM E108 или UL 790, или утвержденным негорючим кровельным покрытием. Для крышных сборок, где профиль обеспечивает пространство между кровельным покрытием и настилом крыши, пространство на концах карниза должно быть огнеупорным, чтобы исключить проникновение пламени или тлеющих углей, или иметь один слой покрывающего листа в соответствии с ASTM D3909, установленный над горючей крышей. палуба. (IWUIC 2009-2018 требует оценки класса B, а не класса A, и только IWUIC 2015-2021 годов упоминает соответствие ASTM E108 и UL 790.)

    Раздел 505.2.1 Подкровельные впадины. Там, где это предусмотрено, ендовы должны быть выполнены из коррозионно-стойкого металла не менее 0,019 дюйма (0,48 мм) (толщина оцинкованного листа № 25), установленного на подкладке шириной не менее 36 дюймов (914 мм), состоящей из одного слоя 72- фунт (32,4 кг) неперфорированный защитный лист с минеральным покрытием, соответствующий стандарту ASTM D3909, по всей длине впадины.

    Раздел 506 Взрывостойкая конструкция класса 3

    Раздел 506.2 Монтаж крыши.Крыши должны иметь конструкцию крыши, которая соответствует классу не ниже класса B при испытании в соответствии с ASTM E108 или UL 790 или утвержденным негорючим кровельным покрытием. Для крышных сборок, где профиль обеспечивает пространство между кровельным покрытием и настилом крыши, пространство на концах карниза должно быть огнеупорным, чтобы исключить проникновение пламени или тлеющих углей, или иметь один слой покрывающего листа в соответствии с ASTM D3909, установленный над горючей крышей. палуба. (IWUIC 2009-2018 требует оценки класса C, а не класса B, и только IWUIC 2015-2021 годов упоминает соответствие ASTM E108 и UL 790.)

    Раздел 506.2.1 Подкровельные впадины. Там, где это предусмотрено, ендовы должны быть выполнены из коррозионно-стойкого металла не менее 0,019 дюйма (0,48 мм) (толщина оцинкованного листа № 25), установленного на подкладке шириной не менее 36 дюймов (914 мм), состоящей из одного слоя 72- фунт (32,4 кг) неперфорированный защитный лист с минеральным покрытием, соответствующий стандарту ASTM D3909, по всей длине впадины.

    Раздел 507.1 Кровельное покрытие на зданиях или сооружениях, существовавших до принятия настоящего Кодекса, которые были заменены или у которых было заменено 25 процентов или более в течение 12-месячного периода, должно быть заменено кровельным покрытием, необходимым для нового строительства, в зависимости от типа. огнестойкой конструкции, указанной в соответствии с Разделом 503.

    IBHS Укрепленные домашние стандарты для сильного ветра

    «Металлические панели. Требования к ветроустойчивости металлической кровли. Кровельные системы с металлическими панелями и их крепления должны быть установлены в соответствии с инструкциями производителя и должны обеспечивать сопротивление поднятию, равное или превышающее расчетное давление подъема крыши при номинальной расчетной скорости ветра (Vasd) = 110 миль в час (ASCE 7- 05), а конечная расчетная скорость ветра (Vult) = 140 миль в час (ASCE 7-10) расчетная скорость ветра для воздействия B.Металлические панели должны быть установлены поверх сплошного настила и одного из допустимых вариантов герметичного подкладки настила крыши ».

    IBHS Fortified Home Технический бюллетень Выбор металлических кровельных панелей

    «Важным, но часто упускаемым из виду фактом является то, что номинальное расчетное давление (DP) зависит от правильного крепления металлических панелей к крыше. Следовательно, очень важно понимать требования к креплению панелей, такие как тип, размер и расстояние между крепежами или зажимами, и соблюдать эти требования при установке панелей.Важно повторить, что в зонах 2 и / или 3 крыши могут потребоваться другие расстояния между соединениями, чем в зоне 1 крыши, чтобы обеспечить соответствующее расчетное давление подъема.

    Многие производители металлических панелей также предоставляют конкретные детали установки креплений металлических панелей на различных участках крыши, например, коньки, карнизы, впадины, желоба, боковые стенки, обшивки и т. Д.… Производитель, чтобы получить всю информацию по установке ».


    Стандарт ураганов укрепленных домов

    Раздел 2.2.2.6.3 Металлическая черепица и панели. Кровельные системы из металлических панелей и их крепления должны быть установлены в соответствии с инструкциями производителя по установке и должны обеспечивать сопротивление поднятию, равное или превышающее расчетное давление подъема для крыши, основанное на расчетной скорости ветра и категории воздействия на площадке. Металлические панели должны быть установлены поверх сплошного настила и одного из допустимых вариантов герметичной подкладки настила крыши (подробности см. На вкладке «Описание» или в усиленном стандарте).

    Укрепленный домашний град Дополнение к стандарту сильного ветра

    «Требования к ударопрочности металлической кровли UL 2218, класс 4… Следует отметить, что, несмотря на то, что ударопрочные металлические крыши обладают хорошей ударопрочностью и могут выдержать удар от большинства размеров градин без функциональных повреждений, металлические крыши могут быть уязвимы для эстетических повреждений. так как град может вызвать вмятины в кровельных панелях. Использование металлических кровельных материалов с зернистым покрытием может уменьшить заметность небольших вмятин.”

    Стандарт NFPA 1144 по снижению опасностей возгорания конструкций от лесных пожаров

    5.3.1.1 Должны использоваться только перечисленные кровельные покрытия, испытанные и оцененные как класс A в соответствии с ASTM E108, Стандартными методами испытаний для огнестойких испытаний кровельных покрытий или стандартом UL 790 для методов испытаний на огнестойкость кровельных покрытий.

    5.3.4 Карнизы должны быть ограждены внешней огнестойкой обработанной древесиной, огнестойкими материалами, негорючими материалами или материалами, демонстрирующими стойкость к проникновению лесных пожаров при испытаниях в соответствии со стандартным методом испытаний ASTM E2957-15 на устойчивость к проникновению лесных пожаров в карнизы. Софиты и другие проекции.

    5.3.7 Металлический отлив должен быть установлен на всех граблях и краях карниза.

    Пошаговое руководство (2021 г.)

    Домовладельцы всегда ищут способы сэкономить деньги и энергию, улучшив при этом привлекательность своего дома. Установка металлической крыши — один из лучших способов сделать и то, и другое. Это руководство своими руками расскажет, как установить металлическую крышу в собственном доме в 2021 году!

    Преимущества установки металлической крыши:

    Есть много причин, по которым домовладельцы переходят на металлические крыши, а не на крышу.стандартная битумная черепица или другие кровельные материалы. Металлические крыши имеют один из самых высоких показателей рентабельности инвестиций, который вы можете получить за счет увеличения срока службы, долговечности и красоты.

    В то время как другие кровельные материалы могут терять в цене с возрастом, металлические крыши предлагают долгосрочные преимущества, в том числе:

    Прочность и долговечность

    Металл — один из самых прочных и долговечных материалов в мире, что делает его идеальным материалом для вашей кровли. Металлические крыши часто рассчитаны на срок службы до 50 лет и дольше, в зависимости от типа используемого металла, благодаря их высокой устойчивости к огню, граду, ураганам и другим стихийным бедствиям, которые могут повредить вашу крышу.По сравнению с битумной черепицей или древесиной, металл также имеет гораздо меньший риск проникновения воды.

    Легкий

    Некоторые кровельные материалы премиум-класса, такие как черепица и бетон, могут значительно увеличить вес конструкции вашего дома — до 750-900 фунтов на квадратный метр. Этот дополнительный вес может нанести ущерб структурной целостности вашего дома и может вызвать проблемы в будущем. С другой стороны, металл весит всего от 50 до 150 фунтов на квадрат, что намного легче, что снижает вес вашего дома и значительно упрощает установку.

    Долговечный

    Металлические крыши доказали свою надежность до 50 лет и более. Эти долгосрочные вложения окупаются со временем, обеспечивая невероятную окупаемость вложений. Если вы инвестируете в металлическую крышу на ранней стадии после покупки дома, вам не только никогда не придется беспокоиться о своей крыше, но и в будущем у вас будет главный аргумент в пользу продажи.

    Низкие эксплуатационные расходы

    Для домовладельцев, которые ищут крышу, которую они могут «установить и забыть», металлические крыши предлагают одни из самых низких требований к техническому обслуживанию среди всех кровельных материалов.Их огромная долговечность позволяет сократить расходы на содержание и повысить способность противостоять граду, ветру и грозам без особого обслуживания.

    Энергоэффективность

    Металлические крыши — один из самых энергоэффективных и экологически безопасных вариантов для вашего дома. Это отличный изолятор, а значит, он сохранит в вашем доме прохладу летом и согреет зимой. Эта дополнительная изоляция помогает предотвратить чрезмерную работу вашей системы отопления, вентиляции и кондиционирования воздуха для поддержания температуры в доме, что в конечном итоге позволит вам сэкономить еще больше денег.

    Огнестойкость

    Если противопожарная защита является для вас главным приоритетом, идеально подойдет металлическая крыша, поскольку она обладает естественной огнестойкостью. Металлические крыши сертифицированы по классу огнестойкости A (максимально возможный рейтинг), что означает, что они имеют один из самых низких показателей распространения пламени.

    Возможность скидок

    Многие страховые компании предлагают скидки на страховые взносы домовладельцев, если вы устанавливаете металлическую крышу, потому что она пожаробезопасна и уменьшает ущерб от ветра от штормов или ураганов.Это экономит вам и страховой компании деньги, поэтому выигрывают все.

    Инструменты и материалы, необходимые для металлической кровли

    Если вы хотите установить металлическую крышу, есть несколько специальных инструментов и материалов, которые вам понадобятся для правильного выполнения работы. Это, конечно, общий список для начала, но если у вас нет всех этих инструментов под рукой, лучше всего будет нанять профессионала.

    Необходимые материалы:
    • Металлические листовые панели или черепица
    • Подкладка
    • мигающий
    • Водосточные желоба и отводы
    • Заглушки коньковые
    • Крепежные детали или металлические кровельные гвозди
    • Ремень безопасности
    • Лестница или строительные леса

    Необходимые инструменты:
    • Отвертка для крепежа
    • Ножницы по металлу
    • Шагомер
    • Сверло с насадкой для отрезного круга по металлу (для резки панелей)
    • Кровельная лопата или монтировка
    • Ножовка по металлу

    Виды металлической кровли

    Существуют разные материалы и стили металлической кровли на выбор, которые могут существенно повлиять на способ их установки, цену и обслуживание.

    Пять типов металла, которые часто используются для кровли, включают:

    Олово

    Жестяные крыши изготавливаются из рулонных листов жести и обычно устанавливаются полосами или черепицей.

    Оцинкованная сталь

    Самым распространенным типом металлической кровли является оцинкованная сталь, которая представляет собой легкий и доступный вариант для домовладельцев, которые хотят установить свою собственную крышу.

    цинк

    Цинк — еще один металл, обычно используемый для кровли.Его часто оцинковывают перед установкой, чтобы добавить защиту от элементов и огнестойкость от повреждений, вызванных тлеющими углями или пламенем.

    Алюминий (или медь)

    И алюминий, и медь дороги, но они обладают большой долговечностью — некоторые типы этих металлов могут прослужить до столетия при определенных обстоятельствах.

    Алюминий с медным покрытием

    Облицовка кровли любого типа медью сделает ее более долговечной, потому что этот материал служит дольше, чем другие доступные варианты, а также добавит привлекательной красоты вашей конструкции.

    Три типовых исполнения металлических кровель:

    Постоянный шов

    Металлическая панель со стоячим фальцем представляет собой бесшовную конструкцию, которая обеспечивает отличную долговечность и хорошую изоляцию для вашего дома и устанавливается путем сваривания горизонтальных панелей вместе.

    Модульные панели

    Модульные металлические панели устанавливаются путем вставки панели в стальной оцинкованный каркас для обеспечения герметичного уплотнения.

    Гофрированные панели

    Металлические гофрированные панели устанавливаются путем прикрепления их к жесткой основе с помощью гвоздей, шурупов или скоб.

    Как установить металлическую кровлю

    Как видите, существует множество различных вариантов металлической кровли, но все они обладают такими преимуществами, как долговечность, долговечность и повышенная привлекательность. Выбор установки металлической крыши — отличный вариант, и его можно сделать самостоятельно, выполнив несколько ключевых шагов. Вот важное пошаговое руководство по установке новой металлической крыши.

    Тщательно обмерьте крышу

    Перед покупкой материалов убедитесь, что металлическая кровля подойдет к вашему дому.Проще всего это сделать, если вы измерите пространство и сделаете замеры перед покупкой панелей или черепицы. Но как только вы узнаете, какой размер материала покупать (в дюймах), имейте в виду, что не все металлы бывают стандартных размеров, поэтому на всякий случай хорошо иметь немного больше.

    1) Измерьте высоту крыши

    Измерьте свою крышу, чтобы определить, сколько панелей необходимо для установки. Некоторые металлические крыши поставляются с предварительно обрезанными длинами, но если нет, вам понадобится какое-то измерительное устройство, такое как точный мерный метр, рулетка, система мела и линий или лазерный нивелир.Для получения наилучших результатов обязательно используйте лестницу, чтобы получить точные измерения.

    2) Измерьте длину крыши

    Как только вы узнаете, сколько панелей необходимо для установки, измерьте длину вашей крыши и закажите это количество в панелях или черепице. Начните с одного конца и снимите показания сверху вниз с помощью рулетки, чтобы правильно измерить. В этот момент измерьте расстояние до противоположного конца и сложите эти два измерения вместе, чтобы получить общую длину.

    3) Измерьте угол наклона крыши

    Еще одно важное число, которое вам нужно знать, — это уклон. Это относится к тому, насколько крутой уклон вашей крыши, или, другими словами, ее наклон, измеренный от горизонтальной плоскости. Требуемый уклон будет зависеть от типа металлической кровли, которую вы покупаете, потому что более крутой уклон означает, что для установки потребуется больше материала.

    Купите все свои материалы и инструменты

    После того, как вы измерили свою крышу, следующим шагом будет покупка всех материалов и инструментов, которые потребуются для установки.Опять же, обратитесь к нашему списку инструментов и материалов выше, но теперь вы будете более точно знать, сколько материалов вам нужно будет приобрести, исходя из размеров вашей крыши.

    Металлические кровельные листы: они обычно доступны в трех вариантах длины (30 ″, 24 ″ или 16 ″) и могут быть приобретены либо в виде листов, либо предварительно отрезанных по длине.

    Металлическая кровельная черепица: они бывают разной ширины (от 12 ″ до 24 ″) и имеют опцию для круглых форм, используемых на крутых склонах.

    Рамы из оцинкованной стали: Эти рамы доступны в различных размерах и сначала устанавливаются для поддержки металлических панелей.

    Снять старую крышу

    Теперь вы готовы снять старую крышу. В зависимости от того, как он был установлен, это может быть так же просто, как откручивать шурупы или гвозди и поднимать черепицу. Однако, если ваша текущая крыша представляет собой конструкцию со стоячим фальцем (которая требует сварки), вам нужно будет разрезать некоторые панели, прежде чем их можно будет снять с крыши.

    Устранить любые структурные повреждения

    После того, как вы сняли старую крышу, самое время прикрепить новую раму.Если требуется какое-либо структурное повреждение или усиление, это следует сделать в первую очередь. Это обеспечит прочную основу для крепления металлических панелей или черепицы и закрепления их с помощью гвоздей, шурупов или скоб (в зависимости от типа материала, который вы устанавливаете).

    Установить Drip-Edge

    После того, как вы установили раму, пора установить отливную кромку. Край оттока представляет собой полосу металла, которая закрывает любые швы между панелями крыши и предотвращает просачивание воды через зазоры в материале или ее капание на стены ниже.

    Установите металлические панели или черепицу

    Теперь можно приступить к установке металлических панелей или черепицы. Для этого сначала прикрепите планки каркаса из оцинкованной стали к краю крыши для устойчивости, а затем используйте гвозди, шурупы или скобы (в зависимости от типа), чтобы закрепить их на месте, прежде чем переходить к следующему ряду материала.

    Если вы устанавливаете металлическую черепицу, вам необходимо установить кронштейны с саморезом. Они помогают сохранить форму крыши в безопасности, а также прикрепляют любые отрезки длины, которые могут быть доступны (избавляя вас от измерения каждой части отдельно).

    Отделка с коньковыми заглушками и желобами

    Наконец, можно закончить установкой коньковых заглушек и желобов. Крышки конька — это металлические или пластиковые панели, которые проходят вдоль верхнего края крыши, чтобы защитить ее от повреждения водой. В то же время желоб — это система для отвода дождевой воды от фундамента вашего дома. Это будут последние штрихи и придадут вашей новой крыше красивые чистые линии и отсутствие открытых швов или краев.

    Установка металлической крыши может быть сложной задачей, если вы не знаете, что делаете, но, к счастью, это не так уж сложно для домовладельцев, которые готовы потратить немного времени и усилий на этот проект.Однако из-за огромных требований к установке металлической кровли мы всегда рекомендуем обращаться к профессионалам.

    Northface Construction предлагает комплексный монтаж, восстановление и ремонт металлических кровель. Мы — ваши местные эксперты, которые сделают ваш дом достойным обновлением, повысив привлекательность и ценность вашего дома. Свяжитесь с нами сегодня, если вы хотите расслабиться, расслабиться и позволить нам справиться с трудностями!

    Как специалисты устанавливают металлическую кровлю

    Планируете ли вы новое строительство или заменяете существующую крышу, если вы устанавливаете металлическую крышу в Хартфорде, вы захотите знать, чего ожидать.Это сложная работа, которую лучше всего доверить квалифицированным специалистам с опытом. Процесс кровли дома может быть длительным и меняться в зависимости от обстоятельств, но есть некоторые общие шаги, которым подрядчик будет следовать.

    Измерения

    Весь процесс начинается с тщательных замеров крыши и ската. Подрядчику потребуется несколько часов, чтобы убедиться в правильности измерений для заказа расходных материалов. Большинство подрядчиков заказывают дополнительные материалы в случае необходимости. Вы будете работать со своим подрядчиком, чтобы определить цвет, кровельный металл и глянцевую отделку.

    Подготовка рабочего места

    Для подготовки к установке крыши подрядчик привезет инструменты, строительные леса, лестницы и урны для мусора. Теперь ваша собственность превратилась в строительную площадку, и необходимо принять соответствующие меры безопасности. Не подпускайте детей и домашних животных к кровельным материалам и расходным материалам.

    Удалить старый материал

    Следующим этапом процесса является удаление старой кровли. Технически металлическая кровля может быть установлена ​​поверх черепицы, но это может создать ненадежный фундамент кровли.Для достижения наилучших результатов лучше всего удалить старую кровлю. Затем подрядчик начнет постепенно разбирать вашу старую крышу. На этом этапе также могут быть удалены желоба.

    Исправить поврежденные участки

    После снятия старой крыши ваш дом будет выглядеть как новостройка. Будет открыт каркас крыши или фанера. К сожалению, крыши из битумной черепицы часто вызывают повреждения водой, которые не обнаруживаются до этого момента. Подрядчик оценит участки повреждений и исправит или заменит эти участки.Этот шаг имеет решающее значение для обеспечения того, чтобы ваша новая металлическая крыша была установлена ​​на сухой и здоровой кровельной поверхности.

    Добавить изоляцию

    Когда кровля будет очищена от повреждений и влаги, будет добавлена ​​изоляция. Утеплитель блокирует попадание влаги между металлической крышей и обшивкой. Вся крыша будет покрыта качественным утеплителем.

    Установить металлическую кровлю

    Теперь начнется фактическая установка вашей крыши. На крышу сначала добавят окантовку, затем металлические панели, а затем окантовку.В зависимости от процесса, выполняемого вашим подрядчиком, в какой-то момент во время этого процесса водосточные желоба будут переустановлены.

    Время инструкций для вас

    После того, как подрядчик завершит процесс, он проведет для вас экскурсию по своей работе, чтобы убедиться, что вы довольны результатом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
