Монтаж желобов водосточной системы: способы крепления, угол наклона

С чего начинать крепление желоба водостока?

Если вы не обладаете знаниями, как правильно крепить водосточный желоб, то для начала подробно изучите технологию процесса от начала до конца. Идеально, конечно, устанавливать систему водостока при строительстве дома. Но достроенный дом не должен вас пугать, потому как монтаж желобов водосточной системы лишь немного отойдёт от основной технологии, а именно:

1. Установка креплений является началом монтажа всей системы водоотвода, а потому так важно правильно подобрать крепёж, коими являются кронштейны.

Сейчас на строительном рынке можно найти комплекты желобов с подобранными креплениями. Если такой товар отсутствует, то имейте в виду, что диаметр кронштейнов должен соответствовать диаметру водосточного желоба.

Рекомендуется сначала рассчитать количество данных деталей, исходя из материла водоотводящих элементов конструкции. Так, для крепления металлических элементов, желательно соблюдать расстояние между кронштейнами в 0. 5-0.6 м, а для пластиковых желобов требуется 3 крепления на 1 м. Добавьте сюда сложные наружные и внутренние повороты, и получите нужное количество крепёжных деталей.

2. Теперь надо определиться с одним из способов крепления водосточных желобов, например:

  • Крепление водосточного желоба к лобовой доске. Этот способ предполагает использование пластиковых элементов водостока при полностью достроенной крыше. Выбор металлических желобов потребует установки коротких специальных крюков.

Учтите, что такой вариант применим в тех местах, где минимален крупный сход снега с крыш, иначе система водоотвода может рухнуть.

  • Стропильные ноги подойдут в качестве основы для крепления водосточного желоба. Этот вариант очень надёжен на крышах большой площади, но недостаток этого метода состоит в том, что ним можно воспользоваться до укладки кровли. К тому же, шаг стропил не должен превышать 60 см.
  • Можно сделать крепление водосточного желоба к профлисту, тем более, что срок службы данной кровли доходит до 30 лет.
  • Крепление водосточного желоба к карнизу подходит в случае с металлочерепичной или ондулиновой крышей. Соблюдение шага стропил в 0.6 м остаётся здесь также актуальным.
  • Крепление водосточного желоба к стене проводят тогда, когда нет в наличии лобовой доски, стропил и т. д. Тогда в стену вбивают металлические костыли, специально предназначенные для установки желобов с помощью шпилек.
  • Крепление водосточного желоба к сэндвич панелям относится к наиболее сложным способам монтажа системы водоотведения, а также, имеет более дорогую стоимость. Для крепления водосточного желоба к такого вида кровле следует надрезать утепляющий материал под верхней обшивкой панели. Затем надо просунуть планку и прикрепить к панели, находящейся ниже. На саму планку устанавливаются крюки, куда в последствии вкладываются желоба водосточной системы.

Люди с небольшим достатком всегда интересуются тем, как правильно установить водосточные желоба на шиферной крыше.

В этом случае поможет способ крепления водосточного желоба к лобовой доске. При этом не забывайте соблюдать уклон водосточного желоба на 1 м, следуя установленным правилам СНИП.

Есть и более оригинальный способ, но для этого надо изучить инструкцию, как правильно установить водосточные желоба из оцинкованной стали, тем более, что для удешевления работ можно изготовить самим желоба из оцинкованных листов. Всё, что нам надо сделать, это нарезать полоски шириной по 0.2-0.3 м необходимой длины. Затем молотком придать  П-образную форму желобам и установить их под шифер. Желательно постараться создать уклон водосточного желоба так, чтобы он был на 1 погонный метр в 5 мм. В местах слива по японскому методу можно установить цепи, по которым будет стекать вода, не разбрызгиваясь и не разливаясь. А если цепи ещё и задекорировать, то получится система водоотведения оригинальной во всех отношениях.

Крепление водосточных желобов: правильно и надёжно

Представьте себе крышу вашего дома или коттеджа без водосточной системы. Это значит, что после таяния зимнего снега и во время каждого дождя периметр дома будет похож на водопад. Также возникает угроза надлежащему состоянию стен и фундамента дома.
Так что система отвода дождевой воды с крыши нужна обязательно. И то, как проведено крепление желоба водостока, определит надёжность всей системы.

Как установить водостоки если крыша уже покрыта?

Хорошая водосточная система прослужит долго и не доставит хлопот при эксплуатации. Разумеется, если ставить пластиковые конструкции, надеяться на них придётся не так долго, как на систему из металла с полимерным покрытием. Тут уже главным становится вопрос финансовых возможностей на текущий момент.

В любом случае только качественный монтаж позволит водостоку проработать всё то время, на которое он рассчитан. Поэтому, для устройства системы домовладельцы часто обращаются в профессиональные фирмы. Однако выполнить все работы можно и самостоятельно.

Если у вас нет никакого представления о креплении желобов водостока и прочих элементов системы отвода воды с крыши, сначала внимательно изучите весь процесс их установки.

Когда приступать?

Идеально, если крепление водосточных желобов будет произведено в строящемся доме на этапе возведения крыши, до того, как будет выполнено её покрытие. Это обеспечивает удобство монтажа и упрощает некоторые работы. Но, если вы имеете дело с полностью построенным домом, это не значит, что монтаж водосточной системы невозможен. Вам просто придётся подыскать подходящие варианты.

Обратите внимание: именно с устройства креплений и монтажа желоба начинается работа по общему монтажу системы сбора и отвода дождевой воды с крыши.

Выбор крепежа

Здесь особых тонкостей нет. Кронштейны должны соответствовать диаметру выбранных вами водосточных желобов. Убедитесь в надлежащем качестве металла.

Некоторые водосливные системы известных производителей (металлические с покрытием из полимеров) поставляются в комплекте со всеми необходимыми крепёжными элементами.

Расчёт креплений

Сколько кронштейнов потребуется для устройства желобов – зависит от материала водосточной системы. Для металлических конструкций достаточно шага в 0,5-0,6 метра. Пластиковые желоба для отвода воды желательно крепить чаще – по три кронштейна на метр. Если кровля сложная, с поворотами, внешними и внутренними углами, это необходимо учесть. Ведь для каждой стороны может потребоваться «свой» кронштейн.

Обратите внимание: расстояние от водозаборной воронки до ближайших креплений должно составить не меньше 0,15 м.

Куда крепить?

Существует несколько способов устройства креплений для укладки желобов:

  1. Крепление водостока к лобовой доске. Выбор такого способа чаще всего диктуется двумя обстоятельствами. Во-первых, монтаж системы сбора и отвода воды ведётся при полностью готовой крыше. Во-вторых, вы планируете устанавливать пластиковую систему водостока. Однако и металлические конструкции системы отвода воды не запрещается крепить подобным образом, при этом желательно использовать специальные короткие крюки.
  2. Следующий способ – использование в качестве основы стропильных ног. Это возможно, если шаг стропил – не более 0,6 м. Такой метод очень надёжен и отлично подходит для крыш большой площади. Но применить его возможно только до укладки покрытия кровли.
  3. Длинные крюки или комбинированные кронштейны можно крепить к обрешётке крыши, к её первой планке. Этот способ оптимален, если стропила устроены с шагом более 0,6 метра (если планируется ондулиновая или металлочерепичная кровля).
  4. Последний способ разработан на случай, когда предыдущие три недоступны. Например: как крепить водосток когда лобовая доска кровли отсутствует, как и доступ к стропилам и обрешётке. Тогда в стену необходимо вмонтировать специальные костыли (металлические), и крепить к ним жёлоб с помощью шпилек.


Есть очень важный вопрос: какой должна быть толщина лобовой доски для крепления водостока? Кто-то использует обычную «двадцатку». Есть и те, кто для надёжности покупает доску толщиной 4 см. Однако умельцы-строители считают оптимальными 25-30 мм толщины.

Внимание: уклон

Никакой системы отвода воды не получится, если установка водостока на крыше не будет предусматривать правильного уклона водосточного желоба. Он делается в направлении от самой высокой точки слива к водозаборной воронке.

Здесь есть свои практически обоснованные пределы:

  1. При недостаточном уклоне дождевая и талая вода будет застаиваться в желобах, возможен даже перелив через края.
  2. Если смонтировать желоба с избыточным уклоном, может возникнуть слишком сильный поток воды, с которым не справится воронка.
  3. Оптимальный уклон водосточного желоба на 1 метр горизонтального стока должен быть выдержан в пределах 0,2 – 0,7 мм.

Как выдержать уклон водостока

Чтобы понижение стока было равномерным, важно правильно устроить первое и последнее крепления жёлоба водостока.

Первый кронштейн желоба крепится в самой высокой точке стока. В зависимости от итоговой длины жёлоба нужно рассчитать уклон водостока и вычислить нижнюю точку. В ней крепится последний кронштейн. Затем, между ними необходимо натянуть тонкую верёвку или шнур. Все промежуточные крепления делать, ориентируясь на полученную линию.

Что делать дальше

После того, как установлены все кронштейны, можно начинать укладку желобов. Здесь есть свой специфический момент: это соединение стыков. В первую очередь оно зависит от материала и конструкции водосточной системы. При любом способе можно найти и недостатки, и преимущества:

  • клеевые соединения получаются крепкими, но создают проблемы при демонтаже и ремонте водостока;
  • резиновые уплотнители обеспечат герметичность, но при резких перепадах температур могут деформироваться;
  • метод холодной сварки требует, чтобы система водостока была защищена от серьёзных механических воздействий.

Крепление каждого желоба водостока – дело ответственное и серьёзное. Знания о процессе монтажа всей системы очень полезны и важны. При желании и необходимости вы сможете самостоятельно обустроить сток воды с крыши или просто внимательно проконтролировать работу приглашённых специалистов.

Монтаж водосточной системы Монтаж водосточной системы

На чтение 7 мин. Просмотров 906 Обновлено

Всякое строение должно быть оснащено водосточной системой, назначение которой – отвод вод, стекающих с крыши в результате таяния снега или дождя. Также ее называют наружной дождевой канализацией. Она состоит из наружной части (желоб, водосток) и подземной (дождеприемник, коллектор). Неправильный монтаж системы приводит к размытию фундамента, и конечным результатом этого действия будет постепенное разрушение здания.

В настоящей статье разберем монтаж наружной составляющей водосточной системы. Это водоотвод, который направляет воду в воронку и сбрасывает её в месте стока. Она состоит из двух участков – горизонтального и вертикального, представляет собой конструкцию из сборных элементов, которые устанавливаются на фасаде и кровле здания в строгой последовательности. В водосточную систему входят следующие основные элементы:

  • желоб;
  • труба;
  • слив;
  • соединительные и крепежные элементы.

Одним из важных компонентов системы является желоб. Это канал, который крепится к крыше по периметру здания и собирает воду, направляя её в трубу. Корректное крепление водосточного желоба спасет здание:

  • от эрозии стен;
  • от утечки воды в подвалы;
  • защитит крашеные поверхности фасада;
  • защитит цоколь и кровлю.

Чтобы конструкция правильно функционировала, требуется точный расчёт и профессиональный монтаж. Следует уделить большое внимание креплению элементов.

Виды и особенности современных водосточных систем

На сегодняшний день материал изготовления может быть следующим:

  • металл;
  • медь;
  • алюминий;
  • пластик;
  • смешанные конструкции: пластик и металл.

Алюминиевые и оцинкованные водостоки хорошо противостоят негативным влияниям внешней среды и долго служат, внешне они эстетичны. Эти качества делают такие системы популярными.

Медные весят немало, но могут прослужить десятки лет, у них два недостатка – высокая стоимость и сложное крепление водосточной системы (элементы соединяются между собой при помощи пайки).

Наиболее популярными считаются пластиковые водостоки. С их помощью можно за небольшие деньги воплотить самые смелые архитектурные проекты. Но есть один недостаток – низкая стойкость к механическим повреждениям. Тем не менее они имеют много преимуществ:

  • высокая стойкость к коррозии;
  • долговечность;
  • толерантность к большому диапазону атмосферных температур;
  • низкий уровень шума удара капель о желоб;
  • большой выбор цветовой гаммы;
  • оптимальное соотношение цена – качество;
  • простота сборки.

Смешанные конструкции водостоков изготавливают из двух видов материалов: пластика и металла. Каркасом таких изделий служит сталь, а внешняя часть сделана из пластика. В итоге получается прочное стальное крепление водосточной системы с эстетичным внешним видом из пластика.

По форме трубы водостоки бывают круглые или прямоугольные.

Типы кронштейнов и держателей для крепления желобов

Крепление желоба к кровле, фасаду здания, карнизу или любому основанию осуществляется с помощью приспособлений.  Их несколько видов, они несут разную функцию. Тип кронштейна оказывает влияние на последовательность монтажа кровли. Есть кронштейны, которые крепятся до начала укладки кровли, а есть и такие, монтаж которых возможен в любое время.

Крепление желоба водостока к кровельной конструкции осуществляется с помощью держателя (кронштейна) или крюков. Их два вида: длинный и короткий. Желательно применить металлическое крепление, оно обеспечит высокую надежность конструкции.

По форме кронштейн должен повторять конструкцию желоба. Крепеж для водостока выбирается в зависимости от материала стен. Чтобы собрать конструкцию понадобятся разные варианты кронштейнов:

  • длинные;
  • короткие;
  • универсальные;
  • держатель водосточной трубы.

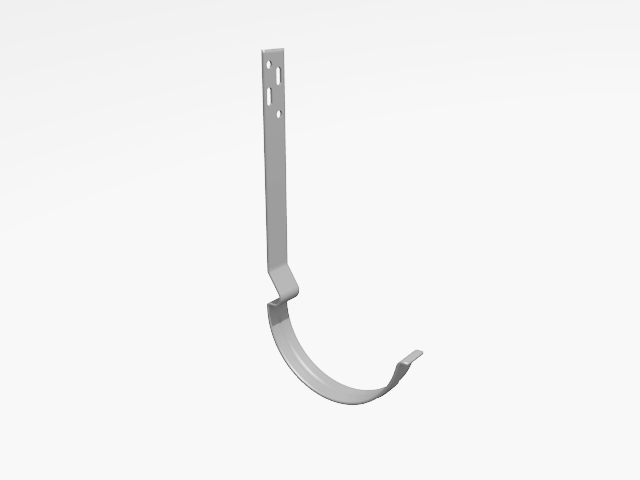

Длинные кронштейны

Подвержены силовой нагрузке, так как вся масса желоба с водой ложится на них. Следует обратить внимание на выбор этого элемента. Монтируется он по периметру фасада до укладки кровельного материала. Его крепление задает необходимый уклон всей системы.

Короткие кронштейны

Служат вспомогательной поддержкой параметров горизонтальной конструкции. Короткие кронштейны можно применять на любом этапе строительства.

Универсальные кронштейны

Выполняют функции и длинных, и коротких кронштейнов. Размер самого держателя регулируется. Если они используются как длинный, их следует монтировать до укладки кровельного материала, если как короткий, то на любом этапе строительства. Крепятся они на любую поверхность, даже на забитые в стену штыри.

Держатель водосточной трубы

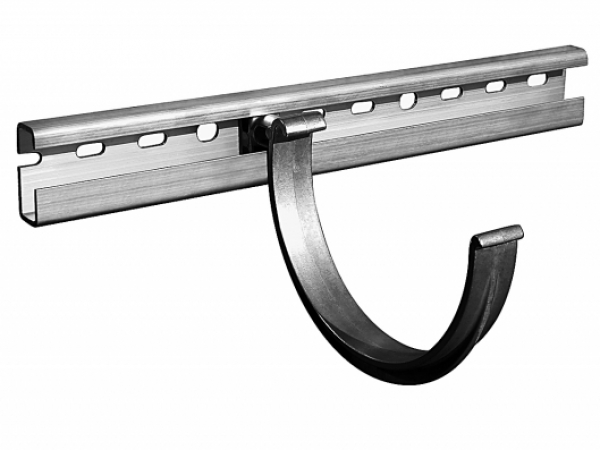

Существуют специальные виды для желобов водостока, которые предназначены для крыш с нетрадиционным покрытием:

  1. Держатели, которые усиливают и выравнивают края кровли (они имеют форму скобы или прищепки).
  2. Держатели, с помощью которых можно отрегулировать уклон монтажного основания.

Монтаж водосточной системы

Установку водостока следует проводить одновременно с покрытием крыши кровельным материалом. Для того, чтобы система слажено работала, необходимо придерживаться общих правил, как правильно крепить водосточный желоб:

  1. Монтаж рекомендуется начинать с места установки водоприемника.
  2. Край свеса кровли должен быть на середине желоба.
  3. Шаг крепления кронштейнов: для пластиковых – 40 см, для металлических-100 см.
  4. Уклон стока воды составляет 2-3 мм на погонный метр желоба.
  5. Воронки для слива воды должны быть установлены каждые 10 метров по периметру здания.
  6. Горизонтальные трубы крепятся сверху вниз.
  7. Держатели для труб располагаются на расстоянии друг от друга максимум – 1,5 метра.
  8. Между трубой и стеной должен быть зазор не менее 8 миллиметров.
  9. Монтаж водостока необходимо проводить при плюсовой температуре.
  10. Чтобы система не обвалилась, следует применять надежные оригинальные крепления.

Инструменты, необходимые для работы

Для установки водостока понадобятся следующие инструменты:

  • дрель или перфоратор;
  • молоток или киянка;
  • гаечный ключ или шуруповерт;
  • маркер или карандаш.

Монтаж горизонтальных элементов

Установка водосточного желоба состоит из следующих этапов:

  1. Следует выбрать и рассчитать количество кронштейнов, ориентируясь на материал и длину конструкции.
  2. Сделать разметку лобовой доски, на которую будет крепиться держатель, учитывая рекомендованный производителем шаг.
  3. Рассчитать уклон. Например, на длину желоба 10 погонных метров рекомендуют уклон 2-3 миллиметра. Для этого кронштейн со стороны воронки должен располагаться ниже на 2-3 см противоположного.
  4. Закрепить держатели в соответствии с разметкой.
  5. Соединить желоба выбранным способом (на уплотнителях, клеем или герметиком).
  6. В установленные кронштейны уложить желоб в чуть согнутом состоянии.
  7. Завести дальнюю сторону желоба в пазы крюков и закрыть заглушкой, а свободную чуть свесить для последующего монтажа.

Как выдержать уклон водостока

Определить необходимый уклон желоба необходимо в начале монтажа конструкции, когда будут монтироваться кронштейны.

Учитывается уклон при выборе мест крепления кронштейнов. Для желобов в зависимости от материала изготовления соответствует определенный шаг или расстояние, на котором друг от друга будут крепиться кронштейны. На практике, чтобы уклон остался неизменным следует каждый держатель крепить ниже предыдущего на 3-4 миллиметра. Именно этим методом пользуются специалисты.

Монтаж водосточных труб

Крепление водостока к стене дома осуществляется с помощью хомутов. Хомуты изготавливают из пластика и металла. К стене хомуты крепятся с помощью одного длинного самореза. Метиз выбирается в зависимости от того, к какому материалу стены будет осуществляться крепление (к бетону, кирпичу, к сэндвич панелям). Несколько советов для успешного монтажа водосточных труб:

  1. В начале монтажа следует собрать промежуточные переходы между горизонтальным и вертикальным участками водостока.
  2. Соединить патрубок воронки с верхним коленом.
  3. Высчитать полную длину соединительного участка.
  4. Раскроить и зачистить края трубы.
  5. Собрать переходную часть.
  6. Хомутами, одетыми на трубу следует произвести метки для крепления к стене, при длине трубы более 2 метров следует произвести промежуточное крепление.
  7. Расстояние между верхней частью трубы и креплением желоба не должно превышать 150 миллиметров.
  8. Затянуть хомуты следует не очень плотно, трубы должны слегка двигаться.
  9. Установить слив на нижнюю трубу.

Заключение

По подсчетам специалистов без качественного водостока каменные стены прослужат меньше на 10 лет, а деревянные – на 20 лет, отмостки и фундамент здания в 2 раза быстрее срока выйдут из строя.

Не стоит экономить, покупая водосточную систему неизвестного производителя. Не стоит собирать систему своими руками, не изучив подробно инструкцию. Качественный, брендовый, профессионально установленный водосток способен продлить жизнь вашему дому на 30 лет.





Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

38.21%

Частично.  Еще остались вопросы.  Сейчас отпишусь в комментариях.

16.26%

Показать результаты

Проголосовало: 369

Оцените полезность статьи, нам будет приятно 🙂

Зачётно415Не очень199

Водосточная система, как элемент защиты дома — ТЕХНОНИКОЛЬ

Время чтения: 5 минут

В конструкции своего дома существует масса вещей, которые делать категорически необходимо, но об их важности не очень задумываешься. «Все так делают», «всегда так делали» — и это правильно. Многие решения в строительстве накапливались и оттачивались столетиями. Например, водосточная система на скатной кровле для организованного сбора воды. Важно? Несомненно! Но на самом деле у водосточной системы кровли намного больше функций и значений в масштабах всего дома.

Состав

Сама по себе система отвода воды — многосоставная инженерная конструкция, способная долгие годы выдерживать значительные нагрузки воды, града и ветра, надежно сохранять ограждающие и даже внутренние конструкции дома от излишней влаги.

В состав водосточных систем ТЕХНОНИКОЛЬ для скатной кровли входят специальные желоба, кронштейны, воронки, трубы и прочее. В любом случае, каждая система требует проектного решения и консультаций со специалистами, которые помогут определить количество и состав системы исходя из индивидуальных особенностей загородного дома.

От болота к фундаменту

Функционал водосточной системы – собрать стекающую по скату кровли влагу (дождь, тающий снег, конденсат) и вывести её за пределы внешнего контура здания. Без такого рода организованного сбора воды вокруг всего дома будет образовываться избыточная влага. В лучшем случае, в виде большого количества луж, в худшем — в виде застойной воды и заболачивания территории. Что, в свою очередь, создает дополнительную и незапланированную нагрузку на фундамент и цоколь. Если гидроизоляция фундамента выполнена некачественно или без расчета на повышенное воздействие влаги, начинается разрушение дома с самой основы.

От фундамента, за счет капиллярного подъема воды, в свою очередь теряют форму и надежность цокольные конструкции.

Свою лепту вносит и бетонная отмостка. Зачастую эта часть здания делается без дренажа и гидроизоляции, она подвижна относительно цоколя, поэтому здесь появляются трещины. Через них вода попадает не просто на фундамент и цоколь, но и может углубляться ниже фундамента, проникая в подвал, повышая уровень влажности уже внутри дома.

Разрушение конструкций происходит также за счет цикла замораживания/оттаивания, когда накопившиеся вода замерзает, и изнутри разрывает строительные материалы фундамента и цоколя. Процесс идет незаметно, но неумолимо. Довести эти конструкции до необходимости капитального ремонта вода может буквально за несколько лет.

Фасадный «захлест»

Без водосточной системы с фасадом здания происходит аналогичная ситуация. Во время дождя с ветром происходит захлест воды на лицевой материал стены. При прямом попадании воды с кровли на стене появляются грязные размывы, и дом теряет свой привлекательный вид. И это не самая большая проблема.

Ни один стеновой материал или технология не рассчитана на постоянное избыточное воздействие воды с циклами замерзания/оттаивания.

Для кирпичных и штукатурных фасадов, а также фасадов, облицованных лицевыми бетонными блоками или плиткой «слабое звено» — это микротрещины и некачественно заделанные швы. Накопившаяся в них влага замерзает, образуется лед, как следствие — кирпичная кладка теряет прочность. На оштукатуренной стене или фасаде с облицовочным камнем происходит частичное разрушение лицевой части штукатурной системы либо отпадение декоративных элементов. И ниже к цоколю, тем большее количество элементов «покидает» стену.

В навесном фасаде, обшитым обрезной доской, блок-хаусом, фасадной вагонкой или сайдингом, вода проникает внутрь конструкции, вызывает гниение древесины и намокание минераловатного утеплителя (если дом утеплен).

В зданиях, построенных из оцилиндрованного бревна или деревянного бруса, как отмечают специалисты, наиболее «слабая точка»: стык между цоколем и нижним брусом (бревном). Это наиболее вероятное место накопления влаги.

Таким образом, рассматривая работу водосточной системы в комплексе, становится понятно, что она играет не меньшую роль в долговечности всего здания.

Расчет и выбор

Заниматься созданием эффективной водосточной системы стоит на этапе проектирования всего здания, так как необходимо рассчитать площадь скатной кровли и соответственно – пропускную возможность системы. Так же обязательно нужно запроектировать способ крепления водосточного желоба к карнизу дома: к лобовой доске, к стропилам или крепление по кровле. Водосточная система ТЕХНОНИКОЛЬ имеет 4 возможных варианта крепления желоба к карнизу и 2 варианта крепления трубы к стене. Плюс, на этом этапе удобно решить вопрос отвода воды из водосточной системы, например, в специальные накопители для полива огорода и цветников.

На данный момент компания ТЕХНОНИКОЛЬ предлагает два вида водосточных систем – пластиковую и металлическую.

Подробнее об особенностях применения двух видов системы мы расскажем в следующей статье.

правила и инструкции по монтажу


Водосток – это довольно простая система, которую можно обустроить собственными силами. Но чтобы она эффективно выполняла свои функции, необходимо правильно выполнить крепление основных составляющих элементов. На этот счет существует много правил и рекомендаций, которые помогут сделать все максимально быстро.

Разновидности водосточных систем

Водосточные системы принято классифицировать по нескольким параметрам.

По способу производства

Водосток может быть самодельным или промышленного производства. Используя первый вариант, можно придать дому оригинальный внешний вид, применяя авторские элементы оформления. Самодельный водосток может иметь недолгий срок службы и требовать постоянного специфического обслуживания, ведь чаще всего его изготовляют из оцинковки.

Разновидности водостоков

Промышленные водостоки обычно отвечают всем нормативным требования относительно качества и геометрических параметров. Они легко стыкуются между собой, а их монтаж редко сопровождается какими-либо трудностями.

По материалу

Водосточные системы по материалу изготовления бывают пластиковыми и металлическими. Первый вариант имеет множество преимуществ:

Пластиковая водосточная система — элементы и комплектующие

  • устойчивость к действию ультрафиолета;
  • отсутствуют процессы коррозии;
  • прочность;
  • простое крепление всех составляющих водостока;
  • разнообразие цветовых решений;
  • большое разнообразие комплектующих, что позволяет легко сделать конструктивно сложную систему водостока;
  • небольшой вес;
  • возможность эксплуатации в широком температурном диапазоне и прочие.

Пластиковые водостоки имеют и некоторые недостатки. Они легко разрушаются от механических воздействий, а поврежденные элементы не подлежат ремонту. Трубы из ПВХ имеют высокий коэффициент линейного расширения, что нужно обязательно учитывать во время монтажа.

Металлические водостоки бывают оцинкованными, медными и со специальным полимерным покрытием. Они долговечные, прочные, надежные, но отличаются высокой стоимостью и трудностью крепления.

Металлические водосточные системы

Общие правила установки водосточного желоба

Перед креплением водосточных желобов необходимо подготовить некоторые материалы и инструменты:

Инструменты для монтажа водосточной системы крыши

  • кронштейны;
  • водоприемные воронки;
  • желоба, изготовленные из металла или пластика;
  • инструмент для резки;
  • хомуты для крепления сливных труб;
  • уплотнители;
  • клей;
  • заглушки;
  • соединители;
  • карандаш, рулетка, шурупы, отвертка, линейка.

Материалы для монтажа водосточной системы

Правила выполнения работ

Крепление водосточной системы происходит при помощи специальных приспособлений – кронштейнов. Их диаметр должен соответствовать размеру желобов, что обеспечит хорошую состыковку всех элементов. Для крепления металлических водостоков кронштейны необходимо устанавливать с шагом 0,5–0,6 м, а пластиковых – три штуки на 1 м. Чтобы рассчитать общее число данных элементов, обязательно учитывают наличие поворотов, где необходимо устанавливать дополнительные фиксаторы.

Крепление водосточных желобов может выполняться несколькими способами:

Способы крепления водосточных желобов

  • к лобовой доске. Предпочтительней применять с пластиковыми элементами с минимальным сходом снега с крыши, которая уже достроена;
  • к стропильным ногам. Надежный вариант для больших по площади крыш, где еще нет финишного покрытия, а шаг между стропилами не превышает 60 см;
  • к профлисту. Удачный вариант, учитывая, что срок службы данного покрытия достигает 30 лет;
  • к карнизу. Данный вариант подходит, если покрытие крыши сформировано из ондулина или металлочерепицы;
  • к стене. Данный способ крепления подходит, когда нет возможности это выполнить при помощи стропил или лобовой доски;
  • к сэндвич-панелям. Самый дорогой и сложный в выполнении способ крепления.

Требования к уклону водостока

Перед тем как окончательно закрепить водосток, следует проверить установлены ли желоба с учетом оптимального уклона. Если не следовать существующим требованиям, может случиться следующее:

  • если уклон меньше 2% на 1 м, то стоки собираются в определенных местах, что приводит к разрушению водостока;
  • большой уклон приведет к тому, что сливная воронка не сможет справиться с большим потоком воды. Это приведет к неэффективности системы.

Согласно требованиям СНиП, уклон желоба на каждый метр его длины должен варьироваться в пределах 0,2–0,7 мм. Чтобы обеспечить его, достаточно правильно выполнить крепление первого и последнего кронштейна по одной прямой.

Как правильно закрепить водосточный желоб

Крепление водосточных желобов происходит по следующей схеме:

Правильный монтаж желоба

  • Крепление первого кронштейна выполняют в наивысшей точке водостока. Для этой цели используются шурупы или саморезы.
  • Место фиксации последнего кронштейна рассчитывается с учетом длины желоба (максимально 10 м).
  • Между крюками натягивают шнур или леску. При установке следующих элементов нельзя отходить от намеченной линии.
  • Чтобы без трудностей зафиксировать желоба, по всей их длине устанавливают необходимое число кронштейнов (через каждые 500 мм).

Монтаж водосточной системы

Чтобы эффективно закрепить водосток, и он выполнял поставленные на него функции, необходимо выбрать один из методов соединения основных частей между собой:

  • клеевой. Очень надежный и долговечный, но в процессе ремонта отсоединить части водостока довольно трудно;
  • применение резиновых уплотнителей. Обеспечивают высокую герметичность, но подвержены деформациям при колебании температуры;
  • холодной сваркой. Обеспечивает качественное соединение и защищает систему от внешних воздействий.

Монтаж водостоков методом склеивания

Технология монтажа

Когда все подготовительные операции завершены и выбран предпочтительный метод монтажа, можно приступать к самой работе:

Схема монтажа металлической водосточной системы

  • Устанавливаются кронштейны, с использованием инструкции, представленной выше.
  • Желоба режут при помощи обычной ножовки. Рекомендуется дополнительно зачищать место реза.
  • Приемную воронки соединяют с водосточными элементами при помощи клея или специальной защелки.
  • Выполняют крепление водосточной системы на установленные ранее крюки.
  • Используя специальные колена, соединяют между собой приемные воронки и трубы водостока.
  • Между коленами устанавливают патрубок, что обеспечивает лучшее прилегание трубы к стене.
  • Чтобы крепить сливные трубы к стене, используют специальные хомуты. Их устанавливают в заранее высверленные отверстия.
  • На конце трубы следует сделать отлив. Его направляют в отверстие дренажной системы или в дренажный колодец.
  • На концах желобов устанавливают заглушки, которые следует прикрепить при помощи клея или уплотнительных резинок.

Часто встречаемые ошибки при монтаже желобов и других элементов водосточной системы

Крепление водосточной системы должно осуществляться с учетом требований нормативов строительства, что позволит сделать ее надежной и долговечной. Несмотря на все рекомендации, некоторые мастера не придерживаются определенных правил, что ведет к плачевным последствиям.

Самыми распространенными ошибками во время монтажа водостока и крепления желобов считаются:

Правила разметки водостока

  • экономия кронштейнов приводит к тому, что желоб не может эффективно работать. Из-за нагрузки от воды он прогибается и разрушается;
  • если обустроить слив очень высоко, вода будет попадать на стены и другие конструкции здания, что спровоцирует их разрушение;
  • недостаточная герметичность или некачественно выполненные стыки приведут к разрушению водостока;
  • неправильный уклон сделает систему неэффективной и снизит ее срок службы.

Крепление водосточных желобов довольно простая задача. Но несоблюдение технологии приводит к преждевременному разрушению системы и ее нефункциональности.

Видео по теме: Монтаж водосточной системы своими руками


Как сделать водосточные желоба своими руками

Конечно,в продаже есть уже готовые желоба для устройства водостоков с крыши,но бывают ситуации,когда нет возможности использовать красивые, но дорогие материалы.

У хорошего и рачительного  хозяина всегда есть в заначке  какой-нибудь бывший в использовании материал.

Материал для изготовления желобов может быть любой ,какой есть под рукой или такой,который вам больше всего нравится:

  • канализационные ПВХ трубы (их нужно разрезать вдоль напополам)
  • доски
  • пластиковые бутылки
  • оцинкованная или черная сталь

В данной статье будем рассматривать конструкцию желобов из оцинкованной стали.

Желоба для крыши своими руками из оцинкованной стали

Желоба для крыши можно сделать из листов оцинкованной стали

Водосточные желоба для крыши своими руками  из оцинкованной стали делаются достаточно просто,поэтому лучше выбрать именно этот материал:

  • нужно нарезать из листа оцинкованной стали толщиной 0,55 мм (можно толще,но труднее гнуть) полосы шириной 300 мм
  • согнуть  в виде треугольника(один сгиб) или сделать П-образную форму желоба(два сгиба)

Для сгибания оцинкованной полосы (в виде треугольника) лучше использовать какое-то приспособление для того,чтобы сгиб получился правильной и одинаковой конфигурации для всех полос. Самое простое приспособление-это доска.

Сначала, прочертите предполагаемую линию сгиба точно по середине полосы. Полосы,кстати,будут длиной 1,25 м, если вы нарезали их поперек оцинкованного листа или 2,5 м, если нарезку сделали вдоль листа. Понятно, что проще всего сгибы делать из более коротких полос оцинковки. Но, тогда потребуется ставить крепления с более частым шагом. Тут уж выбор за вами.

Затем,одну половину полосы нужно подложить под доску,а вторую половину -загнуть на наружную сторону доски. Сгибание полосы,желательно  делать не руками, потому что тогда оцинкованная сталь будет волнами в виде отпечатков ваших рук,а второй доской. Для этой работы не нужно брать толстые доски (50мм), достаточно толщины 20 мм. Можно тоньше,если таковая есть в наличии.

Держатель желоба своими руками

Держатели желоба нужно сделать из стальной полосы

Держатель желоба придется делать своими руками из стальной полосы толщиной 2 мм,поскольку данный элемент должен быть достаточно крепким,чтобы удержать снег в желобах  в зимний период.

Можно купить уже готовые полосы,предназначенные для электромонтажных работ.Их сечение, как раз, подходит для изготовления держателей и поэтому нужно будет нарезать заготовки только по длине.

Можно нарезать самим из цельного стального листа,если таковой у вас «завалялся»…

Размеры заготовок должны быть:

  • толщина 2 мм
  • ширина 20 мм
  • длина 400 мм

Форма и размеры держателя выбираются в зависимости от :

  •  выбранной формы желоба (треугольной или П-образной)
  •  места крепления к карнизу (снизу или сверху)

Поскольку в нашем случае, желоба делались для старой бани с уже существующей крышей и карнизами,то крепление держателей можно было сделать только с нижней стороны подшива карниза, что не совсем правильно, так как держатели будут работать на отрыв при большой нагрузке.

В том случае, когда крыша еще в процессе монтажа,то правильнее будет закрепить держатели поверх карнизной доски, под профнастил (еще до его монтажа) или другой покрывной материал кровли. В этом случае, силы отрыва отсутствуют совсем.

Кстати, в продаже есть уже готовые держатели следующих конструкций:

  1. крепление держателя на саморезах к лобовой доске карниза (как у крючка для полотенца). Понятно, что такой держатель, вообще, ничего не держит. При первой же снеговой нагрузке его просто оторвет.
  2. держатель из полосы ,предназначен для крепления поверх карнизной доски. Это стандартное решение крепления желобов, поэтому такие держатели самые правильные.

В нашем случае, конфигурацию держателей для существующей кровли пришлось делать индивидуально и своими руками. Чтобы все держатели были одинаковой формы, без погрешностей, нужно использовать приспособление для гибки стальной полосы.

Проще всего забить гвозди в толстой доске в определенной последовательности и гнуть каждый элемент (стальную полосу) с помощью отрезка трубы в качестве рычага.

После сгибания полос, необходимо просверлить четыре отверстия в каждом держателе, для крепления его с одной стороны к карнизу крыши. Еще пару отверстий предназначаются для крепления самих желобов к держателю.

Окончательный процесс в изготовлении держателей заключается в покраске. Для этих целей лучше использовать специальную краску по ржавчине. Она гарантировано прослужит десяток лет, по сравнению, например, с грунтовкой ГФ-021,которую частенько применяют для защиты стальных конструкций от коррозии и, которая быстро «облупится»…

Крепление водосточных желобов своими руками

Крепление самодельных водосточных желобов к карнизу на держателях
  1. закрепляются держатели к доскам обшивки карниза на саморезах. Ставить держатели нужно с определенным шагом, который зависит от длины желобов. Правильнее всего, когда держатель находится в месте стыка желобов
  2. на держатели укладываются желоба из оцинкованной стали с нахлестом в месте стыковки. Желоба должны укладываться друг на друга(в месте нахлеста) так,чтобы предыдущий элемент был наверху. Это делается для того, чтобы вода сливалась по желобам, не затекала под места стыка
  3. желоб крепится  к держателю на заклепках. Есть такой ручной инструмент для установки заклепок. Он не дорогой. Можно, конечно, применить саморезы (самонарезающие винты) небольшого размера.
  4. стыки желобов желательно гидроизолировать каким-нибудь герметиком

Водосточные желоба -это горизонтальная часть водосливной системы с крыши. Вертикальной частью водосливной системы являются водосточные трубы,по которым вода сливается с желобов на землю, отмостку или специальные водоприемные емкости.

Для одноэтажных строений, типа бани или дачного домика,по старым, советским канонам, водосточные трубы разрешалось не устанавливать. Вода из желобов просто сливается на землю с высоту 2-2,5м. Можно в этом месте поставить бочку или сделать дренажную ямку с заполнением ее камнем или щебнем.

Водосточные желоба, сделанные своими руками из подручного материала, достаточно бюджетный вариант, но служит он нисколько не хуже, чем покупная водосточная система.

Монтаж водосливной системы

1. Монтаж держателей желоба






   Монтаж осуществляется с помощью монтажных метизов в зависимости от  вида выбранного крепления.

   На карнизной доске нужно обозначить место расположения выпускной воронки. Затем по обе стороны от оси воронки произвести монтаж держа­телей желоба. Расстояние от оси воронки до держателей желоба и между ними не должно превышать 250-300 мм (рекомендуемое — 300 мм). В це­лях обеспечения правильного оттока воды держатели желоба рекомендует­ся располагать в порядке удаления от воронки в линию, обеспечив желобу уклон 1% (100 мм на 10 м). В местах стыков между желобами устанавливать по 2 кронштейна с шагом 120 мм (см. пункт 4 рис. 5).


Внимание!
Разные конструкции держателя желоба имеют разную очередность в монтаже кровли:

  1-ый вид держателя желоба монтируется на торец стропильной ноги или карнизную доску поверх карнизной планки (или иного отделочного материала). Этот держатель позволяет осуществлять монтаж водосточной системы по окончанию кровельных работ. Жесткость и прочность конструкции держателя обеспечивает мощная опорная планка. Продольное вертикальное отверстие на торцевой опорной планке держателя облегчает монтаж желоба водосточного и позволяет получить необходимый уклон.

  2-ой вид держателя желоба монтируется на ребро стропильной ноги или поверх обрешетки под кровельный материал (металлочерепицу, профнастил) до его укладки.
   После монтажа крепление желоба отгибается до вертикального положения (см. рис. 2-го вида). Для создания уклона отогнуть первый и последний держатель, натянуть шнур между ними. Остальные держатели подогнуть так, чтобы они касались шнура.

2. Подготовка желоба к монтажу

  Предварительно распланировать размещение фрагментов, соедини­тельных и угловых элементов желоба. Отмерить требуемую длину желоба с учетом минимального (30 мм.) перехлеста в месте соединения и отрезать его с помощью ножовки или пилы по металлу. Отметить и вырезать на желобе V-образное отверстие шириной 100 мм под воронку выпускную. Расстояние от края желоба до трубы водосточной должно быть не менее 150 мм.


Внимание!
Соединение фрагментов желоба с угловыми элементами и между собой осуществляется внахлест (не менее 30 мм), дополнительно закрепляется с помощью соединителя желоба.
3. Монтаж желоба

  Монтаж держателя 1-ого типа:
   Вставить желоб в держатель первого вида, заведя его переднюю часть за носик крюка. Аккуратно зажать руками таким образом, чтобы задняя часть могла войти в замок. Установить желоб в держатель.

   Монтаж держателя 2-ого типа:
  Надеть желоб на носик держателя 2-ого вида. Установить желоб в держатель и зажать язычком замка заднюю часть желоба. При монтаже держателя 2-го типа необходимо:
1) отогнуть язычок кронштейна на 45°;
2) провернуть по часовой стрелке на 180°




4.  Соединение фрагментов желоба с угловыми элементами и между собой















Соединение фрагментов желоба с угловыми элементами и между собой осуществляется внахлест (не менее 30 мм). Для обеспечения герметизации водосточной системы, элементы желоба закрепляются соединителями желоба. Чтобы соединить фрагменты желоба необходимо:

  1. Отогнуть внутреннюю полку нижнего (относительно угла наклона), элемента на 80-90°;
  2. Соединить два элемента как показано на рисунке2;
  3. Повернуть по часовой стрелке верхний элемент до плотного соединения;
  4. Вернуть ранее отогнутую внутреннюю полку нижнего элемента в изначальное положение;
  5. Наметить расположение соединителя таким образом, чтобы стык располагался четко по центру, и в дальнейшем не передвигать (необходимость этого связана с тем, что на соединителе расположена уплотняющая резиновая прокладка, обеспечивающая герметизацию; при перемещении соединителя бороздки уплотнителя, направленные внутрь, могут сместиться в ту или иную сторону или замяться, в этом случае герметизация стыка нарушится). Расстояние между соединителем и держателем должно быть 60мм, то есть необходимо установить дополнительные держатели до и после соединителя.
  6. Установить соединитель желоба на месте стыка. Зацепить задний фланец соединителя за внутренний край желоба, что обеспечит фиксацию соединения. Ровно надеть  соединитель, подтянуть переднюю часть соединителя к желобу, защелкнуть замок и закрепить конструкцию язычком соединителя.
  7. При угловом соединении также сохраняется правило: расстояние между соединителем и держателем должно быть 60мм, то есть необходимо установить дополнительные держатели до и после соединителя на внутреннем и внешнем углах желоба.

Внимание!
Для того, чтобы избежать протекания в местах соединения желобов, а также наружных и внутренних углов, важно помнить несколько правил:
  1. Смонтировать соединитель желоба качественно можно только один раз. При повторном монтаже соединитель не прилегает к желобу плотно, поэтому место стыка будет протекать.
  2. Соединитель, надетый на желоб, нельзя передвигать, т.к. можно повредить ЛКП или замять бороздки на уплотняющей ленте, что может привеcти к разгерметизации соединения.
  3. При монтаже важно соблюсти четкую линейную стыковку желобов. Даже небольшой перекос приведет к разгерметизации.
  4. На каждый стык желобов между собой, на стык желобов с внутренними и наружными углами необходимо устанавливать 2 кронштейна — по одному на каждой из сторон от стыка желоба (рис.5, 7 пункта 4).

    5.
5.  Монтаж воронки выпускной


   Установить воронку выпускную. Завести внешний край воронки под внешний край желоба. Плотно прижать воронку и зафиксировать ее, загнув резной фланец воронки на задний край желоба.

6.  Монтаж заглушки желоба


  Заглушка желоба имеет универсальную конструкцию, соответствует как левому, так и правому торцам желоба. На торцы желоба установить заглушки, зафиксировав резиновым молотком (киянкой). Резиновый уплотнитель заглушки, предусмотренный в местах стыков эле­ментов, обеспечивает герметичность и прочность соединений элементов. Не требует дополнительных мер по герметизации.

7. Подготовка к монтажу трубы водосточной





    Отмерив необходимую длину трубы водосточной, отрезать ее с помо­щью ножовки или пилы по металлу. Монтаж трубы осуществляет­ся непосредственно под воронкой выпускной. Если вылет карниза или эле­ментов фасада составляет более 300 мм, то монтаж трубы осуществляется с помощью 2 колен с добавлением отрезка трубы между ними. В этом случае данный отрезок трубы будет выполнять роль трубы соединительной.



Внимание!
  Труба водосточная с одной стороны имеет обжим. Он служит для со­единения труб между собой и с другими элементами водосточного стояка по принципу внутреннего зам­ка. Элементы одеваются снизу вверх. Благодаря такому соединению, замок не виден снаружи.



8. Монтаж колен трубы водосточной
   Колена используются, когда необходимо повторить контур фасада или плотно подвести к стене водосточную трубу при выступающем карнизе. Колена вставляются одно в другое, либо соединяются патрубком (короткой водосточной трубой).
9. Монтаж отвода трубы водосточной


  Отвод трубы водосточной является завершающим элементом водосточного стояка. Служит для отвода потока воды на отмостку. Использование отвода поможет защитить конструкцию фундамента и сохранить его прочность и долговечность. Устанавливать этот элемент рекомендуется на расстоянии 300 мм. от нижней отметки отвода до земли (отмостки).


10. Монтаж держателя трубы водосточной
  После проведения подготовительных работ со всеми элементами водосточного стояка, а также после того, как вы определили размер системы целиком, на стене необходимо выполнить разметку мест крепления держателей трубы. Прикрепить держатели к стене в местах соединения элементов водосточного стояка саморезами с пресс-шайбой или дюбель-гвоздями. Длину крепежных элементов выбрать в зависимости от материала фасада здания.


Переосмысление возвращения карниза — Fine Homebuilding

Сводка: В этой статье описывается использование обычных желобов Ogee в качестве замены классического возвратного карниза, детали внешней отделки, которая переживает возрождение. Автор показывает, насколько тщательная детализация имитирует настоящую вещь.

Возведение традиционных возвратных карнизов — утерянное искусство. Как и многие другие тонкости жилищного столярного дела, возвращение было отброшено после Второй мировой войны в стремлении к массовому производству жилья.На смену им пришла «свиная отбивная», или ушная доска, серьезный способ решить проблему перехода от грабельной доски к карнизу. Свиная отбивная — это неукрашенный треугольный кусок сосны, прикрепленный заподлицо с грабельной доской.

Поколение плотников выросло в 1960-х и 1970-х годах, и в их репертуаре не было другого выхода. Затем пришло движение постмодерна, и внезапно пришлось заново изобретать классический карниз. К сожалению, стариков, которые помнили, как его построить, осталось не так много.Задача усложнилась еще больше, потому что за это время изменились методы водоотвода.

В XVIII и XIX веках водосточные желоба обычно встраивались в крышу и облицовывались листовым металлом. При замаскированном желобе карниз мог свободно возвращаться на фронтон. К сожалению, при протечке скрытых водостоков вода капает на карниз или, что еще хуже, в стену. В конце 1800-х годов строители начали переходить на металлические полукруглые подвесные желоба. Но эти желоба не только выглядят безупречно, но и бросают в тень карниз — венец карниза.Металлический желоб, или, как его иногда называют, К-желоб, похоже, появился в 1930-х годах. Это гениальная идея; сочетать элегантный вид традиционного карниза с практичностью водосточного желоба. Учитывая, что прочный, простой в установке желоб Ogee никуда не денется, я давно искал способ изящно встроить его в традиционный возвратный карниз. После нескольких фальстартов, думаю, мне это удалось.

Возврат желоба

Моя первая попытка интегрировать водосточный желоб в традиционный возврат заключалась в простом срезании конца желоба.Он завернулся в угол над свиной отбивной, а затем заканчивался торцевой крышкой. Выглядело неплохо, но точно не пел так, как в оригинале.

Тогда я понял, что возвращение деревянного карниза не останавливается просто так, как только они поворачивают за угол, они поворачивают , еще один угол и тупик у фронтальной стены. Хорошо, поэтому я соединил второй фитинг с наружной под углом к ​​первому с коротким желобом между ними. Одну ножку этого второго фитинга пришлось отрезать, оставив достаточно места для приклепки.Визуально это немного помогло, но все равно что-то не так. После изучения множества возвратных карнизов старого стиля меня осенило: крайние края граблей, карниз и возврат карниза должны встречаться в одной точке или, по крайней мере, так выглядеть с земли. Глаз не может не следить за этими линиями, и если они аккуратно сходятся, небольшой зрительный сигнал исчезает.

Чтобы увидеть больше фотографий, рисунков и подробностей, нажмите кнопку «Просмотр PDF» ниже:

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

От асбеста до цинка, кровля для исторических зданий, Служба национальных парков


Водосточные желоба и
водосточные трубы

Водосточные желоба и водосточные трубы являются основными средствами, с помощью которых вода отводится с крыши и от здания.Существует мало свидетельств того, что они сначала использовались в колониях, но к началу 18 века их использовали


Ранний деревянный желоб с скобами изображен на картине Фрэнсиса Уильяма Эдмондса, The Thirsty Drover , 1856. Дождевые бочки или цистерны были обычными хранилищами дождевой воды и были вездесущими элементами в колониальном ландшафте. (Изображение любезно предоставлено Художественным музеем Нельсона-Аткенса, Канзас-Сити, штат Миссури.Покупка: Nelson Trust). [Нажмите на изображение для увеличения]
стало общепринятой практикой в ​​более красивых зданиях.

Простые стили деревянного желоба 18 века включают V-образный желоб, образованный скреплением длинных сторон двух досок вместе, или желоб прямолинейной формы, образованный выдолблением тесаного бревна. Деревянные штифты или кованые кронштейны использовались для крепления желоба к карнизу или стороне здания. «Водосточные желоба» или водосточные желоба были деревянными и образовывались путем скрепления четырех досок вместе или путем выдавливания обтесанного блока из дерева или бревна.Со временем деревянные желоба были усовершенствованы, и они стали не только практичными компонентами водоотвода, но и эстетичные архитектурные детали с классическими профилями.


На фотографии 1871 года на углу 3-й улицы, к югу от Уолната в Филадельфии, виден ряд систем отвода дождевой воды. В левом нижнем углу — металлическая крыша со встроенным желобом, обшитым металлом; крайний правый — здание с крышей из деревянной черепицы и встроенным желобом с открытым водостоком; В центре — четырехэтажное кирпичное здание со встроенными водосточными желобами и внутренними водосточными трубами.(Коллекция печати и изображений, Бесплатная библиотека Филадельфии) [щелкните изображение, чтобы увеличить]
Они оставались популярными в районе Новой Англии до Второй мировой войны. Однако было обнаружено, что деревянные водосточные трубы протекают и в конечном итоге были заменены металлическими.

Свинец был еще одним материалом, который в колониальные времена использовался для изготовления водостоков и водостоков. Полукруглый желоб был самой ранней формой подвесного металлического желоба и был сделан из листов кованого свинца, сформированных вокруг деревянных столбов в U-образный желоб.В подвешенном состоянии водосточный желоб свободно подвешивался ремнями к карнизу крыши. Ранние металлические водосточные трубы, как правило, имели цилиндрическую форму и были сделаны из свинца. Некоторые водосточные трубы только частично спускались по сторонам зданий, в то время как другие падали чуть выше уровня земли и падали на камни с брызгами, в цистерны или в подземные дренажные системы. С началом Войны за независимость военная потребность колоний в свинце стимулировала использование других металлов, таких как медь, белая жесть и тернеплита.

Встроенные водостоки вошли в американский лексикон с высококлассными зданиями 18 века.Встроенные водосточные желоба, интегрированные с карнизом (открытым или закрытым), сохранили архитектурные детали карниза и представляют собой практичное решение для отвода ливневых вод.


Водосточные желоба на крыше на 757 Swanson Street, Филадельфия в 1868 году отводят дождевую воду в короткий цилиндрический водосток. Повреждение от влаги очевидно на стене здания ниже конца трубы, где нет удлинителя водосточной трубы.(Коллекция печати и изображений, Бесплатная библиотека Филадельфии) [щелкните изображение, чтобы увеличить]
Исторически это были деревянные ящики с наклонным дном, по возможности облицованные металлом, обычно свинцом. По мере того, как в 19 веке здания росли в высоту и сложность, были введены чугунные или черепичные внутренние водосточные трубы или лидеры, чтобы незаметно отводить воду от крыши в подземные дренажные системы.

Другой тип металлического желоба, который можно увидеть на ранних зданиях высокого стиля 18-го века, — это желоб для столбов или остановочный желоб.В своей простейшей форме водосточный желоб для столбов был сделан путем загибания одного края металлического листа до тех пор, пока вертикальный край не стал перпендикулярным при размещении на крыше. Его крепили возле карниза, чтобы отводить воду прямо с крыши или в водосточную трубу. Деревянные доски часто крепили чуть ниже металлического желоба, чтобы он не расплющивался. Водосточные желоба были популярны до начала 20 века.

Во время промышленной революции очень популярными стали подвесные металлические желоба. В каталогах поставщиков предлагалось семь различных стилей, нестандартных и стандартных, имитирующих классические формованные профили восьмифутовой длины.К 20 веку они были доступны в терне, меди, гальванизированном железе, гальванизированной стали, монеле, алюминии и даже виниле. Желоб «K-style», легко идентифицируемый по его внешнему профилю, стал стандартом в 1940-х годах.

Снежные щитки

Снежные щитки или снежные тормоза, как их иногда называют, начали появляться на шиферных и металлических крышах Новой Англии в конце 1800-х годов. Огромное количество снега и льда, скопившихся на этих крышах, сделало деревянный или металлический отводной клапан, обычно прикрепленный над входом, неэффективным инструментом для предотвращения сползания снега с крыши.Если установлены снежные ограждения, снег в конечном итоге сдует или останется, пока не растает. Мало того, что был предотвращен риск повреждения предметов и людей внизу, но и предотвращено скопление снега и льда на карнизе, что исключило вероятность подпора и вытекающих из него протечек, а также деформации конструкции водосточного желоба. (Архитектурный каталог Sweet, 1906. Предоставлено Sweets Group, McGraw-Hill Companies, Inc.)

Folsom Snow Guard Company из Бостона, Массачусетс, рекламировала три модели снежных ограждений в индексированном каталоге строительства зданий Sweet 1906 .[Нажмите на изображение для увеличения]

Architectural Fiberglass, Inc. — Карниз из стекловолокна (FRP)

Карниз из стекловолокна (FRP)

Чертежи карнизов можно найти на нашей странице загрузки.

Карниз — это формованный или декорированный выступ, образующий венец наверху стены здания и / или другого архитектурного элемента. В частности, это верхний из трех основных элементов классической антаблементы, в которую входят карниз, архитрав и фриз.Этот термин также используется для обозначения любого выступа на стене, предназначенного для сброса дождевой воды с фасада здания. В современной архитектуре карниз обычно используется не по функциональным, а по декоративным причинам. Иногда он действительно отводит воду к крыше здания, от здания в желоба, установленные на внешнем крае карниза, или могут быть комбинации карниза и водосточного желоба, отводящие воду в желоба, которые скрыты карнизом.

Карниз из стекловолокна и внешний вид отделки

Карнизы из стекловолокна стали одним из самых популярных применений архитектурного стекловолокна.Карниз из стекловолокна может быть изготовлен не только из-за простоты использования, но и для воспроизведения большинства видов отделки, включая чугун, терракоту, известняк, песчаник, мрамор, гранит, медь, сталь, дерево, листовой металл и другие популярные строительные материалы. Отделка может варьироваться от гладкой тускло-матовой до высокоглянцевой полировки или от легкой текстуры до грубой текстуры камня. Наиболее часто используемым гелькоутом для наружных архитектурных работ является изофталевый гелевый слой NPG (неопентагликоль) с УФ-ингибированием, который обеспечивает лучшую устойчивость к погодным условиям и ультрафиолетовому излучению.Гелевое покрытие может быть адаптировано к любому цвету или другим декоративным элементам здания или герметику, который будет использоваться для герметизации стыков между секциями. Много раз другие добавки вводятся в наш процесс производства карнизов из стекловолокна, чтобы воспроизвести эти другие материалы. Металлические хлопья, гранит, стекло и заполнители природного камня обычно добавляют в отделку карниза для достижения желаемых результатов. Секции карниза могут быть подвергнуты пескоструйной обработке или изготовлены с небольшими различиями в цвете, имитирующими выветривание и случайные цвета камня.Выветрившиеся металлы, такие как медь с зеленой / синей патиной, также являются обычным явлением для отделки стекловолокном. При правильном изготовлении индивидуальная отделка будет неотличима от подлинного материала. Architectural Fiberglass, Inc. не имеет стандартной таблицы цветов или отделки для выбора отделки. Каждый проект является индивидуальным, и редко бывает два одинаковых проекта. Обычно мы запрашиваем у дизайнера образец аутентичного материала и подбираем стекловолокно к оригинальному материалу. Отделка ограничивается не только техникой лепки, но и фантазией дизайнеров.

Монтаж карниза из стекловолокна и соображения стоимости

Карниз из стекловолокна очень практичен по сравнению с другими традиционными материалами, которые требуют затрат на обслуживание и установку. Не следует предполагать, что стоимость материала стекловолокна низкая, но методы и процедуры установки позволяют снизить затраты на установку и снизить стоимость жизненного цикла. Помимо нового строительства, карниз из стеклопластика широко используется для реставрации старых карнизов из терракоты и литого камня.Каменные карнизы и другие декоративные элементы могут стать опасными, когда несущая конструкция здания изнашивается и выдерживает нагрузку от твердого тяжелого материала. В новом строительстве бетонные элементы, армированные стекловолокном (GFRC) или каменные конструкции, требуют дополнительных прочных каркасов и площадок для крепления. Карниз из стекловолокна обычно весит от 1,5 до 2,5 фунтов на квадратный фут и может быть прикреплен к зданию без тяжелых стальных опор или структурной реконструкции областей крепления на здании. Сложные детали, отлитые в стекловолокно, такие как кронштейны, медальоны, ступеньки, кромки капель и изгибы, добавляют жесткости и прочности карнизной системе.В большинстве случаев для крепления достаточно деревянных блоков, обработанных минимальным давлением, или оцинкованных стальных шпилек. Карниз из стекловолокна можно закрепить винтами, болтами или повесить на скрытую систему зажимов. Крепеж должен быть оцинкованным, нержавеющим или нержавеющим. Обычно при типичной толщине от 3/16 до 3/8 дюйма достаточно установки с помощью строительных лесов общего назначения и установки карниза вручную. Рабочие по генеральному подряду и плотники часто могут установить карнизы из стекловолокна без тяжелого подъемного оборудования и кранов.

Благодаря универсальности карниза из стеклопластика доступны различные варианты дизайна. Детали подключения, опорная конструкция, размер и форма панели могут существенно различаться. Мы предпочитаем монтаж на фасаде здания со встроенным карнизом «крыша», который наклонен вниз для отвода воды. Интегрированная «крыша» увеличивает площадь поверхности и стоимость материала стекловолокна, но устраняет необходимость в какой-либо внутренней системе каркаса. Отсутствие каркасной конструкции сокращает затраты на рабочую силу и материалы, связанные с изготовлением нестандартного каркаса для карниза из стекловолокна.Обычно структурная целостность карниза из стекловолокна сама по себе может поддерживать профиль и устранять необходимость во внутренней конструкции каркаса. Другие методы — подключение к каркасной системе или прямо под карнизом крыши здания. Если карниз может поддерживать карниз, то система обрамления не требуется. В тех случаях, когда требуется обрамление, для создания карниза можно использовать менее дорогие материалы. Достаточно фанеры с рубероидом и / или окладом. На этапах проектирования следует учитывать затраты на рабочую силу и материалы для наиболее идеальной ситуации.

Идеальные секции карниза должны быть от 4 до 10 футов в длину и от 12 до 70 дюймов в высоту. При изготовлении карниза для имитации камня или GFRC 4-футовая секция будет напоминать каменный карниз с соединением через каждые 4 фута. Для облегчения монтажа такой же карниз из стеклопластика может быть изготовлен в 8-футовой секции с ложным соединением посередине. 8-футовая секция с ложным сочленением даст такой же общий вид. С более длинной 8-футовой секцией будут связаны дополнительные затраты на пресс-форму, но более низкая стоимость установки должна превысить стоимость пресс-формы.

На этапе проектирования также следует учитывать конфигурацию стыка. Соединения «внахлест» и «стык» или их комбинация обычно представляют собой метод соединения секций вместе. При соединении внахлест один край секции перекрывает край соседней секции. Одна кромка ступенчатая, а другая примыкающая кромка секции карниза плоская, так что она будет перекрывать ступенчатую кромку. Основным преимуществом такой совместной обработки является то, что карниз можно легко обрезать в поле до нужной длины.Иногда соединение «внахлест» не включает «крышу», поэтому меньшее количество материала снижает общую стоимость стекловолокна. Однако отсутствие карниза «крыша» и необходимость внутренних распорок могут увеличить общую стоимость установки.

При стыковом соединении секции имеют возвратные элементы, которые встречаются, но не перекрываются. Обычно наше «стыковое» соединение возвращает полный профиль карниза, включая «крышу», добавляя значительную прочность карнизу из стекловолокна и устраняя необходимость во внутренних распорках.Стоимость стекловолокна увеличивается, но обычно общая стоимость установки ниже.

Стыки между секциями карниза из стекловолокна должны быть от 1/4 до 3/8 дюйма, чтобы учесть тепловое расширение. Стекловолокно расширяется и сжимается так же, как металл, и примерно в два раза больше, чем камень или сталь. Стыки должны быть заполнены эластичным полиуретановым или силиконовым герметиком хорошего качества, чтобы обеспечить движение, но создать водонепроницаемое соединение.

Углы, фронтоны и другие детали неправильной формы на зданиях также следует учитывать при установке карниза из стекловолокна.Подрезка карниза под углом в поле не рекомендуется и не рекомендуется. Мы предпочитаем заводское изготовление внутри, снаружи и углов неправильной формы для установщика. Если необходимо всего несколько углов, на нашем предприятии можно изготовить углы со скосом на заводе. Угловой шов обработан и армирован стекловолокном. Когда того требует количество, по проекту могут быть изготовлены отформованные на заводе углы. Для облегчения монтажа углы и прилегающие секции пронумерованы, нанесены схемы на чертежах и предварительно установлены на нашем предприятии перед отправкой на объект.

Истоки карниза

Карниз, несомненно, произошел от примитивного карниза карниза: греческие дорические и ионические карнизы напоминают ранние формы деревянных крыш, а египетский карниз в форме каветто-скругления является производным от нависающих стеблей папируса, которые формировали карнизы примитивных жилищ. Карниз рано потерял конструктивное значение и стал стилизованным декоративным элементом. В греческую и римскую эпохи он принял строго стандартизированные формы в классических порядках, которые сохранялись, с вариациями, в эпоху Возрождения и более поздние периоды.Как элемент классического антаблемента карниз состоит из циматиума, или карниза, над короной — выступающего плоского элемента, отбрасывающего основную тень. В этой тени, поддерживающей корону, находится группа отливок, называемых формами ложа, которые могут быть обработаны зубцами. Коринфские и композитные карнизы дополнительно украшены модиллионами или скобами под короной. Софит дорической короны украшен квадратными плоскими выступами, называемыми mutules, с гуттами или небольшими выступами, свисающими с их нижней поверхности.

Антаблемент — это совокупность горизонтальных элементов над колоннами или пилястрами в классической архитектуре — греческой, римской или ренессансной. Высота антаблемента относительно поддерживающей его колонны варьируется в зависимости от трех порядков: дорического, ионического и коринфского; но в римской интерпретации и интерпретации эпохи Возрождения она обычно составляет около четверти высоты колонны. Составными элементами антаблемента являются архитрав, который опирается непосредственно на счеты, или верхний элемент крышки колонны; фриз; и карниз, или самый верхний элемент.По сути, антаблемент является развитием примитивной перемычки, которая охватывает две стойки и поддерживает концы стропил крыши. В ренессансном и современном дизайне антаблемент также используется на стене как венчающий элемент или как горизонтальная полоса, независимо от колонн.

Архитрав в архитектуре является главной балкой и нижним элементом классического антаблемента, другими основными элементами которого являются фриз и карниз. Его положение прямо над колоннами, и он простирается между ними, таким образом неся верхних членов орденов.Этот термин также применяется к молдингу по бокам и сверху дверной или оконной рамы.

Фриз в архитектуре является элементом антаблемента между архитравом и карнизом или любой горизонтальной полосой, используемой в декоративных целях. В первом типе дорический фриз чередует метоп и триглиф; у других орденов простой или скульптурный. В сокровищнице книдийцев в Дельфах 5-го века до нашей эры изображены фигуры на фризе. Примеры римского и ренессансного периода, примечательные из которых находятся в храме Весты в Тиволи 1-го века до нашей эры, демонстрируют листья аканта и другие украшения.

Желоба Yankee, Водосточные желоба K-Style, встроенные желоба или желоба коробчатого типа

Встроенные водосточные желоба являются частью классических правил дизайна.

В классическом стиле водостоки были частью архитектуры здания. Позвольте мне попытаться сделать это как можно проще. В классической архитектуре верхняя часть здания — Антаблемент. Карниз — это верхняя часть антаблемента. Карниз состоит из постельного белья внизу, короны в середине и циматиума наверху.Cymatium представляет собой желоб, который похож на желоб в стиле K. Corona представляет собой фасцию.

Изображение выше взято из статьи Брента Халла, размещенной на сайте This is Carpentry.
Вот полная статья с более подробной информацией https://www.thisiscarpentry.com/2012/11/23/the-magical-entablature/

Гарантия По заказу предоставляется 20-летняя гарантия Creative Design Wind на скорость 120 миль в час в соответствии со спецификациями проекта. Он обеспечивает максимум 20 лет, 120 миль в час для ремонта или замены любой части краевой системы крыши, которая вышла из строя из-за дефекта материалов, поставляемых Metal-Era.
Стандартные размеры Размеры варьируются от 8 ½ «до 13» с высотой забоя для соответствия нескольким гвоздезабивателям и требованиям покрытия.
Принадлежности Изготовленные на заводе митры обеспечивают более чистый и эстетичный вид.Это устраняет необходимость изготовления на месте, обеспечивая экономию времени и рабочей силы.
Также включено Все соединительные пластины и крепежи из EPDM анкерной планки входят в комплект и будут доставлены на строительную площадку вместе с продуктом (герметиком).
Защита анкерного стержня Запатентованная анкерная балка из экструдированного алюминия надежно фиксирует мембрану.Это обеспечивает защиту в отличие от любой другой кромки промышленного или заводского изготовления. Анкерный стержень легко доступен для просушки в конструкции крыши.
Доступные материалы Крышки могут быть изготовлены из алюминия 0,050 дюйма и 0,063 дюйма.
Цвета Выбирайте из широкого диапазона стандартных цветов и отделок, которые соответствуют вашим требованиям.30-летняя гарантия Kynar 500® Finish включена на стандартные цвета с рулонным покрытием. Цвета Kynar 500® с последующим нанесением покрытия доступны с включенной 10-летней гарантией на покрытие Kynar 500® или 20-летней гарантией на покрытие Kynar 500® по запросу.

Анодированные покрытия также доступны и поставляются с 5-летней гарантией (на рулонное анодированное покрытие гарантия не распространяется; последующее покрытие / пакетное анодирование класса 1 доступно с 5-летней гарантией с возможностью увеличения до 10-летней гарантии за дополнительную плату).Пожалуйста, напишите в службу технической поддержки о ценах на анодированное покрытие.

по конкурентоспособной цене Установленная стоимость конкурирует даже с легкими краевыми системами для крыш, которые изготавливаются на месте или в мастерской кровельщиков.
Скрытые соединительные пластины Скрытая конструкция соединительной пластины с блокировкой предотвращает ее перемещение под панелями.Это создает более эстетичный дизайн по сравнению с традиционными накладками или соединениями внахлест на швах.
Пользовательские возможности Специально изготовленные продукты доступны для удовлетворения уникальных потребностей каждого проекта.
Эффективный дизайн Изделие имеет длину от 4 футов до 0 дюймов с пробитыми отверстиями для более быстрой установки и снижения затрат на рабочую силу.Крепежные отверстия имеют прорези, чтобы обеспечить надлежащее тепловое движение материалов и обеспечить правильное размещение и расстояние между крепежными элементами.
Повторно используемые материалы При замене кровли анкерную балку можно в любой момент снять, очистить и переустановить без ущерба для ее прочности и внешнего вида.
Водонепроницаемый Конструкция без проникновения исключает необходимость зачистки или термической сварки, что типично для многих других конструкций кромок крыши.Водонепроницаемая целостность не нарушается из-за неправильной процедуры оклейки, неисправного клея или герметика внахлест.
