Надежный крепеж: виды анкеров для стен и пола

Думая о надежном крепеже для бетона или кирпича, многие выбирают дюбель, почему-то забывая об анкерном болте. С его помощью надежно фиксируются довольно тяжелые конструкции. В основу работы системы положен принцип сопротивления материала разрушению, который включается благодаря конструкции своеобразного якоря на крайнем участке гильзы.

Коротко об анкерном крепеже


Типичный крепежный болт представляет собой металлический стержень из легированной стали, длина которого обычно находится в пределах от 45 до 220 мм. Практически все виды анкеров для стен имеют болт с шестигранной головкой и нарезной резьбой. Принцип анкеровки осуществляется благодаря именно этому болту, по которому ходит коническая гайка, ограниченная втулкой с прорезями.

Метод крепления детали определяется параметрами полезных нагрузок, которые и осуществляют его прочную фиксацию в конкретном материале. Это могут быть и силы трения, и противодействия в упорной системе, и адгезия при участии химических веществ. Таким образом, закрепить нужную конструкцию будет не сложнее, чем

покрасить ОСБ внутри дома.

Прежде, чем как установить анкер в бетон, не помешает ознакомиться с его сновными техническими характеристиками, которые заключаются в следующих параметрах:

  • Маркировка, где указаны внешний и внутренний диаметр, а также длина детали.
  • Вырывающая сила, выражается в килоньютонах. Показатель предполагает два типа вырывающих сил, которые предполагают: частичный выход болта и сохранение фиксирующей конструкции, а также полное ее разрушение.
  • Допустимый изгибающий момент по отношению к диаметру стержня болта – от 5,2 до 25,7 Нм.
  • Крутящийся момент находится в пределах от 10,0 до 40,0 Нм.

Иногда допускается производство нестандартных изделий. Например, анкерное крепление к полу в определенных случаях должно учитывать технологии и конструкционные особенности объекта. В данном случае проект разрабатывается по условиям СНиП 2.09.03. Оптимальный крепеж подбирают, учитывая диаметр и длину крепежной детали. В большинстве случаев эти значения указаны в маркировке:

  1. Значение 1 – внешний диаметр.
  2. Значение 2 – диаметр анкерного болта.
  3. Значение 3 – длина детали общая.

Информации, представленной в таблице, вполне достаточно для оптимального выбора нужного крепежа. Допустим, анкерные болты для кирпича имеют не только определенные монтажные особенности, но и несут конкретную функциональную нагрузку. К примеру, узел с кольцом предназначен для подвешивания люстры или каната.

Популярные виды металлических анкеров для стен и напольных поверхностей


Крепежные изделия представлены в различных конструктивных исполнениях. В строительстве используются как универсальные изделия, так и болты, предназначение которых состоит в решении специализированных задач. Чтобы грамотно выбрать крепеж, нужно разбираться не только в его разновидностях, но и знать, для каких случаев нужен тот или иной элемент.

С гайкой

Наиболее простой вид крепежа, состоящий из шпильки и клина в гильзе из металла. В центральной части гильзы есть прорези до самого клина и уплотняющие наплывы. В рабочее состояние конструкция приводится путем вращения гайки. Габариты клина подобраны так, что диаметр основания конуса соответствует внешнему диаметру гильзы.

При выборе вида анкеров для бетонных или кирпичных стен следует учитывать, что болты изготавливают из разных сталей. Учитывая это, их используют в местах с повышенной влажностью, сухих помещениях и в агрессивных средах. Длина изделий может достигать 300 мм, а диаметр – 28 мм. Так что можно смело организовать даже крепление сейфа в квартире или в офисе.

По аналогичной схеме работает болт с потайной головкой. Роль гайки выполняет винт со шляпкой под крестовую или шлицевую отвертку. Рабочая нагрузка не должна превышать 25% от максимального режима на вырывание.

Клиновой

Если начинающий строитель еще не знает, какие бывают анкера для крепления тяжелого оборудования, то стоит рассмотреть клиновой крепеж. Конструктивно этот тип чем-то напоминает предыдущий, лишь с тем различием, что болт имеет короткую муфту, которая надета на шпильку перед клином. Принцип монтажа заключается в следующем:

  • Перфоратором сверлится отверстие соответствующего диаметра.
  • Гильза вставляется в отверстие.
  • Закручивая гайку, шпилька тянет клин и распирает лопасти гильзы.

Этот вид крепления идеален при монтаже агрегатов на кирпичную или бетонную основу. Гарантией прочного соединения выступают силы трения и упор расширенных элементов.

С кольцом

Основные виды анкерных болтов включают изделие с кольцом, которое используется для крепления подвесных агрегатов и конструкций. Элемент представляет собой шпильку с кольцом на одной стороне, и резьбой с другой. Она комплектуется гайкой и шайбой для надежной фиксации.

Клин Bierbach

Данный вид выполнен в форме гвоздя с пазом, внутрь которого забивается металлический клин. В основном механизм применяется для фиксации потолочного профиля, рам и подвесных потолков. Но в некоторых случаях таким анкерным креплением с клином монтируют коммуникации к полу или стене.

Особенно ценится в строительстве противопожарная устойчивость бирбаха. Во время пожара крепеж из металла не позволит потолочной конструкции упасть, как это обычно случается в системах с пластиковыми дюбелями.

Забивной

Представляет собой небольшую гильзу с внутренней резьбой и конусной полостью. На конце сделаны четыре прорези с наружным рифлением. Крепеж вбивается в отверстие с применением специальной насадки, после чего в него вкручивается болт или винт.

Рамный

Конструкция состоит из гильзы, винта и конической гайки. Закручивая винт, гильза внутри отверстия расширяется и происходит «якорение». Традиционно используют такой анкерный болт для кирпичной стены при установке дверных блоков и оконных рам.

Винтовой

Специальный тип для фиксации элементов в материалах со слабой прочностью, например, в блоках с высокой пустотностью. Гильза имеет прорези, которые ослаблены вырезами, а на конце закручивается гайка. Когда винт закручивается, то гильза деформируется. Ламели разжимаются, насколько им позволяет специфика материала основания.

Чем выполнить анкерное крепление к бетонному полу сейфа?

В нынешних реалиях все чаще возникает вопрос, как закрепить сейф в квартире, потому что, во-первых, не все торговцы предлагают такую услугу, а во-вторых, многие предпочитают сделать монтаж самостоятельно. Закрепление сейфа обычно делается в целях несанкционированного выноса. Наиболее надежно это удается сделать с помощью якорных болтов на

цементно-песчаной или бетонной стяжке.

Нормативные условия по монтажу сейфов регулируются ГОСТ Р 50862-2005. Для крепежа используют анкерное клиновое крепление к полу, которое способно выдержать от 500 до 3 000 кг нагрузки на разрыв. Оптимальная длина болтов составляет 100-300 мм, а диаметр – от 8 до 20 мм. При монтаже нужно учитывать следующие условия:

  • Толщина перекрытия или основания пола должна быть не менее 150 мм.
  • При необходимости засверливания отверстий в местах, не предусмотренных конструкцией, следует учитывать, что в огнестойком или засыпном сейфе нарушать герметичность нельзя.
  • Самостоятельное нарушение целостности корпуса может привести к прекращению действия сертификата.

stroimass.com

Крепеж краб для профильной трубы: универсальный соединительный 40х40

В последнее время все большую популярность набирают металлические каркасы, которые соединяются не сварочным методом, например, крепеж-краб

Характеристики краб системы

Краб система представляют собой Х, Г и Т-образные крабы-хомуты. Каждая из этих форм предназначается для установки в определенную область, соединяющая определенное число профилей.

Каркас теплицы соединенных крабами

Например, Х образный крепеж может закрепить в центре соединительной конструкции не более четырех элементов. Г образный крепеж  предназначен для соединения две трубы, составляющие угол конструкции. А краб система Т соединяет три трубы, вроде тех которые используются в трубопроводе небольшого диаметра. Существует еще один вид Л образный крепеж (фото). Это универсальный краб, который применяется для крепления профильных труб размером 40×40.

Крепление профильной трубы размером 40×40

Краб-система работает с трубами любой формы как квадратными, прямоугольными и профильными. Поэтому производитель относит краб систему к универсальной системе. Для ее изготовления из металла с оцинкованным покрытием, или из крашенного металла, толщина которого составляет 1,5 миллиметра. Они состоят из двух частей, которые соединяются болтами и гайками.

Основное предназначение

Основное преимущество заключается в том, что конструкции соединенные с их помощью можно собирать и разбирать легко. Такие конструкции применяются в теплицах, летних душах и других мобильных объектах. Помимо прочего краб крепеж система очень прочная также как и сварочная, однако, сварочную конструкцию невозможно разобрать.

Угловое крепление

Краб система обходиться гораздо дешевле по себестоимости, поскольку при установке и разборе конструкции не требуется использование сварки, а раз так экономиться электроэнергия и газ, и не требуется нанимать профессионального сварщика. Процедура соединения каркаса крепеж крабом очень проста, для этого не нужно обладать специальными навыками, так как нужно всего лишь вставить трубы в крепеж и закрепить болтами.

Однако при креплении профильных труб маленьких размеров могут возникнуть небольшие трудности, потому что их следует стыковать только под прямым углом.

Разновидность

Краб система соединительного крепежа для профильных труб подразделяется на два вида: одноуровневая и двухуровневая. Первый вид характеризуется как крепеж, предназначенный для соединения элементов потолка конструкции, которые необходимо расположить перекрестно друг другу. Затем закрепляются соединителем на защелке, толщиной 0,6 миллиметров. А если нагрузка на 1 квадратный метр превышает двадцать килограммов, то применяются дополнительные крепежи, например саморезы.

Двухуровневый краб

Двухуровневые краб системы предназначены для соединения перекрестные профили, находящиеся на разных уровнях. Для этого элементы монтируются по обе стороны саморезами. Профильная труба перед тем, как закрепить подводят к П образной форме.

В некоторых случаях чтобы избежать деформации конструкции применяют профили в сочетании одноуровневых с двухуровневыми. Такая конструкция применяется в больших зданиях с подвесными потолками (фото).

Крепеж краб: универсальный соединительный 40х40

Профильная труба это труба, имеющая квадратное, прямоугольное или овальное сечение. Самыми популярными являются трубы с прямоугольным сечением. Профильная труба изготавливается из заготовки горячекатаной, стальной пластины. Краб система крепежа для профильных труб 40×40 предназначается для сборки каркасов тентового типа, навесов, беседок помещений для мобильных ресторанов и кафе.

Комбинированный краб

Универсальный соединительный крепеж 40×40 используется для массивных конструкций, когда нагрузка на каждый квадратный метр превышает двадцать килограмм.  Как, например, стеллажи, вольеры, террасы, подвесные крыши и другие.

Соединительный крепеж для профильных труб 40×40 имеет следующее характеристики, которые гарантирует производитель:

  • обладает высокой прочностью;
  • носит универсальный и многоразовый характер;
  • широкий выбор применения;
  • доступная стоимость;
  • возможность самостоятельного крепления;
  • достаточно использования примитивных инструментов для фиксации;
  • возможность быстрого сбора и разбора конструкции.

Метод фиксации профильных труб

Одна профильная труба крепиться к другой методом прижима, и последующей фиксации болтами. Для более надежности конструкции соединительный крепеж нужно устанавливать изнутри. Так можно избежать внешнего воздействия, которое может привести к образованию ржавчины. А это в сою очередь может привести к разрушению установки.

Профильная труба может быть закреплена с помощью хомутов и фитингов, а также иных  элементов, имеющих соединительный характер. Хомуты применяются для крепления прямоугольных профилей состоящих их двух частей или элементов, один их которых крепиться в стену, затем в него вставляется профильная труба 40×40, а другой элемент фиксирует все это с помощью болтов.

Фитинг это такой крепеж, который предлагает производитель, обеспечивающий монтаж элементов с сечением прямоугольной формы.

Кто производит краб системы

Разумеется, существует множество компаний, которые занимаются поставкой  данной продукции. Среди них можно отметить компанию Леруа Мерлен. Это компания, специализирующаяся на поставке и реализации высококачественных товаров для строительства, ремонта и иных отделочных работ. Леруа Мерлен располагает огромным ассортиментом товаров и материалов, в том числе и краб системы.

В Леруа Мерлен также осуществляется доставка товаров по адресам. Поэтому что приобрести крепеж краб для профильной трубы в ЛеруаМерлен, достаточно оформить заявку по доступной цене, которую можно оплатить любым удобным способом, не выходя из дома.

trubygid.ru

Крепление водосточной трубы к стене. Крепежные элементы. Способы крепления

Крепление водосточных труб к стене является одним из этапов монтажа системы, которая эффективно осуществляет отведение осадков, попадающих на поверхность кровли. Если установка крышного водостока производится после того, как была смонтирована кровля, то водостоки также можно закрепить к стене (на лобовую доску, к стропильной ноге, или к обрешетке) кронштейнами.

Водосточная труба, в которую собираются стоки с кровельных желобов, может быть закреплена на стене

Какую водосточную систему можно установить

При установке водостока владельцу дома придется принимать решения:

  • относительно выбора формы и материалов, из которого она изготавливается;
  • приобретения готового комплекта или сборки из отдельных элементов, количество которых и схему монтажа понадобится просчитать;
  • приглашения сторонних специалистов или выполнения собственными силами.

Желоб для водостока по форме может быть:

  • полукруглым;
  • прямоугольным;
  • трапециевидным.

В качестве материала для изготовления предпочтение может быть отдано:

  • меди или металлическим сплавам (цинка и титана, к примеру), отличающимся долговечностью, эстетической привлекательностью и высокой стоимостью;
  • оцинкованной стали. Если ранее этот материал был практически единственным, пригодным для изготовления достаточно долговечной конструкции, то сейчас ситуация быстро изменяется, и у потребителей появляется возможность выбора. Тем не менее, несмотря на появление пластиковых конструкций, оцинкованную сталь по-прежнему рассматривают как основной материал для обустройства водоотведения с поверхности крыши;
  • пластика, как правило, полипропилена.

Водосточные системы из полимерных материалов легкие и быстро монтируются

К преимуществам выбора полипропиленовых труб и фасонных элементов относят:

  • неподверженность коррозии, что означает возможность эксплуатации на протяжении полувека, срока, абсолютно недостижимого для оцинковки;
  • возможность придания пластику практически любой формы и расцветки, что позволяет реализовать имеющиеся идеи по части дизайнерских решений;
  • наличие предложения в виде подготовленных к сборке комплектов, которые могут быть установлены самостоятельно при следовании инструктивным предписаниям.

Следует заметить, что затраты на приобретение таких комплектов окажутся выше, чем в случае покупки всех требующихся материалов по отдельности. Но и предварительные расчеты необходимого количества расходных материалов лягут на плечи владельца здания.

Обратите внимание! Недостатком пластиковых труб является их хрупкость в отношении воздействия перепадов температуры в холодное время года, приводящих к перемежающемуся замерзанию и размораживанию. Зимние оттепели губительны для пластиковых водосточных систем, так как вызывают появление в них трещин.

Требования к крепежным элементам водосточной системы

Подбирая крепления для водосточных труб, ориентируются на два основных показателя:

  • качество изделий, которые призваны обеспечить надежность эксплуатации водосточной системы;
  • наличие соответствия между материалами, использованными для изготовления крепежных деталей, и теми, что применялись для выполнения желоба, труб и всей системы водоотведения с поверхности кровли в целом.

Кронштейн, удерживающий желоб, крепится, по обыкновению на лобовую доску кровли. Такой вариант рассматривается как предпочтительный в тех случаях, когда:

  • проведение монтажа водостока приходится выполнять после того, как кровля была установлена;
  • монтаж ведется в ходе выполнения ремонтных работ на поверхности кровли;
  • устанавливается желоб из полипропилена.

Вид крепежей для желобов и способ их фиксации зависит от того, из чего сделана водосточная система и к какой поверхности ее нужно прикрепить

Наличие в конструкции кронштейнов вертикальных ребер значительно усиливает ее, позволяя справляться с немалыми нагрузками. При монтаже металлического водостока принято пользоваться специальными короткими крюками.

При отсутствии лобовой доски в конструкции кровельного покрытия для фиксации желобов с помощью кронштейнов используются стропильные ноги. Этот вариант удобен в том случае, если кровельным материалом еще не закрыли поверхность крыши. Потребуется применение комбинированных кронштейнов, непосредственная фиксация которых к поверхности стропильной ноги осуществляется посредством предусмотренных в конструкции стальных удлинителей. При установке кронштейнов на стропильные ноги шаг между ними предполагается не более, чем в 600 мм, как обеспечивающий достаточную надежность.

Полезно знать! Если же к стропильным ногам доступа уже нет, то потребуется проведение тщательных замеров и расчетов для вбивания в стену специальных металлических штырей (костылей). На них и будет произведено крепление желоба посредством шпилек, которые потребуется отрегулировать по высоте.

Комбинированные кронштейны или длинные крюки также могут быть установлены:

  • на кровельной обрешетке, если для покрытия крыши использовали металлочерепицу или ондулин, так как в таких случаях шаг между стропильными ногами превышает 600 мм и крепление к ним не обеспечит достаточной надежности фиксации системы;
  • в нижней части сплошного настила, если мягкую кровлю покрывали битумной черепицей.

В отношении подбора хомутов наличествует выбор между пластиковыми, оснащенными двумя точками крепления, и металлическими, для закрепления которых понадобится один метиз. Подбор хомутов основывается на обязательности выполнения следующих требований:

  • к глубине закрепления. Достаточной полагают глубину закрепления метиза в 50 мм, но практики подсказывают, что лучше подстраховаться и установить ее хотя бы в 70 мм.;
  • к отсутствию проникновения метизов в слой теплоизолирующего материала, ибо в таком случае надежность крепления резко снижается и не может обеспечить безопасность функционирования системы в целом;
  • к наличию расстояния между водосточной трубой и стеной в 300-800 мм;
  • к наличию минимального зазора, около миллиметра, между хомутом и трубой.

Устанавливая хомут или скобу, нужно оставить небольшой промежуток между крепежом и трубой

Важно! Наличие зазора предусматривается на случай температурных деформаций водосточных труб, что особенно актуально в отношении пластиковых конструкций. При слишком плотном обхватывании хомутом поверхности трубы при температурных перепадах возможно появление на ней трещин.

Крепление водосточной трубы к стене при прокладке водостока сверху вниз

Как правило, водосточные трубы монтируют сверху вниз с установкой колена, муфты и слива кверху раструбом. Последовательность проведения монтажа такова:

  1. Определяется, где будет зафиксирован верхний кронштейн. В расчет принимаются показатели ширины свеса крышного карниза и размеров трубного колена. При вынесенной на значительное расстояние от стены приемной воронке водосточного желоба стоит прибегнуть к применению на водосточной трубе изгиба, позволяющего подвести ее поближе к стене. Для выполнения изгиба можно воспользоваться фасонным элементом (коленом с определенным углом) или коротким отрезком трубы.
  2. Установив верхний кронштейн, с помощью отвеса намечается вертикаль, на протяжении которой производится разметка мест для установки прочих крепежных элементов для фиксации водосточной трубы. Предполагаемое расстояние между креплениями составляет около 1000 мм.
  3. По завершении размещения кронштейнов монтируется отвод, обеспечивающий подачу воды, поступающей из желоба, проходя водосборную воронку, в водосточную трубу.
  4. Заведя верхний конец водосточной трубы в фигурную часть, выставляют ее по вертикали с помощью отвеса и крепят к стене хомутами. Одно из креплений рассматривается как фиксирующее, прочие – в качестве направляющих. Производители некоторых водосточных систем настоятельно рекомендуют применять хомуты – компенсаторы теплового расширения. Крепление хомута производится под соединителем, куда заводят последующую трубу.
  5. На нижнем конце закрепленной посредством хомутов трубы производится установка сливного колена. При этом от нижнего края до отмостки расстояние составит 250-300 мм. При наличии дренажной системы или ливнеприемника нижний конец водосточной трубы заводят туда напрямую.

Как правило, монтаж водосточной трубы производится сверху вниз

Крепление трубы водостока к стене при прокладке снизу вверх

При произведении крепления водосточной трубы в большинстве случаев рассматривается вариант монтажа сверху, иногда как единственно возможный. Однако многими мастерами используется и вариант монтажа, начинаемого снизу. Такой же вариант предлагается и в инструкциях отдельных производителей водостоков.

Проведение монтажа водосточной трубы начинается с установки креплений в стене – кронштейнов или штырей. По проведении разметки работу ведут в таком порядке:

  • Нижним хомутом (или двумя нижними хомутами) производится крепление сливного колена или отмета (отрезка трубы со срезанным углом).

Обратите внимание! Когда есть дренажная система или ливнеприемник, то в сливном колене или отмете нет необходимости, его заменит обычная труба, заведенная в имеющийся водосборник.

  • При монтаже последующих звеньев предусматривается наличие хомута на каждом из них. При длине звена водосточной трубы, превышающей двухметровую, следует позаботиться о дополнительном крепежном элементе в его средней части. Оптимальным считается расстояние между хомутами, не превышающее 1800 мм.
  • Расстояние между верхней частью водосточной трубы и ближайшим креплением желоба не должно превысить 150 мм.

В случае приобретения готового комплекта водосточной системы на руках пользователя оказываются не только все необходимые для ее установки элементы, но и детальное руководство, позволяющее сориентироваться, как правильно выполнять монтаж в целом и крепление водосточных труб к стенам, в частности.

Для того, чтобы прикрепить к стене трубу водостока, не обязательно наличие профессиональных навыков и сложных инструментов. Работа вполне может выполняться самостоятельно при условии тщательного следования инструктивным предписаниям. Пренебрегать инструкциями не стоит, ведь они выработаны на основе практики, когда во главу угла ставится надежная работа системы в течение длительного срока. Грамотное выполнение крепления и прочих работ позволяет рассчитывать, что водосток прослужит не менее двенадцати-пятнадцати лет.

trubamaster.ru

Крепление трубы к стене: как сделать крепеж, расстояние

Обычно считается, что сантехнические работы, такие, как установка систем отопления, водоснабжения и канализационных систем, требуют привлечения высококвалифицированных специалистов. Однако, практика показывает, что при выполнении работ своими руками зачастую можно добиться лучшего качества работы, чем у наемных исполнителей.

Крепление хомутов может быть жестким или свободным (плавающим).

При монтаже систем отопления, водоснабжения и канализации немаловажное значение имеет правильное и надежное закрепление всех элементов системы. Несоблюдение требований может привести к деформациям и разрывам стыков и, как следствие, к появлению протечек. Поэтому рассмотрим технологию правильного крепления труб к стене.

Необходимый набор элементов крепления к стене труб канализационных и отопления:

  • трубы, фитинги, переходы, муфты и т. д.;
  • хомуты для крепления пластиковых труб;
  • опоры;
  • кронштейны;
  • крепежные изделия (шурупы, дюбеля, анкерные болты и т. д.).

Крепление хомутов может быть жестким или свободным (плавающим). Свободное крепление препятствует деформациям при температурном расширении — сжатии. Если монтаж производится в отапливаемом помещении, допускается жесткое закрепление хомутов.

При монтаже канализационных труб особое внимание надо уделить наличию уклона в сторону точки слива.

Уклон должен составлять 2 см на погонный м.

Не допускается применение подпорок под трубы, а также использование деревянных пробок вместо стандартных дюбелей. Для подвески тяжелых элементов, а также при креплении к потолку, желательно применять анкерные болты.

Последовательность операций

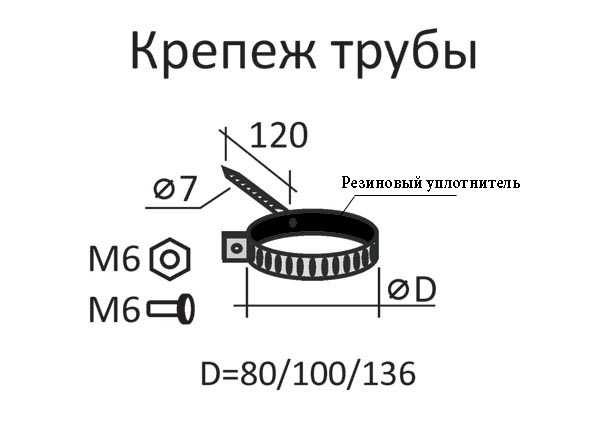

Схема крепежного элемента.

  1. Разметка осей трубопровода. На стены наносится линия, вдоль которой будет монтироваться система. Опоры должны стоять во всех местах соединений и у отводов. Расстояния между опорами на линейных участках магистрали не должно превышать 10 диаметров трубы.
  2. Если необходимо сделать отступ от стены, используются специальные кронштейны. Однако надо иметь в виду, что расстояние до стены должно быть минимальным. Это важно как для жесткости крепежа, так и для экономии места в помещении.
  3. Когда крепления готовы, можно устанавливать трубы. В зависимости от конструкции хомутов трубы либо вщелкиваются в опору, либо прикручиваются шпильками. Желательно, чтобы хомуты были снабжены резиновыми уплотнителями, это уменьшает вибрацию и компенсирует температурное расширение.
  4. Иногда трубопроводы укладывают в специальные углубления в стене — штробы или каналы. Это способствует более надежному их закреплению и изоляции.

Прокладка пластиковых трубопроводов в толще стен и перекрытий

При укладке труб в толще бетона стоит заранее задуматься об устранении препятствия для их термического расширения.

В кирпичной стене прорезается канал таким образом, чтобы не допустить перенапряжений. Если канал будет заделываться штукатуркой, трубы оборачивают любым мягким материалом. При возможном воздействии высоких температур трубопровод в этих местах надо проложить изоляционным материалом.

В случае прохождения трубопровода через перекрытие необходимо обеспечить герметичность и звукоизоляцию.

При укладке труб в толще бетона важно устранить препятствия для их термического расширения. Также трубопровод должен быть хорошо зафиксирован, чтобы не допустить его смещения при укладке бетона.

Особенности крепления труб канализационных и отопления

При установке канализационных труб следует соблюсти ряд условий. Прежде всего они должны проходить с необходимым уклоном на всем протяжении и не мешать прокладке других трубопроводов.

Далее изделия из пластика очень чувствительны к изменению температуры. Поэтому важно правильно подобрать диаметры хомутов, чтобы обеспечить свободу хода в узлах крепления. Лучше использовать трубы и крепежные элементы одной марки, что позволит сделать сопряжение идеальным.

Схема расположение креплений

Крепление следует ставить исключительно на гладких частях трубы. Расстояние от изгибов должно составлять не менее 15 см.

Размер канализационных труб влияет на способ их крепления. При диаметре трубопровода 50 мм крепления делаются на расстоянии 40 см, если же диаметр составляет 100 мм, расстояния увеличиваются вдвое. Если соединение пластиковых труб осуществляется с помощью специальной муфты, крепится сама муфта.

Особый случай, когда трубопровод заливается цементной стяжкой. Тогда для минимизации износа трубу следует изолировать от цемента бумагой, картоном или гофрированным рукавом. Выше уровня стяжки оставляют специальный отвод, так называемую ревизию. Есть еще некоторые особенности крепления канализационных труб. При установке стояков надо следить, чтобы расстояние до стены было не менее 5 мм. Рядом с раструбом надо поставить хомут с жесткой фиксацией, чтобы не допустить смещения трубы через некоторое время. А второе крепление надо ослабить, чтобы избежать внутренних деформаций.

Теперь что касается крепления трубопроводов систем отопления.

Разводку отопления в помещениях следует начинать с установки радиаторов. Разметку точек крепления желательно делать с учетом небольшого отклонения от горизонтали в сторону магистрали. Это будет почти незаметно на глаз, зато поможет отвести из радиатора воздушную пробку. Но такой способ не годится для систем отопления со встречным движением воздуха и теплоносителя. Здесь воздушная пробка будет затянута в радиатор обратно. В этом случае радиатор ставится горизонтально и используется воздухоотводчик.

Радиатор обычно навешивается в упаковке, чтобы избежать загрязнений и повреждений.

experttrub.ru
