Как закрепить сетку рабицу к профильной трубе: Как закрепить сетку рабицу к профильной трубе фото

Сварные сетки с полимерным покрытием: быстровозводимые долговечные заборы

пошаговая инструкция, фото и видео

При сооружении заграждения не всегда возможно применять материалы, которые имеют монолитную поверхность. Это, чаще всего касается тех ситуаций, когда необходимо произвести разграничение смежных садовых участков, на которых выращиваются различные растения. В этом случае наиболее целесообразно построить забор из сварной сетки своими руками. Такое сооружение спасёт от затенения соседскую и собственную территории и не будет препятствовать полноценному развитию растений, вызывая тем самым недовольство живущих по соседству людей.

Выбор материала

Прежде всего, надо выбрать из какого именно вида материала будет выполнен забор из сварной сетки. Существует четыре основных варианта, которые отличаются друг от друга покрытием.

Сетка без покрытия

Она, как правило продаётся в рулонах и стоит дёшево. Её применение будет уместно среди зарослей кустарника, поскольку поверхность этого ограждения очень быстро покроется ржавчиной. Покраска будет экономически нецелесообразна и трудоёмка. С другой стороны, если на границе участков присутствует густая растительность, а оградится нужно, преимущественно от мигрирующих животных, то такой вариант вполне приемлем.

Оцинкованная сетка

Самым, пожалуй, практичным будет именно такой материал. Он ненамного дороже первого, а с учётом общей цены всего сооружения, разница составит около 10%. Ведь в цену конструкции входят столбы, метизы и компоненты для бетонирования опор.

Оцинкованная покрашенная сетка

Её покрытие нанесено по такому же принципу, как и на профнастил. Сначала изделие оцинковуется, а сверху ещё и красится. Это очень надёжное покрытие. Единственное, чего оно боится, это абразивного воздействия. Дожди и поливы огорода приводят к регулярному разбрызгиванию почво-содержащей субстанции, которая приводит к стиранию защитного слоя и последующей коррозии. Поэтому такой материал рекомендуется крепить немного выше поверхности грунта, а при необходимости заделки нижнего пространства можно применить постройку бетонного или иного цоколя.

Сетка с полимерным покрытием

Такой вид защиты самый дорогой, но и самый эффективный. Он устойчив не только к температурным воздействиям, но и к трению. В наиболее просматриваемых зонах стоит применить именно этот вариант, поскольку он имеет красивый внешний вид и позволит без дополнительных затрат изолировать территорию по всей необходимой высоте.

Кроме того, что материал отличается видом покрытия, он может разниться и способом исполнения, который бывает:

• Сварная плоская сетка
• Сварная сетка 3d для забора

Последнее наименование выпускается специализированными предприятиями, которые в комплекте к этому наименованию поставляют специальные столбы и крепления для создания эстетичного и надёжного заграждения.

Подготовка инструмента и материала для забора

Осле того, как выбрана сварная сетка для забора, можно приступить к подготовительным работам, одним из этапов которых является комплектация исполнителя работ необходимым инструментом. Это немаловажный этап, поскольку невозможность осуществить ту или иную операцию сильно затормозит выполнение постройки, а подготовленный и разложенный на участке материал будет создавать помехи. Поэтому, лучше всего, если все нужные компоненты уже будут куплены и доставлены к месту постройки. Вот, что будет необходимо:

Инструменты

Наверняка все предполагают, что Вам обязательно понадобятся базовые инструменты, такие как:

Уровень

Шнур

Колышки

Рулетка

Инструмент для копания

Любые средства для копания ям, которые найдутся в хозяйстве подойдут. Ямобур можно использовать, как ручной, так и электрический. Из лопат самой удобной будет «американка», поскольку она имеет загнутый конец, а это очень удобно при рытье ям под столбы.

Ёмкость для замешивания раствора

• Бетономешалка (если есть)
• Корыто с тяпкой или лопатой (на выбор)

Инструменты для монтажа сетки

• Сварочный аппарат (если крепёж будет использоваться при его помощи)
• Дрель
• Шуруповёрт
• Отвёртка
• Болгарка
• Отрезок арматуры или тонкой трубы для натягивания сетки

Материалы

Давайте разберемся, какие материалы понадобятся для установки забора из сварной сетки и определимся с их выбором.

Столбы

В качестве столбов лучше всего использовать трубы круглые или профильные диаметром 40-150 мм. Допустимо применение бетонных или деревянных опор. В последнем случае лучше будет провести защитную обработку древесины.

Поперечные перемычки

Для создания дополнительной жёсткости сеточному покрытию можно использовать продетую сквозь сетку толстую проволоку. Также пролёты можно крепить к прикреплёнными между столбами в верхней и нижней их частях трубам или арматуре. Можно этого не делать, если опоры стоят часто, а сетка имеет достаточную жёсткость.

Проволоку можно использовать до 5 мм. Арматуру или трубу для жёсткого крепления рекомендуется применять от 10 мм.

Крепежи

Для крепления сетки можно использовать:

• Болт-крючки (лучший вариант)
• Саморезы
• Металлические пластины
• П-образные хомуты
• Скобы с болтами и гайками

Материалы для бетонировки опор

• Вода
• Цемент
• Песок
• Бутовый камень, шлак или щебень

Монтаж забора

Как и любой другой вид ограждений, металлический забор из сварной сетки нужно начинать делать поэтапно.

Разметка участка

При этой процедуре необходимо учесть, прежде всего, расстояние между будущими опорами. Оно зависит от их высоты, толщины выбранного материала, параметров материала, который будет закрывать пролёты.

Рекомендуемая дистанция в таких случаях, как правило, составляет 2-3 метра. Более частое расположение стоек повлечёт дополнительный расход материала для них, большее расстояние потребует применение поперечных рёбер жёсткости, которые должны будут спасать от провисания сетку. При разметке необходимо учесть размеры рулонов или готовых секций сетки, а также размеры всего участка. Все эти величины нужно сопоставить и распланировать расстояние между опорами таким образом, чтобы стыки заборного покрытия приходились на поверхность стоек.

Установка столбов

Для этого нужно вырыть или пробурить ямы в местах разметки. Глубина может быть в пределах 0,7- 1,2 метра. Это зависит от размеров стоек и плотности грунта. Стоит также учесть ландшафт поверхности земли. На склонах глубину ям нужно делать больше. Это не только нужно, поскольку в таких местах грунт имеет тенденцию к сползанию, но и потому, что по наклонным поверхностям текут потоки воды при дожде. Это приводит к размягчению почвы и снижению её способности удерживать закреплённые в ней предметы.

После того, как ямы готовы, в них устанавливаются заготовленные опоры и бетонируются. При этом нужно провести укрепление установленных стоек клинами во избежание появления крена в процессе заливки и сушки бетона.

Монтаж сетки

Монтаж лучшего всего производить не менее, чем через 7-10 дней после бетонировки опор. Именно за это время цементный состав наберёт нужной монтажной прочности. Хотя многие мастера, устанавливают сетку уже на следующий день, но это не лучший вариант

Если в креплении будут участвовать поперечные трубы, то нужно их сразу приварить или прикрепить саморезами. Лучше, если эти рёбра жёсткости разместить между сторонами стоек, которые смотрят друг на друга. При тщательно подобранном размере перемычек, они будут выполнять роль распорок и уберегут опоры от схождения под воздействием натяжения сетки.

При использовании против провисания проволоки, её продевают после навешивания сетки, но перед натяжением.

На схеме ниже, показываются различные варианты крепления сварной сетки хомутами

Сеточное покрытие ограждения можно крепить несколькими способами:

• Сваркой
• При помощи хомутов
• Посредством навешивания на крюки
• Саморезами и прижимными пластинами

Важно, чтобы при креплении сетки производить её своевременную натяжку. Если монтаж ведётся на крюки или саморезы с пластинами, то сначала нужно просто навесить материал на них, а после выполнять равномерную его подтяжку.

При сварочном креплении натягивать сетку надо сразу до окончательного закрепления. Натягивать материал нужно продетой в него вертикальной трубой или арматурой, о которых говорилось выше. Участвовать в этом процессе должны минимум два человека. Один производит натяжение, другой в это время крепить сетку к столбу. Применение вертикального жёсткого стержня обусловлено необходимости производить равномерное натяжение по всей высоте, что будет руками выполнить очень проблематично.

Теперь осталось только определиться с методом крепления сетки и начать монтаж

Заключительные действия

После окончания навешивания сеточного покрытия нужно проверить уровень всех стоек, произвести покраску стыков крепления (если это необходимо), столбов, поперечных труб или натянутой проволоки.

Рекомендации и итоги

Секционный забор из сварной сетки при должной подготовки сможет соорудить любой, имеющий минимальную подготовку домашний мастер. Есть несколько рекомендаций, соблюдение которых поможет получить наиболее качественный результат:

1. Важно на всех этапах следить за уровнем установленных столбов и не прилагать при натягивании сетки чрезмерных усилий.
2. Перед покраской любые металлические поверхности стоит тщательно зачистить наждачной бумагой, обезжирить растворителем и погрунтовать. Это обеспечит долговечность краски и убережёт от дополнительных расходов в дальнейшем.
3. Если под основным забором планируется выполнение бетонного цоколя, то его необходимо делать вместе с бетонированием столбов.
4. При любых работах с режущими и сварочными механизмами следует не забывать о мерах собственной безопасности и использовать защитные приспособления и одежду.

Фото сварных заборов

Мы подобрали интересные фотографии заборов из сварной сетки. Обратите внимание, что все-таки установка и монтаж такого вида заборов является довольно простым и бюджетным. Поэтому такой вид забора больше подходит для дачных участков

Видео по установке

Это краткое видео показывает полный процесс установки забора из сварной сетки. В данном видео, крепление 3d сетки производится болт-крючком. Обратите внимание, как уже выше было сказано, что вариантов крепления сетки довольно много и Вам остается только его выбрать

myfencing.ru

Необходимые инструменты для работы

Для самостоятельного возведения забора много инструментов не надо. Разметка производится с помощью рулетки, уровня, шнура, деревянных колышков, кусочка мела. Земляные работы не выполнить без лопаты и лома, да и бур не помешает. Раствор, конечно, лучше замешивать бетономешалкой, но при ее отсутствии можно обойтись емкостью подходящего размера. Для производства монтажных работ потребуется кувалда, набор гаечных ключей, слесарный инструмент, сварочный аппарат с достаточным количеством электродов.

Чтобы установить забор из сварной сетки своими руками, не требуется какой-либо квалификации, достаточно навыков домашнего мастера. Главное правильно выбрать материал, аккуратно выполнять работы. Как показала практика, если строительство ведётся без применения бетонных работ, то за пару дней можно возвести до 50 м изгороди.

Монтаж забора из сварной сетки

При установке забора вокруг загородного участка можно применить множество различных материалов:

• построить неприступные глухие заборы из бетона,
• установить кованые произведения искусства,
• возвести высокие заборы из профлиста.

Как говорится на вкус и цвет… Многие выбирают простые и стильные заборы из сварной сетки, которые отличаются простотой монтажа, легким весом, прочностью и аккуратным эстетичным видом.

Забор из сварной сетки.

Область применения заборов из сварной сетки обширна: они подходят

Забор из сварной сетки не затеняет участок и дает широкие возможности для устройства живой изгороди или украшения зоны забора декоративными растениями и кустарниками. Сварная сетка сохраняет обзор и чудесные виды на окружающий пейзаж. Она как воздушная прозрачная пелена, не режет глаз и практически незаметна. Если огородить участок сварной сеткой, он будет казаться в несколько раз больше.

Декоративная сварная сетка.

Сварная сетка или рабица?

Во многом сварную сетку можно сравнить с рабицей, но есть у неё свои неоспоримые плюсы.

Но для участков с неровным рельефом больше подойдет рабица, потому что сварная сетка не сможет так пластично изогнуться.

Основные характеристики сварной сетки

Сварную сетку можно купить от разных производителей, с разными размерами ячеек и разнообразным покрытием. Какие-то варианты обойдутся дешевле рабицы, какие-то дороже. Очень удобна в эксплуатации и для установки сварная сетка с ребрами жесткости. Все чаще встречается забор из сварной сетки 3-D, пришедший к нам из Европы, имеющий красивый внешний вид. Сварная сетка, как и рабица может быть оцинкованной и покрытой полимером, окрашенной в разные цвета: зеленый, белый, синий. Высота забора из рулонной сварной сетки будет соответствовать ширине рулона.

Сетка различается следующими характеристиками:

• Толщиной проволоки;
• Формой ячеек — прямоугольная или квадратная;
• Размерами ячейки;
• Высотой рулона;
• Характером покрытия;
• Сортом стали.

Сварная сетка в рулонах.

Сварная сетка в секциях

Еще проще для установки сварная сетка в секциях. Секции продаются комплектами и собираются как конструктор. К секции продаются столбы таким же ПВХ-покрытием, с крышкой, с крепежами. Например, в комплекте к одной 2.5 метровой секции идет 3х метровый столб и 3 хомута на винтах. Размеры сетки в высоту различаются от 1. 5 м до 2.5.

Сварная сетка в секциях.

К секционным заборам относится и сварная сетка 3D. 3D забор выглядит как металлические стержни (вертикальные и горизонтальные), сваренные между собой. Стандартная ширина секции равна 2.5 м. Высота может быть различной. Для придания дополнительной жесткости вертикальные стержни имеют V-образные изгибы. По ним проходит дополнительный горизонтальный стержень на всю ширину секции.

Сварная сетка 3D.

Профилирование придает ограждению высокую прочность и жесткость. 3D заборы имеют длительный ресурс эксплуатации, не нуждаются в ремонте. На поверхность сварной сетки наносится полимерное покрытие. Срок эксплуатации ограждения составляет до 20 лет и больше.

Эстетичный и функциональный забор 3d с характерным изгибом.

Разновидности сварной сетки

• Неоцинкованная сетка — самый недорогой вариант. Она изготовлена из стали.Из-за отсутствия покрытия она наиболее уязвима перед негативными факторами. Красить её довольно сложно, поэтому чаще всего она используется для установки временных ограждений на 3-5 лет.

Самая простая сварная сетка.

• Оцинкованная сетка покрыта цинком, стоит относительно недорого и прослужит значительно дольше, чем неоцинкованная.

Оцинкованная сетка.

• Сетка с полимерным покрытием хорошо и надежно защищена от коррозии, но при установке полимер легко повреждается, что может привести к коррозии.
  Сварная сетка с полимерным покрытием и ребрами жесткости.
• Оцинковка с полимерным покрытием – долговечный, прочный, качественный вариант. Такая сетка стоит дороже, но и простоит несколько десятилетий.
  Сетка с полимерным покрытием.

Опоры для сетки

1. В качестве опор для рулонной сетки подойдут металлические столбы сечением 40 на 40 мм с шириной стенки 2 мм. Впрочем, чем больше будет толщина стенки опоры, тем больше она простоит. Если опоры не обработаны и не залиты ПВХ перед установкой нужно обязательно обработать их антикоррозийными материалами и устанавливать в рубероидный стакан.
   Сварная сетка на металлических опорах.
2. Деревянные опоры также можно использовать для забора из сварной сетки. Они нуждаются в тщательной обработке антисептиками и пропитками, а перед заглублением в землю низ опоры нужно обработать битумной мастикой. Такие столбы менее долговечны, чем металлические, нуждаются в более тщательном уходе, обработке, покраске, но отлично подходят для устройства временных заборов.
3. Хорошо подходит для секционной сетки мелкозаглубленный ленточный фундамент. Помимо основной функции бетонная лента надежно защищает ограждение от подкопа посторонними собаками.

Глубина лунки для опор зависит от УГВ на участке и в идеале должна быть на 20 см ниже глубины промерзания грунта. Впрочем, если высота забора будет не выше 1.5 м вполне достаточно будет глубины лунок 0.6-0.7 м. Столбы можно заливать бетоном, можно забутовывать. Угловые опоры испытывают более сильные нагрузки, поэтому заглублять их нужно глубже или укреплять дополнительными распорками.

Особенности установки рулонной сварной сетки

Шов на стыке двух рулонов.
potolkipro.com

О выборе материала несколько слов

При креплении сетки-рабицы своими руками, важным аспектом является, выбор материла, точнее его тип. Сегодня выпускается несколько видов заграждения, о котором идёт речь:

1. Не оцинкованная.
2. Оцинкованный материал.
3. Пластифицированная модификация.

Выяснив, какие типы материала есть в наличии, можно более детально познакомиться с ними.

В принципе её можно использовать как постоянное заграждение, но нужно помнить, что придётся каждые 4-5 лет красить её. Дело в том, что этот вид сетки изготавливается из чёрного металла и срок службы изделия не превышает 3-х лет.

Поэтому, чаще всего, этот тип подходит в большей степени для временного ограждения территории, нежели постоянной установки в качестве забора.

Важно!При установке, не оцинкованной сетки, обязательно покрасит её. Не ждать пока она покроется ржавчиной.

• Оцинкованный материал.

Вот вариант достойный нашего внимания. Оцинкованная сетка имеет ряд преимуществ перед вышеописанным изделием. Она устойчива к коррозии и пользуется у потенциальных покупателей немалым спросом. Выпускается с разными размерами ячеек.

Стоимость продукции вполне приемлемая для всех верст населения. Именно её можно устанавливать в качестве забора на постоянной основе.

Сетка рабица изготавливается из металла с использованием специальных полимеров, что в несколько раз повышает антикоррозийную устойчивость.

Выпускается в разных размерах ячеек и формы. Чем меньше размер ячеек, тем прочнее изделие.

А вот способность пропускать солнечный свет, соответственно понижается. В своём большинстве используют сетку с ячейками 40-50 мм.

Это оптимальный вариант для ограждения участка. При соответствующей высоте через заграждение не проникнут животные и люди.

Перед тем как крепить сетку рабицу необходимо запастись не только материалом, но и соответствующим инструментом.

Виды крепежа для сварной сетки и сетки рабица

Вопрос о том, как можно крепить не только сетку-рабицу, но также сварную сетку, довольно актуальный. Ведь она используется не только для ограждения школ, детских садов и разных общественных организаций. С ее помощью разграничивают территорию дачных участком и частных домов, делают вольеры для животных.

Виды креплений сетки

Вся сложность крепления заключается как раз в том, что как рабица, также и сварная сетка сегодня часто выпускается не только с цинковым покрытием, но и с полимерным. В качестве столбов используются круглые или профильные металлические трубы. Желательно, чтобы столбы имели монтажные планки, к которым впоследствии крепится сетка.

Сетку можно прикрепить тремя способами:

• болтами непосредственно к монтажным планкам;
• с помощью хомутов и скоб непосредственно к столбу;
• специальной пластиковой монтажной планкой.

Второй и третий способ используется в том случае, если на столбах отсутствуют монтажные планки. Пластиковые накладки желательно использовать, чтобы не повредилось полимерное или цинковое покрытие на сетке и на столбе.

Крепление сетки с помощью хомутов, скоб и планок

Крепежные хомуты подойдут не только для металлических столбов, но также деревянных и бетонных. Благодаря им можно быстро произвести монтаж. Подбирать хомуты надо в зависимости от диаметра или сечения труб, а также толщины бетонных столбов. С помощью таких креплений не произойдет повреждения покрытия металлических столбов.

Хомуты изготовляются из металлического прутка разной толщины. Они бывают полукруглыми или выглядят в виде буквы П. Полукруглые необходимо использовать в том случае, если столбы для забора будут круглые. А в виде буквы П — если столбы профильные. Как на одном торце прутка для хомута, также и на другом нарезается резьба, куда накручиваются гайки. На хомут одевается планка, которая имеет отверстия, и с ее помощью сетка прижимается к столбу гайками.

В самом столбе не надо сверлить отверстий, что значительно продлевает срок эксплуатации забора. Так как от вибрации гайка на хомуте может ослабнуть, то под нее ставится гровер. Для того, чтобы вандалы не смогли разобрать ограждение, для крепления хомутов используются антивандальные гайки. Хомуты также имеют полимерное покрытие, поэтому их надо подбирать под цвет сетки и столбов. А скоба — это болт с гайкой и металлической планкой. Болт пропускается через отверстие в столбе, и сетка крепится пластиной. Пластиковой планкой можно крепить сетку только в профильной трубе. Крепление планки похоже на крепление скобы.

ckmt.ru

Выбор столбов для забора

Среди вопросов, встающие перед тем, кто решился самостоятельно построить ограждение около дома, требуется решить в первую очередь — какие стойки использовать при возведении забора?

На практике используют следующие опоры:

Как водится, каждый из них имеет свои плюсы и минусы, рассмотрим это подробнее.

Применение деревянных столбов, смотрится довольно привлекательно, главным фактором, их выбирают из-за доступности, дешевизны. Но выбирая такую стойку, надо быть готовым к тому, что через десяток лет придётся их или менять, или монтировать новые. Это происходит из свойств самого дерева. Та часть стойки, размещена в грунте начинает гнить и в итоге, столб начинает крениться и падает, потянув за собой всю ограду.

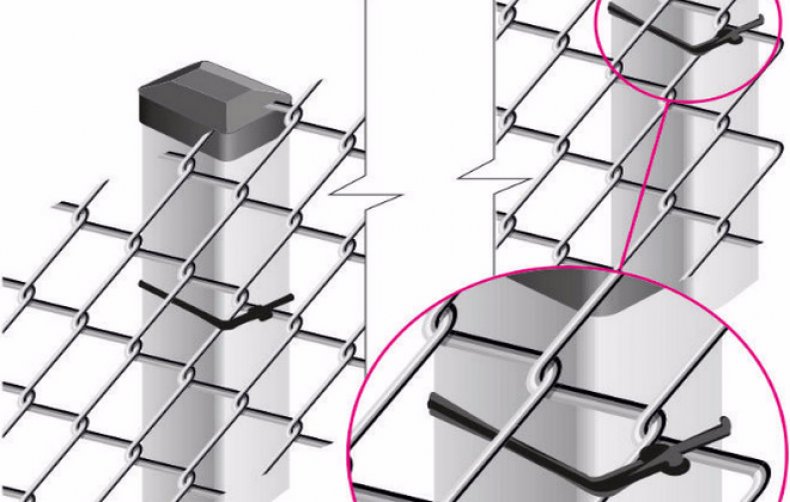

Крепление сетки Рабица к столбам

Что бы забор долгое время радовал ваш взор (особенно построенный своими руками) внешним видом, следует выполнить всего несколько несложных требований. Одно из них — осуществить крепление сетки Рабица к металлическим столбам без электросварки при помощи специальных монтажных хомутов.

Крепление сетки Рабица при помощи сварки недопустимо. Она разрушает антикоррозионное покрытие проволоки сетки, и она ржавеет и приходит в негодность.

Крепление сетки Рабица к столбам при помощи хомутов

На нашем сайте неоднократно и подробно рассказывалось, как построить забор из самых разных строительных материалов , в том числе и из сетки Рабица . Напомним основные особенности строительства такого забора.

Работа состоит из нескольких этапов:

• подготовка столбов для крепления на них сетки Рабица;
• ленточное крепление сетки;
• секционное крепление.

Подготовка опорных столбов и выбор хомутов крепления

Из наших статей вы уже знаете, какое большое значение имеют правильный выбор и установка опорных столбов. Повторим, что они влияют не только на внешний вид забора, но и на продолжительность межремонтных периодов. В среде садоводов-дачников об этом говорят так: «Построил забор — и забыл о нём».

При выборе и подготовке столбов для крепления сетки Рабица следует обратить внимание на то, что бы количество монтажных планок соответствовало ширине сетки. Хомуты для крепления сетки Рабица следует выбирать такой конструкции, что бы они сопрягались с монтажными планками.

Хомуты GL.

Ленточное крепление сетки

В дополнение к тому, что сказано об этом методе на наших сайтах, расскажем о некоторых тонкостях. В целом ряде случаев необходимо дополнительное увеличение жёсткости забора. Как правило, оно заключается в том, что по верху сетки пропускается стальной трос и поддерживает её.

Сверху натягивается трос.

Особенно это важно, если нет возможности поставить в нужном месте необходимое количество столбов. Такая ситуация может сложиться, если на маршруте прохождения забора встречаются участки со слишком твёрдым (каменистым) или слабым (болотистым) грунтом.

Секционное крепление сетки Рабица

Закрепить сетку Рабица без сварки на железных столбах можно другим, но более трудоёмким способом. Суть его заключается в том, что сетка предварительно натягивается в секции, которые и монтируются на столбы при помощи обычных болтов.

Монтаж сетки в рамке секции.

Этот метод подробно рассмотрен на нашем сайте в статье «Секционные заборы из сетки Рабица».

Рекомендуем обратить особенное внимание на два момента при изготовлении секций:

• соблюдайте соосность между монтажными планками столбов и секций;
• следите за геометрической формой секций путём измерения их диагоналей (они должны быть равны).

Когда забор построен, его следует осмотреть, в необходимых местах подтянуть, нарушенное покрытие подкрасить и наслаждаться плодами своего труда.

Где заказать

Установка секций

Секции предпочтительней купить готовые, но при необходимости их можно сделать самостоятельно. Для изготовления каркасов потребуется стальной уголок 40Х50 мм. По длине каркас делается меньше расстояния между столбами на 10-15 см. Ширина настолько же меньше наземной высоты опоры. Заготовки свариваются в виде прямоугольника, к внутренней части которого приваривается сетка. К стойкам, отступив от верха и низа 20см, надо приварить стальные полосы длиной 15-20 см, шириной 5 см, толщиной 5 мм, а к ним секции. После окончания работ конструкцию необходимо покрасить. Как установить забор из сварной сетки своими руками, в видео, размещенном на этой странице, показано подробно. Также на страницах сайта можно найти множество полезных советов для дома и дачи, в том числе строительство различных видов заборов.

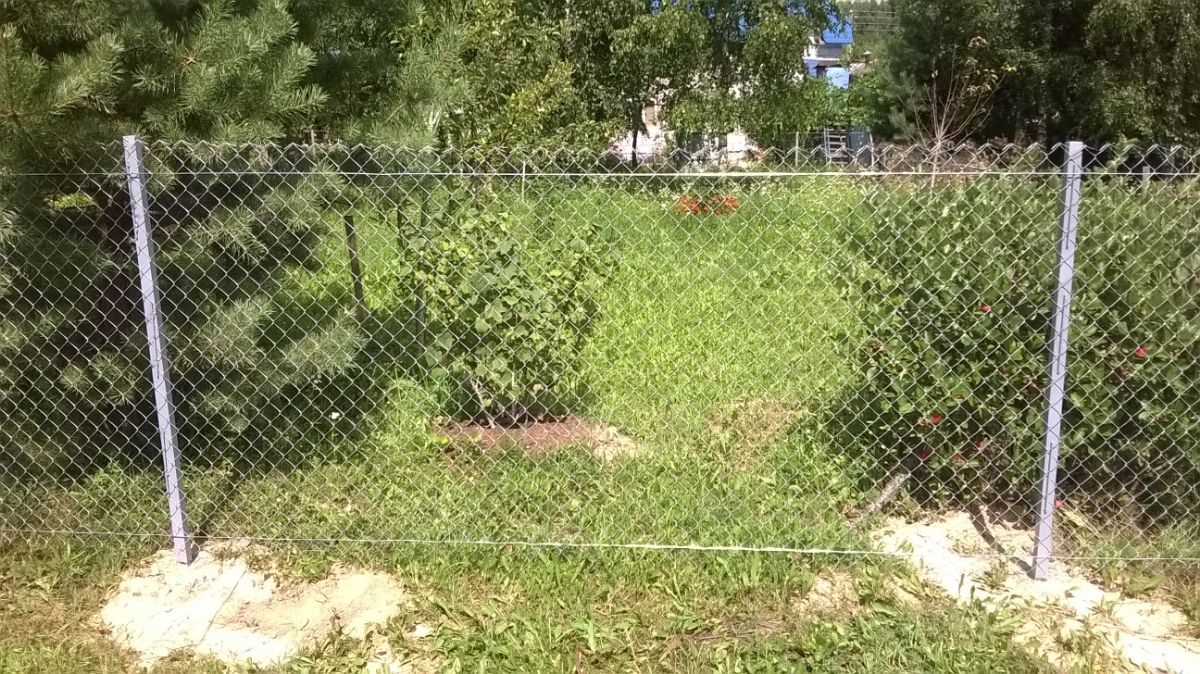

Как надежно закрепить сетку Рабица на столбы из профтрубы

Самый бюджетный способ огородить частную территорию (например, дачный участок) — сделать забор из сетки Рабица.

Технология монтажа простейшая: сначала необходимо установить столбы по периметру участка, и к ним уже прикрепить металлическую сетку.

Это обойдется дешевле и быстрее, чем городить забор из профнастила или деревянной вагонки.

Однако у забора из сетки Рабица есть один недостаток — он не скрывает от посторонних глаз. Если же для вас это не критично, то смело выбирайте данный вариант. Не прогадаете!

Какие использовать столбы?

Что касается столбов, то они могут быть деревянными, бетонными или металлическими — например, из профильной трубы. Чаще всего выбирают именно последний вариант.

Ну и самое главное — нужно правильно закрепить металлическую сетку к столбам.

От этого напрямую будет зависеть срок службы вашего сетчатого забора. Как это сделать по уму, мы расскажем в сегодняшней статье.

Надежный способ крепления сетки к столбам

Чаще всего для крепления металлической сетки Рабица используют кровельные саморезы с уплотнительной резиновой шайбой.

Вариант с кровельными саморезами, в целом неплохой, но не долговечный.

Буквально через 1-2 сезона резиновые шайбы рассохнутся, и прилегание сетки к столбам будет неплотным. Придется все переделывать.

Лучше всего использовать для крепления сетки Рабица металлические скобы.

Их можно сделать самостоятельно из монтажной перфорированной ленты. Только важно, чтобы она была из оцинкованной стали.

Отрезаем кусочки перфоленты нужной длины, и сгибаем плоскогубцами. Скобы готовы!

Устанавливаем крепежную скобу, цепляем ее за металлическую сетку, и прикручиваем кровельными саморезами.

Вместо перфорированной ленты можно использовать полосы для монтажа гипсокартона.

Таким образом, у нас получилось надежное крепление металлической сетки Рабица к столбам из профильной трубы. Берите идею себе на заметку!

Видео по теме

Пошаговый процесс крепления металлической сетки можно посмотреть в авторском видеоролике ниже. Своим личным опытом поделился с нами автор YouTube канала «МИХАЛЫЧ».

Мне нравитсяНе нравится

Андрей Васильев

Задать вопрос

Столбы для забора из сетки рабицы

купить по выгодной цене и с доставкой

для забора из сетки рабицы

Металлические грунтованные
столбы с крышкой и крючками
высотой 2,0; 2,2; 2,5; 2,7 метра

В продаже недорого грунтованные столбы для рабицы в Минске с низкой ценой и с доставкой до порога, высотой 2,0; 2,2; 2,5; 2,7 до 3 метров, с крючками
и крышкой для сетки с любой ячейкой и проволокой
до 3 мм. Всегда в наличии на складе-магазине.

На складе в Минске и с доставкой
до порога в пределах 150 км

Вы можете купить столбы для сетки рабицы со склада в Минске, а также с доставкой: в Борисове, в Слуцке, в Вилейке, в Илье,
в Солигорске, в Клецке, в Молодечно, в Столбцах, в Фаниполе,
в Жодино, в Дзержинске, в Марьиной Горке, в Плещеницах,
в Любане, в Смолевичах, в Несвиже, в Заславле, в Зембине,
в Радошковичах, в Старых Дорогах, в Ивье, в Червене, в Узде,
в Воложине, в Копыле, в Логойске, в Мяделе, в Барановичах,
в Крупках, в Новогрудке, в Глуске, в Осиповичах, в Бобруйске,

в Березино, в Ошмянах, в Слониме, в Сморгоне, в Лиде (

с доставкой в Ваш город). Мы также оказываем услуги по бесплатной доставке нашего товара.

Где применяются

столбы для забора из рабицы

Для заборов и ограждений

Сетка рабица в основном применяется для установки постоянных и временных классических проволочных ограждений для охраны территории. Благодаря своему оцинкованному нержавеющему покрытию сетка рабица обладает весьма высокой долговечностью и устойчивостью к ржавчине. В строительстве заборов самым лучшим вариантом закрепления рабицы станут металлические столбы для сетки рабицы. За счет своей прочности, коррозионной устойчивости и практичности эти столбы позволят Вам осуществить качественный монтаж забора из плетеной рабицы, с применением сварочного аппарата и с бригадой из 2-х человек. На эти столбы можно повесить калитку и ворота.

Виды и Характеристики

Виды столбов

Размеры

Высота полная:

2,0 метра; 2,2 метра; 2,5 метра; 2,7 метра.

(под заказ любая высота до 3,0 метров)

Профильная труба:

(прямоугольная / квадратная / круглая)
40×20 мм; 40×40 мм; 60×40 мм; 57 мм.

Толщина стенки:

1,5 мм или 2,0 мм.

Покраска:

Основа: Грунт ГФ-021 (коричневый),
Под заказ: Любая цветная эмаль по металлу ПФ-115 или Эмаль «3в1».

Крышка:

Металлическая крышка из листового металла на столбе. Крепление сваркой на торце столба.

Крючки для натяжения:

3 крючка для натяжения сетки рабицы в процессе монтажа забора.

Фиксирующая пятка:

1 крюк-анкер для фиксации столба в бетоне.

Крепление рабицы:

С помощью стального прутка 6 мм.
(приобретается дополнительно)

Под заказ любая:

высота, толщина, размер, форма профиля, цвет и вид краски.

Фото столбов для сетки рабицы

Заготовки, столбы, забор из сетки

Прайс-Лист

Cтолбы для рабицы цена за шт.

Если Вас интересуют столбы для забора из сетки рабицы цена в прайс-листе указывается за единицу товара для всех производимых видов и размеров. При этом вы можете купить столбы для забора под рабицу различной высоты, толщины металла, диаметра, и согласно указанным на сайте ценам за наличный или безналичный расчет.

Способы оплаты:

Наличный / Безналичный расчёт

Как выбрать

высоту столба?

Для того, чтобы правильно купить столбы под сетку рабицу, Вам необходимо определиться с их полной высотой. Определение правильной высоты столба (или длины столба) зависит от:

• высоты забора над землей,

• а затем, от мягкости грунта и глубины заглубления.

Простое правило:
Чем выше забор над уровнем земли, тем глубже его заглубление в землю, особенно если грунт мягкий.

Если Вам необходимо купить столбы для забора из сетки, то первое, с чем Вам необходимо будет определиться это высота (длина) столба. Что влияет на длину?

1. Если у вас мягкий грунт, то углубление в землю должно быть больше, т.е. глубже. Обязательно необходимо бетонирование, для которого можно использовать бензобур с диаметром шнека 15-20 см., а также камни для добавления в раствор.

2. Высота видимой части забора зависит от высоты рулона сетки рабицы. Также монтажники оставляю дополнительное расстояние 5 см между уровнем земли и нижним краем сетки рабицы, чтобы она не соприкасалась с землей, как с повышенным источником коррозии и окисления рабицы.

Для того, чтобы правильно выбрать столбы для забора из рабицы воспользуйтесь таблицей:

Как определить

количество столбов?

(частоту установки столбов для сетки рабицы)

Чтобы купить столбики для сетки рабицы в необходимом количестве, Вам необходимо определить частоту их установки, которая зависит от:

• высоты забора (над землей),

• толщины проволоки сетки рабицы.

Простое правило:
Чем выше забор и чем толще сетка рабица,
тем меньше необходимо расстояние
между столбами (столбы чаще и гуще).

От высоты и толщины проволоки, также зависит возможность применения того или иного профиля трубы столба и толщины стенки. Но все просто, воспользуйтесь таблицей:

Столбы 40x20x1,5 мм

Столбы 40x40x1,5 мм

Столбы 40x40x2 мм

Очень важно определиться с количеством столбов для забора и их частотой установки перед покупкой. В этом вопросе владелец забора чаще всего ошибается. Нужно учесть:

1. Расстояние между столбами.

2. Толщину сетки рабицы.

3. Высоту забора.

4. Профиль и толщину стенок столба.

Мы предлагаем воспользоваться нашими таблицами.

Ведь если вы не смогли правильно подобрать частоту установки столба (который вы решили купить), то Ваш новый забор из сетки рабицы (тонкой или толстой проволоки) может:

1. Провиснуть из-за большого расстояния между столбами. Причиной этого может стать свойство рабицы еще больше растягиваться при увеличении расстояния между столбами, ведь рабица имеет пружинную форму. Таким образом, чем больше расстояние между столбиками, тем больше пружинные свойства сетки рабицы. Именно поэтому она может провиснуть. Чтобы это исправить, нужно уменьшить расстояние между опорами забора. Когда ограда уже установлена, сделать это очень сложно.

2. Провиснуть по причине легких столбов. В процессе натяжения толстой или тонкой сетки рабицы, работники, натягивающие сетку, ощущают, может ли выдержать столб и не изогнется ли он в процессе монтажа. Вы можете сказать, что ведь у забора по его краям есть угловые диагональные распорки, которые не дадут крайним столбам изогнуться, а на серединные столбы нагрузка не будет такой уж и большой. Это так, но в процессе натяжения забора в серединных сегментах, угловых распорок нет. Если столбики будут тонкие, то вы не сможете натянут сетку достаточно крепко, не изогнув серединные столбы. К тому же, чем забор выше, тем больше нагрузка на столбы. Поэтому крайне важно подобрать столбы для рабицы в соответствии с высотой забора и толщиной проволоки и точно подобрать расстояние между столбами в приведенной таблице.

Оформить заказ

в компании

Вы можете купить столбы для сетки рабицы в Минске за наличный или за безналичный расчет в офисе продаж компании «СтройСетМет» по адресу ул. Центральная 46, рядом с метро «Автозаводская» оптом и в розницу.

Вы можете забрать товар самостоятельно со склада по тому же адресу, либо заказав доставку к Вам до порога нашим транспортом или с помощью транспортной компании. Вы получите товар с чеком и с документами. Звоните и приобретайте.

Телефонный заказ:

(29) 642-90-90

Перезвоните мне в Беларуси

Забронировать Ваш заказ:

Заказать в офисе

Мы находимся
в Минске на улице
Центральная 46

Подробная

схема проезда

Уважаемые покупатели, Вы всегда можете приехать в наш офис и выбрать товар на месте, обсудить Ваш заказ, указать нюансы, которые нужно учесть, если Вы хотите заказать товар с нестандартными характеристиками. Наши специалисты с удовольствием помогут вам с заказом, подскажут, просчитают стоимость столбов! У нас одни из самых демократичных цен в Минске. Иногда покупатель решает скорректировать свой заказ, посетив офис. Мы ждем Вас по адресу ул. Центральная 46. Также у нас Вы сможете заказать доставку, которая в зависимости от объёма покупки может оказаться бесплатной.

Условия доставки смотрите на странице Доставка.

В случае большого заказа,

уточните наличие товара
перед Вашим приездом
тел. (29) 642-90-90

Ваши выгоды

Что Вы получаете, сотрудничая с нами

Доставка товара

Как же без услуги доставки до порога? Металлические столбы для забора из сетки рабицы весят много, имеют достаточную длину и не поместятся в легковой автомобиль. Оплата доставки осуществляется по факту работ, а доставка выполняется собственным автотранспортом или с привлечением услуг транспортной компании. Действуют условия бесплатной доставки в пределах г. Минска.

Разные формы оплаты

Вы можете купить столбики +для сетки рабицы в Беларуси, заказав их в нашей компании в Минске с доставкой, выбрав при этом удобный Вам вид оплаты: наличный / безналичный расчет. Всегда при оплате по безналичному расчету мы подписываем договор. При наличной оплате – выдаем кассовый чек в офисе или при доставке до порога.

Наш склад рядом с МКАД

Мы находимся в удобном месте в Минске на улице Центральная 46, у Партизанского проспекта, рядом с ул. Радиальной и метро «Автозаводская». В одном месте находится офис, где Вам окажут внимание, проконсультируют, помогут с выбором, и выпишут товарные документы. Там же на складе Вы сможете забрать товар.

Честность и пунктуальность

Мы нуждаемся в Вас и выполняем обещанное нами. С нашей компанией Вы обязательно решите свою задачу по приобретению качественного стройматериала с доставкой удаленно в любой город. Вы обязательно получите товар в срок и по обещанной цене, и, что важно, заявленных параметров. Мы очень дорожим своей репутацией и нашими клиентами.

Мы дорожим своей репутацией и каждым клиентом.

Под заказ любые размеры

Если Вы решили столбы для сетки рабицы купить в нашей компании, то мы также готовы для Вас принять заказ с Вашими произвольными параметрами «под заказ»: любой длиной столба, толщиной стенок, профилем трубы, количеством крюков, цветом и типом лакокрасочного покрытия.

На нестандартные заказы может потребоваться некоторое время для производства и окраски. Мы всегда готовы обсудить Ваш заказ и принять его.

Скидки оптовикам

и постоянным клиентам

Если Вам необходимы столбы для забора под рабицу оптом в достаточных объемах, а также как постоянным покупателем, то мы, конечно же, сможем предложить для Вас особые преференции, приятные бонусы, такие как сниженную цену или особые условия по доставке. Мы всегда готовы к сотрудничеству и будем рады выполнить Ваш заказ и применить для Вас лояльные оптовые расценки за безналичный или наличный расчет.

— Где столбы себе достать?

— в СтройСетМете заказать!

Как крепится сетка рабица

к столбу?

Чтобы закрепить сетку рабицу на столб, Вам необходим дополнительно стальной пруток диаметром 6 мм, по высоте равной ширине рулона сетки рабицы. Количество прутков должно равняться количеству столбов. У Вас должно получиться следующее, как на фото:

Крепление сетки рабицы к столбам

1. Для начала Вам необходимо закрепить один край сетки рабицы на крайнем столбе. Делается это с помощью стального прутка, который продевается во внутрь самой крайней спирали полотна сетки рабицы. Затем пруток с сеткой рабицой прикладывается к столбу и надевается на горизонтальные крючки. В точках соприкосновения крючков столбов и продетого в сетку рабицу прутка осуществляется приварка дуговой сваркой. Теперь одна сторона закреплена.

2. Затем необходимо размотать рулон сетки рабицы до следующего столба, слегка натягивая рабицу.

3. После этого необходимо продеть новый пруток в спираль сетки рабицы (но в спираль не на уровне столба, а на 3-4 ячейки раньше), таким образом, что бы когда сетку рабицу Вы станете натягивать, протянутый пруток смог поравняться со столбом, а за счет натяжения смог бы надеться на крючки нового столба. Если Вы все правильно сделали, то у Вас должен получиться натянутый сегмент забора, сетка рабица которого держится на прутках, натянутых и приваренных к крючкам столбов.

4. Про соединение сетки рабицы в один рулон читайте на странице нашего сайта по этой ссылке.

5. При повороте забора из сетки рабицы на 90 градусов, полотно сетки рабицы не режется, а лишь загибается за угловой столб. При этом также на угловом столбе для рабицы используется стальной пруток, фиксирующий плетеную сетку рабицу к столбу. Не забудьте, что все крайние и угловые столбы нуждаются в дополнительных диагональных косых подпорках того же (или чуть меньшего) диаметра, что и столбики для сетки. Это необходимо, чтобы достаточно натянутая сетка рабица не смогла наклонить (изогнуть) в свою сторону бетонированные в грунте столбы под нагрузкой натяжения спустя некоторое время.

6. Каждый стальной пруток, фиксирующий сетку на крючках столбов, необходимо отдельно прокрашивать грунтовкой и краской, особенно в точках сварки.

7. По результатам натяжения сетка должна быть достаточно упругой и натянутой, должна хорошо пружинить, исключая любые провисания. Это достигается за счет правильно подобранных столбов (по высоте, толщине и профилю), и их частоты установки.

8. Для достаточного натяжения сетки толщиной до 1.8 мм потребуется до 2-х человек.

Основное правило гласит:
Чем столб толще и чаще установлен, тем толще может быть сетка рабица и больше ее высота. Смотрите таблицы.

Остались вопросы?

Задать вопрос менеджеру.

Тел.:

(29) 642-90-90 или формой:

Перезвоните мне! Звонок только по Беларуси

---

Предлагаем также

Купить сетку рабицу

Лучший способ оградить территорию — это построить забор

Город на Руси всегда начинался с обнесения поселения оборонительной оградой либо стеной. С разрушением оборонительного укрепления город переставал существовать. Может именно по данной старинной причине, на подсознательном уровне, мы, и пытаемся оградить свое жилище и участок вокруг него забором, превращая его в крепость.

Сооружение забора на приобретенном загородном участке часто является первым делом, с которого стартует застройка. Забор является не только необходимой вещью, которая служит обозначением периметра владений, но и позволяет скрыть территорию от посторонних любопытных глаз. Кроме всего прочего, ограда на даче может стать неотъемлемой частью дизайна двора и великолепным украшением участка застройки, если немного поиграть фантазией.

Разнообразие заборов немыслимое, но мы рассмотрим два наиболее распространенных варианта, и подскажем, как построить ограждение на даче.

1. Сооружаем забор из сетки рабица с пущенной по верху колючей проволокой.
2. Возводим дощатый забор с опорой на столбы из металлических труб.

Сооружаем забор из сетки рабица

Преимущества забора из сетки заключается в надежности и долговечности, при этом ограда не создает тени на участке. Недостаток ограды из сетки на даче в том, что он пропускает, не только лучи солнца, но любопытные взгляды прохожих.

Рассмотрим более подробно, как сделать забор из сетки рабица на даче. Первое, что нам понадобиться, это, конечно же, сама сетка рабица. Сетка в розничной продаже измеряется погонными метрами и идет с завода в рулонах, оптимальная высота для забора составляет 1,8 м.

Для вертикальных столбов, которые будут удерживать ограду, нам необходимы трубы из металла. Можно подобрать круглые трубы-стойки диаметром не менее одного дюйма, но можно и больше, желательно с большой толщиной стенки (прослужит дольше) либо профильные трубы с оптимально рекомендуемым размером 40х40 мм. Длиной стойки для забора применяют часто около 2,5 метров. Между столбами прогоны на даче могут составлять от 1,5 м до 2,7 м, но не больше, иначе ограда выйдет ненадежной.

Для установки и закрепления столбов в грунте, нам понадобиться песок и цемент. Для электросварочных работ необходимы электроды, для резки металла и его зачистки, нужны отрезные и шлифовальные круги.

Поперечными слегами забора может послужить наиболее дешевое решение в виде бухты проволоки Ф8-10 мм. Если же готовы потратиться немного больше, то приобретем арматуру Ф10-18 мм, либо профильную трубу размерами 20х20 мм. Для прочности ограды поперечины желательно устанавливать в два ряда, где нижний ряд лучше расположить в 25 см от земли, поскольку при метельной зиме он окажется в сугробе, и металл заболеет коррозией. Да и просто – ближе к земле располагать нижний ряд поперечин не красиво. Верхний ряд слег обычно располагают от верхнего торца столба на расстоянии около 15-20 см.

Если в хозяйстве имеется электросварочный аппарат, то поперечные слеги лучше приварить. При неимении сварочного аппарата и при наличии в качестве слег профильной трубы, монтаж можно произвести с помощью болтов. Решить проблему присоединения слег к конструкции ограды можно с помощью пластмассовых хомутов либо оттоженной проволоки.

Поперечины иногда не устанавливают вовсе, тогда хомутики либо проволоку можно пустить для крепления сетки рабица к стойкам. Места воссоединения сетки и столбов должны находиться напротив друг друга. Если воспользуемся пластмассовыми хомутами, то постараемся максимально их притянуть и не допустить провисаний сетки. При использовании оттоженной проволоки в качестве крепления сетки к стойкам, желательно ее приварить электросваркой, прихватывая в местах закрутки с шагом в 30 сантиметров.

Для защиты металлической конструкции от коррозии, нам понадобиться приобрести грунтовку и краску. Стойки забора также необходимо защитить от попадания воды к основанию. Столбы изнутри нам никак не прогрунтовать и покрасить, поэтому мы закроем их сверху металлическими пластинами-пятаками либо приварим металлические шары. Проще всего выйти из данной ситуации рабоче-крестьянским способом – наденем на верхние торцы стоек, после их установки, бутылки донышком кверху.

Весь необходимый материал отобрали и приобрели, поэтому перейдем далее к непосредственному процессу, и откроем некоторые нюансы касающиеся того, как построить забор на даче из сетки.

Стойки рекомендуют заглублять в грунт примерно на от 0,5 м до 0,7 м. При этом глубина закапывания столбов грунт во многом зависит от качества самого грунта. Например, для песчаных и суглинистых грунтов вышеуказанная глубина достаточна, тем более, если они связаны двумя рядами поперечных слег. Данная связка будет работать препятствием выталкиванию столбов замерзшим грунтом. Меньшая углубленность стоек в землю рискует после первого пережитого сезона дожидаться переделки наверху вместе с бетонной линзой. Поэтому, прежде чем начинать копку ям для столбов, стоит поинтересоваться у соседей о самочувствии их забора и примерной глубины промерзания грунтов в данной местности. При заглублении стоек меньше глубины промерзания грунтов, они рискуют быть вытолкнутыми вверх замерзшей грунтовой водой.

Особое внимание стоит уделить ключевым столбам (калиточные, угловые и воротные) при их заливке бетонной смесью, поскольку нагрузку они должны выдерживают большую, чем стойки, держащие сетку. Бетонируем их прочнее, а углубляем в грунт больше, при этом не теряем горизонтальности и вертикальности с помощью отвеса и уровня.

По верху забора из сетки рабица можно пустить колючую проволоку, присутствие которой на заборе не даст перемахнуть через него недругу, ну хотя бы с первой попытки точно. Проволоку в готовом виде можно найти в розничной продаже, а прикрепляется она к сетке с помощью своих же отрезков с шагом в полметра.

Трудностей при сооружении забора из сетки по ровной поверхности не должно возникнуть. Это когда верх забора представляет собой одну линию параллельную поверхности грунта. Редко, но встречается участок застройки с уклоном, когда столбы приходиться устанавливать ниже либо выше относительно соседнего на величину уклона поверхности грунта. Забор, при этом, получается ступеньками (см. рис. 1).

Ограда участка сеткой рабица не может скрыть участок от любопытных взглядов, но это можно решить, например, в летний период, с помощью посадки по периметру забора вьюнков, винограда, плющей. А если облагородить периметр участка кустарниками шиповника, либо акацией, то количество незваных гостей значительно уменьшиться.

Возводим дощатый забор с опорой на столбы из металлических труб

Заполнением каркаса данного вида забора являются деревянные элементы. Элементами могут быть строганные доски, вагонка, остатки от распиловки бревна, обрезные доски, штакетник. Преимущество такого забора в дешевизне, при условии применения недорогой доски, а при покраске забора, цвет можно подобрать в стиль к дому. Недостаток его заключается в постоянных затратах на уход (покраска), и в сравнении с предыдущим вариантом ограды, недолговечности, из-за разрушения древесины с течением времени.

Деревянный забор лучше выполнить со стойками на металлических трубах, поскольку данный вариант будет являться более долговечным решением. В качестве столбов-стоек нам понадобятся такие же элементы из профильной либо круглой трубы, как и в предыдущем варианте рассматриваемого забора.  Устанавливаем их с помощью заливки цементно-песчаным раствором в предварительно вырытые ямы подходящей глубины.

Поперечными слегами в дощатом заборе нами будут использоваться профильная труба сечением 20х40 мм, как оптимальный вариант. Если в наличии имеется деревянный брус, то хорошо, если он размером от 40х60 мм до 50х75 мм в сечении.

Крепеж поперечных слег к стойкам можно произвести с помощью электросварочного аппарата. Вопрос, как сделать деревянный забор в следующем этапе будет актуальным, по причине проблематичности прикрепления к профильной трубе каждой деревянной доски. В данном случае выход из сложившегося положения заключается в закреплении на трубу деревянного бруса необходимого размера.  Брус в качестве слеги к поперечной трубе крепится саморезами по металлу через просверленные отверстия с обратной стороны. Саморезы для проделывания данной хитрости подбираем по длине несколько меньше толщины бруска и профильной трубы в сумме, чтобы по окончании работ они не торчали.

Деревянные слеги к стойкам прикрутим через предварительно просверленные отверстия, либо приварим к столбам пластины с отверстиями и с помощью болтов и гаек воссоединим оба элемента забора (рис. 4). Деревянные элементы забора, в том числе и вертикальные доски, прибиваем гвоздями либо прикручиваем саморезами. В любом из вариантов по дереву по истечении некоторого времени пойдут полоски потеков от коррозирующего металла.  Некоторые хозяйственные граждане применяют проволоку для крепления штакетника забора, закручивают ее вокруг прибитых гвоздей, чтобы доски не стащили (рис. 8).

Вертикальные деревянные элементы забора будем крепить через равные промежутки либо сплошной обрешетиной. Стоит помнить, что материал древесины подвергается сушке и расширению при намокании. По этой причине, при сплошной обрешетке забора, можем в итоге получить при солнечной погоде просветы в ограде, а после дождя некоторые элементы могут даже вылететь. Поэтому мы должны о таких моментах позаботиться заблаговременно, не зря ведь говорят, — «Предупрежден, значит вооружен».

Для избегания похожей ситуации можно использовать вариант нашивки обрезной доски на поперечины с одной стороны с приличным шагом расположения, а далее с обратной стороны наложить на промежутки такую же доску, закрыв щели (рис. 6). Вентиляция забора получится приличная, а видеть участок через него без вариантов.

Доски ограды желательно располагать повыше от грунта, чтобы при снеговых наметах они не портились в сырости, а при дождевой погоде не пачкались от брызг воды с землей.  Для некоторого возвышения и дополнительной прочности забора можно под его нижний торец залить бордюр из бетона с армированием. Бордюр достаточно углубить в грунт примерно на 20 см, но предварительно заложить песчаную подушку глубиной около 15 см.

С верхами деревянных досок забора можно пофантазировать. Например, срезать доску наискосок либо спилить ровно, все подскажет ваша фантазия (рис. 7). Можно пойти еще дальше, выпилить торцы досок целыми прогонами в виде полукруга, трапеции и прочими фигурами. Верхний торец забора можно обшить полосой крашеного металла либо оцинковкой. Данный вариант поможет продлить эксплуатацию древесины, поскольку полоса будет предохранять элементы от воды, которая не сможет проходить в поперечный спил доски. Конечно же, деревянный забор необходимо покрыть краской, это также продлит его жизнь.

Вот такие варианты мы предлагаем вам, если у вас есть чем поделиться, то смело делайте это в комментариях к данной статье. Если есть вопросы, то также не стесняйтесь, на все попытаемся ответить.

Как прикрепить сетку к металлическим столбам? Крепление рабицы к профильной трубе. Как исправить без сварки и как затянуть?

Крепление сетки-рабицы к профильной трубе или металлическим столбам — самый популярный вариант устройства забора из этого материала. Сетка не препятствует проникновению света, хорошо сочетается с различными живыми изгородями, легко и быстро растягивается. Стоит подробнее рассказать о том, как и как закрепить без сварки, натянуть на опоры — это позволит выбрать оптимальное решение для самостоятельной установки.


Какие инструменты нужны?

Для крепления сетки-рабицы к металлическим столбам нужно подготовить не только материалы. Само ограждение продается в рулонах, но к нему дополнительно должны быть добавлены опоры в виде труб круглого, квадратного или прямоугольного сечения . Некоторые из них уже оснащены крючками для фиксации сетки , но можно использовать практически любой из доступных вариантов.


Кроме того, в зависимости от выбранного способа монтажа вам понадобится проволока, металлические строительные уголки, молоток, кувалда, плоскогубцы или отвертка, если вы планируете крепить полотно саморезами.

А еще стоит запастись:

• лопата или дрель для просверливания отверстий под столбы;
• уровень;
• веревка или шнур;
Рулетка
• ;
• инструментов для замешивания раствора;
• Крючки крепежные, болты.


Не забывайте о защите рук — перчатки обязательно понадобятся при работе с сеткой. Кроме того, кусачки полезны для обрезки проволоки или выступающих краев.При сварном способе применяется сварочный аппарат , металлические уголки и прочие расходные материалы .

При выборе опор для сетки рабицы необходимо учитывать, что сечение квадратного профиля должно быть не менее 25 × 40 мм, для обычных круглых подойдет диаметр 60 мм и более. Толщина металла должна быть не менее 2 мм.


Как сделать секционный забор?

Забор из готовых секций — самое прочное и надежное решение, доступное при использовании сетки рабицы. Каркас в виде рамок из металлического уголка можно сделать своими руками в домашней мастерской . Крепеж здесь не нужен — все элементы соединяются сваркой. Это оптимальное решение для участков с перепадом высот и другими особенностями рельефа.

Если участок ровный, по периметру можно сделать капитальный ленточный фундамент — такой забор простояет максимально долго.


При установке секционного ограждения из сетки рабицы необходимо следовать пошаговой инструкции

1. Обозначить территорию .Если вы планируете заливать ленточный фундамент, можно сразу рыть траншею.
2. Установить угловые метки . Если забор идет только с одной стороны, устанавливаются 2 крайних стойки. Они должны иметь одинаковую высоту над землей. Между ними натягиваются контрольные ленты или шнуры, по которым измеряется расположение остальных участков. Если все сделано правильно, можно просто отсчитать шаг 2,5-3 м рулеткой, а потом по отвесу определить место новой опоры.
3. Провести земляные работы . С помощью дрели создается отверстие диаметром 20 см и глубиной около 60 см. В колодец кладется труба, кувалдой вбивается в грунт еще на 400 мм. Закрепленные таким образом столбы для прочности можно дополнительно бетонировать, но чаще их засыпают битым кирпичом, смешанным с почвой. Опору нужно забить сверху через доску с помощью кувалды.
4. Установить черенки .Они необходимы в углах, так как нагрузка на эту часть забора максимальна.
5. Закрепите металлические пластины . Они нужны для того, чтобы собранные секции можно было удобно закрепить на стойке. Оптимальный размер для них — 150 × 50 мм.
6. Сделайте каркас из секций . Изготавливается из металлического уголка сварной сборкой, но есть и варианты сборки на болтах. Длина секций должна быть меньше пролета на 10 см, а в высоту — 20 см.Углы нарезаются болгаркой на заготовки, после чего свариваются в виде прямоугольных рам. Перед установкой сетки каркас полируется, грунтуется, красится.
7. Вырежьте сетки . Он должен соответствовать размерам внутреннего каркаса каркаса. Измеряемые отрезки дополняются по периметру арматурными стержнями, вкручиваемыми в ячейки.
8. Сборка рам . Стержни в верхней части привариваются, затем внизу натягивается сетка.Их также фиксируют сваркой. В последнюю очередь закрепляются боковые элементы.
9. Установка приточных секций на опоры . Крепление осуществляется приваркой к пластинам вкладыша. Также распространено использование болтов. При установке важно предварительно натянуть шнуры по уровню верхнего и нижнего краев сетки, чтобы при креплении было на что ориентироваться. Если используется сварной шов, последующий ремонт или замена отдельных частей забора будет очень затруднен.

Изображение Изображение Изображение

Основное правило крепления секционного забора касается расположения его элементов.

Участки не должны располагаться ближе 200 мм от фундамента или поверхности земли. Верхний край не должен выходить за профильную трубу. Только в этом случае несущая способность забора выдержит испытание временем.


Натяжной метод крепления

Этот вариант наиболее популярен в версии с направляющими.Это позволяет создать более эстетичный и привлекательный забор. К основным опорам в 2 или 3 местах привариваются горизонтальные направляющие, лучшим выбором для них будет металлический профиль, но можно использовать и дерево. Данная конструкция хорошо подходит для всех типов грунтов, кроме пучинистой .


Крепление сетки к профильной трубе с помощью горизонтальных направляющих необходимо производить в определенной последовательности. Монтаж столбов и разметки аналогичен тому, что выполняется при установке секционного забора. Остальные шаги выполняются шаг за шагом .

1. Крепление горизонтальных направляющих … Выполняется на каждой стойке, сверху и снизу. Если используются деревянные плиты, их крепят сквозным креплением на болтах. Металл сварные. Примитивное решение — тяга.
2. Установка первой секции забора … Пропущенная через его край арматурный стержень надежно фиксирует сетку на угловой стойке. Именно он приваривается в 4 точках к основанию.Проволоку или скрутку лучше не использовать. Оптимальная толщина стального прутка — 4 мм и более.
3. Установка остальных секций . Каждый крепится от столба к столбу, кроме крепления на вертикальных опорах, дополнительная фиксация выполняется по горизонтали. Это может быть выполнено сварным способом с использованием проволоки для скручивания или саморезов.


Стоит учесть, что, решив прикрепить горизонтальные направляющие к жесткому сварному стыку, можно получить деформацию и разрыв после первой зимы . … Захоронение столбов ниже уровня промерзания грунта помогает избежать проблем. А также может применяться натяжение проволоки.

В этом случае в верхней части каждой секции пропускается стальной трос, благодаря чему края не прогибаются под собственным весом.


Натянуть сетку таким способом довольно легко. . Достаточно накинуть проволочную петлю на 1 столб, затем провести ее по верху сетки, через 2-3 опоры, еще раз обернуть несколько раз. Работа продолжается до конца пролета.На этом этапе еще возможно провисание. Устраняется продеванием стержня и его скручиванием. Такой рычаг при минимальных физических усилиях даст максимальную эффективность, можно повторять действие для каждого пролета .


Как установить без сварки?

При отсутствии сварочного аппарата можно сделать ограждение площадки более простым способом. Обычный метод натяжения обойдется без фиксации горизонтальных направляющих . … С помощью этой технологии можно создать временный забор или зонировать участок.Простая натяжная конструкция не выдержит живой изгороди.


Перед установкой забора на металлические столбы без сварки необходимо провести тщательную подготовку. Весь процесс работы включает в себя количество пунктов .

1. Расчистка территории . Необходимо устранить все возможные препятствия, очистить периметр от мусора и камней.
2. Разметка … Изготавливается из арматуры или деревянных кольев, между которыми натягивается веревка или шнур.Оптимальным шагом между будущими опорами при установке без горизонтальных элементов считается расстояние 2-2,5 м. Это позволит сетке не провисать во время работы.
3. Подготовка котлована . Их выкапывают в местах установки столбов на глубину 50-60 см. Дно выложено смесью грунта и гравия.
4. Подготовка столбов . Их покрывают антикоррозионными составами, затем красят.
5. Приготовление раствора .Он должен быть толстым на основе отсевов, песка и цемента.
6. Установка опор . Их выравнивают, затем в каждую яму закладывают раствор. Установлены проставки — они нужны для того, чтобы столб не менял своего положения при застывании бетона. В среднем на это уходит до 48 часов.
7. Установка крепежа . Если на стойках нет зацепов, используются болты.
8. Подвешивание сети . Рабочий процесс начинается с угла, затем продолжается вдоль забора.Каждая деталь закрепляется на подготовленных зажимах. Важно следить за тем, чтобы натяжение было достаточным, сетка не провисала под собственным весом. Можно дополнительно использовать зажимы для более плотной посадки.
9. Окончание работ . Он заключается в скреплении острых краев крючком, края сетки также можно сделать без травм с помощью накладок.


С учетом всех этих рекомендаций можно легко установить забор из сетки рабицы без использования сварки и направляющих . Таким образом обеспечивается надежная защита от проникновения на сайт посторонних лиц. Если выбрана самая простая конструкция без направляющих, на глинистых и суглинистых грунтах необходимо обязательно осушить дно ямы и сам яму гравием, чтобы избежать чрезмерного давления на опору в морозы или при подъеме грунтовых вод.

Диагностический инструмент

dotnet-trace — .NET CLI

• 08.11.2021
• Читать 10 минут

Эта страница полезна?

Оцените свой опыт

да Нет

Любой дополнительный отзыв?

Отзыв будет отправлен в Microsoft: при нажатии кнопки «Отправить» ваш отзыв будет использован для улучшения продуктов и услуг Microsoft.Политика конфиденциальности.

Представлять на рассмотрение

В этой статье

Эта статья относится к: ✔️ .NET Core 3.0 SDK и более поздние версии

Установить

Есть два способа загрузить и установить dotnet-trace :

• инструмент dotnet global:

  Чтобы установить последнюю версию пакета NuGet dotnet-trace , используйте команду установки инструмента dotnet:

    установка инструмента dotnet --global dotnet-trace


• Прямая загрузка:

  Загрузите исполняемый файл инструмента, соответствующий вашей платформе:

Примечание

Чтобы использовать dotnet-trace в приложении x86, вам потребуется соответствующая версия средства x86.

Сводка

  dotnet-trace [-h, --help] [--version] <команда>


Описание

Инструмент dotnet-trace :

• Это кроссплатформенный инструмент . NET Core.
• Включает сбор трассировки .NET Core запущенного процесса без встроенного профилировщика.
• построен на EventPipe среды выполнения .NET Core.
• Обеспечивает те же возможности в Windows, Linux или macOS.

Опции

Команды

dotnet-trace сбор

Собирает диагностическую трассировку от запущенного процесса или запускает дочерний процесс и отслеживает его (.Только NET 5+). Чтобы инструмент запускал дочерний процесс и отслеживал его с момента запуска, добавьте - к команде сбора.

Краткое содержание

  dotnet-trace collect [--buffersize <размер>] [--clreventlevel ] [--clrevents ]
    [--format ] [-h | --help]
    [-n, --name ] [--diagnostic-port] [-o | --output <путь-файла-трассировки>] [-p | --process-id ]
    [--profile <имя-профиля>] [--providers ]
    [--show-child-io]
    [- <команда>] (для запущенных целевых приложений. NET 5 или новее)


Опции

• --buffersize <размер>

  Задает размер кольцевого буфера в памяти в мегабайтах. По умолчанию 256 МБ.

  Примечание

  Если целевой процесс записывает события слишком часто, он может переполнить этот буфер, и некоторые события могут быть отброшены. Если отбрасывается слишком много событий, увеличьте размер буфера, чтобы увидеть, уменьшится ли количество отброшенных событий. Если количество отброшенных событий не уменьшается с увеличением размера буфера, это может быть из-за медленного считывателя, не позволяющего сбрасывать буферы целевого процесса.

• --clreventlevel

  Уровень детализации генерируемых событий CLR.

• --clrevents

  Список ключевых слов поставщика среды выполнения CLR для включения, разделенных знаками + . Это простое сопоставление, которое позволяет вам указывать ключевые слова событий через псевдонимы строк, а не их шестнадцатеричные значения. Например, dotnet-trace collect --providers Microsoft-Windows-DotNETRuntime: 3: 4 запрашивает тот же набор событий, что и dotnet-trace collect --clrevents gc + gchandle --clreventlevel informational .В таблице ниже представлен список доступных ключевых слов:

  Псевдоним строки ключевого слова	шестнадцатеричное значение ключевого слова
  ГК	0x1
  гчандл	0x2
  сварка	0x4
  погрузчик	0x8
  jit	0x10
  ngen	0x20
  начальная нумерация	0x40
  нумерация	0x80
  безопасность	0x400
  appdomainresourcemanagement	0x800
  jittracing	0x1000
  взаимодействие	0x2000
  конфликт	0x4000
  исключение	0x8000
  резьба	0x10000
  нестандартная карта	0x20000
  исключение и подавление событий	0x40000
  тип	0x80000
  gcheapdump	0x100000
  gcsampledobjectallocationhigh	0x200000
  gcheapsvivalandmovement	0x400000
  gcheapcollect	0x800000
  gcheapandtypenames	0x1000000
  gcsampledobjectallocationlow	0x2000000
  перфтрек	0x20000000
  стек	0x40000000
  перенос резьбы	0x80000000
  отладчик	0x100000000
  мониторинг	0x200000000
  кодовые символы	0x400000000
  источник событий	0x800000000
  сборник	0x1000000000
  Диагностика компиляции	0x2000000000
  метод диагностики	0x4000000000
  тип диагностический	0x8000000000

  Подробнее о поставщике CLR можно прочитать на странице. Справочная документация по провайдеру среды выполнения .NET.

• --format {Chromium | NetTrace | Speedscope}

  Задает выходной формат для преобразования файла трассировки. По умолчанию — NetTrace .

• -n, --name

  Имя процесса, от которого требуется собрать трассировку.

• --diagnostic-port <путь-к-порту>

  Имя создаваемого диагностического порта.См. Раздел Использование диагностического порта для сбора трассировки от запуска приложения, чтобы узнать, как использовать этот параметр для сбора трассировки от запуска приложения.

• -o | --output <путь-файла-трассировки>

  Выходной путь для собранных данных трассировки. Если не указан, по умолчанию используется значение trace.nettrace .

• -p | --process-id

  Идентификатор процесса для сбора трассировки.

• - профиль <имя профиля>

  Именованный предопределенный набор конфигураций поставщика, позволяющий кратко указать общие сценарии трассировки.Доступны следующие профили:

Профиль	Описание
выборка процессора	Полезно для отслеживания использования ЦП и общей информации времени выполнения .NET. Это вариант по умолчанию, если не указаны ни профиль, ни поставщики.
gc-verbose	Отслеживает коллекции GC и выборки размещения объектов.
gc-collect	Отслеживает сборы GC только с очень низкими накладными расходами.

• --providers

  Список поставщиков EventPipe , разделенных запятыми, для включения. Эти поставщики дополняют любых поставщиков, подразумеваемых --profile . Если есть какие-либо несоответствия для конкретного поставщика, эта конфигурация имеет приоритет над неявной конфигурацией из профиля.

  Этот список провайдеров имеет вид:

  • Провайдер [, Провайдер]
  • Поставщик имеет вид: KnownProviderName [: Flags [: Level] [: KeyValueArgs]] .
  • KeyValueArgs имеет следующий формат: [ключ1 = значение1] [; ключ2 = значение2] .

  Чтобы узнать больше о некоторых хорошо известных поставщиках в .NET, обратитесь к известным поставщикам событий.

• - <команда> (только для целевых приложений, работающих под управлением .NET 5)

  После параметров конфигурации коллекции пользователь может добавить - , за которым следует команда для запуска приложения .NET с как минимум 5. 0 время выполнения. Это может быть полезно при диагностике проблем, возникающих на ранних этапах процесса, таких как проблемы с производительностью при запуске или ошибки загрузчика сборки и подшивки.

  Примечание

  Использование этой опции отслеживает первый процесс .NET 5, который обменивается данными с инструментом. Это означает, что если ваша команда запускает несколько приложений .NET, она соберет только первое приложение. Поэтому рекомендуется использовать этот параметр в автономных приложениях или с использованием dotnet exec вариант.

• --show-child-io

  Показывает потоки ввода и вывода запущенного дочернего процесса в текущей консоли.

Примечание

Остановка трассировки может занять много времени (до минут) для больших приложений. Среде выполнения необходимо передать кэш типов для всего управляемого кода, который был захвачен в трассировке.

Примечание

В Linux и macOS эта команда ожидает, что целевое приложение и dotnet-trace будут совместно использовать одну и ту же переменную среды TMPDIR . В противном случае время ожидания команды истечет.

Примечание

Для сбора трассировки с использованием dotnet-trace его необходимо запустить от имени того же пользователя, что и пользователь, выполняющий целевой процесс, или от имени пользователя root. В противном случае инструменту не удастся установить соединение с целевым процессом.

Примечание

Если вы видите сообщение об ошибке, подобное следующему: [ОШИБКА] System.ComponentModel.Win32Exception (299): 32-битные процессы не могут получить доступ к модулям 64-битного процесса., вы пытаетесь использовать dotnet-trace , биты которого не совпадают с целевым процессом. Убедитесь, что вы загрузили правильную разрядность инструмента по ссылке для установки.

dotnet-trace преобразование

Преобразует трассы nettrace в альтернативные форматы для использования с альтернативными инструментами анализа трассировки.

Краткое содержание

  dotnet-trace convert [] [--format ] [-h | --help] [-o | --output ]


Аргументы

Опции

• --format

  Задает выходной формат для преобразования файла трассировки.

• -o | --output <имя-выходного-файла>

  Имя выходного файла. Будет добавлено расширение целевого формата.

Примечание

Преобразование файлов nettrace в файлы chromium или Speedcope необратимо. Speedcope Файлы и chromium не содержат всей информации, необходимой для восстановления файлов nettrace . Однако команда convert сохраняет исходный файл nettrace , поэтому не удаляйте этот файл, если вы планируете открыть его в будущем.

дотнет-трассировка пс

Перечисляет процессы dotnet, с которых можно собирать трассировки.

Краткое содержание

  dotnet-trace ps [-h | --help]


профилей списков трассировки dotnet

Перечисляет предварительно созданные профили трассировки с описанием поставщиков и фильтров в каждом профиле.

Краткое содержание

  профили списков трассировки dotnet [-h | --help]


Соберите трассировку с помощью dotnet-trace

Для сбора трассировок с помощью dotnet-trace :

• Получить идентификатор процесса (PID).NET Core для сбора следов.

  • В Windows вы можете, например, использовать Диспетчер задач или команду tasklist .
  • В Linux, например, команда ps .
  • dotnet-trace пс

• Выполните следующую команду:

    dotnet-trace collect --process-id


  Предыдущая команда генерирует вывод, подобный следующему:

    Нажмите  для выхода...
  Подключение к процессу:  /dotnet.exe
  Сбор в файл:  /trace.nettrace
  Идентификатор сеанса:
  Трасса записи 721.025 (КБ)


• Остановите сбор, нажав кнопку . dotnet-trace завершит запись событий в файл trace.nettrace .

Запустить дочернее приложение и собрать трассировку с момента его запуска с помощью dotnet-trace

Важно

Это работает для запущенных приложений.Только NET 5 или более поздней версии.

Иногда бывает полезно собрать след процесса с момента его запуска. Для приложений, работающих под управлением .NET 5 или новее, это можно сделать с помощью dotnet-trace.

Это запустит hello.exe с arg1 и arg2 в качестве аргументов командной строки и соберет трассировку от своего запуска во время выполнения:

  dotnet-trace collect - hello.exe arg1 arg2


Предыдущая команда генерирует вывод, подобный следующему:

  Профиль или поставщики не указаны, по умолчанию отслеживается профиль "cpu-sampling"

Имя поставщика Ключевые слова Уровень Включено
Microsoft-DotNETCore-SampleProfiler 0x0000F00000000000 Информационный (4) --profile
Microsoft-Windows-DotNETRuntime 0x00000014C14FCCBD Информационная (4) --profile

Процесс: E: \ temp \ gcperfsim \ bin \ Debug \ net5. 0 \ gcperfsim.exe
Выходной файл: E: \ temp \ gcperfsim \ trace.nettrace


[00: 00: 00: 05] Трасса записи 122,244 (КБ)
Нажмите  или  для выхода ...


Вы можете остановить сбор кривой, нажав клавишу или . Это также приведет к выходу hello.exe .

Примечание

Запуск hello.exe через dotnet-trace перенаправит его ввод / вывод, и вы не сможете взаимодействовать с ним на консоли по умолчанию.Используйте переключатель --show-child-io для взаимодействия с его stdin / stdout. Выход из инструмента через CTRL + C или SIGTERM безопасно завершит как инструмент, так и дочерний процесс. Если дочерний процесс завершится раньше, чем инструмент, инструмент также завершится, и трассировка должна быть доступна для безопасного просмотра.

Использовать диагностический порт для сбора трассировки при запуске приложения

Важно

Это работает только для приложений, работающих под управлением . NET 5 или новее.

Диагностический порт — это новая функция среды выполнения, которая была добавлена ​​в.NET 5, которая позволяет начать трассировку при запуске приложения. Чтобы сделать это с помощью dotnet-trace , вы можете либо использовать dotnet-trace collect - , как описано в примерах выше, либо использовать параметр --diagnostic-port .

Использование dotnet-trace - для запуска приложения в качестве дочернего процесса — самый простой способ быстро отследить приложение с момента его запуска.

Однако, если вы хотите получить более точный контроль над временем существования отслеживаемого приложения (например, отслеживать приложение только в течение первых 10 минут и продолжать выполнение) или если вам нужно взаимодействовать с приложением с помощью интерфейса командной строки, используя Параметр --diagnostic-port позволяет управлять отслеживаемым целевым приложением и dotnet-trace .

1. Приведенная ниже команда заставляет dotnet-trace создать диагностический сокет с именем myport.sock и дождаться подключения.

     dotnet-trace collect --diagnostic-port myport.sock


   Выход:

     Ожидание подключения на myport.sock
   Запустите приложение со следующей переменной среды: DOTNET_DiagnosticPorts = / home / user / myport.sock


2. В отдельной консоли запустите целевое приложение с переменной среды DOTNET_DiagnosticPorts , установленной на значение в выходных данных dotnet-trace .

     экспорт DOTNET_DiagnosticPorts = / home / user / myport.sock
   ./my-dotnet-app arg1 arg2


   Это должно позволить dotnet-trace начать трассировку my-dotnet-app :

     Ожидание подключения на myport. sock
   Запустите приложение со следующей переменной среды: DOTNET_DiagnosticPorts = myport.sock
   Запуск встречной сессии. Нажмите Q, чтобы выйти.


   Важно

   Запуск вашего приложения с dotnet run может быть проблематичным, потому что интерфейс командной строки dotnet может порождать множество дочерних процессов, которые не являются вашим приложением, и они могут подключаться к dotnet-trace до вашего приложения, оставляя ваше приложение для приостановки во время выполнения.Рекомендуется напрямую использовать автономную версию приложения или использовать dotnet exec для запуска приложения.

Просмотр трассировки, полученной из dotnet-trace

В Windows файлы .nettrace можно просматривать в PerfView для анализа: для трассировок, собранных на других платформах, файл трассировки можно переместить на компьютер Windows для просмотра в PerfView.

В Linux трассировку можно просмотреть, изменив выходной формат dotnet-trace на Speedcope . Формат выходного файла можно изменить с помощью параметра -f | --format — -f speedcope заставит dotnet-trace создать файл speedcope . Вы можете выбрать между nettrace (опция по умолчанию) и Speedcope . Speedscope Файлы можно открыть по адресу https://www.speedscope.app.

Примечание

Среда выполнения .NET Core генерирует трассировки в формате nettrace . Трассы преобразуются в скоростной осциллограф (если указан) после завершения трассировки.Поскольку некоторые преобразования могут привести к потере данных, исходный файл nettrace сохраняется рядом с преобразованным файлом.

Используйте dotnet-trace для сбора значений счетчиков за определенный период времени

dotnet-trace банка:

• Используйте EventCounter для базового мониторинга работоспособности в средах, чувствительных к производительности. Например, в производстве.
• Собирайте следы, чтобы их не нужно было просматривать в реальном времени.

Например, чтобы собрать значения счетчиков производительности во время выполнения, используйте следующую команду:

  dotnet-trace collect --process-id  --providers System.Время выполнения: 0: 1: EventCounterIntervalSec = 1


Предыдущая команда указывает счетчикам времени выполнения сообщать раз в секунду для облегченного мониторинга работоспособности. Замена EventCounterIntervalSec = 1 на более высокое значение (например, 60) позволяет собирать меньшую трассировку с меньшей степенью детализации данных счетчика.

Следующая команда уменьшает накладные расходы и размер трассировки больше, чем предыдущая:

  dotnet-trace collect --process-id  --providers System.Время выполнения: 0: 1: EventCounterIntervalSec = 1, Microsoft-Windows-DotNET Время выполнения: 0: 1, Microsoft-DotNETCore-SampleProfiler: 0: 1


Предыдущая команда отключает события времени выполнения и профилировщик управляемого стека.

Используйте файл .rsp, чтобы не вводить длинные команды

Вы можете запустить dotnet-trace с файлом .rsp , который содержит передаваемые аргументы. Это может быть полезно при включении поставщиков, которые ожидают длинных аргументов, или при использовании среды оболочки, которая удаляет символы.

Например, следующий поставщик может быть неудобным для ввода каждый раз, когда вы хотите отслеживать:

  dotnet-trace collect --providers Microsoft-Diagnostics-DiagnosticSource: 0x3: 5: FilterAndPayloadSpecs = "SqlClientDiagnosticListener/System.Data.SqlClient.WriteCommandBefore@Activity1Start: -Command; Command.CommandText; ; Command.CommandTimeout; Command.CommandType; Command.Connection.ConnectionString; Command.Connection.Database; Команда.Connection.DataSource; Command.Connection.PacketSize \ r \ nSqlClientDiagnosticListener/System.Data.SqlClient.WriteCommandAfter@Activity1Stop: \ r \ nMicrosoft.EntityFrameworkCore/Microsoft. EntityFrameworkCore.Database.Command.Command.Command ConnectionId; IsAsync; Command.Connection.ClientConnectionId; Command.Connection.ServerVersion; Command.CommandTimeout; Command.CommandType; Command.Connection.ConnectionString; Command.Connection.Database; Command.Connection.DataSource; Command.Connection.PacketSize \ r \ nMicrosoft.EntityFrameworkCore/Microsoft.EntityFrameworkCore.Database.Command.CommandExecuted@Activity2Stop: ", OtherProvider, AnotherProvider


Кроме того, предыдущий пример содержит " как часть аргумента. Поскольку кавычки не обрабатываются одинаково каждой оболочкой, вы можете столкнуться с различными проблемами при использовании разных оболочек. Например, команда для ввода в zsh отличается команде в cmd .

Вместо того, чтобы вводить это каждый раз, вы можете сохранить следующий текст в файл с именем myprofile.rsp .

  --провайдеры
Microsoft-Diagnostics-DiagnosticSource: 0x3: 5: FilterAndPayloadSpecs = "SqlClientDiagnosticListener/System. Data.SqlClient.WriteCommandBefore@Activity1Start: -Command; Command.CommandText; ConnectionId; Operation; Command.Connection.ServermandTime Command; Command.Connection.ConnectionString; Command.Connection.Database; Command.Connection.DataSource; Command.Connection.PacketSize \ r \ nSqlClientDiagnosticListener / System.Data.SqlClient.WriteCommandAfter @ Activity1Stop: \ r \ nMicrosoft.EntityFrameworkCore/Microsoft.EntityFrameworkCore.Database.Command.CommandExecuting@Activity2Start: -Command; Command.CommandText; ConnectionId; IsAsync; Command.Connection.ClientConnectionId; Command.CommandType; Command.Connection.ConnectionString; Command.Connection.Database; Command.Connection.DataSource; Command.Connection.PacketSize \ r \ nMicrosoft.EntityFrameworkCore / Microsoft.EntityFrameworkCore.Database.Command.CommandExecuted@Activity2Stop: ", OtherProvider, AnotherProvider


После того, как вы сохранили myprofile.rsp , вы можете запустить dotnet-trace с этой конфигурацией, используя следующую команду:

  dotnet-trace @ myprofile. rsp


См. Также

Общие сведения о шести профилях PowerShell

Доктор Скрипто

Резюме : Разработчик сценариев Microsoft, Эд Уилсон, обсуждает шесть различных профилей Windows PowerShell и когда их использовать.

Привет, сценарист! Чувак, я читал несколько постов в твоем лучшем блоге; и прежде всего, я хочу сказать, что я думаю, что вы молодцы. Теперь вопрос: у меня нет профиля Windows PowerShell. Я имею в виду, что понимаю, но не совсем. Вот часть моей проблемы. Я помещаю некоторые вещи в профиль, а потом возвращаюсь, а их там нет. Мол, что с этим делать? Я надеюсь, что вы можете мне помочь. Кстати, я очень жду встречи с вами и Scripting Wife на TechEd 2012 в Орландо.Вы меня узнаете, потому что я вроде как выгляжу как Уркель, и я всегда ношу клетчатые рубашки (но я не ношу подтяжки).

—BB

Привет BB,

Разработчик сценариев Microsoft, Эд Уилсон, здесь. Прошлая неделя была просто отличной. Однажды вечером мы с Женой-сценаристом ужинали с Ричем из группы пользователей Windows PowerShell в Нью-Йорке (он также является модератором форума Scripting Guys и автором нескольких гостевых блогов). Рич был достаточно любезен, чтобы принести мне зеленого чая Gunpower, и я пью его прямо сейчас.Это замечательно, если в кастрюлю добавить половину чайной ложки органической лаванды. У нас также был подкаст PowerScripting с двумя победителями Scripting Games 2012 года и Джеффри Сновером. Этот разговор был интересным и информативным. Мне также нравится разговаривать с Джеффри, и я с нетерпением жду возможности присутствовать хотя бы на одной из его сессий на Microsoft TechEd 2012.

BB, можно не сомневаться, что вы немного запутались с профилями Windows PowerShell. На самом деле существует шесть разных профилей. Консоль Windows PowerShell и интегрированная среда сценариев Windows PowerShell имеют свои собственные профили.Кроме того, есть профили для текущего пользователя и профили для всех пользователей. В следующей таблице перечислены шесть профилей и их расположение.

Описание	Путь
Текущий пользователь, текущий хост — консоль	$ Домашняя страница \ [Мои] Документы \ WindowsPowerShell \ Profile.ps1
Текущий пользователь, все хосты	$ На главную \ [Мои] Документы \ Профиль.ps1
Все пользователи, текущий хост — консоль	$ PsHome \ Microsoft.PowerShell_profile.ps1
Все пользователи, все хосты	$ PsHome \ Profile.ps1
Текущий пользователь, текущий хост — ISE	$ Главная \ [Мои] Документы \ WindowsPowerShell \ Microsoft. P ​​owerShellISE_profile.ps1
Все пользователи, текущий хост — ISE	$ PsHome \ Microsoft.PowerShellISE_profile.ps1

Общие сведения о шести профилях Windows PowerShell

Первое, что нужно сделать, чтобы понять шесть профилей Windows PowerShell, — это помнить, что они перемещаются. Они меняются (вроде как лестницы в Хогвартсе). Пока вы понимаете, что это движущаяся цель, с вами все будет в порядке. В большинстве случаев, говоря о профиле Windows PowerShell, люди имеют в виду текущего пользователя , текущий профиль хоста .Фактически, если никто не квалифицирует профиль Windows PowerShell с его связанной областью или описанием, можно с уверенностью предположить, что речь идет о текущем профиле C urrent User, Current Host .

Примечание Профиль Windows PowerShell (любой из шести) — это просто сценарий Windows PowerShell. У него особое имя, и он находится в особом месте, но это просто сценарий. В этом плане он похож на старомодный autoexec.bat командный файл. Поскольку профиль Windows PowerShell представляет собой сценарий Windows PowerShell, необходимо включить политику выполнения сценария перед настройкой и использованием профиля Windows PowerShell. Для получения информации о политике выполнения сценария обратитесь к этому сборнику Hey, Scripting Guy! Блоги.

Проверка переменной $ profile

Когда вы запрашиваете автоматическую переменную $ profile , она возвращает путь к текущему пользователю C , текущему профилю хоста .В этом есть смысл, и это отличный способ легко получить доступ к пути к профилю. Следующий сценарий иллюстрирует эту технику из консоли Windows PowerShell.

PS C: \> $ profile

C: \ Users \ ed.IAMMRED \ Documents \ WindowsPowerShell \ Microsoft.PowerShell_profile.ps1

Внутри Windows PowerShell ISE, когда я запрашиваю автоматическую переменную $ profile , я получаю результат, показанный здесь.

PS C: \ Users \ ed.IAMMRED> $ profile

C: \ Users \ ed.IAMMRED \ Documents \ WindowsPowerShell \ Microsoft.PowerShell ISE _profile.ps1

Чтобы сэкономить немного времени на анализе…

Разница между консолью Windows PowerShell C urrent User, Current Host profile path и Windows PowerShell ISE C urrent User, Current Host , путь к профилю состоит из трех букв: ISE.

BB, эти три буквы, вероятно, вызывают у вас проблемы. Скорее всего, вы настраиваете что-то в своем профиле консоли Windows PowerShell, и это недоступно в среде Windows PowerShell ISE.

Распутывая профили

Вы можете передать переменную $ profile по конвейеру командлету Get-Member и просмотреть дополнительные свойства, существующие в переменной $ profile . Этот метод показан здесь.

PS C: \> $ PROFILE | Get-Member -MemberType noteproperty | выберите название

Имя

—-

AllUsersAllHosts

AllUsersCurrentHost

CurrentUserAllHosts

CurrentUserCurrentHost

Если вы обращаетесь к переменной $ profile из консоли Windows PowerShell, свойства заметок AllUsersCurrentHost и CurrentUserCurrentHost относятся к консоли Windows PowerShell. Если вы обращаетесь к переменной $ profile из Windows PowerShell ISE, свойства заметок AllUsersCurrentHost и CurrentUserCurrentHost относятся к профилям Windows PowerShell ISE.

Использование переменной $ profile для ссылки на более чем текущий хост

Когда вы ссылаетесь на переменную $ profile , по умолчанию она ссылается на текущий профиль C urrent User, Current Host . Если передать переменную по конвейеру командлету Format-List , она по-прежнему будет относиться к текущему пользователю C , текущему профилю хоста .Этот метод показан здесь.

PS C: \> $ PROFILE | Список форматов *

C: \ Users \ ed.IAMMRED \ Documents \ WindowsPowerShell \ Microsoft.PowerShell_profile.ps1

Это приводит к некоторой путанице, особенно потому, что командлет Get-Member обнаруживает наличие нескольких профилей и нескольких свойств заметок. Чтобы увидеть все профили для текущего хоста, используйте параметр force . Он раскрывает скрытые свойства. Здесь показана команда, иллюстрирующая эту технику.

$ ПРОФИЛЬ | Список форматов * -Force

Команда и связанные с ней выходные данные показаны на следующем изображении.

Можно получить прямой доступ к каждому из этих конкретных свойств, как и к любому другому свойству, — через точечную нотацию. Этот метод показан здесь.

$ PROFILE.CurrentUserAllHosts

Путь к каждому из четырех профилей для консоли Windows PowerShell показан на следующем изображении.

Определить, существует ли конкретный профиль

Чтобы определить, существует ли конкретный профиль, используйте командлет Test-Path и соответствующий вариант переменной $ profile . Например, чтобы определить, существует ли текущий пользователь C , текущий хост , вы можете использовать переменную $ profile без модификатора или использовать свойство заметки Cu rrentUserCurrentHost . Следующий пример иллюстрирует оба из них.

PS C: \> тестовый путь $ PROFILE

Правда

PS C: \> тестовый путь $ PROFILE.CurrentUserCurrentHost

Правда

PS C: \>

Таким же образом три других профиля, которые применяются к текущему узлу (в этом примере я использую консоль Windows PowerShell), определяются как несуществующие. Это показано в следующем коде.

PS C: \> тестовый путь $ PROFILE.AllUsersAllHosts

Ложь

PS C: \> test-path $ PROFILE.ВсеПользователиCurrentHost

Ложь

PS C: \> тестовый путь $ PROFILE.CurrentUserAllHosts

Ложь

PS C: \>

Создание нового профиля

Чтобы создать новый профиль для текущего пользователя на всех хостах, использует свойство Cu rrentUserAllHosts автоматической переменной $ profile и командлет New-Item . Этот метод показан здесь.

PS C: \> новый элемент $ PROFILE. CurrentUserAllHosts -ItemType файл -Force

Каталог

: C: \ Users \ ed.IAMMRED \ Documents \ WindowsPowerShell

Режим LastWriteTime Длина Имя

—- ————- ———-

-a— 17.05.2012 14:59 0 profile.ps1

Чтобы открыть профиль для редактирования, используйте псевдоним ise , как показано здесь.

ise $ PROFILE.CurrentUserAllHosts

Когда вы закончите редактирование профиля, сохраните его, закройте консоль Windows PowerShell, снова откройте консоль Windows PowerShell и проверьте, правильно ли работают ваши изменения.

BB, вот и все, что нужно для использования переменной $ profile для обнаружения различных профилей Windows PowerShell. Неделя профиля Windows PowerShell продолжится завтра, когда я расскажу о редактировании и тестировании профиля Windows PowerShell.

Я приглашаю вас подписаться на меня в Twitter и Facebook. Если у вас есть какие-либо вопросы, отправьте мне письмо по адресу scripter@microsoft. com или разместите свои вопросы на официальном форуме Scripting Guys. Увидимся завтра. А пока мир.

Эд Уилсон, специалист по сценариям Microsoft

Доктор Скрипто

Скриптер, PowerShell, vbScript, BAT, CMD

Подписаться

Преимущества бестраншейного ремонта труб

| Nuflow

Для многих людей технология бестраншейного ремонта труб означала разницу между управляемым и доступным ремонтом собственности и дорогостоящим, инвазивным нарушением нормальной работы и образа жизни.

Но также многие в сообществе не понимают, как работает бестраншейная технология и как они могут извлечь из нее пользу.

В этой статье рассказывается о бестраншейной технологии и приводятся некоторые примеры различных стратегий бестраншейного ремонта труб, доступных сегодня на рынке. Также будут обсуждаться многие преимущества бестраншейной реабилитации и ремонта сломанных или обрушившихся труб.

Технология бестраншейного ремонта труб

Проще говоря, бестраншейная технология означает любую технологию, используемую для выполнения монтажа или ремонта подземных (подповерхностных) коммуникаций (труб, кабелей и т. Д.).) без необходимости рыть открытую траншею. Обычно открытых траншей:

• требует значительного человеческого труда или среднего тяжелого оборудования
• создавать проблемы для здоровья и безопасности на рабочем месте (обрушение, падение людей / детей в окопы и т. Д.)
• очень разрушительны для ближайшего окружения
• означает, что все, что находится на поверхности (строения, дорожки, сады и т. Д.), Должно быть разрушено (снесено), а затем восстановлено.

А все это означает проведение аварийных работ, ненужный ущерб прилегающим территориям и значительные дополнительные расходы.

Многие сантехники в середине и конце 1900-х годов видели на горизонте идеальный шторм. Для обслуживания растущего населения по всему миру прокладывались обширные сети трубопроводов. В то же время над этими трубами и вокруг них строились все более плотные городские поселения. Было ясно, что в конечном итоге, когда эти трубы потребуют ремонта или замены, традиционные методы водопровода уже не справятся.

В результате были предприняты усилия по разработке новых технологий, которые позволили бы городам продолжать работу, даже когда трубы выходили из строя.За последние 30 лет эти разработки были в основном сосредоточены на бестраншейных методах ремонта труб, когда трубы можно ремонтировать без необходимости что-либо копать.

Похоже на волшебство? Многие согласны, но это волшебная формула, подтвержденная наукой, которая снова и снова доказывает свою эффективность.

Растущая отрасль бестраншейного ремонта труб

По данным Engineers Australia, бестраншейный ремонт трубопроводов — это быстрорастущая отрасль, предлагающая методы восстановления городской инфраструктуры с минимальными выемками грунта. Индустрия бестраншейной реабилитации ежегодно росла в течение последнего десятилетия.

Таким образом, когда в жилых или коммерческих помещениях возникают проблемы с канализационной или дренажной системой, в первую очередь необходимо учитывать, будет ли бестраншейный ремонт трубы работать лучше, чем земляные работы.

Когда отрасль только зарождалась, некоторые операторы-мошенники обещали миру и сделали очень мало. Были проблемы из-за неправильного прилегания футеровок к трубам, отслаивания и слабых мест в замене футеровки.Но теперь, когда этих ковбоев давно нет, сегодня работают профессиональные компании с солидной репутацией, передовыми программами обучения и обучения, а также местные австралийские штаб-квартиры, которые предлагают обширные гарантии и отличные результаты.

Варианты бестраншейного ремонта труб

Варианты бестраншейного ремонта труб, наиболее часто используемые в сантехнических проектах:

1. Перекладка. Здесь ремонтируют поврежденную трубу, заменяя ее изнутри. Новая, более прочная труба создается внутри (или вставляется в) поврежденную трубу прямо в том месте, где она находится в земле — без необходимости копать. Доступны различные стратегии замены облицовки (см. Ниже), из которых наиболее распространена процедура CIPP.
2. Разрыв трубы. Это в основном включает в себя разрушение старой поврежденной трубы и оставление остатков на месте. Затем в полость, оставшуюся после разбитой трубы, вставляется совершенно новая труба.
3. Набивка труб. При трамбовке труб новая труба вбивается в землю рядом с поврежденной трубой.Старая труба отключается, и новая труба берет на себя оказание услуг.

Когда дело доходит до замены футеровки трубы, существует четыре различных стратегии ремонта.

Это:

• Отвержденная на месте (CIPP) перебазировка , где синтетические футеровки пропитаны композитами на основе композитных смол и вставлены в поврежденную трубу
• Футеровка , где новая труба меньшего размера «проскальзывает» внутрь старой поврежденной трубы
• Сгибать и формировать перебазировку , где футеровка складывается, вставляется в трубу, а затем тепло используется для ее повторного формования с целью прилегания к внутренней части стенки старой трубы
• Спирально-навитая футеровка , где длинные непрерывные отрезки трубы механически наматываются на место (обычно для больших отрезков муниципального трубопровода).

Замена футеровки методом CIPP на сегодняшний день является наиболее распространенным методом, используемым в водопроводных сетях в Австралии, и, опять же, есть несколько вариантов выбора, какой метод установки лучше всего подойдет для каждой конкретной ситуации. Два наиболее распространенных:

• Метод вытягивания на место (использование тросов для натягивания индивидуализированной футеровки на место, чтобы она располагалась точно там, где расположены поврежденные участки трубы)
• Метод инверсии (для длинных непрерывных отрезков трубы без изгибов, стыков, переходов по диаметру и стыков).

Большинство проектов по ремонту сантехники в жилых домах и небольших коммерческих помещениях лучше всего подходят для метода замены футеровки методом вытягивания на месте CIPP из-за его гибкости, меньшей занимаемой площади, более низкой стоимости и быстрого и легкого выполнения.

Подробнее о различных доступных бестраншейных вариантах, преимуществах и недостатках каждой стратегии, а также о том, какой из них может быть лучше всего, см. В нашем подробном объяснении здесь.

Преимущества бестраншейного ремонта труб

Когда туалеты забиты или стоки на кухне отказываются очищаться, мысль о невозможности пользоваться этими жизненно важными услугами во время ремонта часто может быть столь же пугающей, как и опасения по поводу того, сколько будет стоить этот ремонт.

Хотя стоимость материалов для большинства работ по замене футеровки выше, чем стоимость материалов при замене труб (выемка грунта), затраты на рабочую силу значительно ниже, чем при традиционных методах выемки с заменой. Другим большим преимуществом является то, что при бестраншейном ремонте труб отсутствуют скрытые расходы на такие вещи, как резка бетона, удаление полов или плитки, разрушение стен или садов, восстановление всего после завершения работы или непредвиденные расходы, которые могут возникнуть в результате раскопок земли.

Помимо экономии средств, есть такие преимущества, как:

• Незначительное время простоя (большинство работ выполняется за день)
• минимальное нарушение деловой активности, операций или услуг
• защита отношений с клиентами и доходов бизнеса
• долговечность ремонта (обычно с гарантией до 50 лет)
• Прочность ремонта (замена футеровки CIPP на месте является структурным ремонтом и может быть адаптирована для всех ситуаций, включая мосты, водопропускные трубы, люки и под железнодорожными путями)
• Технология без стыков, означающая гораздо меньшую вероятность вторжения из корней деревьев и будущих поломок
• Нет дестабилизации близлежащей инфраструктуры
• снижает риск повреждения других близлежащих служб (например, электричества, телекоммуникационных кабелей и т. Д.))
• меньше проблем с WHS (закрытие дорог, управление движением, земляные работы, снос или ремонт или восстановление инфраструктуры)
• снижается риск для клиентов и населения
• нет химических остатков / опасных материалов
• нет рисков, связанных с тяжелой техникой
Заказчики
• обычно сообщают, что они улучшили расход и давление в своих трубах (из-за улучшения состояния поверхности труб)
• снижение воздействия на чувствительные природные виды (насекомые, флора, фауна)
• снижение шума и загрязнения воздуха
• меньше выбросов углерода при замене футеровки материалами и процессами

РЕМОНТ БЕСПЕРЕХОДНЫХ ТРУБ: ПУТЬ БУДУЩЕГО

По мере развития технологий и роста индустрии бестраншейного ремонта труб очевидно, что методы былых дней будут становиться все менее и менее привлекательными, особенно для молодых домовладельцев, которые более восприимчивы к новым технологиям.

Nuflow — это полностью австралийская компания, имеющая собственные научно-исследовательские, опытно-конструкторские и производственные мощности в Квинсленде. Это означает, что вы можете работать с одной компанией по всем аспектам вашего проекта по замене прокладки трубопровода.

Для получения дополнительной информации о преимуществах сотрудничества с местной, уважаемой и надежной компанией по замене облицовки, которая гарантирует их работу до 50 лет, свяжитесь с ними по адресу nuflow.net

Высота трубы Изменения и влияние на потерю давления

Поскольку жидкость течет через систему трубопроводов, где трубы поднимаются и опускаются, изменяя высоту, давление в определенной точке трубы также зависит от произошедших изменений высоты жидкости.

Например, рассмотрим одиночную вертикальную трубу, по которой жидкость течет вверх, набирая высоту над уровнем моря. Вес текучей среды, действующей «поверх» текучей среды в какой-либо точке трубы, уменьшается, поскольку мы рассматриваем точки выше по трубе, поскольку над ней находится меньше текучей среды. Следовательно, по мере подъема жидкости в трубе происходит потеря давления.

И наоборот, внизу вертикальной трубы полный вес жидкости в трубе «толкает» вниз в этой точке, и из-за этого давление в этой точке увеличивается (по сравнению с давлением на жидкость в точке верх трубы).Следовательно, по мере падения жидкости в трубе увеличивается давление.

Поток при многократном изменении отметки

Как описано выше, давление на текучую среду в точке участка трубопровода изменяется с увеличением высоты текучей среды. По мере подъема жидкости происходит потеря давления, а при ее падении происходит эквивалентное увеличение давления (при таком же изменении высоты). Поэтому нам нужно учитывать только чистое изменение высоты флюида между начальной и конечной точкой потока, чтобы рассчитать потерю / усиление давления из-за изменения высоты.

Если жидкость входит в участок трубы, который имеет начальную высоту, скажем, 2 м (относительно некоторой нулевой точки), а затем течет через систему труб, многократно поднимаясь и опускаясь, прежде чем, наконец, выйдет на высоте, скажем, 5 м, то чистая изменение высоты составляет 3 м (5 м — 2 м), и результатом будет потеря давления из-за изменения высоты напора жидкости на 3 м (который может быть преобразован в единицы бар или фунт / кв. дюйм, если требуется).

Конечно, также будут потери давления из-за трения трубы, и на приведенной выше диаграмме насосу потребуется создать достаточный дополнительный напор (давление) жидкости, чтобы преодолеть как потерю давления из-за изменения высоты, так и потерю давления из-за трение в трубе.

Линия оценки энергии

Линия уровня энергии, также называемая линией энергии (EL), представляет собой график уравнения Бернулли или сумму трех членов в уравнении работы-энергии. EL равен сумме скоростного напора жидкости, давления и подъемного напора.

EL = (V² / 2g) + (p / γ) + h

где
В = скорость
г = ускорение свободного падения
p = статическое давление (относительно движущейся жидкости)
γ = удельный вес
h = высота над уровнем моря

Трубка Пито может быть вставлена ​​в трубу так, что жидкость первоначально течет в конец трубки, пока высота жидкости в трубке не уравновесит поступающую энергию, в этот момент поток в трубку прекращается и скорость жидкости на самом конце трубки Пито становится равным нулю.Давление и скоростной напор текучей среды фактически преобразуются в эквивалентный напор текучей среды по высоте (т.е. текучая среда поднимется до отметки EL для этой конкретной точки потока).

Гидравлический конвейер

Гидравлический уклон (HGL) представляет собой сумму напора и напора. Эта сумма известна как пьезометрическая головка, и ее можно измерить, вставив трубку пьезометра в трубу так, чтобы она была заподлицо с краем трубы.

HGL = (p / γ) + h

где
p = статическое давление (относительно движущейся жидкости)
γ = удельный вес
h = высота над уровнем моря

Схема гидравлической линии сортировки и линии оценки энергии

HGL и EL потока в трубе можно проиллюстрировать на диаграмме, при этом труба нарисована под углом, а соответствующие высоты, напоры давления и скорости нанесены на вертикальной оси на каждом конце трубы.Полученные в результате линии HGL и EL можно затем провести между конкретными точками на каждой вертикальной оси, чтобы обеспечить хорошую визуализацию того, как они меняются для потока жидкости в разных точках вдоль трубы.

Рекомендации по проектированию всасывающего трубопровода насоса

Основная причина многих проблем и отказов насосов кроется в плохой конструкции трубопровода до и на стороне всасывания. Общие проблемы, которых следует избегать:

• Недостаточное давление жидкости, ведущее к кавитации внутри насоса.

• Узкие трубы и сужения, вызывающие потери от шума, турбулентности и трения.

• Унос воздуха или пара, вызывающий шум, трение и снижение производительности.

• Взвешенные твердые частицы, вызывающие повышенную эрозию.

• Некачественный монтаж трубопроводов и других компонентов.

Кавитация

Точка кипения жидкости соответствует температуре, при которой давление ее пара совпадает с давлением окружающей среды.Если, например, вода подвергнется значительному падению давления при комнатной температуре, она закипит.

В любой насосной системе существует сложный профиль давления. Это происходит из-за многих свойств системы: производительности, напора, потерь на трение как внутри насоса, так и в системе в целом. Например, в центробежном насосе давление на крыльчатке сильно падает, а давление снова увеличивается в пределах его лопастей (см. Диаграмму). В поршневом насосе прямого вытеснения давление жидкости падает, когда она всасывается, по существу, из состояния покоя в цилиндр.Когда жидкость вытесняется, давление жидкости снова увеличивается.

Если давление жидкости в любой точке насоса ниже, чем давление пара, она буквально закипит, образуя пузырьки пара внутри насоса. Образование пузырьков приводит к снижению производительности и увеличению вибрации и шума, но большая опасность возникает, когда пузырьки попадают в секцию насоса с более высоким давлением. Пар конденсируется, и пузыри взрываются, выделяя локально огромное количество энергии. Это может привести к серьезным повреждениям и вызвать серьезную эрозию компонентов насоса.

Чтобы избежать кавитации, вам необходимо подобрать насос в соответствии с жидкостью, системой и областью применения. Это сложная область, и вам рекомендуется обсудить ваше применение с поставщиком насоса.

Общие сведения о NPSH

Чтобы избежать кавитации, давление жидкости должно поддерживаться выше давления пара во всех точках, когда она проходит через насос. Производители указывают свойство, называемое «Требуемый чистый положительный напор на всасывании» или NPSH-R — это минимальное рекомендуемое давление жидкости на входе, выраженное в метрах.Документация, поставляемая с помпой, может содержать диаграммы, показывающие, как NPSH-R изменяется в зависимости от расхода.

Фактически, NPSH-R определяется как давление на стороне всасывания, при котором кавитация снижает давление нагнетания на 3%. Таким образом, при проектировании трубопроводов на стороне всасывания для вашей системы вы должны убедиться, что они превышают номинальное значение NPSH-R производителя для рабочих условий. Рассчитанное вами значение называется доступным NPSH (NPSH-A).

Помните, что номинальное значение NPSH-R, указанное производителем, является минимальным рекомендуемым давлением напора на входе: насос уже испытывает кавитацию при таком давлении.Следовательно, важно предусмотреть запас прочности от 0,5 до 1 м, чтобы учесть этот и другие факторы, такие как:

• Рабочая среда насоса — постоянна ли температура?

• Перемены погоды (перепады температуры и атмосферного давления).

• Любое увеличение потерь на трение, которое может происходить время от времени или постепенно в течение срока службы системы.

Турбулентность и трение

Насосы, и особенно центробежные насосы, работают наиболее эффективно, когда жидкость подается без скачков, плавным, ламинарным потоком.Любая форма турбулентности снижает эффективность и увеличивает износ подшипников, уплотнений и других компонентов насоса.

Прямой трубопровод, подсоединяемый к насосу, должен иметь длину не менее 5 диаметров трубы. Никогда не подключайте колено, редуктор, клапан или сетчатый фильтр к этому последнему участку трубопровода. Если вы подсоединяете колено непосредственно к фланцу насоса, жидкость эффективно центрифугируется по направлению к внешнему изгибу колена, а не в центр (проушину) рабочего колеса.Это создает нагрузку на подшипники и уплотнения насоса, что часто приводит к износу и преждевременному выходу из строя.

Иногда просто невозможно предусмотреть достаточное расстояние отстоя в трубопроводе перед насосом. В этих случаях используйте проточный кондиционер или выпрямитель.

Стандартной практикой является использование трубопроводов со стороны всасывания на один или два размера больше, чем входное отверстие насоса — ни в коем случае нельзя использовать трубопровод, размер которого меньше входного сопла насоса.

Маленькие трубы приводят к большим потерям на трение, а это означает, что эксплуатация вашей насосной системы обходится дороже. С другой стороны, трубы большего диаметра более дороги, поэтому вам необходимо взвесить возросшую стоимость с вероятной экономией энергии в результате снижения потерь на трение.

Также имеет смысл свести длину трубопроводов к минимуму, разместив насос как можно ближе к источнику жидкости.

Трубопровод большего размера означает, что вам понадобится редуктор перед входом в насос.Редуктор представляет собой сужение и требует тщательного проектирования, чтобы избежать как турбулентности, так и образования карманов, в которых может скапливаться воздух или пар. Лучшее решение — использование эксцентрикового редуктора, ориентированного так, чтобы исключить возможность образования воздушных карманов.

Как правило, скорость всасывающего трубопровода должна быть ниже 2 м / с. При более высоких скоростях большее трение вызывает шум, более высокие затраты на энергию и усиление эрозии, особенно если жидкость содержит взвешенные твердые частицы. Если ваша система содержит узкие трубы или другие сужения, имейте в виду, что скорость трубы в этих точках будет намного выше.

Унос воздуха или пара

Лучше не допускать попадания воздуха или пара в трубопровод. Вовлеченные газы приводят к снижению производительности насоса, увеличению шума, вибрации и износу компонентов. Поэтому важно правильно разместить подающую трубу в резервуаре или емкости. Он должен быть полностью погружен в воду. Если он находится слишком близко к поверхности жидкости, всасывание создает вихрь, втягивающий воздух (или другие пары) в жидкость и через систему откачки.В подающей трубе также не должно быть никаких других труб, мешалок или лопастей мешалки — всего, что может привести к попаданию воздуха в жидкость. В неглубоких резервуарах или прудах может быть целесообразно использовать перегородку для защиты питающей трубы от попадания воздуха.

Взвешенные вещества

Вы также должны убедиться, что подающая труба не находится слишком близко ко дну резервуара или пруда. Если это так, то вместо воздуха или пара в систему всасывания могут попасть твердые частицы или шлам! В любом случае жидкость может содержать взвешенные твердые частицы.

Некоторые поршневые насосы могут работать со смешанной фазой без каких-либо повреждений или серьезных потерь в производительности. Центробежные насосы не так прочны и должны быть защищены от твердых частиц. В этой ситуации вам потребуется установить фильтр или сетчатый фильтр. Фильтры могут создавать большой перепад давления и нести ответственность за кавитацию и потери на трение. Сетка фильтра должна иметь как минимум в три раза большую площадь поперечного сечения трубы. Используйте дифференциальный манометр поперек экрана, чтобы следить за любым повышенным падением давления, прежде чем возникнут проблемы с засорением.Это также поможет в точной оценке NPSH-A.

Установка

Очевидно, что насосы должны быть надежно размещены, как и трубопроводы. Не используйте одно для поддержки другого. Все остальные компоненты должны быть так же надежно расположены и не создавать напряжения или деформации в других частях системы. Убедитесь, что труба, соединяющая входной фланец насоса, точно совмещена с ним. Если вам необходимо установить обратные клапаны или клапаны регулирования потока, установите их на напорной стороне насоса, а не на всасывающем трубопроводе.

Сводка

Проблемы с трубопроводом на стороне всасывания часто имеют разрушительные последствия для системного насоса, и их можно избежать, следуя этим рекомендациям:

• Убедитесь, что условия не способствуют кавитации, особенно если вы используете центробежный насос. Это требует тщательного выбора насоса, его расположения и напора.

• Расположите подающую трубу, чтобы свести к минимуму унос воздуха / пара и твердых частиц.

• Минимизируйте трение и турбулентность, выбирая подходящие трубы и компоненты:

• Используйте трубы, диаметр которых вдвое больше диаметра фланца на стороне всасывания насоса.

• Убедитесь, что трубопроводная система выровнена с фланцем насоса и прямая, как минимум на 5 диаметрах трубы.

• Используйте эксцентриковый переходник, ориентированный для устранения воздушных карманов.

• Поддерживайте скорость в трубе ниже 2 м / с.

Пошаговое руководство

Control — Руководство и советы по выполнению основных миссий • Eurogamer.net

Наше пошаговое руководство по Control на PS4, Xbox One и ПК.

Control — новейший сверхъестественный триллер для PS5, PS4, Xbox Series X, Series S, Xbox One, Nintendo Switch и ПК.

Вы присоединяетесь к Джесси Фаден, когда она входит в таинственно зловещее Федеральное бюро контроля в поисках своего младшего брата Дилана.Бюро, однако, подвергается атаке со стороны силы, известной как Шипение, мотивы которой неизвестны.

Джесси становится директором — руководителем Федерального бюро контроля. Это делает ее единственным человеком, который может остановить шипение, и ей даже не платят.

Наше пошаговое руководство Control скоро предоставит пошаговое руководство по основным миссиям, а также побочные миссии и другие полезные руководства.

Мы также включили несколько полезных советов и уловок, которые помогут вам в путешествии по Старейшему дому.

На этой странице:

13 способов управления Геймплей подключается к Alan Wake — Control + Alan Wake Пасхальные яйца!

Control Пошаговое руководство

Control разделен на ряд основных миссий.

Каждая миссия перенесет вас в новое место в Старом доме, штаб-квартире Федерального бюро контроля, когда вы попытаетесь остановить Шипение и найти Дилана. Однако и шипение, и множество головоломок попытаются остановить вас.

Руководства, представленные ниже, проведут вас через каждую миссию, объясняя, как решать сложные головоломки и побеждать трудный Шипение.

Мы также включили расположение различных коллекционных предметов, которые вы можете найти во время своих путешествий по Старому дому. Они варьируются от жалоб сотрудников до научных презентаций, каждая из которых дает вам представление о жизни в Бюро.

Имейте в виду, что эти руководства действительно содержат спойлеры.

Control — Введение

Контроль — Неизвестный абонент

Control — Директорское управление

Control — Old Boy’s Club

Контроль — Порог

Контроль — Хранитель моего брата

Контроль — Лицо врага

Control — Финское танго

Control — Polaris

Контроль — Последняя миссия

Control DLC Руководства

Control имеет два расширения DLC — The Foundation и AWE — для тех, кто хочет глубже погрузиться в Старый Дом.

Каждое приключение DLC имеет разные стартовые требования, которым вы должны соответствовать, если хотите исследовать либо Фонд, либо Сектор расследований. Чтобы узнать, каковы эти требования, а также некоторые советы по загрузке расширений Control DLC, ознакомьтесь с нашим руководством ниже:

:: 20 лучших игр для PS4, в которые можно играть прямо сейчас

Расширения DLC построены так же, как и основная сюжетная кампания Control, с набором основных миссий и рядом побочных миссий.В каждом DLC также спрятаны новые предметы коллекционирования, и мы включили их расположение, чтобы помочь вам завершить набор.

Ниже вы можете найти пошаговое руководство для DLC The Foundation, которое проведет вас через каждую из его основных миссий. Однако будьте осторожны, эти руководства действительно содержат спойлеры для DLC The Foundation, поэтому читайте на свой страх и риск.

The Foundation DLC — The Foundation

The Foundation DLC — Гвоздь

The Foundation DLC — Пирамида

Ниже вы можете найти наше пошаговое руководство для AWE DLC, которое проведет вас через каждую из основных миссий.Помните, что все эти руководства содержат спойлеры для AWE DLC, поэтому читайте на свой страх и риск.

AWE DLC — Темное место

AWE DLC — Третья вещь

Eagle Limited AWE Площадь:

Fra Mauro AWE Площадь:

AWE DLC — Это снова происходит

Руководства по дополнительным миссиям управления

Путешествуя по странному миру Старого дома, вы столкнетесь с другими странностями, помимо вашей основной миссии по поиску Дилана.

Это может быть что угодно, от борьбы с мошенническим Объектом Силы до помощи Ахти, совершенно нормального уборщика. Ахти думает, что вы его новый помощник, и он не хочет пропустить свой отпуск, так что вы можете сделать то, что он просит.

Эти руководства действительно содержат спойлеры.

Objects of Powers Дополнительные задания:

Ахти, уборщик Побочные задания:

Начатые миссии в Исполнительном секторе:

Заданий начато в Сектор содержания:

Другие руководства по управлению

Путешествуя по Старейшему дому, вы столкнетесь с целым рядом странностей, помимо Шипения.Если вы хотите выжить, вам нужно убедиться, что вы на вершине своей сверхъестественной игры.

Ниже вы найдете список руководств, которые помогут вам уничтожить Шип и других темных обитателей Старого Дома:

Советы и приемы управления

Вот несколько советов и уловок, которые помогут вам пройти через самый старый дом:

• Не забудьте обновить Джесси! После завершения миссии вам дается определенное количество очков способностей.Вы можете использовать их для улучшения здоровья и различных способностей Джесси. Вы можете сделать это в контрольной точке в Central Executive.
• Всегда оставайтесь в движении в бою. Combat in Control — это быстро, и если вы застрянете в углу, вы очень быстро окажетесь мертвым. По этой причине рекомендуется оставаться в движении, уклоняясь от пуль и бросая стулья во вражеского Шипа.
• Разобрать ненужные моды. Разборка нежелательных личных и оружейных модификаций даст вам небольшое количество исходной энергии.Затем вы можете использовать эту исходную энергию для создания новых форм оружия для вашего служебного оружия, чтобы помочь вам избавиться от шипения.
• Соберите как можно больше предметов коллекционирования. Самый старый дом полон коллекционных предметов, которые вы можете найти. Некоторые из них представляют собой небольшие пасхальные яйца, другие намекают на темные события в прошлом Бюро, а некоторые откроют для вас новые побочные миссии.

• Набор средств защиты платы. Board Countermeasures — это дополнительные небольшие задания, которые вы должны выполнить в битве с Хиссом.Контрмерой может быть что угодно, от получения определенного количества выстрелов в голову или убийства определенного врага. Завершение контрмер вознаградит вас рядом оружия и личных модов.
• Найдите новые объекты силы. Объекты Сил — это то, что наделяет Джесси ее сверхъестественными способностями. Вы найдете некоторые объекты силы, такие как дискета, как часть основной сюжетной линии, в то время как другие спрятаны в побочных миссиях.
