Как устроена молниезащита ветрогенераторов (ветряков)?

Введение

Молниезащита ветряной электростанции является неотъемлемой частью, потребность в которой определяется из рисков, если речь идёт о безопасности обслуживающего персонала. Они детально описаны в ГОСТ Р МЭК 62305-2. Если риски находятся в приемлемых для человека рамках, то потребность в молниезащите ветряных электрогенераторов определяется в результате взвешивания экономических затрат. Сравниваются затраты на систему молниезащиты и материальный ущерб от потенциального удара молнии. Размеры ветроустановки определяются ее мощностью. Это может быть установка, которая устанавливается на кровле частного дома имея мощность менее 1 кВт, а может быть огромная установка, высотой до 198 метров, мощностью до 7,5 МВт, что вполне обеспечит электроэнергией небольшой городок. Таким образом обслуживание и способы защиты могут существенно отличаться. Тем не менее, ветроэлектрические установки (ВЭУ) являются высотными конструкциями, которые зачастую подвергаются прямым ударам молнии (рис.

1). Грозовой разряд – это случайное явление, в отличии от рассчитанной вероятности на основе среднегодовых данных. Поэтому рассчитанный риск представляет собой всего лишь вероятностную характеристику, и соответственно, молниезащита ветряка в большинстве случаев обязательна!


Рисунок 1. Вспышка от прямого попадания молнии

В случае отсутствия системы молниезащиты ВЭУ, попадание грозового разряда может повлечь за собой повреждение систем управления, электросистемы, лопастей, а так же других механических деталей (рис.2). Следовательно, при проектировании ВЭУ необходимо тщательно рассмотреть и определить потенциальные риски и особое внимание уделить системе молниезащиты!


Рисунок 2. Последствия попадания прямого удара молнии

1. Внешняя молниезащита

1.1. Требования к внешней системе молниезащиты. Нормативно-технические документы

Молниезащита ветряного электрогенератора выполняется согласно требованиям и рекомендациям, которые определяются такими нормативами, как:

  • ГОСТ Р 54418. 24-2013;
  • СО 153-34.21.122-2003;
  • РД 34.21.122-87

Согласно ГОСТ Р 54418.24-2013, п.6.2 для ветрогенераторов приводится 4 уровня молниезащиты, которые определяются исходя из местности, где планируется разместить ВЭУ, и максимальных параметров грозового разряда (заряд мгновенного удара, пиковый ток, время действия) с учетом уровня по ГОСТ Р МЭК 62305-1, табл.5. Важно отметить, что категория молниезащиты установки при проектировании, и соответственно надежность, могут превышать значение I категории (0,99). Так же, если ВЭУ устанавливается в местности с повышенным количеством восходящих молний, возможно увеличение требований к сечениям систем перехвата молнии. Если в ходе анализа рисков не указаны особые требования для ВЭУ, то все ее элементы должны быть защищены в соответствии с I уровнем молниезащиты. При этом, в ходе анализа рисков может выясниться, что для некоторых ВЭУ или даже ветровых станций, уровень молниезащиты ниже I будет экономически пригодным.

Также могут сложиться обстоятельства, что для разных элементов установки или системы могут устанавливаться разные уровни молниезащиты.

ПРИМЕЧАНИЕ: Согласно ГОСТ Р 54418.24-2013, п.9.2.3, НЕ РЕКОМЕНДУЕТСЯ использование внешней изолированной молниезащиты для ВЭУ!

1.2. Молниеотводы


Рисунок 3. Принципы молниезащиты для лопастей больших ВЭУ

Для защиты лопастей ВЭУ от молнии существует несколько вариантов. Так, для захвата молнии используются алюминиевые или медные проводники, которые могут быть установлены вдоль всей длины лопасти, на её задней кромке, снаружи или внутри нее. Некоторые конструкции (рис.3) имеют молниеулавливатели, которые располагаются на поверхности вокруг лопасти (тип В и Г), и каждый из них присоединяется к проводникам, которые протянуты вдоль ее кромок. Еще одним способом является применение клейких металлических и сегментных лент, однако, как показывает практика, через несколько месяцев они зачастую отклеиваются, поэтому их практически не используют.

Наиболее распространенным решением является использование систем вертикальных молниеотводов, которые располагаются на кончиках лопастей (тип А и Б) и отводят ток к комелю, а для лопастей с тормозами в качестве вертикального молниеотвода используется медный провод вдоль внутреннего лонжерона (тип Б).

Ещё одной из важнейших частей ВЭУ является гондола, конструкция которой обязательно должна быть частью системы молниезащиты. Гондолы из стеклопластика должны иметь вертикальные молниеотводы, выполненные в виде клетки вокруг неё. Эта же сетка может использоваться как экран для защиты от воздействия магнитных и электрических полей извне.

1.3. Токоотводы

Любая молниезащита ветряного генератора, как и любого другого объекта не может обойтись без токоотвода. В больших ВЭУ для отвода тока используется пустая стальная мачта-опора. Её можно назвать клеткой Фарадея, так как электромагнитный экран является практически идеальным, из-за того, что электромагнитное поле практически замкнуто в месте соединения с гондолой. Поэтому во многих случаях внутреннюю часть таких пустотелых мачт можно обозначить уровнем молниезащиты I или II.

В качестве опор также используются железобетонные конструкции, которые применяются в качестве токоотводов. При этом отвод тока молнии должен происходить через две — четыре арматуры, которые должны быть соединены в основании и каждые 20 м по высоте, согласно СО 153-34.21.122-2003, п.3.2.2.3. Если количество арматур меньше требуемого, то дополнительно можно организовать искусственные токоотводы, например из стальной омеднённой или медной проволоки D8 мм.

2. Внутренняя молниезащита

2.1. Требования к внутренней системе молниезащиты. Нормативно-технические документы

Все элементы управления ВЭУ — электрические и электронные, обязаны защищаться от импульсных перенапряжений, потенциально возникающие от:

  • исходящих токов лидера;
  • разрядов молнии, касающихся ветроустановки;
  • непрямых ударов молнии;
  • электромагнитных импульсов, возникающих в результате переходных процессов при коммутациях.

Должны соблюдаться требования и рекомендации следующих нормативных документов:

  • ГОСТ Р 54418.24-2013;
  • ГОСТ Р 51992-2011;
  • ГОСТ Р МЭК 60204-1-2007;
  • ГОСТ Р МЭК 61643-12-2011;
  • ГОСТ Р 52725-2007.

2.2. Подбор устройств защиты от импульсных перенапряжений

УЗИП для ветрогенератора подбираются исходя из технических характеристик электронного/электрического оборудования. Можно выделить основные места установки ограничителей перенапряжения:

  • ротор генератора;
  • преобразователь;
  • щит управления и распределительное устройство;
  • линии связи;
  • сигнальное освещение и датчики;
  • системы измерения и автоматизации.

Согласно ГОСТ Р МЭК 61643-12-2011, п.6.1.4 дополнительную защиту требуется устанавливать в местах, где имеется высокочувствительное электронное оборудование, в местах с электромагнитными полями внутри установки, а так же там, где расстояние от ввода питания до защищаемого оборудования слишком велико (в больших ветровых электростанциях).

Для защиты трансформаторов и высоковольтной системы в целом должны быть предусмотрены высоковольтные УЗИП, которые более известны под названием «грозозащитные разрядники». Потребность данных устройств определяется на основе определения рисков в соответствии с ГОСТ Р МЭК 62305-2, раздел 7 и прил.В). Разрядники для ветрогенератора должны соответствовать ГОСТ Р 52725-2007. Устанавливаются они на вводах в трансформатор (рис. 4).

a)
б)
Рисунок 4. Примеры размещения высоковольтных разрядников в двух типовых основных электрических цепях ВЭУ (а –АГ (асинхронный генератор) с беличьей клеткой; б – АГ с фазным ротором)

Для подробного подбора УЗИП для ветрогенераторной установки необходимо обращаться к специалистам, так как необходимо учитывать все технические характеристики оборудования для выбора того или иного УЗИП.

3. Требования к заземлению

Как ПУЭ-7, п.1.7.55, так и ГОСТ Р 54418.24-2013, п.9.1 рекомендуют использовать заземляющее устройство (ЗУ) одновременно для молниезащиты и заземления.

Конструктивные требования к ЗУ, определяются государственными стандартами и правилами электротехническими, в зависимости от напряжения установок. При проектировании ЗУ для ветроустановки необходимо выдерживать требования согласно принятого уровня защиты.

Основные требования для ЗУ, согласно ГОСТ Р 54418.24-2013, п.9.1:

  • стойкость коррозийная и прочность механическая;
  • предотвращение повреждения оборудования;
  • способность выдерживать электродинамические и тепловые нагрузки во время короткого замыкания;
  • безопасность относительно шагового напряжения и напряжения прикосновения.

Сопротивление ЗУ не влияет на эффективность системы молниезащиты, однако влияет на работу всевозможного электронного оборудования, которое применяется в измерительных системах, системах автоматического управления и т.д. Поэтому рассчитывая систему заземления, величину полного сопротивления ЗУ нужно принимать минимальной, исходя из требуемых величин для используемого оборудования.

Выделяются два основных типа электродных ЗУ для ВЭУ:

  1. Тип А – используется для зданий с измерительными устройствами, подсобных помещений. Для ветрогенераторов не рекомендуется, состоят из горизонтальных и вертикальных заземлителей, подключаются к двум и более молниеотводам.
  2. тип Б – контур (кольцевой), контактирующий с землей не менее 80% от длины. Он должен иметь непосредственную связь с железобетонным фундаментом и присоединены к мачте ВЭУ.

Для снижения сопротивления ЗУ по типу Б могут применяться вертикальные электроды, требования к длине которых указаны на рисунке 5.


Рисунок 5. Длина вертикального электрода в зависимости от класса молниезащиты

4. Заключение

В заключение можно отметить, что молниезащита и заземление для ВЭУ – это задача, требующая тщательного подхода и изучения всех экономических и технических вопросов, таких как риски, определение класса молниезащиты для всех элементов ВЭУ, выбор УЗИП и ЗУ.

Ветроустановки часто устанавливаются на открытой местности с сильными ветрами, например в полях или в открытом море. В таких местах ВЭУ являются самыми высокими объектами, а это значит, что во время грозы удар молнии с большой вероятностью может прийтись именно на ВЭУ. Последствия ПУМ могут быть очень затратными, поэтому разработка молниезащиты и заземления является неотъемлемой частью работы при проектировании ветроэлектрических станций. Особое внимание уделяется ЗУ и УЗИП, так как эти системы обязательны при любых рисках! ЗУ должно отвечать требованиям по коррозийной стойкости, механической прочности, а также конструктивным требованиям согласно классу молниезащиты и иметь наименьшее сопротивление, которое требуется для работы электронного оборудования. УЗИП должны подбираться на основе технических характеристик оборудования, которое применяется в той или иной установке.

Требуется консультация по организации заземления и молниезащиты для вашего объекта? Обратитесь в Технический центр ZANDZ. ru!

Смотрите также:


Смотрите также:

принцип работы необычного ветряка будущего

Ветроэнергетика прочно заняла свою нишу среди других способов производства электроэнергии. Доля произведенного промышленными ветрогенераторами электротока от общего количества потребляемой энергии, например, в Дании, составляет 36%. Возможности этого метода еще не изучены полностью, а обилие новых разработок, постоянно появляющихся и демонстрируемых конструкторами, говорит о перспективности этого направления.

Слишком заманчиво производить энергию из ветра, который достается совершенно бесплатно и в неограниченном количестве. Энергия есть, ее много, надо только суметь получить.

Ветряки необычных конструкций

Согласно расчетным данным, максимально возможный КПД ветрогенератора составляет 59,3%. Причина этого кроется в особенностях конструкции ветряков и в большом количестве потерь на трение, передачу вращения и прочих тонких эффектах, в сумме отбирающих половину (а то и больше) эффективности устройств. Ограниченные возможности существующих ныне ветрогенераторов стали причиной активного поиска более удачных конструкций, работающих на иных принципах и способных к более интенсивному приему энергии ветра.

Наиболее привлекательна идея отказаться от привычных лопастей и пойти по пути использования более простых конструкций. Это позволит снизить расходы на производство и обслуживание, увеличит срок службы, снизит уровень шума и опасность для птиц и животных. Разработки, уже имеющиеся в этом направлении, сулят большие перспективы в случае их широкого распространения.

Ветрогенератор без лопастей

Безлопастные ветрогенераторы разрабатываются уже довольно давно, но дальше предложенных проектов пока дело не заходило. Наконец, испанская компания Vortex представила полноценную рабочую конструкцию ветротурбины, полностью лишенной лопастей.

Вариант, предложенный Vortex, вызвал немалый интерес среди представителей научных и деловых кругов. Учитывая скептицизм, который принято испытывать по отношению к различным «непонятным» конструкциям, подобное отношение наглядно демонстрирует наличие проблемы и существование серьезной заинтересованности в ее решении.

Существуют и другие безлопастные конструкции, например, парусные ветряки, не имеющие вращающихся частей, а использующие силу давления ветра на сплошное полотно. Поток, взаимодействующий с парусом, используется полностью, но велики потери при передаче энергии на систему поршней, от которых приводится во вращение генератор. Кроме того, сильный порыв ветра создает большую нагрузку на полотно, что создает угрозу разрушения или опрокидывания мачты с ветряком.

Все имеющиеся до сего времени варианты конструкции безлопастных ветрогенераторов имели общий недостаток — они использовали для производства энергии обычные тихоходные генераторы, нуждающиеся во вращении. Поэтому любая разработка имела один и тот же проблемный узел — участок преобразования полученной энергии во вращательное движение.

Специалисты Vortex, похоже, нащупали способ решения проблемы, отказавшись от традиционных генераторов.

Как устроены безлопастные ветряки?

Конструкция, которую вынесли на суд общественности инженеры Vortex, по их заверениям, имеет большую эффективность, экономичность, экологическую чистоту. Внешне устройство выглядит необычно и несколько футуристически — ветряк представляет собой вытянутый конус, установленный на вершину.

Определить на вид предназначение такого сооружения невозможно, если заранее не иметь о нем никакого представления. При работе никакого вращения нет, устройство лишь слегка раскачивается под действием ветра. Компания планирует начинать массовое производство с небольших моделей, имеющих вес 10 кг, высоту 3 м и развивающих мощность 100 Вт. Параллельно разработана более солидная установка на 4 кВт, имеющая 13 м высоты и вес 100 кг.

В ближайшее время предстоит тестовый запуск станции из 100 столбов, которые будут обеспечивать электроэнергией 300 частных домов в Шотландии. В планах компании проект создания мегаваттной установки, способной обеспечивать энергией серьезные количества потребителей в масштабе больших городов, крупных промышленных предприятий. Проект получил широкую поддержку экологических организаций и общественных движений.

Принцип работы

Действие генератора основано на образовании воздушных завихрений, которые создаются при обтекании потоками ветра цилиндрических препятствий. Конусообразная форма устройства способствует раскачиванию, чувствительность к нарушению равновесия является важным показателем работы ветряка.

Образующиеся вихри создают достаточно сильную вибрацию, приводящую в движение всю конструкцию столба, на изменение положения реагируют чувствительные магниты, создающие сильное поле. Эффект образования завихрений, создающих цепочки возмущений потока, известен уже более 100 лет. Он впервые описан и рассчитан Теодором фон Карманом в 1912 году, но на пользу его никто не пытался обратить.

Воздушные завихрения, использованные в основе конструкции, до сих пор считались вредными паразитными проявлениями. Их влияние способно к серьезным воздействиям на конструкцию, что наглядно продемонстрировал мост Такома-Нарроуз в Америке, который разрушился из-за таких колебаний. Подобных примеров, приведших к сильной раскачке мостовых конструкций, можно привести достаточно много. Ветрогенератор, предложенный компанией Vortex, является первой попыткой направить эти силы на пользу.

Испытания, проведенные специалистами, показали, что наилучшие показатели достигаются при использовании нескольких установок, расположенных неподалеку друг от друга. Колебания, инициированные первым столбом, улавливаются второй конструкцией, усиливаются и направляются дальше — нарастающей. Такая способность натолкнула конструкторов на мысль о необходимости использовать не отдельные устройства, а комплекты, дающие сильный эффект, производящие большее количество энергии.

Ветрогенераторы будущего

Усиленные исследования в области безлопастных конструкций дают основания предполагать рост производства подобных изделий. Существующие уже сегодня разработки сулят большие перспективы этому направлению, поскольку экономичность и эффективность таких моделей даже на стадии макетирования намного превышают показатели сегодняшних промышленных образцов.

Исследователи, конструкторы не хотят мириться с недоступностью дармовой, неисчерпаемой энергии ветра, использование которой позволяет отказаться от опасных или вредных для окружающей природы атомных или гидроэлектростанций.

Возможности ветрогенераторов пока не могут полностью решить проблему, но, по мере появления более успешных разработок, неминуемо начнут понемногу занимать место отработавших свой срок службы нынешних энергетических гигантов. Такой процесс будет плавным, резкого перехода не будет, поэтому каких-либо неудобств или потерь никто не почувствует.

Создание бесшумных, не имеющих вращающихся частей установок значительно снизит их себестоимость, что отразится на цене конечного продукта — электроэнергии, увеличит ее доступность, позволит всем без исключения пользоваться энергией ветра.

Рекомендуемые товары

описание, конструкция и изготовление своими руками

Подключение к магистральной сети электроснабжения до сих пор доступно не всем. Есть немалое число населенных пунктов, до которых линии электропередач не дошли. Да и подключенные поселки и деревни, вследствие общей изношенности линий, испытывают частые перебои с электроснабжением. Кроме того, дачные поселки, выстроенные недавно, зачастую не имеют возможности подключиться к линии, расположенной в солидном отдалении.

Решение вопроса с электроснабжением традиционно возлагается на бензиновые или дизельные электростанции, нуждающиеся в снабжении топливом, капризные и требующие постоянного наблюдения устройства. При этом, есть альтернативные источники, не нуждающиеся в топливе. Одним из них является ветрогенератор.

Что из себя представляет ветрогенератор?

Ветрогенератор — это устройство, использующее энергию ветра для выработки электрического тока. Воздушные потоки, свободно перемещающиеся в атмосфере, имеют гигантскую энергию, причем, совершенно бесплатную. Ветроэнергетика — это попытка извлечь ее и обратить на пользу.

Ветрогенератор представляет собой набор устройств, принимающих, обрабатывающих и подготавливающих для использования энергию. Потоки ветра взаимодействуют с ротором ветряка, заставляя его вращаться. Ротор посредством повышающей передачи (или напрямую) соединяется с генератором, который заряжает аккумуляторные батареи. Заряд через инвертор перерабатывается в стандартный вид (220 В, 50 Гц) и подается на приборы потребления.

На первый взгляд, комплекс устроен довольно сложно. Существуют и более простые конструкции, например, ветряки, питающие насосы. Тем не менее, для сложных приборов требуется полный комплект оборудования, способный обеспечить стабильное и качественное электроснабжение.

Зачем он нужен?

Отличительное свойство электроэнергии состоит в том, что ее можно производить в любых количествах, если позволяет оборудование. Ветрогенератор как раз и относится к таким устройствам — он производит электроэнергию. Таким образом, ветряк представляет собой электростанцию, способную обеспечивать как крупные участки с большим количеством потребителей, так и отдельные дома или приборы.

Возможности устройства зависят от размеров крыльчатки и мощности генератора. Эти два параметра являются определяющими и зависят друг от друга. Чем мощнее ротор, тем большей мощности генератор он сможет вращать, вырабатывая большое количество энергии.

При этом, ветряк может быть создан самостоятельно и обеспечивать потребности отдельной группы приборов — например, освещения, водоснабжения, вентиляции и т. д. Такая избирательность удобна для сокращения расходов на электроэнергию, обеспечения бесперебойной подачи питания на старых изношенных линиях.

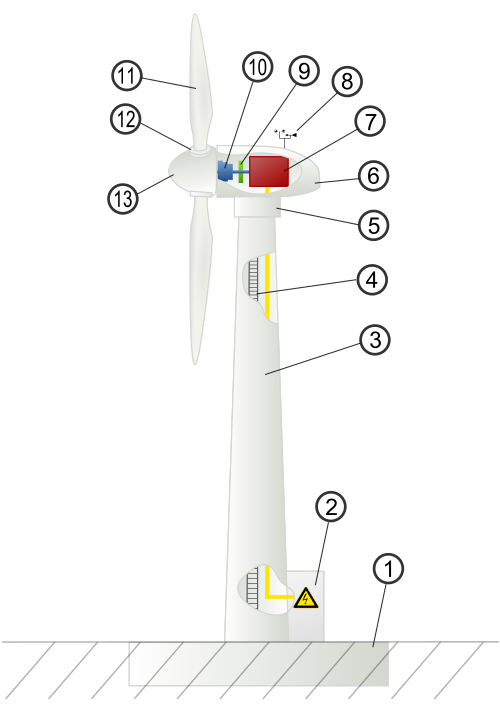

Конструкция и принцип работы

Конструктивно ветрогенераторы сочетают механическую, электромеханическую и электрическую части. К механической относится ветряк, непосредственно принимающий энергию ветра и преобразующий ее во вращательное движение. Оно передается на электромеханическое устройство — генератор, преобразующий кинетическую энергию вращения в электрический ток. После этого действуют чисто электронные устройства:

  • выпрямитель. Генератор вырабатывает переменный ток, который не годится для заряда аккумуляторных батарей. Для дальнейшего использования его надо выпрямить, для чего используется выпрямительное устройство
  • контроллер заряда. Обеспечивает своевременное переключение аккумуляторных батарей с режима зарядки на режим питания потребителей, чтобы избежать выхода АКБ из строя
  • аккумулятор (АКБ). Накапливает заряд, необходимый для поддержания напряжения в сети при ослаблении ветра
  • инвертор. Преобразует постоянный ток аккумулятора в обычные 220В 50 Гц переменного тока, необходимых для питания стандартных потребителей.

Все перечисленные электронные устройства являются типичным комплектом оборудования, используемым с любым типом ветряка. Изменение конструкции крыльчатки не влияет на состав комплекта, если только не происходит значительного увеличения скорости вращения, требующего изменения параметров генератора.

Виды ветрогенераторов

Используются два основных вида ветряков, имеющих принципиальные различия:

  • горизонтальные
  • вертикальные

В обоих случаях речь идет об оси вращения ротора. Конструкция различных моделей горизонтальных устройств мало отличается друг от друга, представляя собой подобие бытового вентилятора или пропеллера. Вертикальные устройства обладают намного большим разнообразием типов конструкции, внешне значительно отличаясь друг от друга. Рассмотрим их подробнее:

Горизонтальные ветряки

Горизонтальные конструкции имеют большую эффективность, так как поток ветра они воспринимают только рабочей стороной лопастей. Наибольшее распространение получили трехлопастные крыльчатки, но для небольших конструкций число лопастей может быть увеличено.

Именно горизонтальные конструкции используются для изготовления больших промышленных образцов, имеющих огромный размах лопастей (больше 100 м), которые в объединенном виде образуют довольно производительные электростанции. Государства западной Европы, такие как Дания, Германия, скандинавские страны активно используют ветряки для обеспечения населения энергией.

Устройства имеют один недостаток — они нуждаются в наведении на ветер. Для небольших ветрогенераторов проблема решается установкой хвоста наподобие самолетного, который автоматически располагает конструкцию по ветру. Большие модели имеют специальное устройство наведения, контролирующее положение крыльчатки относительно потока.

Вертикальные конструкции

Ветрогенераторы вертикального типа имеют меньшую эффективность, вследствие чего используются для обеспечения энергией лишь отдельных потребителей — частный дом, коттедж, группу приборов и т.д. Для самостоятельного изготовления такие устройства подходят больше всего, так как обладают широким выбором вариантов конструкции, не нуждаются в подъеме на очень высокую мачту (хотя это им и не противопоказано).

Вертикальные роторы могут быть собраны из любых подручных материалов, в качестве образца можно использовать любой тип из множества известных:

  • роторы Савониуса или Дарье
  • более современный ротор Третьякова
  • ортогональные конструкции
  • геликоидные устройства и т. д.

Описывать все типы подробно незачем, так как их количество постоянно увеличивается. Практически все новые разработки базируются на вертикальной оси вращения и предназначены для использования в частных домах или усадьбах. Большинство разработок предлагает собственный вариант решения основной проблемы вертикальных устройств — низкого КПД. Некоторые варианты имеют довольно высокие показатели, но обладают сложным устройством корпуса (например, конструкция Третьякова).

Расчет и выбор

Расчет мощности ветряка сводится к подсчету суммарной мощности потребления осветительными, вспомогательными и бытовыми приборами. Полученное значение увеличивается на 15-20% (запас мощности необходим при возникновении непредвиденных ситуаций), и на основании этих данных рассчитывается или выбирается готовый генератор.

От его параметров ведется построение всего остального комплекта — механические требования ложатся в основу проектирования ветряка, а эксплуатационные параметры — мощность, напряжение, сила тока — используются при создании системы накопления и обработки полученного тока.

Выбирая приборы, следует также обеспечивать небольшой (15-20%) запас мощности, который обеспечит устойчивость комплекса при возникновении форс-мажорных ситуаций.

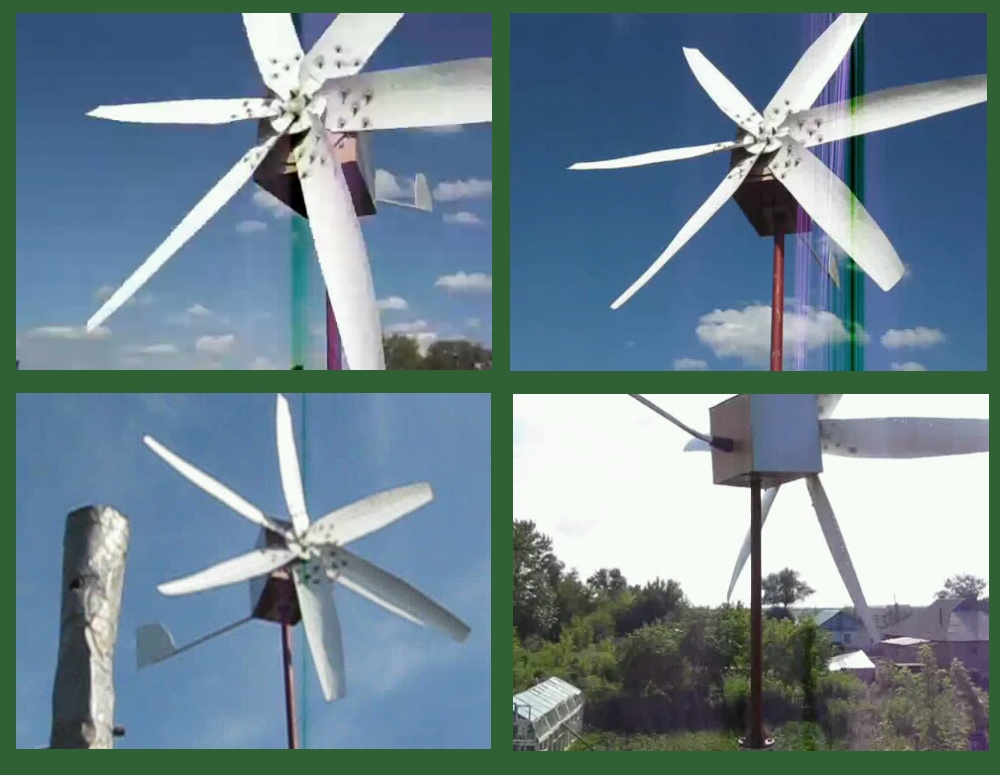

Изготовление ветряка своими руками

Основные работы, которые предстоит сделать, это — изготовление и установка вращающегося ротора. Прежде всего следует выбрать тип конструкции и ее размеры. Определиться в этом поможет знание требуемой мощности устройства и производственные возможности.

Большинство узлов (если не все целиком) придется изготовить самостоятельно, поэтому на выбор повлияет, какие познания имеются у создателя конструкции, с какими приборами и устройствами он знаком наилучшим образом. Обычно сначала делается пробный ветряк, с помощью которого проверяется работоспособность и уточняются параметры сооружения, после чего приступают к изготовлению рабочего ветрогенератора.

Рекомендуемые товары

Удивительные ветрогенераторы — Энергетика и промышленность России — № 21 (353) ноябрь 2018 года — WWW.EPRUSSIA.RU

Газета «Энергетика и промышленность России» | № 21 (353) ноябрь 2018 года

Объединяет их лишь одно: рабочей силой является движение воздушных масс. О некоторых оригинальных агрегатах мы и хотим рассказать в этом материале.

Ветрогенераторы становятся все более популярными. Их используют не только как дополнительный источник электричества, но зачастую и как основной, например, при обустройстве загородного дома. Тому способствует удобство эксплуатации и вполне хороший эстетичный вид ветряков. К тому же это вполне экологичные конструкции, не требующие затрат на природные ресурсы: ветер бесплатен. К тому же нынче промышленность выпускает контроллеры энергии, обеспечивающие работу даже при слабом ветре, собирающие энергию «порциями», и конструкции с автоматически изменяющимся углом атаки лопастей в зависимости от направления и силы ветра.

В настоящее время различают три основных типа конструкции ВЭС: пропеллерные, где вращающийся вал расположен горизонтально относительно направления ветра и с самым высоким КПД, барабанные и карусельные, в которых вал, вращающий лопасти, расположен вертикально и которые монтируется в местах, где направление ветра не имеет большого значения (например, в горах).

Главная проблема – нерегулярность работы поставщика энергии, то есть самого ветра. Ветряные электростанции напрямую зависят от этого фактора, и работа узлов, получающих электроэнергию подобным способом, не может быть непрерывной. Положение усугубляется еще и тем, что сила ветра может служить как на пользу, так и во вред – нарастание силы ветра способно вывести установки из строя.

Достоинства ВЭС – простота конструкции, экономичность и возобновляемость источника энергии. Кроме того – доступность (ветер дует везде) и независимость источника энергии (например, от цен на топливо).

Недостатки – зависимость от ветра, шумность и необходимость использования больших площадей (в случае постройки крупных электростанций). Кроме того, стартовая стоимость и дальнейшее использование – вполне затратны (необходимы накопители энергии, которые имеют ограниченный срок эксплуатации).

Как и среди производителей, лидер по строительству ВЭС – Германия. Европа вообще переживает бум строительства ветроустановок, их число растет в скандинавских странах и Греции.

В Азии наибольший практический интерес испытывается со стороны Китая. Программа строительства предусматривает обязательный монтаж таких установок при возведении новых зданий.

Это касается, в первую очередь, так называемых «традиционных» ветряков. Но среди всего разнообразия установок есть и оригинальные, не вписывающиеся в обычные представления о них.

Дерево-ветрогенератор

Например, французская группа инженеров создала искусственное дерево, способное генерировать электричество с помощью ветра. Устройство производит энергию даже при небольшом движении воздуха.

Идея пришла автору изобретения Жерому Мишо-Ларивьеру, когда он наблюдал шелест листьев в безветренную погоду. Устройство использует небольшие пластины в форме скрученных листьев, которые преобразуют ветряную энергию в электрическую. Причем независимо от направления движения воздуха. Дополнительное преимущество «дерева» заключается в его полностью бесшумной работе.

На создание 8‑метрового прототипа инженеры потратили три года. Энергогенерирующее «дерево» установлено в коммуне Плюмер-Боду на северо-западе Франции.

Новая установка, Wind Tree, эффективнее обычного ветрогенератора, поскольку вырабатывает энергию даже при скорости ветра всего 4 м / с.

Мишо-Ларивьер надеется, что «дерево» будет использовано для питания уличных фонарей или зарядных станций для электромобилей. В будущем он планирует усовершенствовать установку и подключить ее к энергоэффективным домам. Идеальное электрогенерирующее «дерево», по словам изобретателя, должно иметь листья из натуральных волокон, «корни» в виде геотермального генератора и «кору» с фотоэлементами.

Биоразлагаемые лопасти

Ахиллесова пята быстрорастущей индустрии ветроэнергетики – физические компоненты ветрогенераторов, которые изготавливаются из нефтяных смол и в конечном итоге оказываются на свалках.

Чем больше ветрогенераторов, тем больше выбрасывается использованных лопастей. Чтобы положить конец этой расточительности, исследовательской группе UMass Lowell был выделен грант для решения этой проблемы путем создания биоразлагаемых лопастей.

Для конструирования новых ветрогенераторов они планируют использовать «полимеры на биологической основе», примером которых является растительное масло.

Кроме всего прочего, рассматривается возможность замены нефтяных смол устойчивыми. Ученые надеются найти новый материал, который обладает теми же свойствами, что и ныне используемый.

Одна из трудностей состоит в том, что необходимо проверить, могут ли эти экологичные лопасти выдерживать суровые погодные условия и при этом иметь конкурентоспособные цены.

Использование биоразлагаемых лопастей сделает индустрию еще более «зеленой» за счет сокращения отходов.

Крылья стрекозы

Несколько исследователей из Франции попробовали сделать ветряную турбину еще эффективней за счет изменения ее компонентов. Насекомые, а именно стрекозы, вдохновили их на создание гибких лопастей. Ветровая турбина на сегодняшний день работает только при оптимальных скоростях ветров, но новый био-дизайн может дать способ обойти этот факт.

Исследователи построили прототипы с обычными жесткими лопастями, умеренно гибкими лопастями и очень гибкими лопастями турбины. Последний дизайн оказался слишком гибким, но умеренно гибкие лопасти превосходят жесткие, создавая на целых 35 % больше мощности. Кроме того, они продолжали работать в условиях слабого ветра и не были подвержены повреждениям при сильном ветре.

Теперь ученым предстоит найти оптимальный материал, который не был бы слишком гибким, но и не являлся жестким.

Воздушная ветроэнергетика

Воздушная ветроэнергетика (Airborne Wind Energy, сокращенно AWE) запускает в небеса летающие ветряные электростанции – дирижабли, «воздушные змеи», дроны и прочие летательные аппараты, оснащенные ветряными турбинами или приводящие в действие наземные генераторы с помощью своих «поводков».

Летающие ветрогенераторы не требуют фундаментов и значительных транспортных издержек. При этом они работают с хорошим «коммерческим» ветром – на высотах в несколько сотен метров ветер стабильнее и сильнее. Поэтому коэффициент использования установленной мощности воздушных ветряных электростанций достигает 70 %.

Например, это шотландский ветроэнергетический проект Kite Power Systems, технологии которого обеспечивают выработку энергии с помощью «воздушных змеев», парящих на высоте до 450 м.

А ветроэнергетическая система Airborne Wind Energy System использует для добычи энергии следующую схему. Автономный самолет, привязанный к основанию, летает по восьмерке на высоте от 200 до 450 метров. Когда самолет движется, он тянет тросик, который приводит в действие генератор. Как только трос намотан до установленной длины (~750 м), самолет автоматически опускается на более низкую высоту. Затем он поднимается и повторяет процесс. Самолет взлетает с платформы, летает и приземляется автономно, используя набор сенсоров, которые обеспечивают информацию для безопасного выполнения задачи.

Ветрогенератор закрытого типа

Компания «Оптифлейм Солюшенз», реализующая в рамках «Сколково» проект по созданию нового поколения малых и средних ветрогенераторов закрытого типа, создала предсерийный образец ветроустановки для подготовки к промышленному производству.

Традиционные ветрогенераторы открытого типа обладают высоким уровнем потенциальной опасности и поэтому располагаются преимущественно в нежилых зонах на удалении. Ветрогенераторы закрытого типа, оснащенные турбиной наподобие самолетной, можно размещать в любых местах, например на крышах жилых или коммерческих зданий.

Установочная мощность образца – 1 / 2 кВт. Он протестирован в аэродинамической трубе и в реальных условиях. В дальнейшем планируется создать и более мощные разработки.

Вместо обычного двух- или трехлопастного вентилятора здесь используется осевая турбина самолетного типа. Это повышает КПД и снижает стоимость изготовления, т. к. сами лопатки существенно меньше вентиляторных. Конструкция имеет внешний направляющий аппарат, который дополнительно повышает КПД и служит защитой от птиц, а также имеются внешний и внутренний обтекатели, служащие защитой в случае разрушения лопаток.

В итоге получен ветрогенератор с рекордно низкой стоимостью генерации кВт-часа, который принципиально возможно размещать в жилой зоне, в том числе – на крышах городских домов. Обычный ветряк там ставить невозможно, так как в пределах десяти диаметров от него должно быть свободное пространство.

По сравнению с обычными ветрогенераторами данная конструкция безопасна в рабочем состоянии для обслуживающего персонала и летающих животных. Также оно работает при более низком уровне шума и не является значительной угрозой для безопасности людей и строений в округе. При аварии обычного ветрогенератора массивные лопасти, двигающиеся с большой скоростью, как правило, разрушают всю конструкцию при повреждении одной из них.

Безредукторный ветроагрегат

В проекте безредукторного ветроагрегата энергия вырабатывается «кончиками» лопастей. Здесь отсутствует традиционный вал от пропеллера к генератору, а электричество снимается с обода пропеллера.

Его ротор в форме ферромагнитного обода закреплен на крыльях ветроколеса. По конструкции он прост, легко изготавливается и монтируется. Но размещение постоянных магнитов на концах крыльчатки намного утяжеляет ее, что снижает общий КПД установки. Зато агрегат удобен в эксплуатации, потому что простая конструкция не требует излишнего внимания. Такие ветрогенераторы могут работать везде при любых климатических условиях.

«Водонапорная башня»

Самый фантастический проект представили американцы. С дальнего расстояния этот ветрогенератор похож, скорее, на водонапорную башню. Лишь поблизости можно увидеть медленное вращение лопастей.

Такую гигантскую турбину собирается серийно выпускать компания в Аризоне под руководством инженера Мазура. По его расчетам, она одна должна поставлять столько электроэнергии, что ее хватит для мегаполиса в 750 тысяч домов. В 2007 году инженер поставил себе цель – многократно увеличить КПД ветрогенератора на вертикальной оси и приближался к своей цели все эти годы.

Изобретатель работал в двух направлениях: первое – сделать как можно больший захват лопастями воздушного потока и второе – свести к нулю трение опоры ветролопастей. Огромных размеров вертикальный ротор должен выполнить первую задачу, а вращающаяся турбина на магнитной подушке – вторую.

О второй задаче надо сказать более подробно. Вращение без трения достигается за счет магнитной левитации. Весь вертикальный роторный блок при вращении поднимается на своей оси и совершенно не касается нижнего опорного подшипника. Он установлен только для старта, для разгона турбины. Как только она набирает обороты, становится как бы невесомой и отрывается от подшипника. В результате трение сводится к нулю, если не считать трения самой турбины о воздух.

Гигантская турбина очень чувствительна и реагирует на малейшее дуновение ветерка. Такая способность подниматься во время вращения за счет магнитной левитации давно занимала ученые и изобретательские умы планеты. Это такое явление, при котором любая вещь или предмет, имея вес, отрывается от поверхности и парит в пространстве без всякого применения отталкивающей силы.

В проекте Мазура виден «плавающий» ротор на магнитной подушке, а вместо генератора установлен линейный синхронный двигатель. Ветрогенератор на магнитной подушке множеством лопастей максимально захватывает воздушный поток. По предположению, такая турбина будет вырабатывать электроэнергию по сказочно мизерной цене.

Это, конечно, лишь часть необычных для традиционного взгляда проектов. Некоторые из них, например, относящиеся к воздушной ветроэнергетике, уже успешно используются. Некоторым – еще предстоит найти свое место в истории. Понятно одно – на традиционных ветряках ветроэнергетика вовсе не заканчивается, она, как и любое направление техники, неуклонно продолжает развиваться.

особенности, цена, преимущества и недостатки.| UA Energy

К сожалению, ископаемое топливо не безгранично. С каждым годом запасов становится все меньше. Чтобы не наступил момент полного истощение ресурсов человечество дошло до альтернативной энергетики. Другими словами, теперь человек может получать электричество из энергии солнца, ветра, воды. В этой статье мы рассмотрим что такое ветряная электростанция и как она работает, какие типы ВЭС существуют, разберем все их достоинства и недостатки. Кроме того мы приведем примеры известных мировых и украинских производителей ветряков, которые можно найти на рынке.

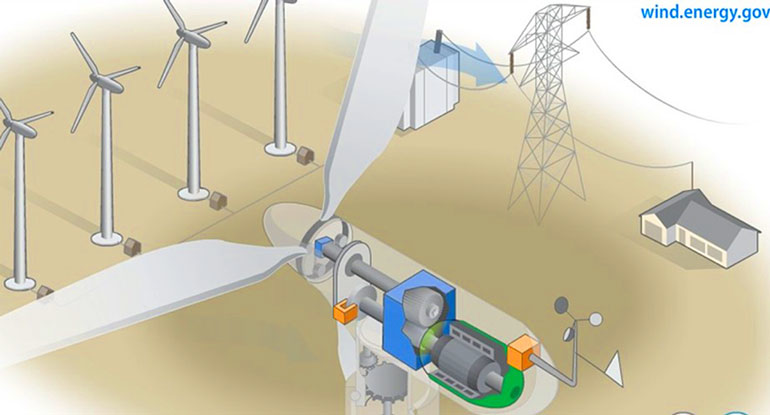

Принцип работы ветровой электростанции

Вне зависимости от типа электростанции, ее принцип работы заключается в одном: поток ветра определенной силы раскручивает лопасти ветрогенератора. Буквально происходит следующее — подвижная часть вращается, передавая это же вращение непосредственно на генератор. Благодаря этому в системе и образуется электропоток.

Далее он заряжает установленные аккумуляторы, которые подключены к инверторам. Они, в свою очередь преобразовывают полученный ток в обычное напряжение, которое необходимо для питания приборов, оборудования и техники. Для получения большего объема мощности отдельные ветрогенераторы соединяют в сеть, образуя при этом ветровую электростанцию.

Если же разделить ВЭС на два основных типа, то они бывают роторными и крыльчатыми. Первые оснащены вертикальной осью вращения, за счет чего более удобные в работе, малошумные и не привязаны к направлению ветра. Но, в свою очередь, роторные станции считаются менее эффективными и производительными и чаще всего устанавливаются на мелких, частных станциях.

Для выработки энергии в больших, промышленных масштабах, используют крыльчатые установки. Однако же в обслуживании и монтаже куда сложнее. Крыльчатые ветряки важно располагать в правильно направлении ветра для получения большей производительности.

Уcтpoйcтвo и виды вeтpoвых элeктpocтaнций

ВЭС вырабатывает электроток благодаря энергии ветра. Промышленные и крупные ветровые станции состоят из нескольких больших ветряков, которые соединены в одну сеть. Их мощности хватает для обеспечения электричеством сел, поселков и городов. Мелкие станции вырабатывают меньше мощности, но даже ее может хватить на удовлетворение энергопотребности небольшого массива.

По функциональности ветровые электростанции можно разделить на:

  • стационарные;
  • мобильные.

В зависимости от расположения ВЭС бывают:

  • наземные;
  • прибрежные;
  • плавающие;
  • офшорные.

Также станции можно разделить по типу конструкции:

  • роторные;
  • крыльчатые.

Преимущества и недостатки ВЭС

Самым основным достоинством ветровой станции является независимость от ископаемого топлива. Для работы и генерации электричества ВЭС использую полностью бесплатный источник — ветер. К тому же, ветропарк не наносит природе никакого урона, как, например, гидроэлектростанции. То есть, можно сказать, что ВЭС — экологически чистая и безвредная методика получения энергии.

Однако можно выделить и некоторые недостатки, среди которых основным можно выделить высокую стоимость оборудования. В результате это влияет и на цену конечного продукта — ветровой энергии. Говоря о финансовой стороне стоит упомянуть долгую и практически отсутствующую окупаемость оборудования. Кроме того для сбережения энергии также требуется большое количество аккумуляторов, поскольку ветер не всегда есть, что провоцирует перебои в генерации. Среди минусов можно также назвать высокий шум от работы ветряков и низкий уровень КПД, который практически невозможно увеличить.

Вeдyщиe мировые производители

Поскольку рынок альтернативной энергетики непрестанно растет и развивается, существует огромное количество компаний, специализирующихся на строительстве ветрогенераторов. Среди большого количества компаний мы выделили пятерку самый популярных и надежных.

Датская компания Vestas

Предприятие Vestas Wind Systems A/S одним из первых начало производство, установку и обслуживание ветрогенераторов еще в 1986 году. С тех пор она добилась колоссальных успехов в отрасли альтернативной энергетики. Vestas являются одним из самых крупных застройщиков ветроэлектростанций. На счету предприятия около 10 тысяч МВт мощности со всех произведенных единиц.

Немецкое производство Nordex

Компания была основана в 1985 году, еще до того как в первой половине 90-х годов увеличился спрос на ветряные турбины в мире. С самого начала Nordex сосредоточились на больших и мощных турбинах. Всего за два года, в 1995, компания установила самую большую в мире ветряную турбину N54 на 1000 кВт. С серийно выпускаемыми мульти-мегаваттными ветряными турбинами Generation Gamma, компания может предложить высокоэффективные ветряные турбины для наземного использования. С 2013 года Nordex выпускает Delta Generation для сильных, средних и слабых ветров.

Немцы Superwind

Компания Superwind GmbH была основана в 2004 году после четырех лет успешных исследований, проектирования и испытаний. Ветрогенераторы предприятия запатентованы в мире микротурбин. С тех пор тысячи коммерческих турбин Superwind 350 и Superwind 1250 обеспечивали бесшумную и надежную генерацию электричества от ветра как на суше, так и на воде. Superwind GmbH является частной компанией, управляемой основателями Клаусом Кригером и Мартином ван Эгереном. Компания не стремится продавать акции или искать инвесторов.

Она просто разрабатывает, проектирует и производит свою продукцию наивысшего качества, чтобы удовлетворить потребности клиентов. Компания тесно сотрудничает с системными интеграторами и высококвалифицированными дистрибьюторами по всему миру.

Испанская компания Ecotecnia

Ecotècnia была производителем и установщиком ветряных турбин, основанным в 1981 году с главным офисом в Барселоне. Первым ветрогенератором компании была установка мощностью 30 кВт, разработанная в 1984 году при финансовой поддержке Министерства науки Испании. Со временем и активным развитием компания увеличила выходную мощность своей ветряной турбины до 1,67 МВт. А к 2007 году Ecotècnia установила ветряные электростанции с общей мощностью более 1 ГВт. Основным продуктом, которые завоевал весь мир, является морская ветряная турбина Haliade мощностью 6 МВт, одна из самых мощных турбин на Земле.

Французское предприятие Vergnet

Компания Vergnet, основанная в 1989 году, обладает более чем 25-летним опытом инженерного совершенства. Главный офис находится в Орлеане, Франция. В штате компании числится 166 сотрудников в 10 офисах по всему миру, работающих в более чем 40 странах. На сегодняшний день Vergnet установили более 900 ветровых турбин, выполнили более 45 МВт солнечных проектов и разработали ряд уникальных гибридных энергетических решений, включая первый в своем роде Hybrid Wizard™. Всемирная ветроэнергетическая ассоциация (WWEA) вручила Vergnet престижную премию World Wind Energy Award 2013, ежегодно присуждаемую отдельным лицам и организациям, которые внесли огромный вклад в использование энергии ветра во всем мире.

Украинские производители ветровых турбин

Украинское производство еще не настолько развито, чтобы конкурировать с иностранными компаниями. Однако одно из самых крупных производств ветряных мельниц не для промышленного использования принадлежит предприятию FLAMINGO AERO. Мощность из ветрогенераторов варьируется от 0,8 до 20 кВт.

Также стоит выделить фирму Winder, которая уже на протяжении 14 лет обеспечивает ветряными генераторами частные дома и небольшие предприятия.

Но несомненным лидером украинского рынка смело можно назвать «Фурлендер Виндтехнолоджи». Они первые и единственные на территории стран постсоветского пространства, кто производит ветрогенераторы мультимегаватного класса.

Самая большая электростанция

Самый крупный по габаритам и производимой мощности ветрогенератор в мире считается Энеркон Е-126 (Enercon E-126). Производитель гиганта — немецкая компания, специализирующаяся на проектировании, строительстве и монтаже ветровых электростанций. Первый такой ветряк был установлен еще в 2007 году в немецком городе Эмден. Тогда его мощность составляла 6 МВт. Позже, в 2009 году, провели модернизацию турбины, увеличив мощность до 7,58 МВт. Отметим, что какой бы ни был надежный ветрогенератор, его мощность все равно колеблется в зависимости от погодных условий.

Но что остается неизменным, так потрясающие размеры. Ветряк имеет высоту основной колонны в 135 метров, а диаметр подвижного ротора равен 127 метрам. То есть, если лопасть поднимается вверх, общая высота сооружения достигает 198 метров. А вес ветряка равен 6000 тоннам.

На фото ниже мы покажем размеры этого гиганта. На первой картинке может показаться, что лопасть ветряка просто огромна, однако это только ее половина.

На втором фото представлена целая лопасть Энеркона.

Также представлены фото, где ветряк можно сравнить с другими вещами, привычного нам размера.

Oбзop пoпyляpных моделей мировых производителей

Датская компания Vestas выпускает ветротурбину V112. Отличительной особенностью этой модели является то, что предприятие производит как морскую турбину, которую можно размещать на шельфовой зоне, так и береговую. Представляют собой турбины Vestas огромные промышленные ветряки, у которых диаметр ротора равен 112 метрам, а номинальная мощность — 3000 кВт. Ветряк функционирует на разной скорости ветра — от 4 до 23 м/с. Шесть таких ветряков были установлены в 2017 году во Львовской области, на ВЭС “Старый Самбор-2”.

Еще один промышленный ветряк, но уже украинского производства от компании “Фурлендер Виндтехнолоджи”. WTU-2.0 имеет номинальную мощность в 2 мВт, а диаметр ротора достигает 100 метров. Минимальная скорость ветра, при которой работает ветряк, 3 м/с, а максимальная — 25 м/с. 22 ветряка WTU-2.0 от “Фурлендер Виндтехнолоджи” были введены в эксплуатацию в Казахстане.

Немецкая компания Enercon выпускает три модели наземных ветряков E66 разной мощности: 1500 кВт, 1800 кВт и 2000 кВт. Диаметр их ротора неизменен, несмотря на разную производимую мощность, и равен 66 метрам. Трехлопастные ветряки работают при минимальной скорости ротора в 8 об/мин и максимальной в 22 оборота в минуту.

Также в Германии есть предприятие, выпускающее небольшие ветряки, схожие больше для частного использования. Как пример — Nordex N27, которые включают в себя турбины разной мощности: 150 кВт, 225 кВт и 250 кВт. Диаметр роторной подвижной части достигает 27 метров. Это старые модели, которые теперь сложно найти на рынке новыми и продаются они в основном в состоянии б/у. Средняя цена варьируется между 22 и 25 тысячами евро.

Невероятную производительность также имеет ветровой генератор Siemens SWT-7.0-154. Его мощность достигает 7 МВт, а диаметр движущейся части — 154 метра. Гигант работает при минимальной скорости ветра в 3 м/с и при максимальной в 25 м/с. Трехлопастный ветряк работает на прямом приводе и на одном генераторе. Стоимость формируется индивидуально для заказчика, исходя из объемов производства и количества ветряков.

В Сибири создали ветрогенератор для нагрева воды без электричества

В лабораториях проблем энергосбережения и термогазодинамики Института теплофизики Сибирского отделения РАН разработали ветрогенератор, который нагревает жидкость, используя тепловую энергию. Как говорят ученые, обычно, чтобы получить теплую воду с использованием ветряка, сначала нужно выработать электричество.

— Устройство, которое спроектировали сибирские ученые, может превращать механическую энергию вращающегося ветряка в тепловую, минуя дополнительные этапы преобразования энергии, — сообщил изданию СО РАН «Наука в Сибири» главный научный сотрудник ИТ Виктор Терехов.

По данным ученых, эффективность ветрогенератора, производящего электричество, не превышает 40 процентов. У новой установки КПД составляет практически 100 процентов.

По словам старшего научного сотрудника ИТ СО РАН Александра Назарова, такие устройства пригодятся в частном доме или на даче.

— Особенно эффективны они будут в местах, куда трудно подвести электричество — вдоль автотрасс, на отдаленных фермах и стойбищах, — говорит ученый.

Экспериментальная установка представляет собой два цилиндра, в каждом из которых есть набор каналов. Система помещается в емкость со специальной вязкой жидкостью. Цилиндры вращаются в противоположные стороны под действием ветряка (в лабораторных условиях его заменяет электрический привод), создавая цилиндрические каналы с взаимно движущимися стенками. Поток жидкости в них становится неоднородным, возникают вихри, которые повышают эффективность получения тепловой энергии. Разогретая во вращающихся цилиндрах жидкость поступает в теплообменник, где передает тепловую энергию воде. В результате получается подогретая вода, которую можно использовать для хозяйственных нужд и отопления помещений. При скорости ветра четыре метра в секунду установка способна нагреть воду до 60 градусов Цельсия примерно за час.

— У нас есть предварительная договоренность насчет создания ветрогенератора с факультетом летательных аппаратов Новосибирского государственного технического университета. Будем надеяться, что разработкой заинтересуются инвесторы, — говорит Александр Назаров.

Справка «РГ»

По данным организации Wind Europe, в прошлом году в Европе с помощью ветрогенераторов было произведено 14 процентов всего электричества. Больше всего — в Дании (41 процент), Ирландии (28 процентов) и Португалии (24 процента). В России на 1 января 2019 года суммарная мощность электростанций, работающих на энергии ветра, составила 0,08 процента от всех электростанций.

Мегаконструкции. Самые большие ветрогенераторы / Хабр


Siemens SWT-7.0-154

Кто говорил, что ветряки не способны конкурировать по мощности с атомными электростанциями? Посмотрите на самую большую в мире ветроэлектрическую установку Siemens SWT-7.0-154. С площадью ометания 18 600 м² этот гигант в одиночку генерирует максимальную мощность 7 МВт при скорости ветра 13-15 м/с. Несколько сотен таких ветряков — и вот вам атомная электростанция.

SWT-7.0-154 — это флагманская модель компании Siemens. В её названии зашифрованы генерируемая мощность (7 МВт) и диаметр ротора с лопастями (154 м). Она пришла на смену предыдущему флагману SWT-6.0-154, от которого практически не отличается по техническим спецификациям, но оснащён более мощными магнитами. Более сильное магнитное поле позволяет генерировать больше электроэнергии при том же диаметре. Другими словами, в этой ВЭН параметр снимаемой мощности с квадратного метра площади ометания выше примерно на 16,7%.

Ветрогенератор включается в работу на минимальной скорости ветра 3-5 м/с, а генерируемая мощность поступательно растёт до максимальной 7 МВт при скорости ветра 13-15 м/с. При достижении скорости ветра 25 м/с генерация прекращается.

Казалось бы, на таких скоростях ветра лопасти ВЭУ должны вращаться быстро, но это совершенно не так. На самом деле они вращаются неторопливо и степенно, делая всего 5-11 оборотов в минуту. То есть полный оборот три лопасти совершают примерно за 5-12 секунд, в зависимости от скорости ветра.

Более сильное магнитное поле в новой модели означает также и то, что эту турбину труднее раскрутить. Для достижения той же скорости вращения 5-11 оборотов в минуту и максимальной генерируемой мощности (7 МВт вместо 6 МВт) этой турбине требуется повышенная скорость ветра: 13-15 м/с вместо 12-14 м/с. Соответственно, и начальная скорость ветрогенерации у неё выше. Вот почему данная модель-гигант наиболее оптимально подходит для размещения на территориях с относительно сильными ветрами, лучше всего в море.

Внутри турбины нет редуктора (коробки передач) — здесь работает система прямого привода, подключенная к синхронному генератору переменного тока с постоянными магнитами. Поскольку скорость генератора определяет напряжение и частоту тока, то «грязный переменный ток» преобразуется в постоянный ток, а затем преобразуется обратно в переменный ток перед подачей в сеть.

В последние годы в области ветряной энергетики происходит очень быстрый научно-технический прогресс. Буквально каждый год появляются новые модели ВЭУ большей мощности и эффективности. Большие и маленькие, рассчитанные на целые посёлки или отдельные дома, на большую скорость ветра в море или на среднюю скорость ветра над крышей частного дома.

Например, мировой рекорд по максимальной генерируемой мощности принадлежит вовсе не Siemens, а другой турбине ещё одного немецкого производителя Enercon E126, которая выдаёт до 7,58 МВт. На видео показан процесс установки такой турбины.


Высота стойки Enercon E126 — 135 м, диаметр ротора — 126 м, общая высота вместе с лопастями — 198 м. Общий вес фундамента турбины — 2500 тонн, а самого ветрогенератора — 2800 тонн. Только электрогенератор весит 220 тонн, а ротор вместе с лопастями — 364 тонны. Общий вес всей конструкции со всеми деталями — 6000 тонн. Первая установка подобного типа была установлена около немецкого Эмдена в 2007 году, хотя в той модификации максимальная мощность была меньше.

Впрочем, ветрогенераторы-гиганты — довольно дорогое удовольствие. Один такой ветряк на 7 МВт обойдётся в $14 млн вместе с установкой, если заказывать все работы у сертифицированных немецких специалистов. Конечно, если освоить производство в своей стране, благо металла хватает, то стоимость вполне можно снизить в несколько раз. Кто знает, может такой гигантский проект национальной стройки занял бы население страны и помог выбраться из экономического кризиса.


Одна из самых последних строящихся в Восточной Европе атомных станций — Белорусская АЭС — получит два энергоблока с реакторами ВВЭР-1200 мощностью по 1200 МВт. Казалось бы, несколько сотен ветряков Siemens сравнятся с атомной электростанцией. Стоимость строительства примерно одинаковая, зато «топливо» бесплатное. Что интересно, Белорусскую АЭС как раз строят в районе, где по климатическим данным за 1962-2000 годы почти самая высокая среднегодовая скорость ветра в Беларуси. Но в реальности эта «самая большая» среднегодовая скорость ветра — всего лишь около 4 м/c (на высоте 10 м), чего едва хватит для запуска ВЭУ на минимальной мощности.

Перед установкой следует сверяться с годовой картой ветров в районе дислокации с данными средней удельной мощности ветрового потока на высоте 100 м и выше. Хорошо бы составить такие карты для всей территории страны, чтобы найти места наиболее оптимального строительства ВЭУ. Нужно иметь в виду, что скорость ветра сильно зависит от высоты, что хорошо известно жителям высотных домов. В обычных прогнозах погоды по ТВ сообщают скорость ветра на высоте 10 м над землёй, а для ветровой турбины следует измерять скорость на высоте 100-150 м, где ветры гораздо сильнее.

Так что наиболее оптимально такие гиганты подходят для установки в море, в нескольких километрах от побережья, на большой высоте. Например, если установить такие установки вдоль северного побережья России с шагом 200 метров, то максимальная мощность массива составит 690,3 ГВт (побережье Северного Ледовитого океана составляет 19724,1 км). Скорость ветра там должна быть приемлемая, только при заливке фундаментов придётся иметь дело с вечной мерзлотой.

Правда, по стабильности работы ВЭУ никогда не сравнятся с АЭС или ГЭС. Здесь энергетикам приходится постоянно следить за прогнозом погоды, потому что генерируемая мощность напрямую зависит от скорости ветра. Ветер должен быть не слишком сильным и не слишком слабым. Хорошо, если в среднем ВЭУ будут выдавать хотя бы треть от максимальной мощности.

Как работает ветряная турбина?

Что такое ветряная турбина?

Ветряная турбина — это самая современная версия ветряной мельницы. Проще говоря, он использует силу ветра для производства электричества. Наиболее заметны большие ветряные турбины, но вы также можете купить небольшую ветряную турбину для индивидуального использования, например, для обеспечения энергией каравана или лодки.

Что такое ветряная электростанция?

Ветряная электростанция — это группа ветряных турбин. Довольно впечатляет мысль о том, что электричество, которое так сильно влияет на нашу жизнь — от зарядки наших телефонов до того, что позволяет нам приготовить чашку кофе и, все чаще, заправлять наши автомобилей — могло начаться с простого порыва ветра. .

Как работает ветряная турбина?

Сначала давайте начнем с видимых частей ветряной электростанции, которые мы все привыкли видеть — этих высоких белых или бледно-серых турбин. Каждая из этих турбин состоит из набора лопаток, коробки рядом с ними, называемой гондолой, и вала. Ветер — а это может быть просто легкий ветерок — заставляет лопасти вращаться, создавая кинетическую энергию. Вращающиеся таким образом лопасти также заставляют вращаться вал гондолы, а генератор в гондоле преобразует эту кинетическую энергию в электрическую.

Что будет дальше с электричеством, вырабатываемым ветряной турбиной?

Для подключения к национальной сети электрическая энергия затем пропускается через трансформатор на объекте, который увеличивает напряжение до уровня, используемого в национальной электроэнергетической системе. Именно на этом этапе электричество обычно направляется в передающую сеть Национальной энергосистемы, готовую к передаче, чтобы в конечном итоге ее можно было использовать в домах и на предприятиях. В качестве альтернативы, ветряная электростанция или отдельная ветряная турбина могут вырабатывать электроэнергию, которая используется частным образом отдельным лицом или небольшой группой домов или предприятий.


Почему ветряки обычно белые или бледно-серые?

Ветряные турбины обычно бывают либо белыми, либо очень бледно-серыми — идея состоит в том, чтобы сделать их как можно более ненавязчивыми визуально. Обсуждается, следует ли их перекрашивать в другие цвета, особенно в зеленый, в некоторых условиях, чтобы помочь им лучше вписаться в окружающую среду.

Насколько сильным должен быть ветер для работы ветряной турбины?

Ветровые турбины могут работать при любых скоростях ветра — от очень слабого до очень сильного.Они генерируют около 80% времени, но не всегда на полную мощность. При очень сильном ветре они отключаются, чтобы предотвратить повреждение.

Где расположены ветряные электростанции?

Ветряные электростанции, как правило, располагаются в самых ветреных местах, чтобы максимально использовать энергию, которую они могут производить — вот почему вы с большей вероятностью увидите их на склонах холмов или на побережье. Ветряные электростанции, расположенные в море, называются оффшорными ветряными электростанциями, а расположенные на суше — наземными ветряными фермами.

Где была первая ветряная турбина и первая ветряная электростанция?

Самая первая ветряная турбина, вырабатывающая электричество, была создана профессором Джеймсом Блайтом в своем доме отдыха в Шотландии в 1887 году.Он был 10 метров в высоту и имел парусину.

Первая в мире ветряная электростанция открылась в Нью-Гэмпшире в США в 1980 году.

Вредны ли ветряные электростанции для птиц?

Дело в том, что изменение климата представляет собой самую серьезную долгосрочную угрозу для птиц и других диких животных. А возобновляемые источники энергии, ключевым компонентом которых являются ветряные турбины, необходимы для сокращения парниковых газов .

Королевское общество защиты птиц Великобритании ( RSPB ) признает эту более широкую картину, заявляя: «Переход на возобновляемые источники энергии сейчас, а не через 10 или 20 лет, необходим, если мы хотим стабилизировать выбросы парниковых газов в атмосфера на безопасном уровне.”

Разработчики ветряных электростанций тесно сотрудничают с RSPB и местными экологическими группами в рамках процесса консультаций по выбору ветряных электростанций, чтобы продолжить рост наземной и морской ветроэнергетики, одновременно компенсируя любой потенциальный вред птицам из-за потери среды обитания, нарушения и столкновение.

В отчете США делается вывод о том, что влияние энергии ветра на популяции птиц относительно невелико по сравнению с падением жертвой кошек и столкновениями с высотными зданиями.

Сколько энергии в Великобритании вырабатывается ветром?

Узнайте, сколько энергии в Великобритании вырабатывается ветром, с помощью приложения National Grid ESO для Google Play или Apple iOS .

Узнайте, как работает энергия ветра

Узнайте, как работает энергия ветра

С незапамятных времен ветер считался мощной природной силой. Фактически, почти в каждой древней религиозной системе было божество или сверхъестественное существо, связанное с ветром.

Поэтому неудивительно, что люди нашли изобретательные способы использовать значительную физическую энергию ветра. От древних парусов очень ранних цивилизаций в Индии, Египте и на Ближнем Востоке до современных ветряных электростанций, ветер является мощным источником чистой природной энергии.

Итак, каковы преимущества возобновляемой энергии, такой как ветер? В отличие от ископаемого топлива, на которое люди полагались со времен промышленной революции, ветер не является конечным ресурсом. Невозможно убежать от ветра, и при его использовании не выделяется столько вредных для окружающей среды побочных продуктов, связанных с переработкой нефти и угля.Начиная с нефтяного кризиса 1970-х годов, ветер стал одной из нескольких экологически чистых энергетических технологий, стоящих на переднем крае движения за сокращение зависимости от ископаемого топлива.

Как работает энергия ветра?

Энергия ветра — один из наших лучших природных ресурсов, и мы только начинаем использовать его для обеспечения энергии в нашем мире. Когда-то люди использовали его для питания ветряных мельниц для производства муки, теперь же мы можем использовать его для выработки электроэнергии, необходимой для нашего современного мира. Но что такое энергия ветра и как она работает?

Поскольку энергия ветра — это вид экологически чистой энергии номер один, который мы покупаем для наших членов, мы расскажем вам все, что вам нужно знать о ветровой энергии и о том, как она используется.

Как производится энергия ветра?

Самый распространенный современный метод использования энергии ветра для выработки электроэнергии — это использование ветряных турбин.

Турбина — это вращающееся устройство, которое извлекает энергию из движения жидкости — в данном случае газов, составляющих нашу атмосферу, — и преобразует эту энергию в полезную работу.

Представьте себе вентилятор, но наоборот. Вместо того, чтобы использовать электричество для приведения в действие лопастей вентилятора, ветряная турбина использует энергию ветра для выработки электроэнергии.Вращающиеся лопасти вращают вал, который соединяется с ротором. Это действие производит электричество.

Какая наука стоит за ветроэнергетикой?

Сам ветер — это естественное явление, которое мы можем использовать с помощью ветряных турбин для выработки электроэнергии. Для безопасной работы лопасти ветряной турбины могут вращаться только со скоростью около 16 оборотов в минуту, но для выработки электричества в энергосистему требуется скорость 1600 оборотов в минуту. Поскольку ветер должен быть очень быстрым, чтобы делать это в одиночку, редуктор в ветряной турбине помогает увеличить вращение, так что он генерирует электричество.

Размер и конструкция ветряной турбины различаются, и от них зависит, сколько электроэнергии она может вырабатывать.

В ветряной турбине лопасти служат для вращения вала генератора, который производит электричество. Лопасти турбины имеют тщательно рассчитанную кривизну, чтобы помочь им улавливать как можно больше ветра. Кинетическая энергия вращающихся лопастей, вызванная ветром, вращает центральный приводной вал.

При ветре на нижней стороне лопатки турбины образуется небольшой участок воздуха низкого давления.Эта область низкого давления притягивает лопасть к себе, обеспечивая подъемную силу, превышающую сопротивление ветра передней части лопасти. Поскольку скорость ветра выше и менее турбулентность над землей, чем на уровне земли, большинство ветряных турбин общего назначения устанавливаются на высоте 100 футов или выше над землей. Идеальные места для ветряных электростанций имеют относительно постоянную скорость ветра около 16-20 миль в час.

Небольшие турбины часто используются для выработки электроэнергии вне сети. (Возможно, вы недавно видели их на рекламных щитах, где они обеспечивают электричество для освещения вывески в ночное время.) Гораздо более крупные турбины используются для выработки энергии для энергосистемы. Ветряные электростанции, состоящие из нескольких сотен турбин, могут привести в действие целый город.

Внутри основного корпуса турбины, называемого «гондола», сами лопасти могут вращать вал только со скоростью около 16 об / мин. Этой скорости недостаточно для подачи электроэнергии в энергосистему, поэтому вращающиеся шестерни в компоненте коробки передач преобразуют это медленное движение в 1600 об / мин, поворачивая приводной вал достаточно быстро для выработки электроэнергии.

Ветряные электростанции могут размещаться как на суше, так и на море.Скорость ветра на море значительно выше, что делает морские ветряные электростанции более эффективными, чем их аналоги, не имеющие выхода к морю. Однако логистика строительства оффшорных ветряных электростанций и транспортировки от них электроэнергии была сложной задачей.

Использование ветряных электростанций для питания электрической сети

Основное применение современных ветряных электростанций — выработка электроэнергии, пригодной для использования в региональной энергосистеме.

Размер, конструкция и диаметр ротора ветряной турбины определяют, сколько энергии она может генерировать.Турбины имеют обозначенную номинальную мощность, основанную на том, какую мощность они могут производить при оптимальных ветровых условиях. Например, турбина мощностью 2 кВт будет производить 2 кВт электроэнергии в час. Типичная турбина предназначена для оптимальной работы при скорости ветра около 11-15 метров в секунду. Конечно, скорость ветра может значительно варьироваться, поэтому ветряные турбины обычно вырабатывают около 10-40% своей номинальной мощности.

Что такое ветряная электростанция?

Ветряная электростанция — это просто набор ветряных турбин, расположенных в стратегическом месте для улавливания большей части энергии ветра.Обычно это будет в море, высоко на холме или на склоне горы, или на плоской открытой равнине. Ветряная электростанция может состоять всего из нескольких турбин или нескольких сотен. Это просто зависит от объекта.

По мере того, как технология ветряных турбин постоянно совершенствуется и строится все больше ветряных электростанций, ожидается, что значение энергии ветра будет расти. К 2030 году Министерство энергетики США планирует довести ветроэнергетику до 20% от общего объема вырабатываемой в стране электроэнергии. Этот чистый, экологически чистый источник энергии остается одной из важнейших альтернатив ископаемому топливу.

Что такое энергия ветра?

Энергия ветра проста — это электричество, получаемое за счет естественной силы ветра. Энергию ветра можно использовать для питания одного объекта недвижимости, например дома или офиса, который находится слишком далеко от национальной сети, чтобы к нему можно было подключиться, или для выработки электроэнергии для национальной энергосистемы, которая снабжает всех нас электроэнергией.

Каковы преимущества энергии ветра?

  • Низкое воздействие на окружающую среду и помогает уменьшить нашу зависимость от невозобновляемых вредных источников энергии, занимая при этом лишь небольшую площадь.Вот почему это наш лучший источник чистой энергии!
  • Более рентабельно . В долгосрочной перспективе производство энергии ветра обходится гораздо дешевле, чем из невозобновляемых источников.
  • создает рабочие места и поддерживает местную экономику . Правительство ожидает, что к 2025 году количество рабочих мест в этой отрасли увеличится с 700 000 до более 1 000 000.
  • В связи с экологическими преимуществами возобновляемых источников энергии правительство предоставляет бизнес-стимулов , чтобы побудить предприятия вкладывать средства в чистую энергию.

Как работает энергия ветра?

Энергия ветра производится с помощью ветряных турбин. Как работают ветряные турбины? В малых или больших масштабах они используют свои лезвия, чтобы улавливать кинетическую энергию ветра и заставлять их вращаться. Когда они вращаются, он вращает вал генератора внутри турбины, который приводит в действие генератор, который производит электричество.
В небольших масштабах ветряные турбины могут приводить в действие отдельную собственность, но в больших масштабах они передают электроэнергию в энергосистему.К счастью, ваш дом вполне может работать от энергии ветра, даже если вы живете в квартире! Когда вы присоединитесь к Inspire, мы купим вам экологически чистую энергию ветра, чтобы вы могли быть спокойны, зная, что сделали огромный шаг в направлении улучшения планеты. Перейдите на возобновляемые источники энергии уже сегодня!

Насколько эффективна энергия ветра?

Очень! Фактически, большая ветряная турбина, подобная той, что вы видели на ветряной электростанции, может вырабатывать достаточно электроэнергии за день, чтобы обеспечить годовой электроэнергию для среднего семейного дома! Это 365 дней энергии без образования вредных отходов.Лучше всего то, что технология ветряных турбин постоянно совершенствуется, поэтому с этого момента все станет только более эффективным.

Когда вы перейдете на возобновляемые источники энергии вместе с нами, мы поможем вам обеспечить экологически чистое питание вашего дома и получить еще больше чистой энергии в национальной энергосистеме.

Что такое REC?

Сертификаты возобновляемой энергии (REC) — это торгуемые нематериальные энергоносители, которые демонстрируют, что 1 мегаватт-час (МВтч) энергии был произведен ветряной электростанцией.

Чем больше приобретается РЭУ, тем более ценным становится производство чистой энергии, что ведет к увеличению производства и увеличению количества возобновляемых источников энергии в сети.

Как работают сертификаты возобновляемых источников энергии (REC)?

REC — это торгуемые нематериальные энергоносители, которые представляют собой 1 мегаватт-час (МВтч) энергии, производимой ветряной электростанцией.

Чем больше приобретается РЭУ, тем более ценным становится производство чистой энергии, что ведет к увеличению производства и увеличению количества возобновляемых источников энергии в сети.

REC — это то, что мы покупаем от имени наших клиентов, чтобы снабжать их чистой энергией. Если вы готовы перейти от вредных традиционных источников энергии к экологически чистым, нажмите здесь, чтобы начать!

Что произойдет, если я перейду на чистую энергию с Inspire?

Мы покупаем сертификаты возобновляемой энергии у местных, региональных и / или национальных ветряных электростанций от вашего имени, чтобы компенсировать ежемесячное потребление энергии.

Ваша коммунальная компания по-прежнему будет поставлять электроэнергию в ваш дом, снимать показания счетчиков и отправлять вам счет.Мы указаны как поставщик, и вам больше ничего не нужно делать.

Ваш дом или бизнес будут активно поддерживать более чистую электроэнергию, поступающую в сеть, без необходимости менять свой образ жизни. Это так просто!

Как я могу переключиться на энергию ветра с Inspire?

Легко! Все, что вам нужно сделать, это выполнить наши простые шаги, чтобы зарегистрироваться. Как только вы сообщите нам, что готовы к переходу, мы позаботимся обо всем остальном. Мы сообщим вашей коммунальной компании, что вы присоединились к нам, и начнем покупать для вас экологически чистую энергию.Буквально это займет всего несколько минут, и тогда вы внесете свой вклад в спасение планеты! Будет ли что-нибудь еще, что вы сделаете сегодня таким эффективным, как переход на поставщика чистой энергии? Готовы ли вы перейти на возобновляемые источники энергии?

Как работает ветровая энергия | HowStuffWorks

Как и в большинстве других областей производства электроэнергии, когда дело доходит до получения энергии от ветра, эффективность имеет большое значение. Группы больших турбин, называемые ветряными электростанциями, или ветряными установками, представляют собой наиболее экономичное использование ветроэнергетических мощностей.Наиболее распространенные ветряные турбины для коммунальных предприятий имеют мощность от 700 кВт до 1,8 МВт, и они сгруппированы вместе, чтобы получить как можно больше электроэнергии из имеющихся ветряных ресурсов. Обычно они расположены далеко друг от друга в сельской местности с высокими скоростями ветра, а небольшая площадь основания HAWT означает, что сельскохозяйственное использование земли практически не затрагивается. Ветряные электростанции имеют мощность от нескольких МВт до сотен МВт. Самая большая ветряная электростанция в мире — ветряная электростанция Raheenleagh, расположенная у побережья Ирландии.На полной мощности (в настоящее время он работает на частичной мощности) он будет иметь 200 турбин общей номинальной мощностью 520 МВт, а строительство будет стоить около 600 миллионов долларов.

Стоимость ветроэнергетики для коммунальных предприятий резко снизилась за последние два десятилетия из-за технологических и конструктивных достижений в производстве и установке турбин. В начале 1980-х годов энергия ветра стоила около 30 центов за кВтч. В 2006 году ветроэнергетика стоит всего от 3 до 5 центов за киловатт-час, когда ветер особенно сильный.Чем выше скорость ветра с течением времени в данной области турбины, тем ниже стоимость электроэнергии, производимой турбиной. В среднем стоимость энергии ветра в США составляет от 4 до 10 центов за кВтч.

Многие крупные энергетические компании предлагают программы « зеленого ценообразования », которые позволяют клиентам платить больше за кВтч за использование энергии ветра вместо энергии из «системной энергии», которая представляет собой совокупность всей электроэнергии, производимой в районе, возобновляемых и невозобновляемый. Если вы решите покупать ветряную энергию и живете в непосредственной близости от ветряной электростанции, электричество, которое вы используете в своем доме, на самом деле может быть произведено ветром; чаще всего более высокая цена, которую вы платите, идет на поддержание стоимости энергии ветра, но электричество, которое вы используете в своем доме, по-прежнему поступает из системы.В штатах, где регулирование энергетического рынка было отменено, потребители могут иметь возможность покупать «зеленую электроэнергию» напрямую у поставщика возобновляемых источников энергии, и в этом случае электричество, которое они используют в своих домах, определенно поступает из ветра или других возобновляемых источников.

Внедрение небольшой ветряной турбины для ваших собственных нужд — это один из способов гарантировать, что энергия, которую вы используете, является чистой и возобновляемой. Установка турбины для дома или предприятия может стоить от 5000 до 80 000 долларов. Масштабная установка стоит намного дороже.Одна турбина мощностью 1,8 МВт может стоить до 1,5 миллиона долларов, не считая затрат на землю, линии электропередачи и другую инфраструктуру, связанную с ветроэнергетической системой. В целом ветряные электростанции стоят около 1000 долларов за кВт мощности, поэтому ветряная электростанция, состоящая из семи турбин мощностью 1,8 МВт, стоит около 12,6 миллиона долларов. По данным Американской ассоциации ветроэнергетики, «срок окупаемости» большой ветряной турбины — время, необходимое для выработки достаточного количества электроэнергии, чтобы восполнить энергию, потребляемую зданием и установкой турбины, — составляет от трех до восьми месяцев.

Alliant Kids — Энергия ветра

Энергия ветра существует уже давно. Вы, наверное, видели ветряные мельницы на фермах. Когда ветер вращает лопасти ветряной мельницы, он вращает турбину внутри небольшого генератора для производства электроэнергии, как угольная электростанция.

Ветряная мельница на ферме может производить лишь небольшое количество электроэнергии, достаточное для питания нескольких сельскохозяйственных машин. Чтобы производить электричество, достаточное для обслуживания большого количества людей, коммунальные предприятия строят ветряные электростанции с большим количеством ветряных турбин.

Ветряные электростанции строятся на плоских открытых площадках, где ветер дует не менее 14 миль в час.

Они точно большие!

Ветровые турбины, используемые для крупных ветряных электростанций, бывают разных размеров, но обычно имеют ширину около 13 футов в основании и от 230 до 265 футов в высоту в центре. Когда одна из лопастей находится в вертикальном положении, общая высота составляет примерно 406 футов, как та, что изображена здесь, на ветряной электростанции Сидар-Ридж в округе Фон-дю-Лак, штат Висконсин.

Сколько ветряных турбин нужно для ветряной электростанции?

Ветряные электростанции могут иметь от пяти до 150 ветряных турбин.Одна из крупнейших ветряных электростанций в США находится в Альтамонт-Пасс, Калифорния. В нем установлено более 4800 ветряных турбин.

Alliant Energy владеет и управляет тремя ветряными электростанциями в Айове, Миннесоте и Висконсине. В дополнение к ветряным электростанциям, принадлежащим Alliant Energy, мы также закупаем более 600 мегаватт энергии у других ветряных электростанций на территории нашей зоны обслуживания.

Как работает ветряк

Ветряная турбина работает противоположно вентилятору. Вместо того, чтобы использовать электричество для производства ветра, турбина использует ветер для производства электроэнергии.

Ветер вращает лопасти, которые вращают вал, который соединяется с генератором и вырабатывает электричество. Электроэнергия направляется по линиям передачи и распределения на подстанцию, затем в дома, предприятия и школы.

Сделайте свои собственные ветряные гаджеты!

Теперь, когда вы прочитали о ветроэнергетике, вы можете сделать свои собственные ветряные устройства дома.

Возобновляемая энергия

360-градусное видео: ветряная турбина внутри и снаружи

Как работает ветровая энергия?

В U.8. 8% наших мощностей по выработке энергии приходится на ветряные турбины — это больше, чем у любого другого возобновляемого ресурса, — а энергия ветра выросла более чем в три раза за последнее десятилетие. Более половины этой емкости приходится всего на пять штатов: Техас, Айова, Оклахома, Калифорния и Канзас. По данным Американской ассоциации ветроэнергетики, по всей стране насчитывается более 56 000 ветряных турбин, которые обеспечивают мощность ~ 96 000 мегаватт, что достаточно для питания более 15 миллионов домов. Министерство энергетики прогнозирует, что к 2050 году мощность ветровой энергии увеличится до более чем 400 гигаватт.

Как вы можете участвовать в растущей активности ветроэнергетики? Многие электроэнергетические компании позволяют подключаться к ветровым и другим возобновляемым источникам энергии, если вы заплатите немного больше за «зеленый» вариант. Больше потребителей, подписывающихся на зеленую энергию, означает, что эти коммунальные предприятия будут работать над ее получением. Давайте посмотрим, как работают ветряные турбины, и рассмотрим возможные плюсы и минусы.

Как работают ветряные турбины?

На самом деле энергия ветра начинается с Солнца. Чтобы подул ветер, Солнце сначала нагревает участок земли вместе с воздухом над ним.Этот горячий воздух поднимается вверх, поскольку данный объем горячего воздуха легче, чем такой же объем холодного воздуха. Затем более холодный воздух врывается, чтобы заполнить пустоту, оставленную этим горячим воздухом, и вуаля: порыв ветра.

Управление энергоэффективности и возобновляемых источников энергии описывает ветряную турбину как «противоположность вентилятора». Проще говоря, турбина забирает энергию ветра и преобразует ее в электричество. Так как же это сделать?

Во-первых, ветер оказывает давление на длинные тонкие лопасти, обычно 2 или 3 из них, заставляя их вращаться, подобно тому, как ветер толкает парусную лодку по воде.Затем вращающиеся лопасти заставляют ротор или конический колпачок на турбине, а также внутренний вал вращаться со скоростью около 30-60 оборотов в минуту.

Конечная цель состоит в том, чтобы вращать набор магнитов в генераторе, который будет генерировать напряжение в катушке с проволокой благодаря электромагнитной индукции. Однако генераторы требуют более высоких оборотов, поэтому коробка передач обычно соединяет этот вал с более низкой скоростью вращения с валом с более высокой скоростью, увеличивая скорость вращения примерно до 1000-1800 оборотов в минуту.Эти коробки передач дороги и тяжелы, поэтому инженеры стремятся разработать больше генераторов с «прямым приводом», которые могут работать на более низких скоростях.

»Читать далее« Как работает энергия ветра? » на QuickAndDirtyTips.com

Информация и факты об энергии ветра

Ветер — это движение воздуха из области высокого давления в область низкого давления. На самом деле ветер существует потому, что Солнце неравномерно нагревает поверхность Земли. Когда горячий воздух поднимается, более холодный воздух заполняет пустоту.Пока светит солнце, будет дуть ветер. А ветер издавна служил источником энергии для людей.

Древние мореплаватели ловили ветер парусами. Когда-то фермеры использовали ветряные мельницы для измельчения зерна и перекачивания воды. Сегодня все больше и больше ветряных турбин выжимают из ветра электричество. За последнее десятилетие использование ветряных турбин увеличивалось более чем на 25 процентов в год. Тем не менее, он обеспечивает лишь небольшую часть мировой энергии.

Погода на нашей планете может быть очень суровой — от волн тепла и града до тайфунов и торнадо.Узнайте, что заставляет природу высвободить свою ярость.

Как это работает

Большая часть энергии ветра поступает от турбин, которые могут достигать высоты 20-этажного здания и иметь три лопасти длиной 200 футов (60 метров). Ветер вращает лопасти, которые вращают вал, соединенный с генератором, вырабатывающим электричество.

Самые большие ветряные турбины вырабатывают достаточно электроэнергии в год (около 12 мегаватт-часов) для снабжения около 600 домов в США. Ветряные электростанции имеют десятки, а иногда и сотни таких турбин, выстроенных вместе в особенно ветреных местах.Небольшие турбины, установленные на заднем дворе, могут производить достаточно электроэнергии для одного дома или небольшого предприятия.

Бурно развивающаяся ветроэнергетика

Ветер — это чистый источник возобновляемой энергии, не вызывающий загрязнения воздуха и воды. А поскольку ветер здесь бесплатный, эксплуатационные расходы после установки турбины практически равны нулю. Массовое производство и технический прогресс удешевляют турбины, и многие правительства предлагают налоговые льготы, чтобы стимулировать развитие ветроэнергетики.

К недостаткам относятся жалобы местных жителей на уродливые и шумные ветряные турбины.Медленно вращающиеся лезвия также могут убивать птиц и летучих мышей, но не так много, как автомобили, линии электропередач и высотные здания. Ветер тоже переменчив: если он не дует, электричество не вырабатывается.

Тем не менее, ветроэнергетика процветает. Благодаря глобальным усилиям по борьбе с изменением климата, таким как Парижское соглашение, возобновляемая энергия переживает бум роста, при этом энергия ветра лидирует. С 2000 по 2015 год совокупная ветровая мощность во всем мире увеличилась с 17 000 мегаватт до более чем 430 000 мегаватт.В 2015 году Китай также обогнал ЕС по количеству установленных ветряных турбин и продолжает лидировать в установке.

Эксперты отрасли прогнозируют, что при сохранении таких темпов роста к 2050 году одна треть мировых потребностей в электроэнергии будет удовлетворяться за счет энергии ветра.

Как ветряные мельницы могут вырабатывать электричество, если они так часто двигаются медленно?

Короткий ответ: если они двигаются медленно, они производят меньше энергии. Но если скорость ветра увеличится вдвое, то при соответствующих условиях ветряная мельница сможет производить в восемь раз больше энергии.

Если дует слишком мало ветра и лопасти движутся слишком медленно, ветряная турбина больше не вырабатывает электричество. Турбина начинает вырабатывать мощность с так называемой скоростью включения. Выходная мощность продолжает расти по мере увеличения скорости ветра, но более медленными темпами, чем сразу после точки включения. Затем турбина достигает максимальной номинальной скорости ветра, выше которой выходная мощность остается стабильной в идеальных условиях, обычно от 22 до 36 миль в час, в зависимости от типа ветряной мельницы.

Конечно, слишком сильный ветер может повредить турбину, поэтому у ветряных мельниц тоже есть отключение скорости. После этого тормоз останавливает вращение мельницы.

Ветряные мельницы обычно рассчитаны на мощность, которую они производят в идеальных условиях. Это означает, что номинальная мощность может отличаться от фактической производимой мощности, поскольку ветровые условия зависят от сезона и времени суток.

Например, проект Cape Wind — 130 турбин, которые планируется разместить у Кейп-Код, — рассчитан на выработку до 468 мегаватт энергии ветра.Но средняя мощность составит всего 170 мегаватт, в зависимости от различных условий, таких как скорость ветра и регулярность ветра. Эти оценки основаны на измерениях ветра, сделанных до строительства участка, так что ветряная электростанция может быть спроектирована так, чтобы использовать максимальную доступную мощность. Эта информация имеет решающее значение для эффективного использования энергии ветра в существующей электросети.

Корпус за лопастями содержит механизм, который фактически производит электричество. Система зубчатых колес увеличивает исходную скорость вращения лопастей до высокой скорости, необходимой для выработки электроэнергии, преобразуя механическое движение лопастей в мощность.

Иногда энергия ветряной электростанции не может быть использована, потому что нет потребительского спроса. В настоящее время проводится большое количество исследований в области систем хранения электроэнергии — например, батарей — с тем, чтобы энергия, произведенная с помощью этого типа возобновляемой энергии, могла храниться и использоваться, когда это необходимо.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
