установка крюков желоба водосточной системы, инструкция по монтажу, как крепится

Содержание:

Идеальный вариант – когда расчет водосточной системы продумывается еще на стадии составления общего проекта: это позволит исполнить технические предписания, согласно которым установка водостоков осуществляется до укладки кровельного материала. Однако нередко бывает так, что эту процедуру проводят уже на готовую кровлю, что сопряженно с целым рядом сложностей.


В каких ситуациях водосток крепится только на лобовую доску

Монтаж крюков водосточной системы только на лобовую доску возможна в тех случаях, когда вентиляция подкровельного пространства осуществляется при помощи специальных отверстий в подшивке свесов – т.н. «перфорированных софитов». Это самая простая и недорогая разновидность вентиляции, однако ее эффективность оставляет желать лучшего.

Для более полноценного притока воздуха используют зазор под обрешеткой. Это подразумевает более низкое расположение лобовой доски и фиксацию кронштейнов исключительно на обрешетку. Недостатком такого способа является риск обрушения доски под снеговой нагрузкой. Решение о целесообразности того или иного подхода к монтажу водостоков принимается хозяином дома.


Еще одна причина установки водосточных крюков на лобовую доску – проведения монтажа водоотводящих конструкций уже после завершения основных строительных работ. Распространенная ситуация, когда приобретается недостроенный дом с дорогим кровельным покрытием: чтобы не затевать трудоемкую процедуру по его демонтажу, проще крепить желоба на лобовую доску. Такой же алгоритм действий выбирается при замене водосточной системы.

Третья причина, из-за которой кронштейны могут быть установлены только на поверхность лобовой доски – применение антиконденсатной гидроизоляционной пленки. Как гласят правила монтажа, она должна обязательно выходит на свес карниза, что подразумевают возможность установки водостоков исключительно на лобовую доску.

Распространенные способы установки водосточной системы

Инструкция по установке водосточной системы подразумевает применение специальных монтажных крюков. Согласно строительным нормам, они могут быть установлены на сплошную обрешетку (мягкая кровля), на поверхность стропилин или на внешнюю сторону ветровой доски.


Существует семь основных способов, как установить водосток:

  1. К стропилам. Некоторые новички рассчитывают на возможность приподнятия пары листов кровельного материала для фиксации крюков к обрешетке уже по завершении кровельных работ. Однако, как показывает практика, сделать это не так-то просто, ведь приходится демонтировать несколько рядов кровельных саморезов. В результате на местах, где они были установлены, остаются некрасивые отверстия, которые потребуется закрывать заплатками.
    Для выхода из ситуации применяют подкладку досок по кровельный материал, что позволяет избежать его деформации при съеме и выкручивании шурупов.   Что касается шиферных крыш, то там применяются специальные деревянные вставки непосредственно в волны материала: их вытачивают заблаговременно, точно по профилю. В этом случае применяется сквозное крепление водостока через лист шифера и деревянную вставку.
  2. На лобовую доску. Наиболее простой метод монтажа крепежных кронштейнов на уже готовую крышу заключается в их установке на поверхность ветровой доски. При этом сама лобовая доска нередко оформляется, как отдельный декоративный элемент. Металлические крыши лучше всего оснащать стальными короткими крюками, с установкой на металлические полосы. Если речь идет о легком желобе из пластика, то основанием для его фиксации может выступить обычная деревянная ветровая доска.
  3. С помощью костылей. Бывают ситуации, когда лобовая доска вообще отсутствует. Выходом из такого положения вещей может быть установка в стену специальных костылей из металла или древесины. Они будут выполнять роль крепежного основания для желобов, которые в этом случае монтируются на шпильки или брусья.
  4. Опорные кронштейны. Небольшие придомные строения разрешается оснащать кронштейнами на опорах или прочих приспособлениях.
  5. Кронштейны-невидимки. В продаже предлагаются крепежные приспособления, которые практически незаметны после установки. Все дело в направлении фиксации: в этом случае она осуществляется сверху. Шаг установки подобных конструкций не должен превышать 40-70 см, во избежание деформации под воздействием снеговой и ледяной нагрузки. Если кронштейны предусматривают крепление на обрешетку или верх стропилин, их сгибают по форме ската кровли.
  6. Крепежи с возможностью регулировки. Это инновационная разработка, позволяющая путем подкручивания шурупов осуществлять регулировку и настройку кронштейнов под тот или иной угол наклона кровли. Это позволит не проводить проверку радиуса изгиба у каждого отдельного крепежа. Состоит такое изделие из двух основных подвижных частей: их позиционируют друг относительно друга, в зависимости от требуемой высоты фиксации.
  7. Установка непосредственно на поверхность кровельного материала. В продаже представлены дорогие крепежные конструкции, позволяющие осуществлять установку водостоков в самых сложных ситуациях, когда применяется хрупкое или гофрированное покрытие. Важно понимать, что такой подход к монтажу разрешается примять только в местностях со слабым уровнем выпадения дождей.


В итоге можно сказать, что степень надежности крепления напрямую зависит от правильности установки желоба. Следует понимать, что водосток не призван эффективно противостоять снеговой нагрузке: это является задачей снегозадержателей и специальных нагревательных кабелей.

Более пристального рассмотрения требует технология установки крюков желоба водосточной системы на готовую крышу.

Расчет нужного количества крюков, желобов, труб

Для расчета необходимого числа водосточных элементов используется формула (В + Н/2) х С

Расшифровка обозначений:

  • В – горизонтальная дистанция между свесом и коньком.
  • Н – высота.
  • С – длина крыши.

Все параметры указываются в метрах.


Порядок установки водосточных элементов на поверхность ветровой доски:

  1. На поверхности ранее смонтированной доски отмечают горизонтальную линию в наиболее высоком участке желоба. Для этих целей удобно применять лазерный нивелир.
  2. Полученная разметка переносится на всю протяженность желоба. При этом следует учитывать наклон в 3-5 мм на погонный метр водостока.
  3. Далее проводится нумерация всех крепежных крюков. При нанесении разметки важно не забывать по наклон желоба. Для изменения радиуса крюков используют специальный крюкогиб.
  4. Первым делом монтируется первый и последний крюки. Далее между ними следует натянуть шнур: он должен находится на самом дне желоба. Используя полученную направляющую, довольно просто установить остальные крепежи.
  5. При определении месторасположения воронок на концах желобов в учет берется их размер: воронку нужно приложить к поверхности доски, и обвести карандашом ее очертание. Между краем контура и его центром оставляется кантик 45 мм. Для выпиливания отверстия используют обычную ножовку или специальные ножницы по металлу.
  6. Готовые рамки отгибают наружу, вставляя желоба друг в друга. Необходимо соблюдать правильность надевания передних частей желоба: носик в таком случае должен оказаться в самом завитке.

Правильное позиционирование желобов и воронок

Водосточный желоб монтируется с следующей последовательности:

  • Вначале необходимо установить воронку и находящиеся рядом желоба.
  • Кромки желобов фиксируются саморезами на поверхность ветровой доски.
  • Крепление воронки и желоба продолжается до полного совпадения их профилей.
  • Следует внимательно проверять степень уклона и месторасположения крепежей.
  • Далее проводится установка профиля желобов на кронштейны, с последующей стыковкой. Чтобы закрыть пустые торцы, в комплектацию входят специальные заглушки.
  • Воронки и трубы в стене соединяют отводами.
  • После этого нужно установить кронштейн для трубы.
  • В конце проводится разметка направления монтажа водостока, для установки вертикальных частей конструкции.


Соединение современных металлических водостоков происходит с помощью уплотняющих зажимов. Для соединения пластиковых водостоков могут использовать защелки на зажимах, резиновые уплотнители и холодная сварка. Во время данных процедур важно не забыть о компенсации линейного расширения.

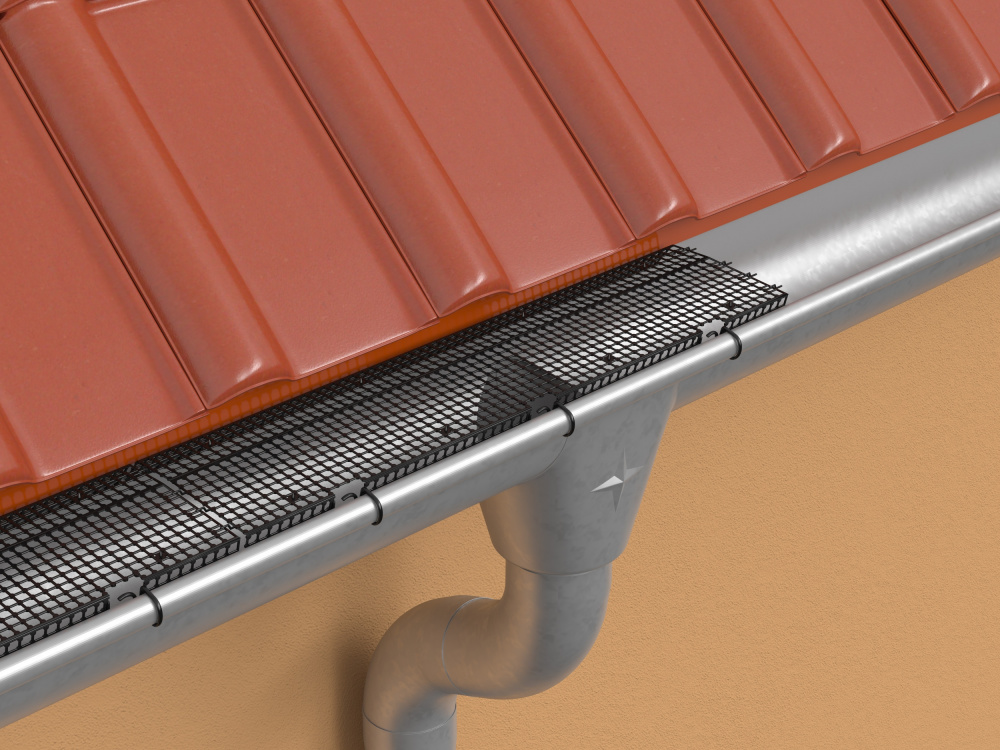

Можно также применить специальные решетки для водосточной системы, чтобы очистить стекающую воду от различного мусора, попадающего на поверхность крыши с расположенных рядом деревьев (ветки, листья, хвоя). В случае возникновения засоров водосточные трубы начинают забиваться, что в зимнее время чревато замерзанием воды внутри водостоков, с угрозой их разрыва.

Как установить и закрепить водосточные трубы - инструкция

Первым делом нужно определиться с тем, на какую стену их лучше установить, и какой способ крепления будет оптимальным в данном случае:

  • На поверхности трехслойных стен для крепления кронштейнов может быть используем только верхний лицевой слой.
    При его толщине 90 мм анкер устанавливается на глубину 60 мм. Толщина прослойки в 120 мм потребует заглубления на 80-90 мм.
  • Сверление двухслойных стен рекомендуется проводить по завершении ее отделки: глубина отверстий – 60-90 мм. При погружении дюбеля он должен войти во второй слой утеплителя, после чего разрешается довинчивать крепление.
  • На однослойной стене кронштейн крепится шурупами или распорными дюбелями, с глубиной погружения более 60 мм.
  • В случае с деревянными каркасными стенами держатель следует крепить посредством саморезов. Для фиксации в этом случае удобно применять острый стержень большой длинны.


Лучше всего, если монтаж вертикальных крепежных элементов водосточной системы проводится в процессе сооружения стен.

Особенности монтажа труб к стене

Если установка проводится на готовые стены, следует соблюдать следующие правила:

  1. Монтаж водосточных труб ведется только снизу.
  2. Крепежные отверстия должны быть небольшого диаметра.
  3. Сливную трубу и поверхность стены должно разделять определенная дистанция.
  4. Для защиты фундамента от затекания под него воды внизу устанавливают срезанное сливное колено.


Кирпичные стены оснащают пластиковыми дюбелями, в которые завинчивают скрепленные с хомутом шурупы. Крепление на стены из дерева удобнее проводить специальными стержнями или пластинами с саморезами.

Как крепится водосточная система вертикального типа:

  1. Для соединения труб используются муфты.
  2. При введении нижней трубы оставляется зазор.
  3. Монтаж держателя с хоботом производится под муфтой. Таким же образом монтируются тройники.
  4. В завершении процедуры закрепляют нижний отвод и трубу.

Ближнюю от карнизного свеса угловую трубу желательно размещать на расстоянии 150 мм от угла здания.



Как пошагово производится установка водостока своими руками

Содержание статьи

Водосточная система – это неотъемлемая часть любого здания. Она защищает его фасад от влаги, которая скапливается, а затем стекает по крыше вниз. Сегодня элементы таких систем изготавливают из различных металлов, в том числе и меди, и разных видов пластика.

Подготовка к установке водостока

Водосток своими руками может быть устроен из любого материала, так как инструкция по монтажу одна на всех. Связано это с тем, что они имеют одинаковую структуру, вне зависимости от материала изготовления отдельных их элементов.

Вернуться к содержанию ↑

Пошаговая инструкция монтажа

Как и любой другой процесс, этот требует некоторой последовательности. Поэтому оптимальным вариантом будет рассмотреть весь процесс сборки пластиковых или металлических водостоков именно по этапам. Начинается, все как обычно, с подготовки. Для этого должна быть изготовлена схема системы, или план. Дальше по ней проводят расчеты, а также закупают материал согласно расчетам.

Когда все это сделано и весь материал уже имеется, то можно приступать к непосредственному монтажу.

Монтаж крепежных элементов

Монтаж водостока своими руками начинается с того, что устанавливаются кронштейны. Надо сразу сказать, что сегодня промышленность выпускает большое разнообразие разных типов кронштейнов. Выбор будет зависеть, главным образом, от того, на какое место этот кронштейн планируется крепить:

  • Стропильная система;
  • Стена.

Совет! Крепить кронштейны нужно так, чтобы их осевая линия была немного наклонена. Достаточно будет 5 см на каждые 10 метров. Это позволит позже установить желоб с уклоном в сторону сливной трубы.

Расстрояние между кронштейнами

В том случае, если длина желоба будет больше 20 метров, то рекомендовано делать два уклона по 10 метров, соответственно, и сливных труб будет тоже две.

Кронштейны следует крепить на расстоянии в 50-60 см друг между другом. Очень часто получается такая ситуация: кронштейны планируется крепить к стропилам, а те расположены с расстоянием в 120 см. При этом сами держатели нужно крепить через каждые 50-60 см. в таком случае поступают очень просто – используют два разных типа держателей. При этом одни необходимо монтировать на стропила, а другие – на стены.

Установка воронок

Устройство водосточной системы подразумевает установку водоприемных воронок. Это элементы, которые служат для приема воды из желоба и направления ее в сливную трубу.
Сразу нужно сказать, что воронки крепят только в местах крепления сливных стояков, что должно быть понятно из вышесказанного.

Кроме всего прочего, часто воронки служат соединителями пластиковых желобов. В таком случае необходимо начинать работу именно с них.

Установка воронки

Для этого в воронках, в тех местах, в которых к ним будет крепиться желоб, вырезается специальное отверстия, при этом края после работы зачищаются. Для крепления пластиковых воронок используют клей.

После того, как удалось сделать все эти процедуры, воронка оснащается специальной сеткой, которая не будет пропускать различный мусор в сливную трубу.

Работа с желобами

Желоба, как и сами трубы, могут быть как прямоугольной формы, так и круглой. В зависимости от этого выбираются нужные крепежи под них. Поскольку речь о таких фиксаторах шла немного выше, то сейчас остается сказать, что желоба просто вставляются в них.

Те края, которые остаются неиспользованными, закрываются специальными заглушками.

Соединение желобов

Совет! заглушки следует приобретать только с резиновыми уплотнителями. Если же таковых не имеется, то такой уплотнитель следует сделать самому.

Процесс соединения желобов

Если соединение желобов осуществляется не через воронку, то сделать это можно только при помощи специального доборного элемента, который называется соединителем. Он одевается на два торца разных желобов и скрепляет их, образуя замочное соединение.

Установка колен

Колено может иметь прямоугольную или круглую формую в зависимости от формы воронки. Вообще, перед тем, как установить водосточную систему, следует определиться и с ее материалом, и с ее формой и другими параметрами.

Установка колен

Итак, колено одевается прямо на воронку снизу. Колено нужно для того, чтобы направить сливную трубы в сторону к стене. Это позволит закрепить ее специальными хомутами. Колена могут иметь разные углы.

Монтаж стояков

Итак, после того, как коленья были присоединены, можно приступать к установке стояков. Сделать это довольно просто. Сначала стояк крепиться к колену снизу. Дальше он сам закрепляется хомутами. После этого к установленной части трубы приставляют еще одну, если это необходимо, то есть в том случае, когда высоты первой части не достаточно.

Как работать с хомутами

Отдельно следует рассмотреть вопрос о хомутах. Сразу нужно сказать, что для кирпичных и деревянных фасадов используют разные элементы. Однако, как правило, хомут представляет собой две дуги, которые одевают на стояк с двух разных его сторон, затем фиксируют. Фиксация осуществляется при помощи двух болтов, которые закрепляются на концах дуг.

Конечный элемент – слив

Слив по форме очень напоминает колено. Собственно и функции у него такие же – он служит для поворота стояка, только на этот раз уже в сторону от стены.

Слив водостока

Труба и слив устанавливаются так, чтобы от края последнего до отмостки было около 40 см.

Вернуться к содержанию ↑

Вывод

На этом монтаж водосточной системы можно считать полностью завершенным. Надо сказать, что одним из самых главных требований, которые предъявляются к таким системам, являются прочность и надежность. Нагрузки на них всегда разные, поэтому и рассчитывать нужно на максимально возможную, а именно, на количество воды, на осадки в виде снега и так далее.

Для обеспечения прочности, достаточно просто должным образом установить все элементы, а также обеспечить герметичность всех швов. Выполнив эти два мероприятия, любая схема водостока будет надежной и долговечной. Остается только сделать!

Вернуться к содержанию ↑

Монтаж водостоков

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

Как установить водостоки если крыша уже покрыта

Системы сбора дождевой воды со скатов кровли и ее отвода в ливневую канализацию или, по крайней мере, подальше от фундамента дома, является обязательной к обустройству, поэтому ее необходимо включить в разрабатываемый проект будущего строительства. Чаще всего монтажом водостоков занимаются на этапе создания обрешетки под дальнейший настил кровли. Однако, существуют конструкции крыши, которые предполагают крепление водосточных систем уже после кровельных работ. Кроме этого, случаются и другие ситуации, например, необходимость замены обветшавших желобов и труб с соответствующими креплениями.

Как установить водостоки, если крыша уже покрыта

Итак, решаем проблему – как установить водостоки, если крыша уже покрыта. А решение облегчается тем, что производители водосточных систем, предусмотрев разные случаи, при которых приходится монтировать общую конструкцию, изготавливают их в разных вариантах. О них и будет рассказано ниже.

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня. Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов. Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

  • Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.
Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

  • Водостоки металлические с полимерным покрытием стоят несколько дешевле пластика и обладают достаточно длительным сроком эксплуатации. Системы хорошо выдерживают внешние природные воздействия, внешне смотрятся весьма элегантно, практически не уступая по этому параметру полимерным.

Однако, стальные детали с полимерным защитным покрытием не особо устойчивы к механическим процарапывающим воздействиям. Ну а повреждение полимерного покрытия ведет к возникновению коррозионных процессов, а значит, снижается длительность функционирования конструкции. Повредить же покрытие достаточно легко даже при проведении монтажных работ. Нужна повышенная аккуратность при сборке и работе с крепежными деталями.

  • Водостоки из оцинкованного стального листа относятся к самым недорогим вариантам. Внешний их вид – недостаточно эстетичный. Служить они могут довольно долго, но при глубоких царапинах коррозия также способна быстро сделать свое недоброе дело.
Самые доступные по цене, довольно практичные и долговечные водостоки из оцинкованной стали. Внешний вид, возможно, проигрывает более современным системам, но многих это вполне устраивает

Достоинством металлических систем можно назвать то, что некоторые их детали намного легче можно подогнать под определенные конфигурации, например, несколько подогнув кронштейны в нужных местах, что с пластиком сделать не получится.

Можно вскользь вспомнить и о менее популярных материалах, из которых делают водостоки для зданий с определенным дизайнерским решением — это может быть медь и сплав титана и цинка. Надежность, долговечность и внешность у таких систем – выше всяких похвал, но зато и цена явно «кусается». Если выбираются такие системы, то для них также можно подобрать кронштейны, которые могут быть закреплены на карниз уже покрытой кровлей крыши.

В принципе, к водоотводным системам, изготовленным из любого материала, можно подобрать поддерживающие кронштейны разных конструкций, так как они продаются не только в комплекте с основными деталями, но и отдельно. Главное, чтобы держатели подходили по форме и размеру к желобу.

Узнайте, как произвести монтаж водослива с крыши своими руками, изучив инструкцию, в специальной статье на нашем портале.

Когда приходится устанавливать водостоки уже после покрытия крыши?

Теперь нужно несколько уточнить моменты, когда же обстоятельства могут вынудить заниматься монтажом водосточной системы уже после того, как кровельный материал настелен на скаты крыши. Так, существует несколько причин такого монтажа:

  • Сам этот процесс, именно в такой последовательности, предусмотрен проектом  строительства. Например, если вентиляция кровельной системы будет осуществляться через перфорированные детали софитов, устанавливаемых под свесом крыши. Многие специалисты считают этот способ вентиляции более эффективным, поэтому и планируют закрепление водоотводного желоба на лобовой (ветровой) доске.
  • Вынужденное закрепление водостоков по карнизу покрытой крыши происходит в том случае, если дом приобретен в не достроенном виде, а бывший хозяин не предусмотрел их установку заранее.
  • Очень распространенная причина, когда старая система водоотвода полностью устарела и выработала свой ресурс — желоба стали протекать, а металлические держатели проржавели и не выполняют свою функцию должным образом.

Цены на водостоки

водостоки

Монтаж водостоков на кровельной системе с выходящей на карнизный свес гидроизоляционной пленки
  • Если в стропильной системе использовалась для гидроизоляции антиконденсатная пленка, которая согласно технологии должна выходить на карнизный свес. Поэтому в таком варианте отпадает возможность закрепить кронштейны под укладку желобов к обрешетке и их нужно крепить к ветровой доске.

Как водосточные системы устанавливаются вдоль карнизных свесов

Типы кронштейнов для крепления желобов

Кронштейны могут быть изготовлены из металла или пластика и различаться конструкцией. Выбор нужной модели будет зависеть от места и способа закрепления водосточной системы.

Несколько вариантов кронштейнов-крюков для крепления водосточных желобов

Кронштейны могут быть длинными, короткими и универсальными:

  • Длинные крюки чаще всего используются для закрепления под кровельное покрытие до его настила. Эти элементы фиксируют к стропилам, обычно еще до монтажа  разряженной или сплошной обрешетки.
  • Короткие кронштейны могут быть применены для установки водосточной системы на лобовой доске или же на стене здания. Этот вид крюков монтируют как до укладки кровельного покрытия на стропильную систему, так и после того, как кровля будет обустроена. Кроме лобовой доски или стены, иногда этот тип кронштейнов закрепляют на торцевую поверхность стропильных ног или кобылок. Однако, в этом случае надежность установки будет значительно ниже, так как крепежные саморезы или гвозди будут входить в древесину параллельно волокнам.
  • Универсальный вариант кронштейнов — это сборно-разборная конструкция, которую можно применять для монтажа водосточных систем как до настила кровельного материала, так и после проведения этого процесса. Возможность регулировки длины позволяет применять их и как длинные, и как короткие.

Способы закрепления водостоков

Для начала нужно разобраться в вариантах способов монтажа водосточных систем, при настеленном кровельном покрытии. Это даст возможность определиться, какой из них применим в каждом конкретном случае.

Варианты крепления кронштейнов-крюков для водосточных желобов

Итак, существует четыре способа закрепления кронштейнов на элементах стропильной системы:

  • На стропильные ноги, как на торцевую, так и на верхнюю или боковую их стороны.
  • На ветровую (лобовую) доску.
  • Под кровлю, на нижнюю доску обрешетки или на фанеру (осп) сплошной обрешетки.
  • На край кровельного покрытия.
Первый способ – к стропилам или обрешетке

Если кронштейны закрепляются до монтажа кровельного материала, то их фиксируют чаще всего на стропилах или же на нижней доске обрешетки. В этом случае используются поддерживающие крюки с длинными ножками, которые при необходимости правильного расположения желоба, могут быть согнуты или же их оставляют в прямом виде. Кроме них, для монтажа водосточных систем в этом случае иногда применяются и универсальные кронштейны.

Крепление крюков к доскам (листам) обрешетки

Если кровельное покрытие уже уложено, например, в том случае, если старую водосточную систему нужно заменить, и планируется зафиксировать кронштейны подобным образом, то нижний ряд кровельного материала придется снять. Правда, это бывает не всегда просто.

Чтобы закрепить кронштейны на досках обрешетки или сверху стропильных ног придется демонтировать край кровельного покрытия вдоль карниза

Для этого необходимо будет открутить крепежные детали не только первого, но и второго ряда покрытия. Жесткий кровельный материал необходимо демонтировать аккуратно. Особенно это важно в том случае, если покрытие не новое, а эксплуатировалось уже несколько лет, иначе листы можно легко повредить, что приведет к лишним расходам. Да и не всякий материал поддастся демонтажу без нарушения целостности или без деформации, особенно если он закреплен гвоздями. Так, весьма вероятны проблемы, например, с обычным шифером или ондулином.

В той ситуации, когда на крыше обустроена мягкая кровля, настеленная на фанерную основу, можно постараться аккуратно приподнять только нижний, идущий вдоль карниза край кровельного материала. Затем, выставить кронштейны на сплошную обрешетку и закрепить саморезами, вкрутив их в стропильные ноги через фанерное покрытие. Следующим шагом битумная черепица или рубероид возвращается в первоначальное положение и фиксируется к поверхности с помощью битумной мастики.

Видео: Установка водосточной системы с краевым демонтажем черепичного кровельного покрытия

Чтобы не демонтировать кровельное покрытие, можно попробовать воспользоваться еще одним вариантом установки кронштейнов на стропилах. Он заключается в закрепление крюков на боковую их бруса. Для этого приобретаются или изготавливаются кронштейны с гнутой, развернутой в горизонтальную плоскость монтажной площадкой – пример показан ни рисунке выше.

Цены на популярные модели шуруповертов

Кронштейн с гнутой ножкой, предназначенный для монтажа на боковую поверхность стропильной ноги

Следует помнить, что такой монтаж возможен только в том случае, если стропильные ноги имеют достаточно большой размер в сечении, например, 120×50 или 150×50 мм. Кроме этого, необходимо учесть, что крюки должны быть закреплены так, чтобы кровельное покрытие нависало над сточным желобом, перекрывая ½ или ⅓ его ширины, иначе при сильном дожде может произойти перелив воды.

Поэтому, если выбран вариант фиксации кронштейнов с боковой стороны стропила, то сначала нужно произвести примерку, которая и покажет, возможен ли такой способ монтажа.

Второй способ – крепление кронштейнов на лобовую доску

Проще всего установить кронштейны на ветровой (лобовой) доске, причем это можно выполнить, использовав различные крепления.

Лобовая доска закрепляется на торцевых сторонах стропильных ног, и в различных конструкциях может быть широкой или узкой. От этого параметра будет зависеть выбор типа кронштейна.

Для монтажа водоотводной системы на лобовую доску подходят:

  • Длинные кронштейны, в том случае, если лобовая доска имеет достаточно большую ширину. Такие держатели изготавливаются из металла и имеют ножку такой же ширины, что и крюк. На ножке расположена и монтажная площадка с отверстиями, через которые кронштейны крепятся к лобовой доске.
Крепление простейших крюков с длинной ножкой к лобовой доске кровельной конструкции
  • Короткие кронштейны предназначены для крепления их на лобовую доску, стену здания, а также на торцевую сторону стропил. Как уже говорилось, последний вариант нежелателен, надежность фиксации будет сомнительна из-за расположения крепежа параллельно волокнам древесины.

Пластиковые короткие крюки чаще всего имеют широкое основание в области монтажной площадки, поэтому они будут прочно удерживать желоба водостока.

Короткий кронштейн для желоба водосточной системы, имеющий возможность регулировки угла относительно основания, к которому он крепится

Кроме обычных кронштейнов, в продаже можно найти их регулируемые варианты. Их удобство состоит в том, что они имеют специальное устройство, позволяющее задавать уклон расположения крюка относительно основания, к которому они крепятся. Иногда без этой функции не обойтись, например, при обустройстве водосточной системы на наклонно закрепленную ветровую доску или на венце бревенчатого сруба.

Цены на кронштейны

кронштейн

Все кронштейны фиксируются в общем направляющем профиле, который, в свою очередь, крепится или к лобовой доске, или к стене здания. Очень удобно для задания общего уклона водосточного желоба

Еще один вариант крепления водостоков к лобовой доске с помощью коротких крюков представляет собой целую систему, состоящую из металлического направляющего профиля и специальных кронштейнов-держателей. Сначала на ветровой доске закрепляется направляющая, которой сразу придаётся необходимый уклон. Затем с боковой стороны профиля надеваются кронштейны и продвигаются по направляющей, с расстановкой на необходимом расстоянии. Фиксировать подобные кронштейны не нужно, так как они плотно устанавливаются в профиле — в этом и состоит одно из преимуществ данной крепежной системы. Кроме того, монтируя ее, не придется вымерять месторасположение каждого крюка по его высоте – потребуется только выставить профиль с нужным уклоном по уровню и надежно его зафиксировать через специально предусмотренные в нем отверстия.

Однако, такая система может быть установлена, если свес кровли имеет подходящую ширину.

Правильное положение кронштейна, закрепляемого на лобовую доску

При монтаже отдельных кронштейнов, сначала на ветровой доске отбивается горизонтальная линия с уклоном в три — пять миллиметров на каждый погонный метр желоба в сторону сливной воронки. Затем от торцевого края лобовой доски нужно отступить от 50 до 100 мм — это будет местом установки первого кронштейна.

Положение кронштейнов по краям лобовой доски

Далее, вся линия размечается так, чтобы между крюками было расстояние не более 600 мм, (системы некоторых производителей допускают и больший шаг – это оговаривается в инструкции по монтажу). В области установки воронки слива, держатели закрепляются на расстоянии не более 50 мм от нее.

Чаще всего применяется шаг установки кронштейнов, равный 600 мм.

После проведения такой разметки можно переходить к закреплению кронштейнов на лобовой доске.

Третий способ – крепление кронштейнов непосредственно к краю кровельного покрытия

Этот способ применим для установки системы водостока вдоль карниза крыши, покрытой практически любым жестким кровельным материалом. Крепление крюков-держателей осуществляется с помощью специальных зажимов (струбцин), которые фиксируют кронштейны по краю кровли.

Если кровельное покрытие обладает необходимой жесткостью, то можно применить и такой вариант – крепление кронштейнов непосредственно к его краю

Существуют разные типы зажимов, для закрепления некоторых из них необходимо будет аккуратно просверлить сквозные отверстия в кровельном материале, отступив от его края не менее 50 мм. Другие имеют конструкцию, не требующую сверления кровли, так как они зажимаются по её краю. Этот вариант фиксируется винтом, который, по аналогии со струбциной, зажимает край кровли.

Если фиксация кронштейнов будет производиться к волновому покрытию, то это нужно делать ровно в нижней или верхней точке волны. Под металлические крепежные лапки зажима рекомендуется подложить резиновые прокладки как с верхней, так и с нижней стороны кровельного материала, так нагрузка на него станет немного ниже, а сжатие – мягче.

Такие кронштейны на волновой кровле должны крепиться только на гребне или в низшей точке волны

Для подобного способа установки водостока подойдут как металлические, так и пластиковые кронштейны. Обычные металлические длинные крюки можно переделать и самостоятельно, согнув их нужным образом, просверлив в них отверстия и нарезав резьбу. Пластиковые нужно приобретать в готовом виде.

Так как в этом варианте вся нагрузка от водосточной системы будет приходиться на край кровельного покрытия, необходимо, по возможности, выбирать комплект, обладающий небольшой массой.

Четвертый способ – с дополнительным длинным кронштейном

В этом варианте для крепления коротких держателей для водосточных желобов применяется дополнительный металлический Г-образный кронштейн. Длинная его часть закрепляется на боковой стороне стропильной ноги, а на короткой изогнутой полке имеется монтажная площадка для фиксации короткого пластикового держателя.

Дополнительный кронштейн позволяет установить под кровельный свес даже короткий пластиковый держатель.

Этот способ крепления иногда становится единственной возможностью зафиксировать кронштейны при ранее уложенном кровельном покрытии, не повредив его поверхность. Например, если кровельный материал на свесе выступает на 120÷150 мм за линию торцов стропильных ног, а зафиксировать кронштейны на край крыши нет желания или покрытие не предоставляет такой возможности.

Существуют и другие способы установить водосточную систему при ранее покрытой крыше:

  • Так, если необходимо обустроить водоотвод на мансардной крыше, имеющей уже покрытые скаты, кронштейны можно закрепить прямо на поверхности стены, тщательно произведя замеры и разметку.
  • Крюки иногда крепятся на надежно установленном софите, если он имеет подходящую ширину. В этом случае, кронштейны-крюки фиксируются на прикрученные к поверхности софита металлические Г-образные профили, по аналогии с показанной выше картинкой.
  • Если нет лобовой доски, или софит слишком узок, то выбирается вариант забивки в стену специальных металлических штырей, они могут быть прямыми или Г-образными. Конец штыря, вбиваемый в стену, должен иметь острый конец. Если же стена бетонная или кирпичная, то в ней сначала сверлится отверстие соответствующего диаметра, в которое вмуровывается штырь. Для этого отверстие заполняется бетонным раствором, после чего в него вбивается штырь. В этом случае прежде чем приступать к монтажу водосточных желобов необходимо дождаться полного застывания раствора.

Если планируется желоб укладывать на штыри, забитые в стену, то их установку тоже нужно разметить так, чтобы был обеспечен требуемый уклон в сторону воронки водосточной трубы.

А этот кронштейн, в отличие от остальных, расположен не под желобом, а внутри его, в виде стягивающей перемычки между стенками
  • Подтягивающее подвесное крепление не столь популярно по сравнению с описанными выше вариантами, но иногда без такой конструкции не обойтись. На данном кронштейне предусмотрены специальные загибы, один из которых подцепляет переднюю сторону желоба, а второй надевается на задний край его стенки. Кроме того, на держателе находится втулка с внутренней резьбой, через нее, а также верхнюю часть стенки желоба, в стену или лобовую доску вкручивается крепежный элемент.

Этот тип креплений может быть использован для фиксации водостока как на лобовой доске, так и на торцах стропильных ног.

Перемычки могут «ловить» крупный мусор, отчего образуются пробки. Значит, нелишним будет установки сверху желобов защитной сетки

Если выбраны такие крепления, то желоб обязательно нужно закрыть сверху защитной сеткой, которая не допустит попадания в него крупного мусора. Иначе опавшие листья могут задерживаться на перемычках, собирая пыль и грязь, стекающую с водой с крыши, и со временем в желобе образуется пробка. Чтобы не допустить перелива воды из-за скопившейся грязи, и нужна защитная сетка.

Можно, кстати, заметить, что подобный элемент системы не будет лишним в любом водостоке.

Параметры желобов и угол уклона их установки

Выбрав тип кронштейнов и способ закрепления водосточной системы, прежде чем отправляться за ней в магазин, нужно определиться с размером желоба. Он должен соответствовать уклону и параметрам ската крыши, иначе вода при сильном дожде будет переливаться через его край.

Кроме этого, нужно определиться с сечением труб, в которые будут поступать ливневые стоки из желоба, так как если приобрести трубу недостаточно большого диаметра, она может не справиться с потоками, и вода пойдет через край желобов – на стены и под фундамент.

Чтобы определиться с диаметром, нужно заранее решить, сколько водоотводных труб будет установлено на одном скате крыши. На этот счет существуют определённые нормативы. Так, если длина карниза ската имеет размер до 12 метров, то достаточно будет установить одну воронку со сливной вертикальной трубой. При более длинных карнизах, от 12 до 24 метров, придется монтировать две трубы — по углам строения.

Схема, наглядно демонстрирующая принцип правильного монтажа водосточного желоба и водосточных труб

Итак, чтобы определиться с размерами элементов водосточной системы, необходимо определить площадь водосбора. Для этого нужно измерить расстояние от угла карниза до середины фронтонной стороны дома — этот параметр обозначен на выше представленной схеме буквой Y, а также длину карнизной линии — X, а затем найти их произведение, которое и определит площадь водосбора одного ската крыши.

Как можно видеть на чертеже, желоб размером до 12 метров имеет уклон в одну сторону, в нижней части которого и монтируется водосточная труба.

Если же длина ската больше 12 метров, то необходимо найти середину карниза и от нее два желоба, имеющие уклон в сторону углов строения, где и устанавливаются водостоки.

Уклон водосточного желоба должен составлять 3÷5 мм на каждый погонный метр длины желоба.

Теперь стоит разобраться с тем, какие размеры желоба и трубы водостока необходимо выбрать, учитывая вычисленную площадь водосбора.

S (площадь) водосбора, м²Сечение желоба, мм.Сечение водосточной трубы с уклоном желоба в одну сторону, то есть с установкой одной воронки, мм.Сечение водосточной трубы с уклоном желоба в две стороны, то есть с установкой двух воронок, мм.
60÷10011587-
80÷130125110-
120÷200150-87
160÷220150-110

Если известна площадь водосбора, то для определения размеров элементов водосточной системы можно воспользоваться и следующей таблицей, в которой указаны необходимые основные параметры и приведены другие варианты расположения водосточной системы с одной трубой слива.

Расположение трубы водостокаРазмеры основных элементов системы водостока
Желоб -75 мм, труба водостока 63 ммЖелоб -100 мм, труба водостока 90 ммЖелоб -125 мм, труба водостока 110 ммЖелоб -125 мм, труба водостока 90 ммЖелоб -125 мм, труба водостока 63 ммЖелоб -150 мм, труба водостока 110 мм
Величина площади водосбора, м²
95148240205165370
487412010082180
4250958065145

Цены на водосточный желоб

водосточный желоб

Другие элементы водосточной системы

Теперь, разобравшись с принципами и способами установки водоотводной системы, и с тем, как правильно рассчитать размеры желоба и трубы, стоит рассмотреть функции остальных элементов конструкции.

Детали водосточной системы – подбираются индивидуально, в зависимости от степени сложности планируемой конструкции

Итак, кроме водосточных труб, желобов и кронштейнов-держателей для них, водосточная система состоит из следующих деталей, каждая из которых играет свою важную роль в конструкции:

  • Пластиковый фиксатор с прокладкой из резины или полимера, служащий для герметизации стыков отдельных желобов. Обычно эти детали будут необходимы в двухтрубных водосточных системах или же если труба планируется к размещению посередине длины стены, а желоба устанавливаются под наклоном к ней с обеих сторон.
  • Угловой элемент используется в системах, где труба располагается не на углу строения, а на его фасадной стороне, то есть желоб поворачивает за угол дома.
  • Заглушка — это полукруглая или квадратная крышка, в зависимости от формы желоба, устанавливаемая с двух его сторон на торцы.
  • Сливная или выпускная воронка, стыкуется со сливным желобом с одной или двух сторон, в зависимости от выбранной схемы монтажа. Нижняя часть воронки герметично соединяется с вертикальной водосточной трубой.
  • Колено — это деталь предназначена для создания изгибов на водосточной трубе. Если стена ровная, то колено может быть установлено для отдаления трубы от ее поверхности и в нижней части для отвода воды подальше от цоколя дома. Если же желоб и водосточная труба расположены по краю свеса, имеющего достаточно большую ширину, благодаря которой он находится далеко от стены, а нижняя часть трубы вертикально входит в дренажную систему, то колена вообще могут не использоваться.
  • Кронштейны для закрепления водосточной трубы на стене. Эти элементы изготавливаются в виде стальных хомутов, в которых и фиксируется труба.
  • Крепежные детали — это могут быть саморезы или дюбель-гвозди. Они подбираются в зависимости от материала поверхности, на которую будут крепиться держатели желоба и водосточной трубы.

Чтобы правильно рассчитать количество всех необходимых деталей, нужно учесть следующие моменты:

  • Кронштейны-держатели для водосточных желобов устанавливаются на расстоянии в 500÷800 мм друг от друга. Поэтому нужно измерить длину карниза и выбрать оптимальный шаг установки.
  • Кронштейны-хомуты для удержания водосточных труб фиксируются на или в стену с шагом 1200÷1500 мм.
  • Количество сливных воронок рассчитывается с учетом выбранной схемы. Их на каждом скате может быть установлено две или одна.
  • Саморезы — это расходные детали, и их нужно приобретать с запасом, учитывая то, что на каждый кронштейн необходимо запланировать не менее двух штук. У хорошего хозяина излишек всегда найдет применение.
Надежность узлов сопряжения отдельных деталей достигается применением кровельного герметика
  • Для каждого из стыков отдельных частей желоба нужно предусмотреть специальные резиновые соединители и кровельный герметик. Его также используют для герметизации торцевых заглушек.

Монтаж водосточной системы

Инструменты, необходимые для работы

Несколько слов нужно сказать об инструментах, которые потребуются для проведения монтажа водостока. Необходимо правильно понимать, что комплект инструментов может разниться в зависимости от того, из какого материала изготовлена водосточная конструкция — из металла или пластика. Итак, для работы понадобятся:

  • Ножовка по металлу или дереву. Последняя, в принципе, подойдет и для резки пластика, но край получится не очень аккуратным и его придется зачищать.
  • Ножницы для резки листового металла.
  • Молоток и (или) шуруповерт – для крепления деталей конструкции
  • Перфоратор для просверливания отверстий в кирпичной или бетонной стене под установку кронштейнов-хомутов для водосточной трубы (если выбран такой способ монтажа).
  • Плоскогубцы будут необходимы для металлических конструкций.
  • Резиновый молоток (киянка) потребуется при установке заглушек.
  • Строительный уровень, металлический уголок, рулетка и карандаш, длинный шнур – для проведения разметочных операций.
  • Надежная лестница-стремянка или строительные леса – для удобства работы и обеспечения ее безопасности.

Цены на ножовку по металлу

ножовка по металлу

В этом же разделе нужно сразу уточнить, почему рекомендовано резать элементы водосточных систем с помощью ножовки или ножниц по металлу, а ни в коем случае не «болгаркой» (шлифмашинкой). От этого обстоятельства напрямую зависит долговечность водосточных систем, причем как металлических, так и пластиковых.

Все резы металлических деталей водосточных систем должны производиться либо ножовкой, либо ножницами. Применение шлифмашинки ведет к потере защитным покрытием своих антикоррозионных качеств

При выполнении реза «болгаркой» металл или же пластик сильно нагревается. Это приводит к выгоранию антикоррозийного слоя в области реза у металла и плавлению пластика, что снижает устойчивость материала к внешним воздействиям. Например, полимерный защитный слой, нанесенный на металлическую трубу или желоб, может начать отслаиваться на расстоянии даже до 50 мм вокруг реза, что сделает металл практически беззащитным перед воздействием влаги.

Именно поэтому лучше всего прислушиваться к рекомендациям мастеров и резать детали водостоков только теми инструментами, которые указаны выше.

Считаем, что все необходимое для установки водоотводной системы уже подготовлено. Можно переходить к рассмотрению монтажных работ.

Последовательность проведения монтажных работ — пошагово

Итак, если кровельный пирог уже смонтирован, самым распространенным вариантом закрепления водостока является фиксация коротких держателей на ветровой доске. Причем, нужно отметить, что многие кровельщики считают короткий вариант крюков более надежным, чем длинные кронштейны. Кроме того, они имеют еще несколько преимуществ:

  • Короткие держатели не придется выгибать, так как они уже готовы к монтажу.
  • При необходимости ремонта водостока, этот тип кронштейна легче снять, так как не придется прибегать к демонтажу части кровельного покрытия. Поэтому работу можно произвести самостоятельно, не вызывая мастеров.
  • Стоимость коротких держателей несколько ниже, чем цена на длинные кронштейны.

Любые монтажные работы, в том числе и установка водосточной системы, начинается с разметки поверхности, где должны быть зафиксированы кронштейны для желобов. Чтобы ее было произвести легче, рекомендовано, предварительно составить схему обустройства водостока. В данном случае будет рассмотрена система с одной воронкой и водосточной трубой.

ИллюстрацияКраткое описание выполняемой операции
Разметку начинают с определения точки установки первого кронштейна, который будет зафиксирован в верхней части уклона. Она должна быть расположена на расстоянии 50÷100 мм от края ветровой доски.
Далее, в эту точку вбивается гвоздь, так, чтобы к нему можно было привязать шнур. После этого с помощью рулетки нужно измерить расстояние от верхнего края лобовой доски до вбитого гвоздя.
Такое же расстояние определяется и отмечается с другой стороны ветровой доски, там, где планируется установка водосточной трубы. С помощью шнура нужно отбить идеально горизонтальную линию по всей лобовой доске.
Чтобы упростить задачу, можно взять колерованный малярный шнур. Привязанный к гвоздю шнур растягивается по длине ветровой доски до отметки, сделанной на противоположной ее стороне.
Далее, ориентируясь на проведённую горизонталь, нужно отбить линию уклона, используя тот же окрашенный шнур.
Для того чтобы определить конкретное значение уклона, который должен составлять 4÷5 мм на погонный метр карниза, нужно определить его точную длину ската. Например, она составляет семь метров. Значит, в конце лобовой доски наклонная линия опустится от горизонтали на 28÷35 мм. В конечной точке линии от горизонтали отмеряется найденная величина, к ней прижимается второй конец шнура, и отбивается наклонная линия.
Разметку можно произвести несколько иначе. Найдя нужную точку, в ней сразу же закрепляется кронштейн, а уже к нему привязывается шнур. Остальные действия проводятся так же, как и в первом варианте разметки.
Следующим шагом на ровной горизонтальной линии производится разметка расположения кронштейнов, а с нее делается проекция на наклонную линию. Шаг установки держателей выбирается произвольно, но он не должен превышать 600 мм (если иное не оговаривается производителем).
Следующим шагом по двум крайним точкам разметки фиксируются два кронштейна, между которыми натягивается шнур, который поможет закрепить промежуточные держатели ровно по намеченной линии.
Так, перекрестье проекции с горизонтальной линии на наклонную, а также растянутый шнур укажут точную точку крепления фиксации крюков.
Далее, фиксируются промежуточные кронштейны. Для каждого из них нужно подготовить по два — три самореза. Их количество может быть и больше – рекомендуется использовать все отверстия, предусмотренные производителем для закрепления кронштейна.
Промежуточные кронштейны устанавливаются и прикручиваются так, чтобы они соприкасались со шнуром теми же частями, что и крайние держатели.
После того как держатели будут прикручены к ветровой доске, шнур нужно снять и еще раз проверить правильность установки крюков.
Край кровли должен свисать над желобом на ⅓ его ширины — так вода будет попадать прямо в водосток, не перехлестывая его край.
Далее, необходимо проверить расстояние между кровельным покрытием и краем кронштейна. Для этого на кровле можно положить рейку и спустить ее со свеса до края крюка, расстояние между ними должно составлять 30÷40 мм.
Этот параметр важен из-за того, что если край кронштейна будет опущен ниже, вода, стекая с крыши будет переливаться через его край, а если его поднять выше, то весной, снег сползая с покрытия, образует пробку в канавке желоба.
В этом случае удобен металлический вариант кронштейна, так как при необходимости, его можно немного отогнуть или, наоборот, приподнять.
Следующим шагом, согласно заранее составленной схеме, необходимо произвести на желобе разметку отверстия для установки воронки и водосточной трубы. Размер отверстия должен соответствовать диаметру сточной трубы.
Затем, по размеченным линиям, с помощью ножовки по металлу делаются два надреза под определенным углом, так, чтобы они сходились в одной точке, как показано на иллюстрации.
Далее, отверстия нужно подогнать — отвальцевать под диаметр трубы.
Эта операция производится с помощью плоскогубцев.
Края отверстия немного выгибаются наружу – так они создадут лучшее уплотнение при установке в отверстие трубы.
Работать плоскогубцами нужно очень аккуратно, стараясь как можно меньше повредить защитно-декоративное покрытие металла.
Следующая операция – к отверстию в желобе приставляется воронка и зацепляется за него зафальцованным краем. Другой край воронки имеет «ушки», которые необходимо согнуть внутрь желоба.
Делается это с таким расчетом, чтобы при установке желоба в кронштейны, загиб расположился со стороны стены и быть отогнут от нее. Таким образом, получится максимально надежное скрепление двух деталей — желоба и воронки.
Здесь же нужно уточнить, что в некоторых водосточных системах, на воронках предусмотрена специальная защелка, с помощью которой она фиксируется на желобе. Такая модификация этого элемента делает монтаж более простым, но и стоимость систем с наличием защелок — более высокая.
Следующим этапом идет нарезка уплотнителей для боковой заглушки желоба с закрепленной воронкой.
Уплотнитель может быть изготовлен из резины или полимеров, в любом случае, он должен быть достаточно пластичным, легко сгибаться и принимать форму полуокружности заглушки.
Уплотнители могут идти в комплекте с водосточной системой или же их можно приобрести отдельно в тех же магазинах, где продаются водостоки.
Далее, уплотнитель нужно уложить в пазы по тому краю заглушки, который будет прилегать к желобу.
Укладывая его, нужно следить, чтобы между резиной и металлом не оставалось зазоров.
Сначала подготавливается одна заглушка, так как в рассматриваемом случае вторая сторона этого желоба будет стыковаться с другим отрезком, уходящим за угол.
Затем заглушка устанавливается на торец желоба.
Так как стык должен быть полностью герметичным, заглушка с установленным в нее уплотнителем, может надеваться на металлический край достаточно тяжело.
В этом случае, на помощь придет киянка, которой нужно аккуратно простучать заглушку с внешней стороны, по нижнему контуру. Тогда она плотно встанет на посадочное место.
Вместо резинового уплотнителя, можно использовать кровельный герметик, который наносится перед установкой заглушки на край желоба.
Затем, еще один слой нужно нанести уже после их совмещения с внутренней стороны желоба, по стыку двух этих элементов.
Нужно сказать, что некоторые мастера для большей надежности используют для герметизации оба компонента, то есть сначала устанавливают уплотнитель, а затем дополнительно изнутри желоба, наносят еще и слой кровельного герметика.
Пока герметик не потерял пластичность, он разравнивается пальцем, смоченным в мыльном растворе.
Снаружи такое уплотнение не будет видно и не испортит внешнего вида водостока.
Следующим шагом идет установка желобов в закрепленные на ветровой доске кронштейны.
В связи с тем, что каждый отрезок желоба имеет стандартную длину в 3000 мм, нужно заранее рассчитать сколько таких элементов потребуется для всего карниза. Чтобы не резать желоб с установленной воронкой и заглушкой, его стоит установить первым.
Установив желоб в кронштейны, на него нужно аккуратно нажать, чтобы внешний сгиб держателя зашел под фальцованный край желоба.
Существуют разные варианты водостоков по форме, но устанавливаются они в кронштейны и защелкиваются практически одинаково.
В месте стыковки двух отрезков желобов при их установке в кронштейны, под стык устанавливается фиксатор, имеющий резиновую прокладку и специальный, защелкивающийся на внешнем краю желоба, замок.
Каждый последующий желоб при монтаже со стороны воронки заводится внутрь установленного ранее – так обеспечится свободный сток воды.
Фиксатор заводится за заднюю стенку стыка и надевается на ее край сверх. С внешнего же края желоба он защёлкивается специальным зажимом.
Для повышения надежности, изнутри стык желобов покрывается тем же кровельным герметиком. Наносится герметик тонким слоем, а затем разглаживается пальцем, так как он не должен создавать препятствия для стока воды.
На этой иллюстрации показаны два способа стыковки двух отрезков желобов или углового элемента системы, если он предусмотрен проектом.
Первый из них описан выше — это защелка.
А второй — это заклепки, которые закрепляют фиксатор на задней и передней стенке желобов. Однако, чтобы их установить, придется подготовить специальный инструмент. Если же заклепочник есть в списке домашних инструментов, он значительно ускорит и упростит любые монтажные работы, связанные с тонким металлом.
Последний отрезок желоба чаще всего бывает короче остальных и устанавливать его намного проще, но перед его монтажом на его внешний торец также устанавливается заглушка – тем же способом, как было показано выше.
Усилить крепление водосточного желоба можно с помощью металлической полосы, которая крепится саморезом с широкой шляпкой или заклепкой на передний край желоба, с внутренней его стороны.
Второй край полосы фиксируется на кровельном покрытии или же на ветровой доске. Во втором случае, полосу придется немного выгнуть.
Металлические полосы можно вырезать из остатков желоба или трубы. Такое усиление системы, поможет ей выдержать высокую снеговую нагрузку и весеннюю наледь.
Кроме подобных растяжек, дополнительно между кронштейнами для удержания желобов на ветровую доску прикручиваются крюки, зацепляемые только за задний край. Эти элементы снимут часть нагрузки не только с кронштейнов-держателей, но и с растяжек.
Теперь можно переходить к установке вертикальной части водостока.
Первым шагом в воронку, установленную на желобе необходимо вмонтировать колено, которое определит место расположения вертикальной трубы относительно стены.
Обычно приходится монтировать этот элемент для того, чтобы приблизить трубу к стене для более простого ее закрепления. Так, труба должна располагаться на расстоянии 60÷70 мм от стены, так как примерно на этот параметр рассчитан стандартный держатель-хомут.
Колено надевается на конец воронки, а затем вымеряется расстояние между ним и вторым коленом, определяющим вертикальное направление водосточной трубы.
Это делается для того, чтобы подготовить отрезок трубы, который и соединит два колена. К полученной величине нужно добавить 35÷40 мм с каждой его стороны, которые необходимы для стыковки элементов.
Далее, отрезок надевается сверху установленного на воронке колена, а на вторую его сторону надевается второе колено конструкции.
Если установить детали именно в таком порядке, можно избежать протекания системы на стыках этих элементов. Принцип прост – любая расположенная выше деталь должна входить внутрь нижней.
Следующим этапом нужно определить длину вертикальной трубы с учетом того, что в нижний ее конец будет закреплено еще одно колено, которое задаст направление потокам воды, проходящим через водосток.
Однако, нужно предусмотреть и то, что 80 мм от получившегося размера пойдут на стыковку ровного участка водостока с коленами.
Еще один момент, который нужно учитывать — это то, что стандартная длина трубы, так же, как желоба составляет 3000 мм, а стена достаточно часто превышает этот параметр. В этом случае, трубу приходится собирать из двух, а иногда и из трех участков.
Теперь нужно разметить и вмонтировать в стену или закрепить на ней кронштейны-хомуты для вертикальной трубы.
Их устанавливают с шагом 1200÷1800 мм, однако, если вертикальная труба состоит из нескольких участков, то их стыки также необходимо укрепить хомутами.
Однако, хомуты монтируются не на сам стык, а ниже его на 100 мм.
Вертикальную трубу устанавливают к стене только после того, как на ней будут закреплены хомуты, чтобы после соединения отдельных участков сразу зафиксировать водосток в кронштейнах.
Начиная сборку трубы, ее верхний край надевается на нижний конец колена, установленного в верхней части. Затем, нижний край верхнего отрезка трубы вставляется в следующий отрезок.
Чтобы один участок трубы легко входил в другой, его рекомендовано немного сузить за счет сгибов, которые можно сделать с помощью плоскогубцев. Работать нужно аккуратно, стараясь не повредить покрытие.
Естественно, эту манипуляцию можно произвести только в том случае, если водосточная система изготовлена из металла. Пластик же сразу даст трещину, если попытаться его согнуть подобным образом.
В завершение монтажа трубы, на ее нижний край надевается и фиксируется кронштейном нижнее колено.
Этот элемент обычно располагают на высоте 150÷300 мм от отмостки. Если под водоотводной трубой планируется установить или уже установлена дренажная система или ливневая канализация, то расстояние между ней и отмосткой можно сократить до 100 мм.
А нередко труба и вовсе полностью входит в дождеприемник «ливневки».

Итак, были рассмотрены способы установки водосточных систем после покрытия крыши. Знание нюансов расчета и информация о том, какие крепежные элементы используются для таких конструкций, можно выбрать оптимальный вариант. Такой, что в максимальной степени подойдёт к специфике конструкции крыши, устроит мастера по сложности исполнения и по финансовым возможностям.

Как установить водосток своими руками

Водосток является обязательной частью кровельной системы любого дома, здания. Его обустройство проводится на этапе изготовления каркаса под дальнейший настил кровли. Наличие водостока сохраняет и продлевает срок службы самого здания, наружной облицовки. Главное грамотно выбрать и установить ее. Сделать это можно и своими руками, если знать основные тонкости монтажа.

Разновидности современных водосточных систем

Часто у потребителей возникает вопрос, какой водосток выбрать. Ведь на рынке представлены системы из разных материалов. Чтобы упростить эту задачу, нужно ознакомиться с каждым, узнать их слабые и сильные стороны.

Пластиковая водосточная система

Это самый распространенный и эффективный вариант. Такой водосток вполне нормально реагирует на изменения температурного режима, морозоустойчив, и не боится жары. Материал, из которого он изготовлен, не подвержен коррозии, имеет достаточную стойкость к солнечным лучам и другим негативным факторам окружающей среды.

У пластиковых кронштейнов под желоба отмечают широкую крепежную поверхность. За счет чего они хорошо прилегают к ветровой доске и прочно на ней удерживаются. Минусом здесь считается невозможность придавать конструкции желаемую конфигурацию. У металлических кронштейнов она есть. Все составляющие системы из пластика требуют четкого подгона под конкретную ширину лобовой доски, свеса. По цене пластиковый водосток очень дорогой. Более исчерпывающая информация на по ссылке https://www.docke.ru/articles/drainpipes/.

Металлические водостоки с полимерным покрытием

Данные системы выигрывают в цене и отличаются длительным сроком службы. У них достойные рабочие характеристики, устойчивые к природным воздействиям, имеют привлекательный внешний вид, просты в монтаже. Единственное, что они боятся механических повреждений. Если нарушается полимерное покрытие, то водосточная система начинает ржаветь. Поэтому в процессе установки стоит быть максимально ответственным и аккуратным.

Водостоки из оцинкованной стали

Это водосточные системы из бюджетной категории. По внешним характеристикам они не очень привлекательные, но готовы прослужить ни один десяток лет. Главное не царапать их, чтобы не появилась коррозия. Из главных преимуществ – возможность подгонять элементы под конкретные конфигурации здания.

В продаже есть водостоки из меди, сплава титана и цинка. Они привлекают своей надежностью, высоким запасом прочности и долговечностью. Но стоят они очень дорого. Под них легко подобрать кронштейны, которые фиксируют на карниз уже изготовленной крыши.

Основные правила по установке водосточной системы

Существует несколько эффективных способов монтажа водостока к крыше. Определиться с подходящим, можно только после ознакомления с каждым. Среди них:

  1. Установка водосточной системы при помощи кронштейнов к лобовой доске кровли. Этот вариант подходит, когда крыша уже обустроена. Он прост и быстро выполняется. Применяют его при использовании ПВХ систем. Основное преимущество такого способа заключается в возможности противостоять широкому диапазону нагрузок. Если применяются металлические водостоки, то короткие кронштейны удлиняют за счет стропильной ноги.
  2. Монтаж водосточной системы производится до покрытия крыши кровельным материалом. Крепление желоба выполняется на стропильную ногу. Этот способ больше актуален для крыш с большой площадью, покрытых тяжелыми кровельными материалами.
  3. Установка водостока при помощи длинных крюков/сборных кронштейнов. Использовать данную технологию хорошо в ситуациях, когда расстояние между стропилами превышает 600 мм.

Чтобы водосточная система исправно выполняла, возложенные на нее задачи, необходимо соблюдать следующие требования:

  1. Монтаж держателей должен выполняться на расстоянии от 35 до 50 см.
  2. Задавать правильный угол желоба. Он должен составлять 0,5-2%, только так вода будет стекать с него.
  3. Край желоба нужно фиксировать на 3 см ниже от ската крыши.

Частой проблемой при использовании водоотлива является его загрязнение. Избежать этого можно при помощи специальной сетки. Если не очищать водосток от мусора, листьев, то его пропускная способность заметно снизиться. Промыть его просто, воспользовавшись поливочным шлангом. Такие не сложные действия стоит проделывать дважды в год, по весне и осенью.

Для защиты водосточной системы зимой хорошо применять снегозадержатели. Их устанавливают на крыше. А вот против льда используют систему антиобледенения. Ее устанавливают и на пластиковый водоотлив, и на металлический.

Изготовление надежной системы отведения воды позволяет избежать многих проблем с домом. Решается вопрос защиты стен от сырости, влаги. Главное выбрать качественный водосток, и правильно его смонтировать.

Правильный монтаж водосточной системы: инструкция

Любое частное строение, например, в виде дачного домика, должно быть оснащено водосточной системой, которая необходима для отвода излишек воды как результат дождя или таяния снега при наличии скатной крыши. Если монтаж водосточной системы будет произведен неправильно, что нередко случается при самостоятельной ее установке, или она будет отсутствовать как таковая, то следствием этого станет постепенное разрушение здания.

Осадки являются основной причиной того, что происходит размытие фундамента. Именно это заставляет устанавливать систему водостока, которую можно смонтировать собственными силами. Но как установить водосток самостоятельно? Монтаж водосточной системы предполагает ряд рекомендаций, с помощью которых можно создать функциональный водосток, обеспечивающий полноценный отвод излишков воды.

Порядок действий при монтаже водостока

Инструкция по монтажу водосточной системы обычно включает в себя один и тот же набор действий: выполнение необходимых расчетов, закупка материалов и осуществление непосредственного проведения того или иного вида работ. При этом возведение водостока происходит примерно в том же порядке. Изначально следует определиться с типом требуемой системы, а затем, основываюсь на расчетах, произвести закупку материла и осуществить установку водостоков на крыше.

Водосточные системы отличаются вариативностью изготовления, что зависит от требуемой пропускной способности. В частности, водостоки на крыше могут маркироваться следующим образом: 125/100. Данная маркировка дает понять, как диаметр трубы соотносится с диаметром желоба, что более наглядно видно на рисунке ниже.

Внимание! Практически каждый производитель выпускает собственные варианты систем водостока, отличающиеся размерами труб и желобов. В связи с этим не стоит пытаться объединить элементы водостоков, выпущенных разными производителями.

Наличие на рынке такого разнообразия водосточных систем объясняется тем, что предпринимаются попытки удовлетворить весь спектр потребностей покупателей этой продукции.

Как правильно определиться с системой водостока?

Качественная установка водостоков не может быть реализована без правильно подобранной системы. Оптимальный выбор рассматриваемого вида системы должен основываться на следующей информации:

  • уровень осадков в своем максимуме применительно к тому региону, где находится строение, в отношении которого предполагается проведение работ по монтажу водостоков;
  • параметр площади самого большого ската крыши, необходимый в целях определения подходящего желоба.

Существует формула, которая дает возможность рассчитать площадь ската:

S = (A + B/2) x C

При этом стоит учитывать один момент – для плоской крыши, характеризуемой уклоном в пределах 10 градусов, используется несколько другая формула расчета:

S = A x C

Посредством приведенной ниже таблицы можно выбрать водосточную систему в соответствии с полученными замерами.

Когда с определением вида системы будет закончено, следует перейти к подсчету того, сколько материала потребуется. Для упрощения этого процесса надо подготовить чертежи плоскостей.

Расчет водосточной системы

Приведенный рисунок дает возможность легко понять, как производится расчет требуемого количества материалов, необходимых для организации системы водостока.

Расчет желобов

Выделяют два типа желобов, где один имеет полукруглое сечение, а другой – прямоугольное. Предназначение этого элемента системы заключается в сборе осадков, попадающих на крышу строения. Обычно можно приобрести водосточные желоба двух типоразмеров: 3 и 4 метра. Его монтаж производится посредством использования крепежных элементов в виде кронштейнов и крюков, устанавливаемых через каждые 60–90 см с обязательным созданием уклона в 1 см на каждые 3–4 м длины желоба.

Рассматриваемое в нашем случае строение, как пример установки системы водостока, позволяет сделать вывод о том, что понадобится 10 трехметровых желобов и 1 четырехметровый.

Внимание! Производите округление получаемых значений до целой длины желоба. Надежность системы будет выше, а ее стоимость – ниже, если удастся минимизировать количество соединений.

Расчет угловых желобов

Функциональность углового желоба определяется необходимостью изменения направления движения потоков воды, что и делается посредством этого элемента системы. Фиксация угловых желобов производится в точках внешних и внутренних углов кровельной конструкции. В результате получается, что количество наружных углов составляет 4, а внутренних – 2.

Внимание! Применение пластикового желоба расширяет возможности создания угловых вариантов. Это доступно за счет вырезания определенных частей желоба и их соединения под конкретным углом с помощью холодной сварки.

Расчет воронок, заглушек и соединителей

Возвращаясь к нашему примеру, делаем вывод, что применительно к характеристикам нашего дома следует подготовить 4 воронки, 2 заглушки и около 17 соединителей, что зависит от нюансов монтажа. Так, в одних системах крепление углов осуществляется непосредственно к желобу, а в других это процесс реализуется посредством соединителей.

Монтаж систем, доступный с помощью клея, следует проводить с установкой стандартных соединителей и таких, как компенсационные. В случае с последними их применение оправданно, когда длина крыши превышает 8 м.п. Компенсационные соединители – это возможность избежать негативного влияния на целостность системы от линейного расширения желобов под воздействием температур окружающей среды. Применительно к нашему примеру необходимо было бы установить 4 стандартных соединителя и 1 компенсационный.

Внимание! Одна воронка гарантирует беспроблемный прием воды с 10 м.п. желоба. Если же длина стены превышает упомянутый параметр, то необходимо установить 2 воронки на удалении друг от друга в пределах 20 м.п.

Крепление желоба

При монтаже желоба применяют крепежные элементы в виде крюков разной длины. Использование коротких крюков – крепление желоба на крыше. Что касается длинных крюков, то они применяются для монтажа желоба на стропилах до того момента, как будет произведена установка кровельного покрытия.

Установка крюков должна производиться с обязательным соблюдением расстояния между ними в 60 см. Также необходимо придерживаться правила обязательной установки данного вида крепежных элементов в местах соединения желоба, на углах конструкции и там, где находятся воронки и заглушки. В нашем случае потребуется установка крюков в количестве 68.

Крепление труб водостока

Водосточная труба обеспечивает вертикальное стекание воды. При этом она может иметь сечение в виде круга или прямоугольника. К стене такие трубы крепятся посредством кронштейнов с учетом того или иного способа монтажа:

  • «на камень» – крепление осуществляется на стену из камня, кирпича или бетона;
  • «на дерево» – в качестве плоскости крепления имеются в виду деревянные стены из бруса, бревна или ОСБ.

Подсчет количества необходимых труб должен соотноситься с количеством воронок. У нас их 4, поэтому труб должно быть столько же. Что касается длины труб, то она должна соотноситься с суммой длин тех стен, которые будут служить местом их монтажа. В продаже данного вида трубы реализуются в виде изделий длиной 3 и 4 м.п. Так как необходимо избегать излишнего количества стыков на трубе, то следует подбирать требуемую длину этой продукции с округлением в сторону большего значения. Например, при высоте вашего дома в 3,5 м надо покупать 4-метровую трубу. Монтаж водосточных труб производится с шагом 1 метр с обязательной точкой крепления возле колена.

Колено и слив

Если ваш дом соответствует тому строению, которое представлено на нашем фото, то потребуется оборудовать каждый стояк 2 коленами. В нашем случае получится 4 стояка, 8 колен и 4 слива.

L – расстояние, замер которого следует производить так же, как это отображено на рисунке.

Внимание! Возведение мансарды несколько меняет расчеты. Понадобится другое количество желобов и иной монтаж, так как придется учитывать высоту аттиковой стены. Схемы ниже помогут понять, как произвести расчет по-новому.

Этапы монтажа

Этап 1: установка элементов крепления для желобов

Рынок предлагает множество решений в плане крепежных элементов, которые можно использовать для монтажа желобов. При этом установка данных компонентов системы водостока производится как на стене, так и непосредственно на кровле. В то же время следует соблюдать следующее условие: желоба должны устанавливаться таким образом, чтобы наличествовал уклон около 5 см на 10 метров длины этого изделия в направлении водосточной трубы. Такое положение обеспечивает свободное стекание воды без ее переливания через края желоба. Если длина дома превышает 20 метров, необходимо устроить 2 уклона для полноценного отведения воды, отталкиваясь от середины здания.

Надежное крепление желобов обеспечивается кронштейнами, устанавливаемыми с шагом полметра. При этом стоит позаботиться о том, чтобы этот параметр был соблюден вне зависимости от расстояния между стропилами, например, можно задействовать обрешетку для монтажа данных элементов крепежа.

Этап 2: установка воронок

Обычно воронки устанавливают там, где находятся трубы водостока. Но при определенных условиях эти элементы водосточной системы находят свое применение в плане соединения желобов. Если это так, то следует осуществлять монтаж именно с них. Что касается стандартной установки водоприемных воронок, то она должна начинаться с того, что сначала необходимо сделать соответствующее отверстие в желобе, используя, например, ножовку. Затем края такого отверстия следует зачистить и после этого можно приступать к непосредственному монтажу с помощью соответствующих фиксаторов, если воронка металлическая. Если же это изделие выполнено из пластика, то его установка производится с помощью клея.

Этап 3: монтаж желоба водостока

Установка желобов осуществляется в соответствии с простой инструкцией:

  • уложить желоб на кронштейны внешним пазом вниз;
  • произвести крепление желоба за счет наличия специальных фиксаторов.

Этап 4: монтаж заглушек

Наиболее эффективны заглушки, оснащенные резиновыми уплотнителями, которые располагаются на нижней дуге этого изделия. Если такого вида заглушек у вас не окажется под рукой, то следует соблюсти некоторые условия установки стандартных заглушек:

  • использовать уплотнитель, который должен быть уложен в заглушку ребристой стороной вверх;
  • осуществить стыковку заглушки с желобом.

Этап 5: стыковка желобов

Чтобы соединить желоба, надо использовать специально предназначенные для этого соединители, оснащенные уплотнителями. На практике два соединяемых желоба требуется расположить на небольшом расстоянии друг от друга, а затем правильно установить между ними соединитель и завершить монтаж посредством закрепления места стыковки замком.

Этап 6: установка колена

Процесс установки колена предполагает его монтаж на воронку по направлению выходным отверстием к стене с целью обеспечения более близкого расположения к зданию трубы водостока. На следующем шаге к установленному колену добавляется еще одно, обеспечивающее направление вниз.

Этап 7: установка водосточных труб

Производится установка трубы в колено с дальнейшим закреплением соединения хомутом. Для увеличения длины водостока дополнительная труба вдевается в уже установленную.

Этап 8: хомуты

В зависимости от материала несущих элементов (кирпич, дерево) применяют различные виды хомутов. Преимущественно хомуты по своему строению представляют собой 2 дуги, одеваемые на трубу и фиксирующиеся посредством болтов.

Этап 9: слив

Слив, напоминающий собой колено, предназначен для отвода воды от основания здания. Обычно он монтируется так, чтобы от отмостки до края слива было от 30 до 40 см.

Водосточная система должна быть прочной – это главное требование. Также установка водосточной системы должна быть произведена правильно, чтобы она могла справляться с любыми потоками воды. После того как монтаж водостоков завершен, необходимо промыть систему для очистки от стружки, которая может повредить элементы из пластика.

Похожие статьи:

Как установить водосток своими руками

Строительство /20-июл,2018,10;08 / 3784
Вовремя и правильно установленная сливная система позволит дольше сохранить защитное покрытие стен постройки и предотвратит подмокание фундамента и грунта вокруг него. Водосток на небольшом доме беседке или хозблоке можно установить самостоятельно.

Карнизы помогают лишь частично защитить стены дома от потоков воды, стекающих с крыши. При падении воды на отмостку и грунт вокруг дома образуются брызги, попадающие на нижнюю часть стен и цоколь здания, а вода с отмостки при отсутствии дренажа попадает к фундаменту. При этом страдает не только защитное покрытие постройки: влажный грунт под домом способствует возникновению грибка на конструкциях подполья.

Справиться с этими проблемами поможет водосточная система. Установить её лучше в процессе изготовления кровли. Но никогда не поздно обустроить и уже готовую крышу.

С ЧЕГО НАЧИНАЮТ


Если опыта подобной работы нет, то разумно «порепетировать» на небольшом участке несложной конструкции - к примеру, сначала установить водосточную систему на тыльной стене дома или смонтировать водостоки на небольшом хозблоке или сарае.

Сначала надо разобраться, какова номенклатура готовых основных, дополнительных и доборных элементов в тех магазинах, доставка из которых будет стоить разумных денег (рис. товления водостоков. Они различаются по материалу (металл или пластик), размерам, цвету, способу крепления. Надо отметить, что комплектующие изделия от разных производителей чаще всего не взаимозаменяемы. Поэтому лучше выбрать комплектующие одной фирмы из одной коллекции, которые можно приобрести недалеко от своего дачного дома. Профессионалы обычно имеют запас разнообразных элементов, а вот начинающему любителю мастерить своими руками зачастую приходится докупать некоторые детали.


МОНТАЖ ВОДОСТОЧНОЙ СИСТЕМЫ


Установку водосливных конструкций начинают с монтажа крюков. Такое крепление желобов к карнизу и надёжно, и безопасно.

Производители обычно выпускают кронштейны разных размеров и пропорций. Металлические кронштейны позволяют менять их форму и размеры в небольших пределах при монтаже (рис. 2).

Устанавливаем водосток самостоятельно-фото
Определить местоположение жёлоба надо таким образом, чтобы в него попадала вся стекающая с крыши вода - при сильном дожде часть потока воды, стекающей в жёлоб, может перехлёстывать через край (рис. 3).Устанавливаем водосток самостоятельно-фото
Если участок оборудован дренажной системой для отведения сточной воды с заранее установленными люками, то воронку жёлоба необходимо установить строго по отвесу, чтобы сточная труба располагалась вертикально.

Первым устанавливают кронштейн, расположенный в самой высокой точке по отношению к воронке.

Важно! Элементы жёлоба крепят с уклоном 3-5 мм на 1 м (уклон задаётся кронштейнами), чтобы обеспечить сток воды. В одну воронку поступает вода с отрезка водостока длиной не более 12 м. В водоотводе большей длины изготавливают две воронки с разуклонкой желобов.

Следуя наклонной линии, устанавливают средние кронштейны на расстоянии не более 40 см друг от друга.

При большой длине желобов между начальным и конечным крюками натягивают шнур и по нему выравнивают промежуточные крюки.


СБОРКА ВОДОСТОКА


На земле раскладывают все детали водостока. Профильный жёлоб разрезают на части необходимой длины. При разметке надо проследить за тем, чтобы кронштейны не попадали на места соединений или расположений воронок. Детали водостока соединяют между собой или скрепляют специальным клеем для ПВХ (в случае склеиваемого водостока). Жёлоб закрепляют на кронштейнах с помощью защёлок. Устанавливают заглушки жёлоба.

Важно! На крышах большой площади необходимо установить снегозадержатели. большая масса снега лавинно сходящая с крыши способна повредить водосточную систему дома.

Устанавливаем водосток самостоятельно-фото
Устанавливаем водосток самостоятельно-фото
Устанавливаем водосток самостоятельно-фото

МОНТАЖ ВОДОСТОЧНЫХ ТРУБ


При установке водосточных труб под воронками используют отводы водостока, чтобы присоединить водосток к жёлобу. По отвесу устанавливают трубы вертикально вдоль стены. Соединяют трубы, чтобы наметить положение хомутов. Верхний хомут должен находиться под первым соединением, чтобы не допустить выскальзывания трубы. Отмечают расположение других хомутов под каждым соединением с соблюдением интервала ~1 м. Закрепляют хомуты на стене с помощью дюбелей или фиксирующих лапок. Труба водостока должна быть расположена на расстоянии не менее 2 см от стены. На конец трубы устанавливают водосточный слив. Сточная вода будет поступать в люк, дренажную канаву или ёмкость для дождевой воды.

Если крыша расположена недалеко от деревьев, рекомендуется установить решётку или ловушку для листьев.

Ж. Жданова

Руководство по монтажу систем водостока, установка водостоков

  1. Главная
  2. Инструкции
  3. Монтаж водосточных систем

Системы водостоков могут быть установлены на зданиях любого типа. При выборе вида водосточных систем, а также способа ее монтажа во внимание принимаются архитектурные особенности здания, материал фасада, вид кровельного материала, особенности рельефа крыши и др. Монтаж водостоков может осуществляться в любое время года, в том числе и зимой.

Для того, чтобы определить примерную стоимость работ по монтажу водосточной системы, необходимо наличие проекта дома – плана фасадов и кровли. С целью определения окончательной стоимости монтажных работ, необходим выезд на объект нашего специалиста.

Инструкция по монтажу водостока

1. Места для установки кронштейнов отметить на нижней рейке обрешетки, согласно следующим правилам:

а) Если шаг стропил является стандартным – 800-1000 мм, то крепление кронштейнов производится на стропила через одну рейку обрешетки. На обрешетку между стропилами крепится один кронштейн.

б) Если шаг стропил не является стандартным, на стропила предварительно прибивается настил. Толщина доски должна составлять не менее 300 см от края. На этот настил устанавливаются кронштейны для водосточных желобов с таким расчетом, чтобы расстояние их друг от друга составляло 400-500 мм.

2. Кронштейны желобов водостоков нумеруются, начиная от середины желоба и продвигаясь к водосточной трубе. Общий уклон желоба должен составлять 2- 5 мм на 1 метр длины желоба. На каждом кронштейне отмечается место загиба.

3. Первый и последний кронштейны закрепляются, а затем отгибаются вниз. Между ними натягивается шнур, который в дальнейшем будет служить ориентиром. Остальные кронштейны водосточного желоба прикрепляются и отгибаются таким образом, чтобы каждый из них касался шнура.

4. Если необходимо уменьшить длину желоба, применяется ножовка по металлу. Для выпускной воронки на желобе отмечается и вырезается V -образное отверстие, ширина которого должна составлять 100 мм. От края желоба до выпускной трубы водослива рекомендуется оставлять 150 мм.

5. Передний край воронки заводится по внешний загиб желоба. Воронку необходимо плотно прижать к желобу и зафиксировать, для чего резной фланец воронки загибается на заднюю кромку желоба.

6. Желоб вставляется в кронштейны и закрепляется вниз. К обрешетке крепится карнизная планка таким образом, чтобы ее нижний край перекрывал край желоба.

7. В местах, где желоба соединяются между собой, а также с углами желоба, они вставляются друг в друга таким образом, чтобы нахлест составлял 25-30 мм. В местах стыка устанавливается соединитель желоба. Для того, чтобы зафиксировать соединитель желоба, его задний фланец зацепляется за внутренний край желоба, передняя часть соединителя подтягивается к желобу, а затем защелкивается замок. Выполненное таким образом соединение отличается герметичностью, а место соединения надежно защищается от коррозии и обладает эстетически законченным внешним видом. На торец желоба устанавливается заглушка.

8. Размер соединительной трубы водосточной системы определяется по месту, лишняя часть трубы отпиливается ножовкой. На трубе имеются два обжима, что позволяет использовать отрезки одной трубы в двух местах, где выполняются соединения.

9. Кронштейн трубы крепится к стене. Крепление водосточной трубы производится вверху, внизу и в местах стыка двух элементов. При монтаже водосточных систем применяются два вида кронштейнов, что дает возможность устанавливать водосток на поверхностях из любых материалов (дерево, кирпич, камень, сайдинг). Труба отрезается до необходимого размера, вставляется в кронштейны и крепится с помощью замков кронштейна. От сливного колена до отмостки расстояние должно составлять не более 300 мм.

  1. Главная
  2. Инструкции
  3. Монтаж водосточных систем

Как установить французские водостоки

Хороший дренаж важен для того, чтобы дом оставался сухим и свободным от плесени. Если грунтовые воды скапливаются в подвале, это не только неудобно для домовладельца, но также может привести к гниению и плесени древесины.

Самый надежный способ избавиться от нежелательной, отдельно стоящей воды - это установить французские водостоки с щелевыми трубами, фильтровальной тканью и гравием.Старый способ установки французских водостоков - это сделать это без гравия и ткани. Однако без гравия и ткани слив со временем может забиться песком и землей.

Установка французских водостоков 01:50

Установите французские водостоки правильно, и вы сможете избавиться от стоячей воды.

Лучшим способом установки французских водостоков является использование перфорированных дренажных труб, которые позволяют воде входить или выходить через небольшие отверстия вдоль трубы. Перфорация может быть круговой или щелевой. Но трубы с прорезями лучше, чем трубы с небольшими круглыми отверстиями, потому что они имеют тенденцию уменьшать количество мелких частиц почвы, которые попадают в трубу.

Определить зону для перенаправления и слива

Найдите подходящую площадь двора для перенаправления излишков воды. Выберите место, где поток воды не будет влиять на соседние объекты. Определите маршрут с небольшим уклоном на расстоянии не менее 1 метра от стен или ограждений, свободный от любых препятствий, таких как столбы, деревья или кустарники.

Совет: Водостоки с уклоном 6 дюймов на каждые 50 футов обеспечивают наилучший результат.Используйте аэрозольную краску для разметки пути слива.

Создайте траншею и добавьте гравий

Что касается следов от распыляемой краски, используйте лопату, чтобы выкопать траншею шириной 6 дюймов с глубиной не больше, чем у ближайшего фундамента (Изображение 1). Совет: Правильные траншеи проходят параллельно зданиям и горизонтально через склоны. После того, как траншея будет заделана выкопали, добавьте 3-дюймовый слой гравия вдоль дна (Изображение 2).

Копание дренажной канавы

Используя лопату, выкопайте траншею шириной шесть дюймов, чтобы сделать дренажную канаву.

Добавьте слой гравия в траншею

После рытья траншеи поместите водосточную трубу поверх тканевой футеровки, добавьте слой гравия и полностью закройте трубу.Оставьте примерно 5 дюймов между гравием и поверхностью земли.

Добавить подкладку из ткани

Используйте ландшафтную ткань, чтобы выстелить весь участок траншеи поверх слоя гравия, оставив примерно 10 дюймов лишней ткани с каждой стороны траншеи.

Вставка сливной трубы

Поместите сливную трубу на тканевую прокладку, затем добавьте гравий, полностью покрыв трубу. Оставьте примерно 5 дюймов между гравием и поверхностью земли.

Дренажная труба в тканевой подкладке

Проложить дренажную трубу тканевой прокладкой в ​​вырытой канаве.Поместите сливную трубу на тканевую подкладку, затем добавьте гравий, полностью покрыв трубу. Оставьте примерно 5 дюймов между гравием и поверхностью земли.

Дренажная труба в гравии

На следующем этапе строительства французского водостока поместите сливную трубу поверх тканевой подкладки.Добавьте гравий, пока труба не будет полностью покрыта. От гравия до земли должно быть 5 дюймов.

Французская дренажная система

Есть проблемы с стоячей водой во дворе? Французский водосток, возможно, то, что вам нужно для решения ваших проблем с водой.При закапывании дренажной трубы французской дренажной системы в гравий, должно быть около пяти дюймов от вершины гравия до поверхности земли.

Сложите лишнюю ткань на подкладке

Сложите лишнюю ткань на гравий, создавая нахлест.Это поможет защитить дренажную трубу с футеровкой.

Заполнить и закрыть желоб

Засыпьте траншею песком и почвенным слоем с помощью лопаты. Покройте песок и верхний слой почвы дерном и добавьте слой камней вокруг открытого конца дренажной трубы.

Засыпка траншеи песком

Засыпьте траншею песком и почвенным слоем с помощью лопаты.Покройте песок и верхний слой почвы дерном и добавьте слой камней вокруг открытого конца дренажной трубы.

Добавить слой верхнего слоя почвы в дренажную канаву

Закрепив дренажную трубу в траншее и добавив слой песка, добавьте слой верхнего слоя почвы для увеличения веса.

  • Выкопайте траншею по внешней стороне вашей опоры. Траншея должна быть не менее 2 футов в ширину и может быть глубиной до 6 футов для подвала или до двух футов для дома из плитного пола.
  • Уложить трубу на целину. Очень важно, чтобы труба всегда имела уклон от более высокой начальной точки к конечной более низкой отметке, чтобы сила тяжести могла вытеснить воду.Уклон всегда должен располагаться под уклоном от дома, чтобы вода не отводилась от стен дома.
  • Покройте трубу промытым гравием толщиной не менее 12 дюймов.
  • Положите фильтровальную ткань на гравий, чтобы грязь не забила трубу.
  • Засыпьте фундамент верхним слоем грунта на исходную высоту уклона.

Как установить выдвижную сливную пробку в раковину в ванной комнате

  • Снимите старый сливной узел

    Ослабьте и снимите П-образный сифон с патрубка отвода и слива раковины с помощью плоскогубцев с каналом.Затем удалите старую всплывающую сборку, если она есть. Используйте плоскогубцы канального типа или гаечный ключ для раковины, чтобы снять крепежную гайку с патрубка на старом сливном узле, затем поднимите узел над раковиной. Тщательно очистите раковину от мусора и старой сантехнической замазки.

  • Подготовка новой выдвижной сливной пробки

    Разберите части нового выдвижного узла, отвинтите и снимите крепежную гайку со сливного патрубка. Установите пластиковую шайбу, затем резиновую шайбу и надавите на них до упора на крепежную гайку, как показано здесь.

    Аарон Стикли
  • Нанесите состав для стыков труб

    Нанесите тонкий слой герметика для соединения труб на верхнюю часть резиновой шайбы, которая будет подходить к раковине. Использование герметика на резине гарантирует, что она плотно прилегает к дну сливного отверстия раковины. Хотя герметик для стыков труб не является строго необходимым, без него у вас могут возникнуть проблемы с уплотнением резины.

    Аарон Стикли
  • Нанесите замазку сантехника

    Нанесите большую полоску замазки на нижнюю часть фланца сливного кольца раковины.Замазка поможет верхней части сливного узла плотно прилегать к сливному отверстию раковины.

    Если у вас нет водопроводной замазки или вы не можете использовать ее для раковины вашего типа, вы можете использовать силиконовый герметик. Некоторые всплывающие сборки поставляются с прокладкой из пеноматериала или резины, которую можно использовать вместо замазки или герметика для сантехника.

    Вычерпайте шарик из замазки для сантехников и скатайте его в руке, чтобы получилась длинная веревка, затем обмотайте веревку по краю сливного кольца.

    Аарон Стикли
  • Подсоедините сливные детали

    Протолкните сборку выдвижной сливной насадки вверх через сливное отверстие из-под раковины как можно выше.Удерживая сливной патрубок на месте, вставьте сливное кольцо в отверстие в верхней части раковины и навинтите кольцо на сливной патрубок, насколько сможете, рукой. Убедитесь, что детали имеют правильную резьбу и не имеют перекрестной резьбы. На данный момент его нужно только достаточно затянуть вручную, чтобы удерживать на месте.

    Аарон Стикли
  • Затяните сливной узел

    Возьмитесь одной рукой за сливной патрубок из-под раковины и затяните крепежную гайку вверх по направлению к дну раковины.Убедитесь, что отверстие в насадке, куда подойдет выдвижной поворотный рычаг, направлено прямо к стене.

    Затяните крепежную гайку плоскогубцами с каналом, продолжая удерживать насадку на месте. Не затягивайте эту гайку слишком сильно, но убедитесь, что она достаточно надежна, чтобы сливной узел не вращался в сливном отверстии.

    Соскребите просочившуюся замазку сантехника вокруг сливного отверстия и положите ее обратно в контейнер. Пока он чистый, его можно использовать повторно.

    Аарон Стикли
  • Установите сливную пробку на место

    Вдавите выдвижную заглушку в сливное отверстие внутри раковины, убедившись, что отверстие в соединении направлено в сторону задней части раковины. Вставьте поворотный стержень в отверстие сбоку на насадке из-под раковины. Обычно с каждой стороны пластикового шара есть пластиковая шайба. Вы должны почувствовать, как кончик поворотной штанги скользит через отверстие стопорной тяги внутри сливного узла.

    Накрутите гайку поворотной штанги на резьбовой штуцер на боковой части насадки так, чтобы шар был прикреплен к ней. Толкайте стержень поворота вверх и вниз, чтобы убедиться, что стопор свободно поднимается и опускается в сливе. Если выдвижной элемент работает правильно, вы можете затянуть гайку от руки. Если выдвижной элемент не работает, переместите стопор и стержень шарнира так, чтобы детали правильно соединились.

  • Установите подъемный рычаг

    Проденьте вертикальный подъемный рычаг вниз через отверстие за носиком смесителя.Перед тем, как подсоединить горизонтальный стержень шарнира к вертикальному рычагу, убедитесь, что ваш стопор находится в полностью верхнем (открытом) положении.

    Снизу умывальника прикрепите соединительную ленту к концу вертикального выдвижного рычага. Затяните винт на соединительной ленте, чтобы закрепить ее на стержне поворота.

    Аарон Стикли
  • Соедините подъемный рычаг и поворотную штангу

    Присоедините вертикальную ленту к горизонтальному стержню шарнира, навинтив пружинный зажим на стержень; один конец зажима прикрепляется к каждой стороне ремешка.Убедитесь, что выдвижная заглушка полностью открывается и закрывается внутри сливного отверстия. Если это не так, вы можете отрегулировать соединения штанги, сжав и переместив пружинный зажим.

    Завершите работу, повторно подключив P-сифон к дренажной трубе и сливной патрубке. Проверьте герметичность, закрыв пробку, наполнив раковину, затем открыв пробку и дав воде стечь, пока вы ищите утечки снизу.

    Аарон Стикли
  • Как установить дренажную систему фундамента

    Правильно установленная дренажная система фундамента необходима для сохранения структурной целостности вашего дома.Проблемы с дренажем фундамента могут не только привести к стоянию воды во дворе, но также могут привести к трещинам в фундаменте, появлению плесени и другому серьезному повреждению имущества. Кроме того, большая часть ущерба, вызванного плохим дренажем, не покрывается страховкой, потому что его часто можно предотвратить. Этот блог предназначен для тех, кто хочет узнать, как правильно установить дренажную систему фундамента (DIY). Мы рассмотрим множество важных факторов, которые помогут определить, какой дренажный раствор подходит для работы.

    Самостоятельная установка дренажной системы фундамента может быть чрезвычайно сложной, трудоемкой и иногда опасной.Убедитесь, что вы готовы к вызову, или обратитесь к профессионалам, которые позаботятся об этом за вас.

    Какой тип раствора для дренажа фундамента требуется?

    Перед тем, как решить, как установить дренажную систему фундамента, вы должны сначала подумать, какой тип дренажного раствора вам понадобится. С какими проблемами с водой вы сталкиваетесь? Какой тип почвы у вас есть внутри и вокруг вашей собственности? Возможна ли внешняя дренажная система? Какие опасности скрыты вокруг вашей собственности (линии электропередач, газопроводы, канализация)?

    Поверхностная вода или стоячая вода могут испортить ландшафт.Он также может просочиться в ваш подвал, что приведет к появлению плесени и многому другому. Чтобы решить проблемы с поверхностными водами, вы можете установить водосток. Французский водосток состоит из перфорированной пластиковой трубы, носка из проницаемой сетки и гравия.

    Если у вас есть проблемы со стоком на вашем участке, вам нужно будет не только устранить дополнительную воду, но и устранить возможные проблемы с эрозией. Команда экспертов по борьбе с эрозией Superior Groundcover может помочь найти правильное решение.

    Знайте, какие правила действуют в вашем регионе.

    В каждом штате, городе или округе могут быть свои законы, касающиеся дренажа фундамента, которые должны указывать, какой тип дренажной системы вы устанавливаете и где вы ее устанавливаете. Вы можете узнать в своем округе или штате документы, объясняющие, что является законным, а что нет. Ваша дренажная система может повлиять на соседние владения и, следовательно, должна быть построена в соответствии с законом. Некоторые более общие требования можно найти по следующим ссылкам:

    Международный жилищный кодекс (IRC), раздел R405.1,

    Техническое руководство OSHA; Раздел V: Глава 2 Раскопки: Распознавание опасностей при рытье траншей и укреплении

    ICC 2009.

    Каковы требования к земляным работам?

    Во-первых, убедитесь, что ландшафтный дизайн сделан с правильным уклоном. Слишком крутой склон вызовет проблемы с эрозией. Плоский двор приведет к стоячей воде. Подходящий уклон составляет 1 фут подъема (разница между самой высокой и самой низкой точками склона) на 50 футов бега (горизонтальная длина склона).Это идеально подходит для дренажа.

    Чтобы установить наружный водосток, вам нужно будет немного выкопать - к сожалению, вырыть большую часть вашего двора! На этом этапе избегайте заглубленных линий электропередач, газопроводов или сточных вод. Вам придется вырыть траншею по периметру опоры. Эта траншея должна быть не менее двух футов шириной и шести футов глубиной. Для дома из плитного перекрытия траншея может быть всего два фута.

    Наружные стоки могут засориться через несколько лет, и вам придется переделать этот проект.Чтобы этого не произошло, необходимо надеть на сливную трубу носок из проницаемой сетки. Другой вариант - установить водосток в салоне. Для этого потребуется разбить цокольный этаж, установить дренажную систему, а затем перестроить пол.

    На этом этапе вы можете подумать, что установка может занять немного больше времени и внимания к деталям, чем предполагалось изначально. Это хорошо. Команда Superior имеет опыт и знания для правильной установки дренажных систем фундамента и

    Какие материалы необходимы для правильного дренажа фундамента?

    Для разных водоотводов могут потребоваться разные материалы.Есть много вопросов, на которые нужно ответить. Какое предпочтительное размещение камня вокруг дренажа фундамента? Какие камни я могу использовать? Где взять камень? Какая труба или плитка потребуется?

    Приобретение правильных материалов поможет вам узнать, как установить дренажную систему фундамента. Для обычного французского водостока вам понадобится перфорированная труба, геотекстильная ткань / покрытие, такое как носок с проницаемой сеткой, и гравий. Не знаете, что это за материалы и где их найти? Давайте разберем их.

    • Перфорированная труба: Перфорированная труба - это просто пластиковая труба, такая как гофрированная дренажная плитка, с небольшими наружными отверстиями, которые помогают собирать и перенаправлять воду в почве.
    • Геотекстильная ткань / покрытие: Геотекстиль представляет собой проницаемую сетчатую ткань, которая при использовании в почве как часть дренажной системы фундамента может отделять, фильтровать, укреплять, защищать или дренировать. Они помогают фильтровать почву и предотвращают засорение перфорированной трубы грязью со временем.
    • Правильный материал засыпки: Существует несколько разновидностей подходящих материалов засыпки, которые используются в различных сценариях. При установке обычного французского водостока вам понадобится гороховый камень или промытый гравий, чтобы покрыть трубу и засыпать траншею. Superior предоставляет и устанавливает различные засыпные материалы. Наши камнедробилки легко устанавливают горох, не поднимая тяжести и не разрушая ландшафт.
    • Дополнительно: Инструменты для земляных работ, молоток, колья, веревка, линейный уровень, трамбовка, рулетка, грабли

    Перед покупкой материалов выясните, какой вид сливной трубы лучше всего подходит для работы.Здесь, в нашем глоссарии, мы разбиваем несколько вариантов и описаний других связанных терминов.

    Как установить перфорированную дренажную трубу

    Шаг 1. Выкопайте траншею

    Перед тем, как начать копать, вам нужно подготовить свою собственность. Во-первых, позвоните в коммунальные службы и попросите их отметить, где проложены ваши инженерные коммуникации, чтобы убедиться, что вы не задели их при копании.

    Затем убедитесь, что траншея будет иметь надлежащий уклон для отвода воды от конструкции.После того, как вы подготовили свой двор и составили план, пора начинать копать.

    Сделайте траншею шириной около 2 футов или в два раза шире дренажной трубы. Убедитесь, что траншея достаточно глубокая, чтобы вся труба лежала ниже линии промерзания.

    Траншея глубиной 6 футов обычно подходит для обычного подвала. Вам нужно будет проверить местные законы и правила, чтобы убедиться, что ваша траншея им соответствует. Если у вас есть большая собственность, создание траншеи вручную может стать огромным проектом.Подумайте об аренде оборудования, чтобы облегчить работу.

    Шаг 2. Создайте правильный уклон

    Используйте кувалду, чтобы вбивать колья / маркеры в почву в траншее через каждые четыре фута или около того. Возьмите веревку и привяжите ее в том месте, где должна начинаться труба. Затем протяните эту строку к следующей колышке и оберните ее вокруг.

    Используйте линейный уровень, чтобы убедиться, что ваша струна ровная. Сдвиньте струну на полдюйма вниз, чтобы создать уклон и убедиться, что вода стекает по дренажной трубе и от конструкции.Повторяйте этот процесс до тех пор, пока все ставки не будут равны.

    Шаг 3: Выровняйте почву

    Тампером утрамбуйте почву в траншее, чтобы создать прочное основание. Измерьте, чтобы убедиться, что расстояние между тетивой и почвой в траншее одинаково на всех столбах. Отрегулируйте траншею, добавляя или удаляя почву, чтобы создать уклон.

    После того, как вы утрамбовываете всю землю в траншее, вы можете продолжить и удалить кол и направляющие струны.

    Шаг 4: Добавьте геотекстиль и гравий

    Геотекстиль следует уложить, чтобы убедиться, что почва не забивает вашу водосточную трубу и не заставляет вас переделывать этот проект через несколько лет из-за проблем с дренажем.Просто разместите ткань вдоль траншеи. Ткань должна быть достаточно широкой, чтобы в конечном итоге обернуть ее вокруг дренажной трубы и гравия. Насыпьте 2-дюймовый слой гравия на ткань и с помощью грабли выровняйте ее.

    Шаг 5: Поместите трубу

    Положите перфорированную дренажную трубу на гравий. Опять же, проверьте местные законы и правила. В некоторых областях требуется использование «плитки для носков» или дренажной трубы, покрытой проницаемой сеткой. Эта сетка действует как второй барьер, предотвращающий засорение трубы грязью.

    Шаг 6: Завершить

    После того, как вы разместите дренажную трубу, вам нужно будет покрыть ее вторым слоем гравия. Поместите достаточно, чтобы закопать трубу на глубину от 4 до 6 дюймов. Используйте геотекстиль, который вы поместили в Step 4 , чтобы обернуть трубу и гравий. Покройте обернутую трубу несколькими дюймами грязи, чтобы ткань держалась на месте.

    Завершите засыпку траншеи и замену поврежденного ландшафта.

    Поиск профессиональной команды для помощи:

    Как видите, установка наружной дренажной системы - сложная задача, которую нужно решить самостоятельно.Вдобавок ко всему, если все сделано неправильно, ваша страховая компания может не покрыть убытки, и вы можете нарушить местные законы и правила.

    Обеспечьте безопасность своего дома и ландшафтного дизайна с помощью команды профессионалов, способных выполнить работу с первого раза. Команда экспертов Superior может убедиться, что ваш дом или здание защищено от дренажа фундамента.

    Есть еще вопросы о том, как найти подходящее решение для водоотвода для вашей собственности? Свяжитесь с нами, и мы поможем.

    Как установить водосточные трубы | Home Guides

    Сантехника вашего дома состоит из двух основных частей: системы водоснабжения и канализации. Система водоснабжения в большинстве современных домов проста, с небольшими трубами или трубками, по которым горячая и холодная вода под давлением подается к приборам и арматуре. Однако дренажная система немного сложнее и для ее эффективной работы зависит как от силы тяжести, так и от вентиляции.

    Канализационная труба

    Канализационная труба дома представляет собой вертикальную трубу, которая внизу соединяется с основной горизонтальной дренажной линией и проходит через крышу на верхнем конце.Хотя труба может быть расположена практически в любом месте, обычно она находится в центре, где водосточные трубы могут легко подключаться. Вентиляционные трубы также подключаются к вытяжной трубе, часто на чердаке.

    Наклонные горизонтальные водосточные трубы

    В обычном доме ванная комната может располагаться на значительном расстоянии от вентиляционной трубы. Чтобы водосточные трубы доходили до штабеля, они обычно проходят между балками пола. Важно, чтобы водосточные трубы были наклонены вниз по направлению к дымовой трубе со скоростью 1/4 дюйма на погонный фут.Например, если слив в ванной находится на расстоянии 12 футов от трубы, водосточная труба будет на три дюйма ниже в месте соединения с трубой, чем в месте, где она берет начало в ванной. Когда дело доходит до наклонных водостоков, вы можете получить слишком много хорошего. Если уклон слишком крутой, жидкость может вытекать из твердых отходов, оставляя их в трубе.

    Дренажные сифоны

    Сантехнические сифоны являются частью дренажной системы. Они соединяют водосточные трубы и арматуру. Сифоны удерживают небольшое количество воды, что предотвращает попадание в дом неприятных запахов канализационных газов.Раковины, ванны и души требуют наличия сифона на сливной линии. Комоды имеют встроенные ловушки, поэтому они не требуют дополнительных водоотводов.

    Размер водосточной трубы

    Строительные нормы и правила указывают минимальный диаметр водосточной трубы, который обычно составляет 4 дюйма для основного водостока и дренажной трубы, от 3 до 4 дюймов для сливов в туалетах, 2 дюйма для сливов раковины, ванны и душа и От 1,5 до 2 дюймов для вентиляционных труб. При подключении водосточных труб следует помнить, что трубы меньшего размера опорожняются в трубы большего размера, а не наоборот.Например, 2-дюймовый слив в раковине течет в 4-дюймовый слив в комоде, но 4-дюймовая труба никогда не протекает в трубу меньшего размера.

    Фитинги, колена, редукторы и патрубки

    Правильный выбор фитингов является обязательным условием для соединения водосточных труб. Колена соединяют горизонтальные водосточные трубы с вертикальными водосточными трубами, которые проходят сквозь стены, прежде чем присоединиться к трубе. Отходы протекают с меньшим количеством засоров через пологие колена, называемые трубами, чем через колена под углом 90 градусов. Редукторы соединяют маленькие водосточные трубы с большими, а тройники и Y соединяют три линии.Пример того, где использовать Т-образный фитинг, может быть в стене за раковиной, где горизонтальный слив раковины встречается с вертикальной линией водостока. В третьем Т-образном отверстии будет вытяжная труба, идущая вверх.

    Собираем все вместе

    Многие современные водосточные трубы изготовлены из труб из ПВХ или АБС, но в некоторых домах есть медные, стальные или чугунные трубы. Самыми удобными в использовании являются ПВХ и АБС, требующие только трубной пилы для резки и специального очистителя, грунтовки и клея для соединения фитингов.Перед изменением или установкой новых водостоков обратитесь в местную строительную администрацию за разрешением и узнайте, должен ли лицензированный сантехник выполнять некоторые или все работы.

    Ссылки

    Писатель Биография

    Гленда Тейлор - подрядчик и писатель, специализирующийся на строительных работах. Ей также нравится писать статьи о бизнесе и финансах, о еде и напитках, а также о домашних животных. Ее образование включает маркетинг и степень бакалавра журналистики Канзасского университета.

    Как установить французский водосток в вашем дворе

    Французский водосток - очень эффективный способ решить проблемы с водой… которые могут быть злейшим врагом домовладельцев. Я боролся со своей долей проблем с водой, поэтому я могу понять разочарование, которое вы, возможно, испытываете прямо сейчас, пытаясь решить эту проблему.

    Что такое дренаж и чем он может помочь?

    Французский водосток - это подземная траншея или труба, предназначенная для сбора воды и перенаправления ее в другое место вашей собственности.Французские водостоки могут решить проблемы с объединенной водой или стоком воды, которые могут повредить вашу собственность.

    Некоторые причины, по которым вам может потребоваться установка французского водостока:

    • Если вода скапливается возле вашего фундамента.
    • , если вода не вытекает с твердой поверхности, например, подъездной дорожки или террасы.
    • , если сток воды со склона на вашем участке создает реку во дворе, смывая все ваше озеленение.
    Установка французского водостока - отличный проект для хозяина дома своими руками.

    Вам также может быть интересно, как выглядит французский слив.

    В большинстве случаев вы не увидите французского водостока, потому что траншея находится под землей и может быть легко скрыта с помощью дерна или даже гравия. Иногда французский водосток маскируется под высохшее русло ручья, что делает его функциональным и красивым центром ландшафта.

    Если вы хотите установить у себя дома канализацию, это проект «сделай сам», с которым большинство домовладельцев может справиться, потратив немного усилий. Вот шаги, которые я расскажу подробно:

    1. Определите, где слив будет начинаться и заканчиваться
    2. Создайте устье для сбора воды в начале стока
    3. Выкопайте траншею
    4. Выровняйте траншею ландшафтной тканью и закрепите на месте
    5. Добавьте дренажную трубу на дно траншеи (необязательно)
    6. Проверьте слив
    7. Заполните траншею камнем
    8. Накройте камень ландшафтной тканью, чтобы скрыть слив (необязательно)
    9. Установите ландшафт окантовка по бокам траншеи (необязательно)

    Французский водосток Расстояние от дома

    Вы можете задаться вопросом, как далеко от дома должен быть ваш французский водосток.В идеальном мире слив должен проходить под углом , по крайней мере, в футе от фундамента … но это не совсем необходимо, если вы работаете с очень ограниченным пространством.

    Я видел, как ландшафтные дизайнеры устанавливали французские водостоки прямо напротив дома, заподлицо с фундаментом ! Однако, если вы хотите проложить водосток так близко к дому, вам следует сначала подготовить фундамент дома. Вы можете сделать это, нанеся смолу на фундамент, чтобы закрепить его. Это создает барьер между проточной водой и пористым бетонным основанием, чтобы вы не создавали себе еще больше проблем с водой.

    Итак, не имеет большого значения, рядом ли он с фундаментом или в футе или двух от него. Хотя, если бы у меня была возможность, я бы не ставил дренаж прямо напротив дома… на всякий случай.

    Также имейте в виду, что если вы разместите дренаж на расстоянии более двух футов от фундамента, может возникнуть градиент уровня грунтовых вод, который повышается по мере приближения к фундаменту. Итак, вам нужно оставаться в пределах этих 1-2 футов, чтобы должным образом устранить скопление воды возле вашего фундамента.

    Французский водослив

    Очевидно, что конец вашего французского водостока должен быть ниже, чем его начало … но каков подходящий наклон французского водостока? Как показывает практика, сливной дренаж должен иметь уклон вниз не менее 1 дюйма на каждые 8 ​​футов длины.

    Насколько глубоким должен быть слив?

    Гораздо важнее, чем расстояние от дренажа до фундамента, чтобы нижняя часть дренажа была на , по крайней мере, на шесть дюймов ниже, чем на максимальный уровень грунтовых вод, который вы готовы терпеть.Если возможно, дно слива должно быть примерно на 12 дюймов ниже базовой отметки вашего дома.

    Но это не жесткое правило, и критерии глубины можно немного изменить в соответствии с вашей конкретной ситуацией. Это просто практическое правило, которому нужно следовать, если возможно.

    Лучший материал трубы для французского водостока

    Одним из наиболее распространенных материалов, используемых для создания французского водостока, является пластиковая труба 4 ″ из-за ее долговечности. В трубах для французских водостоков также есть отверстия, через которые вода может просачиваться в канализацию.Отверстия должны быть направлены вверх. Надеюсь, это очевидно, но об этом стоит упомянуть!

    Вот два наиболее распространенных типа пластика, используемого для французских водостоков.

    Лучшими трубами для французских водостоков являются 4-дюймовые пластиковые трубы: ПВХ или гофрированные.
    • гофрированная труба - легкий и гибкий пластик.
    • Труба ПВХ - более прочный и жесткий пластик, но при этом легкий.

    Просто имейте в виду, что французский слив НЕ обязательно должен включать трубу , чтобы быть эффективным.Вы можете создать траншею, используя только ландшафтную ткань и набить камень, если хотите.

    Что чем цветет?

    Никогда не знаешь, что сажать вместе? Узнайте из этого БЕСПЛАТНОГО руководства по сочетанию растений и станьте профессионалом в комбинировании растений для создания наилучшего дизайна сада!

    Успех! Теперь проверьте свою электронную почту, чтобы подтвердить подписку.

    Использование ландшафтной ткани для французского водостока без трубы

    Вы также можете сделать французский водосток без трубы! Для этого вам просто нужно вырыть траншею, выстелить траншею ландшафтной тканью и засыпать гравием / камнем.Некоторые люди называют это французским водостоком без трубы, и он так же эффективен, как французский водосток с трубой для отвода воды.

    Есть два способа, которыми домовладельцы выполняют этот тип дренажа. В обоих методах выкапывается траншея на глубину примерно 16-18 дюймов, затем на дно траншеи укладывается ландшафтная ткань. Затем вы засыпаете траншею щебнем. В одном из вариантов дренажный канал остается открытым, чтобы вы могли видеть все камни. В противном случае сток будет покрыт верхним слоем почвы и дерном или травой (подробнее об этом позже).

    Реконструкция: альтернатива установке французского водостока

    Если у вас есть вода, которая скапливается у вашего дома, вы можете изменить уклон лужайки, чтобы отвести воду от дома. Это отличное решение, которое вы можете попробовать, если у вас есть подходящие условия!

    Но, если вы решите, что французский слив - лучший вариант, продолжайте читать, чтобы получить пошаговые инструкции, как это сделать, не нанимая профессионала.

    Материалы, которые вам понадобятся для установки французского водостока

    • Лопата (чтобы выкопать канаву) - Мне нравится квадратная садовая лопата Fiskars с D-образной ручкой, которую вы можете купить на Amazon.
    • Ткань для ландшафтного дизайна коммерческого класса (ширина 6 футов) - Мне нравится эта геотекстильная ткань, которую можно купить на Amazon.
    • Скобы для ландшафта, чтобы приколоть брезент к краю траншеи (купить на Amazon) край по бокам слива.Это не обязательно, но если вы хотите, мне нравится эта пластиковая окантовка, которую вы можете купить на Amazon.

    Французский водоотвод своими руками (шаг за шагом)

    Определите, где слив будет начинаться и заканчиваться

    Первое, что вам нужно учитывать при установке французского водостока, - это , куда собирается вода и куда вы будете перенаправлять воду. Убедитесь, что вода движется вниз, иначе это не сработает. Поэтому, когда вы выбираете место на своей собственности, чтобы «закончить» слив, это должно быть на более низкой земле, чем место, где вы начали слив.Слив должен идти под гору.

    Создайте устье для сбора воды в начале слива

    Источник изображения: Снимок экрана из этого видео

    В начале слива, где в настоящее время собирается вода, вам нужно создать устье или отверстие, чтобы собрать воду. Рекомендуется сделать это отверстие немного шире, чем будет остальная часть водостока, чтобы он мог собирать больше воды.

    Вы также можете установить водосборный бассейн или сливную коробку в устье вашего французского водостока, чтобы облегчить сбор воды.Но с канавой с V-образным вырезом, которую мы будем копать, это не обязательно на 100%. При правильном расположении слива вода может стекать в него по всей длине слива. Вода не обязательно должна попадать в канализацию в «устье» или в начале.

    Выкопайте траншею

    Большинство людей завершили бы этот проект, выкопав БОЛЬШУЮ траншею вручную или с помощью траншеекопателя. Но на самом деле есть более эффективный (и менее трудоемкий) способ создать во дворе канализацию. Вы можете сделать эффективный водосток , выкопав канаву треугольной (или заостренной) формы .

    Чтобы создать треугольную траншею или V-образную выемку , копайте под углом 45 градусов к центру водостока. Затем пройдите по другой стороне водостока и проделайте то же самое. В результате вы получите перевернутый треугольник, как на фото ниже.

    Источник изображения: Скриншот из этого видео

    При использовании этого метода «кончик» треугольника находится в самой глубокой точке стока, которая составляет примерно 16-18 дюймов. С этим довольно легко справиться, используя лопату квадратной формы или траншейную лопату.

    После того, как вы выкопали траншею, очистите рыхлую почву и мусор, чтобы подготовить ее к использованию фильтровальной ткани для ландшафта.

    Закройте траншею ландшафтной тканью.

    Распределите ландшафтную фильтрующую ткань поперек траншеи и закрепите ее скобами для горизонтальной ориентации с одной стороны. Протяните ткань вниз к нижней части буквы «v»… вы можете добавить еще одну скобу внизу, чтобы удерживать ее на месте. Затем поднимите ткань с другой стороны и снова закрепите скобами. Вы просто обматываете слив тканью.

    Источник изображения: снимок экрана из этого видео

    Если вы планируете полностью покрыть сток землей и травой, убедитесь, что вы начали с края ткани и оставляете приличную ширину слева от ландшафтной ткани, чтобы ее можно было сложить обратно поверх гравия. Что-то вроде лаваша или тако, в которых содержится мясо (или, в данном случае, камни).

    Добавьте дренажную трубу на дно траншеи (необязательно)

    Когда ткань закреплена, вы можете добавить дренажную трубу на дно траншеи. Необязательный. - дренажный канал для французского слива НЕ обязательно должен иметь трубу, чтобы быть эффективным.

    Проверьте свой французский слив

    Вы можете использовать садовый шланг, чтобы налить воду в новый слив, чтобы убедиться, что он течет правильно. Я бы порекомендовал проверить слив сразу после установки ландшафтной ткани, чтобы убедиться, что у вас есть правильный уклон слива.

    Заполните траншею камнем

    После того, как ткань закреплена в траншее, вы просто заполните траншею гравием.Если вы планируете сделать невидимый дренаж, убедитесь, что вы не залили его камнем полностью до верха. Вам понадобится дополнительное место для верхнего слоя почвы и дерна. Если вы планируете оставить камень открытым, вы можете заполнить его до верха.

    Источник изображения: Снимок экрана из этого видео

    Накройте камень, чтобы скрыть слив (необязательно)

    Вы можете накрыть камень, который вы только что положили, чтобы сделать ваш водосток невидимым. Но это необязательный шаг. Вы также можете оставить камень незащищенным, чтобы придать французскому водостоку вид «высохшего русла ручья», который может добавить интереса к вашему ландшафту.

    Совет: Чтобы узнать больше об «эстетических» идеях пейзажа, посмотрите мой пост о наслоении ландшафта.

    Создайте невидимый водосток
    Источник изображения: снимок экрана с этого видео

    Если вы хотите полностью закрыть водосток почвой и травой, чтобы вы даже не могли видеть, где он находится на вашем участке, я бы рекомендовал Пейзажная ткань шириной 6 футов. Этой шириной вы можете выровнять дно траншеи, прижать его булавками, засыпать слив гравием, а затем сложить лишнюю ткань, чтобы покрыть камень.Таким образом, вам нужно иметь дело только с одним соединенным куском ландшафтной ткани, а не сажать камень между двумя отдельными частями.

    После того, как ткань уложена поверх гравия, вы можете покрыть ткань слоем верхнего слоя почвы и сажать траву. Или, если вы предпочитаете использовать дерн, покройте ткань очень тонким слоем верхнего слоя почвы, который утоплен в канализацию. Затем покройте верхний слой почвы дерном, убедившись, что он находится на одном уровне с остальной частью вашего газона.

    Создание французского водостока в стиле русла ручья

    Некоторые люди предпочитают не засыпать французский водосток почвой и травой.Так что это тоже вариант. Вы можете выкопать траншею и выложить ее ландшафтной тканью. Затем засыпьте траншею гравием и просто оставьте ее у себя во дворе в качестве декоративного «высохшего русла ручья».

    Если вы воспользуетесь этим методом, вам не понадобится горизонтальная ткань шириной 6 футов, потому что вы не будете «складывать» ткань поверх гравия. Таким образом, вы, вероятно, сможете немного сэкономить, купив ткань шириной 3 или 4 дюйма.

    Затем вы можете потратить эти дополнительные деньги на покупку более красивого камня, чтобы использовать его поверх французского водостока, чтобы пересохшее русло ручья выглядело действительно естественно.

    Установите окантовку по бокам траншеи (необязательно)

    Это необязательный шаг, но добавление некоторой ландшафтной окантовки вдоль вашего французского водостока сделает все аккуратным и красивым. Я бы порекомендовал этот шаг, если вы планируете оставить сток открытым в стиле сухого русла ручья. Это потому, что кромка не даст вашей траве попасть в водосток.

    Если вы планируете полностью закрыть слив, чтобы сделать его невидимым, нет причин, по которым вам может понадобиться окантовка.

    V-Notch French Drain Video Tutorial

    Установка французского водостока во дворе с помощью «V-образной выемки»

    Большинство изображений, используемых в этом посте, являются скриншотами из этого действительно информативного видео. Я действительно рекомендую вам посмотреть это, прежде чем приступить к установке французского водостока.

    Завершение

    Как видите, установка дренажного водостока не так страшна, как вы могли подумать. Если вы выполните эти шаги, вы сможете завершить этот проект самостоятельно ... хотя, конечно, полезно иметь друзей, которые помогут вам с проектом.

    Если вы ищете другой вариант перемещения воды, которая скапливается рядом с вашим домом, вам следует ознакомиться с моей популярной публикацией, в которой показано, как изменить уклон вашего газона.

    Больше сообщений о ландшафтном дизайне, которые вам понравятся

    Не забудьте прикрепить этот пост на будущее: Как установить водосток во дворе

    Что чем цветет?

    Никогда не знаешь, что сажать вместе? Узнайте из этого БЕСПЛАТНОГО руководства по сочетанию растений и станьте профессионалом в комбинировании растений для создания наилучшего дизайна сада!

    Успех! Теперь проверьте свою электронную почту, чтобы подтвердить подписку.

    Как установить французский слив

    Суть французского дренажа заключается в создании свободного дренажа, который захватывает грунтовые воды и ведет их к подходящей точке сброса.

    Что такое французский сток?

    Хотя они звучат вполне по-европейски, французские водостоки на самом деле названы в честь жителя Новой Англии Генри Френча.

    Французские водостоки представляют собой простой способ удаления нежелательных грунтовых вод и состоят в основном из траншеи, заполненной гравием, и нескольких перфорированных дренажных труб.Вода, будь то с поверхности или во влажной почве, собирается гравием и просачивается в трубу, которая уносит ее.

    Этапы установки французского водостока

    Этап включает рытье траншеи с уклоном дна и достаточной длины, чтобы можно было попасть к месту разгрузки.

    • В зоне сбора воды стенки и дно траншеи выстланы фильтровальной тканью, чтобы грязь не смывалась и не забивала слив.
    • На дно траншеи поверх этой ткани уложена перфорированная труба.
    • За пределами зоны сбора воды для отвода воды используется неперфорированная труба.
    • Далее участок сбора доверху засыпается гравием, а участок траншеи с неперфорированной трубой засыпается вышедшим грунтом.

    Дренажные фундаменты

    В каждом новом доме есть французская водосточная труба внизу фундамента. Если участок имеет достаточный уклон и размер, чтобы сток мог спускаться от фундамента к дневному свету, большинство строителей предпочитают устанавливать дренаж за пределами фундамента.

    Во многих случаях в старых домах с проблемами воды в фундаменте нет французского водостока на уровне фундамента. Они могут быть добавлены и могут иметь решающее значение. Это может быть очень сложная задача, которая означает копание до основания - работа для профессионала.

    Однако, если проблема заключается в том, что поверхностные воды достигают фундамента с подъема, то для перехвата и отвода воды можно использовать гораздо более простой французский водосток, траншея которого составляет всего пару футов.

    Перфорированная пластиковая труба или гофрированная пластиковая труба диаметром четыре дюйма укладывается на землю у основания лицевой стороной вверх.Он присоединяется к массивной трубе, уходящей от дневного света.

    Труба вдоль фундамента покрыта толстым слоем чистого щебня, обычно размером ¾ дюйма. Поверх этого идет фильтровальная ткань, которую затем покрывают естественной почвой.

    При особенно влажных почвах или в тех случаях, когда в доме нет желобов, иногда фундамент можно полностью засыпать щебнем. Если дренаж фундамента также предназначен для отвода стока с крыши, его пропускную способность, вероятно, необходимо будет увеличить.Это простой вопрос добавления дополнительных коллекторных труб и увеличения диаметра дренажной линии. В этом случае рекомендуется, чтобы система была спроектирована инженером.

    Сухие камеры

    Если на участке не допускается сток дневного света, используются другие варианты. Иногда дренаж фундамента приводит к сухому колодцу.

    Drywells может быть такой же простой, как яма в земле, заполненная щебнем, сборный бетонный резервуар с дренажными отверстиями или аналогичная пластиковая конструкция. Сухие колодцы работают за счет того, что они достаточно большие, чтобы удерживать ожидаемый объем сточных вод в течение некоторого времени, в конечном итоге позволяя им проникать в окружающую почву.

    В остальных случаях дренаж фундамента проложен внутри фундамента. Здесь коллекторные трубы будут стекать в пластиковый отстойник, откуда насос выбрасывает воду вверх и наружу на поверхность земли или в сухой колодец.

    Если насос сливает воду на поверхность, очень важно, чтобы слив находился на расстоянии не менее 10 футов от дома, в противном случае вода может просто стекать обратно к основанию и создавать почти бесконечный цикл.

    Одним из преимуществ использования внутренних дренажных систем является то, что доступны герметичные отстойники, которые также могут соединять дренажные трубы вспомогательной плиты с вентиляционным отверстием для радона.Одним из недостатков насосной системы является то, что она зависит от электричества. Если отключится электричество, подвал может затопить. Доступны системы с резервным аккумулятором.

    Французский водосток во дворе

    Иногда участок газона остается слишком влажным для стрижки до наступления весны, или на подъездной дорожке из гравия образуется грязь. Часто достаточно установить французский водосток на верхнем краю этих участков. В этом случае французский водосток часто называют занавесным стоком.

    В зависимости от осушаемой площади траншею можно вырыть вручную, с помощью траншейной машины или экскаватора с обратной лопатой. Глубина траншеи зависит от глубины зеркала грунтовых вод и топографии - дно траншеи должно оставаться выше, чем ее выходное отверстие на склоне.

    В некоторых случаях может потребоваться инженерное проектирование системы. В других случаях все, что требуется, - это выкопать глубину на пару футов и наклонить дно траншеи.

    Нисходящая сторона траншеи водостока может быть облицована прочным пластиковым покрытием перед засыпкой, чтобы создать дамбу и заставить больше воды попадать в канализацию.Обычно траншея заполняется щебнем с точностью до шести дюймов, а фильтрующая ткань загибается сверху.

    Родная почва покрывает ткань, а поверх нее засажена трава. Вдоль проездов обычно засыпают верхнюю часть траншеи более крупным камнем - часто декоративным речным камнем - который также помогает отводить поверхностные воды.

    Преимущества французского водостока

    • Французские водостоки собирают нежелательную поверхностную воду, предотвращая затопление газонов, патио, дорожек и проездов.
    • Французские водостоки отводят грунтовые воды, сушат газоны и фундаменты
    • Их проще всего построить во время строительства дома, но их можно добавить позже.
    • Обслуживание практически не требуется.

    Французские инструкции по установке дренажа: все подробности.

    На этой странице мы подробно рассмотрим, как установить французскую дренажную систему, чтобы уменьшить проблемы с дренажом на вашем газоне, дворе или в саду. Официально французский водосток - это гравийный сток без трубы.Вода просто собирается и проходит через гравий или камень. заполненный канал, который начинается с поверхности или чуть ниже нее. Но в наше время и для практических целей мы рассмотрим Французский водосток с дренажной трубой в щебне.

    Еще одно отличие, которое вы заметите здесь, заключается в том, что в то время как другие руководства по дренажу рекомендуют довольно узкие траншеи для своих французских Водостоки - часто шириной всего 6 дюймов - я рекомендую, чтобы ваши траншеи были шириной от 8 до 12 дюймов по следующим причинам:

    • Более широкий французский слив прослужит дольше
    • Способность собирать и рассеивать воду лучше, чем шире
    • Широкий французский водосток легче копать и выравнивать, особенно когда он становится глубоким

    Мы подробно рассмотрим каждый из этих пунктов...

    Более широкий французский водосток прослужит дольше , потому что основной причиной отказа французского водостока является заиливание промежутки между гравием, глиной и почвой - а в более широкой системе просто больше гравия и требуется больше времени, чтобы забиться. Также лучше всего, если французская водосточная траншея будет обернута проницаемая ландшафтная ткань (тип протекающей воды) и трубы покрыты ткань сливного рукава чтобы еще больше замедлить засорение корнями или частицами почвы.Копать дренажную систему - большая работа - будьте обязательно сделайте все возможное, чтобы ваш тяжелый труд длился как можно дольше.

    Емкость для сбора и отвода воды лучше в широком французском водостоке. Это вещь типа здравого смысла. Подумайте, насколько больше воды может пройти через 10-дюймовый канал по сравнению с 6-дюймовым каналом. Также помните, что мы хотим разрешить как можно больше собранной воды, чтобы впитаться в почву в более сухих частях двора, и французский водосток высотой 12 дюймов ширина имеет вдвое большую площадь дренажа, чем траншея шириной 6 дюймов.Также есть потенциал для небольшие сухие колодцы которые вы можете добавить на дно французской дренажной траншеи - их намного проще выкопать в более широкой траншее.

    Широкий французский водосток легче копать и выравнивать, особенно когда он глубокий, , потому что вы можете получить свой рыть инструменты, руки и даже ноги в глубокую 12-дюймовую траншею, но не в 6-дюймовую. Выровнять дно траншеи для получения правильного уклона также намного проще в более широком французском водостоке, особенно при копании вручную.Существует также проблема использования копателя почтовых ям на дне французской дренажной траншеи для добавления сухих колодцев, как указано в абзац выше. Для тех, кто использует траншеекопатель, многие модели с бортовым поворотом навесные траншеекопатели и несколько траншеекопателей с ручным управлением подойдут для траншейной цепи шириной 10 или 12 дюймов - спросите на пункте проката.

    Так что планируйте хорошо выполнять работу и, следовательно, делать ее только один раз в жизни. Потратьте немного больше времени, чтобы выкопать более широкую ширину и потратьте немного больше на дополнительный гравий, который понадобится.Оно того стоит!

    Установка дренажной и дренажной плитки по французски

    За несколько дней до начала копания обратитесь в местную коммунальную компанию, чтобы получить все подземные коммуникации (газ, вода, канализация, электрические, телефонные и т. д.) линии на вашем участке расположены и отмечены.

    В вашем дворе разбейте дренажную систему, которую вы спроектировали в Шаг 3. Прочтите инструкции по определению уклона дренажной системы. на странице, чтобы выяснить, насколько глубоко копать и какой уклон должны иметь различные части вашей системы.

    Перед тем, как начать копать, подумайте, как вы будете обрабатывать всю оставшуюся грязь. Установка французского стока сильно отличается от нормальная траншея в том, что большая часть грязи не вернется в траншея (из-за гравия). Чаще всего люди загружают в тачку лишний грунт и вывозят его на дорогу для самовывоза и удаление, или переместите его в другую часть своей собственности для заполнения. Обязательно планируйте насыпать грунт, чтобы не пришлось пересекать открытый желоб с тачкой.Верхний слой почвы обычно укладывается на стороне, противоположной грунту, так как он будет засыпан верх траншеи.

    Часто лучше начинать рытье с самого дальнего конца дренажной системы, обычно канавы, улицы, колодца или другого низкого или другого низкого уровня. сухая область, в которую вы дренируете. Таким образом вы зафиксируете фиксированный конец, и если проблемы возникнут выше по течению в системе (например, валун или основные корни) иногда можно просто увеличить уклон французского дренажного трубопровода, чтобы он проходил через верхнюю часть препятствия.

    Так что соберите своих друзей и хорошие инструменты для рытья траншей и приступайте к делу.


    Установка дренажной трубы и гравия

    Поздравляю, вы закончили самую сложную часть (проектирование и копание). Это было много работы, и вы не хотите, чтобы это было нужно делать опять, да? Чтобы ваш французский слив прослужил долго, вам нужно использовать следующие предметы:

    Французские дренажные трубы выходят из строя только тогда, когда гравий становится заполненным глиной или частицами почвы или когда дренажная труба становится заполненной почвой или корни.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
