Каждый хороший хозяин понимает, что недостаточно построить большой, просторный дом для всех членов семьи и обустроить двор своими руками, ведь необходимо ещё и защитить частные владения, для чего необходимо знать, как проводится установка ворот.

Тщательное следование всем правилам и нормам поможет избежать перекошенных створок и проблем при их закрывании.

Следует знать, что установка распашных ворот может происходить различными способами, от чего и зависит срок их эксплуатации, причём отличия начинаются с момента установки столбов.

Методы установки распашных ворот

Распашные ворота могут быть установлены двумя способами: с забиванием столбов и их бетонированием. Первый способ обладает целым рядом преимуществ. Во-первых, он является наименее затратным и может осуществляться самостоятельно. Во-вторых, установить столбы получается достаточно быстро. В-третьих, столбы можно будет ремонтировать и при необходимости менять.

Установка ворот методом забивания столбов

Для того чтобы установить ворота первым способом (с забиванием столбов), необходимо:

  • заранее подготовить отверстия для столбов и вбить их в грунт на глубину 1,2 метра;
  • соединить вбитые столбы с забором или частью постройки;
  • соединить столбы между собой, для чего используется съёмная планка;
  • приварить к опорам каркасы створок.

Для того чтобы получить надёжную конструкцию, необходимо все работы проводить на ровной поверхности, лучше если это будет сварочный стол.

Установка ворот методом бетонирования столбов

Что касается второго метода (с бетонированием столбов), то он также имеет свои преимущества, ведь бетон позволяет получить более устойчивую конструкцию ворот. При этом сам процесс бетонирования может происходить как с использованием арматурного стакана, так и без него.

Последовательность действий:

  • необходимо пробурить отверстия, диаметр которых будет составлять не менее 200 мм;
  • в данное отверстие ставится опора, которую нужно выровнять с помощью уровня;
  • дополнительно в отверстие устанавливается арматурный стакан, после чего оно заливается бетоном (на глубину до 1,5 метра).

После того как отверстия были залиты бетоном, необходимо придерживаться той же последовательности действий, что и в первом способе, то есть прикрепить петли и навесить каркасы створок, предварительно предусмотрев необходимые зазоры.

Обычно ворота открываются наружу, но если существует необходимость, то можно сделать и так, чтобы они открывались вовнутрь двора. Это никак не влияет на процесс их установки, но зато от этого решения зависит то, насколько они будут удобны в эксплуатации. К примеру, если они будут открываться наружу, то можно более рационально использовать пространство двора.

Вот такие вот моменты необходимо предусмотреть, для того чтобы собственноручно установить надёжные ворота. Они обеспечат доступ к дому и защитят частные владения от нежелательных гостей.

Установка распашных ворот в Санкт-Петербурге

Мы изготавливаем и устанавливаем автоматические распашные ворота в Санкт-Петербурге (СПб): металлические ворота, кованые ворота и ворота из профнастила.

У нас вы можете купить распашные ворота, а также преобрести автоматику для распашных ворот Came, Nice, Faac по очень выгодным ценам.

Цены на монтаж распашных ворот

Наши специалисты устанавливают ворота “под ключ”. Это означает, что, помимо непосредственной установки ворот, мы занимаемся установкой опорных колонн, проводим фундаментные работы и подготавливаем существующие проемы. Что немаловажно, мы обязательно проводим завершающие работы (заштукатуривание просветов, обшивка специальными панелями и т.д.), которые скрывают следы монтажа. В результате ворота преобретают целостный, законченный вид. Говоря “установка ворот под ключ” мы подразумеваем, что вам вообще не придется волноваться о процессе установки. Вы получите ворота, полностью готовые к эксплуатации.

Бетонные работы для установки распашных ворот 20 000 р.
Бетонные работы для установки калитки 9 000 р.
Установка распашных ворот площадью до 10 м2 9 000 р.
Установка распашных ворот площадью свыше 10 м2 10 200 р.
Установка комплекта автоматики для распашных ворот 9 900 р.
Демонтаж распашных ворот 2 000 р.
Демонтаж калитки 9 00 р.
Демонтаж привода для распашных ворот ( 1 шт) 1 000 р.

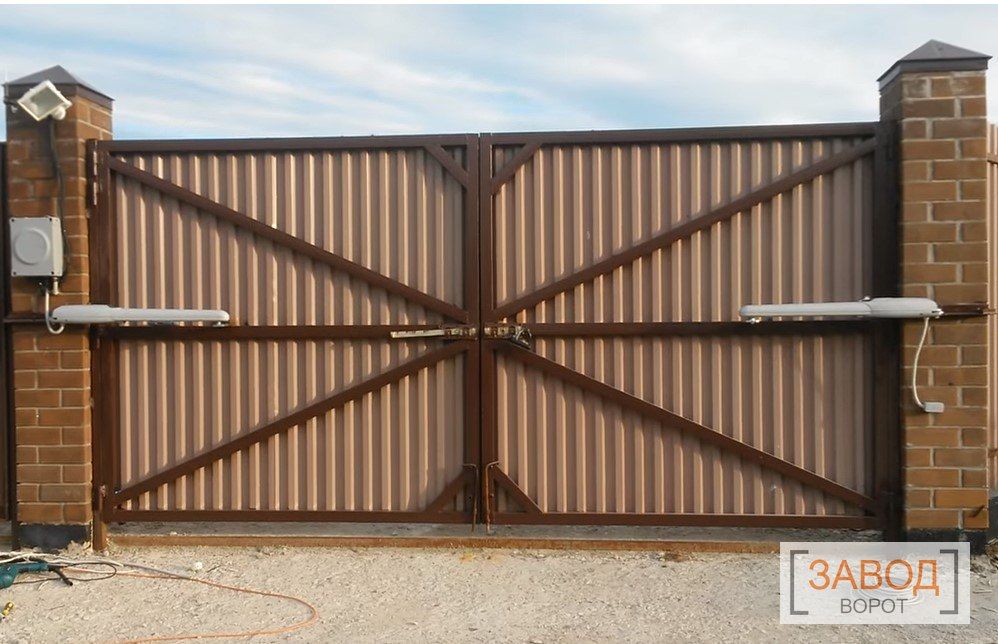

Установка автоматики на распашные ворота

Преимущество автоматических ворот очевидно: можно управлять открыванием ворот дистанционно, не выходя из машины. Также, автоматика для ворот позволяет надежно запирать ворота без каких-либо дополнительных замков. В конечном счете это просто удобно, когда проезд через ворота занимает считанные секунды, по нажатию одной единственной кнопки.

Линейный привод
Подходит для установки на столбах небольших размеров (с небольшим расстоянием от оси вращения ворот). Такой привод отлично выдерживает интенсивный режим эксплуатации.

Рычажный привод
Привод создан для установки на колонны больших размеров, где расстояние от оси вращения ворот до места крепления привода может достигать 20 см.

Скрытый привод (подземный)
Устанавливается под землю и практически не заметен. Такой привод никак не влияет на внешний вид ворот и представляет собой самое элегантное решение для автоматизации распашных ворот.

Выезд специалиста для составления сметы в Санкт-Петербурге - бесплатно!
Выезд за КАД - 20 р./км

Секреты установки распашных ворот - Ворота-GATE

Установка традиционных въездных распашных ворот многим домовладельцам и строителям кажется достаточно простой технической задачей. Однако досадные ошибки при выполнении монтажных работ могут стать причиной сложностей при эксплуатации воротной конструкции, преждевременного выхода ее из строя и, следовательно, дополнительных затрат на обслуживание и ремонт.

Что же именно необходимо учесть перед установкой распашных ворот, чтобы они служили вам верой и правдой в течение многих лет?

Ширина улицы

Это один из ключевых моментов, на который стоит обратить особое внимание не только до начала монтажных работ, но и перед снятием основных замеров. На слишком узких улицах транспорт перед въездом на участок должен сделать больший поворот. Следовательно, ворота на узких улицах нужно делать шире, зато на широких улицах могут быть установлены и более узкие створки.

Расстояние между столбами распашных ворот должно быть достаточным для беспрепятственного въезда-выезда транспортного средства с участка.

Сторона распахивания створок

Очень важно сразу определить, в какую сторону будут распахиваться створки. Хотя открывание ворот на улицу позволяет сохранить полезное пространство во дворе, такое решение требует выполнения дополнительных работ по благоустройству въезда:

  • Необходимо выровнять неровности дороги, за которые могут цепляться во время движения воротные створки;
  • На узких улицах целесообразно установить ворота со створками разной ширины. В таком случае, в основном будет достаточно открывать более широкую половину, а при проезде крупногабаритного транспорта — распахивать обе створки;
  • В зимнее время года участок улицы перед распашными воротами необходимо расчищать от льда и снега.

Способ размещения калитки

Существует два основных варианта использования калитки с распашными воротами:

  • Калитка, встроенная в воротный блок.

Такой вариант расположения калитки позволяет сэкономить место во дворе, необходимое для открывания входа. Однако существенным недостатком подобного решения является достаточно высокий порожек, за который можно зацепиться и получить травму. Да и качественно обустроить такой вход отдельно от общей воротной конструкции невозможно.

  • Калитка, установленная отдельно от распашных ворот.

Отдельная калитка — наилучший вариант организации входа во двор с улицы. Ее легко оборудовать дополнительными элементами и техническими решениями, повышающими безопасность и обеспечивающими качественную аудиальную (аудиовизуальную) связь с посетителями.

Характеристики грунта

При установке столбов, на которых будут закреплены створки распашных ворот, необходимо учитывать глубину промерзания грунта. От этого показателя напрямую зависят как структура, так и вертикальное расположение столбов.

Лучше всего в качестве основы под распашные ворота использовать бетонный фундамент, уходящий в грунт на глубину до 1 м. Отличным решением станет прокладка в бетоне полой трубы, через которую к системе безопасности и управления автоматических створчатых ворот можно подвести электропровода.

Рама из швеллера, надежно закрепленная на бетонном фундаменте, также способна увеличить срок безотказной эксплуатации распашной воротной системы.

Если вы планируете бетонировать только место под столбы, в таком случае фундамент нужно закладывать на глубину от 20 см ниже уровня промерзания грунта.

 Соблюдение этих несложных рекомендаций позволит вам качественно обустроить въезд на участок и обеспечить достаточную функциональность распашных ворот.



Распашные ворота своими руками

В случае когда необходимо установить ворота на забор, многие владельцы участков не могут выбрать между видами данных конструкций. Самыми распространенными являются распашные ворота. Такие изделия имеют множество преимуществ перед другими типами изделий и при этом могут быть созданы своими руками.

Особенности распашных ворот

Независимо от выбранной конструкции создание распашных ворот своими руками производится достаточно просто. Такие изделия имеют несколько особенностей:

  • удобство эксплуатации;
  • функциональность конструкции;
  • компактность;
  • возможность выбрать любой размер конструкции;
  • наличие множества вариантов оформления;
  • возможность выбрать определенный материал для изготовления створок.

Чаще всего такие конструкции выбирают из-за простоты конструкции. При этом установить такие ворота своими руками может практически каждый владелец участка.

Часто приобретается автоматический механизм распашных ворот, который позволяет быстро распахивать створки, не выходя из машины.

Виды металлических распашных изделий

Перед тем как приступать к созданию створок, стоит определиться с типом конструкции. Выбор определенно варианта зависит от частоты использования конструкции. Чтобы точно определить, какую именно конструкцию стоит установить на участке, стоит рассмотреть виды ворот:

  1. Одностворчатые. Такой тип изделий подходит для участков, где проем является достаточно узким. Такие конструкции непопулярны, так как при их создании важно правильно укрепить опору, для чего требуется немало средств. При этом важно правильно организовать пространство для открывания створки.
  2. Двустворчатые. Конструкции такого типа являются более удобными и распространенными. Их можно легко сделать самостоятельно, не прибегая к помощи профессионалов. Для их создания подготавливается каркас, который затем обвешивается металлическими листами.
    В отличие от одностворчатых ворот для таких конструкций требуется меньше свободного пространства при открывании. Многие владельцы участков создают распашные створки из профнастила своими руками.
  3. Двустворчатые ворота с калиткой. Подобные конструкции являются более удобными, чем изделия, описываемые ранее.При создании одной из створок происходит встраивание каркаса для калитки.

Чтобы выбрать определенный вариант, стоит посмотреть фото, на которых изображены различные виды конструкций.

Если хочется сделать створки более красивыми, следует выбирать кованые изделия. Для создания металлических ворот достаточно иметь сварочный аппарат и материалы, необходимые для создания створок. Также многие приобретают привод для распашных ворот.

Преимущества автоматических конструкций

Собираясь установить распашные створки, стоит помнить о том, что конструкции с системой автоматического открытия являются боле удобными. Лучше потратить дополнительные средства на приобретение автоматики, чем постоянно тратить время на открытие створок при выезде из участка. Автоматические ворота имеют несколько преимуществ перед стандартными распашными конструкциями:

  1. Возможность находиться в машине при открытии створок. Это не только ускоряет процесс выезда из участка, но еще и делает процесс боле комфортным, если это происходит в плохую погоду.
  2. Скорость открытия. Если створки стандартных ворот приходится открывать поочередно, то при наличии автоматики распахивание происходит в течение 15 секунд.
  3. Надежная фиксация створок приводом. Благодаря дополнительной фиксации увеличивается надежность конструкции, так как в закрытом состоянии створки заблокированы.

Стоит отметить, что при отсутствии электричества такие ворота можно открыть вручную при помощи ключа. При желании можно приобрести недорогую систему автоматического открывания створок. Но стоит помнить о том, что дешевые конструкции могут быть менее качественными и обычно выдерживают меньший срок эксплуатации. Установить готовые системы автоматического открывания достаточно просто. Стоит помнить, что механизм для распашных ворот должен соответствовать весу створок.

Изготовление металлических ворот

Чтобы изготовить качественные металлические ворота, достаточно придерживаться простого алгоритма, описанного ниже. Перед началом работ важно создать схему, на которой будут отображены все элементы конструкции и их размеры.

Основа ворот представляет собой металлическую раму, которая закрепляется на опорных столбах. Во время выбора столбов важно учитывать, что они должны выдержать вес створок.

Для работ потребуются следующие инструменты и материалы:

  • строительный уровень;
  • металлическая труба диаметром 10 см;
  • лопата;
  • облицовочный кирпич, если опоры ворот будут обкладываться;
  • цемент, песок, вода и щебень для создания раствора, заливаемого под опоры;
  • отвес.

Установка опор происходит следующим образом:

  • сначала происходит определение размеров проема;
  • после этого в местах, где будут располагаться столбы, устанавливаются отметки;
  • на следующем этапе происходит создание ям;
  • дно ямы перед установкой столба засыпается песком и щебнем;
  • после монтажа столбы заливаются цементным раствором.

Стоит учитывать, что если высота ворот составляет 2 метра, закапывание должно производиться на глубину не менее метра. После проведения таких работ можно приступать к изготовлению створок. Для этого понадобятся такие материалы, как металлический лист толщиной 3 мм, металлопрофиль и петли. Также для работ потребуется сварочный аппарат.

Создание створок происходит в несколько этапов:

  1. Сначала на ровной поверхности размещаются уголки или металлопрофиль в соответствии с созданным чертежом. Также на данном этапе происходит сварка данных элементов. Чтобы створки были более прочными, необходимо приварить к полученной конструкции диагональные балки.
  2. На следующем этапе происходит обшивка каркаса листами металла толщиной около 3 мм. Слишком толстые изделия использовать не стоит, так как в таком случае нужно будет усиливать опорные стойки.
  3. После этого устанавливаются петли.
  4. На последнем этапе происходит врезка замка.

Покраску можно производить в любом положении, но стоит учитывать, что если это делать после установки, на створках могут появиться потеки. Установка распашных ворот не может быть произведена в одиночку, поэтому стоит заранее найти помощника.

Обшивка каркаса створок

Обшивка ворот может быть деревянной и металлической. Некоторые владельцы участков используют для обшивки профлист. Закрепление такого материала осуществляется при помощи саморезов.

Если на каркасе закрепляются деревянные изделия, стоит покрасить створки, чтобы защитить материал от воздействия внешней среды.

Во время выбора материала для обшивки следует учитывать некоторые нюансы:

  1. Если планируется создавать ворота с автоматической системой распахивания, стоит выбирать более легкий материал. В пример можно привести поликарбонат. Часто автоматические ворота выполняются из профнастила и дерева.
  2. Ворота из дерева стоит устанавливать для поддержания единого стиля оформления. Без должного ухода за материалом створки быстро начнут разрушаться из-за постоянного воздействия негативных факторов среды.
  3. Створки из профнастила обладают множеством преимуществ. Они являются легкими и не требуют вложения большого количества денег на приобретение материалов. При этом такой материал может иметь различные оттенки. Но не всех устроит внешний вид описываемого материала.
  4. Кованые ворота устанавливают только люди, которые готовы потратить на ворота большое количество денег. Но стоит отметить, что такие изделия являются надежными и отличаются красивым внешним видом.

Совет! Если вы решили обшить створки деревом, лучше всего использовать изделия из дуба.

Чтобы продлить срок службы деревянных ворот стоит обработать из специальными составами, защищающими материал от влаги. Чтобы изготовление распашных ворот происходило быстрее, стоит работать в паре с помощником.

Самодельная автоматика для ворот

При желании автоматику для ворот можно сделать собственными руками. Это позволит сэкономить на приобретении дорогих открывающих устройств. Основой самодельных изделий становится поворотный механизм от спутниковой антенны.

Для того чтобы собрать систему автоматического открывания, необходимо найти 2 привода от спутниковой антенны. Предпочтение стоит отдавать устройствам с длинными штоками. Кроме этого, необходимо приобрести пульт управления и трансформатор мощности в 36-40 Вт. Дальность действия пульта может составлять около 50 метров. Для исправной работы автоматики стоит добавить токовое реле, которое предотвратит появление поломки, если створки во время открытия столкнуться с препятствием. Если устройство будет отсутствовать, полотно створок может деформироваться, а привод прийти в негодность.

Установка автоматики

Перед тем как сделать автоматические распашные ворота своими руками, стоит определить оптимальный способ открывания створок.При открывании они могут перемещаться внутрь участка или наружу. Для установки описываемых изделий необходимы следующие инструменты:

  • молоток;
  • рулетка;
  • изолента;
  • дрель;
  • плоскогубцы.

Стоит отметить, что электроприводы разделяются на 2 вида – линейные и рычажные. Чтобы определить, какой нужен вам, стоит узнать расстояние между опорами. Если оно больше 1,5 м или достигает 3 метров, стоит использовать рычажные механизмы. Такие приводы предназначены для большой нагрузки и не требуют ухода. Кроме этого, нужно приобрести дополнительные детали. Для этого важно учесть ветровую нагрузку на ворота.

Во время установки распашных ворот своими руками нужно убедиться в том, что они открываются свободно и не встречают на пути препятствий. Если обнаружены проблемы, стоит устранить их до того, как будет установлена система автоматического открывания ворот. Если автоматика приобретена в специализированно магазине, стоит придерживаться всех правил эксплуатации, чтобы устройство не вышло из строя при использовании.

Установка столбов распашных ворот. Фундаментные работы



Монтаж столбов и распашных ворот



Перед тем как разговор пойдет о том, как установить столбы для распашных ворот, осветим изделие – столбы ворот. Со столбами для ворот всегда существует непонимание. В основном существуют разногласия, считать ли столбы для ворот частью самих ворот или нет. Немало Заказчиков почему-то в этом уверены на 100% и недоумевают, когда им объясняют, что это не так. Клиент считает, что ворота в принципе не могут существовать только в виде двух отдельных створок, и тем более без приваренных воротных петель. Или иная крайность, когда Заказчик все же допускает существование подобной комплектации ворот без столбов, но, она должна быть довольно дешевой. Разумеется, легче всего направить такого Заказчика в дальнейший поиск нужных ему ворот и не поберечь свои нервы на разъяснение элементарных вещей, которые являются аксиомами для изготовителя ворот. Но то, что лишних Заказчиков не бывает – это факт. Мнение о том, что распашные ворота обязательно должны комплектоваться столбами для ворот совершенно беспочвенно. Типа если створки ворот есть, и они не могут висеть в воздухе, должны же петли ворот к чему-то крепиться, а если так, то в комплект ворот обязаны входить и столбы для ворот. Подобная логика на счет ворот может быть только у человека, который весьма далек от строительных работ, не представляет технологию установки ворот и очередность монтажа изделий при возведении забора. В действительности, столбы для ворот устанавливаются намного раньше самих ворот, и именно размеры ворот будут сниматься с этих столбов. То есть столбы ворот уже готовы и хорошо выглядят, а самих ворот еще и в эскизах нет. Столбы для ворот это правильнее сказать, часть комплектации забора. Толковый строитель, возводящий забор всегда интересуется, где будут стоять ворота и калитки. И всегда начинает работу с установки столбов для ворот и калиток. А затем выполняет кладку кирпича или другого материала.



Варианты установки столбов для металлических ворот





Установка столбов для ворот - непростая работа. Если не владеть опытом правильной установки столбов для ворот, то результат будет плачевным. Столбы ворот со временем будут наклоняться, ворота будут подклинивать или вовсе перестанут нормально работать. Всего этого можно избежать. Что необходимо знать, перед тем как начать монтаж столбов для ворот.






Первое, это обратить внимание на материал столбов для ворот. Подходящим материалом будет являться толстостенный металлопрокат. Например, горячекатаный швеллер 14, 16 или швеллер меньшего сечения, предварительно сваренный в короб. Металлическими столбами для ворот могут служить и профильные трубы сечением от 100 х 100 мм и стенкой не меньше 5 мм. Чем больше толщина стенки трубы, тем прочнее столб для ворот.






Второе, в конструкции металлических столбов для ворот должны в основании присутствовать нижние поперечины. В идеальном варианте, столб перед бетонировкой должен опираться на крестовину уголка 50, 63. А другая крестовина должна быть притоплена на 100 – 200 мм от поверхности земли. Длина поперечин крестовины варьируется от 500 мм до 1 метра.






Третье, это обязательная заливка бетоном основания металлических столбов для ворот. При этом столб для ворот нужно устанавливать на глубину не менее полутора метров, а где-то и больше. Все зависит от состава и свойств грунта, куда будут установлены столбы для ворот.






Четвертое, не пренебрегайте заливкой в столб для ворот, жидкого бетонного раствора. Это позволит сделать из пустотелой трубы прочный железобетонный столб с наружным армированием, достигая тем самым самой жесткой конструкции столба из возможных.






Пятое, надежнее, если фундамент столбов ворот, будет частью общего фундамента забора. И бетонирование при установке столбов для ворот будет осуществляться одновременно с общей заливкой фундамента.






Шестое, целесообразней предусмотреть дополнительное крепление между столбом ворот и забором в его верхней части. Если вы выкладываете забор из кирпича, то кирпичный столб внутри которого спрятан столб для ворот, должен быть дополнительно перевязан толстой металлической полосой с самим забором. Не редко случается так, что кирпичный столб от нагрузки ворот наклоняется и отрывается от кладки забора, образовывая трещину между ними.>






Седьмое, иногда, в сложных глинистых грунтах, невозможно установить столбы для ворот в строго вертикальном положении и надежно их зафиксировать. В этом случае, нужно использовать дополнительные верхние и нижние поперечины (перемычки) между столбами ворот. Нижняя перемычка выполняется из металла, аналогичному тому, что был использован на столбы для ворот, и закапывается в землю на глубину 300 – 400 мм. В дальнейшем, поверх нижней перемычки устраивается обычный проезд. Верхняя поперечина устанавливается по верхним окончаниям столбов ворот. Разумеется, что верхняя перемычка не добавит красоты и аккуратности воротам, но это вынужденная мера и очень эффективная. Верхнюю поперечину необходимо сделать съемной для обеспечения проезда при случае высокой машины или провоз крупногабаритного груза через ворота.

Как установить петли на распашные ворота?

Любые распашные ворота вне зависимости от их конструкции предусматривают наличие специальных деталей для открывания и закрывания  – петли гаражные. Они сделаны из специальных сплавов металла, фиксация петель между каркасом и створками выполняется при помощи сварочного аппарата или болтовым соединением. Экономить на приобретении петель не стоит, поскольку именно от их качества будет зависеть надежность и долговечность в эксплуатации ворот, которые устанавливаются на территории.

Петли для распашных ворот -  особенности петель гаражных

Итак, главной особенностью петель является способность проворачиваться даже при незначительном физическом усилии, открывая тем самым створку ворот. От того насколько качественно и правильно установлены петли во многом будет зависеть удобство и безопасность использования установленных распашных ворот. Поэтому не нужно пренебрегать даже незначительными моментами, важно все делать строго с учетом всех требований. Охарактеризовать воротные петли можно как:

-Нужно убедиться в том, что после установки петель на полотно ворот не получится легко их разобрать.

-Силовой элемент. Главной задачей петли можно отметить принятие веса створки полотна. Это означает, что конструктивный элемент должен отличаться повышенной прочностью и надежностью.

Отметим, что в конструкции петель обязательно должно иметься отверстие для внесения смазки. От состояния смазки будет зависеть подвижность, поэтому обслуживанием пренебрегать не нужно даже в холодное время хода.

Радиус открывания будет зависеть от самих петель, поэтому следует правильно их приваривать. Поэтому прежде чем выполнить основную часть работы, а именно их фиксацию необходимо убедиться в том, что петли приложены к полотну правильно.

Способы и правила установки гаражных петель на ворота.

Петли подбираются в каждом случае, индивидуально исходя из размеров, веса створок ворот. Отметим, что на полотно может фиксироваться от 2-х до 4-х петель определенной конструкции. Способов монтажа существует много, но чаще всего выполняется:

-Болтами. Такой метод применяется для установки малогабаритных конструкций имеющих небольшую массу.

-Сваркой. Используется, если планируется установка петель на тяжелые и крупные ворота, особенно если известно, что они могут часто подвергаться ветровым нагрузкам во время эксплуатации.

Выполнить монтаж петель болтами можно самостоятельно. Все что для этого потребуется это немного времени, а также четко соблюдать последовательность действий. Рассмотрим, как выполняется монтаж петель:

-Полотно ворот располагаем на ровной поверхности и прикладываем к нему петли, после чего намечаем участки, где будет осуществляться фиксация;

  • Петли тщательно смазываем солидолом !!!
  • Теперь устанавливаем створку в дверной проем, важно все выполнить правильно, поэтому установка должна осуществляться с использованием строительного уровня;
  • Прикладываем петли и прихватываем их сваркой к конструкции рамы после чего проверяем расположение осей и фиксируем их к полотну самих ворот;
  • Установив обе петли на полотне проверяем качество хода, если все нормально, то привариваем петли окончательно;
  • В заключение место сварки защищается болгаркой и окрашивается выбранной ранее краской.

При выполнении работ необходимо четко учитывать все требования, только в этом случае можно будет рассчитывать, что ворота установлены, будут верно, и длительное время прослужат эффективно, не требуя к себе дополнительного внимания, направленного на ремонт или обслуживание. Если в собственных силах вы не уверенны, обращайтесь в нашу компанию, специалисты которой, учитывая ваши предпочтения и пожелания, выполнят поставленные задачи быстро и качественно.

Распашные ворота

Производство и установка распашных ворот в г. Челябинсе и Челябинской области.

Распашные ворота являются наиболее доступным вариантом для потребителей. Данная модель считается классической. Распашные ворота идеально подходят для садовых и дачных участков.

Принцип работы распашных ворот заключается в следующем: две створки (в редких случаях одна) с помощью петель навешиваются на опорные столбы и распахиваются внутрь или наружу с помощью физической силы человека или автоматикой. Ширина распашных ворот зависит от типа машин, которые будут въезжать на участок. Стандартная ширина распашных ворот 4 м.

Распашные ворота отличаются большим разнообразием видов. В компании «Артель СК» Вы можете заказать установку следующих видов распашных ворот:

  • Распашные ворота из сетки рабицы. Являются наиболее экономичным и практичным вариантом для дачного или садового участка. Они пропускают на участок свет, не затеняют растения, и в то же время, надежны и долговечны.
  • Распашные ворота из сварной сетки. Также являются оптимальным вариантом для небольшого загородного участка. Они просты в эксплуатации, прочнее ворот из сетки рабицы, пропускают воздух и солнечный свет.
  • Распашные ворота сварные глухие. Такие ворота изготавливаются из листовой стали. Могут дополняться небольшими декоративными элементами из сварной решетки. Этот вид ворот надежно защищает участок от посторонних взглядов и проникновений. Отличаются такие сварные ворота прочностью и устойчивостью к механическим воздействиям.

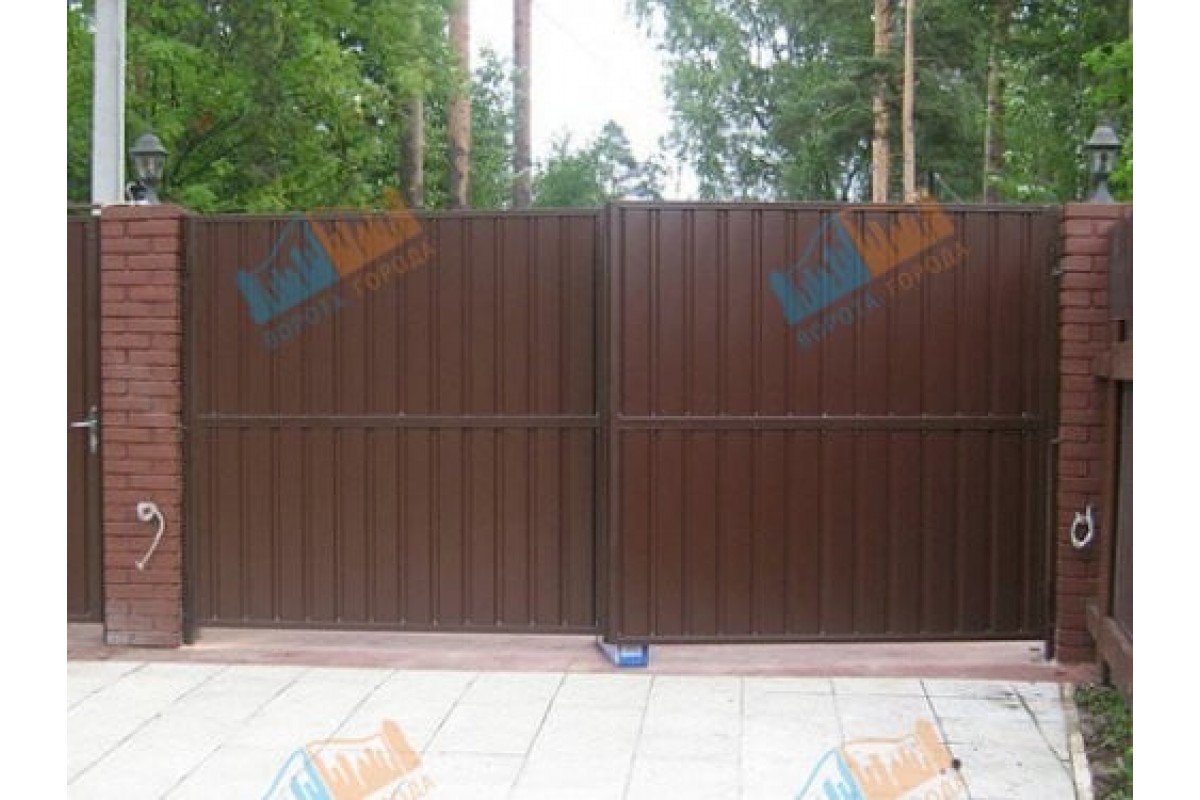

  • Распашные ворота из профнастила простые. Наиболее популярные и распространенный вид распашных ворот для дачи, садового участка. Такие ворота защищают территорию от посторонних взглядов, отличаются надежностью в эксплуатации и долговечностью. Привлекательный внешний вид и богатая цветовая гамма позволяют подобрать ворота из профнастила для любого архитектурного решения и стиля. Производство и установка простых распашных ворот считается экономически выгодной по стоимости.
  • Распашные каркасные ворота. Представляют собой каркас из профильной трубы большего размера, чем на простых воротах. Профлист вставляется внутрь каркаса ворот. Тем самым, предотвращая деформацию профнастила, особенно в зимний период, когда при открытии ворот, нижняя часть задевает снег.

Стоимость производства и установки распашных каркасных ворот немного больше, чем производство и монтаж простых распашных ворот.

Примеры наших работ по производству и установке распашных ворот (простых, каркасных):

Комплектация распашных ворот из профнастила от компании «Артель СК»:

1. Простые (экран крепится на створку) распашные ворота

Высота Размеры Комплектация
2 м 4000х2000 мм Створки – профильная труба 40х20х1,5 мм, засов, штыри – 2 шт., заглушка пластиковая 80х80 мм – 2 шт., петли для створок – 4 шт., петли для навесного замка –2 шт., профлист оцинкованный – 4 шт.
2 м 4000х2000 мм Створки – профильная труба 40х20х1,5 мм, засов, штыри – 2 шт., заглушка пластиковая 80х80 мм – 2 шт, петли для створок – 4 шт., петли для навесного замка – 2 шт., профлист RAL – 4 шт.

2. Каркасные (экран вставляется с створку) распашные ворота

Высота Размеры Комплектация
2 м 4000х2000 мм Створки – профильная труба 40х40х1,5 мм, засов, штыри – 2 шт. , заглушка пластиковая 80х80 мм – 2 шт., петли для створок – 4 шт., петли для навесного замка – 2 шт., профлист оцинкованный – 4 шт.
2 м 4000х2000 мм Створки – профильная труба 40х40х1,5 мм, засов, штыри – 2 шт., заглушка пластиковая 80х80 мм – 2 шт., петли для створок – 4 шт., петли для навесного замка – 2 шт., профлист RAL – 4 шт.

Примечание: Возможны варианты обшивки распашных ворот: дерево, кованые элементы, поликарбонат. Также возможен вариант установки кирпичных столбов, что подчеркнет выразительность Вашего забора.

Компания «Артель СК» заключает договор на проведение работ по установке распашных ворот. Гарантия выполненных работ на изготовление и монтаж распашных ворот – 1 год.

  • Стоимость строительных работ Вы можете посмотреть на странице – цены на распашные ворота.
  • Наши работы по монтажу распашных ворот Вы можете посмотреть здесь.

Изготовление и монтаж распашных ворот лучше доверить специалистам: этот процесс требует особых навыков. В нашей компании Вы можете заказать любой вид распашных ворот по приемлемой цене.

Как установить одинарные распашные ворота? - Магазин America's Fence

Начните с рассмотрения ваших планов или предложений; должна быть проиллюстрирована петлевая сторона ворот. Если нет, обратитесь к продавцу, чтобы узнать, с какой стороны открываются ворота. Определив, с какой стороны проема ворота будут распашиваться; внимательно следите за тем, чтобы не вешать калитку не на той стороне проема. Если имеется не только уклон от одной стороны проема к другому, но и уклон, перпендикулярный проему; вы можете обнаружить, что ворота не открываются или не закрываются полностью.Если это так, обсудите с продавцом, как открывается калитка с другой стороны.

Когда вы будете готовы повесить ворота, выполните следующие действия.

  1. При использовании петли или петли для ремня установите нижнюю петлю как можно ниже к земле. Не затягивайте. Могут потребоваться дополнительные корректировки. Установите опорную часть верхней петли примерно в одном футе от верха ворот. Вставьте заглушку внизу ворот в нижнюю петлю. Плотно прислоните ворота к стойке верхней петли и закрепите ремень вокруг рамы ворот на петле.Убедитесь, что ни одна из петель не поддерживает ворота натяжной ленты. Со временем петля изнашивается через ремешок. Совместите верх ворот с верхом верхней направляющей. Отрегулируйте петли и затяните. Установите вилку падения. Откидная вилка должна работать свободно, не задевая втулку в земле, когда она поднимается и опускается. После полного отключения / выключения должен быть зазор около ½ дюйма от задней части вилки до стойки.
  2. При использовании петли с наружной / внутренней резьбой установите нижнюю петлю с наружной резьбой примерно в одном футе от нижней части ворот так, чтобы острие было вверх.Установите верхнюю петлю с наружной резьбой примерно на один фут ниже верха ворот, так чтобы острие было вниз. Это гарантирует, что никто не сможет снять ворота с петель. Установите внутреннюю петлю так, чтобы она плотно прилегала к пинтелю.

© 2018 Американская компания по ограждению. Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.

© 2021 Американская компания по ограждению. Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.

10 лучших советов по установке ворот

1) Выбирая точное место для ваших ворот, выберите место что позволяет вашему автомобилю покинуть проезжую часть во время ожидания чтобы ворота открылись.Кроме того, не забудьте полностью представить себе свои ворота. откройте и ищите любые объекты, которые могут препятствовать его пути, в том числе неровный грунт или уклон проезжей части.

2) Измерьте расстояние между вашими столбами перед их установкой хотя бы несколько раз. Мы рекомендуем использовать немного белой муки для маркировки места, куда пойдут ваши сообщения. Когда вы помещаете свои сообщения в отверстия для столбов, снова измерьте расстояние между ними, чтобы оно было Конечно.

3) Проведите строку между двумя ставками в строке, следующей за низ ваших ворот, когда висит. Используйте линейный уровень, чтобы убедиться, что уровень. Позаботьтесь о том, чтобы земля ниже того места, где будут висеть ворота плоский. Поскольку ваши ворота находятся всего в нескольких дюймах от земли, вы можете быть удивлены тем, что то, что выглядело как небольшая шишка, теперь на пути к воротам.

4) Копая ямки для столбов, не делайте идеально круглые. отверстие - это поможет предотвратить перекручивание столбиков.

5) Замешивая бетон, оставьте его немного жестким. Если это тоже soupy, вам придется укрепить свои стойки, пока они застывают.

6) Использование уровень и отвес, когда вы устанавливаете свои столбы в бетон. Если столбики не будут отвесными, ваши ворота могут не висеть должным образом. Найдите время, чтобы снова измерить расстояние до столбов, пока вы заполняете ваш бетон вокруг столба.

7) Используйте регулируемый шарнир, чтобы компенсировать любой небольшой отклонения от отвеса.

8) Если вы устанавливаете автоматический открыватель ворот, труба ПВХ может служить проводом между двумя стойками при установке двустворчатые распашные ворота. Проденьте поливинилхлорид веревкой, чтобы можно было привяжите его к проволоке открывалки и протяните, когда будете готовы.

9) Если у вас есть столбы, и вы думаете о том, чтобы прикрепить ворота непосредственно к столбам, рекомендуем использовать столбы сразу за столбы, особенно если вы собираетесь автоматизировать свои ворота. Это избавит вас от головной боли при сверлении столбов. и обеспечит более легкое крепление, на котором может работать ваш сошник. более свободно.

10) Полностью прочтите все руководства. перед началом. И приготовьте все свои инструменты на день работать раньше времени.

Подробнее см. монтаж видео.

StandardGates :: Руководство по установке распашных ворот

Наше революционно простое руководство по установке «сделай сам».Абсолютно не требуется сварка.

Шаг 1 | Измерьте площадь, где будут установлены ворота.

• Мы рекомендуем расстояние минимум 2 дюйма от любого объекта, с которым могут соприкасаться столбы (например, дома, общего соседнего забора и т. Д.).
• Отметьте место, где будут установлены стойки, белой краской.
• Позвоните 811, чтобы узнать о местонахождении подземных коммуникаций, прежде чем копать.

Шаг 2 | Как только территория будет расчищена, вы можете выкопать ямы для столбов.

• Мы рекомендуем отверстие минимум 18 x 18 x 36 дюймов для каждой стойки (глубина и размер могут увеличиваться в зависимости от твердости грунта).
• Для одиночных ворот требуется больше бетона и большие отверстия.
• Используйте измельченный фундамент на дне ямы для дополнительной помощи с дренажом и опорой для столбов.

Шаг 3 | Найдите самую высокую отметку на пути к воротам.

• Используйте рулетку и уровень, чтобы определить, где самая высокая отметка на пути ворот (открытые, закрытые и вдоль арки ворот).
• Как только будет найдена самая высокая точка на пути ворот, установите стойки на эту высоту и выровняйте их до следующей стойки.
• Высота столбов от самой высокой точки возвышения (это обеспечивает минимальный зазор 2 дюйма под воротами)
• Верх столба 61 дюйм плюс самая высокая точка для арочных ворот (столбы могут быть выше, в зависимости от точки возвышения).
• Верх столба 73 дюйма плюс самая высокая точка возвышения для ворот с плоским верхом (столбы могут быть выше, в зависимости от точки возвышения).

Шаг 4 | После установки стоек ввинтите петли.

• Время схватывания составляет минимум 2-4 часа для быстросохнущего бетона и 1-3 дня для стандартного бетона.
• При наличии петель ввинтите нижнюю петлю в стойку ворот (петля только с 1 гайкой).
• Для рекомендованного расстояния между петлями 4 дюйма центр регулируемых болтов должен находиться на расстоянии 2 ⅝ дюйма от стойки.
• Для верхней петли необходимо снять вторую гайку.
• Проденьте шарнирный болт через верхнее отверстие стойки, а затем потянитесь внутрь и затяните вторую гайку так, чтобы получить расстояние 2 ⅝ дюйма, как указано выше.

Шаг 5 | Смажьте шарниры и вставьте шариковый подшипник.

• Мы рекомендуем использовать стандартную автомобильную смазку (примерно 2 насоса, если используется шприц для смазки, или большое количество, если вручную).
• Используя отвертку или мизинец, вставьте шарикоподшипник в корпус петли так, чтобы он оставался зафиксированным вверху (мы рекомендуем носить резиновые перчатки).

Шаг 6 | Повесьте и отрегулируйте ворота.

• Для подвешивания ворот рекомендуется использовать 2 и более человек.
• Осторожно поднимите ворота и расположите их так, чтобы стволы ворот находились прямо над регулируемыми болтами ¾ ”, которые вы вставили в стойки (Шаг 3).
• Опустите заслонку так, чтобы стволы скользили по регулируемым болтам петли (сначала они могут скользить только немного).
• После того, как заслонка будет опираться на регулируемые болты петли, вы можете осторожно повернуть заслонку вперед и назад так, чтобы заслонка полностью встала на место (между приварной шайбой на регулируемых болтах петли и нижней частью может быть зазор ⅛ дюйма бочка)
• Если ворота не выровнены, ослабьте верхний болт петель и поднимите ворота в центре так, чтобы они совпали и были выровнены (вы можете использовать 2-дюймовый клин под воротами).

Распашные ворота Обзор и фотографии

Распашные ворота с одинарным или двойным разделением:
Качать ворота бывают одинарные или двойные (двустворчатые). Одинарные распашные ворота является наиболее экономичным и простым в установке из всех воротных систем. Этот То же справедливо и для автоматики одинарных распашных ворот. Одинокий Распашные ворота имеют практическую ограниченную ширину около 16 футов. Ворота шире существует более 16 футов, и операторы ворот могут обрабатывать 20 футов широкие ворота.

Двустворчатые распашные ворота считаются самыми элегантными входами. Двустворчатые ворота могут быть намного больше; до 32 '. Обычно большинство ворот от 12 до 24 лет; по ширине. Для чистого, хорошо продуманного внешнего вида не допускайте расстояния более 1 дюйма между створками при разделении на две части ворота. На двустворчатых воротах рекомендуются профильные балки.

Деревянные ворота с заполнением или массивные ворота:
деревянный ворота могут быть довольно красивыми, но есть особые требования учитывать при строительстве ворот "засыпки". Все ворота при сплошном заполнении должны иметь стальные рамы. Это критично для долговечность ворот, особенно если добавить автоматику. Быть уверенным чтобы оставить пространство для расширения в вашей раме, если это объемный тип (как видно на этой фотографии). Пространство расширения можно заполнить черным подушка из поролона для эстетики. Если это просто защитная рамка с деревянные планки привинчиваются к передней части, оставляйте пространство между пикетами или доски.Для досок шириной 6 дюймов используйте минимум 3/16 дюйма.

Массивные ворота подвержены ветровой нагрузке. что означает, что ваши ворота становятся парус на ветру. Если вы решите установить сплошные ворота, помните что ему понадобится более тяжелый оператор. Операторы с линейной рукой не рекомендуемые. Кроме того, настоятельно рекомендуется использовать магнитный замок (магнитный замок). так как это предотвратит движение ворот назад и вперед во время высокой ветры. Еще одно соображение, которое следует учитывать при выборе ворот с деревянным заполнением. они впитают влагу, как губка.Во время дождя вес возможно, удвоится. Обязательно используйте тяжелые петли, чтобы справиться с дополнительными масса.

Направление распашных ворот:
Ворота эти качели в вашу собственность предпочтительны. Иногда нужно, из-за уклонов, чтобы ворота распахивались. В этом случае лучший открыватель ворот для использования - это линейный оператор руки. Линейный открыватель для рук может быть установлен внутри ворот, позволяя воротам распахиваться наружу.Оператор толкает ворота, закрывает их и также хорошо работает в двухстворчатых установках.
Операторы поворотной руки не рекомендуются, поскольку они должны быть за воротами. Это сделало бы оператора уязвимым, и неприглядный вид. >
Нижний зазор:
А однако допускается зазор 3–6 дюймов под воротами. 4–5 дюймов оптимально для внешнего вида.Ворота, которые тоже высоко над землей будет иметь плавающий вид. Тот, который слишком близко к земле будет больше похоже на забор, чем на ворота.
Ворота для подъема в гору:
Ворота при определенных условиях может перейти в класс. Повышение класса должно быть не более 1 дюйма на фут. Можно установить петлю для подъема в гору. что позволяет воротам подниматься при открытии.Есть два предостережения к этому типу установки. Первый - это нижняя часть ворот выталкивает на несколько дюймов (в зависимости от степени тяжести) на открытом месте должность. Другой заключается в том, что привод ворот должен быть оснащен шарнирный рычаг. Операторы поворотной руки можно использовать только для подъема в гору. поворотная установка, и многие производители предлагают этот тип рычага в качестве опция. Во многих ситуациях двустворчатые ворота рекомендуются для установка в гору, потому что каждая створка короче и, следовательно, может не нужно подниматься, или нужно меньше подъема.
Петли регулируемых распашных ворот:
Эти регулируемые шарниры распашных ворот выполнены в стиле «Герметичный фланцевый подшипник» который может выдержать 800 фунтов. Когда в кронштейне есть регулировочные пазы Что касается болтов, он может эффективно регулировать ворота, чтобы они были отвесными. Это очень важно при установке двустворчатых ворот, так как это позволяет секции ворот должны быть отвесными с равным расстоянием между ними листья.Они также служат для повторного выравнивания ворот в случае столба. оседает или немного отклоняется после установки. Этот тип петли можно использовать на столбах или столбцах. Компания Gate Equipment производит эти только комплекты регулируемых петель. Их больше нигде не найти В настоящее время.

Петли для блоков:
Блокировать Петли изготавливаются из прочной стали и обычно имеют нержавеющую сталь. булавка в верхней части.Штифт входит в цилиндрическое отверстие на нижняя часть и есть единственный стальной шар, на который он опирается. Внизу есть пресс-масленка Zerk для добавления смазки по мере необходимости.

Петли для блоков бывают разных размеров от 4 до 8 дюймов. Общая высота. Если петли такого типа не смазываются регулярно, они могут замерзнуть. На тяжелых воротах отверстие для штифта внизу секция имеет тенденцию к удлинению после нескольких лет эксплуатации. использования, если они не смазываются регулярно.Другое ограничение к этой петле, она не регулируется после установки. Блочные петли не рекомендуются для двустворчатых ворот. Эти петли хорошо подходят для стальных садовых ворот.

Положительные остановки:
Положительный Упоры используются для остановки движения ворот в открытом или закрытом состоянии. должность. Большинство операторов поворотного рычага очень хорошо умеют устанавливать ворот и не требуются эти остановки.Однако положительные стопы требуется почти на всех воротах с гидравлическим приводом и рекомендуется на линейных операторах, особенно на двустворчатых воротах, как и на всех механических линейные рычаги имеют небольшой люфт.

На одинарных воротах рекомендуется использовать небольшую фиксированную стопорную пластину. быть добавленным в пост или столбец напротив оператора. При использовании на двустворчатых воротах рекомендуется, чтобы регулируемые концевые упоры использоваться, чтобы обеспечить приятный вид там, где ворота встречаются в центр.

Swing Gate Сообщений:
Большинство Стойки ворот изготовлены из металлических труб квадратного сечения 5 или 6 дюймов. Сообщение Отверстие должно быть минимум 36 дюймов в глубину и иметь квадрат 20 x 20 дюймов. Не используйте круглое отверстие, потому что столб будет свободно продвигаться. Низ металлического столба не должен касаться земли. Используйте небольшой брусчатка или аналог, чтобы он не касался земля.
Столб при навешивании ворот слегка гнется из-за масса. При установке стойки используйте угол отклонения примерно на ½ градуса. в обратном направлении петли ворот в закрытом положении. Это означает отклонение от вертикали примерно на 3/16 дюйма для высоты 5–6 футов. ворота.
Опорные стойки:
Если ваша земля нестабильна (песчаная, глинистая или глинистая). двустворчатые ворота или аутригеры на одинарных воротах.Оставьте несколько дюймов вокруг траншеи аутригеров для заливки бетона. Аутригеры 4-5 футов длиной и должны быть размещены в открытом и закрытом положение поста.
Балки класса:
Оценка балки настоятельно рекомендуются и должны использоваться на всех двухсторонних ворота и калитки с колоннами. Балка фиксирует столб или колонны вместе как одно целое, обеспечивая большую площадь поверхности для всей конструкции.Это предотвратит резкое оседание и публикацию или столбцы наклон. Он также поддерживает точное выравнивание попутных створок ворот.
Скелеты колонны:
Скелеты требуются всякий раз, когда используется столбец. Они сделаны на заказ подходят как для ворот, так и для колонны и являются стержнем установки. Скелеты может быть довольно сложным с предварительно установленными станциями подземного оператора, ниши для линейных открывателей рычагов, освещения и кронштейнов для скрытого монтажа шкаф управления.

Скелеты поддерживают колонну, ворота, привратники, оборудование шкафы и светильники. Много времени и сварка на месте могут можно сэкономить, сделав их заранее, чтобы они соответствовали вашей установке. После скелеты установлены, оборудование вывешено и кладка произведена. построены вокруг них. Компания Gate Equipment изготавливает эти скелеты по индивидуальному заказу. что дает возможность самому установить эти высокотехнологичные воротные системы.

Как установить коммерческие распашные ворота PalmSHIELD

Распашные ворота с жалюзи

PalmSHIELD гордится своей репутацией самого удобного в использовании производителя коммерческих ворот с архитектурными экранами. Мы работаем напрямую с установщиками уже более десяти лет, чтобы улучшить процесс установки ворот. PalmSHIELD - крупнейший в стране производитель архитектурных ширм и коммерческих распашных ворот с жалюзи.

В начале установки коммерческих ворот вы можете рассчитывать на:

  • Наши петли предварительно монтируются на рамы ворот.Оставшаяся половина упакована для приваривания к стальной стойке ворот. Вы можете потребовать, чтобы мы полностью установили ваши петли, если вы уверены в условиях площадки.
  • Все наши отводные штанги предварительно смонтированы на рамах ворот.
  • Все наши внутренние запорные устройства предварительно установлены на рамах ворот.
  • Если потребуется, наше оборудование для аварийной защиты и затворы будут смонтированы заранее.
  • Вы получите чертеж компоновки ворот, на котором показан вертикальный вид установленных ворот.

Мы являемся вашим поставщиком архитектурных грохотов и механических решетчатых экранов.

Важные моменты, которые следует рассмотреть в начале установки коммерческих ворот

  • Все коммерческие ворота PalmSHIELD созданы на основе чертежа. Этот рисунок является основой для вашей установки. Пожалуйста, следуйте этому рисунку.
  • Если на производственном чертеже не указано иное, системы PalmSHIELD должны устанавливаться на одном уровне. Поскольку большинство систем устанавливаются на открытом воздухе, большая часть наружного покрытия неровная. Если ваша поверхность неровная, вам нужно будет проверить и спланировать ее соответствующим образом.
  • Оцените поворот ваших ворот. Будет ли он мешать работе с любой другой поверхностью, например с приподнятыми подушками для снаряжения и бордюрами?

Оборудование для коммерческих ворот, включенное в систему PalmSHIELD

  1. Подшипник шариковый. Они упакованы отдельно. Один шарикоподшипник на петлю.
  2. Ударные штанги. Они предварительно установлены на воротах.
  3. Запорные устройства. Они предварительно установлены на воротах.
  4. Петли. Половина петли предварительно устанавливается на стойку ворот.Другая половина упаковывается для сварки в полевых условиях, если не указано иное.
  5. Масло. Это масло следует нанести на кончик каждого винта для листового металла.

PalmSHIELD - ведущий производитель распашных и откатных ворот для архитектурных грохотов.

Вертикальные распашные ворота с жалюзи

Фурнитура для коммерческих ворот не включена

  • Анкеры для столбов в комплект не входят. Для бетона с давлением 4000 фунтов на квадратный дюйм вы можете рассмотреть эпоксидные анкеры 5/8 "x 6" или клиновые анкеры 5/8 "x 5 ½".PalmSHIELD не несет ответственности за определение типа или установки якоря. Это должно быть определено квалифицированным специалистом в зависимости от условий на месте.
  • Замки навесные для запорных устройств.

Подготовка коммерческих ворот к установке

  1. Используя какой-либо вид маркировочного мела или ленты, расположите ворота в соответствии с прилагаемыми чертежами. Если у вас нет этих рисунков, обратитесь в PalmSHIELD за копией.
  2. Разметьте каждую стойку в соответствии с размерами проема ворот, указанными на чертеже.
  3. Отметьте полный поворот ворот в полностью закрытом и полностью открытом положении.
  4. Убедитесь, что распашные ворота не влияют на другие объекты и не мешают требованиям доступа.
  5. Если вас беспокоит изменение высот, определите наибольшую отметку, на которую влияет полный поворот ваших ворот, относительно отметки точки стойки ворот.
  6. Убедитесь, что изменение этой отметки больше, чем зазор, показанный на чертеже, от нижней части ворот до верхней части поверхности.
  7. Если больше, ворота опустятся до дна до полного открытия.
  8. Независимо от того, опускаются ворота до дна или нет, вы можете поднять ворота, чтобы сохранить зазор.
  9. Если привод сдвоенный, вам придется поднимать обе заслонки одинаково, чтобы механизм запирания оставался совмещенным.
  10. При одиночном повороте вы должны будете одинаково поднять стойку защелки, чтобы механизм блокировки по-прежнему выровнялся.
  11. Проверьте ваши коммерческие панели ворот и стойки ворот по сравнению с вашими производственными чертежами, чтобы убедиться, что каждая панель и стойки были точно изготовлены.Если вы обнаружите ошибку, свяжитесь с нами как можно скорее и до любой установки. PalmSHIELD будет нести ответственность за ошибки изготовления, но не за затраты на установку, возникшие в результате этих ошибок.

Этапы установки коммерческих ворот

  1. Используя шаблон опорной пластины стойки ворот, предоставленный в вашем заказе,
    1. Используйте шаблон, чтобы совместить стойку ворот с разметкой вашего участка.
    1. Убедитесь, что опорная плита стойки ворот проходит параллельно воротам в закрытом положении.Другими словами, это не скручено.
    1. Отметьте центр отверстий под анкеры для столбов ворот.
  2. Установите якоря.
  3. Установите стойки для ворот. Убедитесь, что ваш пост вертикальный во всех направлениях.
  4. После того, как вы определили высоту ворот, совместите оставшуюся половину нижней петли ворот со стойкой. Выровняйте шарнир затвора так, чтобы задняя часть ствола там, где он встречается с пластиной, находилась на 3/8 дюйма перед стойкой. Другими словами, между стволом и стойкой затвора имеется зазор 3/8 дюйма.
  5. Удалите все покрытия, которые могут мешать сварке стоек ворот и петель.
  6. Закрепите петлю на стойке. Убедитесь, что петля установлена ​​вертикально.
  7. Очистите и подкрасьте сварные швы прилагаемой подходящей краской для ретуши.
  8. Навесить калитку на нижнюю петлю.
  9. Заблокируйте ворота в закрытом положении, чтобы они были ровными и точными. Отметьте расположение верхней петли и прикрепите соответственно.
  10. Убедитесь, что ваши ворота не мешают работе каких-либо условий.
  11. Закройте ворота в соответствующем закрытом месте. Опустите штангу и отметьте место втулки. При необходимости повторите для открытого положения. Для головок ударных штанг мы рекомендуем перфоратор 1 ½ ”или корончатую коронку. Возможно, вам придется обрезать удочку.
  12. Внутреннее запорное устройство не требует дальнейшей установки. Ключи находятся в аппаратном пакете.
  13. PalmSHIELD включает краску для ретуши. Внимательно осмотрите установку на предмет сколов и царапин.Держите баллончик на расстоянии 6–8 дюймов от окрашиваемой области и проведите по нему, пока полностью не закроете. Краска смешается с поверхностью с порошковым покрытием.

Выберите PalmSHIELD для всех архитектурных экранов и решения для проверки механического оборудования.

Необходимые инструменты для коммерческих ворот

  • Минимум шесть стержневых зажимов с минимум шестидюймовыми губками.
  • Набор головок
  • Набор рожковых ключей
  • Универсальный шарнир 1 ”(головка с накатанной головкой).
  • Шуруповерт с регулировкой сцепления.
  • Сверла ударные для анкеров. Будет определено подрядчиком.
  • Перфоратор 1 ½ ”или корончатая коронка для штанг (при необходимости).
  • Сверла ударные.
  • Уровень
  • Маркировочная лента или краска
  • Стропа.
  • Резиновый молоток
  • Сварщик (при необходимости для установки ворот на стальных столбах)

Автоматические распашные ворота своими руками стр.

Хотите установить свои автоматические распашные ворота.Без проблем. В Automatic Solutions есть все необходимое для создания и установки автоматических распашных ворот. Вам даже не нужно делать ворота, если хотите. У нас есть ряд комплектов Easy Gate по настолько низким ценам, что вы, вероятно, заплатите больше только за материалы и компоненты. У нас также есть ворота для плоских пакетов, вырезанные по размеру или изготовленные на заказ по вашему проекту.

Примечание. Информация на этой странице предназначена только для ознакомления с типовой установкой. Размеры будут зависеть от типа ворот и настройки ходовой части.

НА ЭТОЙ СТРАНИЦЕ
Планирование и подготовка
Монтаж двигателя
Упоры ворот
Готовы к включению и программированию.

Планирование и подготовка. Чем больше времени вы потратите на этот этап, тем меньше будет сделано ошибок и потрачено времени на переделку, поэтому потратьте немного времени на то, чтобы сделать эту часть правильно. Есть просто сотни способов повесить распашные ворота, поэтому мы сосредоточимся здесь на типовой установке, допускающей автоматизацию. У любых распашных ворот есть только несколько ключевых частей, которые требуют внимания - стойки, ворота и петли.Конечно, в разделе автоматизации есть еще много соображений, но на данный момент мы сосредоточим наше планирование на основах, поскольку они остаются неизменными независимо от того, автоматизированы ли ворота или нет.

Первое, что вам нужно, это две определяемые точки для определения открытия ворот. У вас могут быть существующие кирпичные или бетонные опоры или, возможно, между двумя стенами. В противном случае вам нужно будет разрешить установку столбов или опор.

Если вы устанавливаете новые столбы, я бы предложил квадрат 100 мм или 125 x 75 в качестве хорошего размера, а при бетонировании в землю минимум 600 мм в бетоне с прикрепленными опорами.(См. Раздел о последующей установке). Обратите внимание, что при выборе поста необходимо учитывать, какое место требуется для вашего двигателя. Некоторым двигателям потребуется 125 мм, предлагаемый более широкой стойкой.

После того, как вы определили свои две точки, вы можете начать искать и записывать некоторую информацию - 1. Ширина проема между двумя столбами или опорами. 2. Из этого вы должны сделать вычеты, чтобы учесть зазоры. В приведенном выше примере у меня ширина проема 3200 мм, и я хочу установить пару автоматических распашных ворот.Я проверил, и мои моторы идеально подходят для стоек 100 мм. Поэтому мои расчеты будут такими -

3200 ширина проема меньше 200 мм для двух столбов оставляет мне 3000 мм.
3000 мм меньше 150 мм для петель (я выбрал «большие петли», которым требуется 75 мм на каждую сторону). Остается 2850 мм.
2850 мм меньше 20 мм зазора в центре двух ворот оставляет мне 2830 мм
2830 мм, разделенное на два, дает мне 1415 мм каждый в качестве ширины ворот.

Ваш филиал «Автоматические решения» поможет вам выбрать петли, двигатели и т. Д.и посоветуйте требуемые вычеты. Вы также можете написать нам по электронной почте, чтобы получить помощь, и загрузить фотографии, если они у вас есть.

3. Теперь вам нужна высота. В приведенном выше примере мне нужна готовая высота 1800 мм. Мой центральный упор для моих ворот требует минимального зазора 20 мм и максимум 40 мм. Я вычту 25 мм из моих 1800 и сделаю свои ворота высотой 1775 мм. Кстати, исходя из этого, я могу сделать свои стойки длиной 2700 мм (1800 мм плюс 900 мм в бетон), если, конечно, я не привинчу свои стойки к стене, и в этом случае я разрежу их на длину 1800 мм.

Установка мотора. У каждого двигателя будет немного другой метод установки и размеры, но есть ряд ключевых моментов, которые следует учитывать при рассмотрении вопроса о установке вашего двигателя.

Если ваш двигатель может качаться от центра ворот по вертикали, это будет лучше, чем от низа. Помимо простого механического преимущества, он удерживает его от земли, куда легко проникает грязь и пыль. Кронштейн, установленный на стойке, можно закрепить разными способами.Сварка популярна, хотя мы предпочитаем использовать винты или болты. Предполагая, что вы использовали разумную толщину для своей стойки (3 мм), тексы будут отлично держаться при нормальной работе, но, по всей вероятности, будут сдвигаться, если приложить избыточное усилие, что позволит избежать повреждений вашего двигателя и позволит легко установить. Кронштейн ворот, возможно, потребуется приварить или закрепить болтами, так как в этом месте требуется большое давление. Используйте винты tek для установки и проверки. Если результат вас устраивает, приваривайте или болтайте.

Упоры для ворот .Все автоматические ворота требуют остановки открывания и закрывания для безопасности и программирования. На одинарных распашных воротах это обычно означает надежную остановку открывания, и часто электрический замок для ворот обеспечивает остановку закрывания. Двойные ворота немного сложнее, так как теперь нам нужны две остановки открывания и центральная остановка. Не поддавайтесь соблазну использовать встроенные ограничители двигателя в качестве замены надежно установленных ограничителей ворот. Встроенные устройства нормально работают на небольших воротах открытой конструкции в качестве ограничителей открывания, но не вызывают ничего, кроме разочарований, поскольку останавливаются при закрытии.Установите хорошие механические упоры и сэкономьте на обслуживании и разочарованиях.

Готовы запитать и запрограммировать . На этом этапе я предполагаю, что вы профессионально подключили питание, а вся остальная проводка завершена. Мое простое предложение состоит в том, что вы оставите большинство дополнительных функций, таких как лучи фотоэлементов и клавиатуры, не подключенными, и чтобы у вас были установлены все необходимые петли, пока вы не запрограммируете и не запустите ворота. Подключенные навороты только усложнят ситуацию, если все пойдет не так, как ожидалось.Наличие простых основ значительно упрощает поиск неисправностей.

Как установить автоматическое устройство открывания ворот - RobotoId ™

D o Вам мешает выходить из машины и открывать ворота каждый раз, когда вы идете на работу? Что ж, всем нравится, особенно если погодные условия не самые лучшие. Двух минут под проливным дождем хватит, чтобы испортить ваш наряд и весь день. Итак, как вы уже догадались, решение - это автоматический открыватель ворот, которым можно управлять, даже не открывая окно автомобиля и не оставляя все тепло внутри.

Роскошь, которую он приносит!

Но разве эти устройства не дорогие? Ответ заключается в том, что они требуют постоянных начальных вложений, но большинство моделей энергоэффективны, а некоторые даже могут использовать солнечную энергию, сводя расходы на электроэнергию до нуля. Кроме того, с вы можете сэкономить, если возьмете на себя установку своего устройства. Это не так уж и сложно, и с этим простым руководством, которое мы подготовили, вы не должны столкнуться с лишними трудностями при его установке.Это вызов, но приятный, так что давайте посмотрим, как вы можете сделать это простым способом.

Безопасность дома - это вопрос, который волнует всех. Таким образом, ворота не должны быть вашим единственным защитным барьером. Взгляните на наши лучшие умные замки и забудьте о тех временах, когда ваша безопасность обеспечивалась обычным ключом. Эти подразделения используют первоклассные технологии, которые больше не могут быть брошены злоумышленниками.

Какой тип автоматического открывателя ворот выбрать?

Это, наверное, самый важный этап процесса.Если вы не выберете правильный блок, все будет казаться раздражающим, и вам, возможно, придется снова зайти в магазин, чтобы заменить его, если это вообще возможно. Итак, секрет правильного выбора - знать свои ворота. И чего вы от этого ждете. Вот краткая классификация:

  • Распашные ворота - Они встречаются в большинстве жилых домов, поэтому есть много шансов, что они у вас есть. Одинарная или двойная, этой модели нужно пространство, чтобы открываться во дворе или за его пределами.Они совместимы с тремя типами сошников: линейными, шарнирно-сочлененными и подземными. У каждой модели есть свои преимущества и недостатки, которые необходимо сбалансировать, прежде чем переходить к конкретной модели:
    • Линейные блоки - самые дешевые из всех, и многие клиенты выбирают их, потому что они быстро устанавливаются и имеют длительный срок службы. Они могут поддерживать массивные ворота из дерева и металла. Тем не менее, столб, на котором устанавливается калитка, не должен быть слишком толстым, иначе штанга не дойдет до ворот.
    • Узлы с шарнирно-сочлененной рамой - Выберите их, если ваши ворота прикреплены к большой колонне. У них есть специальный рычаг, который длиннее и может без проблем обходить столб, чтобы управлять воротами. Однако эти агрегаты довольно громоздкие, поэтому можете поспорить, что они привлекут внимание ваших гостей.
    • Подземные блоки - Элегантность определяется по усмотрению, поэтому, если внешний вид ваших ворот является фактором, который вас беспокоит, вам следует выбрать подземную модель. Таким образом, все внимание будет направлено на ваши эффектные ворота, а не на пластиковый элемент, который редко может соответствовать их дизайну.
  • Откатные ворота - Идеально подходят для небольших дворов или пространств с уклоном, который не позволяет устанавливать распашную модель, эти блоки приобрели большую популярность в последние годы. Если у вас установлен один из этих агрегатов или вы планируете заменить его на один из них, вы должны знать, что они обычно требуют большего обслуживания, особенно если вы выбираете гусеничную модель. Более того, установка имеет тенденцию быть немного более сложной. Но у них есть большое преимущество, а именно, они обеспечивают отличную безопасность и, как правило, чрезвычайно прочны и идеально подходят для входов с интенсивным движением.

Ознакомьтесь с нашими лучшими автоматическими открывателями для ворот и найдите свое устройство. Модели в этом топе были выбраны за их превосходные характеристики и износостойкость, а также за отличное соотношение цены и качества.

Установка открывателя распашных ворот

Хотя модели линейных и шарнирных рычагов имеют почти одинаковую схему установки, больше внимания следует уделять подземному типу, который требует большей подготовки.Но для начала давайте посмотрим, как создать наземный отряд:

  • Шаг 1 - Проверьте свои ворота - Убедитесь, что они в хорошем состоянии и сбалансированы. Если вам трудно управлять им, это давление отразится на сошнике и уменьшит его скорость и срок службы. При необходимости смажьте ворота маслом и произведите ремонтные работы, чтобы привести их в нормальное состояние.
  • Шаг 2 - Прочтите инструкции - Каждая модель имеет свои особенности, поэтому проверка инструкций является обязательной.На них будут указаны инструменты, которые вам нужно собрать вокруг себя, и вы сможете использовать их, чтобы проверить, все ли детали включены в набор.
  • Шаг 3 - Решите, где разместить открыватель Определите центральную линию ворот и поместите открыватель рядом с ней. Это обеспечит стабильность ворот и уменьшит изгиб или скручивание.
  • Шаг 4 - Присоедините кронштейн стойки - Следуйте инструкциям, чтобы собрать его и подсоединить к заднему креплению сошника. Передний кронштейн должен быть прикреплен к переднему креплению открывателя, когда ворота открыты.Отрегулируйте два кронштейна, чтобы выровнять сошник. Когда вы приобрели этот баланс, закрепите его с помощью С-образных зажимов. Это временная корректировка.
  • Шаг 5 - Соедините рычаг Он проходит между системой кронштейнов стойки ворот и кронштейном ворот. Для оптимальной работы агрегата необходимо убедиться, что рычаг выровнен и хорошо сбалансирован.
  • Шаг 6 - Установите стопорную пластину - Это добавит устойчивости вашим воротам при их закрытии.Перед выполнением этого действия отсоедините рычаг от ворот и приведите его в закрытое положение. Поднесите пластину закрытого положения к краю рамы и переместите ее к стойке ворот, пока не достигнете контакта. Это правильное положение, поэтому закрепите крепеж пластины. Вот оно. Снова прикрепите руку.
  • Необязательно Шаг: Если в комплект поставки входит блок управления, убедитесь, что он установлен на высоте примерно трех футов над землей. Это предотвратит попадание на него брызг или повреждения водой, которая может скапливаться под воротами.В то же время не устанавливайте его рядом с источником питания на расстоянии менее 3 футов, так как это может помешать работе сошника.

  • Шаг 7 - Выполните электромонтаж - Это может быть немного сложно, но вы можете протянуть его. Сначала подключите провода аккумулятора к соответствующим клеммам. У вас будет черный и белый провод, а клеммы имеют цветовую маркировку, поэтому вы легко их соедините. Затем вставьте провода кабеля питания через прорези для снятия натяжения и подключите их.Эти провода будут вести либо к генератору, либо к источнику солнечной энергии, который будет поддерживать заряд батареи. Наконец, прикрепите аккумулятор, подключив красный провод к положительному, а черный - к отрицательному.
  • Шаг 8 - Запрограммируйте свое устройство - Эти последние штрихи помогут вам персонализировать настройки, такие как время закрытия или сопротивление, когда ворота сталкиваются с препятствием. Кроме того, на упаковках вы найдете предупреждающие знаки, поэтому обязательно разместите их.

Если вы устанавливаете подземную модель, убедитесь, что вы можете выкопать небольшой проем рядом со столбом ворот. Если у вас есть двойные ворота, вам нужно будет выкопать два из них. В эти отверстия вы установите фундаментную коробку, которая обычно строится из стали и устойчива к подземным условиям. В этой коробке находится двигатель, который соединяется напрямую с точкой поворота каждой заслонки через рычаг. За исключением той части, когда вам нужно установить подземный бокс, этапы установки аналогичны любому открывалку. Тем не менее, сначала ознакомьтесь с инструкциями, так как каждое устройство имеет уникальную конфигурацию.

Установка открывателя раздвижных ворот

  • Шаг 1 - Взгляните на свои ворота - Откройте и закройте их и убедитесь, что они легко скользят. Еще раз, открыватель будет выполнять эту задачу с этого момента, поэтому вы не захотите слишком сильно на него давить.
  • Шаг 2 - Прикрутите двигатель к земле - Он должен быть размещен на ровной бетонной поверхности. Некоторые модели поставляются с опорной плитой, которую можно закрепить в бетоне, но это вариант, только если вы просто устанавливаете ворота.
  • Шаг 3 - Прикрепите зубчатую рейку к воротам. - Убедитесь, что она установлена ​​достаточно высоко, чтобы сесть на шестерню двигателя, затем закрепите ее с обоих концов. Проведите несколько тестов и убедитесь, что стойка плавно перекатывается по двигателю. Если возникнут трудности, откорректируйте высоту до тех пор, пока механизм не заработает должным образом. Если все в порядке, используйте винты, чтобы зафиксировать вещи на месте.
  • Шаг 4 - Отрегулируйте стойку - В некоторых случаях она может быть слишком длинной для ваших ворот, поэтому отрежьте лишнюю длину, чтобы она идеально подошла.
  • Шаг 5 - Выполните электромонтаж - Это более сложный шаг, и мы предлагаем оставить его на руки профессионалу. Тем не менее, если вы считаете, что у вас есть для этого навыки, руководство по установке должно включать электрическую схему, которая поможет вам сопоставить провода в их розетках. Кроме того, они обычно имеют цветовую маркировку, что упрощает работу.

Ворота - это первая преграда, когда вы приходите домой, и, сделав их автоматическими, вы избавите себя от некоторых проблем, но разве вы не должны сделать то же самое с гаражом? Узнайте больше о типах приводов для открывания гаражных ворот и сделайте свою жизнь еще более комфортной и безопасной.

Советы по обслуживанию для бесперебойной работы автоматических ворот

  • Поддерживайте чистоту - Вход в ваш дом говорит о ваших привычках уборки, поэтому чистые ворота дадут людям понять, что вы организованный человек, серьезно относящийся к гигиене. Но это не единственная причина, по которой вы должны поддерживать свои ворота в чистоте. Регулярно стирая его, вы можете удалить грязь и едкие вещества, которые могут сократить срок его службы.Вы даже можете воском его для лучшей защиты. Не говоря уже о том, что это сделает его великолепным.
  • Позаботьтесь об электрической системе - Это механизм, который превращает их из обычных ворот в впечатляющие, так что вы не захотите, чтобы они сломались и заставили вас снова открывать и закрывать ворота вручную. Жучки могут повредить электрические цепи, а слизни оставят после себя мокрый и липкий след, который может вызвать небольшие короткие замыкания. Итак, попробуйте найти решение, чтобы отпугнуть вредителей.Более того, хотя сошники созданы для работы на открытом воздухе, вы не хотите, чтобы они замачивались в луже, поэтому проверьте, достаточно ли они расположены над землей.
  • Смажьте ворота - Это может не быть обязательным, если вы приобрели высококачественную систему, в которой обычно все компоненты герметичны. Однако, если детали в вашей системе не запечатаны, вам необходимо периодически смазывать их. Этими элементами могут быть колеса, петли или внутренние цепи.

Слышали ли вы о взломщиках, использующих гаражи в качестве точек входа? Убедитесь, что вам это не приходит в голову.Узнайте, какие меры безопасности для гаражных ворот вам нужно предпринять, чтобы покинуть дом беззаботно.

Итог

Теперь, когда вы знаете шаги, нетрудно все установить на свои места. Секрет в том, чтобы пройти процесс один или два раза и внимательно прочитать инструкции перед тем, как приступить к работе. Приятно увидеть общую картину, прежде чем переходить к специализированным задачам. И даже если это не кажется таким уж большим делом, подключение системы - это вопрос вашей безопасности, поэтому, возможно, лучше оставить это в руках профессионала.

И последнее, но не менее важное: убедитесь, что вы выбрали правильный открыватель, и что после его установки вы позаботитесь о своем ансамбле. Ворота прослужат дольше, если вы уделите им необходимое внимание. Думайте о вашей системе автоматических ворот как об автомобиле. Вы хотите, чтобы он был чистым, смазанным и сияющим

Защитите свой гараж с помощью первоклассного устройства открывания гаражных ворот. Это устройство упростит вам жизнь, позволив вам контролировать дверь на расстоянии и в то же время будет держать ее запертой, пока вас нет, чтобы злоумышленники не смогли проникнуть внутрь.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
