Как согнуть трубу в кольцо

13.07.2016

Трубопрокат используется для решения множества задач, которые связаны с водоснабжением, обустройством канализации, защитой и украшением участка. В ряде случаев требуется согнуть трубы в кольца. Это может понадобиться при строительстве заборов, монтаже декоративных элементов и реализации многих других целей.

Как гнуть трубы

Все зависит от особенностей трубопроката. С вариантами крупного сечения проблем обычно не возникает – их можно разогреть и обернуть вокруг шаблона, зафиксировать одну из сторон и сильным движением привести изделие в нужное состояние.

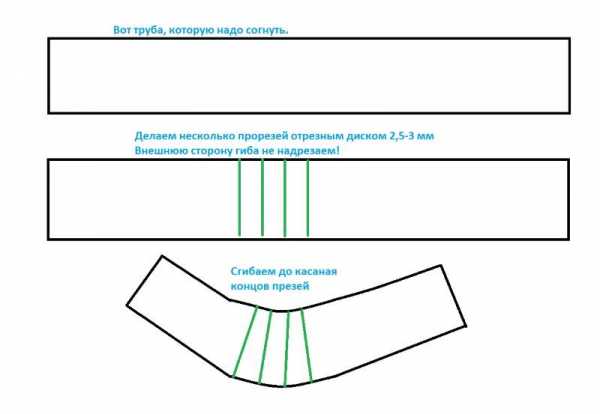

Куда сложнее работать с профильными трубами. Согнуть их вручную практически невозможно – лучше воспользоваться специальным приспособлением. Следует отметить, что это совсем непростая задача. Даже при наличии всего необходимого оборудования есть вероятность деформации изделия.

Подготовка к сгибанию

Сначала нужно максимально охладить трубу. Самый простой и быстрый способ сделать это – поместить ее на некоторое время в промышленный холодильник. Сгодится и отрицательная температура на улице. Чтобы добиться качественного замораживания, заглушите одну из сторон трубы и наполните ее водой. Другой конец тоже закройте. Нужно замораживать трубу, пока вода в ней полностью не превратится в лед. Так вы облегчите процесс и защитите изделие от деформации.

Приступаем к работе

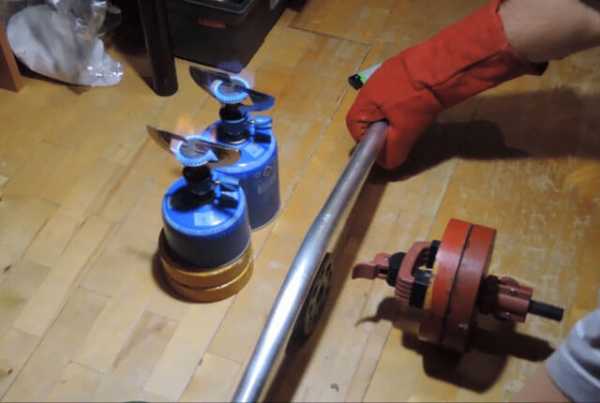

  • Дешевый способ – с помощью паяльной лампы. Просто нагрейте участок, который планируется согнуть, а затем приступайте к изменению формы. Вариант не слишком удобен, есть риск повреждения конструкции.
  • Оптимальный метод – с помощью трубогиба. Этот вариант почти не требует усилий, вдобавок, не придется монтировать добавочные фитинги. Материал сохранит все технические характеристики. Кроме того, трубогиб гарантирует соответствие необходимым размерам.

Обратившись в нашу компанию, вы можете купить разнообразный металлопрокат. Всегда в наличии б/у трубы нужной формы и размера.


Возврат к списку

xn--80aanciteaffu1aikl9p.xn--p1ai

как загнуть, выпрямить трубку своими руками

Содержание:

Алюминиевые изделия в настоящее время очень разнообразны и востребованы, что свидетельствует о том, что этот материал эффективен и незаменим во многих областях жизни. Одной из самых популярных разновидностей продукции данного типа является алюминиевая труба.


Особенности алюминиевых труб

Алюминиевые трубы отличаются малым весом, пластичностью, стойкостью к коррозии, химическим и температурным воздействиям (способны переносить колебания температуры от +150 до -279 градусов).

Кроме того, эти изделия имеют высокую электро- и теплопроводность, не содержат вредных токсинов и способны служить длительное время. Из алюминиевых трубок своими руками можно изготовлять самые разные конструкции.


Алюминиевые трубы классифицируют по следующим параметрам:

  1. Форме сечения. Они могут быть круглой, квадратной, прямоугольной и фасонной форм.
  2. Способу изготовления. Бывают холоднодеформированными, прессованными и сварными.
  3. Длине. Мерные, немерные, имеющие кратную мерность и бухтовую фасовку.

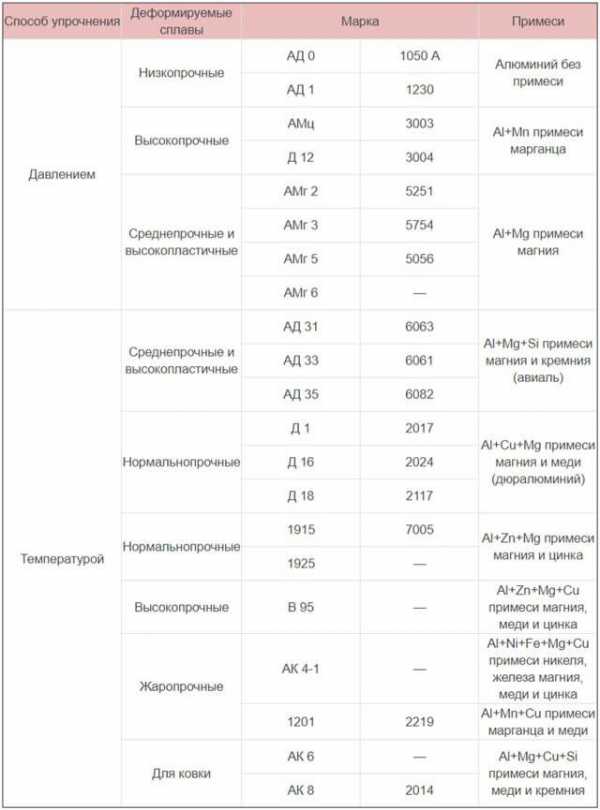

  4. Химическому составу (марка АI). Могут иметь высокую или техническую чистоту.

Чтобы сделать сплав более прочным, в него добавляются определенные примеси: однако при этом степень его пластичности уменьшается. Пластичность алюминиевых изделий делает их более удобными для механической обработки. Сгибание алюминиевой трубы отличается значительной простотой, и может быть проведено самостоятельно. Чтобы достичь цельности и невредимости сгибаемого изделия, важно заранее ознакомится с технологией данного процесса.

Как согнуть алюминиевую трубу

Сгибая прямую алюминиевую трубу под любым углом, мы тем самым деформируем структуру металла. Происходит сжимание внутреннего слоя профиля, и растягивание внешнего. Для алюминия характерна довольно низкая степень плотности, поэтому в результате сгибания данные изделия травмируются довольно незначительно. Что касается легированного алюминия, то по причине большей плотности процедура сгибания изготовленных из него труб отличается большей сложностью.

Благодаря гибкости алюминиевые трубы хорошо подходят для изготовления самых замысловатых конструкций, при сохранении их сечения и целостности. Сгибать такие изделия можно ручным способом, для чего применяются нехитрые механизмы или специализированные приспособления. Заготовка при этом может разогреваться или оставаться холодной. Обычно на этот фактор влияет размер, вид и структура сгибаемой трубы, толщина ее стенок и сложность выбранной конфигурации.


Гибка алюминиевых труб в одной плоскости может иметь вид отвода, скобы, утки и калача. Заготовки, имеющие два сгиба в 135 градусов, называются уткой, три сгиба – скобой (параметр центрального угла – 90 градусов, крайнего – 135 градусов). Изгиб в виде полуокружности называется калачом, а сгиб в 45-135 градусов – отводом.

Осуществляя сгибание, важно придерживаться следующих рекомендаций:

  1. При наличии у алюминиевой трубы сварного шва во время сгибания он не должен попасть ни на вогнутую, ни на выпуклую линию изгиба, перпендикулярно деформируемой поверхности.
  2. На изделиях диаметром 15-20 мм при выборе величины радиуса сгиба за ориентир берется показатель наружного диаметра, который удваивают.
  3. Заготовки, обладающие диаметром более 25 мм, оснащаются радиусом сгиба, равной величине наружного диаметра, умноженного на 3.


Вне зависимости от выбранного варианта гибки, главная задача - не допустить, чтобы в процессе гибки появились какие-то дефекты. Решая задачу, как согнуть алюминиевую трубу в домашних условиях, важно понимать, что в этом случае все зависит от правильности выбора способа и инструмента, а также соблюдении правил безопасности.

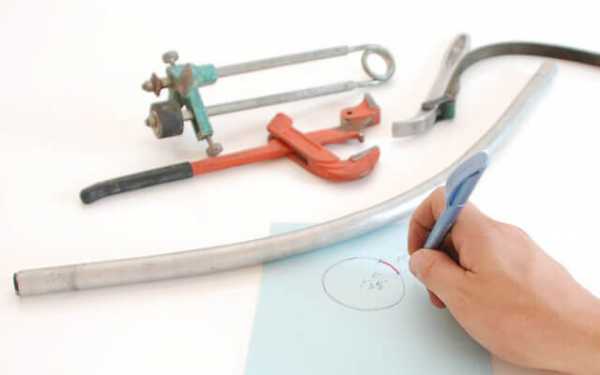

Как работать с трубогибом в домашних условиях

Трубогибами называют специальные механизмы, для которых характерен различный принцип действия. С их помощью реализуется ручная и механическая гибка труб профильного и круглого сечения в условиях производства или дома.

Существуют следующие виды ручных трубогибов, подходящих для сгибания пластичных тонкостенных изделий из алюминия, обладающих малым диаметром:

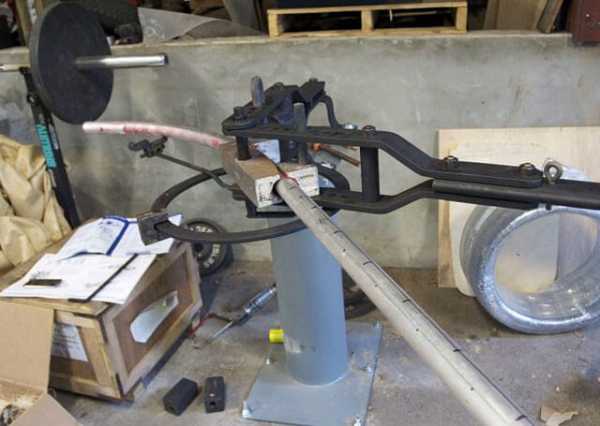

  • Рычажный. Этот механизм еще называют станком Вольнова. Для закладки заготовки в нем предусмотрена специальная форма. Сам процесс сгибания не требует нагревания трубы, и осуществляется рычажной силой. Форма соответствует определенному диаметру.
  • Арбалетный. Конструкция, в которой закрепляют заготовку, оснащена гнущим сегментом, осуществляющим продавливание середины трубы с противоположной от концов стороне.
  • Пружинный. Перед изгибанием труба оснащается пружиной, которую закладывают внутрь изделия. Далее заготовку могут разогревать, или применять холодный метод сгибания. По окончанию процедуры пружину необходимо извлечь.


При помощи станочной гибки существует возможность решения вопроса как согнуть, и как выпрямить алюминиевую трубку самого различного диаметра и формы. Риск ее повреждения сведен практически к нулю.

Данные механизмы могут иметь электромеханический или гидравлический принцип работы, что гарантирует получение точного результата работы, согласно выдвигаемым требованиям. Также есть способы, как загнуть трубу без трубогиба, что весьма удобно, когда под рукой нету необходимого инструмента.

Способы гибки

В данном оборудовании могут применяться такие способы гибки:

  • Проталкивание. В этом случае алюминиевую трубу толкают между роликами станка: на один из роликов возлагается задача отклонять заготовку. Таким образом достигается получение дугообразного изгиба, при очень незначительном радиусе искривления. Величина радиуса изгиба определяется умножением на 6 диаметра трубы.
  • Прокат. Алюминиевую трубу диаметром от 10 до 100 мм прокатывают сквозь гибочные ролики, которые должны строго соответствовать диаметру изгибаемой трубы. Для осуществления этой операции применяют трехвалковый трубогиб, который способен выполнять сгибания в виде кольца, спирали и дуги. С его помощью можно обрабатывать как круглый, так и прямоугольный профиль. Прокатка осуществляется в несколько заходов.
  • Обкатывание. Для сгибания задействуется обкатная головка трубогиба, которая сгибает заготовку под давлением. На участках без давления происходит прогибание трубы в противоположную сторону. Нагревание обкатывание не сопровождается. Чтобы заготовка не сжималась, нужно следить за соблюдением минимального радиуса сгиба: она равняется умноженному на три радиусу трубы.
  • Сгибание давлением. Тут для прессовки применяются штампы, деформирующие заготовки с внешней стороны, или гидроформирование, когда для сгибания изнутри в границах формы труба заполняется водой или маслом под давлением.

Самостоятельное сгибание алюминиевой трубы

Вначале определяют, трубу какой марки, диаметра и толщины стенок требуется согнуть. Если подобную процедуру требуется проводить время от времени, то лучше сразу обзавестись ручным трубогибом, благо, в продаже имеется огромный выбор различных моделей данного приспособление.

Кроме того, существуют и другие методы гибки труб в домашних условиях, особенно если речь идет о разовых мероприятиях:

  1. Перед тем, как загнуть алюминиевую трубу в домашних условиях, в нее забивается сухой, мелкий, просеянный песок. На концы заготовки требуется одеть заглушки в виде чопов, после чего проводится медленное сгибание заготовки. Это можно делать даже вручную, однако один конец для удобства лучше закрепить хомутом. После того, как заготовка согнута, с нее высыпают песок: он необходим для сохранения округлой формы трубы. Если работа проводится в зимнее время, вместо песка можно использовать замороженную внутри воду. По окончанию процедуры деталь помещается в теплые условия для оттаивания льда.
  2. Если требуется согнуть трубу со слабым уровнем пластичности (из дюралюминия), то при использовании способа с песком потребуется также наличие газовой горелки. Один конец трубы в таком случае зажимают в тиски, горелка же служит для равномерного разогревания участка изгиба до температуры +250 градусов. Для проверки оптимальности нагревания к трубе подносится кусок бумаги: появления дыма будет знаком готовности изделия к последующему изгибанию. При его проведении важно не спешить. Многократное нагревания того же участка трубы недопустимо.
  3. В этом случае вначале происходит изготовления из древесины полукруглого шаблона, толщина которого должна превосходить диаметр заготовки. Сообщив ему нужный радиус изгиба, заготовку закрепляют на плоскости при помощи струбцин и болтов. Впритык к шаблону крепят доску, имеющую идентичную толщину и уклон: важно добиться хорошей плотности укладки трубы между ними. Заложив один конец трубы к направляющей доске по касательной относительно полукруга, вторым ее концом нужно проводить загибающие движения вокруг шаблона. Таким образом можно гнуть пластичные трубы диаметром до 40 мм на довольно значительные радиусы.
  4. После того, как в трубу засыпан песок, она кладется двумя концами на две устойчивые опоры: место сгиба должно провисать. Этому участку и сообщается нужный радиус при помощи резиновой киянки. Особенно удобно таким образом изгибать квадратные алюминиевые трубы.
  5. Участок заготовки, где проводится сгибание, изнутри оснащается пружиной из стали: на ее конец привязывается проволока. После приобретения трубой нужной формы пружину вытаскивают за эту проволоку. При необходимости, место сгибания можно разогреть.


Проводя подобные операции, важно помнить, что гибка ведет к изменению длины трубы, поэтому нужная длина участка выставляется уже после его сгибания. В целом, согнуть алюминиевую трубу в домашних условиях вполне возможно, главное подобрать для этого нужный инструмент, и строго следовать рекомендациям.


trubaspec.com

как гнуть ПВХ трубы техническим феном в домашних условиях

При прокладке или ремонте коммуникаций легко столкнуться с трудностями при изгибе трубопровода. Такой маневр можно осуществить с помощью специальных фитингов, однако чрезмерное использование соединительных деталей повышает риск протечки. Вместо этого элемент изгибают в нужном направлении: сделать это можно с помощью популярных методов.

Свойства пластикового трубопровода

Все пластиковые трубы можно поделить по материалу их изготовления: они производятся из полимеров, полиэтилена, поливинилхлорида. Перечисленные материалы обладают хорошими гигиеническими показателями, поэтому отлично применяются для обустройства сети теплоснабжения, а также для организации водопровода в квартире.

Не всегда получается самостоятельно согнуть материал, поэтому приходится использовать популярные методы

Чтобы согнуть самостоятельно пластиковую трубу необходимо подробнее узнать о ее свойствах:

  1. Кольцевая жесткость. Высокие показатели жесткости ПВХ позволяют выдерживать атмосферное давление в 120 атмосфер.
  2. Стойкость к нагреванию. Пластик устойчив к нагреву, поэтому его применяют для обустройства водопровода с горячей и холодной водой, а также для организации трубопровода с отоплением. При нагреве пластик удлиняется только на 5%.
  3. Низкая устойчивость к морозу. Из-за малой сопротивляемости морозу, материалы не выдерживают температуру ниже -15 градусов, поэтому требуют дополнительной термоизоляции.
  4. Высокая проницаемость свет. Окрашенная в различные цвета ПВХ труба устойчива к ультрафиолету.

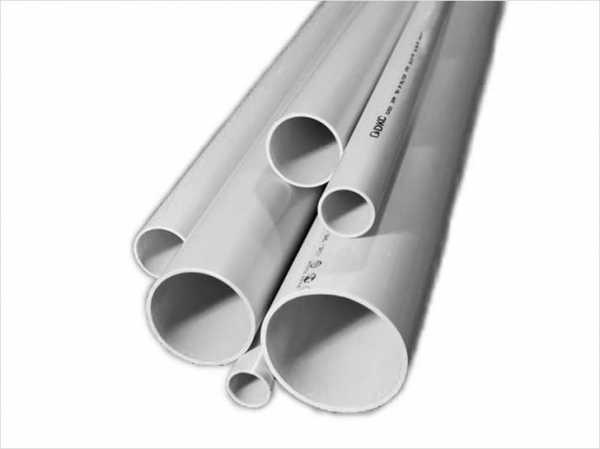

Изделия из ПВХ для обустройства трубопровода выпускаются в различных диаметрах

При нагревании пластиковую трубу можно аккуратно согнуть, потому, как она обладает хорошими показателями эластичными.  Изделия из гнущегося поливинилхлорида при производстве могут изначально сматывать в кольца – в таком виде они поступают в продажу.

Условия для сгиба ПВХ трубы

Пластик отлично сгибается, если на него воздействовать определенными показателями температуры. Важно соблюсти несколько условий для изгиба:

  • разогревание участка до 75 градусов в том месте, где будет произведен изгиб;
  • воздействие на элемент с помощью парообразных веществ.

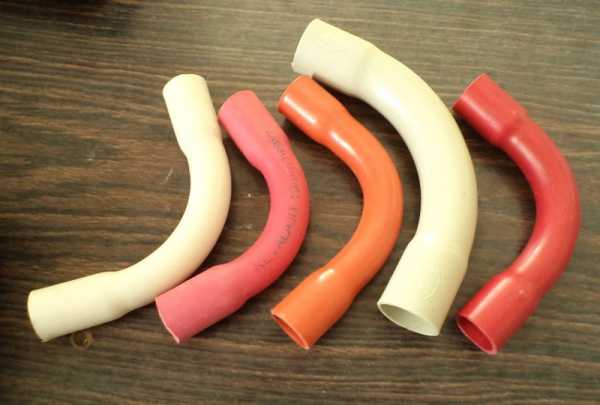

Чтобы не покупать массу ненужных фитингов, которые требуют внимательности при установке, мастера зачастую используют различные методики изгиба. При работе с нагретым воздухом, который будет воздействовать на пластик, следует проявлять осторожность: можно не только полностью сжечь место нагрева, но и обжечь руки. В данном деле важно производить манипуляции аккуратно и постепенно.

Полипропилен и поливинилхлорид отлично поддаются сгибанию

Бывает сложно добиться идеального изгиба, поэтому перед тем, как приступить к работе, рекомендуется тщательно продумать все будущие повороты трубопровода. Заранее стоит потренироваться сгибать изделие на небольшом отрезке.

Основные методы сгибания изделий из ПВХ

Использование трубогиба необходимо лишь в тех случаях, когда согнуть пластиковую трубу самостоятельно не получается. Это касается изделий большого диаметра, которые предназначены для обустройства канализации.

Вот, что может случиться, если действовать не по правилам: такой материал нельзя использовать для трубопровода

Современные мастера успешно пользуются методом нагрева с помощью фена, применяют песок, проволоку и оправу для создания необходимых поворотов в конструкции трубопровода.

Использование фена

Температура плавления изделий из ПВХ стартует от 140 градусов Цельсия, однако такие показатели могут полностью расплавить элемент, лишив его целостности и основных технических характеристик. Чтобы этого не произошло, рекомендуется использовать строительный фен для постепенного нагрева изделия из ПВХ. Полипропиленовые трубы также подвергаются плавлению при высоких температурах, следовательно, их можно согнуть аналогичным методом:

  1. Создание шаблона для изгиба. Перед тем как осуществить ответственную процедуру, рекомендуется создать шаблон для изгиба: его лучше делать из прочного материала. Можно приобрести готовые уголки, с их помощью делать повороты.

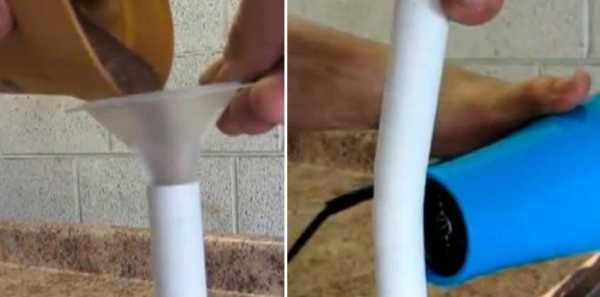

  2. Наполнение сыпучим материалом. Чтобы отрезок не расплавился и принял правильную форму, мастера советуют предварительно наполнить его солью или речным песком. Сделать это можно с помощью воронки: на 3 метра трубы диаметром 20 мм потребуется меньше одного ведра песка.
  3. Нагрев участка феном. Для разогрева материала используют технический фен. Сначала выбирается участок нагрева, после этого выставляется температура на приборе и осуществляется разогрев.
  4. Изгиб изделия. Как только элемент прогреется до состояния, когда он может спокойно гнуться – его необходимо переложить на шаблон и аккуратно обогнуть по форме.
Нагревание до определенной температуры делает материал пластичным и податливым

Важно не допустить сильного плавления и нагрева до температуры 170 градусов. В таком случае пластик станет расплавленным и непригодным для дальнейшего использования. После остывания трубы на шаблоне ее монтируют в трубопровод.

Применение песка для сгиба трубы

При использовании песка не потребуется применять строительный фен. Суть методики заключается в разогреве соли или речного песка на противне. Происходит разогрев до нужной температуры, с помощью черпака состав засыпают в трубу. Вся процедура выглядит так:

  • разогретый песок с помощью черпака насыпают в пластиковую трубу через воронку;
  • с обратной стороны устанавливается металлическая заглушка, чтобы тепло не выходило;
  • минимальная температура нагрева песка или соли в противне должна составлять не менее 140 градусов и не более 170 градусов.

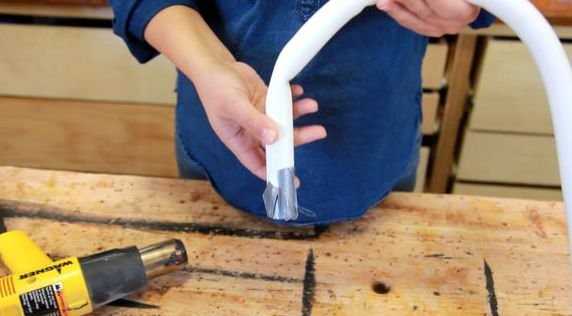

Использование заглушки – обязательный пункт при гибке с помощью песка

Когда сыпучее вещество, разогретое до необходимой температуры, поместили внутрь, оно начинает воздействовать на жесткость пластика. Постепенно происходит плавление, поэтому сгибание происходит легко. Здесь также желательно применять специальный шаблон для изгиба, чтобы поворот получился ровным. Если результат не соответствует требованиям, использовать такой элемент нельзя по безопасности.

Сгибаем пластиковую трубу с помощью проволоки

Изгибать трубопроводы можно с помощью металлической проволоки. В данном случае используется два варианта работы:

  • применение кусочков проволоки;
  • применение металлической пружины.

Чтобы согнуть трубу ПВХ для отопления или водопровода в домашних условиях с помощью проволоки, необходимо вооружиться отрезками металлического материала по длине отрезка трубы. Заготовленные кусочки вставляются внутрь, полностью заполняя ее внутренний диаметр. Если не закрыть все отверстие проволокой, будет создавать ненужное давление, провоцирующее неправильный изгиб. Таким способом можно согнуть материал только при условии наличия опоры.

Необходимо использовать толстую и прочную проволоку – тогда пластик легче согнется

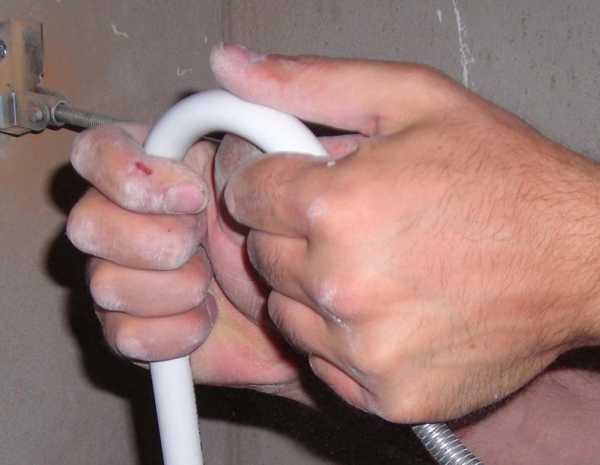

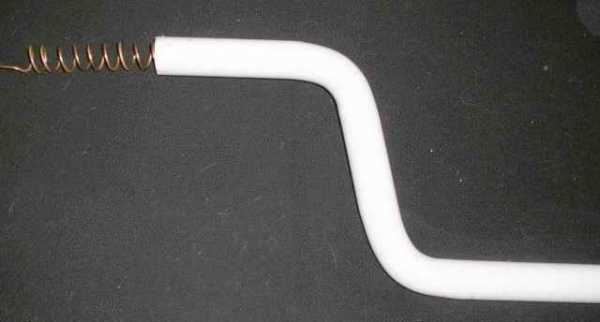

Применение металлической пружины подразумевает ее помещение внутрь трубы, поэтому диаметр пружины должен совпадать с диаметром элемента. Перед тем как согнуть изделие с помощью пружины, ее необходимо привязать проволокой, чтобы дальнейшее извлечение было легким.

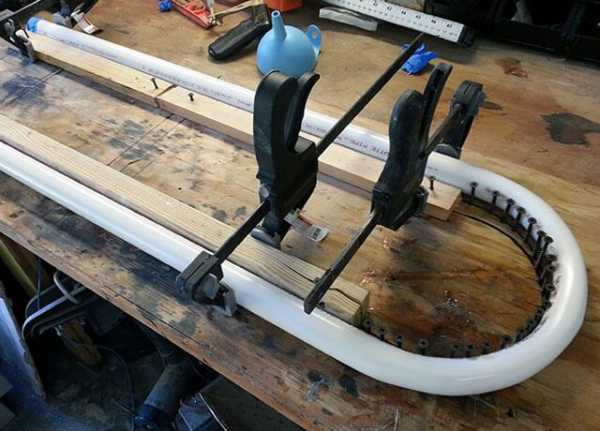

Нюансы изгиба трубы с помощью оправы

Данная процедура выполняется в несколько этапов. Изгибать трубопроводы с помощью оправы, необходимо следуя всем правилам; для работы лучше приобрести или взять в аренду формовочную машинку. Этапы процедуры выглядят так:

  1. Изготовление оправы. Самостоятельно сделать оправу можно из древесноволокнистой плиты. Такое приспособление необходимо чтобы создать правильный по форме изгиб.
  2. Силиконовая оболочка. Это приспособление необходимо для предотвращения царапин, дефектов и вмятин. Чтобы создать изгиб пластиковой трубы лучше применить формовочную машину.
  3. Процедура сгибания. Изделие вставляется в силиконовую оболочку, закрепляется в оправе из ДВП. Конструкцию помещают в формовочную машинку, в месте предполагаемого изгиба происходит нагрев, пластик начинает гнуться по форме оправы.

Извлекать трубу необходимо через 10 минут. После того, как она остыла, ее можно использовать для конструирования трубопровода.

Типичные ошибки при работе

Чтобы водопровод или отопительная система не дала сбой, рекомендуется не допускать ошибок в процессе изгиба. Профессионалы всегда работают согласно заранее продуманному плану, если же человек делает трубопровод для себя, не лишним будет тщательно подготовиться к созданию конструкции.

Типичные ошибки при попытках согнуть изделие из пластика:

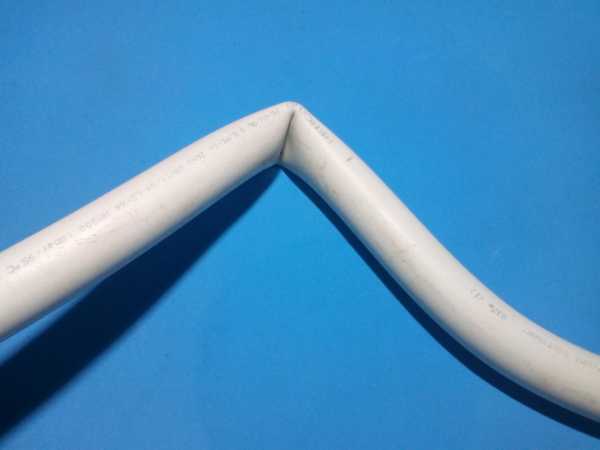

  1. Пытаться изогнуть материал с помощью разогретого воздуха сразу в нескольких местах: материал поддается изгибу только на том участке, который разогревается с помощью строительного фена.
  2. Применять газовую горелку с повышенной температурой плавления: в таком случае материал просто расплавится и деформируется.
  3. Осуществлять сгибание канализационных труб, не соблюдая правила: канализационные изделия сгибать не рекомендуется, лучше приобрести комплект фитингов и с помощью крепежей установить уголки нужного поворота.
При выборе любого метода сгибания ПВХ стоит соблюдать все рекомендации, чтобы не деформировать материал

Важно не сильно нажимать на трубу при холодном способе сгибания. Чтобы проверить допустимый угол, необходимо умножить величину диаметра трубы на 8 – это будет максимальный радиус изгиба.

Перечень инструментов, необходимых для изгиба: рекомендации мастеров

Изготовители полипропиленовых и труб ПВХ настоятельно не рекомендуют самостоятельно сгибать изделия в домашних условиях. Однако иногда эта процедура необходима: для этого стоит запастись специальными инструментами. Для работы потребуется строительный фен с хорошей мощностью и возможностью регулировки температуры. Также будет нужна формовочная машинка, если было решено гнуть материал с помощью оправы.

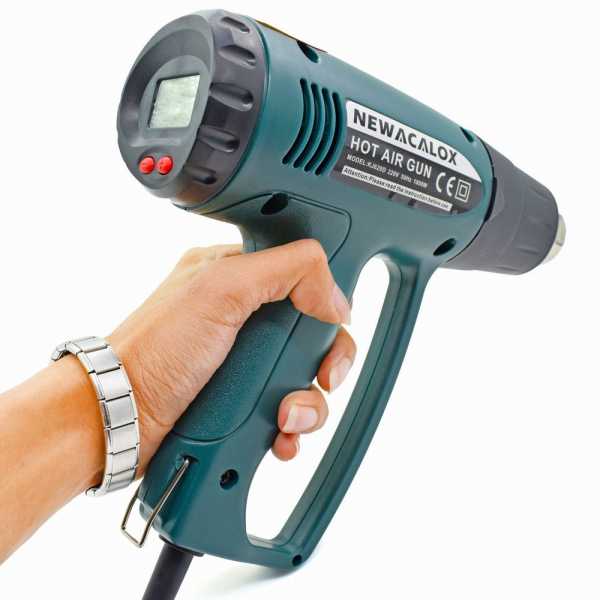

Строительный фен обязательно должен иметь регулировку температуры

При условии отсутствия строительного фена, может пригодиться газовая горелка, но работать с ней нужно аккуратно, не допуская переплавления трубы. Если элемент будет сгибаться с помощью проволоки, необходимо подготовить кусачки для ее нарезки.

Нагревать изделие необходимо только в месте изгиба

Несколько рекомендаций от профессионалов помогут справиться с задачей:

  • при использовании технического фена необходимо тщательно прогреть именно верхнюю часть того участка, где будет сделан изгиб;
  • для изготовления одинаковых изгибов лучше подготовить самодельный шаблон;
  • используя песок, его стоит засыпать до полного заполнения просвета, однако заталкивать сыпучее вещество сильно не нужно;
  • для заглушки лучше применять металлические изделия;
  • сгибание должно происходить медленно, от рывков стоит отказаться.

Указанные методы сгибания ПВХ являются самыми проверенными и зачастую используются мастерами, у которых нет трубогиба. Правильные, ровные повороты трубопровода предотвратят использование фитингов, следователь, риск протечек будет минимальным.

znatoktepla.ru

Как согнуть трубу без трубогиба своими руками, видео

Время от времени в быту приходится деформировать металлические трубы различной конфигурации и длины. Как согнуть трубу без трубогиба, если нет возможности его приобрести, или стационарно установить?  Тем не менее, существуют достаточно простые технологические приёмы, позволяющие имеющимися подручными средствами изогнуть металлическую (алюминиевую, медную и даже стальную) трубу своими руками, причём не только круглого поперечного сечения, но даже и профильную.





Почему не стоит получать такие изделия при помощи обычного молотка и наковальни

Чаще всего гибка труб выполняется с целью обеспечения сантехнических коммуникаций или внутренней разводки водопроводной сети в доме. Высокое значение момента сопротивления полого элемента не просто увеличивает усилие, но и сопровождается значительной деформацией внутреннего периметра. Такая труба, возможно, и пропустит через себя поток жидкости, но с огромным гидросопротивлением¸ которое в итоге приведёт к преждевременному разрушению арматуры. Не говорим уже о том, что сам вид такого изделия не может вызывать эстетического удовольствия.

Обычная гибка труб при помощи молотка (либо кувалды – если есть желание согнуть профильную трубу с большим периметром) и наковальни с надлежащим качеством невозможна. Дело в том, что при сосредоточении  изгибающей нагрузки по внешней поверхности трубы, внутренний её периметр никаким силовым фактором не уравновешивается. В результате возникают опасные растягивающие напряжения, которые становятся причиной появления многочисленных складок, трещин и гофров.

Таким образом, для качественного результата следует создать в зоне гиба подпирающее усилие, благодаря которому в зоне деформации создастся объёмное напряжённое состояние. Последнее повышает пластичность, и позволяет выполнять деформирование без опасности разрушения.

Гибка труб, круглых в плане

При отсутствии трубогиба  деформацию можно выполнять двумя методами:

  • Механическим, приложением необходимого изгибающего момента;
  • Термическим, путём снижения предела текучести материала.

Механические методы, в свою очередь, подразделяются на гибку с применением профилированного инструмента, и с использованием промежуточных рабочих сред.

Для осуществления гибки по контуру вполне пригодны металлические ролики, имеющие канавки под установку резиновых колец. Имея набор из таких роликов, можно обрабатывать трубы широкой номенклатуры. Ролики с квадратными канавками позволят согнуть и профильную трубу.

Схема гибки при помощи рычага-удлинителя

Необходимо отметить, что описанные далее приёмы не потребуются, если предстоит гибка на небольшой (до 15 — 20°) угол, а также при радиусах, более чем в 6 — 10 раз превышающих толщину стенки (меньшие значения касаются более пластичных материалов).

Гибка на жёстком инструменте

Например, медную или алюминиевую трубу диаметром не более 20 — 30 мм можно согнуть на простой оправке, которую можно изготовить из двух толстолистовых  полос. Их внешняя конфигурация должна соответствовать требуемому значению радиуса гибки, а расстояние равняться примерно половине внешнего размера изделия.  Такую конструкцию легко изготовить своими руками, а затем прикрепить при помощи профильных уголков к верстаку, либо просто зажать в тисках. По периметру   сверлится несколько отверстий, в которые вставляются хомуты, фиксирующие противоположный конец. После этого деформация (в буквальном смысле слова) своими руками выполняется достаточно легко.

Ограничением данного метода является то, что габариты инструмента определяются длиной заготовки, поэтому гибка длинных труб потребует значительного свободного пространства.  Универсальность способу придаст регулируемое расстояние между смежными полосами, на которые будет опираться обрабатываемая деталь.

Термический способ заключается в том, что подлежащий обработке участок  разогревается паяльной лампой до температуры 350 — 400 °С. В результате увеличивается пластичность, что позволяет снизить верхнюю допустимую границу усилий гибки. Прилагаемая деформирующая сила заметно снизится, что даст возможность согнуть своими руками даже толстостенную или профильную трубу.  Вместе с тем для стальной трубы качество поверхности ухудшится.  Поэтому после обработки придётся применить последующее шлифование или пескоструйную обработку.  Алюминиевую или медную трубу большого диаметра часто изгибают именно таким способом.

Гибка с применением промежуточной рабочей среды

Данный метод является одним из наиболее качественных. К тому же, он не имеет ограничений, как по поперечной конфигурации, так и по длине детали. Последовательность реализации процесса следующая:

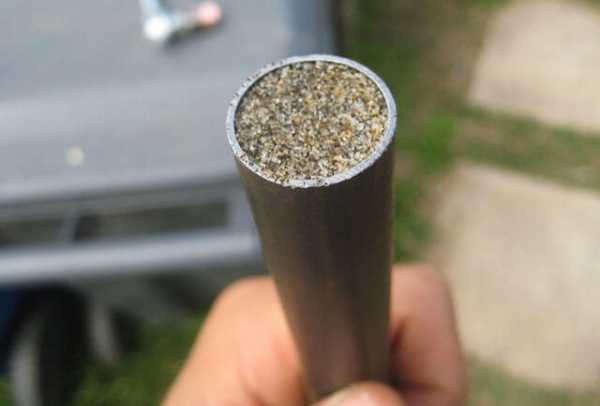

  1. В подлежащую гибке заготовку засыпают доверху мелкий (это важно!) песок.
  2. Нижнюю часть заглушают деревянным чопиком.
  3. В противоположный торец вливают воду, чтобы увлажнить песок, и повысить его сплошность.
  4. Заготовку периодически встряхивают, чтобы снизить до минимума пустоты.
  5. Когда труба полностью заполнена, её заглушают.
  6. Опирают изделие на толстостенную трубу с подходящими размерами.
  7. Выполняют изгиб своими руками до требуемой конфигурации, учитывая пружинение (медную или алюминиевую трубу гнут непосредственно «в размер», а стальную – до угла, превышающего необходимое значение на 5 — 7°).
  8. Выжигают чопики, и тщательно очищают конструкцию.

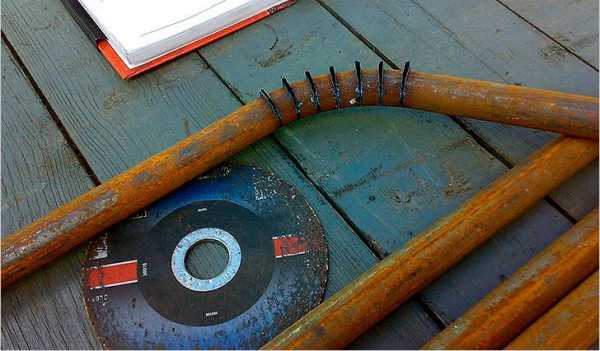

Можно применять также пружину растяжения, габариты которой соответствуют  размерам трубчатой заготовки. Пружину предварительно прикрепляют к прочному пруту, а после окончания процесса извлекают его. Трудность заключается в подборе требуемого диаметра пружины, и в последующем её распрямлении.
