Из чего сделать гусеницу для вездехода. Самодельные гусеницы из автопокрышек. Гусеницы из автомобильных шин

После того как люди видят цены на снегоходы в магазине, то задают вопрос как самому сделать снегоход из мотоблока, на сколько это дорого и сложно? С чего начинается изготовление самоделки — снегоход из мотоблока? Вначале необходимо определить, какой мощности двигатель использовать. Мы в качестве двигателя воспользовались двигателем мотоблока в 6 лошадиных сил. Обычно на мотоблоки устанавливают четырехтактные двигатели с принудительным воздушным или водяным охлаждением.

Из мотоблока также можно использовать реверс редуктор, центробежное сцепление, рулевое управление и топливный бак. Далее необходимо продумать движитель снегохода. На большинство из них устанавливают гусеничный привод.

Лучшие самоделки — снегоход из мотоблока

При изготовлении самодельного снегохода для него используют гусеницы от других снегоходных машин, или же самодельные, собранные из подручных материалов.

После выбора гусеницы, необходимо определиться, какой тип подвески использовать. Нужно выбрать из двух основных видов: подвеска на катках и склизовая подвеска.

У каждой из них есть как преимущества, так и недостатки. После этого важно определиться, какая у снегохода будет компоновка. Обычно на снегоход устанавливают спереди две рулевые лыжи и сзади гусеничный блок.

Двигатель можно установить как сзади, так и спереди снегохода.

Как самому сделать снегоход из мотоблока

Данный снегоход можно сделать за несколько выходных на даче в гараже. На первый взгляд его конструкция выглядит очень просто. Если же сравнить его проходимость в мокром или рыхлом снегу, он не уступит многим снегоходам промышленного производства.

Создание снегохода исходило из принципа: чем меньше вес и больше размер гусеницы, тем выше его проходимость по глубокому и рыхлому снегу. Поэтому конструкция будет максимально легкая.

Как сделать самодельный снегоход из мотоблока на гусеницах

Четыре колеса устанавливаются внутри гусеницы.

Когда происходит движение они катятся по транспортерной ленте, с закрепленными грунтозацепами. Привод гусеницы осуществляется цепью от мотора, специальными ведущими звездочками, через ведомый вал. Они сняты с «Бурана».

Двигатель взят от обычного мотоблока, мощность которого 6 л.с. Быстро на нем не разгонишься. Мягкая подвеска лыжи и гусеницы была убрана, потому что снегоход предназначается для езды по рыхлому снегу. Этим конструкция была упрощена и снижена масса снегохода.

Изготовление гусениц для снегохода

Рассмотрим процесс изготовления гусеницы. Пластмассовая водопроводная труба 40 мм, нарезается длинной 470 мм. Из них будут сделаны заготовки для грунтозацепов. После чего каждая из них распиливается вдоль на равные части циркулярной пилой.

Грунтозацепы крепятся мебельными болтами к транспортерной ленте. Когда изготавливается гусеница, крайне важно сохранять между грунтозацепами одинаковое расстояние. В ином случае будет происходить «набегание» на зубцы ведущей звездочки, в результате чего гусеница будет проскакивать и сползет с катков.

Чтобы просверлить в транспортерной ленте отверстия для крепежных болтов, был сделан кондуктор. Для сверления отверстий было использовано сверло по дереву, имеющее специальную заточку.

Этот кондуктор позволяет сверлить одновременно шесть отверстий в транспортерной ленте, чтобы прикрепить три грунтозацепа гусеницы. Также были приобретены ведущие звездочки (2 шт), надувное резиновое колесо (4 шт), закрытые подшипники №205 (2 шт).

Токарь изготовил опору для подшипников и ведущий вал гусеницы. Рама снегохода изготовлена самостоятельно. Для этого использованы квадратные трубы 25х25 мм. Шарнирные оси поворота руля и лыж находятся в одной плоскости и на одной линии, поэтому была использована неразрезная рулевая тяга без шаровых наконечников.

Довольно легко делаются втулки поворота лыж. На переднюю поперечную балку рамы вваривается водопроводная муфта, внутренняя резьба которой 3/4 дюйма. Туда вворачиваются патрубки с наружной резьбой. К ним приварил сошки стойки лыж и рулевой тяги. На лыжи устанавливаются уголки, которые служат креплением к поворотной стойке снегохода. Снизу делается металлический подрез, чтобы лучше управлять снегоходом во время движения по укатанному снегу или насту.

Натяжение цепи регулируется смещением двигателя

Управление снегоходом происходит довольно просто. Для увеличения оборотов двигателя используется ручка газа, которая расположена на руле. Это включает автоматическое центробежное сцепление, в результате чего снегоход начинает двигаться. Поскольку мощность двигателя невелика, то скорость снегохода составляет 10-15 км/ч. Поэтому тормоза не предусмотрены. Чтобы остановиться необходимо сбросить обороты двигателя.

Гусеницы изготавливаются любой ширины. Выбирайте то, что удобнее сделать: узкую, но длинную гусеницу, или широкую, но короткую. Важно помнить, что большая гусеница будет больше нагружать двигатель и усложнит управление снегоходом. Если гусеницу сделать маленькую, то машина может провалиться в глубоком снегу.

Вес снегохода со всеми частями получился 76 кг. В него вошли: руль и двигатель (25 кг), лыжи (5 кг), колеса с осями (9 кг), ведущий вал (7 кг), гусеница (9 кг), сиденье со стойками (6 кг).

Можно уменьшить вес некоторых деталей. Для такого размера снегохода с гусеницей весовой показатель вполне удовлетворительный.

Характеристика полученного самодельного снегохода

длинна рамы 2000 мм;
ширина гусеницы 470 мм;
меж осевоерасстояние опорных катков 1070 мм.

Самодельный снегоход из мотоблока видео

Чтобы увеличить проходную способность мотоблока и использовать его в качестве вездехода или снегохода, можно оснастить его гусеницами. Их можно приобрести уже готовые, но они дорого стоят, да и не всегда можно подобрать нужный вариант к своему мотоблоку. Существует несколько способов, как сделать гусеницу на мотоблок своими руками.

Как сделать гусеницу на мотоблок своими руками

При желании можно самостоятельно модифицировать свой мотоблок, превратив его в гусеничный вездеход или снегоход. Главное правило — следует учесть, для каких работ предназначаются гусеницы, чтобы выбрать правильный материал, ведь они должны быть не только прочными, но и предельно легкими.

Имея подручные материалы, правильно высчитав длину гусеницы, можно изготовить ее самостоятельно с помощью нехитрых подручных средств.

В первую очередь необходимо снабдить ваш мотоблок дополнительной парой колес. На каждую боковую пару и будет одеваться гусеничная лента.

Длина каждой из двух гусянок будет равна длине окружности одного колеса и расстоянию между осями каждой пары колес, помноженному на два.

Важно: колеса на мотоблоке должны быть одинакового диаметра.

Материалом для самоделки могут послужить:

обычная транспортерная лента и втулочно-роликовая цепь;
автомобильные покрышки;
ремни и цепи.

Итак, рассмотрим несколько вариантов самостоятельного изготовления гусянки, в зависимости от используемого материала.

Из транспортерной ленты

Этот способ является самым простым, поскольку не требует большого количества специальных инструментов и вспомогательных материалов.

Выбирая ленту для гусеницы, отдавайте предпочтение полосе, толщина которой будет не менее 7 мм — ведь на нее приходится достаточно большая нагрузка. Сцепку с движущимися деталями обеспечит втулково-роликовая цепь.
Для придания ленте прочности и увеличения ее эксплуатационного срока рекомендуется по краям прошить ее леской частыми стежками с шагом около 10 мм.

Также необходимо прошить ленту по торцам, чтоб соединить ее в кольцо нужного диаметра, или воспользоваться для большей надежности шарнирами, напоминающими рояльный навес.
Следите за тем, чтобы дополнительная колесная пара, которую вы установите на раму мотоблока, была того же диаметра, что и основные колеса на мотоблоке.

Из покрышки

Достаточно просто изготовить прочную надежную гусянку для мотоблока из покрышки. Процесс изготовления из автомобильной покрышки не займет слишком много времени, поскольку ее не нужно сшивать и наращивать грунтозацепы — покрышка сама является замкнутой структурой с протектором для сцепления.

Лучше всего для гусеницы подойдут автопокрышки от колес для грузовых автомобилей или трактора, имеющие выраженный рельеф протектора.

Процесс изготовления делится на несколько этапов:

Очень острым ножом, смоченным в мыльном растворе для усиления режущей способности по резине, вырезать ленту для гусянки необходимой ширины.
Боковины с покрышки срезают электролобзиком пилкой с мелким зубом.
Жесткие части на внутренней стороне покрышки также срезаются при помощи ножа или лобзика.

Однако и здесь существует несколько моментов, на которые следует обратить внимание:

Рисунок протектора должен быть четко выражен, поскольку его рельефы являются своеобразными грунтозацепами, повышающими сцепление движущегося механизма с поверхностью.
Длина такой гусеницы ограничена диаметром автопокрышки, поэтому, прежде чем крепить дополнительную пару колес, следует это учесть.

Из ремней и цепей

Для того чтобы изготовить из мотоблока гусеничный вездеход, можно использовать обычные ремни с клиновидным профилем. Соединение ремней между собой осуществляется прикрепленными к ним на заклепках или винтах грунтозацепами. Таким образом мы получаем ременную гусеницу.

Чтобы изготовить гусянку из цепей (цепные гусеницы), нужно взять два отрезка одинаковой цепи нужной длины.

Конечные звенья обоих отрезков разжимаются для того, чтобы соединить их в два замкнутых кольца.
Разжатые звенья снова зажимаются, а затем для прочности крепления завариваются.
Из стали нужной толщины вырезаются отрезки, которые будут служить грунтозацепами.
Грунтозацепы крепятся болтами с обоих концов к звеньям обеих замкнутых цепей, образуя таким образом рельефную гусеницу на мотоблок.

Самодельные траки для гусениц

Траки для самодельной гусянки также можно изготовить самостоятельно из любого подходящего материала. Главное, что требуется учесть — какую нагрузку вы собираетесь давать своему мотоблоку.

Из пластиковых труб

В качестве траков на гусянку для снегохода можно использовать отрезки пластиковой трубы. Для этого пластмассовую водопроводную трубу №40 нарезать на отрезки, равные по ширине гусеницы. С помощью циркулярной пилы распилите каждый отрезок вдоль на две равные половины, или используйте для этого дисковую пилу по дереву.

Получившиеся траки нужно прикрепить через равные промежутки к транспортерной ленте мебельными болтами №6 с большими шляпками полусферической формы.

Из деревянных брусков

Иногда, если нагрузка на гусянку предусматривается не очень большая, можно использовать в качестве траков березовые брусочки. Они не отличаются особой прочностью для больших нагрузок, зато легки, доступны, и гусеницу с такими траками можно починить в любом удобном месте.

Железные траки

Самыми надежными являются металлические траки из качественного железа. Для этой цели подойдут металлические трубы или профиль, нарезанный на отрезки нужной длины. Профильную металлическую трубу разрезают по тому же принципу, что и пластиковую, и крепят к транспортерной ленте на болтах.

Однако у металлических траков, несмотря на их заметную прочность, также есть свои недостатки: они обладают большим весом по сравнению с пластиковыми и деревянными, и могут согнуться в ходе эксплуатации. Чтоб выпрямить трак, потребуется снимать его с гусянки, а это трудоемкая операция.

Выбирая материал, из которого будут изготовлены траки на гусеницу для вашего мини-вездехода, следует оценить степень нагрузки и условия эксплуатации. Для преодоления снежных просторов на прекрасно подойдут легкие полиэтиленовые или деревянные траки, а для использования мотоблока в качестве мини-трактора все же лучше сделать гусеницу с металлическими грунтозацепами.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Гусеница для мотобуксировщика своими руками

Мотобуксировщик, получивший в народе название «мотособака», как нельзя лучше подходит для использования в северных широтах с хорошим снежным покровом.

Используя мотоблок, можно самостоятельно сделать альтернативную собачьей упряжке быстроходную гусеничную машину, которая сможет буксировать по снегу сани с человеком или небольшим грузом.

Сделать гусеницу для мотособаки своими руками совсем несложно.

Можно использовать старую гусянку от снегохода «Буран». Чтоб увеличить ходовую часть, следует разрезать ее пополам и нарастить при помощи вставок. Траками могут послужить каретки со старого «Бурана». Достаточно трех кареток с катками. Их также нужно распилить и нарастить вставками.

При отсутствии старых запчастей гусеницу для мотобуксировщика можно изготовить из подручных средств одним из вышеописанных способов. Например, из транспортерной ленты.

Для изготовления понадобятся:

транспортерная лента шириной от 22 см.;
металлические шины для усиления;
деревянные бруски из твердого дерева для гусеничных траков.

Предлагаем вашему вниманию видео, на котором показан процесс изготовления гусеницы.

Изготовление гусеницы для мотоблока – процесс несложный, хотя требует достаточного количества времени. Также необходимо приложить все старание и умение, чтобы все звенья гусянки располагались на равном расстоянии друг от друга. Это поможет избежать перекосов и соскальзывания гусеничного полотна с несущих поверхностей.

Гусеница своими руками может быть изготовлена любым мастером. Если вы давно задумывались над тем, как изготовить гусеницу, то вам стоит прочесть представленные рекомендации. Для проведения работ можно использовать самые разные инструменты и материалы. Допустимо, конечно, применить при необходимости гусеницу, которая была произведена в условиях завода. Но это обойдется гораздо дороже, чем если изготовлением вы займетесь самостоятельно. В статье будет представлено несколько вариантов изготовления гусениц, один из которых вы можете выбрать для себя.

Простой вариант изготовления гусеницы

Гусеница своими руками может быть выполнена по наиболее простой технологии.

Это займет у вас минимальное количество времени. Гусеничный движитель можно изготовить на основе втулочно-роликовой цепи, а также транспортерной ленты. Для проведения работ нужно подготовить некоторый набор специальных инструментов или оснастку. Для того чтобы продлить срок эксплуатации ленты, рекомендуется прошить ее края с помощью лески, укрепляя ее на расстоянии, равном 1 см. Необходимо при этом использовать принцип, который применяют швеи для обметывания краев ткани, что позволит уберечь ленту от повреждений.

Гусеница своими руками может быть изготовлена методом сопряжения элементов в единое кольцо, это можно осуществить несколькими способами. Так, допустимо применить шарнир по типу рояльной петли, можно использовать и менее надежный способ, который предполагает нашивку торцов ленты. Важно учесть, что должна быть выбрана толщина ленты, которая соответствует мощности мотора. Если предполагается использовать двигатель от мотоцикла отечественного производства, то можно применить ленту, толщина которой равна 10 мм, по типу той, что используется на сельскохозяйственных транспортерах.

Если гусеница своими руками будет изготавливаться по такой технологии, то вам не придется потратить много сил. Несмотря на то, что такая модель гусеницы делается довольно просто, она имеет длительный срок службы и большой ресурс.

Изготовление гусеницы из автомобильных покрышек

Самостоятельно изготовить гусеницу можно с применением автомобильных покрышек. Для проведения работ необходимо подобрать покрышки, позаимствованные у грузовых автомобилей, рекомендуется использовать подходящий рисунок протектора, при этом вы потратите меньше сил при работе с шиной. Изготовление подобной гусеницы нужно производить методом выкраивания из покрышки бортов, при этом должно быть оставлено место для беговой дорожки. Стоит учесть, что эта работа достаточно трудоемкая и предполагает приложение большого количества терпения и сил, использовать при этом необходимо исключительно хорошо заточенный сапожный нож.

Для того чтобы при изготовлении гусеницы для автомобиля своими руками было затрачено меньшее количество сил, можно время от времени производить смачивание лезвия с использованием мыльного раствора. В качестве альтернативного решения можно использовать приспособление, предназначенное для резки, допустимо применить и электрический лобзик. На последний предварительно нужно закрепить пилку с мелкими зубчиками, пилка тоже должна быть предварительно смочена водой, в процессе работы такие манипуляции нужно производить периодически.

Технология проведения работ

Гусеницы для автомобиля своими руками должны быть изготовлены по технологии, которая предполагает первоначальное удаление бортов у покрышек, после, если есть необходимость, нужно удалить лишние слои, которые располагаются с изнаночной стороны образованного кольца, в этом есть необходимость, если дорожка имеет повышенную твердость. Если рисунок протектора не подходит, то нужно нарезать новую структуру, которая будет необходима для того, чтобы конструкция имела возможность цепляться за почву.

Гусеница для снегохода, своими руками выполненная по вышеописанной схеме, будет обладать множеством плюсов, даже если проводить сравнение с вышеописанным вариантом. Это обусловлено тем, что она имеет замкнутый контур, что указывает на надежность. Но есть и минусы, один из которых выражен в ограниченной ширине гусеницы, но если есть потребность, то можно применить сдвоенную ширину.

Изготовление гусеницы из ремней

Следующий вариант гусеницы особенно привлекателен тем, что в процессе проведения работ не придется тратить лишние силы. Перед началом необходимо подготовить ремни, которые имеют клиновидный профиль. Их предстоит соединить в одно целое, применяя зацепы для почвы, которые фиксируются винтами, в качестве альтернативного решения можно использовать заклепки. В итоге получится гусеница для снегохода, своими руками созданная, которая имеет отверстия, предназначенные для ведущей звездочки. Для того чтобы образовать отверстия, необходимо будет оставить некоторое пространство между ремнями.

Еще один вариант изготовления гусеницы

Перед тем как сделать гусеницу своими руками, нужно выбрать технологию проведения работ. Допустимо использовать и методику, представленную ниже. Каркас движителей можно сварить с использованием труб, которые имеют прямоугольное сечение. Рекомендуется соединить их, используя раму, это позволит сделать конструкцию разборной. Шлицевая часть может быть позаимствована от «Бурана», это позволит сделать приводные валы, к ним нужно приварить шлицевую часть валов, которые позаимствованы от «Оки». Будет необходимо использовать и тормозные диски. Работая над передними валами, нужно на них установить тормозные механизмы. Некоторую часть от кожуха коробки передач нужно отрезать. Изготовление гусеницы своими руками позволит не только сэкономить, но и передвигаться по заснеженной территории без особых проблем. Такую конструкцию можно будет использовать в течение длительного времени без необходимости проведения ремонта.

Как только в нашей стране начинается зима, учитывая климат, двухколесный транспорт убирается в гараж до весны. Бывает невозможно использовать автомобиль для передвижения из-за обильного снега. И тут на помощь всем автолюбителям, которые хотят передвигаться по заснеженной дороге, приходит снегоход на гусеницах, который можно сделать из мотоблока своими руками.

Возможность купить себе дополнительное транспортное средство есть не у всех, но каждый может самостоятельно сконструировать самодельный гусеничный снегоход из мотоблока.

Преимущества и особенности самодельного снегохода

Транспортное средство имеет механический привод и гусеничный мотоблок, при езде на котором, вы не застрянете в сугробах.
Управление происходит за счет лыж, а рулевая система находится впереди, поэтому вы сможете легко им управлять.
Цена при покупке того или иного транспортного средства немаловажна. Поэтому, если посчитать, стоимость изготовления снегохода самостоятельно будет ниже раз в пять, нежели покупать его от производителя. А еще дешевле он выйдет за счет имеющегося в наличии мотоблока и других деталей.
Надежность – там, где не пройдет человек и не проедет автомобиль, снегоход преодолеет все препятствия с легкостью.
Если снегоход изготавливается своими руками, то к выбору деталей конструктор подходит очень тщательно. Делая все самостоятельно, вы отвечаете за качество своей конструкции. Кроме того, уделяя большое внимание узлам механизма, вы делаете снегоход вездепроходимым.

Устройство самодельного мотоблочного снегохода

Это востребованное изобретение, которое можно сделать самостоятельно при наличии качественных деталей. Мотоблок берется частично (отдельные детали) или используется полностью. Если вы решили использовать его не в полной комплектации, на него необходимо приварить несущую раму с задней осью, рулевой вилкой и колесами. Наиболее трудным этапом при этом становится преобразование рабочего вала мотоблока в приводную шестерню.

Наиболее практичным и универсальным решением при изготовлении самохода будет использование деталей от мотоблока. Потребуется только изъять с готового мотоблока вилку рулевой и двигатель.

Мотор можно расположить в задней части конструкции.

Перед началом самостоятельного изготовления конструкции начертите чертеж, соберите весь необходимый материал, подготовьте инструмент, и можно приступать. Конструкция достаточно несложная и с ней справится любой человек, для этого не обязательны техническое образование и какие-то навыки.

Если вы не заканчивали инженерный факультет и вам сложно составить чертеж, воспользуйтесь нашим.

Чертеж простой рамы для самодельного снегохода

На чертеже рама, которая вам потребуется при изготовлении снегохода.

Мотоблок в самодельном гусеничном снегоходе – это основная деталь, за счет которой ваш транспорт будет передвигаться.

Если все сделать правильно согласно чертежу, у вас получится снегоход на основе гусянки.

Чертеж рамы cнегохода на гусеницах

Изготовление снегохода на гусеничном ходу своими руками

Перед началом работ определитесь с инструментом. Можно со 100% уверенностью сказать, что вам потребуется: различные отвертки, молоток, сварка, трубогиб (если нет готовой рамы).

Перед подготовкой чертежа для самостоятельного изготовления снегохода, ознакомитесь со стандартной конфигурацией.

Рама. В каждом снегоходе присутствует рама: чем сложнее конструкция, тем надежнее и крепче должна быть рама. Оптимальный вариант – взять от квадроцикла, скутера или мотоцикла. Если нет такой детали, можно сварить ее самостоятельно из труб диаметром не менее 40 мм.
Сиденье. Сидение на снегоходе должно быть прочное, так как сама конструкция достаточно низкая.

Обязательное условие: сиденье должно быть изготовлено из водонепроницаемого материала.

Двигатель. Выбирая двигатель, обратите внимание на его мощность. Если вы хотите мощный снегоход был, то двигатель должен быть таким.
Бак. Емкость объемом 10-15 литров, изготовленная из металла, прекрасно подойдет для бака под топливо.
Лыжи. Если в вас нет готовых лыж, которые можно адаптировать под снегоход, их можно сделать самостоятельно из дерева. Лучше, если это будет фанера не менее чем девятислойная.
Руль. При выборе руля, подумайте о своем удобстве. Лучше всего если он будет заимствован у двухколесного агрегата.
Гусеницы. Изготовление гусениц, пожалуй, наиболее сложная часть во всем самоходе.
Привод. Чтобы гусеницы вращались, вам потребуется привод – лучше всего в этом случае использовать цепь от мотоцикла.

Рама

Если в наличии нет готовой рамы, то ее легко сварить из профильной трубы, а форму придать с помощью трубогиба.

Если самостоятельно не получится произвести расчеты и составить чертеж, то для примера используйте чертеж с нашего сайта.

Как только рама будет собрана, обработайте ее антикоррозионным составом и покройте качественной краской, которая выдержит и влагу, и мороз.

Гусеницы

Все, кто раньше самостоятельно конструировал гусеничный мотоблок, отмечают: изготовление гусениц – самый сложный процесс в самоделке.

Проще всего их сконструировать из покрышек от автомобиля. Данный вариант самый выигрышный – качественно и малобюджетно. Деталь изготавливается по замкнутому кругу, поэтому разрыв шины произойти не может.

Гусеницы для снегохода из шины (покрышки)

Инструкция по изготовлению гусениц:

Из автомобильной покрышки: берем покрышку и отрезаем борта (лучше это делать острым ножом). Резать нужно так, чтобы осталась гибкая часть с протектором.

Многие люди занимающиеся изготовлением самодельной техники, разрабатывают также и вездеходы на гусеничном ходу и самодельные гусеницы на мотоблок. При воплощении этой задумки в жизнь, люди применяют самые разные решения. Но изготовление гусениц остается большой проблемой для любителей такого вида транспорта.

Ведь, если вездеход или снегоход сделан своими руками, то и гусеницы должны быть самодельными.

Как сделать самодельные гусеницы на мотоблок

Здесь рассмотрим несколько способов изготовления гусениц своими руками, с хорошими эксплуатационными характеристиками.

Самый простой вариант самодельных гусениц

Для легких вездеходов и снегоходов можно гусеницы делается из транспортерной ленты и втулочно-роликовой цепи. Чтобы изготовить такую гусеницы, не обязательно владеть специальным инструментом, все можно сделать «на коленке».

Чтобы продлить срок службы ленты, необходимо прошить ее по краям леской, с соблюдением шага в 1 сантиметр, что защитит от разлохмачивания ленту. Чтобы соединить в кольцо ленту, можно сшить ленту с торцов, или использовать шарнир.

Выбирая толщину ленты следует исходит из мощности двигателя. Если использовать двигатели от отечественных мотоциклов, достаточно взять ленту толщиной 8-10 мм, используемую на транспортерах в сельском хозяйстве.

У такой гусеницы для снегохода, сделанной своими руками, имеется хороший ресурс, и легко ремонтируется, если необходимо.

Самодельная гусеница для мотобуксировщика

Среди самодельщиков очень распространено изготовление гусениц, используя автомобильные покрышки. Для этого выбираются покрышки, у которых подходящий рисунок протектора, от грузовых автомобилей.

Чтобы изготовить такую гусеницу, нужно вырезать борта из покрышки, и оставить беговую дорожку. Это довольно трудоемкая работа, требующая хорошего терпения, ведь используемым инструментом является заточенный сапожный нож.

Чтобы работа шла легче, время от времени лезвие ножа можно смачивать в мыльном растворе, для более быстрого разрезания резины. Один из вариантов — это применить самодельное приспособление для резки, или использовать электролобзик с пилкой с мелким зубом.

После отрезания бортов, если дорожка получилась слишком твердая, можно снять лишние слои резины внутри получившегося кольца. Если рисунок протектора не подходит для условий использования, тогда нарезают новую структуру грунтозацепов.

Несомненное преимущество самодельной гусеницы из покрышки перед гусеницей из транспортной ленты, в изначально замкнутом контуре, а значит и надежности. Минус этой гусеницы в ограниченной ширине заготовки, что можно исправить использовав сдвоенный по ширине вариант.

Гусеницы из ремней

Этот вариант изготовления гусеницы привлекателен своей относительной простотой.
Для этого нужно ремни с клиновидными профилями соединить в одно целое винтами или заклепками, используя для этого грунтозацепы прикрепленные к ремням.

Чтобы в таком гусеничном полотне получились отверстия под ведущую звездочку, нужно сделать промежутки между ремнями.
Можно найти много способов изготовления гусениц своими руками — главное иметь терпение, желание и усидчивость — тогда все получится.

Лучшие самоделки из мотоблока на гусеницах фото

Похожие Записи:

Самодельные гусеницы своими руками – как сделать гусеничный ход и привод для мотобуксировщика, снегоход из мотоблока Нева. Какую гусеницу из покрышки своими руками выбрать для детской площадки Простейшие гусеницы на авто своими руками

Ведь, если вездеход или снегоход сделан своими руками, то и гусеницы должны быть самодельными.

Как сделать самодельные гусеницы на мотоблок

Самый простой вариант самодельных гусениц

Самодельная гусеница для мотобуксировщика

Гусеницы из ремней

Лучшие самоделки из мотоблока на гусеницах фото

Похожие Записи:

При эксплуатации в условиях бездорожья техника на гусеничном ходу имеет неоспоримые преимущества перед колесным транспортом за счет своих вездеходных качеств, позволяющих преодолевать глубокий рыхлый снег, раскисшую пашню или каменистый брод.

Популярность гусеничной техники среди бытовых пользователей столь велика, что многие домашние умельцы самостоятельно «переобувают» свои колесные автосредства в самоделки — гусеницы, изготовленные из подручных материалов.

Одним из вариантов переоснащения является использование старых шин от тракторов МТЗ, позволяющее значительно повысить проходимость личной авто- и мототехники при минимальных финансовых затратах .

Для гусеничной машины любого предназначения, будь это танк или снегоход, поступательное движение обеспечивается гусеничным движителем (ГД).

В нем используются два побуждающих фактора :

крутящий момент М к, передаваемый от двигателя/силового привода к ведущим колесам;
сцепление гусениц с грунтом.

Гусеницей или гусеничной цепью ГД называют звенчатую конструкцию, представляющую собой сплошную непрерывную ленту или цепь.

Для полноценного сцепления с грунтовой поверхностью гусеницу оснащают рельефными выступами , служащими в качестве активных грунтозацепов.

Принцип гусеничного хода проиллюстрирован кинематической схемой работы ГД, расположенной ниже. На схеме обозначены следующие позиции:

поз. 1 – гусеница;
поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
поз. 5 – амортизаторы;
поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Движение по принципу гусеничного хода осуществляется следующим образом :

На ведущую звездочку (поз. 3) подается крутящий момент М к.
Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:

усилие R z – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
касательная реакция грунтовой опоры Р к.

Перематываемая лента/цепь гусеницы непрерывно укладывается в направлении поступательного движения транспортного средства на поверхность грунтовой опоры под опорные катки, создавая для колес машины путь с более низким сопротивлением движению , чем по мягкому грунту.

В процессе движения гусеничная лента поднимается от опорной поверхности и передает толкающее усилие остову транспортного средства.

Удельное давление на опору (грунт) по длине гусеницы неравномерное – повышенное в зоне ведущих звездочек, пониженное – в передней части в зоне направляющего колеса (поз. 6). Максимальное давление на грунт от ГД – в зоне опорных катков (поз. 4).

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом , существенно уменьшающая усредненное давление машины на почву.

Диапазон усредненного давления на грунт техники с ГД составляет от 11,8 до 118 кН/кв.м (от 0,12 до 1,2 кгс/кв.см), что значительно ниже давления человеческой ноги.

Такие низкие показатели давления обеспечивают предохранение техники от погружения в грунт, болотистую почву или в снег. Варьируя размеры площади поверхности в зоне соприкосновения гусеницы с опорой, добиваются оптимального соотношения проходимости транспортного средства с его тяговым усилием для буксировки грузов.

При оснащении автотехники гусеничным ходом домашние Самоделкины применяют транспортную ленту или покрышки от автомобильных и тракторных колес.

На фото ниже показан самодельный вездеход на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Для большинства умельцев более предпочтительным исходным материалов для изготовления ГД являются старые покрышки от тракторов МТЗ различных моделей.

К числу основных достоинств покрышек МТЗ, как исходного материала, и самих гусениц, изготовленных из этих покрышек, относят следующие факторы:

Доступность старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев ленты.
На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы , поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
Шины колес МТЗ обладают высокой прочностью и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
Универсальность применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков работы с тракторными покрышками отмечают два обстоятельства:

ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

Требования к переоборудованию техники на гусеничный ход

На рисунке показана простейшая по конструкции самоделка — тележка с гусеницами из покрышек.

Переоснащение техники на ГД осуществляется исключительно из утилитарных соображений прагматичных владельцев колесного автотранспорта или мототехники, пожелавших повысить вездеходные качества своих «помощников».

Для всех моделей техники, предназначенной для езды в полевых условиях, рынок предлагает серийные варианты ГД промышленного изготовления.

Однако все это стоит немалых денег, а покрышки бесплатны или достаются очень дешево .

Многим пользователям техники удается самостоятельно, в условиях домашней мастерской, изготовить гусеницы из тракторных шин, установить их на свои машины и успешно эксплуатировать в условиях бездорожья .

Независимо от типа авто- или мотосредства, мастера учитывают следующие факторы:

Для установки механизмов ГД необходимо обустраивать специальные рамные конструкции повышенной прочности и жесткости, способные выдержать повышенные весовые и динамические нагрузки.
При использовании подручных средств многие умельцы используют пневматические колеса в качестве натяжителей , а также как пару ведущих и ведомых колес. Лента надевается на спущенные колеса, которые затем надуваются, создавая требуемый натяг гусеницы.
Владелец техники должен четко определиться с предназначением машины, чтобы подобрать оптимальные размеры ширины и длины гусеничной ленты.
С учетом повышения весовых и тяговых нагрузок на двигатель после монтажа ГД необходимо оптимизировать соответствие предельной мощности двигателя и ширины гусеничной ленты. В противном случае двигатель быстро выходит из строя .

При выборе соотношения мощности двигателя и ширины ленты самодельной гусеничной установки можно руководствоваться данными прайс-листов по вездеходной технике, оснащенной серийными гусеницами.

Ниже будут рассмотрены категории машин, наиболее популярные среди мастеров при переоснащении на гусеничный ход.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову .

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения (задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Для утилитарных снегоходов мощность двигателя составляет 30-40 л.с., ширина гусеницы колеблется в пределах от 38 см до 50 см и даже 60 см.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо сделать более скоростной снегоход (по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

внедорожники;
болотоходы;
амфибии;
гусеничные тягачи и транспортеры;
квадроциклы;
машины категории ATV и т.п.

Стоимость их не всем по карману , поэтому в домашних мастерских предпочитают создавать свои эксклюзивные изделия, «переобувая» свои автомобили на гусеницы из покрышки, сделанные своими руками для вездехода.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см .

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы .

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси . Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Стоимость колесного мотоблока НЕВА не превышает 1000 долл . США, тогда как самые простые машины, приспособленные для движения по снегу, оцениваются в 5-10 тыс. долл . и выше.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм .

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Алгоритм изготовления гусеничной ленты своими руками

Гусеничную ленту для любой модели из перечисленных выше категорий техники изготавливают из покрышек различных типоразмеров, соответствующих выбранной конструкции. Разберем пошагово, как сделать гусеницу из покрышки.

Работы по изготовлению ленты носят унифицированный характер и подчиняются общему алгоритму.

Специальных познаний при изготовлении гусеницы из тракторной или автомобильной покрышки не требуется, однако без определенных слесарных навыков не обойтись .

Процесс формообразования гусеничной ленты из покрышки МТЗ состоит из нескольких этапов:

Выбирается шина с не сильно изношенным рельефом протектора.
Вырезается дорожка для гусеницы с использованием остро заточенного сапожного ножа. Работа с острым ножом является травмоопасной и требует повышенной осторожности и внимания.
Чтобы резина лучше резалась, рекомендуется нож периодически смачивать мыльным раствором .
Вырезание ножом можно с успехом заменить электролобзиком , обезопасившись от возможного травмирования.
Срезаются обе боковины покрышки.
Удаляются излишки материала изнутри покрышки.

Критерием качественно выполненной работы является ровный срез без взлохмаченных краев полученной ленты .

Таким образом, элемент гусеницы готов к использованию:

Видео по теме

Увидеть самодельную гусеницу для снегохода из покрышки в действии можно на этом видео:

Заключение

Изготовление самодельных гусениц для переоснащения техники на гусеничный ход является очень популярным способом расширить функциональные возможности машин при минимальных затратах.

Использование демонтированных старых тракторных покрышек для ГД способствует решению вопросов утилизации старых шин без применения традиционных методик переработки отходов — сжигание, перемалывание, химобработка и т.п.

Вконтакте

{ ArticleToC: enabled=yes }

Эта веселая гусеница из покрышки своими руками украсит не только детскую площадку, но и садовый участок. Ведь каждому хозяину дома и дачи хочется сделать уютным и не похожим на другие свой кусочек земли.

Кто неограничен в финансах, прибегают к помощи ландшафтных дизайнеров, которые сооружают декоративные пруду, альпийские горки, фонтаны и прочие элементы экстерьера.

Но, не менее красивые вещи можно создать своими руками, используя, казалось бы, бросовые материалы – пластиковые бутылки и автомобильные шины. Умельцы легко превращают их в чудесную садовую мебель и восхитительные клумбы, в бассейны и сказочных героев, в слоников, жирафов, лягушек и т.д.

Все, что нужно, чтобы изготовить поделку из шин – терпение, острый нож, кисточки и краски.

Шины, выбранные для работы, должны быть чистыми и сухими, чтобы краска не отслаивалась.

Изготовить гусеницу, которая нравится малышам и вызывает улыбку у взрослых, очень просто. Вначале, покрышки красят в яркие цвета, а, когда они высохнут, вкапывают в грунт одним из предложенных вариантов, приведенных ниже.

Кокетливая гусеница в панаме

Испуганная гусеница с симпатичными рожками-пружинками

Можно шины вкапывать на одинаковом уровне или разном, т.е. первую и все нечетные – на меньшую глубину, вторую и четные – поглубже.

Оформления мордочки

Для этого имеется также несколько вариантов:

ее можно нарисовать на фанере, придав ей забавную форму и прикрепив спереди к первой шине;
с двух сторон закрепив на боковых отверстиях первой шины с помощью саморезов;
создать, используя для глаз пластиковые крышки или колесики от детской машинки.

Изготовление усиков

Для усиков подойдут пружинки и проволока, пластиковые трубы и бутылки. Украсить поделку можно, прикрепив на голову цветочек.

Окраска

Как правило, красят гусеницу в зеленый и зелено-желтый цвета. Усики делают желтыми, а цвет глаз – по желанию или имеющемуся материалу.

Процесс создания поделок из шин намного проще и дешевле, чем из металла или древесины, а срок службы их во много раз выше. Изделия же получаются яркими и эксклюзивными. И для создания из не требуется ни затрат материальных, ни особого профессионализма.

Вкапывать покрышки рекомендуется вплотную друг к другу, чтобы, съехав ребенок не смог пораниться или застрять между ними;
Не нужно выбирать слишком лысые шины, чтобы малыш не соскользнул. Если других нет, их можно намазать клеем перед покраской и присыпать песком, дать высохнуть и после этого красить.

Простой вариант изготовления гусеницы

Инструменты для поделки и материалы

В зависимости от того, какой длины будет гусеница из покрышки своими руками, запасаются необходимым количеством шин. Но, в основном, достаточно бывает четырех.

Помимо покрышек нужны:

кусок проволоки и ДВП;
краски: черная, зеленая, желтая и красная;
кисточки;
саморезы;
лобзик;
шуруповерт.

Выбор покрышек

Для данного варианта достаточно трех покрышек одного размера и одной шины меньшего диаметра для головы.

Закончив с выбором шин, переходят к выпиливанию кругов (2 шт.), которыми закрывают отверстия в голове (меньшей шине). Делают это при помощи лобзика. На ДВП в последствие рисуют потешную рожицу. К покрышке ее прикручивают шуруповертом.

Для изготовления усиков взята алюминиевая проволока, покрытая изоляцией. Чтобы их закрепить сверлят в нужном месте отверстия, продевают в них проволоку и закручивают кончики.

После этого переходят к самому длительному занятию – покраске гусеницы из покрышек своими руками. Протектор красят в травяной цвет, а бока – в ярко-желтый.

Голову красят тем же цветом, что и протектор. На ней, после подсыхания краски, рисуют мордочку гусеницы.

Дело осталось за малым – вкопать поделку в землю.

Для этого роют ямки глубиной на штык лопаты. В них ставят три покрышки, засыпают их землей, хорошо ее утрамбовывают. Четвертую покрышек с нарисованной мордочкой крепят на первую «вторым этажом». Как это выглядит видно на фото.

Кажется, получилось довольно занятная поделка! Такая славная гусеница, установленная на детской площадке, хорошо подойдет для детских забав.

Причем, ребята будут не только с удовольствием играть с такой милой поделкой, но и смогут отдохнуть после активных игр, удобно разместившись на спине доброй гусеницы.

Другие поделки из шин

Помимо нее на площадке можно установить снеговика их покрышек, зайчика, машинку, качели и много других поделок из материала, который был обречен на утилизацию, но зажил новой жизнью.

А, если появится еще и команда смешариков, будьте уверены, что ребята придут в восторг от любимых мультяшных героев.

Видео: Гусеница из покрышки своими руками

Для передвижения большинства мотоблоков используются обычные колеса. Проходная способность аппарата в таких случаях крайне мала. К счастью, существует несколько хороших способов, позволяющих превратить мотоблок в вездеход или снегоход. Для этого достаточно сделать самодельные гусеницы.

Способы изготовления и материалы

При выборе материала для будущей гусеницы своими руками следует учитывать тип работ, для которых они предназначаются. Изделие должно быть не только предельно прочным, но и легким для удобной работы с агрегатом.

Первым делом необходимо установить дополнительные колеса на мотоблок таким образом, чтобы с каждой стороны было по паре. На них и будут крепиться будущие агрегаты, длина которых составит длину окружности каждого колеса плюс расстояние между их осями, умноженное на два. Все колеса должны быть одинакового диаметра.

К наиболее популярным исходным материалам для изготовления гусениц своими руками относятся:

Транспортные ленты и втулочно-роликовая цепь.
Ненужные автомобильные покрышки.
Цепи и ремни.

Каждый способ подразумевает свой ход действий.

Транспортная лента и цепь

Способ изготовления агрегата из этих материалов, по мнению большинства, самый простой. Для него не потребуется большое количество инструментов и материалов. Рекомендуется учитывать следующие советы:

Конструкция из покрышек

Помимо изделия из транспортной ленты, можно сделать гусеницу из покрышки своими руками. Здесь не придется ничего сшивать и зацеплять между собой, поскольку покрышка уже имеет замкнутую структуру со специальным протектором сцепления.

Покрышки обычных легковых автомобилей не подойдут. Нужно найти изделия для грузовых автомобилей или тракторов, которые имеют выраженный рельеф протектора.

Процедуру изготовления такого агрегата можно разделить на три основных этапа:

Стоит внимательно изучить рисунок протектора. Он должен быть четко выраженным для максимального увеличения проходной способности мотоблока за счет повышения сцепления гусеницы с поверхностью.

Ремни и цепи

В этом способе используются стандартные ремни с клиновидным профилем. Они крепятся между собой с помощью заклепок, которые размещены на них. Такая гусеница делается из двух отрезков одинаковой цепи и ремней. Алгоритм действий выглядит следующим образом:

Таким образом, можно получить прочную и качественную гусеницу из ремней и цепей, сделанную своими руками. Этот способ является наиболее трудоемким из всех представленных.

Траки для гусениц

Траки являются главной частью любой гусеницы. К счастью, необязательно покупать их в специализированных магазинах. Их достаточно легко изготовить самостоятельно из различных материалов. Главное, что нужно учесть, это уровень нагрузки, который планируется оказывать на мотоблок. Изготовить траки можно из:

пластиковых труб;
деревянных брусков;
металлических траков.

Для изготовления траков из пластиковых труб понадобится водопроводная труба № 40. Она нарезается на отрезки, длина которых равна ширине гусеницы. После этого каждый такой отрезок разрезается вдоль на две половины. С этим поможет справиться циркулярная пила с диском для резки дерева.

Когда все траки будут готовы, их можно цеплять на основную конструкцию. Для этого используются мебельные болты № 6 и большие шляпки полусферической формы. Этими болтами каждый отрезок крепится к самой конструкции.

Таким образом, получается отличная рельефная гусеница для мотоблока, позволяющая проходить в сложных местах даже зимой.

Гусеница из деревянных брусков подойдёт для небольшой нагрузки, поскольку прочность конструкции не так велика. Для изготовления гусеницы из этого материала потребуются березовые брусочки одинакового размера и длины, равной ширине гусениц.

Основным преимуществом гусеницы с деревянными брусками в качестве траков является доступность материалов, легкость всей конструкции, а также возможность быстро произвести ремонт.

Неудивительно, что самыми распространенными и надежными являются именно металлические траки для гусениц, ведь уровень их прочности достаточно велик. Чаще всего используются металлические трубы или профиль, который нарезается на отрезки подходящей длины и крепится к гусенице таким же образом, как это делалось в предыдущих способах.

Главным недостатком такой конструкции является большая масса и сложность ремонта. Если один из траков согнется во время работы, то придется потратить немало усилий для его замены.

Не так сложно изготовить гусеницу для мотоблока своими руками, хоть это и занимает достаточное количество времени. Важно отнестись к процессу с максимальной внимательностью и верно выполнять все расчёты. Также, необходимо оценить степень нагрузки, с которой работает мотоблок, и выбрать наиболее подходящие материалы для изделия.

Ведь, если вездеход или снегоход сделан своими руками, то и гусеницы должны быть самодельными.

Очень простой вариант гусениц

Делаем самодельные гусеницы на мотоблок: фото, видео, подробности и схемы.

Оглавление:

Как сделать самодельные гусеницы на мотоблок
Самодельная гусеница для мотобуксировщика
Лучшие самоделки из мотоблока на гусеницах фото

Как сделать самодельные гусеницы на мотоблок

Самый простой вариант самодельных гусениц

Самодельная гусеница для мотобуксировщика

Гусеницы из ремней

Этот вариант изготовления гусеницы привлекателен своей относительной простотой.

Для этого нужно ремни с клиновидными профилями соединить в одно целое винтами или заклепками, используя для этого грунтозацепы прикрепленные к ремням.

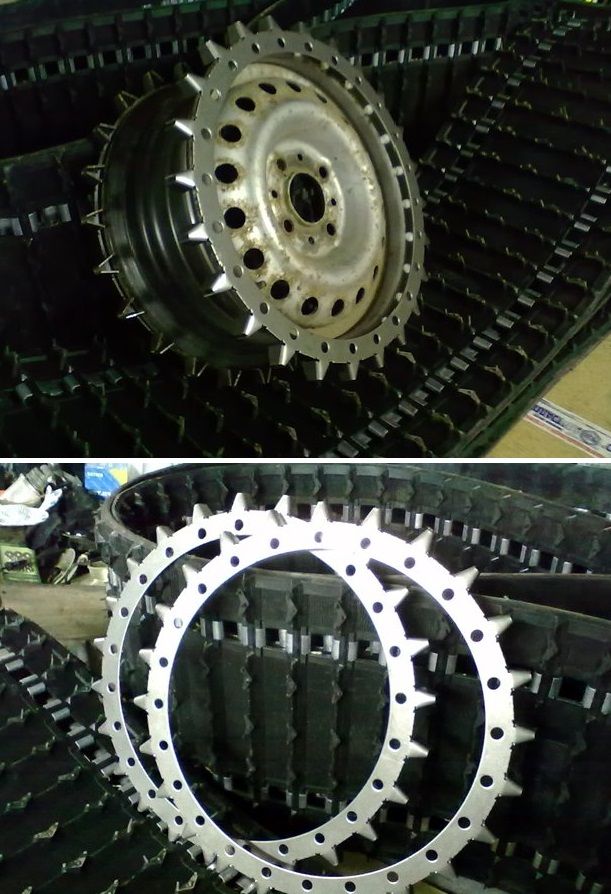

Чтобы в таком гусеничном полотне получились отверстия под ведущую звездочку, нужно сделать промежутки между ремнями.

Можно найти много способов изготовления гусениц своими руками — главное иметь терпение, желание и усидчивость — тогда все получится.

Лучшие самоделки из мотоблока на гусеницах фото

Самодельные гусеницы из покрышек. Самодельная гусеница для снегохода из транспортерной ленты. Гусеницы из покрышек

Те, кто любит часто ездить на рыбалку зимой, очень часто сталкиваются с проблемой проходимости. Ведь не всегда даже на внедорожнике можно напрямую подъехать к берегу речки и уж тем более к самому месту рыбалки. Выходом из такой ситуации послужит гусеничный снегоход. Однако цена на такую технику в магазинах порой не является доступной, а потому возникает потребность в изготовлении подобного устройства своими руками. В сегодняшней статье мы рассмотрим, как делается на гусеницах и что для этого необходимо иметь.

Гусеница

В первую очередь следует начать с самого сложного элемента конструкции снегохода — гусеницы. Наряду с мотором он является основным двигательным элементом всей техники. Для того чтобы его сделать, вначале нужно составить чертежи самодельных снегоходов на гусеницах (примерно как на нашем втором фото).

Так вы будете знать точную последовательность выполняемых работ и не забудете о какой-либо мелкой детали. А теперь о том, как сделать гусеницу на практике. Для этого нам нужно взять пластмассовую трубу (примерно диаметром в 40 миллиметров) и 2 полоски Количество кусков полосок зависит от того, насколько длинной будет ваша гусеница. Работа с этими деталями, а точнее, их обработка легко производится на циркулярной или же (болгарке). При этом прорезать деталь нужно по одной стенке за раз. Это нужно для обеспечения точности выполняемых работ. Как соединять транспортную ленту с половинками обрезанной трубы? Для этого нам понадобится два при этом диаметр их резьбы должен составлять порядка 6 миллиметров. Если совместить данное значение элементов с изготовленной конструкцией, шаг между грунтозацепами на выходе получится в 93 миллиметра.

При «наживлении» частей труб резаной их стороной наружу обязательно выдерживайте расстояние шага между ними. Если же смещение будет составлять 3 или более миллиметров, это приведет к несогласованной работе зубцов приводной шестерни и самой ленты, из-за чего в снегоходе начнутся проскоки. А это уже ведет к потере управляемости. Это несоответствие способно привести к тому, что лента может попросту сползти с катков.

Важно соблюдать и размерность гусеницы. То, какой длинны она будет, напрямую зависит от мощности двигателя, на котором будет работать самодельный снегоход. На гусеницах нужно произвести расчет номинального давления всей техники на ее плоскость. Таким образом, снаряженная масса снегохода относительно дорожного полотна должна составлять не более чем 0,4 кг/см 2 .

Как производить сверление ленты?

Самодельные снегоходы на гусеничном ходу вполне нормально работают на лентах, просверленных обычной дрелью. Однако, чтобы устройство работало как можно дольше, нужно заранее переточить сверло на работу с резиной. Предварительно следует приобрести инструмент, предназначенный для обработки деревянных поверхностей. Ни в коем случае не используйте сверла по металлу.

Остальные детали ходовой части

С остальными агрегатами дело будет проще. К примеру, такие узлы, как оси и резиновые колеса, «Бурановские» ведущие звездочки и защищенные подшипники, можно приобрести в любом специализированном магазине. Кстати, колеса лучше приобрести надувные. Такая техника будет более мягкой на ходу. Ось можно взять от простой садовой тележки (двухосной). По необходимости можно обрезать или же, наоборот, расширить ее до подходящих значений техники. Если у вас нет возможности приобрести ведущий вал в магазине, можно попробовать сделать его на токарном станке. При самостоятельном изготовлении вала обратите внимание на то, чтобы по своим размерам он хорошо вместил подшипники.

Самодельный снегоход на гусеницах : рама

Она у нас будет выполнять основную несущую функцию и удерживать все детали, в том числе и двигатель, в одном целом. Кстати, в качестве мотора можно использовать силовую установку от мотоцикла вместе с коробкой передач. Но вернемся к раме. Ее мы будем изготавливать из стальной сечения с диаметром 25х25 миллиметров. При этом сварить ее нужно таким образом, чтобы на ней были две продольные и три поперечные балки. Наличие этих деталей на раме существенно укрепит ее конструкцию.

Завершаем работу

Напоследок о том, как установить на самодельный снегоход на гусеницах В процессе сборки снегохода здесь необходимо изготовить две поворотные втулки. Это и будет ваш рулевой механизм. Как это делается? К передней балке нужно приварить водопроводную муфту с внутренней резьбой на 1/3 дюйма и вкрутить в них патрубки с наружной резьбой. Патрубки уже имеют стойки лыжни и приваренные сошки для рулевой тяги. Кстати, можно использовать лыжи от обычной детской машины «Аргамак». Но перед этим предварительно их подготовьте к установке: приделайте уголки крепления поворотной стойки и произведите подрез металла. Это значительно улучшит маневренность и качество управления снегохода на большой скорости.

С приходом зимы двухколесный транспорт некоторые люди с успехом заменяют на самодельные снегоходы. Эта техника способна преодолеть большие сугробы и на ней удобно передвигаться по заснеженным дорогам. Стоит она дорого и не каждый может себе позволить ее приобрести, поэтому многие собирают снегоходы самостоятельно с использованием подручных материалов.

Общее устройство снегохода

Снегоход — это сани, которые работают с помощью двигателя. Они подвижны, поворотливы и способны развивать скорость свыше 85 миль/ч. Техника среднего класса может преодолевать подъемы в 20°. Крутые склоны до 65° способны пройти снегоходы с более высоким классом. Общее устройство снегохода:

Управление техники происходит посредством рулевых рукояток. Рукоятки соединены с лыжами, которые стоят впереди.
Руль оборудован приводами: газа и тормоза. С помощью этих рычагов регулируется скорость и торможение снегохода.
Задние колеса отсутствуют, а вместо них установлена цельная резиновая лента (гусеничная), которая передвигает снегоход. Через цепь и ремень она связана с двигателем.
Некоторые модели можно изготовить на камерах от тракторных колес.

Благодаря своей конструкции снегоходы преодолевают труднопроходимые места, которые не способны пройти автомобили. С их помощью завозят продукты в заснеженные районы, в которых отсутствуют дороги. Но большинство людей привыкли использовать их для развлечений.

Изготовление конструкционных элементов

Прежде чем приступить к изготовлению конструкционных элементов, подготавливают чертеж, требуемые материалы и инструменты. Можно взять готовые чертежи на основе снегоходов Снегирь или Вепрь. Из инструментов понадобится:

сварочный аппарат;
трубогиб или готовая рама;
молоток;
отвертки.

Так как конструкция у миниснегохода низкая, сиденье делают прочным из водонепроницаемого материала. Бак под топливо изготавливают из металла. Его объем должен составлять от 10 до 15 л. В качестве привода можно использовать цепь от мотоцикла.

Как сделать гусеницу для снегохода

Гусеница для снегохода создается из покрышек или транспортерной ленты. Работа будет сложной и трудоемкой, если в качестве основы используют покрышки. Из них выкраивают бортики, поэтому для работы требуется острый сапожный нож или электрический лобзик. Чтобы облегчить процесс, покрышки выбирают с подходящим рисунком протектора. Изготовление самодельной гусеницы:

Бортики из покрышки вырезают ножом. Если лезвие ножа периодически смачивать в мыльном растворе, то процесс резки станет легче. При использовании электрического лобзика устанавливают лезвие с маленькими зубцами и смачивают водой.
Если при вырезке дорожка получилась твердой или с изнаночной стороны образовались лишние слои, их также срезают.
Нарезку новой структуры делают тогда, когда произошло несовпадение рисунка протектора. Сделанная конструкция должна цепляться за почву, поэтому структура рисунка должна быть правильной.

Многие жители северных широт и мест с плохой проходимостью занимаются разработкой и сборкой различной техники с повышенной проходимостью. Не исключением стали и вездеходы на гусеничном ходу. Существует большое количество различных вариантов создания подобной техники. Но самым проблемным вопросом для конструкторов вездеходов является изготовление гусениц.

Можно, конечно использовать их заводского производства, но полностью собрав своими руками вездеход, хочется иметь и гусеницы собственного производства. На сегодняшний день существует несколько вариантов создания таких движителей, которые практически не отличаются своими техническими характеристиками от заводских.

Простой вариант гусениц

Самый простой вариант и снегоходов, изготавливается из обычной роликово-втулочной цепи и транспортерной ленты. При этом для ее производства не требуется какое-либо специальное оборудование и инструменты. При этом работу можно выполнить чуть ли не по середине жилой комнаты.

Чтобы транспортерная лента прослужила длительное время, необходимо обшить ее края леской с расстоянием между стежками около одного сантиметра. Это занятие очень похоже на обметывание ткани швеями. В любом случае такая прошивка предотвратит распускание ленты во время движения. Скрепить торцы между собой можно любым подходящим способом. Для этого может подойти шарнирное соединение, напоминающее рояльную петлю, или просто сшить, но вряд ли оно долго продержится.

Толщина транспортерной ленты зависит от мощности силового агрегата. Если в вездеходе установлен двигатель от мотоцикла советского изготовления, тогда отлично зарекомендовала себя лента толщиной 0,8 – 1 см, применяемая на транспортерах в сельском хозяйстве. Для придания гусенице жесткости необходимо у ее внутренней части прикрепить втулочно-роликовую цепь. Сделать это можно с помощью болтов или жесткой стальной проволоки. Главное, чтобы цепь плотно прилегала в поверхности транспортерной ленты.

Гусеницы, изготовленные таким способом отличаются своей длительной эксплуатацией, хоть и проста в производстве. К тому же при необходимости можно с легкостью провести ремонт, даже в полевых условиях.

Движители из покрышек

Многие владельцы и снегоходов используют в качестве гусениц для своей техники обычные покрышки от автомобиля. Для этих целей необходимы покрышки от грузовиков, при этом стоит выбирать их с требуемым рисунком, чтобы не усложнять себе работу в дальнейшем.

Чтобы изготовить гусеничный движитель из покрышки, необходимо отрезать от нее борта, оставив только часть с протектором. Это мероприятие отнимает много сил и требует соблюдать терпение, так как для работы необходим только сапожный нож с хорошей заточкой.

Для того, чтобы немного упростить изготовление необходимо периодически мочить нож мыльным раствором, что облегчит процесс разрезания резины. Некоторые для этих целей используют специально разработанные устройства. Также можно применят электрический лобзик, с закрепленной на нем пилкой с мелким зубом. Ее тоже необходимо поливать мыльным раствором.

Первым делом следует отрезать борта от покрышки. Далее, если нужно, требуется снять несколько внутренних слоев в получившейся гусенице. Это делается для придания ей мягкости. Если рисунок протектора не устраивает, тогда следует приступать к нарезке нового, что достаточно кропотливое занятие.

Такой вид гусеничных грунтозацепов имеет одно неоспоримое преимущество перед предыдущим вариантом. Поскольку она цельная, без соединений, то и надежность ее значительно выше. Из отрицательных моментов можно отметить небольшую ширину гусеницы, но для ее увеличения можно срастить две или три покрышки.

Ременные гусеницы

Простота изготовления таких гусеничных движителей все больше привлекает владельцев вездеходов к применению их на своей технике. Ремни с профилем в виде клина собираются в единую конструкцию при помощи грунтозацепов, которые крепятся к ремням заклепочным способом либо винтами.

В следствии чего получается, что полотно гусеницы уже обладает отверстиями под звездочку. Чтобы это сделать, необходимо укладывать ремни с небольшими промежутками.

Изготовление гусеницы к вездеходу

Под названием вездеход понимают транспортное средство с повышенной проходимостью. К ним можно отнести трактора, снегоходы, внедорожники и танки. Так как зачастую из подручных транспортных средств. Зачатую на это уходят мотоциклы или мотороллеры, но в итоге получается транспортное средство, не боящееся ни бездорожья, ни грязи. Повышенная проходимость вездехода в основном зависит от его гусеничных движителей, которые одеваются на колеса.

В этом варианте гусеница будет иметь четыре полосы по 5 сантиметров шириной. Их необходимо вырезать из обычной транспортерной ленты. После чего провести соединение боковыми сторонами с помощью профиля в форме буквы П. Далее необходимо изготовить балансиры. Используя штамп, нужно из листовой стали изготовить детали в пол колеса. После этого необходимо изготовить ступицы из бронзы. Полуколеса следует соединить шестью болтами. Балансиры изготовлены.

Следующим шагом будет производство валов для опорных барабанов гусеницы. В них следует выполнить отверстия для подшипников. Барабаны можно изготовить из дюралюминиевых заготовок. Соединяя их между собой необходимо вставить звездочку из резины. Получается, что гусеница приводится в движение от ведущей звездочке с цепной передачей. Ее устанавливают на заднюю вилку.
После чего следует собрать всю гусеницу в единое целое.

Вертикальную дуга необходимо оснастить стальной втулкой, через которую проходит ось колеса. К ушку на этой втулке крепится механизм, фиксирующий конструкцию задней вилки. На остальные ушки вездехода крепятся гусеничные балансиры. Движитель готов у использованию.

Как видно, изготовить гусеницу можно разными способами, главное иметь терпение и желание.

Ведь, если вездеход или снегоход сделан своими руками, то и гусеницы должны быть самодельными.

Как сделать самодельные гусеницы на мотоблок

Самый простой вариант самодельных гусениц

Самодельная гусеница для мотобуксировщика

Гусеницы из ремней

Лучшие самоделки из мотоблока на гусеницах фото

Похожие Записи:

Гусеницы кажутся, а может быть и являются наиболее сложным в изготовлении компонентом самодельной гусеничной техники. Абсолютно неважно для чего вы хотите сделать гусеницы – небольшой вездеход для охоты, мотобуксировщик для рыбалки или мотоблок на гусеничном ходу для работы по хозяйству. Во всех случая нужна легкая и простая в изготовлении самодельная гусеница, которая бы потом еще и служила долго и не требовала к себе пристального внимания во время эксплуатации.

Кто может себе позволить купить серийные гусеницы в одном из онлайн-магазинов – делают это и не задумываются. Но у большинства умелых мастеров бюджет строительства техники для домашнего пользования не позволяет этого сделать. На помощь им приходит смекалка или интернет!

Есть несколько способов сделать их и одним из самых распространенных среди гаражных мастеров является изготовление гусениц из автомобильных покрышек грузовиков. Сапожным ножом, периодически смачивая его в обычном мыльном растворе для более легкого скольжения по резине, вырезаете борта автопокрышки, оставляя только беговую дорожку. Это только тут в статье можно описать этот процесс одним предложением. На самом деле это очень трудоемкая и травмоопасная работа, требующая терпения и внимательности. Результатом этого кропотливого процесса станет качественный и не разлохмаченный рез.

Для тех, кто хочет более быстрых результатов есть другой вариант – взять электролобзик с мелкой пилкой.
Помните! Вне зависимости от выбранного способа реза, результат всегда зависит от вас. Один может ножом провозится, нанести себе травму и изрезать все криво, а другой лобзиком все сделает быстро и аккуратно. Все зависит от ваших навыков, умений и опыта – выбирайте способ исходя из них.

После того как вы вырезали борта у покрышки, нужно проверить получившееся кольцо на эластичность и при необходимости снять лишние, внутренние слои резины. Далее нужно прикинуть, подойдет ли вам существующий рисунок протектора, и если нет, то нарезать новый, ведь гусеницам в зависимости от условий эксплуатации могут потребоваться хорошие грунтозацепы. Кому-то может потребоваться регулярный длительный переезд по трассе и вносить изменения ему не нужно, а вот рыбакам и охотникам, ездящим по болотам и глубокому бездорожью, не помешало бы хорошее сцепление с поверхностью.

Самодельные гусеницы из автомобильных покрышек могут использоваться на различной технике, они достаточно надежны и недороги в изготовлении. Конечно же у них есть плюсы и минусы, да и вообще несомненно у каждого найдется, что добавить к описанному процессу изготовления.

Видео небольшого трактора с самодельными гусеницами из автопокрышек:

Внести поправки в статью или дополнить ее, а также высказать свое мнение, вы можете в комментарии к ней без регистрации.

Как сделать гусеницу для самодельного трактора

Как сделать гусеницу для самодельного трактора.

Использование гусеницы — самый распространенный способ поднятия проходимости для любой техники, работающей на грунтовой почве. Гусеничные самоделки очень популярны среди населения. Разработок в этом направлении множество. Народные умельцы воплощают в жизнь различные подходы: начиная от известных, классических решений, используя заводские детали, готовые чертежи и, заканчивая реализацией собственных, нестандартных идей с применением того, что есть под рукой.

Самодельный гусеничный мини трактор, по сравнению со своим колесным аналогом, обладает значительно большей проходимостью и мощностью передвижения. Это позволяет использовать мини трактора при любых погодных условиях, типах местности, рельефах.

Способы изготовления самодельных гусениц.

После принятия решения, что техника будет с гусеничным ходом, следует выбрать тип самодельной гусеницы. При этом важно учитывать не только имеющийся материал, но и мощность двигателя. Также учитывается то, чем будет в основном заниматься самоделка на гусеницах. Обычно рассматривается два варианта.

Вездеход исключительно для передвижения.

Техника для обработки земельных участков: трактор, мини трактор, мотоблок.

Наиболее популярный способ — это использование транспортерной или конвейерной ленты. Стоит она сравнительно недорого. Все дополнительные детали можно изготовить самостоятельно. Такой вид гусеницы эффективен при движении по снегу. В гусеничном ходу используется важный элемент — грунтозацеп. Для его изготовления нужен стальной лист толщиной от 2 миллиметров.

Важно при создании заклепок использовать высокопрочную сталь. Полосы транспортерной ленты на гусеницах своими руками соединяются грунтозацепами П-образной формы. Желательно ленту прошить по краям, например леской, чтобы увеличить продолжительность использования. Для создания грунтозацепов и гусеничного хода в целом рекомендуется использовать готовые чертежи.

Самый дешевый способ — изготовить гусеницу из автомобильной покрышки. Длина ленты будет зависеть от размеров шины. Это хороший вариант делать гусеничные мини. Обычно используются изношенные покрышки. Чем лучше сохранился протектор, тем лучше. Наиболее трудоемкий этап такого подхода — вырезание дорожки с протекторами. Во время этого процесса отделяется боковая поверхность покрышки. При этом желательно иметь инструмент типа электролобзика, но можно обойтись и обычным острым ножом. Плюс данного подхода в том, что вырезанная лента — это сразу замкнутый контур.

Интересный способ — применить плоские приводные ремни. Важным плюсом такого подхода является то, что при соединении ремней с помощью грунтозацепов получаются готовые отверстия для звездочки. Приводные ремни лучше купить в магазине. Найти этот материал несложно, и стоимость, как и в случае с транспортерными лентами, довольно приемлемая.

Способ с применением транспортерной ленты можно модифицировать. Суть метода — закрепление втулочно-роликовой цепи внутри гусеницы. Закрепить цепь с лентой можно кронштейнами. С грунтозацепами кронштейны соединяют болтами. Любая самоделка на гусеницах требует тщательного подбора способа сцепки с ведущей звездочкой и выбора материалов.

Гусеничные самоделки на основе мотоблока.

Если поставлена задача сделать мотоблок на гусеницах своими руками, прежде всего нужно определиться с назначением будущей техники. Нужно учесть количество мест, массу перевозимых грузов, условия эксплуатации, в которых будет находиться гусеничный мотоблок. Все это нужно для того, чтобы правильно рассчитать нагрузку на двигатель. После уяснения общего замысла подбирается тип гусеничного хода.

Создание полноценного гусеничного модуля для мотоблока предусматривает наличие рамы, каркас которой можно сконструировать из металлических труб прямоугольного сечения. Для их скрепления понадобится сварочный аппарат. Такие элементы, как шлицевая часть и приводные валы лучше позаимствовать у заводских агрегатов, например, у «Бурана», «Оки». Готовые чертежи значительно сократят время разработки самодельного аппарата.

Основные рекомендации для гусеничных самоделок на основе мотоблока.

Чтобы мотоблок на гусеницах был маневренным, нужно установить тормозные механизмы на передние валы.

Нельзя делать гусеничный модуль слишком высоким. Излишняя высота смещает центр тяжести, что повышает вероятность опрокидывания. Сбалансированная высота гусениц позволит уверенно проезжать трудные участки дороги и крутые повороты.

Увеличение второй ведомой оси, в пределах от 1 до 2 сантиметров, значительно повышает устойчивость гусеничного мотоблока.

Если в мотоблоке нет дифференциала, следует использовать поворотный удлинитель. Такой подход повышает возможность маневрировать техникой.

Мотоблок на гусеницах дольше послужит, если использовать водяное охлаждение для двигателя. Вариант с воздушным способом охлаждения может не выдержать большие нагрузки.

Самодельная часть гусеничного хода не должна быть тяжелой, иначе теряется смысл создавать гусеничные мини. Нет смысла использовать массивные части, например от бульдозера. Всегда найдется способ изготовить деталь вручную из более легких материалов.

Расширение колесной базы точно не повредит. Решается это вставкой втулки на ведущем валу. Втулку лучше приобрести готовую в автомагазине или, если есть желание, выточить самостоятельно.

Гусеница считается более сложным механизмом, чем колесный ход. Поэтому очень важно предварительно все просчитать и набросать схему будущего агрегата.

Пересадка техники на гусеничный ход, кроме указанных плюсов, имеет свои недостатки, главные из них: снижение скорости и увеличение потребления топлива.

Особенности разработки гусеничного минитрактора.

Самодельный гусеничный минитрактор, используемый в домашних целях, преимущественно имеет колесный ход. Но во время эксплуатации возникают ситуации, когда колесный вариант не справляется с поставленными задачами. Тогда приходится создавать новую версию мини трактора или модернизировать то, что есть.

Самодельный трактор на гусеницах может произвести впечатление неповоротливой, грубой техники.

Но если собрать трактор грамотно, сделать это рационально, тогда получится довольно мощный, эффективный механизм, способный выполнять практически любые задачи.

Самодельные минитрактора — это результат выполнения определенных этапов конструирования. Очередность важна для подгонки одних деталей к другим. Самодельный трактор на гусеницах изготавливается в такой последовательности.

Собирается рама.

К раме крепятся ведущие колеса и опорные катки.

Устанавливается силовой агрегат, коробка передач.

Крепятся бортовые тормоза, дифференциал.

Соединяются необходимые компоненты с коробкой передач.

Монтаж системы управления.

Обустраивается водительское место.

Сборка гусеничного хода.

Крепление гусениц.

Самодельный гусеничный трактор на гусеницах проходит испытание, и если нужно, происходит доработка определенных узлов.

Для сборки рамы достаточно иметь по два лонжерона и траверсы. Следует учитывать, что задняя траверса должна быть больше передней. Это регулируется с помощью швеллеров разных размеров.

Чтобы собрать гусеничный трактор своими руками, нужен двигатель. Особых ограничений при выборе мотора нет. Главное — подобрать необходимую мощность. Если на самодельный гусеничный трактор требуется мост, то его можно взять из любой грузовой машины отечественного производства. Все остальные компоненты (коробка передач, система управления, тормоза и т. д.) устанавливаются в порядке, описанном выше.

Гусеница подбирается исходя из предварительных расчетов. Крайне рекомендуется сделать подробные чертежи. Самодельный гусеничный трактор очень сложно создать без точных технических данных.

Мини трактор на гусеницах мало чем отличается от крупных тракторов. Организация основных рабочих узлов у них одинаковая. Отличие лишь в том, что минитрактор на гусеничном ходу имеет упрощенную схему системы поворота. Это нужно учитывать, когда собирается минитрактор своими руками. Процесс поворота коротко можно описать так.

Одна полуось тормозится, а вторая получает крутящийся момент.

Вокруг остановившейся первой гусеницы вращается вторая.

Выходит, что минитрактор на гусеницах не имеет единого привода. Гусеницы минитрактора не поворачиваются в одном направлении одновременно.

В простейшей конструкции можно использовать колесные катки с шинами от тележки. Обычно колеса подбираются под размер минитрактора. Сама гусеница может быть вырезана из большой шины. Самодельный гусеничный мини трактор проще собирать, если имеются хотя бы самые необходимые крупные инструменты: сварочный аппарат, электролобзик, токарный станок, болгарка.

Смастерить минитрактор своими руками вполне реально. Перед тем как поставить его на гусеничный ход, нужно взвесить все за и против. Основные преимущества.

за счет увеличения силы трения возрастает тяга.

значительно увеличивается проходимость транспорта.

уменьшение удельного давления приводит к меньшей деформации грунтовой поверхности.

К недостаткам можно отнести то, что уменьшается скорость передвижения, повышается расход топлива. При этом нельзя ездить общественными дорогами, а самодельный гусеничный минитрактор производит больше шума во время движения.

Как сделать гусеницу для самодельного трактора фото.

Самодельная гусеница мини снегохода | Как сделать гусеницу для самодельного снегохода

Категории раздела

Одногусеничные снегоходы своими руками [13]

Самодельные снегоходы на одной гусенице: описания, советы и инструкции как сделать снегоход с двумя лыжами, чертежи и схемы одногусеничных снегоходов своими руками, устройство и принцип работы снегохода на одной гусенице

Двухгусеничные самодельные снегоходы [5]

Снегоходы на двух гусеницах своими руками: схемы, чертежи, описания конструкции двухгусеничного снегохода. Советы и инструкции как сделать снегоход на двух гусеницах и с одной лыжей своими руками, фото и картинки, снегоболотоходы на гусеницах

Аэросани своими руками [9]

Самодельные аэросани, аэровоздушные сани своими руками: фото, картинки, описания, советы. Как сделать аэросани своими руками: устройство и принцип работы аэросаней, чертежи и схемы

Самодельные снегоходы на пневматиках [11]

Снегоболотоходы на пневматических шинах низкого давления своими руками: устройство и принцип работы самодельного снегоболотохода, фото и чертежи, описания и схемы конструкции. Как сделать снегоболотоход на шинах низкого давления своими руками

Сани для снегохода своими руками [13]

Сани-прицепы, сани-волокуши для снегохода своими руками. Примеры и описания конструкций самодельных саней для снегохода: фото, чертежи, схемы, инструкции

Ремонт снегоходов своими руками [6]

Ремонт снегохода своими руками: руководство и инструкции по ремонту снегохода, устройство и принцип работы снегохода, ремонт гусениц и лыж снегохода, фото, чертежи и схемы. Запчасти для снегохода: где купить или как сделать своими руками, советы и рекомендации

Своими руками

Если Вас интересуют направления: самодельный снегоход, самодельная гусеница, своими руками, устройство, принцип работы, мини снегоход — Внешний вид самодельной гусеницы снегохода — много полезной информации Вы сможете найти в разделе Самодельные снегоходы нашего каталога Снегоходной техники — ЗДЕСЬ.

Кстати, Вы можете выбрать интересующую Вас категорию в колонке слева
, или найти ответ на Ваш вопрос в статьях из меню справа >>>

Как сделать гусеницу для самодельного снегохода

Самодельная гусеница мини снегохода изготовлена своими руками из двух кусков транспортерной ленты с прикрученными к ним болтами половинками пластмассовой трубы диаметром 40 мм. Шаг между полутрубами в 93 мм специально подобран под ведущую звездочку из композитного материала взятую со снегохода Буран … Читать больше, или посмотреть остальные материалы по теме Одногусеничные снегоходы своими руками на ЭТОЙ странице.

Чаще всего вместе с этим материалом по теме

«Устройство и принцип работы гусеницы самодельного снегохода — фото / схемы / чертежи»

смотрят:
Также Вы можете посмотреть фотографию Самодельная гусеница мини снегохода в реальном размере
Комментарии к фотографии Устройство и принцип работы гусеницы самодельного снегохода — находятся внизу страницы. Возможно там найдётся ещё интересная информация, касающаяся темы «Одногусеничные снегоходы своими руками (самодельный снегоход, самодельная гусеница, своими руками, устройство, принцип работы, мини снегоход)». Если Вам есть что спросить, или сказать по поводу данного материала из раздела «Самодельные снегоходы» нашего фотоальбома — оставьте, пожалуйста, свой. …..

Если Вы готовы поделиться интересной информацией по вопросам подобным запросу Как сделать гусеницу для самодельного снегохода, но не связанной непосредственно с темой Одногусеничные снегоходы своими руками — заходите пожалуйста в нужную Вам категорию раздела Самодельные снегоходы Нашего каталога статей.
В любом случае, если Вы добавите фотографии , Как сделать гусеницу для самодельного снегохода, или любые другие интересные материалы: схемы, картинки, чертежи — посетители раздела Самодельные снегоходы, которых интересует «Своими руками / Внешний вид самодельной гусеницы снегохода / самодельный снегоход, самодельная гусеница, своими руками, устройство, принцип работы, мини снегоход» , но и другие вопросы по снегоходам, останутся Вам благодарны. Просмотров: 24433 | Размеры: 693x409px/120.9Kb

Дата: 14.11.2013

Пока комментариев и обсуждений к фотографии Самодельная гусеница мини снегохода никто не оставил. Оставьте свой — первый.

Добавлять комментарии могут только зарегистрированные пользователи.

Самодельные гусеницы из старых автомобильных шин. Как сделать гусеницы для техники из покрышек своими руками. Конструкция из покрышек

Ведь, если вездеход или снегоход сделан своими руками, то и гусеницы должны быть самодельными.

Как сделать самодельные гусеницы на мотоблок

Самый простой вариант самодельных гусениц

Самодельная гусеница для мотобуксировщика

Гусеницы из ремней

Лучшие самоделки из мотоблока на гусеницах фото

Похожие Записи:

Многие люди занимающиеся изготовлением самодельной техники, разрабатывают также и вездеходы на гусеничном ходу и самодельные гусеницы на мотоблок . При воплощении этой задумки в жизнь, люди применяют самые разные решения. Но изготовление гусениц остается большой проблемой для любителей такого вида транспорта.Ведь, если вездеход или снегоход сделан своими руками, то и гусеницы должны быть самодельными.

Самодельные гусеницы из покрышек

Самодельная гусеница для мотобуксировщика

Самодельная гусеница из ленты своими руками

Продолжение по сборке гусеницы из ленты

Простой вариант изготовления гусеницы

Гусеница своими руками может быть выполнена по наиболее простой технологии. Это займет у вас минимальное количество времени. Гусеничный движитель можно изготовить на основе втулочно-роликовой цепи, а также транспортерной ленты. Для проведения работ нужно подготовить некоторый набор специальных инструментов или оснастку. Для того чтобы продлить срок эксплуатации ленты, рекомендуется прошить ее края с помощью лески, укрепляя ее на расстоянии, равном 1 см. Необходимо при этом использовать принцип, который применяют швеи для обметывания краев ткани, что позволит уберечь ленту от повреждений.

Изготовление гусеницы из автомобильных покрышек

Технология проведения работ

Изготовление гусеницы из ремней

Еще один вариант изготовления гусеницы

Ведь, если вездеход или снегоход сделан своими руками, то и гусеницы должны быть самодельными.

Очень простой вариант гусениц

Уважаемые посетители сайта « » сегодня мы разберемся, как самостоятельно сделать гусеницы для гусеничного вездехода и что для этого понадобиться? Погнали… является наиболее проходимым среди своих собратьев, а все потому что удельное давление на грунт равномерно распределяется по всей нижней плоскости гусеницы, тоесть она является однородной точкой опоры. А вот на колесных вездеходах давление распределяется на 4 точки, поэтому они не редко вязнут и буксуют. Простой пример Вам, почему танки гусеничные? Да все по той же причине, чтоб равномерно распределить огромный вес машины на плоскость гусеницы соприкасающейся с землей, в противном случае они просто завязнут в грунте и не сдвинуться с места.

Первым делом следует раздобыть транспортерную ленту, выглядит она вот так.

Так же нужна будет профтруба прямоугольного сечения.
Ну и естественно крепеж в виде: болтов, гаек, шайб, граверов.
Сначала делаем заготовки траков согласно ширине изготавливаемой гусеницы, пилим болгаркой и складываем в стопочку)
После чего этим заготовкам нужно предать нужную форму и опрессовать на специальном самодельном станке. Для наглядности давайте посмотрим, как это делает профессионал, 40 секунд на опрессовку одного трака -это вам не шутка ребята)

Желательно концы немного смазывать отработанным маслом
После того как траку будет предана правильная форма, на него еще нужно наварить клыки-ограничители.

В верхней части дополнительно наваривается арматура в виде буквы «V »

Вообщем такой трак должен получиться.
Предварительно нужно провести проверку и подгонку непосредственно уже на месте установки самой гусеницы. Затем уже можно приступать к сборке гусеницы, но предварительно надо в транспортерной ленте проделать отверстия, в основном используется вот такой самодельный инструмент. Трубка заточенная с торца, а сбоку отверстие для изъятия рубленной резины.
Траки тоже сверлятся дрелью по 2 отверстия на каждый край.
Далее уже собираем гусеницу в единое целое.

Вот таким образом делают самодельные гусеницы для вездеходов, как видите вполне реально сделать это самостоятельно, что значительно удешевит стоимость собираемого вами вездехода.

Всем спасибо за внимание!

Caterpillar Craft — I Heart Crafty Things

Это простая поделка на гусеницах для детей — это забавная и простая поделка для дошкольников и детей всех возрастов, которую можно сделать весной или при изучении гусениц.

Бумажные круги в этой поделке не только добавляют забавный трехмерный эффект вашей гусенице, но и делают их отличным способом для детей использовать и укрепить мелкую моторику рук.

Бумага — это товар для рукоделия, который легко держать под рукой, что делает его простым и легким в изготовлении детьми в любое время года. Загрузите наш шаблон поделки , возьмите бумагу одного из ваших любимых цветов и будьте уверены, вы не останетесь без удовольствия, создавая эту симпатичную гусеницу.

Как сделать поделку «Гусеница»

Прочтите наш простой урок ниже, чтобы узнать, как сделать эту милую гусеницу из бумаги. Вам также будет полезно просмотреть наше пошаговое видео-руководство в этом посте, прежде чем вы начнете.

Расходные материалы для изготовления бумажной гусеницы

Этот пост содержит партнерские ссылки на упомянутые продукты.Прочтите нашу политику раскрытия информации для получения дополнительной информации.

Шаблон Caterpillar <—– Получите шаблон Caterpillar ЗДЕСЬ
грин картон
цветной картон или бумага (цвет на ваш выбор)
наклейка googly eyes
очиститель труб
ножницы
маркеры или мелки (необязательно)
Клей-карандаш повышенной прочности
дырокол
лента

Инструкции по созданию этой 3D-поделки от насекомых Caterpillar

Шаг 1: Начните с загрузки и распечатки шаблона «Гусеница» .Распечатайте шаблон листа на зеленой картонной бумаге. Затем распечатайте страницу шаблона с кусочками гусеницы того цвета, который вы хотите сделать своей гусеницей.

Шаг 2: Если вы хотите добавить рисунки на гусеницу, например полосы, используйте маркеры, мелки или цветные карандаши, чтобы нарисовать рисунки на шаблоне, прежде чем вырезать части. Еще один интересный способ добавить рисунки — использовать маркеры мелом.

Связано: Открытка ко Дню матери цветка гиацинта

Шаг 3: Вырежьте каждую деталь из шаблона.Соберите части гусеницы. Для этого нанесите клей-карандаш на конец одного из прямоугольников. Согните прямоугольник в круг, чтобы два конца были склеены.

Шаг 4: Приклейте первый бумажный рулон гусеницы к концу листа для головы гусеницы. Поместите две наклейки для глаз на переднюю часть детали. Согните часть очистителя труб в виде буквы V, чтобы получились усики. Используйте ленту, чтобы прикрепить усики к задней части головы гусеницы.

Связанный: 3D Весеннее дерево Поделки из бумаги

Шаг 5: Продолжайте наносить клей на нижнюю часть каждой части тела гусеницы и приклеивайте их вдоль листа.

Шаг 6: Пробейте дыроколом отверстия вокруг передней и боковых сторон листа, чтобы выглядело так, будто ваша голодная гусеница поедала лист.

Связанный: 25+ разноцветных поделок из бабочек

Как вы можете видеть ниже, мы добавили несколько черных и белых полос на желтое тело гусеницы, чтобы оно выглядело как бабочку-монарх.

Вы также можете использовать два разных цвета для создания своей гусеницы. Мы использовали черный и оранжевый цвета для одной из наших гусениц, чтобы она выглядела как гусеница шерстистого медведя, которая является одной из моих любимых!

Как создать свою любимую гусеницу?

Вы узнаете о бабочках или о жизненном цикле бабочек в следующий раз? Наша поделка из разноцветных бабочек — идеальный комплимент для создания ваших гусениц.

Еще больше поделок с насекомыми для детей

Вот забавный способ использовать бумажную тарелку или бумажную миску для создания забавной поделки пчелы или милой поделки божьей коровки .

Эти пружинные ветроуказатели — забавная поделка от насекомых и такая симпатичная. Узнайте, как сделать пчелку, бабочку или божью коровку.

Эта поделка из жизненного цикла бабочки от наших друзей Багги и Бадди — идеальная лодка для дополнения наших гусениц.

Ищете другие идеи для поделок из насекомых? Ознакомьтесь с нашей удивительной коллекцией поделок из насекомых для детей всех возрастов.

Как вырастить бабочек из гусениц с детьми

Одно из наших любимых весенне-летних занятий — выращивание собственных бабочек из гусениц.Наблюдать за жизненным циклом бабочки очень увлекательно как для детей, так и для взрослых. Мы с мужем всегда удивляемся, когда оказываемся невероятно заинтересованными в здоровье и росте наших маленьких гусениц, и мы следим за ними, как заботливые родители. Детям нравится наблюдать за гусеницами, когда они медленно двигаются и исследуют, они удивляются тому, как быстро они растут, и с трудом сдерживают волнение, когда первая бабочка выходит из кокона. Наблюдать за этой впечатляющей метаморфозой вблизи и лично — это невероятный опыт, который должен попробовать каждый ребенок.

Выращивание собственных бабочек из гусениц — гораздо более простой и не требующий особого ухода научный проект, чем вы можете себе представить. Родителям несложно создать этот проект и преподать детям ценные уроки по наблюдению за природой, процессу метаморфоза и заботе о дикой природе. Хотите ли вы поохотиться на собственных гусениц или просто купить комплект в Интернете, мы здесь, чтобы помочь вам в этом процессе и сделать это событие, которое вы и ваши дети всегда будете помнить и захотите воссоздавать каждый год.

В поисках гусениц

Знаете ли вы, что в Северной Америке обитает не менее 725 различных видов бабочек? Если вы живете в США, вероятно, рядом с вами обитает около 100 видов бабочек; тем более, чем дальше на юг вы находитесь. Если вы знаете, какие бабочки обитают в вашем районе, вы можете найти конкретные растения-хозяева, которые предпочитают гусеницы. Как только вы определите виды растений, начните искать гусениц в отпуске. Гусениц обычно можно встретить на деревьях, траве и листьях возле лесных массивов.Гусеницы также могут прятаться в кучах гниющих листьев и на коре деревьев. Монархи любят молочай. Гусеницы выглядят по-разному в зависимости от того, из какого вида бабочек они происходят / в которые превратятся. Они могут быть яркими, темными и замаскированными, волосатыми, пятнистыми, худыми или толстыми. Июнь — обычно хороший месяц для поиска гусениц.

Хотя найти своих собственных гусениц — это очень увлекательно, легче сказать, чем сделать. Не стесняйтесь попробовать это вместе с детьми, но если вы не можете их найти, не расстраивайтесь, заказывая комплект в Интернете.Поверьте, это не сделает вас меньшим любителем бабочек, если их просто доставят к вашей входной двери! В прошлом году мы приобрели набор для выращивания бабочек, в который входили сетчатая сетка для бабочек, пипетка для кормления и ваучер на заказ наших гусениц. Как только наш заказ был размещен, к нам прибыла чашка из 5 крошечных гусениц. В крышке пластикового контейнера были проделаны отверстия для воздуха, а на дне чашки был толстый слой «еды для гусениц» (что бы это ни было).

Создание среды обитания гусеницы

Если вы нашли своих гусениц в дикой природе, вам нужно создать для них среду обитания.Подойдет большая стеклянная банка или маленький аквариум. Убедитесь, что крышка плотно закрыта и пропускает много свежего воздуха (больше, чем просто проделать пару отверстий в крышке). Попробуйте использовать марлю или сетку поверх. Соберите несколько листьев растения-хозяина, на котором вы нашли своих гусениц, и поместите их в большую банку с палками для ползания и немного травы на дно банки. Гусеницы любят только свежие листья, поэтому меняйте их ежедневно. И они получают влагу из листьев, поэтому нет необходимости добавлять воду в среду обитания.

Если вам доставили чашку гусениц, то все готово. Нет необходимости вынимать их из чашки, в которой они входят, однако вы можете сделать то же самое и создать для них большую среду обитания, что облегчит детям наблюдение за ними и даст гусеницам дополнительное пространство и предметы для ползания. вокруг на. Мы сделали это и оставили чашки с едой на дне банки для гусениц. Заполнили банку травой, палками и листьями. Гусеницы любили исследовать свое окружение, но они тратили много времени на еду, чтобы поесть.

Смотри, как они растут

Удивительно, как быстро ваши маленькие гусеницы превращаются в больших толстых. Гусеницы, которые вы получите в наборе для вылупления, будут находиться в стадии гусеницы только 5-10 дней. За это время они увеличатся более чем в три раза. В основном они будут есть, но они также будут ползать по среде обитания и практиковаться в прядении шелка, что вы можете увидеть на внешней стороне контейнера. Вы также заметите, что они немного теряют, поэтому не пугайтесь, если кажется, что гусеницы оставили позади пару нечетких сегментов.Храните контейнер при комнатной температуре и вдали от прямых солнечных лучей, которые могут перегреть их и вызвать конденсацию в среде обитания.

Превращение в куколку

Когда они становятся большими и толстыми и готовы превратиться в бабочек, гусеницы забираются на верх контейнера / среды обитания и прикрепляются к крышке нитками шелка. Они свешиваются вверх ногами и образуют J-образную форму, которая сигнализирует о начале отростка куколки. Они сбрасывают тонкий слой внешней кожи.В это время очень важно не беспокоить, не трясти и не перемещать контейнер.

Как только все ваши гусеницы сформируют куколки, подождите 24 часа, а затем перенесите их в место вылупления (всплывающая сетка). Сдвиньте всю крышку и не отделяйте куколки. Будьте очень осторожны при переносе и удалите все ремни, которые могут прилипнуть к ним. Вы можете прислонить крышку к стенке жилища, чтобы куколки свисали и лежали на ней. Раз в день распыляйте мелкий туман воды на среду обитания, чтобы получить немного дополнительной влаги, но не поливайте слишком много воды.

Рождение бабочки

После того, как гусеницы образуют куколки, через 7-10 дней они появляются в виде бабочек. Это совершенно замечательное изменение, и сейчас самое время прочитать с детьми пару книг о метаморфозе бабочек. По мере приближения к появлению куколки темнеют, а иногда даже трясутся! Когда ваша бабочка вынырнет, вы также можете увидеть красную жидкость, похожую на кровь — это меконий. Мы называем это первой какашкой бабочки!

Когда бабочки появляются впервые, они не могут летать.Им нужно время, чтобы растянуть и укрепить свои крылья и протолкнуть кровь в свои вены. Через несколько часов крылья полностью раскроются, просушены и затвердеют, и бабочка будет готова к полету! Однако к этому моменту вы, вероятно, будете к ним очень привязаны, так что вы можете оставить их день-два, чтобы понаблюдать за ними, прежде чем отпускать. Убедитесь, что в среде обитания есть еда, например свежие фрукты (арбуз, бананы, клубника, апельсины) и несколько капель воды с сахаром. Бабочки ощущают вкус через ноги и едят через трубку, называемую хоботком.

Освободи своих бабочек

Когда будете готовы, выпустите бабочек в их естественную среду обитания. Выпустить можно, просто открыв верхнюю часть среды обитания и позволив им уйти самостоятельно, или осторожно взяв их и отпустив. Если ваши дети хотят выпустить бабочек, покажите им, как держать их очень осторожно, чтобы не повредить их крылья. Можно плакать, когда они улетают. Даже если вы вырастили их из крошечных гусениц, не волнуйтесь, это не так сложно, как отправить ребенка в детский сад или колледж (по крайней мере, я так слышал).Выпущенные на свободу бабочки обычно остаются в этом районе и могут быть замечены в течение нескольких дней в непосредственной близости от места их выпуска. Надеюсь, вам повезет, и они останутся здесь!

13 Самодельные спреи от репеллентов Caterpillar

Все начинается, когда моль откладывает яйца на ваши растения, будь то одно яйцо или гроздь. Через несколько дней вылупилась гусеница. В этот момент очень важно найти хороший репеллентный спрей, прежде чем начнется заражение.

Гусеница — это незрелая стадия мотыльков и бабочек. Как правило, они представляют большую проблему для садоводов и могут появиться любого цвета.

Во время еды он продолжает расти, становясь основным вредителем ряда растений, особенно овощей, таких как капуста, капуста, капуста и все разновидности помидоров.

Если вы обнаружите их на ранней стадии, их намного легче контролировать. Конечно, вы можете увидеть, как они прячутся за листьями, но их также может быть трудно обнаружить.Ищите рваные дыры в листве растений. Это огромный признак червей-листоедов.

К счастью, существует довольно много домашних средств, которые могут остановить их. Ниже приведены 13 домашних рецептов спрея, чтобы уберечь гусениц от ваших растений.

1. Инсектицидное масло

Масляный инсектицид в виде спрея может отпугивать гусениц в саду и ряд других насекомых, включая клещей, тлю и других.

Смешайте 1 столовую ложку мягкого жидкого мыла с 1 стаканом растительного масла по выбору.Когда будете готовы к применению, смешайте 2 ч. Л. смеси в литр воды. Хорошо взболтать и распылить прямо на растение.

2. Диатомовая земля

DE — это встречающееся в природе вещество, полученное из окаменелых останков организмов, называемых диатомовыми водорослями.

Диатомовая земля имеет множество применений; однако из него получаются отличные брызги гусеницы. Его абразивные свойства и невероятная впитывающая способность позволяют обезвоживать их.

Приготовьте раствор, смешав 4 столовые ложки продукта с 1 галлоном воды.Встряхните до полного растворения и полейте растения.

После высыхания остается порошкообразный осадок, который естественным образом убивает гусениц. Вы также можете посыпать порошком землю вокруг растений и листву.

3. Мыло

Используйте эту простую смесь, чтобы приготовить натуральный спрей для гусениц, жуков, клопов брокколи, белокрылки и многих других.

Смешайте 1 литр воды с 1,5 чайными ложками мягкого органического жидкого мыла. Хорошо встряхните и распылите прямо на пораженный участок.

Хотя мыльная вода не убивает гусениц, она побуждает их уйти. Старайтесь наносить его вечером или рано утром.

4. Чеснок

Что может быть острее запаха свежего чеснока? Это еще одно невероятное домашнее средство для борьбы с вредителями.

Этот аромат отпугивает все виды вредных насекомых на растениях в вашем саду.

Чтобы сделать натуральный репеллент от гусениц из чеснока, разотрите 2 целые луковицы в половине стакана воды.Затем дайте смеси постоять не менее 12 часов.

Когда вы будете готовы к нанесению, добавьте 1 чайную ложку мягкого жидкого мыла и литр воды перед распылением.

Кроме того, вы можете комбинировать этот рецепт отпугивания с острым перцем, чтобы избавиться от глистов и капустных червей.

5. Уксус

Уксус — одно из лучших домашних средств для приготовления спрея для борьбы с вредителями. Из-за своей кислой природы он используется как естественный пестицид для уничтожения многих вредных насекомых.

Чтобы создать спрей-убийцу гусениц, который не причинит вреда вашим растениям, смешайте 2 столовые ложки сырого уксуса в 4 литрах воды. Хорошо встряхните и нанесите на пораженные участки.

6. Масло нима

Масло нима получают из семян дерева нима. Садоводы-органики используют его для избавления от всевозможных вредных насекомых на всех стадиях — от личинок до взрослых особей и всего, что между ними.

Чтобы использовать масло нима для отпугивания гусениц, смешайте 1 чайную ложку мягкого жидкого мыла с 2 чайными ложками масла нима в 1 литре воды.Хорошо встряхните и опрыскайте растения и видимых вредителей.

7. Перец чили

Вы можете использовать свежий перец или порошок перца чили, который действует аналогично чесноку.

Если вы используете свежий перец, смешайте ½ стакана с 1 стаканом воды. Затем добавьте литр воды и вскипятите. После охлаждения процедите и добавьте несколько капель мягкого жидкого мыла перед распылением.

Если вы используете порошок чили, смешайте 1 столовую ложку с 1 литром воды и несколькими каплями жидкого мыла.

8.Цитрус

Цитрус эффективно отпугивает насекомых с мягким телом.

Чтобы сделать спрей для зеленых гусениц своими руками, натрите цедру лимона или апельсина, добавьте пол-литра кипятка и оставьте смесь на ночь.

Утром процедить через марлю и распылить смесь на пораженные растения.

9. Чили и полынь

Эту творческую смесь можно использовать для отпугивания насекомых, а также опоссумов и кроликов.Однако вам нужны более острые сорта чили, чтобы он был наиболее эффективным.

Смешайте перец чили и полынь в стакане воды. Когда все смешается, добавьте 5 стаканов воды и вскипятите.

Дать постоять до остывания, затем процедить и опрыскать растения. Однако держите раствор подальше от глаз.

10. Органический Bacillus Thuringiensis Спрей

Bacillus Thuringiensis (bt) — это почвенная бактерия, которая используется в качестве биологического инсектицида.Он очень токсичен для вредителей с мягким телом, таких как гусеницы непарного шелкопряда и гусеницы палатки.

Как только личинки проглотят пестицид bt, кормление прекратится и наступит смерть. Однако он не навредит полезным насекомым или птицам.

Смешайте рекомендованное количество порошка с водой и покройте верх и низ листьев.

В качестве альтернативы, для готового решения: Monterey B.t. Caterpillar Killer Spray и / или Bonide Thuricide доступны для покупки.Следуйте инструкциям на бутылке.

11. Меласса

Густая, липкая патока сделает свое дело; сражайтесь со всеми видами тварей в вашем саду!

Смешайте 1 стакан патоки с 1 литром воды, затем встряхните и распределите по всем растениям, чтобы избавиться от гусениц естественным путем.

12. Шланг ‘Em

Это самый простой и понятный вариант. В конце концов, вы, скорее всего, и так поливаете растения из шланга!

Уделите несколько минут тому, чтобы уничтожить этих тварей.

Опрыскайте растения напрямую, а когда зеленые черви отпадут, удалите их и поместите в другое место или сразу же убейте.

13. Лист томата

Листья томатов — отличный способ избавиться от вредителей.

Листья томатов содержат соединения, токсичные для тлей и других насекомых. Когда листья измельчаются, эти соединения высвобождаются.

Нарезать 2 стакана листьев помидора и залить 1 литром воды. Оставьте на ночь.Утром процедите и опрыскайте домашним инсектицидом все растения.

Коммерческие продукты

Если ни одно из этих средств, сделанных своими руками, вас не заинтересует, вы можете приобрести готовый натуральный продукт.

Ниже приведены 3 наших рекомендуемых продукта отпугивания гусениц, которые безопасны для использования в органическом садоводстве.

1. Molt-X

Molt-X практически мгновенно избавляется от заражения гусеницами, томатных червей, мешочниц, капустных личинок и других листоедов.

Он содержит встречающийся в природе азадирахтин — очень мощное соединение, полученное из дерева ним.

Он не только невероятно эффективен, но и безопасен для людей, домашних животных, птиц, дождевых червей и других безвредных существ.

Причем использовать можно до дня сбора урожая. Кроме того, он также работает с деревьями, розами и папоротниками.

2. Спиносад

Подобно более безопасному бренду, Monterey представляет собой продукт рецептуры , который производится путем ферментации.Он содержит спиносад — вещество, вырабатываемое почвенной бактерией, токсичное для волосатых гусениц (хигад), личинок пилильщика и других вредителей.

Вы можете использовать его на лужайках, огородах, фруктовых деревьях и многом другом. Кроме того, этот органический спрей-гусеница быстродействующий, не имеет запаха и прост в использовании.

Распылить на пораженный участок для борьбы с совками, гусеницами, личинками непарного шелкопряда, миньонами и многим другим. Вы также можете использовать его на съедобных растениях, таких как базилик, салат, брокколи и цветная капуста, до дня сбора урожая.

Это особенно полезно, если у вас есть овощи и фрукты, которые вы регулярно собираете.

3. JMS Stylet Oil

JMS — еще один фантастический бренд. Компания предлагает ряд натуральных решений с формулами, полученными из растений, которые помогают садоводам бороться с вредителями и грибковыми заболеваниями растений.

У них есть пестициды, фунгициды, включенные в список OMRI, и многое другое — продукты, которые безопасны для использования в органическом сельском хозяйстве.

На вынос

Гусеницы поедают практически любое растение, создавая огромную проблему для вашего сада. К счастью, есть способы избавиться от них без использования опасных химикатов.

Независимо от того, любите ли вы заниматься своими руками или предпочитаете проверенное решение, в нашем списке обязательно найдется что-то, что решит вашу проблему с вредителями раз и навсегда!

Как сделать дом из гусеницы в помещении

Сделать дом из гусеницы в помещении относительно легко и недорого.Существует большая гибкость в настройке места для выращивания гусениц до бабочек.

Основы, в которых нуждается гусеница, — это свежая пища из определенного растения-хозяина, безопасность от утопления в воде, вентиляция и безопасное место, чтобы окукиться или превратиться в куколку.

Пока гусеницы питаются и растут, они остаются на растении-хозяине, пока остается источник пищи. Если пища высохнет или полностью съедена, они начнут бродить в поисках еды. Иногда они могут упасть с пищевого растения, но по большей части они будут есть, какать и линять прямо на источнике пищи, пока не будут готовы окукливаться.Гусеницам не нужна дополнительная вода. Они получают всю необходимую воду, поедая свои растения-хозяева.

Многие гусеницы имеют тенденцию бродить прямо перед окукливанием. Некоторые гусеницы заползали прямо на предоставленные нами палки и превратились в куколку, а другие пошли пешком по комнатам и по стенам, чтобы утолить свою страсть к странствиям.

У вас может быть закрытая или открытая среда, в зависимости от ваших личных предпочтений и вашей готовности переместить блуждающую гусеницу обратно на палки.И у того, и у другого есть свои плюсы и минусы. Открытая среда хороша, если у вас есть всего несколько гусениц. Открытая среда значительно упрощает просмотр всех стадий развития гусеницы, куколки и появляющейся бабочки. Открытая среда хорошо вентилируется и сводит заболевание к минимуму. В замкнутом пространстве вам не нужно беспокоиться о том, что ваши гусеницы блуждают, но вам нужно быть более бдительными, чтобы содержать его в чистоте.

Идеи для закрытого дома-гусеницы включают старые аквариумы или небольшие аквариумы с крышкой-сеткой, большие стеклянные или прозрачные пластиковые контейнеры с отверстиями, пробитыми в крышке и / или по бокам (пробейте изнутри наружу, если можете, чтобы острые края были на снаружи контейнера), контейнеры для животных из зоомагазинов и т. д.Что бы вы ни выбрали, в нем должна быть какая-то вентиляция, чтобы окружающая среда не становилась слишком влажной, а фугу (фекалии гусеницы) нужно было очищать ежедневно.

Конечно, у вас всегда есть возможность использовать оба метода. Вы можете держать их на открытом воздухе, пока они не приблизятся к окукливанию, а затем поместите их в контейнер, пока они не сформируют куколку. В зависимости от того, на чем они окукливаются в своем вольере, вы можете переместить куколку обратно на открытое место (т.е.если они окукливались на палке, а не на стене вольера) для лучшего обзора при появлении бабочки.

Вот некоторые соображения относительно потребности в свежих продуктах питания в вашем гусеничном доме. Если вы возьмете черенки с растения-хозяина, их обычно хватит на несколько дней, если стебли находятся в воде. Вы можете сделать это с помощью цветочной кирки или взять пластиковый контейнер, такой как небольшой контейнер для масла или прохладный контейнер для взбивания, и проделать отверстия в крышке. Наполните емкость водой, затем закройте крышку и поместите стебли в отверстия.Это помогает поддерживать пищевое растение, удерживает его в воде, предотвращает падение гусениц в воду и утопление, а также удерживает гусениц в пище и вне их фекалий. Вместо того, чтобы использовать воду, вы можете просто добавлять свежие продукты каждый день.

Конечно, если ваши гусеницы находятся на горшке на открытом воздухе, вы можете просто принести все растение внутрь. Вы можете держать его под открытым небом или, если у вас есть аквариум или другой большой контейнер, вы можете поставить весь горшок внутрь.

Другая идея — использовать вазу и накинуть на нее полиэтиленовую пленку, а затем наклеить на нее пищевые растения и несколько палочек для окукливания через пластиковую пленку.Возможно, вам придется пересечь еще несколько пластиковых пленок поверх палочек и стержней для дополнительной прочности.

Следующее требование к дому гусеницы — это место, где могут окукливаться или формироваться куколки. Тип куколки варьируется в зависимости от вида бабочки, но два распространенных вида популярных комнатных бабочек — это свисать прямо вниз (например, монарх) и прикрепляться к стороне палки / стебля (ласточкин хвост). Оба они будут использовать палки / стебли, но гусеница, которая образует висящую куколку, обычно будет искать более горизонтальную область палки (хотя и не обязательно должна быть горизонтальной), чтобы окукливаться, и если они выращиваются в вольерах с крышки они часто свешиваются с крышек.Просто поместите несколько палочек в закрытый контейнер, чтобы гусеница нашла место для окукливания.

Если вы выращиваете своих гусениц-бабочек на открытом воздухе, вы можете использовать палки, просто вдавливая их в землю. Если вы используете в пищу растение в горшке, вы можете положить палочки в грязь горшка. Если вы используете пластиковый контейнер с водой для пищевого растения, вы можете просто поставить горшок с землей с воткнутыми в него палками прямо рядом с пластиковым контейнером, а затем нацелить несколько палочек на пищевое растение.

Где бы они ни окукливались, у них должно быть место, чтобы развесить крылья, когда они выходят из куколки. У нас были окукливания на стебле с множеством окружающих листьев. Чтобы помочь им, мы удалили листья, чтобы у них было достаточно места, чтобы развесить и расправить крылья.

Еще несколько советов:

1) Будьте готовы к большому количеству испражнений. Они маленькие, округлые, темно-зеленого / черного цвета, не воняют, но их много.Если ваши гусеницы закрыты, вам нужно будет периодически их чистить. Если гусеницы находятся на открытом воздухе, вы можете подумать о том, чтобы положить что-нибудь, чтобы поймать муку. Мы использовали несколько различных настроек. У нас есть старый маленький столик, который мы решили посвятить гусеницам, поэтому мы ничего не ставили и просто время от времени протирали его. Мы также использовали фольгу, старый противень для выпечки, который больше не годился для выпечки, большой открытый пластиковый контейнер, например, из продуктовых магазинов или Costco, или пластиковый поднос, который ставят под горшечные растения.

2) Многие гусеницы опорожняют свой пищеварительный тракт прямо перед окукливанием. Это зеленоватая жидкость, поэтому в зависимости от того, какая поверхность находится рядом с вашими гусеницами, вы можете положить вокруг нее несколько бумажных полотенец или газет.

3) После того, как бабочка всплывает, пока она качает крылья и готовится к полету, она выделяет немного жидкости красновато-коричневого цвета. Вы можете положить бумажное полотенце или газету под куколку или только что появившуюся бабочку.

4) Не рекомендуется ставить дома гусениц / куколок под прямыми солнечными лучами.Может быть слишком жарко для гусениц, и куколки могут засохнуть. При этом мы подняли гусениц перед солнечным окном с частично открытой тенью. Это были «открытые» гусеничные дома, поэтому, возможно, у нас не было проблем. Я могу представить, что в закрытом гусеничном доме на солнце станет жарко. Так что на всякий случай держите гусениц подальше от прямых солнечных лучей.

Надеюсь, эта статья даст вам некоторые идеи о том, как сделать гусеничный дом в помещении.Мы начали с пары гусениц Черного Махаона на петрушке, застрявшей в пластиковом контейнере с водой с отверстиями наверху, через которые можно было просунуть стебли. Мы ставим его в большой пластиковый поднос на журнальном столике. Мы наблюдали это очень внимательно, так как мы были новичками в этом, и когда гусеницы стали больше, мы поместили их в большую стеклянную банку с отверстиями в металлической крышке. Кладем внутрь пару палочек и немного петрушки (не в воде). Мы добавляли больше петрушки по мере необходимости, и на следующий день или два у нас была палочка с куколкой.

Я думаю, что мы оставили нашу в банке, но на этом этапе я бы порекомендовал осторожно вынуть палку с куколкой и положить ее в небольшой горшок с землей, чтобы держать ее в вертикальном положении (поместите ее примерно под тем же углом, что и в банке). банка). Таким образом вы дадите бабочке достаточно места, чтобы развесить крылья, и вы не рискуете получить травму, пытаясь вытащить ее из банки. Кроме того, если вам случится увидеть, как вылезла бабочка, вы сможете лучше увидеть это зрелищное событие.Для получения дополнительной информации о выращивании черных ласточкиных хвостов, в частности, см. Черные ласточкин хвост гусеницы и бабочки в помещении.

Удачи в создании собственного гусеничного дома, в котором гусеницы будут превращаться в бабочек! Это очень весело.

6 детских поделок Spring Caterpillar

Весна пришла, и ошибок больше нет! Мы действительно видели, как несколько гусениц ползают по нашему заднему двору. Чтобы отпраздновать весну, я собрала 6 супер-милых поделок из гусениц, которые можно сделать вместе с детьми!

1.Поделка из хлопковой круглой гусеницы: мне нравится идея использовать маленькие круглые ватные диски в форме милой маленькой гусеницы. Фактура хлопковых кругов делает такой аккуратный дизайн корпусу гусеницы. Учебник можно найти на сайте Family Craft на сайте Where Imagination Grows.

2. Гусеницы для чистки труб с бусинами: это идеальное занятие для маленьких пальцев, когда они нанизывают на каждую бусинку пони, чтобы создать свою гусеницу. Какая прекрасная практика мелкой моторики! Вы сделаете свою гусеницу однотонной, полосатой или радужной? Выбор остается за вами!

3.Пластиковые пасхальные гусеницы: есть ли у вас остатки пластиковых яиц после охоты за пасхальными яйцами? Используйте все эти дополнительные пластиковые пасхальные яйца, превратив их в красочную гусеницу. Найдите руководство на Artzy Creations.

4. Very Hungry Caterpillar Прищепки: сложите прищепки вместе, чтобы раскрасить и превратить в Very Hungry Caterpillar Эрика Карла! Найдите руководство в блоге Bottoms Up.

5. Гусеницы с яблоками и сыром: Эта гусеница съедобна! Сделайте закуску для гусениц из яблок и сыра — это будет забавное и забавное угощение.Найдите идею на сайте Cute Food for Kids.

6. Из живых гусениц в бабочек: вы можете заказать живых гусениц, чтобы они отправились к вам домой, детям это нравится. Это отличный комплект для веселого весеннего проекта!

Весной создавайте милых маленьких гусениц!

Весенние поделки для детей

Ищете еще весенние поделки, чтобы наслаждаться вместе? Эти 7 поделок из весенних цветов украсят ваш день! В цветах есть что-то особенное, что заставит вас улыбнуться!

Вам нужно что-нибудь для хранения цветов? Как насчет изготовления красивой вазы, которой можно пользоваться год за годом? Вот 20+ ваз для ваших весенних цветов своими руками:

Как насчет чего-нибудь для входной двери? Этот коврик для цветов с аэрографией — самый красивый способ приветствовать весенних гостей в вашем доме!

Если у вас остались пасхальные яйца после празднования Пасхи, вы можете использовать их для изготовления классных поделок! Вот 15 красочных поделок из пластиковых пасхальных яиц, которые вы можете сделать:

Наконец-то с приближением Дня матери вам не захочется забывать о маме, пока вы занимаетесь творчеством! Вот 25 идей, которые можно сделать на День матери!

СохранитьСохранитьСохранитьСохранитьСохранитьСохранить

Гусеницы из коробки для яиц своими руками | Nellie’s Free Range

Конфеты, шоколад и цветы хороши и все такое, но именно записки и любовные письма делают День святого Валентина особенным.14 февраля в детстве делиться открытками ручной работы и крошечными сокровищами со своими одноклассниками и друзьями — это особенное событие. Украшайте свои собственные коробки ко Дню святого Валентина, напишите задушевные заметки и перерыйте свой улов в конце дня — вот о чем все это! Нельзя отрицать, что этот беззаботный праздник каждый раз оставляет приятные воспоминания для маленьких влюбленных в вашей семье.

Гусеницы из переработанного картона для яиц, сделанные своими руками

Лучшие валентинки сделаны вручную и идут от всего сердца, а это значит, что сейчас хорошее время, чтобы заняться своим ремеслом вместе с детьми! Эти гусеницы из картонных коробок для яиц, сделанные своими руками, делают очаровательные валентинки, одновременно демонстрируя любовь к планете.Правильно: они сделаны из переработанных картонных коробок Nellie’s Free Range Egg прямо из вашего мусорного бака. После того, как вы вырежете гусениц, немного краски и несколько глазков вернут их к жизни. Не забудьте добавить антенну для очистки труб! После того, как ваши гусеницы высохнут, предел безграничен: используйте миниатюрные наклейки с сердечками и блестки, чтобы превратить их в жучков любви, или сделайте их простыми и помогите своим малышам писать заметки своим валентинкам маркером прямо на краске. Вот как пошагово сделать этих гусениц из картонных коробок для яиц:

Припасы:

Яйца свободного выгула Nellie’s в картонных коробках
Акриловая краска
Кисть
Мини-чашки, миски или кружки
Ножницы
Дырокол
Клей
Блеск (по желанию)
Очистители труб разных цветов
Глаза в гугли
Наклейки в форме сердца (опционально)
Маркер черный

Проезд:

Картонные коробки для яиц разрезать на секции по 4 полости.
Обрежьте края ножницами.
Покрасьте все четыре полости акриловой краской любого цвета по вашему выбору, а затем сразу же посыпьте их блестками, если используете. Дайте им полностью высохнуть.
Приклейте на один из концов гусеницы глазки (это будет голова).
Нарисуйте рот черным маркером.
Отрежьте кусок очистителя труб и согните его, чтобы получилось маленькое сердечко для антенны.
Закрепите антенну на голове гусеницы с помощью клея.
Проделайте отверстия с обеих сторон каждой полости.
Разрежьте очистители труб на 8 маленьких кусочков для ножек. Вставьте их в отверстия.
Добавьте миниатюрные сердечки, чтобы оживить тему Дня святого Валентина!

А теперь самое время для самого интересного: раздать этих очаровательных жучков одноклассникам и друзьям и оставить приятные воспоминания!

Вы создали своих собственных гусениц из картонных коробок для яиц? Отметьте свои фотографии тегом #nelliesfreerange, чтобы мы могли видеть! Или нажмите здесь, чтобы увидеть другие наши веселые дневные мероприятия, которыми вы можете насладиться с детьми.И не забудьте заглянуть на вечеринку Twinkle Twinkle Little Party, чтобы получить больше вдохновения.

Как вырастить собственных бабочек с детьми

Этот пост «Как вырастить собственных бабочек» содержит партнерские ссылки. Чтобы узнать больше, посетите мою страницу «Обо мне».

Дети могут многому научиться у бабочек. Это существо, которое действительно показывает детям, как насекомые могут превращаться во что-то удивительное. Это хорошо продуманные создания, которые опыляют нашу планету, заставляют наши дворы выглядеть великолепно, и на них просто интересно смотреть.

Я использую для выращивания бабочек со своими второклассниками, и я все еще занимаюсь выращиванием бабочек со своими детьми каждое лето. Если вы думаете, что это то, чем вы могли бы научиться, вот как вырастить собственных бабочек!

Проще всего заказать комплект для выращивания бабочек, в который входит все необходимое для выращивания собственных бабочек. Набор, который мы используем каждый год, — это Live Butterfly Garden от Insect Lore. Вы можете найти этот набор здесь менее чем за 30 долларов.В заказываемый нами комплект входит контейнер с живыми гусеницами. Если вы НЕ хотите сразу приступить к работе, выберите другой комплект, в который входит ваучер, который вы отправите своим гусеницам, когда будете готовы!

Мне нравится простота этого набора, потому что в нем есть все, что нам нужно, плюс тонны литературы для успеха. Он предназначен для детей, семейного отдыха и идеального научного проекта. Когда прибудет комплект, вы получите чашу гусениц, которая выглядит так:

Не беспокойтесь о кормлении гусениц.Пища, необходимая им для роста, будет прямо в чашке. Через несколько дней ваши крошечные гусеницы станут большими и толстыми. Детям понравится наблюдать за процессом через прозрачную чашку. Вскоре гусеницы проберутся к вершине чашки, где они прикрепятся к крышке и образуют J-образную форму.

Когда все гусеницы будут в J, снимите крышку и вставьте ее в держатель. Легко, правда? Вы знаете, есть шикарные куколки, на которые можно смотреть.

Детям придется внимательно следить за коконами.Сейчас самое время поместить их во всплывающий контейнер, который предлагает им безопасное место для сна.

Менее чем через неделю вы увидите, как коконы начнут трястись, и появятся ваши бабочки. Наполните их маленькую кормушку в форме цветков сахарной водой и поместите ее в емкость, чтобы они поели. Детям понравится смотреть, как их соломинка, как языки, ищут губку и отхлебывают. Вы также можете добавить несколько удобных для бабочек растений и цветов, чтобы они могли наслаждаться, пока их крылья высыхают и они готовятся к полету.

Вы также можете попробовать сделать кормушку для бабочек своими руками. Вот руководство по изготовлению собственной кормушки для бабочек, которая идеально подходит для детей.

Нам нравится устраивать небольшую вечеринку по выпуску бабочек, когда наши бабочки готовы к работе. Выносим их на улицу и они поползут нам прямо на пальцы. Поднимаем их в воздух, и через несколько секунд они взлетают. В течение следующих нескольких дней дети будут видеть, как они плавают по двору, переходя от цветка к цветку.

Хотите еще веселья, связанного с природой? Посмотрите это простое упражнение с цветочным письмом для детей.

Попробуйте вырастить своих собственных бабочек и посмотрите, каким прекрасным опытом это может быть для детей. Это идеальный способ привнести науку в ваш дом в увлекательной и практической форме. Помните, что вы можете заполучить здесь свой собственный комплект, как и мы, что дает гарантию успеха.

Хотите получить больше удовольствия от занятий наукой со своими детьми? Вот еще несколько проектов, над которыми мы работаем:

Как сделать свой собственный нектар из колибри для детей
