Как сделать карниз крыши – устройство и монтаж, варианты карниза (фото, видео)

Недаром люди издревле говорили, что главное – это надежная крыша над головой. Профессиональные кровельные мастера также подтверждают, что только надежная, прочная кровля обеспечивает комфортное проживание в доме. Причем надежность и долговечность этой сложной конструкции, порой зависит от, казалось бы, совсем незначительных элементов.

К примеру, карниз крыши, несмотря на небольшой размер и процент от площади поверхности скатов, этот элемент выполняет важные функции, влияющие на срок службы, изолирующую способность и прочность крыши. В этой статье мы расскажем об устройстве кровельного карниза дома, способах его формирования и оптимальных размерах.

Содержание статьи

Содержание

Устройство и функции

Карниз кровли – важный элемент кровельных конструкций, этим термином обозначают нижние части скатов крыши, которые являются их продолжением. Монтаж карнизов выполняется во время обустройства стропильной системы путем увеличения длины стропил или с помощью установки кобылок. Сверху карниз, как и вся площадь ската, покрывается кровельным материалом, а снизу зашивается с помощью пиломатериалов, софитов, сайдинга. В конструкции крыши дома он выполняет следующие функции:

  1. Защищает стены дома от влаги. Карнизный свес крыши защищает верхнюю часть наружных стен от попадания атмосферной влаги и грязи, сохраняя их привлекательный вид и целостность.
  2. Предотвращает сток талой и дождевой воды на отмостку фундамента. Устройство карниза крыши таково, что оно выносит потоки воды и глыбы снега, соскальзывающие со ската, дальше от фундамента дома, предотвращая размытие и разрушение отмостки.
  3. Придает крыше законченные, аккуратный вид. Кровельные свесы, являясь продолжением ската, придают конструкции более пропорциональный вид, гармонично завершая архитектурный замысел дома.

Обратите внимание! Монтаж карнизов – обязательный этап кровельных работ, которого требует технология возведения крыш, вне зависимости от ее вида, формы и типа гидроизоляционного покрытия. Даже плоские кровли имеют небольшой вынос, выступающие за наружные стены сооружения.

Карниз кровли

Карниз кровли

Виды

Многих домовладельцев интересует, можно ли оформить карниз  для крыши своими руками, так как визуального его устройство кажется крайне простым. Опытные мастера считают, что это работа по рукам даже непрофессионалу. Главное разобраться с назначением и видами карнизов. В конструкции скатных кровель различают следующие 2 разновидности свесов:

  • Фронтонные. Фронтонным свесом называют часть кровельного ската, которая выступает за пределы наружных стен дома со стороны фронтона. Как правило, карниз этого типа имеет небольшую длину и формируется за счет обрешетки и лобовой планки, придающей ему форму.
  • Карнизные. Карнизным свесом или карнизом называют нижнюю часть ската, начинающую от места пересечения плоскости крыши с наружными несущими стенами. Эти карнизы обычно намного больше фронтонных так как они предотвращают попадание брызг воды, стекающей со ската, на отделку стен.

Важно! По сути, карниз является удлинением стропильных ног. Так как свес находится внизу ската, на него ложится минимальная снеговая нагрузка. Однако, монтаж водосточного желоба или снегозадержателей изменяют распределение нагрузок, поэтому него может оказываться значительное давление.

Виды свесов

Виды свесов

Способы формирования

Перед тем, как сделать карниз для крыши, необходимо разобраться с устройством этого элемента кровельной конструкции, а также способами его формирования. Метод монтажа свеса зависит от конструкции и вида кровли, от длины скатов. Наиболее распространёнными технологиями, с помощью которых можно сформировать кровельный карниз являются:

  1. Удлинение стропильных ног. Самый простой способ сформировать свес крыши заключается в том, чтобы использовать стропильные ноги, длина которых превышает размер ската. Чем больше вы хотите получить свес, тем длиннее должны быть бруски, из которых изготавливаются стропила. Недостаток этого метода заключается в увеличении веса каркаса, а, следовательно, и нагрузки на фундамент.
  2. Наращивание стропил с помощью кобылок. Чтобы сформировать карниз кровли, можно нарастить концы стропильных ног с помощью кобылок – более легких и дешевых элементов из обрезной доски меньшей толщины. Благодаря кобылкам, каркас имеет меньший вес, несмотря на большой карниз.
Кобылки

Кобылки

Профессиональные мастера считают целесообразным использование кобылок для формирования свеса, если длина ската превышает стандартный размер пиломатериалов. Обычно длина досок, из которых изготавливают каркас крыши, составляет 6 метров. Если скат крыши длиной 6 метров или более, монтаж карниза выполняют с помощью кобылок.

Оптимальный размер

Часто непрофессиональным мастерам сложно определить, какого размера нужно делать карниз. Это действительно очень важное конструктивное решение, ведь если он будет слишком маленьким, то талая или дождевая вода со ската будет попадать на облицовку наружных стен, на отмостку фундамента, приводя к разрушению, а также порче внешнего вида сооружения. При выборе длины карниза учитываются следующие факторы:

  • Климатические условия. Оптимальный размер кровельного карниза зависит от количества осадков, выпадающих в зимний и летний период. В более снежных регионах традиционно используются крыши с широким карнизом, которые защищают стены, фундамент от попадания снега. К примеру, альпийские шале, расположенные в горах, обычно имеют карнизные свесы шириной не менее 1 метра.
  • Уклон кровли. Чем больше угол наклона кровельных скатов, тем меньше можно делать карниз. Это объясняется тем, что при пологой форме кровли траектория падения снега и воды уходит далеко от наружных стен дома. Если скаты достаточно крутые, то лучше сделать карнизы пошире, чтобы защитить сооружение от брызг воды, которые могут достигать стены при интенсивном снеготаянии или ливнях.
  • Пропорции дома. Широкий карниз с пологой крышей делают постройку визуально более низкой, приземистой, искажая оптимальные пропорции. Узкий свес с высокой, крутой кровлей, напротив, вытягивает силуэт дома.

Важно! Минимально допустимая ширина карнизов составляет 45-50 см, но этого явно недостаточно для регионов с высокой снеговой нагрузкой. При необходимости размер этого конструктивного элемента увеличивают до 1 м.

Оптимальный размер свеса

Оптимальный размер свеса

Выбор ширины свеса

Выбор ширины свеса

Материл для подшивки

Монтаж свесов производится на заключительном этапе работ по сборке стропильного каркаса. По мере готовности обрешетки, стропильные ноги подравнивают по уровню, а затем фиксируют на их концах лобовую (ветровую) планку. Чтобы защитить нижнюю поверхность от проникновения влаги или заселения птиц свеса выполняется подшивка карниза. Эту задачу можно выполнить с помощью различных материалов:

  1. Доски. Зашить нижнюю поверхность свеса можно с помощью обычной обрезной доски или других пиломатериалов. Достоинство этого метода в том, что древесина – достаточно доступный, легкий, экологически безопасный материал. Однако, дерево плохо переносит воздействие влаги, подвергаясь гниению. Поэтому подшивка карнизов досками служит относительно недолго, кроме того она нуждается в регулярном обновлении лакокрасочного слоя, защищающего дерево от гнили. Подшивка досками

    Подшивка досками

  2. Сайдинг. Подшивка свесов сайдингом считается практичным решением, так как этот материал легко монтировать. Кроме того, сайдинг, сделанный из металла или пластика с полимерной защитой, отлично переносит неблагоприятные погодные условия, долго сохраняя свой внешний вид. Недостаток этого решения в том, что оно затрудняет вентиляцию крыши, перекрывая воздух, из-за чего деревянный каркас конструкции может гнить. Подшивка сайдингом

    Подшивка сайдингом

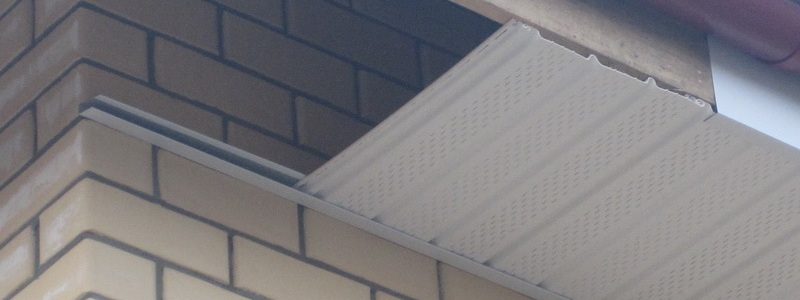

  3. Софиты. Софитами называют специальные панели для подшивка карнизного и фронтонного свеса, отличием которых является наличие перфорации, поэтому через них легко проникает воздух, но не может пройти вода. Они шире, чем сайдинг, поэтому подшивать свес ими быстрее. Подшивка софитами

    Подшивка софитами

Помните, что вентиляция подкровельного пространства – важный фактор, влияющий на срок службы стропильного каркаса. Поэтому опытные мастера для подшивки свесов рекомендуют использовать именно софиты. Лучше использовать модели с центральной перфорацией, обеспечивающей средний уровень вентилирования.

Способы подшивки

Чтобы карнизный свес не только качественно выполнял свои функции, но и эстетично, аккуратно выглядел, необходимо его правильно подшить. Для этого мало выбрать качественный материал, нужно еще определиться со способом подшивки, который зависит от уклона и протяженности ската. Различают два метода:

  • Диагональная подшивка. Этот метод заключается в подшивке карнизов с помощью софитов так, чтобы они находились параллельно скатам. Таким образом подшивают крыши с большим уклоном, но маленькой длиной ската. Диагональный способ считается более трудоемким.
  • Прямая подшивка. Этот вариант отличается тем, что карниз крышизаклю зашивается софитами с помощью короба, расположенного под прямым углом к наружной стене сооружения. Прямая подшивка отнимает меньше времени, но она более затратная с точки зрения расхода строительных материалов.
Методы подшивки

Методы подшивки

Функции карнизов

Функции карнизов

Видео-инструкция

как сделать на кровле своими руками, как обшить, ширина по дому, подшивка

Содержание:

Роль качественной крыши в создании комфортной атмосферы в доме трудно переоценить. Хорошая, правильно собранная крыша защищает жилые помещения от любых погодных явлений и снижает теплопотери всего здания. При монтаже крыши нужно уделять внимание не только основным ее элементам, но и небольшим деталям – например, карнизам, которые продлевают срок службы кровли и увеличивают ее надежность. О том, как сделать карниз крыши своими руками, и пойдет речь в этой статье.

карниз кровли

Устройство и назначение карниза крыши

Карниз кровли – это продолжение скатов в нижней их части. Карнизы формируются на этапе монтажа стропильной системы одним из двух способов: первый предполагает увеличение длины стропильных ног и их вынесение за пределы кровли, другой требует установки специальных кобылок. Верхняя часть карниза закрывается кровельным покрытием, а нижняя обшивается различными материалами. Именно устройство карнизного свеса крыши мы и рассмотрим в этой статье.

как сделать карниз крыши своими руками

Собранный своими руками карниз крыши дома выполняет следующие функции:

  • Защита стен здания от влаги. Карнизы свешиваются над верней частью коробки здания, закрывая стены от стекающей с крыши воды и грязи. Это позволяет продлить срок службы конструкции и сохранить ее визуальные качества.
  • Защита фундамента здания от подмывания. Карнизные свесы выходят за пределы кровли и периметра фундамента, поэтому вода и снег, устремляясь вниз с крыши, падают на некотором удалении от здания. В результате отмостка и фундамент здания получают неплохую защиту от размытия.
  • Повышение визуальных характеристик здания. Свесы карнизов придают всей кровле законченный вид. Правильно подобрав материалы и немного подумав над дизайном карнизов, можно добиться весьма гармоничной архитектурной картины.

как обшить карниз крыши

Монтаж карниза крыши требуется в обязательном порядке при монтаже любого типа кровли. Конечно, визуальными характеристиками иногда можно пренебречь, но практические функции карнизов слишком важны, и игнорировать их нельзя.

Виды карнизов кровли

Перед тем, как выполнить монтаж карниза крыши своими руками, нужно изучить все их виды, особенности и технологию монтажа. Когда теоретические аспекты будут изучены, останется лишь воплотить спроектированную задумку в жизнь – а это достаточно просто, учитывая незамысловатость конструкции карнизов.

ширина карниза крыши дома

Все карнизы делятся на две основных категории:

  1. Фронтонные. Как понятно из названия, данный вид карнизных свесов монтируется на сторонах с фронтонами. Необходимо понимать, как сделать карниз на фронтоне правильно. Длина фронтонных карнизов обычно невелика, а их формирование происходит за счет элементов обрешетки и лобовой доски, обеспечивающей карнизу необходимую форму.
  2. Карнизные. Такие карнизы располагаются под скатами крыши. Карнизными свесами принято считать участки крыши, которые выходят за пределы периметра стен. Длина карнизных свесов достаточно велика – эти элементы необходимы для защиты стен от воздействия стекающей с крыши воды.

карниз дома своими руками

Перед тем, как сделать карниз дома своими руками, нужно рассчитать приходящуюся на него нагрузку. Свесы располагаются в нижней части ската, поэтому снеговая нагрузка на них минимальна, но есть дополнительные элементы (например, водосточная система или снегозадержатели), которые меняют распределение нагрузок.

Способы формирования карнизов - как можно сделать

Для обустройства карнизных свесов можно воспользоваться одним из следующих способов:

  1. Удлинение стропил. Этот способ отличается предельной простотой. Карнизы в данном случае формируются за счет длинных стропильных ног, края которых выступают за пределы скатов. Чтобы увеличить длину свеса, достаточно подобрать для стропил брусы большей длины. Основная проблема такой конструкции заключается в увеличении веса стропильной системы, которая сильнее воздействует на фундамент.
  2. Удлинение стропил кобылками. Такой способ формирования карнизных свесов несколько сложнее предыдущего, но тоже очень прост. В данном случае края стропил удлиняются при помощи кобылок – наращиваемых элементов, которые обычно делаются из более тонких досок. Использование кобылок позволяет уменьшить общий вес конструкции.

подшивка карниза крыши своими руками

Выбор способа формирования карниза зависит от параметров кровельной конструкции и длины скатов. Если планируемая длина скатов составляет менее 6 м, то вполне можно использовать метод удлинения стропил – стандартных 6-метровых досок будет вполне достаточно, а их суммарный вес не перегрузит крышу. Во всех остальных случаях будут вполне целесообразными кобылки.

Выбор размера карниза дома

Чтобы карниз крыши из металла мог эффективно выполнять свои функции, необходимо правильно рассчитать его размер. Слишком узкий карниз обязательно станет причиной сокращения срока службы основного элемента здания – фундамента.

монтаж карниза крыши своими руками

Подбирая длину карниза, нужно отталкиваться от следующего ряда факторов:

  • Климатические условия. Количество осадков нужно учитывать в первую очередь. Зависимость размеров карниза от уровня осадков прямая – для более снежных регионов нужен свес большей длины. Минимальный вынос карниза за пределы скатов составляет около 50 см. Максимальная длина свеса не ограничивается, но делать ее больше 1 метра бессмысленно – таких размеров хватит для самых снежных регионов.
  • Угол наклона скатов. Для крутых скатов требуются более широкие карнизы – вода и снег в таком случае падают на небольшом расстоянии от стен, поэтому их нужно защищать. Если же скаты расположены под небольшим углом, то карниз может быть и поменьше.
  • Пропорции здания. Большая ширина карниза крыши дома в сочетании с пологой кровлей визуально делают дом более низким. Карнизы небольшой ширины, установленные на крутой кровле, дают обратный эффект – здание в итоге кажется более высоким.

Как обшить карниз своими руками

Готовые карнизные свесы необходимо подшить – это позволит всей конструкции полноценно выполнять свои функции и хорошо выглядеть. Перед тем, как обшить карниз крыши, нужно определиться с технологией этого процесса и выбрать подходящий материал.

подшивка карниза кровли

Подшивка карниза крыши своими руками может выполняться по двум технологиям:

  1. Прямая подшивка. Такой метод подшивки подразумевает создание короба, который расположен под прямым углом относительного стены здания. Именно к этому коробу и крепится материал обшивки. Данный способ довольно прост, но требует дополнительных затрат на стройматериалы.
  2. Диагональная подшивка. Карнизы подшиваются так, чтобы материал обшивки располагался параллельно скатам крыши. Такой способ отлично подходит для подшивки крутых крыш с небольшой длиной ската. Усилий для диагонального метода требуется больше, чем для прямой подшивки, но в большинстве случаев они будут оправданы.

карниз крыши дома своими руками

Основа для карнизных свесов закладывается в самом конце работ по монтажу стропильной системы. Когда обрешетка готова, стропила выравниваются по одному уровню, после чего к ним можно крепить ветровую доску.

Материалы для монтажа карниза

Подшивка карниза кровли может выполняться при помощи следующих материалов:

  1. Доски. Для подшивки карнизных свесов очень часто используются обычные обрезные доски. Достоинства этого материала очевидны – небольшая стоимость, малый вес и простота монтажа. Впрочем, есть и недостаток, причем существенный – деревянные элементы подвергаются воздействию влаги и активно гниют. Чтобы подшивка прослужила хотя бы какое-то время, ее нужно регулярно покрывать защитным слоем краски, и даже в этом случае дерево будет разрушаться, поэтому через несколько лет придется подшивать карнизы заново.
  2. Сайдинг. Подшивка карниза сайдингом – решение очень хорошее. В арсенал достоинств данного материала входит простота монтажа, способность выдерживать любые погодные факторы, длительный срок службы и хорошие визуальные показатели. Основной проблемой, возникающей при использовании сайдинга, является нарушение вентиляции кровли, из-за чего стропильная система начинает разрушаться.
  3. Софиты. Софиты – это материал, разработанный специально для подшивки карнизов. Отличительная особенность софитов – перфорированная поверхность, которая пропускает воздух, но препятствует прохождению влаги. Учитывая важность вентиляции для сохранения кровли в рабочем состоянии, такому материалу стоит отдать предпочтение. К тому же, большая ширина софитов существенно упрощает монтаж.

Заключение

Сделать карниз дома своими руками несложно – достаточно лишь разобраться в их видах, подобрать оптимальный материал и изучить технологию монтажа. Грамотно созданные карнизные свесы с хорошей вентиляцией будут надежно защищать кровлю от преждевременного разрушения.



Карнизный свес кровли: инструкция по монтажу

Строительство крыши состоит из нескольких этапов, каждый из которых по-своему важен. Все они оказывают большое влияние на долговечность и эффективность эксплуатации строения. Рассмотрим устройство карнизного свеса, являющегося обязательным элементом большинства стропильных систем.

Карнизный свес – часть ската, которая выступает за пределы фасадных стен здания и предназначена отводить влагу от коробки и улучшать внешний вид. Минимальная величина свеса 50–60 см, но эти значения могут изменяться в широких пределах с учетом строительных традиций в данной местности. К примеру, некоторые проекты домов в Финляндии используют карнизный свес в качестве навеса для веранды, а это довольно большая конструкция, требующая высокой квалификации строителей.

Карнизный свес кровли

Карнизный свес кровли

Содержание статьи

Виды карнизных свесов

Финишное оформление свесов зависит только от желания застройщика. На функциональность оно никакого влияния не оказывает, но лишь в том случае, когда строго выполняются все рекомендации строительных норм и правил.

Таблица. Типы конструкций карнизного свеса

Вид свесаКраткое описание
Открытый

Открытый

Самое простое оформление, чаще всего применяется на неутепленных крышах. Стропильные ноги не обшиваются, используется только карнизная доска или металлическая планка для защиты торцов от попадания влаги. На кобылках делается сплошная обрешетка. Такой вариант рекомендуется применять на крышах с мягкой кровлей или плоских конструкциях.
Закрытый

Закрытый

Более сложный и красивый свес, полностью защищает подкровельное пространство от проникновения влаги, птиц и больших насекомых. В настоящее время применяется не только как конструктивный, но и как декоративный элемент, может служить основанием для монтажа осветительных приборов.

Перед окончательным выбором нужно проконсультироваться с профессионалами, при этом следует принимать во внимание внешний вид и необходимость обеспечения рекомендованных условий эксплуатации крыши.

Цены на различные виды строительных досок

Доски строительные

Материалы для подшивки

Финишная отделка карнизных свесов выполняется различными строительными материалами, среди которых есть как бюджетные, так и эксклюзивные варианты. При выборе рекомендуется учитывать стиль здания и рядом расположенных строений.

  1. Сайдинг. Наиболее популярный в настоящее время материал. Главное достоинство – низкая цена и простота монтажа. Пластиковые панели легко режутся, при необходимости их можно немного сгибать. Промышленность предлагает покупателям специальные панели для подшивки, это так называемый сайдинг для карнизов. Его отличие от обыкновенного – наличие перфорированных вентиляционных отверстий. Сайдинг можно приобрести различных размеров и цветовых решений. Сайдинг для карнизов отличается наличием перфорации

    Сайдинг для карнизов отличается наличием перфорации

  2. Натуральные доски. Второй по известности материал, рекомендуется применять на традиционных деревянных постройках. Доски в обязательном порядке должны пропитываться эффективными антисептиками и покрываться устойчивыми лаками или красками для наружных работ. Для подшивки можно использовать вагонку, обыкновенную обрезную доску или специальную подшивную доску. Технология не представляет трудностей даже для неопытных строителей. Но во время работ всегда следует помнить о естественной вентиляции и оставлять продух для обеспечения движения воздушных потоков. Натуральная вагонка - отличный вариант для подшивки карниза

    Натуральная вагонка — отличный вариант для подшивки карниза

  3. Оцинкованная сталь. Довольно неплохой материал для оформления свесов, при условии, что стальные листы покрыты декоративными полимерными красками. Металлические панели можно приобретать в магазине готовыми или изготавливать самостоятельно из кровельных профлистов. Оцинкованная сталь тоже применяется для подшивки свесов, но встречается такой вариант нечасто

    Оцинкованная сталь тоже применяется для подшивки свесов, но встречается такой вариант нечасто

  4. Медь. Используется очень редко, по большей части на культовых и исторических зданиях. Но есть варианты установки такой обшивки и на престижных загородных коттеджах. Медная подшивка карниза смотрится очень эффектно и дорого

    Медная подшивка карниза смотрится очень эффектно и дорого

Цены на сайдинг

Сайдинг

Как правильно делать карнизный свес

Довольно часто концы стропил незначительно выступают за пределы несущих стен и карнизный свес получается слишком узким. В таких случаях стропила удлиняют с помощью досок сечением 100 на 50 мм. Называются эти элементы кобылками.

Удлинение стропил кобылками

Удлинение стропил кобылками

Калькулятор расчета удлинения стропил для карнизного свеса

Перейти к расчётам

Для примера мы рассмотрим самый сложный вариант – крыша утеплена минеральной ватой и требует эффективной вентиляции для удаления конденсата. Для создания пароизоляционного слоя применяется пленка на основе этилен-бутилакрелата с двумя парозадерживающими слоями полипропилена и сополимера.

Шаг 1. Закрепите мембрану с внутренней стороны чердачного помещения. Пленки вначале фиксируются степлером, в дальнейшем будут использоваться технологии в зависимости от метода обшивки стен мансардных помещений. Стыки плотно приклеиваются, выходы дымоходов и вентиляционных труб дополнительно герметизируются. Внутренняя пароизоляция не может переходить на карнизный свес, она фиксируется либо к стенам, либо к кровельному перекрытию.

С внутренней стороны стропил крепят защитную мембрану

С внутренней стороны стропил крепят защитную мембрану

Шаг 2. Установите опорную доску между стропильными ногами. Она должна быть в одной плоскости с фасадными стенами, ширина элемента отвечает шагу стропильных ног, а он учитывает размеры утеплительных материалов. За счет такого соответствия размеров минвату нет необходимости разрезать для подгонки по ширине ниш, работы намного облегчаются и ускоряются, качество утепления значительно увеличивается. Опорные доски прикручиваются к стропильным ногам саморезами или прибиваются гвоздями, нужно по два крепежных элемента на каждую сторону.

Устанавливают опорные доски между стропилинами

Устанавливают опорные доски между стропилинами

Шаг 3. Подготовьте ровное основание для укладки ветрозащитной и гидрозащитной мембраны, уменьшите высоту стропил на длину холодного свеса. Делается это в несколько этапов.

  1. Сделайте пропилы на стропильной ноге свеса. Глубина пропилов должна быть такой, чтобы плоскость прибиваемых в дальнейшем к ним досок располагалась на одном уровне с целыми стропильными ногами.
  2. Стамеской или долотом аккуратно уберите лишние куски, выровняйте поверхность стропилин. Делать ее идеально ровной нет надобности, эти места все равно закрываются досками. Обращайте внимание, чтобы их поверхность располагалась на одном уровне или немного ниже стропильных ног.
Делают срезы на концах стропил

Делают срезы на концах стропил

Некоторые неопытные застройщики не уделяют внимания уровню расположения досок на свесах и прибывают их прямо к стропильным ногам. В таком положении они располагаются выше плоскости, мембрана в этом месте загибается вверх. Конденсат не может беспрепятственно удаляться, в месте примыкания постоянно скапливается большое количество воды. Такие условия эксплуатации стропильной системы оказывают крайне негативное влияние на долговечность деревянных конструкций.

Практический совет. Карнизный свес утеплять не нужно, утепление должно заканчиваться на опорной доске. А она устанавливается напротив мауэрлата или фасадной стены.

Шаг 4. Оформите карнизный свес обрезными досками. Они прибиваются к подготовленным участкам стропильных ног. Во время работы проверяйте положение, если доски выступают над плоскостью ног, то ниши следует углубить. Еще раз напоминаем, что конденсат не должен длительное время быть на мембране, это очень важно. Со временем вода начет протекать, стропильная система намокнет.

Прикручивают доски к стропилам

Прикручивают доски к стропилам

Доски можно прикручивать саморезами, но намного быстрее и легче фиксировать их гладкими гвоздями. Нагрузка на этот элемент ничтожная, любые метизы гарантируют достаточную прочность фиксации.

Шаг 5. Прикрутите на место лобовую (карнизную) доску. Ее нужно крепить к торцам стропильных ног. Во время монтажа стропильной системы торцы ног выравниваются по веревке и располагаются строго в одной плоскости. Если обнаружились несоответствия по длине, то между доской и ногами можно подкладывать деревянные подставки. Только надо следить, чтобы они были сухими и имели достаточные размеры. В противном случае слишком маленькие подставки могут трескаться при забивании гвоздей, а сырые усыхать – появляются нежелательные щели.

Устанавливают лобовую доску

Устанавливают лобовую доску

Шаг 6. Прибейте капельник. Он выполняет две задачи: отводит воду за пределы стен и удерживает нижний край гидрозащитной мембраны. Капельник изготавливается из листовой оцинкованной стали, толщина 0,45 мм, верхние поверхности имеют полимерное покрытие. Нахлест элементов примерно пять сантиметров, направление стыков не имеет значения.

Сверху прикручивают капельник

Сверху прикручивают капельник

Шаг 7. Приступайте к укладке гидроизоляционной ветрозащитной мембраны. В зависимости от типа материала она может укладываться непосредственно на утеплитель или необходимо оставлять зазор для облегчения испарения влаги. Работы ведутся снизу вверх к коньку, нахлест примерно 10 см, места соприкосновения желательно проклеивать. Некоторые мембраны имеют специальные полосы с клеящими составами, с них снимается защитная бумага и все готово к проклейке.

Укладывают защитную мембрану

Укладывают защитную мембрану

Для крепления мембраны к капельнику следует применять специальную ленту. Профессионалы рекомендуют пользоваться материалами на основе бутил-каучука, он длительное время сохраняет первоначальные параметры адгезии и гарантирует надежное сцепление. Мембрана фиксируется в следующей последовательности.

  1. Очистите капельник от пыли, его поверхность должна быть чистой, сухой и обезжиренной
  2. Прикрепите к кромке элемента ленту. Не допускайте искривлений, лента не должна провисать на изгибе металлической планки.
  3. Снимите защиту, при этом немного заверните край мембраны в обратную сторону.
  4. Выровняйте полотно и в таком положении максимально плотно приклейте его к ленте.
Нижний край мембраны должен плотно приклеиваться к планке капельника

Нижний край мембраны должен плотно приклеиваться к планке капельника

Точное соблюдение рекомендованных технологий дает гарантию длительного и беспроблемного пользования стропильной системой. Для всех случаев жизни универсальных советов не существует, многие решение должны приниматься мастером на месте в зависимости от конкретных особенностей конструкции.

Ошибки при гидроизоляции карнизного узла

Ошибки при гидроизоляции карнизного узла

Цены на материал для пароизоляции

Материал для пароизоляции

Теперь осталось сделать вентиляцию подкровельного пространства, ее эффективность во многом зависит от правильности оформления карнизного свеса.

Правильная вентиляция обеспечивает долговечность стропильной системы и теплоизоляционного материала

Правильная вентиляция обеспечивает долговечность стропильной системы и теплоизоляционного материала

Устройство вентиляции

Для создания вентиляционных каналов в подкровельном пространстве надо использовать бруски толщиной не менее 5 см — только такой зазор обеспечивает необходимую скорость движения воздушных потоков.

Шаг 1. Прибейте вертикальные бруски контробрешетки к стропилам. Не надо брать длинные пиломатериалы, делайте разрывы через каждые 1–1,5 м. За счет этого улучшается вентиляция, воздух имеет больше возможностей обходить препятствия. Мембрана фиксировалась к стропильным ногам степлером, в этих местах появились небольшие отверстия. С целью их герметизации можно к одной плоскости приклеить уплотнительную ленту.

На бруски предварительно крепят уплотнительную ленту

На бруски предварительно крепят уплотнительную ленту

Практический совет. Как утверждают опытные строители, отверстия от степлера никакого негативного влияния не оказывают. Сквозь них никогда не попадает влага.

Шаг 2. Установите горизонтальные рейки обрешетки, шаг зависит от технических параметров кровельных материалов. Для мягких покрытий нужно делать сплошную обрешетку из плит ОСП или листовой фанеры. Через карниз происходит забор воздуха, и если не обеспечить его беспрепятственную подачу, то естественная вентиляция не сможет эффективно функционировать. Такое состояние крыши становится причиной возникновения очень неприятных проблем.

Поверх вертикальных реек крепят обрешетку

Поверх вертикальных реек крепят обрешетку

Шаг 3. Закройте вентиляционный канал специальной защитной перфорированной лентой. Она почти не оказывает негативного влияние на скорость движения воздуха и не допускает проникновения в канал птиц и насекомых. Ленты могут быть металлическими или пластиковыми, значения не имеет, в эти места не проникают УФ-лучи.

Зазор закрывают специальной лентой

Зазор закрывают специальной лентой

Шаг 4. Закрепите на место желоб водосливной системы. Он может фиксироваться длинными металлическими крюками к обрешетке или пластиковыми держателями к карнизной доске.

Выполняют монтаж кронштейнов и водосточного желоба

Выполняют монтаж кронштейнов и водосточного желоба

На этом работы по оформлению карнизного узла закончены. Если все сделано правильно, то крыша будет выполнять свои задачи, а утепление обеспечивать комфортные температуры в мансардных помещениях.

Видео — Карнизный свес кровли

Выполняют монтаж кронштейнов и водосточного желобаВы уже знаете, как сделать правильный карнизный свес кровли. Это один из важных узлов крыши, отнеситесь к его обустройству с должным вниманием. Теперь можно браться за кровельные работы самостоятельно. Многие желают строить мансардные помещения, а такие конструкции требуют теплой крыши. У вас уж есть начальные знания, следует их углубить и расширить. Как делается мансардная крыша – читайте на страницах нашего сайта.

Подшивка свесов и карнизов крыши: варианты + монтажные инструкции

В процессе строительства дома к внешнему виду крыши предъявляются самые высокие требования: защищать стены и подкровельное пространство от влаги и сырости, а также придавать всей постройке безупречный и законченный вид. А для этого крыша должна выглядеть красиво со всех сторон, даже той, что находится под карнизом. Ведь именно туда устремляется человеческий взгляд, когда кто-нибудь стоит возле дома!

Вот для этой цели и существует подшивка свесов крыши из самых разных материалов: винил, металл и даже дерево. Специальные изделия для этой цели называются софитами, которые ко всему обеспечивают вентиляцию всему подкровельному пространству, которая так необходима.

Давайте первым делом разберемся, что собой представляет подшивка карниза крыши.

У подшивки карнизов крыши есть такие варианты устройства:

К слову, софиты не обязательны – в большинстве случаев достаточно сплошных или частично перфорированных панелей:

Другими словами, софиты – это все тот же сайдинг, только для украшения потолка. Откуда и название, ведь «софит» с итальянского и означает «потолок».

Хотя софиты – достаточно новый для российского рынка продукт, их уже производят самых разных видов. Они бывают:

  • двойные и тройные;
  • сплошные и перфорированные.

Перфорированные софиты обеспечивают отличную вентиляцию и приток воздуха в подкровельное пространство.

При этом тройные еще бывают перфорированными по центру. А вот сплошные чаще используют для подшивки фронтонных свесов, которым не нужна вентиляция:

И, больше как исключение, в сплошных софитах дополнительно прорезают вентиляционное отверстие, чаще уже после монтажа:

К слову, GrandLine представил рынку новые необычные софиты (GL Estetic), у которых перфорация – скрытая. Она нанесена на ребра жесткости, откуда ее не видно. Такую геометрию называют Ω-геометрией, которая ко всему еще маскирует сам стык софитов.

По сути, софиты по своей конструкции, и способу производства мало чем отличаются от сайдинга. Как и по прочности, ведь софитам тоже необходимо иметь механическую прочность к ударам и сильному ветру.

С

Подшиваем карниз крыши своими руками

Любые кровельные работы на крыше требуют завершающего аккорда в оформлении и обустройстве крыши, а именно — отделки и установки защиты для выступающих за пределы стен свесов. Работы по подшивке свесов не отличаются особой сложностью, поэтому подрезка и подшивка карниза крыши своими руками — вполне доступное дело для любого мастеровитого человека. Но в любом случае, чтобы дом не выглядел брошенным сараем, независимо от того, какой способ подшивки карниза был выбран, потребуется аккуратность в работе и точный расчет.

Какой вариант карниза сделать для крыши

Понятно, что обойтись без подшивки свеса нельзя, во–первых, это необходимо сделать для защиты чердачного помещения от мышей и птиц. Во-вторых, любой уважающий себя хозяин предпочитает сделать подшивку карниза по всем правилам строительной науки, потому что это красиво и всегда придает зданию очень эффектный законченный вид.

Для обычных одно и двухскатных крыш используют несколько вариантов отделки карниза:

  • Глухой или неподшитый свес крыши. В этом случае, чтобы изолировать чердак, промежутки между нижними концами стропил забиваются отрезками дюймовой доски, вылет карниза получается коротким. Неподшитый карниз можно сделать для высоких остроконечных крыш, когда давление льда и снега на свесы очень незначительно;
  • Укороченный тип карниза можно сделать для небольших построек с малоразмерными крышами или для кровельных конструкций, оборудованных снегозадерживающими планками;
  • Коробчатый тип подшивки наиболее простой в изготовлении, его можно сделать в процессе установки креплений водоотводных желобов. По внешнему виду такой вариант оформления свеса значительно уступает классическому;
  • Классический тип подшивки карниза является наиболее распространенным при обустройстве вальмовых и двухскатных крыш. Повышенная трудоемкость изготовления с лихвой компенсируется возможностью сделать свес по-настоящему эффектным и прочным.

Основное отличие классического типа подшивки карниза от остальных состоит в заделке вагонкой, профлистом или софитами нижней плоскости кровельного свеса. Закрытое «дно» свеса защищает стропила и утеплитель от дождевой воды, забрасываемой ветром под кровлю крыши, и одновременно является хорошей защитой от птиц.

Важно! Кроме того, при использовании подобного варианта карниза появляется возможность сделать разгрузку свеса от вертикальных сил давления накапливающихся масс снега.

Установка горизонтальных распорок одновременно позволяет укрепить свесы, сделать их длиннее, не опасаясь прогиба или обрыва под порывами ветра. Вынесенный на расстояние 50 – 70 см карниз позволяет уменьшить количество воды, попадающей на стены и основание фундамента. Чем длиннее свесы, тем меньше можно сделать ширину отмостки.

Сделать качественную защиту по-другому невозможно, любой другой тип карниза крыши, укороченный или коробчатый, полноценно защитить стропила и обрешетку не в состоянии. Кроме того, декоративные качества классического способа подшивки карниза позволяют сделать плавный переход от крыши к фасаду здания по-настоящему симпатичным.

Устройство карниза крыши

Прежде чем искать способ, как сделать карниз крыши своими руками, стоит разобраться в основных деталях устройства подшивки. Общее представление о том, как выглядит и как строится облицовка, можно получить из схемы свеса, приведенной ниже на рисунке.

Конструкция свеса состоит из следующих элементов:

  • 7 — нижние концы стропильных балок крыши. При необходимости вместо дорогостоящих и слишком массивных стропил свесы можно сделать в виде приращенных дюймовых досок — кобылок;
  • 4 – горизонтальные распорки, используемые в качестве основы для подшивки карниза. Сделать распорку нужно так, чтобы доска одновременно упиралась в карнизный брус, нашиваемый на стену, и на лобовую доску, без деформации или искривления верхней линии капельника;
  • 10 — горизонтальный брус, укладываемый на стену фасада по уровню нижних концов стропил или кобылок. Иногда вместо горизонтальной планки или деревянного бруска используют подкосы с вертикальными стойками, но в этом случае фасад здания захламляется лишними крепежными деталями.

Кроме перечисленных деталей, важнейшими элементами подшивки являются капельник – номер 3, подкладной фартук – номер 4, и подшивка свеса – номер 6. Капельник и крепления водосточных желобов нужно сделать и установить до монтажа кровельного покрытия крыши.

После сборки деревянного каркаса карниза нижняя плоскость подшивается одним из вариантов отделки. Это может быть вагонка, сайдинг, пластиковые панели или софиты.

Совет! Независимо от того, каким материалом будет подшит карниз, обязательно нужно сделать подкладной уголок — фартук из тонколистового металла. Это обеспечит надежную защиту от замокания лобовой доски и промерзания вентиляционных пазов водным конденсатом.

Исключение составляют случаи облицовки лобовой доски и подшивки нижней плоскости карниза профилированным листом. В этом варианте защитную роль фартука выполняют полоски профлиста, поэтому вместо полноформатного уголка можно сделать декоративный вариант, которым будет закрыт стык между двумя полосками отделочного материала. Нужно сделать поправку на то, что вода, попадающая на облицовку лобовой доски, будет сбрасываться через щели, образованные волнами листового профиля.

Материалы для подшивки карниза

Подшить карниз можно любым прочным листовым материалом, не боящимся воды, обладающим небольшим весом и малым коэффициентом теплового расширения. Наиболее традиционные материалы:

  • Вагонка или шпунтованная доска. При наборе сплошного полотна из вагонки нужно сделать вентиляционные зазоры между торцами досок и фасадом здания, размер щели не менее 10 мм;
  • Профилированный металлический лист с высотой профиля 8 мм, именуемый в народе «заборным». Облицовку из профлиста можно сделать без вентиляционных щелей, так как на стыках полос всегда остаются щели достаточно больших размеров;
  • Софиты представляют собой пластиковые панели со сквозной перфорацией. Это наиболее дорогой и красивый вид материала, используемый для подшивки карниза. Монтируются софиты так, как и обычные ПВХ-панели.

Важным условием подшивки является обеспечение нормального притока воздуха под свесы. При правильном построении кровельного пирога, за счет вентиляционных окон под коньковой планкой поток воздуха будет засасываться через подшивку, перетекать по полостям контробрешетки, попутно удаляя конденсат. Если закрыть облицовку наглухо или сделать щели в подшивке слишком маленькими, свесы крыши и утепление нижних ярусов кровельного пирога будут напитываться влагой и промерзать.

Отделка карниза металлическим профилем

Наиболее подходящим материалом для изготовления карниза и каркаса под подшивку всегда был и еще долго останется обычный сосновый брусок и дюймовая доска. В качестве подшивочного материала проще всего использовать профлист, лучше всего окрашенный заводским способом. По сути, сделать отделку свесов и подшить основание металлом обойдется вдвое дешевле софита и вагонки. Кроме того, сделать работу можно за пару дней, тогда как набивка вагонки под карниз крыши займет не меньше трех-четырех дней.

Собираем каркас под обшивку

Предварительно нужно сделать торцовку стропильных балок. Для этого по размеру выноса кровельного покрытия определяют размер горизонтальных распорок. Измеряем расстояние от линии будущей заделки капельника до фасада здания.

При замере важно контролировать горизонтальное положение линейки, поэтому измерения нужно сделать с помощью строительного уровня. На стенке отмечаем линию крепления распорок, на стропилах наносим точки пересечения распорки и стропильной балки или кобылки.

С помощью того же строительного уровня через отмеченные точки необходимо сделать риски для запила стропил в вертикальной плоскости. По отметкам на стене с помощью обычной капроновой нитки нужно сделать линию для крепления горизонтального бруса.

Сборку каркаса под карниз крыши выполняем в обратном порядке – сначала крепим на стене брус, затем устанавливаем по уровню распорки, и только после этого запиливаем в одной плоскости концы стропил. Понятно, что все деревянные элементы каркаса необходимо обработать водоотталкивающей пропиткой и антисептиком.

Как сделать подшивку профлистом

Принцип обшивки достаточно прост. Из цельного профилированного листа вырезают отдельные полосы на ширину лобовой доски, это примерно 10-15 см. Если стропила уложены в каркас крыши неточно, и образуется волна, то заготовки под отделку нужно сделать с запасом в 4-5 мм.

Обычно ленты из профлиста режут не сразу, а по мере укладки облицовочного материала на карниз. Первым делом нужно сделать облицовку лобовой доски по всему периметру крыши.

Крепеж выполняется с помощью оцинкованных саморезов с компенсирующими шайбами. Для выравнивания каждой ленты используется натянутый шнур, но перед окончательным креплением нужно сделать проверку положения облицовки по строительному уровню. При укладке металла обязательно нужно сделать перехлест в одну волну, как это делается при укладке на крыше профлиста.

Нижний край облицовки карниза может не иметь ровной линии, быть ступенчатым, это не имеет особого значения, главное — выровнять полоски по верхней кромке, которая заходит под крышу. Нижнюю кромку карниза все равно закроет накладной уголок, поэтому бороться за идеальную конфигурацию не имеет смысла.

На втором этапе нужно подшить профлистом основание. Для этого под горизонтальный брус набивается пластиковый профиль, используемый при сборке софитов или ПВХ панелей. Для подшивки плоскости можно заранее сделать необходимое количество заготовок, и только потом крепить к каркасу.

На завершающем этапе нужно уложить декоративный уголок, закрывающий все линии стыковки подшивочных листов карниза. Уголок нужно сделать на специальном гибочном станке, так как от правильности линий и геометрии декора будет зависеть впечатление обо всей работе.

Заключение

Аналогичным способом крепятся софиты и вагонка. Основное отличие заключается в том, что вагонку и пластик в первую очередь набивают по «днищу» карниза, и только потом на лобовую доску нашивают металлический фартук, уголок, устанавливают крепления водосточных желобов, капельника, собирают водосборную систему отвода дождевой воды. Вагонку обязательно красят или обрабатывают атмосферостойким лаком.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как правильно сделать карниз крыши своими руками

«Перед отделкой карниза крыши – произведите утепление стен (по необходимости)».

При этом вы утеплите всю поверхность стены. В иных случаях верхняя часть будет слабо утепленной, и этом может привести к промерзанию стен.

Слишком пересушенная древесина может впитывать в себя влажность воздуха. При этом происходит деформация ранее подшитой поверхности. Другая особенность материала – усыхание. Это происходит, когда древесина слишком влажная. В этом случае вы столкнетесь с образованием широких щелей и искривлением прибитых досок.

Перед тем как создавать карнизы крыши своими руками, обработайте древесину антисептиками. Это предотвратит процессы гниения и возгорания. Далее, уложите длинные доски на каркас параллельно стене. Крепление осуществляется к коробке через каждый метр. Короткие доски, как правило, следует укладывать перпендикулярно стене. Они должны быть закреплены по краям. Деревянные доски создают  вентилируемое пространство под кровлей. Именно поэтому строители очень часто отдают предпочтение этому материалу.

Виды карнизного свеса, подробнее на видео:

Узел карниза скатной крыши можно производить и с помощью других материалов (читайте также: "Устройство скатной кровли - типы конструкций"). Современный рынок располагает богатым ассортиментом товара от различных производителей.  К примеру, вы можете отдать предпочтение оцинкованным листам, толщиной от 0,6 до 0,8 миллиметров. Этот материал может быть и гладким, и профилированным. Советуем также остановить свой выбор на виниловом сайдинге (прочитайте: "Отделка карниза крыши сайдингом").

Очень важно не только правильно подобрать материал, но и верно провести все замеры. Ведь лишний материал вам ни к чему. Если конструкция карниза крыши кажется вам сложной – обратитесь к профессионалам. Они не только покажут вам фото- и видеоматериалы монтажных работ, но и выполнят всю работу за вас.

Подшивка карниза крыши — варианты подшивки — статьи Ваша Кровля

Свесом или карнизом крыши называют нижнюю часть крыши, которая обычно выступает от стен на 40-80 см.

Главное его назначение — защитить стены и фундамент от дождевой и талой воды. Оформление карниза выполняют на заключительной стадии строительства, когда кровля смонтирована и закончены работы по отделке наружных стен.

Подшивать рекомендуется не только свесы карнизов, но и потолки террас и балконов, козырьки крылец. Широкий выбор материалов позволяет подобрать обшивку для любого архитектурного стиля, с учетом типа кровельного покрытия.







Для чего подшивают карниз?

  1. После укладки кровельного материала, снизу торцов просматривается часть стропил и другие слои «кровельного пирога». Это выглядит не эстетично — подшивка свесов облагораживает крышу, закрывая все внутренние детали, придает завершенный облик всему строению.
  2. Кроме декоративной функции, подшивка карнизов защищает кровельную систему от повреждений посредством сильного ветра.
  3. Решается еще одна важная задача — обеспечивается правильная подкровельная вентиляция, благодаря которой исключается появление конденсата, грибка и плесени. Соответственно увеличивается срок службы конструкции.



Виды свесов крыши — на что обратить внимание.

Существует два вида - карнизный свес, другое название горизонтальный, и фронтонный свес. Рассмотрим чем они отличаются и особенности подшивки каждого.



Карнизный свес.



Подшивка свеса крыши



Образуется нижним фрагментом скатной крыши. Сквозь него воздушные массы проходят на чердак. В случае обустройства отапливаемой мансарды, снизу ската воздух поступает в подкровельное пространство, проходит наверх и выводиться через конек или аэратор, так выполняется вентиляция всех элементов «кровельного пирога».

Для правильной организации тяги воздуха подшивку карнизного свеса необходимо выполнять вентилируемую, не сплошную, а с приточными отверстиями. Для этого применяют один из следующих методов:

  • Самый простой — устроить зазор между панелью и стеной. Исходя из применяемого материала величина зазора должна быть: 1-1,5 см. для сайдинга или деревянной вагонки, 0,6-1,2 см. для профлиста.
  • Встроить решетки для аэрации — устанавливаются они непосредственно в панель обшивки.
  • Когда в качестве отделочного материала выбраны деревянные доски, можно при монтаже оставлять между ними щели размером 0,5-1 см.
  • Более популярное решение — подшить карнизный свес перфорированным софитом.



При отделке горизонтального свеса нужно соблюдать два важных правила:

  1. Все вентиляционные прорези и зазоры необходимо закрывать сеткой или решетками. Так под кровлю не будут попадать мусор и листья, мелкие птицы и насекомые.
  2. По объему прорези не должны быть меньше 1/500 части всей вентилируемой площади. Вдобавок каждый тип кровельного материала предполагает свой диаметр отверстий. К примеру, керамика «дышит», вентиляционные зазоры нужны меньшего диаметра чем для гибкой черепицы.



Что будет если пренебречь вентиляцией подкровельного пространства и плотно закрыть карнизный свес?

Избыточная влага способствует образованию конденсата, намоканию и разрушению утеплителя и стропил, образованию плесени.

— на металлочерепице со временем образуется коррозия, а натуральная черепица от переизбытка влаги полопается на морозе.

— не исключен перегрев помещений в жару и обледенение кровельного покрытия в мороз, такая крыша очень быстро выйдет из строя, придется проводить капитальный ремонт.



Фронтонный свес.



Подшивка фронтона крыши



Образуется наклонной боковой частью ската крыши. Здесь задача противоположная — нужно защитить обрешетку и утеплитель от намокания и выдувания, а значит исключить проникновение ветра и дождя под кровлю. Подшивка в этом случае выполняется сплошным герметичным способом.



Как оформить кромку (торец) свеса?

Оба вида свеса по торцам имеют открытые элементы. Со стороны карнизного свеса — это торец стропильной системы, у фронтонного — торцы обрешетки. Их закрывают специальными комплектующими, которые зачастую можно приобрести вместе с черепицей.

Это делается не только для придания красивого внешнего вида, но и для сохранения подкровельных материалов от неблагоприятных погодных факторов.

Иногда деталь для отделки кромки делают из дерева, предварительно обработанного антисептиком и окрашенного — но это не лучший вариант.

Доборные комплектующие изготавливают из металла и они более долговечны, так как покрыты защитными антикоррозийными полимерными составами.

Оформляя кромку карнизного свеса, сначала стропила подрезают в одну линию по вертикали на одинаковом расстоянии от стены. Торцы стропил соединяют обвязочной лобовой доской.

На нее монтируется металлическая карнизная планка (капельник). По свесу карниза устанавливают водосточную систему.

Со стороны фронтонного свеса обрезают обрешетку по одной линии, параллельной стене. Вдоль фронтонов, закрывая края обрешетки, устанавливают металлическую торцевую планку.

Ее еще называют ветровая планка, дополнительно она защищает кровельную конструкцию от сильного ветра и предотвращает задувание мусора и насекомых через торцы.



Основные способы подшивки свесов крыши:

По стропилам.

Самая простая технология и применяется в основном для крыши с наклоном не более 30 гр. и выносом карниза 40-50 см. К стропилам сооружают обрешетку из бруса. Панели для обшивки можно крепить как параллельно стене, так и перпендикулярно стропилам или по торцу.

Горизонтальная подшивка.

Подходит для кровли с крутым скатом. Из брусков выстраивают короб, который крепят к стропилам и стене. При этом брусок на стропилах нужно располагать ниже бруска на стене на 1 см. Так влага, попавшая на свес, не задерживается на нем.

Затем прибивают бруски от углов дома к углам крыши. Если свес выступает больше чем на 45 см., дополнительно устанавливают еще один продольный брус. Далее перпендикулярно к стене добавляют бруски для усиления продольных брусьев. Этот способ позволяет экономно подшить свес, монтаж не занимаем много времени.



Обрешетка для подшивки крыши



Подшивка фронтонного свеса.

Не зависимо по какой технологии подшивают свес карнизный, фронтонный оформляют всегда по обрешетке. На нее крепят бруски, к которым потом фиксируют обшивочные планки.



Выбираем материал для подшивки.

Какой применить материал в первую очередь зависит от общей стилистики дома, учитывается отделка стен и вид черепицы. Немаловажным фактором является цена и конечно, личные вкусы домовладельца. Стоит принять во внимание практичность и долговечность материала.



Деревянная доска.

Дерево требует особого ухода. Перед укладкой его обрабатывают антисептическими и противопожарными составами, красят и покрывают лаком. Время от времени придется повторять эти операции, иначе в нем заведутся насекомые, оно начнет сыреть и деформироваться, внешний вид при этом заметно ухудшиться.

Для подшивки карниза выбирают хвойные породы. Доска может быть строганой или обрезной, допустимая ширина 2-25 см, толщина 1,7-2,2 см. Монтируя доски параллельно стене крепят с шагом в 1 м., перпендикулярно - с обеих сторон доски, при широком свесе еще и по центру. Для вентиляции оставляют щели между досками 1-1,5 см.



Подшивка свеса крыши доской



Деревянная вагонка.

Материал уже обработан в отличие от доски. Но, как и доску, перед монтажом его желательно выдержать на воздухе под навесом 1 месяц, в противном случае дерево может оказаться слишком влажным или сухим, что в последствии приведет к деформации. Монтируется аналогичным способом. Есть возможность установки готовых вентиляционных решеток, которые располагают на расстоянии в 1,5 м. друг от друга. Стоит вагонка в два раза дороже доски.



Подшивка свеса крыши вагонкой



ОСБ и фанера.

Плиты должны быть влагоустойчивые. Установка проходит быстро, так как габариты и жесткость материала дают возможность монтировать сразу большие листы. Для установки возводят короб из бруса, к которому привинчивают плиты. Вентиляцию осуществляют посредством врезки решеток. Данный вид подшивки не долговечен и не отличается эстетичностью, бесспорно требуется покраска.



Подшивка свеса крыши фанерой и osb



Листовой металл.

Применяется редко, так как обладает рядом недостатков: большой вес, необходим специальный инструмент для резки и обязательна антикоррозийная обработка стальных листов по кромке среза. В основном используют оцинкованную сталь с полимерным покрытием толщиной 0,6 мм. Длинна изделия может достигать 6м. Редко берут медный или алюминиевый лист. Для вентиляции применяют решетки или перфорацию.



Подшивка свеса крыши плоским листом



ПВХ сайдинг.

Панели из поливинилхлорида устанавливают перпендикулярно стенам, прикручивают в нескольких местах в зависимости от ширины свеса. Для удобства монтажа вместе с сайдингом можно приобрести различные дополнительные элементы. Для отделки края ставят «П» образные полосы, места соединения панелей фиксируются уголками, имеются вентиляционные решетки. ПВХ сайдинг не рекомендуется монтировать вдоль свеса, он не обладает достаточной жесткостью и может прогибаться. Сайдинг выпускается в основном светлых оттенков, стоимость его невысокая. Если выбрать материал хорошего качества, прослужит он довольно долго.



Подшивка свеса крыши сайдингом



Профнастил.

Выделяется простотой монтажа и прочностью. Используется профлист С8, С10 или НС 20мм. При оформлении карниза следует учитывать температурное расширение профлиста и оставлять зазор 0,6-1,2 см. Крепление выполняют с шагом в 1 м. Вентилирование осуществляется через специально предназначенные решетки.



Подшивка свеса крыши профнастилом



Софит.

Софит — специальный сайдинг для подшивки свеса. Софиты изготавливают из винила или металла. Они имеют разнообразную фактуру и большую цветовую палитру. К примеру, очень популярны металлические софиты под дерево — они точно копируют текстуру древесины благородных пород дерева, таких как кедр, дуб, клен.

Но в сравнении с натуральной древесиной, софит не требователен в уходе, не нуждается в обработке и покраске, не рассыхается и не разбухает, не боится влаги и температурных перепадов, а стоит в несколько раз дешевле. Софиты подходят для всех типов черепицы, легко подбираются к любому архитектурному стилю.



Подшивка свеса крыши софитом



В наборе идут все необходимые комплектующие, профили и планки, которые значительно упрощают и ускоряют монтаж. Софитные панели могут быть разных видов: одинарные, двойные, тройные, перфорированные или сплошные.

Выполнить подшивку свеса софитом под силу самостоятельно, порядок монтажа очень простой: планки нарезают по ширине свеса и крепят при помощи пазов перпендикулярно стенам.

Софит несомненно самый надежный и быстрый способ подшивки карниза и является очень популярным у владельцев частных коттеджей.



Подшивка крыши софитом своими руками.

Рассмотрим монтаж на примере винилового софита. Все элементы прикручивают к обрешетке из дерева:

  • J-профиль ставят поперек свеса и отмеряют.
  • Срезают J-профиль болгаркой.
  • Прикрепляют J-профиль к обрешетке саморезами.
  • Когда все профили зафиксированы, замеряют расстояние между ними и нарезают софитную планку нужного размера.
  • Монтируют софит. Для этого софитную планку заводят сначала в пристенный свес, а потом в карнизный. Крепят саморезами.
  • Лобовая часть карниза зашивается J-фасками или планкой.



Подшивка крыши софитом своими руками






Купить софит для подшивки свесов крыши по выгодной цене в Екатеринбурге можно в «Ваша Кровля». Всегда в наличии виниловые и металлические софиты от проверенных производителей. На все товары предоставляем гарантийные талоны и сертификаты качества. Срок службы софита от 20 до 50 лет.

Доступны одноцветные софиты светлых, ярких и темных оттенков, а также с имитацией натурального дерева. Вы всегда можете заказать профессиональную подшивку карниза софитами.

Как сделать покрытый тканью оконный карниз

Как сделать покрытый тканью оконный карниз - Snapguide
1

Измерьте ширину окна и добавьте 6 дюймов.Это длина вашего карниза. Добавьте еще 6 дюймов. Это минимальная длина сосновой доски, которую нужно купить. Доска должна быть толщиной 1 дюйм.

2

Решите, хотите ли вы доску шириной 10 или 12 дюймов. Lowes или Home Depot часто дают три бесплатных реза! Вам нужны два блока длиной 3 дюйма и один карниз длиной (ширина окна плюс 3 дюйма).

3

Получить монтажное устройство и винты. Достаточно L скобки. Для монтажа по бокам платы требуются полудюймовые винты, так как плата имеет толщину всего 1 дюйм. Измерьте и планируйте монтаж на стену.

4

Просверлить отверстия с помощью сверла 1/8 дюйма.Прикрутите блоки длиной 3 дюйма к длинной доске на каждом конце с помощью 1,5-дюймовых шурупов # 8. Предварительно просверлите отверстия для монтажных кронштейнов.

5

Разрежьте ватин и ткань по крайней мере на 6 дюймов шире, чем ваша карнизная доска, и по крайней мере на 12 дюймов длиннее, чем ваш карниз.

6

Гладить свою ткань.Это ткань "Коралловый Сад" от Scrummy на Spoonflower.com из базового хлопкового гребня.

7

Карниз посередине прямоугольника ватина. Аккуратно потяните одну сторону к задней части карниза, начиная с середины, и скобы. Повторите на противоположной стороне.

8

Повторите то же самое, работая от центра карниза наружу.Этот карниз собирается в детской, поэтому я использую два слоя ватина. Первый слой остановится, поэтому концы не слишком громоздкие.

9

Я удвоил стиль ватина в детской. Если используется два слоя, повторите со вторым слоем ватина, сшивание начинается в центре и движется вперед, назад и вперед.

10

Сложите ватин на углах.Ватин очень прощающий и хорошо растягивается. Отрежьте лишние ватины.

11

Сложите углы, как лучше всего, к больничному углу и отцентрируйте карниз в середине полотна печатной стороной вниз.

12

Повторите те же шаги, что и с ватином.Потяните за края, но не слишком твердо, или у вас будут некоторые области, которые тянут больше, чем другие, создавая неровный вид.

13

Обрезать лишнюю ткань по углам. Соберите оставшуюся ткань и скобу. Вырезать место для монтажного кронштейна по выбору.

14

Две ленты были добавлены к этому карнизу.Разнообразие окантовки может быть добавлено внизу. Сначала установите кронштейн на стену, затем наденьте карниз на кронштейны и закрепите его винтами.

15

Теперь у вас есть простое, простое, красивое координирующее окно обработки! Смотрите мое руководство по тканевым каркасным коврикам для координирующего проекта.

горячие клавиши: предыдущий шаг следующий шаг

понравился этот гид как это руководство

Profile Photo for Dana Bayer

© 2020 Brit Media, Inc.

Все руководства © 2020 их соответствующих авторов

Перейдите к Snapguide в настольном браузере.

В настоящее время мы поддерживаем последние версии:
Chrome, Safari, IE или Firefox.

Или загрузите наше бесплатное приложение для iOS.

Profile Photo for Dana Bayer

Как

{{50 - данные.title.length}}

Начните делать свое руководство

,

Карниз - Проектирование Зданий Wiki

В классической архитектуре карниз описывает область или пространство, которое нависает над чем-то другим. Это самая верхняя горизонтальная область, которая выступает над стеной или под линией крыши. Карниз является общей чертой древнегреческой и римской архитектуры, где он является самой верхней частью антаблемента.

Традиционно карниз состоит из следующих элементов:

  • Cyma: лепнина с двойной кривизной, также известная как «волновая лепка».Используется как самый верхний элемент. Может быть либо cyma recta (верхняя вогнутая кривая и нижняя concex кривая), либо cyma reversa (верхняя выпуклая кривая и нижняя вогнутая кривая).
  • Corona: компонент, имеющий вертикальную поверхность и горизонтальный потолок.
  • Литье: Литье, которое появляется под выступающим карнизом .

Функция карниза заключается в защите стен сооружения путем отвода дождевой воды от здания, хотя его традиционная функция также является декоративной.

Карниз также распространен в интерьерах, где он представляет собой тип молдинга, который проходит вдоль верхней части внутренних стен. Это может помочь осветлить комнату, отражая свет в области тени, и может заставить маленькие комнаты казаться больше, притягивая глаз вверх. Его также можно использовать, чтобы скрыть трещины, которые могут возникнуть на стыке стен и потолков.

Термин « карниз » может также использоваться для обозначения нависающей полосы над предметами мебели, такими как кухонные шкафы.

Внутренний карниз может быть простым или очень декоративным, как в этих примерах из шотландского дома.

Равнина карниз может называться «грифом».

Наиболее распространенными материалами для карнизов являются древесина, гипс, покрытый бумагой, полиуретан, пенополистирол, гипс и древесноволокнистая плита средней плотности (MDF).

Окно карнизы представляют собой коробчатые конструкции, расположенные над окнами, чтобы скрыть струны и другие крепления штор или штор (также известные как пелмет).Дверные карнизы могут использоваться над дверной коробкой в ​​декоративных целях. Иногда это можно назвать архитравом.

[редактировать] Статьи по теме Проектирование зданий Wiki

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
