Плитный фундамент своими руками: пошаговая инструкция

Содержание

• Бюджетный вариант плитного фундамента, на что обратить внимание
• Строим плитный фундамент на простом грунте
  • Разметка и нарезка пятна фундамента
  • Укладка слоев из гравия и песка, пошаговая инструкция
  • Укладка гидроизоляции,установка опалубки и арматуры под плитную основу
  • Как заливается плита своими руками
• Заключение

Использование в качестве фундаментной системы здания плитной формы, на первый взгляд, кажется очевидным и простым решением проблемы устойчивости коробки дома на непредсказуемых плывунах и пучинистых глинах. Настолько простым, что есть огромное искушение сделать плитный фундамент своими руками, по своему усмотрению. Если вникнуть в причины, по которым одни плитные фундаменты способны стоять десятки лет, а другие раскалываются в первую же зиму, вполне реально построить своими руками простенький и недорогой вариант плиты.

Можно даже сэкономить на услугах проектировщика, но если вас интересует результат, а не процесс, все же лучше иметь на руках грамотный проект фундамента, за который уплачены нормальные деньги.

Бюджетный вариант плитного фундамента, на что обратить внимание

Понятно, что на сложном рельефе с непонятным составом грунта высокое качество плитного фундамента получить сложно, особенно, если грунтовая вода близко к поверхности. В этом случае рисковать браться за работу своими руками, может быть,и нет смысла, лучше все же получить грамотный проект, с привязкой на местности, и одного дельного практика. Если в слое грунта на глубине в 100-120 см воды нет, можно рассчитывать на собственные руки и голову. Но обязательно нужен практический опыт, хорошо, если имеются материалы со стройки, реальные карты работ и пошаговая инструкция. В процессе обустройства монолитного фундамента своими руками пошаговые фото хорошо помогут сориентироваться даже в самых простых операциях, как пайка пленки или выкладка арматуры.

Технологическую карту процесса построения плитного варианта фундамента можно привести в нескольких строчках:

• Роем котлован под фундамент, с десяток контрольных шурфов, чтобы убедиться в правильности оценки грунтовой обстановки и воды, максимально выравниваем площадку под будущий массив;
• Укладка на дно котлована подушки, установка опалубки, монтаж гидроизоляции и коммуникаций, сборка арматурного каркаса фундамента;
• Заливка плитной основы бетоном, уплотнение слоя вибраторами, покрытие отливки пленкой на период первых 5 дней схватывания;
• Поле удаления опалубки окончательное оформление гидроизоляции плитного фундамента и заделка отмостки.

Строим плитный фундамент на простом грунте

Сразу стоит оговориться, что фундамент монолитная плита не является универсальным решением проблемы пучинистого слоя грунта. Но его использование позволяет значительно уменьшить риск расколоть основу фундамента и коробку здания, благодаря особенностям устройства плитной системы:

1. Во-первых, прочность и устойчивость фундамента практически не зависит от того, какой толщины бетон в плитной конструкции;
2. Во-вторых, неправильно уложенная и связанная своими руками арматура может вообще не воспринимать изгибающие усилия и не выравнивать напряжения на плитном фундаменте. Именно этот вид нагрузки становится основной причиной разрушения основания и стен здания;
3. В третьих, как и в большинстве других конструкций фундаментов, устойчивость и долговечность зависит на 50% от того, насколько эффективно вы своими руками выполнили дренаж и утепление отмостки.

Важно! Пока нагрузки на тело плитного фундамента распределены равномерно, даже в условиях подтопления плита будет стоять прочно, как броненосец. Стоит любую из частей плитной основы вывесить на точечной опоре, даже при наличии арматуры плита даст трещину, невидимую глазу. Мороз и слой капиллярной влаги «разрежут» бетонное тело фундамента, как ножом.

Поэтому все, что делается своими руками на плитном фундаменте, должно быть направлено на обеспечение выравнивания нагрузок. Пошаговой инструкции в этом вопросе быть просто не может, поэтому многие вопросы, особенно при укладке слоя щебенки и арматуры, решаются из практического опыта.

Разметка и нарезка пятна фундамента

Перед разметкой и отбивкой контура будущей монолитной плиты фундамента на колышках потребуется соорудить своими руками временный ориентир на плане участка с помощью обычного песка. На практике обычно берут увеличенный в ширину на метр-полтора силуэт подошвы основы плитной системы и рисуют линии, отсыпая струей сухой песок из рук. После снятия поверхностного слоя обозначаем точные линии контура будущего фундамента.

Поверхность под плитный фундамент необходимо тщательно спланировать по горизонту. Если размер плитного пятна небольшой, то подрезать и подчисть слой грунта можно небольшим трактором, и далее начисто подчистить своими руками, ориентируясь по данным нивелира. Для плитных фундаментов больших объемов более рационально использовать бульдозер, чем копаться своими руками, лопатой много не сделаешь.

На следующем этапе, не откладывая дело в длинный ящик, необходимо своими руками выкопать траншею на глубину не менее 60-80 см, трубу вывести в дренажный сток за пределами участка. Теперь можно приступать к уплотнению без риска просачивания грунтовых вод. Уплотнение грунта, как и планирование участка, лучше выполнять катком или аналогичной техникой, даже обычной мототрамбовкой достичь нормального уплотнения на 10-15 см довольно сложно. Если грунт избыточно влажный, своими руками отсыпаем тонкий слой мелкого гравия и втрамбовываем его в слой почвы, пока поверхность пятна под плитный бетон станет настолько плотной, что на слое отсыпки не остаются следы от обуви на высоких каблуках.

Укладка слоев из гравия и песка, пошаговая инструкция

На утрамбованный грунт выкладываем слой геотекстиля, можно дорожного варианта или более плотного, под 150-200 г/м². Полотна выкладываем на поверхность с перехлестом на стыках до 20 см. Чтобы уложенное полотно не смещалось при рассыпке песка, на стыках пришпиливаем геотекстиль скобами степлера. Для подушки фундамента потребуется отсыпать слой не менее 200-250 мм толщиной. Чтобы не рвать уложенную ткань, выложим в центре котлована дорожку из досок. Песок используем гравийный, очень крупный и хорошо промытый водичкой. По мере укладки в основание плитного фундамента выравниваем слой и трамбуем его. Окончательное уплотнение слоя производится вибромашинкой после выведения плоскости слоя по горизонту.

Аналогичным способом отсыпаем гравий слоем не менее 10-12 см. Первый слой в виде мелкой 4-20 фракции, далее сыпем щебень крупнее, размером в 20-40 мм.

Укладка гидроизоляции,установка опалубки и арматуры под плитную основу

Гидроизолирующий слой защищает плитный фундамент от капиллярной воды и одновременно служит барьером для удержания бетонной смеси, залитой в опалубку. Поэтому раскатываем полотнища стеклорубероида или аналогичного рулонного материала с перехлестом в 10 см и обязательно проклеиваем швы слоем битумной мастики. Если этого не сделать,слой «цементного молочка» может приподнять края полотен, в результате чего образуются многочисленные щели, через которые вода беспрепятственно проникнет к бетону. Для периферийных участков плитного фундамента это будет означать медленное разрушение с каждым морозом.

Далее собираем из заготовленных щитов простую и доступную конструкцию опалубки. Углы можно усилить набивкой горизонтальных распорок, края гидроизоляции аккуратно выпускаем на стены, чтобы потом закрепить их на стенах плитного основания.

Армирование плитного фундамента выполняется по стандартной схеме, в два слоя сетки, полученной перевязкой арматуры проволокой. Для армирования берем пруток 10-12 мм, окно сетки не более 20-25 см. Если грунт очень слабый, в дополнение к выполненному армированию укладываем по периметру слой из четырех прутков, разнесенных с шагом 30-35 мм, как на видео:

Таким образом, любые осадки краев плитного фундамента до момента его окончательного затвердевания будут подстрахованы дополнительным армированием. В среднем на один плитный фундамент уходит не менее двух тонн арматуры.

Важно! Слой бетона от нижней и верхней поверхности плиты до заложенной в тело фундамента арматуры должно составлять не более 4-5 см.

Как заливается плита своими руками

Для тонкой плиты в 200-250 мм лучше использовать высокопрочные марки бетона В25- В30. Покупая пару-тройку миксеров раствора, лучше не рисковать, а приобретать материал под плитный фундамент непосредственно на заводе или конторе, где его готовят на потоке. Перед заливкой устанавливаем доски и разливной желоб. Проще работать двумя парами– одна регулирует подачу бетона на желоб, вторая пара раскидывает льющуюся смесь слоями в нужный сектор опалубки плитной отливки.

Если исходить из того, что купленный бетон будет в лучшем случае марки М200, толщину плиты увеличивать не стоит, лучше использовать пластифицирующие добавки, останавливающие расслоение смеси. В этом случае недостаток прочности бетона плитного фундамента будет компенсирован лучшим сцеплением материала с арматурой,потерь несущей способности плитной основы быть не должно.

Заключение

Снять опалубку с плитной отливки можно будет не ранее, чем через две недели, если стоит жаркая влажная погода, то через 10 дней. Даже если между стенками опалубки и бетоном образовались щели, снимать дерево нельзя, так как еще продолжаются процессы осадки слоев грунта под давлением плитной фундаментной системы. При правильном подборе характеристик расчетная 80-ти процентная прочность плитного фундамента наступит через 20-25 дней.

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

Фундамент плита своими руками: пошаговая инструкция

Фундаментная плита в отличие от основания ленты является относительно редко используемым типом несущего базиса. Устройство плитного фундамента достаточно простое, но заливка плиты требует строгого соблюдения технологий.

Чтобы получить надёжную и прочную монолитную плиту, нужно учесть целый ряд аспектов, а также произвести правильный расчёт и качественную подготовку грунта.

В данной статье содержится пошаговая инструкция заливки фундаментной плиты своими руками.

Содержание

• Технические особенности
  • Область применения
  • Плюсы технологии
• Заливка основания-плиты
  • Проектировка
  • Подготовка участка
  • Формирование защитной подушки
  • Установка опалубки и армирование
  • Заливка бетона

Технические особенности

Монолитная плита подойдет как фундамент для многих грунтов

Монолитный фундамент представляет собой железобетонную плиту-основание, на котором располагается постройка.

Технология строительства такого основания не представляет особых сложностей.

Залить плитный фундамент своими руками может любой частный застройщик, даже не обладающий особыми навыками в строительном ремесле.

Однако подобная технология имеет свои особенности и нюансы, несоблюдение которых может стать причиной преждевременного разрушения основания и всей постройки.

Область применения

Ленточный фундамент – оптимальный вариант в большинстве случаев

Наиболее распространённым на сегодня в частной застройке типом несущих оснований является фундамент-лента. Он универсален и достаточно прост в изготовлении. Но в некоторых случаях подобный вариант может быть абсолютно неприемлем. Причиной этому, прежде всего, могут быть особенности грунта на участке строительства.

Например, высокий или постоянно изменяющийся уровень грунтовых вод, а также большая глубина промерзания почв потребует обустройства фундамента глубокого заложения. Это делает устройство монолитного фундамента ленточного типа экономически невыгодным из-за технической сложности работ и их высокой сметной стоимости.

В то же время, заливка монолитной плиты фундамента становится целесообразной при ряде условий.

1. Проведение работ на сложных грунтах, когда необходимо равномерно распределить нагрузку на как можно большую площадь основания. Технология плитного фундамента даёт возможность увеличить площадь опоры, тем самым снизив удельное давление на грунт.
2. Отсутствие в проекте дома подвального помещения или цокольного этажа.
3. При необходимости заливки чернового пола. В этом случае возможно использование фундаментной плиты не только в виде несущего основания, но и в качестве бетонного пола.

При выборе фундамента для частного дома следует внимательно проанализировать все плюсы и минусы той или иной технологии. Так, если застройщик решил остановить свой выбор на фундаменте плите, он должен разобраться, все ли технические условия строительства подходят именно для плитного фундамента.

Плюсы технологии

Технология заливки такого основания проста, ее можно выполнить своими руками

Устройство фундамента плиты несёт в себе целый ряд преимуществ для застройщика, решившего выбрать данный вариант несущего основания для своей постройки.

Среди основных преимуществ, которыми обладает плиточный фундамент, можно отметить следующие:

1. Высокая прочность. Наличие объёмного армирования и монолитная бетонная заливка позволяют создать прочную плиту фундамента, способную успешно противостоять внешним воздействиям и физическим нагрузкам.
2. Простота технологии позволяет залить монолитную плиту фундамента своими руками без привлечения профессионалов и специальной строительной техники. Заливка плитного фундамента своими руками позволяет значительно снизить общие сметные расходы на постройку дома.
3. Низкое давление на грунт. Данный показатель для основания-плиты составляет порядка 0,1 кг на кв. см, что является рекордом для всех типов несущих оснований. Достигается это равномерным распределением веса постройки по всей площади опоры и позволяет возводить достаточно массивные конструкции на слабых грунтах.
4. Жёсткая конструкция бетонной платформы позволяет ей равномерно опускаться и подниматься в зимний и летний периоды, что особенно актуально для участков с пучинистым грунтом. Силы, действующие при этом на плиту фундамента, не приводят к её деформации, что позволяет предотвратить растрескивания стен постройки. Аналогичные силы, действующие снизу на ленточный фундамент, способны попросту расколоть его со всеми негативными для здания последствиями.
5. Увеличение темпов строительства. Возможность совмещения функций основания и заливного пола позволяет сократить общее время строительства и упростить весь процесс. Обустройство фундамента плиты своими руками само по себе не занимает много времени благодаря простоте конструкции и технологии заливки. Перед тем, как сделать фундамент, не нужно производить длительных подготовительных работ по рытью траншей и монтажу опалубки сложной формы.

Заливка основания-плиты

Устройство плитного основания

Несмотря на всю простоту плитного фундамента технология его устройства должна соблюдаться максимально чётко. Перед тем, как залить плиту под фундамент, следует ознакомиться с рядом нюансов, которые позволят получить действительно качественное и долговечное основание.

Ниже приведены инструкции, как правильно залить монолитную плиту-основание. Если частный застройщик желает произвести всю работу своими руками, пошаговое руководство окажет ему в этом неоценимую помощь.

Проектировка

Перед тем, как сделать фундамент, необходимо произвести технологические расчёты и создать проект будущей конструкции на бумаге.

Делается проект строительства с максимально полным учётом всех аспектов, которые могут оказать влияние на строительство и дальнейшую эксплуатацию основания. Допущенные в расчётах ошибки могут самым негативным образом сказаться на всём дальнейшем процессе строительства дома.

Среди основных факторов, которые необходимо учесть при составлении проекта, нужно особо отметить:

• характеристики грунта: его прочность, высота подпочвенных вод, рельеф;
• возможные внешние воздействия на основание: размыв дождевыми водами, давление сил пучения, усадка конструкции;
• размеры постройки. Чем более массивное здание будет построено на монолитной плите, тем больше должна быть толщина плиты и более рационально распределена нагрузка по всей её площади.

При возведении небольших строений, таких как баня, гараж, лёгкий дачный домик, расчёт может производиться на глаз. Даже небольшого слоя армированного монолитного бетона будет достаточно, чтобы выдержать их вес. Но если на основании-плите будет сооружаться капитальное жилое строение, лучше всего обратиться за помощью к специалистам с инженерным образованием.

В связи со сложностью расчётов высока вероятность допустить в проектировании ошибки, исправить которые в дальнейшем будет очень трудно.

Подготовка участка

Разметку делают на выровненном очищенном участке

Данный этап работ включает в себя планировку участка, выемку и отсыпку грунта. Прежде всего, необходимо очистить участок строительства от растительности: спилить деревья и кустарник, выкорчевать пни. После этого следует снять верхний плодородный слой почвы, богатый органикой.

Органические включения, находящиеся в почве имеют свойство со временем перегнивать, в результате чего объём грунта уменьшается, поэтому плита, заливаемая поверх органики, рано или поздно оказывается в подвешенном состоянии, что не лучшим образом сказывается на её несущих способностях.

После удаления чернозёма нужно будет произвести планировку участка – выравнивание его в горизонтальной плоскости. Для этого обычно используется нивелир, посредством которого определяется горизонталь. Но, поскольку не у каждого владельца земли имеется данный инструмент, и далеко не все умеют им пользоваться, можно применить лазерный уровень.

Самую низкую точку основания будущей постройки берут за «ноль» и выравнивают по ней всю площадку. Можно также применить комбинированный метод выемки и отсыпки, когда выбранный в высокой части площадки грунт используют для поднятия её низкой части.

При заливке фундаментного основания использовать отсыпку нужно очень осторожно, так как насыпной грунт обладает низкими несущими способностями. Отсыпанную часть площадки следует тщательно утрамбовать во избежание просадки фундамента в этом месте после постройки.

Формирование защитной подушки

Песчано-гравийная подушка смягчит воздействие грунта на плиту

Следующим шагом создаётся многослойная защитная подушка, играющая роль буфера между бетонной заливкой и почвой. Поверх грунта отсыпается слой крупного песка, гравия или щебня толщиной 10-15 см. Он необходим для смягчения давления на бетонное основание со стороны сезонных сил пучения грунта.

Песчано-гравийная подушка после отсыпки трамбуется для большей плотности виброплитой или ручной трамбовкой в виде чурки с прикреплёнными к ней ручками. При возведении фундаментного основания на глинистых или болотистых почвах перед отсыпкой гравия грунт застилается геотекстилем, который предотвратит углубление защитного слоя в грунт.

Поверх гравия заливается защитная выравнивающая стяжка из «тощего» бетона – марок М-100 … М-200. Своё название данный раствор получил из-за малого процентного соотношения цемента по отношению к наполнителям.

На слой гравия уложите слой утеплителя

Выше выравнивающей стяжки укладывается теплоизолирующий слой, предотвращающий промерзание черновых полов в зимнее время. Изготавливается он из пенопласта высокой плотности или экструдированного пенополистирола.

Между слоем утеплителя и песчано-гравийной подушкой сооружается слой гидроизоляции из рулонных материалов – рубероида или его современных аналогов. С помощью гидроизоляции останавливают проникновение сырости из почвы в слой утеплителя. Поверх теплоизолирующих материалов укладывается второй слой гидроизоляции, после чего производится непосредственное бетонирование опорной плиты.

Установка опалубки и армирование

Установите внутри опалубки металлический каркас

Опалубка для монолитной плиты по сравнению с опалубкой для ленточных фундаментов отличается простотой конструкции. По всему периметру будущего основания устанавливаются бортики из досок, которые закрепляются в вертикальном положении упорами. Внутри опалубки над слоем гидроизоляции устраивается объёмный армирующий каркас. Конструктивно он представляет собой две сетки из арматуры, расположенные одна над другой.

Сетки изготавливаются из стальной или стеклопластиковой арматуры. Для этих целей берут арматуру диаметром 10 – 16 мм, при этом желательно, чтобы нижняя сетка была сделана из более толстой арматуры, нежели верхняя.

Между сетками и гидроизоляцией с одной стороны и поверхностью плиты – с другой, должен располагаться защитный слой бетона как минимум в 3-5 см. Поэтому под нижнюю сетку устанавливаются закладные из металла или камня, а верхняя сетка крепится так, чтобы заливаемая поверхность была выше её.

Заливка бетона

Залитый раствор уплотняется вибратором

Для заливки монолитного плитного фундамента применяется бетон марки не ниже М-200. При строительстве массивных зданий – например, жилых домов из кирпича или камня, оптимальным вариантом будет бетон марки М-300 – М-400. Сама технология заливки не представляет большой сложности – бетон заливается до нужного уровня и разравнивается.

При заливке обязательно должно производиться уплотнение раствора при помощи вибратора. Залитый бетон содержит в своём составе большое количество пузырьков воздуха, что делает его менее плотным, пористым, а это снижает общую прочность всей несущей конструкции.

Во время вибрирования бетонный раствор уплотняется, заполняет всё пространство внутри опалубки, пузырьки воздуха выходят из него, поднимаясь вверх.

Также при заливке плиты следует тщательно выравнивать её поверхность. В дальнейшем это значительно упростит отделочные работы, позволит сэкономить время и силы при монтаже чистовых полов.

Как видно из инструкции, сделать плитное основание для дома вполне доступно каждому человеку, даже не имеющему большого опыта строительных работ. Самое главное здесь – произвести правильный расчёт и тщательно соблюдать технологии строительства фундамента-плиты.

Как сделать плитный фундамент своими руками

В современном строительстве используется плитный фундамент, который является основой для сборки здания. Если конструкция цельная, цельная и сделана под всю конструкцию, то она не боится подвижек грунта, так как дом и фундамент двигаются одновременно. Именно поэтому такое основание называют монолитным плавающим фундаментом.

Краткое содержание статьи:

Преимущества плитных фундаментов

Главной отличительной чертой монолитного фундамента является универсальность, так как его возведение возможно на участках с любым грунтом. Этим свайно-плитный фундамент отличается от ленточных и свайных разновидностей фундаментного фундамента.

Конструкцию, состоящую из плит, можно устанавливать на участках с торфяными, песчаными и заболоченными грунтами. Основание из плит можно эксплуатировать длительное время даже там, где грунтовые воды расположены близко к поверхности и наблюдается сезонное набухание, то есть объем конструкции изменяется в суровых условиях при понижении температуры.

Помимо перечисленных свойств, плитные фундаменты отличаются:

• высокая несущая способность, поэтому возможно строительство одноэтажных и многоэтажных зданий, которые собираются из кирпича, бетона и газосиликатных материалов;
• возможность обустройства полноценного цокольного этажа;
Технология плитного фундамента
• проста в возведении, поэтому ее может выполнить любой человек, даже без особых навыков;
• возможность эксплуатации 150-200 лет;
• Практически полное отсутствие земляных работ.

Строительство плитного фундамента своими руками

Многих, мечтающих построить дом, интересует вопрос, как сделать плитный фундамент своими руками? Сначала нужно вырыть котлован и выровнять его. Такая работа не предполагает особых навыков. Но стоит отнестись к процедуре с особым вниманием, так как от этого зависит судьба конструкции в будущем.

На следующем этапе необходимо установить под плитный фундамент своеобразную подушку, состоящую из песка и гравия:

• На дно выкопанного котлована насыпается песок. Выбирайте такой, где нет глины, мела, извести и любых других примесей, из-за которых через какое-то время конструкция дает усадку. Предварительно промытый песок. С помощью такой подушки постройка равномерно воздействует на поверхность почвы.
• Песок уплотняют послойно, то есть небольшое количество утрамбовывают, а затем насыпают следующий слой. Это поможет обеспечить целостность конструкции.
• Строители проводят коммуникации, необходимые для обеспечения лучших условий проживания в будущем.
Поверх песка расстилается геотекстильный материал
• , благодаря чему предыдущий слой и щебень не будут смешиваться. Если проигнорировать это, то возможно проседание дома.
• Равномерное распределение гравия. Проверка горизонтальности происходит с помощью уровня или обычного гидравлического уровня. Затем щебень уплотняют, чтобы предотвратить риск повреждения здания в будущем, вызванный движением и усадкой уровня.

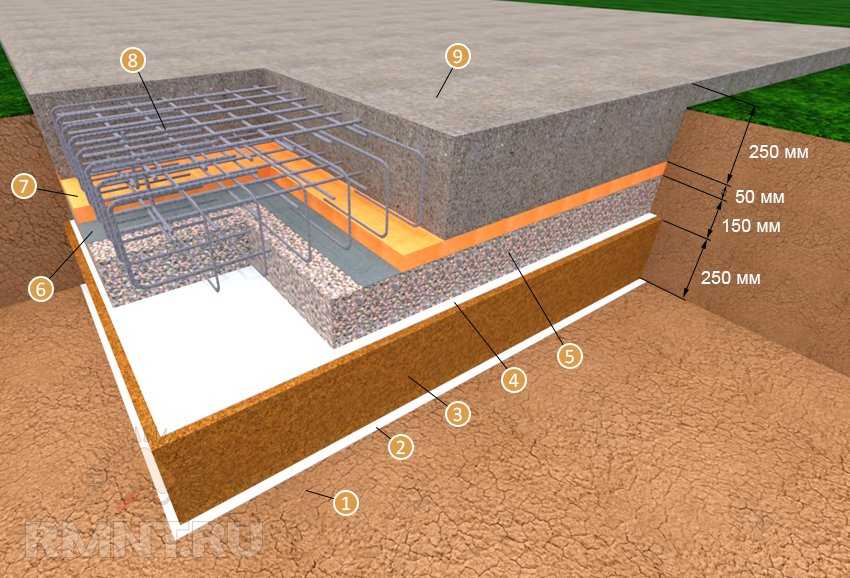

Плитный фундамент в разрезе также состоит кроме вышеперечисленных слоев опалубки и гидроизоляционного материала. Опалубку устраивают из доски, имеющей толщину 50 мм. Его устраивают по периметру здания.

Опалубка устанавливается на высоту, которая равна толщине плитного фундамента. После этого с помощью шнуров и уровня конструкция выравнивается по горизонтали. В среднем применяют фундаменты с плитой от 20 до 30 см.

Гидроизоляция

После выставления и прочного закрепления опалубки строители проводят работы по укладке гидроизоляционного слоя. В основном для этого используются рулонные материалы, имеющие битумную основу. Монтаж гидроизоляционных материалов осуществляется с небольшим переливом, необходимым для опалубки.

Гидроизоляция укладывается по всей высоте опалубки, а затем приваривается друг к другу. Это предотвратит попадание воды и влаги на поверхность фундаментной плиты. Наилучшая гидроизоляция обеспечивается именно при заливке материалов на опалубку. Кроме всего прочего, это устранит пустоты и дыры между досками. Опалубку можно легко демонтировать после затвердевания бетона.

Для обеспечения наилучших свойств гидроизоляции под нее иногда проводят укладку печного утеплителя в виде экструдированного пенополистирола, имеющего высокую плотность.

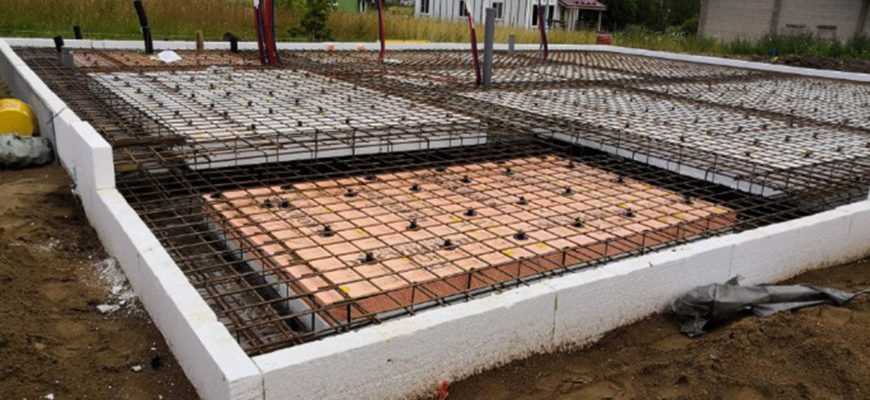

Армирование фундамента

После полной укладки гидроизоляционного слоя выполняется армирование плитного фундамента арматурой из металла диаметром от 10 до 14 мм. Вязка арматурного каркаса осуществляется дважды. Сначала нижний слой укладывается на специальные крепежные элементы таким образом, чтобы между арматурой и гидроизоляцией был небольшой зазор в 5-7 см. Затем из вязальной проволоки вяжется армирующая сетка с шагом 20 на 25 см.

После окончания первого слоя вяжется второй. Заливают бетон, пряча под него арматуру. Оба ряда конструкции соединяются с помощью вертикальных стоек, также изготовленных из арматуры.

Подобные вертикальные крепления помогают удерживать верхний ряд сетки. Кроме того, плита не будет расслаиваться под негативным воздействием любых нагрузок.

Заливка бетона в опалубку

После изготовления арматурного каркаса в опалубку заливают бетон марки М200 и выше. Обычно строители используют для фундаментных работ марку М300. Чтобы конструкция отличалась прочностью и надежностью, заливку фундамента следует производить сразу после доставки бетона к месту строительных работ.

После заливки бетона необходимо использовать промышленный вибратор, который поможет избавиться от пустот. Далее залитая плита выравнивается по горизонтали, что поможет построить ровные стены и устроить перекрытия. Выравнивание осуществляется с помощью плоской рейки или доски.

В дальнейшем плитный фундамент должен простоять месяц при температуре воздуха 20 градусов Цельсия. При повышении температуры залитое основание проливается водой и накрывается пленочным материалом, который предотвратит быстрое испарение влаги.

Если фундамент будет стоять в течение всего зимнего периода, то его следует укрыть, чтобы исключить негативное влияние атмосферных явлений в виде дождя и снега.

Вы легко сможете залить плитный фундамент самостоятельно, просмотрев фото этого процесса поэтапно. При отсутствии необходимых навыков воспользуйтесь услугами профессиональных строителей.

Плитный фундамент фото

Георгины — обзор лучших сортов + инструкция по выращиванию (100 фото цветов)

Крольчатник своими руками — 110 фото и описание этапов строительства

Частные дома

Биотуалет для дачи: 110 фото вариантов и описание идеального туалета

Присоединяйтесь к обсуждению:

Плитный фундамент своими руками: расчет и технология строительства

• Устройство плитного фундамента
• Преимущества плитного фундамента
• Расчет плитного фундамента
• Технология строительства плитного фундамента своими руками

Если у вас участок с лучшими грунтами, который во время весенней оттепели начинает «сползать», защитить вашу садовую постройку от дисбаланса и разрушения можно возведением плитного фундамента. Важно знать, как рассчитать плитный фундамент и при каких условиях применять, т. к. этот фонд очень дорогой. Далее рассмотрим технологию возведения плитного фундамента своими руками, а также преимущества и недостатки этой несущей конструкции.

• Артикул
• Видео

Устройство плитного фундамента

Плитный фундамент

Плитный фундамент представляет собой модернизированный вариант ленточного фундамента, который славится своей надежностью и высокой несущей способностью. Плитный фундамент представляет собой монолитную железобетонную плиту, заглубленную в грунт.

Устройство плитного фундамента включает следующие «слои»:

• Слой геотекстиля, укладываемый в вырытый котлован под фундамент
• Дренажный слой из песка и гравия
• Изоляция (рекомендуется использовать пенополистирол)
• Армирующая сетка
• Бетонная стяжка
• Гидроизоляция подвала

Устройство плитного фундамента

Следует отметить, что в качестве сетки и бетонной стяжки некоторые садоводы используют готовые железобетонные плиты. В котлован укладываются несколько плит, а поверх них заливается небольшая бетонная стяжка. Этот вариант не рекомендуется, т.к. в этом случае прочность фундамента значительно меньше из-за неоднородности конструкции.

Преимущества плитного фундамента

Преимущества плитного фундамента:

• Более высокая несущая способность конструкции
• Простота возведения фундамента (сложности могут возникнуть только при расчетах)
• Фундаментная плита немного заглублена, поэтому практически не подвержена деформации при промерзании/оттаивании грунта
• Фундаментную плиту можно использовать как чистовой пол, главное утеплить ее
• Возведение плитного фундамента минимум земляных работ
• Целесообразно применять на сложных грунтах

Несмотря на это, как мы уже говорили, денежные затраты на стройматериалы при возведении фундаментной плиты высоки, поэтому использовать данный вид бруса рекомендуется только на сложных грунтах и ​​для возведения легких конструкций (бытовых сооружений, летней кухни, ванны).

Расчет плитного фундамента

Строительство плитного фундамента специалисты

Самым сложным этапом строительства плитного фундамента своими руками является его расчет. Это действительно так, ведь при неправильной эксплуатации плитного фундамента вы либо переплачиваете деньги, создавая слишком прочную конструкцию, либо экономя деньги, со временем вы увидите перекосы стен на садовой постройке, плитка уложена на фундамент. .

Расчет плитного фундамента не слишком сложен. Главное, что вы должны знать: несущая способность грунта и несущая способность бетона. Для того, чтобы убедиться в том, какая плитка фундамента выдержит вес здания, необходимо разделить общий вес (фундамент+здание) на площадь подвала.

Например, несущая способность сухого грунта составляет 2 кг/см ² , а несущая способность бетона марки М510 около 150 кг/см ² . Исходя из этого, давление фундамента со зданием не должно превышать 2 кг/см ² . Только в этом случае конструкция не будет деформироваться со временем.

Что бы вы поняли суть расчета плитного фундамента, предлагаю вашему вниманию пример.

Хотим построить двухэтажную баню размером 10*10 м. Исходя из этого, площадь подвала равна 100 м ² . Теперь рассчитаем вес фундамента. При толщине его 20 см приблизительный вес (с учетом армированного слоя) составит около 100 тонн. Общий вес двухэтажной бани с толщиной стен 25 см составит около 130 тонн. Только учтите вес мебели, людей и других предметов в доме, для расчета 70 тонн (т.к. баня двухэтажная). Итого, вес конструкции фундамента составляет 300 тонн. Соответственно 300 тонн/100 м ² будет давление на грунт 0,3 кг/см ² , что достаточно для обеспечения нормального функционирования Фонда.

Обратите внимание на то, что самые необходимые для расчетов данные должны быть в Стандартах, СНиП и других нормативах.

Важно отметить, что минимальная толщина плитного фундамента должна быть 20 см, а максимальная 30 см (без учета высоты ребер).
