Регулировка карбюратора бензопилы

Настройку и ремонт бензопилы, лучше проводить  в официальных сервисных центрах, имеющих сертификат от производителя. «Прямые руки —  официальный сервисный центр таких  брендов, как Stihl, Partner, Husqvarna, Echo, Champion. Это гарантирует чёткое соблюдение технологий и постоянное наличие оригинальных запчастей на собственном складе. Обратившись к нам, вы сможете восстановить оборудование в кратчайшие сроки и без переплат.

Когда необходима регулировка карбюратора бензопилы

• После запуска двигатель не держит обороты на холостом ходу, при этом после увеличения оборотов, их уровень падает ниже 2800 об/мин, и инструмент глохнет.
• Бензопила глохнет при наборе оборотов и не может выйти на необходимую для работы мощность. Двигатель заводится, но при нажатии на рычаг газа, глохнет (захлебывается).
• Двигатель пилы заводится и набирает обороты, но не развивает полной мощности, к примеру, обороты не поднимаются выше 8000 об/мин.

Что касается возможных причин такой работы карбюратора, то, с одной стороны это может быть топливная смесь, а с другой — чисто механическая причина, регулировки перидически сбиваются из-за вибрации при работе инструмента. Большинство пил основных производителей оборудованы механизмом регулировки карбюратора.

Необходимый инструмент для регулировки:

• тахометр, для точного определения рабочих и холостых оборотов двигателя;
• шлицевая отвертка;
• специальный регулировочный ключ для некоторых моделей, как правило он не входит в комплект поставки.

Что важно знать перед тем, как регулировать карбюратор?

Перед настройкой необходимо убедиться, что неисправность именно в карбюраторе, для этого следует по порядку проверить и исключить другие возможные причины такой работы бензопилы.

1. Проверить качество топливной смеси, она не должна быть старой, а приготовлена должна быть в соответствии с требованиями завода-изготовителя инструмента.
2. Проверить топливный фильтр, который, как правило, находится в топливном баке. Он должен свободно пропускать топливную смесь, в случае засорения его следует поменять.
3. Проверить воздушный фильтр, также на предмет загрязнения. На момент настройки карбюратора на пиле должен стоять чистый фильтр.
4. Проверить не забит ли глушитель и выхлопное окно цилиндра, в случае большого количества нагара, их необходимо почистить.
5. В целом на работу карбюратора влияет состояние ЦПГ и сальников, перед регулировкой следует убедиться в их работоспособности.
6. На некоторых моделях бензопил между карбюратором и цилиндром используется инсуляторный шланг, неисправность которого может также отразиться на работе карбюратора.

Этапы настройки карбюратора бензопилы:

Почти все модели карбюраторов имеют три регулировочных винта. Винт Т —  точная настройка в режиме холостого хода.  Винт H —  настройка работы на максимальных оборотах. Винт L   — образование смеси на низких оборотах.

1. Регулировка двигателя на бесперебойную работу на низких оборотах  обеспечивается регулировкой винта L и холостого хода T.  Винт L закручивается до получения максимальных оборотов двигателя, после этого отпускается на 1/4, а винтом T приводится в норму холостой ход. Число оборотов холостого хода должно быть таким, чтобы бензопила не глохла, а цепь при этом не вращалась. Рекомендуемые обороты холостого хода каждый производитель указывает в инструкции по эксплуатации, измерить точные обороты двигателя достаточно просто при помощи тахометра.
2. Настройка карбюратора на правильную подачу топливной смеси в режиме максимальных оборотов. Плавно закручиваем винт H и по показаниям электронного тахометра проверяем обороты. Настройка производится на работающей бензопиле. На многих моделях цепных пил Echo и Husqvarna для винтов L и Н используется специнструмент, а для винта T подходит обычная крестообразная отвертка
3. Проверка бензопилы во всех режимах после проведения настройки.

Специалисты компании «Прямые руки» в Санкт-Петербурге на ул. Димитрова, д.3 выполнят диагностику, сервисное обслуживание и ремонт бензопил Stihl, Echo, Champion, Husqvarna, Partner, DDE, MTD.

Читайте также:

Как подобрать шину и цепь для бензопилы

Ремонт стартера бензопилы

Сцепление бензопилы: ремонт и замена сцепления

Не заводится бензопила. Причины и способы их устранения

Регулировка карбюратора бензопилы: настройки и рекомендации

Во многих частных хозяйствах бензопилы входят в стандартный комплект бытового инструмента.

Модели разного класса используются:

• для валки старых деревьев;
• распиловки топливной древесины;
• возведения жилых и хозяйственных строений;
• ухода за фруктовыми и декоративными деревьями.

Отсутствие налаженного сервиса вынуждает владельцев бензопил самостоятельно обслуживать свою технику, осваивать достаточно сложные регулировочные и ремонтные работы. Многие пользователи сталкиваются с проблемами точной настройки топливной аппаратуры.

Полноценная регулировка карбюратора бензопилы требует знания конструктивных особенностей данной модели и полного понимания происходящих в нем процессов. Только при этих условиях можно вывести двигатель на оптимальные показатели тяги и экономичного расхода топлива.

Особенности самостоятельной настройки

При наличии определенной квалификации и соответствующего оборудования, владелец может промыть и отрегулировать карбюратор, а также выполнить несложный ремонт в домашних условиях.

Метод проб и ошибок в регулировочных работах не приемлем. Более того, неквалифицированное вмешательство в работу двигателя может серьезно означится на его рабочих характеристиках и эксплуатационном ресурсе.

Задача регулировки карбюратора бензопилы заключается в пропорциональной, в соотношении 1:16 подаче в цилиндр двигателя топлива и воздуха. Такой состав бензино-воздушной эмульсии обеспечивает максимальную скорость и температуру сгорания, максимальные тяговые свойства и запас вращательного момента.

Правильно выполненная работа положительно сказывается на производительности, экономичности и долговечности эксплуатации инструмента в сложных условиях. Своевременная и правильная регулировка двигателя снижает расходы на содержание бензопилы, способствует малозатратной выработке ее ресурсов.

Характеристики качества смеси на выходе карбюратора

Непосредственно в карбюраторе образуется рабочая смесь, состав которой можно корректировать в достаточно диапазоне эксплуатационных регулировок. При работе силового агрегата на обогащенной смеси топливо сгорает не полностью, в результате чего падает тяга, двигатель сжигает горючее с меньшим КПД.

Сгорание бедной смеси характеризуется перегревом двигателя, падением мощности, ухудшением смазочных свойств масляного компонента топливной смеси, появлением небезопасных для конструкции силового агрегата детонационных явлений.

Заводские настройки топливного оборудования производятся на основе усредненных данных, не учитывающих воздействие внешних факторов, в том числе давления и температуры воздуха, уровня эксплуатационных нагрузок.

Периодическая корректировка состава бензино-воздушной эмульсии позволяет поддерживать тяговые характеристики силового привода на заданном уровне, стабилизировать режим экономного расхода топлива и моторных масел.

Предпосылки дополнительной корректировки

Настройка топливной аппаратуры чаще всего производится при изменении октанового числа топлива, резких температурных перепадах окружающей среды, необходимости продолжительной работы инструмента на высокооборотных рабочих режимах.

Предварительная настройка карбюратора бензопилы на этапе обкатки дублируется финишной регулировкой, которую рекомендуется выполнить с применением тестовой аппаратуры сервисной службы. В стандартной комплектации — это визуальный индикатор качества смеси и тахометр. После выхода инструмента на рабочий режим выполненная на профессиональном уровне регулировка считается реализованной в полном объеме.

Самостоятельная настройка карбюратора бензопилы в полевых условиях малоэффективна, а в ряде случаев и небезопасна.

На изменение мощностных характеристик может повлиять:

• низкое качество или неполная подача топлива;
• попавшая в карбюратор вода;
• засоренный жиклер или забитый опилками фильтр воздухозаборника.

Конструкционные особенности

Несмотря на возможную разницу в конструкции, карбюраторы бензопил работают по одному принципу, поэтому последовательность регулировки разных моделей существенно не отличается.

Престижные бензопилы ведущих производителей комплектуются продвинутыми в техническом плане карбюраторами с встроенными компенсаторами и автоматическим управлением воздушной заслонкой. Такие доработки способствуют комфортности работы оператора, но на экономичности расхода топлива и других рабочих параметрах не отражаются.

В перечень дополнительного оборудования входит подкачивающий насос, предназначенный для обогащения смеси перед запуском силового агрегата. Многие модели бензопил профессионального класса оснащаются устройствами подогрева карбюратора, которые включаются при переводе инструмента на зимнюю эксплуатацию.

Подготовка к самостоятельной настройке топливной аппаратуры

Последовательность регулировки карбюратора изложена в прилагаемой инструкции по эксплуатации. В заводской комплект входит отвертка для регулировки винтов, маркированных буквами L, Н и Т. Некоторые производители комплектуют свои бензопилы карбюраторами, для настройки которых требуется специальный ключ для регулировки.

Правильная настройка топливной системы предписывает прогрев силового агрегата до рабочей температуры и предварительную очистку фильтрующего элемента воздухозаборника. Пила устанавливается в положение обеспечивающее удобный доступ к топливной аппаратуре.

Последовательность регулировки

Фото: инструменты для регулировка карбюратора

В стандартном варианте правильная настройка карбюратора производится поэтапно. Базовая регулировка выполняется на запущенном двигателе, вторая часть работы после его прогрева.

• Перед началом регулировки винты максимальных и минимальных оборотов следует завернуть до упора и отвернуть на полтора оборота.
• Винт холостого хода устанавливается в положение устойчивой работы двигателя на минимальных оборотах, при которых цепь не должна перемещаться.
• Приемистость двигателя проверяется резким нажатием гашетки газа. Двигатель без провала мощности за минимальное время должен выйти на максимальный режим, по тахометру до 15000 об/мин. При отсутствии приемистости винт с индексом L следует повернуть по часовой стрелке на 1/8 оборота.

Правильная регулировка холостого хода предусматривает стабильные обороты при резком сбросе газа, отсутствие хода разблокированной цепи.

Возможные причины неэффективности настройки

Если выполненная работа не дала нужного результата, причиной неудачи может быть:

• нечеткая работа системы зажигания;
• засорение жиклеров или уменьшение их сечения смолистыми отложениями, которые устраняются промывкой в ацетоне;
• при ослаблении резьбового крепежа карбюратора может образоваться зазор, через который происходит подсос воздуха.

После устранения обнаруженных недостатков и неисправностей, регулировку карбюратора рекомендуется повторить в стандартной последовательности. Если повторная настройка оказалась не эффективной, необходимо воспользоваться услугами сервисных специалистов.

Причиной нестабильной работы двигателя также может быть:

• подсос воздуха через сальниковые уплотнения коленвала и посадочное место цилиндра;
• не исключается плохое искрообразование системы электронного зажигания.

Сложные неисправности полноценно устраняются только при наличии соответствующего ремонтного оборудования.

Разборка карбюратора

Ремонт топливной аппаратуры предусматривает необходимость ее разборки. Для доступа к карбюратору необходимо снять верхнюю крышку и удалить фильтрующую поролоновую прокладку. Также отсоединяется привод и топливный шланг.

Карбюратор имеет в своей конструкции мелкие комплектующие детали, которые могут затеряться. Можно избежать характерных для самостоятельного ремонта монтажных ошибок, если выкладывать комплектующие детали группами и в соответствующей последовательности.

Чистка изготовленных из относительно мягкого металла жиклеров стальной проволокой — запрещается. Царапины в каналах могут отрицательно сказаться на смесеобразовании. Производительность жиклеров восстанавливается промывкой в чистом растворителе ацетоновой группы.

Поврежденные прокладки можно изготовить из бензо-маслостойкого материала, но для экономии времени лучше купить ремонтный комплект.



Особенности настройки топливной аппаратуры пил китайского производства

Значительная часть китайской бензопильной техники представляет собой в большей или меньшей степени удачные копии моделей европейских брендов. Регулировка карбюратора китайской бензопилы может иметь незначительные отличия, которые указаны в руководстве по эксплуатации.

• В базовом варианте регулировка стандартного китайского карбюратора начинается с установки режима холостого хода. Вращением винта устанавливаются минимальные стабильные обороты, не допускающие перемещения пильной цепи по шине.
• При переходе на режим средних оборотов дымный выхлоп устраняется поворотом винта бедной смеси. Возможно существенное увеличение оборотов рабочего режима, которое выводится на оптимальный уровень винтом регулировки максимальных.
• Максимальные обороты не должны быть выше указанного в инструкции значения. При отсутствии тахометра рабочий режим выставляется на слух. Правильно отрегулированный двигатель должен быстро набирать обороты и не глохнуть при сбросе газа до минимума.

Не рекомендуется продолжительная работа двигателя на больших оборотах без нагрузки и в режиме холостого хода. В первом случае конструкция шатунно-кривошипный механизм подвергается экстремальным нагрузкам, во втором — нагруженные элементы поршневой группы работают в условиях масляного голодания.

Настройка и регулировка карбюратора бензопилы + сборка/разборка

Дачное строительство и ремонт не обходятся без применения бензопилы, как и уход за садом. Из-за неисправности инструмента может встать вся работа, поэтому так важно уметь самостоятельно его разбирать, находить неполадки и устранять их. При достаточном опыте и сноровке возможна даже регулировка карбюратора бензопилы – процедура сложная, а точнее говоря, ювелирная. Как провести процедуры по регулировке, мы и предлагаем вам сегодня разобрать.

Ни одно ремонтное мероприятие не обходится без знаний основ устройства механизма. Разбираясь в составных элементах и принципе работы, проще определить причину поломки.

Любая неисправность в карбюраторе грозит остановкой двигателя

Карбюратор – одна из главных функциональных частей двигателя, которая служит для подготовки и подачи топливной смеси, состоящей из определенных пропорций горючего и воздуха. Как только пропорции нарушаются – двигатель начинает «барахлить», а то и вовсе перестает работать.

Добиться правильной работы карбюратора можно, изучив его «начинку»:

• Трубка с поперечной заслонкой для регулировки потока воздуха.
• Диффузор – сужение для увеличения скорости потока воздуха, находится около входного отверстия подачи топлива.
• Распылитель, из которого поступает топливо (топливная игла на схеме).
• Поплавковая камера, регулирующая уровень топлива при входе в канал.

Вот как это выглядит на схеме:

На схеме отображено взаимодействие топлива и потока воздуха

Принцип работы: струя воздуха в диффузоре распыляет топливо, создавая смесь, поступающую в цилиндр. Чем больше количество поступающего топлива, тем выше обороты двигателя. Карбюраторы различных моделей работают по одной и той же схеме.

Советы по выбору хорошей бензопилы для садовых работ тут: https://diz-cafe.com/tech/vybor-benzopily.html

Конкретно регулировка карбюратора бензопилы требуется в редких случаях, чаще возникают проблемы, связанные с поступлением топлива или износом деталей. Но иногда «симптомы» указывают на то, что необходимо именно отрегулировать механизм. Вот некоторые признаки:

• После того, как двигатель завелся, он тут же глохнет. Как вариант – вообще не заводится. Причина кроется в переизбытке воздуха и дефиците топлива.
• Увеличение расхода топлива, и как следствие – большое количество выхлопных газов. Это происходит из-за обратного процесса – перенасыщения смеси топливом.

Причины сбоя регулировки могут быть и механическими:

• Вследствие сильной вибрации повреждается защитный колпак, в результате все три болта теряют установленную фиксацию.
• Из-за износа поршневой части двигателя. В данном случае настройка карбюратора бензопилы выручит лишь на время, лучше заменить изношенную деталь.
• По причине засора, который возникает из-за некачественного топлива, окалины или повреждения фильтра. Карбюратор требует полной разборки, промывки и регулировки.

Как заточить цепь бензопилы: https://diz-cafe.com/tech/kak-zatochit-cep-benzopily.html

Если бензопила внезапно перестала работать, для выяснения причин необходимо ее разобрать

Устройство карбюратора моделей разных марок практически одинаковое, поэтому возьмем для примера бензопилу Partner. Каждый элемент аккуратно снимаем и укладываем по порядку, чтобы затем было легче собрать.

Карбюраторы бензопил разных производителей если и отличаются, то не принципиально

Верхняя крышка снимается путем откручивания трех болтов. Вслед за ней – поролон, составная часть воздушного фильтра.

Стрелками указаны болты, которые необходимо отвинтить, чтобы снять крышку

Затем удаляем топливный шланг, за ним – тягу привода.

Верхняя стрелка указывает на топливный шланг, нижняя – на тягу привода

Далее следует снять наконечник тросика.

Стрелкой показан наконечник тросика, который необходимо снять

Слева со штуцера стягиваем бензиновый шланг.

Так же аккуратно снимаем бензиновый шланг, на который указывает стрелка

Карбюратор окончательно отсоединяем, он готов к регулировке. Его механизм достаточно сложен, поэтому, если требуется дальнейшая разборка карбюратора, следует снимать элементы очень аккуратно – они маленькие, поэтому могут потеряться.

Карбюратор состоит из множества мелких деталей, которые при разборке следует раскладывать по порядку

Чтобы узнать, как отрегулировать карбюратор на бензопиле, следует научиться различать три винта (у некоторых моделей всего один).

Винты L и H похожи только с виду, на самом деле они разные

Каждый винт имеет свое буквенное обозначение:

• «L» служит для настройки низких оборотов;
• «H» необходим для регулировки верхних оборотов;
• «Т» нужен, чтобы отрегулировать холостой ход (у моделей с одним винтом присутствует только он).

Заводская регулировка является оптимальной, а с помощью винтов настраивают работу двигателя в особых ситуациях (работа, связанная с разными климатическими условиями).

На схеме видны выходы винтов регулировки карбюратора при закрытой крышке

Для настройки бензопилы используют специальный инструмент

Настройку выполняют только винтами L и Н. Чтобы повысить обороты, их поворачивают по часовой стрелке. Чтобы понизить – против часовой стрелки. Последовательность использования винтов: L – Н – Т.

Может быть полезно: как отремонтировать бензокосу своими руками: https://diz-cafe.com/tech/remont-benzokosy-svoimi-rukami.html

Если возникают сомнения по поводу регулировки, лучше обратиться к специалисту, так как неправильная настройка способна вывести двигатель из строя.

Оцените статью: Поделитесь с друзьями!

Как отрегулировать карбюратор на бензопиле, видео

Большинство современных бензопил имеют очень схожие карбюраторы с небольшими исключениями.

Зачастую разница состоит в качестве деталей и наличии или отсутствии трубочки подключения праймера – ручного насоса предварительной подкачки.

Поэтому рассматривать мы будем их почти обезличено, не вдаваясь в нюансы.

Устройство и принцип работы карбюратора бензопилы

Задача карбюратора: приготовить смесь бензина с кислородом и дозировано подать ее в цилиндр. Смешивание происходит в диффузоре (16) – сужающейся части карбюратора, где происходит ускорение воздушного потока. В диффузор через 2 жиклера (15) и (12) поступает бензин различной фракции (крупнее и мельче), и очищенный воздух после воздушного фильтра. Его количество регулируется воздушной заслонкой (7) на входе в диффузор. Количество же готовой смеси, подаваемой в цилиндр, регулирует другая заслонка (8), стоящая за ним.

Два винта (17) и (10) (L и Н) регулируют количество бензина, проходящего через жиклеры. Количество же бензина в поплавковой камере (14) регулируется игольчатым клапаном (11), за работой которого следит мембрана (13). Вторая мембрана (4) дозирует количество топлива, подающегося к камере в зависимости от числа оборотов двигателя. По пути оно фильтруется через фильтр (6).

Если оба фильтра: воздушный и бензиновый – чистые, каналы и жиклеры не забиты, мембраны целые, а игольчатый клапан надежно регулирует количество бензина в поплавковой камере – то карбюратор исправен, и для нормальной подготовки смеси нужно правильно отрегулировать количество бензина, подающегося через жиклеры. О механическом износе металлических частей корпуса и штоков заслонок карбюратора мы говорить не будем, потому что дешевле будет его просто заменить, чем ремонтировать.

Как отрегулировать карбюратор на бензопиле?

С завода все пилы идут с отрегулированным карбюратором.

И, поскольку он защищен пластиковым корпусом, длительное время не нуждается в дополнительных регулировках. А вмешиваться в его работу следует только тогда, когда пила при гарантированно исправной цилиндро-поршневой группе начинает глохнуть, чему причиной чаще всего бывает недостаток топлива и как следствие этого – переизбыток воздуха.

Вторым симптомом плохой работы карбюратора является перерасход топлива и усилившийся дымный выхлоп, свидетельствующий о переизбытке бензина в смеси. В этом случае, прежде чем лезть к карбюратору, следует почистить (или заменить) воздушный фильтр и убедиться, что причина не устранилась.

Иногда нарушение регулировки карбюратора происходит постепенно, вследствие повышенной вибрации инструмента, в результате которой регулировочные винты могут провернуться от первоначальных положений.

В первую очередь, еще до снятия и разборки карбюратора, следует попробовать отрегулировать его. Для этого:

1. Начинать регулировку карбюратора следует с винта L, настраивающего подачу топлива на низких оборотах. Его вращением следует добиться самых высоких оборотов. Обороты повышаются при закручивании этого винта.

2. Далее винтом Н нужно отрегулировать качество смеси. Если пила дымит – это признак богатой смеси, а если визжит – бедной. В первом случае винт Н следует закручивать, а во втором – наоборот. С этим винтом следует быть очень аккуратным, его неправильная регулировка может даже вывести пилу из строя. Его ни в коем случае нельзя сильно закручивать.

3. Завершает регулировку настройка холостого хода, который устанавливается винтом Т. При высоких оборотах кулачки сцепления находятся в разведенном состоянии и пильная цепь движется. Винт Т регулирует упор регулятора заслонки снаружи и не входит внутрь карбюратора. Не стоит держать слишком низкие обороты двигателя, при этом увеличиваются нагрузки на кривошипно-шатунный механизм, но и цепь на холостом ходу обязана гарантированно останавливаться. Этот винт в некоторых пилах может иметь другое буквенное значение.

Часть карбюраторов изначально имеют только одну настройку – холостого хода, в них качество смеси задано параметрами жиклеров и заводскими настройками изначально. Видео регулировки холостого хода на таких карбюраторах также подходит для всех других типов аналогичных устройств:

А нарушение режимов работы пилы без винтов регулировки оборотов и качества смеси может свидетельствовать о том, что его необходимо ремонтировать или хотя бы чистить.

Остается добавить, что окончательную регулировку следует производить только на прогретой пиле, проработавшей не менее 10 минут.

Самостоятельная разборка и ремонт карбюратора

Сразу оговоримся: если вы не специалист в таком виде деятельности, то лучше обратиться в сервисный центр. Порой стоимость карбюратора может достигать трети стоимости всей пилы.

Но, если вы решитесь на самостоятельную разборку карбюратора, мы рекомендуем найти пару свободных рук, вложить в них видеозаписывающее устройство и подробно крупным планом снять видеоролик разборки карбюратора. Это поможет при его сборке однозначно, ведь промаркировать мелкие детали для правильного порядка ее проведения практически нереально.

Почти в 80% случаев выхода из строя карбюратора можно винить жиклер, подающий топливо в диффузор. Но, прежде чем заниматься его прочисткой, мы рекомендуем запастись ремкомплектом, обязательно включающим в себя мембраны, прокладки, а иногда и этот жиклер с игольчатым клапаном.

Даже если разборка выявит их целостность, лучше будет установить новые, ведь даже микронное изменение параметров мембран может повлиять на работу устройства.

Если же жиклер придется чистить, то лучше это делать, предварительно выкрутив его, тоненькой калиброванной проволочкой. Второй жиклер лучше продувать ртом при помощи трубки-наставки или велосипедным насосом, но, ни в коем случае компрессором – велика вероятность повреждения.

Мы подобрали видео о ремонте карбюратора пилы Штиль 180, имеющего только винт холостого хода. Но внутреннее строение у него такое же, как почти у всех карбюраторов бензопил:

И дело здесь не только в том, что отсутствующие регулировочные винты загромождают картинку, отвлекая от сути процесса, а в том, что и этот карбюратор в разобранном виде также можно слегка поднастроить, отрегулировав качество смеси. Если ваш Штиль до ремонта карбюратора страдал увеличенным расходом горючего и дымил, то можно уменьшить подачу топлива, увеличив зазор игольчатого клапана, слегка отогнув его коромысло. Обратной процедурой можно увеличить подачу топлива.

Всегда при разборке очищайте фильтр. Для снятия отложений можно использовать препарат WD-40, но если помнить, что это фактически уайт-спирит с добавлением масла, то можно обойтись и им. А еще допускается применение керосина или ацетона.

Простейшую, или предварительную, регулировку карбюратора бензопилы можно сделать так, как показано в видеоролике, а окончательную произвести после прогрева пилы:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Карбюратор бензопилы — устройство, регулировка, промывка

Карбюратор бензопилы – это элемент, который отвечает за смешивание воздушно-топливной смеси. От состояния и исправности этого важного узла зависит не только стабильность двигателя, но и скорость работы всей бензопилы. В связи с этим каждый владелец садового инструмента должен изучить конструкцию карбюратора, а также ознакомиться с правилами его обслуживания и ремонта.

Устройство карбюратора бензопилы

Большинство современных бензопил оснащены почти одинаковыми карбюраторами. Они практически ничем не отличаются друг от друга, и работают по схожему принципу. Единственная разница между камерами разных производителей заключается в материале, из которого они изготавливаются. В дорогих бензопилах американского, шведского и немецкого производства камеры изготавливаются из надежных сплавов, на которые наносятся защитные покрытия. Дешевые китайские и корейские бензопилы оборудуются узлами, изготовленными из дешевых материалов.

Каждый карбюратор состоит из следующих элементов:

• алюминиевого корпуса с цельной конструкцией. Внутри корпуса расположен входной штуцер, главный винт, импульсный канал, болт для регулировки двигателя при работе на холостом ходу;
• дроссельная заслонка – она отвечает за регулировку количества воздуха, требуемого для обогащения топливной смеси;
• диффузор – расположен рядом с входным отверстием камеры;
• распылитель – предназначен для подачи топливной смеси непосредственно в камеру карбюратора;
• поплавковая камера – в ней находиться поплавок, который срабатывает в случае недостаточного количества горючего;
• жиклеры – представляют собой клапаны, которые отвечают за регулировку количеств горючего.

Эта схема карбюратора бензопилы максимально проста и эффективна. В некоторых моделях садовых инструментов она может быть дополнена дополнительными патрубками, сальниками или фильтрами.

Принцип работы карбюратор бензопилы достаточно прост. В момент запуска двигателя открывается воздушная заслонка, расположенная внизу корпуса. При этом в поплавковой и воздушной камерах образуется разрежение, вызванное движением поршня. В результате этого срабатывает штатный диффузор, который начинает всасывать воздух. Количество забираемого воздуха зависит от степени открытия заслонки. При срабатывании поршня через входной штуцер в камеру начинает поступать топливо. Его количество и скорость протекания зависят от положения жиклеров.

В дальнейшем горючее в воздушной камере начинает смешиваться с воздухом. После этого готовая воздушно-топливная смесь проходит через впускные клапаны, откуда направляется в камеру сгорания двигателя пилы.

Регулировка карбюратора бензопилы – что нужно знать новичку?

Изначально все регулировочные болты находятся в заводских положениях – это гарантирует всасывание оптимального количества горючего и воздуха. Тем не менее, из-за длительной эксплуатации пилы в сложных условиях, заводские настройки ее карбюратора могут нарушиться. Даже незначительный сдвиг одного из болтов на 1/5 оборота приведет к серьезному нарушению в работе двигателя пилы. В связи с этим оператор должен постоянно следить за тем, чтобы регулировочные болты находились в оптимальных, установленных на заводе-производителе, положениях.

Если по каким-то причинам работа узла была нарушена, то его потребуется заново настроить. Для этого в устройстве узла предусмотрены 3 регулировочных болта. Первый из них обозначен буквой H – он нужен для настройки двигателя бензопилы при работе на максимальных оборотах. Второй винт с маркировкой L используется для регулировки мотора во время его работы на низких оборотах. Третий винт может иметь маркировку T, S или LA. Его задача заключается в настройке ДВС при работе в режиме холостых оборотов.

Настройка карбюратора бензопилы обязательно должна проводиться при полностью исправном двигателе. Непосредственно перед регулировкой потребуется осмотреть воздушный фильтр, и, при необходимости, очистить его или заменить.

Как правильно отрегулировать карбюратор на бензопиле?

Для настройки узла следует установить инструмент на твердую ровную поверхность. Регулировать карбюратор бензопилы лучше всего в месте, защищенном от пыли и влаги.

Процесс настройки узла должен выглядеть следующим образом:

1. Вначале нужно отвернуть крепежные болты и снять защитный корпус пилы. Это даст возможно осмотреть карбюратор и, при необходимости, очистить его;
2. Далее потребуется извлечь штатный воздушный фильтр инструмента. Если пила комплектуется дополнительной поролоновой вставкой, то ее также нужно снять;
3. После этого потребуется отвертка, которой нужно закрутить болты с маркировкой H и L по часовой стрелке до упора. Делать это нужно очень аккуратно, чтобы не сломать болты;
4. Затем оба винта следует отвернуть на 1,5 оборота в обратном направлении;
5. Далее нужно запустить мотор бензопилы и дать ему поработать на протяжении примерно 7 минут;
6. Как только цилиндр мотора нагреется, потребуется начать поворачивать болт L до момента, пока ДВС не станет работать на максимальных оборотах. Сразу же после этого болт нужно повернуть на 1/4 оборота в обратном направлении;
7. Затем потребуется настроить работу мотора на высоких оборотах. Для этого к двигателю нужно подключить электронный тахометр, и начать поворачивать болт H до момента, пока показатели на табло прибора не совпадут с указаниями по рекомендуемых максимальных оборотах в инструкции к пиле;
8. В конце останется настроить работу ДВС пилы на холостых оборотах. Для этого потребуется медленно покрутить болт T против стрелки часов до момента, пока мотор не станет работать стабильно и без провалов. Если мотор начал глохнуть, то болт T следует повернуть по направлению стрелки часов.

Чтобы настроить карбюратор на бензопиле, следует максимально точно работать с регулировочными болтами. Чрезмерное закручивания винтов приведет к повышенной нагрузке на двигатель и другие важные узлы садового инструмента.

Чем промывать карбюратор бензопилы?

Для очистки узла от сильных загрязнений лучше всего использовать средство, которое поставляется в продажу в баллонах под давлением. В комплекте с очистителем есть дозатор и длинная тонкая трубка, которая дает возможность распылить средство в любых труднодоступных местах.

Нужно помнить, что чистка карбюратора на бензопиле выполняется с использованием легковоспламеняемых химических средств. Работать с ними нужно в специальной защитной маске и только в хорошо проветриваемых помещениях.

Чтобы почистить карбюратор на бензопиле, узел потребуется частично разобрать. Дроссельную заслонку, регулировочные винты, корпус и другие детали карбюратора потребуется промыть средством из баллона и отложить до полного высыхания. Как только все элементы высохнут, узел можно собрать и установить обратно на бензопилу.

Бензин не поступает в карбюратор бензопилы

Если горючее не поступает в штатную камеру, то это может говорить сразу о нескольких поломках. В первую очередь потребуется проверить воздушный и топливный фильтр. При длительной эксплуатации пилы эти элементы поглощают большое количество пыли, которая в дальнейшем препятствует просачиванию чистого воздуха и горючего. Слабозагрязненный фильтр можно почистить бензином, но если деталь засорена большим количеством пыли, то ее потребуется заменить.

Еще одна причина неисправности заключается в игле. Этой детали свойственно залипание, особенно, в бензопилах китайского производства. Чтобы устранить неисправность, в большинстве случаев будет достаточно просто пошевелить иглу.

Если топливо не поступает в камеру, то владельцу пилы следует осмотреть сальники инструмента. После нескольких месяцев использования инструмента эти детали теряют свою герметичность. Со временем они начинают пропускать бензин, в результате чего инструмент перестает заводиться. Ремонт выполняется путем замены сальников.

При запуске пилы важную роль играет сапун. Он находиться возле крышки бензобака пилы, и выполняет сразу 2 задачи – поддерживает оптимальное давление воздуха, и не дает вытекать горючему. Чтобы проверить сапун, потребуется отключить трубку для подачи топлива и посмотреть, насколько интенсивно вытекает бензин. Если он вообще не вытекает, значит, штатный сапун забит мусором и грязью. В этом случае потребуется очистить элемент и установить его на место.

Если горючее не поступает в камеру, то нужно проверить топливную магистраль. Чаще всего для комплектации инструмента бюджетного класса используется китайский шланг, который со временем теряет герметичность. В таком случае потребуется заменить магистраль, уделив особое внимание герметичности стыков канала.

Почему бензопила стреляет в карбюратор?

Если во время запуска и эксплуатации инструмента его владелец слышит звуки, напоминающие выстрелы, то это говорит о неисправности узла, в котором смешивается топливо. Причиной этому, скорее всего, служат такие неисправности карбюратора бензопилы:

• перетянутое зажигание – в этом случае горючее не прогорает, что приводит к специфическим резким выстрелам;
• подача в карбюратор смеси с низкой концентрацией бензина – чтобы исправить проблему, потребуется настроить жиклеры.

Если стреляющий звук исходит со стороны глушителя, то проблема заключается в перенасыщении топливной смеси бензином. Если в топливе слишком мало воздуха, то оно будет гореть не только в камере, но и в глушителе. Свидетельством этому будет служить большое количество нагара на внутренних стенках глушителя.

Регулировка карбюратора бензопилы

Как и любой инструмент, бензопила нуждается в техническом обслуживании. И чем регулярней будет проводиться осмотр, тем быстрее выявятся нарушения в работе, а возможно даже удастся предупредить поломку и затратный ремонт. Регулярно необходимо выполнять чистку или замену фильтра, а также регулировать карбюратор.

В каких случаях и зачем нужна регулировка карбюратора

Обычно, в продажу пила поставляется с отрегулированным карбюратором и стандартными настройками. Однако, в процессе обкатки нужно при пониженных оборотах дополнительно отрегулировать карбюратор. Для того, чтобы пила вышла на максимально эффективный уровень работы, после обкатки требуется уточнить настройки.

Еще одной причиной, по которой необходимо выполнить регулировку карбюратора, является повышение расхода топлива, из-за чего выхлопная система может давать сбои. Они выражаются в сильном задымлении во время работы, загрязнении нагаром глушителя и снижении мощности. Если топлива мало, то детали недополучают смазку и их эксплуатационный срок сокращается.

К поломкам можно отнести отказ работы бензопилы на холостых оборотах. Если она постоянно глохнет и не набирает мощность, то это тоже является причиной для проведения регулировки.

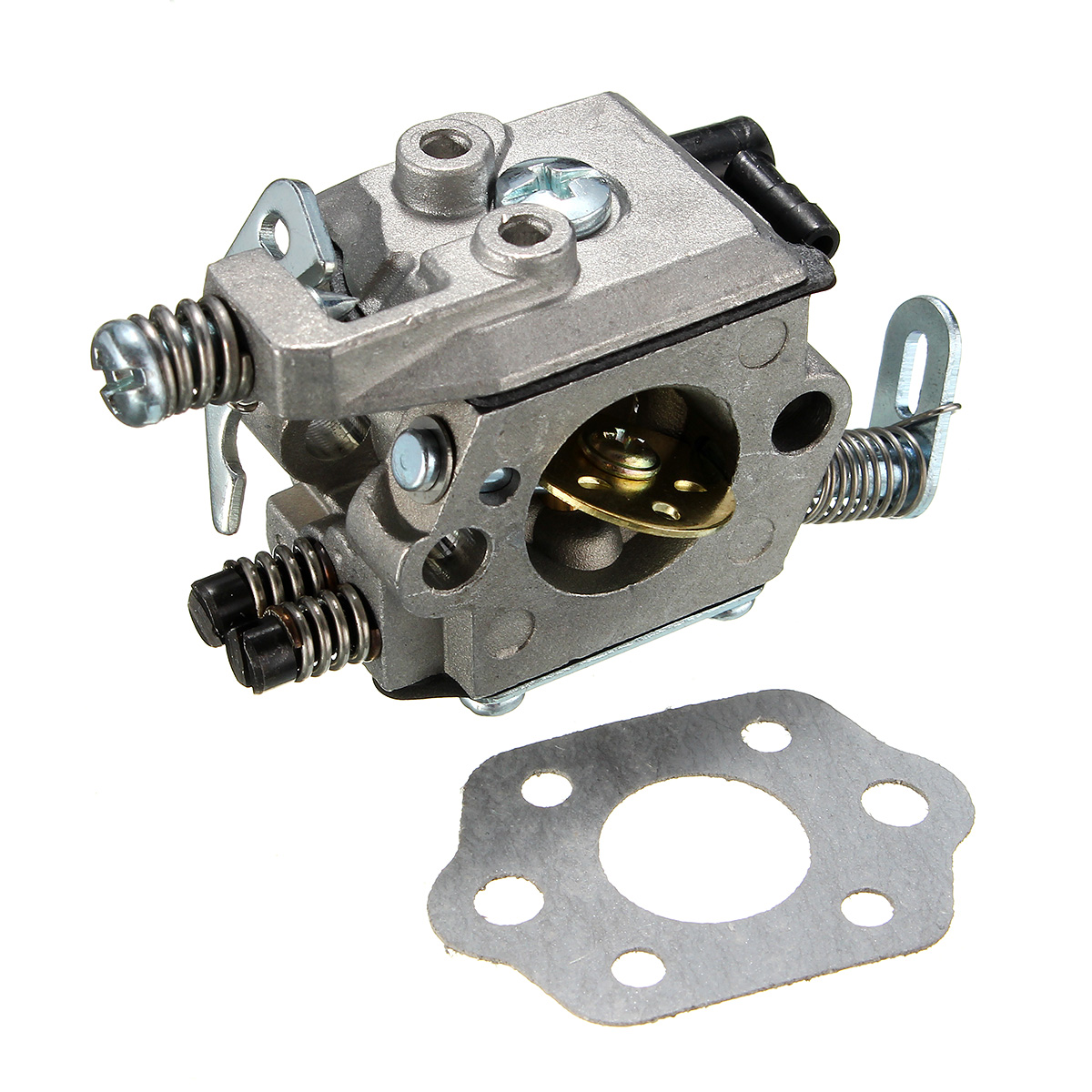

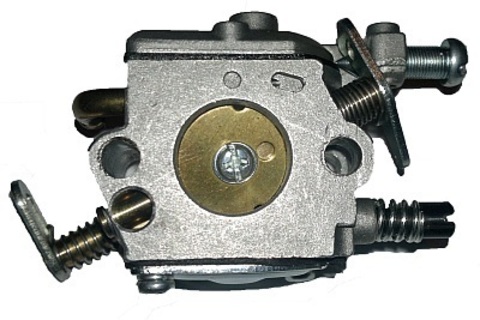

Карбюратор бензопилы

Какой инструмент необходим

Для того, чтобы провести регулировку и ремонт правильно, необходимо иметь специальный инструмент — тахометр. С его помощью можно узнать точное наибольшее количество оборотов мотора и произвести корректировку в соответствии с инструкцией. Чтобы настроить карбюратор, воспользуйтесь шлицевой отверткой, которая подходит для большинства моделей. Однако, для некоторых моделей понадобиться регулировочный ключ.

Тахометр

Не все модели бензопил можно отрегулировать в домашних условиях, так как специальные ключи находятся только в сервисных центрах, работающих от производителя. Такие меры приняты с целью предупреждения возникновения неисправностей инструмента из-за неправильных регулировок, осуществляемых неопытными мастерами.

В зависимости от модели бензопилы, конструкция карбюратора может изменяться, однако принцип действия остается неизменным. Скорость потока воздуха регулируется клапаном, который перекрывает или приоткрывает пропускное отверстие. Топливо распыляется и в процессе поступления смешивается с воздухом, идущим по воздушному каналу. Таким образом, создается воздушно-топливная смесь. Эта смесь подается в мотор.

Процесс регулировки

Если у вас есть необходимые инструменты, то придерживаясь следующего алгоритма регулировки карбюратора бензопилы, вы получите требуемый результат:

1. Осуществить регулировку мотора пилы на низких оборотах и добиться бесперебойной работы.
2. Настроить карбюратор так, чтобы подача топлива была бесперебойной в условиях повышенных оборотов.
3. Осуществить регулировку на холостом ходу.
4. Протестировать инструмент на всех режимах работы.

Важно! Выполнять настройку карбюратора следует с теплым двигателем.

Регулировка карбюратора осуществляется посредством трех винтов:

Т — регулировка на холостом ходу;

L — регулировка на низких оборотах;

Н — регулировка на высоких оборотах.

При выкручивании винтов H и L осуществляется объединение подачи топлива и смеси, а значит и повышение оборотов.

Последовательность действий

1. Винты H и L установить в стандартное положение. Для того, чтобы определить его достаточно повернуть винты на 1/5 до полного закручивания.
2. Запустить двигатель и прогреть его.
3. Проверить регулировку на низких оборотах посредством выкручивания винтов L и Т. Сначала винт L выкрутить на максимум, а потом убрать на 1/4, а прокручиванием винта Т добиться нормальной работы на холостом ходу.
4. Выполнить регулировку высоких оборотов посредством выкручивания винта Н. Для определения нормы использовать тахометр. Нельзя допускать превышения допустимых производителем максимальных оборотов.
5. Проверить работу на всех режимах. Чтобы удостовериться в правильности настройки, дать инструменту остыть, а потом запустить на холодную. Если запуск прошел нормально и двигатель работает без перебоев, то проверить работу пилы с нагрузкой. Если выявилось, что в процессе распила не хватает мощности, то нужно выкручивать винт Н до нормализации работы.

Особенности настройки китайских бензопил

Никаких особенностей в настройке китайских пил нет, потому как китайские аналоги карбюраторов производятся на подобие европейских. Разница состоит только в том, при осуществлении первичной настройки винтов H и L, их нужно выкручивать на 2 оборота.

Как промыть карбюратор бензопилы?

Загрязнение карбюратора происходит по многим причинам, например, наличие этанола в бензине, использование грязного топлива или низкого качества. А загрязнение, в свою очередь, затрудняет запуск двигателя и приводит к перебоям в работе и различным неполадкам. Выполнив следующие действия, вы сможете своими руками промыть карбюратор и устранить неполадки:

1. Подготовить рабочее место.
2. Прочистить двигатель снаружи от загрязнения.
3. Убрать крышку с фильтра, достать сам фильтр и снять с него корпус.
4. Выкрутить крепежные элементы, прикрепляющие карбюратор и мотор.
5. Прежде, чем отсоединять тросики тяги и газа, запомните их положение, так как потом придется поставить их на место.
6. Убрать топливные шланги с помощью плоскогубцев.
7. Снять карбюратор со шпилек при этом действовать надо осторожно, чтобы не нарушить целостность прокладки.
8. Прочистить карбюратор с помощью синтетической щетки. Действовать надо осторожно, чтобы мусор не попал внутрь устройства.
9. Выкрутить крепежные элементы на крышке диафрагмы и снять ее. Потом снять диафрагму и очистить от загрязнения.
10. После наведения порядка поставить крышку на место.
11. Достать топливный фильтр. Очистить его или заменить.
12. Промыть места подведения топлива.
13. Очистить штуцера.
14. Очистить все детали методом продувки.
15. Собрать все детали в обратном порядке.
16. Включить мотор, отрегулировать карбюратор и проверить работу бензопилы.

Регулировка зажигания на бензопиле

Работа мотора зависит от момента, в который возникает искра. Искра должна появляться благодаря электрическому разряду между свечами. Если свеча загрязнилась, то возникают проблемы с двигателем. Для устранения неисправностей нужно выполнить следующие действия:

1. Снять свечу и визуально определить ее состояние. На фото ниже виден слой нагара на свече, что является недопустимым.
3. Темный налет свидетельствует о нарушении работы карбюратора, а именно об избыточном количестве бензина в цилиндре.
5. Если свеча визуально в норме, то необходимо проверить работы электрической схемы.
6. Если высоковольтный кабель в рабочем состоянии, то убедиться, что катушка зажигания и провод не повреждены.

Если в ходе диагностики было выявлено, что необходима замена электрического модуля, то при его установке обязательно надо правильно выставить зазор магнето. Согласно инструкции, зазор между маховиком и катушкой зажигания должен равняться 0,2-0,4 мм. Зазор настолько мал, что лучше всего использовать специальные прокладки, которые помогают отмерить необходимое расстояние.

Видео обзоры

Несмотря на то, что настройка выглядит достаточно простой и незамысловатой, она требует высокой точности и щепетильности. Представленные ниже обзоры позволят детальней ознакомиться с процессом настройки и увидеть, как происходят все этапы.

Видео

В видео обзоре ниже представлена настройка китайской бензопилы

Видео

Регулировка карбюратора по причине заглохания пилы

Видео

Отзывы владельцев

Мурат:

Возникла проблема с пилой — стала глохнуть на холостом ходу. Почему такое происходит даже не догадывался. Прошерстив форумы, разобрался как нужно регулировать и справился своими руками.

Валентин:

Когда пила начала глохнуть, думал, что потерял ее, так как ни один мастер в нашем селе не знал, что делать. Очень помогло предложенное видео, в котором мастера детально рассказывают, как производить регулировку, а также статья. Спасибо большое за труд. Все получилось с первого раза.

Как отрегулировать карбюратор на бензопиле?

Регулярное и своевременное обслуживание инструмента продлевает срок его безупречной эксплуатации. Бензиновый инструмент — не исключение. Для того чтобы пила радовала не один год, требуется регулировка карбюратора. Подобную услугу выполнят специалисты сервисного центра, но также это можно сделать самостоятельно. От состояния карбюратора зависит производительность инструмента и экономичность расхода топлива.

В каких случаях требуется регулировка:

• Если двигатель не запускается или глохнет при старте.
• Если наблюдается увеличение расхода топлива.
• Ощущается усиленная вибрация.
• Если при работе наблюдается повышенное количество выхлопных газов.
• Пила глохнет во время работы.
• Регулировочные винты зафиксированы непрочно.

Может потребоваться регулировка карбюратора при переходе на другой тип топлива или же при работе изменившихся атмосферных условий.

В инструкции к бензопиле должны быть отражены технические характеристики, на основании которых осуществляются дальнейшие манипуляции. У каждой модели индивидуальное расположение винтов регулировки, что указывается в инструкции. У большинства инструментов регулировочных винтов три. Первый настраивает холостые обороты (винт с маркировкой Т). Два остальных винта регулируют низкие обороты (L) и высокие обороты (H). Холостые обороты у пил компании Stihl маркируются как LA.

Фильтр должен быть чистым. Если он забит, точной настройки добиться не удастся. Процесс регулировки осуществляется на твёрдой поверхности. Инструмент кладётся таким образом, чтобы цепь была направлена от себя. Первым берётся винт Т, он вращается против часовой стрелки до момента остановки цепи. Для предотвращения поломки двигателя потребуется тахометр. Винт L определяет максимальное положение холостого хода, для этого он поворачивается против часовой стрелки. При повороте на четверть от оборота цепь останавливается. Если этого не произошло, винт Т крутится вправо до её остановки.

Перед регулировкой с помощью винта Н двигатель необходимо прогреть в течение 10 секунд. Затем винт поворачивается влево на четверть оборота, после чего необходимо проверить максимально возможное их число с помощью тахометра. Значение должно соответствовать указанному в техническом паспорте пилы. Если оно не соответствует, регулировку нужно повторить. Окончательное тестирование инструмента осуществляется после его полного остывания. При недостаточной мощности регулятор Н ещё подкручивается.

Помимо регулировки, важно следить за поведением инструмента. Если смесь сформирована неверно и слишком густая, то пила будет коптить. Если же смесь слишком жидкая, то инструмент начинает перегреваться и издавать визжащие звуки. Последний этап регулировки заканчивается винтом Т. Если регулировка осуществляется правильно, работа двигателя стабильна. На минимальных оборотах он уверенно работает, а пильная цепь не вращается.

27.02.2019

Как настроить карбюратор бензопилы

В недавнем блоге я сослался на курсы Game of Logging, которые посетил, и описал все новое, что я узнал о безопасном и эффективном использовании бензопилы. Одним из таких пунктов было обслуживание бензопилы, и одной из его частей было испытание карбюратора. Я управляю бензопилами более 30 лет и никогда не знал, как отрегулировать карбюратор. Если у вас есть новая пила, это не относится к вам, поскольку новые правила требуют, чтобы пилы были изготовлены таким образом, чтобы только квалифицированный техник мог настроить карбюратор.Однако, если у вас пила более старого образца, вот как быстро ее настроить. Начните с установки трех регулировочных винтов. Обычно они обозначаются буквами L (низкоскоростной жиклер), H (высокоскоростной жиклер) и I (холостой жиклер). Ваша пила может быть обозначена по-другому (на фотографиях в галерее ниже направляющий жиклер обозначен буквой «S»), но у вас будет три винта, которые соответствуют этим описаниям. Поищите в руководстве по эксплуатации информацию о том, как отрегулировать карбюратор.

Примечание. В руководстве пользователя может быть рекомендовано не регулировать карбюратор без тахометра, который помогает не запускать двигатель слишком высоко.Если у вас есть тахометр, отлично. Если нет, вы все равно можете выполнить следующие шаги, чтобы настроить карбюратор, стараясь не увеличивать обороты двигателя дольше, чем предлагается здесь.

А теперь давайте настроим вашу пилу.

1. Запустите пилу и дайте ей поработать несколько минут, чтобы она прогрелась.

2. Положите пилу, дайте ей поработать 30 секунд, затем поднимите ее и наклоните вперед (рукоятка вверх, а планка вниз).

3. Если он продолжает работать, переходите к шагу 4.Если он заглохнет, затяните винт Low Speed ​​. Это уменьшит количество топлива, поступающего в карбюратор. При необходимости повторите шаг 2.

4. Оборот (разгон) пилы холостого хода.

5. Если он ускоряется нормально, переходите к этапу 6. Если он «заедает», ослабьте винт Low Speed ​​. Это увеличит количество топлива, поступающего в карбюратор. При необходимости повторите шаг 4.

6. Проверните пилу на холостом ходу примерно 5 секунд (никогда не проверяйте ее в течение 10 секунд или дольше).

7. Если он «трепещет» при увеличении оборотов, это хорошо, поэтому переходите к шагу 8. Если он «кричит» при увеличении оборотов, это плохо. Ослабьте винт High Speed ​​. При необходимости повторите шаг 6.

8. Если цепь неподвижна, а пила не работает, то все готово.

9. Если цепь вращается вокруг шины во время холостого хода пилы, отрегулируйте натяжной винт , если необходимо, чтобы он остановился. Эта ситуация может быть исправлена ​​за считанные секунды и чрезвычайно опасна, если ее не исправить.

Вот и все. Менее пяти минут вашего времени может иметь большое значение для того, насколько хорошо работает ваша пила. Два дополнительных совета: 1) используйте горячую воду и средство для мытья посуды, чтобы очистить воздушный фильтр бумажного типа (дайте ему высохнуть перед использованием), и 2) используйте бензопилу для очистки воздушного фильтра проволочного типа (вам не нужно высохнуть перед использованием).

Эта информация поможет вашей пиле работать более эффективно и рационально. Это продлит срок службы пилы и потребует меньше усилий с вашей стороны.В совокупности это означает более безопасные условия эксплуатации и большее количество сезонов в оленьей стойле для вас.

18 апреля 2012 г.

| От Кип Адамс

Регулировка и настройка карбюратора бензопилы

Регулировка карбюратора бензопилы

Регулировка карбюратора важна для цепных пил и других двухтактных двигателей. Слишком богатая регулировка вызовет дымление пилы, недостаточную мощность, приведет к дополнительному накоплению углерода и может повредить двигатель. Слишком бедная регулировка также приведет к недостаточной мощности и с большей вероятностью приведет к повреждению двигателя из-за заедания обедненной смеси. Правильная регулировка карбюратора позволит пиле развивать максимальную мощность, продлить рабочий цикл двигателя, производить минимальное количество дыма, плавно работать на холостом ходу, хорошо увеличивать обороты и обеспечивать бесперебойную работу.
Регулировка карбюратора излишне богатой — это когда доля топлива в горючей воздушно-топливной смеси настолько высока, что топливо плохо сгорает. При ожоге не выделяется много тепла, поэтому рабочий ход слабый.Частично сгоревшая смесь выбрасывается в глушитель и выходит из пилы в виде дыма. Избыточное обогащение вызывает накопление углерода и закупоривает противопожарный экран и порты цилиндра, если он работает в течение определенного периода времени. Помимо регулировки карбюратора, это также может быть вызвано слишком большим количеством масла, смешанного с топливом, и / или старым несвежим бензином.
Регулировка бедного карбюратора — это когда доля топлива в горючей воздушно-топливной смеси настолько мала, что топлива недостаточно для сгорания. Это также приводит к слабому рабочему ходу и недостаточной мощности пилы.Помимо низкой мощности, обедненная смесь вызывает повышение температуры цилиндра, что часто приводит к заклиниванию. Состояние обедненной смеси также допускает чрезмерную частоту вращения, что часто приводит к выходу из строя подшипника шатуна большого конца. К другим причинам работы на обедненной смеси относятся отсутствие масла в топливной смеси и пустой топливный бак. Всегда останавливайте пилу до того, как бак полностью высохнет. Убедитесь, что вы используете правильное соотношение бензина и масла, рекомендованное для вашей бензопилы.

Большинство двигателей цепных пил имеют три регулировочных винта карбюратора:
1.Скорость холостого хода / останов дроссельной заслонки — это регулировка, которая контролирует, насколько дроссельная заслонка (дроссельная заслонка) остается открытой при отпускании курка дроссельной заслонки. Если эта регулировка установлена ​​на слишком низкое значение, двигатель остановится при отпускании курка дроссельной заслонки. Дроссельная заслонка (бабочка) просто перекрывает подачу горючего воздуха / топлива, и двигатель останавливается. Если эта регулировка установлена ​​слишком высоко, высокие обороты холостого хода приведут к включению центробежной муфты, и цепь будет работать. Это опасное состояние, и его нельзя допускать.
2. Регулировка подачи топлива на низких оборотах (обозначена буквой L на карбюраторе, это низкоскоростной жиклер) — это регулировка, которая регулирует долю топлива в горючей воздушно-топливной смеси на холостом ходу. Слишком богатая регулировка вызовет нагрузку на двигатель и остановку на холостом ходу. Слишком бедная смесь загорит двигатель голодом и заставит его работать быстрее или быстрее. Регулировка очень бедной смеси также приведет к остановке двигателя.
3. Регулировка подачи топлива на высокой скорости (обозначена H на карбюраторе, это высокоскоростной жиклер) — это регулировка, которая регулирует долю топлива в горючей воздушно-топливной смеси на скорости резания.Было бы неверно сказать, что это самая важная настройка, потому что все эти настройки должны быть точными, чтобы пила работала наилучшим образом, но это настройка, которая определяет, как пила движется в разрезе. Слишком богатая регулировка не позволит пиле достичь уровня оборотов, необходимого для создания максимальной мощности. Реакция дроссельной заслонки также может быть вялой, двигатель будет дымить и работать плохо. Слишком бедная смесь позволит двигателю достичь таких оборотов, при которых возможен выход из строя подшипников и заклинивание цилиндров.Ему также будет не хватать мощности при резке, и он будет очень горячим.
Предыдущая информация кратко объясняет богатые и обедненные режимы работы. На нем также указаны три регулировочных винта и их функции. Следует отметить, что у некоторых бензопил отсутствует игла регулировки скорости. Эти пилы имеют так называемый «фиксированный жиклер», который настраивается на заводе. Карбюраторы с «фиксированной струей» используются, чтобы помешать оператору пилы установить слишком наклонную регулировку и повредить пилу. К сожалению, они также часто не позволяют пиле достичь максимальной производительности.

Процедура регулировки карбюратора
Для обеспечения правильной регулировки карбюратора необходимо выполнить следующую процедуру:
• (1) Проверьте воздушный фильтр и при необходимости очистите его. Регулировка карбюратора с частично забитым воздушным фильтром аналогична регулировке карбюратора с частично открытой воздушной заслонкой.Если вы отрегулируете пилу с грязным воздушным фильтром, пила будет работать слишком бедной при чистке фильтра.
• (2) Проверьте глушитель и выхлопное отверстие на наличие нагара. Углеродистое загрязнение выхлопного отверстия или сетки искрогасителя может привести к тому, что пила будет работать так, как будто карбюратор требует регулировки. Изменение настроек карбюратора при засоренном глушителе может привести к тому, что пила будет работать в обедненном состоянии после удаления нагара.
• (3) Если требуется регулировка карбюратора из-за нового или восстановленного карбюратора, лучше всего начать с настройки регулировки топлива на один оборот.Это достигается путем аккуратного завинчивания регулировочных винтов на их гнезда и последующего их откручивания на один оборот каждый. Необходимо соблюдать осторожность при навинчивании их на сиденья, потому что сиденья могут быть легко повреждены, если регулировочные винты будут установлены слишком сильно. Эти сиденья хрупкие, и в случае их повреждения карбюратор необходимо заменить.
• (4) Проверьте уровень топлива. Бак должен быть заполнен более чем наполовину. Если карбюратор регулируется, когда топливный бак почти пустой, карбюратор может быть настроен слишком богатым, когда топливный бак заполнен.
• (5) Запустите двигатель и прогрейте его. Если пила не работает, дайте ей поработать несколько минут. Если он не будет поддерживать холостой ход без остановки, прогрейте его, многократно сжимая дроссельную заслонку, не открывайте дроссельную заслонку до упора. Регулировки карбюратора, выполненные на холодном двигателе, будут слишком богатыми, когда он достигнет нормальной рабочей температуры.
• (5) Начните с установки холостого хода. Попробуйте установить скорость около 2700 об / мин. Если у вас нет тахометра, попробуйте установить скорость так, чтобы пила работала на холостом ходу как можно выше без включения сцепления.Никогда не устанавливайте холостой ход, чтобы цепь работала при отпускании дроссельной заслонки. Если пила не простаивает, переходите к следующему шагу.
• (6) Установите регулировку подачи топлива на низкой скорости. Медленно заворачивайте винт, пока двигатель не начнет работать в режиме скачков или не будет хватать топлива. Запомните положение отверстия для отвертки. Теперь медленно выверните регулировочный винт, и двигатель должен работать лучше. Продолжайте поворачивать винт, пока двигатель не начнет загружаться. Запишите положение прорези для отвертки и сравните его с положением регулировки наклона.Теперь медленно закрутите винт до положения, при котором он лучше всего работает на холостом ходу. Это должно быть примерно посередине между богатым и худым режимом.
• Щелкните ссылку ниже, и в ваш браузер загрузится аудиоклип в формате WAV. Вы услышите работу пилы на холостом ходу. Медленно наклоняем регулятор низкой скорости, поворачивая его, до тех пор, пока холостой ход не поднимется, а затем он не начнет умирать. Затем мы разбогатели и слышим, как пила начинает рыдать и обороты падают, почти до такой степени, что они умирают. Оптимальная настройка находится между этими двумя крайностями.Если вы настроите слишком бедное, у него закончится бензин и он умрет или умрет при ускорении. (Обратите внимание, что пила, отрегулированная слишком высоко, также может умереть при ускорении.) Если вы думаете, что нашли правильное место, нажмите на дроссель, и пила должна набрать обороты без каких-либо колебаний или спотыканий.

Регулировка холостого хода пилы WAV

• (7) Вернитесь к шагу (5) и сбросьте скорость холостого хода. Скорее всего, установка оборотов изменилась после того, как вы оптимизировали регулировку топливной смеси.
• (8) Установите регулировку подачи топлива на высокой скорости. Держите спусковой крючок широко открытым и проверьте обороты с помощью тахометра.
ПРИМЕЧАНИЕ: Если у вас нет тахометра, установите уровень оборотов в минуту так, чтобы пила «четыре цикла» или «рыдал» при полностью открытой дроссельной заслонке. Не пытайтесь установить максимальные обороты без тахометра. Слегка увеличенная регулировка снизит производительность, но снизит вероятность повреждения двигателя пилы.
• Щелкните ссылку ниже, и в ваш браузер загрузится аудиоклип в формате WAV.На этот раз вы услышите, как пилу настраивают на полный оборот. После увеличения оборотов до максимальных оборотов и удержания, мы настраиваем высокую скорость на более высокий уровень, заставляя его замедляться и рыдать, развивая небольшую мощность. Затем мы регулируем его наклон, чтобы он звучал более плавно, а затем он начинает голодать, также создавая мало мощности и создавая МНОГО тепла. Когда мы снова переключаемся с обедненного на насыщенный, звук становится немного грубее. Этот слегка грубый звук (или 4-тактный звук, как его иногда называют) — именно то, что вам нужно.Мы любим говорить «настолько близко» к гладкой, насколько это возможно, но все же немного в шероховатости.
Этот больше, чем первый, и для его загрузки требуется больше времени. Те из вас, у кого медленные системы или соединения, возможно, не захотят ждать!

Регулировка пилы на полную Ред. WAV

• Убедитесь, что ваша регулировка низкой скорости по-прежнему работает так же хорошо, как перед регулировкой жиклера высокой скорости. Изменение настроек одной струи часто немного влияет на другую. Если ускорение не такое, как прежде, вернитесь к шагу 6.
• Установите конечную скорость холостого хода. На этот раз поверните винт холостого хода обратно на самую низкую частоту вращения, при которой пила будет плавно работать на холостом ходу, не создавая впечатление, что она остановится.
• Ваша пила правильно отрегулирована и готова к работе.

Почему нельзя установить новые углеводы, а затем оставить их в покое?
Некоторые люди задаются вопросом, почему их пилу нельзя регулировать, когда она новая, и тогда не требуется никакой другой настройки.Они не понимают, что пилы нельзя настроить на заводе и правильно отрегулировать в течение всего срока службы пилы. Дело в том, что некоторые производители тоже так думают и пробовали карбюраторы с «фиксированным жиклером» и «полуфиксированным жиклером». Эти типы карбюраторов никогда не работали хорошо. Причина в том, что высота над уровнем моря, тип топлива, возраст топлива, влажность, изнашиваемые детали пилы и множество других факторов требуют периодической регулировки карбюраторов. Также полезно иметь возможность настраивать карбюратор для различных применений; Например, для бензопил, установленных на бензопилах, должна быть предусмотрена регулировка высокой скорости в зависимости от типа нагрузки на пилу.

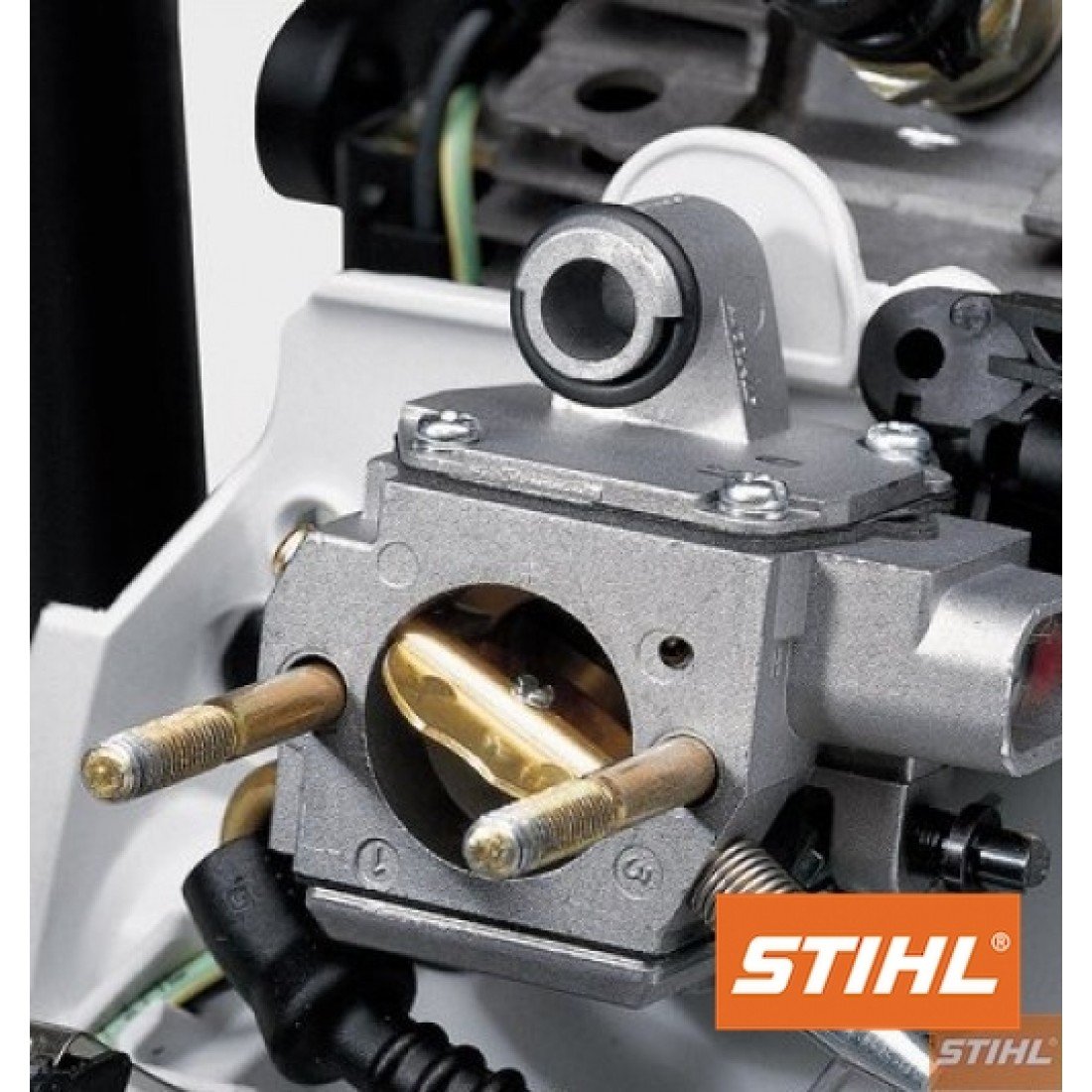

Карбюратор для пилы

Регулировка карбюратора на Pro Пилы

Все пилы иногда нуждаются в регулировке карбюратора. Пила с правильным отрегулированный карбюратор будет производить максимум мощность, минимальное дымообразование, плавная работа и холостой ход, и предоставить безотказное обслуживание. А слишком богатая пила вызовет чрезмерный дым и недостаточная мощность. Слишком наклонная пила также имеют недостаточную мощность, но это условие может быстро вызвать повреждение двигателя. Следующая информация описывает процесс регулировки карбюратора на профессиональной пиле.

Мост Профессиональные пилы имеют Три регулировочных винта карбюратора:

1. Скорость холостого хода / остановка дроссельной заслонки — Это регулировка, которая контролирует, насколько дроссельная заслонка (бабочка) остается открытой при отпускании курка дроссельной заслонки. Если это слишком низкая регулировка, двигатель заглохнет, когда дроссельная заслонка триггер отпущен. Если эта корректировка установлен слишком высоко, высокие обороты холостого хода вызовут центробежную муфту зацепиться, и цепь будет работать. Это опасное состояние.
2. Регулировка топлива на низкой скорости — Это регулировка, которая регулирует долю топлива в воздушно-топливной смеси на холостом ходу. Регулировка, которая слишком богатый приведет к тому, что двигатель нагружается и умирает на холостом ходу. А слишком бедная смесь вызовет голод в двигателе и заставит его разгоняться или всплеск. Регулировка очень бедной смеси также приведет к остановке двигателя.
3. Регулировка подачи топлива на высокой скорости — Это регулировка, которая контролирует долю топлива в воздушно-топливная смесь на скорости резания.Это было бы не точно сказать, что это самая важная настройка, потому что все эти регулировки должны быть точными, чтобы пила работала наилучшим образом, но это — регулировка, определяющая, как пила движется по пропилу. An слишком богатая регулировка не позволит пиле достичь числа оборотов в минуту. уровень, необходимый для создания максимальной мощности. Реакция дроссельной заслонки также может быть вялый, двигатель будет дымить и работать плохо. А слишком бедная смесь позволит двигателю достичь уровня оборотов где вероятен выход из строя подшипника и заклинивание цилиндра.Это также будет недостаточная мощность при резке и склонность к сильному нагреву.

Богатые рабочие условия

Регулировка карбюратора излишне богатой — это когда доля топлива в топливовоздушной смеси слишком высока. Когда это происходит, топливо плохо горит. То, что горит, не выделяет много тепла, поэтому рабочий ход слабый. Частично сгоревшая смесь выбрасывается в глушитель и выходит из пилы в виде дыма. Избыточное состояние также вызывает накопление углерода.

Бережливые рабочие условия

Регулировка бедного карбюратора — это когда доля топлива в горючей воздушно-топливной смеси настолько мала, что не хватает топлива для сгорания.Это также приводит к слабому рабочему ходу и недостаточной мощности пилы. В дополнение к низкой мощности, обедненная смесь вызывает повышение температуры цилиндра, что может привести к заклиниванию. Состояние обедненной смеси также допускает чрезмерное количество оборотов в минуту, что приводит к выходу из строя подшипников штока.

При регулировке карбюратора на профессиональной пиле лучше всего использовать цифровой тахометр. Эти тахометры просты в использовании и не требуют никаких проводов. Когда тахометр находится рядом со свечой зажигания, он улавливает электрический сигнал, когда свеча зажигается.На двухтактном двигателе это происходит при каждом обороте двигателя, поэтому тахометр просто считает импульсы и отображает результаты.

Карбюратор Корректирование Процедура

1. Перед запуском пилы найдите небольшой плоский отвертка. В отвертка должна быть достаточно маленькой, чтобы ее можно было регулировать отверстие. Убедитесь, что в отверстиях нет мусора, а на концах видны регулировочные винты. На некоторых пилах эти области могут быть заполнены сколы, затрудняющие или невозможность регулировки

   Вам также понадобится тахометр. Это сложно (даже для обученный ухо), чтобы отрегулировать сегодняшние пилы настолько точно, насколько это необходимо без тач. Мы настроили тысячи пил и используем тахометр. религиозно.

2. Начните с проверки воздушного фильтра пилы. Убери это если необходимо. Регулировка карбюратора с воздушным фильтром частично забит — это как регулировка карбюратора с дроссельной заслонкой частично на. Если вы отрегулируете пилу с загрязненным воздушным фильтром, пила будет работать слишком бедной при очистке фильтра.
3. Проверьте уровень топлива. В бак должен быть заполнен более чем наполовину. Если карбюратор регулируется, когда топливный бак почти пуст, карбюратор может быть настроен слишком богатым, когда топливный бак заполнен.
4. Запустите двигатель и прогрейте это вверх. Регулировки карбюратора на холодном двигателе будут слишком богатыми при достижении нормальной рабочей температуры.

5. Начните с установки холостого хода скорость. Попробуйте установить скорость около 2700 об / мин. Если у вас нет тахометр, попробуйте установить скорость так, чтобы пила работала на холостом ходу с цепью остановился.Никогда не устанавливайте холостой ход, чтобы цепь работала, когда дроссель выпущенный. Если пила не простаивает, переходите к следующему шагу.
6. Установить низкую скорость топливо корректирование. Медленно закручивайте винт, пока двигатель не начнет работать с помпажами или не загорится голодом. по топливу (обедненный). Запомните положение отвертки. слот. Теперь медленно выверните регулировочный винт, и двигатель должен запуститься. лучше. Продолжайте поворачивать винт, пока двигатель не начнет нагружаться. (богатый). Делать отметьте положение гнезда для отвертки и сравните его с положение регулировки наклона.Теперь медленно закрутите винт, чтобы положение, в котором он простаивает лучше всего. Это должно быть примерно посередине между богатые и худые позиции.

   Щелкните ссылку ниже и а Аудиоклип в формате WAV будет загружен в ваш браузер. Вы услышите на холостом ходу пила. Медленно наклоняем регулятор низких оборотов, пока холостой ход не поднимется. а затем начинает умирать. Потом мы разбогатели, и двигатель начинает ворвань, обороты падают, и двигатель почти глохнет. Оптимальный настройка находится между этими двумя крайностями.

   Это примерно.25 секунд долго, но требуется время для загрузки. Те из вас, у кого медленные системы или соединения могут не захотеть ждать! Нажмите здесь, чтобы увидеть пилу Звук регулировки холостого хода WAV

7. Перейти вернуться к шагу (4) и сбросить холостой ход. Скорее всего, настройка оборотов изменилась. так как вы оптимизировали регулировку топливной смеси.

8. комплект высокоскоростное топливо корректирование. Удерживая спусковой крючок широко открытым, проверьте обороты с помощью тахометр. В приведенном ниже списке указаны максимальные настройки оборотов в минуту для популярные профессиональные пилы с шиной и цепью без нагрузки:

   • STIHL 044, MS440, 046, MS460 — 13500 об / мин
   • STIHL 066, MS660 — 13000 об / мин
   • STIHL 084, 088, MS880 — 11500 об / мин

   • HUSQVARNA 272, 372 — 13 500 Обороты
   • HUSQVARNA 288, 385, 390, 394, 395 — 13 000 Обороты
   • HUSQVARNA 3120 — 11 500 Обороты
   ПРИМЕЧАНИЕ: Если у вас нет тахометр, установите уровень оборотов так, чтобы пила «четыре цикла» или «рыдания» при широко открытой дроссельной заслонке.Не пытайтесь установить максимальную скорость вращения уровни без тахометра. Слегка богатая регулировка приведет к снижают производительность, но уменьшают возможность повреждения пилы двигатель.
9. Нажмите по ссылке ниже и Аудиоклип в формате WAV будет загружен в ваш браузер. Что вы это услышите время — пила настраивается на полную скорость. После увеличения до максимума RPM и удерживая спусковой крючок, регулируем высокую скорость богатой, вызывая ее замедлить и жир. Затем мы регулируем его наклон, заставляя его чтобы звучать ровнее, но потом начинает голодать топливо.Когда мы поддерживаем это от худого к богатому снова звук становится немного грубее. Этот немного грубый звук (или 4-тактный звук, как его иногда называют) там, где вы хотите быть. Мы любим говорить «как можно ближе» к гладкости, но все еще немного в грубости.

   Это один больше, чем во-первых, и для загрузки требуется больше времени. Те из вас, у кого медленные системы или соединения могут не захотеть ждать! Нажмите здесь для регулировки полного вращения пилы Звук WAV

10. Перейти вернуться к шагу (4) и отлично настройте регулировку холостого хода и регулировку подачи топлива на низких оборотах.Движение одного регулировочного винта часто вызывает необходимость повторной регулировки двух других.
11. Ваш пила правильно отрегулирована и готов к работе.

Почему карбюратор должен Быть перестроенным

Если карбюратор установлен правильно, когда пила новая, почему он должен быть перенастроен? Некоторый люди задаются вопросом, почему их пила требует периодического тюнинга. Они не понимают, почему пилы нельзя наладить на заводе и остаться правильно отрегулирован на срок службы пилы. Причина в том, что есть многие операционные изменения пользователь вносит, не осознавая этого.Эти изменения включают работу на разных высотах, изменения в топливе, и множество другие факторы вызывают необходимость периодической регулировки карбюратора пилы.

Сегодня, сложная электроника может контролировать и измерять воздух / топливо потребности. Благодаря этой технологии пилы смогут «саморегулироваться». Этот технология хорошо развита для легковых и грузовых автомобилей. Процесс миниатюризация экономичной и прочной системы, которая будет работать на пиле двигатель находится в стадии разработки. А пока сохраните тахометр и отвертка под рукой.

Наш совет

Предыдущая информация кратко объясняет богатые и обедненные условия работы. Он также определяет три регулировочных винта и их функции. Следует отметить, что на сегодняшних профессиональных пилах большинство этих регулировок имеют «ограничители», которые ограничить диапазон регулировки карбюратора. В большинстве случаев правильный регулировка находится в этом диапазоне, но не всегда. Если правильно регулировка вашей пилы выходит за пределы ограниченного диапазона, возьмите пилу в магазин. Иногда это вызвано неисправностью пилы и иногда необходимо просто сбросить диапазон на ограничителях.

Есть вопросы или Комментарии? Позвоните или зайдите.

Как отрегулировать карбюратор бензопилы без шины и цепи | Руководства по дому

Лучше всего регулировать карбюратор бензопилы, когда пильная шина и цепь прикреплены, потому что звуки, издаваемые пилой, помогают определить наилучшие настройки. Однако, если вы находитесь в процессе тщательной чистки и технического обслуживания, вы можете отрегулировать перед соединением шины и цепи. Нет причин, по которым вам не следует этого делать, но особенно важно иметь в наличии тахометр для измерения скорости двигателя.Цифровой тахометр прост в использовании; просто поместите его рядом со свечой зажигания, чтобы получить показания.

Снимите воздушный фильтр и очистите или замените его. Если вы производите регулировку с грязным фильтром, двигатель будет работать на обедненной смеси, когда вы его прочистите.

Замените топливо, если оно старше шести месяцев. Независимо от того, меняете ли вы топливо или нет, полностью заправляйте бензобак. Выполнение регулировки на полупустом баке может сделать топливную смесь слишком богатой при следующей заправке топливного бака.

Запустите пилу и дайте ей поработать от 3 до 4 минут, чтобы она прогрелась. Найдите регулировочные винты карбюратора. Обычно они находятся рядом с воздушным фильтром, и вы должны увидеть их три. Обычно они обозначаются буквами «I», «L» и «H» для регулировки холостого хода, низкой и высокой скорости соответственно.

Поворачивайте винт холостого хода по часовой стрелке с помощью отвертки с плоским жалом, пока звездочка цепи не начнет вращаться. Открутите винт, пока звездочка не остановится, затем попробуйте установить его как можно дальше по часовой стрелке, не заставляя звездочку вращаться.Тахометр должен показывать от 2500 до 3500 об / мин.

Затем отрегулируйте винт низкой скорости. Поверните его по часовой стрелке, пока двигатель не начнет работать необычно быстро, и запомните это положение. Поверните его в другую сторону, пока двигатель не начнет работать тяжело и не будет шипеть, затем поверните его на полпути между этими точками.

Включите дроссельную заслонку, чтобы отрегулировать высокую скорость. При работающем двигателе на полных оборотах поверните регулировочный винт по часовой стрелке, пока двигатель не начнет гоняться.В этот момент топливная смесь обеднена. Поверните винт в другую сторону, чтобы впустить больше газа в камеру сгорания — звук двигателя должен быть более полным. Обратите внимание на эту позицию.

Поворачивайте винт против часовой стрелки, пока двигатель не начнет глохнуть, затем поверните его обратно до точки, при которой двигатель начнет работать плавно. Это должно быть немного раньше той настройки, которую вы отметили ранее. Проверьте скорость двигателя с помощью тахометра. Она не должна быть больше максимальной рекомендованной скорости для вашей пилы.Для большинства пил это около 13000 об / мин.

Отрегулируйте винты холостого хода и тихохода после установки винта высоких оборотов.

Справочная информация

Предупреждения

• Регулировка высокоскоростного винта для подачи слишком бедной смеси может привести к слишком быстрой работе двигателя и его сгоранию. Чтобы избежать этого, найдите руководство по эксплуатации вашей пилы на веб-сайте производителя и проверьте спецификацию на максимальную скорость двигателя. Не превышайте эту скорость.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук.Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Как отрегулировать карбюратор бензопилы

Что карбюратор делает на бензопиле?

Карбюратор бензопилы довольно прост, как и карбюраторы, но не лишен тонкостей. Назначение карбюратора состоит в том, чтобы точно контролировать чрезвычайно малые количества топлива и смешивать его, , с воздухом, который поступает в двигатель, чтобы двигатель работал должным образом.Когда недостаточно топлива смешивается с воздухом, происходит обеднение топлива, и двигатель либо не работает, либо потенциально может быть поврежден. Бедная смесь возникает в результате недостатка топлива или слишком большого количества воздуха. Обычно в двухтактном двигателе, таком как бензопила, топливо также обеспечивает смазку двигателя. Когда происходит чрезмерное смешивание топлива с воздухом, двигатель будет «работать на обогащенной смеси» или будет залит топливом и может не запуститься, или будет работать и выделять много дыма, или он будет работать плохо, так что он легко глохнет и заболачивает или даже тратит топливо.Бензопилы, работающие на обедненной или богатой смеси, будут производить чрезмерный выхлоп. Таким образом, бензопила, которая работает правильно, будет иметь соответствующее соотношение топлива и воздуха, здоровую искру и достаточную степень сжатия для нагрева топливовоздушной смеси. Карбюратор отвечает за правильное соотношение воздух / топливо для смеси. Чтобы найти запасные части карбюратора и других деталей бензопилы НАЖМИТЕ ЗДЕСЬ…

Карбюратор в бензопиле относительно прост по сравнению с другими карбюраторами, поскольку он должен работать только в этих трех ситуациях;

• Если вы пытаетесь запустить бензопилу в холодном состоянии.
• Пока двигатель бензопилы работает на холостом ходу.
• Когда двигатель бензопилы открыт настежь.

Мало кто из тех, кто работает с бензопилой, действительно интересуется градациями между полностью открытой дроссельной заслонкой и холостым ходом. Таким образом, возрастающие характеристики между этими крайними значениями не имеют особого значения. Однако для более крупных двигателей, таких как автомобильный, очень важны многие градации, что значительно усложняет автомобильные карбюраторы.

Карбюратор бензопилы имеет следующие основные особенности; Во-первых, карбюратор — это вообще трубка.Поперек этой трубки находится регулируемая круглая пластина, известная как дроссельная заслонка . Внутри этой трубки в какой-то момент есть сужение, известное как трубка Вентури. В трубке Вентури создается вакуум. Внутри предприятия есть отверстие, известное как jet , которое позволяет вакууму всасывать топливо.

Когда карбюратор работает нормально при полном открытии дроссельной заслонки , дроссельная заслонка обычно параллельна длине трубки, обеспечивая максимальный поток воздуха через карбюратор.Поток воздуха создает вакуум внутри сопла, который всасывает контролируемое количество топлива через жиклер.

Когда двигатель бензопилы работает на холостом ходу, дроссельная заслонка часто почти закрыта. В этом случае через вентиляционную установку недостаточно воздуха для образования вакуума. Тем не менее, на задней стороне дроссельной заслонки есть разрежение, поскольку пластина препятствует потоку воздуха. Если просверлить крошечное отверстие на стороне трубки карбюратора, дроссельная заслонка может всасывать воздух в трубку.Крошечное отверстие известно как холостой жиклер. Есть еще один винт с надписью «Lo» или «L», который регулирует количество топлива, протекающего через жиклер холостого хода.

Когда вы пытаетесь запустить бензопилу с тяговым шнуром при холодном двигателе, она работает на очень низких оборотах . Кроме того, двигатель холодный и поэтому для запуска требуется очень богатая топливовоздушная смесь. Теперь в игру вступает дроссельная заслонка. Когда он активирован, пластина закрывает трубку Вентури. Когда трубка Вентури закрыта, а дроссельная заслонка широко открыта, много топлива всасывается карбюраторным двигателем через главный жиклер, а также жиклер холостого хода.В результате получается очень богатая смесь, которая позволяет двигателю запускаться один или два раза или просто медленно работать. Теперь, если открыта заслонка воздушной заслонки, двигатель начинает работать нормально.

Как отрегулировать карбюратор на бензопиле Poulan Pro

Карбюратор бензопилы Poulan имеет одну особенность для настройки с помощью инструмента для увеличения и уменьшения холостого хода. Карбюратор Poulan обычно правильно настраивается на заводе. Однако регулировка может потребоваться, когда двигатель работает плохо, работает на высоких оборотах или умирает.Двигатель, работающий на очень высокой скорости , может выйти из строя или работать неэффективно. Двигатель, который работает на малых оборотах, может заглохнуть и заглохнуть, и потребуется частый перезапуск.

Настройку карбюратора Poulan необходимо выполнять, если двигатель тяжело запускается, умирает после запуска или умирает под нагрузкой. . В таких ситуациях соотношение топлива и масла к воздуху требует увеличения. Если бензопила звучит так, как будто ее двигатель работает слишком богато, она набирает обороты и издает пронзительный звук.В таком случае топливно-воздушную смесь следует сделать обедненной, чтобы избежать повреждения двигателя.

Перед настройкой карбюратора бензопилы Poulan вы сначала разместите бензопилу на ровной поверхности так, чтобы цепь свешивалась с поверхностью, или все элементы должны быть отодвинуты, чтобы цепь ни с чем не соприкасалась. Поскольку цепь перемещается во время регулировки, вы должны быть на носить защитное снаряжение , включая кожаные перчатки, обувь с закрытым носком, длинные брюки, рубашку с длинным рукавом и защитные очки.

Регулируя карбюратор на холостом ходу, найдите винт холостого хода, помеченный буквой «T», прямо над грушей заправочного насоса. Теперь запустите бензопилу в обычном режиме и дайте ей поработать на холостом ходу, убедившись, что цепь ничего не касается. Используя небольшую отвертку с плоской головкой, поверните винт холостого хода по часовой стрелке, чтобы увеличить скорость, если двигатель работает слишком медленно. Когда цепь начнет двигаться, поверните винт холостого хода против часовой стрелки, чтобы двигатель работал на холостом ходу без остановки, а цепь останавливалась на нужных оборотах холостого хода.

Как отрегулировать карбюратор на бензопиле Homelite

Карбюраторы

Homelite, как и другие малогабаритные двигатели, часто меняют настройки из-за регулярных ударов и вибрации во время нормальной работы. Часто нетрудно заметить, когда возникает необходимость в корректировке настройки карбюратора. Если бензопила не работает на холостом ходу и умирает, значит, топливная смесь слишком бедная. Если бензопила слишком быстро работает на холостом ходу и цепь движется сама по себе, значит, смесь слишком богатая.В этом случае вам нужно повернуть винт холостого хода и определить точку, в которой двигатель будет плавно работать на холостом ходу, а цепь не будет двигаться сама по себе.

Перед настройкой карбюратора следует проверить воздушный фильтр на предмет мусора и грязи. Чтобы получить доступ к фильтру, открутите два винта, которыми крепится пластиковая цилиндрическая крышка бензопилы Homelite. Снимите крышку, чтобы получить доступ к фильтру. Ослабьте и снимите винт, фиксирующий фильтр. Постучите воздушным фильтром по поверхности, чтобы удалить грязь и пыль.Промойте воздушный фильтр теплой проточной водой с жидким домашним моющим средством. Тщательно промойте и просушите, снова закрепите на бензопиле и затяните винт, которым он держался. Установите крышку на место и закрепите ее винтами.

Регулировка карбюратора бензопилы Homelite включает регулировку винта холостого хода. Этот винт находится сбоку бензопилы прямо над ручкой шнура стартера . Чтобы настроить обороты холостого хода, используйте отвертку и вставьте ее в отверстие, помеченное буквой T. Если двигатель работает слишком быстро и цепь движется сама по себе без нажатия на курок дроссельной заслонки, тогда смесь слишком богатая и требует, чтобы он стал стройнее.Поверните винт холостого хода против часовой стрелки с шагом оборота, уменьшая частоту вращения двигателя до тех пор, пока двигатель не станет плавно работать на холостом ходу и когда цепь перестанет двигаться. Если двигатель запускается и работает, но не работает на холостом ходу при отпускании курка дроссельной заслонки, поверните винт холостого хода по часовой стрелке. Поверните винт холостого хода с шагом оборота, чтобы двигатель бензопилы работал плавно.

Как отрегулировать карбюратор на бензопиле Husqvarna

Поместите пилу Husqvarna на плоскую ровную поверхность, убедившись, что цепь ничем не соприкасается, когда вы будете настраивать карбюратор.Запустите двигатель и дайте ему поработать пять минут, чтобы он прогрелся. Найдите 3 различных регулировочных винта, которые находятся рядом со стартовым шнуром на корпусе бензопилы. Рядом с каждым винтом выбита буква. Поверните винт с надписью «L» по часовой стрелке с помощью отвертки с плоским жалом до конца. Не поворачивайте винт дальше его естественного упора . Поверните винт против часовой стрелки так, чтобы бензопила плавно работала на холостом ходу, не останавливаясь. Чтобы проверить двигатель, нажмите на курок дроссельной заслонки. Отрегулируйте винт с надписью «L» до тех пор, пока бензопила не начнет плавно ускоряться и звучать плавно.

Поместите отвертку с плоской головкой поверх регулировочного винта холостого хода, обозначенного «T.». Поворачивайте винт по часовой стрелке, пока цепь не начнет двигаться. Немедленно начните поворачивать винт против часовой стрелки, чтобы цепь перестала двигаться. Бензопила должна поддерживать холостой ход, пока цепь не вращается.

Поверните регулировочный винт с надписью «H» по часовой стрелке с помощью отвертки с плоским жалом до естественного упора винта. В этот момент двигатель звучит очень грубо.Теперь поверните винт по часовой стрелке, пока двигатель Husqvarna не заработает плавно. При нажатии на курок дроссельной заслонки бензопила должна без проблем разгоняться и не выпускать дым из выхлопной трубы.

Как отрегулировать карбюратор бензопилы мастера

Перед регулировкой карбюратора бензопилы Craftsman вам понадобится небольшая отвертка с плоским жалом и кусок дерева.

Положите бензопилу на ровную ровную поверхность и убедитесь, что цепь не соприкасается.Найдите три регулировочных винта карбюратора сбоку на корпусе вентилятора и пусковой шнур. Два винта наверху имеют маркировку «L» и «H». Винт с маркировкой «L» предназначен для регулировки на низкой скорости, а винт «H» — для регулировки на высокой скорости. Нижний винт с надписью «I» предназначен для регулировки холостого хода.

Поверните винты «L» и «H» по часовой стрелке до их естественного упора. Поверните оба винта против часовой стрелки на один полный оборот.

Теперь запустите бензопилу и дайте двигателю поработать на холостом ходу в течение двух-трех минут.Когда двигатель работает на низких оборотах или работает с шумом, медленно вращайте винт «I» по часовой стрелке, пока двигатель бензопилы не заработает плавно. Когда двигатель работает на высоких оборотах, медленно вращайте винт «I» против часовой стрелки, пока бензопила не начнет работать плавно.

Пока двигатель все еще работает, отрегулируйте винт с надписью «L.». Медленно вращайте винт «L» по часовой стрелке, пока число оборотов бензопилы не упадет. Обратите внимание на положение винта. Теперь медленно вращайте винт «L» против часовой стрелки, пока частота вращения бензопилы не увеличится, а затем снова не снизится.Отметьте положение винта. Отрегулируйте винт «L» между этими двумя отмеченными положениями.

Проверьте пилу, сделав надрез на дереве. Если кажется, что пила теряет мощность из-за пробного пропила или выходит дым, слегка поверните винт с надписью «H» по часовой стрелке и попробуйте сделать еще один пропил. Продолжайте вращать очень немного, пока ваша бензопила Craftsmen не сможет плавно разрезать кусок дерева без дыма.

Ремонт карбюратора бензопилы Stihl

Перед тем, как разбирать карбюратор, важно очистить его, протерев бумажными полотенцами, а также удалив рыхлую грязь.

1. Начните со снятия пластины, закрывающей диафрагму, и проверьте, правильно ли она используется. Снимите прокладки и поместите их в том порядке, в котором вы их разобрали. Переверните карбюратор и снимите вторую крышку после ослабления винта с головкой Philips. С этой стороны будут открыты прокладка и экран. Кроме того, сложите их в том порядке, в котором вы их разбирали.
2. Перед заменой прокладок может потребоваться очистить или заменить топливную сетку и игольчатый клапан. На этом этапе нужно быть осторожным, так как компоненты здесь маленькие, они могут упасть и потеряться.Вы увидите качельку, удерживаемую винтом с головкой Philips. Положите большой палец на сторону коромысла, ближайшую к карбюратору. Ослабив и удалив винт, медленно уберите большой палец и соберите иглу, винт, пружину и коромысло. Вы можете разместить эти крошечные компоненты на магнитной поверхности.
3. Теперь вы можете очистить карбюратор с помощью любого съемника прокладок с помощью очистителя. Смочите его и дайте очистителю пройти через все проходы в карбюраторе.
4. После очистки или замены любого компонента, который необходимо было заменить, вы можете приступить к сборке карбюратора.Начните с того, что верните экран. Теперь верните игольчатый клапан, сначала вернув небольшую пружину на место. Вставьте иглу обратно в рычаг качалки. Вставьте коромысло и иглу обратно в карбюратор. Снова нажмите большим пальцем на сторону качельки, чтобы установить обратно винт Philips.
5. Переходя к прокладкам, вы просто выравниваете отверстия и кладете их обратно, переворачивая их. Проделайте то же самое с другой стороной. Установите на место детали прокладки, перевернув их.
6. Теперь карбюратор полностью собран. Вы можете установить его обратно на бензопилу, сначала повторно прикрепив газовую трубку и трос газа. Газовая труба является самой длинной из двух трубок и соединяется с черной зазубриной. После того, как эти два компонента будут повторно присоединены, карбюратор можно установить на резьбовой шпильку. Хромированная зазубрина совмещается с импульсной трубкой и сама прикрепляется к ней. Теперь затяните гайки.
7. Наконец, вам нужно повторно соединить провод дроссельной заслонки с курком. Если ни один из регулировочных винтов не был повернут в процессе восстановления, карбюраторы должны быть исправны и исправны.

Надеюсь, это руководство было полезным. Бензопилы могут быть сложными в ремонте и обслуживании, если вам это кажется слишком сложным, возможно, пришло время для изменений, начните с просмотра нашего руководства по покупке бензопилы, чтобы облегчить жизнь.

Carb Tuning для чайников | Arboristsite.com

Попытка немного упростить настройку карбюратора. Я прошел путь от нулевого знания всего несколько месяцев назад до слишком большого знания на данный момент после прочтения всех сообщений по этой теме.Я имею в виду, что если вы читаете некоторые из этих статей по настройке, это немного ошеломляет. Итак, с моими ограниченными знаниями в настройке моего двухтактного оборудования, пил, воздуходувок, триммеров и т. Д., Я хотел проверить, правильно ли я понимаю концепции, или мне нужно отрегулировать то, что я думаю, что знаю, и узнать больше. Итак, начнем.

1. Начните со свежей топливной смеси, очистите воздушный фильтр, проверьте топливный фильтр, очистите или новую свечу зажигания, очистите глушитель и искрогаситель.
2. Начните с того, что винты L и H вывернуты из гнезда примерно на 1.5 оборотов для большинства карбюраторов с двумя стоками.
3. Начните с холостого хода, L, и LH, или T, или что-то еще, открывающее дроссельную заслонку, и регулируйте ее до тех пор, пока холостой ход не станет устойчивым и не продолжит холостой ход при поворотах в разные стороны, но при ослаблении. (Вверх, вниз, вправо, влево и т. Д.) Затем отрегулируйте левую или третью или что-то еще, чтобы цепь или сцепление не вращалось, и продолжайте обеспечивать надлежащий холостой ход. Снова переверните его, чтобы убедиться, что он не умирает. L и LH вместе обеспечивают правильную реакцию дроссельной заслонки при нажатии спускового крючка.Если есть задержка или икание, отрегулируйте угол наклона L по часовой стрелке по направлению к сиденью, пока не будет получен отклик на холостой ход и дроссельная заслонка.
4. Закончите поворотом H до нужных МАКС. Об / мин. Поверните по часовой стрелке (вправо), чтобы ехать быстрее (наклон), поверните против часовой стрелки (влево), чтобы ехать медленнее (обогащение).

Если настройка на слух, то ошибитесь на медленной стороне с помощью H. Слушайте, пока устройство не начнет кричать, затем отключайте его до тех пор, пока не начнет с трудом угнаться, а затем положите его где-нибудь посередине.

Если используется тахометр, пока достигнуты желаемые обороты холостого хода и максимальные обороты, а дроссельная заслонка хорошо реагирует, настроена ли пила на этом этапе? Возможно ли с помощью тахометра достичь этого эффекта (отличная работа с правильным холостым ходом, откликом и максимальными оборотами) пилой или действительно любым двухтактным и запустить его на обедненной смеси, сжечь поршень, если вы останетесь ниже МАКСИМАЛЬНЫХ оборотов в минуту для пилы или устройство? Единственное, что я знаю, что я могу сделать, это нажать свечу зажигания после небольшого пробега и посмотреть, будет ли она темной и влажной (насыщенной), белой (тощей) или светло-коричневой (в самый раз).

Причина, по которой я прохожу через все это, у меня новый тахометр TT-20K, и мне кажется, что я все еще темный и мокрый (богатый) на маленьком Poulan из моего тестирования в эти выходные. Я могу постоянно увеличивать скорость до 12-12,5 КБ, и мне это все равно кажется богатым. Poulan дал мне MAX 12K для 2150. Я также видел 12,6K для этой модели, поэтому я думаю, что технический специалист Poulan хотел, чтобы я был ниже для моей же пользы. Очевидно, что богатый лучше, чем худой, но мне интересно, не использовал ли я какой-либо из моих методов настройки. Начал с моих маленьких 20 долларов.00 Пулан на случай, если я его взорву. Теперь мне нужно перейти к моему Stihl, поэтому я хочу убедиться, что придерживаюсь этого метода.

Кроме того, когда я отключил пилу от 2150 Poulan, она была влажной и темной (насыщенной), но, возможно, так и должно быть, учитывая, что я только несколько секунд крутил пилу на холостом ходу, пока приводил ее в норму. МАКС. Об / мин. Будет ли он, вероятно, более желтоватым, как предполагалось, если бы я действительно запускал его по дереву в обычном режиме? Или, может быть, пока я правильно настраивал настройки, он был богатым, и у вилки не было достаточно времени, чтобы очистить себя, когда я получил правильные обороты.Большое спасибо за полезный вклад.

Как отрегулировать карбюратор бензопилы?

Карбюратор — исключительная часть бензопилы, которая контролирует количество топлива, используемого машиной.

Очень важно правильно настроить эту часть бензопилы, потому что в противном случае ваш инструмент может выйти из строя и стать трудным в использовании. Слишком дорогостоящая регулировка может в конечном итоге повредить двигатель, поэтому вам нужно быть очень осторожным с настройкой.

Почему карбюратор важен?

Когда дело доходит до бензопилы, карбюратор определяет, насколько мало топлива будет смешиваться с воздухом, что помогает работать инструменту.

Если слишком много топлива смешивается с воздухом, двигатель в конечном итоге залит топливом. А слишком мало топлива приведет к снижению мощности бензопилы, а значит, будет дым. В результате произойдет накопление углерода, который может повредить двигатель.

Три регулировочных винта

Карбюраторы большинства бензопил имеют три регулировки:

Скорость холостого хода

Когда курок дроссельной заслонки отпущен, эта регулировка определяет, насколько дроссельная заслонка будет оставаться открытой.Слишком высокая частота вращения холостого хода приведет к срабатыванию центробежной муфты пилы, и цепь начнет вращаться. С другой стороны, слишком низкая частота вращения холостого хода приведет к тому, что ваш двигатель заглохнет, как только вы отпустите курок дроссельной заслонки.

High Speed ​​

Эта регулировка контролирует, сколько воздуха и топлива будут смешиваться для скорости резания. Некоторые люди могут возразить, что это, вероятно, самый важный регулировочный винт из всех трех.

Если эта регулировка слишком высока, пила не достигнет требуемого уровня оборотов, необходимого для максимальной мощности.Слишком низкая модификация даст вам такой уровень оборотов, при котором может произойти заклинивание цилиндра и отказ подшипника.

Низкая скорость

Эта регулировка определяет, сколько воздуха и топлива будут смешиваться на холостом ходу. Слишком малое регулирование приведет к скачку двигателя из-за голодания. А слишком большое изменение приведет к увеличению нагрузки на двигатель и, в конечном итоге, к его поломке. Двигатель также может заглохнуть, если регулировка будет слишком низкой.

Как отрегулировать карбюратор?

• Осмотрите воздушный фильтр и при необходимости очистите его.Если вы не удалите оставшиеся засоры, вы закончите регулировку пилы с грязным фильтром. В конце концов, когда фильтр будет очищен, пила будет работать обедненной.
• После этого проверьте уровень топлива пилы. Убедитесь, что бак заполнен более чем наполовину. Если вы отрегулируете бензопилу с низким уровнем топлива, когда вы в конце концов заполните бак, карбюратор может стать слишком отрегулированным. Затем запустите двигатель и дайте ему прогреться, так как холодный двигатель может дать вам богатую регулировку.
• Тогда вам нужно будет сосредоточиться на холостом ходу.Начните с установки скорости 2700 об / мин с помощью тахометра. Просто убедитесь, что пила не простаивает, приводя в движение цепь, как только дроссель отпущен.
