Инструкция ➫ Монтаж (Установка) Откатных Ворот Своими Руками



Сделать откатные ворота своими руками не является какой-то сверхсложной задачей. Их самостоятельно изготавливают многие люди, даже те, кто с этим ранее не сталкивался. Все что понадобиться, это навыки работы со сварочным аппаратом, но даже если у Вас их нет, наверняка среди знакомых есть сварщик, которых уделит некоторое время, чтобы помочь. В крайнем случае можно нанять профессионала на пару часов.

 

Сделать самому откатные ворота выгодно в первую очередь потому, что экономия составит около 7000-8000 тысяч гривен, если не прибегать к услугам фирм-изготовителей. Во-вторых, сделав все своими руками, Вы будете уверены в качестве выполненных работ.

Вот перечень основных работ, который понадобиться выполнить, чтобы сделать откатные ворота:

1. Подготовить площадку под строительство.
2. Выкопать приямки под фундаменты и забетонировать их.
3. Сделать опоры ворот.
4. Изготовить створку.
5. Установить фурнитуру и закрепить створку.

На этом изготовление можно считать законченным.

Чтобы автоматизировать самостоятельно откатные ворота понадобятся:

• Привод со встроенным блоком управления. Привод крепят между роликовыми опорами, которые находятся вне проезда. Блок управления – плата, которая отвечает за работу всей автоматической системы.
• Концевые выключатели. В нашей климатической зоне лучше использовать магнитное отключение, а не механическое, так как оно не будет давать сбоев в зимний период.
• Зубчатая рейка.
  Крепится к створке. Будучи сцепленной с наружной шестерней привода, перемещается с воротами.
• Устройство управления. Им может быть пульт, ключ-кнопка, GSM-модуль и другие устройства.

Для обеспечения безопасной работы автоматических ворот можно подключить сигнальную лампу и фотоэлементы.

Посмотрите отзывы наших клиентов, которые самостоятельно изготовили откатные ворота и установили на них автоматику. Результаты достаточно неплохие.

По всем интересующим вопросам, свяжитесь с нашим специалистом

 для бесплатной консультации!



Монтаж откатных ворот

То, что откатными воротами весьма удобно пользоваться, ни у кого не вызывает сомнения. Раньше откатные ворота можно было встретить только в элитных коттеджах, так как такую роскошь себе мог позволить далеко не каждый. На сегодняшний день стоимость устройства и фурнитуры стала более приемлемой, в чем можно убедиться, проехав по любой улице – откатные ворота очень часто встречаются. Хотя цена и стала доступной, но все же низкой ее не назовешь, особенно когда приходится рассчитываться не только за материалы, но и за установку оборудования. Однако можно существенно сэкономить, если монтаж откатных ворот будет выполнен своими руками с учетом технических требований и нормативных нагрузок.

Фурнитура и комплектующие

Компании, занимающиеся реализацией откатных ворот, как правило, комплектуют их всем необходимым для монтажа, хотя бывают и исключения. Но при изготовлении полотна своими руками, или если оно сделано под заказ у частника, придется самому позаботиться о приобретении фурнитуры и крепежа.

Представленная схема монтажа откатных ворот поможет увидеть, что должно входить в базовый комплект. Вот перечень комплектующих, фурнитуры и крепежа, благодаря которым станет возможной установка автоматических откатных ворот:

1. Электропривод (приобретенный или самодельный) – 1 шт.
2. Блок управления раздвижными воротами – 1 шт.
3. Зубчатая рейка или цепь – 1 шт.
4. Направляющая рельса– 1 шт.
5. Регулируемая подставка– 2 шт.
6. Роликовые опоры – 2 шт.
7. Поддерживающие ролики – 2 шт.
8. Ловитель роликовый верхний и нижний (нужны, чтобы ворота не качались) – по 1 шт.
9. Концевой ролик – 1 шт.

Также необходимо правильно изготовить закладную, размеры которой зависят от ширины проема. Для откатных ворот, длиной 4 м потребуется:

• Металлическая арматура Ø 8 мм – 16 м.
• Профильная труба 60×40 мм – 4 м.
• Швеллер, шириной 160 мм–2 м.
• Бетон М250 – 2 м³ (при глубине траншеи 1,7 м, и ширине 0,4 м).

В зависимости от района, типа грунта и массы ворот устройство закладной и фундамента для последующей установки откатных ворот может отличаться.

Общая длина закладной получилась 2 м, что в нашем случае вполне достаточно. Если нет навыка выполнения сварочных работ, то не экономьте, и пригласите профессионала, ведь ремонт откатных ворот обойдется намного дороже услуг сварщика.

Схема установки ворот

Для выполнения работы нам понадобится представленная схема установки откатных ворот. По ней определимся с последовательностью действий.

Фундамент

Кода речь заходит о фундаменте для откатных ворот, то важно осознавать, что он не будет таким же, как и для дома. Мало того что откатные ворота тяжелые, но они еще и находятся в подвешенном состоянии, что создает дополнительную нагрузку на фундамент, поэтому необходимо позаботиться об изготовлении закладной, устройство которой схематически показано на рисунке. Затем, на нее выполняется установка откатных ворот.

В зависимости от того, какая изготовлена закладная под имеющиеся раздвижные ворота, и подготавливается подходящая траншея.

Обычно в таких местах весьма неудобно копать траншею, так как раздвижные ворота располагаются почти вплотную к опорному столбу, поэтому предварительно грунт можно размягчить буром.

На дне траншеи делается двухслойная подушка. Первый слой, толщиной 10 см состоит из утрамбованного песка. Поверх него стелется геотекстиль, насыпается и трамбуется еще один слой из щебня средней фракции.

Вплотную к опорному столбу раздвижных ворот в траншею помещается закладная и во всех направлениях выставляется по уровню. Устанавливается небольшая опалубка, с помощью которой можно приподнять над землей основание, и только после этого ее можно заливать бетон.

Еще одним важным моментом в создании прочной опоры является уплотнение бетона посредством вибрирования (или штыкования). Эти действия помогут воздуху выйти из раствора. Затем будем использовать правило, чтобы с помощью этого инструмента выровнять стяжку.

О том,как установить откатные ворота самому, видео,размещенные ниже, будут хорошим подспорьем в том, чтобы разобраться во всех тонкостях выполнения работы.

Как установить откатные ворота на винтовых сваях? Благодаря такой технологии нет необходимости рыть глубокую траншею, сваривать закладную, а потом всё это бетонировать. Однако тогда придется сначала установить откатные ворота, а потом строить забор, так как для вкручивания винтовых свай своими руками потребуются длинные рычаги.

Монтаж ворот

Теперь рассмотрим, как выполняется установка автоматических откатных ворот, в чем существенно поможет вышеприведенная схема, на которой показано, в каком месте крепятся дополнительные элементы.

Установка автоматических откатных ворот начинается через несколько дней после бетонирования закладной. Сначала к швеллеру привариваются регулируемые подставки. Перед выполнением сварочных работ пластины подставок должны быть расположены в одной оси, что можно проверить с помощью лазерного уровня или же натянув шнур между ними. Также необходимо выдержать расстояние от краев. Возле столба нужно отступить 15 см от края, а с противоположной стороны несколько меньше – 10 см. Расстояние от боковых сторон швеллера, служащего опорой откатных ворот, должно быть одинаковым.

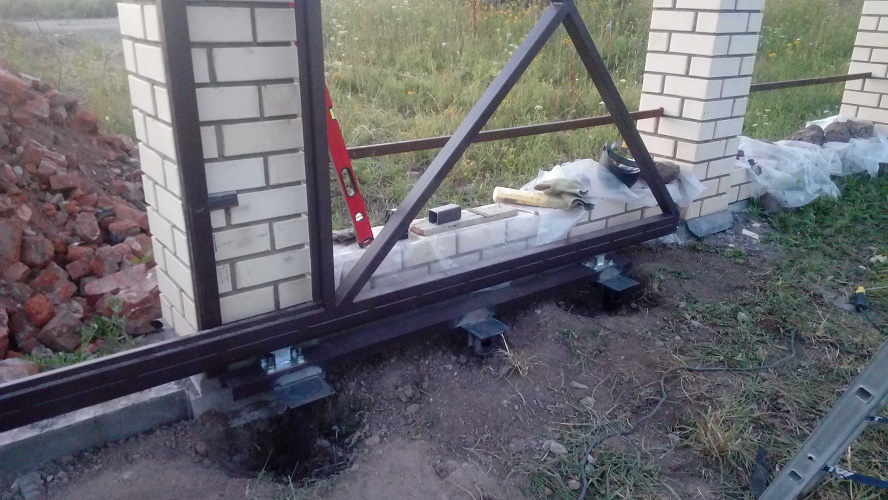

На регулируемых подставках закрепим роликовые тележки для откатных ворот, расположенные на пластине. Для этого на шпильки накручивается по 1 гайке, и надеваются шайбы. Затем наступает черед роликовых тележек, а сверху на каждую шпильку надевается шайба, и накручивается гайка.

После установки роликовых опор выполняется установка откатных ворот, но регулировка не выполняется, так как необходимо установить фурнитуру, которая поддерживает и ловит полотно откатных ворот.

Теперь разберемся, как установить на опорном столбе поддерживающие ролики. Они должны немного возвышаться над полотном, чтобы при открывании соприкосновение было только с роликами, поэтому откатывание полотна будет происходить свободно.

В нижней части раздвижных ворот закрепляются концевой ролик и нижний ловитель. При закрывании ворот ролик должен упираться нижней частью в ловитель, благодаря чему полотно не будет находиться в подвешенном состоянии. Это также уменьшит нагрузку на фундамент. При закрывании ворот они должны без перекосов входить в ловители. Только после этих действий выполняется регулировка ворот и подключение автоматики. О том, как выполняется монтаж откатных ворот, видео поможет рассмотреть более детально.

Как подключить автоматику

Мало знать,как правильно установить откатные ворота, их еще нужно подключить к блоку управления. На схеме показано расположение датчиков и их подключение. Все работы должны быть выполнены в соответствии с ПУЭ. Вполне понятно, что читать большой нормативный документ ради того, чтобы понять, какой и как нужно проложить кабель утомительно, поэтому остановимся на тех пунктах, которые необходимо соблюсти при выполнении работы.

Хотя в частном дворе кабель до блока управления раздвижными воротами и до двигателя может быть проложен и без защиты от повреждения, но в нашем случае он будет находиться под дорогой, поэтому нагрузка на него будет немалой. Вследствие этого рекомендуем выполнить монтаж в металлической, пластиковой или металлопластиковой трубе. Последний вариант самый удобный, так как металлопластиковую трубу можно согнуть под углом в 90˚, причем радиус изгиба будет минимальным.

Нельзя копать траншею возле фундамента забора или дома – отступите от него как минимум 0,5 м. От деревьев лучше отступить на 1 м. так как разветвленная корневая система может впоследствии порвать кабель.

Если кабель будет проходить над коммуникациями (водопровод, канализация и т.д.), то лучше его защитить, обложив силикатным кирпичом. Если когда-то придется менять водопровод, то при рытье траншеи лопата упрется в это искусственное препятствие, а кабель останется целым. Если кабель проложен в металлической трубе, то о дополнительной его защите беспокоиться не придется.

Глубина траншеи должна быть как минимум 0,7 м. Если грунт с камнями, то лучше выкопать на 10 см глубже, а потом, убрав камни, стекла и прочий мусор, сделать подсыпать песчаную подушку. После укладки кабеля поверх него насыпается песок, слоем до 10 см и только после этого выполняется засыпание траншеи грунтом.

Земля имеет свойство проседать, поэтому сразу же не рекомендуется делать поверх траншеи дорожное покрытие. Чтобы ускорить процесс усадки, грунт траншеи можно уплотнить вибротрамбовкой.

Проверив работоспособность ворот, можно ими пользоваться.

Обслуживание и ремонт

Чтобы как можно реже выполнять ремонт откатных ворот, важно проводить их своевременное обслуживание, которое заключается в проверке работы механизмов и немедленном устранении всех, даже, на первый взгляд, незначительных поломок. Хотя такая забота помогает избежать в будущем большинства проблем, все же техника иногда выходит из строя – просто закончился ее ресурс или же она была некачественной. Также нередко приходится исправлять и ошибки, допущенные в процессе установки откатных ворот. Большинство неисправностей можно устранить, выполнив ремонт своим руками.

Какая проблема возникает чаще всего? Перестал работать привод и ворота не открываются? Но это следствие, а причин может быт множество, но не спешите вызывать мастера – попробуйте найти причину самостоятельно.

• Иногда случается так, что только что установленные и проверенные откатные ворота вдруг отказываются закрываться (реже отказываются открываться). В этом случае причиной может стать нарушение регулировки фотоэлементов или выход одного из них из строя. Проверьте их срабатывание, закрыв один из фотоэлементов – должен быть слышан характерный щелчок реле. Если его не услышали, то попробуйте отрегулировать фотоэлементы или установите в управляющем блоке перемычку, которая отключит этот способ защиты. Также нелишним будет проверить мультиметром напряжение на блоке и фотоэлементах.

• Если же отчетливо слышится, что электродвигатель работает, а откатные ворота не двигаются с места, то в первую очередь следует проверить, находится ли звездочка в зацеплении с шестерней (или звездочка с цепью). Если там всё в порядке, то вышел из строя редуктор. Дело в том, что в бюджетных моделях установленная шестеренка пластмассовая или силуминовая, а этот материал не отличается высокой прочностью.

• Если же блок управления раздвижными воротами не срабатывает, то сначала проверьте работоспособность брелока, и, если нужно, замените в нем элементы питания.

• Убедитесь, что блок управления откатными воротами подключен к сети и в нем нет перегоревших предохранителей. Проверьте мультиметром напряжение питания – может оно слишком низкое или большое. Из-за таких перепадов часто перегорает электроника. Защитить сможет приобретенный и установленный в питающей цепочке стабилизатор.


Не бойтесь воспользоваться мультиметром. Этот прибор недорогой, но большинство неисправностей с его помощью можно найти. А мы со своей стороны желаем, чтобы ваши откатные ворота безотказно прослужили как можно дольше.

Заключение

Как выполняется установка откатных ворот, видео поможет узнать более детально.

инструкция с чертежами и видео

Отличным способом сэкономить пространство двора является установка откатных ворот. Они являются отличным решением организации въезда во двор, если нет возможности и недостаточно места для установки распашных ворот, если открывание распашных ворот может препятствовать движению автомобилей.

Конструкция откатных ворот из труб и металлических прутьев

Вернуться к оглавлению

Виды откатных ворот

Сделать собственными силами откатные ворота не так и сложно, главное — подобрать подходящий тип механизма для ворот и грамотно составить чертежи, предусмотрев каждую мелочь.

Механизмы могут быть трех видов:

• навесные;
• на роликах;
• на рельсах.

Принципиальной разницы между устройством ворот с различными видами механизмов нет, различие состоит только в техническом обустройстве. Откатные ворота также делятся по типу привода. Возможна установка автоматических приводов или ручных.

Схема автоматики откатных ворот

Ворота с приводом ручным придется отталкивать в сторону силой рук, а с автоматическим приводом — с использованием пульта ДУ.

Вернуться к оглавлению

Как сделать откатные ворота своими руками

Вернуться к оглавлению

Требующиеся материалы и оборудование

Для сооружения откатных ворот потребуются:

• Сварочный агрегат;
• Пила-болгарка;
• Заклепочное устройство и заклепки;
• Перфоратор;
• Саморезы;
• Рельсы и ролики.

Вернуться к оглавлению

Конструкция ворот

При устройстве ворот очень важно верно рассчитать и выбрать требующиеся высоту и длину сооружения, что гораздо проще сделать, опираясь на заранее сделанные чертежи. Высоту ворот следует назначить немного ниже или равной высоте ранее установленного ограждения, но выше никак нельзя.

Длина должна соответствовать ширине необходимого проема исходя из габаритов транспортных средств, которые буду въезжать во двор. Также при расчете ширины необходимо учесть, чтобы максимально откатившаяся створка не упиралась в какую-либо преграду.

Чертеж конструкции откатных ворот

По этой причине не следует разбивать клумбы и высаживать деревья поблизости с откатными воротами.
Конструкцию ворот откатного типа следует разделить на такие элементы:

• Рельсы навесные и нижние;
• Ролики;
• Полотно створки.

Если планируется устройство ворот с автоматическим приводом, то конструкцию необходимо дополнить электрическим двигателем с ременной либо роликовой передачей. Если конструкцией откатных ворот предусматривается их расположение на рельсе, то для их сооружения понадобится планка из металла в форме буквы «П». Длину такой планки необходимо принимать равной двойной длине ворот с добавлением 30 см для запаса.

Лучше всего покупать рельсы в специализированных магазинах материалов для стройки. Также можно купить их и в маркетах, специализирующихся на торговле откатными дверями.

В таких дверях применяется схожий механизм.

Процесс монтажа рельс для откатных ворот

Если требуется сооружение ворот откатного типа, совмещенных с калиткой, то всю конструкцию следует сделать нераздельной. Она способна прослужить намного больший срок и доставит меньше хлопот при сооружении и эксплуатации. Самое пристальное внимание необходимо уделить закреплению рамы калитки, оптимальным решением видится использование «невидимых створок» изнутри конструкции.

Сооружение ворот откатного типа необходимо выполнять в такой последовательности: сначала устанавливаются механические элементы, а затем — электрические. Это означает, что в первую очередь нужно уложить рельсы, осуществить монтаж роликов и консолей, электрический привод установить лишь по завершении монтажа ворот на подвижной механизм. Нужно помнить и об устройстве защиты рельсов.

Если запланировано использование рельсового подвижного механизма, то его необходимо обеспечить надежной защитой от приложения нагрузок.

Вернуться к оглавлению

Изготовление откатных ворот

Монтаж ворот откатного типа необходимо начать с укладки и сборки рельсовых путей для них либо иного выбранного способа передвижения створок. Сначала укладываются рельсы, и оборудуется навесной каркас.

Если конструкцией предусмотрено использование роликового механизма для открытия ворот, то возникает необходимость в установке дополнительных рельсов, которые будут использоваться как направляющие.

Рельсы следует закреплять прямо в фундаменте из бетона. Если его еще нет, то создается оно из особой цементной смеси. Для этого сухая смесь, состоящая из песка и цемента, насыпается в заранее подготовленное углубление и поливается водой. Теперь необходимо выждать некоторое время до полного застывания смеси. Для сооружения ворот откатного типа необходимо использовать утолщенный металлопрофиль, он продается практически во всех магазинах, занимающихся реализацией материалов для стройки.

Изготовление каркаса для откатных ворот

Если имеется большой выбор профилей, то необходимо остановиться на листах метровой толщины: их очень удобно присоединять один к другому посредством обычных заклепочных элементов.

Заклепки необходимо выбирать самые лучшие из имеющихся в продаже, ведь от их качества зависит устойчивость и надежность будущей конструкции. Самостоятельную сборку откатных ворот нужно осуществлять непосредственно перед монтажом всей конструкции. Не рекомендуется их хранить продолжительное время, тем более на открытом воздухе.

Если для изготовления ворот решено применять «низкий» металлопрофиль, то вокруг него нужно устроить дополнительную раму, способную удержать на весу конструкцию и предотвратить возможное перекашивание.

Ширину рамы необходимо принимать равной ширине выбранного профиля с добавлением двух дополнительных сантиметров.
Все материалы лучше всего закупать сразу в одном месте, своеобразным комплектом.

Вариант устройства откатных ворот

При этом значительно снижается риск допустить ошибку с подбором размеров. Если ворота планируется соорудить высотой более двух метров (тогда и высота металлического профиля составит около двух метров), то посередине полотна ворот необходимо закрепить дополнительную удерживающую планку. На эту планку будет приходиться большая часть нагрузки, что позволит существенно снизить нагрузку, приходящуюся на профиль.

При сооружении ворот откатного типа настоятельно рекомендуется не красить их! Окраску необходимо производить только по завершении всех основных работ и полного монтажа всех элементов конструкции на своих местах. Даже небольшой слой краски способен воспрепятствовать идеальной установке на рельсы, из-за чего может понадобиться полная замена рельсового передвижного механизма.

Вернуться к оглавлению

Установка ворот

Если собрать и установить механизм нужно очень быстро, то рельсы можно просто втолкнуть в не полностью застывший раствор, используя при этом резиновый молот.

Приваривание роликов к раме ворот

Применение для этой цели обычного молотка или металлического молота не допускается, так можно легко деформировать рельс, что в дальнейшем приведет к проблемам со свободным перемещением откатной конструкции.

Затем откатные ворота устанавливаются на подшипники. Вместо подшипников допускается применение плавающих рельсов: существенной разницы между этими механизмами нет, за исключением необходимости смазки рельса и всех двигающихся механизмов солидолом, для снижения трения и продления срока эксплуатации конструкции. Смазку необходимо осуществить перед установкой системы, так как потом доступ к механизму и движущимся частям будет затруднен.

Вернуться к оглавлению

Установка механизма

Для надежной работы механизма откатных ворот и обеспечения беспрепятственного открывания и закрывания потребуется электрический мотор. Двигатель лучше всего купить однофазный, мощность его должна быть в пределах от 40 до 100 Вт. При этом нет необходимости приобретать самые мощные модели: они создают много шума, имеют большую массу и размеры и часто подвержены поломкам.

Привод можно использовать трех типов:

• прямой;
• ременной;
• цепной.

Наиболее надежным считается прямой привод, цепной слегка уступает ему, а ременной не следует применять, так как ремень довольно быстро «слизывается» и регулярно требует замены. По соотношению цены и качества лучшим решением является использование цепного привода.

Процесс установки привода для автоматических ворот

Электромотор необходимо устанавливать под защитой от дождя и снега. Лучшим вариантом является сооружение небольшой будки с крышей, которая сможет защитить мотор от осадков и непогоды. От будки к воротам будет идти цепной привод. На конце привода следует установить звездочку, соединяющуюся с шестерней либо рельсом зубчиками, посредством которых и происходит движение ворот.

Если решено установить пневматический привод, то вместо электродвигателя необходимо установить обычный амортизатор. Рядом с амортизатором следует расположить резервуар, рассчитанный на давление в 3-4 атмосферы.

При нажатии кнопки происходит открытие сдерживающего клапана, в амортизаторе происходит плавное снижение давление, в результате чего осуществляется передвижение откатных ворот. Также можно устроить и обратный принцип действия: при нажатии кнопки происходит нагнетание давления, и система начнет накачиваться.

Названия элементов конструкции откатных ворот

Не рекомендуется установка масляных амортизаторов, потому что при повышении давления они слишком быстро изнашиваются и не способны выдержать эксплуатацию более полугода.

Откатные ворота своими руками с чертежами и видео

Ворота откатного типа сегодня всё чаще устанавливают и на въезде на участок, и в гаражах – всё потому, что они удобнее традиционных распашных конструкций и надёжнее, чем секционные или роллетные разновидности. В то же время, они и сложнее, поэтому если вы хотите установить откатные ворота своими руками, вам понадобится не только умение обращаться с рядом инструментов, но и понимание того, как работает эта конструкция.

Откатные ворота представляют собой одно сплошное полотно, которое передвигается по консольной балке, которая может располагаться как сверху, так и снизу или по центру. Движение может производиться как вручную, так и при помощи электропривода, который можно установить вместе с другими элементами автоматики. Особенность этой разновидности ворот состоит в том, что для их правильной работы необходимо достаточно много места сбоку от проёма.

Разновидности заграждений откатного типа

Если вы уже начали поиски чертежей откатных ворот своими руками, то наверняка заметили, что они могут сильно отличаться друг от друга. Всё потому, что этот тип конструкций делится ещё на несколько разновидностей: собственно откатные и раздвижные. Последние имеют две створки, которые разъезжаются в стороны и сдвигаются вместе. Установка такой конструкции немного сложнее, чем работа над обычным откатным видом, потому что необходимо обеспечить движение створок с обеих сторон.

Кроме того, вы могли отметить разницу между ручными и автоматическими воротами. Для ручного управления нет необходимости в каких-то специальных деталях, хотя рекомендуется для удобства сделать на полотне ручку. Отсутствие автоматики на откатных воротах избавляет вас от многих затрат и проблем, например, проведения электропроводки во время установки раздвижных ворот своими руками. С другой стороны, поставив электропривод, вы сможете забыть о тех неприятных минутах, когда вам приходилось двигать заледеневшее полотно в дождь или снег – система всё сделает за вас. Это может значительно повысить расходы на всю конструкцию, но удобство использования быстро их возмещает.

Поэтапная установка конструкции

Первое, что надо сделать – это найти необходимые инструменты и материалы. И если с первыми сложностей обычно не возникает, то вторые часто сложно найти: если подбирать элементы по отдельности, они могут не подойти друг к другу, и тогда вся конструкция не будет работать правильно. На фото откатных ворот, сделанных своими руками из разномастной арматуры, довольно быстро можно заметить такие эффекты, как перекашивание, неплотное прилегание полотна и т.д. В качестве решения этой проблемы technograd. by предлагает готовые комплекты всех необходимых деталей, которые вы можете установить самостоятельно.

После подбора материалов стоит составить или найти хороший чертёж, адаптируя его к вашему проёму. Сделав все необходимые измерения, вы можете заложить фундамент, вырыв сбоку от проёма яму, уложив на её дно металлический швеллер с арматурой и залив яму бетоном. На этом же этапе подводится проводка.

Пока бетон фундамента застывает, можно сварить раму ворот и зашить её металлопрофилем или другим материалом. Затем укладывается консоль и устанавливается с роликовой системой, на которую и устанавливается полотно. Подробно все эти операции можно увидеть на видео по монтажу откатных ворот своими руками.

На последнем этапе работ устанавливаются дополнительные детали, элементы контроля безопасности, монтируется автоматика. Ворота рекомендуется покрасить и покрыть слоем защитных покрытий.

Мы описали установку конструкции только в общих чертах, а на деле устройство откатных ворот своими руками гораздо сложнее и варьируется от модели к модели. Поэтому technograd.byрекомендует доверить монтаж своим специалистам, которые сделают свою работу качественно и в короткие сроки. Если же вы всё же намерены заниматься установкой самостоятельно, то мы подготовили для вас комплекты ворот, которые значительно облегчат для вас весь процесс.

Последние статьи

Откатные ворота своими руками — чертеж, схема, конструкция, инструкция, эскиз фото, рисунок, видео.

Откатные (раздвижные) ворота своими руками монтаж.

В этом разделе мы приводим видеоинструкции по монтажу откатных ворот доступные в Интернете. Ведь согласитесь, порой легче один раз увидеть как монтировать и делать откатные, распашные ворота и калитки своими руками чем читать и вникать в мегабайты текста. А также Вы можете прочитать статьи: схема откатных ворот, схема элетропроводки для откатных автоворот и фундамент для откатных ворот.

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ

Видео готовых откатных ворот можно посмотреть здесь. Откатные ворота — видео!
Итак, первое видео от Дорхана, качественное, доступное описание монтажа откатных ворот — наглядно отмоделирован каждый шаг установки ворот. Есть всего пара замечаний: для небольших ворот достаточно и одного верхнего ограничителя, момент со шпильками для кареток показан уж очень хрестоматийно — не делайте так — если хочется каретки на шпильках — воспользуйтесь регулировочными опорами. И наконец, основание под привод это какой то монстр — все намного проще монтажная пластина электропривода устанавливается на две профилированные трубы или просто приваривается к швеллеру. А в остальном прекрасное пособие для тех кто решил монтировать откатные ворота своими руками.

КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ ЦЕНА.

Еще одно видео от Doorhan по монтажу распашных ворот. Стойки ворот на наш взгляд лучше крепить сваркой на закладные.

КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА.

Распашные ворота тоже можно переделать в откатные, при наличии достаточного места для отката. Данный вариант плюс их автоматизация по деньгам будет стоить также или дешевле установки автоматики для распашных ворот, а удобства в пользовании будет больше. Интересное видео на эту тему:

Хрестоматийная лекция по изготовлению и монтажу откатных (раздвижных ворот) в трёх частях. Практическую ценность представляют вторая половина 2-й части и вся 3-я часть — в них показаны в подробностях этапы монтажа откатных ворот. В 1-й части и частично во 2-й нам показывают производство ворот из сэндвич-панелей, что для наших украинских широт не актуально.

Часть 1

Часть 2

Часть 3

Видео демонстрирующее принцип работы откатных (сдвижных ворот)

Желаем успехов!

Ремонт откатных ворот видео Установка откатных в Мариуполе Ремонт ворот Мариуполь

Так как движение полотна происходит с внутренней стороны, необходимо позаботиться о месте, куда будет откатываться створка. Дальнейший пошаговый монтаж откатных ворот описан в этой статье.В этой статье речь идет о воротах с откатом в правую сторону. Удобная конструкция, экономия пространства, а также прочность ворот позволяет им занимать лидирующие позиции.

Содержание

1. Преимущества и особенности откатных ворот
2. Что нужно для монтажа откатных ворот?

Преимущества и особенности откатных ворот

Откатные ворота состоят, как правило, из двух или одной створки и используются в торговле, складских и заводских помещениях в качестве въезда на огражденную территорию. Створки могут двигаться как вручную, так и автоматически. Движение роликов по рельсам при помощи простого рычажного механизма обеспечивает однополостное движение. Это общепринятая схема ворот, которую можно легко сделать самостоятельно.

В последние годы откатные ворота стали популярны для монтажа на частной территории, поскольку имеют массу преимуществ. Мариуполь Это надежность, прочность, привлекательный внешний вид, а главное – это экономия пространства. Благодаря разнообразию видов и материалов ворот можно проявить свою индивидуальность.

Главное преимущество откатных ворот в том, что они не требуют места внутри либо снаружи помещения, а это значительно экономит пространство. Среди особенностей ворот можно отметить:

установку в любом месте из-за отсутствия ограничений пространства

удобство применения (даже сильные порывы ветра не помешают закрыть ворота)

универсальность (можно легко подобрать габариты полотна под себя – утяжеленные либо легкие)

разнообразие материалов отделки (металлопрофиль, профнастил, древесина, сэндвич-панели)

безопасность (при отключении электричества ворота можно закрыть вручную)

привлекательный вид.

Стиль хай-тек: от оформления интерьера до строительства жилого домаГлавная » Заборы и ограждения » Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видеоВсем хороши распашные ворота: просты и дешевы. Но зимой, при большом количестве снега, открыть их можно только основательно поработав лопатой.

Что нужно для монтажа откатных ворот?

Существует две разновидности откатных ворот: рельсовые и консольные. Первый тип сейчас не пользуется популярностью, поскольку имеет много недостатков и сложность в монтаже. Консольные ворота намного проще не только в плане монтажа, но и в дальнейшем обслуживании.

Для того чтобы соорудить своими руками откатные ворота необходимо иметь под рукой массу расходных материалов, однако самая важная деталь – фурнитура, которая несет ответственность за передвижение. Это:

роликовые тележки и каретки

концевой и поддерживающий ролик

нижний и верхний улавливатель

заглушки для направляющей

направляющий рельс.

Этапы возведения откатных ворот

1. На первом, самом важном этапе, осуществляется подготовка опорных столбов, на которых конструкция будет крепиться. Столбы могут быть сделаны из различных материалов.
2. После этого подготавливают фундамент и устанавливают под автоматику электропроводку.
3. Затем идет процесс изготовления откатных ворот. Здесь важен выбор материала, в основном, выбирают металлопрофиль, поскольку он обеспечивает прочность конструкции и удобен в применении.
4. Следующий этап – монтаж откатных ворот. Чтобы правильно установить откатные ворота необходимо придерживаться общепринятой схемы.

Современный стиль в интерьере: олицетворение удобства, практичности и функциональности

Японский стиль в дизайне квартиры и дома

Блеск и великолепие арт-деко в интерьере квартир и домов

Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию десять лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Помимо чрезвычайной компактности к плюсам таких ворот можно отнести то, что в них нет верхних направляющих, что делает удобным проезд даже для крупногабаритных автомобилей. Цена откатных ворот не высока, а это для каждого несомненное преимущество.

Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео

Когда нужно на работу это совсем не радует. Этого недостатка лишены откатные или, как говорят, сдвижные/раздвижные ворота. Цельная конструкция, закрывающая весь въезд, отъезжает в сторону, прячась за забором. Держаться они могут на простой или консольной балке, а могут просто ездить по рельсам. В любом случае, откатные ворота своими руками сделать можно. Это не совсем легко, но возможно.

Конструкции

По типу откатные (сдвижные, раздвижные) ворота бывают:

Консольными — с балкой, один конец которой закреплен, второй висит в воздухе. Балка имеет П-образный профиль со ступеньками внутри. По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку.

Консольные ворота с нижней балкой

По месту ее расположения они бывают:

с нижней балкой

средней балкой

верхней балкой.

Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву П только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается.

Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики. Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.

Откатные ворота на рельсе

Какие лучше

Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет. Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место.

Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.

Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.

Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета.Еще одни самодельный вариант. Тут в трубе 60*60 мм, пропилен просвет, в который вставляются ролики. Конструкция взята стандартная, собрана из разных комплектующих.Монтаж откатных ворот самостоятельно возможна при наличии представления о конструкции самих ворот и особенностях их монтажа.

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного ), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в нулевой уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Концевой ролик и нижний улавливатель работают в тандеме. Главная задача первого снимать нагрузку с основных роликов. Второй должен быть выполнен таким образом, чтобы концевик входил в него без проблем.

Монтаж роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по четыре штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Барокко: дворцовый стиль в оформлении современных интерьеров

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Мариуполе, соответственно цены — столичные. Ставили их в две тысячи десять году, с тех пор комплекты сильно подешевели. Например, свежая цена привода для полотна весом не более четыреста кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной шесть метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

профильная труба 80*60 мм — шесть м, 60*40 мм — восемнадцать м, 40*20 мм — тридцать шесть м

швеллер — сто восемьдесят мм — три метра, двести мм — 2,4 метра

арматура двенадцать мм — шесть м

электроды — два кг

краска — три банки, кисти, заклепки

цемент М-400 — пять мешков

профнастил покупался при изготовления забора .

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по двадцать мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии сто двадцать см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер сто восемьдесят мм.

Швеллер на сто восемьдесят мм прикрепили к ответному столбу

Примерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упоры

Верхний и нижний уловители

Следующий шаг — монтаж пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них наехали роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После монтажа на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Монтаж заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не гуляли в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот

Так выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Видео

Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.

Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.

Если пролет четыре метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.Фундамент под консольную балку при строительстве откатных ворот

Монтаж откатных ворот своими руками

Откатные ворота своими руками

Современные люди до безумия любят демонстрировать свою экономность. Это проявляется в подсчитывании не только бюджета, но и квадратных метров. В связи с этим были придуманы многие удобные детали, без которых сегодня нам было бы нелегко. Это экономичные полки, встроенные шкафы и, наконец, это откатные ворота.

Необходимые инструменты и оборудование

Инверторный сварочный аппарат. Может быть другой вид сварочного аппарата, главное, чтобы он обеспечивал оптимальное качество шва и не портил металл

Пассатижи, молоток, дрель

Рулетка, уровень, клепатель

Болгарка с разными дисками (производит нарезку металлических заготовок).

Расстояние для отката ворот равно ширине проема плюс размер консольной части.

Шаг №1. Устройство бетонного фундамента

Грунт необходимо вынуть с учетом глубины промерзания земли, то есть, не менее двух метров

Первоначально выполняется разметка ямы под фундамент. Для этого в стороне от отката ворот, начиная от края проема, откладывается расстояние равное половине ширине проезда. Это длина бетонного основания. От ограды отступается полметра в сторону участка – это ширина. Периметр готов.

Столбы забора могут быть использованы в качестве опорных столбов. Если сделать это не удается, то нужно сделать ответный столб. Для этого яма копается на противоположной стороне проема, напротив ямы под фундамент. Ответный столб должен примыкать к забору изнутри и не уменьшать ширину проема.

При монтаже автоматических откатных ворот нужно заранее подумать о прокладке под проездом электрического кабеля. Но на этом недостатки откатных ворот заканчиваются.Перед тем как сделать откатные ворота своими руками необходимо знать, какими преимуществам они обладают. Во-первых, через них может свободно проехать автомобиль любой высоты.

Швеллер необходимо зафиксировать по горизонтальному уровню строго параллельно линии открывания ворот. Далее осуществляет бетонирование.

Шаг №2. Обозначение линии движения ворот, подготовка роликовых тележек

Вдоль проема натягивается обычный шнурок, который обозначает линию движения полотна

1. Вдоль проема натягивается обычный шнурок, который обозначает линию движения полотна. Расстояние от ответного столба до шнура может быть в пределах 20-30 мм.
2. Шнур расположить на высоте около 150-200 мм.
3. Далее регулировочные площадки фиксируются на платформе роликовых опор.
4. Для определения границы положения роликовых опор от края проема следует по плоскости закладного элемента отступить сто пятьдесят мм и очертить линию. Это будет передний край первой роликовой опоры.
5. Второй край определяется путем измерения общей длины ворот (с консольной частью). Далее из полученных данных вычитается сто мм. Получившийся отрезок откладывается от края отвесного столба через проем на плоскости заданного элемента.
6. Роликовые тележки готовы к монтажу.
7. Теперь необходимо вставить их внутрь несущего профиля и сместить к центру ворот.
8. Ворота поставить вертикально, а роликовыми опорами поставить на закладной элементы. Устанавливается первая и вторая опора вплотную к касательным, а ворота устанавливаются вплотную к шнурку.

Шаг №3.

Регулировка роликовых опор и положения щита

1. Регулировочные площадки второй роликовой опоры фиксируются сваркой.
2. Далее ворота выкатываются в проем до конца. Это делается для окончательной регулировки горизонтального положения ворот.
3. После этого можно зафиксировать первую роликовую опору.
4. Полотно снимается с роликовых опор.
5. Роликовые опоры снимаются с регулировочных площадок.
6. Регулировочные площадки обвариваются по контуру и привариваются к закладному элементу.
7. Роликовые опоры крепятся на регулировочные площадки.
8. Далее полотно плотно задвигается на роликовые опоры.

Ворота надо устанавливать только в закрытом положении. Горизонтальное положение откатных ворот по уровню также устанавливается только в закрытом состоянии ворот.

Шаг №4. Регулировка роликовых опор

Если ворота катаются легко, то крепления опор можно затягивать

На данном этапе следует ослабить крепление опор к регулировочным площадкам (верхние гайки), ворота отказать в диапазоне от крайнего закрытого положения до крайнего открытого. Это поможет опорам занять правильное положение внутри профиля.

Если после данной процедуры ворота катаются легко, то крепления опор можно затягивать. После этого следует проверить, чтобы в качестве качения ворот также не было изменений.

Если после данного этапа ворота стали двигаться плохо, то нужно ослабить крепеж и устранить возможные перекосы.

Шаг №5. Концевой ролик, заглушка, верхние направляющие кронштейна

1. Концевой ролик устанавливается внутри несущего профиля и затягивается крепежными болтами.
2. Между несущим профилем и крышкой ролика следует сделать сварку. Потому что при ручном открывании ворот данный ролик – это концевой упор, он должен быть крепким и удерживаться на месте.
3. С тыльной стороны ворот устанавливается и приваривается заглушка несущего профиля. Она обычно идет в комплекте с воротами.

Может показаться, что заглушка совсем не нужна. Это неверно. Дело в том, что зимой, когда будет много снега, заглушка будет способствовать тому, чтобы снег при открывании ворот не набивался в несущий профиль.

Чтобы установить верхний направляющий кронштейна следует ослабить крепеж роликов в этом месте.

Далее установить над полотном таким образом, чтобы ролики обхватывали верхнюю кромку полотна.

Сторона кронштейна с отверстиями для крепежа направлена в сторону опорного столба.

Кронштейн крепится на опорном столбе в вертикальном положении.

Фиксируется специальными роликами.

Шаг №6. Обшивка полотна

После закрепления первого листа в накладку на него устанавливается второй лист. Так продолжается до последнего листа

Данный этап работ будет в том случае, если устанавливаются откатные ворота с обшивкой. Необходимо монтировать профлисты на раму.

1. Монтаж нарезанных листов начинается с передней кромки.
2. Лист вложить внутрь периметра рамы и закрепить обрешетку саморезами по металлу (как вариант, заклепать).
3. После закрепления первого листа внакладку на него устанавливается второй лист. Так продолжается до последнего листа.
4. Если он не укладывается в периметр, то следует подрезать его по размеру.

Сделать распашные гаражные ворота своими руками поможет эта статья.

Данная инструкция поможет выбрать лазерный уровень, который значительно облегчит любой ремонт и стройку.

Шаг №7. Монтаж нижнего и верхнего уловителей

Нижний уловитель служит для снятия нагрузки с роликовых опор в то время, когда ворота стоять закрытыми. Только при полностью нагруженных воротах можно выполнять его монтаж. Для этого ворота закрываются, и уловитель подводится снизу под концевой ролик до плотного касания. Опорная плоскость не должна быть выше положения концевого ролика.

Верхний уловитель удерживается полотно ворот от раскачивания в закрытом состоянии. Монтаж производится на передней кромке полотна на уровне защитных уголков.

Монтаж автоматики для откатных ворот проводится на заключительном этапе монтажа.

Как сделать ролики для откатных ворот

Сделать ролики для откатных ворот по силам каждому. Но есть определённые нюансы, без знания которых создание конструкции невозможно. Мало того, движущиеся элементы представляют собой лишь часть системы, для полного возведения которой необходимо проделать немало работы.

Особенности откатных ворот

Устройство

Важную роль в конструкции откатных ворот играет фундамент. Также необходимо в точности соблюдать этапы монтажа, чтобы добиться оптимального результата. Роликовый механизм монтируется на фундамент. Поэтому он должен без проблем выдерживать створки, которые могут иметь немалый вес.

Ролики движутся по направляющей балке. Чтобы добиться надёжной фиксации используются две опоры. Для того чтобы конструкция откатных ворот обладала достаточной прочностью используйте сварку.

Подставки-тележки перемещаются по балке. Причём верхняя часть находится на нижней части ворот. Это позволяет добиться лёгкого движения из стороны в сторону. Современные конструкции имеют автоматический привод, который в значительной степени упрощает процесс открывания и закрывания.

Преимущества и недостатки откатных ворот

Главным недостатком откатных ворот является стоимость их постройки. Необходимо использовать множество элементов, которые невозможно изготовить в домашних условиях. Достаточно вспомнить тот же электрический мотор, который обеспечивает их передвижение без приложения усилий.

Внимание. Тем не мене если делать откатные ворота своими руками, то можно значительно сэкономить.

Вторым значимым недостатком является дополнительная площадь, требующаяся для открывания. К сожалению, некоторые заборы приходится дополнительно переделывать, чтобы вмонтировать конструкцию. Для этих целей рекомендуется использовать пластиковую или металлическую трубу с минимальным диаметром в двадцать пять мм.Грунт необходимо вынуть с учетом глубины промерзания земли . то есть, не менее двух метров. В качестве закладного элемента может выступать отрезок швеллера, арматура и поперечные связи.Сначала элемент помещается в яму арматурой вниз.

Каждый из этих элементов роликового механизма для откатных ворот имеет своё предназначение. Но только их совместная работа обеспечивает нормальное функционирование всей системы.Особое внимание в процессе проектировки нужно уделить направляющему рельсу. Он должен иметь достаточную степень жёсткости.

Вам нужно просто сделать выбор.

Также важной причиной для того чтобы сделать именно откатные ворота является удобство. Ими очень удобно пользоваться, ведь за их открытие отвечает электромотор. Мало того, если вы хотите сэкономить, то можно обойтись и без него, но в таком случае придётся открывать и закрывать створку вручную.

Делаем ролики для открытия ворот своими руками

Без соответствующих комплектующих вам не удастся сделать ролики для откатных ворот своими руками. Для создания надёжной конструкции необходимы:

верхние ролики,

концевой ролик,

пара роликовых опор,

специальный рельс,

улавливатели,

заглушки.

Во-вторых, правильно сделанная система способна выдержать пятьдесят 000 циклов.Если этих причин недостаточно, чтобы сделать откатные ворота своими руками, то можно вспомнить ещё одну — свободный выбор материала для зашивки конструкции. Это может быт профилированный настил, поликарбонат или даже дерево.

Если же эта деталь будет недостаточно надёжной, то в процессе использования он просто разогнётся, и вся система выйдет из строя.

Внимание. Надёжный рельс должен быть сделан из стали, толщина которой составляет не менее чем 3,6 мм.

Роликовые каретки держат на себе весь вес ворот. Поэтому особое внимание при создании роликов для откатных ворот необходимо уделить именно им. Вы должны установить качественные подшипники. В противном случае каждое движение створки будет сопровождаться неприятным скрипом. Мало того, от такого ролики вскоре разрушаться.

Во время сборки вы должны чётко фиксировать каждый элемент конструкции. Люфтов быть не должно. В противном случае система быстро выйдет из строя. Для обеспечения более длительного срока эксплуатации нелишним будет использовать усиленные подшипники.

За фиксацию створки сверху отвечают верхние ролики. Лучше всего делать их из резины. Пластик в процессе работы наносит вред краске. Толщина стали в конструкции должна быть не менее четыре мм.

Подготовленное армирование и закладной швеллерЕсть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Заглушки устанавливаются в самом конце. Их главная задача защитить направляющую от дождя и снега. Всех этих элементов будет достаточно чтобы сделать ролики для откатных ворот. Но сборку конструкции лучше всего рассматривать в контексте создания всей конструкции.

Как сделать ворота с роликовым механизмом

Список материалов и инструментов

О том как сделать ролики для откатных ворот своими руками, было написано выше. Но все эти элементы необходимо собрать. К тому же для создания целостной конструкции только их будет недостаточно, вот список недостающих инструментов и материалов:

профнастил, в качестве альтернативы можно использовать любое другое металлическое полотно

опорные трубы

гаечный ключ

металлическая опора

направляющая балка

стальные профили

электрическая дрель

подшипниковые ролики

стальные уголки

лопата

электропривод и аксессуары к нему

составные элементы цементного раствора

набор сверл

сварочный аппарат.

Только после того, как вы подготовите все эти материалы и соберёте нужный набор инструментов, можно будет сделать откатные ворота и ролики к ним.

Инструкция

Для начала вам нужно подготовить две ямы. Глубина каждой полтора метра. Идеальный диаметр составляет пятьдесят сантиметров. На этих углублениях будет делаться фундамент, который позволит вам сделать самодельные откатные ворота на роликах.

Внимание. Сделайте разметку фундамента заранее.

После подготовки ям для откатных ворот на роликах, которые вы хотите сделать своими руками, следует совершить такие действия:

Теперь вы сделали откатные ворота своим руками. Остаётся правильно эксплуатировать устройство, и оно прослужит вам долгие годы. К примеру, если вы услышите во время работы механизма скрип — нужно убрать полотно и смазать внутренности. Оптимально с этой задачей справится солидол.

Итоги

Конечно, сделать откатные ворота своими руками непросто. Но результат стоит того. Конструкция очень удобна в эксплуатации и позволяет без малейшего труда заезжать и выезжать из участка. Важную роль в ней играют ролики. Именно от того, насколько качественно вы сделаете роликовый механизм, зависит работоспособность всей системы.

Источники:
ogodom.ru, stroychik.ru, orcmaster.com, bouw.ru

Следующие виды ворот:

Откатные ворот своими руками: основные этапы установки

Cодержание:

Откатные ворота набирают всё большую популярность благодаря своей практичности, удобству при проезде и весьма привлекательному внешнему виду. Они удачно сочетаются со стандартным забором из профлиста, кованой решеткой, кирпичной изгородью.

На рынке представлен огромный выбор моделей: от дорогих элитных, до простых и бюджетных.

И всё же многие люди желают изготовить свои откатные ворота самостоятельно, учитывая свои индивидуальные размеры и пожелания, а также, чтобы сэкономить на изготовлении некоторую сумму денег. Для таких людей у нас в продаже имеются все необходимые комплектующие, а сам процесс изготовления и монтажа не имеет каких-либо сложностей и подвохов.

Мы предлагаем Вам фото инструкцию «Откатные ворота своими руками за восемь шагов», в которой Вы сможете увидеть весь процесс изготовления откатных ворот из заранее приобретенных комплектующих для откатных ворот.

Для успешного совершения этого дела вам понадобятся:

1. Балка и набор комплектации для откатных ворот
2. Профтруба

• 60 * 40 мм = 24 метра
• 40 * 20 мм = 24 метра
• 80 * 80 мм = 3 метра

Пластиковые заглушки соответствующих размеров для профтрубы

Винтовые сваи 2 шт. диаметром 89 мм длиною 2 метра

Швеллер 160 мм длиною 2 метра

Профлист

Саморезы для заполнения рамки ворот с одной или с двух сторон

Необходимые инструменты:

• Сварочный аппарат
• «Болгарка»
• Уровень
• Шуруповерт

И так, начнем!

Фото-инструкция «Откатные ворота своими руками за восемь шагов»!

Каждое изображение можно увеличить при нажатии.

1. Заранее приготовьте для работы нужный материал.

2. Закрутите винтовые сваи в качестве несущей опоры всей конструкции. Установите швеллер на сваи и надежно приварите его.

3. В соответствии с чертежом выбранной конструкции, изготовьте рамку ворот.

4. Установите рамку ворот на направляющую балку и закрепите при помощи сварки.

5. Установите роликовые опоры с роликами на швеллер, выдерживая расстояние между ними, равное 1500 мм. Устанавливаем ворота на ролики и регулируем конструкцию по уровню.

6. Используя профтрубу 60*60 мм, устанавливаем столб для размещения ролика-держателя, устанавливаем ролики и регулируем вертикальное положение ворот.

7. Устанавливаем торцевые заглушки в балку, нижний и верхний ловители и окрашиваем всю конструкцию в выбранный цвет для защиты от коррозии.

8. Устанавливаем профлист в рамку ворот и закрепляем саморезами. Можно выполнить заполнение профлистом с двух или с одной стороны.

Ваши ворота готовы к эксплуатации!

Данную инструкцию вы можете просмотреть и скачать в формате PDF.

А если у вас возникли сложности и вам требуется профессиональная помощь, вы можете обратиться в нашу компанию «Большие Скидки» по номеру телефона 8 (800) 777-81-95, а так же ознакомиться с прайсом на стоимость услуг и посмотреть видео о монтаже откатных ворот от нашей бригады на странице — Установка откатных ворот, цена монтажа.

Как установить рулонные ворота? — Магазин America’s Fence

Рулонные ворота отлично подходят для приложений, в которых недостаточно места для хранения консольных ворот и проемов с большим уклоном. Однако у вас должна быть гладкая поверхность, чтобы катить ворота с ходовых колес по проему. Для установки рулонных ворот:

1. Убедитесь, что вы установили стойки, которые будут поддерживать гусеницу, по центру 8 дюймов, и использовали стойки не менее 2 ½ дюйма Sch 40.
2. Рулонные ворота используют два колеса, установленные на задней вертикальной опоре ворот.Эти колеса движутся по колее, установленной по внутренней стороне забора.
3. Установите универсальные кронштейны гусеницы на расстоянии одного фута от нижней части забора и одной ноги от его верха. Кронштейны устанавливаются так, чтобы U-образный болт находился ниже гусеницы. Вам нужно будет установить достаточное количество кронштейнов, чтобы поддержать 8-дюймовые рельсовые пути, необходимые для полного открытия ваших ворот, то есть для 20-ти проемов потребуется три длины рельсов (24 фута).
4. Измерьте расстояние от кронштейна до кронштейна.Используя трубу 1 5/8 ”Sch 40, обрежьте направляющую и установите ее между кронштейнами. Убедитесь, что ваша гусеница плотно прилегает к кронштейнам, чтобы не образовался шов, из-за которого колеса могут застрять. После завершения у вас должны быть верхняя и нижняя дорожки, которые находятся на одинаковом расстоянии от одного конца до другого. Это важно, чтобы гусеница не заедала за задние колеса гусеницы.
5. Установите задние опорные колеса на заднюю вертикальную опору ворот от. Колеса будут находиться примерно в одном футе от верха и низа ворот.Колеса будут установлены на внешней стороне ворот, чтобы можно было ездить по трассе. Затяните рукой.
6. Установите двойное крепление колеса как можно дальше вперед на нижний горизонтальный элемент ворот.
7. Поместив калитку в проем так, чтобы оба задних колеса гусеницы были наверху гусеницы, отрегулируйте колеса задней гусеницы так, чтобы оба колеса упирались в гусеницу. Убедитесь, что нижняя направляющая на колесах захватывает гусеницу, чтобы вы не могли поднять ворота с рельсов, но направляющая не заедала во время движения по гусенице.Затяните колеса.
8. Откатите ворота в проем. При необходимости отрегулируйте задние колеса гусеницы. Узел сдвоенного колеса имеет болт крепления оси, который позволяет вам контролировать направление ворот, когда они катятся через проем. При необходимости отрегулируйте.
9. Используя две концевые ленты, которые подходят вокруг стойки защелки, установите смещенный замок n ’защелки так, чтобы, когда ворота полностью закрылись, язычок на защелке защелкнулся, захватив раму ворот и позволив вам заблокировать защелку.
10. Возможно, вам придется отрегулировать узел двойного колеса на раме так, чтобы створка вошла в защелку.
11. Надежно закрепите все гайки и болты во избежание смещения в будущем.

© 2018 Американская компания по ограждению. Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.

© 2021 Американская компания по ограждению. Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.

Amazon.com: Автоматическое устройство открывания откатных ворот CO-Z с 2 пультами дистанционного управления, электродвигатель откатных ворот с электроприводом для откатных ворот, полный комплект оборудования системы безопасности оператора ворот для откатных ворот до 40 футов: улучшение дома

Честно говоря, сложно дать продукту 5 звезд, потому что всегда есть какие-то проблемы.Когда вы получите эту открывалку, вы подумаете, что это игрушка. Он действительно маленький. Не позволяйте этому сбивать вас с толку. Эта штучка работает. Я полагал, что по цене вы получите намного меньше, чем вы получите от более дорогих крупных брендов. Позвольте мне перейти к ней и рассказать вам о плюсах, а также о препятствиях, которые мне пришлось преодолеть, чтобы заставить ее работать.

Прочитав другие отзывы, обязательно нужно приобрести датчик наружной безопасности. Я купил этот:
Seco-Larm E-931-S35RRQ Enforcer Indoor / Outdoor…
SECO-LARM

Зачем вам нужен датчик безопасности, потому что вам нужно убедиться, что ворота останавливаются или убираются, если что-то пересекает их путь. Этот маленький моторчик — не шутка, он достаточно силен, чтобы раздавить все на своем пути, включая ребенка.
Датчик поставляется со следующими кабелями: черный, серый, белый, синий и коричневый. Я добавил картинку, чтобы показать вам, как я его подключил. * Заявление об ограничении ответственности Я не являюсь лицензированным электриком. Телеграфируйте на свой страх и риск. Это сработало для меня.

Система не будет работать правильно без датчика безопасности.Если вы решили приобрести этот мотор, первое, что я рекомендую, это прочитать ваше руководство и ознакомиться с ним. Я все подключил перед установкой, чтобы посмотреть, как это будет работать. В этой системе в качестве концевых выключателей используются магниты, и вам нужно хорошо понимать, как они работают. У вас есть верхний и нижний магниты, каждый из которых предназначен для остановки ворот на желаемом расстоянии перемещения. Поиграйте с этим, и вы поймете, о чем я. Я также установил переключатель включения / выключения в герметичную водонепроницаемую коробку на 2 группы, чтобы я мог выключить двигатель в случае чрезвычайной ситуации или если я просто хочу, чтобы ворота оставались открытыми, а не закрывались автоматически. Это лучше, чем выключать выключатель из дома.

Установка автоматических ворот подъездной дороги против ворот с ручным управлением: Советы по установке подъездных ворот своими руками + проблемы технического обслуживания подъездных ворот

---

Этот пост может содержать партнерские ссылки. Если вы совершите покупку по этим ссылкам, мы можем заработать небольшую комиссию без каких-либо дополнительных затрат для вас.

---

Небольшая поездка по стране всегда идет на пользу душе. Вот как я обнаружил въездные ворота, которые вы видите на этой фотографии:

Нестандартные ворота, имеющие особое значение для домовладельца, также являются «пищей для души».

Я не могу придумать лучшего приветствия для вашей собственности, чем въездные ворота, которые напоминают вам о том, что для вас важно:

Ворота не только выглядят великолепно, но и отпугивают адвокатов от вашего порога — среди прочего вещи.

Ниже приведены некоторые важные вещи, которые необходимо знать перед покупкой въездных ворот для подъездной дороги, а также несколько советов по самостоятельной установке подъездных ворот!

Типы подъездных ворот

Есть 2 основных типа подъездных ворот:

1. Раздвижные ворота
2. Распашные ворота

Тип ворот, который вы выбираете — раздвижные или раздвижные. раскачивание — в конечном итоге будет зависеть от того, насколько ровно ваш участок окружает зону ворот.

В большинстве случаев распашные ворота (в отличие от раздвижных) лучше всего открывать на шарнирных стойках вдали от проходящего транспорта и внутрь дома. Если ваша подъездная дорога слишком крутая, вам потребуется калитка, которая отводится от собственности в сторону прибывающих транспортных средств. Двусторонние ворота лучше всего подходят для наклонной подъездной дороги, независимо от того, открываются они или выходят. — Источник

Автоматический vs.Въездные ворота с ручным управлением

Затем вам нужно решить, хотите ли вы автоматический или ручной въезд.

Конечно, с ручным затвором будет доступнее .

Стоимость вашей установки будет полностью зависеть от сочетания стиля и функции, которое вы выберете. Ручные ворота могут стоить всего 500 долларов, тогда как автоматические ворота могут легко стоить более 10 000 долларов, в зависимости от характеристик. Source

Автоматические ворота на подъездных путях обеспечивают ряд дополнительных преимуществ в плане безопасности.Точно так же дополнительная технология, встроенная в автоматические ворота, означает, что со временем произойдет еще больше проблем, что приведет к увеличению счетов за ремонт в будущем.

Если вы выберете автоматические въездные ворота, вам также необходимо будет определить, предпочитаете ли вы ввод с клавиатуры, карточный ввод или какой-либо другой тип системы управления воротами.

Материалы для подъездных ворот

Кованое железо является особенно хорошим материалом для автоматических подъездных ворот — благодаря его антикоррозийным свойствам.

Вот несколько полезных советов перед установкой подъездных ворот из кованого железа.

Другими хорошими альтернативами являются:

Деревянные ворота также заслуживают внимания — из-за более низкой стоимости. Однако, если вы остановились на деревянных воротах, просто знайте, что они потребуют большего ухода, чем металлические ворота.

Вот несколько вещей, которые вы должны знать перед установкой деревянных подъездных ворот.

Техническое обслуживание ворот подъездных путей

Открыватели подъездных ворот и сами ворота, очевидно, подвергаются воздействию погодных условий круглый год.

Следовательно, они требуют регулярного обслуживания для обеспечения их эффективной работы.

Например:

• Петли на воротах необходимо регулярно смазывать.
• Цепной привод откатных ворот также требует смазки.
• Вам нужно отпугнуть вредителей от гнездования внутри и вокруг открывателя ворот.
• Трубки открывателя ворот необходимо часто чистить и смазывать.

Обязательно к прочтению: Советы по обслуживанию автоматических ворот

Советы по установке ворот DIY

Большинство домовладельцев оставят детали установки ворот с приводом профессионалам.

Но если вы любитель DIY, вам нужно знать несколько основ, чтобы встать на правильный путь:

• Не забудьте оставить достаточно места для машины (или двух), чтобы сесть в нее. подъезд к воротам до их открытия.
• Если вы выбрали распашные ворота, лучше всего установить их, чтобы они не попадали в зону проезжающего транспорта.
• Если у вас наклонный подъезд, то лучше всего подойдут ворота, в которых 2 двери работают в унисон (двустворчатые).
• Если у вас есть забор или каменная кладка, ведущая к месту, где будут находиться ворота, установите столбы ворот сразу за столбами или непосредственно рядом с ними.
• Большинство автоматических ворот бывают с пролетами 12, 14, 16 и 18 футов — так что планируйте заранее, строя ограду, ведущую к входу в ворота.
• При измерении оставьте достаточно места для автомобилей скорой помощи и больших грузовиков для доставки, чтобы добраться до вашего дома. Последнее, что вам нужно, — это грузовик UPS, выезжающий из вашей стойки ворот, когда он подъезжает к вашей дороге!
• Выберите надежный бренд для выбранного вами комплекта для въездных ворот. В этом случае для надежной системы лучше перестроить.
• В большинстве случаев вы получите весь комплект и кабудель от одного и того же поставщика. Если вы купите компоненты для своих въездных ворот отдельно, вам нужно знать, как найти и купить устройство для открывания ворот. Электродвигатель ворот — ключевой компонент автоматического открывателя ворот.

Обязательно к прочтению: 10 советов по лучшей установке ворот подъездной дороги

DIY Ресурсы по установке ворот подъездной дороги

Все еще думаете о том, чтобы построить ворота подъездной дороги самостоятельно?

Обычно помогает, когда вы «видите» что-то в действии, а не просто читаете.

Итак, вот несколько видеороликов, руководств и диаграмм по установке подъездных ворот, которые помогут вам заранее спланировать, как выполнять каждый из необходимых шагов:

В этом видео в меньшем масштабе показано, как построить подъездные ворота с нуля и установите его самостоятельно:

https://www. youtube.com/watch?v=kJT14fEdWfk

Перед покупкой ворот подъездной дороги…

Приведенные выше советы помогут вам начать работу. Как только вы начнете исследовать доступные вам продукты и инсталляционные компании в вашем районе, возникнет еще много вопросов, о которых вы, возможно, не задумывались раньше.

Есть много компаний, которые сделают для вас индивидуальные ворота. Получите как минимум 3 предложения, прежде чем выбрать лучшие въездные ворота для вашей дороги.

Если бы это было на мое усмотрение, стоимость подъездных ворот определенно была бы , а не , когда я принимал решение о выборе нестандартных ворот для въезда в мое место жительства.

Информация о стоимости установки подъездных ворот.

Напротив, при выборе автоматических ворот следует уделять первоочередное внимание художественному оформлению и дизайну.

Своевременное изготовление ворот — еще один ключевой фактор в процессе принятия решений.

Итог: получайте удовольствие и хорошенько подумайте, прежде чем принимать решение о дизайне ворот!

Я начинал как сталкер… посещал новые строящиеся дома в окрестностях моего дома. Это вдохновило меня написать о проектах жилищного строительства и ремонта домов — вести хронику домов на разных этапах строительства с точки зрения потребителя.По сути, советы, которые вы найдете в моих статьях, представляют собой набор контрольных списков того, что, по моему мнению, следует (и не следует) использовать при строительстве или реконструкции качественного дома.

Как построить раздвижную дверь сарая за 14 шагов

Описание проекта

Навык

1 из 5 Легкий Установка досок поддона требует некоторых усилий, но навыки являются базовыми.

Расчетное время

7 часов в течение двух дней

Многие из наших читателей спрашивали нас, как лучше всего решить самодельные раздвижные двери для сараев. Легко понять, почему: строительство раздвижной двери сарая означает, что вам не нужно вскрывать и перекраивать стену для карманной двери.

Фурнитура для раздвижных дверей для сараев, сделанная своими руками, доступна во всех стилях и бюджетах, а варианты дверей безграничны — от находок, сделанных самими собой, до оригинальных творений, сделанных своими руками, таких как эта, смесь дерева поддонов и обычного кедра. Следуйте этому руководству по созданию раздвижной двери сарая от старшего технического редактора TOH Марка Пауэрса.

14 шагов к созданию собственных раздвижных дверей для сараев

Обзор

Грегори Немек

План двухдневного проекта:

• День 1: Постройте дверь (шаги 2-10).
• День 2: Повесьте дверь (Шаг 11-13)

Перед тем, как начать, измерьте ширину двери от внешних краев кожуха, затем закажите комплект оборудования с направляющей вдвое большей ширины.

Из какого дерева вы делаете дверь сарая?

Список вырезов для установки раздвижной двери

Предназначенная для закрытия проема шириной 30 дюймов с 4-дюймовым кожухом с каждой стороны, эта дверь имеет размеры 38½ дюйма в ширину, 2¼ дюйма в толщину и 83½ дюйма в высоту.

• Сосновые доски 1×6 для спинки: Отрежьте доски на ½ дюйма короче, чем высота проема, чтобы дверь проходила над напольной направляющей.
• 1×3 обвязка для блокировки: Отрежьте на длину ширины рабочей поверхности; у нас 48 дюймов. Затем разрежьте остальную часть доски на блокировку.
• Сосна 1×5 для планок: Отрежьте три планки по ширине двери; наши измеряли 38½ дюймов. Затем вырежьте четыре рейки, чтобы заполнить их между направляющими, завершив верхнюю и нижнюю панели двери.Наши стойки имели длину 35 дюймов для верхней панели и 34 дюйма для нижней, чтобы создать 1-дюймовый канал для напольной направляющей.
• Доски для поддонов: Около 60 досок длиной не менее 24⅜ дюйма, скошенных под параллельными углами 45 градусов на каждом конце для соответствия.
• Кедр 1×6 для лицевой рамы: Отрежьте две планки по высоте двери; у нас было 83½ дюйма. Затем отрежьте четыре планки, чтобы проложить между стойками; у нас 27,5 дюймов. Склейте края и скрепите две из этих направляющих вместе, чтобы получилась нижняя направляющая.После высыхания клея оторвите 2 дюйма от края.
• сосна 1×4 для монтажной рейки: Отрежьте ее по длине направляющей; у нас 77 дюймов.

Шаг 1. Соберите платы

Райан Беньи

• Для нашего проема шириной 30 дюймов семь шестнадцатиметров идеально перекрывали корпус; возможно, придется распилать сосновые доски по ширине.
• Измерьте расстояние от пола до верха дверной коробки, затем обрежьте доски на ½ дюйма короче торцовочной пилой.
• Соедините доски рядом друг с другом, поместите блоки по внешним краям и используйте длинные зажимы, чтобы стянуть их вместе.
• Выровняйте сборку более длинной лентой по верхнему и нижнему краям.
• Прикрутите блоки и обвязку на место и снимите зажимы.

Шаг 2: Добавьте полоски наполнителя

Райан Беньи

• С помощью торцовочной пилы нарежьте 15 полосок заполнителя в соответствии со списком вырезов.
• Добавьте клей и установите верхнюю направляющую заподлицо с верхом досок; приклейте верхние перекладины под ним заподлицо с внешними краями и среднюю направляющую под ними.
• Добавьте нижние стойки и поручень, оставив 1-дюймовый канал для напольной направляющей, в которой находится дверь.
• Ввинтите 1-дюймовый винт для деки через каждую полосу в каждые 16 пересекаемых полос.

Шаг 3. Отрежьте шевроны

Райан Беньи

• Используйте линейку, чтобы наметить осевую линию на двух вставных панелях двери.
• Установите торцовочную пилу на 45 градусов и отрежьте один конец каждой доски поддона.
• Начиная с верхней направляющей, соедините скошенные концы двух частей одинаковой толщины и цвета вместе по средней линии, образуя стрелку.
• С помощью комбинированного квадрата отметьте доски на расстоянии примерно ⅛ дюйма от места, где они перекрывают стойки, как показано.
• Отрежьте детали по длине, затем установите их всухую.
• Повторяйте, по одному шеврону за раз.

Шаг 4. Обрежьте углы

Райан Беньи

• Для досок, которые заходят в углы, используйте комбинированный квадрат, чтобы отметить, где кусок перекрывает перекладину и поручень.
• Отрежьте два угла на торцовочной пиле, как показано.
• После установки более длинных частей заполните оставшуюся часть выкройки обрезком по размеру.

Шаг 5: Установите Pattern

Райан Беньи

• После того, как шевроны вставлены в обе панели, вынимайте по одной паре досок за раз, нанесите клей для панелей на нижнюю сторону и прижмите их обратно на место.
• Используя пневматический гвоздезабиватель, закрепите доски на месте с помощью 1-дюймовых штифтов, по одной возле каждого угла каждой доски.
• Повторите процесс, приклеивая и прибивая каждую пару досок, работая вниз по обеим панелям.
• Ищете другие декоративные варианты? Изучите 11 наших вдохновляющих идей дверей сарая.

Шаг 6: Просверлите отверстия в карманах

Райан Беньи

• Обрежьте кедр на торцовочной пиле в соответствии с приведенным выше списком распилов.
• Уложите детали грубо лицевой стороной вниз, накрыв полосы наполнителя.

• Зажмите приспособление для прорезания отверстий на конце рельса, даже с одной кромкой, и используйте сверло из набора для просверливания отверстия.
• Переустановите зажимное приспособление по другому краю и повторите.
• Просверлите два отверстия с карманами на каждом конце верхней и средней направляющих, как показано, и по три на каждом конце более широкой нижней направляющей.

Шаг 7: Постройте каркас

Райан Беньи

• Нанесите столярный клей на концы рельсов и прилегающие кромки ответных стоек, затем скрепите раму вместе.
• Вверните винты, входящие в комплект, по краям стоек в каждом отверстии кармана, как показано.
• Снимите зажимы прутка.

Шаг 8: прикрепите лицевую рамку

Райан Беньи

Осторожно снимите лицевую рамку и отложите ее в сторону. Нанесите клей для панелей зигзагообразно вдоль полос наполнителя. Верните раму к столу и поверните ее грубой стороной вверх, спрятав винты.Положите его на место, как показано, и выровняйте по всем четырем краям. Прикрепите его с помощью 1¼-дюймовых стержней через каждые 8 ​​дюймов или около того.

Шаг 9: Протрите финиш

Райан Беньи

• Слегка отшлифуйте всю дверь бумагой с зернистостью 100, чтобы сбить любые осколки.
• Используйте хлопчатобумажную тряпку, чтобы нанести обильное количество восковой пасты на дерево.

Шаг 10: Присоедините ролики

Райан Беньи

• Отцентрируйте прокатное оборудование по ширине кедровых стоек.Может помочь сначала снять колеса.
• Отметьте места для винтов, просверлите направляющие отверстия в кромке наполнителя с помощью сверла ⅛ дюйма, затем прикрутите крепежные детали, как показано.
• Замените колеса и вставьте гусеницу в их канавки.
• Измерьте расстояние между дверью и направляющей, чтобы определить, насколько высоко над кожухом можно ее установить — ¾ дюйма для этого оборудования.

Шаг 11: Присоедините монтажную плату

Райан Беньи

• Отрежьте на торцовочной пиле отрезок длиной 14, равный длине гусеницы.
• Мы покрасили нашу в тон стене.
• Используйте инструмент для поиска шпилек, чтобы найти раму и отметить места над кожухом головки.
• Выровняйте монтажную плату над кожухом и просверлите в ней пилотные отверстия и в каждую стойку с помощью сверла ⅛ дюйма.
• Закрепите его 3-дюймовыми винтами для деки.

Шаг 12: Установите гусеницу

Райан Беньи

• Отмерьте ¾ дюйма над кожухом и отметьте две точки на монтажной плате.
• Прижмите направляющую к доске так, чтобы ее нижний край находился на отметках.
• Используя уровень высотой 2 фута, убедитесь, что он ровный, затем отметьте на доске место каждого болта крепления.
• Отложите гусеницу и просверлите направляющие отверстия 5⁄16 дюйма на каждой отметке.
• Проденьте стопорный винт через одно отверстие и стойку и затяните его — не до конца — с помощью торцевого ключа на ⅜ дюйма.
• Закрепите остальные лаги на месте, затем вернитесь и закрепите их все.

Шаг 13: Откатайте дверь

Райан Беньи

• Установите дверной упор с одного конца.
• С помощником поднимите дверь на направляющую и сдвиньте ее до упора.
• Установите второй упор.
• Расположите L-образную напольную направляющую так, чтобы она удерживала дверь как в открытом, так и в закрытом положении.
• Отметьте места для винтов, просверлите направляющие отверстия и прикрепите направляющую к полу прилагаемыми винтами.
• Расположите дверную ручку по средней линии стойки, просверлите направляющие отверстия ⅛ дюйма и закрепите ее с помощью прилагаемого оборудования.

---

Инструменты:

Как установить консольные ворота звена цепи

Магазин: Ворота консольно-откатные | Фурнитура для консольных откатных ворот | Комплекты консольных откатных ворот

Версия PDF: Руководство по установке консольных ворот (PDF)

---

Перед тем, как начать:

Шаг 1 — Получение необходимых разрешений на зонирование и строительство. Могут существовать местные ограничения по зонированию или правовым актам, касающиеся высоты и типа забора и / или ворот.Ознакомьтесь с требованиями к отступлению линии собственности. Найдите булавки геодезистов, если забор будет расположен рядом с границами владений, или проведите обследование участка.

Шаг 2 — Измерьте длину забора и определите расположение ворот.

Шаг 3 — Позвоните 811, прежде чем копать. Сообщите в местную или государственную службу защиты коммунальных предприятий, чтобы определить местонахождение потенциальных подземных коммуникаций. Обычно за размещение инженерных сетей не взимается плата, однако может взиматься изрядная плата за ремонт подземных коммуникаций, не говоря уже о потенциальной травме.

Шаг 4 — Приобретите ограждение из звеньев цепи, консольные ворота и оборудование для консольных ворот на сайте HooverFence.com.

Получение продукции

Убедитесь, что вы получили необходимые детали в течение 5 дней с момента получения комплекта консольных ворот Hoover Fence Co. , используя упаковочный лист, прилагаемый к вашему отправлению, и копию вашего заказа.

Макет проекта

Инструменты для верстки:

• Измерительное колесо
• Рулетка
• Кувалда
• Ставки
• Каменная нить
• Краска для маркировки

---

Рисунок A

Шаг 1 — Забейте в землю два деревянных или стальных колья, которые будут использоваться для прикрепления троса к (Рис.А). Забейте колья на фут или два от того места, где вы хотите разместить столбики ворот; это позволит вам беспрепятственно сверлить / копать ямы. Это также может позволить вам «сбросить» струну во время рытья ям. Будьте осторожны, чтобы не ударить и не сдвинуть колья.

Рисунок A-1

Шаг 2 — Натянуть направляющую струну кладки между этими стойками; при обертывании убедитесь, что веревка находится с одной и той же стороны от каждой стойки. Эта строка будет обозначать расположение ворот и служить в качестве направляющей при установке столбов.Столбы будут установлены в бетоне на расстоянии 1 / 8-1 / 4 дюйма от струны, даже если стойки ворот и защелок могут быть разного диаметра (Рис. A-1).

Рисунок A-2

Шаг 3 — Фурнитура затвора предназначена для компенсации разницы, а консольные защелки затвора компенсируют смещение, вызванное роликами / стойками. Имейте в виду, что после установки роликов ворота фактически сдвинутся на несколько дюймов по внутренней стороне этих столбов и по внутренней стороне забора (рис.А-2). Это в нескольких дюймах от струны.

Убедитесь, что кладочная нить натянута и не имеет препятствий. При необходимости отрегулируйте колья и шнур. Если вы снимаете струну, чтобы выкопать ямы, постарайтесь снова растянуть струну, как это было до удаления.

Установочные посты

Инструменты для установки сообщений:

• Копатели ямок для столбов
• Сверло
• Лопаты
• Лопаточная штанга
• Уровень
• Бетонная смесь

---

Рисунок A-1

Рисунок A-2

Для консольных ворот обычно требуется три стойки, что делает их уникальными; два используются для установки роликов и ворот, а третий необходим как фиксатор. Две роликовые стойки будут одинакового размера и обычно больше, чем стойка защелки. Важно: хотя стойка защелки меньше в диаметре, вы установите ее в бетоне на том же расстоянии от направляющей струны, что и роликовые стойки. Консольная защелка компенсирует смещение после установки ворот. У консольных ворот звено цепи натянуто только на «открывающейся» части ворот. Часть ворот, которая растягивается звеном цепи, обычно на 6 дюймов больше, чем «проем», чтобы обеспечить безопасность там, где ролики будут смещать ворота.Противовес не натягивается звеном цепи, поскольку он обычно находится за остальной частью ограждения. Установите стойки ворот в соответствии с размером «проема» ворот, который вы заказали. Например, проем ворот шириной 20 футов должен иметь ровно 20 футов изнутри внутрь стойки защелки и первой роликовой стойки Рис. A-1. Если вы должны сделать ошибку, сделайте небольшую ошибку, установив стойки слишком близко друг к другу. Поскольку ворота перекрывают проем, столбы, расположенные близко друг к другу, не будут иметь большого значения.

Консольные ворота большие и тяжелые, как и их столбы. Проконсультируйтесь с местными строительными нормами и правилами для определения правильной глубины и диаметра отверстий и бетонных оснований. Как правило, нижние колонтитулы должны быть в три раза больше диаметров установленных столбов. Глубина нижних колонтитулов столбов забора часто рекомендуется равной 1/3 его длины и ниже уровня мороза. Вы можете дополнительно закрепить опоры и бетонные нижние колонтитулы, выкопав в нижней части отверстия отверстие большего диаметра по сравнению с верхним. В результате получится «колоколообразное» отверстие в отличие от «морковного» отверстия.

Рисунок A-3

Для определения места размещения последней роликовой стойки вам необходимо измерить растянутую часть ворот и противовес, чтобы убедиться в правильности посадки. Рис. A-3. В общем, растянутая часть консольных ворот на 6 дюймов больше, чем проем, чтобы гарантировать, что они перекрывают любые зазоры, вызванные смещением роликов. Оборудование варьируется, поэтому всегда лучше проводить измерения после получения ворот, чтобы спланировать установку.

Рисунок A-4

Для установки столбов ворот выкопайте ямы диаметром 12-30 дюймов и глубиной 42-48 дюймов.Глубина и диаметр бетонных нижних колонтитулов варьируются в зависимости от вашего местоположения. Указанный выше размер отверстия хорошо подходит для участков с промерзшим грунтом. Отверстия должны быть «колоколообразными», а не «морковными» Рис. A-4. Затем заполните отверстие (я) бетоном и «воткните» столб в мокрый бетон и отвес с помощью уровня. Убедитесь, что бетон не слишком влажный и не жидкий. Бетон должен иметь пластиковую консистенцию, достаточно сухой, чтобы столб не опустился на дно отверстия. Стойка ворот НЕ должна доходить до дна отверстия; под столбом и вокруг него должен быть бетон.Вы захотите оставить бетонный уровень прибл. На 2–4 дюйма ниже уровня земли или уровня земли, особенно в областях, которые замерзают, засыпьте ее грязью. Замените столбик. Когда земля замерзает, бетонный нижний колонтитул может «вздыбиться», если вы заполните бетон до верха отверстия. Оставьте столб (-ы) в покое примерно на 24 часа или на время, достаточное для затвердевания бетона.

Установите консольные ролики и крышки

После затвердевания бетона вы можете установить два нижних консольных ролика на две роликовые стойки, по одному на стойку, с помощью поставляемых U-образных болтов.Если местность неровная, сначала установите каток на самый высокий уклон. Следует позаботиться о том, чтобы консольные катки не устанавливались слишком низко, где снег, лед и промерзшая земля могут снизить производительность. Для выравнивания второго ролика с первым может использоваться прямая однородная длина трубы или трубы, помещая его поперек верха роликов. Плотно затяните все гайки на U-образных болтах консольного ролика.

Сначала установите консольный ролик на самый верхний уклон.

Установите второй нижний ролик заслонки на одном уровне с первым.

Надежно затяните ролики нижней заслонки.

---

В нашем каталоге фурнитуры для консольных ворот имеется множество вариантов консольных роликов и крышек. Ниже приведены несколько примеров доступных опций.

Стальной консольный ролик
Нейлоновый консольный ролик
Крышка консольного ролика

Стальные ролики — Стальные консольные ролики доступны с пресс-масленкой. Доступные размеры включают 3 дюйма, 4 дюйма и 6-5 / 8 дюймов. Доступны стальные или нейлоновые крышки.

Нейлоновые ролики — Нейлоновые ролики имеют герметичные подшипники, не требующие обслуживания. Нейлоновые ролики доступны для квадратных и круглых заготовок различных размеров. Доступны стальные или нейлоновые крышки.

Консольные роликовые крышки — Настоятельно рекомендуется при каждой установке для защиты точек защемления и ограничения ответственности.

Подвесные консольные откатные ворота

Вверху: Отрегулируйте ролики, когда консольные ворота отцентрированы, равномерно уравновешенные на роликах консольных ворот.

Для подвешивания консольных ворот обычно требуется несколько дополнительных рук. Начните с того, что перенесите шибер к роликовым стойкам и лягте на землю за роликовыми стойками лицом вверх. Приблизительно отцентрируйте всю ширину ворот с роликовыми стойками. Когда ворота находятся в горизонтальном положении, положите нижнюю направляющую ворот непосредственно на нижние ролики ворот.

Далее, макет верхних роликов ворот и крышки. В зависимости от производителя вы можете свободно установить верхние ролики ворот и крышки рядом с верхней частью роликовых стоек; это позволяет вам просто сдвинуть ролики ворот вниз и на место, когда ворота находятся в вертикальном положении.Поднимите запорную заслонку в вертикальное положение так, чтобы ее вес был сосредоточен на роликовых стойках. Крепко держитесь или прикрепите ремни безопасности, чтобы ворота не упали. Наденьте верхние ролики на раму ворот и затяните U-образные болты. Оставьте зазор 1 / 4-1 / 2 дюйма между роликом и верхней направляющей ворот, чтобы обеспечить плавную работу и предотвратить заклинивание.

Сдвиньте ворота назад и вперед несколько раз, чтобы проверить работу. Убедитесь, что консольные ворота не имеют заеданий, которые могут быть вызваны слишком плотной установкой роликов на раме ворот.Проверить ворота на установку уровня. Убедитесь, что все U-образные болты надежно затянуты.

---

Нижние ролики должны быть выровнены и надежно закреплены перед подъемом шиберной заслонки в вертикальное положение.

Отцентрируйте заслонку на нижних роликах перед подъемом в вертикальное положение.

При установке верхних роликов оставьте небольшое пространство в 1 / 4-1 / 2 дюйма между роликами и верхним элементом заслонки.

Плотно затяните все гайки на U-образных болтах и ​​отрегулируйте крышки, чтобы предотвратить трение.

Установите защелку консольной раздвижной двери

Следующим шагом является установка защелки консольной шиберной заслонки.Большинство защелок консольных шиберных затворов уникальны тем, что «вилочная» часть защелки или приемник защелки устанавливается на штырь защелки затвора, а не затвор. Затем меньшая часть защелки устанавливается на переднюю кромку шиберного затвора. Когда они встречаются, защелка закрывается на замок. Защелки консольных ворот просто устанавливаются с помощью гаек и болтов. Выбирайте и устанавливайте на удобной высоте.

Защелка стандартная консольная

Крупный план стандартной консольной защелки ворот

Защелка для стандартных консольных ворот в закрытом положении

Установите привод раздвижных ворот

Процесс установки привода раздвижных ворот зависит от марки и модели, которые вы собираетесь установить; Перед тем, как продолжить, внимательно прочитайте инструкции у оператора ворот.Ниже приведены некоторые общие рекомендации, которые применимы к большинству производителей приводов ворот, однако ваше руководство по установке будет вашим окончательным ресурсом во время установки.

Большинство приводов шиберных затворов допускают установку на стойку или опору. Приводы ворот, монтируемые на столбах, обычно устанавливаются на круглые или квадратные стальные столбы, которые вмонтированы в бетонные основания под морозом. Привод ворот зажат этими стойками и прикреплен болтами. Большинство приводов ворот также допускают установку на площадку, что означает, что оператор ворот будет опираться на бетонную площадку.В любом случае первым шагом обычно является установка стоек привода ворот или заливка подушки. Обычно оператор размещается по центру между двумя роликовыми стойками. Цепь прикреплена к передней кромке или стороне защелки ворот и простирается до противоположного конца. Скобы будут прикреплены к стойкам ворот, а цепь будет вставлена ​​стопорными штифтами.

Могут ли ворота открываться наружу?

Я нахожу частоту этого вопроса особенной, так как необходимость в том, чтобы ворота открывались наружу, встречается редко, но просто ответ — да.Автоматические распашные ворота при необходимости могут открываться наружу.

Традиционно ворота открываются внутрь, то есть в том направлении, в котором посетители входят в вашу собственность. Я слышал, что это считается более гостеприимным, но, насколько мне известно, это не написано в «Этикет Эмили Пост: Правила поведения сегодня» .

Отложив в сторону любые заботы о гостеприимстве или вежливости, я предполагаю, что вы, возможно, просто захотите знать, что у вас есть. Итак, давайте разберемся, какие сложные конфигурации проезжей части могут потребовать открывающихся наружу ворот и как их приспособить или избежать.

НАКЛОН ВВЕРХ

Одна из причин, по которой вы могли бы подумать о том, чтобы ваши ворота были открыты наружу, — это подъездная дорога, идущая вверх. Мы иногда видим это в нашем районе Техаса, но я предполагаю, что это чаще встречается в горных регионах.

Если ваша подъездная дорожка ведет вверх, вы можете выбрать следующие варианты:

1. Откатные ворота — Если у вас есть место для одинарных или двойных откатных ворот, вы можете избежать распашных ворот.

У этой подъездной дороги был небольшой уклон, поэтому наш клиент предпочел двойные раздвижные ворота.

2. Конструкция ворот — Если вы не пытаетесь содержать маленьких домашних животных, уникальная конструкция ворот может предоставить достаточно места для уклона вверх.

Мы не строили эти ворота, но это хороший пример ворот, предназначенных для подъездной дороги с восходящим уклоном.

3. Петли Rising Gate — У нас нет опыта работы с , поэтому я не хочу, чтобы вы подумали, что мы их поддерживаем.Я только что нашел это интересное видео на YouTube от GatesPlus в Интернете.

Прокомментируйте ниже, если у вас есть другие предложения по уклону проезжей части.

НОМЕР

Другая причина, по которой вам может потребоваться открыть ворота наружу, — это если вам просто не хватает места. Распашные ворота за пределами вашей собственности не одобряются.

Один из вариантов, если пространство в обоих направлениях очень ограничено, — это двустворчатые ворота.Мы их не устанавливали. Наша зона обслуживания и клиентская база — это, в основном, ранчо в Техасе к западу от Форт-Уэрта, поэтому места для них не проблема. Но двустворчатые ворота могут стать прекрасным решением для вашей ситуации. В этом видео показано, как это работает.

Наш клиент из Абилина, штат Техас, хотел открыть ворота, которые открываются наружу. Подъезд к воротам был ограничен, но у них было достаточно места, чтобы повернуться наружу.

Они построили высококлассный современный французский дом и не хотели видеть беспорядок приводного механизма ворот на своей маленькой подъездной дорожке.Итак, мы установили привод подземных ворот Viking Access System. В день установки посмотрите видео о фундаменте.

ОПЕРАТОРЫ ВОРОТ, ОТКРЫВАЮЩИЕСЯ НАРУЖУ

Если вы решили, что должны иметь или просто хотите , автоматические ворота, открывающиеся наружу, , но подземный оператор не подходит, что произойдет?

• Нужен ли вам специальный, единственный в своем роде привод, открывающийся наружу?
• Надо ли ставить оператора снаружи (со стороны улицы) ваших красивых ворот?

Ответов нет и нет.

Приводы, которые мы устанавливаем, могут быть установлены для открытия (стандартное открытие внутрь) или толкания для открытия (открытие наружу). Мы только что установили эти простые ворота ранчо с открывашкой All-O-Matic Toro 24 Swing Gate Opener и настроили его так, чтобы он открывался для клиента, подъездная дорожка которого идет вверх. На страницах 6 и 7 руководства оператора показано, как можно настроить этот оператор в любом случае.

Если вы любитель DIY или просто любите детали, Amazing Gates отлично справляется с некоторыми базовыми принципами в своей статье о том, как расположить ваши ворота.

Дайте нам знать, если у вас есть какие-либо вопросы или другие идеи в комментариях. Если вам нужна помощь в проектировании подъездных ворот своей мечты, воспользуйтесь нашим контрольным списком.

Установка ворот звена цепи

Есть много преимуществ в установке ограды из сетки рабицы или ворот в собственность, которые привели к тому, что сетка стала настолько популярной. Правильно выполненная установка ворот с перемычкой цепи не только потенциально увеличивает стоимость вашего дома или бизнеса, но также добавляет конфиденциальность и дополнительную защиту от местной дикой природы и повреждений, связанных с погодой.В зависимости от уникальных потребностей вашей собственности или бизнеса, при изучении вариантов ворот с перемычкой цепи вы обнаружите, что существует множество различных типов на выбор. Давайте рассмотрим некоторые из самых популярных вариантов ворот с сеткой, а также преимущества и недостатки каждого, чтобы помочь вам определить, какой забор с сеткой лучше всего подходит для вашего пространства и потребностей.

Почему выбирают ворота с цепочкой?

Несмотря на то, что многие варианты установки ворот с перемычкой связаны особыми требованиями, у этого типа ограждений есть много общего, что делает их такими популярными.Некоторые из ключевых преимуществ и преимуществ установки ворот рабицы включают:

• Доступность: для тех, кто ищет рентабельный вариант ограждения, рабица является самым доступным материалом в качестве материала ограждения.

• Durable: Специально для тех, кто привык к сильным ветрам высокой пустыни, переплетенная сталь и устойчивая к атмосферным воздействиям конструкция ворот с цепной перемычкой делает их одним из самых надежных вариантов ограждения.

• Низкие эксплуатационные расходы: К счастью, установка и ремонт ворот с сетчатой ​​перемычкой — это быстрые и простые процессы с помощью надежных служб ограждений, таких как All American Fence Erectors.Ограждение из сетки рабицы является одним из самых быстрых в установке, и будущие потенциальные повреждения могут быть легко устранены и отремонтированы.

• Разнообразие вариантов: как мы узнаем позже в статье, варианты установки ограждения из сетки рабицы и ворот довольно обширны. Ограждение из сетки рабицы является одним из самых простых в настройке, и с помощью надежной компании по производству ограждений, такой как All American Fence Erectors, нет предела.

Опции для ворот с цепным звеном

Выбор наилучшего варианта установки решетчатых ворот для вашей собственности будет зависеть от того, против чего вы надеетесь создать барьер, а также от требований окружающей среды в помещении.Откройте для себя несколько вариантов ворот с перемычкой цепи ниже, чтобы определить, какой из этих вариантов будет наиболее эффективным для ваших нужд.

Walk Thru / Пешеходные ворота

Если вы ищете простоту перехода с одной стороны плетеной ограды на другую, этот вариант ворот — самый доступный и удобный выбор. Одно из наиболее востребованных устройств с сетчатыми воротами, проходные ворота, как правило, размещаются вдоль линии забора или рядом с домом для облегчения доступа с передней части дома на заднюю.Самый распространенный размер — 4 дюйма в ширину и может варьироваться от 3 до 6 футов.

Эти ворота идеально подходят для тех, кто хочет приобрести самый простой и доступный вариант ограждения для защиты от пешеходов.

Двойные распашные / проходные ворота

Для тех, кто хочет проехать через решетчатые ворота, вариант с двойными распашными воротами или калиткой для проезда, вероятно, будет самым разумным выбором. Двустворчатые распашные ворота могут иметь ширину от 10 до 20 футов, но наши наиболее распространенные двойные распашные ворота с цепными звеньями имеют ширину от 12 до 16 футов.

Плюсы двойных распашных / проходных ворот:

• При установке решетчатых ворот или ограждения для проезда автомобиля двойные распашные ворота являются идеальным вариантом для заинтересованных покупателей, стремящихся сохранить ограниченный бюджет.

• Поскольку ворота этого типа не касаются земли, пересеченная местность и каменистый асфальт не повлияют на ворота этого типа.

• Легкость распашных ворот позволяет открывать и закрывать дверь с минимальным усилием.

Минусы двойных распашных / проходных ворот:

• Из-за того, что дверь ворот качающаяся, местность под воротами должна быть относительно ровной для правильной установки ворот с сеткой.

• В ненастную погоду и при сильном ветре ворота можно распустить. К счастью, это можно исправить с помощью удерживающих устройств.

• Хлопок ворот может привести к тому, что петли не будут регулироваться, а стержни для опускания могут быть привередливыми после многих лет использования.Их легко исправить и отремонтировать.

• Установка привода для ворот этого типа нецелесообразна, что может привести к неправильному обращению и последующему повреждению ограждения.

Эти ворота идеально подходят для владельцев недвижимости, которые хотят приспособиться к движению транспортных средств в пересеченной местности и нечасто используют их.

Роликовые ворота

Этот тип установки ворот в виде сетки рабицы идеален для основных проездов, где ворота должны открываться ровно и располагаться над бетоном.Установка полосы железа вдоль бетона, чтобы ворота каждый раз точно входили в защелку ворот, — это простая модификация, которую мы предлагаем. Хотя это немного увеличивает затраты на установку, легкое управление воротами и повышенная долговечность колес делают установку этих ворот с сеткой в ​​долгосрочной перспективе окупаемыми.

Плюсы Rolling Gate:

• Поскольку ворота открываются параллельно ограждению, открывать их просто, даже если транспортные средства находятся за воротами или перед ними.Кроме того, ворота никогда не откроются случайно, поэтому вы можете предотвратить потенциальное повреждение транспортных средств.

• Большинство откатных ворот имеют одинарную дверь, поэтому, в отличие от двухстворчатых ворот, нужно управлять только одним затвором, а добавление привода ворот — простой процесс, требующий всего лишь нескольких надстроек в установке ворот с цепной перемычкой.

Минусы откатных ворот:

• Рулонные ворота лучше всего подходят для бетонного фундамента, поэтому существуют некоторые ограничения в отношении типа собственности или пространства, при которых этот забор будет эффективным.

• Несмотря на то, что рулонные ворота просты в эксплуатации, установка этих ворот и ограждения из сетки рабицы менее рентабельна, чем другие варианты.

Эти ворота идеально подходят для следующих целей: Установка откатных ворот отлично подходит для тех, у кого уже есть гладкая, плоская и твердая поверхность, по которой можно катиться, и кто сталкивается с интенсивным движением транспортных средств на своей территории.

Затвор с роликовым прижимом

Установка ворот с прижимными роликами идеальна, когда вам нужен проем размером более 22 футов.Эти однокатные ворота работают плавно и практически не требуют технического обслуживания. Изготовленный из сверхпрочных материалов SS-20 и SS-40, которые помогают укрепить чрезмерную длину забора из сетки рабицы, это один из самых прочных вариантов ограждения.

Плюсы прижимных роликовых ворот:

• Конструкция ворот с прижимными роликами гарантирует, что ворота всегда открываются и закрываются идеально прямо и на одной линии с ограждением.Бетонная полоса с легко устанавливаемым уголком покрывает всю ширину проема, чтобы ворота закрывались плавно.

• Эксплуатация осуществляется без сбоев, поскольку прижимные ролики и уголки являются единственными частями, которые контактируют с воротами.

• Если колеса или гусеница не выпадают из выравнивания, закрытие и открытие ворот без сбоев гарантируется.

Минусы прижимных роликовых ворот:

• Для установки ворот с прижимными роликами требуется бетонная полоса, вдвое превышающая ширину проема ворот, что может увеличить общую стоимость.

• Это немного более тяжелый вариант ворот из-за чрезмерной длины и повышенной прочности материалов, используемых для обеспечения плавного вращения ворот.

• При установке ворот с цепной перемычкой вы обнаружите, что большинство операторов ворот открывают только ширину до 22 футов, однако коммерческие блоки более высокого уровня также доступны с немного более высоким бюджетом.

• Зазор ворот должен находиться в пределах 2% уровня для обеспечения надлежащего скатывания.

Эти ворота идеально подходят для владельцев недвижимости с гибким бюджетом, которым нужны откатные ворота с минимальным обслуживанием и без стресса.

Свяжитесь со всеми производителями заборов в США для установки профессиональных ворот с перемычкой цепи

Каждая собственность обладает уникальными характеристиками, которые важны при выборе лучшего звена цепи для вашего текущего пространства и потребностей. Если вы хотите добавить дополнительные барьеры вокруг своего дворового пространства или вам нужен бассейн или садовый забор, чтобы предотвратить нежелательные повреждения, All American Fence Erectors покажет вам наш широкий каталог вариантов ограждений, чтобы настроить ваш забор так, чтобы он работал как можно более плавно.

С 1985 года All American Fence Erectors с гордостью работает в качестве ведущего сервиса High Desert по установке и ремонту ворот с сетчатыми перемычками. Обслуживая клиентов в Викторвилле, Гесперии, Яблочной долине и других близлежащих населенных пунктах, мы хотели бы, чтобы наши трудолюбивые эксперты работали на вас. Мы упрощаем и упрощаем установку заборов и ворот из сетки рабицы, чтобы помочь вам получить именно то ограждение, которое нужно вашей собственности. Если у вас есть вопросы о ценах на сетевые ворота или вы готовы приступить к работе, свяжитесь с нами сегодня, чтобы запланировать бесплатную оценку.

.
