Подключение насосной станции к скважине: технология проведения работ


Бурение скважины завершено, что дальше? Необходимо организовать водопровод, позволяющий помыть посуду, принять душ, полить растения и подключить бытовую технику. Решить задачу поможет подключение насосной станции к скважине. Однако для положительного результата следует точно знать, как это сделать.

Мы расскажем вам о том, как на базе поверхностной насосной техники лучше устроить автоматизированное водоснабжение загородного дома или любимой дачи. В представленной нами статье детально описаны технологические правила и принципы сборки контура. С учетом наших советов вы без проблем устроите систему собственными руками.

Содержание статьи:

Особенности устройства насосной станции

Автономное водоснабжение на базе насосной станции включает комплекс устройств, обеспечивающих автоматическое поступление воды в дом. Чтобы организовать комфортное автономное водоснабжение, необходимо выбрать подходящий насосный агрегат, правильно подключить его и настроить.

Если установка выполнена правильно и соблюдаются требования по эксплуатации, она прослужит очень долго. В доме всегда будет чистая вода под давлением, позволяющим использовать современные приборы: от обычного душа и стиральной машинки до посудомойки и джакузи.

Насосная станция состоит из трех основных элементов:

  • насоса, который подает воду;
  • гидроаккумулятора, где вода хранится под давлением;
  • управляющего блока.

Насос закачивает воду в (ГА), который представляет собой резервуар с внутренней вставкой из эластичного материала, который часто называют мембраной или грушей из-за его формы.

Задача насосной станции – обеспечить постоянное поступление воды в дом при достаточно высоком уровне напора в водопроводной системе

Чем больше воды в гидроаккумуляторе, тем сильнее сопротивляется мембрана, тем выше давление внутри емкости. Когда жидкость поступает из ГА в водопровод, давление снижается. Реле давления фиксирует эти изменения, а затем включает или отключает насос.

Работает это так:

  1. Вода заполняет гидробак.
  2. Давление поднимается до верхнего установленного предела.
  3. отключает насос, поступление воды прекращается.
  4. Когда включают воду, она начинает убывать из ГА.
  5. Происходит снижение давления до нижнего предела.
  6. Реле давления включает насос, бак наполняется водой.

Если убрать из схемы реле и гидроаккумулятор, насос нужно будет включать и отключать каждый раз, когда открывают и закрывают воду, т.е. очень часто. В результате даже очень хороший насос быстро сломается.

Использование обеспечивает владельцам дополнительные бонусы. Вода в систему подается под определенным постоянным давлением.

Все комплектующие и материалы, необходимые для подключения, следует подготовить заранее. Они должны соответствовать по размеру патрубкам имеющегося оборудования, для успешного монтажа могут понадобиться переходники

Хороший напор нужен не только, чтобы с комфортом принять душ, но и для работы автоматической стиральной или посудомоечной машины, гидромассажа и прочих благ цивилизации.

Кроме того, в резервуаре хранится некоторый (около 20 литров), но нужный запас воды, если оборудование перестанет работать. Иногда этого объема хватает, чтобы протянуть до устранения возникшей проблемы.

Место установки: удобное и безопасное

Выбирая место, необходимо учитывать технические характеристики прибора и расстояние от места установки до уровня воды. Если оно достаточно большое, станцию ставят в бытовой комнате или в подвале.

Необходимо проследить, чтобы соблюдались следующие условия:

  • было достаточно сухо и тепло;
  • имелась возможность монтажа шумоизоляции;
  • обеспечен свободный доступ к приборам для регулярного обслуживания.

Высокая влажность, а также замерзание воды внутри прибора приводят к поломкам.

Если оборудование поставлено в доме, придется позаботиться о шумоизоляции. Состояние и настройки основных узлов необходимо периодически контролировать. Приборы должны стоять так, чтобы позволять без затруднений снимать показания, настроить реле и т. п.

Трубы, с помощью которых подключают насосное оборудование, должны быть цельными, поэтому нужно покупать коммуникации с хорошим запасом длины

При установке насосной станции в устье глубокой скважины используют кессон, чтобы приборы находились как можно ближе к источнику воды. – это емкость, достаточно просторная, в которой предусмотрены отверстия и узлы для удобного монтажа насосного оборудования.

Станцию ставят в доме или в кессоне, например, из бетонных колец. Оборудование нужно защитить от влаги и замерзания, а жильцов дома – от шума работающего насоса

Готовые изделия этого типа продаются в профильных магазинах, можно выбрать вариант, подходящий по размеру и конфигурации. Их делают из пластика, металла, полимерпесчаных составов. Для самостоятельного обустройства кессона приямок углубляют и расширяют, обкладывают стены кирпичом, сверху монтируют прочную крышку.

Если оборудование будет использоваться только летом, например, для полива, можно поставить его даже вне дома. Но на зиму станцию придется правильно законсервировать

Часто вместо кирпичной кладки сеток кессона используют бетонные кольца, между которыми заделывают стыки, а затем выполняют гидроизоляционные работы. В получившемся небольшом помещении ставят насосное оборудование.

Глубина установки должна защищать углубленное в грунт оборудование от замерзания даже в самые жестокие холода. В южных регионах хватит полутора-двух метров, на севере может понадобиться углубление на четыре метра.

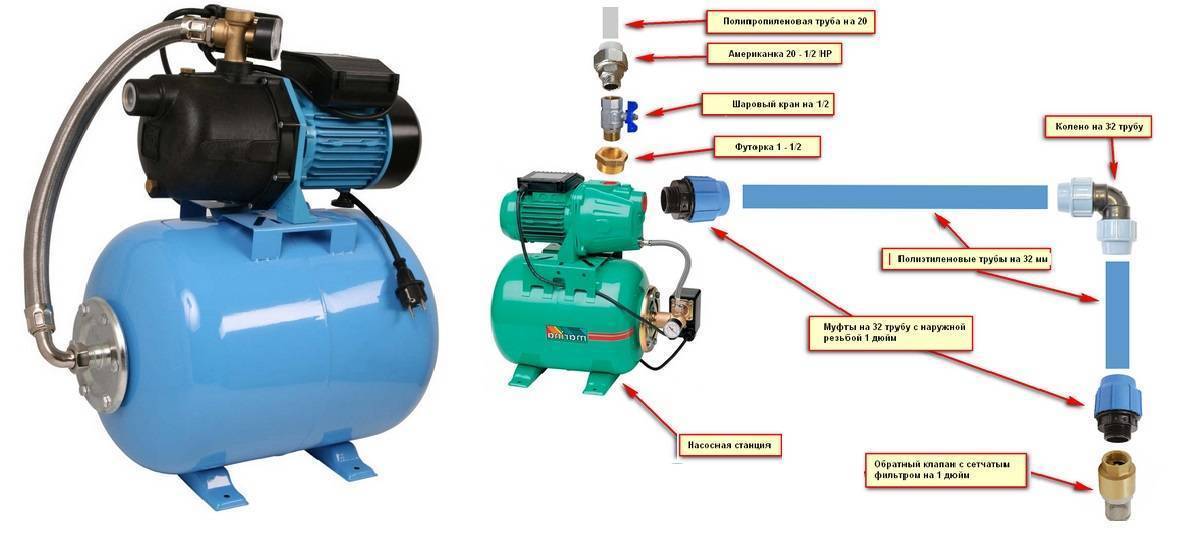

Порядок подключения: пошаговая инструкция

Насосные станции подходят для оборудования относительно глубоких водозаборных выработок. В случае превышения глубины расположения зеркала грунтовой воды максимального значения, указанного производителем техники, используются .

Для установки выполняют следующие действия:

  1. Прокладывают траншею, соединяющую скважину и жилье.
  2. Укладывают в нее трубы.
  3. Монтируют водопровод (если он отсутствует).
  4. Устанавливают агрегат в выбранном месте.
  5. Подающую трубу оборудуют фильтром и обратным клапаном.
  6. Подключают магистраль к принимающему патрубку.
  7. Соединяют агрегат с водопроводом.
  8. Подключают оборудование к электропитанию.
  9. Заполняют гидробак водой.
  10. Выполняют пробный пуск станции.
  11. Проверяют стыки.
  12. Настраивают реле давления.

Трубы внешнего трубопровода необходимо проложить ниже уровня, на который промерзает грунт. Рекомендуется сделать небольшой уклон от дома к скважине, чтобы вода возвращалась к насосу, если он перестанет работать. Это защитит прибор от перегрева и поломок из-за сухого хода, т.е. работы при отсутствии воды.

Такую же защитную функцию выполняет , не позволяющий жидкости покидать трубу и уходить в скважину. При подключении поверхностного насоса, снабженного эжектором, требуется присоединить к всасывающей трубе еще одну, которую подводят к эжектору.

Этот узел направляет часть поступающей жидкости к основанию трубы, по которой поступает жидкость, что значительно повышает производительность оборудования. Если используется , работы выполняют иначе. Его присоединяют к всасывающей трубе и подвешивают на прочном тросе из нержавейки.

Нижний конец подающей трубы следует оборудовать сетчатым фильтром, чтобы песок и другие включения не загрязнили воду и не повредили оборудование

Погружные насосы удобно крепить к готовому оголовку. Такое устройство монтируют на верхнюю часть обсадной трубы. Считается, что герметизация скважины с помощью оголовка позволяет несколько увеличить ее дебет. Чтобы кабель и трос не спутались, их фиксируют к трубе с помощью пластиковых стяжек.

Если фильтр уже есть в насосе, ограничиваются монтажом обратного клапана. Край подающей магистрали поверхностного насоса должен располагаться на высоте больше метра. Это минимальное расстояние равно половине метра для погружного насоса.

Соединения агрегата с трубами необходимо выполнять с помощью кранов-американок, используют клапаны, чтобы перекрыть любой участок и отсоединить его для ремонта без ущерба для остальных элементов системы.

Перед станцией рекомендуется поставить дополнительный фильтр грубой очистки, а после нее монтируют фильтр, который обеспечит чистоту питьевой воды, удалив нежелательные примеси

Установленный в выработке со временем изнашивается, через него начинает просачиваться песок. Рекомендуется ставить дополнительный грубый фильтр на входе в насос.

Электропитание обеспечивают, подводя к оборудованию отдельную линию, снабженную устройством автоматического отключения, необходимо позаботиться о заземлении. Перед пуском устройство заполняют водой через предусмотренное для этого отверстие.

В гидробаке при этом должно быть давление:

  • около 1,5 бар для емкости менее 30 л;
  • около 1,8 бар для 30-50 л;
  • 2 бара или немного меньше для резервуара 50-100 л.

Затем отверстие для залива воды закрывают и подключают прибор к электросети. Нужно приоткрыть вентиль, чтобы стравить воздух. Через несколько минут отсюда потечет вода. В противном случае следует отключить прибор и долить еще немного жидкости.

Для регулировки реле давления с него необходимо снять корпус, чтобы получить доступ к винтам, с помощью которых настраивают прибор

Повторяют включение, чтобы устройство начало работать в штатном режиме. Теперь нужно . Для этого ГА придется опустошить и затем снова заполнить. Показатели выставляют, вращая соответствующие винты.

Несколько ценных рекомендаций

Резьбовые соединения необходимо затягивать ключом, а не руками, чтобы обеспечить необходимую герметичность. Для подключения арматуры, защитных устройств и самой лучше использовать трубы, диаметр которых немного больше расчетного, чтобы компенсировать нагрузку, возросшую из-за изгибов магистрали.

Линия рециркуляции защитит насос и позволит повысить давление воды в системе. Для монтажа обратной магистрали понадобится тройник

Чтобы защитить насос от холостого хода, можно установить линию рециркуляции. Для этого на подающую и всасывающую трубы ставят тройники и соединяют свободные патрубки обратной магистралью.

На ней следует поставить кран, позволяющий контролировать интенсивность обратного потока. Такое дополнение улучшит напор, но будет несколько снижать производительность прибора.

В качестве основания для насосной станции можно использовать кронштейн, но она должна стоять ровно на амортизирующих прокладках, чтобы вибрация была минимальной

Насосную станцию ставят на идеально ровное основание, снабженное амортизирующими прокладками. Это снизит вибрационное воздействие, а также уменьшает количество шума.

Примерно раз в три месяца необходимо проверять:

  • состояние стыков на предмет протечек.
  • состояние фильтров для своевременной прочистки.
  • настройки реле для их коррекции;
  • состояние гидробака, чтобы определить места протечек.

Если уровень давления в ГА не соответствует требуемому уровню, его несложно подкачать, используя компрессор или насос. На больших емкостях для этого предусмотрено ниппельное соединение. Если из отверстия течет жидкость, значит, внутренняя мембрана порвана и требует замены.

Выводы и полезное видео по теме

Видео #1. Выполнение обвязки насосного оборудования:

Видео #2. Подробный обзор установки в кессоне:

Видео #3. Подключение агрегата к скважине-игле:

Разобравшись в устройстве и принципах работы поверхностного насосного оборудования с установкой можно справиться без проблем.

Нужно выбирать качественную технику, соблюдать правила его эксплуатации, своевременно выполнять техническое обслуживание. Соблюдение этих условий обеспечит корректную работу агрегата и бесперебойную подачу воды.

Пишите, пожалуйста, комментарии в блок-форме, находящейся под текстом статьи. Расскажите о том, как устанавливали и подключали насосное оборудование для автоматической откачки воды. Делитесь с посетителями сайта полезными для них технологическими тонкостями.

Подключение насосной станции к скважине своими руками по инструкции

На чтение 6 мин. Просмотров 4.5k. Опубликовано Обновлено

Обустройство системы водоснабжения частного дома часто требует подключения насосной станции к скважине своими руками. От качества выполнения действий зависит корректность функционирования системы в дальнейшем. Правильная установка снижает затраты на ремонт и замену компонентов оборудования.

Для чего нужна насосная станция

Источником воды для питья и хозяйственных нужд часто становится колодец или скважина. Второй вариант считается более надежным. Качественную питьевую воду можно добывать только с большой глубины.

Жидкость поднимается на поверхность и направляется в систему водоснабжения с помощью погружного насоса, снабженного дополнительными устройствами. Возможно применение поверхностного насосного оборудования. Использование установки возможно при наличии неглубокой скважины. Это объясняется ограниченной высотой всасывания.

Внедрение насоса положительно сказывается на функционировании системы водоснабжения. Компактное оборудование предназначено для решения таких задач:

  • добыча воды из источника и ее подача в водопроводную систему дома;
  • выравнивание давления в трубах, предотвращение повреждения водопровода от гидроудара, возникающоге во время запуска системы;
  • защита оборудования от самопроизвольного включения;
  • хранение запасов воды, используемых при отключении электропитания.

Подача жидкости в систему водоснабжения из скважины происходит не при каждом открытии крана. Защитное реле и гидроаккумулятор отслеживают требуемую величину срабатывания. Снижение частоты включений продлевает срок службы двигателя моторной установки.

Конструктивные особенности насосной установки

В зависимости от типа насоса станции бывают блочными или составляемыми из отдельных компонентов. В состав установки входят такие элементы:

  1. Насос.
    Представляет собой агрегат, работающий путем создания центробежной силы. Устройство погружается в скважину или размещается на поверхности. Оно используется для подъема воды из шахты и ее направления в трубопровод. При небольшом объеме добываемой жидкости большая часть ресурса попадает в гидроаккумулятор, необходимый для поддержания нормального напора в системе водоснабжения. Напорную трубу снабжают фильтром грубой очистки, улавливающим крупные примеси, вымываемые из скважины потоком.
  2. Гидроаккумулятор.
    Имеет вид металлической емкости, снабженной изогнутой резиновой прокладкой. Между стенками резервуара и уплотнителем находится сжатый воздух. При наполнении водой мембрана расширяется, давление растет.
  3. Реле давления.
    Эта часть системы отвечает за включение и деактивацию оборудования. Если давление в трубопроводе превышает 3 кг/см³, реле подает сигнал на прекращение работы насоса. При снижении параметра установка включается. Контролируют параметры системы с помощью манометра. Этот же элемент позволяет настраивать реле.
  4. Обратный клапан.
    Эта деталь устанавливается на напорную часть оборудования. Она не позволяет воде вытекать из резервуара. Система функционирует под давлением, клапан препятствует возникновению гидроударов при запуске погружного насоса.

С чего начать сборку и установку водяной станции

После завершения обустройства скважины владелец дома получает технический паспорт. Здесь присутствуют характеристики источника – протяженность, расстояние до водоносного слоя, давление водяного столба, предполагаемый объем добываемой воды.

Эти данные используют при составлении схемы подключения насосной станции к скважине. Зная число точек забора и объема воды, можно вычислить требуемую производительность оборудования.

Не менее важными показателями считают давление воды в трубопроводе. С учетом имеющихся данных рассчитывают рабочие точки установки. Эта характеристика помогает правильно выбрать мощность насоса.

Видео инструкция по сборке насосной станции с погружённым насосом:

Инструкция по сборке водопроводной станции с поверхностным насосом:

Можно купить готовую установку или собрать ее из отдельных компонентов. Если расстояние до водоносного слоя превышает 10 м, рекомендуется раздельное размещение аппаратов.

Выбираем место для установки

Перед тем как подключить насосную установку к скважине самому, нужно выбрать правильное место расположения. Рекомендуется устанавливать аппаратуру вблизи скважины. Чаще всего оборудование защищают кессоном. Размер углубления должен позволять обслуживать механизмы.

Стены приямка облицовывают кирпичом или бетоном. Насос ставят на фундамент из бетона и закрепляют анкерными болтами. Всасывающую трубу в скважину вводят через переходник. Установка станции в кессон положительно влияет на срок службы центробежного насоса.

Компоненты погружного оборудования можно размещать на любом расстоянии от скважины. Управляющий модуль можно установить в подвале или котельной. Помещение должно быть защищено от воздействия влаги. Иначе оборудование быстро выйдет из строя.



Существуют такие варианты размещения станции:

  1. Вдали от центра помещения.
    Это позволяет увеличить площадь свободного пространства, необходимого для обслуживания установки. Оборудование не должно контактировать со стенами. Это приводит к возникновению вибрации и посторонних звуков при работе аппаратуры. Постоянные колебания разрушают защитное покрытие, из-за чего металл повреждается.
  2. Размещение в отдельном строении.
    Помогает избежать возникновения шума, однако владелец не может быстро получать доступ к аппаратуре. Некоторые бурят шахту на этапе формирования котлована, из-за чего источник остается в подвале. Установка насосной станции в скважину этим способом позволяет сэкономить средства, однако ремонт и замена компонентов оборудования вызывают затруднения.

Порядок подключения: пошаговая инструкция

Не каждый знает, как правильно подключить насосную станцию. При установке блочного оборудования сборка подразумевает совмещение напорного и втягивающего трубопроводов. К погружаемой в скважину трубе подключают фильтр с клапанами, ее выводят наружу через переходник или оголовок.

Всасывающую линию тщательно герметизируют. В противном случае в систему водоснабжения проникнет воздух, который выведет насос из строя. Напорную часть снабжают вентилем.

12 шагов для подключения насосной станции:

Стоит рассмотреть, как подсоединяют насосную станцию к скважине при выборе модульного оборудования. Соединение скважины с насосной станцией включает такие этапы:

  1. Обвязка гидроаккумулятора.
    В первую очередь монтируют штуцер с 5 патрубками. Его подсоединяют напрямую. После этого настраивают и устанавливают защитное реле, манометр и водопроводный вход. Оставшийся отвод используют для подсоединения напорной трубы.
    В скважины глубиной более 10 м устанавливают погружные насосы. Это позволяет избежать проблем, вызываемых необходимостью установки эжектора и всасывающей части.
  2. Вывод трубопровода.
    Производится через оголовок источника. Напорные трубы укладывают в траншею, подводимую к дому. Элементы должны располагаться ниже глубины промерзания почвы.
  3. Подключение к электрической сети.
    В процессе монтажа устанавливают пусковой блок станции, выход соединяют с ним медными проводами. Питание насоса должно осуществляться через отдельный автоматический переключатель.

После завершения процесса сборки оценивают герметичность соединений. В первый раз гидроаккумулятор наполняют медленно, чтобы не нарушить целостность мембраны.

Инструкция по установке и эксплуатации

Чтобы понять, как установить насосную установку правильно, нужно изучить такие рекомендации:

  1. Оборудование размещают на горизонтальной поверхности. Надежная фиксация предотвратит падение блоков.
  2. Перед пробным запуском измеряют давление в гидроаккумуляторе. Это значение должно составлять 1,5-2 кг/см³. Если величина отклоняется от нормы, закачивают или выпускают воздух.
  3. Гидробак размещают вертикально. Мембрана не должна касаться стенок резервуара.
  4. Помещение с насосным оборудованием снабжают системой сбора и отвода жидкости.
  5. Реле имеет предустановленные настройки, при необходимости их изменяют.
  6. Компоненты размещают так, чтобы при ремонте не нужно было демонтировать всю установку.

Инструкция по настройке, установке и подключению насосных станций

Какие элементы насосной станции можно изготовить самостоятельно

Изготовить своими руками можно гидроаккумулятор. Для сооружения корпуса применяют газовый баллон или любую цилиндрическую емкость. Для вывода воды используют сифонную трубку. Мембрана в этом случае не устанавливается.

Давление должно быть таким, чтобы при включении насоса в систему не проникал воздух. Параметр регулируют с помощью ниппеля, устанавливаемого в верхней части емкости. Защитное реле можно заменить датчиком уровня.

Схема подключения насосной станции к скважине: Инструкция +Фото и Видео

Загородные дома редко имеют подключение к централизованному водоснабжению, по этой причине на участках организуют собственные источники питьевой воды. Одним из них является скважина.

Воду из источника необходимо транспортировать до жилища, для этого требуется подключение насосной станции к скважине.

Содержание статьи:

Насосное оборудование

Оно позволяет поддерживать в водопроводной магистрали необходимое давление и бесперебойную подачу ресурса.

Стандартная насосная установка состоит из следующих элементов:

  • Насос
  • Гидробак (гидроаккумулятор)
  • Автоматический блок управления
  • Фильтр для установки на вход в систему
  • Трубы, гибкие шланги, запорные краны, переходники

Важно. Перед насосной установкой монтируется клапан обратного хода, который купирует понижение давления и ход воды в обратном направлении при отключении электричества.

Как подключить насос

Насосы

Станции выпускаются с насосами нескольких видов:

  • Поверхностным насосом. В скважину производится погружение только водозаборный шланг. Такие насосы оснащены эжектором, который вмонтирован в само устройство или может быть выносным.
  • Насос с встроенным эжектором. Изделие способно транспортировать воду с глубины до 8 метров и издает много шума. Но есть существенный плюс, насос не боится холостого хода, то есть при попадании воздуха он спокойно перекачает его, а после приступит к подаче воды. Модель надежная с хорошим КПД. Из-за большого шума установку таких станций осуществляют в подсобном помещении.
  • Модель с выносным эжектором. Рассчитана, для поднятия ресурса с 20 и более метров. Выносной эжектор погружается в источник. Он оснащен напорным шлангом и вакуумным. По напорному шлангу вода поступает в эжектор, по всасывающему транспортируется в гидробак. Такой насос практически бесшумный, для его функционирования не требуется много энергии, но производительность низкая.
  • Погружной насос. Устройство подъема воды опускается непосредственно в источник. Может транспортировать ресурс с больших глубин и на приличное расстояние. Существенный недостаток погружных насосов их дороговизна, и они требуют дополнительной установки фильтров, которые регулярно придется чистить.

К сведению. Поверхностные насосы обладают меньшей мощностью, высота подъема жидкости имеет ограничение. При выборе станции с поверхностным насосом стоит особое внимание обратить на этот параметр.

Гидроаккумулятор

  • Контролирует давление жидкости
  • Купирует гидроудары
  • Уменьшает нагрузку на насос
  • Дает определенный запас воды при отключении питания

Гидробак – это герметичная емкость разделенная резиновой мембраной, в одной части которой находится воздух, в другой вода. Жидкость наполняет бак, мембрана растягивается, воздух сжимается, образуется давление.

Как только давление достигает максимального показателя, насос отключается, если давление падает, устройство включается автоматически.

Объем гидробака выбирают в соответствии с водопотреблением, которое напрямую связано с количеством постоянно проживающих человек, и мощности установки. Маленький бак гарантирует быстрый выход насоса из строя и перерасход электроэнергии, слишком большой накопитель допустит длительные простои, что плохо скажется на мембране.

Блок управления

  • Стандартный блок состоит из реле давления, манометра и штуцера.
  • Манометр контролирует давление.
  • Реле управляет станцией, включает и отключает насос в зависимости от показателей давления.
  • Автоматический блок управление помимо стандартного набора функций защищает систему от сухого хода.

Рекомендация. Приобретать выгоднее автоматический блок управления. Он защитит всю систему, если по каким — то причинам уровень воды опустится ниже насоса, не позволит насосу перегреться, в случаи попадания крупного мусора и плохого всасывания так же даст знать.

Рабочие циклы насосной станции

  • Насос транспортирует ресурс из скважины и заполняет гидробак, когда уровень давления достигнет максимальной точки, насос отключается.
  • При начале водопотребления, вода из бака поступает в рабочие точки, уровень давления начинает падать. Как только стрелка манометра упадет до минимума, реле даст команду насосу включиться, начнется заполнение гидробака.

Стоит заметить, что количество включений установки в час имеет ограничения по моделям. При выборе насосной станции учитывается этот фактор.

Достоинства насосной станции

  • Улучшает систему водоснабжения
  • Гарантирует определенный объем воды в запасе при отключении электричества
  • Защищает трубную магистраль и оборудование
  • Обеспечивает требуемое давление
  • Защищает от износа бытовые приборы
  • Экономит электричество
  • Не большие габариты
  • Простой монтаж

Где устанавливается насосная станция

  • Чем ближе станция к скважине, тем равномернее давление и КПД
  • Станция не должна контактировать со стенами
  • Место, где будет стоять насосное оборудование должно быть сухим и теплым
  • К станции требуется свободный доступ для ревизии и устранения неисправностей.

Установка системы с поверхностным насосом требует тщательного подхода.

  • В доме. Прекрасно если есть котельная. Если нет, то стоит позаботиться о звукоизолированном помещении с отоплением для станции.
  • В цоколе или подвале. Главное соблюдение основных правил при монтаже. Обеспечить тепло, звукоизоляцию и гидроизоляцию.
  • В кессоне. У скважины, ниже уровня промерзания грунта оборудуют помещение для станции. На кессон устанавливают теплоизоляцию и люк для ревизии и ремонта.
  • В отдельном строении. Такой вариант полностью исключает шум, но значительно увеличивает энергозатраты, так как помещение требует отопления.

Монтаж

  • Для станции требуется ровная поверхность, для этого площадку оборудуют подстилкой из бетона, дерева, кирпича.
  • Перекачивание жидкости создает внушительную вибрацию в насосе. Чтобы исключить протечку, под него подкладываются резиновые вкладки, а сама станция прочно фиксируется.
  • Трубопровод доскважины прокладывается ниже уровня промерзания почвы, если это не возможно, то магистраль следует утеплить, чтобы обезопасить от замерзания.
  • При прокладке труб следует помнить об уклоне и по возможности исключить повороты трубопровода.

Сборка узла для водозабора

  1. Установка с поверхностным насосом и встроенным эжектором. К трубе муфтой подсоединяется клапан обратного хода с фильтром.
  2. Насос с выносным эжектором. Непосредственно на эжектор производится установка обратного клапана с сеткой, после подсоединяются две трубы.
  3. Насосная станция со скважинным насосом. Фильтр для воды вмонтирован в насос, просто подсоединяется обратный клапан и труба.
  4. Водозаборный шланг погружается в источник. При поверхностном насосе до дна должно быть не мене метра, при погружном 0,5 м.
  5. Важно. Скважинный насос тяжелый по — этому дополнительно к нему крепится трос, чтобы облегчить нагрузку на трубопровод.
  6. Сборка и монтаж насосной станции имеет различия в зависимости от типа насоса.
  7. Главное правило: все дополнительные элементы устанавливаются через запорные арматуры и клапан обратного хода.
  8. На входную трубу лучше установить фильтр.
  9. Также устанавливается кран для слива воды из системы.
  10. Установка насосной станции своими руками не вызовет вопросов. Гидробак, блок управления и электронасос уже соединены между собой. Потребуется установить устройство, для первичного заполнения бака. Так же как и для слива устанавливается воронка с запорными кранами.
  11. При монтаже насосной станции, трубопровод (две трубы в варианте выносного эжектора) от скважины подключаются к насосу.
  12. После производится установка гидробака и блока управления. В напорную магистраль устанавливается штуцер, в который монтируется реле с манометром.
  13. К штуцеру, сбоку через запорный кран подсоединяется гидробак. Для комфортной эксплуатации тут же организуется слив.
  14. Далее станция подключается к раздаче воды (коллектору).

Схема сборки с погружным насосом

Запуск насосного оборудования

Насос любого вида имеет приличную мощность, по этой причине, для насосной станции лучше провести отдельную проводку с заземлением и установит автомат.

  • Перед запуском насосную установку следует наполнить водой, проверить давление.
  • Насос подключается к сети
  • Заливную воронку чуть-чуть открывают, позволяя оставшемуся воздуху уйти
  • Подают питание на установку. Из крана в доме через несколько минут должна потечь вода.
  • Если движение жидкости не началось, установка отключается, в гидробак доливается вода, после еще раз проводится проверка.

Рекомендация Все винтовые соединения стоит делать с уплотнителем или фум – лентой.

Правила эксплуатации

  • Проводить регулярную ревизию
  • Чистить фильтр грубой очистки
  • Один раз в месяц проводить проверку давления в гидроаккумуляторе
  • Если зимой насосная станция находится в простое, то перед началом заморозков следует слить из установки всю воду.

Монтаж с соблюдением всех правил и инструкций гарантирует работу станции без перебоев.

Как подключить насосную станцию к скважине самому

Подключение насосной станции к скважине: правила организации автономного водоснабжения

Бурение скважины завершено, что дальше? Необходимо организовать водопровод, позволяющий помыть посуду, принять душ, полить растения и подключить бытовую технику. Решить задачу поможет подключение насосной станции к скважине. Однако для положительного результата следует точно знать, как это сделать.

Мы расскажем вам о том, как на базе поверхностной насосной техники лучше устроить автоматизированное водоснабжение загородного дома или любимой дачи. В представленной нами статье детально описаны технологические правила и принципы сборки контура. С учетом наших советов вы без проблем устроите систему собственными руками.

Особенности устройства насосной станции

Автономное водоснабжение на базе насосной станции включает комплекс устройств, обеспечивающих автоматическое поступление воды в дом. Чтобы организовать комфортное автономное водоснабжение, необходимо выбрать подходящий насосный агрегат, правильно подключить его и настроить.

Если установка выполнена правильно и соблюдаются требования по эксплуатации, она прослужит очень долго. В доме всегда будет чистая вода под давлением, позволяющим использовать современные приборы: от обычного душа и стиральной машинки до посудомойки и джакузи.

Насосная станция состоит из трех основных элементов:

  • насоса, который подает воду;
  • гидроаккумулятора, где вода хранится под давлением;
  • управляющего блока.

Насос закачивает воду в гидроаккумулятор (ГА), который представляет собой резервуар с внутренней вставкой из эластичного материала, который часто называют мембраной или грушей из-за его формы.

Чем больше воды в гидроаккумуляторе, тем сильнее сопротивляется мембрана, тем выше давление внутри емкости. Когда жидкость поступает из ГА в водопровод, давление снижается. Реле давления фиксирует эти изменения, а затем включает или отключает насос.

Работает это так:

  1. Вода заполняет гидробак.
  2. Давление поднимается до верхнего установленного предела.
  3. Реле давления отключает насос, поступление воды прекращается.
  4. Когда включают воду, она начинает убывать из ГА.
  5. Происходит снижение давления до нижнего предела.
  6. Реле давления включает насос, бак наполняется водой.

Если убрать из схемы реле и гидроаккумулятор, насос нужно будет включать и отключать каждый раз, когда открывают и закрывают воду, т.е. очень часто. В результате даже очень хороший насос быстро сломается.

Использование гидроаккумулятора обеспечивает владельцам дополнительные бонусы. Вода в систему подается под определенным постоянным давлением.

Хороший напор нужен не только, чтобы с комфортом принять душ, но и для работы автоматической стиральной или посудомоечной машины, гидромассажа и прочих благ цивилизации.

Кроме того, в резервуаре хранится некоторый (около 20 литров), но нужный запас воды, если оборудование перестанет работать. Иногда этого объема хватает, чтобы протянуть до устранения возникшей проблемы.

Место установки: удобное и безопасное

Выбирая место, необходимо учитывать технические характеристики прибора и расстояние от места установки до уровня воды. Если оно достаточно большое, станцию ставят в бытовой комнате или в подвале.

Необходимо проследить, чтобы соблюдались следующие условия:

  • было достаточно сухо и тепло;
  • имелась возможность монтажа шумоизоляции;
  • обеспечен свободный доступ к приборам для регулярного обслуживания.

Высокая влажность, а также замерзание воды внутри прибора приводят к поломкам.

Если оборудование поставлено в доме, придется позаботиться о шумоизоляции. Состояние и настройки основных узлов необходимо периодически контролировать. Приборы должны стоять так, чтобы позволять без затруднений снимать показания, настроить реле и т.п.

При установке насосной станции в устье глубокой скважины используют кессон, чтобы приборы находились как можно ближе к источнику воды. Кессон – это емкость, достаточно просторная, в которой предусмотрены отверстия и узлы для удобного монтажа насосного оборудования.

Готовые изделия этого типа продаются в профильных магазинах, можно выбрать вариант, подходящий по размеру и конфигурации. Их делают из пластика, металла, полимерпесчаных составов. Для самостоятельного обустройства кессона приямок углубляют и расширяют, обкладывают стены кирпичом, сверху монтируют прочную крышку.

Часто вместо кирпичной кладки сеток кессона используют бетонные кольца, между которыми заделывают стыки, а затем выполняют гидроизоляционные работы. В получившемся небольшом помещении ставят насосное оборудование.

Глубина установки должна защищать углубленное в грунт оборудование от замерзания даже в самые жестокие холода. В южных регионах хватит полутора-двух метров, на севере может понадобиться углубление на четыре метра.

Порядок подключения: пошаговая инструкция

Насосные станции подходят для оборудования относительно глубоких водозаборных выработок. В случае превышения глубины расположения зеркала грунтовой воды максимального значения, указанного производителем техники, используются выносные эжекторы.

Для установки выполняют следующие действия:

  1. Прокладывают траншею, соединяющую скважину и жилье.
  2. Укладывают в нее трубы.
  3. Монтируют водопровод (если он отсутствует).
  4. Устанавливают агрегат в выбранном месте.
  5. Подающую трубу оборудуют фильтром и обратным клапаном.
  6. Подключают магистраль к принимающему патрубку.
  7. Соединяют агрегат с водопроводом.
  8. Подключают оборудование к электропитанию.
  9. Заполняют гидробак водой.
  10. Выполняют пробный пуск станции.
  11. Проверяют стыки.
  12. Настраивают реле давления.

Трубы внешнего трубопровода системы водоснабжения необходимо проложить ниже уровня, на который промерзает грунт. Рекомендуется сделать небольшой уклон от дома к скважине, чтобы вода возвращалась к насосу, если он перестанет работать. Это защитит прибор от перегрева и поломок из-за сухого хода, т.е. работы при отсутствии воды.

Такую же защитную функцию выполняет обратный клапан, не позволяющий жидкости покидать трубу и уходить в скважину. При подключении поверхностного насоса, снабженного эжектором, требуется присоединить к всасывающей трубе еще одну, которую подводят к эжектору.

Этот узел направляет часть поступающей жидкости к основанию трубы, по которой поступает жидкость, что значительно повышает производительность оборудования. Если используется погружной насос, работы выполняют иначе. Его присоединяют к всасывающей трубе и подвешивают на прочном тросе из нержавейки.

Погружные насосы удобно крепить к готовому оголовку. Такое устройство монтируют на верхнюю часть обсадной трубы. Считается, что герметизация скважины с помощью оголовка позволяет несколько увеличить ее дебет. Чтобы кабель и трос не спутались, их фиксируют к трубе с помощью пластиковых стяжек.

Если фильтр уже есть в насосе, ограничиваются монтажом обратного клапана. Край подающей магистрали поверхностного насоса должен располагаться на высоте больше метра. Это минимальное расстояние равно половине метра для погружного насоса.

Соединения агрегата с трубами необходимо выполнять с помощью кранов-американок, используют клапаны, чтобы перекрыть любой участок и отсоединить его для ремонта без ущерба для остальных элементов системы.

Установленный в выработке скважинный фильтр со временем изнашивается, через него начинает просачиваться песок. Рекомендуется ставить дополнительный грубый фильтр на входе в насос.

Электропитание обеспечивают, подводя к оборудованию отдельную линию, снабженную устройством автоматического отключения, необходимо позаботиться о заземлении. Перед пуском устройство заполняют водой через предусмотренное для этого отверстие.

В гидробаке при этом должно быть давление:

  • около 1,5 бар для емкости менее 30 л;
  • около 1,8 бар для 30-50 л;
  • 2 бара или немного меньше для резервуара 50-100 л.

Затем отверстие для залива воды закрывают и подключают прибор к электросети. Нужно приоткрыть вентиль, чтобы стравить воздух. Через несколько минут отсюда потечет вода. В противном случае следует отключить прибор и долить еще немного жидкости.

Повторяют включение, чтобы устройство начало работать в штатном режиме. Теперь нужно настроить реле. Для этого ГА придется опустошить и затем снова заполнить. Показатели выставляют, вращая соответствующие винты.

Несколько ценных рекомендаций

Резьбовые соединения необходимо затягивать ключом, а не руками, чтобы обеспечить необходимую герметичность. Для подключения арматуры, защитных устройств и самой насосной станции лучше использовать трубы, диаметр которых немного больше расчетного, чтобы компенсировать нагрузку, возросшую из-за изгибов магистрали.

Чтобы защитить насос от холостого хода, можно установить линию рециркуляции. Для этого на подающую и всасывающую трубы ставят тройники и соединяют свободные патрубки обратной магистралью.

На ней следует поставить кран, позволяющий контролировать интенсивность обратного потока. Такое дополнение улучшит напор, но будет несколько снижать производительность прибора.

Насосную станцию ставят на идеально ровное основание, снабженное амортизирующими прокладками. Это снизит вибрационное воздействие, а также уменьшает количество шума.

Примерно раз в три месяца необходимо проверять:

  • состояние стыков на предмет протечек.
  • состояние фильтров для своевременной прочистки.
  • настройки реле для их коррекции;
  • состояние гидробака, чтобы определить места протечек.

Если уровень давления в ГА не соответствует требуемому уровню, его несложно подкачать, используя компрессор или насос. На больших емкостях для этого предусмотрено ниппельное соединение. Если из отверстия течет жидкость, значит, внутренняя мембрана порвана и требует замены.

Выводы и полезное видео по теме

Видео #1. Выполнение обвязки насосного оборудования:

Видео #2. Подробный обзор установки в кессоне:

Видео #3. Подключение агрегата к скважине-игле:

Разобравшись в устройстве и принципах работы поверхностного насосного оборудования с установкой можно справиться без проблем. Нужно выбирать качественную технику, соблюдать правила его эксплуатации, своевременно выполнять техническое обслуживание. Соблюдение этих условий обеспечит корректную работу агрегата и бесперебойную подачу воды.

Пишите, пожалуйста, комментарии в блок-форме, находящейся под текстом статьи. Расскажите о том, как устанавливали и подключали насосное оборудование для автоматической откачки воды. Делитесь с посетителями сайта полезными для них технологическими тонкостями.

Как правильно подключить насосную станцию к скважине

Обустройство скважины на частном участке подразумевает использование хорошей насосной станции. С ее помощью можно обеспечить непрерывную подачу воды в систему и поддержание стабильного давления в магистрали. Главное — правильно подключить насосную станцию к скважине.

Подготовительный этап

Прежде чем заняться устройством насосной станции, нужно провести несколько предварительных этапов работ.

Выбор тип

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Автор Монтажник На чтение 11 мин. Просмотров 11.2k. Обновлено

Скважинное водоснабжение в отсутствии центральной водоподающей магистрали позволяет обеспечить жилье намного более чистой водой, чем из колодца, и с меньшими финансовыми затратами на один погонный метр. Перед проведением всех работ по водообеспечению должна быть составлена схема водоснабжения частного дома от скважины с гидроаккумулятором или расширительным баком.

Чтобы выбрать оптимальный вариант водоснабжения частного загородного дома коттеджного типа или дачи, не помешает изучить особенности, преимущества и недостатки каждого из двух вариантов. Также полезно знать конструктивное устройство и принцип работы оборудования, используемого при организации водообеспечения индивидуальных домов.

Рис. 1 Конструктивное устройство гидравлического аккумулятора

Что такое гидроаккумулятор и реле давления

Гидравлический аккумулятор представляет собой бак из металла, внутри которого помещена каучуковая мембрана. При заполнении резервуара водой мембрана растягивается и давит на водные массы, создавая в магистрали определенный напор. С другой стороны гидробака помещен ниппель, через который в него накачивают воздух.

При использовании мембранного бака в системе водоснабжения его готовят соответствующим образом, то есть создают напор воздуха изнутри, на 10% меньше порога срабатывания гидрореле. Для этого воздух накачивают велосипедным или автомобильным насосом через ниппель или спускают его, контролируя показания манометром.

Основное отличие выпускаемых промышленностью гидроаккумуляторов заключается в их объеме, для бытовых систем водоснабжения в основном используют гидробаки емкостью от 20 до 50 литров.

Рис. 2 Конструкция реле давления и сухого хода, схема их подключения

Реле давления (гидрореле) представляет собой прибор в закрытом корпусе, внутри которого размещена контактная пара. Она связана с герметичной резиновой мембраной, находящейся за резьбовым патрубком, которая через толкатель управляет замыканием и размыканием контактов.

Как только напор в магистрали повышается, мембрана вдавливается внутрь, сдвигает металлический толкатель в виде диска с двумя заостренными выступами по краям. Выступы в свою очередь давят на металлическую пластину, которая через связанный с ней пластмассовый элемент замыкает контакты.

На металлической пластине размещается винт с резьбой и пружиной, прижимное усилие которой регулируется гайкой. При ее вращении задают верхний порог срабатывания реле, то есть устанавливают давление, при котором контакты срабатывают и размыкают цепь электропитания насоса.

Также в гидрореле имеется вторая резьбовая шпилька с пружиной меньшего диаметра и регулировочной гайкой. С ее помощью задают разницу (дельту) между максимальным и минимальным давлением, регулируя таким образом нижний порог срабатывания реле.

Также внутри корпуса реле находятся находятся две пары клеммных колодок, к одной из которых подключают кабель цепи питания электронасоса.

Стоит отметить, что менее часто используемое в водоподающей линии реле защиты от сухого хода имеет абсолютно схожее с гидрореле конструктивное устройство, за исключением того, что в нем не требуется регулировка разницы между порогами срабатывания. Поэтому в его конструкции присутствует только одна большая пружина на резьбовой шпильке с гайкой, которая задает порог его включения-отключения.

Статья по теме:

Датчик давления воды в системе водоснабжения: назначение, принцип работы, регулировка. В отдельной статье подробно рассказывается про реле давления, в системе водоснабжения, как оно устроено, принцип работы, выбор и подключение.

Виды систем водоснабжения

Для автономного водоснабжения частного дома из скважины используют несколько вариантов с применением различных устройств. Так как вряд ли кто-то захочет включать и отключать насос, подающий воду в дом, вручную, в каждый из схем обязательно должен присутствовать прибор, проводящий данные операции в автоматическом режиме.

Рис. 3 Системы водообеспечения с накопительной емкостью

С накопительным баком

Для организации водоснабжения с накопительным баком на чердаке дома устанавливают резервуар большой емкости. От электронасоса, погруженного в скважину или находящегося на поверхности, к баку подводят трубопровод и заполняют его водой.

В резервуар помещают поплавковый выключатель, подсоединенный в цепь питания электронасоса. При наполнении емкости водой поплавок поднимается вверх и электронасос отключается, прекращая подачу воды.

В нижней части емкости помещают трубу, от которой вода поступает в водопроводную систему дома.

Чтобы избежать аварийных ситуаций, связанных с переполнением бака, в его верхней части в области горловины проделывают отверстие, вставляют в него трубу, второй конец которой выводят наружу за стены дома.

Водоснабжение без гидроаккумулятора в домах с малой этажностью не обеспечивает достаточно высокий напор, минимальное рекомендованное значение которого 1,5 бара. Чтобы получить давление в водопроводе хотя бы в 1 бар, бак необходимо поднять на высоту 10 м от водопроводной магистрали или использовать дополнительно повысительный электронасос (насосную станцию).

К тому же трубопровод, проходящий сверху вдоль стен, не способствует повышению внешнего эстетичного вида жилых помещений.

Системы водоснабжения дома без гидроаккумулятора ввиду относительно простой схемы монтажа чаще используют в доме или на даче с периодическим проживанием жильцов. В этом случае трубопровод подачи воды в расширительный бак размещают снаружи здания и используют насосное оборудование, которое можно быстро демонтировать (поверхностные насосы или насосные станции).

Стоит отметить, что не обязательно устанавливать накопительные баки вверху, они могут быть расположены и внизу в подвальных помещениях, как это нередко происходит при использовании водоочистных установок. Из накопительных резервуаров воду в водопроводную магистраль дома подают при помощи любого типа насосов, как поверхностных, так и погружных.


Рис. 4 Гидроаккумуляторная система водоснабжения с гидробаком и погружным насосом

С гидроаккумулятором

Система водоснабжения частного дома с гидравлическим аккумулятором в сравнении с накопительной емкостью используется намного чаще. Применение аккумуляторного бака напрямую связано с использованием гидрореле, последовательно подключенного в цепь питания электронасоса. Схема водоснабжения частного дома с гидроаккумулятором имеет следующие особенности:

  • Позволяет задавать диапазон рабочих давлений в системе.
  • Устраняет последствия гидроударов.
  • Задает временные интервалы циклов включения-отключения электронасоса.
  • Создает некоторый запас воды в системе.

Гидроаккумуляторная система работает по следующему принципу.

При включении электронасоса идет наполнение водой водопроводной магистрали и бака, пока давление в системе не достигнет, к примеру, 3-х бар. При этом напоре мембрана гидрореле настолько втягивается внутрь, что срабатывают его внутренние контакты и цепь питания насоса прерывается.

При потреблении воды из водопровода напор в системе постепенно падает, и когда он достигает значения в 1,5 бара, внутренние контакты реле замыкаются и на электронасос вновь подается питающее напряжение. В водопроводную магистраль вода закачивается до тех пор, пока давление в 3 бара вновь не отключит электронасос через реле.

Схема с гидроаккумулятором более гибкая, она позволяет регулировать напор в водопроводе при помощи гидрореле, связанного с гидробаком.

К примеру, в доме с этажностью не более одного на реле устанавливают диапазон рабочих давлений от 1,5 до 3 бар. Для зданий в три этажа требуется больший напор воды и можно установить диапазон его изменений от 3 до 5 бар.

Рис. 5 Оборудование и комплектующие для обеспечения водоснабжения из скважины глубиной 50 м

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Гидробак используют вместе с электронасосами любых типов, при этом он может помещаться совсем рядом в одном блоке или находиться на определенном расстоянии от всасывающего воду агрегата.

Гидроаккумулятор с погружным насосом

Для автоматизации работы погружного насоса наряду с гидроаккумулятором и гидрореле используют манометр и обязательно реле защиты от сухого хода.

Понятно, что манометр должен присутствовать в системах водоснабжения для настройки параметров реле и контроля напора. Необходимость применения реле сухого хода вызвана невозможностью функционирования глубинных электронасосов без водяного охлаждения. Конструктивно реле сухого хода не сильно отличается от напорного реле, основная разница состоит в принципе их работы.

Если гидрореле отключают воду при достижении максимального напора в магистрали, то реле сухого хода прерывают цепь питания электронасоса при падении напора ниже определенного порога. То есть, как только насос перестает закачивать воду, реле сухого хода, последовательно включенное в цепь его питания, прерывает подачу электроэнергии на обмотку электродвигателя.

Если водоснабжение организовано из колодца или скважины на песке, в линию водоподачи обязательно включают фильтры грубой очистки от песка, и за ними водоочистные магистральные картриджные фильтры в колбах. В системах водоподачи из артезианских скважин с прозрачной чистой водой достаточно одного картриджного фильтра.

Рис. 6 Обвязка поверхностного насоса с гидробаком в системе водообеспечения

Гидробак с поверхностным насосом

Если водное зеркало источника расположено от поверхности земли на расстоянии не более 8 — 9 м, для водозабора используют поверхностные электронасосы.

Агрегаты могут быть центробежного или вихревого принципа действия, при этом для их охлаждения в задней части корпуса устанавливается крыльчатка. Поэтому они могут функционировать довольно длительный временной интервал без воды, и необходимость использования реле сухого хода в цепи их питания отпадает.

Обычно для автоматизации работы поверхностных электронасосов используют наряду с гидроаккумулятором реле давления и манометр.

Гидравлический аккумулятор в составе насосной станции

Для водоснабжения частного дома из колодца или неглубокой скважины с зеркалом воды не более 8 — 9 м от поверхности земли, самый оптимальный вариант — применение насосной станции.

В установке все узлы находятся в одном блоке. Обычно на гидроаккумулятор, расположеный горизонтально, помещают электронасос и соединяет его гибкой или жесткой подводкой с входным патрубком гидробака.

Также в любой насосной станции обязательно присутствуют гидрореле и манометр, которые размещают на входе гидроаккумулятора или электронасоса.

Основное преимущество насосной станции заключается в том, что не надо подыскивать опорную конструкцию, монтировать на ней трубопровод и подключать к нему реле и гидробак. Напорный патрубок из скважины подсоединяют непосредственно ко входу насосной установки, а к ее выходу подключают внутридомовой водопровод.

Рис. 7 Вариант обвязки насосной станции в системе водообеспечения

Статья по теме:

Схема подключения гидроаккумулятора к насосу в системе водоснабжения. Возможно, что схема водоснабжения частного дома от скважины с гидроаккумулятором не обойдется без подключения гидроаккумулятора, а о подключении гидроаккумулятора к насосу можно почитать в отдельной статье.

Монтаж системы водоснабжения из скважины

Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.

Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 — 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.

С погружным насосом

При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.

Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.

При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.

Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце

Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.

Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.

Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.

Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме

С поверхностной насосной станцией

При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.

Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.

Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.

Рис. 10 Насосные станции дома и в кессоне

Статья по теме:

Как найти воду на участке для скважины – народные и научные способы. Возможно будет интересно почитать расширенную статью про варианты самостоятельного и с привлечением специалистов воды на участке для бурения скважины или рытья колодца.

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.

Насосная станция своими руками - из чего собрать и как запустить

В первом случае в помещении выкапывается квадратная яма с глубиной 10-15 см. Дно устилается песчаной подушкой. Сверху на песок укладывается арматура и связывается между собой. Сверху все заливается бетоном. Основа готова к установке через 3-4 недели подсыхания.

Как сделать приямок для насосной станции? Такой тип основы целесообразно построить тогда, когда монтаж станции проводится впритык к колодцу или скважине. В этом случае возле источника выкапывается котлован, глубиной 1,5-2 м. Глубина позволит защитить устройство от морозов. На дно ямы выкладывается опалубка. В середину засыпается песок, дальше щебень. Третьим слоем выступает бетон. Сохнуть такая подушка должна несколько недель в тени. Стены приямка желательно выложить из кирпича.

Следующий этап предполагает монтаж всех элементов. Электронасос с баком соединяется посредством шланга. Таким же способом фиксируют и остальные узлы. Основным моментом при этом является правильный подбор сечения трубы.

Собранная насосная станция своими руками устанавливается на основу  на резиновые прокладки. Они подставляются под опоры, после чего прикручиваются к подушке болтами. Это снизит шум и вибрацию, в следственно и износ узлов.

Следующий, интересующий вопрос: «Как подключить насосную станцию к скважине?». Подключение насосной станции к скважине проводится после тщательного осмотра узлов. Каждое соединение обязательно герметизируется.

Перед подключением насосной станции к скважине, желательно оборудовать впускной трубопровод обратным клапаном. На этом же участке необходимо установить запорный кран. Точно такие же манипуляции проводятся с выпускным патрубком, который соединяется с водопроводной магистралью.

Последним этапом установки является проверка устройства. Для этого через заливную горловину все узлы заполняются водой. Дальше открываются запорные краны, и производится запуск электродвигателя. В таком режиме агрегат должен поработать не менее 20 минут. При этом необходимо постоянно контролировать устройство.

Регулировка параметров подачи проводится с помощью блока автоматики.

Как использовать насосную станцию ​​16-R

СМЕСИТЕЛЬ-УСИЛИТЕЛЬ СЕРИИ MPA

СМЕСИТЕЛЬ-УСИЛИТЕЛЬ СЕРИИ MPA Руководство по установке и эксплуатации Содержание Информация по безопасности ... 4 Указания по безопасности при установке ... 4 Соответствие требованиям ... 4 Рекомендации и информация по безопасности...4 Внимание - высокий

Дополнительная информация

CX Zoner Руководство по установке и эксплуатации

CX Zoner Руководство по установке и эксплуатации Cloud Electronics Limited 140 Staniforth Road, Sheffield, S9 3HF England Тел. +44 (0) 114 244 7051 Факс +44 (0) 114 242 5462 электронная почта [email protected] веб-сайт http: //www.cloud.co.uk

Дополнительная информация

LOXONE 12-канальный усилитель

LOXONE 12-канальный усилитель Арт.: 200110 Благодарим вас за покупку двенадцатиканального усилителя Loxone. Универсальность усилителя делает его идеальным выбором практически для любого типа пользовательских мультирум

. Дополнительная информация

Содержание. Предупреждения о безопасности ... 1

Содержание Предупреждения по безопасности ... 1 Распаковка GQ600 ... 1 Введение ... 2 Характеристики фильтра GQ600 ... 2 Центральные частоты 1/3 октавы ... 4 Функции передней панели ... 5 Функции задней панели... 6 Технические характеристики ...

Дополнительная информация

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ При использовании этого электронного устройства всегда следует соблюдать основные меры предосторожности, включая следующие: 1. Прочтите все инструкции перед использованием продукта. 2. Не используйте этот

Дополнительная информация

Стационарный ИК-передатчик LT-82

Конфигурация стационарного ИК-передатчика LT-82 LT-82-0 (Северная Америка) LT-82-02 (Азия, Великобритания) LT-82-03 (евро) Listen LT-82 является сердцем стационарной ИК-прослушивающей системы.Принимает нужный звуковой сигнал

Дополнительная информация

Как использовать усилитель мощности Gr8A

8-канальный усилитель GR8A. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Публикация AP4298 Ограниченная гарантия сроком на один год. Этот продукт был произведен в Великобритании компанией ALLEN & HEATH, и на него распространяется гарантия отсутствия дефектов материалов или изготовления

Дополнительная информация

Руководство по установке и настройке CDPM

Clearly Better Sound Version 1 CDPM МИКРОФОН ЦИФРОВОЙ СТРАНИЦЫ Cloud Electronics Limited Руководство по установке и установке CDPM Авторские права Cloud Electronics Limited 2005 Руководство по установке и установке CDPM Cloud

Дополнительная информация

МОДЕЛЬ 2202IQ (1991 г. - рекомендованная цена 549 ​​долл. США).00)

МОДЕЛЬ 2202IQ (1991 г. - рекомендованная розничная цена 549,00 долл. США) РУКОВОДСТВО ПО УСТАНОВКЕ И РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ВВЕДЕНИЕ Поздравляем вас с решением приобрести LINEAR

Дополнительная информация

Поздравляю! Спасибо!

TM-47 ORDERCODE D1370 Поздравляем! Вы купили отличный инновационный продукт от DAP Audio. Ассортимент аудиомикрофонов DAP привнесет волнение в любое место.Если вам нужна простая игра plug-and-play

Дополнительная информация

Радио для всех ...

Радио для всех ... П Р О Д У К Т И Я Н О Н А И Р К О Н С О Л Е Восемь двойных входов Встроенный автоматический детектор тишины 4 входных / выходных USB-стереоканала. Воспроизведение. Включена секция управления USB. Дополнительная информация

Радио для всех ...

Радио для всех... П Р О Д У К Ц И Я Восемь двойных входов Встроенный автоматический детектор тишины 4 стереоканала USB-входа / выхода Выходной сигнал USB-разъем управления включен AES 3 цифровой программный выход опционально Drop

Дополнительная информация

надежный выбор для выхода в эфир

DT - надежный выбор для выхода в эфир P R O D U C T I O N O N - A I R C O N S O L E 16 позиций модуля Современный D (rop) T (сквозной дизайн) Модуль управления воспроизведением Программные и вспомогательные шины Идеально подходят для производства и

Дополнительная информация

КОНФЕРЕНЦ-СИСТЕМА СЕРИИ TS-770

КОНФЕРЕНЦ-СИСТЕМА СЕРИИ TS-770 Конференц-система TOA с простой установкой, использованием и расширением, а также возможностью удаленного участия Компактная высокопроизводительная конференц-система с чистым звуком и дистанционным управлением

Дополнительная информация

DVI DA2 и DVI DA 4 Руководство пользователя

Руководство пользователя DVI DA2 и DVI DA 4 В этом руководстве описывается установка и работа усилителей-распределителей DVI DA2 и DVI DA4 от Extron.Если не указано иное, усилитель-распределитель или блок

Дополнительная информация

Цифровой FM / AM-приемник

Цифровой FM / AM-приемник, модель RM-350D Руководство пользователя 54-5021-01 9609 Напечатано в США Технические характеристики Диапазон покрытия ............ AM ............. ........ 530-1620 кГц FM ...................... 87,5-107,9 МГц Настройка ........... ......... ФАПЧ

Дополнительная информация

Модель тюнера DAB + / FM: TU-201

DAB + / FM-тюнер Модель: TU-201 Инструкция по эксплуатации www.pulse-audio.co.uk 1 Информация о безопасности Молния в треугольнике предназначена для предупреждения пользователя о наличии опасных уровней напряжения

Дополнительная информация

W O R L D C L A S S H I F I

W O R L D C L A S H I F I O W N E R S M A N U A L Принадлежности: NAPSC, i-supply, Headline, Stageline ВАЖНО Для соответствия действующим европейским нормам безопасности важно, чтобы Naim

Дополнительная информация

Особенности, преимущества и работа

Характеристики, преимущества и работа 2014 Decibel Eleven Содержание Введение... 2 Характеристики ... 2 Задняя панель ... 3 Подключения ... 3 Питание ... 3 MIDI ... 3 Петли для педалей ... 4 Примеры схем подключения ... 5,6

Дополнительная информация

Радио для всех ...

Радио для всех ... П Р О Д У К Т И Й О Н О Н - А И Р К О Н С О Л Е Восемь двойных входов Простая конструкция Недорогой 4 стереоканала USB на входе / выходе Воспроизведение Секция управления USB включена Идеально для производства,

Дополнительная информация

Комплект 106.Усилитель звука 50 Вт

Комплект 106 Аудиоусилитель мощностью 50 Вт Этот комплект основан на потрясающем модуле усилителя IC от ST Electronics, TDA7294. Он предназначен для использования в качестве высококачественного усилителя аудио класса AB в hi-fi приложениях

Дополнительная информация

CMP30. Руководство пользователя. www.audac.eu

Руководство пользователя CMP30 www.audac.eu 2 Предметный указатель Введение 4 Меры предосторожности 5 Требования безопасности 5 Осторожное обслуживание 5 Декларация соответствия ЕС 5 Утилизация электрического и электронного оборудования (WEEE) 6 Осторожно

Дополнительная информация

Руководство по телефонному интерфейсу TI-101

Руководство по телефонному интерфейсу TI-101 3/04 Стр. 1 Содержание 1.ВВЕДЕНИЕ ... 4 1.1 Преобразование из 2-х проводных в 4-проводные ... 4 1.2 Управление уровнем ... 4 1.3 Управление динамическим диапазоном ... 4 1.4 Выравнивание принимаемого сигнала ...

Дополнительная информация

Преобразователь USB-CAN UCC 1

Руководство пользователя UCC 1 USB-CAN CONVERTER Содержание 1. Описание ... 17 2. Органы управления и подключения ... 18 3. Установка ... 19 3.1 Распаковка ... 19 3.2 Установка в стойку ... 19 4. Начальная установка Эксплуатация ... 20 4.1 PC

Дополнительная информация

Мультимедийные модули EVOline

243 Кабель EVOline VGA Кабель EVOline DVI-A Кабель EVOline DVI-D Кабель EVOline HDMI Свойства кабеля Огнестойкий самозатухающий VW-1 Без галогенов да да да Цвет Черный Черный Внешний диаметр 7,2

Дополнительная информация

Устройство захвата MP-1010 USB

Устройство захвата MP-1010 USB РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ВВЕДЕНИЕ Все аудиоподключения выполняются без проблем.Используйте кабели cinch-cinch хорошего качества, чтобы предотвратить плохое качество звука. После подключения аудио конвертера USB к другому

Дополнительная информация

Компактная акустическая система EVID

Компактная звуковая акустическая система EVID EVID-C44, EVID-C2.1, EVID-40C, EVID-S44, EVID-S44W, EVID-2.1, EVID-2.1W, EVID-40S и EVID-40SW ru Руководство по установке ru 3 Таблица содержания 1 Безопасность 4 2 Добро пожаловать 6

Дополнительная информация

miditech Audiolink II

miditech Audiolink II «Соответствующий классу» аудиоинтерфейс USB (WinXP / Vista / Win7 / Mac OSX, драйверы не требуются) Линейный стереоинтерфейс с разрешением 16 бит / 48 кГц Микрофонный предусилитель XLR с фантомным питанием 48 В и усилением

Дополнительная информация

СИСТЕМА ВЫБОРА ДИНАМИКОВ

M O D E L SPS-4 SPS-4 СИСТЕМА ВЫБОРА ДИНАМИКОВ NILES РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ Система выбора динамика SPS-4 СОДЕРЖАНИЕ Введение 1 Характеристики и преимущества 2 Рекомендации по установке 4

Дополнительная информация

PagePac PAGEPAL V-5335700

PagePac Issue 3, автор PAGEPAL V-5335700 ВВЕДЕНИЕ Устройство PagePal обеспечивает интерфейс большинства телефонных систем (PBX, KTS, Centrex) практически с любой аудиосистемой общего пользования.Кроме того, PagePal предоставляет входные данные

Дополнительная информация

Как использовать паяльную станцию ​​с горячим воздухом

Введение

Станции горячего воздуха или тепловые пушки - очень полезные инструменты и незаменимы для любого рабочего места для электроники. При работе с печатными платами или их сборке есть много места для ошибок. Независимо от того, полагаетесь ли вы на машины, чтобы строить за вас, или строите вручную, у припоя часто есть собственные мысли.Иногда человек, строящий (или программирующий машину, которая строит), может ошибиться. В других случаях припой или компоненты на печатной плате могут реагировать нежелательными способами во время оплавления. Не бойтесь, есть способы исправить это! Термовоздушная паяльная станция SparkFun - 303D - одно из таких решений.

Инструменты

Помимо паяльной станции горячего воздуха, вам понадобится несколько инструментов для доработки компонентов поверхностного монтажа на плате. Тип пинцета будет зависеть от работы и личных предпочтений.Флюс также помогает оплавить паяные соединения.

Комплект для третьих рук SparkFun

В наличии TOL-11784

Вас расстраивает отсутствие ловкости у большинства третьих рук? SparkFun Third Hand дает вам возможность держать…

57

Дополнительные инструменты

Чтобы защитить поверхность стола, мы рекомендуем использовать термостойкий материал.

  • Термостойкий материал
    • Кусок древесноволокнистой плиты средней плотности (МДФ)
    • Силиконовый коврик

Если вы переделываете плату в первый раз, попробуйте переделать дорогостоящую печатную плату переделать ненужную плату из наших материалов.

Доска для лома

На пенсии DD-08477

Пусть наша неудача станет вашим творением.У нас есть довольно много подставок - это печатные платы, которые были выведены из эксплуатации из-за оборудования…

4 На пенсии

Обзор оборудования

Давайте посмотрим на элементы, начиная с верхней правой стороны паяльной станции 303D.

Выключатель питания - 303D использует стандартную вилку / розетку для Северной Америки (~ 110 В переменного тока) .Надеюсь, выключатель питания не требует пояснений. Установите переключатель в положение «ON», чтобы включить паяльную станцию ​​с горячим воздухом, переместите переключатель в положение «OFF», чтобы выключить паяльную станцию ​​с горячим воздухом. Очень просто.

Обратите внимание! Устройство не выключится сразу после перевода переключателя в положение «ВЫКЛ». Он будет продолжать дуть воздух до тех пор, пока температура воздуха не опустится ниже 100 ° C.

Цифровой светодиодный выход - Светодиодный цифровой выход отображает как ваш температурный диапазон, так и поток воздуха.Дисплей будет меняться, когда вы поворачиваете ручки воздуха или температуры.

Примечание: Температурная шкала (Цельсия по Фаренгейту) устанавливается на этапе производства. По умолчанию на дисплее отображается текущая температура в градусах Цельсия.

Класс воздушного потока - Классы воздушного потока от A25 до A99 . Вы можете отрегулировать поток воздуха, поворачивая ручку настройки воздуха. Светодиодный индикатор будет отображать установленный уровень расхода воздуха в течение 2 секунд, а затем вернется к текущей температуре воздуха в сопле.

Диапазон температур - Диапазон температур на выходе от 100 ° ~ 480 ° C . Вы можете настроить рабочую температуру, поворачивая ручку настройки температуры. Светодиодный выход будет отображать установленную температуру в течение 3 секунд, а затем вернется к фактической температуре воздуха сопла. Индикатор в температурном блоке будет мигать, когда будет достигнута желаемая температура.

Форсунки - 303D поставляется с 2 сменными форсунками горячего воздуха.Сопло меньшего размера подходит для фокусировки горячего воздуха на более мелких компонентах. Сопло большего размера отлично подходит, если вы пытаетесь сфокусировать горячий воздух на большой площади доски.

Держатель для палочки - Устройство поставляется с держателем для насадки для термофена. Его можно установить с любой стороны паяльной станции горячего воздуха.

Держатель для жезла, прикрепленный к правой стороне при включенном питании

Для чего он нужен?

Паяльные станции с горячим воздухом могут быть очень удобными.Как упоминалось выше, они являются важным инструментом при переработке платы. Термин «переделка» просто означает, что вы перекрашиваете или ремонтируете уже оплавленную плату, и этот термин широко используется в мире электроники. Подумайте об этом как о выполнении любой работы с доской, которая не была задействована в реальном производственном процессе. Вот несколько распространенных сценариев переделки:

  • Поляризованные компоненты - Детали, которые были размещены неправильно (назад, смещены на x градусов).К ним относятся микросхемы, диоды, некоторые конденсаторы, разъемы и т. Д.

  • Детали надгробной плиты - Это когда деталь (обычно резистор или конденсатор) оплавляется только с одной стороны. Деталь обычно торчит прямо вверх, напоминая надгробие.

  • Холодные соединения - Это похоже на надгробие, за исключением того, что части могут не торчать прямо, что затрудняет просмотр незавершенного соединения.

  • Удаление дефектных деталей - Иногда в процессе изготовления ИС ошибки могут возникать и оставаться незамеченными.Эти микросхемы затем помещаются на идеально исправные печатные платы. Горячий воздух отлично подходит для замены этих неисправных деталей.

  • Отсутствующие компоненты - Чем меньше размер компонента, тем легче ему исчезнуть. Это может произойти до или во время оплавления, в результате чего появится место, где что-то должно быть, но на самом деле это не так. С помощью этой паяльной станции легко поднять новую деталь на место.

  • Непреднамеренные перемычки припоя - Если используется слишком много припоя или паяльной пасты, в результате могут возникнуть перемычки на одной или нескольких ножках ИС для поверхностного монтажа.Иногда для удаления этих надоедливых насекомых можно использовать горячий воздух вместе с ручкой для флюса.

Другое применение

Ремонт - не единственное, для чего подходит паяльная станция с горячим воздухом. Другое использование включает:

  • Утилизация электронных компонентов из старых печатных плат.
  • Паяльная паста для оплавления, наносимая по трафарету между SMD-компонентами и печатной платой.
  • Термоусадочная термоусадка для надежных соединений проводов.
  • Нагревание и сгибание определенных пластмасс (с правильными настройками).
  • Нагревание горячего клея для удаления или перемещения неправильно приклеенных предметов.

Как использовать паяльную станцию ​​с горячим воздухом

Предупреждение: Не используйте горячий воздух на поверхностях, которые вы не хотите испортить. Настоятельно рекомендуется иметь при себе кусок обрезков дерева или что-то подобное для работы с горячим воздухом.

Третьи руки или другие тиски очень помогают. Помните, что металлические радиаторы и печатные платы с заземленными поверхностями могут значительно увеличить время восстановления.

Выберите сопло

Выберите наконечник, подходящий для работы. Присоедините насадки к палочке и затяните винт, используя отвертку, чтобы удерживать ее на месте.

Вставьте вилку 303D, стандартную для Северной Америки, в вашу любимую розетку в США (~ 110 В переменного тока). Нагревательный элемент и вентилятор останутся выключенными, пока вы не переведите выключатель питания в положение ON.

Включение питания

Установите выключатель питания в положение ON. Нагревательный элемент загорится, и воздух станет очень горячим, очень быстро, поэтому направьте сопло соответствующим образом.Красный светодиод рядом с надписью «SET TEMP» будет мигать, показывая, что «я готов растопить кое-что». Перед использованием подождите, пока станция горячего воздуха нагреется.

Примечание: Возможно, из сопла будут выходить небольшие причудливые клубы белого дыма. Это просто волшебные облака припоя, и это нормально. Они уйдут, так что наслаждайтесь ими, пока они существуют.

Регулировка воздуха и температуры

Есть две ручки управления - одна для расхода воздуха и одна для температуры.Отрегулируйте их в соответствии со своими потребностями.

Примечание: Установите температуру и расход воздуха на соответствующие настройки (немного выше точки плавления припоя и не слишком много воздуха, чтобы сдувать детали). Мы рекомендуем установить ручки расхода воздуха и температуры в среднее положение, а затем проверить оплавление небольшого компонента.

Переделка

Когда вы отточите свои настройки, осторожно направьте сопло на область, над которой вы работаете. Произнося волшебное заклинание (meltum, meltum, meltum), двигайте сопло вперед и назад, пока припой не начнет течь (припой должен выглядеть блестящим и расплавленным).Затем осторожно удалите / переместите деталь, которую хотите обработать, с помощью пинцета, подталкивая или захватывая деталь. Имейте в виду, что горячий воздух очень горячий.

Разъем Micro-B снимается с Pro Micro для технической розыгрыша. Обязательно переделайте плату на термостойкий материал! Предупреждение: Следите за тем, чтобы термофен оставался в движении, чтобы не повредить компонент или печатную плату от возгорания. Если направить тепловую пушку на одну и ту же точку, плита через определенное время может расплавиться.Некоторые компоненты могут быть чувствительными к нагреванию. Обязательно сверьтесь с таблицей данных на ИС. Черный пластик на штекерных и гнездовых разъемах может плавиться, а кнопки поверхностного монтажа могут обесцветиться. Обязательно осторожно направляйте горячий воздух на компонент!

Если вы также видите дым, коробление или черную слизь, исходящую от вашей доски, снимите нагрев и уменьшите настройку нагрева.

Охлаждение

Когда вы закончите, переведите выключатель питания в положение OFF, чтобы дать станции остыть, когда закончите.Самоохлаждение начнется и продлится несколько минут.

Чистый

Вымойте доску, когда закончите, чтобы удалить с нее водорастворимый флюс, который со временем может вызвать коррозию.

Демо-видео

Ниже приведено демонстрационное видео от нашего приятеля Дэйва Стиллмана, показывающее, как правильно использовать нашу паяльную станцию ​​с горячим воздухом SparkFun!

Запасные части

Форсунки

Нагревательные элементы

Внимание! Если вы решите заменить нагревательный элемент, следующие указания, перечисленные ниже, относятся к TOL-10706.При замене нагревательного элемента в трубке для TOL-14557 на ручке, которая закрывает ее, будет немного эпоксидной смолы / клея. После откручивания винтов вам может потребоваться силой открыть ее, что может привести к повреждению ручки! Мы рекомендуем заменять нагревательный элемент на свой страх и риск для TOL-14557.
Замена нагревательного элемента:
Удалить винты Отключить Снимите нагревательный элемент

Устранение неполадок

Низкий расход воздуха при повороте шкалы "Воздух"

Если у вас слабый воздушный поток, когда диск «Воздух» повернут вверх, убедитесь, что у вас надежно прикреплено сопло.Благодаря форсунке через ручку термовоздушной паяльной станции будет проходить больше воздуха.

S-E Ошибка

«S-E» обычно означает ошибку датчика. Это частая ошибка. Иногда она исчезает после того, как возился с циферблатом, и температура снова отображается правильно. В других случаях это указывает на неисправность теплового датчика. Восстановить станцию ​​можно, сняв и снова установив нагреватель. Другой представитель службы технической поддержки считает, что на связи накапливается оксид.Это приводит к тому, что контроллер вводит в заблуждение, думая, что нагреватель неисправен.

H-E Ошибка

Агрегаты, отображающие «H-E», обычно означают ошибку нагрева. Возможно, что-то вышло из строя или неправильно подключен нагревательный элемент. Попробуйте проверить соединения, чтобы увидеть, нужно ли переставлять нагревательный элемент. В крайнем случае - замена нагревательного элемента. В крайнем случае - замена нагревательного элемента.

Слишком высокий уровень воздуха

Если у вас слишком сильный воздушный поток, вполне возможно, что вы начнете видеть небольшие снаряды, летящие далеко от вашей доски.Это ваши части. Мы рекомендуем начинать с меньшего расхода воздуха и повышать его по мере необходимости.

Разрушение печатной платы

Если вы слишком долго сидите на определенном месте на печатной плате во время работы с горячим воздухом, клей, удерживающий медный слой на ламинате FR4 под ним, отпадет и выйдет в виде черной слизи. Зеленая паяльная маска на верхней стороне тоже начинает отслаиваться. Поскольку у нас еще нет запаха, мы можем попытаться описать запах - он ужасен.Пахнет горящей электроникой (сюрприз), но кажется, что запах цепляется за вашу кожу и одежду. Не круто. Так что практикуйтесь и не удивляйтесь, если вы почувствуете неприятный запах при первых двух попытках повторной работы.

Подушечки съемные

При проверке готовности детали к перемещению мы рекомендуем осторожно подтолкнуть ее. Если надавить слишком сильно, подушечку можно потянуть.

Ресурсы и дальнейшее развитие

Если у вас есть вопросы или комментарии, не стесняйтесь оставлять их в поле для комментариев ниже.Удачной переделки!

Дополнительную информацию о паяльной станции с горячим воздухом можно найти на следующих ресурсах:

Ознакомьтесь с другими замечательными уроками от Sparkfun, чтобы повысить свои навыки!

Установка загрузчика на MicroView

Исправьте MicroView без загрузчика! В этом руководстве рассказывается, как: разобрать MicroView, подключить его к ряду программистов, запрограммировать загрузчик и протестировать его.

Советы по устранению неполадок SparkFun

Не работает должным образом? В этом руководстве мы рассмотрим несколько общих советов по устранению неполадок и возможных решений, которые часто возникают в службе технической поддержки SparkFun.

Или ознакомьтесь с этим сообщением в блоге, чтобы узнать больше об оплавлении припоя!

Устранение проблем с качеством звонков в Skype

Устранение проблем с качеством звонков в Skype | Поддержка Skype Назад к результатам поиска

Возникли проблемы с качеством звонка в Skype? Скорее всего, виновато ваше подключение к Интернету или подключение вашего друга.Плохое интернет-соединение может привести к обрыву вызовов, задержкам и низкому качеству звука и видео. Вы также увидите индикатор качества звонка, когда возникнет проблема. Следующие советы должны помочь.

  1. Проверьте страницу статуса Skype .
    Сайт сообщит вам, если есть какие-либо проблемы.

  2. Убедитесь, что вы соответствуете минимальным системным требованиям и используете последнюю версию Skype.
    Мы постоянно улучшаем качество звонков, поэтому для повышения производительности убедитесь, что вы и человек, которому вы звоните, соответствуете минимальным системным требованиям Skype и используете последнюю версию Skype.

  3. Проверьте компьютер и подключение к Интернету.
    Плохое соединение может привести к обрыву вызовов, блокировке или зависанию видео и плохому звуку. Если у вас плохое соединение, вы можете получить уведомление Плохое сетевое соединение .

    Вот еще несколько вещей, которые могут повлиять на качество вашего вызова:

    • Убедитесь, что у вас сильный сигнал WiFi или, если возможно, используйте проводное соединение .

    • Если во время звонка ухудшается интернет-соединение, Skype может отключить один или несколько видеопотоков в групповых звонках. После восстановления подключения к Интернету Skype автоматически снова включит видео.

    • Если у вас возникают проблемы с подключением в Windows, вы можете выполнить действия по устранению неполадок, описанные в статье Почему я не могу выйти в Интернет.

    • Закройте все приложения, которые могут мешать вашему звонку. Приложения для обмена файлами, потоковое аудио или видео или даже просто открытый браузер - все это может съесть пропускную способность.

    • Если вы используете Skype на ноутбуке и находитесь в режиме энергосбережения, попробуйте подключить ноутбук к сети переменного тока или переключить его в режим максимальной производительности.

Вот несколько вещей, которые необходимо проверить:

  • Skype требуется ваше разрешение для доступа к микрофону и камере вашего рабочего стола. Проверьте разрешения вашей системы на конфиденциальность . Для пользователей Skype для Windows 10 (версия 15) и Mac OSX Mojave (10.14 или выше) вы должны предоставить Skype разрешения на использование вашего настольного микрофона и камеры.
  • Проверьте микрофон, динамики или наушники . Убедитесь, что они подключены и не отключены. Если это устройство Bluetooth, убедитесь, что оно также подключено.
  • Проверьте камеру. Убедитесь, что ваша камера включена, направлена ​​на вас и ей ничто не препятствует. В Skype на рабочем столе перейдите к своему изображению профиля > Настройки > Настройки аудио и видео > В разделе Видео проверьте, отображается ли ваше видео для предварительного просмотра для вашей камеры.
    Примечание : для пользователей Skype для Windows 10: убедитесь, что ваша веб-камера соответствует минимальным требованиям для приложений Магазина Windows.
  • Совершите бесплатный тестовый звонок в Skype. Тестовый вызов предлагает вам записать сообщение, а затем воспроизводит его для вас - это самый простой способ узнать, есть ли проблема с вашими настройками звука. В Skype на рабочем столе щелкните изображение профиля > Настройки > Настройки аудио и видео > Сделайте бесплатный пробный звонок .
  • Вы слышите эхо собственного голоса? Проблема может быть в устройстве человека, которому вы звоните. Попросите их уменьшить громкость воспроизведения.
  • Проверьте свой звук . Попробуйте воспроизвести песню или использовать другое приложение со звуком и проверьте свою громкость. Если вы его слышите, проблема может быть в собеседнике - попросите его также выполнить следующие действия.
  • Посетите сайт производителя . При таком большом количестве брендов и устройств может быть несколько причин, по которым что-то может не работать.Все марки отличаются друг от друга, поэтому всегда рекомендуется проверять веб-сайт производителя, чтобы найти руководства пользователя или помощь по устранению неполадок.

Вот несколько вещей, которые необходимо проверить:

  • Skype требуется ваше разрешение для доступа к микрофону и камере вашего мобильного устройства. Ознакомьтесь со следующими статьями о предоставлении Skype разрешения на использование вашего микрофона и камеры на iOS и Android.
  • Проверьте микрофон, динамики или наушники .Убедитесь, что они подключены и не отключены. Если это устройство Bluetooth, убедитесь, что оно также подключено.
  • Проверьте камеру. Убедитесь, что ваша камера включена, направлена ​​на вас и ей ничто не препятствует.
  • Совершите бесплатный тестовый звонок в Skype. Во время тестового вызова вам предлагается записать сообщение, а затем воспроизвести его для вас - это самый простой способ узнать, есть ли проблема с настройками звука. Как сделать тестовый звонок.
  • Вы слышите эхо собственного голоса? Проблема может быть в устройстве человека, которому вы звоните.Попросите их уменьшить громкость воспроизведения.
  • Проверьте свой звук . Попробуйте воспроизвести песню или использовать другое приложение со звуком и проверьте свою громкость. Если вы его слышите, проблема может быть в собеседнике - попросите его также выполнить следующие действия.
  • Посетите сайт производителя .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
