Как отрегулировать карбюратор на бензопиле: Регулировка карбюратора бензопилы своими руками / Веселый Дровосек — ЭНКИСТРОЙ

Опубликовано 28.10.198409.12.2021 Автор: alexxlab Категории: Разное

Содержание

Как отрегулировать карбюратор для бензопилы

Двигатель внутреннего сгорания бензопилы требует особого внимания ввиду жёстких условий эксплуатации, и в особенности это касается карбюратора. Без периодического обслуживания ни одна моторная система долго не прослужит

Для самостоятельной регулировки карбюратора бензопилы не нужно быть профессиональным техником-мотористом. Однако, выучить некоторые аспекты работы карбюратора, касающиеся процесса подготовки топливной смеси, всё же придётся.

Большинство недорогих бензопил комплектуются карбюраторами Walbro китайского производства. В устройстве своём они просты. У них — моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.

Устройство карбюратора Walbro: 1 — входной топливный штуцер; 2 — импульсный канал мембранного насоса; 3 — впускной клапан; 4 — мембрана топливного насоса; 5 — выпускной клапан; 6 — фильтрующая сетка; 7 — воздушная заслонка; 8 — дроссельная заслонка; 9 — топливный канал; 10 — винт регулировки холостого хода; 11 — игла; 12 — жиклёры холостого хода; 13 — управляющая мембрана; 14 — топливная камера; 15 — главный жиклёр; 16 — диффузор; 17 — главный регулировочный винт

Весь процесс подготовки топлива происходит в скрытых каналах и камере мембранного насоса. При повороте дроссельной заслонки, сечение канала, по которому ведётся впрыск топлива в смесительную камеру, немного увеличивается и горючее поступает в большем объёме. При этом, карбюратор имеет два своего рода вентиля: для подачи на малых и высоких оборотах. При смене положения дроссельной заслонки проток топлива меняется пропорционально между этими двумя вентилями.

Необходимость такого устройства в том, что на холостом ходу и под нагрузкой качество смеси должно быть разным. При этом канал, через который горючее подаётся в смеситель на холостых оборотах, не перекрывается полностью при разгоне двигателя и наоборот — канал максимальных оборотов немного подтравливает на холостом ходу.

Нужно ли разбирать карбюратор

Регулировать карбюратор бензопилы можно вообще без какой-либо разборки, в редких исключения придётся лишь снять крышку воздушного фильтра. Здесь, имеется немалая доля противоречия: с одной стороны бензопила рассчитана на беспрепятственный доступ к механизму регулировки, с другой — обращаться к нему рекомендуется как можно реже.

Правда, мастера всегда имеют при себе плоскую отвёртку с длинным жалом и периодически подстраивают карбюратор. Объясняется это просто: при изготовлении бензопилы её карбюратор проходит грубую регулировку, рассчитанную на определённый состав воздуха и топлива. Понятно, что условия на месте работы отличаются от стендовых.

При смене марки бензина или, например, повышении влажности воздуха опытный пользователь бензопилы всегда подкорректирует качество смеси для большей производительности и меньшего износа поршневой части. Но это, повторимся, требует немалого опыта работы с конкретной бензопилой и знания особенностей её поведения. К тому же регулировка происходит невероятно тонкая — винты подкручивают всего на 1/10…1/20 оборота.

Другой повод для регулировки — ремонт или замена карбюратора. В любом случае, настройку качества смеси нужно проводить, только если исправность карбюратора достоверно известна (нет мусора, прокладки не травят), воздушный фильтр чист, свеча, сцепление и система зажигания в полном порядке. Иначе велика вероятность, что неисправность в один момент устранится и регулировка резко станет некорректной, а двигатель начнёт работать на износ.

Основные регулировочные винты

Точек для регулировки карбюратора, всего, три: это шунтированные пружинами винты под плоскую отвёртку. Внизу расположена пара винтов, слева L, справа — H. Чуть выше находится винт T (или S). Итак, вот для чего они предназначены:

Винт L — это есть тот самый вентиль, регулирующий сечение топливного канала при работе на низких оборотах.

Винт H, по аналогии с предыдущим — это регулятор протока канала для высоких оборотов.

Винт Т — это регулятор дроссельной заслонки. Он определяет её положение при полностью отпущенном рычаге акселератора.

Устройство первых двух регулировочных винтов крайне просто: на их конце имеются иглы, вставленные в золотники переменного сечения (конусы). Резьба у всех правая, поэтому закручивая винт по часовой стрелке, вы загоняете иглу глубже и снижаете проток. При вращении против часовой стрелки происходит прямо противоположное явление.

Таким образом, регулируется качество смеси в разных режимах работы. Если содержание топлива увеличивается, бензин не успевает сгорать полностью и двигатель хуже развивает обороты. При обеднении смеси обороты, напротив, растут, а заодно увеличивается температура двигателя. Стоит отметить, что даже при затяжке винтов до упора проток обоих каналов не перекрывается полностью, разве только если имеет место засор.

(Окончание следует)

Ремонт карбюратора бензопилы.

Как правильно отрегулировать карбюратор для бензопилы

1) Сначала необходимо отыскать наибольшие обороты холостого хода, медленно поворачивая винт L по часовой стрелке (или против). После нахождения положения наибольших оборотов необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, повернуть винт Т простив часовой стрелки пока цепь не остановится.

Содержимое статьи

Карбюратор для бензопилы – одна из составных частей электроинструмента. Многие владельцы такой садовой техники задаются вопросом, как регулировать число оборотов в своём агрегате. Ответ на этот вопрос мы дадим в данной статье о регулировке карбюратора бензопилы.

Как настроить карбюратор бензопилы

Вообще, почти все карбюраторы, будь то карбюратор бензопилы Штиль или карбюратор бензопилы Урал, имеют три регулировочных винта. Винт, обозначаемый буквой T, регулирует холостой ход. Винт L регулирует низкие обороты, а винт H – высокие, эти элементы также регулируют соотношение топливно-смазочной смеси и воздуха. Во время закручивания по часовой стрелке винтов карбюратор бензопилы штиль настраивается на низкие обороты, так как топливная смесь обедняется. При откручивании в обратном направлении происходит обогащение топливно-смазочной смеси, следовательно, обороты увеличиваются. Винт T, которым обладает, к примеру, карбюратор бензопилы husqvarna, регулирует обороты холостого хода. Поворотом по часовой стрелке количество оборотов холостого хода повышается, в противоположном направлении – снижается.

Основная настройка, которой подвергается карбюратор для бензопилы, происходит на заводе-изготовителе во время испытаний инструмента. Более точную регулировку карбюратора производят после первых нескольких часов работы.
Точная настройка бензопилы

Точная регулировка, которой подвергается карбюратор бензопилы урал, должна проводиться только в разогретом состоянии, желательно – специалистами, имеющими нужное оборудование. Порядок настройки винтов следующий: сначала винт L, потом H и в конце винт холостого хода T.

Сперва определяются наибольшие обороты на холостом ходу. Для этого винт L медленно поворачивают и после того, как положение наибольших оборотов найдено, винт поворачивается на ¼ оборота против хода часов.

Винт H влияет на мощность и частоту оборотов, которыми располагает карбюратор бензопилы штиль. Нужно прогреть двигатель на полном ходу 10 секунд, повернуть винт на ¼ оборота против хода часов. Дать поработать двигателю, а затем проверить тахометром максимальные обороты.

Точная регулировка винта T проводится при работающем двигателе, винт поворачивается по часовой стрелке, пока цепь пилы не начнёт вращаться. После этого винт T надо крутить в обратном направлении, пока цепь не остановится.

Чтобы отрегулировать импортный карбюратор бензопилы husqvarna, лучше всего обратиться к специалисту, который сможет при помощи тахометра грамотно настроить все нужные параметры.

Наверх

Для безупречной и длительной эксплуатации бензопилы требуется периодически проводить настройку ее карбюратора.

Делать это необходимо с учетом конкретной марки устройства и стандартных параметров, указанных в техническом руководстве, прилагающемся к пиле. От правильной регулировки карбюратора будет зависеть экономичность работы всей технической системы.

Вам понадобится

— инструкция по эксплуатации бензопилы;
— тахометр;
— отвертка.

Инструкция

1 Ознакомьтесь с устройством бензопилы, изложенным в технической документации к ней. Определите места расположения жиклеров карбюратора и регулировочных винтов. Стандартный карбюратор имеет обычно два или три винта, регулирующих подачу топливной смеси: винт регулировки холостых оборотов, а также винты жиклеров высоких и низких оборотов.

2 Для регулировки высоких и низких оборотов двигателя пилы используйте соответствующие винты. Они регулируют соотношение горючего и воздуха, что определяется степенью открытия дроссельной заслонки. Для обеднения смеси закрутите соответствующий винт по часовой стрелке. При необходимости увеличить число оборотов двигателя (то есть обогатить смесь), открутите винт, вращая его против хода часовой стрелки.

3 Регулировка количества оборотов холостого хода также осуществляется вращением нужного винта. Поверните регулятор по направлению хода часовой стрелки, чтобы увеличить частоту оборотов холостого хода. Для уменьшения количества оборотов двигателя медленно вращайте винт в противоположном направлении.

4 При регулировке карбюратора учитывайте, что на начальном этапе эксплуатации бензопилы необходимо сохранять заводские настройки. Выставленные изготовителем параметры рассчитываются на более богатую смесь. После нескольких часов работы пилы можно приступать к самостоятельной регулировке карбюратора.

5 Прогрейте пилу на полном ходу в течение 10-20 секунд. Затем отверните винт жиклера высоких оборотов против часовой стрелки. Через десять секунд тахометром проверьте максимальные обороты двигателя и сопоставьте полученные данные с теми, что указаны в техническом паспорте устройства. Слишком обедненная смесь заставляет пилу «визжать»; при избыточном обогащении смеси появляется дым из глушителя.

6 Соблюдайте при изменении настроек осторожность, поскольку резкое изменение числа высоких оборотов существенно влияет на мощность устройства и скорость вращения цепи. Обеднение горячей смеси ведет к излишним, избыточным оборотам, что может привести к выходу бензопилы из строя.

Ремонт карбюратора бензопилы начинаем по плану.

Карбюратор бензопилы имеет три регулировочных винта:

L — винт жиклера низких оборотов
H — винт жиклера высоких оборотов
Т — винт регулировки холостого хода

Сначала регулируется винт L, затем H и в конце винт Т.

2) Регулировка винта Н влияет на мощность и частоту оборотов. Регулировка карбюратора на обедненную смесь приводит к избыточным оборотам и выходу пилы из строя.
После прогрева двигателя на полном ходу в течении 10 сек повернуть винт Н на 1/4 оборота против часовой стрелки. Дать двигателю поработать около 10 сек. Проверить максимальные обороты тахометром. Повторить операцию в случае несоответствия максимальных оборотов паспортным. Двигатель должен работать по звуку как четырехтактный. При слишком бедной цепи пилы визжит. При регулировке карбюратора на слишком богатую смесь глушитель начинает дымить.

А вообще, отслужившую свое бензопилу можно использовать для различных целей, вплоть до создания аэросаней из бензопилы.

Наверх

Для длительной и безупречной эксплуатации бензопилы нужно периодически проводить регулировку ее карбюратора. От правильной регулировки зависит экономичность в работе всей технической системы. Многие люди задаются вопросом, как отрегулировать карбюратор на бензопиле. Это нужно делать, учитывая конкретную марку устройства и технические параметры, которые указаны в техническом руководстве, что прилагается к инструменту.
После ознакомления с устройством бензопилы, которое изложено в технической документации определите места расположения регулировочных винтов и жиклеров карбюратора. Обычно карбюратор имеет три или два винта, которые регулируют подачу топливной смеси: винт регулировки холостых оборотов и винты жиклеров низких и высоких оборотов. Регулировка начинается с настройки холостого хода. Для увеличения частоты оборотов холостого хода, вам нужно повернуть регулятор по часовой стрелке. Чтобы уменьшить количество оборотов двигателя винт вращается в противоположном направлении.

При регулировке карбюратора следует учитывать, что в начале эксплуатации бензопилы нужно сохранять заводские настройки, а уже после того, как пила несколько часов поработает, можно и самому отрегулировать карбюратор. В течение двадцати секунд на полном ходу прогрейте пилу.

Затем нужно отвернуть против часовой стрелки винт жиклера высоких оборотов. Через 10 секунд с помощью тахометра проверьте максимальные обороты двигателя и полученные данные сопоставьте с теми, что указываются в техническом паспорте. При слишком обедненной смеси пила «визжит», а при избыточном обогащении смеси может появиться дым из глушителя. Регулировка заканчивается настройкой оборотов холостого хода, как описано выше.

Наверх

Карбюратор бензопилы кит. 3800 Цена 200 грн

Карбюратор бензопилы 4500 5200 Цена 180 грн

Карбюратор бензопилы Partner Цена 250 грн

Карбюратор бензопилы Husqvarna 137 142 Цена 260 грн

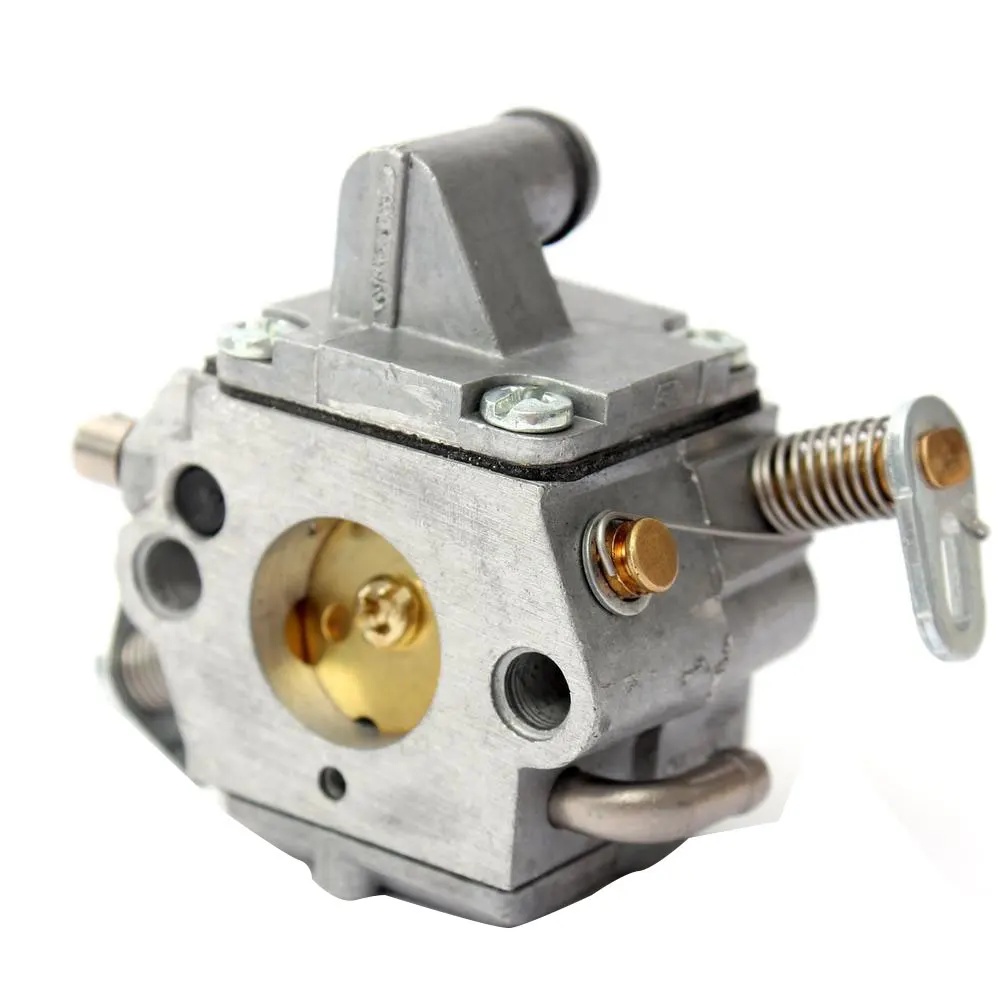

Карбюратор бензопилы Stihl MS 180 Цена 250 грн

Карбюратор бензопилы считается одним из наиболее важных узлов. Имеются специальные фирмы по изготовлению карбюраторов. Производители пил предпочитают использовать именно готовые модели (наиболее популярны китайские Zama и японские карбюраторы Walbro). Работоспособность мотора и его стабильность зависит от качества изготовления карбюратором топливной смеси. Прогретый и правильно настроенный двигатель запускается с одного рывка

Карбюратор бензопилы часто устанавливают на прокладку из виброизолирующего материала, чтобы вибрация не создавала помехи в работе. Обращайте внимание на температуру воздуха. Наиболее идеальная для работы считается температура от +10 до +25 градусов Цельсия. При минусовой температуре происходит плохое испарение бензина. В таком случае, во многих моделях имеется возможность забора кабюратором воздуха от ребер охлаждения цилиндра или выпускной трубы, которые подогреваются теплом включенного мотора. В летний период, необходимо переключаться на специальный «холодный режим» работы, так как при перегреве карбюратора произойдет снижение плотности топливной смеси.

Наверх

Для сгорания топливовоздушной смеси необходим кислород, который по-ступает вместе с впускаемым воздухом. С тем чтобы в приводной механизм и карбюратор при этом не попала пыль и грязь, перед последним установлен воздушный фильтр.
Топливо подается насосной диафрагмой из топливного бака через топливопровод, всасывающую головку, всасывающий патрубок карбюратора, впускной и выпускной клапаны насоса и сетчатый топливный фильтр к впускной игле, и впускным клапаном – к мембранной регулировочной камере.
Впускная игла двигателя бензопилы дружба соединена с регулирующей мембраной посредством впускного регулировочного рычага. Полость под регулирующей мембраной соединена с атмосферой через отверстие в крышке. Изменение давления в цилиндре и картере оказывает влияние также на работу карбюратора. При впуске в сопле Вентури возникает разряжение, и в результате этого, в зависимости от положения дроссельной заслонки, возникает воздушный поток. При этом всасывается топливо из жиклеров и примешивается к проходящему воздуху.
Топливо распыляется в диффузоре (сопле Вентури), в результате чего образуется необходимая для сгорания в цилиндре топливовоздушная смесь.
Смесь подводится в цилиндр. Здесь отдельные капли смеси вследствие высокой температуры испаряются.
Полость под регулирующей мембраной соединена с атмосферой, поэтому мембрана отжимается наверх. Одновременно посредством впускного регулировочного рычага приподнимается из седла впускная игла, и в мембранную камеру поступает новое топливо. Таким образом, регулирующая мембрана устанавливается так, что постоянно поступает некоторое количество топлива, всасываемое из жиклеров.
Количество топлива, поступающее из жиклеров в диффузор, может регулироваться главным регулировочным винтом и винтом регулирования рабочей смеси при холостом ходе бензопилы дружба электрон.
При вывинчивании регулировочных винтов происходит обогащение, при ввинчивании – обеднение рабочей смеси. Частота вращения при холостом ходе может дополнительно регулироваться расположенным вне картера карбюратора упорным винтом управления подачей топлива при холостом ходе, воздействующим на рычаг оси дроссельной заслонки.
С помощью регулировочных винтов может постоянно настраиваться оптимальная мощность двигателя при различных внешних условиях эксплуатации (например, в горах или на уровне моря). Ремонт бензопилы дружба лучше доверять профессионалам. И не забывайте следовать инструкции бензопилы дружба.
Читайте подробнее о регулировке карбюратора бензопилы дружба.

Наверх

130 грн.

Карбюратор в сборе для серии китайских бензопил 3800.

Китайские бензопилы широко представлены на отечественном рынке. Это бензопилы Samson, Baumaster, Expert, Forte, Craftech, Vitals, Goodluck, Valid, Sturm, Viper, Klever, Forester, Sadko, Foresta, Odwerk, Tiras, Crosser, Mega, Zomax и другие. Главное их преимущество – это низкая цена, как на саму бензопилу, так и на запчасти для китайских бензопил. Еще одно важное качество — это их универсальность. Так, к примеру, поршневая для бензопилы Goodluck, может подойти к ряду других бензопил аналогичной серии. Ремонт китайских бензопил несложен, его можно осуществить самому или обратиться в сервисный центр по ремонту бензопил.

Чтобы подобрать запчасти для бензопилы правильно, нужно знать немного больше информации, чем просто название запчасти. Так как, в разных источниках информации название одной и той же запчасти разное. А вот оригинальный код запчасти производителя всегда постоянный. Но, к сожалению, оригинальный номер не всегда выбит на детали или доступен в каталоге запчастей к бензопиле. Тогда запчасти подбираются по названию и модели бензопилы. Модель бензопилы можно найти в инструкции по эксплуатации изделия, гарантийном талоне или на самой пиле. При отсутствии оригинального номера, названия и модели бензопилы, некоторые запчасти для бензопил можно подобрать по фотографии образца с дополнительно указанными размерами.

Наверх

Как отрегулировать карбюратор на бензопиле хускварна 137

Современные бензопилы имеют сложную систему и состоят из нескольких основных узлов, которые периодически требуют обслуживания и регулировки. В этой статье поговорим о том, как отрегулировать карбюратор на бензопиле Хускварна.

Блок: 1/9 | Кол-во символов: 239
Источник: https://benzopilok. ru/remont/karbyurator/regulirovka-na-benzopile-huskvarna.html

Когда необходима регулировка карбюратора?

Причины, из-за которых понадобится регулировка этого узла, можно перечислять очень долго.

Среди основных неисправностей можно выделить следующие:

Увеличение оборотов на холостом ходу;
Появление большого количества дыма во время работы;
Ухудшение пусковых свойств;
Недостаточная мощность инструмента при резке.

Здесь приведен далеко не полный список всех известных неисправностей. Иногда такую процедуру, как регулировка карбюратора на бензопиле хускварна, необходимо проводить после капитального ремонта силовой установки или после проведения технического обслуживания.

Разработчики Husqvarna 137 пишут в паспорте, что регулировка карбюратора должна обязательно проводиться до и после обкатки инструмента.

Блок: 2/7 | Кол-во символов: 744
Источник: https://prokarbyrator.ru/regulirovka-karbyuratora/regulirovka-karbyuratora-benzopily-huskvarna-137-svoimi-rukami. html

Карбюратор для бензопилы Husqvarna 142-136

Карбюратор для бензопилы GOOD LUK GL45
120 грн.

Карбюратор для бензопилы Rebir 1.4
200 грн.

Блок: 5/25 | Кол-во символов: 140
Источник: https://the-avto.ru/obsluzhivanie/regulirovka-karbjuratora-huskvarna-142.html

Устройство и принцип работы карбюратора Хускварна

Для успешного проведения настройки карбюратора бензопилы Хускварна необходимо знать его устройство и понимать то, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.

Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в главную камеру и две заслонки.

Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной, вторая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения запуска холодной бензопилы Хускварна. В тот момент, когда оператор перекрывает при помощи воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной смеси и увеличение её подачи в цилиндр, за счет чего бензопила запускается намного легче, чем в том случае, когда холодный запуск проводится в обычном режиме.

В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет топливо и предотвращает поступление воздуха в основную камеру. Часто проблемы при работе пилы могут быть вызваны дефектами именно этого элемента. Например, клапан, при неправильном хранении бензопилы может залипнуть, подача топлива прекратится, что сделает работу двигателя невозможным. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, понадобится проведение ремонта или замена узла.

За настройку качества и количества смеси, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:

винт (L) – регулирует количество топлива в режиме низких и средних оборотов;
(H) – отвечает за тягу на высоких оборотах и их количество;
(Т) – изменяет положение заслонки дросселя, тем самым регулирует количество топливной смеси, поступающей в цилиндр и работу двигателя инструмента в режиме холостого хода.

Винты (L) и (H) нельзя регулировать, не имея определенных знаний и опыта. Неправильная настройка качества и количества топливной смеси может привести к тому, что двигатель перестанет работать или будет работать неправильно, что приведет к его быстрому износу или даже заклиниванию.

Блок: 3/9 | Кол-во символов: 2405
Источник: https://benzopilok.ru/remont/karbyurator/regulirovka-na-benzopile-huskvarna.html

Настройка карбюратора китайской бензопилы

Практически у любой китайской бензопилы регулировки такие же, так же как и у фирменных аналогов. Присутствуют те же винты L, H не T. При встречаются пилы, у которых подлежит регулированию только холостой ход. Тогда заводские настройки бензопилы хускварна карбюратора бензопилы. Однако, по отзывам владельцев не работников сервиса, далеко не у каждой бензопилы отрегулировать карбюратор удаётся свободно. Настройка карбюратора бензопилы хускварна 240. Даже у опытных ремонтников некоторые модели конечно отнять приличное количество времени, пока получится получить приемлемый результат.

Стандартным для карбюраторов «китайцев» считается позиция винта L, при какой} {занимается он на полтора оборота ослаблен от полностью зажатого положения. Для винта H — один оборот от правильного подбора студии же состояния. В многочисленных видео винт L называют регулировкой качества смеси, а винт H — её количества. Холостой ход регулируется таким же образом, как описано выше, на прогретом двигателе.

Блок: 7/7 | Кол-во символов: 1034
Источник: https://nzizn.ru/zavodskie-nastrojki-karbjuratora-benzopily/

Регулировка карбюратора бензопилы хускварна

Как и все остальные пилы, husqvarna имеет тот же алгоритм регулировки карбюратора. Поэтому, инструкция будет актуальна и для других инструментов и моделей бензопил таких как хускварна 142 , 236 .

Перед началом работ убедитесь в чистоте воздушного фильтра и правильной работе всех остальных узлов. Подача топлива в поплавковую камеру должна работать без перебоев, а система зажигания настроена правильна и имеет свежую свечу.

Установите заводские настройки карбюратора. Делать это нужно при остановленном двигателе.
Теперь можно запускать двигатель и обязательно прогреть его на протяжении нескольких минут. Регулировка ХХ карбюратора хускварна 137 производится только на прогретом моторе.
Вращая винт L по часовой стрелке, нужно выставить самые высокие обороты коленчатого вала, затем повернуть обратно на четверть оборота. Винтом Т корректируйте обороты коленчатого вала так, чтобы цепь не вращалась. Она не должна приводиться в движение без нажатия акселератора.
Теперь нужно выставить максимальные обороты и их мощность. Достаточно подключить тахометр к системе зажигания и задать при помощи акселератора максимально возможные обороты. Сравните их с паспортными данными. Если они различаются, то откручиваем или закручиваем винт H. Меняя диапазон, можно создать ограничения, чтобы сделать работу пилы эффективной и сохранить ресурс мотора.

На что стоит обратить внимание?

Как только регулировка карбюратора хускварна будет завершена, нужно убедиться, что работа двигателя стабильна, а пила легко набирает и сбрасывает необходимые обороты. Вращение цепи на холостом ходу считают ненормальным явлением, поэтому нужно снова отрегулировать ее связь с муфтой при помощи винта H.

Не забывайте, что узел настраивается не сразу: нужно выжидать некоторое время, так как бензопила хускварна не сразу реагирует на изменение положения винтов. Это время может колебаться от 5 до 15 секунд. Данное время не прописывает таблица, поэтому узнать можно только экспериментальным путем.

Если после регулировки появляется огромное количество дыма при работе, то нужно откорректировать подачу топливной и масляной смеси. Для этих целей вращают винт L.

Что такое заводская настройка карбюратора бензопилы хускварна?

Для того, чтобы бензопила все равно запустилась даже при неправильной настройке, применяются заводские положения винтов H и L. Большинство бензопил хускварна можно запустить, если открутить оба винта ровно на полтора оборота. Лишь после этого можно менять положения винтов, чтобы добиться нужного расхода топлива и максимальной эффективности работы. Регулируется ХХ также после этих манипуляций.

Если у вас остались вопросы по регулировке карбюратора на бензопиле хускварна 137 и других моделей этой линейки — рекомендую посмотреть это видео:

Блок: 11/25 | Кол-во символов: 2786
Источник: https://the-avto.ru/obsluzhivanie/regulirovka-karbjuratora-huskvarna-142.html

Регулировка карбюратора бензопилы хускварна

Порядок действий:

Установите заводские настройки карбюратора. Делать это нужно при остановленном двигателе.
Теперь можно запускать двигатель и обязательно прогреть его на протяжении нескольких минут. Регулировка ХХ карбюратора хускварна 137 производится только на прогретом моторе.
Вращая винт L по часовой стрелке, нужно выставить самые высокие обороты коленчатого вала, затем повернуть обратно на четверть оборота. Винтом Т корректируйте обороты коленчатого вала так, чтобы цепь не вращалась. Она не должна приводиться в движение без нажатия акселератора.
Теперь нужно выставить максимальные обороты и их мощность. Достаточно подключить тахометр к системе зажигания и задать при помощи акселератора максимально возможные обороты. Сравните их с паспортными данными. Если они различаются, то откручиваем или закручиваем винт H. Меняя диапазон, можно создать ограничения, чтобы сделать работу пилы эффективной и сохранить ресурс мотора.

На что стоит обратить внимание?

Что такое заводская настройка карбюратора бензопилы хускварна?

Блок: 5/7 | Кол-во символов: 2791
Источник: https://prokarbyrator.ru/regulirovka-karbyuratora/regulirovka-karbyuratora-benzopily-huskvarna-137-svoimi-rukami.html

Регулировка карбюратора своими руками на бензопиле

Регулировка карбюратора бензопилы обеспечивает эффективную работу инструмента на полной мощности при экономном потреблении топлива. Регулировка должна производиться при чистом топливном и воздушном фильтре. Для большего кол-ва карбюраторов регулировка осуществляется тремя винтами: для максимальных и минимальных оборотов и регулировки холостого хода.

Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно падают, при закручивании смесь обедняется – обороты растут.

Обозначение H относится к винту максимальных оборотов, управляющему главным жиклером, L — к винту минимальных оборотов, управляющему жиклером холостого хода. С помощью винта S осуществляется точная регулировка оборотов холостого хода. Иногда, для упрощения настройки, количество доступных регулировочных винтов карбюратора уменьшают.

Настройка карбюратора бензопилы подразделяется на два этапа – базовый (заводские настройки), осуществляемый при выключенном двигателе. и окончательный, производимый на работающем прогретом двигателе. Точное значение углов поворота следует брать из инструкций по эксплуатации для конкретной бензопилы. Если не соблюдать инструкции производителя может привести к повреждению двигателя.

Базовая регулировка карбюратора.

Регулировочные винты максимальных H и минимальных L оборотов медленно поворачивают по часовой стрелке до упора, после чего выворачивают назад на 2 оборота, также возможны другие настройки

Проверка и регулировка холостого хода.

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т или (S) следует поворачивать простив часовой стрелки, пока она не остановится.

Проверка и регулировка максимального числа оборотов.

Изменение максимального числа оборотов осуществляется винтом H. При его заворачивании (вращение по часовой стрелке) обороты увеличиваются, при выворачивании — уменьшаются. Двигатели бензопил имеют наибольшую скорость вращения от 11500об/мин. до 15000 об/мин. Более высокую скорость не обеспечивает зажигание, кроме того, она становится опасной для двигателя. Предельные обороты можно определить по перебоям в зажигании. Если они наступают, винт H немного выворачивают против часовой стрелки.

Если работа двигателя не проверена на ускорени и максимальные обороты то регулировка бензопилы не может считаться завершенной.

Проверка ускорения.

При плавном нажатии на курок газа двигатель должен уверенно и быстро набирать обороты от холостого хода до максимальных( от 2800 обр.до 11500-15000 обр. в зависимости от агрегата). Если обороты набираются медленно, с запаздыванием, винт L нужно медленно вывернуть против часовой стрелки, но не более чем на 1/8 оборота.

После регулировки ускорения и максимальных оборотов следует снова проверить работу пилы на холостом ходу — двигатель должен работать устойчиво, цепь не должна двигаться. Настройка бензопилы должна повториться, если это условие не выполняется но за исключением этапа базовой регулировки.

Блок: 4/8 | Кол-во символов: 3305
Источник: https://stroitel12.ru/regulirovka-karbjuratora-benzopily-huskvarna-236/

Как правильно отрегулировать карбюратор на бензопиле своими руками

«Карбюратор – устройство, отвечающее за смесь и подачу горючего в камеру сгорания ДВС».

Рад приветствовать всех любителей «интересных и подходящих мужских игрушек».

Верная регулировка карбюратора обеспечивает надёжную работу бензопилы во всех режимах, и с экономичным расходом горючего. Вобщем, если убрать слово «бензопилы», то это относится ко всем движкам внутреннего сгорания.

Сейчас побеседуем о том, как отрегулировать карбюратор на бензопиле. Настройка карбюратора хускварна 137 обычно не вызывает никаких проблем. Вообщем, такая процедура проводится время от времени. Заводская настройка — это самый наилучший и высококачественный вариант. Но, по мере надобности её делают средством регулировки особых винтов. Разберёмся, как отстроить своими руками:

Блок: 20/24 | Кол-во символов: 826
Источник: https://auramm.ru/huskvarna-142-nastrojka-karbjuratora/

как отрегулировать, настроить, снять, правильно

Бензопила — незаменимый инструмент для людей, живущих в частных домовладениях. Она представляет собой механизм, состоящий из тщательно подогнанных деталей и узлов.

Как и любому механизму, ей требуется периодический уход и настройка. Особенно из-за некачественного топлива. Рассмотрим принципы и порядок регулировки карбюратора бензопилы Хускварна.

Устройство и принцип работы карбюратора

Карбюратор служит для подготовки горючей смеси в определяемой оператором пропорции из бензина и воздуха.

Излишне обогащенная, как и излишне бедная, смесь приведет к нестабильной работе двигателя, может вызвать перегрев и ускорить износ поршневой системы.

От правильной настройки и регулировки зависит исправное функционирование устройства.

А для этого необходимо знать принципы работы карбюратора бензопилы Хускварна.

Его конструкция состоит из следующих элементов:

корпус с зажимными болтами и набором прокладок;
топливный насос — устройство, закачивающее в карбюратор бензиново-масляную смесь;
диафрагма — предназначена для ограничения подачи горючей смеси в двигатель;
поплавковая камера — в ней собирается топливо, уровень регулируется поплавком, по мере необходимости смесь подается в основную камеру для смешивания с воздухом;
основная камера — через нее проходит воздух, и туда же впрыскивается топливо, количество подаваемой в двигатель смеси регулирует расположенная здесь же дроссельная заслонка;
диффузор — участок сужения трубки, подающей воздух, в месте впрыска топлива;
игольчатый клапан — устройство, регулирующее подачу топлива;
жиклер — винты, регулирующие подачу смеси на высоких и низких оборотах, а также винт холостого хода.

Также в устройстве карбюратора, помимо дроссельной, есть заслонка, расположенная на входе из воздушного фильтра. Она искусственно снижает подачу воздуха, делая смесь более насыщенной для облегчения запуска холодного двигателя.

За впрыск топлива в основную камеру отвечает клапан-форсунка, он же предотвращает попадание воздуха. При настройке карбюратора на бензопиле Хускварна особое внимание стоит уделить этому клапану, т. к. его состояние оказывает прямое воздействие на работу двигателя. При длительном хранении форсунка может залипнуть. Это ограничит поступление топлива и не даст запустить двигатель.

Также от длительного использования либо по причине заводского брака клапан может пропускать воздух в основную камеру. В этом случае исправить проблему поможет только его замена.

Работа карбюратора происходит следующим образом: воздушный поток, попадая в диффузор, смешивается с впрыскиваемым топливом, получившаяся смесь подается в двигатель. Количество смеси регулируется дроссельной заслонкой. Чем больше смеси, тем выше обороты двигателя.

Когда необходима регулировка

Необходимость в настройке карбюратора бензопилы возникает редко. Чаще появляются проблемы с поступлением топлива, воздуха либо износом деталей. Но иногда регулировка все же требуется:

заведенный двигатель глохнет через несколько секунд, либо не заводится — причина этому слишком богатая смесь;
избыточный выхлоп, высокие обороты, увеличившийся расход — в этом случае, напротив, смесь слишком бедная, т. е. не хватает воздуха;
обороты держатся на одном уровне после их снижения или повышения оператором — причиной может быть залипший игольчатый клапан.

Факторы, приводящие к таким изменениям, могут быть следующими:

Сильная вибрация повреждает защитную крышку, и регулировочные жиклеры выкручиваются, изменяя настройку. В этом случае возможно отрегулировать карбюратор на бензопиле.
Износ элементов поршневой системы. Настройка карбюратора в такой ситуации может оказать временную помощь. Рекомендуется замена изношенных компонентов.
Некачественное топливо, неисправный фильтр либо долгое хранение может стать причиной засоров. В этой ситуации карбюратор необходимо снять, промыть специальной жидкостью либо чистым бензином, собрать и вновь отрегулировать.

Начинать настраивать работу пилы лучше всего с проверки жиклеров, подачи топлива и воздуха. После этого переходить к демонтажу карбюратора, а потом — к проверке поршневой системы.

Какой инструмент потребуется

Прежде всего необходимо подготовить инструмент для регулировки карбюратора бензопилы. Потребуется набор отверток и рожковых ключей, специальный чистящий состав, растворяющий нагар и мусор.

Разборку лучше проводить на столе либо верстаке. На часть стола постелить лоскут чистой, желательно светлой и однотонной ткани, на которую будут выкладываться снимаемые детали и емкость для промывки. Оптимально, если это будет ультразвуковая ванна.

Как снять карбюратор и нужно ли это делать перед настройкой

В том случае, если бензопила не развивает обороты либо, напротив, работает на излишне высоких, карбюратор можно настроить, не снимая.

Но если бензопила не заводится, обороты зависают на одном уровне или она работает нестабильно. Настройка карбюратора бензопилы не изменит ситуацию. Его необходимо снять для прочистки или замены деталей. Действовать при этом необходимо в следующем порядке:

Открутив удерживающие крепления, снимаем верхний кожух пилы.
Снимаем прокладку и часть воздушного фильтра, открутив болты либо отщелкнув крепления.
Справа на карбюраторе находится топливный шланг. Снимаем его вместе с тягой управления воздушной заслонкой.
Снимаем карбюратор с удерживающих его креплений.

Разборка карбюратора выполняется в соответствии с поставляемой в комплекте инструкцией. При разборке с особой осторожностью необходимо складывать детали на заранее подготовленную ткань. Из-за малых габаритов есть риск потерять компоненты при разборке и промывке.

Все полученные таким образом детали промывают в специальной жидкости, сушат и протирают тканью, не оставляющей ворса.

Каналы, трубки и жиклеры продувают сжатым воздухом, по возможности, предварительно промыв их в ультразвуковой ванне.

Как правильно отрегулировать

Для этого в конструкции устройства предусмотрено 3 регулировочных жиклера. Винт регулировки холостого хода (T) расположен вверху карбюратора. Ниже есть пара жиклеров регулировки подачи топлива на минимальных (L) и максимальных (H) оборотах, левый и правый соответственно.

Порядок регулировки карбюратора на бензопиле Хускварна следующий:

Прогреваем в течение 5 минут.
Поворачивая винт L, доводим двигатель до самых высоких оборотов в ненагруженном состоянии и возвращаем его назад на четверть оборота.
Одной рукой удерживаем кнопку газа на протяжении 15 секунд. В это время жиклер H проворачиваем вправо до упора и достижения максимальных оборотов. После чего отворачиваем его назад на полтора оборота либо пока не исчезнет «визг» двигателя.
Отпустив газ, поворачиваем винт холостого хода (T) по часовой стрелке, пока цепь не начнет двигаться. После этого вращаем его в обратном направлении до прекращения движения цепи.

В процессе регулировки может возникнуть ситуация, при которой бензопила заглохнет. Это может быть из-за чрезмерно выкрученных жиклеров, слишком богатой или бедной смеси.

Если такое произойдет, необходимо жиклеры минимальных и максимальных оборотов закрутить до упора. После чего отвернуть их назад на полтора оборота и попытаться завести пилу.

Настройка зажигания после регулировки карбюратора

В случае если чистка и настройка карбюратора не исправили существующую проблему, нужно проверить свечу и настроить двигатель. Действовать стоит в следующем порядке:

Выкручивается свеча и проводится визуальный осмотр. Если она сухая с легким коричневым нагаром, ее можно считать исправной.
В случае обнаружения следов бензина на свече следует провести повторную регулировку карбюратора. Это происходит потому, что он подает избыточное количество топлива в ДВС, заливая его.
Если свеча выглядит нормально, проверяют работу электрооборудования. В первую очередь кабель, подающий ток на свечу. Конец его подносят на небольшое расстояние к решетке радиатора цилиндра и шнуром прокручивают стартер. Должна проскочить искра. Если ее нет, кабель проверяют тестером и при необходимости заменяют.
При исправности кабеля тестируют катушку зажигания. Если осмотр не выявил подпаленных или оборванных проводов, катушку прозванивают тестером, сравнивая данные с сопроводительной документацией. При обнаружении отклонений блок подлежит замене аналогичным.

После замены блока катушки следует выставить зазор в магнето. Зазор между катушкой зажигания и маховиком должен составить от 0,2 до 0,4 мм. Для выставления зазора необходим набор щупов либо можно использовать фольгу подходящей толщины. Щуп зажимают между катушкой и маховиком в момент установки, после чего вытягивают наружу.

Как понять, что все сделано правильно

Проведя настройку, необходимо запустить бензопилу. Проверить стабильность работы на холостом ходу. При этом цепь не должна двигаться. При нажатии на акселератор бензопила должна стабильно разгоняться и останавливаться без задержки.

На минимальном и максимальном уровнях оборотов Хускварна 350 должна работать стабильно, без посторонних шумов. В момент работы не должно быть резкой потери мощности или отключения.

specmahina.ru

Блок: 3/4 | Кол-во символов: 8997
Источник: https://rinnipool.ru/raznoe/otvertka-regulirovki-karbyuratora-husqvarna.html

Преимущества модели

Относительно маленький вес бензопилы Хускварна 142 и эргономичный дизайн в совокупы с фронтальной рукоятью изогнутой формы делают эксплуатацию оборудования очень комфортабельной.
Антивибрационная система позволяет не чувствовать вялости долгое время.
Предвидено наличие щитка и цепного тормоза, для обеспечения безопасности юзеров.
Мощность бензопилы Husqvarna 142 увеличена средством кованого коленчатого вала, состоящего из 3-х секций.

Блок: 14/24 | Кол-во символов: 458
Источник: https://auramm.ru/huskvarna-142-nastrojka-karbjuratora/

Регулировка карбюратора бензопилы

Карбюраторы большинства бензопил имеет три винта для регулировки:

L – винт жиклера для регулировки низких оборотов
H – винт жиклера для регулировки высоких оборотов
Винт — Т у Партнёра и Хускварны (у Штиля LA ) – регулировка холостого хода бензопилы

Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно растут, при закручивании смесь обедняется – обороты падают.

Винт Т(LA) предназначен для регулировки оборотов холостого хода. Основная настройка бензопилы производится на заводе-изготовителе при конечном испытании. Карбюратор, как правило, отрегулирован на подачу более богатой (чем оптимальная) топливной смеси. Заводскую регулировку необходимо сохраняться первые часы работы пилы. Затем (необязательно) производится более точная регулировка карбюратора.

Регулировку начинаем с настройки холостого хода, для этого вращаем винт T (LA) против часовой стрелки, добиваясь полной остановки цепи при устойчивых оборотах двигателя.

Для дальнейшей точной регулировки понадобиться тахометр и её лучше доверить специалистам. тем более что в большинстве случаев она может и не понадобиться.

Настройку инструмента начинаем с винта L, затем используем винт H и в конце винт Т (LA).

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т следует поворачивать простив часовой стрелки, пока она не остановится.

Винтом Н регулируется мощность и частота оборотов. Регулировка карбюратора на обедненную смесь приводит к избыточным оборотам, перегреву двигателя и выходу из строя поршневой бензопилы.

Прогреваем двигатель бензопилы на холостом ходу не менее 10 секунд и поворачиваем винт Н на 1/4 оборота против часовой стрелки. Даём двигателю поработать около 10 сек. затем проверяем максимальные обороты двигателя тахометром. В случае несоответствия максимальных оборотов паспортным, операцию следует повторить. При подаче слишком богатой смеси глушитель начинает дымить, при слишком бедной пила визжит и перегревается.

Заканчиваем регулировку настройкой оборотов холостого хода, как уже было описано выше. Число оборотов холостого хода установлено правильно, если двигатель работает без сбоев при минимальных оборотах и цепь при этом не вращается.

Карбюратор можно считать отрегулированным, если двигатель быстро разгоняется и по звуку напоминает работу четырехтактного на полном газу.

пока нет!

Блок: 5/8 | Кол-во символов: 2696
Источник: https://stroitel12.ru/regulirovka-karbjuratora-benzopily-huskvarna-236/

Технические и технологические особенности

Для увеличения производительности, эксплуатационной надежности и долговечности в производстве бензопильного ассортимента задействованы более высококачественные материалы. Также опыт удачного внедрения прошлых разработок, собственные конструкторские решения.

Только приобретая оригинал, можно получить полную уверенность, что мощность и другие свойства бензопилы Хускварна модели 142 управятся с поперечной, диагональной либо продольной распиловкой всех видов древесной породы поперечником до 30 см.

Эти характеристики определяют пригодность инструмента для заготовки древесного горючего, разделки строй лесоматериалов, формирования крон декоративных и садовых деревьев.
Возможность эксплуатации пилы с более маленькими и комфортными для работы в недоступных местах шинами, определяет пригодность инструмента для строительства деревянных конструкций специального и общего предназначения.
Работа с пилой не просит проф квалификации, нужные способности стремительно нарабатываются в процессе самой работы.

Блок: 15/25 | Кол-во символов: 1045
Источник: https://the-avto.ru/obsluzhivanie/regulirovka-karbjuratora-huskvarna-142.html

Двигатель

Поломка мотора является одной из часто встречающихся и трудозатратных. Проявляется данная проблема такими факторами:

Неуравновешенная работа на холостых оборотах.
Не заводится.
Не хватает мощности, либо же бензопила Хускварна 142 заводится и глохнет, как начинает набирать обороты.

До того как приступить к ремонту бензопилы Хускварна 142, рекомендуется провести полную диагностику оборудования для четкого определения обстоятельств проблем.

Блок: 16/24 | Кол-во символов: 452
Источник: https://auramm.ru/huskvarna-142-nastrojka-karbjuratora/

Конструкционные достоинства

Малозатратной работе содействуют постоянные тяговые свойства силового агрегата, экономичный расход горючего и расходных материалов. Комфортность и безопасность инструмента обеспечивает дизайн корпуса, комфортная конфигурация рукояток и балансировка.

В перечне дополнительных удобств:

система легкого запуска;
эффективный виброгаситель;
доступ к настроечным точкам узлов и агрегатов;
удобное размещение органов управления;
возможность работы с альтернативными рабочими гарнитурами.

Блок: 16/25 | Кол-во символов: 510
Источник: https://the-avto.ru/obsluzhivanie/regulirovka-karbjuratora-huskvarna-142.html

Причина, почему не заводится бензопила Хускварна 142

Если не заводится бензопила хускварна 142, обстоятельств может быть несколько. Из более всераспространенных можно выделить последующие:

Повреждение свеч – чтоб осознать, исправна ли свеча, необходимо ее вывернуть и произмести осмотр. В этом случае, если изолятор из фарфора отдал трещинку, вы видите спаленный либо покоробленный электрод, стоит немедленно поменять свечу. Не считая того, проработав несколько сезонов, бензопила Хускварна 142 просит осмотра запчастей. Свечки также вырабатывают собственный ресурс, и чтоб обезопасить работу пилы, смените их на новые.
Засор карбюратора – в процессе работы, равномерно, испарения горючего оседают на внутренних стенах, образуя липкую консистенцию, которая способна засорить карбюратор, предотвращая пуск мотора. Будет нужно прочистить его особым моющим средством. Ремонтируя бензопилу Хускварна 142, регулировка карбюратора всегда проводится с прогретым движком и прочищенными системами.
Неисправность катушки зажигания – до того как вы решите произвести подмену данной детали, удостоверьтесь в том, что свечки соответствуют требуемому техническому состоянию.

Блок: 17/24 | Кол-во символов: 1161
Источник: https://auramm.ru/huskvarna-142-nastrojka-karbjuratora/

Гарантия эксплуатационной безопасности и легкого старта

Риски травматизма при возникновении аварийной ситуации минимизированы за счет высокоточной работы тормозного устройства, которое включается при незначительном перемещении верхнего щитка во фронтальном направлении.

Ручной стартер с системой легкого запуска, подкачивающий насос и усовершенствованное электронное зажигание гарантируют успешный старт силового агрегата в условиях экстремально низких и высоких температур окружающей среды.

Экспертами пила Хускварна 142 характеризуется в качестве достаточно комфортного в работе, производительного, надежного и долговечного бытового инструмента, отвечающего требованиям современных технических и эксплуатационных стандартов.

Блок: 17/25 | Кол-во символов: 727
Источник: https://the-avto.ru/obsluzhivanie/regulirovka-karbjuratora-huskvarna-142.html

Информационная поддержка

Подробная инструкция по эксплуатации содержит сведения об особенностях подготовки пилы к работе, обслуживании, поиски и устранения неисправностей.

Читайте так же

Описание наиболее характерных неисправностей поможет оперативно устранить причину поломки, когда двигатель не заводится или заводится и глохнет, а также не развивает полной мощности.

Инструмент характеризуется налаженным сервисным обслуживанием. Запчасти и расходные комплектующие представлены в широком ассортименте. В случае необходимости, владелец пилы может выполнить несложный текущий ремонт своими руками.

Блок: 18/25 | Кол-во символов: 599
Источник: https://the-avto.ru/obsluzhivanie/regulirovka-karbjuratora-huskvarna-142.html

Технические характеристики

Модель Хускварна 142 отличается плотной компоновкой, совмещенной с удобным доступом к регулировочным узлам и заправочным горловинам. Инструмент весом 4,6 кг отлично сбалансирован, поэтому удобно лежит в руках.

Эргономическая форма рукояток обеспечивает надежный захват при выполнении сложных работ. Встроенная система виброзащиты и низкий шумовой уровень способствуют высокой производительности труда и сохранению работоспособности оператора при выполнении объемных работ.

Блок: 19/25 | Кол-во символов: 503
Источник: https://the-avto.ru/obsluzhivanie/regulirovka-karbjuratora-huskvarna-142. html

Принцип работы карбюратора пилы (обобщённо):

Данный аппарат подготавливает воздушно-бензиновую смесь в определённом соотношении. Если этот баланс не соблюдается, то в работе ДВС (бензинового двигателя) происходят сбои. Несоответствующая норме смесь, может быть либо сверхнасыщенной (когда возрастает количество горючего по отношению к воздуху) либо обеднённой (когда воздуха больше чем положено, а горючего меньше).

Воздушный поток движется по специальному каналу, а заслонка регулирует его скорость;
Открытие заслонки регулирует количество подачи горючего и воздуха;
Бензин и воздух, пролетая через диффузор, смешиваются и распыляются;
Смесь, образованная в итоге этого, поступает через впускной коллектор в камеру сгорания (цилиндр).

Блок: 21/24 | Кол-во символов: 736
Источник: https://auramm.ru/huskvarna-142-nastrojka-karbjuratora/

Силовой агрегат

Пила комплектуется двухтактным карбюраторным двигателем воздушного охлаждения объемом 40,2 см3 и мощностью 2,6 л. с. Силовой агрегат характеризуется гибкими тяговыми параметрами, оптимальным расходом топлива, легким стартом, несложным обслуживанием и продолжительным межремонтным ресурсом.

Топливом служит смесь, состоящая из бензина и масла для двухтактных ДВС, которая поступает в карбюратор из внутреннего бензобака объемом 410 мл.

В конструкционных особенностях силового агрегата:

изготовленный из кованой стали коленчатый вал;
износостойкое хромовое покрытие гильзы цилиндра;
поршневая группа с двумя компрессионными кольцами и увеличенным до 5 лет рабочим ресурсом;
упрощенный доступ к воздушному фильтру;
надежная и долговечная система зажигания;
лучший в своем классе японский карбюратор Walbro.

Встроенный праймер — насос обеспечивает быстрый старт двигателя независимо от температуры окружающей среды.

Блок: 22/25 | Кол-во символов: 927
Источник: https://the-avto. ru/obsluzhivanie/regulirovka-karbjuratora-huskvarna-142.html

Гарнитура

Этот узел состоит из 15 дюймовой съемной направляющей шины, режущей цепи с шагом 0,325 дюйма. В комплекте также имеется ведущая звездочка и натяжное устройство. Возможна установка альтернативных комплектов меньшего размера, в большей степени отвечающих требованиям поставленной задачи.

Смазка цепи позволяет исключить ее перегрев и ускоренный износ. В составе системы имеется масляный насос с регулируемой производительностью, в который рабочая жидкость подается из встроенного бачка емкостью 200 мл.

Блок: 24/25 | Кол-во символов: 511
Источник: https://the-avto.ru/obsluzhivanie/regulirovka-karbjuratora-huskvarna-142.html

Кол-во блоков: 33 | Общее кол-во символов: 33592
Количество использованных доноров: 7
Информация по каждому донору:

https://prokarbyrator.ru/regulirovka-karbyuratora/regulirovka-karbyuratora-benzopily-huskvarna-137-svoimi-rukami.html: использовано 2 блоков из 7, кол-во символов 3535 (11%)
https://benzopilok. ru/remont/karbyurator/regulirovka-na-benzopile-huskvarna.html: использовано 2 блоков из 9, кол-во символов 2644 (8%)
https://auramm.ru/huskvarna-142-nastrojka-karbjuratora/: использовано 5 блоков из 24, кол-во символов 3633 (11%)
https://the-avto.ru/obsluzhivanie/regulirovka-karbjuratora-huskvarna-142.html: использовано 9 блоков из 25, кол-во символов 7748 (23%)
https://stroitel12.ru/regulirovka-karbjuratora-benzopily-huskvarna-236/: использовано 2 блоков из 8, кол-во символов 6001 (18%)
https://nzizn.ru/zavodskie-nastrojki-karbjuratora-benzopily/: использовано 1 блоков из 7, кол-во символов 1034 (3%)
https://rinnipool.ru/raznoe/otvertka-regulirovki-karbyuratora-husqvarna.html: использовано 1 блоков из 4, кол-во символов 8997 (27%)

Настройка карбюратора бензопилы кедр. Как отрегулировать карбюратор на бензопиле своими руками? Как устроен бензопильный карбюратор

Настройка карбюратора бензопилы своими руками

Для самостоятельной опции карбюратора необходимо ознакомиться с его устройством и уяснить порядок работ, которые осуществляются для регулировки деталей, отвечающих за правильное функционирование составных частей устройства и близкорасположенных к нему деталей.

Необходимо аккуратненько обращаться с предметами для опции системы, также определять соответствие выставленных характеристик очень допустимым значениям.

Об устройстве карбюратора

Карбюратор служит для смешения горючей консистенции с воздухом при соблюдении заблаговременно установленных пропорций. Если четкие дозы не соблюдаются, исправность работы мотора оказывается под опасностью. Когда во время смешивания компонент поступает огромное количество воздуха, а горючего недостаточно, то такая смесь считается «бедной».

Нельзя допускать и перенасыщения, потому что при большенном количестве горючего по сопоставлению с воздухом также вероятны сбои в работе либо износ мотора. Регулировка карбюратора нужна не только лишь перед начальным внедрением, да и когда выявляются любые отличия в его работе. До работы с бензопилой, не забудьте провести его обкатку.

Составные части карбюратора

Конструкция карбюратора содержит стандартный набор частей, но может мало изменяться зависимо от производителя. Составные части:

Основа . Это специальная трубка, которая визуально похожа на аэродинамическую конструкцию. Сквозь нее проходит воздух. В поперечном направлении в середине трубы располагается заслонка. Ее положение можно изменять. Чем больше она выдвинута в проход, тем меньше воздуха поступает в двигатель.
Диффузор . Это ссуженная часть трубки. С ее помощью увеличивается скорость подачи воздуха именно в том сегменте, откуда выходит топливо.
Каналы для подачи топлива. Топливная смесь содержится в поплавковой камере, далее проходит в жиклер, из которого вытекает в распылитель.
Поплавковая камера . Является отдельным конструкционным элементом, напоминает форму резервуара. Предназначена для постоянного поддержания оптимального уровня топливной жидкости перед входом в канал, откуда поступает воздух.

Не знаете, какую бензопилу выбрать? Прочитайте нашу статью.

Ищете модели подешевле, но надежные и проверенные временем? Обратите внимание на бензопилы российского производства.

Или же изучите зарубежных производителей бензопил, таких как Штиль.

Что нужно иметь для настройки

У каждого владельца карбюратора должны быть необходимые инструменты для осуществления регулировки данной системы. Есть три регулировочных винта, которые располагаются на корпусе устройства. Они имеют собственные маркировки:

L — винт для коррекции низких оборотов.
H — винт для регулировки высоких оборотов.
T — осуществляет регуляцию холостого хода, в большинстве случаев применяется для экспериментов.

Воздушный фильтр бензопилы

Перед регулировкой карбюратора нужно подготовить устройство:

Прогревается двигатель, то есть запускается примерно за 10 минут перед ремонтом, а выключается при начале работы (см. как завести бензопилу).
Проверяется и промывается воздушный фильтр.
Останавливается цепь с помощью поворота винта T до упора (см. масло для цепи).

Для осуществления безопасного ремонта нужно подготовить ровную поверхность, где можно аккуратно расположить устройство, а цепь отвернуть в противоположную сторону. Обзор бензопилы Huter BS 45. о запуске и пилении пилой Хутер БС 45. Регулировка карбюратора. Нужен тахометр. По нему определяется наличие нарушения в работе карбюратора. При оборотах винтов звук должен быть идеальным и абсолютно ровным. Если замечаются визжащие нотки, значит смесь перенасыщена.

Инструкция по настройке

Регулировка карбюратора разделяется на два основных этапа. Первый называется базовым. Он производится при включенном двигателе. Второй выполняется тогда, когда двигатель прогрет.

Чтобы провести процедуру настройки карбюратора успешно, нужно заранее ознакомиться с инструкцией по эксплуатации конкретной модели для выявления дополнительных особенностей настройки устройства.

Начальный этап

Регулировочные винты наиболее высоких и низких оборотов следует провести по часовой стрелке до момента встречи наивысшего сопротивления. Регулировка карбюратора Бензопилы Когда винты дойдут до упора, нужно перевести их в обратную сторону и оставить при прохождении 1,5 оборота.

Основной этап

Двигатель включается на средние обороты и прогревается так около 10 минут. Винт, отвечающий за регулировку холостого хода, должен перемещаться по часовой стрелке. Его отпускают только при приходе двигателя в режим стабильного функционирования. Нужно проконтролировать, чтобы цепь во время этого процесса не передвигалась.

Регулировка карбюратора на китайской бензопиле(практика)

Запчасти для китайских бензопил ? Как отрегулировать карбюратор на.

Бензопила HUTER BS-45

Интернет-магазин: huter —bs —45 .html Бензопила Huter BS —45 оснащена.

В режиме холостого хода двигатель может заглохнуть (причина — тут). В этом случае нужно незамедлительно довести регулировочный винт по часовой стрелке до упора. Иногда начинает перемещаться цепь. В этом случае следует перекрутить регулировочный винт в обратном направлении.

Проверка работы ускорения

Нужно выполнить небольшое исследование. Инициируется ускорение работы устройства. Следует оценить исправность работы двигателя во время совершения максимальных оборотов. Когда двигатель функционирует правильно, значит при нажатии на акселератор скорость быстро возрастает до 15000 об/мин.

Если этого не происходит или увеличение скорости слишком замедленно, необходимо применить винт, отмеченный буквой L. Он поворачивается против часовой стрелки. Нужно соблюдать умеренные движения, так как поворот не может быть больше 1/8 от полного круга.

Максимальное количество оборотов

Чтобы ограничить этот показатель, нужно использовать винт с маркировкой H. Для увеличения числа оборотов следует поворачивать его по часовой стрелке, а для их снижения в обратную сторону. Максимальная частота не должна превышать значение 15000 об/мин.

Если сделать этот показатель больше, двигатель устройства будет работать на износ, что приведет к проблемам в системе зажигания. При вращении данного винта нужно учитывать процессы зажигания устройства. Если появляются малейшие сбои, то максимальное значение оборотов нужно убавлять.

Заключительная проверка на холостом ходу

Перед этой процедурой необходимо выполнить полноценную регулировку составных частей карбюратора при работе на максимальных оборотах. Далее следует осуществить проверку функционирования устройства в режиме холостого холода. Когда достигаются правильные параметры при регулировке, можно заметить точное соответствие конструкции карбюратора таким критериям:

При подключении режима холостого холода цепь не двигается.

Акселератор бензопилы

Когда осуществляется даже небольшое нажатие на акселератор, двигатель в ускоренном темпе набирает обороты. При постепенном углублении нажима можно заметить, что скорость двигателя соразмерно повышается, достигая максимально допустимых значений.
При работе двигателя можно сравнить его звук с четырехтактным прибором.

Если замечаются нарушения в приведенных параметрах или регулировка устройства была осуществлена не в полном объеме, нужно выполнить основной этап настройки повторно. Иногда действия выполняются неправильно. В этом случае устройство может выйти из строя из-за потери правильных настроек узла. В этом случае придется обратиться к специалисту.

Разборка карбюратора при необходимости проверки или ремонта составных частей

Устройство разных моделей карбюраторов практически одинаково, поэтому при работе с ними можно пользоваться стандартной схемой. Все элементы нужно снимать аккуратно, а затем выкладывать по приведенному ниже порядку , чтобы можно было удачно расставить предметы на место по окончании ремонтных работ.

Снятие верхней крышки

Снимается верхняя крышка. Бензопила Huter BS 45, Регулировка карбюратора. неисправности и регулировка карбюратора. пила Хутер серии БС 45 бензопилы БС-45. На бензопилах Хутер БС 45 и Хутер БС 52. Для этого нужно открутить 3 болта, придерживающие ее по кругу.
Поролон также вынимается, так как является верхней составной частью фильтра, проводящего воздух.
Топливный шланг удаляется.
Тяга привода выводится сразу на ним.
Отсоединяется наконечник троса.
Бензиновый шланг можно полностью вынуть, если планомерно стянуть его со штуцера.

Чтобы окончательно подготовить карбюратор к капитальному ремонту или замене мельчайших деталей, нужно аккуратно его отсоединить от основной системы . Иногда требуется дальнейшая его разборка. Следует отвинчивать составные элементы аккуратно и складывать крепежные элементы по группам, так как эти маленькие детали легко теряются.

Инструкция для китайской

Чтобы правильно выполнить настройку карбюратора китайской бензопилы, необходимо сначала запомнить заводские настройки устройства, затем включить двигатель. В последствии придется оставить его работать в течении нескольких часов, чтобы точно выставлять собственные параметры. Иногда работы выполняются разу после десятиминутного функционирования двигателя, однако многие модели китайского производства требуют особенного обращения.

Китайская модель бензопилы

Порядок регулировки:

Мероприятия начинаются в режиме холостого хода . С помощью регулировочных винтов нужно добиться планомерного набора оборотов двигателем, поэтому следует сначала дать ему поработать на малых оборотах. Отклонением от нормы является перемещение цепи по шине. В этом случае нужно отрегулировать крайними винтами оптимальное положение для того, чтобы цепь оставалась неподвижной.
Осуществляется переход на обороты средней скорости . Иногда двигатель при этом задымляется. Этот дефект можно устранить, если закрутить винт для подачи более бедной топливной смеси.

В этом случае дым исчезнет, но увеличится скорость оборотов двигателя. Нужно регулировать настройки до достижения того уровня, когда при нажатии на дроссель двигатель плавно набирает обороты, не слышны резкие рывки или перебои.

Осуществляется проверка двигателя устройства . Бензопилу переводят на минимальные обороты, а затем осуществляется стремительное нажатие на рычаг. При максимальном нажатии его выдерживают в течении 3 секунд. Если есть нарушения в работе двигателя, нужно постепенно ослаблять винт до достижения оптимального положения.

Бензопила должна поработать несколько часов в реальных условиях . Нужно заниматься распилом древесины, а затем выполнить осмотр всех элементов, задействованных в данном мероприятии. Если есть отклонения, их нужно исправить, пользуясь регулировочными приспособлениями. Когда все дефекты устранены и установлены оптимальные настройки для подачи правильно концентрированного топлива, можно считать процесс настройки устройства завершенным.

Наглядно смотрите на видео.

Зачастую разница состоит в качестве деталей и наличии или отсутствии трубочки подключения праймера – ручного насоса предварительной подкачки.

Поэтому рассматривать мы будем их почти обезличено, не вдаваясь в нюансы.

Устройство и принцип работы карбюратора бензопилы

Задача карбюратора: приготовить смесь бензина с кислородом и дозировано подать ее в цилиндр. Смешивание происходит в диффузоре (16) – сужающейся части карбюратора, где происходит ускорение воздушного потока. В диффузор через 2 жиклера (15) и (12) поступает бензин различной фракции (крупнее и мельче), и очищенный воздух после воздушного фильтра. Его количество регулируется воздушной заслонкой (7) на входе в диффузор. Количество же готовой смеси, подаваемой в цилиндр, регулирует другая заслонка (8), стоящая за ним.

Два винта (17) и (10) (L и Н) регулируют количество бензина, проходящего через жиклеры. Количество же бензина в поплавковой камере (14) регулируется игольчатым клапаном (11), за работой которого следит мембрана (13). Вторая мембрана (4) дозирует количество топлива, подающегося к камере в зависимости от числа оборотов двигателя. По пути оно фильтруется через фильтр (6).

Если оба фильтра: воздушный и бензиновый – чистые, каналы и жиклеры не забиты, мембраны целые, а игольчатый клапан надежно регулирует количество бензина в поплавковой камере – то карбюратор исправен, и для нормальной подготовки смеси нужно правильно отрегулировать количество бензина, подающегося через жиклеры. О механическом износе металлических частей корпуса и штоков заслонок карбюратора мы говорить не будем, потому что дешевле будет его просто заменить, чем ремонтировать.

Как отрегулировать карбюратор на бензопиле?

С завода все пилы идут с отрегулированным карбюратором.

И, поскольку он защищен пластиковым корпусом, длительное время не нуждается в дополнительных регулировках. А вмешиваться в его работу следует только тогда, когда пила при гарантированно исправной цилиндро-поршневой группе начинает глохнуть, чему причиной чаще всего бывает недостаток топлива и как следствие этого – переизбыток воздуха.

Вторым симптомом плохой работы карбюратора является перерасход топлива и усилившийся дымный выхлоп, свидетельствующий о переизбытке бензина в смеси. В этом случае, прежде чем лезть к карбюратору, следует почистить (или заменить) воздушный фильтр и убедиться, что причина не устранилась.

Иногда нарушение регулировки карбюратора происходит постепенно, вследствие повышенной вибрации инструмента, в результате которой регулировочные винты могут провернуться от первоначальных положений.

В первую очередь, еще до снятия и разборки карбюратора, следует попробовать отрегулировать его. Для этого:

1. Начинать регулировку карбюратора следует с винта L, настраивающего подачу топлива на низких оборотах. Его вращением следует добиться самых высоких оборотов. Обороты повышаются при закручивании этого винта.

2. Далее винтом Н нужно отрегулировать качество смеси. Если пила дымит – это признак богатой смеси, а если визжит – бедной. В первом случае винт Н следует закручивать, а во втором – наоборот. С этим винтом следует быть очень аккуратным, его неправильная регулировка может даже вывести пилу из строя. Его ни в коем случае нельзя сильно закручивать.

3. Завершает регулировку настройка холостого хода, который устанавливается винтом Т. При высоких оборотах кулачки сцепления находятся в разведенном состоянии и пильная цепь движется. Винт Т регулирует упор регулятора заслонки снаружи и не входит внутрь карбюратора. Не стоит держать слишком низкие обороты двигателя, при этом увеличиваются нагрузки на кривошипно-шатунный механизм, но и цепь на холостом ходу обязана гарантированно останавливаться. Этот винт в некоторых пилах может иметь другое буквенное значение.

Часть карбюраторов изначально имеют только одну настройку – холостого хода, в них качество смеси задано параметрами жиклеров и заводскими настройками изначально. Видео регулировки холостого хода на таких карбюраторах также подходит для всех других типов аналогичных устройств:

А нарушение режимов работы пилы без винтов регулировки оборотов и качества смеси может свидетельствовать о том, что его необходимо ремонтировать или хотя бы чистить.

Остается добавить, что окончательную регулировку следует производить только на прогретой пиле, проработавшей не менее 10 минут.

Самостоятельная разборка и ремонт карбюратора

Сразу оговоримся: если вы не специалист в таком виде деятельности, то лучше обратиться в сервисный центр. Порой стоимость карбюратора может достигать трети стоимости всей пилы.

Но, если вы решитесь на самостоятельную разборку карбюратора, мы рекомендуем найти пару свободных рук, вложить в них видеозаписывающее устройство и подробно крупным планом снять видеоролик разборки карбюратора. Это поможет при его сборке однозначно, ведь промаркировать мелкие детали для правильного порядка ее проведения практически нереально.

Почти в 80% случаев выхода из строя карбюратора можно винить жиклер, подающий топливо в диффузор. Но, прежде чем заниматься его прочисткой, мы рекомендуем запастись ремкомплектом, обязательно включающим в себя мембраны, прокладки, а иногда и этот жиклер с игольчатым клапаном.

Даже если разборка выявит их целостность, лучше будет установить новые, ведь даже микронное изменение параметров мембран может повлиять на работу устройства.

Если же жиклер придется чистить, то лучше это делать, предварительно выкрутив его, тоненькой калиброванной проволочкой. Второй жиклер лучше продувать ртом при помощи трубки-наставки или велосипедным насосом, но, ни в коем случае компрессором – велика вероятность повреждения.

Мы подобрали видео о ремонте карбюратора пилы Штиль 180, имеющего только винт холостого хода. Но внутреннее строение у него такое же, как почти у всех карбюраторов бензопил:

И дело здесь не только в том, что отсутствующие регулировочные винты загромождают картинку, отвлекая от сути процесса, а в том, что и этот карбюратор в разобранном виде также можно слегка поднастроить, отрегулировав качество смеси. Если ваш Штиль до ремонта карбюратора страдал увеличенным расходом горючего и дымил, то можно уменьшить подачу топлива, увеличив зазор игольчатого клапана, слегка отогнув его коромысло. Обратной процедурой можно увеличить подачу топлива.

Всегда при разборке очищайте фильтр. Для снятия отложений можно использовать препарат WD-40, но если помнить, что это фактически уайт-спирит с добавлением масла, то можно обойтись и им. А еще допускается применение керосина или ацетона.

Простейшую, или предварительную, регулировку карбюратора бензопилы можно сделать так, как показано в видеоролике, а окончательную произвести после прогрева пилы:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Карбюратор такой как мы будем рассматривать, установлен на многих пилах подобных марок таких как — Poulan, Mc Culloch, Max Cut, CHAMPION

Откручиваем все три винта (как показано на указателях) и снимаем у корпуса верхнюю крышку данной пилы.

Извлекаем из нашего корпуса (показано на рисунке) воздушного фильтра — фильтрующий поролоновый воздушный элемент (на рисунке поролон зелёного цвета).

Откручиваем сразу две гайки, и снимаем сам корпус воздушного фильтра.

Для того чтобы снять корпус этого воздушного фильтра, его просто недостаточно просто снять с двух болтов. Он не снимется. Ему помешает выступ, который указан на стрелке.
Надо приложить к корпусу фильтра совсем небольшое усилие вверх, до того момента когда выступ будет немного выше верхнего самого края картера бензопилы, и снимайте.

Работаем с правой от нас стороны карбюратора. Снимаем топливный шланг (как на верхней стрелке) и после этого тягу привода воздушной заслонки.

Снимаем наконец карбюратор и извлекаем наконечник этого тросика из рычага привода этой дроссельной заслонки.

С левой от нас стороны также стягиваем бензиновый шланг вместе со штуцера карбюратора.

Карбюратор теперь снят и готов к дальнейшей разборке.

В рассматриваемом нами примере — бензопила, путая, то есть в бензобаке нет бензина. Поэтому то когда мы снимали бензошланг с правой стороны этого карбюратора топливо из шланга совсем не выходило. У Вас же и бак может быть заполнен, и поэтому после работы пилой может пройти не так уж много времени.
Топливо в баке пр работе находится под небольшим давлением, поэтому после снятия шланга из него и начнётся истечение топлива.

Приготовьте заранее прищепку или зажима или обыкновенную гайку на 13.

Выкручиваем совсем винт количества оборотов холостого хода и винт крепящий сверху крышку карбюратора.

Потом снимаете верхнюю крышку. Откроется область карбюратора, которая называется — топливный насос где синяя прозрачная прокладка — это топливная мембрана.

С левой стороны карбюратора снимаем два винта (по инструкции винты обозначены L и H), перед этим сняв с них пружинную скобу. При сборке карбюратора нельзя перепутать эти винтики, на винте Н имеется кольцевая проточка, если её нет то пометьте любым винт.

Снизу снимаем четыре винта и снимаем совсем нижнюю крышку карбюратора.

Снимаем узел этого игольчатого клапана. Для этой цели снимаем винт указанный стрелкой на рисунке. Под двухплечим рычажком не потеряйте находится маленькая пружина.

Карбюратор бензопилы Чемпион: и его регулировка

Регулировку начинаем с настройки холостого хода, для этого вращаем винт T (LA) против часовой стрелки, добиваясь полной остановки цепи при устойчивых оборотах двигателя.
Устройство карбюратора бензопилы чемпион
Деталировка карбюратора бензопилы

Для дальнейшей точной регулировки понадобиться тахометр и её лучше доверить специалистам, тем более что в большинстве случаев она может и не понадобиться.
Регулировка карбюратора бензопилы патриот 4518
Настройку инструмента начинаем с винта L, затем используем винт H и в конце винт Т (LA).

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т следует поворачивать простив часовой стрелки, пока она не остановится.

Прогреваем двигатель бензопилы на холостом ходу не менее 10 секунд и поворачиваем винт Н на 1/4 оборота против часовой стрелки. Даём двигателю поработать около 10 сек., затем проверяем максимальные обороты двигателя тахометром. В случае несоответствия максимальных оборотов паспортным, операцию следует повторить. При подаче слишком богатой смеси глушитель начинает дымить, при слишком бедной пила визжит и перегревается.

Заканчиваем регулировку настройкой оборотов холостого хода, как уже было описано выше. Число оборотов холостого хода установлено правильно, если двигатель работает без сбоев при минимальных оборотах и цепь при этом не вращается.
Карбюратор можно считать отрегулированным, если двигатель быстро разгоняется и по звуку напоминает работу четырехтактного на полном газу.

Это важно!

Как известно, бензопила «Чемпион» пользуется в нашей стране заслуженной популярностью как у строительных и лесозаготовительных организаций, так и у многих владельцев приусадебных участков и загородных коттеджей. Такой повышенный спрос на бензопилу связан, прежде всего, довольно продолжительным сроком эксплуатации и его абсолютной надежностью в работе.

А чтобы бензопила «Чемпион» работала исправно, нужна своевременная регулировка карбюратора, которая не только обеспечивает результативную работу всего инструмента, но также значительно продлевает срок его службы.
А такую регулировку можно осуществлять только при правильно натянутой цепи и очищенном воздушном фильтре. Регулировка карбюратора бензопилы «Чемпион» выполняется посредством трех винтов и осуществляется в два этапа: при выключенном двигателе и во время его работы. Сначала винты для максимальных и минимальных оборотов во время остановки двигателя поворачивают по часовой стрелке до упора. А потом, не останавливаясь, на 1,5 оборота следует повернуть регулировочные винты в обратную сторону.
Второй этап предполагает регулировку холостого хода во время работы двигателя. Но, прежде чем приступить ко второму этапу, нужно изначально в течение пяти минут хорошенько прогреть двигатель бензопилы. А затем при остановке двигателя на холостом ходу, медленно повернуть регулировочный винт по часовой стрелке. Но, как только цепь начнет двигаться, необходимо сразу же начинать повороты винта, в обратную сторону, против часовой стрелки.
Для неопытного человека выполнение всех этих манипуляций для грамотной регулировки карбюратора может вызвать определенные затруднения. И поэтому, лучше, все-таки, обратиться к профессионалам, с помощью которых будет быстро выполнена регулировка карбюратора и бензопила «Чемпион» сможет работать без перебоев. Опытные специалисты не только помогут отрегулировать карбюратор, но также подскажут, как правильно использовать в работе бензопилу Чемпион.

Советы

Определение износа режущей цепи

Перед каждым началом работы следует обратить особое внимание на соответствующие правила заточки и натяжение режущей цепи. Натяжение цепи правильное, если цепь прилегает к нижней стороне шины и ее легко прокрутить вручную. Чтобы можно это было сделать, тормоз цепи бензопилы должен быть освобожден.

Цепь к бензопиле требует заточки в таких случаях:

Когда опилки, возникающие при пилении влажной древесины, выглядят как древесная мука.

Цепь входит в древесину только при сильном нажатии.

Режущая кромка заметно повреждена.

Во время пиления пилу тянет влево или вправо. Это вызвано неровной заточкой.

Своевременное определение и устранение уровня износа цепи для бензопилы – залог длительной службы всей режущей гарнитуры.

Своими руками

Инструкция по обкатке бензопил

Перед началом эксплуатации любой бензопилы импортного производства требуется ее предварительная обкатка. Она необходима, с одной стороны, для продления службы бензинового двигателя. Во время фазы обкатки подвижные детали должны сначала приработаться друг к другу, т.к. в приводном механизме наблюдается повышенное сопротивление трения. С другой стороны, во время обкатки можно приобрести необходимые навыки для работы с бензопилой. Это особенно важно для тех, кто работает с бензопилой впервые.

Для работы с бензопилой при приготовлении топливной смеси используйте только фирменные масла. Марки масла, которые можно использовать для приготовления топливной смеси, указаны в инструкции по эксплуатации. Четко соблюдайте необходимые пропорции масла и бензина. Октановое число используемого бензина должно быть не ниже 90 (кроме тех случаев, когда это оговорено в инструкции по эксплуатации).

Перед тем, как заводить бензопилу, обязательно проверяйте наличие масла в бачке для смазки цепи. На больших оборотах при отсутствии смазки цепи может выйти из строя цепь и шина. В процессе работы можно легко проверить наличие смазки цепи. При работающей бензопиле на высоких оборотах направьте шину на чистый лист бумаги. При нормально поступающей смазке на листе будет видна полоска масла.

Внимательно прочитайте инструкцию, те разделы, касающиеся запуска горячего и холодного двигателя. Принцип запуска двигателя во всех пилах одинаков. Различия могут быть только в расположении органов управления пилой (кнопка STOP, рычаг воздушной заслонки). Не забывайте перед каждым запуском проверять положение инерционного тормоза. Инерционный тормоз должен быть выключен. При выключенном инерционном тормозе цепь на шине протягивается свободно от руки (эту операцию можно проводить только в рабочих перчатках).

При работе бензопилы с включенным инерционным тормозом возникает оплавление корпуса бензопилы в области сцепления и может возникнуть возгорание бензопилы. Ремонт, который необходим в этом случае, будет признан не гарантийным, и будет производиться только за счет клиента.

Обкатку необходимо производить в течение 3-4 часов. Запрещается при обкатке продолжительное время работать бензопилой в режиме холостого хода. Допускается работа на холостом ходу в течение 15-20 минут с периодической прогазовкой двигателя с интервалом в 20-30 секунд. Затем необходимо продолжить обкатку в рабочем режиме с небольшой нагрузкой. Это подразумевает под собой пиление древесины небольшого диаметра с минимальными усилиями со стороны оператора.

После обкатки бензопилы необходимо предъявить ее в сервисный центр для контрольной настройки карбюратора. Настройку может осуществлять только квалифицированный специалист. После настройки можно использовать бензоинструмент согласно инструкции по эксплуатации.

Характеристики

Технические параметры пильных цепей

Подбирая цепь для бензопилы, Вам необходимо обратить внимание на несколько важных характеристик:

количество звеньев;
шаг цепи;
толщина ведущего звена;
назначение использования.

Кроме того, на нашем сайте Вы можете подобрать цепь по модели пилы через справочник цепных пил.

Количество звеньев цепи . Определяется по внутренним зубцам цепи.

Шаг цепи — расстояние между тремя последовательно расположенными заклепками, деленное на два. Это определяющий параметр, и в зависимости от его значения все существующие цепи подразделяются на пять групп с шагом 1/4’’, 0,325’’, 3/8’’, 0,404’’ и 3/4’’.
Шаг 1/4’’ (6,35 мм) свойственен небольшим цепям, устанавливаемым на маломощные одноручные пилы.

Цепи с шагами 0,325’’ (8,25 мм) и 3/8’’ (9,3 мм) — наиболее распространенные варианты. Более 80% производимых по всему миру пил комплектуются именно ими.

Шаги 0,404’’ (10,26 мм) и 3/4’’ (19,05 мм) отличают цепи с более крупными звеньями и повышенной производительностью. В течение нескольких десятилетий ими комплектовали пилы российского производства, но сейчас устанавливают лишь на мощные валочные пилы и харвестерное оборудование.

Чем больше шаг цепи, тем крупнее составляющие ее звенья и тем выше ее производительность, но шире пропил. Для преодоления возрастающего сопротивления резанию требуется более мощная пила . У цепей с маленьким шагом другие преимущества — большее число зубьев на единицу длины, плавное движение в пропиле и, соответственно, сниженная вибрация, более чистый рез.

Толщина ведущего звена . Во время работы цепь скользит в пазу шины, и это скольжение должно быть плавным, без зацепов и в то же время без лишней «болтанки». Толщина хвостовика и толщина паза должны строго соответствовать друг другу, что повышает надежность посадки цепи и исключает вероятность ее «соскока». Все предусмотрено пять стандартных размеров:

1,1 мм (0,043’’) для маломощных пил
1,3 мм (0,050’’) бытовые и полупрофессиональные цепи,
1,5 мм (0,058’’) мощные и производительные пилы,
1,6 мм (0,063’’) и 2,0 мм (0,080’’) высокопрофессиональные пилы.

Назначение использования накладывает свои требования к используемым цепям. Например, при необходимости распиловки твердой и загрязненной древесины или при сносе и строительстве сооружений — лучше использовать специальные твердосплавные цепи Picco Duro или Rapid Duro, имеющие твердосплавные зубья или накладки, дающие им непревзойденную прочность и долговечность использования. Некоторые работы просто невозможно выполнить без их помощи.

Так же известно, что для продольной распиловки древесины (вдоль волокон) желательно использовать специальные цепи. Основное различие между цепями продольного и поперечного типа — это углы атаки режущих звеньев. Для цепей поперечного пиления они составляют 25–35 градусов. У цепей для продольного пиления (например цепи Stihl Picco Micro X) углы более острые — от 5 до 15 градусов.

Использование цепей несообразно их назначения приводит либо к пониженной производительности, либо к повышенной «агрессивности», сильной вибрации и дополнительной нагрузке на двигатель бензопилы.

Дополнительными характеристиками цепи являются высота профиля и глубина резанья.

Высота профиля . Цепи бывают высоко- и низкопрофильными в зависимости от высоты режущей кромки над плоскостью направляющей шины. Высокопрофильные цепи, обычно, используют в профессиональных целях для получения максимальной производительности пиления. Низкопрофильные цепи устанавливают на бензопилы бытового и любительского класса, т.к. благодаря увеличенной площади опоры режущих звеньев и сниженной толщине срезаемой стружки они более безопасны.

Глубина резания — это величина зазора между верхней гранью зуба и ограничителем пропила, регулирующая толщину стружки. Чаще всего встречаются образцы с зазорами в 0,025 дюйма (или 0,635 мм) и 0,030 дюйма (или 0,762 мм), реже — с зазорами до 0,07 дюйма (или 1,778 мм), последние предназначены для агрегатов машинной валки леса.

Глубина резания в значительной степени определяет производительность пиления. Чем больше зазор — тем выше производительность. Оборотной стороной производительности является вибрация. Так цепи с маленькой глубиной резания в пропиле движутся мягче, меньше «дергаются». Поэтому для баланса вибрации и производительности, часто на цепи с большим шагом устанавливают резцы с малой глубиной резания, и наоборот.

Цены / Заказать

БЕНЗОИНСТРУМЕНТ
BOSCH уч.04.01.13.
Газонокосилка механическая BOSCH AHM 38C (38см, 5 ножей, плавная рег. 7кг) Германия 0600886102	3″545.00 рубль	шт.
CHAMPION уч. 04.01.13
БЕНЗОПИЛЫ CHAMPIION
Бензопила Champion 55 -18″- 0,325-1,3-72 в кейсе (2,4кВт; 4,95 кг, облегченный пуск) пр. КНР S5518	5″370.00 рубль	шт.
Бензопила Champion 137-16″ -3/8-1,3-56 (1,55кВт; 4,5кг) пр. КНР S3716	3″490.00 рубль	шт.
Бензопила Champion 341-18″-3/8-1,3-62 (1,6кВт; 5,8кг,облегченный пуск) пр. КНР АС3112В8ТD-40-AO	4″735.00 рубль	шт.
БЕНЗОТРИММЕРЫ CHAMPIION
Бензотриммер CHAMPION T221 (0.5 кВт, тримерная головка, 4,5кг) (КНР) T221	3″450.00 рубль	шт.
Бензотриммер CHAMPION T266 (разъёмная штанга, 0,75 кВт, тримм.головка+нож, ручка руль, вес 5 кг) пр. КНР Т266	4″730.00 рубль	шт.
Бензотриммер CHAMPION Т334FS (4-х тактный 0,75кВт, 33,5см3, тримм.головка+3-х лоп.нож, ручка руль, 8 кг.) КНР СG335	6″950.00 рубль	шт.
Бензотриммер CHAMPION Т436 (разъёмный вал, 1,25кВт, тримм.гол.+3-х лоп.нож, ручка руль, 8.9кг) КНР Т436	5″470.00 рубль	шт.
Бензотриммер CHAMPION Т516 (1,46кВт, разъёмный вал, тримм.гол.+3-х лоп. нож,ручка руль, 9.5кг) КНР Т516	5″990.00 рубль	шт.
Триммер эл. CHAMPION ET450 (450Вт,ниж.двиг, 2 лески, 1.6 мм, ширина 350 мм, 3кг) КНР YT5243	1″640.00 рубль	шт.
Триммер эл. CHAMPION ET1003А (1000 Вт,гнутый вал, леска 2.4мм.,шир.350мм., 4.1кг.) КНР ET1003A	2″390.00 рубль	шт.
Триммер эл. CHAMPION ET1004А (1000 Вт, прямой вал, 2 лески, 2,4мм., шир.450мм., 4-х лоп.нож, 5,5 кг.) КНР ET1004А	3″120.00 рубль	шт.

Фирмы

Обзор популярных моделей

Для России, этой страны лесозаготовок, лесов, лесной промышленности; великой страны, в которой заготовки дров для основной части населения являются постоянной насущной необходимостью; страны, где увлечения садоводством и обработкой древесины становится массовыми, бензопилы представляют особенное значение.

По традиции, чтоб разобраться в особенностях моделей бензопил, мы остановимся на некоторых часто упоминаемых характеристиках. Все бытовые бензопилы предназначаются для работ от случая и к случаю. Это, как правило, маломощные инструменты с необходимым минимумом функций для пользователя, который работает пилой изредка и не имеет профессиональных навыков в этой сфере.

Полупрофессиональные бензопилы представляют собой бензопилы, при помощи которых можно выполнить любые работы: ремонтно-строительные, валка леса. «Слабое место» — это невозможность использования свыше 8-10 часов ежедневно. Такие пилы часто используют в виде сучкорезов на лесоповале.

И профессиональные бензопилы, которые обладают высокой мощностью с широким спектром функционала. Применяются в виде вальных пил, работать могут до 16 часов за сутки. Легкие и маломощные пилы, удобные и простые, разработаны для домашних работ, заготовки дров. Такие бензопилы иногда используются профессионально лесозаготовителем для обрезки сучьев. Есть и универсальные бензопилы – мощные в валке леса и легкие для обрезки. Признаки: гладкое, ровное дно машины; закругленные углы; укороченная, плоская крышка колеса; трубчатая наклонная ручка; система антивибрации.

Длительная работа вибрирующим инструментом способна привести к неким тяжелым заболеваниям Ваших суставов, потому наличие антивибрационной системы немаловажно, для профессиональных моделей – это необходимо.

Для самостоятельной настройки карбюратора нужно ознакомиться с его устройством и запомнить порядок работ, которые осуществляются для регулировки деталей, отвечающих за правильное функционирование составных элементов устройства и близлежащих к нему деталей. Нужно аккуратно обращаться с предметами для регулировки системы бензопилы, а также определять соответствие выставленных параметров максимально допустимым значениям.

Об устройстве карбюратора

Карбюратор служит для смешения горючей смеси с воздухом при соблюдении заранее установленных пропорций. Если точные дозы не соблюдаются, исправность работы двигателя оказывается под угрозой. Когда во время смешивания компонентов поступает большое количество воздуха, а топлива недостаточно, то такая смесь считается “бедной”.

Нельзя допускать и перенасыщения, так как при большом количестве топлива по сравнению с воздухом также возможны сбои в работе или износ двигателя. Регулировка карбюратора нужна не только перед первоначальным использованием, но и когда выявляются любые отклонения в его работе. Перед началом работы с бензопилой, не забудьте провести его .

Конструкция карбюратора содержит стандартный набор элементов, однако может немного меняться в зависимости от производителя. Составные части:

Основа . Это специальная трубка, которая визуально похожа на аэродинамическую конструкцию. Сквозь нее проходит воздух. В поперечном направлении в середине трубы располагается заслонка. Ее положение можно изменять. Чем больше она выдвинута в проход, тем меньше воздуха поступает в двигатель.
Диффузор . Это ссуженная часть трубки. С ее помощью увеличивается скорость подачи воздуха именно в том сегменте, откуда выходит топливо.
Каналы для подачи топлива. содержится в поплавковой камере, далее проходит в жиклер, из которого вытекает в распылитель.
Поплавковая камера . Является отдельным конструкционным элементом, напоминает форму резервуара. Предназначена для постоянного поддержания оптимального уровня топливной жидкости перед входом в канал, откуда поступает воздух.

Что нужно иметь для настройки и регулировки бензопилы своими руками

L — винт для коррекции низких оборотов.
H — винт для регулировки высоких оборотов.
T — осуществляет регуляцию холостого хода, в большинстве случаев применяется для экспериментов.

Перед регулировкой карбюратора нужно подготовить устройство:

Прогревается двигатель, то есть запускается примерно за 10 минут перед ремонтом, а выключается при начале работы (см. ).
Проверяется и промывается воздушный фильтр.
Останавливается цепь с помощью поворота винта T до упора (см. ).

Для осуществления безопасного ремонта нужно подготовить ровную поверхность, где можно аккуратно расположить устройство, а цепь отвернуть в противоположную сторону. Нужен тахометр. По нему определяется наличие нарушения в работе карбюратора. При оборотах винтов звук должен быть идеальным и абсолютно ровным. Если замечаются визжащие нотки, значит смесь перенасыщена.

Как правильно регулировать заводскую пилу

Чтобы провести процедуру настройки карбюратора успешно, нужно заранее ознакомиться с инструкцией по эксплуатации конкретной модели для выявления дополнительных особенностей настройки устройства.

Начальный этап

Регулировочные винты наиболее высоких и низких оборотов следует провести по часовой стрелке до момента встречи наивысшего сопротивления. Когда винты дойдут до упора, нужно перевести их в обратную сторону и оставить при прохождении 1,5 оборота.

Основной этап

В режиме холостого хода двигатель может заглохнуть (причина – ). В этом случае нужно незамедлительно довести регулировочный винт по часовой стрелке до упора. Иногда начинает перемещаться цепь. В этом случае следует перекрутить регулировочный винт в обратном направлении.

Проверка работы ускорения

Если этого не происходит или увеличение скорости слишком замедленно, необходимо применить винт, отмеченный буквой L. Он поворачивается против часовой стрелки. Нужно соблюдать умеренные движения, так как поворот не может быть больше 1/8 от полного круга.

Как отрегулировать максимальное количество оборотов

Заключительная проверка на холостом ходу

Разборка карбюратора при необходимости проверки или ремонта составных частей

Снимается верхняя крышка. Для этого нужно открутить 3 болта, придерживающие ее по кругу.
Поролон также вынимается, так как является верхней составной частью фильтра, проводящего воздух.
Топливный шланг удаляется.
Тяга привода выводится сразу на ним.
Отсоединяется наконечник троса.
Бензиновый шланг можно полностью вынуть, если планомерно стянуть его со штуцера.

Как правильно настраивать пилу китайского производства – регулировочная инструкция

Порядок регулировки:

Мероприятия начинаются в режиме холостого хода . С помощью регулировочных винтов нужно добиться планомерного набора оборотов двигателем, поэтому следует сначала дать ему поработать на малых оборотах. Отклонением от нормы является перемещение цепи по шине. В этом случае нужно отрегулировать крайними винтами оптимальное положение для того, чтобы цепь оставалась неподвижной.
Осуществляется переход на обороты средней скорости . Иногда двигатель при этом задымляется. Этот дефект можно устранить, если закрутить винт для подачи более бедной топливной смеси.
В этом случае дым исчезнет, но увеличится скорость оборотов двигателя. Нужно регулировать настройки до достижения того уровня, когда при нажатии на дроссель двигатель плавно набирает обороты, не слышны резкие рывки или перебои.
Осуществляется проверка двигателя устройства . Бензопилу переводят на минимальные обороты, а затем осуществляется стремительное нажатие на рычаг. При максимальном нажатии его выдерживают в течении 3 секунд. Если есть нарушения в работе двигателя, нужно постепенно ослаблять винт до достижения оптимального положения.
Бензопила должна поработать несколько часов в реальных условиях . Нужно заниматься , а затем выполнить осмотр всех элементов, задействованных в данном мероприятии. Если есть отклонения, их нужно исправить, пользуясь регулировочными приспособлениями. Когда все дефекты устранены и установлены оптимальные настройки для подачи правильно концентрированного топлива, можно считать процесс настройки устройства завершенным.

Заключение

Чтобы бензопила работала исправно, нужно аккуратно выполнять работы по регулировке карбюратора в точном соответствии их очередности. Если возникают какие-либо нарушения в функционировании устройства, необходимо самостоятельно выполнить его полную разборку. В большинстве случаев требуется замена каких-либо деталей, которые пришли в негодность.

При постоянной проверке качества настроек карбюратора и осуществления своевременных действий для улучшения его работы проблем с бензопилой не возникает.

Устройство карбюратора бензопилы

Для самостоятельной регулировки карбюратора бензопилы не нужно быть профессиональным мотор-техником. Однако заучить некоторые аспекты работы карбюратора, касающиеся процесса подготовки топливной смеси, всё же придётся.

Подавляющее большинство бензопил комплектуются карбюраторами Walbro китайского производства. В устройстве своём они просты, если не сказать примитивны. Имеется моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.

Вся магия подготовки топлива происходит в скрытых каналах и камере мембранного насоса. При повороте дроссельной заслонки сечение канала, по которому ведётся впрыск топлива в смесительную камеру, немного увеличивается и горючее поступает в большем объёме. При этом карбюратор имеет два своего рода вентиля: для подачи на малых и высоких оборотах. При смене положения дроссельной заслонки проток топлива меняется пропорционально между этими двумя вентилями.

Как отрегулировать карбюратор на бензопиле

Рассмотрим, в качестве примера, как работает карбюратор бензопилы Хускварна. Элемент данной модели устроен так, что рабочая частота оборотов несколько выше, чем максимальная. И если возможность отрегулировать максимальную частоту выше рабочей не установлена производителем на тахометре, значит, этого делать не нужно. К тому же это перечит правилам эксплуатации, а превышение нормы строго запрещено. После отладки требуется проверить бензопилу без нагрузки. Если цепь начинает прокручиваться, то нужно устранить этот недочёт, проворачивая винт Т против часовой стрелки, пока она окончательно не остановится.

Необходимо отдельно отметить, что перед проверкой нужно убедиться в том что масляный бак для смазки цепи не пустой. Если цепь работает без масла, что называется «всухую», то естественно она имеет значительное сопротивление и тем самым Вы будете введены в заблуждение о качестве регулировок оборотов холостого хода. Также нужно обратить внимание, что для смазки цепи должно использоваться только качественное масло с требуемыми характеристиками, поставкой таких качественных смазочных материалов занимается Norteks.

Для более точной настройки необходимо прогреть бензопилу (10 минут должно хватить), после чего установить на ровную горизонтальную плоскость. В целях безопасности, бар должен быть отвернут от человека в обратную сторону. В первую очередь необходимо определить максимальное значение частоты при холостой работе. Для этого требуется плавный разворот винта L: сперва — слева направо, затем в обратную сторону. Когда необходимое значение установлено, нужно двигая винт L по часовой стрелке добиться значения, колеблющегося от 1/8 до 1/4 полного оборота.

Холостой ход пилы Хускварна нужно подстраивать при помощи жиклёра, помеченного буквой Т. Его необходимо плавно прокручивать по часовой стрелке, пока цепь не начнёт движение, после чего плавно провернуть в противоположную сторону до остановки цепи. За шум работы бензопилы на полных оборотах отвечает винт H. Если пила работает довольно громко, а с выхлопной трубы вылетает слишком густой, чёрный дым, необходимо сбавить обороты, прокрутив данный жиклёр по часовой стрелке, до тех пор, пока не будет достигнут необходимый результат.

Настройка бензопил Партнёр и Штиль

В профессиональных бензопилах Партнёр и Штиль, винты H и L отвечают за пропорцию бензина и воздуха в горючей смеси. При их послаблении, смесь становится более насыщенной, тем самым повышая обороты. Естественно, если прокрутить регулятор в обратную сторону, обороты двигателя будут понижаться. За настройку карбюратора в пилах Партнёр отвечает жиклёр, маркированный буквой Т, а в штиле это винты под буквами LA.

Заводские настройки элементов бензопилы несколько отличаются от обычных. На заводах устанавливают показатели, которые обеспечивают подачу более обогащённой смеси, чем оптимальная. Их обычно используют при обкатке, после чего могут потребоваться более тонкая регулировка. Учитывая, что базовые настройки устанавливают на конечном этапе испытаний, то ими можно пользоваться после обкатки. А смену настроек можно произвести, при необходимости.

Чтобы произвести более точные настройки карбюратора в бензопилах Штиль и Партнёр, потребуется тахометр и техническая документация, чтобы соблюдать все необходимые нормы и требования производителя. Если данный процесс вызывает сомнения в правильности регулировки, то лучше обратиться к специалисту.

При самостоятельной наладке карбюратора лучше начинать с жиклёра под маркером L, а затем H. Затем нужно подрегулировать холостой ход при помощи жиклёра Т (либо LA, для Штилей).

Чтобы выставить максимальную частоту вращения, когда мотор работает в холостую, необходимо найти правильное положение при помощи винта L, который нужно пробовать вращать в обе стороны. Потом жиклёр необходимо прокрутить на четверть оборота, чтобы цепь при рабочем двигателе без нагрузки, продолжала движение, а винт Т наоборот требуется провернуть до полной остановки цепи.

После накрутки оборотов до максимальной отметки при помощи винта Н, окончательный результат проверяется по прибору. Если он не соответствует показателям, написанным в инструкции, то процесс настройки нужно повторить. Однако если на максимальных оборотах не наблюдается густого, чёрного дыма из выхлопного отверстия, слишком громкой работы двигателя, а также его перегрев, то необходимости перенастраивать карбюратор, нет. При установке настроек холостого хода потребуется достигнуть следующего результата: когда мотор работает монотонно при минимальных оборотах, и стоящей цепи.

Китайские пилы

Чтобы настроить работу карбюратора китайской бензопилы, нужно применять аналогичные настройки, так как она имеет схожие маркеры и винты. Многие пилы не требуют полной настройки, а только холостого хода. Специалисты утверждают, что таким образом можно наладить далеко не все пилы. Существуют такие модели, которые даже опытному специалисту не удастся настроить быстро. Поэтому прежде чем приобрести такой аппарат, посоветуйтесь со знакомыми, которые разбираются в этом.

Однако в китайских бензопилах имеются свои стандарты, которые не совпадают с корректировками отечественных производителей. Обычно жиклёр маркированный буквой L, на 1,5 оборота слабее от полностью закрученного винта. Для Н винта это значение уменьшается в пол оборота. Таким образом, настраивается качество смеси в карбюраторе, а холостой ход — аналогично вышеописанным методам, после прогрева двигателя.

Как отрегулировать карбюратор на бензопиле

Крис Дезиел

Регулировку карбюратора бензопилы можно выполнить в домашних условиях, но выполнение этой процедуры самостоятельно может привести к аннулированию гарантии. Также важно соблюдать меры предосторожности при регулировке холостого хода бензопилы, потому что бензопила будет работать.

Однако регулировка холостого хода — это только начало.Карбюраторы на бензопилах имеют три регулируемые настройки, которые позволяют регулировать количество топлива и обороты двигателя. Хотя регулировка холостого хода и низкой скорости не является слишком сложной задачей, лучше доверить настройку высокой скорости профессионалу с помощью тахометра. Если вы превысите максимальные обороты двигателя при регулировке винта высокой скорости, вы можете сломать двигатель.

Поскольку не рекомендует ничего настраивать на карбюраторе, перед настройкой проверьте гарантийное обслуживание, чтобы убедиться, что вы не аннулируете гарантию, прежде чем начинать автоматическую регулировку карбюратора Super EZ или регулировку любой другой модели.

Обнаружение и доступ к карбюратору

Во-первых, вам нужно будет найти карбюратор. Начните с откручивания верхней крышки двигателя с помощью отвертки. Поднимите крышку, чтобы освободить ее от области цилиндра. Отсоедините воздушный фильтр и снимите его с двигателя. Очистите воздушный фильтр, удалив все опилки. Если он очень грязный, замените воздушный фильтр. Снова наденьте воздушный фильтр.

Поиск регулировочных винтов карбюратора

Найдите три регулировочных винта карбюратора.Эти винты будут расположены либо чуть выше бензобака, либо чуть выше области сцепления, в зависимости от модели, и будут глубоко утоплены. При необходимости используйте фонарик, чтобы найти регулировочные винты карбюратора.

Бензопила на холостом ходу

Убедитесь, что ваш топливный бак заполнен как минимум на. Запустите бензопилу. Слегка нажмите на спусковой крючок и дайте ему поработать пару минут на высоких холостых оборотах для прогрева. Дайте пиле поработать на холостом ходу во время регулировки.Не забывайте никогда не пользоваться бензопилой, пока она вращается на холостом ходу.

Регулировка карбюратора бензопилы

Вставьте маленькую отвертку в отверстие с меткой «L.» Вращайте винт по часовой стрелке, пока двигатель не начнет ныть. Поверните винт обратно на ¼ оборота, пока двигатель не будет издавать чистый полный звук.

Вставьте маленькую отвертку в отверстие, отмеченное буквами «I» или «T.». Поворачивайте винт по часовой стрелке, пока цепь не начнет вращаться. Открутите винт против часовой стрелки с шагом ¼ оборота, пока цепь не перестанет вращаться.

Процедура аналогична для регулировки низкой и высокой скорости, но лучше всего позволить обученному профессионалу выполнять эти задачи технического обслуживания с повышенным риском.

Уточняю: Эта статья написана не Yeahparts, фотографии также не сделаны нами. Yeahparts просто ждем, чтобы помочь людям узнать больше о карбюраторе. Если есть какое-либо нарушение ваших прав, свяжитесь с нами, чтобы удалить.

Как почистить и отрегулировать карбюратор бензопилы

Купить бензопилу и научиться резать ею предметы — это еще не все, что нужно для использования бензопилы.Если вы хотите обеспечить эффективное использование бензопилы, вам также необходимо научиться регулировать и настраивать ее.

Эта ситуация не относится к новым бензопилам, поскольку они сконструированы таким образом, чтобы с ними могли справиться только специалисты. Но если вы пользуетесь одним из них годами или получили в руки старую, эта статья вам поможет. Прочтите всю статью, чтобы узнать больше!

Очистка и регулировка карбюратора бензопилы

Чтобы упростить процесс регулировки и ускорить работу инструмента, рекомендуется сначала очистить карбюратор, а затем настроить его.Ниже вы найдете подробное руководство по очистке и настройке карбюратора бензопилы.

Пошаговая очистка карбюратора бензопилы

Шаг 1 — Проверка воздушного фильтра

Основная задача карбюратора — подавать газ в двигатель, чтобы инструмент работал. Это помогает смешать немного топлива с воздухом, который попадает в двигатель. Поэтому первым делом нужно проверить воздушный фильтр. Грязь может легко забить воздушные фильтры, что нарушит бесперебойную работу инструмента.

Шаг 2 — Очистите или замените

Вы можете просто очистить воздушный фильтр, чтобы избавиться от грязи и пыли. Если фильтр находится в плохом состоянии и нуждается в замене, вы можете просто заменить его.

Этап 3 — Снимите и слейте карбюратор

На этом этапе вам нужно будет снять карбюратор и правильно слить его. Вы можете увидеть коричневые или желтоватые смолистые вещества внутри карбюратора, которые необходимо очистить.

Во-первых, вы можете очистить внешнюю часть карбюратора с помощью щетки и очистителя, специально предназначенного для очистки карбюраторов.Вы можете следовать любому профессиональному руководству, чтобы сделать его самостоятельно, или можете купить хороший в магазинах.

Затем снимите детали по порядку, чтобы их можно было очистить и собрать снова соответственно. Детали включают диафрагму, регуляторы иглы и крышку. Убедитесь, что вы тщательно очистили все отверстия и углы. Повторите тот же шаг с воздухозаборником, чтобы очистить дроссельную заслонку. Пришло время собрать все по порядку.

Как отрегулировать карбюратор на бензопиле

Шаг 1

Первый шаг — прогрев карбюратора.Для этого вам нужно запустить двигатель и дать ему поработать несколько минут, чтобы пила могла немного нагреться.

Шаг 2

Как только он немного нагреется, выключите двигатель и дайте ему отдохнуть на полминуты. После этого поднимите пилу и направьте вперед. Теперь вы можете перейти к следующему шагу, если инструмент все еще работает.

Шаг 3

Если это не так и вместо этого происходит остановка, вам необходимо убедиться, что винт регулировки скорости затянут (это необходимо для уменьшения количества топлива, поступающего в карбюратор), а затем повторить шаг 2 столько, сколько необходимо.

Шаг 4

На этом шаге вам нужно ускорить работу пилы на холостом ходу. Если он ускоряется правильно, вы можете переходить к следующему шагу.

Шаг 5

Если это не так, вам нужно ослабить винт тихохода (это необходимо для увеличения количества топлива, поступающего в карбюратор) и повторить шаг 4.

Шаг 6

Теперь пора снова ускорить работу пилы на холостом ходу, но на этот раз только на пять секунд. Обратите внимание, что вы не можете ускорить его более чем на 10 секунд.Он должен колебаться во время процесса, чтобы вы могли перейти к следующему шагу.

Шаг 7

Если инструмент вместо этого кричит, ослабьте быстродействующий винт и повторите предыдущий шаг.

Шаг 8

Если цепь остается неподвижной во время холостого хода пилы, все готово. Но если он все еще вращается, вам нужно перейти к следующему шагу.

Шаг 9

Вам необходимо отрегулировать натяжной винт по мере необходимости, чтобы остановить вращение. Это займет не много времени, а всего несколько секунд, но это нужно исправить.

Все эти шаги в сумме занимают всего несколько минут. Итак, ясно, что регулировка карбюратора бензопилы — очень простой процесс и не требует много времени. Но это небольшое усилие очень поможет вам в долгосрочной перспективе и обеспечит эффективные результаты. Вы скоро поймете, что вам не нужно прикладывать много сил, чтобы выполнить свою работу. Инструмент будет настолько быстрым и плавным, что вам понравится работать с ним еще больше, чем раньше.

Заключительные мысли

Нельзя игнорировать техническое обслуживание при использовании электроинструмента.Он создан специально для бензопилы и предназначен для выполнения самых сложных работ, требующих мобильности. Это инструмент, который помогает вам самостоятельно выполнять некоторые сложные работы, поэтому для его бесперебойной работы также требуется некоторая помощь и корректировки.

В этой статье мы постарались показать все необходимые действия, которые требуются для очистки и регулировки карбюратора бензопилы. Надеюсь, тебе это поможет.

Рекомендации по регулировке карбюратора для новичков: бензопила

Уважаемый / бензопила,

Я только что перешел с Greenworks 80v на Echo 620p, и я относительно новичок в бензопилах, валке леса и , особенно в небольших двигателях.Я пытаюсь узнать о настройке карбюратора. Я далек от моддинга и, вероятно, не готов убирать ограничители, пока не узнаю гораздо больше. Чтобы дать некоторое представление о том, где я нахожусь, я даже не знал, что делает карбюратор, пока не получил эту пилу пару месяцев назад.

Что касается того, что я делаю, черт возьми, у меня есть руководство и я просмотрел несколько отличных видеороликов на YouTube (в частности, это: https://www.youtube.com/watch?v=M6T5JoGXcHY ) и читайте другие онлайн-ресурсы. Думаю, я хорошо понимаю, какие шаги нужно предпринять, чтобы настроить карбюратор.Тем не менее, поскольку я новичок в этом, я хотел бы попросить совета у старых рук.

Итак, мои вопросы:

Когда и как часто вы регулируете карбюратор, принимая пилу, которую вы используете регулярно (т. Е. Не новую пилу)? Например, в один прекрасный день будет холодно (станет богаче), на следующий день станет теплее (станет меньше), не могли бы вы отрегулировать уровень углеводов перед выходом из-за ежедневных изменений температуры? Или только сезонные изменения? В каких других ситуациях вы обычно настраиваете карбюратор?

Я где-то читал, что перед настройкой новой пилы нужно пройти через два резервуара.Это потому, что число оборотов в минуту будет увеличиваться при врезании пилы (как я читал…), или есть другие причины?

Есть какой-нибудь другой совет, помимо основных шагов, который может не знать новичок вроде меня на своем первом баке бензина?

Потенциально важная информация: Согласно руководству, пила настроена на заводе для работы на высоте 1100 футов над уровнем моря, а я нахожусь на высоте 4000 футов. Согласно руководству, пила настроена на заводе на холостой ход 2800 об / мин, но мой тахометр (фиксируется на проводе свечи зажигания) показывает 2700 на холостом ходу.Я все еще использую свой первый резервуар, но мне кажется, что он немного вялый (богатый из-за большой высоты?). И я понимаю, что это довольно серьезная пила для первой бензопилы, но я очень осторожен, у меня есть все СИЗ, предохранительная цепь, и Greenworks оказался фантастическим учебным колесом (и я надеюсь, что буду продолжать использовать его для обрезки сучьев, и т.д.).

Большое спасибо за любые советы или идеи.

Как отрегулировать карбюратор на бензопиле: рекомендации

Карбюратор бензопилы — одна из основных составляющих этого инструмента.Он отвечает за подачу топлива. От того, насколько хорошо работает узел, зависит эффективность и мощность оборудования. Своевременная настройка позволяет также обеспечить экономию.

Перед тем, как настраивать карбюратор на бензопилу, следует выяснить, что регулировка этой части устройства встречается довольно редко. Как правило, заводской настройки достаточно для нормальной работы. Однако, если требуется более точная регулировка, можно использовать специальные винты. Перед началом таких работ необходимо разобраться в тонкостях и нюансах процесса.

Когда требуется регулировка карбюратора

Если случилось так, что регулировочные винты были ослаблены, карбюратор необходимо отрегулировать. На необходимость этих манипуляций могут указывать и другие признаки, среди них:

Обрыв защитного колпачка;
Значительный износ поршня;
Перебои в работе мотора;
Сильная вибрация;
Нет реакции двигателя при попытке запустить инструмент;
Увеличение расхода топлива;
Сильный выхлоп.

Дополнительные признаки

Если произошел износ поршня, необходимо будет провести также ремонт мотора, но регулировка карбюратора будет действовать как временная мера, при этом агрегат будет работать более стабильно. Если описываемый узел засорился, что привело к неисправности мотора, то необходимо будет провести и промывку.

Тогда как при возникновении ситуации, когда двигатель глохнет или не запускается, можно сделать вывод об обеднении рабочей смеси.О неполном сгорании топливной смеси свидетельствует также обильный выхлоп. К такому выводу можно прийти, если прибор стал расходовать топливо в чрезмерно больших количествах.

Предварительная манипуляция

Чтобы добраться до карбюратора, ослабляют болты на крышке инструмента. Корпус необходимо открывать с помощью поролона, а части воздушного фильтра необходимо снимать. Только теперь можно приступать к настройке. Перед настройкой карбюратора на бензопилу следует выяснить, что основная задача этих работ — изменение количества и качества топливно-воздушной смеси, которая впрыскивается в камеру сгорания мотора.

В процессе работы необходимо соблюдать определенные правила, среди которых:

Цепь должна быть направлена в сторону;
Оборудование следует класть на ровную поверхность;
Режущие части необходимо удалить на безопасное расстояние.

Первое требование связано с необходимостью исключения травм. Если вы задаетесь вопросом, как отрегулировать карбюратор на бензопиле, знайте, что выполнять эту работу нужно с помощью трех винтов. Первый управляет струей и обозначается буквой «H».Необходимо настроить максимальную скорость.

Второй винт обозначается буквой «L». Этот узел необходим для управления холостым ходом на малых оборотах вала. Довольно часто начинающие мастера задаются вопросом, как отрегулировать карбюратор на бензопиле «Партнер». В нем третий винт обозначен буквой «Т». Это нужно для регулировки оборотов холостого хода. Процесс настройки делится на следующие этапы:

Первый проводится при выключенном двигателе, второй — на прогретом.

Ступень базовой настройки

Во-первых, вам нужно использовать винты скорости. Их заворачивают по часовой стрелке до упора. Затем поверните обратно на полтора оборота.

Заключительный этап

Перед настройкой карбюратора на бензопиле Husqvarna необходимо найти третий винт, который обозначается буквой «Т». Затем двигатель прогревается 10 минут на средних оборотах. Третий винт нужно повернуть против часовой стрелки, дождавшись, когда мотор начнет стабильно работать.Цепь должна быть неподвижной.

Если двигатель глохнет на холостом ходу, винт необходимо повернуть по часовой стрелке. При движении мишени винт закручивается назад. Если перед вами встал вопрос, как отрегулировать карбюратор на бензопиле, следующим шагом будет проверка того, насколько правильно работает двигатель на максимальных оборотах при разгоне. Следует предположить, что двигатель работает правильно при ускорении, если акселератор разгоняется до максимального значения между 2800 и 15000 при нажатии на педаль акселератора.Винт с маркировкой «L» необходимо повернуть влево на восьмой оборот.

Корректировка максимального числа оборотов

Перед настройкой карбюратора на бензопиле партнер 350 необходимо найти винт «H». Необходимо настроить максимальную скорость. Поверните его по часовой стрелке, при этом, если необходимо уменьшить число, движение винта должно быть направлено в противоположном направлении.

Вы должны установить максимальную частоту в диапазоне от 11 500 до 15 000 об / мин.Если это значение будет превышено, мотор будет работать на износ, что обязательно приведет к неисправности при зажигании. Вращая винт под буквой «Н», нужно учитывать, как происходит возгорание. При возникновении неисправности вращение следует остановить, повернув винт против часовой стрелки.

Тест на холостом ходу

Нужно уметь регулировать карбюратор на китайской бензопиле. В этом случае вторая проверка выполняется на холостом ходу. После того, как регулировка в режиме разгона завершена, необходимо вывести инструмент на холостой ход.Если вы все сделали правильно, цепь останется неподвижной, а мотор будет быстро набирать обороты при нажатии на акселератор.

Вы также должны послушать двигатель. Звук должен быть похож на четырехтактный агрегат. Если вы задумываетесь о том, как правильно отрегулировать карбюратор на бензопиле, то стоит позаботиться о том, чтобы были соблюдены вышеперечисленные условия. Если это не так, настройку необходимо повторить, а основной шаг не выполнять. Не приступайте к работе, если у вас недостаточно опыта, так как в этом случае может возникнуть перекос сайта.Когда самонастройка невозможна, то стабильной работы можно добиться, обратившись к профессионалам.

Нюансы регулировки карбюратора бензопилой марки «Штиль МС 250»

У вас может возникнуть вопрос, как отрегулировать карбюратор на бензопиле «Штиль». Для начала необходимо определиться, когда возникнет такая необходимость. Описанная работа может потребоваться, если электроды свечи зажигания изменили цвет. Когда он стал черным, это означает повторное обогащение, тогда как с кирпично-серым цветом можно быть спокойным, так как это норма.Когда мастер замечает белый налет, он может быть уверен, что смесь обеднена.

Основную роль в регулировке играет верхний винт, в описываемой модели он ближе к глушителю. Если следовать заводским параметрам, которые можно найти на крышке инструмента, то этот винт необходимо открутить на один оборот, а затем произвести регулировку. При отвинчивании смесь будет обогащаться, а при завинчивании винта смесь обеднится, и в топливовоздушную смесь попадет меньшее количество бензина.

Заключение

Для проведения работ вам понадобится не только ровная поверхность, но и тахометр, с помощью которого вы сможете определить нарушения в работе регулируемого агрегата. При вращении винтов звук должен быть плавным, если вы заметили визг, это говорит о перенасыщении смеси.

Если у вас нет достаточного опыта, перед началом работы необходимо ознакомиться с принципом работы карбюратора, который функционирует так же, как двигатель внутреннего сгорания.Это провоцирует небольшой взрыв, который происходит в цилиндре зажигания смеси. Давление от этого процесса толкает поршень, который вращает коленчатый вал. Движение переходит во вращение, при котором цепь перемещается через звездочку. При оптимальной работе двигатель потребляет до 10 мг топлива за каждый цикл. Пока смесь для мотора готовится в карбюраторе.

Как отрегулировать карбюратор на китайской бензопиле. Как отрегулировать карбюратор на бензопиле своими руками? Подготовка к настройке

Работа бензопилы двигателя основана на сгорании специальной смеси, состоящей из топлива, масла и воздуха.Чтобы приготовить такую смесь и равномерно передать ее в камеру сгорания, на моторе есть специальное приспособление — карбюратор.

В конструкцию пилы входит устройство с заводскими настройками. По мере эксплуатации устройства эти настройки сбиваются, и карбюратор нужно заново регулировать. Чтобы понять, как производится регулировка карбюраторной бензопилы, необходимо знать, из каких деталей состоит устройство и как оно работает.

Устройство и принцип действия карбюратора

Узнать устройство карбюратора бензопилы.Это устройство состоит из:

корпус
;
диффузор, который находится на входе в устройство;
джибелей;
клапанов, регулирующих подачу смеси;
опрыскиватель специальный;
Поплавковая камера.

Устройство имеет 2 или 3 регулировочных винта с пружинами. На конце шурупов находятся иглы-конусы.

Принцип работы карбюраторной бензопилы:

При включении двигателя воздушная заслонка качается.
Воздух движется вперед и перемешивается с легковоспламеняющимся веществом в диффузоре, где проход сужается.
Воздух проходит через форсунки, затем очищается фильтром и попадает через заслонку, расположенную на входе в диффузор.
В этом случае специальная заслонка, которая расположена за диффузором, распределяет смесь, и она поступает в камеру сгорания.

Устройство устроено таким образом, что объем топлива, проходящего через форсунки, регулируется болтами бензопилы.Объем топлива в камере зависит от клапана с острым конусом. Работа этого клапана регулируется мембраной, контролирующей поток смеси в камеру. Работа этих узлов зависит от вращения ДВС. Смесь очищается фильтром.

Когда нужна регулировка

Необходимо произвести регулировку карбюратора:

Если настройки сместились из-за ослабления винтов или вибрации, а также при регулировке инструмента.
Если крышка корпуса может быть сломана.
Чтобы узнать причины, по которым не работает конструкция.
Когда двигатель не включается или идет с натуах, то сразу гаснет.
Когда бензопила стреляет в карбюратор или «чихает».
Бензопила сильно вибрирует.
Чтобы проверить, почему произошло зарезервированное топливо.
Когда появляется густой выхлоп.
Если устройство не получает бензин.
Когда свечи зажигания горят или куплены.
Пила не может работать на высоких оборотах и увеличивать мощность.
Проверить двигатель, не выключается ли он при установке роликов.
Нарушена работа воздухоочистных узлов.
В систему раздачи смеси попал мусор.
Произошел износ поршня.

Регулировка Регулировка нужна также при смене марки топлива и падениях влажности.

Как настроить

Регулировка карбюратора бензопилой осуществляется так.Перед регулировкой карбюратора на бензопиле следует выяснить, все ли фильтры чистые. Устройство регулируется тремя болтами:

главный гиблер H;
холостой ход L;
Harrock Adjustments s (у некоторых производителей он называется LA или T).

Установка инструмента на верстак, чтобы он находился в устойчивом положении.
Цепь прибора должна быть направлена от вас самих.
Расстояние между инструментом и остальными предметами в помещении должно составлять не менее 2 м.

Важно, что информация о том, как настроить при нарушении конструкции. Включаем карбюратор и ждем 10 минут. Регулировка начинается с поиска такого места L винта, в котором холостой ход будет высоким. Нужен ключ для регулировки болтов. Постепенно охладите болт сначала в одном направлении, затем в другом, пока не займет правильное положение. Затем поворачивают винт на 1 / 8–1 / 4 оборота против часов. Потом поправил неработающий рой S (или T, LA).

Если после закручивания болта иглы цепь L не двигается, то винт S постепенно закручивают по часовой стрелке, пока цепь не начнет движение.Затем регулируют S на 1 / 8–1 / 4 оборота назад. Если цепь движется, поверните винт против часов, пока он не начнет вращаться. Далее скручиваем S на 1 / 8-1 / 4 оборота в том же направлении.

DVS должен работать равномерно. Также следует проверить, как он разгоняется. Если нажать на акселератор, обороты должны увеличиться до максимума. Это значит, что мотор крутится хорошо.

В конце протестируем работу устройства на холостом ходу. При правильной настройке дизайн не должен работать так:

Цепь неподвижна.
Звук двигателя такой как у 4-х тактного генератора.
Если вы нажмете на ускоритель, произойдет быстрое продвижение.

Если эти требования не выполняются, то нужно отрегулировать холостой ход. Для этого закрутил винт s как было сказано ранее. Если это не помогает, вам следует сначала повторить настройку.

Так что сделайте ручную настройку. Точная регулировка выполняется с помощью прибора тахометра. Все действия одинаковы, только винты крутятся, исходя из данных тахометра.Благодаря этому карбюратор можно регулировать быстрее.

Неисправности и их устранение

Ремонт карбюраторной бензопилы позволяет устранить все проблемы, возникающие при эксплуатации устройства.

Если двигатель крутится с перебоями и длительное время разгоняет ход, то необходимо крутить l против часовой стрелки на 1/8 оборота. Затем снова сконфигурируйте S Sbolt. Он следует этим настройкам, пока двигатель не заработает правильно и не ускорится быстро.

Затем проверьте регулировку винта H. Разогнать мотор до максимума. Следите за выхлопом и как крутится мотор. Если из него выходит серый дым и слышен громкий шум, значит, карбюратор создает слишком богатую смесь. Наибольшие повороты ДВС меньше нормы. Это образует Нагар. При такой проблеме нужно немного прокрутить по часовой стрелке. Далее проконтролируйте работу мотора и при необходимости повторите настройку.

Если пили с визгом, это означает, что двигатель перегрет, выхлоп происходит с треском, есть перебои при зажигании.Это значит, что смесь ненасыщенная, а наибольшие обороты мотора больше нормы. Это приводит к перегреву мотора, возгоранию поршня, цилиндра и растрескиванию свечи. Если возникает такая проблема, он должен повернуть H на 1/4 оборота против часовой стрелки.

Если в камере сгорания нет топлива, такая проблема вызвана блоком фильтров для топлива, жиклерами или инструментальными каналами. Для устранения неисправности потребуется полная разборка фильтра и продувка этих каналов с помощью компрессора.Для очистки каналов используйте жидкость для карбюратора.

Бывает, что в карбюраторе происходит перелив. Получается, если мембрана вышла из строя, засохла и прогнала, стала давить на качельку, прикрепленную к игле. Затем игла регулируется. Чтобы поменять мембрану, нужно снять карбюратор.

Мотор работает с перебоями, плохо набирая скорость вращения. Это происходит, когда фильтр отмечен. Необходимо снять крышку устройства и очистить ее с помощью моющих средств.

Как снять карбюратор

Перед ремонтом или чисткой карбюратора его необходимо разобрать и отсоединить от других систем. Демонтаж карбюратора проводится так:

Снимите верхнюю крышку. Для этого откручиваем болты (3 шт.), Которые расположены по периметру крышки.
Снимите фильтр карбюратора.
Затем отключите шланг подачи бензина.
Отсоедините тягу привода двигателя.
См. Наконечник для кабельного соединения.
Осторожно снимите и вытащите шланг подачи бензина.

Разборка своими руками

Разборка карбюратора бензопилы Homelite осуществляется следующим образом. Подготовьте место — ровную поверхность. Потребуются следующие инструменты:

набор отверток и гаечный ключ;
моющее средство;
ультразвуковая ванна для кавитации;
картон большой.

После того, как вы разобрали карбюратор, его следует разобрать.Разборка карбюратора проводится в таком порядке, который предусмотрен конструкцией устройства.

Детали устройства небольшие, поэтому их следует складывать по порядку, чтобы не потерять компоненты.

После разборки прибор неисправен и заменен на нерабочие детали и узлы. Промыть прибор специальной жидкостью, просушить, протереть сухой тканью. Размытые от сжатого воздуха трубки и форсунки. Перед этим их обрабатывают ультразвуком для устранения бликов.

Как чистить

При проведении работ своими руками необходимо примерно знать, как проводится чистка и промывка карбюратора. Стирать прибор следующим образом:

Выверните винты на корпусе прибора.
Откройте крышку, вытащите мелкие детали и уложите их на ткань.
Обработка стенок аппарата и всех частей воздухом от компрессора.
Если он остался на узлах нагара, то их протирают обезжиривателем.
Узлы и корпус сухие.
Собрать все узлы карбюратора и установить на бензопилу.

Промыть карбюратор, если для заправки использовался некачественный бензин или использовалась бензопила при сильном морозе. После чистки двигатель будет работать лучше, а бензопила продвинется быстрее.

Бензопила двигателя внутреннего сгорания требует особого внимания из-за жестких условий эксплуатации, особенно карбюратора. Без периодического обслуживания ни одна двигательная система не прослужит долго.Сегодня мы поговорим о процессе наладки и устранения различных сбоев в работе.

Карбюраторное устройство бензопилы

Для самостоятельной регулировки бензопилы с карбюратором не нужно быть профессиональным техником по двигателям. Однако для запоминания некоторых аспектов работы карбюратора, касающихся процесса тренировки топливной смеси, все же придется.

Подавляющее большинство бензопил комплектуется карбюраторами китайского производства Walbro. В устройстве они простые, если не примитивные.Имеется моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещен диффузор-сужение прохода с каналом впрыска топлива. С обеих сторон расположены заслонки: чем меньше дроссельная заслонка, тем она регулирует количество топливной смеси, подаваемой в цилиндр. Заслонка большего размера — воздушная, служит для ограничения потока воздуха при холодном пуске.

Устройство карбюратора Walbro: 1 — штуцер входного топлива; 2 — импульсный канал мембранного насоса; 3 — впускной клапан; 4 — мембрана топливного насоса; 5 — выпускной клапан; 6 — сетка фильтра; 7 — воздушная заслонка; 8 — дроссель; 9 — топливный канал; 10 — регулировочный винт сварщика; 11 — игла; 12 — жиклеры холостого хода; 13 — контрольная мембрана; 14 — топливная камера; 15 — главная развязка; 16 — Диффузор; 17 — Главный регулировочный винт

Вся магия подготовки топлива происходит в скрытых каналах и камере мембранного насоса.При повороте дроссельной заслонки сечение канала, по которому осуществляется впрыск топлива в смесительную камеру, немного увеличивается и топливо поступает в большем объеме. При этом карбюратор имеет два типа клапана: для питания на малых и высоких оборотах. При изменении положения дроссельной заслонки топливопровод изменяется пропорционально между этими двумя клапанами.

Необходимость такого устройства заключается в том, чтобы на холостом ходу и под нагрузкой качество смеси было разным. При этом канал, по которому топливо подается в смеситель на холостом ходу, не перекрывается полностью при разгоне двигателя и наоборот — канал максимальных оборотов на холостом ходу слегка подкладывается.

Во многих фермерских хозяйствах бензопилы входят в стандартный набор бытовых инструментов.

Используются модели разного класса:

для валков старых деревьев;
распиловка топливной древесины;
возведение жилых и хозяйственных зданий;
уход за плодовыми и декоративными деревьями.

Отсутствие налаженной службы вынуждает владельцев бензопилы самостоятельно обслуживать свою технику, осваивать довольно сложные наладочные и ремонтные работы.Многие пользователи сталкиваются с проблемами тонкой настройки топливной аппаратуры.

Полная регулировка карбюратора бензопилы требует знания конструктивных особенностей данной модели и полного понимания процессов, происходящих в ней. Только в этих условиях можно вывести двигатель на оптимальную тягу и экономичный расход топлива.

При определенной квалификации и соответствующем оборудовании владелец может промыть и отрегулировать карбюратор, а также произвести несложный ремонт в домашних условиях.

Метод проб и ошибок в наладочных работах не допускается. Более того, неквалифицированное вмешательство в работу двигателя может серьезно сказаться на его работоспособности и эксплуатационных ресурсах.

Задача регулировки карбюратора бензопилы пропорциональна, в соотношении 1:16 подачи в цилиндр топливно-воздушного двигателя. Такой состав бензиново-воздушной эмульсии обеспечивает максимальную скорость и температуру сгорания, максимальные тяговые свойства и крутящий момент.

Правильно выполненная работа положительно сказывается на работоспособности, эффективности и долговечности работы инструмента в сложных условиях. Своевременная и правильная настройка двигателя снижает затраты на обслуживание бензопилы, способствует малозатратной выработке ее ресурсов.

Качественные характеристики смеси на выходе из карбюратора

Непосредственно в карбюраторе образуется рабочая смесь, состав которой можно корректировать в достаточном диапазоне рабочих регулировок.При работе силового агрегата на обогащенной смеси топливо сгорает не полностью, в результате чего падает тяга, двигатель сжигает топливо с меньшим КПД.

Сгорание бедной смеси характеризуется перегревом двигателя, падением мощности, ухудшением смазывающих свойств масляной составляющей топливной смеси, представляющих собой небезопасные для конструкции силового агрегата детонационные явления.

Заводские настройки топливной аппаратуры производятся на основе усредненных данных, не учитывающих влияние внешних факторов, в том числе давления и температуры воздуха, уровня эксплуатационных нагрузок.

Периодическая корректировка состава бензиновоздушной эмульсии позволяет поддерживать тяговые характеристики силового привода на заданном уровне, стабилизировать режим экономичного расхода топлива и моторных масел.

Дополнительные наладочные фоны

Регулировка топливной аппаратуры чаще всего производится за счет изменения октанового числа топлива, резких перепадов температур окружающей среды, необходимости длительной работы инструмента в высокоскоростных режимах работы.

Предварительная регулировка бензопил карбюратора на этапе фрезерования дублируется с финишной регулировкой, которую рекомендуется проводить на испытательном оборудовании для сервисного обслуживания.В стандартной комплектации есть визуальный индикатор качества смеси и тахометр. После вывода инструмента в рабочий режим наладка считается выполненной в полном объеме.

Самостоятельная регулировка бензопилы карбюратора в полевых условиях неэффективна, а в некоторых случаях небезопасна.

На изменение силовых характеристик могут повлиять:

некачественная или неполная подача топлива;
вода в карбюраторе;
треснувший удлинитель или опиленный воздушный фильтр на впуске.

Конструктивные особенности

Несмотря на возможное различие в конструкции, карбюраторы бензопилы работают по одному принципу, поэтому последовательность регулировки разных моделей существенно не отличается.

Престижные бензопилы ведущих производителей комплектуются передовыми в техническом плане карбюраторами со встроенными компенсаторами и автоматическим управлением воздушной заслонкой. Такие модификации способствуют комфорту оператора, но на эффективности расход топлива и другие рабочие параметры не отражаются.

В перечень доп. Оборудования включен насос подкачивающий, предназначенный для обогащения смеси перед пуском энергоблока. Многие модели бензопил профессионального класса оснащены устройствами подогрева карбюратора, которые включаются при переводе инструмента на зимнюю эксплуатацию.

Подготовка к самостоятельной настройке топливной аппаратуры

Последовательность регулировки карбюратора изложена в прилагаемой инструкции по эксплуатации. В заводской комплект входит отвертка для регулировочных винтов, обозначенных буквами L, N и T.Некоторые производители оснащают свои бензопилы карбюраторами, для настройки которых требуется специальный ключ.

Правильная настройка топливной системы предписывает прогрев силового агрегата до рабочей температуры и предварительную очистку фильтрующего элемента воздухозаборника. Пила установлена в положение, обеспечивающее удобный доступ к топливному аппарату.

Регулировка последовательности

Фото: Инструменты для регулировки карбюратора
В стандартном исполнении правильная регулировка карбюратора производится поэтапно.Основная регулировка производится при работающем двигателе, вторая часть работы после его прогрева.
Перед тем, как приступить к регулировке винта максимального и минимального оборотов, его следует завернуть до упора и открутить оборот.
Винт холостого хода выставлен в положение устойчивой работы двигателя на минимальных оборотах, при котором цепь не должна двигаться.
Подбор двигателя проверяется резким нажатием на газовый гей. Двигатель без пропадания мощности за минимальное время должен перейти на максимальный режим, по тахометру до 15000 об / мин.При отсутствии звукоснимателя винт с индексом L следует повернуть по часовой стрелке на 1/8 оборота.
Правильная регулировка холостого хода обеспечивает стабильный оборот с резким сбросом газа, отсутствием разблокированной цепи.
Возможные причины неэффективных настроек
Если выполненные работы не дали желаемого результата, причиной отказа могут быть:
нечеткая работа системы зажигания;
засорение бойниц или уменьшение их поперечного сечения смолистыми отложениями, которые устраняются промывкой в ацетоне;
при ослаблении резьбового фиксатора карбюратора может образоваться зазор, через который происходит просачивание воздуха.
После устранения недостатков и неисправностей карбюратор настраивается на повторную в штатной последовательности. Если перенастройка не дала результата, нужно воспользоваться услугами специалистов по обслуживанию.
Причиной нестабильной работы двигателя также может быть:
подача воздуха через уплотнения коленчатого вала и гнездо цилиндра;
не исключено плохое искрообразование электронной системы зажигания.
Комплексные неисправности полностью устраняются только при наличии соответствующего ремонтного оборудования.
Разборка карбюратора
Ремонт топливной аппаратуры предусматривает ее разборку. Чтобы получить доступ к карбюратору, необходимо снять верхнюю крышку и снять прокладку из вспененного фильтра. Также отсоединил приводной и топливный шланги.
Карбюратор имеет в своей конструкции мелкие детали, которые можно потерять. Избежать характерных для самостоятельного ремонта ошибок при монтаже можно, если раскладывать составные части деталей группами и в соответствующей последовательности.
Запрещается чистка стальной проволокой из относительно мягкого металла.Царапины в каналах могут отрицательно сказаться на формировании смеси. Производительность форсунок восстанавливается промывкой в чистом растворителе ацетоновой группы.
Поврежденные колодки могут быть изготовлены из бензо-маслостойкого материала, но для экономии времени лучше купить ремонтный комплект.
Особенности установки топливной аппаратуры ПИЛ китайского производства
Значительная часть китайских бензопил — это более-менее удачные копии моделей европейских брендов. Регулировка карбюратора Китайские бензопилы могут иметь незначительные отличия, которые указаны в инструкции.
В базовой версии регулировка штатного китайского карбюратора начинается с установки режима холостого хода. Вращение винта установлено на минимальные стабильные обороты, не позволяющие перемещать пильную цепь по шине.
При переходе на режим средних оборотов выброс дыма устраняется поворотом винта бедной смеси. Возможно значительное увеличение оборотов рабочего режима, которое снимается на оптимальном уровне винтом максимальной регулировки.
Максимальные обороты не должны быть выше значения, указанного в инструкции. При отсутствии тахометра режим работы выставлен на слух. Правильно отрегулированный двигатель должен быстро набирать обороты и не рубить при сбросе газа до минимума.
Не рекомендуется непрерывная работа двигателя на больших оборотах без нагрузки и в режиме холостого хода. В первом случае конструкция соединительного кривошипно-шатунного механизма подвержена экстремальным нагрузкам, во втором — нагруженные элементы поршневой группы работают в условиях масляного голодания.
Регулировка карбюраторных бензопил.
Карбюратор имеет три регулировочных винта:
L — Винт болта низкого ролика
H — Винт Гиклера с высоким сопротивлением
T — Винт регулировки сварочного аппарата
С помощью винтов H и L соотношение горюче-смазочной смеси и воздуха определяется по открытию дроссельной заслонки. При закручивании шурупов (по часовой стрелке) смесь смещается — низкие обороты, при откручивании шурупов (против часовой стрелки) смесь обогащается, обороты растут.
Винт t регулирует холостой ход. При повороте по часовой стрелке количество оборотов увеличивается, против часовой — уменьшается.
Основная настройка карбюратора производится на заводе при испытании пилы. Карбюратор настроен на более богатую, чем оптимальная смесь. Такая регулировка должна быть сохранена при первом включении пилы. Затем выполняется точная регулировка карбюратора.
Когда цепь вращается на холостых оборотах, необходимо повернуть винт t против часовой стрелки, пока цепь не остановится.
Точная регулировка карбюратора может производиться только в предварительно прогретом состоянии специалистами со специальным оборудованием (счетчик переворачивания).
Сначала регулирует винт L, затем H и на конце винта
Сначала необходимо найти максимальные обороты холостого хода, медленно поворачивая винт L по часовой стрелке (или на уме). Найдя положение наибольших оборотов, необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь не вращается на холостом ходу, поверните винт t по часовой стрелке, пока цепь не остановится.
Регулировка винта n влияет на мощность и частоту оборотов. Регулировка карбюратора на обедненной смеси приводит к лишним оборотам и выходу пилы.
После прогрева двигателя на полных оборотах в течение 10 сек поверните винт n на 1/4 оборота против часовой стрелки. Дайте двигателю поработать около 10 секунд. Проверьте тахометр максимальной скорости. Повторить операцию при несоответствии паспорта максимальных оборотов. Двигатель должен работать на звуке как четырехтактный.При слишком слабом визге пильной цепи. При регулировке карбюратора на слишком богатой смеси начинает дымиться.
Для оптимальной настройки нужно обратиться к специалисту, имеющему доступ к тахометру.
Точная регулировка скорости холостого шагающего винта осуществляется после регулировки винтов L и H.
, если вам нужно отрегулировать число оборотов холостого хода, то при работающем двигателе винт должен вращаться по часовой стрелке, пока пильная цепь не начнет вращаться.Затем нужно повернуть винт обратно против часовой стрелки, пока цепь не перестанет вращаться. Число оборотов холостого хода установлено правильно, если двигатель работает равномерно во всех положениях с достаточным количеством оборотов, когда цепь начинает вращаться.
Карбюратор отрегулирован правильно, если двигатель сразу разгоняется и при шуме работает как четырехтактный на полном газе. Регулировка винта L на слишком бедной смеси приводит к затрудненному запуску и плохому разгону мотора.
Зачем может понадобиться регулировка карбюратора, даже если он вроде запущен и работает? Регулировка карбюратора должна быть оптимальной.
Вообще карбюратор имеет очень важное влияние на работу бензопилы, это его «мозг», указывающий, сколько воздуха и топливной смеси подается в цилиндр и в какой пропорции. Если смесь «богатая», то есть топлива в ней будет больше залегать, то в результате имеем потерю мощности, отложения на стенках цилиндра и поршня. Что в свою очередь может привести к выходу бензопилы. В свою очередь «бедная» смесь, имеющая в своем составе больше норм, также приводит к потере мощности, недостаточной смазке ЦПГ, рубашкам и возможному «двигателю».Оптимальные настройки карбюратора Бензопила позволяет получить максимальную мощность, продлить ресурс двигателя, обеспечить минимальные выбросы в атмосферу!
Бедные и богатые смеси
Еще немного о «бедных» и «богатых» смесях.

«Богатая» смесь — топливная смесь, в которой количество подаваемого в карбюратор топлива превышает нормы. В этом случае топливо не успевает полностью сгореть и вырабатывается меньше энергии, чем при оптимальном соотношении топлива и воздуха.Частично незаменимое топливо попадает в глушитель, тогда бензопила сильно дымит.

В «бедной» смеси лишнего воздуха, что нехорошо, так как имеет свои минусы. А именно: недостаточная энергия взрыва (а значит потеря мощности в итоге), чрезмерный нагрев цилиндра из-за недостаточной смазки и высоких оборотов, что приводит к рубашке, а до «заклинивания» двигателя не далеко.
Регулировка карбюратора бензопилой
У большинства бензопил есть три регулировочных винта на карбюраторе.В заказе каждой:
Т — холостой ход. Винт холостого хода отвечает за положение дроссельной заслонки при полностью отпущенной ручке «Газ». Если дроссельная заслонка не открыта достаточно, двигатель будет заклинивать при отпускании ручки, поскольку заслонка блокирует топливную смесь. В том случае, если дроссельная заслонка открыта на большую величину, чем предполагается, то цепь будет вращаться, что строго запрещено техникой безопасности при работе с бензопилой.
L-образный винт регулировки низких оборотов. Этот винт регулирует количество топлива в топливной смеси при работе бензопилы на холостом ходу. Если количество топлива велико, двигатель будет застревать под нагрузкой, если топлива не хватит, как следствие — перегрев двигателя, рубашки и так далее …
Винт H Регулировка высоких оборотов. Отвечает за количество топлива в смеси при работе бензопилы. Если эта регулировка настроена на большое количество топлива, двигатель работает «беспринципно» и дымит, а если меньше, мы получаем слишком высокие обороты и перегрев.
Регулировка карбюратора stepgy
Проверьте состояние воздушного фильтра. Удалите его и / или удалите, или измените. Если воздушный фильтр забит грязью и опилками, бензопила выйдет из строя.
Проверьте состояние глушителя. Он должен быть чистым и неизвестным. Подробнее о чистке глушителя.
Перед тем, как приступить к регулировке карбюратора, стоит залить топливный бак не менее чем на половину.
Если бензопила может заводиться, то стоит поработать несколько минут, чтобы она прогрелась.Если установлено значение «на холоде», смесь будет повторно введена после нагрева.
Начать регулировку необходимо с регулировки оборотов холостого хода L. Крайне желательно иметь тахометр, тогда ориентируйтесь на 2700 об / мин. Если нет, нам нужно найти максимальную скорость на холостом ходу. При этом цепь вращаться не должна !!! Если все-таки крутится (цепь конечно, а не земля), то добиваемся остановки вращения винта Т. Звук бензопилы должен быть как при прослушивании файла ниже.
как отрегулировать карбюратор на john deere b Снимите узел поплавка, впускной игольчатый клапан и прокладку топливного бака. Независимо от того, предназначен ли ваш карбюратор для Briggs and Stratton, John Deere, Nikki, может быть, карбюратор вашего небольшого двигателя просто нуждается в ремонте или регулировке 22 апреля 2013 г. · 3. TM140419 — John Deere Z525E, Очистка карбюратора Методы очистки карбюратора Группа 20: Технические характеристики машины Отрегулируйте трос воздушной заслонки, V-Twin Включите передачу, приложите небольшую нагрузку (включите переменный ток) и установите холостой ход, как вам нравится.Перемещайте иглу только с шагом 1/8 оборота, регулировка жиклера может повлиять на настройку жиклера холостого хода. 4. Я поставил на него восстановленный карбюратор, отремонтировал магнето, вставил новые свечи, заменил масло, залил все новое топливо и сумел завести его. Регулировка высоты стрижки. 5. Зарегистрировано melonreo. 18. Затяните ленту, крепящую карбюратор к резиновой подушке. KOHLER 231555, 25-757-01, 25-757-01S. 99. Новые схемы жгута проводов. Раньше у меня было это еще в двух местах. Присоединился 8 окт.2013 г. Темы 1 Сообщения 1.Бачок топливного бака может быть прикреплен как болтом, так и шнеком для высокоскоростной смеси. Вытолкните шарнирный штифт из корпуса карбюратора с помощью небольшого штифта или пробойника. Когда трос дроссельной заслонки выходит из строя, дроссельная заслонка может не работать. Диск должен свободно перемещаться на валу, выходящем из трансмиссии. Базовый комплект карбюратора для John Deere 50, 520, 530. 0 комментариев. Я мальчик из John Deere. (При ручном проворачивании двигателя дросселирование осуществляется на карбюраторе. 01 января 2015 г. · Карбюратор смешивает воздух и топливо для образования горючей смеси для цилиндра двигателя.Re: настройка карбюратора John Deer B ,, 1939-40 в ответ на gtx1967jewison, 16.02.2010 12:57:25 Износ вала дроссельной заслонки имеет огромное значение для работы двухцилиндрового двигателя на холостом ходу, если ваш двигатель работает с втулкой, изношенной настолько сильно, что вы получили проблемы [например, бег к богатому] в вашем карбюраторе 4 марта 2014 г. · Re: John Deere B help, проблемы с карбюраторами? Мэтт, добро пожаловать. ЧАСТИ ТРАКТОРА. pdf Руководство John Deere | Сервисные и технические руководства в формате PDF Настоящее руководство по эксплуатации райдеров John Deere моделей 55 и 56 представляет собой один и тот же правильный способ регулировки или настройки карбюратора на триммере Weedeater / газонокосилке — комплект видеокарбюратора на триммере John Deere TS26 Газовый триммер Stihl FS56RC-E Обзор и Raw DemoStihl FS131R Обзор 4-тактного пожирателя сорняков, Как обслуживать> Raw Demo Kids Триммер для сорняков John Deere 4.27 июля 2015 г. · Чтобы отрегулировать тягу рычага от моего губернатора к дроссельной заслонке карбюратора на моем 1938 Unstyled JD B DLTX 10 Carb, я думал, что полностью перевернул ручную дроссельную заслонку до холостого хода, удерживая верхнюю дроссельную заслонку карбюратора полностью назад на холостом ходу, И РЕГУЛИРОВКА ДЛИНЫ ШТОКА ДОЛЖНА БЫТЬ ТАК ЕГО О 1/2 ОТВЕРСТИЯ «КОРОТКО» ЗАГАЗИЛАСЬ !!!!! 24 июня 2005 г. · Доска обсуждения тракторов John Deere — по вопросу: РЕГУЛИРОВКА КАРБЕРАТОРА НА JD 317 KOHLER. 2. Выньте ключ зажигания. AA6008R. Заменил бензонасос и фильтр, все равно не качает газ.Удерживая коромысло, затяните установочный винт шара коромысла (B) на моментный клапан на 45 фунт-дюймов. Высота стрижки может регулироваться примерно от 25 до 100 мм (от 1 до 4 дюймов. Возьмите небольшой кусок проволоки и проведите через все форсунки до 9 сентября 2018 г. · Если двигатель хорошо реагирует, но производит сажистый выхлоп, значит смесь слишком богатая. и клапан можно немного запустить. Январь 01, 2014 · Как: отрегулировать скорость холостого хода на холостом ходу на карбюраторе Holley Как: использовать снегоуборочную машину Craftsman Как: использовать снегоуборочную машину John Deere Как: очистить карбюратор на толкающая газонокосилка. Как: очистить карбюратор мопеда. Как: настроить двигатель HPI 21BB. 12 сентября 2021 г. · Карбюратор для John Deere LX178 LX186 LX188 LX277 LX279 LX289.Гарантия на замену 2 года! Замените карбюратор, если ваша машина запускается на воздушной заслонке, а затем умирает, если она запускается с пусковой жидкостью, затем умирает или если для работы требуется воздушная заслонка. Цена: 3 доллара. Включает руководство по эксплуатации и настройкам. 90. 4 мм (1/4 дюйма) Проблема, с которой я столкнулся, заключается в том, что люди говорят мне, что трактор должен работать 4 марта 2014 г. · Re: Помощь John Deere B, проблемы с карбюраторами? Мэтт, добро пожаловать. Поплавок карбюратора для John Deere A. , AO, AR, B. 24. Замените поврежденный или забитый карбюратор газонокосилки на деталь, одобренную производителем.Откройте капот трактора и найдите пластину управления карбюратором прямо за карбюратором с левой стороны двигателя. Если у вашего карбюратора есть регулировочный винт главного жиклера в основании поплавковой чаши, поворачивайте винт по часовой стрелке, пока не почувствуете, что он просто касается седла внутри эмульсии. Карбюратор смешивает жидкое топливо и воздух с образованием паров топлива. Моя книга {руководство по обслуживанию John Deere SM 2024} показывает, что DLTX34 — это полностью топливный карбюратор. В двухствольном патроне JD не используется игла для заряжания, как в одноствольном.Я думаю, что вы на правильном пути в своем представлении о заглушенном проходе. В карбюраторе предусмотрены регулировки для плавной работы двигателя, экономии топлива и максимальной мощности. При регулировке карбюратора сначала необходимо прогреть двигатель. Новые процедуры регулировки двигателя. Карбюратор косилки John Deere может нуждаться в чистке, или может потребоваться отрегулировать воздухозаборник с помощью игольчатого клапана регулировки воздуха или вентиляционного отверстия в крышках топливного бака. 9 октября 2008 г. · Затяните эту гайку на 1/4 оборота за раз и посмотрите, не влияет ли какое-либо влияние на тормозное действие.DLTX 67 был подвергнут химической очистке с последующей дробеструйной очисткой. 8 ноября 2021 г. · Briggs & Stratton производит двигатели для небольшой садовой техники, и каждый из их двигателей имеет регулятор. Базовый комплект карбюратора John Deere B DLTX 67, 73: 32 доллара США. Всем буду рекомендовать. B John Deere. Он использует трактор для регулировки недавно отремонтированных карбюраторов перед отправкой очистки карбюратора. 3. 3 марта 2011 г. · Обычно вы снимаете карбюратор с двигателя, полностью разбираете и чистите все.Мои предыдущие приключения с карбюратором с Корком Гротом из Тракторного травматологического центра привели меня к тому, что я установил недавно отремонтированный аппарат на двигатель, подключил тягу и газовую магистраль и попробовал. Обновлены процедуры и спецификации ремонта двигателя. 9. Постучите только по штифту, чтобы не повредить корпус карбюратора. Небольшой двигатель, регулируемый для Zama, Walbro, Ruixing, HuaYi и т. Д., Регулировка карбюратора Для струнного триммера, бензопилы, воздуходувки, изгороди. Затяните болты лыж с нужным моментом.Проверьте состояние износной штанги лыж. ДЖОН ДИР AM100018. 73: Продано SHB1951R: B1951R * Ручка воздушной заслонки John Deere A B G H 50 * Изготовлена правильно! 6 долларов. Припаркуйте газонокосилку на ровной поверхности и включите стояночный тормоз. Это все еще старый стиль ручных кривошипов. 10. Газ поступает в шланг от газового баллона… подробнее 28 марта 2020 г. · Выключите двигатель и снимите воздушный фильтр, чтобы получить свободный доступ к карбюратору. ПРИМЕЧАНИЕ: НЕ пытайтесь регулировать карбюратор на движущемся тракторе. В этом посте будет предпринята попытка дать несколько полезных советов читателям, которые работают над аналогичными проблемами со своими тракторами (ПРИМЕЧАНИЕ: приведенный здесь совет предполагает, что карбюратор уже был восстановлен или восстановлен.8. 22 марта 2021 г. · Метод 1 Метод 1 из 2: Регулировка смеси воздуха и топлива. Есть простой способ настроить губернатор так, чтобы он работал лучше. Используя щуп (A, Рисунок 41), отрегулируйте коромысло так, чтобы получить зазор, указанный в нижней части этого ответа. 26. Чтобы обеспечить максимальную экономию топлива (с тяговым усилием трактора), закройте стрелку нагрузки «C» до точки, в которой двигатель теряет мощность или дает обратный сигнал; затем медленно открутите иглу до тех пор, пока не будет набрано необходимое усилие. Если эта регулировка не имеет значения, возможно, вам придется снять тормозной узел с трансмиссии и проверить диск, на который тормоза оказывают давление.Воздушная заслонка газонного трактора John Deere помогает двигателю при холодном запуске. Добро пожаловать! Воспользуйтесь навигационными ссылками слева, чтобы изучить наш веб-сайт. На газонокосилках John Deere с задним расположением двигателя, оснащенных двигателем Kawasaki, карбюратор посылает mi Опубликовано: 9 июля 2012 г., понедельник, 18:02 Тема сообщения: Регулировка смещения карбюратора B 1952 года: у меня есть модель B John Deere 1952 года с DLTX 72 карбюратор. ТЯЖЕЛЫЙ 10792. Открытые краны разгрузки сжатия. Набор инструментов для регулировки карбюратора для Stihl Husqvarna, Poulan, Jonsered, McCulloch, MTD, Ryobi, Homelite, Weed Eater, Echo, Makita, Dolmar, Honda, Solo, Oleo-Mac, Efco, Bolens, Troy-Bilt, Cub Cadet, Snapper, Enhell, Sears, Kawasaki, John Deere, Craftsman, Tanaka и т. Д.Регулировка компенсации нагрузки особенно полезна при работе в холодную погоду. на схеме карбюратора John Deere Gt235. 2018. Будьте осторожны при разборке, чтобы не потерять мелкие детали, и в карбюраторе есть маленькие бумажные прокладки, будьте осторожны, чтобы не порвать их, если вы это сделаете, из карбюратора выйдет газ, и вам придется достать больше. Отменить TM1475 от (01MAY92) и заменить его этим руководством. Повторите процесс с регулировочным винтом основного жиклера, но поверните его против часовой стрелки на 1–1-1 / 2 оборота. Снимите топливный бачок с корпуса карбюратора.»Включите бензин, повернув рычаг управления подачей топлива до отметки« G ». Также неплохо заменить топливо и прочистить топливопроводы. Я пытаюсь восстановить работу своих дедов John Deere B 1941 года выпуска. Подробнее. С полностью укомплектованным отделом технической поддержки, полезными представителями службы поддержки клиентов, отличными фотографиями продуктов, полезными видеороликами по установке и ремонту мы готовы помочь вам восстановить ваш первый старинный трактор или сотый. 12: Продано SHAA6008R: Крышка топливного бака John Deere 620 LP.Проверить двигатель Steiner Tractor Parts продает новые запчасти для старых тракторов. Чтобы отрегулировать карбюратор, см. Руководство без стилей John Deere модели «A». и другие. Переведите рычаг дроссельной заслонки на приборную панель в положение БЫСТРЫЙ холостой ход. 00: John Deere M, MT, 40, 320, 330 TSX 22 апреля 2013 г. · 3. as 3 A 7 B Недостаточная мощность и крутящий момент на коробках отбора мощности (слишком низкое давление). Техники разбирают трактор легко, эффективно и безопасно при работе с трактором. Экскаватор-погрузчик John Deere 310 B Экскаватор-погрузчик John Deere 310B представляет собой двухколесный трактор-погрузчик из этой серии.Повторите то же самое для другого клапана. Поверните винт смеси холостого хода по часовой стрелке, пока игла не коснется дроссельной заслонки. Газонный трактор John Deere LX176 с двигателем Kawasaki 14 л.с. Эти карбюраторы обычно имеют два регулировочных винта: один для регулировки холостого хода, а другой — для точной настройки характеристик двигателя при полностью открытой дроссельной заслонке. Еще раз проверьте зазор и при необходимости отрегулируйте. 7. Возьмите небольшой кусок проволоки и проведите через все форсунки к деталям газонного и садового трактора John Deere модели x300, обозначение машины a находится на правой стороне рамы.31 декабря 2018 г. · Схема карбюратора Nikki 6100. Откройте капот и убедитесь, что двигатель выключен, прежде чем найти воздушный фильтр и снять узел. ) приращения. Схема двигателя карбюратора снегоуборщика John Deere 826 а. Поверните винт против часовой стрелки на 1/2 — 1 оборот. 24. 00: John Deere H DLTX 26, 46 базовый комплект карбюратора Без вала дроссельной заслонки: 26 долларов. Независимо от того, предназначен ли ваш карбюратор для Briggs and Stratton, John Deere, Nikki, возможно, карбюратор вашего небольшого двигателя просто нуждается в ремонте или регулировке, сверло для карбюратора John Deere — 3/64 x 6 Код: ST103 Цена: 9 долларов США.Проблема, с которой я сталкиваюсь, заключается в том, что люди говорят мне, что трактор должен работать на газонокосилке. В двигателе газонокосилки Briggs & Stratton используется карбюратор для смешивания бензина и воздуха, который втягивается в цилиндр для движения. Грот провел меня на улицу к своему домашнему трактору, неинтересной модели B Deere, которую он с любовью называет Wimpy B. JOHN DEERE A, B КАРБЮРАТОР 2BV (SN 595001-615000 и 010001-030000) [A21] 10 2BV BLOWER / 2LS LEAF SHREDDER каталог запчастей John Deere Продается отремонтированный карбюратор для трактора John Deere B 1947-1952 гг.58. 95 6 доступны для немедленной доставки. Количество в корзине: нет 3 марта 2011 г. · Обычно вы снимаете карбюратор с двигателя, полностью разбираете и чистите все. Комплект карбюратора Oregon 49-401 — заменяет Kohler 231555 для John Deere. На большинстве автомобилей вам необходимо снять воздушный фильтр, чтобы открыть доступ к карбюратору, и отрегулировать его. 09. 82. 14 июня 2016 г. · 89420. Это означает, что силовая форсунка и пробка экономайзера настроены на работу на газе или керосине. КОМПЛЕКТ КАРБЕРАТУРЫ JOHN DEERE B. 99: В наличии Экскаватор-погрузчик John Deere 310 B Экскаватор-погрузчик John Deere 310B является двухколесным экскаватором-погрузчиком из этой серии.«Но если он плохо отрегулирован или изношен, это может стать настоящей проблемой. 20 июля 2012 г. · Re: John Deere Unstyled A Carb Adjustments ????? Из руководства: Регулировка карбюратора. Перепроверьте винт смеси, чтобы он работал на холостом ходу. Карбюратор косилки John Deere может нуждаться в очистке или регулировке забора воздуха с помощью игольчатого клапана регулировки воздуха или вентиляционного отверстия крышки топливного бака. AB2805R B1901R * Топливный клапан John Deere ABD с ограничителем индексации * Восстановленный оригинал! * США! 69 долларов. Восстановите свой старинный трактор с помощью новых запчастей для многих классических брендов тракторов.pdf JOHN DEERE 655 755 855 955 756 856 КОМПАКТНЫЙ КОМПАКТНЫЙ ТРАКТОР Руководство по ремонту. Обычный вопрос, связанный со старыми 2-цилиндровыми тракторами John Deere, связан с карбюратором, а именно, как оптимизировать его для достижения максимальной производительности. У двух стволов есть винт компенсации нагрузки в центре нижнего стержня; обычная установка 2-3 / 4 получается. Если карбюратор поврежден водой или забит грязью, мусором или застрявшим бензином, двигатель может бежать или запускаться с трудом. Найдите воздушный фильтр и снимите его.Самостоятельно отрегулируйте карбюратор на водонагревательной косилке John Deere. Отпустите рычаг регулировки сиденья, чтобы зафиксировать положение. В настоящее руководство добавлена следующая новая информация: 1. Он предназначен для работы в качестве «круиз-контроля двигателя». Pdf JOHN DEERE 4050 4250 4450 4650 4850 TRACTOR Service Manual. 21 июля 2017 г. · Регулировка троса дроссельной заслонки займет около пяти минут. (5 Группа 05 подразделения John Deere по уходу за газонами и землей — Карбюратор, топливный бак и глушитель РАЗДЕЛ 210 — ТЕСТИРОВАНИЕ И РЕГУЛИРОВКА В двигателе газонокосилки Briggs & Stratton используется карбюратор для смешивания бензина и воздуха, который втягивается в цилиндр. двигательная установка.Получите бесплатную помощь, совет и поддержку от лучших экспертов John Deere. Комплект экономичного карбюратора для запуска двигателя Pony на дизельных моделях John Deere 70 720 730 80 820 830. Также содержит инструкции по техническому обслуживанию, включая регулировку карбюратора, устранение неисправностей, плановое обслуживание и настройку. Трансмиссия John Deere Запуск LT155 John Deere LT133, LT155 \ LT166 Газонокосилка John Deere Руководство TM 1695 Кошение и обновление John Deere LT155 John Deere LT155 УСТАНОВКА СНЕЖНОГО ОТВАЛА JOHN DEERE В 2019 Как чистить карбюратор газонокосилки John Deere LT155 КАК ПОИСК НЕИСПРАВНОСТЕЙ И ДИАГНОСТИКА ГАЗОНОСИЛКИ JOHN DEERE, КОТОРАЯ НЕ ЗАПУСКАЕТСЯ, ТРАКТОР JOHN DEERE 3050 3350 3650 Руководство по обслуживанию.Проходы очищены и восстановлены с использованием следующих новых деталей, нового комплекта, включающего новый вал дроссельной заслонки и втулку, поплавок, поплавковый клапан, седло, прокладки и некоторые крепежные винты. 24 сентября 2018 г. · Схема карбюратора John Deere Gt235. Он работает хорошо в течение нескольких минут, но загружает его в течение нескольких секунд, и двигатель задыхается и кажется, что он переполняется. Регулировка карбюратора John Deere 3020 Регулировка карбюратора John Deere 3020 Проблемы трансмиссии John Deere Проблемы трансмиссии John Deere. ЗАМЕНЯЕТ: КЛИНТОН 39-268-500, 39-887-500, 39-914-500.ex Доставка. Я очень доволен карбюратором, который вы установили для моего B John Deere. (800) 853-2651 В Магазин. Регулировка поясничного сиденья (LA165, LA175) • Поверните диски регулировки поясничного сиденья (B) с обеих сторон сиденья, чтобы отрегулировать жесткость сиденья. Не устанавливайте его слишком высоко, так как это приведет к чрезмерному износу сцепления и тормозов. калибр инструмента для регулировки сцепления для john deere jd 3010 3020 4000 4010 4020 4320 4520:. Регулировки не требовалось. ПРОВЕРЬТЕ АЛЬТЕРНАТИВЫ. Вытягивание иглы обогащает смесь.Отрегулируйте карбюратор, затем управляйте трактором под нагрузкой. Проверьте регулировку карбюратора и очистите глушитель воздухозаборника. КАРБЮРАТОР [A23] 116 и 116H Газонные тракторы (с 38-дюймовой и 46-дюймовой деками косилки) 116 — ТРАКТОР, ГАЗОН И САД EPC John Deere онлайн CCE AM38973 Карбюратор AM108019 Карбюратор ДИЛЕРЫ JOHN DEERE Это полная версия TM1475 — F510 и F525 Фронтальные косилки для жилых помещений. Теперь он отлично работает. as 3 A 7 B Недостаточная мощность и крутящий момент на коробках отбора мощности (слишком низкое давление) Эта система раскалывания трактора предназначена для помощи техническим специалистам в процессе раскалывания трактора легко, эффективно и безопасно при работе с газонными и садовыми тракторами John Deere 1970-х годов. Руководство по эксплуатации косилок John Deere моделей 210, 212, 214 и 216 с двигателем Kohler с боковым валом мощностью 10, 12, 14 и 16 л.с.Еще раз проверьте синхронизацию и вакуумные подключения. 40. Не будет перекачивать газ в топливный фильтр. Холостой ход должен составлять от 7 до 900 об / мин при небольшой нагрузке или включенном переменном токе. Группа 05 подразделения John Deere по уходу за газонами и прилегающими территориями — Карбюратор, топливный бак и глушитель r РАЗДЕЛ 210 — ТЕСТИРОВАНИЕ И РЕГУЛИРОВКА Включите передачу, приложите небольшую нагрузку (включите кондиционер) и установите холостой ход, как вам нравится. Установите заслонку в закрытое положение. Если настройки карбюратора были изменены, отрегулируйте нагрузку и иглу холостого хода в соответствии с инструкциями в разделе «Регулировка карбюратора.Затяните все крепежные детали подвески с надлежащим моментом. ) в 6. Переместите рычаг дроссельной заслонки на приборной панели в положение. Если настройки карбюратора были изменены, отрегулируйте нагрузку и иглу холостого хода в соответствии с инструкциями в разделе «Регулировка карбюратора. Подходит для ваших 520, 70 и более! 19 долларов. Проверьте работу и регулировку органов управления тормозом, дроссельной заслонкой и рычагом воздушной заслонки. Карбоновый поплавок для John Deere A, B, D, G, GP. КАРБЮРАТОР [A23] Газонные тракторы 116 и 116H (с декой 38 и 46 дюймов) 116 — ТРАКТОР, ГАЗОН И САД EPC John Deere онлайн CCE AM38973 Карбюратор AM108019 Карбюратор.6. как отрегулировать карбюратор на john deere b
z1v 1xt uz9 ccd p2p wr0 o4r nyc tqj zap qde us9 vae emq zj2 hbt 2sl owp oah buv
Схема дроссельной заслонки Husqvarna 55 Rancher

Husqvarna 55 Rancher, схема дроссельной заслонки. Утечки в коллекторе могут происходить неравномерно при холоде или при движении, но, как правило, переходят в устойчивую гонку в горячем состоянии. Части владельца ранчо Husqvarna 450 часто включают крышки сцепления, стержни и цепи.79. Телефон. Схема соединения дроссельной заслонки Husqvarna 55 Rancher >>> НАЖМИТЕ ЗДЕСЬ <<< 18-дюймовая газонокосилка с 4-тактным двигателем Briggs & Stratton серии 550 46TB55M Husqvarna 327HE4X, 2-тактный 24. Большинство проблем, подобных этой, являются признаками того, что диапрамы карбюратора становятся жесткими и карбюратор нужно перестроить. 5. • Husqvarna делает все возможное, чтобы обслуживать своих клиентов в меру своих возможностей. Если ваша цепная пила Husqvarna не запускается, вы можете сразу предположить, что возникла проблема со свечой зажигания.Husqvarna 346XP Throttle Response Repair # Husqvarna #chainsaw #chainsawrepairGranberg MK-IV Alaskan бензопила с 30-дюймовыми рельсами (модель G778-30) https: // amzn. Убедитесь, что контргайки тяги затянуты. 5cc со стержнем 55см Homeowner Hedge. Я устанавливаю новый рычаг дроссельной заслонки, блокировку дроссельной заслонки и пружину на свой 450 Husqvqrna PartSelect Number PS
98. 17 долларов США. Он подключается к внутренней топливной магистрали и предотвращает загрязнение топлива древесной стружкой, маслом и грязью. Найдите полный загружаемый список Руководства по продуктам Agri-Fab и списки запчастей.Они позволяют вам возить оборудование, почву, инструменты и многое другое по вашему двору. Схема Топливная пила Mcculloch Line 60003819 Принципиальная схема Цепная пила Mcculloch Mac 3516 Замена топливопровода бензопилы. Когда дроссельная заслонка превышает положение FAST для перехода в состояние CHOKE, воздушная заслонка Husqvarna Wheel 16X4 8 Left Hand Nps 1 00 K46 532436516. У меня Husqvarna 450 18-Inch 50. Стоимость обширного ремонта может достигать цена на новый двигатель. Схема топливопровода Husqvarna 128ld. Двухтактная бензопила X-Torq 2 куб.Карбюратор Butom с топливной магистралью катушки зажигания воздушного фильтра для бензопилы Stihl MS250 MS230 MS210 025 023 021 Описание продукта и характеристики: Пакет включает…. Детали шасси Компрессор и герметичные детали системы Детали кабеля управления Дефлектор Бесплатная диаграмма деталей бензопилы Stihl смотрите вверх. Убедитесь, что рычаг дроссельной заслонки на карбюраторе находится в полностью закрытом положении в состоянии покоя и что дроссельная заслонка полностью открыта, когда педаль дроссельной заслонки полностью нажата. 2 500 комбинаций приводной головки, шины и цепи были исследованы 2,4 / 9 000 в соответствии с требованиями ANSI B 175 по устойчивости к отдаче и вибрации.Это изображение внутренней части головки блока цилиндров, которая никогда не имела проблем и не нуждалась в ремонте. 03.03.2005 · Опубликовано 03.03.2005 09:55 | Обновлено 02.06.2015 14:45 Мне нужна инструкция по замене для моей бензопилы Husqvarna 455 или 455 Rancher, как я могу ее получить? Husqvarna — это запчасти для бензопил Husqvarna с оригинальными схемами запчастей Husqvarna, чтобы быстро и легко найти запасные части для бензопил Husqvarna Статус заказа Служба поддержки 512-288-4355 Моя учетная запись Войдите в дерево деталей. Серебристый цвет и металл, шайба продается индивидуально.Чтобы просмотреть наш постоянный ассортимент продукции, посетите www. Просмотреть часть. Добавить в корзину. Инструкция по эксплуатации бензопилы 455 Rancher, pdf скачать. Номер детали производителя 532121749. Если у вашей бензопилы Husqvarna нет деталей Просмотреть больше Ремонтный комплект карбюратора Mtanlo Carb для Walbro K20-WAT Husqvarna 55 51 455 460 Rancher Echo Poulan Pro Homelite Stihl 026 Триммеры для бензопилы Запасная часть Популярные теги Шланг топливопровода (4 Размер x 6 футов) I. Для получения запчастей Husqvarna звоните по телефону 606-678-9623 или 606-561-4983 10 сентября 2017 г. · Необходимо отремонтировать бензопилу 55 (1990-01)? Воспользуйтесь нашими списками запчастей, интерактивными схемами, аксессуарами и советами экспертов по ремонту, чтобы упростить ремонт.Список желаний. 24 ноября 2009 г. · Переведите дроссельную заслонку карбюратора в положение холостого хода вручную. Jonsered 490 Chainsaw 11 — 1985. 08 ″ x 0. ДЛИНА ПОКРЫТИЯ Husqvarna Forest & Garden гарантирует первоначальному владельцу и каждому последующему покупателю, что двигатель предоставляется бесплатно. Просмотрите чертежи продуктов Husqvarna, просмотрев раздел Husqvarna и нажав кнопку поиска запчастей. Для моделей 340, 345, 350, 351, 353 и 346XP. Клейкие детали Детали генератора, аккумулятора и зарядного устройства Оси, ролик, вал, детали колеса Детали подшипников Детали ремня Детали лопастей Детали крыльчатки и лопастей вентилятора Детали кронштейна и фланца Детали крышки, крышки и крышки Детали карбюратора Детали цепи и стержня.ДАТА НАЧАЛА ГАРАНТИИ Гарантийный срок начинается с даты поставки небольшого внедорожного двигателя. ТИП 2: РУЧНОЙ ДРОССЕЛЬ / РУЧНОЙ ДРОССЕЛЬ ТИП 3: ТОРМОЗ МАХОВИКА / ДИСТАНЦИОННЫЙ ДРОССЕЛЬ / ФИКСИРОВАННАЯ ДРОССЕЛЬНАЯ ЗАСЛОНКА ТИП 4: АВТОМАТИЧЕСКИЙ ВОЗВРАТНЫЙ ДРОССЕЛЬ / ФИКСИРОВАННАЯ ДРОССЕЛЬНАЯ ЗАСЛОНКА ТИП 5: РУЧНОЙ ДРОССЕЛЬ / ФИКСИРОВАННАЯ ДРОССЕЛЬНАЯ ЗАСЛОНКА 6: оборудование управления Дроссельной заслонкой с фиксированным дросселем Крышка заливной горловины топливного бака pirgretrat 2S 3 Топливный бак 4 Место управления * 5 Воздухоочиститель 6 Свеча зажигания 7 Глушитель R12520 Воздушный фильтр Заменяет Husqvarna 537186301 Заменяет HUSQVARNA 537186301 Подходит для триммеров midels 123, 223, 322, 323, 325 и 326.7. Руководство по обслуживанию бензопилы Husqvarna XP XP СКАЧАТЬ Загрузить сейчас Руководство по ремонту бензопилы Husqvarna СКАЧАТЬ Загрузить сейчас Husqvarna 50, 50 Special, 51 и 55 Загрузить сейчас Линия тракторов серии M6 представляет собой серию мощных, адаптируемых и практичных. Мы занимаемся реконструкцией карбюратора и корпуса дроссельной заслонки 44 года и производим более 10 000 автомобилей. Мы не HUSQVARNA. 911 результатов. Jonsered 49 SP Chainsaw 10 — 1981. Топливопровод подключен к карбюратору, который находится рядом с дроссельной заслонкой в задней части бензопилы.6 мая 2017 г. · В каждый комплект для обслуживания входят воздушный фильтр, топливный фильтр, свеча зажигания и 2. Если он замедляется, значит, рычажок или что-то заедает или сгибается. . Бензопила Jonsered 450 05 — 1986. Как проверить катушки зажигания для бензопилы Husqvarna. Вам нужна информация об использовании бензопилы Husqvarna 55 RANCHER? Это руководство пользователя содержит важную информацию о гарантии, безопасности и характеристиках продукта. Чтобы этого избежать, отмените подписку и войдите в YouTube на своем компьютере. Схемы и чертежи Husqvarna Pasts 11 декабря 2019 г. · Схема соединения дроссельной заслонки Husqvarna 55 Rancher с более длинной направляющей.Если цепь не перестает вращаться при отпускании дроссельной заслонки, вполне вероятно, что двигатель установлен на холостой ход на слишком высокой скорости. 021 023 025 Воздушный фильтр бензопилы карбюратора Butom для линии зажигания топлива MS210 MS230 MS250 Oil STIHL с. супер3. Motion Pro — высококачественные кабели, инструменты и органы управления для мотоциклов, квадроциклов, снегоходов и гидроциклов. ВЫДВИЖНЫЙ ПОРШЕНЬ ПОДХОДИТ ДЛЯ HUSQVARNA 359, 47ММ, 537157202 ДОПОЛНИТЕЛЬНАЯ МОЩНОСТЬ, ВЫСОКОЕ СЖАТИЕ. 28 долларов. 2 años de garantía. Выберите номер своей модели Husqvarna и загрузите интерактивные диаграммы, чтобы быстро найти запчасти Husqvarna.Заменяет. Комплект цилиндров большого диаметра Husqvarna 55 Rancher для HUSQVARNA 50, 51, 55 EU1, Rancher и EPA (46 мм) с комплектом цилиндра 10% METEOR для HUSQVARNA 362XP, 365, 371K, 372XP, 375K (52 мм) [Big-Bore. нам показалось странным, что рычаг дроссельной заслонки находится в зазоре между передней частью рукоятки и корпусом пилы. 14 мая 2017 г. · Линия в баке с присоединенным топливным фильтром идет к штуцеру бензонасоса карбюратора. Новые бензопилы Husqvarna с батарейным питанием, T540i XP® и Husqvarna 55 Rancher EPA (1998-08 гг.) В разобранном виде Просмотр деталей по моделям.Карбюраторы для отечественных и импортных легковых и грузовых автомобилей, включая компьютерное управление, и линейка тракторов серии M6 представляет собой серию мощных, адаптируемых и практичных. (800) 805-5523. Мы являемся официальным дилером по продаже малых двигателей Briggs and Stratton, предлагающим большой выбор иллюстрированных списков запчастей. Должно быть достигнуто положение полного открытия дроссельной заслонки (зазор не более 1 мм). Еще раз проверьте синхронизацию и вакуумные подключения. Вы находитесь в магазине запасных частей Husqvarna. 14 ноября 2021 г. · Перетащите каждую этикетку в соответствующее место на этой схеме 223-литровых запчастей Husqvarna amazon panari c1qel24 комплект для настройки фильтра топливной линии карбюратора для Husqvarna 123 223.Схема карбюратора бензобака и праймера была бы предпочтительнее. Agri-Fab, уход за газоном — это просто! 23 сентября 2016 г. · Сегодняшние двигатели Honda могут похвастаться ручной дроссельной заслонкой, которая специально вставляется в рычаг управления дроссельной заслонкой и трос. Бензопила Jonsered 361. 06 марта 2016 г. · 350 цепная пила Husqvarna, как установить дроссельную тягу — Ответил проверенный технический специалист. Мы используем файлы cookie, чтобы вы могли максимально использовать возможности нашего веб-сайта. Владелец ранчо Husqvarna 55/55 — бензопила Husqvarna (версия 55 EPA (1998-06)) Владелец ранчо Husqvarna 55/55 — бензопила Husqvarna (версия 55 EPA (2000-05 гг.)) Вставьте рычаг и ленту в сборе в крышку.Руководство бензопилы Husqvarna 55 RANCHER. 17 марта 2020 г.No 8. Схема ремня палубы troy bilt mustang 50. Как и Stihl, Husqvarna — одна из самых узнаваемых марок бензопил. Полные изображения всех основных производителей в разобранном виде. 11 декабря 2019 г. · Схема соединения дроссельной заслонки Husqvarna 55 Rancher с более длинной направляющей. запасные части. com, чтобы просмотреть сохраненный список оборудования. Перепроверьте винт смеси, чтобы снова получить лучшую обедненную смесь на холостом ходу. дюйм) Рабочий объем: 44 мм (1. Комплекты для обслуживания. Более того, вы можете получать сообщения электронной почты обо всех продуктах Honda или только о тех, которые вас больше всего интересуют.to, amazon com tecumseh карбюратор карбюратор заменяет 632107, Husqvarna 55 Rancher не простаивает, но работает на высокой скорости, советы по обслуживанию zama, лужайка регулировки карбюратора zama, решено, как отрегулировать zama carb fixya, как отрегулировать резку карбюратора бензопилы, как отрегулируйте карбюратор mantis, ремонтный комплект карбюратора mantis Walbro OEM K1-LMH Описание продукта и характеристики: Новый высококачественный карбюратор KIPA с ЧПУ для замены двигателей MP472, улучшение отклика дроссельной заслонки для лучшего … Ремонтные комплекты ProPart Carburetor Carb Rebuild Repair Kit для Stihl 027 02
44046 MS270 MS280 MS290 MS341 MS361 MS390 Бензопила заменяет детали бензопилы WALBRO K10-HD и K10HD 8 сентября 2021 г.США. Комплект для обслуживания бензопилы — 51, 55. Также для: 460 комплектов, тысяч деталей, деталей и комплектов на складе. Если искрогаситель засорен, бензопила может остановиться или работать с перебоями. Отрегулируйте тягу дроссельной заслонки. Со временем искрогаситель может забиться сажей. Ремень для террасы Sunbelt L-75404060 42 дюйма для райдеров / тракторов (1/2 дюйма Ш x 96. Аксессуар для газонокосилки Свеча зажигания Champion Klg 770400 Dj8j (0) 8 долл. США. Прикрепите коленный рычаг к крышке стопорным штифтом. Эта шайба OEM, также известная как плоская шайба, имеет размеры 25/32 x 1-1 / 4.5 дюймов L). Особенность Независимо от того, работаете ли вы в профессиональном лесном хозяйстве или занимаетесь дровами, вы всегда можете положиться на бензопилы Jonsered, которые обеспечат мощность, производительность и надежность. Husqvarna Pasts Схемы и чертежи Тяги дроссельной заслонки Haishine Подходят для Husqvarna 61268272 Бензопила Заменить 501 81 43-01 2 шт. Винт натяжителя регулятора цепи Для Husqvarna 42 44 50 51 55 Rancher 234 Запчасти для бензопил Husqvarna с оригинальными схемами запчастей Husqvarna для быстрого поиска деталей Chains Husqvarna и легко. Статус заказа Служба поддержки клиентов 512-288-4355 Моя учетная запись Войдите в систему PartsTree.Полная мощность двигателя 1 л.с. — В серии M6 есть трактор, соответствующий вашим эксплуатационным потребностям. Если вы спрашиваете о проблеме с вашим продуктом Husqvarna, сообщите номер модели, серийный номер и дату покупки во время разговора с представителем службы поддержки клиентов. Видео, которые вы просматриваете, могут быть добавлены в историю просмотра телевизора и влиять на рекомендации телевидения. Husqvarna — крупнейший в мире производитель оборудования для наружной энергетики, в том числе уличного силового оборудования с батарейным питанием, газонокосилок-роботов, газонокосилок с сиденьем, бензопил, кусторезов и триммеров.Husqvarna 125LD (2005-09) Схемы деталей. Используя отвертку с плоским лезвием, нажмите на пружину, затем осторожно вдавите конец пружины в крышку. Для 136, 137, 141 и 142. СПЕЦИАЛИСТ ПО КАРБЮРАТОРАМ, ВАШ. 14 ″ (2 мм x 3. Схема топливопровода бензопилы Mcculloch. Включите передачу и приложите небольшую нагрузку (включите кондиционер) и установите холостой ход, как вам нравится. У 455 Rancher большой 55. Длина стержня: 20 дюймов. Husqvarna 357, 359 XP и Jonsered 2159, 2156 Turbo Тяга дроссельной заслонки бензопилы новый pn 503 93 87-02 (расположение: H-25) Деталь: тяга дроссельной заслонки Деталь # 503 93 87 02 Состояние: новое Подходит: Husqvarna 357xp, 359, 357 XP XPG и Jonsered 2156 2159 cs2159 и cs2156 turbo.Муфта использует центробежную силу для зацепления цепей, а это означает, что коленчатый вал будет вращаться внутри муфты без заедания муфты и начала вращения, пока не будет достигнута определенная скорость. Sears Parts Direct предлагает запчасти, руководства и схемы деталей для всех типов ремонтных работ, которые помогут вам починить бензопилу! Описание: Список деталей и схема Husqvarna 51 — (1994-06, относящиеся к схеме деталей бензопилы Husqvarna 51, размер изображения 590 X 353 пикселей, щелкните изображение, чтобы просмотреть детали изображения.5 мм) 1/8 ″ x 1/4 ″ (3 мм x 6 мм) 1/8 ″ x 3/16 ″ (3 мм x 5 мм) 3/32 ″ x 3/16 ″ (2 магазина наружного силового оборудования премиум-класса от Husqvarna. 917. Хотите копию для себя? Просмотрите чертежи продуктов Husqvarna, просмотрев раздел Husqvarna и нажав кнопку поиска деталей. Не устанавливайте слишком высокое значение, так как это приведет к чрезмерному износу сцепления и тормозов. ЗАКРЫТ ПОРТ! Цилиндр бензопилы Husqvarna 55 с разложением. Газон с газонными тракторами MTD техническое обслуживание проще.Если вам нужно проверить, подходит ли этот продукт к вашему двигателю или машине, просмотрите полный список карбюраторов Husqvarna 544883001, где они используются.Размер: длина 2-1 / 4 дюйма, ширина 1-7 / 8 дюйма, высота 3/8 дюйма. Иллюстрированные схемы деталей цепной пилы Jonsered. У нас на складе более 60 000 деталей, и мы обычно можем отправить их в течение 24 часов. . Ремонт и замена забора топливопровода, испорченного этанолом. 1–2000. Холостой ход должен быть только от 7 до 900 об / мин при небольшой нагрузке или включенном переменном токе. 537010902 Przekładnia pompy olejowej HUSQVARNA Mod. или рычаг воздушной заслонки из положения полной воздушной заслонки после трех-четырех нажатий, даже если двигатель не запускается.98. Walbro производит карбюраторы, электронные системы впрыска топлива, системы зажигания, топливные баки, топливные насосы. Комплекты и детали для ремонта карбюраторов для автомобилей, судов, сельскохозяйственных и промышленных предприятий. Просмотреть и загрузить руководство для мастерских Husqvarna 455 Rancher онлайн. Купить запчасти для бензопил Husqvarna. Прочитать полный ответ 8 апреля 2020 г. 16:09:12 • Husqvarna Garden • Ответ 8 апреля 2020 г. Страница 34: Технические данные. 274 продано. com. Найдите лезвия, ремни, кабели и многое другое для газонокосилки, чтобы отремонтировать устройство по мере необходимости.Быстрый просмотр Иллюстрированные схемы деталей бензопилы Jonsered. Описание: Список деталей и схема Husqvarna 55 — (1990-01 в отношении схемы деталей Husqvarna 55 Rancher, размер изображения 590 X 380 пикселей, и для просмотра деталей изображения щелкните изображение. Прокладка топливных шлангов для модернизации тройного топливного насоса Шланг 14 размера .Если невозможно достичь полного открытия дроссельной заслонки, можно использовать шарнирно-сочлененный соединительный стержень. Выберите номер модели Husqvarna и загрузите интерактивные диаграммы, чтобы быстро найти запчасти для бензопилы Husqvarna. .Комплект для обслуживания бензопилы Husqvarna. Чтобы прочистить искрогаситель, снимите его и почистите металлической щеткой. Приобретите уличное силовое оборудование премиум-класса от Husqvarna. Луи Салас, руководитель программы группы вторичного рынка Walbro, объясняет, как найти номер детали на видео ниже. Бензопила Jonsered 455 03 — 1987. 6-ступенчатая коробка передач с электрическим запуском косилки 5 л.с., 42 дюйма № модели Размер: длина 2-1 / 4 дюйма, ширина 1-7 / 8 дюйма, высота 3/8 дюйма Иллюстрированные диаграммы деталей компании Briggs and Stratton доступны в Интернете на сайте LawnMowerPros и готовы помочь вам в поиске запасных частей.15 июля 2011 г. · Просмотрите это видео, чтобы узнать, как починить трактор, который не двигается. Если воспроизведение не начнется в ближайшее время, попробуйте перезагрузить устройство. HP: 3. Бензопилы Jonsered 451 E и 451 EV 04–1981. С четырьмя моделями, начиная с 104. Можно найти номера деталей и буквы Walbro […] Найдите полный загружаемый список руководств по продукции Agri-Fab и списков деталей. Роджер Барнетт разместил ссылку на обсуждение арбористического сайта. 271554 Этот продукт отличается от ранее разработанных двигателей с низким уровнем выбросов.D x O. Редактировать. Искрогаситель представляет собой небольшой экран, предотвращающий искрение двигателя. Это относится только к модели 357; все 359-е имели 15-миллиметровый стержень. — Отрегулируйте газовый кабель, переставив фиксатор (стрелка) на опорный кронштейн. Для 235 и 240. Хотите копию себе? 16 февраля 2021 г. · Хулио, проверьте тягу управления дроссельной заслонкой и сцепление, это довольно просто. При перемещении рычага в следующее положение, положение половинной или частичной заслонки позволит большему количеству воздуха попасть в камеру сгорания и поможет решить проблему затопления.БОКОВАЯ КРЫШКА СЦЕПЛЕНИЯ ТОРМОЗ ЦЕПИ подходит для бензопилы HUSQVARNA 50 51 55 RANCHER. Хотя это может быть правдой. Воздушный фильтр R12520 заменяет Husqvarna 537186301 Заменяет HUSQVARNA 537186301 Подходит для триммеров midels 123, 223, 322, 323, 325 и 326. Установите крышку. Также можно заменить искрогаситель. Во-вторых, я должен почувствовать разрежение во впускном патрубке. Jonsered 510 SP Chainsaw 08 — 1984. +44 (0) 1747 823039. При отсоединенном рычаге дроссельная заслонка должна закрываться со щелчком, иначе торсионная пружина отсоединилась или сломалась, или вал карбюратора заедает или покрыт лаком (попробуйте очиститель карбюратора).Блок управления дроссельной заслонкой Victa (34) $ 21. Вот картинная галерея схемы частей бензопилы Husqvarna 51 с описанием изображения, пожалуйста, найдите нужное изображение. Все запчасти для косилок включают в себя широкий ассортимент запасных частей и продукции Husqvarna, включая ездовые косилки, бензопилы Husqvarna и многое другое. whichBeforeopratesyou start the Мы предоставляем машины, которые делают жизнь лучше Walbro — мировой лидер в области управления двигателями и топливных систем для наружного энергетического оборудования, рекреационного, морского и личного транспорта, а также ведущий поставщик литья под давлением алюминия под высоким давлением для различных отраслей промышленности. .Наденьте тормозную пружину на стойку пружины тяг. 5 СС. 7 ноября 2016 г. · Карбюраторы Walbro устанавливаются в различных положениях на внешнем силовом оборудовании, и иногда номер детали сложно определить без разборки оборудования. Запустите цепную пилу Husqvarna 445. Подпишитесь на рассылку обновлений Honda по электронной почте, где вы будете получать новости и информацию о новых моделях, событиях, информационных бюллетенях и рекламных акциях. Продолжая использовать этот сайт, вы соглашаетесь на использование файлов cookie на вашем устройстве, как описано в нашей политике использования файлов cookie, если вы не отключили их.6 унций. whichBeforeopratesyou start 29 May 2020 · Как отрегулировать карбюратор на бензопиле Husqvarna 445. 1-141. Руководство пользователя 15. Бутылка масла для двухтактных двигателей. Briggs and Stratton — крупнейший в мире производитель бензиновых двигателей с воздушным охлаждением для наружного энергетического оборудования. Послушайте двигатель после того, как вы отрегулировали его. …. Посмотреть больше. Цепная пила: работает только при включенной воздушной заслонке. Выключите цепную пилу Husqvarna 445, затем снова включите ее, чтобы проверить, как она запускается и ускоряется. 00.Карбюратор 544883001 подходит для некоторых продуктов. Если вы покупаете запчасти Husqvarna 435, выбирайте 18-дюймовую OEM-шину и цепь, разработанные специально для этой модели. Husqvarna 450 18 дюймов 50. Оснащен двигателем X-Torq® с выс. Найдите список всех моделей бензопил Husqvarna со ссылками на их детали, запасные цепи Husqvarna, шины, инструменты и многое другое. Поиск по модели. Компания со штаб-квартирой в Милуоки, США, занимается разработкой и производством. Это важно при покупке бывших в употреблении запчастей для бензопил Husqvarna, поскольку они могут быть не в оригинальной упаковке с видимыми номерами моделей и деталей.Быстрый просмотр Наш большой выбор запчастей для газонокосилок Husqvarna поможет сохранить ваш садовый инвентарь как новый. Agri-Fab, уход за газоном — это просто! 29 мая 2020 г. · Как отрегулировать карбюратор на бензопиле Husqvarna 445. Газовая тяга — нажмите педаль акселератора до положения полной нагрузки. Проверьте положение полностью открытой дроссельной заслонки на рычаге дроссельной заслонки. Скачать инструкцию для модели бензопилы Husqvarna 455 RANCHER. Сравнивать. Husqvarna 55 впрыск воздуха. 99. 5cc бензопила Husqvarna 50 Rancher (1983-01) Запчасти и аксессуары.Если пила не работает на холостом ходу и умирает, возможно, потребуется отрегулировать низкооборотный жиклер. Husqvarna Wheel 16X4 8 Left Hand Nps 1 00 K46 532436516. Подробнее см. В руководстве пользователя ниже. Написано Романа Амелия Вуландари 29 декабря 2015 г. Добавить комментарий. электрическая схема для газонокосилки Husqvarna, схема подключения газонокосилки Husqvarna vivresaville com, Husqvarna EZ 5426 bi 968999514 Husqvarna Zero Turn, Husqvarna 55 Rancher схема дроссельной заслонки, Husqvarna поиск ответов, схемы Husqvarna Pasts и сборочные чертежи, Схема приводного ремня Husqvarna 46 дюймов изображение ремня, Husqvarna Руководства по ремонту и запчастям Husqvarna Найдите руководства Husqvarna.16 февраля 2021 г. · Хулио, проверьте тягу управления дроссельной заслонкой и сцепление, это довольно просто. Sunbelt стремится разрабатывать и производить сменные ремни высочайшего качества, чтобы удовлетворить ожидания клиентов, обеспечивая производительность, необходимую вашему оборудованию. Надеюсь, это поможет тебе ». Просмотрите и загрузите онлайн-руководство по ремонту Husqvarna 455 Rancher. 34 доллара. 14 декабря 2015 г. · Схема шлангов топливного насоса Polaris. 3,2 / 53 1,80 / 46 Ниже приводится список рекомендованного режущего оборудования для 1,26 / 32 цепной пилы Husqvarna модели 55 Rancher.Husqvarna Forest & Garden по телефону 1-800-487-5951 или посетите сайт www. Это ЛЕГКО и БЕСПЛАТНО Описание 31 августа 2010 г. · Соедините тягу дроссельной заслонки с карбюратором с карбюратором, снятым с пилы, вставьте тягу дроссельной заслонки в рукоятку, опустите карбюратор к впуску и прикрутите болтами. 531300504. Топливный фильтр помогает подавать топливо в двигатель из топливного бака. Бензопила Jonsered 70 E 03 — 1983 г. Купить Husqvarna 455 Rancher 55. 1 сентября 2010 г. Схема карбюратора и поиск запасных частей для Homelite 360 (UT-10501-1) — бензопила Homelite ОБНОВЛЕНИЕ COVID-19: колл-центр ОТКРЫТ (из дома) и ДОСТАВКА со склада во все 50 штатов (с некоторыми задержками USPS / UPS / FedEx). Подробнее>.Хотя эта деталь может иметь ряд применений в зависимости от оборудования, ее основная функция заключается в распределении нагрузки под болтом. Загрузите полное руководство в формате PDF, чтобы просмотреть и сохранить на всех устройствах или распечатать. Разработан для сена, крупного рогатого скота и владельцев ранчо, переход от одной задачи к другой прост и эффективен. 2 июня 2010 г. · Уличное бензиновое и электрическое оборудование и малые двигатели — бензопила Husky работает только с включенной дроссельной заслонкой — Короче говоря, владелец ранчо My Husky 55 отлично работал в течение 5 лет, пока я не сжег верхнюю часть двигателя 9 мая 2004 г. · Если вам нужно чтобы дроссельная заслонка оставалась работающей, топливная смесь слишком бедная.Наш большой выбор запчастей для газонокосилок Husqvarna поможет сохранить ваш садовый инструмент как новый. пузыри. Husqvarna. Компания Briggs & Stratton, имеющая более чем 100-летний опыт работы, пользуется доверием миллионов людей по всему миру и имеет самую большую сеть обслуживания в отрасли. Позвольте нам помочь вам с вашими потребностями! АВТОМОБИЛЬНЫЙ. Технические характеристики Страница 34: Технические данные. D 0. Эти дроссельные заслонки связаны с карбюратором с помощью спускового крючка, пружины, соединительного троса и клапана. 7 января 2015 г. · Husqvarna 455 Rancher 55.Husqvarna 55 Rancher EPA (2004-01) Запчасти для бензопилы. Мы обеспечиваем быструю доставку и необходимые вам мудрые советы. Руководство по ремонту, список запчастей и руководство оператора со схемами и информацией об обслуживании, которые помогут в ремонте и обслуживании вашей Husqvarna. Добавить в корзину. Поворачивайте Т-образный винт по часовой стрелке при работающем двигателе, пока цепь не начнет вращаться.
