Содержание

назначение цоколя и требования к материалам, условия эксплуатации цоколя

Из нескольких используемых типов фундаментов, ленточный фундамент, пользуется наибольшей популярностью. Широкому распространению его применения способствует свойство его конструкции, которое, при относительно малом вложении средств, позволяет максимально использовать его преимущества. Во-первых, он подходит для большинства типов грунтов и, во-вторых, как никакие другие виды фундаментов, прост в изготовлении. В зависимости от вида почвы и наличия грунтовых вод, используются и материалы. На сухих грунтах, лучшим материалом будет – кирпич или бутовый камень. На влажных почвах используются материалы, обладающие водо- и морозостойкими свойствами.

Высота ленточного фундамента не должна быть меньше 600 мм, а ширина начинаться от 250 мм. Все остальные параметры фундамента определяются расчетами, конкретно произведенными для данного типа строения. Общий вид фундамента хорошо виден на изображении, представляющее его конструкцию в разрезе.

Для чего нужен цоколь

К самым главным функциям, выполняемым цоколем, можно отнести защиту стен постройки от негативного воздействия природно-климатических условий. Повышенная влажность, осадки, дождевые массы, а также, влажность, идущая от земли, могут способствовать, в конечном счете, к процессу гниения и к появлению грибковых образований на стенах, которое приводит к отсутствию сопротивляемости стен к холоду и влаге и, к увеличению тепловой проводимости.

Такая непомерная нагрузка, ложащаяся на цоколь из кирпича на ленточный фундамент, требует мер по обеспечению его прочности и долговечности. Обычно, при возведении цоколя, используются только хорошие материалы, способные противостоять перепадам температур и климатическим колебаниям. Материал должен, как минимум, быть влагоотталкивающим и морозостойким.

Базовые типы цоколя

Вариации цоколя условно делят на три вида. В некоторых постройках, предпочтительным вариантом может быть цоколь, выступающий за пределы кромки стены. Этому цоколю нужен защитный слив, потому что цоколь подобного типа, очень сильно подвержен климатическому и температурному воздействию. При этом использование отменных материалов для его постройки – условие необходимое. Обычно, цоколь этого типа, применяется в постройках, в которых есть, так называемый, цокольный этаж, требующий дополнительных мер по утеплению. Также, выступающий цоколь является украшением фасада с архитектурной точки зрения.

Второй тип цоколя, применяемый, как подушка меж фундаментом и стеной – это цоколь, идущий вровень со стеной. Он также требует использования хороших материалов, а после проведения отделочных работ, заметно облагораживает нижнюю часть фасада.

Третий, не менее распространенный тип цоколя – западающий. Дождь и снег не попадают на соединение стен с фундаментом и стекают, непосредственно, на грунт, защищая слой гидроизоляции, скрытый выступом стены, от прямого влияния осадков и различных механических влияний. К тому же, подобная конструкция цоколя позволит значительно экономить финансовые ресурсы и, ни в чем не уступает, с эстетической точки зрения двум, вышеперечисленным, типам цоколя.

Западающий цоколь

Предварительные работы для выкладывания цоколя

Если ленточный фундамент готов можно переходить к собственно постройке цоколя. Типы цоколя, их предназначение и уместность в том или ином случае определяются застройщиком. Перед тем, как начинать кладку цоколя, необходимо выставить углы. Если это сделать неправильно или, вообще, проигнорировать этот этап, в будущем, ваше строение, сможет отдаленно напоминать знаменитую башню в Пизе.

Первый этап – это выставление кирпичей по периметру постройки, без нанесения раствора, по предполагаемой ширине будущего цоколя, с обязательным использованием уровня. Затем взяв рулетку необходимо вымерять длину и ширину всех сторон постройки, учитывая, ранее выложенные углы. Чтобы проверить правильность измерений, нужно провести два замера по диагонали. Все данные, полученные от измерений, должны совпадать.

Второй этап, следующий за выставлением углов – это, собственно и есть кладка цоколя. В работе используется раствор из песка и цемента. Ширина цоколя зависит, в первую очередь, от материала, из которого будут выложены стены. Если стена будет из пеноблоков, где размеры блоков стандартны и составляют 600 мм в длину, 300 мм в ширину и 200 мм в высоту, то ширина цокольной кладки будет равна 300 мм. Также необходимо учитывать размеры материалов, которые будет применяться для утепления и отделки стен.

Материалы для кладки цоколя

Чтоб определить высоту цокольной кладки применяются различные данные, основанием для которых послужил многолетний практический опыт. Считается, что оптимальна та высота, которая не будет ниже максимального, снежного покрова, присущего данной местности. Ну, а, предельную высоту волен выбирать сам застройщик. Если запланировано строительство подвального помещения, то высоту, обычно, определяют в пределах от 80 до 100 см. В любом случае, предельную высоту цокольного этажа ограничивает высота пола на 1-м этаже постройки.

Самым простым и экономичным устройством цоколя может быть его возведение, как продолжение стенок ленточного фундамента. Чаще всего цоколь возводится из прочных материалов, аналогичных тем, из которых построен фундамент. Это может быть монолитный, а также блочный бетон, или же кирпич.

Необходимым условием является то, что вес материала, из которого производится кладка, должен соответствовать ее способу. Цоколь, возводимый из монолитного бетона, является продолжением конструкции фундамента, получаемого путем простейшего увеличения в высоту опалубочных щитов. Такой цоколь и фундамент интересен тем, что их поверхности можно придать фактурную текстуру, как первоначальный этап для отделочных работ. После снятия опалубки цоколь очищают от мусора и пыли и нужно провести проверку на наличие воздушных раковин и трещин, при обнаружении которых, заделать жидким цементным раствором.

Необязательно цоколь из кирпича, должен служить продолжением фундамента, сделанного из того же материла. Кирпичный цоколь, очень часто, выкладывается и поверх ленточного фундамента из железобетона, и по песчаному основанию, и по кладке из бутового камня. Условие, которое должно неукоснительно соблюдаться при укладывании кирпичного цоколя – это отсутствие чрезмерной нагрузки на стены, при которой не превышалась бы нагрузка на несущую способность цоколя.

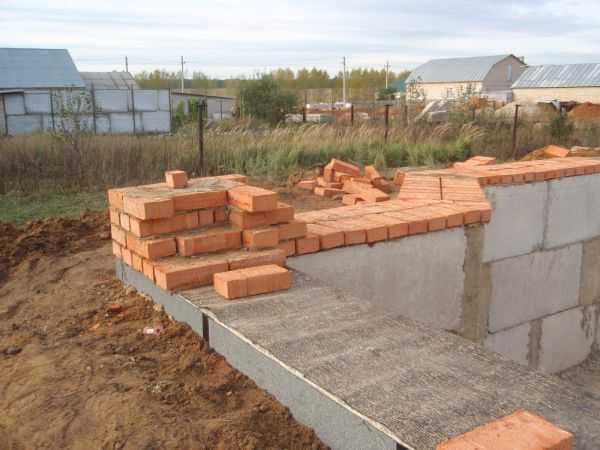

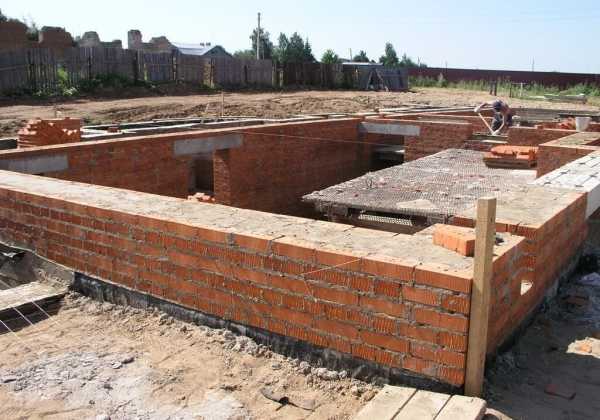

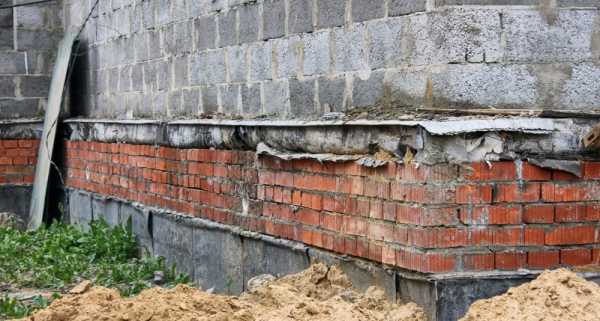

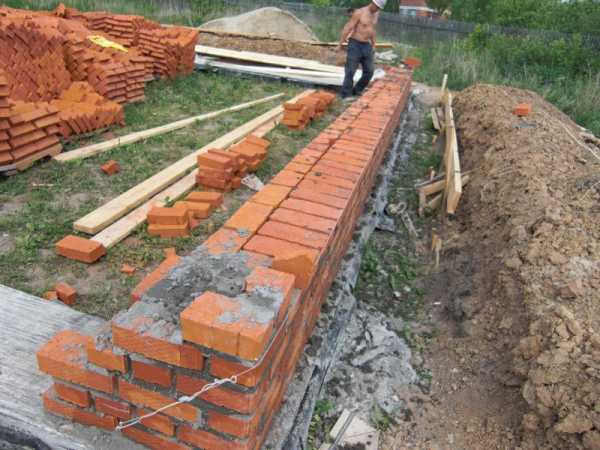

Для кладки цоколя используется только полнотелый керамический кирпич. Его высота должна быть не менее 4 рядов кладки. В ленточных фундаментах на плоскости каждой стены цоколя делают вентиляционные отдушины, которые располагаются на высоте, начиная от 15 см поверхности земли, обеспечивая систематическую циркуляцию воздуха в подвальном помещении.

Для предотвращения негативного воздействия климатических и температурных условий на стены, применяется гидроизоляция цоколя. Самый простой и доступный материал, который используется для этих целей – это рубероид. Его нужно сложить вдвое и уложить поверх цоколя. При этом следует помнить: слой гидроизоляции надо располагать в двух уровнях – чуть ниже уровня поверхности пола или выше. Существует большой, кроме рубероида, выбор гидроизоля

ulodshi.ru

Как сделать цоколь - выбор конструкции, материалы, особенности

Перед тем как сделать цоколь для своего дома, необходимо рассмотреть несколько вариантов конструкций, которые сегодня повсеместно используются в загородном домостроении. Наиболее распространены следующие типы:

  1. Западающий – самый популярный и эффективный. Такая конструкция не боится воздействия осадков. Это достаточно экономичный вариант, потому как стена в этом случае обладает небольшой толщиной, и нет необходимости использовать какие-то дополнительные стройматериалы. Оборудования слива также не требуется, поэтому конструкция внешне выглядит красиво и аккуратно. Кроме того, выступ можно будет скрыть с помощью гидроизоляционного слоя. Устройство цоколя в этом случае требует минимальных затрат. Помимо этого, цоколь можно засыпать небольшим слоем грунта, после чего озеленить этот участок.
  2. Иногда нет возможности сделать своими руками западающий цоколь. Например, когда необходима более толстая конструкция, что продиктовано небольшой толщиной стен дома или климатическими особенностями местности. В этом случае за основу берется строительство выступающего варианта. Строить цоколь в этом случае будет немного сложнее, потребуется больше строительных материалов (бетона, кирпича и т. д.). Это актуальное решение, если в здании внешние стены небольшой толщины, а также предусмотрено наличие подземного этажа. Выступающий цоколь шире внешних стен, поэтому он будет надежно защищать подвальное помещение от проникновения холодного воздуха. Но из-за своих размеров конструкция будет в большей мере подвергаться механическим и климатическим воздействиям, поэтому здесь необходимо своими руками сделать качественный гидроизоляционный слой и слив по всей длине наружных стен.
  3. Цоколь, сделанный вровень со стеной, встречается редко. Лучше всего такое решение не рассматривать, потому что строительство цоколя такого типа чревато множеством проблем. Например, срез слоя гидроизоляции будет оставаться открытым, находясь под воздействием погодных условий, а засыпать его грунтом постоянно не получится.

Материалы для строительства

Конечно, перед тем как построить цоколь, необходимо ответственно подойти к выбору материалов. Помимо практической стороны, не стоит забывать о том, что от внешнего вида нижней части будет во многом зависеть экстерьер всего здания.

Западающий вариант постройки.

Если вы выбрали возведение выступающего цоколя, то материалы для его строительства должны быть прочными и не нуждающимися в дополнительной отделке (искусственный или натуральный камень, бетон или кладка из кирпича). В большинстве случаев именно кирпичный вариант будет смотреться наиболее эстетично.

Если стены в доме сделаны из кирпича, то для цоколя лучше всего выбрать блоки из бетона, железобетон, полнотелый кирпич и т. д.

Не стоит забывать о том, что в большинстве случаев потребуется устроить цокольный армопояс. Толщина арматуры и ее количество определяется конструкцией будущего дома.

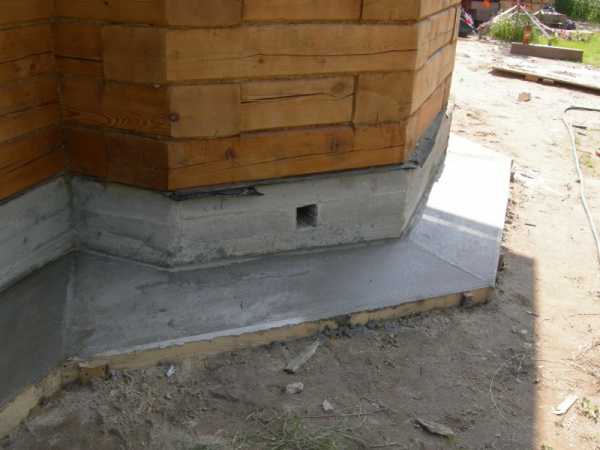

Монолитная бетонная конструкция.

Если вы не знаете, из чего сделать цоколь, то нужно принимать во внимание, что материал для строительства должен отвечать следующим характеристикам: практичность, долговечность, морозостойкость. Именно поэтому, как уже было сказано выше, как материал для цоколя часто используют монолитный бетон, либо выкладывают его из кирпича, блоков или камня.

  • Постройка цоколя своими руками из монолитного бетона – лучшее решение для частного дома. Рекомендуется делать его сразу по всей длине внешних стен без каких-либо швов. При возведении потребуется устройство опалубки, которая в дальнейшем будет заливаться слоями бетона. В этом случае лучше всего приобрести цемент марки М300 или М400. Помимо этого, придать конструкции дополнительную прочность рекомендуется с помощью арматурного каркаса. Если цоколь получился достаточно широким, то его внешнюю часть можно обложить камнем и засыпать небольшим количеством грунта.

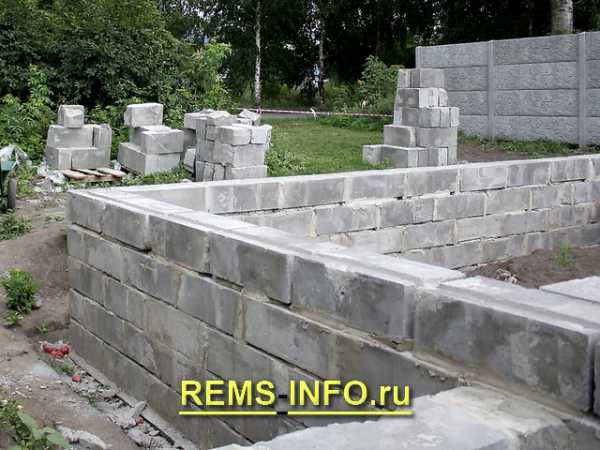

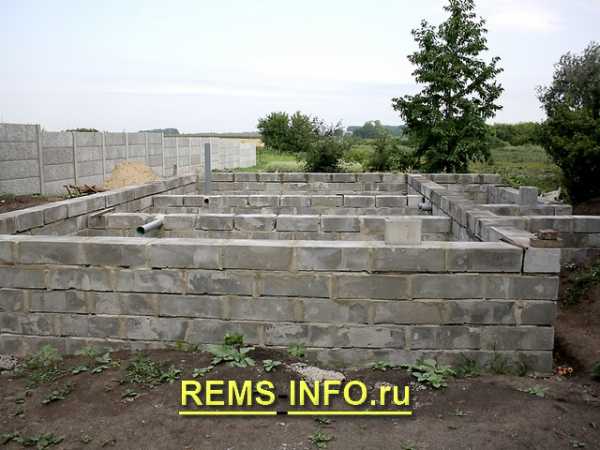

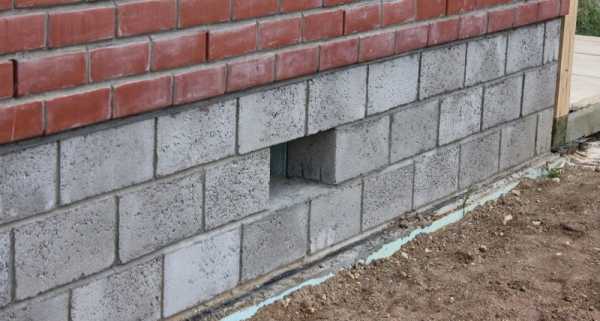

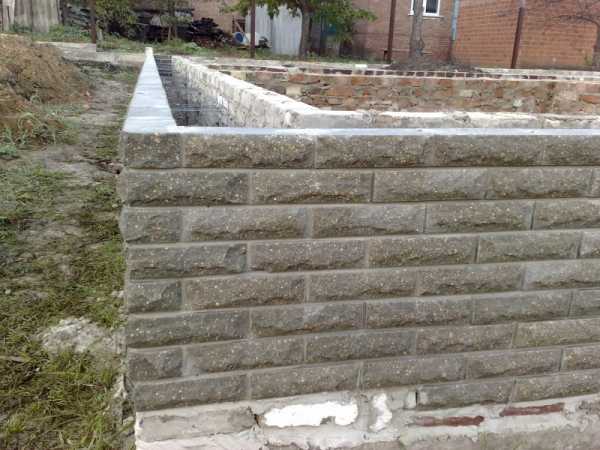

  • Бетонные блоки для цоколя используются не так часто. Их монтаж производится с перевязкой, а сами блоки укладываются на приготовленный заранее раствор. На современном рынке представлено не так много типоразмеров бетонных блоков, поэтому, перед тем как сделать цоколь дома своими руками, нужно учитывать, что обязательно будут некратные блоки, пустоты, образованные из-за этого в дальнейшем, придется закрыть цементным раствором.
  • Если здание стоит на ленточном фундаменте, то рациональнее всего для устройства цокольной части использовать природные камни. Каменный цоколь делается из любых видов камней, которые укладываются на цементный раствор. Стоит отметить, что такая работа, как правило, по силам только профессионалам, которые могут не только правильно уложить искусственный или натуральный камень, но и провести процедуру армирования цоколя в особо сложных условиях работы.

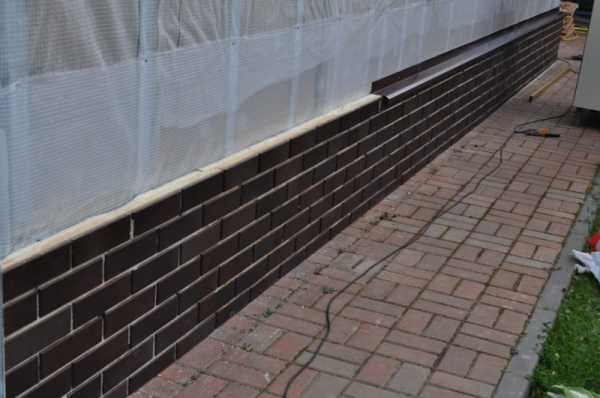

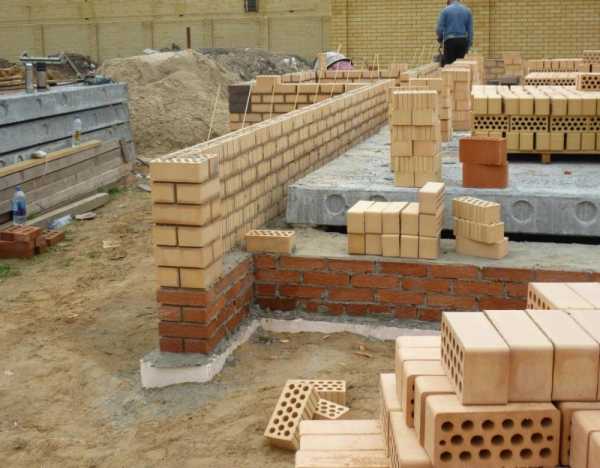

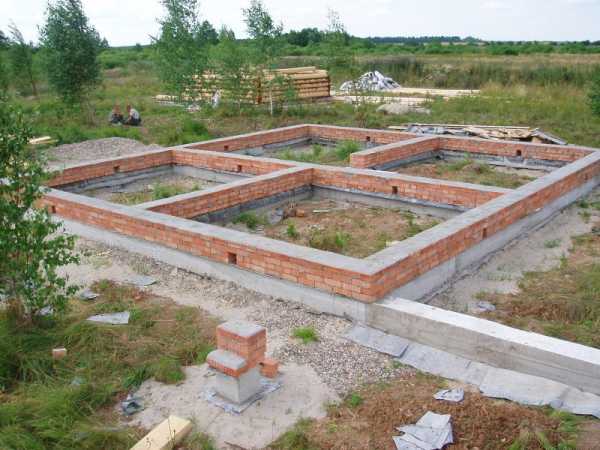

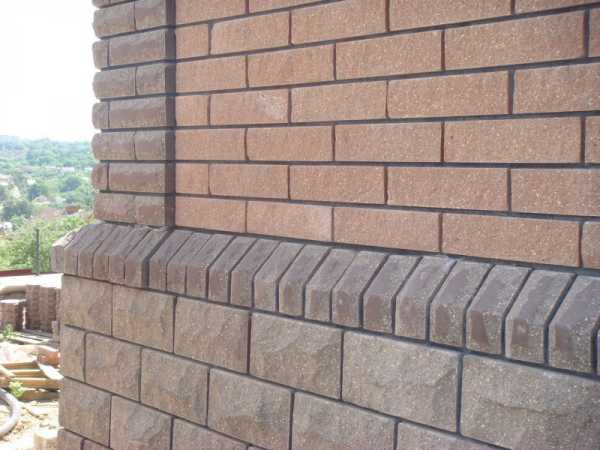

  • Кирпичный цоколь делается из полнотелого кирпича, который имеет высокие характеристики по морозостойкости. Традиционный силикатный кирпич использовать не рекомендуется, потому что он подвержен воздействию влаги. Если зимой на местности температура опускается ниже -35, то рекомендуется производить укладку в 1.5-2 кирпича.

Теплоизоляция конструкции

Если подвальное помещение в вашем доме не отапливается, то теплопотери через перекрытие цоколя будут значительными. Засыпать сыпучий теплоизоляционный материал здесь бесполезно. Эта часть дома обязательно нуждается в качественной теплоизоляции, которая может быть сделана в условиях частного дома своими руками. Если мы будем строить цоколь без качественного теплоизоляционного слоя, то конструкция не сможет вам прослужить длительный срок, а начнет постепенно разрушаться под воздействием внешних сил.

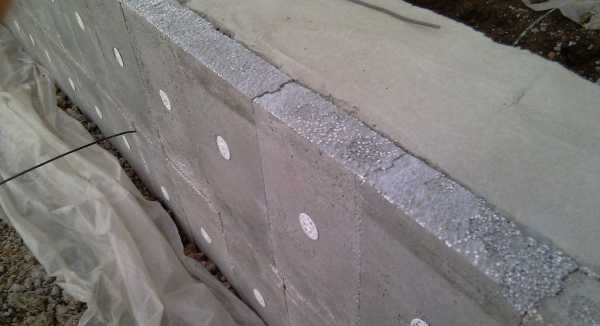

Чтобы утеплить цоколь, могут быть использованы теплоизоляторы, которые имеют минимальное водопоглощение и сохраняют свои рабочие характеристики в условиях высокой влажности. В полной мере этим требованиям отвечают пористые теплоизоляторы.

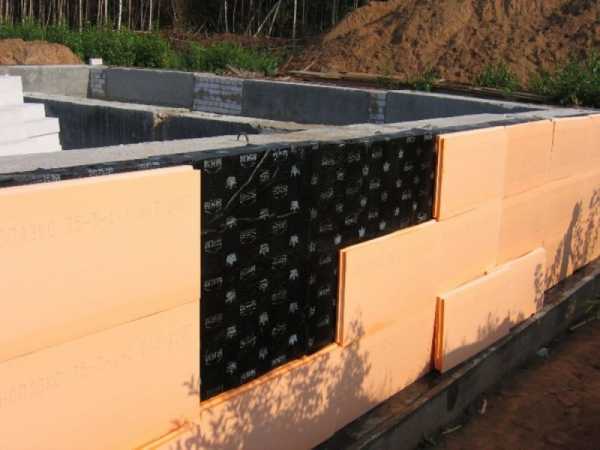

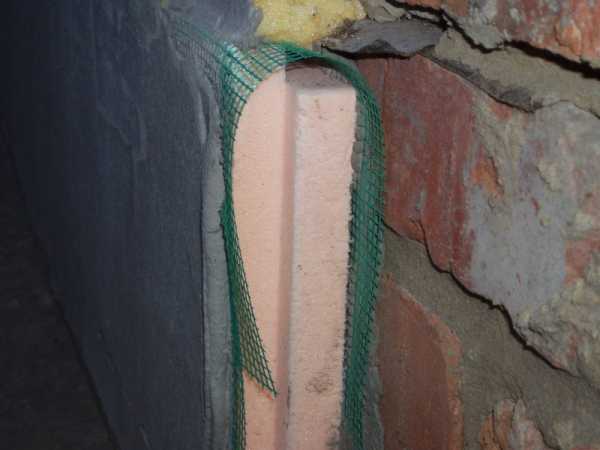

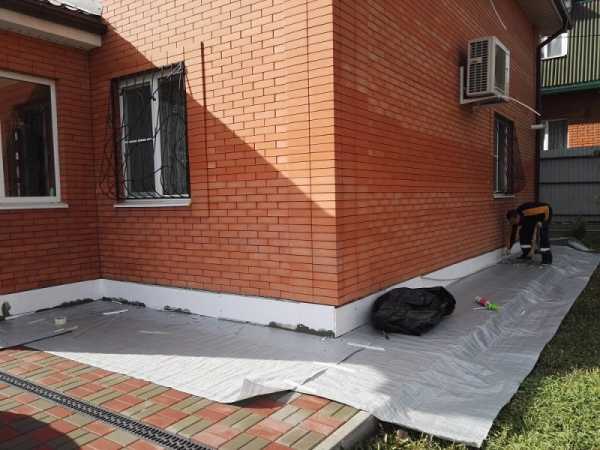

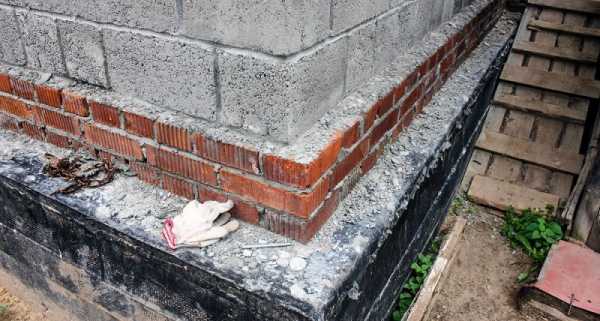

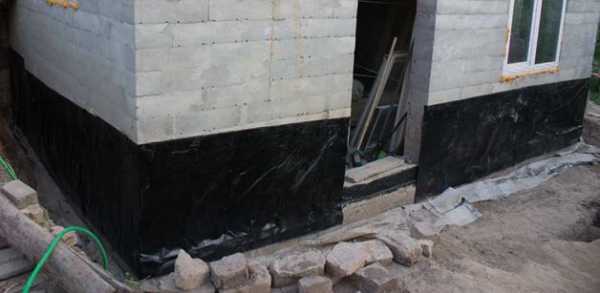

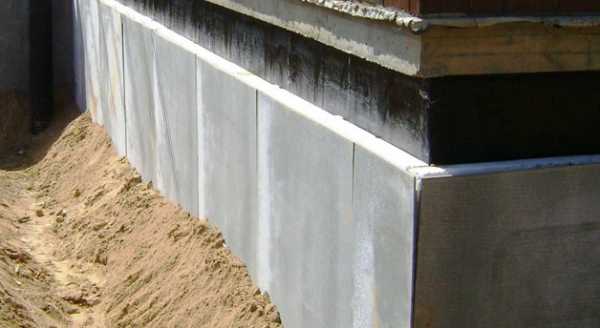

Теплоизоляционный материал, уложенный поверх слоя гидроизоляции.

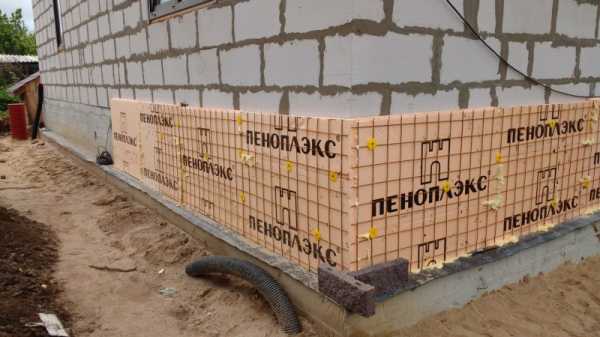

В идеале следует использовать экструдированный пенополистирол. Он выпускается в виде плит, которые могут быть смонтированы на специальные клеевые составы. Провести работы можно своими руками. Использование бетона для крепления плит не потребуется.

После того как плиты пенополистирола будут зафиксированы на стене, их необходимо заштукатурить по сетке.

Гидроизоляционный слой

О том, как построить цоколь, сказано много слов, но домовладельцы часто забывают о гидроизоляции, которая должна подниматься выше уровня земли. Слой гидроизоляции не позволит грунтовым водам и талой влаге проникать в толщу материалов стен и цоколя. Как правило, в этом случае используются рулонные материалы или специальные битумные мастики (либо все сразу).

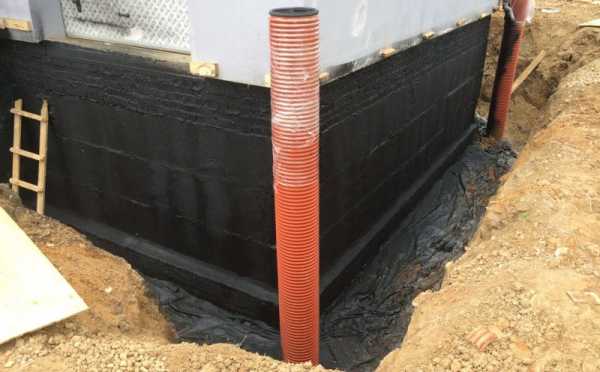

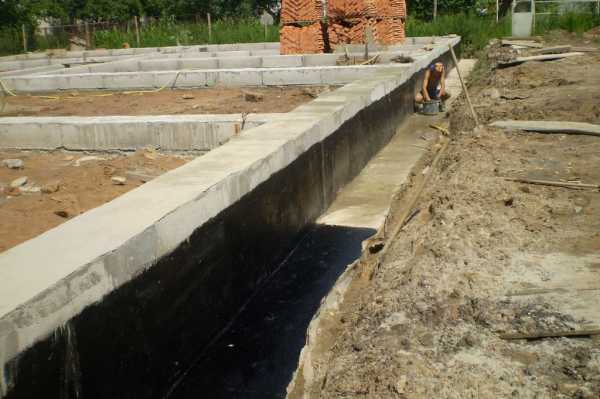

Вариант устройства гидроизоляционного слоя.

Выбор гидроизоляционных материалов будет зависеть от возможностей и пожеланий хозяина, климатических условий местности и специфики возведения цокольной части здания. Современный рынок предлагает множество решений, поэтому выбрать есть из чего.

Чтобы дополнительно защитить цокольную часть от воздействия воды (снега), по всей длине поверх внешних стен рекомендуется установить защитный экран. В большинстве случаев, для обустройства такого экрана используются асбестоцементные листы или железобетонные плиты.

Внешняя отделка

Использование отделочных материалов для цоколя никак не регламентировано. Цокольная часть должна подчеркивать внешний вид всего дома, поэтому просто засыпать ее грунтом или вывести вровень со стеной — не лучшее решение.

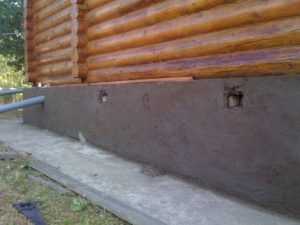

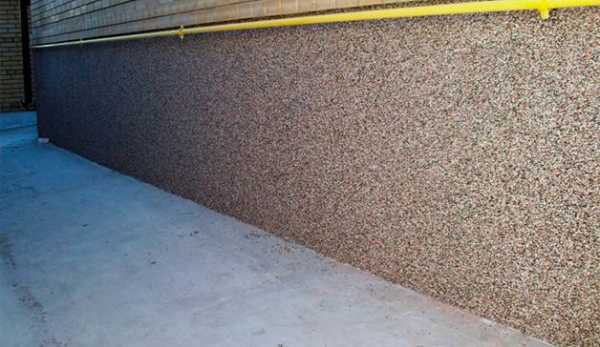

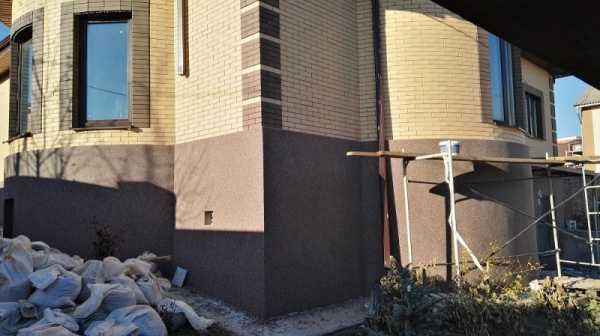

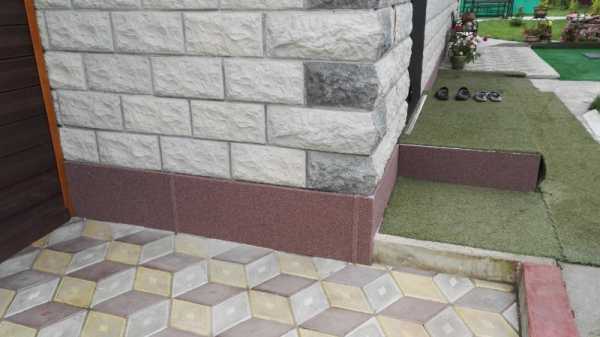

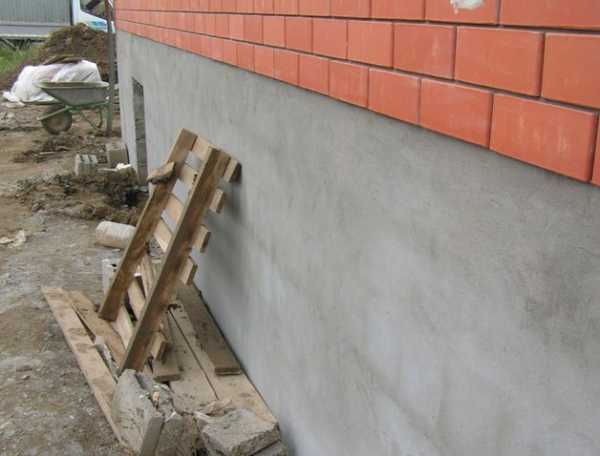

Вариант отделки декоративной штукатуркой.

  • Штукатурка и краска. Такой подход может быть использован при строительстве цоколя из кирпича. С помощью штукатурки можно будет устранить дефекты, обеспечить защиту от проникновения влаги и температурных перепадов. Краску зимой будет засыпать снегом, поэтому систематически придется подкрашивать поверхность, а также наносить новый слой штукатурки.

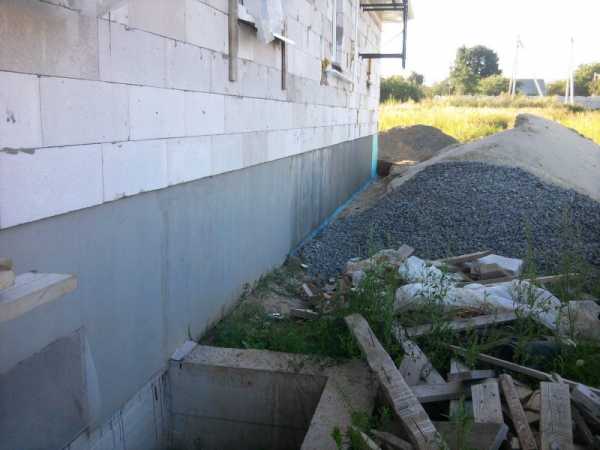

  • Покрытие слоем бетона. Этот способ более эффективный и надежный, чем первый. Использование бетона актуально при кирпичном или блочном цоколе. Бетонный слой, конечно, будет постоянно находиться под воздействием влаги, снега и т. п., поэтому необходимо сделать его достаточно толстым, чтобы не пришлось каждый год переделывать всю работу заново.

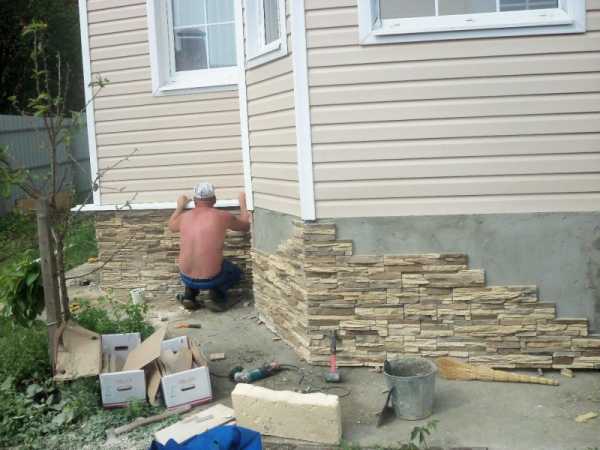

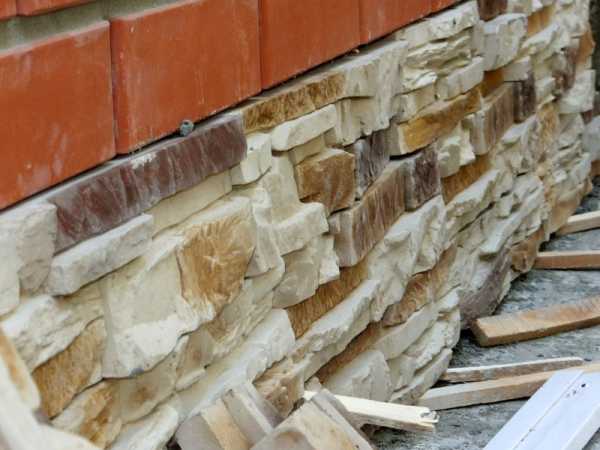

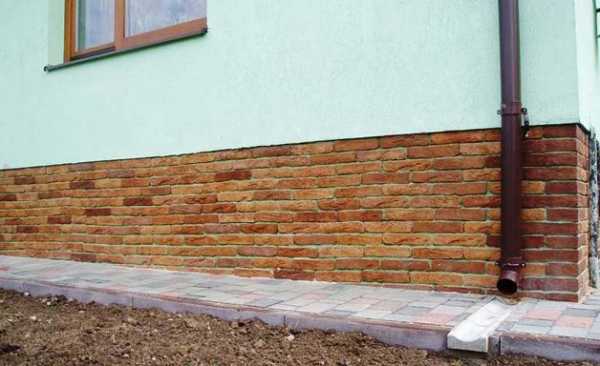

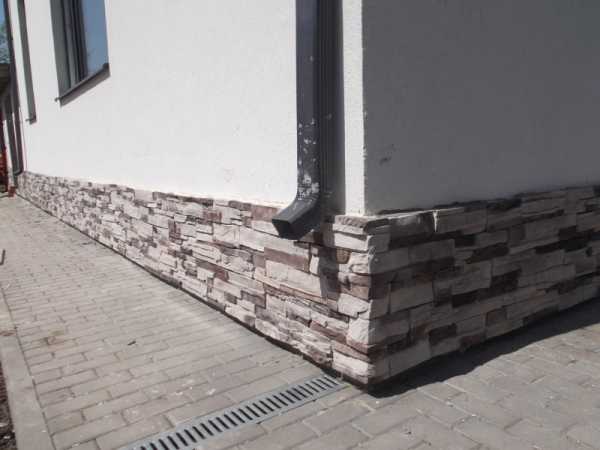

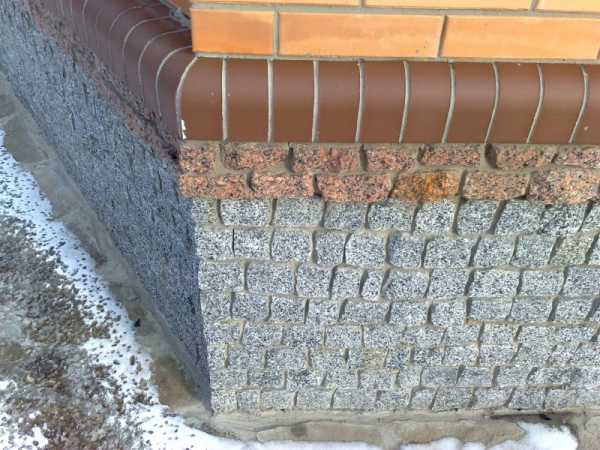

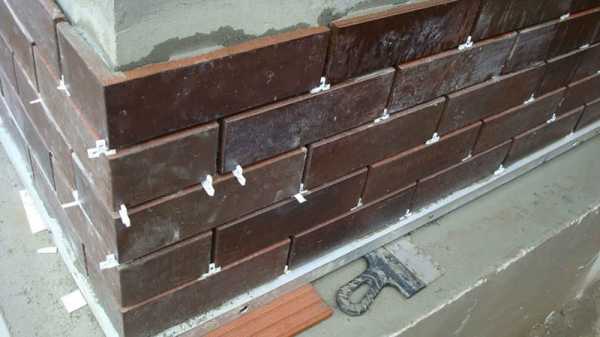

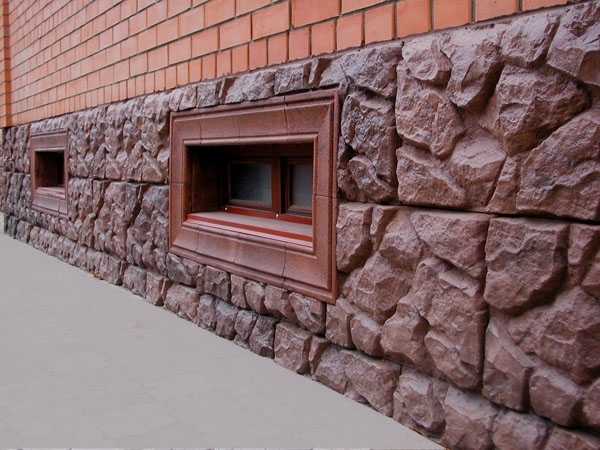

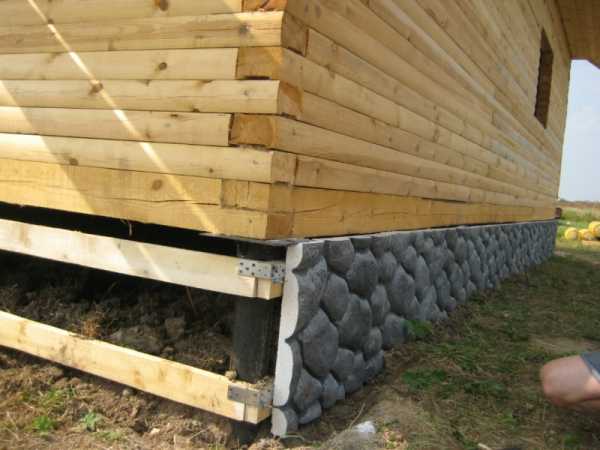

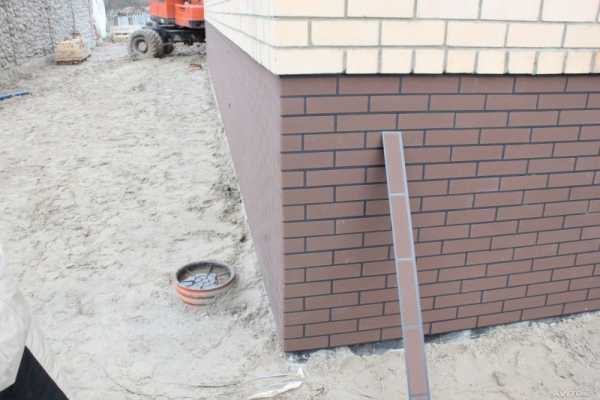

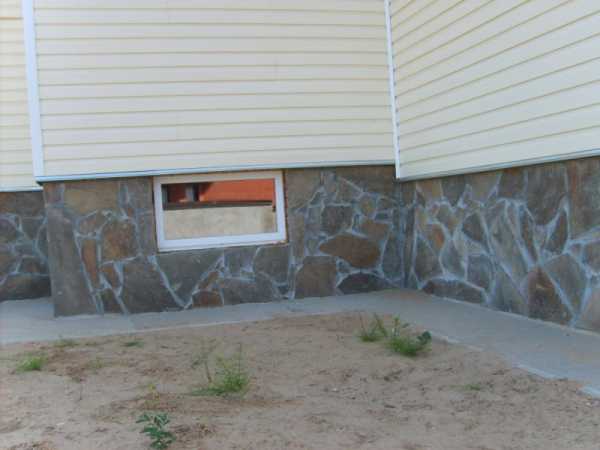

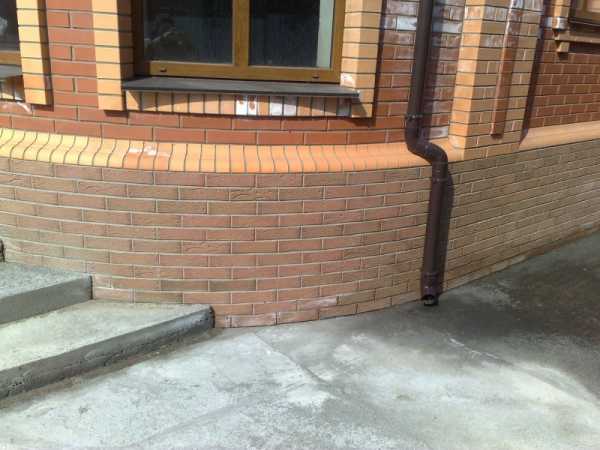

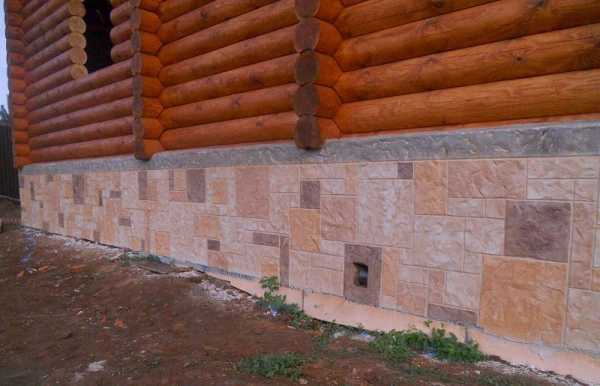

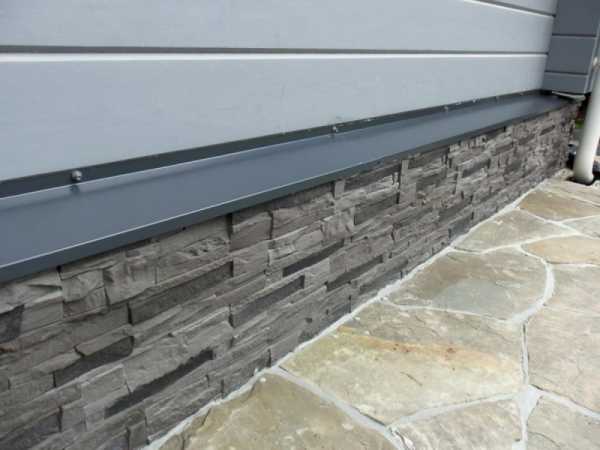

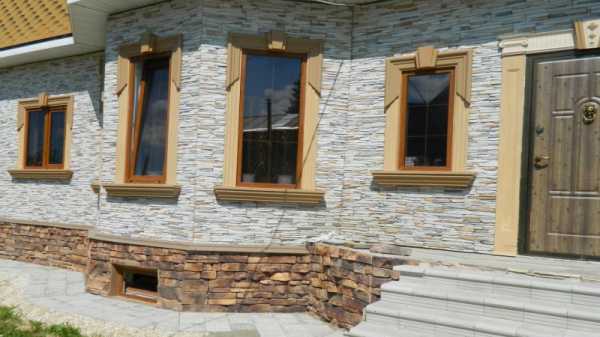

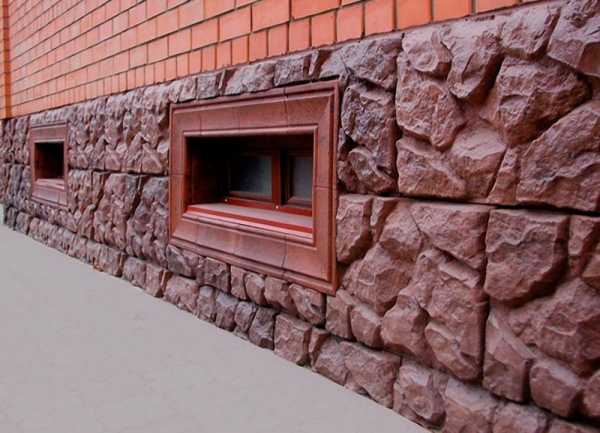

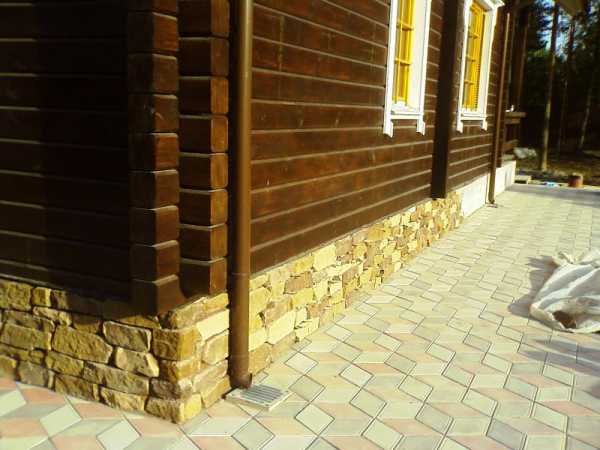

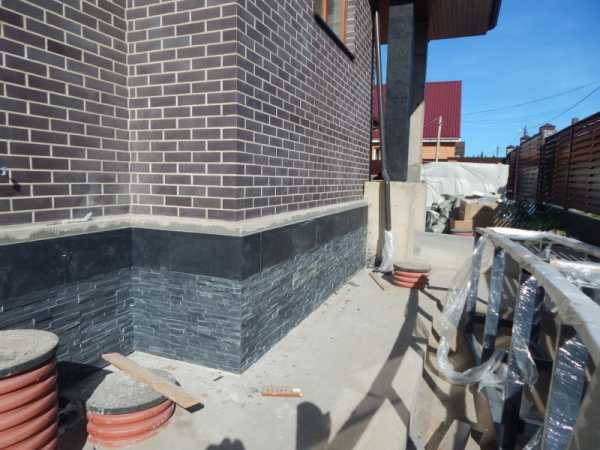

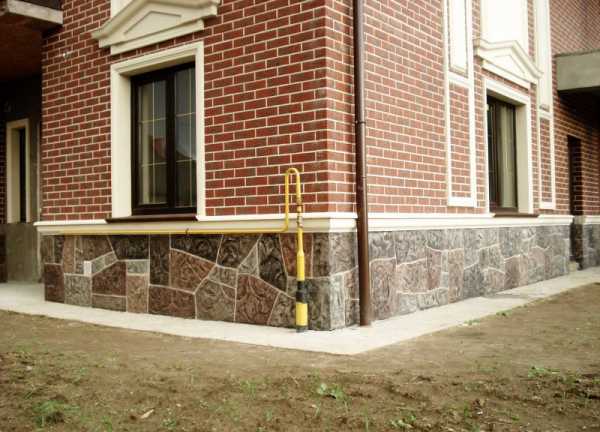

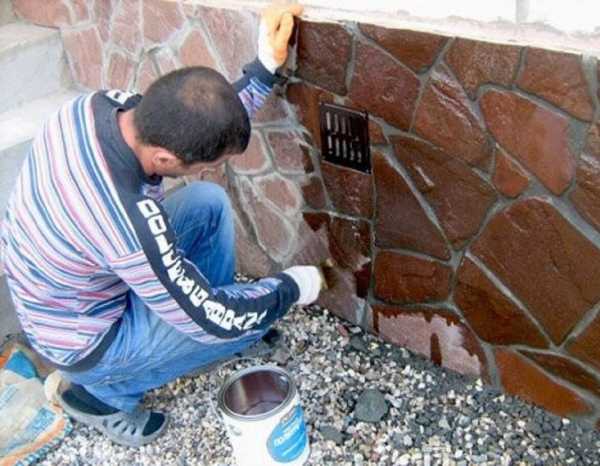

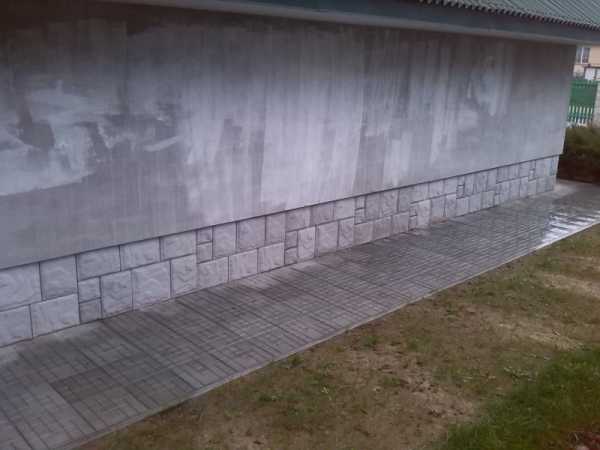

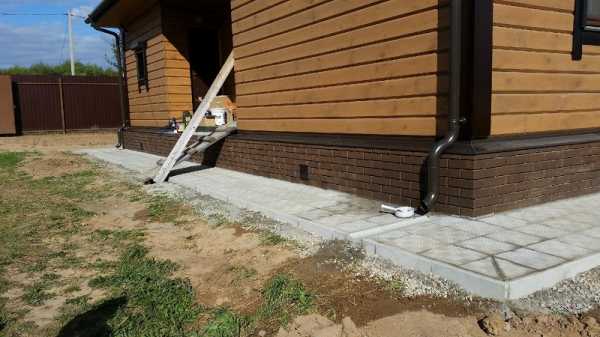

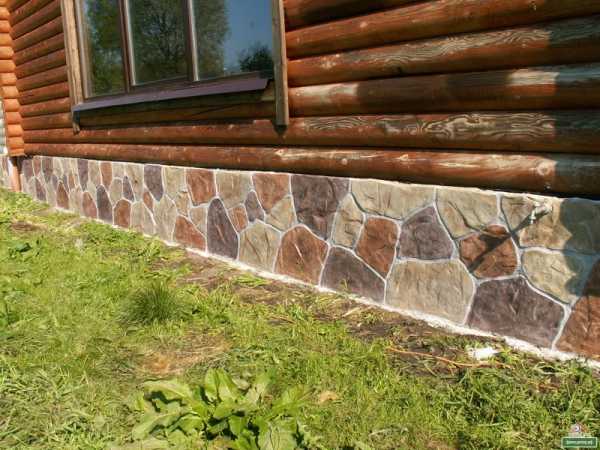

  • Плитка и искусственный камень. Материалы могут быть использованы для кирпичных или железобетонных монолитных конструкций. Применение этих материалов для цоколя достаточно затратно. Работу, при наличии необходимого опыта, можно выполнить своими руками.

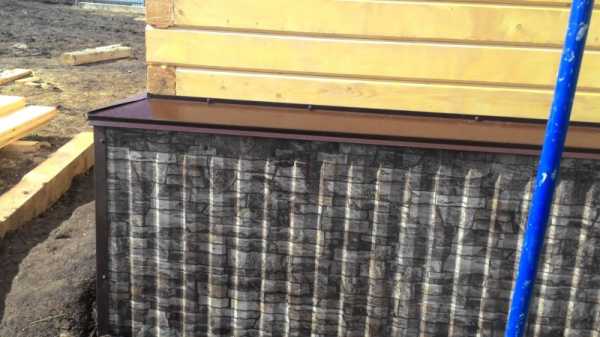

  • Сайдинг. С помощью специальных панелей цоколю можно придать любой внешний вид. Дополнительно окрашивать сайдинг не потребуется. Материал может быть использован на цоколе из дерева, а также в любых погодных условиях. Если зимой сайдинг будет засыпать снегом, то его нужно систематически очищать, чтобы материал не испытывал дополнительных нагрузок.

podvaldoma.ru

Что такое цоколь и как правильно его сделать

Строительство дома – процесс ответственный и многоэтапный. После закладки фундамента постройки следует переходить к планировке цоколя. О том, как правильно сделать цоколь дома, пойдет речь в статье.

Что такое цоколь

Вначале объясним, что такое цоколь. Это нижняя часть строения, возвышающаяся над фундаментом. Часто именно эту ступень оформляют таким образом, чтобы она выделялась на фоне остальных частей дома.

Цоколь здания выделяется за счет:

  • декоративной облицовки;
  • выступания относительно поверхности фасадов дома.

В ленточном фундаменте цоколь – это верхняя его часть, в столбчатом – стена между его столбами.

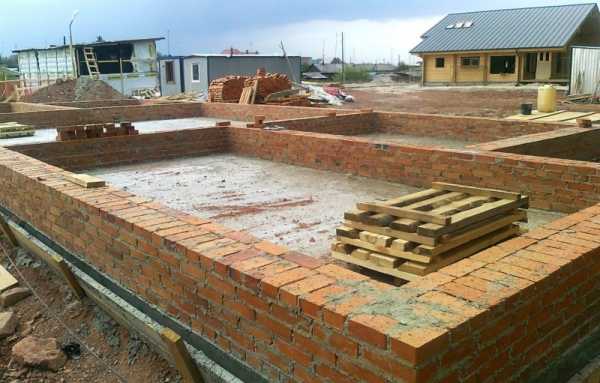

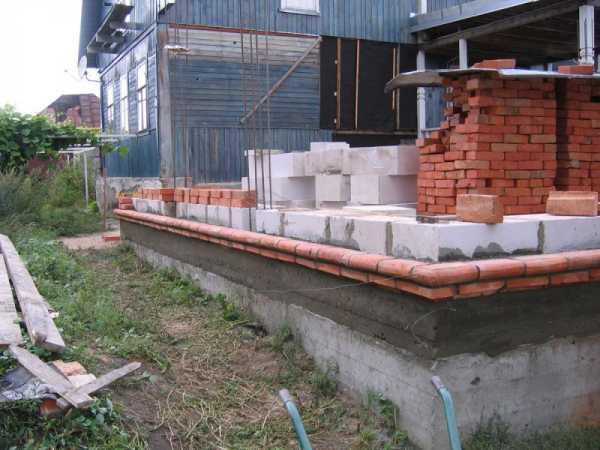

Цокольный этаж из кирпича

Устройство цоколя частного дома подобно устройству фундамента. Внешне он не должен нарушать общий стиль оформления стен. На характеристики цоколя могут влиять:

  • общие размеры дома;
  • особенности рельефа местности;
  • климат.

Цоколь должен гармонично вписываться в конструкцию и не нарушать внешний вид всего дома и его пропорции. Все чаще проектировщики отдают предпочтение цоколю, который западает относительно стен. Такой цоколь обеспечивает хороший отток дождевой воды и защиту стен дома от скопления влаги, не требует установки дополнительного отлива.

Если здание имеет несколько этажей, может возникнуть необходимость строительства цокольного этажа, высота которого над землей не должна превышать половину высоты обычного этажа.

Зачем нужен цоколь

Цоколь выполняет ряд важных функций:

  • Влагозащита. Обеспечивает правильное направление потоков воды, образующихся при осадках. Благодаря облицовке он защищает подлежащий материал от влаги, остающейся после дождя или поступающей из грунта.
  • Термоизоляция. Цоколь, в том числе и благодаря отделке, помогает снизить потери тепла, что очень актуально в зимнее время.
Цоколь выполняет ряд важных функций, одна из них теплоизоляция
  • Создание базиса для стен. Выполняет несущую функцию.
  • Обеспечение архитектурного единства всех частей сооружения.

Соблюдение указанных характеристик требует тщательного продумывания типа цоколя, материала для изготовления, облицовки.

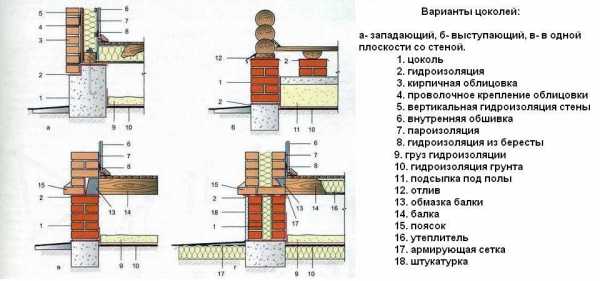

Виды цоколя

Исходя из соотношения поверхности стены и цоколя, последний делится на три вида:

  • заподлицо;
  • западающий;
  • выступающий.

Цоколь заподлицо не выходит за пределы стен, западающий находится глубже плоскости фасада, выступающий строится шире уровня стен.

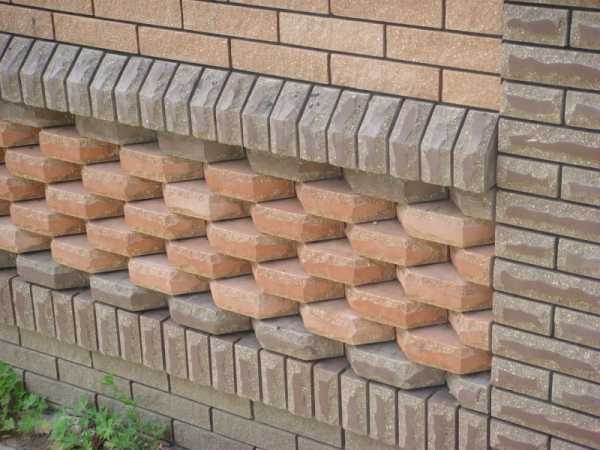

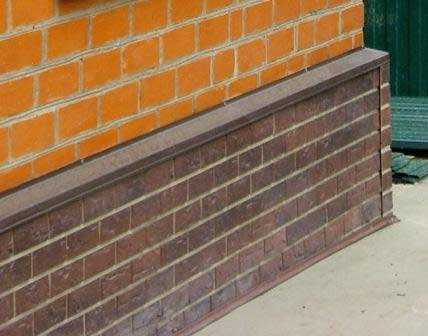

Выступающий цоколь используется при постройке домов в классическом стиле. В эстетическом плане он наиболее приемлем, придает строению визуальную устойчивость. Минусом является необходимость установки дополнительного стока для воды, иначе влага начинает скапливаться над цоколем.

Цоколь, находящийся на одном уровне со стенами, затрудняет качественную влагозащиту. Визуально здания с таким цоколем лишены изящества и имеют вид коробки.

Выступающий цоколь используется при постройке домов в классическом стиле

Западающий цоколь имеет много достоинств, среди которых – надежная защита от влаги. Однако в восприятии людей, привыкших к классической архитектуре, он проигрывает в оформлении. Подобное соотношение между цоколем и стенами визуально придает всей конструкции неустойчивый вид.

Как самостоятельно сделать цоколь

Перед тем как сделать цоколь самостоятельно, желательно ознакомиться с точными планами проектировки сооружений, подобных тому, которое вы собираетесь делать.

Перед началом строительства необходимо будет определиться с такими параметрами:

  • тип цоколя;
  • виды и количество необходимых материалов;
  • облицовочный материал;
  • утепление и гидроизоляция.
Цоколь дома заподлицо

Как выбрать вид цоколя

Несколько советов относительно типа цокольной части дома:

  • Из всех видов цоколя специалисты-строители рекомендуют отдавать предпочтение западающему, поскольку он обеспечивает наилучшую защиту от влаги.
  • Желательно воздержаться от планировки цоколя, находящегося вровень со стеной. В этом случае остается открытой и незащищенной граница между стеной и цоколем.
  • Выступающий цоколь предпочтителен только в том случае, если владельцы дома не готовы отказаться от традиционных архитектурных форм.

Высота цоколя может колебаться в среднем от 50 до 75 см. Если нужен цокольный этаж, размеры цоколя будут больше, соответственно, необходимо учесть тот факт, что потребуется большее количество строительных материалов.

Подбор материала для цоколя

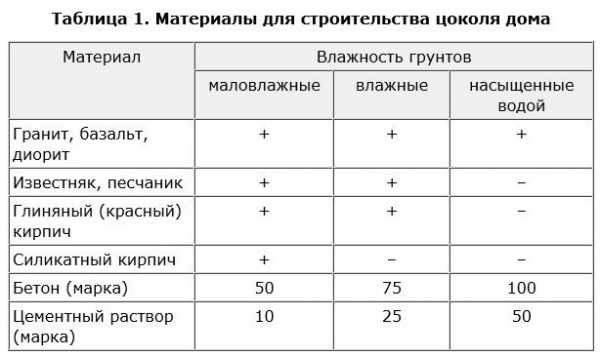

При подборе строительного материала для цоколя следует обратить внимание на морозоустойчивые варианты с высокими прочностными характеристиками:

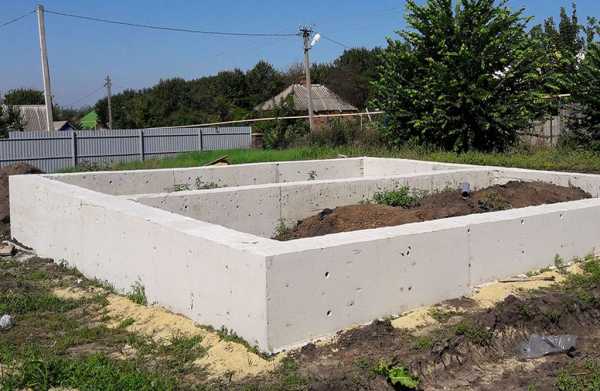

  • Монолитный бетонный цоколь – это оптимальный вариант. Бетон удовлетворяет всем необходимым параметрам цокольных материалов. Перед постройкой такого цоколя необходимо сделать опалубку, которая представляет собой несколько листков щиткового материала (фанера, пластик), сложенные таким образом, чтобы получилось вместилище для жидкого бетона. Раствор вливают после того, как уложена металлическая арматура. Желательно заливать бетон по всей площади цоколя, чтобы не было стыков. После того, как опалубка снимается, можно работать дальше.

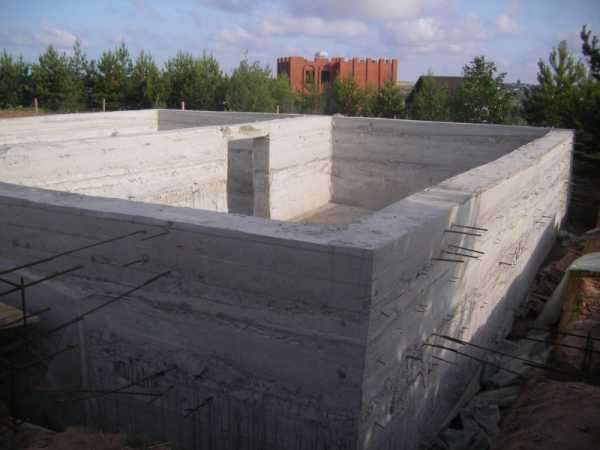

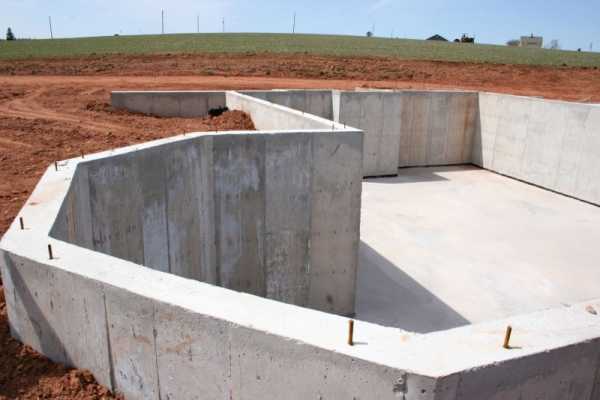

Монолитный бетонный цоколь
  • Бетонные блоки. Используются реже, поскольку минусом этого материала является вероятность образования пустот за счет наличия некратных блоков. Эти пустоты можно заполнить цементом, но однородность всей конструкции будет нарушена. Следует выбрать надежный раствор для укладки.

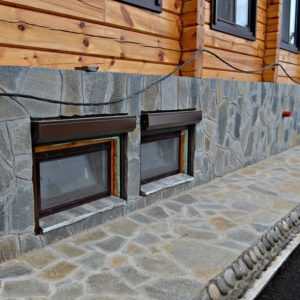

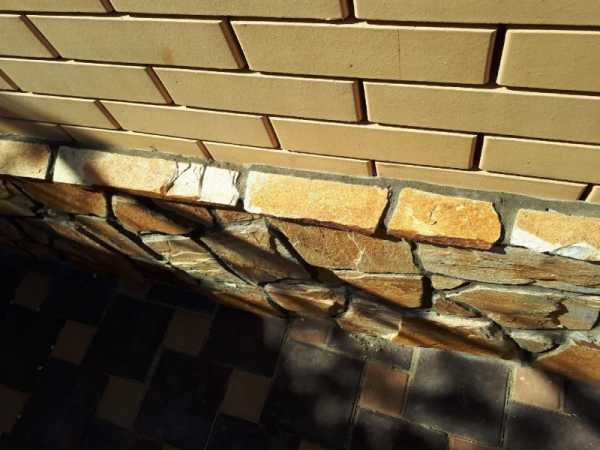

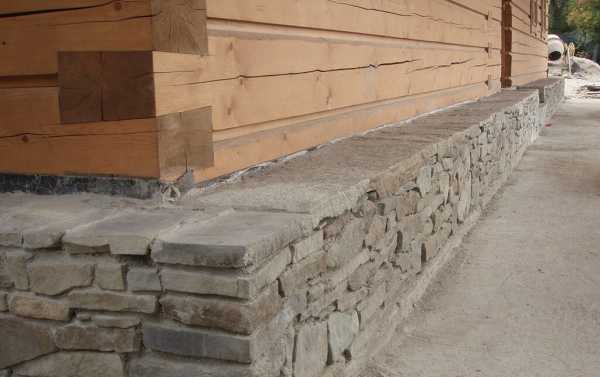

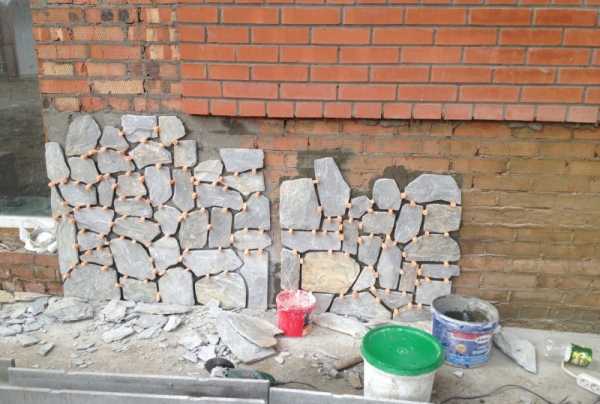

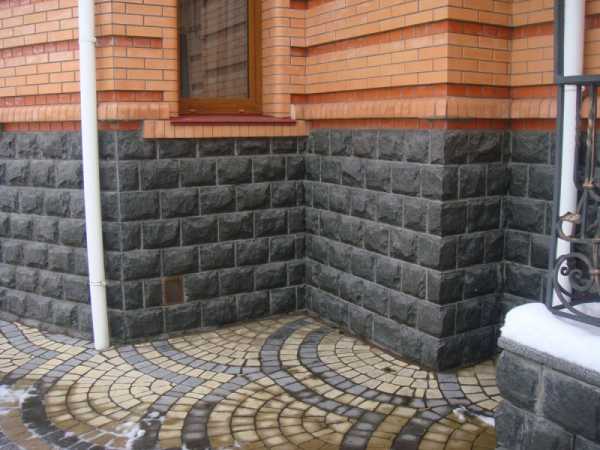

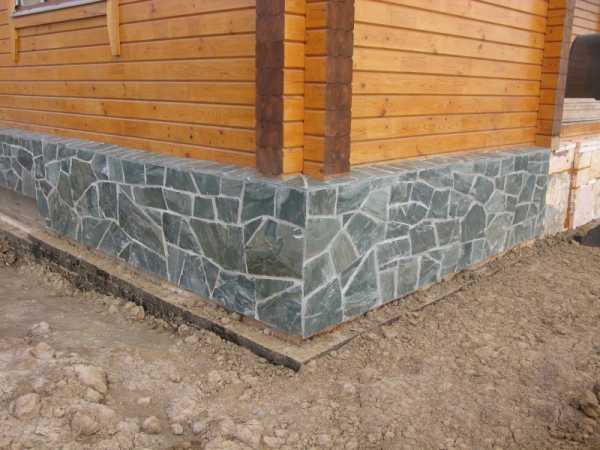

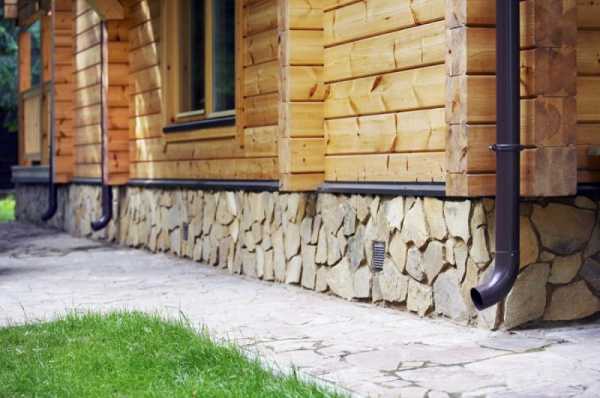

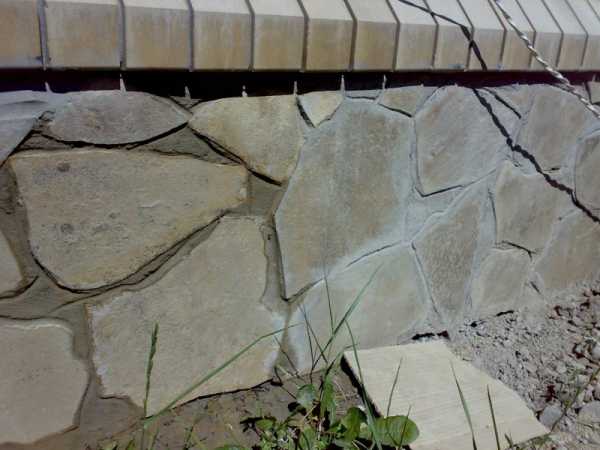

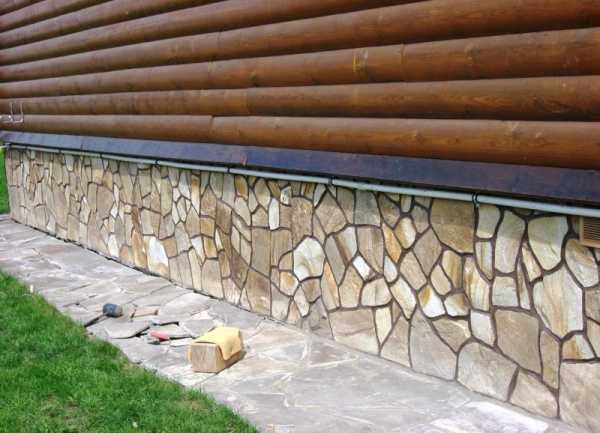

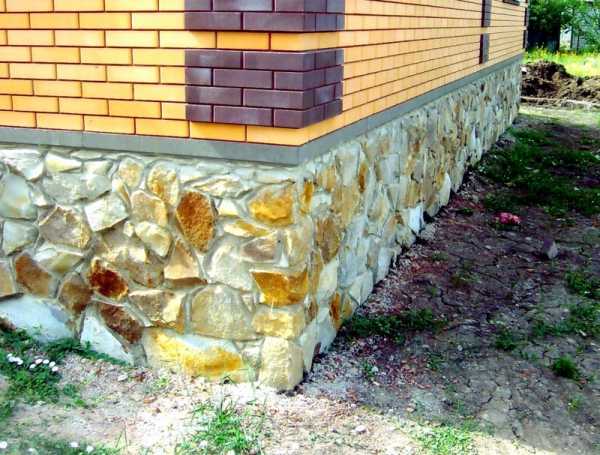

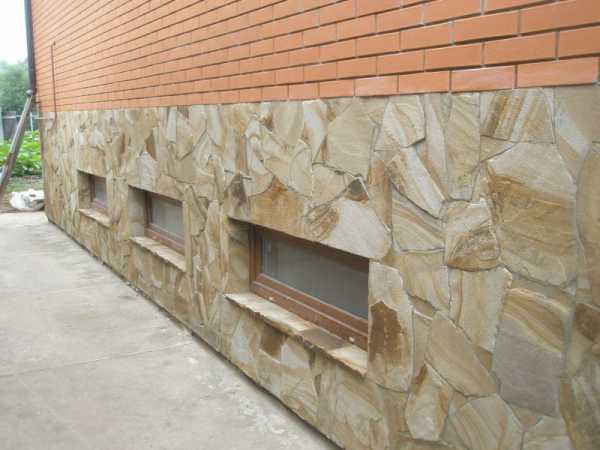

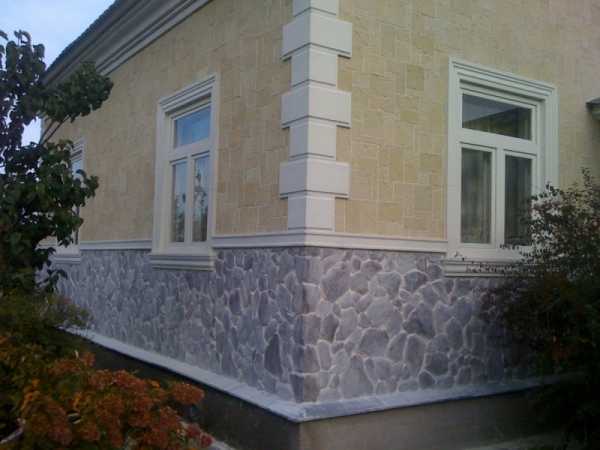

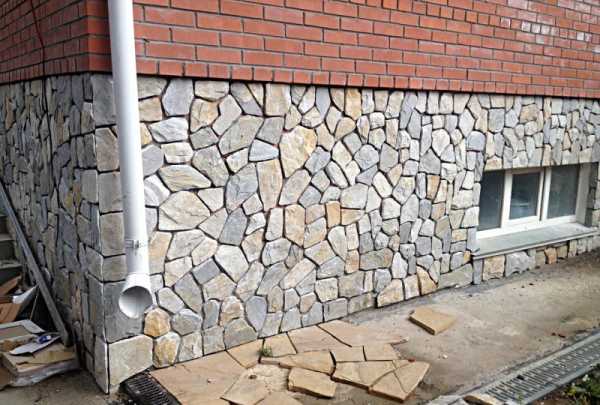

  • Природный или искусственный камень. Используется при выкладке цоколя поверх ленточного фундамента. Камень выкладывается на скрепляющий раствор. Этот материал достаточно сложен в работе, поэтому выкладкой такого цоколя должен заниматься человек, имеющий опыт работы с натуральным камнем. Натуральный или искусственный камень смотрится весьма эффектно, здание с таким цоколем будет выделяться на фоне более простых сооружений.

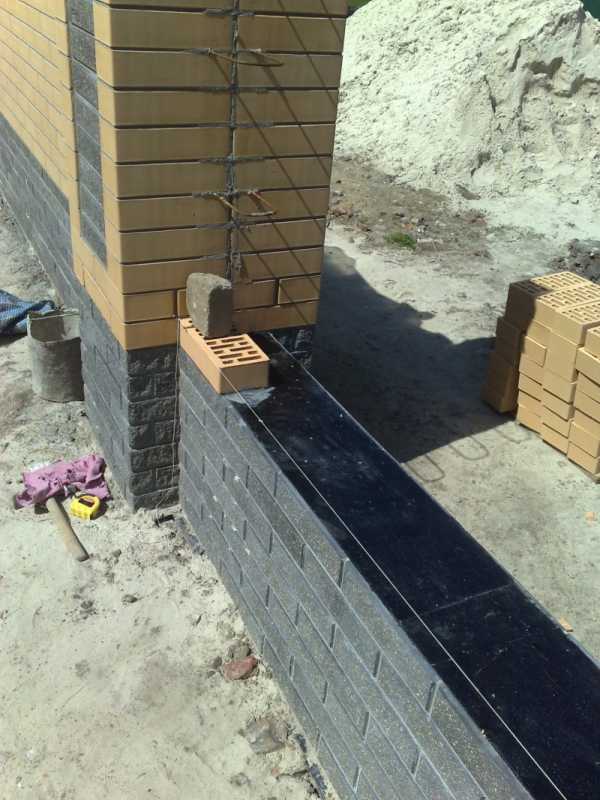

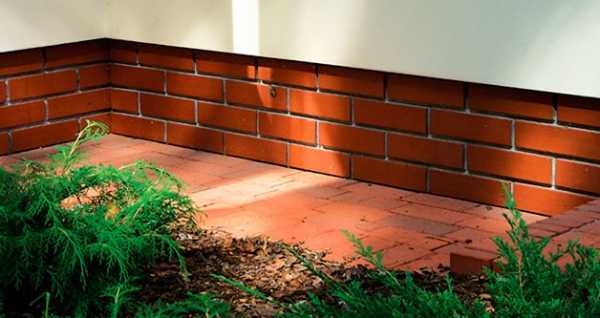

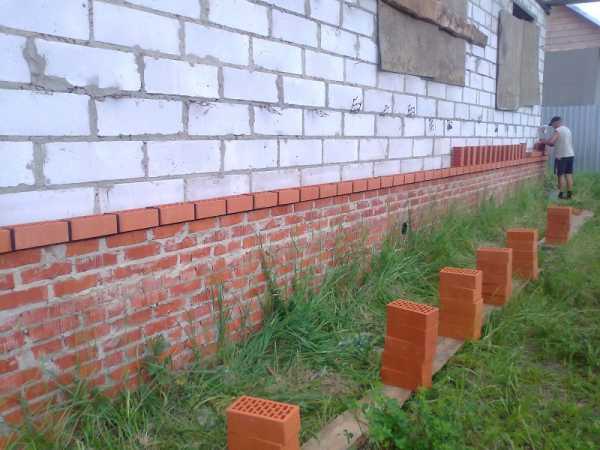

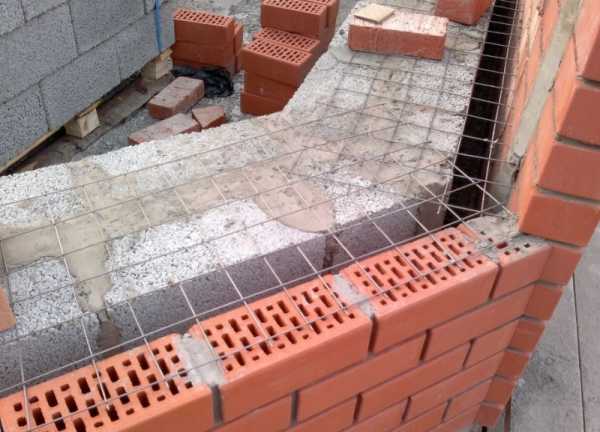

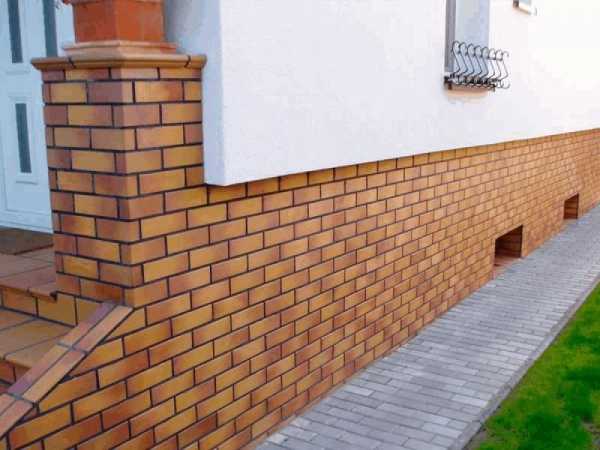

  • Кирпич. Достоинством кирпича является относительная простота работы с ним. Лучше использовать полнотелый кирпич из обожженной глины. Цоколь из кирпича достаточно хорошо удерживает тепло и переносит низкие температуры. В особенности кирпич рекомендован для выкладки цоколей в той местности, где температура опускается ниже 20 градусов. Укладку хорошо проводить в 1,5–2 кирпича.

Как рассчитать количество кирпича на цоколь? Этот вопрос решается простой формулой.

Количество кирпича на 1 кв. м цоколя (при кладке в 0,5 кирпича) = 1 кв. м : высота кирпича в м : длину кирпича в м.

Гидроизоляция цоколя

Цель гидроизоляции цоколя – это его защита от грунтовых вод, а также влаги, скапливающейся после дождя или снега. Защищать поверхность от влаги следует в двух направлениях: по вертикали и по горизонтали. Горизонтальная гидроизоляция подразумевает использование изолирующих материалов между фундаментом и наружной частью цоколя. Вертикальная гидроизоляция осуществляется посредством нанесения защитного покрытия на внешнюю часть стен и цоколя.

Внешняя гидроизоляция цоколя

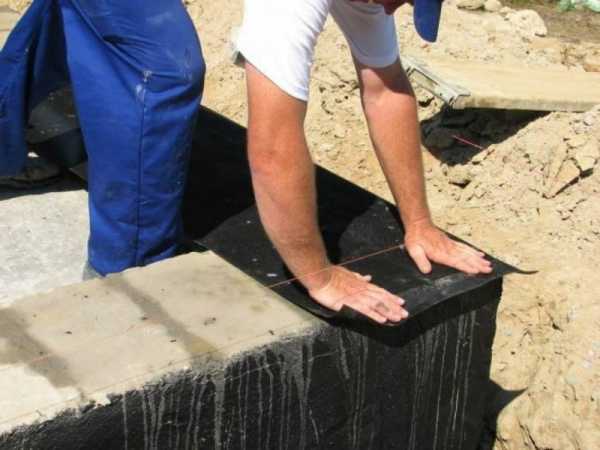

В качестве материала для горизонтальной гидроизоляции лучше всего использовать рубероид или толь. Рубероид надежно защищает стены и цоколь от воды, обеспечивая комфортные условия эксплуатации всего помещения.

Для вертикальной защиты о воды можно использовать следующие покрытия:

  • битумные мастики;
  • защитные лаки;
  • полимерные смолы;
  • рулонные материалы.

Тип материала определяется в зависимости от условий окружающей среды (климата) и предназначения здания (что будет находиться внутри помещений).

Теплоизоляция

Наличие подвальных неотапливаемых помещений требует надежной теплоизоляции. В противном случае цоколь и фундамент могут разрушаться под воздействием окружающей среды, влаги, которая будет скапливаться в местах с плохой теплоизоляцией.

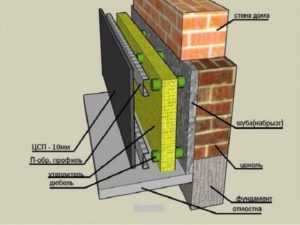

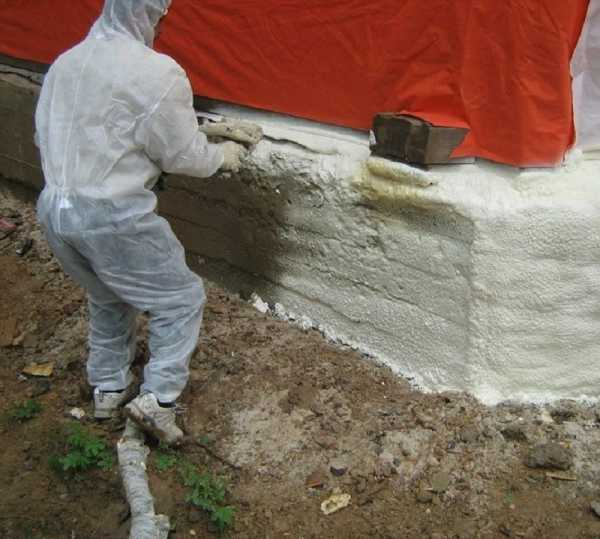

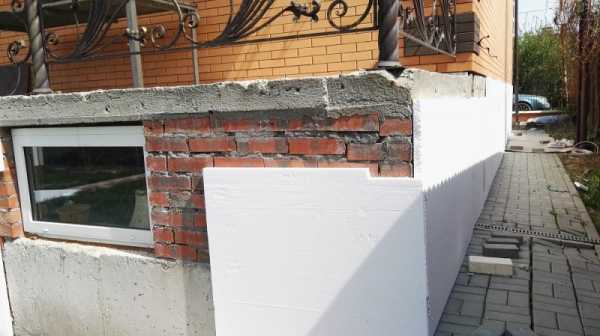

Теплоизоляция цоколя

В укладке теплоизоляционного материала своими руками нет ничего сложного для того, кто смог самостоятельно выстроить цоколь. Самое главное – правильно подобрать материал. Не стоит выбирать сыпучие теплоизоляторы, они могут абсорбировать влагу. Насытившись влагой, они теряют свои теплоизоляционные свойства.

Наиболее влагоустойчивыми материалами являются пористые, например, экструдированный полистирол, производящийся в виде плит. После установки полистирола его необходимо по специальной сетке облицевать штукатурной массой.

Облицовка цоколя

В качестве облицовочных материалов можно использовать следующие:

  • бетон;
  • Штукатурные массы или лакокрасочные материалы;

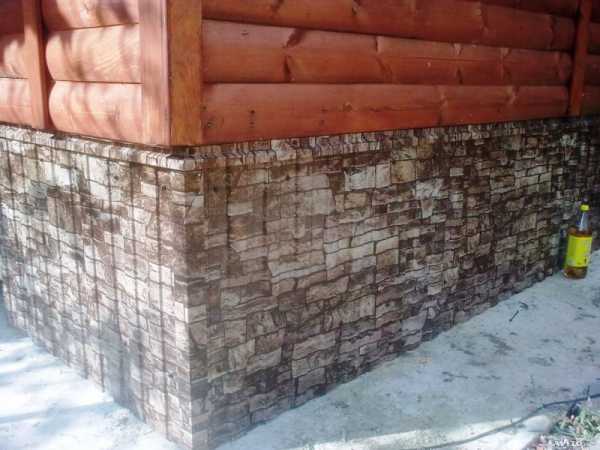

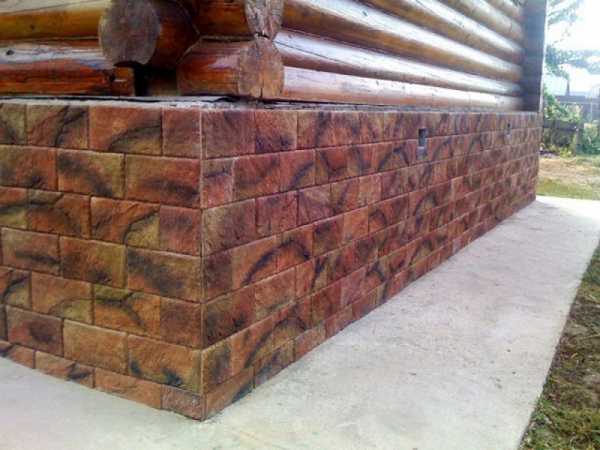

  • плитку или искусственный камень-булыжник;

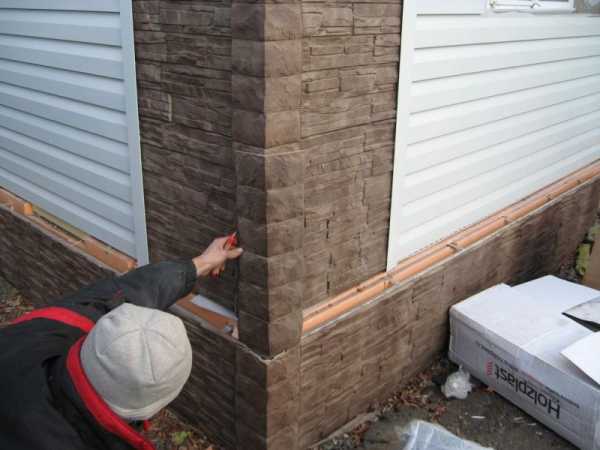

  • сайдинг. Отделка цоколя сайдингом имеет массу достоинств, поскольку он наиболее устойчив к воздействию климата.

Рекомендации

Подводя итог вышесказанному, можно выделить несколько практических советов тем, кто собирается установить цоколь самостоятельно:

  • При планировке типа цоколя лучше выбрать западающий тип.
  • Высота цоколя не должна быть ниже 50 см.

  • Самым крепким материалом для возведения цоколя является бетон, но также можно использовать полнотелый кирпич, бетонные блоки или искусственный либо натуральный камень.
  • Для домов на ленточном фундаменте лучше выбрать натуральный камень.
  • Для гидрозащиты лучше всего подходит рубероид.
  • Для теплоизоляции лучше отказаться от применения сыпучих материалов и остановиться на пористых.

Качественные материалы для обустройства цоколя и соблюдение правил при планировке и строительстве помогут создать надежную опору для стен вашего дома.

pobetony.expert

как и из чего сделать цоколь своими руками.

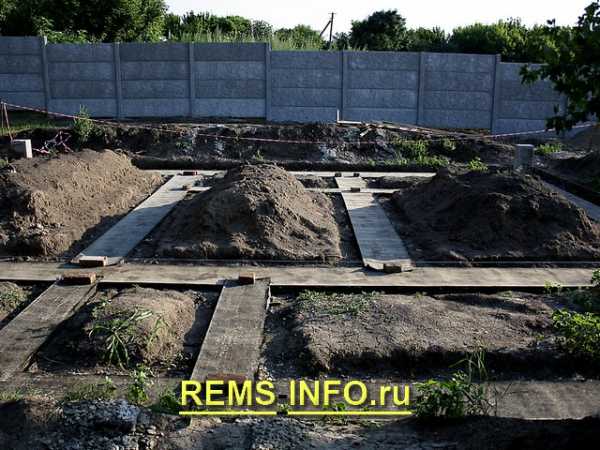

Ленточный фундамент под дом залит, застыл и выстоялся нужные ему дни на приобретение стопроцентной твердости. Приходит время делать цоколь дома. Зачем он нужен, из чего и как строить мы Вам и расскажем.

Сразу скажу, строили не профессионалы в количестве 2 человека. Как нам казалось правильным, так и делали, изучая важные вопросы по книгам и статьям. На постройку ушло 2 недели.

Что такое цоколь дома и для чего он нужен

Большая Советская Энциклопедия пишет: «Цоколь – подножие здания, сооружения, памятника, колонны и тому подобных сооружений, лежащее на фундаменте, зачастую выступающее по отношению к верхним частям сооружения. Может быть декоративно облицовано». Если говорить проще – это то, что находится между фундаментом и, непосредственно, стеной дома. Служит для того, чтобы, в первую очередь, поднять дом над уровнем земли и оградить пол первого этажа от сырости. Так же, от того, как вы отделаете цоколь, будет зависеть вся картинка вашего дома. По размерам так же возможны вариации – от 0,5 метра до 3-4 метров в высоту, если подразумевается цокольный этаж. В нашем случае цоколь высотой 1 метр.

Когда нужно строить цоколь дома

Перед тем, как заливать фундамент и строить цоколь, Вам необходимо в первую очередь выяснить глубину промерзания грунта, тип самого грунта и его морозное пучение. В нашем случае это суглинок, глубина промерзания – 90 см. Так как дом будет в 1,5 этажа из газобетона с деревянным перекрытием, по нашим расчетам вес его с максимальной нагрузкой составит приблизительно 3 кг на 1 см квадратный, что, по сути, является достаточно легким домом. Фундамент под легкими домами рекомендуют углублять ниже уровня промерзания, чтобы сила морозного вспучивания грунта не выталкивала легкий дом на поверхность. Это приводит к деформации фундамента, трещинам на стенах и разрушению дома. То есть, строить цоколь нужно в том случае, если есть потребность углубить фундамент.

Из чего и как выбрать материал

Сейчас очень часто можно встретить цоколь, который залит одновременно с фундаментом. Возможно так же выкладка цоколя из кирпича (в случае, если дом тоже строится из кирпича), бетонных цокольных блоков, из бутового камня, но все эти способы, либо слишком долги, либо слишком дороги, либо включают в себя использование дополнительной техники, коей в нашем распоряжении не было.

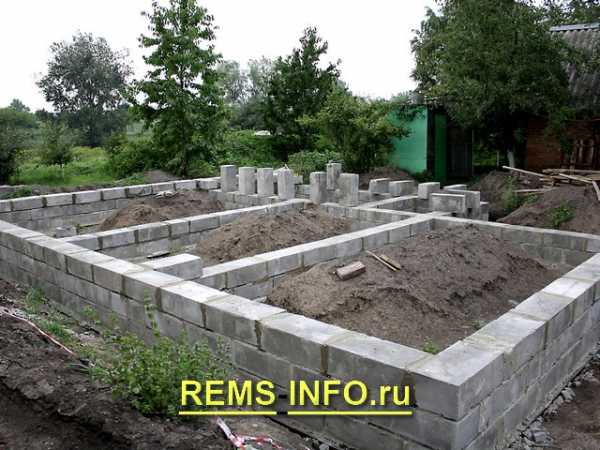

Поэтому мы использовали пеноблоки. Их иногда путают с газобетонными, но зря! Это разные материалы и работать с ними нужно по-разному. И то и другое – блоки размером 20*30*60. Из-за таких размеров работать и сложно и легко одновременно. Минус в том, что они достаточно тяжелы (примерно 20 кг), а плюс – высокая скорость укладки. Пенобетон, из которого изготовлены наши блоки, марки D600, по нормативам должен выдерживать не менее 14 кг на 1 см квадратный, чего нам вполне достаточно. Но если у вас есть возможность использовать марку D800 – не стесняйтесь! Лучше пусть будет запас прочности.

Еще один нюанс. Для укладки пеноблоков нужно подготовить поверхность фундамента: выровнять и гидроизолировать. Чем ровнее поверхность, на которую укладывают пенобетонные блоки, тем лучше.

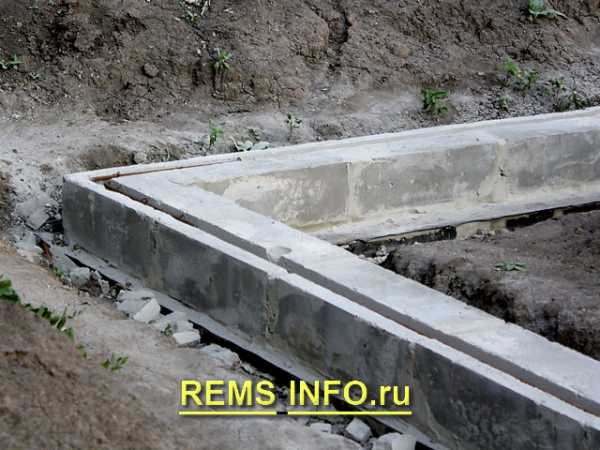

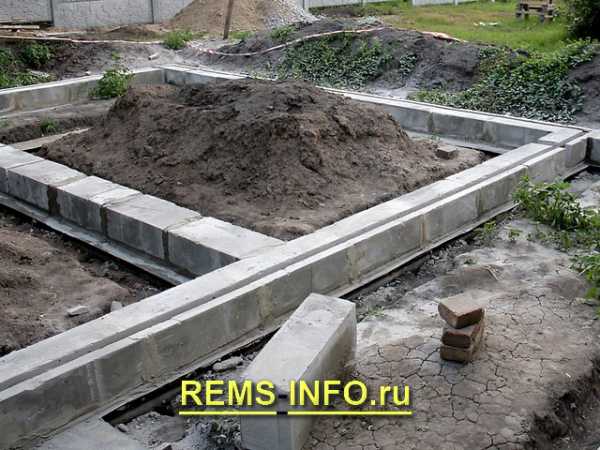

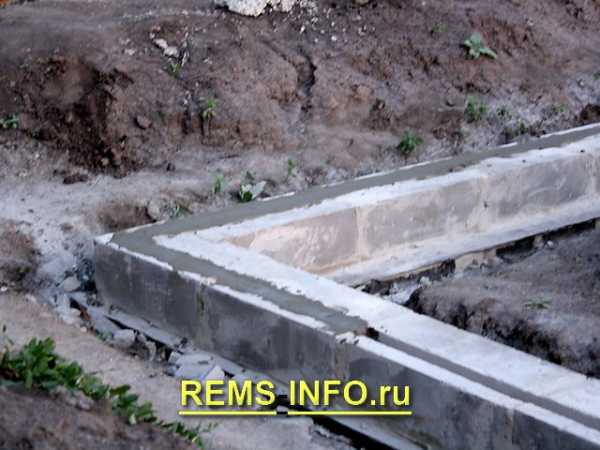

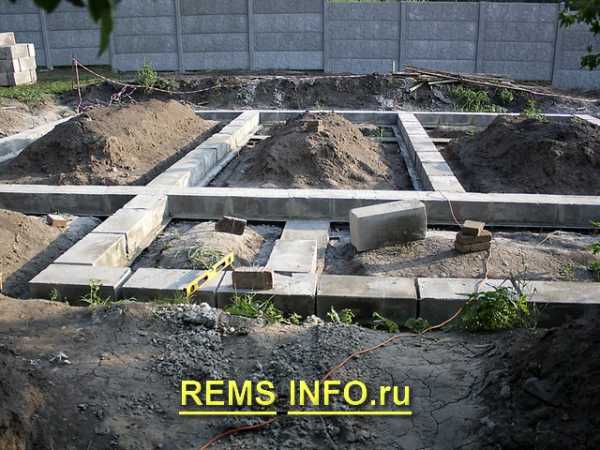

Готовый ленточный фундамент под строительство цоколя дома, гидроизоляция выполнена рубероидом.

Как строить

Размечаем направляющие для укладки первого ряда пеноблоков так же, как это делается для кирпича. На фото выше видно леску, натянутую на 10 см выше фундамента. Делается это для того, чтоб стена фундамента была как можно ровнее. Вооружившись цементно-песчаным раствором, кельмой и уровнем выкладываем первый ряд. Обязательно проверяем уровень уложенных блоков, и, если необходимо, подправляем резиновым молотком.

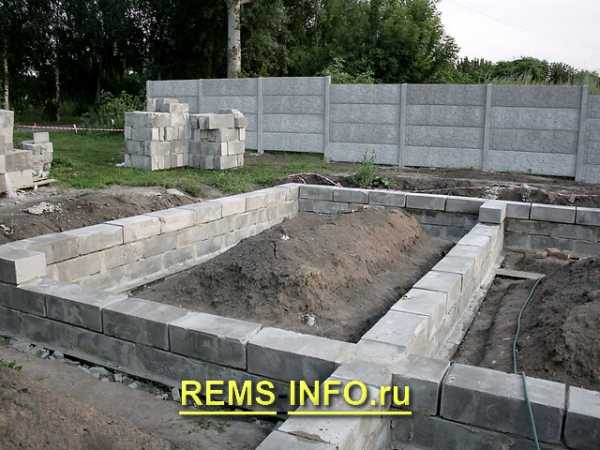

Первый ряд пенобетонных блоков цоколя нашего дома.

Заполняем межблочные пробелы так же раствором. Ждем, пока цемент затвердеет, и приступаем к следующему этапу – армопояс. Чтобы наш цоколь как можно меньше подвергался деформации вследствие разнообразных природных явлений, его нужно армировать, то есть, проложить по периметру арматуру.

Для этого врезаем борозду шириной и глубиной 4-5 см и укладываем, предварительно согнутую в нужных местах, арматуру.

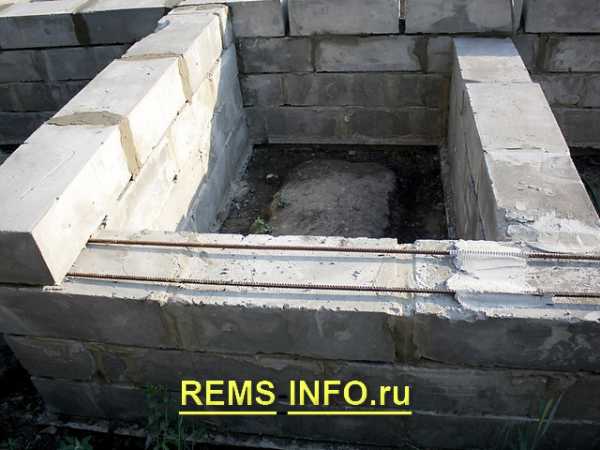

Вырезанная борозда с арматурой внутри. Для вырезания мы использовали ручную циркулярную пилу.

Борозда по периметру основной части дома.

Заливаем нашу арматуру цементом и ждем, когда затвердеет.

Борозда с арматурой и цементом.

Дальше – проще. Выкладываем второй и третий ряды пеноблоков, не забывая сдвигать их в сторону, минимум на 10-15 см по отношению к предыдущему ряду. Так же не забываем про ровности стен. Чем ровнее построить – тем меньше потом проблем с отделкой.

Второй и начало третьего ряда.

Третий ряд.

О чем необходимо помнить, когда строим цоколь дома

Очень важно во время строительства не забыть про те коммуникации, которые должны быть в Вашем доме, чтоб потом не думать «Как вырезать дырку в стене под вентиляцию?». Для этого в четвертом ряду мы сначала размечаем, а потом и встраиваем трубы под вентиляцию подвала и водопровод.

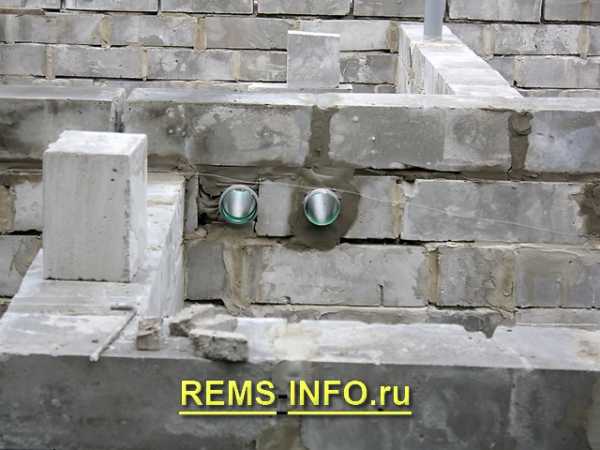

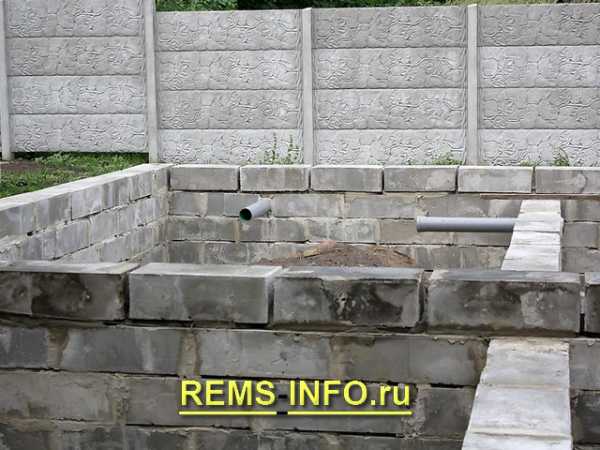

Встроенные трубы для вентиляции подвала.

Мы замуровали металлопластиковые трубы диаметром 10 см, чтоб потом использовать их как тоннель для труб водоснабжения меньшего диаметра.

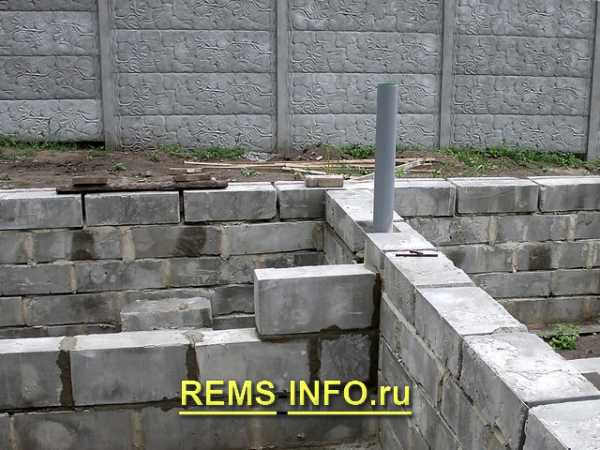

Встроенные трубы под водоснабжение и водоотведение.

Так как мы армировали в первом ряду только основной периметр (там, где будет 1,5 этажа), то крыльцо армируем отдельно, так же на уровне третьего ряда. Сделали это нехитрым способом, уложив арматуру в слой цемента, на который укладывали четвертый ряд.

Армирование крыльца.

Осталось совсем немного! Выложить четвертый и пятый ряды до конца, причем пятый ряд так же укрепляем армопоясом.

Пятый ряд цоколя с бороздой под арматуру.

Готово! Ждем, когда все окрепнет и застынет, и будем отделывать наш цоколь, чтоб он меньше подвергался негативному воздействию извне.

rems-info.ru

Как сделать цоколь для частного дома правильно

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

fundamentaya.ru

85 фото пошаговая инструкция основных этапов возведения

Практика эксплуатации жилых домов показала, что не стоит ставить стены прямо на фундамент. Сначала надо построить цоколь. Он защитит стены и пол от влаги, холода и, как следствие, плесени и грибка в комнатах. К возведению цоколя необходимо подходить очень серьезно, потому что он несет большую нагрузку от веса всего дома.

Надо тщательно выбирать материал для его строительства, отделки, гидроизоляции, утепления чтобы потом не ломать голову над проблемой его ремонта.

Разновидности цоколей фундамента

Многие фото цоколей фундамента показывают различия в конструкции, материалах, технологии изготовления. По отношению к построенным выше стенам они бывают выступающие, утопленные и находящиеся встык со стеной. При постройке выступающего цоколя необходимо предусмотреть откосы или отливы для отвода дождевой воды.


Материалом для изготовления цоколя фундамента может служить кирпич, природный камень, монолитный бетон, бетонные блоки.

Если выбрать кирпич, то лучше всего полнотелый керамический с высокой температурой обжига марки М-250.  Он имеет высокую прочность, подходит для строительства ответственных конструкций зданий: цоколя фундамента, стен, перегородок.

Самым надежным получается монолитный бетонный цоколь фундамента. При его постройке не используются швы, что повышает его прочность, но если все делать своими руками, то необходимо учитывать дополнительные трудозатраты при постройке опалубки, изготовления каркаса из арматуры.

Гидроизоляция

Очень важным вопросом при постройке цоколя фундамента является изоляция его от влаги. Необходимо защититься от дождя, таяния снега, проникновения сырости от земли.

На стыках цоколя с фундаментом и со стеной укладывается водонепроницаемый рулонный материал. Таким образом, влага перекрывается двумя барьерами: между фундаментом, цоколем и стеной. Его укладывают в два слоя и закрепляют битумным раствором для того, чтобы потом было проще строить стены.

Для вертикальной защиты цоколя фундамента используют окрашивание специальными лаками и красками, обмазывание густым битумом, покрытие проникающими растворами.


Чаще всего используют рулонную гидроизоляцию на основе битума, а еще лучше с добавлением полимеров. К вертикальным плоскостям ее крепят с помощью клея, мастики или нагреванием газовой горелкой.

Утепление

Если не утеплить цоколь фундамента, то в холодное время года из дома может уйти до трети его тепла. Повышаются затраты на обогрев, снижается комфортность жилья, появляется сырость, плесень.

Использование экструдированного пенополистирола для утепления цоколя фундамента – один из лучших вариантов. Его крепят строительным клеем и фиксируют специальным креплением. При правильном монтаже поверхность получается идеально ровная.

Сначала надо все разметить и рассчитать необходимое количество утеплителя. Потом подогнать по размеру отдельные листы. Установить внизу по уровню металлический профиль для поддержки первого ряда утеплителя.

Наносить на листы клей и крепить к цоколю надо аккуратно, чтобы клеевая смесь не выступала за края. Затем закрепить листы крепежными дюбелями, немного утапливая шляпки в утеплитель.

Еще надо обязательно предусмотреть защиту утеплителя от солнца. Тем же клеем крепится штукатурная сетка, наносится еще один слой, чтобы толщина была 4-5 миллиметров. После высыхания клея выполняется облицовка цоколя выбранным заранее материалом.


Обычный пенопласт лучше не применять. Он очень мягкий, поэтому легко продавливается, его грызут мыши, со временем крошится и разваливается.

Отделка

Отделка цоколя фундамента заключает в себя не только декоративную, но и защитную функции. Поэтому и внимание для ее выбора должно быть повышенное. Материалов сейчас великое множество. А вот выбрать подходящий удастся, скорее всего, после постройки самого дома, чтобы он гармонично подходил к фасаду, крыше и другим элементам строения.

Для цоколя подойдут материалы, которые не боятся сырости, низких и высоких температур.

Отделка цоколя фундамента производится разными способами:

  • штукатурят, а затем красят;
  • бетонируют поверхность;
  • применяют отделку плиткой;
  • облицовку натуральным или искусственным камнем;
  • используют цокольные панели.

Надежность и долговечность жилого дома определяется многими факторами: надежен ли фундамент, крепкие ли стены, не протекает ли крыша. Но нельзя упускать из виду и значение цоколя фундамента: его прочность, гидроизоляцию, утепление и чем он отделан.

Фото цоколя фундамента


Также рекомендуем посетить:

mojdominfo.ru

Как сделать цоколь вокруг дома своими руками: из чего сделать

Основательный подход

На стадии проектирования нужно определиться, как сделать цоколь выбранного типа фундамента, чтобы стены построенного здания были хорошо защищены от влияния природных факторов у поверхности земли. В то же время строительство основания должно быть оптимальным и эффективным в части надежности, запаса прочности, характеристик применяемых материалов и финансовых затрат. Срок службы цокольной части фундамента обязан составлять не менее величины аналогичного показателя опирающихся на него наружных стен дома.

Варианты конструкции

Цоколь обустраивают между подземной частью опор и стенами здания, чтобы на них не оказывали разрушающего воздействия осадки (ливни, снег), паводковые разливы и капиллярный подъем воды из почвы.

Важной функцией является создание вентилируемого подполья для поддержания благоприятного температурного режима эксплуатации материалов фундамента и чернового пола.

При установке строения на свайный (столбчатый) тип опор, цокольный пояс обустраивается с защитно – декоративными функциями. Для кирпичного дома на ленточном (сборном или монолитном) основании он должен еще и соответствовать по несущей способности, жесткости.

Цоколь заданной высоты

Минимальная высота над уровнем земли является одним из расчетных параметров, поэтому сделать цоколь дома требуемого размера можно, используя технологию наращивания до нужной отметки кирпичом уже после заливки армированного монолита, как на этом фото.

Полезная площадь, располагающаяся в периметре ниже уровня полов, может быть использована, как цокольный этаж, не учитывающийся в общей этажности здания (СНиП 31-01-2003 РФ).

Тип цоколя

Составлять проектное решение, как правильно сделать цоколь вокруг дома своими руками, нужно, исходя из типа возводимого фундамента.

Если для наглядности рассматривать частный дом, который не имеет помещений жилого, технического или хозяйственного назначения, располагающихся ниже уровня окружающего грунта, то можно определить основные конструкции цоколя для таких оснований, показанные на эскизах:

Ленточную опору для строительства частного дома без подвала в основном заливают из бетона, имеющего главную задачу – обеспечить устойчивость и передать весовую нагрузку материалов и находящихся внутри здания предметов подстилающей почве. Теплотехнические характеристики бетона в данном случае не имеют большого значения. В таких условиях ширина верхней плоскости ленты назначается минимально необходимой для размещения на ней кладки или каркаса несущих стен. Толщина стены, кроме распределения нагрузки, рассчитывается еще на способность сопротивления тепловым потерям, и поэтому обычно бывает толще верхнего среза бетонного фундамента (образует нависающую ступеньку).

Марочный бетон под нагрузкой сохраняет свои характеристики и при высокой окружающей влажности, и поэтому тщательно выполняют гидроизоляцию горизонтального контакта (создание барьера капиллярному поступлению влаги) основания и стен, а вертикальную защитную обработку в данном случае делать не обязательно. Если не разорвать изоляцией путь воде от фундамента на стену, то мокрый материал конструкций будет промерзать и разрушаться.

Гидроизоляция обязательна

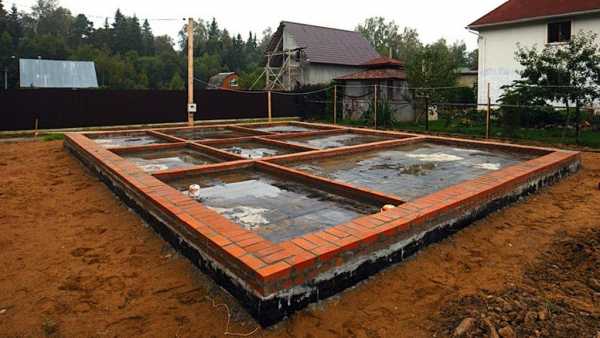

При надстройке над монолитным фундаментом цокольного яруса из красного кирпича выполняют прокладку из нескольких слоев рубероида между ними, как на этом фото.

У столбчатых и свайных опор цоколем выступает ростверк. Низкая бетонная обвязка столбов может лежать на грунте, и тогда с ней работают, как с МЗЛФ. На высоких опорах цокольная часть имеет вид вертикального декоративного ограждения по наружному периметру здания, закрывающего столбы от попадания в подпольное пространство снега, мусора и крупных вредителей. Конструкция является навесной из листового прочного материала, сайдинга, плит. Критериями выбора являются морозоустойчивость и влагостойкость.

Для свай и колонн не выкладывают цоколь из кирпича или блоков, так как под них придется делать обустройство (с земляными работами) отдельного фундамента, что нивелирует экономию на выбранном типе основания для всей постройки.

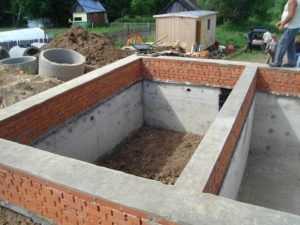

Дом с подвалом

Правильно выбирать, из чего сделать цоколь для своего дома с подвалом, необходимо, исходя из назначения и санитарно – гигиенических требований к обустраиваемым помещениям. В этом ярусе можно разместить такие разные комнаты, как погреб для овощей, вина, спортзал, гараж, котельная, бильярдная и далее по списку.

Исходя из предполагаемых условий эксплуатации как внутри подвала, так и снаружи, выбирают материалы для основной стены, ее гидроизоляции и утепления.

Геологические составляющие строительной площадки подскажут выбор по специальным таблицам:

Схема такого комбинированного устройства

Несущую часть цоколя монтируют из материалов, способных выдержать вес здания, задачи теплопроводности, водоустойчивости, выветривания и механической защиты будут решать покрытия, нанесенные слоями на ее боковые поверхности.

Придать заданные свойства поверхности помогают высокоэффективные утепляющие полимерные плиты, рулонные покрытия и обмазочные гидрофобные составы. Они наносятся своими руками в соответствии с рекомендованной производителем технологией. В сложных случаях или при больших объемах работ целесообразно приглашать профессионалов.

Если теплый цоколь строим из пенобетонных блоков, то потребуется усиленная гидроизоляция всей площади.

Выбор вида гидроизоляционных и утепляющих материалов зависит не только от финансовых возможностей или удобства монтажа – он, прежде всего, определяется климатическими условиями зоны строительства и особенностями возведения цокольного этажа здания.

Влияние различий конструкции

До того, как построить цоколь собственного дома, нужно рассмотреть несколько возможных вариантов различных конструкций, применяемых для индивидуального домостроения.

К наиболее распространенным относятся следующие цокольные типы:

  1. Западающий. Эффективная конструкция, которая не боится интенсивных осадков, стекающих по вертикальной стене. В то же время он будет экономичным решением, так как сечение несущей стены имеет небольшую толщину (нет нужды использовать дополнительно отделочные стройматериалы). Не требуется устройство отлива, что сказывается на внешнем виде. Кроме того, выступ можно будет скрыть с помощью гидроизоляционного слоя.
  2. Выступающий. Если площадь опоры фундамента и толщина его стен должна быть больше, чем необходимая в этих климатических условиях толщина стен, то для постройки каменного цоколя потребуется гораздо больше бетона, блоков или кирпича. Такое решение актуально, если предусматривается наличие эксплуатируемого подземного этажа. Выступающие стены цоколя будут в большей степени подвергаться природным и механическим разрушающим воздействиям, поэтому при таком решении требуется делать качественную защиту (козырек, облицовку, гидроизоляцию) по всему наружному периметру стен.
  3. Вровень с наружной поверхностью стены. Такой тип применяется достаточно редко, так как все равно требует монтажа козырька и защитной облицовки для гидроизоляционного слоя.

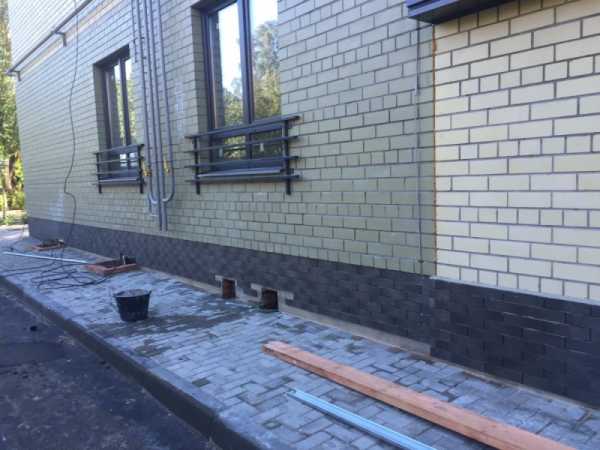

Защита керамогранитом

Выбирают конструкцию цоколя, исходя из типа фундамента, но не наоборот. Надземная часть будет иметь производное значение от базового основания здания.

Материал и монтаж

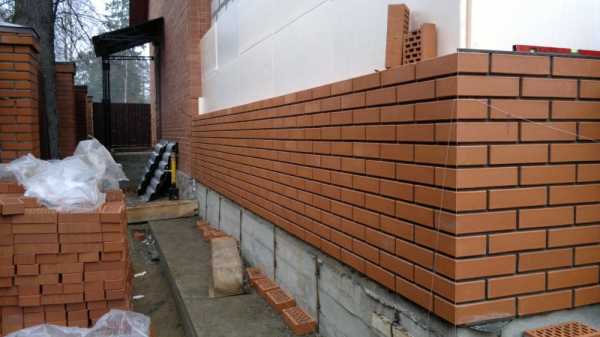

Цоколь для установки на него стен дома из кирпича нужно делать из бетонных блоков, монолитного железобетона или полнотелого красного кирпича (он более устойчив к влаге, чем силикатный собрат).

В зависимости от геологических условий и принимаемой нагрузки, в большинстве случаев требуется монтаж армирующего пояса. При большой высоте этой части здания, арматуру укладывают через каждые 4 ряда кирпичной кладки по высоте.

Толщина определяется весовой нагрузкой и может быть достигнута различными вариантами укладки стандартных изделий

Проект фундаментной конструкции (включая цоколь) должен учитывать технологические отверстия для подвода различных коммуникаций, обеспечения вентиляции. На стадии строительства их выполняют сразу, закладывая разводку труб или гильзы для последующего монтажа. Долбить перфоратором или зубилом вручную готовые монолиты не рекомендуется, так как это снижает прочность за счет появления неконтролируемых трещин.

Как делать на столбах

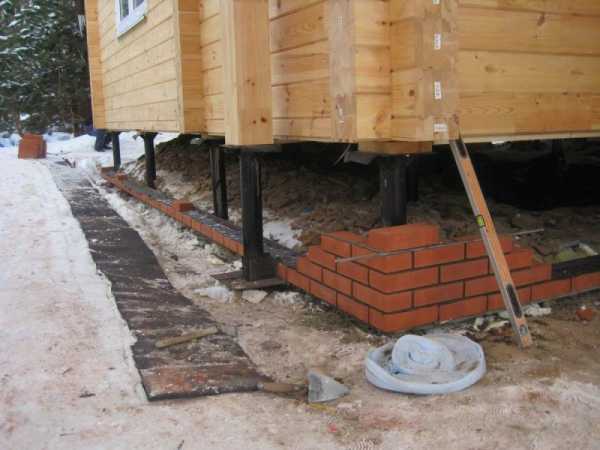

В жилом доме, стоящем на колоннах, будет сложно установить комфортный температурный режим, если не закрыть пространство между свайными колоннами от внешнего воздействия. Внешний вид здания также только выиграет от такого оформления.

Цоколь — забирку делают из кирпича, бетона, древесины, природного камня. Эта конструкция углубляется в грунт на 0,3 – 0,5 м. Высота должна быть не меньше, чем 4 ряда.

Когда строительство ведут на пучинистых грунтах, под забиркой нужно обязательно сделать песчаную подушку шириной15 — 20 см. Лучше ее насыпать шире на 20 см, чем сама забирка. В этом цокольном ограждении обязательно нужно предусматривать наличие вентиляционных отверстий.

Толщина стенки у цоколя — забирки минимально составляет:

  • кирпичная кладка 12 см;
  • армированный бетон 10-12 см.

Готовую конструкцию оштукатуривают поверх цементным раствором. Необходимо выдержать плоскость цокольного пояса здания одинаково по всему периметру.

Штукатурка – главная защита

Пример штукатурных цокольных работ показан на фото:

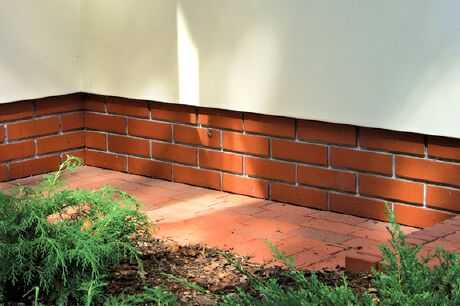

У кирпичного здания, обычно, цоколь тоже делают из кирпича. Для деревянного каркасного дома или сруба берут доску, брус, бревна.

Деревянная забирка исполняется в вертикальном или горизонтальном направлении:

  1. Горизонтальную конструкцию набирают из доски шириной 4 см — 6 см и длиной порядка 3 м. На боковой плоскости сбитых досок должен быть скос, гребень.
  2. Вертикальную наборку заводят в вырытую траншею глубиной 0,4 м – 0,6 м, на дне которой отсыпан песок и поверх уложен горизонтальный опорный брусок. Такой же брус установлен сверху на здании.

Все деревянные элементы забирок, остающиеся в почве, нужно хорошо просмолить, чтобы предотвратить гниение.

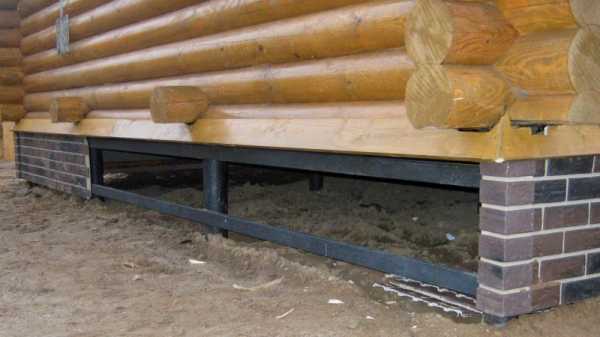

В зданиях, установленных на высоких (более 0,7 м) сваях, обшивка цокольного пространства происходит таким методом:

  • на опоры крепят каркас (раму) из металлического профиля;
  • внутреннюю сторону каркаса закрывают листовым утеплителем;
  • наружную сторону покрывают профнастилом или сайдингом, собираемыми в пояс последовательно на саморезы;

Исполнение цоколя из сайдинга является и экономически выгодным вариантом оформления. Заводское покрытие позволяет выбрать желаемый цвет отделки низа фасада и рисунок панелей.

Специалисты утверждают, что забирка должна иметь высоту не меньше 0,5 м над поверхностью земли, чтобы воздух во внутренних комнатах дома был достаточно теплым и сухим.

Самостоятельно построить

Строительство цоколя из монолитного железобетона своими руками самый прочный и надежный вариант для частного дома среднего и большого веса. Рекомендуется сразу придать нужные размеры и геометрию с помощью опалубки по всей длине наружных стен без дополнительных креплений и швов.

Для самостоятельного приготовления бетона выбирают цемент М 300 или М 400.

Бетонные работы будут нужны и в случае сборки фундамента из блоков ФБС, так как нужна заделка стыков и пустот. Высота стандартных блоков, установленных друг на друга в один или несколько рядов, позволяет получать надежный цоколь, но его тоже нужно закрыть хотя бы слоем штукатурки.

Тонкостями и сложностью самостоятельной постройки цокольного этажа из кирпича при заливке ленточного фундамента в траншею (без опалубки) делится хозяин дома на этом видео:

Правильный монтаж фундаментных блоков могут провести, как правило, только профессионалы с применением специальной техники, поэтому при строительстве своими руками цокольного яруса эти решения используют редко.



kakfundament.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
