Содержание

чертежи, размеры и как сделать своими руками

Установка гаражных подъемных ворот обеспечивает долговечность и сохранность автомобиля. Сооружение достаточно удобное и практичное в использовании. Машина, при таком установки такой конструкции, сможет выезжать без препятствий. Ворота не занимают место перед гаражом. Конструкция идеально выполняет поставленную перед ней задачу и функционирует длительное время без перебоев.

Преимущества

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

  • подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
  • конструкция применяется для одинарных и двойных типов гаражей;
  • возможность установки автоматической системы открытия;
  • сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
  • могут использоваться разные виды внешней отделки и декора;
  • автоматической калиткой гараж надежно защищен от взломщиков;
  • при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

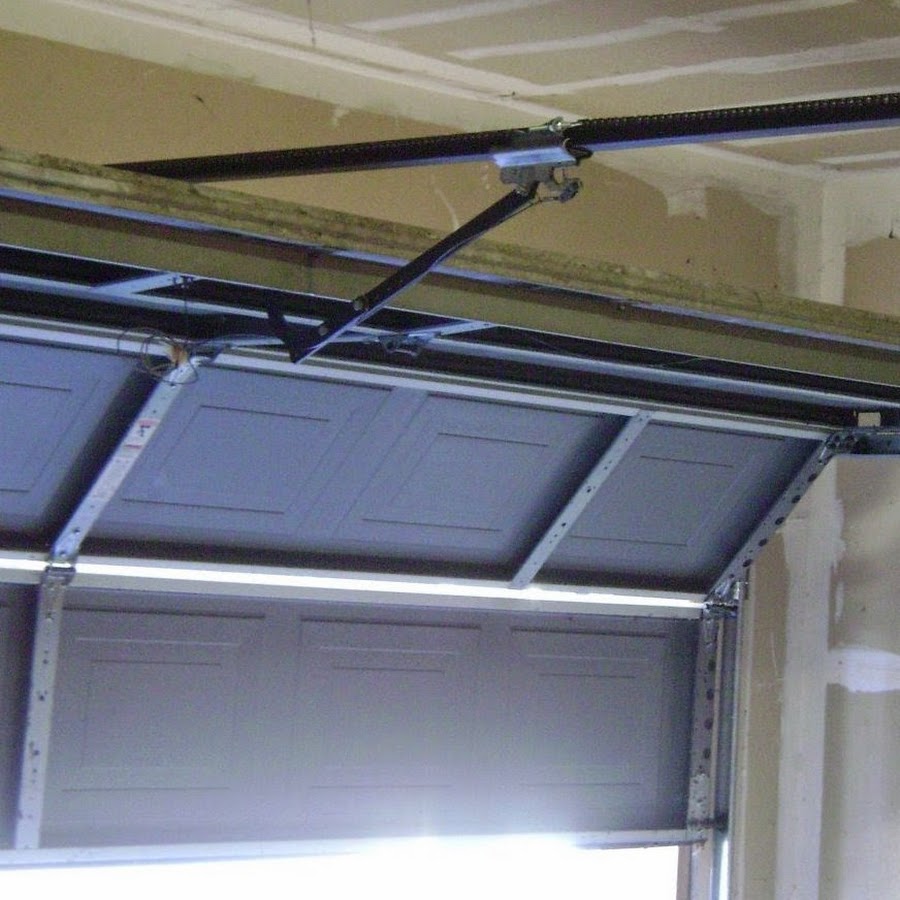

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

  • ширину проема;
  • высоту проема;
  • притолоку;
  • боковину левую;
  • боковину правую;
  • глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

  • размером проема;
  • высотой ворот;
  • фундаментом;
  • зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

  1. Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
  2. Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
  3. Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Делаем откидные ворота своими руками

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

  • аппарата для сварки;
  • болгарки;
  • шуруповерта;
  • молотка;
  • уровня;
  • рулетки;
  • карандаша;
  • дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

  1. Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
  2. Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
  3. Обработать подготовленный материал болгаркой.
  4. Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
  5. Приварить на торцы верхних углов ролики с кронштейнами.
  6. Прикрутить профильный лист к раме при помощи саморезов.
  7. Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
  8. Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
  9. Прикрепить пружины и урегулировать их функциональность.
  10. Приклеить резиновый уплотнитель с целью герметизации зазоров.
  11. Поставить дверной замок.

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.

Подъемные ворота в гараж своими руками: порядок работ + видео

В данном материале мы постараемся рассмотреть, как можно выполнить быстро и качественно гаражные подъемные ворота своими руками. Самым главным преимуществом подобной конструкции выступает то, что при открытии гаража, створка ворот перемещается под потолок, что намного удобнее, нежели при раскрытии распашных ворот, которые при открытии занимают много места.

Что ж, вот вы решились сделать подъемные ворота в гараж, причем решили провести все работы своими руками. Из всех доступных решений, наиболее простым считается конструкция ворот, монтируемая на пенал-гаражи. Но, такое решение имеет один существенный минус – между проемом и полотном ворот остается технологический зазор, что просто недопустимо в наших природных условиях, поскольку помещение в обязательном порядке должно быть утеплено!

Необходимо, чтобы в закрытом состоянии полотно прилегало максимально плотно. На ряду с этим следует задуматься и о калитке, чтобы зимою при полном открытии гаражных ворот не нагонять морозного воздуха в помещение.

Для сборки каркаса калитки сгодятся деревянные бруски, для подъемных гаражных ворот же стоит воспользоваться профилем из алюминия. В последнем случае отделка будет производиться с внешней стороны листами профнастила или любого другого не тяжелого материала при помощи саморезов.

Очень важно выполнить конструкцию таким образом, чтобы готовая калитка открывалась на улицу, а не наоборот! В противном случае при раскрытии гаражных ворот не исключено самопроизвольное открытие калитки, что может стать причиной травм.

Габариты подъемных ворот стоит предусмотреть чуть большими, чем протяженность гаражного пролета, приблизительно на 10 сантиметров. Это необходимо, чтобы гарантировать помещению отсутствие зазора между стенкой и самими воротами (где-то по 5 сантиметров).

Нижняя область полотна должна быть оборудована колесиками. Если вы выполняете работы своими руками, то сгодятся и обычные роликовые колесики. Лучшая работа будет гарантирована при наличии вертикальных направляющих – здесь может сгодится профиль УД для установки гипсокартона. Купить его можно в строительном магазине, причем толщина материала должна быть примерно 0,6 миллиметров.

Можно предположить, что направляющие из УД профиля будут не лучшим решением в качестве боковых направляющих для подъемных ворот в гараже, и что их быстро погнет, однако практика показывает, что на них оказывается несильная нагрузка, а потому с работой материал справляется на отлично.

Что касается дверей, то они подвешиваются на переднюю стену гаража при помощи цепей таким образом, чтобы верх полотна вплотную подходил к проему, а центр тяжести оказался чуть ниже креплений. Также есть смысл использовать для крепления металлические полосы.

При закрытии нижняя кромка гаражных ворот должна попадать в специальное углубление, которое не позволит полотну отходить от постройки. При этом подъемные ворота под собственным весом должны прислоняться вплотную к проему. Изнутри внизу полотно оснащается специальной задвижкой для надежного закрытия.

Гаражные подъемные ворота своими руками: видео

Облегчить поддержание в верхнем положении и поднятие воротной створки вверх поможет

противовес, выбирать который следует исходя из массы установленного полотна. В данном случае оси роликов, сквозь блоки, дополняются специальными тросами, которые и нагружаются противовесом.

Не забудьте установить держатель с противоположной стороны внизу, чтобы гаражные ворота было удобнее открывать снаружи, в качестве такового подойдет обыкновенная дверная ручка.

Таким образом мы охватили вкратце всю технологию, теперь вы знаете как установить своими руками подъемные ворота в гараж. В конце предлагаем посмотреть еще несколько видео.

Утепляем ворота гаража изнутри — проверенные способы


20.10.2019 Бендер Родригес Самоделки

Гараж является отличным вариантом защиты автомобиля от осадков, но от минусовых температур без надлежащей теплоизоляции он не спасет. Поскольку основная часть тепла уходит через ворота гаража, на том, как и чем утеплить их изнутри своими руками, а также на способах, пошаговых вариантах и фото-примерах, остановимся в деталях.

Зачем утеплять ворота гаража

Некоторые автолюбители считают, что если транспортное средство находится под крышей и защищено от осадков, то создание еще каких-либо условий для хранения автомобиля попросту неуместно. Однако при утеплении гаражных ворот преследуются следующие цели:

  • ворота являются той деталью, которая имеет непосредственную связь с внешней средой. Как правило, материалом их изготовления является металл. Через него в зимнее время тепло уходит наружу, а летом проникает внутрь;
  • нередко гаражи используются в качестве мастерских. Тот же ремонт автомобиля производится внутри этого помещения, а в холоде заниматься этим не очень комфортно;
  • теплоизоляция ворот позволяет сгладить скачки температуры, что исключает образование конденсата, как на внутренних элементах гаража, так и на машине. Если гараж утеплен правильно, то авто меньше подвергается пагубному воздействию коррозии.

Однако это вовсе не говорит о том, что в гараже должно быть настолько тепло, как в жилом помещении. Например, если гараж будет натоплен, то при попадании транспортного средства с улицы, оно мгновенно запотеет, влажность повысится, в результат чего авто всю ночь будет находиться в тепло-влажном тумане. Такие условия негативно будут сказываться на состоянии кузовных элементов.

Какие ворота нуждаются в утеплении

Чаще всего гаражные ворота выполняются в виде распашной конструкции, которую требуется утеплять. В качестве каркаса ворот используется уголок или профильные трубы, к которым крепится лист металла. Поскольку сталь очень хорошо проводит тепло, то отсутствие теплоизоляции никак не препятствует его утечке из гаража. Иногда распашные ворота оснащаются калиткой, которая значительно снижает потери тепла, если гараж часто открывается и закрывается.

Сегодня распространенными конструкциями ворот являются подъемно-поворотные и секционные. Полотно изготавливается из листа металла снаружи и вспененного полиуретана изнутри. Подобная конструкция уже с завода наделена необходимой теплоизоляцией и способна эффективно удерживать тепло.

Иногда подъемно-поворотные ворота изготавливают самостоятельно. Такая конструкция, как и распашная, не имеет никакого утепления, поскольку материалом является голый металл. Если гараж оснащается роллетными воротами, то их конструкция попросту не позволит провести утепление.

Выбор утеплителя

Сегодня существует довольно широкий выбор теплоизоляторов. У каждого из них есть как преимущества, так и недостатки, исходя из которых можно подобрать наиболее оптимальный вариант.

Минеральная вата

Материал пользуется популярностью ни один десяток лет. Бывает разных видов, из которых лучшим считается базальтовая вата. Она является не только хорошим утеплителем, но и отлично защищает от шума. Изготавливается минвата в виде рулонов и матов.

Пенопласт

Один из наиболее распространенных утеплителей. Он отличается дешевизной и длительной эксплуатацией, не подвержен воздействию насекомых и грибков, легко разрезается. Малый вес листов позволяет монтировать его самостоятельно.

Однако стоит учесть, что пенопласт требует защиты от прямых солнечных лучей и мышей, а гараж должен оснащаться вентиляцией, чтобы не было скопления конденсата. Схожими с пенопластом свойствами обладает пеноплекс, но стоимость его заметно выше.

Стекловата

Дешево утеплить гараж можно именно стекловатой, что является единственным положительным качеством этого материала. В остальном с ним нужно работать очень аккуратно и обязательно использовать средства защиты. В противном случае возможны проблемы с кожей и органами зрения. Стекловата также требует хорошей защиты от влаги, поскольку при намокании ее теплоизоляционные свойства теряются.

Пенополиуретан

Утеплитель отличается стойкостью к внешним воздействиям. Материал после нанесения расширяется и хорошо заполняет все зазоры, имеет хорошее сцепление с металлом. Таким образом, не стоит бояться, что под ним будет скапливаться конденсат.

Также пенополиуретан относится к негорючим утеплителям. Однако для его нанесения требуется специальное оснащение, что говорит о необходимости обращаться к специалистам.

Как утеплить ворота гаража пошагово

Процедура утепления ворот гаража изнутри своими руками состоит из нескольких этапов. Остановимся на каждом из них в деталях, а также на проверенных способах теплоизоляции.

Подготовительные работы

Выбрав материал, подготавливают поверхность ворот изнутри. Для этого проводят осмотр и при обнаружении коррозии, избавляются от нее специальной металлической щеткой к болгарке, после чего обрабатывают металл грунтовкой и краской. Затем все щели уплотняют монтажной пеной. Таким образом, удастся избежать мостиков холода.

Когда поверхность высохнет, проводят обработку с целью гидроизоляции, для чего подходят:

  • битумная мастика;
  • пароизоляция;
  • изолон толщиной 2 мм.

Изготовление обрешетки

Чтобы теплоизоляция надежно удерживалась на воротах, а также для крепления отделки, потребуется смонтировать деревянный каркас из брусков сечением 40*40 мм, которые фиксируют по внутреннему периметру ворот. Деревянные элементы для обрешетки должны быть хорошо высушены и заранее обработаны антисептиком.

Монтируется обрешетка следующим образом:

  1. К металлическому каркасу ворот крепят брус саморезами. Для этого с шагом 25 см сверлят отверстия, а чтобы головка крепежа была заподлицо с металлическим основанием, сверлом большего диаметра делают углубления.
  2. Если по центру бруски закрепить не к чему, их совмещают между собой посредством уголков. С их помощью также обходят замки.
  3. Если заодно требуется отделка стен гаража, то ее выполняют аналогичным образом – фиксируют брус, к которому после крепят облицовку. К стене деревянные элементы закрепляют дюбелями.

Теплоизоляция пенопластом

Рассматривая, как и чем утеплить ворота гаража изнутри своими руками, а также способы и варианты пошаговых действий с фото-примерами, в первую очередь следует разобраться с утеплением пенопластом:

  1. Листы утеплителя нарезают нужных размеров.
  2. На пенопласт или внутреннюю поверхность ворот наносят монтажную пену.
  3. Утеплитель помещают между элементами обрешетки и плотно прижимают к воротам, а спустя полчаса придавливают повторно.

Подробнее о теплоизоляции ворот пенопластом можно узнать из видео.

Теплоизоляция минватой

Минеральная вата хоть и восприимчива к поглощению влаги, ее все же применяют для утепления ворот гаража. Подготовительные работы аналогичны описанным выше.

Минеральную вату помещают между элементами обрешетки и фиксируют по бокам крепежом. Сверху утеплителя крепят полиэтиленовую пленку. В завершении процедуры монтируют облицовку.

Теплоизоляция строительной пеной

Одним из простейших способов утеплить ворота является их обработка изнутри обычной монтажной пеной. Для этого придерживаются следующих шагов:

  1. Покупают пену из расчета 5 баллонов на 7 м², что соответствует площади стандартных ворот.
  2. Равномерно наносят материал на поверхность и дожидаются, пока он застынет. Затем срезают лишнюю пену, которая выступила по бокам.
  3. Крепят облицовку по своему усмотрению.

Отделка ворот изнутри

Когда утеплитель закреплен, остается облицевать внутреннюю часть ворот, чтобы сделать их не только привлекательнее, но и защитить теплоизоляцию. Поэтому рассмотрим, чем обшить и какая отделка лучше для ворот. Для рассматриваемых целей наиболее подходящими являются:

  • профнастил. Практичный материал, но на его поверхности может скапливаться конденсат;
  • пластиковая вагонка. Смотрится неплохо, монтируется легко, но имеет низкую прочность;
  • деревянная вагонка. Практичное и красивое решение. Однако для защиты дерева необходимо применить средства для защиты от гниения и огня;
  • плиты ОСБ. Один из лучших вариантов, поскольку материал не подвержен гниению, наделен достаточной прочностью и довольно привлекателен.

Дополнительные способы утепления

Чтобы сделать гараж более теплым и снизить теплопотери еще, можно прибегнуть к различным способам.

Гаражная штора

Сберечь тепло в гараже зимой поможет штора, которую подвешивают непосредственно за воротами.

Изготавливают ее из материала, который должен отвечать таким требованиям:

  • высокая плотность;
  • стойкость к повышенной влажности;
  • огнестойкость;
  • прочность и эластичность.

Под перечисленные требования наилучшим образом подходит брезент, но при этом он должен дополнительно иметь пропитки для отталкивания влаги. Иногда применяют для рассматриваемых целей ткани из ПВХ. Для изготовления шторы из брезента, помимо самого материала понадобятся еще люверсы, которые закрепляют в ткани с шагом 20 см. Подвешивают штору на металлическом тросе, продевая его через кольца.

Уплотнители створок

Чтобы обеспечить плотное прилегание створок друг к другу, необходимо использовать резиновый уплотнитель. Материал легко закрепить не только к воротам, но и к любой двери. Для фиксации используют стальную полосу, которой прижимают хвост уплотнителя с последующим прикручиванием саморезами.

Щетки

Специальные щеточные элементы можно установить снизу ворот, что исключит выход тепла через щели в этом месте. Крепятся щетки саморезами. Когда створки закрываются, щетки сгибаются примерно на 1/3 своей длины.

Разобравшись, как и чем утеплять ворота гаража изнутри своими руками и рассмотрев способы и варианты теплоизоляции с фото-примерами и пошаговыми инструкциями, каждый владелец этого строения сможет улучшить внутренние условия. К тому же для теплоизоляции необязательно использовать дорогостоящие материалы, ведь можно обойтись обычным пенопластом.

Автор: Vladimir

Источник: mainavi.ru



откатные ворота на гараж своими руками

Откатные ворота для гаража своими руками

Поиск статей:

Что такое откатные ворота и какими они могут быть?

Ознакомившись с сегодняшней статьей, вы узнаете, как сделать откатные ворота в гараж своими руками, какие материалы и инструменты для этого потребуются, на что обратить внимание при монтаже. Но прежде чем говорить об изготовлении и установке, давайте рассмотрим два наиболее распространенных варианта исполнения въездной группы.

    Консольные откатные ворота для гаража. Их основными элементами являются: сдвижная створка, противовес и ролики, по которым перемещается направляющая с жестко закрепленным полотном. В зависимости от предпочтений пользователя конструкция комплектуется электроприводом или открывается вручную. К числу преимущественных особенностей консольных изделий можно отнести отсутствие радиуса открытия, простоту в эксплуатации, длительный срок службы. Кроме того, они обладают большей безопасностью по сравнению с распашными конструкциями, для взлома которых достаточно срезать петли. Что же касается минусов, то он один. Откатные ворота можно установить только в тот гараж, который имеет широкую фасадную часть. Дело в том, что при открывании створка смещается вдоль стены, а для этого требуется свободное пространство.

Секционные откатные гаражные ворота. Отличительная особенность таких въездных групп заключается в том, что створка не цельная. Она состоит из нескольких вертикальных элементов шириной около полуметра, которые последовательно соединены между собой. Крепление не жесткое, поэтому имеется возможность поворота на 45º. Благодаря этому при открывании полотно не просто смещается в сторону, а уходит на боковую стену. В этом и заключается главное преимущество подобных изделий. Если же говорить о недостатках, то стоит отметить сравнительно невысокую прочность полотна. И чем больше элементов используется в створке, тем ниже ее надежность. Кроме того, секционные откатные гаражные ворота отличаются более сложным процессом сборки. Даже при наличии схем и эскизов самостоятельный монтаж таких конструкций не рекомендуется, поскольку любая ошибка приводит к снижению срока эксплуатации.

Важно! При достаточной ширине фасадной части гаража лучше выбрать консольные откатные ворота, которые проще как в изготовлении, так и в установке. Тем более что итоговая стоимость таких конструкций заметно ниже по сравнению с секционными изделиями.

Требования к гаражным воротам

Для того чтобы въездная группа не доставляла хлопот при эксплуатации и не требовала регулярного ремонта, следует соблюсти несколько правил.

  • Ширина полотна ворот рассчитывается по формуле: П + 200 мм, где П — ширина проема. При этом дополнительные 200 мм необходимы для того, чтобы с каждой стороны перекрыть проем на 100 мм.
  • Минимальная ширина противовеса составляет около 33% от створки. Оптимальная — 40-45%. При выходе за нижнюю границу возрастает нагрузка на ролики, что ведет к быстрому износу механизма. При превышении рекомендованной ширины растет расход материалов. Как следствие, увеличивается вес и стоимость конструкции.
  • Поскольку парусность створок откатных ворот достаточно высока, следует учитывать ветровые нагрузки. С одной стороны, обшивка должна быть прочной, чтобы не прогибаться даже в случае сильных порывов ветра. С другой, увеличение веса нежелательно, поскольку это приведет к возрастанию нагрузки на роликовые тележки. Оптимальным решением является профлист, который при достаточной жесткости отличается сравнительно небольшом весом.

Справка: пример расчета ширины. Откатные ворота для гаража должны быть такой ширины, чтобы при проезде через них, с каждой стороны до бокового зеркала оставалось свободное пространство. Минимум — 30 см, а лучше все 50 см. Средняя ширина легковых авто с учетом боковых зеркал составляет 210-220 см. Исходя из этого, рассчитываем ширину створки: 220 см (ширина авто) + 100 см (запас на свободный проезд) + 20 см (дополнительная часть на перекрытие проема). Получаем 340 см. К этому числу прибавляем 40% на длину консольной части: 340 +136 см. Итого общая ширина составит 476 см.

Этапы установки откатных ворот для гаража

Прежде всего, следует подготовить все необходимое. В частности для монтажа потребуются:

  • Металлический швеллер и арматура.
  • Профлист.
  • Профильная труба 60х40 мм и 40х20 мм.
  • Роликовые тележки (2 шт).
  • Поддерживающие и накатные ролики.
  • Направляющий элемент.
  • Верхний и нижний улавливатель.
  • Резиновые заглушки.

Если планируется, что ворота будут с электроприводом, нужно приобрести готовый комплект автоматики.

  • Сварочный аппарат.
  • Болгарка.
  • Измерительное оборудование.
  • Дрель.
  • Шуруповерт.
  • Ножовка по металлу.
  • Лопата.
  • Набор гаечных ключей.

Чтобы избежать травм, при работе с инструментом используйте защитные перчатки и очки.

Важно! Выбор материалов и комплектующих напрямую зависит от веса будущих ворот. При этом следует учесть все элементы конструкции — полотно, каркас, противовес и пр. Если вы не хотите тратить время на скрупулезный подсчет общего веса всех деталей, примите как данность — при ширине ворот от 5 метров вам подойдут комплектующие, рассчитанные на вес 600 кг и более.

Весь процесс установки откатных ворот для гаража можно разделить на три основных этапа:

Подготовка фундамента

Чтобы избежать проблем с вытеснением опорных элементов силами пучения, закладку фундамента необходимо проводить ниже глубины промерзания почвы. Вдоль всей ширины проема выкапывается траншея глубиной 600 мм. А там, где будут установлены опоры гаражных ворот, яма углубляется до 1700 мм. Далее обустраивается опалубка, а затем на дне подготавливается песчаная подушка. После этого к металлическому швеллеру приваривают арматуру, заливают фундамент раствором и устанавливают закладной элемент. Более подробно со схемой конструкции фундамента можно ознакомиться на размещенном ниже эскизе.

Изготовление створки

Установка откатных ворот для гаража

Для того чтобы сборка прошла без проблем, необходимо придерживаться правильной последовательности действий. Сначала выполняют монтаж роликов на банкетку и заправляют в них направляющую полотна. К закладному элементу приваривают роликовые тележки. Створку регулируют по уровню и закрепляют на ней верхние ролики. На приемный столб устанавливают верхний и нижний улавливатель. Если откатные ворота для гаража будут с электроприводом, на завершающем этапе выполняют монтаж и регулировку автоматики.

Важно! Выбор электропривода зависит от веса ворот. В спецификации к автоматике производители указывают до 400 кг, до 600 кг и т. д. При покупке обязательно обратите внимание на данный параметр. Также стоит отметить, что оборудование различается по комплектации. Базовый набор включает в себя привод, блок управления, встроенный приемник, один или два пульта ДУ. По желанию пользователя этот комплект может быть расширен. К примеру, для удобства эксплуатации будущих ворот дополнительно устанавливают фотоэлементы, сигнальную лампу, антенну, аккумуляторную батарею для организации резервного питания и т.д.

В статье мы подробно, со схемами и эскизами конструкции, рассказали о том, как сделать откатные ворота в гараж своими руками. Как видите, для человека, имеющего минимальные навыки работы с инструментом, в этом нет ничего сложного. Однако если до настоящего момента вам не приходилось пользоваться сварочным аппаратом, болгаркой и другим оборудованием, монтаж въездной группы лучше доверить специалистам. Профессиональное изготовление и установка обходятся сравнительно недорого и служат гарантией длительной и беспроблемной эксплуатации ворот.

Ворота для гаража на даче своими руками

Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.

На участке в деревне

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

дешево, пошагово, пеноплексом, щели, фото

Сделать утепление гаражных ворот изнутри своими руками по силам каждому владельцу гаража, для этого не нужны особые навыки и специальное оборудование. Если выполнить все правильно, с учетом пошаговой инструкции с фото, результат будет отличным – щели исчезнут, зимой сократятся потери тепла, это позволит сэкономить на отоплении и создать подходящие условия для работы. Теплоизоляция дает эффект и в летний период, что также немаловажно. Использовать можно разные материалы – пеноплекс и другие, как дорогие, так и дешевые.

Нужно ли утеплять ворота гаража

Теплоизолировать ворота нужно, даже если помещение используют только для стоянки машины. Лучше потратить на работу пару часов, так как это обеспечивает целый ряд преимуществ:

  1. Можно устранить перепады влажности и температур в гараже. На кузове автомобиля перестанет образовываться конденсат, который чаще всего является причиной коррозии. Микроклимат в помещении станет стабильнее, что положительно влияет на хранение технических жидкостей и исключит замерзание воды.
  2. Ворота в гараже имеют большой размер и через них теряется очень много тепла в зимний период. Особенно это касается самых распространенных металлических конструкций, которые сильно пропускают холод, а при минусовых температурах обмерзают. За счет утепления можно сократить потери тепла как минимум вдвое. Это позволит увеличить температуру внутри даже без использования печки. Если есть отопление, то потери тепла сократятся.
  3. В летний период металл очень сильно разогревается на солнце, в результате чего поднимается температура внутри гаража. Благодаря теплоизоляционному слою помещение нагревается намного меньше.

На заметку!

Утепление служит отличной звукоизоляцией, что тоже немаловажно.

Как утеплить гаражные ворота изнутри своими руками пошагово

Независимо от материала утепление ворот в гараже проходит по одному и тому же алгоритму с небольшими изменениями. Пошаговая инструкция по утеплению:

  1. Приобретение материалов. Брать нужно всегда с запасом, так как придется подгонять элементы под ворота и отрезать куски.
  2. Подготовка поверхности. Надо очистить внутреннюю часть ворот от пыли и грязи и обезжирить ее. Иногда требуется заделать отверстия и повреждения. Если есть очаги коррозии, их зачищают, затем грунтуют и окрашивают, чтобы металл не ржавел под слоем теплоизоляции.
  3. Сборка и крепление каркаса, если он будет использоваться для укладки утеплителя. Подходит как деревянный брусок, так и металлический профиль.
  4. Монтаж теплоизоляции. Тут все зависит от способа крепления. Главное – располагать листовой материал плотно, чтобы между ним было как можно меньше пустот.
  5. Заделка щелей. Для этого проще всего использовать монтажную пену или специальный клеевой состав.

После окончания работ поверхность можно заделать любым материалом – от фанеры или пластиковой вагонки до отражающего утеплителя на основе вспененного полиэтилена. Это защитит теплоизоляционный материал от повреждения и загрязнения.

Чем утеплять гараж дешево: бережем деньги

Утеплять нужно не только ворота, но и остальные части гаража. Если он расположен в кооперативе и со всех сторон другие строения, это упрощает работу, так как стены теплоизолировать не надо. Но если сооружение отдельно стоящее, нужно проводить такие работы:

  1. Теплоизоляция стен, лучше всего проводить ее снаружи с использованием пенопласта, так как это самый дешевый материал. Толщина слоя должна быть не менее 5 см, а в холодных регионах – 10 см. Листы крепят с использованием клея и дюбелей, а на утеплитель кладут сетку, поверхность оштукатуривают специальным клеевым составом.
  2. Утепление крыши – еще один важный элемент, чаще всего это делают изнутри. Для работы можно использовать как листовые, так и насыпные материалы, все зависит от конструкции потолочного перекрытия. В гаражных массивах это делать обязательно, так как через кровлю теряется основная часть тепла.
  3. Пол также желательно теплоизолировать для наилучшего эффекта. Делают это еще до заливки стяжки, поэтому данный аспект лучше предусмотреть заранее.

Внимание!

На стыке ворот и каркаса стоит закрепить уплотнитель, так как через них теряется много тепла.

Утепление ворот гаража пеноплексом: будет ли тепло

Экструдированный пенополистирол – современный материал, который по своим теплоизоляционным показателям превосходит пенопласт в полтора раза. Кроме того, он отличается твердостью, что упрощает его монтаж. Чтобы добиться хорошего эффекта, следуют простой инструкции:

  1. Подготавливают поверхность ворот. Очищают ее от грязи и пыли, наносят слой свежей краски для дополнительной защиты от коррозии. Используют состав «3 в 1», включающий грунт и средство против ржавчины.
  2. Проводят замеры и определяются с расположением листов на поверхности. Их можно ставить как вертикально, так и горизонтально, особой разницы нет. Стараются располагать стыки листов подальше от края.
  3. После резки элементов и проверки их расположения приступают к их приклеиванию. Лучше всего использовать специальный быстро сохнущий состав, который наносят пистолетом. Его распределяют по краям и посередине полосками или точками, можно посмотреть видео, чтобы разобраться во всех нюансах.
  4. При приклеивании особое внимание уделяют стыкам. Так как по торцам экструдированного пенополистирола есть пазы, соединения можно сделать плотными без особого труда.
  5. После застывания клея и заделки щелей поверхность можно закрыть отражающим материалом или же приклеить любые листы. Клей удержит пластик или тонкую фанеру. Отлично подойдет плита ОСП, так как она не боится перепадов влажности и температуры.

Совет!

Работу лучше всего проводить в теплое время года, так как материалы при нагревании имеют свойство расширяться.

После окончания работы можно пользоваться гаражом немедленно, что очень важно. Если подготовиться заранее и нарезать заготовки, то работа займет пару часов, помощники не нужны. Это надежный утеплитель, который можно крепить как на распашные, так и на подъемные или секционные ворота. Если покупать готовые варианты, лучше отдавать предпочтение продукции известных фирм (Дорхан, Херманн, Алютех), они изначально имеют теплоизоляционный слой.

Как правильно утеплять ворота пенопластом: фото

Если нужно сэкономить, можно использовать самый доступный по цене пенопласт. Чтобы надежно закрепить материал, соблюдают несколько простых рекомендаций:

  1. Металл очищают от загрязнений, удаляют ржавчину при ее наличии и окрашивают поверхность. Работу продолжают после ее полного высыхания.
  2. По периметру закрепляют каркас из деревянного бруска, его толщина должна быть такой же, как слой утеплителя. Посередине добавляют перемычки, их положение подбирают так, чтобы между элементами становились листы пенопласта без резки, это упростит работу.
  3. Приклеивают листы утеплителя в проемах каркаса. Особое внимание уделяют щелям, лучше всего заполнить их пеной или остатками клея, это будет служить и дополнительным креплением. После застывания состава аккуратно срезают все наплывы строительным ножом, чтобы выровнять поверхность.
  4. К каркасу крепят плиту ОСП, просто вырезают ее по размеру и прикручивают саморезами подходящей длины. Поверхность можно окрасить в любой цвет или оставить как есть.

Используют листы пенопласта толщиной не меньше 5 см, чтобы обеспечить хороший теплоизоляционный эффект. Если откосы около ворот не утеплены, то их тоже оклеивают пенопластом для наилучшего эффекта.

Чем утеплять щели гаражных ворот

Чтобы добиться идеального эффекта нужно теплоизолировать и места примыканий створок к каркасу ворот. Тут может быть много вариантов, стоит рассмотреть самые простые в реализации:

  1. Если щель достаточно большая, используют монтажную пену. Для этого открывают ворота и смазывают наружное примыкание солидолом, закрывают всю поверхность коробки. Торец ворот при этом очищают от пыли и смачивают водой из распылителя для улучшения адгезии. Закрывают ворота и аккуратно наносят пену по всей длине щели, ее нужно распределять равномерно, чтобы состав сильно не вылезал наружу. После высыхания срезают излишки и открывают ворота. Благодаря солидолу пена не прилипнет к каркасу.
  2. Используют войлок или специальную уплотнительную ленту подходящей ширины. Приклеивают по периметру, толщину подбирают в зависимости от размера щели. Можно клеить уплотнитель на одну или две стороны. Чтобы закрыть щель дополнительно, изнутри можно закрепить полоску резины, которая будет уплотнять стыки дополнительно.
  3. Вешают в проеме полог из брезента или другого прочного износостойкого материала. Лучше всего, если между ним и воротами будет прослойка воздуха шириной от 20 до 50 см, она будет служить естественным теплоизоляционным барьером. При всей своей простоте этот вариант один из самых эффективных, его часто используют в боксах с большими воротами.

На заметку!

Можно наклеить и специальный уплотнитель для дверных проемов из вспененного полиуретана. Но его износостойкость невысока и придется каждый год крепить заново.

Если в гараже есть окна, надо утеплять и их, проще всего сделать двойную раму, чтобы слой воздуха защищал пространство от проникновения холода. А можно поставить пластиковый энергосберегающий вариант окна.

Утеплить гаражные ворота своими силами несложно, если использовать простые инструкции из обзора и подобрать теплоизоляционный материал достаточной толщины. Важно надежно закрепить листы без щелей и пустот и не забывать о том, что нужно теплоизолировать стыки между створками и каркасом.

ᐉ Ворота гаражные распашные металлические своими руками, чертежи, видео

Гаражные ворота распашные своими руками

Беря во внимание нынешние расценки на изготовление гаражных ворот, все чаще автовладельцы стремятся собрать и поставить ворота для гаража своими руками. Процесс изготовления и установки распашных гаражных ворот совсем не сложный, как кажется на первый взгляд. Предлагаем подробную инструкцию по изготовлению гаражных ворот.

Изготовление распашных гаражных ворот своими руками

Если решено, что рама ворот будет изготавливаться из металлического уголка, то нужно провести подготовительные работы: нарезать уголки заданных размеров, концы их обрезать под углом в 45°. Для точности разметки углов можно использовать специальное приспособление, разработанное для таких целей — стусло, или «строительный уголок». Такое приспособление существенно упростит разметку при изготовлении гаражных ворот.

Углы будущего стыка должны быть направлены внутрь воротного проема. Лучший по прочности способ стыковки уголков между собой — сварка. И далее соединение стыков в гаражных воротах будем использовать сварку. Смотрите последовательность работ сборки гаражных ворот на фото.

Подготовленные по требуемому размеру и обрезанные по концам под намеченным углом, уголки укладываются по контуру будущего проема ворот. Для того, чтобы это правильно сделать, организуется монтажная площадка. Она должна представлять собой ровную, по горизонту, поверхность с асфальтовым, или с бетонным покрытием. Если такой поверхности нет, можно использовать для монтажной основы бетонные блоки.

Уложив уголки и соединив углы каркаса, перед началом сварочных работ проверяют геометрию созданной конструкции. Все уголки рамы должны находиться в одной горизонтальной плоскости, что контролируется строительным уровнем; кроме того, размеры обоих диагоналей прямоугольника каркаса должны быть совершенно одинаковы.

Начиная монтаж каркаса гаражных ворот, необходимо слегка «прихватить» углы каркаса, чтобы не нарушилась геометрия собранной конструкции, после чего можно проваривать углы основательно, продолжая проверять размеры и горизонтальность рамы. Если во время сварки от температуры «пошли» плоскости уголка, их нужно выправить механическим путем. Получив, в результате сварки, готовую раму, ее необходимо проверить «по месту», чтобы, при необходимости, сразу внести коррективы.

Створки гаражных ворот изготавливают, также начиная с каркаса, устройство которого определяется, исходя из материала, которым будут обшиваться створки.

Если створки будут обшиваться листовой сталью, то необходимо делать усиленный каркас, применяя для его основы профильную трубу с размерами 20х40 мм, с толщиной стенки 2 мм, не менее.

Готовя к монтажу рамы створок, необходимо учитывать, что размеры створок должны иметь необходимые зазоры, от 5 мм до 10 мм, между своими краями, и внутренней поверхностью воротной рамы.

Готовые створки вставляются в проем гаражных ворот, соразмерно выравниваются и жестко фиксируются. Далее, методом сварки, монтируются воротные петли, которые, как правило, по способу изготовления — точеные, в конструкции имеют подшипник. Размеры петель обычно не превышают 20х120 мм.

Способ использования: штырь петли — вверх, на каркасе гаражных распашных ворот монтируется часть петли со штырем.

После того как гаражные ворота сделаны устанавливаем замок. Подбираем реечный или сувальдный. Далее необходимо все металлические поверхности зачистить и окрасить. Изнутри по желании гаражные распашные ворота можно утеплить пенопластом и обшить вагонкой.

Гаражные ворота детальные чертежи


Распашные металлические гаражные ворота: видео


Просмотрев и изучив материалы, фото работ, чертежи гаражных ворот, видео по установке и изготовлению гаражных ворот своими руками у вас не должно остаться вопросов, так как более обширной статьи в сети вы не найдете:)

Гаражные ворота распашные металлические

При учете нынешних цен на гаражные ворота, все больше и больше автомобилистов принимает решение сделать гаражные ворота распашные (металлические). Из фото отчета Вы поймете что сделать ворота для гаража распашного типа – это не так сложно, как могло показаться. Давайте рассмотрим, как осуществить это, немного подробнее.

Чертеж гаражных ворот

Скачать чертеж в хорошем качестве

Идеальным вариантом обустройства ворот можно считать такой, при котором вы еще при строительстве гаража выполните каркас ворот и вмонтируете его в постройку. Причем, сделаете это таким образом, что конструкция будет предельно жестка, и не произойдет расшатывания.

Рама под гаражные ворота

Рама под гаражные ворота изготавливается с использованием уголка 75 – 100 мм. Иногда пользуются профтрубой 60 на 40 мм. Можно пользоваться обеими вариантами, в зависимости о того, что вам удобнее.

Если для изготовления рамы вы используете профтрубу, то её сварка должна производиться в ребро (в этом случае, длина боковых стоек будет меньше высоты проема на 80 мм).

Если для изготовления рамы вы используете уголок, то сваривание концов должно производиться под 45°, чтобы сделать все точно, пользуйтесь стуслом или строительным уголком. Направление угла должно быть к проему.

Первым делом нужно произвести нарезку заготовок под раму. Это делается на ровной горизонтальной поверхности – бетонной стяжке, асфальтной площадке.

После выставления заготовок и состыковки концов, нужно провести проверку диагоналей. Их длина должна быть одинаковой.

Для начала нужно немного «прихватить» заготовки при помощи сварки, после чего, нужно опять провести проверку диагоналей и плоскости. Если все хорошо, детали свариваются окончательно.

Если произошел перекос рамы (бывает и так), она может быть вытянута при помощи ударов молотка, или пользуясь предварительно приваренным стальным прутом как рычагом.

После окончания работ по каркасу, он должен быть примерен к вашей постройке (во избежание неприятных сюрпризов в дальнейшем).

Должна быть произведена зачистка всех сварных швов при помощи болгарки.

Створки под гаражные ворота

Первым делом, следует определится с материалом створок. В зависимости от того, каким он будет, изготавливается более или менее прочный каркас под створки.

Чтобы изготовить каркас под створки ворот гаража, чаще всего пользуются профильной трубой 20 на 40, у которой толщина стенки не меньше 2 мм. Она удобна в работе, эстетична и обладает достаточной прочностью.

Для свободного открытия створок, следует позаботиться о зазоре (примерно 5 мм). Следовательно, производим замер внутренних размеров каркаса, и отнимаем 10 мм. А от боковин отнимаем еще 80 мм.

После сварки рамки каркаса створок (в процессе следим за размерами) и примерки ее на воротную раму, следует приступать к перекладинам. Замер размеров производиться при помощи простого приложения трубы на каркас створок.

При обшивке створок профнастилом или вагонкой, можно приступать к навариванию петель, и монтажу, так как обшивка будет производиться поверх готовой конструкции.

Если ворота обшиваются при помощи металлического листа, то именно этим и следует заняться на данном этапе работ. Чтобы это осуществить, следует произвести замер металлического листа, приложить его к рамке створок, выровнять и «прихватить» его при помощи сварки по центру. После этого, следует прихватывать точечно по направлению к краям, с интервалом 20-30 см. Таким образом, можно избежать деформации и изгиба листа при нагреве.

Как правильно приварить петли к воротам

Важный и ответственный момент это приварка петель к воротам, первым делом заложите в петли немного солидола (чтобы они внутри не сварились между собой), потом приварите площадки к петлям толщина 3-5мм, как показано на фото.

А вот теперь на выставленные ворота на раме можно приваривать петли,

ВАЖНО — не обваривайте петлю полностью, поставьте несколько точек и попробуйте открыть ворота, и только убедившись что они хорошо открываются и закрываются можно полностью приваривать площадки петель к раме и воротне.

Видео как сварить гаражные ворота распашные

Ну, вот и все, после монтажа петель и установки, ворота готовы!

Распашные ворота для гаража своими руками

На настоящий момент разработано и внедрено в практику множество конструкций гаражных ворот. Распашные по степени удобства эксплуатации во многом проигрывают подъёмным и откатным, но по-прежнему остаются самыми надёжными. В них попросту нечему ломаться. Конструкция проста, поэтому распашные ворота для гаража своими руками сможет сделать любой автовладелец.

Что собой представляют распашные ворота

Перед тем, как приступить к реализации идеи, необходимо чётко понимать, что такое распашные ворота, из каких элементов они состоят и как работают. Существуют два вида этой конструкции:

Первый вариант для гаража не подходит, так как габариты одной створки будут слишком велики, и открывать её будет неудобно.

Двухстворчатые состоят из нескольких элементов:

  • каркас из металлического уголка, круглой или профилированной трубы;
  • створок;
  • калитки в одной из створок, если таковая предусмотрена проектом;
  • петель;
  • укосин/перекладин/перемычек;
  • засова и/или замка.

Сборка и установка распашных ворот просты. Но тем, у кого нет опыта изготовления и монтажа таких конструкций, потребуются подробные инструкции, учитывающие все нюансы каждого этапа работ.

Плюсы и минусы

Главное преимущество распашных ворот – надёжность. Но это далеко не единственный их плюс. Простота конструкции обуславливает и другие преимущества:

  • нет необходимости в настройке и обслуживании автоматики;
  • среди бюджетных альтернативных вариантов секционных, подъёмных и откатных ворот нет сопоставимых по стоимости с распашными – последние всегда более выгодны в цене;
  • можно установить автоматику: приводы, открывающие и закрывающие створки;
  • нет необходимости усиливать проём и верхнее перекрытие, что нередко требуется при установке секционных или подъемных ворот;
  • возможность утепления створок и каркаса;
  • множество вариантов дизайна створок.

Главный недостаток заключается в необходимости выходить из машины и закрывать/открывать ворота при любых, самых неблагоприятных, погодных условиях. Помимо этого, в зимний период приходится очищать пространство перед ними от снега.

Из каких материалов можно сделать

Несмотря на широкий выбор строительных материалов, надёжные распашные ворота можно сделать несколькими способами.

Вариант №1:

  1. Металлический уголок 50х50з3 мм – для изготовления каркаса створок и усиливающих его укосин либо поперечин.
  2. Листы холоднокатанного металла толщиной 2,5-3 мм. Крепятся к каркасу с выпуском в 3 см. Используется сварка.
  3. 4 петли сечением 25 мм, размеры 30х160 мм. Привариваются на листы металла через дополнительные металлические пластины.

Вариант №2:

  1. Труба прямоугольного сечения 40х40х2,5мм или 50-50-2,5 мм для каркаса створок и усиливающих элементов.
  2. Листы металла толщиной 1,5-2 мм, фиксируются к каркасу заклепками.
  3. 4-6 петель.
  4. 4 металлические пластины под петли.

Для устройства стоек ворот используются трубы 80х80х3 мм. Верхнюю балку, усиливающую проём, изготавливают из швеллера №16 (высота полок 160 мм) или №18, в зависимости от ширины ворот. Порог можно сделать из тех же материалов: профильной трубы или металлического уголка.

Наиболее надёжный способ устройства распашных ворот в гараже – смонтировать под них раму из швеллера №24 и установить её на этапе строительства стен и перекрытий. Если такой возможности нет, монтируют усиливающие проём элементы: верхнюю балку, порог и стойки для створок.

Справка! Предложенные варианты материалов для устройства распашных ворот в гараже универсальны и подходят для любых строений: кирпичных, бетонных, деревянных, из пено- и газоблоков. Единственное исключение – гараж из металлопрофиля. Для таких строений нужны облегчённые конструкции.

Для гаражей из металлопрофиля делают «гибкие» ворота, такие, чтобы каждую створку можно было с минимальными усилиями прижать к проёму. Каркас таких конструкций состоит из гнутого профиля открытого сечения (г- или п-образного). Створки устанавливаются на 4-6 петель.

Ворота с жёстким каркасом проектируют и изготавливают таким образом, чтобы створки подходили к проёму с минимальным зазором и сразу закрывались на предусмотренные запоры, без приложения дополнительных усилий. Точные данные о требуемых материалах в конкретном случае можно получить посредством вычислений.

Расчёт

Профессиональный расчёт прочностных характеристик и геометрических параметров материалов для изготовления гаражных ворот выполняют с помощью комплекса сложных математических формул. Учитывают следующие факторы:

  • жёсткость проёма;
  • депланирующие деформации при заданных размерах створок и использовании определённого материала;
  • прочность на изгиб;
  • скручивающие усилия (от напора ветра, весовой нагрузки, механических воздействий).

Для выполнения точных расчётов разработаны специализированные калькуляторы. При необходимости можно ими воспользоваться.

Необходимые материалы и инструменты

Для изготовления распашных ворот (с калиткой) размерами 2200х3000 мм потребуются не только материалы и инструменты. Понадобятся и приспособления, так как гаражные распашные ворота изготавливают/сваривают только в горизонтальном положении.

Материалы

  1. Металлический уголок 50х50х2 мм длиной 2,2 м – 2 шт (в общей сложности потребуется 4,4 м уголка).
  2. Профильная труба 50х25х2 мм длиной 3 м – 2 шт.
  3. Листы холоднокатанного металла (можно заменить горячекатанным) 1250х2500 мм, толщиной 2 или 3 мм – 3 шт.
  4. Профильная труба 40х25 мм (или 40х20 мм) длиной 2,2 м – 9 шт (необходима для изготовления горизонтальных планок створок и калитки).
  5. Профильная труба 40х20 мм длиной 3 м – 3 шт (для изготовления вертикальных планок каркаса створок).
  6. Профильная труба 40х40 мм длиной 3 м – 1 шт (для монтажа вертикальной планки в месте соединения рабочих створок, в ней же формируют отверстия для замка и засовов)
  7. Дополнительные элементы: стальные пластины под петли и для усиления мест соединений каркаса, стальные прутки.
  8. Замок сувальдный.
  9. Засовы гаражные: вертикальный и горизонтальный.
  10. Грунт по металлу.
  11. Растворитель №646.
  12. Краска.
  13. Мел.
  14. Изолента.
  15. Наждачная бумага крупной и средней зернистости.

Справка! Использование для устройства порога профильной трубы – разумное решение. При такой конструкции рамы створки ворот приподняты над уровнем покрытия парковочной площадки на 20-25 мм. В связи с этим дождевая вода не будет подтекать внутрь помещения.

Инструменты

  1. Сварочный аппарат.
  2. Электроды.
  3. Кувалда, молотки.
  4. Болгарка, диски по металлу.
  5. Дрель, свёрла.
  6. Перфоратор.
  7. Набор отвёрток.
  8. Болты с гайками, саморезы.
  9. Струбцины.
  10. Уровень (желательно лазерный).
  11. Рулетка или дальномер.

Важно! Перед тем как приступить к работе со сварочным аппаратом, необходимо убедиться в том, что проводка гаража выдержит данную нагрузку.

При расчёте и закупке материалов учитывают необходимость обвязки (двойной рамы с горизонтальными перемычками) проёма гаража. Для её изготовления и монтажа потребуются те же материалы и инструменты. Можно использовать металлический уголок, швеллер, профильные трубы. Обвязка – необязательный элемент устройства ворот, она необходима в целях усиления проёма и конструкции в целом.

Приспособления

Для выполнения раскроечных и сборочных работ потребуются два стола: основной и вспомогательный. Размеры основного должны быть такими, чтобы на нём поместились обе створки с рамами. Поверхность стола необходимо выставить по уровню. В противном случае высок риск получения перекосов. Стол должен быть прочным, способным выдержать вес металла, инструментов и удары кувалдой.

Подготовительные работы

Подготовка проёма заключается в выполнении нескольких действий:

  1. Убеждаются в том, что стены по обе стороны от проёма не имеют трещин и деформаций.
  2. Демонтируют старую конструкцию, если она есть.
  3. Выравнивают проём (при необходимости).
  4. Очищают поверхности от грязи, наслоений цемента и штукатурки.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

  1. Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
  2. В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
  3. Обеспыливают отверстия.
  4. Заполняют их цементно-песчаным раствором.
  5. С помощью кувалды забивают штыри.
  6. На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
  7. Насаживают раму.
  8. Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

  1. Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
  2. Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Видео: Распашные гаражные ворота своими руками

Особенности ухода и эксплуатации

Правильно изготовленные и установленные распашные ворота имеют большой запас прочности. Для того чтобы их эксплуатационный ресурс преждевременно не исчерпался, необходимо соблюдать несколько несложных правил обслуживания.

  1. Содержать металлоконструкции в чистоте.
  2. Своевременно обновлять защитное лакокрасочное покрытие.
  3. Не допускать механических повреждений обшивки: вмятин и сколов краски.
  4. Не очищать окрашенные элементы конструкции с помощью скребков, щёток с жёсткой щетиной, смывок и растворителей.
  5. Перед тем как открыть/закрыть створки, убеждаются в том, что на пути их передвижения нет препятствий.
  6. Не допускают весовых нагрузок на створки ворот.
  7. Петли периодически смазывают средством «Литол» или другим аналогичного действия.

Процесс изготовления распашных ворот в гараже не настолько сложен, как это может показаться на первый взгляд. Все этапы выполнения этой задачи, начиная от проектирования и заканчивая окрашиванием готовой конструкции, можно сделать своими руками. Это существенно удешевит смету на благоустройство гаража.

Источники:

http://www.umeltsi.ru/slesar/2805-garazhnye-vorota-svoimi-rukami.html
http://postroyka-dom.com/garazhnye-vorota-raspashnye-metallicheskie/
http://garazhmechti.ru/vorota/raspashnye-vorota-dlya-garazha-svoimi-rukami.html

Видео о гаражных воротах Garaga

Видео о гаражных воротах Garaga Перейти к основному содержанию

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX ">

Дизайн-центр Гарага


О GARAGA Гаражные ворота


Как это сделано

Продуманное производство обеспечивает дверь, в которой есть каждая деталь...

Посмотреть это видео

Гарага - более 25 лет страсти

Если вы хотите знать мужчин и женщин, стоящих за каждым ...

Посмотреть это видео

Дверь Garaga Cambridge - Винтажный шарм и современный дизайн

Откройте для себя новые гаражные ворота от Garaga с индивидуальностью ...

Посмотреть это видео

Видео лаборатории Garaga (версия для 45 секунд): Узнайте, почему вы должны выбрать дверь Garaga!


Почему выбирают дверь Гарага? Причина №1 ОСТАНОВИТЬ ВЕТЕР

Когда вы слышите вой ветра через ворота гаража, вам нужна помощь...

Посмотреть это видео

Почему выбирают дверь Гарага? Причина № 2 ДЕРЖАТЬ ПРОХОЖДЕНИЕ

Гаражные ворота должны защищать внутреннюю часть гаража и прилегающие помещения, отталкивая ветер и холод.

Посмотреть это видео

Почему выбирают дверь Гарага? Причина №3 ЯРКОСТЬ И КРАСОТА

Большинство гаражных ворот хорошо видны с улицы и могут сильно ударить или вызвать воспаление глаз...

Посмотреть это видео

Почему выбирают дверь Гарага? Причина № 4 СОХРАНЯЙТЕ ТЕПЛО ВНУТРИ

Не все изолированные гаражные ворота одинаковы, даже если они имеют одинаковое значение R ...

Посмотреть это видео

Видео лаборатории Garaga (полная тестовая версия): Узнайте, почему вам следует выбрать дверь Garaga!


Почему выбирают дверь Гарага? Причина №1 ОСТАНОВИТЬ ВЕТЕР

Когда вы слышите вой ветра через ворота гаража, вам нужна помощь...

Посмотреть это видео

Почему выбирают дверь Гарага? Причина № 2 ДЕРЖАТЬ ПРОХОЖДЕНИЕ

Гаражные ворота должны защищать внутреннюю часть гаража и прилегающие комнаты, отталкивая ветер и холод ...

Посмотреть это видео

Почему выбирают дверь Гарага? Причина №3 ЯРКОСТЬ И КРАСОТА

Большинство гаражных ворот хорошо видны с улицы и могут сильно ударить или вызвать воспаление глаз...

Посмотреть это видео

Почему выбирают дверь Гарага? Причина № 4 СОХРАНЯЙТЕ ТЕПЛО ВНУТРИ

Не все изолированные гаражные ворота одинаковы, даже если они имеют одинаковое значение R ...

Посмотреть это видео

Советы эксперта


Советы дилера Garaga - Выбор гаражных ворот

Важные советы от опытного дилера Garaga о том, на что обращать внимание при покупке новых гаражных ворот...

Посмотреть это видео

Гаражные двери - крепкая порода

Вы когда-нибудь задумывались обо всей работе, которую ожидаете от ворот гаража? ...

Посмотреть это видео

Преобразование гаражных ворот из тряпичного в пицца

Получите полезные советы от Garaga по выбору правильной двери для вашего проекта замены гаражных ворот ...

Посмотреть это видео

Красота качества: узнайте больше о различных функциях, которые делают наш продукт лучше!


Красота качества; Твердость

Откройте для себя все детали, которые делают Garaga самой надежной компанией на рынке...

Посмотреть это видео

Красота качества; Энергоэффективность

Покупка Garaga означает, что вы вложили средства в проект по энергосбережению, который окупается ...

Посмотреть это видео

PPT - Гаражные ворота своими руками Презентация PowerPoint | бесплатно скачать

PowerShow.com - это ведущий веб-сайт для обмена презентациями и слайд-шоу. Независимо от того, является ли ваше приложение бизнесом, практическими рекомендациями, образованием, медициной, школой, церковью, продажами, маркетингом, онлайн-обучением или просто для развлечения, PowerShow.com - отличный ресурс. И, что лучше всего, большинство его интересных функций бесплатны и просты в использовании.

Вы можете использовать PowerShow.com, чтобы найти и загрузить примеры онлайн-презентаций PowerPoint ppt практически на любую тему, которую вы можете себе представить, чтобы вы могли узнать, как улучшить свои собственные слайды и презентации бесплатно. Или используйте его, чтобы найти и загрузить высококачественные презентации PowerPoint ppt с практическими рекомендациями и иллюстрированными или анимированными слайдами, которые научат вас делать что-то новое, также бесплатно. Или используйте его для загрузки собственных слайдов PowerPoint, чтобы вы могли поделиться ими со своими учителями, классом, студентами, руководителями, сотрудниками, клиентами, потенциальными инвесторами или всем миром.Или используйте его для создания действительно крутых слайд-шоу из фотографий - с 2D- и 3D-переходами, анимацией и музыкой на ваш выбор - которыми вы можете поделиться со своими друзьями в Facebook или в кругах Google+. Это тоже бесплатно!

За небольшую плату вы можете получить лучшую в отрасли конфиденциальность в Интернете или публично продвигать свои презентации и слайд-шоу с высокими рейтингами. Но в остальном это бесплатно. Мы даже преобразуем ваши презентации и слайд-шоу в универсальный формат Flash со всей их оригинальной мультимедийной красотой, включая анимацию, эффекты перехода 2D и 3D, встроенную музыку или другой звук или даже видео, встроенное в слайды.Все бесплатно. Большинство презентаций и слайд-шоу на PowerShow.com можно бесплатно просматривать, многие даже можно бесплатно загрузить. (Вы можете выбрать, разрешить ли людям загружать ваши оригинальные презентации PowerPoint и слайд-шоу из фотографий за плату или бесплатно или вовсе.) Посетите PowerShow.com сегодня - БЕСПЛАТНО. Здесь действительно каждый найдет что-то для себя!

презентации бесплатно. Или используйте его, чтобы найти и загрузить высококачественные презентации PowerPoint ppt с практическими рекомендациями и иллюстрированными или анимированными слайдами, которые научат вас делать что-то новое, также бесплатно.Или используйте его для загрузки собственных слайдов PowerPoint, чтобы вы могли поделиться ими со своими учителями, классом, студентами, руководителями, сотрудниками, клиентами, потенциальными инвесторами или всем миром. Или используйте его для создания действительно крутых слайд-шоу из фотографий - с 2D- и 3D-переходами, анимацией и музыкой на ваш выбор - которыми вы можете поделиться со своими друзьями в Facebook или в кругах Google+. Это тоже бесплатно!

За небольшую плату вы можете получить лучшую в отрасли конфиденциальность в Интернете или публично продвигать свои презентации и слайд-шоу с высокими рейтингами.Но в остальном это бесплатно. Мы даже преобразуем ваши презентации и слайд-шоу в универсальный формат Flash со всей их оригинальной мультимедийной красотой, включая анимацию, эффекты перехода 2D и 3D, встроенную музыку или другой звук или даже видео, встроенное в слайды. Все бесплатно. Большинство презентаций и слайд-шоу на PowerShow.com можно бесплатно просматривать, многие даже можно бесплатно загрузить. (Вы можете выбрать, разрешить ли людям загружать ваши оригинальные презентации PowerPoint и слайд-шоу фотографий за плату или бесплатно или вообще.) Посетите PowerShow.com сегодня - БЕСПЛАТНО. Здесь действительно каждый найдет что-то для себя!

Устройство открывания гаражных ворот Genie - все, что нужно знать о механизмах открывания гаражных ворот

Когда меня впервые пригласили на саммит блоггеров Genie в самом сердце страны амишей в Огайо, я был немного сбит с толку. Это устройство открывания двери гаража. Насколько это может быть? Он поднимает дверь, а затем опускает ее обратно. Что ж, оказывается, что открыватель гаража - это гораздо больше, чем кажется на первый взгляд.Как только я начал преодолевать серьезный культурный шок перехода из Сан-Диего в страну амишей (мы проезжали мимо запряженных лошадьми экипажей и женщин в шляпах на велосипедах), я начал усваивать много полезной информации о механизмах открывания ворот гаража в в целом, и открыватели гаражных ворот Genie в частности.

В интересах раскрытия информации, помимо проведения мероприятия для блоггеров, Genie также предоставит HomeFixated два средства открытия, одно для нашего использования, а другое мы включим в ротацию в одном из наших будущих ежемесячных розыгрышей.Поскольку я единственная компания, которая занимается сборкой открывателей гаражных ворот в США, посещение их штаб-квартиры в Маунт-Хоуп и их завода в Балтии было отличным способом получить достаточно информации, чтобы я почувствовал себя фанатом открывания гаражных ворот. Тем не менее, я бы не рекомендовал это посещение, если вы планируете сходить по барам, клубам или куда-нибудь после 20:00.

Пробка на пути к Genie Blogger Summit

Цепь, ремень или винт
Нет, это не из списка запрещенных технологий для амишей, это ваши три варианта привода гаражных ворот.Сошники Genie (и большинство сошников в целом) бывают с цепным, ременным и винтовым приводом. Цепь имеет тенденцию быть экономным, ременной привод известен своей бесшумной работой, а винтовой привод отличается своей мощностью. Фактически, Genie имеет патент на механизм прямого винтового привода, в котором двигатель крепится непосредственно к винтовой штанге, что обеспечивает наиболее эффективное приложение мощности. Винтовой привод также обеспечивает наиболее стабильную скорость (до 13 дюймов в секунду). Новые винтовые передачи Genie не требуют смазки или обслуживания, что должно быть приятным для ушей любого домовладельца.

Тишина - это золото
Хриплая сцена, наблюдаемая из штаб-квартиры Джини Хотя мы говорим об ушах, должен признаться, что я немного помешан на молчании. Фактически, я довольно регулярно даю мини-тирады о том, что различные инструменты слишком громкие. Вот почему я был взволнован, когда нашел компанию в сфере домашнего улучшения, которая очень серьезно относится к тому, чтобы сделать свою продукцию тише. Майк Кридел, президент Genie, зажег пару своих моделей с ременным приводом в безмятежно тихом вестибюле штаб-квартиры Genie, и они были потрясающе тихими.Кстати, в штаб-квартире Genie есть открытки с изображениями коров, случайных павлинов, случайных верблюдов или двух и бедной собаки, закрепленной за привязанным полукругом одного из дворов соседа Genie. Возвращаясь к теме уровней шума, если ваша дверь сама издает какой-либо шум (очень вероятно, что это так), вы, вероятно, не сможете услышать сам открывающийся звук. Если у вас есть отдельный гараж, это может не иметь большого значения для вас. Но если у вас есть спальня прямо над гаражом, это серьезный аргумент в пользу продажи и веская причина обратить внимание именно на Genie.Из их продуктов ясно, что бесшумная работа является для них главным приоритетом.

AC / DC
Нет, мы не говорим о Back in Black рок-н-ролл. Мало ли я знал, что открыватели гаражных ворот бывают здесь как в версиях переменного, так и постоянного тока (в зависимости от типа двигателя, который использует открыватель). Для тех из вас, кто менее склонен к электричеству, AC означает переменный ток (то, что вы получаете из настенных розеток), а DC означает постоянный ток (то, что вы получаете от своих батарей).Естественно, открыватели переменного и постоянного тока подключаются к вашей обычной электрической розетке, но двигатели, которые они используют, различаются. Двигатели постоянного тока чрезвычайно легкие по сравнению с двигателями переменного тока, что, кстати, значительно упрощает установку открывателей постоянного тока. В то время как переменный ток имеет профиль мощности либо полностью включен, либо полностью отключен, постоянный ток может повышаться или понижаться в зависимости от мощности, необходимой для каждой фазы подъемника гаражных ворот. Результат - более плавный и ровный подъем двери. Двигатели постоянного тока в сошниках Genie также имеют функцию плавного пуска и останова.Это поможет вам избежать сердечного приступа, если вы стоите в гараже, когда дверь открывается или закрывается. Это также снижает износ дверной и путевой фурнитуры. Более дорогие устройства открывания Genie предлагают 140-вольтовый двигатель постоянного тока с большим количеством энергии для новых трехпанельных дверей, дверей с окнами и более тяжелых дверей в целом. 140 В также более чем в 10 раз больше, чем у многих конкурирующих двигателей открывания постоянного тока.

Никогда не удивляйтесь, если вы снова закроете гараж - Genie Closed Confirm Technology
Сетевой адаптер, необходимый для закрытого подтверждения Если вы похожи на 90% американцев или 99% американцев старше 40 лет (я полностью придумал эту статистику), тогда вы часто страдаете абрепуэртафобией.Эта фобия проявляется где угодно, от квартала до многих миль от вашего дома, или иногда, когда вы только что удобно устроились в постели. Вы вышли из гаража и вдруг задаетесь вопросом: «Я закрыл дверь гаража?» В зависимости от того, насколько неудобной будет двойная проверка, вы можете надеяться на лучшее или вернуться к двери, чтобы проверить, открыта ли она. Женщина, излечившаяся от абрепуэртафобии с помощью Closed Confirm, надеясь на лучшее, иногда приводит к возвращению домой в опустевший гараж или, что еще хуже, в опустевший дом, если ваш гараж пристроен, а дверь вашего дома не заперта.К счастью, компания Genie разработала новую технологию Closed Confirm (для которой требуется дополнительный сетевой адаптер), чтобы облегчить симптомы или даже вылечить абрепуэртафобию. Closed Confirm использует специальный пульт дистанционного управления, который может управлять до трех открывателей ворот гаража и работает с моделями Genie IntelliG и TriloG. Пульт подает звуковой сигнал и мигает зеленым, когда дверь гаража закрывается. Он также мигает красным и издает предупреждающий сигнал, когда дверь гаража не закрывается должным образом.

Пролить немного света там, где он принадлежит
Большинство открывателей гаражных ворот имеют свет на передней части открывателя, который удобно освещает верхнюю часть гаражных ворот, когда они открыты.Это заставляет вас рыться в относительной темноте гаража. Джинн ставит фонари сзади, там, где свет приносит больше всего пользы. Нам также очень понравилась их функция датчика движения на некоторых моделях. Датчик движения помогает предотвратить отключение света в неподходящий момент, например, когда вы осторожно сунете руку в ящик с острыми инструментами или планируете следующий шаг среди минного поля детских игрушек и ящиков для хранения вещей. Некоторые модели Genie допускают установку двух ламп мощностью 100 Вт, тускло освещенный гаражный эквивалент Supernova.

Устранение неисправностей устройства открывания гаражных ворот - первое, что нужно проверить
Один интересный факт, который я узнал на Саммите Genie, заключался в том, что подавляющее большинство обращений в службу поддержки открывателей гаражных ворот связано с засорением или выравниванием светового луча. Итак, если ваша дверь отказывается закрываться, убедитесь, что световой луч не вылетел из выравнивания, когда вы последний раз катили газонокосилку в гараж. Большинство фотодатчиков имеют небольшие светодиодные индикаторы с каждой стороны, которые загораются, когда вы попадаете в цель.Если это только устранило вашу проблему, бум !, мы сэкономили вам 100 долларов на сервисном обслуживании.

Как спасти жизнь вашего ребенка, собаки или надоедливого кота вашего соседа
Пока мы говорим об опасностях и чудесах фотолучей, мы должны обсудить безопасность. Оказалось, что до 1993 года открывателям гаражных ворот не требовалось фотоэлектрического луча, чтобы закрывать дверь, когда кто-то или что-то находится под дверью. Это означает, что если у вас есть устройство открывания гаражных ворот guillotine of death до 1993 года, вам обязательно стоит подумать о переходе на новую модель.Этот фото-луч может спасти жизнь или избавить от травм. Надеюсь, вы спасете своего ребенка, собаку или надоедливую кошку вашего соседа, которая любит пробраться в ваш гараж в последнюю секунду. Чтобы не становиться слишком болезненным, но есть причина, по которой фото-лучи стали законом еще в 1993 году. Фотолучевые лучи помогают предотвратить травмы или то, что можно описать только как неприятную смерть. Т-образные балки Safe-T-Beams новых открывателей Genie были разработаны с закругленными краями, а не с квадратными квадратными углами, чтобы вы не зацепились за удлинитель или скакалку.Безрассудная скакалка - это, конечно, основная причина смещения фотолуча. Genie также расширила защитный колпак, чтобы предотвратить попадание надоедливого солнечного света в вашу дверь. В итоге, фото-лучи - ваш друг.

Теперь, когда вы прочитали этот ускоренный курс и поняли, что ваша текущая открывалка - это шумная, резкая, смертельная ловушка без фотолуча, вы, вероятно, задаетесь вопросом, что нужно для замены вашей. Джини сказал нам, что если вы заменяете существующий сошник, установка часто может быть завершена примерно за час, что делает его отличным проектом DIY, если вы любите спорт.Новая установка часто занимает более трех часов, но это не может быть идеальным проектом для самостоятельной сборки, если вам нужно подумать об установке пружин растяжения, разрывающих пальцы. У Genie есть удобный поиск дилеров, который поможет вам найти местного дилера и установщика. У них также есть удобная страница «Могу ли я установить это» со списком необходимых инструментов и ссылкой на некоторые общие анимированные инструкции. Если у вас есть опыт самостоятельной сборки устройства открывания гаражных ворот, поделитесь с нами своими впечатлениями в комментариях ниже. Чтобы увидеть больше видеороликов, связанных с открыванием ворот гаража, чем вы можете потрясти пультом, посетите канал Genie на YouTube.

Итак, какой бренд вам следует покупать? Если вам нравится покупать товары, произведенные в США, Genie - ваш единственный вариант (хотя несколько их бюджетных моделей сделаны в Китае). Также было приятно услышать, что у Джини есть линия поддержки, в которой на самом деле работают настоящие люди, живущие прямо здесь, в США. Это означает, что вы не будете разговаривать с оператором из Нью-Дели, который никогда даже не использовал устройство открывания гаражных ворот. Genie также проверяет 100% своих устройств перед тем, как покинуть завод (это в дополнение к некоторым повторяющимся наказаниям, которым они регулярно подвергают свои сошники).На новые модели Genie также предоставляется ограниченная гарантия на двигатель и коробку передач. Дополнительные функции, такие как сетевой адаптер для Closed Confirm, а затем и резервный аккумулятор под названием Ener-Genie, также могут повлиять на вас.

Новые пульты

Genie оснащены Intellicode® 2, новейшей системой шифрования Genie и технологией автоматического поиска, которая может автоматически переключаться между частотами 315 и 390 МГц для уменьшения помех. Кроме того, Genie работает над интеллектуальной настенной консолью, которая должна появиться в продаже примерно в конце года.Эта настенная консоль имеет сенсорный экран и гораздо больше возможностей, чем ваши текущие кнопки вверх / вниз. Более модульный подход Genie также позволяет вам легко добавлять аксессуары сейчас или позже, и все это с помощью одного и того же открывателя.

В

Genie есть для вас десятки тысяч сошников. Когда дело доходит до покупки, которая потенциально будет в вашем доме на десятилетия, мой личный совет - выбирать лучшую модель, которую вы можете себе позволить. Модели Genie IntelliG и TriloG - отличные варианты для версий, устанавливаемых дилерами.Home Depot также предлагает несколько моделей, в том числе устройство открывания гаражных ворот Powermax 1 HP с винтовым приводом 37282U. Это официально: если вы дошли до этого места, то теперь вы тоже фанат открывания ворот гаража!

Дешевая установка гаражных ворот своими руками - Проекты и истории

Первое сообщение! Лол, расслабься со мной.
Решил, что все безрецептурные «умные» системы открывания гаражных ворот стоят слишком дорого, поэтому я сделал свои собственные по дешевке. Ниже я перечислю то, что я сделал, со ссылками на все.Эта установка предназначена для 2 гаражных ворот, для работы которых используются контактные выключатели. Не забудьте ОТКЛЮЧИТЬ дверь гаража от электросети, прежде чем начинать все подключать!

  • установить подключенное smartapp в smartthings по этой ссылке.
    https://help.konnected.io/support/solutions/articles/32000022410-smartthings-install-the-konnected-smartapps-with-github

  • поместил nodemcu на базу, выровняв обе антенны Wi-Fi (волнистые линии внизу каждой). Подключите кабель micro USB, который передает данные в nodemcu и на ваш компьютер.

  • После включения устройства вам нужно будет его прошить с помощью подключенного ПО для прошивки. Следуйте инструкциям по этой ссылке. (все можно скачать заранее)
    https://help.konnected.io/support/solutions/articles/32000023470-flashing-konnected-firmware-software

  • После завершения прошивки подключите к wifi. Подключитесь к nodemcu через Wi-Fi. SSID будет выглядеть примерно так: konnected_XXXXX.

  • После подключения к устройству в браузере перейдите на 192.168.4.1. Выберите свое устройство Wi-Fi, введите пароль и сохраните.

  • Зайти в smartthings и открыть подключенный smartapp. нажмите на добавление подключенного устройства - начните обнаружение. Как только устройство будет обнаружено, добавьте его и переименуйте как хотите. Я назвал это открывателем гаража.

  • Я настроил следующие параметры:
    Контакт D1 - переключатель мгновенного действия
    Имя - реле гаража 1
    контакт D2 - переключатель мгновенного действия
    Имя - реле гаража 2
    Контакт D8 - переключатель сигнала / мигания
    Имя - зуммер гаража

  • Перейдите на страницу своих устройств и в настройках нового реле, которое вы только что сделали, включите триггер низкого уровня.

  • Смонтируйте все, чтобы можно было вставить все провода и подсоединить провода гаражных ворот и питание.

  • 10.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
