Фундамент плита фото: Плитный фундамент своими руками: пошаговая инструкция, советы, фото

Для чего необходим фундамент?

Требования, которые предъявляются к конструкции, важны в первую очередь:

Для обеспечения прочной основы. Соблюдаемая технология строительства плитного фундамента гарантирует выполнение нормы по устойчивости к низким температурам, не даёт сооружению производить смещение в период оттаивания грунта, создаёт устойчивость при оседании.

Еще больше информации о возведении фундамента своими руками можно посмотреть на сайте – https://gidstroitelstva.ru.

Монтаж фундамента производится с обращением внимания на несущую способность почвы. Тип конструкции должен соответствовать состоянию грунта и влиянию направляющей силы.

Для того, чтобы вникнуть в подобную тематику необходимо просмотреть расчёты плитного фундамента на примерах. Дилетантам это будет очень интересно для общего развития.

Для гарантированной сухости в доме. Фундамент не позволяет влаге просачиваться через пол и стены. Идеальное положение для дома, установка его на возвышенности, используя, например, в качестве участка песчаный холм. Глиняный грунт менее благоприятен в качестве подосновы для фундамента, поскольку содержит большое количество влаги.

Для обеспечения тепла. Поддерживание нормальной температуры в доме во многом зависит от устройства фундаментной конструкции, снижающей показатель влажности. Вместе с тем нужны дополнительные работы по гидро и теплоизоляции.

Для выравнивания уровня почвы. Грунт, как правило, всегда неровный. Для устранения данного недостатка, как опасного момента для жилого и любого другого сооружения, существует единственное правильное решение. Создать основание, которое послужит крепкой выравнивающей площадкой под основную надстройку.

Изучение устройства фундмента

Чтобы лучше понять технологию необходимо посмотреть плитный фундамент в разрезе. Такие узлы можно найти на типовых чертежах, выложенных в интернете. Одновременно необходимо, чтобы тип конструкции был приближён к фактическим условиям того места, где предполагается строительство.

Выбор фундамента, который пригоден, например, для мёрзлой почвы в то время как фактическая имеет обычное состояние, чреват лишними ненужными тратами.

Лучше всего помимо чертежей воспользоваться дополнительным материалом, а именно просмотреть фото плитного фундамента. Наглядное представление того как выполнять работы и в каком порядке помогает быстрее усваивать процесс. Сегодня такую информацию можно с лёгкостью найти в интернете.

Выбор плитного фундамента

Как и в любой другой работе, а в особенности в том, что касается монтажа фундамента, необходимо иметь чёткое представление по используемым материалам, объёмам и порядку ведения процесса.

Как отступление необходимо заметить, что многие предпочитают плитный фундамент основываясь на том факте, что его быстрее и легче делать. И это несмотря на то, что данное основание повлечёт довольно значительный расход финансов.

Однако быстрота и возможность сделать всё самостоятельно, после взвешивания плюсов и минусов плитного фундамента, во многом способствуют перевесу интересов в пользу фундаментной плиты.

Определившись с участком возведения дома (частного типа) и наведя справки о состоянии местности можно начинать прорабатывать вышеперечисленные предварительные и последующие этапы.

Проведение основного этапа

Основной этап заключается в непосредственном проведении работ. Как помощь, в первое время можно использовать инструкцию как сделать плитный фундамент. Это самый лучший вариант, поскольку каждая отдельная часть главного процесса требует основательного подхода начиная с откапывания котлована (углубления в земле) и заканчивая устройством защитных слоёв.

Ещё раз возвращаясь к пункту, где оговаривается польза наглядного показа технологии фундаментных работ, стоит добавить, что помимо фотографий, неоценимую помощь оказывают видеоматериалы.

Довольно часто в интернете можно встреть обучающие ролики под стандартным названием «делаем плитный фундамент своими руками пошагово».

Как правило, в таких роликах можно получить исчерпывающую информацию о таких действиях как:

• Устройство песчаной подушки и песчано-гравийной засыпки.
• Устройство подбетонки с последующей гидроизоляцией рулонными материалами.
• Проведение работ по монтажу защитной стяжки и утепления пенополистиролом.
• Монтаж деревянной опалубки и закладка арматуры.
• Заливка бетонной смеси.
• Проведение защитной гидроизоляции боковых поверхностей, соприкасающихся с грунтом.

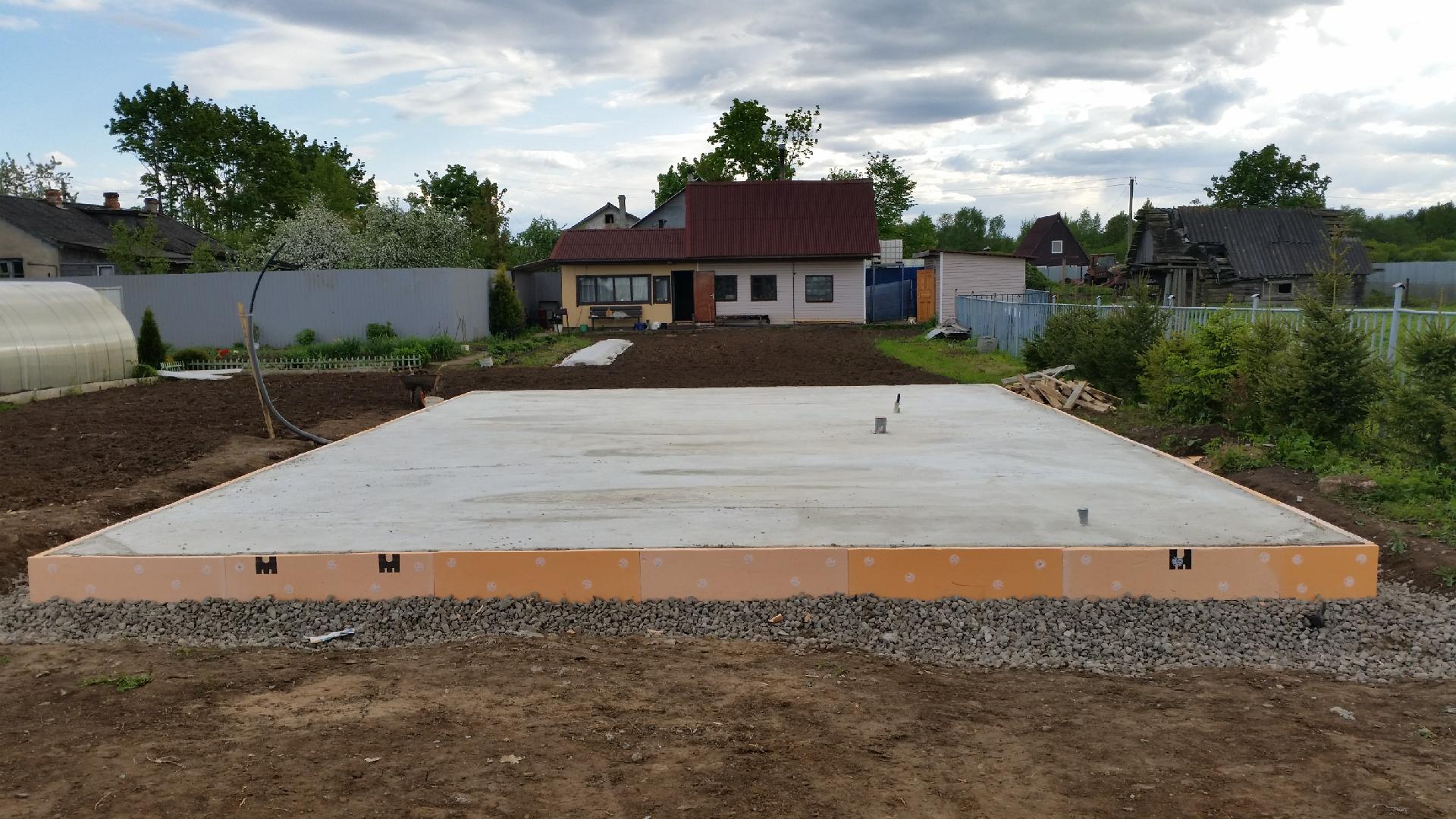

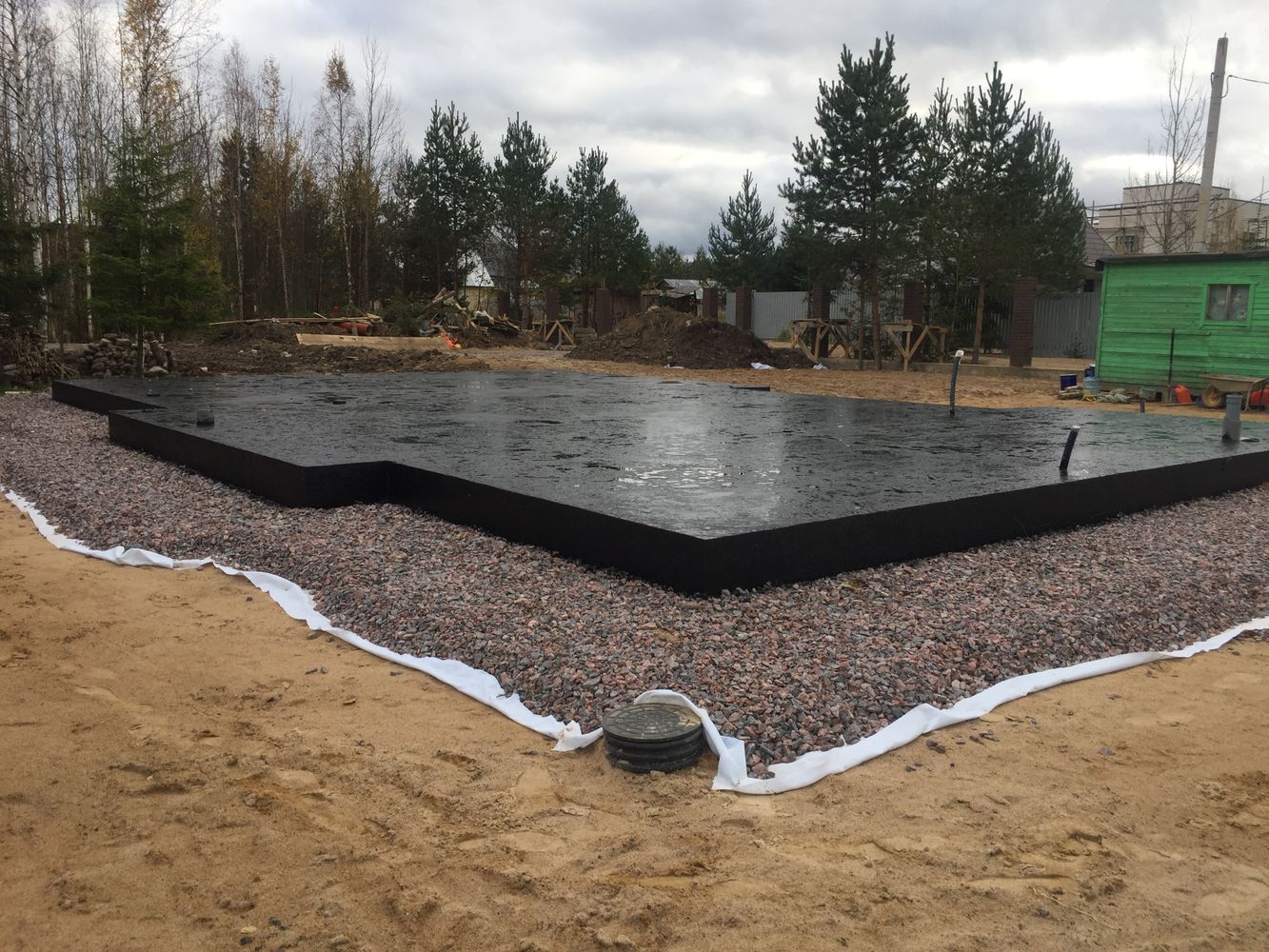

Фото плитного фундамента

Также рекомендуем просмотреть:

Фундаментная плита под дом своими руками: технологический процесс заливки

За годы различных экспериментов и практик, специалисты пришли к мнению, что самым надежным основанием является фундаментная плита под дом, а именно монолитного типа. Она подходит для зданий с большим весом.

Цена установки такого вида фундамента немалая, поэтому прежде чем отдать предпочтение именно такому основанию под дом, следует взвесить все за и против, возможно вам подойдет менее затратный вариант, исходя из особенностей вашего строения.

В этой статье расскажем об особенностях заливки фундаментной плиты под дом из бетона, газобетона, монолитной конструкции из железобетона. Рассмотрим все плюсы и минусы, нормы работы с данным видом основания, а также все технологические процессы и нюансы, которые необходимо соблюдать для качественной установки. Узнаете, какие подготовительные работы следует провести перед заливкой бетона.

Особенности фундаментной плиты под дом

Преимущества

Данный тип плиты относится к монолитам, иначе говоря, это основание укалывают плавающим способом на малой глубине. После отлива, образуется огромная тяжелая и прочная плита, на которой в дальнейшем будет возводиться дом.

Перед тем, как залить железобетонную смесь, строители создают так называемую подушку из гравия и песка, основная задача которой, правильное распределение нагрузки от дома. Такое основание считается самым надежным, если возведение дома проводится на территории, где грунт промерзает очень глубоко, а почва характеризуется нестабильностью.

Примечание.

Железобетонная фундаментная плита по праву считается лучшим вариантом для домов из газобетона, с учетом ее технических характеристик. К тому же, плиту можно заказать уже готовую, или же сделать все самостоятельно по инструкции от специалистов.

Для того, чтобы залить фундаментную плиту под дом своими руками, необходимо заказать бетономешалку с уже готовым раствором железобетона и заливать в подготовленную яму. Главное соблюдать технологию работ.

Среди прочих достоинств фундаментной плиты стоит отметить и то, что нет необходимости вырывать глубокую яму под заливку раствора, достаточно глубины 15 – 40 см. это позволяет сократить объем используемого материала на 1/3 от общей массы при других видах оснований. Времени на заливку фундаментной плиты уйдет намного меньше.

Стоит отметить что все эти плюсы относятся к основаниям малозаглубленного типа, для монолитной железобетонной фундаментной плиты с созданием подвального помещения и цоколя, понадобится денежных вложений и затрат рабочей силы.

В случае стройки дома на нестабильном грунте с цокольным этажом, фундаментная плита станет незаменимой. Она послужит в качестве пола для первого этажа здания. Понятно, что стоимость работ и материла, будет высокой, но примерно 50% всех затрат окупятся со временем высоким уровнем надежности и прочности.

Фундаментная плита под дом монолитного типа применяется в скандинавских странах, на грунте с низкой точкой промерзания, а эффект теплоизоляции завоевываться при помощи утеплительных материалов.

Фундаментная плита под дом и ее виды

Классическая

Устанавливается на песочной подушке под фундаментную плиту с добавлением гравия. Материалы для теплоизоляции используются по усмотрению строителей. Заливка железобетона проводится с толщиной 20 – 50 см. это зависит от предполагаемой нагрузки на фундамент. Перед тем как засыпать гравий с песком, слой плодородной почвы обязательно снимается.

Шведская утепленная плита

Характеризуется наименьшей потерей тепла по причине организации пенополистирольной опалубки. Наверх укладывают теплые полы, который нужно залить бетонным раствором 10 см. Все необходимые для дома коммуникации необходимо заложить на стадии укладки подушки песчано-гравиевой. Данный тип плиты способен сократить время застройки, но в то же время считается одним из самых затратных, и сделать ее своими руками не получится. В этом деле нужны специалисты, которые смогут рассчитать все по правилам.

Русская фундаментная плита

Предусматривает присутствие добавочных ребер жесткости фундаментной плиты под несущими конструкциями и в местах предельной нагрузки на основание. Преимущество данного типа плиты в особой надежности и прочности, недостаток в увеличении времени на застройку.

Важно!

Для того, чтобы создать прочный фундамент под любой вид зданий, необходимо использовать лишь высококачественные материалы.

Производство фундамента с плитой

Основным материалом выступает бетон для фундаментной плиты, который должен иметь следующие показатели качества

• Водонепроницаемость не менее коэффициента W8.
• Прочность на уровне класса М300.
• Показатель подвижности П-3
• Коэффициент морозоустойчивости F-200.

Примечание. Территории с грунтовыми водами на высоком уровне требуют использования бетона, устойчивого к сульфатам.

Арматура фундаментной плиты выбирается с учетом неких особенностей заливки основания. Для традиционного вида плиты подходит арматура любого типа. Если планируется сварка с иными частями, то выбор нужно остановить на арматуре из стали класса А500С, диаметр которой не меньше 12 мм.

Полимерные битумные материалы применяют с целью гидроизоляции под фундаментную плиту. Продается материал в рулонах. Также на выбор покупателей предлагаются и другие гидроизоляционные материал обладающие хорошим набором характеристик. К примеру, не позволяют мерзнуть зимой, и плавиться от солнца летом.

Не забывайте также и про то, что для утепления фундаментной плиты используются различные утеплители. Раньше, популярностью пользовался пенопласт, в наше время применяют пенополистирол, обладающий отменными качествами теплоизоляции, долговечен и не гниет.

Для того чтобы залить низкозаглубленную фундаментную плиту своими руками необходимо запастись всеми необходимыми инструментами. Вам понадобится: бетонный раствор, рейки для его выравнивания, арматура, опалубная доска, строительный уровень, молоток, джут для разметки участка, совковые и штыковые лопаты, ножовка, топор, крючки и проволока. Возьмите в аренду бетономешалку, а также технику для копания котлована.

Для того чтобы все работы по заливке фундамента прошли качественно, сделайте точные расчёты территории и нагрузку на основание. Определите риски деформаций, усадки и крена основания под дом. Далее вам нужно вырыть котлован и настелить дно геотекстилем под фундаментную плиту, дабы избежать перемешивания подушки из песка и щебенки с землей. Следующий этап – засыпка подушки из гравия и песка послойно. Каждый засыпанный слой фундаментной плиты необходимо утрамбовать виброплитой и провести коммуникационные системы при использовании шведского основания. По завершению подготовительных работ заливают раствор бетона.

Примечание. Бетон заливают весь и сразу, а затем обрабатывают виброплитой глубинного вида, дабы избежать образования слоев и пустот внутри.

Залитая фундаментная плита созревает в течение месяца, и набирает своей прочности за период который, зависит от температуры окружающей среды. В процессе высыхания бетонного основания нужно орошать его водой, особенно это нужно делать, когда на улице стоит жара. К тому же, фундамент необходимо покрыть полиэтиленовой пленкой, дабы на него не попадал дождь, разный мусор и грязь.

Фундаментная плита

Обычно очень тщательно выбирают основание под будущий дом. На данный момент самым надежным считается монолитная плита в виде фундамента. Он пригоден для любого вида строений, но в основном подходит для тяжелых зданий. Стоит учесть, что стоимость его достаточно высока, поэтому не всегда правильно устанавливать именно плиту. В данной статье мы рассмотрим те характеристики, которые имеет фундаментная плита, а также случаи, когда она будет уместна при строительстве.

Плюсы использования железобетонных плит для фундамента

Фундаментная плита монолитного типа – это мелкозаглубленный или плавающий фундамент. Называется так, потому что после ее заливки образуется большая плита под всей площадью дома.

Обязательно перед заливкой плиты организовывается песчано-гравийная подушка, которая станет переходным элементом между фундаментом и грунтом, позволяя правильно распределить нагрузку от здания. Такой фундамент является незаменимым при строительстве на грунтах с большой глубиной промерзания, а также на почвах нестабильного типа. Кроме того, это лучший вариант под дом из газобетона в силу качественных характеристик.

Важно! Можно сэкономить время и средства, не заказывая тяжелую технику для доставки плит, а залить ее на месте самостоятельно.

Монолитную плиту без проблем можно обустроить своими руками, без привлечения к работе профессионалов. Заливка бетона может осуществляться прямо с бетономешалки. Если выполнять все работы по технологии, то можно сделать все самостоятельно.

Помимо простоты монтажа выделяются также еще несколько преимуществ фундаментной плиты:

• Так как фундамент обустраивается высотой в промежутке между 15 и 40 см, уменьшаются работы по выкапыванию котлована.
• Объем заливки также снижается на 1/3.
• На обустройство фундамента понадобиться заметно меньше времени из-за простоты монтажа.

Приведенных выше характеристики относятся к мелкозаглубленному или незаглубленному плитному фундаменту, а вот монолитная плита для обустройства цоколя или подвала будет более затратной, чем известные технологии фундаментов. Если планируется вести строительство дома с цоколем на зыбком грунте, то без плитного фундамента не обойтись, он станет полом для нижнего этажа. Однако стоимость, которая может составить даже 50% от всего бюджета, быстро окупается высокими показателями надежности и прочности, а также длительной эксплуатацией при условии правильного монтажа.

Монолитный фундамент морозоустойчивого типа, который очень распространен в странах Скандинавии, используется в качестве основания на грунтах, которые имеют очень низкую точку промерзания. Теплоизоляционный эффект достигается путем утепления фундаментной плиты.

Виды фундаментных плит

Все плитные фундаменты можно подразделить на три типа:

1. Классический. Этот тип фундаментной плиты характеризуется установкой железобетонной плиты на подушке из песка и гравия с применением теплоизоляционных материалов или без них. Бетон заливается в плиту толщиной от 20 до 50 см в зависимости от того, какая нагрузка предусмотрена. Слои подушки закладываются на такую толщину, каков плодородный слой, он обязательно снимается перед засыпкой.

2. Утепленная шведская плита. Данная технология отличается минимальными потерями тепла из-за создания опалубки из пенополистирола. Также поверх укладывается теплый пол, который заливается слоем бетона в 10 см. Все инженерные коммуникации закладываются на этапе засыпки песчаной подушки. Такая фундаментная плита хоть и значительно уменьшает время строительства, является одной из самых дорогих и самостоятельное ее изготовление просто невозможно, так как она требует точных расчетов и инженерных идей. Но ее стоимость оправдана, так как получившийся пол не позволит уходить теплу из дома.

3. Русский. Такой тип фундамента подразумевает под собой наличие дополнительных ребер жесткости под несущими стенами и в местах наибольшей нагрузки на фундамент. Такая плита получается очень прочной и надежной, но расходы и время на строительство увеличиваются.


Требования к материалам для монолитного фундамента

Для создания любого типа основания нужно использовать только самые качественные материалы. Главным в этом списке выступает бетон, который по стандарту должен соответствовать следующим показателям:

• По коэффициенту водонепроницаемости быть не ниже W8
• По классу прочности марка бетона должна быть не ниже М300
• По коэффициенту подвижности достаточно будет материала с показателем П-3
• По показателю морозостойкости от F-200.

Важно! Для участков с высоким уровнем грунтовых вод лучше всего использовать бетон, стойкий к сульфатам.

Также обязательно нужно обратить внимание на выбор арматуры для плитного фундамента. Если планируется традиционно производить армирование фундаментной плиты связыванием арматуры, то можно использовать любой ее тип. Если же она будет сварена с другими частями, то целесообразней выбрать класс арматурной стали А500С с диаметром не менее 12 мм. Такая сталь используется как раз для сваривания.

Для гидроизоляции чаще всего используются битумные материалы полимерного типа в рулонах. Можно также выбрать и какой-то другой материал, так как сейчас строительный рынок готов предложить покупателям массу разнообразных гидроизоляционных материалов с подходящими в каждом конкретном случае характеристиками. Они отличаются более выгодным составом, который позволяет материалу не замерзать в зимний период и не плавиться при летнем зное.

Также стоит упомянуть и утепляющие материалы, которые также могут быть использованы при монтаже фундаментной плиты. Ранее это был просто обыкновенный пенопласт, но сейчас разработан материал под названием пенопостирол, который обладает высоким качеством, прочностью, долговечностью и совершенно не подвержен гниению.

Применяется он для изготовления теплоизоляционной подушки под фундамент и для утепления наружных стен подвального и цокольного помещения при монтаже утепленной шведской плиты по технологии теплого пола.

Устройство фундаментной плиты своими руками

Перед работами нужно подготовить все материалы и инструменты, которые потребуются при работе, чтобы в дальнейшем не отвлекаться на их поиски. В этот список входят бетонная смесь, арматура, рейки для выравнивания бетона, доски для создания опалубки, молоток, уровень, шнур для произведения разметки, лопаты совкового и штыкового типа, топор, ножовки, расходные материалы, проволока и вязальный крючок для арматуры.

Обязательно нужно озаботиться арендой тяжелой техники для выкапывания котлована, если устанавливается фундамент заглубленного типа.

Технология монтажа плитного фундамента

Первым и определяющим шагом при монтаже является точный расчет фундаментной плиты и несущей способности грунта, а также нагрузок на фундамент. На этом этапе обязательно высчитывают риск деформации, крена и усадки фундамента. Уже соответственно всем этим показателям и определяется, каким образом будет заложен фундамент. Данный этап лучше всего доверить профессионалам, ведь самостоятельное изучение и расчеты могут дать неверный результат.

Следующим этапом являются земляные работы по выкапыванию котлована и настилание на его дно геотекстильных материалов во избежание смешивания песчаной подушки с нижележащим грунтом.

После нужно засыпать гравийно-песчаную подушку послойно. Песок лучше всего для более плотного прилегания укладывать сразу влажный. Каждый слой материала в 10 см нужно обязательно обрабатывать виброплитой. Если устанавливается шведская утепленная плита, то на этом же этапе вводятся и инженерные коммуникации.

После всех произведенных действий заливается бетонный раствор. При обычном монолитном фундаменте перед этим шагом на песчаную подушку в опалубку укладывается армированная сетка.

Важно! Бетон должен быть залит за один раз и обработан вибратором глубинного типа, чтобы не было слоистости и пустот внутри.

Для установки шведской плиты нужно сделать подготовительный слой бетона поверх фундаментной подушки толщиной в 10 см. После застывания на основание настилают гидроизоляционный материал, который по площади больше будущего фундамента на 30 – 50 см и спаивается при помощи горелки на краях. Сверху укладывается экструдированный пенополистирол, сверху на него настилается полиэтиленовая пленка. Получившееся основание укладывают арматурной сеткой и устраивают по периметру опалубку, в которую и заливается бетон высокой марки. Таким образом получается технология теплого пола.

Готовый фундамент высыхает приблизительно через месяц. Время набора крепости зависит от того, при какой температуре воздуха будет сохнуть фундамент. Данная зависимость прослеживается в представленной ниже таблице.

 Пока идет этот процесс, нужно смачивать его поверхность водой несколько раз день, особенно в жаркие дни. Также нужно прикрыть его полиэтиленом, чтобы на поверхность не попадали осадки и различного рода мусор.

Заключение

Фундаментные плиты в некоторых случаях являются наиболее удачным вариантом основания. Монолитные фундаменты есть нескольких типов, которые отличают друг от друга по качественным характеристикам и стоимости. Среди них можно найти именно тот, который подойдет под те или иные условия. Но выбор, как и строительство фундамента — дело непростое, поэтому тем, у кого нет совсем опыта в данном вопросе, лучше положиться на мнение специалистов.

Фундамент плита: виды, технология изготовления своими руками

Плитный фундамент – что это

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

Классическая утепленная плита фундамента под дом

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.

Есть четыре типа плитного фундамента:

• Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.
  Классический вариант фундамента монолитная плита без утепления
• Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией.
  УШП — утепленная шведская плита со встроенным теплым полом
• Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

Так выглядит в разрезе русский плитный фундамент

Строение фундаментной плиты с ребрами вниз и вверх

Область применения и виды

За счет простой конструкции фундаментные плиты пользуются большим спросом в кругу строителей. Однако для их создания требуется много армированных элементов и бетонного раствора (не ниже марки В30), поскольку армированию и бетонированию подвергается вся площадь.

В результате это делает фундамент достаточно дорогостоящим, но цена оправдывается его эксплуатационными свойствами. Глубину, на которой будет устанавливаться конструкция, выбирают с учетом массы помещения и состава почвы.

Если используется малое заглубление на пучинистых грунтах, то в зимний период помещение с основой может опускаться или подниматься. Грамотный расчет фундаментной плиты и армирования позволит сохранить целостность постройки независимо от окружающих воздействий. Монолит будет поглощать любые изменения за счет упругости.

В современном строительстве используются следующие типы фундаментов:

1. Классический.
2. УШП (утепленная шведская плита).
3. Русский.

В классическом исполнении ЖБИ-плиту устанавливают на подушку из песка или гравия с утепляющим слоем. Толщина слоя бетонирования фундаментной плиты варьируется от 20-50 см. Точное значение выбирается с учетом состава почвы и массы постройки. Параметры подушечных слоев определяются по глубине залегания плодородного слоя — его полностью снимают. Образованный котлован на 2/3 засыпается песчаной или гравийной смесью.

УШП-вариант оснащается встроенной системой теплого пола и несъемной опалубкой на базе пенополистирольных блоков L-образной формы. Такой подход позволяет сократить расходы на обогрев и снизить утечки тепловой энергии. Поверх утепляющего слоя крепятся трубы теплого пола и арматура. Потом все заливается бетонной смесью толщиной 10 см.

Коммуникационные соединения, такие как канализация и водопровод, должны обустраиваться еще на подготовительном этапе и размещаться в подложке. В таком случае после завершения работ по возведению фундамента все инженерные системы будут пригодны для эксплуатации.

Для организации утепленной шведской плиты нужно провести грамотный расчет толщины плитного фундамента и сделать ряд других измерений. Любые ошибки недопустимы, поскольку поменять конфигурацию конструкции после заливки будет невозможно. Поэтому все оборудование и материалы должны быть максимально качественными и долговечными.

Плиточный фундамент русского типа подразумевает наличие ребер жесткости. Чтобы защитить тяжелую конструкцию от разрушительного воздействия сильных морозов, российские ученые решили внедрять массивные ребра жесткости, устанавливая их под несущими стенами. Подобная технология повышает сложность работ, но положительно сказывается на несущих способностях основания. В результате толщина монолитной плиты фундамента снижается до 10-15 см.

Типовая схема

Обустраивая фундамент из плит, не обязательно обеспечивать его глубокое залегание. Эксперты утверждают, что его несущие способности будут лучшими при близком размещении к поверхности почвы, что обеспечит надежную защиту постройки от разрушительного воздействия морозов.

Устройство монолитной плиты фундамента предусматривает наличие такого пирога:

1. Уплотненная почва на дне котлована.
2. Подушка из щебня, песчано-гравийного состава и гравия, обеспечивающая равномерное распределение нагрузок. Она выполняет роль демпфера, смягчающего воздействие почвенных колебаний. Некоторые строители проводят послойную засыпку и трамбовку подложки с совмещением разных материалов или однородную основу на базе ПГС.
3. Слой геотекстиля, обеспечивающий защиту песчаной подушки от заиливания и размытия грунтовыми или дождевыми водами. Существует большое количество вариантов размещения этой прослойки, которые подходят для разных условий. Так, достаточно часто слой размещается между утрамбованным дном котлована и первым слоем подушки. Еще геотекстиль используется для изоляции песка от гравия и предотвращения их взаимопроникновения.
4. Бетонная подготовка. Некоторые застройщики игнорируют важность этого элемента при заливке фундаментной плиты, пытаясь сэкономить время и средства. Однако наличие подготовки отыгрывает особую роль, позволяя создать четкую геометрию будущего основания или изоляционных материалов.
5. Гидроизоляция. Предназначается для защиты плиты от разрушительного влияния грунтовых вод. Для лучшей изоляции рекомендуется применить 2 рулонных изолятора на полимер-битумной основе.
6. Сам монолитный фундамент плита.
7. Армопояс. В классическом варианте он представляет собой двухуровневую решетку, соединенную между собой с помощью хомутов. Размещение армированных элементов проектируется по таким принципам, чтобы между прутьями и краями плиты оставалось не меньше 50 мм бетонной прослойки (для предотвращения коррозийных процессов).

Подобная схема для дома из газобетона считается классической, но есть ряд других разновидностей, которые подходят для разных условий эксплуатации.

Строительство плитного фундамента по самой простой технологии предусматривает устройство фундаментной плиты с единой толщиной по всему периметру. Однако такой вариант эффективен только на устойчивых грунтах. Минусами технологии считаются небольшая толщина фундаментной плиты и глубина ее залегания, из-за которой верхний край находится у самой поверхности.

В процессе увеличения толщины растут финансовые затраты, поэтому застройщики практикуют заливку плитного фундамента с ребрами жесткости. Это делает конструкцию похожей на ленточный фундамент.

Такая схема заливки бетонной плиты эффективна и при желании максимально полезно задействовать свободную площадь полуподвала или цокольного этажа. В таком случае поверхность будет выполнять роль напольного покрытия. При отсутствии желания углублять конструкцию в почву можно воспользоваться другой схемой, где ребра жесткости направляются вниз.

Подготавливая поверхность и закрепляя опалубку с армированием, необходимо позаботиться об углубленных каналах. После заливки плиты фундамента они станут ребрами жесткости, обращенными в грунт. Это создает своеобразный симбиоз, где совмещены плитные и ленточные фундаменты.

Ребра жесткости располагают под наружными стенами и капитальными перегородками. Если внутренние перегородки отсутствуют, то их фиксируют параллельно друг другу по короткой стороне дома с шагом в 3000 мм.

С помощью этой схемы можно сократить расходы бетонной смеси, поскольку грамотно спланированные ребра жесткости уменьшают толщину плиты на 100-150 мм без потери несущих способностей. Это обеспечивает экономию до 1-1,5 м3 раствора на 10 м2.

Еще вариант расширяет возможности теплоизоляции плиты — за счет перепада высот, на ребрах жесткости можно закрепить прочный теплоизолятор. В его качестве может использоваться экструдированный пенополистирол.

Фундаменты на основе плит могут не только заливаться полностью, но и стоять по отдельности и включать в себя несколько ЖБ-конструкций. Такой вариант — более простой, но из-за отсутствия жесткого соединения конструкция теряет свою устойчивость к почвенным колебаниям, лишаясь начальных несущих способностей. Поэтому эта схема практически не используется при частном возведении домов. В качестве исключения рассматриваются малогабаритные помещения хозяйственного назначения с небольшой площадью.

Плюсы и минусы

Монолитный плитный фундамент считается одним из наиболее прочных видов оснований. Так как, он закладывается неглубоко, то не боится промерзания. При подвижке грунта такой фундамент приподнимается одновременно с постройкой, поэтому вероятность его повреждения минимальная.

Негативное воздействие пучения грунта и грунтовых вод при небольшом заглублении также сводится к нулю. Строения на плите могут стоять бесконечно долго без видимых повреждений. Кроме повышенной прочности и высокой несущей способности, плюсом монолитного фундамента дома является то, что он заменяет черновой пол, поэтому лаги для него не делаются. Да и скорость строительства существенно возрастает.

Использовать дорогостоящий монолитный фундамент для дома на твердых пластичных или скальных почвах нет особой необходимости. Ведь на него уйдет большое количество арматуры и бетона. Но вот при возведении строения на сыпучих песчаных или болотистых почвах, особенно при строительстве очень тяжелых каменных или, напротив, легких газобетонных или кирпичных домов, лучше выбрать именно этот тип фундамента.

Существенным недостатком монолитных фундаментов для частных домов является его высокая стоимость из — за высокого расхода бетона и арматуры. Вдобавок возведение подвалов и цокольных этажей в здании будет невозможно.

Основные преимущества утепленной шведской плиты:

• Устройство фундамента и прокладка коммуникаций выполняют в ходе одной технологической операции, что позволяет сократить сроки строительства.
• Шлифованная поверхность фундаментной плиты готова для укладки напольного покрытия;
• Слой теплоизоляции ПЕНОПЛЭКС ФУНДАМЕНТ®, толщиной около 20 см надежно защищает от потерь тепла, а это означает существенное снижение расходов на отопление дома и увеличение эффективности функционирования системы «теплого пола»;
• Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания;
• Закладка фундамента не требует тяжелой техники и специальных инженерных навыков.

Конструкция плитного шведского фундамента

Основу утеплённого шведского фундамента составляет обычная монолитная железобетонная плита, которая в частном строительстве используется ещё с середины прошлого века. Что же касается выдающихся показателей устойчивости и энергетической эффективности, то их обеспечивает множество конструктивных особенностей.

Основу фундамента УШП составляет обычная монолитная железобетонная плита

Итак, УШП состоит из таких элементов:

1. Песчано-щебневая или гравийная подушка, которая выполняет функции дренажной системы и служит в качестве своеобразного демпфера при сезонных колебаниях почвы.
2. Геотекстильное полотно, препятствующее засорению дренажного слоя мелкими частицами почвы.
3. Слой гидроизоляции, способный защищать железобетонную конструкцию от пагубного воздействия влаги.
4. Слой теплоизоляции, которая укладывается как под всей плоскостью примыкания плиты к земле, так и по бокам фундамента. «Пирог» из утеплителя и гидроизоляционного слоя препятствуют распространению тепла в грунт, способствуя уменьшению энергозатрат.
5. Система дренажа и водоотведения. Благодаря им опорное сооружение не будет подвергаться воздействию атмосферных осадков. Даже если талые и дождевые воды на участке стекают в низины, а подземные находятся на глубине 3 м и больше, наличие систем отвода влаги позволяет продлить срок эксплуатации опорной плиты на десятки лет.
6. Армирующий каркас или пояс. Являясь жёсткой пространственной конструкцией из толстых металлических стержней, этот элемент делает фундамент более прочным.


   Как известно, бетон отлично противостоит сжимающим нагрузкам, но слабо сопротивляется сгибающим и растягивающим воздействиям. Устранить подобные недостатки и призван армирующий пояс, который прекрасно справляется с упругими деформациями любого типа.

7. Инженерные коммуникации, к которым относятся канализация, водопровод, электрическая проводка и кабельные каналы для протяжки линий связи.
8. Система напольного обогрева. Специалисты рекомендуют укладывать водяной контур непосредственно на этапе сооружения фундамента. Это позволяет удешевить строительство и способствует равномерному прогреванию основания пола.
9. Несущая бетонная плита, толщина которой выбирается в зависимости от особенностей грунта и веса здания. Чтобы повысить прочность железобетонного основания, его выполняют с рёбрами жёсткости. Их размещают под внешними стенами, а также в местах установки колонн и других материалоёмких элементов.

Армирующий каркас делает шведскую плиту устойчивой к любым знакопеременным нагрузкам

Конечно, столь простая конструкция не может нести нагрузку в виде многоквартирных домов высокой этажности, но в сфере частного строительства она обеспечит должную надёжность и долговечность. Только за счёт монтажа утеплённой шведской плиты затраты на отопление будут снижены на 15–20%, не говоря уже о возможности строительства в сложных условиях без привлечения дорогостоящей техники и оборудования.

Особенности монтажа

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод (дренажная система по периметру сооружения). Важную роль играет также устройство непучинистой подготовки (подушка из крупного песка, щебня). В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение данных слоев геотекстилем (при расположении грунта мелкой фракции над более крупным). Под плиту необходимо заранее заложить все необходимые коммуникации (водопровод, электричество, канализация и т.п.) и вводы.

Конструкция шведской плиты предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности. Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ®, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.

Основные этапы возведения

Как сделать монолитный фундамент своими руками? Он должен состоять из следующих слоев:

1. Песчаной, песчано — гравийной или щебеночной подушки, однородной или послойной, толщиной от 10 см, служащей своеобразным амортизатором, смягчающим воздействие подвижек грунта, а также позволяющей равномерно распределить нагрузку на основание.
2. Геотекстиля, препятствующего заиливанию или размытию грунта под фундаментом и отделяющим слой подушки от почвы.
3. Бетонной подготовки толщиной 40 — 100 мм: устройство монолитных фундаментов без этого слоя даже из соображений экономии делать не стоит, ведь с помощью нее выравнивается геометрия будущей плиты, она защищает слой бетона от протечек, плюс при отсутствии бетонной подготовки вода из раствора будет переходить в грунт, ослабляя его прочность.
4. Гидроизоляции, защищающей здания от проникновения влаги из грунта.
5. Если проектом предусмотрено, слой теплоизоляционных материалов, к примеру, пенополистирол или пенопласт.
6. 2 — уровневый слой арматуры.
7. Бетон.

Железобетонные армированные балки (монолитный пояс) используют лишь в случаях, когда требуется дополнительно связать стены или выровнять поверхность плиты. Их используют на просадочных грунтах или при использовании стройматериалов для возведения стен, плохо выдерживающих нагрузки.

Подготовка основания

Важно! Если пятно застройки имеет перепады высот, но вы решили делать плиту, то сначала спланируйте участок, выровняйте в пятне застройки, только после этого приступайте к подготовке основания под ваш фундамент. И не забудьте организовать отведение воды с высокой стороны участка, для этого перед домом можно сделать отводной дренаж.

На этапе нулевого цикла проводится выравнивание участка, разметка будущего котлована и самой плиты, снятие около 30-60 см верхнего слоя грунта (точное значение зависит от типа почвы и глубины заложения фундамента).

После этого тщательно, с помощью вибротрамбовки или специальных машин трамбуется и выравнивается основание плиты. Поверх грунта последовательно засыпается и не менее тщательно уплотняется слои из крупного песка и прочного щебня средней и мелкой фракции. Трамбовка и проливка песка реально важный этап!!!!

Точная толщина слоев подушки зависит от параметров участка и обосновывается расчетом. Как правило, она варьируется в пределах 25-30 см при ведении строительства на устойчивых грунтах, и составляет не менее 45 см на слабых.

При неограниченном бюджете отдельные слои могут разделяться геотекстилем, но в целом эти действия считаются необязательными, в отличие от проверки уровня и максимального уплотнения подушки.

В  целях экономии для выемки грунтов лучше использовать спецтехнику на полсмены.

Важно! Контролируйте процесс выемки грунта до нужной отметки, что бы потом не пришлось делать подсыпку и трамбовку больше, чем запланировали.

Опалубка

Для заливки монолитной плиты могут использоваться разные типы опалубки, включая:

• Съемные, собираемые из фанерных, пластиковых щитов или плотно подогнанных досок, заглубляемые в землю или размещаемые выше нулевого уровня с соответствующими подпорками.

• Несъемные, собираемые из уплотненного пенополистирола и успешно выполняющие функции теплоизолирующей прослойки.

При ведении строительства на устойчивых и плотных грунтах опалубка может устанавливаться лишь наверху, но при малейших рисках осыпания краев она должна загружаться в землю.

Вне зависимости от выбранного способа внутренние стенки котлована или опалубки застилаются гидроизоляционными пленками и по возможности утепляются.

После сборки обязательно проверяется ровность и устойчивость конструкции, отклонения от планируемых геометрических размеров плиты не допускаются.

Совет! Что бы сэкономить для возведения опалубки можно взять необрезные доски низкого сорта или обязательно прикапывайте внешние стенки опалубки перед заливкой.

Гидроизоляция

Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.

Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулонная

Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.

Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

Утепление

Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.

Утеплитель уложен

Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

Армирование

Толщина и схема размещения используемых металлических прутьев по аналогии с другими параметрами фундамента обосновываются расчетом.

В стандартном исполнении армированный каркас монолитной фундаментной плиты представляет собой две соединенные клетчатые сетки с частотой ячеек от 100 до 300 мм. Конструкция собирается из рифленых прутьев с классом стали AIII с сечением не менее 12 мм (меньший диаметр допустим только для вертикальных элементов каркаса) и укладывается с отступом от края и низа будущей плиты не менее 5 мм.

Для соединения поперечных и продольных элементов используется проволока или пластиковые хомуты.

Скреплять элементы с помощью сварки категорически не рекомендуется из-за требований к каркасам нагружаемых ж/б конструкций, погруженных в землю или контактирующих с грунтом (жесткие соединения быстрее разрушаются под весовыми и коррозийными нагрузками).

Ряды каркаса собираются из цельных элементов, располагаемых с равным интервалом. Исключение делается для участков плиты, в будущем воспринимающих нагрузку несущих стен, в ряде случаев усиливаемых двойным рядом прутьев.

Армирование плитного фундамента занимает много сил и времени, данные работы не рекомендуют проводить в одиночку.

Для обеспечения требуемого отступа в 5 мм под нижнюю сетку укладывается специальные пластиковые подставки.

Также на этапе армирования плиты учитывается необходимость заложения вертикальной арматуры для связки с каркасом колонн или несущих стен (актуально при планировании последующей заливки монолитных вертикальных конструкций здания).

В целях экономии при возведении не тяжелых домов из дерева и легких бетонов можно использовать схему устройства фундамента без сплошного армирования, применяя армирование арматурой только в местах несущих стен, по остальной плащади применяется металлическая сетка 10 на 10. Смотрите на этой схеме.

Обустройство “подбетонки”

После опалубки создается “подбетонка” – по периметру плиты простилается слой геотекстиля, поверх которого заливается тонкий шар бетона М100 (толщиною до двух сантиметров). После отвердевания бетон пропитывается гидроизоляционной смесью (соотношение состава 6 к 4: дизтопливо – битум).

Рис. 2.0:  Подбетонка под фундаментною плиту

Заливка фундаментной плиты бетоном

Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.

Одновременно с распределением бетона его вибрируют

График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.

В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

Уход за бетоном

Строительство плитного фундамента требует правильного ухода за бетоном после его заливки. Чтобы сырье хорошо затвердело, нужно поддерживать влажность в пределах 90-100% и температуру +5ºС. Заливку лучше проводить в теплую погоду при +20ºС.

Последующий уход заключается в бережном обращении с плитой для защиты от повреждений. После укладки бетон закрывается пеленкой или слоем брезента, что необходимо для защиты от прямых солнечных лучей и ветра.

Когда снимать опалубку

Демонтаж опалубки для ФБС производится после набора бетоном 70% от заводской прочности. Точный термин определяется окружающей температурой.

Заключение

Таким образом, монолитный фундамент своими руками сделать вполне реально. Самое главное — точное выполнение всех этапов и использование высококачественного бетона. В этом случае плитное основание прослужит верой и правдой очень долго.

Источники

• https://kak-sdelano.ru/fundament/fundament-plita-svoimi-rukami
• https://1beton.info/maloetazhnoe/fundament/plitnyj
• https://OsnovaPodDom.ru/vidy-fundamentov/fundament-plita/monolitnaya
• https://www.penoplex.ru/o-kompanii/presscentr/stati/tekhnologiya-shvedskaya-plita/
• https://prorab.guru/stroitelstvo/shvedskaya-plita-fundament.html
• https://cheremo.ru/fundament-plita-texnologiya-stroitelstva/
• https://kommtex.ru/plitnyj-fundament.html

[свернуть]

Фундамент монолитная плита: пошаговая инструкция

Монолитная плита своими руками

Фундамент является самой важной часть любого строения, он отвечает за прочность и надежность основной конструкции. Поэтому определение типа фундаментальной основы, расчет параметров и выбор строительных материалов требует ответственного подхода.

Из всех типов фундамента очень часто застройщики отдают предпочтение основанию в виде монолитной бетонной плиты, несмотря на его высокую стоимость.

Выбор материалов для монолитного бетонного основания

От качества материалов, которые будут использоваться при создании монолитного плитного фундамента, зависит прочность и надежность всей конструкции. Поэтому, следует очень ответственно подходить к этому процессу.

Бетон

Особое внимание следует уделить выбору бетонного раствора, так как для создания монолитного основания рекомендуется использовать особый класс этого строительного материала. В частности бетон должен иметь следующие характеристики:

Характеристики бетона

• Марка – не ниже М300, что соответствует классу прочности В22,5. Читайте дополнительную статью о том, какой цемент использовать для фундамента.
• Подвижность смеси – П-3.
• Морозостойкость – выше F
• Водонепроницаемость – не ниже W

Теплоизоляционные материалы

Чаще всего монолитный плитный фундамент возводится под строения, которые эксплуатируются круглый год. Поэтому к выбору утеплителя для основания дома также следует подходить ответственно.

Материалы для теплоизоляции

Чаще всего утепление монолитной плиты выполняют с помощью экструдированного пенополистирола. Этот материал обладает отличными теплоизоляционными характеристиками и не требует особых навыков в процессе монтажа. Главное условие – выполнять теплоизоляцию плитного основания в соответствии с технологией утепления бетонных и железобетонных конструкций. Вас также может заинтересовать подробная статья о технологии строительства утепленной шведской плиты.

Материалы для гидроизоляции

Защитить фундамент в виде монолитной плиты можно с помощью любых соответствующих материалов. Однако их следует выбирать в зависимости от степени влажности грунта в месте строительства. При глубоком залегании грунтовых вод можно выполнять гидроизоляцию по простой схеме, используя доступные влагозащитные материалы. Если грунтовые воды располагаются близко, то следует предпринять более серьезные меры. Для создания надежной защиты от почвенной влаги рекомендуется использовать специальные влагозащитные мембраны (читайте более подробно про применение гидроизоляционных мембран для фундаментов и подвалов).

Кроме того вполне может использоваться рулонная гидроизоляция, например, битумно-полимерные материалы. Они отличаются более качественным составом, благодаря которому материал выдерживает высокую и низкую температуру без снижения качественных характеристик.

Выбор арматуры

Для создания арматурного каркаса можно использовать обычные прутья диаметром от 14 мм. Класс арматуры не имеет значения, если соединение прутьев будет выполняться вязальной проволокой. Читайте более подробно про правила выбора и расчета арматуры для фундамента, а также про такую новинку, как стеклопластиковая арматура.

Расчет параметров плитного фундамента

Монолитный плитный фундамент по-другому называют плавающим. Это объясняется свойствами плиты «плавать» при сезонных подвижках грунта. Однако чтобы обеспечить подобные характеристики, необходимо точно рассчитать параметры плитного фундамента. При этом следует учитывать различные факторы.

Выполняя расчет толщины бетонного основания, во внимание принимают следующие значения:

• Расстояние между верхним и нижним рядами арматурного каркаса.
• Толщина бетонной заливки под каркасом и над ним.
• Диаметр прутьев арматуры.

В большинстве случаев при сложении этих значений получается, что высота плиты составляет примерно 30 см. Полученный результат можно учитывать при строительстве монолитного плитного основания на твердом и устойчивом грунте.

Выполняя расчет, следует учитывать материал, из которого будет возведено основное строение и количество этажей. Например, к полученным значения следует добавить 5-6 см, если стены дома будут кирпичными. Кроме того при наличии второго этажа в кирпичном доме фундаментная плита увеличивается еще на 40 см.

При расчетах глубины котлована за основу берут высоту плиты и добавляют к этому толщину дренажного слоя в 30 см и песчаной подушки высотой 20 см. В результате получается, что к общей высоте плиты добавляется 50-60 см.

Основываясь на общей высоте монолитной плиты, можно рассчитать требуемое количество бетона, общую длину арматуры и нагрузку от основания на грунт.

Читайте также нашу подробную статью о том, как рассчитать размеры и материалы для плитного фундамента.

Технология изготовления монолитной бетонной плиты под фундамент

Как и любой строительный процесс, монолитный плитный фундамент возводится по определенной технологии, которая делится на несколько этапов.

Этап 1. Подготовительные мероприятия

Процесс подготовки подразумевает разработку участка, приведение в порядок грунта и сбор нужного инструмента.

Работы будут проводиться при помощи следующего:

Подготовительные работы

• Совковая и штыковая лопата.
• Строительный уровень.
• Шнур для разметки или обыкновенная веревка.

Вначале определяют рабочую зону и на отведенном участке снимают верхний плодородный слой, используя для этой цели бульдозер или совковую лопату.

Этап 2. Земляные работы

Взяв за основу параметры плитного фундамента, рассчитывают размеры котлована. При этом с каждой стороны добавляют по 1 метру для более удобной работы. Важно понимать, что для фундаментной плиты следует вынимать большой объем грунта, поэтому лучше привлечь для этой цели строительную технику.

Глубина котлована в среднем достигает 1,5 метра, следовательно, глинистый слой необходимо снять практически полностью. Дно котлована засыпают песком или гравием, поверхность выравнивают, проверяя горизонтальность строительным уровнем. На этом этапе следует избегать даже небольших уклонов, так как это может стать причиной разрушения фундаментальной плиты.

Этап 3. Создание опалубки

Для формирования плиты фундамента необходимо собрать опалубочную конструкцию, для этого потребуются прочные доски толщиной более 2,5 см. Опалубка устанавливается по периметру котлована, с ее внешней стороны ставят крепкие подпорки. После сборки конструкции можно проверить ее на прочность, для этого достаточно нанести несколько сильных ударов. Если опалубка их выдержит, то можно не сомневаться в ее прочности. В противном случае конструкцию необходимо переделать.

Этап 4. Утепление и гидроизоляция

При строительстве плитного фундамента очень важно отвести влагу от его подошвы, для этой цели создается дренажная система. Процесс монтажа выглядит следующим образом:

1. Поперек котлована роют траншеи для отвода воды.
2. В них укладывают геологический текстиль, при этом материал должен немного выступать за края траншей.
3. Затем укладывают пластиковые перфорированные трубы и оборачивают их краями геотекстиля.
4. Поверх труб в траншеи насыпают мелкий щебень, выравнивая поверхность по одному уровню.

Тепло и гидроизоляция

Дальнейшие действия предполагают гидроизоляцию и теплоизоляцию подошвы плитного фундамента:

• Дно котлована застилают гидроизоляционным материалом.
• Поверх него укладывают плиты теплоизоляции.
• Далее следует еще один слой гидроизоляции.

Читайте также более подробно о том, как сделать дренаж для плитного фундамента.

Этап 5. Создание подложки

Чтобы снизить воздействие сил пучения на монолитную плиту фундамента, создается специальная подложка из песка, щебня и тонкого слоя бетона. Общая высота подложки составляет около 30 см. процесс выполняется по следующей схеме:

1. По всей площади насыпают слой песка толщиной 10 см, проливают его водой и уплотняют с помощью виброплиты.
2. Насыпают еще песок на высоту 10 см и выполняют аналогичные действия.
3. Далее следует щебень. Его также насыпают слоями в 10 см и аналогичным образом уплотняют.

Читайте нашу отдельную статью про то, как правильно сделать подушку под фундаментную плиту.

Этап 6. Бетонная подготовка

В процессе эксплуатации почвенная влага может проникнуть внутрь бетонной плиты. В результате этого бетон разрушается, а на поверхности прутьев армирующего каркаса образуются очаги коррозии. Для отсечки влаги можно использовать гидроизоляционный материал, но острые края щебня могут стать причиной его повреждения. К тому же швы между полотнами гидроизоляции невозможно качественно герметизировать. Следовательно, условия эксплуатации будут нарушены.

Для решения проблемы подобного рода применяется бетонная стяжка, заливаемая поверх подушки из песка и щебня. Высота бетонной подготовки составляет около 5 см, но даже такой тонкий слой позволяет усилить прочность конструкции и создать более ровное основание для монолитного фундамента. Кроме того на ровную поверхность легче укладывать гидроизоляционные материалы и герметизировать швы.

Бетонная подготовка

При укладке гидроизоляции необходимо следить, чтобы ее края немного захватывали стенки опалубки.

В рамках одной статьи мы не можем подробно осветить все вопросы, поэтому отсылаем Вас к еще одной статье о том, как выполняется бетонная подготовка под фундамент.

Этап 7. Монтаж армирующего каркаса

Армирование монолитной бетонной плиты выполняется в соответствии с нормативными документами. Такая конструкция необходима для усиления фундамента и повышения его прочности.

Для создания каркаса используются прутья диаметром 14-16 мм и мягкую вязальную проволоку. Армирование выполняется по следующей схеме:

1. Из продольных и поперечных прутков создается сетка с ячейкой 20*20 см и укладывается на специальные подставки высотой 5 см. Это позволяет создать защитный слой для арматуры.
2. Из гладких прутков диаметром 6 мм делают хомуты квадратной или треугольной формы, устанавливают их на нижней сетке из арматурных прутьев и связывают с ней.
3. Вдоль опалубочной конструкции создают дополнительные ребра жесткости. Для этого укладывают четыре продольных прута и связывают их хомутами.
4. Далее создают еще одну арматурную сетку из прутьев диаметром 16 мм и укладывают ее на хомуты, которые размещены на нижнем ряду армирующего каркаса. Все элементы конструкции связывают вязальной проволокой. Следует отметить, что для соединения арматуры можно использовать сварку, но вязальная проволока в этом случае позволит компенсировать непредвиденные подвижки грунта и предотвратит перекос основной конструкции.

Этап 8. Заливка бетонного раствора

Бетон для создания монолитной фундаментальной плиты можно приготовить самостоятельно, но лучше всего использовать готовую смесь заводского изготовления. Это позволит сократить время работы и не нарушит технологию заливки, которая предполагает одновременную подачу бетона.

Заливку начинают в одном из углов и продвигаются к центру. Залитый бетон уплотняют с помощью глубинного вибратора, который растрясает бетонную массу и позволяет проникнуть ей во все полости конструкции.

По окончании процесса необходимо создать защиту бетонной массе. Для этого в жаркую погоду поверхность обильно смачивают водой, а в сезон дождей накрывают бетон полиэтиленовой пленкой (читайте про дополнительные меры по уходу за фундаментом после заливки).

Для набора полной прочности бетона следует выждать около трех недель при среднесуточной температуре 10-15 градусов.

DOE Building Foundations Section 4-1

• Содержание
• 1: Введение
  • 1-1: Преимущества
  • 1-2: Область действия
  • 1-3: Типы
  • 1-4: Радон
  • 1-5: Термиты
• 2: Подвал
  • 2-1: Рекомендация
    • Структура
    • Вода / влажность
    • Дренаж / гидроизоляция
    • Место изоляции
    • Termite Control
    • Радоновый контроль
  • 2-2: Подробности
    • Бетонная стена / внешняя изоляция
    • Каменная стена / внешняя изоляция
    • Вариант балки обода
    • Бетонная стена / внутренняя изоляция
    • Бетонная стена / внутренняя пена
  • 2-3: Анимация
    • Бетонная стена / внешняя изоляция
    • Бетонная стена / внутренняя пена
  • 2-4: Контрольные списки
• 3: Ползунок
  • 3-1: Рекомендация
    • Вентилируемые vs. Невентилированный
    • Структура
    • Вода / влажность
    • Дренаж / гидроизоляция
    • Место изоляции
    • Termite Control
    • Радоновый контроль
  • 3-2: Подробности
    • Вентилируемая / потолочная изоляция
    • Бетонная стена / внешняя изоляция
    • Каменная стена / внешняя изоляция
    • Бетонная стена / внутренняя изоляция
    • Бетонная стена / внутренняя пена
  • 3-3: Анимация
    • Бетонная стена / внешняя изоляция
    • Бетонная стена / внутренняя изоляция
  • 3-4: Контрольные списки
• 4: плита по грунту
  • 4-1: Рекомендация
    • Структура
    • Вода / влажность
    • Дренаж / гидроизоляция
    • Место изоляции
    • Termite Control
    • Радоновый контроль
  • 4-2: Подробности
    • Оценка балки / внешней изоляции
    • Бетон с последующим напряжением
    • Каменная стена / внешняя изоляция
    • Бетонная стена / под изоляцией
    • Каменная стена / внутренняя изоляция
    • Бетонная стена, облицованная кирпичом / под изоляцией из плит
    • Балка с облицовкой из кирпича / снаружи и с изоляцией под плиту
  • 4-3: Анимация
    • Марка балки / внешней изоляции
    • Бетонная стена / изоляция под плиту
  • 4-4: Контрольный список
• Примеры из практики
  • Улучшение фундамента интерьера —
    Minneapolis Residence
  • Обновление фундамента интерьера —
    Madison Residence
  • Обновление внешнего фундамента —
    Игл Блафф
  • Обновление внешнего фонда —
    Duluth Residence
• Ссылки
• Кредиты

Сантехника в домах с бетонной плитой

Мокрые пятна под ногами? В фундаменте просыпаются трещины? Неожиданный скачок счета за воду? Это могут быть признаки утечки в водопроводе. Если у вас дом на плиточном фундаменте, у вас могут возникнуть серьезные проблемы.

Проблемы с водопроводом может быть трудно решить, если водопровод проходит под бетонным плиточным фундаментом вашего дома. Как вы понимаете, прорезание бетона значительно увеличивает время и затраты на работу.

Хотя установка водопровода для плит может быть проблемой, существуют более простые способы устранения проблем с водопроводом для плиточного фундамента, помимо взрыва бетонного основания вашего дома.

Что такое фундамент из бетонных плит?

Фундамент из бетонных плит сооружается путем заливки бетона — смеси гравия или битого камня, песка, цемента и воды — в форму для отверждения.Дома с фундаментом из бетонной плиты опираются на этот прочный блок. Под ним нет места для лазания или подвала, а это значит, что водопровод находится под плиточным фундаментом.

Фундаменты из бетонных плит, которые окружают водопроводные линии дома, также называемые водопроводом под плитами, могут иметь трубы из меди, чугуна или оцинкованной стали, и эти материалы со временем подвержены разрушению. Эти трубы могут изнашиваться и начать течь.

Во время строительства водопроводной плиты трубы засыпаны гравием или песком под плитой и (очевидно) труднодоступны.Сантехнику через плиту нелегко перенастроить после установки.

В современных домах, скорее всего, будет влагобарьер, защищающий бетонную плиту. Многие муниципалитеты начали требовать их, потому что мокрый фундамент из бетонных плит не может высохнуть сам (ваш дом покрывает поверхность, через которую обычно испаряется влага) и в конечном итоге выйдет из строя. Вполне вероятно, что в вашем доме нет гидроизоляции, если он был построен до 1980-х годов.

Признаки проблем с водопроводом плитного фундамента

Какие красные флажки указывают на утечку в трубе под фундаментом из бетонной плиты?

• Водяные пятна на вашем полу
• Мягкие пятна на вашем полу
• Пятна горячей или холодной температуры на вашем полу
• Внезапное, неожиданное увеличение счетов за воду
• Низкое давление воды
• Неприятный запах
• Видимое повреждение фундамента
• Вода в лужах или впадины во дворе
• Трещины в стенах дома

Разрыв трубы под плитой может привести к появлению мокрых пятен на полу, поскольку бетон — пористый материал.У вас могут возникнуть проблемы с трубами в фундаменте из бетонных плит, если вы гуляете по дому и обнаруживаете, что носки внезапно намокли от какой-то загадочной влаги.

Неприятный запах может быть результатом роста плесени или разрыва канализационной линии, а также может возникнуть повреждение ландшафта, поскольку вода просачивается под ваш двор. Трещины в стенах указывают на сдвиг фундамента, который также может быть результатом утечки из водопровода под плиточным фундаментом.

Найдите сантехника, специализирующегося на слесарном оборудовании для плитных фундаментов, который может использовать устройства для обнаружения утечек, чтобы определить место разрыва.

Обратите внимание! Игнорирование признаков протечки или обрыва трубы под плитой может привести к дополнительному (и почти наверняка дорогому) ремонту фундамента. Вода, просачивающаяся через фундамент, может привести к образованию плесени и грибка под ковром или другими напольными покрытиями, привлекая вредителей. Ваш красивый дом может быть быстро разрушен.

Проблемы с трубами для фундаментов из бетонных плит

Если у вас есть трубы под фундаментом из бетонных плит, эти общие условия могут подвергнуть их риску повреждения:

• Возраст или наличие старых медных труб , чугун или оцинкованная сталь
• Проникновение из корней деревьев
• Смещение фундамента или перемещение грунта вокруг самого фундамента
• Корректировка или ремонт фундамента

Решение проблем с водопроводом в фундаменте из бетонных плит

Если водопровод вашего дома погружен под фундамент из бетонной плиты, один из лучших способов избежать решения проблемы дважды — это перенаправить трубопровод вокруг плиты.Опять же, доступ к трубам и ремонт сантехники в фундаменте из бетонной плиты может сделать сложный, беспорядочный и трудоемкий проект, который включает в себя отбойный молоток, пилу по бетону или, по крайней мере, сверление отверстий в фундаменте. Проект можно сделать — рассчитывайте только на оплату труда.

Профессиональный сантехник может изолировать место утечки и переставить трубы в более доступное место за стенами или потолком вашего дома, если вы решите перенаправить трубы. У вас есть несколько вариантов, например, бестраншейный ремонт, когда утечка находится ниже вашего двора.

Вам нужен сантехник для ремонта труб?

Подозреваете, что в фундаменте из бетонной плиты прячется протекающая труба? Немедленно вызовите лицензированного специалиста по сантехнике, чтобы решить проблему с сантехникой. John C. Flood может помочь определить источник вашей утечки и устранить проблемы с водопроводом в фундаменте вашего дома в районе метро округа Колумбия, включая округ, Северная Вирджиния и Мэриленд. Запишитесь на сервис онлайн прямо сейчас или позвоните нам по телефону (703) 752-1266.

Методы ремонта фундамента — Ремонт плитного фундамента Даллас

Почему важен ремонт плитного фундамента?

Ремонт плитного фундамента требуется часто, особенно в Северном Техасе. Большинство домов в Северном Техасе, которым меньше 50 лет, построены на плиточном фундаменте — плоском толстом слое бетона. Плиты обычно заливают прямо на землю и не имеют подвалов и подползников. Они предназначены для выравнивания балок по периметру плиты и выравнивания балок внутри плиты, что делает фундамент намного более прочным и долговечным.Профильная балка — это утолщенная часть плиты, которая обычно имеет толщину от 24 до 30 дюймов.

Несмотря на то, что это хороший метод фундамента для дома, сохраняется риск осадки из-за определенных факторов окружающей среды, включая влажность. Если вы заметили предупреждающие признаки оседания плиты, например, в стенах и полах начали образовываться трещины, лучшим решением будет позвонить в Advanced Foundation Repair для БЕСПЛАТНОЙ проверки.

Причины просадки фундамента из бетонной плиты

Фундаменты из бетонных плит в Техасе часто со временем оседают, что может вызвать серьезные проблемы и возможный материальный ущерб вашему дому.Повреждение чаще всего вызывается высыханием почвы. Почвы могут пересыхать из-за засухи или роста деревьев. Предупреждающие признаки повреждения фундамента, такие как трещины в полу и стенах, обычно возникают из-за движения почвы под фундаментом. Дома в DFW построены на обширных глинистых почвах, которые чрезвычайно подвержены сезонным изменениям.

Другие предупреждающие признаки проблем с фундаментом включают зазоры между половицами и ощущение, будто ваш дом наклоняется. Следите за внешними трещинами кирпича (часто называемыми «ступенчатыми трещинами» из-за рисунка трещин), отслоением внешней отделки, трещинами в скальных камнях, неплотной плиткой или наклонным полом.Если вы начнете замечать любой из этих предупреждающих знаков, позвоните специалистам в Advanced Foundation Repair.

Специалисты по ремонту фундаментных плит

Есть несколько способов отремонтировать фундамент из плит в Техасе. Наиболее распространенными системами, используемыми для ремонта фундаментов из плит, являются просверленные опоры, бетонные опоры, стальные опоры и грунтовые опоры. При ремонте фундамента дома всегда выбирайте профессионала, который хорошо разбирается в почвах Техаса и знает, какие методы лучше всего подходят для вашего района.Профессиональная компания по ремонту фундамента должна учитывать все применимые переменные, включая тип почвы, дренаж, возраст дома, размер и вес дома, а также признаки стресса. Уверенные в своем процессе, мы предлагаем пожизненную гарантию на нашу работу в Advanced Foundation Repair.

Для получения дополнительной информации о ремонте плитного фундамента позвоните нам сегодня и получите БЕСПЛАТНУЮ смету.

Ремонт моего фундамента — Ремонт моего фундамента — взгляд домовладельца на варианты

Что ж, наконец-то мне пришлось это сделать… поставить опоры под дом.Конечно, не то чтобы я сам выполнял какую-либо работу. Все, что мне нужно было сделать, это сфотографировать и предъявить чековую книжку. И проявляйте чрезмерное любопытство к процессу ремонта фундамента дома (поскольку это происходило в моем доме) и вообще мешайте.

Продолжающаяся засуха сказалась на почвах.

Последние пять-шесть лет я старался не звонить в компании по ремонту фундаментов и не писать о них в этом скромном блоге. Но погода там, где я живу, была слишком сухой последние три года.И это тяжело для плитных фундаментов, построенных на обширных глинистых почвах.

Эти типы почвы расширяются, когда они набирают воду, и сжимаются, когда теряют воду, и все это обычно из-за погоды.
Почему они это делают?

Тяжелые глинистые почвы плохи для фундаментов и фундаментов

Расширяющиеся глинистые почвы состоят из небольших отрицательно заряженных пластин. Эти частицы притягивают молекулы воды, которые слегка поляризованы, что может привести к значительному изменению объема по мере адсорбции воды.

Затем, когда почва теряет воду и высыхает из-за высыхания, с объемом происходит обратное действие. Он сжимается. Если вы видите, что грунт вокруг фундамента отходит от плиты или фундамента, вот почему.

Специалисты по почвам измеряют этот потенциал набухания и усадки в расширяющейся глине с такими свойствами, как «предел пластичности», «предел текучести» и «индекс пластичности», который является математической разницей между ними (и не имеет ничего общего с объемом стриптизерши или так мне сказали.) Чем выше индекс пластичности, тем больше вероятность расширения при намокании и усадки при высыхании, что приводит к перемещению фундамента. И мой фундамент из плит опирается на такие вещи.

Набухающие усадочные глинистые почвы имеют так называемую «активную зону», означающую, на какой глубине происходит движение почвы. Это варьируется географически. Например, в Хьюстоне, штат Техас, активная зона обычно составляет от 6 до 12 футов. Такие вещи, как дренаж, деревья и кустарники, уровень грунтовых вод и климат влияют на глубину активной зоны.

В США обширные глинистые почвы встречаются в основном на равнинах (что, конечно, заставляет меня вспомнить эту песню из «My Fair Lady») и в юго-восточных штатах. Обе области страны за последние несколько лет пережили засуху, что привело к тяжелым временам для жилищного фонда.

Попытка предубеждать ремонтные компании фонда

За эти годы я сделал все, что мог сделать домовладелец, чтобы защитить мой фундамент от движения. Это означает, что содержание влаги в глинистой почве вокруг и под фундаментом дома должно быть как можно более равномерным… не слишком влажным и не слишком сухим.

Я вытащил большие кусты, которые росли вдоль западной и северной сторон дома. У меня были падубы Нелли Р. Стивенс на северной стороне, которые вырастали до размеров небольших деревьев, если я не пригнал за ними секаторы. (У меня тоже была аллергия на них, и я был рад их видеть.)

Приглашение инженера-строителя

По рекомендации инженера-строителя я установил четыре корневых барьера, чтобы корни деревьев не доходили до фундамента. Один из них заключался в том, чтобы не подпускать корни соседского дерева к моей плите.Причина, по которой кусты вырывают и устанавливают корневые барьеры, заключается в том, чтобы убедиться, что растительность не вытягивает воду из-под плиты или рядом с ней. Большое дерево может высасывать из почвы много воды.

Я также попросил инженера-строителя провести формальную проверку фундамента. Он посоветовал подождать шесть месяцев после прохождения корневых барьеров, но в своем отчете в конечном итоге рекомендовал опоры по всему дому.

Шланги для замачивания

Я окружил фундамент замачивающими шлангами и попытался точно их пропустить в сухую погоду.Шланги для замачивания сделаны из переработанных шин и имеют пористую структуру, что позволяет обводить воду каплями по фундаменту, чтобы сохранить равномерную влажность. Вы можете купить шланги для замачивания в хозяйственных магазинах и магазинах товаров для дома с большими коробками.

Тем не менее я получал классические признаки движения фундамента. У меня были диагональные трещины в скале возле окон. У меня были трещины в местах соединения внутренних стен и потолка в паре спален. У меня были участки, где лента из гипсокартона либо выскакивала, либо собиралась.У меня были двери спальни, которые вращались в одну или другую сторону и не останавливались без дверного упора. (Это задание было поручено некоторым старым тяжелым, но маленьким чучелам.)

Снаружи у меня были диагональные трещины в кирпичной облицовке северной стороны дома. В точках соединения кирпичного и деревянного каркаса начинались пробелы. Плохие вещи все еще происходили.

Я думал, что дренаж вокруг фундамента в порядке. Идея состоит в том, чтобы вода стекала с плиты, а не с пруда.В парке можно пруды, но не возле дома.

Консультант Фонда

Затем я нанял консультанта фонда Северного Техаса по имени Ричард Рэш, чтобы он изучил мою ситуацию. Г-н Раш проработал около тридцати лет в бизнесе по ремонту фундаментов и теперь дает советы домовладельцам за определенную плату.

Он думал, что я могу лучше справиться с канализацией, что мне могут понадобиться опоры под северной стороной дома, но моей самой большой проблемой была утечка воды под домом.Он сказал, что может сказать это по образцу повреждений каменной кладки внутри дома, что его этому научил тридцатилетний опыт, и по тому, как старый коп, который только что остановил молодого панка, знает, что ему лгут.

К сожалению для меня и моей чековой книжки, он был прав насчет утечки плиты. Сантехническая компания, располагающая оборудованием и опытом для таких вещей, нашла не одну, а две утечки в моей системе водоснабжения. Да, это канализационные трубы. Они провели испытания под давлением, которые выявили утечку, а затем обнаружили две из них с помощью крошечной видеокамеры, которую они отправили по трубам.Я видел протекающую воду на видеомониторе.

Это означало, что каждый раз, когда мы принимали душ, мыли посуду, стирали и использовали те жидкие вещи, которые мы заливали водой под фундамент.

Сантехникам пришлось пробить пол и плиту в моей прачечной, чтобы добраться до одной из утечек, и туннель снаружи, чтобы добраться до другой. Виновником были 35-летние чугунные канализационные трубы, которые выходили из строя, вызывая дыры и трещины. Сантехники заменили каждую чугунную линию, до которой они могли добраться, новым ПВХ, и утечки были остановлены.Я пишу здесь обо всем этом.

Итак, я надеялся, что некоторые из этих трещин в стенах закроются, так как я больше не создавал потрясений под плитой из-за слишком большого количества воды из протечки в плите. Я ждал улучшения полгода. Этого не произошло. Это было принятие желаемого за действительное, как если бы Кабс выигрывал серию или мир на Ближнем Востоке.

Пора звонить в ремонтную компанию фонда

Я знаю, что выступаю за получение как минимум трех заявок, но вот сделка. Когда я вижу, что у меня на улице идет ремонт фундамента, я с фотоаппаратом и вопросами.

Я засунул свой не очень маленький нос в 4 работы, выполненные на улице за последние 2-3 года. Двое из них были ближайшими соседями по обе стороны от меня. Я знаю, какой метод использовала какая компания, сколько пирсов и сколько. Как я уже сказал, я любопытный. поэтому я был почти уверен, что стоимость ремонта фундамента с использованием толкаемых опор упадет в диапазон от 5200 до 7000 долларов в зависимости от количества установленных опор.

Я позвонил в две компании по ремонту фундаментов. Оказывается, в одном из них используются только стальные винтовые опоры, которые, я думаю, были бы чрезмерными для этого совершенно плоского района.(Винтовые опоры, я думаю, наиболее полезны на склонах.) Они будут дорогими.

Затем я позвонил подрядчику, который делал мои корневые барьеры и замачивающие шланги. Он также занимается ремонтом фундамента и занимается этим уже более 25 лет. В прошлый раз, когда его не было дома, он подумал, что мне не нужна уборка дома. Но это был первый год засухи, и пять лет спустя он увидел, что дела пошли еще хуже.

Стоимость ремонта фундамента

Он мог определить направление движения моего фундамента по разрушениям и предложил протолкнуть опоры под северную, западную и южную стороны дома, всего 15 опор. Ремонт фундамента стоил 4875 долларов или 325 долларов за пирс, что является довольно средним показателем для такого типа пирса в Северном и Центральном Техасе.
Признание: инженер-строитель, которого я использовал, не рекомендует толкать опоры на бумаге. Другими словами, записано. (да, иногда он выступает в роли свидетеля-эксперта.)

По его мнению, нельзя обследовать толкаемые опоры так же, как пробуренные бетонные опоры (опоры с колокольным дном) или стальные опоры. Но он сказал мне устно, что толкаемые опоры, вероятно, работают нормально в 90% случаев.Так что да, C.Y.A.

Преимущество толкаемых опор в том, что в большинстве случаев работа может быть выбита за день. Может быть, два, если у вас должны быть внутренние опоры или где нужно вырезать бетон из патио или проезжей части, чтобы установить их, а затем заменить бетон свежим цементом и дать ему высохнуть.

Как прошла работа

Таким образом, случилось так, что команда прибыла сюда во вторник утром в июле прошлого года и последовала за ней. Пока из грузовиков разгружали инструменты и бетонные цилиндры, мастер отметил, где должны были проходить опоры под плитой, используя схему, предоставленную подрядчиком.

Заточили лопаты, и бригада вырыла ямы под фундаментом, как указал прораб (Омар). Размеры? Достаточно большой и глубокий, чтобы вместить оттяжку, бетонный цилиндр и головку гидравлического домкрата, которая проходит между плитой и цилиндром. Отверстие хорошего размера.

Если у вас есть озеленение вокруг фундамента, бригада выкопает растения, отложит их и заново посадит, когда опоры будут закончены и ямы засыпаны.

A Как только первые ямы были готовы, один из членов бригады начал вдавливание бетонных цилиндров в землю под краем (или балкой) фундамента с помощью гидравлического домкрата, при этом плита действует как точка опоры.Когда один цилиндр уходил в землю, на него ставили другой и толкали вниз. Стопка этих цилиндров составляет пирс.

Так продолжается до тех пор, пока цилиндры физически не перестанут уходить глубже, их нельзя будет толкать глубже. Инженеры и подрядчики по ремонту фундаментов называют это «точкой отказа». Рабочие называют это «больше не пойдем».

Теория состоит в том, что как только пирс достиг точки отказа, он достигает либо коренной породы, либо, что более вероятно, «устойчивого» слоя почвы, находящегося под зоной воздействия погодных условий.

Совершенно очевидно, когда эта точка достигнута. Гидравлический домкрат начинает жаловаться на плаксивый звук, и когда его давление сбрасывается, фундамент (действующий как скоба, помните) заметно опускается. Вы можете увидеть это прямо в конце этого видео:

Может ли это привести к большему повреждению фундамента? Критики говорят да, и, вероятно, это случается время от времени. Но моя плита прошла через это нормально, как и большинство. Жутко, но нормально.

После того, как все опоры будут вставлены, на каждую кладется заглушка.Крышки достаточно широки, чтобы разместить рядом еще два баллона. Но еще нет. Один цилиндр идет на крышку, а рядом — ручной домкрат. У этих домкратов есть ручки, которые вы качаете вверх и вниз, как при замене шины.

Плоский кусок стали помещается между плитой и головкой домкрата, и домкрат поднимается достаточно, чтобы войти в контакт с плитой. Это происходит на каждом пирсе, и теперь можно начинать собственно выравнивание дома.

Бригадир Омар приносит свой уровень, снимает обувь и идет в дом.Он протягивает шланг от Zip Level из центра дома в каждую комнату, как спицы. Используя показания этого инструмента, он может сказать, на сколько дюймов необходимо поднять каждую сторону фундамента, чтобы достичь уровня вытяжки. И по опыту знает, сколько насосов домкратов на сколько поднимет фундамент.

У него есть рабочий с домкратом у каждого отверстия в опоре вдоль северной стороны дома и на полпути через заднюю часть. Пока Омар считает вслух, чтобы все могли слышать, члены экипажа одновременно качают домкратами, чтобы поднять эту часть плиты одновременно.На следующем видео показан сеанс поднятия фундамента.

Омар возвращается в дом, проверяет показания застежки-молнии, возвращается и отсчитывает еще несколько насосов домкратов. Вернувшись внутрь, он снимает показания, удовлетворяется и приказывает команде перейти ко второй половине задней части дома и вдоль южной стороны дома. Промойте и повторяйте, пока он не будет доволен своими числами с уровня Zip.

Толкаемые опоры встречаются с плитой

Следующим этапом ремонта фундамента является соединение между верхом опор и плитой.Это делается путем забивания стальных регулировочных шайб между вышеупомянутыми точками. Помните, у нас есть место для двух бетонных цилиндров на крышке над каждой опорой. Прокладки проходят между плитой и первым цилиндром. Затем ручной домкрат снимается и заменяется вторым бетонным цилиндром. Прокладки забиваются между этим вторым цилиндром и фундаментной плитой.

На всех 15 опорах проделана такая же работа, и фундамент практически готов. Омар снова проверяет свои показания на Zip Level и объявляет мой базовый уровень.Круто.

Последняя часть процесса — это заполнение отверстий в опорах, замена растений и уборка. Мой фундаментный ремонт сделан.

Вот изображение диагональной трещины в кирпиче, показывающее, что он немного замкнулся.

Следующий вопрос: сколько мне ждать, прежде чем устранять косметические повреждения гипсокартона и тому подобное? Я читал и слышал мнения по этому поводу по всей карте … от «не беспокойся об этом» до «подождать не менее трех месяцев», чтобы убедиться, что фундамент стабилизируется.

Совет Омара? Учитывая, что у меня относительно небольшая одноэтажная структура, дайте ей неделю. Если бы это было 2 или 3 этажа с более тяжелой плитой, вам, вероятно, посоветовали бы подождать дольше, прежде чем браться за ремонт листового камня.

Ремонт внутренних повреждений

В течение пары недель ко мне приехала другая бригада, исправила трещины, подкрашивала и устанавливала молдинг по всему дому. Если у меня все еще есть проблемы с соединением стен и потолка, карнизы для короны помогут скрыть их.

Итак, это история о моем доме. Надеюсь, мне удалось нарисовать картину, что происходило у меня дома во время ремонта фундамента методом «толкаемых опор».

Certified Structure and Foundation Inc.

Наиболее распространенными визуальными индикаторами осадки фундамента являются:

1. Заметные уклоны бетонных плит перекрытия или каркаса перекрытий.
2. Трещины во внешних или внутренних стенах шириной более 1/16 дюйма.
3. Несоосность дверей или окон (трение дверей).
4. Щели под плинтусами или над внутренними стенами.
5. Трещины в наружной кладке.

Наиболее распространенные визуальные индикаторы заселения бассейна:

1.Неровная ватерлиния по сравнению с линией плитки.
2. Трещины в резервуаре бассейна, плитке бассейна и / или бортике.
3. Чрезмерный наклон и / или трещины на террасе бассейна.

Хотя большинство домовладельцев знают о проблемах с их домом или бассейном, они могут не осознавать, что причиной является слабая почва. Обычно симптомы лечат, не обращая внимания на основное состояние почвы. Конечно, это приводит к появлению средств и заплат, которые обычно приводят к гораздо более дорогостоящему ремонту позже.Никогда не заполняйте трещины или заделывайте их до тех пор, пока не укрепится основа почвы. Есть несколько способов укрепить почву и произвести ремонт, однако не все процедуры ремонта работают на всех почвах. Владельцы должны консультироваться только с компаниями, в штате которых есть инженеры (например, мы), при поиске вариантов ремонта.

Затирка под давлением на Восточном побережье, затирка бреварда, фонд чемпионов, Лрегси, услуги Фонда Рамджека,
Florida Grouting Services, Certified Foundations, Inc, L.R.E. Ground Services, Inc, Speeler Foundations,
Hayward Baker, Nunn Pressure Grouting Inc, slabjack, профессиональная затирка, PierTech,
Специалисты Alpha Foundation, Услуги Фонда, ремонт геликонового фундамента, ramjack florida,
GeoLogical Winkhole Repair, all florida ramjack, Florida Foundation Systems Inc, NSquare, Inc, Atlas Pile Driving,
Домкрат для бетона, A-1 Concrete, URETEK, Titan Construction,

Многие дома, которые инженеры-криминалисты и подрядчики по ремонту просят оценить, были построены с фундаментом, не отвечающим условиям, существующим на территории. Из-за отсутствия подходящей земли дома часто строятся на малоплодородной земле, которая имеет недостаточную несущую способность, чтобы выдержать значительный вес конструкции.В результате требуется подкладка для расширения опоры фундамента на глубину, которая обеспечивает большую несущую способность и / или меньше зависит от климата, почвенных условий и / или действий домовладельца. Это подоплека, если правильно спроектирована и установлена, обеспечивает основу для подъема структуры к более приемлемой высоте и обеспечивает вертикальную опору для предотвращения подкреплена области оседания.

Затирка под давлением Восточного побережья, затирка бревардов, фонд чемпионов, Лрегси, услуги Фонда Рамджека,
Florida Grouting Services, Certified Foundations, Inc, L.R.E. Ground Services, Inc, Speeler Foundations,
Hayward Baker, Nunn Pressure Grouting Inc, slabjack, профессиональная затирка, PierTech,
Специалисты Alpha Foundation, Услуги Фонда, ремонт геликонового фундамента, ramjack florida,
GeoLogical Winkhole Repair, all florida ramjack, Florida Foundation Systems Inc, NSquare, Inc, Atlas Pile Driving,
Домкрат для бетона, A-1 Concrete, URETEK, Titan Construction,

Затирка под давлением Восточного побережья, затирка бревардов, фонд чемпионов, Лрегси, услуги Фонда Рамджека,
Florida Grouting Services, Certified Foundations, Inc, L.R.E. Ground Services, Inc, Speeler Foundations,
Hayward Baker, Nunn Pressure Grouting Inc, slabjack, профессиональная затирка, PierTech,
Специалисты Alpha Foundation, Услуги Фонда, ремонт геликонового фундамента, ramjack florida,
GeoLogical Winkhole Repair, all florida ramjack, Florida Foundation Systems Inc, NSquare, Inc, Atlas Pile Driving,
Домкрат для бетона, A-1 Concrete, URETEK, Titan Construction,

Затирка под давлением Восточного побережья, затирка бревардов, фонд чемпионов, Лрегси, услуги Фонда Рамджека,
Florida Grouting Services, Certified Foundations, Inc, L.R.E. Ground Services, Inc, Speeler Foundations,
Hayward Baker, Nunn Pressure Grouting Inc, slabjack, профессиональная затирка, PierTech,
Специалисты Alpha Foundation, Услуги Фонда, ремонт геликонового фундамента, ramjack florida,
GeoLogical Winkhole Repair, all florida ramjack, Florida Foundation Systems Inc, NSquare, Inc, Atlas Pile Driving,
Домкрат для бетона, A-1 Concrete, URETEK, Titan Construction,

Винтовые сваи и винтовые анкеры CHANCE® находят все более широкое применение в строительной и геотехнической промышленности.Более широкое использование является прямым результатом универсальности и экономической эффективности спиральной системы. Возможность использования как при растяжении, так и при сжатии, делает предварительно спроектированную систему привлекательной альтернативой секторам стабилизации фундамента и удержания грунта в строительной отрасли.

Винтовая система сегментирована спиральными опорными пластинами, приваренными к центральному стальному валу. Нагрузка передается от конструкции через вал к грунту через опорные плиты.Центральные стальные валы доступны в сериях типа SS (квадратный вал) или типа RS (круглый вал). Комбинации SS-RS доступны, когда условия требуют наличия глубоких несущих пластов с повышенной потребностью в боковой устойчивости.

Сегменты или секции соединяются с помощью болтовых соединений. Глубина установки ограничена только плотностью почвы и практичностью, исходя из экономических соображений. Винтовая опорная пластина или спираль — это один шаг винтовой резьбы. Все спирали, независимо от их диаметра, имеют стандартный шаг 3 дюйма.Имея истинно винтообразную форму, спирали не врезаются в почву, а ввинчиваются в нее с минимальным нарушением почвы. Спиральные пластины расположены на достаточно большом расстоянии друг от друга, чтобы они функционировали независимо друг от друга как отдельные несущие элементы; следовательно, на емкость конкретной спирали винтовой сваи или анкерного вала не влияет спираль над или под ней.

Затирка под давлением Восточного побережья, затирка бревардов, фонд чемпионов, Лрегси, услуги Фонда Рамджека,
Florida Grouting Services, Certified Foundations, Inc, L.R.E. Ground Services, Inc, Speeler Foundations,
Hayward Baker, Nunn Pressure Grouting Inc, slabjack, профессиональная затирка, PierTech,
Специалисты Alpha Foundation, Услуги Фонда, ремонт геликонового фундамента, ramjack florida,
GeoLogical Winkhole Repair, all florida ramjack, Florida Foundation Systems Inc, NSquare, Inc, Atlas Pile Driving,
Домкрат для бетона, A-1 Concrete, URETEK, Titan Construction,

Вода в вашем бассейне автоматически показывает, опускается ли ваш бассейн. Поскольку вода всегда «ровная», быстрый визуальный осмотр рисунка керамической плитки (по сравнению с поверхностью воды) покажет, находится ли какая-либо часть бассейна ниже, чем остальная часть бассейна.

Мы успешно залили цементным раствором и укрепили сотни бассейнов по всей Флориде.Пожалуйста, позвоните нам, чтобы получить предложение по бесплатному осмотру и ремонту.

Бетонные настилы бассейнов обычно испытывают аномальную осадку и растрескивание, потому что почва под ними не была должным образом уплотнена во время строительства.Большинство подрядчиков бассейнов не хотят механически уплотнять почву, прилегающую к резервуару бассейна, из-за боязни затормозить «обратные» трубопроводы бассейна, проложенные по периметру бассейна. Со временем эта рыхлая почва уплотняется и перестает обеспечивать адекватную опору для настила бассейна, в результате чего настил оседает и трескается.

Мы успешно залили цементным раствором, залили грязью и укрепили сотни настилов бассейнов по всей Флориде. Пожалуйста, позвоните нам, чтобы получить предложение по бесплатному осмотру и ремонту.

Затирка под давлением Восточного побережья, затирка бревардов, фонд чемпионов, Лрегси, услуги Фонда Рамджека,
Florida Grouting Services, Certified Foundations, Inc, L.R.E. Ground Services, Inc, Speeler Foundations,
Hayward Baker, Nunn Pressure Grouting Inc, slabjack, профессиональная затирка, PierTech,
Специалисты Alpha Foundation, Услуги Фонда, ремонт геликонового фундамента, ramjack florida,
GeoLogical Winkhole Repair, all florida ramjack, Florida Foundation Systems Inc, NSquare, Inc, Atlas Pile Driving,
Домкрат для бетона, A-1 Concrete, URETEK, Titan Construction,

Certified Structure & Foundation Inc. может помочь вам определить причины, связанные с повреждением вашего здания. Мы также можем помочь вам и / или вашим арендаторам в ремонте фундамента вашего коммерческого здания.

Обычный ремонт включает:

• Эпоксидное впрыскивание
• Выравнивание пола
• Замена плиты
• После ремонта
• Ремонт стержня и стены
• Модернизация
• Основание
• Трубные сваи
• Винтовые опоры
• Стабилизация

Обзор услуг:

Мы организуем выезд на место (осмотр), чтобы проконсультироваться с вами относительно вашей стратегии ремонта.

Инспекции и испытания грунта конструкций и / или бассейнов «нестандартные» поселения выполняются бесплатно (свободный). Oни включить оценку на месте и письменное предложение с изложением стоимость ремонта и порядок ремонта; тем не мение, профессиональные инженерные отчеты не входят в «бесплатный» ремонт предложения.Если вам нужен сертифицированный технический отчет или инженерные чертежи, может взиматься плата за профессиональные услуги. Мы будем с удовольствием сообщу стоимость инженерных услуг по телефону. Вызов наша инженерная линия по адресу [321] 254-7913. Для дополнительной информации или чтобы запросить проверку по электронной почте, посетите наш инженерный сайт http://dbryantpe.com.

ПРИМЕРЫ ИНЖЕНЕРНЫХ УСЛУГ

Есть ли у вас чувство опущения?

Дэвид Брайант П.Э.
Certified Structure and Foundation, Inc.

Урегулирование домов, пристроек, бассейнов и подъездов — серьезная проблема, которая затрагивает многих домовладельцев во Флориде.Очевидными признаками оседания являются растрескивание ваших стен, двери или окна, которые не закрываются должным образом, а также наклон плиты перекрытия или внешних углов вашего дома. Если в вашем бассейне есть трещины или линия ватерлинии неровная, возможно, у вас ненормальная осадка.

Большинство подрядчиков не являются инженерами и не имеют опыта, чтобы должным образом отремонтировать здания с проблемами осадки. Поэтому, прежде чем что-либо делать, обратитесь в CERTIFIED STRUCTURE AND FOUNDATION, INC. Для испытания грунта и инженерного анализа вашей проблемы.Как инженер-строитель с более чем 30-летним опытом решения проблем с поселениями, я могу помочь вам решить, как правильно и экономично отремонтировать свой дом.

Никогда не пытайтесь решить проблему с поселением «сделай сам»! Копать вокруг фундамента или под ним и заливать бетон — плохая идея. Слабый грунт, вызывающий вашу проблему, обычно более глубокий, и дополнительный вес (бетон, который вы залили) только ускорит оседание.

Если у вас есть проблемы с поселениями в вашем доме, на предприятии или в кондоминиуме, где вы живете, мы предлагаем осмотры, испытания почвы и инженерные заключения, охватывающие весь спектр вариантов ремонта.Самый распространенный и экономичный метод ремонта — это «заливка под давлением», которая заключается в заливке цементного раствора в слабые почвы под фундаментом, обычно начиная с глубины 10 футов. Если в вашем доме наблюдается чрезмерная осадка, может потребоваться «подкрепление» фундамента с помощью опор или свай для передачи нагрузок на фундамент на более глубокие и стабильные почвы. В большинстве случаев фундамент можно вернуть на исходную высоту.

Конечно, вам нужно наиболее экономичное ремонтное решение, поэтому вы не захотите подкрепить свой дом сваями, способными поддерживать пятиэтажное здание, когда заливка раствором под давлением решит вашу проблему за небольшую часть стоимости.Для стабилизации небольшого поселения в одном углу вашего дома необходимо потратить около 3200 долларов на рабочую силу и материалы. Подкрепление и подъем одного угла с чрезмерным оседанием может стоить гораздо дороже. Вот почему очень важно укрепить слабую почву, как только заметите проблему.

Свяжитесь с нашим офисом для проверки и испытания почвы. Мы проведем тщательное расследование вашей проблемы с поселением и проверим почву на минимальной глубине восьми футов. На этом этапе мы сможем дать инженерные рекомендации, которые обычно включают несколько вариантов ремонта и связанных с ними затрат.

Я бы посоветовал любому, у кого есть проблема урегулирования, «сделать домашнее задание» и получить квалифицированное инженерное мнение, прежде чем тратить деньги на ремонт своего здания. Мы лучшие в своем деле и предлагаем лучшую гарантию. Посмотрите наше объявление ниже и позвоните нам по телефону 321-242-1003. Также мы предлагаем широкий спектр инженерных и строительных услуг, которые выходят за рамки данной статьи.

Дэвид Брайант П.Э. является зарегистрированным инженером-строителем (рег. № 038154) и генеральным подрядчиком (лицензия № CGCA25869) в штате Флорида и владеет и управляет компанией Certified Structure and Foundation, Inc.За последние 30 лет он спроектировал, построил и отремонтировал практически все виды конструкций, которые только можно вообразить, от домов на одну семью и многоэтажных кондоминиумов до пусковых площадок для НАСА.

Авторское право 2021 Certified Structure & Foundation Inc.

Charleston Foundation & Crawl Space Repair, Выравнивание бетона

Найти местоположение

843-405-7022
