как рассчитать и чем обшить, отделка и устройство

Часто при постройке кровли хозяева забывают про некоторые, на первый взгляд, незначительные детали. Предлагаем рассмотреть, чем обшить фронтон крыши, что это такое, а также как осуществляется своими руками устройство данного участка.

Содержание:

Общие понятия про фронтон

Фронтон – это треугольная часть стены между краями двускатной крышей. Форма фронтона зависит от стропильной системы, климата, эстетических предпочтений. Также существует понятие фронтонная стена, оно относится ко всей стене, расположенной прямо под треугольной областью.

Фото — Фронтонная стена

Чаще всего можно видеть двухскатные крыши с фронтонами, такие виды покрытий используют для отделки различные профиля (гофрированные и плоские), гипсокартон, деревянные доски.

Фронтоном часто оснащаются дома в средних климатических поясах, к примеру, если используется ломаная крыша или многощипцовая. Несмотря на практичность, у данного строения есть свои недостатки, к примеру, его редко используют для односкатной крыши, частных домов из сруба (они сразу выстраиваются с фронтонной стеной) или мест, где часты ураганы.

Свес фронтона может быть разный, но перед установкой нужно рассчитать, как сделать наклон правильно, какое расстояние выдерживается и каким материалом можно его зашить. Для этих целей рекомендуется вызывать специалистов, т.к. они учтут особенности определенного региона, требования хозяев, несущие способности дома.

Фото — Каркас фронтона


Видео: монтаж фронтон

Изготовление фронтона

Чтобы самостоятельно зашить фронтон, установить его или демонтировать, не требуется каких-либо специальных навыков, вполне достаточно просмотреть наши фото и видео. Пошаговая инструкция, как сделать фронтон на мансардной, многощипцовой, односкатной, вальмовой или полувальмовой крыше.

Для начала нужно рассчитать торцы фронтона, их размер зависит от скатов, высоты кровли:

S=(h*a)/2

Из формулы следует, что h – это высота; a – ширина торца, полученное число равняется площади фронтона.

Если крыша с тремя фронтонами, то расчету осуществляется для каждого в отдельности.

Основные элементы фронтона:

  1. Коньковая доска;
  2. Крепежные стальные шпильки;
  3. Стропила.

Также может понадобиться несколько треугольных (или прочих по форме кровли) частей, шурупы, уровень, изолирующие материалы (пленки, гофрокартон, герметики, клей).

Коньковая доска проходит вдоль пика крыши параллельно внешним стенам. В верхней части общие стропила прибиваются к доске и наклоняются вниз к наружным стенам, где они прибиты к перекрытиям потолка и боковым поверхностям.

Фото — Фронтон из вагонки

Все стропила имеют одинаковый размер, длину каждого пролета и уклона крыши. Фронтон выполняется согласно теореме Пифагора, сумма квадратов катетов равняется квадрату гипотенузе (если кровля равнобедренная треугольная), если форма уклона иная, то используйте соответствующее правило для определения площади фронтона.

Перед началом работы, нужно проследить, чтобы крыша и стены были подключены к водосточной системе, перекрыты, при необходимости смонтированы ендовы и прочие элементы.

После того как все это сделано, Вы должны будете построить крепкую платформу, которая будет служить основой будущего фронтона. Мастера часто используют доску, аналогичную обрамлению чердака для создания стильного дизайна.

Фото — Фронтон из профнастила

Если уклон крыши очень крутой или большой пролет стропил, то Вам нужно будет установить утепление и поддержку. Для того, чтобы сконструировать упрочняющую конструкцию, понадобится отмерить центр наклона досок, после установить туда своеобразные подпорки. Их лучше всего изготовить из арматуры с сечением не меньше 5 см или деревянных досок (не менее 6). Всегда используйте прямую древесину для коньковой доски, это сделает установку фронтона легче, а саму работу по завершению более аккуратной.

На трехфронтонной кровле немного сложнее работать, там нужно учитывать не только нагрузку боковых частей кровли, но и совместную тяжесть. Чтобы конструкция не рухнула, понадобится присоединить доски по центру к стропильной системе, а на месте поворотного стыка, соединить их между собой.

Получится конусовидная система, она считается достаточно прочной, особенно если стропильная система выполнена из деревянных досок. Соединение рекомендуется осуществлять кровельными гвоздями (100 или 200), шурупами. Если работаете с металлом, то пригодятся саморезы и заклепки, подбор диаметра осуществляется исходя из типа материала.

Фото — Обшивка фронтона пластиком

Затем нужно вырезать структурные опоры. Эти опоры свяжут оба остроконечных конца и обеспечат упрощенную установку профнастила на кровлю. Мы рекомендуем подбирать доски от 4 см в сечение. Используя зенкер, сделайте места для винтов в каждой стороне фронтона, чтобы прикрепить боковые части и структурные опоры. Используйте внешний клей и 1-1/2 дюймовые палубные винты для сборки.

Фото — Структурные опоры

Теперь заполнить каждое резьбовое отверстие деревянной пробкой. Это увеличит теплостойкость, повысит качество кровли и её эстетические качества.

Фото — Кровля с пробками

Далее начинаем устанавливать верхнюю часть кровли.

Подшивка осуществляется сверху вниз, т.е. от конька, такое оформление помогает максимально плотно соединить стороны крыши, минимизировать вероятность протечки. Работать можно профнастилом, металлочерепицей или деревянными досками, но непосредственно на фронтон рекомендуется устанавливать фанеру.

  1. Каркас очищается от возможных неровностей, протирается специальным раствором от гниения дерева и паразитов. После простукиваем все места соединений, при необходимости упрочняем их;
  2. После этого проводится расчет площади, по которой крепится обшивка. Она должна идти не встык с крайними частями кровли, а немного «свисать», поэтому к полученному значению длины по краям добавляем от 2 сантиметров до 5.
  3. Далее осуществляется монтаж первого слоя кровельного «пирога». Крепление начинаем сверху, фанеру устанавливаем поверх специальной полимерной пленки, которая служит для гидро- и теплоизоляции. Фанера монтируется не вплотную, а с небольшим расстоянием для вентиляции, в среднем это 5-7 см.
  4. Следом устанавливаем фанеру. Монтируем встык. Для креплений используем саморезы.
  5. Поверх фанеры крепится еще один слой пленки, которая послужит защитой от осадков, заворачиваем её под края фанеры, закрепляем скобами и саморезами.

Получается готовая конструкция с фронтоном и кровлей, но внешне фронтон выглядит незавершенно из-за отсутствия покрытия. Исправить эту проблему можно сайдингом, профнастилом, декоративным кирпичом, каменной кладкой, в зависимости от экстерьера дома. Декоративный материал чаще всего крепится клеем, в то время как профнастил или панели можно установить при помощи саморезов, а после закрасить их грунтовкой и краской под цвет.

Фото — Каркас для фронтона с окном

Что делать, если на фронтоне расположено окно? Его заделка – нерациональное решение, гораздо проще и красивее декорировать отверстие. Для этого часто используется декоративная кладка, резные прутья. В таком случае, в расчетах нужно учитывать размер окна и какую площадь фронтона оно занимает. Это число необходимо отнять от общей площади фронтонной стены.

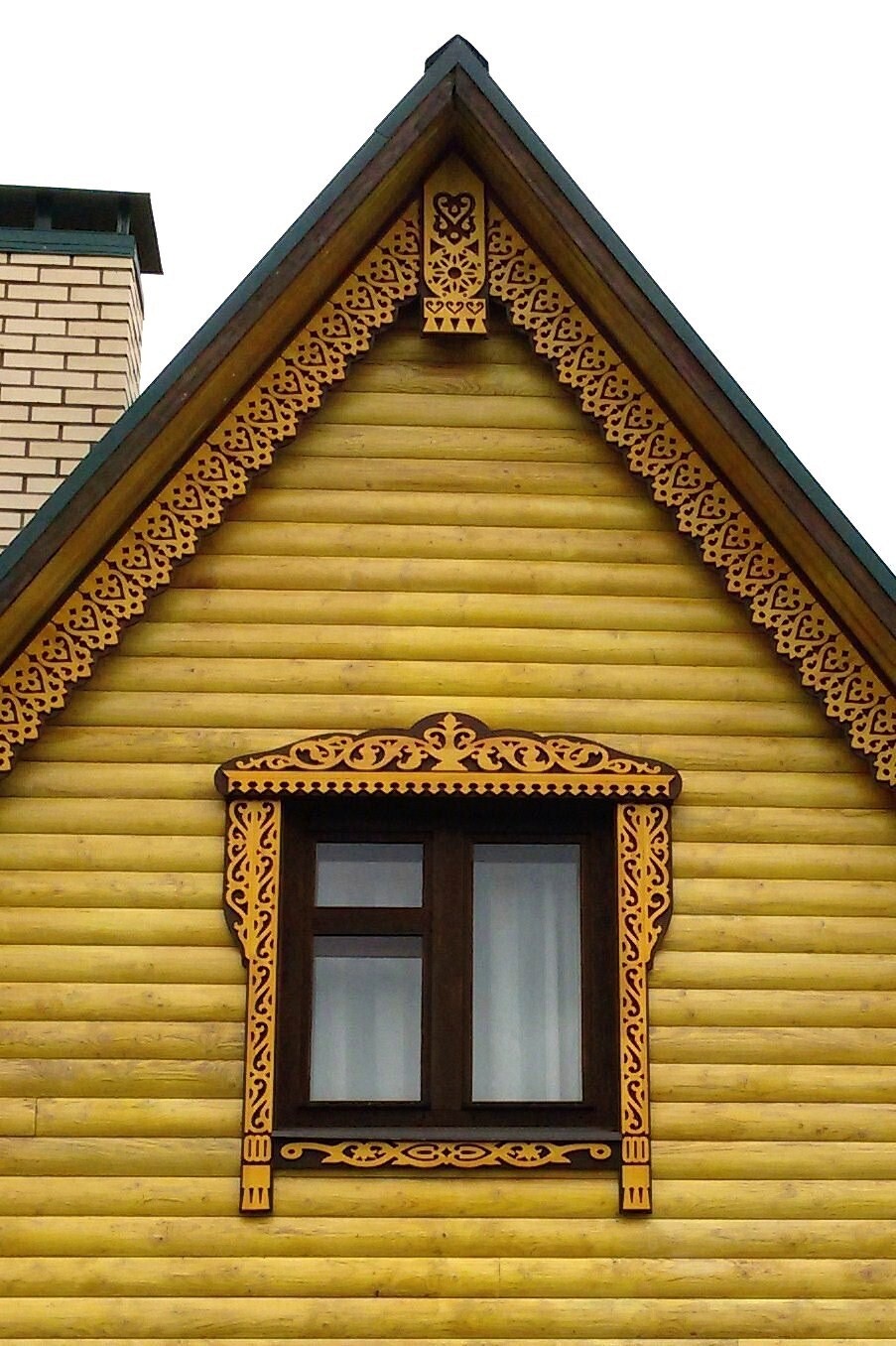

Фото — Фронтон с окном

Такая технология является самым простым решением обустройства фронтонного пространства деревянного или кирпичного дома. Этот тип облицовки можно использовать, чтобы закрыть «неприглядный» участок крыши дачи, гаража, бани, также такая схема отлично работает для придания дому индивидуальности.

Советы от строителей

  1. Чтобы обустройство дома было максимально быстрым и правильным, предварительно рекомендуется разработать чертеж фронтона, его отдельных частей, крыши;
  2. Проект желательно отнести на проверку к специалисту, чтобы он мог проверить правильность расчетов;
  3. Описанный способ крепления фронтона подойдет для разных кровель, но в любом случае рассчитывайте, какого размера получится узел фронтонных балок (карниз), какие варианты материала подойдут;
  4. Высота фронтона определяется исходя из наклона крыши;
  5. Чтобы построить балки, можно работать рубленными брусьями, досками, арматурой, некоторые мастера для больших домов используют даже бревна;

    Фото — Брусья во фронтоне

  6. Раз в год необходимо проводить плановый ремонт: проверять крепления, очищать кровлю от сора;
  7. Если Вы проживаете в районе сильных ветров, то хорошим решением для покрытия фронтона будет ветровая доска, также её можно использовать для покрытия стен;
  8. Очень красивой получается отделка из стального оцинкованного профлиста, она дает интересный отлив на солнце, долговечна, кроме того можно подобрать любой цвет.

Самостоятельно строительство кровли, отделка фронтона крыши выполнить не сложно, к тому же, это очень интересный и полезный опыт.

12 Май 2014       Автор: Владимир Бакаев


Монтаж фронтона - Лучшие фасады частных домов

Установка фронтона

Большинство строителей сначала возводят дом под крышу и только потом занимаются доработкой фронтонов. Возможно, такой алгоритм и является оптимальным в плане защиты недостроенного дома от осадков, но с точки зрения безопасности работ действовать так неразумно. Ведь потом придётся качаться на неустойчивой стремянке, манипулируя огромными листами обшивки и жонглируя инструментом.

Автор этой статьи убедительно демонстрирует преимущества методики, позволяющей быстро собрать каркас фронтона на настиле перекрытия, обшить его и только потом безопасно поднять.

Отбейте всего одну линию

Далеко не все строители собирают каркасы фронтонов на настиле, но даже те, кто применяет зту, безусловно, прогрессивную технологию, часто нерационально расходуют время и труд. Распространённая практика — разметка всех элементов каркаса (стоек, обвязок и стропил), что не только затягивает цикл работ, но и часто приводит к серьёзным ошибкам.

Чтобы каркас при подъёме не сползал к краю платформы, используйте металлические ленты, прибитые к настилу и нижней пласти доски нижней обвязки.

Возможно, кому-то это покажется невероятным, но для того, чтобы быстро и точно собрать каркас фронтона, достаточно отбить на настиле платформы только одну меловую линию, соответствующую внутреннему ребру нижней обвязки. Любые же дополнительные линии здесь излишни.

Отпилив нижнюю обвязку по длине, прикрепите её по разметке к платформе гвоздями, забитыми под углом с наружной стороны. В этом случае гвозди при подъёме стены будут работать как шарниры. Ни в коем случае нельзя фиксировать обвязку с внутренней стороны — крепёж не справится с тяжёлой сборкой, и каркас при подъёме может соскользнуть вниз.

Помимо гвоздей-шарниров нижнюю обвязку нужно соединить с настилом металлическими полосами, которые помогут удержать нижнюю часть стены на месте во время подъёма.

Стропила вместо верхней обвязки

В отличие от традиционных стеновых рам при сборке каркасов фронтонов можно вполне обойтись без верхней обвязки и соединить стойки непосредственно со стропилами. Модуль при этом становится более лёгким, конструкционная же прочность каркаса благодаря накладным соединениям даже существенно повышается.

Очень важно правильно сформировать нижнюю прямоугольную часть каркаса фронтона. Для этого нужно прикрепить короткие крайние стойки под прямым углом к концам нижней обвязки и временно прибить их к полу, чтобы удержать элементы на месте в процессе сборки конструкции. На эти стойки укладывают и также временно прибивают к настилу стропила, вставив между их верхними концами шаблон коньковой доски.

Построив таким образом главный контур каркаса фронтонной стены, можно переходить к его доработке.

Строим внешний контур фронтона

Отпиленная по длине нижняя обвязка прикреплена к настилу гвоздями, забитыми под углом с наружной стороны. В этом случае гвозди при подъёме стены работают как шарниры. Поскольку в показанном здесь фронтоне будет оборудован большой дверной проём, вместо сплошной обвязки к настилу прибиты два крайних её фрагмента. Это позволит обойтись без последующего вырезания центрального участка доски.

Отбейте меловую линию на заданном расстоянии от края платформы. Положение шнура определите угольником.

Прикрепите нижнюю обвязку фронтона к настилу забитыми под углом гвоздями, которые будут работать при подъёме стены как шарниры.

Проверка прямоугольное нижней части каркаса. Равенства диагоналей добиваются путём смещения верхних концов крайних стоек.

Традиционный вариант — при сборке стропила фронтона крепят к сдвоенной верхней обвязке каркаса.

Предлагаемый вариант — при сборке стропила фронтона крепят непосредственно к стойкам.

Сборка каркаса фронтона

Заготовка и установка стоек

Выпуск обшивки за пределы нижней обвязки каркаса позволяет конструктивно связать фронтон со стеной дома. Произведите точные замеры, иначе обшивка не даст стене полностью опереться на платформу.

Доработка каркаса

Доработать каркас с чётко обозначенными границами несложно. Главное — действовать чётко и последовательно. В частности, двигаться надо от центра к границам контура, то есть при наличии во фронтонной стене оконных или дверных проёмов нужно сначала собрать их каркасы, а затем работать от них.

Важная и ответственная операция — разметка стоек. Их расположение сначала размечают с заданным шагом на нижней обвязке, а затем эти координаты переносят на стропила. Теперь можно приступать к измерению длины стоек. Однако прежде чем делать это, нужно натянуть шнур вдоль верхнего ребра стропила, чтобы проверить, не выгнуто ли оно.

Если есть существенные отклонения, их следует устранить. Выполнить это нетрудно. Достаточно подготовить среднюю стойку (отрезав её не по ребру искривлённого стропила, а по натянутому шнуру), прибить её к нижней обвязке, а затем подтянуть стропило с помощью прибитого к платформе блока и клина. В заключение выправленное стропило прибивают к стойке. Только после такой корректировки можно сделать точные замеры длины всех остальных стоек, выпилить их и установить.

Собранный каркас обшивают листами ОСП. Крепить обшивку нужно с учётом её свеса, который после подъёма фронтона обеспечит конструкционную связь частей дома. Чтобы определить величину свеса, нужно точно измерить расстояние от настила платформы до верхнего среза обшивки нижнего этажа. Очень важно сделать правильные замеры, иначе фронтон не будет опираться на платформу, а зависнет на ребре обшивки.

Прикрепив листы обшивки, фрезером выпиливают оконные и дверные проёмы, после чего стену обтягивают гидроизоляционным материалом, который также должен иметь свободный выпуск с учётом перехлёста на стену первого этажа. Полотнище нужно натягивать плотно, чтобы не образовались пузыри, которые могут создать препятствия при обшивке фронтона досками или сайдингом.

Подъем стены

После сборки каркаса и обшивки его ОСП и гидроизоляционным материалом фронтонную стену можно поднимать. Делают это при помощи стеновых домкратов — подъёмных устройств с шарнирными «башмаками», которые надёжно крепя

Виды фронтонов

Что такое фронтон? Чаще всего под фронтоном понимается треугольная часть фасада здания от карниза или чердачного перекрытия до верхней точки крыши, ограниченная по бокам её скатами. Классическое определение фронтона таково: это треугольное поле стены, поставленное на антаблемент таким образом, что плоскость треугольника составляет продолжение плоскости фриза; по двум наклонным сторонам треугольника проведен полностью весь венчающий карниз, а по горизонтальному основанию треугольника протянут горизонтально тот же карниз, но не полностью, а без его самой верхней, венчающей части – желоба, органически связанного с кровлей.

Конечно, классический фронтон мы встретим прежде всего в античной архитектуре – древнеримской и древнегреческой. Парфенон в Афинах, Пантеон в Риме и многие другие храмы имели такие фронтоны –  треугольной формы, тимпан которого зачастую был украшен скульптурными фигурами и барельефами. Фронтоны других форм стали появляться позже.
Ещё позже, начиная с периода итальянского Возрождения,  фронтоны и полуфронтоны стали встречаться очень часто и в самых разнообразных размерах. Ими завершаются все здания или отдельные выступы, они применяются на наружных фасадах окна и двери. В настоящее время этот архитектурный элемент применяют не только для декора фасада здания, но и как деталь интерьера, оформляя пространства над окнами, дверями, мебелью.

По форме можно выделить следующие фронтоны:

1) Треугольный фронтон – фронтон треугольной формы, греческие и римские фронтоны такой формы различались углом наклона крыши. Фронтоны древнегреческих храмов украшались не только скульптурами в тимпанах, но и статуями, поставленными поверх фронтона в трех местах: на нижних углах и в вершине треугольника. Из мрамора или из черепицы делалась акротерий - симметричное украшение, состоящее из расходящихся влево и вправо листьев (пальметт), приподнятых на двух спирально закрученных завитках. Внизу на углах фронтона ставились подобные же формы, но половинчатые – полуакротерии. Чтобы поставить эти украшения на наклонную крышу, предварительно делались горизонтальные площадки с подставками под них; вертикальная грань подставки согласована с наружной плоскостью карнизной плиты, чтобы не свешиваться за ее пределы. Иногда вместо акротериев вместо акротериев статуи. Тогда надо было обеспечить статуе большую устойчивость; для этого ее отодвигали дальше от свеса и делали для нее подставку так, чтобы вертикальное очертание его не свешивалось за основную линию антаблемента, благодаря чему карниз совершенно освобождался от нагрузки. Фронтоны треугольной формы являлись частью архитектурного ордера и возводились по всем его правилам.
  2) Лучковый (дугообразный) фронтон – этот фронтон подобен луку с натянутой тетивой. Он появился в архитектуре в эпоху Возрождения. Через высшую точку фронтона проходит дуга, все линии профилей проводятся из одного центра.

3) Циркульный фронтон – похож на лучковый, но охватывает больший сегмент круга.





4) Полукруглый фронтон - встречается в архитектуре раннего Ренессанса в Болонье и Венеции. Профили такого фронтона не сливаются с профилями горизонтального карниза, а упираются непосредственно в верхнюю его часть. Вместо полукруглого фронтон может быть сделан по дуге овала или эллипса. Мотивами для украшения полукруглых фронтонов сверху служат пальметты и розетки. Поле тимпана часто заполняется сплошь орнаментами и обрабатывается филенками.



5) Разорванный фронтон – фронтон, имеющий не сходящиеся вверху концы, которые иногда имеют свойство переходить в волюты. Часто в свободное пространство вверху фронтона ставят разнообразные вазы, украшают и декорируют бюстами и скульптурами. Примеры разорванных фронтонов встречаются часто в архитектуре итальянского барокко и позднее обходят всю Европу.


6) Раскрепованный фронтон – фронтон, части которого раскрепованы, то есть выступают вперед. Такие фронтоны были особенно популярны в эпоху барокко, поскольку пластически обогащали фасад.

7) Самцовый фронтон – фронтон, который является треугольным продолжением торцовых венцовых стен, сложенных из бревен;


8) Ступенчатый фронтон – фронотон в форме уменьшающихся кверху ступеней.



9) Трапециевидный фронтон – фронтон в форме трапеции.


10) Килевидный фронтон– в форме перевернутого корабельного киля. Такой фронтон наиболее широко был распространен в древнерусском деревянном зодчестве.

Следующие виды фронтонов отличает то, что линия карниза изменена:


11) Прерванный фронтон – может быть любой формы, его особенность состоит в том, что горизонтальный карниз фронтона прерывается вставкой из окна или декоративного элемента;
12) Полуфронтон – фронтон, у которого практически отсутствует карниз, в остальном его построение ничем не отличается от построения обыкновенного фронтона. При небольших размерах разрыв горизонтального карниза освобождает поле для помещения на нем какого-нибудь украшения, например, гербы или картуши.



13) Щипец – фронтон, состоящий только из двух наклонных карнизов, горизонтальный же карниз отсутствует совсем. В римской архитектуре это делалось для того, чтобы поместить непосредственно под скатами крыши большие полукруглые окна, освещающие помещения, крытые сводами. Эта форма фронтона более распространена в северных странах, где обилие дождя и снега заставило прибегать к крутым скатам крыши, присущим романской и готической архитектуре. Северные страны сохранили в своей позднейшей архитектуре щипцы, придав им новые формы, чуждые классической архитектуре.

Фронтон в современной архитектуре

Как архитектурный элемент фронтон ассоциируется с определенными стилями и течениями в архитектуре - классицизмом, Ренессансом, барокко, георгианским стилем – поэтому используется либо в современных интерпретациях этих стилей, либо в эклектичных вариантах декора. Фронтон используется для оформления входных групп, окон, дверей, как элемент оформления интерьера – в том числе и в оформлении частных домов. Каменные фронтоны уступают место более современным фронтонам из полиуретана: они меньше нагружают конструкцию здания, удобны в экcплуатации: не трескаются и не гниют благодаря закрытой структуре пор материала, не требуют реставрации в течение многих лет, в этом выгодное отличие полиуретановых фронтонов от каменных и деревянных. Такие фронтоны можно установить и на фасаде, и внутри дома, можно изготовить фронтоны любой формы и с любым сложным рельефом. При этом по виду они абсолютно не будут отличаться от дерева, гипса или камня – полиуретановому фронтону можно придать любую фактуру, покрасить в любой цвет.


Дата публикации: 04.02.2014

© Регент Декор

9 различных типов крыш, их плюсы и минусы

Строите ли вы новый дом или обновляете свое текущее место, новая крыша может быть довольно дорогой. В среднем замена крыши жилого дома стоит около 20 000 долларов. Если вы собираетесь вложить столько денег в один компонент своего дома, , вы, вероятно, захотите быть уверенным, что получаете лучшую крышу из имеющихся.

К счастью для вас, существует множество вариантов крыш, вам просто нужно выбрать ту, которая подходит для вашего дома и его географического положения.Ниже мы рассмотрим некоторые из 9 различных типов крыш и подробно расскажем об их плюсах и минусах.

1. Двускатная крыша

Двускатная крыша - одна из самых популярных крыш, известных своей классической треугольной формой. Есть два типа двускатных крыш: коробчатая и открытая. Крыши с открытыми двускатными крышами располагаются заподлицо со стенами, для чего требуется, чтобы две из ваших стен были построены для двускатной крыши. Крыша с коробчатым двускатным фасадом нависает над стенами и имеет треугольный вырез, который находится поверх ваших стен.

Двускатная крыша имеет несколько преимуществ. Что наиболее важно, из-за сильного наклона дождь и снег легко сходят с крыши, предотвращая повреждение водой или весом. Кроме того, эти крыши создают на чердаке место для хранения вещей и улучшают вентиляцию вашего дома.

Минус этого типа крыш в том, что они не подходят для участков с сильным ветром и ураганами.

Они могут быть построены с соответствующими опорами, чтобы сделать их более безопасными для ураганов, но они все же более подвержены обрушению или отрыванию от дома, если нависание будет захвачено восходящим потоком.

2. Шатровая крыша

Шатровая крыша похожа на двускатную крышу, за исключением того, что все четыре стороны крыши имеют наклон под (обычно) меньшим углом.

Как и двускатные крыши, эти крыши отлично подходят для снега и дождя, но они еще более долговечны. Также они предоставляют чердак или дополнительную жилую площадь.

Минусы этого типа кровли в том, что они дороже в строительстве, так как требуют большего количества строительных материалов.

Кроме того, при неправильной установке они более подвержены утечке воды через впадины крыши. Долина крыши - это «шов» крыши, где соединяются две стороны крыши.

3. Крыша Gambrel

Крыша Gambrel, также известная как крыша Barn, похожа на двускатную крышу, за исключением того, что наклонные стороны крыши имеют два разных угла. С обеих сторон крыша Gambrel начинается с небольшого угла, а затем переходит в крутой, почти вертикальный угол на полпути вниз.

Крыши Gambrel великолепны, потому что они обеспечивают огромное количество дополнительной жилой площади и очень дешевы в строительстве.Для них требуется всего две опорные балки, поэтому их также проще построить.

Однако их открытая конструкция, к сожалению, означает, что они не подходят для использования в местах, подверженных сильному дождю или снегу, так как вес может привести к их разрушению.

4. Мансардная крыша

Мансардная крыша - это больше, чем просто песня Vampire Weekend. Мансарды - это известные крыши во французском стиле, которые очень похожи на крыши Gambrel тем, что их стороны также наклонены под двумя разными углами.

Однако в случае мансардных крыш все четыре стороны крыши наклонены под двумя разными углами.Верх менее наклонен и, как и у Gambrel, нижняя половина крыши наклонена под почти вертикальным углом.

Преимущество мансардных крыш в том, что они имеют уникальный внешний вид и могут создавать жилое пространство, известное как чердак. Однако они не подходят для районов с сильным дождем, поскольку верх крыши обычно не имеет достаточно крутого наклона.

5. Крыша Skillion

Крыши Skillion также известны как односкатные крыши или навесы. Эта крыша сделана из цельного куска, прикрепленного к более высокой стене и нижней стене, создавая угол вниз только к одной стороне дома.

С эстетической точки зрения, эти типы крыш могут придать вашему дому очень современный вид, если они используются в основной части вашего дома. Их крутой угол также может эффективно противостоять дождю и снегу.

Однако, если угол наклона крыши слишком крутой, он может значительно уменьшить высоту стен вашего дома. Они также могут пострадать от повреждений в регионах с сильным ветром.

6. Плоская крыша

Плоские крыши - это, разумеется, крыши, у которых нет угла. У них есть небольшой уклон, чтобы вода могла стекать, но это почти незаметно.

Эти типы крыш обычно используются для больших коммерческих зданий, поскольку они не очень эстетичны, но чрезвычайно дешевы в строительстве. Однако, если они используются в жилых помещениях, они дают вам возможность создать террасу или сад на крыше.

Недостатком, конечно же, является то, что эти крыши не подходят для участков с сильным дождем или снегом.

7. Изогнутая крыша

Изогнутая крыша обычно строится так же, как и крыши Skillion, за исключением того, что скат изогнут, а не под резким углом.Изогнутые крыши очень прочные и хорошо справляются с работой в условиях сильного ветра.

Однако недостаток заключается в том, что вы в основном ограничены металлическими строительными материалами, а их строительство может быть чрезмерно дорогим.

8. Пирамидальная крыша

Пирамидальная крыша - это действительно разновидность шатровой крыши, за исключением того, что все стороны крыши сходятся в одной точке на вершине, как следует из названия.

Эта крыша великолепна, потому что она дает вам большой угол наклона, чтобы дать вашему дому больше места и пролить снег и дождь.В отличие от двускатных крыш, он также позволяет иметь наклонные крыши, сохраняя при этом ветроустойчивость.

Единственный минус этой крыши в том, что ее дорого строить.

9. Комбинированная крыша

Наконец, у нас есть комбинированная крыша, которая, как следует из названия, включает в себя элементы дизайна из разных типов крыш. Преимущество этой крыши в том, что вы действительно можете изменить внешний вид своего дома и придать ему эклектичный дизайн.

Обратной стороной, конечно же, является то, что стоимость строительства для этого типа крыши очень высока, в зависимости от того, насколько сложной должна быть конструкция.

Теперь, когда вы знаете обо всех типах крыш…

Вы можете принять правильное решение относительно того, какой тип или типы крыш вы хотите использовать для создания дома своей мечты.

Если у вас есть дополнительные вопросы о кровле или вы хотите обсудить свой проект с профессионалами в области кровли, свяжитесь с нами.

Обрамление двускатных крыш | Ана Уайт

Я должна сказать, что мы так рады, что построили Момплекс с использованием ICF. Очень приятно знать, что мы, , могли бы, , вставить двери и утеплить потолок наверху и иметь возможность включать отопление.Не говоря уже о том, что стены в 2–3 раза более изолированы, чем большинство стен из каркаса.

Но как бы мы ни были довольны своим решением использовать блоки ARXX для внешнего вида Momplex, мне не хватает обрамления палками. Я скучаю по деревянным постройкам.

Итак, этот проект - обрамление этих маленьких крыш над входными дверьми Момплекса - до сих пор был одним из моих любимых.

У нас уже есть сообщения, прикрепленные к сонотрубкам (хе-хе, видите? Я сегодня намного умнее! Спасибо!), И передний заголовок прикреплен к сообщениям.Мы выбрали посты 4x6, потому что огромный размер Momplex просто требует такого большого поста, чтобы сохранить правильные пропорции.

Итак, теперь мы собираемся создать крышу, которая находится поверх столбов.

Шаг 1

Первое, что мы делаем, это прикрепляем 2x6 к самому Momplex, чтобы прикрепить к нему крышу. На этом этапе все, что мы делаем, это прикручиваем 2x6 к этим черным крепежным полосам.

Шаг 2 Инструкции

И затем мы прикрепляем 2x6s сверху столбов и связываем с 2x6, прикрепленными к Momplex.Мы выбрали длину этой доски так, чтобы она точно соответствовала ширине двух кусков жести, поэтому нам не придется потом раскалывать ее до нужного размера.

Шаг 3 Инструкции

Эта плата прикручена к шапке. Все проверено на квадрат.

Шаг 4 Инструкции

За счет чрезмерного расширения мы работаем над свесом прямо в каркас крыши.

Шаг 5 Инструкции

А потом проделываем то же самое с другой стороной.

Шаг 6 Инструкции

Как только все встанет на свои места, пора усилить стык крыши Momplex-small. Нам нужно что-то в бетоне, чтобы поддержать сторону крыши, НЕ поддерживаемую 4x6. Таким образом, Ram просверливает отверстия с помощью дрели по бетону, забивает в них бетонные анкеры и скрепляет все болтами.

Пришло время веселья!

Шаг 7 Инструкции

Наконец-то мы разрезаем эти стропила! Мы всегда использовали квадрат для стропил, вырезанные вручную пасти (выемка, где стропила встречается с боковой стенкой) и углы стропил.На этот раз я нарисовал всю крышу в Google Sketchup, но мы помечаем птичьи устья квадратом для стропил. Технологии не всегда умнее старомодных технологий.

У нас все крыши 4/12 - это означает, что крыша поднимается на 4 дюйма каждые 12 дюймов. Вы можете найти этот угол, совместив отметку 4 дюйма и отметку 12 дюймов на краю доски. Чтобы вырезать птичий рот, мы выровняли отметку 2 дюйма и отметку 6 дюймов (коэффициент 4/12) и отметили ее.

Шаг 8 Инструкции

А затем вручную вырежьте пасть из пасти птицы.Таким образом, кусок древесины представляет собой треугольник со сторонами под прямым углом 2 дюйма и 6 дюймов соответственно (за вычетом ширины полотна пилы).

Шаг 10 Инструкции

С шестом в центре и поднятым другим стропилом он идеально подходит!

Шаг 11

Вы видите, что на конце стропил есть выемка? Это птичий пасть, которую мы вырезали из нее.

Шаг 12

Удовлетворенные стропилами, вырезаем оставшиеся из них и начинаем сверление карманов. Крег Джиг (нет, это не спонсируемый пост) только что выпустил HD jig < / a> и мы решили попробовать на этих крышах.

Шаг 14

Крепим стропила с прорезями кармана.

Шаг 15

Затем прикрепите стропила к стойке с отверстиями для карманов.

Другой комплект стропил поддерживает другой конец конька.

Затем мы просто продолжаем добавлять стропила, 24 дюйма по центру, вниз по стойке конька. Некоторые подсказки - мы отметили все стыки на стойке и по бокам ПЕРЕД креплением - все легче сделать, когда вы НЕ тянетесь вверх по лестнице. Мы также обрежьте передние стороны сторон под углом, чтобы края стали мягче.

И прежде чем мы узнали об этом, были подняты последние стропила и появилась крыша!

Но мы еще не закончили! Нам нужно заделать еще одну крышу.

В Момплексе вы все делаете дважды.

Мы благодарны за то, что у нас есть две потрясающие мамы!

И второй раз всегда проходит намного плавнее и быстрее.

Маленькие крыши еще даже не закончены, но я так вдохновлен каркасом! Я знаю, что мы сами строили Момплекс с ограниченным бюджетом, и мы не можем построить каждой маме особняк, которого она заслуживает, но такие мелочи, как потратить несколько дней, чтобы убедиться, что дверной проем прикрыт, а фасад выглядит немного красивее это то, что мы можем сделать.

И гордитесь!

Как сочетается с существующей двускатной крышей

Пристройка дома или строения - отличный способ получить больше места, не строя полностью новый дом! Есть несколько важных вещей, которые нужно знать о сопоставлении существующих крыш и о том, как это сделать в зависимости от того, какой у вас стиль крыши, дизайн стропильной фермы и то, как вы хотите добавить.

Категории пристройки домов

Есть две основные категории, к которым большую часть времени относятся пристройки: Т-образные и продолговатые .

Либо добавка добавляется, чтобы сформировать Т-образную форму к дому с коньком, идущим перпендикулярно крыше основного дома, либо добавка продолжается на конце дома, делая его длиннее с гребнем, идущим по так же, как и существующий дом.

Пристройка фронтона

Здесь мы сосредоточимся на увеличении длины конца крыши дома. Опять же, есть несколько способов добавить.

Пристройка может быть шире, чем существующий дом, уже или точно такой же ширины.Если вы решите пойти шире или уже, вам не составит труда точно подобрать старую крышу, и проект будет намного проще. При одинаковом уклоне крыши не имеет значения, будет ли новая пристройка немного отклоняться по высоте или выровнена спереди назад, потому что вы переходите через старую крышу или под нее.

Но важно, чтобы уклон крыши был точно таким же, как у существующей крыши, потому что вы будете видеть его от одной крыши к другой, если это не так.

Если вы выберете одну и ту же ширину, будет сложнее выполнить работу без заметной разницы или неровности крыши между старой и новой.

Давайте углубимся в еще несколько деталей, касающихся крыши, чтобы мы могли сосредоточиться на согласовании каждой крыши и создании единого проекта с прекрасными результатами.

Сначала пример…

Пример сложения 26 футов

Для первого примера предположим, что у вас есть простой прямоугольный дом размером 30 на 60 футов с двускатными концами и 2-футовым выступом, как это:

И вы решили, что хотите добавить 26-футовый гараж в конце дома, например:

И готовый план крыши, когда вы закончите с соответствующими линиями конька, свеса и потолка, должен вот так:

Но подождите…

Вы знаете, как была построена ваша старая крыша?

Было ли оно построено с использованием стропильных ферм или каркаса? Пришло время проверить, прежде чем начинать заливку плиты и строительство новых стен.Если вы не установите этот флажок, вы, вероятно, построите новые стены такой же высоты, что и старые, но есть причины не делать этого.

Какие они?

Давайте рассмотрим различия между деревянным каркасом и фермами крыши и их влияние на плиту и стены:

Два разных стиля кровельного каркаса: каркас и фермы

Если ваш дом был построен с использованием кровельных ферм, он будет выглядеть например, над внешней стеной вашего дома:

На крыше с решетчатым каркасом будет стропильный элемент, выглядящий примерно так:

. создать свес.

Деревянные кровельные фермы доводят нижний пояс фермы до наружной стороны стены, имеют небольшой вертикальный разрез (стыковой вырез) и наклонены назад к верхнему поясу фермы. Верхний пояс плавно выходит за пределы стены, создавая выступ.

(Если у фермы крыши есть верхний пояс 2 × 4, пятка короче, чем если бы у него был верхний пояс 2 × 6, как правило. Высота пятки регулируется по высоте, изменяя высоту стыкового среза на нижний аккорд.)

Крыша с решетчатым каркасом - это отдельная история.

Так как у стропила нет нижнего пояса, на котором можно сидеть, у него должен быть вырез птицы в нижней части стропила, чтобы у него было ровное место, чтобы сесть на стену. Теперь у стропила также есть вертикальный вырез пятки, который вместо того, чтобы сидеть над стеной, фактически садится рядом со стеной. В зависимости от того, какой размер стропила используется, угол среза пасти птицы и верхний край стропила могут получиться довольно тонкими.

Соответствие двух разных стилей каркаса крыши

Это подводит нас к тому, что установка стропила рядом с деревянной фермой или фермы рядом со стропилом на той же высоте стены может не всегда работать.Если стропила с рамой из палки имеет размер 2 × 6, у него обычно достаточно высоты каблука после разреза пасти птицы, чтобы обычная ферма 2 × 4 могла сидеть рядом с ним и соответствовать высоте.

Любые стропила больше 2 × 6 не должны быть проблемой, если ваша крыша не будет достаточно крутой. Стропило 2 × 4 просто не оставляет достаточной высоты после пасти птицы, чтобы соответствовать любому скату крыши.

Итак, теперь первый шаг к добавлению - это определить, как устроена ваша текущая крыша и какова высота каблука.

Как правило, лучший способ узнать высоту каблука - через вентиляционное отверстие в потолке или даже немного потянув кусок потолка вниз.

Другой способ - это оторвать сайдинг наверху стены, на фронтонном конце, прямо там, где вы собираетесь начать пристройку. Как только вы дойдете до пятки, тщательно измерьте ее высоту по вертикали на внешнем углу стены с точностью до 1/8 дюйма.

Также определите, как была построена крыша, пока вы смотрите на нее - стропильные фермы или каркас крыши?

Если крыша построена из ферм, поздравьте себя с тем, что у вас хорошая крыша и что проект будет проще 🙂

Мы можем подобрать другую ферму, и кто знает, возможно, мы даже построили ферму, на которую вы смотрите.А если он был в рамке, не теряйте надежды! Мы сможем сделать это вместе!

Учет высоты пола и стены

Теперь вернемся к высоте стен и пола.

Если высота каблука слишком мала и мы не можем подобрать ее, можно сделать несколько вещей. Если потолок новой пристройки можно опустить на дюйм или 2, это даст нам место для постройки фермы, подходящей для крыши.

Или, если пристройка предназначена для гаража, во многих случаях пол в любом случае ниже пола дома, и его можно отрегулировать вверх или вниз, чтобы обычная каркасная стена выходила немного ниже стены существующего дома.

Другой вариант - сделать стены выше существующего дома и просто сделать новую крышу выше старой с более высоким потолком. Подняться выше старой крыши означает, что вам больше не нужно точно соответствовать, что также проще. Однако это может быть не тот образ, который вам нужен.

Спланируйте крышу заранее - позвоните нам!

В любом случае, сейчас самое время позвонить в Timberlake TrussWorks по поводу вашего проекта по телефону 580-852-3660 ! (Мы обслуживаем Оклахому, Канзас и Северный Техас)

Прочитав эту статью, вы будете в курсе почти всего, что мы вам расскажем! В сумке осталось несколько приемов, которые можно извлечь, если по какой-то причине ваш проект не попадает под эти общие примеры.

Когда вы позвоните, мы захотим узнать высоту каблука и уклон крыши, и мы поможем вам подобрать дизайн и подобрать подходящий вариант. Обращение к нам на этом этапе также даст нам возможность оставаться с вами на протяжении всего процесса. Если вы будете в курсе всех деталей и заранее планируете, все будет намного проще для вас и для нас! Планируя заранее и зная график строительства, мы можем гарантировать, что фермы будут доставлены к вам вовремя, поэтому, когда вы врежетесь в существующую конструкцию, вам не придется долго держать ее открытой.

Рабочий лист согласования существующей фермы

Хотите рабочий лист, чтобы упростить эту задачу?

Заполните форму ниже, сообщив нам, что вам нужен рабочий лист, и мы отправим его вам!

Это полный список деталей, которые нам нужны для идеального соответствия. Некоторые детали могут быть недоступны, пока пол и стены не будут завершены. Заполнение как можно большей части этого рабочего листа только ускорит процесс и сделает его намного более быстрым и плавным.

Благодарим вас за выбор Timberlake TrussWorks для качественных ферм и оборудования! Мы ценим ваше дело!

Преимущества / недостатки различных стилей кровли

При строительстве любого здания выбор правильного типа крыши важен как с точки зрения эстетического дизайна, так и практического назначения. Существует множество стилей кровли, каждый из которых имеет свои достоинства и недостатки.

Плоская крыша

Наверное, наиболее упрощенно выглядит плоская крыша (очевидно) полностью плоская с очень небольшим наклоном для отвода воды.

  • Преимущества: Здесь достаточно места для патио или сада на крыше. Эти крыши также представляют собой красивое и труднодоступное место для блоков HVAC, солнечных батарей и другого оборудования. Их легко построить, используя минимум материалов.
  • Недостатки: Плоские крыши, как правило, требуют большего ремонта, чем скатные, и имеют более высокие шансы протечки воды.

Плоские крыши обычно используются в коммерческих зданиях; тем не менее, они также являются недорогим способом дополнить дом.

Вальмовая крыша

Вальмовая крыша имеет четыре ската, которые наверху соединяются в гребень.

  • Преимущества: Четырехсторонний уклон делает ее намного более устойчивой, чем другие типы кровли, и позволяет воде и снегу легко стекать. Также есть больше вентиляции и места для чердака.
  • Недостатки: Вальмовые крыши более сложны, чем плоские или двускатные крыши, поэтому вероятность отказа немного выше. Они также могут быть немного дороже.

Существует множество различных типов вальмовых крыш, включая простые вальмовые, поперечно-вальмовые и полушатровые.

Двускатная крыша

Двускатная крыша состоит из двух скатов, образующих треугольник.

  • Преимущества: Их легко спроектировать, они снижают затраты, а также обеспечивают наклон для слива воды.
  • Недостатки: Сильный ветер может стать проблемой для двускатных крыш, если они плохо сконструированы, особенно если у них слишком большой свес, и в этом случае вся крыша может быть разорвана.

Эти крыши простые, но они должны быть хорошо сконструированы, чтобы быть прочными.

Независимо от стиля кровли в Далласе вам нужны квалифицированные кровельщики, обладающие необходимыми материалами и знаниями, необходимыми для строительства кровли. Свяжитесь с Rebuild Texas Roof Pros, чтобы узнать о нас и наших кровельных услугах.

Рама и лист Двускатная крыша

Рисунок 8.1, Деталь каркаса крыши

Рис. 8.1, Показывает, как части конструкции крыши подходят друг к другу

На этом этапе у вас есть 4 стены, прикрепленные к полу.Пришло время установить конструкцию крыши.
  • Фермы фронтона
  • Обычные фермы и чердак
  • Концевая доска фермы
  • Стропила летающие
  • Фермы летающие
  • Доска обрезная
  • Кровельное покрытие

Вы можете сделать отметку на верхних пластинах с шагом 16 дюймов O. C. или используйте настенные стойки под каждой фермой в качестве ориентира.

Закрепите скобу 2 × 4

Прикрепите 2 × 4 возле центра каждой торцевой стенки, выступающей на 3 или 4 фута над верхней пластиной.

Это будет служить в качестве упора и распорки, когда конец фронтона будет поднят на место.

Установите распорку из 2-х слоев OSB между стеной и распоркой. Этот зазор в 1 дюйм позволит выступу сайдинга фронтона скользить туда, где он будет перекрывать сайдинг торцевой стены на верхней пластине.

Прикрепите концевые фермы фронтона

Это пример навеса 12 × 16 с шагом 12/12 и свесом 12 дюймов, двухсторонними дверями и односторонней дверью

Для больших навесов это работа 3 человек, потому что концы тяжелые, и вам придется подниматься по лестницам.

Установите лестницу с внешней стороны обоих углов торцевой стены.

Перенесите двускатный конец внутрь и положите его на верхнюю пластину вверх дном и назад у торцевой стены.

Поднимите его горизонтально и удерживайте на месте, опираясь на пол 2 × 4 в центре базовой части и один в центре верхней части фермы. Будьте осторожны, чтобы должным образом поддержать центр фермы, когда она находится в горизонтальном положении, потому что она тяжелая и может сломаться под собственным весом, поскольку в горизонтальном направлении у нее мало прочности.

Поднимите своих помощников по лестницам и используйте 2 × 4 в центре верхней части фермы, чтобы поднять ее вертикально. Затем помощники на лестницах могут переместить его на место, чтобы посадить на концевую верхнюю пластину.

2-дюймовый выступ сайдинга скользит в зазоре между стеной и распоркой. Вот почему вам нужно расположить распорки на расстоянии 1 дюйма от стены.

Прикрепите ферму к торцевой стене гвоздями или шурупами. Вы также можете прикрепить его к вертикальной распорке временным винтом для больших и высоких ферм.

Повторите эту процедуру для другой торцевой стены.

Строка строки

Прикрепите шнурок между одним из концов фермы на обоих фронтонах и затяните.

Это контрольная линия для проверки правильности центрирования каждой фермы, прежде чем вы окончательно закрепите ее на месте.

Фермы штабеля

Так как фермы выше их O.C. через промежуток вам нужно сложить некоторые из них на одном конце сарая. В противном случае у вас не будет места, чтобы поднять несколько последних.

Перенесите каждую ферму и поместите ее на стене вверх дном ближе к концу. Поднимите его в вертикальное положение и сдвиньте, чтобы он уперся в ферму фронтального конца, и закрепите на месте ремнем.

Сделайте это как минимум для половины ферм, в зависимости от длины, ширины и шага, который вы строите.

Установить фермы

Расположите ферму на верхних пластинах с шагом 16 дюймов и убедитесь, что ее конец находится на одной линии с линией струны, а конец основания фермы находится на внешнем крае верхней пластины.Не по внешнему краю сайдинга.

Это необходимо для того, чтобы стены не распространились больше или меньше размера «А». Затем прикрепите ферму двумя 3-дюймовыми шурупами для гипсокартона, прибитыми к каждой верхней пластине.

Если сайдинг не дает ферме сесть на верхнюю пластину, отодвиньте ферму в сторону. Возьмите молоток и сломайте угол сайдинга так, чтобы ферма плотно села на место.

Если вы не можете установить все 3 точки фермы в правильное положение, это может означать, что стены изогнуты или раздвинуты.Вы можете исправить это с помощью временной распорки 2 × 4 между проблемной частью стены и полом.

Прикрутите его к полу и, при необходимости, к ближайшей стене.

Мансардный этаж?

Если вы собираетесь построить чердак, вам необходимо переместить фанерные части пола 4 × 8 на место до того, как будут установлены последние 8 футов ферм.

В противном случае у вас не будет доступа к листам фанеры.

Сложите все части пола в первые 8 футов ферм, а затем переместите их на место после установки остальных ферм.

См. Рисунок 8.1, Детали каркаса крыши

Торцевые доски фермы

Определите желаемый вылет на концах фронтона и соответственно обрежьте концевую доску фермы.

Прикрепите их к концам фермы, выходящим за концы фронтона. Эти доски будут во весь рост фронтального свеса.

Стропила летающие

Обрежьте стропила на 1 1/2 дюйма меньше выступа торцевой доски фермы, чтобы учесть ширину стропильной фермы, и установите их с помощью гвоздей или шурупов.

Летающие фермы

Поднимите несущую ферму на место и прикрепите ее к торцевым доскам и несущим стропилам.

Доска обрезная

Вырежьте карнизные доски из сайдинга высотой около 8 дюймов и поместите их между каждой фермой на одной линии с верхней частью фермы.

Закрепите несколькими оцинкованными гвоздями верхние пластины.

Вентиляция

Если вы хотите добавить немного вентиляции, вы можете просверлить несколько отверстий диаметром 2 или 3 дюйма в каждой плате и накрыть ее экраном, прикрепленным скобами.Это обеспечит дополнительный приток воздуха, если вы позже установите вентиляционное отверстие турбины.

Лист кровельный

Установите кровельное покрытие и прибейте гвоздями 8d через каждые 8 ​​дюймов. Расшатайте суставы для максимальной силы.

После того, как защитное покрытие будет на месте, нарежьте мелом линии и прибейте поле каждые 8 ​​дюймов.

Снять раскосы летающей фермы

После того, как летающие фермы надежно прибиты к листу, вы можете удалить их временные скобы.

Купить планы постройки сарая

Купите все 4 плана за 27 долларов.95

ОБРАТИТЕ ВНИМАНИЕ: ссылка для загрузки этой книги в формате PDF будет доставлена ​​на адрес электронной почты, связанный с вашей учетной записью PayPal, в течение нескольких секунд после покупки. Сохраните файл на свой телефон или компьютер, чтобы вы могли прочитать или распечатать его в любое время в будущем.

  • PayPal, Visa, Mastercard, Откройте для себя
  • Вы сразу получите ссылку для скачивания на свой адрес электронной почты
  • Планы в формате PDF для удобной печати на бумаге 8,5 x 11
  • Вам не нужно решать, какой размер вы планируете купить, потому что вы получаете все размеры 21/31/45
  • Эти планы очень подробно написаны специально для Вас - первый строитель сарая

Вариант полноразмерной веранды

  • 1. 5:12 уклон крыши
  • Варианты свеса 2, 4-6, 12 дюймов
  • 45 размеров от 4 × 4 до 12 × 20
  • 4 варианта высоты от 60 дюймов до 12 футов
  • Любая нестандартная длина, ширина или высота
  • Двери одинарные и двойные
  • Напольные шпильки 16 дюймов O.C.
  • Стеновые стойки 16 дюймов O.C.
  • Стропила 16 дюймов O.C.
  • Одинарные верхние пластины
  • Инструкции и детали для постройки крыльца
  • Идеи навесов для велосипедов
  • Рама для навесных дверей и окон
  • $ 11.95

    Включает уклоны крыши 3:12, 4:12 и 5:12

  • 3:12, 4:12, 5:12 варианты уклона крыши
  • Вылет 2, 3 1/2, 5 1/2 дюйма
  • 21 размер от 8 × 4 до 12 × 20
  • Двери одинарные и двойные
  • Одинарные верхние пластины
  • Стеновые шпильки и кровельные фермы, 24 дюйма, O.C.
  • Один из самых дешевых и простых в сборке
  • $ 7.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
