Заземление дома - 87 фото, сехм и идей правильного заземления

Заземление в частном доме играет большую роль в современной жизни людей, так как её отсутствие может привести к тому, что электрические приборы могут просто-напросто выйти из строя. Помимо этого, для сельской территории характерно наличие электросистем, которые были созданы еще в СССР, что также требует создания заземления. Это поможет существенным образом уровень защищенности жилья.

Значение заземления

Во-первых, заземление обеспечивает безопасность электрических систем. Когда заземление правильно сделано, то при возможном появлении тока утечки срабатывает устройства защитного отключения.

Во-вторых, при помощи заземления поддерживается нормальное функционирование электрического оборудования. Не для всех электрических приборов достаточно лишь защитного провода в розетке.

Многим электрическим приборам также нужно подключиться к заземляющей шине напрямую. Так для этого у стиральных машин, микроволновок имеются специальные приспособления.

Не все знают о том, что микроволновая печь без данного подключения может серьезно фонить. Таким образом, бытовая техника может нести угрозу здоровью человека.

Часть моделей микроволновок имеют специальные клеммы. В инструкциях же сообщается, что «необходимо заземление». Правда не растолковывается, как его осуществлять.

Довольно часто при прикосновении мокрыми руками стиральных машин ил микроволновок ощущается некоторое пощипывание. Чтобы избавиться от данного ощущения, необходимо выполнить прямое подключение.

Также можно значительным образом усовершенствовать работоспособность компьютерной техники и Интернета. Для этого надо, чтобы провод с заземлением был подключен к корпусу ПК.

Насколько нужно заземление в деревянном доме или на даче?

Однозначный ответ – обязательно. Особенно это касается жилья, которое построено из легковоспламеняющихся материалов. Это связано с тем, что большую угрозу для домов несут грозы.

Имеется огромное количество элементов, которые притягивают к себе молнии. К ним относятся колодцы и трубопроводы, которые расположены на небольшой глубине. В данные объекты зачастую происходят удары молний.

В том случае, если громоотвода нет, то попадание молнии может привести к пожару. В связи с этим специалистами рекомендуется вместе с заземлением сооружать хотя бы небольшие молниеотводы.

Системы заземления для частных домов

Имеется шесть видов заземления, но если говорить об индивидуальной застройке, то рекомендуется использовать два вида: TT и TN-S-C.

Наибольшей популярностью в последние пару лет пользуется система TN-S-C. Её особенность заключается в том, что нейтраль, которая располагается на подстанции, оказывается глухозаземленной. Оборудование же имеет прямой контакт с земной поверхностью.

Схема заземления дома представлена в следующем виде: первоначально земля и нейтраль ведется к потребителю при помощи всего лишь одного проводника. Перед тем как зайти в жилье происходит разделение на два независимых друг от друга проводника.

Благодаря этому достаточно лишь обеспечить защиту автоматами.

Существенным недостатком являются возможные случаи, когда провода на участке, располагающемся между жилым помещением и подстанцией, приходят в негодность.

Логично, что для нейтрализации данной угрозы требуется, чтобы существовала механическая защита для провода PEN. Желательно, чтобы было сделано специальное резервное заземление. Как правило, оно располагается на опорах в промежутке через каждые 100 метров.

В связи со сложностью удовлетворения данных условий, следует использовать систему ТТ. Разница между двумя этими схемами заключается в том, что в ТТ должны соблюдаться следующие условия: заземляющий провод идет к щитку от контура заземления, созданного в индивидуальном порядке.

Заземление частного дома

Некоторые элементы электрической системы страны построены достаточно давно, не имеют какого-либо заземления. Данное отсутствие в свою очередь требует создания отдельного контура.

Наилучший выход из сложившейся ситуации, это сделать заземление в частном доме своими руками. В связи с этим у многих может возникнуть вопросы о том, как сделать заземление в доме?

Ответ прост: контур заземления дома. Он должен быть построен как треугольник с равными сторонами. В каждой из вершин треугольника забивается штырь.

Обязательным условием является наличие металлической связи между вершинами. Для этого протягивают полосу из метала и соединяют со штырями. Расстояние между ближайшим штырем и краем дома должно быть не меньше, чем полтора метра.

Далее копается специальная траншея в форме треугольника с равными сторонам. В глубину траншея должна быть семьдесят сантиметров, в ширину – пятьдесят сантиметров.

Одну из верши треугольника соединяют с домом. Как правило, это ближайшая к дому вершина. Глубина траншеи должна составлять как минимум пятьдесят сантиметров.

Фото заземления дома


Заземление в частном доме: системы, схемы, фото, видео

Эксплуатация современной бытовой и компьютерной техники без заземления чревата ее выходом из строя. На значительной части нашей страны, особенно в сельской местности, системы электропередач старого образца. В них наличие защитного заземления не предусмотрено или они находятся в таком состоянии, что просто не удовлетворяют требованиям электробезопасности. Потому приходится владельцам делать самим заземление частного дома или дачи.

Содержание статьи

Что оно дает

Защитное заземление необходимо для обеспечения электробезопасности в доме. Правильно выполненное, появлении тока утечки оно ведет к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновение к токоведущим частям). Это — главная и основная задача этой системы.

Вторая функция заземления — обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного провода в розетке (если он есть) недостаточно. Необходимо подключение к заземляющей шине напрямую. Для этого обычно есть специальные зажимы на корпусе. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основная задача заземления — обеспечить электробезопасность частого дома

Мало кто знает, но микроволновка без прямого подключения к «земле» во время работы может существенно фонить, прием уровень излучения может быть опасным для жизни. В некоторых моделях на задней стенке можно увидеть специальную клемму, хотя в инструкции обычно только одна фраза: «необходимо заземление» без уточнения как именно его желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается пощипывание. Оно неопасно, но неприятно. Избавиться можно подключив «землю» напрямую на корпус. В случае с духовкой ситуация аналогична. Даже если она не «щиплет», прямое подключение более безопасно, так как проводка внутри установки работает в очень тяжелых условиях.

С компьютерами дело обстоит еще интереснее. Подключив напрямую «земляной» провод к корпусу, вы можете  разы поднять скорость работы Интернета и свести к минимуму количество «зависаний». Вот так просто из-за наличия прямого соединения с заземляющей шиной.

Нужно ли заземление на даче или в деревянном доме

В дачных поселках делать заземление надо обязательно. Особенно, если дом построен из горючего материала — деревянный или каркасный. Дело в грозах. На дачах очень много элементов, притягивающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или закопанные на минимальную глубину. Все эти объекты притягивают молнии.

На дачах высока вероятность попадания молнии

Если громоотвода и заземления нет, попадание молнии почти равнозначно пожару. Пожарной части поблизости нет, так что огонь распространится очень быстро. Потому в паре с заземлением делайте еще и молниеотвод — хоть пару стержней метровой длины, прикрепленных к коньку и соединенных при помощи стальной проволоки с заземлением.

Системы заземления частного дома

Всего систем шесть, но в индивидуальной застройке применяется, в основном, только две: TN-S-C и TT. В последние годы рекомендована система TN-S-C. В этой схеме нейтраль на подстанции глухозаземлена, а оборудование имеет непосредственный контакт с землей. К потребителю земля (PE) и нейтраль/ноль (N) ведется одним проводником (PEN), а на входе в дом снова разделяется на два отдельных.

Система заземления TN-S-C

При такой системе достаточная степень защиты обеспечивается автоматами (УЗО не обязательны). Недостаток — при отгорании или повреждении провода PEN на участке между домом и подстанцией на земляной шине в доме появляется фазное напряжение, которое ничем не отключается. Потому ПУЭ предъявляет жесткие требования к такой линии: должна быть обязательная механическая защита провода PEN, а также периодическое резервное заземление на столбах через 200 м или 100 м.

Тем не менее, многие линии электропередачи в сельской местности этим условиям не удовлетворяют. В этом случае рекомендована к использованию система TT. Также эта схема должна использоваться в отдельно стоящих открытых хозяйственных пристройках с земляным полом. В них есть риск прикоснуться одновременно к заземлению и грунту, что может быть опасным при системе TN-S-C.

Система заземления частного дома TT

Разница в том, что «земляной» провод на щиток идет от индивидуального контура заземления, а не от трансформаторной подстанции, как в предыдущей схеме. Такая система устойчива к повреждениям защитного провода, но требует обязательной установки УЗО. Без них защиты от поражения электрическим током нет. Поэтому ПУЭ определяет ее только как резервную, если имеющаяся линия не удовлетворяет требованиям системы TN-S-C.

Система заземления ТТ в более понятном изображении

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

  • заземлителей-штырей,
  • металлических полос, их объединяющих в одну систему;
  • линии от контура заземления до электрощитка.

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов. Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает.

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Как правильно сделать

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м).  Штыри между собой соединены металлическими полосами — металлосвязью.

Самая популярная модель заземлителя

Порядок действий

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей имеющей глубину не менее 50 см.

Копают траншею

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см. Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см.

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

Приваренная полоса

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм2.

Выход заземления у стены дома с приваренным на конце болтом

В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по ПУЭ недопустима — только в составе общего кабеля. Это значит, что если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования. Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

Модульная штырьевая система

Все описываемые ранее устройства — из забиваемых уголков, труб и стрежней — называют традиционными. Их недостаток — большой объем земельных работ и большая площадь, которая требуется при устройстве заземлителя. Все потому, что необходима определенная площадь контакта штырей с грунтом, достаточная для того чтобы обеспечить нормальное «растекание» тока. Сложность может вызвать и необходимость сварки — по другому соединять элементы заземления нельзя. Зато плюс этой системы — относительно небольшие затраты. Если делать традиционное заземление в частном доме своими руками, оно по-максимуму обойдется в 100$. Это если покупать весь металл и платить за сварку, а остальные работы проводить самостоятельно

Набор модульной системы заземления

.

Несколько лет назад появились модульные штыревые (штырьевые) системы. Это комплект штырей, которые забиваются на глубину до 40 м. То есть получается очень длинный заземлитель, который уходит на глубину. Фрагменты штыря соединяются друг с другом при помощи специальных хомутов, которые не только фиксируют их, но и обеспечивают качественное электрическое соединение.

Плюс модульного заземления — малая площадь и меньший объем работ, которые необходимы. Требуется небольшой приямок со сторонами 60*60 см и глубиной 70 см, траншея, соединяющая заземлитель с домом. Штыри длинные и тонкие, забивать их в подходящий грунт несложно. Вот тут и подошли к основному минусу: глубина большая, и если на пути встретиться, например, камень, придется начинать сначала. А вынуть стержни — это проблема. Они не сварены, а выдержит или нет хомут — вопрос.

Второй минус — высокая цена. Вместе с установкой обойдется вам такое заземление в 300-500$. Самостоятельная установка проблематична, так как забивать эти стержни кувалдой не получится. Нужен специальный пневматический инструмент, который научились заменять перфоратором с ударным режимом. Еще необходима проверка сопротивления после каждого забитого стержня. Но если вы не хотите связываться со сваркой и земельными работами, модульное штыревое заземление — неплохой вариант.

75 фото реализации своими руками

Что представляет собой заземление? Это соединение с земельным участком различных элементов установленного электрооборудования, выполненное самостоятельное. Главное назначение – эффективная защита от возможного воздействия электрического тока в случае неожиданной поломки какой-либо бытовой техники.

Каким может быть устройство заземления?

Ежедневно специалисты подчеркивают важность верно смонтированной системы заземления и, не говоря о серьезной опасности поражения электрическим током в доме, который не был подключен заранее к заземляющему контуру, стоит лишь подчеркнуть для всех тот факт, что верно выполненная схема контура заземления в частном доме необходима для безопасного проживания в нем.

Поэтому лучше один раз заплатить за его выполнение, нежели потом пытаться восстановить дом, например, после пожара.

Как может быть устроен контур?

Контур любого заземления состоит из двух систем: внутренней, наружной. В распределительном щитке оказываются объединены две трассы.

Уличная часть – это электроды, вкопанные прямо в почву и соединенные между собой пластинами из металла. От конструкции обязательно выводится шина из металла, которая в дальнейшем должна быть проведена к основному щиту.

Внутреннее устройство такого типа защиты чаще всего состоит из огромного количества самых различных проводников , которые берут свое начало у корпусов мощных бытовых приборов. Все действующие контакты между собой соединяются в единую шину, находящуюся внутри щита.

Шина с пластиной соединяются при помощи заранее приготовленного медного кабеля необходимого сечения. Стоит отметить, что кабель закрепляется на самом металле с использованием болтового соединения.

Применение каких-либо сложных инженерных решений не пригодится, поэтому посмотрев фото заземления в частном доме все можно сделать и самостоятельно. Все, что необходимо будет от вас – это точно следовать инструкции или советам специалистов.

Какие понадобятся материалы?

  • Металлический уголок из нержавеющей стали/стальная водопроводная труба/арматура/прямоугольный профиль;
  • Несколько металлических полосок 120х4 см с толщиной не меньше, чем 4 мм;
  • Металлическая полоса, например, из нержавейки;
  • Провод из меди;
  • Болт М10/М8.

Процесс выбора места и разметки

Задумавшись, как сделать заземление в частном доме, стоит отметить, что лучше всего, если установка контура будет выполняться близко к постройке, но с соблюдением основных правил. Благодаря минимальной длине любой соединительной «линии», у вас будет возможность заметно сэкономить на расходных материалах.

Кроме того, в будущем не будет абсолютно никаких сложностей при ведении привычной деятельности, вроде разбивки цветочных палисадников или прокладки всех необходимых инженерных коммуникаций.

Как выполняется расчет?

Начав выполнение заземления в частном доме своими руками очень часто самостоятельно сложно сделать точные расчеты, поскольку нет необходимых знаний. Это связано с тем, что для выполнения расчетов применяется достаточно сложная формула с огромным количеством различных коэффициентов, каждый из которых ответственен за влажность почвы, или, например, свойства грунта.

Получить данные коэффициенты удастся только после проведения сложных расчетов и анализов, что в любом случае от человека решившего сделать устройство заземления в частном доме потребует определенной квалификации.

Обращаясь к мастеру в этой ситуации необходимо быть готовым понести внушительные траты на данном этапе.

При выполнении правильного заземления частного дома очень важно не нарушать основные правила.

Во-первых, ни один проводник не должен быть подключен к металлическому трубопроводу каких-либо инженерных коммуникаций.

Во-вторых, специалисты запрещают использовать любые лакокрасочные составы для покрытия даже элементов схем.

В-третьих, для подключения самостоятельно заземления нельзя использовать «нулевой» провод.

В-четвёртых, заземлители горизонтального типа, как и соединители не должны располагаться наверху, так как только в крайнем случае может быть использована наземная прокладка.

Фото заземления в частном доме

Также рекомендуем посетить:

Заземление на даче: как сделать его правильно

Отсутствие заземления на дачном участке может повредить изоляции электроприбора. Тогда высокое напряжение окажется на его корпусе. Ситуация усугубится, если рядом с поврежденным прибором окажутся предметы с естественным заземлением: любые трубы, открытые армирующие конструкций. Для поражения током достаточно будет прикоснуться к одной из них, пройтись босиком или в промокшей обуви по влажной поверхности. Поэтому пренебрегать организацией заземления не стоит.

Чаще всего для дачных домов выбирают треугольную схему заземления. Фото: Instagram montazh.ustanovka

Использование УЗО не является альтернативой заземлению. Только при его наличии защитное устройство будет работать правильно. Если обнаружится утечка тока, то механизм сразу же отключит питание участка, что защитит от опасных ситуаций.

Схемы заземления

Электрический ток всегда выбирает доступный проводник, у которого наименьшее сопротивление. Для людей эта величина равна 1 кОм, поэтому при заземлении нужно использовать среды с меньшим показателем. Норматив для такой системы соответствует 30-10 Ом, последний вариант актуален при одновременном создании молниезащиты. Чтобы правильно рассчитать сопротивление контура, нужно учитывать и показатели грунта.

В момент заливки фундамента можно организовать заземление по контуру строения. Фото: Instagram home_saz

Грунт Удельное сопротивление (Ом*м)
Песок (уровень грунтовых вод менее 5 м) 1000
Песок (уровень грунтовых вод выше 5 м) 500
Чернозем 200
Влажная супесь 150
Глина полутвердая или меловой слой 60

Для получения наименьшего сопротивления требуется более глубоко погрузить электроды. Также проблему можно решить путем увеличения их числа. Контур организуется по одной из следующих схем.

1. Штыревая. Один электрод забивается очень глубоко. Вся система очень компактна, но для нее требуется специальный дорогостоящий комплект.

Сначала вбивается один отрезок, потом он наращивается следующим — и так до достижения необходимой длины электрода. Фото: Instagram sergei_panferov

2. Линейная. Все стержни располагаются в ряд. Если первая перемычка будет повреждена, то вся система выйдет из строя.

Такие системы отличаются большой протяженностью. Фото: Instagram balbuilding

3. Замкнутая. Может иметь форму треугольника, овала и прямоугольника. Даже если одна перемычка повредится, система продолжит работать. Поэтому такая схема используется чаще.

Внутри дома все провода заземления собираются на одной пластине. Фото: Instagram montazh.ustanovka

Контур желательно располагать на максимальном удалении от часто посещаемых мест, оптимальным считается расстояние 10 м. Если изоляция будет повреждена, то рядом с заземлением будет опасно находиться. Для дополнительной защиты область расположения контура обносят загородкой.

Что потребуется для заземления на даче?

  • Аппарат для сваривания, для соединения конструкции. Другие способы неэффективны, контакт не будет надежным, поэтому и контур не сможет работать стабильно.
  • Болгарка. Нужна для нарезания металла на отрезки необходимого размера.
  • Штыковая лопата. Электроды будут заглубляться в почву.

Проверьте, все ли материалы и инструменты у вас есть. Фото: Instagram engineering_profile

  • Перфоратор. Пригодится для проделывания отверстия в стене.
  • Кувалда. Желательно выбрать вариант потяжелее, потому что штыри придется забивать не меньше, чем на 2 метра.
  • Гаечные ключи.
  • Стальной уголок длиной 2 метра, размером не меньше 0,5х0,5 см. Лучше использовать нержавеющую сталь. Также подойдет прямоугольный профиль с сечением не менее 150 мм2 или арматура. При выборе последней нужно использовать гладкие варианты, рельеф ухудшит контакт.
  • Четыре металлических полосы толщиной 4 мм и шириной 40 мм. Три из них должны иметь длину 1,2 м, а последняя доходить от места монтажа до крыльца дома.
  • Болт М8 или М10.
  • Медный провод толщиной от 6 кв. мм, подбирается по сечению фазного проводника.

Как организовать заземление

1. Подготовка места. Выкапываются три траншеи в форме равнобедренного треугольника. Глубина равна 1 м, ширина — 50 см, длина стороны 1,2 м. От одного из углов необходимо прокопать канаву, идущую к щитку.

2. Электроды забиваются в углах треугольника, чтобы это было проще сделать, можно заточить концы болгаркой. Если почва будет слишком высокой плотности, то придется заняться бурением шурфов. Стержни должны выступать над землей, чтобы к ним можно было приварить стальные элементы.

Иногда под контур нужно вырыть котлован, но в большинстве случаев достаточно канав. Фото: Instagram montazh.ustanovka

3. Далее электроды соединяются стальными полосами. Самая длинная приваривается к углу, от которого отходит канава к распределительному шкафу. Желательно сделать на ней небольшой изгиб возле места крепления для компенсации расширения металла при температурных скачках. Красить металлические части нельзя, допускается только обработка швов антикоррозионным составом.

Для защиты от окисления клемма закрывается корпусом, но лучше ее расположить внутри дома. Фото: Instagram electropavel_official

4. К концу самой длинной полосы присоединяется болт для соединения с клеммой. На нее будет приходить провод заземления из щитка. Теперь в стене нужно просверлить отверстие и вставить пластмассовую гильзу.

Если использовать штырьевой метод, то заземление получится максимально компактным. Фото: Instagram montazh. ustanovka

5. Другой вариант соединения предусматривает приваривание к полосе длинной стальной шпильки.

6. После этого провод идет к распределительному щиту. Рекомендуется объединить все провода заземления на пластине из бронзы.

Проверка системы

Не спешите закапывать траншею — сначала нужно измерить сопротивление. Если прибора нет, то подойдет лампа накаливания. Она должна гореть с той же яркостью, что и при включении в сеть 220 В. При несоблюдении условия придется проверить контакты или увеличить число электродов. Есть еще вариант с выливанием солевого раствора в траншею. Это улучшит показатели, но снизит устойчивость к коррозии, поэтому пользоваться хитростью нежелательно.

Домашняя электросеть надежно защищена при сопротивлении меньше 10 Ом. Фото: Instagram sergei_panferov

После окончательной проверки место засыпается землей и тщательно утрамбовывается. Теперь можно приглашать представителей энергоснабжающей компании, которые оформят разрешающую документацию.

Ведь процесс создания контура заземления показан в видео.

особенности различных схем и проектов

Наличие заземления в помещениях, предназначенных для жилья, имеет важное значение для обеспечения безопасности людей от возможного поражения электрическим током. Также, об этом мало кто знает, для обеспечения нормальной работы электроприборов.

Начиная строительство, или приобретая частный дом,  прежде всего, необходимо позаботиться о наличии заземления. То, как выглядит защитный контур, вы можете посмотреть на фото заземления в частном доме.

Заземление в доме необходимо, если имеются электроприборы высокой мощности, например, стиральная машинка, нагревательные приборы, электроплита, микроволновая печь и др. Кроме того, заземление можно использовать в качестве громоотвода.

Краткое содержимое статьи:

Материалы и инструменты

Проложить защитный контур достаточно просто, поэтому заземление можно сделать своими руками, для этого нужно запастись следующим инструментом: лопата, лом, кувалда, сварочный аппарат.


Материалы: металлический уголок 50/50/5 м.м. (или толстостенная металлическая труба сечением 50 м.м., также м.б. использован пруток сечением 16 м.м.), металлическая полоса 24/4 м.м., медный провод сечением 10 м.м. все виды металла – черный металл.

Нельзя использовать арматуру, т.к. она закалена и не имеет надлежащей проводимости тока. Также можно приобрести готовый комплект заземления.

Виды защитных контуров заземления

Существует несколько типов схем заземления (контуров):

  • Треугольный;
  • Линейный,
  • Прямоугольный;
  • Овальный.

Треугольный контур заземления наиболее распространенный из-за его максимальной эффективности благодаря максимальной площади рассеивания токов и более легкой установки. Контур представляет собой равнобедренный треугольник.


Перед тем как устанавливать контур, необходимо:

Правильно выбрать место для установки, таким образом, чтобы в момент срабатывания контура в зоне его действия не находились люди. Поэтому, лучше всего выбирать места вдоль забора или глухих местах участка.

Далее выкапываются небольшие траншеи для защитного контура в виде равнобедренного треугольника с таким учетом, чтобы минимальное расстояние между его вершинами не составляло менее 2,5 м. глубиной 70-80 см. и шириной 50-70 см. Такую же траншею прокопать к дому, для связи контура с щитком заземления, установленном в доме.

Затем в вершины этого треугольника забиваются металлические уголки (электроды), на глубину равную длине стороны треугольника и более. Т.е., при стороне треугольника 2,5м., длина электрода д.б. 2,5-5 м.. Плюс, надо учитывать, что выступающая его часть из почвы, д.б. 20 см.

Для удобства забивания электродов, с одного конца уголок заостряется (срезать его стороны под углом 30 градусов), а с другого приварить полочку, чтобы при забивании этот конец менее деформировался.

Уложить в выкопанные траншеи, металлические полосы и приварить их к забитым электродам. При этом важно, чтобы шов был качественным, беспрерывным.


В качестве материала для соединения контура со щитком в доме, м.б. использована та же металлическая полоса или медный провод, сечением 10 м.м., или алюминиевый провод сечением 16 м.м..

  • Если вы используете полосу, то она приваривается к одной из вершин треугольника;
  • Если используется алюминиевый или медный провод, приваривается болт (сечением М6 или более), между двумя шайбами крепится провод и затягивается гайкой. Эта же процедура делается на «домашнем» конце заземления (в случае использования полосы), для соединения со щитком.

Места сварки необходимо тщательно покрасить, чтобы избежать коррозии. От того как сделано заземление, будет зависеть не только его функциональность, но и долговечность.

Линейная схема заземления

Иногда из-за особенностей расположения планировки участка бывает невозможно установить треугольный контур заземления. В этом случае применяется линейная схема, при которой электроды располагаются в виде одной линии.

Т.к. контур не замкнутый и не имеет такого качества рассеивания, как треугольный, количество вертикальных электродов д.б. доведено до 5 шт., глубина электродов должна быть не менее расстояния между ними.

Прямоугольная или овальная схема заземления

Такие схемы применяются также в случае особенностей планировки участка и состояния его грунта. В земле могут находиться большие камни, вкопанные конструкции и т.п. В любом случае, эти контуры замкнутые и являются, как бы, разновидностью треугольного типа. Принцип установки таких контуров не имеет больших отличий с треугольным типом.

Все эти виды заземления должны проверяться специальным прибором, но можно использовать обычный мультиметр, и должны соответствовать величине сопротивления не превышающей 4 Ом., вот почему важно соблюдать все правила установки защитного контура.


Подключение заземления по схеме TN-C-S

Для подключения домов в частном секторе, используются 2 схемы подключения – TT и TN-C-S (всего существует шесть схем для подключения заземления).

В последнее время рекомендуется использовать схему TN-C-S, по этой схеме кроме фазных проводов, используется нейтраль (ноль) на подстанции она заземлена, а также сама подстанция, ее оборудование, имеет хороший контакт с землей. К потребителю электроэнергии ноль и земля подводятся одним проводником (проводом – REN), а потом разделяется надвое.

Безопасность обеспечивается автоматами, установленными в силовом щитке дома, установка УЗО не обязательна. Недостаток в том, что при нарушении контакта с REN (возможном отгорании), в доме возникает фазное напряжение, которое можно устранить, только восстановив контакт REN.

Подключение заземления по схеме TT

Самая простая схема и наиболее часто используемая – ТТ. При таком варианте к дому подводится двужильный кабель (220В) или четырехжильный (350 В).

При такой схеме, необходимо также заземлить/подключить все электроагрегаты и все системы, изготовленные из материалов проводящих ток, отдельными/собственными проводами непосредственно к шине заземления, к ним относятся:

  • Трубы отопления;
  • Металлический каркас дома;
  • Канализация;
  • Очень важно – заземление газового котла;
  • Поэтому, на шине заземления д.б. дополнительные/запасные точки подключения. Установка УЗО обязательна.

Заключение

Важность наличия заземления в частном доме – факт, не подлежащий обсуждению. Только правильное заземление дает уверенность в том, что никто не пострадает от поражения током. Нередко короткие замыкания приводят к возникновению пожара.

Кроме заземления, надо позаботиться об установке дополнительного электрозащитного оборудования. Только предприняв весь комплекс мер защиты от поражения током, можно гарантировать безопасность своей

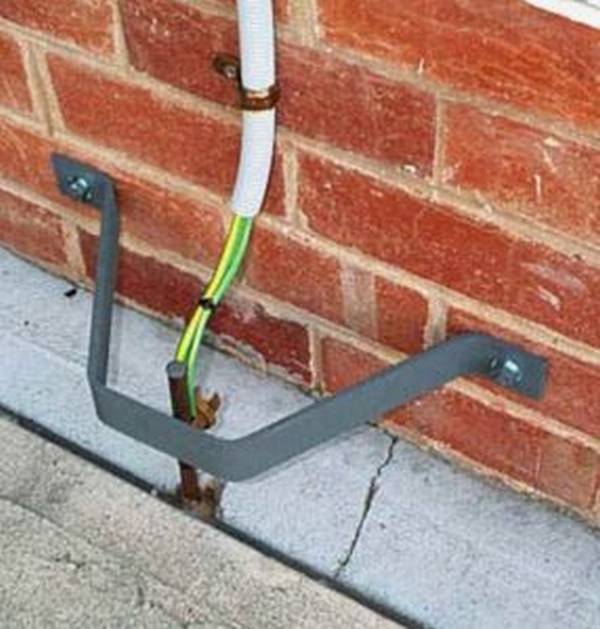

Фото заземления в частном доме

Также рекомендуем просмотреть:

Как сделать заземление в частном доме самому, своими руками, схемы, фото, видео

Если вы читаете эту статью, то наверняка уже знаете для чего делается заземление в частном доме.

Важное напоминание

А для тех, кто еще сомневается в целесообразности выполнения таких работ мы напомним.

Заземление предназначено для отвода опасного напряжения с корпусов электроприборов и других устройств, запитанных от электросети, а также оно защищает последние от выхода из строя.

Опасное напряжение (потенциал) может появиться на корпусе электроприбора в результате повреждения одного из проводов (фазы) и отводится оно с корпуса через специальные провода в землю.

Речь идет только про защитное заземление. Существует еще и рабочее заземление, но оно применяется в промышленном оборудовании.

Если проигнорировать установку заземления, то появится большая вероятность поражения человека электрическим током.

К примеру, большую опасность в этом плане несет стиральная машинка, были случаи, когда в результате отсутствия заземления людей била током сливающаяся после стирки вода.

Не трудно догадаться, что опасный потенциал вода получала от не заземленного корпуса, опасному напряжению просто не было куда деваться.

Почему заземление — это важно?

Во-первых, это безопасность жильцов дома, про это мы уже упоминали выше.

Во-вторых, если вы строите новый дом, не важно самостоятельно ли вы это делаете или все работы делает подрядчик, все должны придерживаться специальных норм: СНиП (строительные нормы и правила, ГОСТ и ПУЭ (правила устройства электроустановок).

Согласно этим нормам и правилам еще при строительстве частных домов организовывается так называемая система TN-S (электросистема дома с заземлением).

Если же эту систему организовывать уже после строительства дома, то придется делать демонтаж, к примеру, всей двухжильной проводки, и менять ее на трехжильную, а это очень дорого.

Конечно, можно потом сделать заземление только на одну розетку, к примеру, для подключения стиральной машинки.

Но лучше сделать это сразу еще в ходе строительства и на все розетки. Так рекомендуют специалисты.

Если же был приобретен старый частный дом, то с учетом особенностей эксплуатации современных электроприборов вам скорее всего тоже придется делать систему заземления.

Ведь в старых домах начиная с хрущевских времен норма электропотребления на квартиру не превышала 1,3кВт, при этом стояли предохранительные пробки на 6А.

Но в данном случае разобраться с заземлением можно будет и самому и об этом мы поговорим дальше.

Читайте также:

Поговорим про контур

Контур представляет из себя сложную, но вполне понятную конструкцию.

Он состоит из внешних и внутренних устройств, которые в свою очередь делятся на:

1. ВНЕШНИЕ УСТРОЙСТВА. Вкопанные на 2 метра колья-электроды, соединённые в верхней части между собой пластинами. От электродов отходит заземляющий проводник, который представляет из себя круглую или плоскую сталь. Заземляющий проводник подходит к щитовой в доме и, как правило, соединяется к ней через медный провод.

2. ВНУТРЕННИЕ УСТРОЙСТВА. Провода заземления, которые идут от розеток, и непосредственно щитовая в которой с помощью специальной шины происходит объединение проводов внешней и внутренней системы.

Теперь давайте рассмотрим, как самому смонтировать такое заземление в своем доме.

Читайте также:

Схемы заземления

Сначала необходимом определиться с схемой заземления. В нашем случае применимы две из них, это замкнутая (треугольная) и линейная.

Замкнутая схема.

Представляет из себя три вбитых в землю штыря расположенных в углах равностороннего треугольника (если смотреть сверху).

Штыри в верхней части соединяются между собой горизонтальными заземлителями, их тоже три.

Плюс данной системы в том, что при выходе из строя одного из горизонтальных заземлителей вся система будет продолжать работать.

Линейная схема.

Представляет из себя три кола заземления, которые вбиваются в землю на одной линии и соединяются между собой двумя горизонтальными металлическими полосами (заземлителями).

ЧИТАЙТЕ ПО ТЕМЕ: Как заземлить стиральную машину в частном доме.

Такая схема хотя и проще первой, но работает менее надежно, так как в случае выхода из строя хотя бы одной горизонтальной перемычки вся система перестает работать.

Какую схему использовать решать вам, но мы рекомендуем схему треугольник, так как она прослужит не одно десятилетие.

Но это еще не все. Схемы заземления можно усовершенствовать.

К примеру, не будет ошибкой вбить колья заземления в землю в виде прямоугольника или овала.

Или улучшить линейную схему добавив в нее пару кольев и пару горизонтальных заземлителей.

А также установить линейный контур с двумя и более группами заземлителей. На рисунке в центре.

Не рекомендуется вбивать менее трех кольев, если предусмотрена только одна группа заземлителей.

Также многое будет зависеть от возможностей участка местности, где будет монтироваться заземление, но об этом дальше.

Читайте также:

Так какой все же контур выбрать?

Давайте сначала разберемся при каких условиях используют те или иные типы контуров.

Замкнутый треугольный контур:

  1. Сеть 220/380В в дом заведена через силовой вводный щит.
  2. Продолжительная суммарная потребляемая мощность более 3кВт.
  3. Наличие электроприборов промышленного типа с предусмотренным выводом под заземление (токарный станок, циркулярка, сверлильный станок и т.д.).

Две группы линейных заземлителей:

  1. Потребляемая суммарная мощность свыше 1кВт в течении 20 минут.
  2. Электропровод заведен под землей через внешний щит.
  3. В доме присутствует хотя бы одна из коммуникаций (связь, газ, вода, канализация).

Существуют много и других факторов поэтому в данном случае лучше всего посоветоваться со специалистом, а работы выполнить самостоятельно.

Готовим материал и инструмент

Мы будем исходить из того, что делаем замкнутую треугольную схему заземления, так как она наиболее популярна.

Сначала давайте разберемся с материалом, а уже исходя из того какой он будет, будем готовить инструмент.

Итак, из материала нам будет необходимо:

1. Для вертикальных кольев заземления можно использовать: трубу с толщиной стенок не менее 3,5 мм и диаметром 30 мм, арматура в диаметре 2-3 см, уголок 5х5 см (лучше из нержавеющей стали). Длина любого материала должна быть не менее 2 метра.

Перед использованием заготовок их рекомендуется заточить любым удобным вам способом.

2. Металлические полосы сечением 40х4 мм, длиною не менее 1,2 метра.

3. Такая же, как и в п. 2 металлическая полоса, но желательно из нержавеющей стали. Длина ее будет зависеть от расстояния от места установки кольев заземления до места заводки ее в дом.

4. Медный провод для фазного проводника в диаметре 6 мм.

5. Болты. Рекомендуется М8.

Читайте также:

Готовим инструмент.

Нам понадобится в обязательном порядке:

  1. Сварочник.
  2. Электродрель с сверлами (сверлить отверстия под болты).
  3. Болгарка (затачивать колья, резать металл).
  4. Перфоратор (заводить заземление в дом и для других работ).
  5. Наточенная штыковая лопата.
  6. Тяжелая кувалда.
  7. Ключи в зависимости от того, какие болты у вас будут.

Где вбивать колья?

Место забивки кольев должно находиться не далеко от отмостки дома, не более одного 1,2 метра.

Прежде всего оно должно быть безопасным и не посещаемым людьми и животными.

Если у вас нет не посещаемых мест вокруг дома, то данный участок следует огородить.

Читайте также:

Ход работ

Копаем траншеи.

Глубина траншей должна быть 0,5 – 0,7 метра. Их вид сверху должен представлять равнобедренный треугольник со сторонами длиною 1,2 метра.

До места завода заземления в дом, если это необходимо, тоже роется траншея с такой же глубиной.

Забиваем колья.

Колья забиваем по углам траншеи на глубину 2 метра. 20 – 30 см оставляем для приваривания других элементов конструкции.

Не забудьте наточить колья, к примеру, если у вас уголок, то это можно сделать с помощью болгарки.

Во время забивания кольев сверху их можно поливать водой, которая будет играть роль своеобразной смазки. Таким образом работа пойдет быстрее, да и кувалду можно будет использовать полегче.

Сварочные работы.

Привариваем горизонтальные стальные полосы к кольям. Отдельно привариваем металлическую пластину, идущую к месту входа заземления в дом.

Подключение к шине заземления.

Используя медный провод диаметром 6 мм и болты, подсоединяем один конец провода к металлической пластине, а другой к шине.

Как проверить заземление?

Есть много способов проверки правильной работы заземления. Профессионалы и опытные электрики делают такую проверку с помощью специальных приборов, к примеру, старым, но проверенным ПКП -3.

Или используют более современный меггер.

Читайте также:

Проверяют сопротивление металлосвязи и сопротивление растекания тока (проверяют меггером).

Сопротивление растекания тока не должно превышать 4 Ом.

Но что делать, если таких приборов у вас нет.

Существует народный способ проверки правильности выполнения работ по установке заземления, с помощью обычной лампы мощность более 100Вт.

Вкручиваем лампу в патрон с переноской. Подключаем один конец переноски к фазе 220В, а другой конец к контуру заземления, а точнее к одной из горизонтальных пластин.

Если лампа будет гореть ярко, как будто она подключена к розетке, то значит работы выполнены правильно.

Если недостаточно ярко, значит сварочные работы скорее всего были не качественными, нужно лучше проварить стыки конструкции.

Если лампа не горит, значит необходимо проверить на целостность всю схему, начиная от щита заземления, где-то была допущена существенная ошибка.

Читайте также:

Подводим итог

Как мы видим сделать заземление в частном доме своими руками не так уж и сложно, достаточным будет правильно подобрать тип контура для дома и подготовить необходимый материал и инструмент.

Для сварочных работ на 1 час можно нанять спеца или попросить друга. Для земляных работ тоже много ума не нужно.

Если вы не разбираетесь как все это завести в дом и подключить к щитовой, то тоже можно нанять электрика.

По крайней мене это будет на много дешевле, чем отдать все работы какой-то фирме, которая сдерет с вас по полной программе. При этом полную электробезопасность они все равно не гарантируют.

Заземление в частном доме своими руками. Контур заземления.

95 фото организации подключения и варианты монтажа

Механизм заземления – это возможность снизить или вовсе исключить удар током при какой-либо неисправности в электрической сети. Однако данное условие выполняется только при качественном подключении к системе специальных заземляющих проводников.

Чтобы грамотно и безопасно организовать электропроводку, необходимо знать, как определить среди прочих провод заземления, подключить или выбрать новый на замену. О каждом пункте – в подробностях ниже.

Краткое содержимое статьи:

За что отвечает заземление

Слово “заземление” в электротехники можно смело заменить “безопасностью” и “защитой”, ведь данная система подразумевает подключение находящихся под напряжением приборов к проводам, которые в свою очередь соединяются с погруженному в землю контуру из железа.

В случае утечки тока, вследствие неисправности техники или повреждения изоляционного корпуса, смертоносные вольты уйдут в недра земли, а здоровье человека будет спасено.

Как узнать заземление

Среди множества жил в проводе важно правильно опознать заземляющий, чтобы ошибка впоследствии не привела к печальным последствиям. Определить защитный проводник можно несколькими способами:

  • По порядку расположения в проводе;
  • По цвету изоляционной оболочки;
  • По буквенной маркировке;
  • По степени напряжения.

Чаще всего заземление входит в состав многожильного провода наряду с “нулевым” и фазными жилами. Обозначить именно заземление можно по порядку расположения: заземление в трехжильном проводе будет третьим, а среди пяти жил – пятым.

Буквенная маркировка проводов заземления также служит для быстрого определения его назначения и исключения путаницы при подключении. Международными и российскими стандартами предписано на защитную линию наносить сочетание букв “PE”. Если провод одновременно является и заземляющим, и нулевым, то к указанной надписи добавляется буква “N”.

Общепринятые цвета проводов заземления в России и за рубежом – желтый и зеленый, как по отдельности, так и в составе горизонтальных, вертикальных и спиральных узоров. Важно не игнорировать данный стандарт, чтобы облегчить монтаж, обезопасить свое здоровье и имущество.

Однако цветовая маркировка соблюдается не всегда как производителями, так и монтажниками, поэтому рекомендуется применять сразу все методы определения, а в качестве заключительного использовать и проверку напряжения.

Так, при помощи вольтметра измеряются показатели на каждой жиле, где самое высокое значение будет принадлежать фазе, низкое – нулю, а промежуточное между ними – защите.

Как выбрать новый провод

Замена или наладка новой сети – неважно, главное, знать, каким параметрам должен отвечать провод с функцией заземления. Основным в эксплуатационной характеристике считается сечение. Грамотный подбор диаметра исключит его нагревание свыше 400°C при коротком замыкании.


Какое сечение у проводов заземления является допустимым, определяет ряд нормативных документов российского и международного уровня. Так, максимальным диаметром называются следующие цифры:

  • Для медного – 25 мм2;
  • Для алюминиевого – 35 мм2;
  • Для стального – 120 мм2.

Однако в монтаже домашней проводке в выборе сечения лучше руководствоваться диаметром питающей жилы.

Также ориентиром могут стать и популярные марки, отличающиеся друг от друга материалом изготовления, типом жилы, номинальным напряжением, выдерживаемой температурой и другими параметрами, которые подбираются с учетом имеющейся дома проводки.

Рекомендуется выбирать из следующих вариантов:

  • “NYM” – стандартный медный провод с промежуточной изоляцией, способный выдерживать напряжение до 660 Вольт.
  • “ВВГ” – многопроволочная марка с усиленной изоляцией, не распространяющей горение и устойчивой к ультрафиолетовым лучам: поливинилхлоридная оболочка, стальная броня, обмотка из стекловолокна, обмазка битумным раствором.
  • “ПВ-3” – недорогой одножильный проводник с легко снимаемой изоляцией.
  • “ПВ-6-3П” – для переносного заземления, с прозрачной защитной оболочкой и повышенной эластичностью.
  • “ESUY” – германский продукт, имеющий повышенную защиту от короткого замыкания за счет устойчивости к высоким температурам и химикатам.

Как подключить

Грамотно подобранный провод надо уметь правильно подключить, ведь перепутав зажимы, легко вызвать короткое замыкание и даже возгорание. При этом защита присутствует практически во всех подключаемых к сети шнурах и устройствах: бытовой техники, розеток, осветительных приборах.

Чтобы не допустить ошибки, важно следовать инструкции для подключения проводов:

  • Определить провод заземления в щитке.
  • Отключить подачу тока в квартиру или дом.
  • Произвести соединение проводов: фазу с фазой, ноль с нулем.
  • Вместе подключать нулевой и заземляющий провод нельзя!
  • Защитный кабель подвести к щитку.
  • Проверить работоспособность сети, включив ток.

На фотографиях заземляющего провода видно, что внешне он не отличается от других жил, поэтому важно уметь определять назначение жилы при несоблюдении производителями стандартов маркировки.

Как только механизм заземления будет правильно настроен, жить станет спокойнее за счет большей безопасности от находящихся рядом под напряжением устройств и приборов.

Фото проводов заземления


Как использовать композицию из рисунка для наземной фотографии

При фотосъемке «Рисунок на землю» главный объект контрастирует с фоном. Свет на темном или темный на светлый.
Самый яркий пример - силуэт.
Наша статья покажет вам, как воссоздать эту технику.

Как создать контраст в фотографии

Часто контрастность возникает из-за разницы в освещении. Хорошая черно-белая фотография часто подчеркивается легким контрастом.
На объект может падать больше света, чем на фон. Затем у вас есть фигура для композиции на земле.
Вы также можете создать контраст только за счет разницы в цвете и тоне. Где ваш объект и фон находятся в одном и том же свете, но объект имеет более светлый или темный оттенок, чем фон.
Некоторые люди «видят» хорошую композицию фотографии. Они воспринимают фигуру на землю, сознательно думая о ней. Другие люди этого не знают.
Тем не менее, вы можете изучить эту технику.И чем больше вы это будете искать, тем больше вы это увидите.

© Кевин Ландвер-Йохан

Почему фигура настолько важна для фотографии Композиция

Иногда возникает контраст между основным объектом и фоном. Вы сразу заметите главный предмет.
Там, где контраст небольшой или отсутствует, зрителю может быть трудно различить главный объект.
Использование рисунка на земле также может добавить глубины вашим фотографиям.
Вам проще разделить на фотографиях элементы, которые контрастируют друг с другом.
Изображения, изображающие рисунок на землю, с большей вероятностью привлекут внимание зрителя. Это основной принцип зрительного восприятия. Если вы научитесь хорошо использовать это в своих фотографиях, больше людей будут интересоваться вашими фотографиями.

© Кевин Ландвер-Йохан

Лучшие настройки экспозиции для фотосъемки от рисунка к земле

Вам необходимо знать, как ваша камера будет записывать сцену. Это поможет вам «увидеть», когда условия подходят для заземления фигуры.
Эта сцена с тайской моделью перед туннелем для медитации является хорошим примером.
Когда я смотрел на это, я мог видеть множество деталей внутри туннеля. Я знал, что фотография была бы более сильной, если бы эта деталь не была видна.

© Кевин Ландвер-Йохан

Я разместил свою модель прямо у входа в туннель, где света намного больше, чем дальше. Я вручную установил экспозицию. И я убедился, что у нее кожа правильного естественного тона. И что фон недоэкспонирован.
Мои настройки камеры для этой фотографии были 1/125 секунды, f4 и ISO 800. Я сделал точечный замер по ее лицу.
Экспозиция жизненно важна для наиболее эффективного использования этой техники. Если ваша камера настроена на автоматический или полуавтоматический режим, она не будет работать так хорошо.
Если вы используете точечный измеритель, это может помочь, но лучше иметь больший контроль. В автоматическом режиме камера попытается сбалансировать вашу экспозицию.
Это сделает фотографию с слишком большим количеством деталей в теневых областях и недостаточным контрастом.
Вы добьетесь большего успеха, если будете контролировать настройки экспозиции.Это может быть в ручном режиме или с использованием компенсации экспозиции, если вы используете автоматический режим.
Поместив мою модель дальше в туннель, я бы не получил того же результата. Чем глубже в туннель я помещу ее, тем меньше света будет падать на нее. Вы потеряете преимущество контраста.
Мне нужно увеличить экспозицию, чтобы на датчик попало больше света. Тональная разница между моей моделью и фоном была бы слишком близкой. Цвет ее кожи и кирпичей в туннеле не контрастируют.

© Кевин Ландвер-Йохан

Использование тонального контраста для фотографии между фигурой и землей

Вы можете делать снимки по фигуре, когда свет на объект и фон одинаков.
Убедитесь, что цвет и тон вашего объекта и фона достаточно разные. Тогда у вас есть пример фигуры на землю.
На моем фото двух грязных мальчиков свет на фигурах такой же, как и на заднем плане. День был пасмурный, свет был ровным и ровным.
Это фигура на земле, потому что покрытые грязью мальчики более темного тона, чем зеленая трава позади них.Если бы за ними было мокрое, грязное поле, контраста было бы мало или совсем не было бы.
Вы можете сделать фигуру на землю без помощи контраста света на объекте и фоне, но это может быть сложнее.
Особенно, когда свет плоский и тусклый, например, в дни с тяжелой пасмурой. Ищите объекты в одежде, которая контрастирует с тем, что находится за ними.

© Кевин Ландвер-Йохан

Как распознать композицию фигуры и земли в повседневных сценах

Ищите контраст и думайте как экспонометр.Подумайте, как свет отражается от вашего основного объекта и фона.
Есть ли существенная разница? Если да, то вы можете создать композицию из фигуры на земле.

Полезные советы

1. Чтобы увидеть контраст, прищурите глаза . Если смотреть с почти закрытыми глазами, большая часть видимых деталей размывается.
Контраст становится легче различить. Если вы попробуете эту технику при небольшом контрасте или его отсутствии, вы увидите сероватое размытие.
2. Установите монитор камеры на черно-белый . Посмотрите, как будет выглядеть сцена, не отвлекаясь от цвета.
3. Чтобы быть более точным, используйте экспонометр вашей камеры. Установите режим точечного замера . Это позволит вам сделать одно показание экспозиции от вашего объекта. И один из фона.
Вы хотите, чтобы между объектом и фоном была разница в две или более ступени. Например, на моей фотографии старой буддийской монахини, открывающей двери храма, я сделал точечный замер от нее.
Я установил свою камеру на 1/80 секунды, f 2.8 и ISO 400. Чтобы выставить фон, мои настройки должны быть примерно 1/500 секунды, f / 88 и ISO 400.
Это разница более пяти остановок. Контраст значительный.

© Кевин Ландвер-Йохан

Для светлой фигуры на темном фоне ваши настройки экспозиции будут другими. На моей фотографии молодого монаха, стоящего в дверном проеме, я снял с мальчика точечный счетчик.
Мои настройки были 1/400 секунды, f 4.5 и ISO 200.
Для экспонирования фона мои настройки должны быть примерно 1/60 секунды, f 2,8 и ISO 1600.
Но темный интерьер комнаты, показывающийся в открытом дверном проеме, создает сильный контраст.

© Кевин Ландвер-Йохан

Чтобы сделать обе эти фотографии, я расположился так, чтобы открытая дверь находилась позади моего объекта. Это обеспечило контраст, который я хотел, а также хорошо сформулировал мои объекты.
Я мог бы стоять немного слева или справа, когда делал любую из этих фотографий.Но тогда часть дверного косяка оказалась бы позади моего объекта.
Фигура к составу земли не будет эффективной.
Даже небольшое изменение вашего положения может повлиять на вашу композицию.
Эта фотография улыбающегося начинающего монаха не является фотографией по образцу. Свет на него и на других новичков такой же. Цвет и тон всего изображения очень похожи с низким контрастом.
Причина, по которой он является главным объектом съемки, - его улыбка и тот факт, что вы не можете видеть других лиц.
Если бы он был на солнце, а остальные позади него стояли бы в тени, было бы больше контраста. Это было бы более сильное фото.

© Кевин Ландвер-Йохан

Почему не нужен экстремальный контраст

Для наземной фотографии чем больше контраст, тем выше воздействие. Вырисовывающаяся фигура на ярком фоне - самая экстремальная. Мне нравится использовать черный фон для моих студийных портретов на открытом воздухе, потому что у меня высокий контраст.
Иногда вам может понадобиться достаточно четкого фона, чтобы ваш основной объект оставался в контексте.На моей фотографии монахов, зажигающих свечи, если бы фон был намного темнее, контекст был бы потерян.
Если бы фон был освещен прожектором, контраст был бы меньше. Фигура к эффекту земли будет уменьшена.
Для портретов на фоне окружающей среды лучше всего иметь более тонкий контраст между ними.
На моем портрете женщины, работающей в уличном ресторане, свет на нее мягкий и ровный. Это потому, что она находилась возле открытого фасада ресторана.
Дальше в комнату было меньше света, что создавало достаточно контраста, чтобы она выделялась, а также показывала свое окружение.
Она остается связанной, но также несколько отстраненной из-за тонкого контраста. Ваш взгляд сразу же обращен на нее. И кажется, что она поднята вперед от заднего плана, потому что она легче.
Создает впечатление глубины на двухмерной фотографии. Моя близость и выбор 35-мм объектива для этого портрета также влияют на восприятие глубины.

© Кевин Ландвер-Йохан

Постобработка рисунка на наземную фотографию

Современные сенсоры камеры способны воспроизводить очень широкий тональный диапазон.Это более заметно в файлах RAW.
Вы можете увеличить фигуру до эффекта земли во время постобработки. Один из распространенных способов добиться этого - использовать инструменты осветления и затемнения.
Используйте инструмент Dodge, чтобы осветлить основной объект вашей композиции. Используйте инструмент затемнения, чтобы сделать фон темнее.
Если бы вы использовали только контроль контрастности, это повлияло бы на все изображение и не помогло бы так сильно.

© Кевин Ландвер-Йохан

Как использовать инструменты Dodge и Burn

При использовании инструментов Dodge и Burn установите очень низкий уровень экспозиции, от 5% до 10%.Это позволит вам работать с этими инструментами, так что края пораженного участка не будут видны.
Вы можете работать над той же частью кистью с низкой экспозицией, пока не добьетесь желаемого результата.
При достаточно тщательной постобработке из низкоконтрастной фотографии можно создать фотографию фигуры на фон. Это будет работать лучше всего, если у вас есть хорошо экспонированный файл RAW.
Я создал фигуру для контраста на этой фотографии мясника на рынке. Он отдыхал, и я спросил, могу ли я сделать его портрет.
Я знал, что он будет немного застенчивым и не захочет внимания своих товарищей по работе. Пришлось сфотографировать его там, где он сидел.
Помещение освещено люминесцентными лампами и открыто по сторонам. Свет очень ровный, поэтому нет большого контраста. Тон мясника и фон очень похожи.
Я хотел, чтобы он больше выделялся на фоне. Для этого я использовал инструмент Dodge Tool примерно на 5%, чтобы осветлить его лицо и руки. Я использовал инструмент затемнения примерно на 10%, работая над фоном снова и снова, пока он не стал достаточно темным.
Более светлый снимок помогает отделить его от фона и создает большую глубину на фотографии.

© Кевин Ландвер-Йохан

Есть много способов изменить значения тона во время постобработки. Я предпочитаю уклоняться и сжигать, потому что я олдскульный, и именно так я работал над отпечатками в темной комнате.

Заключение

Вы можете научиться смотреть на фигуру на землю. Ходите, прищурившись, пока не привыкнете видеть, когда это произойдет.
Мыслите черным по белому.Обратите внимание на контраст между фигурой и фоном в тонах и в освещении. Сфотографируйте это, когда увидите. Затем поэкспериментируйте с усилением эффекта во время постобработки.
Ищете еще несколько отличных советов по композиции? Ознакомьтесь с нашими сообщениями об использовании правила форы или центральной композиции!

Хотите больше? Попробуйте нашу книгу «Состав»

Хотите создавать потрясающие изображения даже в обычных ситуациях?

Для этого не нужна дорогая камера или красивое место… вам нужны обширные познания в области композиции.

Раньше это было довольно сложно понять, но интуитивная композиция позволяет вам освоить это в кратчайшие сроки.

Рисунок на землю в фотографии

В прошлой статье я утверждал, что постановочные изображения Стива МакКарри не имеют никакого образовательного значения, потому что они искусственны и написаны по сценарию. Хотя самому контенту нечего многого узнать, его фотоманипуляции все же есть урок. Если фотограф с его репутацией комбинирует изображения в Photoshop, у него должна быть для этого веская причина.Причина, по которой он часто манипулировал некоторыми своими фотографиями, заключается в том, что он пытался отделить объекты от фона. В фото-композиции это называется: фигура на землю, и в этой статье я хочу объяснить, почему этот аспект фотографии так важен, что кто-то вроде Стива МакКарри использовал Photoshop для изменения своих изображений, чтобы создать лучшую фигуру на земле в фотографии. .

Рисунок на земле - описание

Рисунок на земле в фотографии описывает контраст между передним планом и фоном.Когда объекты разделены и четко видны, зрителю легче понять сцену. Поскольку в книгах в основном белые страницы с черными буквами, мы, фотографы, можем создать такую ​​сцену, чтобы было легче наблюдать.

Примеры рисунка на землю

Это первый пример способа Стива МакКарри отличить фон от объекта через рисунок на землю. В этом случае перед желтым шестом идет человек, чего следует избегать, потому что у нас есть два очень заметных объекта, которые перекрываются.Чтобы спасти свой образ, он или его сотрудник попытался скомпоновать картинку в пост-продакшн, поместив человека левее. В дополнение к улучшенной фигуре на земле, теперь у нас есть более заметный треугольник между двумя дорожными знаками.

Изображение вверху является оригиналом, а изображение внизу - обработанной версией. И снова мы рассматриваем людей как главные предметы и видим, что они пересекаются. То, что руки пересекают тело, не имеет большого значения и делает картинку более естественной и динамичной.Что более негативно влияет на картину, так это то, что мальчик на заднем плане мешает молодому человеку перед ним отличить себя от фона. Оба сливаются друг с другом, что приводит к решению стереть его при постобработке.

Как мы видим на остаточном изображении, изображение выигрывает от того, что объекты более различимы, и у нас есть естественные линии от фона до переднего плана, которые легко проследить.

Еще один пример фигуры Маккарри на земле

Помимо удаления людей, фон, как правило, был обработан, чтобы он выглядел намного чище.За спинами людей был удален трехколесный велосипед, и магазин с правой стороны выглядит намного аккуратнее. Это было сделано, чтобы меньше отвлекать, а при постобработке объекты на переднем плане не пересекаются. Фигура на земле была значительно улучшена, а визуальная привлекательность повысилась. Это еще раз показывает, насколько важен фон и что каждый объект должен выделяться, не создавая большого беспорядка.

Улучшение фигуры без Photoshop

Меньше значит больше - Если вы пытаетесь сфотографировать много объектов, они неизбежно будут накладываться друг на друга, и некоторые из них будут более заметными, чем другие, создавая довольно хаотичный и не очень хороший снимок. составленная сцена.Если вы хотите снимать откровенно, проще сфокусироваться на меньшем количестве объектов. Как правило, 3, 5 или 7 человек - это количество, с которым вы можете справиться и проработать сцену, чтобы получить удовлетворительный снимок.

Обратите внимание на фон - Есть причина, по которой многие уличные фотографы, гуляя по улице, снимают улицу сзади и террасу впереди. Фоном из стен здания управлять легче, чем с открытой улицей. Если вы снимаете на открытом месте, где у вас нет естественных границ, которые можно использовать в качестве простых фонов, вы можете либо открыть диафрагму, чтобы сузить глубину резкости, либо снимать ближе, чтобы объект полностью заполнял кадр, лишь с небольшими затратами. фон остается видимым.

Съемка против солнца - Это больше упражнение, чем совет по компоновке каждой из ваших фотографий, но солнце - самый яркий источник света, с которым мы можем работать. Поместив объект между камерой и солнцем, вы создадите силуэты с высоким естественным контрастом. Если контур вашего объекта все еще хорошо виден, у вас хорошее соотношение фигуры и фона, и вы хорошо их разделяете. Если человек сливается с темным фоном или объектами перед ним, вы могли бы лучше справиться с этим задним числом.


Оставайся любопытным

Себастьян Якобиц

Заземление текстовых фраз в изображениях путем реконструкции

Сначала мы обсудим экспериментальную установку и выбор дизайна нашей реализации, а затем представим количественные результаты на тестовых наборах Flickr30k Наборы данных Entities (Таблицы 1 и 2) и ReferItGame (Таблица 3). Мы считаем, что наши лучшие результаты значительно превосходят современные по обоим наборам данных.Рисунки 3 и 4 качественно показывают, насколько хорошо мы можем закрепить фразы на изображениях.

4.1 Экспериментальная установка

Мы оцениваем GroundeR на наборах данных Flickr30k Entities [35] и ReferItGame [26]. Flickr30k Entities [35] содержит более 275K ограничивающих рамок из 31K изображений, связанных с фразами на естественном языке. Некоторые фразы в наборе данных соответствуют нескольким полям, например "двое мужчин". Для согласования с [35] в таких случаях мы рассматриваем объединение ящиков как основную истину. Мы используем 1000 изображений для проверки, 1000 для тестирования и 29 783 для обучения.Набор данных ReferItGame [26] содержит более 99 000 регионов из 20 000 изображений. Области связаны с выражениями естественного языка, созданными для устранения неоднозначности описываемых объектов. Мы используем ограничивающие рамки, предоставленные в [18], и то же тестовое разбиение, а именно изображения размером 10К для тестирования; остальное мы разделили на 9K обучающих и 1K проверочных изображений.

Мы получаем 100 предложений ограничивающих рамок для каждого изображения, используя выборочный поиск [42] для объектов Flickr30k и граничные рамки [53] для набора данных ReferItGame. Для наших полууправляемых и полностью контролируемых моделей мы получаем достоверное внимание, выбирая блок предложений, который больше всего перекрывается с блоком наземной истины, в то время как IOU перекрытия (пересечение над объединением) превышает 0.5. Таким образом, наша полностью контролируемая модель обучается не со всеми доступными парами обучающих фраз и фразами, а только с теми, где такие коробки предложений существуют.

На объектах Flickr30k Entities для визуального представления мы полагаемся на сеть VGG16 [37], обученную на ImageNet [7]. Для каждого блока мы извлекаем 4096 размерных объектов из полностью связанного слоя fc7. Мы также рассматриваем сеть VGG16, настроенную для обнаружения объектов на PASCAL [10], обученную с использованием Fast R-CNN [12]. Далее мы называем обе функции VGG-CLS и VGG-DET соответственно.Мы не настраиваем представление VGG для нашей задачи, чтобы уменьшить вычислительную нагрузку и нагрузку на память, однако наша модель тривиально допускает обратное распространение в представление изображения, что, вероятно, приведет к дальнейшим улучшениям. Для набора данных ReferItGame мы используем функции VGG-CLS и дополнительные пространственные функции, предоставленные [18]. Мы объединяем оба и называем полученную функцию VGG + SPAT. Для кодирования и декодирования языка мы полагаемся на вариант LSTM, реализованный в Caffe [20], который мы инициализируем случайным образом и совместно обучаем с задачей заземления.

Во время тестирования мы вычисляем точность как отношение фраз, для которых обслуживаемый блок перекрывается с блоком наземной истины более чем на 0,5 IOU.

4.2 Выбор дизайна и результаты

Во всех экспериментах мы используем решатель Адама [27], который адаптивно изменяет скорость обучения во время обучения. Мы обучаем наши модели примерно 20/50 эпох для набора данных Flickr30k Entities / ReferItGame, соответственно, и выбираем лучшую итерацию из набора для проверки.

Далее мы сообщаем наши результаты по оптимизации гиперпараметров на проверочном наборе объектов Flickr30k при использовании функций VGG-CLS.

Регуляризация. Применение регуляризации L2 к параметрам (уменьшение веса) важно для наилучшей производительности нашей модели без учителя. Вводя уменьшение веса 0,0005, мы улучшаем точность с \ (20.33 \, \% \) до \ (22.96 \, \% \). Напротив, когда доступен контроль, мы вводим пакетную нормализацию [19] для LSTM кодирования фраз и визуальной функции, что приводит к повышению производительности, в частности, с 37,42% до 40,93% в сценарии с контролем.

Инициализация уровня. Мы экспериментируем с разными способами инициализации параметров слоя. Конфигурация, которая лучше всего подходит для нас, - это использование единой инициализации для LSTM, MSRA [16] для сверточных слоев и Xavier [13] для всех остальных слоев. Переключение с Xavier на инициализацию MSRA для сверточных слоев повышает точность неконтролируемой модели с \ (21.04 \, \% \) на \ (22.96 \, \% \).

4.3 Эксперименты с набором данных Flickr30k Entities

Мы сообщаем о производительности нашего подхода с несколькими уровнями надзора в таблице 1.В последней строке таблицы мы сообщаем о точности верхней границы предложения, а именно о наличии правильного поля среди предложений (которое перекрывается с прямоугольником достоверности с \ (IOU> 0,5 \)). Таблица 1.

Фраза производительность локализации на Flickr30k Entities с разными уровнями надзора за ограничивающими рамками, точность в%.

Обучение без учителя. Мы начинаем с неконтролируемого сценария, то есть во время обучения не используется ни одна фраза, определяющая точную локализацию. Наш подход, основанный на функциях VGG-CLS, позволяет достичь 24.66% точность. Обратите внимание, что сеть VGG, обученная на ImageNet, не видела никаких аннотаций ограничивающего прямоугольника во время обучения. VGG-DET, который был настроен для обнаружения, работает лучше и достигает точности 28,94%. Мы можем улучшить это, приняв во внимание ограничение предложения. А именно, маловероятно, что две разные фразы из одного предложения укладываются в одну и ту же коробку. Таким образом, мы обрабатываем обработанные блоки: мы совместно обрабатываем фразы из одного предложения и жадно выбираем блок с наибольшей оценкой для каждой фразы, в то время как одно и то же поле не может быть выбрано дважды.Это позволяет нам достичь точности 25,01% для VGG-CLS и 29,02% для VGG-DET. Хотя в настоящее время мы используем ограничение предложения только как простой шаг постобработки во время тестирования, было бы интересно включить ограничение уровня предложения во время обучения как часть будущей работы. Мы сравниваем с неконтролируемым подходом Deep Fragments [25]. Обратите внимание, что [25] не сообщает о характеристиках заземления и не позволяет проводить прямое сравнение с нашей работой. С нашей лучшей оценкой случая 1 Deep Fragments [25], которая также опирается на блоки обнаружения и функции, мы достигаем точности 21.78%. В целом цель ранжирования в [25] может рассматриваться как дополнительная к нашей цели реконструкции. Возможно, в рамках будущей работы можно будет объединить обе цели, чтобы изучить еще более совершенные модели без тщательного надзора.

Обучение с учителем. Далее мы рассмотрим полностью контролируемый сценарий. Достигнутая точность [35] составляет 27,42% 2 , а SCRC [18] - 27,80%. Недавний подход [45] достигает 43,89% с функциями VGG-DET. Наш подход при использовании функций VGG-CLS достигает точности 41.56%, что значительно лучше по сравнению с предыдущими работами, в которых используется VGG-CLS. Мы улучшили наш результат до впечатляющих 47,81% при использовании функций VGG-DET.

Полу-контролируемое обучение. Наконец, мы переходим к полу-контролируемому сценарию. Обозначение « x % annot.» означает, что используется x % аннотированных данных (где доступно достоверное внимание). Как описано в разд. 3.2 у нас есть параметр \ (\ lambda \), который контролирует вес потери внимания \ (L_ {att} \) vs.потеря восстановления \ (L_ {rec} \). Мы оцениваем значение \ (\ lambda \) на проверочном наборе и фиксируем его для всех итераций. Мы обнаружили, что нам нужен больший вес для \ (L_ {att} \), когда доступен небольшой контроль. Например. для 3,12% наблюдения \ (\ lambda = 200 \) и для 12,5% наблюдения \ (\ lambda = 50 \). Это связано с тем, что в этих случаях только 3,12% / 12,5% помеченных экземпляров вносят вклад в \ (L_ {att} \), в то время как все экземпляры вносят вклад в \ (L_ {rec} \).

При интеграции 3,12% доступных аннотированных данных в модель мы значительно повысили точность по сравнению с 24.От 66% до 33,02% (VGG-CLS) и с 28,94% до 42,32% (VGG-DET). Точность дополнительно увеличивается при добавлении большего количества аннотаций, достигая 42,43% для VGG-CLS и 48,38% для VGG-DET при использовании всех аннотаций. В качестве исключения нашей полууправляемой модели мы оценили контролируемую модель, используя только соответствующие x % аннотированных данных. Мы наблюдали последовательное улучшение нашей полууправляемой модели по сравнению с контролируемой моделью. Интересно, что при использовании всего доступного супервизора \ (L_ {rec} \) по-прежнему помогает улучшить производительность по сравнению с контролируемой моделью (42.43% против 41,56%, 48,38% против 47,81%). Наша интуиция для этого состоит в том, что \ (L_ {att} \) имеет только один правильный ограничивающий прямоугольник (который больше всего перекрывает основную истину), в то время как \ (L_ {rec} \) также может учиться на перекрывающихся прямоугольниках с высокими, но не лучшее перекрытие. Таблица 2.

Подробная локализация фраз, Flickr30k Entities, точность в%.

Результаты по типу фразы. Набор данных Flickr30k Entities предоставляет аннотацию «тип фразы» для каждой фразы, которую мы анализируем в таблице 2. Наш неконтролируемый подход хорошо работает с такими фразами, как «люди», «животные», «автомобили» и, что еще хуже, с «одеждой» и « части тела".Это могло произойти из-за путаницы между людьми и их одеждой или частями тела. Чтобы решить эту проблему, можно совместно смоделировать фразы и добавить пространственные отношения между ними в модель. Части тела также являются наиболее сложным типом для обнаружения, поскольку верхняя граница предложения составляет только \ (41.3 \, \% \). Контролируемая модель с функциями VGG-CLS превосходит [35] во всех типах, кроме «частей тела» и «инструментов», тогда как с VGG-DET она лучше или аналогична во всех типах. Полууправляемая модель обеспечивает дальнейшие значительные улучшения производительности, в частности, для «частей тела».В последнем столбце мы указываем точность новых фраз, то есть тех, которые не вошли в обучающие данные. По этим фразам наш подход сохраняет высокую производительность, хотя и ниже общей точности. Это показывает, что представление выученного языка эффективно и позволяет переходить к невидимым фразам.

Сводка по объектам Flickr30k. Наш неконтролируемый подход работает аналогично (VGG-CLS) или лучше (VGG-DET), чем полностью контролируемые методы [18, 35] (Таблица 1).Включение небольшого объема надзора (например, 3,12% аннотированных данных) позволяет нам превзойти [18, 35] также при использовании функций VGG-CLS. Наша лучшая контролируемая модель достигает 47,81%, превосходя все ранее сообщенные результаты, включая [45]. Наша полууправляемая модель эффективно использует потерю реконструкции \ (L_ {rec} \), что позволяет ей превзойти контролируемую модель. Таблица 3.

Производительность локализации фраз в ReferItGame с различными уровнями контроля ограничивающей рамки, точность в%.

4.4 Эксперименты с набором данных ReferItGame

В таблице 3 обобщены результаты набора данных ReferItGame. Мы сравниваем наш подход с ранее представленным полностью контролируемым методом SCRC [18], а также приводим ссылочные номера для двух других базовых показателей: LRCN [9] и CAFFE-7K [15], о которых сообщается в [18]. Базовый план LRCN [18] использует модель субтитров изображений LRCN [9], обученную на MSCOCO [32], чтобы оценить, насколько вероятно, что фраза запроса будет сгенерирована для блока предложения. CAFFE-7K - это крупномасштабный классификатор объектов, обученный в ImageNet [7] для различения классов 7K.[15] предсказывает класс для каждого блока предложений и создает словарный мешок со всеми синонимами имени класса на основе WordNet [11]. Полученный пакет слов затем сравнивается с фразой запроса после того, как они оба проецируются в общее векторное пространство. Оба подхода являются неконтролируемыми w.r.t. аннотации ограничивающего прямоугольника фразы. В таблице 3 представлены результаты нашего подхода с VGG, а также особенности VGG + SPAT из [18].

Обучение без учителя. В неконтролируемом сценарии наш GroundeR конкурирует с базовыми показателями LRCN и CAFFE-7K, достигнув 10.Точность 7%. Отметим, что в этом случае VGG и VGG + SPAT работают одинаково.

Обучение с учителем. В контролируемом сценарии мы сравниваем с лучшей предыдущей работой над этим набором данных, SCRC [18], точность которой достигает 17,93%. Наш контролируемый подход, который использует идентичные визуальные функции, значительно улучшает эту производительность до 26,93%. 3.

Качественные результаты на тестовом наборе Flickr30k Entities. Вверху: GroundeR (VGG-DET) без присмотра, внизу: GroundeR (VGG-DET) под контролем.

Полу-контролируемое обучение. Переход к полууправляемому сценарию снова демонстрирует улучшения производительности, аналогичные тем, которые наблюдаются в наборе данных Flickr30k Entities. Даже небольшой объем надзора (3,12%) значительно улучшает производительность до 15,03% (VGG + SPAT), в то время как со 100% аннотаций мы достигаем 28,51%, что превосходит контролируемую модель.

Сводный набор данных ReferItGame. В то время как неконтролируемая модель лишь немного лучше предыдущей работы, полууправляемая версия может эффективно учиться на нескольких помеченных обучающих примерах, и при полном контроле она достигает 28.51%, улучшившись по сравнению с [18] с большим отрывом в 10,6%. В целом производительность на наборе данных ReferItGame значительно ниже, чем на Flickr30k Entities. Мы связываем это с двумя фактами. Во-первых, обучающий набор ReferItGame довольно мал по сравнению с Flickr30k (9k против 29k изображений). Во-вторых, верхняя граница предложения на ReferItGame значительно ниже, чем на Flickr30k Entities (59,38% против 77,90%) из-за сложной природы описываемых объектов и областей изображения «материала».

4.5 Качественные результаты

Мы предоставляем качественные результаты по набору данных Flickr30K Entities на рис.3. Мы сравниваем наши неконтролируемые и контролируемые подходы, оба с функциями VGG-DET. Подход с учителем заметно улучшает качество локализации по сравнению с подходом без учителя, который, тем не менее, может правильно локализовать многие фразы. На рисунке 4 представлены качественные результаты по набору данных ReferItGame. Мы показываем прогнозы нашего контролируемого подхода, а также прямоугольники наземной истины. На представленных примерах видно сложность задачи, в том числе два сбоя в нижнем ряду.Чтобы правильно обосновать такие сложные фразы, требуется хорошее знание языка. Чтобы закрепить такие выражения, как «хижина слева от человека справа», нам потребуется дополнительно смоделировать отношения между объектами - интересное направление для будущей работы. 4.

Качественные результаты на тестовом наборе ReferItGame: GroundeR (VGG + SPAT) под наблюдением. Зеленый: поле наземной истины, красный: поле предсказания. (Цветной рисунок онлайн)

Как использовать рисунок на землю в композиции фотографии

Рисунок на землю - одна из тех концепций фотографической композиции, которая поначалу кажется сложной, но оказывается простой в использовании, когда вы ее понимаете.

Что такое фигура в фотографии?

Рисунок к земле - это отношение между объектом (фигурой) и фоном (землей). Если бы люди просто сказали тему и предысторию, их было бы намного легче понять. Вместо этого его обычно называют фигурой на землю в связи с его истоками в теории искусства.

Например, на фото ниже четкий объект (женщина, несущая ребенка на спине) и фон (стены здания позади нее).Мы можем сказать, что у него хорошая фигура, или, проще говоря, что есть четкое разделение между объектом и фоном. Другими словами, зрителю легко увидеть, что мать и ребенок являются главными объектами, а здание - фоном.

Как добиться хорошего результата?

Каждая фотография индивидуальна, но в этом конкретном изображении есть три фактора, которые помогают добиться этого четкого отношения фигуры к земле (в зависимости от фона).

Выборочный фокус. Я использовал широкую диафрагму (f2,8), чтобы сфокусироваться на ребенке и вывести фон из резкости.

Цветовой контраст. Коричневая шаль женщины и коричневая кожа ребенка - это земляные тона, которые выделяются на фоне синего здания. Это создает разделение между объектом и фоном, которого не было бы, если бы они были одного цвета. Вам нужны хорошие навыки наблюдения, чтобы распознать эти факторы, и быстрая реакция, чтобы ими воспользоваться.

Человеческий интерес. Когда мы смотрим на фотографию, наш взгляд автоматически направляется прямо к любым человеческим фигурам, даже если они маленькие в кадре. Из-за этого считается, что человеческая фигура имеет визуальный вес (иногда называемый визуальной массой). Помогает то, что в данном случае прическа ребенка и женская одежда помещают эту фотографию в южноамериканских Андах (она была сделана в городе Потоси в Боливии), экзотическом месте для тех из нас, кто там не родился.

Меньше цифра на массу

Сравните это с этой фотографией.

Сравнение интересно тем, что граница между фигурой (предметом) и фоном (фоном) не столь четкая. Главный объект - статуя в центре кадра, но она сливается с фоном по нескольким причинам.

Отсутствие цветового контраста. Статуя такого же цвета, как каменная кладка и металлические перила. Приглушенная цветовая палитра на этой фотографии создает интересную композицию, но не дает нам четкого разделения между объектом и фоном.

Резкость от передней до задней. Все изображение четко сфокусировано, что затрудняет определение того, какая часть изображения является основным объектом.

Как видите, эти причины противоположны двум факторам, которые дали на первой фотографии четкую связь между цифрой и землей.

Прежде чем мы продолжим, я хочу прояснить, что я не утверждаю, что одна фотография лучше другой. Отношения между фигурой и землей (в зависимости от фона) - лишь один из многих факторов, составляющих общую тему фотографической композиции.

Вам, как фотографу, решать, насколько четким должно быть различие между объектом и фоном на конкретной фотографии. Понимание фигуры относительно земли полезно, потому что в некоторых случаях фотографии не работают, потому что нет четкой связи между объектом и фоном. Это означает, что вам нужно сделать это более очевидным.

Давайте рассмотрим еще несколько способов сделать это.

Рисунок к земле и тональный контраст

Еще один инструмент, помогающий разделить фигуру и фон (объект и фон) - это тональный контраст.Приведу пару примеров.

На первом портрете (слева) загроможденный фон означает, что нет четкой границы между человеком (объектом) и стеной позади него (фоном).

В то время я не осознавал этого, но если бы у меня был еще один шанс, я бы мог попробовать кое-что.

Первый - использовать большее фокусное расстояние и большую диафрагму, чтобы фон не в фокусе. Это позволило бы мне встать в той же позе, но дальше назад, и сохранить прочный зрительный контакт с мужчиной на кровати.

Другой - отойти в сторону и найти сильную композицию с менее загроможденным фоном. Опять же, помогло бы большее фокусное расстояние.

С другой стороны, второй портрет (справа) четко отделен от фона, даже если весь кадр находится в резком фокусе. Причина в том, что белая одежда мужчины выделяется на более темном фоне. У нас есть светлый объект (фигура) на более темном фоне (земле). Даже лицо мужчины и тюрбан явно выделяются, потому что они расположены на фоне темного интерьера храма.

Ослабление света

Вот еще пример. В этом случае на девушку на качелях падает больше света, чем на заднем плане. Очевидно, что девушка - объект съемки, а груды дерева - фон.

Это интересное фото для анализа, потому что свет - не единственный фактор, который способствует сильной фиксации фигуры на земле (в зависимости от фона). Как и на первом фото, у него также есть цветовой контраст, человеческий интерес и выборочный фокус.Они работают вместе со светом, чтобы создать сильную фигуру на земле.

Тонкое заземление

До сих пор мы видели несколько довольно убедительных примеров заземления. Но бывают случаи, когда требуется более тонкий подход. Хороший пример - портреты в окружающей среде.

Экологический портрет - это портрет, в котором фон вносит свой вклад в портрет, предоставляя информацию, которая больше расскажет вам о модели.

Подходит для портретов, передающих красоту, и для портретов персонажей.Ниже приведены несколько примеров.

Первый (слева) имеет следующие характеристики, которые создают тонкое разделение между объектом и фоном (фигурой и фоном).

Нежная цветовая палитра. На фотографии нет ярких цветов, которые помогли бы отделить модель от фона.

Отсутствие тонального контраста. Модель и фон освещены одним и тем же источником света (облачное небо) и имеют примерно одинаковую яркость.

Осознавая это, я намеренно использовал широкую диафрагму (f2,8), чтобы создать некоторое разделение между моделью и камнями.

На втором портрете (справа) изображен кузнец за работой в своей кузнице. Здесь мало выборочного внимания, поскольку его рабочая среда вносит важный вклад в историю портрета. К тому же одежда кузнеца темная, как и стена позади него. Но все же есть небольшой тональный контраст, так как его кожа светлее фона.

Отношение фигуры к земле (с учетом фона) на этой фотографии гораздо более тонкое, чем на некоторых других фотографиях в этой статье, но подход работает.

Для чего еще фигура и основа?

Одна из причин, по которой художники узнают о фигуре и фоне, заключается в том, что это дает им инструменты для создания ощущения глубины. Художники сталкиваются с той же проблемой, что и фотографы - как создать глубину и показать трехмерный мир в двухмерной среде, будь то лист бумаги, холст или фотография.

Композиция фотографий таким образом, чтобы было четкое разделение между объектом (рисунком) и фоном (землей), - это один из инструментов для создания глубины. Если вы вернетесь и посмотрите фотографии в этой статье, вы заметите, что все изображения с хорошей фигурой на земле также имеют хорошее чувство глубины.

Дополнительная литература

EXCLUSIVE Boeing сталкивается с новым препятствием в вопросе электрического заземления 737 MAX - источники

SEATTLE / WASHINGTON / CHICAGO, 4 мая (Рейтер) - Представители службы безопасности полетов США запросили у Boeing Co (BA.N), чтобы предоставить свежий анализ и документацию, показывающую, что многочисленные подсистемы 737 MAX не будут затронуты проблемами электрического заземления, впервые отмеченными в трех областях самолета в апреле, сообщили Reuters два человека, знакомых с этим вопросом.

Дополнительный анализ вводит новую неопределенность в отношении сроков, когда Федеральное управление гражданской авиации США (FAA) получит разрешение на полеты самого продаваемого авиалайнера Boeing.

Проблемы с электричеством приостановили работу почти четверти парка 737 MAX.

Авиакомпании США заявили, что ожидают, что Boeing выпустит сервисные бюллетени уже на этой неделе, что позволит им внести исправления и вскоре вернуть самолеты в эксплуатацию, но эта последняя проблема, вероятно, отодвинет этот срок назад.

«Мы продолжаем тесно сотрудничать с FAA и нашими клиентами для решения проблемы наземного пути в пострадавших 737-х», - заявила пресс-секретарь Boeing.

Отвечая на вопрос о статусе самолетов, представитель FAA сказал: «Мы продолжаем работать с Boeing."

Авиакомпании сняли с эксплуатации десятки самолетов 737 MAX в начале прошлого месяца после того, как Boeing предупредил о связанной с производством проблеме с заземлением в резервном блоке управления питанием, расположенном в кабине некоторых недавно построенных самолетов.

Проблема, которая также была решена поставка новых самолетов была затем обнаружена в двух других местах кабины экипажа, в том числе на стеллаже для хранения, где хранится поврежденный блок управления, и на приборной панели, обращенной к пилотам.

Ошибка - последняя проблема, с которой столкнулся 737 MAX, который был остановлен почти на два года, начиная с 2019 года, после двух аварий со смертельным исходом.

Ряд вопросов по относительно простой проблеме с электричеством иллюстрирует более жесткую нормативную позицию, с которой сталкивается крупнейший экспортер Америки, пытаясь выйти из кризиса 737 MAX и перекрывающейся пандемии коронавируса.

В конце прошлой недели Boeing представил сервисные бюллетени с рекомендациями для авиакомпаний о том, как решить проблемы с заземлением или электрическими путями, предназначенными для обеспечения безопасности в случае скачка напряжения, сказали эти два человека.

FAA одобрило сервисные бюллетени, но затем, в ходе продолжающихся обсуждений с Boeing, попросило провести дополнительный анализ того, будут ли затронуты проблемы с заземлением на другие реактивные подсистемы, сообщил один из источников.FAA рассмотрит анализ Boeing и любые необходимые исправления в сервисных бюллетенях, прежде чем они будут отправлены авиакомпаниям.

Компания Boeing предложила добавить соединительную ленту или кабель, который рабочие прикручивают к двум разным поверхностям, создавая путь заземления, сказали два человека.

Компания Boeing изначально сообщала авиакомпаниям, что ремонт одного самолета может занять часы или несколько дней.

Проблема с электрическим заземлением возникла после того, как Boeing изменил метод производства, поскольку он работал на ускорение производства лайнера, сказал третий человек.Четвертый человек сказал, что это изменение улучшило процесс сверления отверстий.

На прошлой неделе FAA выпустило новую директиву по летной годности, требующую исправления до возобновления полетов самолетов, заявив, что проблема затрагивает 109 находящихся в эксплуатации самолетов по всему миру. Источники сообщили, что в результате удара пострадало более 300 самолетов, находящихся на вооружении Boeing.

Репортаж Эрика М. Джонсона в Сиэтле, Дэвида Шепардсона в Вашингтоне и Трейси Ручински в Чикаго; Редактирование Линкольна Фиста.

Наши стандарты: принципы доверия Thomson Reuters.

Как использовать теорию рисунка для обоснования теории искусства в фотографии

Светлая фигура на темном фоне, Флоренция, Италия © Адам Марелли

Что такое цифра относительно земли?

Почему вы можете распознать удивительную фотографию, но не можете ее создать? Конечно, есть камеры получше, передовые методы освещения и бесконечные теории композиции, но очень часто корень проблемы кроется в простой концепции, которую часто упускают. В трех словах мы можем подытожить почти все обложки Vogue, National Geographic и New York Times.

Что это за термин, что он означает и откуда он взялся? Рисунок на землю - одна из самых важных и легко упускаемых из виду концепций в фотографии. Это не правило, это не закон - это инструмент, причем очень мощный. Как только вы усвоите его, он станет частью каждого снимка, который вы делаете, независимо от того, какой тип камеры вы используете.

Если вам когда-либо было интересно увидеть мастерское использование фигуры на земле, попробуйте еще раз посетить фотографов, которых вы уже любите, таких как Стив МакКарри, Ричард Аведон или Анри Картье-Брессон.Все они его используют, одни изящнее других. Рисунок на земле действует как якорь на фотографии, удерживая взгляд зрителя внутри кадра.

Темная фигура на светлом фоне, Флоренция, Италия © Adam Marelli

Известен под разными именами

У фигуры на земле есть множество имен; в зависимости от фона, разделения фигур, от переднего плана к фону, и список можно продолжить. Чтобы упростить, фигура к земле является наиболее наглядной и простой для описания, поэтому художники предпочитали ее на протяжении веков.

Светлая фигура на темном фоне, Берлин, Германия © Adam Marelli

Отправная точка

Когда дело доходит до описания визуальных инструментов на письменном языке, твердые определения всегда являются проблемой. Считайте следующее определение отправной точкой, а не неизменным научным определением.

Рисунок к земле - это визуальная связь между объектами и пространством, которое они занимают. Мы живем в трехмерном мире, но ваши фотографии - это двухмерный перевод. Когда третье измерение глубины исчезает, вы сталкиваетесь с проблемой, которая мучила художников с тех пор, как они начали рисовать на стенах пещер, как вы можете создать картину трехмерного мира только с двумя измерениями?

Изобразить на землю позволяет вашему мозгу определять формы, размеры, расстояние и другие оптические иллюзии, существующие в фотографии (это также относится к рисованию, живописи и другим 2D-искусствам, но в этой статье основное внимание уделяется фотографии и тому, как вы можете ее использовать. это успешно).

Темная фигура на светлом фоне. Берлин, Германия © Адам Марелли

Откуда это взялось?

Идея рисунка на земле исходит из рисунка и живописи. Он формирует основную грамматику визуального языка. Подумайте, как можно увидеть фигуру на листе бумаги? Это видно, потому что это черная линия на белой странице. Кажется очевидным, но как называется это явление? Это называется цифрой на землю. Представьте, если бы мы писали белыми чернилами на белой бумаге - все было бы невидимо.

То же самое и с фотографиями. Чтобы ваша фотография была разборчивой, мы должны видеть объект на заднем плане. Художники веками работали с этой концепцией и разработали элегантные решения, позволяющие использовать рисунок на земле как преднамеренную, но тонкую технику создания картин.

Светлая фигура на темном фоне, Матера, Италия © Adam Marelli

Как это практиковать

Первый шаг в тренировке фигуры до заземления - это подготовить свой глаз, глядя на хорошие примеры.Если вы хотите стать великим фотографом, изучите мастеров живописи и то, как они используют рисунок на земле. Вы можете сделать это в Интернете, в книге или в музее. Выберите тот, который вам удобнее всего.

МЕТОДИКА 1: Книга

Возьмите книгу об известных художниках эпохи Возрождения, таких как Да Винчи, Рафаэль или Микеланджело. Независимо от того, нравятся ли вам их работы или нет, способ использовать искусство в своих интересах - это овладеть инструментами успешных художников и применять их со своим собственным уникальным подходом.Накройте страницу калькой и обязательно закройте всю картинку. Вы все еще видите предмет? Если да, то есть хороший показатель для обоснования. Если кажется, что объект исчезает на заднем плане, то нет, фигура относительно земли слабая.

МЕТОД 2: Музей

Если надеть очки, будет еще проще. Сходите в музей и найдите картину. Следуя совету Да Винчи относительно расстояния просмотра, встаньте на расстоянии в три раза превышающим высоту картины (пример: если картина пяти футов высотой, встаньте на расстоянии 15 футов).Теперь покоситесь на картину, пока она не станет расплывчатой, или просто снимите очки. Вы все еще можете разглядеть основные формы на картине. Если да, то есть хороший показатель для обоснования. Если кажется, что объект исчезает на заднем плане, то нет, фигура относительно земли слабая.

Светлая фигура на темном фоне. Киото, Япония © Адам Марелли-8

МЕТОДИКА 3: Компьютер

Если вы предпочитаете использовать технологии, вот метод, которым вы можете воспользоваться в Shotoshop. Перетащите картинку в фотошоп.Выберите Filter> Box Blur> установите пиксели на 15 пунктов. У вас получится размытая версия изображения. Вы все еще можете разглядеть основные формы на картине? Если да, то есть хороший показатель для обоснования. Если кажется, что объект исчезает на заднем плане, то нет, фигура относительно земли слабая.

МЕТОД 4: Ваша фотография

Попробуйте любой из описанных выше методов со своими фотографиями. Если на вашем снимке нет сильной фигуры, обращайте внимание на фон во время съемки.

Камуфляж

Что произойдет, если вы никогда не научитесь считать, что заземлять? Неужели у тебя никогда не получится сделать хороший снимок? Нет, конечно нет. Но когда вы поймете, почему одни снимки работают лучше, чем другие, и какие инструменты использовать в нужное время, вы получите гораздо больше удовольствия от фотографии. Это снимает тревогу: «Сделаю ли я укол?». Когда у вас есть набор инструментов, полный ресурсов, становится проще создавать неизменно мощные изображения.

Если вы хотите знать, что противоположно фигуре на земле, не ищите ничего, кроме камуфляжа.Камуфляж предназначен для затемнения объектов в космосе. Это прямая противоположность фигуры на земле. Если цель состоит в том, чтобы слиться, используйте камуфляж - если цель - выскочить, используйте фигуру на землю. Это твой выбор.

Темная фигура на светлом фоне. Матера, Италия © Адам Марелли

Фотография - это художественное выражение. Это может быть ваш перерыв в повседневной жизни, тяжелая работа или скрытый талант, который вы хотите исследовать. Независимо от того, какую роль фотография играет для вас, идея состоит в том, что фотография - это не свод правил.НО - и это большое НО, здесь задействованы инструменты. Вы можете использовать инструмент так, как он был задуман, и достигать удивительных результатов, или вы можете провести свою жизнь, используя долото вместо вилки, и удивляться, почему еда так болезненна.

Думайте о своей фотографии как о ящике для инструментов; у него может быть молоток, долото, отвертка и гаечный ключ. Вы можете использовать более одного инструмента одновременно, и не все инструменты будут использоваться для каждой работы. Ваша роль как фотографа - знать, как использовать каждый инструмент в подходящее время для достижения желаемого эффекта.В противном случае вы можете забить шурупы и красить гвозди.

Темная фигура на светлом фоне. Нью-Йорк, США © Адам Марелли

Развитие тонкости

Куда вы идете отсюда? Вот задание, которое будет очень полезно:

1. Найдите 20 примеров рисунка на землю на картинах
2. Найдите 20 примеров рисунка на землю на фотографии
3. Сделайте 10 снимков светлых фигур на темном фоне
4. Сделайте 10 снимков темных фигур на светлый грунт

Если вы достаточно попрактикуетесь в этом, это станет похоже на рефлекс.Пожалуйста, поделитесь своими комментариями и изображениями ниже.

% PDF-1.5 % 399 0 объект > эндобдж xref 399 135 0000000017 00000 н. 0000003173 00000 п. 0000003936 00000 н. 0000004297 00000 н. 0000004479 00000 н. 0000004824 00000 н. 0000008249 00000 н. 0000008731 00000 н. 0000009415 00000 н. 0000009601 00000 п. 0000009937 00000 н. 0000013718 00000 п. 0000014063 00000 п. 0000014248 00000 п. 0000014933 00000 п. 0000024709 00000 п. 0000025647 00000 п. 0000025836 00000 п. 0000026346 00000 п. 0000034750 00000 п. 0000035634 00000 п. 0000035789 00000 п. 0000036145 00000 п. 0000038946 00000 п. 0000039282 00000 п. 0000043416 00000 п. 0000045282 00000 п. 0000045324 00000 п. 0000048049 00000 п. 0000048288 00000 н. 0000048563 00000 п. 0000050309 00000 п. 0000050702 00000 п. 0000051062 00000 п. 0000051332 00000 п. 0000054979 00000 п. 0000055565 00000 п. 0000059159 00000 п. 0000060854 00000 п. 0000061018 00000 п. 0000061057 00000 п. 0000061114 00000 п. 0000061147 00000 п. 0000061193 00000 п. 0000061216 00000 п. 0000061240 00000 п. 0000061457 00000 п. 0000061648 00000 п. 0000061838 00000 п. 0000062025 00000 п. 0000062208 00000 п. 0000062400 00000 п. 0000062591 00000 п. 0000062783 00000 п. 0000062967 00000 п. 0000063148 00000 п. 0000063234 00000 п. 0000063321 00000 п. 0000063356 00000 п. 0000063409 00000 п. 0000063553 00000 п. 0000063588 00000 п. 0000063642 00000 п. 0000063729 00000 п. 0000063783 00000 п. 0000063840 00000 п. 0000063942 00000 п. 0000063993 00000 п. 0000064050 00000 п. 0000064137 00000 п. 0000064192 00000 п. 0000064249 00000 н. 0000064351 00000 п. 0000064408 00000 п. 0000064462 00000 п. 0000064606 00000 п. 0000064648 00000 н. 0000064702 00000 п. 0000064789 00000 п. 0000064831 00000 н. 0000064888 00000 п. 0000064990 00000 н. 0000065028 00000 п. 0000065085 00000 п. 0000065172 00000 п. 0000065208 00000 п. 0000065265 00000 п. 0000065367 00000 п. 0000065394 00000 п. 0000065448 00000 н. 0000065592 00000 п. 0000065622 00000 п. 0000065676 00000 п. 0000065763 00000 п. 0000065800 00000 п. 0000065857 00000 п. 0000066001 00000 п. 0000066043 00000 п. 0000066100 00000 п. 0000066187 00000 п. 0000066220 00000 п. 0000066280 00000 п. 0000066367 00000 п. 0000066404 00000 п. 0000066464 00000 н. 0000066551 00000 п. 0000066595 00000 п. 0000066652 00000 п. 0000066796 00000 п. 0000066829 00000 п. 0000066883 00000 п. 0000066970 00000 п. 0000067004 00000 п. 0000067061 00000 п. 0000067163 00000 п. 0000067204 00000 п. 0000067261 00000 п. 0000067363 00000 п. 0000067417 00000 п. 0000067474 00000 п.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
