виды, материалы и инструменты, чертежи и фото

Как сделать флюгер своими рукамиФлюгер не нуждается в особом представлении. Многие не только знают, что это за устройство, но и видели его в работе. Основным назначением этого метеорологического прибора является определение направления ветра, его скорости и силы. Выглядит он как металлический флажок, у которого на другом конце имеется противовес. В движение он приводится силой ветра, который заставляет его вращаться вокруг своей оси. На ней же располагается и роза ветров.

Конечно, сегодня флюгерами пользуются мало. Их давно уже заменили специальные электронные приборы. Решаются на установку флюгеров чаще всего владельцы частных домов и коттеджей, чтобы сделать строение более привлекательным и оригинальным.

Виды

Всё разнообразие флюгеров можно представить в виде следующих групп в зависимости от их функционального назначения:

  • Как изготовить флюгер
    Метеорологические. Выполненные по всем правилам приборы, которые позволяют с высокой точностью определять направление ветра. Одним из известных приборов, относящихся к этой категории, является флюгер Вильда, с помощью которого можно измерять скорость ветра. В них используется пропеллер, который вращается, встречаясь с воздушными потоками. Пропеллер здесь является не только функциональным элементом, он также помогает отпугивать птиц.
  • Дымоходные. Эти устройства устанавливают на печные трубы для защиты от ветра, чтобы тем самым предотвратить задымление.
  • Декоративные. Эти приборы отличаются необычным дизайном и устанавливаются исключительно в декоративных целях. Дом с таким флюгером приобретает индивидуальность и выглядит привлекательно. Устройства этого типа чаще всего изготавливаются в виде фигурок зверей, мифических существ или птиц. При этом встречаются и достаточно оригинальные варианты, которые выполняются в соответствии со вкусом владельца дома.

Материалы для изготовления флюгера

Самым практичным вариантом является устройство, выполненное из металла — листовой стали или меди. Это гарантия долговечности, при этом флюгер не будет уступать в привлекательности изделиям из других материалов и сможет на протяжении многих лет сохранять свой неизменный облик, даже подвергаясь воздействию негативных внешних факторов. Достаточно интересно выглядят и кованые изделия.

По желанию флюгер может быть выполнен из дерева и фанеры, но долго прослужить он не сможет, поскольку, подвергаясь воздействию осадков и перепадов температур, они быстро придут в негодность. Для увеличения срока службы деревянный флюгер следует обработать специальным защитным составом и лаком.

Одной из современных новинок являются флюгеры из пластика. Они имеют немало достоинств, главными из которых является малый вес, устойчивость к коррозии и осадкам. Однако у них имеется тот же недостаток, что и у деревянных изделий — они очень быстро приходят в негодность.

Если владелец дома не имеет желания тратить много денег и сил на изготовление флюгера, то он может сделать его из подручных материалов — пластиковых бутылок или CD-дисков. Конечно, такой флюгер подойдёт только для скромного садового домика, сарайчика или теплицы. На солидном коттедже он будет выглядеть неуместно.

Как изготовить флюгер своими руками: необходимые инструменты

Набор инструментов для обработки флюгера будет зависеть, прежде всего, от материала, который решит использовать владелец дома для изготовления устройства. В этот перечень будут входить и приспособления, которые понадобятся для его установки на крыше.

Основными инструментами, без которых невозможно изготовить флюгер своими руками, являются:

  • Чертежи флюгеровлинейка;
  • дрель;
  • набор сверл и напильников;
  • наждак;
  • молоток;
  • паяльник;
  • электролобзик.

В том случае, если владелец дома решит делать флюгер сложной конструкции, ему может потребоваться дополнительное оборудование — токарный станок и наковальня.

Элементы флюгера на дымоход своими руками: чертежи, конструкция

Если рассмотреть внимательно конструкцию устройства, то в ней можно выделить следующие основные элементы:

  • несущая ось;
  • флажок с противовесом;
  • корпус;
  • колпачок для защиты корпуса от влаги;
  • роза ветров, показывающая 4 стороны света.

После того как вы подготовите все необходимые инструменты для изготовления флюгера, вам необходимо решить еще один важный вопрос — подобрать подходящий чертеж или составить его самостоятельно. Начинать работу, не имея чертежа, не рекомендуется, иначе вы совершите множество ошибок и неточностей в конструкции изделия.

Составляя чертеж, вы можете выбрать для него любые размеры по своему желанию. В этом плане предоставляется полная свобода. Однако если вам хочется видеть на крыше дома флюгер в традиционном варианте исполнения, то придерживайтесь размеров 70 x 40 см.

Как сделать флюгер своими руками из металла?

Как самим создать флюгерПервым делом вам необходимо изготовить корпус. Для него вам потребуется кусок металлической трубы длиной 130 мм и 13 мм в диаметре. Чтобы придать ему рабочий вид, в его верхней части необходимо нарезать резьбу. Обязательно внутри нижней части трубы нужно установить подшипник, имеющий внутренний диаметр 9 мм. Лучше всего, если это будет подшипник с закрытым корпусом. Тогда он будет надежно защищен от влаги.

На роль оси флюгера рекомендуется взять стержень из гладкой арматуры со следующими параметрами — длина 450 мм, диаметр 10 мм. Предварительно стержень необходимо обработать, доведя его диаметр до 90 мм. Это можно сделать на токарном станке или наждаком. В конечном итоге он должен соответствовать размеру подшипника.

Чтобы сделать розу ветров, вам потребуются металлические прутья небольшого диаметра. Их следует закрепить с помощью сварки под прямым углом к крышке корпуса и закончить буквами, соответствующими сторонам света.

На внутренней крышке нужно нарезать резьбу, после чего крышку с розой ветров можно установить на корпус флюгера.

Предварительно обработанный стержень конструкции устанавливают в отверстие крышки и фиксируют в подшипнике. После этого необходимо убедиться, что конструкция легко вращается вокруг своей оси.

После установки внутрь корпуса может попасть атмосферная влага. Чтобы этого не случилось, необходимо над крышкой установить специальный колпачок.

Ось необходимо довести до необходимого размера, после чего на неё устанавливают декоративный флажок. Для закрепления украшения потребуется сварочный аппарат. Но в случае его отсутствия вы можете использовать болты или заклепки.

Фигурки для флюгера

Самый интересный этап изготовления — создание фигурки флажка.

Изготовление флюгераВыбор размеров фигурки выбирается по желанию, но желательно всё-таки соотносить его с размерами самой конструкции. Чтобы добиться эффекта парусности, фигурку, которая может быть выполнена в форме петуха, нужно делать такой, чтобы она была немного растянута вдоль горизонтальной плоскости.

Предварительно необходимо подобрать рисунок, который послужит шаблоном для флюгера. Вначале его переносит на бумагу, вырезают, а затем приклеивают на основной материал, который был выбран для изготовления фигурки. После этого начинается процесс вырезания фигурки петуха подходящим для этого инструментом.

После того как фигурка петуха или любая другая будет готова, ее необходимо хорошенько обработать напильником. Особое внимание здесь необходимо уделить краям фигурки-указателя, где часто образуются заусенцы. Также изготовить металлический флажок можно методом чеканки.

Как правильно установить флюгер на крышу?

Один из важных вопросов, который может возникнуть после изготовления флюгера — высота его установки. Минимальной считается 10 м от уровня земли, а максимальной — самая высокая точка здания. Обычно флюгер устанавливают на коньке крыши или он может быть закреплен на колпаке печной трубы. Учитывая, что это устройство будет постоянно подвергаться воздействию ветра, подойти к установке необходимо со всей серьезностью и после завершения работ убедиться в прочности крепления.

Также необходимо правильно определить стороны света при составлении розы ветров. Чтобы не совершить ошибки, рекомендуется использовать компас.

Крепление на колпаке дымохода

Многие владельцы частных домов и коттеджей чаще всего устанавливают флюгер на колпак дымохода или вентиляционной трубы. Это не только удобно, но и помогает защитить трубу от задувания ветра. Но при этом нужно учесть, что колпак дымохода должен быть выполнен из металла толщиной не менее 1,5 мм.

Если это условие выполняется, можно переходить к установочным работам. Сперва в колпак нужно установить кронштейн, который изготавливается из металлической полоски толщиной 2 мм. Ее предварительно необходимо загнуть с обоих концов на 30-50 мм. Для фиксации кронштейна используются заклепки.

В колпаке предварительно необходимо сделать отверстие, чтобы в него можно было вставить ось флюгера с резьбой в самой нижней части. После этого его накрепко фиксируют на шайбу и гайку кронштейна.

Крепление на коньке крыши

Этот способ установки является менее распространённым, но если вы решили выбрать этот вариант, то вам необходимо подготовиться к нему. Для закрепления флюгера на крыше вам потребуется пара металлических пластин, которые необходимо согнуть под углом.

Во время монтажа старайтесь действовать очень аккуратно. В этом месте очень высок риск повредить кровлю и нарушить ее герметичность.

Заключение

Формы и размеры флюгеров

Флюгер является довольно полезным прибором, с помощью которого можно определить направление, силу и скорость ветра. Однако в последнее время их устанавливают не для выполнения функциональных задач, а исключительно из-за их декоративности. Поэтому, если вы решили украсить свой частный или загородный дом флюгером, вам стоит тщательно подготовиться к этому мероприятию. Если вы не знаете, как сделать флюгер с пропеллером своими руками, не стоит вообще браться за такую сложную задачу. Выбирайте более простые варианты по готовым эскизам.

Особое внимание уделите материалу, из которого будете делать флюгер на дымоход. Также позаботьтесь о том, чтобы он был надежно установлен. Именно от этих факторов в первую очередь зависит, как долго простоит устройство на вашем доме.

Флюгер на крышу дома

remontoni.guru

Как сделать флюгер из дерева своими руками — фото, чертежи и видео-инструкция

Флюгером называют устройство, которое устанавливают на крыши домов и используют для определения направления и силы ветра. Изначально он использовался метеорологами, но теперь, когда для этого появились более надежные и точные способы, стал элементом декора, подчеркивающим индивидуальность и стиль хозяев. Красивый и оригинальный флюгер можно купить в магазине или заказать у мастера модель с индивидуальным дизайном. В этой статье мы расскажем, как сделать это полезное устройство своими руками из дерева и других подручных материалов.

Содержание статьи

Устройство

Флюгер – простой метеорологический прибор, с помощью которого легко определить, куда дует ветер. Он устанавливается на конек кровли или на оголовок трубы и служит занятным украшением, ко которое к тому же имеет практическое применение. Конструкция этого прибора включает следующие элементы:

Устройство флюгера

Устройство флюгера

  1. Корпус. Корпус или стакан – часть флюгера, в которую вставляют ось и закрепляют розу ветров. С помощью подкосов он фиксируется на коньке крыши. Чтобы сделать корпус своими руками используют отрезок трубы, иногда для облегчения вращения оси в него помещают подшипник.
  2. Ось. Осью вращения называют элемент, благодаря которому флюгер вращается. Она изготовляется из армированного прутика, палки или других материалов.
  3. Колпачок. Небольшую деталь в виде воронки или круга с отверстием посередине называют колпачком. Он прикрепляется к оси вращения флюгера и служит ограничителем и защитой для корпуса от проникновения влаги.
  4. Флюгарка. Флажок прикрепляются на ось вращения, он приводится в действие потоками ветра и указывает его направление. Указывающая часть флюгарки называется стрелкой, а противоположная – противовесом. Опытные мастера могут изготовить эту деталь в виде животного или целой сюжетной картины, при этом для работы им не нужны чертежи, достаточно показать понравившееся фото. Своими руками можно сделать флюгарку из дерева или пластика.
  5. Роза ветров. Розой ветров называют указатель сторон света, он представляет собой два скрещенных под прямым углом прутика с буквенными ли цветовым обозначением, по которым можно понять, где находится север, юг, запад и восток. Чтобы правильно сделать розу ветров своими руками, при установке нужно сориентировать указатели по компасу.
Флюгер в виде мельницы из дерева

Флюгер в виде мельницы из дерева

Ветряк в виде петушка из фанеры

Ветряк в виде петушка из фанеры

Ветряк с пропеллером и мышкой

Ветряк с пропеллером и мышкой

Обратите внимание! Если вы посещали приморские города, то, вероятно, заметили, что почти каждый дом там венчает замысловатый флюгер в виде животных, растений или даже целых сюжетов. Он может отражать род занятий домовладельцев, фамильный герб. Во все времена люди верили, что флюгер отпугивает злых духов и защищает от сглаза. Если не брать в расчет суеверия, то флюгер, изготовленный своими руками, отлично отпугивает птиц.

Самостоятельное изготовление

Флюгер простой конструкции легко сделать своими руками из подручных материалов, используя оцинкованную сталь, фанеру, пластиковые бутылки или даже ненужные диски. Плюс этого метода в том, что такое изделие выглядит уникально и не требует больших затрат. Проводя выходные на даче, эту затею можно превратить в совместное развлечение для детей и взрослых. Чтобы сделать флюгер своими руками пригодятся обрезки строительных материалов, к примеру, тонкая фанера. Кроме этого потребуется длинный гвоздь или саморез, брусок из дерева, 3 большие плоские бусины, ножовка, карандаш, клей и маркер. Процесс изготовления выглядит следующим образом:

  • Распечатайте или сделайте выкройку деталей флюгера на бумаге. Мы предлагаем выбрать модель в виде упрощенного самолетика из трех треугольников разных размеров. Схема выкройки и собранного ветряка из фанеры

    Схема выкройки и собранного ветряка из фанеры

  • Перенесите выкройку на тонкую фанеру с помощью маркера и аккуратно выпилите детали заготовки с помощью ножовки или лобзика. Посредине среднего и маленького треугольника сделайте выпилы, чтобы можно было соединить отдельные части самолета. Ровно посредине большой детали изготовьте отверстие.
  • Подготовьте деревянный брусок 50х50 мм или 100х100 м. Он нужен, чтобы сделать основание флюгера. Посредине бруска просверлите дрелью отверстие, соответствующие по диаметру заготовленному гвоздю.
  • Соберите флюгер-самолетик из фанерных заготовок. Треугольник самого большого размера будет фюзеляжем, на середину основания этой детали надевают и приклеивают треугольник среднего размера, который изображает хвост самолета. Маленький треугольник вставляют на угол фюзеляжа, он играет роль носа.
  • На гвоздь или саморез надевают одну бусину, затем флюгарку в виде самолета, а потом оставшиеся две бусины. Гвоздь или саморез забивают в подготовленный брусок. После этого остается только установить флюгер на конек крыш.

Важно! Древесина – не самый долговечный материал для изготовления флюгера, от постоянного воздействия влаги она темнеет, покрывается плесенью, а затем разрушается. Чтобы поделка радовала глаз дольше, нужно покрыть фанеру краской или лаком. Эта мера сохранит внешний вид флюгера и сделает его более заметным.

Чертеж и схема изготовления ветряка с пропеллером в виде героя мультфильма "Карлсон"

Чертеж и схема изготовления ветряка с пропеллером в виде героя мультфильма «Карлсон»

Ветряк с пропеллером из дерева

Ветряк с пропеллером из дерева

Монтаж флюгера

После того, как вы изготовили флюгер своими руками, нужно закрепить его на крыше. Чтобы он правильно определял направление ветра, а не служил бесполезным украшением, следует придерживаться следующих правил:

  1. Флюгер устанавливают на самую высокую точку кровли – конек, трубу дымохода или вентиляции. Можно закрепить его на крыше дома, беседки, теплицы. Если вы хотите, чтобы флюгер правильно указывал направление ветра, то устанавливайте прибор на высоту от 4-5 м.
  2. В строительных магазинах продаются специальные крепления для флюгера. Они представляют собой уголки для фиксации на коньке крыши. Более дорогие модели оснащаются специальными винтами, с помощью которых можно скорректировать положение флюгера, сделать его точно вертикальным. Универсальное крепление для ветряка на конек

    Универсальное крепление для ветряка на конек

  3. Чтобы флюгер располагался строго вертикально, что очень важно для правильного определения сторон света, проверяйте положение прибора с помощью строительного уровня.
  4. Роза ветров, указывающая стороны света, закрепляется и ориентируется по компасу. Если работать с компасом вы не умеете, то воспользуйтесь мобильным телефоном или навигатором, на картах которых всегда указывается, где север и юг.
  5. При нежестком креплении флюгер, вращаясь, создает шум и вибрирует, поэтому завинчивайте саморезы до конца. Чтобы сильные порывы ветра не сорвали флюгарку, усиливайте крепление с помощью подкосов.
Способы крепления ветряка

Способы крепления ветряка

Обратите внимание! Чтобы флюгер показывал не только направление ветра, но и силу, изготовляют специальный подвес. Он вырезается из листа металла, пенопласта или тонкой фанеры в виде небольшого прямоугольника. С одной стороны заготовки проделывают отверстие, вставляют в него нитку, а затем подвешивают к стрелке флюгарки. При дуновениях ветра подвес отклоняется, демонстрируя, насколько порыв сильный.

Видео-инструкция

krovlyakrishi.ru

Делаем флюгер на дымоход своими руками: чертежи и пошаговая видео-инструкция

Флюгер на дымоход — это не только красивая, но и необходимая вещь. Сейчас в магазинах имеется большой выбор различных модификаций, но если нет желания тратить много денег, можно сделать его своими руками.

Что такое флюгер и его виды?

Флюгер является старинным элементом декорирования, а также прикрывает трубу дымохода, защищая ее от проникновения осадков: дождя и снега. Закрепленный флюгер на дымник придаст крыше эстетичность и завершенность внешнего вида. Он представляет собой конструкцию из металла, состоящую из флажка и противовеса.

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

Принцип действия прост: противовес направляется в сторону, с которой дуют ветряные потоки, и флажок указывает на их направление. Традиция установки флюгарки пришла из Европы. Флажок сейчас является настоящим элементом декора. Он может быть выполнен в виде фигурки: птицы, зверька, человечка. На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни. Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

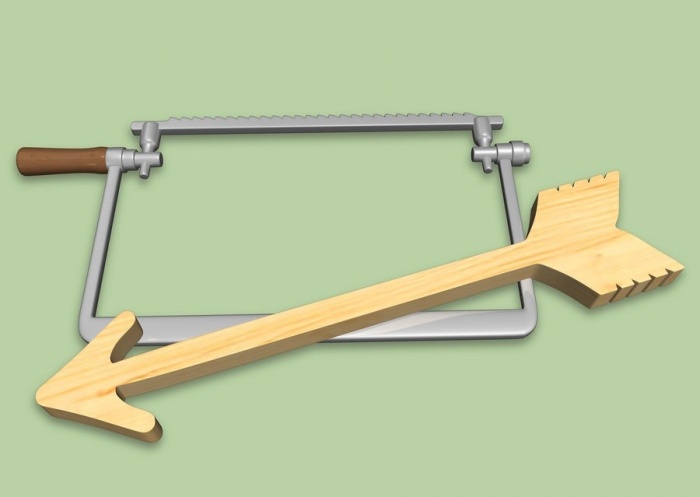

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

  • указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;
  • Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Читатели считают данные материалы полезными:
  • Установка керамического дымохода своими руками, советы и рекомендации
  • Ставим теплообменник на дымоход самостоятельно

Пошаговые инструкции изготовления флюгарки

Существует множество вариантов, как изготовить флюгер на дымоход своими руками. Чертежи помогут в этом.

Оригинальный флюгер

Флюгарка-дефлектор на дымоход, изготовленная из нержавейки и бронзы, для более долговечной службы.

Материалом для изготовления такой модели послужит нержавеющая сталь или медь, толщина которой 1 миллиметр. Эти оба металла обладают хорошими антикоррозийными свойствами, они легкие, прочные.

Совет! В случае применения меди срок службы флюгера увеличивается, но следует учитывать то, что данный металл дороже.

Процесс изготовления флюгарки своими руками:

Шаг 1. Подбираем массу и размеры будущей модели. Рисунок поможет

Расчет массы будущего флюгера исходя из параметров диаметра трубы, толщины стали, веса оси, втулки и подшипников.

Шаг 2. Из выбранной стали следует вырезать части для флюгера.

При помощи ножниц для металла из нержавейки вырезаются детали для будущего флюгера-купола на дымоход

Шаг 3. Осуществляем сборку конструкции как показано на рисунке.

Конструкция флюгарки и схематичный принцип сборки. Помощь для желающих создать ее своими руками

Шаг 4. Флюгер-колпак готов.

Итоговый вариант флюгарки. Синяя стрелка — поступление воздуха, красная выход дыма

Монтаж такого флюгера осуществляется сверху дымохода. Он не только служит декором и придает дымоотводному каналу завершающий вид, но и предотвращает возникновение обратной тяги.

Совет! Ветер, температурные перепады, выпадение осадков — это факторы, разрушающие трубу дымохода. Установка флюгера необходима, чтобы увеличить срок ее службы.

Флюгер с дефлектором

Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.

Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.

Первоначально делам купол:

Схема по сборке купола для дымохода. Просто и понятно

  • Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
  • Для этого применяются гайки М 6 (8) и болты М 6 (7).
  • После этого ставится верхний цилиндр (3) и крепится хомутом (5).
  • После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Основание готово. Далее следует сделать сам флюгер.

Флюгер на дымоход с флажком и противовесом. Фигурка флажка может быть любой, а принцип построения аналогичен

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер.

Схема создания флюгарки. Основные ее части и порядок их расположения

Этапы изготовления:

  • Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

Труба диаметром 13 миллиметров, которая будет основой для будущей флюгарки

  • Этап 2. На трубе нужно нарезать резьбу.

Труба с нанесенной на один ее край резьбы для крепления

  • Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

Труба с вставленным в нее подшипником. Заготовка для флюгарки.

  • Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

Крепеж для флюгера на купол с приваренными на нее пластинами

  • Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

Роза ветров. Стрелки указатели с указанием направления. Выставляются по компасу.

  • Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

Под цифрой 5 обозначен купол для защиты корпуса будущего флюгера от попадания воды.

  • Этап 7. Особое внимание следует уделить крышке. Выполнение осуществляется из стали. Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

Самая верхняя часть флюгера, которая садится на резьбу, заранее сделанную на основании

  • Этап 8. На нее закрепляется флажок и противовес.

Флажок и противовес флюгера для указания направления ветра. Устанавливается на стрелку-крышку.

  • Этап 9. Флюгер готов.

Готовый вариант флюгера, который будет установлен на ранее заготовленный для него купол

Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.

Этот материал отлично дополнят следующие публикации:
  • Обзор дымоходов для печи из различных материалов
  • Правила установки дымоходов: выводим дымоходную трубу через стену

Советы по креплению флюгарки на купол

Вариант крепления флюгарки-купола к трубе дымоотвода для его защиты

Для правильной работы следует:

  • Первоначально необходимо набить корпус литолом или солидолом.
  • Применив компас, нужно отрегулировать направление стрелок розы ветров.
  • Закрепить флюгер с помощью пластин, а также хомутов и припаек.
  • Проверить, все ли верно закреплено. Движение и вращение флюгарки должно быть беспрепятственным вокруг своей оси.

Материалы для изготовления флюгарки

Помимо основных меди и стали, могут применяться другие подручные материалы. Например, кованая сталь, CD диски, бутылки из пластика, жестянка и влагостойкая фанера.

Главное, при использовании дерева плотно склеивать детали флюгера, так как это поможет не нарушить динамику.

Флюгер, собранный из подручных материалов. За основу флажка взято колесо от коляски или детского велосипеда

Основой ветровика может являться колесо от велосипеда или коляски. Изготовить флюгер на дымоход своими руками не составит особого труда, но поможет сэкономить деньги на покупке. Грамотно составленные чертежи облегчат процесс. Для долговечности его службы следует раз в год смазывать подшипники.

kamin-maker.ru

Как изготовить флюгеры своими руками

Содержание статьи:

Чтобы знать направление ветра, его скорость и силу в такой науке как метрология применяют специальный прибор, изображенный на фото, который называют флюгером. Он имеет вид флажка, для изготовления которого используют различные материалы, в том числе металла. На противоположном конце у него имеется противовес. Можно делать флюгеры своими руками.

Относительно недавно эти приборы на зданиях устанавливали многие владельцы домов, особенно в приморских городах, но сегодня они менее востребованы. Правда, в прибалтийских республиках, входивших ранее в состав Советского Союза, а также в скандинавских странах и ряде других европейских государств их можно увидеть на многих крышах жилых строений и сооружений разного назначения. Там среди населения популярно изготовление флюгеров своими руками.

В таких городах как Таллинн, Рига, Амстердам флюгер стал визитной карточкой. Выдающиеся местные мастера превратили изготовление флюгера своими руками в настоящее искусство. Так неповторимые по внешнему виду и изяществу исполнения эти изделия уже не одно столетие украшают собой Московский Кремль в российской столице, здание городской ратуши в Риге, а в Санкт-Петербурге шпиль Петропавловского собора.





Для украшения крыши строения и придания ему индивидуального стиля можно заказать данное изделие профессионалу или сделать флюгер своими руками – чертежи на него имеются в интернете и специальной литературе. Некоторым умельцам достаточно рисунка и эскиза.

Небольшие изделия с движущимися деталями хорошо видны на беседках, гаражах, теплицах, а кроме этого, например, флюгер с пропеллером своими руками, хорошо отпугивает птиц с садовых участков.

Материалы изготовления

Чаще всего встречается стальная или медная вертушка флюгер своими руками, которую покрывают краской для проведения наружных работ. Реже встречаются кованые изделия. Флюгеры, сделанные из подручных материалов, встречаются нечасто.

изготовление флюгеров своими руками

Это может быть флюгер своими руками из бутылки, дисков, пришедших в негодность, жести, влагостойкой фанеры и прочего. Народная фантазия не знает предела и это позволяет сделать свой дом оригинальным. Если используется дерево, то подвижные элементы не следует соединять жестко. А вот флюгер из бумаги своими руками использовать можно только в качестве игрушки.

Основные элементы флюгера

Перед тем, как изготовить флюгер своими руками, необходимо ознакомиться с его конструкцией и приготовить материалы и инструменты.

Флюгер состоит из таких основных частей:

  • корпус, представляющий собой отрезок трехдюймовой трубки, имеющий длину 13 сантиметров;
  • ось – в качестве нее используют гладкий арматурный стержень с диаметром 10 миллиметров длиной 45 сантиметров;
  • крышка корпуса, в данном случае можно приобрести глухую заглушку на трубу, просверлив в ее центре 10-миллиметровое отверстие;
    вертушка флюгер своими руками
  • роза ветров, она состоит из 4-х стальных прутиков, имеющих длину 20 сантиметров и диаметр 6 миллиметров. Их приваривают под прямым углом по бокам крышки крест-накрест. К концам прутков крепят буквы, чаще всего латинские, обозначающие стороны света. Высота должна позволять достаточно хорошо их видеть, стоя на земле – это примерно 70 миллиметров;
  • флюгарка на дымоход, ее выполняют из нержавейки или тонкого медного листа.

Изготовление флюгера

Изготовить флюгер своими руками из металлических элементов можно в следующей последовательности:

  • в верхней части на трубке для корпуса нарезают резьбу, а в нижнюю часть забивают нужного размера подшипник, имеющий внутреннее кольцо 9-миллиметрового диаметра;
  • пруток для оси протачивают, пока не получится диаметр размером 9 миллиметров. Желательно такую операцию производить на токарном станке. Можно воспользоваться наждаком, но тогда расточку следует делать тщательным образом, контролируя размер прутка с использованием штангенциркуля, периодически примеряя его к отверстию подшипника;
    флюгер своими руками из бутылки
  • крышку корпуса, на которую приварена «роза ветров», плотно навинчивают на трубку корпуса;
  • пруток оси вставляют в отверстие в крышке вплоть до упора в подшипник, необходимо, чтобы он плотно был закреплен в его кольце. Нужно убедиться в легкости вращения оси, поскольку от этого зависит чуткость реагирования метрологического прибора на даже слабое дуновение ветра;
  • с целью защиты корпуса от возможного проникновения влаги прямо над крышкой приваривают маленький колпачок, который предварительно вырезают из тонкой стали;
  • ось подгоняют под нужный размер, отрезав лишнюю длину. К ней с помощью пайки или сварки крепят флюгарку, благодаря которой определяется внешний вид изделия. Она бывает различной оригинальной формы: флюгер-самолет своими руками, птицы, животные, персонажи сказок. Флюгарку делают самостоятельно или заказывают в мастерской.

Как сделать флюгер своими руками, подробная видео инструкция:

Крепление флюгера на крыше

До установки флюгера на крыше его корпус набивают солидолом или литолом, а затем при помощи обычного компаса регулируют розу ветров, чтобы она совпадала с расположением сторон света, что обеспечит правильную работу флюгера для крыши.

Существует несколько способов крепления прибора:

Чтобы определять силу ветра, на флюгер устанавливают свободно раскачивающуюся вертикальную пластинку. Размер ее отклонения укажет силу ветра. Если флюгер хорошо изготовлен и закреплен, даже при небольшом дуновении он будет непрерывно вращаться.

kryshadoma.com

Как сделать флюгер + фото

Основная задача флюгера – указать направление ветра. Сделать самому конструкцию из металла довольно сложно и под силу немногим. Остановимся на простых вариантах, когда для изготовления ветроуказателя пригодятся доступные всем материалы – бумага или картон, пластиковая посуда, дерево. Информация как сделать флюгер в форме вертушки поможет привлечь к увлекательному процессу собственного ребенка.

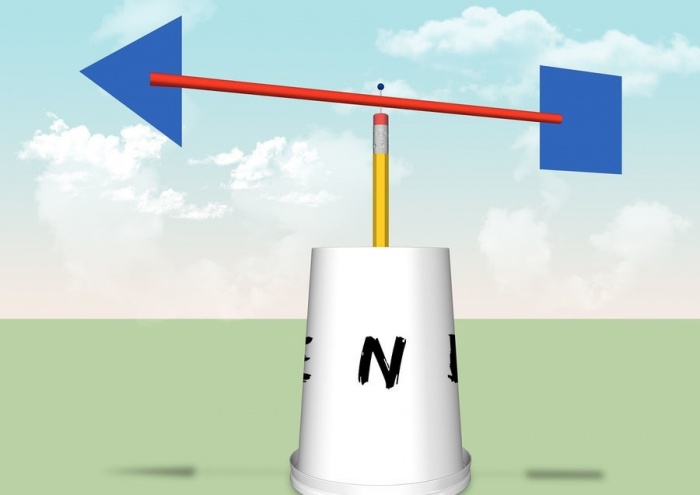

Простая идея на основе бумаги и пластика

Принцип работы флюгера – это стрелка, способная свободно вращаться на оси, которая зафиксирована в неподвижном корпусе. Чтобы конструкция указывала направление, откуда дует ветер, стрелку необходимо сделать меньше, чем хвостовую часть. Для простого флюгера понадобится:

  • плотная бумага;
  • пластиковая соломинка;
  • карандаш;
  • английская булавка;
  • пластиковый стаканчик с крышкой.

Процесс создания флюгера из бумаги состоит из следующих шагов:

  • С обеих сторон пластиковой соломинки сделать разрезы по 1 см. Если соломинка изогнута, эта часть удаляется, основа стрелки флюгера должна быть ровной.
  • Сделать стрелку и «оперение» можно из плотной бумаги или картона. В качестве основы подойдет ненужная папка или упаковка из-под каши.

    ​Важно! Стрелка в форме треугольника должна быть обязательно меньше «оперения», чтобы флюгер относительно правильно указывал направление ветра.

  • Треугольник для стрелки следует сделать вытянутой формы, ориентировочная высота фигуры – 5 см. Квадрат из бумаги лучше вырезать со стороной 7 см.
  • Вместо квадрата можно сделать другую фигуру, главное – чтобы она превышала по размерам стрелку флюгера. Декоративное оформление частей конструкции в виде раскрашивания или наклеек приветствуется.

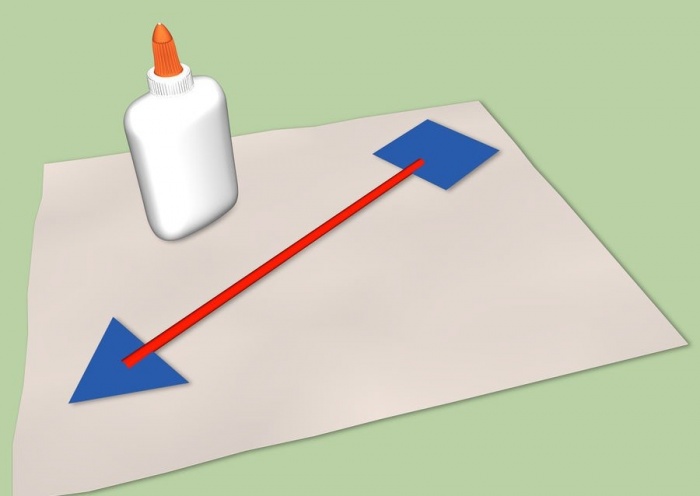

  • Обе фигуры вставляются в разрезы соломинки. Чтобы сделать надежную фиксацию, элементы закрепляются небольшим количеством клея. Посмотрите на фото, как это выглядит в готовом виде:

Пока стрелка флюгера подсыхает, переходят к формированию корпуса.

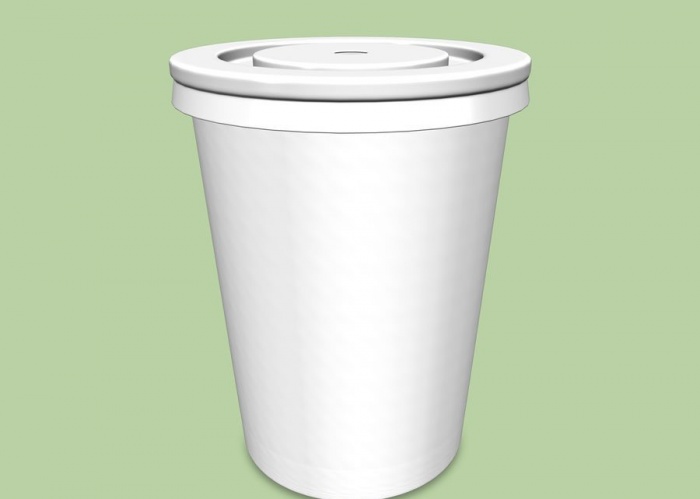

  • Небольшую пластиковую емкость (стаканчик из-под сметаны или нечто подобное) до середины наполняют тяжелым материалом. В этой роли могут выступить галька или песок.
  • Если крышка на корпусе будущего флюгера из бумаги отсутствует, ее можно сделать из пластиковой тарелки или просто заклеить емкость картоном.
  • После высыхания клея стаканчик переворачивают. На дне требуется сделать отверстие, диаметр которого соответствует размерам вертикального стержня. В качестве стержня берут карандаш с резинкой и вставляют его в корпус флюгера грифелем вниз.
  • Качественному креплению способствует обработка отверстия клеем или мастикой.

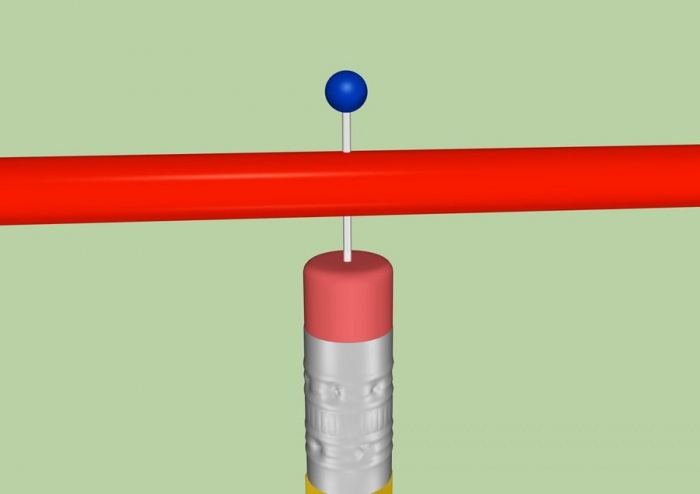

  • Сделать ось вращения для флюгера из бумаги поможет английская булавка. Для этого ее пронизывают сквозь пластиковую трубочку (стрелку) и фиксируют в резинке карандаша. Следующее фото демонстрирует результат проделанных действий:

Придать флюгеру большей натуральности поможет разметка сторон света. Сначала требуется определить, в каком месте конструкция будет установлена. Затем с помощью компаса определяют направление севера и наносят на корпус простого флюгера буквенные обозначения. Конечный результат не затруднительного процесса представлен на фото:

Работаем с деревом

Бумага и пластик не отличаются долговечностью. О том, как сделать флюгер из более прочного материала, пойдет речь далее. Представленная информация будет полезна для людей, умеющих обращаться с деревом. Для любой конструкции ветроуказателя важно соблюдение двух условий – передний конец стрелы необходимо сделать меньше задней части, указатель должен свободно вращаться на вертикальной оси. Чтобы процесс балансировки флюгера не представлял сложностей, стрелку лучше сделать плоской. Трехмерные фигуры нуждаются в дополнительных действиях по определению центра тяжести. Основные стадии производства флюгера из дерева:

  • Эскиз стрелки переносится на деревянный брусок, его ориентировочная толщина – 5 см. Стрелку флюгера предпочтительно сделать из легкого, но прочного материала, например, пробкового дерева.
  • Фигура вырезается пилой или лобзиком.
  • Шершавые края обрабатываются наждачной бумагой.
  • Продлить период эксплуатации флюгера поможет обработка его деталей защитными средствами. Раскраску лучше сделать яркой, чтобы конструкция выделялась на фоне неба. На фото ниже представлен экземпляр готовой стрелки:

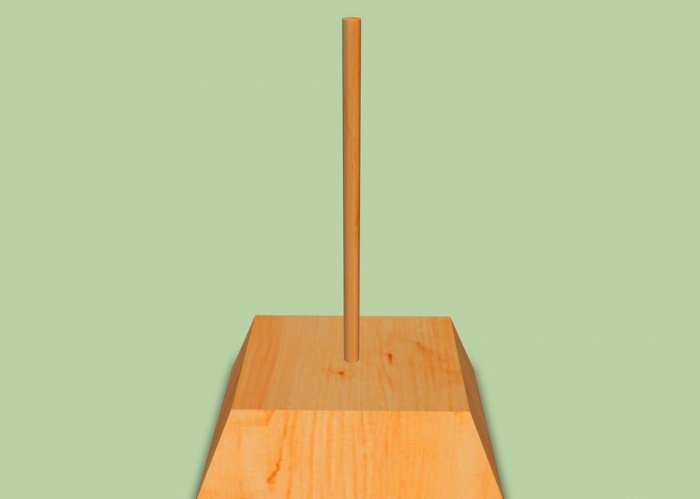

  • Пока указатель сохнет, требуется сделать основание флюгера. Деревянный брусок для корпуса подбирается с учетом веса готовой стрелки, он должен быть тяжелее.
  • Затем готовится штырь. В его качестве может выступить металлический прут или деревянный стержень. Исходя из его диаметра, в корпусе флюгера подготавливается отверстие.
  • Штырь закрепляется в корпусе с помощью клея (если обе детали деревянные), как представлено на фото:

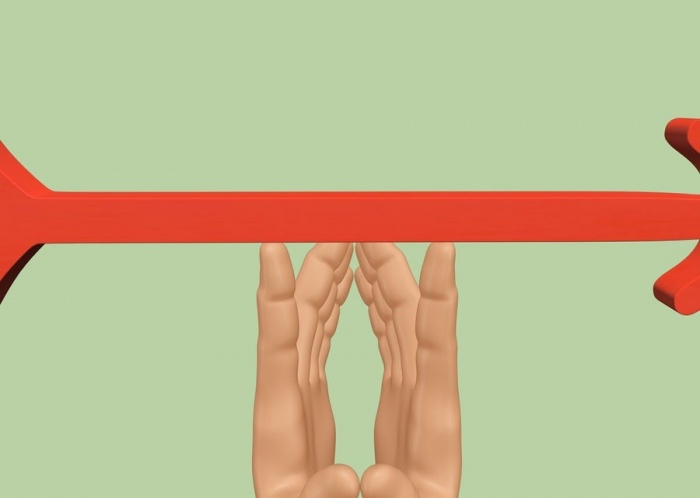

  • Ответственным этапом в изготовлении флюгера является определение центра тяжести на указателе. Сделать эту процедуру помогут собственные ладони, это изображено на следующем фото:
  • В нужной точке стрелки следует сделать отверстие для стержня, его диаметр аналогичен размеру на корпусе. После чего стрела водружается на стержень.

Внимание! Необходимо добиться свободного вращения указателя. Если этого не происходит, диаметр деревянного стрежня уменьшают за счет его шлифовки наждачной бумагой. При неустойчивом положении стрелки отверстие для штыря требуется сделать глубже.

На заключительном этапе, после определения места установки флюгера, на его корпусе обозначаются стороны света. Для точности показаний используйте компас. Буквы на конструкции можно нарисовать или наклеить готовые заготовки. Важным этапом является фиксация ветроуказателя. Его можно прибить гвоздями или закрепить другим надежным способом, в зависимости от материала поверхности, на которую он будет установлен.

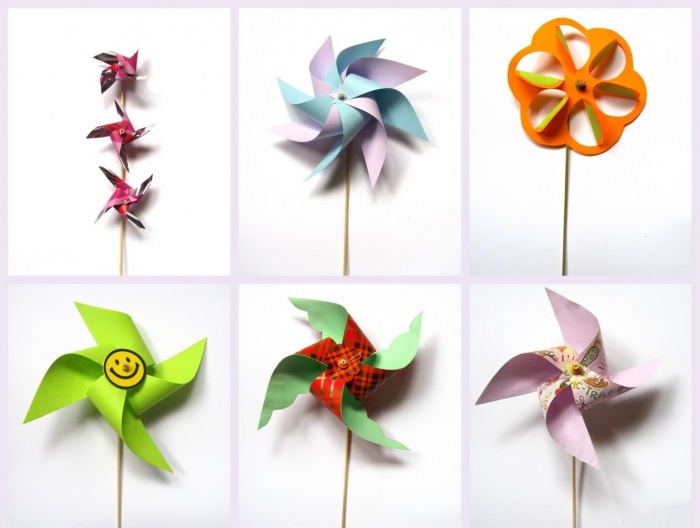

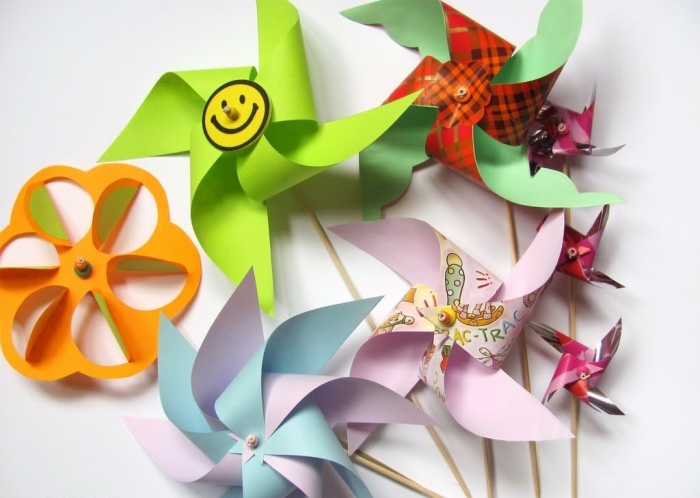

Забавные поделки для детей

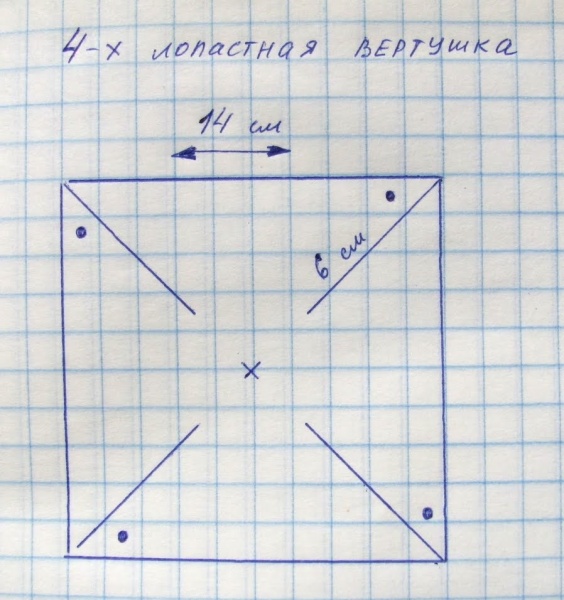

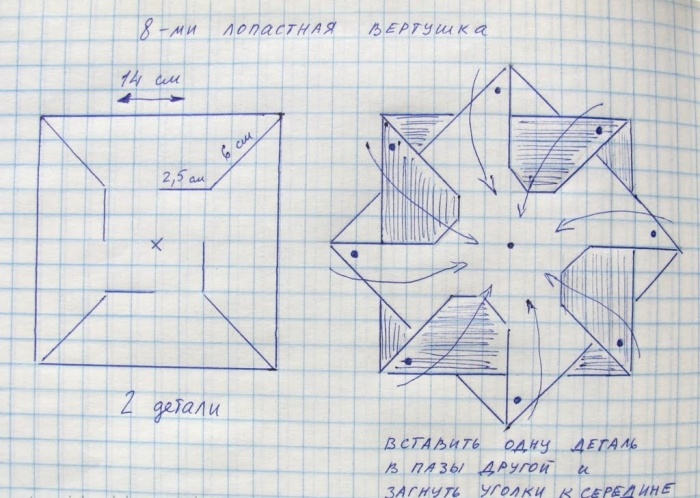

Детальное описание как сделать флюгер для детей из бумаги поможет соорудить яркую вертушку самому или с участием ребенка. Существует несколько вариантов изготовления забавной игрушки из бумаги. Она может содержать 4 или 8 лопастей, иметь ровные или фигурные края, быть выполнена в форме цветка. Сделать простой флюгер поможет схема, представленная на фото ниже:

Для формирования игрушки можно использовать однотонную или цветную бумагу, второй вариант позволит сделать более привлекательный экземпляр. Немного сложнее выглядит схема 8-ми лопастной конструкции, но это только кажется на первый взгляд:

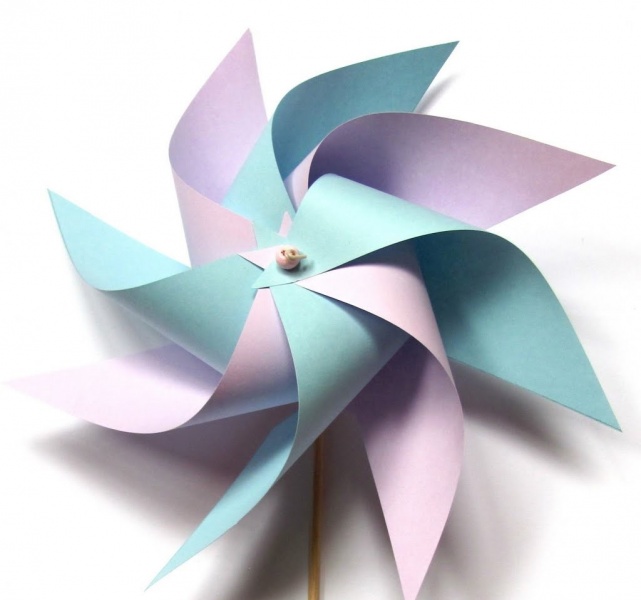

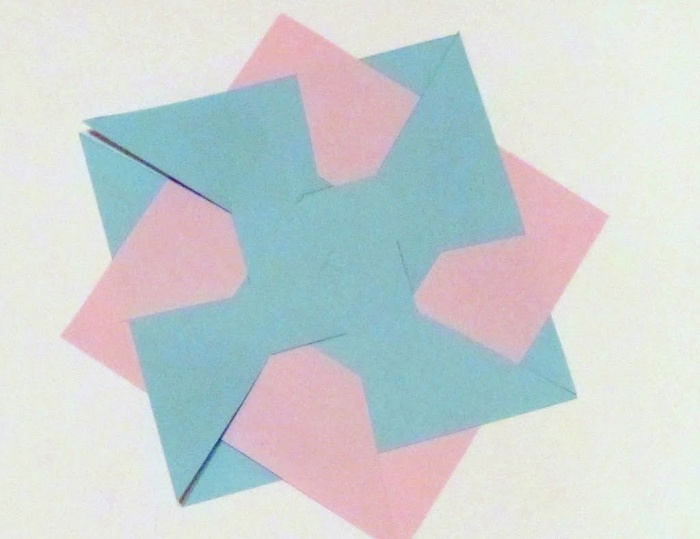

Несколько простых движений превратят две разноцветных заготовки в такую деталь:

После монтажа держателя получится незатейливая конструкция:

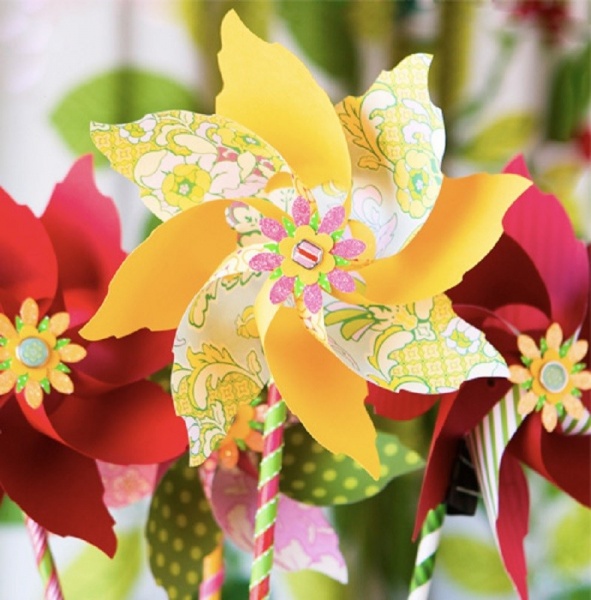

Эффектней смотрятся флюгеры с фигурными очертаниями. Чтобы сделать из бумаги яркую игрушку понадобится:

  • 2 квадратных заготовки двустороннего картона со стороной 18 см;
  • декоративные пуговицы и бусина Ø 1,5 см;
  • кусочки плотной цветной бумаги для декорирования центра флюгера;
  • деревянная палочка, проволока и люверс;
  • декоративная лента для оформления держателя.

Процесс создания флюгера состоит из следующих действий:

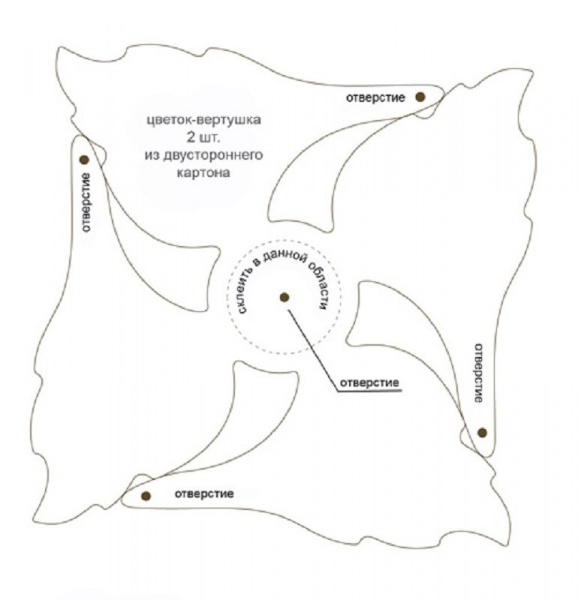

  • Представленный ниже шаблон распечатывают, на его основе следует сделать две заготовки из плотной бумаги или картона.
  • В местах черных точек (в центре и по краям) необходимо сделать отверстия.

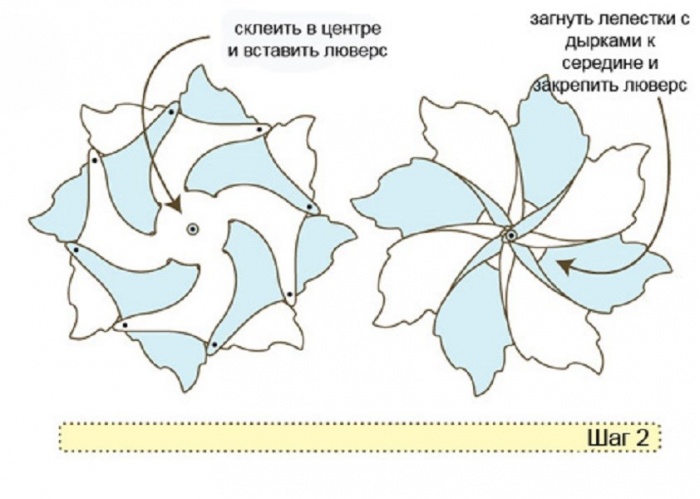

  • Заготовки накладываются друг на друга и совмещаются в центре. Лепестки необходимо переплести таким образом, чтобы они чередовались. По кругу, отмеченному на шаблоне пунктиром, заготовки флюгера склеиваются.
  • В центральное отверстие вставляется люверс.
  • Каждый лепесток поочередно загибается и нанизывается на люверс, после чего его ножка расплющивается.

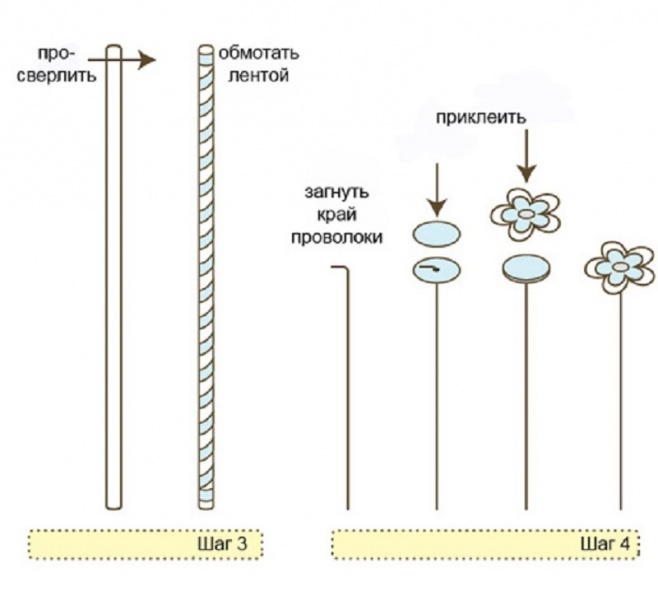

  • На одном конце деревянной палочки следует сделать отверстие для крепления флюгера из бумаги.
  • Палочка оформляется атласной лентой, края которой фиксируются клеем.
  • Край проволоки (около 1 см) загибается под прямым углом.
  • Из цветной бумаги вырезается два небольших кружочка для центра вертушки.
  • На конец загнутой проволоки продевается один кружочек, второй фиксируется сверху на клей, чтобы закрыть неприглядный вид крепления. Сверху можно закрепить декоративные бусины или пуговицу.

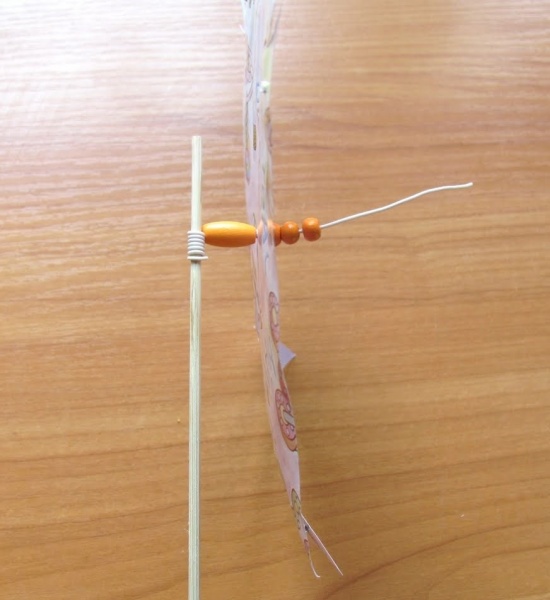

  • На заключительном этапе все детали соединяются: на проволоку с цветком одевается флюгер вертушка, затем деревянная бусина, обеспечивающая свободное вращение.

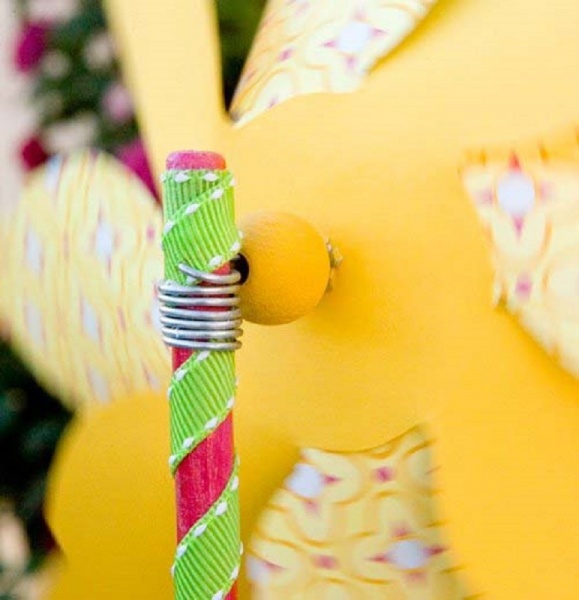

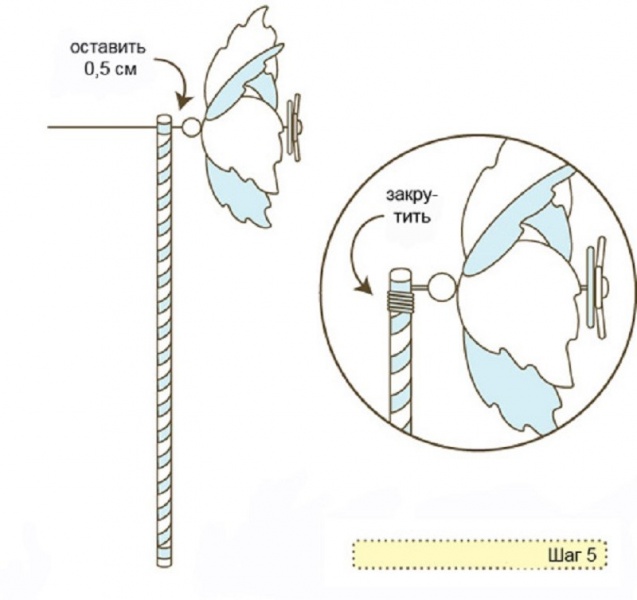

  • После чего проволока продевается в отверстие на палочке и закрепляется следующим образом:

Подобная вертушка может быть не только игрушкой, она очень пригодится детям, для которых важны дыхательные упражнения.

Как видите, чтобы сделать самому простую конструкцию флюгера понадобится совсем немного усилий и времени. Главное – творческий подход и желание.

bouw.ru

Флюгер своими руками чертежи - Всё о кровле

Флюгер своими руками: чертежи

Флюгер – метеорологический прибор, используемый для определения направления ветра, а также его скорости и силы. Он представляет собой металлический флажок с противовесом на другом конце. Вращаясь вокруг своей оси, устройство поворачивается под воздействием ветра. На той же оси устанавливают розу ветров.

Разумеется, параметры ветра в наше время измеряют специальными электронными приборами, поэтому обычный флюгер зачастую используется в качестве декоративной детали на крыше дома.

Из истории флюгера

Никто не в силах точно предположить, когда люди стали использовать флюгеры. Самым древним на данный момент можно считать флюгер, изготовленный греческим астрономом чуть более 2000 лет назад. Он венчал Башню Ветров в древних Афинах и имел также символическое значение.

Очень популярны были флюгеры в странах Прибалтики и Скандинавии. В прибрежных портовых городах необходимо было определять, позволит ли ветер причалить судну. Они и по сей день украшают крыши зданий, поражая разнообразием форм и, порою, являясь настоящими произведениями искусства, но уже лишь в качестве декора.

Виды флюгеров

По своему функциональному значению флюгеры делятся на следующие виды:

  • Метеорологические приборы. Точно сбалансированные флюгеры, с помощью которых измеряется направление ветра. Сюда же относятся и флюгеры Вильда, позволяющие определять скорость ветра. В конструкции последних присутствует пропеллер или пластина, раскачивающаяся под воздействием воздушных потоков. Пропеллер к тому же служит для отпугивания птиц;
  • Дымоходные флюгеры. Защищают печную трубу от задувания ветра, предотвращая задымление;
  • Декоративные флюгеры. Искусно выполненные флюгеры обычно используются для украшения дома и придают жилищу индивидуальность, внося неповторимую изюминку. В основном представляют собой фигурки зверей, мифических существ или птиц, но встречаются и весьма оригинальные, отражающие вкусы владельцев дома.

Зачастую все вышеперечисленные виды заключает в себе одно устройство.

Символизм флюгеров

За прошедшие века флюгер стал объектом легенд и служил не только украшением здания, но и неким оберегом. Согласно восточному учению фен-шуй, флюгер способствует установлению теплых дружеских отношений с соседями.

Наиболее популярны флюгеры с изображением петуха, особенно в России. Петух символизирует бдительность. В народных преданиях он мог отпугивать нечисть, оберегать жилище от пожаров и других бед. В христианстве петух считается символом святого апостола Петра.

В странах Азии часто встречаются флюгеры в виде драконов. Дракон олицетворяет мудрость, и флюгер с его образом также несет функцию оберега.

Выбирая фигурку флюгера для своего дома, не будет лишним поинтересоваться, что означает то или иное изображение. Например: кошка служит символом домашнего уюта, орел призван защитить от врагов, лев представляет силу и власть, корабль – целеустремленность, аист – семейный очаг.

Необязательно строго придерживаться каких-то канонов. Можно самому выбрать понравившуюся фигурку. При желании совсем несложно изготовить флюгер своими руками.

Материалы для изготовления флюгера

Для создания флюгера предпочтительнее использовать металл: листовую сталь или медь. Такая конструкция прослужит весьма длительный срок, не теряя своей привлекательности и не портясь от воздействия окружающей среды. Весьма эффектно смотрятся кованые изделия.

Конструкции из дерева и фанеры также имеют место, однако страдают от осадков и перепадов температур. Чтобы продлить срок службы, их покрывают специальным составом и лаком.

Довольно часто в последнее время для изготовления флюгеров используют пластик. Он легок, не подвержен коррозии и невосприимчив к осадкам. Но его век сравнительно недолог.

Простейшие флюгер можно смастерить из пластиковых бутылок или CD–дисков. Разумеется, подобное устройство сможет украсить скромный садовый домик, теплицу или сарайчик, но никак не солидный коттедж.

Необходимые инструменты

Материал, выбранный для изготовления флюгера, определяет набор соответствующих инструментов для его обработки, включая все необходимое, чтобы установить флюгер на крышу.

Возможный набор инструментов: линейка, дрель, различные сверла и напильники, наждак, молоток, паяльник, электролобзик (для работы с деревянными деталями, фанерой или пластиком). В зависимости от сложности конструкции, может потребоваться токарный станок и наковальня.

Основные части флюгера

Конструкция флюгера включает в себя:

  • несущую ось;
  • флажок с противовесом;
  • корпус;
  • колпачок, предохраняющий корпус от воды;
  • розу ветров, показывающую 4 стороны света

Перед тем как сделать флюгер своими руками, необходимо выбрать или тщательно составить чертеж флюгера. Это поможет избежать ошибок и неточностей в конструкции.

Размеры флюгера могут быть любыми, строгих правил здесь не существует. Но в основном придерживаются размера 70 х 40 см (для коттеджа).

Изготовление флюгера из металла

  • Для сооружения корпуса берется отрезок металлической трубы, длиной около 130 мм и 13 мм в диаметре, в верхней части которого нарезается резьба. Внутри нижней части трубы устанавливают подшипник с внутренним диаметром 9 мм. Желательно использовать подшипник с закрытым корпусом, который не боится попадания влаги;
  • В качестве оси флюгера применяется стержень из гладкой арматуры, длиной 450 мм и диаметром 10 мм. Стержень подтачивается до диаметра 9 мм на токарном станке или с использованием наждака. Подгоняется под размер подшипника;
  • Для изготовления розы ветров берутся металлические прутки (лучше стальные) небольшого диаметра. Они привариваются под прямым углом к крышке корпуса и заканчиваются буквами, обозначающими 4 стороны света;

  • На внутренней стороне крышки выполняется резьба, затем крышка с розой ветров устанавливается на корпус флюгера;
  • Стержень конструкции закрепляется в отверстии крышки, и фиксируется в подшипнике. Затем проверяется, легкость вращения конструкция вокруг своей оси;
  • Чтобы предотвратить проникновение атмосферной влаги внутрь корпуса, над крышкой фиксируется специальный колпачок;
  • Ось подгоняется под нужный размер и на ней закрепляется декоративный флажок – основное украшение изделия. Делается это при помощи сварки, но можно применить болты или заклепки.

Фигурка для флюгера

Самый интересный творческий момент – смастерить фигурку-флажок флюгера.

Размер выбирается индивидуально, учитывая габариты всей конструкции в целом. Для парусности, фигурка должна быть несколько растянута вдоль горизонтальной плоскости.

Понравившийся рисунок вырезается из бумаги и приклеивается на материал, из которого будет выполнена фигура (металл, пластик или фанеру). Затем вырезается соответствующим инструментом (например, ножницами по металлу).

Края изделия тщательно обрабатываются напильником. На металлическом флажке часто используют чеканку.

Как правильно установить флюгер на крышу

Непосредственно перед установкой, следует заполнить корпус изделия смазкой (например, солидолом).

Высота, на которую монтируется флюгер, должна быть не менее 10 м от земли, в самой высокой точке здания. Флюгер закрепляется на конек крыши или же на колпак печной (либо вентиляционной) трубы. Так как конструкция постоянно испытывает нагрузки под воздействием ветра, желательно с особой тщательностью произвести установку и проверку на прочность.

Важным моментом является ориентация флюгера по сторонам света. Для их определения используют компас.

Крепление флюгера на колпаке трубы

Колпак печной или же вентиляционной трубы – максимально удобное место для фиксации флюгера. При этом толщина металла самого колпака должна быть 1,5 мм и более!

В колпак устанавливается кронштейн. Для этого используется полоску из стали, толщиной 2 мм, загнутую с обоих концов на 30–50 мм. Кронштейн закрепляется на заклепки.

В предварительно просверленное отверстие колпака, вставляется ось флюгера с резьбой в самом низу, и крепится с использованием шайбы и гайки к кронштейну.

Крепление флюгера на коньке крыши

Для того чтобы закрепить флюгер на коньке крыши, понадобятся 2 прочные, согнутые под углом, металлические пластины.

При установке необходимо действовать аккуратно, чтобы не повредить кровлю и не нарушить ее герметичность.

Простой флюгер своими руками

Далеко не все могут позволить себе роскошные коттеджи, украшенные изысканными коваными флюгерами. Для скромного дачного домика можно соорудить флюгер из недорогих материалов, проявив собственную фантазию с минимальными материальными затратами.

Для украшения дачного участка можно смастерить фигурку животного, приводящуюся в движение на ветру при помощи пропеллера.

Схема изготовления флюгера

Для изготовления такого устройства можно взять фанеру, если возможно, влагостойкую. Колесо для пропеллера делается из жести, отгибаются края для формирования лопастей. Детали устройства не должны плотно прилегать друг другу, чтобы обеспечивать непринужденное вращение флюгера. Полученное изделие можно покрасить.

Как сделать флюгер своими руками из пластиковых бутылок

Самый «бюджетный» вариант – изготовление флюгера с использованием двух пластиковых бутылок.

Одну бутылку разрезают и изготавливают пропеллер, вторая идет на изготовление флюгарки. Далее, детали нанизываются на металлический стержень и устанавливаются в нужном месте.

Вне зависимости от сложности конструкции флюгера, к его созданию и установке необходимо подойти ответственно, тогда устройство будет правильно функционировать и не только доставлять эстетическое удовольствие своим внешним видом, но и приносить пользу в качестве метеорологического прибора.

Автор: С. Розанова

Чертеж для изготовления флюгера своими руками

По функциональному назначению эти устройства служат для определения направления и силы ветра, такими их создавали изначально. Однако, находясь на самом видном месте здания, флюгеры стали заметными и значимыми элементами декора, придающие зданию неповторимый и оригинальный вид. Место расположения для них выбирают, как правило, по концам конька крыши.

Материалы для изготовления

Традиционно эти изделия выполняются из металла, наиболее популярным является стальной лист толщиной порядка 2-х мм, применяются также изделия из меди, латуни, бронзы и других цветных металлов. Чертежи для изготовления деталей практически не нужны, изделия отличаются простотой, а изготовление выполняется «по месту» Непременным элементом флюгера является стержень, на котором он укрепляется. Здесь лучше применить пруток из нержавеющей стали диаметром до 16 мм, он наиболее безболезненно воспринимает ветровые нагрузки и не подвержен коррозии.

Выбор и нанесение рисунка

Объекты для отображения силуэта флюгера самые различные, можно выбрать готовый понравившийся силуэт или сюжет. А часто используют фотографии любимых домашних животных, как правило, это кошки или петухи. Нередко изображают ангелов или бесов, в общем – разнообразие таково, что перечислить невозможно. Размер рисунка нужно согласовать с размером и формой дымохода.

Даже не обладая художественными навыками, можно легко перенести понравившийся контур своими руками по координатной сетке, затем вырезать его на бумаге и использовать в качестве трафарета для нанесения рисунка на металл. Изготовление сводится к вырезке по контуру.

Вырезка по контуру

Для выполнения этой операции своими руками можно воспользоваться ножницами по металлу, но при толщине листа в 2 мм это будет затруднительно. Лучше воспользоваться электролобзиком, прочно закрепив деталь к верстаку струбцинами. Прорезные элементы выполняются с предварительным сверлением отверстия внутри такого элемента рисунка, а затем заканчивают операцию лобзиком.

Внимание! По окончании работ по созданию тела флюгера, нужно тщательно зачистить деталь от заусенцев и притупить острые кромки, в противном случае получение травмы при дальнейшей работе неизбежно.

Инструмент и приспособления

Для изготовления тела флюгера своими руками понадобятся инструменты:

  • электродрель – для сверления отверстий под пилку лобзика также можно воспользоваться для обработки детали с целью устранения заусенцев, используя специальную насадку;
  • сверло диаметром порядка 5 – 6 мм;
  • зубило – для выполнения остроконечных врезок;
  • струбцина – для закрепления детали на верстаке;
  • шкурка шлифовальная – для обработки контуров;
  • напильник – с той же целью.

И, естественно, понадобится листовой материал по выбору исполнителя.

Выбор оси вращения флюгера

Своеобразие изделия состоит в том, что парусность задней части должна быть больше такого же показателя для передней части тела флюгера, иначе он не будет работать. В то же время большая разница в весе детали по сторонам оси вращении создает разбалансировку всего изделия. В данном случае поступают следующим образом:

  1. Нужно уложить на столешницу верстака ровный обрезок уголка любого размера ребром вверх.
  2. Готовую деталь тела флюгера поместить на ребро уголка и добиться ее устойчивого горизонтального положения. Отметить естественное расположение оси.
  3. Сместить деталь в сторону задней части на 3 – 5 мм, а переднюю часть дополнительно нагрузить противовесом, добиваясь равновесного положения. Впоследствии противовес нужно установить в передней части.
  4. Отметить положение оси вращения, на которую и нужно впоследствии установить флюгер.

Сборка изделия

Установка флюгера производится на стержень при помощи втулки с разрезом под основную деталь изделия. Именно эту деталь изготовить своими руками в домашних условиях практически невозможно, нужен токарный станок. Отверстие должно быть расположено по оси детали. Чертежи деталей настолько просты, что легко могут быть выполнены собственноручно.

Для облегчения вращения флюгера вокруг собственной оси в конструкции применен стандартный шарик из подшипника, установленный в отверстии втулки.

Флюгер можно крепить любым способом, удобным для выполнения своими руками. При установке объемного флюгера "Самолет " крепление лучше выполнить непосредственно на штоке.

Крепление штока производится по месту установки. Обязательным элементом следует считать растяжки и надежную опорную пластину по форме, подходящую к месту установки.

Для установки указателей сторон света нужно приварить на шток пластину непосредственно под втулкой, через нее же можно установить растяжки. Определить расположение сторон света можно при помощи компаса уже в процессе монтажа изделия на месте установки.

Следует учитывать, что все детали, устанавливаемые с применением сварки, должны соответствовать условиям свариваемости, то есть нельзя варить деталь из углеродистой стали к нержавейке. Соединение будет ненадежным.

Защита от коррозии

Все зависит от выбора материала основной детали. Если она изготовлена из меди, защита не нужна, со временем изделие покроется благородной патиной, придающей ей благородный вид. Лист из оцинкованной стали вообще принимать нежелательно. Мехобработка нарушает плакирующий слой, что впоследствии вызовет его отслоения в разных местах, изделие будет выглядеть грязным и неаккуратным. Нержавеющая сталь всем хороша, но ее трудно обрабатывать. А в натуральном виде, венчая дымоход или конек, такое изделие будет неконтрастным, визуально скрадывая элементы рисунка.

Все-таки следует признать наиболее приемлемым вариантом использование холоднокатаного стального листа с покрытием краской, устойчивой к воздействиям внешней среды.

Все перечисленные работы нужно выполнить в условиях мастерской.

На фото приведен пример исполнения флюгера типа «самолет» с пропеллером. Чертежи деталей исполняются по ходу изготовления в зависимости от размеров и места установки.

На фото чертеж и модель флюгера самолет. Исходя из указанных размеров, чертежи основных деталей можно выполнить своими руками. Изготовление из алюминия и пенопласта.

Установка флюгера

Внимание! Установка флюгера на дымоход или конек крыши своими руками – это высотная работа, требующая выполнения определенных правил безопасности.

Такие работы нельзя выполнять:

  • при сильном ветре;
  • во время выпадения осадков – дождя или снега;
  • если дымоход не огражден помостом, обеспечивающим беспрепятственное перемещение вокруг него;
  • все работы нужно производить с участием страхующего помощника.

Заключение

Дымоход или конек дома, украшенные красивым флюгером, приобретают законченное дизайнерское решение, а изготовленные самостоятельно еще и эстетическое наслаждение от удачно проделанной работы. Украшайте свою жизнь и успехов вам!

Что еще почитать по теме?

Крепление флюгера на конек крыши

Флигель на крышу своими руками

Папа мастер! > Благоустройство > Как изготовить флюгер своими руками: чертежи для самостоятельного изготовления

Как изготовить флюгер своими руками: чертежи для самостоятельного изготовления

Ранее эти изделия использовались преимущественно для того, чтобы можно было хотя бы приблизительно определить, какая погода нас ожидает. Затем к функциональности прибавилась и декоративная составляющая. К изделию крепились элементы, которые исполняли роль оберегов и просто украшали дома. Сегодня погоду предсказывают метеорологи, и необходимость в функциональности отпала, да вот традиция осталась. Рассмотрим, как можно изготовить подобное украшение для дома своими силами.

Разработка своими руками чертежа флюгера, исходя из своих предпочтений

Мы рассмотрим вариант изготовления изделия из самого стойкого к погодным изменениям материала, и который имеет наиболее привлекательный внешний вид. Будем создавать своими руками чертеж флюгера из листовой меди. В процессе нам понадобится следующее:

  • Размеры листового медного полотна должны быть не менее 60х100 см.
  • Отрез стального трубы длиной 50 см.
  • Отрез медной трубы длиной 13 см и диаметром чуть больше, нежели диаметр стального элемента.
  • Подшипник, диаметр которого позволит ему свободно войти в медную трубу.
  • Металлические уголки — 4 шт. длина сторон 6х6 см.
  • Дрель.
  • Пила с полотном для резки металла.
  • Сварка газовая.
  • Напильник.
  • Шурупы по металлу – 32 шт.

чертежи флюгера схема устройства флюгера

Перед началом сборки необходимо выполнить следующее:

1. Переносим понравившееся изображение на полотно.

2. Рядом обрисовываем элементы, которые не будут подвижными (стрелки указатели сторон света). На стороне, которой они будут крепиться к опорной трубе, делаем по два небольших прямоугольника и намечаем в их центрах круги под просверливание отверстий.

3. Внизу фигуры по центру пририсовываем перевернутый прямоугольный треугольник. Именно к нему будет прикрепляться элемент для насадки изделия на стержень.

Теперь переходим к изготовлению:

1. Вырезаем при помощи пилы все начерченные элементы.

2. Используя напильник, обрабатываем места разреза. Следим, чтобы на деталях не осталось острых углов, которые могут впоследствии поранить.

3. Сверлим в намеченных местах деталей отверстия.

4. В отрез медной трубы вставляем подшипник и привариваем их друг к другу. Вращающийся элемент должен быть направлен внутрь, соединение проводится по краю трубы и обратной стороны подшипника.

5. Привариваем собранное гнездо для насаждения к треугольнику под фигурой.

6. В стальной трубе делаем 8 отверстий на расстоянии 30 см от одного края отреза. По 2 отверстия, расположенных друг над другом, с четырех сторон. При помощи шурупов прикручиваем указатели к трубе.

7. Внизу этой же трубы делаем по 3 отверстия опять же с четырех ее сторон. И закрепляем в этих местах уголки.

8. На подшипник наносится обильное количество смазки, и фигура вместе с гнездом надевается на подставку.

9. Изделие собрано и готово к установке.

Мы рекомендуем прочитать нашу статью о том, как сделать самому кресло-качели.

Монтаж изделия после сборки своими руками флюгера по чертежам

После того как был собран своими руками флюгер по чертежам, необходимо водрузить его на отведенное для него место. Это можно проделать несколькими способами:

1. Крепление к выходу трубы дымохода.

Наиболее приемлемый вариант, так как жесткость закрепления здесь будет самая высокая, ведь собирается дымоход чаще всего из кирпича. Соответственно будет меньше вероятность слома и падения изделия. Рассматриваемое нами украшение крепится вертикально при помощи шурупов, которые загоняются в отверстия на уголках.

2. Крепление к коньку крыши.

Менее удовлетворительный способ крепежа, так как в основном этот элемент делается из дерева. Со временем древесина вокруг мест креплений может растрескаться и рассохнуться, что приведет к уменьшению жесткости фиксации изделия. Наше украшение с таким вариантом опорных ножек не может быть зафиксировано на коньке. Для этого необходимы опорные элементы, расположенные под тупым, а не прямым углом.

3. Крепление к элементам кровли.

Самый неподходящий вариант крепежа, обладает самым высоким риском падения изделия из-за очень низкой жесткости фиксации. Кроме того места крепления могут стать причиной, по которой кровля даст течь. Наше изделие не может быть монтировано таким образом.

Дополнительно можно обработать фигуру чеканкой, что придаст ей рельефности и, конечно же, облагородит ее. Можно покрыть изделие краской, но используемый материал не нуждается в дополнительной защите, разве что это будет производиться для усиления декоративного эффекта.

Интересное на сайте

Строительство собственного дома может законно претендовать на звание одного из самых главных событий в жизни. Важным решением является выбор материала и технологии строительства, поэтому будем …далее. »

  • Основанием для монолитного дома может служить свайный или ленточный фундамент. Хорошим решением является основа из плит. Итоговый выбор напрямую зависит от анализа рельефа и грунта, …далее. »

  • Строительные технологические процессы регулярно совершенствуются. На смену привычному панельному и кирпичному строительству пришел монолит. Многие застройщики оценили этот метод и применяют его чаще всего в …далее. »

  • Оценивая благоприятное воздействие на организм водных процедур с парением в сауне, многие хозяева загораются идеей строительства своей баньки. Некоторые мужчины берут за основу свою баню, …далее. »

  • Сверление — одна из непременных технологических операций в производственно-строительной сфере, при восстановлении техники и ремонте помещений. Современные сверла устанавливаются в станочное оборудование, переносной электро- или …далее. »

    Источники: http://rozarii.ru/podelki-dlya-dachi/flyuger.html, http://proroofer.ru/aksessuary/chertezh-dlya-izgotovleniya-flyugera-svoimi-rukami.html, http://papamaster.su/chertezhi-flyugera-dlya-samostoyatelnogo-izgotovleniya/

  • krovlya-mp.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
